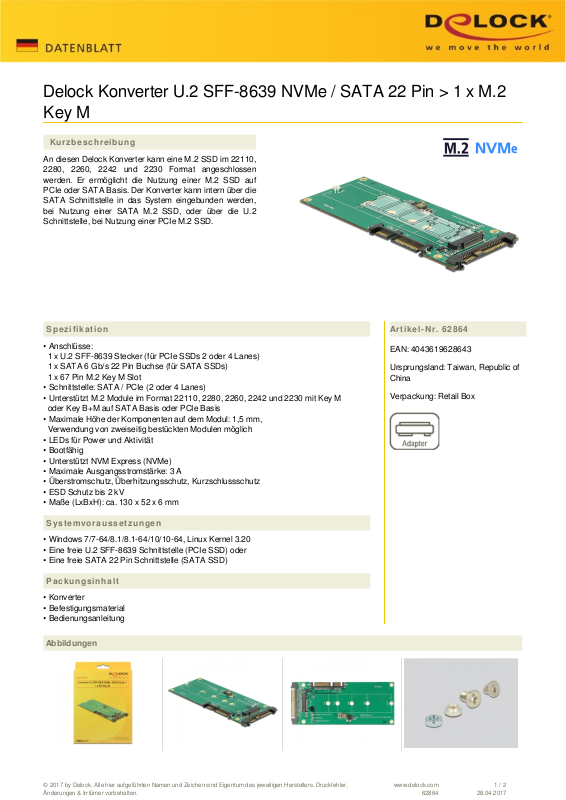

Page 1
Delock Konverter U.2 SFF-8639 NVMe / SATA 22 Pin > 1 x M.2
Key M
Kurzbeschreibung
An diesen Delock Konverter kann eine M.2 SSD im 22110,
2280, 2260, 2242 und 2230 Format angeschlossen
werden. Er ermöglicht die Nutzung einer M.2 SSD auf
PCIe oder SATA Basis. Der Konverter kann intern über die
SATA Schnittstelle in das System eingebunden werden,
bei Nutzung einer SATA M.2 SSD, oder über die U.2
Schnittstelle, bei Nutzung einer PCIe M.2 SSD.
Spezifikation
• Anschlüsse:
1 x U.2 SFF-8639 Stecker (für PCIe SSDs 2 oder 4 Lanes)
1 x SATA 6 Gb/s 22 Pin Buchse (für SATA SSDs)
1 x 67 Pin M.2 Key M Slot
• Schnittstelle: SATA / PCIe (2 oder 4 Lanes)
• Unterstützt M.2 Module im Format 22110, 2280, 2260, 2242 und 2230 mit Key M
oder Key B+M auf SATA Basis oder PCIe Basis
• Maximale Höhe der Komponenten auf dem Modul: 1,5 mm,
Verwendung von zweiseitig bestückten Modulen möglich
• LEDs für Power und Aktivität
• Bootfähig
• Unterstützt NVM Express (NVMe)
• Maximale Ausgangsstromstärke: 3 A
• Überstromschutz, Überhitzungsschutz, Kurzschlussschutz
• ESD Schutz bis 2 kV
• Maße (LxBxH): ca. 130 x 52 x 6 mm
Artikel-Nr. 62864
EAN: 4043619628643
Ursprungsland: Taiwan, Republic of
China
Verpackung: Retail Box
Systemvoraussetzungen
• Windows 7/7-64/8.1/8.1-64/10/10-64, Linux Kernel 3.20
• Eine freie U.2 SFF-8639 Schnittstelle (PCIe SSD) oder
• Eine freie SATA 22 Pin Schnittstelle (SATA SSD)
Packungsinhalt
• Konverter
• Befestigungsmaterial
• Bedienungsanleitung
Abbildungen
© 2017 by Delock. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers. Druckfehler,
Änderungen & Irrtümer vorbehalten.
www.delock.com
62864
1 / 2
28.04.2017
Page 2
Allgemein
Funktion: Bootfähig, ab UEFI 2.3.1
NVM Express (NVMe)
Unterstütztes Betriebssystem: Linux ab Kernel 3.2
Windows 7 32-Bit
Windows 7 64-Bit
Windows 8.1 32-Bit
Windows 8.1 64-Bit
Windows 10 32-Bit
Windows 10 64-Bit
LED Anzeige: Power und Aktivität
Slot: PCIe
SATA
Unterstütztes Modul: M.2 Module im Format 22110, 2280, 2260, 2242 und 2230 mit Key B oder Key B+M auf
SATA Basis
M.2 Module im Format 22110, 2280, 2260, 2242 und 2230 mit Key M oder Key B+M auf
PCIe Basis
Maximale Höhe der Komponenten auf
dem Modul:
Schutz: ESD (Elektrostatische Entladungen)
Schnittstelle
Anschluss 1: 1 x U.2 SFF-8639 Stecker
Anschluss 2: 1 x SATA 6 Gb/s 22 Pin Stecker
Anschluss 3: 1 x 67 Pin M.2 Key M Slot
Physikalische Eigenschaften
Länge: 130 mm
Breite: 52 mm
Höhe: 6 mm
1,5 mm, Verwendung von zweiseitig bestückten Modulen möglich
Kurzschlussschutz
Überhitzungsschutz
Powered by TCPDF (www.tcpdf.org)
© 2017 by Delock. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers. Druckfehler,
Änderungen & Irrtümer vorbehalten.
www.delock.com
62864
2 / 2
28.04.2017
