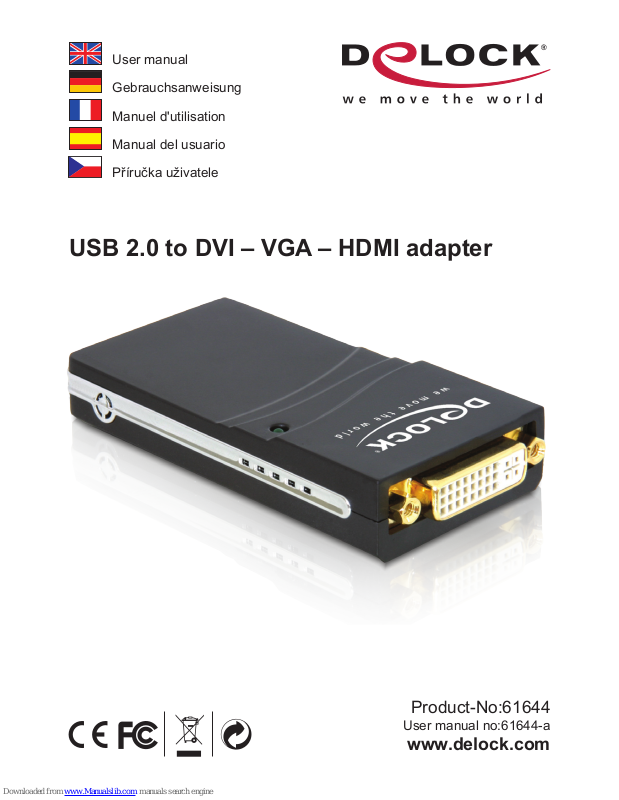

DeLOCK 61644 User Manual
USB 2.0 to DVI – VGA – HDMI adapter
Gebrauchsanweisung
User manual
Manuel d'utilisation
Manual del usuario
Product-No:61644
User manual no:61644-a
www.delock.com
Příručka uživatele
-1-
Description
The USB 2.0 to DVI Adapter enables you to connect any monitor, LCD or
projector to your PC or notebook. By using the included adapter DVI to VGA and
DVI to HDMI, you can also connect VGA and HDMI monitors. In order to connect
several monitors, etc. to a PC, you simply need an additional adapter for each
display. You can connect up to 6 adapter to one PC. The USB 2.0 Adapter can
mirror and extend the display. If you use this external USB 2.0 technology, you do
not need an additional VGA card.
Specication
• USB 2.0 specication revision 2.0
• DVI, VGA, HDMI connector
• Resolutions:
640 x 480 VGA 8, 16, 32 bit
720 x 480 VGA 8, 16, 32 bit
768 x 576 VGA 8, 16, 32 bit
800 x 600 SVGA 8, 16, 32 bit
1024 x 768 XGA 8, 16, 32 bit
1280 x 720 8, 16, 32 bit
1280 x 1024 SXGA 8, 16, 32 bit
1360 x 768 8, 16, 32 bit
1368 x 768 8, 16, 32 bit
1440 x 900 8, 16, 32 bit
1600 x 1200 UXGA 8, 16, 32 bit
1680 x 1050 8, 16, 32 bit
• Connection for maximum 6 adapter per PC
• Hot Plug, Plug & Play
• Supports Windows Aero
System requirements
• Windows 2000/XP/Vista
• PC with one free USB Port
• 2.0 GHz CPU or higher
• 256MB RAM
• Minimum SVGA (800 x 600) Graphic card
• Minimum 30MB free HDD space
-2-
Package content*
• USB 2.0 DVI Adapter
• USB cable
• DVI to VGA Adapter
• DVI to HDMI Adapter
• Driver CD
• User manual
*Make sure that the product package contains all items before operation. If any
item is missing or damaged, then please contact your dealer immediately.
Note:
Follow the general instructions for installation of the adapter. If necessary, read
the manual of your computer, or ask a specialist for help.
Driver Installation
Windows XP/Vista
1. Switch on your computer.
2. Put the driver CD in the CD ROM drive.
3. The Setup program will start automatically. If necessary click on "Setup.exe".
4. Choose "USB 2.0 VGA Drivers for XP/Vista".
5. Click on "Allow".
6. Read the license agreement and conrm it by "I accept".
7. Choose "Install this driver software anyway".
8. Click on "Next".
9. Your computer will ask to reboot. Click "Yes" to restart the computer.
10. After restart, connect the adapter with a free USB port of your computer.
11. You can now start to use the device.
Windows 2000
1. Switch on your computer.
2. Put the driver CD in the CD ROM drive.
3. The Setup program will start automatically.
4. Choose "USB 2.0 VGA Drivers for Windows 2000".
5. Click on "Next".
6. Read the license agreement and conrm it by "I accept".
7. Click on "Install".
8. Your computer will ask to reboot. Click "Yes" to restart the computer.
9. After restart, connect the adapter with a free USB port of your computer.
10. You can now start to use the device.
-3-
Conguration
You can set the additional display on mirroring or extended.
The monitor will now be sent on extended:
1. Click with the right mouse button on the desktop and click on „Properties“.
2. Click on "Settings".
3.
Choose in the Display drop- down menu "...DisplayLink Graphics Adapter".
4. Choose the order of displays which you can select as 1. 2. and 3. etc.
To mirror a monitor please follow these steps:
1.
Choose in the Display drop- down menu "...DisplayLink Graphics Adapter".
2.
Remove the tick from "Expand Windows-Desktop to this monitor".
3.
Click on "OK".
Support Delock
If you have further questions, please contact our customer support
support@delock.de / www.delock.com or phone +49 30 81789324*.
You can contact our service hotline during the following times:
Mon – Fri: 9:00 – 16:30 pm
* A connection fee applies according to fee schedule of your local telephone
provider.
You can nd current product information on our homepage: www.delock.com
Final clause
Information and data contained in this manual are subject to change without
notice in advance. Errors and misprints excepted.
Copyright
No part of this user manual may be reproduced, or transmitted for any purpose,
regardless in which way or by which means, electronically or mechanically,
without explicit written approval of Delock.
Edition: 07/2008
-4-
Kurzbeschreibung
Der USB 2.0 zu DVI Adapter ermöglicht Ihnen jeden Monitor, LCD Display
oder Projektor an Ihren PC oder an Ihr Notebook anzuschließen. Durch die im
Lieferumfang bendlichen Adapter DVI zu VGA und DVI zu HDMI, können Sie
auch diese Monitore mit nutzen. Um mehrere Monitore, etc. an einen PC an-
schließen zu können, brauchen Sie für jeden weiteren einen zusätzlichen Adapter. Es können bis zu 6 Adapter an einem PC angeschlossen werden. Der USB 2.0
Adapter kann das Display sowohl spiegeln als auch erweitern. Wenn Sie diese
externe USB 2.0 Lösung verwenden, benötigen Sie keine zweite Grakkarte.
Technische Daten
• USB 2.0 Spezikation Revision 2.0
• DVI, VGA, HDMI Anschluss
• Auösungen
640 x 480 VGA 8, 16, 32 bit
720 x 480 VGA 8, 16, 32 bit
768 x 576 VGA 8, 16, 32 bit
800 x 600 SVGA 8, 16, 32 bit
1024 x 768 XGA 8, 16, 32 bit
1280 x 720 8, 16, 32 bit
1280 x 1024 SXGA 8, 16, 32 bit
1360 x 768 8, 16, 32 bit
1368 x 768 8, 16, 32 bit
1440 x 900 8, 16, 32 bit
1600 x 1200 UXGA 8, 16, 32 bit
1680 x 1050 8, 16, 32 bit
• Anschluss von maximal 6 Adaptern pro PC
• Hot Plug, Plug & Play
• Windows Aero Unterstützung
• Für Windows 2000/XP/Vista
Systemvoraussetzung
• Windows 2000/XP/Vista
• PC mit einem freien USB Port
• 2.0 GHz CPU oder höher
• 256MB Arbeitsspeicher
• Mindestens SVGA (800 x 600) Grak Karte
• Mindestens 30MB freier Festplattenspeicher
-5-
Packungsinhalt*
• USB 2.0 DVI Adapter
• USB Kabel
• DVI zu VGA Adapter
• DVI zu HDMI Adapter
• Treiber CD
• Bedienungsanleitung
*Überzeugen Sie sich vor Inbetriebnahme, dass alle Bestandteile des Lieferumfangs in der Verpackung enthalten sind. Sollte etwas fehlen oder beschädigt sein,
wenden Sie sich bitte umgehend an Ihren Fachhändler.
Hinweis:
Folgen Sie den hier anschließenden allgemeinen Anweisungen zur Installation
des Adapter. Bei Bedarf lesen Sie bitte in Ihrem Computerhandbuch nach oder
wenden Sie sich an einen Fachmann.
Treiber Installation
Windows XP/Vista
1. Schalten Sie den Computer ein.
2. Legen Sie die Treiber CD in Ihr Laufwerk.
3. Das Setup Programm wird automatisch gestartet. Klicken Sie ggf. auf "Setup.
exe".
4. Wählen Sie "USB 2.0 VGA Drivers for XP/Vista".
5. Klicken Sie auf "Zulassen".
6. Lesen Sie die Lizenzbedingungen und bestätigen diese mit "Ich akzeptiere".
7. Wählen Sie "Diese Treibersoftware trotzdem installieren".
8. Klicken Sie auf "Weiter".
9. Danach fragt der Rechner nach Neustart. Klicken Sie auf "Ja", um den
Rechner neu zu starten.
10. Nach dem Neustart verbinden Sie den Adapter mit einem freien USB Port
Ihres Computers und Ihrem Monitor.
11. Sie können nun das Gerät verwenden.
