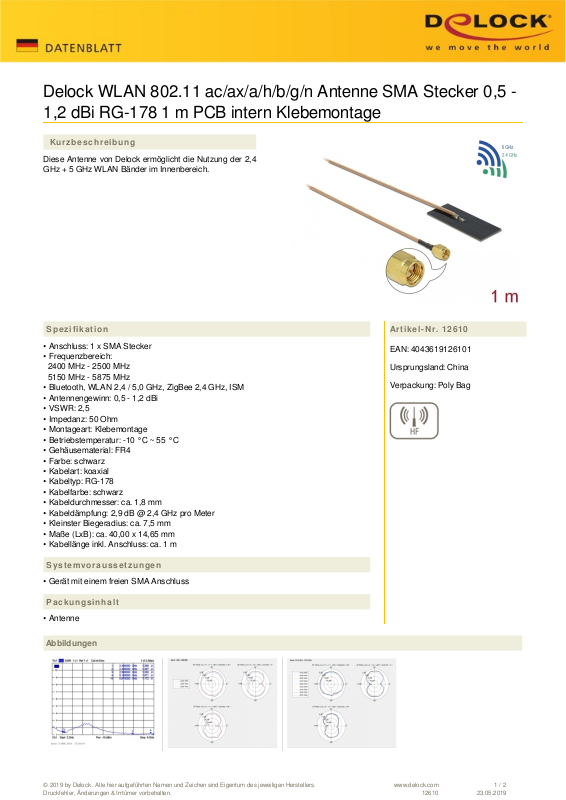

Page 1
Delock WLAN 802.11 ac/ax/a/h/b/g/n Antenne SMA Stecker 0,5 1,2 dBi RG-178 1 m PCB intern Klebemontage
Kurzbeschreibung
Diese Antenne von Delock ermöglicht die Nutzung der 2,4
GHz + 5 GHz WLAN Bänder im Innenbereich.
Spezifikation
• Anschluss: 1 x SMA Stecker
• Frequenzbereich:
2400 MHz - 2500 MHz
5150 MHz - 5875 MHz
• Bluetooth, WLAN 2,4 / 5,0 GHz, ZigBee 2,4 GHz, ISM
• Antennengewinn: 0,5 - 1,2 dBi
• VSWR: 2,5
• Impedanz: 50 Ohm
• Montageart: Klebemontage
• Betriebstemperatur: -10 °C ~ 55 °C
• Gehäusematerial: FR4
• Farbe: schwarz
• Kabelart: koaxial
• Kabeltyp: RG-178
• Kabelfarbe: schwarz
• Kabeldurchmesser: ca. 1,8 mm
• Kabeldämpfung: 2,9 dB @ 2,4 GHz pro Meter
• Kleinster Biegeradius: ca. 7,5 mm
• Maße (LxB): ca. 40,00 x 14,65 mm
• Kabellänge inkl. Anschluss: ca. 1 m
Artikel-Nr. 12610
EAN: 4043619126101
Ursprungsland: China
Verpackung: Poly Bag
Systemvoraussetzungen
• Gerät mit einem freien SMA Anschluss
Packungsinhalt
• Antenne
Abbildungen
© 2019 by Delock . Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen & Irrtümer vorbehalten.
www.delock.com
12610
1 / 2
23.05.2019
Page 2
Allgemein
Montageart: Klebemontage
Geeignet für Innenbereich: ja
Schnittstelle
Anschluss: 1 x SMA Stecker
Technische Eigenschaften
Frequenzbereich: 2400 MHz - 2500 MHz
5150 MHz - 5875 MHz
Antennengewinn: 0,5 - 1,2 dBi
Impedanz: 50 Ω
Physikalische Eigenschaften
Antennentyp: PCB
Gehäusematerial: FR4
Kabelart: koaxial
Kabeltyp: RG-178
Kabeldämpfung: 2,9 dB @ 2,4 GHz pro Meter
Kabeldurchmesser: 1,8 mm
Kabellänge inkl. Anschlüsse: 1 m
Länge: 44,00 mm
Breite: 14,65 mm
Kleinster Biegeradius: 7,5 mm
Farbe: schwarz
