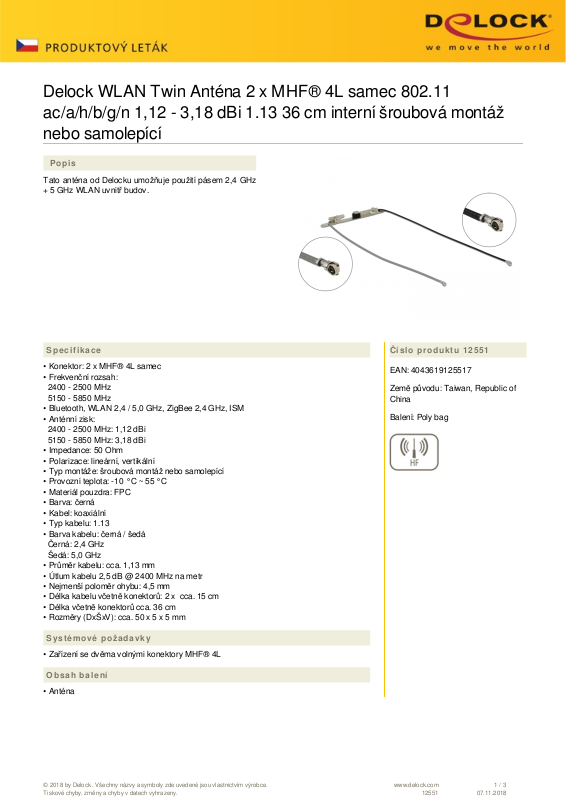

Delock WLAN Twin Anténa 2 x MHF® 4L samec 802.11 ac/a/h/b/g/n 1,12 - 3,18 dBi 1.13 36 cm interní šroubová montáž nebo samolepící

Popis

Tato anténa od Delocku umožňuje použití pásem 2,4 GHz + 5 GHz WLAN uvnitř budov.

Specifikace

• Konektor: 2 x MHF® 4L samec

• Frekvenční rozsah: 2400 - 2500 MHz 5150 - 5850 MHz

• Bluetooth, WLAN 2,4 / 5,0 GHz, ZigBee 2,4 GHz, ISM

• Anténní zisk: 2400 - 2500 MHz: 1,12 dBi 5150 - 5850 MHz: 3,18 dBi

• Impedance: 50 Ohm

• Polarizace: lineární, vertikální

• Typ montáže: šroubová montáž nebo samolepící

• Provozní teplota: -10 °C ~ 55 °C

• Materiál pouzdra: FPC

• Barva: černá

• Kabel: koaxiální

• Typ kabelu: 1.13

• Barva kabelu: černá / šedá Černá: 2,4 GHz Šedá: 5,0 GHz

• Průměr kabelu: cca. 1,13 mm

• Útlum kabelu 2,5 dB @ 2400 MHz na metr

• Nejmenší poloměr ohybu: 4,5 mm

• Délka kabelu včetně konektorů: 2 x cca. 15 cm

• Délka včetně konektorů cca. 36 cm

• Rozměry (DxŠxV): cca. 50 x 5 x 5 mm

Číslo produktu 12551

EAN: 4043619125517

Země původu: Taiwan, Republic of China

Balení: Poly bag

Systémové požadavky

• Zařízení se dvěma volnými konektory MHF® 4L

Obsah balení

• Anténa

www.delock.com

12551

1 / 3

07.11.2018

Page 2

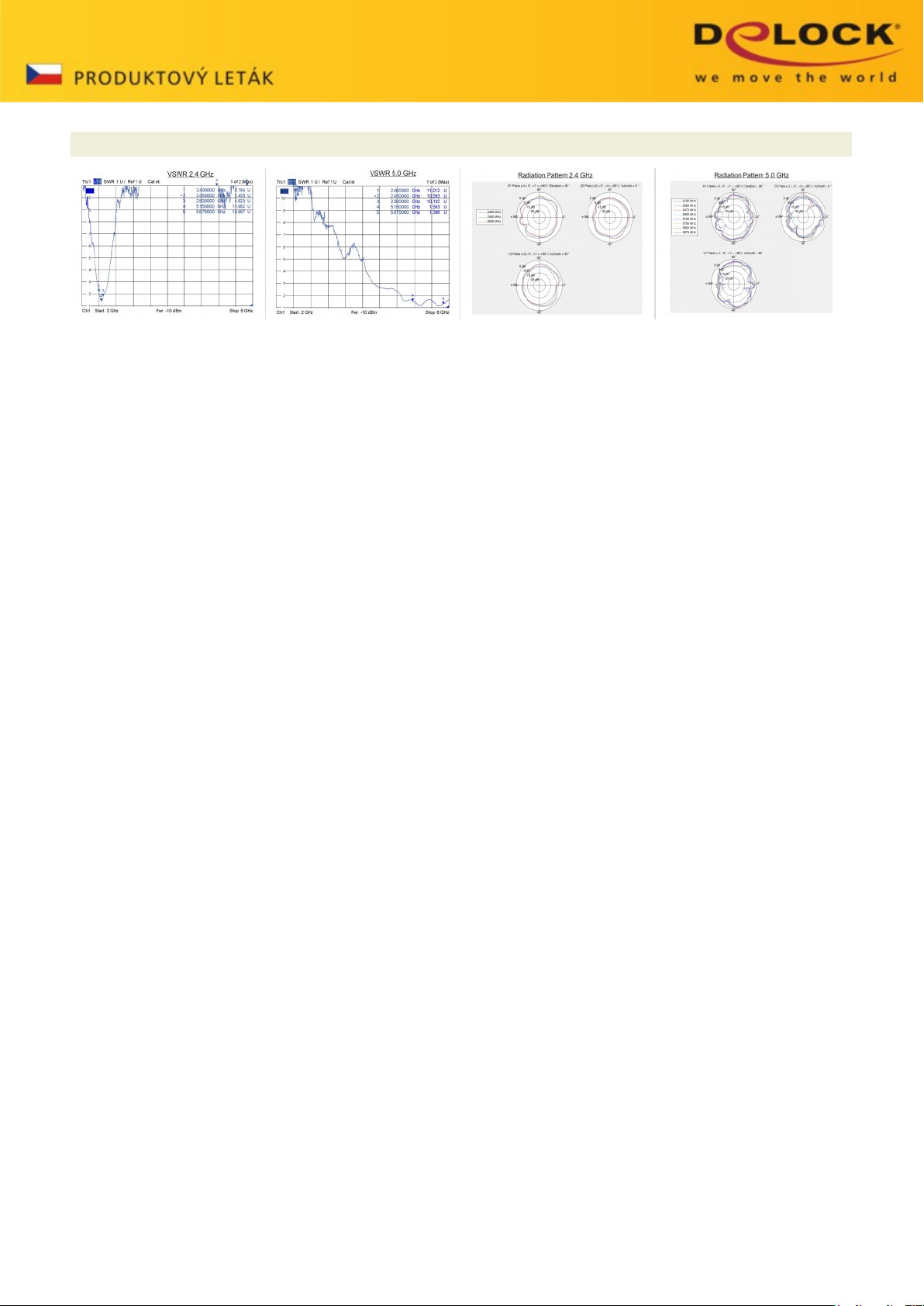

Příslušenství

www.delock.com

12551

2 / 3

07.11.2018

Page 3

General

Mounting type: adhesive mounting

Montáž pomocí šroubu Suitable for indoor: Yes Suitable for outdoor: No

Interface

konektor: 2 x MHF 4L 1.13 (I-PEX 20565-001R-13) samec

Technical characteristics

Frequency range: 2400 - 2500 MHz

5150 - 5850 MHz Antenna gain: 1,12 - 3,18 dBi Impedance: 50 󰾯Ω Provozní teplota: -10 °C ~ 55 °C Polarisation: linear vertical

Physical characteristics

Housing material: FPC Cable category: coaxial Cable attenuation: 2,5 dB @ 2400 MHz pro Meter Barva kabelu: černá Průměr kabelu: 1.13 mm Cable length incl. connector: 15 cm Length: 50 mm Width: 5 mm Nejmenší poloměr ohybu: 4.5 mm Barva: černá
