Servisní příručka Dell Vostro 460
Předpisový
Leden 2011
A00
Servisní příručka Dell™ Vostro™ 460
Poznámky a upozornění
Práce s počítačem
Kryty
Čelní kryt
Ventilátor skříně
Pevný disk
Procesor
Držák rozšiřující karty
Napájecí zdroj
Grafická karta
Paměť
Karty
Optická jednotka
Deska čtečky karet
Vypínač a kontrolka LED činnosti pevného disku
Vstupní/výstupní panel
Knoflíková baterie
Základní deska
Nastavení systému
Řešení potíží
Technické údaje
Kontaktování společnosti Dell
model: D10M
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/index.html[10/15/2012 1:34:48 PM]
Page 2
Poznámky a upozornění
POZNÁMKA: POZNÁMKA označuje důležité informace, které umožňují lepší využití počítače.
UPOZORNĚNÍ: UPOZORNĚNÍ označuje nebezpečí poškození hardwaru nebo ztráty dat
VAROVÁNÍ: VAROVÁNÍ upozorňuje na možné poškození majetku a riziko úrazu nebo smrti.
Zpět na stránku obsahu
Poznámky a upozornění
v případě nedodržení pokynů.
Informace v této publikaci mohou být bez předchozího upozornění změněny.
© 2011 Dell Inc. Všechna práva vyhrazena.
Jakákoli reprodukce těchto materiálů bez písemného souhlasu společnosti Dell Inc. je přísně zakázána.
Ochranné známky použité v tomto textu: Dell, logo DELL, Dell Precision, Precision ON,ExpressCharge,
Latitude, Latitude ON, OptiPlex, Vostro a Wi-Fi Catcher jsou ochranné známky společnosti Dell Inc. Intel,
Pentium, Xeon, Core, Atom, Centrino a Celeron jsou registrované ochranné známky společnosti Intel
Corporation v USA a dalších zemích. AMD je registrovaná ochranná známka a AMD Opteron, AMD
Phenom, AMD Sempron, AMD Athlon, ATI Radeon a ATI FirePro jsou ochranné známky společnosti
Advanced Micro Devices, Inc. Microsoft, Windows, MS-DOS, Windows Vista, tlačítko Start systému
Windows Vista a Office Outlook jsou ochranné známky nebo registrované ochranné známky společnosti
Microsoft Corporation v USA a dalších zemích. Blu-ray Disc je ochranná známky vlastněná asociací Bluray Disc Association (BDA), která je poskytována v rámci licence na disky a přehrávače. Slovo Bluetooth
je registrovaná ochranná známka vlastněná společností Bluetooth SIG, Inc. a společnost Dell Inc. ji
používá v rámci licence. Wi-Fi je registrovaná ochranná známka společnosti Wireless Ethernet
Compatibility Alliance, Inc.
Ostatní ochranné známky a obchodní názvy mohou být v této publikaci použiti k odkazu na entity, které si
činí na známky a názvy či jejich produkty nárok. Společnost Dell Inc. se zříká jakýchkoli vlastnických
nároků na ochranné známky a obchodní názvy jiné než své vlastní.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-EA258A9C-D5EA-43BE-9A44-E8B52A0E594F.html[10/15/2012 1:34:50 PM]
Page 3
Práce s počítačem
Zpět na stránku obsahu
Práce s počítačem
Před manipulací uvnitř počítače
Doporučené nástroje
Vypnutí počítače
Po manipulaci uvnitř počítače
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-9CCD6D90-C1D1-427F-9E77-D4F83F3AD2B6.html[10/15/2012 1:34:51 PM]
Page 4
Kryty
Zpět na stránku obsahu
Kryty
Demontáž krytu počítače
Montáž krytu počítače
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-9F76257E-BF64-4040-BC32-DE1D20AEE6B8.html[10/15/2012 1:34:52 PM]
Page 5
Čelní kryt
Zpět na stránku obsahu
Čelní kryt
Sejmutí čelního krytu
Nasazení čelního krytu
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-3BEDD9AE-F9BC-47C3-A174-813DF37D8B45.html[10/15/2012 1:34:52 PM]
Page 6
Ventilátor skříně
Zpět na stránku obsahu
Ventilátor skříně
Demontáž ventilátoru skříně
Montáž ventilátoru skříně
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-704D314E-1BD7-4E5B-87DB-E8837F72E4CF.html[10/15/2012 1:34:53 PM]
Page 7
Pevný disk
Zpět na stránku obsahu
Pevný disk
Demontáž pevného disku
Montáž pevného disku
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-889DA5C1-F3B7-4507-8D5C-827EC2DCDE82.html[10/15/2012 1:34:53 PM]
Page 8
Procesor
Zpět na stránku obsahu
Procesor
Demontáž sestavy chladiče a procesoru
Montáž sestavy chladiče a procesoru
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-1C9AC7DF-709B-474E-93B3-D01F5CEAE51C.html[10/15/2012 1:34:54 PM]
Page 9
Držák rozšiřující karty
Zpět na stránku obsahu
Držák rozšiřující karty
Demontáž držáku grafické karty
Montáž držáku grafické karty
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-9366AB0F-8CAD-4B55-ACBD-A1E1A62FCB8B.html[10/15/2012 1:34:54 PM]
Page 10
Zdroj napájení
Zpět na stránku obsahu
Zdroj napájení
Demontáž zdroje napájení
Montáž zdroje napájení
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-1A43388E-AC2A-4E51-A979-00B7E1181F81.html[10/15/2012 1:34:55 PM]
Page 11
Grafická karta
Zpět na stránku obsahu
Grafická karta
Vyjmutí grafické karty
Vložení grafické karty
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-472AA2BF-DFF0-44D9-8FE4-7ADFAB07966A.html[10/15/2012 1:34:56 PM]
Page 12
Paměť
Zpět na stránku obsahu
Paměť
Vyjmutí paměťových modulů
Vložení paměťových modulů
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-E39EA272-000C-41A3-8883-98B218D154E8.html[10/15/2012 1:34:56 PM]
Page 13
Karty
Zpět na stránku obsahu
Karty
Vyjmutí rozšiřující karty
Vložení rozšiřující karty
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-B18762C4-94F4-4B2D-89CB-0F8D8FC10F3C.html[10/15/2012 1:34:57 PM]
Page 14
Optická jednotka
Zpět na stránku obsahu
Optická jednotka
Vyjmutí optické jednotky
Instalace optické jednotky
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-BDAB2F53-86B5-4341-9806-7FCB971A2BF6.html[10/15/2012 1:34:57 PM]
Page 15
Deska čtečky karet
Zpět na stránku obsahu
Deska čtečky karet
Demontáž čtečky multimediálních karet
Montáž čtečky multimediálních karet
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-B9C3B876-8D45-431D-84EB-4AB77326C3E6.html[10/15/2012 1:34:58 PM]
Page 16
Vypínač a kontrolka LED činnosti pevného disku
Zpět na stránku obsahu
Vypínač a kontrolka LED činnosti pevného disku
Demontáž vypínače a kontrolky LED činnosti pevného disku
Montáž vypínače a kontrolky LED činnosti pevného disku
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-13D32AAB-C427-495E-B03E-EB5656DDFF1C.html[10/15/2012 1:34:58 PM]
Page 17
Vstupně-výstupní panel
Zpět na stránku obsahu
Vstupně-výstupní panel
Demontáž předního vstupně-výstupního panelu
Montáž předního vstupně-výstupního panelu
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-7D34A324-9DF7-4898-B9A1-4EB7368155E5.html[10/15/2012 1:34:59 PM]
Page 18
Knoflíková baterie
Zpět na stránku obsahu
Knoflíková baterie
Vyjmutí knoflíkové baterie
Vložení knoflíkové baterie
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-8285DA08-F01A-4428-A7C6-8866856DEF26.html[10/15/2012 1:34:59 PM]
Page 19
Základní deska
Zpět na stránku obsahu
Základní deska
Vyjmutí základní desky
Instalace základní desky
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-68BB784D-083C-4DAB-B027-B8F4F3696145.html[10/15/2012 1:35:00 PM]
Page 20
Nastavení systému
Zpět na stránku obsahu
Nastavení systému
Přehled
Otevření programu Nastavení systému
Obrazovky programu Nastavení systému
Možnosti programu Nastavení systému
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-E21A2DE4-C7DB-4CB2-8F3E-4FF8EC4E4A1B.html[10/15/2012 1:35:01 PM]
Page 21
Řešení potíží
Zpět na stránku obsahu
Řešení potíží
Indikátor zdroje napájení
Indikátory napájení
Zvukové signály
Chybové zprávy
Systémová hlášení
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-229833B1-A9D2-4FE7-8B84-0898E6D752FE.html[10/15/2012 1:35:01 PM]
Page 22
Technické údaje
Zpět na stránku obsahu
Technické údaje
Technické údaje
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-EB1A7098-8A2D-428F-9245-C04905C57BAD.html[10/15/2012 1:35:02 PM]
Page 23
Kontaktování společnosti Dell
Zpět na stránku obsahu
Kontaktování společnosti Dell
Kontaktování společnosti Dell
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-4C07FCD5-A381-4A04-AE8B-6961E6862BD6.html[10/15/2012 1:35:02 PM]
Page 24
Před manipulací uvnitř počítače
VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané
UPOZORNĚNÍ: Mnohé z oprav smí provádět pouze certifikovaný servisní technik. Sami
nevztahuje. Přečtěte si bezpečnostní pokyny dodané s produktem a dodržujte je.
UPOZORNĚNÍ: Aby nedošlo k elektrostatickému výboji, použijte uzemňovací náramek nebo
straně počítače).
UPOZORNĚNÍ: Zacházejte se součástmi a kartami opatrně. Nedotýkejte se součástí ani
procesor, držte za hrany, nikoli za kolíky.
UPOZORNĚNÍ: Při odpojování kabelu tahejte za konektor nebo za úchyt, nikoli za samotný
oba konektory správně nasměrovány a zarovnány.
POZNÁMKA: Barva vašeho počítače a některých součástí se může od barev uvedených v tomto
dokumentu lišit.
UPOZORNĚNÍ: Při odpojování síťového kabelu nejprve odpojte kabel od počítače a
potom ze síťového zařízení.
UPOZORNĚNÍ: Než se dotknete některé součásti uvnitř počítače, odveďte
náboj, který může vnitřní součásti poškodit.
Zpět na stránku obsahu
Před manipulací uvnitř počítače
Dodržováním následujících bezpečnostních zásad předejdete poškození počítače a případnému úrazu.
Není-li uvedeno jinak, u každého postupu se v tomto dokumentu předpokládá, že platí následující
podmínky:
Prostudovali jste si bezpečnostní informace dodané s počítačem.
Součást lze vyměnit (nebo v případě jejího samostatného zakoupení instalovat) v opačném pořadí
kroků uskutečněných při odebírání.
s počítačem. Další informace o vhodných bezpečných postupech naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese
www.dell.com/regulatory_compliance.
byste měli pouze řešit menší potíže a provádět jednoduché opravy, ke kterým vás
opravňuje dokumentace k produktu nebo ke kterým vás online či po telefonu vyzve tým
zákaznické podpory. Na škody způsobené neoprávněným servisním zásahem se záruka
se opakovaně dotýkejte nenatřeného kovového povrchu (například konektoru na zadní
kontaktů na kartě. Držte kartu za hrany nebo za kovový montážní držák. Součásti, jako je
kabel. Některé kabely jsou vybaveny konektory s pojistkami. Pokud odpojujete tento typ
kabelu, před odpojením kabelu pojistky stiskněte. Konektory odpojujte rovnoměrně a
kolmo, předejdete tak ohnutí kolíků. Před připojením kabelu také zkontrolujte, zda jsou
Před manipulací uvnitř počítače proveďte následující kroky – zabráníte tak případnému poškození.
1. Zkontrolujte, zda je pracovní povrch rovný a čistý, aby nedošlo k poškrabání krytu počítače.
2. Vypněte počítač (viz část Vypnutí počítače).
3. Odpojte od počítače veškeré síťové kabely.
4. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
5. Stisknutím a podržením vypínače odpojeného počítače základní desku uzemníte.
6. Odeberte kryt.
elektrostatický náboj z vašeho těla tím, že se dotknete nenatřeného kovového
povrchu, například na zadní stěně počítače. Během manipulace se opakovaně
dotýkejte nenatřeného kovového povrchu, abyste odvedli možný elektrostatický
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-CEF5001C-74CA-41CA-8C75-25E2A80E8909.html[10/15/2012 1:35:03 PM]
Page 25
Doporučené nástroje
Zpět na stránku obsahu
Doporučené nástroje
Postupy uvedené v tomto dokumentu mohou vyžadovat použití následujících nástrojů:
malý plochý šroubovák,
křížový šroubovák,
malá plastová jehla,
médium s aktualizačním programem Flash BIOS.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-CC927E5A-E514-4067-B6FA-84EC064F85E9.html[10/15/2012 1:35:03 PM]
Page 26
Vypnutí počítače
UPOZORNĚNÍ: Před vypnutím počítače uložte a zavřete všechny otevřené soubory a
ukončete všechny spuštěné programy, aby nedošlo ke ztrátě dat.
Zpět na stránku obsahu
Vypnutí počítače
1. Vypněte operační systém:
Windows 7:
Klikněte na tlačítko Start a poté na tlačítko Vypnout.
Windows Vista:
Klikněte na tlačítko Start , poté na šipku v pravém dolním rohu nabídky Start, jak je
znázorněno níže, a klikněte na tlačítko Vypnout.
Windows XP:
Klikněte na tlačítko Start® Vypnout počítač® Vypnout. Po dokončení procesu vypnutí
operačního systému se počítač vypne.
2. Zkontrolujte, zda jsou počítač a všechna připojená zařízení vypnutá. Pokud se počítač a všechna
připojená zařízení nevypnou automaticky po vypnutí operačního systému, vypněte jej stisknutím a
podržením vypínače po dobu asi 6 sekund.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-52C8386F-7013-4A8E-912D-2DF589CA6CA4.html[10/15/2012 1:35:04 PM]
Page 27
Po manipulaci uvnitř počítače
UPOZORNĚNÍ: Chcete-li připojit síťový kabel, nejprve připojte kabel do síťového
zařízení a poté do počítače.
Zpět na stránku obsahu
Po manipulaci uvnitř počítače
Po dokončení montáže se před zapnutím počítače ujistěte, že jsou připojena všechna externí zařízení,
karty a kabely.
1. Nasaďte kryt.
2. Připojte všechny telefonní a síťové kabely k počítači.
3. Připojte počítač a všechna připojená zařízení k elektrickým zásuvkám.
4. Zapněte počítač.
5. Spuštěním nástroje Dell Diagnostics ověřte, zda počítače pracuje správně.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-F99E5E0D-8C96-4B55-A6C9-5722A035E20C.html[10/15/2012 1:35:04 PM]
Page 28
Demontáž krytu počítače
Zpět na stránku obsahu
Demontáž krytu počítače
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte dva šrouby připevňující kryt počítače k počítači.
3. Posuňte kryt počítače směrem k zadní straně počítače a poté ses z počítače sejměte.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-5B53D2DB-C4E2-4758-8BDF-2A15CD80D108.html[10/15/2012 1:35:05 PM]
Page 29
Demontáž krytu počítače
4. Zvedněte kryt počítače a vyjměte jej z počítače.
Související úlohy
Montáž krytu počítače
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-5B53D2DB-C4E2-4758-8BDF-2A15CD80D108.html[10/15/2012 1:35:05 PM]
Page 30
Montáž krytu počítače
Zpět na stránku obsahu
Montáž krytu počítače
1. Položte kryt počítače na počítač a zasuňte jej dovnitř ze zadní strany počítače.
2. Nasaďte a utáhněte šrouby, které přidržují kryt počítače k počítači.
3. Postupujte podle pokynů v části
Související úlohy
Sejmutí krytu počítače
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-0D3BDCB1-615D-43B4-B13D-D2C43B06EF93.html[10/15/2012 1:35:06 PM]
Page 31
Sejmutí čelního krytu
Zpět na stránku obsahu
Sejmutí čelního krytu
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Opatrně zvedněte svorky nahoru a uvolněte kryt ze skříně.
kryt počítače.
4. Pootočte krytem směrem od počítače a uvolněte háčky na protilehlém okraji krytu ze skříně.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-964F39FE-096F-4373-97C9-0D85A4D38532.html[10/15/2012 1:35:07 PM]
Page 32
Sejmutí čelního krytu
Související úlohy
Nasazení čelního krytu
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-964F39FE-096F-4373-97C9-0D85A4D38532.html[10/15/2012 1:35:07 PM]
Page 33
Nasazení čelního krytu
Zpět na stránku obsahu
Nasazení čelního krytu
1. Otočte kryt směrem k počítači a zarovnejte háčky se skříní.
2. Opatrně položte svorky dolů a uzamkněte okraj krytu na skříni.
3. Namontujte
4. Postupujte podle pokynů v části
Související úlohy
Sejmutí čelního krytu
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-4EDB4477-D7A8-43B4-89D0-112282E94113.html[10/15/2012 1:35:07 PM]
Page 34
Demontáž ventilátoru skříně
Zpět na stránku obsahu
Demontáž ventilátoru skříně
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Odpojte kabel ventilátoru od základní desky.
kryt počítače.

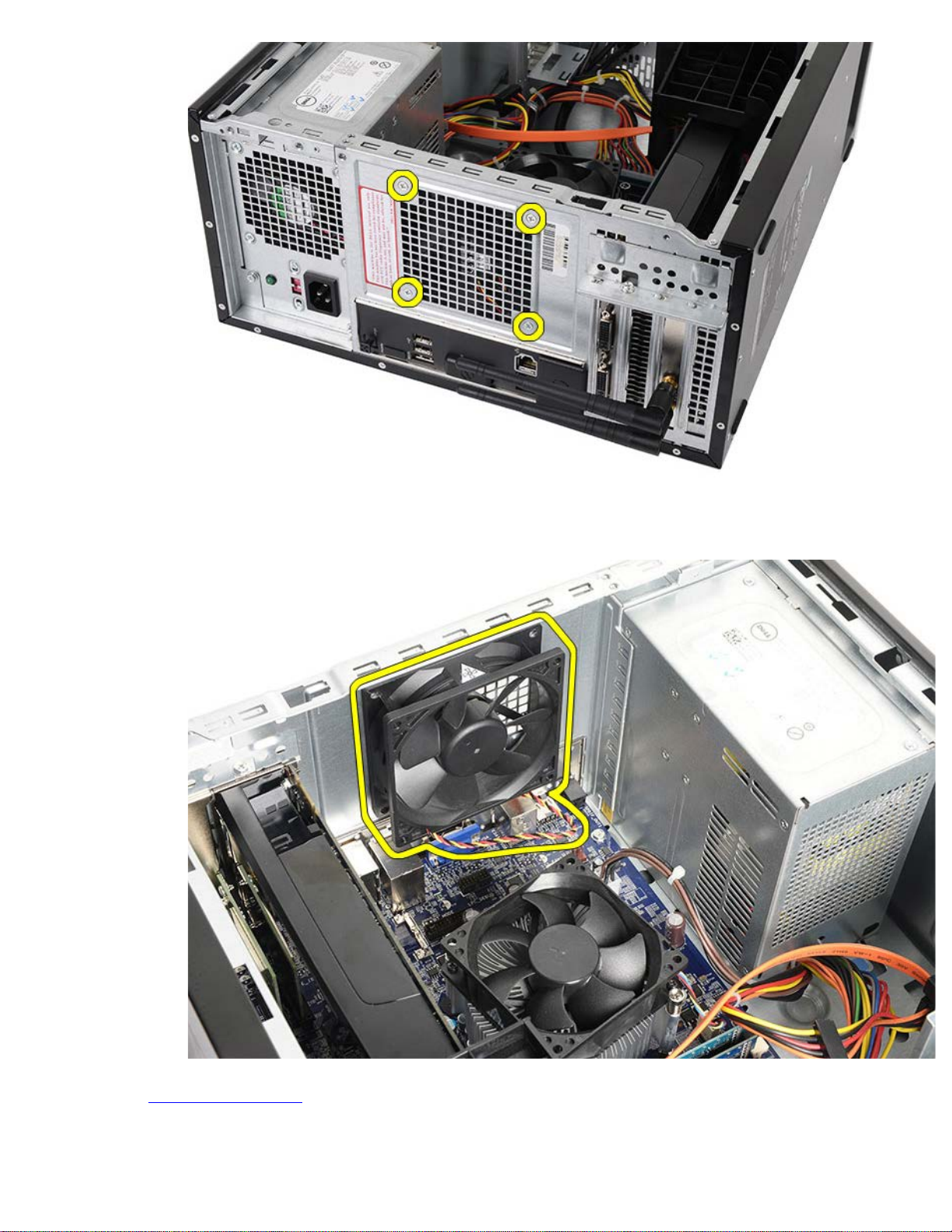

4. Podržte ventilátor skříně na místě a vyjměte čtyři šrouby připevňující ventilátor ke skříni.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-65C67DDD-7DE4-4917-B6AC-6754EC8511F2.html[10/15/2012 1:35:08 PM]
Page 35
Demontáž ventilátoru skříně
5. Uvolněte ventilátor směrem ke středu počítače a zvedněte ventilátor z počítače.
Související úlohy
Montáž skříně ventilátoru
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-65C67DDD-7DE4-4917-B6AC-6754EC8511F2.html[10/15/2012 1:35:08 PM]
Page 36
Montáž ventilátoru skříně
Zpět na stránku obsahu
Montáž ventilátoru skříně
1. Položte ventilátor směrem ke středu počítače do skříně.
2. Podržte ventilátor skříně na místě a namontujte čtyři šrouby upevňující ventilátor ke skříni.
3. Připojte konektor ventilátoru zpět k základní desce.
4. Namontujte
5. Postupujte podle pokynů v části
Související úlohy
Demontáž ventilátoru skříně
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-DBAC4EA7-E7B1-49CE-9BCB-BCE788863316.html[10/15/2012 1:35:09 PM]
Page 37
Demontáž pevného disku
Zpět na stránku obsahu
Demontáž pevného disku
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Odpojte datový kabel (1) a napájecí kabel (2) od zadní strany pevného disku.
kryt počítače.
4. Demontujte dva šrouby, které připevňují klec pevného disku ke skříni.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-9C7340EC-70E2-4DE9-9F7B-3870F5BACC57.html[10/15/2012 1:35:10 PM]
Page 38
Demontáž pevného disku
5. Vysuňte pevný disk ze slotu směrem ke straně počítače.
6. Demontujte dva šrouby, které připevňují pevný disk ke kleci pevného disku.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-9C7340EC-70E2-4DE9-9F7B-3870F5BACC57.html[10/15/2012 1:35:10 PM]
Page 39
Demontáž pevného disku
Související úlohy
Montáž pevného disku
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-9C7340EC-70E2-4DE9-9F7B-3870F5BACC57.html[10/15/2012 1:35:10 PM]
Page 40
Montáž pevného disku
Zpět na stránku obsahu
Montáž pevného disku
1. Utáhněte šrouby, které připevňují pevný disk ke kleci disku.
2. Položte pevný disk do slotu směrem ke straně počítače.
3. Utáhněte šrouby, které připevňují klec disku ke skříni.
4. Znovu připojte datový kabel a napájecí kabel k zadní straně pevného disku.
5. Nasaďte
6. Postupujte podle pokynů v části
Související úlohy
Demontáž pevného disku
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-DFFD7488-742A-45EE-96B4-5DE6DA889527.html[10/15/2012 1:35:11 PM]
Page 41
Demontáž sestavy chladiče a procesoru
Zpět na stránku obsahu
Demontáž sestavy chladiče a procesoru
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Odpojte kabel sestavy chladiče/ventilátoru od základní desky.
kryt počítače.
4. Uvolněte čtyři jistící šrouby, které upevňují sestavu chladiče/ventilátoru k základní desce.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-AFADE696-D177-4954-BD91-DE8BD2AE7921.html[10/15/2012 1:35:13 PM]
Page 42
Demontáž sestavy chladiče a procesoru
5. Zvedněte sestavu chladiče/ventilátoru opatrně nahoru a vyjměte ji z počítače. Položte sestavu tak, aby ventilátor
směřoval dolů a strana s termální pastou nahoru.
6. Zatlačte na uvolňovací páčku směrem dolů, stiskněte ji směrem ven a uvolněte ji z přidržovacího háčku.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-AFADE696-D177-4954-BD91-DE8BD2AE7921.html[10/15/2012 1:35:13 PM]
Page 43
Demontáž sestavy chladiče a procesoru
7. Zvedněte kryt procesoru.
8. Zvedněte procesor, vyjměte jej z patice a uložte jej do antistatického obalu.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-AFADE696-D177-4954-BD91-DE8BD2AE7921.html[10/15/2012 1:35:13 PM]
Page 44
Demontáž sestavy chladiče a procesoru
Související úlohy
Instalace procesoru
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-AFADE696-D177-4954-BD91-DE8BD2AE7921.html[10/15/2012 1:35:13 PM]
Page 45
Montáž sestavy chladiče a procesoru
Zpět na stránku obsahu
Montáž sestavy chladiče a procesoru
1. Vyjměte procesor z antistatického obalu a vložte jej do patice.
2. Nasaďte kryt procesoru.
3. Zatlačte na uvolňovací páčku, stiskněte ji směrem dovnitř a zasuňte ji pod přidržovací háček, který
ji zajišťuje.
4. Vložte sestavu chladiče/ventilátoru do počítače.
5. Utáhněte čtyři jisticí šrouby, které upevňují sestavu chladiče/ventilátoru k základní desce.
6. Připojte kabel sestavy chladiče/ventilátoru k základní desce.
7. Nasaďte
8. Postupujte podle pokynů v části
Související úlohy
Demontáž sestavy chladiče a procesoru
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-D62FB833-0D99-43B2-9A80-CDA25DB60FF5.html[10/15/2012 1:35:14 PM]
Page 46
Demontáž držáku grafické karty
Zpět na stránku obsahu
Demontáž držáku grafické karty
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Vyšroubujte šroub, který připevňuje držák grafické karty k počítači.
kryt počítače.
4. Vyjměte držák grafické karty z počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-BADB167D-4917-48A5-9526-057B10AF5FC4.html[10/15/2012 1:35:15 PM]
Page 47
Demontáž držáku grafické karty
Související úlohy
Montáž držáku grafické karty
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-BADB167D-4917-48A5-9526-057B10AF5FC4.html[10/15/2012 1:35:15 PM]
Page 48
Montáž držáku grafické karty
Zpět na stránku obsahu
Montáž držáku grafické karty
1. Vložte držák grafické karty do systému.
2. Nasaďte šrouby připevňující držák grafické karty.
3. Nasaďte
4. Postupujte podle pokynů v části
Související úlohy
Demontáž držáku grafické karty
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-06FC2E5B-CD14-41BE-8D14-0920A3D23567.html[10/15/2012 1:35:15 PM]
Page 49
Demontáž zdroje napájení
Zpět na stránku obsahu
Demontáž zdroje napájení
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Vyjměte
4. Odpojte napájecí kabely od systémové desky, rozšiřujících karet a jednotek a vytáhněte je.
kryt počítače.
držák grafické karty.
5. Uvolněte kabely z vodicích svorek (pokud jsou k dispozici) na počítači.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-C6C8E7CB-E394-485A-9FF0-C9221C3F55FF.html[10/15/2012 1:35:16 PM]
Page 50
Demontáž zdroje napájení
6. Demontujte šrouby, které upevňují zdroj napájení ke skříni počítače.

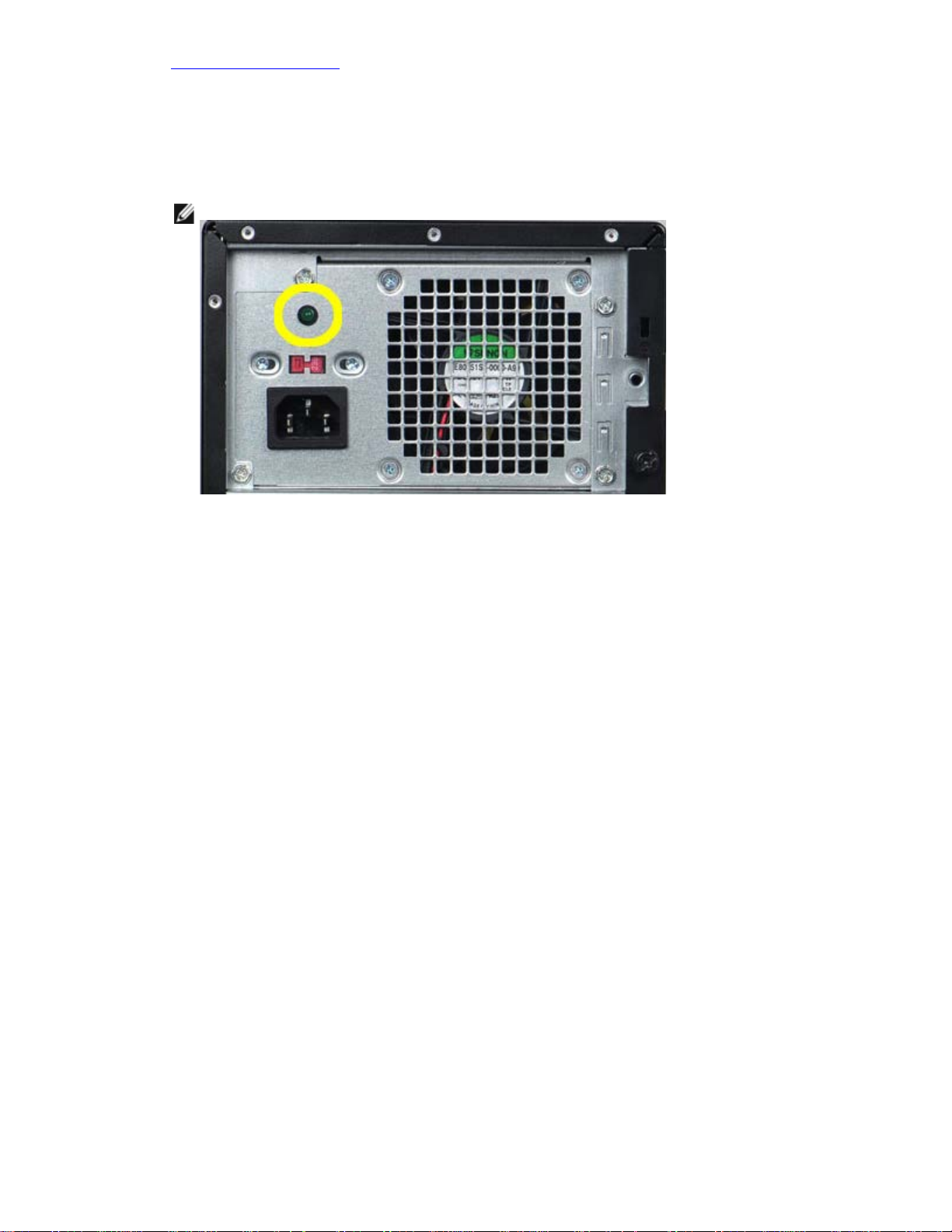

7. Zatlačte na modrou uvolňovací západku vedle zdroje napájení.
8. Posuňte zdroj napájení směrem k přední straně počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-C6C8E7CB-E394-485A-9FF0-C9221C3F55FF.html[10/15/2012 1:35:16 PM]
Page 51
Demontáž zdroje napájení
9. Zvedněte zdroj napájení a vyjměte jej z počítače.
Související úlohy
Montáž zdroje napájení
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-C6C8E7CB-E394-485A-9FF0-C9221C3F55FF.html[10/15/2012 1:35:16 PM]
Page 52
Montáž zdroje napájení
Zpět na stránku obsahu
Montáž zdroje napájení
1. Vložte zdroj napájení do počítače.
2. Zasuňte zdroj napájení směrem k zadní straně počítače, dokud nezapadne na místo.
3. Nasaďte a utáhněte čtyři šrouby, které připevňují zdroj napájení k počítači.
4. Protáhněte a připojte všechny kabely k základní desce, rozšiřujícím kartám a jednotkám.
5. Namontujte
6. Nasaďte
7. Postupujte podle pokynů v části
Související úlohy
Demontáž zdroje napájení
držák grafické karty.
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-31A78652-802D-454E-B5A5-95A8C3CFD6EB.html[10/15/2012 1:35:18 PM]
Page 53
Vyjmutí grafické karty
Zpět na stránku obsahu
Vyjmutí grafické karty
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Vyjměte
4. Demontujte šroub, který připevňuje kovový zajišťovací držák k počítači.
kryt počítače.
držák grafické karty.
5. Vytáhněte kovový zajišťovací držák z počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-14D34026-5DDF-4EC5-B937-1FA9ADD3F73B.html[10/15/2012 1:35:19 PM]
Page 54
Vyjmutí grafické karty
6. Odpojte kabely, které jsou připojeny ke grafické kartě.
7. Pokud je vložena grafická karta PCI-express x16, stiskněte zajišťovací držák.
8. Kartu chyťte za horní rohy a vytáhněte ji ze slotu na základní desce.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-14D34026-5DDF-4EC5-B937-1FA9ADD3F73B.html[10/15/2012 1:35:19 PM]
Page 55
Vyjmutí grafické karty
Související úlohy
Vložení grafické karty
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-14D34026-5DDF-4EC5-B937-1FA9ADD3F73B.html[10/15/2012 1:35:19 PM]
Page 56
Vložení grafické karty
Zpět na stránku obsahu
Vložení grafické karty
1. Vložte grafickou kartu do příslušného konektoru.
2. Připojte všechny kabely, je-li třeba.
3. Vložte kovový zajišťovací držák do počítače.
4. Nasaďte a utáhněte šroub, který připevňuje grafickou kartu k počítači.
5. Namontujte
6. Nasaďte
7. Postupujte podle pokynů v části
Související úlohy
Vyjmutí grafické karty
držák grafické karty.
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-100A9BEC-3750-48ED-97AD-506E15053190.html[10/15/2012 1:35:20 PM]
Page 57

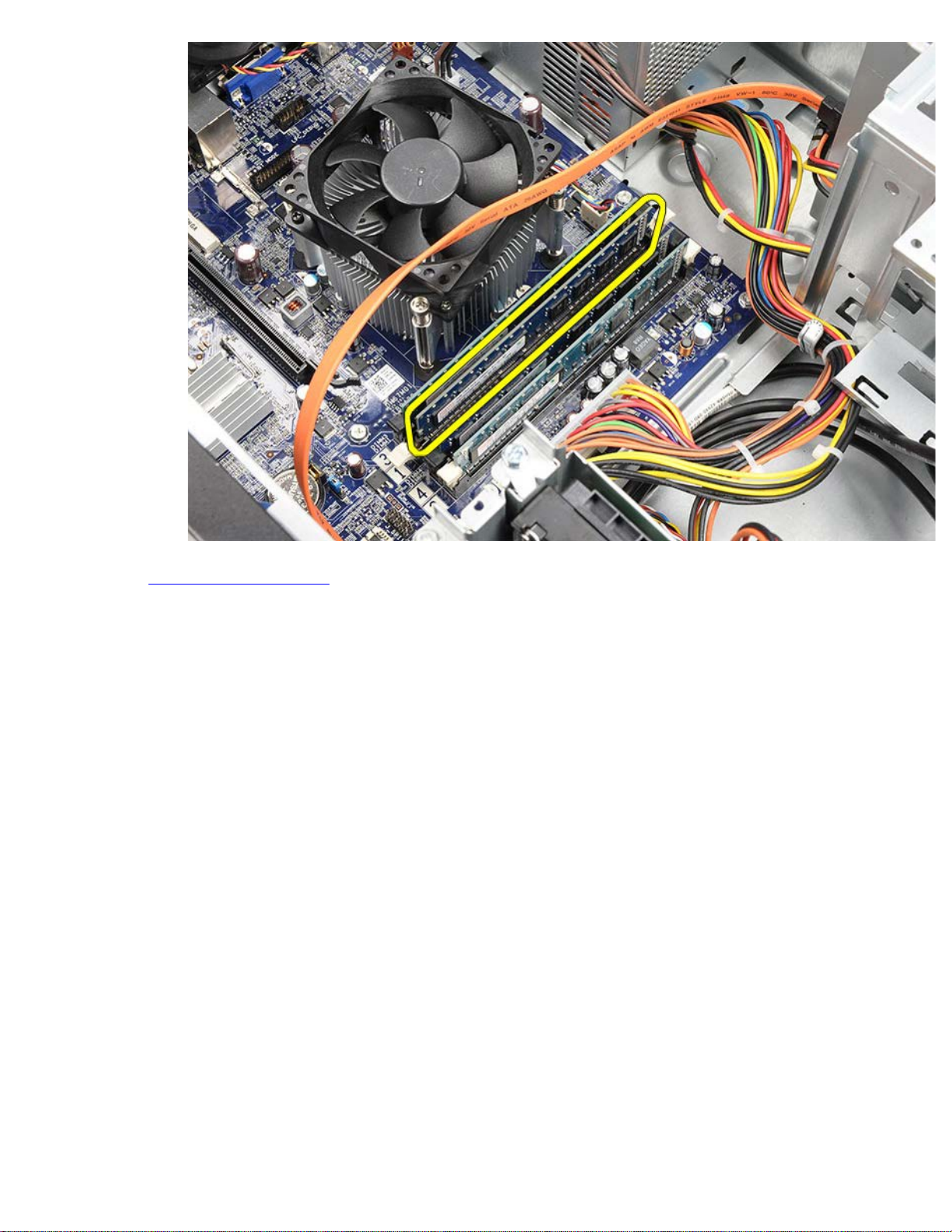

Vyjmutí paměťových modulů
Zpět na stránku obsahu
Vyjmutí paměťových modulů
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Vyjměte
4. Stiskněte zajišťovací svorku na každém konci konektoru paměťového modulu.
kryt počítače.
držák grafické karty.
5. Chyťte paměťový modul a vytáhněte jej z konektoru paměťového modulu.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-495CBA06-E0E4-4F72-8191-D01A3AA6B49F.html[10/15/2012 1:35:21 PM]
Page 58
Vyjmutí paměťových modulů
Související úlohy
Instalace paměťových modulů
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-495CBA06-E0E4-4F72-8191-D01A3AA6B49F.html[10/15/2012 1:35:21 PM]
Page 59
Vložení paměťových modulů
Zpět na stránku obsahu
Vložení paměťových modulů
1. Zatlačte paměťový modul do slotu paměti.
2. Stisknutím svorek zajistěte paměťový modul k základní desce.
3. Nasaďte
4. Namontujte
5. Postupujte podle pokynů v části
Související úlohy
Demontáž paměťových modulů
kryt počítače.
držák grafické karty.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-09DEFBCA-0768-4E8C-BD85-5AD8DF8CFC70.html[10/15/2012 1:35:21 PM]
Page 60
Vyjmutí rozšiřující karty
Zpět na stránku obsahu
Vyjmutí rozšiřující karty
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Vyjměte
4. Vyjměte
5. Demontujte antény.
kryt počítače.
držák grafické karty.
grafickou kartu.
6. Uchopte kartu za horní rohy a vysuňte ji z konektoru.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-D39D8DA9-FC5B-4DE2-A979-A0CFF5F2E14E.html[10/15/2012 1:35:22 PM]
Page 61
Vyjmutí rozšiřující karty
Související úlohy
Vložení rozšiřující karty
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-D39D8DA9-FC5B-4DE2-A979-A0CFF5F2E14E.html[10/15/2012 1:35:22 PM]
Page 62
Vložení rozšiřující karty
Zpět na stránku obsahu
Vložení rozšiřující karty
1. Zasuňte rozšiřující kartu do slotu.
2. Je-li třeba, namontujte a připojte anténu k rozšiřující kartě.
3. Vložte
4. Namontujte
5. Nasaďte
6. Postupujte podle pokynů v části
Související úlohy
Vyjmutí rozšiřující karty
grafickou kartu.
držák grafické karty.
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-1D9CDBF9-2A20-4D0C-859C-A96C76C20CD9.html[10/15/2012 1:35:23 PM]
Page 63
Vyjmutí optické jednotky
Zpět na stránku obsahu
Vyjmutí optické jednotky
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Sejměte
4. Odpojte napájecí kabel a datový kabel od optické jednotky na její zadní straně.
kryt počítače.
čelní kryt.
5. Demontujte čtyři šrouby zajišťující optickou jednotku ke kleci disku.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-20950906-EECD-4BDA-8239-CB233055F066.html[10/15/2012 1:35:24 PM]
Page 64
Vyjmutí optické jednotky
6. Vysuňte optickou jednotku skrze přední panel počítače.
Související úlohy
Instalace optické jednotky
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-20950906-EECD-4BDA-8239-CB233055F066.html[10/15/2012 1:35:24 PM]
Page 65
Instalace optické jednotky
Zpět na stránku obsahu
Instalace optické jednotky
1. Zasuňte optickou jednotku skrze přední panel počítače.
2. Namontujte čtyři šrouby zajišťující optickou jednotku ke kleci disku.
3. Připojte napájecí a datový kabel k optické jednotce.
4. Namontujte
5. Nasaďte
6. Postupujte podle pokynů v části
Související úlohy
Vyjmutí optické jednotky
čelní kryt.
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-2F32731C-2934-4A9A-A5AA-F52C18742DF0.html[10/15/2012 1:35:25 PM]
Page 66
Demontáž čtečky multimediálních karet
Zpět na stránku obsahu
Demontáž čtečky multimediálních karet
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Sejměte
4. Vyjměte
5. Vyjměte

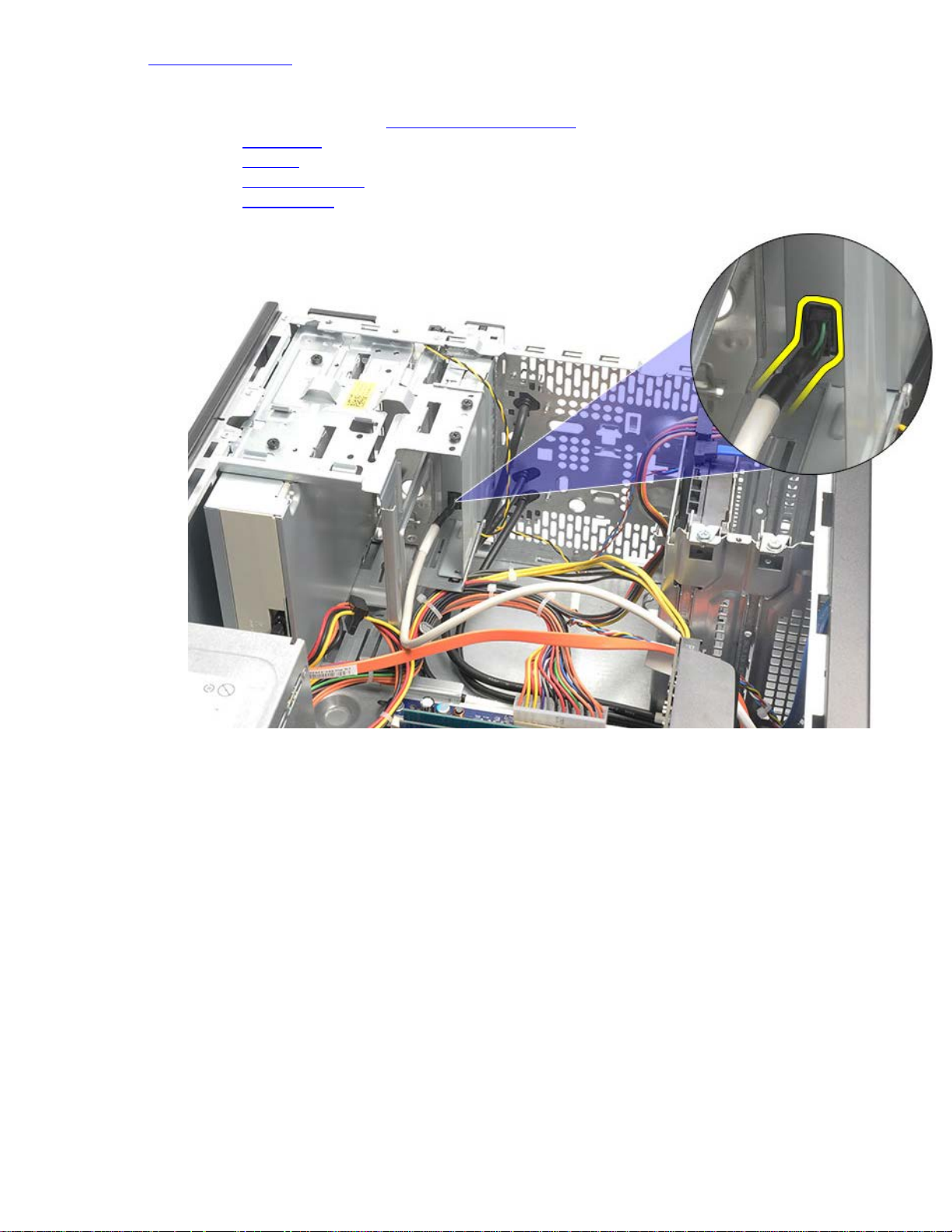

6. Odpojte datový kabel ze zadní části čtečky multimediálních karet.
kryt počítače.
čelní kryt.
držák grafické karty.
grafickou kartu.

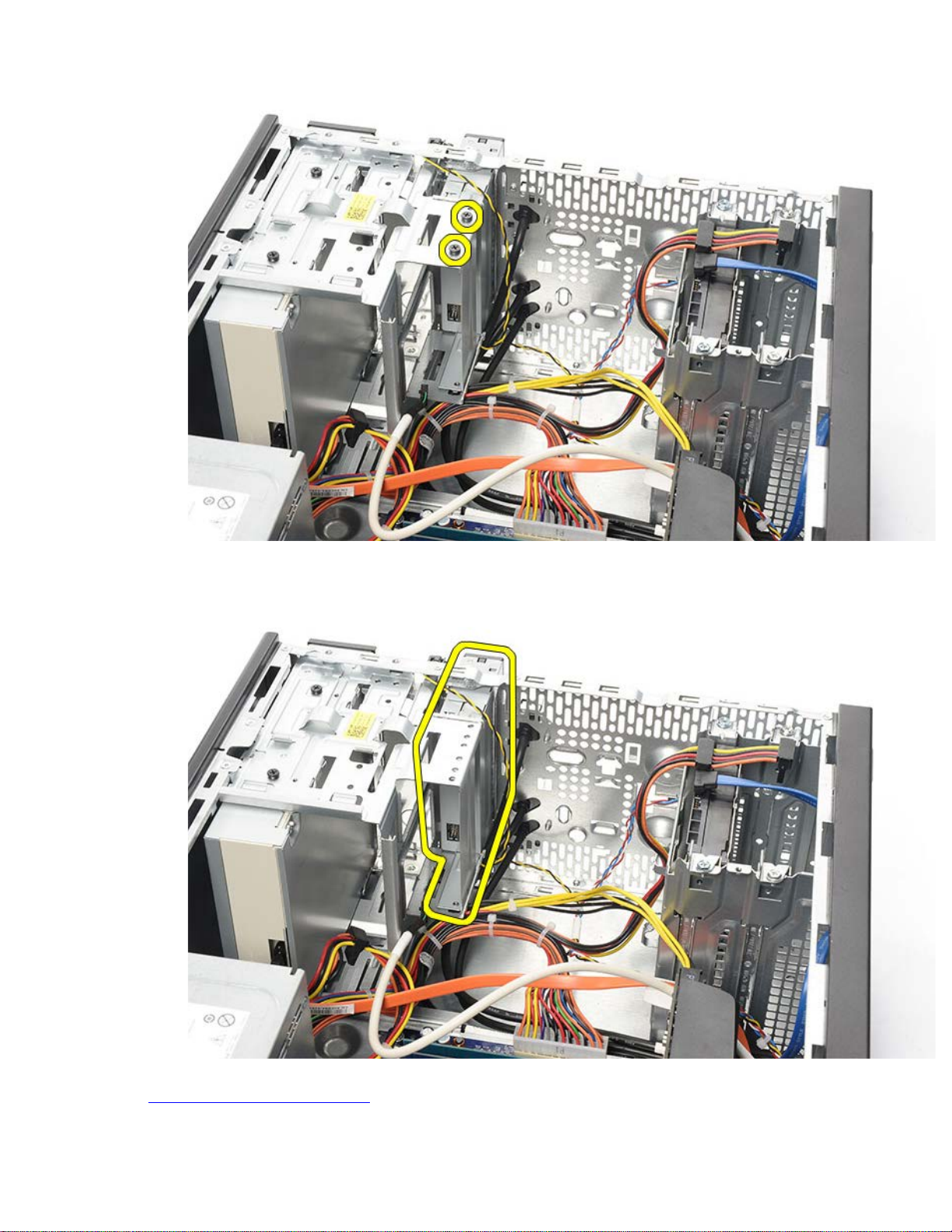

7. Demontujte dva šrouby upevňující čtečku multimediálních karet ke kleci disku.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-F3D14648-C82D-4F7E-A52D-225A5C853A26.html[10/15/2012 1:35:25 PM]
Page 67
Demontáž čtečky multimediálních karet
8. Vysuňte čtečku multimediálních karet skrze přední panel počítače.
Související úlohy
Montáž čtečky multimediálních karet
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-F3D14648-C82D-4F7E-A52D-225A5C853A26.html[10/15/2012 1:35:25 PM]
Page 68
Instalace čtečky multimediálních karet
Zpět na stránku obsahu
Instalace čtečky multimediálních karet
1. Zasuňte čtečku multimediálních karet skrze přední panel počítače.
2. Nasaďte a utáhněte dva šrouby, které připevňují čtečku multimediálních karet ke kleci disku.
3. Připojte datový kabel ke čtečce multimediálních karet.
4. Vložte
5. Namontujte
6. Namontujte
7. Nasaďte
8. Postupujte podle pokynů v části
Související úlohy
Demontáž čtečky multimediálních karet
grafickou kartu.
držák grafické karty.
čelní kryt.
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-22700A26-AB13-4E42-ACF7-FA777BB9E51A.html[10/15/2012 1:35:26 PM]
Page 69
Demontáž vypínače a kontrolky LED činnosti pevného disku
Zpět na stránku obsahu
Demontáž vypínače a kontrolky LED činnosti pevného disku
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Sejměte
4. Vyjměte
5. Zatlačením na vypínač a kontrolku LED činnosti pevného disku je vyjměte.
kryt systému.
čelní kryt.
držák grafické karty.
6. Opatrně vyjměte kontrolku LED činnosti pevného disku z plastové svorky.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-C5357DB8-7DBB-403B-8C74-7C92ED9CDF6D.html[10/15/2012 1:35:27 PM]
Page 70
Demontáž vypínače a kontrolky LED činnosti pevného disku

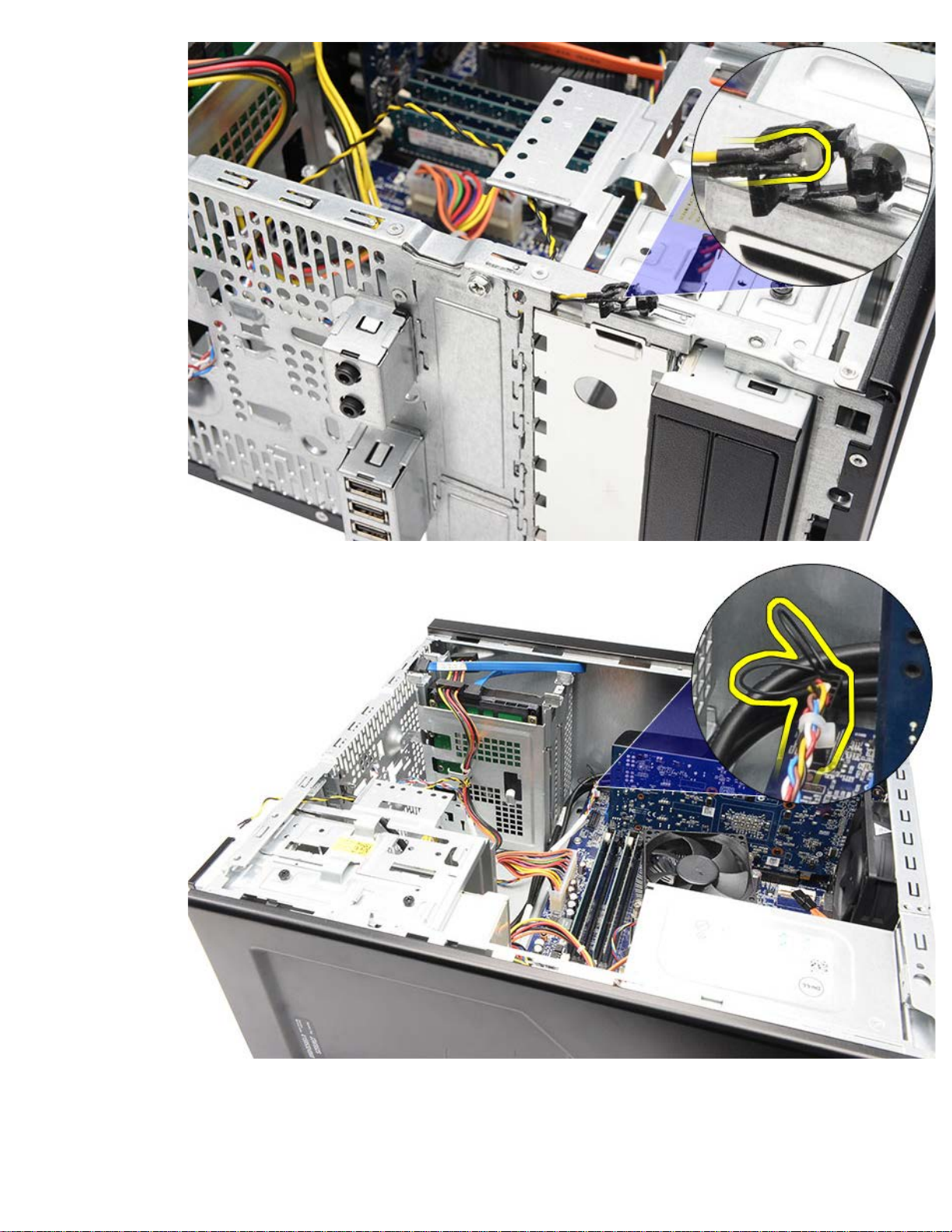

7. Odpojte kabel vypínače od základní desky.
8. Protáhněte kabel vypínače vodicími svorkami.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-C5357DB8-7DBB-403B-8C74-7C92ED9CDF6D.html[10/15/2012 1:35:27 PM]
Page 71
Demontáž vypínače a kontrolky LED činnosti pevného disku
Související úlohy
Montáž vypínače a kontrolky LED činnosti pevného disku
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-C5357DB8-7DBB-403B-8C74-7C92ED9CDF6D.html[10/15/2012 1:35:27 PM]
Page 72
Montáž vypínače a kontrolky LED činnosti pevného disku
Zpět na stránku obsahu
Montáž vypínače a kontrolky LED činnosti pevného disku
1. Protáhněte kabel vypínače vodicími svorkami.
2. Připojte kabel vypínače k základní desce.
3. Vložte kontrolku LED činnosti pevného disku do plastové svorky.
4. Vložte vypínač a kontrolku LED činnosti pevného disku do čelní strany počítače.
5. Namontujte
6. Namontujte
7. Nasaďte
8. Postupujte podle pokynů v části
Související úlohy
Demontáž vypínače a kontrolky LED činnosti pevného disku
držák grafické karty.
čelní kryt.
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-E3F0E2FE-638A-4E03-8725-B6E69A35639C.html[10/15/2012 1:35:28 PM]
Page 73
Demontáž předního vstupně-výstupního panelu
Zpět na stránku obsahu
Demontáž předního vstupně-výstupního panelu
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Sejměte
4. Vyjměte
5. Vyjměte
6. Odpojte tři kabely předního vstupně-výstupního panelu od základní desky. Vytáhněte kabely z jisticích svorek, které
kryt počítače.
čelní kryt.
držák grafické karty.
grafickou kartu.
připevňují kabely k počítači.
7. Demontujte dva šrouby připevňující přední vstupně-výstupní panel k počítači.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-22BB3540-58C7-493F-91B0-932AEA465BFB.html[10/15/2012 1:35:29 PM]
Page 74
Demontáž předního vstupně-výstupního panelu
8. Vytahujte kabely skrz pozice a otvory a uvolněte přední vstupně-výstupní panel od počítače.
Související úlohy
Montáž předního vstupně-výstupního panelu
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-22BB3540-58C7-493F-91B0-932AEA465BFB.html[10/15/2012 1:35:29 PM]
Page 75
Montáž předního vstupně-výstupního panelu
Zpět na stránku obsahu
Montáž předního vstupně-výstupního panelu
Související úlohy
Montáž předního vstupně-výstupního panelu
1. Protáhněte kabely předního vstupně-výstupního panelu pozicemi a otvory.
2. Namontujte dva šrouby připevňující přední vstupně-výstupní panel k počítači.
3. Protáhněte kabely vodicími svorkami a poté připojte tři kabely vstupně-výstupního panelu
k základní desce.
4. Vložte
5. Namontujte
6. Namontujte
7. Nasaďte
8. Postupujte podle pokynů v části
grafickou kartu.
držák grafické karty.
čelní kryt.
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-93BCE0DE-D2D1-4534-A3C8-E5CF22340214.html[10/15/2012 1:35:30 PM]
Page 76
Vyjmutí knoflíkové baterie
Zpět na stránku obsahu
Vyjmutí knoflíkové baterie
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Vyjměte
4. Vyjměte
5. Opatrně odtlačte uvolňovací západku od baterie a vysuňte baterii ze slotu na základní desce.
kryt počítače.
držák grafické karty.
grafickou kartu.
6. Vytáhněte knoflíkovou baterii z počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-6AE4EB95-5C6C-4DE3-9D7B-4EA26BECD1FF.html[10/15/2012 1:35:31 PM]
Page 77
Vyjmutí knoflíkové baterie
Související úlohy
Vložení knoflíkové baterie
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-6AE4EB95-5C6C-4DE3-9D7B-4EA26BECD1FF.html[10/15/2012 1:35:31 PM]
Page 78
Vložení knoflíkové baterie
Zpět na stránku obsahu
Vložení knoflíkové baterie
1. Vložte knoflíkovou baterii do patice na základní desce.
2. Zatlačte na knoflíkovou baterii, dokud do patice nezapadne.
3. Vložte
4. Namontujte
5. Nasaďte
6. Postupujte podle pokynů v části
Související úlohy
Vyjmutí knoflíkové baterie
grafickou kartu.
držák grafické karty.
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-DA828C65-3C69-4F7A-9234-0DCEAE0DB348.html[10/15/2012 1:35:32 PM]
Page 79
Vyjmutí základní desky
Zpět na stránku obsahu
Vyjmutí základní desky
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte
3. Sejměte
4. Vyjměte
5. Vyjměte
6. Vyjměte
7. Vyjměte
8. Vyjměte
9. Odpojte a vytáhněte všechny kabely na základní desce.
kryt počítače.
čelní kryt.
držák grafické karty.
grafickou kartu.
rozšiřovací kartu.
paměť.
procesor.

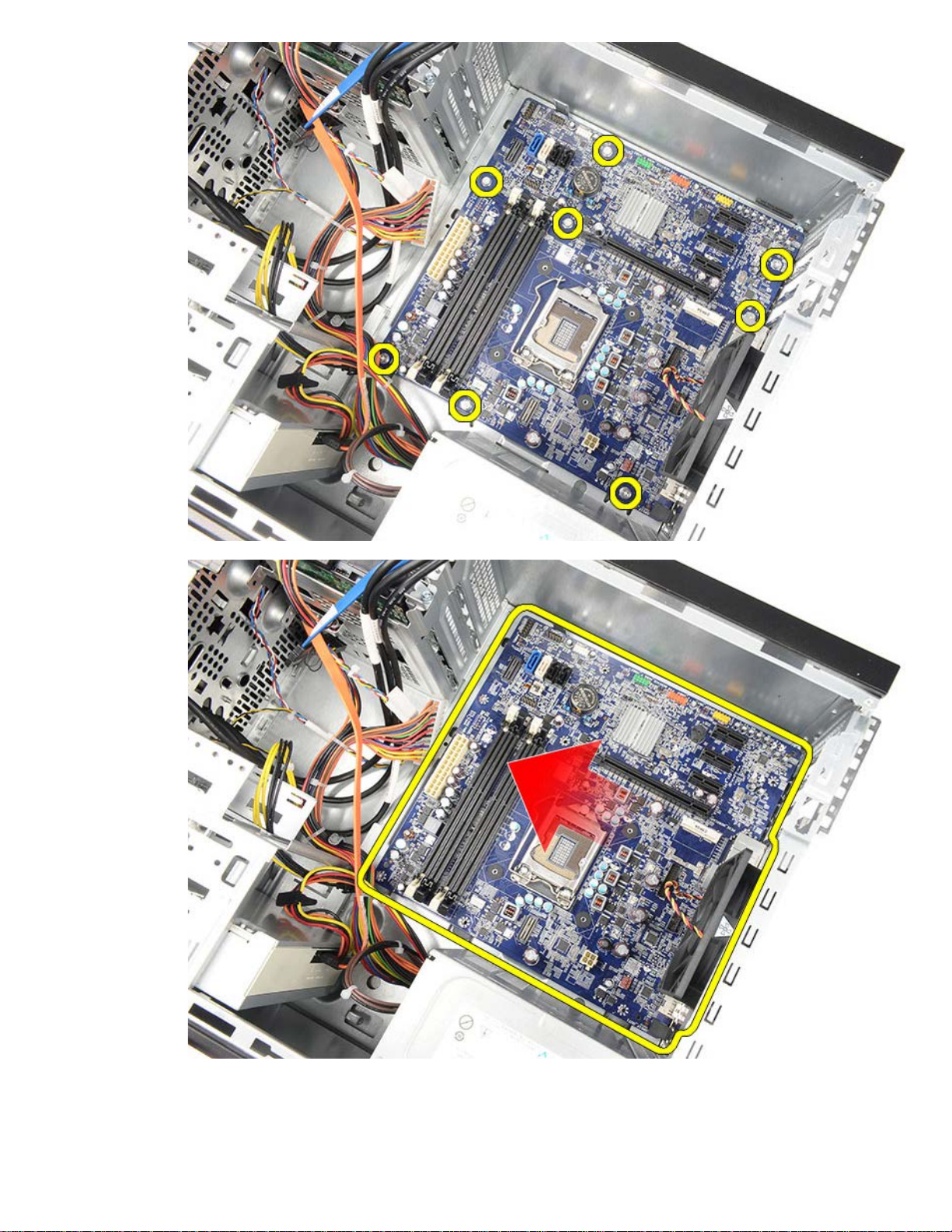

10. Demontujte osm šroubů, které připevňují základní desku k počítači.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-2362C75F-2083-42F9-99FF-C4E693DB2E53.html[10/15/2012 1:35:33 PM]
Page 80
Vyjmutí základní desky
11. Posuňte základní desku směrem k přední části počítače.

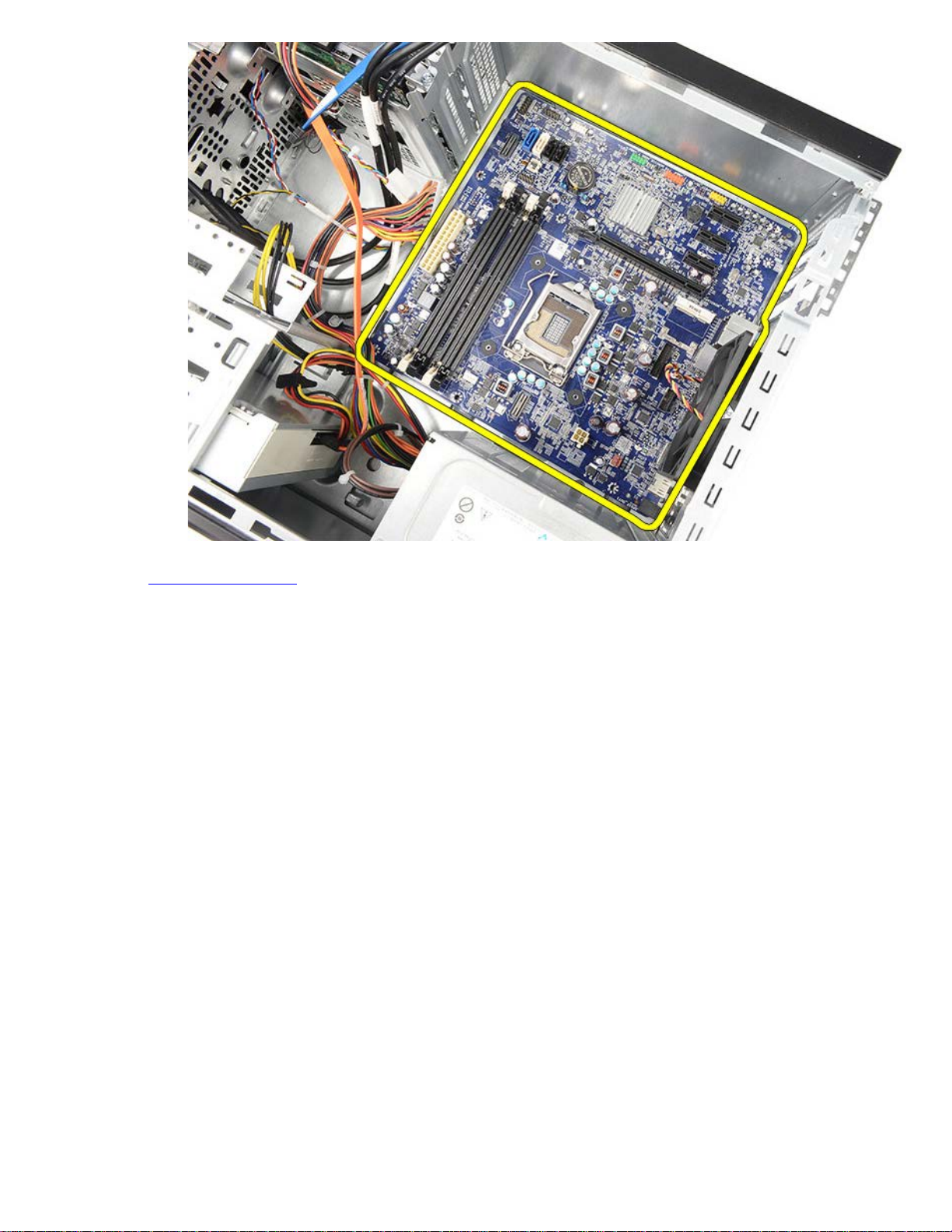

12. Opatrně vyjměte základní desku z počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-2362C75F-2083-42F9-99FF-C4E693DB2E53.html[10/15/2012 1:35:33 PM]
Page 81
Vyjmutí základní desky
Související úlohy
Instalace základní desky
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-2362C75F-2083-42F9-99FF-C4E693DB2E53.html[10/15/2012 1:35:33 PM]
Page 82
Instalace základní desky
Zpět na stránku obsahu
Instalace základní desky
1. Opatrně vložte základní desku do počítače.
2. Posuňte základní desku směrem k zadní části počítače.
3. Nasaďte a utáhněte osm šroubů, které připevňují základní desku k počítači.
4. Protáhněte a připojte všechny kabely k základní desce.
5. Vložte
6. Vložte
7. Vložte
8. Namontujte
9. Namontujte
10. Nasaďte
11. Postupujte podle pokynů v části
Související úlohy
Demontáž základní desky
chladič a procesor.
paměťové moduly.
grafickou kartu.
držák grafické karty.
čelní kryt.
kryt počítače.
Po manipulaci uvnitř počítače.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-7DAAD49F-2AF7-4281-8B6A-43D37AF4AAD3.html[10/15/2012 1:35:34 PM]
Page 83
Přehled
UPOZORNĚNÍ: Pokud nejste odborným uživatelem počítače, neměňte nastavení tohoto
programu. Některé změny mohou způsobit nesprávnou činnost počítače.
Zpět na stránku obsahu
Přehled
Program Nastavení systému umožňuje:
změnit informace o konfiguraci systému po přidání, změně nebo odebrání hardwaru v počítači;
nastavit nebo změnit uživatelem volitelné možnosti, například heslo uživatele;
zjistit aktuální velikost paměti nebo nastavit typ nainstalovaného pevného disku.
Než začnete používat program Nastavení systému, doporučujeme zapsat si informace na obrazovkách
tohoto programu pro budoucí potřebu.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-17288F38-C12F-43AC-8903-934A35AEB426.html[10/15/2012 1:35:35 PM]
Page 84
Otevření programu Nastavení systému
POZNÁMKA: Výzva F2 označuje, že se klávesnice inicializovala. Tato výzva se může zobrazit
Pokud stisknete klávesu <F2> před zobrazením výzvy, nebude mít stisknutí žádný význam.
Zpět na stránku obsahu
Otevření programu Nastavení systému
1. Zapněte (nebo restartujte) počítač.
2. Jakmile se zobrazí modré logo DELL, počkejte na zobrazení výzvy ke stisknutí klávesy F2.
3. Ihned po zobrazení této výzvy stiskněte klávesu <F2>.
velmi rychle, takže je třeba displej pečlivě sledovat a pak ihned stisknout klávesu <F2>.
4. Pokud jste čekali příliš dlouho a zobrazí se logo operačního systému, počkejte, dokud se nezobrazí
plocha systému Microsoft Windows. Poté počítač vypněte a akci zopakujte.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-9809DDCC-227D-407F-8B88-94B17902A798.html[10/15/2012 1:35:35 PM]
Page 85
Obrazovky programu Nastavení systému
POZNÁMK
lze změnit.
< Esc >
Umožňuje ukončení
Zpět na stránku obsahu
Obrazovky programu Nastavení systému
Nabídka — Zobrazuje se v horní části okna
programu Nastavení systému. V tomto poli je
k dispozici nabídka možností programu Nastavení
systému. K navigaci použijte < šipku vlevo > a <
šipku vpravo >. Když je vybrána možnost
Nabídka, uvádí Seznam možností jednotlivé
volby, které definují hardware nainstalovaný
v počítači.
Seznam
možností —
Zobrazuje se na
levé straně
okna programu
Nastavení
systému. Toto
pole obsahuje
funkce, které
definují
konfiguraci
počítače, včetně
nainstalovaného
hardwaru,
režimu řízení
spotřeby
a funkcí
zabezpečení.
Seznam můžete
procházet
nahoru a dolů
pomocí šipek
nahoru a dolů.
Po výběru
možnosti
zobrazí Pole
možností
aktuální
a dostupná
nastavení
možností.
Pole možností
— Zobrazuje se
na pravé straně
okna Seznam
možností a
obsahuje
informace o
jednotlivých
možnostech
uvedených
v Seznamu
možností.
V tomto poli
můžete najít
informace
o počítači
a provést
změny
aktuálního
nastavení.
Stiskněte
klávesu <
ENTER > a
proveďte změny
aktuálního
nastavení.
Stisknutím
klávesy <ESC>
se vrátíte do
Seznamu
možností.
Nápověda —
Zobrazuje se na
pravé straně
okna programu
Nastavení
systému a
obsahuje
informace
nápovědy o
možnosti
vybrané
v Seznamu
možností.
A: Ne
všechny
možnosti
v seznamu
Pole
možností
Funkce kláves — Zobrazuje se pod Polem
možností a uvádí seznam kláves a jejich funkcí
v aktivním poli programu Nastavení systému.
Pro navigaci na obrazovkách programu Nastavení systému použijte následující klávesy:
Klávesa Akce
< F2 > Zobrazí informace
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-FAE6DED8-9C12-4B2E-AE00-5210BE8B393F.html[10/15/2012 1:35:36 PM]
o vybrané položce
v programu Nastavení
systému.
Page 86
Obrazovky programu Nastavení systému
aktuálního pohledu nebo
přepnutí aktuálního
pohledu na stránku
Konec v programu
Nastavení systému.
< Šipka nahoru > nebo
< Šipka dolů >
< Šipka vlevo > nebo <
Šipka vpravo >
– nebo + Změní hodnotu stávající
< ENTER > Slouží k výběru
< F9 > Slouží k načtení
< F10 > Uloží aktuální konfiguraci
Slouží k výběru položky
k zobrazení.
Slouží k výběru nabídky
k zobrazení.
položky.
podnabídky nebo
provedení příkazu.
výchozího nastavení.
a ukončí program
Nastavení systému.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-FAE6DED8-9C12-4B2E-AE00-5210BE8B393F.html[10/15/2012 1:35:36 PM]
Page 87
Možnosti programu Nastavení systému
Zpět na stránku obsahu
Možnosti programu Nastavení systému
Main (Hlavní)
System Information
(Informace
o systému)
BIOS Version (Verze
systému BIOS)
System Date
(Systémové datum)
System Time
(Systémový čas)
Service Tag (Servisní
štítek)
Asset Tag (Inventární
štítek)
Processor Type (Typ
procesoru)
L2 Cache Size
(Velikost mezipaměti
L2)
L3 Cache Size
(Velikost mezipaměti
L3)
Slouží k zobrazení čísla
modelu počítače.
Zobrazí verzi systému
BIOS.
Vynuluje datum
interního kalendáře
počítače.
Vynuluje čas interních
hodin počítače.
Zobrazí servisní štítek
počítače.
Zobrazí inventární štítek
počítače.
Zobrazí typ procesoru.
Zobrazí velikost
mezipaměti L2
procesoru.
Zobrazí velikost
mezipaměti L3
procesoru.
Memory Installed
(Nainstalovaná
paměť)
Memory Speed
(Rychlost paměti)
Memory Technology
(Technologie paměti)
Memory Channel
(Kanály paměti)
SATA 0 Zobrazí číslo modelu a
SATA 1 Zobrazí číslo modelu a
SATA 2 Zobrazí číslo modelu a
SATA 3 Zobrazí číslo modelu a
eSATA Zobrazí číslo modelu a
Zobrazí celkovou
velikost paměti počítače.
Zobrazí rychlost paměti.
Zobrazí typ a
technologii.
Zobrazí režim kanálů
(jeden nebo dva kanály).
kapacitu pevného disku.
kapacitu pevného disku.
kapacitu pevného disku.
kapacitu pevného disku.
kapacitu pevného disku
eSATA.
Advanced (Pokročilé)
System Configuration (Konfigurace systému)
Hyper-
threading
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-C5656430-4688-4209-9531-FC50BA660CF1.html[10/15/2012 1:35:36 PM]
Aktivuje nebo
deaktivuje
technologii
Výchozí
hodnota:
Enabled
Page 88
Možnosti programu Nastavení systému
hyper-threading
(Povoleno)
eSATA Port
Povolí nebo
Výchozí
procesoru.
Active
Processor
Cores (Aktivní
jádra
procesoru)
Limit CPUID
Value (Omezit
hodnotu
CPUID)
CPU XD
Support
(Podpora
režimu XD
procesoru)
Intel
Virtualization
Technology
(Technologie
virtualizace
Intel)
Intel
SpeedStep
Zobrazí počet
aktivních jader
procesoru.
Povolí nebo
zakáže funkci
Limit CPUID
Value (Omezit
hodnotu
CPUID).
Povolí nebo
zakáže funkci
režimu XD
procesoru.
Povolí nebo
zakáže funkci
Intel
Virtualization
(Virtualizace
Intel).
Povolí nebo
zakáže funkci
Intel
SpeedStep.
Výchozí
hodnota: All
(Vše)
Výchozí
hodnota:
Enabled
(Povoleno)
Výchozí
hodnota:
Enabled
(Povoleno)
Výchozí
hodnota:
Enabled
(Povoleno)
Výchozí
hodnota:
Enabled
(Povoleno)
Intel Turbo
Boost
Technology
(Technologie
Intel Turbo
Boost)
CPU C6
Report
(Hlášení
procesoru C6)
System Configuration (Konfigurace systému)
Onboard
Audio
Controller
(Integrovaná
zvuková
karta)
Onboard LAN
Controller
(Integrovaná
síťová karta
LAN)
Onboard LAN
Boot ROM
(Zaváděcí
paměť ROM
integrované
síťové karty
LAN)
Povolí nebo
zakáže
technologii Intel
Boost.
Povolí nebo
zakáže funkci
hlášení
procesoru C6.
Povolí nebo
zakáže
integrovanou
zvukovou kartu.
Povolí nebo
zakáže
integrovanou
síťovou kartu
LAN.
Povolí nebo
zakáže zaváděcí
paměť ROM
integrované sítě
LAN.
Výchozí
hodnota:
Enabled
(Povoleno)
Výchozí
hodnota:
Enabled
(Povoleno)
Výchozí
hodnota:
Enabled
(Povoleno)
Výchozí
hodnota:
Enabled
(Povoleno)
Výchozí
hodnota:
Disabled
(Zakázáno)
SATA Mode
(Režim SATA)
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-C5656430-4688-4209-9531-FC50BA660CF1.html[10/15/2012 1:35:36 PM]
Umožňuje
vybrat provozní
režim SATA.
Výchozí
hodnota: AHCI
Page 89
Možnosti programu Nastavení systému
(Port eSATA)
zakáže port
hodnota:
eSATA.
USB
Controller
(Řadič USB)
Onboard Card
Reader
(Integrovaná
čtečka karet)
Power Management (Řízení spotřeby)
Restore on AC
Power Loss
(Obnovení po
výpadku
napájení)
Wake On LAN
from S4/S5
(Probudit síť
LAN ze stavu
S4/S5)
USB
Powershare in
S4/S5 State
(Sdílení
napájení USB
ve stavu
S4/S5)
Povolí nebo
zakáže řadič
USB.
Povolí nebo
zakáže
integrovanou
čtečku karet.
Umožňuje
obnovení
počítače po
výpadku
napájení.
Umožňuje
dálkové zapnutí
počítače.
Umožňuje
dálkové zapnutí
počítače.
Enabled
(Povoleno)
Výchozí
hodnota:
Enabled
(Povoleno)
Výchozí
hodnota:
Enabled
(Povoleno)
Výchozí
hodnota: Power
Off (Vypnuto)
Výchozí
hodnota:
Enabled
(Povoleno)
Výchozí
hodnota:
Enabled
(Povoleno)
USB
Powershare in
Sleep State
(Sdílení
napájení USB
v režimu
spánku)
Auto Power
On
(Automatické
zapnutí)
Post Behaviour (Chování během testu při
spuštění počítače)
Bootup
NumLock State
(Stav NumLock
při zavádění
systému)
Keyboard Error
Report (Hlášení
chyby
klávesnice)
Povolí nebo
zakáže porty
USB v režimu
spánku.
Povolí nebo
zakáže
automatické
zapnutí
počítače.
Povolí nebo
zakáže kontrolu
stavu NumLock
během testu při
spuštění
počítače).
Povolí nebo
zakáže hlášení
chyby
klávesnice
během testu při
spuštění
počítače.
Výchozí
hodnota:
Normal
(Normální)
Výchozí
hodnota:
Disabled
(Zakázáno)
Výchozí
hodnota: On
(Zapnuto)
Výchozí
hodnota:
Enabled
(Povoleno)
Security (Zabezpečení)
Unlock Setup Status
(Stav odemčení
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-C5656430-4688-4209-9531-FC50BA660CF1.html[10/15/2012 1:35:36 PM]
Určuje, zda je přiřazeno
heslo nastavení.
Page 90
Možnosti programu Nastavení systému
nastavení)
Admin Password
Status (Stav hesla
správce)
Admin Password
(Heslo správce)
Boot Menu Security
(Zabezpečení
zaváděcí nabídky)
Určuje, zda je přiřazeno
heslo správce.
Umožňuje nastavit heslo
správce.
Umožňuje odemknout
uzamknuté nastavení
systému.
Boot (Zavádění systému)
Karta Boot (Zavádění systému) umožňuje změnit průběh zavádění systému.
Exit (Konec)
V této části je možné uložit, zrušit či nahrát výchozí nastavení před ukončením programu Nastavení
systému.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-C5656430-4688-4209-9531-FC50BA660CF1.html[10/15/2012 1:35:36 PM]
Page 91
Indikátor zdroje napájení
POZNÁMKA: Pokud se indikátor zdroje napájení nerozsvítí, zdroj napájení je vadný.
Zpět na stránku obsahu
Indikátor zdroje napájení
Indikátor zdroje napájení se rozsvítí signálem ve zdroji napájení Power_Good (PG). Pokud jsou kolejničky
+3,3 V, +5 V a +12 V zvednuté a v rámci specifikace, signál PG se zapne a rozsvítí se indikátor LED
samočinného testu. Díky odstranění kabeláže v jednotkách, které tímto testem neprojdou, může zákazník
nebo technik izolovat příčinu selhání zařízení připojeného ke zdroji napájení.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-886116FD-F692-4DEA-BEB2-FFA37578A68D.html[10/15/2012 1:35:37 PM]
Page 92
Kontrolky napájení
Zpět na stránku obsahu
Kontrolky napájení
Stav vypínače
NESVÍTÍ Počíta
Příčina Řešení
č je
vypnut
ý nebo
není
napáje
n.
Řádně
připojte
napájecí
kabel do
konektoru na
zadní straně
počítače a
do elektrické
zásuvky.
Pokud je
počítač
připojen do
napájecí
rozdvojky,
zkontrolujte,
zda je
rozdvojka
připojena do
zásuvky a
zapnuta.
Vyřaďte
z okruhu
ochranná
(jisticí)
zařízení,
napájecí
rozdvojky a
prodlužovací
kabely a
ověřte si, že
bez nich
počítač
řádně
pracuje.
Zkontrolujte,
zda řádně
pracuje
elektrická
zásuvka.
Připojte do
ní jiné
zařízení,
například
lampu.
Přerušova
ná
oranžová
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-09683C88-5F33-48F2-B326-96E3F71FF3C9.html[10/15/2012 1:35:38 PM]
Systé
m
nemůž
e
příkaz
POST
dokon
čit.
Chyba
proces
oru
Vyjměte a
znovu vložte
všechny
karty.
Vyjměte a
poté znovu
vložte
grafickou
kartu, je-li
použita.
Zkontrolujte,
Page 93
Kontrolky napájení
že je
POZNÁMKA:
4kolíkový
konektor
ATX připojen
k základní
desce.
Řádně
připojte
4kolíkový
konektor
ATX
procesoru.
Frekven
ce
blikání:
0,5 sek
undy
SVÍTÍ,
0,5 sek
undy
NESVÍTÍ
.
Pokud
není
procesor
správně
vložen
nebo
není
detekov
án,
systém
se
automat
icky
vypne.
Nepřerušo
vaná
oranžová
Systé
m je
v poho
tovost
ním
režimu
nebo
se
jedná
o
chybo
vý
stav
systé
mu,
včetně
zdroje
napáje
ní. Ve
zdroji
napáje
ní
funguj
e
správn
ě
Stisknutím
vypínače
systém
probudíte
z pohotovost
ního režimu.
Zkontrolujte,
zda jsou
všechny
napájecí
kabely řádně
připojeny
k základní
desce.
Zkontrolujte,
zda jsou
hlavní
napájecí
kabel a
kabel čelního
panelu řádně
připojeny
k základní
desce.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-09683C88-5F33-48F2-B326-96E3F71FF3C9.html[10/15/2012 1:35:38 PM]
Page 94
Kontrolky napájení
pouze
POZNÁMKA:
Pokud byl
systém
ukončen
nenormálně,
je třeba
odpojit a
znovu připojit
napájecí kabel.
Poté systém
zapněte.
V opačném
případě může
dojít
k nesprávném
u stavu
kontrolky
napájení.
kolejni
čka
+5 VS
B.
Svítí bíle Systé
m je
plně
funkčn
í a
zapnut
ý.
Pokud počítač
neodpovídá,
proveďte
následující:
Zkontrolujte,
zda je
displej
připojen a
zapnut.
Pokud je
displej
připojen a
zapnut,
poslouchejte
, zda uslyšíte
zvukový
signál.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-09683C88-5F33-48F2-B326-96E3F71FF3C9.html[10/15/2012 1:35:38 PM]
Page 95
Zvukové signály
Zpět na stránku obsahu
Zvukové signály
Systém může při spuštění vydávat řadu pípnutí, pokud nelze chyby nebo problémy zobrazit na displeji.
Tato řada zvuků neboli zvukových signálů označuje různé problémy.
1. 3 značí 3-3-3-3... To znamená 3 pípnutí a 3 pípnutí a...: Nekonečná smyčka, dokud uživatel
nestiskne vypínač a systém nevypne.
2. Prodleva mezi jednotlivými pípnutími je 300 ms; prodleva mezi jednotlivými sadami pípnutí je 3 s;
pípnutí trvá 300 ms.
3. Po každém pípnutí a po každé sadě pípnutí by měl systém BIOS zjistit, zda uživatel stiskne
vypínač. Pokud ano, systém BIOS smyčku přeruší a provede standardní vypnutí procesů a
systému.
Stav
kontrolky
LED
napájení
PípnutíPopis Hlášení
selhání
1 Byla zjištěna
chyba
v kontrolním
součtu ROM
BIOS nebo
součet
probíhá. Čip
systému BIOS
2 Nebyla
zjištěna žádná
paměť RAM
3
Chyba
čipové
sady
(čipová
sada
severní
ho a
jižního
můstku
, chyba
DMA/IM
R/
časovač
e pro
platfor
mu
Intel);
chyba
čipové
sady
Chyba
testu
hodin
Chyba
brány
A20
Chyba
čipu
Došlo k selhání
základní desky.
Pokrývá
poškození
systému BIOS
nebo chybu
paměti ROM
Nebyly zjištěny
žádné paměťové
moduly
Chyba základní
desky
(kontrolka
LED napájení
bliká
oranžově)
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-893AAA28-D589-4921-A922-ED8EC487026A.html[10/15/2012 1:35:39 PM]
Page 96
Zvukové signály
Super I
/O
Chyba
testu
řadiče
klávesni
ce.
4 Porucha
čtení/zápisu
paměti RAM
5 Selhání
napájení
hodin
reálného času
6 Chyba při
testu systému
BIOS grafické
karty
7 Chyba
procesoru
Došlo k selhání
paměti
Chyba baterie
COMS
Chyba grafické
karty
Procesor
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-893AAA28-D589-4921-A922-ED8EC487026A.html[10/15/2012 1:35:39 PM]
Page 97
Chybové zprávy
THE FILE BEING COPIED
Soubor, který se
Zpět na stránku obsahu
Chybové zprávy
Chybová zpráva Popis
AUXILIARY DEVICE
FAILURE (Porucha
pomocného zařízení)
BAD COMMAND OR FILE
NAME (Špatný příkaz
nebo název souboru)
CACHE DISABLED DUE
TO FAILURE (Mezipaměť
vypnuta v důsledku
chyby)
CD DRIVE CONTROLLER
FAILURE (Chyba řadiče
jednotky CD-ROM)
DATA ERROR (Chyba
dat)
DECREASING
AVAILABLE MEMORY
(Snížení dostupné
paměti)
Dotyková podložka nebo
externí myš mohou být
vadné. V případě externí
myši zkontrolujte
připojení kabelu. Povolte
možnost Pointing Device
(Ukazovací zařízení)
v programu Nastavení
systému.
Ujistěte se, že jste
příkaz zadali správně, že
jste vložili mezery na
správná místa a že jste
uvedli správnou cestu
k souboru.
Došlo k selhání primární
interní mezipaměti
mikroprocesoru. Obraťte
se na společnost Dell.
Jednotka CD nereaguje
na příkazy z počítače.
Pevný disk nemůže číst
data.
Jeden nebo více
paměťových modulů
může být vadný nebo
špatně usazený. Znovu
vložte paměťové moduly
a v případě potřeby je
vyměňte.
DISK C: FAILED
INITIALIZATION
(Nezdařila se inicializace
disku C:)
DRIVE NOT READY (Disk
není připraven)
ERROR READING
PCMCIA CARD (Chyba
čtení karty PCMCIA)
EXTENDED MEMORY
SIZE HAS CHANGED
(Velikost externí paměti
se změnila)
Inicializace pevného
disku se nezdařila.
V nástroji Dell
Diagnostics spusťte testy
pevného disku.
Aby mohla operace
pokračovat, musí být
v diskové přihrádce
vložen disk. Vložte
pevný disk do diskové
přihrádky.
Počítač nedokáže
rozpoznat kartu
ExpressCard. Vložte
kartu znovu nebo
vyzkoušejte jinou kartu.
Množství paměti
zaznamenané ve stálé
paměti NVRAM
neodpovídá paměti
nainstalované v počítači.
Restartujte počítač.
Objeví-li se chyba
znovu, obraťte se na
společnost Dell.
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-2852D241-A38A-42E6-BF62-A83BFC7219CD.html[10/15/2012 1:35:40 PM]
Page 98
Chybové zprávy
IS TOO LARGE FOR THE
pokoušíte kopírovat, se
DESTINATION DRIVE
(Kopírovaný soubor je
příliš velký pro cílovou
jednotku)
A FILENAME CANNOT
CONTAIN ANY OF THE
FOLLOWING
CHARACTERS (Název
souboru nesmí
obsahovat následující
znaky): \ / : * ? " < > |
GATE A20 FAILURE
(Chyba brány A20)
GENERAL FAILURE
(Obecná chyba)
na disk nevejde nebo je
disk plný. Zkuste soubor
zkopírovat na jiný disk
nebo použijte disk
s větší kapacitou.
Nepoužívejte tyto znaky
v názvu souboru.
Je možné, že se
paměťový modul uvolnil.
Znovu vložte paměťové
moduly a v případě
potřeby je vyměňte.
Operační systém
nemůže příkaz provést.
Za zprávou většinou
následují konkrétní
informace – například
Printer out of paper
(V tiskárně došel papír).
Proveďte odpovídající
úkon.
HARD-DISK DRIVE
CONFIGURATION ERROR
(Chyba konfigurace
pevného disku)
HARD-DISK DRIVE
CONTROLLER FAILURE
(Chyba řadiče jednotky
pevného disku) 0
HARD-DISK DRIVE
FAILURE (Chyba
jednotky pevného disku)
Počítač nedokáže
rozpoznat typ disku.
Vypněte počítač,
vyjměte pevný disk a
zaveďte počítač z disku
CD. Poté počítač
vypněte, přeinstalujte
pevný disk a počítač
restartujte. V nástroji
Dell Diagnostics spusťte
testy pevného disku.
Pevný disk nereaguje na
příkazy z počítače.
Vypněte počítač,
vyjměte pevný disk a
zaveďte počítač z disku
CD. Poté počítač
vypněte, přeinstalujte
pevný disk a počítač
restartujte. Pokud
problém přetrvává,
zkuste nainstalovat jiný
disk. V nástroji Dell
Diagnostics spusťte testy
pevného disku.
Pevný disk nereaguje na
příkazy z počítače.
Vypněte počítač,
vyjměte pevný disk a
zaveďte počítač z disku
CD. Poté počítač
vypněte, přeinstalujte
pevný disk a počítač
restartujte. Pokud
problém přetrvává,
zkuste nainstalovat jiný
disk. V nástroji Dell
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-2852D241-A38A-42E6-BF62-A83BFC7219CD.html[10/15/2012 1:35:40 PM]
Page 99
Chybové zprávy
Diagnostics spusťte testy
pevného disku.
HARD-DISK DRIVE
READ FAILURE (Chyba
čtení jednotky pevného
disku)
INSERT BOOTABLE
MEDIA (Vložte zaváděcí
médium)
INVALID
CONFIGURATION
INFORMATION-PLEASE
RUN SYSTEM SETUP
PROGRAM (Neplatné
informace o konfiguraci
– spusťte program
Nastavení systému)
Pevný disk může být
vadný. Vypněte počítač,
vyjměte pevný disk a
zaveďte počítač z disku
CD. Poté počítač
vypněte, přeinstalujte
pevný disk a počítač
restartujte. Pokud
problém přetrvává,
zkuste nainstalovat jiný
disk. V nástroji Dell
Diagnostics spusťte testy
pevného disku.
Operační systém se
snaží provést zavedení
z nezaváděcího média,
jako je například disketa
nebo disk CD. Vložte
zaváděcí médium.
Informace o konfiguraci
systému neodpovídají
konfiguraci hardwaru.
Tato zpráva se nejčastěji
zobrazuje po instalaci
paměťového modulu.
Opravte odpovídající
možnosti v programu
Nastavení systému.
KEYBOARD CLOCK LINE
FAILURE (Chyba
taktovací linky
klávesnice)
KEYBOARD
CONTROLLER FAILURE
(Chyba řadiče
klávesnice)
KEYBOARD DATA LINE
FAILURE (Chyba datové
linky klávesnice)
KEYBOARD STUCK KEY
FAILURE (Zaseknutí
klávesy)
V případě externích
klávesnic zkontrolujte
připojení kabelu.
V nástroji Dell
Diagnostics spusťte test
řadiče klávesnice.
V případě externích
klávesnic zkontrolujte
připojení kabelu.
Restartujte počítač a
během zavádění
systému se nedotýkejte
myši ani klávesnice.
V nástroji Dell
Diagnostics spusťte test
řadiče klávesnice.
V případě externích
klávesnic zkontrolujte
připojení kabelu.
V nástroji Dell
Diagnostics spusťte test
řadiče klávesnice.
V případě externích
klávesnic zkontrolujte
připojení kabelu.
Restartujte počítač a
během zavádění
systému se nedotýkejte
myši ani klávesnice.
V nástroji Dell
Diagnostics spusťte test
zaseknuté klávesy.
LICENSED CONTENT IS
NOT ACCESSIBLE IN
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-2852D241-A38A-42E6-BF62-A83BFC7219CD.html[10/15/2012 1:35:40 PM]
Aplikace Dell MediaDirect
nemůže ověřit ochranu
Page 100
Chybové zprávy
MEDIADIRECT
Digital Rights
pevném disku chybí
na společnost Dell.
(Licencovaný obsah není
dostupný v aplikaci
MediaDirect)
MEMORY ADDRESS LINE
FAILURE AT ADDRESS,
READ VALUE EXPECTING
VALUE (Chyba adresního
řádku paměti na
(adresa), byla
očekávána čtená
hodnota (hodnota))
MEMORY ALLOCATION
ERROR (Chyba přidělení
paměti)
Management (DRM)
připojenou k souboru,
takže soubor nelze
přehrát.
Paměťový modul může
být vadný nebo špatně
usazený. Znovu vložte
paměťové moduly a
v případě potřeby je
vyměňte.
Software, který se
snažíte spustit, je
v konfliktu s operačním
systémem, jiným
programem nebo
nástrojem. Vypněte
počítač, počkejte 30
sekund a poté jej znovu
zapněte. Zkuste
program spustit znovu.
Pokud se chybová
zpráva zobrazí znovu,
hledejte řešení
v dokumentaci
k softwaru.
MEMORY DOUBLE WORD
LOGIC FAILURE AT
ADDRESS, READ VALUE
EXPECTING VALUE
(Chyba logiky dvojitého
slova paměti na
(adresa), byla
očekávána čtená
hodnota (hodnota))
MEMORY ODD/EVEN
LOGIC FAILURE AT
ADDRESS, READ VALUE
EXPECTING VALUE
(Chyba logiky
sudého/lichého slova na
(adresa), byla
očekávána čtená
hodnota (hodnota))
MEMORY WRITE/READ
FAILURE AT ADDRESS,
READ VALUE EXPECTING
VALUE (Chyba zápisu/
čtení paměti na
(adresa), byla
očekávána čtená
hodnota (hodnota))
Paměťový modul může
být vadný nebo špatně
usazený. Znovu vložte
paměťové moduly a
v případě potřeby je
vyměňte.
Paměťový modul může
být vadný nebo špatně
usazený. Znovu vložte
paměťové moduly a
v případě potřeby je
vyměňte.
Paměťový modul může
být vadný nebo špatně
usazený. Znovu vložte
paměťové moduly a
v případě potřeby je
vyměňte.
NO BOOT DEVICE
AVAILABLE (Není
k dispozici žádné
zaváděcí zařízení nebo
oddíl)
NO BOOT SECTOR ON
file:///C|/infodev/2012/Riviera/vos460/cz/sm/sm_cz/GUID-2852D241-A38A-42E6-BF62-A83BFC7219CD.html[10/15/2012 1:35:40 PM]
HARD DRIVE (Na
Počítač nemůže najít
pevný disk. Pokud je
zaváděcím zařízením
pevný disk, zkontrolujte,
zda je řádně
nainstalován a zda je
nastaven jako zaváděcí
zařízení.
Operační systém může
být poškozen. Obraťte se
Loading...
