Dell Vostro 360
Informacije o nastavitvi in funkcijah
O opozorilih
Opozorilo: OPOZORILO označuje možnost poškodb lastnine, telesnih poškodb ali
smrti.

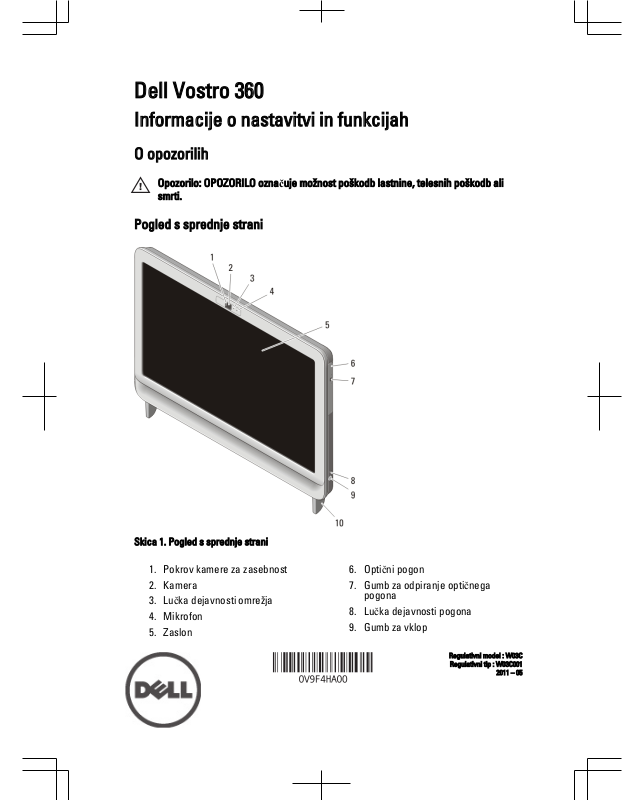

Pogled s sprednje strani
Skica 1. Pogled s sprednje strani
1. Pokrov kamere za zasebnost
2. Kamera
3. Lučka dejavnosti omrežja
4. Mikrofon
5. Zaslon
6. Optični pogon
7. Gumb za odpiranje optičnega
pogona
8. Lučka dejavnosti pogona
9. Gumb za vklop
Regulativni model : W03C
Regulativni tip : W03C001
2011 – 05
Page 2
10. Stojalo
Pogled z zadnje strani
Skica 2. Pogled z zadnje strani
1. Reža za varnostni kabel
2. Zadnje stojalo
3. Priključek za napajanje
4. Priključek za izhod VGA
5. Priključek za omrežje
6. Priključek za izhodno linijo
7. Priključki USB 2.0 (4)
8. Bralnik pomnilniških kartic 8-v-1
9. Priključka USB 2.0 (2)
10. Priključka za mikrofon in slušalke
11. Gumb za zmanjšanje glasnosti
12. Gumb za povečanje glasnosti
13. Gumb za zmanjšanje svetlosti
14. Gumb za povečanje svetlosti
Hitra nastavitev
Opozorilo: Preden začnete postopke v tem poglavju, preberite varnostna navodila, ki
so priložena računalniku. Za dodatne informacije o varnem delu si oglejte
www.dell.com/regulatory_compliance.
2
Page 3
OPOMBA: Nekatere naprave niso vgrajene, če jih niste naročili.
1. Namestite zadnje stojalo.
Skica 3. Namestitev zadnjega stojala
2. Priključite tipkovnico ali miško USB. Če želite priključiti brezžično
tipkovnico in miško, si oglejte list s tehničnimi podatki Namestitev
brezžične miške, tipkovnice in sprejemnika USB Dell, ki je bil priložen vaši
brezžični tipkovnici in miški.
Skica 4. Povezava USB
3. Priključite omrežni kabel (dodatna možnost).
Skica 5. Omrežna povezava
4. Priključite napajalni kabel.
Opozorilo: Priključite napajalnik v najbližjo stensko vtičnico.
Opozorilo: Podaljškov ali razdelilnikov ne smete uporabljati kot stalno nadomestilo
električne napeljave.
3
Page 4
Skica 6. Priključitev napajanja
5. Pritisnite gumb za vklop na računalniku.
Skica 7. Vklop
Tehnični podatki
OPOMBA: Naslednji tehnični podatki so le tisti, ki morajo biti priloženi računalniku v
skladu z zakonom. Za popoln in posodobljen seznam specifikacij za vaš računalnik
obiščite support.dell.com.
Podatki o sistemu
Nabor vezij Nabor vezij Intel H61 Express
Procesor
• Intel Core i3
• Intel Core i5
• Intel Core i7
• Intel Pentium Dual Core
Skupni predpomnilnik do 8 MB predpomnilnika, odvisno od vrste
procesorja
Grafična kartica
Vrsta grafične kartice:
Vgrajena Intel HD / HD 2000 / HD 3000 Graphics (odvisno
od vrste procesorja)
Diskretna NVIDIA GeForce GT 525M
4
Page 5
Grafična kartica
Grafični pomnilnik:
Vgrajen do 384 MB deljenega video pomnilnika
Diskretna do 1 GB
Pomnilnik
Priključek pomnilniškega
modula
dve reži SO-DIMM
Zmogljivost pomnilniškega
modula
1 GB, 2 GB in 4 GB
Vrsta pomnilnika DDR3 s 1333 MHz
Najmanjša količina pomnilnika 2 GB
Največja količina pomnilnika 8 GB
Pogoni
Zunanje dostopni:
5,25-palčna ležišča za
pogone
eno
Notranje dostopni:
3,5-palčna ležišča za pogone
SATA
eno
Nadzorne in diagnostične lučke
Lučka napajanja Bela lučka – stalna bela lučka označuje stanje
vklopa.
Oranžna lučka – računalnik je v stanju mirovanja
ali pripravljenosti ali pa je prišlo do težave na
sistemski plošči ali z napajanjem. Utripajoča
oranžna lučka označuje, da je računalnik zaznal
napako med preizkusom POST.
Lučka dejavnosti pogona Bela lučka – utripajoča bela lučka označuje, da
računalnik bere podatke s trdega diska ali jih
zapisuje nanj.
Lučka za omrežno povezavo Zelena lučka – povezava med omrežjem in
računalnikom je dobra.
5
Page 6
Lučka ne sveti – povezava med omrežjem in
računalnikom ni vzpostavljena.
Mere
Višina 430,00 mm (16,93 palca)
Širina 568,00 mm (22,36 palca)
Globina:
Z zaslonom na dotik 79,00 mm (3,11 palca)
Brez zaslona na dotik 75,50 mm (2,97 palca)
Teža:
Z zaslonom na dotik 9,35 kg (20,61 funta)
Brez zaslona na dotik 8,65 kg (19,07 funta)
Napajalnik AC
Vhodna napetost 100–240 V izmenični tok
Vhodni tok 2,3 A/2,5 A
Vhodna frekvenca 50–60 Hz
Izhodna moč 130 W/150 W
Izhodni tok:
130 W 6,70 A
150 W 7,70 A
Nazivna izhodna napetost 19,5 +/-1 V enosmerni tok
Mere: 130 W 150 W
Višina 25,40 mm (1,00 palec) 25,40 mm (1,00 palec)
Širina 154,00 mm (6,06 palca) 154,70 mm (6,09 palca)
Globina 76,20 mm (3,00 palce) 76,20 mm (3,00 palce)
Temperaturno območje:
Med delovanjem od 0 °C do 40 °C (od 32 °F do 104 °F)
Pri skladiščenju –40 °C do 70 °C (od –40 °F do 158 °F)
6
Page 7
Okolje
Temperatura:
Med delovanjem od 10 °C do 35 °C (od 50 °F do 95 °F)
Pri skladiščenju od –40 °C do 65 °C (–40 °F to 149 °F)
Relativna vlažnost od 20 % do 80 % (brez kondenzacije)
Višina:
Med delovanjem od –15,20 m to 3048 m (od –50 čevljev do 10.000
čevljev)
Pri skladiščenju od –15,20 m do 10.668 m (od –50 čevljev do
35.000 čevljev)
Nivo onesnaženja zraka G1, kot določa predpis ISA-S71.04-1985
Iskanje dodatnih informacij in virov
Oglejte si varnostne dokumente in predpise, ki so priloženi vašemu
računalniku, ter stran za skladnost s predpisi www.dell.com/
regulatory_compliance za več informacij o:
• najboljšem ravnanju glede varnosti,
• predpisanih certifikatih,
• ergonomiki.
Oglejte si www.dell.com za več informacij o:
• garanciji,
• pogojih in določilih (samo ZDA).
• Licenčna pogodba končnega uporabnika
