Dell Vostro 3550

Manual Pengguna

Model Resmi P16F

Tipe Resmi P16F001

Catatan, Perhatian, dan Peringatan

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda untuk menggunakan komputer dengan lebih baik.

PERHATIAN: PERHATIAN menunjukkan kerusakan potensial pada perangkat keras atau kehilangan data jika Anda tidak mengikuti instruksi yang diberikan.

PERINGATAN: PERINGATAN menunjukkan kemungkinan terjadinya kerusakan pada properti, cedera, atau kematian.

Dilarang keras memperbanyak materi ini dengan cara apa pun tanpa izin tertulis dari Dell Inc.

Merek dagang yang digunakan dalam teks ini: Dell™, logo DELL, Dell Precision™, Precision ON™, ExpressCharge™, Latitude™, Latitude ON™, OptiPlex™, Vostro™, dan Wi-Fi Catcher™ merupakan merek dagang dari Dell Inc. Intel®, Pentium®, Xeon®, Core™, Atom™, Centrino®, dan Celeron® merupakan merek dagang terdaftar atau merek dagang dari Intel Corporation di AS dan negara lain. AMD® merupakan merek dagang terdaftar dan AMD Opteron™, AMD Phenom™, AMD Sempron™, AMD Athlon™, ATI Radeon™, dan ATI FirePro™ merupakan merek dagang dari Advanced Micro Devices, Inc. Microsoft®, Windows®, MS-DOS®, Windows Vista®, tombol mulai Windows Vista, dan Office Outlook® merupakan merek dagang atau merek dagang terdaftar dari Microsoft Corporation di Amerika Serikat dan/atau negara lain.

Blu-ray Disc™ merupakan merek dagang yang dimiliki oleh Blu-ray Disc Association (BDA) dan memiliki lisensi untuk penggunaan disk dan pemutar. Merek istilah Bluetooth® merupakan merek dagang terdaftar dan dimiliki oleh Bluetooth® SIG, Inc. dan Dell Inc. memiliki lisensi untuk setiap penggunaan merek tersebut. Wi-Fi® merupakan merek dagang terdaftar dari Wireless Ethernet Compatibility Alliance, Inc.

Merek dagang dan nama dagang lain mungkin digunakan dalam publikasi ini untuk merujuk ke pihak lain yang memiliki hak kekayaan intelektual atas merek dan nama produk mereka, Dell Inc. tidak mengklaim kepemilikan dari merek dagang dan nama dagang selain miliknya sendiri.

2011 – 06

Rev. A00

Daftar Isi

Catatan, Perhatian, dan Peringatan...........................................................	2
Bab 1: Mengerjakan Komputer Anda.........................................................	7
Sebelum Mengerjakan Bagian Dalam Komputer..............................................................	7
Alat Bantu yang Disarankan..............................................................................................	9
Mematikan Komputer........................................................................................................	9
Setelah Mengerjakan Bagian Dalam Komputer................................................................	9
Bab 2: Baterai..............................................................................................	11
Melepaskan Baterai........................................................................................................	11
Memasang Baterai..........................................................................................................	12
Bab 3: Kartu Memori...................................................................................	13
Melepaskan Kartu Memori..............................................................................................	13
Memasang Kartu Memori...............................................................................................	14
Bab 4: Kartu SIM (Subscriber Identity Module).....................................	15
Melepaskan Kartu SIM (Subscriber Identity Module) Telepon......................................	15
Memasang Kartu SIM (Subscriber Identity Module) Telepon........................................	16
Bab 5: Panel Akses.....................................................................................	17
Melepaskan Panel Akses................................................................................................	17
Memasang Panel Akses..................................................................................................	18
Bab 6: Memori..............................................................................................	19
Melepaskan Modul Memori............................................................................................	19
Memasang Modul Memori..............................................................................................	20
Bab 7: Drive Optis........................................................................................	21

Melepaskan Drive Optis..................................................................................................

Memasang Drive Optis....................................................................................................	22
Bab 8: Hard Disk..........................................................................................	23
Melepaskan Hard Disk....................................................................................................	23
Memasang Hard Disk......................................................................................................	24
Bab 9: ExpressCard.....................................................................................	25
Melepaskan ExpressCard...............................................................................................	25
Memasang ExpressCard.................................................................................................	26
Bab 10: Papan ExpressCard......................................................................	27
Melepaskan Papan ExpressCard....................................................................................	27
Memasang Papan ExpressCard......................................................................................	29
Bab 11: Kartu Wireless Wide Area Network (WWAN).........................	31
Melepaskan Kartu Wireless Wide Area Network (WWAN)...........................................	31
Memasang Kartu Wireless Wide Area Network (WWAN).............................................	32
Bab 12: Keyboard........................................................................................	33
Melepaskan Keyboard....................................................................................................	33
Memasang Keyboard......................................................................................................	35
Bab 13: Kartu Wireless Local Area Network (WLAN)...........................	37
Melepaskan Kartu Wireless Local Area Network (WLAN).............................................	37
Memasang Kartu Wireless Local Area Network (WLAN)..............................................	38
Bab 14: Palm Rest........................................................................................	39
Melepaskan Palm Rest....................................................................................................	39
Memasang Palm Rest.....................................................................................................	44
Bab 15: Pembaca Sidik Jari.......................................................................	47

Melepaskan Pembaca Sidik Jari.....................................................................................	47
Memasang Pembaca Sidik Jari......................................................................................	49

Bab 16: Sakelar Tahan................................................................................	51
Melepaskan Sakelar Tahan............................................................................................	51
Memasang Sakelar Tahan..............................................................................................	51
Bab 17: Speaker...........................................................................................	53
Melepaskan Speaker......................................................................................................	53
Memasang Speaker........................................................................................................	55
Bab 18: Papan Tombol Daya......................................................................	57
Melepaskan Papan Tombol Daya...................................................................................	57
Memasang Papan Tombol Daya.....................................................................................	58
Bab 19: Papan Tombol Peluncuran Cepat...............................................	59
Melepaskan Papan Tombol Peluncuran Cepat...............................................................	59
Memasang Papan Tombol Peluncuran Cepat................................................................	60
Bab 20: Baterai Sel Berbentuk Koin.........................................................	61
Melepaskan Baterai Sel Berbentuk Koin........................................................................	61
Memasang Baterai Sel Berbentuk Koin..........................................................................	61
Bab 21: Unit Pendingin...............................................................................	63
Melepaskan Unit Pendingin............................................................................................	63
Memasang Unit Pendingin..............................................................................................	65
Bab 22: Prosesor.........................................................................................	67
Melepaskan Prosesor.....................................................................................................	67
Memasang Prosesor.......................................................................................................	69
Bab 23: Unit Display....................................................................................	71
Melepaskan Unit Display................................................................................................	71
Memasang Unit Display..................................................................................................	73

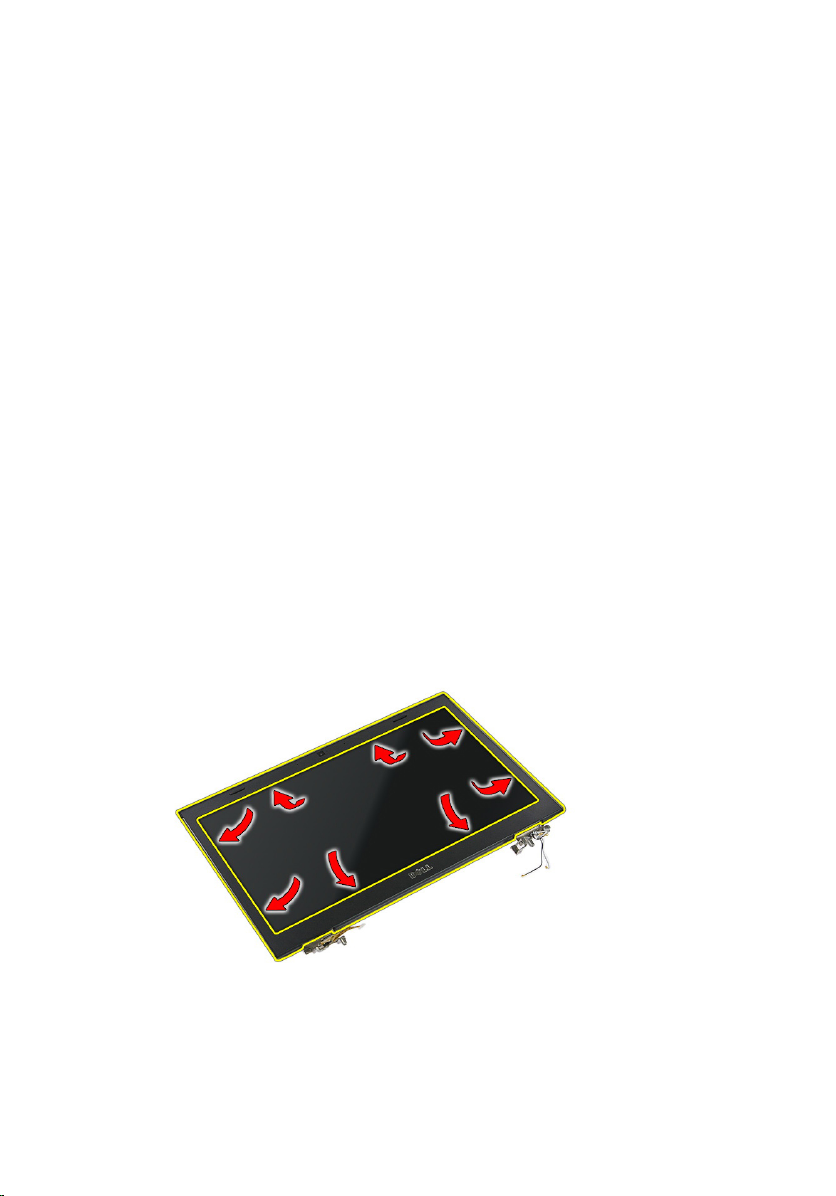

Bab 24: Bezel Display.................................................................................	75

Melepaskan Bezel Display..............................................................................................

Memasang Bezel Display................................................................................................	76
Bab 25: Kamera............................................................................................	77
Melepaskan Kamera.......................................................................................................	77
Memasang Kamera.........................................................................................................	78
Bab 26: Braket dan Engsel Display...........................................................	81
Melepaskan Braket, Engsel, dan Panel Display..............................................................	81
Memasang Braket, Engsel, dan Panel Display...............................................................	84
Bab 27: Board Sistem.................................................................................	87
Melepaskan Board Sistem..............................................................................................	87
Memasang Board Sistem................................................................................................	89
Bab 28: Board Input/Output Kiri................................................................	91
Melepaskan Board Input/Output (I/O) Kiri dan Kanan....................................................	91
Memasang Board Input/Output (I/O) Kiri dan Kanan......................................................	93
Bab 29: Pengaturan Sistem.......................................................................	95
Ikhtisar Pengaturan Sistem.............................................................................................	95
Masuk ke Pengaturan Sistem.........................................................................................	95
Layar Pengaturan Sistem................................................................................................	96
Opsi Pengaturan Sistem..................................................................................................	97
Bab 30: Diagnostik.....................................................................................	101
Lampu Status Perangkat...............................................................................................	101
Lampu Status Baterai....................................................................................................	101
Kode Bip Diagnostik......................................................................................................	101
Bab 31: Spesifikasi....................................................................................	103
Bab 32: Menghubungi Dell.......................................................................	113

Menghubungi Dell.........................................................................................................

113

Mengerjakan Komputer Anda

Sebelum Mengerjakan Bagian Dalam Komputer

Gunakan panduan keselamatan berikut untuk membantu Anda melindungi komputer dari kemungkinan kerusakan dan membantu Anda memastikan keselamatan diri Anda. Kecuali dinyatakan sebaliknya, setiap prosedur yang disertakan dalam dokumen ini mengasumsikan adanya kondisi berikut :

•Anda telah melakukan langkah-langkah dalam Bekerja pada Komputer.

•Anda telah membaca informasi keselamatan yang dikirimkan bersama komputer Anda.

•Komponen dapat diganti atau--jika dibeli secara terpisah--dipasang dengan menjalankan prosedur pelepasan dalam urutan terbalik.

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, baca informasi keselamatan yang dikirim bersama komputer Anda. Untuk informasi praktik terbaik keselamatan, lihat halaman depan Kepatuhan Peraturan di www.dell.com/ regulatory_compliance.

PERHATIAN: Banyak perbaikan yang hanya dapat dilakukan oleh teknisi servis bersertifikat. Anda harus menjalankan penelusuran kesalahan saja dan perbaikan sederhana seperti yang dibolehkan di dalam dokumentasi produk Anda, atau yang disarankan secara online atau layanan telepon dan oleh tim dukungan. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell tidak akan ditanggung oleh garansi Anda. Bacalah dan ikuti petunjuk keselamatan yang disertakan bersama produk.

PERHATIAN: Untuk menghindari sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat, seperti konektor pada bagian belakang komputer secara berkala.

PERHATIAN: Tangani komponen dan kartu secara hati-hati. Jangan sentuh komponen atau permukaan kontak pada kartu. Pegang kartu pada tepinya atau pada braket logam yang terpasang. Pegang komponen seperti prosesor pada tepinya, serta bukan pada pin.

PERHATIAN: Saat Anda melepaskan kabel, tarik pada konektornya atau tab tarik, bukan pada kabelnya. Beberapa kabel memiliki konektor dengan tab pengunci; jika Anda melepaskan jenis kabel ini, tekan pada tab pengunci sebelum Anda melepaskan kabel. Saat Anda menarik konektor, jaga agar tetap sejajar agar pin konektor tidak bengkok. Selain itu, sebelum Anda menyambungkan kabel, pastikan bahwa kedua konektor memiliki orientasi yang benar dan sejajar.

CATATAN: Warna komputer dan komponen tertentu mungkin terlihat berbeda dari yang ditampilkan pada dokumen ini.

Untuk mencegah kerusakan pada komputer, lakukan langkah-langkah berikut sebelum Anda mulai mengerjakan bagian dalam komputer.

1.Pastikan permukaan tempat Anda bekerja telah bersih dan rata agar penutup komputer tidak tergores.

2.Matikan komputer Anda (lihat Mematikan Komputer).

3.Jika komputer tersambung ke perangkat doking (terdok) seperti Basis Media opsional atau Baterai Tambahan, lepaskan dari dok.

PERHATIAN: Untuk melepas kabel jaringan, lepaskan kabel dari komputer terlebih dulu, lalu lepaskan kabel dari perangkat jaringan.

4.Lepaskan semua kabel jaringan dari komputer.

5.Lepaskan komputer dan semua perangkat yang terpasang dari stopkontak.

6.Tutup display dan balikkan komputer pada permukaan yang rata.

CATATAN: Untuk mencegah kerusakan pada board sistem, Anda harus melepaskan baterai utama sebelum Anda menyervis komputer.

7.Lepaskan baterai utama.

8.Balikkan kembali komputer ke atas.

9.Buka display.

10.Tekan tombol daya untuk mengardekan board sistem.

PERHATIAN: Untuk menjaga agar tidak terjadi sengatan listrik, selalu cabut kabel komputer dari stopkontak listrik sebelum membuka display.

PERHATIAN: Sebelum menyentuh apa pun di bagian dalam komputer, sentuh permukaan logam yang tidak dicat, seperti logam pada bagian belakang komputer. Saat bekerja, sentuh secara berkala permukaan logam yang tidak bercat untuk menghilangkan listrik statis, yang dapat mengganggu komponen internal.

11.Lepaskan setiap ExpressCards dan Smart Card yang terpasang dari slot yang sesuai.

Alat Bantu yang Disarankan

Prosedur dalam dokumen ini memerlukan alat bantu sebagai berikut:

•Obeng minus kecil

•Sekrup Phillips #0

•Sekrup Phillips #1

•Pencungkil plastik kecil

•CD program update flash BIOS

Mematikan Komputer

PERHATIAN: Agar data tidak hilang, simpan dan tutup semua file yang terbuka, lalu keluar dari semua program yang terbuka sebelum Anda mematikan komputer.

1.Matikan sistem operasi:

•Dalam Windows Vista :

Klik Start, lalu klik panah di sudut kanan bawah menu Start seperti yang ditampilkan di bawah, lalu klik Shut Down.

•Dalam Windows XP:

Klik Start → Turn Off Computer → Turn Off . Komputer mati setelah proses menutup sistem operasi selesai.

2.Pastikan bahwa komputer dan semua perangkat yang terpasang dimatikan. Jika komputer Anda dan perangkat yang terpasang tidak mati secara otomatis saat Anda menutup sistem operasi, tekan dan tahan tombol daya selama 4 detik untuk mematikannya.

Setelah Mengerjakan Bagian Dalam Komputer

Setelah Anda menyelesaikan setiap prosedur penggantian, pastikan Anda telah menyambungkan semua peralatan eksternal, kartu, dan kabel sebelum menyalakan komputer.

PERHATIAN: Untuk mencegah kerusakan pada komputer, gunakan selalu baterai yang khusus dirancang untuk komputer Dell jenis ini. Jangan gunakan baterai yang dirancang untuk komputer Dell jenis lain.

1.Sambungkan setiap perangkat eksternal, seperti replikator port (port replicator), unit baterai (battery slice), atau basis media (media base), dan pasang kembali semua kartu, seperti ExpressCard.

2.Sambungkan setiap kabel telepon atau jaringan ke komputer.

PERHATIAN: Untuk menyambungkan kabel jaringan, terlebih dahulu pasang kabel ke dalam perangkat jaringan dan pasang ke dalam komputer.

3.Pasang kembali baterai.

4.Sambungkan komputer dan semua perangkat yang terpasang ke stopkontak.

5.Nyalakan Komputer.

Baterai

Melepaskan Baterai

1.Ikuti prosedur dalam Sebelum Bekerja pada Komputer.

2.Geser kait pelepasan untuk membuka baterai.

3.Geser baterai dan lepaskan dari komputer.

Memasang Baterai

1.Geser baterai ke dalam slotnya hingga terdengar suara klik tanda telah terpasang pada tempatnya.

2.Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer.

Kartu Memori

Melepaskan Kartu Memori

1.Ikuti prosedur dalam Sebelum Bekerja pada Komputer.

2.Tekan pada kartu memori untuk melepaskannya dari komputer.

3.Geser kartu memori dari komputer.

Memasang Kartu Memori

1.Dorong kartu memori ke dalam slotnya hingga terdengar suara klik tanda telah terpasang pada tempatnya.

2.Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer.

Kartu SIM (Subscriber Identity Module)

Melepaskan Kartu SIM (Subscriber Identity

Module) Telepon

1.Ikuti prosedur dalam Sebelum Bekerja pada Komputer.

2.Lepaskan baterai.

3.Tekan pada kartu SIM untuk melepaskannya dari komputer.

4.Pegang kartu SIM dan tarik ke luar untuk melepaskannya dari komputer.

Memasang Kartu SIM (Subscriber Identity

Module) Telepon

1.Dorong kartu SIM ke dalam slotnya hingga terdengar suara klik tanda telah terpasang pada tempatnya.

2.Pasang baterai.

3.Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer.

Panel Akses

Melepaskan Panel Akses

1.Ikuti prosedur dalam Sebelum Bekerja pada Komputer.

2.Lepaskan baterai.

3.Lepaskan sekrup yang menahan panel akses ke dasar komputer.

4.Angkat panel akses ke atas pada sudut tertentu dan lepaskan dari komputer.

Memasang Panel Akses

1.Pasang panel akses pada bagian belakang komputer.

2.Eratkan sekrup untuk menahan panel akses ke dasar sistem.

3.Pasang baterai.

4.Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer.

Memori

Melepaskan Modul Memori

1.Ikuti prosedur dalam Sebelum Bekerja pada Komputer

2.Lepaskan baterai.

3.Lepaskan panel akses.

4.Cungkil klip penahan dari modul memori hingga tersembul.

5.Lepaskan modul memori dari konektornya pada board sistem.

Memasang Modul Memori

1.Masukkan modul memori ke dalam soket memori.

2.Tekan klip untuk menahan modul memori ke board sistem.

3.Pasang panel akses.

4.Pasang baterai.

5.Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer.

Drive Optis

Melepaskan Drive Optis

1.Ikuti prosedur dalam Sebelum Bekerja pada Komputer

2.Lepaskan baterai.

3.Lepaskan panel akses.

4.Lepaskan sekrup yang menahan drive optis.

5.Gunakan sekrup untuk mendorong drive optis keluar dari komputer.

Memasang Drive Optis

1.Geser drive optis ke dalam kompartemen pada sasis.

2.Eratkan sekrup yang menahan drive optis ke komputer.

3.Pasang panel akses.

4.Pasang baterai.

5.Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer.

Hard Disk

Melepaskan Hard Disk

1.Ikuti prosedur dalam Sebelum Bekerja pada Komputer

2.Lepaskan baterai.

3.Lepaskan panel akses.

4.Lepaskan sekrup yang menahan hard disk ke sistem.

5.Angkat hard disk dari sistem pada sudut tertentu dan lepaskan.

6.Lepaskan sekrup yang menahan braket hard disk ke hard disk.

Memasang Hard Disk

1.Pasang kembali sekrup untuk menahan braket hard disk ke hard disk.

2.Tempatkan hard disk pada sasis.

3.Pasang kembali sekrup untuk menahan hard disk ke sistem.

4.Pasang panel akses.

5.Pasang baterai.

6.Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer.

ExpressCard

Melepaskan ExpressCard

1.Ikuti prosedur dalam Sebelum Bekerja pada Komputer.

2.Lepaskan baterai.

3.Tekan pada ExpressCard lalu lepaskan.

4.Tarik ExpressCard dari komputer dan lepaskan.

Memasang ExpressCard

1.Dorong ExpressCard ke dalam slot hingga terdengar suara klik tanda telah terpasang pada tempatnya.

2.Pasang baterai.

3.Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer.

Papan ExpressCard

Melepaskan Papan ExpressCard

1.Ikuti prosedur dalam Sebelum Bekerja pada Komputer

2.Lepaskan baterai.

3.Lepaskan ExpressCard.

4.Lepaskan panel akses.

5.Lepaskan keyboard.

6.Lepaskan palm rest.

7.Angkat kabel papan ExpressCard yang menahan klip untuk membukanya.

8.Lepaskan sambungan kabel papan ExpressCard.

9.Lepaskan sekrup yang menahan papan ExpressCard.

10. Cungkil kait yang menahan papan ExpressCard.

11. Angkat papan ExpressCard pada sudut tertentu dan lepaskan.

Memasang Papan ExpressCard

1.Pasang papan ExpressCard pada slot.

2.Kancingkan kait ke papan ExpressCard.

3.Eratkan papan ExpressCard ke board sistem.

4.Sambungkan kabel papan ExpressCard ke board sistem.

5.Tekan klip penguat untuk menahan papan ExpressCard.

6.Pasang palm rest.

7.Pasang keyboard.

8.Pasang panel akses.

9.Pasang ExpressCard.

10.Pasang baterai.

11.Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer.

+ 83 hidden pages
