Dell Vostro 3360
Manual Pengguna

Model Resmi: P32G
Tipe Resmi: P32G001

Catatan, Perhatian, dan Peringatan

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda untuk menggunakan komputer dengan
lebih baik.

PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan pada perangkat keras atau hilangnya
data, dan memberitahu Anda mengenai cara menghindari masalah tersebut.

PERINGATAN: PERINGATAN menunjukkan kemungkinan terjadinya kerusakan pada properti, cedera, atau
kematian.

© 2012 Dell Inc.

Merek dagang yang digunakan dalam dokumen ini:
PowerVault
merupakan merek dagang dari Dell Inc.
Corporation di Amerika Serikat dan negara lain.
AMD Sempron
Internet Explorer

™

,

PowerConnect

™

merupakan merek dagang dari Advanced Micro Devices, Inc.

®

,

MS-DOS

™

,

OpenManage

®

,

Windows Vista

Intel

®

,

®

Microsoft Corporation di Amerika Serikat dan/atau negara lain.

™

, logo Dell,

Dell

™

,

EqualLogic

®

Pentium

, dan

,

Xeon

®

merupakan merek dagang terdaftar dan

AMD

Active Directory

™

,

Compellent

®

,

Core

Red Hat

Dell Precision

®

dan

®

merupakan merek dagang atau merek dagang terdaftar dari

®

terdaftar dari Red Hat, Inc. di Amerika Serikat dan/atau negara lain. Novell® dan SUSE® merupakan merek dagang terdaftar dari Novell
Inc. di Amerika Serikat dan negara lain. Oracle® merupakan merek dagang terdaftar dari Oracle Corporation dan/atau afiliasinya.
Citrix®, Xen®, XenServer® dan XenMotion® merupakan merek dagang terdaftar atau merek dagang dari Citrix Systems, Inc. di Amerika
Serikat dan/atau negara lain. VMware®, Virtual SMP®, vMotion®, vCenter® dan vSphere® merupakan merek dagang terdaftar atau
merek dagang dari VMware, Inc. di Amerika Serikat atau negara lain. IBM® merupakan merek dagang terdaftar dari International
Business Machines Corporation.

™

,

™

dan

,

OptiPlex

™

,

KACE

FlexAddress

®

Celeron

merupakan merek dagang terdaftar dari Intel

®

Microsoft

,

Windows

Red Hat ®Enterprise Linux

™

,

Latitude

™

,

Force10

AMD Opteron

®

,

Windows Server

®

™

,

PowerEdge

™

™

™

, dan

Vostro

,

AMD Phenom

®

,

,

™

™

dan

merupakan merek dagang

2012 - 06

Rev. A00

Daftar Isi

Catatan, Perhatian, dan Peringatan............................................................................................2

Bab 1: Mengerjakan Komputer Anda..........................................................................................5

Sebelum Mengerjakan Bagian Dalam Komputer.....................................................................................................5

Mematikan Komputer...............................................................................................................................................6

Setelah Mengerjakan Bagian Dalam Komputer.......................................................................................................6

Bab 2: Melepaskan dan Memasang Komponen.......................................................................9

Alat Bantu yang Disarankan.....................................................................................................................................9

Melepaskan Kartu SIM (Subscriber Identity Module)..............................................................................................9

Memasang Kartu SIM.............................................................................................................................................10

Melepaskan Kartu Secure Digital (SD)...................................................................................................................10

Memasang Kartu Secure Digital............................................................................................................................10

Melepaskan Panel Akses.......................................................................................................................................10

Memasang Panel Akses.........................................................................................................................................11

Melepaskan Kartu Wireless Local Area Network (WLAN)....................................................................................11

Memasang Kartu WLAN.........................................................................................................................................11

Melepaskan Baterai Sel Berbentuk Koin...............................................................................................................11

Memasang Baterai Sel Berbentuk Koin.................................................................................................................12

Melepaskan Memori...............................................................................................................................................12

Memasang Memori.................................................................................................................................................12

Melepaskan Keyboard............................................................................................................................................12

Memasang Keyboard..............................................................................................................................................14

Melepaskan Alas Telapak......................................................................................................................................14

Memasang Alas Telapak........................................................................................................................................17

Melepaskan Baterai...............................................................................................................................................18

Memasang Baterai.................................................................................................................................................19

Melepaskan Hard Disk............................................................................................................................................19

Memasang Hard Disk.............................................................................................................................................20

Melepaskan Penutup Engsel Display.....................................................................................................................21

Memasang Penutup Engsel Display.......................................................................................................................21

Melepaskan Unit Display........................................................................................................................................22

Memasang Unit Display..........................................................................................................................................22

Melepaskan Bezel Display.....................................................................................................................................23

Memasang Bezel Display.......................................................................................................................................23

Melepaskan Panel Display.....................................................................................................................................24

Memasang Panel Display.......................................................................................................................................27

Melepaskan Modul Kamera...................................................................................................................................27

Memasang Modul Kamera.....................................................................................................................................28

Melepaskan Kipas..................................................................................................................................................28

Memasang Kipas....................................................................................................................................................29

Melepaskan Board Sistem.....................................................................................................................................29

Memasang Board Sistem.......................................................................................................................................31

Melepaskan Unit Pendingin....................................................................................................................................31

Memasang Unit Pendingin.....................................................................................................................................32

Melepaskan Speaker..............................................................................................................................................32

Memasang Speaker................................................................................................................................................33

Melepaskan Konektor Daya...................................................................................................................................34

Memasang Konektor Daya.....................................................................................................................................34

Melepaskan Board Input/Output (I/O)....................................................................................................................34

Memasang Board I/O..............................................................................................................................................35

Bab 3: Pengaturan Sistem..........................................................................................................37

Urutan Booting........................................................................................................................................................37

Tombol Navigasi.....................................................................................................................................................37

Opsi Pengaturan Sistem.........................................................................................................................................38

Memperbarui BIOS ................................................................................................................................................42

Sandi Sistem dan Pengaturan................................................................................................................................43

Menetapkan Sandi Sistem dan Sandi Pengaturan..........................................................................................43

Menghapus atau Mengganti Sandi Sistem dan/atau Sandi Pengaturan Saat Ini...........................................44

Bab 4: Diagnostik..........................................................................................................................45

Diagnostik Enhanced Pre-Boot System Assessment (ePSA).................................................................................45

Lampu Status Perangkat.........................................................................................................................................46

Lampu Status Baterai.............................................................................................................................................46

Kode Bip Diagnostik................................................................................................................................................46

Bab 5: Spesifikasi.........................................................................................................................49

Bab 6: Menghubungi Dell............................................................................................................55

Mengerjakan Komputer Anda

Sebelum Mengerjakan Bagian Dalam Komputer

Gunakan panduan keselamatan berikut untuk membantu Anda melindungi komputer dari kemungkinan kerusakan dan
membantu Anda memastikan keselamatan diri Anda. Kecuali dinyatakan sebaliknya, setiap prosedur yang disertakan
dalam dokumen ini mengasumsikan adanya kondisi berikut :

• Anda telah melakukan langkah-langkah dalam Mengerjakan Komputer

• Anda telah membaca informasi keselamatan yang dikirimkan bersama komputer Anda.

• Komponen dapat diganti atau--jika dibeli secara terpisah--dipasang dengan menjalankan prosedur pelepasan
dalam urutan terbalik.

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, baca informasi keselamatan yang dikirim bersama
komputer Anda. Untuk informasi praktik terbaik keselamatan, lihat halaman depan Kepatuhan Peraturan di
www.dell.com/regulatory_compliance

PERHATIAN: Banyak perbaikan yang hanya dapat dilakukan oleh teknisi servis besertifikat. Anda harus
menjalankan penelusuran kesalahan saja dan perbaikan sederhana seperti yang dibolehkan di dalam dokumentasi
produk Anda, atau yang disarankan secara online atau layanan telepon dan oleh tim dukungan. Kerusakan yang
terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell tidak akan ditanggung oleh garansi Anda. Bacalah
dan ikuti petunjuk keselamatan yang disertakan bersama produk.

1

PERHATIAN: Untuk menghindari sengatan listrik, gunakan gelang anti statis atau pegang permukaan logam yang
tidak dicat, seperti konektor pada bagian belakang komputer secara berkala.

PERHATIAN: Tangani komponen dan kartu secara hati-hati. Jangan sentuh komponen atau permukaan kontak
pada kartu. Pegang kartu pada tepinya atau pada braket logam yang terpasang. Pegang komponen seperti
prosesor pada tepinya, serta bukan pada pin.

PERHATIAN: Saat Anda melepaskan kabel, tarik pada konektornya atau tab tarik, bukan pada kabelnya. Beberapa
kabel memiliki konektor dengan tab pengunci; jika Anda melepaskan jenis kabel ini, tekan pada tab pengunci
sebelum Anda melepaskan kabel. Saat Anda menarik konektor, jaga agar tetap sejajar agar pin konektor tidak
bengkok. Selain itu, sebelum Anda menyambungkan kabel, pastikan bahwa kedua konektor memiliki orientasi yang
benar dan sejajar.

CATATAN: Warna komputer dan komponen tertentu mungkin terlihat berbeda dari yang ditampilkan pada dokumen
ini.

Untuk mencegah kerusakan pada komputer, lakukan langkah-langkah berikut sebelum Anda mulai mengerjakan bagian
dalam komputer.

1. Pastikan permukaan tempat Anda bekerja telah bersih dan rata agar penutup komputer tidak tergores.

2. Matikan komputer Anda (lihat Mematikan Komputer).

3. Jika komputer tersambung ke perangkat doking (terpasang pada dok) seperti Media Base opsional atau Unit
Baterai, lepaskan dari dok.

5

PERHATIAN: Untuk melepas kabel jaringan, lepaskan kabel dari komputer terlebih dahulu, lalu lepaskan kabel dari
perangkat jaringan.

4. Lepaskan semua kabel jaringan dari komputer.

5. Lepaskan komputer dan semua perangkat yang terpasang dari stopkontak.

6. Tutup display dan balikkan komputer pada permukaan kerja yang rata.

CATATAN: Agar tidak merusak board sistem, Anda harus melepaskan baterai utama sebelum Anda menyervis
komputer.

7. Lepaskan baterai utama.

8. Balikkan komputer dengan sisi atas berada di atas.

9. Buka display.

10. Tekan tombol daya untuk membumikan board sistem.

PERHATIAN: Untuk mencegah sengatan listrik, cabutlah selalu komputer dari stopkontak sebelum membuka
display.

PERHATIAN: Sebelum menyentuh apa pun di bagian dalam komputer, sentuh permukaan logam yang tidak dicat,
seperti logam pada bagian belakang komputer. Saat bekerja, sentuh secara berkala permukaan logam yang tidak
bercat untuk menghilangkan listrik statis, yang dapat mengganggu komponen internal.

11. Lepaskan setiap ExpressCards atau Smart Cards dari slotnya masing-masing.

Mematikan Komputer

PERHATIAN: Agar data tidak hilang, simpan dan tutup semua file yang terbuka, lalu keluar dari semua program
yang terbuka sebelum Anda mematikan komputer.

1. Matikan sistem operasi:

– Dalam Windows 7:

Klik Mulai , lalu klik Matikan.

– Dalam Windows Vista :

Klik Mulai , lalu klik panah pada sudut kanan bahwa dari menu Mulai sebagaimana yang ditunjukkan di
bawah, lalu klik Matikan.

– Dalam Windows XP:

Klik Mulai → Matikan Komputer → Matikan . Komputer mati setelah proses menutup sistem operasi
selesai.

2. Pastikan bahwa komputer dan semua perangkat yang terpasang dimatikan. Jika komputer Anda dan perangkat
yang terpasang tidak mati secara otomatis saat Anda menutup sistem operasi, tekan dan tahan tombol daya
selama 4 detik untuk mematikannya.

Setelah Mengerjakan Bagian Dalam Komputer

Setelah Anda menyelesaikan setiap prosedur penggantian, pastikan Anda telah menyambungkan semua peralatan
eksternal, kartu, dan kabel sebelum menyalakan komputer.

6

PERHATIAN: Untuk mencegah kerusakan pada komputer, gunakan selalu baterai yang khusus dirancang untuk
komputer Dell jenis ini. Jangan gunakan baterai yang dirancang untuk komputer Dell jenis lain.

1. Sambungkan setiap perangkat eksternal, seperti replikator port (port replicator), unit baterai (battery slice), atau

basis media (media base), dan pasang kembali semua kartu, seperti ExpressCard.

2. Sambungkan setiap kabel telepon atau jaringan ke komputer.

PERHATIAN: Untuk menyambungkan kabel jaringan, terlebih dahulu pasang kabel ke dalam perangkat jaringan dan
pasang ke dalam komputer.

3. Pasang kembali baterai.

4. Sambungkan komputer dan semua perangkat yang terpasang ke stopkontak.

5. Nyalakan Komputer.

7

8

Melepaskan dan Memasang Komponen

Bagian ini menyediakan informasi yang mendetail tentang cara melepaskan atau memasang komponen dari komputer
Anda.

Alat Bantu yang Disarankan

Prosedur dalam dokumen ini memerlukan alat bantu sebagai berikut:

• Obeng minus kecil

• Obeng Phillips

• Pencungkil plastik kecil

Melepaskan Kartu SIM (Subscriber Identity Module)

2

1. Ikuti prosedur dalam

2. Masukkan penjepit kertas ke dalam lubang pada dudukan kartu SIM untuk melepaskannya dari komputer.

3. Lepaskan dudukan kartu SIM dari komputer.

Sebelum Mengerjakan Bagian Dalam Komputer

.

9

4. Lepaskan kartu SIM dari dudukan kartu SIM.

Memasang Kartu SIM

1. Masukkan kartu SIM ke dudukan kartu SIM.

2. Geser dudukan kartu SIM bersama-sama dengan kartu SIM ke dalam slotnya.

3. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

Melepaskan Kartu Secure Digital (SD)

1. Ikuti prosedur dalam

2. Tekan pada kartu SD untuk melepaskannya dari komputer. Geser kartu SD untuk mengambilnya.

Sebelum Mengerjakan Bagian Dalam Komputer

.

Memasang Kartu Secure Digital

1. Dorong kartu SD ke dalam slotnya hingga terdengar suara klik tanda kartu telah terpasang pada tempatnya.

2. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

Melepaskan Panel Akses

1. Ikuti prosedur dalam

2. Lepaskan sekrup yang menahan panel akses ke komputer.

Sebelum Mengerjakan Bagian Dalam Komputer

.

3. Lepaskan panel akses dari komputer.

10

Memasang Panel Akses

1. Tempatkan panel akses ke posisi aslinya pada komputer.

2. Eratkan sekrup untuk menahan panel akses ke komputer.

3. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

Melepaskan Kartu Wireless Local Area Network (WLAN)

1. Ikuti prosedur dalam

2. Lepaskan panel akses.

3. Lepaskan kabel antena dari kartu WLAN dan lepaskan sekrup yang menguatkan kartu WLAN ke komputer.

Lepaskan kartu WLAN dari komputer.

Sebelum Mengerjakan Bagian Dalam Komputer

.

Memasang Kartu WLAN

1. Geser kartu WLAN ke dalam slotnya.

2. Sambungkan kabel antena menurut kode warna pada kartu WLAN.

3. Pasang panel akses.

4. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

Melepaskan Baterai Sel Berbentuk Koin

1. Ikuti prosedur dalam

2. Lepaskan panel akses.

3. Gunakan pencungkil plastik untuk mencungkil baterai sel berbentuk koin dari komputer.

Sebelum Mengerjakan Bagian Dalam Komputer

.

11

Memasang Baterai Sel Berbentuk Koin

1. Dorong baterai sel berbentuk koin ke dalam slotnya pada board sistem.

2. Pasang panel akses.

3. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

Melepaskan Memori

1. Ikuti prosedur dalam

2. Lepaskan panel akses.

3. Gunakan ujung jari Anda untuk meregangkan klip penahan pada setiap ujung konektor modul memori hingga modul
memori tersembul dan lepaskan modul memori dari konektornya pada board sistem dengan menarik modul dari
board sistem pada sudut 45 derajat.

Sebelum Mengerjakan Bagian Dalam Komputer

.

Memasang Memori

1. Masukkan dan kuatkan modul memori ke board sistem.

2. Pasang panel akses.

3. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

Melepaskan Keyboard

1. Ikuti prosedur dalam

2. Lepaskan sekrup yang menahan keyboard ke sasis.

Sebelum Mengerjakan Bagian Dalam Komputer

.

12

3. Dimulai dari sisi kanan sistem, gunakan pencungkil plastik untuk mencungkil keyboard dari komputer.

4. Balikkan keyboard dan letakkan pada alas telapak.

5. Angkat klip untuk melepaskan kabel keyboard dan melepaskannya dari komputer.

13

Memasang Keyboard

1. Sambungkan kabel keyboard ke board sistem.

2. Tempatkan kembali keyboard pada posisi aslinya.

3. Eratkan sekrup untuk menahan keyboard ke komputer.

4. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Alas Telapak

.

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) penutup engsel display

3. Menggunakan pencungkil plastik, cungkil bantalan karet yang menutupi sekrup depan pada penutup bawah.

4. Lepaskan sekrup yang menahan alas telapak ke komputer.

Sebelum Mengerjakan Bagian Dalam Komputer

.

14

5. Cabut kabel board peluncuran cepat, kabel pembaca sidik jari, dan kabel alas telapak dari board sistem.

6. Sambungkan kabel LED daya dan kabel board LED ke board sistem.

15

7. Lepaskan sekrup yang menahan alas telapak ke bagian depan komputer.

8. Cungkil di sepanjang tepi alas telapak untuk melepaskan alas telapak.

16

9. Angkat alas telapak dan jauhkan dari komputer.

Memasang Alas Telapak

1. Dimulai dari tepi alas telapak, tekan ke bawah pada alas telapak untuk mengaitkan tab pada komputer.

2. Eratkan sekrup yang menahan alas telapak ke bagian depan komputer.

3. Sambungkan kabel LED dan kabel board LED ke board sistem.

4. Sambungkan kabel board peluncuran cepat, kabel pembaca sidik jari, dan kabel alas telapak ke board sistem.

5. Eratkan sekrup yang menahan alas telapak ke bagian belakang komputer.

6. Tekan bantalan karet untuk menutup sekrup pada komputer.

7. Pasang keyboard.

8. Pasang panel akses.

9. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

17

Melepaskan Baterai

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) alas telapak

3. Cabut kabel baterai dari board sistem.

4. Lepaskan sekrup yang menguatkan baterai ke board sistem.

Sebelum Mengerjakan Bagian Dalam Komputer

.

5. Lepaskan baterai dari komputer.

18

Memasang Baterai

1. Tempatkan baterai di dalam ruang baterai.

2. Pasang kembali dan eratkan sekrup yang menahan baterai ke komputer.

3. Sambungkan kabel baterai ke board sistem.

4. Pasang :

a) alas telapak
b) keyboard
c) panel akses

5. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

Melepaskan Hard Disk

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) alas telapak
d) baterai

3. Lepaskan sekrup yang menahan hard disk ke komputer.

Sebelum Mengerjakan Bagian Dalam Komputer

.

19

4. Angkat hard disk untuk melepaskan kabel hard disk.

5. Cabut kabel hard disk dari hard disk dan lepaskan hard disk dari komputer

6. Lepaskan sekrup yang menahan braket hard sik dan lepaskan braket hard disk dari hard disk.

Memasang Hard Disk

1. Eratkan sekrup untuk menahan braket hard disk ke hard disk.

2. Sambungkan kabel hard disk ke hard disk dan tempatkan kembali hard disk ke posisi aslinya pada komputer.

3. Eratkan sekrup untuk menahan hard disk ke komputer.

4. Pasang :

a) baterai
b) alas telapak
c) keyboard
d) panel akses

5. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

20

Melepaskan Penutup Engsel Display

1. Ikuti prosedur dalam

2. Lepaskan panel akses.

3. Lepaskan sekrup yang menahan penutup engsel kipas ke komputer.

4. Lepaskan penutup engsel display dari komputer.

Sebelum Mengerjakan Bagian Dalam Komputer

.

Memasang Penutup Engsel Display

1. Sejajarkan penutup engsel display ke posisi aslinya pada komputer.

2. Eratkan sekrup yang menahan penutup engsel display ke komputer.

3. Pasang panel akses.

4. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

21

Melepaskan Unit Display

1. Ikuti prosedur dalam

2. Lepaskan:
a) panel akses

b) keyboard
c) alas telapak
d) baterai
e) penutup engsel display

3. Lepaskan kabel antena dari peruteannya.

4. Lepaskan kabel display dari board sistem dan eratkan sekrup yang menguatkan unit display ke komputer.

Sebelum Mengerjakan Bagian Dalam Komputer

.

Memasang Unit Display

1. Sambungkan kabel display ke board sistem dan eratkan sekrup untuk menguatkan unit display ke komputer.

2. Jalin kabel hard disk melalui tab peruteannya.

3. Jalin kabel antena melalui tab peruteannya.

4. Pasang :
a) penutup engsel display

b) baterai
c) alas telapak
d) keyboard
e) panel akses

5. Ikuti prosedur dalam

22

Setelah Mengerjakan Bagian Dalam Komputer

.

Melepaskan Bezel Display

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) alas telapak
d) baterai
e) unit display

3. Menggunakan pencungkil plastik, cungkil di bawah bezel display untuk melepaskannya dari unit display.

4. Angkat bezel display dan lepaskan dari unit display.

Sebelum Mengerjakan Bagian Dalam Komputer

.

Memasang Bezel Display

1. Sejajarkan bezel display dengan unit display dan pelan-pelan masukkan ke dalam tempatnya.

2. Pasang :

23

a) penutup engsel display
b) baterai
c) alas telapak
d) keyboard
e) panel akses

3. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Panel Display

.

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) alas telapak
d) baterai
e) penutup engsel display
f) unit display
g) bezel display

3. Cabut kabel kamera dari konektornya pada modul kamera.

Sebelum Mengerjakan Bagian Dalam Komputer

.

4. Lepaskan sekrup yang menahan panel display ke penutup belakang display.

24

5. Balik panel display dari unit display.

6. Tempatkan panel display dengan bagian depannya menghadap ke bawah untuk menjangkau display dan kabel

kamera yang terpasang.

25

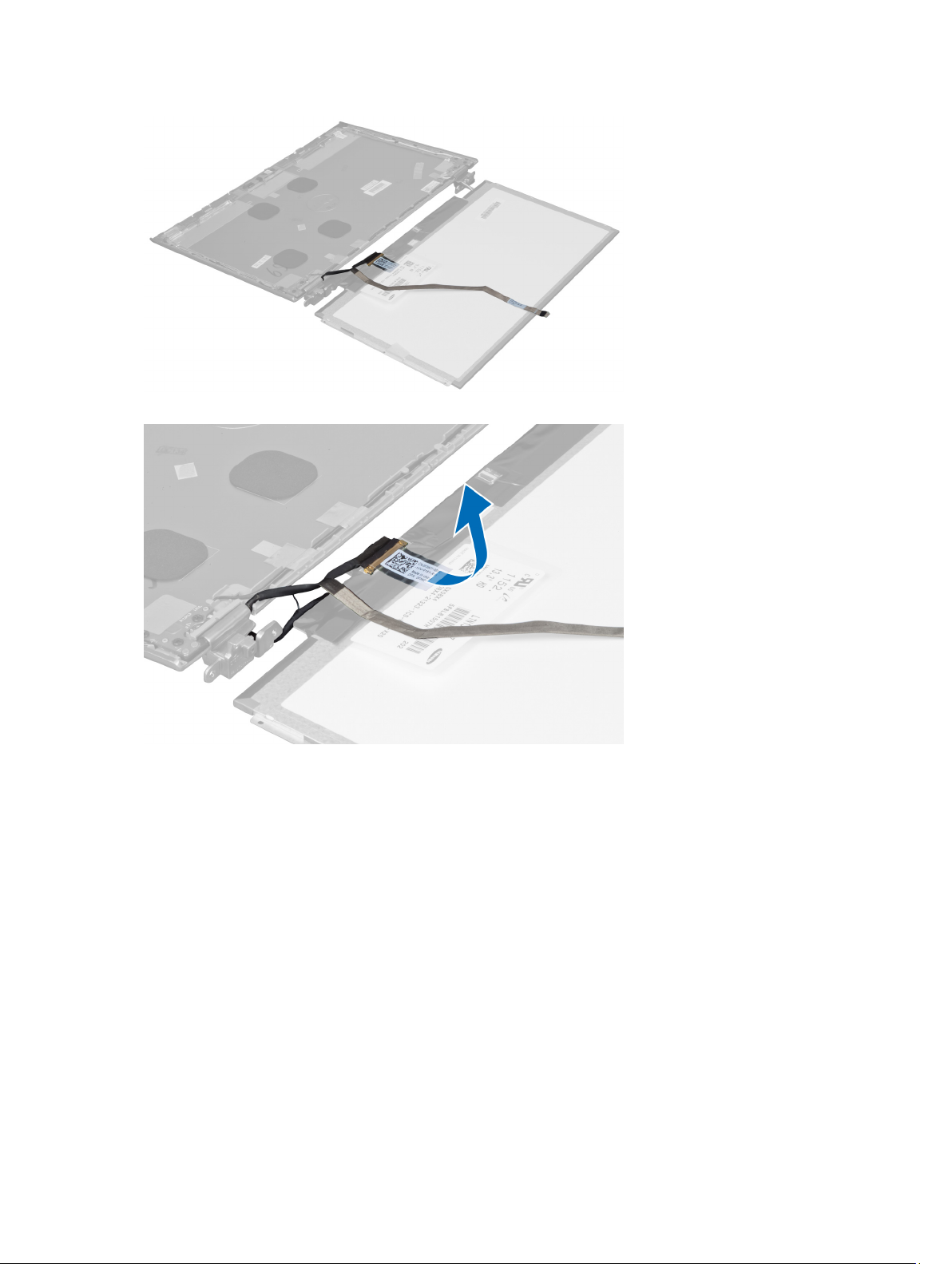

7. Tarik tab plastik untuk mencabut kabel display dari panel display.

8. Cabut kabel kamera dari panel display.

26

Memasang Panel Display

1. Tempatkan kabel kamera pada bagian belakang panel display.

2. Sambungkan kabel display ke konektornya pada panel display.

3. Tempatkan panel display ke posisi aslinya pada unit display.

4. Eratkan sekrup untuk menahan panel display ke unit display.

5. Sambungkan kabel kamera ke modul kamera.

6. Pasang :

a) bezel display
b) unit display
c) penutup engsel display
d) baterai
e) alas telapak
f) keyboard
g) panel akses

7. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

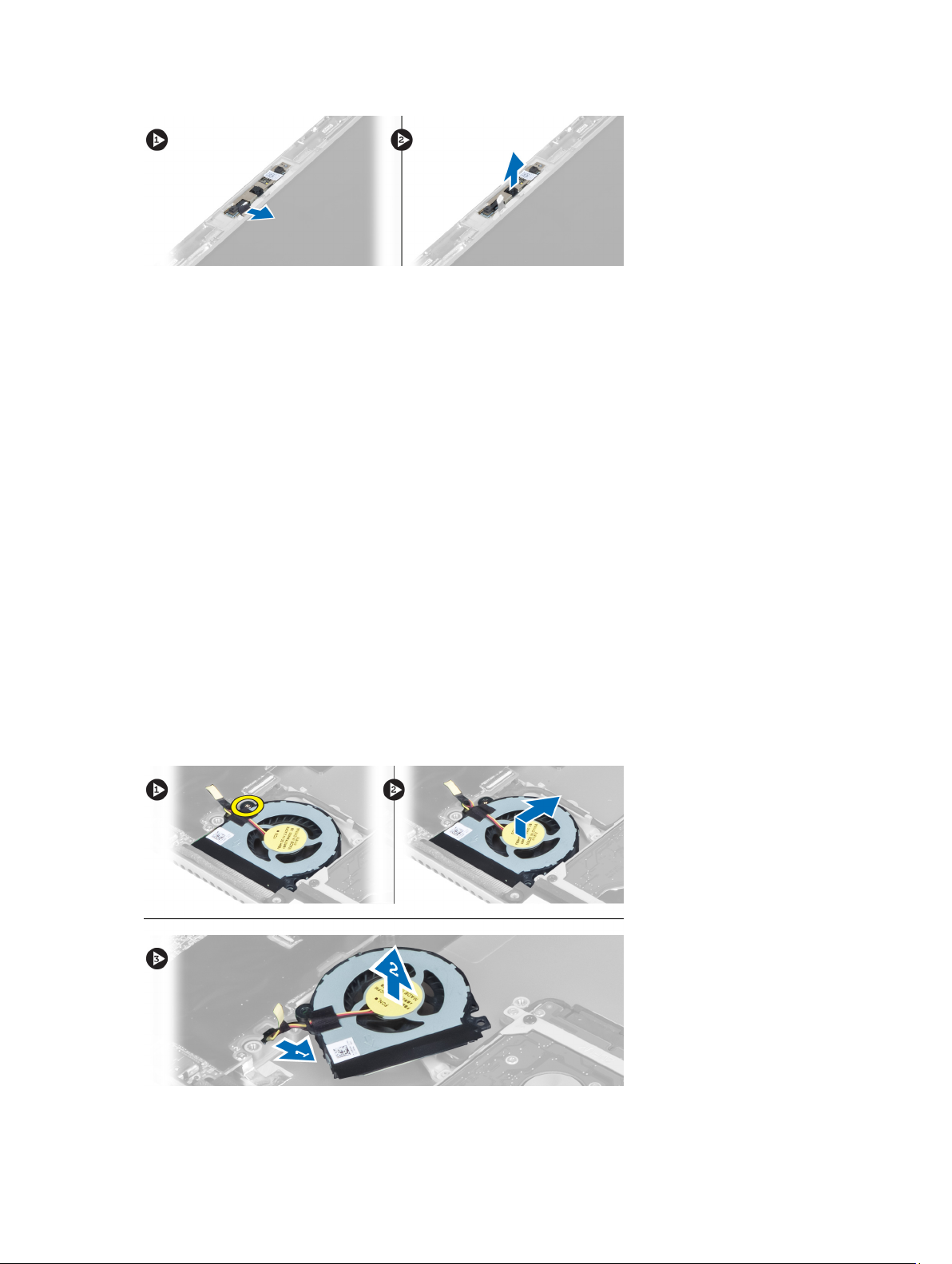

Melepaskan Modul Kamera

.

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) alas telapak
d) baterai
e) penutup engsel display
f) unit display
g) bezel display

3. Cabut kabel kamera dari modul kamera dan lepaskan modul kamera dari unit display.

Sebelum Mengerjakan Bagian Dalam Komputer

.

27

Memasang Modul Kamera

1. Sambungkan kabel kamera ke modul kamera dan tempatkan modul kamera ke posisi aslinya pada unit display.

2. Pasang :
a) bezel display
b) unit display
c) penutup engsel display
d) baterai
e) alas telapak
f) keyboard
g) panel akses

3. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

Melepaskan Kipas

1. Ikuti prosedur dalam

2. Lepaskan:
a) panel akses
b) keyboard
c) alas telapak
d) baterai
e) penutup engsel display
f) unit display

3. Lepaskan sekrup yang menahan kipas ke komputer. Lalu, angkat kipas dan lepaskan kabel kipas dari board sistem.

Sebelum Mengerjakan Bagian Dalam Komputer

.

28

Memasang Kipas

1. Sambungkan kabel kipas pada board sistem.

2. Eratkan sekrup untuk menahan kipas ke komputer.

3. Pasang :

a) unit display
b) penutup engsel display
c) baterai
d) alas telapak
e) keyboard
f) panel akses

4. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Board Sistem

.

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) alas telapak
d) penutup engsel display
e) unit display
f) kipas

3. Lepaskan kabel I/O dari board anak I/O.

4. Lepaskan sekrup yang menahan board sistem ke komputer.

Sebelum Mengerjakan Bagian Dalam Komputer

.

29

5. Lepaskan kabel hard disk dari peruteannya dan balikkan board sistem untuk mengakses kabel konektor daya.

6. Lepaskan kabel konektor daya dari board sistem.

30

Memasang Board Sistem

1. Sambungkan kabel konektor daya ke board sistem.

2. Jalin kabel hard disk melalui tab peruteannya.

3. Eratkan sekrup untuk menahan board sistem ke komputer.

4. Sambungkan kabel board I/O ke board I/O.

5. Pasang :

a) kipas
b) unit display
c) penutup engsel display
d) baterai
e) alas telapak
f) keyboard
g) panel akses

6. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Unit Pendingin

.

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) alas telapak
d) penutup engsel display
e) unit display
f) kipas
g) board sistem

3. Lepaskan sekrup yang menguatkan unit pendingin ke board sistem.

4. Lepaskan unit pendingin dari board sistem.

Sebelum Mengerjakan Bagian Dalam Komputer

.

31

Memasang Unit Pendingin

1. Eratkan sekrup untuk menguatkan unit pendingin ke board sistem.

2. Pasang :

a) board sistem
b) kipas
c) unit display
d) penutup engsel display
e) baterai
f) alas telapak
g) keyboard
h) panel akses

3. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Speaker

.

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) alas telapak
d) baterai
e) hard disk

3. Cabut kabel speaker dari board I/O.

Sebelum Mengerjakan Bagian Dalam Komputer

.

32

4. Lepaskan kabel speaker dari peruteannya dan lepaskan speaker dari komputer.

Memasang Speaker

1. Tempatkan speaker pada komputer dan jalin kabel speaker melalui tab perutean.

2. Sambungkan kabel speaker ke board I/O.

3. Pasang :

a) hard disk
b) baterai
c) alas telapak
d) keyboard
e) panel akses

4. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

33

Melepaskan Konektor Daya

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) alas telapak
d) baterai
e) penutup engsel display
f) unit display
g) kipas
h) board sistem

3. Lepaskan sekrup yang menahan konektor daya ke komputer dan lepaskan konektor daya dari komputer.

Sebelum Mengerjakan Bagian Dalam Komputer

.

Memasang Konektor Daya

1. Eratkan sekrup untuk menguatkan konektor daya ke komputer.

2. Pasang :

a) board sistem
b) kipas
c) unit display
d) penutup engsel display
e) baterai
f) alas telapak
g) keyboard
h) panel akses

3. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Board Input/Output (I/O)

1. Ikuti prosedur dalam

2. Lepaskan:

a) panel akses
b) keyboard
c) alas telapak
d) baterai

3. Cabut kabel speaker dan kabel board I/O dari board I/O.

34

Sebelum Mengerjakan Bagian Dalam Komputer

.

.

4. Lepaskan sekrup yang menahan board I/O ke komputer dan lepaskan dari komputer.

Memasang Board I/O

1. Sambungkan kabel speaker dan kabel board I/O ke board I/O.

2. Eratkan sekrup untuk menahan panel I/O ke komputer.

3. Pasang :

a) baterai
b) alas telapak
c) keyboard
d) panel akses

4. Ikuti prosedur dalam

Setelah Mengerjakan Bagian Dalam Komputer

.

35

36

3

Pengaturan Sistem

Pengaturan Sistem memungkinkan Anda untuk mengelola perangkat keras komputer dan menetapkan opsi tingkat-BIOS.
Dari Pengaturan Sistem, Anda dapat:

• Mengubah pengaturan NVRAM setelah Anda menambahkan atau menghapus perangkat keras.

• Melihat konfigurasi perangkat keras sistem

• Mengaktifkan atau menonaktifkan perangkat terintegrasi

• Menetapkan ambang performa dan pengelolaan daya

• Mengelola keamanan komputer

Urutan Booting

Urutan Booting memungkinkan Anda untuk mmelewati urutan perangkat booting yang telah ditentukan Pengaturan
Sistem dan melakukan booting secara langsung dari perangkat tertentu (misalnya: drive optis atau hard disk). Selama
Power-on Self Test (POST), ketika logo Dell muncul, Anda dapat:

• Mengakses Pengaturan Sistem dengan menekan tombol <F2>

• Memunculkan menu booting satu kali dengan menekan tombol <F12>

Menu booting satu-kali menampilkan perangkat yang akan melakukab booting termasuk opsi diagnostik. Opsi menu
booting adalah:

• Lepaskan Drive (jika Anda)

• Drive STXXXX

CATATAN: XXX menyatakan nomor drive SATA.

• Drive Optis

• Diagnostik

CATATAN: Memilih Diagnostik, akan menampilkan layar diagnostik ePSA.

Layar urutan booting juga menampilkan opsi untuk mengakses layar Pengaturan Sistem.

Tombol Navigasi

Tabel berikut menampilkan tombol navigasi pengaturan sistem.

CATATAN: Untuk kebanyakan opsi pengaturan sistem, perubahan yang Anda buat akan disimpan namun tidak
akan diterapkan hingga Anda menyalakan ulang sistem Anda.

37

Tabel 1. Tombol Navigasi

Tombol Navigasi

Panah atas Beralih ke bidang sebelumnya

Panah bawah Beralih ke bidang berikutnya

<Enter> Memungkinkan Anda untuk memilih nilai dalam bidang terpilih (jika Anda) atau mengikuti tautan

pada bidang.

Spasi Membentangkan atau menciutkan daftar tarik-turun, jika Anda.

<Tab> Beralih ke bidang fokus berikutnya.

CATATAN: Untuk peramban grafis standar saja.

<Esc> Beralih ke halaman sebelumnya hingga Anda melihat layar utama. Menekan <Esc> pada layar

utama akan menampilkan pesan yang meminta Anda untuk menyimpan setiap perubahan yang
tidak tersimpan dan memulai kembali sistem.

<F1> Menampilkan file bantuan Pengaturan Sistem.

Opsi Pengaturan Sistem

CATATAN: Opsi pengaturan sistem dapat bervariasi bergantung pada model komputer.

Tab Utama mencantumkan fitur perangkat keras utama dari komputer. Tabel di bawah menetapkan fungsi dari setiap
opsi.

Tabel 2. Opsi Utama

Utama

Informasi Sistem Menampilkan nomor model

komputer.

Waktu Sistem Memungkinkan Anda untuk

mengatur ulang tanggal jam
internal komputer.

Tanggal Sistem Memungkinkan Anda untuk

mengatur ulang tanggal
kalender internal komputer.

Versi BIOS Menampilkan revisi BIOS.

Nama Produk Menampilkan nama produk

dan nomor model.

Tag Servis Menampilkan tag servis

komputer.

Tag Aset Menampilkan tag aset

komputer (jika ada).

Jenis CPU Menampilkan jenis

prosesor.

Kecepatan CPU Menampilkan kecepatan

prosesor.

38

Utama

ID CPU Menampilkan ID prosesor.

Cache CPU

L1 Cache Menampilkan ukuran cache

prosesor L1.

L2 Cache Menampilkan ukuran cache

prosesor L2.

L3 Cache Menampilkan ukuran cache

prosesor L3.

HDD Permanen Menampilkan nomor model

dan kapasitas hard disk.

SATA ODD Menampilkan nomor model

dan kapasitas drive optis.

Perangkat mSata Menampilkan nomor model

dan kapasitas perangkat
mini-Sata.

Jenis Adaptor AC Menampilkan jenis adaptor

AC.

Memori Tambahan Menampilkan memori yang

terpasang pada komputer.

Memori Sistem Menampilkan memori yang

bawaan pada komputer.

Kecepatan Memori Menampilkan kecepatan

memori.

Jenis Keyboard Menampilkan jenis

keyboard.

Tab Lanjutan memungkinkan Anda untuk menetapkan berbagai fungsi yang memenuhi kinerja komputer. Tabel di bawah
menetapkan kinerja komputer. Tabel di bawah mendefinisikan fungsi dari setiap opsi dan nilai bawaannya.

Tabel 3. Opsi Lanjutan

Lanjutan

Intel SpeedStep Mengaktifkan atau

Bawaan: Diaktifkan
menonaktifkan fitur Intel
SpeedStep.

Virtualisasi Mengaktifkan atau

Bawaan: Diaktifkan
menonaktifkan fitur
Virtualisasi Intel.

NIC Terpadu Mengaktifkan atau

Bawaan: Diaktifkan
menonaktifkan catu daya
pada kartu jaringan ke kartu
jaringan terpasang.

39

Lanjutan

Emulasi USB Mengaktifkan atau

menonaktifkan fitur emulasi
USB.

Dukungan Pengaktifan USB Memungkinkan perangkat

USB untuk mengaktifkan
komputer dari modus siaga.
Fitur ini hanya diaktifkan
ketika adaptor AC
tersambung.

Pengoperasian SATA Mengubah modus

pengontrol SATA ke ATA
maupun AHCI.

Peringatan Adaptor Mengaktifkan atau

menonaktifkan peringatan
adaptor.

Sifat Tombol Fungsi Menetapkan tindakan

tombol fungsi <Fn> .

Tindakan Pengisi Daya Menetapkan jika baterai

komputer akan diisi ketika
disambungkan ke sumber
daya AC.

Kesehatan Baterai Menetapkan kesehatan

baterai.

Bawaan: Diaktifkan

Bawaan: Dinonaktifkan

Bawaan: AHCI

Bawaan: Diaktifkan

Bawaan: Tombol fungsi
terlebih dahulu

Bawaan: Diaktifkan

Teknologi Intel Rapid Start Memungkinkan Anda untuk

mengonfigurasikan
teknologi Intel rapid start

Perangkat Lain-Lain Bidang ini memungkinkan

Anda untuk mengaktifkan
atau menonaktifkan
berbagai perangkat pada
board.

Port USB Eksternal Mengaktifkan atau

menonaktifkan port USB
eksternal.

Mikrofon Mengaktifkan atau

menonaktifkan mikrofon.

Kamera Mengaktifkan atau

menonaktifkan kamera.

Pembaca Kartu Media Mengaktifkan atau

menonaktifkan pembaca
kartu media.

Bawaan: Diaktifkan

Bawaan: Diaktifkan

Bawaan: Diaktifkan

Bawaan: Diaktifkan

40

Lanjutan

Drive Optis Mengaktifkan atau

Bawaan: Diaktifkan
menonaktifkan drive optis.

Pembaca Sidik Jari Mengaktifkan atau

Bawaan: Diaktifkan
menonaktifkan sidik jari.

Boot Nonaktif Mengaktifkan atau

Bawaan: Dinonaktifkan
menonaktifkan booting.

USB debug Mengaktifkan atau

Bawaan: Dinonaktifkan
menonaktifkan debug USB.

Bluetooth Internal Mengaktifkan atau

Bawaan: Diaktifkan
menonaktifkan bluetooth
internal.

WLAN Internal Mengaktifkan atau

Bawaan: Diaktifkan
menonaktifkan WLAN.

WWAN Internal Mengaktifkan atau

Bawaan: Diaktifkan
menonaktifkan WWAN.

Tab keamanan menampilkan status keamanan dan memungkinkan Anda untuk mengelola fitur keamanan komputer.

Tabel 4. Opsi Keamanan

Keamanan

Tetapkan Tag Servis Bidang ini menampilkan tag servis sistem Anda. Jika tag

servis belum ditetapkan, bidang ini dapat digunakan untuk
memasukkannya.

Sandi Admin Bidang ini ditampilkan jika sandi admin ditetapkan untuk

komputer ini atau tidak (Bawaan: Dihapus/Tidak dipasang)

Sandi Sistem Bidang ini ditampilkan jika sandi sistem ditetapkan untuk

komputer ini atau tidak (Bawaan: Dihapus/Tidak dipasang)

Kondisi Sandi HDD Bidang ini ditampilkan jika sandi HDD ditetapkan untuk

komputer ini atau tidak (Bawaan: Dihapus/Tidak dipasang)

Tetapkan Sandi Supervisor Memungkinkan Anda mengubah atau menghapus sandi

administrator.

Tetapkan Sandi HDD Memungkinkan Anda untuk menetapkan sandi pada hard

disk internal komputer (HDD).

Perubahan Sandi Memungkinkan Anda untuk menambahkan/menghapus

izin untuk mengganti sandi.

Lewati Sandi Memungkinkan Anda untuk melewatkan sandi sistem dan

sandi internal HDD selama mengulang sistem/melanjutkan
dari kondisi hibernasi. (Bawaan: Dinonaktifkan)

Computrace Mengaktifkan atau menonaktifkan fitur Computrace pada

komputer.

41

Tab Booting memungkinkan Anda untuk mengubah urutan boot.

Tabel 5. Opsi Booting

Booting

Urutan Prioritas Booting Menetapkan urutan perangkat yang berbeda yang akan

diboot oleh komputer saat dinyalakan.

Drive Eksternal Menetapkan drive eksternal mana yang dapat diboot

komputer.

Hard Disk Menetapkan hard disk mana yang dapat diboot komputer.

Perangkat Penyimpanan USB Menetapkan perangkat penyimpanan USB mana yang

dapat diboot komputer.

Drive CD/DVD/CD-RW Menetapkan CD/DVD mana yang dapat diboot komputer.

Jaringan Menetapkan perangkat jaringan mana yang dapat diboot

komputer.

Keluar —Bagian ini memungkinkan Anda untuk menyimpan, membuang, dan memuat pengaturan bawaan dari
Pengaturan Sistem.

Memperbarui BIOS

Anda disarankan untuk memperbaru BIOS Anda (pengaturan sistem), saat mengganti board sistem jika pembaruan
tersedia. Untuk notebook, pastikan bahwa baterai telah terisi penuh dan tersambung ke outlet daya

1. Nyalakan kembali komputer.

2. Kunjungi support.dell.com/support/downloads.

3. Jika Anda memiliki Tag Servis atau Kode Servis Ekspres:

CATATAN: Untuk desktop, label tag servis tersedia pada bagian depan komputer Anda.

CATATAN: Untuk notebook, label tag servis tersedia pada bagian bawah komputer Anda.

a) Masukkan Tag Servis atau Kode Servis Ekspres dan klik Kirim.
b) Klik Kirim dan lanjutkan ke langkah 5.

4. Jika Anda tidak memiliki tag servis komputer atau kode servise ekspres, pilih satu yang berikut ini:

a) Deteksi otomatis Tag Servis saya
b) Pilih dari Produk Saya dan Daftar Layanan
c) Pilih dari daftar semua produk Dell

5. Pada aplikasi dan layar driver, di bawah daftar tarik-turun Sistem Operasi, pilih BIOS.

6. Kenali file BIOS terakhir dan klik Download File.

7. Pilih metode download yang diinginkan dalam Pilih metode method download Anda di bawah jendela; klik
Download Sekarang.

Jendela File Download muncul.

8. Klik Simpan untuk menyimpan file pada komputer.

9. Klik Jalankan untuk memasang pengaturan BIOS yang telah diperbarui di komputer Anda.

Ikuti petunjuk yang ada pada layar.

42

Sandi Sistem dan Pengaturan

Anda dapat membuat sandi sistem dan sandi pengaturan untuk mengamankan komputer Anda.

Jenis Sandi Deskripsi

Sandi sistem Sandi yang harus Anda masukkan untuk masuk ke sistem Anda.

Sandi pengaturan Sandi yang harus dimasukkan untuk mengakses dan membuat perubahan pada pengaturan BIOS

komputer Anda.

PERHATIAN: Fitur sandi menyediakan tingkat keamanan dasar untuk data di komputer Anda.

PERHATIAN: Siapa saja dapat mengakses data yang tersimpan pada komputer jika tidak dikunci dan tidak diawasi.

CATATAN: Komputer Anda dikirim dengan fitur sandi sistem dan pengaturan dalam keadaan dinonaktifkan.

Menetapkan Sandi Sistem dan Sandi Pengaturan

Anda dapat menetapkan Sandi Sistem yang baru dan/atau Sandi Pengaturan atau mengubah Sandi Sistem dan/atau
Sandi Pengaturan saat ini hanya jika Status Sandi dalam keadaan Tidak Terkunci. Jika Status Sandi Status Terkunci,
Anda tidak dapat mengganti Sandi Sistem.

CATATAN: Jika jumper sandi dinonaktifkan, Sandi Sistem dan Sandi Pengaturan saat ini dihapus dan Anda tidak
perlu menyediakan sandi sistem untuk masuk ke komputer.

Untuk masuk ke pengaturan sistem, tekan <F2> segera pada saat komputer dinyalakan atau boot ulang.

1. Pada layar BIOS Sistematau Pengaturan Sistem, pilih Keamanan Sistem dan tekan tombol <Enter>.

Layar Keamanan Sistem muncul.

2. Pada layar Keamanan Sistem, verifikasikan bahwa Status Sandi dalam keadaan Tidak Terkunci.

3. Pilih Sandi Sistem, masukkan sandi sistem, dan tekan <Enter> atau <Tab>.

Gunakan panduan berikut untuk menetapkan sandi sistem:

– Panjang sandi boleh mencapai hingga 32 karakter.

– Sandi dapat berisi angka 0 sampai 9.

– Hanya huruf kecil saja yang valid, huruf besar tidak dibolehkan.

– Hanya karakter khusus berikut yang dibolehkan: spasi, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

Masukkan kembali sandi sistem saat diminta.

4. Masukkan sandi sistem yang Anda masukkan sebelumnya dan klik OK.

5. Pilih Sandi Pengaturan, masukkan sandi sistem, dan tekan <Enter> atau <Tab>.

Sebuah pesan meminta Anda untuk memasukkan kembali sandi pengaturan.

6. Masukkan sandi pengaturan yang Anda masukkan sebelumnya dan klik OK.

7. Tekan <Esc> dan sebuah pesan meminta Anda untuk menyimpan perubahan.

8. Tekan <Y> untuk menyimpan perubahan.

Komputer akan mem-boot ulang.

43

Menghapus atau Mengganti Sandi Sistem dan/atau Sandi Pengaturan Saat Ini

Pastikan bahwa Status Sandi dalam keadaan Tidak Terkunci (dalam Pengaturan Sistem) sebelum mencoba menghapus
atau mengubah Sandi Sistem dan/atau Sandi Pengaturan Saat Ini. Anda tidak dapat menghapus atau mengubah Sandi
Sistem atau Sandi Pengaturan saat ini, jika Status Sandi dalam keadaan Terkunci.

Untuk masuk ke Pengaturan Sistem, tekan <F2> segera pada saat komputer dinyalakan atau boot ulang.

1. Pada layar BIOS Sistematau Pengaturan Sistem, pilih Keamanan Sistem dan tekan tombol <Enter>.

Layar Keamanan Sistem ditampilkan.

2. Pada layar Keamanan Sistem, verifikasikan bahwa Status Sandi dalam keadaan Tidak Terkunci.

3. Pilih Sandi Sistem, ubah atau hapus sandi sistem saat ini dan tekan <Enter> atau <Tab>.

4. Pilih Sandi Pengaturan, ubah atau hapus sandi pengaturan saat ini dan tekan <Enter> atau <Tab>.

CATATAN: Jika Anda mengubah sandi Sistem dan/atau Pengaturan, masukkan kembali sandi baru jika diminta.
Jika Anda menghapus sandi Sistem dan/atau Pengaturan, konfirmasikan penghapusan saat diminta.

5. Tekan <Esc> dan sebuah pesan meminta Anda untuk menyimpan perubahan.

6. Tekan <Y> untuk menyimpan perubahan dan keluar dari Pengaturan Sistem.

Komputer akan mem-boot ulang.

44

4

Diagnostik

Jika Anda menghadapi masalah pada komputer, jalankan diagnostik ePSA sebelum menghubungi Dell untuk
mendapatkan bantuan teknis. Tujuan menjalankan diagnostik adalah untuk menguji perangkat keras komputer tanpa
memerlukan peralatan tambahan atau membahayakan data. Jika Anda tidak dapat menyelesaikan masalahnya sendiri,
personel layanan dan dukungan dapat menggunakan hasil diagnosis untuk menyelesaikan masalah.

Diagnostik Enhanced Pre-Boot System Assessment (ePSA)

Diagnostik ePSA (juga dikenal dengan diagnostik sistem) melakukan pemeriksaan lengkap pada perangkat keras Anda.
ePSA terpasang pada BIOS dan diluncurkan oleh BIOS secara internal. Diagnostik sistem terpasang menyediakan
seperangkat opsi untuk perangkat atau kelompok perangkat tertentu yang memungkinkan Anda untuk:

• Menjalankan tes secara otomatis atau dalam modus interaktif

• Mengulangi tes

• Menampilkan atau menyimpan hasil tes

• Menjalankan tes secara menyeluruh untuk memperkenalkan opsi tes tambahan untuk menyediakan informasi
ekstra tentang perangkat yang gagal.

• Melihat pesan status yang memberi tahu Anda jika tes telah berhasil diselesaikan

• Melihat pesan galat yang memberi tahu Anda tentang masalah yang dijumpai selama pengetesan.

PERHATIAN: Menggunakan diagnostik sistem untuk mengetes komputer Anda saja. Menggunakan program ini
dengan komputer lain dapat menyebabkan hasil yang tidak valid atau pesan kesalahan.

CATATAN: Beberapa tes untuk perangkat tertentu membutuhkan interaksi pengguna. Pastikan selalu bahwa Anda
ada di depan terminal komputer ketika tes diagnostik dilakukan.

1. Nyalakan komputer.

2. Saat komputer melakukan booting, tekan tombol <F12> saat logo Dell muncul.

3. Pada layar menu booting, pilih opsi Diagnostik.

Jendela Enhanced Pre-boot System Assessment ditampilkan, mencantumkan semua perangkat yang terdeteksi
dalam komputer. Diagnostik mulai menjalankan tes pada semua perangkat yang terdeteksi.

4. Jika Anda ingin menjalankan tes diagnostik pada perangkat tertentu, tekan <Esc> dan klik Ya untuk menghentikan
tes diagnostik.

5. Pilih perangkat dari panel kiri dan klik Jalankan Tes.

6. Jika ada masalah apa pun, kode galat akan ditampilkan.

Perhatikan kode galat dan hubungi Dell.

45

Lampu Status Perangkat

Tabel 6. Lampu Status Perangkat

Menyala ketika Anda mengaktifkan komputer dan berkedip ketika komputer ada dalam modus manajemen
daya.

Menyala ketika komputer membaca atau menulis data.

Menyala terus atau berkedip untuk menunjukkan status pengisian baterai.

Menyala ketika jaringan nirkabel diaktifkan.

Lampu Status Baterai

Jika komputer tersambung ke stopkontak listrik, lampu baterai akan menyala sebagai berikut:

Lampu kuning dan lampu putih berkedip secara
bergantian

Lampu kuning yang berkedip dan lampu putih
yang terus menyala, secara bergantian

Lampu kuning yang berkedip terus menerus Terjadi kerusakan fatal pada adaptor AC.

Lampu mati Baterai dalam modus terisi penuh dengan menggunakan adaptor

Lampu putih menyala Baterai dalam modus pengisian menggunakan adaptor AC.

Adaotir AC bukan Dell yang tidak diautentikasi atau tidak didukung
terpasang ke laptop Anda.

Terjadi kegagalan baterai sementara pada adaptor AC.

AC.

Kode Bip Diagnostik

Tabel berikut menunjukkan kode bip yang mungkin yang dapat ditampilkan ketika komputer tidak dapat menyelesaikan
pengujian sendiri saat daya dinyalakan.

Tabel 7. Kode Bip Diagnostik

Bip Deskripsi Kemungkinan Penyebab/Langkah-

1 Checksum BIOS ROM dalam progres

kegagalan.

2 RAM tidak terdeteksi Jika tidak ada memori yang

Langkah Penyelesaian Masalah

Kegagalan board sistem, BIOS
penutup rusak atau masalah ROM

terdeteksi, Anda dapat melakukan
langkah-langkah berikut:

• dudukkan kembali memori jika
memori tambahan telah
tersedia

• pasang memori tersebut jika
masalahnya tetap ada

46

Bip Deskripsi Kemungkinan Penyebab/Langkah-

Langkah Penyelesaian Masalah

• masalah dengan konektor
memori

3

4 Kegagalan Baca/Tulis RAM Jika tidak ada memori yang

5 Kegagalan daya jam real-time Kegagalan baterai CMOS. Dudukkan

• Masalah Chipset (Chipset
Jembatan Utara dan Selatan,
Masalah DMA/IMR/Timer)

• Kegagalan uji jam waktu hari

• Kegagalan gate A20

• Kegagalan chip super I/O

• Kegagalan uji pengontrol
keyboard

Kegagalan board sistem

terdeteksi, Anda dapat melakukan
langkah-langkah berikut:

• dudukkan kembali memori jika
memori tambahan telah
tersedia

• pasang memori tersebut jika
masalahnya tetap ada

• masalah dengan konektor
memori

kembali baterai. Jika masalahnya
tetap terjadi, mungkin ada masalah
pada baterai sel berbentuk koin atau
konektor (hal tersebut akan
membutuhkan penggantian board
sistem)

6 Kegagalan Uji BIOS Video Kegagalan kartu video

7 Kegagalan Prosesor Kegagalan prosesor

8 Display Kegagalan display

47

48

Spesifikasi

CATATAN: Penawaran dapat bervariasi menurut kawasan. Untuk informasi selengkapnya tentang konfigurasi

komputer, klik Mulai (Ikon Mulai) → Bantuan dan Dukungan, lalu pilih opsi untuk melihat informasi tentang
komputer.

Tabel 8. Informasi Sistem

Fitur Deskripsi

Chipset Chipset Intel HM77 Express

Lebar bus DRAM 64-bit

Flash EPROM:

Vostro 3360 / Vostro 3460 SPI 8 MB

Vostro 3560 SPI 6 MB

Tabel 9. Prosesor

Fitur Deskripsi

5

Tipe

L3 cache hingga 6 MB

Tabel 10. Memori

Fitur Deskripsi

Konektor memori dua slot SODIMM

Kapasitas memori 2 GB, 4 GB, 6 GB, atau 8 GB

Tipe memori DDR3 SDRAM (1333 MHz dan 1600 MHz)

Memori minimal 2 GB

Memori maksimum 8 GB

Tabel 11. Audio

Fitur Deskripsi

Tipe 2 kanal audio definisi tinggi

Pengontrol:

• Intel Core seri i3

• Intel Core seri i5

• Intel Core seri i7

49

Fitur Deskripsi

Vostro 3360 Cirrus Logic CS4213D

Vostro 3460 / Vostro 3560 Conexant CX20672-21Z

Konversi stereo 24-bit (analog-ke-digital dan digital-ke-analog)

Antarmuka:

Internal audio definisi tinggi

Eskternal mikrofon-in/headphone stereo/konektor speaker eksternal

Speaker 2 W

Kontrol volume tombol fungsi keyboard dan menu program

Tabel 12. Video

Fitur Deskripsi

Jenis video

• terintegrasi pada board sistem

• diskret

Bus data:

UMA video terintegrasi

Diskret:

Vostro 3460

• PCI-E x16 Gen1

• PCI-E x16 Gen2

Vostro 3560 PCI-E x8 Gen 2

Kontroler video:

UMA

• Grafis Intel HD 3000

• Grafis Intel HD 4000

Diskret:

Vostro 3460 nVidia GeForce GT 630M

Vostro 3560 AMD Radeon HD7670M

Tabel 13. Kamera

Fitur Deskripsi

Resolusi Kamera HD 720P

Resolusi Video (maksimum) 1280 x 720 piksel pada 30 FPS

50

Tabel 14. Komunikasi

Fitur Deskripsi

Adaptor jaringan LAN Ethernet 10/100/1000

Wireless (Nirkabel)

• WLAN internal

• Bluetooth

• WWAN (opsional)

Tabel 15. Port dan Konektor

Fitur Deskripsi

Audio:

Vostro 3360 satu headphone stereo/headset/konektor audio-out

Vostro 3460 / 3560 satu konektor mikrofon, satu konektor headphone

Video

• satu konektor VGA 15-pin

• satu konektor HDMI 19-pin

Adaptor jaringan satu konektor RJ-45

USB 3.0:

Vostro 3360 tiga

Vostro 3460 / Vostro 3560 empat

CATATAN: Konektor berdaya USB 3.0 juga mendukung Microsoft Kernel Debugging. Port diidentifikasi dalam
dokumentasi yang dikirimkan bersama komputer Anda.

Pembaca kartu media satu 8-in-1

Tabel 16. Display

Fitur Deskripsi

Tipe HD WLED AG

Ukuran:

Vostro 3360 13,0 inci

Vostro 3460 14,0 inci

Vostro 3530 15,0 inci

Dimensi: Vostro 3360 Vostro 3460 Vostro 3560

Panjang 240 mm (9,44 inci) 245 mm (9,64 inci) 259 mm (10,19 inci)

Lebar 330 mm (12,99 inci) 340 mm (13,38 inci) 375 mm (14,76 inci)

Diagonal 330 mm (13 inci) 355,60 mm (14 inci) 381 mm (15 inci)

Area aktif (X/Y) 330 mm x 240 mm 340 mm x 245 mm 375 mm x 259 mm

Resolusi maksimum:

51

Fitur Deskripsi

Vostro 3360/3460 1366 x 768 piksel pada 262K warna

Vostro 3560 1920 x 1080 FHD

Kecerahan Maksimum 200 nits

Sudut pengoperasian 0° (tertutup) hingga 140°

Laju refresh 60 Hz

Sudut tampilan minimum:

Horizontal 40°/40°

Vertikal 15°/30° (H/L)

Jarak piksel 0,23 mm x 0,23 mm

Tabel 17. Keyboard

Fitur Deskripsi

Jumlah tombol:

Vostro 3360 Amerika Serikat dan Kanada: 80 tombol, Eropa dan Brasil: 81 tombol,

Jepang: 84 tombol

Vostro 3460/3560 Amerika Serikat dan Kanada: 86 tombol, Eropa dan Brasil: 87 tombol,

Jepang: 90 tombol

Tabel 18. Panel Sentuh

Fitur Deskripsi

Area Aktif: Vostro 3360 Vostro 3460/3560

Sumbu-X 82,00 mm (3,22 inci) 90,00 mm (3,54 inci)

Sumbu-Y 45,00 mm (1,77 inci) 49,00 mm (1,93 inci)

Tabel 19. Baterai

Fitur Deskripsi

Tipe:

Vostro 3360 4-cell lithium ion (3,4 Ahr/sel atau 49 Whr)

Vostro 3460/3560 6-cell lithium ion (2,2 Ahr/sel atau 48 Whr)

Dimensi: Vostro 3360 Vostro 3460 Vostro 3560

Panjang 20,20 mm (0.80 inci) 20 mm (0,79 inci) 20 mm (0,79 inci)

Lebar 208,36 mm (8,20 inci) 208 mm (8,19 inci) 208 mm (8,19 inci)

Tinggi 56,52 mm (2,22 inci) 51 mm (2,00 inci) 51 mm (2,00 inci)

Berat 0,33 kg (0,73 pound) 0,33 kg (0,73 pound) 0,33 kg (0,73 pound)

Waktu pengisian kira-kira 4 jam (ketika komputer dimatikan)

52

Fitur Deskripsi

Tegangan:

Vostro 3360 14,8 VDC

Vostro 3460 / Vostro 3560 11,1 VDC

Kisaran suhu:

Pengoperasian 0 °C hingga 35 °C (32 °F hingga 95 °F)

Non-Pengoperasian -40 °C hingga 65 °C (-40 °F hingga 149 °F)

Baterai sel berbentuk koin Sel lithium 3-V CR2032 berbentuk koin

Tabel 20. Adaptor AC

Fitur Deskripsi

Tipe:

Vostro 3360 / Vostro 3460 / Vostro 3560

65 W

dengan kartu terintegrasi

Vostro 3460 dengan kartu video diskret 90 W

Vostro 3560 dengan quad core 90 W

Tegangan input 100 VAC hingga 240 VAC

Arus input (maksimum) 1,50 A/1,60 A/1,70 A

Frekuensi input 50 Hz hingga 60 Hz

Daya output 65 W dan 90 W

Arus output:

65 W 3,34 A (kontinu)

90 W 4,62 A

Nilai tegangan output 19,50 VDC (+/– 1,0 VDC)

Dimensi:

Panjang 28,20 mm (1,11 inci)

Lebar 57,90 mm (2,28 inci)

Tinggi 137.16 mm (5,40 inci)

Kisaran suhu:

Pengoperasian 0 °C hingga 35 °C (32 °F hingga 95 °F)

Non-Pengoperasian -40 °C hingga 70 °C (-40 °F hingga 158 °F)

53

Tabel 21. Fisik

Fitur Deskripsi

Vostro 3360 Vostro 3460 Vostro 3560

Panjang 19,20 mm (0,75 inci) 30,10 mm (1,18 inci) 32,50 mm (1,27 inci)

Lebar 332,00 mm (13,07 inci) 345,50 mm (13,60 inci) 375,00 mm (14,76 inci)

Tinggi 232,50 mm (9,15 inci) 244,00 mm (9,60 inci) 259,00 mm (10,19 inci)

Berat (dengan baterai) 1,66 kg (3,65 pound) 2,23 kg (4,91 pound) 2,57 kg (5,66 pound)

Tabel 22. Lingkungan

Fitur Deskripsi

Temperatur:

Pengoperasian 0 °C hingga 35 °C (32 °F hingga 95 °F)

Penyimpanan -40 °C hingga 65 °C (-40 °F hingga 149 °F)

Kelembapan relatif (maksimum):

Pengoperasian 10 % hingga 90 % (tanpa kondensasi)

Penyimpanan 5 % hingga 95 % (tanpa kondensasi)

Ketinggian (maksimum):

Pengoperasian –15,2 m hingga 3048 m (–50 kaki hingga 10.000 kaki)

Non-Pengoperasian –15,2 m hingga 10.668 m (–50 kaki hingga 35.000 kaki)

Level kontaminasi melalui udara G1 seperti yang ditetapkan oleh ISA-71.04-1985

54

Menghubungi Dell

CATATAN: Jika Anda tidak memiliki sambungan Internet aktif, Anda dapat menemukan informasi kontak pada
faktur pembelian, slip kemasan, tagihan, atau katalog produk Dell.

Dell menyediakan beberapa dukungan berbasis online dan telepon serta opsi servis. Ketersediaan bervariasi menurut
negara dan produk, dan sebagian layanan mungkin tidak tersedia di daerah Anda. Untuk menghubungi Dell atas
masalah penjualan, dukungan teknis, atau layanan pelanggan:

1. Kunjungi support.dell.com.

2. Pilih kategori dukungan Anda.

3. Jika Anda bukan pelanggan A,S., pilih kode negara Anda di bagian bawah halaman support.dell.com, atau pilih
Semua untuk melihat lebih banyak pilihan.

4. Pilih tautan layanan atau tautan yang terkait berdasarkan kebutuhan Anda.

6

55
