Dell Vostro 3360
Brugervejledning

Forordningsmodel: P32G
Forordningstype: P32G001

Bemærk, Forsigtig, og Advarsel

BEMÆRK: BEMÆRK: angiver vigtige oplysninger om, hvordan du bruger computeren optimalt.

FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware eller tab af data og oplyser dig om,
hvordan du kan undgå dette problem.

ADVARSEL: ADVARSEL angiver risiko for tingskade, legemsbeskadigelse eller død.

© 2012 Dell Inc.
Varemærker, som er anvendt i dette dokument: Dell™, Dell-logoet, Dell Precision™ , OptiPlex™, Latitude™, PowerEdge™, PowerVault™,

PowerConnect™, OpenManage™, EqualLogic™, Compellent™, KACE™, FlexAddress™, Force10™ og Vostro™ er varemærker, som
tilhører Dell Inc. Intel®, Pentium®, Xeon®, Core® og Celeron® er registrerede varemærker, som tilhører Intel Corporation i USA og andre
lande. AMD® er et registreret varemærke og AMD Opteron™, AMD Phenom™ og AMD Sempron™ er varemærker, som tilhører
Advanced Micro Devices, Inc. Microsoft®, Windows®, Windows Server®, Internet Explorer®, MS-DOS®, Windows Vista® og
Active Directory® er enten varemærker eller registrerede varemærker, som tilhører Microsoft Corporation i USA og/eller andre lande.
Red Hat® og Red Hat® Enterprise Linux® er registrerede varemærker, som tilhører Red Hat, Inc. i USA og/eller andre lande. Novell® og
SUSE® er registrerede varemærker, som tilhører Novell Inc. i USA og andre lande. Oracle® er et registreret varemærke, som tilhører
Oracle Corporation og/eller dets datterselskaber. Citrix®, Xen®, XenServer® og XenMotion® er enten registrerede varemærker eller
varemærker, som tilhører Citrix Systems, Inc. i USA og/eller andre lande. VMware
registrerede varemærker eller varemærker, som tilhører VMware, Inc. i USA og andre lande.
tilhører International Business Machines Corporation.

2012 - 06

®

,

Virtual SMP

IBM

®

®

®

,

vMotion
er et registreret varemærke, som

,

vCenter

®

og

vSphere

®

er

Rev. A00

Indholdsfortegnelse

Bemærk, Forsigtig, og Advarsel...................................................................................................2

Kapitel 1: Sådan arbejder du med computeren.........................................................................5

Før du udfører arbejde på computerens indvendige dele........................................................................................5

Sådan slukker du computeren..................................................................................................................................6

Efter du har udført arbejde på computerens indvendige dele..................................................................................6

Kapitel 2: Sådan fjernes og installeres komponenter..............................................................9

Anbefalede værktøjer...............................................................................................................................................9

Sådan fjernes SIM-kortet (Subscriber Identity Module)..........................................................................................9

Sådan installeres SIM-kortet..................................................................................................................................10

Sådan fjernes SD-kortet (Security Digital).............................................................................................................10

Sådan Installeres SD-kortet (Secure Digital Card).................................................................................................10

Sådan fjernes adgangspanelet...............................................................................................................................10

Sådan installeres adgangspanelet.........................................................................................................................11

Sådan fjernes kort til trådløst lokalnetværk (Wireless Local Area Network – WLAN)..........................................11

Sådan installeres WLAN-kortet..............................................................................................................................11

Sådan fjernes knapcellebatteriet...........................................................................................................................11

Sådan installeres knapcellebatteriet......................................................................................................................12

Sådan fjernes hukommelsen..................................................................................................................................12

Sådan installeres hukommelsen.............................................................................................................................12

Sådan fjernes tastaturet.........................................................................................................................................12

Sådan installeres tastaturet...................................................................................................................................14

Sådan fjernes håndledsstøtten...............................................................................................................................14

Sådan installeres håndledsstøtten.........................................................................................................................17

Sådan fjernes batteriet...........................................................................................................................................18

Sådan installeres batteriet.....................................................................................................................................19

Sådan fjernes harddisken.......................................................................................................................................19

Sådan installeres harddisken.................................................................................................................................20

Sådan fjernes dækslet til skærmhængslet.............................................................................................................21

Sådan installeres dækslet til skærmhængslet........................................................................................................21

Sådan fjernes skærmmodulet.................................................................................................................................22

Sådan installeres skærmmodulet...........................................................................................................................22

Sådan fjernes skærmrammen.................................................................................................................................23

Sådan installeres skærmrammen...........................................................................................................................23

Sådan fjernes skærmpanelet..................................................................................................................................24

Sådan installeres skærmpanelet............................................................................................................................27

Sådan fjernes kameramodulet................................................................................................................................27

Sådan installeres kameramodulet..........................................................................................................................28

Sådan fjernes blæseren..........................................................................................................................................28

Sådan installeres blæseren....................................................................................................................................29

Sådan fjernes bundkortet.......................................................................................................................................29

Sådan installeres bundkortet..................................................................................................................................31

Sådan fjernes kølelegemet.....................................................................................................................................31

Sådan installeres kølelegemet...............................................................................................................................32

Sådan fjernes højttalerne.......................................................................................................................................32

Sådan installeres højtalerne...................................................................................................................................33

Sådan fjernes strømstikket.....................................................................................................................................34

Sådan installeres strømstikket...............................................................................................................................34

Sådan fjernes Input/Output (I/O)-kortet..................................................................................................................34

Sådan installeres I/O-kortet....................................................................................................................................35

Kapitel 3: System Setup (Systeminstallation)..........................................................................37

Startrækkefølge......................................................................................................................................................37

Navigationstaster...................................................................................................................................................37

Indstillinger i System Setup (Systeminstallation)...................................................................................................38

Sådan opdateres BIOS'en .....................................................................................................................................42

System and Setup Password (System- og installationsadgangskode)..................................................................42

Sådan tildeles Systemadgangskode og installationsadgangskode.................................................................43

Sådan slettes eller ændres en eksisterende System- og/eller installationsadgangskode..............................43

Kapitel 4: Diagnosticering...........................................................................................................45

ePSA (Enhanced Pre-Boot System Assessment)-diagnosticering........................................................................45

Statusindikatorer for enhed....................................................................................................................................46

Indikatorer for batteristatus....................................................................................................................................46

Diagnostic Beep Codes (bipkoder til diagnosticering)...........................................................................................46

Kapitel 5: Specifikationer............................................................................................................49

Kapitel 6: Kontakt Dell..................................................................................................................55

1

Sådan arbejder du med computeren

Før du udfører arbejde på computerens indvendige dele

Følg nedenstående sikkerhedsretningslinjer for at beskytte computeren mod potentielle skader og af hensyn til din egen
sikkerhed. Hvis intet andet er angivet bygger hver fremgangsmåde i dette dokument på følgende forudsætninger:

• Du har udført trinnene i Sådan arbejder du med computeren.

• Du har læst sikkerhedsoplysningerne, som fulgte med computeren.

• En komponent kan genmonteres eller – hvis købt separat – installeres ved at udføre fjernelsesproceduren i
omvendt rækkefølge.

ADVARSEL: Før du udfører arbejde på computerens indvendige dele, skal du læse de sikkerhedsoplysninger, der
fulgte med computeren. Du kan finde yderligere oplysninger om best practices for sikkerhed på webstedet
Regulatory Compliance på www.dell.com/regulatory_compliance

FORSIGTIG: Mange reparationer kan kun udføres af en certificeret servicetekniker. Du bør kun udføre fejlfinding og
enkle reparationer, hvis de er godkendt i produktdokumentationen eller som er anvist af vores online- eller
telefonbaserede service- og supportteam. Skader, der skyldes servicering, der ikke er godkendt af Dell, dækkes
ikke af garantien. Læs og følg sikkerhedsinstruktionerne, der blev leveret sammen med produktet.

FORSIGTIG: For at undgå elektrostatisk afladning bør du jorde dig selv ved hjælp af en jordingsrem eller ved
jævnligt at røre ved en umalet metaloverflade (f.eks. et stik på computerens bagside).

FORSIGTIG: Komponenter og kort skal behandles forsigtigt. Rør ikke ved kortenes komponenter eller
kontaktområder. Hold et kort i kanterne eller i dets metalbeslag. Hold en komponent som f.eks. en processor ved
dens kanter og ikke ved dens ben.

FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækflig og ikke i selve kablet. Nogle
kabler har stik med låsetappe. Hvis du frakobler et sådant kabel, bør du trykke på låsetappene, før du frakobler
kablet. Når du trækker stik fra hinanden, skal du sikre at de flugter for at undgå at bøje stikkets ben. Du bør også
sikre dig, at begge stik sidder rigtigt og flugter med hinanden, inden du sætter et kabel i.

BEMÆRK: Computerens og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.

Inden du udfører arbejde på computerens indvendige dele, skal du benytte følgende fremgangsmåde for at forebygge
skader på computeren.

1. Sørg for, at arbejdsoverfladen er jævn og ren for at forhindre, at computerdækslet bliver ridset.

2. Sluk computeren (se Sådan slukkes computeren).

3. Hvis computeren er tilsluttet en dockingenhed (tildocked) som f.eks. den valgfrie Media Base eller Batteriskive, skal
du fradocke den.

FORSIGTIG: Frakobl, for at frakoble et netværkskabel, først kablet fra computeren, og frakobl det derefter fra
netværksenheden.

4. Frakobl alle netværkskabler fra computeren.

5. Tag stikkene til computeren og alle tilsluttede enheder ud af stikkontakterne.

5

6. Luk skærmen og vend computeren om på et fladt arbejdsunderlag.
BEMÆRK: For at undgå at beskadige bundkortet skal du fjerne det primære batteri, inden du servicerer

computeren.

7. Fjern det primære batteri.

8. Vend computeren om igen.

9. Åbn skærmen.

10. Tryk på tænd/sluk-knappen for at jorde bundkortet.
FORSIGTIG: For at sikre dig imod elektriske stød skal du altid tage computeren ud af stikkontakten, før du åbner

skærmen.

FORSIGTIG: Inden du rører ved noget inde i computeren, skal du jorde dig selv ved at røre en umalet
metaloverflade som f.eks. metallet på bagsiden af computeren. Fjern statisk elektricitet, som kan beskadige de
interne komponenter, ved røre ved en umalet overflade løbende under arbejdet.

11. Fjern alle installerede ExpressCards eller chipkort fra deres stik.

Sådan slukker du computeren

FORSIGTIG: For at undgå datatab bør du gemme og lukke alle åbne filer og lukke alle åbne programmer, inden du
slukker computeren.

1. Sådan lukker du operativsystemet:

– I Windows 7:

Klik på Start , klik derefter på Luk computeren.

– I Windows Vista :

Klik på Start , klik derefter på pilen i nederste højre hjørne på Startmenuen som vist nedenfor, og klik
derefter på Luk computeren.

– I Windows XP:

Klik på Start → Sluk computeren → Sluk . Computeren slukker, når operativsystemets nedlukningsproces
er fuldført.

2. Sørg for, at computeren og alle tilsluttede enheder er slukket. Hvis computeren og de tilsluttede enheder ikke blev

slukket automatisk, da du lukkede operativsystemet, skal du trykke på tænd/sluk-knappen i 4 sekunder for at slukke
dem.

Efter du har udført arbejde på computerens indvendige dele

Når du har udført eventuelle genmonteringer, skal du sikre dig, at alle eksterne enheder, kort og kabler er tilsluttet, inden
du tænder computeren.

FORSIGTIG: For at undgå beskadigelse af computeren, må du kun bruge det batteri, der er beregnet til denne
specifikke Dell-computer. Anvend ikke batterier beregnet til andre Dell-computere.

1. Tilslut alle eksterne enheder f.eks. portreplikator, batterskive eller mediebase og genmonter alle kort, f.eks.

ExpressCard.

2. Tilslut telefon- eller netværkskabler til computeren.

6

FORSIGTIG: For at tilslutte et netværkskabel skal du først sætte det i netværksenheden og derefter sætte det i
computeren.

3. Genmonter batteriet.

4. Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.

5. Tænd computeren

7

8

Sådan fjernes og installeres komponenter

Dette afsnit har detaljerede oplysninger om, hvordan computerens komponenter fjernes eller installeres.

Anbefalede værktøjer

Procedurerne i dette dokument kræver eventuelt følgende værktøj:

• Lille, almindelig skruetrækker

• En stjerneskruetrækker

• En lille plastiksyl

Sådan fjernes SIM-kortet (Subscriber Identity Module)

2

1. Følg procedurerne i

2. Indsæt en papirclips i det lille hul på SIM-kortholderen for at frigøre det fra computeren.

3. Fjern SIM-kortholderen fra computeren.

Før du udfører arbejde på computerens indvendige dele

.

9

4. Fjern SIM-kortet fra SIM-kortholderen.

Sådan installeres SIM-kortet

1. Anbring SIM-kortet i SIM-kortholderen.

2. Skub SIM-kortholderen med SIM-kortet ind i dens åbning.

3. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

Sådan fjernes SD-kortet (Security Digital)

1. Følg procedurerne i

2. Tryk ind på SD-kortet for at frigøre det fra computeren. Skub SD-kortet ud af computeren.

Før du udfører arbejde på computerens indvendige dele

.

Sådan Installeres SD-kortet (Secure Digital Card)

1. Skub SD-kortet ind i åbningen indtil det klikker på plads.

2. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

Sådan fjernes adgangspanelet

1. Følg procedurerne i

2. Fjern skruen, der fastgør adgangspanelet til computeren.

Før du udfører arbejde på computerens indvendige dele

.

3. Fjern adgangspanelet fra computeren.

10

Sådan installeres adgangspanelet

1. Anbring adgangspanelet til dets oprindelige stilling på computeren.

2. Stram skruen for at fastgøre adgangspanelet til computeren.

3. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

Sådan fjernes kort til trådløst lokalnetværk (Wireless Local Area Network – WLAN)

1. Følg procedurerne i

2. Fjern adgangspanelet.

3. Frakobl antennekablerne fra WLAN-kortet og fjern skruen, der fastgør WLAN kortet til computeren. Fjern WLAN­kortet fra computeren.

Før du udfører arbejde på computerens indvendige dele

.

Sådan installeres WLAN-kortet

1. Skub WLAN-kortet ind i dets stik.

2. Tilslut antennekablerne i henhold til farvekoden på WLAN-kortet.

3. Installer adgangspanelet.

4. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

Sådan fjernes knapcellebatteriet

1. Følg procedurerne i

2. Fjern adgangspanelet.

3. Anvend en plastiksyl til at lirke batteriet ud af soklen og løfte knapcellebetteriet ud af computeren.

Før du udfører arbejde på computerens indvendige dele

.

11

Sådan installeres knapcellebatteriet

1. Skub knapcellebatteriet ind i dets åbning på bundkortet.

2. Installer adgangspanelet.

3. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

Sådan fjernes hukommelsen

.

1. Følg procedurerne i

2. Fjern adgangspanelet.

3. Brug fingerspidserne til at adskille fastgørelsesklemmerne på hver side af hukommelsesmodulstikket, indtil
hukommelsesmodulet springer op og fjern hukommelsesmodulet fra dets stik på bundkortet ved at trække modulet
fra bundkortet i en vinkel på 45°.

Før du udfører arbejde på computerens indvendige dele

.

Sådan installeres hukommelsen

1. Indsæt og fastgøre hukommelsesmodulet til bundkortet.

2. Installer adgangspanelet.

3. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

Sådan fjernes tastaturet

1. Følg procedurerne i

2. Fjern skruen, der fastgør tastaturet til kabinettet.

Før du udfører arbejde på computerens indvendige dele

.

12

3. Lirk, startende fra systemets højre side, med en plastiksyl tastaturet op fra computeren.

4. Vend tastaturet om, og læg det på håndledsstøtten.

5. Løft klemmen for at frigøre tastaturkablet og frakoble det fra computeren.

13

Sådan installeres tastaturet

1. Tilslut tastaturkablet til bundkortet.

2. Anbring tastaturet i dets oprindelige stilling.

3. Stram skruen for at fastgøre tastaturet til computeren.

4. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

Sådan fjernes håndledsstøtten

.

1. Følg procedurerne i

2. Fjern:
a) adgangspanel

b) tastatur
c) dækslet til skærmhængslet

3. Lirk vha. en plastiksyl gummipuderne, der dækker frontskruerne på bunddækslet, ud.

4. Fjern skruerne, der fastgør håndledsstøtten til computeren.

Før du udfører arbejde på computerens indvendige dele

.

14

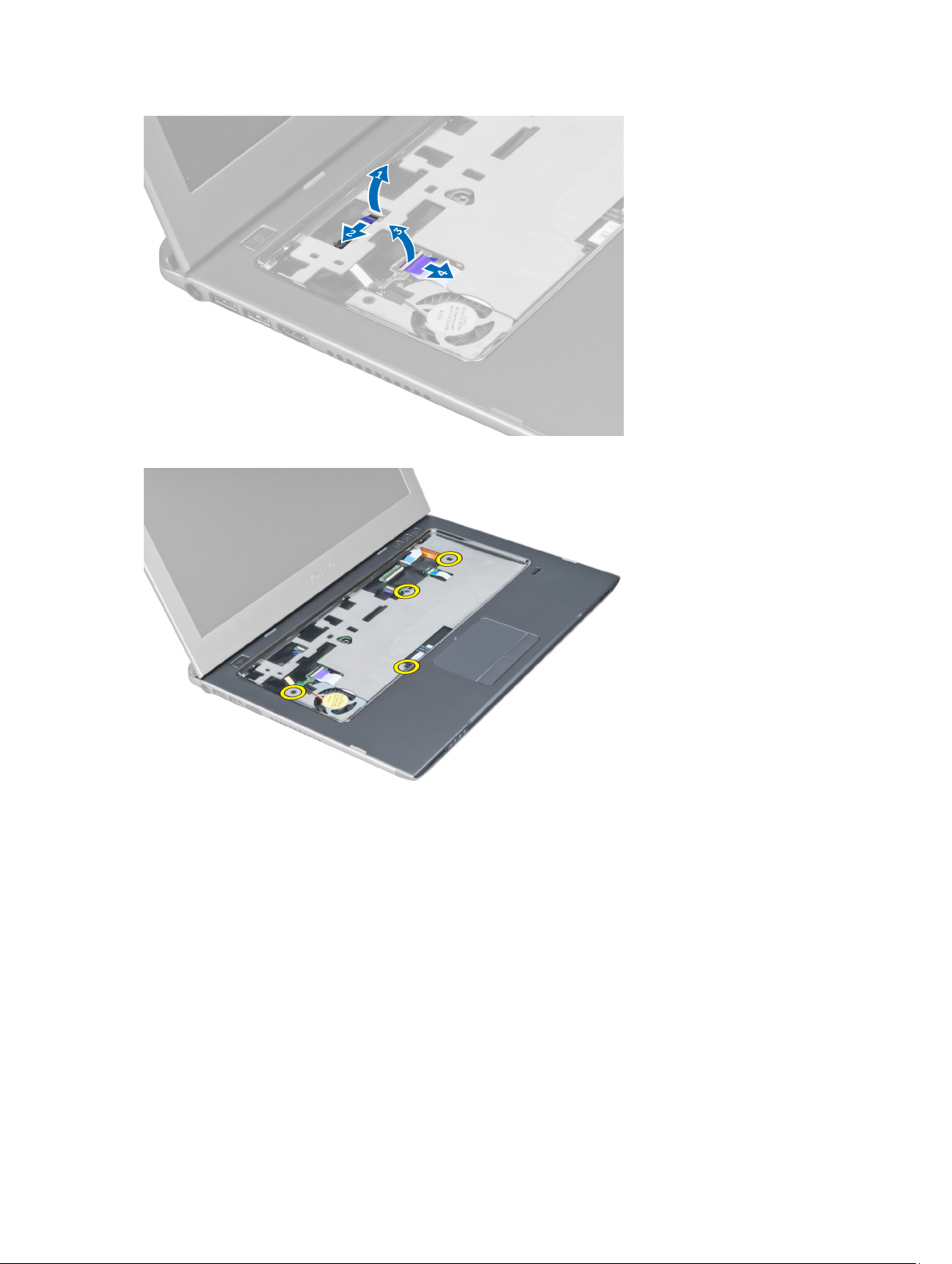

5. Frakobl kablet til hurtigstartkortet, fingeraftrykslæserens kabel og håndledsstøttens kabel fra bundkortet.

6. Frakobl kablet til strømindikatoren og kablet til LED-kortet fra bundkortet.

15

7. Fjern skruerne, der fastgør håndledsstøtten til computerens front.

8. Lirk langs håndledsstøttens kanter for at frigøre håndledsstøtten.

16

9. Løft håndledsstøtten op og væk fra computeren.

Sådan installeres håndledsstøtten

1. Tryk, startende fra håndledsstøttens sider, nedad på computeren for at fastgøre tappene på computeren.

2. Stram skruerne, der fastgør håndledsstøtten til computerens front.

3. Tilslut kablet til strømindikatoren og kablet til LED-kortet til bundkortet.

4. Tilslut kablet til hurtigstartkortet, fingeraftrykslæserens kabel og håndledsstøttens kabel til bundkortet.

5. Stram skruerne for at fastgøre håndledsstøtten bag på computeren.

6. Skub gummipuderne for at dække skruerne på computeren.

7. Installer tastaturet.

8. Installer adgangspanelet.

9. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

17

Sådan fjernes batteriet

1. Følg procedurerne i

2. Fjern:
a) adgangspanel

b) tastatur
c) håndledsstøtte

3. Frakobl batteriet fra bundkortet.

4. Fjern skruerne, der fastgør batteriet til bundkortet.

Før du udfører arbejde på computerens indvendige dele

.

5. Fjern batteriet fra computeren.

18

Sådan installeres batteriet

1. Anbring batteriet i batterirummet.

2. Genmonter og stram skruerne, der fastgør batteriet til computeren.

3. Tilslut batterikablet til bundkortet.

4. Installer:

a) håndledsstøtte
b) tastatur
c) adgangspanel

5. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

Sådan fjernes harddisken

.

1. Følg procedurerne i

2. Fjern:

a) adgangspanel
b) tastatur
c) håndledsstøtte
d) batteri

3. Fjern skruerne, der fastgør harddisken til computeren.

Før du udfører arbejde på computerens indvendige dele

.

19

4. Løft harddisken for at frakoble harddiskens kabel.

5. Frakobl harddiskens kabel fra harddisken og fjern harddisken fra computeren.

6. Fjern skruerne, der fastgør harddiskbeslaget til harddisken, og fjern harddiskbeslaget fra den.

Sådan installeres harddisken

1. Stram skruerne for at fastgøre harddiskbeslaget til harddisken.

2. Tilslut harddiskens kabel til harddisken og anbring harddisken på dens oprindelige sted på computeren.

3. Stram skruerne for at fastgøre harddisken til computeren.

4. Installer:
a) batteri

b) håndledsstøtte
c) tastatur
d) adgangspanel

5. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

20

Sådan fjernes dækslet til skærmhængslet

1. Følg procedurerne i

2. Fjern adgangspanelet.

3. Fjern skruerne, der fastgør dækslet til skærmhængslet til computeren.

4. Fjern dækslet til skærmhængslet fra computeren.

Før du udfører arbejde på computerens indvendige dele

.

Sådan installeres dækslet til skærmhængslet

1. Flugt dækslet til skærmhængslet til dets oprindelige stilling på computeren.

2. Stram skruerne, der fastgør dækslet til skærmhængslet til computeren.

3. Installer adgangspanelet.

4. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

21

Sådan fjernes skærmmodulet

1. Følg procedurerne i

2. Fjern:
a) adgangspanel

b) tastatur
c) håndledsstøtte
d) batteri
e) dækslet til skærmhængslet

3. Fjern antennekablerne fra deres føring.

4. Frakobl skærmkablet fra bundkortet og fjern skruerne, der fastgør skærmmodulet til computeren.

Før du udfører arbejde på computerens indvendige dele

.

Sådan installeres skærmmodulet

1. Tilslut skærmkablet til bundkortet og stram skruerne, der fastgør skærmmodulet til computeren.

2. Før harddiskens kabel gennem dets kabeltappe.

3. Før antennekablerne gennem deres kabeltappe.

4. Installer:
a) dækslet til skærmhængslet

b) batteri
c) håndledsstøtte
d) tastatur
e) adgangspanel

5. Følg procedurerne i

22

Efter du har udført arbejde på computerens indvendige dele

.

Sådan fjernes skærmrammen

1. Følg procedurerne i

2. Fjern:

a) adgangspanel
b) tastatur
c) håndledsstøtte
d) batteri
e) skærmmodul

3. Lirk under skærmrammen med en plastiksyl for at frigøre den fra skærmmodulet.

4. Løft skærmrammen og fjern den fra skærmmodulet.

Før du udfører arbejde på computerens indvendige dele

.

Sådan installeres skærmrammen

1. Flugt skærmrammen med skærmmodulet og klik den forsigtigt på plads.

2. Installer:

23

a) dækslet til skærmhængslet
b) batteri
c) håndledsstøtte
d) tastatur
e) adgangspanel

3. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

Sådan fjernes skærmpanelet

.

1. Følg procedurerne i

2. Fjern:
a) adgangspanel

b) tastatur
c) håndledsstøtte
d) batteri
e) dækslet til skærmhængslet
f) skærmmodul
g) Skærmramme

3. Frakobl kamerakablet fra dets stik på kameramodulet.

Før du udfører arbejde på computerens indvendige dele

.

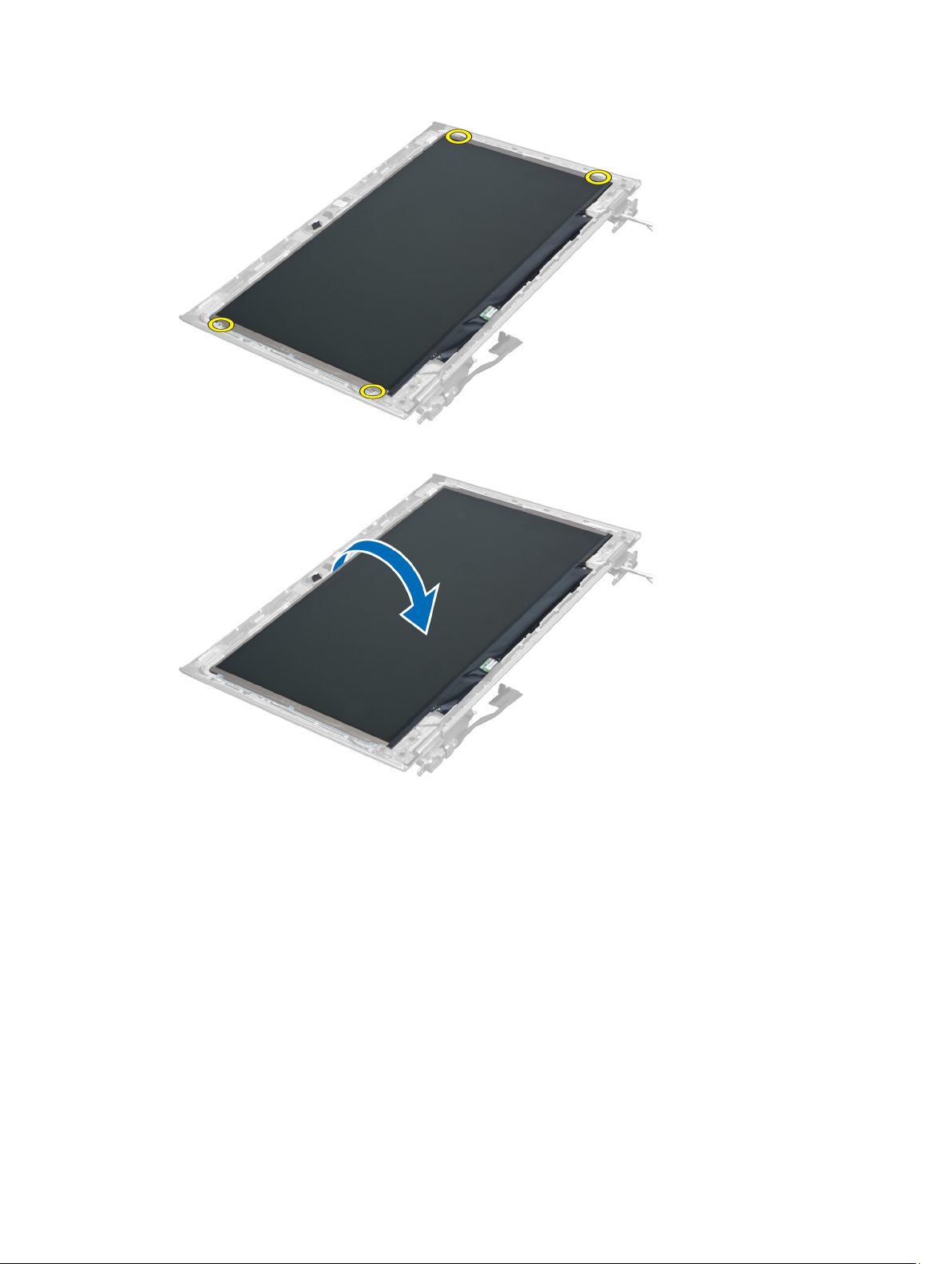

4. Fjern skruerne, der fastgør skærmpanelet til skærmens bagdæksel.

24

5. Vip skærmpanelet af skærmmodulet.

6. Anbring skærmpanelet med dets front nedad for at komme til skærm- og kamerakablerne tilsluttet til det.

25

7. Træk plastiktappen ud for at frakoble skærmkablet fra skærmpanelet.

8. Fjern kamerakablet fra skærmpanelet.

26

Sådan installeres skærmpanelet

1. Anbring kamerakablet på bagsiden af skærmpanelet.

2. Tilslut skærmkablet til dets stik på skærmpanelet.

3. Anbring skærmpanelet i dets oprindelige stilling på skærmmodulet.

4. Stram skruerne, der fastgør skærmpanelet til skærmmodulet.

5. Tilslut kamerakablet til kameramodulet.

6. Installer:

a) Skærmramme
b) skærmmodul
c) dækslet til skærmhængslet
d) batteri
e) håndledsstøtte
f) tastatur
g) adgangspanel

7. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

Sådan fjernes kameramodulet

.

1. Følg procedurerne i

2. Fjern:

a) adgangspanel
b) tastatur
c) håndledsstøtte
d) batteri
e) dækslet til skærmhængslet
f) skærmmodul
g) Skærmramme

3. Frakobl kamerakablet fra kameramodulet og fjern kameramodulet fra skærmmodulet.

Før du udfører arbejde på computerens indvendige dele

.

27

Sådan installeres kameramodulet.

1. Tilslut kamerakablet til kameramodulet og anbring kameramodulet i dets oprindelige stilling på skærmmodulet.

2. Installer:
a) Skærmramme
b) skærmmodul
c) dækslet til skærmhængslet
d) batteri
e) håndledsstøtte
f) tastatur
g) adgangspanel

3. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

Sådan fjernes blæseren

1. Følg procedurerne i

2. Fjern:
a) adgangspanel
b) tastatur
c) håndledsstøtte
d) batteri
e) dækslet til skærmhængslet
f) skærmmodul

3. Fjern skruen, der fastgør blæseren til computeren. Løft derefter blæseren og frakobl blæserkablet fra bundkortet.

Før du udfører arbejde på computerens indvendige dele

.

28

Sådan installeres blæseren

1. Tilslut blæserkablet til bundkortet.

2. Stram skruerne for at fastgøre blæseren til computeren.

3. Installer:

a) skærmmodul
b) dækslet til skærmhængslet
c) batteri
d) håndledsstøtte
e) tastatur
f) adgangspanel

4. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

Sådan fjernes bundkortet

.

1. Følg procedurerne i

2. Fjern:

a) adgangspanel
b) tastatur
c) håndledsstøtte
d) dækslet til skærmhængslet
e) skærmmodul
f) blæser

3. Frakobl I/O-kablet fra I/O-datterkortet.

4. Fjern skruerne, der fastgør bundkortet til computeren.

Før du udfører arbejde på computerens indvendige dele

.

29

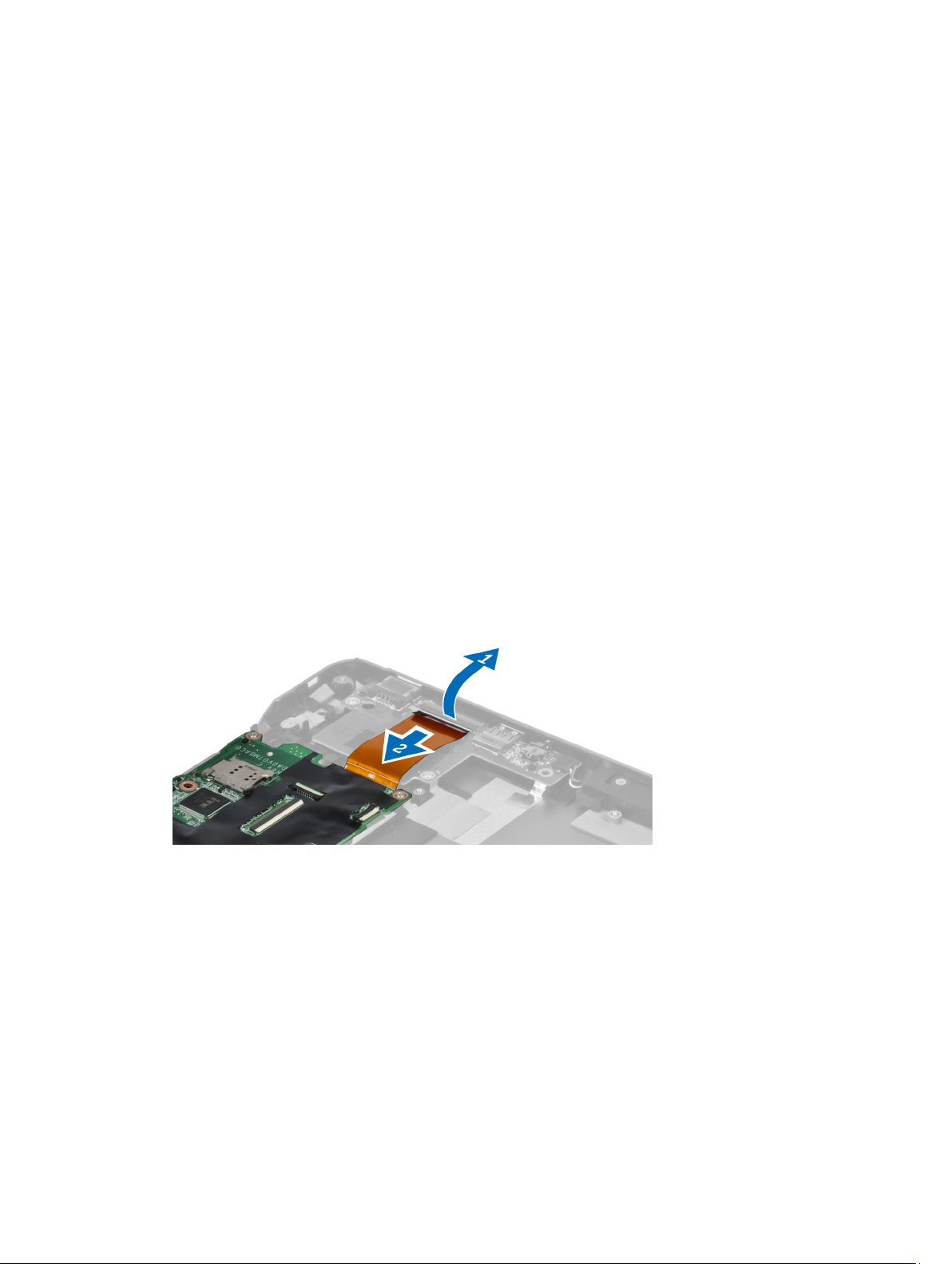

5. Fjern harddiskens kabel fra dets føring og vend bundkortet om for at komme til strømstikkets kabel.

6. Frakobl strømstikkets kabel fra bundkortet.

30

Sådan installeres bundkortet

1. Tilslut strømstikkets kabel til bundkortet.

2. Før harddiskens kabel gennem dets kabeltappe.

3. Stram skruerne for at fastgøre bundkortet til computeren.

4. Tilslut I/O-kortkablet til I/O-kortet.

5. Installer:

a) blæser
b) skærmmodul
c) dækslet til skærmhængslet
d) batteri
e) håndledsstøtte
f) tastatur
g) adgangspanel

6. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

Sådan fjernes kølelegemet

.

1. Følg procedurerne i

2. Fjern:

a) adgangspanel
b) tastatur
c) håndledsstøtte
d) dækslet til skærmhængslet
e) skærmmodul
f) blæser
g) bundkort

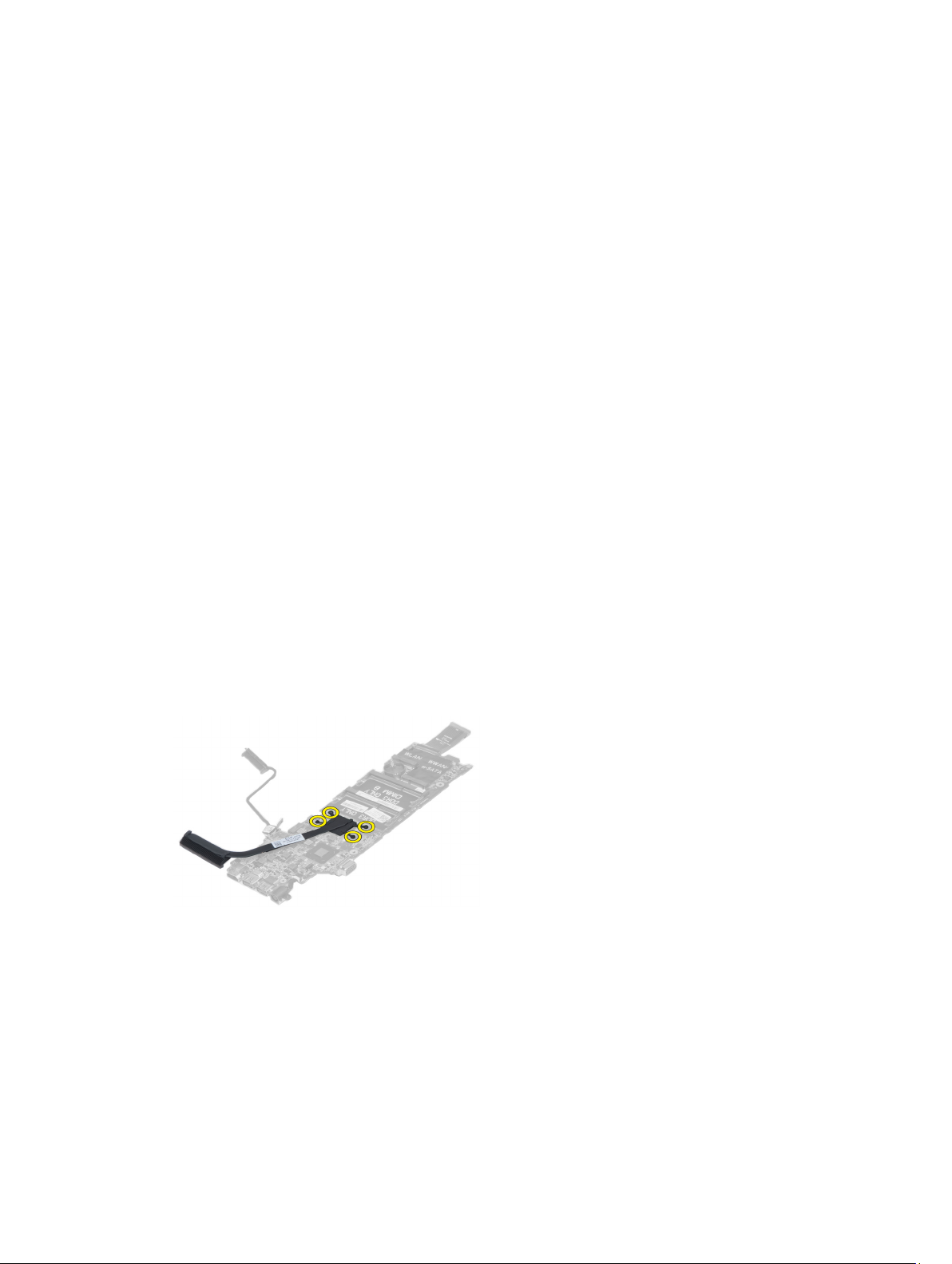

3. Fjern skruerne, der fastgør kølelegemet til bundkortet.

4. Fjern kølelegemet fra bundkortet.

Før du udfører arbejde på computerens indvendige dele

.

31

Sådan installeres kølelegemet

1. Stram skruerne for af fastgøre kølelegemet til bundkortet.

2. Installer:
a) bundkort

b) blæser
c) skærmmodul
d) dækslet til skærmhængslet
e) batteri
f) håndledsstøtte
g) tastatur
h) adgangspanel

3. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

Sådan fjernes højttalerne

.

1. Følg procedurerne i

2. Fjern:
a) adgangspanel

b) tastatur
c) håndledsstøtte
d) batteri
e) harddisk

3. Frakobl højtalerkablet fra I/O-kortet.

Før du udfører arbejde på computerens indvendige dele

.

32

4. Frigør højtalerkablerne fra deres føring og fjern højtalerne fra computeren.

Sådan installeres højtalerne

1. Anbring højttalerne på computeren, og træk højttalerkablerne gennem føringstappene.

2. Tilslut højtalerkablet til I/O-kortet

3. Installer:

a) harddisk
b) batteri
c) håndledsstøtte
d) tastatur
e) adgangspanel

4. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

33

Sådan fjernes strømstikket

1. Følg procedurerne i

2. Fjern:
a) adgangspanel

b) tastatur
c) håndledsstøtte
d) batteri
e) dækslet til skærmhængslet
f) skærmmodul
g) blæser
h) bundkort

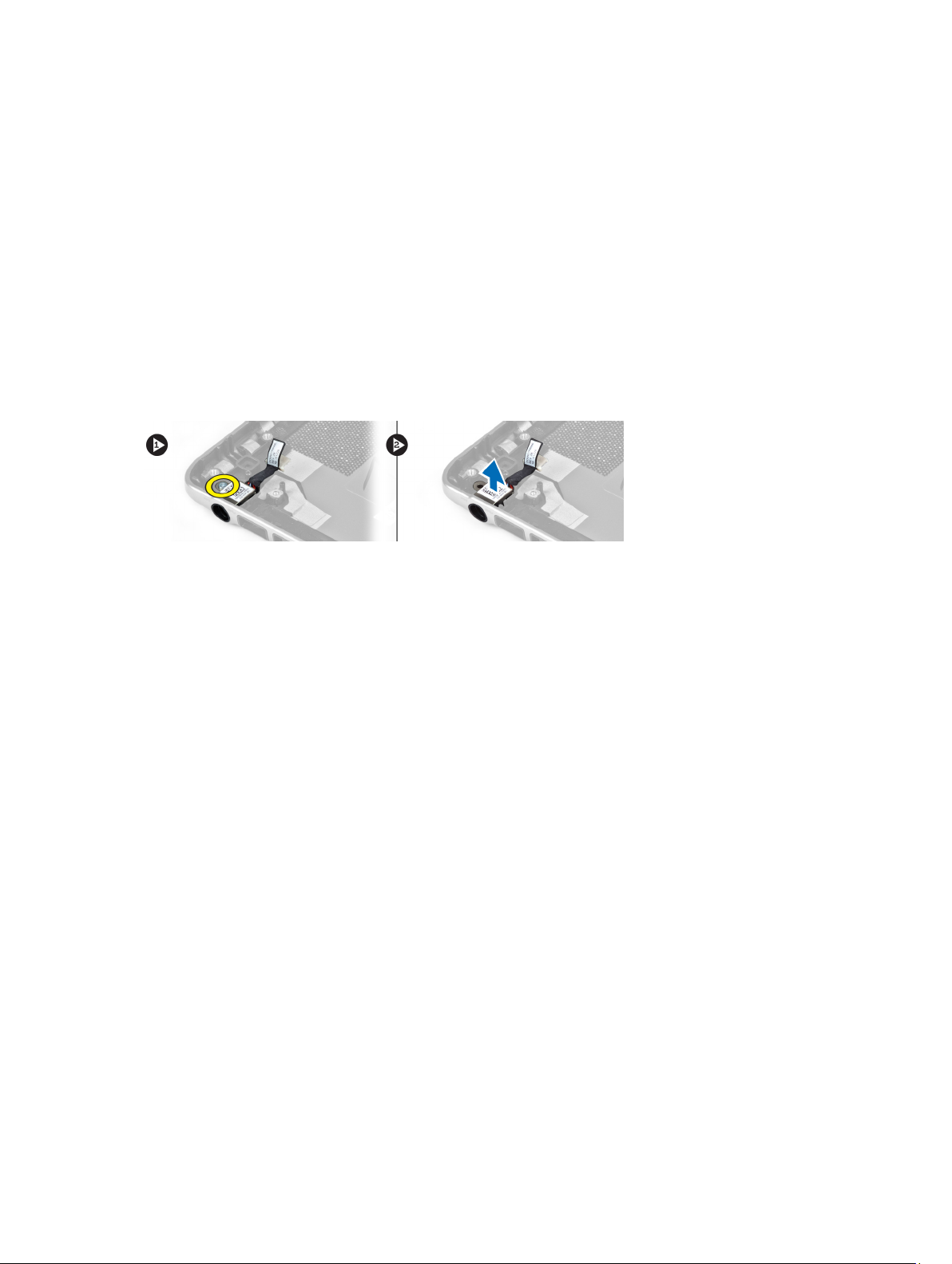

3. Fjern skruen, der fastgør strømstikket til computeren og fjern strømstikket fra computeren.

Før du udfører arbejde på computerens indvendige dele

.

Sådan installeres strømstikket

1. Stram skruen for at fastgøre strømstikket til computeren.

2. Installer:
a) bundkort

b) blæser
c) skærmmodul
d) dækslet til skærmhængslet
e) batteri
f) håndledsstøtte
g) tastatur
h) adgangspanel

3. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

Sådan fjernes Input/Output (I/O)-kortet

1. Følg procedurerne i

2. Fjern:
a) adgangspanel

b) tastatur
c) håndledsstøtte
d) batteri

3. Frakobl højtalerkablet og I/O-kortets kabel fra I/O-kortet.

34

Før du udfører arbejde på computerens indvendige dele

.

.

4. Fjern skruerne, der fastgør I/O-kortet til computeren og fjern det fra computeren.

Sådan installeres I/O-kortet

1. Tilslut højtalerkablet og I/O-kortets kabel til I/O-kortet.

2. Stram skruerne for at fastgøre I/O-kortet til computeren.

3. Installer:

a) batteri
b) håndledsstøtte
c) tastatur
d) adgangspanel

4. Følg procedurerne i

Efter du har udført arbejde på computerens indvendige dele

.

35

36

3

System Setup (Systeminstallation)

Med System Setup (Systeminstallation) kan du administrere computerens hardware og angive BIOS-niveauindstillinger.
Fra System Setup (Systeminstallation) kan du:

• Ændre NVRAM-indstillinger når du har tilføjet eller fjernet hardware

• Få vist systemhardwarekonfigurationen

• Aktivere eller deaktivere indbyggede enheder

• Indstille tærskler for ydelse og strømstyring

• Administrer computersikkerhed

Startrækkefølge

Med startrækkefølge kan du omgå startrækkefølgen defineret i System Setup (Systeminstallation) og starte direkte til en
bestemt enhed (f.eks: optisk drev eller harddisk). Under selvtest, der bliver udført ved start (Power on self test – POST),
når Dell-logoet vises, kan du:

• Åbn System Setup (Systeminstallation) ved at trykke på tasten <F2>

• Åbn en engangsstartmenu ved at trykke på tasten <F12>

Engangsstartmenuen viser enhederne, som du kan starte fra, herunder diagnostiske indstillinger. Startmenuens
indstillinger er:

• Removable Drive (Flytbart drev) (hvis tilgængelig)

• STXXXX Drive (STXXXX-drev)
BEMÆRK: XXX angiver SATA-drevet nummer.

• Optisk drev

• Diagnosticering
BEMÆRK: Valg af Diagnostics viser skærmen ePSA diagnostics.

Skærmen startrækkefølge viser også indstillingen til at få adgang til skærmbilledet System Setup (Systeminstallation).

Navigationstaster

Nedenstående tabel viser navigationstaster i System Setup (Systeminstallation).

BEMÆRK: For de fleste af indstillingerne i systeminstallation, registreres ændringerne, du foretager, men de
træder ikke i kraft, før systemet genstartes.

37

Tabel 1. Navigationstaster

Taster Navigation
Op-pil Flytter til forrige felt.
Ned-pil Flytter til næste felt.
<Enter> Lader dig vælge en værdi i det valgte felt (hvis det er relevant) eller følge linket i feltet.
Mellemrumstast Udfolder eller sammenfolder en rulleliste, hvis relevant.
<Tab> Flytter til næste fokusområde.

BEMÆRK: Kun for standard grafisk browser.

<Esc> Flytter til forrige side indtil du får vist hovedskærmen. Tryk på <Esc> i hovedskærmen vises en

meddelelse, der beder dig gemme ikke-gemte ændringer og genstarte systemet.

<F1> Viser Hjælp-filen til System Setup Systeminstallation).

Indstillinger i System Setup (Systeminstallation)

BEMÆRK: Indstillinger for system setup (systeminstallation) kan variere afhængigt af computermodellen.

Fanen Main (Overordnet) viser computerens primære hardwarefunktioner. Tabellen herunder definerer hver indstillings
funktion.

Tabel 2. Main Options (Overordnede indstillinger)

Main (Overordnet)
Systemoplysninger Viser computerens

modelnummer.

System Time (Systemtid) Lader dig nulstille tiden på

computerens interne ur.

System Date (Systemdato) Lader dig nulstille datoen på

computerens interne
kalender.

BIOS Version (BIOS-version) Viser BIOS-revisionen.

Product Name (Produktnavn) Viser produktnavnet og

modelnummeret.

Service Tag (Servicekode) Viser computerens

servicekode.

Asset Tag (Aktivkode) Viser computerens

aktivkode (hvis tilgængelig).

CPU Type (CPU-type) Viser processortypen.

CPU Speed (CPU-hastighed) Viser

processorhastigheden.

CPU ID (CPU-id) Viser processorens id.

CPU Cache (CPU-cache)

38

Main (Overordnet)

L1-cache Viser processorens L1-

cache-størrelse.

L2-cache Viser processorens L2-

cache-størrelse.

L3-cache Viser processorens L3-

cache-størrelse.

Fixed HDD (Fast harddisk) Viser harddiskens

modelnummer og kapacitet.

SATA ODD Viser det optiske drevs

modelnummer og kapacitet.

mSata-enhed Viser mini-Sata-enhedens

modelnummer og kapacitet.

AC Adapter Type (Vekselstrømsadaptertype) Viser

vekselstrømsadaptertypen.

Extended Memory (Udvidet hukommelse) Viser hukommelsen

installeret på computeren.

System Memory (Systemhukommelse) Viser computerens

indbyggede hukommelse.

Memory Speed (Hukommelseshastighed) Viser

hukommelseshastigheden.

Keyboard Type (tastaturtype) Viser tastaturtypen.

Med fanen Advanced (Avanceret) kan du indstille forskellige funktioner, der påvirker computerens ydelse. Tabellen
herunder definerer hver indstillings funktion og dens standardværdi.

Tabel 3. Advanced Options (Avancerede indstillinger)

Advanced (Avanceret)
Intel SpeedStep Aktivér eller deaktiver

funktionen Intel SpeedStep.

Virtualization (Virtualisering) Aktivér eller deaktiver

funktionen Intel

Standard: Enabled
(Aktiveret)

Standard: Enabled

(Aktiveret)
Virtualization (Intel­virtualisering).

Integrated NIC (Indbygget netværkskort) Aktiverer eller deaktiverer

strømforsyningen til det

Standard: Enabled

(Aktiveret)
indbyggede netværkskort

USB Emulation (USB-emulering) Aktivér eller deaktiver

funktionen USB Emulation

Standard: Enabled

(Aktiveret)
(USB-emulering).

USB Wake Support (USB-vække-understøttelse) Gør det muligt for USB-

enheder at vække

Standard: Disabled

(Deaktiveret)

39

Advanced (Avanceret)

computeren fra standby.
Denne funktion virker kun,
når der er tilsluttet en
vekselstrømsadapter.

SATA Operation (SATA-drift) Skift SATA-

controllertilstanden til enten
ATA eller AHCI.

Adapter Warnings (Adapteradvarsler) Aktiverer eller deaktiverer

adapteradvarsler.

Function Key Behavior (Funktionstasters adfærd) Angiver funktionstasternes

adfærd <Fn> .

Charger Behavior (Opladeradfærd) Angiver om

computerbatteriet oplades
når, der er tilsluttet tilsluttet
en vekselstrømskilde.

Battery Health (Batteriets tilstand) Viser batteriets tilstand

Intel Rapid Start Technology Lader dig konfigurere Intel

rapid start-teknologi

Miscellaneous Devices (Diverse enheder) Med disse felter kan du

aktivere eller deaktivere
forskellige installerede
enheder:

External USB ports
(Eksterne USB-porte)

Mikrofon Aktiverer eller deaktiverer

Aktiverer eller deaktiverer
eksterne USB-porte.

mikrofon.

Standard: AHCI

Standard: Enabled
(Aktiveret)

Standard: Funktionstast
først

Standard: Enabled
(Aktiveret)

Standard: Enabled
(Aktiveret)

Standard: Enabled
(Aktiveret)

Kamera Aktiverer eller deaktiverer

kamera.

Mediekortlæser Aktiverer eller deaktiverer

mediekortlæser.

Optisk drev Aktiverer eller deaktiverer

optisk drev.

Fingeraftrykslæser Aktiverer eller deaktiverer

fingeraftrykslæser.

Boot Disable
(Opstartsdeaktivering)

USB debug (USB debug) Aktiverer eller deaktiverer

Intern Bluetooth (Intern
Bluetooth)

40

Aktiverer eller deaktiverer
opstart.

USB debug.

Aktiverer eller deaktiverer
intern bluetooth.

Standard: Enabled
(Aktiveret)

Standard: Enabled
(Aktiveret)

Standard: Enabled
(Aktiveret)

Standard: Enabled
(Aktiveret)

Standard: Disabled
(Deaktiveret)

Standard: Disabled
(Deaktiveret)

Standard: Enabled
(Aktiveret)

Advanced (Avanceret)

Internal WLAN (Indbygget
WLAN)

Internal WWAN (Indbygget
WWAN)

Aktiverer eller deaktiverer
WLAN.

Aktiverer eller deaktiverer
WWAN.

Standard: Enabled

(Aktiveret)

Standard: Enabled

(Aktiveret)

Fanen Security (Sikkerhed) viser sikkerhedsstatus og gør det muligt at administrere computerens sikkerhedsfunktioner.

Tabel 4. Security Options (Sikkerhedsindstillinger)

Security (Sikkerhed)
Set Service Tag (Indstil servicekode) Dette felt viser systemets servicekode. Hvis servicekode

ikke allerede er indstilles, kan dette felt anvendes til at
angive det.

Admin Password (Administratoradgangskode) Dette felt viser om der er oprettet en

administratoradgangskode for denne computer eller ej
(Standard: Ryddet/Ikke installeret)

System Password (Systemadgangskode) Dette felt viser om der er oprettet en systemadgangskode

for denne computer eller ej (Standard: Cleared/Not
installed (Ryddet/Ikke installeret))

Hdd Password State (Status for harddiskadgangskode) Dette felt viser om der er oprettet en

harddiskadgangskode for denne computer eller ej
(Standard: Cleared (Ryddet))

Set Supervisor Password (Indstil supervisoradgangskode) Lader dig ændre eller slette administrator password

(administratoradgangskode)

Set HDD Password (Indstil harddiskadgangskode) Lader dig indstille en adgangskode til computerens interne

harddisk (HDD).

Password Change (Ændring af password) Lader dig tilføje/fjerne tilladelse til at ændre

adgangskoder.

Password Bypass (Omgåelse af adgangskode) Lader dig omgå prompterne system password

(systemadgangskode) og for internal HDD password
(adgangskoder til den interne harddisk) under genstart­genoptag fra dvaletilstand. Standard: Disabled
(Deaktiveret)

Computrace Aktivér eller deaktiver Computrace-funktionen på

computeren.

I fanen Boot (Start) kan du ændre startsekvensen.

Tabel 5. Boot Options (Startindstillinger)

Boot (Start)
Boot Priority Order (Rækkefølge for startprioritet) Angiver rækkefølgen for forskellige enheder i hvilken

computeren vil starte gennem en opstart.

Removable Drive (Flytbart drev) Specificerer det flytbart drev computeren kan starte op

via.

41

Boot (Start)
Hard Disk Drives (Harddiskdrev) Angiver hvilken harddisk computeren kan starte op

gennem.

USB Storage Device (USB-lagerenhed) Angiver hvilken USB-lagerenhed computeren kan starte

op gennem.

Cd/dvd/cd-rw-drev Angiver hvilken cd/dvd computeren kan starte op gennem.

Netværk Angiver hvilken netværksenhed computeren kan starte op

gennem.

Afslut – I dette afsnit kan du gemme, slette og indlæse standardindstillinger, inden du afslutter System Setup
(Systeminstallation).

Sådan opdateres BIOS'en

Det anbefales at opdatere BIOS (system setup (systeminstallation)), ved genmontering af bundkort eller hvis en
opdatering er tilgængelig. Sørg ved notebooks, for at computerens batteri er fuldt opladet og tilsluttet en stikkontakt

1. Genstart computeren.

2. Gå til support.dell.com/support/downloads.

3. Hvis du har computerens Servicekode eller Kode til ekspresservice:
BEMÆRK: For stationære pc'er er etikketten med servicekoden på computerens front.

BEMÆRK: For notebooks er etikketten med servicekoden på computerens bund.

a) Indtast Servicekoden eller Kode til ekspresservice og klik på Submit (Send).
b) Klik på Submit (Send) og fortsæt til trin 5.

4. Vælg, hvis du ikke har computerens Servicekode eller Kode til ekspresservice, et af følgende.

a) Registrer automatisk Servicekoden for mig
b) Vælg fra listen Mine produkter og tjenester
c) Vælg fra en liste med alle Dell-produkter

5. Vælg, på skærmen programmer og drivere, under rullelisten Operativsystem, BIOS.

6. Identificer den seneste BIOS-fil og klik på Hent fil.

7. Vælg din foretrukne overførselsmetode i Vælg overførselsmetode nedenfor-vinduet; klik på Hent nu.

Vinduet Filoverførsel vises.

8. Klik på Gem for at gemme filen på computeren.

9. Klik påk Kør for at installere de opdaterede BIOS-indstillinger på computeren.

Følg vejledningen på skærmen.

System and Setup Password (System- og installationsadgangskode)

Du kan oprette en system password (systemadgangskode) og en setup password (installationsadgangskode) til at sikre
computeren.

Password Type (Adgangskodetype)

Beskrivelse

System Password (Systemadgangskode) Adgangskode du skal indtaste for at logge på systemet.

42

Password Type (Adgangskodetype) Beskrivelse

Setup password (Installationsadgangskode) Adgangskode, som du skal indtaste for at få adgang til at foretage

ændringer i computerens BIOS-indstillingern.

FORSIGTIG: Adgangskodefunktionerne giver et grundlæggende sikkerhedsniveau for computerens data.

FORSIGTIG: Enhver kan få adgang til de data, der er gemt på computeren, hvis den ikke er låst og uden opsyn.

BEMÆRK: Computeren leveres med system- og installationsadgangskoder deaktiveret.

Sådan tildeles Systemadgangskode og installationsadgangskode

Du kan kun tildele en ny System Password (Systemadgangskode) og/eller Setup Password (Installationsadgangskode)
eller ændre en bestående System Password (Systemadgangskode) og/eller Setup Password (Installationsadgangskode)
når Password Status (Adgangskodestatus) er Unlocked (Ulåst). Hvis Password Status (Adgangskodestatus) er Locked,
låst kan du ikke ændre System Password (Systemadgangskoden).

BEMÆRK: Hvis adgangskodejumperen er deaktiveret, den bestående System Password (Systemadgangskode) og
Setup Password (Installationsadgangskode) er slettet og du ikke behøver at angive systemadgangskoden for at
logge på computeren.

Tryk, for at gå til en systeminstallation, på <F2> straks efter en start eller genstart.

1. Vælg i skærmen System BIOS (System BIOS) eller System Setup (Systeminstallationen), System Security
(Systemsikkerhed) og tryk <Enter>.

Skærmen System Security (Systemsikkerhed) vises.

2. Bekræft i skærmen System Security (Systemsikkerhed), at Password Status (Adgangskodestatus) er Unlocked
(Ulåst).

3. Vælg System Password (Systemadgangskode), indtast din systemadgangskode og tryk <Enter> eller <Tab>.
Anvend følgende retningslinjer til at tildele systemadgangskoden:

– En adgangskode kan have op til 32 tegn.
– En adgangskode kan indeholde tallene 0 til 9.
– Kun små bogstaver er gyldige, store bogstaver er ikke tilladt.
– Kun følgende specialtegn er tilladt: mellemrum, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

Indtast systemadgangskoden igen, når du bliver bedt om det.

4. Indtast systemadgangskoden som du indtastede tidligere og klik på OK.

5. Vælg Setup Password, (Installationsadgangskode) indtast systemadgangskoden og tryk <Enter> eller <Tab>.
En meddelelse beder dig indtaste installationsadgangskoden igen.

6. Indtast installationsadgangskoden som du indtastede tidligere og klik på OK.

7. Tryk på <Esc> og en meddelelse beder dig gemme ændringerne.

8. Tryk på <Y> for at gemme ændringerne.
Computeren genstarter.

Sådan slettes eller ændres en eksisterende System- og/eller installationsadgangskode

Sørg for, at Password Status (Adgangskodestatus) er Unlocked (Ulåst) (i System Setup (Systeminstallation)) før du
forsøger at slette eller ændre det eksisterende System- og/eller installationsadgangskode. Du kan ikke slette eller ændre
en eksisterende System- eller Installationsadgangskode), hvis Password Status (Adgangskodestatus) er Locked (Låst).

43

Tryk, for at gå til System Setup (Systeminstallation), på <F2> straks efter en start eller genstart.

1. Vælg i skærmen System BIOS (System BIOS) eller System Setup (Systeminstallationen), System Security
(Systemsikkerhed) og tryk <Enter>.

Skærmen System Security (Systemsikkerheds) vises.

2. Bekræft i skærmen System Security (Systemsikkerhed), at Password Status (Adgangskodestatus) er Unlocked
(Ulåst).

3. Vælg System Password (Systemadgangskode), ændr eller slet eksisterende systemadgangskode og tryk på <Enter>
eller <Tab>.

4. Vælg Setup Password, (Installationsadgangskode), ændr eller slet eksisterende installationsadgangskode og tryk
på <Enter> eller <Tab>.

BEMÆRK: Indtast, hvis du ændrer System- og/eller installationsadgangskoden, den nye adgangskode, når du bliver
bedt om det. Bekræft, hvis du sletter System- og/eller installationsadgangskoden, sletningen, når du bliver bedt om
det.

5. Tryk på <Esc> og en meddelelse beder dig gemme ændringerne.

6. Tryk på <Y> for at gemme ændringer og afslutte System Setup (Systeminstallation).
Computeren genstarter.

44

Diagnosticering

Hvis du kommer ud for et problem med computeren, skal du køre ePSA-diagnosticering), før du kontakter Dell for at få
teknisk assistance. Formålet med at køre diagnosticering er at teste computerens hardware uden behov for ekstra
udstyr eller risiko for tab af data. Hvis du ikke er i stand til at løse problemet selv, kan service og support personale
bruge de diagnostike resultater til at hjælpe dig med at løse problemet.

ePSA (Enhanced Pre-Boot System Assessment)-diagnosticering

ePSA-diagnosticering (også kendt som systemdiagnosticering) udfører en komplet tjek af hardwareen. ePSA'en er
indbygget med BIOS'en og startes internt af BIOS. Den indbyggede systemiagnosticering har en række indstillinger for
bestemte enheder eller enhedsgrupper, så du kan:

• Køre tests automatisk eller i en interaktiv tilstand

• Gentage tests

• Få vist eller gemme testresultater

• Gennemgå tests for at indføre yderligere testindstillinger til at give flere oplysninger om enheder med fejl

• Få vist statusmeddelelser, der oplyser om tests er fuldført

• Få vist fejlmeddelelser, der oplyser om problemer, som opstod under testning

FORSIGTIG: Brug kun systemdiagnosticering til at teste din computer. Brug af programet med andre computere kan
give ugyldige resultater eller fejlmeddelelser.

4

BEMÆRK: Nogle test for bestemte enheder kræver brugermedvirken. Sørg altid for at være tilstede ved
computeren når der udføres diagnostiske test.

1. Tænd computeren.

2. Tryk, mens computeren starter, på <F12>-tasten, når Dell-logoet vises.

3. Vælg på startmenu-skærmen indstillingen Diagnostics (Diagnosticering).

Vinduet Enhanced Pre-boot System Assessment vises, med alle enheder, der er registreret af computeren.
Diagnosticeringen begynder at køre testene på alle registrerede enheder.

4. Tryk, hvis du vil køre en diagnostisk test på en bestemt enhed, på <Esc> og klik på Yes (Ja) for at stoppe den

diagnostiske test.

5. Vælg enheden fra venstre rude og klik på Run Tests (Kør tests).

6. Hvis der er problemer,,vises fejlkoder.

Notér fejlkoden og kontakt Dell.

45

Statusindikatorer for enhed

Tabel 6. Statusindikatorer for enhed

Tændes, når du tænder computeren, og blinker, når computeren er i en strømstyringstilstand.

Lyser når computeren læser eller skriver data.

Lyser permanent eller blinker for at angive batteriets opladningsstatus.

Lyser når trådløst netværk er aktiveret.

Indikatorer for batteristatus

Hvis computeren er tilsluttet en stikkontakt, virker batteriindikatoren på følgende måde:

Blinker skiftevist mørkegult eller hvidt
lys

Blinker skiftevist mørkegult med
konstant hvidt

Blinker konstant mørkegult Alvorlig batterifejl med vekselstrømsadapter til stede.

Indikator slukket Batteri i fuld opladningstilstand med vekselstrømsadapter til stede.

Hvidt lys tændt Batteri i opladningstilstand med vekselstrømsadapter til stede.

Der er tilsluttet en ugyldig eller ikke-understøttet, ikke-Dell
vekselstrømsadapter til den bærbare pc.

Midlertidig batterifejl med vekselstrømsadapter til stede.

Diagnostic Beep Codes (bipkoder til diagnosticering)

Nedenstående tabel viser mulige bipkoder, der kan vises når computeren ikke kan fuldføre en selvtest, der bliver udført
ved start (Power on self test – POST).

Tabel 7. Diagnostic Beep Codes (bipkoder til diagnosticering)

Bip Beskrivelse Mulig årsag/Fejlfindingstrin
1 BIOS ROM checksum in progress of

failure (BIOS ROM-kontrolsum i gang
eller mislykket).

2 No RAM Detected (Ingen RAM fundet) Hvis der ikke registreres nogen

Bundkortfejl, dækker BIOS­beskadigelse eller ROM-fejl

hukommelse, kan du udføre følgende
trin:

• Sæt hukommelsesmodulerne
på plads igen, hvis der er en
ekstra hukommelse
tilgængelig

• installer den hukommelse,
hvis problemet fortsætter

• problem med
hukommelsesstikket

46

Bip Beskrivelse Mulig årsag/Fejlfindingstrin
3

4 Fejl ved RAM-læsning/-skrivning Hvis der ikke registreres nogen

• Chipset Error (North and
South Bridge Chipset,
DMA/IMR/Timer Error)
(Chipsæt-fejl (North og South
Bridge-chipsæt, DMA/IMR/
Timerfejl))

• Time-Of-Day Clock test failure
(Fejl på test af ur)

• Gate A20 failure (Fejl på Gate
A20)

• Super I/O chip failure (Fejl på
super I/O-chip)

• Keyboard controller test
failure (Fejl på test af tastatur­controller)

Bundkortfejl

hukommelse, kan du udføre følgende
trin:

• Sæt hukommelsesmodulerne
på plads igen, hvis der er en
ekstra hukommelse
tilgængelig

• installer den hukommelse,
hvis problemet fortsætter

• problem med
hukommelsesstikket

5 Real-time clock power fail (Strømsvigt

på realtidsur)

6 Video BIOS Test Failure (Video-BIOS-

testfejl)

7 Processor Failure (Processorfejl) Processor Failure (Processorfejl)

8 Skærm Skærmfejl

CMOS-batterisvigt. Sæt batteriet i
igen. Hvis problemet fortsætter, kan
der være et problem med
knapcellebatteriet eller stikket (det
betyder at bundkortet skal udskiftes)

Fejl på skærmkort

47

48

Specifikationer

BEMÆRK: Udvalget kan variere afhængigt af region. Du kan finde yderligere oplysninger om computerens

konfiguration ved at klikke på Start (Startikon) → Hjælp og support, og vælg derefter mulighed for at se
information om din computer.

Tabel 8. Systemoplysninger

Funktion Beskrivelse
Chipsæt Intel HM77 Express-chipsæt

DRAM-busbredde 64-bit

Flash EPROM:

Vostro 3360 / Vostro 3460 SPI 8 MB

Vostro 3560 SPI 6 MB

Tabel 9. Processor

Funktion Beskrivelse

5

Typer

L3-cache op til 6 MB

Tabel 10. Hukommelse

Funktion Beskrivelse
Hukommelsesstik to SODIMM-stik

Hukommelseskapacitet 2 GB, 4 GB, 6 GB eller 8 GB

Hukommelsestype DDR3 SDRAM (1333 MHz og 1600 MHz)

Hukommelse (minimum) 2 GB

Hukommelse (maksimum) 8 GB

Tabel 11. Audio (Lyd)

Funktion Beskrivelse
Type to-kanals high definition-lyd

Controller:

• Intel Core i3-serien

• Intel Core i5-serien

• Intel Core i7-serien

49

Funktion Beskrivelse

Vostro 3360 Cirrus Logic CS4213D

Vostro 3460 / Vostro 3560 Conexant CX20672-21Z

Stereokonvertering 24-bit (analog-til-digital og digital-til-analog)

Grænseflade:

Intern high definition-lyd

Ekstern stik til indgående mikrofon/stereohovedtelefoner/eksterne højtalere

Højttalere 2 W

Lydstyrkestyring taster til tastaturfunktioner og programmenuer

Tabel 12. Video

Funktion Beskrivelse
Videotype

• integreret på bundkortet

• diskret

Databus:

UMA indbygget skærmkort

Diskret:

Vostro 3460

• PCI-E x16 Gen1

• PCI-E x16 Gen2

Vostro 3560 PCI-E x8 Gen 2

Skærmkort:

UMA

• Intel HD Graphics 3000

• Intel HD Graphics 4000

Diskret:

Vostro 3460 nVidia GeForce GT 630M

Vostro 3560 AMD Radeon HD7670M

Tabel 13. Kamera

Funktion Beskrivelse
Kameraopløsning HD 720P

Skærmopløsning (maksimum) 1280 x 720 pixel ved 30 FPS

50

Tabel 14. Kommunikation

Funktion Beskrivelse
Netværkskort 10/100/1000 Mbps Ethernet LAN

Trådløst

• indbygget WLAN

• Bluetooth

• WWAN (valgfri tilbehør)

Tabel 15. Porte og stik

Funktion Beskrivelse
Lyd:

Vostro 3360 en stereohovedtelefon/headset/lydudgangsstik

Vostro 3460 / 3560 et mikrofonstik, et hovedtelefonstik

Video

• et VGA-stik med 15 ben

• et HDMI-stik med 19 ben

Netværkskort et RJ-45 stik

USB 3.0:

Vostro 3360 tre

Vostro 3460 / Vostro 3560 fire

BEMÆRK: USB 3.0-stikket med strømforsyning understøtter også Microsoft Kernel Debugging. Portene er
identificeret i dokumentationen, der fulgte med din computer.

Mediekortlæser et 8-in-1

Tabel 16. Skærm

Funktion Beskrivelse
Type HD WLED AG

Størrelse:

Vostro 3360 13,0"

Vostro 3460 14,0"

Vostro 3530 15,0 inches

Mål: Vostro 3360 Vostro 3460 Vostro 3560

Højde 240 mm (9,44") 245 mm (9,64") 259 mm (10,19")

Bredde 330 mm (12,99") 340 mm (13,38") 375 mm (14,76")

Diagonal 330 mm (13") 355,60 mm (14") 381 mm (15")

Aktivt område (X/Y) 330 mm x 240 mm 340 mm x 245 mm 375 mm x 259 mm

Maksimal opløsning:

51

Funktion Beskrivelse

Vostro 3360/3460 1366 x 768 pixel ved 262 K-farver

Vostro 3560 1920 x 1080 FHD

Maksimal lysstyrke 200 nit

Betjeningsvinkel 0° (lukket) til 140°

Opdateringshastighed 60 Hz

Mindste betragtningsvinkel:

Horisontalt 40°/40°

Vertikalt 15°/30° (H/L)

Pixelafstand 0,23 mm x 0,23 mm

Tabel 17. Tastatur

Funktion Beskrivelse
Antal taster:

Vostro 3360 USA og Canada: 80 taster, Europa og Brasilien: 81 taster, Japan: 84

taster

Vostro 3460/3560 USA og Canada: 86 taster, Europa og Brasilien: 87 taster, Japan: 90

taster

Tabel 18. Pegefelt

Funktion Beskrivelse
Aktivt område: Vostro 3360 Vostro 3460/3560

X-akse 82,00 mm (3,22") 90,00 mm (3,54")

Y-akse 45,00 mm (1,77") 49,00 mm (1,93")

Tabel 19. Batteri

Funktion Beskrivelse
Type:

Vostro 3360 Litium-ion med 4 celler (3,4 Ah/celle eller 49 Wh)

Vostro 3460/3560 Litium-ion med 6 celler (2,2 Ah/celle eller 48 Wh)

Mål: Vostro 3360 Vostro 3460 Vostro 3560

Højde 20,20 mm (0,80") 20 mm (0,79") 20 mm (0,79")

Bredde 208,36 mm (8,20") 208 mm (8,19") 208 mm (8,19")

Dybde 56,52 mm (2,22") 51 mm (2,00") 51 mm (2,00")

Vægt 0,33 kg (0,73 lb) 0,33 kg (0,73 lb) 0,33 kg (0,73 lb)

Opladningstid ca. 4 timer (når computeren er slukket)

52

Funktion Beskrivelse
Spænding:

Vostro 3360 14,8 VDC

Vostro 3460 / Vostro 3560 11,1 VDC

Temperaturområde:

Drift 0 °C til 35 °C (32 °F til 95 °F)

Ikke i drift –40 °C til 65 °C (–40 °F til 149 °F)

Knapcellebatteri 3 V CR2032 litium-knapcellebatteri

Tabel 20. Vekselstrømsadapter

Funktion Beskrivelse
Type:

Vostro 3360 / Vostro 3460 / Vostro 3560

65 W

med indbygget skærmkort

Vostro 3460 med diskret skærmkort 90 W

Vostro 3560 med quad core 90 W

Indgangsspænding 100 til 240 VAC

Indgangsstrøm (maksimum) 1,50 A/1,60 A/1,70 A

Indgangsfrekvens 50 til 60 Hz

Udgangsspænding 65 W og 90 W

Udgangsstrøm:

65 W 3,34 A (kontinuerligt)

90 W 4,62 A

Nominel udgangsspænding 19,50 VDC (+/– 1,0 VDC)

Mål:

Højde 28,20 mm (1,11")

Bredde 57,90 mm (2,28")

Dybde 137,16 mm (5,40")

Temperaturområde:

Drift 0 °C til 35 °C (32 °F til 95 °F)

Ikke i drift –40 °C til 70 °C (–40 °F til 158 °F)

53

Tabel 21. Fysisk

Funktion Beskrivelse

Vostro 3360 Vostro 3460 Vostro 3560

Højde 19,20 mm (0,75") 30,10 mm (1,18") 32,50 mm (1,27")

Bredde 332,00 mm (13,07") 345,50 mm (13,60") 375,00 mm (14,76")

Dybde 232,50 mm (9,15") 244,00 mm (9,60") 259,00 mm (10,19")

Vægt (med batteri) 1,66 kg (3,65 lb) 2,23 kg (4,91 lb) 2,57 kg (5,66 lb)

Tabel 22. Miljø

Funktion Beskrivelse
Temperatur:

Drift 0 °C til 35 °C (32 °F til 95 °F)

Opbevaring –40 °C til 65 °C (–40 °F til 149 °F)

Relativ luftfugtighed (maksimum):

Drift 10% til 90% (ikke-kondenserende)

Opbevaring 5% til 95% (ikke-kondenserende)

Højde over havet (maksimum):

Drift –15,2 m til 3048 m (–50 ft til 10.000 ft)

Ikke i drift –15,2 m til 10.668 m (–50 ft til 35.000 ft)

Luftbåret forureningsniveau G1 eller lavere som defineret af ISA-71.04–1985

54

6

Kontakt Dell

BEMÆRK: Hvis du ikke har en aktiv internetforbindelse, kan du finde kontaktoplysninger på købskvitteringen,
pakkeslippen, fakturaen eller i Dells produktkatalog.

Dell giver flere muligheder for online- og telefonbaseret support og service. Tilgængeligheden varierer for de enkelte
lande og produkter, og nogle tjenester findes muligvis ikke i dit område. Sådan kontakter du Dell omkring salg, teknisk
support eller kundeservice:

1. Besøg support.dell.com.

2. Vælg supportkategori.

3. Hvis du ikke er en kunde fra USA, så vælg din landekode nederst på support.dell.com-siden, eller vælg Alle for at se
flere valg.

4. Vælg det relevante service- eller supportlink alt afhængigt af, hvad du har brug for.

55
