Page 1
Dell Vostro 3350
Vlasnički priručnik
Regulativni model P13S
Regulativna vrsta P13S001
Page 2
Napomene, mjere opreza i upozorenja
NAPOMENA: NAPOMENA ukazuje na važne informacije koje pomažu da se svojim
računalom koristite na najbolji mogući način.
OPREZ: OPREZ ukazuje na moguće oštećenje hardvera ili gubitak podataka u slučaju
nepoštivanja uputa.
UPOZORENJE: UPOZORENJE ukazuje na moguće oštećenje imovine, tjelesne povrede ili
smrt.
Podaci u ovom dokumentu podliježu promjeni bez prethodne obavijesti.
© 2011. Dell Inc. Sva prava pridržana.
Bilo kakvo umnožavanje ovog materijala bez pismenog dopuštenja tvrtke Dell Inc. strogo je zabranjeno.
Trgovački znakovi koji se koriste u ovom tekstu su: Dell™, logotip DELL, Dell Precision™, Precision ON™,
ExpressCharge™, Latitude™, Latitude ON™, OptiPlex™, Vostro™ i Wi-Fi Catcher™ trgovački su znakovi tvrtke
Dell Inc. Intel®, Pentium®, Xeon®, Core™, Atom™, Centrino® i Celeron® su registrirani trgovački znakovi ili
trgovački znakovi korporacije Intel u SAD i drugim zemljama. AMD® je trgovački znak i AMD Opteron™,
AMD Phenom™, AMD Sempron™, AMD Athlon™, ATI Radeon™ i ATI FirePro™ trgovački su znakovi tvrtki
Advanced Micro Devices, Inc. Microsoft®, Windows®, MS-DOS®, Windows Vista®, Windows Vista gumb za
pokretanje i Office Outlook® su trgovački znakovi li registrirani trgovački znakovi tvrtke Microsoft u
Sjedinjenim Državama. Blu-ray Disc
licenciran je za upotrebu s diskovima i playerima. Riječ
on je u vlasništvu tvrtke
je registrirani trgova
Ostali trgovački znakovi i trgovački nazivi mogu se koristiti u ovoj publikaciji za ukazivanje na enttete koji su
vlasnici znakova i naziva njihovih proizvoda, Dell Inc. se odriče bilo kakvih vlasničkih prava u vezi s
trgovačkim znakovima i imenima osim za vlastita.
Bluetooth
čki znak za Wireless Ethernet Compatibility Alliance, Inc.
™
trgovački je znak u vlasništvu tvrtke Blu-ray Disc Association (BDA) i
®
SIG, Inc. i svaka upotreba ovog znaka odvija se u okviru licence.
Bluetooth
®
predstavlja registrirani trgova
čki znak i
Wi-Fi
®
2011 – 06
Rev. A00
Page 3
Sadržaj
Napomene, mjere opreza i upozorenja......................................................2
Poglavlje 1: Radovi na vašem računalu.....................................................9
Prije radova na unutarnjim dijelovima vašeg računala.....................................................9
Preporučeni alati.............................................................................................................11
Isključite svoje računalo..................................................................................................11
Nakon rada na unutrašnjosti računala............................................................................11
Poglavlje 2: Baterija....................................................................................13
Uklanjanje baterije..........................................................................................................13
Ugradnja baterije.............................................................................................................14
Poglavlje 3: Memorijska kartica................................................................15
Uklanjanje memorijske kartice........................................................................................15
Ugradnja memorijske kartice..........................................................................................16
Poglavlje 4: Kartica identiteta pretplatnika (eng. Subscriber
Identity Module - SIM)...............................................................................17
Uklanjanje kartice modula identiteta pretplatnika (eng. Subscriber Identity
Module - SIM).................................................................................................................17
Ugradnja telefonskog modula identiteta pretplatnika (eng. Subscriber Identity
Module - SIM).................................................................................................................18
Poglavlje 5: Pristupna ploča......................................................................19
Uklanjanje pristupne ploče..............................................................................................19
Ugradnja pristupne ploče................................................................................................20
Poglavlje 6: Memorija.................................................................................21
Uklanjanje memorijskog modula.....................................................................................21
Ugradnja memorijskog modula.......................................................................................22
Page 4
Poglavlje 7: Optički pogon..........................................................................23
Uklanjanje optičkog pogona............................................................................................23
Ugradnja optičkog pogona..............................................................................................24
Poglavlje 8: Tvrdi pogon.............................................................................25
Uklanjanje tvrdog pogona...............................................................................................25
Ugradnja tvrdog pogona..................................................................................................28
Poglavlje 9: Kartica bežične lokalnne veze (WLAN)..............................29
Uklanjanje kartice za bežičnu lokalnu mrežu (WLAN).....................................................29
Ugradnja kartice za bežičnu lokalnu mrežu (WLAN).......................................................30
Poglavlje 10: Tipkovnica.............................................................................31
Uklanjanje tipkovnice......................................................................................................31
Ugradnja tipkovnice........................................................................................................33
Poglavlje 11: Kartica bežične mreže širokog područja (eng.
Wireless Wide Area Network) (WWAN).................................................35
Uklanjanje kartice za bežičnu mrežu širokog područja (WWAN)...................................35
Ugradnja kartice za bežičnu mrežu širokog područja (WWAN)......................................37
Poglavlje 12: Oslonac za ruku....................................................................39
Uklanjanje oslonca za ruku.............................................................................................39
Ugradnja oslonca za ruku................................................................................................45
Poglavlje 13: Zvučnik...................................................................................47
Uklanjanje zvučnika.........................................................................................................47
Ugradnja zvučnika...........................................................................................................48
Poglavlje 14: Čitač otisaka prstiju............................................................51
Uklanjanje čitača otisaka prstiju.....................................................................................51
Ugradnja čitača otisaka prstiju........................................................................................53
Page 5
Poglavlje 15: LED ploča...............................................................................55
Uklanjanje LED ploče.......................................................................................................55
Ugradnja LED ploče.........................................................................................................56
Poglavlje 16: Ploča s gumbom za uključivanje/isključivanje................57
Uklanjanje ploče gumba za uključivanje/isključivanje.....................................................57
Ugradnja ploče gumba za uključivanje/isključivanje.......................................................58
Poglavlje 17: Ploča s gumbima za brzo pokretanja................................59
Uklanjanje ploče s gumbima za brzo pokretanje.............................................................59
Ugradnja ploče s gumbima za brzo pokretanje...............................................................60
Poglavlje 18: Baterija na matičnoj ploči...................................................63
Uklanjanje baterije na matičnoj ploči..............................................................................63
Ugradnja baterije na matičnoj ploči................................................................................63
Poglavlje 19: Sklop hladila procesora......................................................65
Uklanjanje hladila............................................................................................................65
Ugradnja hladila..............................................................................................................66
Poglavlje 20: Procesor................................................................................67
Uklanjanje procesora......................................................................................................67
Ugradnja procesora........................................................................................................68
Poglavlje 21: Sklop zaslona........................................................................69
Uklanjanje sklopa zaslona...............................................................................................69
Ugradnja sklopa zaslona.................................................................................................71
Poglavlje 22: Okvir zaslona........................................................................73
Uklanjanje okvira zaslona................................................................................................73
Ugradnja okvira zaslona..................................................................................................74
Poglavlje 23: Kamera..................................................................................75
Uklanjanje kamere...........................................................................................................75
Page 6
Ugradnja kamere.............................................................................................................76
Poglavlje 24: Ploča zaslona........................................................................79
Uklanjanje ploče zaslona.................................................................................................79
Ugradnja ploče zaslona...................................................................................................81
Poglavlje 25: Nosači i šarke zaslona........................................................83
Uklanjanje nosača i šarki zaslona...................................................................................83
Ugradnja nosača i šarki zaslona.....................................................................................85
Poglavlje 26: Kabel zaslona.......................................................................87
Uklanjanje kabela zaslona...............................................................................................87
Ugradnja kabela zaslona.................................................................................................88
Poglavlje 27: Matična ploča.......................................................................89
Uklanjanje matične ploče................................................................................................89
Ugradnja matične ploče..................................................................................................91
Poglavlje 28: Input/Output (Ulaz/izlaz) ploča...........................................93
Uklanjanje Ulaz/izlaz (I/O) ploče......................................................................................93
Ugradnja Ulaz/izlaz ploče................................................................................................94
Poglavlje 29: Program za postavljanje sustava......................................95
Pregled programa za postavljanje sustava.....................................................................95
Ulaz u program za postavljanje sustava..........................................................................95
Zasloni programa za postavljanje sustava......................................................................96
Opcije programa za postavljanje sustava.......................................................................97
Poglavlje 30: Diagnostike.........................................................................101
Svjetla statusa uređaja..................................................................................................101
Svjetla statusa baterije..................................................................................................101
Dijagnostičke šifre zvučnih signala...............................................................................101
Page 7
Poglavlje 31: Specifikacije.......................................................................103
Poglavlje 32: Kontaktiranje tvrtke Dell...................................................113
Kontaktiranje tvrtke Dell................................................................................................113
Page 8
8
Page 9
1
Radovi na vašem računalu
Prije radova na unutarnjim dijelovima vašeg računala
Kako biste zaštitili računalo od mogućih oštećenja i pospješili osobnu sigurnost,
pridržavajte se slijedećih sigurnosnih uputa. Ako nije navedeno drugačije, svaki postupak
u ovom dokumentu podrazumijeva postojanje sljedećih uvjeta:
• da ste izvršili korake u odlomku Rad na računalu.
• da ste pročitali sigurnosne upute koje ste dobili zajedno s vašim računalom.
• Komponenta se može zamijeniti ili (ako je zasebno kupljena) instalirati tako da se
postupak uklanjanja izvrši obrnutim redoslijedom.
UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje
ste dobili s računalom. Dodatne sigurnosne informacije potražite na početnoj
stranici za sukladnost sa zakonskim odredbama na www.dell.com/
regulatory_compliance.
OPREZ: Mnogi popravci smiju se izvršiti samo od strane ovlaštenog servisnog
tehničara. Smijete vršiti samo pronalaženje problema i sitne popravke kao što ste
ovlašteni u svojoj dokumentaciji o proizvodu ili po uputama tima online ili putem
telefonske usluge i podrške. Vaše jamstvo ne pokriva oštećenja uzrokovana
servisiranjem koje tvrtka Dell nije ovlastila. Pročitajte i slijedite sigurnosne upute
koje su isporučene s uređajem.
OPREZ: Kako biste izbjegli elektrostatičko pražnjenje, uzemljite se koristeći ručnu
traku za uzemljenje ili povremeno dotaknite neobojenu metalnu površinu, kao što je
priključak na stražnjoj strani računala.
OPREZ: Pažljivo rukujte komponentama i karticama. Ne dodirujte komponente ili
kontakte na kartici. Karticu pridržavajte za rubove ili za metalni nosač. Komponente
poput procesora pridržavajte za rubove, a ne za pinove.
9
Page 10
OPREZ: Kad isključujete kabel, povucite za njegov utikač ili jezičak, a ne sam kabel.
Neki kabeli imaju priključke s jezičcima za blokiranje. Ako iskapčate taj tip kabela,
prije iskapčanja pritisnite jezičke za blokiranje. Dok razdvajate priključke, držite ih
poravnate i izbjegavajte krivljenje bilo koje od pinova priključka. Također se prije
ukopčavanja kabela pobrinite da su oba priključka pravilno okrenuta i poravnata.
NAPOMENA: Boja računala i određene komponente vašeg računala mogu se
razlikovati od onih prikazanih u ovom dokumentu.
Kako biste izbjegli oštećivanje računala, izvršite sljedeće korake prije nego što započnete
s radom na unutrašnjosti računala.
1. Pobrinite se da je radna površina ravna i čista kako se pokrov računala ne bi
ogrebao.
2. Isključite računalo (pogledajte odlomak
3. Ako je računalo povezano s priključnim uređajem (priključen) poput dodatne
medijske podloge ili dodatnog odjeljka za bateriju, odvojite ga.
OPREZ: Prilikom isključivanja mrežnog kabela, najprije kabel isključite iz računala, a
potom iz mrežnog uređaja.
4. Iskopčajte sve mrežne kabele iz svog računala.
5. Iskopčajte svoje računalo i sve priključene uređaje iz svih električnih izvora
napajanja.
6. Zatvorite zaslon i računalo okrenite naopako na ravnoj radnoj površini.
NAPOMENA: Kako biste izbjegli oštećivanje ploče sustava, prije servisiranja
računala morate izvaditi glavnu bateriju.
7. Uklonite glavnu bateriju.
8. Okrenite računalo gornjom stranom prema gore.
9. Otvorite zaslon.
10. Pritisnite gumb za uključivanje kako biste uzemljili matičnu ploču.
OPREZ: Kako biste se zaštitili od električnog udara, prije skidanja pokrova računala
uvijek isključite računalo iz zidne utičnice.
OPREZ: Prije nego što dotaknete bilo koji dio u unutrašnjosti svog računala,
uzemljite se dodirivanjem neobojene metalne površine, poput metalnog dijela na
poleđini računala. Dok radite, povremeno dotaknite neobojanu metalnu površinu
kako bi ispraznili statički elektricitet koji bi mogao oštetiti unutarnje komponente.
Isključivanje računala
).
11. Uklonite sve umetnute ExpressCard ili Smart kartice iz odgovarajućih utora.
10
Page 11
Preporučeni alati
Za izvršavanje postupaka iz ovog dokumenta možda će vam trebati slijedeći alati:
• mali ravni odvijač
• #0 križni odvijač
• #1 križni odvijač
• malo plastično šilo
• CD s programom za ažuriranje BIOS-a Flash postupkom
Isključite svoje računalo
OPREZ: Kako biste izbjegli gubitak podataka, prije isključivanja računala spremite i
zatvorite sve otvorene datoteke i zatvorite sve otvorene programe.
1. Isključite operativni sustav:
• U sustavu Windows Vista:
Kliknite na Start , zatim kliknite na strelicu u donjem desnom kutu izbornika
Start na način prikazan u nastavku, a zatim kliknite na Shut Down (Isključi).
• U sustavu Windows XP:
Kliknite na Start → Turn Off Computer (Isključi računalo) → Turn Off (Isključi) .
Računalo se isključuje nakon što se dovrši postupak odjave operativnog
sustava.
2. Provjerite je li računalo, kao i svi priključeni uređaji isključeno. Ako se računalo i
priključeni uređaji nisu automatski isključili nakon odjave operativnog sustava,
pritisnite i približno 4 sekunde držite gumb za uključivanje/isključivanje kako biste ih
isključili.
Nakon rada na unutrašnjosti računala
Nakon što ste završili bilo koji postupak zamjene, prije uključivanja računala provjerite
jeste li priključili sve vanjske uređaje, kartice, kabele itd.
11
Page 12
OPREZ: Kako biste izbjegli oštećivanje računala, koristite isključivo bateriju
namijenjenu za dotično Dell računalo. Nemojte koristiti baterije koje su namijenjene
za druga Dell računala.
1. Priključite sve vanjske uređaje, kao što je replikator priključka, dodatna baterija ili
medijska baza i ponovno postavite sve kartice, kao što je ExpressCard.
2. Priključite sve telefonske ili mrežne kabele na svoje računalo.
OPREZ: Kako biste priključili mrežni kabel, prvo ga priključite u mrežni uređaj, a
zatim u računalo.
3. Ponovno postavite bateriju.
4. Priključite svoje računalo i sve priključene uređaje na njihove izvore električnog
napajanja.
5. Uključite računalo.
12
Page 13
Baterija
Uklanjanje baterije
2
1. Slijedite postupke u odlomku
2. Pomaknite jezičke za oslobađanje kako biste oslobodili bateriju.
3. Izvucite bateriju i uklonite je iz računala.
Prije rada na računalu
.
13
Page 14
Ugradnja baterije
1. Umetnite bateriju u njezin utor sve dok ne nasjedne na mjesto.
2. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
14
Page 15
Memorijska kartica
Uklanjanje memorijske kartice
3
1. Slijedite postupke u odlomku
2. Pritisnite memorijsku karticu kako biste je oslobodili iz računala.
3. Izvucite memorijsku karticu iz računala.
Prije rada na računalu
.
15
Page 16
Ugradnja memorijske kartice
1. Gurnite memorijsku karticu u pratinac sve dok ne nasjedne na mjesto.
2. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
16
Page 17
4
Kartica identiteta pretplatnika (eng. Subscriber Identity Module - SIM)
Uklanjanje kartice modula identiteta pretplatnika (eng. Subscriber Identity Module - SIM)
1. Slijedite postupke u odlomku
2. Uklonite
3. Pritisnite SIM karticu kako biste je oslobodili iz računala.
4. Uhvatite SIM karticu i izvucite kako biste je oslobodili iz računala.
bateriju
.
Prije rada na računalu
.
17
Page 18
Ugradnja telefonskog modula identiteta
pretplatnika (eng. Subscriber Identity Module SIM)
1. Gurnite SIM karticu u utor sve dok potpuno ne nasjedne.
2. Ugradite
3. Slijedite upute u odlomku
bateriju
.
Nakon rada na unutrašnjosti računala
.
18
Page 19
Pristupna ploča
Uklanjanje pristupne ploče
5
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite vijke koji pričvršćuju pristupnu ploču na kućište računala.
4. Podignite pristupnu ploču pod kutom i uklonite iz računala.
bateriju
.
Prije rada na računalu
.
19
Page 20
Ugradnja pristupne ploče
1. Pritegnite vijke kako biste pričvrstili pristupnu ploču na kućište računala.
2. Ugradite
3. Slijedite upute u odlomku
bateriju
.
Nakon rada na unutrašnjosti računala
.
20
Page 21
Memorija
Uklanjanje memorijskog modula
6
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Izdignite kopče dalje od memorijskog modula sve dok ne iskoči.
5. Uklonite memorijski modul od njegovog priključka na matičnoj ploči.
bateriju
.
pristupnu ploču
Prije rada na računalu
.
.
21
Page 22
Ugradnja memorijskog modula
1. Umetnite i učvrstite memorijski modul na matičnu ploču.
2. Ugradite
3. Ugradite
4. Slijedite upute u odlomku
pristupnu ploču
bateriju
.
.
Nakon rada na unutrašnjosti računala
.
22
Page 23
Optički pogon
Uklanjanje optičkog pogona
7
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite vijak kojim je optički pogon pričvršćen na računalo.
5. Pomoću odvijača lagano izdignite optički pogon iz računala.
bateriju
.
pristupnu ploču
Prije rada na računalu
.
.
23
Page 24
Ugradnja optičkog pogona
1. Umetnite optički pogon u njegov pretinac na kućištu.
2. Pritegnite vijak kako biste pričvrstili optički pogon na računalo.
3. Ugradite
4. Ugradite
5. Slijedite upute u odlomku
pristupnu ploču
bateriju
.
.
Nakon rada na unutrašnjosti računala
.
24
Page 25
Tvrdi pogon
Uklanjanje tvrdog pogona
8
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Otvorite kopču koja pričvršćuje sklop tvrdog pogona na računalo.
5. Odspojite kabel tvrdog pogona iz tvrdog pogona.
bateriju
.
pristupnu ploču
Prije rada na računalu
.
.
25
Page 26
6. Uklonite vijke koji pričvršćuju sklop tvrdog pogona na računalo.
7. Podignite tvdi pogon po kutom iz sustava i ukonite iz računala.
26
Page 27
8. Uklonite vijke kojima je nosač tvrdog pogona pričvršćen za tvrdi pogon.
9. Podignite nosač tvrdog pogona i uklonite s tvrdog pogona.
10. Uklonite nosač tvrdog pogona od tvrdog pogona.
27
Page 28
Ugradnja tvrdog pogona
1. Ugradite vijke koji pričvršćuju ploču tvrdog pogona na tvrdi pogon.
2. Postavite tvrdi pogon u njegov pretinac.
3. Ponovno postavite vijke kojima je tvrdi pogon pričvršćen na kućište.
4. Priključite kabel tvrdog pogona u priključak na matičnoj ploči.
5. Ponovno postavite sigurnosnu spajalice kabela tvrdog pogona.
6. Ugradite
7. Ugradite
8. Slijedite upute u odlomku
pristupnu ploču
bateriju
.
.
Nakon rada na unutrašnjosti računala
.
28
Page 29
Kartica bežične lokalnne veze (WLAN)
Uklanjanje kartice za bežičnu lokalnu mrežu (WLAN)
9
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite pristupnu ploču.
4. Odspojite antenske kabele iz WLAN kartice.
5. Koristite šilo kako biste izdignuli zasun za oslobađanje WLAN kartice.
bateriju
.
Prije rada na računalu
.
29
Page 30
6. Uklonite WLAN karticu iz računala.
Ugradnja kartice za bežičnu lokalnu mrežu (WLAN)
1. Umetnite WLAN karticu u njezin utor.
2. Priključite antenske kabele prema kodovima boja na WLAN kartici.
3. Ugradite
4. Ugradite
5. Slijedite upute u odlomku
pristupnu ploču
bateriju
.
.
Nakon rada na unutrašnjosti računala
.
30
Page 31
Tipkovnica
Uklanjanje tipkovnice
10
1. Slijedite postupke u odlomku
2. Uklonite
3. Pomoću plastičnog šila oslobodite četiri zasuna koji pričvršćuju tipkovnicu na
računalo.
4. Okrenite tipkovnicu naopako i položite je na oslonac za ruku.
bateriju
.
Prije rada na računalu
.
31
Page 32
5. Otvorite stezaljku kako biste oslobodili kabel tipkovnice.
6. Odspojite kabel tipkovnice od njegovog priključka na matičnoj ploči.
32
Page 33
7. Ako je računalo isporučeno s tipkovnicom s pozadinskom osvjetljenjem, odspojite
kabel za pozadinsko osvjetljenje tipkovnice.
8. Uklonite tipkovnicu iz računala.
Ugradnja tipkovnice
1. Priključite podatkovni kabel tipkovnice na matičnu ploču.
2. Ugradite
3. Slijedite upute u odlomku
bateriju
.
Nakon rada na unutrašnjosti računala
.
33
Page 34
34
Page 35
11
Kartica bežične mreže širokog područja (eng. Wireless Wide Area Network) (WWAN)
Uklanjanje kartice za bežičnu mrežu širokog područja (WWAN)
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Otvorite sigurnosnu spajalicu kabela ploče gumba za uključivanje/isključivanje.
5. Odspojite kabel gumba za uključivanje/isključivanje.
bateriju
.
tipkovnicu
Prije rada na računalu
.
35
Page 36
6. Odspojite antenske kabele iz WWAN kartice.
7. Koristite šilo kako biste izdignuli zasun koji pričvršćuje WWAN karticu.
36
Page 37
8. Uklonite WWAN karticu iz računala.
Ugradnja kartice za bežičnu mrežu širokog područja (WWAN)
1. Umetnite karticu za bežičnu mrežu širokog područja (WWAN) u njezin utor.
2. Priključite antenske kabele prema kodovima boja na WWAN kartici.
3. Ugradite
4. Ugradite
5. Ugradite
6. Slijedite upute u odlomku
kabel gumb za uključivanje/isključivanje
tipkovnicu
bateriju
.
.
Nakon rada na unutrašnjosti računala
.
.
37
Page 38
38
Page 39
Oslonac za ruku
Uklanjanje oslonca za ruku
12
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite gumu s donje strane računala.
8. Uklonite vijke kojima je oslonac za ruku pričvršćen na donji dio računala.
bateriju
.
memorijsku karticu
pristupnu ploču
tvrdi pogon
tipkovnicu
.
.
Prije rada na računalu
.
.
.
39
Page 40
9. Otvorite kopču kojom je podatkovni kabel ploče gumba za uključivanje/isključivanje
pričvršćen na matičnu ploču.
10. Odspojite kabel ploče gumba za uključivanje/isključivanje iz njegovog priključka na
matičnoj ploči.
40
Page 41

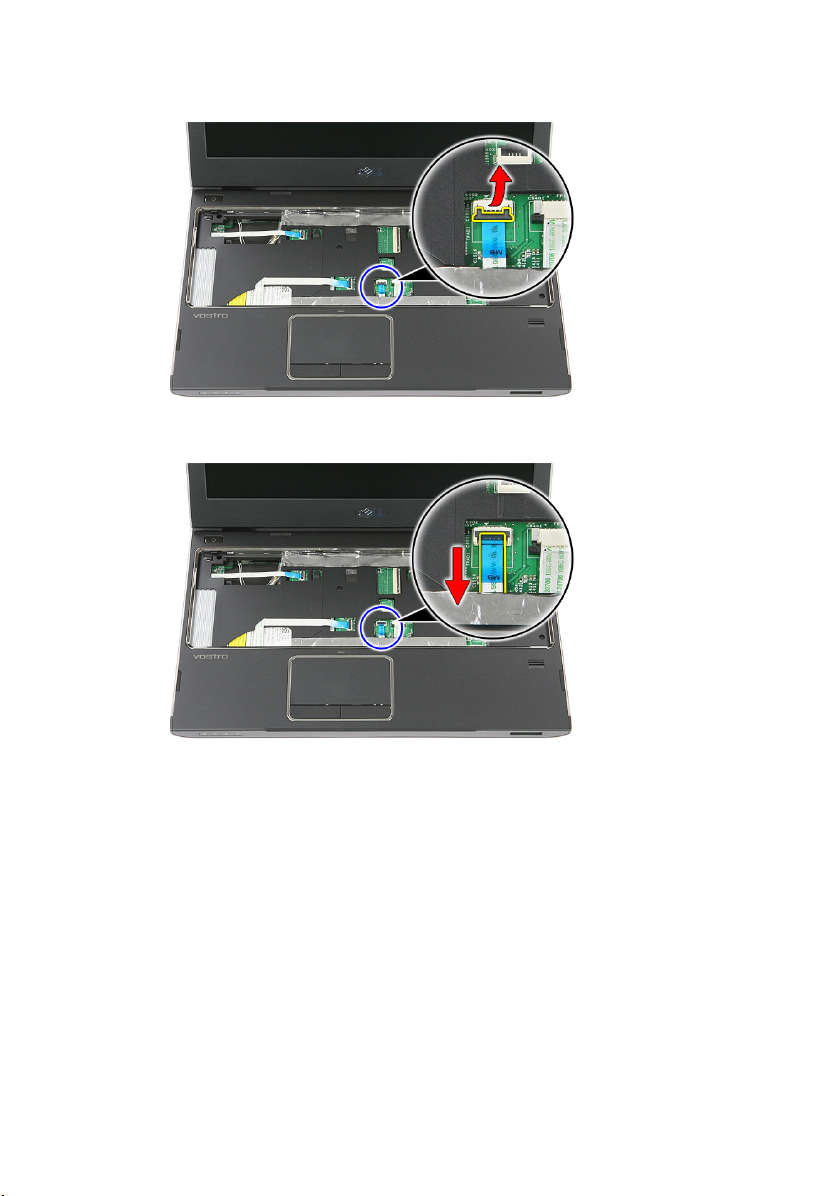

11. Otvorite kopču koja osigurava kabel LED ploče na matičnu ploču.
12. Odspojite kabel LED ploče iz njegovog priključka na matičnoj ploči.
41
Page 42
13. Otvorite kopču kojom je podatkovni kabel podloge osjetljive na dodir pričvršćen za
matičnu ploču.
14. Odspojite kabel podloge osjetljive na dodir iz njegovog priključka na matičnoj ploči.
15. Otvorite kopču kojom je kabel čitača otisaka prstiju pričvršćen za matičnu ploču.
42
Page 43
16. Odspojite kabel čitača otisaka prstiju iz njegovog priključka na matičnoj ploči.
17. Otvorite kopču kojom je kabel ploče za brzo pokretanja pričvršćen na matičnu ploču.
43
Page 44
18. Odspojite kabel ploče za brzo pokretanje iz njegovog priključka na matičnoj ploči.
19. Uklonite vijke kojima je oslonac za ruku pričvršćen na prednji dio računala.
20. Lagano izdignite rubove oslonca za ruku kako biste ga oslobodili.
44
Page 45
21. Podignite oslonac za ruku i uklonite iz računala.
Ugradnja oslonca za ruku
1. Počnite pritiskati od desnog ruba oslonca za ruku prema dolje na računalo kako
biste zakačili jezičke.
2. Nastavite tako uokolo i osigurajte da su jezičci potpuno nasjeli.
3. Priključite sve kabele na matičnu ploču.
4. Pritegnite vijke koji osiguravaju oslonac za ruku.
5. Pritegnite vijke na dnu kućišta koji pričvršćuju oslonac za ruku.
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
tipkovnicu
.
tvrdi pogon.
pristupnu ploču
.
memorijsku karticu
.
45
Page 46
10. Ugradite
11. Slijedite upute u odlomku
bateriju
Nakon rada na unutrašnjosti računala
.
46
Page 47
Zvučnik
Uklanjanje zvučnika
13
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Odspojite kabel zvučnika iz priključka na matičnoj ploči.
9. Oslobodite zvučnik u njegovog položaja.
bateriju
.
memorijsku karticu
pristupnu ploču
tvrdi pogon
tipkovnicu
oslonac za ruku
.
.
Prije rada na računalu
.
.
.
.
47
Page 48
10. Oslobodite kabel zvučnika iz usmjernog kanala.
11. Podignite zvučnike i izvadite ih iz računala.
Ugradnja zvučnika
1. Ugradite kabel zvučnika u usmjerni kanal.
2. Ugradite zvučnik u njegov položaj.
3. Priključite kabel zvučnika.
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
oslonac za ruku.
tipkovnicu
.
tvrdi pogon.
pristupnu ploču
.
memorijsku karticu
bateriju
.
48
Page 49
10. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
49
Page 50
50
Page 51
Čitač otisaka prstiju
Uklanjanje čitača otisaka prstiju
14
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Odlijepite kabel čitača otisaka prstiju s trake koja ga pričvršćuje na oslonac za ruku.
9. Uklonite vijak koji pričvršćuje nosač čitača otisaka prstiju.
bateriju
.
memorijsku karticu
pristupnu ploču
tvrdi pogon
tipkovnicu
oslonac za ruku
.
.
Prije rada na računalu
.
.
.
.
51
Page 52
10. Podignite nosač čitača otisaka prstiju pod kutom i uklonite ga iz računala.
11. Podignite ploču čitača otisaka prstiju i uklonite.
52
Page 53
Ugradnja čitača otisaka prstiju
1. Ugradite ploču čitača otisaka prstiju i nosač.
2. Pritegnite vijke koji pričvršćuju nosač čitača otisaka prstiju.
3. Zalijepite kabel čitača otisaka prstiju na oslonac za ruku.
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
10. Slijedite upute u odlomku
oslonac za ruku.
tipkovnicu
.
tvrdi pogon
pristupnu ploču
.
memorijsku karticu
bateriju
.
Nakon rada na unutrašnjosti računala
.
.
53
Page 54
54
Page 55
LED ploča
Uklanjanje LED ploče
15
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Odlijepoite otvorenu traku koja pričvršćuje kable LED ploče.
bateriju
.
memorijsku karticu
pristupnu ploču
tvrdi pogon
tipkovnicu
oslonac za ruku
.
.
Prije rada na računalu
.
.
.
.
9. Izdignite zasune koji pričvršćuju LED ploču; potom podignite i uklonite LED ploču iz
računala.
55
Page 56
Ugradnja LED ploče
1. Osigurajte zasune na LED ploči.
2. Zalijepite traku koje pričvršćuje kabel LED ploče.
3. Ugradite
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Slijedite upute u odlomku
oslonac za ruku.
tipkovnicu
.
tvrdi pogon
pristupnu ploču
.
memorijsku karticu
bateriju
.
Nakon rada na unutrašnjosti računala
.
.
56
Page 57
Ploča s gumbom za uključivanje/ isključivanje
Uklanjanje ploče gumba za uključivanje/ isključivanje
16
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite vijak koji pričvršćuje ploču gumba za uključivanje/isključivanje.
bateriju
.
memorijsku karticu
pristupnu ploču
memoriju
tvrdi pogon
tipkovnicu
oslonac za ruku
.
.
.
Prije rada na računalu
.
.
.
.
10. Izdignite zasun za kako biste oslobodili ploču gumba za uključivanje/isključivanje;
potom je podignite i uklonite iz računala.
57
Page 58
Ugradnja ploče gumba za uključivanje/ isključivanje
1. Ugradite ploču gumba za uključivanje/isključivanje i pritegnite vijak.
2. Ugradite
3. Ugradite
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Slijedite upute u odlomku
oslonac za ruku.
tipkovnicu
tvrdi pogon
memoriju
pristupnu ploču
memorijsku karticu
bateriju
.
.
.
.
Nakon rada na unutrašnjosti računala
.
.
58
Page 59
17
Ploča s gumbima za brzo pokretanja
Uklanjanje ploče s gumbima za brzo pokretanje
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Odlijepite kabel ploče s gumbima za brzo pokretanje koja je pričvršćuje na oslonac
za ruku.
bateriju
.
memorijsku karticu
pristupnu ploču
memoriju
tvrdi pogon
tipkovnicu
oslonac za ruku
.
.
.
Prije rada na računalu
.
.
.
.
10. Uklonite vijak koji pričvršćuje ploču s gumbima za brzo pokretanje.
59
Page 60
11. Izdignite zasun kako biste oslobodili ploču s gumbima za brzo pokretanje; potom je
podignite i uklonite iz računala.
Ugradnja ploče s gumbima za brzo pokretanje
1. Ugradite ploču gumba za brzo pokretanje i pritegnite vijak.
2. Zalijepite kabel ploče gumba za brzo pokretanje na oslonac za ruku.
3. Ugradite
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
oslonac za ruku.
tipkovnicu
.
tvrdi pogon
memoriju
pristupnu ploču
.
.
memorijsku karticu
bateriju
.
.
60
Page 61
10. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
61
Page 62
62
Page 63
Baterija na matičnoj ploči
Uklanjanje baterije na matičnoj ploči
18
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Izdignite jezičke koji pričvršćuju bateriju na matičnoj ploči na matičnu ploču.
bateriju
.
memorijsku karticu
pristupnu ploču
tvrdi pogon
tipkovnicu
oslonac za ruku
.
.
Prije rada na računalu
.
.
.
.
Ugradnja baterije na matičnoj ploči
1. Umetnite bateriju na matičnoj ploči u utor i lagano je pritišćite dok ne sjedne na
mjesto.
2. Ugradite
3. Ugradite
oslonac za ruku.
tipkovnicu
.
63
Page 64
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Slijedite upute u odlomku
tvrdi pogon.
pristupnu ploču
memorijsku karticu
bateriju
.
Nakon rada na unutrašnjosti računala
.
64
Page 65
Sklop hladila procesora
Uklanjanje hladila
19
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite
10. Uklonite
11. Uklonite
12. Uklonite
13. Uklonite
14. Podignite hladilo i ventilator te uklonite iz matične ploče.
bateriju
.
memorijsku karticu
pristupnu ploču
memoriju
WLAN karticu
optički pogon
tvrdi pogon
tipkovnicu
WWAN karticu
oslonac za ruku
sklop zaslona
matičnu ploču
.
.
.
Prije rada na računalu
.
.
.
.
.
.
.
.
.
65
Page 66
Ugradnja hladila
1. Ugradite hladilo u utor.
2. Ugradite
3. Ugradite
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
10. Ugradite
11. Ugradite
12. Ugradite
13. Ugradite
14. Slijedite upute u odlomku
matičnu ploču
sklop zaslona
.
oslonac za ruku.
WWAN karticu
tipkovnicu
.
tvrdi pogon
optički pogon
WLAN karticu
memoriju
.
.
.
pristupnu ploču
memorijsku karticu
bateriju
.
.
.
.
Nakon rada na unutrašnjosti računala
.
66
Page 67
Procesor
Uklanjanje procesora
20
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite
10. Uklonite
11. Uklonite
12. Uklonite
13. Uklonite
14. Korištenjem odvijača s ravnom glavom zakrenite blokadu s ekscentrom procesora.
bateriju
.
memorijsku karticu
pristupnu ploču
memoriju
WLAN karticu
optički pogon
tvrdi pogon
tipkovnicu
WWAN karticu
oslonac za ruku
sklop zaslona
matičnu ploču
.
.
.
Prije rada na računalu
.
.
.
.
.
.
.
.
.
15. Podignite procesor i uklonite od matične ploče.
67
Page 68
Ugradnja procesora
1. Umetnite procesor u utor procesora. Osigurajte da je procesor pravilno postavljen.
2. Zakrenite blokadu s ekscentrom procesora u smjeru kretanja kazaljki na satu.
3. Ugradite
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
10. Ugradite
11. Ugradite
12. Ugradite
13. Ugradite
14. Ugradite
15. Slijedite upute u odlomku
matičnu ploču
sklop zaslona
.
oslonac za ruku.
WWAN karticu
tipkovnicu
.
tvrdi pogon
optički pogon
WLAN karticu
memoriju
.
.
.
pristupnu ploču
memorijsku karticu
bateriju
.
.
.
.
Nakon rada na unutrašnjosti računala
.
68
Page 69
Sklop zaslona
Uklanjanje sklopa zaslona
21
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite
10. Odspojite antenske kabele iz usmjernih kanala.
bateriju
.
memorijsku karticu
pristupnu ploču
WLAN karticu
tvrdi pogon
tipkovnicu
WWAN karticu
oslonac za ruku
.
.
Prije rada na računalu
.
.
.
.
.
.
11. Izvucite antenske kabele iz njihovih usmjernih kanala.
69
Page 70
12. Odspojite kabel zaslona iz matične ploče.
13. Oslobodite WWAN kabele iz usmjernih kanala.
70
Page 71
14. Uklonite vijke kojima je sklop zaslona pričvršćen na računalo.
15. Podignite sklop zaslona iz računala prema naprijed i uklonite.
Ugradnja sklopa zaslona
1. Priključite sklop zaslona na kućište računala.
2. Pritegnite vijke koji osiguravaju sklop zaslona.
3. Pričvrstite antenske kabele u kanale za provođenje.
4. Priključite kabel zaslona na matičnu ploču.
5. Priključite antenske kabele na ugrađena bežična rješenja.
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
oslonac za ruku.
WWAN karticu
tipkovnicu
tvrdi pogon.
.
.
71
Page 72
10. Ugradite
11. Ugradite
12. Ugradite
13. Ugradite
14. Slijedite upute u odlomku
WLAN karticu
.
pristupnu ploču
memorijsku karticu
bateriju
.
.
.
Nakon rada na unutrašnjosti računala
.
72
Page 73
Okvir zaslona
Uklanjanje okvira zaslona
22
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite
10. Uklonite
11. Pomoću plastičnog šila izdignite okvir zaslona kako biste ga oslobodili sklopa
zaslona.
bateriju
.
memorijsku karticu
pristupnu ploču
WLAN karticu
tvrdi pogon
tipkovnicu
WWAN karticu
oslonac za ruku
sklop zaslona
.
.
Prije rada na računalu
.
.
.
.
.
.
.
12. Podignite okvir zaslona i odvojite ga od sklopa zaslona.
73
Page 74
Ugradnja okvira zaslona
1. Postavite okvir zaslona na računalo.
2. Od dna ruba, pritišćite prema dolje na okvir zaslona kako biste zakvačili jezičke.
3. Nastavite tako uokolo i prema gornjem rubu.
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
10. Ugradite
11. Ugradite
12. Slijedite upute u odlomku
oslonac za ruku.
WWAN karticu
tipkovnicu
.
.
tvrdi pogon.
WLAN karticu
pristupnu ploču
.
.
memorijsku karticu
bateriju
.
Nakon rada na unutrašnjosti računala
.
.
74
Page 75
Kamera
Uklanjanje kamere
23
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite
10. Uklonite
11. Uklonite
12. Odspojite kabel kamere.
bateriju
.
memorijsku karticu
pristupnu ploču
WLAN karticu
tvrdi pogon
tipkovnicu
WWAN karticu
oslonac za ruku
sklop zaslona
okvir zaslona
.
.
.
.
.
.
.
Prije rada na računalu
.
.
13. Odlijepite traku koja pričvršćuje kameru.
75
Page 76
14. Izdignite zasun; podignite kameru i uklonite.
Ugradnja kamere
1. Ugradite kameru na zaslonu i priključite kabel.
2. Ponovno nalijepite traku koja pričvršćuje kameru na zaslonu.
3. Ugradite
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
10. Ugradite
okvir zaslona
sklop zaslona
.
.
oslonac za ruku.
WWAN karticu
tipkovnicu
.
tvrdi pogon.
WLAN karticu
.
pristupnu ploču
.
.
76
Page 77
11. Ugradite
12. Ugradite
13. Slijedite upute u odlomku
memorijsku karticu
bateriju
.
.
Nakon rada na unutrašnjosti računala
.
77
Page 78
78
Page 79
Ploča zaslona
Uklanjanje ploče zaslona
24
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite
10. Uklonite
11. Uklonite
12. Uklonite vijke koji pričvršćuju ploču zaslona na sklop zaslona.
bateriju
.
memorijsku karticu
pristupnu ploču
WLAN karticu
tvrdi pogon
tipkovnicu
WWAN karticu
oslonac za ruku
sklop zaslona
okvir zaslona
.
.
Prije rada na računalu
.
.
.
.
.
.
.
.
13. Podignite ploču zaslona iz sklopa zaslona.
79
Page 80
14. Uklonite traku koja pričvršćuje kabel zaslona na ploču zaslona.
15. Odspojite kabel ploče zaslona iz priključka na ploči.
80
Page 81
Ugradnja ploče zaslona
1. Ugradite kabel zaslona na ploču zaslona.
2. Ponovno zalijepite traku koja pričvršćuje kabel zaslona na ploču zaslona.
3. Ugradite vijke koji pričvršćuju ploču zaslona na sklop zaslona.
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
10. Ugradite
11. Ugradite
12. Ugradite
13. Ugradite
14. Slijedite upute u odlomku
okvir zaslona
sklop zaslona
.
oslonac za ruku.
WWAN karticu
tipkovnicu
.
.
tvrdi pogon.
WLAN karticu
pristupnu ploču
.
.
memorijsku karticu
bateriju
.
Nakon rada na unutrašnjosti računala
.
.
81
Page 82
82
Page 83
Nosači i šarke zaslona
Uklanjanje nosača i šarki zaslona
25
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite
10. Uklonite
11. Uklonite
12. Uklonite
13. Uklonite vijke koji pričvršćuju nosače zaslona i šarke na sklop zaslona.
bateriju
.
memorijsku karticu
pristupnu ploču
WLAN karticu
tvrdi pogon
tipkovnicu
WWAN karticu
oslonac za ruku
sklop zaslona
okvir zaslona
ploču zaslona
.
.
Prije rada na računalu
.
.
.
.
.
.
.
.
.
14. Okrenite lijevi nosač i šarku zaslona.
83
Page 84
15. Otpustite kabele iz lijeve šarke; potom uklonite lijevi nosač i šarku zaslona.
16. Otpustite kabele iz desne šarke; potom uklonite desni nosač i šarku zaslona.
84
Page 85
Ugradnja nosača i šarki zaslona
1. Ugradite nosače zaslona i šarke zaslona.
2. Pritegnite vijke koji pričvršćuju nosače zaslona i šarke na sklop zaslona.
3. Provucite kabele u lijevu i desnu šarku.
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
10. Ugradite
11. Ugradite
12. Ugradite
13. Ugradite
14. Ugradite
15. Slijedite upute u odlomku
ploču zaslona
okvir zaslona
sklop zaslona
.
oslonac za ruku.
WWAN karticu
tipkovnicu
.
.
tvrdi pogon.
WLAN karticu
pristupnu ploču
.
.
memorijsku karticu
bateriju
.
Nakon rada na unutrašnjosti računala
.
.
85
Page 86
86
Page 87
Kabel zaslona
Uklanjanje kabela zaslona
26
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite
10. Uklonite
11. Uklonite
12. Uklonite
13. Uklonite
14. Odlijepite kabel zaslona s trake na poklopcu zaslona i uklonite iz sklopa zaslona.
bateriju
.
memorijsku karticu
pristupnu ploču
WLAN karticu
tvrdi pogon
tipkovnicu
WWAN karticu
oslonac za ruku
sklop zaslona
okvir zaslona
ploču zaslona
nosače i šarke zaslona
.
.
Prije rada na računalu
.
.
.
.
.
.
.
.
.
.
87
Page 88
Ugradnja kabela zaslona
1. Ugradite kabel zaslona tako da ga zalijepite na poklopac zaslona.
2. Ugradite
3. Ugradite
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
10. Ugradite
11. Ugradite
12. Ugradite
13. Ugradite
14. Ugradite
15. Slijedite upute u odlomku
nosače i šarke zaslona
ploču zaslona
kameru na zaslonu
okvir zaslona
sklop zaslona
.
.
.
.
oslonac za ruku.
WWAN karticu
tipkovnicu
.
.
tvrdi pogon.
WLAN karticu
pristupnu ploču
memorijsku karticu
bateriju
.
.
.
.
Nakon rada na unutrašnjosti računala
.
.
88
Page 89
Matična ploča
Uklanjanje matične ploče
27
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite
10. Uklonite
11. Uklonite
12. Uklonite
13. Otpustite pričvrsne vijke koji pričvršćuju hladilo na matičnu ploču.
bateriju
.
memorijsku karticu
pristupnu ploču
memoriju
WLAN karticu
optički pogon
tvrdi pogon
tipkovnicu
WWAN karticu
oslonac za ruku
sklop zaslona
.
.
.
Prije rada na računalu
.
.
.
.
.
.
.
.
14. Odspojite kabel ventilatora koji pričvršćuje hladilo na matičnu ploču.
89
Page 90
15. Uklonite vijke kojima je matična ploča pričvršćena za računalo.
16. Podignite matičnu ploču i uklonite je iz računala.
90
Page 91
Ugradnja matične ploče
1. Poravnajte matičnu ploču prema priključcima ulaza na stražnjoj strani kućišta i
postavite matičnu ploču u računalo.
2. Pritegnite vijke koji pričvršćuju matičnu ploču na mjestu.
3. Ponovno postavite kabel ventilatora.
4. Pritegnite vijke koji pričvršćuju hladilo na matičnu ploču.
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
10. Ugradite
11. Ugradite
12. Ugradite
13. Ugradite
14. Ugradite
15. Ugradite
16. Slijedite upute u odlomku
sklop zaslona
.
oslonac za ruku.
WWAN karticu
tipkovnicu
.
.
tvrdi pogon.
optički pogon
WLAN karticu
memoriju
pristupnu ploču
.
.
.
.
memorijsku karticu
bateriju
.
Nakon rada na unutrašnjosti računala
.
.
91
Page 92
92
Page 93
Input/Output (Ulaz/izlaz) ploča
Uklanjanje Ulaz/izlaz (I/O) ploče
28
1. Slijedite postupke u odlomku
2. Uklonite
3. Uklonite
4. Uklonite
5. Uklonite
6. Uklonite
7. Uklonite
8. Uklonite
9. Uklonite
10. Uklonite
11. Uklonite
12. Uklonite
13. Podignite ploču I/O pod kutom i uklonite je iz računala.
bateriju
.
memorijsku karticu
pristupnu ploču
WLAN karticu
optički pogon
tvrdi pogon
tipkovnicu
WWAN karticu
oslonac za ruku
sklop zaslona
matičnu ploču
.
.
Prije rada na računalu
.
.
.
.
.
.
.
.
93
Page 94
Ugradnja Ulaz/izlaz ploče
1. Ugradite Ulaz/izlaz ploču u utor.
2. Ugradite
3. Ugradite
4. Ugradite
5. Ugradite
6. Ugradite
7. Ugradite
8. Ugradite
9. Ugradite
10. Ugradite
11. Ugradite
12. Ugradite
13. Ugradite
14. Slijedite upute u odlomku
matičnu ploču
sklop zaslona
.
oslonac za ruku.
WWAN karticu
tipkovnicu
.
.
tvrdi pogon
optički pogon
WLAN karticu
memoriju
pristupnu ploču
.
.
.
.
memorijsku karticu
bateriju
.
Nakon rada na unutrašnjosti računala
.
.
94
Page 95
29
Program za postavljanje sustava
Pregled programa za postavljanje sustava
Program za postavljanje sustava omogućuje vam da:
• promijenite informacije o konfiguraciji sustava nakon dodavanja, promjene ili
uklanjanja hardvera iz računala,
• postavite ili promijenite korisničke opcije poput korisničke lozinke,
• očitate trenutne količine memorije ili postavite vrste ugrađenog tvrdog pogona.
Prije uporabe programa za postavljanje sustava preporučuje se zapisati podatke sa
zaslona programa za postavljanje za buduću upotrebu.
OPREZ: Ako niste stručni korisnik računala, ne mijenjajte postavke ovog programa.
Neke promjene mogu uzrokovati nepravilan rad računala.
Ulaz u program za postavljanje sustava
1. Uključite (ili ponovno pokrenite) računalo.
2. Kada se prikaže plavi logotip DELL, pratite na zaslonu kada će se prikazati poruka za
pritiskanje tipke F2.
3. Kada se pojavi poruka za F2, odmah pritisnite <F2>.
NAPOMENA: Poruka F2 označava da je tipkovnica inicijalizirana. Ova se poruka
može pojaviti vrlo brzo, stoga morate pratiti zaslon i odmah pritisnuti <F2>. Ako
pritisnite <F2> prije nego što se to od vas zatraži, taj pritisak tipke neće biti
zabilježen.
4. Ako predugo čekate i prikaže se logotip operacijskog sustava, nastavite čekati dok
ne vidite Microsoft Windows radnu površinu, a zatim isključite računalo i pokušajte
ponovno.
95
Page 96
Zasloni programa za postavljanje sustava
Izbornik — prikazuje se na vrhu prozora programa za postavljanje sustava. U ovom
polju nalazi se izbornik za pristup opcijama programa za postavljanje sustava. Za
navigaciju pritisnite < Strelica lijevo > ili < Strelica desno >. Kad se u Izborniku označi
opcija Popis s opcijama navode se opcije koje definiraju hardver ugrađen u vaše
računalo.
Popis s opcijama –
prikazuje se na lijevoj strani
prozora programa za
postavljanje sustava. Polje
sadrži značajke koje
definiraju konfiguraciju
vašeg računala, uključujući
ugrađenu strojnu opremu,
štednju energije i
sigurnosne značajke.
Pomičite se po popisu
pomoću tipki sa strelicama
gore i dolje. Kada označite
neku opciju, Polje s
opcijama prikazuje više
informacija o odabranoj
opciji te trenutačne i
dostupne postavke za
odabranu opciju.
Funkcije tipki – Ovo se polje prikazuje ispod Polja s opcijama i sadrži popis tipki i
njihovih funkcija u sklopu polja aktivnog programa za postavljanje sustava.
Polje s opcijama —
prikazuje se na desnoj
strani područja Popis s
opcijama i sadrži
informacije o svakoj od
opcija koje se nalaze u
području Popis s opcijama.
U ovom polju možete vidjeti
podatke o svom računalu i
napraviti izmjene u
trenutačnim postavkama.
Pritisnite <Enter> kako biste
promijenili svoje trenutačne
postavke. Pritisnite <ESC>
za povratak na Popis s
opcijama.
NAPOMENA: Ne mogu
se mijenjati baš sve
postavke navedene u
Polju s opcijama.
Pomoć – prikazuje se na
desnoj strani prozora za
postavljanje sustava i
sadrži informacije za pomoć
za opciju odabranu na
Popisu s opcijama.
Sljedeće tipke koristite za navigaciju zaslonima programa za postavljanje sustava.
Pritisak na tipku Radnja
< F2 > Prikazuje informacije o stavci odabranoj u
programu za postavljanje sustava.
96
Page 97
Pritisak na tipku Radnja
< Esc > Izlaz iz trenutačnog prikaza ili prebacivanje
trenutačnog prikaza na stranicu Izlaz u
programu za postavljanje sustava.
< Strelica gore > ili < Strelica dolje > Odabir stavke za prikaz.
< Strelica lijevo > ili < Strelica desno > Odabir izbornika za prikaz.
– ili + Promjena trenutne vrijednosti stavke.
< Enter > Odabir podizbornika ili izvršenje naredbe.
< F9 > Učitavanje zadane postavke.
< F10 > Sprema trenutnu konfiguraciju i izlazi iz
programa za postavljanje sustava.
Opcije programa za postavljanje sustava
Glavno
Podaci o sustavu
Datum sustava Ponovo postavlja vrijeme u unutarnjem
Vrijeme sustava Ponovo postavlja vrijeme na unutarnjem
Verzija BIOS-a Prikazuje izdanje BIOS-a.
Naziv proizvoda Prikazuje naziv proizvoda i broj modela.
Servisna oznaka Prikazuje servisnu oznaku vašeg računala.
Oznaka sredstva Prikazuje oznaku računala (ako postoji).
Podaci o procesoru
CPU tip Prikazuje vrstu procesora.
Brzina procesora Prikazuje brzinu procesora.
CPU ID Prikazuje ID (identifikacijsku oznaku)
Veličina L1 privremene memorije Prikazuje veličinu L1 predmemorije.
Veličina L2 privremene memorije Prikazuje veličinu L2 predmemorije.
Prikazuje broj modela računala.
kalendaru računala.
satu računala.
procesora.
97
Page 98
Veličina L3 privremene memorije Prikazuje veličinu L3 predmemorije.
Podaci o memoriji
Proširena memorija Prikazuje memoriju instaliranu na
računalu.
Memorija sustava Prikazuje memoriju ugrađenu na računalu.
Brzina memorije Prikazuje brzinu memorije.
Podaci o uređaju
Utvrđeni HDD Prikazuje broj modela i kapacitet tvrdog
pogona.
SATA ODD Prikazuje broj modela i kapacitet optičkog
pogona.
eSATA uređaj Prikazuje podatke o ugrađenom eSATA
uređaju.
Vrsta AC adaptera Prikazuje vrstu AC adaptera.
Napredno
Intel SpeedStep
Virtualizacija Omogućuje ili onemogućuje
Integrirani NIC Omogućuje ili onemogućuje
USB emulacija Omogućuje ili onemogućuje
USB Powershare Omogućuje punjenje
USB podrška za podizanje Omogućuje pokretanje
98
Omogućuje ili onemogućuje
funkciju Intel SpeedStep.
značajku Intel Virtualizacije.
napajanje ugrađene mrežne
kartice.
funkciju USB emulacije
vanjskih uređaja
korištenjem spremljenog
sustava napajanja baterije
preko ulaza USB
PowerShare na računalu ili
čak dok je računalo
isključeno.
računala iz stanja mirovanja
Zadana postavka:
Omogućeno
Zadana postavka:
Omogućeno
Zadana postavka:
Omogućeno
Zadana postavka:
Omogućeno
Zadana postavka:
Omogućeno
Zadana postavka:
Onemogućeno
Page 99
preko USB uređaja. Ova je
značajka omogućena samo
kad je priključen AC
adapter.
Rad SATA uređaja Mijenja način rada SATA
kontrolera u ATA ili AHCI.
Upozorenja adaptera Omogućuje ili onemogućuje
upozorenja o adapterima.
Ponašanje funkcijske tipke Specificira ponašanje
funkcijske tipke <Fn> .
Ponašanje punjača Specificira da li se baterije
puni kad je računalo
priključeno na izvor
izmjeničnog napajanja.
Razni uređaji Ovo polje vam omogućuje ili
onemogućuje različite
ugrađene pogone.
Sigurnost
Zadana postavka: AHCI
Zadana postavka:
Omogućeno
Zadano: Prva funkcija tipke
Zadana postavka:
Omogućeno
Postavljanje servisne oznake
Postavljanje lozinke nadzornika Omogućuje postavljanje, promjenu ili
Postavljanje HDD lozinke Omogućuje vam postavljanje lozinke na
Zaobilaženje lozinke Omogućuje vam da zaobiđete lozinku
Computrace Omogućuje ili onemogućuje značajku
Ovo polje prikazuje Servisnu oznaku vašeg
sustava. Ako servisna oznaka još nije
postavljena, ovo polje se može koristiti za
njezino unošenje.
brisanje lozinke administratora
tvrdom pogonu ugrađenom u računalo
(HDD).
sustava (podizanje) i zahtjev za lozinkom
unutarnjeg HDD-a tijekom ponovnog
podizanja sustava.
Computrace na vašem računalu.
99
Page 100
Podizanje sustava
Redoslijed prioriteta podizanja sustava Specificira redoslijed različitih uređaja
preko kojih se računalo podiže tijekom
podizanja sustava.
Pogoni tvrdog diska Specificira preko kojeg se tvrdog pogona
računalo može podignuti.
USB uređaj za pohranu podataka Specificira preko kojeg se USB uređaja za
pohranu podataka računalo može
podignuti.
CD/DVD ROM pogoni Specificira preko kojeg se CD/DVD uređaja
računalo može podignuti.
eSATA Specificira preko kojeg se eSATA uređaja
računalo može podignuti.
Mreža Specificira preko kojeg se mrežnog
uređaja računalo može podignuti.
Izlaz
Ovaj vam odlomak omogućuje da spremite, odbacite i učitate zadane postavke prije
izlaska iz programa za postavljanje sustava.
100
Loading...
