Dell™ Vostro™ 3300/3400/3500/3700
Informationen zur Einrichtung und zu Funktionen

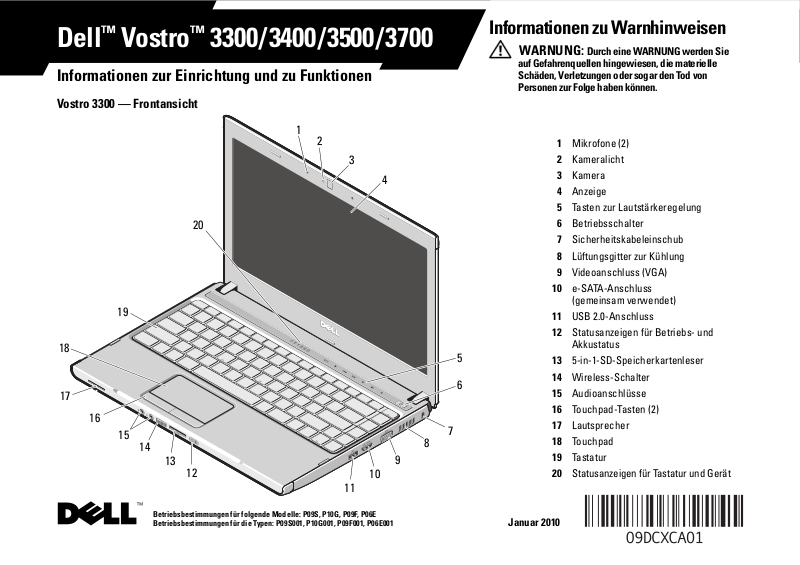

Vostro 3300 — Frontansicht
1
2
3
4
20
19
18
17
16
15 |
8 |
|
14 |
||
|
||
13 |
9 |
|
12 |
10 |
|
|
11 |
5
6
7
Informationen zu Warnhinweisen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.
1 |
Mikrofone (2) |
2 |
Kameralicht |
3 |
Kamera |
4 |
Anzeige |
5 |
Tasten zur Lautstärkeregelung |
6 |
Betriebsschalter |
7 |
Sicherheitskabeleinschub |
8 |
Lüftungsgitter zur Kühlung |
9 |
Videoanschluss (VGA) |
10e-SATA-Anschluss (gemeinsam verwendet)
11USB 2.0-Anschluss
12Statusanzeigen für Betriebsund Akkustatus
135-in-1-SD-Speicherkartenleser
14Wireless-Schalter
15Audioanschlüsse
16Touchpad-Tasten (2)
17Lautsprecher
18Touchpad
19Tastatur
20Statusanzeigen für Tastatur und Gerät
Betriebsbestimmungen für folgende Modelle: P09S, P10G, P09F, P06E |
Januar 2010 |
Betriebsbestimmungen für die Typen: P09S001, P10G001, P09F001, P06E001 |
Vostro 3300 — Rückansicht
1 Lüftungsgitter zur Kühlung
2 Netzteilanschluss
3 USB 2.0-Anschluss
4 Netzwerkanschluss
5 Optisches Gerät/Schacht
6 ExpressCard-Anschluss
1 |
6 |
5
4
3
2
WARNUNG: Stecken Sie keine Gegenstände in die Lüftungsschlitze, blockieren Sie sie nicht und halten Sie sie frei von Staub. Bewahren Sie Ihren Dell-Computer im eingeschalteten Zustand nicht in Bereichen mit mangelnder Luftzirkulation auf, etwa in einem Aktenkoffer. Bei mangelnder Luftzirkulation kann der Computer Schaden nehmen oder sogar einen Brand verursachen. Der Lüfter wird eingeschaltet, wenn sich der Computer erhitzt. Das ist normal und weist nicht auf ein Problem mit dem Lüfter oder dem Computer hin.
Vostro 3400/3500 — Frontansicht
21
20
19
18
17
16
15
14
1
2
3
4
5
6
7
8
9
10
11
12
1 |
Mikrofone (2) |
2 |
Kameralicht |
3 |
Kamera |
4 |
Anzeige |
5 |
Tasten zur Lautstärkeregelung |
6 |
Betriebsschalter |
7 |
Rechter Lautsprecher |
8 |
Netzwerkanschluss |
9 |
USB 2.0-Anschluss |
10Optisches Gerät/Schacht
11Fingerabdruck-Lesegerät
12ExpressCard-Anschluss
138-in-1-SD-Speicherkartenleser
14Statusanzeigen für Betriebsund Akkustatus
15Audioanschlüsse
16Wireless-Schalter
17Touchpad-Tasten (2)
18Touchpad
19Tastatur
20Linker Lautsprecher
21Statusanzeigen für Tastatur und Gerät
13
Vostro 3400/3500 — Rückansicht
1 |
Sicherheitskabeleinschub |
2 |
Netzteilanschluss |
3 |
Lüftungsgitter zur Kühlung |
4 |
Videoanschluss (VGA) |
5 |
e-SATA-Anschluss (gemeinsam |
|
verwendet) |
6 |
HDMI-Anschluss |
7 |
USB 2.0-Anschlüsse (2) |
7
6
5
4 3
2
1
Vostro 3700 — Frontansicht
22
21
20
19
18
17
16 15
14
1
2
3
4
5
6
7
8
9 10
11 12
1 |
Mikrofone (2) |
2 |
Kameralicht |
3 |
Kamera |
4 |
Anzeige |
5Leuchtanzeigen für Lautstärkeregelung
6 |
Betriebsschalter |
7 |
Rechter Lautsprecher |
8 |
Netzwerkanschluss |
9 |
USB 2.0-Anschlüsse (2) |
10Optisches Gerät/Schacht
11Fingerabdruck-Lesegerät
12IEEE-1394-Anschluss
13ExpressCard-Steckplatz
148-in-1-SD-Speicherkartenleser
15Statusanzeigen für Betriebsund Akkustatus
16Audioanschlüsse
17Wireless-Schalter
18Touchpad-Tasten (2)
19Touchpad
20Tastatur
21Linker Lautsprecher
22Statusanzeigen für Tastatur und Gerät
13
