Dell Vostro 270
Používateľská príručka

Regulačný model: D11M
Regulačný typ: D11M002

Poznámky, upozornenia a výstrahy

POZNÁMKA: POZNÁMKA uvádza dôležité informácie, ktoré umožňujú lepšie využitie počítača.

VAROVANIE: UPOZORNENIE označuje možné poškodenie hardvéru alebo stratu údajov a uvádza, ako sa vyhnúť
problému.

VÝSTRAHA: VÝSTRAHA označuje možné poškodenie majetku, osobné zranenie alebo smrť.

© 2012 Dell Inc.
Ochranné známky v tomto texte: Dell™, logo DELL, Dell Precision™, Precision ON™, ExpressCharge™, Latitude™, Latitude ON™,

OptiPlex™, Vostro™ a Wi-Fi Catcher™ sú ochrannými známkami spoločnosti Dell Inc. Intel®, Pentium®, Xeon®, Core™, Atom™,
Centrino® a Celeron® sú registrovanými ochrannými známkami a ochrannými známkami spoločnosti Intel Corporation v USA a iných
krajinách. AMD® je registrovaná ochranná známka a AMD Opteron™, AMD Phenom™, AMD Sempron™, AMD Athlon™, ATI Radeon™ a
ATI FirePro™ sú ochranné známky spoločnosti Advanced Micro Devices, Inc. Microsoft®, Windows®, MS-DOS®, Windows Vista®,
tlačidlo Štart Windows Vista a Office Outlook® sú buď ochranné známky alebo registrované ochranné známky spoločnosti Microsoft
Corporation v USA a/alebo iných krajinách. Blu-ray Disc™ je ochranná známka, ktorú vlastní Blu-ray Disc Association (BDA) a je
licencovaná pre používanie na diskoch a prehrávačoch. Slovná značka Bluetooth® je registrovaná ochranná známka, ktorú vlastní
spoločnosť Bluetooth® SIG, Inc., a spoločnosť Dell Inc. túto značku používa v rámci licencie. Wi-Fi® je registrovaná ochranná známka
spoločnosti Wireless Ethernet Compatibility Alliance, Inc.

2012 — 9

Rev. A00

Obsah

Poznámky, upozornenia a výstrahy.............................................................................................2

Kapitola 1: Práca na počítači........................................................................................................5

Pred servisným úkonom v počítači...........................................................................................................................5

Vypnutie počítača.....................................................................................................................................................6

Po dokončení práce v počítači..................................................................................................................................6

Kapitola 2: Demontáž a inštalácia komponentov......................................................................7

Odporúčané nástroje................................................................................................................................................7

Demontáž krytu.........................................................................................................................................................7

Inštalácia krytu.........................................................................................................................................................8

Demontáž predného rámu........................................................................................................................................8

Inštalácia predného rámu.........................................................................................................................................9

Demontáž rozširujúcej karty.....................................................................................................................................9

Inštalácia rozširujúcej karty...................................................................................................................................10

Demontáž ventilátora systému...............................................................................................................................10

Inštalácia ventilátora systému................................................................................................................................11

Demontáž pamäte...................................................................................................................................................12

Inštalácia pamäte...................................................................................................................................................12

Demontáž optickej jednotky....................................................................................................................................12

Inštalácia optickej jednotky....................................................................................................................................13

Demontáž pevného disku........................................................................................................................................14

Inštalácia pevného disku........................................................................................................................................15

Demontáž karty WLAN (Wireless Local Area Network).........................................................................................15

Inštalácia karty WLAN (Wireless Local Area Network).........................................................................................15

Demontáž čítačky kariet..........................................................................................................................................16

Inštalácia čítačky kariet..........................................................................................................................................17

Demontáž napájacej jednotky (PSU)......................................................................................................................17

Inštalácia napájacej jednotky (PSU).......................................................................................................................18

Demontáž spínača napájania..................................................................................................................................18

Inštalácia spínača napájania..................................................................................................................................19

Demontáž predného vstupno-výstupného panela..................................................................................................19

Inštalácia vstupno-výstupného panela...................................................................................................................21

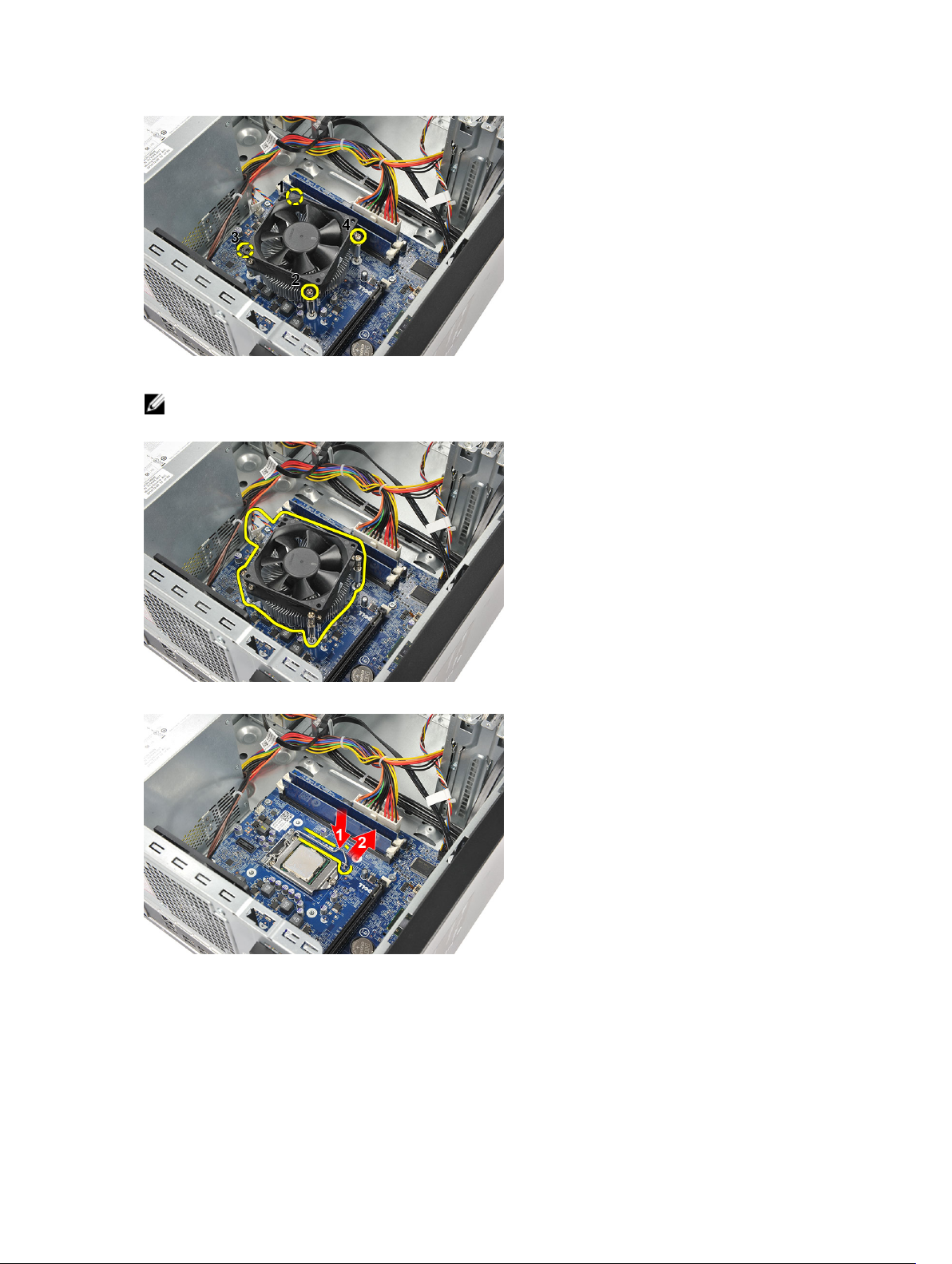

Demontáž procesora..............................................................................................................................................21

Inštalácia procesora...............................................................................................................................................23

Demontáž gombíkovej batérie................................................................................................................................23

Vloženie gombíkovej batérie...................................................................................................................................24

Demontáž systémovej dosky...................................................................................................................................24

Rozloženie systémovej dosky.................................................................................................................................25

Inštalácia systémovej dosky...................................................................................................................................26

Kapitola 3: Program System Setup (Nastavenie systému)....................................................29

Zavádzacia postupnosť..........................................................................................................................................29

Navigačné klávesy..................................................................................................................................................29

Prehľad nastavenia systému..................................................................................................................................30

Vstup do nastavení systému...................................................................................................................................30

Nastavenia prepojky...............................................................................................................................................30

Obrazovky programu System Setup (Nastavenie systému)...................................................................................31

Možnosti programu System Setup (Nastavenie systému)......................................................................................32

Exit (Skončiť)....................................................................................................................................................34

Aktualizácia systému BIOS ....................................................................................................................................34

Vymazanie zabudnutého hesla...............................................................................................................................34

Vymazanie nastavení CMOS...................................................................................................................................35

Systémové heslo a heslo pre nastavenie...............................................................................................................36

Nastavenie systémového hesla a hesla pre nastavenie..................................................................................37

Vymazanie alebo zmena existujúceho systémového hesla a/alebo hesla pre nastavenie.............................37

Zrušenie systémového hesla............................................................................................................................38

Kapitola 4: Diagnostika................................................................................................................39

Diagnostika Vylepšené vyhodnotenie systému pred zavedením (Enhanced Pre-Boot System Assessment

– ePSA)...................................................................................................................................................................39

Kapitola 5: Odstraňovanie problémov.......................................................................................41

Diagnostické kódy kontrolky napájania..................................................................................................................41

Diagnostické zvukové kódy.....................................................................................................................................42

Diagnostické chybové hlásenia..............................................................................................................................42

Systémové chybové hlásenia.................................................................................................................................46

Kapitola 6: Technické údaje.......................................................................................................49

Kapitola 7: Kontaktovanie spoločnosti Dell..............................................................................53

1

Práca na počítači

Pred servisným úkonom v počítači

Dodržiavajte nasledujúce bezpečnostné pokyny, aby ste sa vyhli prípadnému poškodeniu počítača a zaistili svoju osobnú
bezpečnosť. Pokiaľ nie je uvedené inak, každý postup uvádzaný v tomto dokumente predpokladá, že sú splnené
nasledujúce podmienky:

• Prečítali ste si bezpečnostné informácie, ktoré boli dodané spolu s počítačom.

• Súčasť sa môže vymeniť alebo, ak ste ju kúpili osobitne, nainštalovať podľa krokov demontáže v obrátenom
poradí.

VÝSTRAHA: Skôr než začnete pracovať vnútri počítača, prečítajte si bezpečnostné pokyny dodané s počítačom.
Ďalšie informácie o bezpečnosti a overených postupoch nájdete na stránke so zákonnými požiadavkami na adrese
www.dell.com/regulatory_compliance .

VAROVANIE: Veľa opráv smie vykonávať iba oprávnený servisný technik. Môžete vykonávať iba postupy riešenia
problémov a jednoduché opravy, na ktoré vás oprávňujú dokumentácia produktu alebo pokyny internetového alebo
telefonického servisu a tímu technickej podpory. Škody spôsobené opravami, ktoré neboli autorizované
spoločnosťou Dell, nie sú pokryté zárukou. Prečítajte si bezpečnostné informácie, ktoré boli dodané spolu s
produktom, a postupujte podľa nich.

VAROVANIE: Uzemnite sa pomocou uzemňovacieho pásika na zápästí alebo opakovaným dotýkaním sa
nenatretého kovového povrchu, napr. konektora na zadnej strane počítača, aby ste predišli elektrostatickému
výboju.

VAROVANIE: So súčiastkami a kartami zaobchádzajte opatrne. Nedotýkajte sa komponentov alebo kontaktov na
karte. Kartu držte za jej okraje alebo za jej kovovú montážnu konzolu. Komponenty ako procesor držte za okraje a
nie za kolíky.

VAROVANIE: Ak odpájate kábel, potiahnite ho za prípojku alebo pevný ťahací jazýček, ale nie za samotný kábel.
Niektoré káble majú konektor zaistený západkami; pred odpojením takéhoto kábla stlačte západky. Konektory od
seba odpájajte plynulým ťahom v rovnom smere – zabránite tým ohnutiu kolíkov. Skôr než niektorý kábel zapojíte,
presvedčte sa, či sú oba konektory správne orientované a zarovnané.

POZNÁMKA: Farba počítača a niektorých súčastí sa môže odlišovať od farby uvedenej v tomto dokumente.

Aby nedošlo k poškodeniu počítača, pred vykonaním servisného úkonu v počítači vykonajte nasledujúce opatrenia.

1. Pracovný povrch musí byť rovný a čistý, aby sa nepoškriabal kryt počítača.

2. Vypnite počítač (pozrite časť Vypnutie počítača).

VAROVANIE: Ak chcete odpojiť sieťový kábel, najskôr odpojte kábel z počítača a potom ho odpojte zo
sieťového zariadenia.

3. Odpojte od počítača všetky sieťové káble.

4. Odpojte počítač a všetky pripojené zariadenia z elektrických zásuviek.

5. Stlačením a podržaním hlavného spínača odpojeného počítača uzemnite systémovú dosku.

5

6. Demontujte kryt.

VAROVANIE: Než sa dotknete akéhokoľvek komponentu vo vnútri počítača, uzemnite sa dotykom nenatretého
kovového povrchu – napríklad sa dotknite kovovej zadnej časti počítača. Počas práce sa pravidelne dotýkajte
nenatreného kovového povrchu, aby sa rozptýlila statická elektrina, ktorá by mohla poškodiť vnútorné
súčiastky.

Vypnutie počítača

VAROVANIE: Predtým, než vypnete počítač, si uložte a zatvorte všetky otvorené súbory a zatvorte všetky otvorené
programy, aby ste zabránili strate údajov.

1. Vypnite operačný systém:

– V systéme Windows 7:

Kliknite na Štart , potom kliknite na tlačidlo Vypnúť.

– V systéme Windows Vista:

Kliknite na Štart , potom kliknite na šípku v dolnom pravom rohu v ponuke Štart podľa obrázka a kliknite
na položku Vypnúť.

– V systéme Windows XP:

Kliknite na tlačidlo Štart → Vypnúť počítač → Vypnúť . Počítač sa vypne po ukončení vypínania
operačného systému.

2. Skontrolujte vypnutie počítača a všetkých pripojených zariadení. Ak sa počítač a pripojené zariadenia nevypli pri
vypínaní operačného systému automaticky, vypnite ich stlačením a podržaním hlavného vypínača po dobu asi 6
sekúnd.

Po dokončení práce v počítači

Po skončení postupu inštalácie súčastí sa pred zapnutím počítača uistite, či ste pripojili všetky externé zariadenia, karty
a káble.

1. Nasaďte kryt.

VAROVANIE: Pred zapojením sieťového kábla najskôr zapojte kábel do sieťového zariadenia a potom ho
zapojte do počítača.

2. Pripojte k počítaču prípadné telefónne alebo sieťové káble.

3. Pripojte počítač a všetky pripojené zariadenia k ich elektrickým zásuvkám.

4. Zapnite počítač.

5. Ak je to potrebné, spustením programu Dell Diagnostics preverte, či váš počítač funguje správne.

6

Demontáž a inštalácia komponentov

Táto časť obsahuje podrobné informácie o odstraňovaní alebo inštalácii komponentov vášho počítača.

Odporúčané nástroje

Postupy uvedené v tomto dokumente môžu vyžadovať použitie nasledujúcich nástrojov:

• Malý plochý skrutkovač

• Krížový skrutkovač

• Malé plastové páčidlo

Demontáž krytu

2

1. Postupujte podľa pokynov uvedených v časti

2. Odskrutkujte skrutky, ktoré upevňujú kryt k počítaču.

3. Posuňte kryt počítača smerom k zadnej časti počítača.

Pred začatím práce v počítači

.

4. Zložte kryt počítača.

7

Inštalácia krytu

1. Kryt umiestnite na šasi.

2. Posuňte kryt počítača smerom k prednej časti počítača.

3. Zaskrutkujte skrutky, ktoré upevňujú kryt k počítaču.

4. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

Demontáž predného rámu

.

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Páčením odtiahnite poistné spony predného rámu od šasi.

4. Pootočte rámom smerom od počítača a uvoľnite háčiky na protiľahlom okraji rámu od šasi.

Pred začatím práce v počítači

.

8

Inštalácia predného rámu

1. Vložte háčiky do zárezov na počítači.

2. Sklopte predný rám k počítaču.

3. Zatlačte na predný rám, kým západky nezacvaknú na miesto.

4. Nainštalujte kryt.

5. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

Demontáž rozširujúcej karty

.

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Stlačte uvoľňovací jazýček na poistnej západke karty.

4. Zatlačením na uvoľňovaciu páčku uvoľnite istiacu západku zo zárezu na karte.

Pred začatím práce v počítači

.

9

5. Uvoľnite kartu z konektora a vyberte ju z počítača.

Inštalácia rozširujúcej karty

1. Vložte kartu do zásuvky a zatlačte na ňu, kým nezacvakne na svoje miesto.

2. Upevnite rozširujúcu kartu zatlačením poistnej západky, kým karta nezacvakne na svoje miesto.

3. Nainštalujte kryt.

4. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

.

Demontáž ventilátora systému

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Odpojte kábel ventilátora od systémovej dosky.

10

Pred začatím práce v počítači

.

4. Odskrutkujte skrutky, ktoré upevňujú ventilátor k zadnej časti počítača.

5. Vyberte ventilátor z počítača.

Inštalácia ventilátora systému

1. Umiestnite ventilátor na svoje miesto v počítači.

2. Zaskrutkujte skrutky, ktoré upevňujú ventilátor k zadnej časti počítača.

3. Pripojte kábel ventilátora k systémovej doske.

4. Nainštalujte kryt.

5. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

.

11

Demontáž pamäte

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Zatlačte na poistné príchytky pamäte na bokoch pamäťového modulu.

4. Vyberte pamäťový modul z konektora na systémovej doske.

Pred začatím práce v počítači

.

Inštalácia pamäte

1. Zatlačte pamäťový modul do príslušného konektora na systémovej doske, až kým nezacvakne na svoje miesto.

2. Nainštalujte kryt.

3. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

.

Demontáž optickej jednotky

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Odpojte údajový a napájací kábel od optickej jednotky.

12

Pred začatím práce v počítači

.

4. Odskrutkujte skrutky, ktoré upevňujú optickú jednotku k počítaču.

5. Optickú jednotku vysuňte cez prednú časť počítača.

Inštalácia optickej jednotky

1. Optickú jednotku vsuňte cez prednú časť počítača.

2. Zaskrutkujte skrutky, ktoré upevňujú optickú jednotku k počítaču.

3. Pripojte údajový a napájací kábel k optickej jednotke.

4. Nainštalujte kryt.

5. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

.

13

Demontáž pevného disku

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Odpojte kábel SATA a napájací kábel od pevného disku.

4. Odskrutkujte skrutky, ktoré upevňujú pevný disk k počítaču.

Pred začatím práce v počítači

.

5. Vyberte pevný disk z počítača.

6. Odskrutkovaním skrutky uvoľnite konzoly od pevného disku.

14

Inštalácia pevného disku

1. Zaskrutkovaním skrutiek pripevnite konzoly k pevnému disku.

2. Nainštalujte pevný disk do počítača.

3. Zaskrutkujte skrutky, ktoré upevňujú pevný disk k počítaču.

4. Pripojte kábel SATA a napájací kábel k pevnému disku.

5. Nainštalujte kryt.

6. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

.

Demontáž karty WLAN (Wireless Local Area Network)

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Odpojte káble WLAN.

4. Odskrutkujte skrutku, ktorá upevňuje kartu WLAN ku konektoru.

5. Nadvihnite a vyberte kartu WLAN z počítača.

Pred začatím práce v počítači

.

Inštalácia karty WLAN (Wireless Local Area Network)

1. Vložte kartu WLAN do konektora a zatlačte ju, aby bola pevne osadená v konektore.

2. Dotiahnite skrutku, ktorá upevňuje kartu WLAN ku konektoru.

3. Zapojte káble karty WLAN.

4. Nainštalujte kryt.

5. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

.

15

Demontáž čítačky kariet

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte nasledujúce komponenty:
a) kryt
b) predný panel

3. Odpojte kábel čítačky multimediálnych kariet od systémovej dosky. Uvoľnite kábel z kovových spôn (ak sú
prítomné), ktoré držia kábel na mieste vo vnútri počítača.

4. Odskrutkujte skrutky, ktoré upevňujú čítačku multimediálnych kariet k rámu jednotky.

Pred začatím práce v počítači

.

5. Vysuňte čítačku multimediálnych kariet cez prednú časť počítača.

16

Inštalácia čítačky kariet

1. Zasuňte čítačku multimediálnych kariet cez prednú časť počítača.

2. Zaskrutkujte skrutky, ktoré upevňujú čítačku multimediálnych kariet k rámu jednotky.

3. Zasuňte kábel do kovových spôn (ak sú prítomné) ktoré držia kábel na mieste vo vnútri počítača.

4. Pripojte kábel čítačky multimediálnych kariet k systémovej doske.

5. Nainštalujte tieto komponenty:

a) predný panel
b) kryt

6. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

.

Demontáž napájacej jednotky (PSU)

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Odpojte napájacie káble pripojené k pevným diskom, optickým jednotkám a systémovej doske.

4. Odskrutkujte skrutky, ktoré upevňujú napájaciu jednotku k zadnej časti počítača.

Pred začatím práce v počítači

.

5. Stlačte uvoľňovacie tlačidlo umiestnené na spodnej strane šasi systému a posuňte napájaciu jednotku smerom k

prednej časti počítača.

17

6. Nadvihnite napájaciu jednotku a vyberte ju z počítača.

Inštalácia napájacej jednotky (PSU)

1. Umiestnite napájaciu jednotku na svoje miesto v počítači.

2. Posúvajte napájaciu jednotku smerom k zadnej časti počítača, kým nezacvakne na svoje miesto.

3. Zaskrutkujte skrutky, ktoré upevňujú napájaciu jednotku k zadnej časti počítača.

4. Pripojte napájacie káble k pevným diskom, optickým jednotkám a systémovej doske.

5. Nainštalujte kryt.

6. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

.

Demontáž spínača napájania

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Odpojte a uvoľnite kábel spínača napájania a kontrolky pevného disku od systémovej dosky.

18

Pred začatím práce v počítači

.

4. Zatlačením na zostavu spínača napájania uvoľnite západky a vyberte zostavu spínača napájania z počítača.

Inštalácia spínača napájania

1. Zatlačte zostavu spínača napájania/LED do počítača, až kým nezacvakne na svoje miesto.

2. Pripojte kábel spínača napájania a diódy LED pevného disku k systémovej doske.

3. Nainštalujte kryt.

4. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

.

Demontáž predného vstupno-výstupného panela

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Odpojte zvukový kábel a kábel USB od systémovej dosky.

Pred začatím práce v počítači

.

19

4. Uvoľnite kábel z kovových spôn.

5. Odskrutkujte skrutku, ktorá upevňuje vstupno-výstupný panel k počítaču.

6. Vyberte vstupno-výstupný panel z počítača.

20

Inštalácia vstupno-výstupného panela

1. Umiestnite vstupno-výstupný panel na svoje miesto v počítači.

2. Zaskrutkujte skrutku, ktorá upevňuje vstupno-výstupný panel k počítaču.

3. Presuňte káble cez kovové spony.

4. Nainštalujte kryt.

5. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

Demontáž procesora

.

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Odpojte kábel zostavy chladiča a ventilátora od systémovej dosky.

4. Uvoľnite skrutky so zapustenou hlavou, ktorými je zostava chladiča a ventilátora pripevnená k systémovej doske.

Pred začatím práce v počítači

.

21

5. Nadvihnite zostavu chladiča a ventilátora a vyberte ju z počítača.

POZNÁMKA: Položte zostavu tak, aby bol ventilátor na plochom povrchu a smeroval nadol a strana s
teplovodivou pastou smerovala nahor.

6. Zatlačte na uvoľňovaciu páčku smerom nadol a posuňte ju smerom von, čím ju uvoľníte z poistného háčika.

7. Nadvihnite kryt procesora.

22

8. Nadvihnite procesor, vyberte ho zo svojej zásuvky a umiestnite ho do antistatického obalu.

Inštalácia procesora

1. Zarovnajte zárez na procesore so zárezom na zásuvke a položte procesor na zásuvku.

2. Zatlačte na uvoľňovaciu páčku smerom nadol a uzamknite ju poistným háčikom.

3. Zatvorte kryt procesora.

4. Položte zostavu chladiča a ventilátora na procesor.

5. Utiahnite skrutky so zapustenou hlavou, ktorými je zostava chladiča a ventilátora pripevnená k systémovej doske.

6. Pripojte kábel zostavy chladiča a ventilátora k systémovej doske.

7. Nainštalujte kryt.

8. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

Demontáž gombíkovej batérie

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Stlačte uvoľňovaciu západku, aby gombíková batéria vyskočila z objímky.

Pred začatím práce v počítači

.

.

23

4. Vyberte gombíkovú batériu z počítača.

Vloženie gombíkovej batérie

1. Vložte gombíkovú batériu do objímky na systémovej doske.

2. Zatlačte gombíkovú batériu do objímky až kým nezacvakne na svoje miesto.

3. Nainštalujte kryt.

4. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

Demontáž systémovej dosky

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte nasledujúce komponenty:
a) kryt

b) pamäť
c) ventilátor systému
d) procesor
e) rozširujúcu kartu
f) kartu siete WLAN

3. Odpojte a uvoľnite všetky káble, ktoré sú pripojené k systémovej doske.

24

Pred začatím práce v počítači

.

.

4. Odskrutkujte skrutky, ktoré upevňujú systémovú dosku k počítaču.

5. Posuňte systémovú dosku smerom k prednej časti počítača a potom ju opatrne nakloňte do 45-stupňového uhla.

6. Opatrne vyberte systémovú dosku zo šasi počítača a umiestnite ju do antistatického obalu.

Rozloženie systémovej dosky

Nasledujúci obrázok znázorňuje rozloženie systémovej dosky počítača.

25

1. konektory SATA (SATA0, SATA1, SATA2, SATA3)

2. predný konektor USB

3. predný konektor USB

4. prepojka resetovania hesla

5. zvukový konektor

6. zásuvka na kartu PCI Express x1

7. batéria CMOS (gombíková)

8. zásuvka na kartu PCI Express x16

9. konektor ventilátora systému

10. konektor napájania

11. zásuvka procesora

12. konektor ventilátora procesora

13. konektory pamäťových modulov (DIMM 1 a 2)

14. hlavný konektor napájania

15. prepojka CMOS

16. konektor karty PCI Express-mini

17. konektor napájania prednej diódy LED

Inštalácia systémovej dosky

1. Vložte systémovú dosku do počítača a posuňte ju smerom k zadnej časti počítača.

2. Zaskrutkujte skrutky, ktoré upevňujú systémovú dosku k počítaču.

3. Pripojte všetky káble k systémovej doske.

4. Nainštalujte tieto komponenty:

26

a) pamäť
b) ventilátor systému
c) karta WLAN
d) rozširujúca karta
e) procesor
f) kryt

5. Postupujte podľa pokynov uvedených v časti

Po dokončení práce v počítači

.

27

28

3

Program System Setup (Nastavenie systému)

Program System Setup umožní spravovanie hardvéru vášho počítača a zadanie nastavení na úrovni systému BIOS. Z
programu System Setup môžete:

• Zmeniť informácie NVRAM po pridaní alebo odstránení hardvéru počítača

• Zobraziť konfiguráciu systémového hardvéru

• Povoliť alebo zakázať integrované zariadenia

• Nastaviť hraničné hodnoty týkajúce sa výkonu a správy napájania

• Spravovať zabezpečenie vášho počítača

Zavádzacia postupnosť

Zavádzacia postupnosť umožní obísť poradie zavádzacích zariadení definované v nástroji System Setup a zaviesť
systém priamo z určeného zariadenia (napríklad z optickej jednotky alebo pevného disku). Počas automatického testu po
zapnutí počítača (POST), keď sa objaví logo Dell, môžete:

• Spustite program System Setup stlačením klávesu <F2>

• Otvorte ponuku na jednorazové zavedenie systému stlačením klávesu <F12>

Ponuka na jednorazové zavedenie systému zobrazí zariadenia, z ktorých je možné zaviesť systém, a možnosť
diagnostiky. Možnosti ponuky zavádzania sú:

• Removable Drive (Vymeniteľná jednotka) (ak je k dispozícii)

• STXXXX Drive (Jednotka STXXXX)
POZNÁMKA: XXX označuje číslo jednotky SATA.

• Optical Drive (Optická jednotka)

• Diagnostics (Diagnostika)
POZNÁMKA: Ak zvolíte možnosť Diagnostics, zobrazí sa obrazovka diagnostiky ePSA.

Obrazovka s postupnosťou zavádzania systému zobrazí aj možnosť prístupu k obrazovke programu System Setup.

Navigačné klávesy

Nasledujúca tabuľka popisuje navigačné klávesy pre nastavenie systému.

POZNÁMKA: Väčšina zmien, ktoré vykonáte v nastaveniach systému, sa zaznamená, ale bude neúčinná, kým
nereštartujete systém.

29

Tabuľka 1. Navigačné klávesy

Klávesy Navigácia
Šípka nahor Prejde na predchádzajúce pole.
Šípka nadol Prejde na nasledujúce pole.
<Enter> Umožní vybrať hodnotu vo zvolenom poli (ak je to možné) alebo nasleduje prepojenie v poli.
Medzerník Rozbalí alebo zbalí rozbaľovací zoznam, ak je to možné.
<Tab> Presunie kurzor do nasledujúcej oblasti.

POZNÁMKA: Len pre štandardný grafický prehliadač.

<Esc> Keď prezeráte hlavnú obrazovku, prejde na predchádzajúcu stránku. Po stlačení klávesu <Esc>

na hlavnej obrazovke sa zobrazí správa, ktorá vás upozorní na uloženie neuložených zmien a
reštartuje systém.

<F1> Zobrazí pomocníka programu System Setup.

Prehľad nastavenia systému

Nastavenie systému vám umožňuje:

• zmenu informácií o konfigurácii systému po pridaní, zmene alebo odstránení hardvéru z počítača,

• nastavenie alebo zmenu možnosti voliteľnú používateľom, napr. hesla používateľa,

• prečítanie aktuálneho množstva pamäte alebo nastavenie typu nainštalovaného pevného disku.

Pred použitím programu Nastavenie systému sa odporúča, aby ste si zapísali informácie o nastavení systému na
obrazovke pre prípad potreby ich použitia v budúcnosti.

VAROVANIE: Ak nie ste počítačový expert, nemeňte nastavenia tohto programu. Niektoré nastavenia môžu narušiť
správnu funkciu počítača.

Vstup do nastavení systému

1. Zapnite (alebo reštartujte) počítač.

2. Keď sa zobrazí modré logo DELL, musíte čakať, kým sa neukáže výzva F2.

3. Keď sa zobrazí výzva F2, ihneď stlačte kláves <F2>.

POZNÁMKA: Výzva F2 znamená, že sa klávesnica inicializovala. Táto výzva sa môže zobraziť iba na krátky čas,
preto treba pozorne sledovať displej a hneď pri jej objavení stlačiť kláves <F2>. Ak stlačíte kláves <F2> skôr,
než sa táto výzva objaví, nebude to mať žiadny účinok.

4. Ak budete čakať pridlho a zobrazí sa logo operačného systému, vyčkajte až kým neuvidíte pracovnú plochu
Microsoft Windows, potom vypnite počítač a skúste znovu.

Nastavenia prepojky

Ak chcete zmeniť nastavenie prepojky, stiahnite konektor z príslušných kolíkov a pozorne ho nasaďte na kolíky uvedené
na systémovej doske. Nasledujúca tabuľka uvádza nastavenia prepojok na systémovej doske.

30

Tabuľka 2. Nastavenia prepojky

Prepojka Nastavenie Popis
PSWD Predvolené Funkcia hesla je povolená
RTCRST kolík 1 a 2 Vynulovanie hodín reálneho času. Môže sa použiť na

odstraňovanie problémov.

Obrazovky programu System Setup (Nastavenie systému)

Tabuľka 3. Rozloženie programu System Setup (Nastavenie systému)

Ponuka – zobrazuje sa v hornej časti okna programu System Setup (Nastavenie systému). Toto pole zabezpečuje
ponuku pre prístup k možnostiam nastavenia systému. Na navigáciu použite klávesy < šípka doľava > a < šípka
doprava >. Keď sa zvýrazní možnosť v oblasti Ponuka, v Zozname možností sa uvedú možnosti, ktoré definujú daný
hardvér nainštalovaný v počítači.

Zoznam možností – Zobrazuje sa na
ľavej strane okna programu System
Setup (Nastavenie systému). V tomto
okne sú uvedené funkcie, ktoré
definujú konfiguráciu vášho počítača,
vrátane nainštalovaného hardvéru,
úspory energie a bezpečnostných
funkcií. V zozname sa môžete
pohybovať pomocou šípok nahor a
nadol. Po označení niektorej možnosti
sa v oblasti možností zobrazia
aktuálne a dostupné nastavenia danej
možnosti.

Funkcie klávesov – Zobrazuje sa pod oblasťou Dell Diagnostics a uvádza klávesy a ich funkcie v aktívnom okne
nastavení systému.

Na navigáciu obrazovkami programu System Setup (Nastavenie systému) používajte nasledujúce klávesy:

Tabuľka 4. Popis klávesov

Kláves Činnosť

< F2 > Zobrazenie informácií o vybratej položke v programe

Oblasť možností – Zobrazuje sa na
pravej strane programu Dell
Diagnostics a obsahuje informácie o
jednotlivých možnostiach uvedených
v programe Dell Diagnostics. V tomto
poli si môžete pozrieť informácie o
vašom počítači a zmeniť aktuálne
nastavenia. Na vykonanie zmien
aktuálnych nastavení stlačte kláves
<Enter>. Pre návrat do programu Dell
Diagnostics stlačte kláves <ESC>.

POZNÁMKA: Nie všetky
nastavenia uvedené v oblasti
možností je možné meniť.

System Setup (Nastavenie systému).

Dell Diagnostics – Zobrazuje sa na
pravej strane okna programu System
Setup (Nastavenie systému) a
obsahuje informácie o možnosti
zvolenej na stránke Dell Diagnostics.

< Esc > Zatvorenie aktuálneho zobrazenia alebo prepnutie

aktuálneho zobrazenia na stránku Dell Diagnostics v
programe System Setup (Nastavenie systému).

< šípka nahor > alebo < šípka nadol > Výber položky na zobrazenie.

< šípka doľava > alebo < šípka doprava > Výber ponuky na zobrazenie.

– alebo + Zmena existujúcej hodnoty položky.

31

Kláves Činnosť

< Enter > Výber vedľajšej ponuky alebo vykonanie príkazu.

< F9 > Načítanie predvoleného nastavenia.

< F10 > Uloženie aktuálnej konfigurácie a ukončenie programu

System Setup (Nastavenie systému).

Možnosti programu System Setup (Nastavenie systému)

Tabuľka 5. Main (Hlavné)

System Information (Informácie o systéme) Zobrazí číslo modelu počítača.
BIOS Version (Verzia systému BIOS) Zobrazí revíziu systému BIOS.
Build Date (Dátum zostavy) Zobrazí dátum zostavenia systému BIOS.
System Date (Systémový dátum) Obnoví dátum vnútorného kalendára počítača.
System Time (Systémový čas) Obnoví čas vnútorných hodín počítača.
Service Tag (Servisný štítok) Zobrazí servisný štítok počítača.
Asset Tag (Inventárny štítok) Zobrazí inventárny štítok počítača (ak je k dispozícii).
Processor Information (Informácie o procesore)
Processor Type (Typ procesora) Zobrazí typ procesora.
L2 Cache Size (Veľkosť vyrovnávacej pamäte L2) Zobrazí veľkosť vyrovnávacej pamäte úrovne L2

procesora.

L3 Cache Size (Veľkosť vyrovnávacej pamäte L3) Zobrazí veľkosť vyrovnávacej pamäte úrovne L3

procesora.
Memory Information (Informácie o pamäti)
Memory Installed (Nainštalovaná pamäť) Zobrazí celkovú kapacitu pamäte počítača.
Memory Speed (Rýchlosť pamäte) Zobrazí rýchlosť pamäte.
Memory Technology (Technológia pamäte) Zobrazí typ a technológiu.
Device Information (Informácie o zariadeniach)
SATA 0
SATA 1
SATA 2
SATA 3

Zobrazí číslo modelu a kapacitu pevného disku.

Tabuľka 6. Advanced (Rozšírené)

CPU Configuration (Konfigurácia procesora)
Hyper-threading (Hyper-reťazenie) Povolenie alebo zakázanie hyper-

reťazenia.

Limit CPUID Value (Obmedziť hodnotu
CPUID)

32

Povolenie alebo zakázanie funkcie
obmedzenia hodnoty CPUID.

Predvolená hodnota: Enabled
(Povolené)

Predvolená hodnota: Enabled
(Povolené)

CPU Configuration (Konfigurácia procesora)
CPU XD Support (Podpora procesora

XD)
Intel Virtualization Technology

(Technológia Intel Virtualization)

Povolenie alebo zakázanie funkcie
procesora XD.

Povolenie alebo zakázanie funkcie
Intel Virtualization.

Intel SpeedStep Povolenie alebo zakázanie funkcie

Intel SpeedStep.

CPU C6 Report (Hlásenie CPU C6) Povolenie alebo zakázanie hlásenia o

napájaní procesora pre operačný

systém.
System Configuration (Konfigurácia systému)
Onboard Audio Controller (Radič

zvuku na základnej doske)
Onboard LAN Controller (Radič LAN

na základnej doske)
Onboard LAN Boot ROM (Pamäť ROM

pre zavádzanie zo siete LAN na
základnej doske)

Povolenie alebo zakázanie radiča

zvuku na základnej doske.

Povolenie alebo zakázanie radiča LAN

na základnej doske.

Povolenie alebo zakázanie pamäte

ROM pre zavádzanie zo siete LAN na

základnej doske.
USB Controller (Radič USB) Povolenie alebo zakázanie radiča

USB.
USB Storage Boot Function (Funkcia

zavádzania z pamäťového zariadenia
USB)

Povolenie alebo zakázanie možnosti

zavádzania systému zo zariadenia

USB.
Power Management (Správa napájania)
Restore AC Power Loss (Obnoviť po

výpadku prúdu)

Určuje, ako má počítač reagovať na

obnovenie napájania striedavým

prúdom po výpadku prúdu.
Wake on Lan from S4/S5 (Prebudiť

cez LAN z S4/S5)
Auto Power On (Automatické

zapínanie)

Umožňuje vzdialené zapnutie

počítača.

Povolenie alebo zakázanie

automatického zapnutia počítača.

Okrem toho môžete určiť aj dátum a

čas zapnutia počítača.
Post Behaviour (Správanie pri teste POST)
NumLock Key (Kláves NumLock) Povolenie alebo zakázanie kontrolky

stavu NumLock počas testu POST.
Keyboard Error Report (Hlásenie

chyby klávesnice)

Povolenie alebo zakázanie hlásenia

chyby klávesnice počas testu POST.

Predvolená hodnota: Enabled
(Povolené)

Predvolená hodnota: Enabled
(Povolené)

Predvolená hodnota: Enabled
(Povolené)

Predvolená hodnota: Enabled
(Povolené)

Predvolená hodnota: Enabled
(Povolené)

Predvolená hodnota: Enabled
(Povolené)

Predvolená hodnota: Disabled
(Zakázané)

Predvolená hodnota: Enabled
(Povolené)

Predvolená hodnota: Enabled
(Povolené)

Predvolené nastavenie: Power Off
(Vypnúť)

Predvolená hodnota: Enabled
(Povolené)

Predvolená hodnota: Disabled
(Zakázané)

Predvolená hodnota: On (Zapnuté)

Predvolená hodnota: Enabled
(Povolené)

Tabuľka 7. Boot (Zavedenie systému)

Set Boot Priority (Nastavenie zavádzacej priority) Určuje poradie rôznych zariadení, v ktorom bude počítač

zavádzať operačný systém pri štarte.

Hard Disk Drives (Pevné disky) Určuje, z ktorého pevného disku môže počítač zaviesť

systém.

33

CD/DVD ROM Drives (Jednotky CD/DVD ROM) Určuje, z ktorej jednotky CD/DVD (optické jednotky) môže

počítač zaviesť systém.

Tabuľka 8. Security (Zabezpečenie)

Unlock Setup Status (Stav odomknutia nastavenia) Určuje, či sa môže BIOS upravovať.
Admin Password Status (Stav hesla správcu) Určuje, či bolo vytvorené heslo správcu.
System Password Status (Stav hesla systému) Určuje, či bolo vytvorené systémové heslo.
Admin Password (Heslo správcu) Umožňuje zmeniť alebo odstrániť heslo správcu.

Exit (Skončiť)

Táto časť umožňuje uložiť, zrušiť zmeny alebo načítať predvolené nastavenia pred ukončením programu System Setup
(Nastavenie systému).

Aktualizácia systému BIOS

Odporúča sa aktualizovať BIOS (nastavenie systému) v prípade výmeny systémovej dosky alebo ak je k dispozícii
aktualizácia. Pre notebooky sa uistite, že batéria počítača je úplne nabitá a pripojená k elektrickej zásuvke

1. Reštartujte počítač.

2. Prejdite na stránku support.dell.com/support/downloads.

3. Ak máte servisný štítok alebo kód expresného servisu svojho počítača:

POZNÁMKA: V prípade modelov Desktop servisný štítok sa nachádza na prednej strane počítača.

POZNÁMKA: V prípade notebookov servisný štítok sa nachádza na spodnej strane počítača.

a) Zadajte Service Tag (Servisný štítok) alebo Express Service Code (Kód expresného servisu) a kliknite na tlačidlo

Submit (Odoslať).

b) Kliknite na položku Submit (Odoslať) a pokračujte krokom 5.

4. Ak nemáte k dispozícii servisný štítok ani kód expresného servisu svojho počítača, vyberte niektorú z nasledujúcich
možností:

a) Automaticky zistiť servisný štítok
b) Vybrať možnosť zo zoznamu Moje produkty a služby
c) Vybrať možnosť zo zoznamu všetkých produktov Dell

5. Na obrazovke aplikácií a ovládačov v rozbaľovacom zozname Operating System (Operačný systém) vyberte
možnosť BIOS.

6. Nájdite najnovší súbor BIOS a kliknite na tlačidlo Download File (Prevziať súbor).

7. V okne Please select your download method below (Vyberte spôsob preberania nižšie) vyberte želaný spôsob
preberania a kliknite na tlačidlo Download Now (Prevziať teraz).

Zobrazí sa okno File Download (Prevziať súbor).

8. Kliknutím na možnosť Save (Uložiť) uložte súbor do svojho počítača.

9. Kliknutím na možnosť Run (Spustiť) nainštalujte aktualizované nastavenia do svojho počítača.
Postupujte podľa pokynov na obrazovke.

Vymazanie zabudnutého hesla

Zabezpečovacie funkcie softvéru počítača obsahujú systémové heslo a heslo pre nastavenie. Prepojka hesla zruší všetky
aktuálne používané heslá. Prepojka resetovania hesla využíva 3 kolíky.

34

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Vyhľadajte prepojku resetovania hesla na systémovej doske. Pozrite si časť Rozloženie systémovej dosky.

4. Odpojte 2-kolíkovú prepojku z kolíkov 2 a 3 a nasuňte ju na kolíky 1 a 2

5. Nainštalujte kryt.

6. Pripojte počítač k elektrickej zásuvke a zapnite ho, čím sa vymaže heslo.

7. Vypnite počítač a odpojte napájací kábel od elektrickej zásuvky.

8. Demontujte kryt.

9. Znova nasuňte prepojku na kolíky 2 a 3.

Pred začatím práce v počítači

.

10. Nainštalujte kryt.

11. Postupujte podľa pokynov uvedených v časti

12. Zapnite počítač.

13. Otvorte nastavenia systému a nastavte nové systémové heslo alebo heslo pre nastavenie.

Po dokončení práce v počítači

.

Vymazanie nastavení CMOS

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Vyhľadajte prepojku CMOS na systémovej doske. Pozrite si časť Rozloženie systémovej dosky.

4. Odpojte 2-kolíkovú prepojku z kolíkov 2 a 3 a nasuňte ju na kolíky 1 a 2

Pred začatím práce v počítači

.

35

5. Nainštalujte kryt.

6. Pripojte počítač k elektrickej zásuvke a zapnite ho, čím sa vymažú nastavenia CMOS.

7. Vypnite počítač a odpojte napájací kábel od elektrickej zásuvky.

8. Demontujte kryt.

9. Znova nasuňte prepojku na kolíky 2 a 3.

10. Nainštalujte kryt.

11. Postupujte podľa pokynov uvedených v časti

12. Zapnite počítač.

Po dokončení práce v počítači

.

Systémové heslo a heslo pre nastavenie

Môžete vytvoriť systémové heslo a heslo pre nastavenie pre zabezpečenie vášho počítača.

Typ hesla Popis

Systémové heslo Heslo, ktoré musíte zadať pre prihlásenie sa do systému.

Heslo pre nastavenie Heslo, ktoré musíte zadať pre vstup a zmeny nastavení systému BIOS vášho počítača.

VAROVANIE

VAROVANIE: Ak váš počítač nie je uzamknutý a nie je pod dohľadom, ktokoľvek môže získať prístup k údajom
uloženým v ňom.

POZNÁMKA: Funkcie systémové heslo a heslo pre nastavenie sú vypnuté v čase dodávky vášho počítača.

36

: Funkcie hesla poskytujú základnú úroveň zabezpečenia údajov vo vašom počítači.

Nastavenie systémového hesla a hesla pre nastavenie

Môžete určiť nové System Password (Systémové heslo) a/alebo Setup Password (Heslo pre nastavenie) alebo zmeniť
existujúce System Password (Systémové heslo) a/alebo Setup Password (Heslo pre nastavenie) iba ak má nastavenie
Password Status (Stav hesla) hodnotu Unlocked (Odomknuté). Ak je stav hesla Locked (Zamknuté), nemôžete zmeniť
systémové heslo.

POZNÁMKA: Ak je prepojka hesla vyradená, existujúce systémové heslo a heslo pre nastavenie sa vymažú a pri
prihlasovaní sa k počítaču nemusíte zadať systémové heslo.

Ak chcete spustiť nástroj na nastavenie systému, stlačte kláves <F2> ihneď po zapnutí alebo reštartovaní systému.

1. Na obrazovke System BIOS (Systém BIOS) alebo System Setup (Nastavenie systému) vyberte System Security

(Zabezpečenie systému) a stlačte kláves <Enter>.
Zobrazí sa okno System Security (Zabezpečenie systému).

2. Na obrazovke System Security (Zabezpečenie systému) skontrolujte, či je Password Status (Stav hesla) nastavené

na Unlocked (Odomknuté).

3. Zvoľte System Password (Systémové heslo), zadajte systémové heslo a stlačte tlačidlo <Enter> alebo <Tab>.

Pri priraďovaní systémového hesla dodržujte nasledujúce pravidlá:

– Heslo môže obsahovať maximálne 32 znakov.
– Heslo môže obsahovať čísla 0 – 9.
– Platné sú len malé písmená, veľké písmená nie sú povolené.
– Iba nasledujúce špeciálne znaky sú povolené: medzera, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

Na požiadanie zadajte systémové heslo znova.

4. Zadajte systémové heslo tak, ako ste to zadali predtým, a kliknite na tlačidlo OK.

5. Zvoľte Setup Password (Heslo pre nastavenie), zadajte svoje systémové heslo a stlačte tlačidlo <Enter> alebo

<Tab>.
Zobrazí sa okno s výzvou, aby ste zadali heslo pre nastavenie znova.

6. Zadajte heslo pre nastavenie tak, ako ste to zadali predtým, a kliknite na tlačidlo OK.

7. Stlačte <Esc>, správa vás upozorní, aby ste uložili zmeny.

8. Stlačením klávesu <Y> uložte zmeny.

Počítač sa reštartuje.

Vymazanie alebo zmena existujúceho systémového hesla a/alebo hesla pre nastavenie

Uistite sa, že Password Status (Stav hesla) je Unlocked (Odomknuté) (v nástroji System Setup) skôr, než sa pokúsite
vymazať alebo zmeniť existujúce systémové heslo a/alebo heslo pre nastavenie. Nemôžete vymazať alebo zmeniť
existujúce systémové heslo alebo heslo pre nastavenie, ak je Password Status (Stav hesla) Locked (Zamknuté).

Ak chcete spustiť nástroj System Setup, stlačte kláves <F2> ihneď po zapnutí alebo reštartovaní systému.

1. Na obrazovke System BIOS (Systém BIOS) alebo System Setup (Nastavenie systému) vyberte System Security

(Zabezpečenie systému) a stlačte kláves <Enter>.
Zobrazí sa obrazovka System Security (Zabezpečenie systému).

2. Na obrazovke System Security (Zabezpečenie systému) skontrolujte, či je Password Status (Stav hesla) nastavené

na Unlocked (Odomknuté).

3. Zvoľte System Password (Systémové heslo), zmeňte alebo vymažte systémové heslo a stlačte tlačidlo <Enter>

alebo <Tab>.

37

4. Zvoľte Setup Password (Heslo pre nastavenie), zmeňte alebo vymažte heslo pre nastavenie a stlačte tlačidlo
<Enter> alebo <Tab>.

POZNÁMKA: Ak zmeníte systémové heslo a/alebo heslo pre nastavenie, na výzvu zadajte nové heslo znova.
Ak mažete systémové heslo a/alebo heslo pre nastavenie, na výzvu potvrďte mazanie.

5. Stlačte <Esc>, správa vás upozorní, aby ste uložili zmeny.

6. Stlačením tlačidla <Y> uložte zmeny a ukončite program Nastavenie systému.
Počítač sa reštartuje.

Zrušenie systémového hesla

Zabezpečovacie funkcie softvéru systému obsahujú systémové heslo a heslo pre nastavenie. Prepojka hesla zruší všetky
aktuálne používané heslá.

POZNÁMKA: Zrušenie zabudnutého hesla môžete použiť aj nasledujúce kroky.

1. Postupujte podľa pokynov uvedených v časti

2. Demontujte kryt.

3. Nájdite prepojku PSWD na systémovej doske.

4. Odstráňte prepojku PSWD zo systémovej dosky.

POZNÁMKA: Existujúce heslá sa nezrušia (nevymažú), kým sa počítač nereštartuje bez prepojky.

5. Nainštalujte kryt.

POZNÁMKA: Ak pridelíte nové systémové heslo a/alebo heslo pre nastavenie s osadenou prepojkou PSWD,
systém pri najbližšom načítavaní systému zruší nové heslá.

6. Pripojte svoj počítač k elektrickej zásuvke a zapnite počítač.

7. Vypnite počítač a odpojte napájací kábel od elektrickej zásuvky.

8. Demontujte kryt.

9. Osaďte prepojku PSWD na systémovej doske.

10. Nainštalujte kryt.

11. Postupujte podľa pokynov uvedených v časti

12. Zapnite počítač.

13. Otvorte nastavenia systému a priraďte nové systémové heslo alebo heslo pre nastavenie. Pozri

systémového hesla

.

Pred prácou na počítači

.

Po ukončení práce na počítači

.

Nastavenie

38

4

Diagnostika

Ak zaznamenáte problém s vaším počítačom, pred tým, ako kontaktujete DELL kvôli technickej podpore, spustite
diagnostiku ePSA. Cieľom spustenia diagnostiky je otestovať hardvér vášho počítača bez potreby ďalšieho vybavenia a
rizika straty údajov. Ak sa vám nepodarí odstrániť problém, personál servisu a podpory môže využiť výsledky
diagnostiky, aby vám pomohol pri riešení problému.

Diagnostika Vylepšené vyhodnotenie systému pred zavedením (Enhanced Pre-Boot System Assessment – ePSA)

Diagnostika ePSA (známa aj ako diagnostika systému) vykoná kompletnú kontrolu vášho hardvéru. Test ePSA je
súčasťou systému BIOS spúšťa ho BIOS interne. Vstavaný diagnostický nástroj systému poskytuje balíček možnosti pre
jednotlivé zariadenia alebo skupiny zariadení, ktorý vám umožní:

• Spustiť testy automaticky alebo v interaktívnom režime

• Opakovať testy

• Zobraziť alebo uložiť výsledky testov

• Spustením podrobných testov zaviesť dodatočné testy kvôli získaniu ďalších informácií o zariadeniach, ktoré
majú poruchu

• Zobraziť hlásenia o stave, ktoré vás informujú, ak testy prebehli úspešne

• Zobraziť chybové hlásenia, ktoré vás informujú, ak sa počas testov objavili nejaké problémy

VAROVANIE: Diagnostiku systému používajte len na testovanie vášho počítača. Použitie programu v iných
počítačoch môže spôsobiť neplatné výsledky alebo chybové hlásenia.

POZNÁMKA: Niektoré testy niektorých zariadení vyžadujú interakciu používateľa. Vždy buďte pri termináli počítača
počas behu diagnostických testov.

1. Zapnite počítač.

2. Keď sa počas zavádzania systému objaví logo Dell, stlačte kláves <F12>.

3. Na obrazovke ponuky zavádzania vyberte možnosť Diagnostics (Diagnostika).
Zobrazí sa okno Enhanced Pre-boot System Assessment (Vylepšené vyhodnotenie systému pred zavedením), ktoré

zobrazí všetky zariadenia zistené v počítači. Diagnostický nástroj spustí testy pre všetky zistené zariadenia.

4. Ak chcete spustiť diagnostický test pre konkrétne zariadenie, stlačte kláves <Esc> a kliknutím na tlačidlo Yes (Áno)
zastavte diagnostický test.

5. Vyberte zariadenie na ľavej table a kliknite na položku Run Tests (Spustiť testy).

6. V prípade problémov sa zobrazia chybové kódy.
Poznačte si chybový kód a obráťte sa na Dell.

39

40

Odstraňovanie problémov

Diagnostické kódy kontrolky napájania

Stav kontrolky napájania Možná príčina Kroky odstraňovania poruchy

5

Nesvieti Počítač je buď vypnutý, alebo nie je

napájaný.

Blikajúca žltá Počítač nedokončí test POST alebo

porucha procesora.

Neprerušovaná žltá Počítač je v pohotovostnom režime

alebo ide o poruchu počítača vrátane
napájania. Správne funguje len +5
VSB výstupný kanál v napájacom
zdroji.

• Napájací kábel znovu zasuňte
do konektora napájania na
zadnej strane počítača aj do
elektrickej zásuvky.

• Ak je počítač zapojený do
rozvodky, presvedčte sa, či je
rozvodka zapojená do
elektrickej zásuvky a či je
zapnutá. Vynechajte
zariadenia na ochranu
napätia, rozvodky a elektrické
predĺžovacie káble, aby ste si
overili, že sa počítač správne
zapne.

• Pomocou iného zariadenia,
napr. lampy, si overte, či
elektrická zásuvka funguje.

• Demontujte a opätovne
nainštalujte všetky karty.

• Demontujte a opätovne
nainštalujte grafickú kartu, ak
je prítomná.

• Ubezpečte sa, že napájací
kábel je pripojený k základnej
doske a procesoru.

• Stlačením spínača napájania
opustite pohotovostný režim
počítača.

• Skontrolujte, či sú napájacie
káble pevne pripojené k
systémovej doske.

• Skontrolujte, či sú hlavný
napájací kábel a kábel
predného panela spoľahlivo
pripojené k systémovej doske.

Neprerušovaná biela Počítač je plne funkčný a je v

zapnutom stave.

Ak počítač nereaguje, urobte
nasledovné:

• Skontrolujte, či je displej
pripojený a zapnutý.

41

Stav kontrolky napájania Možná príčina Kroky odstraňovania poruchy

• Ak je displej pripojený a
zapnutý, počúvajte zvukové
signály.

Diagnostické zvukové kódy

Tabuľka 9. Zvukové kódy s opisom príčiny a krokov na odstránenie poruchy

Počet pípnutí Možná príčina Kroky na odstránenie poruchy

1 Prebieha alebo zlyhal kontrolný súčet

systému BIOS ROM.

2 Nebola detegovaná žiadna pamäť

RAM.

3

4 Chyba čítania/zápisu pamäte RAM Chyba pamäte

5 Chyba napájania RTC (hodín reálneho

6 Chyba testu systému BIOS grafickej

7 Chyba procesora Chyba procesora

• Chyba čipovej sady (čipová
sada Intel B75, chyba
DMA/IMR/časovača v prípade
platformy Intel)

• Chyba testu hodín

• Chyba brány A20

• Chyba nadradeného vstupno­výstupného čipu

• Chyba testu radiča klávesnice

času)

karty

Chyba systémovej dosky, porušený
systém BIOS alebo chyba pamäte
ROM

Nebola detegovaná pamäť.

Chyba systémovej dosky

Chyba batérie COMS

Chyba grafickej karty

Diagnostické chybové hlásenia

Chybové hlásenia Popis

AUXILIARY DEVICE FAILURE [ZLYHANIE PRÍDAVNÉHO
ZARIADENIA]

BAD COMMAND OR FILE NAME [CHYBNÝ PRÍKAZ ALEBO
NÁZOV SÚBORU]

CACHE DISABLED DUE TO FAILURE [VYROVNÁVACIA
PAMÄŤ DEAKTIVOVANÁ KVÔLI ZLYHANIU]

42

Dotykový panel alebo externá myš môžu byť chybné. V
prípade externej myši skontrolujte prípojný kábel. Aktivujte
možnosť Polohovacie zariadenie v programe nastavenia
systému.

Skontrolujte, či ste príkaz zadali správne, na správne
miesta dali medzery a použili správnu cestu.

Zlyhanie primárnej internej vyrovnávacej pamäte
procesora. Kontaktujte spoločnosť Dell.

Chybové hlásenia Popis

CD DRIVE CONTROLLER FAILURE [ZLYHANIE RADIČA
JEDNOTKY CD]

DATA ERROR [CHYBA ÚDAJOV] Jednotka pevného disku nedokáže prečítať dáta.

DECREASING AVAILABLE MEMORY [UBÚDANIE
DOSTUPNEJ PAMÄTE]

DISK C: FAILED INITIALIZATION [ZLYHALA
INICIALIZÁCIA]

DRIVE NOT READY [JEDNOTKA NIE JE PRIPRAVENÁ] Operácia si vyžaduje, aby pevný disk bol v šachte ešte

ERROR READING PCMCIA CARD [CHYBA PRI ČÍTANÍ
KARTY PCMCIA]

EXTENDED MEMORY SIZE HAS CHANGED [VEĽKOSŤ
ROZŠÍRENEJ PAMÄTE SA ZMENILA]

THE FILE BEING COPIED IS TOO LARGE FOR THE
DESTINATION DRIVE [KOPÍROVANÝ SÚBOR JE PRÍLIŠ
VEĽKÝ PRE CIEĽOVÝ DISK]

Optická jednotka neodpovedá na príkazy z počítača.

Jeden alebo niekoľko pamäťových modulov môže byť
chybných alebo nesprávne nasadených. Opätovne
nainštalujte pamäťové moduly. V prípade potreby ich
vymeňte.

Nepodarilo sa inicializovať pevný disk. Spustite testy
pevného disku v programe Dell Diagnostics.

pred jej pokračovaním. Nainštalujte pevný disk do šachty
na pevný disk.

Počítač nedokáže identifikovať kartu ExpressCard. Vložte
kartu znova alebo vyskúšajte inú kartu.

Veľkosť pamäte zaznamenaná v pamäti NVRAM
nezodpovedá pamäti inštalovanej v počítači. Reštartujte
počítač. Ak sa chyba opäť vyskytne, obráťte sa na Dell.

Súbor, ktorý sa pokúšate skopírovať, je príliš veľký na to,
aby sa zmestil na disk, alebo disk je plný. Pokúste sa súbor
prekopírovať na iný disk alebo použite disk s väčšou
kapacitou.

A FILENAME CANNOT CONTAIN ANY OF THE FOLLOWING
CHARACTERS [NÁZOV SÚBORU NESMIE OBSAHOVAŤ
ŽIADNY Z NASLEDUJÚCICH ZNAKOV]: \ / : * ? " < > | -

GATE A20 FAILURE [ZLYHANIE BRÁNY A20] Niektorý pamäťový modul môže byť uvoľnený. Opätovne

GENERAL FAILURE [VŠEOBECNÁ CHYBA] Operačný systém nie je schopný daný príkaz vykonať. Za

HARD-DISK DRIVE CONFIGURATION ERROR [CHYBA
KONFIGURÁCIE JEDNOTKY PEVNÉHO DISKU]

HARD-DISK DRIVE CONTROLLER FAILURE 0 [ZLYHANIE
RADIČA PEVNÉHO DISKU]

Nepoužívajte tieto znaky v názvoch súborov.

nainštalujte pamäťové moduly. V prípade potreby ich
vymeňte.

hlásením obvykle nasleduje špecifická informácia,
napríklad Printer out of paper (V tlačiarni nie je papier).
Vykonajte vhodné opatrenia.

Počítač nie je schopný identifikovať typ disku. Vypnite
počítač, vyberte pevný disk a zaveďte systém počítača z
optického disku. Potom vypnite počítač, opätovne
nainštalujte pevný disk a reštartujte počítač. Spustite testy
pevného disku v programe Dell Diagnostics.

Pevný disk nereaguje na príkazy z počítača. Vypnite
počítač, vyberte pevný disk a zaveďte systém počítača z
optického disku. Potom vypnite počítač, opätovne
nainštalujte pevný disk a reštartujte počítač. Ak problém
pretrváva, skúste inú diskovú jednotku. Spustite testy
pevného disku v programe Dell Diagnostics.

43

Chybové hlásenia Popis

HARD-DISK DRIVE FAILURE [ZLYHANIE PEVNÉHO DISKU] Pevný disk nereaguje na príkazy z počítača. Vypnite

počítač, vyberte pevný disk a zaveďte systém počítača z
optického disku. Potom vypnite počítač, opätovne
nainštalujte pevný disk a reštartujte počítač. Ak problém
pretrváva, skúste inú diskovú jednotku. Spustite testy
pevného disku v programe Dell Diagnostics.

HARD-DISK DRIVE READ FAILURE [ZLYHANIE PRI ČÍTANÍ
Z PEVNÉHO DISKU]

INSERT BOOTABLE MEDIA [VLOŽTE ZAVÁDZACÍ NOSIČ] Operačný systém sa pokúša naštartovať z média, ktoré nie

INVALID CONFIGURATION INFORMATION-PLEASE RUN
SYSTEM SETUP PROGRAM [NEPLATNÁ KONFIGURÁCIA –
PROSÍM, SPUSTITE PROGRAM NASTAVENIE SYSTÉMU]

KEYBOARD CLOCK LINE FAILURE [ZLYHANIE
TAKTOVANIA KLÁVESNICE]

KEYBOARD CONTROLLER FAILURE [ZLYHANIE RADIČA
KLÁVESNICE]

KEYBOARD DATA LINE FAILURE [ZLYHANIE DÁTOVEJ
LINKY KLÁVESNICE]

Pevný disk môže byť chybný. Vypnite počítač, vyberte
pevný disk a zaveďte systém počítača z optického disku.
Potom vypnite počítač, opätovne nainštalujte pevný disk a
reštartujte počítač. Ak problém pretrváva, skúste inú
diskovú jednotku. Spustite testy pevného disku v programe
Dell Diagnostics.

je spustiteľné, ako napr. z diskety alebo CD. Vložte
zavádzací nosič.

Konfigurácia systému nezodpovedá konfigurácii hardvéru.
Toto hlásenie sa najpravdepodobnejšie objavuje po
nainštalovaní pamäťového modulu. Opravte príslušné
voľby v programe Nastavenie systému.

V prípade externej klávesnice skontrolujte prípojný kábel.
Spustite test Keyboard Controller (Radič klávesnice) v
programe Dell Diagnostics.

V prípade externej klávesnice skontrolujte prípojný kábel.
Reštartujte počítač a počas zavádzania systému sa
nedotýkajte ani klávesnice, ani myši. Spustite test
Keyboard Controller (Radič klávesnice) v programe Dell
Diagnostics.

V prípade externej klávesnice skontrolujte prípojný kábel.
Spustite test Keyboard Controller (Radič klávesnice) v
programe Dell Diagnostics.

KEYBOARD STUCK KEY FAILURE [ZLYHANIE –
ZASEKNUTÝ KLÁVES]

LICENSED CONTENT IS NOT ACCESSIBLE IN
MEDIADIRECT [LICENCOVANÝ OBSAH NIE JE PRÍSTUPNÝ
V MEDIADIRECT]

MEMORY ADDRESS LINE FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE [CHYBA ADRESNEJ ZBERNICE
PAMÄTE, PREČÍTANÁ HODNOTA OČAKÁVANÁ
HODNOTA]

MEMORY ALLOCATION ERROR [CHYBA PRI VYHRADENÍ
PAMÄTE]

44

V prípade externej klávesnice alebo panelu tlačidiel
skontrolujte prípojný kábel. Reštartujte počítač a počas
zavádzania systému sa nedotýkajte ani klávesnice, ani
myši. Spustite test Stuck Key (Zaseknutý kláves) v
programe Dell Diagnostics.

Dell MediaDirect nedokáže overiť obmedzenia DRM
(Digital Rights Management) súboru, takže súbor nie je
možné prehrať.

Niektorý pamäťový modul môže byť chybný alebo
nesprávne osadený. Opätovne nainštalujte pamäťové
moduly. V prípade potreby ich vymeňte.

Program, ktorý sa pokúšate spustiť, koliduje s operačným
systémom, iným programom alebo nástrojom. Počítač

Chybové hlásenia Popis

vypnite, počkajte 30 sekúnd a potom ho reštartujte.
Pokúste sa program znovu spustiť. Ak sa chybové
hlásenie stále zobrazuje, pozrite si dokumentáciu k
programu.

MEMORY DOUBLE WORD LOGIC FAILURE AT ADDRESS,
READ VALUE EXPECTING VALUE [ZLYHANIE LOGIKY
DVOJITÉHO PAMÄŤOVÉHO SLOVA NA ADRESE,
PREČÍTANÁ HODNOTA OČAKÁVANÁ HODNOTA]

MEMORY ODD/EVEN LOGIC FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE [ZLYHANIE NEPÁRNEJ/
PÁRNEJ LOGIKY PAMÄTE NA ADRESE, PREČÍTANÁ
HODNOTA OČAKÁVANÁ HODNOTA]

MEMORY WRITE/READ FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE [ZLYHANIE ZÁPISU DO/
ČÍTANIA Z PAMÄTI NA ADRESE, PREČÍTANÁ HODNOTA
OČAKÁVANÁ HODNOTA]

NO BOOT DEVICE AVAILABLE [NIE JE DOSTUPNÉ ŽIADNE
ZAVÁDZACIE ZARIADENIE]

NO BOOT SECTOR ON HARD DRIVE [NA PEVNOM DISKU
NIE JE ŽIADEN ZAVÁDZACÍ SEKTOR]

NO TIMER TICK INTERRUPT [ŽIADNE PRERUŠENIE
HODINOVÉHO SIGNÁLU ČASOVAČA]

NOT ENOUGH MEMORY OR RESOURCES. EXIT SOME
PROGRAMS AND TRY AGAIN [NEDOSTATOK PAMÄTI
ALEBO ZDROJOV. ZATVORTE NIEKTORÉ PROGRAMY A
SKÚSTE ZNOVU]

Niektorý pamäťový modul môže byť chybný alebo
nesprávne osadený. Opätovne nainštalujte pamäťové
moduly. V prípade potreby ich vymeňte.

Niektorý pamäťový modul môže byť chybný alebo
nesprávne osadený. Opätovne nainštalujte pamäťové
moduly. V prípade potreby ich vymeňte.

Niektorý pamäťový modul môže byť chybný alebo
nesprávne osadený. Opätovne nainštalujte pamäťové
moduly. V prípade potreby ich vymeňte.

Počítač nedokáže nájsť pevný disk. Ak je pevný disk vaše
zavádzacie zariadenie, skontrolujte, či je disk správne
nainštalovaný a rozdelený ako zavádzacie zariadenie.

Operačný systém môže byť poškodený, obráťte sa na Dell.

Čip na systémovej doske môže mať poruchu.
Spustite testy System Set (Systémový súbor) v nástroji
Dell Diagnostics.

Máte otvorených priveľa programov. Zatvorte všetky okná
a otvorte program, ktorý chcete používať.

OPERATING SYSTEM NOT FOUND (OPERAČNÝ SYSTÉM
SA NENAŠIEL)

OPTIONAL ROM BAD CHECKSUM [CHYBA
KONTROLNÉHO SÚČTU VOLITEĽNEJ ROM]

SECTOR NOT FOUND [SEKTOR SA NENAŠIEL] Operačný systém nedokáže na pevnom disku nájsť

Preinštalujte pevný disk (pozrite
adrese support.dell.com). Ak sa problém nevyrieši,

obráťte sa na spoločnosť Dell.

Zlyhanie voliteľnej ROM. Obráťte sa na spoločnosť Dell.

niektorý sektor. Môžete mať zlý sektor na disku alebo
poškodený súborový systém FAT. Spustite nástroj
Windows na kontrolu chýb, ktorým skontrolujete štruktúru
súborov na pevnom disku. Pokyny nájdete v nástroji
Pomoc a technická podpora Windows (kliknite na položku
Štart > Pomoc a technická podpora). Ak je počet zlých
sektorov veľký, dáta zálohujte (ak je to možné) a potom
pevný disk preformátujte.

Príručku majiteľa

na

45

Chybové hlásenia Popis

SEEK ERROR [CHYBA VYHĽADÁVANIA] Operačný systém nedokáže nájsť určitú stopu na pevnom

disku.

SHUTDOWN FAILURE [ZLYHANIE VYPNUTIA] Čip na systémovej doske môže mať poruchu.

Spustite testy System Set (Systémový súbor) v nástroji

Dell Diagnostics.

TIME-OF-DAY CLOCK LOST POWER [PRERUŠILO SA
NAPÁJANIE HODÍN REÁLNEHO ČASU]

TIME-OF-DAY CLOCK STOPPED [ZASTAVENÉ HODINY
DENNÉHO ČASU]

TIME-OF-DAY NOT SET–PLEASE RUN THE SYSTEM
SETUP PROGRAM [REÁLNY ČAS NIE JE NASTAVENÝ –
PROSÍM, SPUSTITE PROGRAM NASTAVENIE SYSTÉMU]

TIMER CHIP COUNTER 2 FAILED [ZLYHALO POČÍTADLO S
ČASOVACÍM OBVODOM 2]

UNEXPECTED INTERRUPT IN PROTECTED MODE
[NEOČAKÁVANÉ PRERUŠENIE V CHRÁNENOM REŽIME]

X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY [X:\
NIE JE PRÍSTUPNÉ. ZARIADENIE NIE JE PRIPRAVENÉ]

Nastavenie konfigurácie systému je poškodené. Pripojte
váš počítač k elektrickej zásuvke, aby sa nabila batéria. Ak
problém pretrváva, skúste obnoviť dáta vstúpením do
programu na nastavenie systému, a potom program
okamžite ukončite. Ak sa hlásenie opäť zobrazí, obráťte sa

na Dell.

Záložná batéria, ktorá udržuje nastavenie konfigurácie
systému, možno potrebuje opätovné nabitie. Pripojte váš
počítač k elektrickej zásuvke, aby sa nabila batéria. Ak
problém pretrváva, kontaktujte spoločnosť Dell.

Čas a dátum uložené v programe Nastavenie systému
nezodpovedajú systémovým hodinám. Opravte nastavenie
údajov Date and Time (Dátum a čas).

Čip na systémovej doske môže mať poruchu.
Spustite testy System Set (Systémový súbor) v nástroji
Dell Diagnostics.

Radič klávesnice môže byť chybný alebo je uvoľnený
niektorý pamäťový modul. Spustite testy System Memory
(Systémová pamäť) a Keyboard Controller (Radič
klávesnice) v programe Dell Diagnostics.

Do jednotky vložte disk a skúste znova.

WARNING: BATTERY IS CRITICALLY LOW [VAROVANIE:
ÚROVEŇ NABITIA BATÉRIE JE KRITICKY NÍZKA]

Batéria je takmer vybitá. Vymeňte batériu alebo pripojte
počítač k elektrickej zásuvke; inak aktivujte režim
dlhodobého spánku alebo vypnite počítač.

Systémové chybové hlásenia

Systémové hlásenie Popis

Alert! Previous attempts at booting this system have failed
at checkpoint [nnnn]. For help in resolving this problem,
please note this checkpoint and contact Dell Technical
Support. (Výstraha! Predchádzajúce pokusy pri zavádzaní
tohto systému zlyhali na kontrolnom bode [nnnn]. Na
pomoc pri riešení tohto problému si poznamenajte tento
kontrolný bod a kontaktujte technickú podporu Dell.)

CMOS checksum error (Chyba kontrolného súčtu CMOS) Možné zlyhanie základnej dosky alebo nízka úroveň

46

Počítač zlyhal pri dokončení zavádzacieho programu
trikrát za sebou kvôli tej istej chybe.

batérie hodín reálneho času (RTC).

Systémové hlásenie Popis

CPU fan failure (Zlyhanie ventilátora CPU) Ventilátor CPU zlyhal

System fan failure (Zlyhanie systémového ventilátora) Systémový ventilátor zlyhal

Hard-disk drive failure (Zlyhanie pevného disku) Možné zlyhanie pevného disku počas testu POST

Keyboard failure (Zlyhanie klávesnice) Zlyhanie klávesnice alebo uvoľnený kábel. Ak opätovné

osadenie kábla nevyrieši problém, vymeňte klávesnicu.

No boot device available (Nie je dostupné žiadne
zavádzacie zariadenie)

No timer tick interrupt (Žiadne prerušenie hodinového
signálu časovača)

USB over current error (Chyba nadprúdu USB) Odpojte zariadenie USB. Zariadenie USB potrebuje viac

CAUTION - Hard Drive SELF MONITORING SYSTEM has
reported that a parameter has exceeded its normal
operating range. Dell recommends that you back up your
data regularly. A parameter out of range may or may not
indicate a potential hard drive problem (UPOZORNENIE –
SAMOMONITOROVACÍ SYSTÉM pevného disku nahlásil,
že jeden parameter prekročil normálny rozsah činnosti.
Dell odporúča pravidelné zálohovanie dát. Parameter
mimo rozsahu môže alebo nemusí indikovať možný
problém s pevným diskom.)

Na pevnom disku nie je zavádzacia oblasť, je uvoľnený
kábel pevného disku alebo nie je prítomné zavádzacie
zariadenie.

• Ak je zavádzacím zariadením pevný disk,
ubezpečte sa, či sú pripojené káble a či je disk
správne nainštalovaný a rozdelený ako zavádzacie
zariadenie.

• Spustite Nastavenie systému a ubezpečte sa, že
informácia o zavádzacej sekvencii je správna.

Čip na systémovej doske môže nesprávne fungovať alebo
je chybná základná doska.

energie na to, aby mohlo správne fungovať. Na pripojenie
zariadenia USB použite externý napájací zdroj alebo v
prípade, že má dva káble USB, zapojte ich oba.

Chyba S.M.A.R.T, možná porucha jednotky pevného disku

47

48

Technické údaje

POZNÁMKA: Ponuka sa môže líšiť podľa oblasti. Nasledujúce technické údaje obsahujú len informácie, ktorých
dodanie s počítačom je požadované zákonom. Ďalšie informácie týkajúce sa konfigurácie počítača získate kliknutím
na položku Štart → Pomoc a technická podpora. Potom vyberte možnosť zobrazenia informácií o počítači.

Procesor

6

Typ

Vyrovnávacia pamäť 2. úrovne (L2) do 6 MB (podľa typu procesora)

Pamäť

Konektor pamäťového modulu dve zásuvky DIMM

Kapacita pamäťového modulu 2 GB, 4 GB, 6 GB alebo 8 GB

Typ 1333 MHz a 1600 MHz DDR3 (nie typu ECC)

Minimálna pamäť 2 GB

Maximálna pamäť 8 GB

Video

Typ grafickej karty:

Integrovaná Intel HD Graphics (s kombinovaným procesorom CPU-GPU

Samostatná

• Typový rad Intel Core i3

• Typový rad Intel Core i5

• Intel Pentium Dual-Core

• Intel Celeron

Intel Pentium Dual-Core)

• Nvidia GeForce GT 620, 1 GB, DDR3

• Nvidia GeForce GT 640, 1 GB, DDR5

• AMD Radeon HD 7570, 1 GB, DDR5

Integrovaná videopamäť zdieľaná videopamäť do 1,7 GB (Microsoft Windows Vista

a Windows 7)

Zvuk

Integrovaná zvuková karta Conexant (CX20641-11Z)

Sieť

Integrovaná sieťová karta Realtek 10/100/1000 Mb/s Ethernet

49

Informácie o systéme

Čipová sada Intel B75

Čip BIOS (NVRAM) 64 Mb

Rozširujúca zbernica

Typ zbernice

Rýchlosť zbernice:

PCI Express

SATA 1,5/3,0/6,0 Gb/s

USB 2.0 480 Mb/s

USB 3.0 5 Gb/s

Karty

PCIe x16 jedna karta plnej výšky

PCIe x1 max. tri karty plnej výšky

Jednotky

• PCI Express 2.0

• SATA 1.0 a 2.0

• USB 2.0

• USB 3.0

• čítačka pamäťových kariet 19 v 1 (voliteľná)

• zásuvka PCI Express x1 (obsahuje mini PCI­Express), podporuje rýchlosť – 500 Mb/s (Gen 1/2)

• zásuvka PCI Express x16, podporuje rýchlosť – 8
Gb/s (Gen 1/2/3)

Prístupné externe:

šachty pre 5,25" jednotky dve

Interne prístupné:

šachty pre 3,5" jednotky dve

Externé konektory

Zvuk:

Zadný panel tri konektory

Predný panel dva konektory na prednom paneli pre slúchadlá a mikrofón

Sieť jeden konektor RJ45

USB:

Predný panel dva konektory USB 2.0

Zadný panel

50

• štyri konektory USB 3.0

Externé konektory

• dva konektory USB 2.0

Video

Kontrolné a diagnostické kontrolky

kontrolka tlačidla napájania biele svetlo – neprerušované biele svetlo signalizuje zapnutý

kontrolka aktivity disku biele svetlo – blikajúce biele svetlo indikuje, že počítač číta

Napájanie

Gombíková batéria 3 V lítiová gombíková batéria CR2032

Vstupné napätie

Vstupná frekvencia 50 Hz až 60 Hz

Príkon 300 W

Vstupný prúd 9,00 A (8,00 A) / 4,50 A

• jeden 15-dierkový konektor VGA

• jeden 19-kolíkový konektor HDMI

stav.

žlté svetlo – neprerušované žlté svetlo indikuje stav spánku
alebo pohotovostného režimu počítača; blikajúce žlté svetlo
indikuje problém so systémovou doskou.

údaje z pevného disku alebo naň zapisuje.

• 100 až 127 V str.

• 200 až 240 V str.

POZNÁMKA: Celkový výkon pri +5,50 V a +3,30 V nemôže prekročiť 160 W

Maximálny tepelný rozptyl: 1574 BTU/h

POZNÁMKA: Tepelný rozptyl sa vypočíta pomocou menovitého príkonu napájacieho zdroja.

Fyzické vlastnosti

Výška 366,00 mm (14,41")

Šírka 175,00 mm (6,89")

Hĺbka 434,00 mm (17,09")

Hmotnosť (minimálna) 7,90 kg (17,40 lb)

Nároky na prostredie

Teplota:

Prevádzka 10 °C až 35 °C (50 °F až 95 °F)

Skladovanie –40 °C až 65 °C (–40 °F až 149 °F)

51

Nároky na prostredie

Relatívna vlhkosť 20 % až 80 % (nekondenzujúca)

Nadmorská výška:

Prevádzka

Skladovanie -15,20 m až 10 668 m (-50 až 35 000 st.)

Úroveň znečistenia v ovzduší G1 v súlade s definíciou v norme ISA–S71.04-1985

–16 m až m (–50 až st.)

POZNÁMKA: Pri nadmorskej výške nad 2950 stôp sa
maximálna prevádzková teplota znižuje o 1 °F/550 st.

52

Kontaktovanie spoločnosti Dell

POZNÁMKA: Ak nemáte aktívne pripojenie na internet, kontaktné informácie nájdete vo faktúre, dodacom liste,
účtenke alebo v produktovom katalógu spoločnosti Dell.

Spoločnosť Dell ponúka niekoľko možností podpory a servisu on-line a telefonicky. Dostupnosť sa však líši v závislosti
od danej krajiny a produktu a niektoré služby nemusia byť vo vašej oblasti dostupné. Kontaktovanie spoločnosti Dell v
súvislosti s predajom, technickou podporou alebo službami zákazníkom:

1. Navštívte webovú lokalitu support.dell.com.

2. Vyberte kategóriu podpory.

3. Ak nie ste zákazník z USA, vyberte kód svojej krajiny v dolnej časti stránky support.dell.com alebo voľbou Všetky
zobrazte všetky možnosti.

4. V závislosti od konkrétnej potreby vyberte prepojenie na vhodnú službu alebo technickú podporu.

7

53
