Dell Vostro 2420/2520
Informacije o podešavanju i karakteristikama
O upozorenjima
UPOZORENJE: UPOZORENJE ukazuje na moguću opasnost od oštećenja imovine, zadobijanja telesnih povreda ili
smrti.

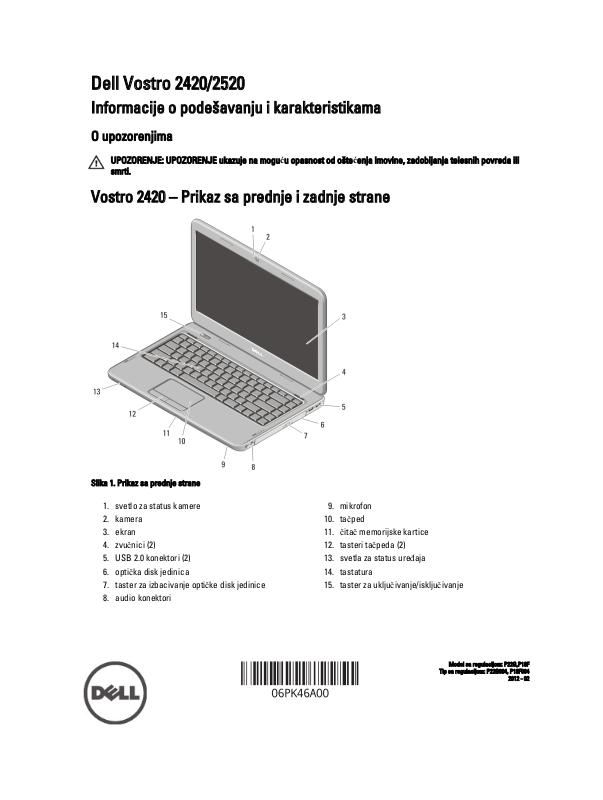

Vostro 2420 – Prikaz sa prednje i zadnje strane
Slika 1. Prikaz sa prednje strane
1. svetlo za status kamere
2. kamera
3. ekran
4. zvučnici (2)
5. USB 2.0 konektori (2)
6. optička disk jedinica
7. taster za izbacivanje optičke disk jedinice
8. audio konektori
9. mikrofon
10. tačped
11. čitač memorijske kartice
12. tasteri tačpeda (2)
13. svetla za status uređaja
14. tastatura
15. taster za uključivanje/isključivanje
Model sa regulacijom: P22G,P18F
Tip sa regulacijom: P22G004, P18F004
2012 - 02
Page 2
Slika 2. Prikaz sa zadnje strane
1. slot za zaštitni kabl
2. baterija
3. konektor za napajanje
6. VGA konektor
7. HDMI konektor
8. USB 2.0 konektor
4. otvori za ventilaciju
5. mrežni konektor
UPOZORENJE: Nemojte blokirati otvore za ventilaciju, gurati predmete u njih ili dozvoliti skupljanje prašine unutar
njih. Nemojte ostavljati Dell računar dok radi u okruženju sa ograničenim protokom vazduha, kao što je zatvorena
torba. Ograničenje protoka vazduha može oštetiti vaš računar ili dovesti do požara. Računar uključuje ventilator
kada se zagreje. Buka ventilatora je uobičajena i ne ukazuje na problem sa ventilatorom ili računarom.
2
Page 3
Vostro 2520 – Prikaz sa prednje i zadnje strane
Slika 3. Prikaz sa prednje strane
1. svetlo za status kamere
2. kamera
3. ekran
4. zvučnici (2)
5. optička disk jedinica
6. taster za izbacivanje optičke disk jedinice
7. USB 2.0 konektori (2)
8. tačped
9. tasteri tačpeda (2)
10. mikrofon
11. čitač memorijske kartice
12. svetla za status uređaja
13. tastatura
14. taster za uključivanje/isključivanje
3
Page 4
Slika 4. Prikaz sa zadnje strane
1. slot za zaštitni kabl
2. baterija
3. konektor za napajanje
4. otvori za ventilaciju
5. mrežni konektor
UPOZORENJE: Nemojte blokirati otvore za ventilaciju, gurati predmete u njih ili dozvoliti skupljanje prašine unutar
njih. Nemojte ostavljati Dell računar dok radi u okruženju sa ograničenim protokom vazduha, kao što je zatvorena
torba. Ograničenje protoka vazduha može oštetiti vaš računar ili dovesti do požara. Računar uključuje ventilator
kada se zagreje. Buka ventilatora je uobičajena i ne ukazuje na problem sa ventilatorom ili računarom.
6. VGA konektor
7. HDMI konektor
8. USB 2.0 konektor
9. audio konektori
Brzo podešavanje
UPOZORENJE: Pre nego što započnete bilo koji postupak u ovom odeljku, pročitajte bezbednosne informacije koje
ste dobili uz računar. Dodatne informacije o najboljim postupcima potražite na www.dell.com/
regulatory_compliance .
UPOZORENJE: AC adapter funkcioniše sa električnim utičnicama širom sveta. Međutim, električni priključci i
produžni kablovi se razlikuju od zemlje do zemlje. Korišćenjem nekompatibilnog kabla ili nepravilnim povezivanjem
kabla na produžni kabl ili utičnicu možete da uzrokujete požar ili oštećenje opreme.
OPREZ: Kada odspajate kabl AC adaptera sa računara, uhvatite konektor a ne kabl, i čvrsto ali lagano povucite kako
bi se izbeglo oštećenje kabla. Kada uvijate kabl AC adaptera, obavezno pratite ugao konektora AC adaptera kako bi
se izbeglo oštećenje kabla.
NAPOMENA: Neki uređaji neće biti isporučeni ako ih niste naručili.
1. Povežite AC adapter sa konektorom AC adaptera na računaru i sa električnom utičnicom.
4
Page 5
Slika 5. AC adapter
2. Povežite mrežni kabl (opcionalno).
Slika 6. Mrežni konektor
3. Povežite USB uređaje, kao što su miš ili tastatura (opcionalno).
Slika 7. USB konektor
4. Otvorite ekran računara i pritisnite taster za uključivanje/isključivanje da biste uključili računar.
Slika 8. Taster za uključivanje/isključivanje
NAPOMENA: Preporučuje se da vaš računar uključite i isključite najmanje jednom pre nego što instalirate bilo koje
kartice ili povežete računar na priključnu stanicu ili drugi eksterni uređaj, kao što je štampač.
Specifikacije
NAPOMENA: Ponuda se može razlikovati po regionima. Sledeće specifikacije su samo one koje se po zakonu
moraju isporučivati sa računarom. Za dodatne informacije u vezi sa konfiguracijom računara, kliknite na Start →
Pomoć i podrška i izaberite opciju za prikaz informacija o računaru.
Napajanje
AC adapter
Vostro 2420 / Vostro 2520 sa integrisanom video karticom 65 W
5
Page 6
Napajanje
Vostro 2420 sa diskretnom video karticom 90 W
Ulazni napon od 100 VAC do 240 VAC
Coin-cell baterija litijum-jonska 3 V CR2032
Fizičke karakteristike Vostro 2420 Vostro 2520
31,50 mm do 34,70 mm (1,24 inča do
Visina (sa WLED panelom)
Širina 342,00 mm (13,46 inča) 376,00 mm (14,80 inča)
Dubina 244 mm (9,60 inča) 260 mm (10,23 inča)
Težina (minimalna) 2,2 kg (4,85 lb) 2,37 kg (5,22 lb)
Okruženje
Radna temperatura 0 °C do 35 °C (32 °F do 95 °F)
1,36 inča)
31,50 mm do 34,50 mm (1,24 inča do 1,35
inča)
Pronalaženje dodatnih informacija i izvora
Pogledajte bezbednosna i regulatorna dokumenta koja ste dobili uz vaš računar i posetite web stranicu za usklađenost
sa propisima na www.dell.com/regulatory_compliance za više informacija o sledećem:
• Najbolje bezbednosne prakse
• Regulatorni sertifikati
• Ergonomija
Posetite www.dell.com za dodatne informacije o sledećem:
• Garancija
• Odredbe i uslovi (samo SAD)
• Licencni ugovor sa krajnjim korisnikom
Dodatne informacije o vašem proizvodu su dostupne na stranici support.dell.com/manuals.
Information para NOM (únicamente para México)
Sledeće informacije se nalaze na uređaju opisanom u ovom dokumentu u skladu sa zahtevima važećih meksičkih
standarda (NOM).
Voltaje de alimentación
Frecuencia 50 Hz – 60 Hz
Consumo eléctrico 1,50 A /1,60 A /1,70 A
Voltaje de salida 19,50 V de CC
Intensidad de salida 3,34 A /4,62 A
Informacije u ovoj brošuri podložne su promenama bez prethodne najave.
100 V CA – 240 V CA
6
