Dell™ Vostro™ 1710 Navodila za servis
Odpravljanje težav Zaslon Preden začnete z delom znotraj računalnika Naslon za dlani Trdi disk Čitalec prstnih odtisov
Kartica za brezžično lokalno omrežje (WLAN) Notranja kartica z brezžično tehnologijo
Bluetooth® Ventilator Optični pogon Termalni sklop za hlajenje procesorjev Sklop sistemske plošče Modul procesorja Zvočniki Pomnilnik USB hčerinska plošča Pokrov zapaha Sklop zapaha za akumulator Tipkovnica Gumbasta baterija
Plošči z gumbom za vklop in multimedijskimi
gumbi
Opombe, obvestila in opozorila
OPOMBA: OPOMBA označuje pomembne informacije, ki vam pomagajo bolje izkoristiti računalnik.
OBVESTILO: OBVESTILO označuje možnost poškodb strojne opreme ali izgubo podatkov in svetujejo, kako se izogniti
težavi.
Posodobitev BIOS-a
PREVIDNO: OPOZORILA označujejo možnost poškodb lastnine, osebnih poškodb ali smrti.
Če ste kupili računalnik DELL™ n Series, lahko vse sklice na operacijske sisteme Microsoft® Windows® v tem dokumentu
prezrete.
Informacije v tem dokumentu se lahko spremenijo brez predhodnega obvestila. © 2008 Dell Inc. Vse pravice pridržane.
Vsakršno reproduciranje brez pisnega dovoljenja družbe Dell Inc. je strogo prepovedano. Blagovne znamke, uporabljene v tem besedilu: Dell, logotip DELL in Vostro, so blagovne znamke Dell Inc.; Microsoft, Windows, Windows Vista in
logotip gumba start operacijskega sistema Windows, so bodisi blagovne znamke ali registrirane blagovne znamke druž be Microsoft Corporation v Združenih državah in/ali drugih državah. Bluetooth je registrirana blagovna znamka druž be Bluetooth SIG Inc.
V tem dokumentu se lahko uporabljajo tudi druge blagovne znamke in imena, ki se nanašajo na osebe, katerih last so blagovne znamke ali imena,
oziroma na njihove izdelke. Družba Dell Inc. zavrača vsakršno lastništvo blagovnih znamk in imen, razen tistih, ki so v njeni lasti.
September 2009 Rev. A01
Page 2
Nazaj na kazalo
Odpravljanje težav
Dell™ Vostro™ 1710 Navodila za servis
Orodja za odpravljanje težav Odpravljanje težav Dellova tehnična storitev za posodobitve Pripomoček Dell Support Utility
Orodja za odpravljanje težav
Diagnostične lučke
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Vaš računalnik ima tri lučke stanja za tipkovnico, ki se nahajajo nad tipkovnico. Med normalnim delovanjem lučke stanja za tipkovnico prikazujejo trenutno stanje (vklopljeno ali izklopljeno) funkcij Num Lock, Caps Lock in Scroll Lock. Če se računalnik zažene brez napake, lučke zasvetijo in se nato izključijo. Če je prisotna okvara računalnika, lahko s pomočjo lučk identificirate
težavo.
OPOMBA: Ko računalnik zaključi POST, lahko lučka Num Lock ostane vključena, odvisno od nastavitev v BIOS-u. Za
več informacij o uporabi programa za nastavitev sistema si oglejte Tehnološka navodila Dell™ v računalniku ali na
spletnem mestu support.dell.com.
Razlaga diagnostičnih lučk med samopreizkusom (POST)
Za odpravljanje težave z računalnikom preverite vrstni red lučk stanja za tipkovnico od leve proti desni (Num Lock, Caps Lock in Scroll Lock). Če je prisotna okvara računalnika, so posamezne lučke vklopljene
Vzorec lučk Opis težave Predlagana rešitev
Ni zaznanih pomnilniških modulov.
Pomnilniški moduli so zaznani, vendar je prišlo do napake v pomnilniku.
Če sta nameščena dva ali več pomnilniških modulov, odstranite module (oglejte si
Odstranitev pomnilniškega modula Ponovna namestitev pomnilniškega modula
računalnik zažene normalno, nadaljujte z nameščanjem dodatnih pomnilniških modulov
(enega za drugim), dokler ne odkrijete okvarjenega modula ali ne namestite vseh modulov brez napake.
Če je na voljo, v računalnik namestite delujoč pomnilnik enakega tipa (oglejte si
Pomnilnik
Če težava še vedno obstaja, se obrnite na Dellovo podporo uporabnikom.
Če sta nameščena dva ali več pomnilniških modulov, odstranite module (oglejte si
Odstranitev pomnilniškega modula Ponovna namestitev pomnilniškega modula
računalnik zažene normalno, nadaljujte z nameščanjem dodatnih pomnilniških modulov
(enega za drugim), dokler ne odkrijete okvarjenega modula ali ne namestite vseh modulov brez napake.
Če je na voljo, v računalnik namestite delujoč pomnilnik enakega tipa (oglejte si
Pomnilnik
Če težava še vedno obstaja, se obrnite na Dellovo podporo uporabnikom.
).
).
), nato ponovno namestite en modul (oglejte si
), nato ponovno namestite en modul (oglejte si
, izklopljene ali utripajo .
) in ponovno zaženite računalnik. Če se
) in ponovno zaženite računalnik. Če se
Page 3
Možna
napaka
Ponovno namestite procesor (oglejte si Odstranitev procesorskega modula).
procesorja.
Možna napaka na
grafični
kartici.
Če težava še vedno obstaja, se obrnite na Dellovo podporo uporabnikom.
Ponovno namestite grafične kartice. Če je na voljo, v računalnik namestite delujočo grafično kartico. Če težava še vedno obstaja, se obrnite na Dellovo podporo uporabnikom.
Možna napaka LCD­ja.
Pojavila se je napaka tipkovnice.
Pojavila se je napaka na USB krmilniku.
Ponovno priklopite kabel LCD-ja (oglejte si Odstranjevanje sklopa zaslona).
Če težava še vedno obstaja, se obrnite na Dellovo podporo uporabnikom.
Ponovno namestite tipkovnico (glejte Odstranitev tipkovnice).
Če je možno, priključite zunanjo tipkovnico. Če težava še vedno obstaja, se obrnite na Dellovo podporo uporabnikom.
Odstranite katerokoli USB napravo.
Če težava še vedno obstaja, se obrnite na Dellovo podporo uporabnikom.
Hardware Troubleshooter
Če naprava med namestitvijo operacijskega sistema ni zaznana ali pa je zaznana, a je nepravilno konfigurirana, lahko s
programom Hardware Troubleshooter odpravite nezdružljivost.
Windows Vista®:
1. Kliknite gumb Start
2. V iskalno polje vpišite hardware troubleshooter in pritisnite <Enter> za iskanje.
sistema Windows Vista in nato Help and Support (Pomoč in podpora).
3. Iz rezultata iskanja izberite možnost, ki najbolj ustreza težavi in zaključite postopek odpravljanja težav.
Windows XP:
1. Kliknite Start® Help and Support (pomoč in podpora).
2. V iskalno polje vpišite hardware troubleshooter in pritisnite <Enter> za iskanje.
3. V odseku Fix a Problem (odpravi težavo) kliknite Hardware Troubleshooter.
4. Iz seznama Hardware Troubleshooter izberite možnost, ki najbolje opisuje težavo in kliknite Next (naslednji) za nadaljevanje postopka odpravljanja težave.
Diagnostika Dell
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Kdaj uporabiti Diagnostiko Dell
Če imate težave z računalnikom, izvedite preverjanja, opisana v poglavju Odpravljanje težav, in zaženite Diagnostiko Dell, preden se obrnete na Dell za pomoč.
Zaženite Diagnostiko Dell s trdega diska ali medija Drivers and Utilities, ki je priložen vašemu računalniku.
Page 4
OPOMBA: Medij Drivers and Utilities je dodatna možnost, ki je morda niste dobili s svojim računalnikom.
OPOMBA: Diagnostika Dell deluje samo v računalnikih Dell.
Zaganjanje Diagnostike Dell s pogona trdega diska
Pred zagonom Diagnostike Dell odprite program za nastavitev sistema in preverite informacije o konfiguraciji računalnika ter zagotovite, da je naprava, ki jo želite preizkusiti, prikazana v sistemskih nastavitvah in aktivna. Za več informacij o uporabi programa za nastavitev sistema si oglejte Tehnološka navodila Dell™ v računalniku ali na spletnem mestu support.dell.com.
Diagnostika Dell se nahaja na ločeni diagnostični particiji na trdem disku.
OPOMBA: Če je računalnik priključen na združitveno napravo (združen), ga razdružite. Za navodila glejte
dokumentacijo, ki je bila priložena vaši združitveni napravi.
OPOMBA: Če računalnik ne prikaže slike na zaslonu, se obrnite na Dellovo podporo.
1. Računalnik priključite v delujočo električno vtičnico.
2. Pritisnite in zadržite tipko <Fn> ali gumb za izključitev zvoka in nato zaženite računalnik.
OPOMBA: Alternativno lahko v meniju za enkratni zagon ob zagonu izberete Diagnostics (Diagnostika) in tako
zaženete diagnostično particijo ter Diagnostiko Dell.
Računalnik zažene Pre-boot System Assessment (PSA), zaporedje začetnih preizkusov vaše sistemske plošče,
tipkovnice, zaslona, pomnilnika, trdega diska, itd.
Med preizkusom odgovorite na kakršnakoli prikazana vprašanja.
Če sistem med preizkušanjem zazna napake, si zapišite kodo napake in se obrnite na Dellovo podporo.
Če se Pre-boot System Assessment uspešno zaključi, se prikaže sporočilo: «Booting Dell Diagnostic Utility Partition. Press any key to continue.» (Zaganjanje diagnostične particije Dell. Za
nadaljevanje pritisnite poljubno tipko.)
OPOMBA: Če vidite sporočilo o tem, da ni bilo mogoče najti diagnostične particije, zaženite Diagnostiko Dell z
medija Drivers and Utilities (oglejte si Zagon Diagnostike Dell z medija Drivers and Utilities
3. Za zagon Diagnostike Dell z diagnostične particije na trdem disku pritisnite katerokoli tipko.
4. Pritisnite <Tab>, da izberete Test System (Preizkus sistema), in nato pritisnite <Enter>.
OPOMBA: Priporočamo vam, da izberete Test System (Preizkus sistema) za celotni preizkus računalnika. Če
izberete možnost Test Memory (Preizkus pomnilnika), zaženete razširjeni preizkus pomnilnika, ki lahko traja do
trideset minut. Po zaključenem preizkusu zapišite rezultate preizkusa in nato pritisnite poljubno tipko, da se
vrnete v prejšnji meni.
5. V glavnem meniju Diagnostike Dell izberite želen preizkus s klikom levega gumba na miški/sledilni ploščici ali pritiskom tipk <Tab> in nato <Enter> (oglejte si Glavni meni Diagnostike Dell
OPOMBA: Točno zapišite kakršne koli kode napak in opisane težave ter sledite navodilom na zaslonu.
).
).
6. Po zaključitvi preizkusov zaprite testno okno za vrnitev v glavni meni Diagnostike Dell.
7. Zaprite okno Main Menu (Glavni meni), da zaprete Diagnostiko Dell in znova zaženete računalnik.
OPOMBA: Če vidite sporočilo o tem, da ni bilo mogoče najti diagnostične particije, zaženite Diagnostiko Dell z
medija Drivers and Utilities (oglejte si Zagon Diagnostike Dell z medija Drivers and Utilities
).
Page 5
Zagon Diagnostike Dell z medija Drivers and Utilities
Pred zagonom Diagnostike Dell odprite program za nastavitev sistema in preverite informacije o konfiguraciji računalnika ter zagotovite, da je naprava, ki jo želite preizkusiti, prikazana v sistemskih nastavitvah in aktivna. Za več informacij o uporabi
programa za nastavitev sistema si oglejte Tehnološka navodila Dell™ v računalniku ali na spletnem mestu support.dell.com.
1. V optični pogon vstavite medij Drivers and Utilities.
2. Znova zaženite računalnik.
3. Ko se pojavi logotip DELL™, nemudoma pritisnite <F12>.
OPOMBA: Če predolgo pritiskate tipko, lahko pride do okvare tipkovnice. Okvaro preprečite tako, da občasno
pritiskate tipko <F12>, dokler se ne prikaže meni z zagonskimi napravami.
Če čakate predolgo in se ob čakanju pojavi logotip operacijskega sistema, počakajte, da se naloži namizje Microsoft Windows in nato zaustavite računalnik ter poskusite znova.
4. Ko se pojavi seznam zagonskih naprav, s puščičnimi tipkami za pomikanje navzgor in navzdol označite CD/DVD/CD- RW Drive (Pogon CD/DVD/CD-RW) in pritisnite <Enter>.
OPOMBA: Uporaba enkratnega zagonskega menija spremeni vrstni red zagona samo za trenutni zagon. Ob
ponovnem zagonu se računalnik zažene glede na zagonski vrstni red, določen v programu sistemskih nastavitev.
5. Če želite, da se zagon izvede s CD-ja/DVD-ja, pritisnite katerokoli tipko.
Če čakate predolgo in se ob čakanju pojavi logotip operacijskega sistema, počakajte, da se naloži namizje Microsoft Windows in nato zaustavite računalnik ter poskusite znova.
6. Vpišite 1 za Run the 32 Bit Dell Diagnostics (Zaženi 32-bitno Diagnostiko Dell).
7. V Dell Diagnostics Menu (Meni Diagnostike Dell) vpišite 1, da izberete Dell 32-bit Diagnostics for Resource CD
(graphical user interface) (32- bitna Diagnostika Dell za CD s sredstvi (grafični uporabniški vmesnik)).
8. Pritisnite <Tab>, da izberete Test System (Preizkus sistema), in nato pritisnite <Enter>.
OPOMBA: Priporočamo vam, da izberete Test System (Preizkus sistema) za celotni preizkus računalnika. Če
izberete možnost Test Memory (Preizkus pomnilnika), zaženete razširjeni preizkus pomnilnika, ki lahko traja do
trideset minut. Po zaključenem preizkusu zapišite rezultate preizkusa in nato pritisnite poljubno tipko, da se
vrnete v prejšnji meni.
9. V glavnem meniju Diagnostike Dell kliknite z levo miškino tipko ali pritisnite <Tab> in nato <Enter>, da izberete preizkus, ki ga želite zagnati (oglejte si Glavni meni Diagnostike Dell
OPOMBA: Točno zapišite kakršnekoli kode napak in opisane težave ter sledite navodilom na zaslonu.
10. Po zaključitvi preizkusov zaprite testno okno za vrnitev v glavni meni Diagnostike Dell.
11. Zaprite okno Main Menu (Glavni meni), da zaprete Diagnostiko Dell in znova zaženete računalnik.
12. Iz optičnega pogona odstranite medij Drivers and Utilities.
).
Glavni meni Diagnostike Dell
Ko se naloži Diagnostika Dell, se prikaže ta meni:
Page 6
Možnost Funkcija
Test Memory (Preizkus pomnilnika) Zagon samostojnega preizkusa pomnilnika Test System (Preizkus sistema) Zagon diagnostike sistema Exit (Izhod) Izhod iz diagnostike
Pritisnite <Tab>, da izberete preizkus, ki ga želite zagnati, in nato pritisnite <Enter>.
OPOMBA: Priporočamo vam, da izberete Test System (Preizkus sistema) za celotni preizkus računalnika. Če izberete
možnost Test Memory (Preizkus pomnilnika), zaženete razširjeni preizkus pomnilnika, ki lahko traja do trideset minut.
Po zaključenem preizkusu zapišite rezultate preizkusa in nato pritisnite poljubno tipko, da se vrnete v ta meni.
Ko izberete Test System (Preizkus sistema), se prikaže ta meni:
Možnost Funkcija
Express Test (Hiter preizkus)
Extended Test (Razširjen preizkus)
Custom Test (Preizkus po meri)
Symptom Tree (Drevo simptomov)
OPOMBA: Priporočamo izbiro možnosti Extended Test (Razširjen preizkus), da izvedete podrobnejši pregled naprav v
računalniku.
Če je med preizkusom prišlo do napake, se pojavi sporočilo s kodo napake in opisom težave. Zapišite si kodo napake in opis težave ter sledite navodilom na zaslonu. Če ne morete odpraviti težave, se obrnite na Dellovo podporo.
OPOMBA: Preden vzpostavite stik z Dellovo podporo, pripravite svojo oznako za storitve. Oznaka za storitve za
računalnik se nahaja na vrhu vsakega zaslona preizkusa.
Naslednji jezički vsebujejo dodatne informacije o preizkusih, opravljenih z uporabo možnosti Custom Test (Preizkus po meri)
ali Symptom Tree (Drevo simptomov):
Izvedba hitrega preizkusa naprav v sistemu. Ponavadi preizkus poteka 10 do 20 minut.
OPOMBA: Ta preizkus ne zahteva vaše udeležbe. Najprej zaženite hiter preizkus za hitrejše
odkrivanje težave.
Izvedba temeljitega preverjanja naprav v sistemu. Običajno traja eno uro ali dlje.
OPOMBA: Razširjen preizkus občasno zahteva vaše sodelovanje, da odgovorite na določena
vprašanja.
Ta preizkus se uporablja za preizkuanje določene naprave ali prilagajanje preizkusov, ki jih
želite izvesti.
Ta možnost omogoča izbiro preizkusov glede na simptom, ki se pojavi. Ta možnost navaja
najpogosteje simptome.
Jeziček Funkcija
Results (Rezultati)
Errors (Napake)
Help (Pomoč) Opis preskusa in zahteve za njegovo izvedbo. Configuration
(Konfiguracija)
Prikaže rezultate preizkusa in morebitne napake.
Prikaže napake, kode napak in opis težave.
Prikaže konfiguracijo strojne opreme za izbrano napravo. Diagnostika Dell pridobi informacije o konfiguraciji za vse naprave iz sistemske nastavitve, pomnilnika in
raznih notranjih preizkusov in prikaže informacije v seznamu naprav v levem podoknu zaslona.
OPOMBA: Na seznamu naprav morda ne bo navedenih imen vseh komponent, nameščenih v računalniku,
ali vseh naprav, priključenih nanj.
Page 7
Parameters
(Parametri)
Preizkus lahko po potrebi prilagodite tako, da spremenite nastavitve preizkusa.
Sporočila o napakah
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Če sporočila o napaki ni na seznamu, si oglejte dokumentacijo za operacijski sistem ali program, ki je bil zagnan v času prikaza sporočila.
A filename cannot contain any of the following characters: \ / : * ? " < > | (Ime datoteke ne sme vsebovati
naslednjih znakov: \ / : * ? " < > |) — Za imena datotek ne uporabljajte teh znakov.
A required .DLL file was not found (Ne najdem potrebne datoteke .DLL) — Program, ki ga želite odpreti, ne vsebuje
bistvene datoteke. Za odstranitev in ponovno namestitev programa Windows XP:
1. Kliknite gumb Start® Control Panel (nadzorna plošča)® Add or Remove Programs (dodaj ali odstrani programe)® Program and features (programi in funkcije).
2. Izberite program, ki ga želite odstraniti.
3. Kliknite Uninstall (odstrani).
4. Za navodila o nameščanju glejte dokumentacijo priloženo programu.
Windows Vista:
1. Kliknite Start funkcije).
2. Izberite program, ki ga želite odstraniti.
3. Kliknite Uninstall (odstrani).
4. Za navodila o nameščanju glejte dokumentacijo priloženo programu.
drive letter :\ is not accessible. The device is not ready (črka pogona :\ is not accessible. Naprava ni na voljo) — Pogon
ne more prebrati plošče. Vstavite ploščo v pogon in poizkusite znova.
Insert bootable media (Vstavite zagonski medij) — Vstavite zagonsko disketo, CD ali DVD.
Non-system disk error (Nesistemska napaka plošče) — Odstranite disketo iz disketnika in ponovno zaženite računalnik.
Not enough memory or resources. Close some programs and try again (Ni dovolj pomnilnika ali sredstev. Zaprite
nekaj programov in poskusite znova) — Zaprite vsa okna in odprite program, ki ga želite uporabljati. V nekaterih primer
morate ponovno zagnati računalnik, da s tem obnovite računalniška sredstva. V tem primeru najprej zaženite program, ki ga
želite uporabljati.
Operating system not found (Ni operacijskega sistema) — Obrnite se na Dellovo podporo.
® Control Panel (Nadzorna plošča)® Programs (Programi)® Programs and Features (Programi in
Odpravljanje težav
Pri odpravljanju težav z vašim računalnikom, sledite tem napotkom:
Če ste pred pojavom težave dodali ali odstranili del, preglejte postopek in ustreznost namestitve.
Če zunanja naprava ne deluje, preverite, ali je ustrezno priključena.
Če se na zaslonu pojavi obvestilo o napaki, si zapišite točno vsebino obvestila. To sporočilo je lahko v pomoč tehničnemu osebju, ki bo postavilo diagnozo in odpravilo težavo.
Page 8
Če se sporočilo o napaki prikaže v programu, si oglejte dokumentacijo, ki je priložena programu.
OPOMBA: Postopki, navedeni v tem dokumentu, so namenjeni za privzeti pogled v sistemu Windows, zato pri uporabi
klasičnega pogleda v sistemu Windows morda ne veljajo.
Težave z akumulatorjem
PREVIDNO: Nov akumulator, ki ni pravilno nameščen, lahko eksplodira. Akumulator zamenjajte samo z
enakim ali enakovrednim tipom, ki jo priporoča proizvajalec. Rabljen akumulator vrzite proč v skladu z
navodili proizvajalca.
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Težave s pogonom
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
®
Zagotovite, da Microsoft
Windows XP:
Kliknite Start in nato My Computer (Moj računalnik).
Windows® zazna pogon —
Windows Vista:
Kliknite Start in nato Computer (računalnik).
Če pogona ni na seznamu, s programsko opremo proti virusom opravite temeljit pregled in odstranite prisotne viruse. Virusi lahko včasih preprečijo sistemu Windows, da prepozna pogon.
Preizkusite pogon —
Vstavite drugo ploščo, da s tem izključite možnost okvare prvotnega pogona. Vstavite zagonsko disketo in ponovno zaženite računalnik.
Očistite pogon ali ploščo — Za informacije o čiščenju računalnika si oglejte Tehnološka navodila Dell™ v računalniku ali na
spletnem mestu support.dell.com.
Preglejte kable Zaženite program za odpravljanje težav s strojno opremo (Hardware Troubleshooter) — Oglejte si Hardware
Troubleshooter.
Zaženite Diagnostiko Dell — Oglejte si Diagnostika Dell
.
Težave z optičnim pogonom
OPOMBA: Zaradi visokih hitrosti optičnega pogona so tresljaji normalni del delovanja, le-ti pa lahko povzročijo hrup, ki
pa ni povezan z okvaro pogona ali medija.
OPOMBA: Zaradi različnih regij po svetu in različnih zapisov na plošče nekateri DVD-ji ne delujejo v vseh pogonih DVD.
Prilagoditev glasnosti v operacijskem sistemu Windows —
Kliknite ikono zvočnika v spodnjem desnem kotu zaslona.
Page 9
Zvišajte glasnost s klikom in dvigom drsnika.
Poskrbite, da zvok ni izklopljen, tako da kliknete na vsa polja s kljukico.
Preverite zvočnike in globokotonec — Oglejte si Težave z zvokom in zvočniki
.
Težave pri zapisovanju z optičnim pogonom
Zaprite druge programe — Optični pogon mora med postopkom zapisovanja prejemati stalen tok podatkov. Če se pretok
prekine, pride do napake. Pred zapisovanjem zaprite vse programe.
Pred zapisovanjem na ploščo izključite način pripravljenosti v sistemu Windows — Za informacije o možnostih za
nastavitev vklopa/izklopa si oglejte Tehnološka navodila Dell™ v računalniku ali na spletnem mestu support.dell.com. Za informacije o načinih upravljanja porabe lahko tudi poiščete ključno besedo standby (pripravljenost) v Windows Help and Support (Pomoč in podpora).
Težave s trdim diskom
Zaženite preverjanje diska —
Windows XP:
1. Kliknite Start in nato My Computer (Moj računalnik).
2. Kliknite z desno miškino tipko Local Disk C: (Lokalni disk C:).
3. Kliknite Properties (Lastnosti)® Tools (Orodja)® Check Now (Preveri zdaj).
4. Kliknite Scan for and attempt recovery of bad sectors (Poišči poškodovane sektorje in jih poskusi popraviti) in nato
Start (Začni).
Windows Vista:
1. Kliknite Start
2. Kliknite z desno miškino tipko Local Disk C: (Lokalni disk C:).
3. Kliknite Properties (Lastnosti)® Tools (Orodja)® Check Now (Preveri zdaj). Prikaže se okno User Account Control (nadzor uporabniškega računa). Če ste skrbnik računalnika, kliknite Continue
(nadaljuj); drugače pred nadaljevanjem pokličite vašega skrbnika.
4. Sledite navodilom na zaslonu.
in nato Computer (Računalnik).
Težave z napravo IEEE 1394
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
OPOMBA: Vaš računalnik podpira samo standard IEEE 1394a.
Poskrbite, da je kabel naprave IEEE 1394 pravilno vstavljen v napravo in v priključek na računalniku
Naprava IEEE 1394 mora biti vključena v sistemskih nastavitvah — Za več informacij o uporabi programa za sistemske
nastavitve glejte Dell™ tehnološka navodila na vašem računalniku ali na spletnem mestu support.dell.com.
Preverite, ali operacijski sistem Windows zazna napravo IEEE 1394 —
Windows XP:
1. Kliknite Start in nato Control Panel (Nadzorna plošča).
2. Pod Pick a Category (Izberite kategorijo) kliknite Performance and Maintenance (Učinkovitost delovanja in vzdrževanje)® System (Sistem)® System Properties (Sistemske lastnosti)® Hardware (Strojna oprema)® Device Manager (Upravitelj naprav).
Page 10
Windows Vista:
1. Kliknite Start
2. Kliknite Device Manager (Upravitelj naprav).
Če se vaša naprava IEEE 1394 nahaja na seznamu, bo sistem Windows zaznal napravo.
Če imate težave z Dellovo napravo IEEE 1394 — Obrnite se na Dellovo podporo.
Če imate težave z napravo IEEE 1394 drugega proizvajalca — Obrnite se na proizvajalca naprave IEEE 1394.
® Control Panel (Nadzorna plošča)® Hardware and Sound (Strojna oprema in zvok).
Lockups and Software Problems (zamrznitve in težave s programsko opremo)
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Računalnik se ne vklopi
Preverite diagnostične lučke — Oglejte si Težave z napajanjem.
Preverite ali je električni kabel vstavljen v računalnik in električno vtičnico.
Računalnik se ne odziva
OBVESTILO: Če operacijskega sistema ne morete pravilno izklopiti, lahko izgubite vse podatke.
Izklopite računalnik — Če se računalnik ne odzove na pritisk tipke na tipkovnici ali na premik miške, pritisnite in zadržite
gumb napajanja približno 8 do 10 sekund (dokler se računalnik ne izklopi) in nato ponovno zaženite vaš računalnik.
Program se ne odziva
Ugasnite program —
1. Hkrati pritisnite <Ctrl><Shift><Esc>, da s tem odprete Task Manager (Upravitelj opravil).
2. Kliknite jeziček Applications (Aplikacije).
3. Izberite program, ki se ne odziva.
4. Kliknite End Task (Končaj opravilo).
Program se večkrat preneha odzivati
OPOMBA: Večini programske opreme so priložena namestitvena navodila v dokumentaciji ali na disketi, CD-ju ali DVD-
ju.
Glejte dokumentacijo programske opreme — Če je potrebno, odstranite in ponovno namestite program.
Program je izdelan za starejšo različico operacijskega sistema Windows
Page 11
Zagon Program Compatibility Wizard (čarovnik združljivosti programov) —
Windows XP:
Če se pojavijo druge težave s pomnilnikom —
Program Compatibility Wizard (čarovnik združljivosti programov) nastavi program tako, da ta deluje v okolju, ki je podobno
okolju drugih operacijskih sistemom (ne v XP-jih).
1. Kliknite gumb Start® All Programs (vsi programi)® Accessories (dodatki)® Program Compatibility Wizard (čarovnik združljivosti programov)® Next (naslednji).
2. Sledite navodilom na zaslonu.
Windows Vista:
Program Compatibility Wizard (čarovnik združljivosti programov) nastavi program tako, da ta deluje v okolju, ki je podobno
okolju drugih operacijskih sistemom (ne v Visti).
1. Kliknite Start
version of Windows (uporabi starejši program s to različico operacijskega sistema Windows).
2. V uvodnem zaslonu, kliknite Next (naslednji).
3. Sledite navodilom na zaslonu.
® Control Panel (nadzorna plošča)® Programs (programi)® Use an older program with this
Prikaže se povsem modri zaslon
Izklopite računalnik — Če se računalnik ne odzove na pritisk tipke na tipkovnici ali na premik miške, pritisnite in zadržite
gumb napajanja približno 8 do 10 sekund (dokler se računalnik ne izklopi) in nato ponovno zaženite vaš računalnik.
Druge težave s programsko opremo
Za informacije o odpravljanju težav preglejte dokumentacijo programske opreme ali pa se obrnite na proizvajalca programske opreme —
Preverite ali je program združljiv z operacijskim sistemom, ki je nameščen na vaš računalnik. Preverite ali je vaš računalnik v skladu z minimalnimi strojnimi zahtevami za zagon programske opreme. Za več
informacij glejte dokumentacijo programske opreme.
Preverite ali je program ustrezno nameščen in nastavljen.
Potrdite združljivost gonilnikov naprave s programom.
Če je potrebno, odstranite in ponovno namestite program.
Nemudoma ustvarite varnostno kopijo vaših podatkov
Uporabite program za iskanje računalniških virusov in preglejte trdi disk, diskete, CD-je ali DVD-je
Shranite in zaprite odprte datoteke ali programe in preko menija Start izklopite vaš računalnik
Težave s pomnilnikom
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Če se prikaže obvestilo o nezadostni količini pomnilnika —
Težavo je možno odpraviti, če shranite in zaprite vse odprte datoteke in ugasnite vse odprte programe, ki jih ne
uporabljajte.
Glejte dokumentacijo programske opreme o minimalnih zahtevah za pomnilnik. Če je potrebno, namestite dodatni
pomnilnik (oglejte si Ponovna namestitev pomnilniškega modula Ponovno namestite pomnilniške module (oglejte si Pomnilnik), da zagotovite uspešno komunikacijo računalnika s pomnilnikom. Zaženite Diagnostiko Dell (glejte Diagnostika Dell).
).
Page 12
Ponovno namestite pomnilniške module (oglejte si Pomnilnik), da zagotovite uspešno komunikacijo računalnika s
referenčni in namestitveni priročnik za vaš računalnik na spletnem mestu support.dell.com.
pomnilnikom. Sledite napotkom za namestitev pomnilnika (oglejte si Ponovna namestitev pomnilniškega modula).
Računalnik mora podpirati pomnilnik, ki ga uporabljate. Za več informacij o vrstah pomnilnika, ki jih podpira vaš računalnik, si oglejte Kratki referenčni in namestitveni priročnik za vaš računalnik na spletnem mestu
support.dell.com. Zaženite Diagnostiko Dell (glejte Diagnostika Dell).
Težave z napajanjem
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Če lučka napajanja sveti z zeleno barvo, hkrati pa se računalnik ne odziva — Oglejte si Diagnostične lučke
Če lučka napajanja ne sveti — Računalnik je bodisi izklopljen ali ne prejema električne energije.
Ponovno vstavite napajalni kabel v priključek, na hrbtni strani računalnika, in električno vtičnico. Ko preverjate pravilno delovanje računalnika ne uporabljajte podaljškov, razdelilcev ali zaščitnih naprav. Preverite ali je električni podaljšek, ki ga uporabljate, vstavljen v električno vtičnico in vključen. Preverite delovanje električne vtičnice z drugo napravo, recimo namizno svetilko.
Odpravite motnje — Nekaj znanih vzrokov motenj:
Napajalni kabli, kabli za tipkovnice in miške
Na podaljšek je priključenih preveč naprav Več podaljškov je priključenih na isto električno vtičnico
Težave z zvokom in zvočniki
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Ni zvoka iz zvočnikov
.
OPOMBA: Nastavitev glasnosti v predvajalnikih MP3 ali drugih predvajalnikih lahko razveljavi nastavitev glasnosti v
sistemu Windows. Poskrbite, da ni glasnost v predvajalniku znižana oziroma zvok izklopljen.
Prilagoditev glasnosti v operacijskem sistemu Windows — Kliknite ali dvokliknite ikono zvočnika v spodnjem desnem
kotu vašega zaslona. Poskrbite, da je glasnost zvišana in zvok ni izklopljen.
Izključite slušalke iz priključka za slušalke — Zvok iz zvočnikov se samodejno izklopi, če ste na priključek za slušalke, ki
se nahaja na sprednji strani računalnika, priključili slušalke.
Odpravite morebitne motnje — Izključite ventilatorje in fluorescentne ali halogenske luči, ki se nahajajo v bližini, ter
preverite, ali se pojavljajo motnje.
Zaženite program za odpravljanje težav s strojno opremo (Hardware Troubleshooter) — Oglejte si Hardware
Troubleshooter.
V slušalkah ni zvoka
Preglejte povezavo slušalk — Preverite ali je kabel slušalk pravilno vstavljen v priključek za slušalke. Oglejte si Kratki
Page 13
Prilagoditev glasnosti v operacijskem sistemu Windows — Kliknite ali dvokliknite ikono zvočnika v spodnjem desnem
gumba Start. To storitev uporabite za dodatne podporne informacije, posodobitve programske opreme in preglede stanja
kotu vašega zaslona. Poskrbite, da je glasnost zvišana in zvok ni izklopljen.
Težave z video prikazom in zaslonom
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
OBVESTILO: Če je vaš računalnik opremljen z grafično kartico PCI, pri nameščanju dodatnih grafičnih kartic
odstranitev grafične kartice ni potrebna, kartica pa je potrebna za namene odpravljanja težav. Če kartico odstranite, jo hranite na varnem mestu. Za več informacij o vaši grafični kartici pojdite na spletno mesto support.dell.com.
Preverite diagnostične lučke — Oglejte si Diagnostične lučke
Preverite nastavitve zaslona — Oglejte si Tehnološka navodila Dell™ v računalniku ali na spletnem mestu
support.dell.com.
Prilagodite nastavitve za zaslon v sistemu Windows —
Windows XP:
1. Kliknite Start® Control Panel (Nadzorna plošča)® Appearance and Themes (Videz in teme).
2. Kliknite območje, ki ga želite spremeniti, ali kliknite ikono Display (Zaslon).
3. Preizkusite različne nastavitve za Color quality (Kakovost barv) in Screen resolution (Ločljivost zaslona).
Windows Vista:
1. Kliknite Start Personalization (Prilagoditev)® Display Settings (Nastavitve zaslona).
2. Po potrebi prilagodite nastavitve za Resolution (Ločljivost) in Color settings (Nastavitve barv).
® Control Panel (Nadzorna plošča)® Hardware and Sound (Strojna oprema in zvok)®
.
Viden je samo del zaslona
Priključite zunanji monitor —
1. Izklopite vaš računalnik in nanj priključite zunanji monitor.
2. Vklopite računalnik in monitor in prilagodite svetilnost in kontrast monitorja.
Če zunanji monitor deluje pravilno, je možna okvara računalniškega zaslona ali video krmilnika. Obrnite se na Dellovo
podporo.
Dellova tehnična storitev za posodobitve
Dellova tehnična storitev za posodobitve nudi vnaprejšnjo obveščanje o posodobitvah za programsko in strojno opremo vašega računalnika. Ta storitev je brezplačna in jo lahko prilagodite glede na vsebino, obliko in pogostost prejemanja sporočil.
Dellova tehnična storitev za posodobitev je dosegljiva na naslovu support.dell.com/technicalupdate.
Pripomoček Dell Support Utility
Program Dell Support Utility je nameščen na računalniku in dosegljiv preko ikone Dell Support, , na opravilni vrstici ali
Page 14
vašega računalniškega okoja.
Dostop do pripomočka Dell Support Utility
Program Dell Support Utility je na voljo preko ikone na opravilni vrstici ali iz menija Start.
Če na namizju ni ikone Dell Support:
1. Kliknite Start® All Programs (vsi programi)® Dell Support® Dell Support Settings (nastavitve za Dell Support).
2. Možnost Show icon on the taskbar (prikaži ikono na opravilni vrstici) mora biti obkljukana.
OPOMBA: Če program Dell Support Utility ni na voljo iz menija Start, pojdite na naslov support.dell.com in
prenesite programsko orpemo.
Program Dell Support Utility je prilagojen za vaše računalniško okolje.
Odziv
ikone v opravilni vrstici je odvisen od načina klika - enojni klik, dvojni klik ali desni klik.
Klik ikone Dell Support
kliknite ali desno kliknite ikono za naslednja opravila:
Pregled računalniškega okolja.
Ogled nastavitev Dell Support Utility.
Dostop do datoteke pomoči za Dell Support Utility.
Ogled pogosto zastavljenih vprašanj.
Več o Dell Support Utility.
Izhod iz pripomočka Dell Support Utility.
Dvoklik ikone Dell Support
Dvokliknite ikono za ročni pregled računalniškega okolja, ogled pogosto zastavljenih vprašanj, datotek pomoči za Dell Support Utility in nastavitev za Dell Support.
Za več informacij o Dell Support Utility kliknite vprašaj (?) na zgornjem delu zaslona Dell™ Support.
Nazaj na kazalo
Page 15
Nazaj na kazalo
Zaslon
Dell™ Vostro™ 1710 Navodila za servis
Sklop zaslona Zaščitna površina zaslona Ekran Kabel zaslona Kamera in mikrofon
Sklop zaslona
Odstranjevanje sklopa zaslona
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odklopite antenska kabla s kartice WLAN (glejte Odstranjevanje WLAN kartice
3. Pri obrnjenem računalniku odstranite M2.5 x 8 mm vijaka s katerima je sklop zaslona pritrjen na oba konca
računalnika.
4. Pri obrnjenem računalniku odstranite M2.5 x 5 mm vijak, ki se nahaja na dnu predela za akumulator v bližini roba računalnika.
5. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
6. Odstranite tipkovnico (glejte Odstranitev tipkovnice
).
.
).
).
7. Pri obrnjenem računalniku povrsti odstranite tri oštevilčene M2.5 x 5 mm vijake z dna sklopa zaslona.
8. Odstranite vijak s katerim je kabel zaslona pritrjen na dno sklopa zaslona.
9. Odklopite kabel zaslona od priključka za kabel zaslona na sistemski plošči.
Page 16
OBVESTILO: Pazite, da se antenski kabli ne zagozdijo pod plastične jezičke naslona za dlani.
10. Dvignite antenske kable izpod jezičkov naslona za dlani in izvlecite antenski kabel izpod naslona za dlani.
11. Dvignite sklop zaslona iz računalnika.
1 kabel zaslona 2 sklop zaslona 3 antenski kabli
Zamenjava sklopa zaslona
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
Ta postopek velja, če ste že opravili postopek Odstranjevanje sklopa zaslona
1. Poravnajte zapaha na zaslonu z luknjami na dnu računalnika in nato namestite zaslon na svoje mesto.
OBVESTILO: Preverite ali so kabel zaslona in antenski kabli ustrezno napeljani pod plastične jezičke na naslonu za
dlani.
2. Pri obrnjenem računalniku povrsti ponovno namestite tri oštevilčene M2.5 x 5 mm vijake z dna sklopa zaslona.
3. Napeljite kabel zaslona in antenske kable pod plastične jezičke na naslonu za dlani.
4. Potisnite antenske kable skozi luknjo v naslonu za dlanu in dno računalnika.
5. Povežite kabel zaslona s priključkom kabla zaslona na sistemski plošči.
.
6. Ponovno namestite vijak s katerim je kabel zaslona pritrjen na dno sklopa zaslona.
7. Po vrstnem redu vstavite štiri oštevilčene M2.5 x 5 mm vijake na dno sklopa zaslona.
8. Namestite nazaj tipkovnico (glejte si Zamenjava tipkovnice
9. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
).
).
Page 17
10. Zaprite zaslon in obrnite računalnik z zgornjo stranjo navzdol.
11. Pri obrnjenem računalniku ponovno vstavite M2.5 x 5 mm vijak, ki se nahaja na dnu predela za akumulator v bližini
roba računalnika.
12. Ponovno vstavite dva M2.5 x 8 mm vijaka s katerima je sklop zaslona pritrjen na oba konca računalnika.
13. Ponovno piključite anteno na kartico WLAN (glejte Zamenjava WLAN kartice
).
Zaščitna površina zaslona
Odstranitev zaščitne površine zaslona
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odklopite anteno s kartice WLAN (glejte Odstranjevanje WLAN kartice
3. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
4. Odstranite tipkovnico (glejte Odstranitev tipkovnice
5. Odstranite sklop zaslona (oglejte si Odstranjevanje sklopa zaslona
6. Snemite osem gumijastih nastavkov, ki se nahajajo na okvirju zaslona.
).
.
).
).
).
7. Odstranite štiri M2.5 x 5 mm vijake in štiri vijake z nastavkom z okvirja zaslona.
1 vijaki M2.5 x 5 mm (4) 2 gumijasti nastavki (8) 3 M2.5 x 5 mm vijaki z nastavkom (4) 4 zaščitna površina zaslona
OBVESTILO: Pri odstranjevanju zaščitne površine z zgornjega dela morate biti zelo pazljivi, da le-to ne poškodujete.
8. Začnite na dnu ekrana in z uporabo prstov ločite zaščitno površino od zgornjega dela, nato dvignite notranje robove in
Page 18
ločite preostalo zaščitno površino.
Zamenjava zaščitne površine zaslona
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
Ta postopek velja, če ste že opravili postopek Odstranitev zaščitne površine zaslona
1. Začnite na katerem koli robu in z uporabo prstov narahlo pritisnite zaščitno površino na zgornji del.
2. Ponovno namestite štiri M2.5 x 5 mm vijake in štiri vijake z nastavkom na okvir zaslona.
3. Ponovno vstavite osem gumijastih nastavkov, ki se nahajajo na okvirju zaslona.
4. Namestite nazaj sklop zaslona (glejte Zamenjava sklopa zaslona
5. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice
6. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
7. Ponovno piključite anteno na kartico WLAN (glejte Zamenjava WLAN kartice
).
).
).
.
).
Ekran
Odstranitev ekrana
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odklopite anteno s kartice WLAN (glejte Odstranjevanje WLAN kartice
3. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
4. Odstranite tipkovnico (glejte Odstranitev tipkovnice
5. Odstranite sklop zaslona (glejte Odstranjevanje sklopa zaslona
6. Odstranite okvir zaslona (glejte Odstranitev zaščitne površine zaslona
7. Odstranite vijaka M2.5 x 5 mm s tečajev zaslona.
8. Vzdignite zgornji rob sklopa ekrana stran od zgornjega pokrova.
9. Odstranite osem M2 x 3 mm vijakov z ekrana.
).
.
).
).
).
).
Page 19
1 M2.5 x 5-mm vijaka (2) 2 vijaki M2 x 3 mm (8) 3 ekran 4 zgornji del
Zamenjava ekrana
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
Ta postopek velja, če ste že opravili postopek Odstranitev ekrana
1. Vstavite osem M2 x 3 mm vijakov v ekran.
2. Namestite ekran na zgornji del.
3. Poravnajte zatiče na vrhu plošč zapahov in namestite ekran na zgornji del.
4. Namestite nazaj M2.5 x 5 mm vijaka na tečaja.
5. Namestite nazaj okvir zaslona (glejte Zamenjava zaščitne površine zaslona
6. Namestite nazaj sklop zaslona (glejte Zamenjava sklopa zaslona
7. Namestite nazaj tipkovnico (oglejte si Zamenjava tipkovnice
8. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
9. Ponovno priključite anteno na kartico WLAN (glejte Zamenjava WLAN kartice
.
).
).
Kabel zaslona
).
).
).
Odstranitev kabla zaslona
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
.
Page 20
2. Odklopite anteno s kartice WLAN (glejte Odstranjevanje WLAN kartice).
3. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha).
4. Odstranite tipkovnico (glejte Odstranitev tipkovnice
).
5. Odstranite sklop zaslona (glejte Odstranjevanje sklopa zaslona
6. Odstranite okvir zaslona (glejte Odstranitev zaščitne površine zaslona
7. Odstranite ekran (glejte Odstranitev ekrana
8. Odstranite vijaka M2,5 x 5 mm s tečajev.
9. Odstranite ekran (glejte Odstranitev ekrana
10. Dvignite ekran z zgornjega dela.
11. Odklopite kabel zaslona od priključka na hrbtni strani ekrana.
12. Odklopite kabel zaslona od zaslonskega pretvornika na hrbtni strani ekrana.
).
).
).
).
1 ekran 2 priključek kabla zaslona 3 kabel zaslona
Zamenjava kabla zaslona
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
Ta postopek velja, če ste že opravili postopek odstranitve Odstranitev kabla zaslona
1. Priključite kabel zaslona na zaslonski pretvornik na hrbtni strani ekrana.
2. Povežite kabel zaslona s priključkom na zadnji strani ekrana.
3. Poravnajte zatiče na vrhu plošč zapahov in namestite ekran na zgornji del.
4. Namestite nazaj M2.5 x 5 mm vijaka na tečaja.
5. Namestite nazaj ekran (glejte Zamenjava ekrana
6. Namestite nazaj okvir zaslona (glejte Zamenjava zaščitne površine zaslona
).
.
).
Page 21
7. Namestite nazaj okvir zaslona (glejte Zamenjava sklopa zaslona).
8. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice).
9. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
).
10. Ponovno piključite anteno na kartico WLAN (glejte Zamenjava WLAN kartice
).
Kamera in mikrofon
Odstranitev sklopa kamere in mikrofona
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odklopite anteno s kartice WLAN (glejte Odstranjevanje WLAN kartice
3. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
4. Odstranite tipkovnico (glejte Odstranitev tipkovnice
5. Odstranite sklop zaslona (glejte Odstranjevanje sklopa zaslona
6. Odstranite sklop zaslona (glejte Odstranitev zaščitne površine zaslona
).
.
).
).
).
).
7. Odstranite M2 x 3 mm vijak, s katerim je pritirjena kamera/mikrofon.
8. Kamero/mikrofon izvlecite iz zgornjega dela in odklopite kabel kamere/mikrofona.
1 M2 x 3 mm vijak (1)
Ponovna namestitev sklopa kamere in mikrofona
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
Page 22
Ta postopek velja, če ste že opravili postopek Odstranitev sklopa kamere in mikrofona.
1. Priključite kabel kamere/mikrofona s priključkom na kameri/mikrofonu.
2. Namestite kamero/mikrofon na zgornji del in ponovno namestite M2 x 3 mm vijak, s katerim je sklop kamere/mokrofona pritrjen na zgornji pokrov.
3. Namestite nazaj okvir zaslona (glejte Zamenjava zaščitne površine zaslona
4. Namestite nazaj sklop zaslona (glejte Zamenjava sklopa zaslona
5. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice
6. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
7. Ponovno piključite anteno na kartico WLAN (glejte Zamenjava WLAN kartice
Nazaj na kazalo
).
).
).
).
).
Page 23
Nazaj na kazalo
Preden začnete z delom znotraj računalnika
Dell™ Vostro™ 1710 Navodila za servis
Priporočena orodja Kaj morate vedete za lastno varnost
V tem dokumentu so opisani postopki za odstranitev in namestitev komponent v računalnik. Če ni drugače navedeno, se pri
vsakem postopku domneva:
Da ste opravili korake v Preden začnete z delom znotraj računalnika.
Da ste prebrali varnostna navodila, priložena vašemu računalniku.
Da ste pri zamenjavi komponente že odstranili prvotno komponento (če je ta bila nameščena).
OPOMBA: Barva vašega računalnika in nekaterih komponent se lahko razlikuje od prikazane v tem dokumentu.
Priporočena orodja
Za postopke, navedene v tem dokumentu, boste potrebovali naslednja orodja:
Majhen ploščat izvijač
Križni izvijač
Majhno plastično pero
Posodobitev za BIOS (glejte spletno stran Dellove podpore na support.dell.com)
Kaj morate vedete za lastno varnost
Uporabite naslednja varnostna navodila, da zaščitite računalnik pred poškodbo in zagotovite svojo lastno varnost.
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
PREVIDNO: Večina popravila lahko opravlja samo pooblaščen servisni tehnik. Sami lahko opravite le
odpravljanje napake in enostavna popravila, ki so dovoljena po dokumentacij vašega izdelka, ali po navodilih ekipe za storitve in podporo na spletu ali po telefonu. Vaša garancija ne pokriva poškodbe, ki nastanejo zaradi opravila, ki jih ni dovolila družba Dell. Preberite in upoštevajte varnostna navodila, ki jih ste dobili z izdelkom.
OBVESTILO: Elektrostatično razelektritev preprečite tako, da se ozemljite z uporabo traku za ozemljitev ali občasno
dotaknete nepobarvane kovinske površine, na primer priključka na hrbtni strani računalnika.
OBVESTILO: Previdno ravnajte s komponentami in karticami. Ne dotikajte se delov ali stikov na kartici. Kartico
prijemajte samo na robovih ali za kovinski nosilec. Komponento, kot je procesor, držite na robovih in ne za nožice.
OBVESTILO: Ko želite odklopiti kabel, ne vlecite za kabel, ampak povlecite za priključek kabla ali zanko za sprostitev
napetosti. Kabelske priključke z zaklepnimi jezički sprostite tako, da potisnete jezičke navznoter. Med priključevanjem kabla poskrbite, da so priključki pravilno usmerjeni in poravnani, da s tem preprečite poškodbo priključka in/ali nožic priključka.
1. Delovna površina mora biti ravna in čista, da s tem preprečite nastanek prask na pokrovu.
Page 24
2. Zaustavite računalnik.
V sistemu Windows XP kliknite Start® Shutdown (Zaustavitev sistema)® Shutdown (Zaustavitev sistema).
V sistemu Windows Vista kliknite Start , nato ikono puščice in nato Shut Down (Zaustavitev sistema),
da izklopite računalnik.
OPOMBA: Računalnik mora biti izklopljen in stanje pripravljenosti izključeno. Če računalnika ne morete izklopiti z
uporabo operacijskega sistema, zadržite gumb za vklop za štiri sekunde.
3. Odklopite računalnik in vse priključene naprave z električnih vtičnic.
OBVESTILO: Za izklapljanje omrežnega kabla najprej odklopite kabel iz računalnika in ga nato odklopite iz stenske
vtičnice.
4. Odklopite vse telefonske ali omrežne kable iz računalnika.
5. Odstranite kakršne koli nameščene kartice iz reže ExpressCard slot in 8-v-1 čitalca pomnilniških kartic.
OBVESTILO: Pred posegom v računalnik iz ležišča baterije odstranite baterijo, da s tem preprečite poškodbo sistemske
plošče.
OPOMBA: Uporabljajte samo namensko baterijo, ki je zasnovana za ta računalnik Dell™, da ne poškodujete
računalnika. Ne uporabljajte baterij, ki so zasnovane za druge Dellove računalnike
6. Obrnite računalnik.
7. Potisnite oba zapaha akumulatorja v odprt položaj.
8. Izvlecite baterijo iz ležišča baterije.
1 akumulator 2 drsnika za sprostitev zapaha akumulatorja 3 drsnika za sprostitev zapaha akumulatorja
9. Obrnite računalnik, odprite zaslon in pritisnite gumb za vklop, da s tem ozemljite sistemsko ploščo.
Page 25
Nazaj na kazalo
Page 26
Nazaj na kazalo
Naslon za dlani
Dell™ Vostro™ 1710 Navodila za servis
Odstranjevanje naslona za dlani Zamenjava naslona za dlani
Odstranjevanje naslona za dlani
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odstranite pokrov trdega diska. Glejte Odstranjevanje trdega diska
3. Odstranite WLAN kartico (glejte Odstranjevanje WLAN kartice
4. Odstranite kakršne koli kartice ali vstavke, ki so vstavljeni v režo ExpressCard in režo čitalca 8-v-1.
5. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
6. Odstranite tipkovnico (glejte Odstranitev tipkovnice
7. Odstranite sklop zaslona (oglejte si Odstranjevanje sklopa zaslona
8. Odstranite osem M2.5 x 8-mm vijakov z dna računalnika in en M2 x 3-mm vijak z ventilatorja.
OPOMBA: Lokacije vijakov se lahko razlikujejo od tistih, prikazanih v spodnji ilustraciji.
).
.
za ilustracijo pokrova trdega diska.
).
).
).
9. Obrnite računalnik in odstranite osem M2.5 x 5 mm vijakov, s katerim je pritrjen zgornji del naslona. Pri iskanju mest vijakov si pomagajte z uporabo simbolov «P» na naslonu za dlani.
10. Odstranite tri vijake, ki se nahajajo na naslonu za dlani proti smeri zaslona.
Page 27
11. Odklopite priključek plošče z multimedijskimi gumbi s sistemske plošče.
12. Odklopite priključek sledilne ploščice s sistemske plošče.
13. Odklopite priključek čitalca prstnih odtisov s sistemske plošče.
OBVESTILO: Pri ločevanju naslona za dlani od računalnika ne uporabljajte sile. Če se naslon za dlani zagozdi, ga
narahlo upognite ali pritisnite nanj ali povlecite rob, kjer ni upora, dokler se naslon za dlani ne sprosti.
14. Od leve proti desni, pazljivo dvignite naslon za dlani vzdolž zadnjega roba, v bližini nosilcev, in narahlo izvlecite naslon za dlani.
1 priključek plošče z multimedijskimi gumbi 2 dno računalnika 3 naslon za dlani 4 priključek čitalca prstnih odtisov 5 priključek drsne plošče
Page 28
Zamenjava naslona za dlani
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
OBVESTILO: Preden namestite naslon za dlani preverite ustrezno namestitev kabla za drsno ploščico in notranje
kartice z brezžično tehnologijo Bluetooth®.
Ta postopek velja, če ste že opravili postopek Odstranjevanje naslona za dlani
1. Poravnajte naslon za dlani z dnom računalnika in ga pritrdite na svoje mesto.
2. Priključite priključek drsne ploščice na sistemsko ploščo.
3. Priključite priključek plošče z multimedijskimi gumbi na sistemsko ploščo.
4. Ponovno priključite priključek čitalca prstnih odtisov na sistemsko ploščo.
5. Ponovno vstavite tri vijake, ki se nahajajo na naslonu za dlani proti smeri zaslona.
6. Vstavite osem M2.5 x 5 mm vijakov na zgornji del naslona za dlani.
7. Obrnite računalnik in na dno računalnika namestite osem M2.5 x 8-mm vijakov in na ventilator en M2 x 3-mm vijak, da s tem pritrdite naslon za dlani.
8. Namestite nazaj sklop zaslona (glejte Zamenjava sklopa zaslona
9. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice
10. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
11. Ponovno namestite WLAN kartico (glejte Zamenjava WLAN kartice
12. Ponovno namestite pokrov trdega diska. Glejte Odstranjevanje trdega diska
13. Ponovno namestite kakršne koli dele, ki ste jih odstranili iz reže ExpressCard ali reže čitalca 8-v-1.
).
).
.
).
).
za ilustracijo pokrova trdega diska.
Nazaj na kazalo
Page 29
Nazaj na kazalo
Trdi disk
Dell™ Vostro™ 1710 Navodila za servis
Odstranjevanje trdega diska Ponovna namestitev trdega diska
OPOMBA: Dell ne jamči združljivosti ali ponuja podpore za trde diske drugih proizvajalcev.
Odstranjevanje trdega diska
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
PREVIDNO: Ne dotikajte se kovinskega ohišja trdega diska, če le-tega odstranite iz računalnika, ko je
pogon vroč.
OBVESTILO: Pred odstranjevanjem trdega diska izklopite računalnik, da s tem preprečite izgubo podatkov. Če je
računalnik vklopljen ali v stanju pripravljenosti, ne odstranjujte trdega diska.
OBVESTILO: Trdi diski so zelo krhki. Pri rokovanju s trdim diskom bodite pazljivi.
1. Sledite postopkom v Preden začnete z delom znotraj računalnika
2. Zaprite zaslon in obrnite računalnik z zgornjo stranjo navzdol.
3. Odvijte pet vijakov s katerimi je pritrjen pokrov predela trdega diska.
4. Odstranite pokrov in ga postavite na stran.
1 vijaki (5) 2 pokrov trdega diska
.
OBVESTILO: Ko se trdi disk ne nahaja v računalniku, ga hranite v zaščitni antistatični embalaži.
5. Odstranite tri vijake, s katerimi je pritrjen trdi disk na računalnik.
En vijak je povezan z kovinskim ježičkom na kovinsko bazo trdega diska, in druga dva vijaka sta priključena na
kovinsko osnovo.
Page 30
1 vijak pritrjen na kovinski jeziček (1) 2 priključek kabla trdega diska 3 vijaki pritrjeni na kovinski podstavek (2) 4 kabel trdega diska 5 trdi disk
6. Odklopite priključek kabla trdega diska na matično ploščo.
OPOMBA: En konec kabla trdega diska je priključen na trdi disk in drugi konec na matično ploščo. Pri dvigovanju
trdega diska iz računalnika je lahko le-ta še vedno priključen nanj. Pred odstranjevanjem trdega diska odklopite priključek kabla trdega diska z matične plošče.
7. Za izpust trdega diska povlecite mylarni jeziček.
8. Izvlecite trdi disk in kabel trdega diska iz računalnika. Trdi disk boste lažje izvleki na strani, ki je nasprotna povezavi trdega diska s kablom trdega diska.
Ponovna namestitev trdega diska
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
OBVESTILO: Trdi diski so zelo krhki. Pri rokovanju s trdim diskom bodite pazljivi.
OBVESTILO: Pazljivo potisnite trdi disk na svoje mesto. Prekomerna sila lahko poškoduje priključek.
Ta postopek velja, če ste že opravili postopek Odstranjevanje trdega diska
1. Ponovno namestite vijaka s katerima je trdi disk pritrjen na kovinski podstavek.
2. Preverite ali je kabel trdega diska priključen na trdi disk.
3. Ponovno vstavite trdi disk in kovinski podstavek v predel za trdi disk.
4. Priključite priključek kabla trdega diska na matično ploščo.
5. Ponovno vstavite vijak kovinskega jezička, ki se nahaja v bližini kabla trdega diska.
6. Ponovno namestite vijaka s katerima je trdi disk pritrjen na dno računalnika.
.
Page 31
7. Ponovno namestite pokrov trdega diska in poravnajte zareze.
8. Zategnite pet vijakov s katerim je pritrjen pokrov predela za trdi disk.
9. Po potrebi namestite operacijski sistem za vaš računalnik. Za informacije o ponovni namestitvi operacijskega sistema, glejte navodila za namestitev in referenco za vaš računalnik na spletnem mestu support.dell.com.
10. Po potrebi namestite gonilnike in pripomočke za vaš računalnik. Za informacije o ponovni namestitvi gonilnikov in pripomočkov glejte navodila za namestitev in referenco za vaš računalnik na spletnem mestu support.dell.com.
Nazaj na kazalo
Page 32
Nazaj na kazalo

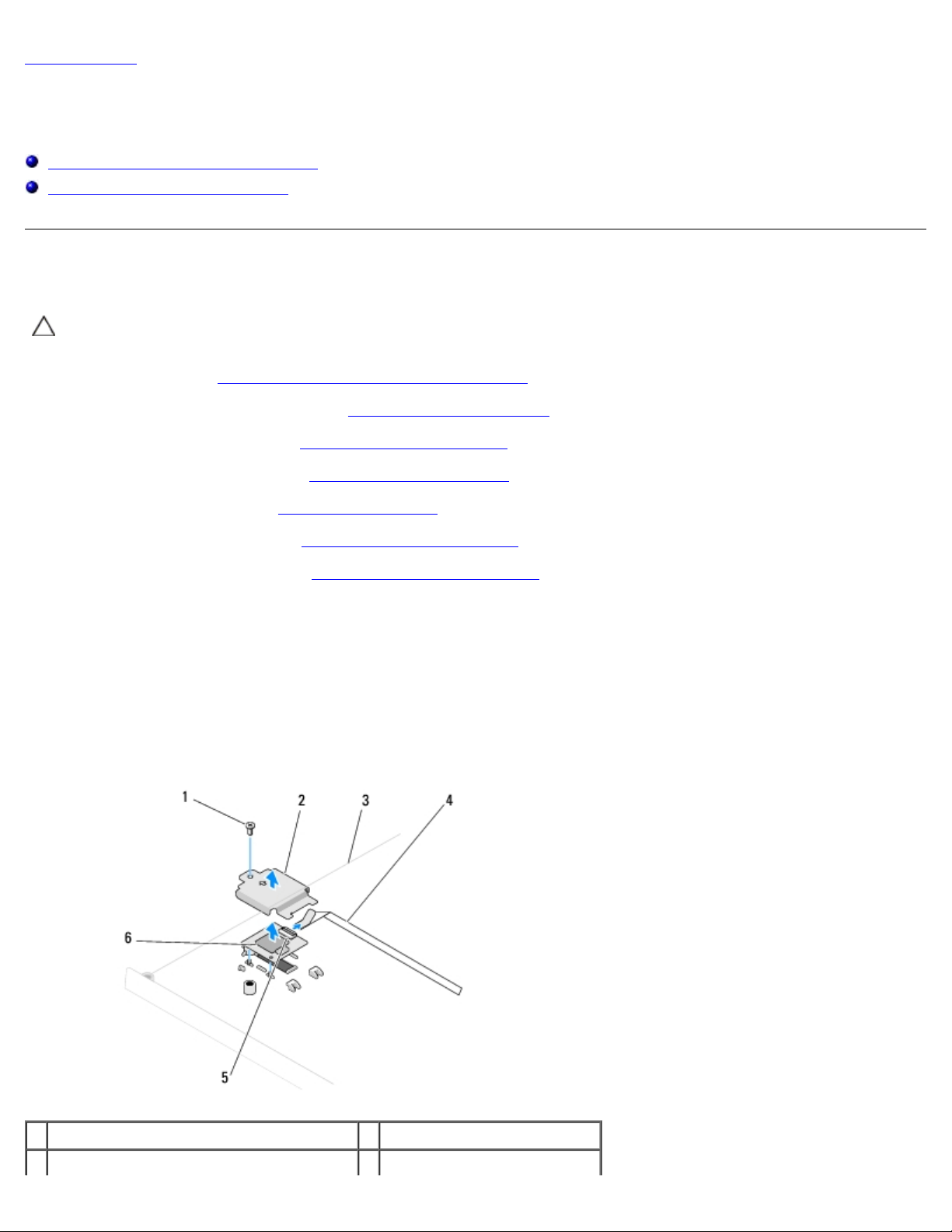

Čitalec prstnih odtisov
Dell™ Vostro™ 1710 Navodila za servis
Odstranjevanje čitalca prstnih odtisov Zamenjava čitalca prstnih odtisov
Odstranjevanje čitalca prstnih odtisov
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odstranite pokrov trdega diska. Glejte Odstranjevanje trdega diska
3. Odstranite WLAN kartico (glejte Odstranjevanje WLAN kartice
4. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
5. Odstranite tipkovnico (glejte Odstranitev tipkovnice
6. Odstranite sklop zaslona (glejte Odstranjevanje sklopa zaslona
7. Odstranite naslon za dlani (glejte Odstranjevanje naslona za dlani
8. Odstranite M2 x 3 mm vijak, ki se nahaja pod spodnjo stranjo naslona za dlani, s pokrova čitalca prstnih odtisov in
vzdignite pokrov čitalec prstnih odtisov.
9. Zasukajte držalo na priključku čitalca prstnih odtisov, na naslonu za dlani, navzgor, da s tem snamete priključek kabla
čitalca prstnih odtisov.
10. Izvlecite kabel čitalca prstnih odtisov iz priključka čitalca prstnih odtisov.
11. Odstranite čitalec prstnih odtisov iz naslona za dlani.
).
.
za ilustracijo pokrova trdega diska.
).
).
).
).
1 M2 x 3 mm vijak 2 pokrov čitalca prstnih odtisov 3 spodnja stran naslona za dlani 4 kabel čitalca prstnih odtisov
Page 33
5 priključek čitalca za prstni odtis z držalom 6 bralnik prstnih odtisov
Zamenjava čitalca prstnih odtisov
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
OBVESTILO: Preden namestite naslon za dlani preverite ustrezno namestitev kabla za drsno ploščico in notranje
kartice z brezžično tehnologijo Bluetooth®.
Ta postopek velja, če ste že opravili postopek Odstranjevanje čitalca prstnih odtisov
1. Postavite čitalec prstnih odtisov na spodnjo stran naslona za dlani.
2. Priključite priključek kabla za čitalec prstnih odtisov na priključek čitalca prstnih odtisov in z zasukom nastavka navzdol zavarujte kabel.
3. Ponovno namestite pokrov čitalca prstnih odtisov in vstavite M2 x 3 mm vijak, s katerim je pritrjen naslon za dlani.
4. Ponovno namestite naslon za dlani (glejte Zamenjava naslona za dlani
5. Namestite nazaj sklop zaslona (glejte Zamenjava sklopa zaslona
6. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice
7. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
8. Ponovno namestite WLAN kartico (glejte Zamenjava WLAN kartice
9. Ponovno namestite pokrov trdega diska. Glejte Odstranjevanje trdega diska
Nazaj na kazalo
).
).
).
).
).
.
za ilustracijo pokrova trdega diska.
Page 34
Nazaj na kazalo
Kartica za brezžično lokalno omrežje (WLAN)
Dell™ Vostro™ 1710 Navodila za servis
Odstranjevanje WLAN kartice Zamenjava WLAN kartice
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Vaš računalnik podpira WLAN kartico. Če ste zraven računalnika naročilo WLAN kartico, je ta že nameščena.
Odstranjevanje WLAN kartice
1. Sledite postopkom v Preden začnete z delom znotraj računalnika.
2. Obrnite računalnik.
3. Odvijte osem vijakov s katerimi je pritrjen pokrov pomnilnika. (Glejte Odstranitev pomnilniškega modula pokrova pomnilnika.)
4. Odstranite pokrov pomnilnika in ga postavite na stran.
5. Odstranite M2 x 3 mm vijak, s katerim je pritrjena WLAN kartica.
za ilustracijo
1 M2 x 3 mm vijak (1) 2 kartica WLAN 3 antenska kabla (2)
6. Pod 45 stopinjskim kotom izvlecite WLAN kartico iz priključka.
7. Zasukajte oba antenska kabla tako, da bosta usmerjena stran od WLAN kartice, ter nato oba pazljivo odklopite.
Page 35
1 antenska kabla (2) 2 kartica WLAN 3 priključek sistemske plošče
Zamenjava WLAN kartice
OBVESTILO: Priključki so zaščiteni, da se s tem zagotovi pravilna namestitev. Če občutite upor, preverite priključke na
kartici in sistemski plošči, ter poravnajte kartico.
OBVESTILO: Nikoli ne nameščajte kablov pod kartico, da s tem preprečite poškodbo WLAN kartice.
Ta postopek velja, če ste že opravili postopek odstranitve Odstranjevanje WLAN kartice
1. Pod 45 stopinjskim kotom vstavite priključek WLAN kartice v priključek na sistemski plošči.
2. Priključite antenske kable na WLAN kartico, ki jo nameščate.
Če ima WLAN kartica na nalepki dva trikotnika (belega in črnega), priključite beli antenski kabel na priključek z oznako «main» (beli trikotnik) in črni antenski kabel na priključek z oznako «aux» (črni trikotnik).
Če ima WLAN kartica na nalepki tri trikotnike (belega, črnega in sivega), priključite beli antenski kabel na beli trikotnik, črni antenski kabel na črni trikotnik in sivi antenski kabel na sivi trikotnik.
3. WLAN kartico pritrdite z M2 x 3 mm vijakom.
4. Ponovno namestite pokrov pomnilnika in zategnite osem vijakov s katerimi je pritrjen pokrov pomnilnika.
Nazaj na kazalo
.
Page 36
Nazaj na kazalo
Notranja kartica z brezžično tehnologijo Bluetooth®
Dell™ Vostro™ 1710 Navodila za servis
Odstranitev kartice Zamenjava kartice
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Če ste zraven računalnika naročili kartico z brezžično tehnologijo Bluetooth, je ta že nameščena.
Odstranitev kartice
1. Sledite postopkom v Preden začnete z delom znotraj računalnika.
2. Odstranite pokrov trdega diska. Glejte Odstranjevanje trdega diska
3. Odstranite M2 x 3 mm vijak s katerim je kartica priključena na dno računalnika.
4. Izvlecite kartico in kabel, ter odklopite priključek kartice od kartice.
5. Odstranite kartico iz predela za kartico.
za ilustracijo pokrova trdega diska.
1 priključek kabla kartice 2 kartica
Zamenjava kartice
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Ta postopek velja, če ste že opravili postopek odstranitve Odstranitev kartice
1. Priključite kabel na kartico.
.
Page 37
2. Ponovno namestite kartico v predel za kartico.
3. Ponovno vstavite M2 x 3 mm vijak, ki pritrjuje kartico na dno računalnik.
4. Ponovno namestite pokrov trdega diska. Glejte Odstranjevanje trdega diska
Nazaj na kazalo
za ilustracijo pokrova trdega diska.
Page 38
Nazaj na kazalo
Ventilator
Dell™ Vostro™ 1710 Navodila za servis
Odstranitev ventilatorja Ponovna namestitev ventilatorja
Odstranitev ventilatorja
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odvijte osem vijakov s katerimi je pritrjen pokrov pomnilnika. (Glejte Odstranitev pomnilniškega modula pokrova pomnilnika.)
3. Odstranite pokrov pomnilnika in ga postavite na stran.
4. Odstranite M2.0 x 3 mm vijaka s katerima je ventilator pritrjen na dno računalnika.
5. Odklopite priključek ventilatorja s priključka na sistemski plošči in odstranite ventilator.
.
za ilustracijo
1 ventilator 2 vijaka M2.0 x 3 mm (2) 3 priključek ventilatorja
Ponovna namestitev ventilatorja
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
Ta postopek velja, če ste že opravili postopek Odstranitev ventilatorja
.
Page 39
1. Ponovno namestite ventilator in pri tem poravnajte odprtine za vijake na ventilatorju z odprtinami na dnu računalnika.
2. Ventilator pritrdite na dno računalnika z M2.0 x 3 mm vijakoma.
3. Priključite priključek ventilatorja na priključek sistemske plošče.
4. Ponovno namestite pokrov pomnilnika in zategnite osem vijakov s katerimi je pritrjen pokrov pomnilnika.
Späť na obsah
Page 40
Nazaj na kazalo
Optični pogon
Dell™ Vostro™ 1710 Navodila za servis
Odstranjevanje optičnega pogona Zamenjava optičnega pogona
Odstranjevanje optičnega pogona
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
1. Sledite postopkom v Preden začnete z delom znotraj računalnika
2. Odstranite pokrov trdega diska. Glejte Odstranjevanje trdega diska
3. Odstranite WLAN kartico (glejte Odstranjevanje WLAN kartice
4. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
5. Odstranite tipkovnico (glejte Odstranitev tipkovnice
6. Odstranite sklop zaslona (oglejte si Odstranjevanje sklopa zaslona
7. Odstranite naslon za dlani (glejte Odstranjevanje naslona za dlani
8. Odstranite M2.5 x 5 mm vijak z optičnega pogona.
9. Izvlecite zadnji del pogona in odklopite kabel optičnega pogona od priključka na sistemski plošči.
).
.
za ilustracijo pokrova trdega diska.
).
).
).
).
1 kabel optičnega pogona 2 M2.5 x 5 mm vijak (1) 3 priključek optičnega pogona 4 optični pogon
Zamenjava optičnega pogona
Page 41
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Ta postopek velja, če ste že opravili postopek Odstranjevanje optičnega pogona
1. Priključite kabel optičnega pogona s priključkom na sistemski plošči.
2. Ponovno namestite optični pogon na sistemsko ploščo z M2 x 5 mm vijakom.
3. Ponovno namestite naslon za dlani (glejte Zamenjava naslona za dlani
4. Namestite nazaj sklop zaslona (glejte Zamenjava sklopa zaslona
5. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice
6. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
7. Ponovno namestite WLAN kartico (glejte Zamenjava WLAN kartice
8. Ponovno namestite pokrov trdega diska. Glejte Odstranjevanje trdega diska
Nazaj na kazalo
).
).
).
.
).
).
za ilustracijo pokrova trdega diska.
Page 42
Nazaj na kazalo
Termalni sklop za hlajenje procesorjev
Dell™ Vostro™ 1710 Navodila za servis
Odstranjevanje termalnega sklopa za hlajenje procesorjev Zamenjava termalnega sklopa za hlajenje procesorjev
Odstranjevanje termalnega sklopa za hlajenje procesorjev
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odvijte osem vijakov s katerimi je pritrjen pokrov pomnilnika. (Glejte Odstranitev pomnilniškega modula pokrova pomnilnika.)
3. Odstranite pokrov pomnilnika in ga postavite na stran.
4. Odstranite ventilator (glejte Odstranitev ventilatorja
5. Po vrsti odvijte štiri zaščitne vijake, s katerimi je termalni sklop za hlajenje pritrjen na sistemsko ploščo in pazljivo
izvlecite termalni sklop za hlajenje procesorja iz računalnika.
).
.
za ilustracijo
1 termalni sklop za hlajenje procesorjev 2 pritrjeni vijaki (4)
Zamenjava termalnega sklopa za hlajenje procesorjev
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
Ta postopek velja, če ste že opravili postopek Odstranjevanje termalnega sklopa za hlajenje procesorjev
.
Page 43
1. Poravnajte štiri zaščitne vijake na termalnem sklopu za hlajenje z luknjami na sistemski plošči in jih zategnite po vrsti.
2. Ponovno namestite ventilator (glejte Ponovna namestitev ventilatorja).
3. Ponovno namestite pokrov pomnilnika in zategnite osem vijakov s katerimi je pritrjen pokrov pomnilnika.
Nazaj na kazalo
Page 44
Nazaj na kazalo
Sklop sistemske plošče
Dell™ Vostro™ 1710 Navodila za servis
Odstranitev sklopa sistemske plošče Ponovna namestitev sklopa sistemske plošče
BIOS čip sistemske plošče vsebuje servisno nalepko; ta je prav tako vidna na nalepki s črtno kodo na spodnjem delu računalnika. Zraven nadomestne sistemske plošče je priložen medij, na katerem se nahaja pripomoček za prenos servisne nalepke na nadomestno sistemsko ploščo.
Odstranitev sklopa sistemske plošče
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odstranite kakršnekoli kartice ali vstavke, ki so vstavljeni v režo ExpressCard in režo čitalca 8-v-1.
3. Odstranite trdi disk (glejte Odstranjevanje trdega diska
4. Odstranite WLAN kartico (glejte Odstranjevanje WLAN kartice
5. Odstranite ventilator (glejte Odstranitev ventilatorja
6. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
7. Odstranite tipkovnico (glejte Odstranitev tipkovnice
8. Odstranite sklop zaslona (glejte Odstranjevanje sklopa zaslona
9. Odstranite naslon za dlani (glejte Odstranjevanje naslona za dlani
10. Odstranite optični pogon (glejte Odstranjevanje optičnega pogona
11. Odklopite kabel 1394/USB hčerinske kartice s sistemske plošče.
12. Odklopite vhodni kabel za enosmerni tok in kabel zvočnika s sistemske plošče.
13. Odstranite dva M2.5 x 5 mm vijaka z zgornjega dela sistemske plošče.
14. Dvignite desni rob sistemske plošče in nato pazljivo izvlecite sistemsko ploščo iz računalnika.
).
).
).
.
).
).
).
).
).
Page 45
1 sistemska plošča 2 M2.5 x 5 mm vijaka za sistemsko ploščo (2) 3 vhodni kabel za enosmerni tok 4 priključek kabla kartice z brezžično tehnologijo Bluetooth 5 kabel optičnega pogona 6 priključek kabla 1394/USB hčerinske kartice 7 priključek kabla zvočnikov
Ponovna namestitev sklopa sistemske plošče
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
OBVESTILO: Pazite, da se pod sistemsko ploščo ne zagozdijo kabli.
Ta postopek velja, če ste že opravili postopek Odstranitev sklopa sistemske plošče
1. Pod kotom vstavite levo stran sistemske plošče na dno računalnika in pri tem poravnajte priključke na sistemski plošči z luknjami na dnu računalnika, nato pazljivo spustite sistemsko ploščo na svoje mesto.
2. V sistemsko ploščo vstavite tri M2.5 x 5 mm vijake.
3. Priključite kabel 1394/USB hčerinske kartice s priključkom na sistemski plošči.
4. Odklopite vhodni kabel za enosmerni tok in kabel zvočnika s sistemske plošče.
5. Ponovno namestite optični pogon (glejte Zamenjava optičnega pogona
6. Ponovno namestite naslon za dlani (glejte Zamenjava naslona za dlani
7. Namestite nazaj sklop zaslona (glejte Zamenjava sklopa zaslona
8. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice
9. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
10. Ponovno namestite ventilator (glejte Ponovna namestitev ventilatorja
11. Ponovno namestite WLAN kartico (glejte Zamenjava WLAN kartice
).
).
).
).
.
).
).
).
Page 46
12. Namestite nazaj trdi disk (glejte Ponovna namestitev trdega diska).
13. Ponovno namestite kakršne koli dele, ki ste jih odstranili iz reže ExpressCard ali reže čitalca 8-v-1.
OBVESTILO: Preden obrnete računalnik ponovno namestite vse vijake in zagotovite, da se v notranjosti računalnika ne
nahajajo neuporabljeni vijaki. V nasprotnem primeru lahko poškodujete računalnik.
14. Vklopite računalnik.
OPOMBA: Če za posodobitev BIOS-a uporabite medij s programom za posodobitev BIOS-a, pritisnite <F12> pred
vstavitvijo medija, da s tem izberete enkratni zagon računalnika z medija. Drugače morate v sistemskih nastavitvah
izbrati privzeti vrstni red zagona.
15. Posodobite BIOS (za več informacij si oglejte Posodobitev BIOS-a
16. Odprite program za nastavitev sistema in posodobite BIOS na novi sistemski plošči z oznako za storitve. Za informacije o programu za nastavitev sistema si oglejte Tehnološka navodila Dell™ v računalniku ali na spletnem mestu support.dell.com.
Nazaj na kazalo
).
Page 47
Nazaj na kazalo
OBVESTILO: Pri odstranjevanju procesorskega modula le-tega izvlecite navpično navzgor. Pazite na nožice na modulu
Modul procesorja
Dell™ Vostro™ 1710 Navodila za servis
Odstranitev procesorskega modula Ponovna namestitev procesorskega modula
Odstranitev procesorskega modula
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odvijte osem vijakov s katerimi je pritrjen pokrov pomnilnika. (Glejte Odstranitev pomnilniškega modula pokrova pomnilnika.)
3. Odstranite pokrov pomnilnika in ga postavite na stran.
4. Odstranite ventilator (glejte Odstranitev ventilatorja
5. Odstranite termalni sklop za hlajenje procesorja (glejte Odstranjevanje termalnega sklopa za hlajenje procesorjev
OBVESTILO: Pri odvijanju vijakov držite izvijač pravokotno nad procesorjem, da ne poškodujete procesorja.
6. Podnožje ZIF sprostite z uporabo majhnega ploščatega izvijača. Vrtite vijak podnožja ZIF v nasprotni smeri urinega kazalca, dokler se ne ustavi.
).
.
za ilustracijo
).
1 podnožje ZIF 2 procesorski modul 3 vijak podnožja ZIF
OBVESTILO: Za najbolj učinkovito hlajenje procesorja, se ne dotikajte področja za odvajanje toplote, na termalnem
sklopu za hlajenje procesorja. Olja na vaši koži lahko zmanjšajo sposobnost termalnih ploščic za odvajanje toplote.
Page 48
procesorja.
4. Ponovno namestite ventilator (glejte Ponovna namestitev ventilatorja).
7. Dvignite procesorski modul iz podnožja ZIF.
Ponovna namestitev procesorskega modula
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
OBVESTILO: Ne dotikajte se procesorskega čipa. Med zategovanjem vijaka pritiskajte procesor na podlago, kjer je
nameščen čip, da s tem preprečite neustrezni kontakt med vijakom in procesorjem.
OBVESTILO: Pred nameščanjem procesorskega modula preverite, ali je zapora v celoti odprta. Za pravilno namestitev
procesorskega modula v podnožje ZIF ne potrebujete sile. Neustrezno nameščen procesorski modul lahko povzroči
prekinitev povezave ali trajno poškodbo mikroprocesorja in podnožja ZIF.
OPOMBA: Če nameščate novi procesor, boste zraven prejeli nov termalni sklop za hlajenje s pritrjeno termalno
ploščico ali pa boste termlane ploščice prejeli navodila za pravilno namestitev.
Ta postopek velja, če ste že opravili postopek Odstranitev procesorskega modula
1. Poravnajte vogal nožice 1 procesorskega modula z vogalom nožice 1 podnožja ZIF in nato vstavite procesorski modul.
OPOMBA: Vogal nožice 1 procesorskega modula ima trikotnik, ki se poravna s trikotnikom na vogalu nožice 1 na
podnožju ZIF.
Če je procesorski modul pravilno nameščen, so vsi štirje vogali poravnani na enako višino. Če je en ali več vogalov
modula višje od drugih, modul ni pravilno vstavljen.
.
1 vijak podnožja ZIF 2 podnožje ZIF 3 vogal nožice 1
OBVESTILO: Pri odvijanju vijakov držite izvijač pravokotno nad procesorjem, da ne poškodujete procesorja.
2. Privijte podnožje ZIF s sukanjem vijaka v smeri urinega kazalca in tako pritrdite procesorski modul na sistemsko
ploščo.
3. Ponovno namestite termalni sklop za hlajenje procesorja (glejte Zamenjava termalnega sklopa za hlajenje
procesorjev).
Page 49
5. Ponovno namestite pokrov pomnilnika in zategnite osem vijakov s katerimi je pritrjen pokrov pomnilnika.
Nazaj na kazalo
Page 50
Nazaj na kazalo
Zvočniki
Dell™ Vostro™ 1710 Navodila za servis
Odstranjevanje zvočnikov Zamenjava zvočnikov
Odstranjevanje zvočnikov
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odstranite pokrov trdega diska. Glejte Odstranjevanje trdega diska
3. Odstranite WLAN kartico (glejte Odstranjevanje WLAN kartice
4. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
5. Odstranite tipkovnico (glejte Odstranitev tipkovnice
6. Odstranite sklop zaslona (glejte Odstranjevanje sklopa zaslona
7. Odstranite naslon za dlani (glejte Odstranjevanje naslona za dlani
8. Odstranite sistemsko ploščo (glejte Odstranitev sklopa sistemske plošče
9. Odstranite dva M2 x 3 mm vijaka iz sklopa zvočnikov.
10. Odstranite zvočnike.
).
.
za ilustracijo pokrova trdega diska.
).
).
).
).
).
1 vijaka M2.0 x 3 mm (2) 2 priključek zvočnikov
Zamenjava zvočnikov
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
Ta postopek velja, če ste že opravili postopek Odstranjevanje zvočnikov
.
Page 51
1. Poravnajte luknje na zvočniku z vodili na dnu računalnika in nato namestite sklop zvočnikov na svoje mesto.
2. Vstavite štiri M2.0 x 3 mm vijake in pritrdite sklop zvočnikov
3. Ponovno namestite naslon za dlani (glejte Zamenjava naslona za dlani
4. Namestite nazaj sklop zaslona (oglejte si Zamenjava sklopa zaslona
5. Namestite nazaj tipkovnico (oglejte si Zamenjava tipkovnice
6. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
7. Ponovno namestite WLAN kartico (glejte Zamenjava WLAN kartice
8. Ponovno namestite pokrov trdega diska. Glejte Odstranjevanje trdega diska
Nazaj na kazalo
).
).
).
).
).
za ilustracijo pokrova trdega diska.
Page 52
Nazaj na kazalo
Pomnilnik
Dell™ Vostro™ 1710 Navodila za servis
Odstranitev pomnilniškega modula Ponovna namestitev pomnilniškega modula
Vaš računalnik ima na voljo dve reži SODIMM, ki so dostopni na dnu računalnika.
Količino pomnilnika v vašem računalniku lahko povečate z namestitvijo dodatnih pomnilniških modulov na sistemsko ploščo. Za informacije o pomnilniku, ki ga podpira vaš računalnik, si oglejte «Specifikacije» v Kratkem referenčnem in namestitvenem priročniku. Namestite samo pomnilniške module, ki so namenjeni za vaš računalnik.
OPOMBA: Pomnilniške module, kupljene pri Dellu, krije računalniška garancija.
Odstranitev pomnilniškega modula
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
1. Sledite postopkom v Preden začnete z delom znotraj računalnika
2. Obrnite računalnik.
3. Odvijte osem vijakov s katerimi je pritrjen pokrov pomnilnika.
4. Odstranite pokrov pomnilnika in ga postavite na stran.
1 pokrov pomnilnika 2 vijaki (8)
.
OBVESTILO: Za razširitev pritrdilnih sponk pomnilniškega modula ne uporabljajte orodja, da ne poškodujete priključka
pomnilniškega modula.
5. S prsti pazljivo razširite pritrdilne sponke na vsaki strani priključka pomnilniškega modula, dokler pomnilniški modul ne
izskoči.
6. Izvlecite pomnilniški modul iz priključka.
Page 53
1 pritrdilni sponki (2) 2 pomnilniški modul
Ponovna namestitev pomnilniškega modula
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Ta postopek velja, če ste že opravili postopek Odstranitev pomnilniškega modula
1. Poravnajte zarezo v priključku pomnilniškega modula z jezičkom v reži priključka.
2. Pod 45 stopinjskim kotom potisnite modul v režo in ga sukajte dokler ni čvrsto nameščen. Če ne slišite klika, modul odstranite in ga ponovno namestite.
OPOMBA: Če pomnilniški modul ni pravilno nameščen, se računalnik morda ne bo zagnal. O tem ne boste prejeli
obvestila.
1 jeziček 2 zareza
OBVESTILO: Če imate težave z zapiranjem pokrova pomnilnika, odstranite modul in ga ponovno namestite. Če boste
pokrov pomnilnika zaprli s silo lahko poškodujete vaš računalnik.
.
3. Ponovno namestite pokrov pomnilnika in zategnite osem vijakov s katerimi je pritrjen pokrov pomnilnika.
4. V predel za akumulator vstavite akumulator ali na vaš računalnik in stensko vtičnico priključite napajalnik.
5. Vklopite računalnik.
Ob zagonu računalnik zazna dodatni pomnilnik in samodejno posodobi informacije o konfiguraciji sistema.
Za potrditev količine pomnilnika nameščenega v računalniku:
V operacijskem sistemu Microsoft® Windows® XP desno kliknite na ikono My Computer (moj računalnik) na vašem namizju in nato kliknite Properties (lastnosti)® General (splošno).
Page 54
V operacijskem sistemu Microsoft Windows Vista® kliknite Start ® Help and Support (pomoč in podpora)® Dell System Information (Dellove sistemske informacije).
Nazaj na kazalo
Page 55
Nazaj na kazalo
USB hčerinska plošča
Dell™ Vostro™ 1710 Navodila za servis
Odstranitev USB hčerinske plošče Zamenjava USB hčerinske plošče
Odstranitev USB hčerinske plošče
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odstranite pokrov trdega diska. Glejte Odstranjevanje trdega diska
3. Odstranite WLAN kartico (glejte Odstranjevanje WLAN kartice
4. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
5. Odstranite tipkovnico (glejte Odstranitev tipkovnice
6. Odstranite sklop zaslona (glejte Odstranjevanje sklopa zaslona
7. Odstranite naslon za dlani (glejte Odstranjevanje naslona za dlani
8. Odstranite vijaka M2.5 x 5 mm s hčerinske kartice.
9. Odklopite priključek hčerinske kartice s hčerinske kartice.
10. Odstranite hčerinsko kartico z dna računalnika.
).
).
).
.
za ilustracijo pokrova trdega diska.
).
).
1 M2.5 x 5 mm vijak (2) 2 USB hčerinska plošča 3 priključek hčerinske kartice
Zamenjava USB hčerinske plošče
Page 56
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
Ta postopek velja, če ste že opravili postopek odstranitve Odstranitev USB hčerinske plošče
1. Ponovno namestite M2.5 x 5 mm vijak, s katerim je hčerinska kartica pritrjena na dno računalnika.
2. Ponovno namestite priključek hčerinske kartice s hčerinske kartice.
3. Ponovno namestite naslon za dlani (glejte Zamenjava naslona za dlani
4. Namestite nazaj sklop zaslona (glejte Zamenjava sklopa zaslona
5. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice
6. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
7. Ponovno namestite WLAN kartico (glejte Zamenjava WLAN kartice
8. Ponovno namestite pokrov trdega diska. Glejte Odstranjevanje trdega diska
Nazaj na kazalo
).
).
).
).
).
za ilustracijo pokrova trdega diska.
.
Page 57
Nazaj na kazalo
Pokrov zapaha
Dell™ Vostro™ 1710 Navodila za servis
Odstranitev pokrova zapaha Zamenjava pokrova zapaha
Odstranitev pokrova zapaha
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
OBVESTILO: Pokrov zapaha je krhek in ga s prekomerno silo lahko uničite. Pri odstranjevanju pokrova zapaha bodite
previdni.
1. Sledite postopkom v Preden začnete z delom znotraj računalnika
2. Zaprite zaslon in obrnite računalnik.
3. Pazljivo vstavite plastično pero pod vzdignjene dele pokrova zapaha na hrbtni strani računalnika in snemite pokrov zapaha.
1 zadnja stran računalnika 2 dvignjen del pokrova zapaha (na vsaki strani) 3 plastično pero
.
4. Ponovno obrnite računalnik in v celoti odprite zaslon (za 180 stopinj).
OBVESTILO: Ne dvigujte pokrova na obeh straneh hkrati, da s tem ne poškodujete zapaha.
5. Vstavite prst ali plastično pero pod vsako stran dvignjenega dela pokrova zapaha in potisnite prste pod podolgovat del zapaha.
6. Z desne proti levi, potisnite prste pod ploščo zapaha, da s tem ločite pokrov, ter nato snemite ter dvignite pokrov z
računalnika.
Page 58
1 dvignjen del pokrova zapaha na desni strani
Zamenjava pokrova zapaha
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
OBVESTILO: Pokrov zapaha je krhek in ga s prekomerno silo lahko uničite. Pri zamenjavi pokrova zapaha bodite
previdni.
Ta postopek velja, če ste že opravili postopek Odstranitev pokrova zapaha
1. Poravnajte jezička, pod obema robovoma pokrova zapaha, z ustreznima zarezama na računalniku.
2. Z desne proti levi, potiskajte dokler ne pritrdite zapaha.
3. Zaprite zaslon in obrnite računalnik.
4. Ustrezno pritisnite oba pokrova zapaha na svoje mesto.
Nazaj na kazalo
.
Page 59
Nazaj na kazalo
Sklop zapaha za akumulator
Dell™ Vostro™ 1710 Navodila za servis
Odstranjevanje zapaha za akumulator Ponovna namestitev sklopa zaklepa baterije
Odstranjevanje zapaha za akumulator
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
1. Sledite navodilom v Preden začnete z delom znotraj računalnika
2. Odstranite trdi disk (glejte Odstranjevanje trdega diska
3. Odstranite WLAN kartico (glejte Odstranjevanje WLAN kartice
4. Odstranite ventilator (glejte Odstranitev ventilatorja
5. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
6. Odstranite tipkovnico (glejte Odstranitev tipkovnice
7. Odstranite sklop zaslona (glejte Odstranjevanje sklopa zaslona
8. Odstranite naslon za dlani (glejte Odstranjevanje naslona za dlani
9. Odklopite kabel, s katerim je pritrjena notranja kartica, z brezžično tehnologijo Bluetooth®, na sistemsko ploščo (glejte
Odstranitev kartice).
10. Odstranite optični pogon (glejte Odstranjevanje optičnega pogona
11. Odstranite sistemsko ploščo (glejte Odstranitev sklopa sistemske plošče
12. Snemite M2 x 3-mm vijak iz gumba za izpust akumulatorja.
13. Za odstranitev in dvig zapaha za akumulator preko zatiča, potisnite nosilec za poravnavo v levo.
).
).
).
.
).
).
).
).
).
).
OBVESTILO: Vzmet zapaha za akumulator ni pritrjena in jo lahko z lahkoto izgubite. Pri odstranjevanju zapaha za
akumulator hranite vzmet na varnem mestu, dokler zapaha ponovno ne namestite.
14. Izvlecite zapah za akumulator iz računalnika in snemite vzmet zapaha za akumulator.
OBVESTILO: Preden odstranite gumb za izpust akumulatorja preverite smer gumba, da s tem zagotovite pravilno
namestitev pri zamenjavi gumba.
Page 60
1 zapah za akumulator 2 gumb za sprostitev baterije 3 vzmet
Ponovna namestitev zapaha za akumulator
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena vašemu
računalniku.
OBVESTILO: Preverite ali je zapaha za akumulator pravilno usmerjen. Pri nameščanju zapaha mora biti zareza za vijak
usmerjena navzgor.
Ta postopek velja, če ste že opravili postopek Odstranjevanje zapaha za akumulator
1. Preverite ali je vzmet zapaha za akumulator pravilno nameščena na vodilo zapaha za akumulator.
2. Poravnajte gumb za izpust akumulatorja z luknjo v zapahu za akumulator in nato potisnite gumb na svoje mesto.
3. Vstavite M2 x 3 mm vijak, s katerim je gumb za izpust akumulatorja pritrjen na sklop zapaha za akumulator.
4. Poravnajte vodilo na zapahu za akumulator z režo na dnu računalnika in nato namestite zapah.
OBVESTILO: Gumb za sprostitev baterije je zaščiten, da se s tem zagotovi pravilna poravnava. Če občutite upor,
preverite poravnanost gumba za sprostitev.
5. Namestite nazaj sistemsko ploščo (glejte Ponovna namestitev sklopa sistemske plošče
6. Priključite kabel, s katerim je pritrjena notranja kartica, z brezžično tehnologijo Bluetooth®, na sistemsko ploščo (glejte
Zamenjava kartice).
7. Ponovno namestite optični pogon (glejte Zamenjava optičnega pogona
8. Ponovno namestite naslon za dlani (glejte Zamenjava naslona za dlani
9. Namestite nazaj sklop zaslona (glejte Zamenjava sklopa zaslona
10. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice
11. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
).
).
).
).
).
.
).
12. Ponovno namestite ventilator (glejte Ponovna namestitev ventilatorja
).
Page 61
13. Namestite nazaj trdi disk (glejte Ponovna namestitev trdega diska).
14. Ponovno namestite WLAN kartico (glejte Zamenjava WLAN kartice).
Nazaj na kazalo
Page 62
Nazaj na kazalo
Tipkovnica
Dell™ Vostro™ 1710 Navodila za servis
Odstranitev tipkovnice Zamenjava tipkovnice
Odstranitev tipkovnice
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
1. Sledite postopkom v Preden začnete z delom znotraj računalnika
2. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
3. Snemite štiri M2 x 3 mm vijake na vrhu tipkovnice.
OBVESTILO: Tipke na tipkovnici so krhke, z lahkoto snemljive in s težavo zamenljive. Pri odstranjevanju tipkovnice
bodite previdni.
OPOMBA: Tipkovnico pazljivo dvignite in pri tem pazite, da ne povlecete kabla tipkovnice.
4. Dvignite zgornji del tipkovnice in ga zavrtite proti sprednjemu delu računalnika, da s tem omogočite dostop do priključka kabla tipkovnice.
5. Zavrtite držalo navzgor, da s tem snemete priključek kabla tipkovnice.
OPOMBA: Izvlecite priključek kabla tipkovnice in ne kabel tipkovnice.
6. Izvlecite priključek kabla tipkovnice iz priključka tipkovnice na sistemski plošči.
.
).
Page 63
1 vijaki M2 x 3 mm (4) 2 tipkovnica 3 jezički (4) 4 naslon za dlani 5 priključek kabla tipkovnice 6 kabel tipkovnice 7 nosilec 8 sistemska plošča
Zamenjava tipkovnice
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
OBVESTILO: Tipke na tipkovnici so krhke, z lahkoto snemljive in s težavo zamenljive. Pri odstranjevanju tipkovnice
bodite previdni.
Ta postopek velja, če ste že opravili postopek Odstranitev tipkovnice
1. Potisnite priključek kabla tipkovnice v priključek tipkovnice na sistemski plošči.
2. Zavrtite držalo navzdol, da s tem pritrdite priključek kabla tipkovnice.
3. Zapnite jezičke na sprednji rob tipkovnice, pod sprednjim notranjim robom naslona za dlani.
4. Tipkovnico pritrdite s pritiskom zgornjega desnega roba tipkovnice.
5. Privijte štiri M2 x 3 mm vijake na vrhu tipkovnice.
6. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
Nazaj na kazalo
.
).
Page 64
Nazaj na kazalo
Ponovna namestitev gumbaste baterije
Gumbasta baterija
Dell™ Vostro™ 1710 Navodila za servis
Odstranitev gumbaste baterije Ponovna namestitev gumbaste baterije
Odstranitev gumbaste baterije
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
1. Sledite postopkom v Preden začnete z delom znotraj računalnika
2. Odstranite trdi disk (glejte Odstranjevanje trdega diska
3. Odstranite WLAN kartico (glejte Odstranjevanje WLAN kartice
4. Odstranite ventilator (glejte Odstranitev ventilatorja
5. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
6. Odstranite tipkovnico (glejte Odstranitev tipkovnice
7. Odstranite sklop zaslona (glejte Odstranjevanje sklopa zaslona
8. Odstranite naslon za dlani (glejte Odstranjevanje naslona za dlani
9. Odstranite optični pogon (glejte Odstranjevanje optičnega pogona
10. Odstranite sistemsko ploščo (glejte Odstranitev sklopa sistemske plošče
11. Odklopite priključek kabla za gumb baterijo od sistemske plošče.
12. Izvlecite gumb baterijo iz sistemske plošče.
).
).
).
.
).
).
).
).
).
).
1 gumbasta baterija 2 priključek kabla za gumb baterijo
Page 65
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
Ta postopek velja, če ste že opravili postopek odstranitve Odstranitev gumbaste baterije.
1. Priključite kabel gumbaste baterije na sistemsko ploščo.
2. Namestite gumb baterijo na sistemsko ploščo.
3. Namestite nazaj sistemsko ploščo (glejte Ponovna namestitev sklopa sistemske plošče
4. Ponovno namestite optični pogon (glejte Zamenjava optičnega pogona
5. Ponovno namestite naslon za dlani (glejte Zamenjava naslona za dlani
6. Namestite nazaj sklop zaslona (glejte Zamenjava sklopa zaslona
7. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice
8. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
9. Ponovno namestite ventilator (glejte Ponovna namestitev ventilatorja
10. Ponovno namestite WLAN kartico (glejte Zamenjava WLAN kartice
11. Namestite nazaj trdi disk (oglejte si Ponovna namestitev trdega diska
Nazaj na kazalo
).
).
).
).
).
).
).
).
).
Page 66
Nazaj na kazalo
Plošči z gumbom za vklop in multimedijskimi gumbi
Dell™ Vostro™ 1710 Navodila za servis
Odstranjevanje plošče z gumbom za vklop in plošče z multimedijskimi gumbi Zamenjava plošče z gumbom za vklop in plošče z multimedijskimi gumbi
Odstranjevanje plošče z gumbom za vklop in plošče z
multimedijskimi gumbi
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
OBVESTILO: Plošči z gumbom za vklop in z multimedijskimi gumbi morate odstraniti in ponovno namestiti
samostojno.
1. Sledite postopkom v Preden začnete z delom znotraj računalnika
2. Odstranite pokrov zapaha (glejte Odstranitev pokrova zapaha
3. Odstranite tipkovnico (glejte Odstranitev tipkovnice
4. Odklopite kabel plošče z multimedijskimi gumbi s sistemske plošče.
5. Odstranite M2 x 3 mm vijak, s katerim je plošča z gumbom za vklop pritrjena na naslon za dlani.
6. Odstranite M2 x 3 mm vijak, s katerim je plošča z mulitmedijskimi gumbi pritrjena na naslon za dlani.
7. Dvignite ploščo z gumbom za vklop in potisnite plošči gumba za vklop in multimedijskih gumbov v levo in z eno potezo
izvlecite plošči iz računalnika.
8. Odklopite kabel plošče z gumbom za vklop od priključka na dnu plošče z multimedijskimi gumbi.
9. Pazljivo izvlecite kabel plošče z multimedijskimi gumbi izpod naslona za roke.
).
.
).
Page 67
1 priključek sistemske plošče 2 vijaka M2 x 3 mm (2) 3 kabel plošče z gumbom za vklop 4 plošča z gumbom za vklop 5 multimedijska plošča 6 kabel plošče z multimedijskimi gumbi 7 naslon za dlani
Zamenjava plošče z gumbom za vklop in plošče z
multimedijskimi gumbi
PREVIDNO: Preden se lotite naslednjih postopkov, preberite varnostna navodila, ki so priložena
računalniku.
OBVESTILO: Plošči z gumbom za vklop in z multimedijskimi gumbi morate odstraniti in ponovno namestiti
samostojno.
Ta postopek velja, če ste že opravili postopek Odstranjevanje plošče z gumbom za vklop in plošče z multimedijskimi gumbi
1. Priključite kabel plošče gumba za vklop na priključek na dnu plošče z multimedijskimi gumbi.
2. Ponovno namestite pološčo z gumbom za vklop pod jezičke na naslonu za dlani in jo poravnajte z luknjami za vijake.
3. Pazljivo vstavite kabel plošče z multimedijskimi gumbi pod naslon za roke.
4. Pomaknite ploščo z multimedijskimi gumbi v desno in jo namestite pod jezičke naslona za dlani ter jo poravnajte z luknjami za vijake.
5. Ponovno vstavite M2 x 3 mm vijak, s katerim je plošča z gumbom za vklop pritrjena na naslon za dlani.
6. Ponovno vstavite M2 x 3 mm vijak, s katerim je plošča z mulitmedijskimi gumbi pritrjena na naslon za dlani.
7. Priključite kabel plošče z multimedijskimi gumbi s priključkom na sistemski plošči.
8. Namestite nazaj tipkovnico (glejte Zamenjava tipkovnice
9. Ponovno namestite pokrov zapaha (glejte Zamenjava pokrova zapaha
).
).
.
Page 68
Nazaj na kazalo
Page 69
Nazaj na kazalo
Posodobitev BIOS-a
Dell™ Vostro™ 1710 Navodila za servis
Posodobitev BIOS-a z uporabo CD-ja Posodobitev BIOS-a s trdega diska
Če je novi sistemski plošči priložen medij s programom za posodobitev BIOS-a, kot na primer CD plošča, posodobite BIOS z uporabo medija. Če nimate medij s programom za posodobitev BIOS-a glejte Posodobitev BIOS-a s trdega diska
Posodobitev BIOS-a z uporabo CD-ja
OBVESTILO: Priključite napajalnik na delujočo vtičnico, da s tem preprečite izgubo električne energije. V nasprotnem
primeru lahko povzročite poškodbo sistema.
1. Preverite ali je napajalnik pravilno priključen na vtičnico in glavna baterija ustrezno nameščena.
2. Zaženite vaš računalnik.
3. Odprite pladenj na sprednji strani optičnega pogona s pritiskom gumba za odstranitev medija.
.
4. Položite CD ploščo s posodobitvijo BIOS-a na pladenj in zaprite pladenj.
5. Ponovno zaženite računalnik.
6. Ko se pojavi logotip DELL™, nemudoma pritisnite <F12>.
OPOMBA: Če predolgo pritiskate tipko na tipkovnici, se lahko pojavi napaka tipkovnice. Napako preprečite z
občasnim pritiskanjem tipke <F12>, dokler se ne prikaže meni z zagonskimi napravami.
Če ste čakali predolgo in se ob čakanju pojavi logotip operacijskega sistema, počakajte, da se naloži namizje Microsoft® Windows® in nato izklopite računalnik in poizkusite znova.
7. V meniju z zagonskimi napravami poudarite CD-ROM z uporaba tipk s puščicami navzgor in navzdol ali pritisnite ustrezno številko na tipkovnici in pritisnite <Enter>.
OPOMBA: Funkcija Quickboot (hitri zagon) spremeni zagonski vrstni red samo za trenutni zagon. Ob ponovnem
zagonu se računalnik zažene glede na zagonski vrstni red, določen v programu sistemskih nastavitev.
OBVESTILO: Ne prekinjajte procesa, ko ta poteka. V nasprotnem primeru lahko povzročite poškodbo sistema.
8. Sledite navodilom, ki se pojavijo na zaslonu. Računalnik nadaljuje z zagonom in posodobi novi BIOS. Po končani posodobitvi, se računalnik samodejno ponovno zažene.
9. Odstranite CD ploščo s programom za posodobitev BIOS-a iz pogona.
Posodobitev BIOS-a s trdega diska
OBVESTILO: Priključite napajalnik na delujočo vtičnico, da s tem preprečite izgubo električne energije. V nasprotnem
primeru lahko povzročite poškodbo sistema.
1. Preverite ali je napajalnik pravilno priključen z vtičnico, glavna baterija ustrezno nameščena in omrežni kabel priključen na računalnik.
Page 70
2. Zaženite računalnik.
3. Datoteko z najnovejšo posodobitvijo BIOS-a za vaš računalnik lahko najdete na spletnem mestu support.dell.com.
4. Kliknite Download Now (Prenesi sedaj) za prenos datoteke.
5. Če se pojavi okno Export Compliance Disclaimer (Izjava o omejitvi odgovornosti za skladnost izvoza), kliknite Yes, I Accept this Agreement (Da, sprejemam pogoje pogodbe).
6. V oknu File Download (prenos datoteke) kliknite Save this program to disk (shrani ta program na trdi disk) in nato kliknite OK (v redu).
7. V oknu Save In (shrani v) kliknite puščico navzdol za ogled menija Save In (shrani v), izberite Desktop (namizje) in nato kliknite Save (shrani).
Datoteka je shranjena na vašem namizju.
8. Kliknite Close (zapri), če se pojavi okno Download Complete (prenos je dokončan).
Ikona datoteke se nahaja na vašem namizju in nosi enako ime kot prenesena datoteka za posodobitev BIOS-a.
9. Dvokliknite ikono datoteke na namizju in sledite navodilom na zaslonu.
Nazaj na kazalo
Loading...
