Dell Vostro 1540/1550
Manuel du propriétaire
Modèle réglementaire P18F
Type réglementaire P18F001,P18F002
Page 2
Remarques, précautions et avertissements
REMARQUE: une REMARQUE indique des informations importantes qui peuvent vous aider
à mieux utiliser l'ordinateur.
PRÉCAUTION: une PRÉCAUTION vous avertit d'un risque d'endommagement du matériel
ou de perte de données si les consignes ne sont pas respectées.
AVERTISSEMENT-test: un AVERTISSEMENT signale un risque d'endommagement du
matériel, de blessure corporelle, voire de mort.
Les informations que contient cette publication sont sujettes à modification sans préavis.
©2011 Dell Inc. Tous droits réservés.
La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est
strictement interdite.
Marques utilisées dans ce document :
ExpressCharge
Inc.
Intel
Corporation aux États-Unis et dans d'autres pays.
AMD Phenom
d'Advanced Micro Devices, Inc.
de Windows Vista et
®
,
Pentium
™
,
Latitude
®
,
Xeon
™
AMD Sempron
,
Office Outlook
™
,
Latitude ON
®
,
Core
™
Microsoft
aux États-Unis et dans d'autres pays.
Association (BDA) et sous licence pour une utilisation sur des disques et des lecteurs. La marque textuelle
Bluetooth
®
est une marque déposée et appartient à
marque par Dell Inc. se fait dans le cadre d'une licence.
™
, le logo DELL,
Dell
™
,
™
AMD Athlon
,
OptiPlex
™
,
,
Atom
Centrino
™
,
®
Windows
,
®
sont des marques ou des marques déposées de Microsoft Corporation
Blu-ray Disc
Dell Precision
™
AMD
ATI Radeon
™
est une marque appartenant à la Blu-ray Disc
Bluetooth
™
,
Vostro
®
et
Celeron
®
est une marque déposée et
™
et
®
MS-DOS
,
®
SIG, Inc. et toute utilisation d'une telle
®
Wi-Fi
est une marque déposée de Wireless
Ethernet Compatibility Alliance, Inc.
D'autres marques et noms commerciaux peuvent être utilisés dans cette publication pour faire référence
aux entités se réclamant de ces marques et noms ou à leurs produits Dell Inc. rejette tout intérêt exclusif
dans les marques et noms ne lui appartenant pas.
™
,
et
®
Precision ON
Wi-Fi Catcher
®
sont des marques déposées d'Intel
ATI FirePro
Windows Vista
,
™
sont des marques
™
™
,
sont des marques de Dell
AMD Opteron
®
, le bouton Démarrer
™
,
2011 – 08
Rev. A00
Page 3
Table des matières
Remarques, précautions et avertissements.............................................2
Chapitre 1: Intervention à l'intérieur de votre ordinateur.......................7
Avant d'intervenir à l'intérieur de votre ordinateur..........................................................7
Outils recommandés.........................................................................................................9
Mise hors tension de l'ordinateur.....................................................................................9
Après intervention à l'intérieur de votre ordinateur.......................................................10
Chapitre 2: Retrait de la batterie...............................................................11
Installation de la batterie................................................................................................12
Chapitre 3: Retrait de la carte Secure Digital.........................................13
Installation de la carte Secure Digital.............................................................................14
Chapitre 4: Retrait du cache de charnière..............................................15
Installation du cache de charnière.................................................................................16
Chapitre 5: Retrait du clavier.....................................................................17
Installation du clavier......................................................................................................18
Chapitre 6: Retrait du lecteur de disque optique...................................19
Installation du lecteur de disque optique........................................................................20
Chapitre 7: Retrait du module de mémoire..............................................21
Installation du module de mémoire.................................................................................22
Chapitre 8: Retrait du repose-mains........................................................23
Installation du repose-mains...........................................................................................24
Page 4
Chapitre 9: Retrait de la carte du bouton d'alimentation......................27
Installation de la carte du bouton d'alimentation...........................................................28
Chapitre 10: Retrait du disque dur............................................................31
Installation du disque dur................................................................................................32
Chapitre 11: Retrait de la carte WLAN.....................................................33
Installation de la carte WLAN.........................................................................................34
Chapitre 12: Retrait de la pile bouton.......................................................35
Installation de la pile bouton...........................................................................................36
Chapitre 13: Retrait de la carte USB........................................................37
Installation de la carte USB............................................................................................38
Chapitre 14: Retrait du microphone..........................................................39
Installation du microphone..............................................................................................40
Chapitre 15: Retrait du bloc ventilateur/dissipateur thermique...........41
Installation du bloc ventilateur/dissipateur thermique...................................................42
Chapitre 16: Retrait du processeur...........................................................45
Installation du processeur..............................................................................................46
Chapitre 17: Retrait de la carte système.................................................47
Installation de la carte système......................................................................................48
Chapitre 18: Retrait des haut-parleurs.....................................................51
Installation des haut-parleurs.........................................................................................53
Chapitre 19: Retrait de l'ensemble d'écran.............................................55
Installation de l'ensemble d'écran..................................................................................57
Chapitre 20: Retrait du port DC-in et de son support.............................59
Installation du port DC-in et de son support...................................................................61
Page 5
Chapitre 21: Retrait du cadre d'écran......................................................63
Installation du cadre d'écran..........................................................................................64
Chapitre 22: Retrait de la caméra.............................................................65
Installation de la caméra.................................................................................................66
Chapitre 23: Retrait du panneau d'écran.................................................67
Installation du panneau d'écran.....................................................................................69
Chapitre 24: Retrait du câble LVDS..........................................................71
Installation du câble LVDS..............................................................................................72
Chapitre 25: Accès au programme de configuration du système.......75
Présentation de la configuration du système.................................................................75
Écrans de configuration du système...............................................................................76
Options du programme de configuration du système.....................................................77
Chapitre 26: Codes des bips de diagnostic.............................................81
Voyants d'état de la batterie...........................................................................................82
Voyants d'état de l'appareil............................................................................................82
Chapitre 27: Caractéristiques techniques...............................................83
Chapitre 28: Contacter Dell........................................................................89
Page 6
6
Page 7
1
Intervention à l'intérieur de votre ordinateur
Avant d'intervenir à l'intérieur de votre ordinateur
Suivez les recommandations de sécurité ci-dessous pour protéger votre
ordinateur et vos données personnelles de toute détérioration. Sauf indication
contraire, chaque procédure mentionnée dans ce document suppose que les
conditions suivantes sont réunies :
• Vous avez exécuté les étapes de la section Intervention sur votre ordinateur.
• Vous avez pris connaissance des informations de sécurité fournies avec
votre ordinateur.
• Un composant peut être remplacé ou, si acheté séparément, installé en
exécutant la procédure de retrait dans l'ordre inverse.
AVERTISSEMENT-test: Avant d'intervenir dans l'ordinateur, lisez les informations
de sécurité fournies avec l'ordinateur. D'autres informations sur les meilleures
pratiques de sécurité sont disponibles sur la page d'accueil Regulatory Compliance
(Conformité réglementaire) accessible à l'adresse www.dell.com/
regulatory_compliance.
PRÉCAUTION: La plupart des réparations ne peuvent être effectuées que par un
technicien de maintenance agréé. N'effectuez que les opérations de dépannage et
les petites réparations autorisées par la documentation de votre produit et suivez
les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et
d'assistance technique. Tout dommage causé par une réparation non autorisée par
Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité
fournies avec votre produit.
PRÉCAUTION: Pour éviter une décharge électrostatique, raccordez-vous à la terre
à l'aide d'un bracelet antistatique ou en touchant une surface métallique non
peinte, par exemple un connecteur sur le panneau arrière de l'ordinateur.
7
Page 8
PRÉCAUTION: Manipulez avec précaution les composants et les cartes. Ne touchez
pas les composants ni les contacts des cartes. Saisissez les cartes par les bords ou
par le support de montage métallique. Saisissez les composants, processeur par
exemple, par les bords et non par les broches.
PRÉCAUTION: Lorsque vous déconnectez un câble, tirez sur le connecteur ou sa
languette, mais pas sur le câble lui-même. Certains câbles sont dotés de
connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble de ce
type, appuyez d'abord sur le verrou. Lorsque vous démontez les connecteurs,
maintenez-les alignés uniformément pour éviter de tordre les broches. Enfin, avant
de connecter un câble, vérifiez que les deux connecteurs sont correctement
orientés et alignés.
REMARQUE: La couleur de votre ordinateur et de certains composants peut différer
de celle de l'ordinateur et des composants illustrés dans ce document.
Avant de commencer à travailler sur l'ordinateur, procédez comme suit pour
éviter de l'endommager.
1. Assurez-vous que la surface de travail est plane et propre afin d'éviter de
rayer le capot de l'ordinateur.
2. Mettez l'ordinateur hors tension (voir la section
l'ordinateur
).
Mise hors tension de
3. Si l'ordinateur est connecté à une station d'accueil telle qu'un périphérique
d'accueil ou une extension de batterie en option, déconnectez-le.
PRÉCAUTION: Pour retirer un câble réseau, déconnectez-le d'abord de l'ordinateur,
puis du périphérique réseau.
4. Déconnectez tous les câbles externes du système.
5. Eteignez l'ordinateur, déconnectez tous les périphériques qui y sont reliés,
puis débranchez-les de leur source d'alimentation.
6. Fermez l'écran et retournez l'ordinateur sur une surface plane.
REMARQUE: Pour éviter d'endommager la carte système, vous devez retirer la
batterie principale avant de dépanner l'ordinateur.
7. Retirez la batterie principale.
8. Remettez l'ordinateur à l'endroit.
9. Ouvrez l'écran.
10. Appuyez sur le bouton d'alimentation pour raccorder la carte système à la
terre.
8
Page 9
PRÉCAUTION: Pour prévenir tout risque de choc électrique, débranchez toujours
l'ordinateur de la prise électrique avant d'ouvrir l'écran.
PRÉCAUTION: Avant de toucher un élément dans l'ordinateur, raccordez-vous à la
terre en touchant une surface métallique non peinte, telle que le métal à l'arrière de
l'ordinateur. Pendant l'intervention, touchez régulièrement une surface métallique
non peinte pour éliminer l'électriticé statique qui pourrait endommager les
composants.
11. Retirez les ExpressCard ou cartes à puce installées des logements
appropriés.
Outils recommandés
Les procédures mentionnées dans ce document nécessitent les outils suivants :
• un petit tournevis à tête plate
• un tournevis cruciforme n°0
• un tournevis cruciforme n°1
• une petite pointe en plastique
• le CD du programme de mise à jour flash du BIOS
Mise hors tension de l'ordinateur
PRÉCAUTION: Pour éviter de perdre des données, enregistrez et fermez tous les
fichiers ouverts, puis quittez tous les programmes en cours d'exécution avant
d'arrêter l'ordinateur.
1. Arrêt du système d'exploitation :
• Dans Windows Vista :
Cliquez sur Démarrer , puis sur la flèche dans l'angle inférieur droit
du menu Démarrer comme indiqué ci-dessous puis cliquez sur Arrêter.
• Dans Windows XP :
Cliquez sur Démarrer → Arrêter l'ordinateur → Eteindre . L'ordinateur
s'éteint à la fin de la procédure d'arrêt du système d'exploitation.
2. Vérifiez que l'ordinateur et tous les périphériques connectés sont hors
tension. Si l'ordinateur et les périphériques qui y sont raccordés n'ont pas
9
Page 10
été mis hors tension automatiquement lors de l'arrêt du système
d'exploitation, maintenez le bouton d'alimentation enfoncé pendant environ
4 secondes pour les mettre hors tension.
Après intervention à l'intérieur de votre ordinateur
Une fois les procédures de réinstallation terminées, n'oubliez pas de brancher
les périphériques externes, cartes, câbles, etc. avant de mettre l'ordinateur
sous tension.
PRÉCAUTION: Pour éviter d'endommager l'ordinateur, utilisez uniquement la
batterie conçue pour cet ordinateur Dell spécifique. N'employez pas de batteries
conçues pour d'autres ordinateurs Dell.
1. Branchez les périphériques externes, par exemple réplicateur de port,
extension de batterie ou périphérique d'accueil, et remettez en place les
cartes comme l'ExpressCard, le cas échéant.
2. Branchez les câbles téléphoniques ou de réseau sur l'ordinateur.
PRÉCAUTION: Pour connecter un câble réseau, branchez-le d'abord le
périphérique du réseau et sur l'ordinateur.
3. Réinstallez la batterie.
4. Branchez l'ordinateur et tous ses périphériques sur leur prise secteur.
5. Mettez l'ordinateur sous tension.
10
Page 11
Retrait de la batterie
2
1. Appliquez les procédures décrites dans
2. Faites glisser les loquets pour déverrouiller la batterie.
3. Faites glisser la batterie et retirez-la de l'ordinateur.
Avant d'intervenir sur l'ordinateur
.
11
Page 12
Installation de la batterie
1. Faites glisser la batterie dans son emplacement jusqu'à ce que vous
entendiez un clic.
2. Appliquez les procédures décrites dans
l'ordinateur
.
Après une intervention dans
12
Page 13
Retrait de la carte Secure Digital
3
1. Appliquez les procédures décrites dans
2. Appuyez sur la carte SD pour l'extraire de l'ordinateur.
3. Faites glisser la carte mémoire pour la sortir de l'ordinateur.
Avant d'intervenir sur l'ordinateur
.
13
Page 14
Installation de la carte Secure Digital
1. Poussez la carte mémoire dans son logement jusqu'à ce qu'elle soit
complètement engagée (vous devez entendre un clic).
2. Appliquez les procédures décrites dans
l'ordinateur
.
Après une intervention dans
14
Page 15
Retrait du cache de charnière
4
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez les vis qui fixent le cache de charnière.
4. Retournez l'ordinateur et retirez le cache de charnière.
batterie
.
Avant d'intervenir sur l'ordinateur
.
15
Page 16
Installation du cache de charnière
1. Installez le cache de charnière et appuyez dessus pour assurer sa
connexion à l'ordinateur.
2. Retournez l'ordinateur et installez les vis qui fixent le cache de charnière.
3. Installez la
4. Appliquez les procédures décrites dans
l'ordinateur
batterie
.
.
Après une intervention dans
16
Page 17
Retrait du clavier
5
1. Appliquez les procédures décrites dans
2. Retirez la
3. Dégagez les quatre languettes du haut qui fixent le clavier à l'ordinateur.
4. Retournez le clavier et posez-le sur le repose-mains.
batterie
.
Avant d'intervenir sur l'ordinateur
.
5. Débranchez de la carte système le câble du clavier.
17
Page 18
6. Retirez le clavier de l'ordinateur.
Installation du clavier
1. Connectez le câble du clavier à la carte système.
2. Insérez le clavier dans son logement en l'inclinant de 30°.
3. Appuyez sur le clavier pour qu'il s'enclenche.
4. Installez la
5. Appliquez les procédures décrites dans
l'ordinateur
batterie
.
.
Après une intervention dans
18
Page 19
Retrait du lecteur de disque optique
6
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez la vis qui fixe le lecteur optique.
5. Avec un tournevis, dégagez délicatement le lecteur optique pour le sortir
de l'ordinateur.
batterie
clavier
.
.
Avant d'intervenir sur l'ordinateur
.
19
Page 20
Installation du lecteur de disque optique
1. Faites glisser le lecteur optique dans le logement situé sur le côté gauche
du châssis.
2. Serrez la vis pour fixer le lecteur optique à l'ordinateur.
3. Installez le
4. Installez la
5. Appliquez les procédures décrites dans
l'ordinateur
clavier
batterie
.
.
.
Après une intervention dans
20
Page 21
Retrait du module de mémoire
7
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Dégagez délicatement du module de mémoire les clips de fixation jusqu’à
ce que le module s'éjecte.
5. Retirez de l'ordinateur le module de mémoire.
batterie
clavier
.
.
Avant d'intervenir sur l'ordinateur
.
21
Page 22
Installation du module de mémoire
1. Insérez le module de mémoire dans son emplacement.
2. Appuyez sur le module de mémoire jusqu’à ce que les clips de retenue
fixent le module dans son emplacement.
3. Installez le
4. Installez la
5. Appliquez les procédures décrites dans
l'ordinateur
clavier
batterie
.
.
.
Après une intervention dans
22
Page 23
Retrait du repose-mains
8
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez les vis qui fixent la base.
5. Retournez l'ordinateur et débranchez le câble de la carte d'alimentation (1)
et celui du pavé tactile (2).
batterie
clavier
.
.
Avant d'intervenir sur l'ordinateur
.
23
Page 24
6. Retirez les vis qui fixent le repose-mains à l'ordinateur.
7. Dégagez vers le haut le repose-mains avec une pointe en plastique pour
libérer toutes les languettes situées en bas, à gauche et à droite du reposemains. Une fois que toutes les languettes auront été libérées, tirez le
repose-mains vers le haut pour le sortir de l'ordinateur.
Installation du repose-mains
1. Insérez le repose-mains en direction de l'écran en l'inclinant de 30°.
2. Alignez le repose-mains en ajustant sa position avant de l'enfoncer pour
fixer tous les snaps.
3. Branchez sur leurs connecteurs respectifs le câble de la carte
d'alimentation et celui du pavé tactile.
4. Installez les vis qui fixent le repose-mains à l'ordinateur.
24
Page 25
5. Retournez l'ordinateur et installez les vis qui fixent la base.
6. Installez le
7. Installez la
8. Appliquez les procédures décrites dans
l'ordinateur
clavier
batterie
.
.
.
Après une intervention dans
25
Page 26
26
Page 27
Retrait de la carte du bouton d'alimentation
9
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Dégagez le câble de la carte du bouton d'alimentation de l'adhésif qui le
maintient fixé au repose-mains.
6. Retournez le repose-mains et ôtez la vis qui fixe la carte du bouton
d'alimentation au repose-mains.
batterie
clavier
repose-mains
.
.
.
Avant d'intervenir sur l'ordinateur
.
27
Page 28
7. Soulevez la carte du bouton d'alimentation et dégagez le câble de cette
dernière via l'ouverture.
Installation de la carte du bouton d'alimentation
1. Insérez le câble de la carte du bouton d'alimentation via l'ouverture.
2. Fixez la carte du bouton d'alimentation à son logement.
3. Installez la vis qui fixe la carte du bouton d'alimentation.
4. Retournez l'ordinateur et attachez au repose-mains le câble de la carte du
bouton d'alimentation.
5. Installez le
6. Installez le
7. Installez la
repose-mains
clavier
batterie
.
.
.
28
Page 29
8. Appliquez les procédures décrites dans
l'ordinateur
.
Après une intervention dans
29
Page 30
30
Page 31
Retrait du disque dur
10
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Faites glisser le disque dur et sortez-le de l'ordinateur en le soulevant.
6. Retirez les vis qui fixent le support du lecteur de disque dur et détachez le
support de ce lecteur.
batterie
clavier
repose-mains
.
.
.
Avant d'intervenir sur l'ordinateur
.
31
Page 32
Installation du disque dur
1. Installez le support du lecteur de disque dur dans ce dernier.
2. Serrez les vis qui fixent le support
3. Placez le disque dur dans son logement et faites-le glisser vers le
connecteur SATA pour le fixer à la carte système.
4. Installez le
5. Installez le
6. Installez la
7. Appliquez les procédures décrites dans
l'ordinateur
repose-mains
clavier
.
batterie
.
.
.
Après une intervention dans
32
Page 33
Retrait de la carte WLAN
11
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Débranchez toutes les antennes connectées à la carte WLAN.
6. Dégagez le loquet pour libérer la carte WLAN de son logement.
batterie
clavier
repose-mains
.
.
.
Avant d'intervenir sur l'ordinateur
.
33
Page 34
7. Retirez la carte WLAN de l'ordinateur.
Installation de la carte WLAN
1. Faites glisser la carte WLAN dans son logement
2. Fixez la carte WLAN au loquet pour bien la mettre en place.
3. Connectez les antennes en fonction des codes de couleur sur la carte
WLAN.
4. Installez le
5. Installez le
6. Installez la
7. Appliquez les procédures décrites dans
l'ordinateur
repose-mains
clavier
.
batterie
.
.
.
Après une intervention dans
34
Page 35
Retrait de la pile bouton
12
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Débranchez de la carte système le câble de la pile bouton.
6. Retirez la pile bouton de l'ordinateur.
batterie
clavier
repose-mains
.
.
.
Avant d'intervenir sur l'ordinateur
.
35
Page 36
Installation de la pile bouton
1. Installez la pile bouton dans son logement.
2. Connectez le câble de la pile bouton à la carte système.
3. Installez le
4. Installez le
5. Installez la
6. Appliquez les procédures décrites dans
l'ordinateur
repose-mains
clavier
.
batterie
.
.
.
Après une intervention dans
36
Page 37
Retrait de la carte USB
13
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Retirez le
6. Débranchez de la carte système le câble de la carte USB.
7. Retirez la vis qui fixe la carte USB.
batterie
clavier
lecteur optique
repose-mains
.
.
.
.
Avant d'intervenir sur l'ordinateur
.
37
Page 38
8. Soulevez la carte USB et retirez-la de l'ordinateur.
Installation de la carte USB
1. Insérez la carte USB dans son logement et alignez-la.
2. Installez la vis qui fixe la carte USB.
3. Branchez le câble de la carte USB sur la carte système.
4. Installez le
5. Installez le
6. Installez le
7. Installez la
8. Appliquez les procédures décrites dans
l'ordinateur
repose-mains
.
lecteur optique
clavier
.
batterie
.
.
.
Après une intervention dans
38
Page 39
Retrait du microphone
14
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Débranchez le câble du microphone de la carte système.
6. Soulevez le microphone et sortez-le de son logement.
batterie
clavier
repose-mains
.
.
.
Avant d'intervenir sur l'ordinateur
.
39
Page 40
Installation du microphone
1. Insérez le microphone dans son logement et alignez-le.
2. Branchez le câble du microphone sur la carte système.
3. Installez le
4. Installez le
5. Installez la
6. Appliquez les procédures décrites dans
l'ordinateur
repose-mains
clavier
.
batterie
.
.
.
Après une intervention dans
40
Page 41
Retrait du bloc ventilateur/ dissipateur thermique
15
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Débranchez de la carte système le câble du ventilateur.
6. Retirez les vis imperdables qui fixent le bloc dissipateur thermique/
ventilateur dans l'ordre indiqué dans l'image.
batterie
clavier
repose-mains
.
.
.
Avant d'intervenir sur l'ordinateur
.
41
Page 42
7. Retirez de l'ordinateur le bloc dissipateur thermique/ventilateur.
Installation du bloc ventilateur/dissipateur thermique
1. Mettez en place et alignez le bloc dissipateur thermique/ventilateur.
2. Serrez les vis imperdables qui fixent le bloc dissipateur thermique/
ventilateur.
3. Branchez le câble du processeur sur la carte système.
4. Installez le
5. Installez le
6. Installez la
42
repose-mains
clavier
.
batterie
.
.
Page 43
7. Appliquez les procédures décrites dans
l'ordinateur
.
Après une intervention dans
43
Page 44
44
Page 45
Retrait du processeur
16
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Retirez le
6. Faites tourner la vis de la came du processeur dans le sens contraire des
aiguilles d'une montre.
7. Soulevez le processeur et retirez-le de l'ordinateur.
batterie
clavier
repose-mains
bloc ventilateur/dissipateur thermique
.
.
.
Avant d'intervenir sur l'ordinateur
.
.
45
Page 46
Installation du processeur
1. Insérez le processeur dans son logement. Assurez-vous que le processeur
est bien installé et ne bouge pas.
2. Serrez la vis de la came dans le sens des aiguilles d'une montre pour la
verrouiller.
3. Installez le
4. Installez le
5. Installez le
6. Installez la
7. Appliquez les procédures décrites dans
l'ordinateur
bloc ventilateur/dissipateur thermique
repose-mains
clavier
batterie
.
.
.
Après une intervention dans
.
.
46
Page 47
Retrait de la carte système
17
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez la
4. Retirez le
5. Retirez le
6. Retirez le
7. Retirez le
8. Retirez le
9. Retirez la
10. Retirez le

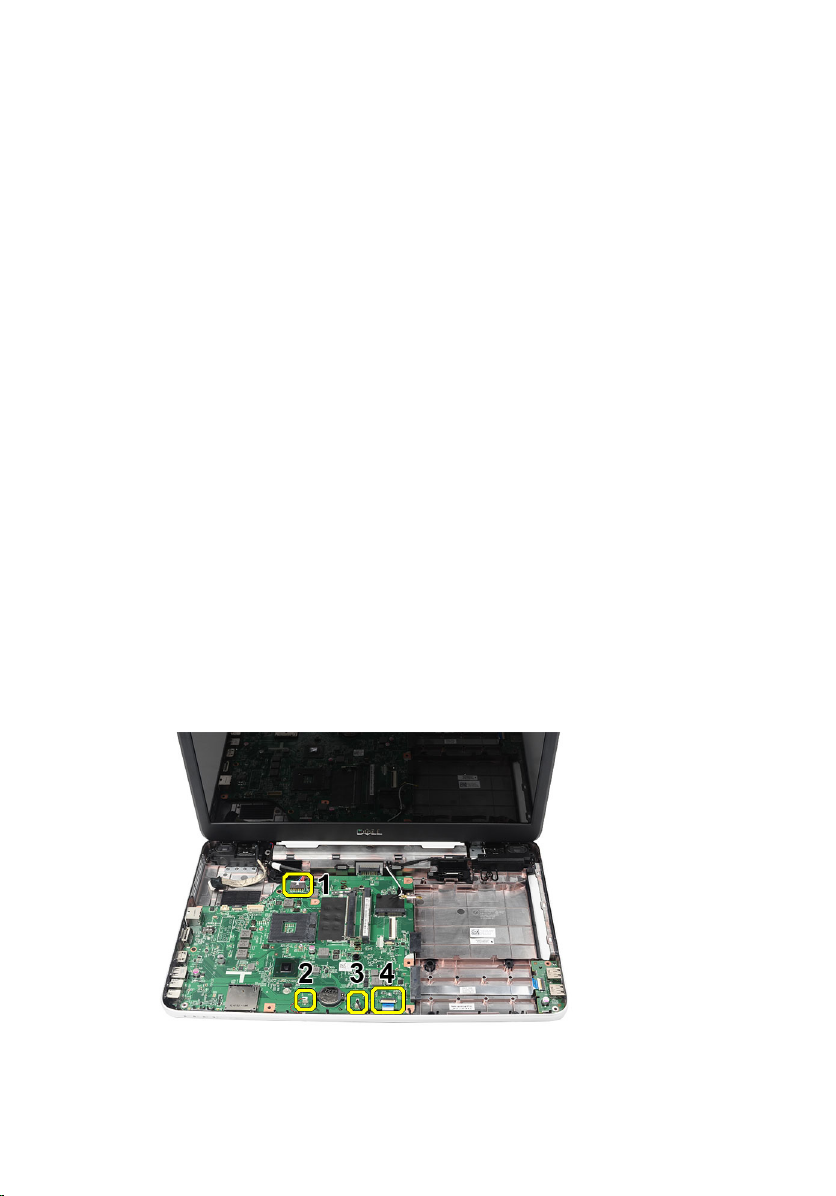

11. Débranchez le câble d'écran (1), le câble DC-in (2), celui de la carte
USB (3), celui des haut-parleurs (4), le celui de la carte son (5) et celui de la
pile bouton (6).
batterie
carte mémoire SD
clavier
lecteur optique
module de mémoire
repose-mains
disque dur
carte WLAN
bloc ventilateur/dissipateur thermique
.
.
.
.
.
.
.
Avant d'intervenir sur l'ordinateur
.
.

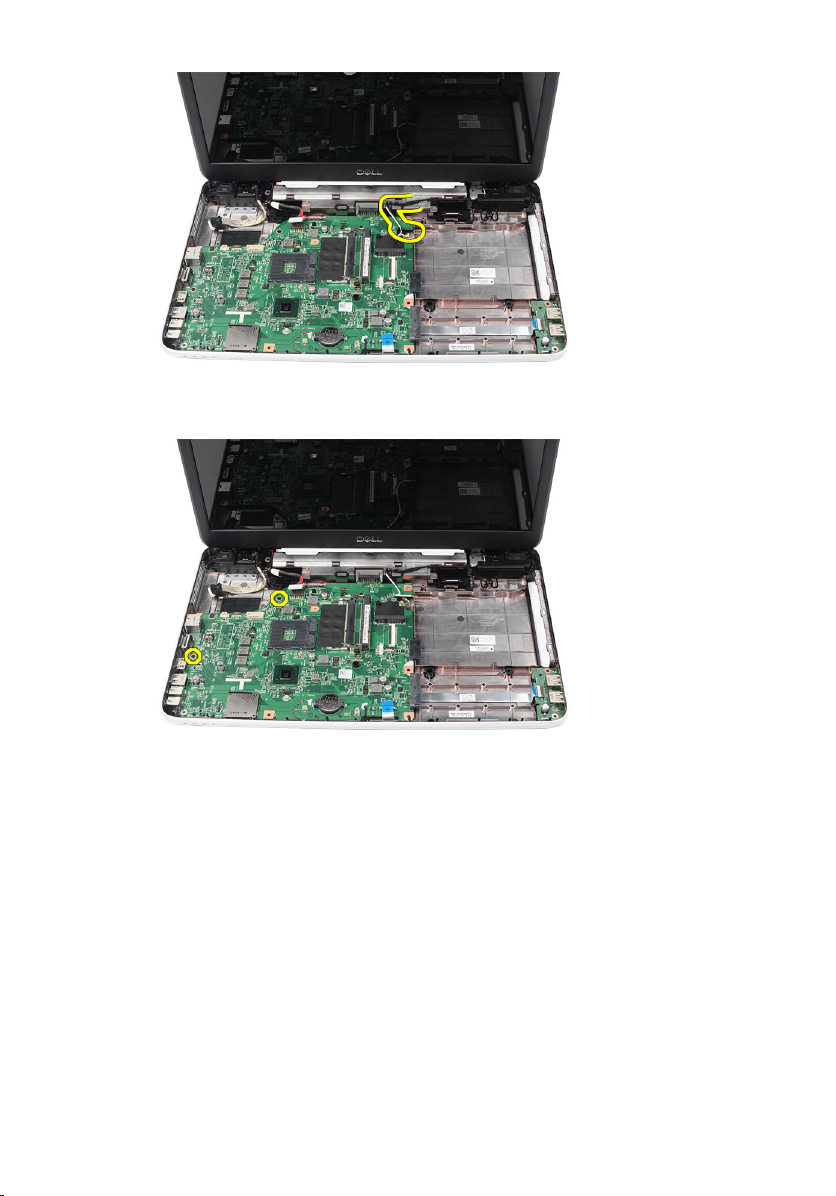

12. Retirez les vis qui maintiennent la carte système en place.
47
Page 48
13. Soulevez la carte système en l'inclinant et faites-la glisser hors des
logements LAN, VGA, HDMI et USB.
Installation de la carte système
1. Insérez dans leurs logements respectifs les connecteurs LAN, VGA, HDMI
et USB de la carte système et alignez cette dernière pour la mettre en
place.
2. Installez les vis qui maintiennent la carte système en place.
3. Branchez le câble LCD, le câble DC-in et ceux de la carte USB, de la carte
son, de la pile bouton et des haut-parleurs.
4. Installez le
5. Installez le
6. Installez la
processeur
.
bloc ventilateur/dissipateur thermique
carte WLAN
.
.
48
Page 49
7. Installez le
8. Installez le
9. Installez le
10. Installez le
11. Installez le
12. Installez la
13. Installez la
14. Appliquez les procédures décrites dans
l'ordinateur
disque dur
repose-mains
.
.
module de mémoire
lecteur optique
clavier
.
carte mémoire SD
batterie
.
.
.
.
.
Après une intervention dans
49
Page 50
50
Page 51
Retrait des haut-parleurs
18
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez la
4. Retirez le
5. Retirez le
6. Retirez le
7. Retirez le
8. Retirez le
9. Retirez la
10. Retirez le
11. Retirez la

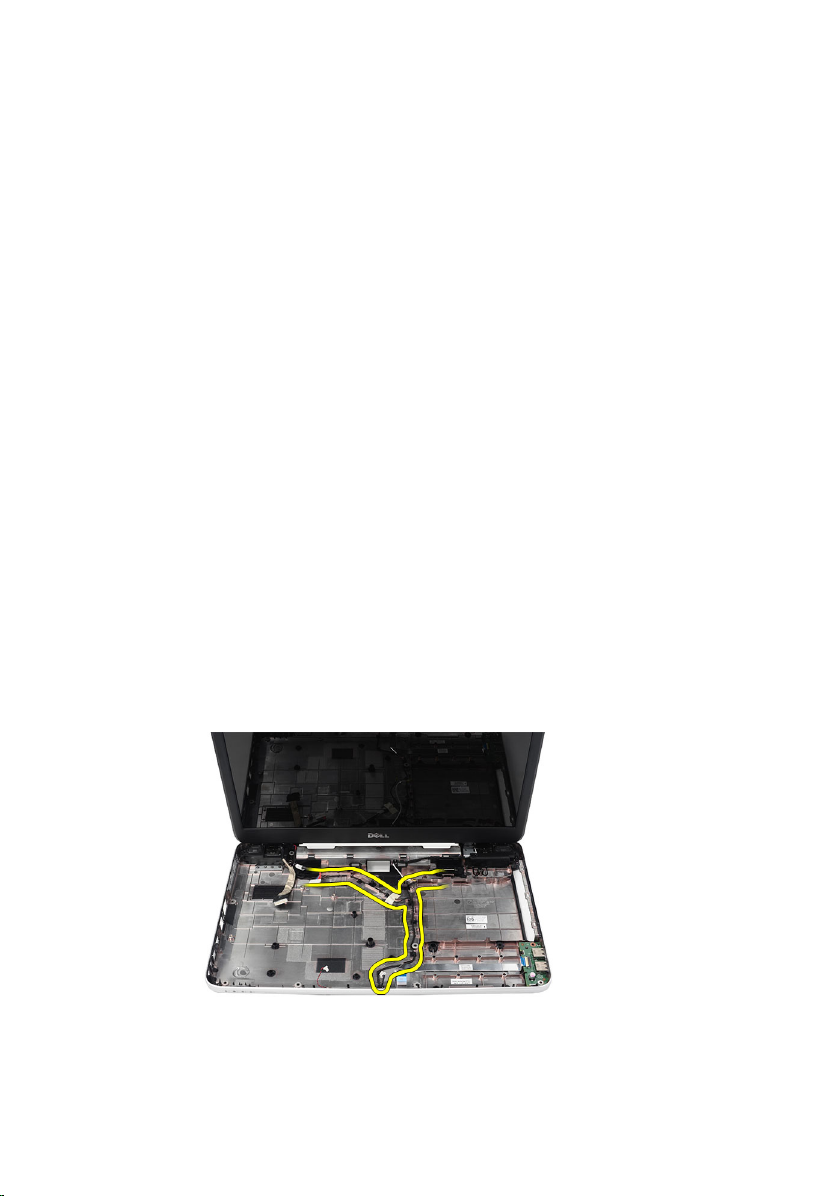

12. Désacheminez le câble des haut-parleurs.
batterie
carte mémoire SD
clavier
lecteur optique
module de mémoire
repose-mains
disque dur
carte WLAN
bloc ventilateur/dissipateur thermique
carte système
.
.
.
.
.
.
.
.
Avant d'intervenir sur l'ordinateur
.
.
13. Appuyez sur les loquets de fixation et soulevez le haut-parleur de gauche.
51
Page 52
14. Appuyez sur les loquets de fixation et soulevez le haut-parleur de droite.
15. Retirez de l'ordinateur l'ensemble et le câble des haut-parleurs.
52
Page 53
Installation des haut-parleurs
1. Insérez dans leurs logements respectifs le haut-parleur de gauche et celui
de droite et fixez-les.
2. Alignez le câble des haut-parleurs sur le châssis et acheminez-le.
3. Installez la
4. Installez le
5. Installez le
6. Installez la
7. Installez le
8. Installez le
9. Installez le
10. Installez le
11. Installez le
12. Installez la
13. Installez la
14. Appliquez les procédures décrites dans
l'ordinateur
carte système
processeur
.
.
bloc ventilateur/dissipateur thermique
carte WLAN
disque dur
repose-mains
module de mémoire
lecteur optique
clavier
carte mémoire SD
batterie
.
.
.
.
.
.
.
.
Après une intervention dans
.
.
53
Page 54
54
Page 55
Retrait de l'ensemble d'écran
19
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Retirez le
6. Débranchez le câble LVDS de la carte système.
7. Débranchez les antennes WLAN et désacheminez-les du châssis.
batterie
cache de charnière
clavier
repose-mains
.
.
.
.
Avant d'intervenir sur l'ordinateur
.
55
Page 56
8. Retirez les vis qui fixent les charnières gauche et droite.
9. Soulevez l'ensemble écran et retirez-le de l'ordinateur.
56
Page 57
Installation de l'ensemble d'écran
1. Insérez dans leurs supports les charnières de l'ensemble écran.
2. Installez les vis qui fixent les deux charnières.
3. Branchez le câble LVDS sur la carte système.
4. Alignez le câble d'acheminement des antennes WLAN sur son support et
branchez les antennes sur la carte WLAN.
5. Branchez le câble de la carte USB.
6. Installez le
7. Installez le
8. Installez le
9. Installez la
10. Appliquez les procédures décrites dans
l'ordinateur
repose-mains
clavier
.
.
cache de charnière
batterie
.
.
Après une intervention dans
57
Page 58
58
Page 59
Retrait du port DC-in et de son support
20
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Retirez le
6. Retirez l'
7. Débranchez de la carte système le câble DC-in.
8. Retirez la vis qui fixe le port DC-in et son support.
batterie
cache de charnière
clavier
repose-mains
ensemble d'écran
.
.
.
.
.
Avant d'intervenir sur l'ordinateur
.
59
Page 60
9. Soulevez le support du port DC-in.
10. Soulevez le port DC-in et sortez-le de l'ordinateur.
60
Page 61
Installation du port DC-in et de son support
1. Insérez le port DC-in et son support dans leur logement.
2. Alignez le support et serrez la vis qui fixe le support et le port DC-in.
3. Branchez le câble DC-in sur la carte système.
4. Installez l'
5. Installez le
6. Installez le
7. Installez le
8. Installez la
9. Appliquez les procédures décrites dans
l'ordinateur
ensemble d'écran
repose-mains
clavier
.
.
cache de charnière
batterie
.
.
.
.
Après une intervention dans
61
Page 62
62
Page 63
Retrait du cadre d'écran
21
1. Appliquez les procédures décrites dans
2. Retirez la
3. En partant du bord inférieur, dégagez le cadre de l'ensemble écran en
tirant sur ses angles droite et gauche.
4. Une fois que toutes les languettes ont été desserrées, retirez le cadre de
l'ensemble écran.
batterie
.
Avant d'intervenir sur l'ordinateur
.
63
Page 64
Installation du cadre d'écran
1. Alignez le cadre d'écran sur le capot supérieur.
2. En partant du bord inférieur, appuyez sur le cadre d'écran pour engager les
languettes.
3. Installez la
4. Appliquez les procédures décrites dans
l'ordinateur
batterie
.
.
Après une intervention dans
64
Page 65
Retrait de la caméra
22
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Débranchez le câble de la caméra du module de caméra.
5. Dégagez délicatement le loquet, soulevez la caméra et retirez-la.
batterie
cadre de l'écran
.
.
Avant d'intervenir sur l'ordinateur
.
65
Page 66
Installation de la caméra
1. Insérez le module de caméra dans son logement et alignez-le.
2. Branchez le câble de la caméra sur son module.
3. Installez le
4. Installez la
5. Appliquez les procédures décrites dans
l'ordinateur
cadre d'écran
batterie
.
.
.
Après une intervention dans
66
Page 67
Retrait du panneau d'écran
23
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Retirez le
6. Retirez l'
7. Retirez le
8. Débranchez le câble de la caméra du module de caméra.
9. Retirez les vis qui fixent les supports et les pattes de l'écran.
batterie
cache de charnière
clavier
repose-mains
ensemble d'écran
cadre de l'écran
.
.
.
.
.
.
Avant d'intervenir sur l'ordinateur
.
67
Page 68
10. Dégagez les antennes sans fil de la charnière de droite.
11. Dégagez le câble LVDS de la charnière de gauche.
68
Page 69
12. Soulevez le panneau et les supports de l'écran pour les dégager du capot
supérieur de l'écran.
13. Retirez les vis sur les supports de gauche et de droite et retirez le panneau
d'écran.
Installation du panneau d'écran
1. Fixez au panneau d'écran les supports gauche et droite et serrez les vis.
2. Insérez le câble d'écran et les antennes sans fil aux charnières de gauche
et de droite et acheminez-les.
3. Alignez sur le capot supérieur le panneau d'écran avec ses supports.
4. Alignez le câble d'acheminement des antennes WLAN sur son support et
branchez les antennes sur la carte WLAN.
5. Installez les vis qui fixent le panneau d'écran et les supports.
69
Page 70
6. Branchez le câble de la caméra sur son module.
7. Installez le
8. Installez l'
9. Installez le
10. Installez le
11. Installez le
12. Installez la
13. Appliquez les procédures décrites dans
l'ordinateur
cadre d'écran
.
ensemble d'écran
repose-mains
clavier
.
.
cache de charnière
batterie
.
.
.
Après une intervention dans
70
Page 71
Retrait du câble LVDS
24
1. Appliquez les procédures décrites dans
2. Retirez la
3. Retirez le
4. Retirez le
5. Retirez le
6. Retirez le
7. Retirez l'
8. Retirez le
9. Retirez le
10. Dégagez la bande adhésive qui fixe la connexion du câble LVDS.
batterie
cache de charnière
clavier
lecteur optique
repose-mains
ensemble d'écran
cadre de l'écran
panneau d'écran
.
.
.
.
.
.
.
.
Avant d'intervenir sur l'ordinateur
.
11. Débranchez le câble LVDS du panneau d'écran.
71
Page 72
12. Dégagez la totalité du câble d'écran de la bande adhésive qui le fixe au
panneau d'écran.
Installation du câble LVDS
1. Attachez le câble d'écran au panneau d'écran.
2. Branchez le connecteur du câble d'écran sur le panneau d'écran et collez
l'adhésif pour le fixer.
3. Installez le
4. Installez le
5. Installez l'
6. Installez le
7. Installez le
panneau d'écran
cadre d'écran
ensemble d'écran
repose-mains
lecteur optique
.
.
.
.
.
72
Page 73
8. Installez le
9. Installez le
10. Installez la
11. Appliquez les procédures décrites dans
l'ordinateur
clavier
.
cache de charnière
batterie
.
.
Après une intervention dans
73
Page 74
74
Page 75
25
Accès au programme de configuration du système
1. Mettez l'ordinateur sous tension (ou le redémarrer).
2. Une invite F2 s'affiche lorsque le logo bleu DELL apparaît.
3. Dès que cette invite F2 apparaît, appuyez immédiatement sur <F2>.
REMARQUE: L'invite F2 indique que le clavier s'est initialisé. Cette invite peut
apparaître très rapidement, et vous devez donc surveiller son affichage, puis
appuyer sur <F2>. Si vous appuyez sur <F2> avant l'invite, cette frappe est perdue.
4. Si vous attendez trop longtemps et si le logo du système d'exploitation
apparaît, patientez jusqu'à ce que le bureau de Microsoft Windows
s'affiche. Arrêtez alors votre ordinateur et faites une nouvelle tentative.
Présentation de la configuration du système
La configuration du système vous permet de :
• modifier les informations de configuration du système après l'ajout, la
modification ou le retrait d'un composant dans votre ordinateur.
• modifier ou définir des options définissables par l'utilisateur, notamment le
mot de passe.
• connaître la quantité de mémoire disponible ou définir le type de disque dur
installé.
Avant d'utiliser le programme de configuration du système, il est recommandé
de noter les informations qui y sont affichées pour pouvoir vous y reporter
ultérieurement.
PRÉCAUTION: Sauf si vous êtes un utilisateur expert en informatique, ne modifiez
pas les réglages de ce programme. Certaines modifications peuvent entraîner un
dysfonctionnement de l'ordinateur.
75
Page 76
Écrans de configuration du système
Menu Apparaît sur la fenêtre System Setup (Configuration du système). Ce
champ fournit un menu d'accès aux options de configuration du système.
Appuyez sur les touches < Flèche gauche> et <Flèche droite > pour
naviguer. Lorsqu'une option de menu est sélectionnée, la liste des options
contient les options qui définissent le matériel installé sur l'ordinateur.
Liste
d'options
Champ
Options
Aide Apparaît à droite de la fenêtre de configuration du système et contient
Apparaît sur la fenêtre System Setup (Configuration du système). Ce
champ fournit un menu d'accès aux options de configuration du système.
Appuyez sur les touches < Flèche Gauche> et <Flèche Droite > pour
naviguer. Lorsqu'une option de menu est sélectionnée, la liste des options
contient les options qui définissent le matériel installé sur l'ordinateur.
Apparaît sur la droite de la lise des options et contient des informations
sur chaque option de la liste. Dans ce champ se trouvent des informations
sur l'ordinateur et vous pouvez y modifier les paramètres actuels.
Appuyez sur < Entrée> pour modifier les paramètres en cours. Appuyez
sur <ECHAP> pour revenir à la liste des options.
REMARQUE: Les paramètres dans le champ Options ne sont pas tous
modifiables.
des informations d'aide sur l'option sélectionnée dans la liste des options.
Utilisez les touches suivantes pour naviguer dans les écrans de configuraiton
du système :
Touche Action
< F2 > Affche des informations sur l'élément sélectionné
dans la configuration du système.
< Échap > Quitte la vue en cours ou la remplace par la page de
sortie dans la configuration du système.
< Flèche Haut > ou < Flèche
Bas >
< Flèche Haut > ou < Flèche
Bas >
– ou + Change la valeur existante de l'élément.
76
Sélection d'un élément à afficher.
Sélection d'un menu à afficher.
Page 77
Touche Action
< Entrée > Sélectionne le sous-menu ou exécute la commande.
< F9 > Charge le paramètre par défaut.
< F10 > Enregistre la configuration en cours et quitte la
configuration du système.
Options du programme de configuration du système
Groupe principal
System Information (Informations
système)
System date (Date système) Réinitialise la date du calendrier interne
System Time (Heure système) Réinitialise l'heure du calendrier interne
BIOS Version (Version du BIOS) Affiche la version du BIOS.
Product Name (Nom du produit) Affiche le nom et le numéro de modèle du
Service Tag (Numéro de service) Affiche le numéro de service de
Asset Tag (Numéro d'inventaire) Affiche le numéro d'inventaire de
CPU Type (Type d'UC) Affiche le type du processeur.
CPU Speed (Vitesse de l'UC) Affiche la vitesse du processeur.
CPU ID (ID de l'UC) Affiche l'ID du processeur.
L1 Cache Size (Taille de la mémoire cache
de niveau 1)
L2 Cache Size (Taille de la mémoire cache
de niveau 2)
L3 Cache Size (Taille de la mémoire cache
de niveau 3)
Affiche le numéro de modèle de
l'ordinateur.
de l'ordinateur.
de l'ordinateur.
produit.
l'ordinateur.
l'ordinateur (s'il est disponible).
Affiche la taille de la mémoire cache L1 du
processeur.
Affiche la taille de la mémoire cache L2 du
processeur.
Affiche la taille de la mémoire cache L3 du
processeur.
77
Page 78
Extended Memory (Mémoire étendue) Affiche la mémoire installée dans
l'ordinateur.
System Memory (Mémoire système) Affiche la mémoire intégrée de
l'ordinateur.
Memory Speed (Vitesse de la mémoire) Affiche la vitesse de la mémoire système.
Lecteur de disque dur fixe Affiche le numéro de modèle et la
capacité du disque dur.
SATA ODD Affiche le numéro de modèle et la
capacité du lecteur optique.
AC Adapter Type (Type d'adaptateur
secteur)
Affiche le type de l'adaptateur secteur.
Advanced (Avancé)
Intel SpeedStep
Virtualization
(Virtualisation)
Integrated NIC (Carte NIC
intégrée)
USB Emulation (Émulation
USB)
USB Wake Support
(Support de réveil USB)
SATA Operation
(Fonctionnement SATA)
Avertissements de
l'adaptateur
Active ou désactive la
fonction Intel SpeedStep.
Active ou désactive la
fonction Intel Virtualization.
Active ou désactive
l'alimentation de la carte
réseau intégrée.
Active ou désactive la
fonction d'émulation USB.
Permet aux périphériques
USB de réveiller
l'ordinateur du mode veille.
Cette fonction n'est activée
que si l'adaptateur secteur
est connecté.
Change le mode du
contrôleur SATA pour ATA
ou AHCI.
Active ou désactive les
avertissements de
l'adaptateur.
Par défaut : activé
Par défaut : activé
Par défaut : activé
Par défaut : activé
Par défaut : désactivé
Par défaut : AHCI
Par défaut : activé
78
Page 79
Function Key Behavior
(Comportement des
touches de fonction)
Charger Behavior
(Comportement du
chargeur)
Miscellaneous Devices
(Périphériques divers)
Sécurité
Spécifie le comportement
de la touche de fonction
<Fn> .
Spécifie qi la batterie de
l'ordinateur doit être
chargée lorsqu'il est
connecté à une source
d'alimentation secteur.
Ces champs permettent
d'activer ou de désactiver
divers périphériques
intégrés.
Par défaut : touche de
fonction en premier
Par défaut : activé
Set Service Tag (Définir le numéro de
service)
Set Superviseur Password (Définir le mot
de passe du superviseur)
Set HDD Password (Définir le mot de
passe du disque dur)
Ignorer mot de passe Permet d'ignorer les invites de mot de
Computrace Active ou désactive la fonction
Ce champ affiche le numéro de service de
l'ordinateur. Si le numéro de service n'est
pas encore défini, ce champ peut être
utilisé pour le saisir.
Permet de définir, de modifier ou de
supprimer le mot de passe de
l'administrateur
Permet de définir un mot de passe sur le
disque dur interne de l'ordinateur (HDD).
passe système et de mot de passe de
disque dur interne lors du redémarrage/de
la reprise après une veille prolongée du
système.
Computrace de l'ordinateur.
Boot (Amorçage)
Boot Priority Order (Ordre de priorité
d'amorçage)
Hard Disk Drives (Disques durs) Spécifie le disque dur par lequel
Spécifie l'ordre des différents
périphériques d'amorçage de l'ordinateur
au démarrage.
l'ordinateur est amorcé.
79
Page 80
USB Storage Device (Périphérique de
stockage USB)
CD/DVD ROM Drives (Lecteurs CD/DVD/
ROM)
Réseau Spécifie le périphérique réseau par lequel
Spécifie le périphérique de stockage USB
par lequel l'ordinateur est amorcé.
Spécifie le lecteur CD/DVD par lequel
l'ordinateur est amorcé.
l'ordinateur est amorcé.
Exit (Quitter)
Cette section permet d'enregistrer, de supprimer et de charger les paramètres
par défaut avant de quitter le programme de configuration du système.
80
Page 81
26
Codes des bips de diagnostic
L'ordinateur peut émettre des séries de bips au cours du démarrage si l'écran
n'affiche pas d'erreur ou de problème. Ces séries de bips, appelées codes de
bips, identifient divers problèmes. Le délai entre chaque bip est de 300 ms et de
3 secondes entre chaque groupe de bips et le bip est émis pendant 300 ms.
Après chaque bip et groupe de bips le BIOS doit détecter si l'utilisateur appuie
sur le bouton Marche/Arrêt. Dans cas, le BIOS quitte la boucle et exécute l'arrêt
normal et le système d'alimentation.
Code Cause et procédure
1 Total de contrôle ROM BIOS en cours ou ayant échoué
Défaillance de la carte système, couvre l'altération du BIOS ou erreur
ROM
2 Aucune RAM détectée
Aucune mémoire détectée
3 Erreur du jeu de puces (jeu de puces North et South Bridge, erreur DMA/IMR/
minuteur) , échec du test de l'horloge calendrier, échec Gate A20 , échec puce
Super I/O, échec du test du contrôleur du clavier
Défaillance de la carte système
4 Échec lecture/écriture RAM
Défaillance de la mémoire
5 Défaillance de l'alimentation de l'horloge temps réel
Défaillance de la batterie CMOS
6 Échec du test du BIOS vidéo
Défaillance de la carte vidéo
7 Défaillance du processeur
Défaillance du processeur
8 Écran
Défaillance de l'écran
81
Page 82
Voyants d'état de la batterie
Si l'ordinateur est branché à une prise secteur, le voyant d'état de la batterie
fonctionne comme ainsi :
• Lumière jaune et blanche clignotante : un adaptateur secteur non
authentifié ou non supporté et d'une autre marque que Dell est raccordé à
votre ordinateur.
• Lumière orange clignotante et blanche fixe : panne temporaire de la batterie
avec adaptateur secteur présent.
• Lumière orange clignotant constamment : panne fatale de la batterie avec
adaptateur secteur présent.
• Lumière éteinte : batterie en mode de charge complète et adaptateur AC
présent.
• Lumière blanche allumée : batterie en mode de charge avec adaptateur
secteur présent.
Voyants d'état de l'appareil
S'allume lorsque vous allumez l'ordinateur et clignote lorsque l'ordinateur est
en mode d'économie d'énergie.
S'allume lorsque l'ordinateur lit ou écrit des données.
S'allume fixe ou clignote pour indiquer l'état de charge de la batterie.
S'allume lorsque le réseau sans fil est activé.
82
Page 83
Caractéristiques techniques
REMARQUE: Les offres proposées peuvent varier selon les pays. Les
caractéristiques suivantes se limitent à celles que la législation impose de fournir
avec l'ordinateur. Pour plus d'informations sur la configuration de votre ordinateur,
cliquez sur Démarrer → Aide et support et sélectionnez l'option qui permet
d'afficher les informations relatives à votre ordinateur.
Informations système
Jeu de puces
Vostro 1450/Vostro 1550 Intel HM67
Vostro 1440/Vostro 1540 Intel HM57
Large de bus DRAM 64 bits
Flash EPROM SPI 32 Mbits
Processeur
27
Types
Cache L2 jusqu'à 6 Mo
Fréquence bus externe 1 333 MHz
Mémoire
Connecteur de mémoire Deux emplacement SODIMM
Capacité de mémoire 1 Go, 2 Go ou 4 Go
Type de mémoire SDRAM DDR3 (1 333 MHz)
Mémoire minimum 1 Go
Mémoire maximum 8 Go
• Intel Celeron
• Intel Core i3 series
• Intel Core i5 series
83
Page 84
Audio
Type Son haute définition canal 2.1
Contrôleur IDT 92HD87B1
Conversion stéréo 24 bits (analogique-numérique et numérique-
analogique)
Interface :
Interne son haute définition
Externe entrée microphone/casque stéréo/connecteur
haut-parleurs externes
Haut-parleurs 2 x 2 watts
Régles du volume touches de fonction clavier et menus de
programme
Vidéo
Type de vidéo
Bus de données:
UMA vidéo intégrée
discret
Contrôleur vidéo :
UMA Intel HD Graphics
Vostro 1450/Vostro 1550
Vostro 1440/Vostro 1540 Intel HD Graphics
discret
Vostro 1440 AMD Radeon HD6450M
Vostro 1450 AMD Radeon HD6470M
• intégré à la carte système
• discret
• PCI-E x16 Gen1
• PCI-E x16 Gen2
• Intel HD Graphics
• Intel HD Graphics 3000
84
Page 85
Caméra
Résolution de la caméra 1,3 mégapixels
Résolution vidéo 640 x 480 à 30 tps (maximum)
Communications
Carte réseau LAN Ethernet 10/100/1000 Mbps
Sans fil WLAN (wireless local area network) interne
Ports et connecteurs
Audio un connecteur microphone, un connecteur
casque/haut-parleur
Vidéo
Carte réseau un connecteur RJ-45
USB 4 connecteurs USB 2.0 trois broches
Lecteur de cartes média 3 en 1 (SD/MMC/MS)
Écran
Type HD WLED TrueLife; HD WLED AG
Taille
Vostro 1440/Vostro 1450 14”
Vostro 1540/Vostro 1550 15”
Vostro 1440/Vostro 1450
Hauteur 192,50 mm
Largeur 324,00 mm
Diagonale 355,60 mm
Zone active (X/Y) 344,23 mm 193,54 mm
Vostro 1540/Vostro 1550
• un connecteur VGA 15 pouces
• un connecteur HDMI 19 pouces
Hauteur 193,50 mm
85
Page 86
Écran
Largeur 344,20 mm
Diagonale 396,24 mm
Zone active (X/Y) 344,23 mmx 193,54 mm
Résolution maximale 1 366 x 768 pixels à 262 K couleurs
Luminostité maximale 220 nits
Angle fonctionnel De 0° (fermé) à 140°
Fréquence de rafraîchissement 60 Hz
Angle de vision minimal :
Horizontal 40/40
Vertical 15/30 (H/L)
Pas de pdixel 0,23 mmx 0,23 mm
Clavier
Nombre de touches : États-Unis et Canada : 86 touches, Europe et
Brésil : 87 touches, Japon : 90 touches
Pavé tactile
Zone active :
Axe X 90,00 mm
Axe Y 49,00 mm
Batterie
Type Ion lithium 6 cellules (2,20 Whr)
Dimensions :
Hauteur 20,20 mm
Largeur 208,36 mm
Profondeur 56,52 mm
Poids 0,33 kg
86
Page 87
Batterie
Durée de la charge environ 4 heures (lorsque l'ordinateur est hors
tension)
Tension 11,1 V CC
Plage de températures :
En fonctionnement De 0 °C à 35 °C
Hors fonctionnement De –40 °C à 65 °C
Pile bouton Cellule lithium 3 V CR2032
Adaptateur CA
Type
Vostro 1440 / Vostro 1450 / Vostro
1540 / Vostro 1550 avec carte vidéo
intégrée
Vostro 1440 avec carte vidéo
discrète
Vostro 1450 avec carte vidéo
discrète
Tension d'entrée De 100 V CC à 240 V CC
Courant d'entrée (maximum) 1,50 A/1,60 A/1,70 A/2,10 A
Fréquence d'entrée De 50 Hz à 60 Hz
Puissance de sortie 65 W et 90 W
Courant de sortie
65 W 3,34 A (continu)
90 W 4,62 A
Tension de sortie nominale 19,50 V CC (+/ 1 CC)
Dimensions :
Hauteur 28,20 mm
Largeur 57,90 mm
65 W
65 W
90 W
Profondeur 137,16 mm
87
Page 88
Adaptateur CA
Plage de températures :
En fonctionnement De 0 °C à 40 °C
Hors fonctionnement De –40 °C à 70 °C
Physique
Vostro 1440/Vostro 1450
Hauteur (avec un panneau WLED) De 31,50 mm à 34,70 mm
Largeur 342,00 mm
Profondeur 244 mm
Poids (Minimum) 2,2 kg
Vostro 1540/Vostro 1550
Hauteur (avec un panneau WLED) De 31,50 mm à 34,50 mm
Largeur 376,00 mm
Profondeur 260 mm
Poids (Minimum) 2,37 kg
Températeur
environnementale :
En fonctionnement De 0 °C à 35 °C
Stockage De –40 °C à 65 °C
Humidité relative (maximum) :
En fonctionnement De 10 % à 90 % (sans condensation)
Stockage De 5 % à 95 % (sans condensation)
Altitude (maximum):
En fonctionnement De –15,2 m à 3048 m
Hors fonctionnement De –15,2 m à 10 668 m
Niveau de particules de pollution en
suspension
88
G1 tel que défini par ISA-71.04–1985
Page 89
28
Contacter Dell
REMARQUE: Si vous ne disposez pas d'une connexion Internet, les informations de
contact figurent sur la facture d'achat, le borderau de colisage, la facture le
catalogue des produits Dell.
Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique.
Ces options varient en fonction du pays et du produit et certains services peuvent ne pas
être disponibles dans votre région Pour contacter le service commercial, technique ou
client de Dell :
1. Visitez le site support.dell.com.
2. Sélectionnez la catégorie d'assistance.
3. Si vous ne résidez pas aux Etats-Unis, sélectionnez le code pays au bas de
la page ou sélectionnez Tout pour afficher d'autres choix.
4. Sélectionnez le lien de service ou d'assistance approprié.
89
Loading...
