Dell Vostro 1550 User Manual [no]
Dell Vostro 1540/1550
Brukerveiledning
Forskriftsmessig modell P18F
Forskriftmessig type P18F001,P18F002
Merknader, forholdsregler og advarsler
MERK: En MERKNAD angir viktig informasjon som hjelper deg med å bruke datamaskinen
bedre.
FORSIKTIG: En FORHOLDSREGEL angir potensiell fare for maskinvaren eller tap av data
hvis du ikke følger instruksjonene.
ADVARSEL: En ADVARSEL angir potensiell fare for skade på eiendom, personskade eller
død.
Informasjonen i dette dokumentet kan endres uten varsel.
© 2011 Dell Inc. Med enerett.
Reproduksjon av dette materialet i enhver form er strengt forbudt uten skriftlig tillatelse fra Dell Inc.
Varemerker brukt i denne teksten:
™
Latitude
Pentium
,
Latitude ON
®
,
Xeon
tilhørende Intel Corporation i USA og andre land.
AMD Phenom
Advanced Micro Devices, Inc.
startknapp og
™
,
®
™
,
,
Core
™
,
AMD Sempron
Office Outlook
OptiPlex
Atom
®
Corporation i USA og/eller andre land.
og lisensieres for bruk på plater og spillere.
Bluetooth
®
SIG, Inc. og all bruk av et slikt merke av Dell Inc. er under lisens.
™
, DELL-logoen,
Dell
™
™
,
™
,
Microsoft
™
,
Vostro
®
Centrino
AMD Athlon
®
Windows
,
og
og
er enten varemerker eller registrerte varemerker tilhørende Microsoft
Blu-ray Disc
Bluetooth
Dell Precision
Wi-Fi Catcher
®
er registrerte varemerker eller varemerker
Celeron
®
er et registrert varemerke og
AMD
™
,
ATI Radeon
®
MS-DOS
,
™
er et varemerke eid av Blu-ray Disc Association (BDA)
®
-ordmerket er et registrert varemerke og eies av
varemerke tilhørende Wireless Ethernet Compatibility Alliance, Inc.
Andre varemerker og varenavn kan være brukt i dette dokumentet som henvisninger enten til institusjonene
som innehar rettighetene til merkene og navnene eller til produktene deres. Dell Inc. fraskriver seg enhver
eiendomsinteresse i andre varemerker og varenavn enn sine egne.
™
,
Precision ON
™
er varemerker tilhørende Dell Inc.
™
og
ATI FirePro
®
Windows Vista
,
™
,
ExpressCharge
AMD Opteron
™
er varemerker tilhørende
®
, Windows Vista
®
Wi-Fi
er et registrert
Intel
™
,
™
,
®
,
2011 – 08
Rev. A00
Innholdsfortegnelse
Merknader, forholdsregler og advarsler...................................................2
Kapittel 1: Arbeide inne i datamaskinen....................................................7
Gjør følgende før du foretar arbeid inne i datamaskinen:.................................................7
Anbefalte verktøy..............................................................................................................9
Slå av datamaskinen.........................................................................................................9
Etter at du har arbeidet inne i datamaskinen....................................................................9
Kapittel 2: Fjerne batteriet..........................................................................11
Sette inn batteriet............................................................................................................12
Kapittel 3: Fjerne SD-kortet (Secure Digital)...........................................13
Sette inn SD-kortet (Secure Digital)................................................................................14
Kapittel 4: Fjerne hengseldekslet..............................................................15
Montere hengselsdekslet................................................................................................16
Kapittel 5: Ta av tastaturet.........................................................................17
Sette på tastaturet...........................................................................................................18
Kapittel 6: Ta ut den optiske stasjonen....................................................19
Sette inn den optiske stasjonen......................................................................................20
Kapittel 7: Ta ut minnemodulen.................................................................21
Sette inn minnemodulen..................................................................................................22
Kapittel 8: Ta av håndleddsstøtten...........................................................23
Sette på håndleddsstøtten..............................................................................................24
Kapittel 9: Fjerne strømknappkortet.........................................................27
Sette inn strømknappkortet.............................................................................................28
Kapittel 10: Ta ut harddisken.....................................................................29
Sette inn harddisken.......................................................................................................30
Kapittel 11: Fjerne kortet for trådløst lokalnett (WLAN)........................31
Montere kortet for trådløst lokalnett (WLAN).................................................................32
Kapittel 12: Ta ut klokkebatteriet..............................................................33
Sette inn klokkebatteriet.................................................................................................34
Kapittel 13: Ta ut USB-kortet.....................................................................35
Sette inn USB-kortet.......................................................................................................36
Kapittel 14: Ta ut mikrofonen.....................................................................37
Sette inn mikrofonen.......................................................................................................38
Kapittel 15: Fjerne prosessorviften og varmeavlederen.......................39
Montere prosessorviften og varmeavlederen................................................................40
Kapittel 16: Ta ut prosessoren...................................................................41
Sette inn prosessoren.....................................................................................................42
Kapittel 17: Ta ut hovedkortet....................................................................43
Sette inn hovedkortet......................................................................................................44
Kapittel 18: Ta av høyttalerne....................................................................47
Montere høyttalerne.......................................................................................................49
Kapittel 19: Ta av skjermenheten..............................................................51
Sette på skjermenheten..................................................................................................53
Kapittel 20: Ta ut strømkontakten og braketten.....................................55
Sette inn strømkontakten og braketten...........................................................................57
Kapittel 21: Ta av skjermrammen..............................................................59
Sette på skjermrammen..................................................................................................60
Kapittel 22: Fjerne kameraet......................................................................61
Sette på kameraet...........................................................................................................62
Kapittel 23: Ta av skjermpanelet...............................................................63
Sette på skjermpanelet...................................................................................................65
Kapittel 24: Ta ut LVDS-kabelen................................................................67
Sette inn LVDS-kabelen...................................................................................................68
Kapittel 25: Starte systemoppsettet.........................................................71
Oversikt over systemoppsettet........................................................................................71
Skjermbildene i System Setup (systemoppsett)..............................................................71
Alternativer på systemoppsettet.....................................................................................73
Kapittel 26: Diagnostiske signalkoder......................................................77
Batteristatuslamper.........................................................................................................78
Enhetsstatuslamper.........................................................................................................78
Kapittel 27: Spesifikasjoner.......................................................................79
Kapittel 28: kontakte Dell............................................................................85
6
Arbeide inne i datamaskinen
Gjør følgende før du foretar arbeid inne i datamaskinen:
Følg disse sikkerhetsreglene for å beskytte datamaskinen mot mulig skade og
bidra til din egen sikkerhet. Hvis ikke annet er anmerket, forutsetter hver av
prosedyrene i dette dokumentet følgende:
• Du har utført trinnene i Arbeide på datamaskinen.
• Du har lest sikkerhetsanvisningene som fulgte med datamaskinen.
• En komponent kan byttes ut eller--hvis enheten er kjøpt separat--settes inn
ved å utføre trinnene for demontering av komponenten i motsatt rekkefølge.
ADVARSEL: Før du arbeider inne i datamaskinen må du lese sikkerhetsanvisningene
som fulgte med datamaskinen. Se mer informasjon om gode arbeidsvaner på
hjemmesiden for overholdelse av forskrifter på www.dell.com/
regulatory_compliance.
FORSIKTIG: Mange reparasjoner kan bare utføres av en autorisert servicetekniker.
Du bør bare utføre feilsøking og enkle reparasjoner som tillates i
produktdokumentasjonen eller angis på Internett eller av telefonservice- og
støtteteamet. Skader som oppstår på grunn av reparasjoner som ikke er autorisert
av Dell, dekkes ikke av garantien. Les og følg sikkerhetsanvisningene som følger
med produktet.
1
FORSIKTIG: Unngå elektrostatisk utlading. Forbind deg selv til jord med en
jordingsstropp rundt håndleddet eller ved å berøre en umalt metallflate med jevne
mellomrom, for eksempel en kontakt på baksiden av datamaskinen.
FORSIKTIG: Vær forsiktig når du håndterer komponenter og kort. Ikke berør
komponentene eller kontaktene på et kort. Hold kortene i kantene eller i
festebraketten i metall. Komponenter som f.eks. prosessoren, må holdes i kantene,
ikke pinnene.
7
FORSIKTIG: Når du kobler fra en kabel, må du trekke i kontakten eller
uttrekkstappen, ikke i selve kabelen. Enkelte kabler har kontakter med
sperretapper. Hvis du kobler fra denne typen kabel, må du presse inn
sperretappene før du kobler fra kabelen. Når du trekker kontakter fra hverandre, må
du trekke dem rett og jevnt ut for å unngå å bøye kontaktpinnene. Når du skal koble
til en kabel, må du først kontrollere at begge kontaktene er riktig orientert og
innrettet.
MERK: Fargen på datamaskinen og enkelte komponenter kan se annerledes ut enn i
dette dokumentet.
For å unngå å skade datamaskinen må du utføre trinnene nedenfor før du
begynner å arbeide inne i datamaskinen.
1. Pass på at arbeidsunderlaget er plant og rent, slik at du unngår riper i
datamaskindekselet.
2. Slå av datamaskinen (se
Slå av datamaskinen
).
3. Hvis datamaskinen er koblet til en forankringsenhet, for eksempel
mediebasen eller batterimodulen, kobler du dette fra.
FORSIKTIG: Når du skal koble fra en nettverkskabel, må du først koble kabelen fra
datamaskinen og deretter fra nettverksenheten.
4. Koble alle nettverkskabler fra datamaskinen.
5. Koble datamaskinen og alt tilkoblet utstyr fra strømuttakene.
6. Lukk skjermen og snu datamaskinen opp-ned på et plant arbeidsunderlag.
MERK: For å unngå skade på hovedkortet må du ta ut hovedbatteriet før du
reparerer datamaskinen.
7. Ta ut hovedbatteriet.
8. Snu datamaskinen opp-ned.
9. Åpne skjermen.
10. Trykk på strømknappen for å jorde hovedkortet.
FORSIKTIG: For å unngå elektriske støt må du alltid koble maskinen fra
stikkontakten før du åpner dekselet.
FORSIKTIG: Før du berører noe inne i datamaskinen bør du jorde deg selv ved å
berøre en ulakkert metallflate, f.eks metallet på baksiden av datamaskinen. Mens
du arbeider bør du ved jevne mellomrom berøre en ulakkert metallflate for å utlade
statisk elektrisitet som kan skade de interne komponentene.
11. Ta alle installerte ExpressCard- eller Smart-kort ut av de aktuelle sporene.
8
Anbefalte verktøy
Fremgangsmåtene i dette dokumentet kan kreve følgende verktøy:
• En liten skrutrekker med flatt blad
• Nr. 0 stjernetrekker
• Nr. 1 stjernetrekker
• Liten plasspiss
• CD med BIOS-oppdateringsprogram
Slå av datamaskinen
FORSIKTIG: Lagre og lukk alle åpne filer og avslutt åpne programmer før du slår av
datamaskinen så du unngår å miste data.
1. Slå av operativsystemet:
• I Windows Vista:
Klikk på Start
menyen som vist nedenfor og deretter på Slå av.
• I Windows XP:
Klikk Start → Slå av datamaskinen → Slå av . Datamaskinen slås av
etter at prosessen med å slå av operativsystemet er fullført.
2. Kontroller at datamaskinen og alt tilkoblet utstyr er slått av. Hvis ikke
datamaskinen og tilkoblet utstyr ble automatisk slått av da operativsystemet
ble avsluttet, hold inne strømknappen i ca. 4 sekunder for å slå det av.
, og klikk deretter på pilen nederst til høyre på Start-
Etter at du har arbeidet inne i datamaskinen
Når du er ferdig med å sette alt tilbake, må du passe på at du kobler til
eventuelle eksterne enheter, kort, kabler osv. før du slår på datamaskinen.
FORSIKTIG: Bruk kun batterieret som er beregnet på den bestemte Delldatamaskinen for å unngå skade på datamaskinen. Ikke bruk batterier som er
beregnet på andre Dell-datamaskiner.
9
1. Koble til eksternt utstyr, f.eks. portreplikator, batteriskive eller mediebase,
og sett på plass eventuelle kort som ExpressCard.
2. Koble eventuelle telefon- eller nettverkskabler til datamaskinen.
FORSIKTIG: Hvis du skal koble til en nettverkskabel, kobles først kabelen til
nettverksenheten og deretter til datamaskinen.
3. Sett inn batteriet.
4. Koble datamaskinen og alle tilkoblede enheter til stikkontaktene.
5. Slå på datamaskinen.
10
Fjerne batteriet
2
1. Følg prosedyren i
2. Bruk skyvelåsene for å løsne batteriet.
3. Løft opp batteriet og fjern det fra datamaskinen.
Før du arbeider inne i datamaskinen
.
11
Sette inn batteriet
1. Skyv batteriet inn i sporet til det klikker på plass.
2. Følg prosedyren i
Etter at du har arbeidet inne i datamaskinen
.
12
Fjerne SD-kortet (Secure Digital).
3
1. Følg prosedyren i
2. Trykk på SD-kortet for å løsne det fra datamaskinen.
3. Ta minnekortet ut av datamaskinen.
Før du arbeider inne i datamaskinen
.
13
Sette inn SD-kortet (Secure Digital)
1. Skyv minnekortet inn i rommet til det er helt tilkoblet med en klikkelyd.
2. Følg prosedyren i
Etter at du har arbeidet inne i datamaskinen
.
14
Fjerne hengseldekslet
4
1. Følg prosedyren i
2. Ta ut
3. Fjern skruene som holder hengselsdekslet på plass.
4. Snu datamaskinen rund og fjern hengseldekslet.
batteriet
Før du arbeider inne i datamaskinen
.
15
Montere hengselsdekslet
1. Monter hengselsdekslet og trykk det på for å feste det til datamaskinen.
2. Snu datamaskinen rundt og monter skruene som fester hengselsdekslet.
3. Sett inn
4. Følg prosedyren i
batteriet
.
Etter at du har arbeidet inne i datamaskinen
.
16
Ta av tastaturet
5
1. Følg prosedyren i
2. Ta ut
3. Vri oppover for å løsne de fire klikkfestene som holder tastaturet festet til
4. Snu tastaturet, og legg det over håndstøtten.
batteriet
datamaskinen.
Før du arbeider inne i datamaskinen
.
5. Koble tastaturkabelen fra hovedkortet.
17
6. Ta tastaturet av datamaskinen.
Sette på tastaturet
1. Koble tastaturkabelen til kontakten på hovedkortet.
2. Sett tastaturet ned i det tiltenkte rommet i en vinkel på 30 grader.
3. Trykk tastaturet ned for å feste det på toppfestene.
4. Sett inn
5. Følg prosedyren i
batteriet
.
Etter at du har arbeidet inne i datamaskinen
.
18
Ta ut den optiske stasjonen
6
1. Følg prosedyren i
2. Ta ut
3. Ta av
4. Skru ut skruen som fester den optiske stasjonen.
5. Trykk den optiske stasjonen forsiktig ut av datamaskinen med en
batteriet
tastaturet.
skrutrekker.
Før du arbeider inne i datamaskinen
.
19
Sette inn den optiske stasjonen
1. Skyv den optiske stasjonen inn i rommet på venstre side av kabinettet.
2. Stram til skruen som fester den optiske stasjonen til datamaskinen.
3. Sett på plass
4. Sett inn
5. Følg prosedyren i
tastaturet
batteriet
.
.
Etter at du har arbeidet inne i datamaskinen
.
20
Ta ut minnemodulen
7
1. Følg prosedyren i
2. Ta ut
3. Ta av
4. Vri utløsertappene bort fra minnemodulen til de spretter opp.
5. Ta minnemodulen ut av datamaskinen.
batteriet
tastaturet.
Før du arbeider inne i datamaskinen
.
21
Sette inn minnemodulen
1. Sett minnemodulen inn i minnesokkelen.
2. Trykk minnemodulen ned til festeklemmene holder minnemodulen på plass.
3. Sett på plass
4. Sett inn
5. Følg prosedyren i
tastaturet
batteriet
.
.
Etter at du har arbeidet inne i datamaskinen
.
22
Ta av håndleddsstøtten
8
1. Følg prosedyren i
2. Ta ut
3. Ta av

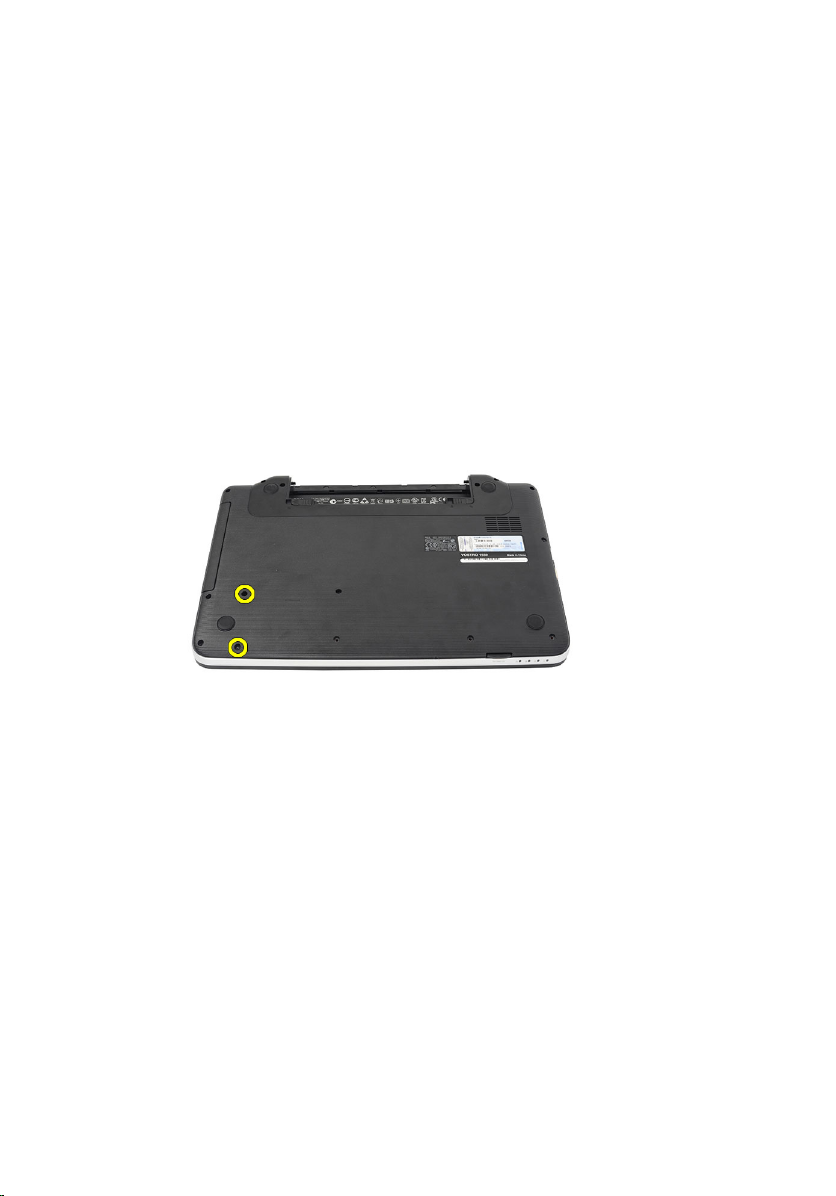

4. Fjern skruene som fester bunndekslet.
5. Snu datamaskinen rundt og koble fra kabelen til strømkortet (1) og
batteriet
tastaturet.
berøringsplaten (2).
Før du arbeider inne i datamaskinen
.
23

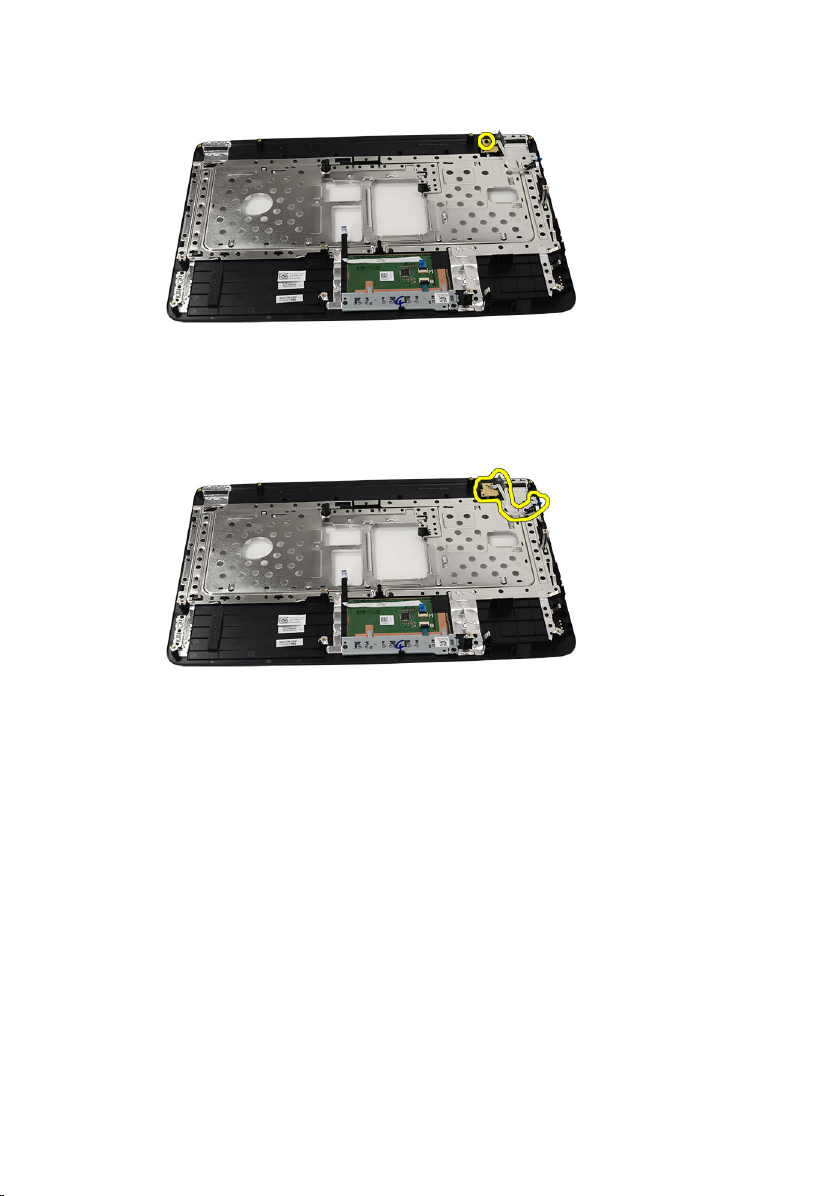

6. Skru ut de to skruene som fester håndstøtten til datamaskinen.
7. Vri opp håndleddstøtten ved hjelp av en spiss platgjenstand slik at
klikkfestene i bunnen og på høyre og venstre side av håndleddstøtten
løsner. Så snart alle klikkfester har blitt løsnes kan du løfte håndleddstøtten
opp ut av datamaskinen.
Sette på håndleddsstøtten
1. Sett inn håndleddstøtten mot skjermen i en vinkel på 30 grader.
2. Juster og tilpass håndleddstøtten slik at den er i rett posisjon før du trykker
den ned og låser den på plass med klikklåsene.
3. Koble kabelen til strømkortet og berøringsplaten til deres respektive
kontakter.
4. Skru inn skruen som fester håndleddstøtten til datamaskinen.
24
5. Snu datamaskinen rundt og sett inn skruene som holder bunndekslet festet.
6. Sett på plass
7. Sett inn
8. Følg prosedyren i
tastaturet
batteriet
.
.
Etter at du har arbeidet inne i datamaskinen
.
25
26
Loading...
