Dell Vostro 15–3568

Ejerens manual

Forordningsmodel: P63F
Forordningstype: P63F002
August 2020
rev. A04

Bemærk, forsigtig og advarsel

BEMÆRK: En NOTE angiver vigtige oplysninger, som hjælper dig med at bruge produktet bedre.

FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware eller tab af data, og oplyser dig om, hvordan

du kan undgå dette problem.

ADVARSEL: ADVARSEL angiver risiko for tingskade, legemsbeskadigelse eller død.

© 2018-2020 Dell Inc. Eller dets associerede selskaber. Alle rettigheder forbeholdes. Dell, EMC, og andre varemærker er varemærker tilhørende Dell Inc.
eller deres associerede selskaber. Andre varemærker kan være varemærker for deres respektive ejere.

Indholdsfortegnelse

Kapitel 1: Sådan arbejder du med computeren....................................................................................7

Sikkerhedsinstruktioner.........................................................................................................................................................7

Før du udfører arbejde på computerens indvendige dele................................................................................................. 7

Sådan slukker du for computeren........................................................................................................................................8

Sådan slukker du for din – Windows.............................................................................................................................8

Sådan slukker du for computeren — Windows 7........................................................................................................8

Efter du har udført arbejde på computerens indvendige dele......................................................................................... 8

Kapitel 2: Adskillelse og samling......................................................................................................10

Anbefalet værktøj.................................................................................................................................................................10

Liste over skruer...................................................................................................................................................................10

Visning af chassis................................................................................................................................................................. 12

Vist med åben front....................................................................................................................................................... 12

Set fra venstre................................................................................................................................................................13

Visning af håndfladestøtte............................................................................................................................................ 13

Set fra højre.................................................................................................................................................................... 14

Batteri.................................................................................................................................................................................... 14

Fjernelse af batteriet......................................................................................................................................................14

Sådan installeres batteriet.............................................................................................................................................15

Optisk drev............................................................................................................................................................................15

Fjernelse af det optiske drev.........................................................................................................................................15

Sådan fjernes det optiske drevs beslag.......................................................................................................................16

Sådan installeres det optiske drevs beslag..................................................................................................................17

Sådan installeres det optiske drev................................................................................................................................17

Tastaturgitter og tastatur................................................................................................................................................... 17

Fjernelse af tastaturet....................................................................................................................................................17

Sådan installeres tastaturet.......................................................................................................................................... 19

Bunddæksel...........................................................................................................................................................................19

Sådan fjernes bunddækslet...........................................................................................................................................19

Sådan installeres bunddækslet.....................................................................................................................................22

Harddisk................................................................................................................................................................................22

Sådan fjernes harddiskmodulet....................................................................................................................................22

Sådan fjernes harddisken fra harddiskbeslaget......................................................................................................... 23

Sådan installeres harddisken i harddiskbeslaget........................................................................................................ 24

Sådan installeres harddiskmodulet...............................................................................................................................24

WLAN-kort........................................................................................................................................................................... 24

Sådan fjernes WLAN-kortet.........................................................................................................................................24

Sådan installeres WLAN-kortet................................................................................................................................... 25

Hukommelsesmoduler.........................................................................................................................................................25

Sådan fjernes hukommelsesmodulet...........................................................................................................................25

Sådan installeres hukommelsesmodulet..................................................................................................................... 26

Møntcellebatteri...................................................................................................................................................................27

Sådan fjernes møntcellebatteriet.................................................................................................................................27

Sådan installeres møntcellebatteriet........................................................................................................................... 27

Indholdsfortegnelse 3

Strømknapkort.....................................................................................................................................................................28

Sådan fjernes strømknapkortet................................................................................................................................... 28

Sådan installeres strømknapkortet..............................................................................................................................28

Kølelegeme........................................................................................................................................................................... 29

Sådan fjernes kølelegemet............................................................................................................................................29

Sådan installeres kølelegemet...................................................................................................................................... 29

Systemblæser...................................................................................................................................................................... 30

Sådan fjernes systemblæseren....................................................................................................................................30

Sådan installeres systemblæseren............................................................................................................................... 31

Højttaler.................................................................................................................................................................................31

Sådan fjernes højttalerne...............................................................................................................................................31

Sådan installeres højttalerne.........................................................................................................................................32

Systemkort...........................................................................................................................................................................32

Sådan fjernes systemkortet......................................................................................................................................... 32

Sådan installeres systemkortet....................................................................................................................................36

Input-Output kort................................................................................................................................................................ 37

Fjernelse af Input-Output-kortet................................................................................................................................. 37

Installation af Input-Output-kort..................................................................................................................................37

Strømstikport.......................................................................................................................................................................38

Sådan fjernes strømstikket...........................................................................................................................................38

Sådan installeres strømstikket..................................................................................................................................... 39

Skærmmodul........................................................................................................................................................................39

Sådan fjernes skærmmodulet...................................................................................................................................... 39

Sådan installeres skærmmodulet..................................................................................................................................41

Skærmfacet..........................................................................................................................................................................42

Sådan fjernes skærmfacetten......................................................................................................................................42

Montering af skærmkanten..........................................................................................................................................42

Kamera..................................................................................................................................................................................43

Sådan fjernes kameraet................................................................................................................................................ 43

Montering af kamera.....................................................................................................................................................43

Skærmpanel......................................................................................................................................................................... 44

Sådan fjernes skærmpanelet........................................................................................................................................44

Sådan installeres skærmpanelet.................................................................................................................................. 45

Skærmhængsler.................................................................................................................................................................. 45

Sådan fjernes skærmhængslerne................................................................................................................................ 45

Sådan monteres skærmhængslerne........................................................................................................................... 46

Berøringsplade..................................................................................................................................................................... 46

Sådan fjernes berøringspladen.....................................................................................................................................46

Sådan monteres touchpad'en...................................................................................................................................... 49

Håndfladestøtte...................................................................................................................................................................49

Genmontering af håndledsstøtten...............................................................................................................................49

Sådan monteres håndledsstøtten............................................................................................................................... 50

Kapitel 3: Teknologi og komponenter...............................................................................................51

Processorer...........................................................................................................................................................................51

Identificering af processorer i Windows 10................................................................................................................. 51

Identificering af processorer i Windows 8...................................................................................................................51

Identificering af processorer i Windows 7.................................................................................................................. 52

Verificering af processorbrug i jobliste........................................................................................................................52

Verificering af processorbrug i Ressourceovervågning............................................................................................53

4

Indholdsfortegnelse

Chipsæt................................................................................................................................................................................ 53

Sådan hentes chipsætdriveren.................................................................................................................................... 54

Sådan identificeres chipsættet i enhedshåndteringen i Windows 10......................................................................54

Sådan identificeres chipsæt i enhedshåndteringen i Windows 8............................................................................ 54

Sådan identificeres chipsæt i enhedshåndteringen i Windows 7.............................................................................54

Intel chipsæt-drivere.....................................................................................................................................................55

Intel HD Graphics ............................................................................................................................................................... 55

Intel HD grafikdrivere.................................................................................................................................................... 56

Skærmindstillinger............................................................................................................................................................... 56

Sådan identificeres skærmadapteren......................................................................................................................... 56

Sådan roteres skærmen............................................................................................................................................... 56

Hentning af drivere........................................................................................................................................................57

Sådan ændres skærmopløsningen...............................................................................................................................57

Justering af lysstyrke i Windows 10.............................................................................................................................57

Justering af lysstyrke i Windows 8.............................................................................................................................. 57

Justering af lysstyrke i Windows 7.............................................................................................................................. 58

Sådan rengøres skærmen.............................................................................................................................................58

Sådan tilsluttes der til eksterne skærmenheder........................................................................................................ 58

Harddiskindstillinger............................................................................................................................................................ 58

Sådan identificeres harddisken i Windows 10............................................................................................................ 58

Sådan identificeres harddisken i Windows 8..............................................................................................................59

Sådan identificeres harddisken i Windows 7.............................................................................................................. 59

Sådan åbnes BIOS-konfiguration................................................................................................................................ 59

USB-funktioner....................................................................................................................................................................60

HDMI 1.4................................................................................................................................................................................61

USB Powershare................................................................................................................................................................. 62

Kamerafunktioner................................................................................................................................................................63

Sådan identificeres kameraet i enhedshåndteringen i Windows 10.........................................................................63

Sådan identificeres kameraet i enhedshåndteringen i Windows 8..........................................................................63

Sådan identificeres kameraet i enhedshåndteringen i Windows 7.......................................................................... 63

Sådan startes kameraet................................................................................................................................................63

Sådan startes kamera-app'en...................................................................................................................................... 63

Hukommelsesfunktioner.....................................................................................................................................................64

Verificering af systemhukommelse..............................................................................................................................64

Verificering af systemhukommelse i konfiguration....................................................................................................65

Test af hukommelsen vha. ePSA.................................................................................................................................65

Lyddrivere.............................................................................................................................................................................65

Kapitel 4: Systeminstallationsmenu................................................................................................ 66

Boot Sequence.................................................................................................................................................................... 66

Navigationstaster................................................................................................................................................................ 66

Definition af genvejstaster på tastaturet...................................................................................................................67

Indstillinger i systeminstallationsmenuen.......................................................................................................................... 67

Sådan opdateres BIOS'en i Windows................................................................................................................................74

System- og opsætningsadgangskode...............................................................................................................................75

Tildeling af en systemopsætningsadgangskode.........................................................................................................75

Sletter eller ændrer en eksisterende systemopsætningsadgangskode.................................................................. 75

Kapitel 5: Enhanced Pre-Boot System Assessment – ePSA-diagnosticering....................................... 77

Indholdsfortegnelse

5

Kørsel af ePSA-diagnosticeringen..................................................................................................................................... 77

Kapitel 6: Technical specifications.................................................................................................. 78

Kapitel 7: Kontakt Dell................................................................................................................... 82

6 Indholdsfortegnelse

Sådan arbejder du med computeren

Emner:

• Sikkerhedsinstruktioner

• Før du udfører arbejde på computerens indvendige dele

• Sådan slukker du for computeren

• Efter du har udført arbejde på computerens indvendige dele

Sikkerhedsinstruktioner

Følg sikkerhedsinstruktionerne med henblik på din egen sikkerhed og for at beskytte computeren og arbejdsmiljøet mod mulige skader.
Hvis intet andet er angivet bygger hver fremgangsmåde i dette dokument på følgende forudsætninger:

● Du har læst sikkerhedsoplysningerne, som fulgte med computeren.

● En komponent kan udskiftes eller installeres (hvis den er købt separat) ved at udføre proceduren for fjernelse i omvendt rækkefølge.

BEMÆRK: Alle strømkilder frakobles, inden computerens dæksel eller paneler åbnes. Når du er færdig med at arbejde med

computerens indre dele, skal du genmontere alle dæksler, paneler og skruer, inden der tilsluttes til en strømkilde.

1

BEMÆRK: Før du arbejder med computerens indvendige dele, skal du læse de sikkerhedsinstruktioner, der fulgte med computeren.

Du kan finde yderligere oplysninger om best practices for sikkerhed på webstedet Regulatory Compliance på www.dell.com/
regulatory_compliance.

FORSIGTIG: Mange reparationer kan kun udføres af en certificeret servicetekniker. Du bør kun udføre fejlfinding og

enkle reparationer, hvis de er godkendt i produktdokumentationen eller som er anvist af vores online- eller
telefonbaserede service- og supportteam. Skade på grund af servicering, som ikke er godkendt af Dell, er ikke dækket af
garantien. Læs og følg sikkerhedsinstruktionerne, der blev leveret sammen med produktet.

FORSIGTIG: For at undgå elektrostatisk afladning bør du jorde dig selv ved hjælp af en jordingsrem eller ved jævnligt at

røre en umalet metaloverflade, der er jordforbundet, inden du rører computeren for at udføre demonteringsopgaver.

FORSIGTIG: Håndter komponenter og kort forsigtigt. Rør ikke komponenterne eller kontakterne på et kort. Hold et kort

ved dets kanter eller ved dets metalmonteringsbeslag. Hold en komponent som f.eks. en processor ved dens kanter og
ikke ved dens ben.

FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækflig og ikke i selve kablet. Nogle kabler

har stik med låsetapper. Hvis du frakobler et kabel af denne type, skal du trykke ind på låsetapperne, inden du frakobler
kablet. Når du trækker stikkene fra hinanden, skal du trække dem lige ud fra hinanden for at undgå at bøje stikbenene.
Inden du tilslutter et kabel skal du også sørge for, at begge stik vender rigtigt og er placeret korrekt over for hinanden.

BEMÆRK: Computerens og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.

Før du udfører arbejde på computerens indvendige dele

Inden du udfører arbejde på computerens indvendige dele, skal du benytte følgende fremgangsmåde for at forebygge skader på
computeren.

1. Sørg for at følge Sikkerhedsinstrukserne.

2. Sørg for, at arbejdsoverfladen er jævn og ren for at forhindre, at computerdækslet bliver ridset.

3. Sluk for computeren (se Sådan slukkes for computeren).

4. Hvis computeren er tilsluttet en dockingenhed (tildocket), skal du tage den ud af dockingenheden.

Sådan arbejder du med computeren 7

FORSIGTIG: Frakobl, for at frakoble et netværkskabel, først kablet fra computeren, og frakobl det derefter fra

netværksenheden.

5. Frakobl alle netværkskabler fra computeren.

6. Tag stikkene til computeren og alle tilsluttede enheder ud af stikkontakterne.

7. Luk skærmen, og vend computeren på hovedet på et fladt arbejdsunderlag.

BEMÆRK: For at undgå skader på systemkortet skal du fjerne det primære batteri, inden du servicerer computeren.

8. Fjern det primære batteri.

9. Vend computeren om igen.

10. Åbn displayet.

11. Tryk på tænd/sluk-knappen for at jorde systemkortet.

FORSIGTIG: For at undgå elektrisk stød skal du altid koble computeren fra stikkontakten, inden du åbner skærmen.

FORSIGTIG: Før du rører ved noget inde i computeren, skal du have jordforbindelse ved at røre ved en umalet

metaloverflade, som for eksempel metallet på computerens bagside. Mens du arbejder, skal du med jævne
mellemrum røre en umalet metaloverflade for på den måde at fjerne statisk elektricitet, der kan skade de interne
komponenter.

12. Fjern alle installerede ExpressCards eller chipkort fra deres stik.

Sådan slukker du for computeren

Sådan slukker du for din – Windows

FORSIGTIG:

computeren .

1. Klik eller tryk på .

2. Klik eller tryk på , og klik eller tryk derefter påShut down (Luk computeren).

BEMÆRK:

slukket automatisk, da du lukkede operativsystemet, skal du trykke på tænd/sluk-knappen i 6 sekunder for at slukke dem.

For at undgå datatab bør du gemme og lukke alle åbne filer og lukke alle åbne programmer, inden du slukker

Sørg for, at computeren og alle tilsluttede enheder er slukket. Hvis computeren og de tilsluttede enheder ikke blev

Sådan slukker du for computeren — Windows 7

FORSIGTIG:

computeren.

1. Klik på Start.

2. Klik på Luk computeren.

BEMÆRK:

slukket automatisk, da du lukkede operativsystemet, skal du trykke på tænd/sluk-knappen i 6 sekunder for at slukke dem.

For at undgå datatab bør du gemme og lukke alle åbne filer og lukke alle åbne programmer, inden du slukker

Sørg for, at computeren og alle tilsluttede enheder er slukket. Hvis computeren og de tilsluttede enheder ikke blev

Efter du har udført arbejde på computerens indvendige dele

Når du har udført udskiftningsprocedurer, skal du sørge for at tilslutte eksterne enheder, kort og kabler, før du tænder computeren.

8

Sådan arbejder du med computeren

FORSIGTIG: For at undgå beskadigelse af computeren, må du kun bruge det batteri, der er beregnet til denne specifikke

Dell-computer. Brug ikke batterier, som er beregnet til andre Dell-computere.

1. Tilslut alle eksterne enheder så som en portreplikator eller mediebase og genmonter alle kort, fx ExpressCard.

2. Tilslut telefon- eller netværkskabler til computeren.

FORSIGTIG: For at tilslutte et netværkskabel skal du først sætte det i netværksenheden og derefter sætte det i

computeren.

3. Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.

4. Tænd computeren

Sådan arbejder du med computeren 9

Emner:

• Anbefalet værktøj

• Liste over skruer

• Visning af chassis

• Batteri

• Optisk drev

• Tastaturgitter og tastatur

• Bunddæksel

• Harddisk

• WLAN-kort

• Hukommelsesmoduler

• Møntcellebatteri

• Strømknapkort

• Kølelegeme

• Systemblæser

• Højttaler

• Systemkort

• Input-Output kort

• Strømstikport

• Skærmmodul

• Skærmfacet

• Kamera

• Skærmpanel

• Skærmhængsler

• Berøringsplade

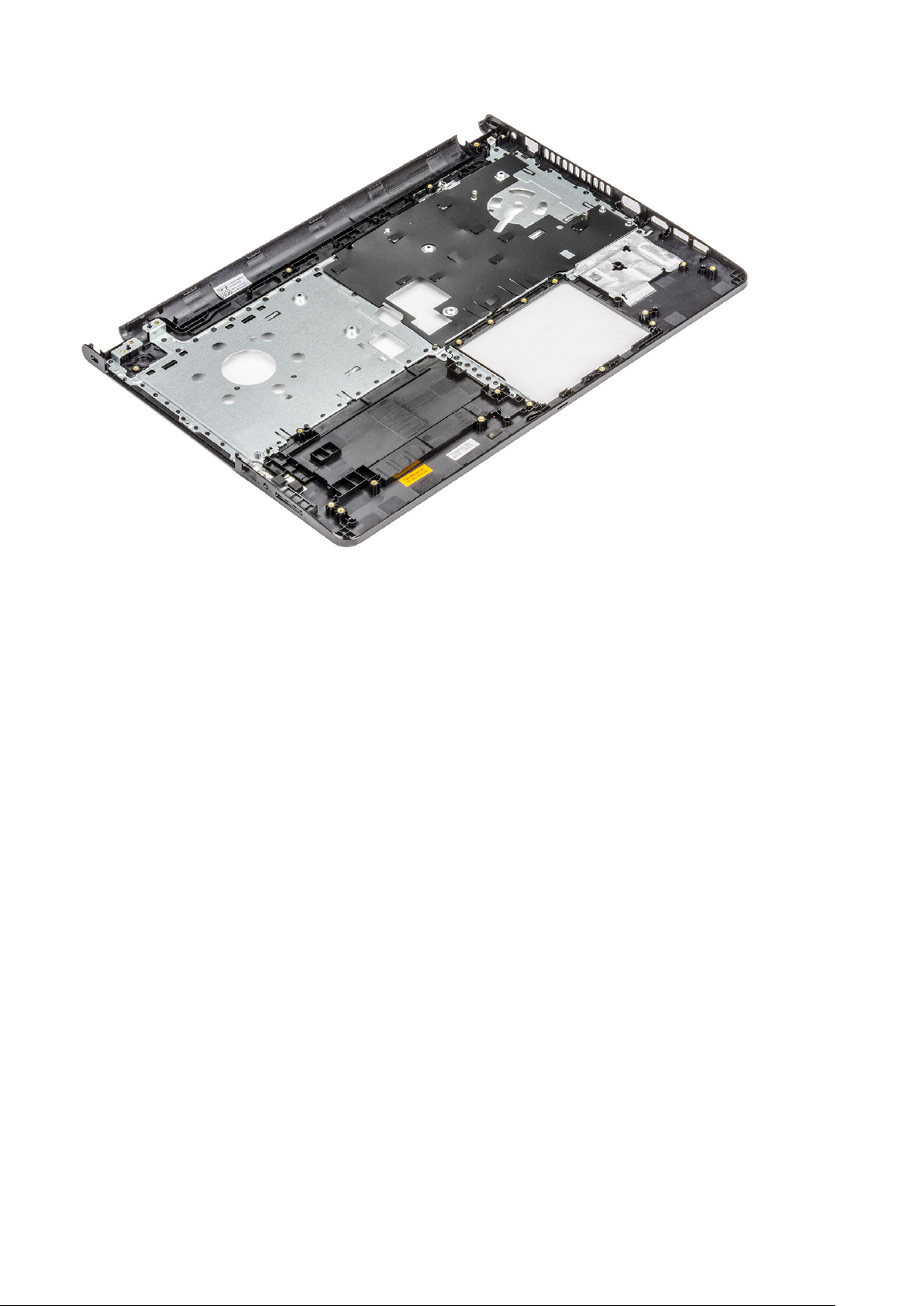

• Håndfladestøtte

2

Adskillelse og samling

Anbefalet værktøj

Procedurerne i dette dokument kræver følgende værktøj:

● Phillips #0 skruetrækker

● Phillips #1 skruetrækker

● En lille plastiksyl

Liste over skruer

Tabel 1. Skrueliste for Vostro 15–3562

M2L2(St

Komponent M2L3 M2,5L8

Optisk drev 1

Optisk drevbeslag 1

Bunddæksel 8 5 5

10 Adskillelse og samling

ort

hoved

07)

M2L2(St

ort

hoved

05)

M2L5

M2,5L2,
5 (Stort

hoved)

M3L3 M2L3 M2L2

Tabel 1. Skrueliste for Vostro 15–3562 (fortsat)

M2L2(St

Komponent M2L3 M2,5L8

Harddisk 4

Harddiskbeslag 4

WLAN-kort 1

Systemblæser 2

Systemkort 2

I/O-kort 1

Strømstik 1

Skærmmodul 3

Skærmpanel 4

Hængsel 6

Strømknapkort 1

Berøringsplade 3 4

ort

hoved

07)

M2L2(St

ort

hoved

05)

M2L5

M2,5L2,
5 (Stort

hoved)

M3L3 M2L3 M2L2

Adskillelse og samling 11

Visning af chassis

Vist med åben front

1. Camera (Kamera) 2. Kamerastatusindikator

3. Mikrofon 4. LCD-panel

5. Strøm- og batteristatusindikator/harddiskaktivitetsindikator

12 Adskillelse og samling

Set fra venstre

1. Strømstik 2. Netværksstik (ingen LED-indikator)

3. VGA-stik 4. HDMI 1.4-port

5. USB 3.1 Gen 1-port 6. USB 3.1 Gen 1-port

Visning af håndfladestøtte

Adskillelse og samling

13

1. Tænd/sluk-knap 2. Tastatur

3. Håndfladestøtte 4. Touchpad (Berøringsplade)

Set fra højre

1. SD-kortlæser 2. Universel audioport

3. USB 2.0-stik 4. Optisk drev

5. Slot til sikkerhedskabel

Batteri

Fjernelse af batteriet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjernelse af batteriet:
a. Skub frigørelseslåsen for at frigøre batteriet [1].

b. Fjern batteriet fra computeren [2].

14

Adskillelse og samling

Sådan installeres batteriet

1. Indsæt batteriet i åbningen og tryk, indtil det klikker på plads.

2. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Optisk drev

Fjernelse af det optiske drev

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern batteriet.

3. Gør følgende for at fjerne det optiske drev:
a. Fjern de to skruer (M2L3), der fastgør det optiske drev til computeren [1].

b. Brug en plastikpen til skubbe tapperne i pilenes retning som angivet på chassiset. [2].
c. Skub det optiske drev ud af computeren [3].

Adskillelse og samling

15

Sådan fjernes det optiske drevs beslag

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev

3. Sådan fjernes det optiske drev fra beslaget:
a. Fjern den enkelte skrue (M2L2 (med stort hoved nr. 05)), der fastgør det optiske drevs beslag.

b. Fjern det optiske drevs bøjle fra det optiske drev.

16

Adskillelse og samling

Sådan installeres det optiske drevs beslag

1. Installer det optiske drevs beslag

2. Spænd skruen (M2L2 (med stort hoved nr. 05)) for at fastgøre beslaget for det optiske drev.

3. Installer:
a. optisk drev

b. batteri

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Sådan installeres det optiske drev

1. Sæt det optiske drev ind i dets slot, indtil det klikker på plads.

2. Spænd de to skruer (M2L3) for at fastgøre det optiske drev til computeren.

3. Monter batteriet.

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Tastaturgitter og tastatur

Fjernelse af tastaturet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern batteriet.

3. Sådan fjerner du tastaturet:
a. Brug en plastikpen til at frigøre de fem tapper fra slottene over tastaturet [1].

b. Vend tastaturet om på håndfladestøtten for at få adgang til tastaturstikkets kabel under tastaturet [2].

Adskillelse og samling

17

4. Sådan fjerner du tastaturkablet:
a. Frakobl tastaturkablet fra systemkortet.

b. Fjern tastaturet fra computeren.

18

Adskillelse og samling

Sådan installeres tastaturet

1. Tilslut batterikablet til stikket på systemkortet.

2. Skub tastaturet for at justere det i forhold til tapperne.

3. Tryk langs de øverste kanter for at låse tastaturet på plads.

4. Installer batteriet.

5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Bunddæksel

Sådan fjernes bunddækslet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur

3. Sådan fjernes bunddækslet:
a. Frakobl det optiske drevs stik, og løft det for at fjerne det fra systemkortet [1].

b. Fjern de fem skruer (M2L5), der fastgør bunddækslet [2].

Adskillelse og samling

19

4. Vend computeren om, og fjern skruerne (3 skruer (M2L2); 2 skruer (M2L2); 8 skruer (M2.5L8)), der fastgør bunddækslet til
computeren.

20

Adskillelse og samling

5. Sådan fjernes bunddækslet:
a. Brug en pen til at lirke bunddækslets kanter [1].

b. Løft bunddækslet op, og fjern det fra computeren [2].

Adskillelse og samling

21

Sådan installeres bunddækslet

1. Ret bunddækslet ind efter skrueholderne i computeren.

2. Tryk på dækslets kanter, indtil det klikker på plads.

3. Spænd de (8 skruer (M2.5L8); 3 skruer (M2L2); 2 skruer (M2L2)) for at fastgøre bunddækslet til computeren.

4. Vend computeren om.

5. Åbn skærmen, og tilslut det optiske drevs stik til systemkortet.

6. Spænd de fem skruer (M2L5), der fastgør bunddækslet til håndfladestøtten.

7. Installer:
a. tastatur

b. optisk drev
c. batteri

8. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Harddisk

Sådan fjernes harddiskmodulet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur

22

Adskillelse og samling

d. bunddæksel

3. Gør følgende for at fjerne harddiskmodulet:
a. Frakobl harddiskkablet fra stikket på systemkortet [1].

b. Fjern de fire skruer (M2L3), der fastgør harddiskmodulet til computeren [2].
c. Løft harddiskmodulet væk fra computeren [3].

Sådan fjernes harddisken fra harddiskbeslaget

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel
e. harddiskmodul

3. Gør følgende for at fjerne harddisken fra harddiskmodulet:
a. Træk i harddiskkablets stik for at fjerne det fra harddisken [1].

b. Fjern de fire skruer (M3L3), der fastgør harddiskbøjlen til harddisken [2].
c. Løft harddisken af harddiskbeslaget [3].

Adskillelse og samling

23

Sådan installeres harddisken i harddiskbeslaget

1. Ret skrueholderne ind og sæt harddisken ind i harddiskbeslaget.

2. Stram de fire skruer (M3L3) for at fastgøre harddisken til harddiskbeslaget.

3. Tilslut harddiskkablets stik til harddisken.

4. Installer:
a. harddiskmodul

b. bunddæksel
c. tastatur
d. optisk drev
e. batteri

5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Sådan installeres harddiskmodulet

1. Indsæt harddiskmodulet i slottet på computeren.

2. Spænd de fire skruer (M2L3) for at fastgøre harddiskmodulet til computeren.

3. Tilslut harddisk-kablet til stikket på systemkortet.

4. Installer:
a. bunddæksel

b. tastatur
c. optisk drev
d. batteri

5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

WLAN-kort

Sådan fjernes WLAN-kortet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel

24

Adskillelse og samling

3. For at fjerne WLAN-kortet:
a. Fjern den enkelte skrue (M2L3), der fastgør tappen til WLAN-kortet [1].

b. Løft tappen, der fastgør WLAN-kortet [2].
c. Kobl WLAN-kablerne fra stikkene på WLAN-kortet [3].
d. Skub WLAN-kortet ud af stikket på systemkortet [4].

Sådan installeres WLAN-kortet

1. Sæt WLAN-kortet ind i stikket på systemkortet.

2. Slut WLAN-kablerne til stikkene på WLAN-kortet.

3. Placer fastgørelsestappen på WLAN-kortet, og spænd skruen M2L3 på computeren.

4. Installer:
a. bunddæksel

b. tastatur
c. optisk drev
d. batteri

5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Hukommelsesmoduler

Sådan fjernes hukommelsesmodulet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

Adskillelse og samling

25

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel

3. For at fjerne hukommelsesmodul:
a. Træk i klemmerne, der fastgør hukommelsesmodulet, indtil hukommelsesmodulet springer op [1].

b. Fjern hukommelsesmodulet fra systemkortet [2].

Sådan installeres hukommelsesmodulet

1. Indsæt hukommelsesmodulet i hukommelsessoklen.

2. Tryk på hukommelsesmodulet indtil klemmerne fastgør hukommelsesmodulet.

3. Installer:
a. bunddæksel

b. tastatur
c. optisk drev
d. batteri

4. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

26

Adskillelse og samling

Møntcellebatteri

Sådan fjernes møntcellebatteriet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel

3. Brug en plastikpen til at løfte batteriet ud af slotten [1,2].

Sådan installeres møntcellebatteriet

1. Indsæt møntcellebatteriet i batteri-slottet.

2. Tryk på batteriet indtil det klikker på plads.

3. Installer:
a. batteri

b. tastatur
c. optisk drev
d. batteri

4. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Adskillelse og samling

27

Strømknapkort

Sådan fjernes strømknapkortet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel

3. Sådan fjernes strømknapkortet
a. Frakobl systemkortets kabel fra computeren [1].

b. Fjern de to skærmhængselsskruer (M2.5L8) fra computeren [2].
c. Vend skærmhængslet for at vise strømknapkortet under hængslet [3].
d. Fjern skruen (M2L2 (med stort hoved nr. 07)), der fastgør strømknapkortet til chassiset [4].
e. Pil systemkortets kabel af chassiset, og pil så tapen, som holder strømknapkortet, af.
f. Skub strømknapkortet væk fra chassiset.

Sådan installeres strømknapkortet

1. Placer knapkortet i chassiset.

2. Påsæt tapen, der holder strømknapkortet på plads.

3. Påsæt systemkortets kabel på chassiset.

4. Placer strømknapkortet, og spænde den enkelte skrue (M2L2 (med stort hoved nr. 07)).

5. Forbind systemkortets kabel til strømknapkortet.

28

Adskillelse og samling

6. Spænd de to skruer (M2.5L8) for at fastgøre skærmhængslet til strømknapkortet.

7. Installer:
a. bunddæksel

b. tastatur
c. optisk drev
d. batteri

8. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Kølelegeme

Sådan fjernes kølelegemet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel

3. Sådan fjernes kølelegemet:
a. Løsn de fire monteringsskruer, der fastgør kølelegemet til systemkortet [1, 2, 3, 4].

BEMÆRK: Løsn skruerne i tallenes rækkefølge [1, 2, 3, 4]. Disse skruer er monteringsskruer og kan ikke fjernes helt.

b. Fjern kølelegemet fra systemkortet [5 ].

Sådan installeres kølelegemet

1. Juster kølelegemets skruer ind med systemkortets skrueholdere.

Adskillelse og samling

29

2. Spænd de fire monteringsskruer, der fastgør kølelegemet til systemkortet.

BEMÆRK: Spænd skruerne i rækkefølgen [1, 2, 3, 4].

3. Installer:
a. bunddæksel

b. tastatur
c. optisk drev
d. batteri

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Systemblæser

Sådan fjernes systemblæseren

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel

3. Sådan fjernes systemblæseren:
a. Frakobl systemblæserens kabel fra systemkortet [1].

b. Fjern de to skruer (M2L5), der fastgør systemblæseren til computeren [2].
c. Løft og fjern systemblæseren fra chassiset [3].

30

Adskillelse og samling

Sådan installeres systemblæseren

1. Juster systemblæseren på chassiset.

2. Fastgør systemblæseren til computeren ved at spænde de to skruer (M2L5).

3. Forbind systemblæserens stikkabel til systemkortets stik.

4. Installer:
a. bunddæksel

b. tastatur
c. optisk drev
d. batteri

5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Højttaler

Sådan fjernes højttalerne

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel

3. Sådan fjernes højttalerne:
a. Frakobl højtalerkablet fra computeren [1].

b. Fjern højtalerne fra computeren [2].

Adskillelse og samling

31

Sådan installeres højttalerne

1. Placer højttalerne i åbningerne i computeren.

2. Tilslut højttalerkablet til systemkortet.

3. Installer:
a. bunddæksel

b. tastatur
c. optisk drev
d. batteri

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Systemkort

Sådan fjernes systemkortet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel
e. WLAN-kort

32

Adskillelse og samling

f. hukommelsesmodul
g. kølelegeme
h. systemblæser

3. Fjern skruen, og løft skærmhængslet af computeren [1, 2].

4. Løft låsetappen for at frakoble de følgende kabler
a. harddiskstik [1]

b. strømstik [2]
c. fjern den klæbende tape [3]
d. løft låsetappen, og frakobl eDP-stikket [4]
e. højtaler [5]
f. pegefeltstik [6]
g. I/O-stik [7]

Adskillelse og samling

33

5. Fjern de to skruer (M2L3), der fastgør systemkortet til computeren [1], og løft systemkortet [2].

34

Adskillelse og samling

6. Vend systemkortet om.

7. For at fjerne systemkortet:
a. Pil den klæbende tape af [1].

b. Lås op for tappen, og frakobl strømkablet [2].
c. Fjern systemkortet fra computeren.

Adskillelse og samling

35

Sådan installeres systemkortet

1. Tilslut strømkablet.

2. Fastgør den klæbende tape.

3. Vend systemkortet om.

4. Ret systemkortet ind efter skrueholderne i computeren.

5. Spænd de to skruer (M2L3) for at fastgøre systemkortet til computeren.

6. Spænd skærmhængselsskruen til computeren.

7. Tilslut følgende kabler til systemkortet.
a. harddiskstik

b. pegefeltstik
c. højttalerstik
d. I/O-stik
e. eDP-stik
f. Strømstik

8. Installer:
a. systemblæser

b. kølelegeme
c. hukommelsesmodul
d. WLAN-kort
e. bunddæksel
f. tastatur
g. optisk drev
h. batteri

9. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

36

Adskillelse og samling

Input-Output kort

Fjernelse af Input-Output-kortet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel
e. harddiskmodul

3. For at fjerne Input/Output-kortet (I/O-kortet):
a. Frakobl I/O-kortkablet [1].

b. Fjern skruen (M2L3), og løft I/O-kortet ud af computeren [2, 3].

Installation af Input-Output-kort

1. Anbring I/O-kortet i computeren.

2. Tilslut input/output-kablet (I/O kort), og stram skruen (M2L3).

3. Installer:
a. harddiskmodul

b. bunddæksel
c. tastatur

Adskillelse og samling

37

d. optisk drev
e. batteri

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Strømstikport

Sådan fjernes strømstikket

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel
e. harddiskmodul
f. WLAN-kort
g. hukommelsesmodul
h. kølelegeme
i. systemblæser
j. systemkort

3. Sådan fjernes strømstikket:
a. Omdiriger kablet [1].

b. Fjern den enkelte skrue (M2x2 (med stort hoved nr. 07)), der fastgør strømstikket til computeren [2].
c. Løft strømstikket [3].

38

Adskillelse og samling

Sådan installeres strømstikket

1. Indsæt strømstikket i slottet på computeren.

2. Fastgør strømstikket til computeren ved hjælp af den enkelte skrue (M2x2 (med stort hoved nr. 07)).

3. Før strømstikkets kabel igennem.

4. Installer:
a. systemkort

b. systemblæser
c. WLAN-kort
d. hukommelsesmodul
e. kølelegeme
f. harddiskmodul
g. bunddæksel
h. tastatur
i. optisk drev
j. batteri

5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Skærmmodul

Sådan fjernes skærmmodulet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel
e. WLAN-kort

3. Gør følgende for at fjerne skærmmodulet
a. Omdirigér WLAN-kablet [1].

b. Pil den klæbende tape af [2].
c. Løft låsetappen [3].
d. Frakobl eDP-kablet [4].

Adskillelse og samling

39

4. Vend computeren.

5. Gør følgende for at fjerne skærmmodulet

BEMÆRK: Placér chassiset på kanten af et bord med skærmen vendt ned.

a. Fjern de tre skruer (M2.5L8), der fastgør skærmhængslet til computeren [1].

40

Adskillelse og samling

FORSIGTIG: Vær forsigtigt, når du håndterer LCD HUD, ved at støtte den med én hånd, mens du arbejder med

hængslerne.

b. Løft og fjern skærmmodulet [2].

Sådan installeres skærmmodulet

1. Ret skærmmodulet ind med kabinettet.

2. Forbind eDP-kablet til stikket på systemkortet, og luk låsetappen.

3. Påsæt den selvklæbende tape for at fastgøre eDP-kablet.

4. Før WLAN- og skærmmodulets kabler gennem kabelføringstapperne.

5. Stram skærmhængslernes tre skruer (M2.5L8) for at fastgøre skærmmodulet.

6. Installer:
a. WLAN-kort

b. bunddæksel
c. tastatur
d. optisk drev
e. batteri

7. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Adskillelse og samling

41

Skærmfacet

Sådan fjernes skærmfacetten

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel
e. WLAN-kort
f. skærmmodul

3. Gør følgende for at frakoble skærmfacetten:
a. Brug en plastikpen til frigøre tapperne på kanterne og dermed frigøre skærmfacetten fra skærmmodulet.

b. Fjern skærmfacetten fra skærmmodulet.

Montering af skærmkanten

1. Placer skærmfacetten på skærmmodulet.

2. Tryk på skærmfacettens kanter, indtil den snappet fast på skærmmodulet.

3. Installer:
a. skærmmodul

b. WLAN-kort
c. bunddæksel
d. tastatur
e. optisk drev
f. batteri

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

42

Adskillelse og samling

Kamera

Sådan fjernes kameraet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel
e. WLAN-kort
f. skærmmodul
g. skærmfacet

3. Gør følgende for at fjerne kameraet:
a. Frakobl kamerakablet fra kameraet [1].

b. Fjern kameraet fra skærmmodulet [2].

Montering af kamera

1. Installer kameraet i slottet på skærmmodulet.

2. Tilslut kamerakablet.

3. Installer:
a. skærmfacet

b. skærmmodul
c. WLAN-kort
d. bunddæksel
e. tastatur
f. optisk drev

Adskillelse og samling

43

g. batteri

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Skærmpanel

Sådan fjernes skærmpanelet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel
e. WLAN-kort
f. skærmmodul
g. skærmfacet

3. Gør følgende for at fjerne skærmpanelet:
a. Fjern skruerne (M2.5L8), der fastgør skærmpanelet til skærmmodulet [1].

b. Løft skærmpanelet for at få adgang til kablerne nedenunder [2].

4. Gør følgende for at frakoble kablet:
a. Fjern tapen, der fastgør eDP-kablet til skærmpanelet [1].

b. Løft låsetappen, og fjern eDP-kablet [2].
c. Fjern skærmpanelet fra computeren [3].

44

Adskillelse og samling

Sådan installeres skærmpanelet

1. Slut eDP-kablet til skærmpanelet.

2. Påsæt tapen for at fastgøre skærmkablet.

3. Placer skærmpanelet på skærmmodulet.

4. Spænd skruerne (M2.5L8) for at fastgøre skærmpanelet til skærmmodulet.

5. Installer:
a. skærmfacet

b. skærmmodul
c. WLAN-kort
d. bunddæksel
e. tastatur
f. optisk drev
g. batteri

6. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Skærmhængsler

Sådan fjernes skærmhængslerne

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel
e. WLAN-kort

Adskillelse og samling

45

f. skærmmodul
g. skærmfacet
h. skærmpanel

3. Gør følgende for at fjerne hængslerne:
a. Fjern de seks skruer (M2.5L2.5), der fastgør skærmhængslerne til skærmmodulet [1].

b. Fjern skærmhængslerne [2].

Sådan monteres skærmhængslerne

1. Spænd de seks skruer (M2.5L2.5), der fastgør skærmhængslerne til skærmmodulet.

2. Installer:
a. skærmpanel

b. skærmfacet
c. skærmmodul
d. WLAN-kort
e. bunddæksel
f. tastatur
g. optisk drev
h. batteri

3. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Berøringsplade

Sådan fjernes berøringspladen

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

46

Adskillelse og samling

b. optisk drev
c. tastatur
d. bunddæksel
e. harddiskmodul
f. WLAN-kort
g. hukommelsesmodul
h. højttaler
i. varme-sink
j. systemblæser
k. systemkort

3. Sådan fjernes skruestøttebøjlen:
a. Fjern skruen M2L3, som fastgør skruestøttebøjlen til computeren [1].

b. Fjern beslaget fra computeren [2].

4. For at fjerne berøringspladens støttebøjle:
a. Fjern de ledende bådd [1].

b. Fjern de to skruer M2L3, der fastgør berøringspladens støttebøjle til berøringspladens kort [2].
c. Løft op og fjern berøringspladens støttebøjle [3].

Adskillelse og samling

47

5. Sådan fjerne berøringspladens kort:
a. Fjern de fire skruer M2L2, som fastgør berøringspladens kort til computeren [1].

b. Løft og fjern berøringspladens kort [2].

48

Adskillelse og samling

Sådan monteres touchpad'en

1. Placer touchpad-kortet i slotten.

2. Genmonter de fire M2L2-skruer for at fastgøre touchpad-kortet til computeren.

3. Genmonter to M2L3-skruer for at fastgøre touchpad-støttebøjlen til touchpad-kortet.

4. Genmonter den klæbende tape.

5. Genmonter M2L3-skruen, som fastgør skruestøttebøjlen til computeren.

6. Installer:
a. systemkort

b. systemblæser
c. kølelegeme
d. højttaler
e. hukommelsesmodul
f. WLAN-kort
g. harddiskmodul
h. bunddæksel
i. tastatur
j. optisk drev
k. batteri

7. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Håndfladestøtte

Genmontering af håndledsstøtten

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:
a. batteri

b. optisk drev
c. tastatur
d. bunddæksel
e. harddiskmodul
f. WLAN-kort
g. hukommelsesmodul
h. strømknapkort
i. kølelegeme
j. systemblæser
k. højttaler
l. I/O-kort
m. strømstikport
n. systemkort
o. skærmmodul

BEMÆRK: Den resterende komponent er håndledsstøtten.

Adskillelse og samling 49

Sådan monteres håndledsstøtten

1. Placer håndledsstøtten.

2. Installer:
a. skærmmodul

b. systemkort
c. strømstikport
d. I/O-kort
e. højttaler
f. systemblæser
g. kølelegeme
h. strømknapkort
i. hukommelsesmodul
j. WLAN-kort
k. harddiskmodul
l. bunddæksel
m. tastatur
n. optisk drev
o. batteri

3. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

50

Adskillelse og samling

Emner:

• Processorer

• Chipsæt

• Intel HD Graphics

• Skærmindstillinger

• Harddiskindstillinger

• USB-funktioner

• HDMI 1.4

• USB Powershare

• Kamerafunktioner

• Hukommelsesfunktioner

• Lyddrivere

Processorer

Denne laptop er sendt med Intel 6. generations processor:

● Intel Core i7-serien

● Intel Celeron

3

Teknologi og komponenter

BEMÆRK: Urets hastighed og præstation varierer afhængigt af arbejdsbyrden og andre variabler.

Identificering af processorer i Windows 10

1. Tap på Søg på internettet og i Windows.

2. Skriv enhedshåndtering.

3. Tap på Processor.
De basale oplysninger om processoren vises.

Identificering af processorer i Windows 8

1. Tap på Søg på internettet og i Windows.

2. Skriv enhedshåndtering.

3. Tap på Processor.

Teknologi og komponenter 51

De basale oplysninger om processoren vises.

Identificering af processorer i Windows 7

1. Klik på Start > Kontrolpanel > Enhedshåndtering.

2. Vælg Processor.
De basale oplysninger om processoren vises.

Verificering af processorbrug i jobliste

1. Tryk og hold proceslinjen.

2. Vælg Start jobliste.

52

Teknologi og komponenter

Vinduet, Windows jobliste vises.

3. Klik på Ydelses-fanen i Windows jobliste-vinduet.

Der vises detaljer om processorens ydeevne.

Verificering af processorbrug i Ressourceovervågning

1. Tryk og hold proceslinjen.

2. Vælg Start jobliste.
Vinduet, Windows jobliste vises.

3. Klik på Ydelses-fanen i Windows jobliste-vinduet.
Der vises detaljer om processorens ydeevne.

4. Klik på Åbn ressourceovervågning.

Chipsæt

Alle laptops kommunikerer med CPU'en via chipsættet. Denne laptop leveres med et chipsæt i Intel 100-serien.

Teknologi og komponenter

53

Sådan hentes chipsætdriveren

1. Tænd laptoppen.

2. Gå til Dell.com/support.

3. Klik på Product Support, indtast din laptops servicemærke og klik på Submit (Send).

BEMÆRK: Hvis du ikke har servicemærket, brug autodetekteringsfunktionen, eller se efter din laptopmodel manuelt.

4. Klik på Drivere og downloads.

5. Vælg det operativsystem der er installeret i din laptop.

6. Rul ned gennem siden, udvid Chipset (Chipsæt), og vælg din chipsætdriver.

7. Klik på Download File (Hent fil) for at hente den seneste version af chipsæt-driveren til laptoppen.

8. Efter hentning er afsluttet, naviger til mappen hvor du gemte driverfilen.

9. Dobbel-klik på chipsæt-driverfilens ikon og følg vejledningen på skærmen.

Sådan identificeres chipsættet i enhedshåndteringen i Windows 10

1. Klik på Alle indstillinger i amuletlinjen i Windows 10.

2. Fra kontrolpanelet, vælg Enhedshåndtering.

3. Udvid Systemenheder og søg efter chipsættet.

Sådan identificeres chipsæt i enhedshåndteringen i Windows 8

1.

Klik på Indstillinger i amuletlinjen i Windows 8.1.

2. Fra kontrolpanelet, vælg Enhedshåndtering.

3. Udvid Systemenheder og søg efter chipsættet.

Sådan identificeres chipsæt i enhedshåndteringen i Windows 7

1. Klik på Start → Kontrolpanel → Enhedshåndtering.

2. Udvid Systemenheder og søg efter chipsættet.

54

Teknologi og komponenter

Intel chipsæt-drivere

Kontroller om Intel chipsæt-driverne allerede er installeret i laptoppen.

Tabel 2. Intel chipsæt-drivere

Inden installation Efter installation

Intel HD Graphics

Denne laptop er sendt med Intel HD Graphics graphics chipsæt.

Teknologi og komponenter

55

Intel HD grafikdrivere

Kontroller om Intel HD grafikdriverne allerede er installeret i laptoppen.

Tabel 3. Intel HD grafikdrivere

Inden installation Efter installation

Skærmindstillinger

Denne laptop har en 15" HD med en opløsning på 1366 x 768 (maksimalt).

Sådan identificeres skærmadapteren

1. Start Søgeamuletten og vælg Indstillinger.

2. Skriv enhedshåndtering i søgefeltet og tap på Enhedshåndtering fra den venstre rude.

3. Udvid Skærmadaptere.

Skærmadapterne vises.

Sådan roteres skærmen

1. Tryk og hold på skrivebordsskærmen.
Der vises en undermenu.

2. Vælg Grafikindstillinger > Rotation og vælg et af følgende:

● Roter til normal

● Roter til 90 grader

● Roter til 180 grader

● Roter til 270 grader

BEMÆRK:

● Ctrl + Alt + Op-piltast (Roterer til normal)

56 Teknologi og komponenter

Skærmen kan også roteres ved brug af følgende tastekombinationer:

● Højre piltast (Roterer 90 grader)

● Ned-piltast (Roterer 180 grader)

● Venstre piltast (Roterer 270 grader)

Hentning af drivere

1. Tænd laptoppen.

2. Gå til Dell.com/support.

3. Klik på Product Support, indtast din laptops servicemærke og klik på Submit (Send).

BEMÆRK: Hvis du ikke har servicemærket, brug autodetekteringsfunktionen, eller se efter din laptopmodel manuelt.

4. Klik på Drivere og downloads.

5. Vælg det operativsystem der er installeret på din laptop.

6. Rul ned gennem siden og vælg den grafikdriver der skal installeres.

7. Klik på Download File (Hent fil) for at hente grafik-driveren til laptoppen.

8. Efter hentning er afsluttet, naviger til mappen hvor du gemte grafikdriverfilen.

9. Dobbel-klik på grafikdriverfilens ikon og følg vejledningen på skærmen.

Sådan ændres skærmopløsningen

1. Tryk og hold på skrivebordsskærmen og vælg Skærmindstillinger.

2. Tap, eller klik på Avancerede skærmindstillinger.

3. Vælg den ønskede skærmopløsning fra rullelisten og tap på Anvend.

Justering af lysstyrke i Windows 10

For at aktivere eller deaktivere automatisk justering af skærmens lysstyrke:

1. Stryg fra skærmens højre kant for at åbne handlingscentret.

Tap, eller klik på Alle indstillinger → System → Skærm.

2.

3. Brug skyderen, Juster lysstyrken på skærmen automatisk til at aktivere eller deaktivere automatisk justering af lysstyrken.

BEMÆRK: Du kan også bruge skyderen Lysstyrkeniveau for at justere lysstyrken manuelt.

Justering af lysstyrke i Windows 8

For at aktivere eller deaktivere automatisk justering af skærmens lysstyrke:

Teknologi og komponenter

57

1. Stryg ind fra skærmens højre kant for at åbne Amulet-menuen.

2. Tap, eller klik på Indstillinger → Ændr pc-indstillinger → Pc og enheder → Strømstyring og slumring.

3. Brug skyderen, Juster lysstyrken på skærmen automatisk til at aktivere eller deaktivere automatisk justering af lysstyrken.

Justering af lysstyrke i Windows 7

For at aktivere eller deaktivere automatisk justering af skærmens lysstyrke:

1. Klik på Start → Kontrolpanel → Skærm.

2. Brug skyderen, Juster lysstyrken til at aktivere eller deaktivere automatisk justering af lysstyrken.

BEMÆRK: Du kan også bruge skyderen Lysstyrkeniveau for at justere lysstyrken manuelt.

Sådan rengøres skærmen

1. Tjek for smuds eller områder der skal rengøres.

2. Brug en mikrofiberklud til at fjerne synligt støv og tør forsigtigt alt snavs af.

3. Der bør anvendes egnede rengøringssæt til at holde din skærm skinnende ren og så god som ny.

BEMÆRK: Spray aldrig rengøringsopløsninger direkte på skærmen, med spray det på mikrofiberkluden.

4. Tør forsigtigt skærmen med cirkulære bevægelser. Tryk aldrig hårdt med kluden.

BEMÆRK: Tryk aldrig hårdt, eller berør skærmen med dine fingre, da det kan efterlade fedtede aftryk og pletter.

BEMÆRK: Efterlad aldrig væske på skærmen.

5. Fjern alt overskydende fugt da det kan ødelægge skærmen.

6. Lad skærmen tørre helt, inden du tænder for den.

7. Gentag proceduren ved pletter der er vanskelige at fjerne indtil skærmen er ren.

Sådan tilsluttes der til eksterne skærmenheder

Følg disse trin for at tilslutte din laptop til en ekstern skærmenhed:

1. Kontroller at projektoren er tændt, og tilslut projektorkablet til videoporten på din laptop.

2. Tryk på Windows logo+P-tasten.

3. Vælg en af følgende muligheder:

● Kun pc-skærm

● Duplicate (Kopi)

● Udvid

● Kun sekundære skærm

BEMÆRK: For yderligere oplysninger, se dokumentationen der fulgte med din skærmenhed.

Harddiskindstillinger

Denne laptop understøtter SATA-drev og SSD'er.

Sådan identificeres harddisken i Windows 10

1. Tap, eller klik på Alle indstillinger

2. Tap, eller klik på Kontrolpanel, vælg Enhedshåndtering, og udvid Diskdrev.

58

Teknologi og komponenter

i amuletlinjen i Windows 10.

Harddisken er anført under Diskdrev.

Sådan identificeres harddisken i Windows 8

1.

Tap, eller klik på Indstillinger i amuletlinjen i Windows 8.

2. Tap, eller klik på Kontrolpanel, vælg Enhedshåndtering, og udvid Diskdrev.
Harddisken er anført under Diskdrev.

Sådan identificeres harddisken i Windows 7

1. Klik på Start > Kontrolpanel > Enhedshåndtering.
Harddisken er anført under Diskdrev.

2. Udvid Diskdrev.

Sådan åbnes BIOS-konfiguration

1. Tænd for, eller genstart laptoppen.

2. Når Dell-logoet vises, udfør en af følgende handlinger for at gå til BIOS-konfigurationsprogrammet:

● Med tastatur — Tap på F2 indtil meddelelsen om adgang til BIOS-konfiguration vises. Tap på F12 for at gå til menuen for

opstartsvalg.

● Uden tastatur — Når menuen for F12 opstartsvalg vises, tryk på knappen til lydstyrke ned for at gå til BIOS-konfiguration. For at

gå til menuen for opstartsvalg, tryk på knappen til lydstyrke op.

Harddiske er opført under Systemoplysninger, under gruppen Generelt.

Teknologi og komponenter

59

USB-funktioner

Universal Serial Bus eller USB blev introduceret i 1996. Det forenklede markant forbindelsen mellem værtscomputere og eksterne enheder
såsom muse, tastaturer, eksterne drivere og printere.

Tabel 4. USB-udvikling

Type Dataoverførselshastighed Kategori Introduktionsår

USB 2.0 480 Mbps High Speed (Høj hastighed) 2000

USB 3.0/USB 3.1 Gen 1 5 Gbps SuperSpeed 2010

USB 3.1 Gen 2 10 Gbps SuperSpeed 2013

USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)

I mange år har USB 2.0 været veletableret som de facto standardgrænsefladen i pc-verdenen, med omkring 6 milliarder solgte enheder.
Nu er der et voksende behov for højere hastigheder samt større båndbredder som følge af den endnu hurtigere computerhardware. USB

3.0/USB 3.1 Gen 1 har endelig svaret på kundernes krav med en teoretisk 10 gange højere hastighed end sin forgænger. Summeret er USB

3.1 Gen 1-funktionerne som følger:

● Højere overførselshastigheder (op til 5 Gbps)

● Forøget maksimal buseffekt og forøget forsyningsstrøm, som bedrer opfylder de effekthungrende enheder

● Nye strømstyringsfunktioner

● Fuld duplex dataoverførsel og understøtning af nye overførselstyper

● USB 2.0 bagudkompatibilitet

● Nye stik og kabler

Emnerne herunder dækker nogle af de mest almindeligt stillede spørgsmål til USB 3.0/USB 3.1 Gen 1.

Hastighed

Aktuelt er der 3 hastighedstilstande defineret i de seneste USB 3.0/USB 3.1 Gen 1-specifikationer. Disse er Super-Speed
(Superhastighed), Hi-Speed (Højhastighed) og Full-Speed (Fuld hastighed). Den nye SuperSpeed-funktion har en overførselshastighed på
4,8 Gbps. Mens specifikationerne beholder Hi-Speed og Full-Speed USB-tilstandene, almindeligvis kendt som henholdsvis USB 2.0 og 1.1,
opererer de langsommere tilstande stadig ved henholdsvis 480 Mbps og 12 Mbps og beholdes for at sikre bagudkompatibilitet.

USB 3.0/USB 3.1 Gen 1 får en meget højere ydeevne gennem de tekniske ændringer herunder:

● En ekstra fysisk bus der er tilføjet parallelt med den eksisterende USB 2.0-bus (se billedet herunder).

● USB 2.0 havde tidligere fire ledninger (strøm, jord og et par til differential-data). USB 3.0/USB 3.1 Gen 1 tilføjer fire mere, til to par til

differential-signaler (modtage og sende), dermed sammenlagt otte tilslutninger i stikkene og kabelføringen.

● USB 3.0/USB 3.1 Gen 1 anvender en bidirektionel grænseflade, i modsætning til USB 2.0's halv-duplex. Dette giver en 10-dobling af
den teoretiske båndbredde.

60

Teknologi og komponenter

Med dagens konstant stigende krav om dataoverførsel til high definition videoindhold, terabyte lagerenheder, digitalkameraer med høje
mega-pixels osv.vil USB 2.0 ikke være hurtig nok. Ydermere vil USB 2.0-forbindelser aldrig komme tæt på den teoretisk maksimale
overførselshastighed på 480 Mbps, der giver dataoverførsel på omkring 320 Mbps (40 MB/s) – det nuværende reelle maksimum. Til
sammenligning vil USB 3.0/USB 3.1 Gen 1-forbindelser aldrig opnå 4,8 Gbps. Vi vil sandsynligvis se en reel maksimumshastighed på 400
MB/s med overheads. Med denne hastighed er USB 3.0/USB 3.1 Gen 1 en 10 ganges forbedring af USB 2.0.

Programmer

USB 3.0/USB 3.1 Gen 1 åbner mulighederne, og leverer mere frihøjde til, at enheder kan levere bedre oplevelser. Hvor USB-video tidligere
kun lige kunne lade sig gøre (både ud fra den maksimale opløsning, forsinkelse og videokomprimering), er det nemt at forestille sig, at med
en 5-10 gange mere tilgængelig båndbredde, vil videoopløsninger fungere meget bedre. Single-link DVI kræver næsten 2 Gbps
overførselshastighed. Hvor 480 Mbps var grænsen, vil 5 Gbps være mere end lovende. Med dens hastighed på 4,8 Gbps vil standarden
finde vej til produkter, der tidligere ikke var USB-egnede, som eksempelvis RAID-lagersystemer.

Herunder er oplistet nogle tilgængelige SuperSpeed USB 3.0/USB 3.1 Gen 1-produkter:

● USB 3.0/USB 3.1 Gen 1-harddiske til ekstern pc

● Bærbare USB 3.0/USB 3.1 Gen 1-harddiske

● Dockingstationer og adaptere til USB 3.0/USB 3.1 Gen 1-drev

● USB 3.0/USB 3.1 Gen 1 flash-drev og læsere

● USB 3.0/USB 3.1 Gen 1 solid state-drev

● USB 3.0/USB 3.1 Gen 1 RAIDs

● Optiske mediedrev

● Multimedieenheder

● Netværk

● Adapterkort og hubs til USB 3.0/USB 3.1 Gen 1

Kompatibilitet

Den gode nyhed er, at USB 3.0/USB 3.1 Gen 1 er omhyggeligt planlagt til, fra starten, at kunne sameksistere fredeligt med USB 2.0. Da
USB 3.0/USB 3.1 Gen 1 specificerer nye fysiske tilslutninger, kræver det således nye kabler, der kan klare de højere hastigheder i den nye
protokol. Selve stikket er det samme rektangulære stik med fire USB 2.0 kontakter, på eksakt samme placering som før. Fem nye
tilslutninger der kan bære modtage- og senderetning og transmittere data uafhængigt er til stede i USB 3.0/USB 3.1 Gen 1-kabler, og vil
kun komme i kontakt, når de tilsluttes en korrekt SuperSpeed USB-tilslutning.

HDMI 1.4

Dette emne forklarer HDMI 1.4 og dets funktioner sammen med dets fordele.

HDMI (High-Definition Multimedia Interface) er en industriunderstøttet, ukomprimeret, helt digitalt audio/video-grænseflade. HDMI er et
interface mellem en hver kompatibel audio/video-kilde, så som set-top-box, DVD-afspiller eller A/V-modtagere og en kompatibel digital
audio og/eller videomonitor, så som et digitalt TV (DTV). Den tiltænkte anvendelse af HDMI-tv'er og DVD-afspillere. De primære fordele er

Teknologi og komponenter

61

kabelreduktion og indholdsbeskyttelse. HDMI understøtter standard, udvidet, eller high definition video, plus flerkanals digital audio over et
enkelt kabel.

BEMÆRK: HDMI 1.4 understøtter 5.1 kanals audio.

HDMI 1.4 – funktioner

● HDMI Ethernet Channel (HDMI Ethernet-kanal) – Tilføjer højhastighedsnetværk til en HDMI-link, hvilket giver brugeren fuld
udnyttelse af deres IP-aktiverede enheder uden et separat Ethernet-kabel.

● Audio Return Channel (Audio-returkanal) – Gør det muligt for et HDMI-tilsluttet TV, med indbygget tuner, at sende audio-data
"opstrøms" til et surround audio-system, og derved eliminere behovet for et separat audio-kabel.

● 3D – Definerer input/output-protokoller for de fleste 3D-videoformater, og baner således vejen for 3D-spil og 3D-hjemmeteater.

● Content Type (Indholdstype) – Realtids signalering af indholdstyper mellem skærm og kildeenheder, gør det muligt for et TV at

optimere billedindstillingerne baseret på indhold.

● Additional Color Spaces (Ekstra farveplads) – understøtter de ekstra farvemodeller, der bruges i digital fotografering og
computergrafik.

● 4K Support (4 K-understøttelse) – Muliggør videoopløsninger langt ud over 1080p, og understøtter dermed næste generation af
skærme, som vil konkurrere med de digitale biografsystemer, der anvendes i kommercielle biografer.

● HDMI Micro Connector (HDMI Micro-stik) - Et nyt mindre stik til telefoner og andre bærbare enheder der understøtter
videoopløsninger på op til 1080p.

● Automotive Connection System (Auto-tilslutningssystem) – Nye kabler og stik til bilvideosystemer, designet til at imødekomme
de unikke krav til at monitorere omgivelserne, samtidigt med at levere sand HD-kvalitet.

Fordelene ved HDMI

● Kvalitet - HDMI overfører ukomprimeret digital audio og video med den allerfineste krystalklare billedkvalitet.

● Billig - HDMI giver kvalitet og funktionalitet i et digitalt interface, mens det også understøtter ukomprimerede videoformater på en

enkel og kosteffektiv måde.

● Audio – HDMI understøtter flere audio-formater, fra standard stereo til flerkanals surround sound.

● HDMI kombinerer video og flerkanals audio i et enkelt kabel, og eliminerer derved omkostninger, kompleksitet og forvirring ved at have

flere kabler, som der for nuværende bruges til A/V-systemer.

● HDMI understøtter kommunikation mellem videokilder (så som DVD-afspiller) og det digitale TV, og derved muliggør nye
funktionaliteter.

USB Powershare

USB PowerShare er en funktion, som tillader eksterne USB-enheder (dvs. mobiltelefoner, bærbare musikafspillere etc.) at oplade vha. det
bærbare systems batteri.

Kun USB-stikket med et SS+USB+Batteri-->

Denne funktionalitet er aktiveret i systemopsætningen under On Board Devices-overskriften. Du kan også vælge, hvor meget af
batteriets opladning kan bruges (se i billedet nedenfor). Hvis du indstiller USB PowerShare til 25 %, er det muligt at oplade den eksterne
enhed, indtil batteriet når 25 % af fuld kapacitet (dvs. 75 % af den bærbares batteriopladning er brugt op).

-ikon kan anvendes.

62

Teknologi og komponenter

Kamerafunktioner

Denne laptop leveres med et forudvendt kamera med en billedopløsning på 1280 x 720 (maksimum).

Sådan identificeres kameraet i enhedshåndteringen i Windows 10

1. I søge-feltet, skriv enhedshåndtering, og tap for at starte den.

2. Under enhedshåndtering, udvid Billedenheder.

Sådan identificeres kameraet i enhedshåndteringen i Windows 8

1. Start amuletlinjen i bunden af desktop-grænsefladen.

2. Vælg Kontrolpanel.

3. Vælg Enhedshåndtering og udvid Billedenheder.

Sådan identificeres kameraet i enhedshåndteringen i Windows 7

1. Klik på Start > Kontrolpanel > Enhedshåndtering.

2. Udvid Billedenheder.

Sådan startes kameraet

Start et program der bruger kameraet for at starte kameraet. Fx, hvis du tapper på Dells webcam central software eller Skype-softwaren,
der følger med laptoppen, vil kameraet tænde. Tilsvarende, hvis du chatter på internettet og programmet kræver adgang til webcam'et, vil
webcam'et tænde.

Sådan startes kamera-app'en

1. Tap, eller klik på Windows-knappen og vælg Alle apps.

Teknologi og komponenter

63

2. Vælg Kamera fra app-listen.

Hvis kamera-app'en ikke er tilgængelig i app-listen, søg efter den.

3.

Hukommelsesfunktioner

Denne bærbare computer understøtter 4 GB til 16 GB, 1600MHz DDR3L SoDIMM (2 slotte).

Verificering af systemhukommelse

64

Teknologi og komponenter

Windows 10

1. Tap på Windows-knappen, og vælg Alle indstillinger > System .

2. Under System, tap på Om.

Verificering af systemhukommelse i konfiguration

1. Tænd for, eller genstart laptoppen.

2. Udfør en af følgende handlinger efter Dell-logoet vises:

● Med tastatur — Tap på F2 indtil meddelelsen om adgang til BIOS-konfiguration vises. Tap på F12 for at gå til menuen for

opstartsvalg.

● Uden tastatur — Når menuen for F12 opstartsvalg vises, tryk på knappen til lydstyrke ned for at gå til BIOS-konfiguration. For at

gå til menuen for opstartsvalg, tryk på knappen til lydstyrke op.

3. I den venstre rude, vælg Indstillinger > Generelt > Systemoplysninger,
Hukommelsesoplysningerne vises i den højre rude.

Test af hukommelsen vha. ePSA

1. Tænd for, eller genstart laptoppen.

2. Udfør en af følgende handlinger, efter at Dell-logoet vises:

● Med tastatur - Tryk på F2.

● Uden tastatur — Tryk og hold Volume Up knappen nede når Dell-logoet vises på skærmen. Når F12 boot valgmenuen vises,

vælges Diagnostics fra boot-menuen, og derefter trykkes på Enter.

PreBoot System Assessment (PSA) starter på din bærbare pc.

BEMÆRK:

Sluk den bærbare pc, og prøv igen.

Hvis du venter for længe, og operativsystemlogoet vises, skal du fortsætte med at vente, indtil du ser skrivebordet.

Lyddrivere

Kontroller om Realtek audio-driverne allerede er installeret i laptoppen.

Tabel 5. Realtek HD audio-drivere

Inden installation Efter installation

Teknologi og komponenter 65

Systeminstallationsmenu

Systeminstallation gør det muligt at administrere din hardware og specificere BIOS-niveauet. Fra systeminstallation kan du:

● Ændre NVRAM-indstillinger når du har tilføjet eller fjernet hardware

● Få vist systemhardwarekonfigurationen

● Aktivere eller deaktivere indbyggede enheder

● Indstille tærskler for ydelse og strømstyring

● Administrer computersikkerhed

Emner:

• Boot Sequence

• Navigationstaster

• Indstillinger i systeminstallationsmenuen

• Sådan opdateres BIOS'en i Windows

• System- og opsætningsadgangskode

Boot Sequence

4

Boot Sequence giver dig mulighed for at omgå systemopsætningens definerede rækkefølge af startenheder og starte direkte op fra en
angivet enhed (f.eks. optisk drev eller harddisk). Du kan under Power-on Self Test (POST), når Dell-logoet dukker op:

● Få adgang til System Setup (systemopsætning) ved tryk på tasten F2

● Fremkalde menuen til engangsopstart ved tryk på tasten F12

Engangsopstartens menu viser de enheder, som du kan starte fra, herunder diagnostiske indstillinger. Opstartsmenuens valgmuligheder er:

● Udtageligt drev (hvis tilgængelig)

● STXXXX-drev

BEMÆRK: XXXX betegner SATA-drevnummeret.

● Optisk drev (hvis tilgængelig)

● SATA-harddisk (hvis tilgængelig)

● Diagnostics (Diagnosticering)

BEMÆRK: Valg af Diagnostics (Diagnosticering) vil vise SupportAssist-skærmen.

Skærmen med opstartssekvensen viser også muligheden for at få adgang til skærmen System Setup (systemopsætning).

Navigationstaster

BEMÆRK:

kraft, før systemet genstartes.

Taster Navigation

For de fleste af indstillingerne i systeminstallationsmenuen, registreres ændringerne, du foretager, men de træder ikke i

Op-pil Flytter til forrige felt.

Ned-pil Flytter til næste felt.

Enter Vælger en værdi i det valgte felt (hvis det er relevant) eller følge linket i feltet.

Mellemrumstast Udfolder eller sammenfolder en rulleliste, hvis relevant.

Tab Flytter til næste fokusområde.

66 Systeminstallationsmenu

Taster Navigation

Esc Flytter til forrige side, indtil du får vist hovedskærmen. Ved at trykke på Esc (Escape-tasten) på hovedskærmen

vises der en meddelelse, der beder dig om at gemme alle ændringer, som ikke er gemt, og genstarter systemet.

Definition af genvejstaster på tastaturet

Tabel 6. Definition af genvejstaster på tastaturet

Taster Beskrivelse

Fn + ESC Fn til/fra

Fn + Indsæt Slumre

Fn + H

Fn + Printscreen

Fn + PgUp Side op

Fn + Pgdn Side ned

Fn + Home Start

Fn + End Slut

F1 Slå lyden fra

F2 Formindske lydstyrke

F3 Forøge lydstyrke

F4

F5

F6

F8

Skift mellem strøm- og batteristatusindikator/harddisk

lysdiode for aktivitet

Slå trådløs til/fra

Forrige nummer

Afspille/Pause

Næste nummer

Udvidet skærm

F9 Søg

F10 Ændr tastaturets baggrundslys (valgfrit tilbehør)

F11 Formindske lysstyrke

F12 Forøg lysstyrke

● Fn-Lock tænder kun for primær og sekundær adfærd på F1–F12.

● F7 vil have den samme adfærd, da der ikke findes nogen sekundær adfærd

Indstillinger i systeminstallationsmenuen

BEMÆRK: Afhængigt af computeren og de installerede enheder er det muligvis ikke alle elementer i dette afsnit, der vises.

Systeminstallationsmenu 67

Tabel 7. General tab (Fanen Generelt)

Indstilling Beskrivelse

System Information
(Systemoplysninger)

Battery Information
(Batterioplysninger)

Boot Sequence
(Bootrækkefølge)

Afsnittet viser computerens primære hardwarefunktioner.

● System Information – Viser BIOS Version (BIOS-version), Service Tag (Servicemærke), Asset Tag
(Aktivkode), Ownership Tag (Ejerskabskode), Ownership Date (Dato for ejerskab), Manufacture Date
(Fremstillingsdato) og Express Service Code (Ekspresservicekode).

● Memory Information (Hukommelsesoplysninger): Viser Memory Installed (Installeret hukommelse), Memory
Available (Tilgængelig hukommelse), Memory Speed (Hukommelseshastighed), Memory Channels Mode
(Hukommelseskanaltilstand), Memory Technology (Hukommelsesteknologi), DIMM A Size (DIMM A­størrelse) og DIMM B Size (DIMM B-størrelse).

● Processor Information (Processoroplysninger): Viser Processor Type (Processortype), Core Count (Antal
kerner), Processor ID (Processor-id), Current Clock Speed (Aktuel klokfrekvens, Minimum Clock Speed
(Minimum klokfrekvens), Maximum Clock Speed (Maksimum klokfrekvens), Processor L2 Cache (Processor
L2 cache-lager), Processor L3 Cache (Processor L3 cache-lager), HT Capable (HT-duelig) og 64-Bit
Technology (64-Bit teknologi).

● Device Information (Enhedsoplysning): Viser Primary Hard Drive (Primær harddisk), LOM MAC Address
(LOM MAC-adresse), Video Controller (Skærmkort), Video BIOS Version (Skærm-BIOS-version), Video
Memory (Skærmhukommelse), Panel Type (Paneltype), Native Resolution (Oprindelige opløsning), Audio
Controller (Audiocontroller), Wi-Fi Device (Wi-Fi-enhed), Bluetooth Device (Bluetooth-enhed).

Viser batteriets status og vekselstrømsadaptertypen, der er koblet til computeren.

Boot Sequence Lader dig ændre rækkefølgen, i hvilken computeren

forsøger at finde et operativsystem. Indstillingen er:

● Windows Boot Manager (Windows
startadministrator)

Som standard, alle indstillinger markeret. Du kan også
fravælge en indstilling eller ændre startrækkefølgen.

Boot List Option Lader dig ændre indstillingen for startlisten.

● Legacy (Ældre version)

● UEFI

Advanced Boot
Options

Date/Time Lader dig ændre computerens dato og klokkeslæt.

Denne indstilling gør det muligt at indlæse ældre ROM'er. Som standard er indstillingen Enable Legacy Option

ROMs (Aktiver ældre ROM'er) er aktiveret.

Tabel 8. System Configuration (Systemkonfiguration)

Indstilling Beskrivelse

Integrated NIC Lader dig konfigurere den integrerede netværkscontroller. Indstillingerne er:

● Disabled (Deaktiveret)

● Enabled (Aktiveret)

● Enabled w/PXE (Aktiveret m/PXE): Denne indstilling er som standard aktiveret.

SATA Operation Lader dig konfigurere den interne SATA-harddiskcontroller. Indstillingerne er:

● Disabled (Deaktiveret)

● AHCI: Denne indstilling er som standard aktiveret.

Drives Lader dig konfigurere indbyggede SATA-drev. Alle drev er som standard aktiveret.

Indstillingerne er:

● SATA-0: Denne indstilling er som standard aktiveret.

● SATA-1: Denne indstilling er som standard aktiveret.

SMART Reporting Dette felt styrer om harddiskfejl ved indbyggede drev rapporteres ved opstart. Teknologien er

en del af specifikationen for SMART (Self Monitoring Analysis and Reporting Technology).
Denne indstilling er som standard deaktiveret.

68 Systeminstallationsmenu

Tabel 8. System Configuration (Systemkonfiguration) (fortsat)

Indstilling Beskrivelse

● Enable SMART Reporting (Aktiver SMART-rapportering)

USB Configuration Dette felt konfigurerer den indbyggede USB-controller. Hvis Boot Support (Boot-

understøttelse) er aktiveret, kan systemet starte fra alle typer USB-lagerenheder (harddisk,
hukommelsesnøgle, diskette).

Hvis USB-porten er aktiveret, er enheder tilsluttet porten aktiveret og tilgængelig for OS.

Hvis USB port er deaktiveret, kan OS ikke se nogen enhed tilsluttet porten.

● Enable Boot Support (Aktiver opstartsunderstøttelse)

● Enable External USB Port (Aktiver ekstern USB-port)

● Enable USB 3.0 Controller (Aktiver USB 3.0-controller)

BEMÆRK: USB-tastatur og -mus virker altid i BIOS-konfigurationen uanset disse

indstillinger.

Audio Dette felt aktiverer eller deaktiverer den integrerede audiocontroller. Som standard er

indstillingen Enable Audio (Aktiver audio) er valgt.

Unobtrusive Mode: Dette felt aktiverer eller deaktiverer al udsendelse af lys og lyd fra systemet. Som standard er

indstillingen deaktiveret.

Miscellaneous Devices Lader dig aktivere eller deaktivere følgende enheder:

● Enable Camera (Aktiver kamera)

● Enabled Secure Digital (SD) Card (Aktiveret SD-kort)

BEMÆRK: Alle enheder er som standard aktiveret.

Tabel 9. Video

Indstilling Beskrivelse

LCD Brightness Lader dig indstille skærmens lysstyrke afhængigt af strømkilden (på batteri og på AC).

BEMÆRK: Videoindstillingen er kun synlig, når systemet har installeret et skærmkort.

Tabel 10. Security (Sikkerhed)

Indstilling Beskrivelse

Admin Password Lader dig indstille, ændre eller slette administratoradgangskode (admin).

BEMÆRK: Du skal indstille administratoradgangskoden, før du indstiller system- eller

harddiskadgangskoden. Sletning af administratoradgangskoden sletter automatisk system­og harddiskadgangskoden.

BEMÆRK: Vellykkede adgangskodeændringer træder i kraft med det samme.

Standardindstillinger: Not set (Ikke indstillet)

System Password Lader dig indstille, ændre eller slette systemadgangskoden.

BEMÆRK: Vellykkede adgangskodeændringer træder i kraft med det samme.

Standardindstillinger: Not set (Ikke indstillet)

Internal HDD-0 Password Gør det muligt at ændre, slette adgangskoder til systemets interne harddiske.

BEMÆRK: Vellykkede adgangskodeændringer træder i kraft med det samme.

Standardindstillinger: Not set (Ikke indstillet)

Strong Password Lader dig gennemtvinge indstillingen altid at indstille stærke adgangskoder.

Standardindstilling: Enable Strong Password (Aktiver stærk adgangskode) er ikke valgt.

Systeminstallationsmenu 69

Tabel 10. Security (Sikkerhed) (fortsat)

Indstilling Beskrivelse

BEMÆRK: Hvis Strong Password (Stærk adgangskode) er aktiveret, skal administrator-

og systemadgangskoder indeholde mindste ét stort bogstav, ét lille bogstav og være på
mindst 8 tegn.

Password Configuration Lader dig bestemme minimum og maksimum længden af administrator- og

systemadgangskoder.

Password Bypass Lader dig, når de er indstillet, aktivere eller deaktivere tilladelse til at omgå systemadgangskode

og adgangskode til intern harddisk. Indstillingerne er:

● Disabled (Deaktiveret)

● Reboot bypass (Omgåelse ved genstart)

Standardindstilling: Disabled (Deaktiveret)

Password Change Lader dig aktivere tilladelsen til at deaktivere system- og harddiskadgangskoderne, når

administratoradgangskoden er angivet.

Standardindstilling: Allow Non-Admin Password Changes (Tillad ændringer af ikke­administratoradgangskoder) er valgt.

Non-Admin Setup Changes Lader dig bestemme om ændringer i indstillinger i system setup (systeminstallation) er tilladt,

når der er indstillet en administratoradgangskode. Hvis deaktiveret er indstillingen for
installationsprogrammet låst af administratoradgangskoden.

UEFI Capsule Firmware Updates Lader dig styre om systemet tillader BIOS-opdateringer via UEFI capsule-opdateringspakker.

Standardindstilling: Enable (Aktiver)

TPM 2.0 Security Lader dig aktivere TPM (Trusted Platform Module) under POST.

● TPM On (TPM Til) (aktiveret som standard)

● Clear (Ryd)

● PPI Bypass for Enabled Commands (PPI forbigå aktiverede kommandoer)

● PPI Bypass for Disabled Commands (PPI forbigå deaktiverede kommandoer)

● Attestation Enable (Certificering aktiveret) (som standard aktiveret)

● Key Storage Enable (Nøglelager aktiveret) (som standard aktiveret)

● SHA-256 (aktiveret som standard)

● Disabled (Deaktiveret)

● Enabled (Aktiveret)

BEMÆRK: For at opgradere eller nedgradere TPM1.2/2.0, hent TPM wrapper-værktøjet

(software).

Computrace Lader dig aktivere eller deaktivere den valgfrie computersporingssoftware. Indstillingerne er:

● Deactivate (Deaktiver)

● Disable (Deaktiver)

● Activate (Aktiver)

BEMÆRK: Indstillingerne Activate (Aktiver) og Disable (Deaktiver) aktiverer eller

deaktiverer funktionen permanent og der tillades ikke yderligere ændringer.

Standardindstilling: Deactivate (Deaktiver)

CPU XD Support Lader dig aktivere processorens tilstand Execute Disable (Udførelse af deaktivering).

Enable CPU XD Support (Aktiver CPU XD-understøttelse) (standardindstilling)

Admin Setup Lockout Lader dig forhindre brugere i at åbne Setup (Installation), når der er indstillet en

administratoradgangskode.

Standardindstilling: Enable Admin Setup Lockout (Aktivér spærring af administrationsindstilling)
er ikke valgt.

70 Systeminstallationsmenu

Tabel 11. Sikker start (Sikker opstart)

Indstilling Beskrivelse

Secure Boot Enable (Aktiver sikker
start)

Expert Key Management Giver dig mulighed for at manipulere sikkerhedsnøgledatabaserne, men kun, hvis systemet er i

Denne indstilling aktiverer eller deaktiverer funktionen Secure Boot (Sikker opstart).

● Disabled (Deaktiveret)

● Enabled (Aktiveret)

Standardindstilling: Indstillingen er deaktiveret.

Custom Mode (Brugerdefineret tilstand). Indstillingen Enable Custom Mode (Aktiver
brugerdefineret tilstand) er som standard deaktiveret. Indstillingerne er:

● PK

● KEK

● db

● dbx

Hvis du aktiverer Custom Mode (Brugerdefineret tilstand), vises de relevante indstillinger
for PK, KEK, db og dbx. Indstillingerne er:

● Save to File (Gem til fil)- Gemmer nøglen til en brugervalgt fil

● Replace from File (Erstat fra fil)- Erstatter den aktuelle nøgle med en nøgle fra en

brugervalgt fil

● Append from File (Tilføj fra fil)- Tilføjer en nøgle til den aktuelle database fra en
brugervalgt fil

● Delete (Slet)- Sletter den valgte nøgle

● Reset All Keys (Nulstil alle nøgler)- Nulstiller til standardindstilling

● Delete All Keys (Slet alle nøgler)- Sletter alle nøglerne

BEMÆRK: Hvis du deaktiverer Custom Mode (Brugerdefineret tilstand), slettes alle

ændringerne, og nøglerne genoprettes til standardindstillinger.

Tabel 12. Intel Software Guard Extensions screen options (Indstillinger for Intel software
sikkerhedsudvidelsesskærm)

Indstilling Beskrivelse

Intel SGX Enable Dette felt giver mulighed for at skabe et sikkert miljø ved kørsel af

kode/lagring af følsomme oplysninger indenfor det primære
operativsystem. Indstillingerne er:

● Disabled (Deaktiveret)

● Enabled (Aktiveret)

Standardindstilling: Disabled (Deaktiveret)

Enclave Memory Size Denne indstilling indstiller SGX Enclave Reserve Memory Size

(SGX Enclave reservehukommelsesstørrelse). Indstillingerne
er:

● 32 MB

● 64 MB

● 128 MB

Tabel 13. Performance (Ydelse)

Indstilling Beskrivelse

Multi Core Support Dette felt specificere om processen vil have en eller flere kerner aktiveret. Ydeevnen ved visse

programmer vil forbedres med ekstra kerner. Denne indstilling er som standard aktiveret. Gør
det muligt at aktivere eller deaktivere multi-kerneunderstøttelse for processoren. Den
installerede processor understøtter to kerner. Hvis du aktiverer multi-kerneunderstøttelse, vil to
kerner aktiveres. Hvis deaktiveret, vil kun en kerne være aktiveret.

● Enable Multi Core Support (Aktiver multi-kerneunderstøttelse)

Systeminstallationsmenu 71

Tabel 13. Performance (Ydelse) (fortsat)

Indstilling Beskrivelse

Standardindstilling: Indstillingen er aktiveret.

Intel SpeedStep Lader dig aktivere eller deaktivere Intel SpeedStep-funktionen.

● Enable Intel SpeedStep (Aktiver Intel SpeedStep)

Standardindstilling: Indstillingen er aktiveret.

C States Control Lader dig aktivere eller deaktivere yderligere dvaletilstande for processoren.

● C states (C-tilstande)

Standardindstilling: Indstillingen er aktiveret.

Intel TurboBoost Lader dig aktivere eller deaktivere processorens TurboBoost-tilstand.

● Enable Intel TurboBoost (Aktiver Intel TurboBoost)

Standardindstilling: Indstillingen er aktiveret.

Hyper-Thread Control Lader dig aktivere eller deaktivere processorens hypertrådning.

● Disabled (Deaktiveret)

● Enabled (Aktiveret)

Standardindstilling: Indstillingen er aktiveret.

Tabel 14. Power Management (Strømstyring)

Indstilling Beskrivelse

AC Behavior Lader dig aktivere eller deaktivere om computeren automatisk skal tænde, når en

vekselstrømsadapter tilsluttes.

Standardindstilling: Wake on AC (Vækning på vekselstrøm) er ikke valgt.

Auto On Time Lader dig indstille klokkeslæt hvor computeren skal tænde automatisk. Indstillingerne er:

● Disabled (Deaktiveret) (standard)

● Every day (Hver dag)

● Weekdays (Hverdage)

● Select days (Udvalgte dage)

USB Wake Support Lader dig aktivere at USB-enheder kan vække systemet fra Standby.

BEMÆRK: Denne funktion virker kun, når der er tilsluttet en vekselstrømsadapter. Hvis

vekselstrømsadapteren fjernes under standby, vil system setup (systeminstallation) slukke
strømmen til alle USB-porte for at spare batteristrøm.

● Enable USB Wake Support (Aktiver understøtning af USB-vækning)

Standardindstilling: Indstillingen er deaktiveret.

Wake on LAN Lader dig aktivere eller deaktivere funktionen der tænder computeren fra tilstanden Off

(Slukket), når udløst af et LAN-signal.

● Disabled (Deaktiveret): Denne indstilling er som standard deaktiveret.

● LAN Only (Kun LAN)

Advanced Battery Charge
Configuration

Denne indstilling maksimerer batteriets levetid. Ved at aktivere denne indstilling, vil dit system
anvende en standard opladningsalgoritme og andre teknikker, uden for de normale arbejdstider,
for at forbedre batteriets levetid.

Disabled (Deaktiveret) (standard)

Primary Battery Charge Configuration Lader dig vælge opladningstilstand for batteriet. Indstillingerne er:

● Adaptive (Tilpasset)

● Standard - Oplader batteriet helt ved standard hastighed.

72 Systeminstallationsmenu

Tabel 14. Power Management (Strømstyring) (fortsat)

Indstilling Beskrivelse

● Primarily AC use (Primært vekselstrømsbrug)

● Custom (Brugerdefineret)

Hvis Custom Charge (Tilpasset opladning) vælges, kan du også konfigurere Custom Charge
Start (Start af tilpasset opladning) og Custom Charge Stop (Stop af tilpasset opladning).

BEMÆRK: Alle opladningsfunktioner er muligvis ikke tilgængelige for alle batterier. For at

aktivere denne indstilling skal indstillingen Advanced Battery Charge Configuration
(Avanceret batteriopladningskonfiguration) deaktiveres.

Tabel 15. POST Behavior (POST-adfærd)

Indstilling Beskrivelse

Adapter Warnings Lader dig aktivere eller deaktivere system setup (systeminstallationsmenuen) (BIOS)-

meddelelserne, når du bruger visse strømadaptere.

Standardindstilling: Enable Adapter Warning (Aktivér adapteradvarsler)

Fn Lock Option Lader genvejskombinationen <Fn> +<Esc> skifte den primære funktion for F1–F12, imellem

standard- og sekundære funktioner.

● Lock Mode Disable/Standard (Låsefunktion Deaktiver/Standard). Denne indstilling er som
standard aktiveret.

● Lock Mode Enable/Secondary (Låsefunktion Aktiver/Sekundær)

Fastboot Lader dig fremskynde opstartsprocessen ved at omgå nogle kompatibilitetstrin. Indstillingerne

er:

● Minimal

● Thorough (Gennemgribende) (standard)

● Auto

Numlock Enable Lader dig aktivere Num Lock-indstillingen under computerens opstart. Enable Network

(Aktivere netvœrk). Denne indstilling er som standard aktiveret.

Extend BIOS POST Time (Forlæng
BIOS POST-tid)

Lader dig oprette en yderligere forsinkelse ved pre-opstart. Indstillingerne er:

● 0 seconds (0 sekunder). Denne indstilling er som standard aktiveret.

● 5 seconds (5 sekunder)

● 10 seconds (10 sekunder)

Tabel 16. Virtualization Support (Virtualiseringsunderstøttelse)

Indstilling Beskrivelse

Virtualization Lader dig aktivere eller deaktivere Intels virtualiseringsteknologi.

● Enable Intel Virtualization Technology (Aktivér Intel-virtualiseringsteknologi)

(Standard)

VT for Direct I/O

Aktiverer eller deaktiverer VMM (Virtual Machine Monitor) til at udnytte de ekstra
hardwarekapaciteter, der leveres af Intel® Virtualization-teknologi til direkte I/O.

Enable VT for Direct I/O (Aktiver Intel VT til direkte I/O) — valgt som standard.

Tabel 17. Wireless (Trådløst)

Indstilling Beskrivelse

Wireless Switch Lader dig indstille trådløse enheder, der kan styres via en trådløs kontakt.

Indstillingerne er:

● WLAN/WiGig

● Bluetooth

Systeminstallationsmenu 73

Tabel 17. Wireless (Trådløst) (fortsat)

Indstilling Beskrivelse

Alle indstillingerne er som standard enabled (aktiveret).

Wireless Device Enable Lader dig aktivere eller deaktivere de interne trådløse enheder.

● WLAN/WiGig

● Bluetooth

Alle indstillingerne er som standard enabled (aktiveret).

Tabel 18. Maintenance (Vedligeholdelse)

Indstilling Beskrivelse

Service Tag Viser computerens servicemærke.

Asset Tag Giver dig mulighed for at oprette en system-aktivkode, hvis der ikke allerede er angivet en

aktiv-kode. Indstillingen er som standard ikke aktiveret.

BIOS Downgrade Dette felt styrer tilbageslag af systemets firmware til tidligere revisioner.

Tillader BIOS nedgradering (Aktiveret som standard)

Tabel 19. System Logs (Systemlogfiler)

Indstilling Beskrivelse

BIOS Events Lader dig se og rydde System Setup (Systeminstallationsmenuen) (BIOS) POST-hændelser.

Tabel 20. SupportAssist System Resolution (SupportAssist-systemopløsning)

Indstilling Beskrivelse

Auto OS Recovery Threshold Gør det muligt at styre det automatiske boot-flow for SupportAssist-systemet. Indstillingerne

er:

● Off (Fra)

● 1

● (Aktiveret som standard)

● 3

SupportAssist OS Recovery Lader dig gendanne SupportAssist OS-gendannelse (deaktiveret som standard)

Sådan opdateres BIOS'en i Windows

Det anbefales at opdatere din BIOS (systemopsætningen) ved udskiftning af systemkortet, eller hvis der findes en opdatering.

BEMÆRK:

opdateringen er fuldført.

1. Genstart computeren.

2. Gå til Dell.com/support.

● Indtast Servicetag (Servicekoden) eller Kode til ekspresservice og klik på Send.

● Klik på Registrer produkt og følg instruktionerne på skærmen.

3. Klik på Choose from all products, hvis du ikke kan registrere eller finde servicekoden.

4. Vælg kategorien Products (Produkter) fra listen.

Hvis BitLocker er aktiveret, skal den deaktiveres, inden system BIOS'en opdateres, og derefter genaktiveres, når BIOS-

BEMÆRK: Vælg den relevante kategori for at gå til produktsiden.

5. Vælg computermodel og computerens Product support (Produktsupportside) vises.

6. Klik på Hent drivere, og klik på Drivere og overførsler.
Afsnittet Drivers and Downloads (Drivere og overførsler) åbnes.

74

Systeminstallationsmenu

7. Klik på Find it myself (Find det selv).

8. Klik på BIOS for at få vist BIOS-versionerne.

9. Identificer den seneste BIOS-fil, og klik på Download (Hent).

10. Vælg din foretrukne overførselsmetode i vinduet Vælg overførselsmetode nedenfor , klik på Hent fil.
Vinduet File Download (Filoverførsel) vises.

11. Klik på Save (Gem) for at gemme filen på computeren.

12. Klik på Run (Kør) for at installere de opdaterede BIOS-indstillinger på computeren.
Følg vejledningen på skærmen.

System- og opsætningsadgangskode

Tabel 21. System- og opsætningsadgangskode

Adgangskodetype Beskrivelse

System Password (Systemadgangskode) Adgangskode du skal indtaste for at logge på systemet.

Setup password (Installationsadgangskode) Adgangskode, som du skal indtaste for at få adgang til at foretage

ændringer i computerens BIOS-indstillingern.

Du kan oprette en system password (systemadgangskode) og en setup password (installationsadgangskode) til at sikre computeren.

FORSIGTIG: Adgangskodefunktionerne giver et grundlæggende sikkerhedsniveau for computerens data.

FORSIGTIG: Enhver kan få adgang til de data, der er gemt på computeren, hvis den ikke er låst og uden opsyn.

BEMÆRK: Funktionen System and Setup Password (System- og installationsadgangskode) er deaktiveret.

Tildeling af en systemopsætningsadgangskode

Du kan kun tildele et nyt System or Admin Password, når status er Not Set.

For at komme ind i systemopsætningen skal du trykke på F2 straks efter start eller genstart.

1. På skærmen System BIOS eller skærmen System Setup (Systemopsætning) skal du vælge Security (Sikkerhed) og trykke på
Enter.
Nu vises skærmen Security .

2. Vælg System/Admin Password , og indtast en adgangskode i feltet Enter the new password.
Brug følgende retningslinjer, når du vil tildele systemadganskoden:

● En adgangskode kan bestå af op til 32 tegn.

● Adgangskoden kan indeholde tal fra 0 til 9.

● Der kan kun bruges små bogstaver, store bogstaver er ikke tilladt.

● Kun de følgende specialtegn er tilladt: mellemrum, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

3. Indtast den systemadgangskode, som du nu har angivet, i feltet Confirm new password, og klik på OK.

4. Tryk på Esc, hvorefter du får vist en meddelelse om at gemme ændringerne

5. Tryk på Y for at gemme ændringerne.
Computeren genstartes

Sletter eller ændrer en eksisterende systemopsætningsadgangskode

Sørg for, at Adgangskodestatus er Oplåst (i systemopsætning), før du forsøger at slette eller ændre den nuværende adgangskode til
systemet og opsætningen. Du kan ikke slette eller ændre den nuværende adgangskode til system eller opsætning, hvis
Adgangskodestatus er Låst.

For at komme ind i systemopsætningen skal du trykke på F2 straks efter start eller genstart.

Systeminstallationsmenu

75

1. På skærmen System BIOS eller skærmen System Setup (Systemopsætning) skal du vælge System Security (Systemsikkerhed)
og trykke på Enter.
Nu vises skærmen Systemsikkerhed .

2. På skærmen Systemsikkerhed skal du bekræfte, at Adgangskodestatus er Oplåst.

3. Vælg Systemadgangskode, ændr eller slet den eksisterende systemadgangskode, og tryk på Enter eller tabulatortasten.

4. Vælg Opsætningsadgangskode, ændr eller slet den eksisterende opsætningsadgangskode, og tryk på Enter eller tabulatortasten.

BEMÆRK: Hvis du ændrer system- og/eller opsætningsadgangskoden, skal du indtaste den nye adgangskode igen, når du bliver

bedt om det. Hvis du sletter system- og opsætningsadgangskoden, skal du bekræfte sletningen, når du bliver bedt om det.

5. Tryk på Esc, hvorefter du får vist en meddelelse om at gemme ændringerne

6. Tryk på Y for at gemme ændringerne og gå ud af systemopsætningen.
Computeren genstarter.

76 Systeminstallationsmenu

5

Enhanced Pre-Boot System Assessment –

ePSA-diagnosticering

ePSA-diagnostik (også kendt som systemdiagnostik) udfører et fulstændigt tjek af din hardware. ePSA er indlejret med BIOS og er
lanceret af BIOS internt. Den indlejrede systemdiagnostik leverer en række muligheder til særlige enheder eller enhedsgrupper, der tillader
dig at:

ePSA-diagnostik kan startes ved hjælp af knapperne FN+PWR, mens computeren startes op.

● Kør tests automatisk eller i en interaktiv tilstand

● Gentag tests

● Vis eller gem testresultaterne

● Kør igennem tests for at introducere yderligere testmuligheder for at give ekstra oplysninger om de mislykkede enheder

● Se statusmeddelelser, der informerer dig, hvis tests er udført ordentligt

● Se fejlmeddelelser, der informerer dig om problemer, som er opstået under testning

BEMÆRK: Nogle tests til specifikke enheder kræver brugerinteraktion. Sørg altid for, at du er tilstede ved computerterminalen, når

diagnostiktestene er udført.

Emner:

• Kørsel af ePSA-diagnosticeringen

Kørsel af ePSA-diagnosticeringen

Start diagnosticeringsopstart ved brug af en af de metoder, der er foreslået nedenfor:

1. Tænd for computeren.

2. Mens computeren starter op, trykkes på F12-tasten, når Dell-logoet vises.

3. I opstartsmenuskærmen bruges du Op/Ned-piletasterne til at vælge Diagnostics og derefter trykkes på Enter.

BEMÆRK:

Diagnosticeringen begynder at køre testene på alle registrerede enheder.

4. Tryk på pilen i nederste højre hjørne for at gå til sidefortegnelsen.
De fundne punkter angives og testes.

5. For at køre en diagnosticeringstest på en bestemt enhed, tryk på Esc og klikke på Yes at stoppe diagnosticeringstesten.

6. Vælg enheden fra venstre rude og klik på Run Tests (Kør tests).

7. Hvis der er problemer,,vises fejlkoder.
Noter fejlkoden og kontakt Dell.

Vinduet Enhanced Pre-boot System Assessment vises med alle enheder, der er registreret af computeren.

Enhanced Pre-Boot System Assessment – ePSA-diagnosticering 77

Technical specifications

NOTE: Offerings may vary by region. For more information regarding the configuration of your system in:

● Windows 10, click or tap Start > Settings > System > About.

Table 22. System specifications

Feature Specification

Chipset Intel Kaby Lake

6

DRAM bus width

Flash EPROM 16 MB

64 bits

Table 23. Processor specifications

Feature Specification

Processor type

L2 cache 2 MB

● 7th Generation Intel Core i7, i5, i3

● 6th Generation Intel Core i3

● Intel Pentium Processor 4405U

● Intel Celeron Processor 3855U

Table 24. Memory specifications

Feature Specification

Memory connector Two internally accessible DDR4 SoDIMM connectors

Memory size per slot 4 GB and 8 GB

● 4 GB, 1 x 4 GB

● 8 GB, 1 x 8 GB

● 8 GB, 2 x 4 GB

● 16 GB, 2 x 8 GB

Memory speed 2133 Mhz

Minimum memory 4 GB

Maximum memory 16 GB

Table 25. Storage specifications

Feature Specification

M.2 SSD

SATA 3.0

128 GB and 256 GB

Table 26. Audio specifications

Feature Specification

Type Two-channel high-definition audio.

Controller Realtek ALC3246 with Waves MaxxAudio

Stereo conversion 24-bit (analog-to-digital and digital-to-analog)

78 Technical specifications

Table 26. Audio specifications (continued)

Feature Specification

Interface Intel HDA bus

Speakers 2 x 2 W

Volume controls Program menu and keyboard media-control keys

Table 27. Video specifications

Feature Specification

Video type eDP

Video Controller:

UMA Intel HD Graphics (shared memory)

Discrete AMD Radeon R5 M315 (up to 2 GB DDR3)

Data bus: 64 bits

External display support VGA

Table 28. Camera specifications

Feature Specification

Camera Resolution HD fixed focus resolution

Video Resolution (maximum) 1280 x 720 (HD) at 30 fps (maximum)

Diagonal viewing angle 74°

Table 29. Communication specifications

Feature Specification

Network adapter 10/100/1000 Mbps Ethernet LAN on Motherboard (LOM)

Wireless

● Wi-Fi 802.11 b/g/n

● Bluetooth 4.1

Table 30. Ports and connectors specifications

Feature Specification

Audio One headphone/microphone combo port (headset)

Video

Network adapter One RJ-45 port

USB:

NOTE: The powered USB 3.0 connector also supports Microsoft Kernel Debugging. The ports are identified in the documentation

that is shipped with your system.

Media card reader One 3.0 SD card slot

● HDMI 1.4a, Full size without 4k2k output

● Dedicated VGA (D-SUB) connector on board

● Two USB 3.0 ports

● One USB 2.0 port

Table 31. Display specifications

Feature Specification

Type

Dimensions:

● 15.6 inches HD WLED

Technical specifications 79

Table 31. Display specifications (continued)

Feature Specification

Height 360.00 mm (14.17 inches)

Diagonal 396.24 mm (15.60 inches)

Width 224.3 mm (8.83 inches)

Maximum resolution 1366 x 768 pixels

Active area (X/Y) 344.20 mm x 193.50 mm (13.55 inches x 7.62 inches)

Maximum brightness 200 nits

Operating angle 0° (closed) to 135°

Refresh rate 60 Hz

Minimum viewing angles:

Horizontal +/- 40 degrees

Vertical +10/ -30 degrees

Pixel pitch 0.252 mm

Table 32. Keyboard specifications

Feature Specification

Number of keys: US 101, Brazil 104, UK 102, and Japan 105

Pitch

Travel distance

X:19.05 mm/Y: 18.05 mm

3.3 mm

Table 33. Touchpad specifications

Feature Specification

Active Area:

X-axis 105.00 mm (4.13 inches)

Y-axis 80.00 mm (3.14 inches)

Table 34. Battery specifications

Feature Specification

Type

Dimensions:

Height 20.00 mm (0.78 in.)

Width 270.00 mm (10.63 inches)

Depth 37.50 mm (1.47 inches)

Weight 0.25 kg (0.56 lb)

Life span 300 discharge/charge cycles

Voltage 14.80 VDC

Temperature range:

Operating 0°C–35 °C (32°F–95 °F)

Non-Operating –40°C–65 °C (–40°F–149 °F)

Coin-cell battery 3 V CR2032 lithium ion

● 4-cell “smart” lithium ion (47 WHr)

80 Technical specifications

Table 35. AC Adapter specifications

Feature Specification

Type 65 W (discrete)

Input voltage 100 V AC–240 V AC

Input frequency 50 Hz–60 Hz

Input current (maximum)

65 W 1.70 A

Output current

65 W 3.34 A (continuous)

Rated output voltage 19.5 V DC

Temperature range:

Operating -40°C to 21.1°C (-40°F to 70°F)

Non-Operating –40°C–70 °C (–40°F–158 °F)

Table 36. Physical

Feature Specification

Height: 23.65 mm (0.93 inches)

Width: 380.00 mm (14.96 inches)

Depth: 260.30 mm (10.24 inches)

Weight: 2.29 kg (5.04 lb)

Table 37. Environmental specifications

Feature Specification

Temperature:

Operating 0°C–35 °C (32°F–95 °F)

Storage –40°C–65 °C (–40°F–149 °F)

Relative humidity (maximum):

Operating 10% to 90% (non-condensing)

Storage 0% to 95% (non-condensing)

Altitude (maximum):

Operating

Non-Operating –15.2 m to 10,668 m (–50 ft to 35,000 ft)

Airborne contaminant level G1 as defined by ISA-S71.04-1985

–15.2 m to 30482000 m (–50 to 10,0006560 ft)

0° to 35°C

Technical specifications 81

Kontakt Dell

BEMÆRK: Hvis du ikke har en aktiv internetforbindelse, kan du finde kontaktoplysninger på købskvitteringen, pakkeslippen, fakturaen

eller i Dells produktkatalog.

Dell giver flere muligheder for online- og telefonbaseret support og service. Tilgængeligheden varierer for de enkelte lande og produkter,
og nogle tjenester findes muligvis ikke i dit område. Sådan kontakter du Dell omkring salg, teknisk support eller kundeservice:

1. Gå til Dell.com/support.

2. Vælg supportkategori.

3. Bekræft dit land eller område i rullemenuen Choose a Country/Region (Vælg land/område) fra listen nederst på siden.

4. Vælg det relevante service- eller supportlink alt afhængigt af, hvad du har brug for.
