DELL Vostro 15 3530 User guide [pl]

Vostro 15 3530

Podręcznik użytkownika

Model regulacji: P112F
Typ regulacji: P112F010/P112F011
Marzec 2024
Wer. A03

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

© 2023-2024 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell iinne znaki towarowe są znakami towarowymi firmy Dell
Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Spis treści

Rodzdział 1: Widoki komputera Vostro 15 3530.................................................................................. 7

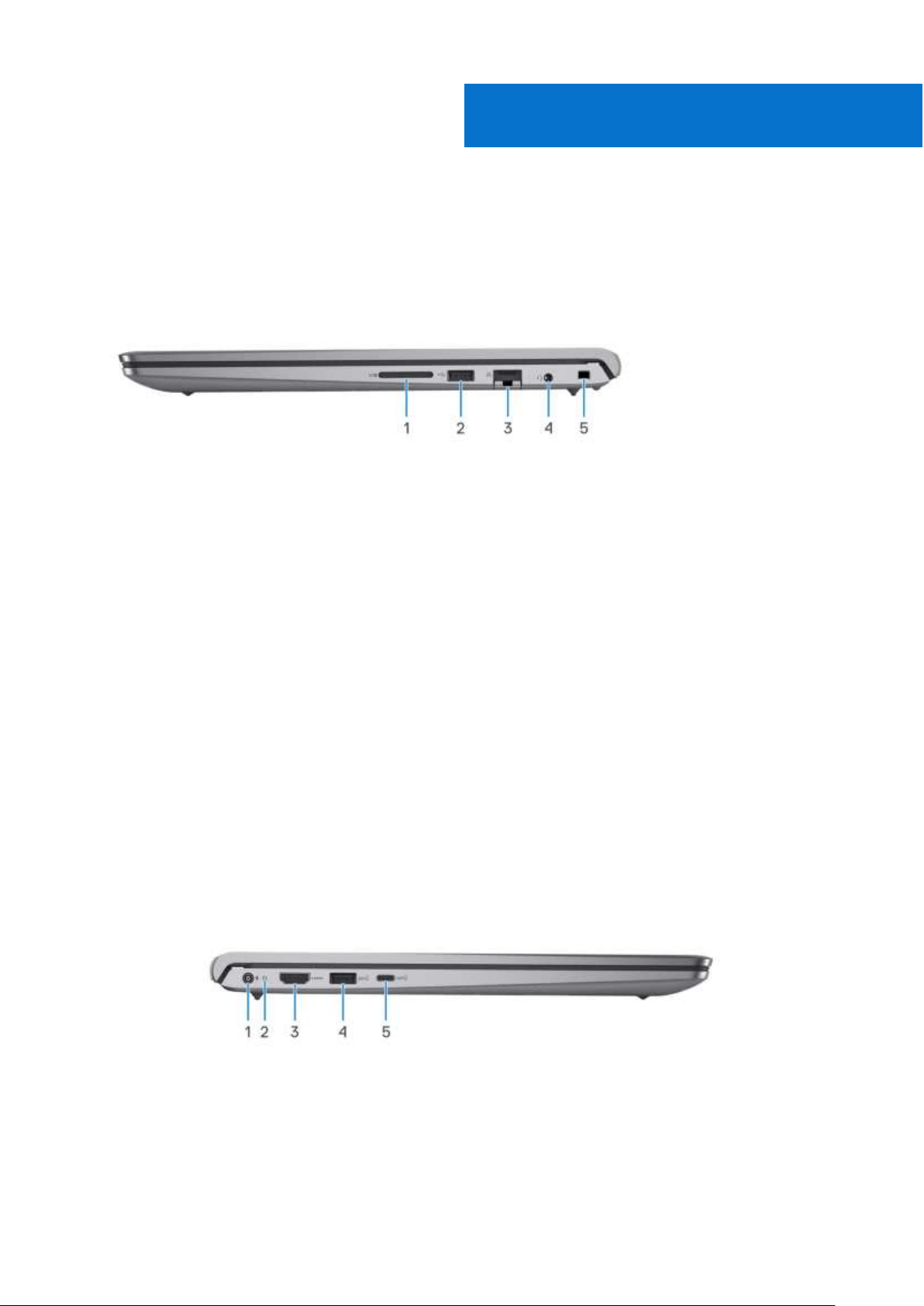

Prawa strona.......................................................................................................................................................................... 7

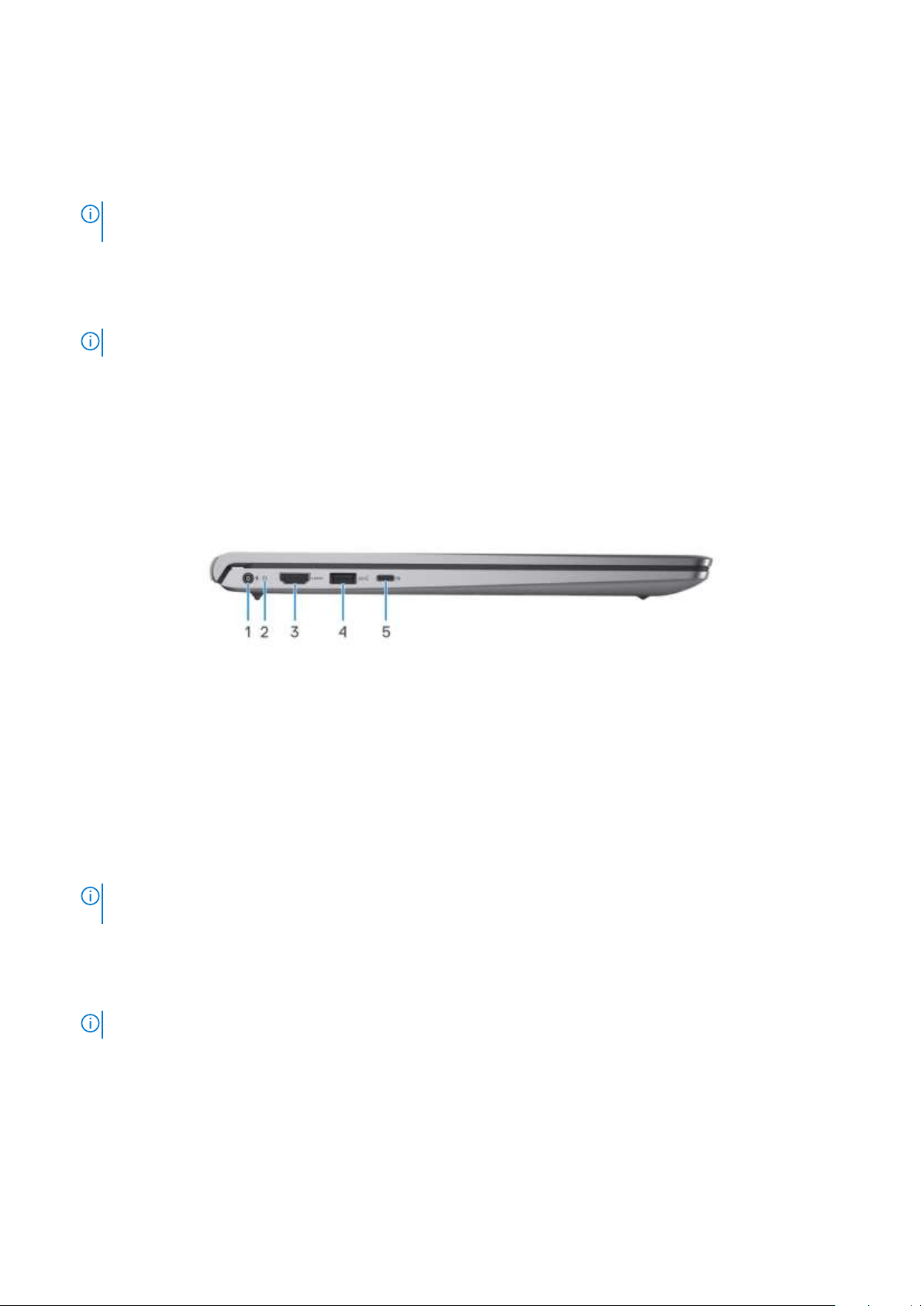

Lewa strona............................................................................................................................................................................7

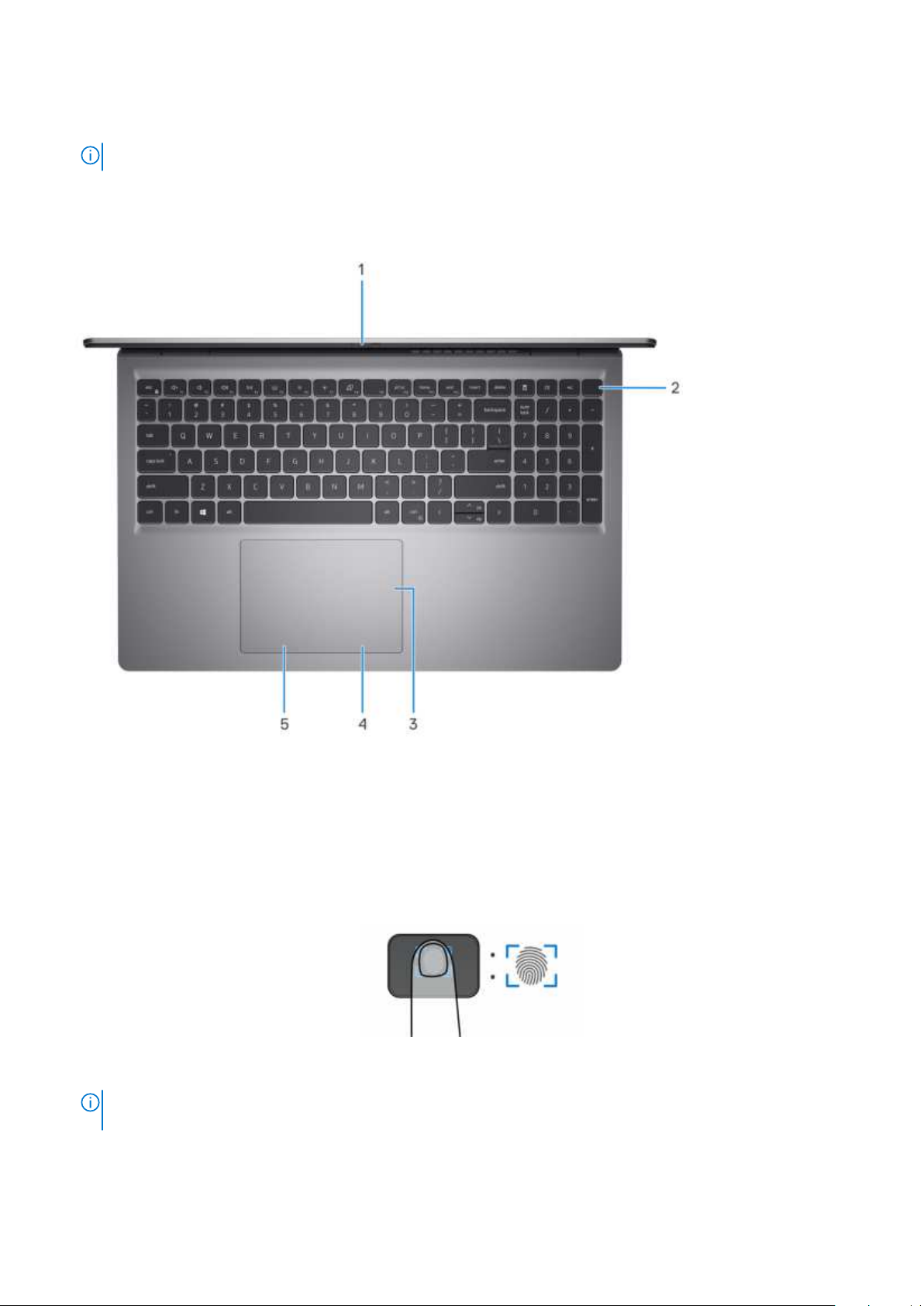

Góra.........................................................................................................................................................................................9

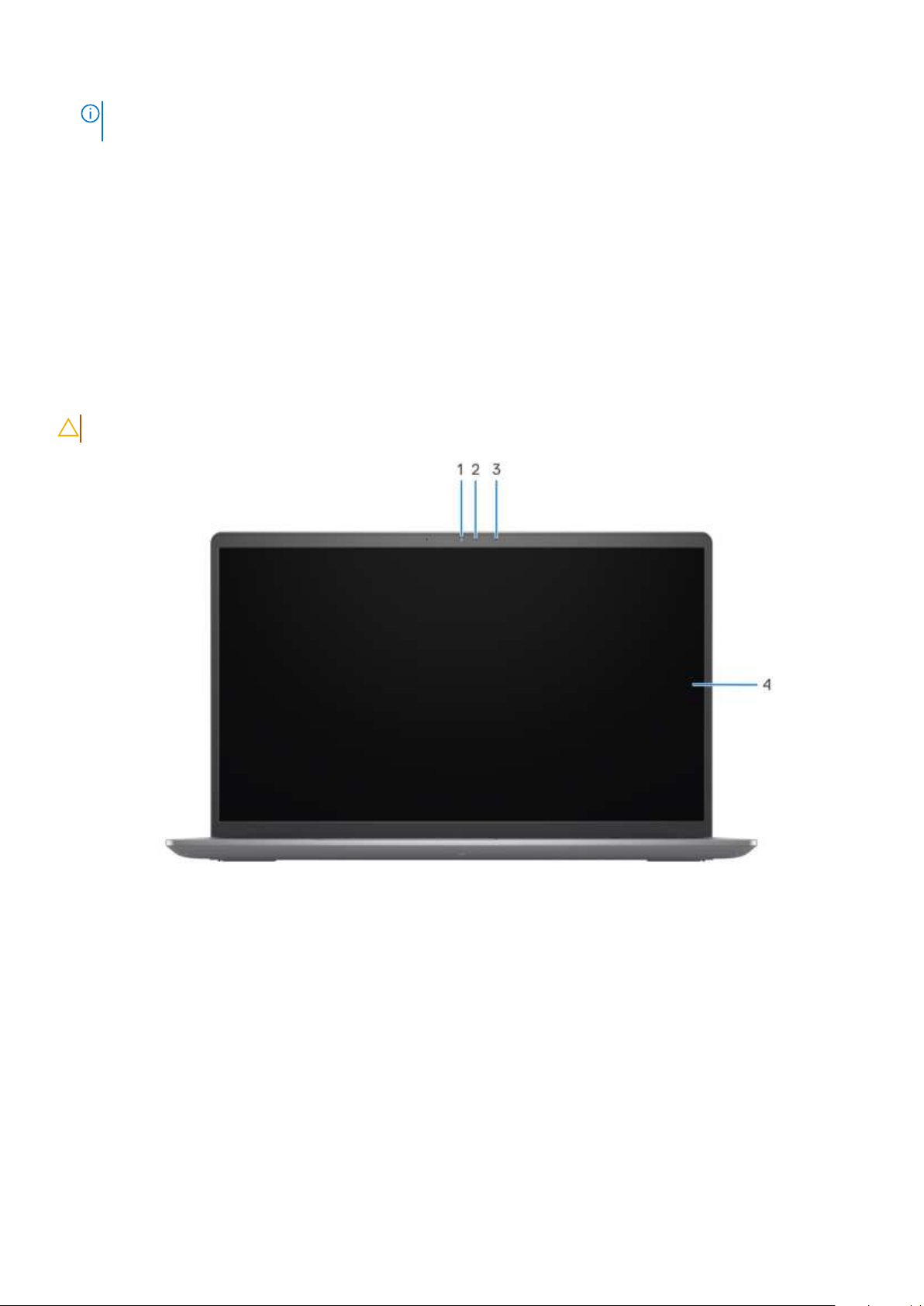

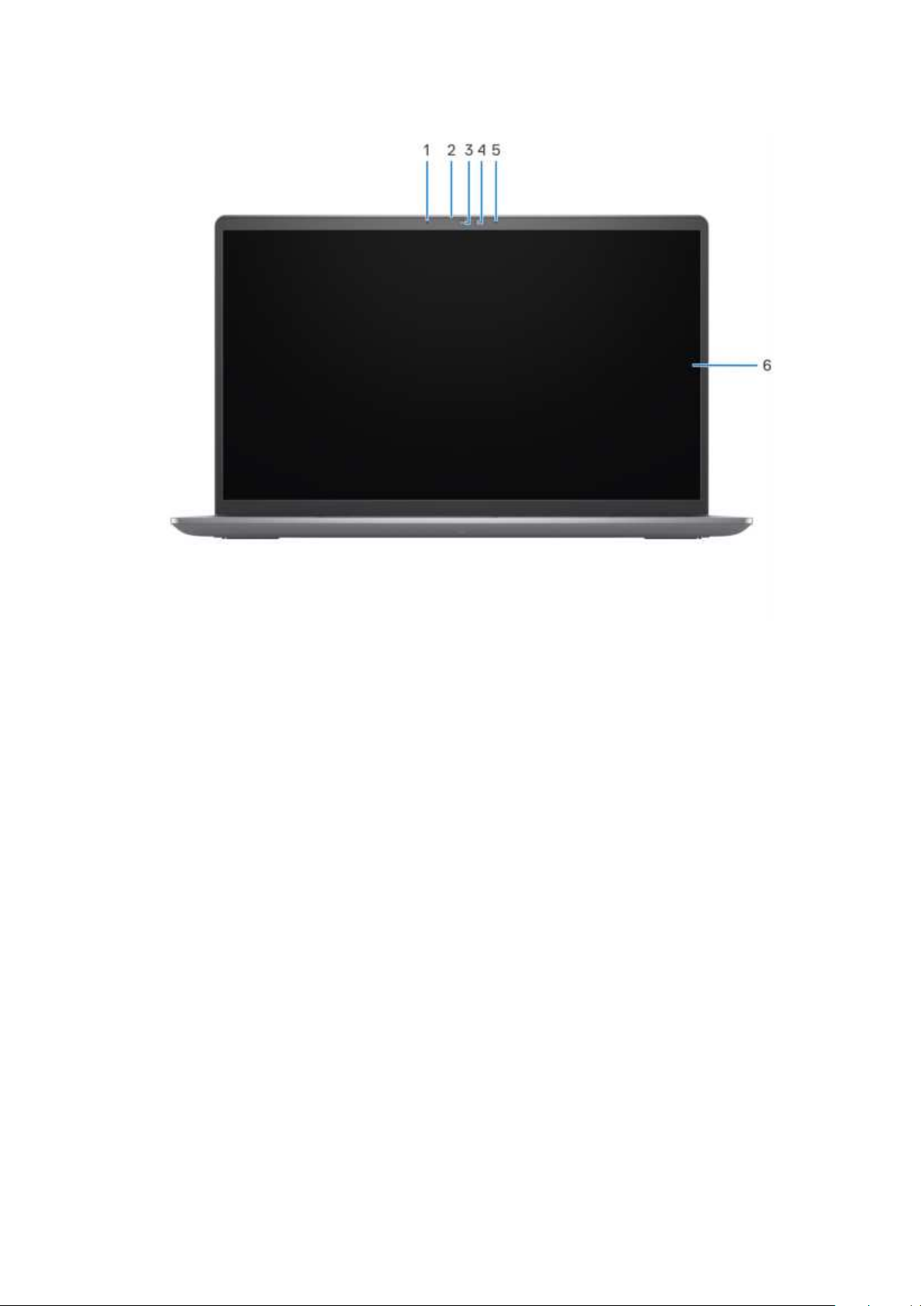

Przód..................................................................................................................................................................................... 10

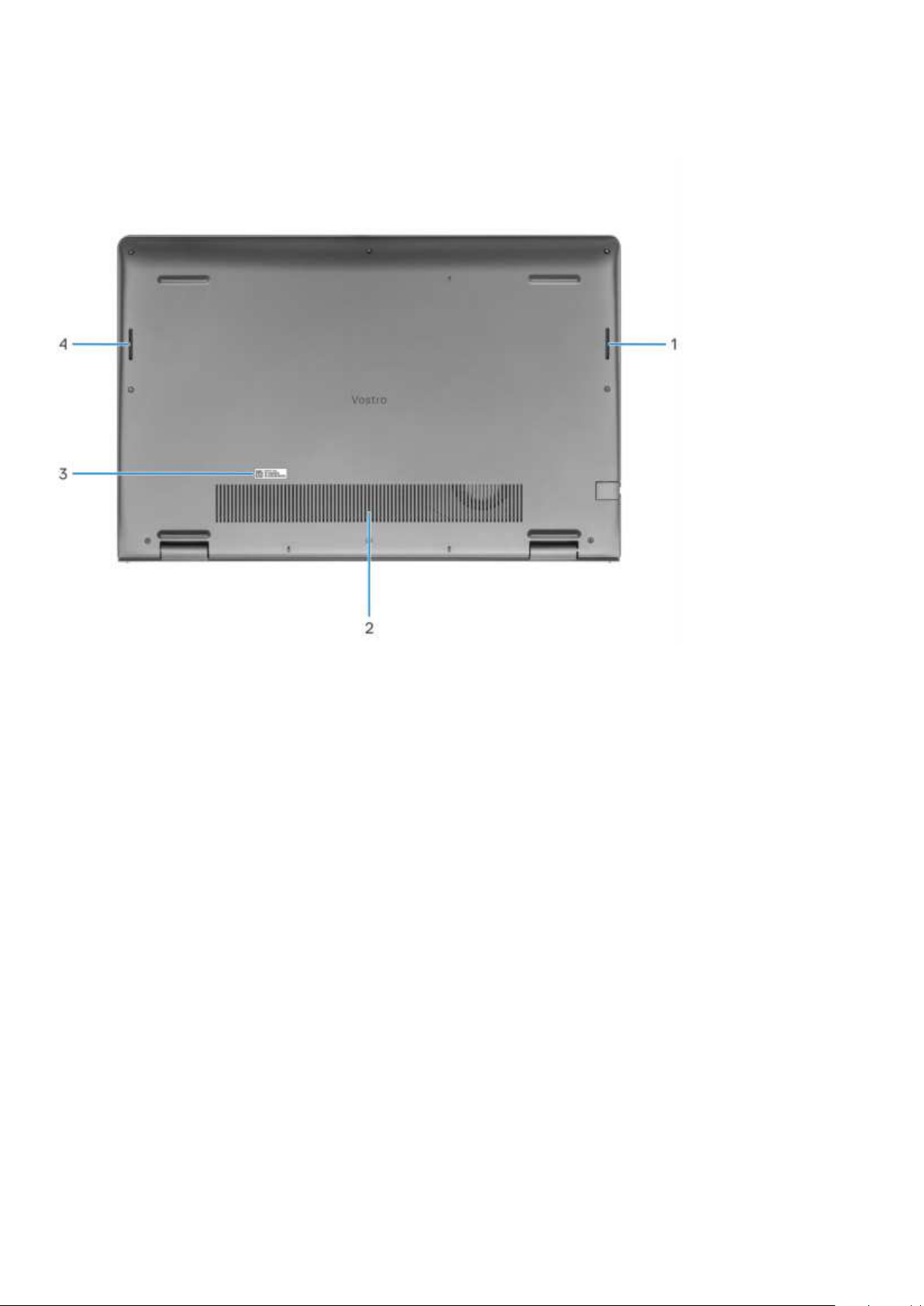

Dół.......................................................................................................................................................................................... 12

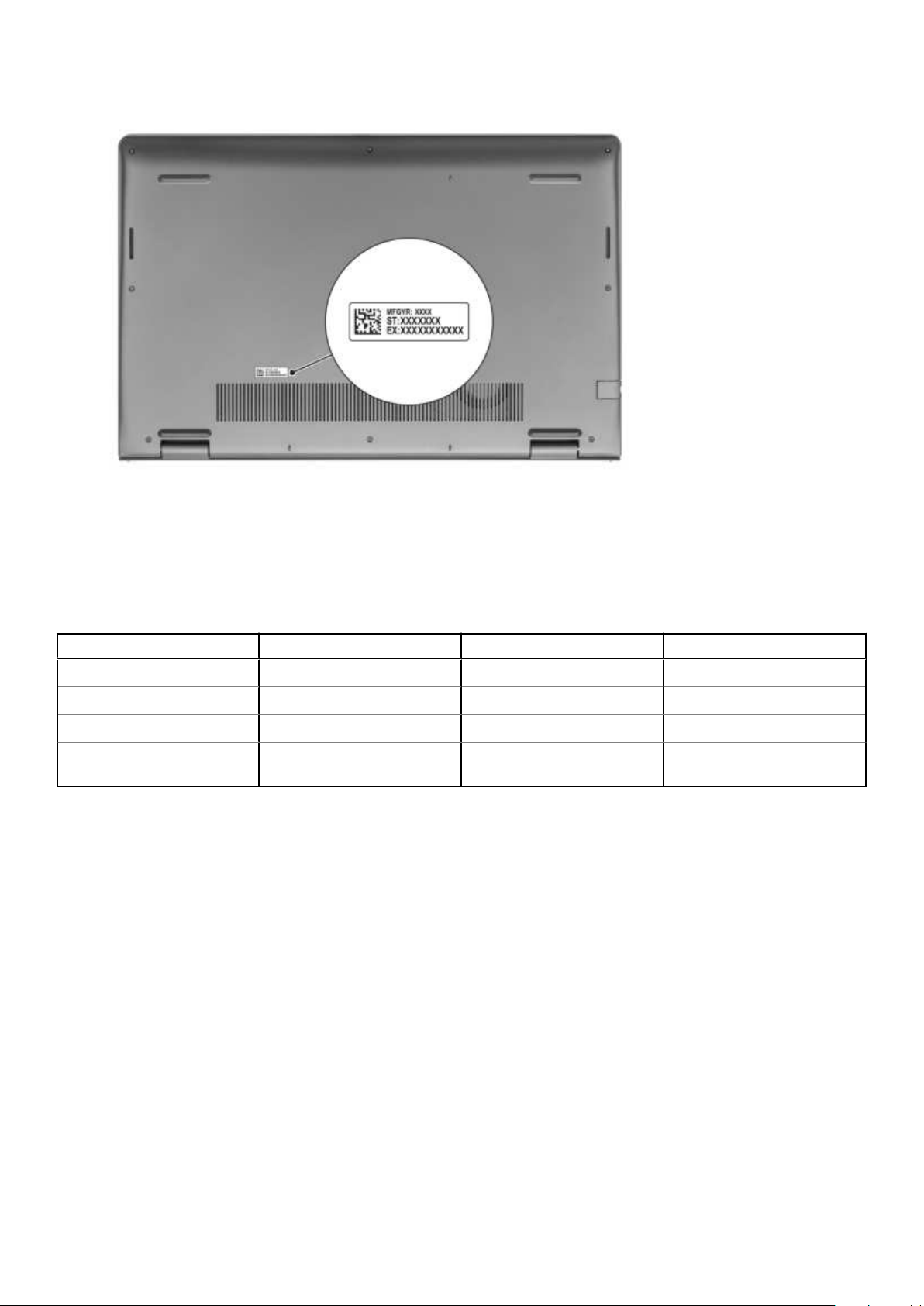

Kod Service Tag................................................................................................................................................................... 12

Wskaźnik LED naładowania istanu baterii........................................................................................................................ 13

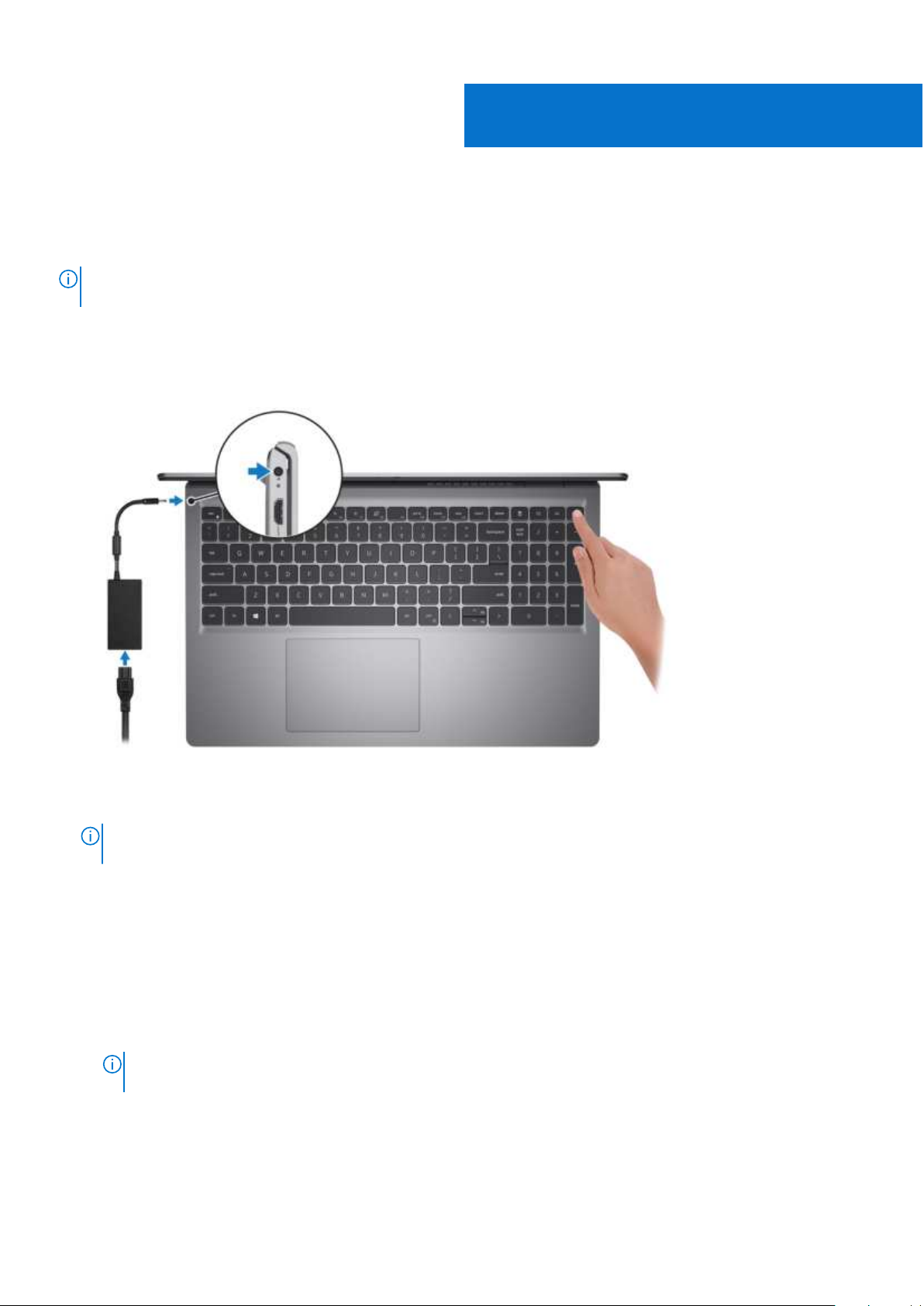

Rodzdział 2: Konfigurowanie komputera Vostro 15 3530....................................................................14

Rodzdział 3: Specyfikacje komputera Vostro 15 3530........................................................................16

Wymiary iwaga.................................................................................................................................................................... 16

Procesor................................................................................................................................................................................ 16

Chipset...................................................................................................................................................................................17

System operacyjny...............................................................................................................................................................18

Pamięć................................................................................................................................................................................... 18

Porty zewnętrzne.................................................................................................................................................................18

Gniazda wewnętrzne...........................................................................................................................................................19

Ethernet.................................................................................................................................................................................19

Moduł łączności bezprzewodowej.....................................................................................................................................20

Audio..................................................................................................................................................................................... 20

Pamięć masowa....................................................................................................................................................................21

Czytnik kart pamięci.............................................................................................................................................................21

Klawiatura..............................................................................................................................................................................21

Skróty klawiaturowe dostępne na komputerze Vostro 15 3530................................................................................... 22

Kamera..................................................................................................................................................................................23

Touchpad..............................................................................................................................................................................24

Zasilacz................................................................................................................................................................................. 24

Bateria...................................................................................................................................................................................25

Wyświetlacz......................................................................................................................................................................... 26

Czytnik linii papilarnych (opcjonalny)................................................................................................................................ 27

Czujnik...................................................................................................................................................................................27

Jednostka GPU — zintegrowana..................................................................................................................................... 28

Karta GPU — autonomiczna.............................................................................................................................................28

Zabezpieczenia sprzętowe.................................................................................................................................................28

Środowisko systemu operacyjnego ipamięci masowej.................................................................................................. 28

Zasady pomocy technicznej firmy Dell............................................................................................................................. 29

ComfortView........................................................................................................................................................................29

Rodzdział 4: Serwisowanie komputera............................................................................................ 30

Instrukcje dotyczące bezpieczeństwa..............................................................................................................................30

Przed przystąpieniem do serwisowania komputera..................................................................................................30

Zalecenia dotyczące bezpieczeństwa......................................................................................................................... 31

Spis treści 3

Zabezpieczenie przed wyładowaniem elektrostatycznym....................................................................................... 32

Zestaw serwisowy ESD................................................................................................................................................ 32

Transportowanie wrażliwych elementów................................................................................................................... 33

Po zakończeniu serwisowania komputera..................................................................................................................33

BitLocker.........................................................................................................................................................................33

Zalecane narzędzia..............................................................................................................................................................34

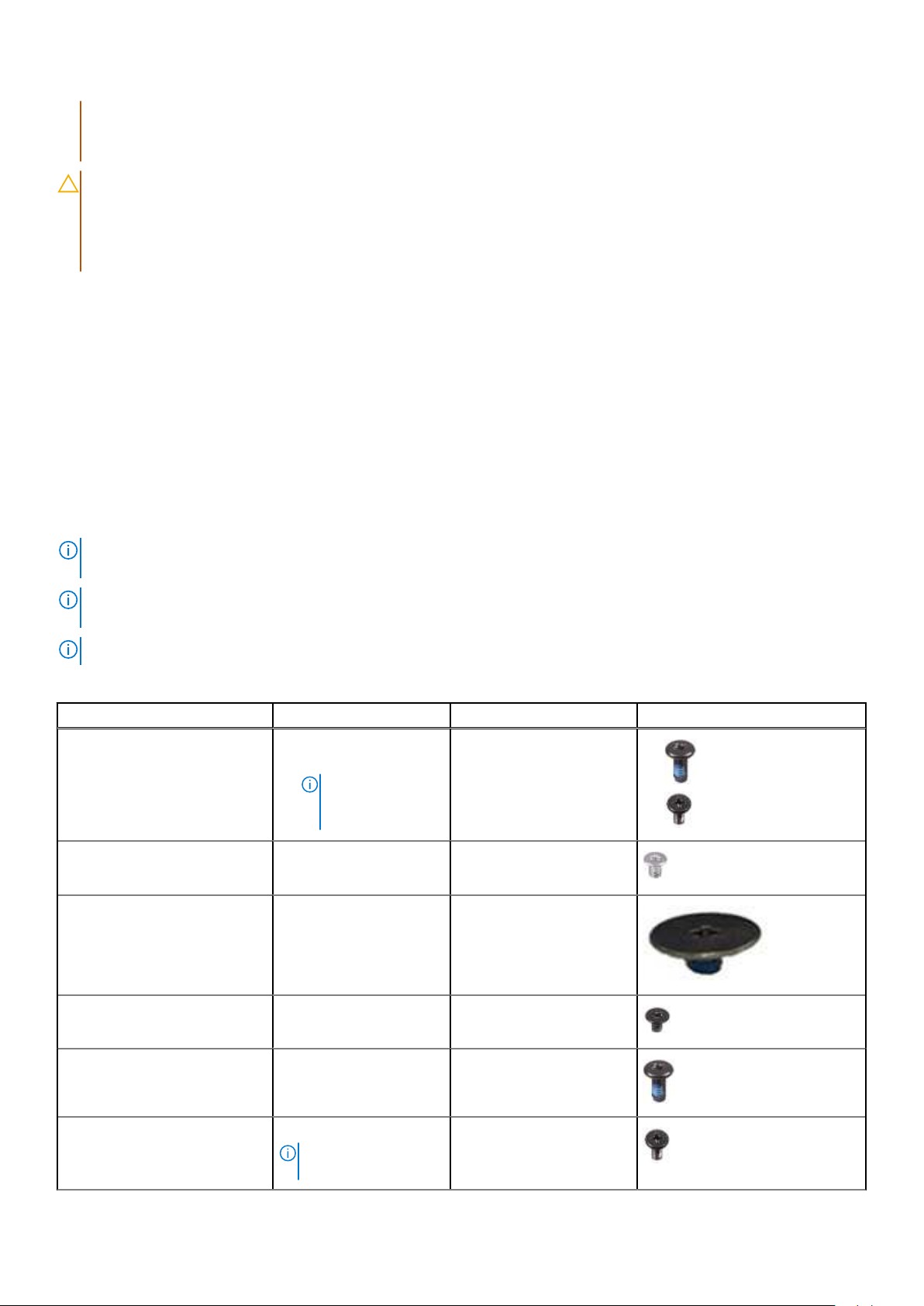

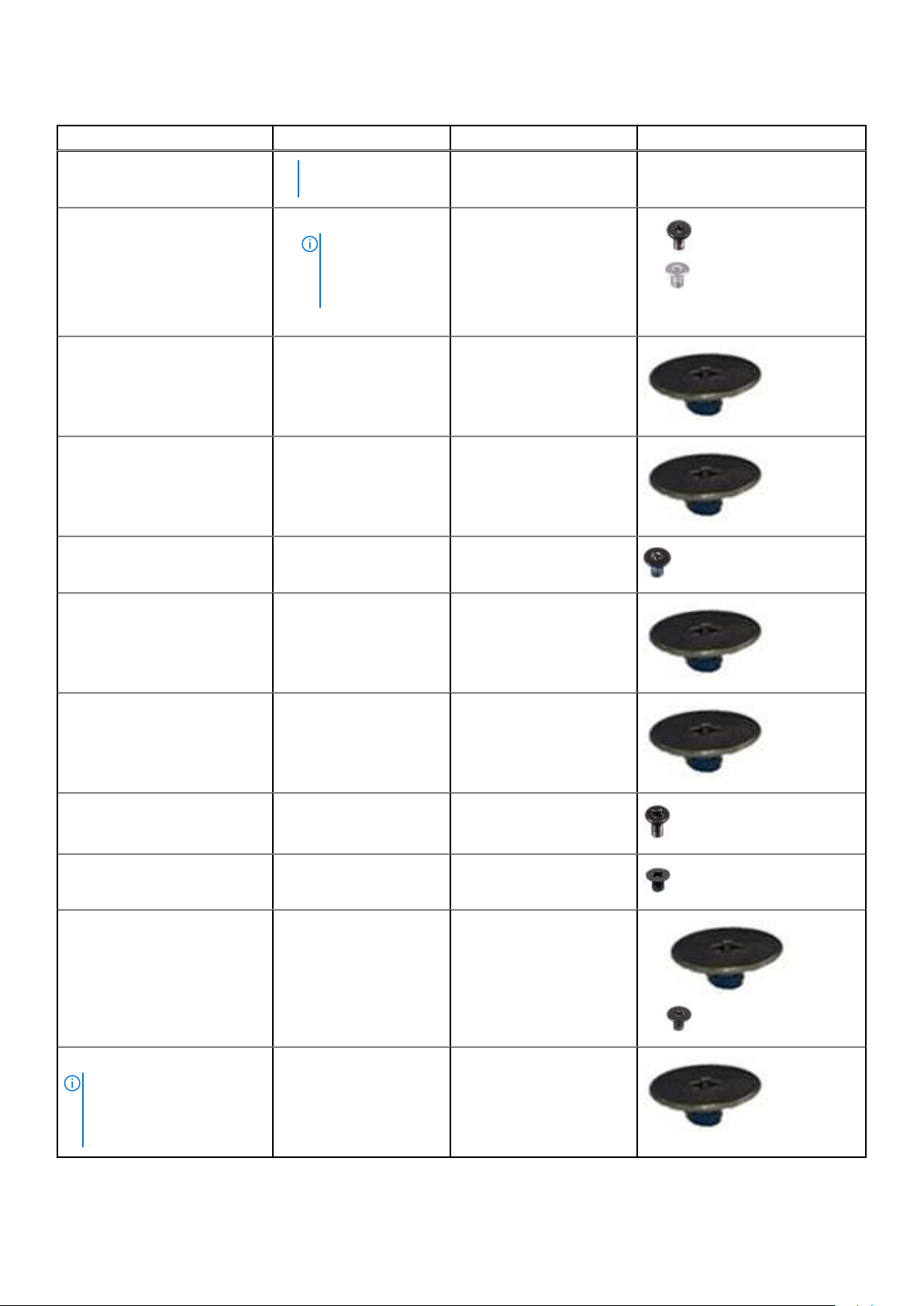

Wykaz śrub...........................................................................................................................................................................34

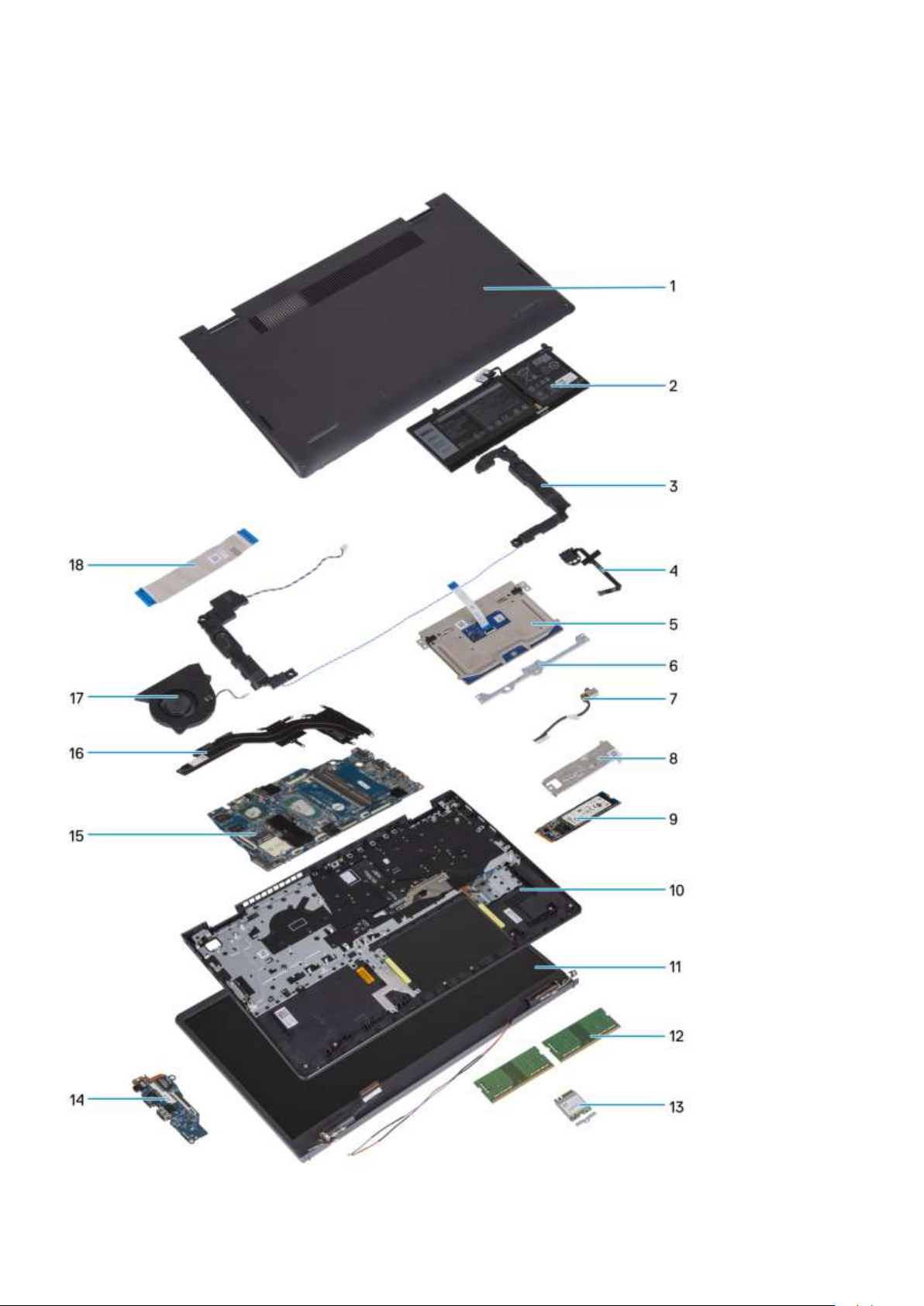

Główne elementy komputera Vostro 15 3530................................................................................................................. 36

Rodzdział 5: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta

(CRU).......................................................................................................................................38

Pokrywa dolna......................................................................................................................................................................38

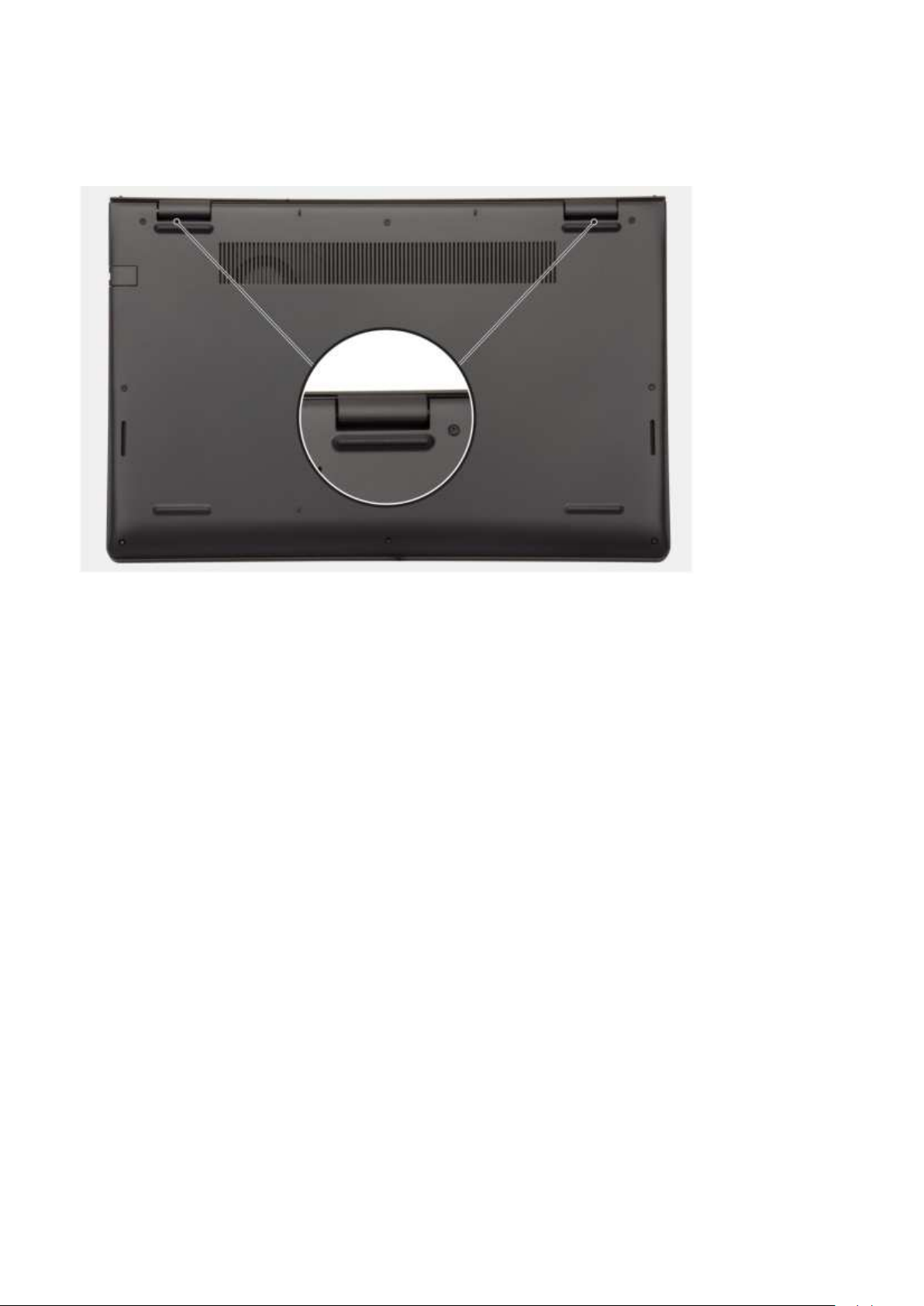

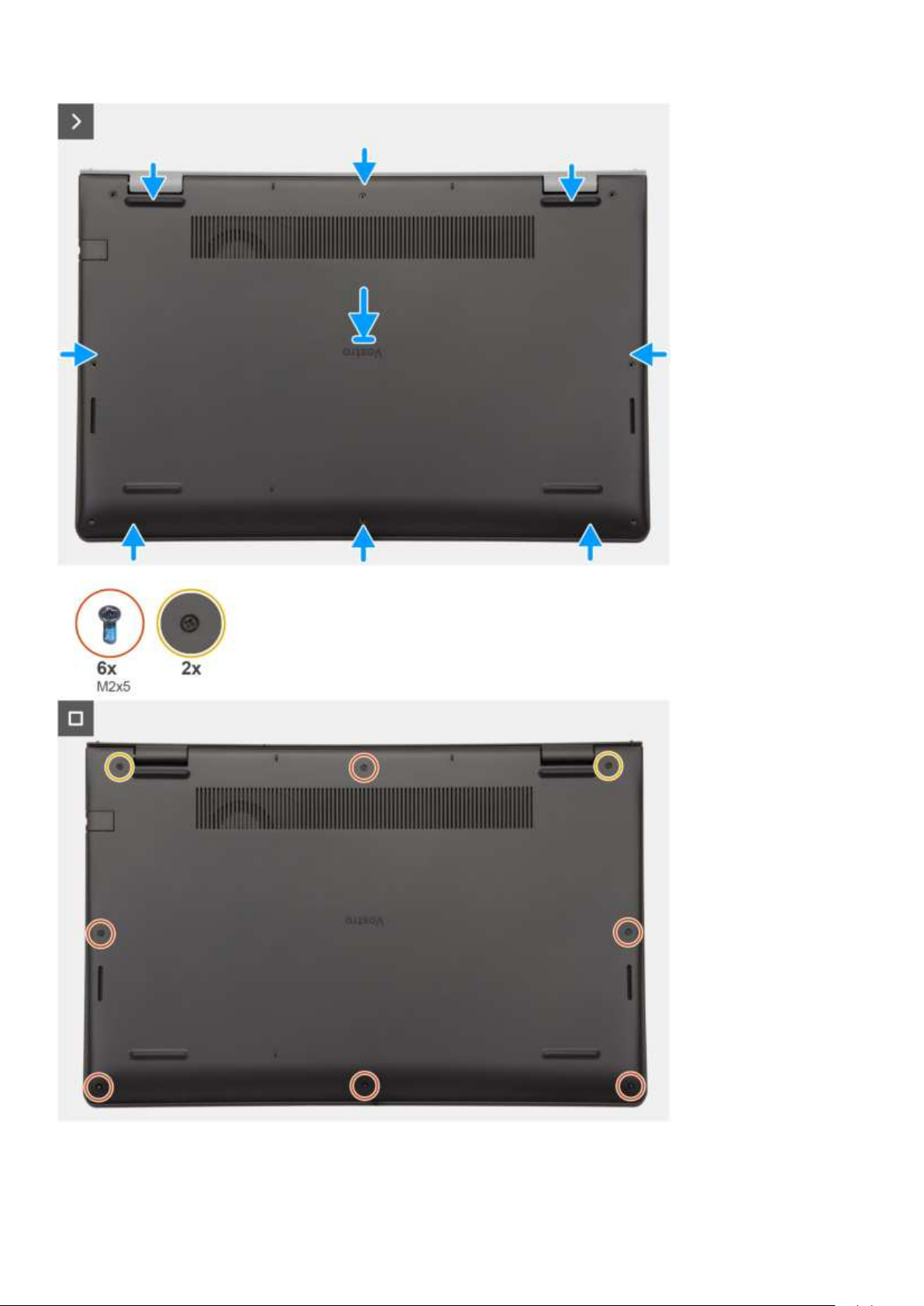

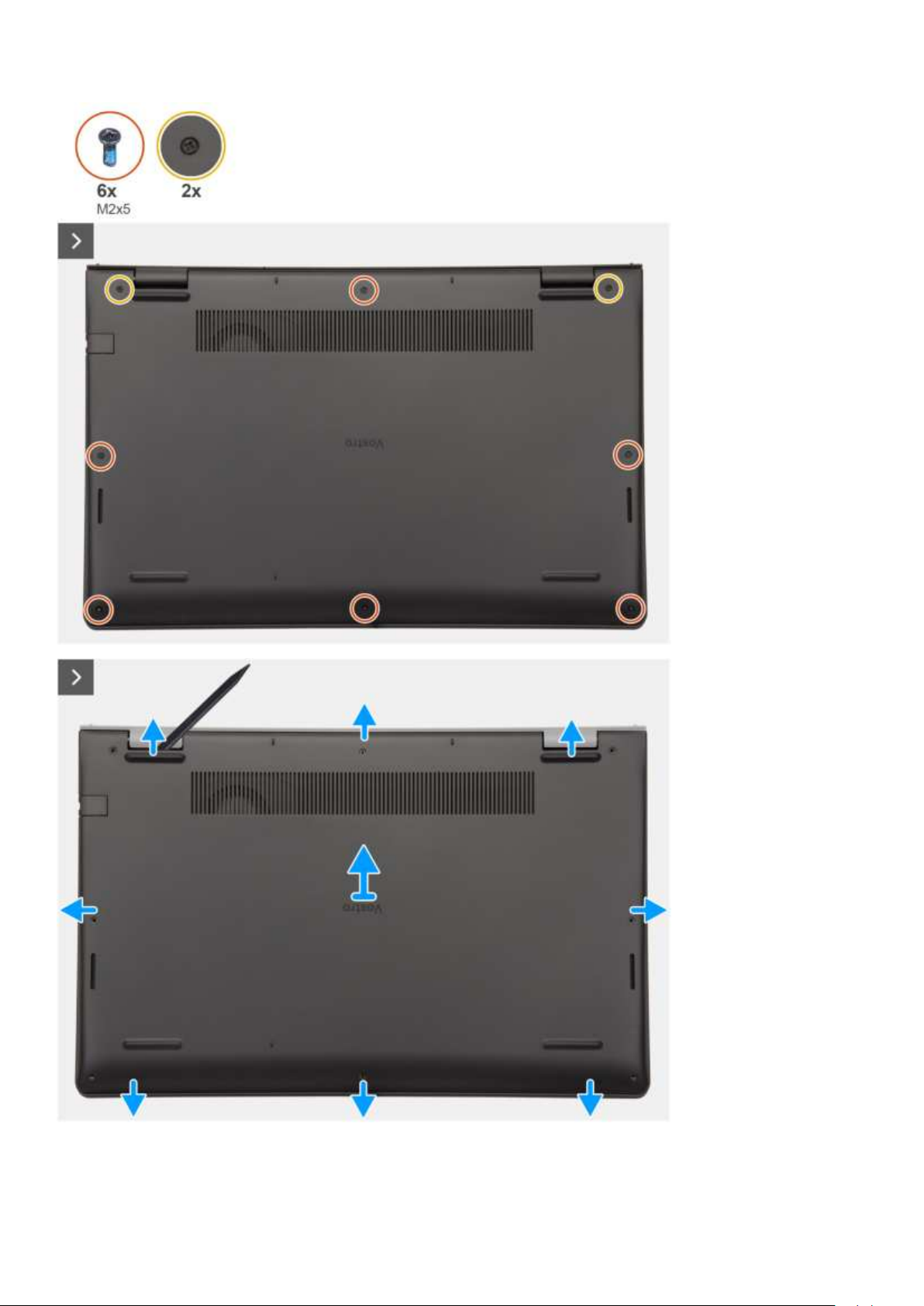

Wymontowywanie pokrywy dolnej..............................................................................................................................38

Instalowanie pokrywy dolnej.........................................................................................................................................40

Moduł pamięci...................................................................................................................................................................... 42

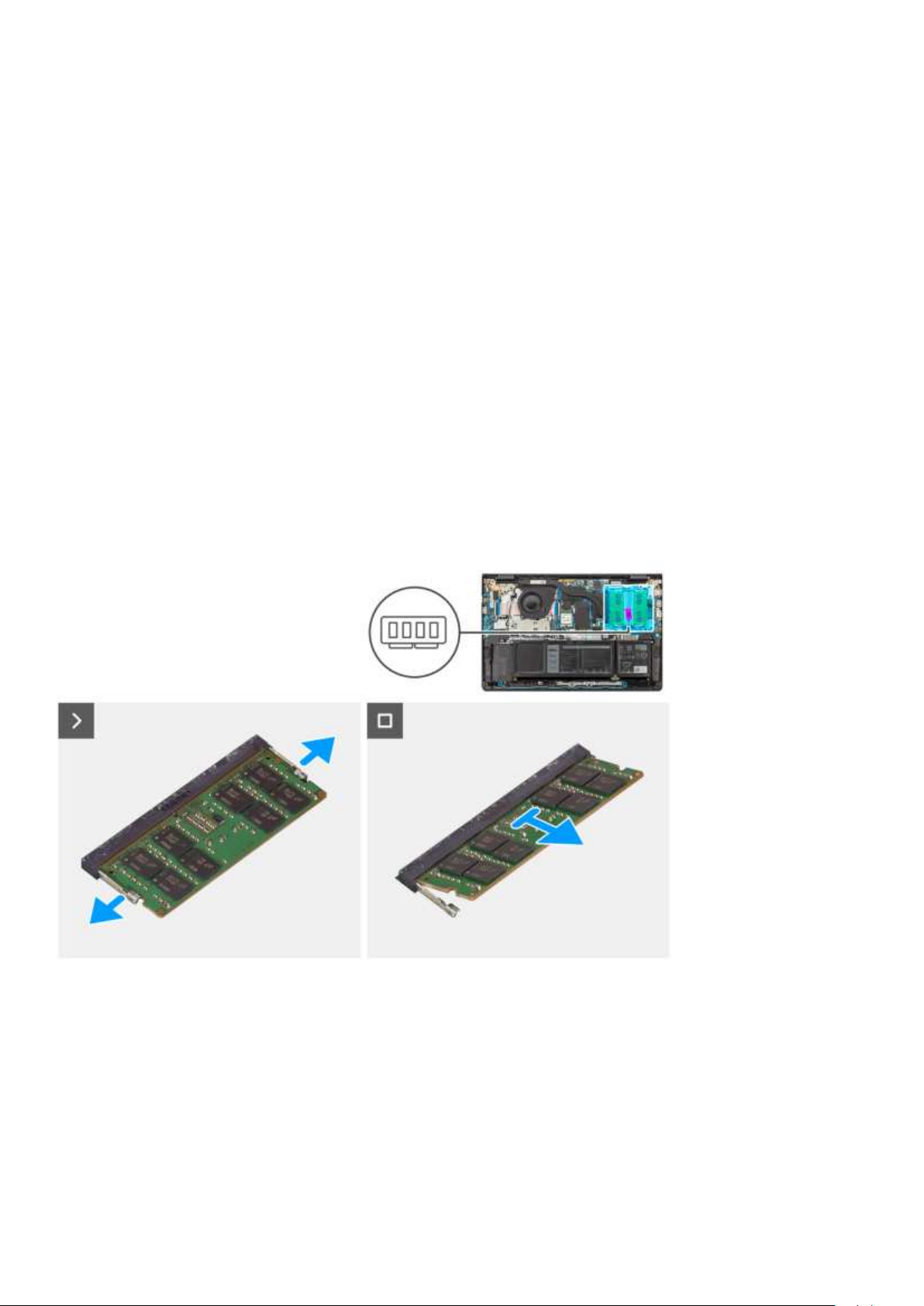

Wymontowywanie modułu pamięci............................................................................................................................. 42

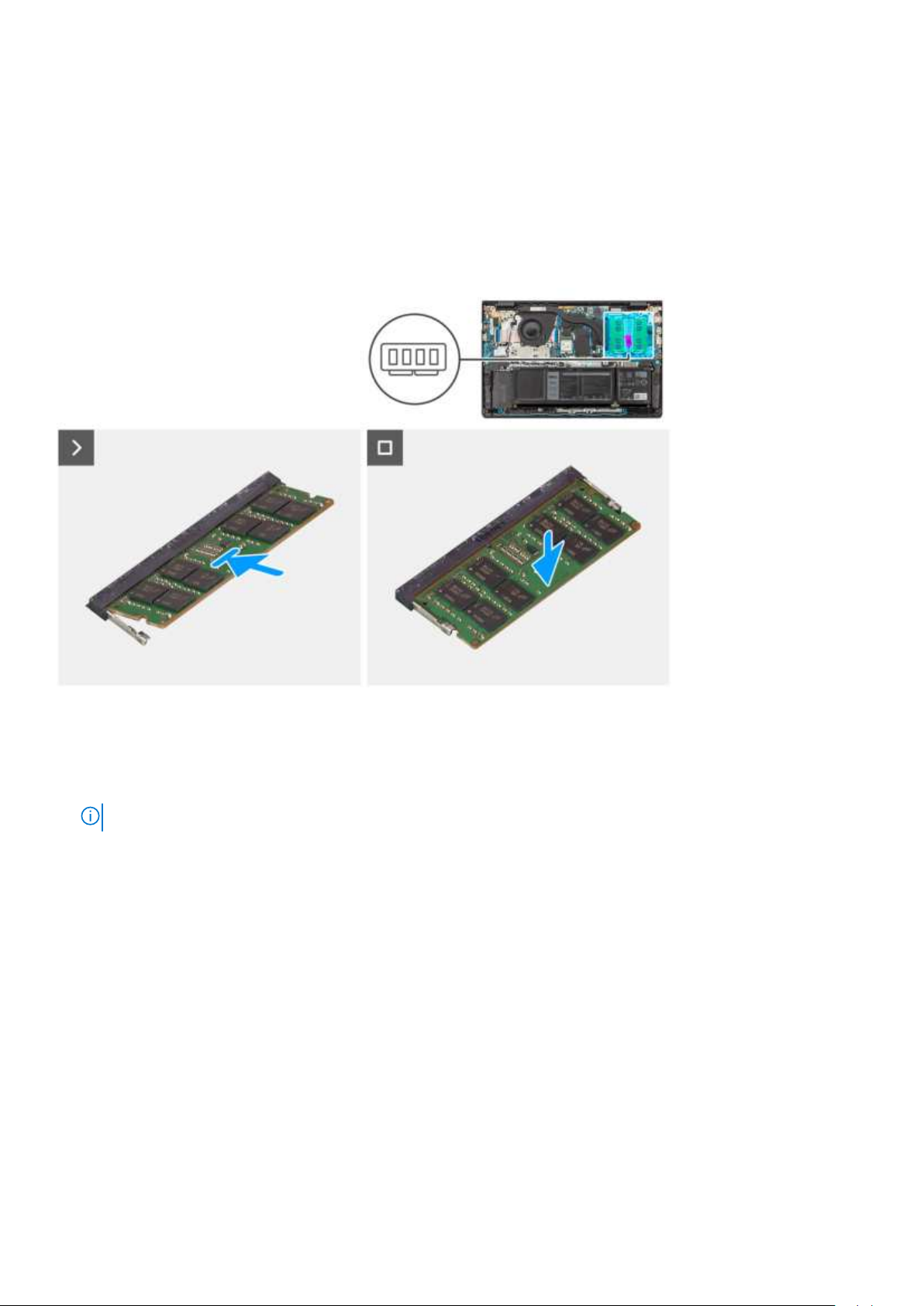

Instalowanie modułu pamięci........................................................................................................................................43

Dysk SSD M.2...................................................................................................................................................................... 43

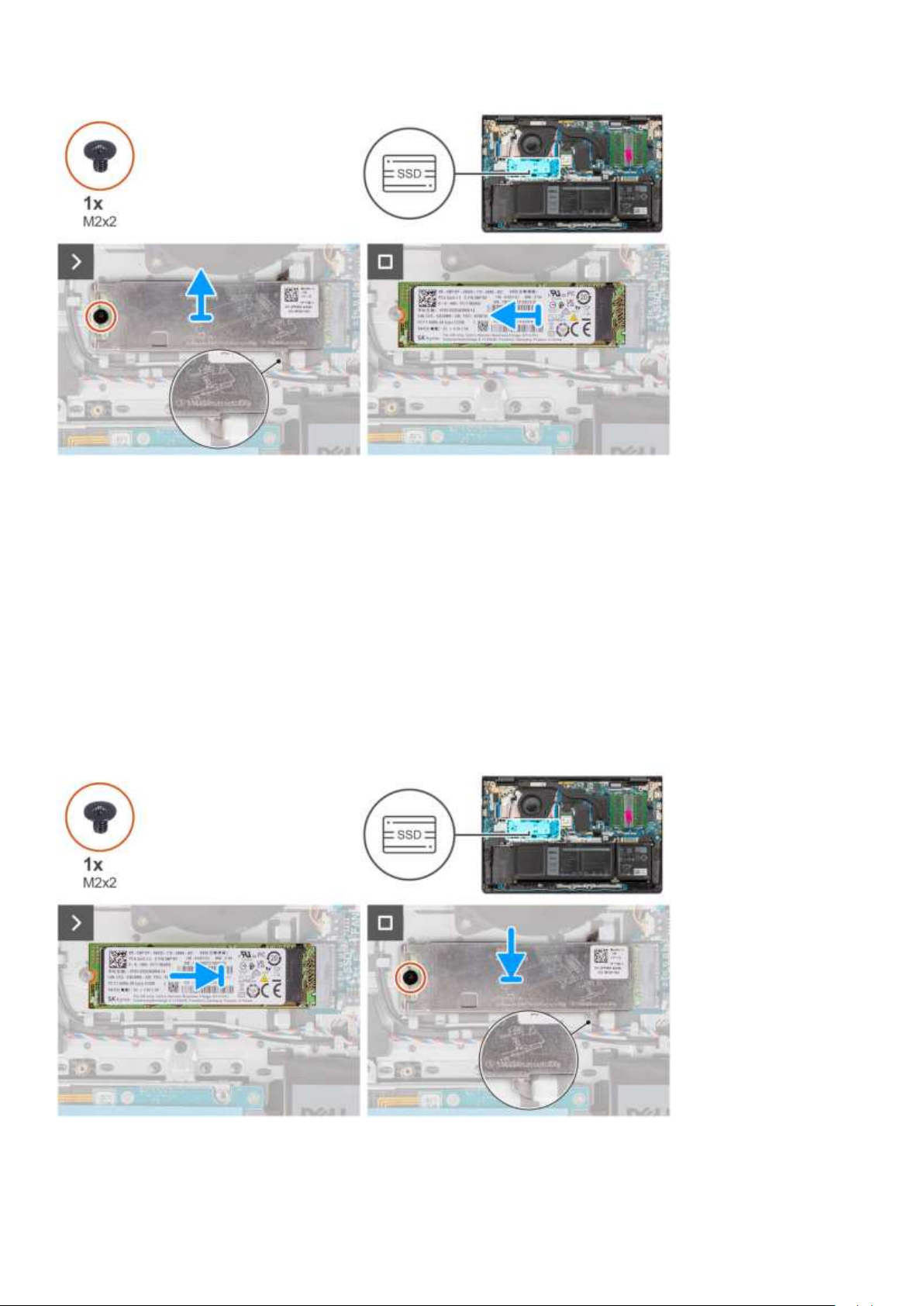

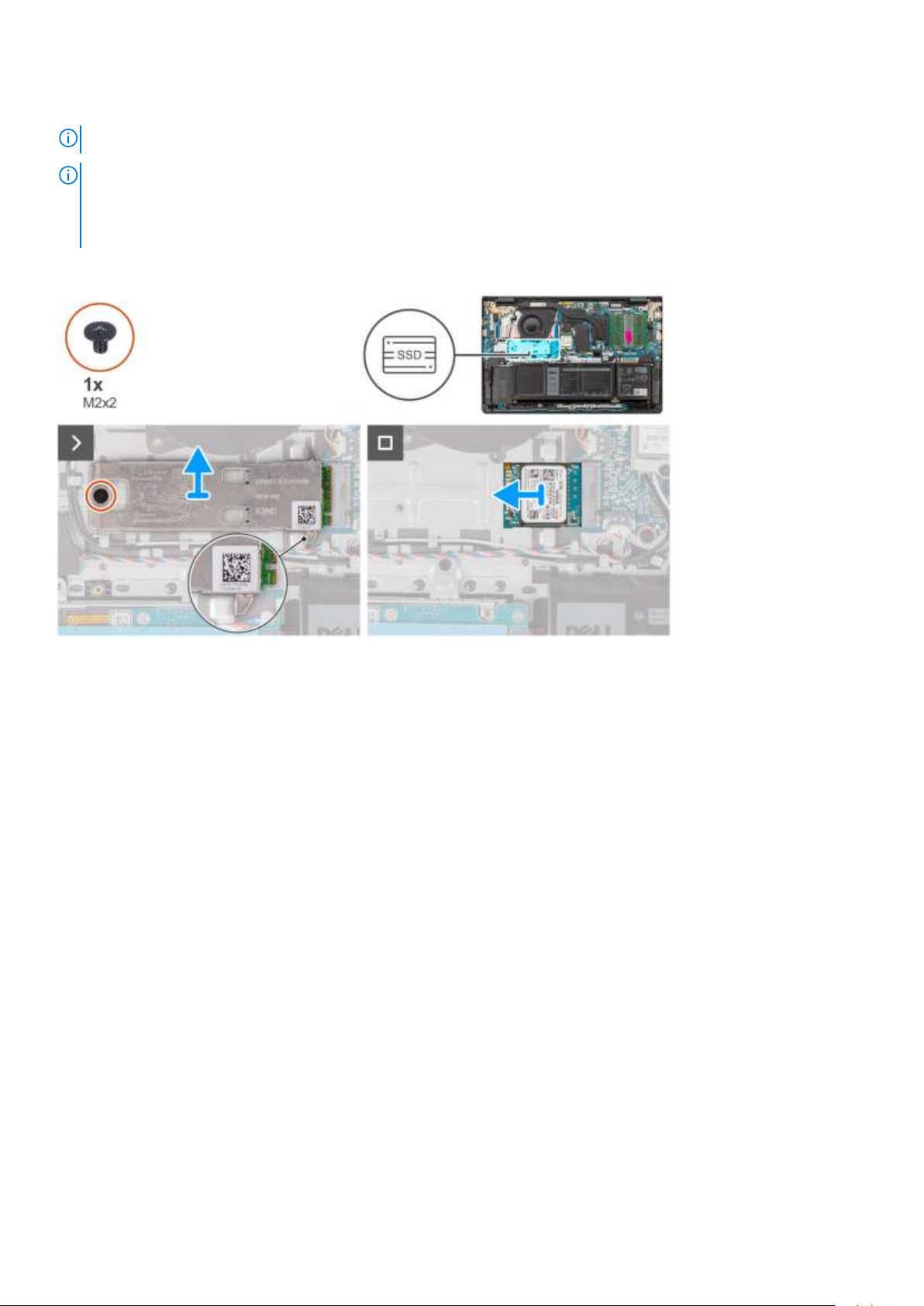

Wymontowywanie dysku SSD M.2 2230................................................................................................................... 43

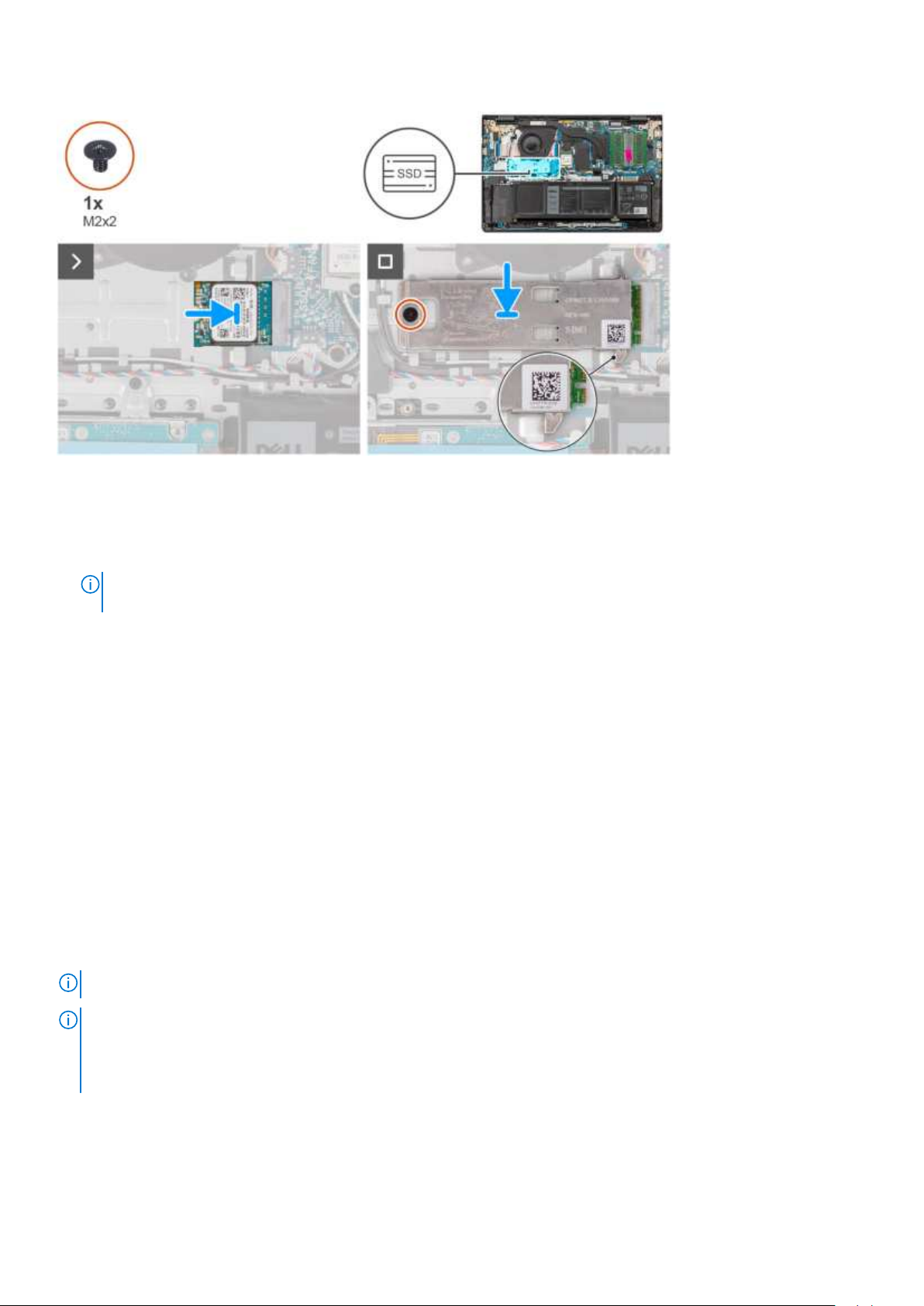

Instalowanie dysku SSD M.2 2230.............................................................................................................................. 44

Wymontowywanie dysku SSD M.2 2280................................................................................................................... 45

Instalowanie dysku SSD M.2 2280..............................................................................................................................46

Karta sieci bezprzewodowej...............................................................................................................................................47

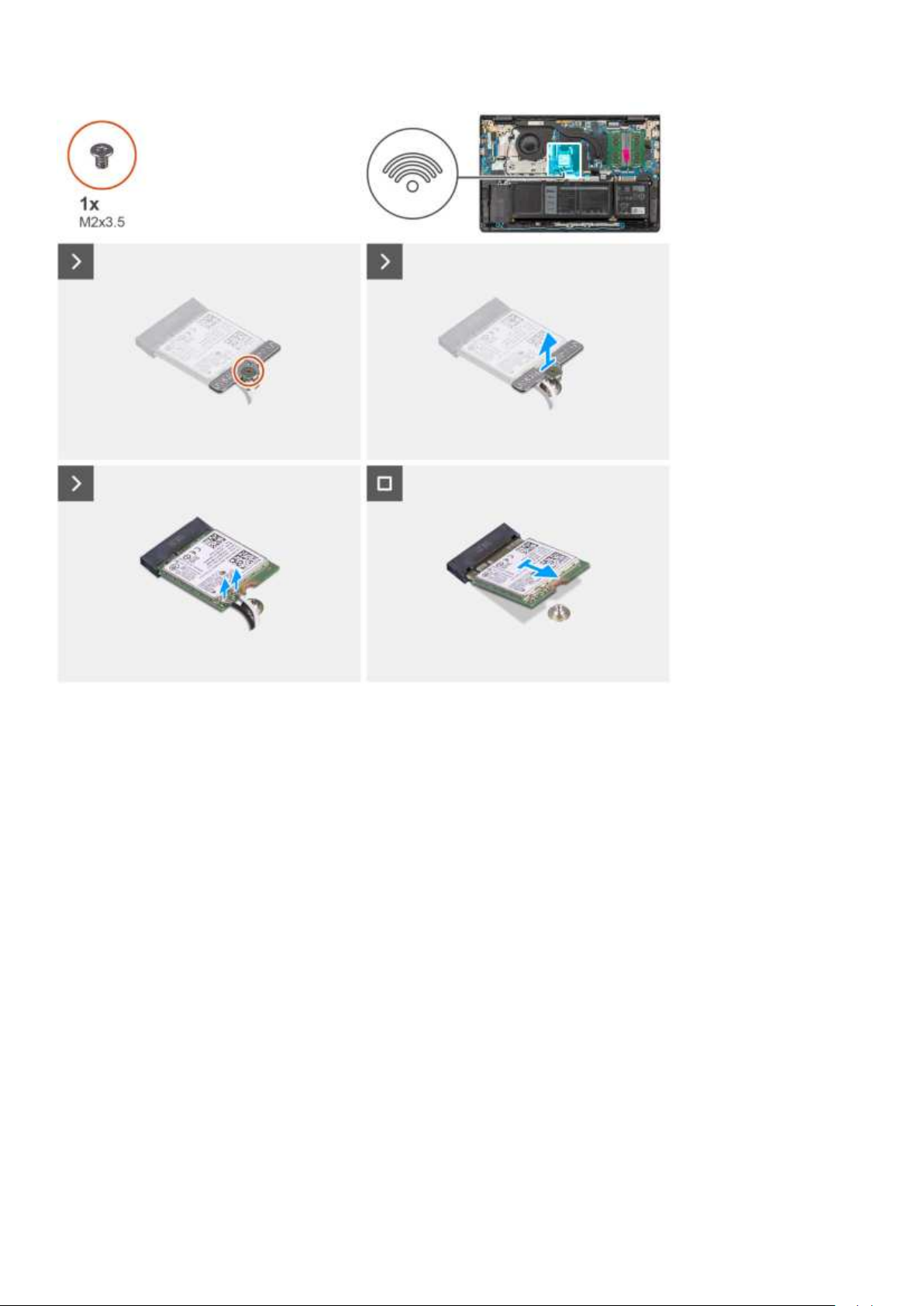

Wymontowywanie karty sieci bezprzewodowej........................................................................................................47

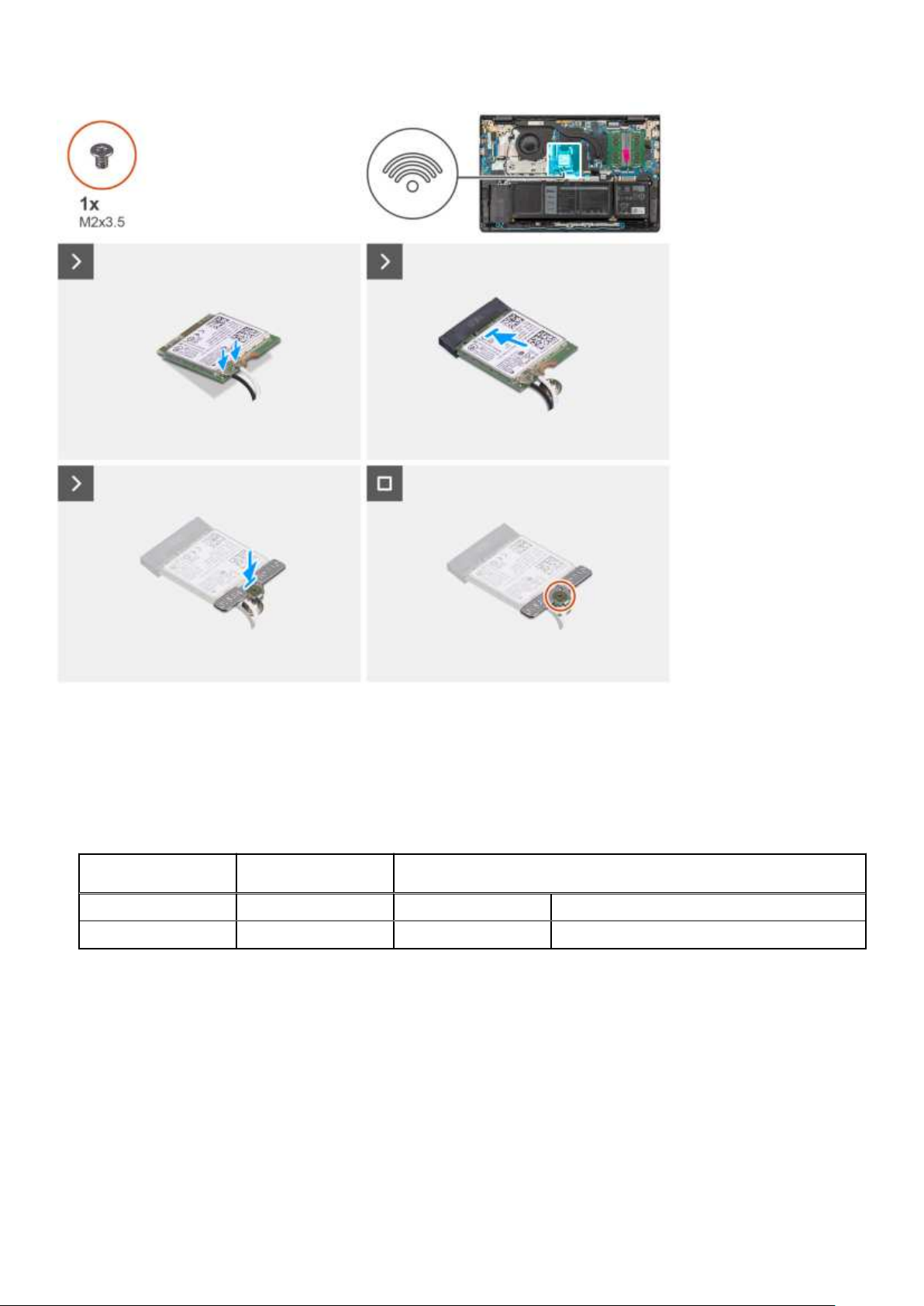

Instalowanie karty sieci bezprzewodowej...................................................................................................................48

Głośniki..................................................................................................................................................................................50

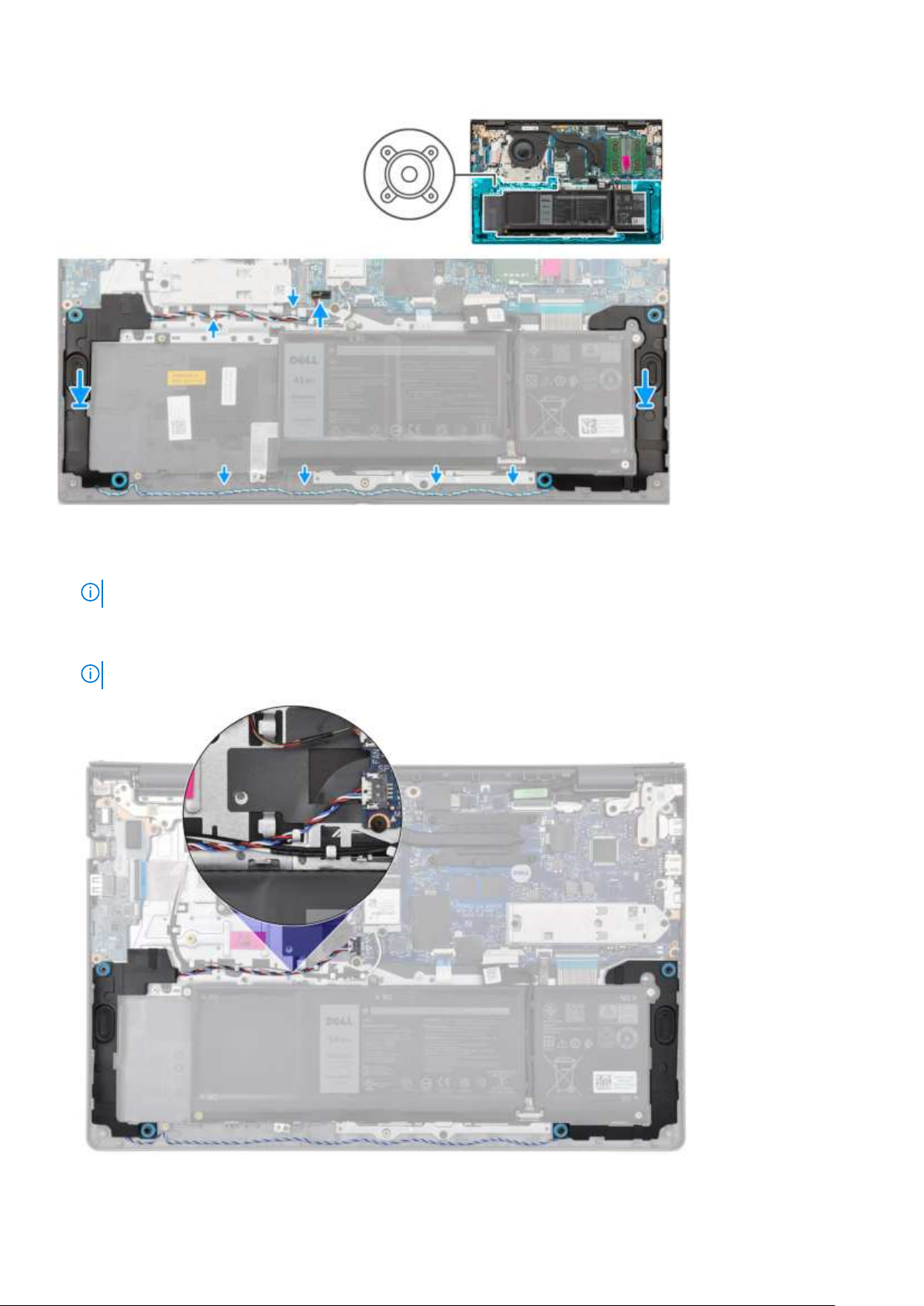

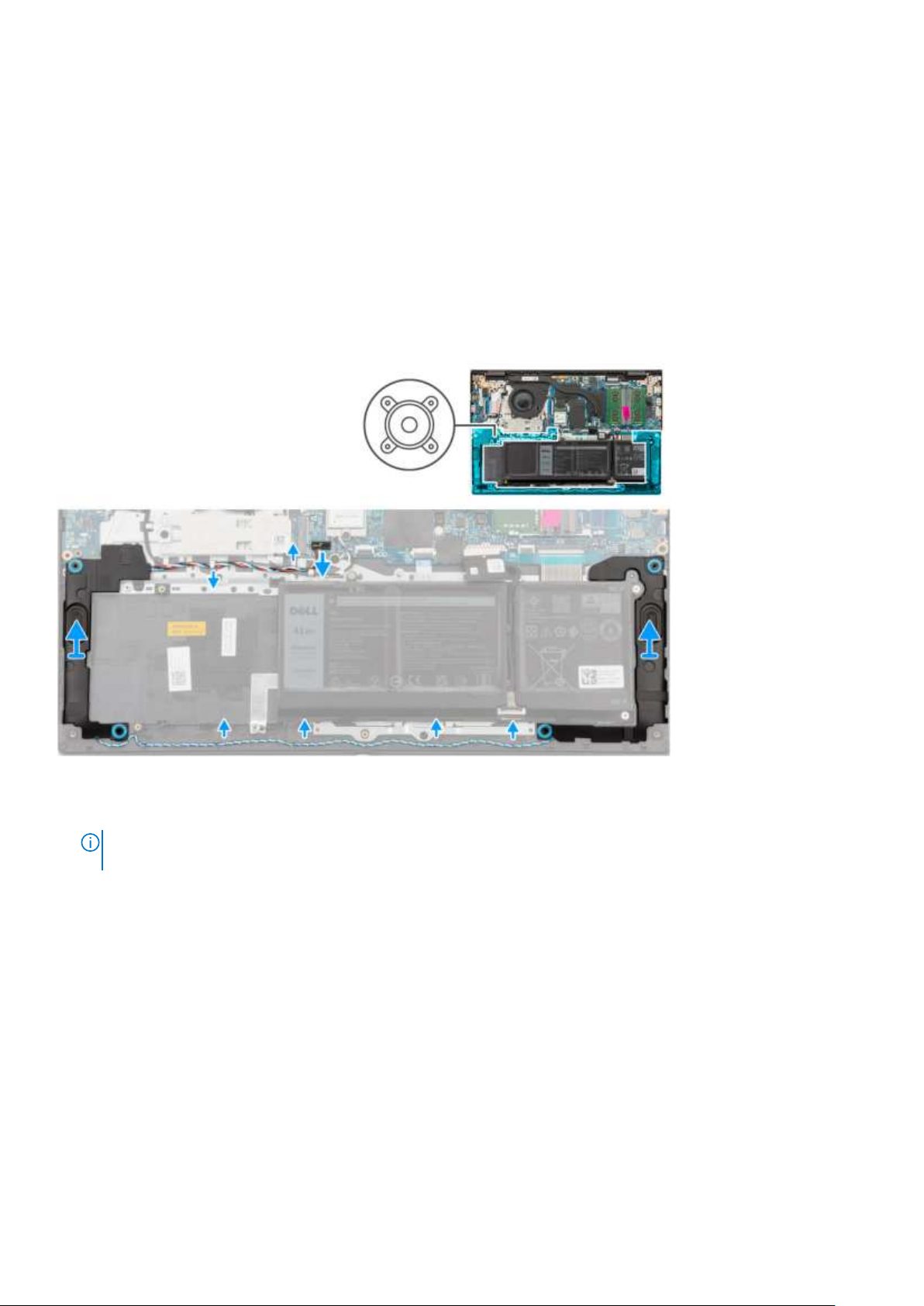

Wymontowywanie głośników.......................................................................................................................................50

Instalowanie głośników.................................................................................................................................................. 51

Wentylator............................................................................................................................................................................53

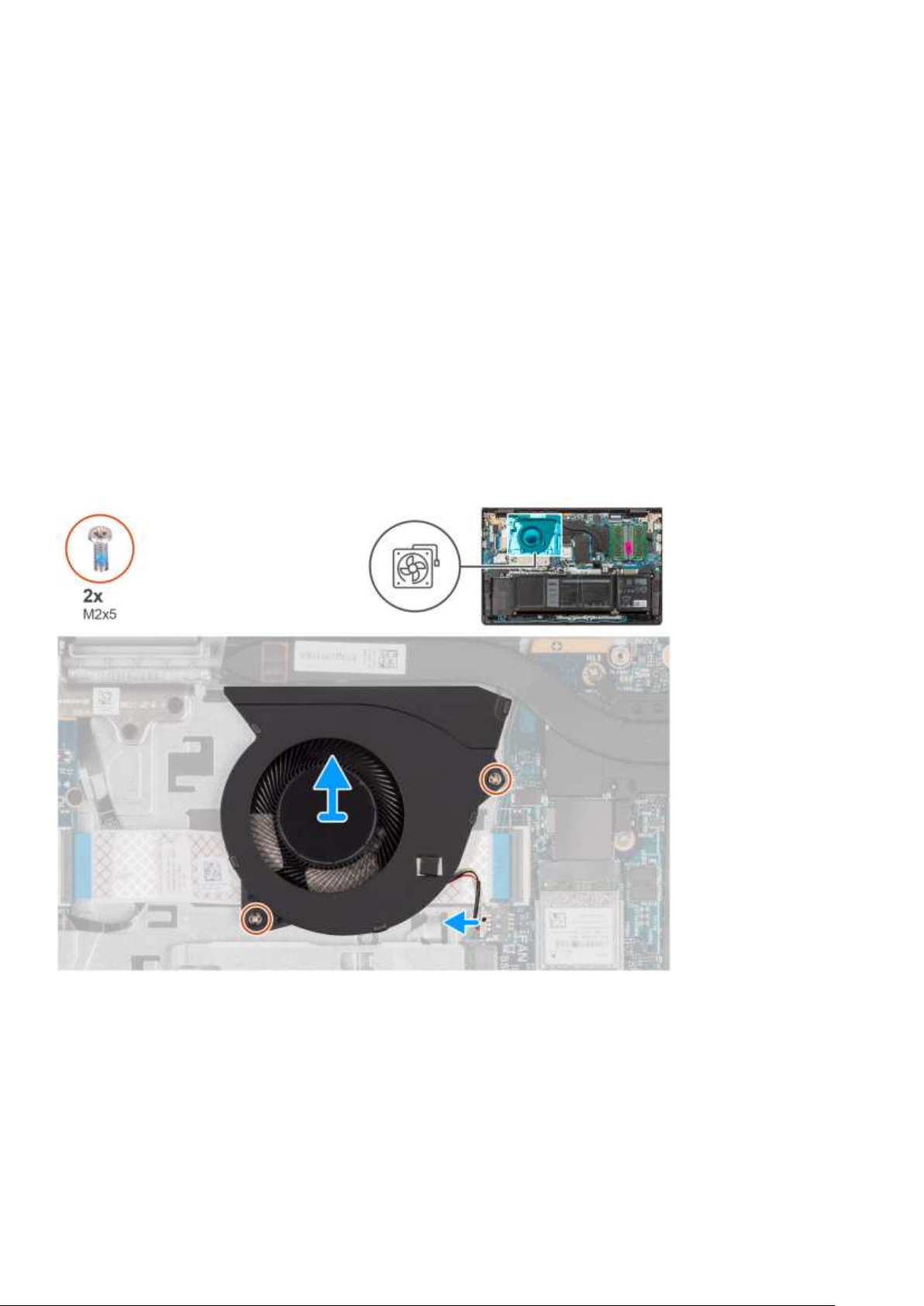

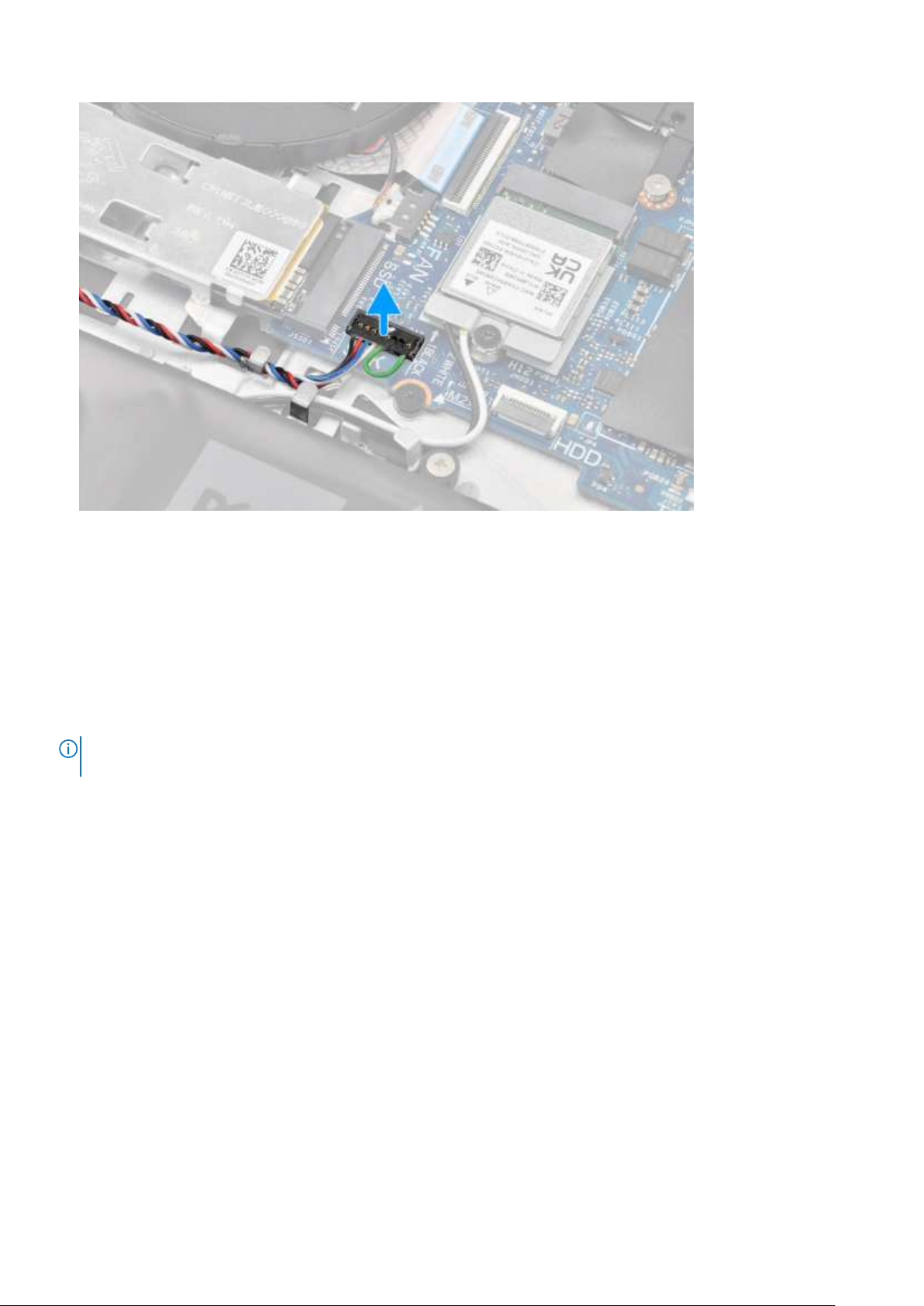

Wymontowywanie wentylatora................................................................................................................................... 53

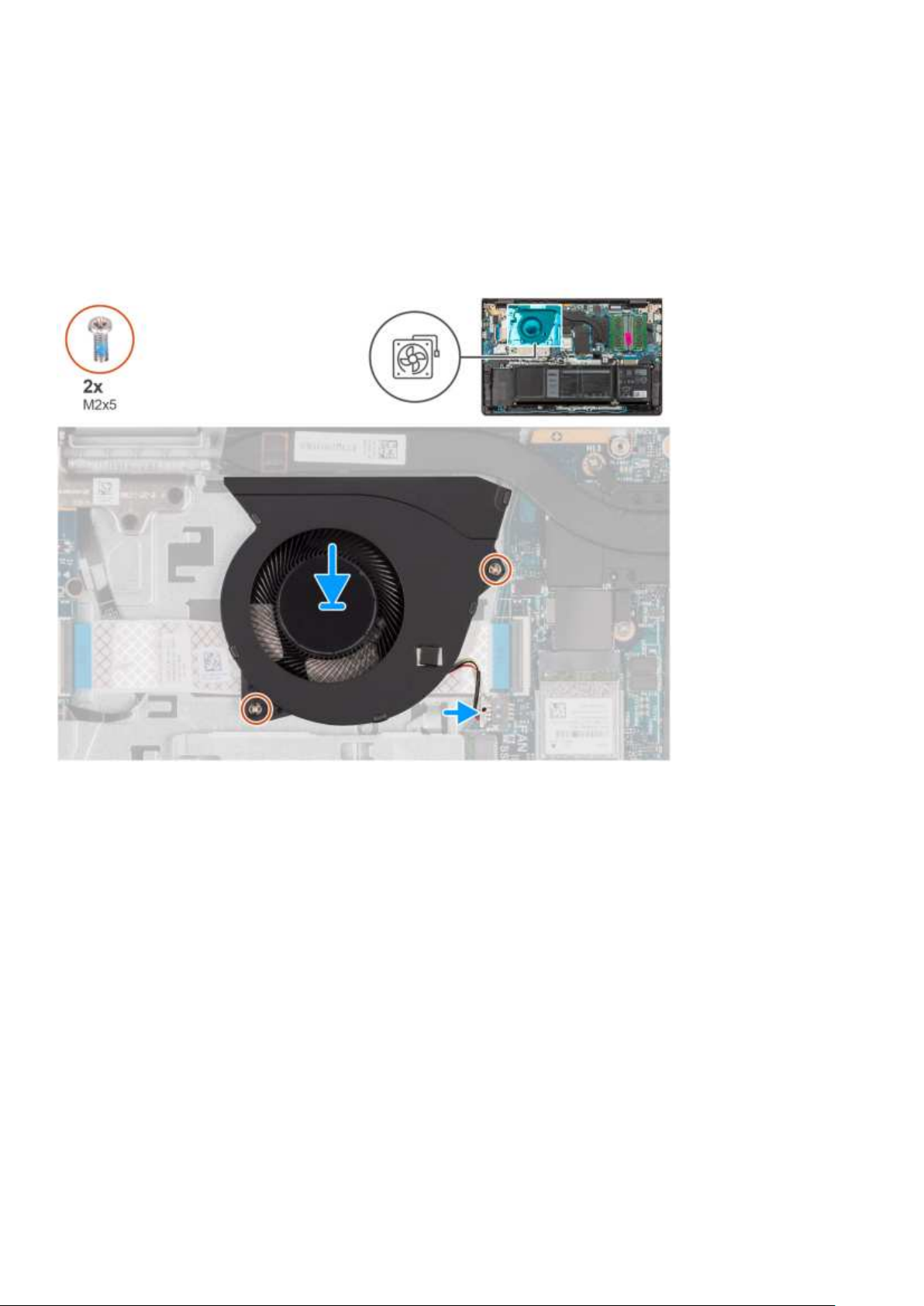

Instalowanie wentylatora..............................................................................................................................................54

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).................... 55

Bateria...................................................................................................................................................................................55

Ostrzeżenia dotyczące akumulatora litowo-jonowego.............................................................................................55

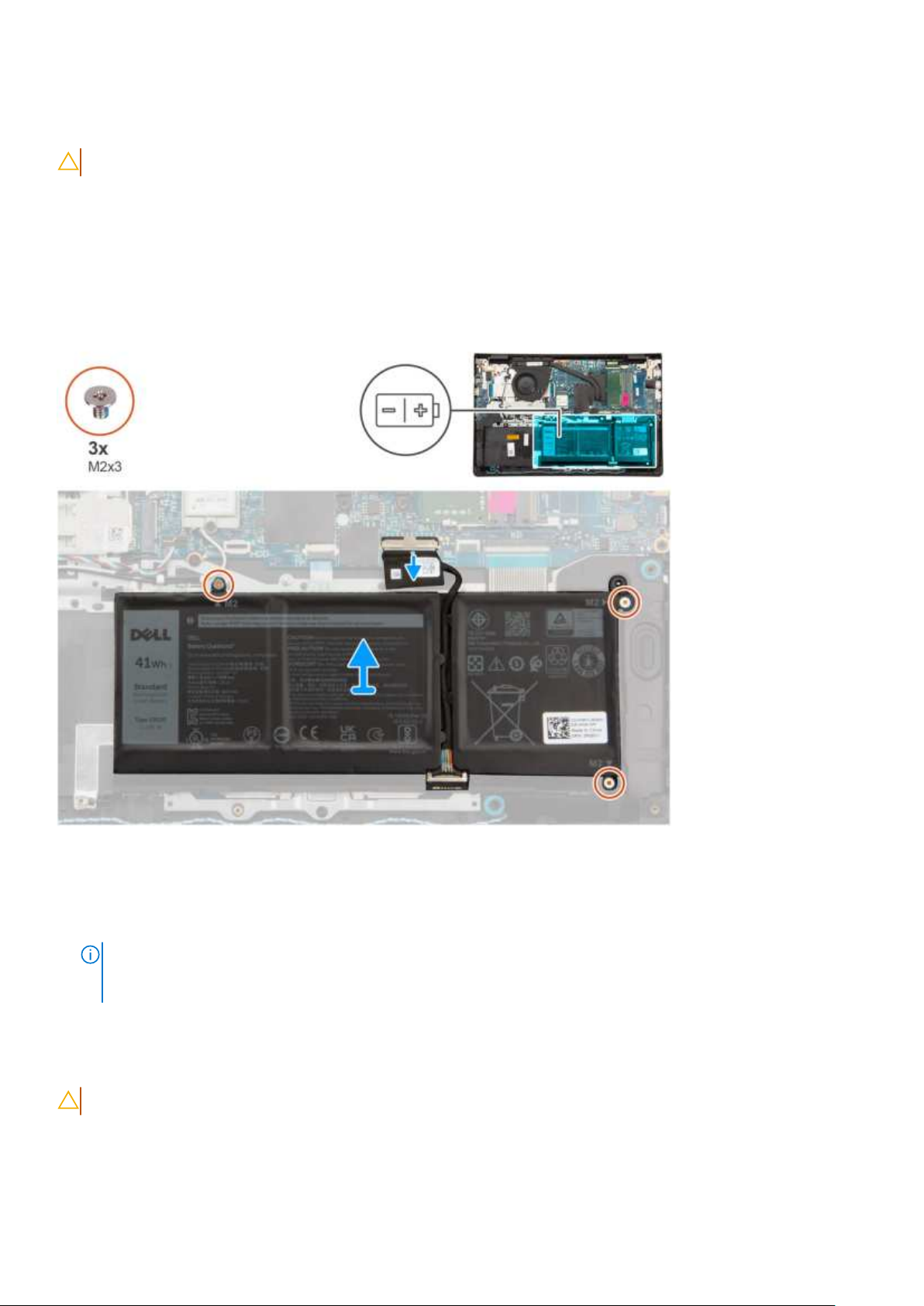

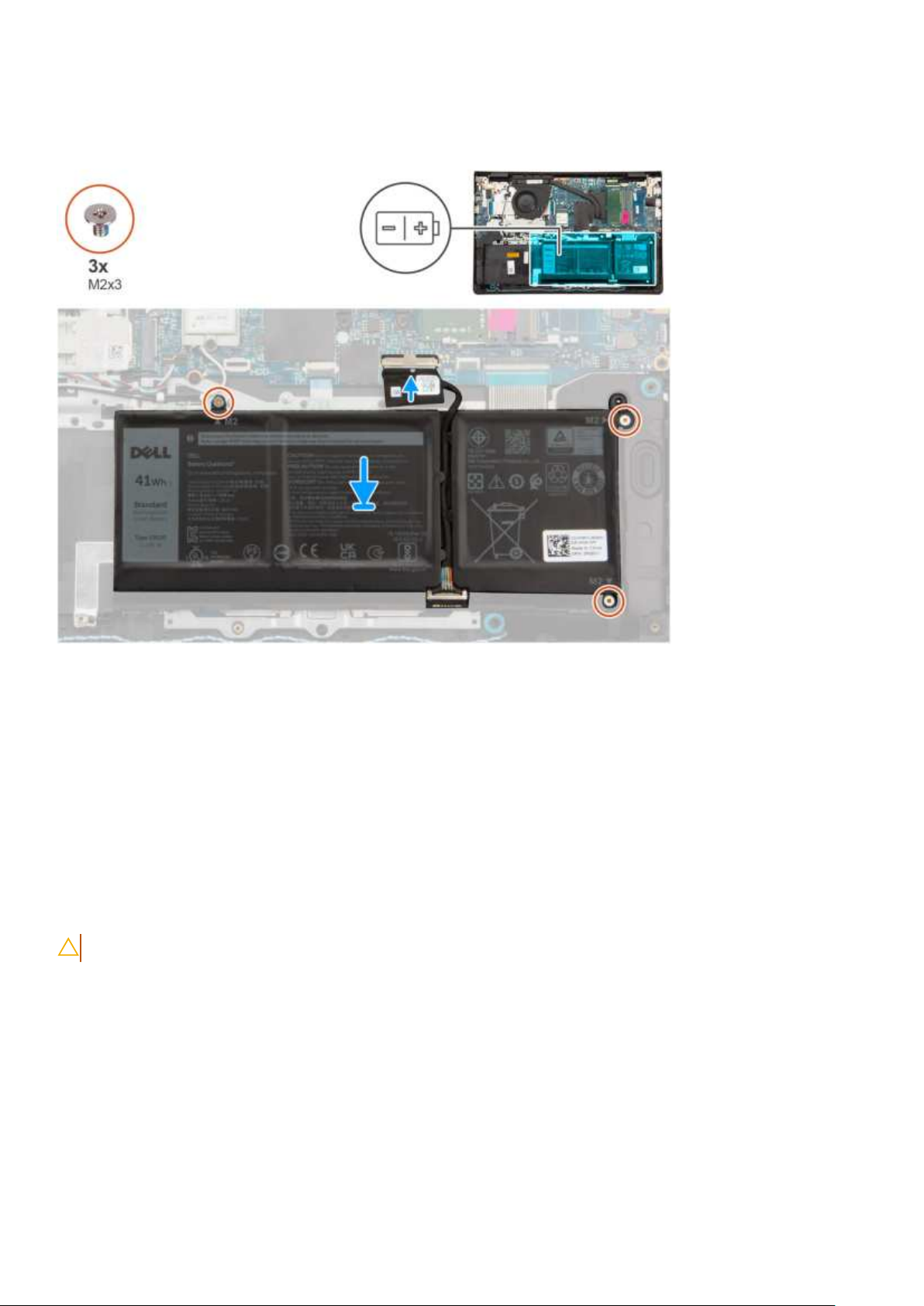

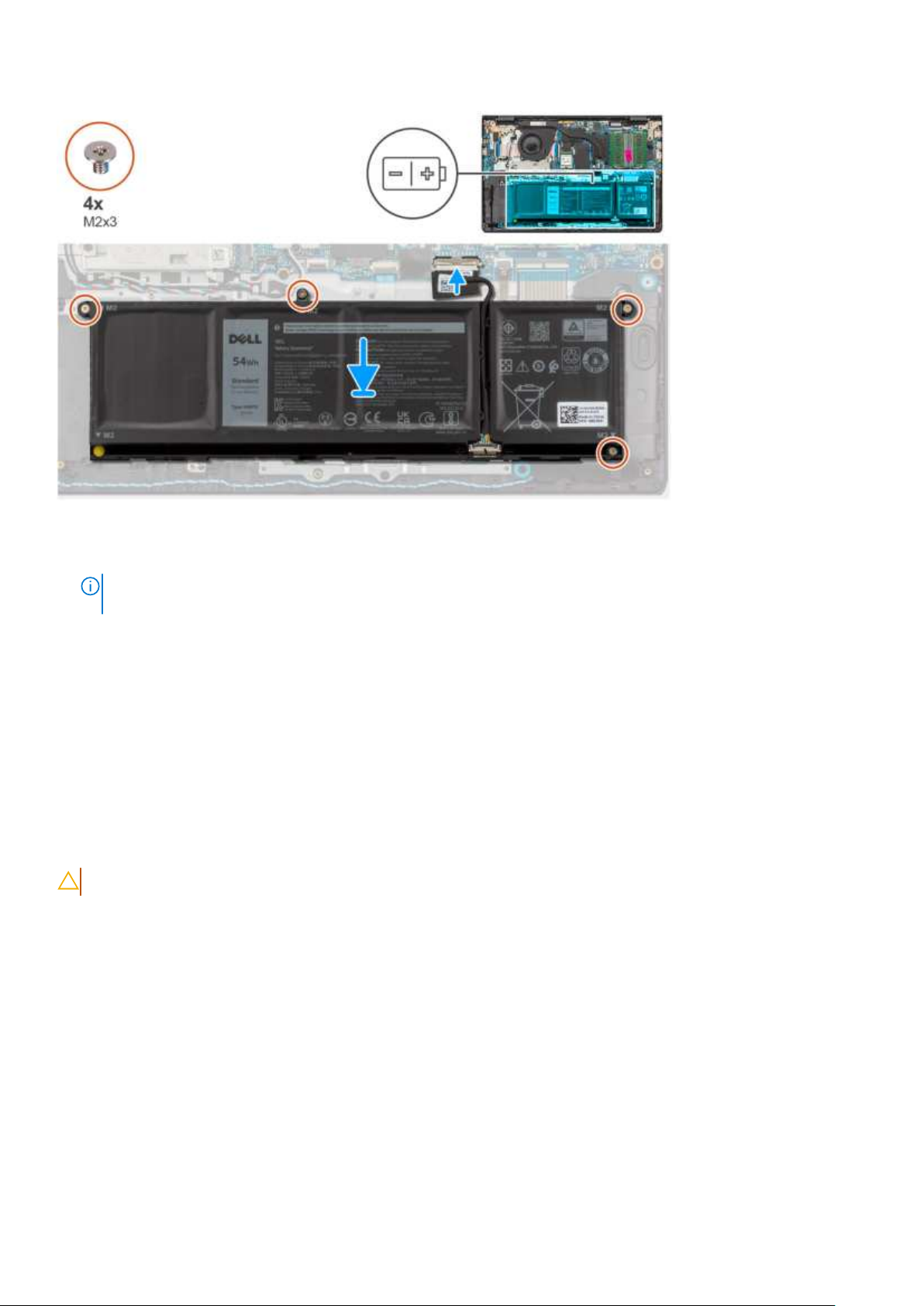

Wymontowywanie baterii 3-ogniwowej......................................................................................................................56

Instalowanie baterii 3-ogniwowej................................................................................................................................ 56

Wymontowywanie baterii 4-ogniwowej......................................................................................................................57

Instalowanie baterii 4-ogniwowej.................................................................................................................................58

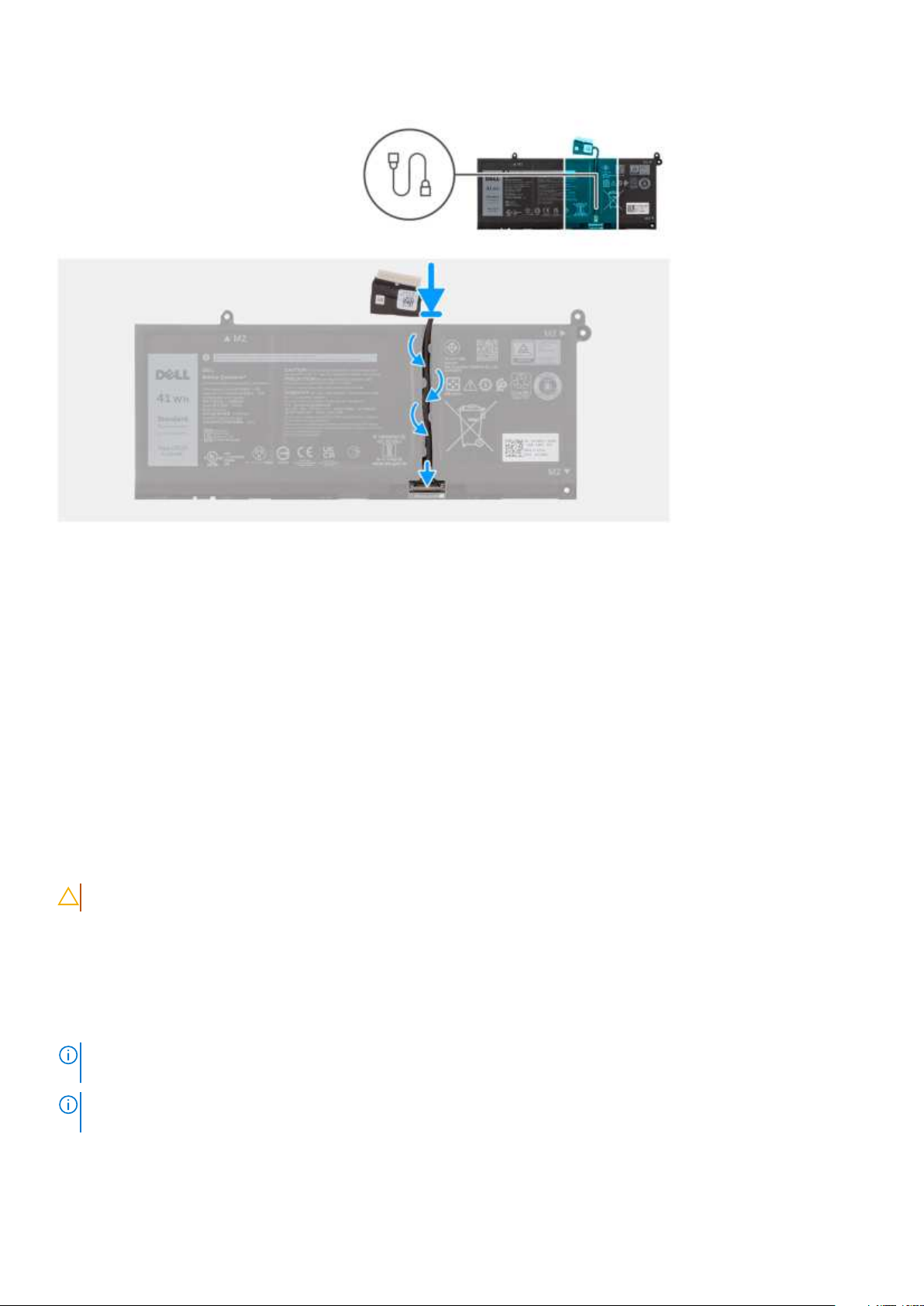

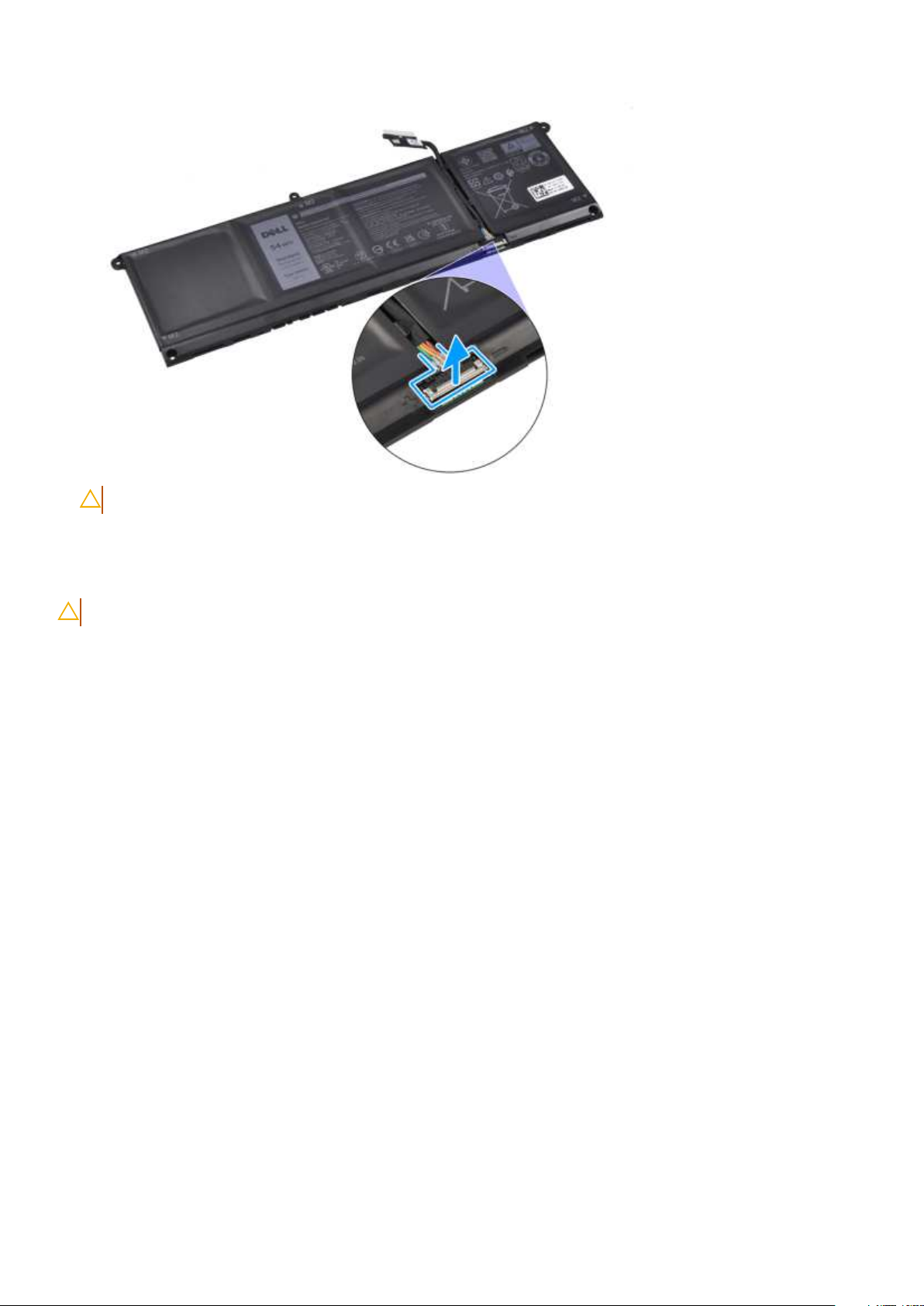

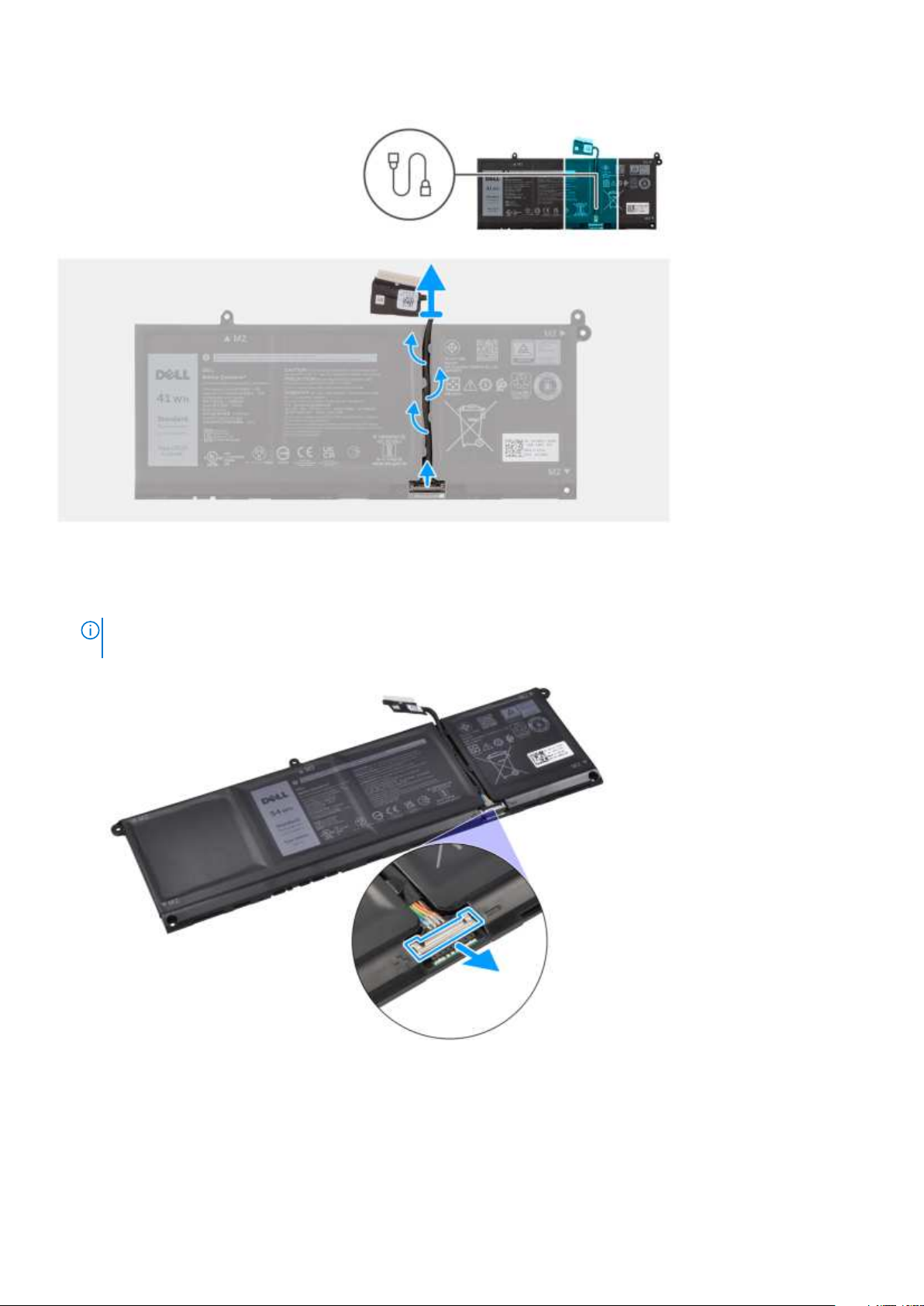

Odłączanie kabla baterii................................................................................................................................................ 59

Podłączanie kabla baterii............................................................................................................................................... 61

Radiator................................................................................................................................................................................ 62

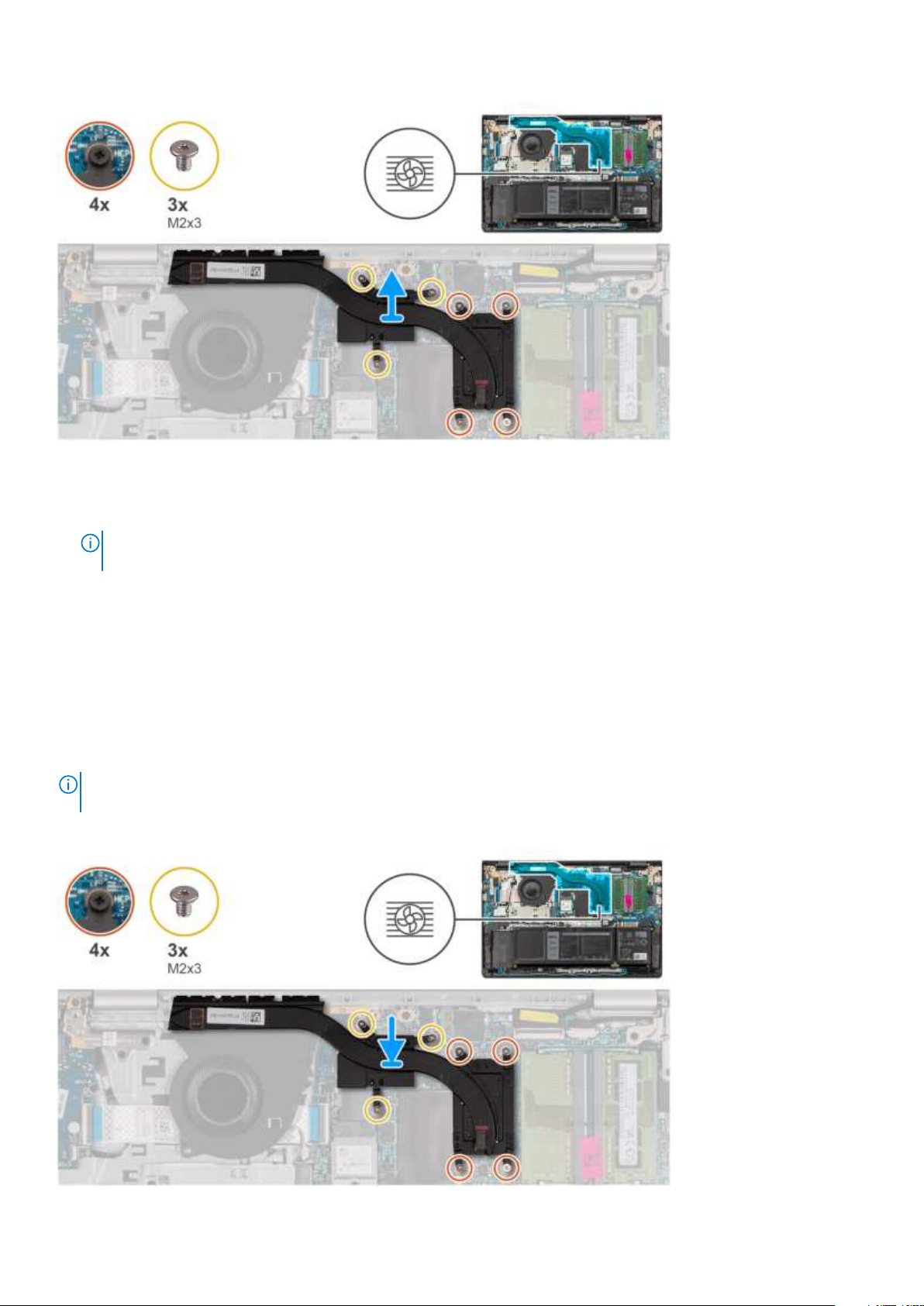

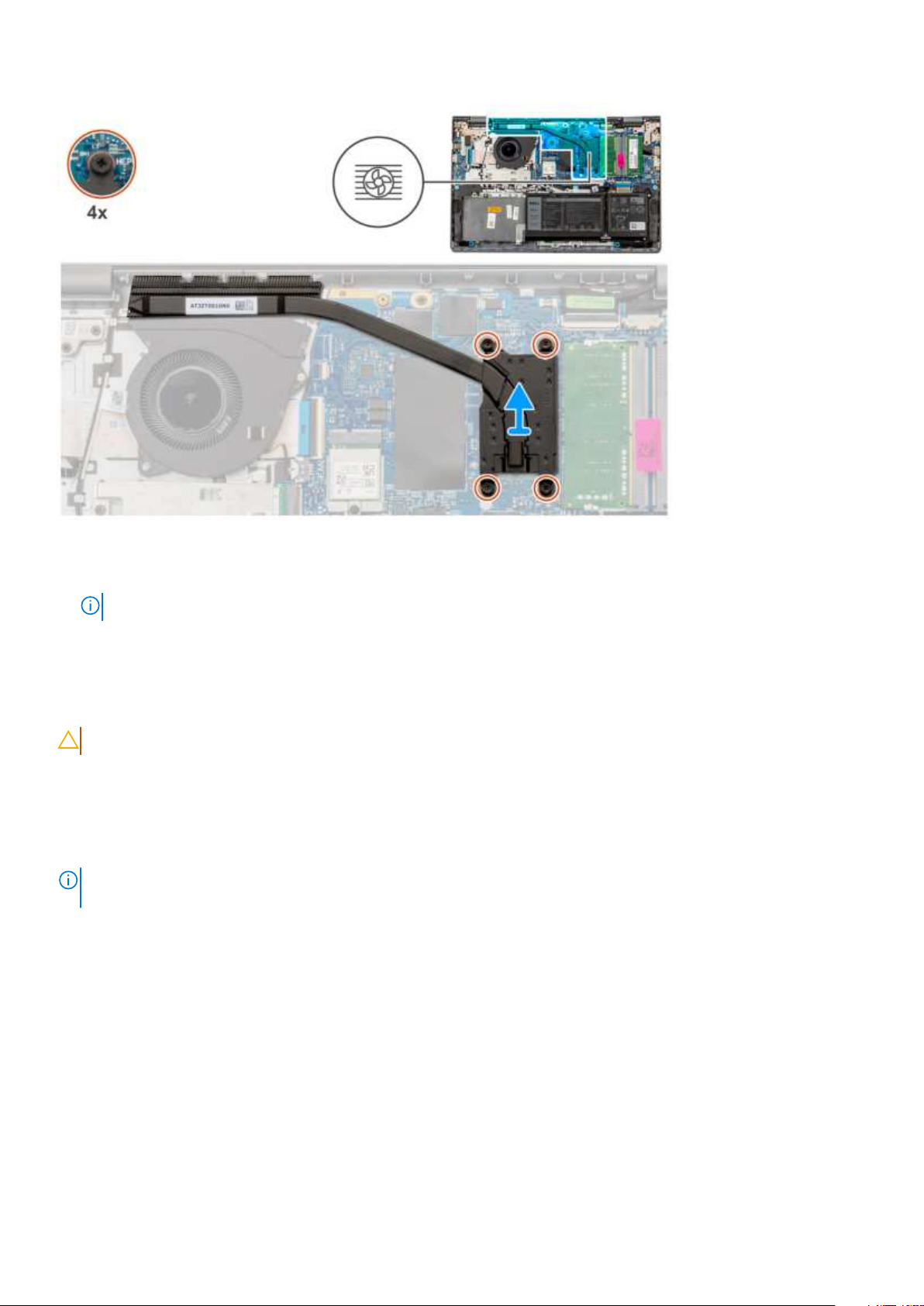

Wymontowywanie radiatora — konfiguracja ze zintegrowaną kartą graficzną....................................................62

Instalowanie radiatora................................................................................................................................................... 63

Wymontowywanie radiatora — konfiguracja zautonomiczną kartą graficzną.....................................................64

Instalowanie radiatora — konfiguracja z autonomiczną kartą graficzną............................................................... 65

Touchpad..............................................................................................................................................................................66

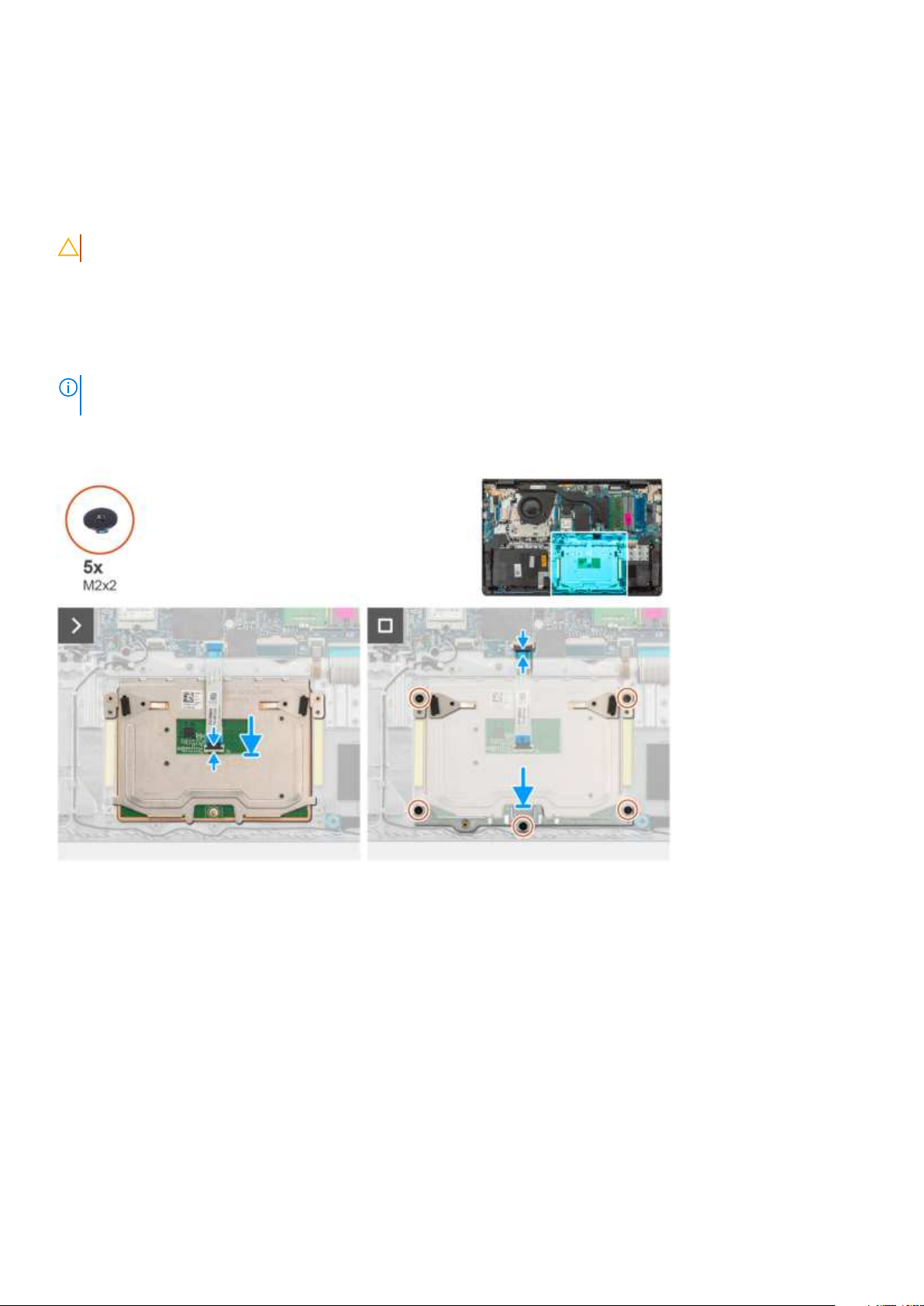

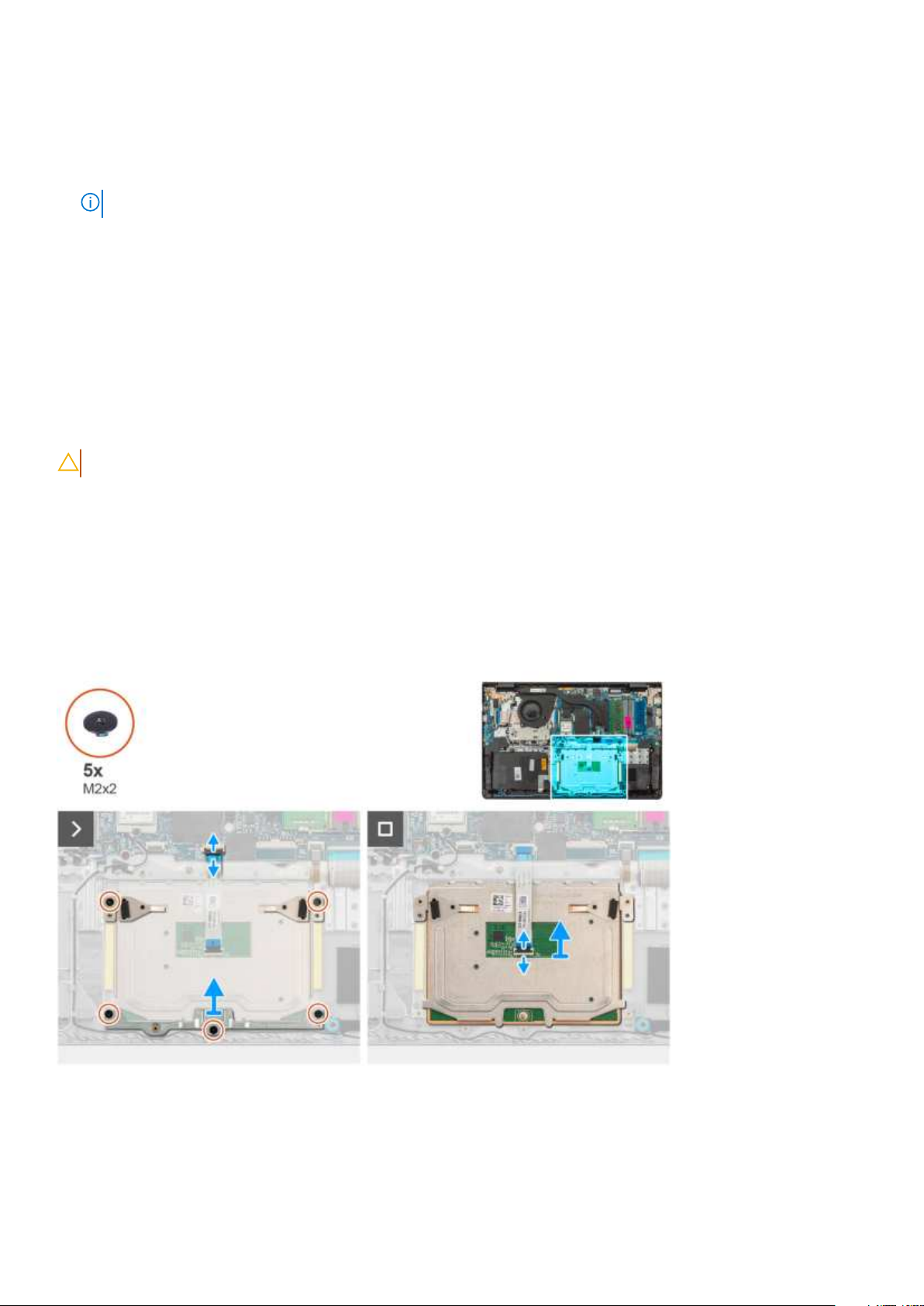

Wymontowywanie touchpada..................................................................................................................................... 66

Instalowanie touchpada................................................................................................................................................ 67

Kabel karty towarzyszącej we/wy....................................................................................................................................68

4 Spis treści

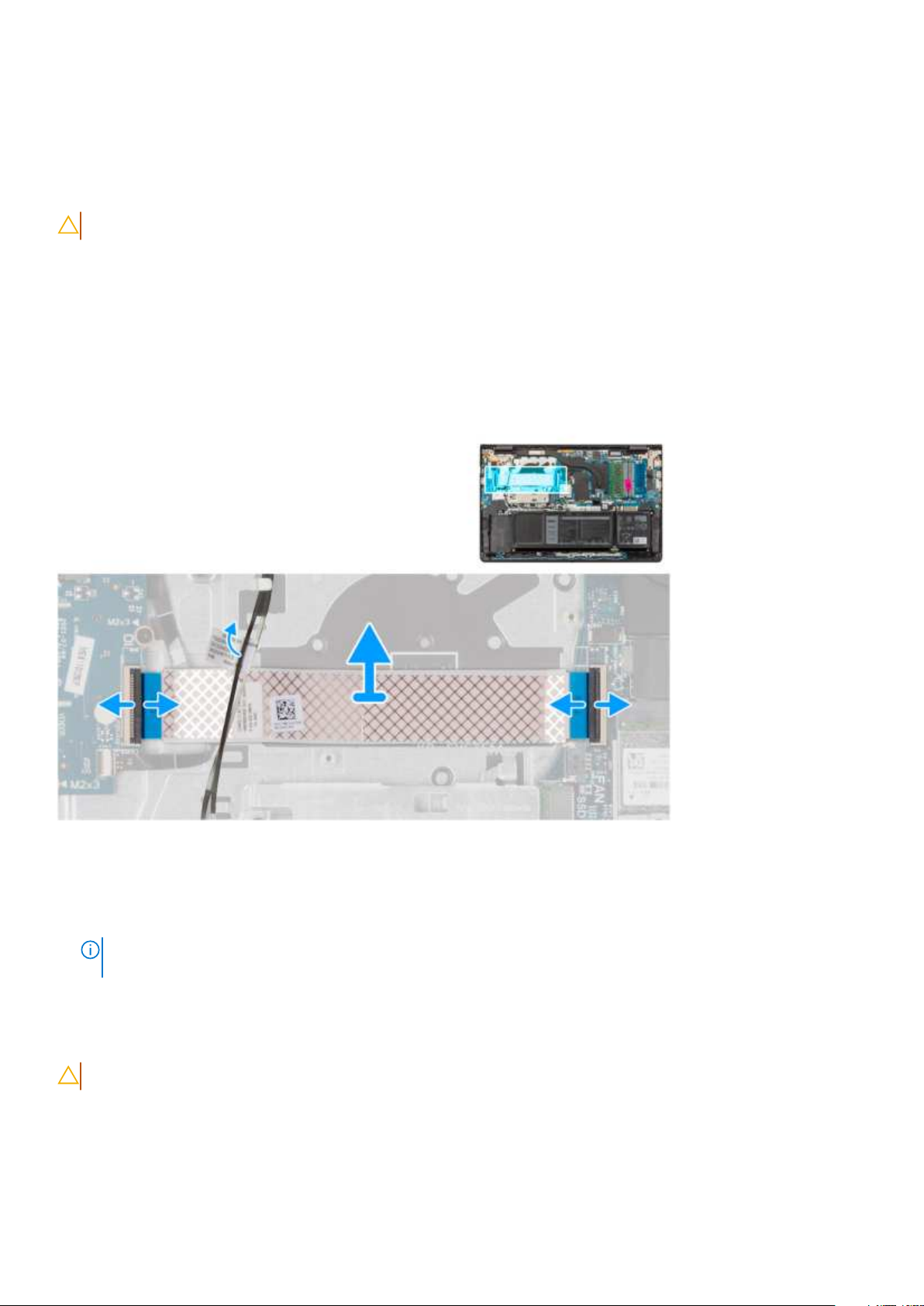

Wyjmowanie kabla karty towarzyszącej we/wy........................................................................................................68

Instalowanie kabla karty towarzyszącej we/wy........................................................................................................ 68

Karta towarzysząca we/wy...............................................................................................................................................69

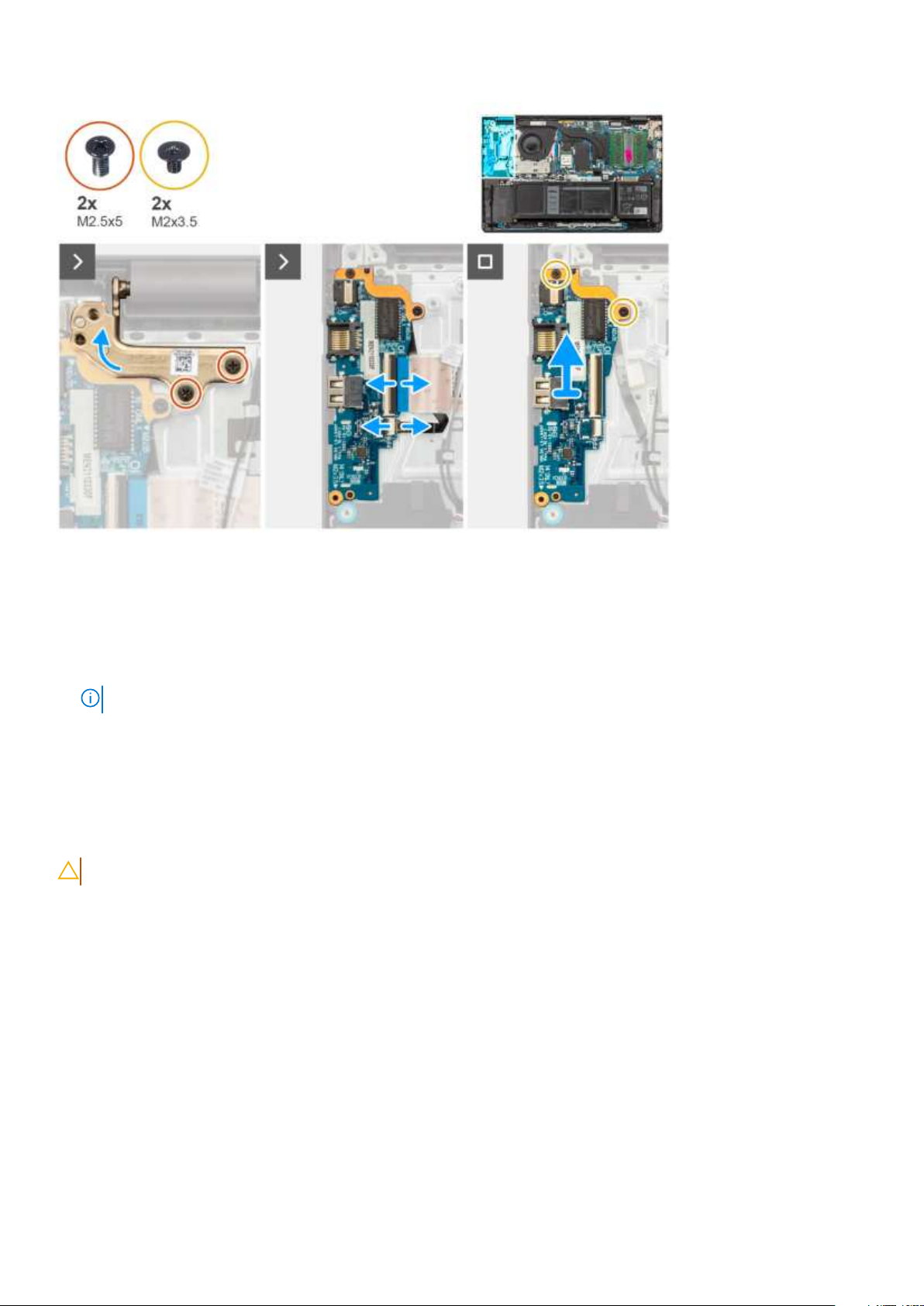

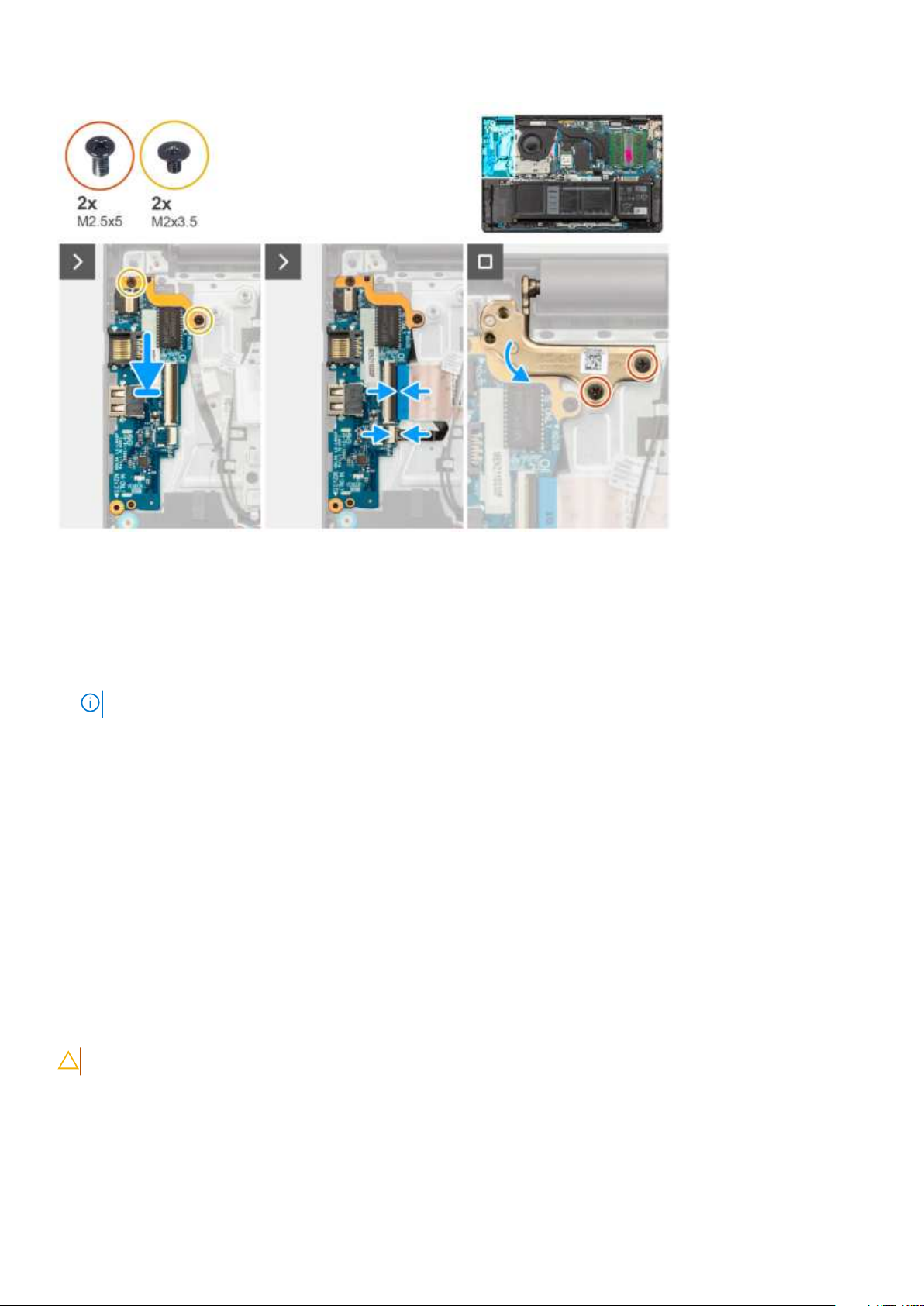

Wymontowywanie karty towarzyszącej we/wy....................................................................................................... 69

Instalowanie karty towarzyszącej we/wy.................................................................................................................. 70

Przycisk zasilania.................................................................................................................................................................. 71

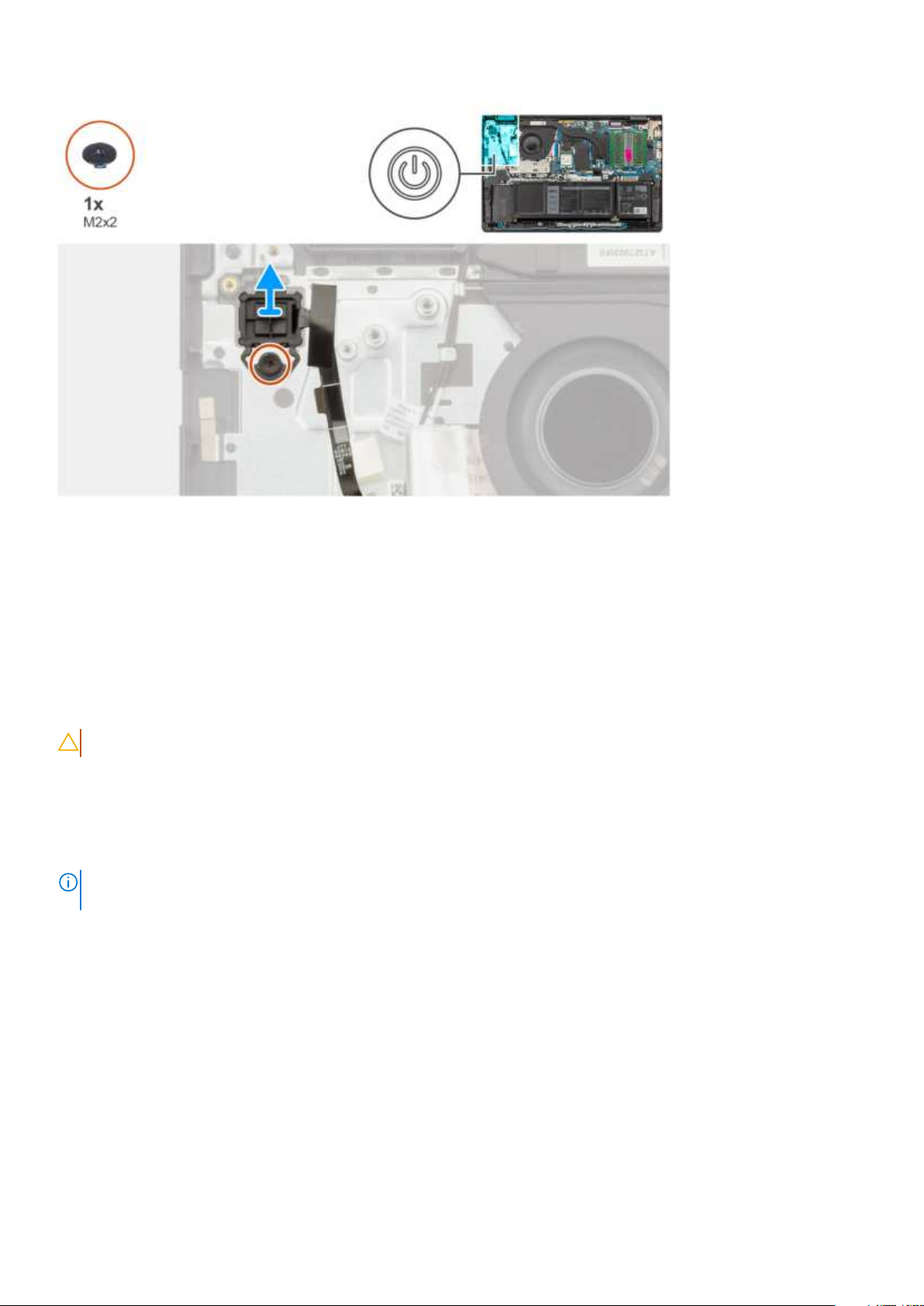

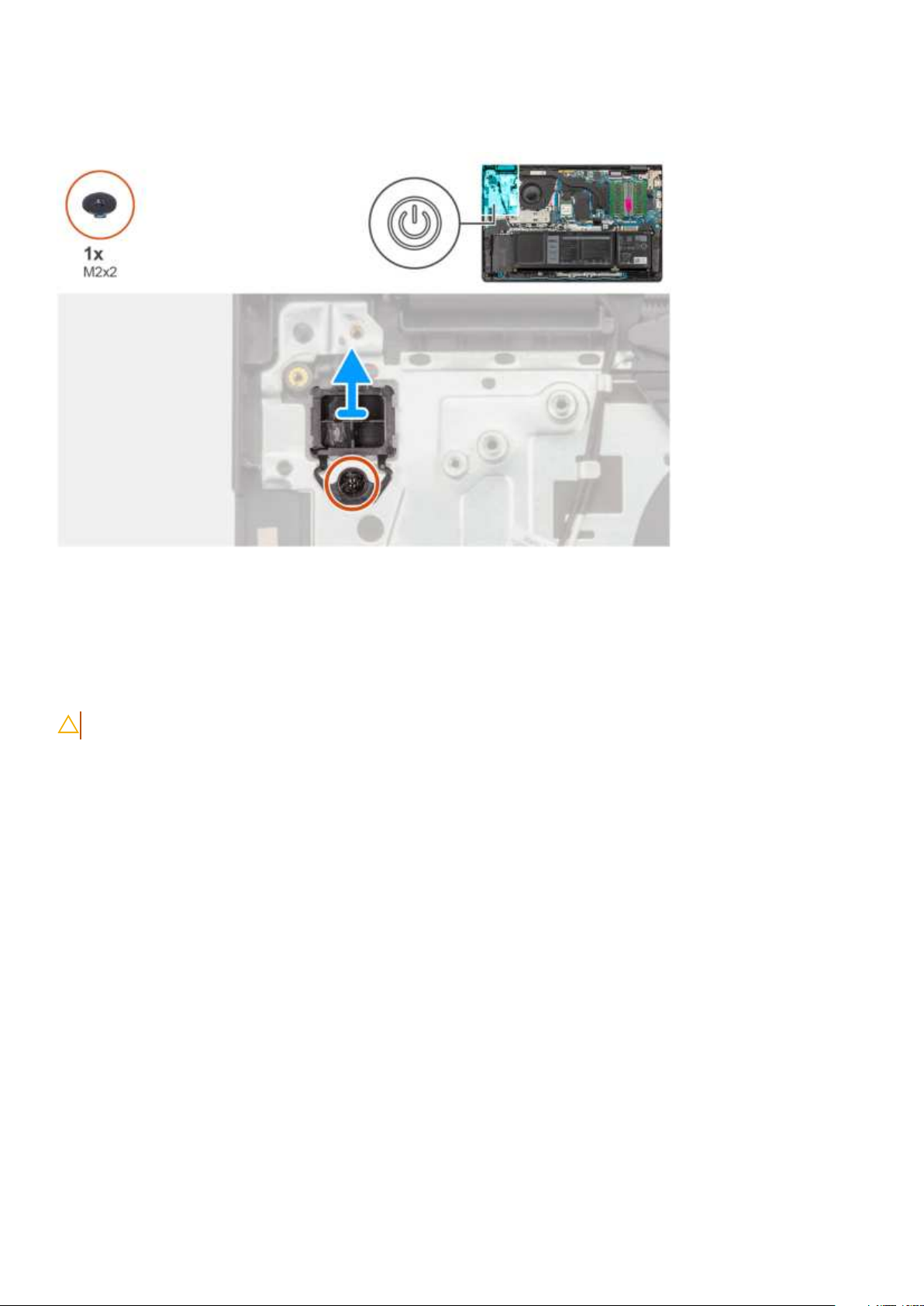

Wymontowywanie przycisku zasilania......................................................................................................................... 71

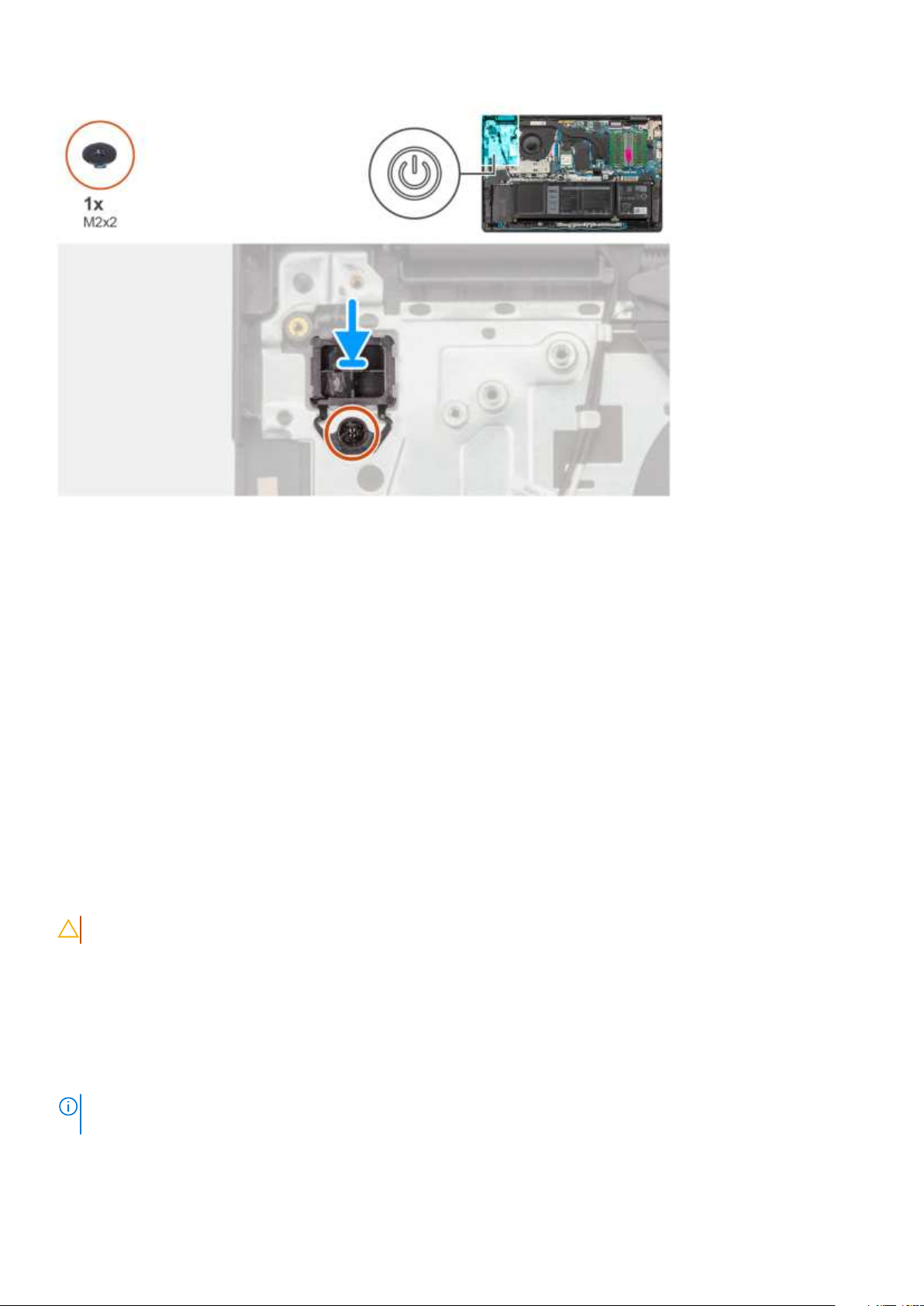

Instalowanie przycisku zasilania................................................................................................................................... 72

Przycisk zasilania zopcjonalnym czytnikiem linii papilarnych.........................................................................................73

Wymontowywanie przycisku zasilania z opcjonalnym czytnikiem linii papilarnych................................................73

Instalowanie przycisku zasilania zopcjonalnym czytnikiem linii papilarnych...........................................................74

Złącze zasilacza................................................................................................................................................................... 75

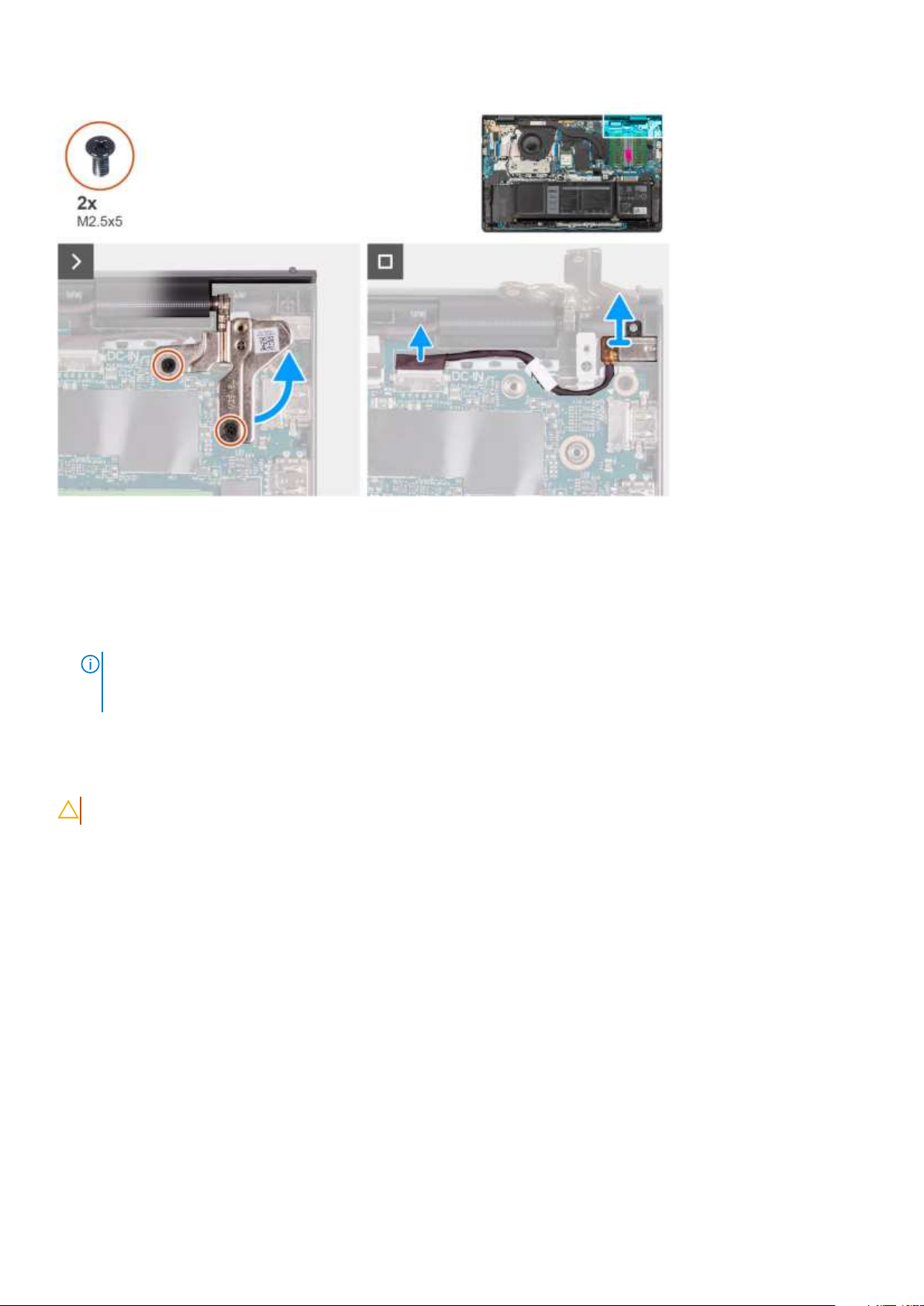

Wymontowywanie gniazda zasilacza.......................................................................................................................... 75

Instalowanie gniazda zasilacza.....................................................................................................................................76

Zestaw wyświetlacza.......................................................................................................................................................... 77

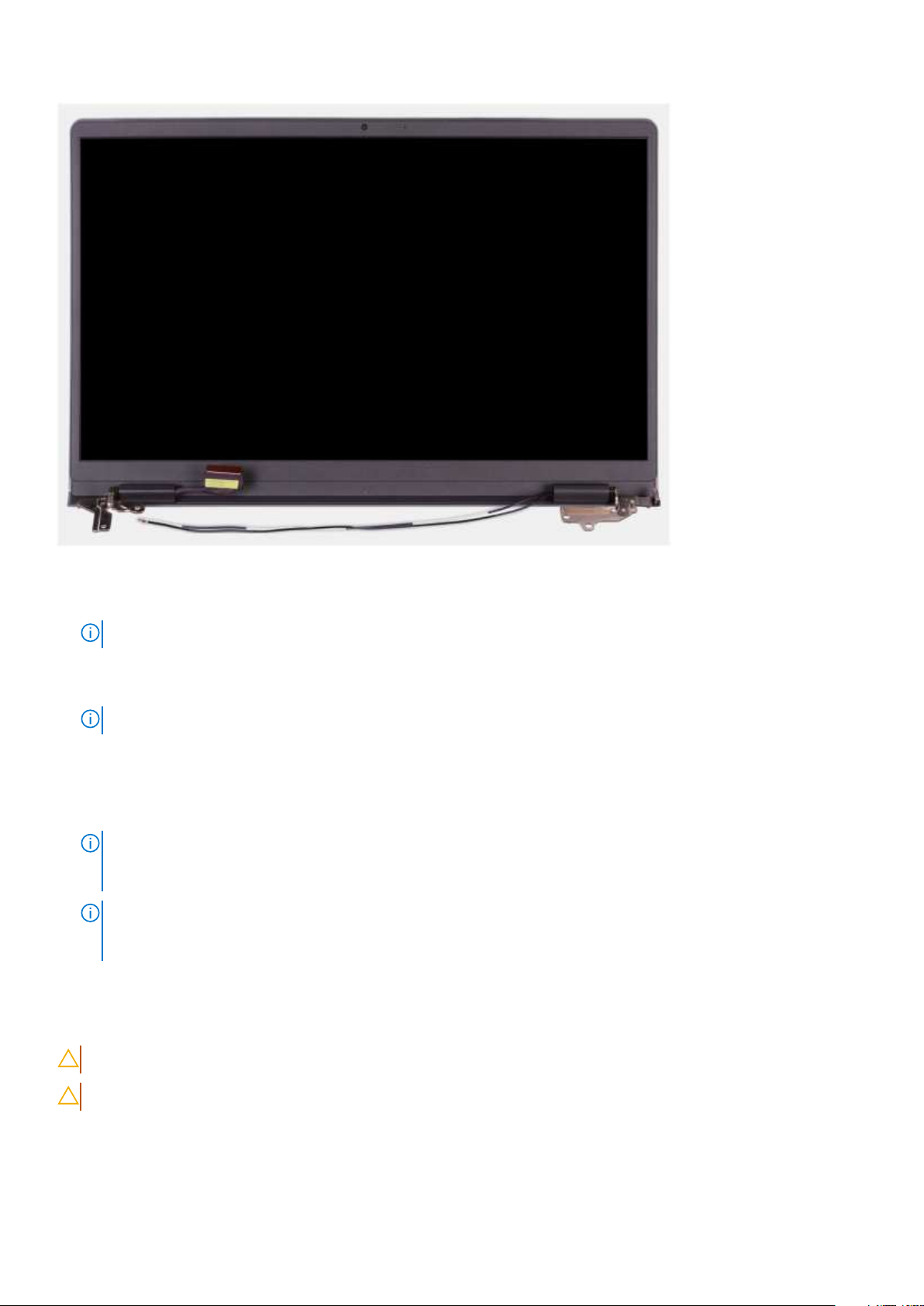

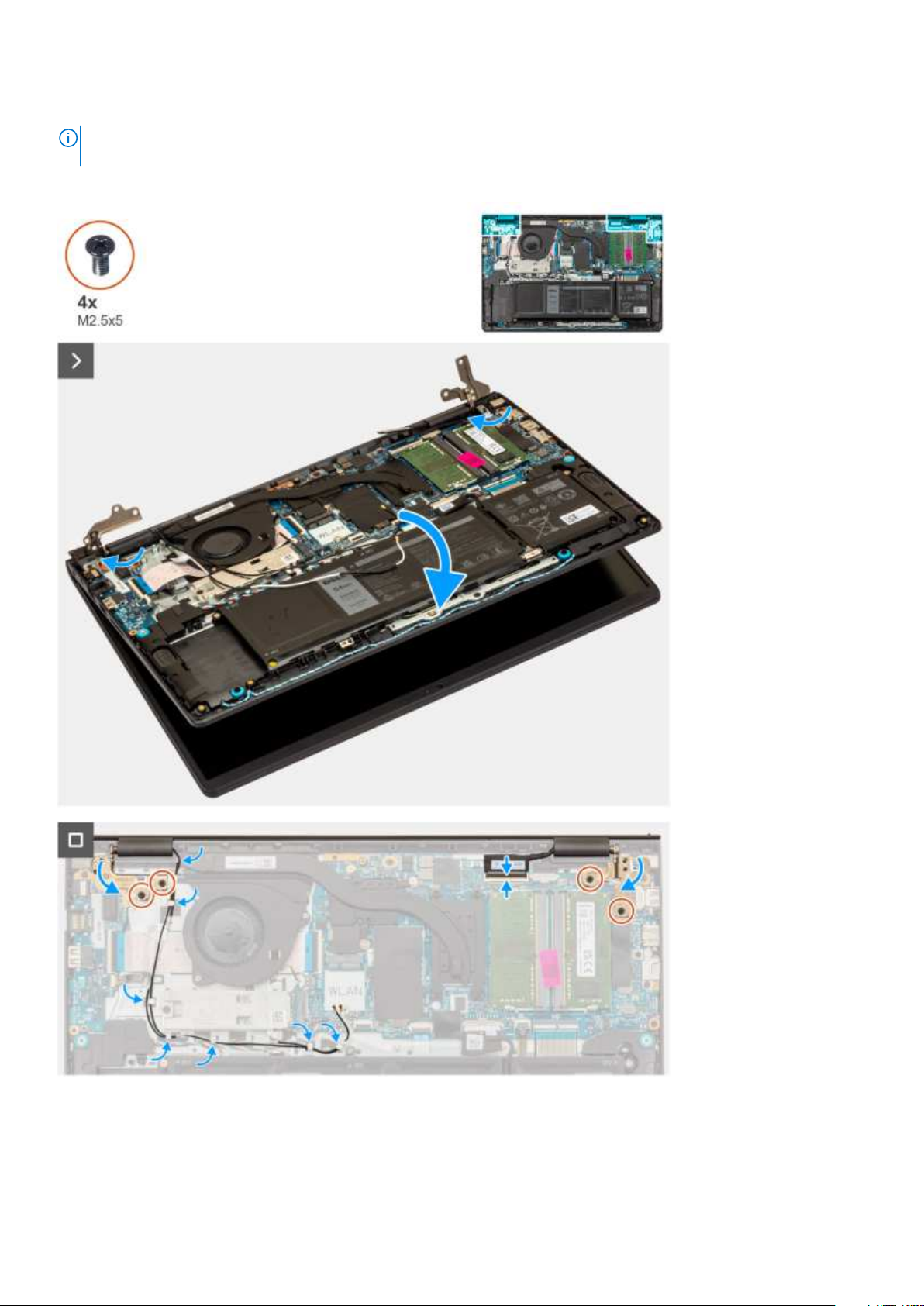

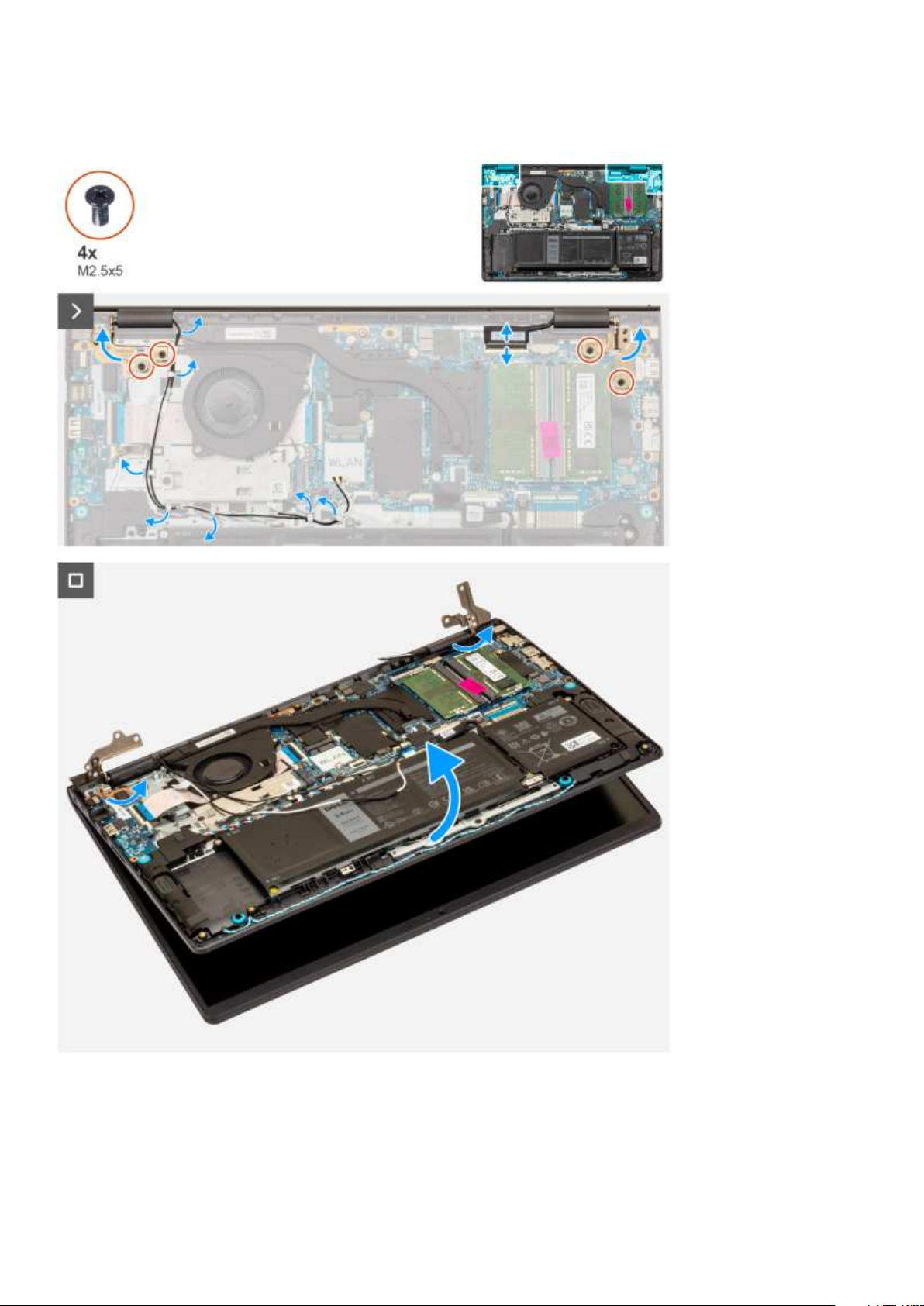

Wymontowywanie zestawu wyświetlacza................................................................................................................. 77

Instalowanie zestawu wyświetlacza............................................................................................................................79

Osłony zawiasów wyświetlacza.........................................................................................................................................82

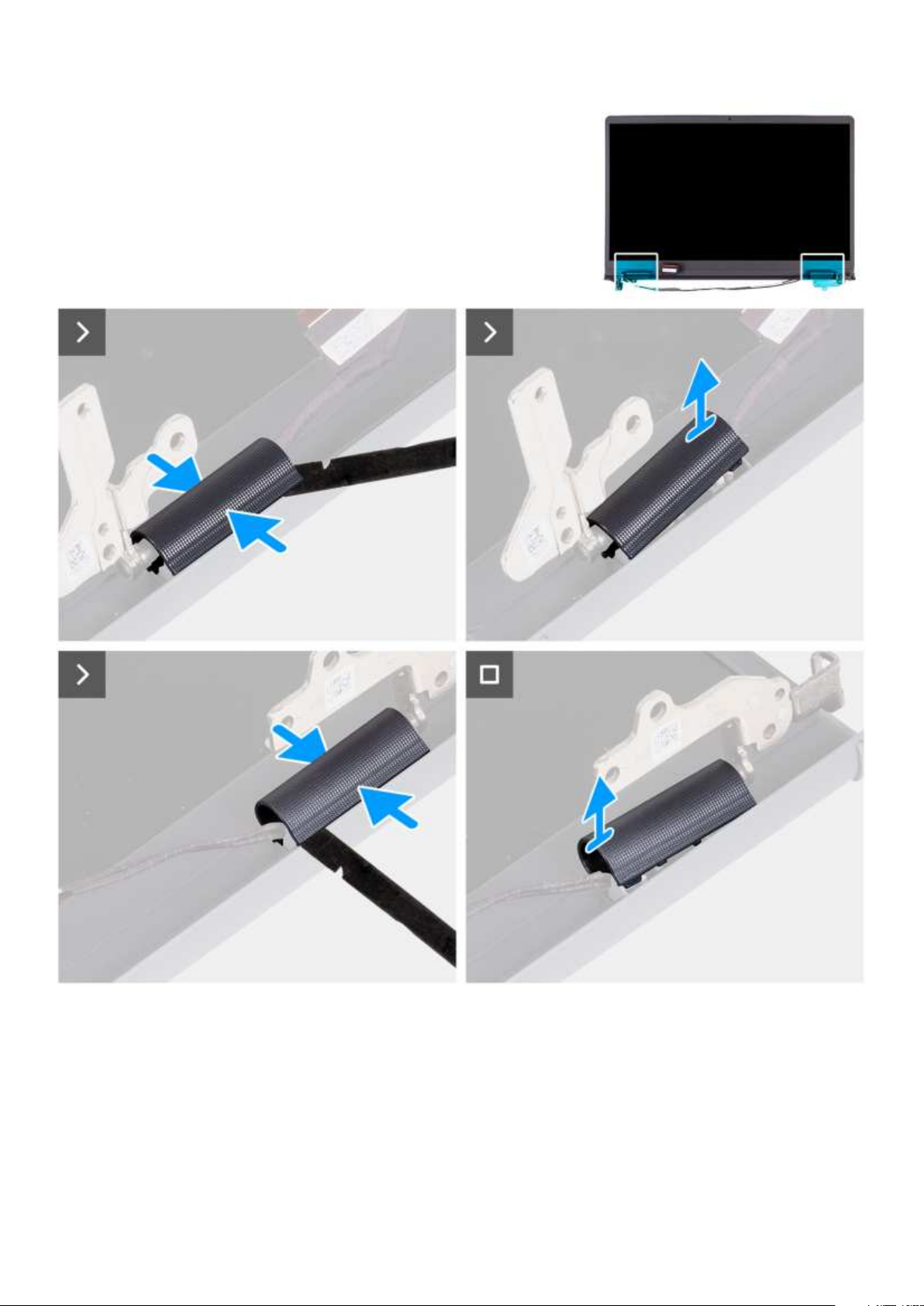

Zdejmowanie osłon zawiasów wyświetlacza..............................................................................................................82

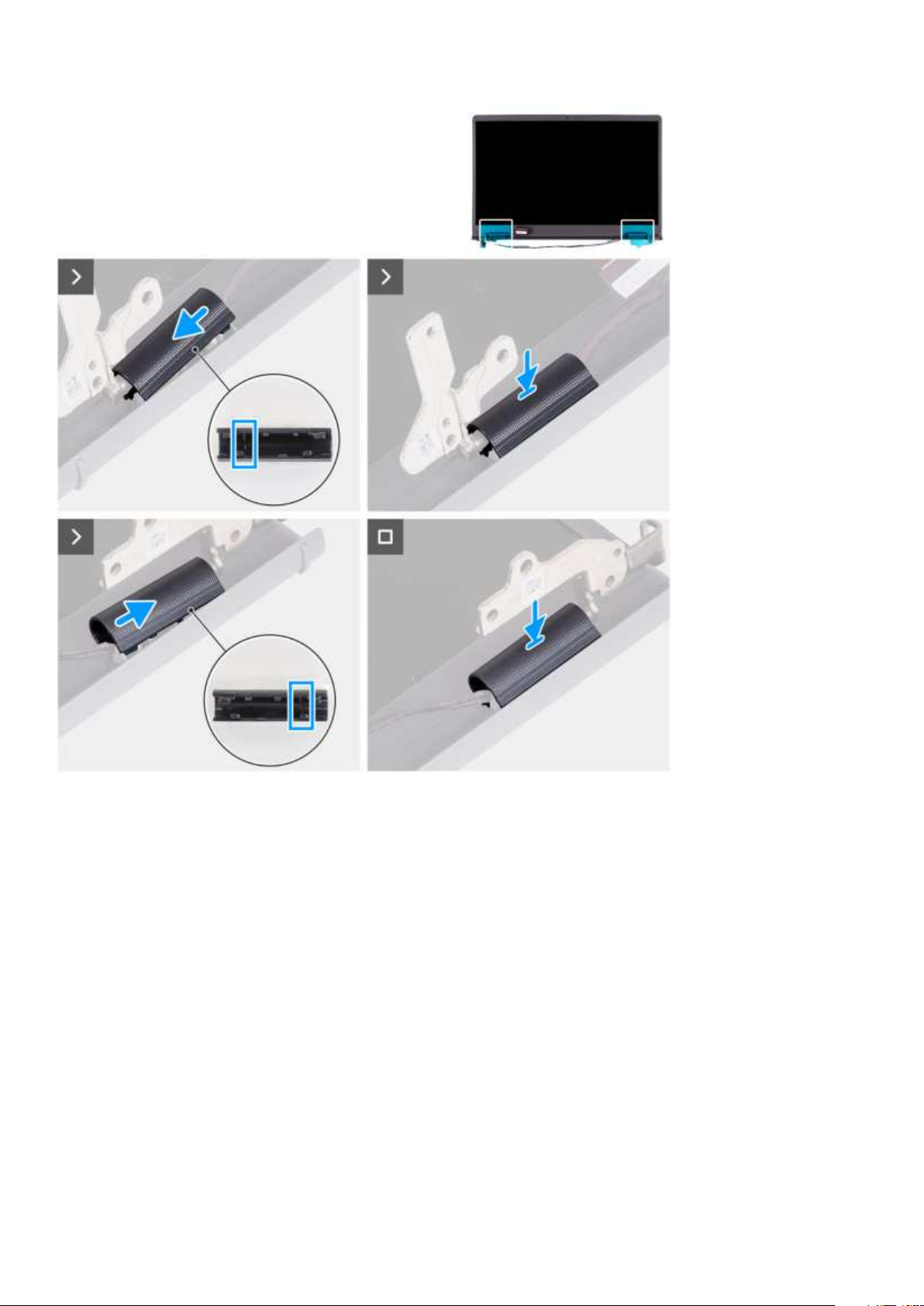

Instalowanie osłon zawiasów wyświetlacza............................................................................................................... 84

Ramka wyświetlacza...........................................................................................................................................................86

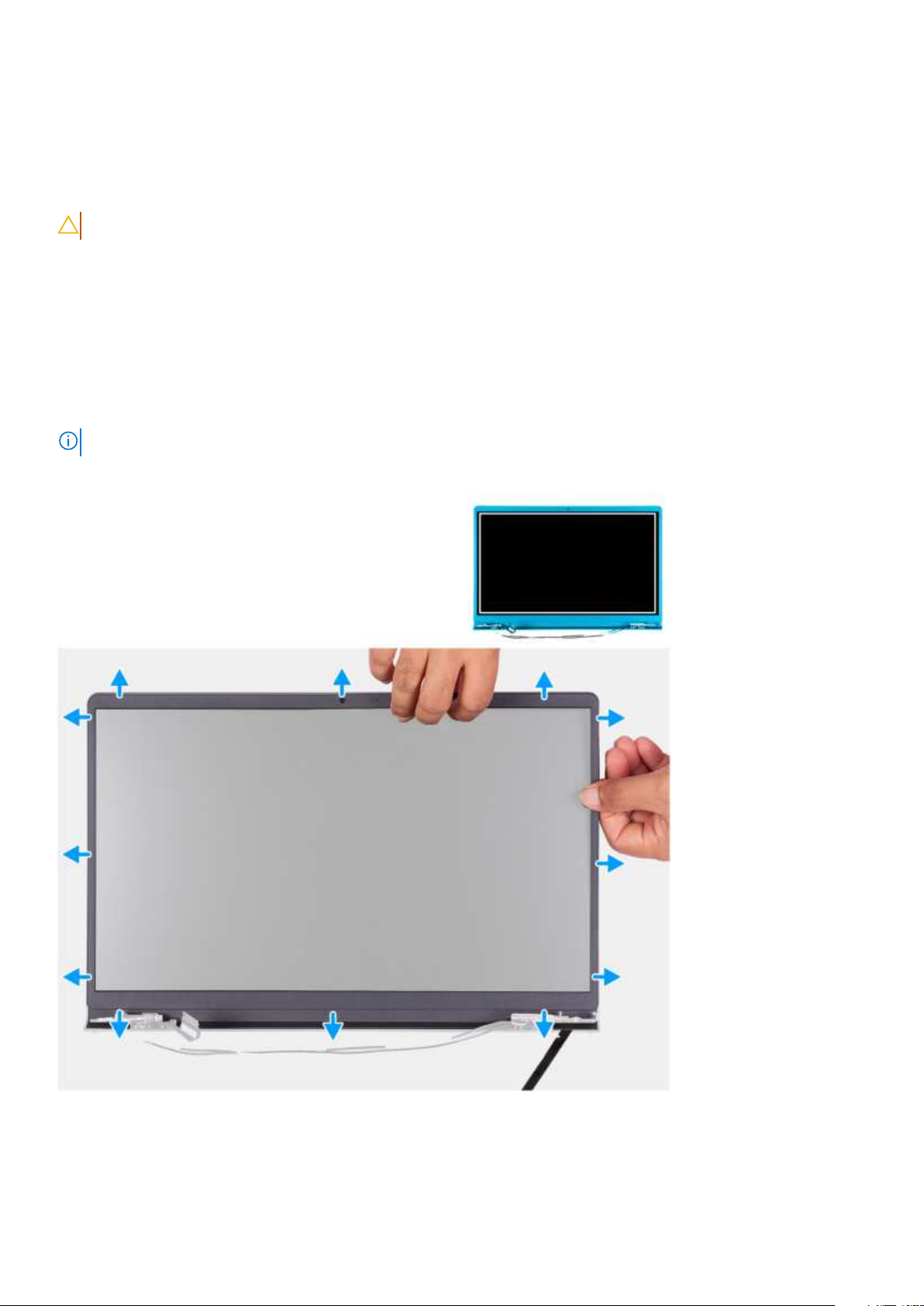

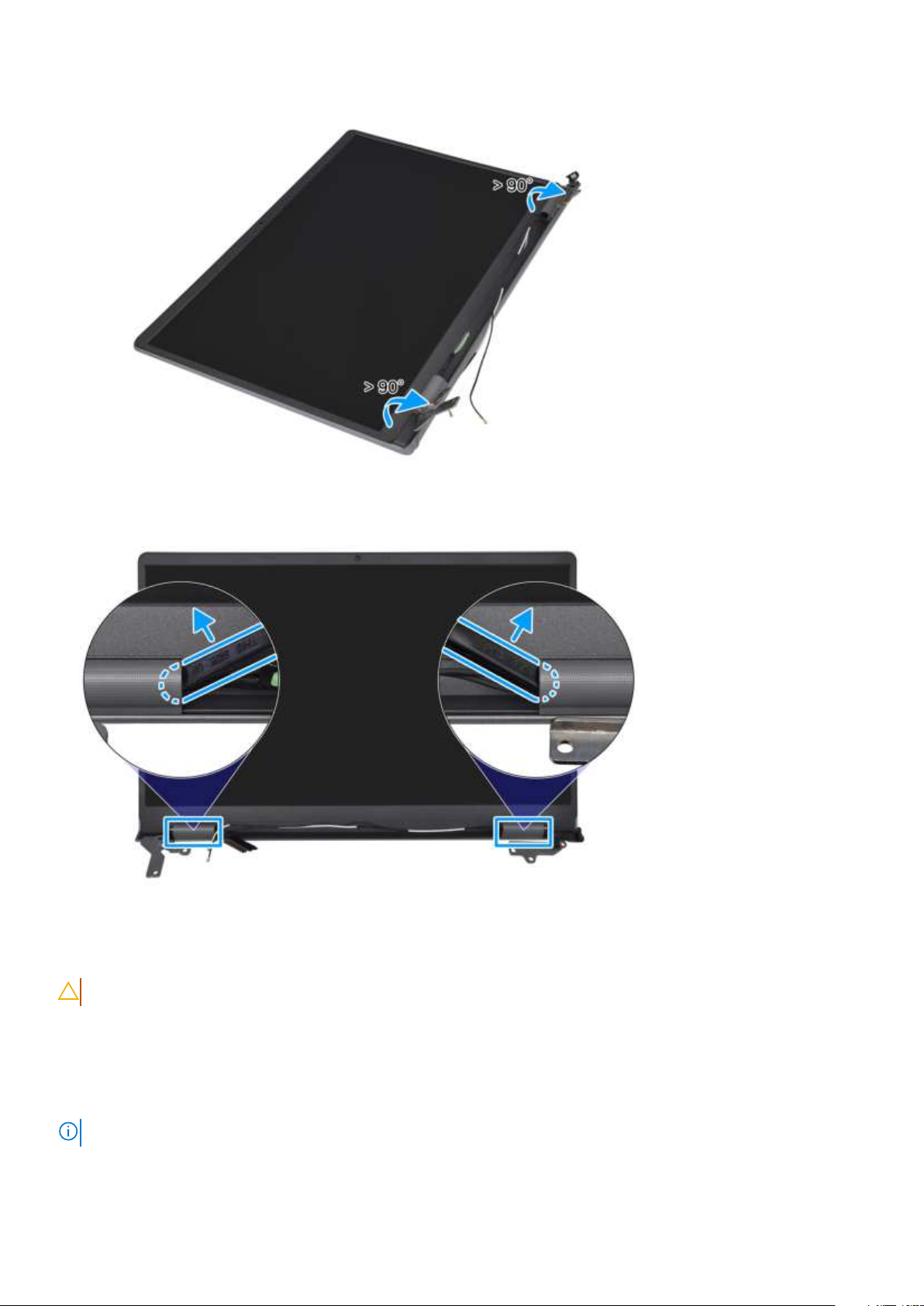

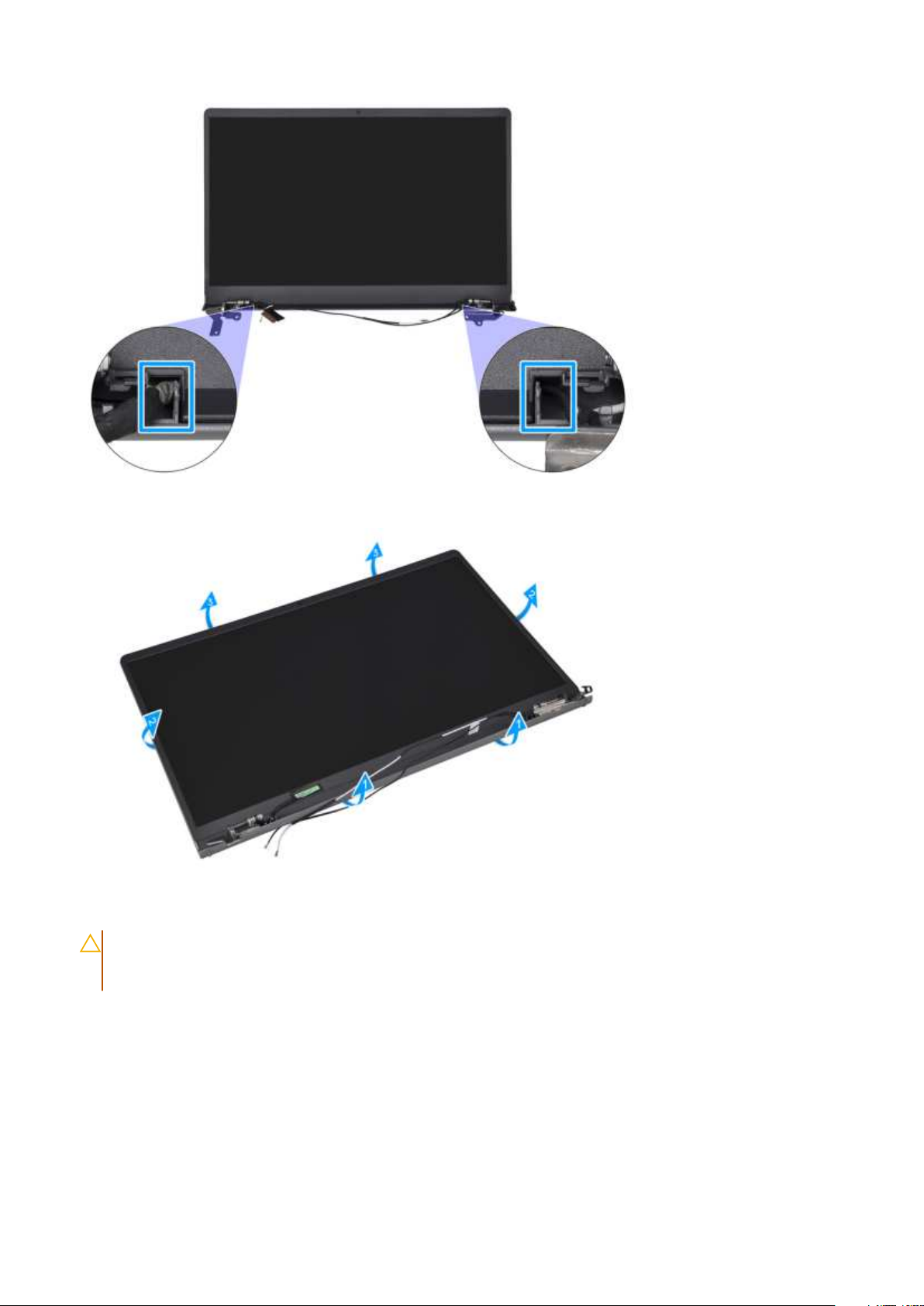

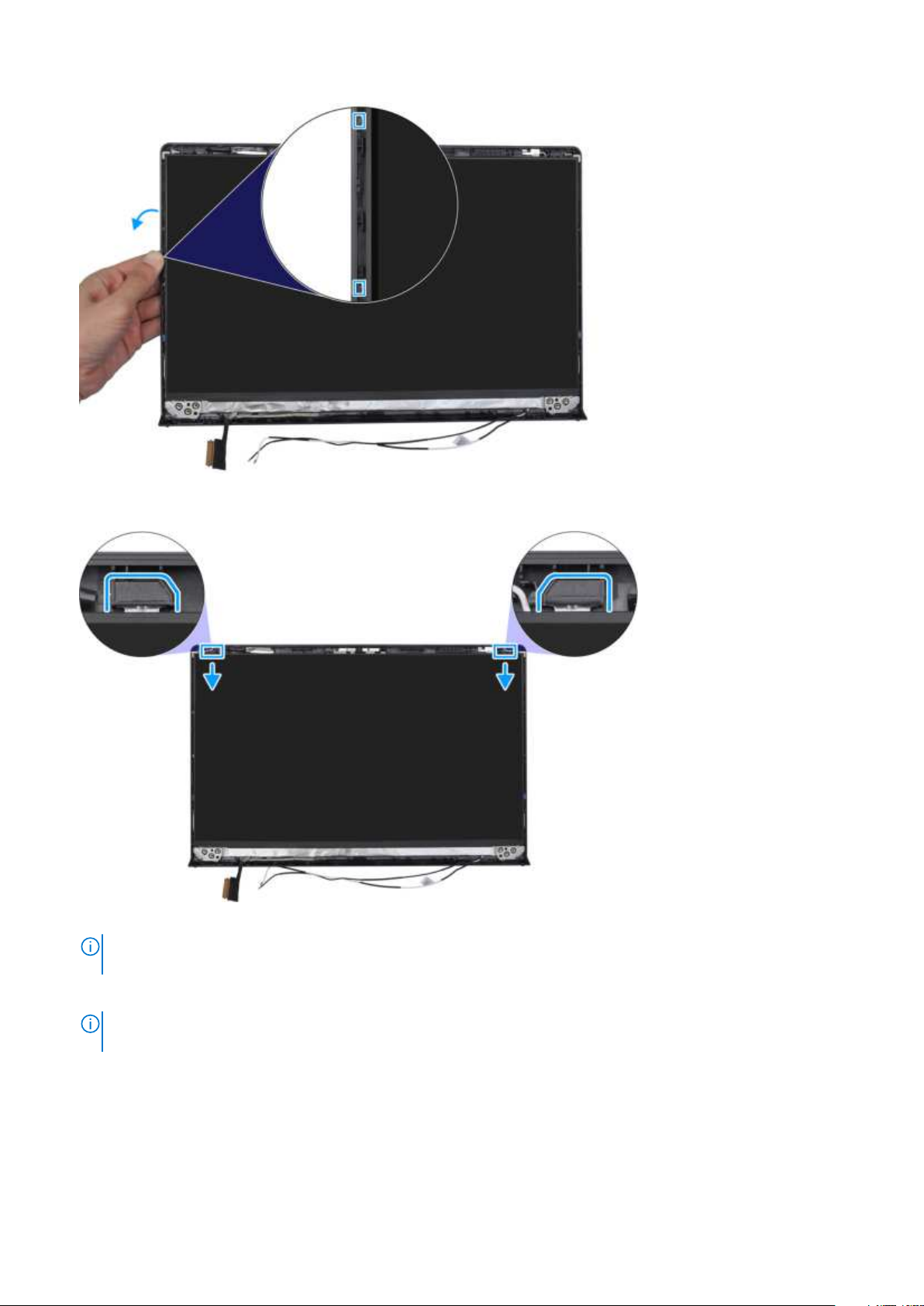

Wymontowywanie ramki wyświetlacza...................................................................................................................... 86

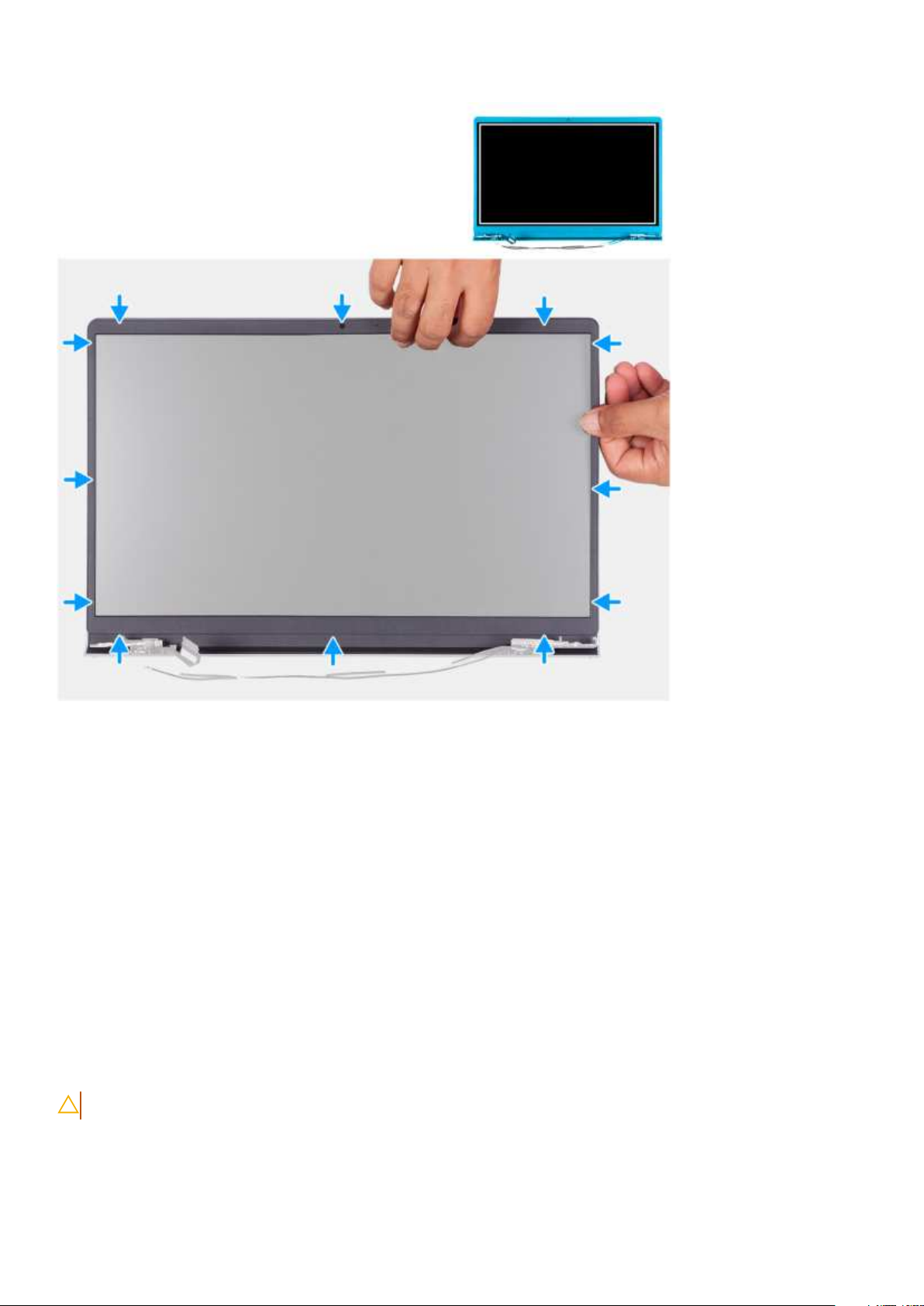

Instalowanie ramki wyświetlacza.................................................................................................................................88

Zawiasy wyświetlacza.........................................................................................................................................................89

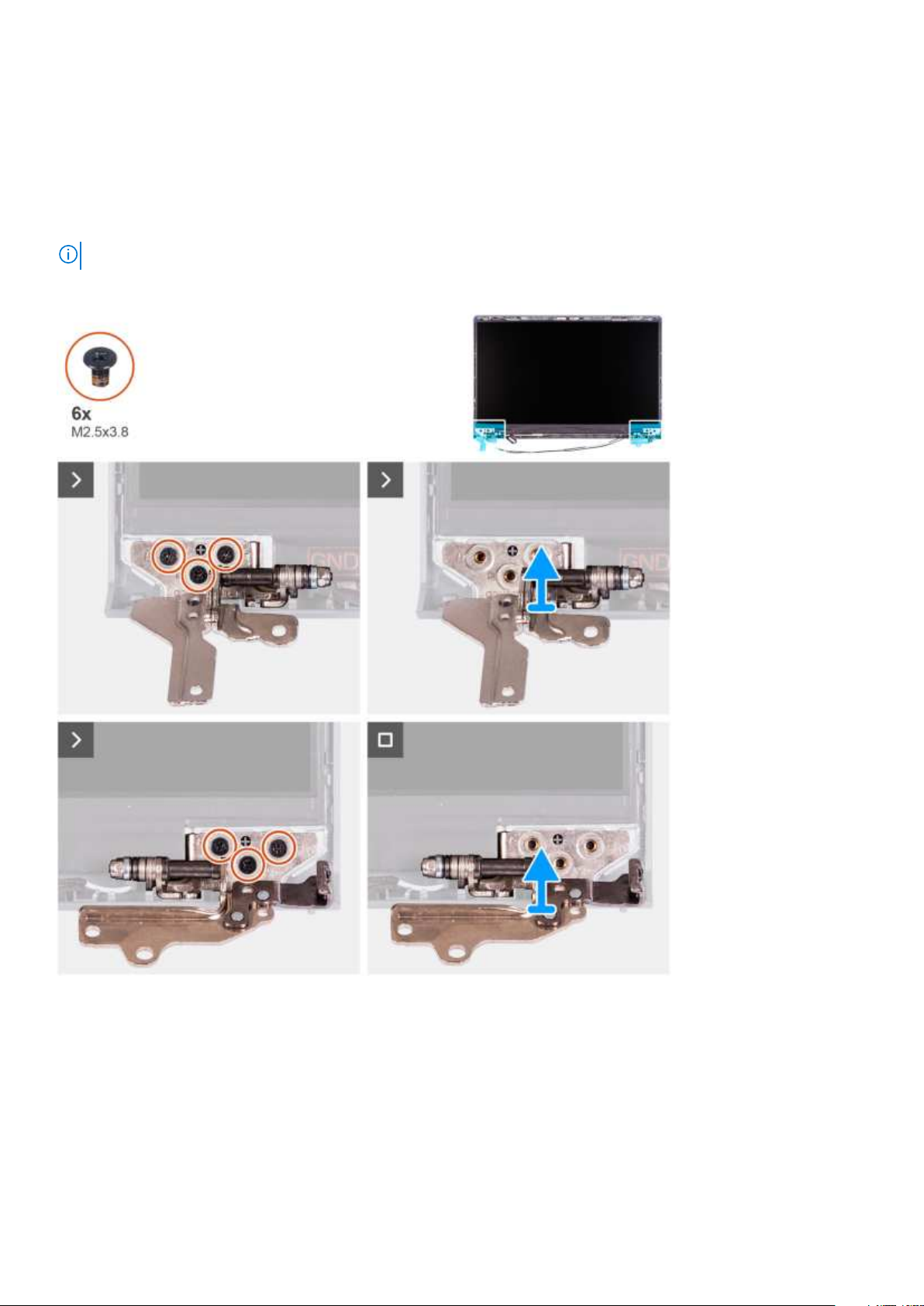

Wymontowywanie zawiasów wyświetlacza...............................................................................................................89

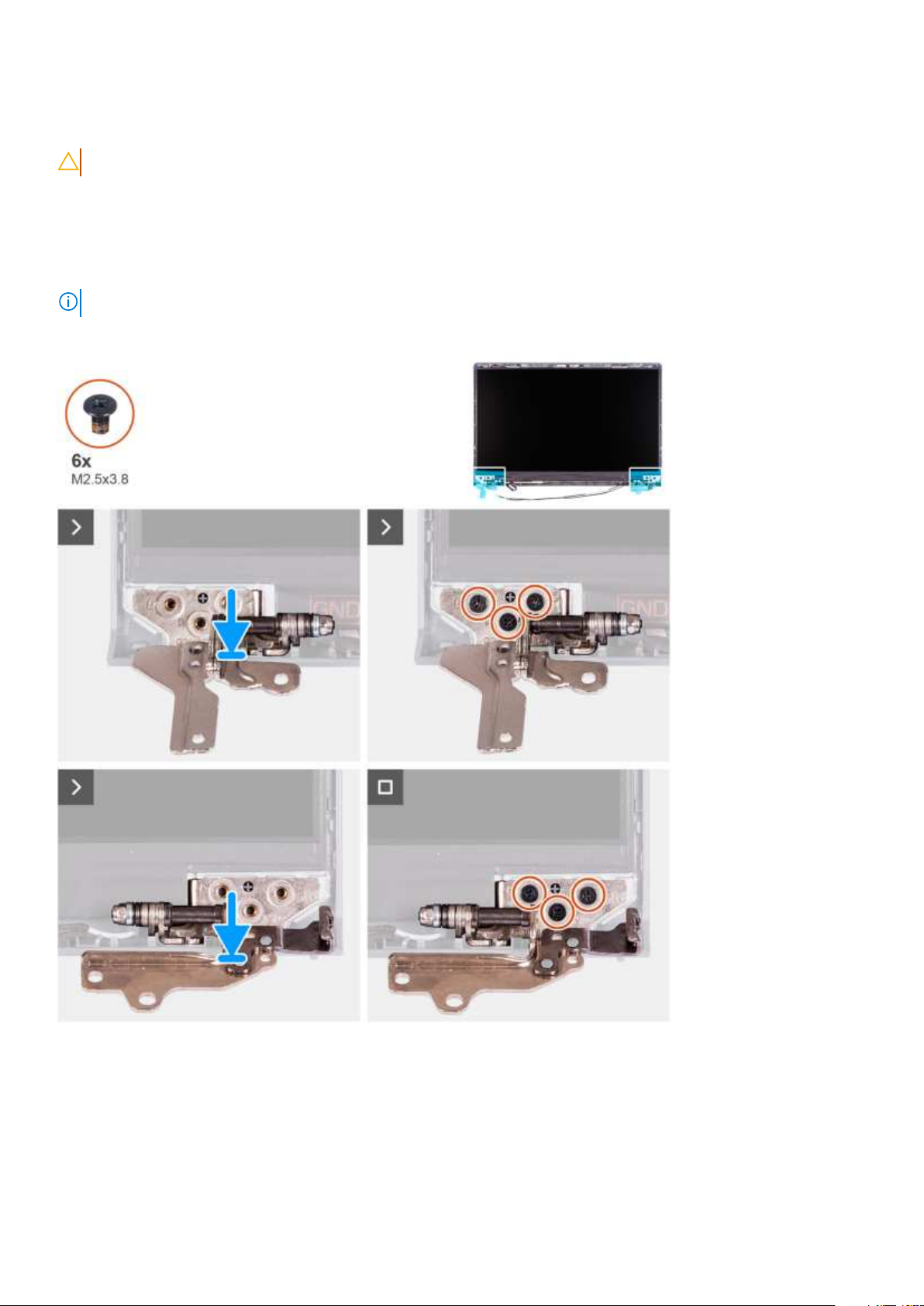

Instalowanie zawiasów wyświetlacza.......................................................................................................................... 91

Wyświetlacz......................................................................................................................................................................... 92

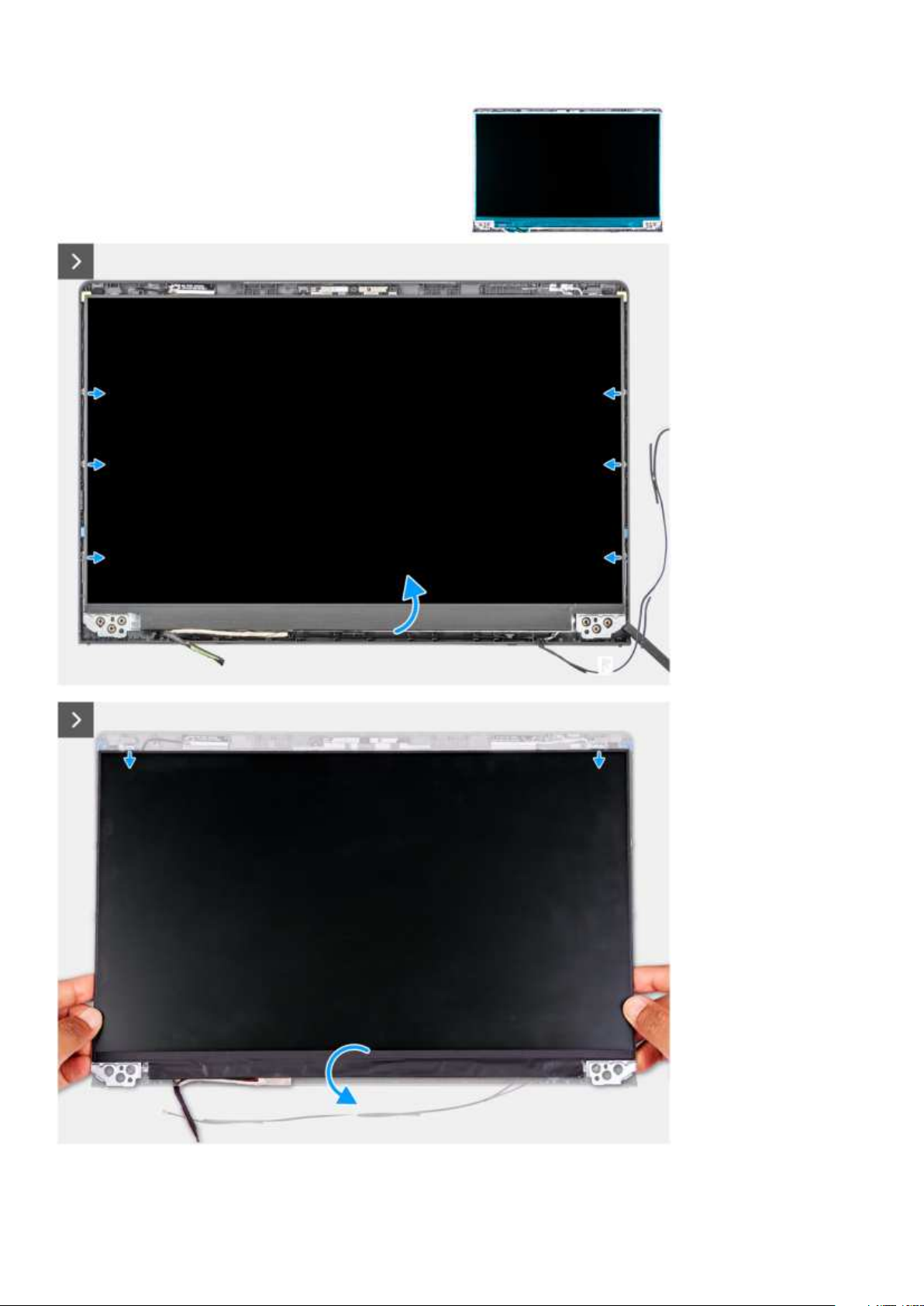

Wymontowywanie panelu wyświetlacza.................................................................................................................... 92

Instalowanie panelu wyświetlacza............................................................................................................................... 97

Kamera................................................................................................................................................................................ 100

Wymontowywanie kamery..........................................................................................................................................100

Instalowanie kamery.................................................................................................................................................... 100

Kabel wyświetlacza............................................................................................................................................................ 101

Wymontowywanie kabla wyświetlacza......................................................................................................................101

Instalowanie kabla wyświetlacza................................................................................................................................102

zestaw pokrywy wyświetlacza i anteny..........................................................................................................................103

Wymontowywanie zestawu pokrywy wyświetlacza i anteny.................................................................................103

Instalowanie zestawu pokrywy wyświetlacza ianteny............................................................................................104

Płyta główna....................................................................................................................................................................... 105

Wymontowywanie płyty głównej................................................................................................................................105

Instalowanie płyty głównej...........................................................................................................................................108

Zestaw podpórki na nadgarstek i klawiatury....................................................................................................................111

Wymontowywanie zestawu podpórki na nadgarstek i klawiatury...........................................................................111

Instalowanie zestawu podpórki na nadgarstek iklawiatury.....................................................................................113

Rodzdział 7: Oprogramowanie....................................................................................................... 116

System operacyjny............................................................................................................................................................. 116

Sterowniki ipliki do pobrania............................................................................................................................................. 116

Spis treści 5

Rodzdział 8: Konfiguracja systemu BIOS.........................................................................................117

Uruchamianie programu konfiguracji systemu BIOS...................................................................................................... 117

Klawisze nawigacji...............................................................................................................................................................117

Menu jednorazowego rozruchu........................................................................................................................................ 117

Opcje konfiguracji systemu................................................................................................................................................118

Aktualizowanie systemu BIOS..........................................................................................................................................124

Aktualizowanie systemu BIOS wsystemie Windows.............................................................................................. 124

Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu.............................................................................124

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows...................................................124

Aktualizowanie systemu BIOS zmenu jednorazowego rozruchu pod klawiszem F12........................................ 125

Hasło systemowe ihasło konfiguracji systemu...............................................................................................................126

Przypisywanie hasła konfiguracji systemu.................................................................................................................126

Usuwanie lub zmienianie hasła systemowego ihasła konfiguracji systemu.......................................................... 126

Czyszczenie hasła systemu BIOS (konfiguracji) ihasła systemowego....................................................................... 127

Rodzdział 9: Rozwiązywanie problemów........................................................................................ 128

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.................................................................................128

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell..........................................................128

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu.................................................. 129

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist......................129

Wbudowany autotest (BIST)........................................................................................................................................... 129

M-BIST.......................................................................................................................................................................... 129

Test lampki LCD szyny zasilania (L-BIST)................................................................................................................ 130

Wbudowany autotest wyświetlacza LCD (BIST).................................................................................................... 130

Systemowe lampki diagnostyczne....................................................................................................................................131

Przywracanie systemu operacyjnego..............................................................................................................................132

Resetowanie zegara czasu rzeczywistego (RTC).........................................................................................................133

Opcje nośników kopii zapasowych oraz odzyskiwania danych.................................................................................... 133

Cykl zasilania Wi-Fi.............................................................................................................................................................133

Rozładowywanie ładunków elektrostatycznych (twardy reset).................................................................................. 133

Rodzdział 10: Uzyskiwanie pomocy ikontakt zfirmą Dell................................................................. 135

6 Spis treści

Widoki komputera Vostro 15 3530

Prawa strona

1. Gniazdo karty SD
Umożliwia odczytywanie i zapisywanie informacji na karcie SD. Komputer obsługuje następujące rodzaje kart:

● Secure Digital (SD)

● Secure Digital High Capacity (SDHC)

● Secure Digital Extended Capacity (SDXC)

1

2. Port USB 2.0
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do

480 Mb/s.

3. Złącze sieciowe
Umożliwia podłączenie komputera do routera lub modemu szerokopasmowego kablem Ethernet (RJ45) wcelu nawiązania łączności

zsiecią lokalną lub zInternetem oprędkości 10/100/1000 Mb/s.

4. Uniwersalny port audio
Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek imikrofonu).

5. Gniazdo kabla zabezpieczającego (klinowe)
Umożliwia podłączenie kabla zabezpieczającego, służącego do ochrony komputera przed kradzieżą.

Lewa strona

Rysunek 1. Komputery wobudowie ztworzywa sztucznego

1. Gniazdo zasilacza (zasilanie podstawowe)
Umożliwia podłączenie zasilacza w celu zasilania komputera i ładowania baterii.

2. Lampka zasilania i stanu baterii

Widoki komputera Vostro 15 3530 7

Wskazuje stan zasilania i stan baterii komputera.
Ciągłe białe światło — zasilacz jest podłączony, abateria jest ładowana.
Ciągłe bursztynowe światło — poziom naładowania baterii jest niski lub bardzo niski.
Wyłączona — bateria jest całkowicie naładowana.

UWAGA: Wniektórych modelach komputera lampka zasilania istanu baterii służy również do diagnostyki systemu. Aby uzyskać

więcej informacji, zapoznaj się z sekcją Rozwiązywanie problemów w Instrukcji serwisowej.

3. Port HDMI 1.4
Umożliwia podłączanie telewizora, zewnętrznego wyświetlacza lub innego urządzenia zwejściem HDMI. Zapewnia wyjście wideo

i audio.

UWAGA: Maksymalna rozdzielczość obsługiwana przez port HDMI wynosi 1920 x 1080 przy 60 Hz.

4. Port USB 3.2 pierwszej generacji
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do

5 Gb/s.

5. Port USB 3.2 Type-C pierwszej generacji
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do

5 Gb/s.

Rysunek 2. Komputery wobudowie zaluminium lub zzainstalowaną autonomiczną kartą graficzną

1. Gniazdo zasilacza (zasilanie podstawowe)
Umożliwia podłączenie zasilacza w celu zasilania komputera i ładowania baterii.

2. Lampka zasilania i stanu baterii
Wskazuje stan zasilania i stan baterii komputera.
Ciągłe białe światło — zasilacz jest podłączony, abateria jest ładowana.
Ciągłe bursztynowe światło — poziom naładowania baterii jest niski lub bardzo niski.
Wyłączona — bateria jest całkowicie naładowana.

UWAGA: Wniektórych modelach komputera lampka zasilania istanu baterii służy również do diagnostyki systemu. Aby uzyskać

więcej informacji, zapoznaj się z sekcją Rozwiązywanie problemów w Instrukcji serwisowej.

3. Port HDMI 1.4
Umożliwia podłączanie telewizora, zewnętrznego wyświetlacza lub innego urządzenia zwejściem HDMI. Zapewnia wyjście wideo

i audio.

UWAGA: Maksymalna rozdzielczość obsługiwana przez port HDMI wynosi 1920 x 1080 przy 60 Hz.

4. Port USB 3.2 pierwszej generacji
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do

5 Gb/s.

5. Port USB 3.2 Type-C pierwszej generacji zfunkcją Power Delivery / DisplayPort
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze.

8 Widoki komputera Vostro 15 3530

Obsługuje funkcję Power Delivery zapewniającą dwukierunkowe zasilanie między urządzeniami. Zapewnia zasilanie wyjściowe do 15 W,
które umożliwia szybsze ładowanie.

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

Góra

1. Osłona prywatyzująca (tylko wprzypadku komputerów wobudowie zaluminium)
Nasuń zaślepkę, aby zakryć obiektyw kamery ichronić wten sposób swoją prywatność, gdy nie korzystasz zkamery.

2. Przycisk zasilania z opcjonalnym czytnikiem linii papilarnych
Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.
Gdy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć system wstan uśpienia. Naciśnij iprzytrzymaj przycisk zasilania

przez 10 sekund, aby wymusić wyłączenie komputera.
Jeśli przycisk zasilania jest wyposażony w czytnik linii papilarnych, połóż palec na przycisku zasilania, aby się zalogować.

Rysunek 3. Aktywny obszar czytnika linii papilarnych

UWAGA: Wyróżniony obszar wskazuje rzeczywisty obszar aktywny czytnika linii papilarnych, aobraz służy wyłącznie do celów

ilustracyjnych.

Widoki komputera Vostro 15 3530 9

UWAGA: Sposób działania przycisku zasilania można dostosować w systemie Windows. Więcej informacji można znaleźć na

www.dell.com/support/manuals.

stronie

3. Precyzyjny touchpad
Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma

palcami, aby kliknąć prawym przyciskiem myszy.

4. Kliknięcie prawym przyciskiem myszy
Naciśnij przycisk, aby wykonać odpowiednik kliknięcia prawym przyciskiem myszy.

5. Kliknięcie lewym przyciskiem myszy
Naciśnij przycisk, aby wykonać odpowiednik kliknięcia lewym przyciskiem myszy.

Przód

OSTRZEŻENIE: Maksymalny kąt pracy zawiasu wyświetlacza wynosi 135 stopni.

Rysunek 4. Komputery wobudowie ztworzywa sztucznego

1. Kamera
Umożliwia prowadzenie czatów wideo, robienie zdjęć i nagrywanie filmów.

2. Lampka stanu kamery
Świeci, gdy kamera jest w użyciu.

3. Mikrofon
Umożliwia nagrywanie głosu, prowadzenie rozmów itd.

4. Wyświetlacz

10 Widoki komputera Vostro 15 3530

Zapewnia obraz wideo.

Rysunek 5. Komputery wobudowie zaluminium

1. Mikrofon lewy
Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Zaślepka zapewniająca prywatność
Nasuń zaślepkę, aby zakryć obiektyw kamery ichronić wten sposób swoją prywatność, gdy nie korzystasz zkamery.

3. Kamera
Umożliwia prowadzenie czatów wideo, robienie zdjęć i nagrywanie filmów.

4. Lampka stanu kamery
Świeci, gdy kamera jest w użyciu.

5. Mikrofon prawy
Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

6. Wyświetlacz
Zapewnia obraz wideo.

Widoki komputera Vostro 15 3530 11

Dół

1. Głośnik prawy
Wyjście dźwięku.

2. Otwory wentylacyjne
Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć na

wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych iregularnie je
czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów wentylacyjnych można znaleźć
wbazie wiedzy pod adresem www.dell.com/support.

3. Etykieta zkodem Service Tag
Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell

identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

4. Głośnik lewy
Wyjście dźwięku.

Kod Service Tag

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie
składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

12 Widoki komputera Vostro 15 3530

Wskaźnik LED naładowania istanu baterii

Poniższa tabela zawiera informacje ozachowaniu wskaźnika LED naładowania istanu baterii komputera Vostro 15 3530.

Tabela 1. Zachowanie wskaźnika LED naładowania istanu baterii

Źródło mocy Zachowanie wskaźnika LED Stan zasilania systemu Poziom naładowania baterii

Zasilacz sieciowy Nie świeci S0–S5 Całkowicie naładowany

Zasilacz sieciowy Solid White S0–S5 < Całkowicie naładowany

Bateria Nie świeci S0–S5 11–100%

Bateria Ciągłe bursztynowe światło

(590+/- 3 nm)

● S0 (WŁ.) — system jest włączony.

● S4 (Hibernacja) — system zużywa najmniej energii ze wszystkich stanów uśpienia. System jest niemal wyłączony. Zużycie energii jest

minimalne. Dane kontekstowe są zapisywane na dysku twardym.

● S5 (WYŁ.) — system jest wstanie zamknięcia.

S0–S5 < 10%

Widoki komputera Vostro 15 3530 13

Konfigurowanie komputera Vostro 15 3530

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

1. Podłącz zasilacz inaciśnij przycisk zasilania.

2

UWAGA: Wcelu zmniejszenia zużycia elektryczności bateria może przejść wtryb oszczędzania energii. Podłącz zasilacz i naciśnij

przycisk zasilania, aby włączyć komputer.

2. Dokończ instalację systemu operacyjnego.

System Ubuntu:

Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Więcej informacji na temat instalowania
ikonfigurowania systemu Ubuntu można znaleźć wbazie wiedzy pod adresem

System Windows:

Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell zaleca wykonanie następujących
czynności podczas konfigurowania:

● Połączenie z siecią w celu aktualizowania systemu Windows.

UWAGA: Jeśli nawiązujesz połączenie z zabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź hasło

dostępu do sieci.

● Po połączeniu z Internetem zaloguj się do konta Microsoft lub utwórz je. Jeśli nie masz połączenia z Internetem, utwórz konto

offline.

● Na ekranie Wsparcie iochrona wprowadź swoje dane kontaktowe.

14 Konfigurowanie komputera Vostro 15 3530

www.dell.com/support.

3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.

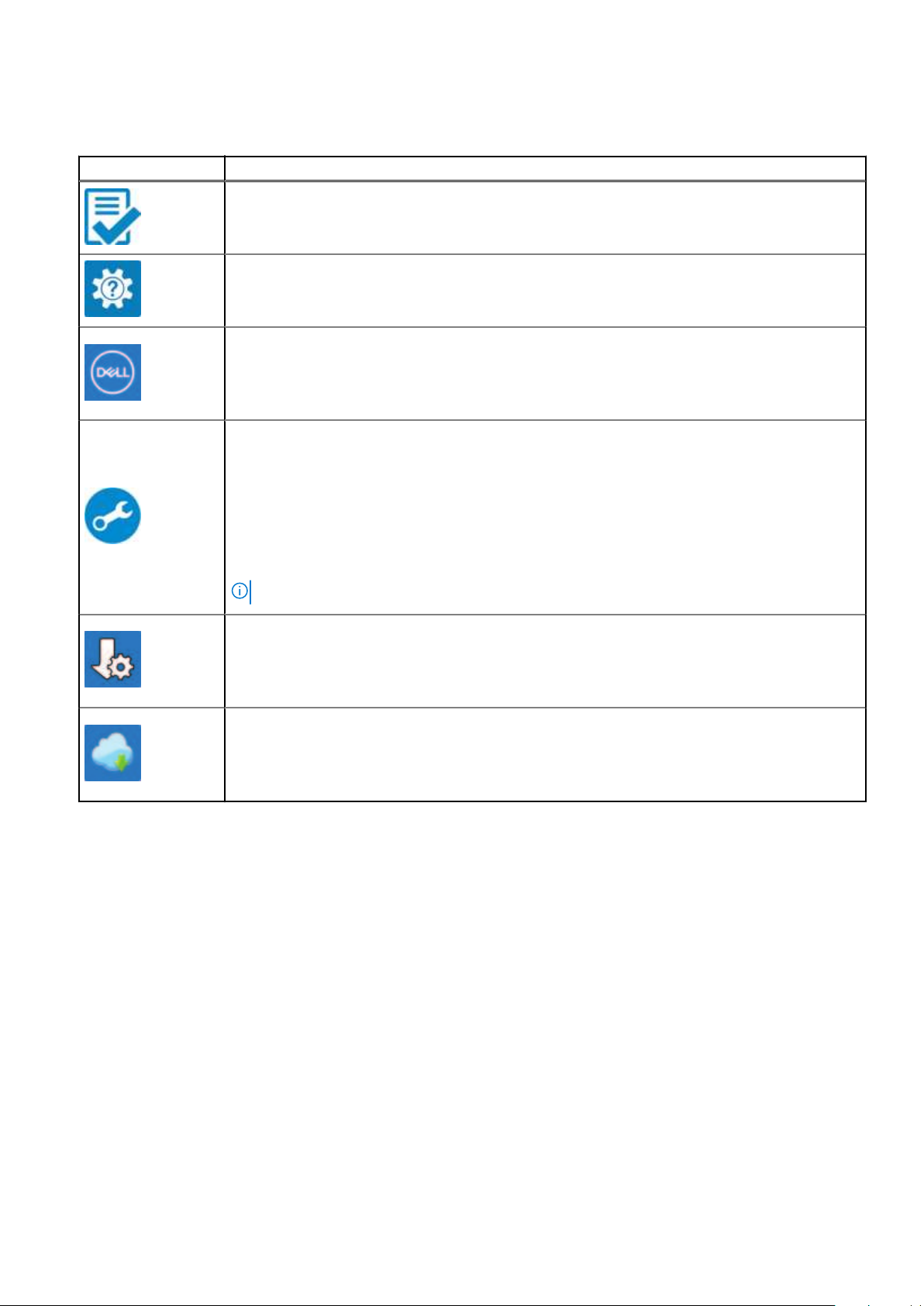

Tabela 2. Odszukaj aplikacje firmy Dell

Zasoby Opis

Dell Product Registration

Zarejestruj swój komputer firmy Dell.

Dell Help & Support

Dostęp do pomocy i wsparcia dla komputera.

Mój Dell

Centralny magazyn najważniejszych aplikacji firmy Dell, artykułów pomocy i innych ważnych informacji
o Twoim komputerze. Powiadamia również o stanie gwarancji, zalecanych akcesoriach oraz dostępnych
aktualizacjach oprogramowania.

SupportAssist

SupportAssist to inteligentna technologia, która dba o to, by komputer działał jak najlepiej. Usuwa
wirusy, wykrywa problemy, optymalizuje ustawienia i powiadamia o potrzebnych aktualizacjach. Narzędzie
SupportAssist proaktywnie sprawdza kondycję sprzętu i oprogramowania komputera. Wrazie wykrycia
problemu potrzebne informacje ostanie systemu są wysyłane do firmy Dell, aby można było zacząć
rozwiązywanie problemów. Narzędzie SupportAssist jest fabrycznie zainstalowane na większości urządzeń
Dell z systemem operacyjnym Windows. Aby uzyskać więcej informacji, zapoznaj się zprzewodnikiem
użytkownika programu SupportAssist for Home PCs pod adresem www.Dell.com/serviceabilitytools.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

Dell Update

Aktualizuje komputer poprawkami krytycznymi i instaluje najnowsze sterowniki urządzeń po ich
udostępnieniu. Więcej informacji na temat korzystania z usługi Dell Update można znaleźć w bazie wiedzy
pod adresem www.dell.com/support.

Dell Digital Delivery

Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane wkomputerze.
Więcej informacji na temat korzystania zusługi Dell Digital Delivery można znaleźć wbazie wiedzy pod
adresem www.dell.com/support.

Konfigurowanie komputera Vostro 15 3530 15

Specyfikacje komputera Vostro 15 3530

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokości, szerokości igłębokości) oraz wadze komputera Vostro 15 3530.

Tabela 3. Wymiary iwaga

3

Opis Komputer wobudowie ztworzywa

Wysokość:

Wysokość zprzodu

Wysokość ztyłu

Szerokość

Głębokość

Waga (minimalna)

sztucznego

16,96 mm (0,67”) 15,52 mm (0,61”)

19,00 mm (0,75”) 17,50 mm (0,69”)

358,50 mm (14,11”) 358,50 mm (14,11”)

235,56 mm (9,27”) 234,90 mm (9,25″)

1,66 kg (3,66 funta)

UWAGA: Waga komputera zależy od

zamówionej konfiguracji oraz od pewnych
zmiennych produkcyjnych.

Komputer wobudowie zaluminium

1,63kg (3,60funta)

UWAGA: Waga komputera zależy od

zamówionej konfiguracji oraz od pewnych
zmiennych produkcyjnych.

Procesor

Poniższa tabela zawiera szczegółowe informacje oprocesorach obsługiwanych przez komputer Vostro 15 3530.

Tabela 4. Procesor

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4 Opcja 5

Typ procesora

Moc procesora

Łączna liczba rdzeni
procesora

Rdzenie
zoptymalizowane pod
kątem wydajności

Rdzenie
zoptymalizowane pod
kątem efektywności

Łączna liczba wątków
procesora

16 Specyfikacje komputera Vostro 15 3530

Intel Core i3-1305U
trzynastej generacji

15 W 15 W 15 W 15 W 15 W

5 10 10 10 5

1 2 2 2 1

4 8 8 8 4

6 12 12 12 6

Intel Core i5-1334U
trzynastej generacji

Intel Core i5-1335U
trzynastej generacji

Intel Core
i7-1355U
trzynastej
generacji

Procesor Intel
U300

Tabela 4. Procesor(cd.)

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4 Opcja 5

UWAGA:

Technologia Intel
Hyper-Threading
jest dostępna tylko
dla rdzeni
zoptymalizowanyc
h pod kątem
wydajności.

Szybkość procesora

Rdzenie zoptymalizowane pod kątem wydajności — częstotliwość

Podstawowa
częstotliwość
procesora

Maksymalna
częstotliwość
wtrybie Turbo

Rdzenie zoptymalizowane pod kątem efektywności — częstotliwość

Podstawowa
częstotliwość
procesora

Maksymalna
częstotliwość
wtrybie Turbo

Pamięć podręczna
procesora

Zintegrowana karta
graficzna

Od 1,20 GHz do 4,50
GHz

1,60GHz 1,30 GHz 1,30 GHz 1,70GHz 1,20GHz

4,50 GHz 4,60 GHz 4,60 GHz 5,00 GHz 4,40 GHz

1,20GHz 0,90GHz 0,90GHz 1,20GHz 0,90GHz

3,30 GHz 3,40 GHz 3,40 GHz 3,70 GHz 3,30 GHz

10 MB 12 MB 12 MB 12 MB 8 MB

Układ graficzny Intel
UHD

Od 0,90 GHz do 4,60
GHz

Układ graficzny Intel

e

Iris X

Od 0,90 GHz do
4,60 GHz

Układ graficzny Intel

e

Iris X

Od 1,20 GHz do
5,00 GHz

Układ graficzny
Intel Iris X

e

Od 0,90 GHz do
4,40 GHz

Układ graficzny
Intel UHD

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer Vostro 15 3530.

Tabela 5. Chipset

Opis Opcja 1 Opcja 2

Procesory

Chipset

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe

Procesor Intel Core i3/i5/i7 trzynastej
generacji lub Intel U300

Wersja zintegrowana zprocesorem Wersja zintegrowana zprocesorem

64 bity 64 bity

32 MB 32 MB

Maksymalnie trzecia generacja Maksymalnie czwarta generacja

Specyfikacje komputera Vostro 15 3530 17

Procesory Intel Core i5/i7 trzynastej
generacji

System operacyjny

Komputer Vostro 15 3530 obsługuje następujące systemy operacyjne:

● Windows 11 Pro

● Windows 11 Pro National Academic

● Windows 11 Home

● Windows 11 Pro z prawami do instalacji starszej wersji (fabrycznie zainstalowany obraz systemu Windows 10)

● Ubuntu 22.04 LTS (wersja 64-bitowa)

Pamięć

Wtabeli poniżej przedstawiono specyfikacje pamięci komputera Vostro 15 3530.

Tabela 6. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Rozmiar pamięci na gniazdo

Obsługiwane konfiguracje pamięci

Dwa gniazda SODIMM

DDR4

● 2666 MHz (wprzypadku komputerów zportem USB 3.2 Type­C pierwszej generacji)

● 3200 MHz (wprzypadku komputerów zportem USB

3.2 pierwszej generacji Type-C ztrybem alternatywnym
DisplayPort 1.4 / funkcją Power Delivery)

16 GB

4 GB

4 GB, 8 GB i16 GB

Komputery zportem USB 3.2 Type-C pierwszej generacji

● 4 GB, 1 x 4 GB, DDR4, 2666 MHz

● 8GB, 2 × 4GB, DDR4, 2666MHz, pamięć dwukanałowa

● 8 GB, 1 x 8 GB, DDR4, 2666 MHz

● 12 GB, 1 x 4 GB + 1 x 8 GB, DDR4, 2666 MHz, pamięć

dwukanałowa

● 16 GB, 2 x 8 GB, DDR4, 2666 MHz, pamięć dwukanałowa

● 16 GB, 1 x 16 GB, DDR4, 2666 MHz

Komputery zportem USB 3.2 Gen 1 Type-C ztrybem
alternatywnym DisplayPort 1.4 / funkcją Power Delivery

● 4 GB, 1 x 4 GB, DDR4, 3200 MHz

● 8 GB, 2 x 4 GB, DDR4, 3200 MHz, pamięć dwukanałowa

● 8 GB, 1 x 8 GB, DDR4, 3200 MHz

● 12 GB, 1 x 4 GB + 1 x 8 GB, DDR4, 3200 MHz, pamięć

dwukanałowa

● 16 GB, 2 x 8 GB, DDR4, 3200 MHz, pamięć dwukanałowa

● 16 GB, 1 x 16 GB, DDR4, 3200 MHz

Porty zewnętrzne

Poniższa tabela zawiera listę portów zewnętrznych komputera Vostro 15 3530.

18 Specyfikacje komputera Vostro 15 3530

Tabela 7. Porty zewnętrzne

Opis Wartości

Złącze sieciowe

Porty USB

Port audio

Port wideo

Czytnik kart pamięci

Gniazdo zasilacza

Jeden otwierany port RJ45 Ethernet

● Jeden port USB 3.2 pierwszej generacji

● Jeden port USB 2.0

● Jeden port USB 3.2 Type-C pierwszej generacji (wprzypadku

komputerów wobudowie ztworzywa sztucznego)

● Jeden port USB 3.2 Type-C pierwszej generacji ztrybem
alternatywnym DisplayPort 1.4 / funkcją Power Delivery
(wprzypadku komputerów wobudowie zaluminium lub
zzainstalowaną autonomiczną kartą graficzną)

Jeden uniwersalny port audio

● Jeden port HDMI 1.4

UWAGA: Maksymalna rozdzielczość obsługiwana przez

port HDMI wynosi 1920 x 1080 przy 60 Hz.

● Jeden port USB 3.2 Type-C pierwszej generacji ztrybem
alternatywnym DisplayPort 1.4 / funkcją Power Delivery
(wprzypadku komputerów wobudowie zaluminium lub
zzainstalowaną autonomiczną kartą graficzną)

Jedno gniazdo kart SD

Gniazdo wejściowe zasilania prądem stałym (4,5 mm, wtyczka
standardowa)

Gniazdo kabla zabezpieczającego

Gniazdo blokady klinowej

Gniazda wewnętrzne

Wponiższej tabeli przedstawiono wewnętrzne gniazda komputera Vostro 15 3530.

Tabela 8. Gniazda wewnętrzne

Opis Wartości

M.2

● Jedno gniazdo M.2 2230/2280 na dysk SSD

● Jedno gniazdo M.2 2230 na kartę WLAN, Wi-Fi/Bluetooth

UWAGA: Aby dowiedzieć się więcej na temat cech różnych

typów kart M.2, przeszukaj bazę wiedzy pod adresem

www.dell.com/support.

Ethernet

Wtabeli przedstawiono specyfikacje karty przewodowej sieci lokalnej Ethernet (LAN) komputera Vostro 15 3530.

Tabela 9. Ethernet — specyfikacje

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Zintegrowana karta sieciowa Realtek RTL8111H

10/100/1000 Mb/s

Specyfikacje komputera Vostro 15 3530 19

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Vostro 15 3530.

Tabela 10. Specyfikacje modułu sieci bezprzewodowej

Opis Opcja 1 Opcja 2

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

Realtek RTL8821CE Realtek RTL8852BE

Do 433 Mb/s Do 1201Mb/s

2,40 GHz / 5 GHz 2,40 GHz / 5 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Karta sieci bezprzewodowej Bluetooth 5.0 Karta sieci bezprzewodowej Bluetooth 5.3

UWAGA: Wersja karty sieci bezprzewodowej Bluetooth może się różnić wzależności

od systemu operacyjnego zainstalowanego wkomputerze.

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6 (Wi-Fi 802.11ax)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

UWAGA: Niektóre wersje systemu

Microsoft Windows mogą nie
obsługiwać wszystkich funkcji karty sieci
bezprzewodowej Bluetooth 5.3.

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Vostro 15 3530.

Tabela 11. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia moc głośników

Dostępne są dwie opcje kontrolera audio:

● Realtek ALC3204

● Realtek ALC3254

Obsługiwane

Interfejs audio wysokiej rozdzielczości

Jeden uniwersalny port audio

Dwa

Obsługiwane

Skróty klawiaturowe

2 W

20 Specyfikacje komputera Vostro 15 3530

Tabela 11. Specyfikacje audio(cd.)

Opis Wartości

Szczytowa moc głośników

Moc wyjściowa subwoofera

Mikrofon

2,5 W

Nieobsługiwane

● Pojedynczy wbudowany mikrofon (wprzypadku komputerów
wobudowie ztworzywa sztucznego)

● Dwa mikrofony cyfrowe (wprzypadku komputerów
wobudowie zaluminium)

Pamięć masowa

Wtej sekcji przedstawiono opcje pamięci masowej komputera Vostro 15 3530.
Komputer Vostro 15 3530 obsługuje jedną znastępujących konfiguracji pamięci masowej:

● Jeden dysk SSD M.2 2230/2280
Dysk SSD M.2 2230/2280 jest podstawowym dyskiem komputera.

Tabela 12. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230 PCIe x4 czwartej generacji NVMe, QLC Do 1 TB

Dysk SSD M.2 2230 PCIe x4 czwartej generacji NVMe Do 1 TB

Dysk SSD M.2 2280 PCIe x4 czwartej generacji NVMe Do 2 TB

Czytnik kart pamięci

Poniższa tabela zawiera listę kart pamięci obsługiwanych przez komputer Vostro 15 3530.

Tabela 13. Specyfikacje czytnika kart pamięci

Opis Wartości

Typ karty pamięci

Obsługiwane karty pamięci

UWAGA: Maksymalna pojemność obsługiwana przez czytnik może się różnić wzależności od standardu karty pamięci

zainstalowanej wkomputerze.

Jedno gniazdo kart SD

● Secure Digital (SD)

● Secure Digital High Capacity (SDHC)

● Secure Digital Extended Capacity (SDXC)

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera Vostro 15 3530.

Tabela 14. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

● Standardowa podświetlana klawiatura

● Standardowa klawiatura bez podświetlenia

Specyfikacje komputera Vostro 15 3530 21

Tabela 14. Specyfikacje klawiatury(cd.)

Opis Wartości

Układ klawiatury

Liczba klawiszy

Rozmiar klawiatury

Skróty klawiaturowe

QWERTY

● USA i Kanada: 99 klawiszy

● Wielka Brytania: 100 klawiszy

● Japonia: 103 klawisze

Rozstaw klawiszy X = 18,70 mm
Rozstaw klawiszy Y = 18,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa symbole.
Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić
znak alternatywny, naciśnij klawisz Shift iżądany klawisz.
Aby wykonać dodatkową funkcję, naciśnij klawisz Fn i klawisz
odpowiedniej funkcji.

UWAGA: Zachowania klawiszy funkcyjnych (F1–F12) można

zdefiniować, konfigurując ustawienia Zachowanie klawiszy
funkcyjnych wprogramie konfiguracji BIOS.

Skróty klawiaturowe dostępne na komputerze Vostro 15 3530

UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

skrótów pozostają jednak takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych znaków
lub wykonywania dodatkowych funkcji. Symbol przedstawiony w dolnej części klawisza odnosi się do znaku wpisywanego przez naciśnięcie
klawisza. Jeśli naciśniesz klawisz Shift i klawisz z symbolami, wpisany zostanie symbol przedstawiony w górnej części klawisza. Na przykład
po naciśnięciu klawisza 2 zostanie wpisana cyfra 2, a po naciśnięciu kombinacji Shift + 2 zostanie wpisany znak @.

Wgórnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, oczym informują ikony
wich dolnej części. Naciśnij klawisz funkcyjny, aby uruchomić zadanie reprezentowane przez ikonę. Na przykład naciśnięcie klawisza
F1 powoduje wyciszenie dźwięku (patrz tabela poniżej).

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne w aplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze Fn + Esc.
Aby później wywołać funkcje sterowania multimediami, można nacisnąć klawisz Fn i odpowiedni klawisz funkcyjny. Na przykład kombinacja
klawiszy Fn + f1 umożliwia wyciszenie dźwięku.

UWAGA: Można też zdefiniować podstawowe działanie klawiszy funkcyjnych (F1–F12), zmieniając ustawienie Zachowanie klawiszy

funkcyjnych wprogramie konfiguracji BIOS.

Tabela 15. Lista skrótów klawiaturowych

Klawisz funkcyjny Działanie podstawowe

F1 Wyciszenie dźwięku

F2 Zmniejszenie głośności

F3 Zwiększenie głośności

F4 Odtwarzanie/wstrzymanie

F5 Przełączanie podświetlenia klawiatury (opcjonalne).

UWAGA: Klawiatury bez podświetlenia mają klawisz funkcji F5 bez ikony

podświetlenia inie obsługują przełączania tej funkcji.

UWAGA: Umożliwia przełączanie stanu podświetlenia klawiatury między

brakiem podświetlenia, niskim iwysokim poziomem podświetlenia.

22 Specyfikacje komputera Vostro 15 3530

Tabela 15. Lista skrótów klawiaturowych(cd.)

Klawisz funkcyjny Działanie podstawowe

F6 Zmniejszenie jasności

F7 Zwiększenie jasności

F8 Przełączenie na wyświetlacz zewnętrzny

F10 Print Screen

F11 Początek

F12 Koniec

Klawisza fn używa się też zwybranymi klawiszami na klawiaturze, aby wywołać inne dodatkowe funkcje.

Tabela 16. Działanie dodatkowe

Klawisz funkcyjny Działanie dodatkowe

fn + Esc Przełączanie blokady klawisza Fn

fn + S Przełączanie funkcji Scroll Lock

fn + B Klawisz Pause/Break

fn + R Klawisz System Request

Fn + prawy Ctrl Otwarcie menu aplikacji

Fn + /

UWAGA: Ta opcja jest dostępna tylko wklawiaturze

brazylijskiej.

Fn + spacja Otwarcie menu emoji

fn + T Przełączenie trybu najwyższej wydajności

fn + strzałka wlewo Początek

fn + strzałka wprawo Koniec

Otwarcie menu aplikacji

Kamera

Wponiższej tabeli przedstawiono specyfikacje kamery komputera Vostro 15 3530.

Tabela 17. Specyfikacje kamery

Opis Komputer wobudowie ztworzywa

Liczba kamer

Typ kamery

Położenie kamery

sztucznego

Jedna Jedna

Dostępna jest jedna opcja kamery:

● Kamera HD RGB

Kamera przednia Kamera przednia

Komputer wobudowie zaluminium

Dostępna jest jedna opcja kamery:

● Kamera FHD RGB

Typ matrycy kamery

Rozdzielczość kamery:

Zdjęcia

Wideo

Technologia czujnika CMOS Technologia czujnika CMOS

0,92 megapiksela 2,00 megapiksela

1280 x 720 (HD) przy szybkości 30
klatek/s

Specyfikacje komputera Vostro 15 3530 23

1920 x 1080 (FHD) przy 30 kl./s

Tabela 17. Specyfikacje kamery(cd.)

Opis Komputer wobudowie ztworzywa

Kąt widzenia

sztucznego

78,60 stopnia 82 stopnie

Komputer wobudowie zaluminium

Touchpad

W poniższej tabeli przedstawiono specyfikacje touchpada komputera Vostro 15 3530.

Tabela 18. Specyfikacje touchpada

Opis Wartości

Rozdzielczość touchpada

W poziomie

Wpionie

Wymiary touchpada

W poziomie

Wpionie

Gesty na touchpadzie Więcej informacji na temat gestów touchpada wsystemie

> 300 dpi

> 300 dpi

115,00 mm (4,53”)

80,00 mm (3,15 cala)

Windows można znaleźć wbazie wiedzy Microsoft pod adresem

support.microsoft.com.

Zasilacz

Wponiższej tabeli przedstawiono specyfikacje zasilacza komputera Vostro 15 3530.

Tabela 19. Specyfikacje zasilacza

Opis Wartości

Typ

Wymiary złączy:

Średnica zewnętrzna

Średnica wewnętrzna

Wymiary zasilacza:

Wysokość

Szerokość

Głębokość

Waga zasilacza (maksymalna)

Napięcie wejściowe

65 W

4,50 mm (0,18”)

2,90 mm (0,11”)

28,00 mm (1,10”)

47,00 mm (1,90”)

108,00 mm (4,30”)

0,29 kg (0,64 funta)

prąd przemienny 100–240 V

Częstotliwość wejściowa

Prąd wejściowy

24 Specyfikacje komputera Vostro 15 3530

50 Hz–60 Hz

1,60 A/1,70 A

Tabela 19. Specyfikacje zasilacza(cd.)

Opis Wartości

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie wyjściowe

Zakres temperatur:

Podczas pracy

Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

3,34 A

Prąd stały 19,50 V

0°C do 40°C (32°F do 104°F)

-40°C do 70°C (-40°F do 158°F)

Bateria

Wponiższej tabeli przedstawiono specyfikacje baterii komputera Vostro 15 3530.

Tabela 20. Specyfikacje baterii

Opis Opcja 1 Opcja 2

Rodzaj baterii

3-ogniwowa bateria litowo-polimerowa 41
Wh z funkcją ExpressCharge

4-ogniwowa bateria litowo-polimerowa 54 Wh
z funkcją ExpressCharge

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Zakres temperatur:

Wysokość

Szerokość

Głębokość

Podczas pracy

11,25 V (prąd stały) 15,00 V (prąd stały)

0,19 kg (0,41 funta) 0,24 kg (0,55 funta)

206,40 mm (8,12”) 271,90 mm (10,70”)

82,00 mm (3,22”) 82,00 mm (3,22”)

5,75 mm (0,22”) 5,75 mm (0,22”)

Podczas ładowania baterii:

● Ładowanie: od 0°C do 45°C (od
32°F do 113°F)

● Górny limit ładowania (maks.): 50°C
(122°F)

Podczas rozładowywania baterii:

● Rozładowanie zwykłe: od 0°C do
60°C (od 32°F do 140°F)

● Ochrona przed przegrzaniem
(maksymalna): 70°C (158°F)

UWAGA: Po przekroczeniu tej

temperatury rozładowywanie nie
jest możliwe.

Podczas ładowania baterii:

● Ładowanie: od 0°C do 45°C (od 32°F do
113°F)

● Górny limit ładowania (maks.): 50°C
(122°F)

Podczas rozładowywania baterii:

● Rozładowanie zwykłe: od 0°C do 60°C
(od 32°F do 140°F)

● Ochrona przed przegrzaniem
(maksymalna): 70°C (158°F)

UWAGA: Po przekroczeniu tej

temperatury rozładowywanie nie jest
możliwe.

Pamięć masowa

Czas pracy baterii Zależy od warunków pracy; w pewnych

od -20°C do 60°C (od -4°F do 140°F) od -20°C do 60°C (od -4°F do 140°F)

warunkach wysokiego zużycia energii
może być znacznie skrócony.

Zależy od warunków pracy; w pewnych
warunkach wysokiego zużycia energii może
być znacznie skrócony.

Specyfikacje komputera Vostro 15 3530 25

Tabela 20. Specyfikacje baterii(cd.)

Opis Opcja 1 Opcja 2

Czas ładowania baterii (przybliżony)

UWAGA: Sterowanie czasem

ładowania, godziną jego rozpoczęcia
i zakończenia itd. za pomocą aplikacji
Dell Power Manager. Więcej informacji
na temat narzędzia Dell Power Manager
można znaleźć wbazie wiedzy pod
adresem

Bateria pastylkowa

www.dell.com/support.

Ładowanie standardowe / typowy
sposób ładowania zzasilacza
sieciowego:

● Od 0 do 15°C: maksymalny czas
ładowania od 0 do 100% wynosi 4
godziny

● Od 16 do 50°C: maksymalny czas
ładowania od 0 do 100% wynosi 3
godziny

Tryb Express Charge:

● Od 0 do 15°C: maksymalny czas
ładowania od 0 do 100% wynosi 4
godziny

● Od 16 do 45°C — normalny tryb
Express Charge

● Od 46 do 50°C: maksymalny czas
ładowania od 0 do 80% RSOC wynosi
1 godzinę; czas ładowania od 0 do
100% RSOC wynosi 2 godziny

Funkcja Express Charge Boost
(szybkie ładowanie do poziomu 35%):

● Od 16 do 45°C: docelowy czas
ładowania od 0 do 35% RSOC to 20
minut

Nieobsługiwane Nieobsługiwane

Ładowanie standardowe / typowy sposób
ładowania zzasilacza sieciowego:

● Od 0 do 15°C: maksymalny czas
ładowania od 0 do 100% wynosi 4 godziny

● Od 16 do 50°C: maksymalny czas
ładowania od 0 do 100% wynosi 3 godziny

Tryb Express Charge:

● Od 0 do 15°C: maksymalny czas
ładowania od 0 do 100% wynosi 4 godziny

● Od 16 do 45°C — normalny tryb Express
Charge

● Od 46 do 50°C: maksymalny czas
ładowania od 0 do 80% RSOC wynosi 1
godzinę; czas ładowania od 0 do 100%
RSOC wynosi 2 godziny

Funkcja Express Charge Boost (szybkie
ładowanie do poziomu 35%):

● Od 16 do 45°C: docelowy czas ładowania
od 0 do 35% RSOC to 20 minut

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia

energii. Jeśli bateria jest rozładowana, podłącz zasilacz, włącz komputer, anastępnie uruchom komputer ponownie, aby
zmniejszyć zużycie energii.

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Vostro 15 3530.

Tabela 21. Specyfikacje: wyświetlacz

Opis Opcja 1 Opcja 2

Typ wyświetlacza

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar
aktywny):

Wysokość

15,6”, High Definition (HD) Panel 15,6” Full HD (FHD)

Nie Nie

TN (Twisted Nematic) IPS (In-Plane Switching)

193,54 mm (7,62”) 193,59 mm (7,62”)

Szerokość

Przekątna

26 Specyfikacje komputera Vostro 15 3530

344,23 mm (13,55”) 344,14mm (13,55”)

394,91 mm (15,55”) 394,87 mm (15,55”)

Tabela 21. Specyfikacje: wyświetlacz(cd.)

Opis Opcja 1 Opcja 2

Rozdzielczość macierzysta panelu
wyświetlacza

Luminancja (typowa)

Liczba megapikseli

Gama barw

Liczba pikseli na cal (PPI)

Współczynnik kontrastu (minimalny)

Czas reakcji (maksymalny)

Częstotliwość odświeżania

Kąt widzenia w poziomie

Kąt widzenia w pionie

Rozstaw pikseli

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy
błyszczące wykończenie

1366 x 768 1920 x 1080

220 nitów 250 nitów

1,05 2,07

45% NTSC 45% NTSC

100 141

400:1 600:1

20 ms 35 ms

60 Hz 120 Hz

+/-40 stopni (minimalnie) +/-80 stopni (minimalnie)

10 (góra) / 30 (dół) stopni (minimalnie) +/-80 stopni (minimalnie)

0,252 mm x 0,252 mm 0,17925 mm x 0,17925 mm

4,20 W 5,25 W

Powłoka przeciwodblaskowa Powłoka przeciwodblaskowa

Czytnik linii papilarnych (opcjonalny)

Wponiższej tabeli przedstawiono dane techniczne opcjonalnego czytnika linii papilarnych komputera Vostro 15 3530.

UWAGA: Czytnik linii papilarnych znajduje się na przycisku zasilania.

Tabela 22. Specyfikacje czytnika linii papilarnych

Opis Wartości

Technologia czujnika czytnika linii papilarnych

Rozdzielczość czujnika czytnika linii papilarnych

Rozmiar czujnika czytnika linii papilarnych wpikselach

Czujnik pojemnościowy

500 DPI

108 x 88 pikseli

Czujnik

Wponiższej tabeli wyszczególniono czujniki komputera Vostro 15 3530.

Tabela 23. Czujnik

Obsługa czujników

Adaptacyjny akcelerometr termiczny

Specyfikacje komputera Vostro 15 3530 27

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Vostro 15 3530.

Tabela 24. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Układ graficzny Intel UHD Współużytkowana pamięć systemowa Procesory Intel Core i3 trzynastej generacji

oraz Intel U300

Układ graficzny Intel Iris X

e

Współużytkowana pamięć systemowa
(dwukanałowa)

Procesory Intel Core i5/i7 trzynastej
generacji

Karta GPU — autonomiczna

Wponiższej tabeli przedstawiono specyfikacje autonomicznej karty graficznej (GPU) obsługiwanej przez komputer Vostro 15 3530.

Tabela 25. Karta GPU — autonomiczna

Kontroler Rozmiar pamięci Typ pamięci

NVIDIA GeForce MX550 2 GB GDDR6

Zabezpieczenia sprzętowe

W poniższej tabeli przedstawiono zabezpieczenia sprzętowe komputera Vostro 15 3530.

Tabela 26. Zabezpieczenia sprzętowe

Zabezpieczenia sprzętowe

Czytnik linii papilarnych zobsługą funkcji Windows 10 Hello (opcjonalnie)

Układ zabezpieczający TPM 2.0

Blokada klinowa

Mechaniczna osłona kamery (tylko wprzypadku komputerów wobudowie aluminiowej)

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Vostro 15 3530.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 27. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

*

Od 0°C do 35°C (od 32°F do 95°F) Od -40°C do 65°C (od -40°F do 149°F)

10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji)

0,66 GRMS 1,30 GRMS

110 G† 160 G†

0 m do 3048 m (0 stóp do 10000 stóp) 0 m do 10668 m (0 stóp do 35 000 stóp)

28 Specyfikacje komputera Vostro 15 3530

Tabela 27. Środowisko pracy komputera(cd.)

Opis Podczas pracy Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy na stronie www.dell.com/support.

ComfortView

PRZESTROGA: Przedłużone narażenie na działanie światła niebieskiego z wyświetlacza może prowadzić do

długotrwałych skutków, takich jak obciążenie i zmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego,
zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu i prowadzić do długotrwałych skutków, takich jak obciążenie i zmęczenie oczu lub
uszkodzenie wzroku.

Tryb ComfortView można włączyć iskonfigurować za pomocą aplikacji Dell CinemaColor.
Tryb ComfortView jest zgodny zwymogami TÜV Rheinland wzakresie niskiego poziomu światła niebieskiego.
Niski poziom światła niebieskiego: technologia oprogramowania Dell ComfortView zmniejsza poziom emisji szkodliwego światła

niebieskiego, aby długotrwałe patrzenie na monitor było mniej męczące.
Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości od 50 do 70 cm (od 20 do 28 cali) od oczu.

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).

● Rób dłuższe przerwy — 20 minut co dwie godziny.

Specyfikacje komputera Vostro 15 3530 29

4

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się
zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy

zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat
najlepszych praktyk związanych z bezpieczeństwem znajduje się na stronie dotyczącej przestrzegania zgodności
z przepisami pod adresem

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł

zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby,
adopiero potem podłączyć komputer do gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.

OSTRZEŻENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.

www.dell.com/regulatory_compliance.

OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów inaprawy, które zespół

pomocy technicznej firmy Dell autoryzował, lub, októre poprosił. Uszkodzenia wynikające znapraw serwisowych
nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się zinstrukcjami dotyczącymi
bezpieczeństwa dostarczonymi zproduktem lub dostępnymi pod adresem www.dell.com/regulatory_compliance.

OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków

elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów
ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej wcelu odprowadzenia
ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych części składowych.

OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre kable mają

złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas podłączania kabli należy zwrócić uwagę na
prawidłowe zorientowanie iwyrównanie złączy iportów.

OSTRZEŻENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie

należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.

Przed przystąpieniem do serwisowania komputera

Kroki

1. Zapisz i zamknij wszystkie otwarte pliki, a także zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. W systemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego systemu.

3. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.

30 Serwisowanie komputera

4. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

5. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.

6. Jeśli możesz włączyć komputer, przejdź do trybu serwisowego.

Tryb serwisowy

Tryb serwisowy służy do odłączania zasilania bez odłączania kabla baterii od płyty głównej przed przeprowadzeniem naprawy
komputera.

OSTRZEŻENIE: Jeśli nie można włączyć komputera w celu przełączenia go w tryb serwisowy lub komputer nie

obsługuje trybu serwisowego, należy odłączyć kabel baterii. Aby odłączyć kabel baterii, wykonaj czynności opisane
w sekcji

UWAGA: Upewnij się, że komputer jest wyłączony, a zasilacz sieciowy — odłączony.

a. Naciśnij i przytrzymaj klawisz <B> na klawiaturze, a następnie naciśnij i przytrzymaj przez 3 sekundy przycisk zasilania, aż na

ekranie pojawi się logo Dell.
b. Naciśnij dowolny klawisz, aby kontynuować.
c. Jeśli zasilacz sieciowy nie został odłączony, na ekranie pojawi się komunikat, że należy go wymontować. Wyjmij zasilacz

sieciowy, anastępnie naciśnij dowolny klawisz, aby kontynuować procedurę trybu serwisowego. Procedura trybu serwisowego

automatycznie pomija kolejny krok, jeśli etykieta właściciela komputera nie została wcześniej skonfigurowana przez użytkownika.
d. Po wyświetleniu na ekranie komunikatu o gotowości naciśnij dowolny klawisz, aby kontynuować. Komputer wyemituje trzy krótkie

sygnały dźwiękowe i natychmiast się wyłączy.
e. Wyłączenie się komputera oznacza, że przeszedł on w tryb serwisowy.

UWAGA: Jeśli nie można włączyć komputera lub przejść do trybu serwisowego, pomiń ten proces.

Wymontowywanie baterii.

Zalecenia dotyczące bezpieczeństwa

Rozdział dotyczący środków ostrożności zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed
zastosowaniem się do instrukcji demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy
zastosować następujące środki ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer iwszystkie podłączone do niego urządzenia peryferyjne od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe, telefoniczne itelekomunikacyjne.

● Podczas pracy wewnątrz dowolnego notebooka korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu jakiegokolwiek podzespołu komputera ostrożnie umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty

głównej.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem obudowy. Urządzenia,
które mają funkcję stanu gotowości, są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie
uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne
zaawansowane funkcje zarządzania energią.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego.
Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on
podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Opaska na nadgarstek powinna być bezpiecznie zamocowana
i mieć pełny kontakt ze skórą. Pamiętaj, aby przed podłączeniem opaski do urządzenia zdjąć biżuterię, np. zegarek, bransoletki czy
pierścionki.

Serwisowanie komputera 31

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych
elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią uszkodzić
obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze względu na
rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi staje się
coraz poważniejszym problemem.

Zpowodu większej gęstości półprzewodników wnajnowszych produktach firmy Dell ich wrażliwość na uszkodzenia elektrostatyczne
jest większa niż wprzypadku wcześniejszych modeli. Dlatego niektóre wcześniej stosowane metody postępowania zczęściami są już
nieprzydatne.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być
moduł DIMM, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo
zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł DIMM ulega
wstrząsowi elektrostatycznemu, ale ścieżki są tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych
zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować:
pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Awarie przejściowe (sporadyczne) są trudniejsze do wykrycia iusunięcia.
Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają odpowiedniej
ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia
wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem.
Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed wyciągnięciem komponentu zopakowania antystatycznego rozładuj najpierw
ładunki statyczne ze swojego ciała.

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Wprzypadku korzystania zmaty antystatycznej należy pewnie zacisnąć opaskę na rękę, aprzewód wyrównawczy
musi być podłączony do maty antystatycznej oraz do dowolnej niepokrytej powłoką izolacyjną metalowej części serwisowanego
komputera. Po prawidłowym założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić
bezpośrednio na macie antystatycznej. Podzespoły wrażliwe na wyładowania są bezpieczne tylko wdłoni serwisanta, na macie
antystatycznej, wkomputerze lub wworeczku ochronnym.

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera (jeśli nie jest potrzebna mata antystatyczna) lub być podłączone do maty antystatycznej wcelu ochrony
komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta, matę
antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy korzystać wyłącznie zzestawów serwisowych
zawierających opaskę na rękę, matę iprzewód wyrównawczy. Nie należy korzystać zbezprzewodowych opasek na rękę. Należy
pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na skutek
eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia przypadkowego uszkodzenia sprzętu
wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej raz
wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym kontaktem dotyczącym obsługi technicznej,
aco najmniej raz wtygodniu. Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Jeśli nie masz własnego zestawu

32 Serwisowanie komputera

do testowania opaski, skontaktuj się z regionalnym oddziałem, aby dowiedzieć się, czy nim dysponuje. Aby wykonać test, załóż opaskę
na rękę, podłącz przewód wyrównawczy do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test
zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

● Elementy izolacyjne — ważne jest, aby elementy wrażliwe na wyładowania elektrostatyczne, takie jak plastikowe obudowy
radiatorów, były przechowywane zdala od elementów wewnętrznych, które są izolatorami iczęsto mają duży ładunek elektryczny.

● Środowisko pracy — przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację wlokalizacji geograficznej klienta. Na
przykład korzystanie zzestawu wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym
lub notebookiem. Serwery są zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery
stacjonarne i notebooki są używane zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów
powierzchnię roboczą, na której można swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń
robocza powinna też być wolna od elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne.
Materiały izolujące, takie jak styropian i inne tworzywa sztuczne, powinny zawsze być oddalone o co najmniej 30 cm (12 cali) od
wrażliwych komponentów. W przeciwnym razie nie należy dotykać tych komponentów.

● Opakowanie antystatyczne — wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować
wantystatycznych opakowaniach. Wskazane są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony
podzespół, korzystając z tego samego opakowania antystatycznego, w którym nadeszła nowa część. Woreczek antystatyczny należy
złożyć i zakleić taśmą, a następnie zapakować w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki.
Elementy wrażliwe na wyładowania elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej
przed wyładowaniami. Nie należy nigdy ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane.
Podzespoły te powinny znajdować się tylko w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ochronnym.

● Transportowanie komponentów wrażliwych — komponenty wrażliwe na wyładowania elektrostatyczne, takie jak części zamienne
lub części zwracane do firmy Dell, należy koniecznie zapakować wworeczki antystatyczne na czas transportu.

Ochrona przed wyładowaniami elektrostatycznymi — podsumowanie

Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę oraz
maty antystatycznej. Ponadto podczas serwisowania komputera należy koniecznie trzymać wrażliwe elementy zdala od części
nieprzewodzących iumieszczać je wworeczkach antystatycznych na czas transportu.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do
firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić

komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.

UWAGA: Podłącz zasilacz do złącza zasilacza wkomputerze, aby opuścić tryb serwisowy.

5. Naciśnij przycisk zasilania, aby włączyć komputer. Komputer automatycznie powróci do normalnego trybu działania.

BitLocker

OSTRZEŻENIE: Jeśli funkcja BitLocker nie zostanie zawieszona przed aktualizacją systemu BIOS, klucz funkcji

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu systemu. Pojawi się monit o wprowadzenie
klucza odzyskiwania w celu kontynuacji, a system będzie wymagał go przy każdym uruchomieniu. Nieznajomość klucza

Serwisowanie komputera 33

odzyskiwania grozi utratą danych lub niepotrzebną ponowną instalacją systemu operacyjnego. Informacje m.in. na temat

aktualizowania systemu BIOS na komputerach firmy Dell z włączoną funkcją BitLocker

pod adresem

OSTRZEŻENIE: Jeśli działanie funkcji BitLocker nie zostanie zawieszone, wymiana części takich jak płyta główna

lub dyski wsystemie zwłączoną funkcją BitLocker (szyfrowaniem urządzenia) również uruchomi szyfrowanie
izablokuje dostęp użytkownika. Do odzyskania dostępu do systemu Windows jest wymagany klucz odzyskiwania. Klucz
odzyskiwania jest automatycznie zapisywany na koncie Microsoft użytkownika, gdy urządzenie jest szyfrowane. Można
go pobrać ze strony

Więcej informacji można znaleźć wartykule pomocy technicznej do systemu Windows: Znajdowanie klucza odzyskiwania funkcji BitLocker

wsystemie Windows.

www.dell.com/support.

https://account.microsoft.com/devices/recoverykey.

można znaleźć wbazie wiedzy

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Śrubokręt krzyżakowy nr 0

● Plastikowy otwierak

Wykaz śrub

UWAGA: Przy wykręcaniu śrub zelementów zalecane jest, aby zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

Tabela 28. Wykaz śrub

Element Typ śruby Ilość Ilustracja: śruba

Pokrywa dolna

Bateria M2x3

Dysk SSD M.2 2230/2280 M2x2 1

Klamra karty sieci
bezprzewodowej

● M2x5

● Śruba mocująca

UWAGA: Śruby są

częścią pokrywy
dolnej.

M2x3,5 1

● 6

● 2

●

●

● Bateria 3-ogniwowa: 3

● Bateria 4-ogniwowa: 4

Wentylator M2x5 2

Radiator — zintegrowana karta
graficzna

34 Serwisowanie komputera

Śruba mocująca

UWAGA: Śruby są

częścią radiatora

4

Tabela 28. Wykaz śrub(cd.)

Element Typ śruby Ilość Ilustracja: śruba

zintegrowanej karty
graficznej.

Radiator — autonomiczna karta
graficzna

Klamra touchpada M2x2 3

Touchpad M2x2 2

Karta towarzysząca we/wy M2x3,5 2

Przycisk zasilania M2x2 1

● Śruba mocująca

UWAGA: Śruby są

częścią radiatora
autonomicznej karty
graficznej.

● M2x3

● 4

● 3

●

●

Przycisk zasilania z opcjonalnym
czytnikiem linii papilarnych

Zestaw wyświetlacza M2,5x5 4

Zawiasy wyświetlacza M2,5x3,8 6

Płyta główna

Metalowa klamra ścienna RF

UWAGA: Dotyczy tylko

komputerów zobudową
aluminiową izainstalowaną
baterią 4-ogniwową.

M2x2 1

● M2x2

● M2x3,5

M2x2 2

● 1

● 4

●

●

Serwisowanie komputera 35

Główne elementy komputera Vostro 15 3530

Na ilustracji poniżej przedstawiono główne elementy komputera Vostro 15 3530.

36 Serwisowanie komputera

1. Pokrywa dolna 2. Bateria

3. Głośniki 4. Przycisk zasilania z opcjonalnym czytnikiem linii papilarnych

5. Touchpad 6. Klamra touchpada

7. Złącze zasilacza 8. Płytka termoprzewodząca dysku SSD M.2 2280

9. Dysk SSD M.2 2280 10. Zestaw podpórki na nadgarstek iklawiatury

11. Zestaw wyświetlacza 12. Moduł pamięci

13. Karta sieci bezprzewodowej 14. Karta towarzysząca we/wy

15. Płyta główna 16. Radiator

17. Wentylator 18. Kabel karty towarzyszącej we/wy

UWAGA: Firma Dell udostępnia listę elementów iich numery części wzakupionej oryginalnej konfiguracji systemu. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

Serwisowanie komputera 37

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami

dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

5

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć w kroku 6 procedury Przed przystąpieniem do

pracy wewnątrz komputera

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

.

38 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 39

Kroki

1. Wykręć sześć śrub (M2x5) ipoluzuj dwie śruby mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

2. Za pomocą plastikowego otwieraka podważ pokrywę dolną, zaczynając od zagłębień znajdujących się we wcięciach wkształcie litery
Uwpobliżu zawiasów na górnej krawędzi pokrywy dolnej.

3. Podważ górną krawędź pokrywy dolnej i kontynuuj pracę z lewej i prawej strony, aby otworzyć pokrywę dolną.

4. Unieś iwyjmij pokrywę dolną zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

40 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 41

Kroki

1. Umieść pokrywę dolną na zestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury, anastępnie zamocuj
zatrzaski.

3. Dokręć dwie śruby mocujące iwkręć sześć śrub (M2x5), aby zamocować pokrywę dolną do zestawu podpórki na nadgarstek
iklawiatury.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Moduł pamięci

Wymontowywanie modułu pamięci

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania modułu pamięci.

Kroki

1. Za pomocą plastikowego otwieraka ostrożnie podważ zaciski mocujące moduł pamięci, aż moduł się wysunie.

2. Wyjmij moduł pamięci pod kątem zgniazda na płycie głównej.

3. Powtórz kroki 1 i2 wprzypadku drugiego modułu pamięci, jeśli jest zainstalowany.

42 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Instalowanie modułu pamięci

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji modułu pamięci.

Kroki

1. Wyrównaj wgłębienie wmodule pamięci zwypustką wgnieździe modułu pamięci na płycie głównej.

2. Wsuń moduł pamięci mocno pod kątem do gniazda pamięci.

3. Dociśnij moduł pamięci, aby osadzić go na płycie głównej. Upewnij się, że zatrzaski zabezpieczające moduł zablokowały go na miejscu.

UWAGA: Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci izainstaluj go ponownie.

4. Powtórz kroki 1,2 i3 dla ewentualnego drugiego modułu pamięci.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD M.2

Wymontowywanie dysku SSD M.2 2230

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 43

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wyposażonych w dysk SSD M.2 2230.

UWAGA: Karta M.2 zainstalowana wkomputerze zależy od zamówionej konfiguracji. Konfiguracje obsługiwane przez gniazdo karty

M.2:

● Dysk SSD M.2 2230

● Dysk SSD M.2 2280

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230.

Kroki

1. Wykręć śrubę (M2x2) mocującą podkładkę termoprzewodzącą dysku SSD M.2 2230 do zestawu podpórki na nadgarstek i klawiatury.

2. Przesuń izdejmij podkładkę termoprzewodzącą zdysku SSD M.2 2230.

3. Przesuń iwyjmij dysk SSD M.2 2230 zgniazda na kartę M.2 na płycie głównej.

Instalowanie dysku SSD M.2 2230

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230.

44 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Dopasuj wgłębienie wdysku SSD M.2 2230 do zaczepu na gnieździe M.2 na płycie głównej.

2. Wsuń dysk SSD M.2 2230 do gniazda na kartę M.2 na płycie głównej.

3. Umieść podkładkę termoprzewodzącą dysku SSD M.2 2230 na dysku SSD.

UWAGA: Podczas instalowania podkładki termoprzewodzącej dysku SSD M.2 2230 wkomputerze wsuń zaczepy na podkładce

termoprzewodzącej pod haczyki na zestawie podpórki na nadgarstek i klawiatury.

4. Dopasuj otwór na śrubę wpodkładce termoprzewodzącej dysku SSD M.2 2230 do otworu wzestawie podpórki na nadgarstek
i klawiatury.

5. Wkręć dwie śruby (M2x2) mocujące podkładkę termoprzewodzącą dysku SSD M.2 2230 do zestawu podpórki na nadgarstek
i klawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie dysku SSD M.2 2280

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wyposażonych wdyski SSD M.2 2280.

UWAGA: Karta M.2 zainstalowana wkomputerze zależy od zamówionej konfiguracji. Konfiguracje obsługiwane przez gniazdo karty

M.2:

● Dysk SSD M.2 2230

● Dysk SSD M.2 2280

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2280.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 45

Kroki

1. Wykręć śrubę (M2x2) mocującą podkładkę termoprzewodzącą dysku SSD M.2 2280 do zestawu podpórki na nadgarstek i klawiatury.

2. Przesuń iwyjmij płytkę termoprzewodzącą dysku SSD M.2 2280 zzestawu podpórki na nadgarstek iklawiatury.

3. Przesuń iwyjmij dysk SSD M.2 2280 zgniazda na kartę M.2 na płycie głównej.

Instalowanie dysku SSD M.2 2280

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2280.

Kroki

1. Dopasuj wgłębienie wdysku SSD M.2 2280 do zaczepu na gnieździe M.2 na płycie głównej.

46 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

2. Wsuń dysk SSD M.2 2280 do gniazda na kartę M.2 na płycie głównej.

3. Umieść podkładkę termoprzewodzącą dysku SSD M.2 2280 na dysku SSD.

UWAGA: Podczas instalowania podkładki termoprzewodzącej dysku SSD M.2 2280 wkomputerze wsuń zaczepy na podkładce

termoprzewodzącej pod haczyki na zestawie podpórki na nadgarstek iklawiatury.

4. Dopasuj otwór na śrubę wpodkładce termoprzewodzącej dysku SSD M.2 2280 do otworu wzestawie podpórki na nadgarstek
iklawiatury.

5. Wkręć dwie śruby (M2x2) mocujące podkładkę termoprzewodzącą dysku SSD M.2 2280 do zestawu podpórki na nadgarstek
iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta sieci bezprzewodowej

Wymontowywanie karty sieci bezprzewodowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci bezprzewodowej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 47

Kroki

1. Wykręć śrubę (M2x3,5) mocującą klamrę karty sieci bezprzewodowej do płyty głównej.

2. Zdejmij wspornik karty sieci bezprzewodowej z karty sieci bezprzewodowej.

3. Odłącz kable antenowe sieci bezprzewodowej od złączy na karcie sieci bezprzewodowej.

4. Przesuń iwyjmij kartę sieci bezprzewodowej zgniazda kart sieci bezprzewodowej na płycie głównej.

Instalowanie karty sieci bezprzewodowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji karty sieci bezprzewodowej.

48 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Włóż kartę sieci bezprzewodowej pod kątem do gniazda na płycie głównej.

2. Podłącz kable antenowe do karty sieci bezprzewodowej.
Wponiższej tabeli przedstawiono schemat kolorów kabli antenowych poszczególnych kart sieci bezprzewodowej obsługiwanych

wkomputerze.

Tabela 29. Schemat kolorów kabli antenowych

Złącze na karcie sieci
bezprzewodowej

Główne Biały GŁÓWNE △ (biały trójkąt)

Dodatkowe Czarny AUX ▲ (czarny trójkąt)

3. Umieść wspornik karty sieci bezprzewodowej na karcie sieci bezprzewodowej.

4. Dopasuj otwór na śrubę we wsporniku karty sieci bezprzewodowej do otworu wpłycie głównej.

5. Wkręć śrubę (M2x3,5) mocującą kartę sieci bezprzewodowej ijej uchwyt do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kolor kabla
antenowego

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 49

Nadrukowane oznaczenia

Głośniki

Wymontowywanie głośników

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania głośników.

Kroki

1. Odłącz kabel głośnikowy od złącza na płycie głównej.

UWAGA: Aby odłączyć kabel głośnikowy ze złączem ośmiostykowym od płyty głównej, najpierw podważ dolną stronę złącza

kabla, a następnie wyciągnij wtyczkę ze złącza.

50 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

2. Wyjmij kabel głośnikowy z prowadnic w zestawie podpórki na nadgarstek i klawiatury.

3. Wyjmij głośniki razem zkablem zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie głośników

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Jeśli gumowe krążki zostały wypchnięte podczas wymontowywania głośników, wciśnij je zpowrotem na miejsce przed

zainstalowaniem głośników.

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji głośników.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 51

Kroki

1. Umieść głośniki w gniazdach w zestawie podpórki na nadgarstek i klawiatury, dopasowując je do wypustek i gumowych krążków.

UWAGA: Upewnij się, że wypustki znajdują się wgumowych krążkach na głośniku.

2. Umieść kabel głośnikowy wdolnej części zestawu podpórki na nadgarstek iklawiatury, nad kablami antenowymi sieci bezprzewodowej.
Umieść kabel głośników wprowadnicach na zestawie podpórki na nadgarstek i klawiatury.

UWAGA: Kabel głośnikowy należy umieścić w prowadnicach, aby uniknąć jego uszkodzenia podczas instalowania pokrywy dolnej.

52 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

3. Podłącz kabel głośników do złącza na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wentylator

Wymontowywanie wentylatora

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania wentylatora.

Kroki

1. Odłącz kabel wentylatora od złącza na płycie głównej.

2. Wykręć dwie śruby (M2x5) mocujące wentylator do zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij wentylator zzestawu podpórki na nadgarstek iklawiatury.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 53

Instalowanie wentylatora

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji wentylatora.

Kroki

1. Umieść wentylator wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wentylatora do otworów wzestawie podpórki na nadgarstek i klawiatury.

3. Wkręć dwie śruby (M2x5) mocujące wentylator do zestawu podpórki na nadgarstek iklawiatury.

4. Podłącz kabel wentylatora do złącza na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

54 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wsekcji dotyczącej wymontowywania iinstalowania części FRU są przeznaczone

wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części

wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów

ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

6

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz sieciowy od komputera ipracuj

zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie komputera nie
włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Podczas serwisowania tego produktu należy się upewnić, że żadne śruby nie zostały zgubione ani nie znajdują się

wnieodpowiednim miejscu, ponieważ grozi to przypadkowym przebiciem lub uszkodzeniem baterii bądź innych
elementów komputera.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać ani
zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą techniczną firmy
Dell. Zobacz

● Należy kupować tylko oryginalne baterie dostępne na stronie
iodsprzedawców produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

www.dell.com/contactdell.

www.dell.com lub uautoryzowanych partnerów

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 55

Wymontowywanie baterii 3-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania baterii 3-ogniwowej.

Kroki

1. Naciśnij wypustkę, aby odłączyć kabel baterii od złącza na płycie głównej.

2. Wykręć trzy śruby (M2x3) mocujące baterię 3-ogniwową do zestawu podpórki na nadgarstek i klawiatury.

3. Wyjmij baterię 3-ogniwową razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

UWAGA: Komputery wobudowie aluminiowej mają dwa metalowe wsporniki RF zainstalowane po lewej iprawej stronie zestawu

podpórki na nadgarstek iklawiatury. Prawy wspornik jest przymocowany za pomocą baterii bez użycia śrub, taśmy ani kleju.
Podczas kolejnych etapów wymontowywania elementu należy sprawdzać, czy klamra nie wypadła zkomputera.

Instalowanie baterii 3-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

56 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji baterii 3-ogniwowej.

Kroki

1. Umieść baterię 3-ogniwową wraz zkablem wgnieździe nazestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wbaterii 3-ogniwowej do otworów na śruby wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć trzy śruby (M2x3) mocujące baterię 3-ogniwową do zestawu podpórki na nadgarstek i klawiatury.

4. Podłącz kabel baterii do złącza na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie baterii 4-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania baterii 4-ogniwowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 57

Kroki

1. Naciśnij wypustkę, aby odłączyć kabel baterii od złącza na płycie głównej.

2. Wykręć cztery śruby (M2x3) mocujące baterię 4-ogniwową do zestawu podpórki na nadgarstek i klawiatury.

3. Wyjmij baterię 4-ogniwową razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

UWAGA: Komputery wobudowie aluminiowej mają dwa metalowe wsporniki RF zainstalowane po lewej iprawej stronie

zestawu podpórki na nadgarstek iklawiatury. Prawy wspornik jest przymocowany za pomocą baterii bez użycia śrub, taśmy
ani kleju. Wzwiązku ztym podczas kolejnych etapów wymontowywania elementu należy sprawdzać, czy wspornik nie wypadł
zkomputera.

4. Ostrożnie wypchnij gumową blokadę baterii z lewego dolnego otworu na śrubę w baterii 4-ogniwowej.

UWAGA: Podczas instalowania baterii 4-ogniwowej użyj plastikowego otwieraka, aby przepchnąć go do góry przez lewy dolny

otwór na śrubę. Pozwoli to wyjąć gumową blokadę baterii i przenieść ją do zamiennej baterii 4-ogniwowej.

Instalowanie baterii 4-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii 4-ogniwowej.

58 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Ostrożnie włóż gumową blokadę baterii do lewego dolnego otworu na śrubę w baterii 4-ogniwowej.

UWAGA: Podczas instalowania baterii 4-ogniwowej użyj plastikowego otwieraka, aby przepchnąć go w dół przez lewy dolny

otwór na śrubę. Pozwoli to włożyć gumową blokadę baterii do gniazda w zamiennej baterii 4-ogniwowej.

2. Umieść baterię 4-ogniwową wraz zkablem wgnieździe nazestawie podpórki na nadgarstek iklawiatury.

3. Dopasuj otwory na śruby wbaterii 4-ogniwowej do otworów wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć cztery śruby (M2x3) mocujące baterię 4-ogniwową do zestawu podpórki na nadgarstek i klawiatury.

5. Podłącz kabel baterii do złącza na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Odłączanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj baterię 3-ogniwową lub baterię 4-ogniwową.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania kabla baterii.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 59

Kroki

1. Wyjmij kabel baterii zprowadnic na baterii.

2. Otwórz zatrzask iodłącz kabel baterii od złącza na baterii.

UWAGA: Aby odłączyć kabel baterii, najpierw naciśnij zatrzask wcelu zwolnienia złącza, anastępnie pociągnij złącze wgórę, aby

odłączyć je od baterii.

60 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

OSTRZEŻENIE: NIE ciągnij kabla baterii, aby go odłączyć. Może to spowodować uszkodzenie baterii lub kabla.

Podłączanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji kabla baterii.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 61

Kroki

1. Podłącz kabel baterii do złącza na baterii izamknij zatrzask.

2. Umieść kabel baterii wprowadnicy na baterii.

Kolejne kroki

1. Wzależności od konfiguracji zainstaluj baterię 3-ogniwową lub baterię 4-ogniwową.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Radiator

Wymontowywanie radiatora — konfiguracja ze zintegrowaną kartą graficzną

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Radiator zintegrowanej karty graficznej może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem

radiatora zintegrowanej karty graficznej należy zaczekać, aż wystarczająco ostygnie.

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze

zintegrowanej karty graficznej. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania radiatora zintegrowanej karty graficznej.

62 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Poluzuj cztery śruby osadzone mocujące radiator do płyty głównej.

UWAGA: Poluzuj cztery śruby mocujące wkolejności odwrotnej do wskazanej na radiatorze [4 > 3 > 2 > 1].

2. Zdejmij radiator zpłyty głównej.

Instalowanie radiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Wprzypadku wymiany płyty głównej lub zintegrowanego radiatora należy użyć pasty termoprzewodzącej dostarczonej

wzestawie, aby zapewnić właściwe odprowadzanie ciepła.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji radiatora zintegrowanej karty graficznej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 63

Kroki

1. Umieść radiator w gnieździe na płycie systemowej.

2. Dopasuj otwory na śruby wradiatorze do otworów wpłycie głównej

3. Dokręć cztery śruby mocujące radiator do płyty głównej.

UWAGA: Dokręć cztery śruby mocujące wkolejności wskazanej na radiatorze [1 > 2 > 3 > 4].

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie radiatora — konfiguracja zautonomiczną kartą
graficzną

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Radiator autonomicznej karty graficznej może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem

radiatora autonomicznej karty graficznej należy zaczekać aż wystarczająco ostygnie.

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze

autonomicznej karty graficznej. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania radiatora autonomicznej karty graficznej.

64 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Wkolejności odwrotnej do wskazanej na radiatorze poluzuj trzy śruby mocujące (M2x3) radiator autonomicznej karty graficznej do
płyty głównej.

UWAGA: Poluzuj cztery śruby mocujące wkolejności odwrotnej do wskazanej na radiatorze autonomicznej karty graficznej [4 > 3

> 2 > 1].

2. Zdejmij radiator autonomicznej karty graficznej zpłyty głównej.

Instalowanie radiatora — konfiguracja z autonomiczną kartą graficzną

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Wprzypadku wymiany płyty głównej lub radiatora autonomicznej karty graficznej należy użyć pasty termoprzewodzącej

dostarczonej wzestawie, aby zapewnić właściwe odprowadzanie ciepła.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji radiatora autonomicznej karty graficznej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 65

Kroki

1. Umieść radiator autonomicznej karty graficznej na płycie głównej.

2. Dopasuj otwory na śruby wradiatorze autonomicznej karty graficznej do otworów wpłycie głównej.

3. Wkręć trzy śruby (M2x3) idokręć cztery śruby mocujące radiator autonomicznej karty graficznej do płyty głównej.

UWAGA: Dokręć cztery śruby mocujące wkolejności wskazanej na radiatorze [1 > 2 > 3 > 4].

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Touchpad

Wymontowywanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj baterię 3-ogniwową lub baterię 4-ogniwową.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania touchpada.

Kroki

1. Otwórz zatrzask iodłącz kabel FFC touchpada od złącza na płycie głównej.

2. Wykręć trzy śruby (M2x2) mocujące klamrę touchpada do zestawu podpórki na nadgarstek iklawiatury.

3. Zdejmij wspornik touchpada zzestawu touchpada.

66 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

4. Wykręć dwie śruby (M2x2) mocujące touchpad do zestawu podpórki na nadgarstek i klawiatury.

5. Wyjmij touchpad razem zkablem FFC zzestawu podpórki na nadgarstek iklawiatury.

6. Otwórz zatrzask iodłącz kabel FFC od złącza na touchpadzie.

Instalowanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Upewnij się, że touchpad jest dopasowany do prowadnic na zestawie podpórki na nadgarstek i klawiatury, a odstęp po obu

stronach touchpada jest taki sam.

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji touchpada.

Kroki

1. Podłącz kabel FFC touchpada do złącza na touchpadzie izamknij zatrzask.

2. Wyrównaj iumieść touchpad razem zkablem FFC wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć dwie śruby (M2x2) mocujące touchpad do zestawu podpórki na nadgarstek i klawiatury.

4. Umieść klamrę touchpada wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

5. Dopasuj otwory na śruby wklamrze touchpada do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury.

6. Wkręć trzy śruby (M2x2) mocujące klamrę touchpada do zestawu podpórki na nadgarstek i klawiatury.

7. Podłącz kabel FFC touchpada do złącza na płycie głównej izamknij zatrzask.

Kolejne kroki

1. Wzależności od konfiguracji zainstaluj baterię 3-ogniwową lub baterię 4-ogniwową.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 67

Kabel karty towarzyszącej we/wy

Wyjmowanie kabla karty towarzyszącej we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj wentylator.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania kabla karty towarzyszącej we/wy.

Kroki

1. Otwórz zatrzask iodłącz kabel karty towarzyszącej we/wy od złącza na płycie głównej.

2. Otwórz zatrzask iodłącz kabel karty towarzyszącej we/wy od złącza na karcie towarzyszącej we/wy.

3. Wyjmij kabel karty towarzyszącej we/wy zzestawu podpórki na nadgarstek iklawiatury.

UWAGA: Wprzypadku komputerów wobudowie plastikowej ostrożnie wsuń kabel karty towarzyszącej we/wy pod kable

antenowe sieci bezprzewodowej, aby wyjąć kabel karty towarzyszącej we/wy.

Instalowanie kabla karty towarzyszącej we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

68 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Informacje na temat zadania

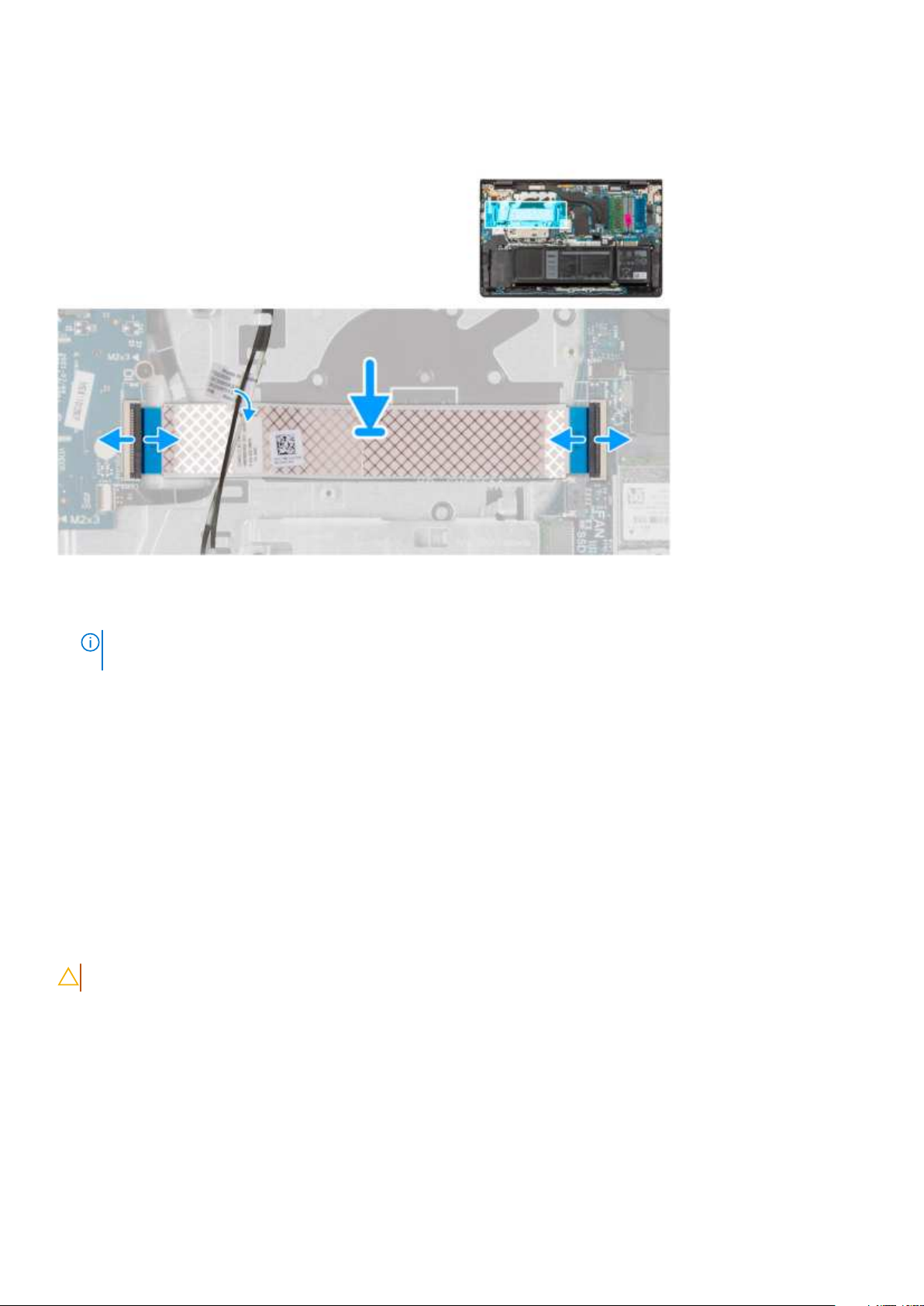

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji kabla karty towarzyszącej we/wy.

Kroki

1. Umieść kartę towarzyszącą we/wy na zestawie podpórki na nadgarstek iklawiatury.

UWAGA: Wprzypadku komputerów wyposażonych wplastikową obudowę ostrożnie wsuń kabel towarzyszącej płyty we/wy pod

kable anteny sieci bezprzewodowej, aby umieścić go wzestawie podpórki na nadgarstek iklawiatury.

2. Podłącz kabel karty towarzyszącej we/wy do złącza na karcie towarzyszącej we/wy izamknij zatrzask.

3. Podłącz kabel karty towarzyszącej we/wy do złącza na płycie głównej izamknij zatrzask.

Kolejne kroki

1. Zainstaluj wentylator.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta towarzysząca we/wy

Wymontowywanie karty towarzyszącej we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania karty towarzyszącej we/wy.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

Kroki

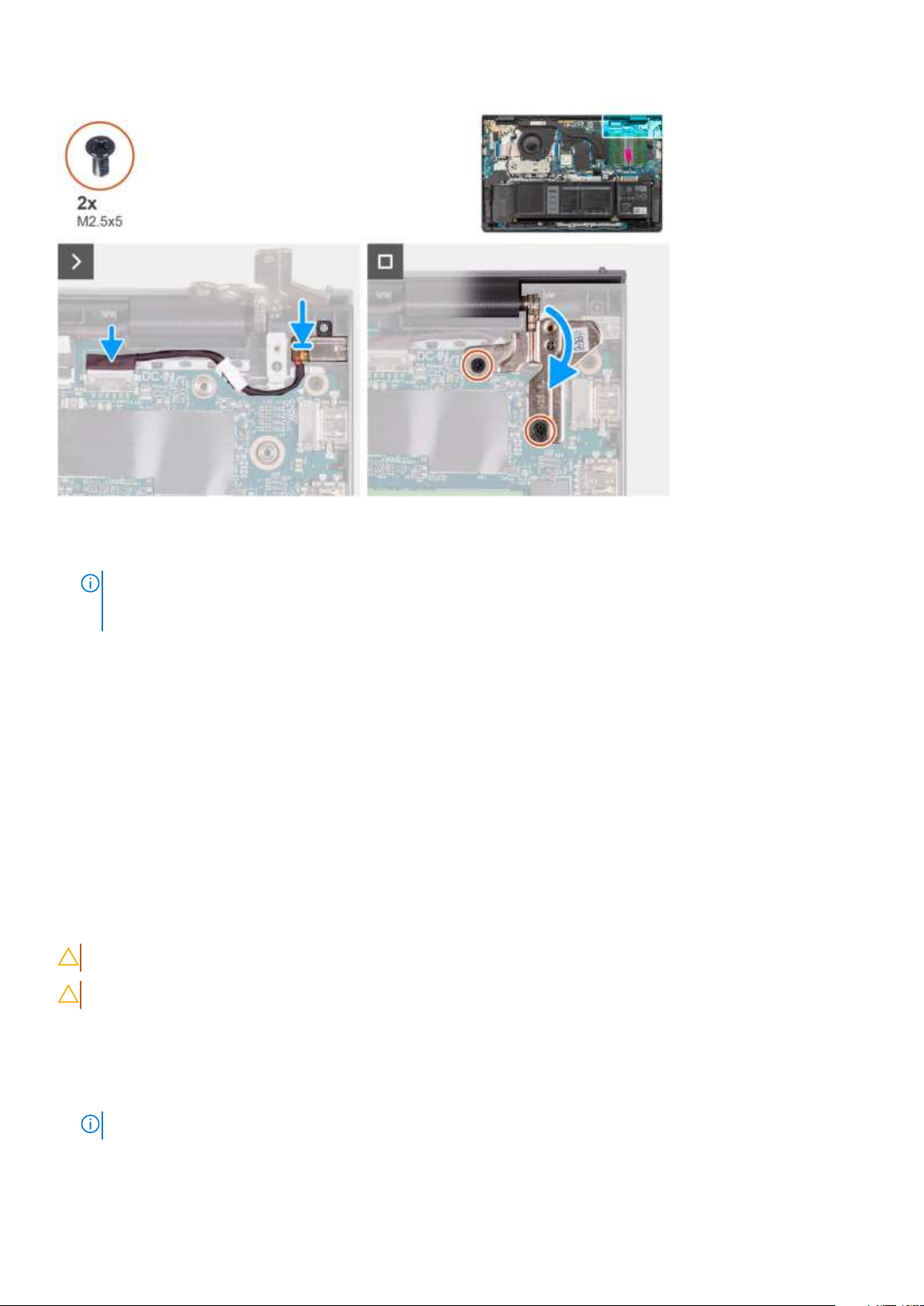

1. Wykręć dwie śruby (M2,5x5) mocujące lewy zawias wyświetlacza do zestawu podpórki na nadgarstek i klawiatury.

2. Za pomocą plastikowego otwieraka wyjmij prawy zawias zzestawu podpórki na nadgarstek iklawiatury, aby uzyskać dostęp do karty
towarzyszącej we/wy.

3. Otwórz zatrzask iodłącz kabel karty towarzyszącej we/wy od złącza na karcie towarzyszącej we/wy.

4. Otwórz zatrzask iodłącz kabel czytnika linii papilarnych od karty towarzyszącej we/wy.

UWAGA: Ten krok dotyczy tylko komputerów wyposażonych wczytnik linii papilarnych.

5. Wykręć dwie śruby (M2x3.5) mocujące kartę towarzyszącą we/wy do zestawu podpórki na nadgarstek iklawiatury.

6. Ostrożnie przesuń iwyjmij kartę towarzyszącą we/wy pod kątem zzestawu podpórki na nadgarstek iklawiatury, aby wysunąć porty
zotworów.

Instalowanie karty towarzyszącej we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji karty towarzyszącej we/wy.

70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Dopasuj porty nakarcie towarzyszącej we/wy do otworów wzestawie podpórki na nadgarstek iklawiatury.

2. Ostrożnie wsuń kartę towarzyszącą we/wy pod kątem iumieść ją na zestawie podpórki na nadgarstek iklawiatury.

3. Wyrównaj otwory na śruby wkarcie towarzyszącej we/wy zotworami na śruby wzestawie podpórki na nadgarstek i klawiatury.

4. Wkręć dwie śruby (M2x3.5) mocujące kartę towarzyszącą we/wy do zestawu podpórki na nadgarstek iklawiatury.

5. Podłącz kabel czytnika linii papilarnych do złącza na karcie towarzyszącej we/wy izamknij zatrzask.

UWAGA: Ten krok dotyczy tylko komputerów wyposażonych wczytnik linii papilarnych.

6. Podłącz kabel karty towarzyszącej we/wy do złącza na karcie towarzyszącej we/wy izamknij zatrzask.

7. Zamknij lewy zawias wyświetlacza idopasuj otwory na śruby wzawiasie do otworów wkarcie towarzyszącej we/wy oraz zestawie
podpórki na nadgarstek iklawiatury.

8. Wkręć dwie śruby (M2,5x5) mocujące lewy zawias wyświetlacza do karty towarzyszącej we/wy oraz zestawu podpórki na nadgarstek
iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Przycisk zasilania

Wymontowywanie przycisku zasilania

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę towarzyszącą we/wy.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 71

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania.

Kroki

1. Wykręć śrubę (M2x2) mocującą przycisk zasilania do zestawu podpórki na nadgarstek i klawiatury.

2. Zdejmij przycisk zasilania zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie przycisku zasilania

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji przycisku zasilania.

72 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Umieść przycisk zasilania wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwór na śrubę wprzycisku zasilania do otworu wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć śrubę (M2x2) mocującą przycisk zasilania do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj kartę towarzyszącą we/wy.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Przycisk zasilania zopcjonalnym czytnikiem linii
papilarnych

Wymontowywanie przycisku zasilania z opcjonalnym czytnikiem linii papilarnych

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę towarzyszącą we/wy.

Informacje na temat zadania

UWAGA: Ta procedura ma zastosowanie wyłącznie wprzypadku komputerów wyposażonych wprzycisk zasilania zopcjonalnym

czytnikiem linii papilarnych.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania zopcjonalnym czytnikiem linii papilarnych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 73

Kroki

1. Odklej taśmę mocującą płytkę drukowaną opcjonalnego czytnika linii papilarnych do zestawu podpórki na nadgarstek iklawiatury.

2. Wykręć śrubę (M2x2) mocującą przycisk zasilania zopcjonalnym czytnikiem linii papilarnych do zestawu podpórki na nadgarstek
i klawiatury.

3. Wyjmij przycisk zasilania zopcjonalnym czytnikiem linii papilarnych zgniazda wzestawie podpórki na nadgarstek iklawiatury.

Instalowanie przycisku zasilania zopcjonalnym czytnikiem linii
papilarnych

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Ta procedura ma zastosowanie wyłącznie wprzypadku komputerów wyposażonych wprzycisk zasilania zopcjonalnym

czytnikiem linii papilarnych.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji przycisku zasilania zopcjonalnym czytnikiem linii papilarnych.

74 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Umieść przycisk zasilania zopcjonalnym czytnikiem linii papilarnych wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwór na śrubę wprzycisku zasilania zopcjonalnym czytnikiem linii papilarnych do otworu wzestawie podpórki na nadgarstek
iklawiatury.

3. Wkręć śrubę (M2x2) mocującą przycisk zasilania z opcjonalnym czytnikiem linii papilarnych do zestawu podpórki na nadgarstek
i klawiatury.

4. Przyklej taśmę mocującą płytkę drukowaną opcjonalnego czytnika linii papilarnych do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj kartę towarzyszącą we/wy.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Złącze zasilacza

Wymontowywanie gniazda zasilacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania gniazda zasilacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 75

Kroki

1. Wykręć dwie śruby (M2,5x5) mocujące prawy zawias wyświetlacza do płyty głównej oraz zestawu podpórki na nadgarstek iklawiatury.

2. Za pomocą plastikowego otwieraka wyjmij prawy zawias zzestawu podpórki na nadgarstek iklawiatury, aby uzyskać dostęp do
gniazda zasilacza.

3. Odłącz kabel gniazda zasilacza od złącza na płycie głównej.

4. Wyjmij gniazdo zasilacza ze szczeliny wzestawie podpórki na nadgarstek iklawiatury.

UWAGA: Gniazdo zasilacza jest trzymane na miejscu tylko przez prawy zawias wyświetlacza. Gniazdo zasilacza nie jest

zamocowane do podpórki na nadgarstek za pomocą śruby, taśmy ani kleju. Wzwiązku ztym podczas kolejnych etapów

wymontowywania elementu należy sprawdzać, czy gniazdo zasilacza nie wypadło zkomputera.

Instalowanie gniazda zasilacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji gniazda zasilacza.

76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Wyrównaj iumieść gniazdo zasilacza wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

UWAGA: Gniazdo zasilacza jest trzymane na miejscu tylko przez prawy zawias wyświetlacza. Gniazdo zasilacza nie jest

zamocowane do podpórki na nadgarstek za pomocą śruby, taśmy ani kleju. Wzwiązku ztym podczas kolejnych etapów

wymontowywania elementu należy sprawdzać, czy gniazdo zasilacza nie wypadło zkomputera.

2. Podłącz kabel gniazda zasilacza do złącza na płycie głównej.

3. Zamknij prawy zawias wyświetlacza idopasuj otwory na śruby wzawiasie do otworów wpłycie głównej oraz zestawie podpórki na
nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2,5x5) mocujące prawy zawias wyświetlacza do płyty głównej oraz zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Maksymalny kąt pracy zawiasu wyświetlacza wynosi 135 stopni.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci bezprzewodowej.

UWAGA: Ta procedura dotyczy tylko systemów wobudowie ztworzywa sztucznego.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 77

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

78 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Odłącz kabel głośnikowy od złącza na płycie głównej.

UWAGA: Ten etap dotyczy tylko komputerów wyposażonych wobudowę ztworzywa sztucznego.

2. Odłącz kabel wyświetlacza od płyty głównej

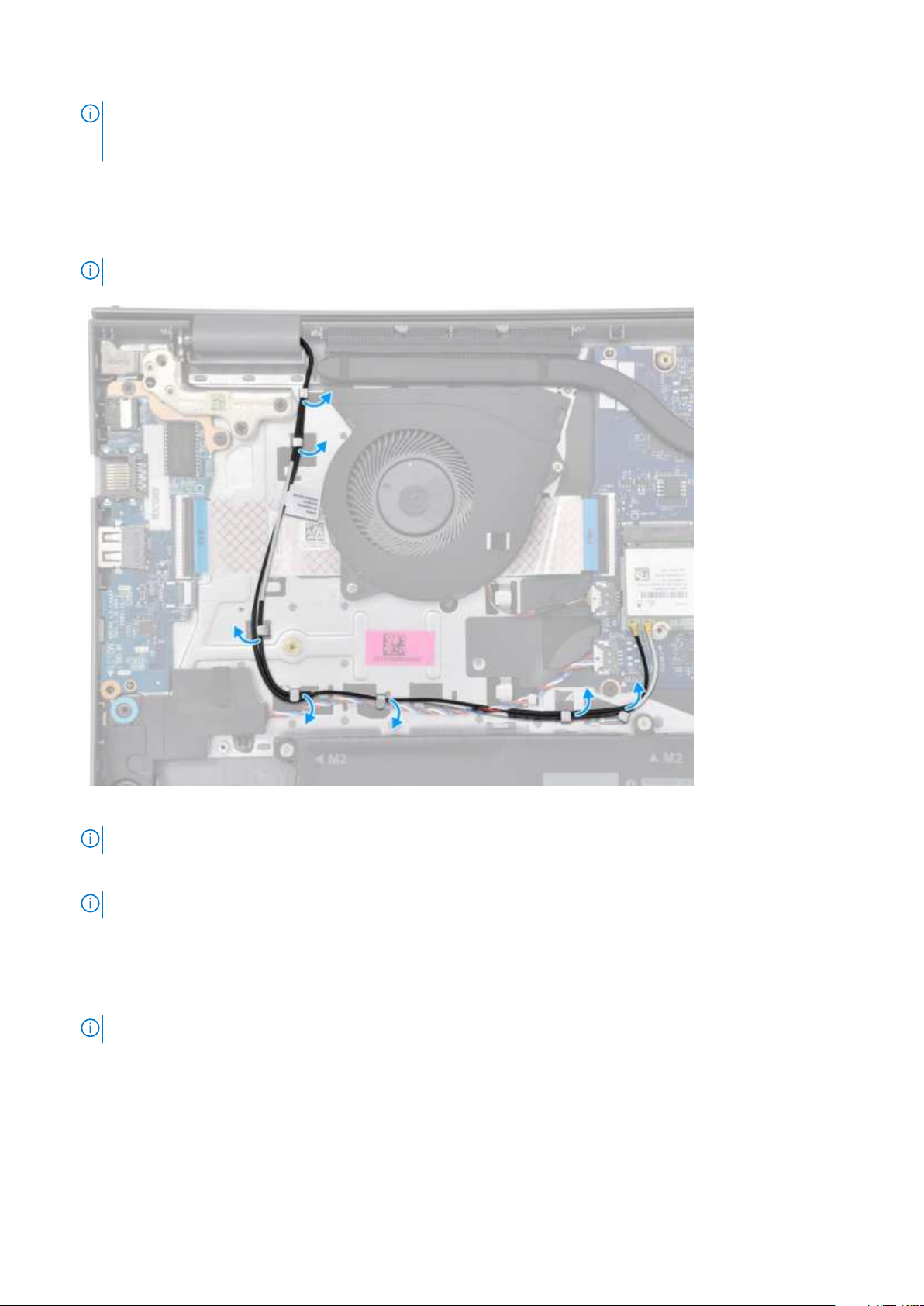

3. Wyjmij kabel antenowy sieci bezprzewodowej zprowadnic na zestawie podpórki na nadgarstek iklawiatury.

UWAGA: Ten etap dotyczy tylko komputerów wyposażonych wobudowę ztworzywa sztucznego.

4. Wykręć cztery śruby (M2,5x5) mocujące zawiasy wyświetlacza do zestawu podpórki na nadgarstek i klawiatury.

5. Za pomocą plastikowego otwieraka unieś oba zawiasy wyświetlacza, aby odsunąć je od zestawu podpórki na nadgarstek iklawiatury.

6. Unieś zestaw podpórki na nadgarstek iklawiatury pod kątem, aby uwolnić go zzawiasów, anastępnie wyjmij go zzestawu
wyświetlacza.

UWAGA: Wprzypadku komputerów wobudowie aluminiowej zestaw wyświetlacza jest zestawem typu HUD (Hinge-Up Design),

którego nie można dalej zdemontować po wyjęciu zzestawu podpórki na nadgarstek iklawiatury. Jeśli jakiekolwiek elementy

zestawu wyświetlacza działają nieprawidłowo iwymagają wymiany, należy wymienić cały zestaw wyświetlacza.

UWAGA: Port zasilacza jest trzymany na miejscu tylko przez prawy zawias wyświetlacza. Port zasilacza nie jest zamocowany

do podpórki na nadgarstek za pomocą śruby, taśmy ani kleju. Wzwiązku ztym podczas kolejnych etapów wymontowywania

elementu należy sprawdzać, czy port zasilacza nie wypadł zkomputera.

Instalowanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Maksymalny kąt pracy zawiasu wyświetlacza wynosi 135 stopni.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 79

Informacje na temat zadania

UWAGA: Przed zainstalowaniem zestawu wyświetlacza na zestawie podpórki na nadgarstek iklawiatury upewnij się, że zawiasy są

otwarte pod maksymalnym kątem.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

Kroki

1. Połóż zestaw wyświetlacza na płaskiej i czystej powierzchni.

2. Przesuń zestaw podpórki na nadgarstek iklawiatury pod kątem, anastępnieumieść go na zestawie wyświetlacza.

80 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Port zasilacza jest trzymany na miejscu tylko przez prawy zawias wyświetlacza. Port zasilacza nie jest zamocowany

do podpórki na nadgarstek za pomocą śruby, taśmy ani kleju. Wzwiązku ztym podczas kolejnych etapów wymontowywania

elementu należy sprawdzać, czy port zasilacza nie wypadł zkomputera.

3. Ostrożnie dociśnij zawiasy wyświetlacza iwyrównaj otwory na śruby wzawiasach wyświetlacza zotworami na śruby wzestawie
podpórki na nadgarstek i klawiatury.

4. Wkręć cztery śruby (M2,5x5) mocujące zawiasy wyświetlacza do zestawu podpórki na nadgarstek i klawiatury.

5. Umieść kable antenowe sieci bezprzewodowej wprowadnicach na zestawie podpórki na nadgarstek iklawiatury.

UWAGA: Ten etap dotyczy tylko komputerów wyposażonych wobudowę ztworzywa sztucznego.

6. Umieść kabel głośników wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

UWAGA: Ten etap dotyczy tylko komputerów wyposażonych wobudowę ztworzywa sztucznego.

7. Podłącz kabel głośników do złącza na płycie głównej.

UWAGA: Ten etap dotyczy tylko komputerów wyposażonych wobudowę ztworzywa sztucznego.

8. Podłącz kabel wyświetlacza do złącza na płycie głównej.

Kolejne kroki

1. Zainstaluj kartę sieci bezprzewodowej.

UWAGA: Ta procedura dotyczy tylko systemów wobudowie ztworzywa sztucznego.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 81

Osłony zawiasów wyświetlacza

Zdejmowanie osłon zawiasów wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci bezprzewodowej.

4. Wymontuj zestaw wyświetlacza.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wobudowie ztworzywa sztucznego.

Na ilustracjach przedstawiono umiejscowienie i procedurę zdejmowania osłon zawiasów wyświetlacza.

82 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Umieść zestaw wyświetlacza na czystej, płaskiej powierzchni idelikatnie otwórz zawiasy wyświetlacza pod kątem co najmniej 90
stopni.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 83

2. Za pomocą plastikowego otwieraka podważ osłonę lewego zawiasu zprawej strony izdejmij ją zlewego zawiasu.

3. Za pomocą plastikowego otwieraka podważ osłonę prawego zawiasu zlewej strony izdejmij ją zprawego zawiasu.

Instalowanie osłon zawiasów wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wobudowie ztworzywa sztucznego.

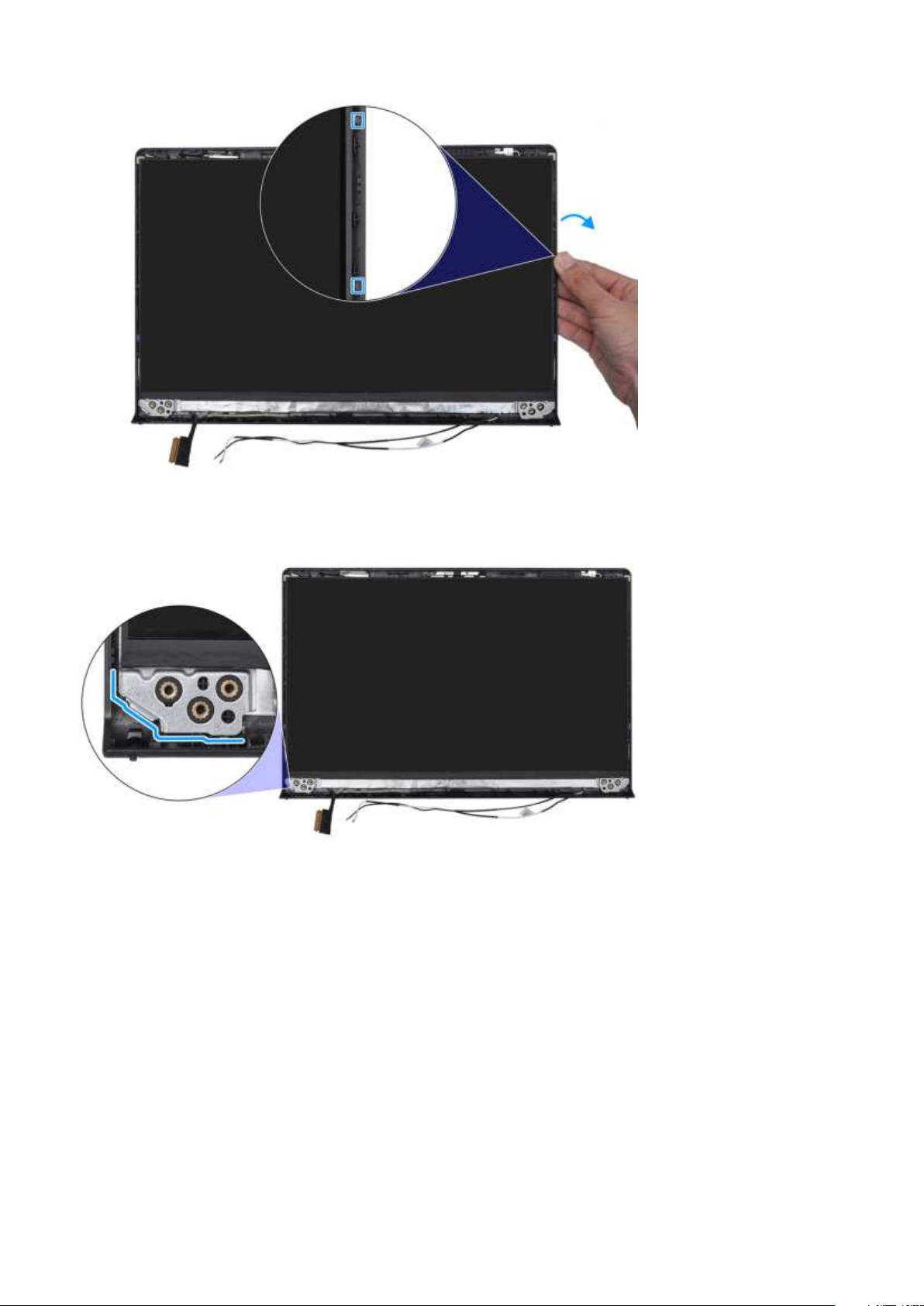

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji osłon zawiasów wyświetlacza.

84 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Dopasuj pogrubioną część wewnątrz osłony prawego zawiasu wyświetlacza do zewnętrznej lewej strony prawego zawiasu.

2. Naciśnij osłonę prawego zawiasu, aż usłyszysz kliknięcie.

3. Dopasuj pogrubioną część wewnątrz osłony lewego zawiasu wyświetlacza do zewnętrznej prawej strony lewego zawiasu.

4. Naciśnij osłonę lewego zawiasu, aż usłyszysz kliknięcie.

Kolejne kroki

1. Zainstaluj zestaw wyświetlacza.

2. Zainstaluj kartę sieci bezprzewodowej.

3. Zainstaluj pokrywę dolną.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 85

Ramka wyświetlacza

Wymontowywanie ramki wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci bezprzewodowej.

4. Wymontuj zestaw wyświetlacza.

5. Zdejmij osłony zawiasów wyświetlacza.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wobudowie ztworzywa sztucznego.

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania ramki wyświetlacza.

Kroki

1. Za pomocą plastikowego otwieraka podważ ramkę wyświetlacza, zaczynając od zewnętrznej krawędzi otworów w dolnej części
zestawu wyświetlacza w pobliżu zawiasów.

86 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

2. Ostrożnie podważ zewnętrzną krawędź dolnej części ramki wyświetlacza.

3. Za pomocą plastikowego otwieraka podważ zewnętrzną krawędź ramki wyświetlacza z lewej i prawej strony oraz z góry.

4. Zdejmij ramkę wyświetlacza zzestawu wyświetlacza.

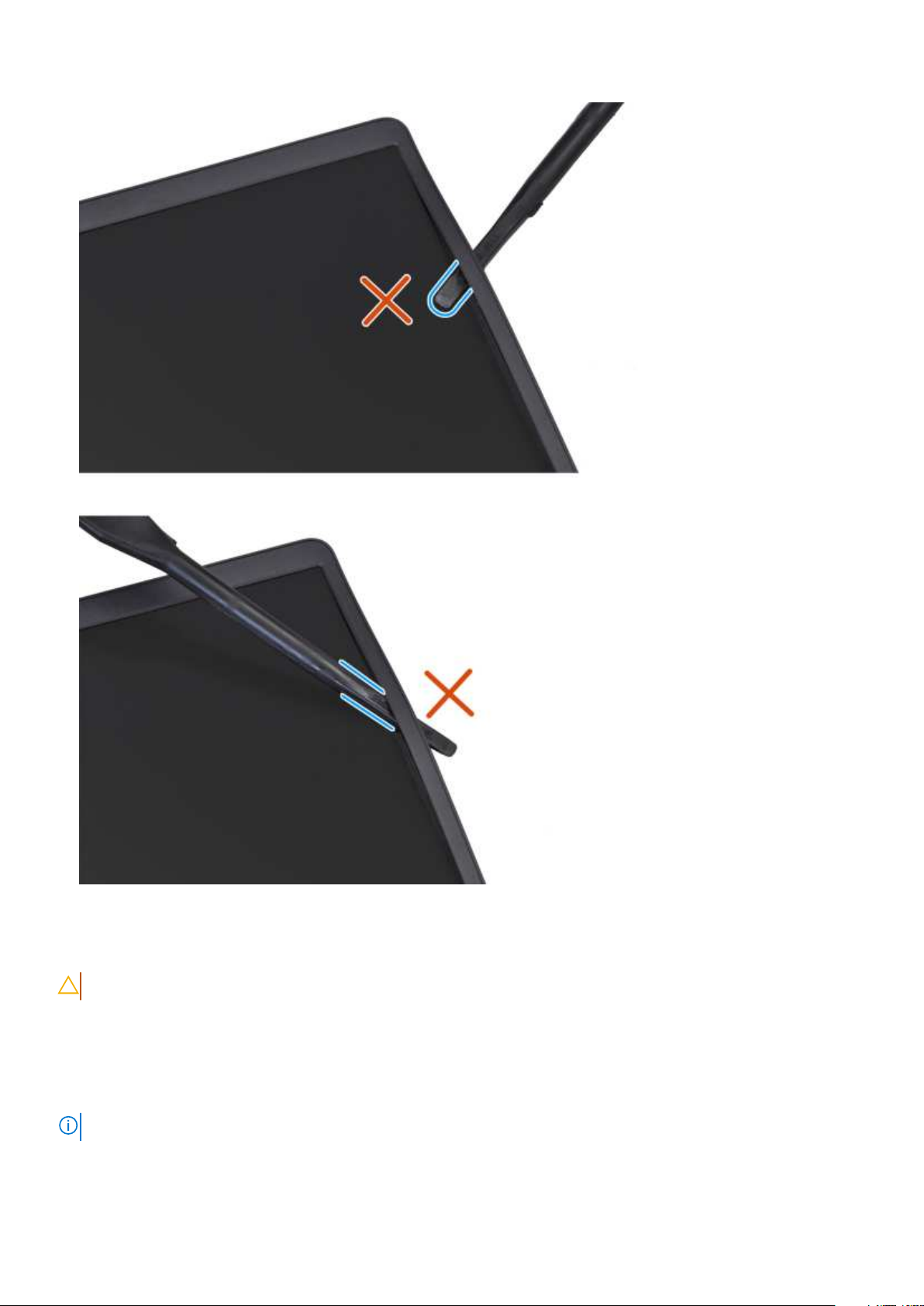

OSTRZEŻENIE: NIE NALEŻY używać plastikowego otwieraka ani innych przedmiotów do podważania ramki

wyświetlacza wsposób przedstawiony na ilustracjach, ponieważ nacisk wywierany przez przyrząd na panel
wyświetlacza spowoduje uszkodzenie panelu.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 87

Instalowanie ramki wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wobudowie ztworzywa sztucznego.

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji oprawy wyświetlacza.

88 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Połóż zestaw wyświetlacza na płaskiej i czystej powierzchni.

2. Dopasuj iwłóż zpowrotem ramkę wyświetlacza do zespołu wyświetlacza.

3. Rozpoczynając od górnego narożnika, dociśnij wszystkie krawędzie osłony, aby ją zamocować na zestawie wyświetlacza.

Kolejne kroki

1. Zainstaluj osłony zawiasów wyświetlacza.

2. Zainstaluj zestaw wyświetlacza.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj pokrywę dolną.

5. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zawiasy wyświetlacza

Wymontowywanie zawiasów wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 89

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci bezprzewodowej.

4. Wymontuj zestaw wyświetlacza.

5. Zdejmij osłony zawiasów wyświetlacza.

6. Wymontuj ramkę wyświetlacza.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wobudowie ztworzywa sztucznego.

Na ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania zawiasów wyświetlacza.

Kroki

1. Wykręć trzy śruby (M2,5x3,8) mocujące lewy zawias wyświetlacza do panelu wyświetlacza ipokrywy tylnej.

2. Unieś lewy zawias izdejmij go zzestawu wyświetlacza.

3. Wykręć trzy śruby (M2,5x3,8) mocujące prawy zawias wyświetlacza do panelu wyświetlacza ipokrywy tylnej.

4. Unieś prawy zawias izdejmij go zzestawu wyświetlacza.

90 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Instalowanie zawiasów wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wobudowie ztworzywa sztucznego.

Na ilustracjach poniżej przedstawiono umiejscowienie i procedurę instalacji zawiasów wyświetlacza.

Kroki

1. Dopasuj iumieść lewy zawias na zestawie wyświetlacza.

2. Wkręć trzy śruby (M2,5x3,8) mocujące lewy zawias wyświetlacza do panelu wyświetlacza ipokrywy tylnej.

3. Dopasuj iumieść prawy zawias na zestawie wyświetlacza.

4. Wkręć trzy śruby (M2,5x3,8) mocujące prawy zawias wyświetlacza do panelu wyświetlacza ipokrywy tylnej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 91

Kolejne kroki

1. Zainstaluj ramkę wyświetlacza.

2. Zainstaluj osłony zawiasów wyświetlacza.

3. Zainstaluj zestaw wyświetlacza.

4. Zainstaluj kartę sieci bezprzewodowej.

5. Zainstaluj pokrywę dolną.

6. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wyświetlacz

Wymontowywanie panelu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci bezprzewodowej.

4. Wymontuj zestaw wyświetlacza.

5. Zdejmij osłony zawiasów wyświetlacza.

6. Wymontuj ramkę wyświetlacza.

7. Wymontuj zawiasy wyświetlacza.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wobudowie ztworzywa sztucznego.

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania wyświetlacza.

92 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 93

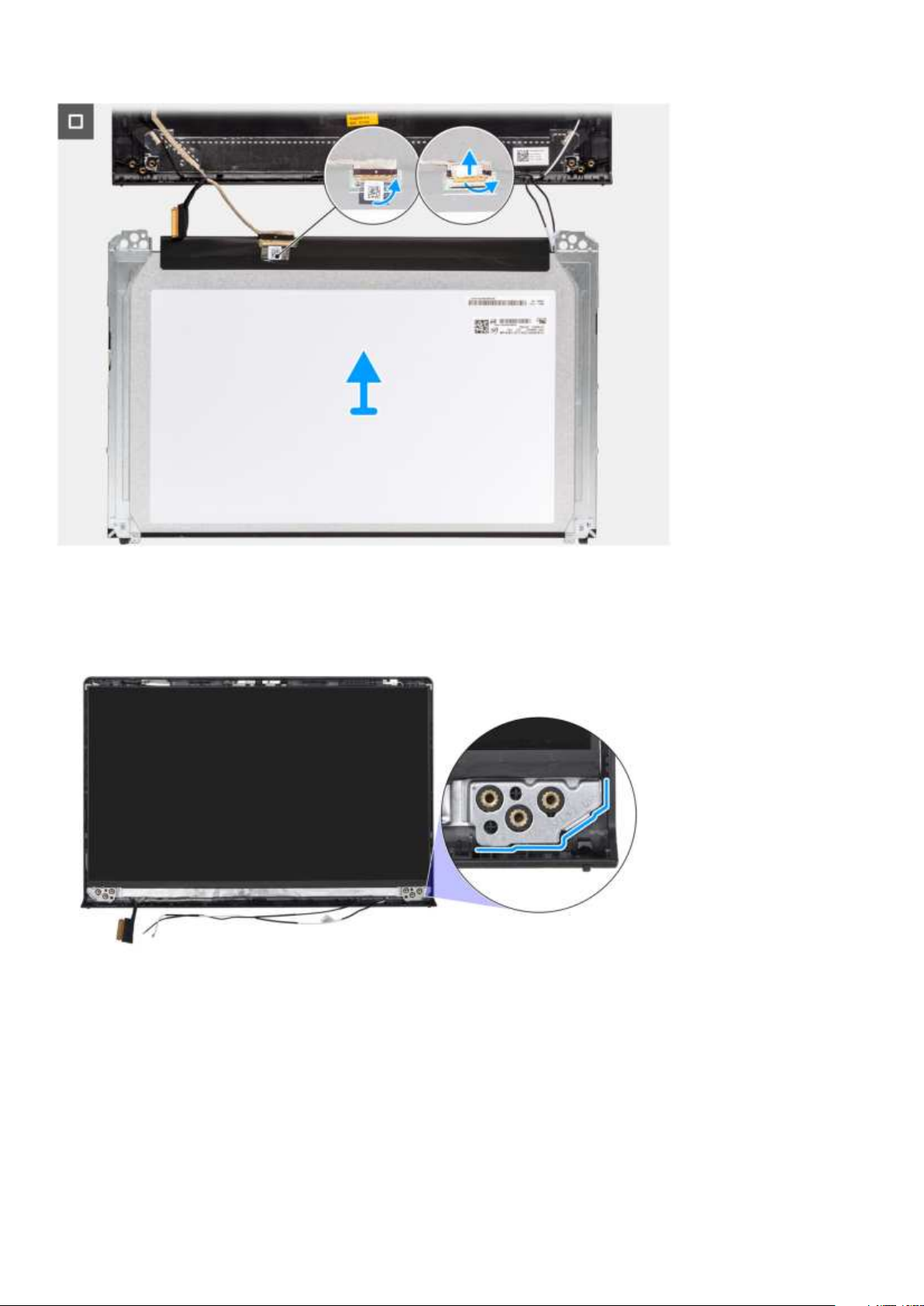

Kroki

1. Za pomocą plastikowego otwieraka podważ panel wyświetlacza, zaczynając od prawego dolnego rogu.

2. Delikatnie podważ dłońmi wyświetlacz, aby uwolnić go zzaczepów wzdłuż prawej strony tylnej pokrywy wyświetlacza izestawu
anteny.

94 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

3. Powtórz kroki 1 i2 zlewej strony zestawu panelu wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 95

4. Unieś dolną krawędź panelu wyświetlacza iprzesuń ją wdół, aby uwolnić klamry wyświetlacza ze szczelin wgórnej części tylnej
pokrywy wyświetlacza.

5. Delikatnie przechyl zestaw panelu wyświetlacza do przodu iodklej taśmę mocującą kabel wyświetlacza do złącza ztyłu panelu.

UWAGA: Pamiętaj oprzygotowaniu czystej igładkiej powierzchni, na którą będzie można odłożyć panel wyświetlacza, aby

uniknąć uszkodzeń.

6. Odłącz kabel wyświetlacza od złącza iwymontuj wyświetlacz.

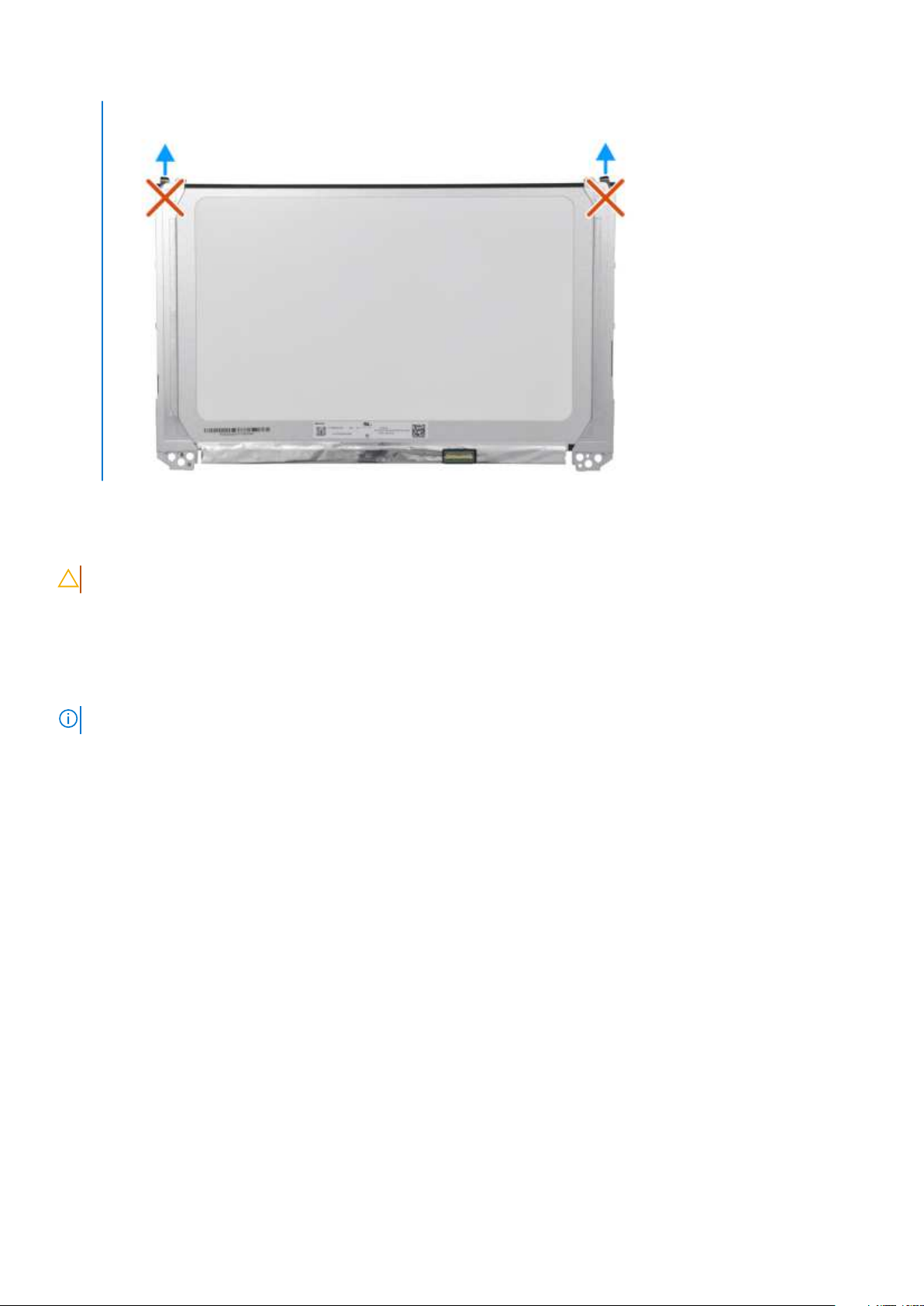

UWAGA: Panel wyświetlacza jest zmontowany iwraz zklamrami stanowi jedną część serwisową. NIE WOLNO ciągnąć dwóch

kawałków elastycznej taśmy ani oddzielać klamer od panelu.

96 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Instalowanie panelu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wobudowie ztworzywa sztucznego.

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 97

98 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

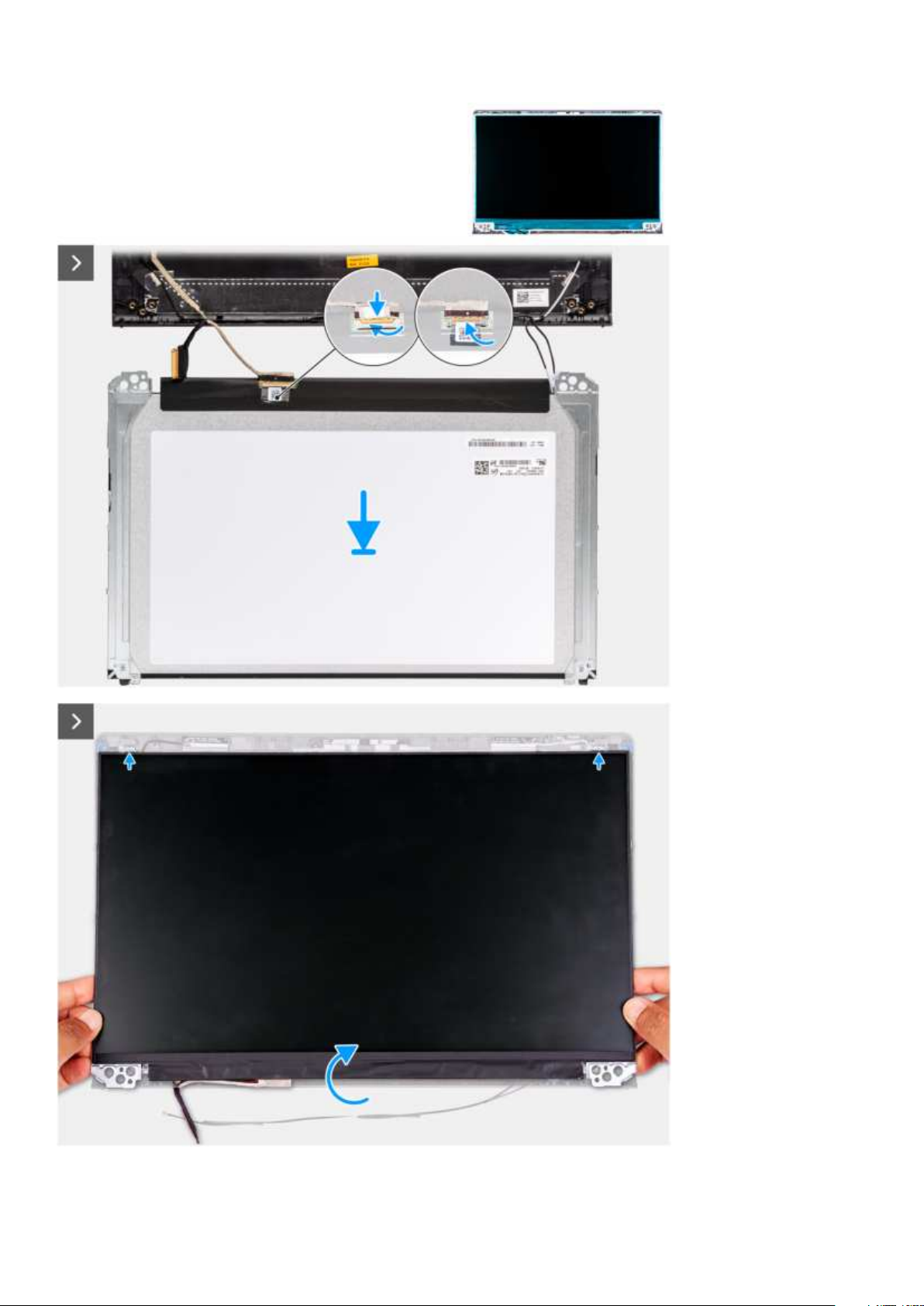

Kroki

1. Połóż wyświetlacz i zestaw wyświetlacza na czystej, płaskiej powierzchni.

2. Podłącz kabel wyświetlacza do złącza na wyświetlaczu izamknij zatrzask.

3. Przyklej taśmę mocującą kabel wyświetlacza do złącza na wyświetlaczu.

4. Odwróć panel wyświetlacza iumieść go na tylnej pokrywie wyświetlacza.

5. Unieś dolną krawędź panelu wyświetlacza i wsuń górną krawędź do szczelin w górnej części tylnej pokrywy wyświetlacza.

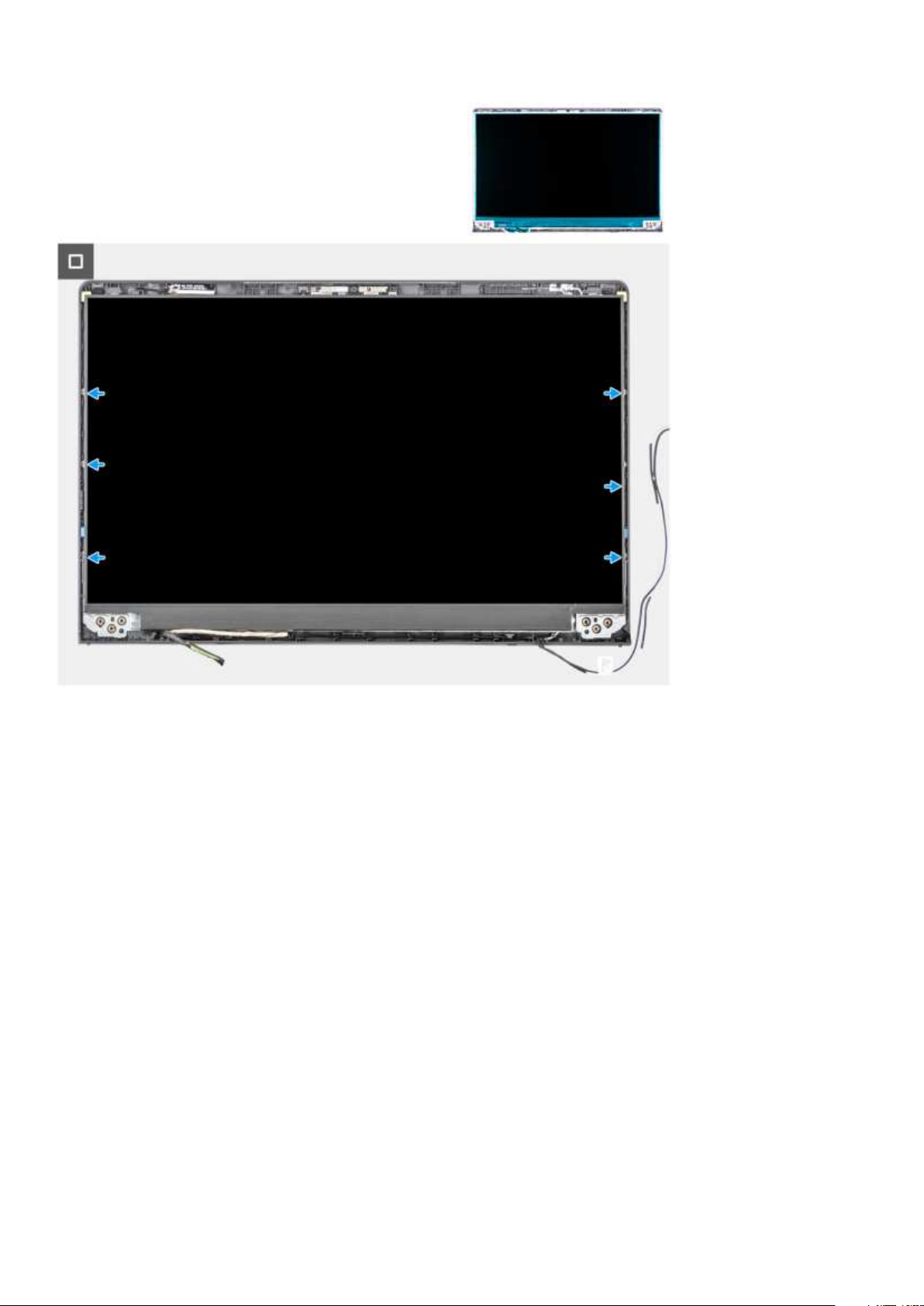

6. Delikatnie dociśnij krawędzie panelu wyświetlacza, aż zaskoczą na zaczepy w pokrywie tylnej wyświetlacza.

Kolejne kroki

1. Zainstaluj zawiasy wyświetlacza.

2. Zainstaluj ramkę wyświetlacza.

3. Zainstaluj osłony zawiasów wyświetlacza.

4. Zainstaluj zestaw wyświetlacza.

5. Zainstaluj kartę sieci bezprzewodowej.

6. Zainstaluj pokrywę dolną.

7. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 99

Kamera

Wymontowywanie kamery

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci bezprzewodowej.

4. Wymontuj zestaw wyświetlacza.

5. Zdejmij osłony zawiasów wyświetlacza.

6. Wymontuj ramkę wyświetlacza.

7. Wymontuj zawiasy wyświetlacza.

8. Wymontuj wyświetlacz.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wobudowie ztworzywa sztucznego.

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania modułu kamery.

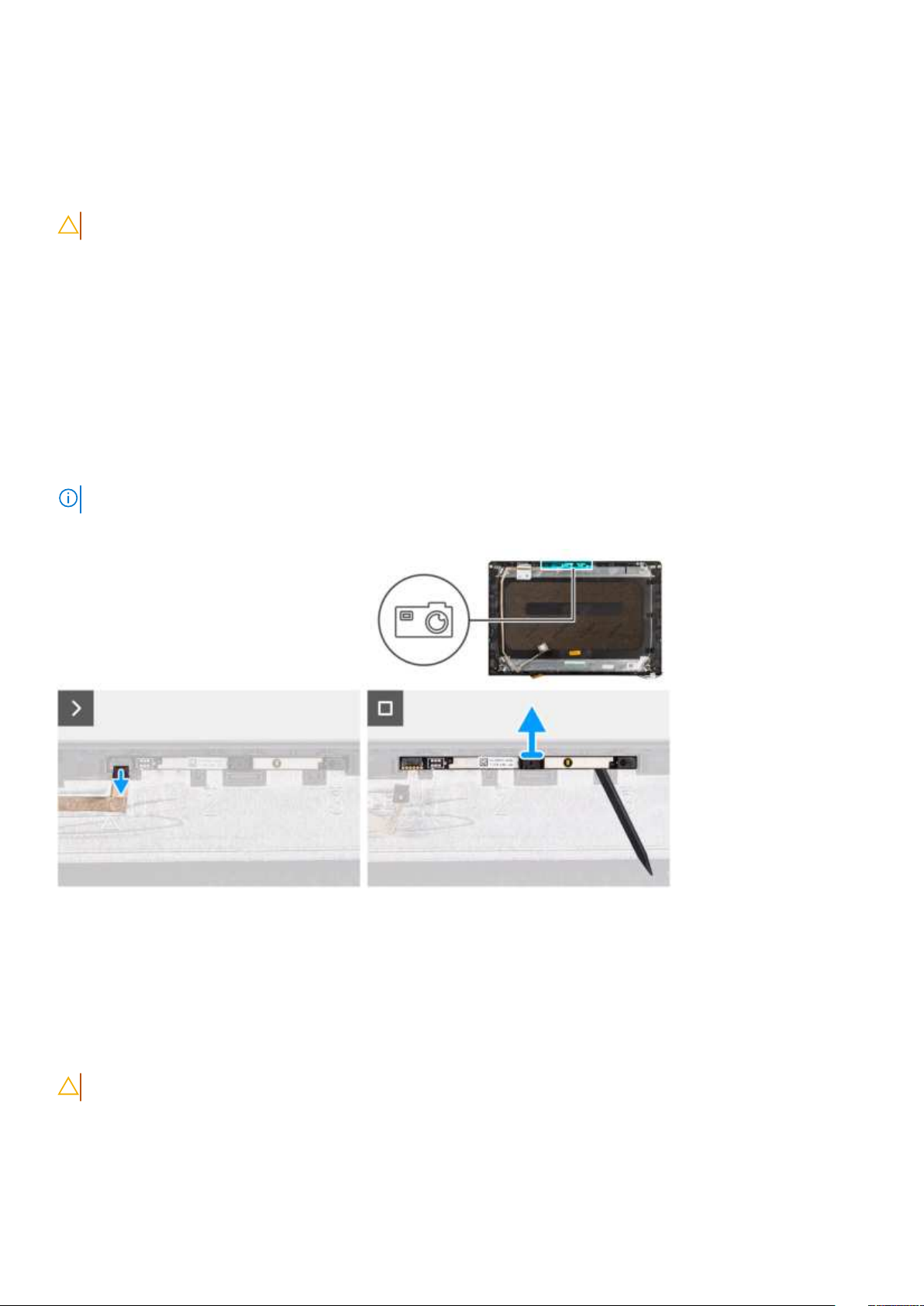

Kroki

1. Odłącz kabel kamery od złącza wmodule kamery.

2. Za pomocą plastikowego otwieraka delikatnie podważ kamerę, aby ją uwolnić z zestawu pokrywy wyświetlacza i anteny.

3. Wyjmij moduł kamery zzestawu wyświetlacza.

Instalowanie kamery

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

100 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
