DELL U3425WE User guide [pl]

Monitor Dell UltraSharp z
zakrzywionym ekranem 34
Thunderbolt™ Hub – U3425WE

Przewodnik użytkownika

Model: U3425WE
Numer identyfikacyjny modelu: U3425WEb

UWAGA: UWAGA oznacza ważną informację, która może pomóc w
lepszym wykorzystaniu komputera.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia
urządzenia lub utratę danych w przypadku postępowania niezgodnie z
instrukcjami.

PRZESTROGA: PRZESTROGA oznacza potencjalną możliwość
uszkodzenia majątku, obrażeń osobistych lub śmierci.

Copyright © 2024 Dell Inc. lub jej podmioty zależne. Wszystkie prawa zastrzeżone. Ten produkt

jest chroniony przez amerykańskie i międzynarodowe przepisy dotyczące ochrony praw autorskich i
własności intelektualnej. Dell™ i logo Dell to znaki towarowe firmy Dell Inc. w Stanach Zjednoczonych i/
lub innych jurysdykcjach. Thunderbolt™ i logo Thunderbolt™ to znaki towarowe firmy Intel Corporation w
Stanach Zjednoczonych i/lub innych krajach. USB Type-C® i USB-C® to zastrzeżone znaki towarowe
organizacji USB IF (USB Implementers Forum). Inne znaki i nazwy wymienione w tym dokumencie mogą
być znakami towarowymi ich właścicieli.

2024 - 04

Rev. A01

Spis treści

Instrukcje bezpieczeństwa . . . . . . . . . . . . . . . . . . . . 7

Informacje o monitorze . . . . . . . . . . . . . . . . . . . . . . . 9

Zawartość opakowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Cechy produktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Kompatybilność z systemem operacyjnym. . . . . . . . . . . . 15

Identyfikacja części i elementów sterowania. . . . . . . . . . 16

Widok z przodu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Widok z góry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Widok z tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Widok z dołu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Specyfikacje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Specyfikacje rozdzielczości . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Obsługiwane tryby video. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Wstępne ustawienia trybów wyświetlania . . . . . . . . . . . . . . . . . . 25

Thunderbolt™ dla połączenia łańcuchowego . . . . . . . . . . . . . . . . 26

Specyfikacje elektryczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Charakterystyki fizyczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Charakterystyki środowiskowe. . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Rozdzielczość monitora dla konfiguracji z połączeniem

łańcuchowym . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Rozdzielczość wideo Thunderbolt™ . . . . . . . . . . . . . . . . . . . . . . . . 31

Rozdzielczość wideo HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Rozdzielczość wideo DisplayPort . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Przydział pinów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Złącze DisplayPort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Złącze HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Interfejs USB (Uniwersalna magistrala szeregowa) . . . . . . . . . . . 34

  │  3

Złącze RJ45 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Obsługa funkcji Plug and Play . . . . . . . . . . . . . . . . . . . . . 40

Jakość monitora LCD i zasady dotyczące pikseli . . . . . . . 41

Ergonomia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

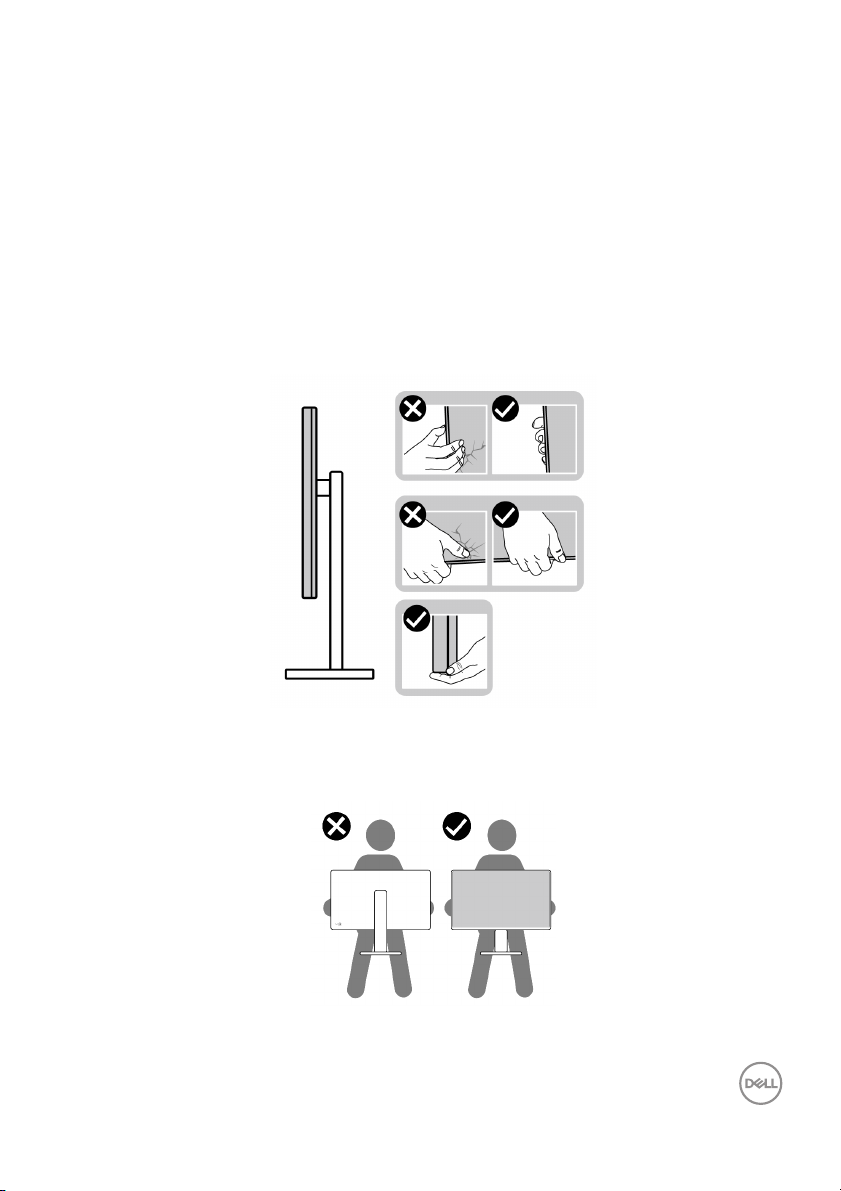

Obsługa i przenoszenie wyświetlacza . . . . . . . . . . . . . . . 43

Wskazówki dotyczące konserwacji. . . . . . . . . . . . . . . . . . 44

Czyszczenie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Ustawienia monitora. . . . . . . . . . . . . . . . . . . . . . . . 46

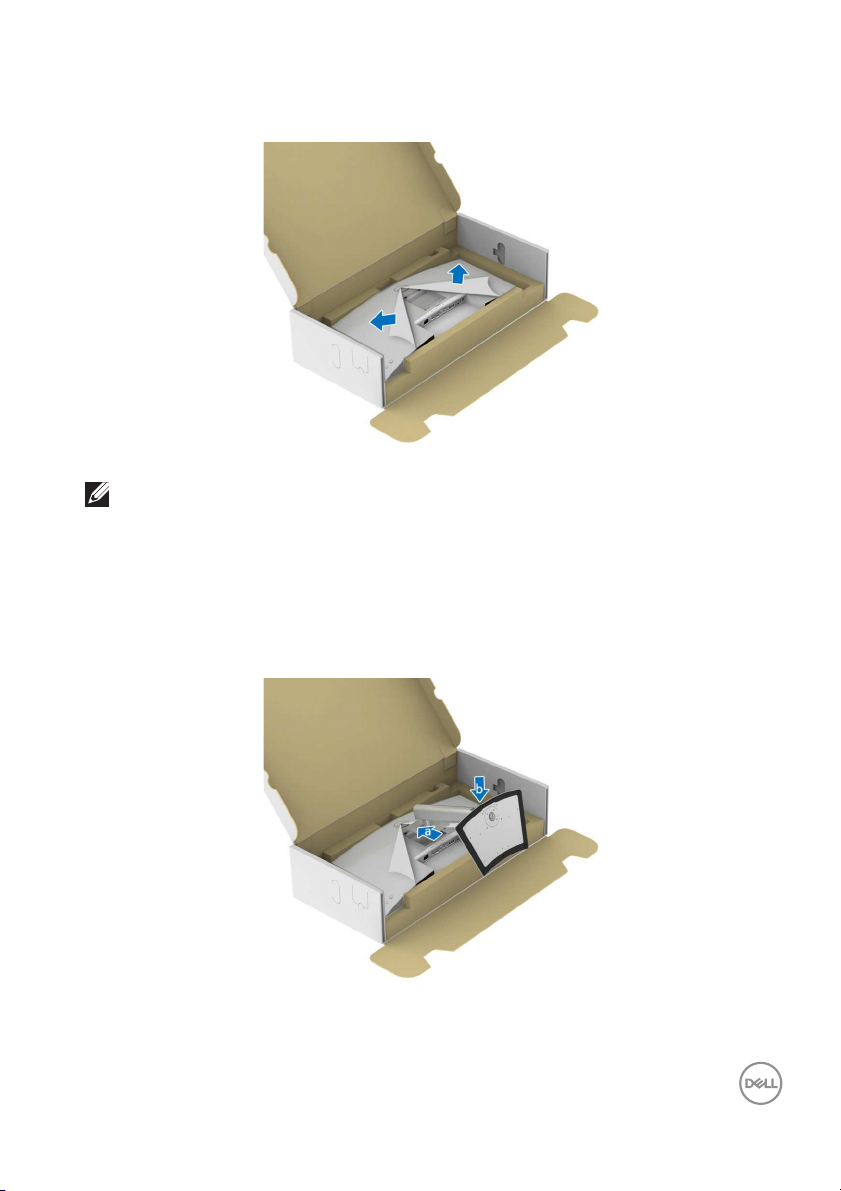

Podłączanie podstawy monitora. . . . . . . . . . . . . . . . . . . . 46

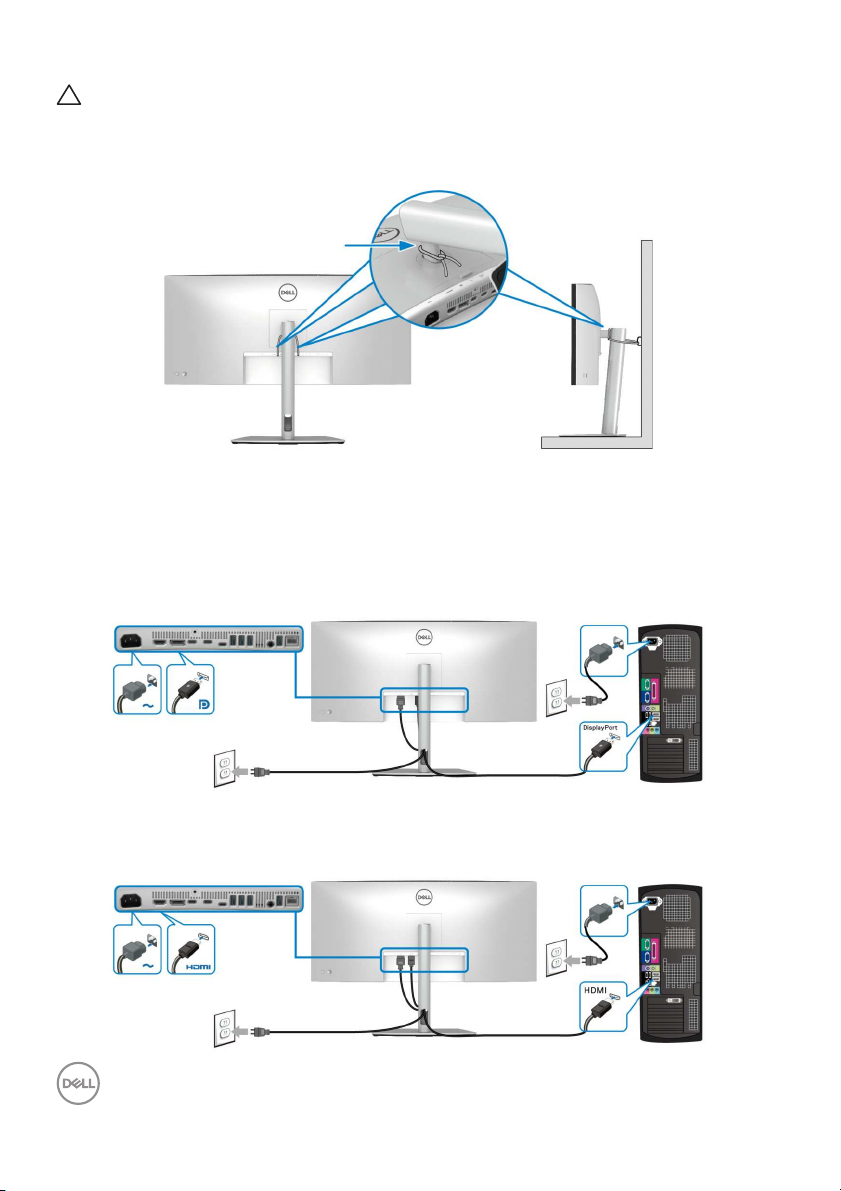

Podłączanie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Podłączenie kabla DisplayPort (DisplayPort do DisplayPort) . . . . 50

Podłączanie kabla HDMI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Podłączanie kabla USB typu A do USB typu C . . . . . . . . . . . . . . . . 51

Podłączanie pasywnego kabla Thunderbolt™ 4 . . . . . . . . . . . . . . . 51

Podłączanie monitora dla funkcji połączenia łańcuchowego

Thunderbolt™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Podłączanie monitora dla kabla RJ45 (opcjonalny) . . . . . . . . . . . . 53

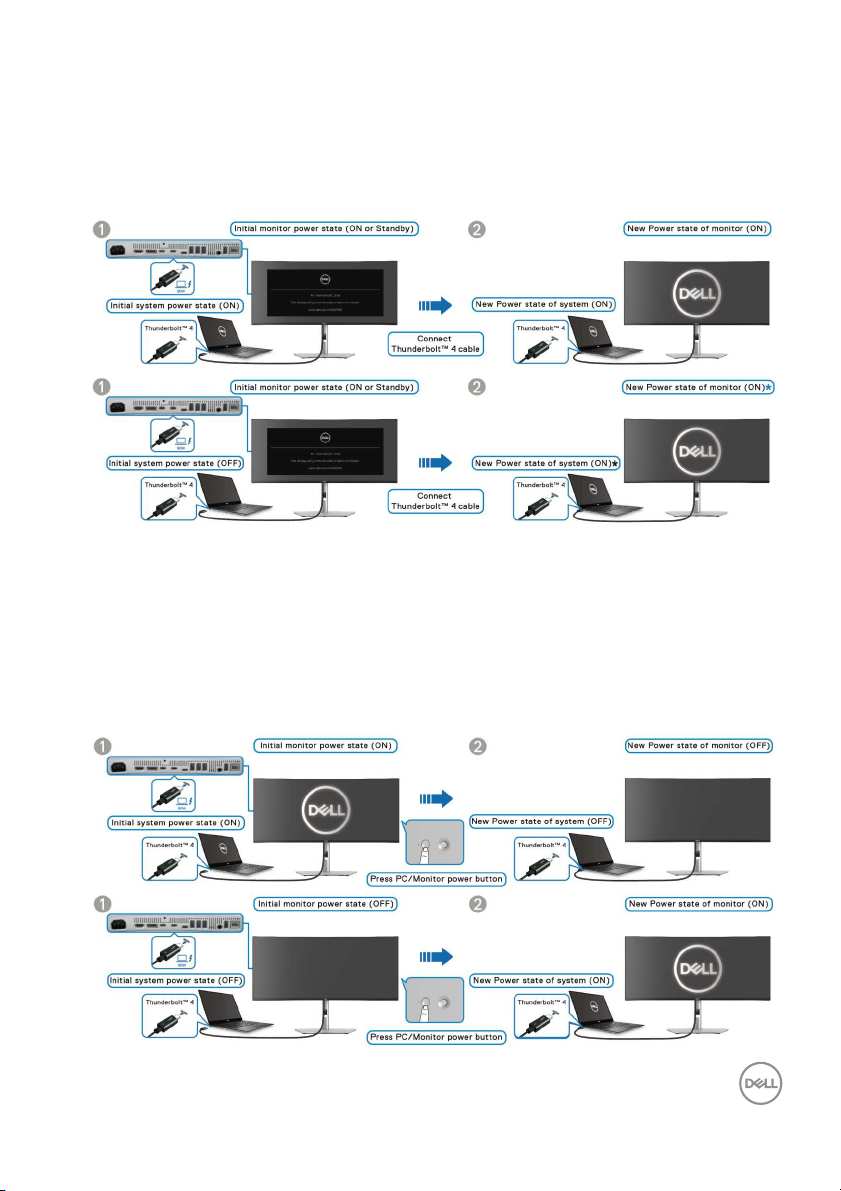

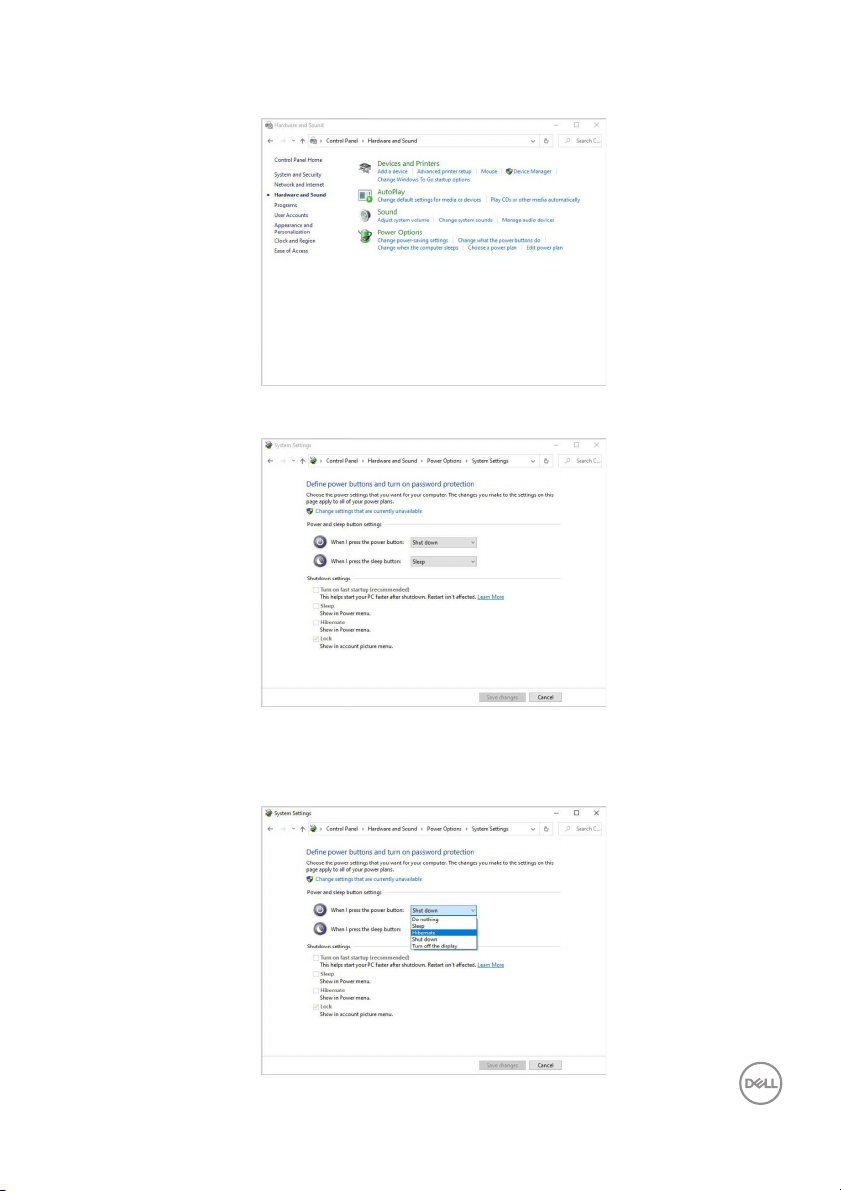

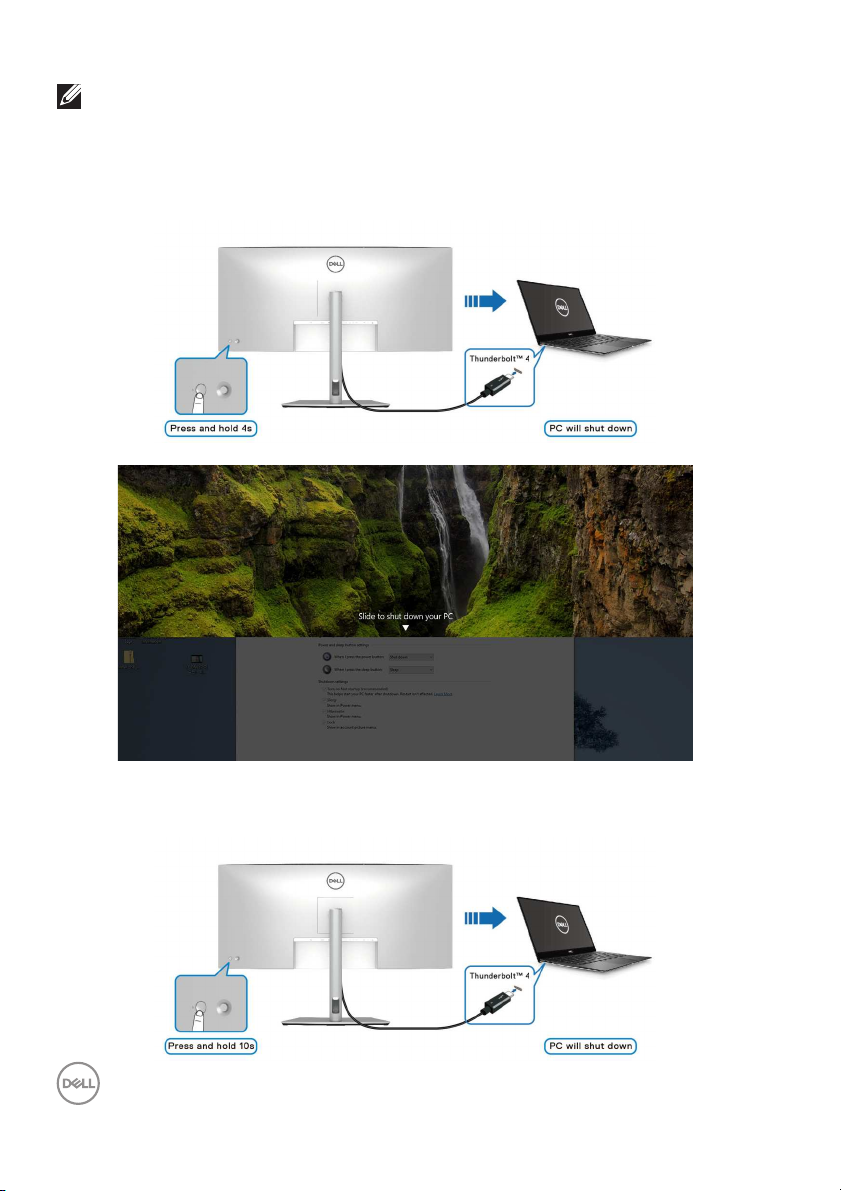

Funkcja Dell Power Button Sync (DPBS). . . . . . . . . . . . . 54

Podłączanie monitora do DPBS po raz pierwszy . . . . . . . . . . . . . . 56

Korzystanie z funkcji DPBS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

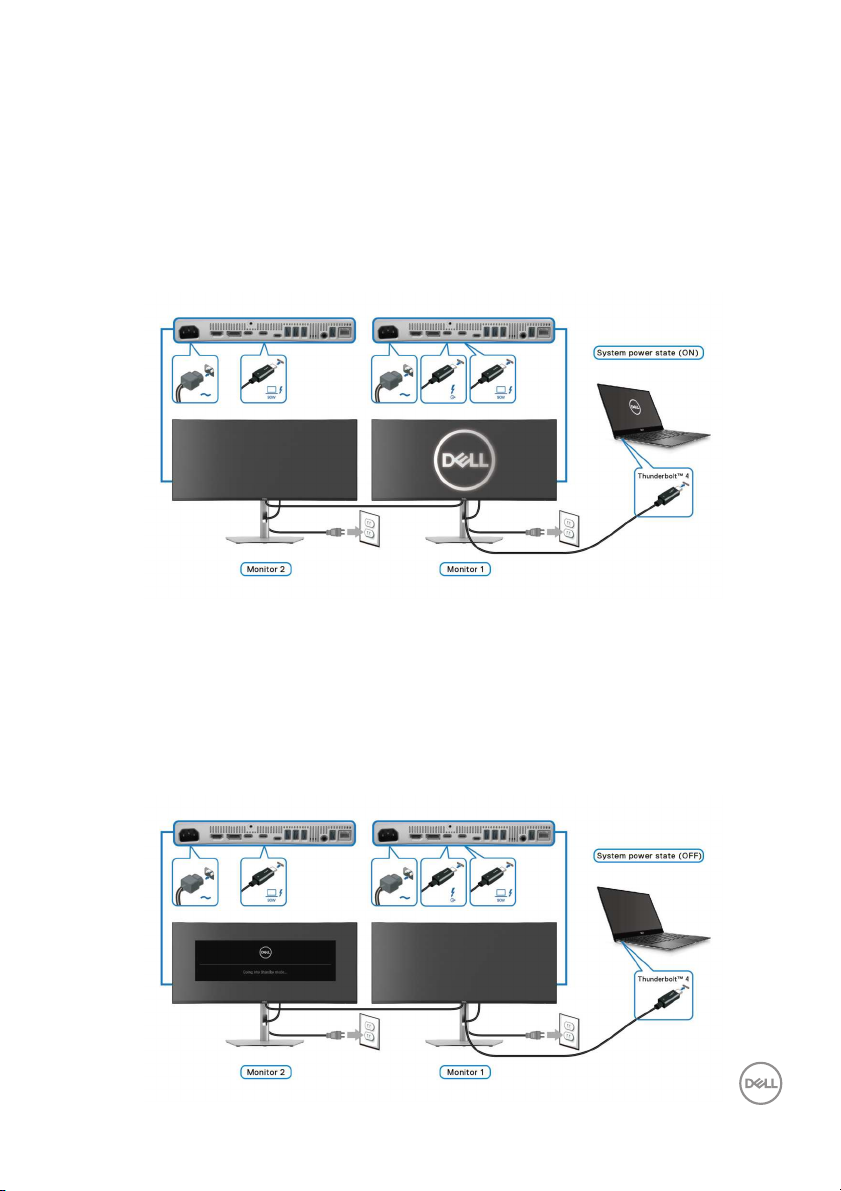

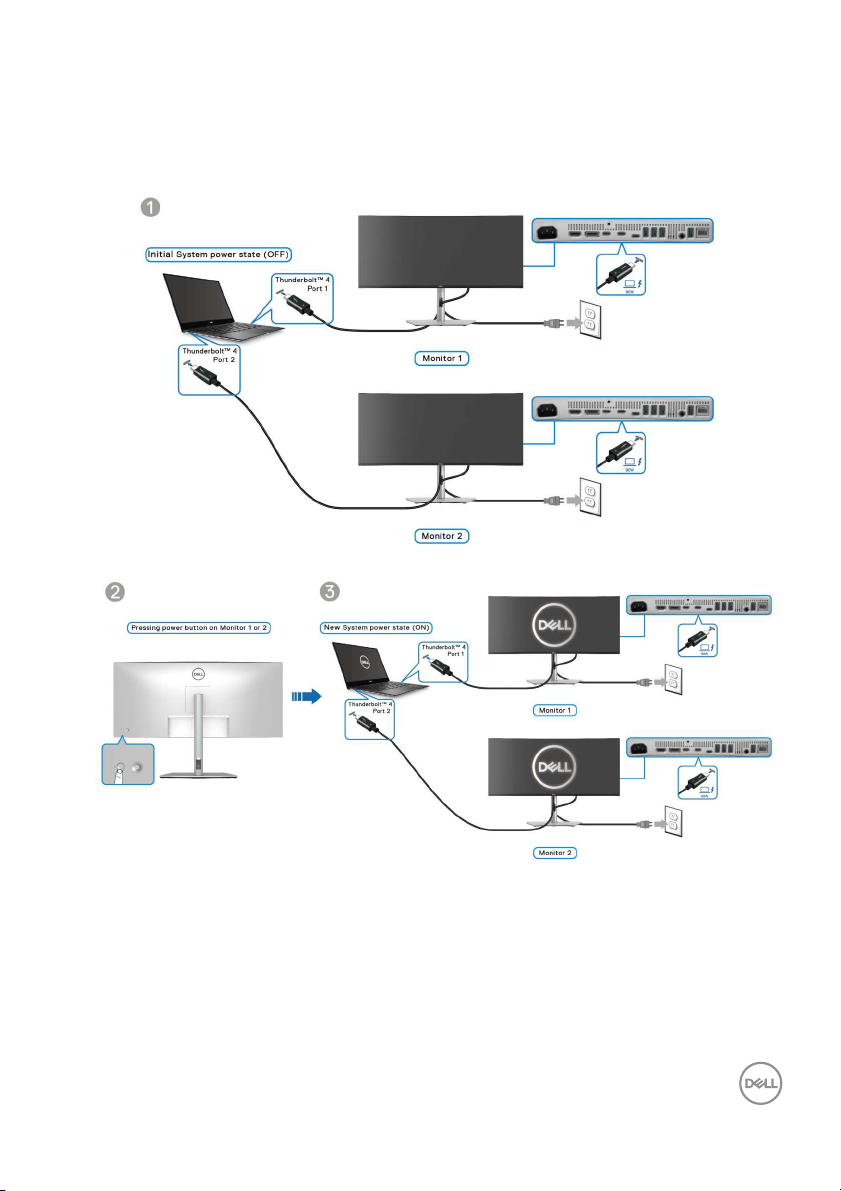

Podłączanie monitora dla funkcji połączenia łańcuchowego

Thunderbolt™ w trybie DPBS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Podłączanie monitora dla Thunderbolt™ 4 w trybie DPBS . . . . . . 60

Organizacja przebiegu kabli . . . . . . . . . . . . . . . . . . . . . . . 62

Przymocowywanie monitora przy użyciu blokady

Kensington (opcjonalny) . . . . . . . . . . . . . . . . . . . . . . . . . 62

Zdejmowanie podstawy monitora. . . . . . . . . . . . . . . . . . . 63

Zestaw do montażu na ścianie VESA (opcjonalny) . . . . . 64

Obsługa monitora. . . . . . . . . . . . . . . . . . . . . . . . . . 65

Włącz monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

4  │ 

Sterowanie dżojstikiem . . . . . . . . . . . . . . . . . . . . . . . . . . 65

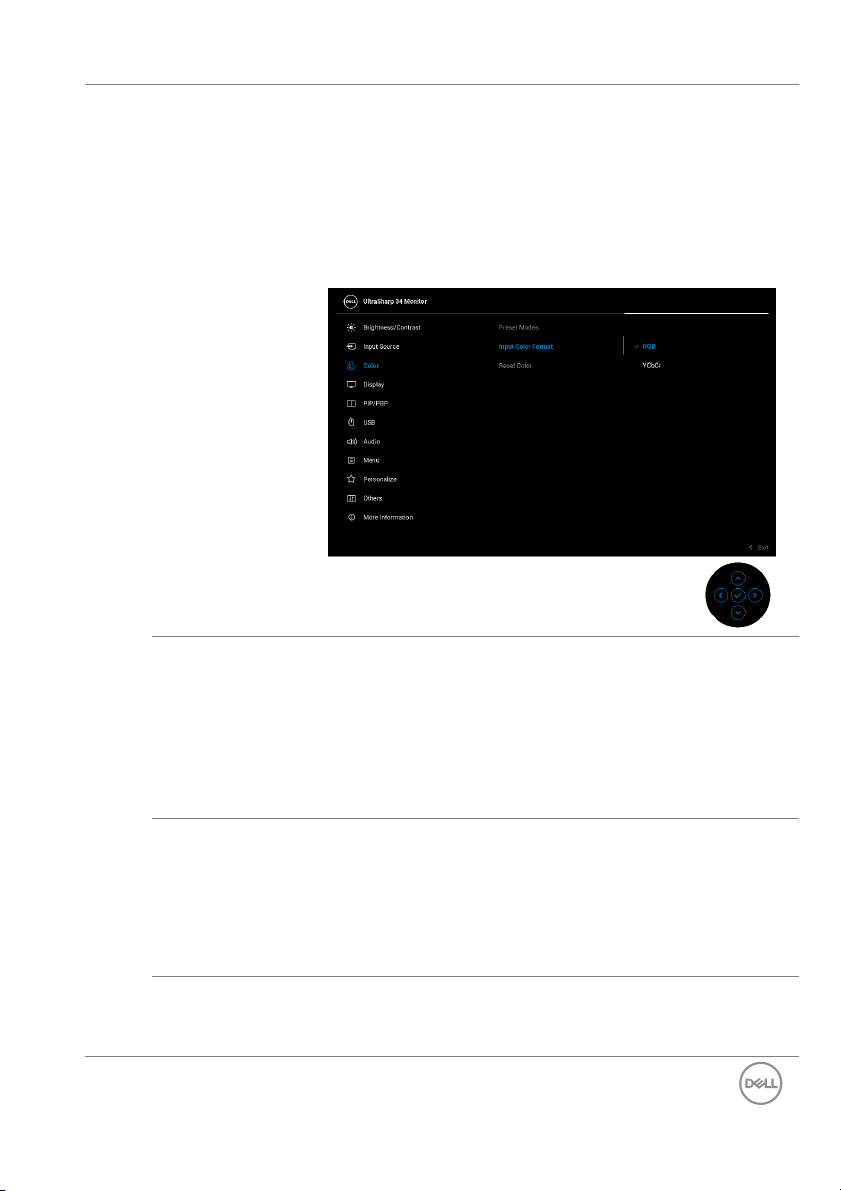

Używanie menu ekranowego (OSD) . . . . . . . . . . . . . . . . . 66

Uzyskanie dostępu do Modułu uruchamiającego menu. . . . . . . . . 66

Korzystanie z klawiszy nawigacji . . . . . . . . . . . . . . . . . . . . . . . . . 67

Dostęp do systemu menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

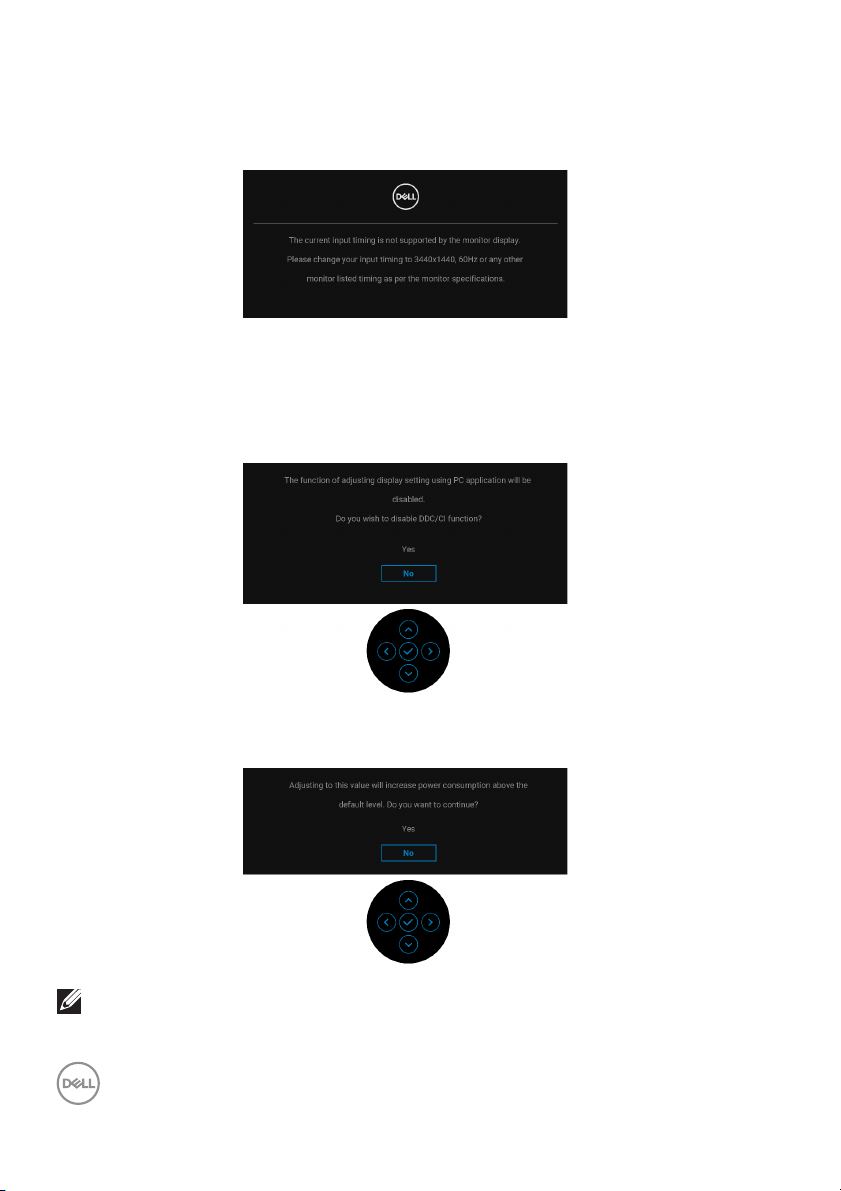

Komunikaty ekranowe . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Ustawienia początkowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

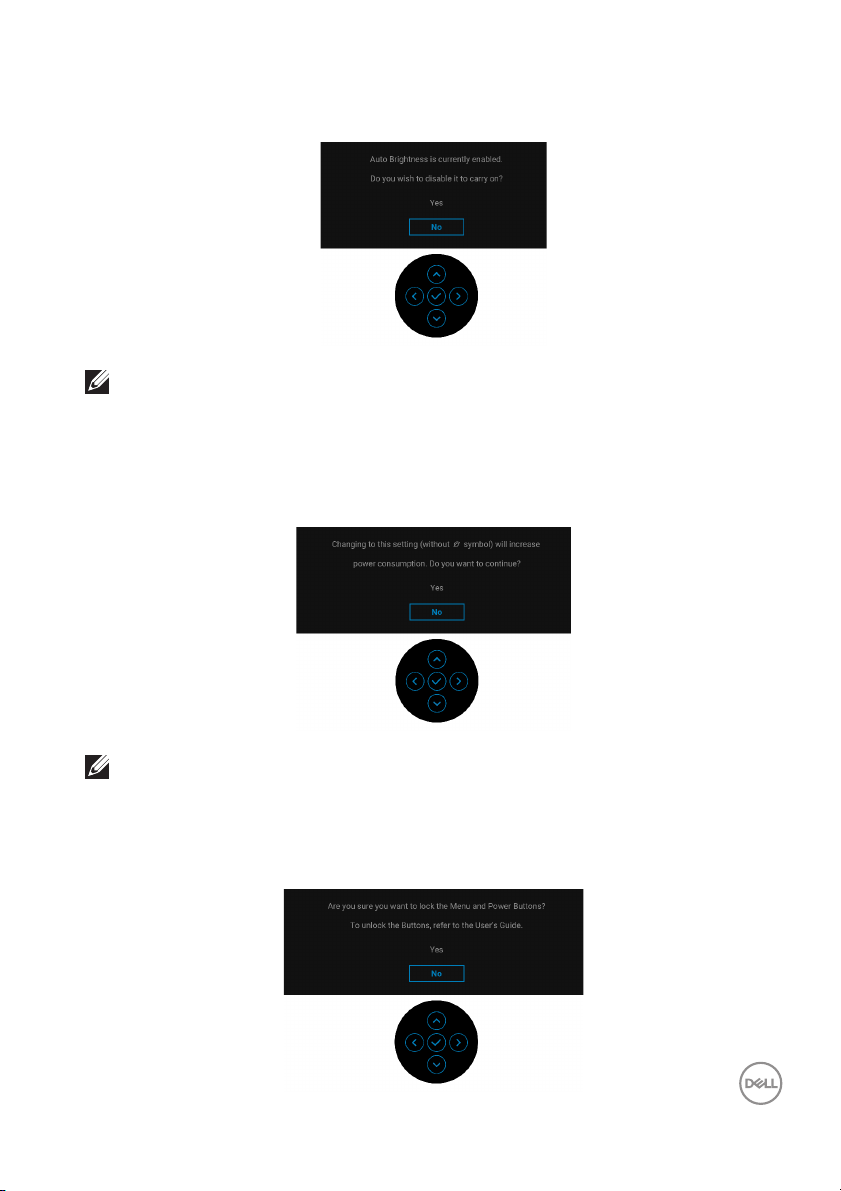

Komunikat ostrzegawczy menu OSD . . . . . . . . . . . . . . . . . . . . . . 94

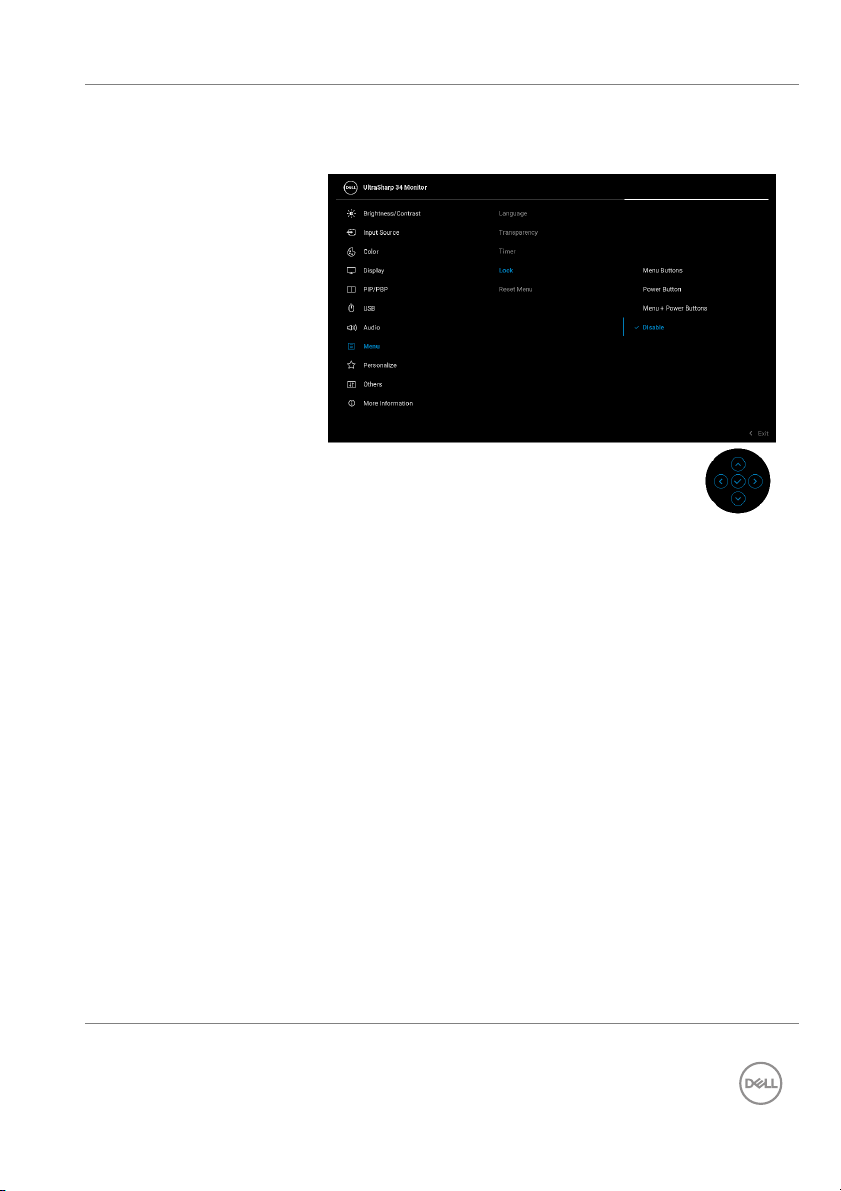

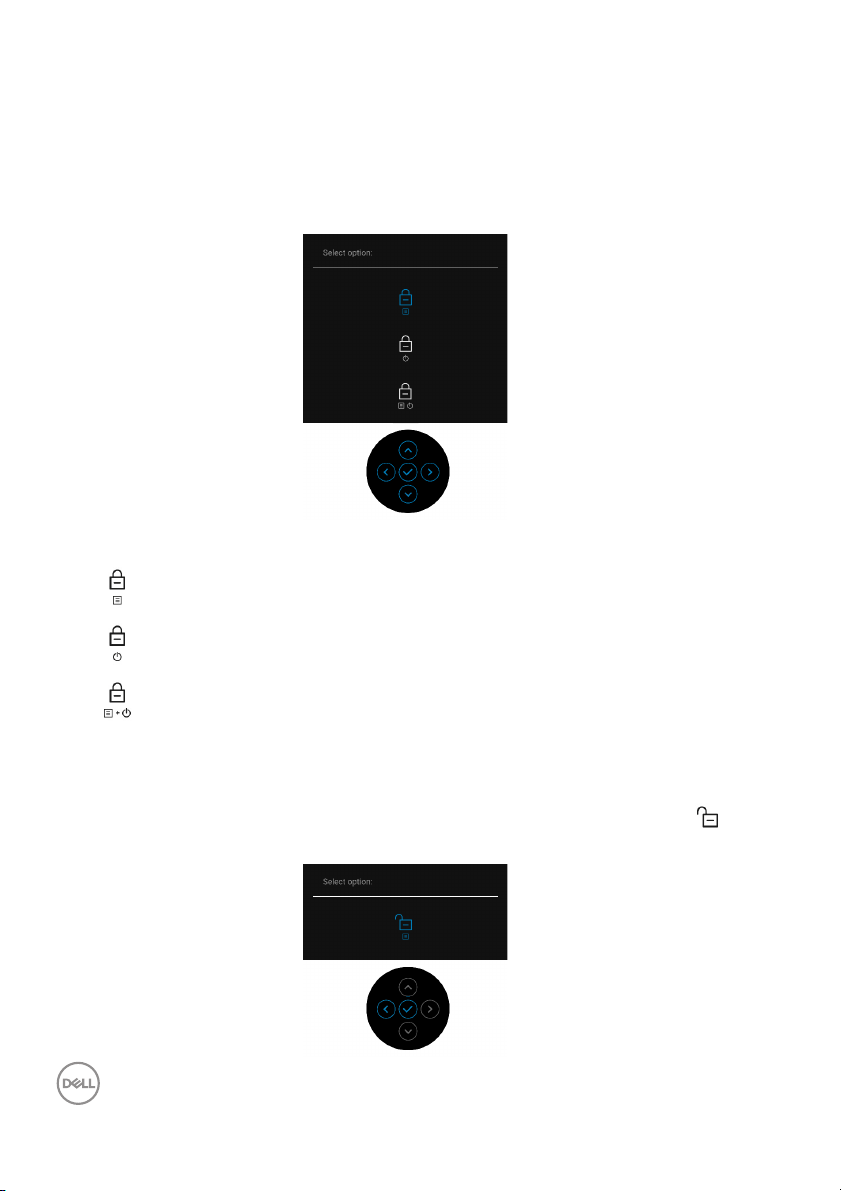

Blokowanie przycisków sterowania . . . . . . . . . . . . . . . . . 98

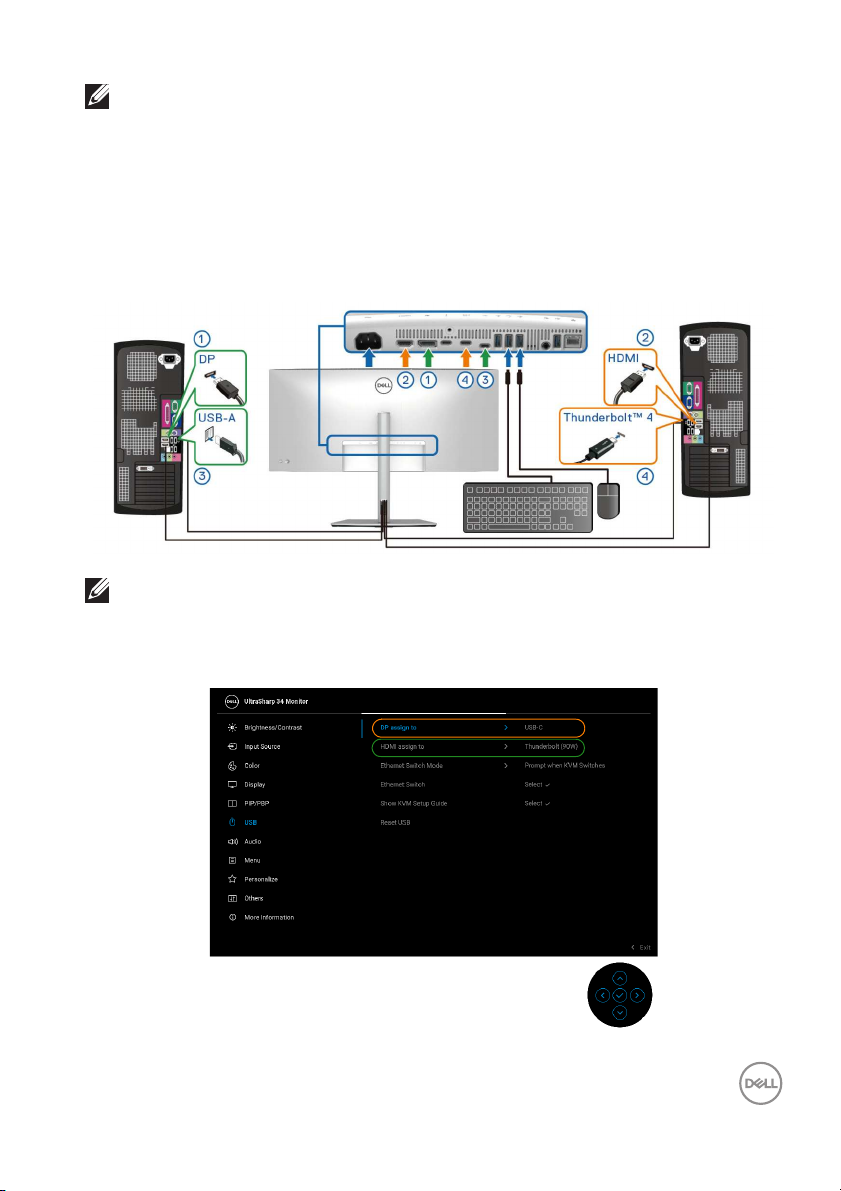

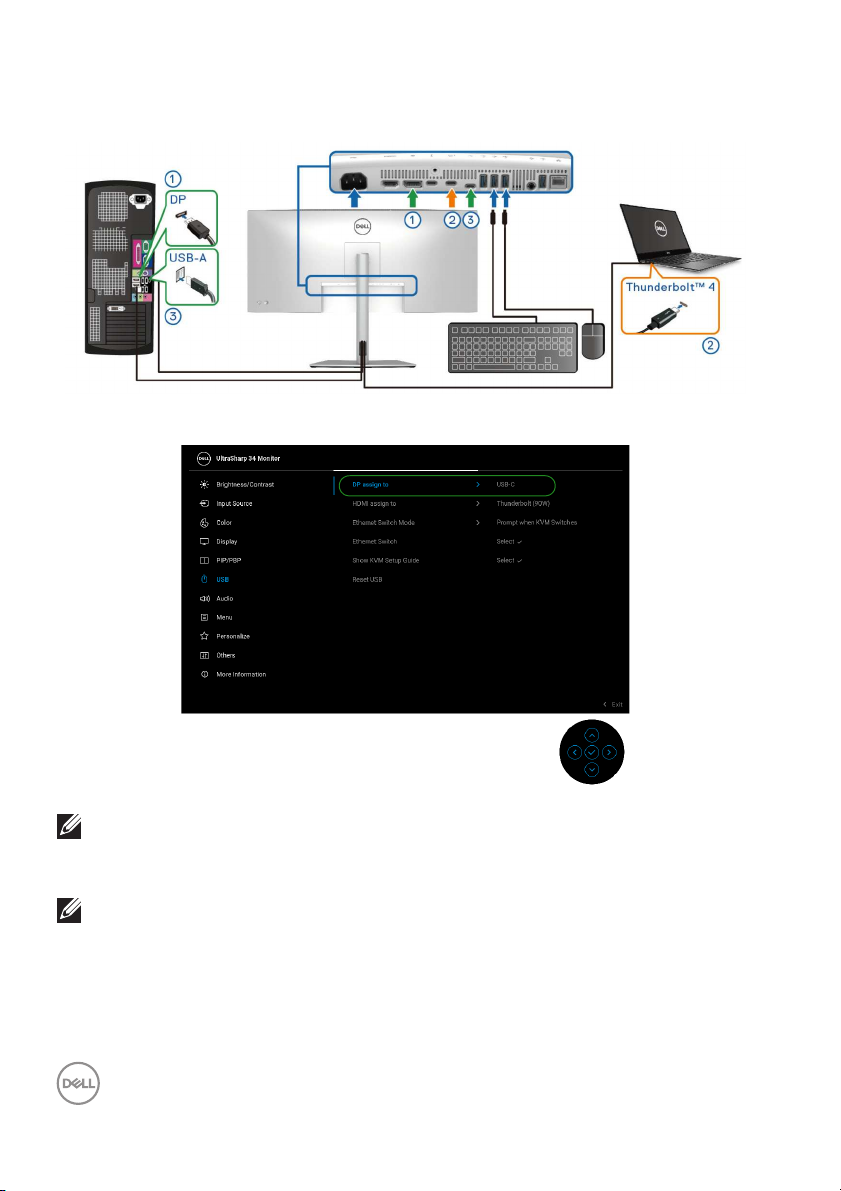

Konfiguracja przełącznika KVM . . . . . . . . . . . . . . . . . . . . 99

Ustawianie funkcji automatycznego KVM . . . . . . . . . . . .101

Konfiguracja iMST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Ustawianie maksymalnie rozdzielczości. . . . . . . . . . . . . 103

Korzystanie z funkcji pochylenia, obrotu w poziomie,

pionowego wydłużenia i regulacji nachylenia . . . . . . . . . 104

Nachylenie, obrót w poziomie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Wydłużenie w pionie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104

Regulacja nachylenia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

Wykrywanie i usuwanie usterek . . . . . . . . . . . . . . 106

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Wbudowana diagnostyka . . . . . . . . . . . . . . . . . . . . . . . . .107

Typowe problemy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Problemy specyficzne dla produktu. . . . . . . . . . . . . . . . . 112

Problemy dotyczące USB (Universal Serial Bus). . . . . . . 114

Problemy specyficzne dla głośników . . . . . . . . . . . . . . . .116

Informacje prawne . . . . . . . . . . . . . . . . . . . . . . . . . 117

Uwagi FCC (tylko USA) i inne informacje dotyczące

przepisów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

  │  5

Baza danych produktów UE etykiet energetycznych i

kart informacyjnych produktów . . . . . . . . . . . . . . . . . . . . 117

Kontaktowanie się z firmą Dell . . . . . . . . . . . . . . . . 118

6  │ 

Instrukcje bezpieczeństwa

Poniższe instrukcje bezpieczeństwa mają na celu ochronę monitora przed
potencjalnymi uszkodzeniami oraz zapewnienie bezpieczeństwa użytkownikowi.
Jeśli nie zaznaczono inaczej, każda procedura opisana w niniejszym dokumencie
zakłada, że użytkownik przeczytał informacje dotyczące bezpieczeństwa
dostarczone wraz z monitorem.

UWAGA: Przed rozpoczęciem użytkowania monitora należy przeczytać
dołączone do niego i umieszczone na nim informacje o bezpieczeństwie.
Dokumentację należy zachować w bezpiecznym miejscu do użytku w
przyszłości.

PRZESTROGA: Używanie elementów sterowania, regulacji lub
procedur, innych niż określone w dokumentacji, może spowodować
narażenie na porażenie prądem elektrycznym, zagrożenia związane z
prądem elektrycznym i/lub zagrożenia mechaniczne.

PRZESTROGA: Długotrwałe słuchanie dźwięku o dużej głośności przez
słuchawki (w przypadku obsługującego je monitora) może spowodować
uszkodzenie słuchu.

• Postaw monitor na wytrzymałej powierzchni i obchodź się z nim ostrożnie.
Ekran jest delikatny, więc upuszczenie go lub uderzenie ostrym przedmiotem
może doprowadzić do jego uszkodzenia.

• Należy się upewnić, że napięcie znamionowe monitora jest odpowiednie do
pracy przy zasilaniu prądem zmiennym dostępnym w danej lokalizacji.

• Monitor należy przechowywać w temperaturze pokojowej. Nadmierne ciepło
lub chłód mogą mieć negatywny efekt na ciekłe kryształy wyświetlacza.

• Kabel zasilania należy podłączyć do monitora oraz do znajdującego się w
pobliżu i łatwo dostępnego gniazda ściennego. Zobacz rozdział

monitora.

• Nie należy umieszczać ani użytkować monitora na mokrej powierzchni lub w
pobliżu wody.

• Nie należy monitora narażać na mocne wstrząsy lub uderzenia. Na przykład:
nie należy monitora umieszczać w bagażniku samochodu.

• Monitor należy odłączyć, jeśli ma być nieużywany przez dłuższy czas.

• Aby uniknąć porażenia prądem, nie należy próbować zdejmować żadnej
pokrywy ani dotykać wnętrza monitora.

Podłączanie

Instrukcje bezpieczeństwa  │  7

• Prosimy o uważne przeczytanie niniejszych instrukcji. Niniejszy dokument
należy zachować do użytku w przyszłości. Należy przestrzegać wszystkich
ostrzeżeń i instrukcji umieszczonych na produkcie.

• Niektóre monitory można zamontować na ścianie za pomocą uchwytu
montażowego VESA, który należy nabyć oddzielnie. Należy przy tym
przestrzegać prawidłowej specyfikacji montażu VESA podanej w rozdziale
Przewodnika użytkownika dotyczącym montażu ściennego.

Informacje dotyczące bezpieczeństwa można znaleźć w dokumencie Informacje
dotyczące bezpieczeństwa, środowiska i regulacji prawnych (SERI) dostarczonym
wraz z monitorem.

8  │  Instrukcje bezpieczeństwa

Informacje o monitorze

Zawartość opakowania

Poniższa tabela zawiera listę elementów dostarczonych wraz z monitorem.
W przypadku braku któregokolwiek komponentu skontaktuj się z firmą Dell.
Aby uzyskać więcej informacji, zobacz Kontaktowanie się z firmą Dell.

UWAGA: Niektóre elementy mogą być opcjonalne i mogą nie być
dostarczone z monitorem. Niektóre funkcje mogą być niedostępne w
niektórych krajach.

Ilustracja komponentu Opis komponentu

Wyświetlacz

Ramię podstawy

Podstawa stojaka

Kabel zasilający (różni się
zależnie od kraju)

Informacje o monitorze  │  9

Kabel DisplayPort 1.4
(DisplayPort – DisplayPort)
(długość kabla: 1,80 m)

Kabel HDMI (długość kabla:
1,80 m)

Kabel pasywny Thunderbolt™ 4
(długość kabla: 1 m)

Kabel USB typ A na USB typ C
Gen2 (długość kabla: 1 m)

• Instrukcja szybkiej instalacji

• Informacje dotyczące
bezpieczeństwa, środowiska i
regulacji prawnych

• Raport kalibracji fabrycznej

10  │  Informacje o monitorze

Cechy produktu

Monitor Dell U3425WE ma wyświetlacz ciekłokrystaliczny (LCD) na
cienkowarstwowych tranzystorach (TFT) z aktywną matrycą i podświetleniem
diodami LED. Funkcje monitora obejmują:

• Obszar wyświetlania o przekątnej 867,16 mm (34,14 cali). Rozdzielczość
3440 x 1440 (21:9) oraz pełnoekranowa obsługa niższych rozdzielczości.

• Szeroki kąt widzenia umożliwiający oglądanie obrazu w pozycji siedzącej lub
stojącej.

• Paleta kolorów DCI-P3 98%, Display P3 98%, sRGB 100% i BT.709 100% przy
średniej Delta E <

• Połączenia cyfrowe za pośrednictwem DisplayPort, Thunderbol t™ 4, USB
typu C i HDMI (obsługa do WQHD 3440 x 1440 100 Hz TMDS zgodnie ze
specyfikacją HDMI 2.1).

• Thunderbolt™ 4 dostarczające zasilanie (PD 90 W) zgodnym notebookom
przy jednoczesnym odbieraniu sygnału wideo i danych.

• Możliwość nachylenia, obrotu w poziomie i regulacji wysokości.

• Zastosowanie ultracienkiej ramki przedniej pozwala zminimalizować grubość
ramek w przypadku korzystania z wielu monitorów, ułatwiając konfigurację i
komfort oglądania obrazu.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards
Association (VESA™) 100 mm umożliwiające stosowanie elastycznych
rozwiązań mocowania.

• Auto Brightness (Automatyczna jasność) funkcja automatycznie
dostosowuje jasność i temperaturę barwową monitora na podstawie
wykrytego światła otoczenia, a wiele monitorów Dell z tą funkcją Auto
Brightness (Automatyczna jasność) może synchronizować poziom
jasności i temperatury kolorów.

• Wyposażenie:

- 1 port Thunderbolt™ 4 przesyłania danych (40 Gb/s, PD do 90 W)

- 1 port przesyłania danych USB typu C (tylko dane)

- 2 porty pobierania danych super speed USB 10 Gb/s (USB 3.2 Gen2) typu C

- 1 port pobierania danych ładowania super speed USB 10 Gb/s (USB 3.2

Gen2) typu A

- 4 porty pobierania danych super speed USB 10 Gb/s (USB 3.2 Gen2) typu A

- 1 port Thunderbol t™ 4 pobierania danych (PD 15 W)

2.

Informacje o monitorze  │  11

• Porty USB-C i RJ45 umożliwiają korzystanie z połączenia sieciowego za
pośrednictwem pojedynczego kabla.

• Funkcja Plug and Play, jeżeli jest obsługiwana przez system.

• Regulację poprzez menu ekranowe (OSD) ułatwiające konfigurację i
optymalizację ekranu.

• Obsługuje tryb Obraz obok obrazu (PBP) oraz Obraz w obrazie (PIP).

• Wbudowany przełącznik KVM umożliwia sterowanie nawet 2 komputerami
przy użyciu jednego zestawu klawiatury i myszy podłączonych do monitora.

• Obsługuje funkcję automatycznego KVM w konfiguracji z wieloma wejściami.

• Przycisk zasilania i blokada menu ekranowego.

• Gniazdo blokady zabezpieczenia.

• Blokada stojaka.

• <

0,5 W w trybie gotowości.

• Wbudowane głośniki (2 x 5 W).

• Dell ComfortView Plus to zintegrowana funkcja ekranu o niskim poziomie
niebieskiego światła, która poprawia komfort oczu, zmniejszając potencjalnie
szkodliwą emisję niebieskiego światła bez utraty koloru. Dzięki technologii
ComfortView Plus firma Dell zmniejszyła szkodliwą ekspozycję na światło
niebieskie z <
TÜV Rheinland Eye Comfort 3.0 z oceną 5-gwiazdkową. Zawiera kluczowe
technologie, które zapewniają również ekran bez migotania, częstotliwość
odświeżania do 120 Hz, gamę kolorów minimum 95% DCI-P3, dokładność
kolorów i wydajność czujnika światła otoczenia. Funkcja Dell ComfortView
Plus jest domyślnie włączona na monitorze.

• W tym monitorze zastosowano panel o niskim poziomie niebieskiego światła.
Gdy monitor zostanie zresetowany do ustawień fabrycznych lub domyślnych,
jest zgodny z certyfikatem sprzętu o niskiej emisji niebieskiego światła TÜV
Rheinland.*

Współczynnik niebieskiego światła:

Proporcja światła w zakresie 415nm–455nm do 400nm–500nm powinna być
mniejsza niż 50%.

Kategoria Współczynnik niebieskiego światła

1 <
2 20% < R <
3 35% < R < 50%

50% do <35%. Ten monitor jest certyfikowany certyfikatem

20%

35%

12  │  Informacje o monitorze

• Niższy poziom emitowanego przez ekran niebezpiecznego niebieskiego światła
zwiększa komfort patrzenia.

• W monitorze zastosowano technologię Flicker-Free redukującą widoczne dla
oczu migotanie, co poprawia komfort patrzenia i zapobiega przeciążeniu i
zmęczeniu oczu.

*Ten monitor jest zgodny z certyfikatem sprzętu o niskiej emisji niebieskiego
światłaTÜV Rheinland w Kategorii 2.

Informacje o TÜV Rheinland Eye Comfort 3.0

Program certyfikacji TÜV Rheinland Eye Comfort 3.0
przedstawia przyjazny dla konsumenta system ocen
za pomocą gwiazdek dla branży wyświetlaczy
promujący dobre samopoczucie oczu, od
bezpieczeństwa po pielęgnację oczu. W porównaniu
z istniejącymi certyfikatami, program 5-gwiazdkowy
dodaje rygorystyczne wymagania testowe
dotyczące ogólnych atrybutów pielęgnacji oczu,
takich jak słabe światło niebieskie, brak migotania,
częstotliwość odświeżania, gama kolorów,
dokładność kolorów i wydajność czujnika światła
otoczenia. Określa wskaźniki wymagań i ocenia
wydajność produktu na pięciu poziomach, a
zaawansowany proces oceny technicznej zapewnia
konsumentom i kupującym wskaźniki, które są
łatwiejsze do oceny.

Uwzględniane czynniki dotyczące dobrego
samopoczucia oczu pozostają stałe, jednak
standardy dla różnych ocen za pomocą gwiazdek są
różne. Im wyższa ocena za pomocą gwiazdek, tym
bardziej rygorystyczne standardy. W poniższej tabeli
wymieniono główne wymagania dotyczące komfortu
oczu, które mają zastosowanie oprócz
podstawowych wymagań dotyczących komfortu
oczu (takich jak gęstość pikseli, jednorodność
luminancji i koloru oraz swoboda ruchu).

Więcej informacji na temat certyfikacji TÜV Eye
Comfort można znaleźć na stronie:

https://www.tuv.com/world/en/eye-comfort.html

Informacje o monitorze  │  13

Wymagania Eye Comfort 3.0 i system oceny za pomocą gwiazdek dla monitorów

Kategoria

Ochrona
oczu

Zarządzanie
światłem
otoczenia

Jakość
obrazu

Przewodnik
użytkownika
dot. komfortu
oczu

Testowany
element

Słabe niebieskie
światło

Bez migotania

Wydajność
czujnika światła
otoczenia

Inteligentne
sterowanie CCT

Inteligentna
kontrola
luminancji

Częstotliwość
odświeżania

Jednorodność
luminancji

Jednolitość
kolorów

Swoboda ruchu

Różnica gamma

Szeroka gama

2

kolorów

Przewodnik
użytkownika

Program oceny za pomocą gwiazdek

3-gwiazdkowy 4-gwiazdkowy 5-gwiazdkowy

TÜV Hardware LBL
Kategoria III (≤50%)
lub Oprogramowanie

LBL rozwiązanie
TÜV Flicker Reduced

lub TÜV Flicker Free

TÜV Hardware LBL
Kategoria II (≤35%)
lub Kategoria I

1

(≤20%)

TÜV Flicker Reduced
lub TÜV Flicker Free

Brak czujnika Brak czujnika

TÜV Hardware LBL
Kategoria II (≤35%)
lub Kategoria I
(≤20%)

Bez migotania

Czujnik światła
otoczenia

Nie Nie Tak

Nie Nie Tak

>

60 Hz >75 Hz >120 Hz

Jednorodność luminancji ≥ 75%

Jednolitość kolorów u'v’ ≤ 0,02

Zmiany luminancji powinny zmniejszyć się o mniej niż 50%;
Przesunięcie koloru powinno być mniejsze niż 0,01.

Różnica gamma
≤ ±0,2

Różnica gamma
≤ ±0,2

Różnica gamma
≤ ±0,2

DCI-P35 Min. 95%

NTSC3 Min. 72%
(CIE 1931) lub

sRGB4 Min. 95%
(CIE 1931)

4

Min. 95%

sRGB
(CIE 1931)

(CIE 1976) i sRGB
Min. 95% (CIE 1931)

lub AdobeRGB
Min. 95% (CIE 1931)

4

& sRGB

Min. 95%

(CIE 1931)

Tak Tak Tak

4

6

14  │  Informacje o monitorze

Wymagania Eye Comfort 3.0 i system oceny za pomocą gwiazdek dla monitorów

1

Oprogramowanie kontroluje emisję niebieskiego światła poprzez zmniejszenie

nadmiaru niebieskiego światła, co skutkuje bardziej żółtym odcieniem.

2

Gama kolorów opisuje dostępność kolorów na wyświetlaczu. Opracowano różne
standardy dla konkretnych celów. 100% odpowiada pełnej przestrzeni kolorów
określonej w normie.

3

NTSC to skrót od National Television Standards Committee, który opracował

przestrzeń kolorów dla systemu telewizyjnego używanego w Stanach Zjednoczonych.

Uwaga

4

sRGB to standardowa czerwona, zielona i niebieska przestrzeń kolorów, która jest

używana na monitorach, drukarkach i w sieci WWW.

5

DCI-P3, skrót od Digital Cinema Initiatives – Protocol 3, to przestrzeń kolorów
wykorzystywana w kinie cyfrowym, która obejmuje szerszą gamę kolorów niż
standardowa przestrzeń kolorów RGB.

6

Adobe RGB to przestrzeń kolorów stworzona przez Adobe Systems, która obejmuje
szerszą gamę kolorów niż standardowy model kolorów RGB, szczególnie w cyjanach i
zieleni.

Kompatybilność z systemem operacyjnym

• System Windows 10 i nowsze wersje*

• System macOS 12* i macOS 13*
*Zgodność systemu operacyjnego z monitorami marki Dell i Alienware może się

różnić w zależności od takich czynników, jak:

• Konkretne daty wydania, kiedy dostępne są wersje systemu operacyjnego,
poprawki lub aktualizacje.

• Konkretne daty wydania aktualizacji oprogramowania sprzętowego, aplikacji lub
sterowników monitorów marki Dell i Alienware są dostępne w witrynie pomocy
technicznej firmy Dell.

Informacje o monitorze  │  15

Identyfikacja części i elementów sterowania

Widok z przodu

Etykieta Opis Użyj

1 Wskaźnik LED

zasilania

Widok z góry

Ciągłe białe światło oznacza, że monitor jest
włączony i działa normalnie. Migające białe światło
oznacza, że monitor jest w trybie gotowości.

Etykieta Opis Użyj

1 Czujnik światła

otoczenia

16  │  Informacje o monitorze

Służy do wykrywania światła otoczenia i
odpowiedniej regulacji jasności wyświetlacza.

Aby uzyskać więcej informacji, zobacz

Brightness (Automatyczna jasność) i Auto Color
Temp. (Automatyczna temperatura barwowa).

UWAGA: Jeśli czujnik światła otoczenia wykryje
nieprawidłową zmianę poziomu światła, patrz

Anomalia wykrywania światła otoczenia.

Auto

Widok z tyłu

Widok z tyłu ze stojakiem monitora

Etykieta Opis Użyj

1 Otwory montażowe VESA

(100 mm x 100 mm – za
podłączoną pokrywą VESA)

2 Etykieta z oznaczeniami

prawnymi

3 Przycisk odłączania stojaka Umożliwia odłączenie stojaka od

4 Kod kreskowy, numer

seryjny i etykieta serwisowa

5 Przycisk włączania/

wyłączania zasilania

6 Dżojstik Do obsługi menu wyświetlanego na

7 Szczelina do prowadzenia

kabli

Montaż ścienny monitora przy użyciu
zestawu do montażu ściennego
zgodnego ze standardem VESA
(100 mm x 100 mm).

Zawiera certyfikaty.

monitora.
Do kontaktowania się z firmą Dell w

sprawach pomocy technicznej.
Włącza lub wyłącza monitor.

ekranie (OSD). (Więcej informacji, patrz
rozdział

Pomaga w uporządkowaniu przebiegu
kabli przez umieszczenie ich w
szczelinie.

Obsługa monitora)

Informacje o monitorze  │  17

Widok z dołu

Widok od dołu monitora bez stojaka

Etykieta Opis Użyj

1 Głośniki Zapewnia wyjście audio.
2 Gniazdo blokady

zabezpieczenia
(przy użyciu gniazda

Kensington Security
Slot™)

3 Złącze zasilania Podłącz kabel zasilający (dostarczony z

4 Port HDMI Podłącz komputer za pomocą kabla HDMI

5 DisplayPort 1.4 Podłącz komputer za pomocą kabla

6 Funkcja blokady stojaka Przymocuj stojak do monitora, blokując go

Pozwala zabezpieczyć monitor przy użyciu
blokady zabezpieczającej (nie znajduje się w
zestawie).

monitorem).

(dostarczony z monitorem).

DisplayPort (dostarczony z monitorem).

przy użyciu śruby M3 x 6 mm (śrubę kupuje
się oddzielnie).

18  │  Informacje o monitorze

7 Port wyjściowy

Thunderbolt™ 4 (15 W)
do łączenia
łańcuchowego
(wideo + dane)

8 Port przesyłania danych

Thunderbolt™ 4
(wideo + dane).
Alternatywny tryb dla
DisplayPort 1.4,
dostarczanie zasilania
do 90 W

Podłącz pasywny kabel Thunderbolt™ 4
dostarczony z monitorem do drugiego
monitora lub innych urządzeń
Thunderbolt™.

Ten port downstream obsługuje
dostarczanie zasilania przez USB (do 15 W,
PD 5 V/3 A) i nadaje się tylko do wyjścia
wideo za pomocą połączenia łańcuchowego
TBT. Aby uzyskać więcej informacji, zobacz
instrukcje w

funkcji połączenia łańcuchowego
Thunderbol t™

UWAGA: Interfejs Thunderbolt™ 4 nie jest
obsługiwany w wersjach systemu Windows
wcześniejszych niż Windows 10.

Podłącz dostarczony pasywny kabel
Thunderbolt™ 4 do monitora i komputera
lub urządzenia przenośnego. Ten port
obsługuje dostarczanie zasilania przez USB
(do 90 W), dane i sygnał wideo DisplayPort.

Port ten obsługuje Tryb alternatywny DP1.4
o maksymalnej rozdzielczości 3440 x 1440
przy 120 Hz, PD 20 V/4,5 A, 15 V/3 A,
9 V/3 A i 5 V/3 A.

U3425WE obsługuje połączenie
łańcuchowe przez Thunderbolt™ 4. Aby
skonfigurować połączenie łańcuchowe,
zapoznaj się z instrukcjami w rozdziale

Podłączanie monitora dla funkcji
połączenia łańcuchowego Thunderbolt™.

UWAGA: Interfejs Thunderbolt™ 4 nie jest
obsługiwany w wersjach systemu Windows
wcześniejszych niż Windows 10.

Podłączanie monitora dla

.

Informacje o monitorze  │  19

9 Port przesyłania danych

USB typu C (super
speed USB 10 Gb/s,
USB 3.2 Gen2)
(tylko dane)

Podłącz dostarczony kabel USB typu A do
USB typu C Gen2, dostarczony z
monitorem, do komputera. Port ten
obsługuje przesyłanie danych przez USB z
prędkością 10 Gb/s (USB 3.2 Gen2). Po
podłączeniu tego kabla można używać
złączy USB monitora.

10 Port pobierania danych

USB typu A (super
speed USB 10 Gb/s,
USB 3.2 Gen2) (4)

11 Port audio line-out Podłącz głośniki zewnętrzne.***

12 Port RJ45 Obsługa połączenia Ethernet 10/100/1000/

Podłącz urządzenie USB* lub naładuj
urządzenie.

UWAGA: Aby użyć tego portu, należy
podłączyć jeden z następujących kabli od
komputera do monitora:

- Kabel USB typu A na USB typu C Gen2
(dostarczony z monitorem)

- Kabel pasywny Thunderbolt™ 4
(dostarczony z monitorem)

- Kabel USB typu C na USB typu C
(opcjonalny)**

2500 Mb/s.
Podłącz Internet. Korzystanie z Internetu za

pośrednictwem złącza RJ45 jest możliwe
dopiero po podłączeniu jednego z
następujących kabli od komputera do
monitora:

- Kabel USB typu A na USB typu C Gen2
(dostarczony z monitorem)

- Kabel pasywny Thunderbolt™ 4
(dostarczony z monitorem)

- Kabel USB typu C na USB typu C
(opcjonalny)**

20  │  Informacje o monitorze

13 Port pobierania danych

USB typu A (super
speed USB 10 Gb/s,
USB 3.2 Gen2) z
funkcją ładowania
BC1.2

14 Port pobierania danych

USB typu C (super
speed USB 10 Gb/s,
USB 3.2 Gen2) z
funkcją ładowania
(15 W) (2)

Podłącz urządzenie USB* lub naładuj
urządzenie.

UWAGA: Aby użyć tego portu, należy
podłączyć jeden z następujących kabli od
komputera do monitora:

- Kabel USB typu A na USB typu C Gen2
(dostarczony z monitorem)

- Kabel pasywny Thunderbolt™ 4
(dostarczony z monitorem)

- Kabel USB typu C na USB typu C
(opcjonalny)**

Podłącz urządzenie USB.*
UWAGA: Aby użyć tego portu, należy

podłączyć jeden z następujących kabli od
komputera do monitora:

- Kabel USB typu A na USB typu C Gen2
(dostarczony z monitorem)

- Kabel pasywny Thunderbolt™ 4
(dostarczony z monitorem)

- Kabel USB typu C na USB typu C
(opcjonalny)**

*Aby uniknąć interferencji sygnału, w przypadku podłączenia urządzenia USB do
portu USB pobierania danych, NIE zaleca się podłączania innych urządzeń USB do
przylegających portów.

**Kupowane oddzielnie.
***Słuchawki nie są obsługiwane w przypadku złącza audio line out.

Informacje o monitorze  │  21

Specyfikacje monitora

Model U3425WE

Typ ekranu Aktywna matryca - TFT LCD
Technologia panelu Technologia IPS (In Plane Switching)
Współczynnik proporcji 21:9
Widoczny obraz
Przekątna

Poziomo (aktywnego obszaru)
Pionowo (aktywnego obszaru)

Obszar
Podziałka pikseli 0,2325 mm x 0,2325 mm
Pikseli na cal (PPI) 110
Kąt widzenia Typowy 178° (w pionie)

Wyjście luminancji 300 cd/m² (typowe)
Współczynnik kontrastu 2000 do 1 (typowe)
Powłoka płyty Przeciwodblaskowa o twardości 3H
Podświetlenie System oświetlenia krawędzi diodami LED
Czas reakcji 8 ms (Normalny)

Zakrzywienie 1900R
Głębia kolorów 1,07 miliarda kolorów
Paleta kolorów DCI-P3 98%

Dokładność kalibracji DCI-P3, Display P3, sRGB i BT.709: Delta E <

867,16 mm (34,14 cali)
799,80 mm (31,49 cali)
334,80 mm (13,18 cali)

267773,04 mm

Typowy 178° (w poziomie)

5 ms (Szybki)

Display P3 98%
sRGB 100%
BT.709 100%

(średnio)

2

(415,04 cali2)

2

22  │  Informacje o monitorze

Połączenie • 1 x port HDMI (HDCP1.4 i 2.2) (obsługuje do

WQHD 3440 x 1440 100 Hz TMDS zgodnie
ze specyfikacją HDMI 2.1)

• 1 x DP 1.4 (HDCP1.4 i 2.2) (obsługuje do
WQHD 3440 x 1440 120 Hz)

• 1 x port Thunderbolt™ 4 downstream (15 W)
do połączeń łańcuchowych (wideo + dane)

• 1 x port przesyłania danych Thunderbolt™ 4
(wideo + dane). Alternatywny tryb dla
DisplayPort 1.4, dostarczanie zasilania do
90 W

• 1 x port przesyłania danych USB typu C
(tylko dane) (super speed USB 10 Gb/s,
USB 3.2 Gen2)

• 4 x port pobierania danych USB typu A
(super speed USB 10 Gb/s, USB 3.2 Gen2)

• 1 x port audio line-out

• 1 x port RJ45 (2,5 GbE)

Szybki dostęp

• 1 x port pobierania danych USB typu A
(super speed USB 10 Gb/s, USB 3.2 Gen2) z
funkcją ładowania BC1.2

• 2 x port pobierania danych USB typu C
(super speed USB 10 Gb/s, USB 3.2 Gen2) z
funkcją ładowania (15 W)

Szerokość ramki (krawędź
monitora do obszaru
aktywnego)

Nastawność
Regulowana wysokość stojaka
Nachylenie
Obrót w poziomie
Regulacja nachylenia

10,45 mm (Góra)
9,78 mm (Lewo/Prawo)
13,90 mm (Spód)

150 mm
Od -5° do 21°
Od -30° do 30°
Od -4° do 4°

Informacje o monitorze  │  23

UWAGA: Monitora tego nie należy montować ani używać w pozycji pionowej ani

odwróconej (180°) pozycji poziomej, ponieważ mogłoby to doprowadzić do jego
uszkodzenia.

Wbudowane głośniki 2 wyjścia dźwięku 5 W
Porządkowanie kabli Tak
Zgodność Dell Display Manager Funkcje Łatwa aranżacja i inne
Zabezpieczenie Gniazdo blokady zabezpieczenia (blokada

kablowa sprzedawana oddzielnie)

Specyfikacje rozdzielczości

Model U3425WE

Zakres skanowania poziomego Od 25 kHz do 185 kHz (automatycznie)
Zakres skanowania pionowego • DisplayPort i Thunderbolt™ 4: Od 48 Hz do

120 Hz (automatycznie)

• HDMI: Od 48 Hz do 100 Hz (automatycznie)

Najwyższa wstępnie ustawiona
rozdzielczość

Obsługiwane tryby video

3440 x 1440 przy 120 Hz

Model U3425WE

Możliwości wyświetlania wideo
(alternatywny tryb HDMI,
DisplayPort i Thunderbolt™ 4)

*Obsługa tylko przez wejście HDMI.

24  │  Informacje o monitorze

480p, 576p, 720p, 1080i*, 1080p

Wstępne ustawienia trybów wyświetlania

Tryb wyświetlania Częstotli-

wość

pozioma

(kHz)

VESA, 640 x 480 31,5 59,9 25,2 -/­VESA, 640 x 480 37,5 75,0 31,5 -/­VESA, 720 x 400 31,5 70,1 28,3 -/+
VESA, 800 x 600 37,9 60,3 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/­VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1280 x 800 - R 49,3 59,9 71,0 +/­VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1600 x 1200 75,0 60,0 162,0 +/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+
VESA, 2560 x 1440 88,8 60,0 241,5 +/­VESA, 3440 x 1440* 88,8 60,0 319,8 +/­3440 x 1440** 151,0 100,0 538,4 +/­3440 x 1440 - R *** 183,0 120,0 666,1 +/-

Częstotli-

wość

pionowa

(Hz)

Zegar
pikseli
(MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

*Wymaga karty graficznej obsługującej specyfikację HDMI, DP, HDMI 2.1 (TMDS)
oraz Thunderbolt 4 lub USB typu C.

**Dla wejścia HDMI.
***Dla wejścia DP i Thunderbolt.

Informacje o monitorze  │  25

Thunderbol t™ dla połączenia łańcuchowego

Informacje o
wyświetlaczu OSD:
Szybkość łącza (bieżąca)

Maksymalna obsługiwana rozdzielczość monitora
zewnętrznego

3440 x 1440 przy 120 Hz

UWAGA: Maksymalna rozdzielczość 3440 x 1440 przy 120 Hz może być
wytwarzana tylko z Thunderbolt™ DP-ALT 1.4 lub DP 1.4. Maksymalna
rozdzielczość HDMI wynosi 3440 x 1440 przy 100 Hz.

Specyfikacje elektryczne

Model U3425WE

Sygnały wejścia video • HDMI 2.1 (TMDS)*/DisplayPort 1.4**, 600 mV na

przewód, opór wejściowy 100 omów na parę
przewodów

• Wejście Thunderbolt™ 4/USB-C DP (Tryb DP-Alt),
600 mV na przewód, opór wejściowy 85 omów na
parę przewodów

Napięcie wejścia
prądu zmiennego/

100 VAC do 240 VAC / 50 Hz lub 60 Hz ± 3 Hz / 3,2 A
(typowe)

częstotliwość/prąd
Prąd udarowy • 120 V: 40 A (maks.) przy 0°C (zimny start)

• 240 V: 80 A (maks.) przy 0°C (zimny start)

Zużycie energii • 0,3 W (tryb wyłączenia)

• 0,5 W (tryb gotowości)

• 1,9 W (trybie gotowości sieci)

• 31,5 W (tryb włączenia)

• 250 W (maks.)

• 29,3 W (Pon)

• 99 kWh (TEC)

2

3

3

1

1

1

1

*Obsługuje do WQHD 3440 x 1440 100 Hz TMDS zgodnie ze specyfikacją HDMI 2.1.
**Obsługa dźwięku HBR3/DisplayPort 1.4/DP.

26  │  Informacje o monitorze

1

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

2

Maksymalna jasność i kontrast przy maksymalnym obciążeniu wszystkich portów

USB.

3

Pon: Zużycie energii w trybie włączenia zgodne z wytycznymi Energy Star w

wersji 8.0.
TEC: Całkowite zużycie energii w kWh zgodne z wytycznymi Energy Star w

wersji 8.0.
Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i

zawiera on dane na temat pracy w warunkach laboratoryjnych. Posiadany produkt
może działać inaczej, w zależności od oprogramowania, komponentów i
zamówionych urządzeń peryferyjnych i nie ma obowiązku aktualizowania takich
informacji.

Stosownie, klient nie powinien polegać na tych informacjach podczas
podejmowania decyzji na temat tolerancji elektrycznych i innych kwestii. Nie
udziela się jawnej ani dorozumianej gwarancji co do dokładności lub kompletności.

UWAGA: Ten monitor ma certyfikat ENERGY STAR.
Ten produkt spełnia wymagania ENERGY STAR w przypadku
domyślnych ustawień fabrycznych, które można przywrócić za
pomocą funkcji „Factory Reset” (Przywracanie ustawień
fabrycznych). Zmiana domyślnych ustawień fabrycznych lub
włączenie innych funkcji może powodować zwiększenie
zużycia energii ponad limity określone w ramach norm
ENERGY STAR.

Informacje o monitorze  │  27

Charakterystyki fizyczne

Model U3425WE
Typ kabla sygnałowego • Cyfrowe: DisplayPort, 20 pinów

• Cyfrowe: HDMI, 19 pinów

• Cyfrowe: Thunderbolt™ 4, 24 pinów

• Uniwersalna magistrala szeregowa:
USB typu A na USB typu C

UWAGA: Monitory Dell są zaprojektowane tak, aby działały optymalnie przy
wykorzystaniu kabli wideo dostarczanych z monitorem. Firma Dell nie ma kontroli
nad różnymi dostawcami kabli na rynku, rodzajem materiałów, złączy ani nad
procesu zastosowanymi w trakcie produkcji tych kabli, dlatego Dell nie gwarantuje
wysokiej jakości wideo uzyskanych przy użyciu kabli innych niż dostarczane z tym
monitorem Dell.

Wymiary (ze stojakiem)

Wysokość (po rozłożeniu) 542,83 mm (21,37 cali)
Wysokość (obniżony) 392,83 mm (15,47 cali)
Szerokość 813,46 mm (32,03 cali)
Głębokość 240,43 mm (9,47 cali)

Wymiary (bez stojaka)

Wysokość 359,15 mm (14,14 cali)
Szerokość 813,46 mm (32,03 cali)
Głębokość 105,08 mm (4,14 cali)

Wymiary podstawy

Wysokość (po rozłożeniu) 433,31 mm (17,06 cali)
Wysokość (obniżony) 386,50 mm (15,22 cali)
Szerokość 363 mm (14,29 cali)
Głębokość 240,43 mm (9,47 cali)
Podstawa 363 mm (14,29 cali) x 239,80 mm (9,44 cali)

Waga

Waga z opakowaniem 15,05 kg (33,17 funta)
Waga z zamontowanym stojakiem i

kablami

10,81 kg (23,83 funta)

28  │  Informacje o monitorze

Waga bez stojaka (Do montażu
ściennego lub montażu VESA ­bez linek)

Waga stojaka 2,59 kg (5,71 funta)

Charakterystyki środowiskowe

Model U3425WE
Zgodność ze standardami

• Monitor z certyfikatem ENERGY STAR

• Zarejestrowano z klasyfikacją EPEAT, gdzie dotyczy. Rejestracja EPEAT różni
się w zależności od kraju. Odwiedź witrynę www.epeat.net, aby sprawdzić
status rejestracji w danym kraju.

• Zgodność z przepisami RoHS

• TCO Certified i TCO Certified Edge

• Nie zawiera bromowanego środka opóźniającego i polichlorku winylu (za
wyjątkiem kabli zewnętrznych)

• Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu

Temperatura

Działanie 0°C do 40°C (32°F do 104°F)
Bez działania • Przechowywanie: -20°C do 60°C (-4°F do 140°F)

• Przewożenie: -20°C do 60°C (-4°F do 140°F)

Wilgotność

Działanie 10% do 80% (bez kondensacji)
Bez działania • Przechowywanie: 5% do 90% (bez kondensacji)

• Przewożenie: 5% do 90% (bez kondensacji)

Wysokość n.p.m.

Działanie 5000 m (16404 stóp) (maks.)
Bez działania 12192 m (40000 stóp) (maks.)
Rozpraszanie ciepła • 853,0 BTU/godzinę (maks.)

• 107,5 BTU/godzinę (tryb włączenia)

7,78 kg (17,15 funta)

Informacje o monitorze  │  29

Rozdzielczość monitora dla konfiguracji z połączeniem łańcuchowym

Typ kabla używany

Możliwości

hosta

TBT4

TBT3

USB-C
(MFDP)

w porcie

przesyłania danych

Thunderbol t™ 4

Kabel pasywny
Thunderbol t™ 4

Kabel aktywny
Thunderbol t™ 4*

Kabel USB typu C na
USB typu C*

Kabel pasywny
Thunderbol t™ 4

Kabel aktywny
Thunderbol t™ 4*

Kabel USB typu C na
USB typu C*

Kabel pasywny
Thunderbol t™ 4

Kabel aktywny
Thunderbol t™ 4*

Kabel USB typu C na
USB typu C*

*Kupowane oddzielnie.

Maksymalna
rozdzielczość
dla głównego

monitora

3440 x 1440
przy 120 Hz

3440 x 1440
przy 120 Hz

3440 x 1440
przy 120 Hz

Typ kabla używany

w porcie

pobierania danych

Thunderbol t™ 4

Kabel pasywny
Thunderbolt™ 4

Kabel aktywny
Thunderbolt™ 4*

Kabel USB typu C na
USB typu C*

Kabel pasywny
Thunderbolt™ 4

Kabel aktywny
Thunderbolt™ 4*

Kabel USB typu C na
USB typu C*

Kabel pasywny
Thunderbolt™ 4

Kabel aktywny
Thunderbolt™ 4*

Kabel USB typu C na
USB typu C*

Maksymalna

rozdzielczość

dla monitora

podrzędnego

3440 x 1440
przy 120 Hz

Nieobsługiwany

3440 x 1440
przy 120 Hz

Nieobsługiwany

Nieobsługiwany

UWAGA: Połączenie łańcuchowe monitorów tylko przez port
Thunderbolt™.

UWAGA: Ustaw OSD dla „Thunderbolt Daisy Chain (Połączenie
łańcuchowe Thunderbolt)” na „Optimized (Zoptymalizowane)”, aby
uzyskać 3440 x 1440 @ 120 Hz na obu monitorach.

30  │  Informacje o monitorze

Rozdzielczość wideo Thunderbolt™

Możliwości hosta Maksymalna rozdzielczość

TBT4 (Tryb Al t 1.4) 3440 x 1440 przy 120 Hz
TBT3 (Tryb Alt 1.2) 3440 x 1440 przy 120 Hz
USB-C (Tryb Alt 1.4) 3440 x 1440 przy 120 Hz
USB-C (Tryb Alt 1.2) 3440 x 1440 przy 120 Hz

Rozdzielczość wideo HDMI

Możliwości hosta Maksymalna rozdzielczość

HDMI 2.1 3440 x 1440 przy 100 Hz
HDMI 1.4 3440 x 1440 przy 30 Hz

Rozdzielczość wideo DisplayPort

Możliwości hosta Maksymalna rozdzielczość

8,1 Gb/s 4-liniowy 3440 x 1440 przy 120 Hz
5,4 Gb/s 4-liniowy 3440 x 1440 przy 120 Hz

Informacje o monitorze  │  31

Przydział pinów

Złącze DisplayPort

Numer pinu 20-pinowa końcówka podłączonego

kabla sygnałowego

1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)

10 ML0 (n)

11 GND
12 ML0 (p)
13 GND
14 GND

15 AUX (p)
16 GND

17 AUX (n)
18 Wykrywanie bez wyłączania

19 Re-PWR
20 +3,3 V DP_PWR

32  │  Informacje o monitorze

Złącze HDMI

Numer pinu 19-pinowa końcówka podłączonego

kabla sygnałowego

1 TMDS DANE 2+
2 TMDS DANE 2 SHIELD
3 TMDS DANE 2-
4 TMDS DANE 1+
5 TMDS DANE 1 SHIELD
6 TMDS DANE 1-
7 TMDS DANE 0+
8 TMDS DANE 0 SHIELD
9 TMDS DANE 0-

10 TMDS ZEGAR+

11 TMDS ZEGAR SHIELD
12 TMDS ZEGAR-
13 CEC
14 Zarezerwowane (N.C. w urządzeniu)
15 ZEGAR DDC (SCL)
16 DANE DDC (SDA)
17 DDC/CEC uziemienie
18 ZASILANIE +5 V
19 WYKRYWANIE BEZ WYŁĄCZANIA

Informacje o monitorze  │  33

Interfejs USB (Uniwersalna magistrala szeregowa)

W tej części znajdują się informacje dotyczące portów USB znajdujących się w
monitorze.

Super speed USB 10 Gb/s (USB 3.2 Gen2)

Szybkość
transferu

Super speed 10 Gb/s 4,5 W
Wysoka szybkość 480 Mb/s 4,5 W
Pełna szybkość 12 Mb/s 4,5 W

*Do 2 A w porcie USB pobierania danych (z ikoną baterii ) z urządzeniami
zgodnymi z BC1.2 lub normalnymi urządzeniami USB.

UWAGA: Ten monitor jest zgodny ze standardem super speed USB
10 Gb/s (USB 3.2 Gen2).

USB typu C

USB typu C Opis

Dane Super speed USB 10 Gb/s (USB 3.2 Gen2)

Thunderbol t™ 4

UWAGA: Wideo USB typu C wymaga użycia komputera obsługującego
tryb alternatywny typu C.

UWAGA: Aby zapewnić obsługę trybu alternatywnego USB typu C,
upewnij się, że komputer źródłowy posiada tryb alternatywny.

Szybkość

przesyłania danych

Maksymalna obsługiwana moc*

Thunderbol t™ 4 Opis

Wideo DisplayPort 1.4 (kabel pasywny)
Dane USB 2.0, USB 3.2
Dostarczanie

zasilania (PD)

34  │  Informacje o monitorze

Port przesyłania danych Thunderbolt™ 4: do 90 W (typowe)
Port pobierania danych Thunderbolt™ 4: do 15 W (typowe)

Złącze pobierania danych USB 3.2

(Tył) (Spód)

Numer pinu Nazwa sygnału Numer pinu Nazwa sygnału

1 VBUS 6 StdA_SSRX+
2 D- 7 GND_DRAIN
3 D+ 8 StdA_SSTX-
4 GND 9 StdA_SSTX+
5 StdA_SSRX- Shell Shield

Złącze Thunderbolt™ 4/USB typu C

Numer pinu Nazwa sygnału Numer pinu Nazwa sygnału

A1 GND B1 GND
A2 TX1+ B2 TX2+
A3 TX1- B3 TX2-
A4 VBUS B4 VBUS
A5 CC1 B5 CC2
A6 D+ B6 D+
A7 D- B7 D-
A8 SBU1 B8 SBU2
A9 VBUS B9 VBUS

A10 RX2- B10 RX1-

A11 RX2+ B11 RX1+

A12 GND B12 GND

Informacje o monitorze  │  35

Porty USB

• 1 port Thunderbolt™ 4 pobierania danych (kompatybilny z USB typu C) - tył

• 1 port Thunderbolt™ 4 przesyłania danych (kompatybilny z USB typu C) - tył

• 1 port przesyłania danych super speed USB 10 Gb/s (USB 3.2 Gen2) typu C
(tylko dane) - tył

• 2 porty pobierania danych super speed USB 10 Gb/s (USB 3.2 Gen2) typu C ­spód

• 5 porty pobierania danych super speed USB 10 Gb/s (USB 3.2 Gen2) typu A ­tył (4) spód (1)

Port ładowania — port oznaczony ikoną ; obsługuje funkcję szybkiego
ładowania do 2 A, o ile urządzenie jest zgodne z technologią BC1.2.

UWAGA: Funkcja super speed USB 10 Gb/s (USB 3.2 Gen2) wymaga
komputera obsługującego standard super speed USB 10 Gb/s (USB 3.2
Gen2).

UWAGA: Porty USB monitora działają wyłącznie wtedy, gdy monitor
jest włączony lub znajduje się w trybie gotowości. Po wyłączeniu i
włączeniu monitora, wznowienie normalnego działania dołączonych
urządzeń peryferyjnych może potrwać kilka sekund.

Przepustowość wideo

Host Kabel wideo Ustawienie

USB-C jako
priorytetu

Wysoka

USB-C (Tryb
Alt DP1.4)

Thunderbolt™ 4 Kabel pasywny

HDMI 1.4 Kabel HDMI Nd. 8 bitów

HDMI 2.1** Kabel HDMI Nd. 8 bitów

DP 1.2 Kabel DP Nd. 8 bitów

36  │  Informacje o monitorze

Kabel USB-C
Gen2*

Thunderbol t™ 4

prędkość danych
Wysoka

rozdzielczość

Nd. 8 bitów

Głębia
kolorów

8 bitów

8 bitów

Rozdziel­czość

3440 x 1440
przy 100 Hz

3440 x 1440
przy 120 Hz

3440 x 1440
przy 120 Hz

3440 x 1440
przy 60 Hz

3440 x 1440
przy 100 Hz

3440 x 1440
przy 60 Hz

DP 1.4 Kabel DP Nd. 8 bitów

*Kupowane oddzielnie.
**Obsługuje do WQHD 3440 x 1440 100 Hz TMDS zgodnie ze specyfikacją

HDMI 2.1.

UWAGA: Głębia kolorów i rozdzielczość mogą się zmieniać w zależności
od zachowania hosta.

Przepustowość prędkości USB

3440 x 1440
przy 120 Hz

Host Kabel

przesyłania
danych USB

USB-C (Tryb
Alt DP1.2)

USB-C (Tryb
Alt DP1.4)

USB-A 2.0

USB-A 3.2 Gen1

USB-C 3.2 Gen1
(Tylko dane)

USB-C 3.2 Gen2
(Tylko dane)

*Kupowane oddzielnie.

Kabel USB-C
Gen2*

Kabel USB-C
Gen2*

Kabel
USB A - C

Kabel
USB A - C

Kabel USB-C
Gen2*

Kabel USB-C
Gen2*

Ustawienie
USB-C jako
priorytetu

Wysoka prędkość
danych

Wysoka
rozdzielczość

Wysoka prędkość
danych

Wysoka
rozdzielczość

Nd. Obsługiwany, USB 2.0

Nd.

Nd.

Nd.

Urządzenie USB
podłączono do USB-A
lub kabla pobierania
danych C

Obsługiwany, USB 2.0/3.2
Gen2

Obsługiwany, USB 2.0

Obsługiwany, USB 2.0/3.2
Gen2

Obsługiwany, USB 2.0

Obsługiwany, USB 2.0/3.2
Gen1

Obsługiwany, USB 2.0/3.2
Gen1

Obsługiwany, USB 2.0/3.2
Gen2

Informacje o monitorze  │  37

Złącze RJ45

Numer pinu Sygnał

1 MDI0+
2 MDI0-
3 MDI1+
4 MDI1-
5 CT
6 CT
7 MDI2+
8 MDI2-
9 MDI3+

10 MDI3-

Numer pinu Bursztynowy Zielone

11 - +
12 + -
13 Nd. +
14 Nd. -

38  │  Informacje o monitorze

Instalacja sterownika

Należy zainstalować sterownika Realtek USB GBE Ethernet Controller Driver
odpowiedni dla posiadanego systemu. Jest on dostępny do pobrania na stronie

www.dell.com/support w sekcji „Sterowniki i pliki do pobrania”.

Maksymalna prędkość przesyłania danych przez sieć (RJ45) za pośrednictwem
złącza USB-C/Thunderbolt wynosi 2500 Mb/s.

Zachowanie Wake-on-LAN

Stan oszczędzania

energii komputera

Nowoczesny tryb
gotowości (S0ix)

Tryb gotowości/
uśpienia (S3)

Hibernuj (S4) Włączony zarówno komputer, jak i monitor.
WYŁ./Wyłączenie (S5) Włączony zarówno komputer, jak i monitor.

UWAGA: Aby włączyć funkcję WOL, należy najpierw skonfigurować
system BIOS komputera.

UWAGA: Ten port LAN jest zgodny z 1000Base-T IEEE 802.3az i
obsługuje funkcje Mac Address Pass-thru (MAPT) (adres Mac podany
na etykiecie modelu) i Wake-on-LAN (WOL) z trybu uśpienia (S3) oraz
funkcję rozruchu UEFI* PXE [rozruchu UEFI PXE nieobsługiwane na
komputerach firmy Dell typu desktop (z wyjątkiem OptiPlex 7090/3090
Ultra Desktop)]. Te trzy funkcje zależą od ustawienia BIOS i wersji
systemu operacyjnego. Funkcje mogą się różnić w przypadku
komputerów innych niż firmy Dell.

*UEFI to skrót od ujednolicony interfejs rozszerzalnego oprogramowania
sprzętowego.

Zachowanie systemu po odebraniu komendy

Wake-on-Lan (WOL)

Komputer i monitor pozostają w stanie gotowości, ale
połączenie z siecią jest włączone.

Włączony zarówno komputer, jak i monitor.

UWAGA: WOL S4 i WOL S5 działają tylko z systemami Dell, które
obsługują DPBS i są z połączeniem interfejsu Thunderbolt/USB-C
(MFDP).

UWAGA: W przypadku wystąpienia wszelkich problemów związanych z
WOL, użytkownicy powinni debugować komputer bez monitora. Po
rozwiązaniu problemu podłącz do Monitora.

Informacje o monitorze  │  39

Stan diody LED złącza RJ45

Etykieta Kolor diody LED Opis

1 Zielone Wskaźnik połączenia/aktywności:

• Miga – aktywność na porcie.

• Świeci na zielono – trwa nawiązywanie
połączenia.

• Wył. – brak połączenia.

2 Pomarańczowy lub

zielony

Wskaźnik prędkości:

• Świeci na pomarańczowo – 1000 Mb/s/
2500 Mb/s

• Świeci na zielono – 100 Mb/s

• Wył. – 10 Mb/s

UWAGA: Kabel RJ45 nie jest standardowym akcesorium zestawu.

Obsługa funkcji Plug and Play

Ten monitor można połączyć w dowolnym systemie zgodnym z Plug and Play.
Monitor automatycznie przekazuje do komputera dane EDID (Extended Display
Identification Data) za pomocą protokołów Display Data Channel (DDC), dzięki
czemu komputer może konfigurować się automatycznie i optymalizować ustawienia
monitora. Instalacja monitora przebiega w większości automatycznie. W razie
potrzeby można jednak wybrać własne ustawienia. Dalsze informacje o zmianie
ustawień monitora, znajdują się w części

40  │  Informacje o monitorze

Obsługa monitora.

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w
niezmiennym stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie
wpływają na jakość lub stabilność obrazu. Więcej informacji na temat jakości i zasad
dotyczących pikseli monitora Dell można uzyskać pod adresem

www.dell.com/pixelguidelines.

Ergonomia

OSTRZEŻENIE: Nieprawidłowe lub wydłużone korzystanie z klawiatury
może prowadzić do obrażeń.

OSTRZEŻENIE: Patrzenie na ekran monitora przez długi czas może
powodować zmęczenie oczu.

W celu uzyskania komfortu i efektywności należy przestrzegać następujących
wskazówek podczas konfiguracji i użytkowania stacji roboczej komputera:

• Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się
bezpośrednio przed osobą przy nim pracującą. W sprzedaży dostępne są
specjalne półki, które pomogą uzyskać prawidłową pozycję podczas pracy na
klawiaturze.

• Aby zmniejszyć ryzyko nadwyrężenia wzroku oraz wystąpienia bólu karku,
ramion, pleców lub barków w wyniku korzystania z monitora przez długi czas,
zalecamy stosowanie się do poniższych rad:

1. Umieść ekran w odległości od 50 do 70 cm (20–28 cali) od oczu.

2. Mrugaj często, aby nawilżać oczy lub skraplaj je wodą przy dłuższym

użytkowaniu monitora.

3. Rób regularne i częste przerwy (20-minutowa przerwa co dwie godziny).

4. Podczas przerw nie patrz na monitor i skupiaj wzrok na obiekcie oddalonym

o co najmniej 20 stóp przez co najmniej 20 sekund.

5. Podczas przerw należy wykonywać ćwiczenia rozciągające w celu

rozluźnienia napięcia karku, ramion, pleców i barków.

• Należy się upewnić, że ekran monitora znajduje się na poziomie oczu
użytkownika siedzącego przed nim lub nieco niżej.

• Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.

• Należy tak wyregulować oświetlenie otoczenia (np. oświetlenie sufitowe,
lampki na biurku, zasłony lub żaluzje na oknach w pobliżu), aby
zminimalizować odbicia i odblask światła na ekranie monitora.

Informacje o monitorze  │  41

• Należy używać krzesła, zapewniającego odpowiednie podparcie dla dolnego

Ekran monitora na
poziomie lub poniżej
poziomu wzroku
użytkownika

Monitor i
klawiatura
znajdujące się
tuż przed
użytkownikiem

Stopy płasko
na podłodze

Nadgarstki
rozluźnione,
płasko leżące

odcinka pleców.

• Podczas korzystania z klawiatury lub myszy należy utrzymywać przedramiona
w pozycji poziomej z nadgarstkami w neutralnej, wygodnej pozycji.

• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie
miejsce na odpoczynek dla dłoni.

• Ramiona po obu stronach powinny znajdować się w naturalnej pozycji.

• Należy się upewnić, że stopy płasko stoją na podłodze.

• Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na stopach, a
nie na przedniej części siedzenia. W razie potrzeby należy wyregulować
wysokość krzesła lub skorzystać z podnóżka, aby uzyskać właściwą postawę
ciała.

• Należy różnicować swoje działania podczas pracy. Pracę należy próbować tak
organizować, aby nie pracować przez długi czas w pozycji siedzącej. Należy
regularnie wstawać i chodzić.

• Na obszarze przy biurku nie powinny znajdować się przeszkody, kable ani
przewody zasilania, które mogłyby uniemożliwiać wygodną pozycję siedzącą,
lub stwarzać potencjalne ryzyko potknięcia.

42  │  Informacje o monitorze

Obsługa i przenoszenie wyświetlacza

Aby zapewnić bezpieczeństwo monitora podczas jego podnoszenia lub
przenoszenia, należy postępować zgodnie z poniższymi wskazówkami:

• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć komputer i
monitor.

• Należy odłączyć wszystkie kable od monitora.

• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi
materiałami zabezpieczającymi.

• Podczas podnoszenia lub przenoszenia monitora należy mocno przytrzymać
jego dolną krawędź i bok, nie wywierając nadmiernego nacisku na monitor.

• Podczas podnoszenia lub przenoszenia monitora, należy upewnić się, że
monitor jest skierowany tyłem do użytkownika, i nie naciskać na obszar
wyświetlacza, aby zapobiec zarysowaniom lub uszkodzeniom.

• Podczas transportu monitora należy unikać poddawania go nagłym wstrząsom
lub drganiom.

Informacje o monitorze  │  43

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać górą
do dołu, trzymając podstawę stojaka lub ramię stojaka. Mogłoby to
doprowadzić do przypadkowego uszkodzenia monitora i spowodować
obrażenia ciała użytkownika.

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy
przeczytać i zastosować się do Instrukcje bezpieczeństwa.

PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy
odłączyć kabel zasilający monitora od gniazda elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas
rozpakowania, czyszczenia lub obsługi monitora:

• Do czyszczenia zespołu stojaka, ekranu i obudowy monitora Dell używaj
czystej ściereczki lekko zwilżonej wodą. Jeśli dostępne, użyj chusteczki do
czyszczenia ekranu lub roztworu przeznaczonego do monitorów Dell.

• Po wyczyszczeniu powierzchni stołu a przed umieszczeniem na niej monitora
Dell upewnij się, że jest ona całkowicie sucha i wolna od jakiejkolwiek wilgoci
lub środka czyszczącego.

OSTRZEŻENIE: Nie używaj detergentów ani innych środków
chemicznych, takich jak benzen, rozcieńczalnik, amoniak, ścierne
środki czyszczące, alkohol lub sprężone powietrze.

OSTRZEŻENIE: Używanie środków chemicznych do czyszczenia może
spowodować zmiany w wyglądzie monitora, takie jak blaknięcie
kolorów, mleczny osad na monitorze, deformacje, nierówne ciemne
zacieki i łuszczenie się powierzchni ekranu.

44  │  Informacje o monitorze

PRZESTROGA: Nie rozpylaj roztworu czyszczącego a nawet wody
bezpośrednio na powierzchnię monitora. Spowoduje to gromadzenie się
płynów w dolnej części panelu wyświetlacza i korozję elementów
elektronicznych, powodując trwałe uszkodzenie. Zamiast tego nałóż
roztwór czyszczący lub wodę na miękką szmatkę, a następnie wyczyść
monitor.

UWAGA: Uszkodzenia monitora spowodowane niewłaściwymi metodami
czyszczenia i użycie benzenu, rozcieńczalnika, amoniaku, ściernych
środków czyszczących, alkoholu, sprężonego powietrza, wszelkiego
rodzaju detergentów doprowadzi do uszkodzenia wywołanego przez
klienta (CID). Uszkodzenia wywołane przez klienta (CID) nie są objęte
standardową gwarancją firmy Dell.

• Jeśli po rozpakowaniu monitora zauważysz resztki białego proszku, należy go
wytrzeć szmatką.

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po
zarysowaniu obudowy pojawią się znaki zarysowania, bardziej widoczne na
monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć
dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie jest
używany.

Informacje o monitorze  │  45

Ustawienia monitora

Podłączanie podstawy monitora

UWAGA: Stojak nie jest przymocowany do monitora po jego
dostarczeniu z fabryki.

UWAGA: Poniższe instrukcje dotyczą wyłącznie stojaka dostarczanej
wraz z monitorem. W przypadku podłączania stojaka zakupionego z
innego źródła postępuj zgodnie z instrukcjami dotyczącymi
konfiguracji, załączonymi do stojaka.

W celu zamontowania stojaka monitora:

1. Wyciągnij ramię i podstawę stojaka z poduszki w opakowaniu.

UWAGA: Ilustracja ta służy wyłącznie jako odniesienie. Wygląd poduszki
w opakowaniu może się różnić.

2. Włóż wypustki podstawy stojaka całkowicie w gniazda w stojaku.

3. Podnieś uchwyt śruby i obróć śrubę w kierunku zgodnym z ruchem

wskazówek zegara.

4. Po dokręceniu śruby złóż uchwyt śruby na płasko, umieszczając go w
zagłębieniu.

46  │  Ustawienia monitora

5. Unieś osłonę zabezpieczającą zgodnie z ilustracją, aby uzyskać dostęp do

obszaru VESA w celu montażu stojaka.

UWAGA: Przed przymocowaniem zespołu stojaka do wyświetlacza
upewnij się, że klapka przedniej płyty jest otwarta, aby zapewnić
miejsce na montaż.

6. Podłącz zespół stojaka do wyświetlacza.
a. Dopasuj rowek z tyłu wyświetlacza do dwóch zaczepów w górnej części

podstawy.

b. Wciskaj podstawę, aż zaskoczy w swoje miejsce.

Ustawienia monitora  │  47

7. Przytrzymaj ramię stojaka i unieś ostrożnie monitor, a następnie umieść go na

płaskiej powierzchni.

UWAGA: Ostrożnie unieś monitor, aby nie spadł ani się nie wyślizgnął z
rąk.

8. Zdejmij osłonę ochronną z monitora.

48  │  Ustawienia monitora

Podłączanie monitora

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej
części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

UWAGA: Monitory Dell są zaprojektowane do optymalnej współpracy z
kablami dostarczonymi przez firmę Dell w opakowaniu. Firma Dell nie
gwarantuje jakości i wydajności wideo w przypadku użycia kabli innych
niż Dell.

UWAGA: Przed podłączeniem kabli poprowadź je w szczelinie do
prowadzenia kabli.

UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie.

UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera
może być inny.

W celu podłączenia monitora do komputera:

1. Wyłącz komputer i odłącz kabel zasilający.

2. Połącz monitor z komputerem za pomocą kabla DisplayPort/HDMI/USB/

Thunderbolt™ 4

OSTRZEŻENIE: Aby uniknąć wygięcia złączy kabla Thunderbolt™ 4/
USB typu C, delikatnie chwyć obie strony złącza, a następnie pionowo
włóż je do/wyciągnij z portu Thunderbolt/USB typu C monitora.

3. Podłącz kable zasilające komputera i monitora do najbliższego gniazda

zasilania.

Ustawienia monitora  │  49

OSTRZEŻENIE: Przed korzystaniem z monitora zalecane jest

Opaska kablowa lub linka

przymocowanie ramienia stojaka do ściany za pomocą opaski kablowej
lub linki, które mogą utrzymać ciężar monitora, tak aby nie dopuścić do
jego upadku.

4. Włącz monitor i komputer.

Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli obraz nie
wyświetla się, patrz

Typowe problemy.

Podłączenie kabla DisplayPort (DisplayPort do DisplayPort)

Podłączanie kabla HDMI

50  │  Ustawienia monitora

Podłączanie kabla USB typu A do USB typu C

UWAGA: Połączenie USB umożliwia przesyłanie danych USB tylko w
tym scenariuszu.

UWAGA: Usuń gumową zatyczkę podczas korzystania z portu
przesyłania danych USB typu C.

UWAGA: Należy używać wyłącznie kabla USB typu A do USB typu C
dostarczonego wraz z monitorem.

Podłączanie pasywnego kabla Thunderbolt™ 4

UWAGA: Używaj tylko pasywnego kabla Thunderbolt™ 4 dostarczanego
z monitorem.

• Ten port obsługuje alternatywny tryb DisplayPort (tylko standard DP1.4).

• Port zgodny ze standardem dostarczania zasilania Thunderbolt™ 4 (PD
wersja 3.1) zapewnia do 90 W mocy.

• Jeśli notebook wymaga więcej niż 90 W do pracy i akumulator jest
wyczerpany, może się nie uruchomić lub ładować przez port USB PD tego
monitora.

• Interfejs Thunderbolt™ 4 nie jest obsługiwany w wersjach systemu Windows
wcześniejszych niż Windows 10.

Ustawienia monitora  │  51

Podłączanie monitora dla funkcji połączenia łańcuchowego Thunderbolt™

UWAGA: Monitor ten obsługuje funkcję połączenia łańcuchowego
Thunderbolt™. Aby skorzystać z tej funkcji, komputer musi obsługiwać
funkcję Thunderbolt™.

UWAGA: Maksymalna liczba monitorów zewnętrznych obsługiwanych
za pośrednictwem połączenia łańcuchowego zależy od przepustowości
Thunderbolt™ 4.

UWAGA: Aby użyć portu wyjściowego Thunderbolt™ 4, wyjmij gumową
zatyczkę.

UWAGA: Używaj tylko pasywnego kabla Thunderbolt™ 4 dostarczanego
z monitorem.

52  │  Ustawienia monitora

Podłączanie monitora dla kabla RJ45 (opcjonalny)

UWAGA: Kabel RJ45 nie jest standardowym akcesorium w opakowaniu.

lub

UWAGA: Połączenie USB-C na USB-A umożliwia przesyłanie tylko
danych USB (bez wideo).

lub

UWAGA: Aby korzystać z komputera z połączeniem USB-C do USB-C,
należy osobno kupić kabel USB typu C do USB typu C.

Ustawienia monitora  │  53

Funkcja Dell Power Button Sync (DPBS)

Ten monitor oferuje funkcję Dell Power Button Sync (DPBS), umożliwiającą
sterowanie zasilaniem systemu komputera za pomocą przycisku zasilania monitora.
Funkcja ta jest zgodna tylko z platformą Dell z wbudowaną funkcją DPBS i jest
zgodna wyłącznie z interfejsem Thunderbolt™ 4.

Aby za pierwszym razem sprawdzić, czy funkcja DPBS działa prawidłowo, wykonaj
poniższe czynności dla platformy z obsługą DPBS w obszarze Panel sterowania.

UWAGA: DPBS obsługuje tylko port Thunderbolt™ 4 przesyłania danych
oznaczony ikoną .

1. Otwórz Panel sterowania.

54  │  Ustawienia monitora

2. Wybierz Sprzęt i dźwięk, a następnie Opcje zasilania.

3. Wybierz Ustawienia systemowe.

4. W menu rozwijanym Po naciśnięciu przycisku zasilania znajduje się kilka
opcji do wyboru: Nic nie rób/Uśpij/Hibernuj/Zamknij. Możesz wybrać
Uśpij/Hibernuj/Zamknij.

Ustawienia monitora  │  55

UWAGA: Nie wybieraj opcji „Nic nie rób”, ponieważ wówczas
zsynchronizowanie przycisku zasilania monitora ze stanem zasilania
systemu komputera nie będzie możliwe.

Podłączanie monitora do DPBS po raz pierwszy

Konfiguracja funkcji DPBS po raz pierwszy:

1. Upewnij się, że komputer i monitor są wyłączone.

2. Naciśnij przycisk zasilania monitora, aby go włączyć.

3. Podłącz pasywny kabel Thunderbol t™ 4 (dostarczony z monitorem) do

komputera i monitora.

4. Monitor i komputer włączą się w standardowy sposób. W przeciwnym razie
naciśnij przycisk zasilania na monitorze lub komputerze, aby uruchomić
system.

UWAGA: Upewnij się, że opcja Dell Power Button Sync jest ustawiona w
pozycji On (Wł.). Zobacz rozdział Dell Power Button Sync.

56  │  Ustawienia monitora

Korzystanie z funkcji DPBS

*Po podłączeniu kabla Thunderbol t™ 4 do wybudzenia

systemu/monitora ze stanu uśpienia lub hibernacji może
być konieczne poruszenie myszą lub naciśnięcie
klawiatury.

*Nie wszystkie systemy komputera Dell obsługują funkcję

wybudzania platformy za pośrednictwem monitora.

Przebudzenie za pomocą kabla Thunderbolt™ 4

Po podłączeniu pasywnego kabla Thunderbolt™ 4 monitor/komputer reaguje w
następujący sposób:

Po naciśnięciu przycisku zasilania na monitorze lub komputerze monitor/komputer
reaguje w następujący sposób:

Ustawienia monitora  │  57

UWAGA: Funkcję Dell Power Button Sync można włączyć lub wyłączyć w
menu OSD.

• Gdy włączone jest zasilanie zarówno monitora jak i komputera, naciśnij i
przytrzymaj przycisk zasilania monitora przez 4 sekundy. Zostanie

wyświetlone pytanie, czy chcesz wyłączyć komputer.

• Jeśli konieczne jest wymuszenie wyłączenia systemu, naciśnij i przytrzymaj

przycisk zasilania na monitorze przez 10 sekund.

58  │  Ustawienia monitora

Podłączanie monitora dla funkcji połączenia łańcuchowego Thunderbolt™
w trybie DPBS

Komputer jest podłączony do dwóch monitorów, których zasilanie jest początkowo
wyłączone, a system komputera jest zsynchronizowany z przyciskiem zasilania na
monitorze 1. Naciśnięcie przycisku zasilania na monitorze 1 lub komputerze
powoduje włączenie zasilania zarówno na monitorze 1 jak i na komputerze.
Tymczasem monitor 2 pozostaje wyłączony. W celu włączenia monitora 2 należy
ręcznie nacisnąć znajdujący się na nim przycisk zasilania.

Podobnie, komputer jest podłączony do dwóch monitorów, których zasilanie jest
początkowo włączone, a system komputera jest zsynchronizowany z przyciskiem
zasilania na monitorze 1. Naciśnięcie przycisku zasilania na monitorze 1 lub
komputerze powoduje wyłączenie zasilania zarówno na monitorze 1 jak i na
komputerze. Tymczasem monitor 2 pozostanie w trybie gotowości. W celu
wyłączenia monitora 2 należy ręcznie nacisnąć znajdujący się na nim przycisk
zasilania.

Ustawienia monitora  │  59

Podłączanie monitora dla Thunderbolt™ 4 w trybie DPBS

Jeśli komputer Dell* posiada więcej niż dwa porty Thunderbolt™ 4, stan zasilania
każdego podłączonego monitora będzie zsynchronizowany z komputerem.

Na przykład: jeśli komputer i dwa monitory mają włączone zasilanie, naciśnięcie
przycisku zasilania na monitorze 1 lub monitorze 2 spowoduje wyłączenie
komputera, monitora 1 i monitora 2.

*Pamiętaj, aby sprawdzić, czy komputer Dell obsługuje funkcję DPBS.

UWAGA: DPBS obsługuje tylko port Thunderbolt™ 4 przesyłania danych
oznaczony ikoną .

60  │  Ustawienia monitora

Upewnij się, że opcja Dell Power Button Sync jest ustawiona w pozycji On (Wł.)
(patrz Dell Power Button Sync). Jeśli komputer i dwa monitory mają wyłączone
zasilanie, naciśnięcie przycisku zasilania na monitorze 1 lub monitorze 2 spowoduje
włączenie komputera, monitora 1 i monitora 2.

Ustawienia monitora  │  61

Organizacja przebiegu kabli

Podłączając niezbędne kable (patrz Podłączanie monitora, aby uzyskać informacje
na temat podłączania kabli), należy je poprowadzić w sposób pokazany powyżej.

Przymocowywanie monitora przy użyciu blokady Kensington
(opcjonalny)

Gniazdo blokady zabezpieczenia znajduje się na spodzie monitora (patrz Gniazdo

blokady zabezpieczenia). Monitor należy przymocować do stołu przy użyciu

blokady zabezpieczenia Kensington.
Więcej informacji o tym, jak korzystać z blokady Kensington (sprzedawany

oddzielnie), można znaleźć w dokumentacji do niej dołączonej.

UWAGA: Ilustracja ta służy wyłącznie jako odniesienie. Wygląd blokady
może być inny.

62  │  Ustawienia monitora

Zdejmowanie podstawy monitora

UWAGA: Aby zapobiec porysowaniu ekranu LCD w czasie zdejmowania
podstawy, należy położyć monitor na miękkiej powierzchni i zachować
ostrożność.

UWAGA: Poniższe czynności dotyczą konkretnie odłączania stojaka
dołączonego do monitora. W przypadku usuwania stojaka zakupionego z
innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji
dołączonymi do stojaka.

W celu zdjęcia stojaka:

1. Umieść monitor na miękkiej szmatce lub poduszce.

2. Naciśnij i przytrzymaj przycisk zwalniania stojaka z tyłu wyświetlacza.

3. Podnieś zespół stojaka i odsuń od monitora.

Ustawienia monitora  │  63

Zestaw do montażu na ścianie VESA (opcjonalny)

(Wielkość śrub: M4 x 10 mm).
Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie

zgodnego z VESA.

1. Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnym i
równym stole.

2. Usuń stojak (patrz

3. Użyj śrubokrętu krzyżakowego firmy Phillips w celu odkręcenia czterech

śrubek zabezpieczających plastikową osłonę.

4. Podłącz uchwyt mocujący z zestawu mocowania na ścianie do monitora.

5. Zamontuj monitor na ścianie. Więcej informacji można znaleźć w dokumentacji

dostarczonej wraz z zestawem do montażu na ścianie.

UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na
liście UL, CSA lub GS, przy minimalnej wadze lub obciążeniu
wynoszącym 31,12 kg.

Zdejmowanie podstawy monitora).

64  │  Ustawienia monitora

Obsługa monitora

Włącz monitor

Naciśnij przycisk zasilania, aby włączyć monitor.

Sterowanie dżojstikiem

Użyj dżojstika z tyłu monitora do regulacji menu ekranowego (OSD).

1. Naciśnij dżojstik, aby uruchomić Moduł uruchamiający menu.

2. Aby przełączać między opcjami, przesuwaj dżojstik w górę, w dół, w lewo lub

w prawo.

3. Naciśnij przycisk na dżojstiku ponownie, aby potwierdzić wybór.

Dżojstik Opis

• Gdy menu ekranowe nie jest wyświetlane, naciśnij przycisk na
dżojstiku, aby uruchomić Moduł uruchamiający menu. Zobacz
rozdział

• Gdy zostanie wyświetlone menu ekranowe, naciśnij przycisk na
dżojstiku, aby potwierdzić wybór lub zapisać ustawienia.

Uzyskanie dostępu do Modułu uruchamiającego menu.

Obsługa monitora  │  65

• Nawigacja dwukierunkowa (w prawo i w lewo).

• Przesuń w prawo, aby otworzyć podmenu.

• Przesuń w lewo, aby wrócić do menu wyższego poziomu lub
wyjść z bieżącego menu.

• Nawigacja dwukierunkowa (w górę i w dół).

• Przełącza pomiędzy pozycjami menu.

• Zwiększa (w górę) lub zmniejsza (w dół) parametry wybranej
pozycji menu.

Używanie menu ekranowego (OSD)

Uzyskanie dostępu do Modułu uruchamiającego menu

Po przełączeniu lub naciśnięciu przycisku na dżojstiku, zostanie wyświetlony Moduł
uruchamiający menu, który pozwoli uzyskać dostęp do głównego menu ekranowego
(OSD) oraz funkcji klawiszy skrótów.

Aby wybrać funkcję, przesuń dżojstik.

W tabeli poniżej przedstawiono funkcje Modułu uruchamiającego menu:

Etykieta Ikona Opis

1

Menu

66  │  Obsługa monitora

Aby uruchomić główne menu ekranowe (OSD).
Zobacz rozdział

Dostęp do systemu menu.

2

Funkcje

klawiszy

skrótów

UWAGA: Po zmianie ustawień postępuj zgodnie z klawiszami nawigacji, aby

potwierdzić zmiany, zanim przejdziesz do kolejnej funkcji lub wyjdziesz.

3

Gdy przesuniesz dżojstik w lewo lub w prawo, aby
przełączyć funkcje klawiszy skrótów, wybrany element
zostanie zaznaczony i przesunięty na środek. Naciśnij
przycisk na dżojstiku, aby otworzyć podmenu.

• Display Info (Informacje o monitorze):
Wyświetla aktualny stan monitora.

• Input Source (Źródło wejścia): Aby wybrać
źródło wejścia z listy sygnałów wideo, które może
być powiązane z monitorem.

• Preset Modes (Tryby ustawień wstępnych):
Aby wybrać preferowany tryb kolorów z listy
trybów ustawień wstępnych.

• Brightness (Jasność)/Contrast (Kontrast):
Aby uzyskać dostęp do suwaków regulacji jasności i
kontrastu.

• Auto Brightness (Automatyczna jasność):
Włączanie lub wyłączanie funkcji automatycznej
jasności.

UWAGA: Możesz ustawić preferowane klawisze
skrótu. Aby uzyskać więcej informacji, zobacz

Personalize (Personalizowanie).

Aby wyjść z Modułu uruchamiającego menu.

Wyjście

Korzystanie z klawiszy nawigacji

Gdy główne menu ekranowe (OSD) jest aktywne, przesuń dżojstik, aby
skonfigurować ustawienia według klawiszy nawigacji wyświetlonych poniżej menu
ekranowego.

Obsługa monitora  │  67

UWAGA: Aby wyjść z bieżącego elementu menu i wrócić do
poprzedniego menu, przesuń dżojstik w lewo, aż nastąpi wyjście.

Dostęp do systemu menu

UWAGA: Po zmianie ustawień naciśnij przycisk na dżojstiku, aby
zapisać zmiany, zanim wyjdziesz lub przejdziesz do innego menu.

Ikona Menu i

podmenu

Brightness
(Jasność)/

Contrast

(Kontrast)

Wyreguluj funkcje Brightness (Jasność), Contrast
(Kontrast), Auto Brightness (Automatyczna
jasność), Auto Brightness Range Level (Poziom
zakresu automatycznej jasności), Auto Color
Temp. (Automatyczna temperatura barwowa),
Primary Monitor for Sync (Główny monitor na
potrzeby synchronizacji) i Reset Brightness/
Contrast (Reseruj Jasność/Kontrast).

Opis

Brightness

(Jasność)

68  │  Obsługa monitora

Funkcja Brightness (Jasność) umożliwia ustawienie
luminancji oświetlenia tylnego.

Przy użyciu przycisków kierunkowych (góra i dół)
dżojstika można zwiększyć lub zmniejszyć poziom
jasności (min. 0/maks. 100).

Contrast

(Kontrast)

Auto Brightness

(Automatyczna

jasność)

Auto Brightness

Range Level

(Poziom

zakresu

automatycznej

jasności)

Funkcja Contrast (Kontrast) powoduje ustawienie
stopnia różnicy między ciemnymi a jasnymi obszarami na
ekranie monitora.

Przy użyciu przycisków kierunkowych (góra i dół)
dżojstika można zwiększyć lub zmniejszyć poziom
kontrastu (min. 0/maks. 100).

Włącza Auto Brightness (Automatyczna jasność) i
dostosowuje ustawienie jasności monitora w zależności
od światła otoczenia.

Umożliwia dostosowanie poziomu automatycznego
zakresu jasności, gdy funkcja Auto Brightness

(Automatyczna jasność) jest włączona.

Auto Color

Temp.

(Automatyczna

temperatura

barwowa)

UWAGA: Ta funkcja jest wyłączona, gdy opcja Auto
Brightness (Automatyczna jasność) jest ustawiona

na Off (Wył.).
Dostosowuje ustawienia RGB monitora w zależności od

światła otoczenia.

Obsługa monitora  │  69

Primary

Monitor for

Sync (Główny

monitor na

potrzeby

synchronizacji)

Reset

Brightness/

Contrast

(Reseruj
Jasność/
Kontrast)

W przypadku włączenia Auto Brightness
(Automatyczna jasność) lub Auto Color Temp.
(Automatyczna temperatura barwowa) gdy wiele

monitorów Dell obsługujących tę funkcję jest
połączonych łańcuchowo, monitory te dostosują swoją
jasność lub ustawienia RGB w zależności od
otaczającego światła wykrytego przez główny monitor.

UWAGA: Wybrany monitor w aplikacji Dell Display
Manager (DDM) to główny monitor. Aby zmienić
główny monitor, wskaż preferowany monitor w aplikacji
DDM. Więcej informacji można znaleźć w instrukcji
obsługi aplikacji DDM.

UWAGA: Gdy obie funkcje Auto Brightness
(Automatyczna jasność) i Auto Color Temp.
(Automatyczna temperatura barwowa) są

wyłączone, funkcja ta nie jest dostępna.
UWAGA: Jeśli monitor główny lub dodatkowy odłączy

się od połączenia łańcuchowego, odłączy się również od
synchronizacji monitora.

Zresetowanie wszystkich ustawień w menu Brightness
(Jasność)/Contrast (Kontrast) do wartości
fabrycznych.

70  │  Obsługa monitora

Input Source

(Źródło wejścia)

Umożliwia wybór jednego z kilku różnych sygnałów
wideo, który można podłączyć do monitora.

Thunderbolt

(90W)

DP Wybierz DP, gdy używasz złącza DisplayPort (DP).

HDMI Wybierz HDMI, gdy używasz złącza HDMI. Naciśnij

Rename Inputs

(Zmień nazwę

wejść)

Auto Select

(Autom. źródło)

Wybierz Thunderbolt (90W), kiedy używasz portu
przesyłania danych Thunderbolt™ 4. Naciśnij przycisk
na dżojstiku, aby potwierdzić wybór.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

przycisk na dżojstiku, aby potwierdzić wybór.
Umożliwia podanie wstępnie ustawionej nazwy wejścia

dla wybranego źródła wejścia. Wstępnie ustawione
opcje to PC, PC 1, PC 2, Laptop, Laptop 1 oraz

Laptop 2. Domyślne ustawienie to Off (Wył.).
UWAGA: Gdy zmienisz nazwę wejścia Thunderbolt

(90W), wartość mocy w watach pozostanie po podanej
opcji, np., PC 1 (90W).

UWAGA: Nie dotyczy nazw wejścia wyświetlanych w
ostrzeżeniach oraz Display Info (Informacje o
monitorze).

Automatycznie szuka dostępnych źródeł wejścia.
Ustawienie domyślne to On (Wł.). Naciśnij przycisk na
dżojstiku, aby potwierdzić wybór.

Obsługa monitora  │  71

Options for

Thunderbolt

(Opcje dla

Thunderbolt)

Options for DP/

HDMI (Opcje

dla DP/HDMI)

Reset Input

Source (Resetuj

źródło wejścia)

Pozwala na ustawienie tej funkcji na:

• Prompt for Multiple Inputs (Monituj dla wielu

wejść): Zawsze wyświetlany jest komunikat
„Switch to Thunderbolt Video Input” (Przełącz
na wejście wideo Thunderbolt) w celu wybrania

tej opcji lub jej wyłączenia.

• Always Switch (Zawsze przełączaj): Zawsze
przełącza na wejście wideo Thunderbolt (bez
pytania) gdy podłączony jest przewód Thunderbolt.

• Off (Wył.): Nigdy nie przełącza automatycznie na
wejście wideo Thunderbolt, gdy podłączony jest
przewód Thunderbolt.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.
UWAGA: Gdy opcja Auto Select (Autom. źródło)

jest ustawiona na Off (Wył.), funkcja ta nie będzie
dostępna.

Pozwala na ustawienie tej funkcji na:

• Prompt for Multiple Inputs (Monituj dla wielu

wejść): Zawsze wyświetlany jest komunikat
„Switch to DP/HDMI Video Input” (Przełącz na
wejście wideo DP/HDMI) w celu wybrania tej opcji

lub jej wyłączenia.

• Always Switch (Zawsze przełączaj): Zawsze po
podłączeniu kabla DisplayPort lub HDMI następuje
przełączenie na wejście wideo DP/HDMI (bez
pytania).

• Off (Wył.): Nigdy nie przełącza automatycznie na
wejście wideo DP/HDMI, gdy podłączony jest
przewód DisplayPort lub HDMI.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.
UWAGA: Gdy opcja Auto Select (Autom. źródło)

jest ustawiona na Off (Wył.), funkcja ta nie będzie
dostępna.

Umożliwia przywrócenie fabrycznych ustawień wejścia
monitora.

72  │  Obsługa monitora

Color (Kolor) Umożliwia ustawienie trybu kolorów.

Preset Modes

(Tryby ustawień

wstępnych)

Umożliwia wybranie wstępnie ustawionych trybów
kolorów z listy. Naciśnij przycisk na dżojstiku, aby
potwierdzić wybór.

• Standard (Standardowy): Jest to ustawienie
domyślne. Ten monitor, wykorzystujący panel o
niskim poziomie niebieskiego światła, posiada
certyfikat TÜV w zakresie redukcji emisji niebieskiego
światła i tworzenia bardziej relaksujących i mniej
stymulujących obrazów.

Obsługa monitora  │  73

Preset Modes

(Tryby ustawień

wstępnych)

• Movie (Film): Powoduje wczytanie ustawień
kolorów idealnie dopasowanych dla filmów.

• Game (Gra): Powoduje wczytanie ustawień kolorów
idealnie dopasowanych dla większości gier.

• Color Temp. (Temp. barwowa): Umożliwia
użytkownikom wybór temperatury barwowej: 5000K,
5700K, 6500K, 7500K, 9300K i 10000K. Naciśnij
przycisk na dżojstiku, aby potwierdzić wybór.

• Color Space (Przestrzeń kolorów): Pozwala na
ustawienie przestrzeni kolorów na:

- sRGB: Dopasowanie do 100% sRGB.

- BT.709: Dopasowanie 100% BT.709.

- DCI-P3: Reprodukcja 98% standardu koloru kina
cyfrowego DCI-P3.

- Display P3: Reprodukcja 98% standardu
Display P3.

UWAGA: Wybór opcji DCI-P3 jako przestrzeń kolorów
spowoduje ustawienie wartości domyślnej podświetlenia
jako 50 cd/m

2

(typowe). Luminancję podświetlenia

można ustawić ręcznie, korzystając z funkcji

Brightness (Jasność) w menu ekranowym
Brightness (Jasność)/Contrast (Kontrast).

UWAGA: W przypadku wybrania profilu ICC przestrzeni

kolorów z komputera, menu ekranowe monitora nie
zmieni się automatycznie na odpowiednią przestrzeń
kolorów.

• Custom Color (Kolor dostosowany): Umożliwia
ręczne ustawienie kolorów. Przesuń dżojstik i ustaw
ustawienia opcji Gain (Wzmocnienie), Offset

(Przesunięcie), Hue (Barwa) i Saturation
(Nasycenie) oraz utwórz własny tryb wstępnych

ustawień kolorów.

74  │  Obsługa monitora

Input Color

Format (Format

wejścia

kolorów)

Hue (Barwa) Funkcja ta może powodować zmianę koloru obrazu

Saturation

(Nasycenie)

Reset Color
(Resetować

kolor)

Pozwala na ustawienie trybu wejściowego wideo na:

• RGB: Wybierz tę opcję, jeśli monitor jest podłączony
do komputera lub odtwarzacza obsługującego
wyjście RGB.

• YCbCr: Wybierz tę opcję, jeśli odtwarzacz
multimedialny obsługuje tylko wyjście YCbCr.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

wideo na zielony lub purpurowy. Jest to używane do
ustawienia odcieni kolorów. Przy użyciu dżojstika można
ustawić poziom barwy od „0” do „100”.

UWAGA: Ta funkcja jest dostępna tylko w przypadku
wyboru zaprogramowanego trybu Movie (Film) lub
Game (Gra).

Funkcja ta umożliwia ustawienie nasycenia koloru
obrazu wideo. Przy użyciu dżojstika można ustawić
poziom nasycenia od „0” do „100”.

UWAGA: Ta funkcja jest dostępna tylko w przypadku
wyboru zaprogramowanego trybu Movie (Film) lub
Game (Gra).

Umożliwia wyzerowanie ustawień kolorów monitora i
przywrócenie ustawień fabrycznych.

Obsługa monitora  │  75

Display

(Wyświetlacz)

Użyj przycisku Display (Wyświetlacz), aby ustawić
obrazy.

Aspect Ratio

(Współczynnik

proporcji)

Sharpness

(Ostrość)

Response Time

(Czas reakcji)

Uniformity

Compensation

(Kompensacja

jednol)

Ustawia dla współczynnika obrazu opcję 21:9, Auto
Resize (Automatyczna zmiana rozmiaru), 4:3 lub
1:1.

Funkcja ta powoduje, że obraz jest ostrzejszy lub
miększy. Przy użyciu dżojstika można ustawić poziom
ostrości od „0” do „100”.

Umożliwia ustawienie czasu reakcji na Normal
(Normalny) lub Fast (Szybki).

Wybierz ustawienia kompensacji jednolitości ekranu.
Uniformity Compensation (Kompensacja jednol)
reguluje różne obszary ekranu, w odniesieniu do środka
w celu osiągnięcia jednolitej jasności i koloru na całym
ekranie.

76  │  Obsługa monitora

USB-C

Prioritization

(Ustawienie

USB-C jako

priorytetu)

Umożliwia określenie priorytetu przy transferze danych
o wysokiej rozdzielczości (High Resolution (Wysoka

rozdzielczość)) lub dużej szybkości (High Data
Speed (Wysoka prędkość danych)) w przypadku

korzystania z urządzeń USB typu C. Jeśli bieżąca
platforma to DP 1.4 (HBR3), skorzystaj z opcji High
Data Speed (Wysoka prędkość danych) w celu
dostępu do pełnej jakości wideo przy dużej szybkości
przesyłu danych. Jeśli bieżąca platforma to DP 1.2
(HBR2) lub starsza wersja, wybierz opcję High
Resolution (Wysoka rozdzielczość) w celu dostępu
do pełnej jakości wideo przy dużej szybkości przesyłu
danych i połączenia sieciowego.

Thunderbolt

Daisy Chain
(Połączenie

łańcuchowe

Thunderbol t)

Ustawieniem domyślnym jest Standard
(Standardowy). Po wybraniu Optimized
(Zoptymalizowane) ta funkcja obsługuje optymalną

alokację przepustowości i konfiguruje ustawienia
rozdzielczości i częstotliwości odświeżania między
monitorami w połączeniu łańcuchowym za pomocą kabli
Thunderbol t™ 4.

Obsługa monitora  │  77

Dell Power

Button Sync

Reset Display

(Resetuj

wyświetlacz)

PIP/PBP Ta funkcja powoduje otwarcie okna wyświetlającego

Umożliwia sterowanie stanem zasilania systemu
komputerowego z poziomu przycisku zasilania monitora.

UWAGA: Gdy wybrane jest ustawienie Off (Wył.),
funkcja Wznawianie przy połączeniu pozostaje aktywna.
Po wykryciu połączenia USB-C/Thunderbolt komputer
zostanie włączony.

UWAGA: Funkcja ta jest zgodna wyłącznie z platformą
Dell z wbudowaną funkcją DPBS i jest obsługiwana
wyłącznie przez interfejs Thunderbolt.

Umożliwia przywrócenie wszystkich ustawień monitora
do wartości fabrycznych.

obrazy pochodzące z innego źródła. Naciśnij przycisk na
dżojstiku, aby potwierdzić wybór.

78  │  Obsługa monitora

PIP/PBP

Okno główne

Okno podrzędne

Thunderbolt

(90W)

DP HDMI

Thunderbolt

(90W)

—

√

√

DP

√

— √

HDMI √ √ —

PIP/PBP Mode

(Tryb PIP/PBP)

UWAGA: W trybie PBP obrazy będą wyświetlane na

środku dzielonych okna.
Umożliwia wybranie trybu PBP lub PIP ze wstępnie

ustawionej listy, która zapewnia różne rozmiary i pozycje
okna podrzędnego. Opcje są wyświetlane w formacie
graficznym i pozwalają łatwo zapoznać się z różnymi
ustawieniami układu. Domyślnym ustawieniem jest Off

(Wył.).

PIP/PBP (Sub) Wybierz sygnał wideo, który można podłączyć do

monitora, aby wyświetlić okno podrzędne PIP/PBP.
Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

UWAGA: Funkcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

Obsługa monitora  │  79

USB Switch

(Przełącznik

USB)

Video Swap

(Zamień wideo)

Audio (Dźwięk) Umożliwia ustawienie źródła dźwięku w oknie głównym

Contrast (Sub)

(Kontrast

(Sub))

Screen

Partition (DP/

TBT) (Partycja

ekranu (DP/

TBT))

Służy do przełączania źródeł przesyłania danych USB w
trybie PIP/PBP.

UWAGA: Funkcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

Wybierz do zamiany obrazu wideo pomiędzy oknem
głównym i oknem podrzędnym w trybie PIP/PBP.
Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

UWAGA: Funkcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

lub oknie podrzędnym.
UWAGA: Funkcja jest dostępna tylko, gdy jest

włączony tryb PIP/PBP.
Dostosowuje poziom kontrastu obrazu w trybie

PIP/PBP. Przy użyciu dżojstika można ustawić poziom
kontrastu od „0” do „100”.

UWAGA: Funkcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

Wybierz 50% - 50%, aby podzielić wyświetlacz na
dwa wirtualne wyświetlacze.

UWAGA: Funkcja jest dostępna tylko w przypadku
korzystania ze źródła wejściowego DP lub Thunderbolt.

80  │  Obsługa monitora

USB

DP assign to

(DP przypisz

do)

HDMI assign to

(HDMI przypisz

do)

Umożliwia przypisanie portu przesyłania danych USB
dla sygnałów wejściowych (DP i HDMI), aby z portu
monitora pobierania danych USB (np. klawiatury i
myszy) mogły korzystać bieżące sygnały wejściowe po
podłączeniu komputera do jednego z portów przesyłania
danych. Aby uzyskać więcej informacji, patrz również

Konfiguracja przełącznika KVM.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.
W przypadku korzystania tyko z jednego portu

przesyłania danych aktywny jest podłączony port
przesyłania danych.

UWAGA: Aby nie dopuścić do uszkodzenia lub utraty
danych, przed odłączeniem portu USB przesyłania
danych upewnij się, że w komputerze podłączonym do
portu pobierania danych USB monitora nie są używane
ŻADNE urządzenia pamięci USB.

Obsługa monitora  │  81

Ethernet

Switch Mode

(Tryb

przełączania

Ethernetu)

Ethernet

Switch

(Przełącz

Ethernet)

Show KVM

Setup Guide

(Pokaż

instrukcje

konfiguracji

KVM)

Reset USB

(Resetuj USB)

Umożliwia wybór jednego z trzech dostępnych trybów:

• Tie to KVM (Powiąż z KVM): Przełączanie
przełącznika KVM USB powoduje również
przełączanie Ethernetu.

• Prompt when KVM switches (Pytaj w
przypadku przełączania KVM): Przełączanie
przełącznika KVM USB powoduje wyświetlenie
pytania, czy Ethernet ma również zostać
przełączony.

• Switch Manually (Przełączaj ręcznie):
Przełączanie przełącznika KVM USB nie powoduje
przełączania Ethernetu.

Umożliwia ręczne przełączenie Ethernetu.

Wyświetla szczegółowy przewodnik konfiguracji KVM.
Postępuj zgodnie z instrukcjami, jeśli chcesz podłączyć
do monitora większą liczbę komputerów o używać
jednej konfiguracji klawiatury i myszy.

Umożliwia przywrócenie wszystkich ustawień menu
USB do wartości fabrycznych.

82  │  Obsługa monitora

Audio (Dźwięk)

Volume

(Głośność)

Speaker

(Głośnik)

Reset Audio

(Resetowanie

dźwięku)

Umożliwia ustawienie poziomu dźwięku głośników.
Przy użyciu dżojstika można ustawić poziom głośność
w zakresie od '0' do '100'.

Umożliwia włączenie lub wyłączenie funkcji głośnika.

Przywraca fabryczne ustawienia audio.

Obsługa monitora  │  83

Menu Umożliwia konfigurację ustawień menu OSD, np. języka

menu OSD, czas wyświetlania menu na ekranie itd.

Language

(Język)

Transparency

(Przezroczy-

stość)

Timer

(Czasomierz)

Umożliwia ustawienie wyświetlania menu ekranowego
w jednym z ośmiu języków (angielski, hiszpański,
francuski, niemiecki, portugalski brazylijski, rosyjski,
chiński uproszczony lub japoński).

Wybierz, aby zmienić poziom przezroczystości menu,
przesuwając dżojstik (min. 0/maks. 100).

Ustawia czas, przez jaki menu ekranowe ma być
aktywne od ostatniego momentu, kiedy dżojstik był
używany.

Przesuń dżojstik, aby ustawić suwak w odstępach
1-sekundowych, od 5 do 60 sekund.

84  │  Obsługa monitora

Lock (Blokada) Poprzez zablokowanie przycisków sterowania monitora

można zapobiec dostępowi do nich przez
nieupoważnione osoby.

• Menu Buttons (Przyciski menu): Wszystkie
funkcje dżojstika są zablokowane i użytkownik nie ma
do nich dostępu.

• Power Button (Przycisk zasilania): Tylko przycisk
zasilania jest zablokowany i niedostępny dla
użytkowników.

• Menu + Power Buttons (Przyciski menu +
zasilania): Dżojstik i przycisk zasilania są
zablokowane i użytkownik nie ma do nich dostępu.

Domyślne ustawienie to Disable (Wyłącz).
Alternatywna metoda blokady: Możesz przesunąć

dżojstik w górę, dół, w lewo lub prawo i przytrzymać
przez 4 sekundy, aby ustawić opcje blokady przy użyciu
menu podręcznego, a następnie nacisnąć przycisk na
dżojstiku, aby potwierdzić konfigurację.

UWAGA: Aby odblokować, przesuń dżojstik w górę,
dół, w lewo lub prawo i przytrzymaj przez 4 sekundy, a
następnie naciśnij przycisk na dżojstiku, aby potwierdzić
zmiany i zamknąć menu podręczne.

Obsługa monitora  │  85

Reset Menu

(Resetowanie

menu)

Personalize

(Personalizo-

wanie)

Shortcut Key 1

(Klawisz skrótu

1)

Shortcut Key 2

(Klawisz skrótu

2)

Shortcut Key 3

(Klawisz skrótu

3)

Shortcut Key 4

(Klawisz skrótu

4)

Shortcut Key 5

(Klawisz skrótu

5)

Power Button

LED (Wskaźnik

LED przycisku

zasilania)

Umożliwia przywrócenie wszystkich ustawień menu
ekranowego do wartości fabrycznych.

Wybierz funkcję z Preset Modes (Tryby ustawień

wstępnych), Brightness (Jasność)/Contrast
(Kontrast), Auto Brightness (Automatyczna
jasność), Auto Color Temp. (Automatyczna
temperatura barwowa), Input Source (Źródło
wejścia), Aspect Ratio (Współczynnik proporcji),
Volume (Głośność), Speaker (Głośnik), PIP/PBP
Mode (Tryb PIP/PBP), USB Switch (Przełącznik
USB), Ethernet Switch (Przełącz Ethernet), Video
Swap (Zamień wideo), Display Info (Informacje o
monitorze) lub Screen Partition (Partycja ekranu) i

ustaw ją jako klawisz skrótu.

Umożliwia ustawienie wskaźnika zasilania w celu
zmniejszenia zużycia energii.

86  │  Obsługa monitora

USB-C

Charging (90W)

(Ładowanie

USB-C (90 W))

Other USB

Charging

(Inne -

Ładowanie

USB)

Reset

Personalization

(Zresetuj

personalizację)

Umożliwia włączenie lub wyłączenie funkcji USB-C
Charging (90W) (Ładowanie USB-C (90 W)) w

trybie wyłączenia monitora. Gdy wybrana jest funkcja
On in Off Mode (Wł. w trybie wyłączenie), możliwe
jest ładowanie notebooka lub urządzeń mobilnych przy
użyciu kabla Thunderbolt/ USB typu C nawet po
wyłączeniu monitora.

UWAGA: Funkcji nie można wybrać i będzie domyślnie
ustawiona na On in Off Mode (Wł. w trybie
wyłączenie), jeśli monitor jest podłączony do
notebooków Dell Latitude i Precision, które obsługują
funkcję Dell Power Button Sync przez Thunderbol t/
USB typu C. W tej konfiguracji funkcja ładowania
monitora przez USB-C jest zawsze dostępna w trybie
wyłączenia.

Umożliwia włączenie lub wyłączenie funkcji ładowania
USB typu A i USB typu C (porty pobierania danych) w
trybie gotowości monitora.

Gdy ta funkcja jest włączona, możliwe jest ładowanie
urządzeń mobilnych przy użyciu kabla USB-A nawet po
wyłączeniu monitora.

UWAGA: Ta funkcja jest dostępna, gdy kable
Thunderbol t i USB typu C są odłączone od portów
przesyłania danych. Po podłączeniu przewodu
Thunderbol t lub USB typu C funkcja Other USB
Charging (Inne - Ładowanie USB) przejmuje stan
zasilania hosta USB i funkcja nie jest dostępna.

Zresetowanie wszystkich ustawień menu Personalize

(Personalizowanie) do wartości fabrycznych.

Obsługa monitora  │  87

Others (Inne) Dostosowuje ustawienia menu OSD, np. DDC/CI, LCD

Conditioning (Dostosowywanie monitora LCD),
Self-Diagnostic (Samodiagnostyka) itd.

DDC/CI DDC/CI (Display Data Channel/Command Interface)

pozwala ustawić ustawienia monitora przy użyciu
oprogramowania na komputerze. Włącz tę funkcję w
celu zapewnienia najlepszej funkcjonalności
użytkownikom oraz optymalnej wydajności monitora.
Możesz wyłączyć tę funkcję poprzez wybranie opcji Off

(Wył.).

88  │  Obsługa monitora

LCD

Conditioning

(Dostosowywa-

nie monitora

LCD)

Pomaga wyeliminować drobne przypadki
zatrzymywania się obrazu. W zależności od stopnia
zatrzymywania się obrazu, uruchomienie programu
może zająć dłuższą chwilę. Możesz włączyć tę funkcję
poprzez wybranie opcji On (Wł.).

Self-

Diagnostic

(Samodiagno-

styka)

Reset Others

(Resetuj inne)

Wybierz tę funkcję, aby uruchomić wbudowaną
diagnostykę, patrz

Zresetowanie wszystkich ustawień menu Others
(Inne) do wartości fabrycznych.

Wbudowana diagnostyka.

Obsługa monitora  │  89

Factory Reset

(Przywracanie

ustawień

fabrycznych)

Zresetuj wszystkie wartości ustawień wstępnych do
domyślnych ustawień fabrycznych. Są to również
ustawienia używane przy wykonywaniu testów

zgodności z normami ENERGY STAR

®

.

More

Information

(Więcej

informacji)

90  │  Obsługa monitora

Skorzystaj z menu, aby wyświetlić informacje o
monitorze lub uzyskać więcej informacji o obsłudze
monitora.

Display Info

(Informacje o

monitorze)

Wybierz, aby wyświetlić bieżące ustawienia, wersję
oprogramowania sprzętowego i etykietę serwisową
monitora.

Dell Monitor

Support

(Pomoc

techniczna

dotycząca

monitorów

firmy Dell)

Aby uzyskać dostęp do ogólnych materiałów
pomocniczych dla monitora, użyj smartfona do
zeskanowania kodu QR.

Obsługa monitora  │  91

Komunikaty ekranowe

Ustawienia początkowe
W przypadku wyboru opcji Factory Reset (Przywracanie ustawień

fabrycznych) zostanie wyświetlony następujący komunikat:

W przypadku wyboru opcji Yes (Tak) dla przywrócenia ustawień domyślnych,
zostanie wyświetlony poniższy komunikat:

92  │  Obsługa monitora

Następnie, jeśli wybierzesz No (Nie) (opcja domyślna), pojawi się następujący
komunikat:

Następnie, jeśli wybierzesz No (Nie) (opcja domyślna), pojawi się następujący
komunikat:

Obsługa monitora  │  93

Komunikat ostrzegawczy menu OSD

Gdy monitor nie obsługuje określonego trybu rozdzielczości, pojawi się następujący
komunikat:

Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z
komputera. Informacje dotyczące poziomych i pionowych zakresów adresowania
częstotliwości tego monitora znajdują się w części

Specyfikacje monitora. Zalecany

tryb to 3440 x 1440.
Przed wyłączeniem funkcji DDC/CI pojawi się następujący komunikat:

W przypadku wyboru ustawienia Brightness (Jasność) po raz pierwszy powyżej
poziomu domyślnego, zostanie wyświetlony następujący komunikat:

UWAGA: Jeśli wybierzesz opcję Yes (Tak), przy kolejnej zmianie
ustawień dla opcji Brightness (Jasność) komunikat nie zostanie
wyświetlony.

94  │  Obsługa monitora

Po włączeniu Auto Brightness (Automatyczna jasność), jeśli ustawiony zostanie
poziom jasności, pojawi się następujący komunikat:

UWAGA: Po wyborze opcji Yes (Tak), funkcja Auto Brightness
(Automatyczna jasność) zostanie wyłączona.

Po zmianie domyślnego ustawienia funkcji oszczędzania energii po raz pierwszy, np.

Uniformity Compensation (Kompensacja jednol), USB-C Charging (90W)
(Ładowanie USB-C (90 W)) lub Other USB Charging (Inne - Ładowanie
USB), zostanie wyświetlony następujący komunikat:

UWAGA: Jeśli wybierzesz opcję Yes (Tak) dla dowolnej funkcji ze
wspomnianych powyżej, komunikat ten nie będzie wyświetlany przy
kolejnej zmianie ustawień tych funkcji. W przypadku przywracania do
ustawień fabrycznych komunikat zostanie wyświetlony ponownie.

Przed aktywacją funkcji Lock (Blokada) pojawi się następujący komunikat:

Obsługa monitora  │  95

UWAGA: Komunikat może się nieznacznie różnić w zależności od
wybranych ustawień.

Gdy przełączysz USB Switch (Przełącznik USB) z PC 1 na PC 2 i ustawisz
Ethernet Switch Mode (Tryb przełączania Ethernetu) na Prompt when KVM
switches (Pytaj w przypadku przełączania KVM), zostanie wyświetlony

następujący komunikat:

Jeśli monitor jest w trybie wejścia DP/HDMI i przewód Thunderbolt lub USB typu C
jest podłączony do notebooka z obsługą Trybu alternatywnego DP, jeśli

Options for

Thunderbolt (Opcje dla Thunderbol t) jest ustawiony na Prompt for Multiple

Inputs (Monituj dla wielu wejść), pojawi się następujący komunikat.

Gdy monitor przechodzi do trybu gotowości, zostanie wyświetlony następujący
komunikat:

Uaktywnij komputer i monitor w celu uzyskania dostępu do

OSD.

96  │  Obsługa monitora

Menu OSD będzie tylko działać w typowym trybie operacyjnym. Jeśli naciśniesz
przycisk na dżojstiku w trybie gotowości, w zależności od wybranego wejścia
zostanie wyświetlony następujący komunikat:

Uruchom komputer i monitor, aby uzyskać dostęp do OSD.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

Jeśli wybrane wejście Thunderbolt, DisplayPort lub HDMI i odpowiedni kabel nie
zostanie podłączony, zostanie wyświetlony następujący komunikat:

UWAGA: Komunikat może być nieznacznie inny w zależności od
wybranego sygnału źródłowego.

Zobacz

Wykrywanie i usuwanie usterek, aby uzyskać więcej informacji.

Obsługa monitora  │  97

Blokowanie przycisków sterowania

Możesz zablokować przyciski sterowania monitora, aby uniemożliwić dostęp do
menu OSD i/lub przycisku zasilania.

1. Przesuń dżojstik w górę, dół, w lewo lub prawo i przytrzymaj przez ok.
4 sekundy, aż zostanie wyświetlone menu podręczne.

2. Przesuń dżojstik, aby wybrać jedną z poniższych opcji:

• : Ustawienia menu OSD są zablokowane i niedostępne.

• : Przycisk zasilania jest zablokowany.

•

3. Naciśnij dżojstik, aby potwierdzić konfigurację.

Aby odblokować, przesuń dżojstik w górę, dół, w lewo lub prawo i przytrzymaj
przez około 4 sekundy, aż zostanie wyświetlone menu, a następnie wybierz w
celu odblokowania oraz zamknięcia okna podręcznego.

98  │  Obsługa monitora

: Ustawienia menu OSD są niedostępne, a przycisk zasilania jest

zablokowany.

UWAGA: Komunikat może się nieznacznie różnić w zależności od
wybranych ustawień.

Konfiguracja przełącznika KVM

Wbudowany przełącznik KVM umożliwia sterowanie nawet 2 komputerami przy
użyciu jednego zestawu klawiatury i myszy podłączonych do monitora.

a. W przypadku podłączania DP + USB-C (tylko dane) do komputera 1 i

HDMI + Thunderbolt do komputera 2:

UWAGA: Połączenie USB typu C obsługuje teraz tylko przesyłanie
danych.

Upewnij się, że USB dla DP przypisano do USB-C, a HDMI przypisano do
Thunderbol t (90W).

Obsługa monitora  │  99

b. W przypadku podłączania DP + USB-C (tylko dane) do komputera 1 i

Thunderbol t (90W) do komputera 2:

Upewnij się, że USB dla DP przypisano do USB-C.

UWAGA: Port Thunderbolt™ 4 przesyłania danych obsługuje tryb
alternatywny DisplayPort, dlatego nie ma potrzeby ustawiania USB dla
Thunderbolt (90W).

UWAGA: Podłączając urządzenie do innych, niewyświetlonych powyżej
źródeł wejścia wideo, należy przy użyciu tej samej metody
skonfigurować odpowiednie ustawienia dla USB, aby sparować porty.

100  │  Obsługa monitora
