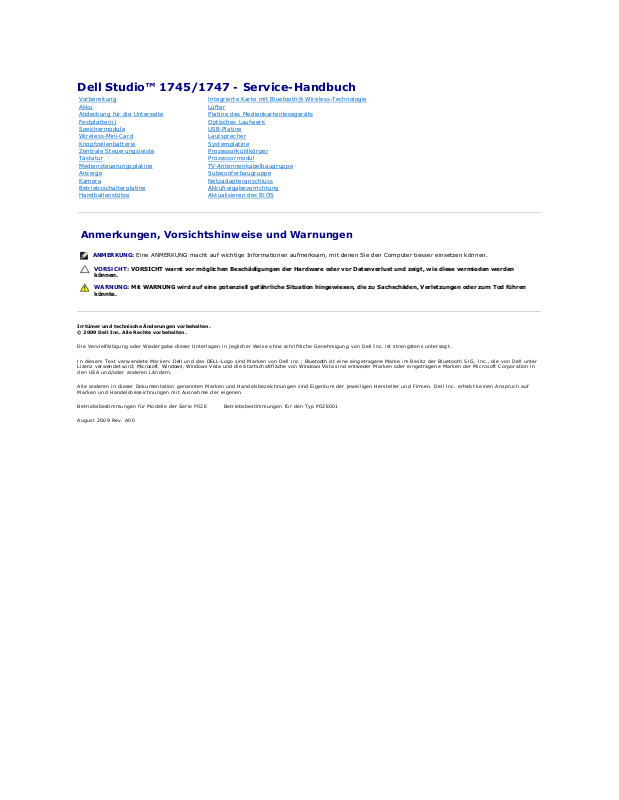

Dell Studio™ 1745/1747 - Service-Handbuch

Vorbereitung	Integrierte Karte mit Bluetooth® Wireless-Technologie

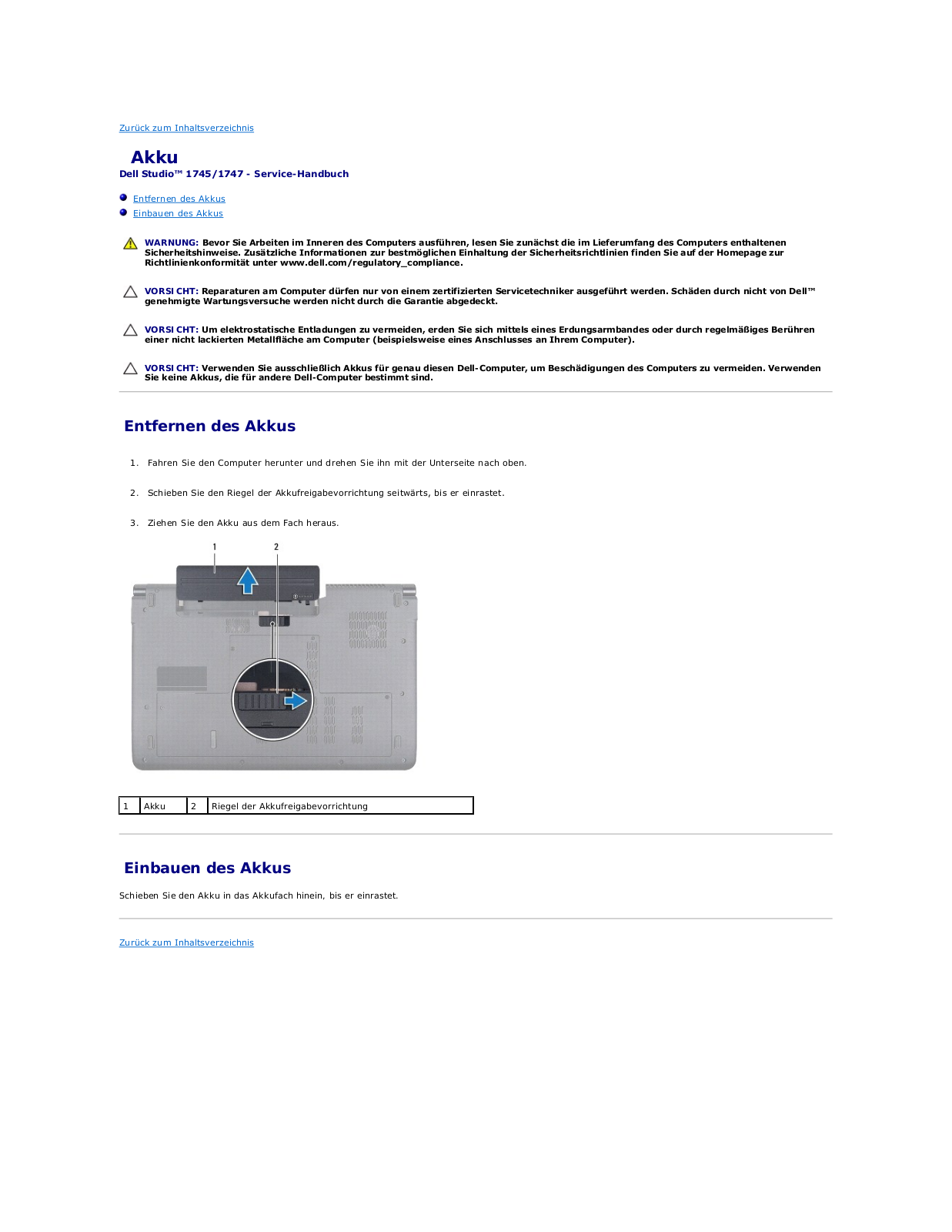

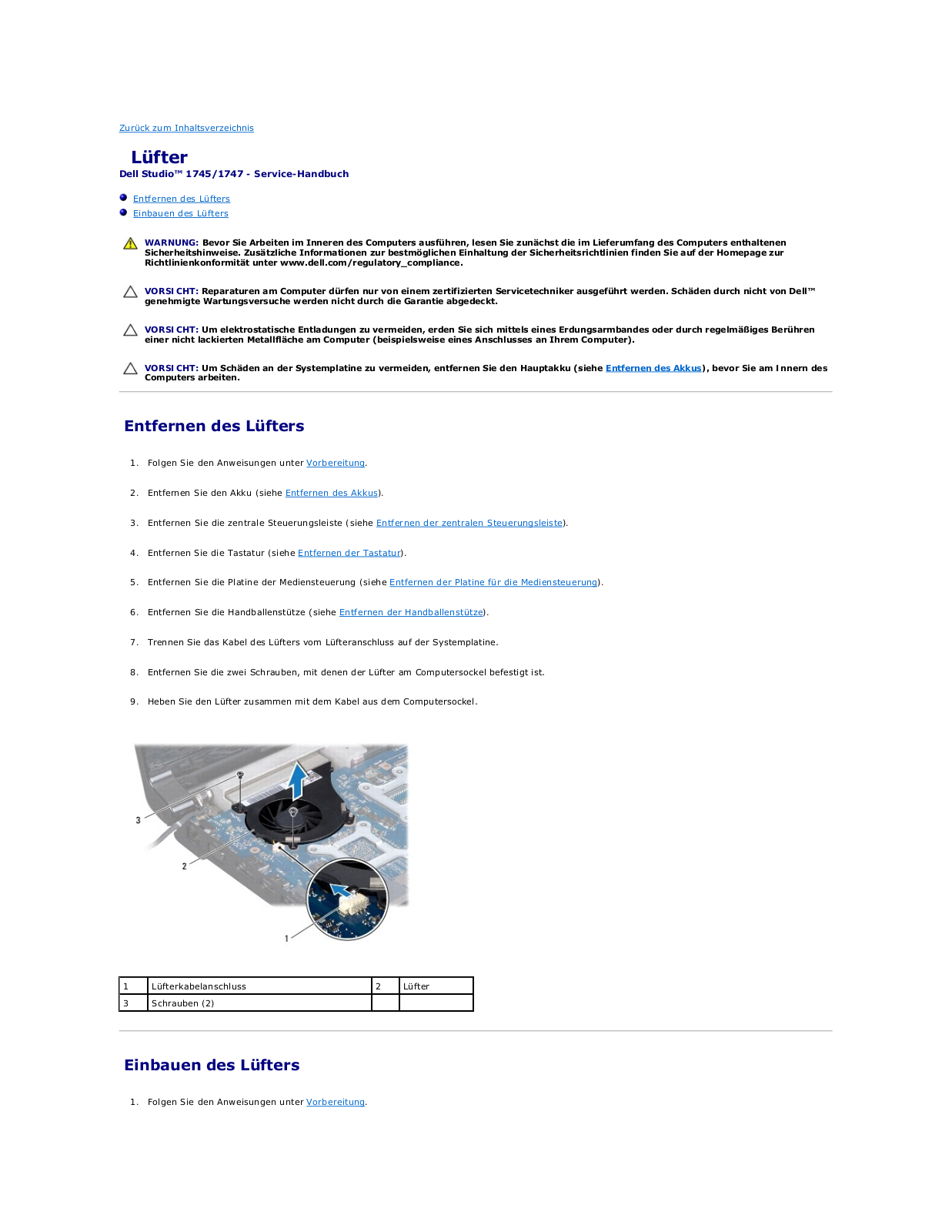

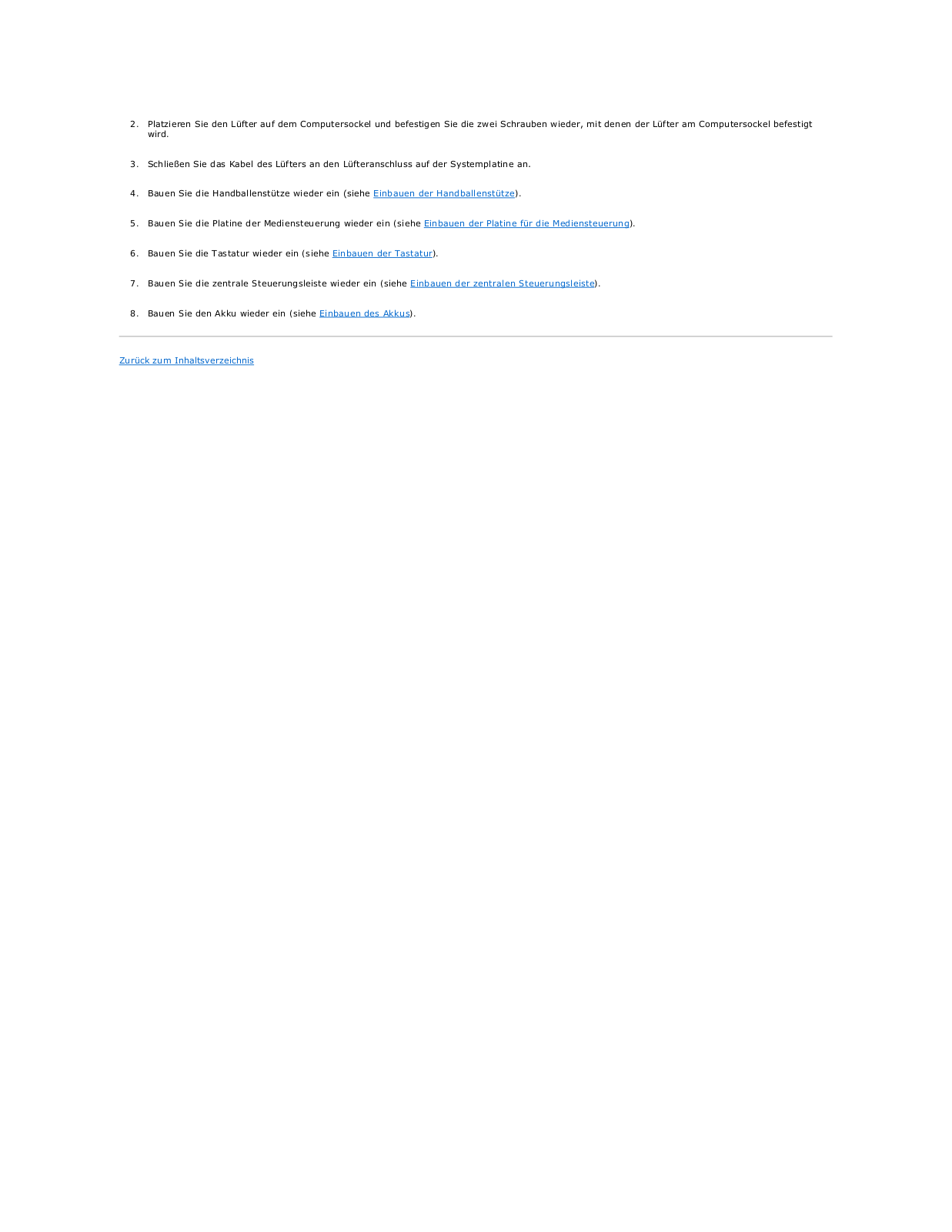

Akku	Lüfter
Abdeckung für die Unterseite	Platine des Medienkartenlesegeräts

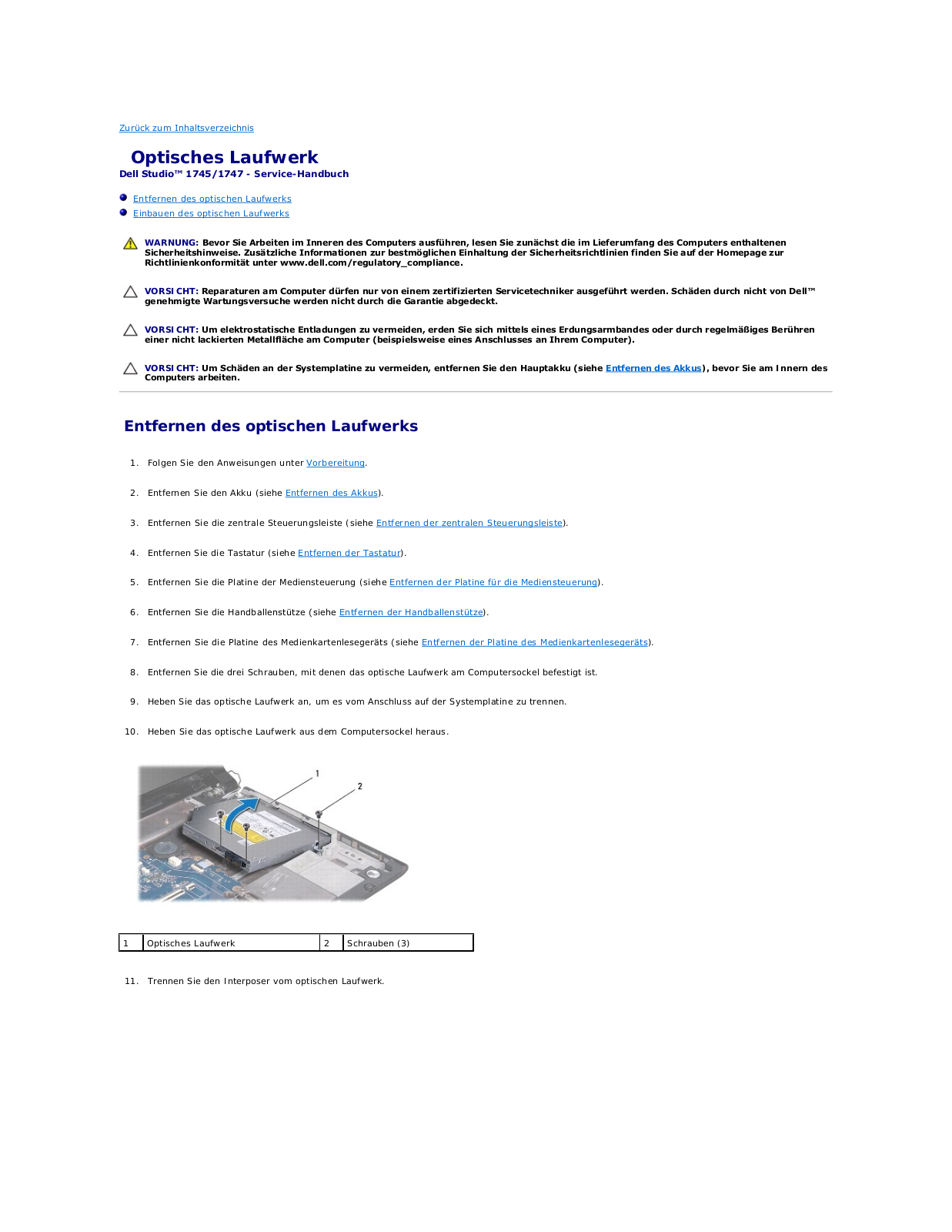

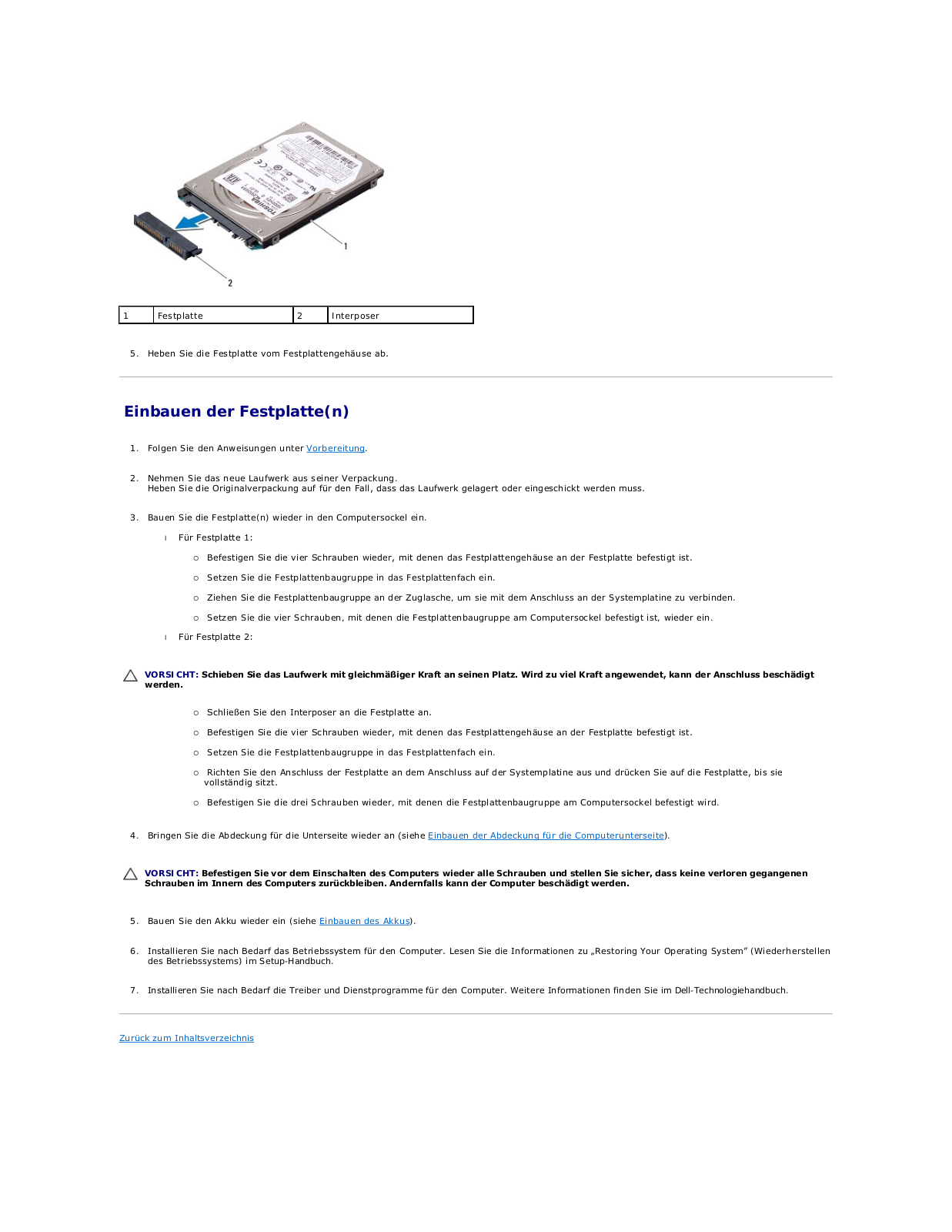

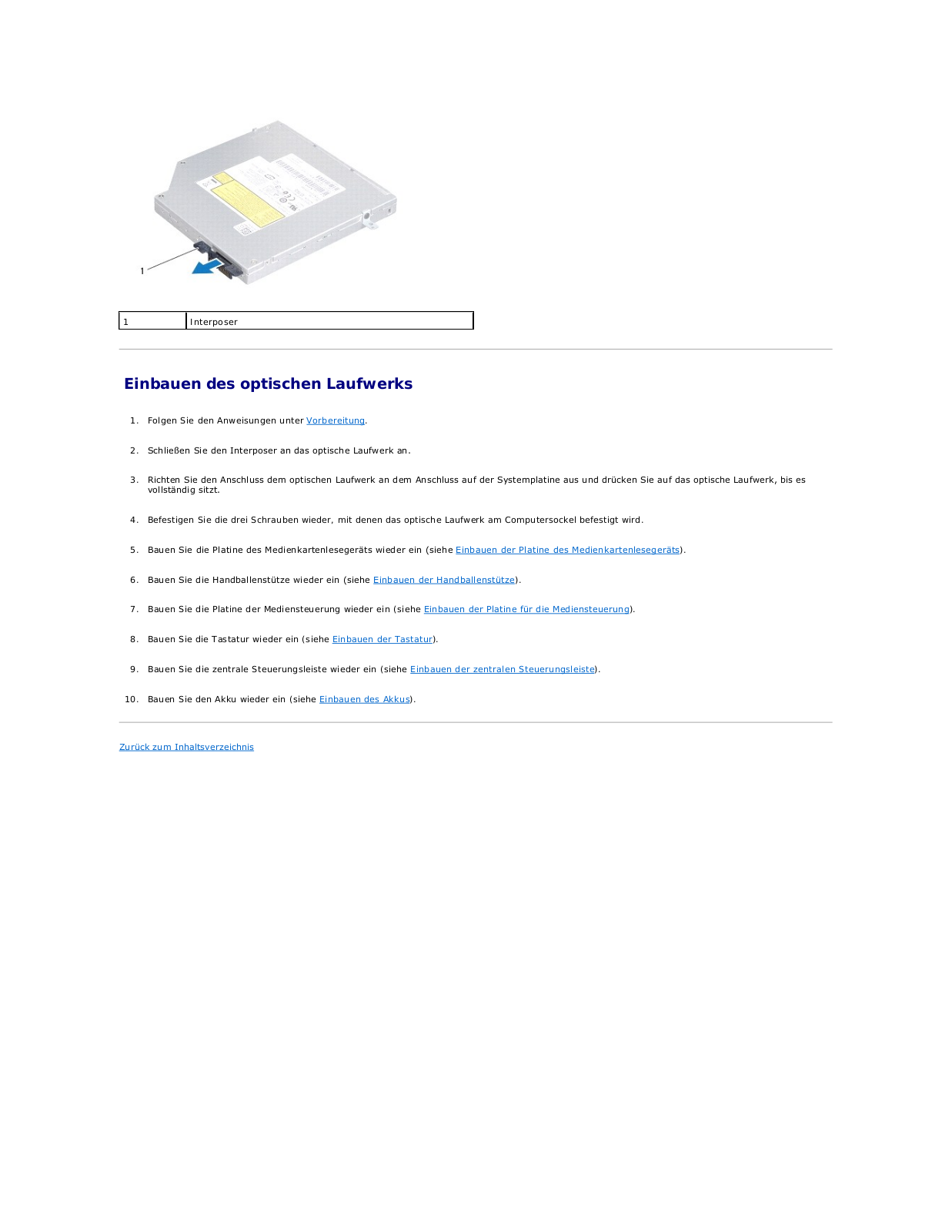

Festplatte(n)	Optisches Laufwerk
Speichermodule	USB-Platine

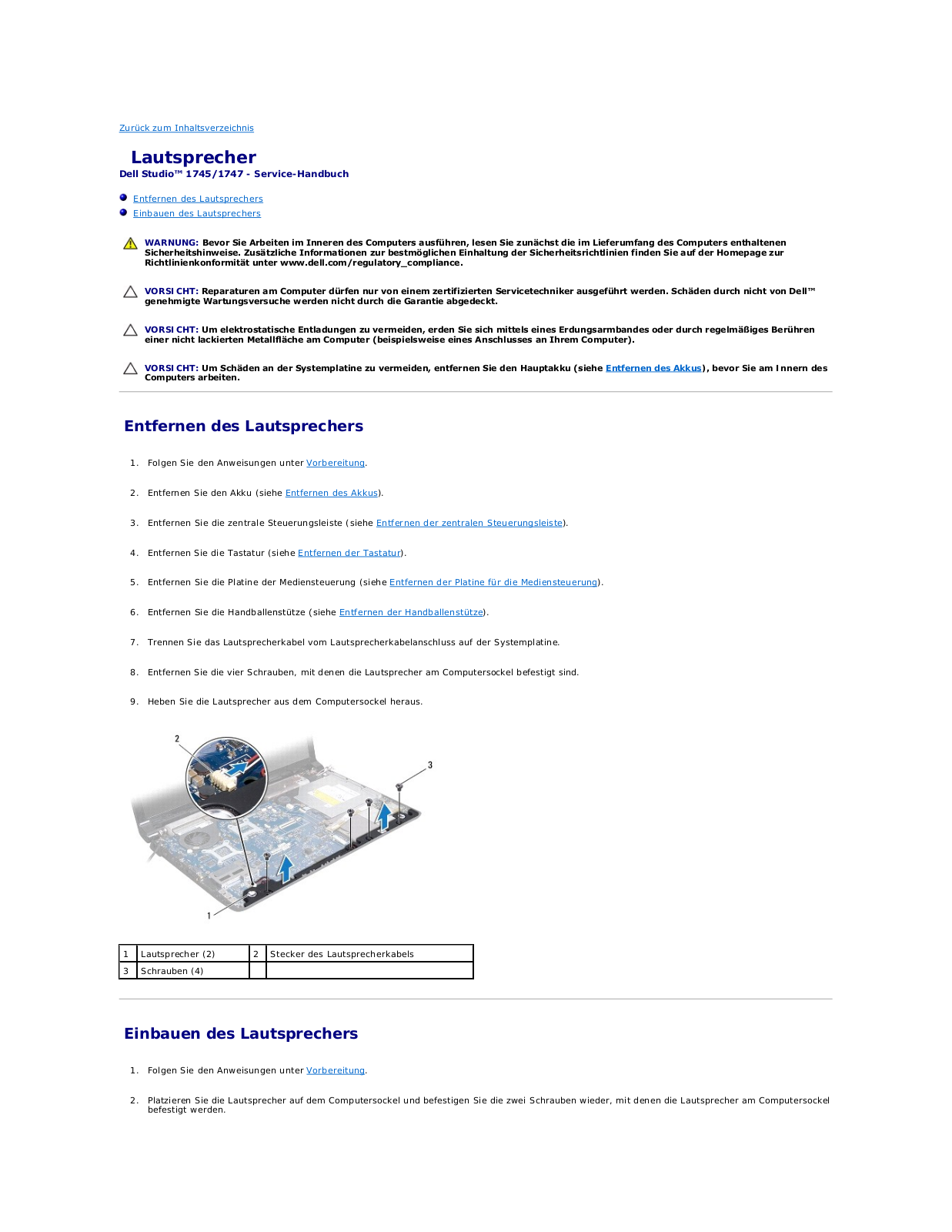

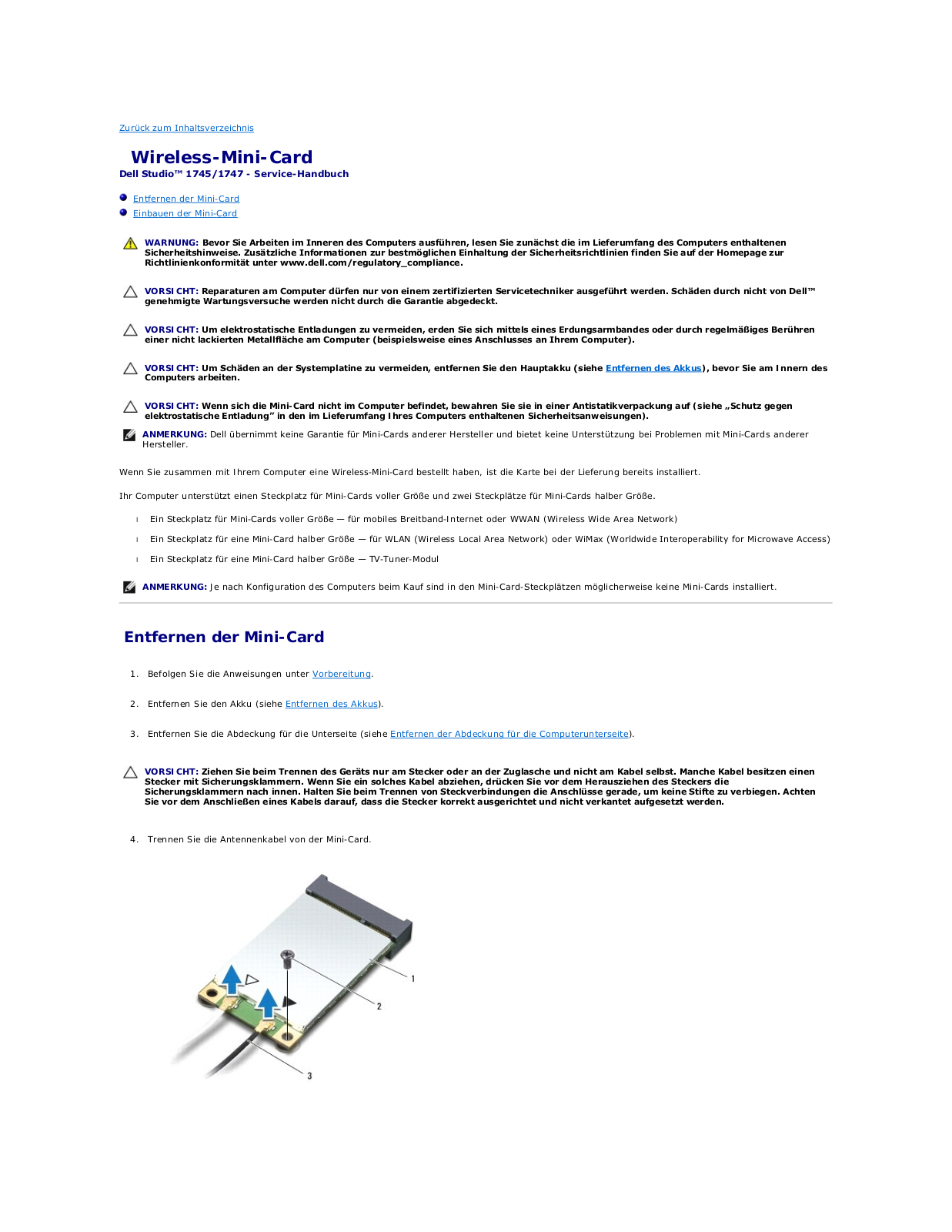

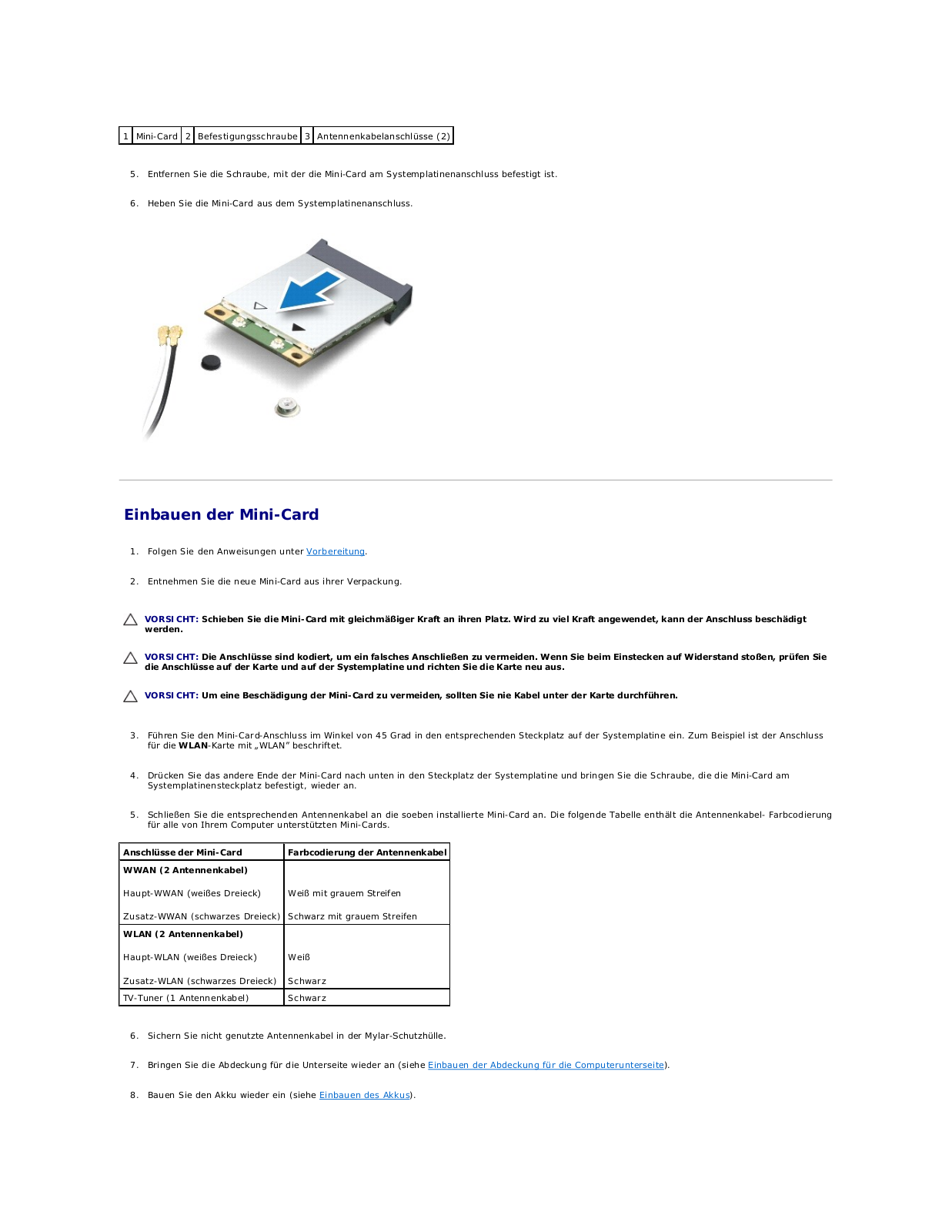

Wireless-Mini-Card	Lautsprecher
Knopfzellenbatterie	Systemplatine

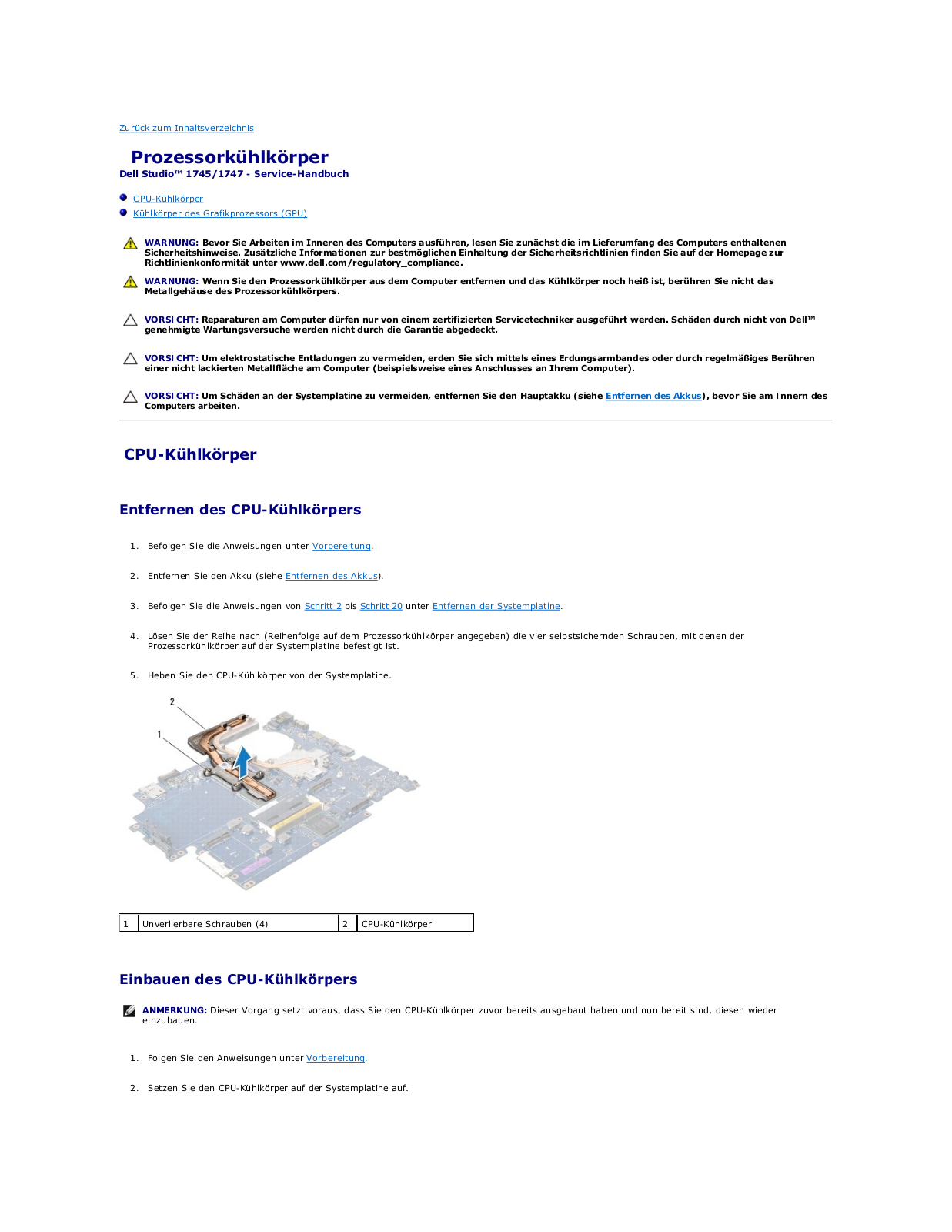

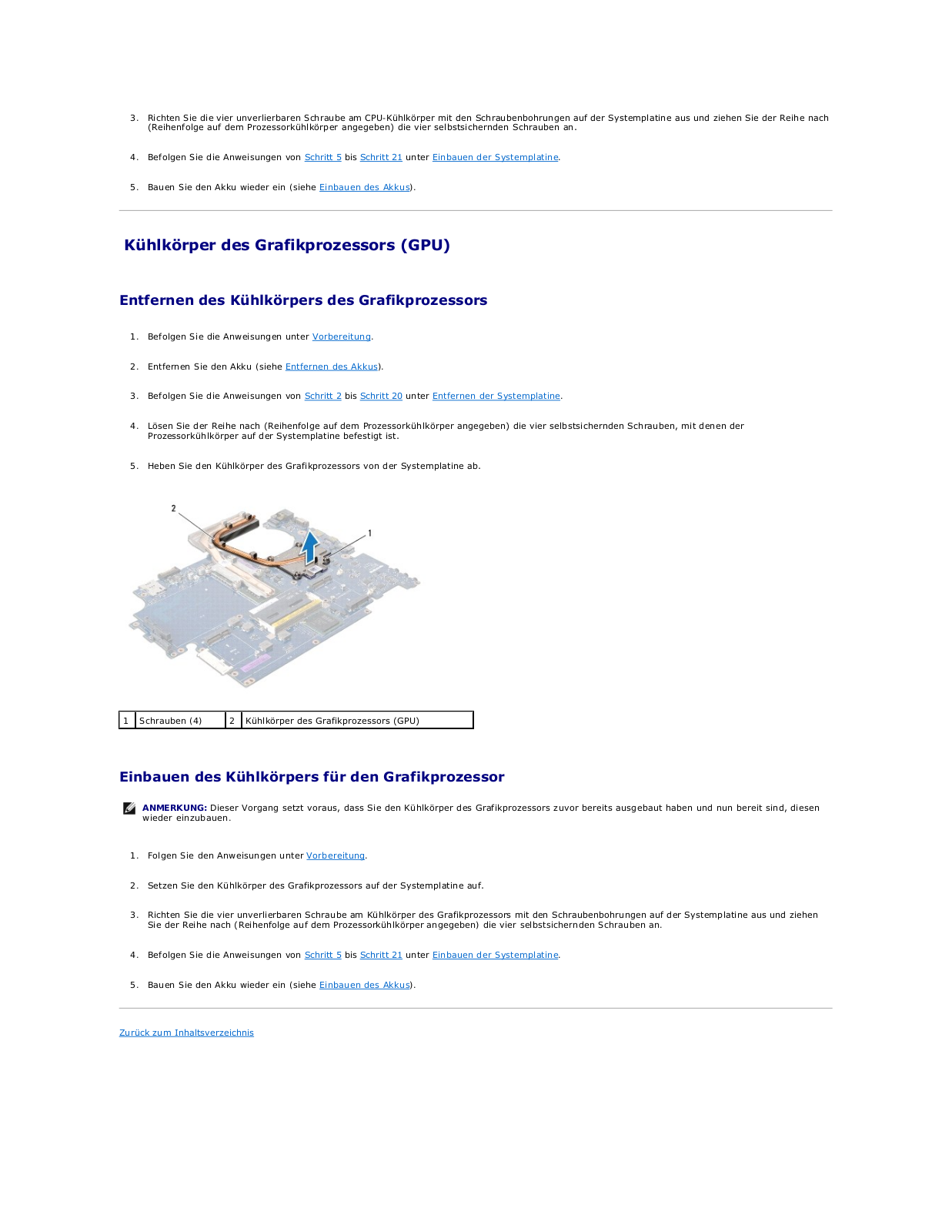

Zentrale Steuerungsleiste	Prozessorkühlkörper

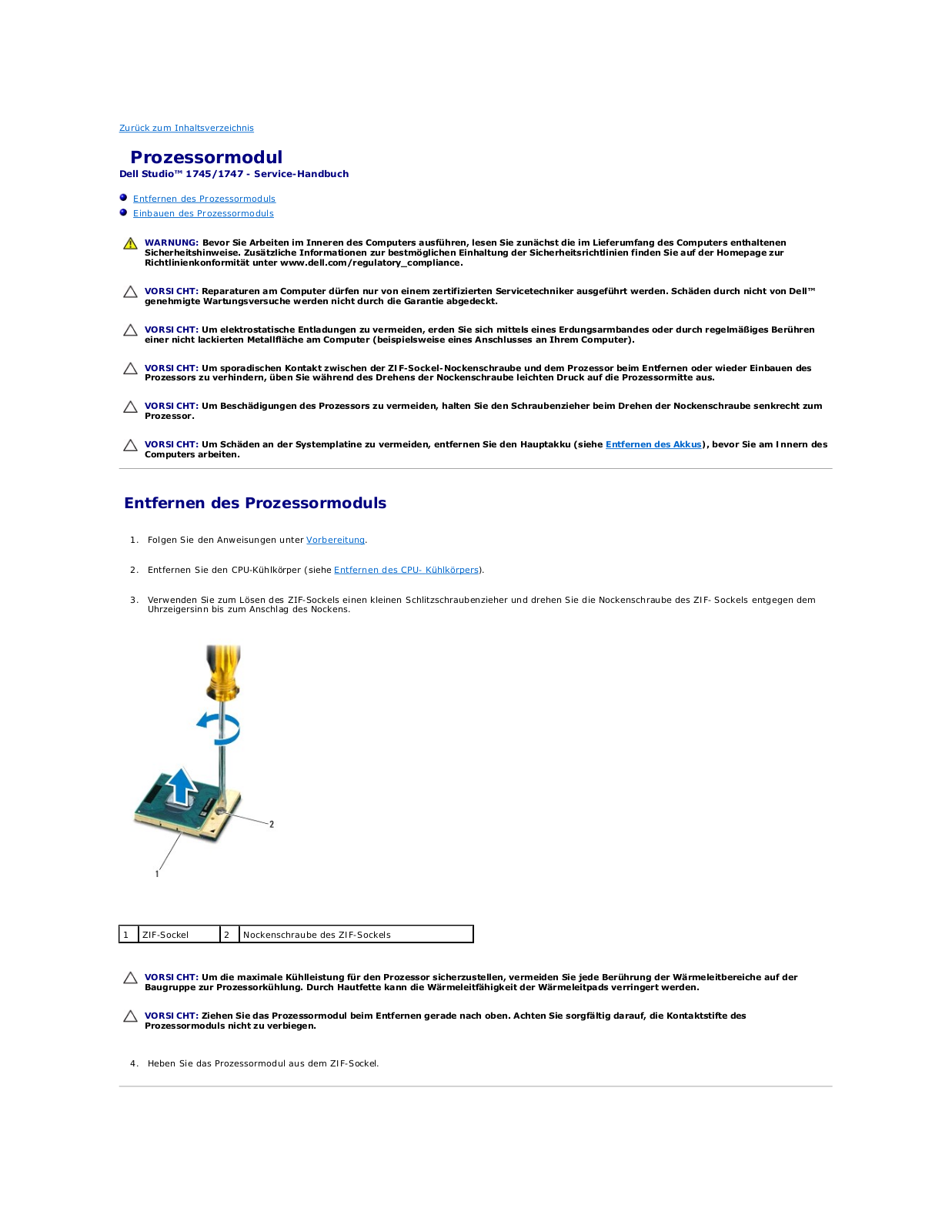

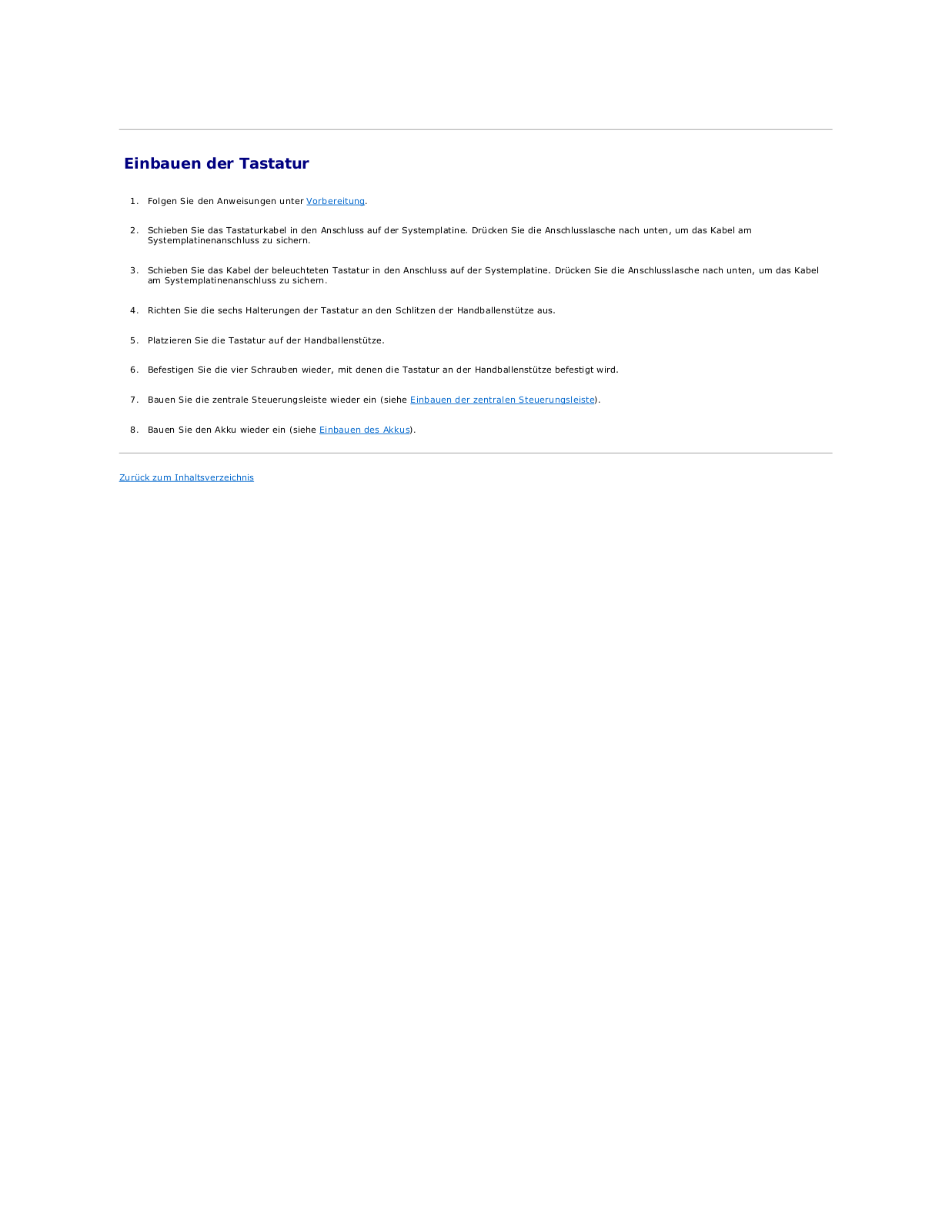

Tastatur	Prozessormodul

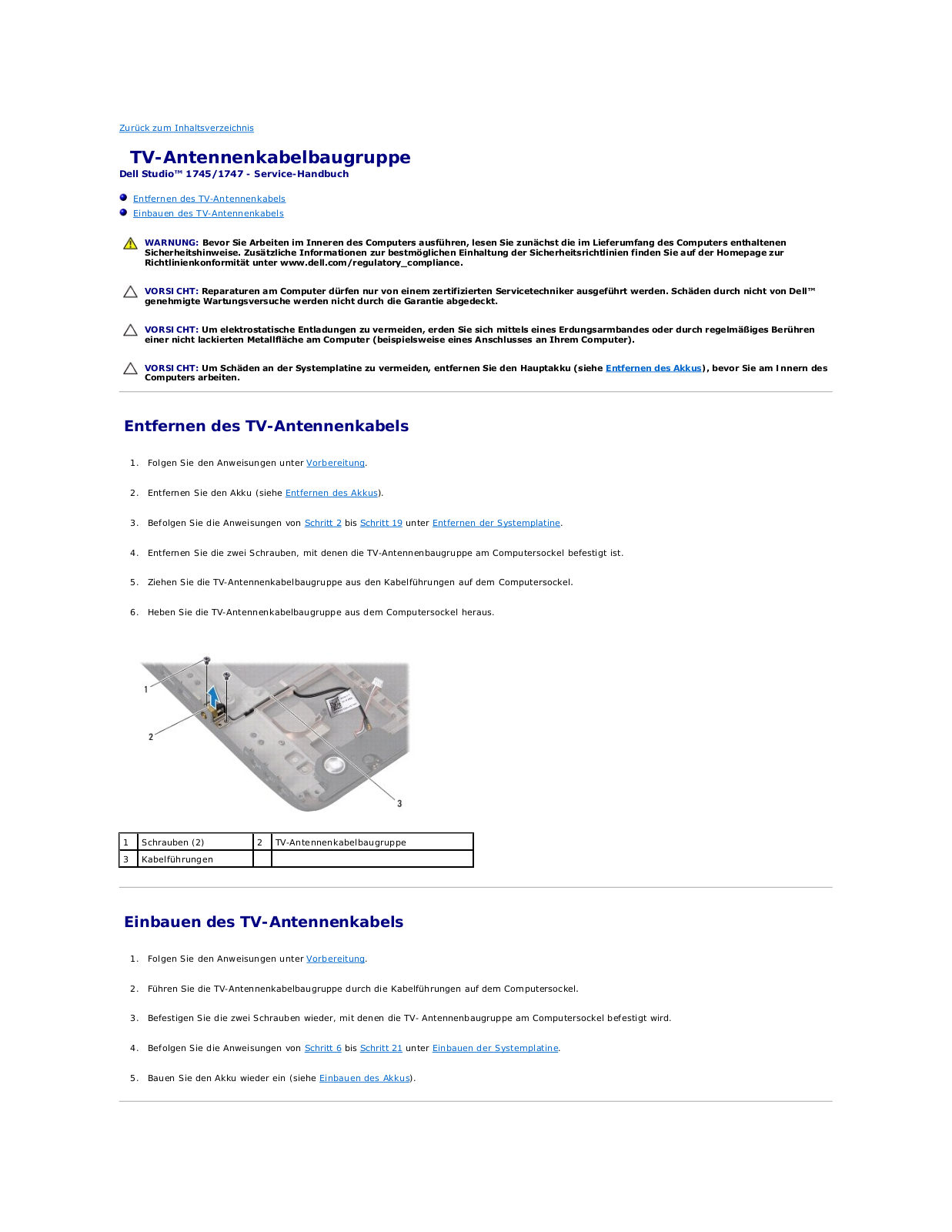

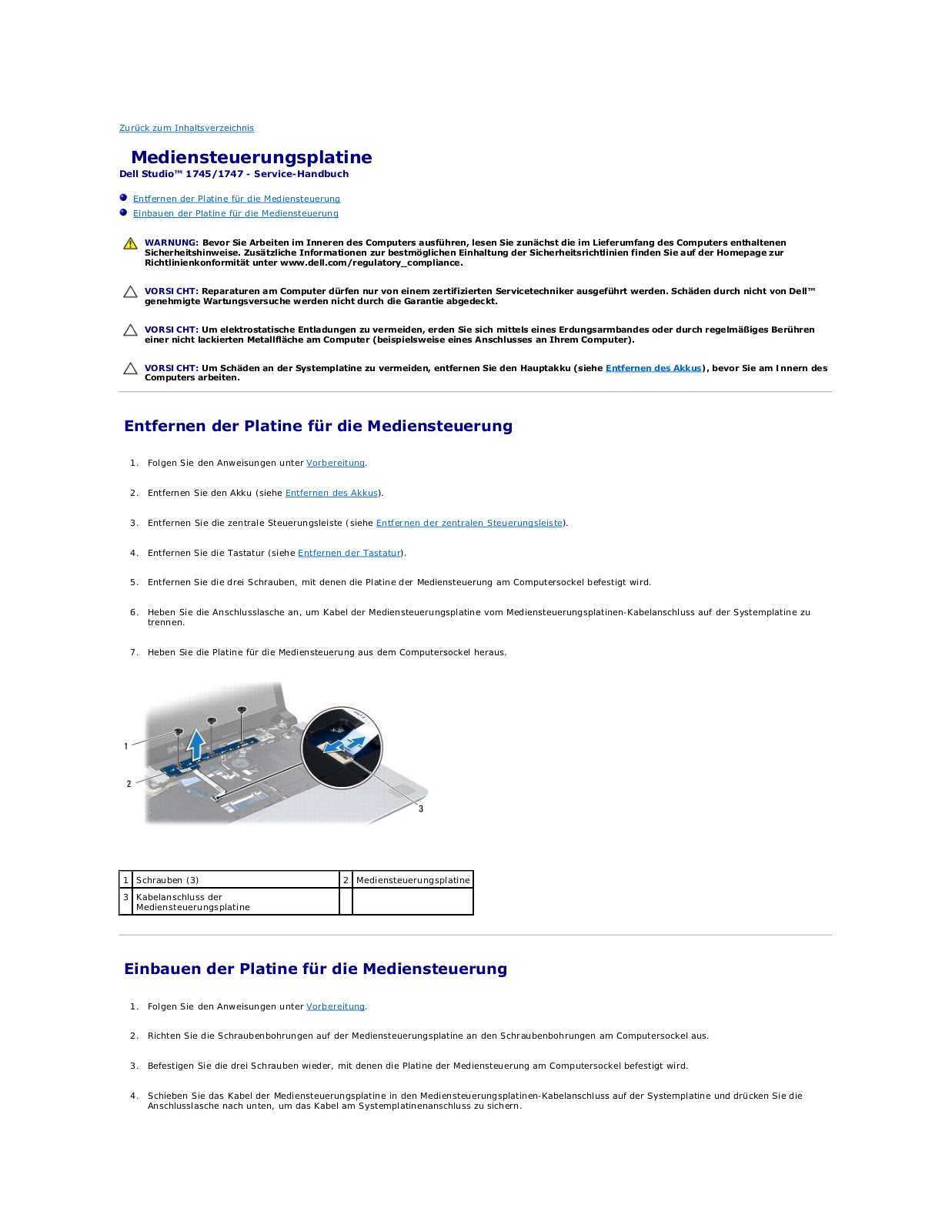

Mediensteuerungsplatine	TV-Antennenkabelbaugruppe
Anzeige	Subwooferbaugruppe
Kamera	Netzadapteranschluss

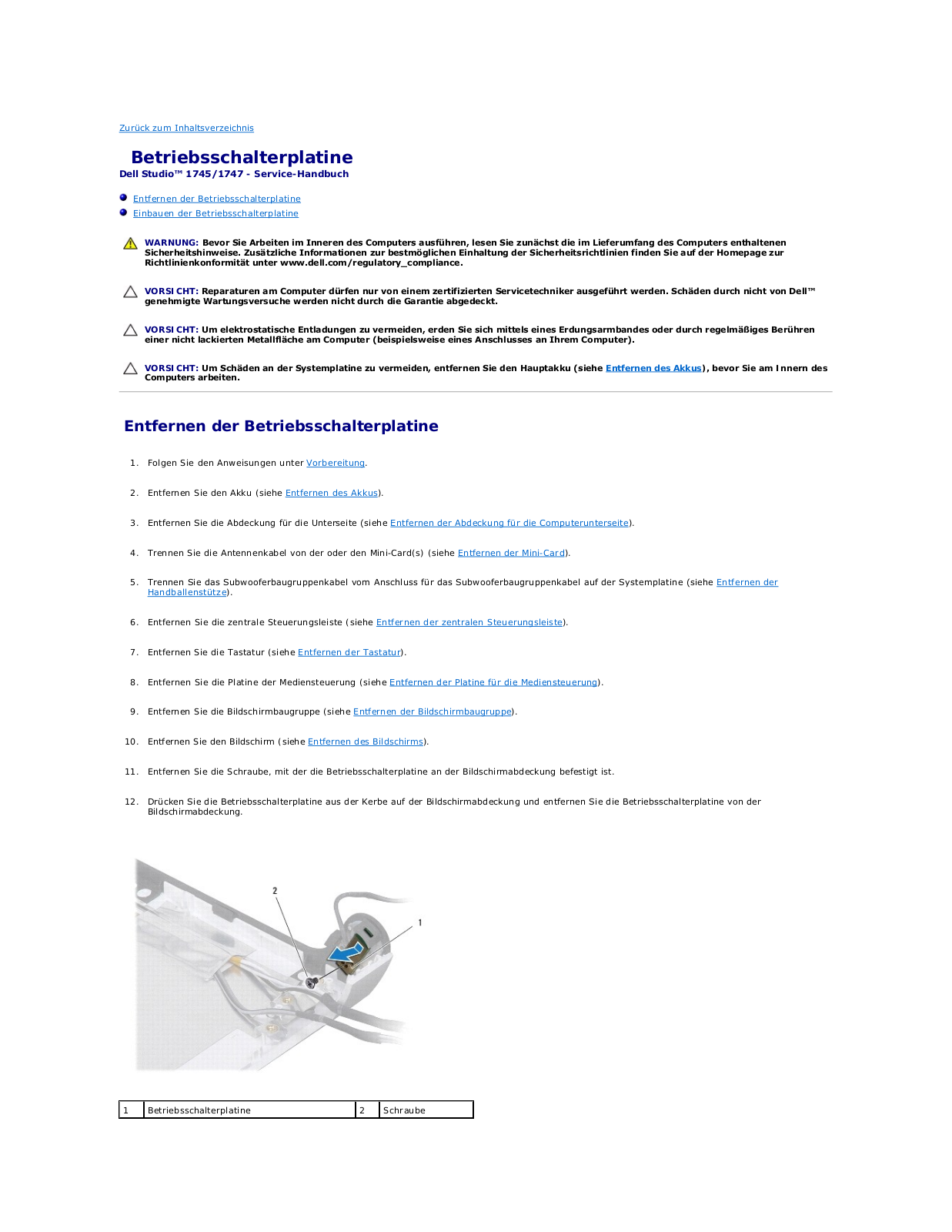

Betriebsschalterplatine	Akkufreigabevorrichtung
Handballenstütze	Aktualisieren des BIOS

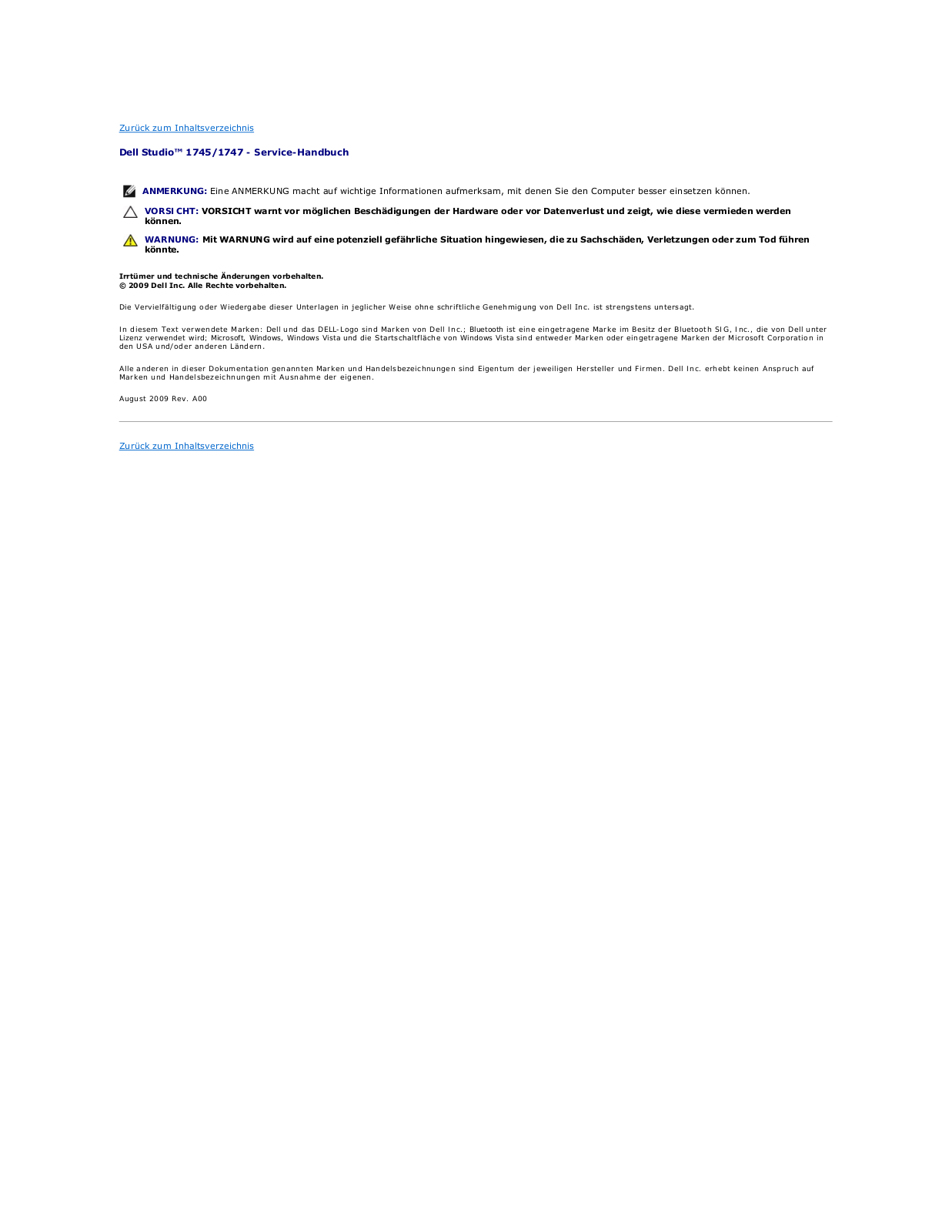

Anmerkungen, Vorsichtshinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Computer besser einsetzen können.

VORSICHT: VORSICHT warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.

WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen könnte.

Die Vervielfältigung oder Wiedergabe dieser Unterlagen in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.

In diesem Text verwendete Marken: Dell und das DELL-Logo sind Marken von Dell Inc.; Bluetooth ist eine eingetragene Marke im Besitz der Bluetooth SIG, Inc., die von Dell unter Lizenz verwendet wird; Microsoft, Windows, Windows Vista und die Startschaltfläche von Windows Vista sind entweder Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.

Betriebsbestimmungen für Modelle der Serie P02E

Betriebsbestimmungen für den Typ P02E001

August 2009 Rev. A00

Zurück zum Inhaltsverzeichnis

Netzadapteranschluss

Dell Studio™ 1745/1747 - Service-Handbuch

Entfernen des Netzadapteranschlusses

Einbauen des Netzadapteranschlusses

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

VORSICHT: Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise eines Anschlusses an Ihrem Computer).

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des Akkus), bevor Sie am Innern des Computers arbeiten.

Entfernen des Netzadapteranschlusses

1.Folgen Sie den Anweisungen unter Vorbereitung.

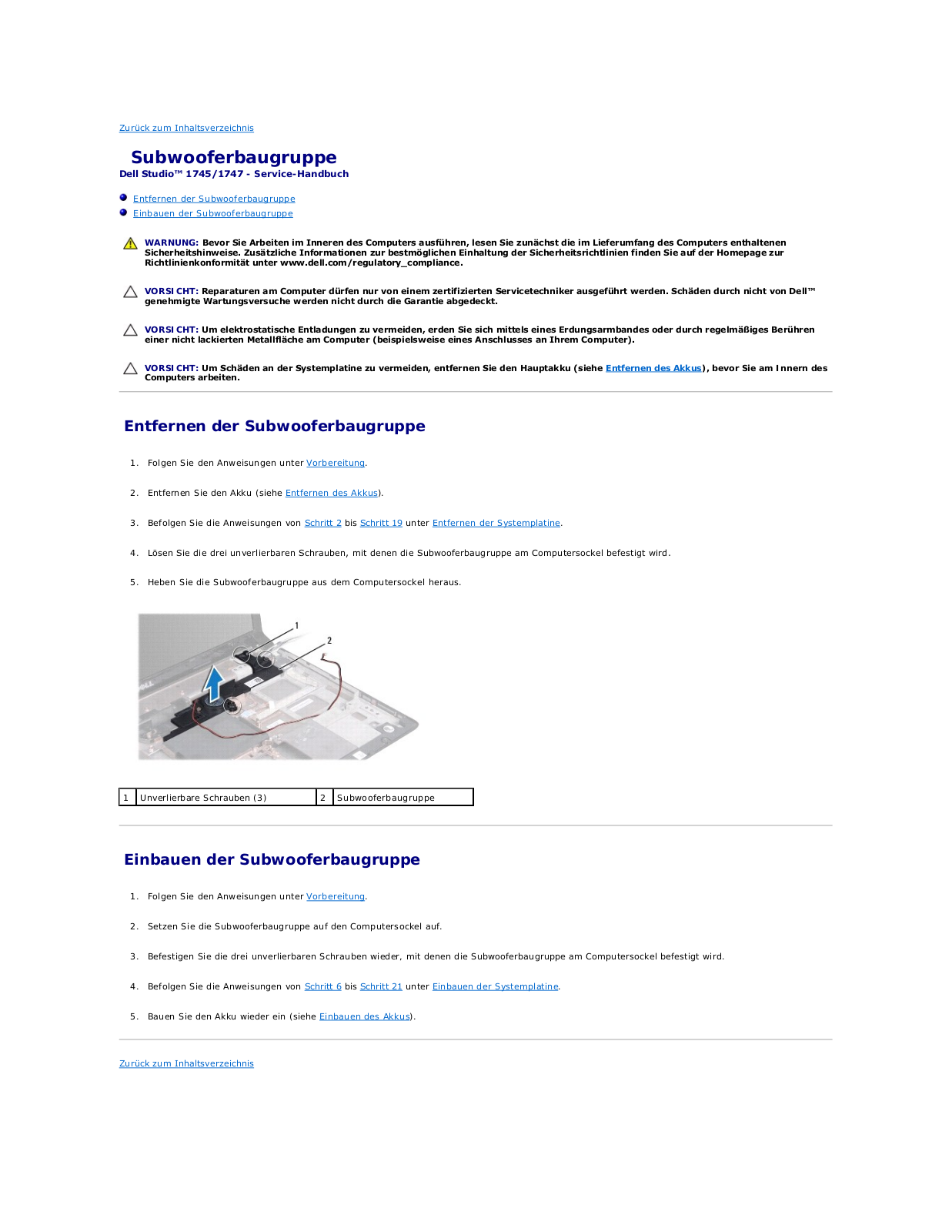

2.Entfernen Sie die Subwooferbaugruppe (siehe Entfernen der Subwooferbaugruppe).

3.Merken Sie sich die Kabelführung des Netzadapteranschlusskabels und heben Sie den Netzadapteranschluss aus dem Computersockel.

1	Netzadapteranschluss	2	Netzadapteranschlusskabel

Einbauen des Netzadapteranschlusses

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Verlegen Sie das Netzadapteranschlusskabel und stecken Sie den Netzteilanschluss am Computersockel ein.

3.Bauen Sie die Subwooferbaugruppe wieder ein (siehe Einbauen der Subwooferbaugruppe).

Zurück zum Inhaltsverzeichnis

Abdeckung für die Unterseite

Dell Studio™ 1745/1747 - Service-Handbuch

Entfernen der Abdeckung für die Computerunterseite

Einbauen der Abdeckung für die Computerunterseite

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des Akkus), bevor Sie am Innern des Computers arbeiten.

Entfernen der Abdeckung für die Computerunterseite

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Entfernen Sie den Akku (siehe Entfernen des Akkus).

3.Entfernen Sie die sechs Schrauben, mit denen die Abdeckung für die Computerunterseite am Computersockel befestigt ist.

4.Heben Sie die Abdeckung für die Unterseite in dem in der folgenden Abbildung gezeigten Winkel vom Computer ab.

1 Schrauben (6)

2 Abdeckung für die Unterseite

3 Klammern (4)

Einbauen der Abdeckung für die Computerunterseite

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Richten Sie die vier Halterungen Abdeckung für die Unterseite mit den Steckplätzen am Computersockel aus und lassen Sie sie vorsichtig einrasten.

3.Befestigen Sie die sechs Schrauben wieder, mit denen die Abdeckung für die Computerunterseite am Computersockel befestigt wird.

4.Bauen Sie den Akku wieder ein (siehe Einbauen des Akkus).

Zurück zum Inhaltsverzeichnis

Akkufreigabevorrichtung

Dell Studio™ 1745/1747 - Service-Handbuch

Entfernen der Akkuvorrichtung

Einbauen der Akkufreigabevorrichtung

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des Akkus), bevor Sie am Innern des Computers arbeiten.

Entfernen der Akkuvorrichtung

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Entfernen Sie die Subwooferbaugruppe (siehe Entfernen der Subwooferbaugruppe).

3.Entfernen Sie die drei Schrauben, mit denen die Akkuvorrichtung am Computersockel befestigt ist.

4.Entfernen Sie mit einem kleinen Schraubendreher die Sperrklinkenfeder an der Akkufreigabevorrichtung.

5.Heben Sie die Akkufreigabevorrichtung aus dem Computersockel heraus.

1	Schrauben (3)	2	Akkufreigabevorrichtung

3	Sperrklinkenfeder

Einbauen der Akkufreigabevorrichtung

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Setzen Sie die Akkufreigabevorrichtung auf der Systemplatine auf.

3.Verwenden Sie einen kleinen Schraubendreher, um die Sperrklinkenfeder am Haken des Computersockels einzuhängen.

4.Befestigen Sie die drei Schrauben wieder, mit denen die Akkuvorrichtung am Computersockel befestigt ist.

5.Bauen Sie die Subwooferbaugruppe wieder ein (siehe Einbauen der Subwooferbaugruppe).

Zurück zum Inhaltsverzeichnis

Vorbereitung

Dell Studio™ 1745/1747 - Service-Handbuch

Empfohlene Werkzeuge

Ausschalten des Computers

Vor der Arbeit im Innern des Computers

Dieses Handbuch enthält Anleitungen für den Einund Ausbau von Komponenten des Computers. Wenn nicht anders angegeben, wird bei jedem Verfahren vorausgesetzt, dass folgende Bedingungen zutreffen:

•Sie haben die Schritte unter Ausschalten des Computers und Vor der Arbeit im Innern des Computers ausgeführt.

•Sie haben die im Lieferumfang Ihres Computers enthaltenen Sicherheitsinformationen gelesen.

•Eine Komponente kann ausgewechselt oder—falls separat erworben—installiert werden, indem die Schritte zum Ausbauen der Komponente in umgekehrter Reihenfolge ausgeführt werden.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Verfahren sind ggf. die folgenden Werkzeuge bzw. Hilfsmittel erforderlich:

•Kleiner Schlitzschraubenzieher

•Kreuzschlitzschraubenzieher

•Stift aus Kunststoff

•Die BIOS-Upgrade-CD oder das ausführbare Programm zur BIOS-Aktualisierung sind auf der Dell-Support-Website verfügbar unter support.dell.com

Ausschalten des Computers

VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor

Sie den Computer ausschalten.

1.Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.

2.Fahren Sie das Betriebssystem herunter:

Windows® Vista:

Klicken Sie auf Start , dann auf den Pfeil , und wählen Sie Herunterfahren.

Windows® 7:

Klicken Sie auf Start und dann auf Herunterfahren.

3.Stellen Sie sicher, dass der Computer ausgeschaltet ist. Wenn der Computer beim Herunterfahren des Betriebssystems nicht automatisch ausgeschaltet wurde, halten Sie den Netzschalter so lange gedrückt, bis sich der Computer ausschaltet.

Vor der Arbeit im Innern des Computers

Die folgenden Sicherheitshinweise schützen den Computer vor möglichen Schäden und dienen der persönlichen Sicherheit des Benutzers.

VORSICHT: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um. Berühren Sie keine Komponenten oder die Kontakte auf einer Karte. Berühren Sie keine Komponenten oder die Kontakte auf einer Karte.Berühren Sie keine Komponenten oder die Kontakte auf einer Karte. Halten Sie Karten ausschließlich an den Rändern oder am Montageblech fest. Fassen Sie Komponenten, wie zum Beispiel einen Prozessor, grundsätzlich an den Kanten und niemals an den Kontaktstiften an.

VORSICHT: Ziehen Sie beim Trennen des Geräts nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Manche Kabel besitzen einen Stecker mit Sicherungsklammern. Wenn Sie ein solches Kabel abziehen, drücken Sie vor dem Herausziehen des Steckers die Sicherungsklammern nach innen. Halten Sie beim Trennen von Steckverbindungen die Anschlüsse gerade, um keine Stifte zu verbiegen. Achten Sie vor dem Anschließen eines Kabels darauf, dass die Stecker korrekt ausgerichtet und nicht verkantet aufgesetzt werden.

VORSICHT: Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor die Arbeiten im Inneren des Computers begonnen werden.

1.Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird.

2.Schalten Sie den Computer (siehe Ausschalten des Computers) und alle angeschlossenen Geräte aus.

VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab.

3.Trennen Sie alle Telefonund Netzwerkkabel vom Computer.

4.Drücken Sie die entsprechenden Freigabetasten, um ggf. im ExpressCardSteckplatz oder im 8-in-1-Medienkartenleser installierte Karten auszuwerfen.

5.Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz.

6.Trennen Sie alle angeschlossenen Geräte von Ihrem Computer.

VORSICHT: Um Beschädigungen der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des Akkus), bevor Sie am Innern des Computers arbeiten.

7.Entfernen Sie den Akku (siehe Entfernen des Akkus).

8.Drehen Sie den Computer mit der Oberseite nach oben. Öffnen Sie den Bildschirm und drücken Sie den Betriebsschalter, um die Systemplatine zu erden.

Zurück zum Inhaltsverzeichnis

Aktualisieren des BIOS

Dell Studio™ 1745/1747 - Service-Handbuch

Aktualisieren des BIOS von einer CD

Aktualisieren des BIOS von der Festplatte

Wenn zum Lieferumfang des neuen Prozessors oder der neuen Systemplatine eine BIOS-Upgrade-CD gehört, aktualisieren Sie das BIOS von der CD. Ist keine

BIOS-Upgrade-CD verfügbar, aktualisieren Sie das BIOS von der Festplatte.

Aktualisieren des BIOS von einer CD

1. Vergewissern Sie sich, dass der Netzadapter angeschlossen und der Hauptakku ordnungsgemäß installiert ist.

ANMERKUNG: Falls Sie zum Aktualisieren des BIOS eine BIOS-Upgrade-CD verwenden, richten Sie den Computer so ein, dass er von einer CD aus startet, bevor Sie die CD einlegen.

2.Legen Sie die BIOS-Upgrade-CD ein und starten Sie den Computer neu.

Folgen Sie den Anweisungen auf dem Bildschirm. Der Computer setzt den Startvorgang fort und aktualisiert das neue BIOS. Nach dem Abschluss der

Aktualisierung führt der Computer automatisch einen Neustart durch.

3.Drücken Sie während des POST-Vorgangs auf <F2>, um das System- Setup-Programm aufzurufen.

4.Drücken Sie auf <Esc> und klicken Sie auf Load Setup Defaults (SetupStandardwerte laden), im daraufhin angezeigten Popup-Fenster auf Yes (Ja), um die Standardeinstellungen Ihres Computers wiederherzustellen.

5.Entfernen Sie die BIOS-Upgrade-CD aus dem Laufwerk.

6.Wählen Sie Exit Saving Changes (Änderungen speichern und beenden) und im daraufhin angezeigten Popup-Fenster Ja, um die Konfigurationsänderungen zu speichern.

7.Das BIOS-Upgrade wird beendet und der Computer startet automatisch neu.

Aktualisieren des BIOS von der Festplatte

1.Vergewissern Sie sich, dass der Netzadapter angeschlossen, der Hauptakku ordnungsgemäß installiert und ein Netzwerkkabel angeschlossen ist.

2.Schalten Sie den Computer ein.

3.Rufen Sie die Dell Support-Website unter support.dell.com auf.

4.Klicken Sie auf Treiber und Downloads® Modell auswählen.

5.Wählen Sie die Produktart aus der Liste Produktreihe auswählen aus.

6.Wählen Sie den Produkttyp aus der Liste Produkttyp auswählen aus.

7.Wählen Sie das Produktmodell aus der Liste Produktmodell auswählen aus.

ANMERKUNG: Wenn Sie ein anderes Modell ausgewählt haben und neu beginnen möchten, klicken oben rechts im Menü auf Abbrechen.

8.Klicken Sie auf Bestätigen.

9.Eine Liste der Ergebnisse wird auf dem Bildschirm angezeigt Klicken Sie auf BIOS.

10.Klicken Sie auf Download Now (Jetzt herunterladen), um die neueste BIOS-Datei herunterzuladen. Das Fenster File Download (Dateidownload) wird angezeigt.

11.Klicken Sie auf Save (Speichern), um die Datei auf Ihrem Desktop zu speichern. Die Datei wird auf Ihren Desktop heruntergeladen.

12.Klicken Sie auf Close (Schließen), wenn das Fenster Download Complete (Download beendet) angezeigt wird.

Das Dateisymbol wird auf Ihrem Desktop angezeigt und trägt denselben Namen wie die heruntergeladene BIOS-Aktualisierungsdatei.

13. Doppelklicken Sie auf das Dateisymbol auf dem Desktop und folgen Sie den Anweisungen auf dem Bildschirm.

Zurück zum Inhaltsverzeichnis

Integrierte Karte mit Bluetooth® Wireless-Technologie

Dell Studio™ 1745/1747 - Service-Handbuch

Entfernen der Bluetooth-Karte

Einbauen der Bluetooth-Karte

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des Akkus), bevor Sie am Innern des Computers arbeiten.

Falls Sie Ihren Computer mit einer Bluetooth Wireless-Technologie-Karte bestellt haben, ist diese schon installiert.

Entfernen der Bluetooth-Karte

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Entfernen Sie den Akku (siehe Entfernen des Akkus).

3.Entfernen Sie die zentrale Steuerungsleiste (siehe Entfernen der zentralen Steuerungsleiste).

4.Entfernen Sie die Tastatur (siehe Entfernen der Tastatur).

5.Entfernen Sie die Platine der Mediensteuerung (siehe Entfernen der Platine für die Mediensteuerung).

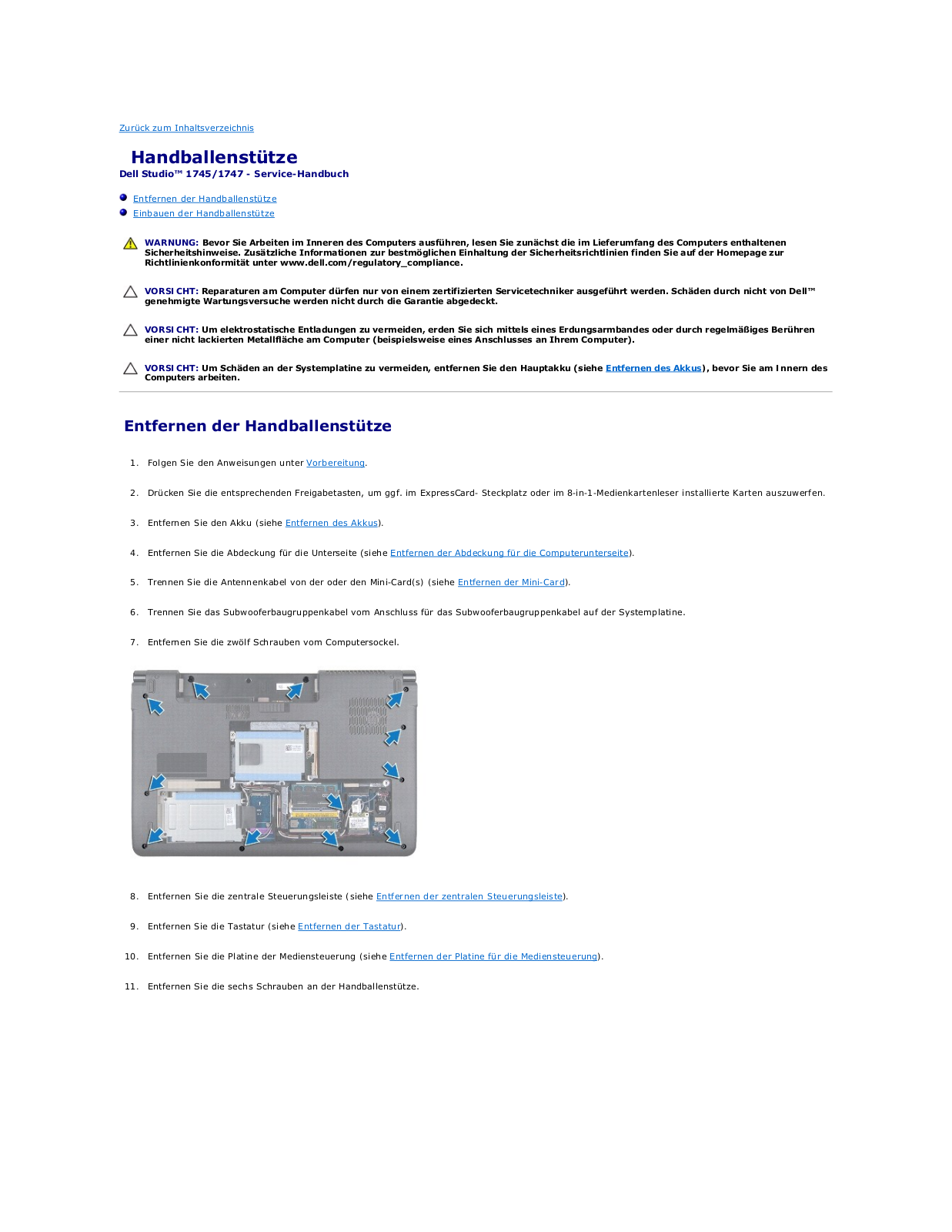

6.Entfernen Sie die Handballenstütze (siehe Entfernen der Handballenstütze).

7.Entfernen Sie die Schraube, mit der die Bluetooth-Karte an der Systemplatine befestigt wird.

8.Ziehen Sie die Bluetooth-Karte nach oben, um sie von dem Anschluss auf der Systemplatine zu trennen.

1	Bluetooth-Karte	2	Systemplatinenanschluss
3	Schraube

Einbauen der Bluetooth-Karte

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Richten Sie den Anschluss der Bluetooth-Karte an dem Anschluss auf der Systemplatine aus und drücken Sie auf die Bluetooth-Karte, bis sie vollständig sitzt.

3.Befestigen Sie die Schraube wieder, mit der die Bluetooth-Karte an der Systemplatine befestigt wird.

4.Bauen Sie die Handballenstütze wieder ein (siehe Einbauen der Handballenstütze).

5.Bauen Sie die Platine der Mediensteuerung wieder ein (siehe Einbauen der Platine für die Mediensteuerung).

6.Bauen Sie die Tastatur wieder ein (siehe Einbauen der Tastatur).

7.Bauen Sie die zentrale Steuerungsleiste wieder ein (siehe Einbauen der zentralen Steuerungsleiste).

8.Bauen Sie den Akku wieder ein (siehe Einbauen des Akkus).

Zurück zum Inhaltsverzeichnis

Kamera

Dell Studio™ 1745/1747 - Service-Handbuch

Entfernen der Kamera

Einbauen der Kamera

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des Akkus), bevor Sie am Innern des Computers arbeiten.

Entfernen der Kamera

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Entfernen Sie den Akku (siehe Entfernen des Akkus).

3.Entfernen Sie die Abdeckung für die Unterseite (siehe Entfernen der Abdeckung für die Computerunterseite).

4.Trennen Sie die Antennenkabel von der oder den Mini-Card(s) (siehe Entfernen der Mini-Card).

5.Trennen Sie das Subwooferbaugruppenkabel vom Anschluss für das Subwooferbaugruppenkabel auf der Systemplatine (siehe Entfernen der Handballenstütze).

6.Entfernen Sie die zentrale Steuerungsleiste (siehe Entfernen der zentralen Steuerungsleiste).

7.Entfernen Sie die Tastatur (siehe Entfernen der Tastatur).

8.Entfernen Sie die Platine der Mediensteuerung (siehe Entfernen der Platine für die Mediensteuerung).

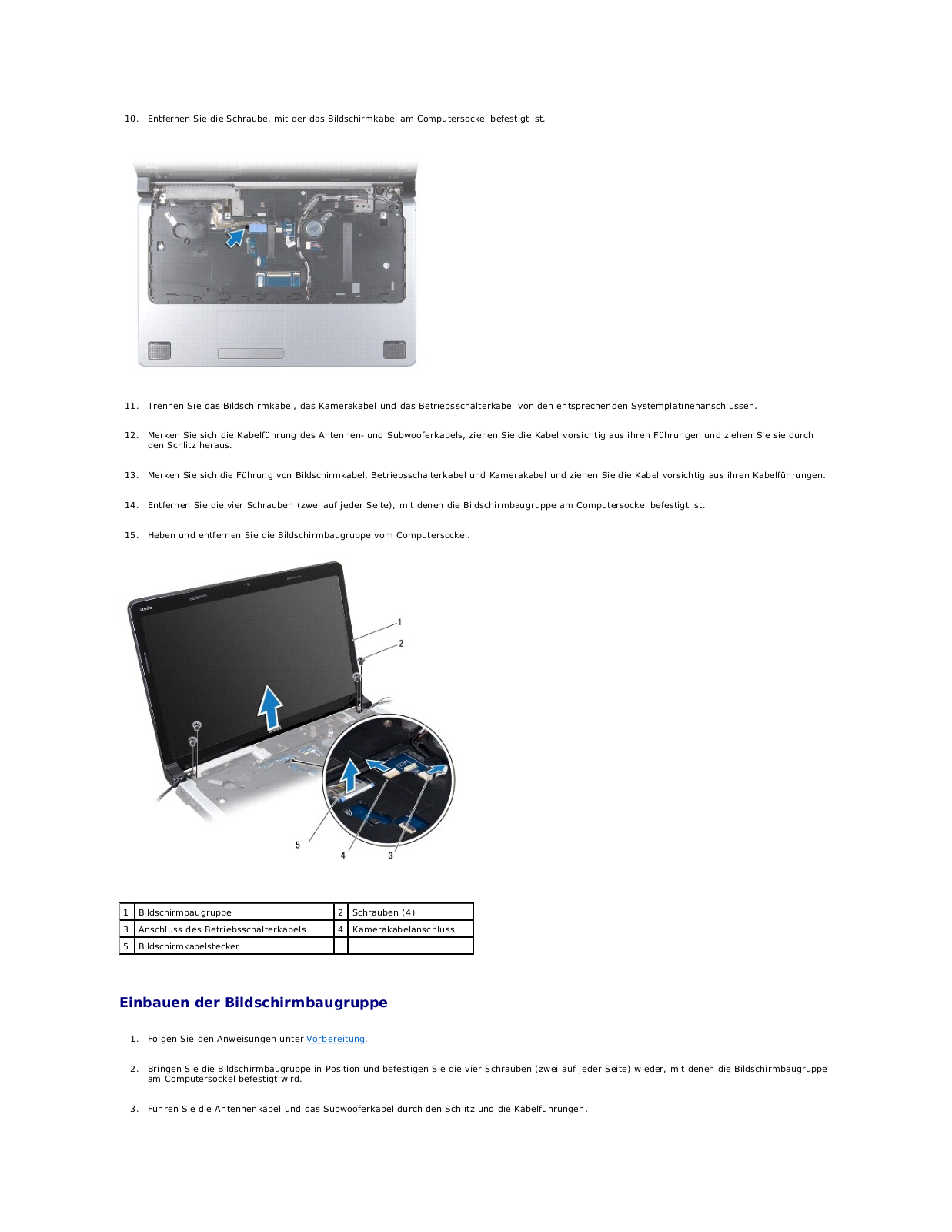

9.Entfernen Sie die Bildschirmbaugruppe (siehe Entfernen der Bildschirmbaugruppe).

10.Entfernen Sie den Bildschirm (siehe Entfernen des Bildschirms).

11.Entfernen Sie die zwei Schrauben, mit denen das Kameramodul an der Bildschirmabdeckung befestigt wird.

12.Entfernen Sie das Kameramodul.

Schrauben (2)

Kamera

3 Kamerakabelanschluss

Einbauen der Kamera

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Richten Sie die Schraubenbohrungen auf der Kameraplatine mit den Schraubenbohrungen der Bildschirmabdeckung aus.

3.Befestigen Sie die zwei Schrauben wieder, mit denen das Kameramodul an der Bildschirmabdeckung befestigt wird.

4.Bauen Sie den Bildschirm wieder ein (siehe Einbauen des Bildschirms).

5.Bauen Sie die Bildschirmbaugruppe wieder ein (siehe Einbauen der Bildschirmbaugruppe).

6.Bauen Sie die Platine der Mediensteuerung wieder ein (siehe Einbauen der Platine für die Mediensteuerung).

7.Bauen Sie die Tastatur wieder ein (siehe Einbauen der Tastatur).

8.Bauen Sie die zentrale Steuerungsleiste wieder ein (siehe Einbauen der zentralen Steuerungsleiste).

9.Schließen Sie das Subwooferbaugruppenkabel an den Anschluss für das Subwooferbaugruppenkabel auf der Systemplatine an (siehe Einbauen der Handballenstütze).

10.Schließen Sie die Antennenkabel an die Mini-Card(s) an (siehe Einbauen der Mini-Card).

11.Bringen Sie die Abdeckung für die Unterseite wieder an (siehe Einbauen der Abdeckung für die Computerunterseite).

12.Bauen Sie den Akku wieder ein (siehe Einbauen des Akkus).

Zurück zum Inhaltsverzeichnis

Platine des Medienkartenlesegeräts

Dell Studio™ 1745/1747 - Service-Handbuch

Entfernen der Platine des Medienkartenlesegeräts

Einbauen der Platine des Medienkartenlesegeräts

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des Akkus), bevor Sie am Innern des Computers arbeiten.

Entfernen der Platine des Medienkartenlesegeräts

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Drücken Sie die entsprechenden Freigabetasten, um ggf. im ExpressCardSteckplatz oder im 8-in-1-Medienkartenleser installierte Karten auszuwerfen.

3.Entfernen Sie den Akku (siehe Entfernen des Akkus).

4.Entfernen Sie die zentrale Steuerungsleiste (siehe Entfernen der zentralen Steuerungsleiste).

5.Entfernen Sie die Tastatur (siehe Entfernen der Tastatur).

6.Entfernen Sie die Platine der Mediensteuerung (siehe Entfernen der Platine für die Mediensteuerung).

7.Entfernen Sie die Handballenstütze (siehe Entfernen der Handballenstütze).

8.Trennen Sie das Kabel der Platine des Medienkartenlesegeräts vom zugehörigen Anschluss auf der Systemplatine.

9.Entfernen Sie die Schraube, mit der die Platine des Medienkartenlesegeräts am Computersockel befestigt ist.

10.Heben Sie die Platine des Medienkartenlesegeräts aus dem Computersockel heraus.

1 Schraube	2 Platine des
	Medienkartenlesegeräts

3Kabelanschluss der Platine des

Medienkartenlesegeräts

Einbauen der Platine des Medienkartenlesegeräts

1. Folgen Sie den Anweisungen unter Vorbereitung.

2.Platzieren Sie die Platine des Medienkartenlesegeräts auf dem Computersockel und bringen Sie die Schraube wieder an, mit der die Platine des Medienkartenlesegeräts am Computersockel befestigt wird.

3.Schließen Sie das Kabel der Platine des Medienkartenlesegeräts an den zugehörigen Anschluss auf der Systemplatine an.

4.Bauen Sie die Handballenstütze wieder ein (siehe Einbauen der Handballenstütze).

5.Bauen Sie die Platine der Mediensteuerung wieder ein (siehe Einbauen der Platine für die Mediensteuerung).

6.Bauen Sie die Tastatur wieder ein (siehe Einbauen der Tastatur).

7.Bauen Sie die zentrale Steuerungsleiste wieder ein (siehe Einbauen der zentralen Steuerungsleiste).

8.Bauen Sie den Akku wieder ein (siehe Einbauen des Akkus).

9.Installieren Sie alle zuvor entfernten Karten im ExpressCard-Steckplatz oder im 8-in-1-Medienkartenleser.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Zentrale Steuerungsleiste

Dell Studio™ 1745/1747 - Service-Handbuch

Entfernen der zentralen Steuerungsleiste

Einbauen der zentralen Steuerungsleiste

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des Akkus), bevor Sie am Innern des Computers arbeiten.

Entfernen der zentralen Steuerungsleiste

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Entfernen Sie den Akku (siehe Entfernen des Akkus).

3.Entfernen Sie die Schraube, mit der die zentrale Steuerungsleiste am Computersockel befestigt ist.

4.Stellen Sie den Computer wieder aufrecht und öffnen Sie den Bildschirm so weit wie möglich.

5.Bewegen Sie die zentrale Steuerungsleiste von der Rückseite des Computers aus mithilfe eines Plastikstifts vorsichtig nach oben.

6.Belassen Sie die zentrale Steuerungsleiste in ihrer angewinkelten Position.

1	Zentrale Steuerungsleiste	2	Stift aus Kunststoff

Einbauen der zentralen Steuerungsleiste

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Richten Sie die Halterungen an der zentralen Steuerungsleiste an den Steckplätzen an der Handballenstütze aus und lassen Sie die Leiste einrasten.

3.Drehen Sie den Computer um und setzen Sie die Schraube, mit der die zentrale Steuerungsleiste am Computersockel befestigt ist, wieder ein.

4.Bauen Sie den Akku wieder ein (siehe Einbauen des Akkus).

Zurück zum Inhaltsverzeichnis

Knopfzellenbatterie

Dell Studio™ 1745/1747 - Service-Handbuch

Entfernen der Knopfzellenbatterie

Einbauen der Knopfzellenbatterie

VORSICHT: Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des Akkus), bevor Sie am Innern des Computers arbeiten.

Entfernen der Knopfzellenbatterie

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Entfernen Sie den Akku (siehe Entfernen des Akkus).

3.Entfernen Sie die Abdeckung für die Unterseite (siehe Entfernen der Abdeckung für die Computerunterseite).

4.Trennen Sie das Kabel der Knopfzellenbatterie vom entsprechenden Anschluss auf der Systemplatine.

5.Lösen Sie mit einem Stift aus Kunststoff die Knopfzellenbatterie vom Computersockel.

1	Knopfzellenbatterie	2	Anschluss für Knopfzellenbatterie

Einbauen der Knopfzellenbatterie

1.Folgen Sie den Anweisungen unter Vorbereitung.

2.Positionieren Sie die Knopfzellenbatterie auf dem Computersockel.

3.Schließen Sie das Kabel der Knopfzellenbatterie an den entsprechenden Anschluss auf der Systemplatine an.

4.Bringen Sie die Abdeckung für die Unterseite wieder an (siehe Einbauen der Abdeckung für die Computerunterseite).

5.Bauen Sie den Akku wieder ein (siehe Einbauen des Akkus).

Zurück zum Inhaltsverzeichnis

+ 44 hidden pages
