Dell Precision Tower 7910
Ägarens handbok
Regleringsmodell: D02X
Regleringstyp: D02X003
Anmärkningar, försiktighetsbeaktanden
och varningar
OBS: Obs! ger viktig information som kan hjälpa dig att få ut mer av datorn.
VIKTIGT!: VIKTIGT! Indikerar risk för skada på maskinvaran eller förlust av data, samt ger
information om hur du undviker problemet.
VARNING: En varning signalerar risk för egendomsskada, personskada eller dödsfall.
© 2016 Dell Inc. Med ensamrätt. Denna produkt är föremål för amerikansk och internationell copyrightlag och andra
lagar gällande immateriell egendom. Dell och Dell-logotypen är varumärken som tillhör Dell Inc. i USA och/eller andra
jurisdiktioner. Alla övriga varumärken och namn som nämns häri kan vara varumärken som tillhör respektive företag.
2016 - 04
Rev. A02
Innehåll
1 Arbeta med datorn................................................................................................6
Innan du arbetar inuti datorn................................................................................................................6
Stänga av datorn....................................................................................................................................7
När du har arbetat inuti datorn............................................................................................................. 8
2 Ta bort och installera komponenter................................................................. 9
Rekommenderade verktyg....................................................................................................................9
Systemöversikt.......................................................................................................................................9
Ta bort nätaggregatet..........................................................................................................................12
Installera nätaggregatet.......................................................................................................................13
Ta bort frontkåpan...............................................................................................................................13
Installera frontpanelen........................................................................................................................ 14
Ta bort hårddisken...............................................................................................................................14
Installera hårddisken............................................................................................................................17
Ta bort den vänstra kåpan...................................................................................................................17
Installera den vänstra kåpan................................................................................................................18
Ta bort intrångsbrytaren......................................................................................................................18
Installera intrångsbrytaren...................................................................................................................19
Ta bort PCI-kortet............................................................................................................................... 19
Installera PCI-kortet............................................................................................................................20
Ta bort den optiska Slimline-enheten................................................................................................20
Installera den optiska Slimline-enheten.............................................................................................23
Ta bort minnesskyddet........................................................................................................................23
Installera minnesskyddet.................................................................................................................... 24
Ta bort minnet.....................................................................................................................................25
Installera minnet..................................................................................................................................25
Ta bort knappcellsbatteriet.................................................................................................................25
Installera knappcellsbatteriet..............................................................................................................26
Ta bort kylflänsen................................................................................................................................26
Installera kylflänsen............................................................................................................................. 27

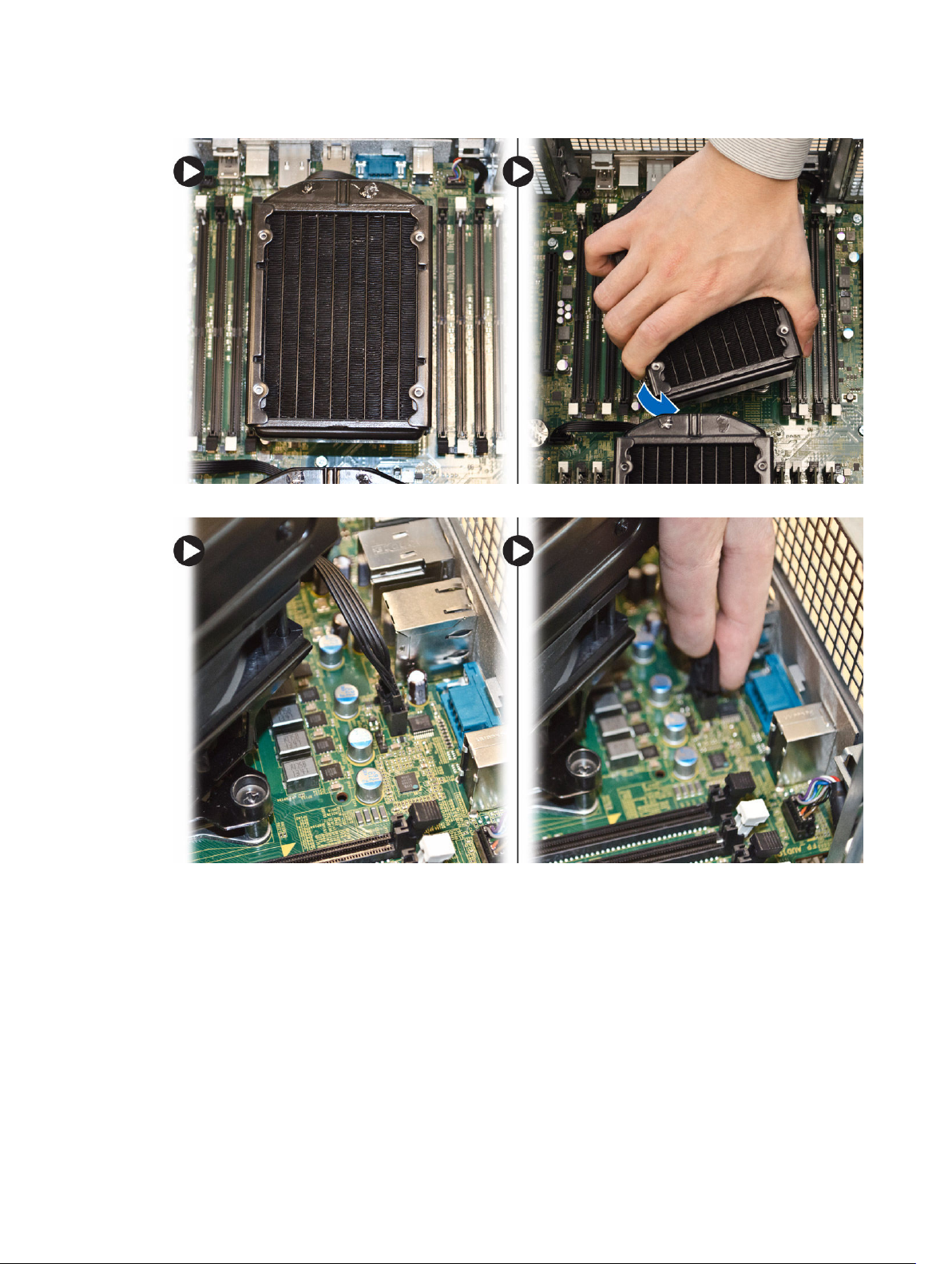

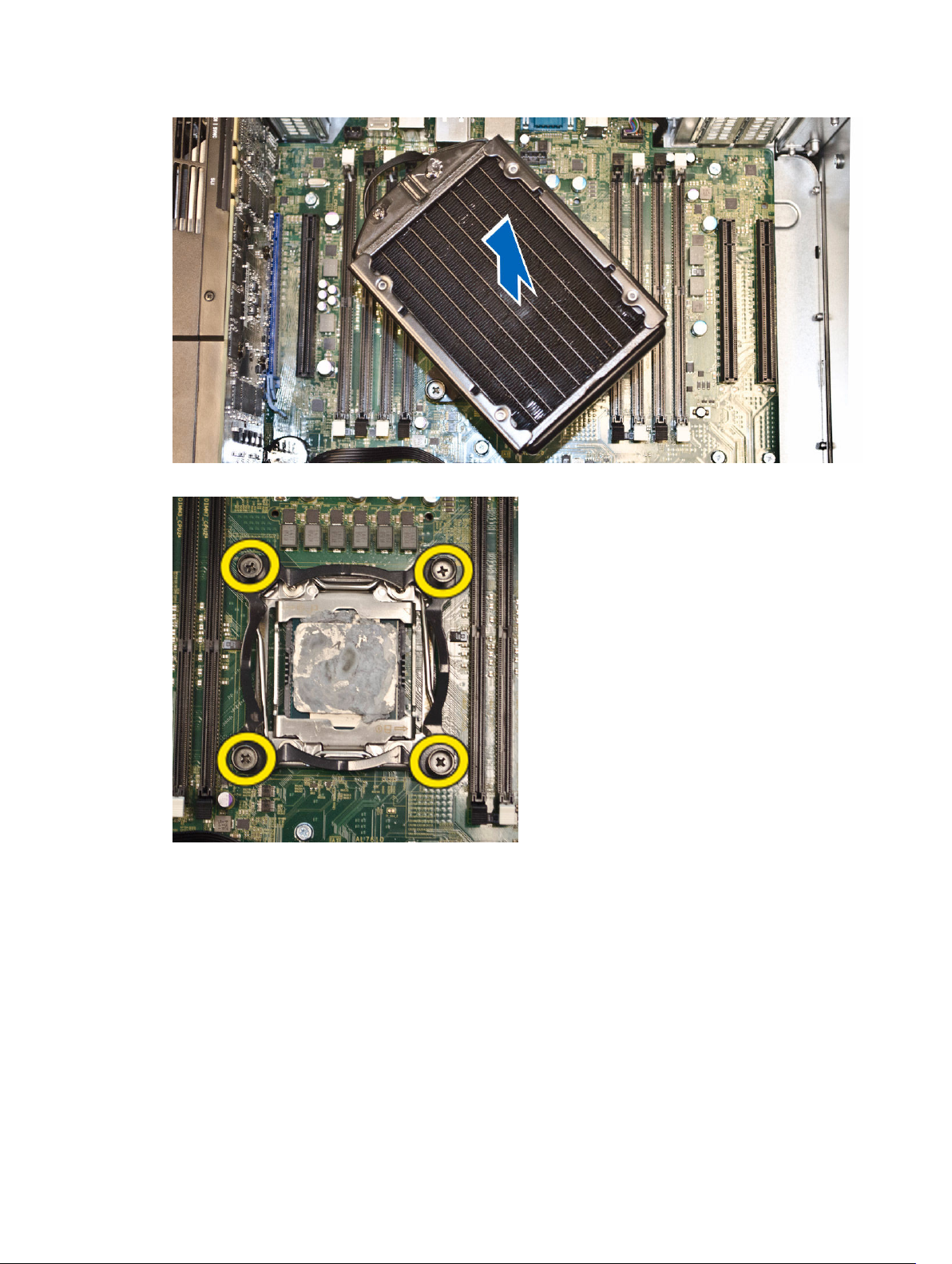

Ta bort kylflänsen med vätskekylaren (tillval).....................................................................................29

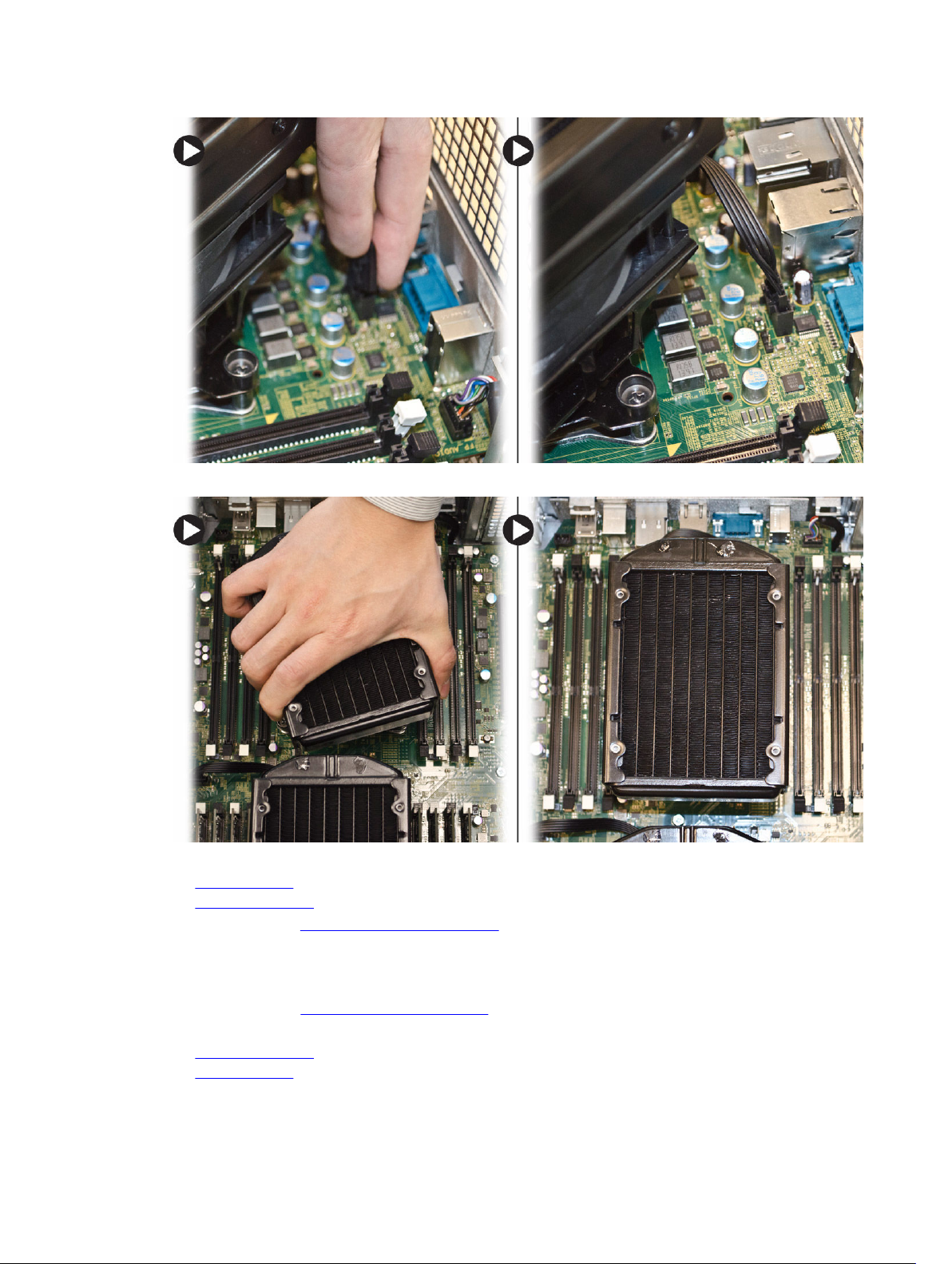

Installera kylfläns med vätskekylare (tillval).........................................................................................31
Ta bort kylflänsfläkten.........................................................................................................................33
Installera kylflänsfläkten......................................................................................................................34
Ta bort PCIe-korthållaren...................................................................................................................34
Installera PCIe-korthållaren................................................................................................................ 35
Ta bort systemfläktenheten................................................................................................................ 35
Installera systemfläktmonteringen.....................................................................................................40
3
Ta bort frontramen............................................................................................................................. 40
Installera frontramen...........................................................................................................................41

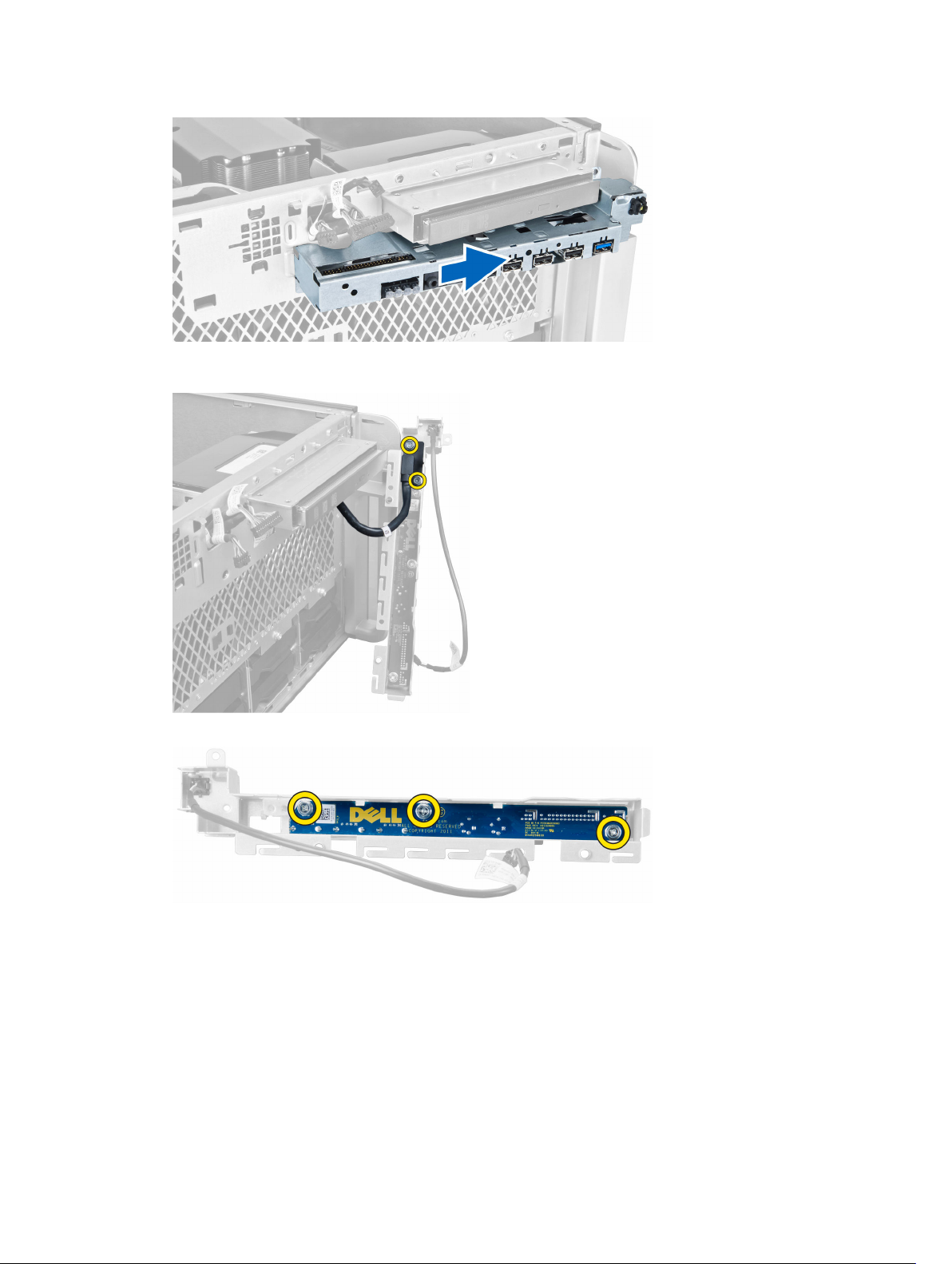

Ta bort I/O-panelen och USB 3.0-portarna...................................................................................... 42
Installera I/O-panelen och USB 3.0-portarna................................................................................... 43
Ta bort strömbrytaren.........................................................................................................................44
Installera strömbrytaren......................................................................................................................45
Ta bort högtalaren.............................................................................................................................. 45
Installera högtalaren........................................................................................................................... 46
Ta bort den högra kåpan.....................................................................................................................47
Installera den högra kåpan................................................................................................................. 48
Ta bort den optiska enheten (5,25-tums).......................................................................................... 48
Installera den optiska enheten (5,25-tums)....................................................................................... 49
Ta bort termodetektorn för hårddisken............................................................................................. 49
Installera termodetektorn för hårddisken ..........................................................................................51
Ta bort processorn.............................................................................................................................. 51
Installera processorn...........................................................................................................................52
Ta bort hårddiskfläkten....................................................................................................................... 52
Installera hårddiskfläkten.................................................................................................................... 54
Ta bort nätaggregatskortet.................................................................................................................54
Installera nätaggregatskortet.............................................................................................................. 55
Komponenter på moderkortet........................................................................................................... 55
Ta bort moderkortet............................................................................................................................57
Installera moderkortet.........................................................................................................................59
3 Ytterligare information......................................................................................60
Riktlinjer för minnesmoduler..............................................................................................................60

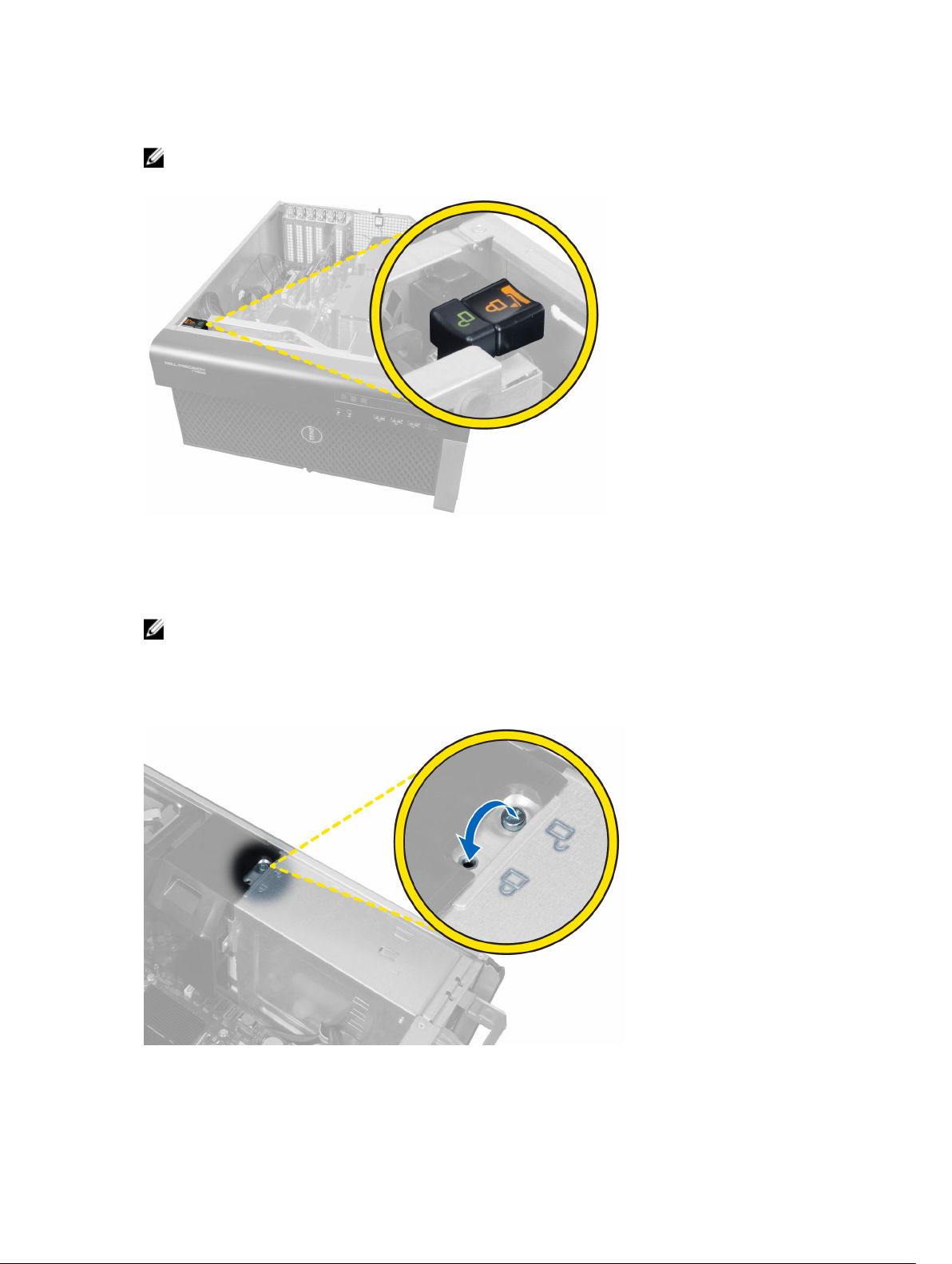

Chassilås på frontpanelen.................................................................................................................. 60
Lås för nätaggregatsenheten.............................................................................................................. 61
4 Systeminstallationsprogrammet..................................................................... 62
Boot Sequence....................................................................................................................................62
Navigeringstangenter..........................................................................................................................62
Navigeringstangenter....................................................................................................................62
Alternativ i systeminstallationsprogrammet.......................................................................................63
Uppdatera BIOS .................................................................................................................................. 71
System- och installationslösenord..................................................................................................... 72
Tilldela ett systemlösenord och ett installationslösenord........................................................... 72
Radera eller ändra ett befintligt system- och/eller installationslösenord................................... 73
Inaktivera ett systemlösenord....................................................................................................... 73
5 Diagnostik............................................................................................................ 75
Förbättrad systemutvärderingsdiagnostik före start (ePSA)...............................................................75
4
6 Felsöka datorn.....................................................................................................76
Felmeddelanden..................................................................................................................................76
Fel som helt stoppar datorn..........................................................................................................76
Fel som inte stoppar datorn..........................................................................................................76
Fel som tillfälligt stoppar datorn....................................................................................................77
7 Tekniska specifikationer....................................................................................78
8 Kontakta Dell.......................................................................................................84
5
1
Arbeta med datorn
Innan du arbetar inuti datorn
Följ säkerhetsanvisningarna nedan för att skydda dig och datorn mot potentiella skador. Om inget annat
anges förutsätts i varje procedur i det här dokumentet att följande villkor har uppfyllts:
• Du har läst säkerhetsinformationen som medföljde datorn.
• En komponent kan ersättas eller – om du köper den separat – monteras i omvänd ordning jämfört
med borttagningsproceduren.
VARNING: Koppla bort nätströmmen innan du öppnar datorkåpan eller -panelerna. När du är klar
med arbetet inuti datorn, sätt tillbaka alla kåpor, paneler och skruvar innan du ansluter
nätströmmen.
VARNING: Innan du utför något arbete inuti datorn ska du läsa säkerhetsanvisningarna som
medföljde datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance .
VIKTIGT!: Många reparationer får endast utföras av behörig tekniker. Du bör bara utföra
felsökning och enkla reparationer som beskrivs i produktdokumentationen eller instruerats av
supportteamet online eller per telefon. Skada som uppstår p.g.a. service som inte godkänts av
Dell täcks inte av garantin. Läs och följ säkerhetsanvisningarna som medföljer produkten.
VIKTIGT!: Undvik elektrostatiska urladdningar genom att jorda dig själv. Använd ett
antistatarmband eller vidrör en omålad metallyta (till exempel en kontakt på datorns baksida)
med jämna mellanrum.
VIKTIGT!: Hantera komponenter och kort varsamt. Rör inte komponenterna eller kontakterna på
ett kort. Håll kortet i kanterna eller i metallfästet. Håll alltid en komponent, t.ex. en processor, i
kanten och aldrig i stiften.
VIKTIGT!: När du kopplar bort en kabel ska du alltid dra i kontakten eller i dess dragflik, inte i
själva kabeln. Vissa kablar har kontakter med låsflikar. Tryck i så fall in låsflikarna innan du
kopplar ur kabeln. Dra isär kontakterna rakt ifrån varandra så att inga kontaktstift böjs. Se även till
att båda kontakterna är korrekt inriktade innan du kopplar in kabeln.
OBS: Färgen på datorn och vissa komponenter kan skilja sig från de som visas i det här dokumentet.
För att undvika att skada datorn ska du utföra följande åtgärder innan du börjar arbeta i den.
1. Se till att arbetsytan är ren och plan så att inte datorkåpan skadas.
2. Stäng av datorn (se Stänga av datorn).
VIKTIGT!: Nätverkskablar kopplas först loss från datorn och sedan från nätverksenheten.
3. Koppla bort alla externa kablar från datorn.
4. Koppla loss datorn och alla anslutna enheter från eluttagen.
5. Tryck och håll ned strömbrytaren när datorn är urkopplad så att moderkortet jordas.
6
6. Ta bort kåpan.
VIKTIGT!: Jorda dig genom att röra vid en omålad metallyta, till exempel metallen på datorns
baksida, innan du vidrör något inuti datorn. Medan du arbetar bör du med jämna mellanrum
röra vid en olackerad metallyta för att avleda statisk elektricitet som kan skada de inbyggda
komponenterna.
Stänga av datorn
VIKTIGT!: Undvik dataförlust genom att spara och stänga alla öppna filer och avsluta alla program
innan du stänger av datorn.
1. Stäng av operativsystemet:
• I Windows 8.1:
– Med en pekaktiverad enhet:
a. Svep från högerkanten på skärmen, öppna menyn med snabbknappar och välj
Inställningar.
b. Välj och välj sedan Avsluta.
Eller
* På hemskärmen, tryck på och välj sedan Avsluta.
– Med en mus:
a. Peka på det övre högra hörnet på skärmen och klicka på Inställningar.
b. Klicka på och välj Avsluta.
Eller
* På hemskärmen, klicka på och välj sedan Avsluta.
• I Windows 7:
1. Klicka på Start .
2. Klicka på Stäng av.
eller
1. Klicka på Start .
2. Klicka på pilen i det nedre högra hörnet av Start-menyn (se nedan) och klicka sedan på
Stäng av . .
2. Kontrollera att datorn och alla anslutna enheter är avstängda. Om inte datorn och de anslutna
enheterna automatiskt stängdes av när du avslutade operativsystemet så håller du strömbrytaren
intryckt i ungefär 6 sekunder för att stänga av dem.
7
När du har arbetat inuti datorn
När du har utfört utbytesprocedurerna ser du till att ansluta de externa enheterna, korten, kablarna osv.
innan du startar datorn.
1. Sätt tillbaka kåpan.
VIKTIGT!: Anslut alltid nätverkskablar till nätverksenheten först och sedan till datorn.
2. Anslut eventuella telefon- eller nätverkskablar till datorn.
3. Anslut datorn och alla anslutna enheter till eluttagen.
4. Starta datorn.
5. Kontrollera vid behov att datorn fungerar korrekt genom att köra Dell Diagnostics.
8
Ta bort och installera komponenter
Det här avsnittet ger detaljerad information om hur man tar bort och installerar komponenter i datorn.
Rekommenderade verktyg
Procedurerna i detta dokument kan kräva att följande verktyg används:
• Liten plan skruvmejsel
• Stjärnskruvmejsel nr 2
• Stjärnskruvmejsel storlek 1
• Liten plastrits
För instruktionsvideor, dokumentation och felsökningslösningar, skanna QR-koden eller klicka här:
2
Systemöversikt
Figur 1. Fram- och baksida av T7910-datorn
1. strömbrytare/strömbrytarlampa
9
2. USB 3.0-kontakt
3. optisk enhet (tillval)
4. utmatningsknapp för optisk enhet (tillval)
5. USB 2.0-kontakter
6. indikator för hårddiskaktivitet
7. mikrofonkontakt
8. hörlurskontakt
9. utmatningsknapp för optisk enhet (tillval)
10. optisk enhet (tillval)
11. linjeingång/mikrofonkontakt
12. serieport
13. spärr för nätaggregat
14. strömkabelkontakt
15. spärr för hölje för hårddiskåtkomst
16. USB 3.0-kontakter
17. USB 2.0-kontakter
18. kortplatser för expansionskort
19. säkerhetskabeluttag
20. hänglåsring
21. linjeutgång
22. nätverkskontakt
23. PS/2-tangentbordskontakt
24. PS/2-muskontakt
25. aktiva kortplatser för expansionskort
26. mekanisk kortplats
10
Figur 2. Bild av insidan av T7910-datorn
1. processorkylfläns med inbyggd fläkt 2. minnesskydd
3. den optiska enheten 4. frontram
5. moderkortet 6. Grafikkort
7. intrångsbrytaren
11
Figur 3. Bild av insidan av T7910-datorn
1. systemfläktar
2. högtalare
3. PCIe-korthållare
4. nätaggregat
5. PCIe-korthållare
Ta bort nätaggregatet
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Om nätaggregatet är låst tar du bort skruven för att låsa upp det. Mer information finns i Låsfunktion
för nätaggregat.
3. Håll den blå fliken intryckt och dra sedan bort nätaggregatsenheten från datorn.
12
Installera nätaggregatet
1. Fatta tag i handtaget på nätaggregatet och tryck in det i facket tills det klickar på plats.
2. Följ procedurerna i När du har arbetat inuti datorn.
Ta bort frontkåpan
OBS: Frontkåpan kan säkras med chassilåset på frontpanelen. Mer information om chassilåset på
frontpanelen finns i Ytterligare information - Chassilås på frontpanelen.
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Tryck ned frigöringshaken på frontkåpan.
3. Håll haken nedtryckt, dra frontkåpan utåt för ta bort den från datorn.
13
Installera frontpanelen
1. Placera frontkåpan på datorn.
2. Tryck ned frontpanelen tills den klickar på plats.
3. Följ procedurerna i När du har arbetat inuti datorn.
Ta bort hårddisken
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Ta bort frontkåpan.
3. Tryck spännet på hårddiskhållaren utåt.
4. Skjut hårddiskhållaren utåt för att ta bort den från datorn.
14
5. Om det finns en andra hårddisk installerad drar du spännet på den andra hårddiskhållaren utåt.
6. Skjut den andra hårddiskhållaren utåt för att ta bort den från datorn.
15
7. Böj hårddiskhållarens båda sidor för att lossa den från hårddisken.
8. Lyft hårddisken uppåt för att ta bort den från hårddiskhållaren.
9. Om det finns en 2,5-tums hårddisk installerad, tryck hållspännena utåt och lyft upp hårddisken för att
ta bort den från 3,5-tums hårddiskhållaren.
16
Installera hårddisken
1. Om en 2,5-tums eller 3,5-tums hårddisk är installerad, placera hårddisken i hårddiskkassetten tills den
snäpper på plats.
2. Böj hårddiskhållaren och sätt sedan i hårddisken i hållaren.
3. Skjut in hårddiskhållaren i facket och stäng spännet på hårddiskhållaren.
4. Installera frontkåpan.
5. Följ procedurerna i När du har arbetat inuti datorn.
Ta bort den vänstra kåpan
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Dra upp frigöringshaken för kåpan på sidan av datorn.
3. Lyft upp kåpan med en 45-graders vinkel och ta bort den från datorn.
17
Installera den vänstra kåpan
1. Placera datorkåpan på chassit.
2. Tryck ner kåpan tills den klickar fast på plats.
3. Följ procedurerna i När du har arbetat inuti datorn.
Ta bort intrångsbrytaren
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Ta bort:
a. den vänstra kåpan
b. minnesskyddet
3. Utför följande steg som visas i illustrationen:
a. Tryck in frigöringshaken för intrångsbrytaren och koppla bort kontakten från moderkortet [1,2].
b. Trä ut intrångsbrytarkabeln från chassit [3].
c. Tryck intrångsbrytaren nedåt och ta bort den från datorn [4].
18
Installera intrångsbrytaren
1. Installera intrångsbrytaren i sin platshållare på chassit.
2. Dra intrångsbrytarkabeln runt chassiklämmorna och installera kontakten på moderkortet.
3. Installera:
a. minnesskyddet
b. den vänstra kåpan
4. Följ procedurerna i När du har arbetat inuti datorn.
Ta bort PCI-kortet
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Ta bort den vänstra kåpan.
3. Öppna plasthaken som håller fast PCI-kortet i facket.
19
4. Tryck ned haken och dra bort PCI-kortet från datorn.
Installera PCI-kortet
1. Tryck in expansionskortet i kortplatsen och fäst haken.
2. Installera plasthaken som håller fast PCI-kortet i kortplatsen.
3. Installera den vänstra kåpan.
4. Följ procedurerna i När du har arbetat inuti datorn.
Ta bort den optiska Slimline-enheten
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Ta bort den vänstra kåpan.
3. Koppla bort datakabeln från baksidan av den optiska enheten.
20
4. Koppla bort strömkabeln från baksidan av den optiska enheten.
5. Dra upp den blå frigöringsfliken för att lossa hakarna som håller fast den optiska enheten.
21
6. Skjut ut den optiska enheten ur facket och lyft upp den för att ta bort den från datorn.
7. Böj hakarna på den optiska enhetshållaren utåt för att lossa den optiska enheten från hållaren.
8. Lyft upp den optiska enheten och ta bort den från hållaren.
22
Installera den optiska Slimline-enheten
1. Skjut in den optiska enheten i facket och se till att den sitter fast ordentligt.
2. Anslut strömkabeln till den optiska enhetens baksida.
3. Installera den vänstra kåpan.
4. Följ procedurerna i När du har arbetat inuti datorn.
Ta bort minnesskyddet
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Ta bort:
a. den vänstra kåpan
b. optisk enhet
3. Tryck ned de blå låsflikarna på vardera sidan av minnesskyddet och lyft minnesskyddet uppåt.
4. Tryck ned frigöringshaken på den andra sidan av minnesskyddsmodulen så att den lossar från chassit.
23
5. Tryck ned frigöringshaken på minnesskyddsmodulens bas och lyft den uppåt och ta bort den från
datorn.
6. Upprepa stegen för att ta bort en andra minnesskyddsmodul och basen för minnesskyddsmodulen
från datorn.
Installera minnesskyddet
1. Installera minnesskyddet på insidan av datorchassit.
2. Montera minnesskyddet på basen och tryck nedåt tills den klickar på plats.
3. Installera:
a. den optiska enheten
b. den vänstra kåpan
4. Följ procedurerna i När du har arbetat inuti datorn.
24
Ta bort minnet
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Ta bort:
a. den vänstra kåpan
b. optisk enhet
c. minnesskyddet
3. Tryck nedåt på minnets låsklämmor på vardera sida av minnesmodulerna och lyft minnesmodulen
uppåt för att ta bort den från datorn.
OBS: Om DIMM-modulen lutas under borttagningen kan DIMM-modulen skadas.
Installera minnet
1. Sätt in minnesmodulen i minnessockeln.
2. Tryck nedåt på minnesmodulen tills låsklämmorna fäster minnet på plats.
OBS: Om DIMM-modulen lutas under borttagningen kan DIMM-modulen skadas.
3. Installera:
a. minnesskyddet
b. den optiska enheten
c. den vänstra kåpan
4. Följ procedurerna i När du har arbetat inuti datorn.
Ta bort knappcellsbatteriet
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Ta bort:
a. den vänstra kåpan
b. PCIe-kortet
3. Tryck bort frigöringshaken från batteriet så att det hoppar upp från sockeln. Lyft ut
knappcellsbatteriet ur datorn.
25
Installera knappcellsbatteriet
1. Placera knappcellsbatteriet i facket på moderkortet.
2. Tryck ned knappcellsbatteriet tills frigöringshaken fjädrar tillbaka och håller fast batteriet.
3. Installera:
a. PCIe-kortet
b. den vänstra kåpan
4. Följ procedurerna i När du har arbetat inuti datorn.
Ta bort kylflänsen
1. Följ anvisningarna i Innan du arbetar inuti datorn.
2. Ta bort:
a. den vänstra kåpan
b. minnesskyddet (centrum)
3. Koppla bort kabeln för kylflänsfläkten från moderkortet.
4. Ta bort fästskruvarna som håller fast kylflänsen.
26
Loading...
