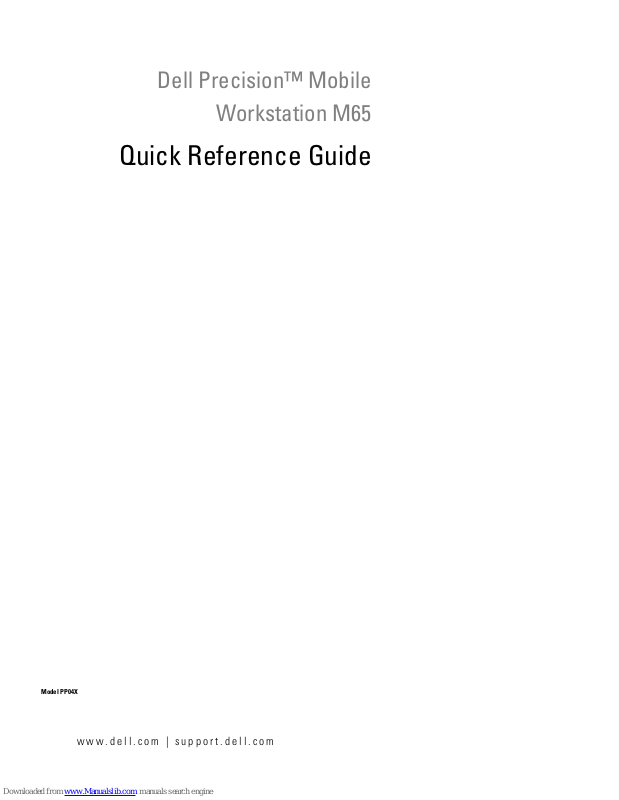

Dell Precision™ Mobile

Workstation M65

Quick Reference Guide

Model PP04X

www.dell.com | support.dell.com

Notes, Notices, and Cautions

NOTE: A NOTE indicates important information that helps you make better use of your computer.

NOTICE: A NOTICE indicates either potential damage to hardware or loss of data and tells you how to avoid the

problem.

CAUTION: A CAUTION indicates a potential for property damage, personal injury, or death.

Abbreviations and Acronyms

If you purchased a Dell™ n Series computer, any references in this document to Microsoft® Windows®
operating systems are not applicable.

____________________

Information in this document is subject to change without notice.
© 2005 Dell Inc. All rights reserved.

Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell, the DELL logo, Dell Precision, and ExpressCharge are trademarks of Dell Inc.; Intel and Pentium are

registered trademarks of Intel Corporation; Microsoft, Outlook, and Windows are registered trademarks of Microsoft Corporation.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products.

Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.

Model PP04X

December 2005 P/N TD010 Rev. A00

Contents

Finding Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Setting Up Your Computer

About Your Computer

Front View
Left Side View
Right Side View
Back View
Bottom View

Using a Battery

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Battery Performance
Checking the Battery Charge
Charging the Battery
Replacing the Battery
Storing a Battery

Troubleshooting

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Dell Technical Update Service
Dell Diagnostics

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Lockups and Software Problems

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

. . . . . . . . . . . . . . . . . . . . . . . . 13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

. . . . . . . . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . . . . . . . 18

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Contents 3

4 Contents

Finding Information

NOTE: Some features or media may be optional and may not ship with your computer. Some features or media may

not be available in certain countries.

NOTE: Additional information may ship with your computer.

What Are You Looking For? Find It Here

• A diagnostic program for my computer

• Drivers for my computer

• My device documentation

• Notebook System Software (NSS)

• How to remove and replace parts

• Specifications

• How to configure system settings

• How to troubleshoot and solve problems

Drivers and Utilities CD (also known as ResourceCD)

NOTE: The Drivers and Utilities CD may be optional and may

not ship with your computer.

Documentation and drivers are already installed on your
computer. You can use the CD to reinstall drivers.

Readme files may be
included on your CD to
provide last-minute
updates about technical
changes to your computer
or advanced technical­reference material for
technicians or experienced
users.

NOTE: Drivers and documentation updates can be found at

support.dell.com.

Dell Precision™ Mobile Workstation User’s Guide

1

Click

Guides

2

Click the

Start→

Help and Support→ Dell User and System

→

System Guides

User’s Guide

.

for your computer.

• Warranty information

• Terms and Conditions (U.S. only)

• Safety instructions

• Regulatory information

• Ergonomics information

• End User License Agreement

Dell™ Product Information Guide

Quick Reference Guide 5

What Are You Looking For? Find It Here

• Service Tag and Express Service Code

• Microsoft Windows License Label

• Solutions — Troubleshooting hints and tips, articles
from technicians, and online courses, frequently asked
questions

• Community — Online discussion with other Dell
customers

• Upgrades — Upgrade information for components, such
as memory, the hard drive, and the operating system

• Customer Care — Contact information, service call and
order status, warranty, and repair information

• Service and support — Service call status and support
history, service contract, online discussions with
technical support

• Reference — Computer documentation, details on my
computer configuration, product specifications, and
white papers

• Downloads — Certified drivers, patches, and software
updates

• Notebook System Software (NSS)— If you reinstall the
operating system for your computer, you should also
reinstall the NSS utility. NSS provides critical updates
for your operating system and support for Dell™

®

3.5-inch USB floppy drives, Intel

Pentium® M
processors, optical drives, and USB devices. NSS is
necessary for correct operation of your Dell computer.
The software automatically detects your computer and
operating system and installs the updates appropriate
for your configuration.

Service Tag and Microsoft® Windows® License

These labels are located on

the bottom of

your computer.

• Use the Service Tag to identify your computer when you

support.dell.com

use

or contact technical support.

• Enter the Express
Service Code to direct
your call when
contacting technical
support.

Dell Support Website — support.dell.com

NOTE: Select your region to view the appropriate support

site.

NOTE: Corporate, government, and education customers

can also use the customized Dell Premier Support website at
premier.support.dell.com.

To download Notebook System Software:

1

Go to

support.dell.com→

2

Enter your Service Tag or product model.

3

In the

Download Category

4

Select the operating system and operating system
language for your computer, and click

5

Under

Select a Device
Configuration Utilities
Software

.

Downloads

.

drop-down menu, click

Submit.

, scroll to

, and click

System and

Dell Notebook System

All

.

6 Quick Reference Guide

What Are You Looking For? Find It Here

• How to use Windows XP

• How to work with programs and files

• How to personalize my desktop

• Information on network activity, the Power Management
Wizard, hotkeys, and other items controlled by Dell
QuickSet

• How to reinstall my operating system

Windows Help and Support Center

1

Click

Start→

2

Type a word or phrase that describes your problem and

Help and Support

.

click the arrow icon.

3

Click the topic that describes your problem.

4

Follow the instructions on the screen.

Dell QuickSet Help

To v ie w

in the Microsoft

Dell QuickSet Help, right-click the icon

®

Windows® taskbar.

Operating System CD

NOTE: The Operating System CD may be optional and may

not ship with your computer.

The operating system is already installed on your computer.
To reinstall your operating system, use the optional
Operating System CD.

After you reinstall your
operating system, use the
Drivers and Utilities CD
(ResourceCD) to reinstall
drivers for the devices that
came with your computer.

NOTE: The color of your CD

varies based on the
operating system you
ordered.

Quick Reference Guide 7

Setting Up Your Computer

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

1

Unpack the accessories box.

2

Set aside the contents of the accessories box, which you will need to complete the setup of your
computer.

The accessories box also contains user documentation and any software or additional hardware (such
as PC Cards, drives, or batteries) that you have ordered.

3

Connect the AC adapter to the AC adapter connector on the computer and to the electrical outlet.

4

Open the computer display and press the power button to turn on the computer (see Front View).

NOTE: Do not connect the computer to the docking device until the computer has been turned on and shut down at

least once.

8 Quick Reference Guide

About Your Computer

Front View

13

12

11

10

1

2

3

4

5

9

6

8

7

1 display latch 8 touch pad/track stick buttons

2 display 9 track stick

3 power button 10 keyboard status lights

4 device status lights 11 volume control buttons

5 speakers (2) 12 mute button

6 keyboard 13 ambient light sensor

7 touch pad

Quick Reference Guide 9

Left Side View

Right Side View

1 2 63 4 75 8 9

1 security cable slot 6 infrared sensor

2 air vents 7 wireless switch

3 1394 connector 8 wireless activity light

4 audio connectors 9 PC Card slot

5 ExpressCard slot 10 smart card slot

1

1 media bay 2 USB connectors (2)

10

2

10 Quick Reference Guide

Back View

CAUTION: Do not block, push objects into, or allow dust to accumulate in the air vents. Do not store your

computer in a low-airflow environment, such as a closed briefcase, while it is running. Restricting the airflow
can damage the computer or cause a fire.

1 2 63 4 75 8

1 network connector (RJ-45) 5 serial connector

2 USB connector 6 video connector

3 powered USB connector 7 AC adapter connector

4 modem connector (RJ-11) 8 air vents

Bottom View

1

6

5

4

1 battery-bay latch release 4 docking-device connector

2 battery 5 fan air vents

3 memory module cover 6 hard drive

3

2

Quick Reference Guide 11

Using a Battery

Battery Performance

NOTE: For information about the Dell warranty for your computer, see the Product Information Guide or separate

paper warranty document that shipped with your computer.

For optimal computer performance and to help preserve BIOS settings, operate your Dell™ portable
computer with the main battery installed at all times. One battery is supplied as standard equipment in
the battery bay.

NOTE: Because the battery may not be fully charged, use the AC adapter to connect your new computer to an

electrical outlet the first time you use the computer. For best results, operate the computer with the AC adapter
until the battery is fully charged. To view battery charge status, access the Control Panel→ Power Options, and
then click the Power Meter tab.

NOTE: Battery operating time (the time the battery can hold a charge) decreases over time. Depending on how

often the battery is used and the conditions under which it is used, you may need to purchase a new battery during
the life of your computer.

Battery operating time varies depending on operating conditions. You can install an optional second
battery in the media bay to significantly increase operating time.

Operating time is significantly reduced when you perform operations including, but not limited to, the
following:

• Using optical drives

• Using wireless communications devices, PC Cards, ExpressCards, media memory cards, or USB
devices

• Using high-brightness display settings, 3D screen savers, or other power-intensive programs such as 3D
games

• Running the computer in maximum performance mode

NOTE: It is recommended that you connect your computer to an electrical outlet when writing to a CD or DVD.

You can check the battery charge before you insert the battery into the computer (see "Checking the
Battery Charge" on page 13). You can also set power management options to alert you when the battery
charge is low.

CAUTION: Using an incompatible battery may increase the risk of fire or explosion. Replace the battery only

with a compatible battery purchased from Dell. The lithium ion battery is designed to work with your Dell
computer. Do not use a battery from other computers with your computer.

CAUTION: Do not dispose of batteries with household waste. When your battery no longer holds a charge, call

your local waste disposal or environmental agency for advice on disposing of a lithium-ion battery. See "Battery
Disposal" in the Product Information Guide.

12 Quick Reference Guide

CAUTION: Misuse of the battery may increase the risk of fire or chemical burn. Do not puncture, incinerate,

disassemble, or expose the battery to temperatures above 65°C (149°F). Keep the battery away from children.
Handle damaged or leaking batteries with extreme care. Damaged batteries may leak and cause personal injury
or equipment damage.

Checking the Battery Charge

The Dell QuickSet Battery Meter, the Microsoft Windows Power Meter window and icon, the
battery charge gauge and health gauge, and the low-battery warning provide information on the battery
charge.

Dell™ QuickSet Battery Meter

If Dell QuickSet is installed, press <Fn><F3> to display the QuickSet Battery Meter. The Battery
Meter displays status, battery health, charge level, and charge completion time for the battery in your
computer.

For more information about QuickSet, right-click the icon in the taskbar, and click Help.

Microsoft® Windows® Power Meter

The Windows Power Meter indicates the remaining battery charge. To check the Power Meter, double­click the icon on the taskbar.

If the computer is connected to an electrical outlet, a icon appears.

Charge Gauge

By either pressing once or pressing and holding the status button on the charge gauge on the battery, you
can check:

• Battery charge (check by pressing and

• Battery health (check by pressing and

releasing

holding

the status button)

the status button)

The battery operating time is largely determined by the number of times it is charged. After hundreds of
charge and discharge cycles, batteries lose some charge capacity—or battery health. That is, a battery can
show a status of "charged" but maintain a reduced charge capacity (health).

Check the Battery Charge

To check the battery charge, press and release the status button on the battery charge gauge to illuminate
the charge-level lights. Each light represents approximately 20 percent of the total battery charge. For
example, if the battery has 80 percent of its charge remaining, four of the lights are on. If no lights
appear, the battery has no charge.

Check the Battery Health

NOTE: You can check battery health in one of two ways: by using the charge gauge on the battery as described

below and by using the Battery Meter in Dell QuickSet. For information about QuickSet, right-click the icon in
the taskbar, and click Help.

Quick Reference Guide 13

To check the battery health using the charge gauge, press and hold the status button on the battery
charge gauge for at least 3 seconds. If no lights appear, the battery is in good condition, and more than
80 percent of its original charge capacity remains. Each light represents incremental degradation. If five
lights appear, less than 60 percent of the charge capacity remains, and you should consider replacing the
battery. See the specifications in your User’s Guide.

Low-Battery Warning

NOTICE: To avoid losing or corrupting data, save your work immediately after a low-battery warning. Then

connect the computer to an electrical outlet. If the battery runs completely out of power, hibernate mode begins
automatically.

By default, a pop-up window warns you when the battery charge is approximately 90 percent depleted.
You can change the settings for the battery alarms in QuickSet or the Power Options Properties window.

Charging the Battery

NOTE: With Dell™ ExpressCharge™, when the computer is turned off, the AC adapter charges a completely

discharged battery to 80 percent in about 1 hour and to 100 percent in approximately 2 hours. Charge time is longer
with the computer turned on. You can leave the battery in the computer for as long as you like. The battery’s internal
circuitry prevents the battery from overcharging.

When you connect the computer to an electrical outlet or install a battery while the computer is
connected to an electrical outlet, the computer checks the battery charge and temperature. If necessary,
the AC adapter then charges the battery and maintains the battery charge.

If the battery is hot from being used in your computer or being in a hot environment, the battery may
not charge when you connect the computer to an electrical outlet.

The battery is too hot to start charging if the light flashes alternately green and orange. Disconnect
the computer from the electrical outlet and allow the computer and the battery to cool to room
temperature. Then connect the computer to an electrical outlet to continue charging the battery.

Replacing the Battery

CAUTION: Before performing these procedures, turn off the computer, disconnect the AC adapter from the

electrical outlet and the computer, disconnect the modem from the wall connector and computer, and remove any
other external cables from the computer.

NOTICE: You must remove all external cables from the computer to avoid possible connector damage.

CAUTION: Using an incompatible battery may increase the risk of fire or explosion. Replace the battery only

with a compatible battery purchased from Dell. The battery is designed to work with your Dell™ computer. Do not
use a battery from other computers with your computer.

To remove the battery:

If the computer is connected to a docking device (docked), undock it. See the documentation that

1

came with your docking device for instructions.

2

Ensure that the computer is turned off.

14 Quick Reference Guide

3

Slide the battery-bay latch release on the bottom of the computer until the release clicks.

4

Using the tab on the battery, lift the battery out of the computer.

1

1 battery 2 battery tab 3 battery-bay latch release

2

3

To replace the battery, place the battery in the bay and press down until the battery-bay latch release
clicks.

Storing a Battery

Remove the battery when you store your computer for an extended period of time. A battery discharges
during prolonged storage. After a long storage period, recharge the battery fully before you use it (see
"Charging the Battery" on page 14).

Troubleshooting

Dell Technical Update Service

The Dell Technical Update service provides proactive e-mail notification of software and hardware
updates for your computer. The service is free and can be customized for content, format, and how
frequently you receive notifications.

To enroll for the Dell Technical Update service, go to support.dell.com/technicalupdate.

Dell Diagnostics

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

Quick Reference Guide 15

When to Use the Dell Diagnostics

If you experience a problem with your computer, perform the checks in "Lockups and Software
Problems" on page 18 and run the Dell Diagnostics before you contact Dell for technical assistance.

It is recommended that you print these procedures before you begin.

NOTICE: The Dell Diagnostics works only on Dell™ computers.

NOTE: The Drivers and Utilities CD is optional and may not ship with your computer.

Start the Dell Diagnostics from either your hard drive or from the Drivers and Utilities CD (also known
as the ResourceCD).

Starting the Dell Diagnostics From Your Hard Drive

The Dell Diagnostics is located on a hidden diagnostic utility partition on your hard drive.

1

Shut down the computer.

2

If the computer is connected to a docking device (docked), undock it. See the documentation that
came with your docking device for instructions.

3

Connect the computer to an electrical outlet.

4

The Dell Diagnostics can be invoked in one of two ways:

• Turn on the computer. When the DELL™ logo appears, press <F12> immediately. Select

Diagnostics

from the boot menu and press <Enter>.

NOTE: If you wait too long and the operating system logo appears, continue to wait until you see the

Microsoft

®

Windows® desktop. Then shut down your computer and try again.

• Press and hold the <Fn> key while powering the computer on.

NOTE: If you see a message stating that no diagnostics utility partition has been found, run the Dell

Diagnostics from the optional Drivers and Utilities CD.

The computer runs the Pre-boot System Assessment, a series of initial tests of your system board,
keyboard, hard drive, and display.

• During the assessment, answer any questions that appear.

• If a failure is detected, the computer stops and beeps. To stop the assessment and restart the

computer, press <Esc>; to continue to the next test, press <y>; to retest the component that
failed, press <r>.

• If the Pre-boot System Assessment completes successfully, you receive the message

Booting

Dell Diagnostic Utility Partition. Press any key to continue

5

Press any key to start the Dell Diagnostics from the diagnostics utility partition on your hard drive.

.

16 Quick Reference Guide

Starting the Dell Diagnostics From the Drivers and Utilities CD

1

Insert the

2

Shut down and restart the computer.

Drivers and Utilities

CD.

When the DELL logo appears, press <F12> immediately.

If you wait too long and the Windows logo appears, continue to wait until you see the Windows
desktop. Then shut down your computer and try again.

NOTE: The next steps change the boot sequence for one time only. On the next start-up, the computer boots

according to the devices specified in the system setup program.

3

When the boot device list appears, highlight

4

Select the

5

Ty p e 1 to start the menu and press <Enter> to proceed.

6

Select

Boot from CD-ROM

option from the menu that appears and press <Enter>.

Run the 32 Bit Dell Diagnostics

CD/DVD/CD-RW Drive

and press <Enter>.

from the numbered list. If multiple versions are listed, select

the version appropriate for your computer.

7

When the Dell Diagnostics

Dell Diagnostics Main Menu

1

After the Dell Diagnostics loads and the

Main Menu

appears, select the test that you want to run.

Main Menu

screen appears, click the button for the option

you want.

Option Function

Express Test Performs a quick test of devices. The test typically takes

10 to 20 minutes and requires no interaction on your
part. Run Express Test first to increase the possibility of
tracing the problem quickly.

Extended Test Performs a thorough check of devices. The test typically

takes 1 hour or more and requires you to answer
questions periodically

Custom Test Tests a specific device. You can customize the tests you

want to run.

Symptom Tree Lists the most common symptoms encountered and

allows you to select a test based on the symptom of the
problem you are having.

2

If a problem is encountered during a test, a message appears with an error code and a description of the
problem. Write down the error code and problem description and follow the instructions on the
screen.

NOTE: The Service Tag for your computer is located at the top of each test screen. If you contact Dell,

technical support will ask for your Service Tag.

Quick Reference Guide 17

3

If you run a test from the

Custom Test

or

Symptom Tree

option, click the applicable tab described in

the following table for more information.

Tab Function

Results Displays the results of the test and any error conditions

encountered.

Errors Displays error conditions encountered, error codes, and

the problem description.

Help Describes the test and may indicate requirements for

running the test.

Configuration Displays your hardware configuration for the selected

device.

The Dell Diagnostics obtains configuration information
for all devices from system setup, memory, and various
internal tests, and it displays the information in the
device list in the left pane of the screen. The device list
may not display the names of all the components
installed on your computer or all devices attached to your
computer.

Parameters Allows you to customize the test by changing the test

settings.

4

When the tests are completed, if you are running the Dell Diagnostics from the

Drivers and Utilities

CD, remove the CD.

When the tests are complete, close the test screen to return to the
Diagnostics and restart the computer, close the

Main Menu

screen.

Main Menu

screen. To exit the Dell

Lockups and Software Problems

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

The computer does not start up

ENSURE THAT THE AC ADAPTER IS FIRMLY CONNECTED TO THE COMPUTER AND TO THE ELECTRICAL OUTLET.

The computer stops responding

NOTICE: You might lose data if you are unable to perform an operating system shutdown.

T

URN THE COMPUTER OFF — If you are unable to get a response by pressing a key on your keyboard or moving your

mouse, press and hold the power button for at least 8 to 10 seconds until the computer turns off. Then restart your
computer.

18 Quick Reference Guide

A program stops responding or crashes repeatedly

NOTE: Software usually includes installation instructions in its documentation or on a floppy disk or CD.

ND THE PROGRAM —

E

1

Press <Ctrl><Shift><Esc> simultaneously.

2

Click

Task Manager

3

Click

Applications

4

Click the program that is no longer responding.

5

Click

End Task

CHECK THE SOFTWARE DOCUMENTATION — If necessary, uninstall and then reinstall the program.

A program is designed for an earlier Microsoft® Windows® operating system

RUN THE PROGRAM COMPATIBILITY WIZARD — The Program Compatibility Wizard configures a program so it
runs in an environment similar to non-Windows XP operating system environments.

1

Click

Start→

2

Follow the instructions on the screen.

A solid blue screen appears

TURN THE COMPUTER OFF — If you are unable to get a response by pressing a key on your keyboard or moving your
mouse, press and hold the power button for at least 8 to 10 seconds until the computer turns off. Then restart your
computer.

.

.

.

All Programs→ Accessories→ Program Compatibility Wizard→ Next

.

Other software problems

CHECK THE SOFTWARE DOCUMENTATION OR CONTACT THE SOFTWARE MANUFACTURER FOR TROUBLESHOOTING

INFORMATION —

• Ensure that the program is compatible with the operating system installed on your computer.

• Ensure that your computer meets the minimum hardware requirements needed to run the software.
See the software documentation for information.

• Ensure that the program is installed and configured properly.

• Verify that the device drivers do not conflict with the program.

• If necessary, uninstall and then reinstall the program.

BACK UP YOUR FILES IMMEDIATELY

USE A VIRUS-SCANNING PROGRAM TO CHECK THE HARD DRIVE, FLOPPY DISKS, OR CDS

SAVE AND CLOSE ANY OPEN FILES OR PROGRAMS AND SHUT DOWN YOUR COMPUTER THROUGH THE Start MENU

Quick Reference Guide 19

SCAN THE COMPUTER FOR SPYWARE — If you are experiencing slow computer performance, you frequently receive
pop-up advertisements, or you are having problems connecting to the Internet, your computer might be infected
with spyware. Use an anti-virus program that includes anti-spyware protection (your program may require an
upgrade) to scan the computer and remove spyware. For more information, go to support.dell.com and search for
the keyword spyware.

RUN THE DELL DIAGNOSTICS — See "Dell Diagnostics" on page 15. If all tests run successfully, the error condition
is related to a software problem.

20 Quick Reference Guide

Index

B

battery

charge gauge, 13
charging, 14
checking the charge, 13
performance, 12
power meter, 13
removing, 14
storing, 15

C

CDs

operating system, 7

computer

crashes, 18-19
slow performance, 20
stops responding, 18

D

Dell

support site, 6

Dell Diagnostics, 15

Dell Premier Support

website, 5

diagnostics

Dell, 15

documentation

End User License

Agreement, 5
ergonomics, 5
online, 6
Product Information Guide, 5
regulatory, 5
safety, 5
User’s Guide, 5
warranty, 5

E

End User License

Agreement, 5

ergonomics information, 5

H

hardware

Dell Diagnostics, 15

Help and Support Center, 7

help file

Windows Help and Support

Center, 7

L

labels

Microsoft Windows, 6
Service Tag, 6

M

Microsoft Windows label, 6

O

operating system

CD, 7
reinstalling, 7

Operating System CD, 7

P

problems

blue screen, 19
computer crashes, 18-19
computer does not start up, 18
computer stops responding, 18
Dell Diagnostics, 15
lockups, 18
program crashes, 19
program stops responding, 19
programs and Windows

compatibility, 19

slow computer

performance, 20
software, 18-19
spyware, 20

Product Information Guide, 5

Q

QuickSet Help, 7

Index 21

R

T

regulatory information, 5

ResourceCD

Dell Diagnostics, 15

S

safety instructions, 5

serial connector

description, 11
system view, 11

Service Tag, 6

software

problems, 19

spyware, 20

Starting the Dell Diagnostics

From the Drivers and
Utilities CD, 17

Starting the Dell Diagnostics

From Your Hard Drive, 16

troubleshooting

Dell Diagnostics, 15
Help and Support Center, 7

U

User’s Guide, 5

W

warranty information, 5

Windows XP

Help and Support Center, 7
Program Compatibility

Wizard, 1 9

reinstalling, 7

wizards

Program Compatibility

Wizard, 1 9

support website, 6

system views

back, 11
bottom, 11
front, 9
left side, 10
right side, 10

22 Index

Dell Precision™ 移动

工作站 M65

快速参考指南

型号 PP04X

www.dell.com | support.dell.com

注、注意和警告

注 : 注表示可以帮助您更好地使用计算机的重要信息。

注意 : 注意表示硬件的潜在损坏或数据丢失，并且告诉您如何避免此类问题。

警告 : 警告表示可能导致财产损失、人身伤害或死亡的潜在危险。

缩写和缩写词

如果您购买了

Dell™ n

不适用。

____________________

系列计算机，本说明文件中的任何有关

Microsoft® Windows®

操作系统的参考都将

本说明文件中的信息如有更改，恕不另行通知。
© 2005 Dell Inc. 版权所有，翻印必究。

未经 Dell Inc. 书面许可，严禁以任何方式进行复制。
本文件中使用的商标： Dell、DELL 徽标、Dell Precision 和 ExpressCharge 是 Dell Inc. 的商标； Intel 和 Pentium 是 Intel Corporation

的注册商标； Microsoft、 Outlook 和 Windows 是 Microsoft Corporation 的注册商标。
本说明文件中述及的其它商标和商品名称是指拥有相应标记和名称的公司或其制造的产品。 Dell Inc. 对不属于自己的商标和商品

名称不拥有任何所有权。

型号 PP04X

2005 年 12 月 P/ N TD010 修订版 A00

目录

查找信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

安装计算机

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

关于您的计算机

正面视图
左侧视图
右侧视图
背面视图
底部视图

使用电池

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

电池性能
检查电池电量
为电池充电
更换电池
储存电池

故障排除

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Dell 技术更新服务
Dell 诊断程序

锁定和软件问题

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

目录 25

26 目录

查找信息

注 : 一些功能或介质可能为可选项，并且可能不会随您的计算机提供。 一些功能或介质在某些国家或地

区可能不适用。

注 : 其它信息可能随计算机提供。

要查找的内容 在此处查找

•

适用于我的计算机的诊断程序

•

适用于我的计算机的驱动程序
我的设备说明文件

•

•

笔记本电脑系统软件

(NSS)

Drivers and Utilities CD ( 也称为 ResourceCD)

注 : Drivers and Utilities CD 可能为可选项，并且可能

不会随您的计算机提供。

您的计算机已经安装了说明文件和驱动程序。 您可以
使用 CD 来重新安装驱动程序。

您的 CD 可能包含自述
文件，这些文件提供有
关计算机技术更改的最
新更新，或为技术人员
或有经验的用户提供高
级技术参考资料。

注 : 驱动程序和说明文

件更新位于
support.dell.com。

•

如何卸下和装回部件

•

规格

•

如何配置系统设置

•

如何查找及排除故障并解决问题

•

保修信息

•

条款和条件 （仅限于美国）

•

安全说明

•

管制信息

•

人机工程学信息

•

最终用户许可协议

Dell Precision™ 移动工作站 《用户指南》

1

单击 Start
支持）
和系统指南）

2

单击适用于您的计算机的 《用户指南》。

Dell™ 《产品信息指南》

（开始）→

→

Dell User and System Guides（Dell

→

Help and Support

System Guides

（系统指南）。

（帮助和

用户

快速参考指南 27

要查找的内容 在此处查找

•

服务标签和快速服务代码

• Microsoft Windows

许可证标签

服务标签和 Microsoft® Windows® 许可证

这些标签位于

•

当您使用 support.dell.com 或联系技术支持部门时，
请使用 “服务标签”来标识您的计算机。

•

当联系技术支持部门
时，请输入 “快速
服务代码”来导向您
的呼叫。

您的计算机的

底部。

解决方案

•

—

故障排除的提示和技巧、技术人员的文

章、在线课程和常见问题

•

团体

—

与其他

Dell

客户进行在线讨论

•

升级

—

组件如内存、硬盘驱动器和操作系统的升级

信息

•

客户服务中心

—

联系人信息、服务电话和订购状态、

担保和修复信息

•

服务和支持

—

服务通话状态和支持历史、服务合同、

与技术支持部门的在线讨论

•

参考

—

计算机说明文件、有关计算机配置的详情、

产品规格和白皮书

•

下载

—

经过认证的驱动程序、增补软件和软件更新

•

笔记本电脑系统软件
装了操作系统，则还应该重新安装

为您的操作系统提供重要更新，并为

NSS

英寸

USB

软盘驱动器、

光盘驱动器和

Dell

您的

计算机所必需的。 该软件将自动检测您的计

(NSS) —

USB

设备提供支持。

如果您的计算机重新安

NSS

公用程序。

Dell™ 3.5

Intel® Pentium®M

NSS

是正确操作

处理器、

算机和操作系统，并安装适合于您的配置的更新。

Dell 支持 Web 站点 — support.dell.com

注 : 选择您所处区域以查看相应的支持站点。
注 : 公司、政府和教育客户也可使用自定义的 “Dell

高级技术支持” Web 站点 premier.support.dell.com。

要下载笔记本电脑系统软件：

1

访问 support.dell.com→

2

输入您的 “服务标签”或产品型号。

3

在

Download Category

All

单击

4

为您的计算机选择操作系统和操作系统语言，并单
击

5

在

（所有）。

Submit

（提交）。

Select a Device

System and Configuration Utilities

用程序），然后单击

（

Dell

笔记本电脑系统软件）。

Downloads

（下载）。

（下载类别）下拉式菜单中，

（选择设备）下面，滚动到

（系统和配置公

Dell Notebook System Software

28 快速参考指南

要查找的内容 在此处查找

•

如何使用
如何使用程序和文件

•

•

如何使我的桌面个性化

•

有关由
导、热键及其它项目的信息

Windows XP

Dell QuickSet

控制的网络活动、电源管理向

Windows 帮助和支持中心

1

单击 Start
支持）。

2

键入说明问题的字或短语， 然后单击箭头图标。

3

单击说明问题的主题。

4

遵循屏幕上的说明操作。

Dell QuickSet 帮助

要查看 Dell QuickSet Help （

Microsoft

®

标右键。

•

如何重新安装操作系统

操作系统 CD

注 : Operating System CD 可能为可选项， 并且可能不

会随您的计算机提供。

您的计算机上已经安装了操作系统。 重新安装操作系
统，请使用 可选的操作系统 CD。

（开始）→

Windows

Help and Support

Dell QuickSet

®

任务栏中的 图标上单击鼠

（帮助和

帮助），

在重新安装了操作系统
之后，请使用 Drivers

and Utilities CD
(ResourceCD) 为计算机

随附的设备重新安装驱
动程序。

注 : 您的 CD 的颜色取

决于您所订购的操作系
统。

在

快速参考指南 29

安装计算机

警告 : 在开始执行本节中的任何步骤之前，请遵循 《产品信息指南》中的安全说明。

打开附件箱。

1

2

将附件箱中的物品放在一边，您将需要使用它们来完成计算机的安装。
附件箱中还包含用户说明文件以及您所订购的任何软件或附加硬件 （如

池）。

3

将交流适配器分别连接到计算机上的交流适配器连接器和电源插座上。

4

打开计算机的显示屏，然后按电源按钮开启计算机 （请参阅 “正面视图”）。

PC

卡、驱动器或电

注 : 请在计算机开启并关闭至少一次之后，再将其连接到对接设备上。

30 快速参考指南

关于您的计算机

正面视图

13

12

11

10

1

2

3

4

5

9

6

8

7

1

显示屏闩锁

2

显示屏

3

电源按钮

4

设备状态指示灯

5

扬声器 （2 个）

6

键盘

7

触摸板

8

触摸板 / 定点杆按钮

9

定点杆

10

键盘状态指示灯

11

音量控制按钮

12

静音按钮

13

环境光传感器

快速参考指南 31

左侧视图

右侧视图

1 2 63 4 75 8 9

1

安全缆线插槽

2

通风孔

3

1394 连接器

4

音频连接器

5

ExpressCard 插槽

1

介质托架

6

红外线传感器

7

无线开关

8

无线活动指示灯

9

PC 卡插槽

10

智能卡插槽

1

2

USB 连接器 （2 个）

10

2

32 快速参考指南

背面视图

警告 : 请勿堵塞通风孔或将物体塞入通风孔，也不要让灰尘积聚在通风孔内。当计算机正在运行时，请

勿将其存放在通风较差的环境例如封闭的公文包中。 通风不畅会损坏计算机或导致起火。

1 2 63 4 75 8

底部视图

1

网络连接器 (RJ-45)

2

USB 连接器

3

有源 USB 连接器

4

调制解调器连接器 (RJ-11)

6

5

串行连接器

6

视频连接器

7

交流适配器连接器

8

通风孔

1

2

5

1

电池槽释放闩锁

2

电池

3

内存模块盖板

4

3

4

对接设备连接器

5

风扇通风孔

6

硬盘驱动器

快速参考指南 33

使用电池

电池性能

注 : 有关 Dell 对您的计算机的担保的信息，请参阅 《产品信息指南》或计算机附带的单独的书面担保文

档。

为了获得最佳的计算机性能并帮助保存 BIOS 设置，请始终在装有主电池的情况下操作 Dell™ 便携
式计算机。 在电池槽中提供了作为标准设备的一块电池。

注 : 由于电池可能没有完全充电，因此在第一次使用计算机时请使用交流适配器将您的新计算机和电源

插座相连接。 为获得最佳结果，请在电池完全充电之前使用交流适配器。要查看电池充电状态，请访问
Control Panel （控制面板） → Power Options （电源选项），然后单击 Power Meter （电源表）选项卡。

注 : 电池使用时间 （电池存有电量的时间）将随时间的延长而减少。 根据电池的使用频率和使用条件，

在计算机的使用寿命内您可能需要购买新的电池。

电池使用时间会随操作条件的不同而有所不同。 可将可选的备用电池安装在介质托架中，以显著增
加使用时间。

如果执行某些操作，包括但不限于以下操作，则使用时间将大大减少 :

•

使用光盘驱动器

•

使用无线通信设备、

•

使用高亮度显示设置、

•

在最高性能模式下运行计算机

PC

卡、

ExpressCards

3D

屏幕保护程序或其它电源密集型程序如

、介质存储器卡或

USB

设备

3D

游戏

注 : 当写入 CD 或 DVD 时，建议您将计算机连接到电源插座上。

在将电池插入计算机中之前，您可以检查电池的电量 ( 请参阅第 34 页上的 “检查电池电量” )。您
还可以将电源管理选项设置为在电池电量不足时向您发出警报。

警告 : 使用不兼容的电池可能会增加起火或爆炸的危险。 请仅使用从 Dell 购买的兼容电池来更换旧电

池。 您的 Dell 计算机可以使用锂离子电池。请勿将其它计算机的电池用于您的计算机。

警告 : 请勿将电池与生活垃圾一起处理。 如果电池无法再充电，请致电本地废品处理机构或环保机构，

以获得有关如何处理锂离子电池的建议。 请参阅 《产品信息指南》中的 “电池处理”。

警告 : 不正确地使用电池可能会增加起火或被化学品灼伤的危险。 请勿刺穿、焚烧、分解电池或使其暴

露于 65°C (149°F) 以上的高温。 请将电池放置在远离儿童的地方。 小心谨慎地处理损坏或发生泄漏的电
池。 损坏的电池可能会发生泄漏，并导致人身伤害或设备损坏。

检查电池电量

Dell QuickSet 电池表、 Microsoft Windows Power Meter （电源表）窗口和 图标、电池电量表
和性能状态表，以及电池低电量警告提供有关电池电量的信息。

Dell™ QuickSet 电池表

如果安装了 Dell QuickSet，则按 <Fn><F3> 组合键可显示 “QuickSet 电池表”。 Battery Meter

（电池表）显示计算机中电池的状态、充电级别和充电完成时间。

有关 QuickSet 的详情，请在任务栏中的 图标上单击鼠标右键，然后单击 Help （帮助）。

34 快速参考指南

Microsoft® Windows® 电源表

“Windows 电源表”指示剩余的电池电量。 要检查 “电源表”，请双击任务栏上的 图标。

如果计算机连接到电源插座上，将出现 图标。

电量表

通过按一次或按住 电池上的电量表上的状态按钮，可检查：

•

电池电量 (通过按压然后释放 状态按钮来检查）

•

电池性能状态 (通过按压并按住 状态按钮来检查）

电池使用时间在很大程度上取决于充电次数。 在经过数百次的反复充电和放电之后，电池的蓄电量
或电池的性能状态会有所下降。即，电池可显示 “已充电”的状态并维持降低的充电容量 （性
能）。

检查电池电量

要检查电池电量，按压然后释放 电池电量表上的状态按钮以点亮充电级别指示灯。每个指示灯代
表约百分之二十的电池总电量。 例如，如果电池剩余百分之八十的电量，则会亮起四个指示灯。 如
果没有指示灯亮起，则表示电池电量已耗尽。

检查电池性能状态

注 : 您可以下列两种方式之一来检查电池性能状态：使用如下文描述的电池上的电量表，或使用 Dell

QuickSet 中的电量表。 有关 QuickSet 的信息，请在任务栏中的 图标上单击鼠标右键，然后单击 Help

（帮助）。

要使用电量表检查电池的性能状态，请按住 电池电量表上的状态按钮至少 3 秒钟。如果未出现任何
指示灯，则表明电池状况良好，并且其原始蓄电量仍保持在百分之八十以上。每个指示灯均代表电
量的递减。 如果显示五个指示灯，则表明电池的蓄电量剩下不足百分之六十，此时应考虑更换电
池。 请参阅您的 《用户指南》中的说明。

电池低电量警告

注意 : 为避免丢失或损坏数据，请在出现电池低电量警告后立即保存您的工作， 将计算机连接到电源插

座上。 如果电池的电量耗尽，计算机则会自动进入 休眠模式。

默认设置是，当电池电量消耗达到约百分之九十时，屏幕将显示弹出式窗口警告。您可以在
QuickSet 或 Power Options Properties （电源选项属性）窗口中更改用于电池警报的设置。

为电池充电

注 : 使用 Dell™ ExpressCharge™ ，当计算机被关闭时，交流适配器将一个电量完全消耗的电池在大约 1

个小时内充到 80% 电量，在大约 2 个小时内充到 100% 电量。在开启计算机的情况下，充电时间会较长。
将电池留在计算机中的时间可以随意而定。电池的内部电路可防止电池过量充电。

当将计算机连接到电源插座或者在计算机已连接到电源插座的情况下安装电池时，计算机会检查电
池的电量和温度。 如有必要，交流适配器将为电池充电并维持电池电量。

如果电池因计算机使用而变烫或者正处于高温环境中，则当您将计算机连接到电源插座时电池可能
不会充电。

快速参考指南 35

如果 指示灯以绿色和橙色交替闪烁，则表示电池过热而无法开始充电。 将计算机与电源插座断
开并使计算机和电池冷却到室温。 然后，再将计算机连接到电源插座继续为电池充电。

更换电池

警告 : 在执行这些程序之前，关闭计算机，断开交流适配器与电源插座和计算机的连接，断开调制解调

器与壁装连接器和计算机的连接，然后将任何其它外部电缆从计算机上卸下。

注意 : 您必须将所有外部电缆从计算机上卸下以避免对连接器造成可能的损坏。

警告 : 使用不兼容的电池可能会增加起火或爆炸的危险。 请仅使用从 Dell 购买的兼容电池来更换旧电

池。 电池设计用于您的 Dell™ 计算机。请勿将其它计算机的电池用于您的计算机。

卸下电池：

1

如果计算机已连接至对接设备 （已对接），请断开对接。 有关说明，请参阅您的对接设备随附的
说明文件。

2

请确保已关闭计算机。

3

滑动计算机底部的电池槽释放闩锁直到释放闩锁发出咔哒一声。

4

使用电池上的卡舌，将电池从计算机中提出。

1

1

电池

2

电池卡舌

2

3

3

电池槽释放闩锁

要装回电池，将电池置于电池槽中，向下按压直到电池槽释放闩锁发出咔哒一声。

储存电池

如果您准备长期储存计算机，请将电池卸下。 电池在长时间的储存过程中会释放电量。 电池在经过
长时间的储存之后，应先将其充满电，然后再使用 ( 请参阅第 35 页上的 “为电池充电” )。

36 快速参考指南

故障排除

Dell 技术更新服务

Dell 技术更新服务使用电子邮件形式提供有关您的计算机的软件和硬件更新的通知。该服务是免费
的并且可定制内容、格式以及接收通知的频率。

要加入 Dell 技术更新服务，请访问 support.dell.com/technicalupdate。

Dell 诊断程序

警告 : 在开始执行本节中的任何步骤之前，请遵循 《产品信息指南》中的安全说明。

何时使用 Dell 诊断程序

如果在使用计算机时遇到问题，请在联系 Dell 以获得技术帮助之前，先执行第 39 页上的 “锁定和
软件问题”中的检查并运行“Dell 诊断程序”。

建议您在开始之前先打印这些步骤。

注意 : Dell 诊断程序只能在 Dell™ 计算机上运行。

注 : Drivers and Utilities CD 为可选项，可能不会随您的计算机提供。

从硬盘驱动器或 Drivers and Utilities CD （也称为 ResourceCD）中启动 “Dell 诊断程序”。

从硬盘驱动器启动 Dell 诊断程序

“Dell 诊断程序”位于硬盘驱动器上的一个隐藏的诊断公用程序分区中。

1

关闭计算机。

2

如果计算机已连接至对接设备 （已对接），请断开对接。 有关说明，请参阅您的对接设备随附的
说明文件。

3

将计算机连接至电源插座。

4

Dell

诊断程序可以下列两种方式之一调用：

•

开启计算机。 当出现

（诊断程序），然后按

DELL™

<Enter>

徽标时，立即按

键。

<F12>

键。 从引导菜单中选择

Diagnostics

注 : 如果等待时间过长，并且出现了操作系统徽标，请继续等待，直到看见 Microsoft® Windows®

桌面。 然后关闭计算机，并且再试一次。

•

在给计算机加电启动过程中，请按住

注 : 如果显示一条信息说明未找到任何诊断公用程序分区，则从可选的 Drivers and Utilities CD 运行

“Dell 诊断程序”。

计算机将运行 “预先引导系统评估”，即对系统板、键盘、硬盘驱动器和显示屏进行的一系列初
始测试。

•

在评估期间，请回答所出现的任何问题。

•

如果检测到故障，则计算机将停止并发出哔声。 要停止评估并重新启动计算机，请按
键; 要继续执行下一步测试，请按

如果 “预先引导系统评估”成功完成，您将收到如下信息：

•

.

Partition

5

按任意键从硬盘驱动器上的诊断公用程序分区启动 “

Press any key to continue.

<Fn>

<y> 键;

（引导

Dell

键。

要重新测试发生故障的组件，请按

<r>

Booting Dell Diagnostic Utility

诊断公用程序分区。请按任意键继续。）

Dell

诊断程序”。

快速参考指南 37

<Esc>

键。

从 Drivers and Utilities CD 启动 Dell 诊断程序

1

插入

Drivers and Utilities

2

关闭并重新启动计算机。

CD

。

当出现

如果等待时间过长，并且屏幕上出现了

DELL

徽标时，立即按

<F12>

键。

Windows

徽标，请继续等待，直到看见

然后关闭计算机，并且再试一次。

注 : 后面的步骤只会更改一次引导顺序。 当下一次启动时，计算机将根据系统设置程序中指定的设

备进行引导。

3

当引导设备列表出现之后，高亮度显示
然后按

4

从显示的菜单中选择 Boot from CD-ROM（从

5

键入 1 启动菜单，然后按

6

从编号列表中选择 Run the 32 Bit Dell Diagnostics

<Enter>

键。

<Enter>

CD/DVD/CD-RW Drive（CD/DVD/CD-RW

CD-ROM

引导）选项， 然后按

键继续。

（运行

32 位 Dell

诊断程序）。 如果列出了多

个版本，请选择适用于您的计算机的版本。

7

当

Dell

诊断程序 Main Menu （主菜单）出现时，请选择想要运行的测试。

Dell 诊断程序主菜单

1

在“

Dell

诊断程序”载入并且 Main Menu

选项 功能

Express Test （快速测试） 对设备执行快速测试。 测试通常需要 10 到 20 分钟，并

且不需要人工介入。先运行 Express Test （快速检测）
可增大快速追踪问题的可能性。

（主菜单）屏幕出现之后，请单击所需选项的按钮。

Windows

驱动器） ，

<Enter>

桌面。

键。

Extended Test （扩展测试） 对设备执行全面检查。 测试通常需要 1 小时或更长时

间，并且需要您不时地回答问题。

Custom Test （自定义测试） 测试特定设备。 您可以自定义要运行的测试。

Symptom Tree （症状树） 列出了最常遇到的一些症状，并使您可以根据所遇到的

问题的症状选择不同的测试。

2

如果在测试过程中遇到了问题，将显示一条包含错误代码和问题说明的信息。 请记下错误代码和
问题说明，然后遵循屏幕上的说明操作。

注 : 您的计算机的 “服务标签”位于每个测试屏幕的顶部。 当您联系 Dell 时，技术支持部门人员会

要求您提供 “服务标签”。

38 快速参考指南

3

如果您从 Custom Test

（自定义测试）或 Symptom Tree

（症状树）选项运行测试，请单击下表

中说明的合适的选项卡来了解详情。

选项卡 功能

Results （结果） 显示测试结果和遇到的所有错误状态。

Errors （错误） 显示遇到的错误状态、错误代码和问题说明。

Help （帮助） 对测试进行说明，并可能会指出运行测试的要求。

Configuration （配置） 显示选定设备的硬件配置。

“Dell 诊断程序”从系统设置、内存和各种内部测试获得所有

设备的配置信息，并在屏幕左窗格的设备列表中显示这些信
息。 设备列表可能不会显示计算机中安装的所有组件或与计
算机连接的所有设备的名称。

Parameters （参数） 使您可以通过更改测试设置来自定义测试。

4

当测试完成之后，如果您是从

当测试完成之后，

请关闭测试屏幕以返回到

并重新启动计算机，请关闭

Main Menu

Drivers and Utilities CD

Main Menu

（主菜单）屏幕。 要退出 “

（主菜单）屏幕。

运行的 “

锁定和软件问题

Dell

诊断程序”，请取出该

Dell

CD

诊断程序”

。

警告 : 在开始执行本节中的任何步骤之前，请遵循 《产品信息指南》中的安全说明。

计算机无法启动

请确保交流适配器已牢固地连接到计算机和电源插座中。

计算机停止响应

注意 : 如果您无法执行操作系统关闭，则可能会丢失数据。

关闭计算机 — 如果您在按键盘上的键或移动鼠标时无法获得响应，请按住电源按钮至少 8 至 10 秒钟直到
计算机关闭为止。 然后重新启动计算机。

程序停止响应或反复崩溃

注 : 软件通常会在其说明文件或者在软盘或 CD 中包括安装说明。

结束该程序 —

1

同时按

2

单击 Task Manager

3

单击

4

单击不再响应的程序。

5

单击

<Ctrl><Shift><Esc>

（任务管理器）。

Applications

End Task

（应用程序）。

（结束任务）。

组合键。

快速参考指南 39

检查软件说明文件 — 如有必要，请卸载该程序，然后重新安装该程序。

程序设计用于较早的 Microsoft® Windows® 操作系统

运行程序兼容性向导 — “程序兼容性向导”将配置一个程序，使其在类似于非 Windows XP 操作系统环境
中运行。

单击 Start

1

Compatibility Wizard

2

遵循屏幕上的说明操作。

（开始）

→ All Programs

（所有程序）→ Accessories

（程序兼容性向导）→ Next

（附件）→ Program

（下一步）。

出现蓝屏

关闭计算机 — 如果您在按键盘上的键或移动鼠标时无法获得响应，请按住电源按钮至少 8 至 10 秒钟直到
计算机关闭为止。 然后重新启动计算机。

其它软件问题

检查软件说明文件或联系软件制造商以获得故障排除信息 —

•

确保程序与您计算机上所安装的操作系统兼容。

•

确保您的计算机满足运行本软件所需的最低硬件要求。 有关信息，请参阅软件说明文件。

•

确保程序安装和配置正确。

•

确认设备驱动程序与程序不冲突。

•

如有必要，请卸载该程序，然后重新安装该程序。

立即备份文件

使用病毒扫描程序来检查硬盘驱动器、软盘或 CD

保存并关闭任何打开的文件或程序，然后通过 Start （开始）菜单关闭计算机

在计算机中扫描间谍软件 — 如果您的计算机性能缓慢、频繁地接收弹出式广告或者在与 Internet 连接时

出现问题，则表明您的计算机可能受到间谍软件的干扰。 请使用包括反间谍软件保护的抗病毒程序 （您的程
序可能需要升级）来扫描计算机并移除间谍软件。 有关详情，请转至 support.dell.com 并搜索关键字 spyware。

运行 D

问题有关。

ELL 诊断程序 — 请参阅第 37 页上的 “Dell 诊断程序”。如果所有测试成功运行，则错误状态与软件

40 快速参考指南

索引

A

安全说明 ,27

B

帮助和支持中心 ,29

帮助文件

Windows 帮助和支持

中心 ,29

标签

Microsoft Windows, 28
服务标签 ,28

C

CD

操作系统 ,29

操作系统

CD, 29

重新安装 ,29

操作系统 CD, 29

产品信息指南 ,27

串行连接器

说明 ,33
系统视图 ,33

从 Drivers and Utilities CD 启

动 Dell 诊断程序 ,38

从硬盘驱动器启动 Dell 诊断

程序 ,37

D

Dell

支持站点 ,28

Dell 高级技术支持 Web

站点 ,27

Dell 诊断程序 ,37

担保信息 ,27

电池

充电 ,35
储存 ,36
电量表 ,35
功率表 ,35
检查电量 ,34
卸下 ,36
性能 ,34

F

服务标签 ,28

G

故障排除

Dell 诊断程序 ,37
帮助和支持中心 ,29

管制信息 ,27

J

计算机

崩溃 , 39, 40
缓慢的性能 ,40
停止响应 ,39

间谍软件 ,40

M

Microsoft Windows 标签 ,28

Q

QuickSet 帮助 ,29

R

ResourceCD

Dell 诊断程序 ,37

人机工程学信息 ,27

软件

问题 ,40

S

说明文件

安全 ,27
产品信息指南 ,27
担保 ,27
管制 ,27
人机工程学 ,27

索引 41

用户指南 ,27
在线 ,28
最终用户许可协议 ,27

W

Y

硬件

Dell 诊断程序 ,37

用户指南 ,27

Windows XP

帮助和支持中心 ,29
程序兼容性向导 ,40
重新安装 ,29

问题

Dell 诊断程序 ,37
程序崩溃 ,39
程序和 Windows 兼容性 ,40
程序停止响应 ,39
缓慢的计算机性能 ,40
计算机崩溃 , 39, 40
计算机停止响应 ,39
计算机无法启动 ,39
间谍软件 ,40
蓝屏 ,40
软件 , 39, 40
锁定 ,39

X

Z

诊断程序

Dell, 37

支持 Web 站点 ,28

最终用户许可协议 ,27

系统视图

背面 ,33
底部 ,33
右侧 ,32
正面 ,31
左侧 ,32

向导

程序兼容性向导 ,40

42 索引

Dell Precision™ 移動工作站 M65

快速參考指南

型號 PP04X

www.dell.com | support.dell.com

註、注意與警告

註 : 註表示可以幫助您更有效地使用電腦的重要資訊。

注意 : 注意表示可能的硬體損壞或資料遺失，並告訴您如何避免這些問題。
警告 : 警告表示可能的財產損失、人身傷害或死亡。

縮寫與首字母縮略詞

如果您購買了

Dell™ n

用。

____________________

系列電腦，則本文件中任何有關

Microsoft® Windows®

作業系統的參考資料皆不適

本文件中的資訊如有變更，恕不另行通知。

© 2005 Dell Inc. 版權所有，翻印必究。

未經 Dell Inc. 的書面許可，不得以任何形式進行複製。
本文件中使用的商標： Dell，此 DELL logo，Dell Precision，和 ExpressCharge 是 Dell Inc. 商標 ; Intel 和 Pentium 是 Intel Corporation

註冊商標 ; Microsoft, Outlook, 和 Windows 是 Microsoft Corporation 註冊商標 。
本文件中使用的其他商標與商品名稱是指擁有這些標誌及名稱的公司或其產品。 Dell Inc. 對不屬於自己的商標與商品名稱不擁有

任何專有權益。

型號 PP04X

12 月 2005 P/N TD010 修訂版 A00

目錄

尋找資訊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

安裝電腦

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

關於您的電腦

前視圖
左側視圖
右側視圖
後視圖
底部視圖

使用電池

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

電池效能
檢查電池電量
為電池充電
更換電池
儲存電池

故障排除

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Dell 技術更新服務
Dell 診斷程式

鎖定與軟體問題

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

目錄 45

46 目錄

尋找資訊

註 : 一些配件或媒體可能是另選的且可能不會隨您的電腦一起提供。一些配件或媒體可能在某些特定國

家或地區是不存在的。

註 : 其他資訊可能會隨附於您的電腦。

您在尋找什麼？ 在此查找

•

我的電腦的診斷程式

•

我的電腦的驅動程式

•

我的裝置說明文件

•

手提電腦系統軟體

•

如何卸下與更換部件

•

規格

•

如何組態系統設定

•

如何故障排除與解決問題

(NSS)

Drivers and Utilities CD ( 也如 ResourceCD)

註 : 此光碟可能是另選的且可能不會隨您的電腦一起提

供。

說明文件與驅動程式已安裝於您的電腦上。 您可以使用
光碟來重新安裝驅動程式。

CD 中可能包含 Readme
檔案，以便提供有關您電
腦的技術變更之最新更
新，或為技術人員或有經
驗的使用者提供進階技術
參考資料。

註 : 驅動程式和說明文件

更新可以在
support.dell.com 中找到。

Dell Precision™ Mobile Workstation User’s Guide

1

單按開始→

→

南

2

為您的電腦單按使用者指南。

說明與支援→

系統指南。

Dell

使用者與系統指

•

保固資訊

•

條款與條件 (僅限美國

•

安全說明

•

管制資訊

•

人體工學資訊

•

一般使用者授權合約

)

Dell™ 產品資訊指南

快速參考指南 47

您在尋找什麼？ 在此查找

•

服務標籤與快速服務代碼

• Microsoft Windows

授權標籤

服務標籤與 Microsoft® Windows® 授權

這些標簽位於

•

當您使用
服務標籤以識別您的電腦。

•

當您聯絡技術支援部門
時，請輸入快速服務代
碼以指定電話。

•

解決方案
章，和線上課程，常問的問題。

•

社群

•

升級

—

故障排除建議和提示，從技術人員的文

—

與其他

Dell

顧客進行線上討論

—

元件 (例如記憶體、硬碟機與作業系統) 的升

Dell 支援網站 — support.dell.com

註 : 選取您的地區以檢視適當的支援網站。
註 : 企業、政府和教育客戶也可以使用自訂的 Dell

Premier 支援網站，網址為 premier.support.dell.com。

級資訊

•

客戶關懷中心

—

聯絡資訊、服務呼叫與訂購狀態、

保固和維修資訊

•

服務與支援

—

服務呼叫狀態與支援記錄、服務合約、

與技術支援人員的線上討論

•

參考

—

電腦說明文件、電腦組態的詳細資料、產品

規格和白皮書

•

下載

—

認可的驅動程式、修補程式和軟體更新

•

手提電腦系統軟體
安裝此作業系統，您應該也重新安裝

提供作業系統的重要更新以及對

NSS

軟碟機、

USB

裝置的支援。

USB

必需的。

軟體會自動偵測您的電腦和作業系統，並安

裝適合於您的組態的更新。

(NSS) —

如果您要為您的電腦重新

Intel® Pentium® M

NSS

是您的

Dell

NSS

公用程式。

Dell™ 3.5-

英吋

處理器、光碟機和

電腦正確作業所

下載筆記型電腦系統軟體 :

1

請至

2

輸入您的服務標籤或產品型號。

3

在

下載類別

4

選取您的電腦所使用的作業系統以及作業系統語言，
然後單按

5

在

選取一個裝置

和單按

•

如何使用
如何與程式和檔案共事

•

•

如何將我的桌上型電腦個人化

Windows XP

Windows Help and Support Center

1

單按開始→

2

鍵入可描述您的問題的字詞或片語，然後單按箭號圖
示。

3

單按可描述您問題的主題。

4

根據螢幕上的說明操作。

電腦

的底部。

support.dell.com 或聯絡技術支援時，請使用

support.dell.com→

下拉選單中，單按

下載

。

全部

。

提交。

之下， 捲動至

系統和組態公用程式

Dell 筆記型電腦系統軟體。

說明與支援。

，

48 快速參考指南

您在尋找什麼？ 在此查找

• Dell QuickSet

精靈，熱鍵，和其他項目。

•

如何重新安裝我的作業系統

控制了在網路活動上的資訊，電源管理

Dell QuickSet 協助與說明

要檢視

Dell QuickSet

作列圖示單按滑鼠右鍵

作業系統光碟

協助，

在 Microsoft® Windows® 工

。

註 : 作業系統光碟可能是另選的且可能不會隨您的電腦

一起提供。

作業系統已安裝於您的電腦中。 要重新安裝您的作業系
統，請使用可選性質的作業系統光碟，

在您重新安裝作業系統之
後，請使用 Drivers and

Utilities CD (ResourceCD)

重新安裝電腦隨附之裝置
的驅動程式。

註 : 光碟的顏色會因您訂

購的作業系統而有所不
同。

快速參考指南 49

安裝電腦

警告 : 在您開始本章節中的任何程序之前，請遵循產品資訊指南中的安全說明。

1

打開附件箱。

2

將附件箱中的物品置於一旁，您在完成電腦的安裝時會需要這些物品。

(

附件箱也包含使用者說明文件，以及您訂購的任何軟體或其他硬體
池

)

。

3

將交流電變壓器一端連接到電腦的交流電變壓器連接器，另一端連接至電源插座。

4

開啟電腦顯示器且按下此電源按鈕來開啟此電腦(參閱前視圖)。

例如

PC

卡、磁碟機或電

註 : 請至少開啟並關閉電腦一次後，再將電腦接到連線裝置上。

50 快速參考指南

關於您的電腦

前視圖

13

12

11

10

1

2

3

4

5

9

6

8

7

1

顯示幕閂鎖

2

螢幕

3

電源按鈕

4

裝置狀態指示燈

5

喇叭 (2)

6

鍵盤

7

觸控墊

8

觸碰墊 / 追蹤棒按鈕

9

音軌桿

10

鍵盤狀態指示燈

11

音量控制按鈕

12

靜音按鈕

13

周遭的指示燈感應器

快速參考指南 51

左側視圖

右側視圖

1 2 63 4 75 8 9

1

安全保護纜線插槽

2

通風口

3

1394 連接器

4

音效連接器

5

ExpressCard 插槽

1

媒體凹槽

6

紅外線感應器

7

無線切換

8

無線活動指示燈

9

PC 卡插槽

10

智慧卡插槽

1

2

USB 連接器 (2 個 )

10

2

52 快速參考指南

後視圖

警告 : 請勿擋住排氣孔，將物件放入排氣孔，或讓灰塵堆積在通風口中。 在電腦執行時，請勿將其存放

在空氣流通不良的環境中，例如封閉的公事包內。 空氣流通不良可能會損壞電腦或造成火災。

1 2 63 4 75 8

底部視圖

1

網路連接器 (RJ-45)

2

USB 連接器

3

連接電源的 USB 連接器

4

數據機連接器 (RJ-11)

6

5

序列連接器

6

影像連接器

7

交流電變壓器連接器

8

通風口

1

2

5

1

電池凹槽釋放閂鎖

2

電池

3

記憶體模組蓋板

4

3

4

連線裝置連接器

5

風扇通風口

6

硬碟機

快速參考指南 53

使用電池

電池效能

註 : 如需有關 Dell 對您的電腦的保固期的資訊，請參閱產品資訊指南 或電腦隨附的單獨的書面保固文

件。

為了獲得最佳的電腦效能並且有助於保留 BIOS 設定，請始終在安裝主電池時操作 Dell™ 筆記型電
腦。 在電池凹槽中會提供一個電池作為標準設備。

註 : 由於電池可能尚未完全充電，當您第一次使用電腦時，請使用交流電變壓器將新的電腦與電源插座

連接。為求最佳的效果，請將交流電變壓器充電至完全充電再操作此電腦。要檢視電池充電狀態，存取
此控制台 → 電源選項，然後單按此電能計量器卡舌。

註 : 電池的使用時間 ( 電池的儲電時間 ) 會隨著時間而減少。 視電池使用的頻率以及使用的狀況，在電腦

的使用壽命期間，您可能需要購買新的電池。

電池的使用時間會因為操作的狀況而有所不同。 您可以安裝一個在媒體凹槽可選的備用電池以增加
相當大的操作時間。

當您執行包括但不限於下列操作時，電池的使用時間會明顯減少：

•

使用光碟機

•

使用無線通訊裝置，

•

使用高亮度的顯示設定、使用

•

在最大效能模式下執行電腦

PC

卡，

ExpressCards，

3D

媒體記憶體插卡，或

USB

裝置

螢幕保護程式或是其他耗電的程式，例如

3D

遊戲

註 : 在寫入 CD 或 DVD 時，建議您將電腦連接至電源。

在您插入電池至電腦裡之前，您可以檢查此電池充電狀況 ( 參閱 第 54 頁的「檢查電池電量」 )。 您
也可以設定電源管理選項，以便在電池電量不足時警告您。

警告 : 使用不相容的電池可能會增加引發火災或爆炸的風險。 您只可以更換自 Dell 購得的相容電池。 此

鋰電池是是專為您的 Dell 電腦工作而設計的。請勿將來自其他電腦的電池用於本電腦。

警告 : 請勿將不用的電池與家庭廢棄物一起處理。 當您的電池已經無法繼續充電，請與當地的廢棄物處

理或環境機構聯絡，以瞭解有關處理鋰離子電池的相關建議。 請參閱產品資訊指南 中的 「電池處理」。

警告 : 不正確地使用電池可能會增加引發火災或化學物質燃燒的風險。 請勿刺穿、燃燒、分解或是使電

池曝露於攝氏 65 度 ( 華氏 149 度 ) 的高溫。 請勿讓兒童接觸電池。 在處理已損壞或洩露的電池時必須特別
小心。 損壞的電池可能會洩漏，造成人員受傷或設備損壞。

檢查電池電量

Dell QuickSet 電池計量器，Microsoft Windows 電能計量器視窗和 圖示，電池充電電量計量器
和性能狀態計量器，和電池電能不足警告提供資訊電池充電上。

54 快速參考指南

Dell™ QuickSet 電池計量器

如果已安裝 Dell QuickSet，按下 <Fn><F3> 以顯示 QuickSet 電池計量器。 此電池計量器為您電
腦上的電池顯示狀態，電池健康度，充電層級，和充電完成時間。

有關 QuickSet 的詳細資訊，請在工作列的 圖示上單按滑鼠右鍵，然後單按說明。

Microsoft® Windows® Power Meter ( 電能計量器 )

Windows 電能計量器指示剩餘的電池電量。 若要檢查電能計量器，請連按兩下工作列上的 圖
示。

如果將電腦連接至電源插座，會出現一個 圖示。

充電電量計量器

請選擇其一 : 按下一次或按住此狀態按鈕在電池上的充電電量計量器，您可以檢查 :

•

電池充電量 (按下和

•

電池健康度 (按下和

放開狀態
按住狀

態按鈕以檢查

按鈕以檢查

)

)

電池的使用時間主要由其充電次數所決定。 在許多次的充電和釋放之後，電池會損失一些充電容量
或電池健康度。 也就是說，一個電池可以顯示一個 「已充電」的狀態，但保持一個減少了的充電
容量 ( 健康度 )。

檢查此電池充電量

要檢查電池充電量，按下和釋放在電池充電電量計量器上的狀態按鈕來使充電層級指示燈照亮。 每
個指示燈都代表大約總電池電量的百分之二十。 例如，如果電池還剩餘電量的百分之八十，則會有
四個指示燈亮起。 如果沒有指示燈出現，則表示電池已無電量。

檢查電池充電量

註 : 在二擇一的方法裡，您可以檢查電池充電量 : 在電池上使用充電電量計量器像以下所敘述和使用在

Dell QuickSet 電池計量器。更多關於的 QuickSet 資訊，單按在工作列的圖示滑鼠右鍵 ，和單按協助

與說明。

使用充電電量計量器來檢查此電池健康度，按住在電池充電電量計量器上的狀態按鈕至少 3 秒鐘。
如果沒有指示燈出現，則表示電池是處於良好的狀態，而且還剩餘百分之八十以上的原始電量。
每個指示燈都代表電量的遞減。 如果出現五個指示燈，則表示剩下不到百分之六十的電量，您應該
考慮更換電池。 參閱規格在您的使用者指南。

電池電量不足警告

注意 : 若要避免資料遺失或損毀，請在收到電池電量不足警告之後立即儲存您的工作。 然後將電腦與電

源插座連接。 如果電池電力完全用完，電腦將會自動進入休眠模式。

已設定的預設值，一個跳出的視窗將警告您當此電池充電量是大約百分之九十使用完。 您可以為電
池警報變更此設定在 QuickSet 或 電源選項性能視窗。

快速參考指南 55

為電池充電

註 : Dell™ ExpressCharge，當您的電腦是關閉的，交流電變壓器充電一個完整釋放的電池至百分之八十電

量需大約一小時至百分之百需約兩小時。開啟電腦時充電會需要較長的充電時間。 您可以無論時間的長
短將電池放置在電腦中。電池內部的電路會避免電池過度充電。

當您將電腦連接至電源插座或是在電腦連接至電源插座時安裝電池，電腦會檢查電池的電量與溫
度。如有必要，交流電變壓器會為電池充電，並維持電池的電量。

如果電池因在電腦中使用而過熱或是處於過熱的環境中，當您將電腦連接至電源插座時，電池可能
無法進行充電。

如果 指示燈以綠色和橘色交替閃爍，則表示電池過熱而無法進行充電。 請斷開電腦與電源插座
的連接，並讓電腦和電池冷卻至室溫。 然後再將電腦連接至電源插座繼續為電池充電。

更換電池

警告 : 執行這些程序之前，關閉此電腦，從電源插座和電腦斷開交流電變壓器的連接，從牆上的連接器

和電腦斷開數據機的連接，和從電腦卸下任何其他外接式的纜線。

注意 : 您必須從電腦卸下全部外接式纜線來避免連接器可能的損壞。

警告 : 使用不相容的電池可能會增加引發火災或爆炸的風險。 您只可以更換自 Dell 購得的相容電池。 此

電池是專為您的 Dell™ 電腦工作而設計。請勿將來自其他電腦的電池用於本電腦。

卸下電池：

1

若電腦與連線裝置連接，請將其連線切斷。 請參閱連線裝置隨附的文件說明。

2

請確定電腦的電源已經關閉。

3

滑動在電腦底部電池凹槽釋放閂鎖至到聽到釋放的啪答聲。

56 快速參考指南

4

使用在電池上的卡舌，將電池從電腦之中提出。

1

1

電池

2

電池卡舌

2

3

3

電池凹槽釋放閂鎖

要更換此電池，按下放置此電池在凹槽且直到聽到電池凹槽釋放閂鎖釋放啪答聲響起。

儲存電池

如果電腦需要長時間儲存，請將電池取出。 在長時間的儲存過程中，電池會放電。 在一個長的儲存
周期之後，在您使用前請重新將電池充電充滿 ( 參閱 第 56 頁的 「為電池充電」 )。

故障排除

Dell 技術更新服務

Dell 技術更新服務為您的電腦軟體和硬體更新提供預先的電子郵件通知。此服務是免費的且可以使
內容，格式用戶化和設定多頻繁使您接收到通知。

登記 Dell 技術更新服務，請至 support.dell.com/technicalupdate

Dell 診斷程式

警告 : 在您開始本章節中的任何程序之前，請遵循產品資訊指南 中的安全說明。

何時使用 Dell 診斷程式

如果您使用電腦遭遇一個問題，在 第 60 頁的 「鎖定與軟體問題」 且在您聯絡 Dell 尋求技術援助
之前執行 Dell 診斷程式。

建議您在開始前先列印這些程序。

。

快速參考指南 57

注意 : Dell 診斷程式只適用於 Dell™ 電腦。

註 : Drivers and Utilities CD 為可選性質，您的電腦可能未隨附此 CD。

從您的硬碟機或是從 Drivers and Utilities CD （也稱為 Resource CD）上啟動 Dell 診斷程式。

從您的硬碟機上啟動 Dell 診斷程式

Dell 診斷程式位於硬碟機中隱藏的診斷公用程式分割區中。

1

關閉電腦。

2

若電腦與連線裝置連接，請將其連線切斷。 請參閱連線裝置隨附的文件說明。

3

將電腦連接至電源插座。

4

Dell

診斷程式是可以利用以下二擇一的方式被啟動

:

開啟電腦。 當出現

•
)

，然後單按

式

註 : 如果等待過長時間而出現 Windows 作業系統徽標，請繼續等待直到看見 Microsoft® Windows®

桌面。 然後關閉電腦並再試一次。

•

當電腦電源開啟時，按住此鍵

註 : 如果您看到一個訊息表示並沒有發現診斷程式公用程式分割區，請從可選的選項 Drivers and

Utilities CD 執行 Dell 診斷程式。

Dell™

<Enter>

徽標時，立即按下

。

<Fn>

<F12>。

從啟動選單上選取

Diagnostics (

電腦會執行預啟動系統評估，它是一系列針對主機板、鍵盤、硬碟機和顯示器所進行的初始測
試。

•

在評估期間，請回答出現的任何問題。

•

如果偵測到故障，電腦會停止並發出嗶聲。 若要停止評估並重新啟動電腦，請按 ；若要繼續
下一項測試，請按

如果預啟動系統評估順利完成，您會收到下列訊息

•

Utility Partition. Press any key to continue.

式分割區。請按任何鍵繼續。〕

5

請按任何鍵以從硬碟機中的診斷公用程式分割區啟動

從 Drivers and Utilities CD 啟動 Dell 診斷程式

1

插入

Drivers and Utilities

<Esc><y>

CD

執行

Dell

；若要重新測試失敗的元件，請按

Booting Dell Diagnostic

〔正在啟動

Dell

診斷程式。

診斷程式。

<r>。

Dell

診斷程

診斷公用程

2

關閉並重新啟動電腦。
當出現

如果等待過長時間而

DELL

徽標時，立即按下

Windows

閉電腦並再試一次。

註 : 以下步驟僅變更啟動順序一次。 在下一次的啟動，電腦將依在系統設定程式的裝置指定來啟

動。

當啟動裝置清單出現時，請反白顯示 CD/DVD/CD-RW

3

58 快速參考指南

<F12>

。

作業系統徽標出現，請繼續等待直到看見

磁碟機，然後按

Windows

<Enter>

桌面。 然後關

。

4

選取從選單顯現的從

5

鍵入 1 來啟動此 選單和按下

6

從編號清單中選取執行 32

CD-ROM

<Enter>

位元 Dell

啟動選項 然後按下

<Enter>

。

來進行。

診斷程式。 如果列出了多種版本，請為您的電腦選取適當的

版本。

7

當

Dell

診斷程式主選單出現時，選取您想要執行的測試程式。

Dell 診斷程式主選單

1

在載入

選項 功能

快速測試 執行裝置的快速測試。 此測試程式通常需花 10 至 20

延伸測試 執行徹底的裝置檢查。 此測試程式通常需花一小時或

自訂測試 測試特定裝置。 您可以自訂想要執行的測試。

徵兆樹 列出最常遇到的徵兆，並且讓您根據目前所面臨問題

Dell

診斷程式而且主選單螢幕出現之後，單按您想要的選項按鈕。

分鐘且並不顯示需要您設定的對話框。 請先執行
Express Test ( 快速測試 ) 以增加快速追蹤問題的可能
性。

更長，且要求您定期地回答問題。

的徵兆選取測試。

2

如果在測試期間發生問題，會出現一個包含錯誤代碼與問題說明的訊息。 請記錄錯誤代碼與問題
說明，然後遵循螢幕的指示進行操作。

註 : 您電腦的服務標籤是位於每個測試螢幕的頂端。 如果您與 Dell 聯絡，技術支援人員會詢問您的

服務標籤。

3

如果您是從自訂測試或徵兆樹選項執行測試，單按下表中所描述的適用標籤以獲得更多資訊。

標籤 功能

結果 顯示測試結果以及遇到的任何錯誤情況。

錯誤 顯示遇到的錯誤情況、錯誤代碼和問題說明。

說明 說明測試並且可能會指出執行測試的要求。

組態 顯示選定裝置的硬體組態。

Dell 診斷程式自系統設定、記憶體和各種內部測試獲
取所有裝置的組態資訊，並將資訊顯示在螢幕左窗格
的裝置清單中。 裝置清單並不一定會顯示安裝在您電
腦中的所有元件名稱，或是與電腦連接的所有裝置的
名稱。

參數 允許您通過變更測試設定來自訂測試。

快速參考指南 59

4

當測試完成時，如果您是從

當測試完成後，請關閉測試螢幕以回到主選單螢幕。

Drivers and Utilities

CD

執行

若要結束

Dell

診斷程式， 請取出

Dell

診斷程式並重新啟動電腦，請關閉

CD

。

主選單螢幕。

鎖定與軟體問題

警告 : 在您開始本章節中的任何程序之前，請遵循產品資訊指南 中的安全說明。

電腦無法啟動

請確定交流電變壓器已牢固地連接至電腦以及電源插座。

電腦停止回應

注意 : 如果您無法執行作業系統關閉操作，可能會遺失資料。

關閉電腦 — 如果您無法通過按下鍵盤上的鍵或移動滑鼠獲得回應，請按住電源按鈕至少八到十秒鐘的時
間，直到電腦關閉為止。然後重新啟動您的電腦。

一個程式停止回應 或重複地當機

註 : 軟體通常會在其說明文件或在其軟碟或 CD 中包括安裝說明。

結束程式 —

1

同時按下

<Ctrl><Shift><Esc>

。

2

單按工作管理員。

3

單按應用程式。

4

單按不再回應的程式。

5

單按結束工作。

檢查軟體說明文件 — 如有必要，請解除安裝然後重新安裝程式。

設計用於較早 Microsoft® Windows® 作業系統的程式

請執行程式相容性精靈 — 程式相容性精靈會組態程式，使其在類似非 Windows XP 作業系統的環境中執
行。

單按開始→

1

2

根據螢幕上的說明操作。

出現全藍色的螢幕

關閉電腦 — 如果您無法通過按下鍵盤上的鍵或移動滑鼠獲得回應，請按住電源按鈕至少八到十秒鐘的時
間，直到電腦關閉為止。然後重新啟動您的電腦。

全部程式→ 附屬應用程式→ 程式相容精靈→ 下一步。

60 快速參考指南

其他軟體問題

檢查軟體說明文件或連絡軟體製造商以獲得疑難排解資訊 —

•

請確定程式與電腦上安裝的作業系統相容。

•

請確定您的電腦符合執行軟體所需的最低硬體需求。 有關資訊，請參閱相關軟體文件。

•

請確定程式已經安裝並且正確組態。

•

確認裝置驅動程式不會與程式發生衝突。

•

如有必要，請解除安裝然後重新安裝程式。

請立刻備份您的檔案
使用病毒掃描程式來檢查硬碟、軟碟或 CD

儲存並關閉任何開啟的檔案或程式，並使用開始選單關閉電腦
掃描電腦以查找間諜軟體 — 如果您遇到電腦效能緩慢的問題，電腦經常出現跳出的廣告或者是在連接至

網路時遇到問題，則表明您的電腦可能已受到間諜軟體的感染。 請使用包括有反間諜軟體保護功能的防毒程式
( 您的程式可能需要升級 ) 以掃描電腦並取出間諜軟體。 如需更多資訊，請至 support.dell.com 並搜尋關鍵字

spyware。

執行 D

情況與軟體問題有關。

ELL 診斷程式 — 請參閱。第 57 頁的 「Dell 診斷程式」 如果所有測試都能夠順利執行，則表明錯誤

快速參考指南 61

62 快速參考指南

索引

B

battery( 電池 )

charge gauge( 充電標準 ), 55
removing( 移動 ), 56

C

CDs

作業系統 ,49

D

Dell

支援站台 ,48
Dell Premier 支援網站 ,47
Dell 診斷程式 ,57

文件

User's Guide(

使用者指南

), 47

H

Help and Support Center ( 支

援中心 ), 48

help file

Windows Help and Support

Center, 48

M

P

problems( 問題 )

program crashes(

program stops responding ( 程

式停止回應 ), 60

software ( 軟體 ), 60

程式當機

), 60

Q

QuickSet Help, 49

R

ResourceCD

Dell 診斷程式 ,57

T

troubleshooting( 故障排除 )

Help and Support Center

( 支援中心 ), 48

U

User's Guide (

使用者手冊

), 47

W

Windows XP

Help and Support Center, 48
重新安裝 ,49

二畫

人體工學資訊 ,47

六畫

支援網站 ,48

四畫

安全說明 ,47
作業系統

光碟 ,49

重新安裝 ,49
作業系統光碟 ,49
序列連接器

系統視圖 ,53

說明 ,53
系統視圖

右側 ,52

左側 ,52

底部 ,53

前 ,51

後面 ,53

Microsoft Windows 標籤 ,48

索引 63

服務標籤 ,48

間諜軟體
保固資訊 ,47
故障排除

Dell 診斷程式 ,57

問題

Dell 診斷程式 ,57
軟體 , 60-61
電腦停止回應 ,60
電腦無法啟動 ,60
電腦當機 ,60
藍色螢幕 ,60
鎖定 ,60

問題

程式和 Windows 相容性問
題 , 60

軟體問題 , 60
Windows XP 程式相容性精

靈 , 60
程式相容性精靈 , 60
軟體問題 ,60

從 Drivers and Utilities CD 上

啟動 Dell 診斷程式 ,58

從您的硬碟機上啟動 Dell 診

斷程式 ,58

產品資訊指南 ,47

電腦效能低 , 61
電腦執行效能低問題 , 61
間諜軟體問題 ,61

電池

充電 ,56
效能 ,54
電能計量器 ,55

檢查電量 ,54
電池儲放 ,57
電腦

停止回應 ,60

當機 ,60
管制資訊 ,47
說明文件

人體工學 ,47

安全 ,47

保固 ,47

產品資訊指南 ,47

終端用戶軟體授權協議書

管制 ,47

線上 ,48
標籤

Microsoft Windows, 48

服務標籤 ,48

,47

終端用戶軟體授權協議書 ,47
軟體

問題 ,61

硬體

Dell 診斷程式 ,57

診斷程式

Dell, 57

64 索引

Dell Precision™ Mobile

Workstation M65

クイックリファレンスガイド

モデル PP04X

www.dell.com | support.dell.com

メモ、注意、警告

メモ : コンピュータを使いやすくするための重要な情報を説明しています。
注意 : ハードウェアの損傷やデータの損失の可能性を示し、その危険を回避するための方法を説明しています。
警告 : 物的損害、けが、または死亡の原因となる可能性があることを示します。

Dell™ n

シリーズコンピュータをご購入いただいた場合は、このマニュアルの

ティングシステムについての説明は適用されません。

Microsoft® Windows®

オペレー

____________________

この文書の情報は事前の通知なく変更されることがあります。

©2005すべての著作権は Dell Inc. にあります。

Dell Inc. の書面による許可のない複写は、いかなる形態においても厳重に禁じられています。

本書に使用されている商標：

Corporation

本書では、上記記載以外の商標や会社名が使用されている場合があります。これらの商標や会社名は、一切
せん。

モデル PP04X

2005 年 12 月 P/N TD010 Rev. A00

の登録商標です。Microsoft、Outlook、および Windows は Microsoft Corporation の登録商標です。

Dell、DELL のロゴ、Dell Precision、および ExpressCharge は Dell Inc. の商標です。Intel および Pentium は Intel

Dell Inc. に帰属するものではありま

目次

情報の検索方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

コンピュータのセットアップ . . . . . . . . . . . . . . . . . . . . . . . . . . 72

お使いのコンピュータについて . . . . . . . . . . . . . . . . . . . . . . . . . 73

正面図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

左側面図. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

右側面図. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

背面図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

底面図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

バッテリーの使い方 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

バッテリーの性能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

バッテリーの充電チェック . . . . . . . . . . . . . . . . . . . . . . . . . 77

バッテリーの充電 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

バッテリーの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

バッテリーの保管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

トラブルシューティング . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Dell

テクニカル Update Service . . . . . . . . . . . . . . . . . . . . . . 79

Dell Diagnostics

フリーズおよびソフトウェアの問題 . . . . . . . . . . . . . . . . . . . . 82

（診断）プログラム. . . . . . . . . . . . . . . . . . . . 79

索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

目次 67

68 目次

情報の検索方法

メモ : 一部の機能やメディアはオプションなので、出荷時にコンピュータに搭載されていない場合があります。 特

定の国では使用できない機能やメディアもあります。

メモ : 追加の情報がコンピュータに同梱されている場合があります。

何をお探しですか ? こちらをご覧ください

•

コンピュータの診断プログラム

•

コンピュータのドライバ

•

デバイスのマニュアル

•

ノートブックシステムソフトウェア（

NSS

）

Drivers and Utilities CD（ResourceCD とも呼ばれます）

メモ

: 『Drivers and Utilities CD』 はオプションなので、出荷

時にすべてのコンピュータに付属しているわけではありません。

マニュアルおよびドライバは、本コンピュータにすでにインス
トールされています。
ルできます。

CD を使用してドライバを再インストー

CD に収録されている
Readme

ピュータの技術的変更に関
する最新のアップデートや、
技術者または専門知識をお
持ちのユーザーを対象とし
た高度な技術資料を参照で
きます。

ファイルでは、コン

•

部品の取り外しおよび交換方法

•

仕様

•

システムの設定方法

•

トラブルシューティングおよび問題解決の方法

•

安全にお使いいただくための注意

•

認可機関の情報

•

作業姿勢に関する情報

•

エンドユーザライセンス契約

メモ : ドライバおよびマニュアルのアップデート版は、

support.jp.dell.com で入手できます。

Dell Precision™ Mobile Workstation ユーザーズガイド

1

スタート
システムガイド

2

お使いのコンピュータの『ユーザーズガイド』をクリックし
ます。

→

ヘルプとサポート

→

システムガイド

→

ユーザーズガイドおよび

をクリックします。

Dell™ 製品情報ガイド

クイックリファレンスガイド 69

何をお探しですか ? こちらをご覧ください

•

サービスタグとエクスプレスサービスコード

• Microsoft Windows

ライセンスラベル

サービスタグおよび Microsoft

ラベルはお使いのコンピュータの底面に貼られています。

•

サービスタグは、
たはテクニカルサポートへのお問い合わせの際に、コン
ピュータの識別に使用します。

•

エクスプレスサービス
コードを利用すると、テ
クニカルサポートに直接
電話で問い合わせること
ができます。

®

Windows® ライセンス

support.jp.dell.com

をご参照の際、ま

技術情報 —トラブル解決ナビ、

•

•

サービスと保証
する情報

•

サービスおよびサポート

•

参照資料
設定の詳細、製品の仕様、およびホワイトペーパー

•

ダウンロード
フトウェアのアップデート

•

ノートブック システムソフトウェア（
ティングシステムをコンピュータに再インストールする場

NSS

合は、
ります。
めの重要な更新を提供し、
ピードライブ、
ティカルドライブ、および
す。
に必要です。
オペレーティングシステムを自動的に検知して、設定に適
した更新をインストールします。

NSS

NSS は、Dell

• Windows XP

•

プログラムとファイルの操作方法

•

デスクトップのカスタマイズ方法

•

ネットワークアクティビティ、電力の管理ウィザード、
ホットキー、および
のアイテムに関する詳細情報

—

問い合わせ先、保証、および修理に関

—

—

コンピュータのマニュアル、コンピュータの

—

認定されたドライバ、パッチ、およびソ

ユーティリティも再インストールする必要があ

は、お使いのオペレーティングシステムのた

Intel® Pentium®M

コンピュータを正しく動作させるため

ソフトウェアはお使いのコンピュータおよび

の基本情報

Dell QuickSet

Q&A

サービス契約

NSS）—

Dell™ 3.5

USB

インチ

プロセッサ、オプ

デバイスをサポートしま

で制御されるその他

オペレー

USB

フロッ

デルサポートサイト — support.jp.dell.com

メモ : 企業、自治体、および教育機関のお客様向けにカスタ

マイズされた、デルプレミアサポートウェブサイト

（

premier.dell.co.jp/premier/) もご利用いただけます。

デスクトップシステムソフトウェアは、

support.jp.dell.com にてダウンロードできます。

Windows ヘルプとサポートセンター

1

スタート

2

問題に関連する用語や文節をボックスに入力して、矢印アイ
コンをクリックします。

3

問題に関連するトピックをクリックします。

4

画面の指示に従います。

→

ヘルプとサポート をクリックします。

Dell QuickSet ヘルプ

『

Dell QuickSet

Windows

ます。

ヘルプ 』を表示するには、

®

のタスクバーにある

Microsoft®

アイコンを右クリックし

70 クイックリファレンスガイド

何をお探しですか

•

オペレーティングシステムの再インストール方法

? こちらをご覧ください

オペレーティングシステム CD

メモ : 『オペレーティングシステム CD』はオプションなの

で、出荷時にお使いのコンピュータに必ずしも付属しているわ
けではありません。

オペレーティングシステムは、本コンピュータにすでにインス
トールされています。

CD』は、オペレーティングシステムを再インストールする

ム
場合に使用します。

オプションの『オペレーティングシステ

オペレーティングシステムを
再インストールしたら、

Drivers and Utilities CD』

『
（『

ResourceCD』） を使用し

て、コンピュータに付属して
いるデバイス用のドライバを
再インストールします。

メモ : 注文されたオペレー

ティングシステムによって、

CD の色が違います。

クイックリファレンスガイド 71

コンピュータのセットアップ

警告 : 本項の手順を開始する前に、『製品情報ガイド』の安全手順に従ってください。

1

アクセサリボックスの梱包を開きます。

2

アクセサリボックスの中から、コンピュータのセットアップを完了するのに必要となるものを別に取って
おきます。

アクセサリボックスには、この他にユーザーマニュアルが入っています。また、ご注文された場合には、

PC

ソフトウェアやオプションのハードウェア（

3

AC

アダプタをコンピュータの

4

コンピュータのディスプレイを開いて電源ボタンを押し、コンピュータの電源を入れます（正面図を参照）。

メモ : ドッキングデバイスにコンピュータを接続する前に、最低 1 回はコンピュータの電源を入れて、シャットダ

ウンする操作を行ってください。

AC

アダプタコネクタに接続し、電源コンセントに差し込みます。

カード、ドライブ、バッテリーなど）が入っています。

72 クイックリファレンスガイド

お使いのコンピュータについて

正面図

13

12

11

10

1

2

3

4

5

9

6

8

7

1

ディスプレイラッチ

2

ディスプレイ

3

電源ボタン

4

デバイスステータスライト

5

スピーカー（2）

6

キーボード

7

タッチパッド

8

タッチパッドボタン / トラック
スティックボタン

9

トラックスティック

10

キーボードステータスライト

11

ボリュームコントロールボタン

12

ミュートボタン

13

環境照明センサー

クイックリファレンスガイド 73

左側面図

右側面図

1 2 63 4 75 8 9

1

セキュリティケーブルスロット

2

通気孔

3

IEEE 1394

4

オーディオコネクタ

5

ExpressCard

コネクタ

スロット

6

7

8

9

10

1

1

メディアベイ

2

10

赤外線センサー

ワイヤレススイッチ

ワイヤレスアクティビティライト

カードスロット

PC

スマートカードスロット

2

コネクタ（2）

USB

74 クイックリファレンスガイド

背面図

警告 : 通気孔を塞いだり、物を押し込んだり、埃や異物が入ったりすることがないようにしてください。 コン

ピュータの稼動中は、ブリーフケースの中など空気の流れの悪い環境にコンピュータを置かないでください。空気
の流れを妨げると、火災の原因になったり、コンピュータに損傷を与えたりする恐れがあります。

1 2 63 4 75 8

底面図

1

ネットワークコネクタ（RJ-45）

2

3

4

コネクタ

USB

パワード USB コネクタ

モデムコネクタ（RJ-11）

6

5

シリアルコネクタ

6

ビデオコネクタ

7

8

アダプタコネクタ

AC

通気孔

1

2

5

1

バッテリーベイリリースラッチ

2

バッテリー

3

メモリモジュールカバー

4

3

4

ドッキングデバイスコネクタ

5

ファン通気孔

6

ハードドライブ

クイックリファレンスガイド 75

バッテリーの使い方

バッテリーの性能

メモ : デルの保証情報に関しては、『サービス & サポートのご案内』を参照してください。

コンピュータの性能を最大に保ち
インバッテリーを搭載した状態でお使いください。
います。

メモ : バッテリーはフル充電されていない場合がありますので、コンピュータを初めて使用するときは、AC アダ

プタを使って新しいコンピュータをコンセントに接続してください。
電されるまで、

コントロールパネル →

メモ : バッテリー駆動時間（バッテリーが電力を蓄える能力のある期間）は、時間の経過に従って短くなります。

バッテリーの使用頻度および使用状況によって駆動時間が変わるので、コンピュータの寿命がある間でも新しく
バッテリーを購入する必要がある場合もあります。

バッテリーの動作時間は、使用状況によって異なります。 オプションのセカンドバッテリーをメディアベイに
取り付けると、動作時間を大幅に長くすることができます。

次のような場合、バッテリーの持続時間は著しく短くなりますが、これらの場合に限定されません。

•

オプティカルドライブを使用している場合

•

ワイヤレス通信デバイス、
使用している場合

•

ディスプレイの輝度を高く設定したり、
に使用するプログラムを使用したりしている場合

•

コンピュータを最大性能の状態で実行している場合

メモ : CD または DVD に書き込みをする際は、コンピュータをコンセントに接続することをお勧めします。

コンピュータにバッテリーを挿入する前に、バッテリーの充電チェックができます（77ページの「バッテ
リーの充電チェック」
ションを設定することもできます。

警告 : 適切でないバッテリーを使用すると、火災または爆発を引き起こす可能性があります。 交換するバッテリー

は、必ずデルが販売している専用のものをお使いください。
ピュータで動作するように設計されています。
いでください。

警告 : バッテリーを家庭用のごみと一緒に捨てないでください。 不要になったバッテリーは、貴重な資源を守るた

めに廃棄しないで、デル担当窓口：デル

044-556-4298、企業のお客様：044-556-3481）へお問い合わせください。 『製品情報ガイド』にある「バッテリーの

廃棄」を参照してください。

警告 : バッテリーの取り扱いを誤ると、火災や化学燃焼を引き起こす可能性があります。 バッテリーに穴をあけた

り、燃やしたり、分解したり、または温度が
様の手の届かないところに保管してください。
は、特に気を付けてください。
傷したりする恐れがあります。

AC アダプタを使ってコンピュータを動作させます。 バッテリー充電ステータスを表示するには、

電源オプション にアクセスし、電源メーター タブをクリックします。

を参照）。 バッテリーの充電量が少なくなると警告を発するように、電源管理のオプ

BIOS

の設定を保持するため、

バッテリーベイにはバッテリーが

PC

カード、

バッテリーが損傷していると、セルから電解液が漏れ出し、けがをしたり装置を損

ExpressCard

3D

スクリーンセーバー、または

お使いのコンピュータに別のコンピュータのバッテリーを使用しな

PC リサイクルデスク（個人のお客様：

65 ℃ を超える場所に置いたりしないでください。 バッテリーはお子

損傷のあるバッテリー、または漏れているバッテリーの取り扱いに

Dell™

、メディアメモリカード、または

リチウムイオンバッテリーは、お使いの Dell コン

ノートブックコンピュータは、常にメ

1

つ、標準で搭載されて

最良の結果を得るには、バッテリーがフル充

USB

デバイスを

3D

ゲームなどの電力を集中的

76 クイックリファレンスガイド

バッテリーの充電チェック

Dell QuickSet

リー充電ゲージと機能ゲージ、およびバッテリーの低下を知らせる警告は、バッテリーの情報を提供します。

Dell™ QuickSet バッテリメーター

Dell QuickSet

バッテリメーターには、お使いのコンピュータのバッテリーの状況、性能、充電レベル、および充電完

ます。
了時間が表示されます。

QuickSet

Microsoft® Windows® 電源メーター

Windows

の
コンピュータがコンセントに接続されている場合、 アイコンが表示されます。

充電ゲージ

バッテリーの充電ゲージのステータスボタンを

バッテリーの動作時間は、充電される回数によって大きく左右されます。
テリーの充電機能またはバッテリー性能は次第に低下します。つまり、バッテリーに「充電済み」のステータ
スが表示されても、充電容量（性能）は低下したままの場合があります。

アイコンをダブルクリックします。

•

バッテリーの充電量（ステータスボタンを短く押して確認します）

•

バッテリー性能（ステータスボタンを押し続けて確認します）

バッテリメーター、

がインストールされている場合は、

Microsoft Windows

<Fn><F3>

電源メーター ウィンドウと

を押して

QuickSet

バッテリメーターを表示し

アイコン、バッテ

の詳細に関しては、タスクバーにある

の電源メーターは、バッテリーの充電残量を示します。 電源メーターを確認するには、タスクバー

アイコンを右クリックして、

ヘルプ をクリックします。

1

回押すか押し続けると、次の項目をチェックできます。

充放電を何百回も繰り返すと、バッ

バッテリーの充電チェック

バッテリーの充電をチェックするには、バッテリー充電ゲージにあるステータスボタンを短く押して、充電レ
ベルライトを点灯させます。
リーの充電残量が
電残量が残っていないことになります。

バッテリー性能のチェック

メモ : バッテリー性能は、 以下に記載するバッテリーの充電ゲージを使用するか、Dell QuickSet のバッテリメー

ターを使用してチェックすることができます。
クリックして、ヘルプ

充電ゲージを使用してバッテリー機能を確認するには、バッテリー充電ゲージのステータスボタンを
押し続けます
持しています。

60 %

以下になっていますので、バッテリーを交換することをお勧めします。 『ユーザーズガイド』の仕様を

参照してください。

80 %

。 どのライトも点灯しない場合、バッテリーの機能は良好で、初期の充電容量の

各ライトは機能低下の割合を示します。 ライトが

各々のライトはバッテリーの総充電量の約

なら

4

つのライトが点灯します。 どのライトも点灯していない場合、バッテリーの充

QuickSet の詳細に関しては、タスクバーにある アイコンを右

をクリックします。

20 %

5

つ点灯した場合、バッテリーの充電容量は

を表します。 たとえば、バッテ

3

秒以上

80 %

以上を維

クイックリファレンスガイド 77

バッテリーの低下を知らせる警告

注意 : データの損失またはデータの破損を防ぐため、バッテリーの低下を知らせる警告音が鳴ったら、すぐに作業

中のファイルを保存してください。
になくなると、自動的に休止状態

デフォルトでは、ポップアップウィンドウの警告は、バッテリーの全充電量の約
られます。
きます。

バッテリーアラームの設定は、

次に、コンピュータをコンセントに接続します。 バッテリーの充電残量が完全

モードに入ります。

QuickSet

90 %

または 電源オプションのプロパティ ウィンドウで変更で

を消費した時点で発せ

バッテリーの充電

メモ : Dell™ ExpressCharge™ を使用して、完全に切れてしまったバッテリーを充電するには、コンピュータの電

源が切れている場合で
入っている場合は、充電時間は長くなります。
も問題ありません。

80 % の充電に約 1 時間、100 % の充電に約 2 時間かかります。 コンピュータの電源が

バッテリーを充電したまま、コンピュータをそのままにしておいて

バッテリーの内部回路によって過剰充電が防止されます。

コンピュータをコンセントに接続したり、コンセントに接続されているコンピュータにバッテリーを取り付け
たりすると、コンピュータはバッテリーの充電状態と温度をチェックします。

その後、

AC

アダプタは必要に

応じてバッテリーを充電し、その充電量を保持します。
バッテリーがコンピュータの使用中に高温になったり高温の環境に置かれたりすると、コンピュータをコンセン

トに接続してもバッテリーが充電されない場合があります。

のライトが緑色と橙色を交互に繰り返して点滅する場合、バッテリーが高温すぎて充電が開始できない状

態です。

コンピュータをコンセントから抜き、コンピュータとバッテリーを室温に戻します。 次に、コン

ピュータをコンセントに接続し、充電を継続します。

バッテリーの交換

警告 : この手順を開始する前に、コンピュータの電源を切り、AC アダプタを電源コンセントおよびコンピュータ

から取り外して、モデムを壁のコネクタおよびコンピュータから取り外し、コンピュータからその他のすべての外
付けケーブルを外します。

注意 : 起こり得るコネクタの損傷を防ぐため、すべての外付けケーブルをコンピュータから取り外してください。
警告 : 適切でないバッテリーを使用すると、火災または爆発を引き起こす可能性があります。 交換するバッテリー

は、必ずデルが販売している専用のものをお使いください。
るように設計されています。

お使いのコンピュータに別のコンピュータのバッテリーを使用しないでください。

バッテリーを取り外すには次の手順を実行します。

1

コンピュータがドッキングデバイスに接続されている場合、ドッキングを解除します。 ドッキングデバイ
スの手順については、付属のマニュアルを参照してください。

2

コンピュータの電源が切れていることを確認します。

3

コンピュータ底部のバッテリーベイリリースラッチのロックを、カチッという感触が得られるまでスライ
ドさせます。

4

バッテリーのタブを使って、コンピュータからバッテリーを持ち上げます。

バッテリーは、お使いの Dell ™ コンピュータで動作す

78 クイックリファレンスガイド

1

2

3

1

バッテリー

交換用のバッテリーを取り付ける場合は、バッテリーをベイに置き、バッテリーベイリリースラッチ部でカ
チッという感触が得られるまでバッテリーを押し下げます。

2

バッテリータブ

3

バッテリーベイリリースラッチ

バッテリーの保管

長期間コンピュータを保管する場合は、バッテリーを取り外してください。 バッテリーは、長期間保管してい
ると放電してしまいます。
らお使いください（

長期保管後にコンピュータをお使いになる際は、完全にバッテリーを再充電してか

78

ページの「バッテリーの充電」 を参照）。

トラブルシューティング

Dell テクニカル Update Service

Dell

テクニカル
トについて、
よび通知を受け取る頻度をカスタマイズすることができます。

Dell

テクニカル
クセスしてください。

Dell Diagnostics（診断）プログラム

警告 : 本項の手順を開始する前に、『製品情報ガイド』の安全手順に従ってください。

Update Service

E-

メールで事前に通知します。 このサービスは無償で提供され、コンテンツ、フォーマット、お

Update Service

は、お使いのコンピュータのソフトウェアおよびハードウェアのアップデー

に登録するには、

support.dell.com/technicalupdate

（英語）にア

Dell Diagnostics（診断）プログラムを使用する場合

コンピュータに問題が発生した場合、デルテクニカルサポートに問い合わせる前に、82ページの「フリーズ
およびソフトウェアの問題」
行してください。

にあるチェック事項を実行してから、

Dell Diagnostics

クイックリファレンスガイド 79

（診断）プログラムを実

作業を始める前に、これらの手順を印刷しておくことをお勧めします。

注意 : Dell Diagnostics（診断）プログラムは、Dell™ コンピュータ上でのみ機能します。

メモ : 『Drivers and Utilities CD』はオプションなので、出荷時にすべてのコンピュータに付属しているわけでは

ありません。

Dell Diagnostics

とも呼ばれます）から起動します。

（診断）プログラムをハードドライブまたは『

Drivers and Utilities CD

』（『

ResourceCD

Dell Diagnostics（診断）プログラムをハードドライブから起動する場合

Dell Diagnostics

されています。

1

コンピュータをシャットダウンします。

2

コンピュータがドッキングデバイスに接続されている場合、ドッキングを解除します。 ドッキングデバイ
スの手順については、付属のマニュアルを参照してください。

3

コンピュータをコンセントに接続します。

4

Dell Diagnostics

•

コンピュータの電源を入れます。
ニューから

メモ : ここで時間をおきすぎてオペレーティングシステムのロゴが表示された場合、Microsoft® Windows®

デスクトップが表示されるまで待ちます。 次に、コンピュータをシャットダウンして、もう一度やりなおし
ます。

•

コンピュータが起動する間、

メモ : 診断ユーティリィティパーティションが見つからないことを知らせるメッセージが表示された場合は、

オプションの『

起動前システムアセスメントが実行され、システム基板、キーボード、ハードドライブ、ディスプレイの
初期テストが続けて実行されます。

（診断）プログラムは、ハードドライブの診断ユーティリティ用隠しパーティションに格納

（診断）プログラムは、以下のいずれかの方法で起動できます。

DELL™

Diagnostics

（診断）を選択し、

<Fn>

Drivers and Utilities CD』から Dell Diagnostics（診断）プログラムを実行してください。

のロゴが表示されたらすぐに

<Enter>

キーを押し続けます。

を押します。

<F12>

を押します。 起動メ

』

•

このシステムの評価中に、表示される質問に答えます。

•

問題が検出された場合は、コンピュータはビープ音を出して停止します。 システムの評価を止めてオ
ペレーティングシステムを再起動するには、
します。障害のあるコンポーネントを再テストするには、

起動前システムアセスメントが無事に終了した場合、

•

Partition. Press any key to continue.

ティションの起動中。続けるには任意のキーを押します。）というメッセージが表示されます。

5

任意のキーを押すと、ハードドライブ上の診断プログラムユーティリィティパーティションから

Diagnostics

（診断）プログラムが起動します。

80 クイックリファレンスガイド

<Esc>

を押します。次のテストを続けるには

<r>

を押します。

Booting Dell Diagnostic Utility

（

Dell Diagnostics

（診断）ユーティリティパー

<y>

を押

Dell

Dell Diagnostics（診断）を Drivers and Utilities CD から起動する場合

1

『

Drivers and Utilities CD

2

コンピュータをシャットダウンして、再起動します。

DELL

のロゴが表示されたらすぐに

』を挿入します。

<F12>

を押します。

ここで時間をおきすぎて
まで待ちます。

メモ : 次の手順は、起動順序を一回だけ変更します。 次回の起動時には、コンピュータはセットアップユー

ティリティで指定したデバイスに従って起動します。

3

起動デバイスの一覧が表示されたら、
押します。

4

表示されたメニューから

5 1

を入力して、 メニューを開始し、

6

番号の付いた一覧から
にある場合は、コンピュータに適切なバージョンを選択します。

7

Diagnostics

次に、コンピュータをシャットダウンして、もう一度やりなおします。

（診断）プログラム

Windows

Boot from CD-ROM

Run the 32 Bit Dell Diagnostics

のロゴが表示された場合、

CD/DVD/CD-RW

オプションを選択し、

<Enter>

Main Menu

を押して続行します。

が表示されたら、実行するテストの種類を選択します。

Dell Diagnostics（診断）プログラムのメインメニュー

1

Dell Diagnostics

要なオプションのボタンをクリックします。

オプション 機能

Express Test

Extended Test

Custom Test

Symptom Tree

（診断）プログラムのロードが終了すると、

デバイスのクイックテストを実行します。 通常このテスト

10 ～ 20 分かかり、お客様の操作は必要ありません。 最

は
初に

Express Test を実行すると、問題を素早く特定でき

る可能性が増します。

デバイスの全体チェックを実行します。 通常このテストは

1

時間以上かかり、質問に定期的に応答する必要があり

ます。

特定のデバイスをテストします。 実行するテストをカスタ
マイズできます。

検出した最も一般的な症状を一覧表示し、問題の症状に基
づいたテストを選択することができます。

Windows

ドライブ をハイライト表示して、

を選択します。 複数のバージョンがリスト

Main Menu

のデスクトップが表示される

<Enter>

<Enter>

を押します。

画面が表示されるので、必

を

2

テスト実行中に問題が検出されると、エラーコードと問題の説明を示したメッセージが表示されます。 エ
ラーコードと問題の説明を記録し、画面の指示に従います。

メモ : 各テスト画面の上部には、コンピュータのサービスタグが表示されます。 デルにお問い合わせになっ

た際に、テクニカルサポート担当者がサービスタグをお伺いいたします。

クイックリファレンスガイド 81

3

Custom Test

または

Symptom Tree

クします（詳細については、以下の表を参照）。

タブ 機能

Results

Errors

Help

Configuration

Parameters

4

テストが完了し、

CD

合、

を取り出します。

テストが完了したら、

テストの結果、および発生したすべてのエラーの状態を表
示します。

検出されたエラー状態、エラーコード、問題の説明が表示
されます。

テストについて説明します。また、テストを実行するため
の要件を示す場合もあります。

選択したデバイスのハードウェア構成を表示します。

Dell Diagnostics（診断）プログラムは、セットアップ

ユーティリティ、メモリ、および様々な内部テストからす
べてのデバイスの設定情報を入手し、画面の左側ペインの
デバイス一覧に表示します。
ピュータに取り付けられたすべてのコンポーネント名、ま
たはコンピュータに接続されたすべてのデバイス名が表示
されるとは限りません。

テストの設定を変更して、テストをカスタマイズすること
ができます。

Dell Diagnostics

テスト画面を閉じて

（診断）プログラムを『

Main Menu

ラムを終了してコンピュータを再起動するには、

オプションからテストを実行する場合、該当するタブをクリッ

デバイス一覧には、コン

画面に戻ります。

Main Menu

Drivers and Utilities CD

Dell Diagnostics

画面を閉じます。

』から実行中の場

（診断）プログ

フリーズおよびソフトウェアの問題

警告 : 本項の手順を開始する前に、『製品情報ガイド』の安全手順に従ってください。

コンピュータが起動しない場合

AC アダプタがコンピュータとコンセントにきちんと接続されていることを確認します。

コンピュータの応答が停止した場合

注意 : オペレーティングシステムのシャットダウンが実行できない場合、データを消失する恐れがあります。

コンピュータの電源を切ります

合、コンピュータの電源が切れるまで、電源ボタンを

プログラムの応答が停止するか、プログラムがクラッシュを繰り返す場合

メモ : 通常、ソフトウェアのインストール手順は、そのマニュアルまたはフロッピーディスクか CD に収録されて

います。

プログラムを終了します

1

<Ctrl><Shift><Esc>

2

タスクマネージャ をクリックします。

3

アプリケーション をクリックします。

— キーボードのキーを押したり、マウスを動かしてもコンピュータから応答がない場

8 ～ 10 秒以上押します。 その後、コンピュータを再起動します。

—

を同時に押します。

82 クイックリファレンスガイド

4

反応がなくなったプログラムを選択します。

5

タスクの終了 をクリックします。

プログラムのマニュアルを参照します — 必要に応じて、プログラムをアンインストールしてから再インストールします。

プログラムが以前の Microsoft

プログラム互換性ウィザードを実行します — Windows XP には、Windows XP オペレーティングシステムとは異なる
オペレーティングシステムに近い環境で、プログラムが動作するよう設定できるプログラム互換性ウィザードがあります。

1

スタート

2

画面の指示に従います。

画面が青色（ブルースクリーン）になった

コンピュータの電源を切ります — キーボードのキーを押したり、マウスを動かしてもコンピュータから応答がない場
合、コンピュータの電源が切れるまで、電源ボタンを

その他のソフトウェアの問題

トラブルシューティング情報については、ソフトウェアのマニュアルを確認するかソフトウェアの製造元に問い合わせ

—

ます

•

コンピュータにインストールされているオペレーティングシステムと互換性があるか確認します。

•

コンピュータがソフトウェアを実行するのに必要な最小ハードウェア要件を満たしているか確認します。

→

すべてのプログラム

®

Windows® オペレーティングシステム向けに設計されている

→

アクセサリ

→

プログラム互換性ウィザード→ 次へ とクリックします。

8 ～ 10 秒以上押します。 その後、コンピュータを再起動します。

詳細については、ソフトウェアのマニュアルを参照してください。

•

プログラムが正しくインストールおよび設定されているか確認します。

•

デバイスドライバがプログラムと対立していないか確認します。

•

必要に応じて、プログラムをアンインストールしてから再インストールします。

すぐにお使いのファイルのバックアップを作成します
ウイルススキャンプログラムを使って、ハードドライブ、フロッピーディスク、または

開いているファイルをすべて保存してから閉じ、実行中のプログラムをすべて終了して、
ピュータをシャットダウンします

コンピュータでスパイウェアをスキャンします

を受信したり、インターネットとの接続に問題がある場合は、スパイウェアに感染している恐れがあります。
イウェア保護を含むアンチウィルスプログラムを使用して（ご使用のプログラムをアップグレードする必要があるかもし
れません）、コンピュータのスキャンを行い、スパイウェアを取り除いてください。

D

ELL DIAGNOSTICS（診断）プログラムを実行します —

ださい。

すべてのテストが正常に終了したら、不具合はソフトウェアの問題に関連しています。

— コンピュータのパフォーマンスが遅いと感じたり、ポップアップ広告

79

ページの「

Dell Diagnostics

CD を調べます

[ スタート ] メニューからコン

アンチスパ

（診断）プログラム」 を参照してく

クイックリファレンスガイド 83

84 クイックリファレンスガイド

索引

C

CD

オペレーティングシステム ,71

D

Dell

サポートサイト ,70

Dell Diagnostics（診断）

プログラムをハードドライ
ブから起動する

,80

Dell Diagnostics（診断）

プログラムを

Utilities CD

Drivers and

から起動 ,81

Dell Diagnostics（診断）

プログラム

,79

M

Microsoft Windows

ラベル

Q

QuickSet Help,70

R

,70

W

Windows XP

プログラム互換性ウィザード

ヘルプとサポートセンター ,70
再インストール ,71

あ

安全にお使いいただくための

,

69

注意

ウィザード

プログラム互換性ウィザード

83

エンドユーザーライセンス

同意書

オペレーティングシステム

CD,71

再インストール ,71

オペレーティングシステム

CD

か

コンピュータ

応答が停止した
クラッシュ , 82-83
パフォーマンスの低下 ,83

,69

,71

,82

,83

,

システム表示

左側面
右側面 ,74
正面 ,73
底面 ,75
背面 ,75

シリアルコネクタ

システム表示
解説 ,75

診断

,74

,75

Dell Diagnostics（診断）

プログラム
スパイウェア ,83
製品情報ガイド ,69
ソフトウェア

,83

問題

,79

た

デルプレミアサポートウェブ

サイト

トラブルシューティング

Dell Diagnostics（診断）

ヘルプとサポートセンター ,70

,69

プログラム

,79

ResourceCD

Dell Diagnostics

プログラム

（診断）

,79

さ

サービスタグ ,70
作業姿勢に関する情報 ,69
サポートウェブサイト ,70

な

認可機関の情報 ,69

索引 85

は

ハードウェア

Dell Diagnostics（診断）

プログラム

バッテリー

,78

充電
充電ゲージ ,77
充電チェック ,77
性能 ,76
電源メーター ,77
取り外し ,78

保管 ,79
ヘルプとサポートセンター ,70
ヘルプファイル

,79

Windows ヘルプとサポート

センター

,70

ま

マニュアル

安全性

エンドユーザーライセンス

オンライン ,70

作業姿勢 ,69

ユーザーズガイド ,69

製品情報ガイド ,69
問題

コンピュータが起動しない

コンピュータの応答が停止

コンピュータのクラッシュ ,

コンピュータパフォーマンスの

スパイウェア ,83

ソフトウェア , 82-83

フリーズ ,82

ブルースクリーン ,83

プログラムがクラッシュする ,

,69

同意書

した

82-83

低下

82

,69

,82

,82

,83

プログラムと Windows の

互換性

プログラムの応答が停止する

場合

,83

,82

や

ユーザーズガイド ,69

ら

ラベル

Microsoft Windows,70

サービスタグ ,70

86 索引

Dell Precision™ 모바일 워크스테

이션 M65

빠른 참조 안내서

모델 PP04X

www.dell.com | support.dell.com

주 , 주의사항 및 주의

주 : 주는 컴퓨터의 활용도를 높이는 데 도움이 되는 중요한 정보입니다 .

주의사항 : 주의사항은 하드웨어 손상이나 데이터 손실의 가능성을 알리고 이러한 문제를 방지하는 방법을 알

려줍니다 .

주의 : 주의는 잠재적으로 물건의 손상 , 신체적 부상 또는 사망 등과 같은 결과를 초래 할 수 있음을 뜻합니다 .

약어 및 머리글자

Dell™ n

니다

시리즈 컴퓨터를 구입한 경우

.

____________________

, Microsoft®Windows®운영 체제에 관련된 사항들은 적용되지 않습

이 문서의 정보는 사전 통보 없이 변경될 수 있습니다 .

© 2005 Dell Inc. 저작권 본사 소유 .
Dell Inc. 의 서면 허가를 받지 않은 일체의 모든 재생산은 엄격하게 금지됩니다 .
본 설명서에 사용된 상표 : Dell, DELL 로고 , Dell Precision, 및 ExpressCharge 는 Dell Inc. 의 상표입니다 ; Intel 및 Pentium 은 Intel

Corporation 의 등록상표입니다 ; Microsoft, Outlook, 및 Windows 는 Microsoft Corporation 의 등록상표입니다 .

본 설명서에서는 특정 회사의 마크나 제품
자사가 소유하고 있는 것 이외의 타사 소유 상표 및 상표명에 대한 어떠한 소유권도 가지고 있지 않습니다 .

모델 PP04X

2005 년 12 월 P/N TD010 Rev. A00

이름의 사실성을 입증하기 위해 기타 상표나 상호를 사용할 수도 있습니다 . Dell Inc. 는

목차

정보 찾기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

컴퓨터 설치

컴퓨터 정보

전면 보기
좌측 모습
우측 모습
후면 모습
밑면 모습

전지 사용

전지 성능

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

전지 충전 상태 확인
전지 충전
전지 교체
전지 보관

문제 해결

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Dell 기술 업데이트 서비스
Dell 진단 프로그램
잠금 및 소프트웨어 문제

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

. . . . . . . . . . . . . . . . . . . . . . . 101

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

. . . . . . . . . . . . . . . . . . . . . . . . 104

색인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

목차 89

90 목차

정보 찾기

주 : 몇가지 기능이나 매체는 옵션이며 컴퓨터와 함께 제공되지 않을 수 있습니다 . 몇가지 기능이나 매체

는 특정 국가에서 사용할 수 없습니다 .

주 : 그밖의 다른 정보가 컴퓨터와 함께 제공되기도 합니다 .

찾는 정보 찾을 위치

•내

컴퓨터 진단 프로그램

•내

컴퓨터 드라이버

•

내 장치 설명서

•

노트북 시스템 소프트웨어

(NSS)

Drivers and Utilities CD (ResourceCD 라고도 함 )

주 : Drivers and Utilities CD 는 선택사양이며 일부 컴퓨터

에 제공됩니다 .

설명서와 드라이버는 이미 컴퓨터에 설치되어 있습니
다 . CD 를 사용하여 드라이버를 재설치 할 수 있습니다 .

CD 에 포함된 readme 파
일은 컴퓨터의 기술 변경
사항과 관련된 최신 정보
가 수록되어 있으며 , 전
문가와 숙련가를 대상으
로 한 고급 기술 참조 자
료입니다 .

주 : 드라이버 및 설명서

업데이트는
support.dell.com 에서 찾
을 수 있습니다 .

•

부품 분리 및 교체 방법

•

사양

•

시스템 설정 구성 방법

•

문제 해결 방법

•

보증 정보

•

조건 및 조항 (미국에 한함
안전 지침

•

•

규정사항

•

인체공학적 정보

•

최종 사용자 사용권 계약서

Dell Precision™ 모바일 워크스테이션 사용 설명서

1

Start(시작
Dell User and System Guides

명서

.

다

2

컴퓨터에 대한 사용 설명서를 클릭합니다

Dell™ 제품 정보 안내

)

)→

Help and Support(도움말 및 지원

(Dell

사용자 및 시스템 설

)→

System Guides(시스템 설명서)를 클릭합니

.

빠른 참조 안내서 91

)→

찾는 정보 찾을 위치

•

서비스 태그 및 특급 서비스 코드

• Microsoft Windows

라이센스 레이블

서비스 태그 및 Microsoft® Windows® 사용권

이 레이블은

•

support.dell.com에

때 서비스 태그를 사용하여 컴퓨터를 확인하십시오

•

기술 지원을 문의할 경

특급 서비스 코드를

우
입력하면 빠르게 처리
됩니다

컴퓨터의

.

밑면에 부착되어 있습니다 .

액세스하거나 기술 지원을 문의할

.

• Solutions —

참고 자료, 온라인 코스 및 자주 묻는 질문

터의

• Community —

•Upgrades —

문제 해결 힌트와 추가 정보, 기술자로부

다른

Dell

고객과 온라인 토론

메모리, 하드 드라이브, 운영 체제와 같은

구성요소 업그레이드 정보

• Customer Care —
,

보증, 수리 정보

태

• Service and support —

연락처, 기술 지원이 제공되는 온라인 토론

비스

• Reference —

,

부사항

제품 사양 및 백서

• Downloads —

연락처 정보, 서비스 콜 및 주문 상

서비스 콜 상태 및 지원 기록, 서

컴퓨터 설명서, 내 컴퓨터 구성에 관한 세

보증된 드라이버, 패치, 소프트웨어 업

데이트

• Notebook System Software (

체제를 재설치하는 경우, 또한

영
설치해야
업데이트를 하고

, Intel® Pentium® M

합니다. 또한

Dell™ 3.5

프로세서, 광 드라이브 및

장치를 지원합니다. 또한

작동하는 데 필요합니다. 소프트웨어가 컴퓨터와

로

또한

NSS는

운영체제에 대한 주요

인치

USB

NSS 는 Dell

NSS) —

NSS

컴퓨터에 운

유틸리티도 재

플로피 드라이브

컴퓨터가 올바

USB

운영체제를 자동으로 검색하여 구성에 적합한 업데이
트를

설치합니다

.

(FAQ)

Dell 지원 웹 사이트 — support.dell.com

주 : 해당 지원 사이트를 볼 지역을 선택하십시오 .
주 : 회사 , 정부 및 교육 분야 고객이 또한 Dell 전문 지원

웹 사이트 (premier.support.dell.com) 를 이용할 수 있습니
다 .

노트북 시스템 소프트웨어를

1

support.dell.com→

2

서비스 태그 또는 제품 모델을 입력하십시오

3

Download Category(다운로드 분류) 드롭다운

Downloads(다운로드)로 갑니다

메뉴에서, All(모두)을 클릭하십시오

4

컴퓨터의 운영 체제 및 운영 체제 언어를 선택하고

Submit(제출)를 클릭하십시오

5

Select a Device(장치 선택) 아래에서, System and
Configuration Utilities

스크롤하여, Dell Notebook System Software

시스템 소프트웨어) 를 클릭하십시오

북

다운로드 하려면

:

.

.

.

(

시스템 및 구성 유틸리티)로

(Dell

.

.

노트

• Windows XP

•

프로그램과 파일로 작업하는 방법

•

데스크탑을 개인화하는 방법

사용 방법

92 빠른 참조 가이드

Windows 도움말 및 지원 센터

1

Start(시작

릭하십시오

2

문제를 설명해주는 단어나 문장을 입력한 다음, 화살표
아이콘을 클릭하십시오

3

문제를 설명해주는 항목을 클릭하십시오

4

화면의 지시사항을 따르십시오

)→

Help and Support(도움말 및 지원)을 클

.

.

.

.

찾는 정보 찾을 위치

• Dell QuickSet

마법사, 단축키 및 기타 항목에 대한 정보

•내

운영 체제 재설치 방법

으로 제어하는 네트워크 작동, 전원 관리

Dell QuickSet 도움말

Dell QuickSet 도움말을

Windows

®

작업 표시줄에 있는 아이콘을 마우

보려면, Microsoft®

스 오른쪽 클릭하십시오 .

운영 체제 CD

주 : 운영 체제 CD 는 선택사양이며 일부 컴퓨터에 제공

됩니다 .

운영 체제는 이미 시스템에 설치되어 있습니다 . 운영 체
제를 다시 설치하려면 옵션의 운영 체제 CD 를 사용하십
시오 .

운영체제를 재설치한 뒤
에는 Drivers and Utilities
CD (ResourceCD) 를 이용
해 컴퓨터와 함께 제공된
장치의 드라이버를 재설
치하십시오 .

주 : CD 의 색상은 주문한

운영 체제에 따라 다릅니
다 .

빠른 참조 안내서 93

컴퓨터 설치

주의 : 이 항목의 절차를 수행하기 전에 제품 정보 안내에 있는 안전 지침을 따르십시오 .

1

부속품 상자의 포장을 벗기십시오

2

부속품 상자의 내용물을 준비하십시오. 컴퓨터 설치 과정에 필요할 수 있습니다

.

.

부속품 상자에는 사용 설명서와 주문한 모든 소프트웨어 또는 추가 하드웨어(예를 들어
드

,

드라이브, 전지)가 포함되어 있습니다

3

AC

어댑터를 컴퓨터에 있는

4

컴퓨터 디스플레이를 열고 전원 버튼을 눌러 컴퓨터를 켜십시오(전면 모습 참조

주 : 컴퓨터의 전원을 켜고 적어도 한 번 이상 시스템을 종료한 이후에 컴퓨터를 도킹 장치에 연결하십시오 .

AC

어댑터 커넥터와 전원 콘센트에 연결하십시오

.

.

).

, PC

카

94 빠른 참조 가이드

컴퓨터 정보

전면 보기

13

12

11

10

1

2

3

4

5

9

6

8

7

1

디스플레이 래치

2

디스플레이

3

전원 단추

4

장치 상태 표시등

5

스피커 (2)

6

키보드

7

터치패드

8

터치패드 / 트랙 스틱 버튼

9

트랙 스틱

10

키보드 상태 표시등

11

볼륨 조정 단추

12

음소거 단추

13

주변광 센서

빠른 참조 안내서 95

좌측 모습

우측 모습

1 2 63 4 75 8 9

1

보안 케이블 슬롯

2

공기 환풍구

3

1394 커넥터

4

오디오 커넥터

5

ExpressCard 슬롯

1

매체 베이

6

적외선 센서

7

무선 스위치

8

무선 작동 표시등

9

PC 카드 슬롯

10

스마트 카드 슬롯

1

2

USB 커넥터 (2)

10

2

96 빠른 참조 가이드

후면 모습

주의 : 공기 환풍구를 막거나 , 물체를 넣거나 , 먼지가 들어가지 않도록 하십시오 . 컴퓨터를 작동시킨 상태

에서 가방과 같은 밀폐된 공간에 넣지 마십시오 . 공기 순환을 막으면 , 컴퓨터가 손상되거나 화재가 발생할
수 있습니다 .

1 2 63 4 75 8

밑면 모습

1

네트워크 커넥터 (RJ-45)

2

USB 커넥터

3

기능을 갖춘 USB 커넥터

4

모뎀 커넥터 (RJ-11)

6

5

직렬 커넥터

6

비디오 커넥터

7

AC 어댑터 커넥터

8

공기 환풍구

1

2

5

1

전지 베이 분리 래치

2

전지

3

메모리 모듈 덮개

4

3

4

도킹 장치 커넥터

5

팬 공기 환풍구

6

하드 드라이브

빠른 참조 안내서 97

전지 사용

전지 성능

주 : 컴퓨터에 대한 Dell 보증에 대한 자세한 내용은 제품 정보 안내 또는 컴퓨터와 함께 별지로 제공되는 보

증 문서를 참조하십시오 .

컴퓨터를 최적의 성능으로 작동하고 BIOS 설정을 유지하려면 항상 Dell™ 휴대용 컴퓨터에 주 전지
를 설치하여 사용하십시오 . 컴퓨터의 전지 베이에는 전지 한 개가 기본으로 제공됩니다 .

주 : 전지가 완전히 충전되지 않을 수 있으므로 컴퓨터를 처음 사용시 AC 어댑터를 사용하여 새 컴퓨터에

전원을 연결하십시오 . 최상의 결과를 위해서 , 전지가 완전히 충전될때까지 AC 어댑터로 컴퓨터를 작동시
키십시오 . 전지 충전 상태를 보려면 , Control Panel( 제어판 )→ Power Options( 전원 옵션 ) 을 선택하고
Power Meter( 전원 측정기 ) 탭을 클릭하십시오 .

주 : 전지 작동 시간 ( 전지가 충전된 만큼의 시간 ) 이 점차적으로 감소합니다 . 전지를 얼마나 자주 , 어떤

조건하에서 사용하느냐에 따라 컴퓨터 사용기간 동안 새로운 전지를 구입해야할 수도 있습니다 .

전지의 작동 시간은 작동 여건에 따라 달라집니다 . 매체 베이에 보조 전지 옵션을 설치하여 작동 시
간을 연장할 수 있습니다 .

다음과 같은 경우에 작동 시간이 현저히 줄어듭니다 :

•

광 드라이브를 사용할 경우

•

무선 통신 장치

•

디스플레이 밝기를 높게 설정하고
로그램을

, PC

사용할 경우

카드

, ExpressCards,

매체 메모리 카드 또는

, 3D

화면 보호기 또는

USB

장치를 사용할 경우

3D

게임과 같이 전력이 많이 소모되는 프

•

최대 성능 모드로 컴퓨터를 실행할 경우

주 : CD 나 DVD 에 데이터를 기록할 경우 , 컴퓨터를 전원 콘센트에 연결하여 사용하는 것이 좋습니다 .

컴퓨터에 전지를 설치하기 전에 전지 충전 상태를 확인 하십시오 (99 페이지의 " 전지 충전 상태 확
인 " 참조 ). 전지 충전 상태가 낮은 경우 , 이를 알려주도록 전원 관리 옵션을 설정할 수도 있습니다 .

주의 : 부적합한 전지를 사용하면 화재나 파열될 위험이 높습니다 . Dell 에서 구입한 호환 전지만 사용하

십시오 . 리튬 이온 전지는 Dell 컴퓨터에서 작동하도록 제작되었습니다 . 다른 컴퓨터의 전지를 본 컴퓨터
에 사용하지 마십시오 .

주의 : 전지를 일반 가정용 쓰레기와 함께 버리지 마십시오 . 전지를 더 이상 충전하여 사용할 수 없는 경우

해당 폐기물 또는 환경 기관에 리튬 이온 전지의 폐기 방법을 문의하십시오 . 제품 정보 안내에서 " 전지 폐
기 " 를 참조하십시오 .

주의 : 전지를 잘못 사용하면 화재 또는 화상을 입을 수 있는 위험이 높아집니다 . 전지에 구멍을 뚫거나 태

우거나 분해하지 말고 65°C (149°F) 이상 되는 곳에 두지 마십시오 . 아이들의 손이 닿지 않는 곳에 전지를 보
관하십시오 . 손상되었거나 전해액이 새는 전지는 조심스럽게 다루어야 합니다 . 손상된 전지를 사용하는
경우 부상을 입거나 장치가 손상될 수 있습니다 .

98 빠른 참조 가이드

전지 충전 상태 확인

Dell QuickSet 전지 측정기 , Microsoft Windows 전원 측정기 창 및 아이콘 , 전지 충전 상태 표시
기 및 전지 상태 표시기 , 전지 부족 경고 등은 전지의 상태에 대한 정보를 제공합니다 .

Dell™ QuickSet 전지 측정기

Dell QuickSet 가 설치된 경우 QuickSet 전지 측정기를 표시하려면 <Fn><F3> 을 누르십시오 . 전
지 측정기는 컴퓨터의 전지 상태 , 수명 , 충전 레벨 및 충전 완료 시간이 표시됩니다 .

QuickSet 에 관한 자세한 내용은 작업 표시줄에 있는 아이콘을 마우스 오른쪽 단추로 클릭한 다
음 도움말을 클릭하십시오 .

Microsoft® Windows® 전원 측정기

Windows 전원 측정기를 통해 남아 있는 전지 충전량을 알 수 있습니다 . 전원 측정기를 확인하려면
작업 표시줄에 있는 아이콘을 더블 클릭하십시오 .

컴퓨터를 전원 콘센트에 연결하면 , 아이콘이 나타납니다 .

충전 상태 표시기

전지의 충전 상태 표시기의 상태 버튼을 한번 누르거나 누른 상태를 유지 하면서 , 다음의 점검을 할
수 있습니다 :

•

전지 충전 (상태 버튼을 누르고 해제함으로써 점검

)

전지 수명 (상태 버튼을 누른 상태로 유지함으로써 점검

•

)

전지 수명은 전지의 충전 횟수에 따라 좌우됩니다 . 100 번 이상 전지를 충전하고 방전하면 전지가 완
전히 충전되지 않거나 전지 상태가 나빠집니다 . 즉 , 전지가 " 충전 완료 " 표시를 하지만 감소된 충전
용량 ( 수명 ) 을 갖게 됩니다 .

전지 충전 상태 점검

전지 충전 상태를 점검하려면 , 전지 충전 표시기에 있는 상태 단추를 누르고 해제하여 충전 단계 표
시등을 점검하십시오 . 각 표시등은 전체 전지 충전량의 약 20% 를 나타냅니다 . 예를 들어 , 전지 충
전량이 80% 정도 남아 있는 경우 4 개의 표시등이 켜집니다 . 아무 표시등도 켜지지 않으면 전지가 충
전되어 있지 않은 것입니다 .

전지 수명 점검

주 : 전지 수명을 점검하려면 , 둘중 한 방법 ( 아래에 설명된대로 전지 충전 상태 표시기 사용 또는 Dell

QuickSet 에 있는 전지 측정기 사용 ) 을 이용할 수 있습니다 . QuickSet 에 관한 자세한 내용은 , 작업 표시줄
에 있는 아이콘을 마우스 오른쪽 버튼 클릭하고 Help( 도움말 ) 을 클릭하십시오 .

충전 상태 표시기로 전지 수명을 점검하려면 , 전지 충전 상태 표시기에 있는 상태 버튼을 3 초 이상
누른 상태를 유지하십시오 . 표시등이 켜지지 않으면 전지 상태가 좋은 것이며 총충전 용량이 80 %
를 넘고 있음을 의미합니다 . 각 표시등을 통해 전지 상태의 변화를 알 수 있습니다 . 5 개의 표시등이
켜지는 경우 , 충전 용량이 60 % 가 못됨을 뜻하며 전지를

교체하는 것이 좋습니다 . 사용 설명서의 사

양을 참조하십시오 .

빠른 참조 안내서 99

전지 부족 경고

주의사항 : 데이터가 손상되지 않도록 방지하려면 전지 부족 경고가 표시된 후 즉시 작업을 저장하십시오 .

그런 다음 전원 콘센트에 컴퓨터를 연결하십시오 . 전지가 완전히 방전되면 자동으로 최대 절전 모드가 시
작됩니다 .

기본값으로 , 전지 충전량이 약 90% 정도 소모되면 이를 알려주는 메시지 창이 나타납니다 .
QuickSet 또는 Power Options Properties( 전원 옵션 등록정보 ) 창에서 전지 알람 설정을 변경할 수
있습니다 .

전지 충전

주 : 컴퓨터 전원이 꺼져있을때 , Dell™ ExpressCharge™ 으로 완전히 충전되지않은 전지를 AC 어댑터로 약

한시간 안에 80%, 대략 2 시간 안에 100% 를 충전합니다 . 컴퓨터의 전원이 켜져 있을 때 충전하면 시간이 더
오래 걸립니다 . 원하는 만큼 전지를 컴퓨터에 둘 수 있습니다 . 전지 내부의 회로는 전지가 과열되는 것을
방지해줍니다 .

컴퓨터를 전원 콘센트에 연결하거나 컴퓨터가 전원 콘센트에 연결되어 있는 상태에서 전지를 설치
하는 경우 , 컴퓨터에서 전지 충전 및 온도를 점검합니다 . 필요에 따라 AC 어댑터로 전지를 충전해
둡니다 .

컴퓨터에서 사용하거나 온도가 높은 환경에서 사용하다 전지가 과열된 경우 , 전원 콘센트에 컴퓨터
를 연결하면 전지가 충전되지 않을 수도 있습니다 .

표시등이 녹색과 주황색으로 번갈아 깜박거리는 것은
입니다 . 컴퓨터를 전원 콘센트에서 분리하고 컴퓨터와 전지가 실내 온도에 맞게 식을 때까지 기다리
십시오 . 그런 다음 , 컴퓨터를 전원 콘센트에 연결하고 전지를 계속 충전하십시오 .

전지가 과열되어 충전할 수 없다는 의미

전지 교체

주의 : 이러한 절차를 행하기 전에 , 컴퓨터를 끄고 전원 콘센트와 컴퓨터에서 AC 어댑터를 분리하고 , 벽

면 커넥터와 컴퓨터에서 모뎀을 분리하고 , 컴퓨터로 부터 기타 모든 외부 케이블을 분리하십시오 .

주의사항 : 가능한 커넥터 손상을 피하기위해서 컴퓨터로 부터 모든 외부 케이블을 분리해야합니다 .

주의 : 부적합한 전지를 사용하면 화재나 파열될 위험이 높습니다 . Dell 에서 구입한 호환 전지만 사용하

십시오 . 전지는 Dell 컴퓨터에서 작동하도록 제작되었습니다 . 다른 컴퓨터의 전지를 본 컴퓨터에 사용하
지 마십시오 .

전지를 분리하려면 :

1

컴퓨터가 도킹 장치에 연결되어 있는 경우(도킹된 경우) 도킹을 해제합니다. 도킹 장치와 함께 제

지시사항 문서를 참조하십시오

공된

2

컴퓨터가 꺼져 있는지 확인하십시오

3

분리 래치가 딸깍 소리가 날때까지 컴퓨터 밑면의 전지 베이 분리 래치를 미십시오

.

.

.

100 빠른 참조 가이드
