Manual de serviço do Dell Precision™ T7500
Trabalhar no computador
Adicionar e substituir peças
Especificações
Diagnostics
Sobre a memória
Sobre a placa de sistema
Configuração do sistema
Notas, Avisos e Advertências
NOTA: Uma NOTA fornece informações importantes para melhor utilizar o computador.
AVISO: Um AVISO adverte para potenciais danos no hardware ou perda de dados, caso as instruções não sejam seguidas .
ADVERTÊNCIA: Uma ADVERTÊNCIA indica potenciais danos no equipamento, lesões corporais ou mesmo morte.
Se adquiriu um computador Dell™ Série n, as referências neste documento relativas aos sistemas operativos Microsoft® Windows® não são aplicáveis.
As informações contidas neste documento estão sujeitas a alteração sem aviso prévio. © 2009 Dell Inc. Todos os direitos reservados.
É estritamente proibida qualquer reprodução destes materiais sem autorização por escrito da Dell Inc.
Marcas comerciais utilizadas neste texto: Dell, o logótipo DELL. e Dell Precision são marcas comerciais da Dell Inc.; Intel e Xeon são marcas comerciais registadas da Intel Corporation; Bluetooth é uma marca comercial registada da propriedade da Bluetooth SIG, Inc. e é utilizada pela Dell sob licença; Blu-ray Disc é uma marca comercial da Blu-ray Disc Association; Microsoft, Windows, Windows Server, MS-DOS, Aero, Windows Vista. e o botão Iniciar do Windows Vista são marcas comerciais ou marcas comerciais registadas da Microsoft Corporation nos Estados Unidos e/ou noutros países.
Outros nomes e marcas comerciais podem ser mencionados neste documento como referência às entidades que invocam essas marcas e nomes ou os seus produtos. A Dell Inc. renuncia a quaisquer interesses de propriedade relativamente a nomes e marcas comerciais de terceiros.
Modelo DCDO
Abril de 2009 |
Rev. A00 |
Trabalhar no computador
Manual de serviço do Dell Precision™ T7500
Antes de trabalhar no interior do computador
Ferramentas recomendadas
Desligar o computador
Depois de trabalhar no interior do computador
Antes de trabalhar no interior do computador
Utilize as seguintes directrizes de segurança para ajudar a proteger o seu computador de possíveis danos e para ajudar a garantir a sua segurança pessoal. Excepto se indicado em contrário, cada procedimento incluído neste documento pressupõe que as seguintes condições existem:
Executou os passos em Trabalhar no computador.
Leu as informações de segurança fornecidas com o computador.
Um componente pode ser colocado novamente ou, se adquirido em separado, instalado executando o procedimento de remoção pela ordem inversa.
ATENÇÃO: Antes de efectuar qualquer operação no interior do computador, leia as informações de segurança fornecidas com o mesmo. Para obter informações adicionais sobre melhores práticas de segurança, consulte a página inicial de Conformidade regulamentar em www.dell.com/regulatory_compliance.
AVISO: Apenas um técnico qualificado e especializado deve efectuar reparações no seu computador. Os danos causados por assistência não autorizada pela Dell não estão cobertos pela garantia.
AVISO: Para evitar descargas electrostáticas, ligue-se à terra utilizando uma faixa de terra para pulso ou tocando periodicamente numa superfície metálica não pintada, tal como um conector na parte posterior do computador.
AVISO: Manuseie cuidadosamente os componentes e as placas. Não toque nos componentes ou nos contactos da placa. Segure numa placa pelas extremidades ou pelo suporte metálico de instalação. Segure nos componentes, tal como um processador, pelas extremidades e não pelos pinos.
AVISO: Quando desligar um cabo, puxe pelo respectivo conector ou pela patilha, e não pelo próprio cabo. Alguns cabos contêm conectores com patilhas de bloqueio. Se estiver a desligar este tipo de cabo, pressione as patilhas de bloqueio antes de desligar o cabo. À medida que puxa os conectores, mantenha-os alinhados para evitar que os pinos do conector dobrem. Do mesmo modo, antes de ligar um cabo, certifique-se de que ambos os conectores estão correctamente orientados e alinhados.
NOTA: Pode haver diferenças de aparência entre a cor do seu computador e determinados componentes em relação aos apresentados nas ilustrações deste documento.
Para evitar danificar o computador, execute os seguintes passos antes de começar a trabalhar no interior do mesmo.
1.Certifique-se de que a superfície de trabalho é plana e está limpa para evitar que a tampa do computador fique riscada.
2.Desligue o computador (consulte Desligar o computador).
AVISO: Para desligar um cabo de rede, desligue primeiro o cabo do computador e, em seguida, desligue o cabo do dispositivo de rede.
3.Desligue todos os cabos de rede do computador.
4.Desligue o computador e todos os dispositivos anexados das respectivas tomadas eléctricas.
5.Mantenha premido o botão de alimentação enquanto o sistema está desligado para ligar a placa de sistema à terra.
6.Remova a tampa do computador (consulte Remover a tampa).
AVISO: Antes de tocar em qualquer parte interior do computador, ligue-se à terra tocando numa superfície metálica não pintada, tal como o metal na parte posterior do computador. Enquanto trabalha, toque periodicamente numa superfície metálica não pintada para dissipar a electricidade estática, uma vez que esta pode danificar os componentes internos.
Ferramentas recomendadas
Os procedimentos descritos neste documento podem requerer as seguintes ferramentas:
Chave de fendas pequena Chave de fendas Phillips
Pequeno instrumento aguçado em plástico
CD de programa de actualização do BIOS Flash (consulte o site de suporte da Dell em support.dell.com)
Desligar o computador
AVISO: Para evitar a perda de dados, guarde e feche todos os ficheiros abertos e saia de todos os programas abertos antes de desligar o computador.
1. Encerre o sistema operativo:
No Windows Vista:
Clique em Iniciar , em seguida, clique na seta no canto inferior direito do menu Iniciar, tal como é indicado abaixo, e clique em Encerrar.
No Windows XP:
Clique em Start→ Turn Off Computer→ Turn Off (Iniciar → Encerrar o computador → Encerrar).
O computador desliga-se após a conclusão do processo de encerramento do sistema operativo.
2.Certifique-se de que o computador e todos os dispositivos anexados se encontram desligados. Se o computador e os dispositivos anexados não se tiverem desligado automaticamente quando encerrou o sistema operativo, mantenha premido o botão de alimentação durante cerca de 6 segundos para os desligar.
Depois de trabalhar no interior do computador
Após ter concluído os procedimentos de substituição, certifique-se de que liga os dispositivos externos, placas e cabos antes de ligar o computador.
1.Volte a colocar a tampa do computador (consulte Remover a tampa).
2.Ligue quaisquer cabos de telefone ou de rede existentes ao computador.
AVISO: Para ligar um cabo de rede, ligue em primeiro lugar o cabo ao dispositivo de rede e, em seguida, ligue-o ao computador.
3.Ligue o computador e todos os dispositivos anexados às respectivas tomadas eléctricas.
4.Ligue o computador.
5.Verifique se o computador está a funcionar correctamente, executando o Dell Diagnostics. Consulte Dell Diagnostics.
Adicionar e substituir peças
Manual de serviço do Dell Precision™ T7500
Tampa |
Interruptor de intrusão da estrutura |
Bateria |
Moldura das unidades |
Unidade de disco rígido |
Ventoinha do disco rígido |
Caixa da unidade de disco rígido |
Unidade óptica |
Conjunto da ventoinha anterior |
Ventoinha posterior |

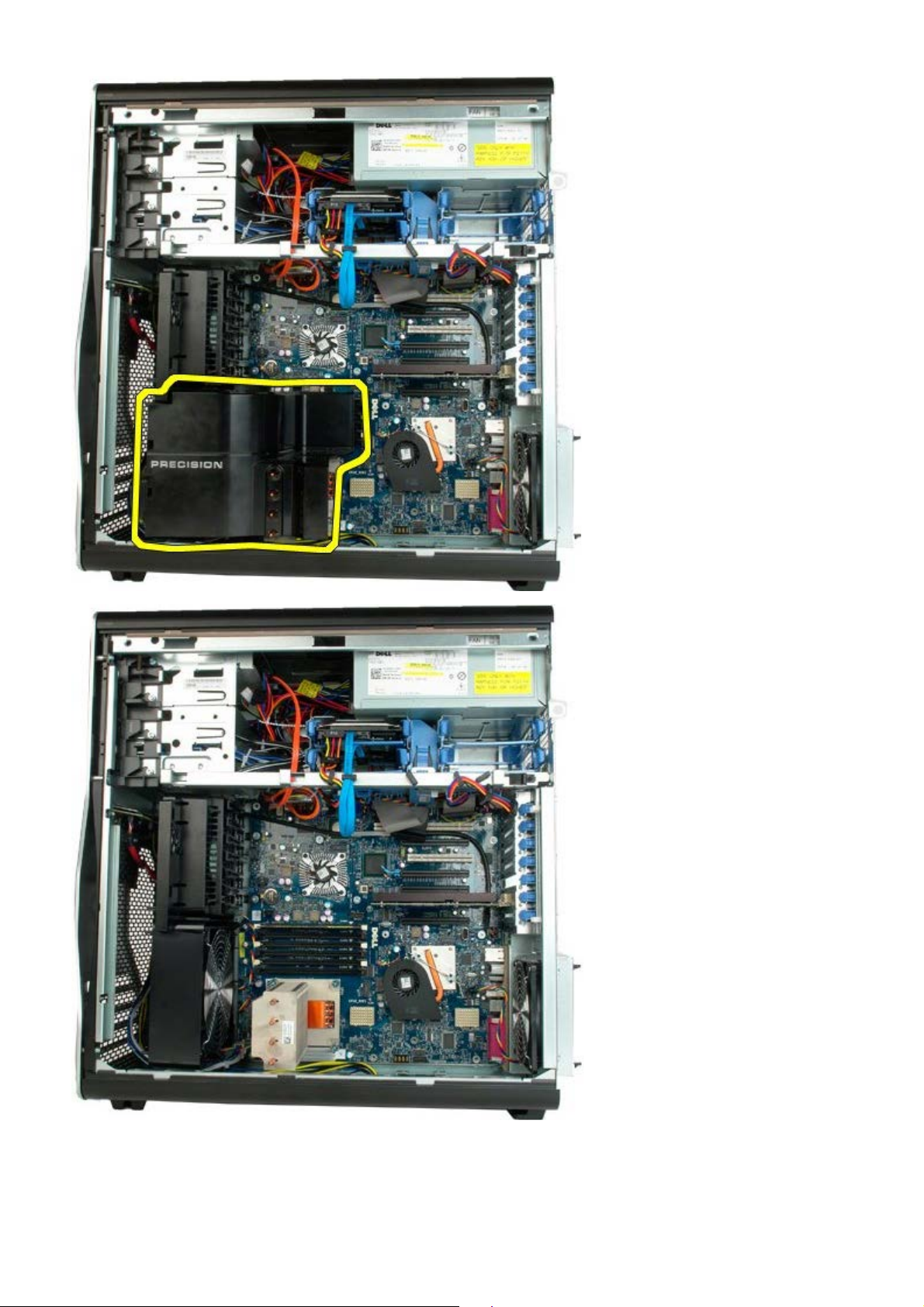

Cobertura da memória |
Memória |
Placas de expansão |
Dissipador de calor e Processador |
Ventoinha do processador |
Riser de processador duplo (Opcional) |
Guia da Riser de processador duplo |
Painel E/S |
Fonte de alimentação |
Placa de sistema |
|
|
Especificações
Manual de serviço do Dell Precision™ T7500
Processadores |
Unidades |
Informações do sistema |
Conectores |
Memória |
Controlos e luzes |
Vídeo |
Alimentação |
Áudio |
Características físicas |
Barramento de expansão |
Ambiente |
NOTA: As ofertas podem variar consoante a região. Para obter mais informações sobre a configuração do Tablet-
PC, clique em Start (Iniciar) (ou Iniciar no Windows XP)→ Help and Support (Ajuda e suporte) e, em seguida, seleccione a opção para visualizar as informações sobre o seu Tablet-PC.
Processador |
|
Tipos de processador |
Processador Dual-Core Intel® Xeon® da |
|
série 5500 |
|
Processador Quad-Core Intel® Xeon® |
|
da série 5500 |
Informações do sistema |
|
Chipset do sistema |
Intel 5500/5520 |
Largura do barramento de dados |
64 bits |
Memória |
|
Conectores do módulo de memória |
Seis |
|
Doze com Riser opcional |
Capacidades do módulo de memória |
1 GB, 2 GB, 4 GB, 8 GB e 16 GB |
Tipo de memória |
SDRAM DDR3 1066 MHz |
|
SDRAM DDR3 1333 MHz |
|
(capacidade DDR3 800 MHz) |
Memória mínima |
1 GB |
Memória máxima |
96 GB |
|
192 GB com Riser opcional |
Vídeo |
|
Tipo de vídeo |
|
Separado |
PCI Express 2.0 x16 (2 ranhuras) |
|
NOTA: Suporte para duas placas gráficas |
|
com altura e comprimento completo, |
|
utilizando a ranhura da placa gráfica |
|
PCIe x16. |
Áudio |
|
Tipo de áudio |
Dispositivos analógicos ADI1984A |
Barramento de expansão |
|
Tipo de barramento |
PCI Express 2.0 |
|
PCI 2.3 |
|
PCI-X 2.0A |
|
SATA 1.0 e 2.0 |
|
eSATA 2.0 |
|
SAS |
|
USB 2.0 |
Velocidade de barramento |
133 MB/s (PCI) |
|
Ranhura x1 bidireccional — 500 MB/s |
|
(PCI Express) |
|
Ranhura x16 bidireccional — 8 GB/s (PCI |
|
Express) |
|
1.5 Gbps e 3.0 Gbps (SATA) |
|
alta velocidade de 480 Mbps, velocidade |
|
máxima de 12 Mbps, baixa velocidade |
|
de 1.2 Mbps (USB) |
Duas ranhuras de placa PCI Express 2.0 |
|
x16 |
|
Pinos do conector
Largura de dados do conector (máxima)
Duas ranhuras de placa PCI Express 2.0 x8 (conector x16 físico)
164 pinos
16 pistas PCI Express (cada direcção)
Pinos do conector
Largura de dados do conector (máxima)
Uma ranhura de placa PCI Express 2.0 x4 (x16 físico)
164 pinos
8 pistas PCI Express (cada direcção)
Pinos do conector
Largura de dados do conector (máxima)
Uma ranhura de placa PCI
Pinos do conector
Largura de dados do conector (máxima) Uma ranhura de placa PCI-X
164 pinos
4 pistas PCI Express (cada direcção)
120 pinos 32 bits
Pinos do conector |
188 pinos |
Largura de dados do conector (máxima) |
64 bits |
Unidades |
|
Acessíveis externamente |
Quatro compartimentos de unidade de |
|
5,25 polegadas (pode suportar um |
|
compartimento flexível de 3,5 |
|
polegadas) |
Acessíveis internamente |
Quatro compartimentos de unidade de |
|
3,5 polegadas |
Dispositivos disponíveis |
Até três dos seguintes dispositivos de |
|
5,25 polegadas: unidade de DVD-ROM |
|
SATA, unidade super multi DVD+/- |
|
RW/Blu-ray™ SATA |
|
Um leitor de cartões multimédia USB de |
|
3,5 polegadas ou uma unidade de |
|
disquete de 3,5 polegadas |
|
Até cinco unidades de disco rígido SATA |
|
de 3,5 polegadas ou quatro unidades de |
|
disco rígido SAS |
Conectores |
|
Conectores externos: |
|
Vídeo |
(Dependendo da placa de vídeo) |
|
Conector DVI |
|
Porta do ecrã |
Adaptador de rede |
conector RJ-45 |
USB |
Compatível com USB 2.0 |
Série
Paralelo eSATA Áudio
PS/2
Conectores da placa do sistema:
Serial ATA
SAS
Dispositivo USB interno
Ventoinhas:
Ventoinha da unidade de disco rígido
Ventoinha anterior
Ventoinha posterior
Ventoinha do compartimento de placas
PCI
PCI-X
PCI Express x16
PCI Express x8
Dois conectores internos
Dois na parte anterior Seis na parte posterior
Um conector de 9 pinos; compatível com 16550C
Um conector de 25 pinos
Um conector eSATA de 7 pinos
Suporte estéreo integrado (suporte de canal 5.1)
NOTA: O suporte de canal 5.1 é apenas proporcionado por uma placa adicional
Dois conectores mini-DIN de 6 pinos
Três conectores SATA de 7 pinos
Quatro conectores SAS de 7 pinos
Um conector de 10 pinos (suporta duas portas USB)
Um conector de 5 pinos
Um conector de 7 pinos
Um conector de 5 pinos
Um conector de 7 pinos
Um conector de 120 pinos
Um conector de 188 pinos
Dois conectores de 164 pinos
Dois conectores de 164 pinos (conector x16 físico)
PCI Express x4 |
Um conector de 164 pinos |
Controlo do painel anterior |
Um conector de 10 pinos |
USB do painel anterior |
Um conector de 10 pinos |
Áudio de alta definição no painel |
Um conector de 10 pinos |
anterior |
|
Processador |
Um conector |
|
Segundo conector na Riser opcional |
Memória |
Seis conectores de 240 pinos |
|
Seis conectores de 240 pinos na Riser |
|
opcional |
Potência do processador |
Um conector de 4 pinos |
|
Segundo conector de 4 pinos na Riser |
|
opcional |
Alimentação |
Um conector de 24 pinos |
Controlos e luzes |
|
Parte anterior do computador: |
|
Botão de alimentação |
Botão de premir |
Luz de alimentação |
Luz âmbar — âmbar fixa indica um |
|
problema com um dispositivo instalado; |
|
âmbar intermitente indica um problema |
|
interno de alimentação |
|
Luz verde — verde intermitente, em |
|
estado de suspensão; verde fixo, em |
|
estado de alimentação normal |
Luz de actividade da unidade |
Luz verde — uma luz verde intermitente |
|
indica que o computador está a ler ou a |
|
gravar dados no disco rígido ou num |
|
CD/DVD |
Luz de ligação à rede |
Luz verde — verde fixo indica a ligação a |
|
uma rede activa |
|
Desligada (sem luz) — o sistema não |
|
está ligado a uma rede |
Parte posterior do computador |
|
Luz de integridade da ligação (em |
Desligada — o computador não |
adaptador de rede integrado) |
consegue detectar uma ligação física à |
|
rede |
|
Verde — existe uma boa ligação de 10 |
|
Mbps entre a rede e o computador |
|
Cor-de-laranja — existe uma boa ligação |
|
de 100 Mbps entre a rede e o |
|
computador |
|
Amarela — existe uma boa ligação de |
|
1000 Mbps entre a rede e o computador |
Luz de actividade de rede (em |
Luz amarela intermitente |
adaptador de rede integrado) |
|
Alimentação |
|
Fonte de alimentação CC: |
|
Potência |
1100 W |
Tensão |
100–240 VAC, 50–60 Hz, 12.0 A |
Bateria de célula tipo moeda |
pilha de lítio tipo moeda CR2032 de 3 V |
Características físicas |
|
Altura |
56,50 cm |
Largura |
21,60 cm |
Profundidade |
55,30 cm |
Peso |
pelo menos 24,90 kg |
Ambiente |
|
Amplitude térmica: |
|
Funcionamento |
10 ° a 35 °C |
Armazenamento |
-40 ° a 65 °C |
Humidade relativa (máxima): |
20% a 80% (sem condensação) |
Vibração máxima |
|
Funcionamento |
entre 5 e 350 Hz a 0.0002 G²/Hz |
Armazenamento |
entre 5 e 350 Hz a 0.0002 G²/Hz |
Choque máximo |
|
Funcionamento |
40 G +/– 5% com duração de impulso |
|
de 2 ms +/– 10% (equivalente a 51 |
|
cm/seg [20 pol./seg]) |
Armazenamento |
105 G +/– 5% com duração de impulso |
|
de 2 ms +/– 10% (equivalente a 127 |
|
cm/seg [50 pol./seg]) |
Altitude (máxima): |
|
Funcionamento |
–15,2 a 3048 m |
Armazenamento |
–15,2 a 10,668 m |
Nível de contaminação pelo ar |
G2 ou inferior, conforme definido pela |
|
ISA-S71.04-1985 |
|
|
Diagnostics
Manual de serviço do Dell Precision™ T7500
Dell Diagnostics
Códigos de luz do Botão de alimentação
Códigos de luz de diagnóstico
Padrões de luz de diagnóstico Pré-POST
Padrões de luz de diagnóstico de POST
Códigos de sinais sonoros
Dell Diagnostics
Quando utilizar o Dell Diagnostics
Recomenda-se que imprima estes procedimentos antes de começar.
NOTA: O software Dell Diagnostics funciona apenas nos computadores Dell.
NOTA: O disco Drivers and Utilities (Controladores e Utilitários) é opcional e pode não ser fornecido com o seu computador.
Aceda à configuração do sistema (consulte Aceder à configuração do sistema), reveja as informações de configuração do computador e certifique-se de que o dispositivo que pretende testar é apresentado em Configuração do sistema e está activo.
Inicie o Dell Diagnostics a partir da unidade de disco rígido ou a partir do disco Drivers and Utilities .
Iniciar o Dell Diagnostics a partir do disco rígido
1.Ligue (ou reinicie) o computador.
2.Quando o logótipo da DELL for apresentado, prima <F12> imediatamente.
NOTA: Se aparecer uma mensagem a informar que não foi detectada qualquer partição do utilitário de diagnóstico, execute o Dell Diagnostics a partir do disco Drivers and Utilities .
Se esperar demasiado tempo e o logótipo do sistema operativo for apresentado, continue a aguardar até visualizar o ambiente de trabalho do Microsoft® Windows®. Em seguida, encerre o computador (consulte Desligar o computador) e tente novamente.
3.Quando for apresentada a lista de dispositivos de inicialização, realce a opção Boot to Utility Partition (Arrancar a partir da partição do utilitário) e prima <Enter>.
4.Quando o Main Menu (Menu principal) do Diagnostics for apresentado, seleccione o teste que pretende executar.
Iniciar o Dell Diagnostics a partir do CD Drivers and Utilities (Controladores e utilitários)
1.Introduza o disco Drivers and Utilities.
2.Desligue e reinicie o computador.
Quando o logótipo da DELL for apresentado, prima <F12> imediatamente.
Se esperar demasiado tempo e o logótipo do Windows for apresentado, continue a aguardar até visualizar o ambiente de trabalho do Windows. Em seguida, desligue o computador e tente novamente.
NOTA: Os passos abaixo alteram a sequência de arranque apenas uma vez. No próximo arranque, o computador arrancará de acordo com os dispositivos especificados no programa de configuração do sistema.
3. Quando a lista de dispositivos de arranque for apresentada, realce a opção Onboard or USB CD-ROM Drive
(Unidade CD-ROM incorporada ou USB) e prima <Enter>.
4.Seleccione a opção Boot from CD-ROM (Arrancar a partir do CD-ROM) no menu apresentado e prima <Enter>.
5.Introduza 1 para iniciar o menu e prima <Enter> para continuar.
6.Seleccione Run the 32 Bit Dell Diagnostics (Executar o Dell Diagnostics de 32 bits) a partir da lista numerada. Se forem apresentadas várias versões na lista, seleccione a versão adequada ao computador.
7.Quando o Main Menu (Menu principal) do Dell Diagnostics for apresentado, seleccione o teste que pretende executar.
Main Menu (Menu principal) do Dell Diagnostics
1.Após o Dell Diagnostics ser carregado e o ecrã Main Menu (Menu principal) ser apresentado, clique no botão correspondente à opção que pretende.
Opção |
Função |
Express Test |
Executa um teste rápido aos dispositivos. Normalmente este teste demora de 10 a 20 minutos e não |
(Teste |
necessita de qualquer acção por parte do utilizador. Aumente as possibilidades de detectar rapidamente |
expresso) |
o problema executando, em primeiro lugar, o Express Test (Teste expresso). |
Extended Test |
Executa uma verificação completa dos dispositivos. Este teste demora tipicamente 1 hora ou mais e |
(Teste |
obriga o utilizador a responder periodicamente a perguntas. |
completo) |
|
Custom Test |
Testa um dispositivo específico. Pode personalizar os testes que pretende executar. |
(Teste |
|
personalizado) |
|
Symptom |
Apresenta uma lista dos sintomas mais comuns encontrados e permite seleccionar um teste com base |
Tree (Árvore |
no sintoma do problema que está a ocorrer. |
de sintomas) |
|
2.Se for encontrado algum problema durante um teste, será apresentada uma mensagem com o código do erro e uma descrição do problema. Anote esse código e a descrição do problema e siga as instruções apresentadas no ecrã.
3.Se executar um teste da opção Custom Test (Teste personalizado) ou Symptom Tree (Árvore de sintomas), clique no separador aplicável descrito na tabela que se segue, de modo a obter mais informações.
Separador |
Função |
Results |
Mostra os resultados do teste e os erros encontrados. |
(Resultados) |
|
Errors (Erros) |
Mostra os erros encontrados, os códigos de erro e a descrição do problema. |
Help (Ajuda) |
Descreve o teste e pode indicar os requisitos para a execução do teste. |
Configuration |
Apresenta a configuração de hardware do dispositivo seleccionado. |
(Configuração) |
O Dell Diagnostics obtém as informações de configuração de todos os dispositivos a partir da |
|
configuração do sistema, da memória e de vários testes internos e apresenta-as na lista de dispositivos |
|
localizada no painel esquerdo do ecrã. A lista de dispositivos pode não apresentar os nomes de todos os |
|
componentes instalados no computador ou de todos os dispositivos ligados ao mesmo. |
Parameters |
Permite personalizar o teste, ao alterar as respectivas definições. |
(Parâmetros) |
|
4.Quando os testes estiverem concluídos, se estiver a executar o Dell Diagnostics a partir do disco Drivers and Utilities , remova o disco.
5.Feche o ecrã de teste e volte ao ecrã do Main Menu (Menu principal). Para sair do Dell Diagnostics e reiniciar o computador, feche o ecrã do Main Menu (Menu principal).
Códigos de luz do Botão de alimentação
As luzes de diagnóstico fornecem consideravelmente mais informações sobre o estado do sistema. No entanto, os estados da luz de alimentação antigos também são suportados pelo computador. Os estados da luz de alimentação são ilustrados na seguinte tabela.
Estado da luz de alimentação
Desligada
Âmbar intermitente
Âmbar fixa
Verde intermitente
Verde fixa
Descrição
Computador desligado, sem luz.
Estado inicial da luz no arranque.
Indica que o sistema está a receber energia, mas o sinal POWER_GOOD ainda não está activo.
Se a luz da unidade de disco rígido estiver desligada, é provável que seja necessário substituir a fonte de alimentação.
Se a luz da unidade de disco rígido estiver ligada, é provável que um regulador incorporado ou o módulo de regulação de voltagem não esteja a funcionar. Verifique as luzes de diagnóstico, para obter mais informações.
Segundo estado da luz no arranque. Indica que o sinal POWER_GOOD está activo e que, provavelmente, a fonte de alimentação está a funcionar correctamente. Verifique as luzes de diagnóstico, para obter mais informações.
O sistema está num estado de alimentação baixo, S1 ou S3. Verifique as luzes de diagnóstico, para determinar em que estado está o sistema.
O sistema encontra-se no estado S0, o estado de alimentação normal de um computador a funcionar correctamente.
Quando o BIOS altera a luz para este estado, tal indica que começou a recolher opcodes.
Códigos de luz de diagnóstico
No painel de controlo anterior estão incorporadas quatro (4) luzes de uma só cor, que funcionam como auxiliar de diagnóstico para resolução de problemas de sistemas que apresentam sintomas de Sem Post/Sem Vídeo. As luzes NÃO indicam erros de tempo de execução.
Cada luz tem dois estados possíveis de DESLIGADO ou LIGADO. O elemento mais importante é identificado com o número 1 e os outros três com os números 2, 3 e 4, à medida que se percorre o conjunto de LEDs na vertical ou na horizontal. Em condições de funcionamento normal, todas as luzes estão ligadas depois do POST, desligando-se quando o BIOS cede o controlo ao sistema operativo.
Padrões de luz de diagnóstico Pré-POST
Estado |
Padrão de luz |
Descrição |
Luz de |
Atribuição do |
|
( 1 2 3 4 ) |
da luz |
alimentação |
estado |
||
|
|||||
|
|
1- |
|
|
|
|
|
Desligada |
|
|
|
|
|
2- |
|
Sistema |
|
Pb0a |
|
Desligada |
|
||
|
3- |
|
desligado |
||
|
|
|
|||
|
|
Desligada |
|
|
|
|
|
4- |
|
|
|
|
|
Desligada |
|
|
|
|
|
1- |
|
|
|
|
|
Desligada |
|
|
|
|
|
2- |
|
ACPI S0; |
|
|
|
Desligada |
|
||
Pb0b |
|
|
Funcionamento |
||
|
3- |
|
|||
|
|
|
normal |
||
|
|
Desligada |
|
||
|
|
|
|
||
|
|
4- |
|
|
|
|
|
Desligada |
|
|
|
|
|
1- |
|
|
|
|
|
Desligada |
|
|
Descrição do estado
O sistema não está ligado à corrente, a PSU não está ligada à placa de sistema ou o painel de controlo não está ligado à placa de sistema.
O sistema está ligado e não foram detectadas anomalias. Este estado é controlado pelo BIOS, tal como o S0e.
Pb0c
Pb1
Pb2
Pb3
Pb4
Pb5
Pb6
Pb7
Pb8
Pb9
2-
Desligada 3- Desligada 4- Desligada
1- Desligada 2- Desligada 3- Desligada 4- Desligada
1- Desligada 2- Desligada 3- Fixa 4- Desligada
1- Desligada 2- Desligada 3- Fixa 4- Fixa
1- Desligada 2- Verde 3- Desligada 4- Desligada
1- Desligada 2- Verde 3- Desligada 4- Verde
1- Desligada 2- Verde 3- Verde 4- Desligada
1- Desligada 2- Intermitente 3- Intermitente 4- Intermitente
1- Verde
2- Desligada 3- Desligada 4- Desligada
1- Intermitente 2- Desligada 3- Desligada 4- Intermitente
-
-
-
-
-
ACPI S1
ACPI S4 ou S5
Reservado
ACPI S3
Reservado
Reservado
Reservado
ACPI S0, transferência para o controlo do BIOS
Reservado
Avaria de regulador que não da placa de sistema
Estado de suspensão do Windows.
Hibernação ou Suspensão. O sistema está ligado à corrente, mas está desligado ou no estado Hibernação do Windows.
Reservado
Estado de suspensão do Windows Suspender para a RAM.
Reservado
Reservado
Reservado
Sistema ligado. O BIOS não está a ser executado. Este é o estado de transição para os estados do POST.
Reservado
Foi detectada uma falha de energia num componente plug-in, como o módulo de regulação de voltagem, uma Riser de vídeo ou uma Riser de memória.
Pb10
Pb11
Pb12
Pb13
Pb14
Pb15
1- Intermitente 2- Desligada 3- Intermitente 4- Desligada
1- Intermitente 2- Desligada 3- Intermitente 4- Intermitente
1- Intermitente 2- Intermitente 3- Desligada 4- Desligada
1- Intermitente 2- Intermitente 3- Desligada 4- Intermitente
1- Verde
2- Verde
3- Verde
4- Desligada
1- Verde
2- Verde
3- Verde
4- Verde
-
-
Falha da PSU
Falha do cabo da PSU
Avaria de regulador da placa de sistema
A PSU pode estar danificada ou o cabo da PSU pode estar dobrado, dando origem a um curto-circuito numa linha de transmissão de energia principal. (PS_ON declarado, PS_PWRGOOD não declarado)
É possível que nem todos os cabos da PSU estejam devidamente ligados à placa de sistema. (PS_ON declarado, falta de uma linha de transmissão de energia principal)
Foi detectada uma falha de alimentação num dos reguladores da placa de sistema. Esta situação pode ser provocada por um componente da placa de sistema ou dispositivo plug-in danificado, o que dá origem a um curto-circuito numa linha de transmissão de energia regulada. (PS_ON declarado, PS_PWRGOOD declarado, SYS_PWRGOOD deixou de estar declarado)
O hardware detectou uma incompatibilidade de colocação relativa a um componente
Discrepância crítico do sistema, como a CPU, o módulo de regulação de voltagem, a PSU ou a RISER DE MEMÓRIA.
Reservado Reservado
Reservado Reservado
Padrões de luz de diagnóstico de POST
Todos os códigos POST excepto o S0 são acompanhados por um estado de luz de alimentação verde fixa. Se a luz de alimentação não estiver verde, consulte a secção Padrões de luz de diagnóstico Pré-POST.
Estado |
Padrão de luz |
Descrição |
Nome do |
Atribuição do |
|
( 1 2 3 4 ) |
da luz |
estado |
estado |
||
|
1- Desligada 2-
S0a Desligada DESLIGADO DESLIGADO 3-
Desligada 4- Desligada
|
1- |
|
|
|
Desligada |
|
|
|
2- |
|
Funcionamento |
|
Desligada |
|
|
S0e |
LIGADO |
normal, ACPI |
|
|
3- |
|
S0 |
|
Desligada |
|
|
|
|
|
|
|
4- |
|
|
|
Desligada |
|
|
Descrição do estado
A luz de alimentação está ligada. O sistema não está a receber energia.
Luz de alimentação verde fixa. O sistema foi iniciado com êxito e está a funcionar normalmente.
S1
S2
S3
S4
S5
S6
S7
S8
S9
S10
S11
1-
Desligada 2- Desligada 3- Desligada 4- Fixa
1- Desligada 2- Desligada 3- Fixa 4- Desligada
1- Desligada 2- Desligada 3- Fixa 4- Fixa
1- Desligada 2- Fixa 3- Desligada 4- Desligada
1- Desligada 2- Fixa 3- Desligada 4- Fixa
1- Desligada 2- Fixa 3- Fixa 4- Desligada
1- Desligada 2- Fixa 3- Fixa 4- Fixa
1- Fixa
2- Desligada 3- Desligada 4- Desligada
1- Fixa
2- Desligada 3- Desligada 4- Fixa
1- Fixa
2- Desligada 3- Fixa 4- Desligada
1- Fixa
2- Desligada 3- Fixa 4- Fixa
RCM
CPU
MEM
PCI
VID
STO
USB
MEM
MBF
MEM
PRV
O sistema está em Modo de recuperação
CPU
Memória
Dispositivo PCI
Placa de Vídeo
Armazenamento
USB
Memória
Placa de sistema
Memória
Outra actividade prévídeo
Foi detectada uma falha na soma de verificação do BIOS e o sistema está em modo de recuperação.
Está a decorrer a actividade de configuração da CPU ou foi detectada uma falha na CPU.
Está a decorrer a actividade de configuração do sub-sistema de memória. Foram detectados módulos de memória correctos, mas ocorreu uma falha de memória.
Está a decorrer a actividade de configuração de um dispositivo PCI ou foi detectada uma falha num dispositivo PCI.
Está a decorrer a actividade de configuração do sub-sistema de vídeo ou ocorreu uma falha no sub-sistema de vídeo.
Está a decorrer a configuração de um dispositivo de armazenamento ou ocorreu uma falha no sub-sistema de armazenamento.
Está a decorrer a actividade de configuração do sub-sistema USB ou ocorreu uma falha no sub-sistema USB.
Está a decorrer a actividade de configuração do sub-sistema de memória. Não foram detectados módulos de memória.
Foi detectada uma falha fatal na placa de sistema.
Está a decorrer a actividade de configuração do sub-sistema de memória. Foram detectados módulos de memória, mas estes são incompatíveis ou estão instalados numa configuração não válida.
Indica actividade de rotina do sistema anterior à inicialização de vídeo.
|
|
1- Fixa |
|
|
|
2- Fixa |
|
S12 |
|
3- |
CFG |
|
Desligada |
||
|
|
4- |
|
|
|
Desligada |
|
|
|
1- Fixa |
|
|
|
2- Fixa |
|
S13 |
3- |
|
|
|
|
Desligada |
|
|
|
4- Fixa |
|
|
|
1- Fixa |
|
|
|
2- Fixa |
|
S14 |
|
3- Fixa |
POV |
|
4- |
|
|
|
|
Desligada |
|
|
|
1- Fixa |
|
S15 |
|
2- Fixa |
STD |
|
3- Fixa |
||
|
|
|
4- Fixa
Configuração de recursos
Reservado
Outra actividade pósvídeo
Transferência do arranque
Está a decorrer a configuração dos recursos do sistema.
Reservado para utilização futura. Este padrão está a ser considerado para indicar o estado Visual Off em Dimension Systems.
Indica actividade de rotina do sistema posterior à inicialização de vídeo.
Indica o fim do processo do POST. Normalmente, as luzes passam brevemente por este estado quando o POST é concluído. Após a passagem para o SO, as luzes apagam-se e passam para o estado S0e.
Códigos de sinais sonoros
Quando ocorrem erros durante uma rotina de arranque que não podem ser indicados no monitor, o computador pode emitir um código sonoro que identifica o problema. O código sonoro é um padrão de sons: por exemplo, um sinal sonoro seguido de um segundo sinal sonoro e seguido por uma série de três sinais sonoros rápidos (código 1-1-3) significa que o computador não conseguiu ler os dados na memória de acesso aleatório não volátil (NVRAM). Se o sistema perde energia e emite sinais sonoros constantemente quando é novamente ligado, o BIOS está provavelmente danificado.
|
|
Códigos de sinais sonoros |
|
Sinal |
|
Sinal |
|
sonoro |
Descrição |
sonoro |
Descrição |
Código |
|
Código |
|
1-1-2
1-1-3
1-1-4
1-2-1
1-2-2 1-2-3
1-3-1
1-3-2
1-3-3
1-3-4
1-4-1
1-4-2
1-4-3
Teste de registo do CPU em curso
teste de leitura/escrita CMOS em curso ou falha
teste de leitura/escrita BIOS em curso ou falha
Teste de temporizador em curso ou falha
Teste de inicialização DMA em curso ou falha
Teste de leitura/escrita de registo da página DMA em curso ou falha
Verificação de actualização RAM em curso ou falha
Teste do primeiro 64 K RAM em curso ou falha
Falha da primeira linha de dados ou chip de 64 K RAM (multi-bit)
Falha da lógica horizontal/vertical do primeiro 64 K RAM
Falha da linha de endereço do primeiro 64 K RAM
Teste de paridade do primeiro 64 K RAM em curso ou falha
Teste de temporizador fail-safe em curso ou falha
2-4-3
2-4-4
3-1-1
3-1-2
3-1-3 3-1-4
3-2-2
3-2-4
3-3-1
3-3-2
3-3-3
3-3-4
3-4-1
Falha da primeira linha de dados ou chip de 64 K RAM - bit E
Falha da primeira linha de dados ou chip de 64 K RAM - bit F
Teste de registo DMA Slave em curso ou falha
Teste de DMA Master em curso ou falha
Teste de IMR Master em curso ou falha Teste de IMR Slave em curso ou falha
Falha no carregamento do vector de interrupção
Teste de controlador do teclado em curso ou falha
Teste de falha de alimentação CMOS e soma de verificação em curso
Validação da informação de configuração CMOS em curso
Controlador RTC/Teclado não encontrado
Teste de memória do ecrã em curso ou falha
Teste de inicialização do ecrã em curso ou falha
1-4-4
2-1-1
2-1-2
2-1-3
2-1-4
2-2-1
2-2-2
2-2-3
2-2-4
2-3-1
2-3-2
2-3-3
2-3-4
2-4-1
2-4-2
Teste da porta NMI de software em curso
Falha da primeira linha de dados ou chip de 64 K RAM - bit 0
Falha da primeira linha de dados ou chip de 64 K RAM - bit 1
Falha da primeira linha de dados ou chip de 64 K RAM - bit 2
Falha da primeira linha de dados ou chip de 64 K RAM - bit 3
Falha da primeira linha de dados ou chip de 64 K RAM - bit 4
Falha da primeira linha de dados ou chip de 64 K RAM - bit 5
Falha da primeira linha de dados ou chip de 64 K RAM - bit 6
Falha da primeira linha de dados ou chip de 64 K RAM - bit 7
Falha da primeira linha de dados ou chip de 64 K RAM - bit 8
Falha da primeira linha de dados ou chip de 64 K RAM - bit 9
Falha da primeira linha de dados ou chip de 64 K RAM - bit A
Falha da primeira linha de dados ou chip de 64 K RAM - bit B
Falha da primeira linha de dados ou chip de 64 K RAM - bit C
Falha da primeira linha de dados ou chip de 64 K RAM - bit D
3-4-2
3-4-3
4-2-1
4-2-2
4-2-3
4-2-4
4-3-1
4-3-2
4-3-3
4-3-4
4-4-1
4-4-4
Testes de retorno do ecrã em curso ou falha
Localização da ROM de vídeo em curso
Teste sem interrupção do temporizador em curso ou falha
Teste de encerramento em curso ou falha
Falha da porta A20
Interrupção inesperada no modo protegido
Teste RAM em curso ou falha acima do endereço 0FFFFh
Sem memória no Bank 0
Teste do canal 2 do temporizador de intervalo em curso ou falha
Teste de Time-Of-Day Clock em curso ou falha
Falha no chip de E/S super
Falha no teste de cache
Sobre a memória
Manual de serviço do Dell Precision™ T7500
Módulos de memória
Configurações de memória suportadas
Sub-sistema de memória
Ranhuras para memória
Regras de ocupação de memória
ATENÇÃO: Antes de efectuar qualquer operação no interior do computador, leia as informações de segurança fornecidas com o mesmo. Para obter informações adicionais sobre melhores práticas de segurança, consulte a página inicial de Conformidade regulamentar em www.dell.com/regulatory_compliance.
O computador utiliza memória SDRAM DDR3 sem memória intermédia ou ECC registado a 1066 MHz e 1333 Mhz. A memória SDRAM DDR3, ou memória de acesso aleatório síncrona dinâmica de dupla taxa de transferência, consiste numa tecnologia de memória de acesso aleatório. Pertence à família de tecnologias SDRAM, que é uma de várias implementações DRAM (dynamic random access memory - memória de acesso aleatório dinâmico), e é uma melhoria gradual relativamente à sua predecessora, a SDRAM DDR2.
A principal vantagem da memória SDRAM DDR3 é a capacidade de executar o barramento de E/S a uma velocidade quatro vezes superior à das células de memória que contém, permitindo assim velocidades de barramento superiores e níveis de produção mais elevados do que os de tecnologias anteriores. Isto é conseguido à custa de tempos de resposta mais elevados. Para além disso, a norma DDR3 permite capacidades de chip compreendidas entre 512 megabits e 8 gigabits, permitindo, na realidade, módulos de memória com um tamanho máximo de 16 gigabytes.
A memória DDR3 promete uma redução de consumo de energia de 30% relativamente aos módulos DDR2 comerciais da actualidade, graças à sua voltagem de alimentação de 1,5 V. Esta voltagem de alimentação funciona bem com a tecnologia de fabrico de 90 nm utilizada com a maioria dos chips da DDR3. Alguns fabricantes propõem ainda a utilização de transístores de "dupla porta", de modo a reduzir as fugas de corrente.
A principal vantagem da DDR3 prende-se com a maior largura de banda possibilitada pela memória intermédia de procura prévia de 8 bits, sendo que a da DDR2 é de 4 bits e a da DDR de 2 bits.
Módulos de memória
Nome |
Relógio da |
Duração |
Relógio do |
Transferências de dados |
Nome do |
Taxa de |
|
transferência |
|||||||
padrão |
memória |
do ciclo |
barramento de E/S |
por segundo |
módulo |
||
máxima |
|||||||
|
|
|
|
|
|
||
DDR3- |
133 MHz |
7,5 ns |
533 MHz |
1066 Milhões |
PC3-8500 |
8533 MB/s |
|
1066 |
|||||||
|
|
|
|
|
|
||
DDR3- |
166 MHz |
6 ns |
667 MHz |
1333 Milhões |
PC3-10600 |
10667 MB/s |
|
1333 |
|||||||
|
|
|
|
|
|
Configurações de memória suportadas
Configurações de memória para um único processador
Tamanho |
Class. |
DIMM1 |
DIMM2 |
DIMM3 |
DIMM4 |
DIMM5 |
DIMM6 |
(GB) |
DIMM |
||||||
3 |
SR |
1 GB |
1 GB |
1 GB |
|
|
|
4 |
SR |
1 GB |
1 GB |
1 GB |
1 GB |
|
|
4 |
MR |
2 GB |
1 GB |
1 GB |
1 GB |
|
|
6 |
SR |
2 GB |
2 GB |
2 GB |
|
|
|
8 |
MR |
2 GB |
2 GB |
2 GB |
1 GB |
1 GB |
|
12 |
SR |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
12 |
DR |
4 GB |
4 GB |
4 GB |
|
|
|
24 |
DR |
4 GB |
4 GB |
4 GB |
4 GB |
4 GB |
4 GB |
24 |
DR |
8 GB |
8 GB |
8 GB |
|
|
|
32 |
MR |
8 GB |
8 GB |
4 GB |
4 GB |
4 GB |
4 GB |
48 |
DR |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
96 |
QR |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
|
|
|
|
Configurações de memória para processador duplo |
|
|
|
|
|||||
Tamanho |
Class. DIMM1 |
DIMM2 |
DIMM3 |
DIMM4 |
DIMM5 |
DIMM6 |
DIMM1 |
DIMM2 |
DIMM3 |
DIMM4 |
DIMM5 |
DIMM6 |
|
(GB) |
DIMM |
MB |
MB |
MB |
MB |
MB |
MB |
Riser |
Riser |
Riser |
Riser |
Riser |
Riser |
3 |
SR |
1 GB |
1 GB |
|
|
|
|
1 GB |
|
|
|
|
|
4 |
SR |
1 GB |
1 GB |
|
|
|
|
1 GB |
1 GB |
|
|
|
|
6 |
SR |
1 GB |
1 GB |
1 GB |
|
|
|
1 GB |
1 GB |
1 GB |
|
|
|
8 |
MR |
2 GB |
1 GB |
1 GB |
|
|
|
2 GB |
1 GB |
1 GB |
|
|
|
12 |
SR |
2 GB |
2 GB |
2 GB |
|
|
|
2 GB |
2 GB |
2 GB |
|
|
|
24 |
DR |
4 GB |
4 GB |
4 GB |
|
|
|
4 GB |
4 GB |
4 GB |
|
|
|
24 |
SR |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
48 |
DR |
8 GB |
8 GB |
8 GB |
|
|
|
8 GB |
8 GB |
8 GB |
|
|
|
48 |
DR |
4 GB |
4 GB |
4 GB |
4 GB |
4 GB |
4 GB |
4 GB |
4 GB |
4 GB |
4 GB |
4 GB |
4 GB |
96 |
DR |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
128 |
MR |
16 GB |
16 GB |
8 GB |
8 GB |
8 GB |
8 GB |
16 GB |
16 GB |
8 GB |
8 GB |
8 GB |
8 GB |
|
QR |
|
|
|
|
|
|
|
|
|
|
|
|
192 |
(RHEL |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
|
ONLY) |
|
|
|
|
|
|
|
|
|
|
|
|
NOTA: Se mais do que uma DIMM de classificação Quad for instalada num canal único (DIMM1 e DIMM4, DIMM2 e DIMM5, DIMM3 e DIMM6), a velocidade máxima de DDR3 ficará reduzida a 800 MHz. Recomenda-se que os módulos de memória de classificação Quad sejam divididos por vários canais.
NOTA: As DIMMs DDR3 têm 240 pinos, tal como as DDR2, bem como o mesmo tamanho, contudo, são incompatíveis em termos eléctricos e a localização do entalhe do encaixe é diferente.
Sub-sistema de memória
O sub-sistema de memória é composto por três canais de memória DDR3 ligados a cada processador. Todas as configurações de processador único têm seis ranhuras DIMM (duas por canal) ligadas ao processador principal, localizado na placa de sistema. As configurações de processador duplo requerem uma placa Riser opcional que contém o processador secundário e as DIMMs a este associadas. Existem seis ranhuras DIMM na Riser, permitindo um total de doze DIMMs no sistema.
Configuração de ranhuras DIMM para um processador único ou para um segundo processador na Riser.
Ranhuras para memória
Existem seis ranhuras para memória na placa de sistema. As ranhuras estão numeradas de DIMM1 a DIMM6. A DIMM1 é a que está mais afastada do processador.
Além disso, a Riser de processador duplo inclui seis ranhuras para memória adicionais. As ranhuras estão numeradas de DIMM1 a DIMM6. A DIMM1 é a que está mais afastada do processador.
Regras de ocupação de memória
O computador requer que, pelo menos, um canal esteja ocupado com DIMMS, devendo começar-se pelas ranhuras mais afastadas do processador. Isto significa que é necessário ocupar as ranhuras DIMM 1, 2 e 3 antes das ranhuras DIMM 4, 5 e 6. Além disso, quando se coloca uma DIMM de classificação Quad no mesmo canal que uma DIMM de classificação Single ou Dual, a DIMM de classificação Quad tem de ser colocada na ranhura mais afastada da CPU.
De modo a maximizar a largura de banda disponível, recomenda-se que as DIMMs de uma configuração sejam divididas pelo máximo de canais possível, antes de começar a colocar mais do que uma DIMM por canal. As directrizes de ocupação seguintes ajudam a executar este procedimento.
Configurações de CPU única (6 ranhuras DIMM na placa principal (MB))
Se as DIMMs da configuração forem do mesmo tamanho, coloque-as na ordem seguinte: DIMM1, DIMM2, DIMM3, DIMM4, DIMM5, DIMM6.
Se as DIMMs da configuração forem de tamanhos diferentes, coloque primeiro a DIMM maior. Por exemplo, numa configuração de 4 GB composta por uma DIMM de 2 GB e duas DIMMs de 1 GB, a ordem de ocupação deve ser DIMM1=2 GB, DIMM2=1 GB, DIMM3=1 GB, DIMM4=vazia, DIMM5=vazia, DIMM6=vazia.
Configurações de CPU dupla (6 ranhuras DIMM na placa principal (MB) mais 6 ranhuras DIMM na Riser)
Se as DIMMs da configuração forem todas do mesmo tamanho, coloque-as na seguinte ordem: MB_DIMM1, Riser_DIMM1, MB_DIMM2, Riser_DIMM2, MB_DIMM3, Riser_DIMM3, MB_DIMM4, Riser_DIMM4, MB_DIMM5, Riser_DIMM5, MB_DIMM6,
Riser_DIMM6.
Se as DIMMs da configuração forem de tamanhos diferentes, coloque as DIMMs maiores na placa de processador duplo.
NOTA: Se uma DIMM tiver uma altura >30 mm (como é o caso de algumas das primeiras DIMMs de 16 GB), só será possível instalá-la na placa de sistema.
Sobre a placa de sistema
Manual de serviço do Dell Precision™ T7500
Esquema da placa de sistema
Apagar palavras-passe esquecidas
Apagar definições do CMOS
Esquema da placa de sistema
1 Conectores SATA (SATA0-2)
2 Conector de alimentação principal (POWER1)
3 Conectores SAS (HDD0-3)
4Conector da ventoinha da unidade de disco rígido (FAN_HDD)
5 Ligação em ponte da palavra-passe (PSWD)
18
Conector de áudio do painel anterior (FP_AUDIO)
19 Porta USB tipo A (INT_USB2)
20
Conector da ventoinha posterior (FAN_REAR)
21 Riser da CPU 2 (CPU2_RSR2)
22
Riser da CPU 1 (CPU_RSR1)
6Conector da ventoinha da unidade de disco rígido (FAN_HDD2)
7 Unidade de disquete (DSKT)
8 Conector do painel anterior (FRONTPANEL)
9 Conector 1394 do painel anterior (FP_1394)
10 |
Ligação de intrusão da estrutura (INTRUDER) |
11 |
Ranhura de placa PCI-X (SLOT7) |
12 |
Ranhura de placa PCI Express 2.0 x16, ligada como x8 |
|
(SLOT6) |
13 |
Ranhura da placa PCI (SLOT5) |
14 |
Ranhura de placa PCI Express 2.0 x16 (SLOT4) |
15 |
Ranhura de placa PCI Express 2.0 x16, ligada como x8 |
|
(SLOT3) |
16 |
Ranhura de placa PCI Express 2.0 x16 (SLOT2) |
17 |
Ranhura de placa PCI Express 2.0 x16, ligada como x8 |
|
(SLOT1) |
23 Conector do processador principal (CPU1)
24
Conector de alimentação (POWER_CPU1)
25 Conector da ventoinha anterior (FAN_FRONT)
26
Ventoinha do compartimento de placas (FAN_CCAG)
27 Conectores do módulo de memória (DIMM1-6)
28 Conector série/PS2 opcional (SERIAL2)
29Conector de LED de unidade de disco rígido auxiliar (AUX_LED)
30
Encaixe da bateria (BATTERY)
31 Conector do altifalante interno (INT_SPKR)
32 USB Flexbay (INT_USB)
33
Ligação em ponte de reposição do RTC (RTCRST)
ATENÇÃO: Antes de efectuar qualquer operação no interior do computador, leia as informações de segurança fornecidas com o mesmo. Para obter informações adicionais sobre melhores práticas de segurança, consulte a página inicial de Conformidade regulamentar em www.dell.com/regulatory_compliance.
Apagar palavras-passe esquecidas
1.Remova a tampa do computador.
2.Localize o conector de 4 pinos de palavra-passe (PSWD) na placa de sistema.
3.Remova a ficha de ligação em ponte de 2 pinos dos pinos 3 e 4 e coloque-a de parte.
4.Volte a colocar a tampa do computador.
5.Ligue o teclado e o rato e, em seguida, ligue o computador e o monitor às tomadas eléctricas e inicie o sistema.
6.Após o sistema operativo ser iniciado, desligue o computador.
NOTA: Certifique-se de que o computador está desligado e de que não se encontra num modo de gestão de energia. Se não conseguir encerrar o computador através do sistema operativo, pressione sem soltar o botão de alimentação durante 6 segundos.
7.Desligue o teclado e o rato e, em seguida, desligue o computador e o monitor das respectivas tomadas eléctricas.
8.Pressione o botão de alimentação do computador para ligar a placa de sistema à terra.
9.Remova a tampa do computador.
10.Coloque novamente a ficha de ligação em ponte de 2 pinos nos pinos 3 e 4 do conector de palavra-passe (RTCRST_PSWD) na placa de sistema.
NOTA: Para activar a funcionalidade de palavra-passe, é necessário repor a ficha de ligação em ponte da palavrapasse nos pinos da ligação em ponte da palavra-passe.
11. Ligue o computador e os dispositivos às tomadas eléctricas e, em seguida, ligue os mesmos.
NOTA: Na configuração do sistema, as opções de palavra-passe de administrador e de sistema são apresentadas como Não definida. A funcionalidade de palavra-passe está activada, mas não há uma palavra-passe atribuída.
Apagar definições do CMOS
ATENÇÃO: Antes de efectuar qualquer operação no interior do computador, leia as informações de segurança fornecidas com o mesmo. Para obter informações adicionais sobre melhores práticas de segurança, consulte a página inicial de Conformidade regulamentar em www.dell.com/regulatory_compliance.
NOTA: O computador deve ser desligado da tomada eléctrica para apagar a definição do CMOS.
1.Remova a tampa do computador.
2.Localize o conector de 4 pinos de palavra-passe (PSWD) na placa de sistema.
3.Remova a ficha de ligação em ponte de 2 pinos dos pinos 3 e 4.
4.Localize a ligação em ponte CMOS de 4 pinos (RTCRST) na placa de sistema.
5.Passe a ficha de ligação em ponte de 2 pinos da ligação em ponte da palavra-passe para os pinos 1 e 2 da ligação em ponte CMOS.
6.Ligue a energia CA ao sistema e aguarde dez segundos para que o CMOS seja apagado.
7.Coloque novamente a ficha de ligação em ponte de 2 pinos nos pinos 3 e 4 da ligação em ponte da palavra-passe.
8.Volte a colocar a tampa do computador.
9.Ligue o computador e os dispositivos às tomadas eléctricas e ligue-os.
NOTA: Pode utilizar o procedimento de ligação em ponte RTCRST acima para tentar recuperar de uma situação Não POST, Sem Vídeo.
Configuração do sistema
Manual de serviço do Dell Precision™ T7500
Combinação de teclas POST
Boot Menu (Menu de arranque)
Aceder à Configuração do sistema
Combinações de teclas de navegação da Configuração do sistema
Combinação de teclas POST
O seu computador tem disponíveis várias opções de combinação de teclas durante o processo POST no ecrã do logótipo Dell™.
Combinação de |
Função |
|
teclas |
||
|
||
|
Enter System Setup |
|
<F2> |
(Aceder à configuração |
|
|
do sistema) |
|
<F12> ou |
Enter Boot Menu |
|
(Aceder ao Menu de |
||
<Ctrl><Alt><F8> |
||
|
arranque) |
|
<F3> |
Network Boot (Arranque |
|
de rede) |
||
|
Descrição
Utilize o System Setup (Configuração do sistema) para efectuar alterações às definições passíveis de configuração por parte do utilizador.
Menu de arranque de uma só vez e do utilitário de diagnóstico
Ignorar a sequência de arranque do BIOS e arrancar directamente para a rede
Boot Menu (Menu de arranque)
Tal como acontece com as plataformas das estações de trabalho Dell Precision™ anteriores, o seu computador inclui um menu de arranque de uma só vez. Esta funcionalidade oferece um método rápido e conveniente com o qual pode ignorar a ordem do dispositivo de arranque definido pela Configuração do Sistema e arrancar directamente para um dispositivo específico (por exemplo disquete, CD-ROM ou disco rígido).
As melhorias do menu de arranque apresentadas em plataformas anteriores são as seguintes:
Acesso facilitado—Apesar de a combinação de teclas <Ctrl><Alt><F8> ainda existir e poder ser utilizada para chamar o menu, pode agora premir simplesmente <F12> durante o arranque do sistema para aceder ao menu.
Opções de diagnóstico—O menu de arranque inclui duas opções de diagnóstico, Diagnóstico da Unidade IDE (90/90 Diagnóstico da Unidade de Disco Rígido) e Arranque para a Partição de Utilitários.
Aceder à Configuração do sistema
Prima <F2> para entrar na Configuração do sistema e alterar as definições do utilizador. Se tiver dificuldade em entrar na Configuração do sistema utilizando esta tecla, prima <F2> quando os LEDs do teclado ficarem intermitentes pela primeira vez.
Siga as instruções apresentadas no ecrã para visualizar e/ou alterar quaisquer definições. Em cada ecrã, as opções de configuração do sistema são apresentadas à esquerda. À direita de cada opção encontra-se a definição ou o valor dessa opção. Pode alterar as definições que são apresentadas como tipo branco no ecrã. As opções ou valores que não pode alterar (uma vez que são determinados pelo Tablet-PC) são apresentadas com menos brilho.
O canto superior direito do ecrã apresenta as informações de ajuda para a opção actualmente realçada. O canto inferior direito apresenta as informações sobre o computador. As funções da tecla de configuração do sistema são apresentadas na parte inferior do ecrã.
Os ecrãs de configuração do sistema apresentam definições e informações de configuração actuais do computador, tais como:
Configuração do sistema
Ordem de arranque
Configuração de arranque (início)
Definições básicas de configuração do dispositivo
Definições de palavra-passe de disco rígido e de segurança do sistema
Combinações de teclas de navegação da Configuração do sistema
Utilize as seguintes combinações de teclas para navegar nos ecrãs do BIOS.
|
Combinações de teclas de navegação |
Acção |
Combinação de teclas |
Expandir e contrair campo |
<Enter>, teclas de seta para a esquerda e para a direita ou +/– |
Expandir ou contrair todos os campos |
< > |
Sair do BIOS |
<Esc>—Permanecer na configuração, Guardar/Sair, Eliminar/Sair |
Alterar um definição |
Teclas de seta para a esquerda e para a direita |
Seleccionar campo a alterar |
<Enter> |
Cancelar uma modificação |
<Esc> |
Repor predefinições |
<Alt><F> ou a opção de menu Load Defaults (Predefinições de carregamento) |
NOTA: Dependendo do seu computador e dos dispositivos instalados, os itens apresentados nesta secção podem ou não ser apresentados.
Tampa
Manual de serviço do Dell Precision™ T7500
ATENÇÃO: Antes de efectuar qualquer operação no interior do computador, leia as informações de segurança fornecidas com o mesmo. Para obter informações adicionais sobre melhores práticas de segurança, consulte a página inicial de Conformidade regulamentar em www.dell.com/regulatory_compliance.
Remover a tampa
1. Siga os procedimentos indicados em Antes de efectuar qualquer procedimento no interior do computador.
2. Faça deslizar o trinco de desbloqueio da tampa em direcção à parte posterior do computador.
3. Levante a tampa, removendo-a do computador.
4. Remova a tampa do computador.
Bateria
Manual de serviço do Dell Precision™ T7500
ATENÇÃO: Antes de efectuar qualquer operação no interior do computador, leia as informações de segurança fornecidas com o mesmo. Para obter informações adicionais sobre melhores práticas de segurança, consulte a página inicial de Conformidade regulamentar em www.dell.com/regulatory_compliance.
Remover a bateria
1.Siga os procedimentos indicados em Antes de efectuar qualquer procedimento no interior do computador.
2.Remova a tampa do computador.
3.Remova a cobertura da memória.
4.Utilize uma chave de fendas pequena ou um instrumento aguçado para empurrar a patilha de desbloqueio da bateria tipo moeda.
