Station de travail Dell Precision T3600/
T5600/T7600
Installation et caractéristiques
À propos des avertissements
AVERTISSEMENT: un AVERTISSEMENT indique un risque d'endommagement du
matériel, de blessure corporelle ou même de mort.

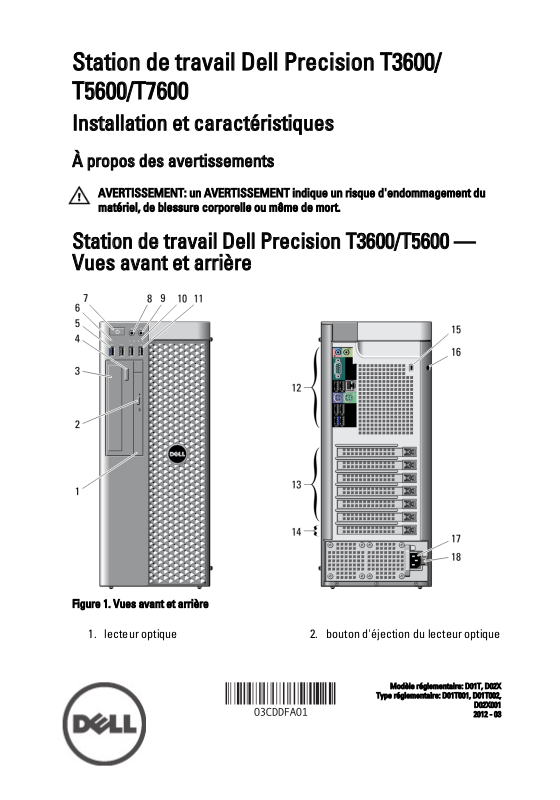

Station de travail Dell Precision T3600/T5600 — Vues avant et arrière
Figure 1. Vues avant et arrière
1. lecteur optique 2. bouton d'éjection du lecteur optique
Modèle réglementaire: D01T, D02X
Type réglementaire: D01T001, D01T002,
D02X001
2012 - 03
3. lecteur optique (en option)
4. bouton d'éjection du lecteur optique
(en option)
5. connecteur USB 3.0 (1)
6. voyant d'activité du disque
7. bouton d'alimentation, voyant
d'alimentation
8. connecteur du microphone
9. prise casque
10. voyants de diagnostic (4)
11. connecteurs USB 2.0 (3)
Panneau arrière
12. panneau arrière
13. logements actifs de cartes
d'extension (6)
14. logement vide (1)
15. fente pour câble de sécurité
16. anneau pour cadenas
17. connecteur d'alimentation
18. loquet de déverrouillage du bloc
d'alimentation
Figure 2. Vue du panneau arrière
1. connecteur de sortie de ligne
2. voyant d'intégrité de liaison réseau
3. connecteur de carte réseau
4. voyant d'activité réseau
5. connecteur de souris PS2
6. connecteur de ligne d'entrée/
microphone
2
7. connecteur série
8. connecteurs USB 2.0 (2)
9. connecteur de clavier PS/2
10. connecteurs USB 2.0 (3)
11. connecteur USB 3.0
Station de travail Dell Precision T7600 — Vues avant et arrière
Figure 3. Vues avant et arrière
1. bouton d'alimentation, voyant
d'alimentation
2. connecteur USB 3.0 (1)
3. lecteur optique
4. bouton d'éjection du lecteur optique
5. connecteurs USB 2.0 (3)
6. voyant d'activité du disque dur
7. connecteur du microphone
8. prise casque
9. voyants de diagnostic (4)
10. lecteur optique (en option)
11. bouton d'éjection du lecteur optique
(en option)
12. loquet de déverrouillage du capot
d'accès au disque dur
13. loquet de déverrouillage du bloc
d'alimentation
14. connecteur d'alimentation
15. emplacements pour cartes
d'extension (2)
16. anneau pour cadenas
17. fente pour câble de sécurité
18. panneau arrière
19. logements actifs de cartes
d'extension (5)
20. logement vide (1)
3
REMARQUE: Les logements de carte d'extension PCIe (15) sont actifs uniquement
lorsqu'un deuxième processeur est installé.
Panneau arrière

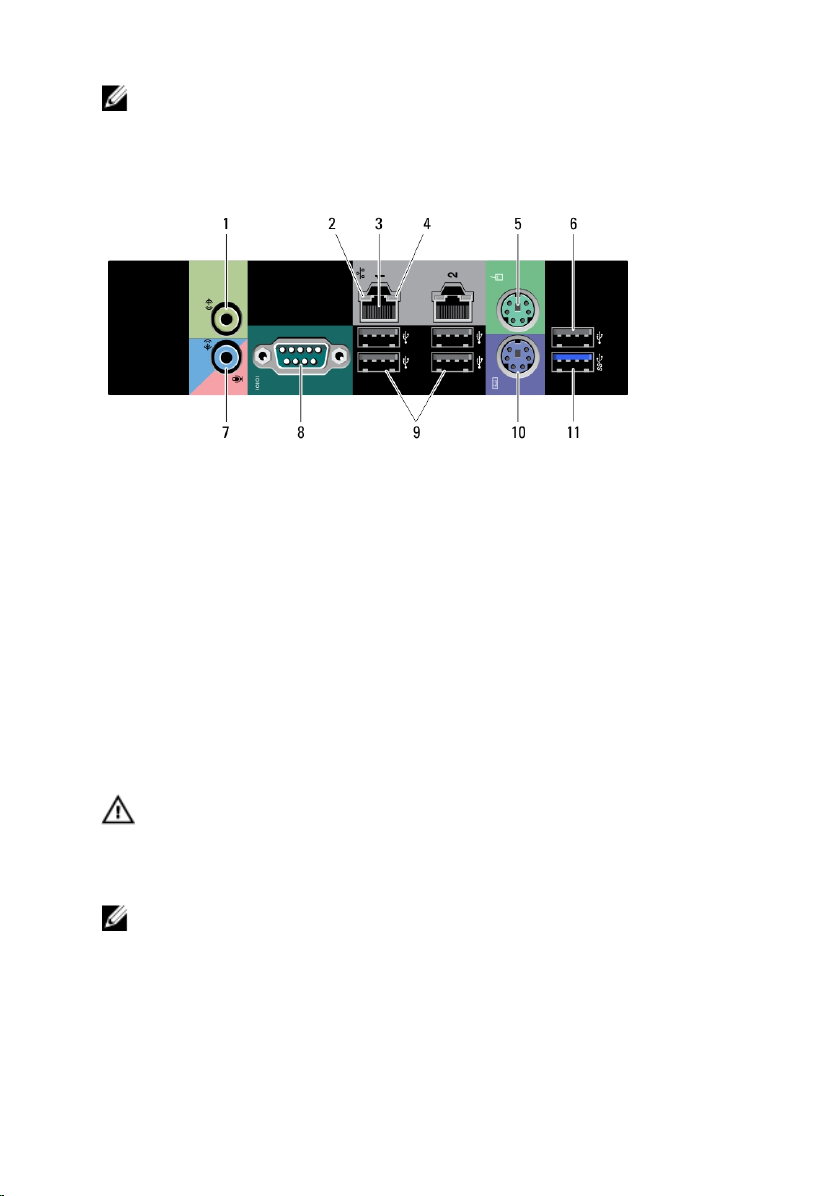

Figure 4. Vue du panneau arrière
1. connecteur de sortie de ligne
2. voyant d'intégrité de liaison réseau
3. connecteurs de carte réseau (2)
4. voyant d'activité réseau
5. connecteur de souris PS/2
6. connecteur USB 2.0
7. connecteur de ligne d'entrée/
microphone
8. connecteur série
9. connecteurs USB 2.0 (4)
10. connecteur de clavier PS/2
11. connecteur USB 3.0
Installation et configuration rapides
AVERTISSEMENT: Avant de commencer à appliquer toute procédure expliquée
dans cette section, prenez connaissance des consignes de sécurité fournies avec
votre ordinateur. Pour plus d'informations sur les meilleures pratiques, consultez le
site www.dell.com/regulatory_compliance .
REMARQUE: Les périphériques mentionnés ne sont inclus que si vous les avez
commandés.

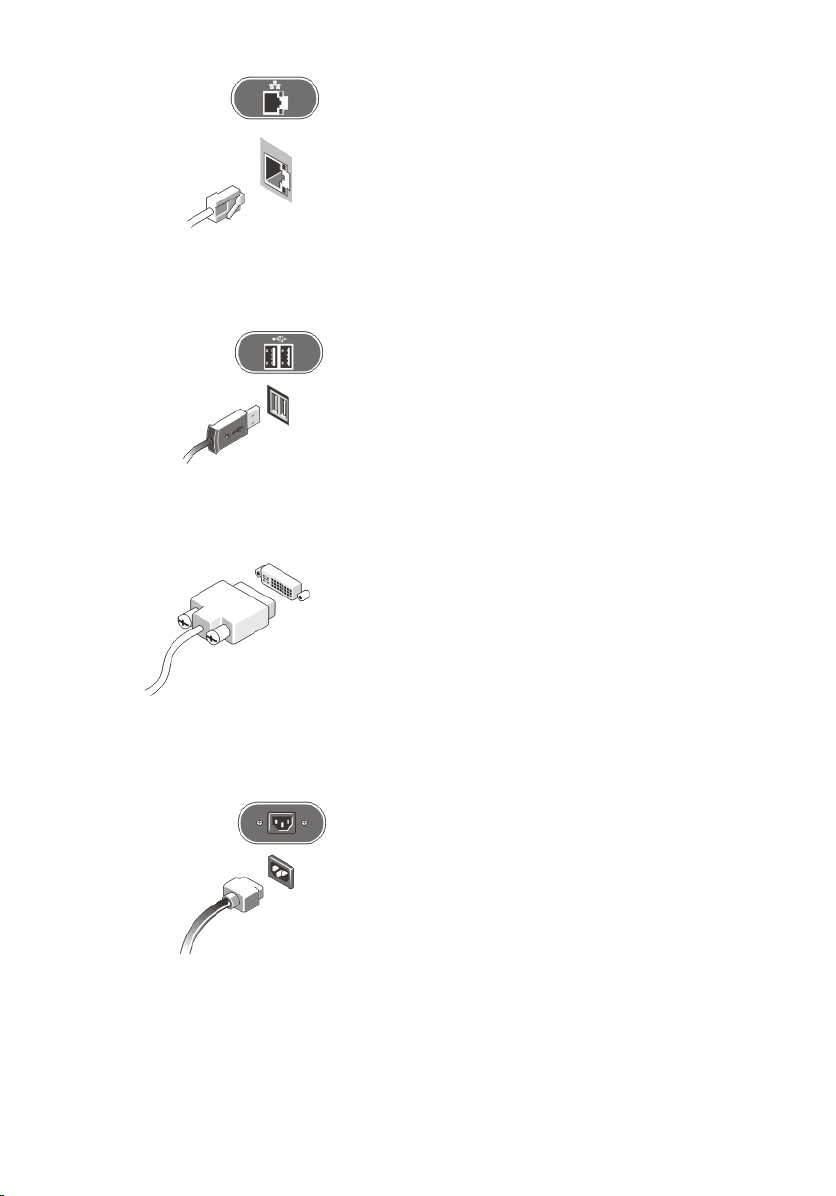

1. Branchez les câbles réseau (facultatif).
4
Figure 5. Connexion réseau
2. Connectez le clavier ou la souris (facultatif).
Figure 6. Connexion du clavier et de la souris
3. Branchez le câble du moniteur (facultatif).
Figure 7. Connexion du moniteur
4. Branchez le ou les câbles d'alimentation.
Figure 8. Connexion d'alimentation

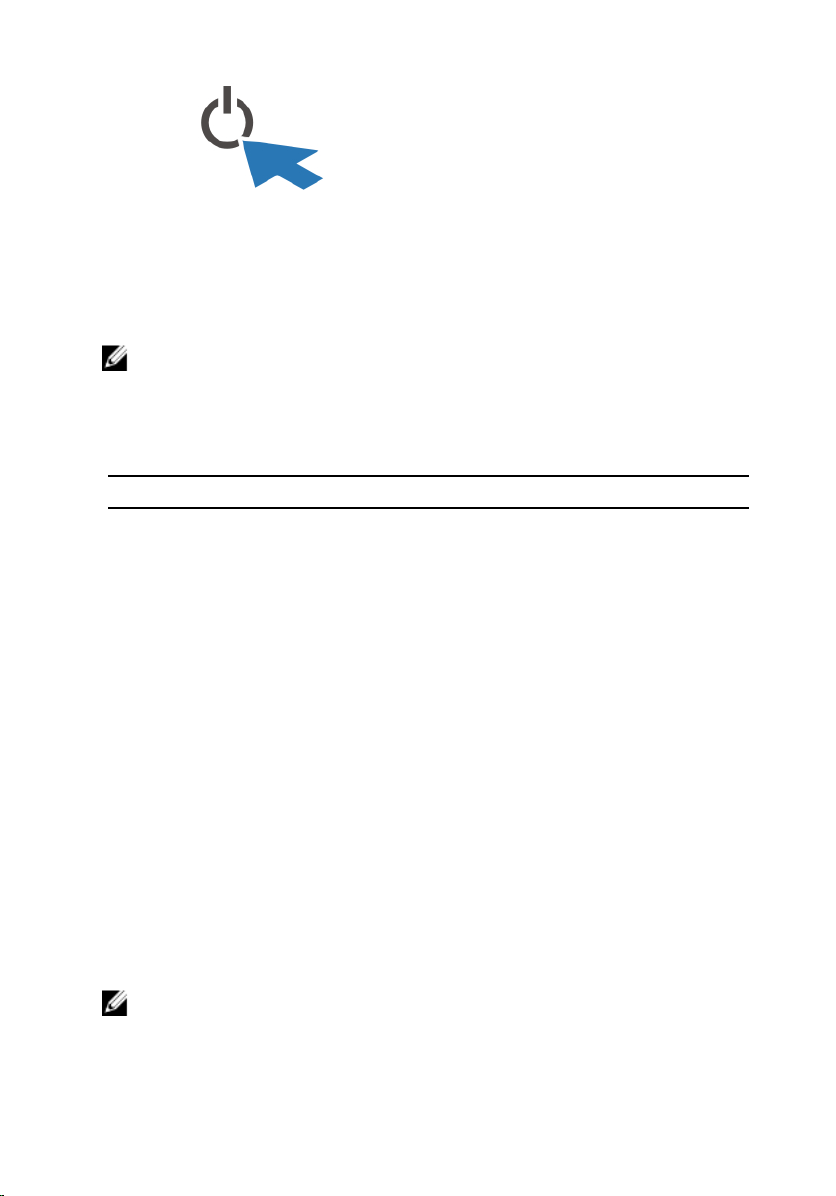

5. Appuyez sur les boutons d'alimentation du moniteur et de l'ordinateur.
5
Figure 9. Mise sous tension
Spécifications
REMARQUE: Les offres proposées peuvent varier selon les pays. Les
caractéristiques suivantes se limitent à celles que la législation impose de fournir
avec l'ordinateur. Pour plus d'informations sur la configuration de votre ordinateur,
cliquez sur Démarrer → Aide et support et sélectionnez l'option qui permet
d'afficher les informations relatives à votre ordinateur.
Alimentation
Pile bouton Cellule lithium 3 V CR2032
Tension De 100 V CA à 240 V CA
Puissance
T7600 1000 W (tension d'entrée 100–107 V CA)
1100 W (tension d'entrée 108–180 V CA)
1300 W (tension d'entrée 181–240 V CA)
T5600 825/635 W (tension d'entrée de 100-240 V CA)
T3600 635/425 W (tension d'entrée de 100-240 V CA)
Dissipation thermique maximale
1300 W 4113,00 BTU/h
825 W 3086,60 BTU/h
635 W 2484,00 BTU/h
425 W 1450,10 BTU/h
REMARQUE: La dissipation thermique est calculée au moyen de la puissance
nominale du bloc d'alimentation.
6
Caractéristiques
physiques
T7600
Hauteur 430,50 mm (16,95 pouces) avec les pieds : 433,40 mm
(17,06 pouces)
Largeur 216,00 mm (8,51 pouces)
Profondeur 525,00 mm (20,67 pouces)
Poids (minimum) 16,90 kg (37,26 livres)
T5600/T3600
Hauteur 414,00 mm (16,30 pouces) avec les pieds : 416,90 mm
(16,41 pouces)
Largeur 172,60 mm (6,79 pouces) avec les pieds : 175,50 mm
(6,91 pouces)
Profondeur 471,00 mm (18,54 pouces)
Poids (minimum) 14,00 kg (30,86 livres)
Poids (minimum) 13,2 kg (29,10 livres)
Conditions environnementales
Température de fonctionnement : De 10 °C à 35 °C (de 50 °F à 95 °F)
Information para NOM (únicamente para México)
Les informations suivantes sur l'appareil décrit dans ce document sont fournies
conformément aux exigences de la Norme Officielle Mexicaine (NOM).
Voltaje de alimentación
Frecuencia 50 Hz – 60 Hz
Consumo eléctrico
D02X 12,00 A ~ 6,00 A
D01T 6,00 A
100 V CA – 240 V CA
7
Recherche d'informations
REMARQUE: Ouvrez le panneau latéral de l'ordinateur pour consulter l'étiquette
réglementaire de votre système.
Consultez les documents réglementaires et de sécurité livrés avec votre ordinateur et la
page Regulatory Compliance (Conformité à la réglementation) à l'adresse www.dell.com/
regulatory_compliance pour plus d'informations sur :
• Les meilleures pratiques en matière de sécurité
• La certification réglementaire
• L'ergonomie
Ouvrez le panneau latéral de l'ordinateur pour consulter l'étiquette
réglementaire de votre système.
Consultez le site www.dell.com pour des informations plus détaillées sur :
• La garantie
• Les conditions générales (États-Unis seulement),
• Le contrat de licence pour utilisateur final
Des informations plus détaillées sur votre produit sont disponibles sur support.dell.com/
manuals.
