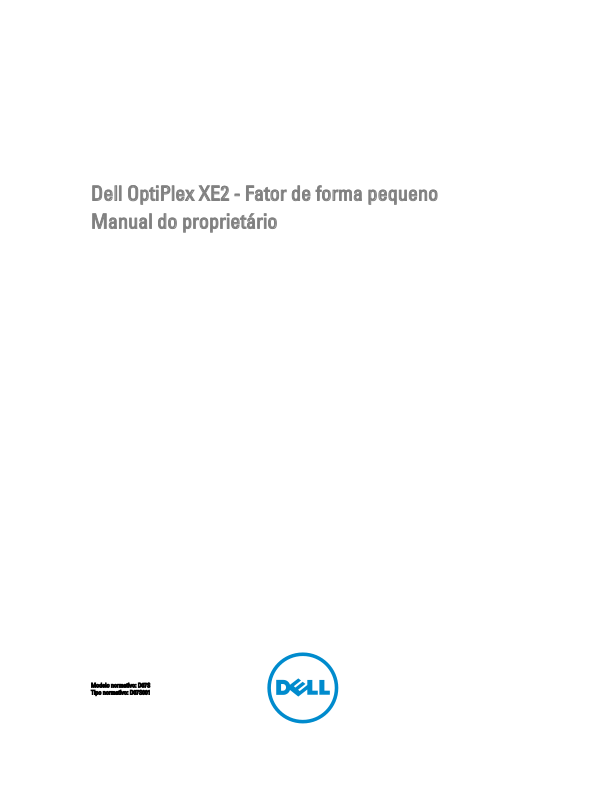

Page 1
Dell OptiPlex XE2 - Fator de forma pequeno
Manual do proprietário
Modelo normativo: D07S
Tipo normativo: D07S001
Page 2
Notas, avisos e advertências
NOTA: Uma NOTA indica informações importantes para utilizar melhor o computador.
CUIDADO: Um AVISO indica possíveis danos ao hardware ou perda de dados e ensina como evitar o problema.
ATENÇÃO: Uma ADVERTÊNCIA indica possíveis riscos de danos à propriedade, de lesões corporais ou até mesmo
de morte.
© 2013 Dell Inc.
Marcas comerciais usadas neste texto: Dell™, o logotipo DELL, Dell Precision™, Precision ON™,ExpressCharge™, Latitude™, Latitude
ON™, OptiPlex™, Vostro™ e Wi-Fi Catcher™ são marcas comerciais da Dell Inc. Intel®, Pentium®, Xeon®, Core™, Atom™, Centrino® e
Celeron® são marcas comerciais ou marcas comerciais registradas da Intel Corporation nos EUA e em outros países. AMD® é marca
comercial registrada e AMD Opteron™, AMD Phenom™, AMD Sempron™, AMD Athlon™, ATI Radeon™ e ATI FirePro™ são marcas
comerciais da Advanced Micro Devices, Inc. Microsoft®, Windows®, MS-DOS®, Windows Vista®, o botão Iniciar do Windows Vista e
Office Outlook® são marcas comerciais ou marcas comerciais registradas da Microsoft Corporation nos EUA e/ou em outros países.
Blu-ray Disc™ é marca comercial de propriedade da Blu-ray Disc Association (BDA) e licenciada para uso em discos e players. A
marca com a palavra Bluetooth® é marca registrada de propriedade da Bluetooth® SIG, Inc. e qualquer uso de tal marca por parte da
Dell Inc. é feito sob licença. Wi-Fi® é marca registrada da Wireless Ethernet Compatibility Alliance, Inc.
2013 - 06
Rev. A00
Page 3
Índice
1 Como trabalhar no computador................................................................................................5
Antes de trabalhar na parte interna do computador................................................................................................5
Como desligar o computador....................................................................................................................................6
Após trabalhar na parte interna do computador......................................................................................................6
2 Como remover e instalar componentes.................................................................................. 8
Ferramentas recomendadas.....................................................................................................................................8
Visão geral do sistema..............................................................................................................................................8
Vista interna ...................................................................................................................................................... 8
Como remover a tampa.............................................................................................................................................9
Como instalar a tampa............................................................................................................................................10
Como remover a tampa frontal............................................................................................................................... 10
Como instalar a tampa frontal.................................................................................................................................11
Como remover a placa de expansão...................................................................................................................... 11
Como instalar a placa de expansão........................................................................................................................14
Como remover a placa de rede local sem fio (WLAN)........................................................................................... 14
Como instalar a placa WLAN..................................................................................................................................15
Como remover a unidade óptica.............................................................................................................................15
Como instalar a unidade óptica..............................................................................................................................16
Como remover o gabinete da unidade....................................................................................................................16
Como instalar o gabinete da unidade.....................................................................................................................17
Como remover o disco rígido..................................................................................................................................18
Como instalar o disco rígido................................................................................................................................... 18
Como remover o alto-falante..................................................................................................................................19
Como instalar o alto-falante................................................................................................................................... 19
Como remover o sensor de violação...................................................................................................................... 20
Como instalar o sensor de violação........................................................................................................................20
Diretrizes do módulo de memória...........................................................................................................................20
Como remover a memória.......................................................................................................................................21
Como instalar a memória........................................................................................................................................21
Como remover o ventilador do sistema..................................................................................................................21
Como instalar o ventilador do sistema................................................................................................................... 22
Como remover a chave liga/desliga....................................................................................................................... 23
Como instalar a chave liga/desliga.........................................................................................................................23
Como remover o painel de entrada/saída (E/S)......................................................................................................24
Como instalar o painel de entrada/saída (E/S)....................................................................................................... 25
Como remover a fonte de alimentação...................................................................................................................25
Como instalar a fonte de alimentação....................................................................................................................27
Page 4
Como remover a bateria de célula tipo moeda.......................................................................................................27
Como instalar a bateria de célula tipo moeda........................................................................................................28
Como remover o conjunto dissipador de calor.......................................................................................................28
Como instalar o conjunto dissipador de calor........................................................................................................29
Como remover o processador................................................................................................................................ 29
Como instalar o processador..................................................................................................................................30
Componentes da placa de sistema.........................................................................................................................30
Como remover a placa de sistema......................................................................................................................... 31
Como instalar a placa de sistema...........................................................................................................................31
3 Configuração do sistema.........................................................................................................33
Sequência de inicialização.....................................................................................................................................33
Teclas de navegação..............................................................................................................................................33
Opções de configuração do sistema......................................................................................................................34
Como atualizar o BIOS ...........................................................................................................................................42
Configurações de jumper....................................................................................................................................... 43
Senhas do sistema e de configuração................................................................................................................... 43
Como atribuir senha do sistema e senha de configuração............................................................................. 43
Como excluir ou alterar uma senha do sistema e/ou de configuração existente........................................... 44
Como desabilitar uma senha do sistema......................................................................................................... 45
4 Diagnóstico................................................................................................................................ 46
Diagnóstico da avaliação avançada de pré-inicialização do sistema (ePSA).......................................................46
5 Como solucionar os problemas do seu computador...........................................................47
Diagnóstico do LED de energia.............................................................................................................................. 47
Código de bipe........................................................................................................................................................ 48
Mensagens de erro.................................................................................................................................................48
6 Especificações.......................................................................................................................... 55
7 Como entrar em contato com a Dell ..................................................................................... 60
Page 5
1
Como trabalhar no computador
Antes de trabalhar na parte interna do computador
Use as seguintes orientações de segurança para ajudar a proteger seu computador contra danos potenciais e ajudar a
garantir sua segurança pessoal. A menos que indicado diferentemente, cada procedimento incluído neste documento
pressupõe as seguintes condições:
• Você leu as informações de segurança fornecidas com o computador.
• Um componente pode ser substituído ou, se tiver sido adquirido separadamente, pode ser instalado executando-se
o procedimento de remoção na ordem inversa.
ATENÇÃO: Antes de trabalhar na parte interna do computador, leia as informações de segurança fornecidas com
o computador. Para obter informações adicionais sobre as boas práticas de segurança, consulte a página inicial
sobre conformidade normativa em www.dell.com/regulatory_compliance .
CUIDADO: Muitos dos reparos só podem ser feitos por um técnico credenciado. Você deve executar apenas
tarefas de solução de problemas e reparos simples, conforme autorizado na documentação do produto ou
conforme orientado pela equipe de suporte e de serviço de assistência online ou por telefone. Os danos causados
por assistência não autorizada pela Dell não são cobertos pela garantia. Leia e siga as instruções de segurança
fornecidas com o produto.
CUIDADO: Para evitar descarga eletrostática, elimine a eletricidade estática do seu corpo usando uma pulseira
antiestática ou tocando periodicamente em uma superfície metálica sem pintura, como um conector na parte de
trás do computador.
CUIDADO: Manuseie os componentes e placas com cuidado. Não toque nos componentes ou nos contatos das
placas. Segure uma placa pelas suas bordas ou pelo suporte de montagem de metal. Segure os componentes,
como processadores, pelas bordas e não pelos pinos.
CUIDADO: Ao desconectar um cabo, puxe-o pelo conector ou pela respectiva aba de puxar, nunca pelo próprio
cabo. Alguns cabos têm conectores com presilhas de travamento. Se estiver desconectando algum cabo desse
tipo, destrave as presilhas antes de desconectá-lo. Ao separar conectores, mantenha-os alinhados para evitar
que os pinos sejam entortados. Além disso, antes de conectar um cabo, verifique se ambos os conectores estão
corretamente orientados e alinhados.
NOTA: A cor do computador e de determinados componentes pode ser diferente daquela mostrada neste
documento.
Para evitar danos no computador, execute o procedimento a seguir antes de começar a trabalhar em sua parte interna.
1. Certifique-se de que a superfície de trabalho está nivelada e limpa para evitar que a tampa do computador sofra
arranhões.
2. Desligue o computador (consulte Como desligar o computador).
CUIDADO: Para desconectar um cabo de rede, primeiro desconecte-o do computador e, em seguida,
desconecte-o do dispositivo de rede.
3. Desconecte todos os cabos de rede do computador.
5
Page 6
4. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.
5. Pressione e segure o botão liga/desliga com o computador desconectado para conectar a placa de sistema à
terra.
6. Remova a tampa.
CUIDADO: Antes de tocar em qualquer componente na parte interna do computador, elimine a eletricidade
estática de seu corpo tocando em uma superfície metálica sem pintura, como o metal da parte de trás do
computador. No decorrer do trabalho, toque periodicamente em uma superfície metálica sem pintura para
dissipar a eletricidade estática, a qual pode danificar os componentes internos.
Como desligar o computador
CUIDADO: Para evitar a perda de dados, salve e feche todos os arquivos e saia dos programas abertos antes de
desligar o computador.
1. Desligue o sistema operacional:
• No Windows 8:
– Com o uso de um dispositivo sensível ao toque:
a. Passe o dedo na borda direita da tela, abrindo o menu Botões e selecione Configurações.
b. Selecione o e selecione Desligar
– Com o uso de um mouse:
a. Aponte para o canto superior da tela e clique em Configurações.
b. Clique no e selecione Desligar.
• No Windows 7:
1. Clique em Iniciar .
2. Clique em Desligar.
ou
1. Clique em Iniciar .
2. Clique na seta no canto inferior direito do menu Iniciar, conforme mostrado abaixo, e clique em Desligar.
2. Certifique-se de que o computador e todos os dispositivos conectados estão desligados. Se o computador e os
dispositivos conectados não tiverem sido desligados automaticamente quando você desligou o sistema
operacional, mantenha o botão liga/desliga pressionado por cerca de 6 segundos para desligá-los.
Após trabalhar na parte interna do computador
Após concluir qualquer procedimento de recolocação, conecte todos os dispositivos, placas e cabos externos antes de
ligar o computador.
1. Recoloque a tampa.
6
Page 7
CUIDADO: Para conectar um cabo de rede, conecte-o primeiro ao dispositivo de rede e só depois o conecte
ao computador.
2. Conecte os cabos de telefone ou de rede ao computador.
3. Conecte o computador e todos os dispositivos conectados às suas tomadas elétricas.
4. Ligue o computador.
5. Se necessário, verifique se o computador funciona corretamente executando o Dell Diagnostics.
7
Page 8
Como remover e instalar componentes
Esta seção fornece informações detalhadas sobre como remover ou instalar os componentes de seu computador.
Ferramentas recomendadas
Os procedimentos descritos neste documento podem exigir as seguintes ferramentas:
• Chave de fenda pequena
• Chave Phillips
• Estilete plástico pequeno
Visão geral do sistema
A figura abaixo mostra a visão interna do Fator de forma pequena após a tampa frontal e a cobertura terem sido
removidas. As chamadas mostram os nomes e o layout dos componentes na parte interna do computador.
Vista interna
2
1. fonte de alimentação
2. placa PCI Express
3. sensor de violação
4. tampa do ventilador do processador
5. ventilador do processador
8
Page 9
6. gabinete da unidade
7. unidade óptica
8. Chave liga/desliga
9. painel frontal de entrada/saída (E/S)
1. módulo de memória 2. alto-falante
3. tampa frontal 4. ventilador do sistema
Como remover a tampa
1. Siga os procedimentos descritos em
2. Levante a trava de liberação da tampa em cada lado do computador.
3. Levante a tampa em um ângulo de 45 graus e remova-a do computador.
Antes de trabalhar na parte interna do computador
.
9
Page 10
Como instalar a tampa
1. Coloque a tampa no chassi.
2. Pressione a tampa para baixo até que ela se encaixe no lugar.
3. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
Como remover a tampa frontal
.
1. Siga os procedimentos descritos em
2. Remova a tampa.
3. Afaste os clipes de retenção da tampa frontal do chassi.
4. Gire a tampa frontal afastando-a do computador de forma a liberar os ganchos na borda oposta da tampa frontal
do chassi. Em seguida, levante o chassi e remova a tampa frontal do computador.
Antes de trabalhar na parte interna do computador
.
10
Page 11
Como instalar a tampa frontal
1. Insira os ganchos próximos à borda inferior da tampa frontal nos encaixes na frente do chassi.
2. Pressione a tampa frontal em direção ao computador para engatar os clipes de retenção da tampa frontal até
encaixá-los no lugar.
3. Instale a tampa.
4. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
Como remover a placa de expansão
1. Siga os procedimentos descritos em
2. Remova a tampa.
NOTA: Se o computador tiver uma placa de expansão, execute aa etapaa 3 e 4, caso contrário, siga a etapa
5.
3. Desconecte o cabo de alimentação da placa. Gire a aba de liberação da trava de retenção da placa para cima.
Antes de trabalhar na parte interna do computador
.
11
Page 12
4. Deslize a placa para fora de seu respectivo conector e remova-a do computador.
5. Gire a aba de liberação na trava de retenção da placa para cima.
12
Page 13
6. Afaste a alavanca de liberação da placa de expansão até soltar a aba de fixação do entalhe na placa. Em seguida,
solte a placa de seu conector e remova-a do computador.
13
Page 14
Como instalar a placa de expansão
1. Insira a placa de expansão em seu respectivo conector na placa de sistema e pressione para baixo de forma a
deixá-la firmemente no lugar.
NOTA: Se o computador tiver uma expansão de alimentação, conecte o cabo de alimentação à placa.
2. Gire a aba de liberação na trava de retenção da placa para baixo.
3. Instale a tampa.
4. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
Como remover a placa de rede local sem fio (WLAN)
1. Siga os procedimentos descritos em
2. Remova a tampa.
3. Remova os parafusos que prendem o puck da antena ao computador.
4. Puxe o puck da antena do computador.
5. Pressione a aba azul e mova a trava para fora. Levante e remova a placa WLAN do conector da placa de sistema.
Antes de trabalhar na parte interna do computador
.
14
Page 15
Como instalar a placa WLAN
1. Coloque a placa WLAN no conector e pressione para baixo.
2. Pressione a trava de liberação para prender a placa WLAN.
3. Posicione o disco da antena sobre o conector e aperte os parafusos que o fixam ao computador.
4. Instale a tampa.
5. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
Como remover a unidade óptica
1. Siga os procedimentos descritos em
2. Remova a tampa.
3. Desconecte o cabo de dados e os cabos de alimentação da parte traseira da unidade óptica.
4. Levante a aba azul e deslize a unidade óptica para fora para removê-la do computador.
5. Flexione o suporte da unidade óptica e, em seguida, remova-a do suporte.
Antes de trabalhar na parte interna do computador
.
15
Page 16
6. Repita as etapas 3 a 4 para remover a segunda unidade óptica (se estiver disponível).
Como instalar a unidade óptica
1. Insira a unidade óptica no suporte.
2. Deslize a unidade óptica para inseri-la em o gabinete de unidade.
3. Conecte o cabo de dados e o cabo de alimentação na unidade óptica.
4. Instale a tampa.
5. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
Como remover o gabinete da unidade
.
1. Siga os procedimentos descritos em
2. Remova a/o:
a. tampa
b. tampa frontal
c. unidade óptica
3. Desconecte e remova o cabo de dados e o cabo de alimentação da parte traseira do disco rígido.
Antes de trabalhar na parte interna do computador
.
16
Page 17
4. Deslize a alça azul do compartimento da unidade para a posição de desbloqueio e levante o compartimento do
disco rígido do computador.
Como instalar o gabinete da unidade
1. Coloque o gabinete da unidade sobre a borda do computador para permitir acesso aos conectores de cabos no
disco rígido.
2. Conecte o cabo de dados e o cabo de alimentação à parte traseira do disco rígido.
3. Vire o gabinete da unidade e insira-o no chassi. As presilhas do gabinete da unidade são fixadas pelos encaixes no
chassi.
4. Deslize a alça do compartimento da unidade para a posição travada.
5. Instale:
a. tampa frontal
b. unidade óptica
c. tampa
17
Page 18
6. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
Como remover o disco rígido
.
1. Siga os procedimentos descritos em
2. Remova a/o:
a. tampa
b. unidade óptica
c. gabinete da unidade
3. Pressione os clipes de retenção para dentro e deslize o suporte do disco rígido para fora do gabinete da unidade.
4. Flexione o suporte do disco rígido e remova o disco rígido do suporte.
Antes de trabalhar na parte interna do computador
.
5. Remova os parafusos que fixam o mini disco rígido ao suporte da unidade de disco rígido e remova o disco rígido
de seu suporte.
NOTA: Siga a etapa 5 se você já tiver uma mini unidade de disco rígido.
Como instalar o disco rígido
1. Aperte os parafusos para prender o disco rígido ao respectivo suporte.
2. Flexione o suporte do disco rígido e insira o disco rígido no suporte.
18
Page 19
3. Deslize o disco rígido de volta para dentro do gabinete da unidade.
4. Instale:
a. gabinete da unidade
b. unidade óptica
c. tampa
5. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
Como remover o alto-falante
.
1. Siga os procedimentos descritos em
2. Remova a/o:
a. tampa
b. unidade óptica
c. gabinete da unidade
3. Desconecte o cabo do alto-falante da placa de sistema e solte-o da aba de fixação dentro do chassi. Pressione a
aba de fixação do alto-falante e deslize o alto-falante em direção à direita do computador para soltá-lo.
Antes de trabalhar na parte interna do computador
.
Como instalar o alto-falante
1. Coloque o alto-falante no local adequado na traseira do chassi.
2. Pressione a aba de fixação do alto-falante e deslize o alto-falante para a esquerda do computador para prendê-lo.
3. Direcione o cabo do alto-falante através da guia de fixação e conecte o cabo do alto-falante à placa de sistema.
4. Instale:
a. gabinete da unidade
b. unidade óptica
c. tampa
5. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
19
Page 20
Como remover o sensor de violação
1. Siga os procedimentos descritos em
2. Remova a tampa.
3. Pressione o clipe para dentro para liberar e puxar cuidadosamente o cabo do sensor de violação da placa de
sistema.
4. Deslize o sensor de violação em direção a parte inferior do chassi e remova-o do computador.
Antes de trabalhar na parte interna do computador
.
Como instalar o sensor de violação
1. Insira o sensor de violação na traseira do chassi e deslize-o para fora para prendê-lo.
2. Conecte o cabo do sensor de violação à placa de sistema.
3. Instale:
a. conjunto do dissipador de calor
b. tampa
4. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
Diretrizes do módulo de memória
Para garantir o desempenho ideal do computador, observe as seguintes diretrizes gerais ao configurar a memória do
sistema:
• Módulos de memórias de tamanhos diferentes podem ser misturados (por exemplo, 2 GB e 4 GB), mas todos os
canais populados devem apresentar configurações idênticas.
• Os módulos de memória devem ser instalados a partir do primeiro soquete.
NOTA: Os soquetes de memória em seu computador podem estar identificados de maneira diferente
dependendo da configuração de hardware. Por exemplo: A1, A2 ou 1,2,3.
• Se os módulos de memória quad-rank estiverem misturados com módulos de memória single ou dual-rank, os
módulos quad-rank devem ser instalados nos soquetes com as alavancas de liberação brancas.
20
Page 21
• Se módulos de memória com velocidades diferentes estiverem instalados, eles funcionarão na velocidade do(s)
módulo(s) de memória mais lento(s).
Como remover a memória
1. Siga os procedimentos descritos em
2. Remova a tampa.
3. Pressione para baixo as abas de fixação de memória em cada lado dos módulos de memória e remova os módulos
dos seus conectores na placa de sistema.
Antes de trabalhar na parte interna do computador
.
Como instalar a memória
1. Alinhe o entalhe na placa de memória com a aba no conector da placa de sistema.
2. Pressione os módulos de memória para baixo até que as abas de liberação voltem a prendê-los no lugar.
3. Instale a tampa.
4. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
Como remover o ventilador do sistema
1. Siga os procedimentos descritos em
2. Remova:
a. tampa
b. unidade óptica
c. gabinete da unidade
d. tampa frontal
3. Desconecte o cabo do ventilador do sistema da placa de sistema.
Antes de trabalhar na parte interna do computador
.
21
Page 22
4. Force e remova o ventilador do sistema dos pinos de borracha que o fixam ao computador. Em seguida, pressione
os pinos de borracha para dentro junto aos encaixes e passe pelo chassi.
Como instalar o ventilador do sistema
1. Coloque o ventilador do sistema dentro do chassi.
2. Passe os pinos de borracha através do chassi e deslize o ventilador para fora junto ao entalhe para prendê-lo no
lugar.
3. Conecte o cabo do ventilador do sistema à placa de sistema.
4. Instale:
a. tampa frontal
b. gabinete da unidade
c. unidade óptica
d. tampa
5. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
22
Page 23
Como remover a chave liga/desliga
1. Siga os procedimentos descritos em
2. Remova a/o:
a. tampa
b. tampa frontal
c. unidade óptica
d. gabinete da unidade
3. Desconecte o cabo da chave liga/desliga da placa de sistema.
Antes de trabalhar na parte interna do computador
.
4. Pressione os clipes em ambos os lados da chave liga/desliga para liberá-la do chassi e retire a chave liga/desliga
do computador.
Como instalar a chave liga/desliga
1. Deslize a chave liga/desliga para dentro pela frente do computador.
2. Conecte o cabo da chave liga/desliga na placa de sistema.
23
Page 24
3. Instale:
a. gabinete da unidade
b. unidade óptica
c. tampa frontal
d. tampa
4. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
Como remover o painel de entrada/saída (E/S)
.
1. Siga os procedimentos descritos em
2. Remova a/o:
a. tampa
b. unidade óptica
c. gabinete da unidade
d. tampa frontal
3. Desconecte o cabo do painel de E/S ou FlyWire e o cabo de áudio da placa de sistema.
Antes de trabalhar na parte interna do computador
.
4. Remova o parafuso que prende o painel de E/S ao chassi. Em seguida, deslize o painel de E/S para a direita para
liberá-lo e removê-lo do computador.
24
Page 25
Como instalar o painel de entrada/saída (E/S)
1. Insira o painel de E/S no encaixe na frente do chassi.
2. Deslize o painel de E/S para o prender ao chassi.
3. Aperte o parafuso para prender o painel de E/S ao chassi.
4. Conecte o cabo do painel de E/S ou o cabo FlyWire à placa de sistema.
5. Passe o cabo do painel de E/S ou FlyWire no clipe de abrigo do ventilador.
6. Instale:
a. gabinete da unidade
b. unidade óptica
c. tampa frontal
d. tampa
7. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
Como remover a fonte de alimentação
.
1. Siga os procedimentos descritos em
2. Remova a/o:
a. tampa
b. tampa frontal
c. unidade óptica
d. gabinete da unidade
3. Desconecte os cabos de alimentação de 8 pinos da placa de sistema.
Antes de trabalhar na parte interna do computador
.
4. Desconecte o cabo de alimentação de 4 pinos da placa de sistema.
25
Page 26
5. Remova os parafusos que prendem a fonte de alimentação à parte traseira do computador.
6. Faça pressão sobre a aba de liberação azul ao lado da fonte de alimentação e deslize a fonte de alimentação em
direção à frente do computador.
7. Levante a fonte de alimentação para fora do computador.
26
Page 27
Como instalar a fonte de alimentação
1. Coloque a fonte de alimentação no chassi e deslize-a em direção à traseira do computador para prendê-la.
2. Aperte os parafusos que prendem a fonte de alimentação à traseira do computador.
3. Conecte os cabos de alimentação de 4 e 8 pinos à placa de sistema.
4. Passe os cabos de alimentação pelos clipes no chassi.
5. Instale:
a. gabinete da unidade
b. unidade óptica
c. tampa frontal
d. tampa
6. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
Como remover a bateria de célula tipo moeda
1. Siga os procedimentos descritos em
2. Remova a/o:
a. tampa
b. tampa frontal
c. gabinete da unidade
3. Pressione e afaste a trava de liberação da bateria para livrá-la do soquete e, em seguida, remova a bateria de
célula tipo moeda do computador.
Antes de trabalhar na parte interna do computador
.
27
Page 28
Como instalar a bateria de célula tipo moeda
1. Posicione a bateria de célula tipo moeda no respectivo encaixe na placa de sistema.
2. Pressione a bateria de célula tipo moeda para baixo até que a trava de liberação volte a prendê-la no lugar.
3. Instale:
a. gabinete da unidade
b. tampa frontal
c. tampa
4. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
Como remover o conjunto dissipador de calor
1. Siga os procedimentos descritos em
2. Remova a tampa.
3. Usando ambas as mãos, empurre para fora as duas alças de liberação levantando ao mesmo tempo o defletor do
ventilador para cima e remova-a do computador.
4. Desconecte o cabo do ventilador da placa de sistema. Afrouxe os parafusos cativos, levante o conjunto dissipador
de calor e remova-o do computador.
Antes de trabalhar na parte interna do computador
.
28
Page 29
Como instalar o conjunto dissipador de calor
1. Coloque o conjunto dissipador de calor dentro do chassi.
2. Aperte os parafusos prisioneiros para prender o conjunto dissipador de calor à placa de sistema.
3. Conecte o cabo do ventilador à placa do sistema.
4. Coloque o defletor do ventilador sobre o ventilador e empurre para o prender no lugar.
5. Instale a tampa.
6. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
Como remover o processador
1. Siga os procedimentos descritos em
2. Remova a tampa.
3. Remova o conjunto do dissipador de calor.
4. Pressione a alavanca de liberação para baixo e mova-a para fora para liberá-la do gancho de retenção que a
prende. Levante a tampa do processador e remova o processador de seu soquete, colocando-o em uma
embalagem antiestática.
Antes de trabalhar na parte interna do computador
.
29
Page 30
Como instalar o processador
1. Insira o processador em seu respectivo soquete. Certifique-se de que o processador está corretamente assentado.
2. Abaixe cuidadosamente a tampa do processador.
3. Pressione a alavanca de liberação para baixo e mova-a para dentro de forma a prendê-la com o gancho de
retenção.
4. Instale o conjunto do dissipador de calor.
5. Instale a tampa.
6. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
Componentes da placa de sistema
A imagem a seguir exibe o layout da placa de sistema.
1. conector de alimentação 2. soquete do processador
3. conector do ventilador do sistema 4. conectores do módulo de memória
5. bateria de célula tipo moeda 6. conector da chave liga/desliga
7. conector de alimentação do sistema 8. conector do ventilador do sistema
9. conector USB 3.0 frontal 10. conector do painel frontal
11. conector de alimentação HDD/ODD 12. conectores SATA
13. conector do alto-falante interno 14. jumper de redefinição RTC (RTCRST)
15. jumper de senha (PSWD) 16. conector PCI Express x16
17. conector de áudio do painel frontal 18. conector PCI Express x4
19. conector do sensor de violação
30
Page 31
Como remover a placa de sistema
1. Siga os procedimentos descritos em
2. Remova a/o:
a. tampa
b. tampa frontal
c. unidade óptica
d. gabinete da unidade
e. memória
f. conjunto do dissipador de calor
g. as placas de expansão
h. fonte de alimentação
3. Desconecte todos os cabos conectados à placa de sistema e afaste-os do chassi.
4. Remova os parafusos que prendem a placa de sistema ao chassi.
5. Gire o parafuso de cabeça sextavada no sentido anti-horário e remova-o da placa de sistema.
Antes de trabalhar na parte interna do computador
.
6. Remova a placa de sistema do chassi.
Como instalar a placa de sistema
1. Alinhe a placa de sistema nos conetores de porta na traseira do chassi e coloque a placa de sistema no chassi.
2. Aperte os parafusos que prendem a placa de sistema ao chassi.
3. Conecte os cabos à placa de sistema.
4. Instale:
a. fonte de alimentação
b. as placas de expansão
c. conjunto do dissipador de calor
d. memória
e. gabinete da unidade
f. unidade óptica
31
Page 32
g. tampa frontal
h. tampa
5. Siga os procedimentos descritos em
Após trabalhar na parte interna do computador
.
32
Page 33
3
Configuração do sistema
A configuração do sistema possibilita gerenciar o hardware do computador e especificar as opções ao nível do BIOS. A
partir da configuração do sistema, é possível:
• Alterar as configurações de NVRAM após adicionar e remover hardware
• Exibir a configuração de hardware do computador
• Habilitar ou desabilitar dispositivos integrados
• Definir os limites do gerenciamento de desempenho e de energia
• Gerenciar a segurança do computador
Sequência de inicialização
A sequência de inicialização permite ignorar a ordem de dispositivo de inicialização definida na configuração do
sistema e inicializar diretamente a partir de um dispositivo específico (por exemplo: unidade óptica ou disco rígido).
Durante o Power-on Self Test (POST [teste automático de ativação]), quando o logotipo da Dell for exibido, é possível:
• Acessar a Configuração do sistema pressionando a tecla <F2>
• Acessar o menu One-Time Boot (menu de inicialização a ser executada uma única vez) pressionando a tecla <F12>
O menu de inicialização a ser executada uma única vez exibe os dispositivos a partir dos quais você pode inicializar o
computador incluindo a opção de diagnóstico. As opções do menu são:
• Removable Drive (Unidade removível, se aplicável)
• STXXXX Drive (Unidade STXXXX)
NOTA: XXX identifica o número da unidade SATA.
• Optical Drive (Unidade óptica)
• Diagnostics (Diagnóstico)
NOTA: A escolha de Diagnostics (Diagnóstico) exibirá a tela do ePSA diagnostics (Diagóstico ePSA).
A tela de sequência de inicialização exibe também a opção de acessar a tela da configuração do sistema.
Teclas de navegação
A tabela a seguir exibe as teclas de navegação da configuração do sistema.
NOTA: Para a maioria das opções de configuração do sistema, as alterações efetuadas são registradas, mas elas
só serão aplicadas quando o sistema for reiniciado.
33
Page 34
Tabela 1. Teclas de navegação
Teclas Navegação
Seta para cima Passa para o campo anterior.
Seta para baixo Passa para o próximo campo.
<Enter> Permite selecionar um valor no campo selecionado (se aplicável) ou seguir o link no campo.
Barra de espaço Expande ou recolhe uma lista suspensa, se aplicável.
<Tab> Passa para a próxima área de foco.
NOTA: Somente para o navegador gráfico padrão.
<Esc> Passa para a página anterior até exibir a tela principal. Ao pressionar <Esc> na tela principal é
exibida uma mensagem que solicita você a salvar quaisquer alterações ainda não salvas e
reinicia o sistema.
<F1> Exibe o arquivo da ajuda da configuração do sistema.
Opções de configuração do sistema
NOTA: dependendo do computador e dos dispositivos instalados, os itens listados nesta seção poderão ser
exibidos ou não
Tabela 2. General (Gerais)
Opção Descrição
System Information
(Informações do sistema)
Exibe as seguintes informações:
• System Information (Informações do sistema) - Exibe informações sobre a BIOS
Version (Versão do BIOS), Service Tag (Etiqueta de serviço), Asset Tag (Etiqueta
de patrimônio), Ownership Tag (Etiqueta de propriedade), Ownership Date (Data
de aquisição), Manufacture Date (Data de fabricaçã) e o Express Service Code
(Código de serviço expresso).
• Memory Information (Informações da memória) - Exibe informações sobre a
Memory Installed (Memória instalada), Memory Available (Memória disponível),
Memory Speed (Velocidade da memória), Memory Channels Mode (Modo de
canal da memória), Memory Technology (Tecnologia da memória), DIMM 1 Size,
DIMM 2 Size, DIMM 3 Size e DIMM 4 Size (Memória instalada nos DIMM 1,
DIMM 2, DIMM 3 e DIMM 4).
• PCI Information (Informações de PCI) - Exibes os SLOT1, SLOT2, SLOT3 e SLOT4.
• Processor Information (Informações do processador) - Exibe informações sobre o
Processor Type (Tipo do processador), Core Count (Número de núcleos),
Processor ID (ID do processador), Current Clock Speed (Velocidade atual do
clock), Minimum Clock Speed (Velocidade mínima do clock do processador),
Maximum Clock Speed (Velocidade máxima do clock do processador), Processor
L2 Cache (Cache L2 do processador), Processor L3 Cache (Cache L3 do
processador), HT Capable (Compatibilidade com a tecnologia HT) e 64-Bit
Technology (Tecnologia de 64 bits).
• Device Information (Informações de dispositivo) - Exibe informações sobre o
SATA-0, SATA-1, SATA-2 , SATA-3, LOM MAC Address (Endereço MAC para
LOM), Audio Controller (Controlador de áudio) e Video Controller (Controlador de
vídeo).
Boot Sequence (Sequência de
inicialização)
34
Permite especificar a ordem na qual o computador tenta localizar um sistema
operacional. As opções são:
• Diskette drive (Unidade de disquete)
Page 35
Opção Descrição
• ST320LT007-9ZV142 / ST3250312AS
• USB Storage Device (Dispositivo USB de armazenamento)
• CD/DVD/CD-RW Drive (Unidade de CD/DVD/CD-RW)
• Onboard NIC (Placa de rede integrada)
Boot List Option (Opção de lista
de inicialização)
• Legacy (Herança)
• UEFI
Date/Time (Data/Hora) Permite definir a data e a hora. As alterações na data e na hora do sistema terão
efeito imediatamente.
Tabela 3. System Configuration (Configuração do sistema)
Opção Descrição
Integrated NIC (Controlador de
interface de rede integrado)
Permite habilitar ou desabilitar a placa de rede integrada. É possível configurar a
placa de rede integrada como:
• Disabled (Desabilitada)
• Enabled (Habilitada)
• Enabled w/PXE (Habilitada com PXE).
• Enabled w/ImageServer (Habilitada com ImageServer)
NOTA: dependendo do computador e dos dispositivos instalados, os itens
listados nesta seção poderão ser exibidos ou não.
Serial Port (Porta serial) Permite definir as configurações da porta serial. É possível configurar a porta serial
como:
• Disabled (Desabilitada)
• COM1
• COM2
• COM3
• COM4
NOTA: O sistema operacional pode alocar recursos ainda que a configuração
seja desabilitada.
SATA Operation (Operação
Permite configurar o modo operacional do controlador de disco rígido integrado.
SATA)
• Disabled (Desabilitada) - Os controladores SATA estão ocultos.
• ATA - O controlador SATA está configurado para o modo ATA.
• AHCI - O controlador SATA está configurado para o modo AHCI.
• RAID ON - O controlador SATA está configurado para suportar o modo RAID.
Drives (Unidades) Permite habilitar ou desabilitar as diversas unidades integradas:
• SATA-0
• SATA-1
• SATA-2
• SATA-3
35
Page 36
Opção Descrição
SMART Reporting (Relatório de
SMART)
Este campo controla se os erros de disco rígido das unidades integradas são
relatados durante a inicialização do sistema. Esta tecnologia é parte da
especificação SMART (Self Monitoring Analysis and Reporting Technology
[Tecnologia de análise e relatório de automonitoramento]) .
• Enable SMART Reporting (Habilitar relatório de SMART) - Esta opção está
desabilitada por padrão.
USB Configuration
(Configuração USB)
Miscellaneous Devices
(Dispositivos diversos)
Este campo configura o controlador integrado USB. Se o
inicialização)
quaisquer dispositivos USB de armazenamento de massa (HDD, pen drive, disquete).
Se a porta USB está habilitada, o dispositivo conectado a esta porta está habilitado e
disponível para o sistema operacional.
Se a porta USB não está habilitada, o sistema operacional não consegue reconhecer
qualquer dispositivo conectado a esta porta.
As opções de configuração USB diferem com base nos fatores de forma:
Para computadores minitorre, desktop e fator de forma pequeno as opções são:
• Enable Boot Support (Habilitar suporte à inicialização)
• Enable Rear Dual USB Ports (Habilitar portas USB duplas traseiras)
• Enable Rear Quad USB Ports (Habilitar portas USB quádruplas traseiras)
• Enable Front USB Ports (Habilitar portas USB dianteiras)
Para computadores de fator de forma ultra pequeno, as opções são:
• Enable Boot Support (Habilitar suporte à inicialização)
• Enable Rear Dual USB 2.0 Ports (Habilitar portas USB 2.0 duplas traseiras)
• Enable Rear Dual USB 3.0 Ports (Habilitar portas USB 3.0 duplas traseiras)
• Enable Front USB Ports (Habilitar portas USB dianteiras)
Permite habilitar ou desabilitar diversos dispositivos integrados.
• Enable PCI Slot (Habilitar slot PCI) - Esta opção está habilitada por padrão.
está habilitado, o sistema tem a permissão de inicializar a partir de
NOTA: o mouse e o teclado USB sempre funcionarão na configuração do BIOS
independente destas configurações.
Boot Support (Suporte à
Tabela 4. Security (Segurança)
Opção Descrição
Admin Password (Senha de
administrador)
System Password (Senha do
sistema)
36
Este campo permite definir, alterar ou excluir a senha de administrador (admin),
algumas vezes chamada de setup password (senha de configuração). A senha de
administrador habilita diversos recursos de segurança.
A unidade não tem uma senha definida por padrão.
• Enter the old password (Inserir a senha antiga)
• Enter the new password (Inserir a nova senha)
• Confirm the new password (Confirmar a nova senha)
Permite definir, alterar ou excluir a senha do computador (chamada anteriormente de
senha principal).
A unidade não tem uma senha definida por padrão.
• Enter the old password (Inserir a senha antiga)
Page 37
Opção Descrição
• Enter the new password (Inserir a nova senha)
• Confirm the new password (Confirmar a nova senha)
Internal HDD-0 Password
(Senha do HDD-0 interno)
Strong Password (Senha forte)
Password Configuration
(Configuração da senha)
Password Bypass (Ignorar a
senha)
Permite definir, alterar ou excluir a senha na unidade interna de disco rígido do
computador (HDD). As alterações bem-sucedidas para esta senha terão efeito
imediato.
A unidade não tem uma senha definida por padrão.
• Enter the old password (Inserir a senha antiga)
• Enter the new password (Inserir a nova senha)
• Confirm the new password (Confirmar a nova senha)
Enable strong password (Habilitar senha forte) - Esta opção está desabilitada por
padrão.
Este campo controla os números mínimo e máximo de caracteres permitidos para as
senhas do administrador e do sistema.
• Admin Password Min (Senha mínima do administrador)
• Admin Password Max (Senha máxima do administrador)
• System Password Min (Senha mínima do sistema)
• System Password Max (Senha máxima do sistema)
Permite ignorar as solicitações de
durante uma reinicialização do sistema.
• Disabled (Desabilitada) - Solicitar sempre as senhas do sistema e do HDD interno
quando essas estiverem definidas. Esta opção está desabilitada por padrão.
• Reboot Bypass (Ignorar a senha na inicialização) - Ignorar as solicitações de
senha nas reinicializações ("warm boots", inicializações a quente).
senha do sistema
e de senha do HDD interno
NOTA: o sistema solicitará sempre as senhas do sistema e do HDD interno
quando for ligado e não apenas reinicializado (ou seja, um "cold boot",
inicialização a frio). Além disso, o sistema solicitará sempre as senhas de HDDs
em qualquer compartimento de módulos que possam estar instalados.
Password Change (Alteração
de senha)
TPM Security (Segurança de
dispositivo TPM)
Computrace Este campo permite ativar ou desabilitar a interface do módulo do BIOS do serviço
Permite determinar se são permitidas alterações nas senhas do sistema e do disco
rígido quando há uma senha de administrador definida.
• Allow Non-Admin Password Changes (Permitir alterações em senhas sem
bloqueio do administrador) - Esta opção está habilitada por padrão.
Esta opção permite controlar se o módulo TPM (Trusted Platform Module) no sistema
estará habilitado e visível para o sistema operacional.
TPM Security (Segurança de dispositivo TPM) - Esta opção está desabilitada por
padrão.
NOTA: as opções de ativação, desativação e limpeza não são afetadas caso
você utilize os valores padrão do programa de configuração. As alterações
nesta opção terão efeito imediato.
opcional
• Deactivate (Desativar) - Esta opção está desabilitada por padrão.
Computrace
da
Absolute Software
.
37
Page 38
Opção Descrição
• Disable (Desabilitar)
• Activate (Ativar)
CPU XD Support (Suporte a
Permite habilitar ou desabilitar o modo Execute Disable do processador.
CPU XD)
• Enable CPU XD Support (Habilitar suporte a CPU XD) - Esta opção está habilitada
por padrão.
OROM Keyboard Access
(Acesso via teclado para
Option ROM)
Permite determinar se você tem acesso às telas de configuração da Option Read
Only Memory (OROM) através de teclas de atalho durante a inicialização. Essas
configurações evitam o acesso ao Intel RAID (CTRL+I) ou à Intel Management Engine
BIOS Extension (CTRL+P/F12).
• Enable (Habilitar) - O usuário pode ter acesso às telas de configuração de OROM
via tecla de atalho.
• One-Time Enable (Habilitar uma vez) - O usuário pode ter acesso às telas de
configuração de OROM via tecla de atalho durante a próxima inicialização. Após
a inicialização, a configuração retornará para desabilitada.
• Disable (Desabilitar) - O usuário não pode ter acesso às telas de configuração de
OROM via tecla de atalho.
Esta opção está configurada em Enable (Habilitar) por padrão.
Admin Setup Lockout (Bloqueio
de configuração pelo
Permite habilitar ou desabilitar a opção de entrar na configuração quando há uma
senha de administrador definida.
administrador)
• Enable Admin Setup Lockout (Habilitar bloqueio de configuração pelo
administrador) - Esta opção não está definida por padrão.
Tabela 5. Performance (Desempenho)
Opção Descrição
Multi Core Support (Suporte a
múltiplos núcleos)
Especifica se o processo terá um ou todos os núcleos habilitados. O desempenho de
alguns aplicativos aumentará com os núcleos adicionais.
Intel® SpeedStep
™
C States Control (Controle de C
States)
Intel® TurboBoost
™
Hyper-Thread Control (Controle
da tecnologia Hyper-Thread)
38
• All (Todos) - Habilitada por padrão
• 1
• 2
Permite habilitar ou desabilitar o modo Intel SpeedStep do processador. Esta opção
está habilitada por padrão.
Permite habilitar ou desabilitar os estados de economia de energia adicionais do
processador. Esta opção está habilitada por padrão.
Permite habilitar ou desabilitar o modo Intel TurboBoost do processador.
• Disabled (Desabilitado) - Não permite ao driver TurboBoost melhorar o estado de
desempenho do processador para outro acima do desempenho padrão do
processador.
• Enabled (Habilitado) - Permite ao driver TurboBoost melhorar o desempenho da
CPU ou do processador gráfico.
Permite habilitar ou desabilitar a tecnologia Hyper-Threading. Esta opção está
habilitada por padrão.
Page 39
Tabela 6. Power Management (Gerenciamento de energia)
Opção Descrição
AC Recovery (Restauração da
alimentação CA)
Especifica como o computador reagirá quando a alimentação CA for restaurada após
uma interrupção na alimentação CA. É possível definir a restauração da alimentação
CA como:
• Power Off (Desligado, padrão)
• Power On (Ligado)
• Last Power State (Último estado)
Auto On Time (Horário de
ativação automática)
Deep Sleep Control (Controle
do modo de suspensão
prolongado)
Fan Control Override (Anulação
do controle do ventilador)
Esta opção define o horário do dia no qual você gostaria que o sistema se ativasse
automaticamente. O horário é mantido no formato padrão de 12 horas
(hora:minutos:segundos). O horário de ativação pode ser alterado pela digitação dos
valores nos campos time (hora) e A.M./P.M..
• Disabled (Desabilitado) - O sistema não ligará automaticamente.
• Every Day (Todos os dias) - O sistema ligará automaticamente todos os dias no
horário acima especificado.
• Weekdays (Dias úteis) - O sistema ligará automaticamente de segunda-feira a
sexta-feira no horário acima especificado.
• Select Days (Dias selecionados) - O sistema ligará automaticamente nos dias
selecionados acima no horário especificado.
NOTA: Este recurso não funciona se você desligar o computador usando o
interruptor do filtro de linha ou do protetor contra surtos de tensão ou se a
Auto Power (Ativação automática) estiver desabilitada.
opção
Permite definir os controles quando o modo de suspensão prolongado está
habilitado.
• Disabled (Desabilitado)
• Enabled in S5 only (Habilitado somente em S5)
• Enabled in S4 and S5 (Habilitado em S4 e S5)
Esta opção está desabilitada por padrão.
Controla a velocidade do ventilador do sistema. Esta opção está desabilitada por
padrão.
NOTA: Quando esta opção está habilitada, o ventilador funciona em alta
velocidade.
USB Wake Support (Suporte a
USB Wake)
Wake on LAN (Ativação pela
LAN)
Esta opção permite habilitar dispositivos USB a ativarem o computador a partir do
estado de espera.
• Enable USB Wake Support (Habilitar suporte a USB Wake) - Esta opção está
desabilitada por padrão.
Esta opção permite que o computador seja ligado a partir de um estado de espera ao
ser acionado por um sinal especial da rede local (LAN). A opção de ativação a partir
do estado de espera não é afetada por esta configuração e precisa ser habilitada no
sistema operacional. Este recurso funciona somente quando o computador está
conectado a uma fonte de alimentação CA. As opções diferem com base no fator de
forma.
39
Page 40
Opção Descrição
• Disabled (Desabilitada) - Não permite que o sistema seja ligado por meio de
sinais especias da rede ao receber um sinal de ativação enviado pela rede local
(LAN) ou pela rede local sem fio (wireless LAN).
• LAN Only (Somente LAN) - Permite que o sistema seja ligado por sinais especiais
da rede local (LAN).
• WLAN Only (Somente WLAN) - Permite que o sistema seja ligado por sinais
especiais da rede WLAN (somente para fator de forma ultra pequeno).
• LAN or WLAN (LAN ou WLAN) - Permite que o sistema seja ligado por sinais
especiais da rede LAN ou WLAN (somente para fator de forma ultra pequeno).
Esta opção está desabilitada por padrão.
Block Sleep (Bloquear
suspensão)
Esta opção permite bloquear a entrada no modo de suspensão (estado S3) do
ambiente do sistema operacional.
• Block Sleep (S3 state) (Bloquear suspensão - estado S3) - Esta opção está
desabilitada por padrão.
Tabela 7. POST Behavior (Comportamento do POST)
Opção Descrição
Numlock LED (LED de
Numlock)
Keyboard Errors (Erros do
teclado)
POST Hotkeys (Teclas de
atalho durante o POST)
Especifica se a função NumLock pode ser habilitada quando o sistema inicializa. Esta
opção está habilitada por padrão.
Especifica se os erros relativos ao teclado são relatados quando o sistema inicializa.
Esta opção está habilitada por padrão.
Especifica se a tela de login mostra ou não uma mensagem indicando a sequência de
teclas necessária para entrar no BIOS Boot Option Menu (Menu de opções de
inicialização do BIOS).
• Enable F12 Boot Option menu (Habilitar F12 = Menu de opções de inicialização) Esta opção está habilitada por padrão.
Tabela 8. Virtualization Support (Suporte a virtualização)
Opção Descrição
Virtualization (Virtualização) Esta opção especifica se um Virtual Machine Monitor (VMM, [monitor de máquina
virtual]) pode usar os recursos adicionais de hardware fornecidos pela tecnologia de
virtualização da Intel.
• Enable Intel Virtualization Technology (Habilitar tecnologia de virtualização da
Intel) - Esta opção está habilitada por padrão.
VT for Direct I/O (Tecnologia
de virtualização para E/S
direta)
Habilita ou desabilita o Virtual Machine Monitor (VMM, [monitor de máquina virtual])
para a utilização dos recursos de hardware adicionais fornecidos pela Intel®
Virtualization Technology for Direct I/O (tecnologia de virtualização da Intel® para
E/S direta).
• Enable Intel Virtualization Technology for Direct I/O (Habilitar tecnologia de
virtualização da Intel para E/S direta) - Esta opção está habilitada por padrão.
Trusted Execution (Execução
confiável)
Esta opção especifica se um Measured Virtual Machine Monitor (MVMM, [monitor
de máquina virtual medida]) pode utilizar os recursos adicionais de hardware
fornecidos pela tecnologia Trusted Execution (execução confiável) da Intel. O TPM, a
40
Page 41
Opção Descrição
tecnologia de virtualização e a tecnologia de virtualização para E/S direta devem
estar habilitados para o uso deste recurso.
• Trusted Execution (Execução confiável) - Esta opção está desabilitada por
padrão.
Tabela 9. Maintenance (Manutenção)
Opção Descrição
Service Tag (Etiqueta de
serviço)
Asset Tag (Etiqueta de
patrimônio)
SERR Messages (Mensagens
SERR)
Tabela 10. Image Server
Opção Descrição
Lookup Method (Método de
pesquisa)
Exibe a etiqueta de serviço do computador.
Permite criar uma etiqueta de patrimônio do sistema caso uma ainda não tenha sido
definida. Esta opção não está definida por padrão.
Controla o mecanismo de mensagens SERR. Esta opção não é definida por padrão.
Algumas placas gráficas exigem que o mecanismo de mensagens SERR seja
dasabilitado.
Especifica como o ImageServer busca o endereço do servidor.
• Static IP (IP estático)
• DNS (habilitado por padrão)
NOTA: Este campo é relevante somente quando o controle
(Placa de rede integrada)
ImageServer IP (IP do
ImageServer)
sistema)
ImageServer)
Especifica o endereço IP estático principal do ImageServer com o qual o software
cliente se comunica. O endereço IP padrão é 255.255.255.255.
NOTA: Este campo é relevante somente quando o controle
está definido como
.
(Placa de rede integrada)
ImageServer Port (Porta do
ImageServer)
sistema)
ImageServer)
como
Especifica a porta IP principal do ImageServer, que é usada pelo cliente para
comunicar-se. A porta IP padrão é 06910.
NOTA: Este campo é relevante somente quando o controle
está definido como
e quando o
Static IP (IP estático)
(Placa de rede integrada)
sistema)
ImageServer)
Client DHCP (DHCP do cliente) Especifica como o cliente obtém o endereço IP.
• Static IP (IP estático)
• DHCP (habilitado por padrão)
está definido como
.
no grupo
System Configuration (Configuração do
Enabled with ImageServer (Habilitada com
no grupo
System Configuration (Configuração do
Enabled with ImageServer (Habilitada com
Lookup Method (Método de pesquisa)
.
no grupo
System Configuration (Configuração do
Enabled with ImageServer (Habilitada com
Integrated NIC
Integrated NIC
está definido
Integrated NIC
41
Page 42
Opção Descrição
NOTA: Este campo é relevante somente quando o controle
(Placa de rede integrada)
sistema)
ImageServer)
Client IP (IP do cliente) Especifica o endereço IP estático do cliente. O endereço IP padrão é 255.255.255.255.
NOTA: Este campo é relevante somente quando o controle
está definido como
.
(Placa de rede integrada)
Client SubnetMask (Máscara
de sub-rede do cliente)
sistema)
ImageServer)
como
Especifica a máscara de sub-rede do cliente. A configuração padrão é
255.255.255.255.
NOTA: Este campo é relevante somente quando o controle
está definido como
e quando a opção
Static IP (IP estático)
(Placa de rede integrada)
Client Gateway (Gateway do
cliente)
sistema)
ImageServer)
como
Especifica o endereço IP do gateway para o cliente. A configuração padrão é
255.255.255.255.
NOTA: Este campo é relevante somente quando o controle
está definido como
e quando a opção
Static IP (IP estático)
(Placa de rede integrada)
sistema)
ImageServer)
como
está definido como
e quando a opção
Static IP (IP estático)
no grupo
System Configuration (Configuração do
Enabled with ImageServer (Habilitada com
no grupo
System Configuration (Configuração do
Enabled with ImageServer (Habilitada com
Client DHCP (DHCP do cliente)
.
no grupo
System Configuration (Configuração do
Enabled with ImageServer (Habilitada com
Client DHCP (DHCP do cliente)
.
no grupo
System Configuration (Configuração do
Enabled with ImageServer (Habilitada com
Client DHCP (DHCP do cliente)
.
Integrated NIC
Integrated NIC
está definida
Integrated NIC
está definida
Integrated NIC
está definida
License Status (Status de
licença)
Tabela 11. System Logs (Logs do sistema)
Opção Descrição
BIOS Events (Eventos do BIOS) Exibe o registro de eventos do sistema e permite apagar esse registro de eventos.
Exibe o atual status de licença.
• Clear Log (Limpar o log)
Como atualizar o BIOS
É recomendado atualizar o seu BIOS (configuração do sistema) no caso de substituição da placa de sistema ou se uma
atualização estiver disponível. Em notebooks, certifique-se de que a bateria do computador está com plena carga e que
o computador está conectado a uma tomada elétrica
1. Reinicie o computador.
2. Visite dell.com/support.
3. Se você tiver a etiqueta de serviço ou o código de serviço expresso do seu computador:
NOTA: Para localizar a etiqueta de serviço, clique em Onde está meu número da etiqueta de serviço?
NOTA: Se você não conseguir encontrar o número de sua etiqueta de serviço, clique em Detectar etiqueta
de serviço. Continuar com as instruções na tela.
42
Page 43
4. Digite a etiqueta de serviço ou o código de serviço expresso e clique em Enviar.
5. Se você não conseguir localizar ou encontrar a etiqueta de serviço, clique na Categoria de produto do seu
computador.
6. Escolha o tipo de produto na lista.
7. Selecione o modelo do seu computador e a página de suporte do produto do seu computador.
8. Clique em Drivers & Downloads (Drivers e downloads).
9. Na tela de aplicativo e drivers, abaixo a lista suspensa Sistema operacional, selecione tBIOS.
10. Identifique o arquivo mais recente do BIOS e clique em Fazer download do arquivo.
11. Selecione o método preferido na janela Selecione o seu método de download preferido abaixo; clique em Fazer
download agora.
A janela Download de arquivo é exibida.
12. Clique em Salvar para salvar o arquivo em seu computador.
13. Clique em Executar para instalar as configurações atualizadas do BIOS em seu computador.
Siga as instruções na tela.
Configurações de jumper
Para modificar uma configuração de jumper, puxe o plugue para fora de seu(s) pino(s) e encaixe-o cuidadosamente
no(s) pino(s) indicado(s) na placa de sistema. A tabela a seguir exibe as configurações de jumper da placa de sistema.
Tabela 12. Configurações de jumper
Jumper Configuração Descrição
PSWD Padrão Os recursos de senha estão habilitados.
RTCRST pinos 1 e 2 Relógio de tempo real redefinido. Pode ser usado na solução
de problemas.
Senhas do sistema e de configuração
É possível criar uma senha do sistema e uma senha de configuração para proteger o computador.
Tipo de senha Descrição
Senha do sistema Senha que precisa ser informada para fazer login no sistema.
Senha de
configuração
CUIDADO: Os recursos das senhas proporcionam um nível básico de segurança para os dados no computador.
CUIDADO: Qualquer um pode acessar os dados armazenados em seu computador se esse não estiver bloqueado
e for deixado sem supervisão.
NOTA: Seu computador é fornecido com o recurso das senhas do sistema e de configuração desabilitados.
Como atribuir senha do sistema e senha de configuração
É possível atribuir uma nova senha do sistema e/ou senha de configuração ou alterar uma senha do sistema e/ou senha
de configuração existente somente quando o status da senha é Unlocked (desbloqueada). Se o status da senha é igual
a Locked (bloqueada), não será possível alterar a senha do sistema.
Senha que presisa ser informada para que se possa ter acesso e efetuar alterações nas
configurações do BIOS do computador.
43
Page 44
NOTA: Se o jumper de senha está desabilitado, as senhas do sistema e de configuração existentes são excluídas
e será necessário fornecer a senha do sistema para fazer logon no computador.
Para entrar na configuração do sistema, pressione <F2> imediatamente após uma ativação ou reinicialização.
1. Na tela System BIOS (BIOS do sistema) ou System Setup (Configuração do sistema), selecione System Security
(Segurança do sistema)
A tela System Security (Segurança do sistema) é exibida.
2. Na tela System Security (Segurança do sistema), verifique se o Password Status (Status da senha) é Unlocked
(desbloqueada).
3. Selecione System Password (senha do sistema), digite a senha do sistema e pressione <Enter> ou <Tab>.
Use as diretrizes a seguir para atribuir a senha do sistema:
• Uma senha pode ter até 32 caracteres.
• A senha pode conter os números de 0 a 9.
• Somente letras minúsculas são válidas, letras maiúsculas não são permitidas.
• Apenas os caracteres especiais a seguir são permitidos: espaço, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
Insira novamente a senha do sistema quando solicitado a fazê-lo.
4. Digite a senha do sistema que foi digitada anteriormente e clique em OK.
5. Selecione Setup Password (senha de configuração), digite a senha do sistema e pressione <Enter> ou <Tab>.
Será exibida uma mensagem solicitando que você digite novamente a senha de configuração.
6. Digite a senha de configuração que foi digitada anteriormente e clique em OK.
7. Pressione <Esc> e será exibida uma mensagem solicitando-o a salvar as alterações.
8. Pressione <Y> para salvar as alterações.
O computador reinicializa.
e pressione <Enter>.
Como excluir ou alterar uma senha do sistema e/ou de configuração existente
Certifique-se de que o Password Status (Status da senha) é Unlocked (desbloqueada) (na configuração do sistema)
antes de tentar excluir ou alterar a senha do sistema e/ou de configuração existente. Não é possível excluir ou alterar
uma senha do sistema ou de configuração existente, se o Password Status (Status da senha) é Locked (bloqueada).
Para entrar na configuração do sistema, pressione <F2> imediatamente após uma ativação ou reinicialização.
1. Na tela System BIOS (BIOS do sistema) ou System Setup (Configuração do sistema), selecione System Security
(Segurança do sistema) e pressione <Enter>.
A tela System Security (Segurança do sistema) é exibida.
2. Na tela System Security (Segurança do sistema), verifique se o Password Status (Status da senha) é Unlocked
(desbloqueada).
3. Selecione System Password (Senha do sistema), altere ou exclua a senha do sistema existente e pressione
<Enter> ou <Tab>.
4. Selecione Setup Password (Senha de configuração), altere ou exclua a senha de configuração existente e
pressione <Enter> ou <Tab>.
NOTA: Se você alterar a senha do sistema e/ou a senha de configuração, redigite a nova senha quando
solicitado. Se você excluir a senha do sistema e/ou a senha de configuração, confirme a exclusão quando
solicitado.
5. Pressione <Esc> e será exibida uma mensagem solicitando-o a salvar as alterações.
6. Pressione <Y> para salvar as alterações e saia da configuração do sistema.
O computador reinicializa.
44
Page 45
Como desabilitar uma senha do sistema
Os recursos de segurança de software do sistema abrangem uma senha do sistema e uma senha de configuração. O
jumper de senha desabilita a(s) senha(s) atualmente em uso.
NOTA: É possível também usar as etapas a seguir para desabilitar uma senha esquecida.
1. Siga os procedimentos descritos em
2. Remova a tampa.
3. Identifique o jumper PSWD na placa de sistema.
4. Remova o jumper PSWD da placa de sistema.
NOTA: As senhas existentes não serão desabilitadas (apagadas) até que o computador inicialize sem o
jumper.
5. Instale a tampa.
NOTA: Se você atribuir uma nova senha do sistema e/ou de configuração com o jumper PSWD instalado, o
sistema desabilitará a(s) nova(s) senha(s) na próximo inicialização.
6. Conecte o computador à tomada elétrica e ligue o computador.
7. Desligue o computador e desconecte o cabo de alimentação da tomada elétrica.
8. Remova a tampa.
9. Recoloque o jumper PSWD na placa de sistema.
10. Instale a tampa.
11. Siga os procedimentos descritos em
12. Ligue o computador.
13. Vá até a configuração do sistema e atribua uma nova senha do sistema ou de configuração. Consulte
uma senha do sistema
.
Antes de trabalhar em seu computador
Após trabalhar em seu computador
.
.
Como definir
45
Page 46
4
Diagnóstico
Se você tiver qualquer problema com o computador, execute o diagnóstico ePSA antes de entrar em contato com a Dell
para obter assistência técnica. O objetivo de executar o diagnóstico é testar o hardware do computador sem a
exigência de equipamento adicional ou risco da perda de dados. Se você mesmo não for capaz de resolver o problema,
o pessoal de serviço e suporte pode usar os resultados do diagnóstico para ajudá-lo a resolver o problema.
Diagnóstico da avaliação avançada de pré-inicialização do sistema (ePSA)
O diagnóstico ePSA (conhecido também como dianóstico do sistema) executa uma verificação completa de seu
hardware. O ePSA está incorporado no BIOS e é executado internamento pelo BIOS. O sistema de diagnóstico
incorporado fornece um conjunto de opções para dispositivos ou grupos de dispositivos em particular que permite:
• Executar testes automaticamente ou em um modo interativo
• Repetir testes
• Exibir ou salvar os resultados dos testes
• Executar testes abrangentes de forma a introduzir opções de testes adicionais para fornecer informações
suplementares sobre o(s) dispositivo(s) com falha
• Exibir mensagens de status que informam se os testes foram concluídos com êxito
• Exibir mensagens de erro que informam dos problemas encontrados durante a realização dos testes
CUIDADO: Use o diagnóstico do sistema para realizar testes somente em seu computador. O uso deste programa
em outros computadores pode gerar resultados ou mensagens de erro inválidos.
NOTA: Alguns testes para dispositivos específicos exigem interação com o usuário. Certifique-se sempre de estar
presente no terminal do computador quando os testes de diagnóstico são executados.
1. Ligue o computador.
2. Na inicialização do computador, pressione a tecla <F12> assim que o logotipo da Dell for exibido.
3. Na tela do boot menu (menu de inicialização), selecione a opção Diagnostics (Diagnóstico).
A janela da Enhanced Pre-boot System Assessment (Avaliação avançada de pré-inicialização do sistema) é
exibida, listando todos os dispositivos detectados no computador. O diagnóstico inicia a execução dos testes em
todos os dispositivos detectados.
4. Se quiser executar um teste de diagnóstico em um dispositivo específico, pressione <Esc> e clique em Yes (Sim)
para interromper o teste de diagnóstico.
5. Selecione o dispositivo no painel à esquerda e clique em Run Tests (Executar testes).
6. Se houver qualquer problema, códigos de erro serão exibidos.
Anote o código de erro e entre em contato com a Dell.
46
Page 47
5
Como solucionar os problemas do seu computador
É possível solucionar os problemas do seu computador com o uso de indicadores como as luzes de diagnóstico, códigos
de bipe e mensagens de erro durante a operação do computador.
Diagnóstico do LED de energia
O LED do botão liga/desliga localizado na frente do chassi funciona também como um LED de diagnóstico bicolor. O LED
de diagnóstico só está ativo e visível durante o processo de POST. Assim que o sistema operacional inicia sua carga, o
LED não está mais visível.
Esquema de LED âmbar piscante – O padrão é de 2 ou 3 piscadas seguidas por uma pequena e, então, um número x de
piscadas que pode chegar a 7. O padrão repetido tem uma longa pausa inserida no meio. Por exemplo 2,3 = 2 piscadas
âmbar, pausa pequena, 3 piscadas âmbar seguidas por uma longa pausa e, então, tudo se repete.
Tabela 13. Diagnóstico do LED de energia
Estado do LED âmbar Estado do LED branco Descrição
apagado apagado sistema desligado
apagado piscando sistema em estado de suspensão
piscando apagado falha na fonte de alimentação (PSU)
fixo apagado PSU funcionando mas falhou em buscar código
apagado fixo sistema ligado
Estado do LED âmbar Descrição
2,1 falha da placa de sistema
2,2 falha da placa de sistema, da PSU ou de cabeamento da PSU
2,3 falha da placa de sistema, memória ou CPU
2, 4 falha da bateria de célula tipo moeda
2,5 BIOS corrompido
2,6 falha de configuração da CPU ou falha da CPU
2,7 módulos de memória detectados, mas há uma falha da memória
3,1 possível falha de placa de periférico ou de placa de sistema
3,2 possível falha de USB
3,3 nenhum módulo de memória detectado
3,4 possível erro da placa de sistema
47
Page 48
Estado do LED âmbar Descrição
3,5 módulos de memória detectados, mas há um erro de configuração da memória ou de
compatibilidade
3,6 possível falha de recurso da placa de sistema e/ou de hardware
3,7 alguma outra falha com mensagens na tela
Código de bipe
O computador pode emitir uma série de bipes durante a inicialização se a tela não puder mostrar os erros ou problemas.
Essa série de bipes, denominada código de bipes, identifica diversos problemas. O intervalo entre cada bipe é de 300
ms, o intervalo entre cada conjunto de bipes é de 3 segundos e a duração do bipe é de 300 ms. Após cada bipe e após
cada conjunto de bipes, o BIOS deve detectar se o usuário pressiona o botão liga/desliga. Nesse caso, o BIOS sairá do
looping de emissão de bipes e executará o processo de desligamento normal e ligará o sistema.
Código 1-3-2
Causa Falha da memória
Mensagens de erro
Mensagem de erro Descrição
Address mark not
found (Marca de
endereço não
encontrada)
Alert! Previous
attempts at booting
this system have
failed at checkpoint
[nnnn]. For help in
resolving this
problem, please note
this checkpoint and
contact Dell
Technical Support
(Alerta! Tentativas
anteriores de
inicialização deste
sistema falharam no
ponto de verificação
[nnnn]. Para obter
ajuda na solução
desse problema,
anote o ponto de
verificação e entre
em contato com o
O BIOS encontrou um setor de disco defeituoso ou não conseguiu localizar um setor de disco
em particular.
O computador falhou ao concluir a rotina de inicialização três vezes consecutivas para o
mesmo erro. Entre em contato com a Dell e informe o código do ponto de verificação (nnnn) ao
técnico de suporte
48
Page 49
Mensagem de erro Descrição
suporte técnico da
Dell).
Alert! Security
override Jumper is
installed (Alerta! O
jumper de anulação
de segurança está
instalado).
Attachment failed to
respond (Falha na
resposta de conexão)
Bad command or file
name (Comando ou
nome de arquivo
inválido)
Bad error-correction
code (ECC) on disk
read (Código de
correção de erro
[ECC] inválido na
leitura do disco)
Controller has failed
(Falha do
controlador)
O jumper de MFG_MODE foi instalado e os recursos de gerenciamento AMT estarão
desabilitados até que o jumper seja removido.
O controlador de unidade de disco rígido ou de disquete não consegue enviar dados para a
unidade associada.
Certifique-se de ter digitado o comando corretamente, de ter colocado os espaços nos locais
adequados e de ter usado o caminho correto.
O controlador de unidade de disco rígido ou de disquete detectou um erro de leitura
incorrigível.
A unidade de disco rígido ou o controlador associado está com defeito.
Data error (Erro de
dados)
Decreasing available
memory (A memória
disponível está
diminuindo)
Diskette drive 0 seek
failure (Unidade de
disquete 0 não
encontrada)
Diskette read failure
(Falha de leitura do
disquete)
Diskette subsystem
reset failed (Falha de
redefinição do
subsistema no
disquete)
A unidade de disquete ou de disco rígido não consegue ler os dados. No sistema operacional
Windows, execute o utilitário chkdsk para verificar a estrutura de arquivos da unidade do
disquete ou do disco rígido. Em qualquer outro sistema operacional, execute o utilitário
correspondente adequado.
Um ou mais módulos de memória podem estar com defeito ou encaixados de forma incorreta.
Reinstale os módulos de memória e, se necessário, troque-os.
Algum cabo pode estar solto ou as informações de configuração do computador podem não
corresponder à configuração de hardware.
A unidade de disquete pode estar com defeito ou um cabo pode estar solto. Se a luz de acesso
à unidade acender, tente usar outro disco.
O controlador da unidade de disquete pode estar com defeito.
49
Page 50
Mensagem de erro Descrição
Gate A20 failure
(Falha no gate A20)
General failure (Falha
geral)
Hard-disk drive
configuration error
(Erro de configuração
do disco rígido)
Hard-disk drive
controller failure
(Falha do controlador
do disco rígido)
Hard-disk drive
failure (Falha do
disco rígido).
Hard-disk drive read
failure (Falha de
leitura da unidade de
disco rígido)
Invalid configuration
information-please
run SETUP Program
(Configurações
inválidas - execute o
programa de
configuração do
sistema)
Um ou mais módulos de memória podem estar com defeito ou encaixados de forma incorreta.
Reinstale os módulos de memória e, se necessário, troque-os.
O sistema operacional não conseguiu executar o comando. Essa mensagem geralmente é
seguida de informações específicas — por exemplo, Printer out of paper (Impressora sem
papel). Tome as providências necessárias para resolver o problema.
A unidade de disco rígido falhou na inicialização.
A unidade de disco rígido falhou na inicialização.
A unidade de disco rígido falhou na inicialização.
A unidade de disco rígido falhou na inicialização.
As informações de configuração do computador não correspondem à configuração de
hardware.
Invalid Memory
configuration, please
populate DIMM1
(Configuração de
memória inválida,
preencha o slot
DIMM1)
Keyboard failure
(Falha do teclado)
Memory address line
failure at address,
read value expecting
value (Falha de linha
de endereço de
memória no
50
O slot DIMM1 não reconhece um módulo de memória. O módulo deve ser reassentado ou
instalado.
É possível que um cabo ou um conector esteja solto ou que o teclado ou o controlador de
teclado/mouse esteja com defeito.
Um módulo de memória pode estar com defeito ou encaixado de forma incorreta. Reinstale os
módulos de memória e, se necessário, troque-os.
Page 51
Mensagem de erro Descrição
endereço; valor lido;
valor esperado)
Memory allocation
error (Erro de
alocação de
memória)
Memory data line
failure at address,
read value expecting
value (Falha na linha
de dados de memória
no endereço; valor
lido, valor esperado)
Memory double word
logic failure at
address, read value
expecting value
(Falha de lógica de
palavra duplicada no
endereço; valor lido;
valor esperado)
Memory odd/even
logic failure at
address, read value
expecting value
(Falha de lógica
ímpar/par em
endereço de
memória; valor lido;
valor esperado)
O software que você está tentando executar está entrando em conflito com o sistema
operacional, com outro programa ou com um utilitário.
Um módulo de memória pode estar com defeito ou encaixado de forma incorreta. Reinstale os
módulos de memória e, se necessário, troque-os.
Um módulo de memória pode estar com defeito ou encaixado de forma incorreta. Reinstale os
módulos de memória e, se necessário, troque-os.
Um módulo de memória pode estar com defeito ou encaixado de forma incorreta. Reinstale os
módulos de memória e, se necessário, troque-os.
Memory write/read
failure at address,
read value expecting
value (Falha de
leitura/gravação em
endereço de
memória; valor lido;
valor esperado)
Memory size in
CMOS invalid
(Tamanho de
memória inválido no
CMOS)
Memory tests
terminated by
Um módulo de memória pode estar com defeito ou encaixado de forma incorreta. Reinstale os
módulos de memória e, se necessário, troque-os.
A quantidade de memória registrada nas informações de configuração do computador não
corresponde à memória instalada no computador.
Um pressionamento de tecla interrompeu o teste de memória.
51
Page 52
Mensagem de erro Descrição
keystroke (Testes de
memória terminados
por pressionamento
de tecla)
No boot device
available (Nenhum
dispositivo de
inicialização
disponível)
No boot sector on
hard-disk drive (Não
há nenhum setor de
inicialização no disco
rígido)
No timer tick interrupt
(Interrupção ausente
no circuito
temporizador)
Non-system disk or
disk error (Disco sem
sistema ou erro de
disco)
Not a boot diskette
(Não é um disco de
inicialização)
Plug and play
configuration error
(Erro de configuração
de Plug and Play)
O computador não consegue localizar a unidade de disquete ou a de disco rígido.
As informações de configuração do computador na configuração do sistema podem estar
incorretas.
Um chip na placa de sistema pode estar funcionando incorretamente.
O disquete na unidade A não tem um sistema operacional inicializável instalado. Substitua o
disquete por outro que tenha um sistema operacional inicializável ou remova o disquete da
unidade A e reinicie o computador.
O sistema operacional está tentando inicializar a partir de um disquete que não tem um
sistema operacional inicializável instalado. Insira um disquete inicializável.
O computador encontrou um problema ao tentar configurar uma ou mais placas.
Read fault (Falha na
leitura)
Requested sector not
found (Setor
solicitado não
encontrado)
Reset failed (Falha na
reinicialização)
Sector not found
(Setor não
encontrado)
Seek error (Erro de
busca)
52
O sistema operacional não consegue ler a unidade de disquete ou de disco rígido, o
computador não conseguiu encontrar um setor no disco ou o setor solicitado está com defeito.
O sistema operacional não consegue ler a unidade de disquete ou de disco rígido, o
computador não conseguiu encontrar um setor no disco ou o setor solicitado está com defeito.
A operação de reinicialização do disco falhou.
O sistema operacional não consegue localizar um setor na unidade de disquete ou de disco
rígido.
O sistema operacional não consegue localizar uma trilha específica na unidade de disquete ou
de disco rígido.
Page 53
Mensagem de erro Descrição
Shutdown failure
(Falha ao desligar)
Time-of-day clock
stopped (O relógio
parou)
Time-of-day not setplease run the
System Setup
program (Hora
incorreta - execute o
programa de
configuração do
sistema)
Timer chip counter 2
failed (Falha no
contador 2 do chip do
temporizador)
Unexpected interrupt
in protected mode
(Interrupção
inesperada no modo
protegido)
Um chip na placa de sistema pode estar funcionando incorretamente.
A bateria pode estar descarregada.
A hora ou a data armazenada na configuração do sistema não coincide com o relógio do
computador.
Um chip na placa de sistema pode estar funcionando incorretamente.
O controlador do teclado pode estar funcionando incorretamente ou um módulo de memória
pode estar solto.
WARNING: Dell’s disk
monitoring system
has detected that
drive [0/1] on the
[primary/secondary]
EIDE controller is
operating outside of
normal
specifications. It is
advisable to
immediately back up
your data and replace
your hard drive by
calling your support
desk or Dell
(ADVERTÊNCIA: o
sistema de
monitoramento de
disco da Dell
detectou que a
unidade [0/1] do
controlador EIDE
[principal/
secundário] está
Durante a inicialização inicial, a unidade detectou possíveis condições de erro. Quando o
computador terminar a inicialização, faça imediatamente um backup dos dados e substitua a
unidade de disco rígido (para obter informações sobre procedimentos de instalação, consulte
"Como adicionar e remover peças" para o seu tipo de computador). Se não houver uma
unidade para substituição disponível imediatamente e a unidade não for a única inicializável,
entre na configuração do sistema e altere a configuração da unidade para None (Nenhuma).
Em seguida, remova a unidade do computador.
53
Page 54
Mensagem de erro Descrição
operando fora das
especificações
normais. É
aconselhável que
você faça
imediatamente um
backup dos dados e
troque o disco rígido,
ligando para o
suporte ou para a
Dell).
Write fault (Falha na
gravação)
Write fault on
selected drive (Falha
de gravação na
unidade selecionada)
O sistema operacional não consegue gravar na unidade de disquete ou de disco rígido.
O sistema operacional não consegue gravar na unidade de disquete ou de disco rígido.
54
Page 55
Especificações
NOTA: As ofertas podem variar de acordo com a região. Para obter mais informações sobre a configuração do
computador, clique em Iniciar (Ícone Iniciar) → Ajuda e suporte e, em seguida, selecione a opção para exibir
as informações sobre seu computador.
Tabela 14. Processador
Recurso Especificação
6
Tipo do processador
Cache total Até 8 MB de cache de acordo com o tipo do processador
Tabela 15. Memória
Recurso Especificação
Tipo de memória DDR3
Velocidade de memória 1600 MHz
Conectores de memória quatro slots DIMM
Capacidade de memória 2 GB, 4 GB e 8 GB
Memória mínima 2 GB
Memória máxima 32 GB
Tabela 16. Vídeo
Recurso Especificação
Integrada
• Intel Core série i3
• Intel Core série i5
• Intel Core série i7
• Intel Pentium série Dual Core
• Intel HD Graphics (CPU-GPU Celeron/Pentium)
• Intel HD Graphics 4600 (com combo de CPU-GPU i3/i5/i7
DC/QC e chipset Intel Express série 8)
Separada adaptador gráfico PCI Express x16
Tabela 17. Áudio
Recurso Especificação
Integrada High Definition Audio em dois canais
55
Page 56
Tabela 18. Rede
Recurso Especificação
Integrada Intel 1217LM Ethernet com capacidade de comunicação em
10/100/1000 Mb/s
Tabela 19. System Information
Recurso Especificação
Chipset do sistema Chipset Intel Express Série 8
Canais de DMA dois controladores de DMA 8237 com sete canais programáveis
independentemente
Níveis de interrupção Capacidade APIC de E/S integrada com 24 interrupções
Chip do BIOS (NVRAM) 12 MB
Tabela 20. Barramento de expansão
Recurso Especificação
Tipo de barramento PCIe gen2, gen3 (x16), USB 2.0 e USB 3.0
Velocidade do barramento PCI Express:
• velocidade bidirecional do slot x1 – 500 MB/s
• velocidade bidirecional do slot x16 – 16 GB/s
SATA: 1,5 Gbps, 3,0 Gbps and 6 Gbps
Tabela 21. Placas
Recurso Especificação
PCI:
Minitorre até uma placa de altura normal
Fator de forma pequeno nenhum
PCI Express x1:
Minitorre até três placas de altura normal
Fator de forma pequeno até duas placas de baixo perfil
PCI-Express x16:
Minitorre até duas placas de altura normal
Fator de forma pequeno até duas placas de baixo perfil
56
Page 57
Tabela 22. Unidades
Recurso Especificação
Acessíveis externamente (compartimentos de
unidades de 5,25 polegadas)
Minitorre dois
Fator de forma pequeno um compartimento de unidade
óptica slim
Acessíveis internamente: Compartimentos de unidade
SATA de 3,5 pol.
Compartimentos de unidade
SATA de 2,5 pol.
Minitorre dois dois
Fator de forma pequeno um dois
Tabela 23. Conectores externos
Recurso Especificação
Áudio:
Painel frontal um conector de fone de ouvido e um conector de microfone
Painel traseiro um conector de saída de linha e um conector de entrada de
linha/microfone
Adaptador de rede um conector RJ45
Serial um conector de 9 pinos, compatível com 16550C
Parallel (opcional) um conector de 25 pinos (bidirecional)
USB 2.0 Painel frontal: dois
Painel traseiro: quatro
USB 3.0 Painel frontal: dois
Painel traseiro: dois
Vídeo
• conector VGA de 15 pinos
• dois conectores DisplayPort de 20 pinos
NOTA: Os conectores de vídeo disponíveis podem variar com base na placa gráfica selecionada.
Tabela 24. Controles e luzes
Recurso Especificação
Frente do computador:
Luz do botão liga/desliga Luz branca — A luz branca contínua indica funcionamento; a luz
branca piscante indica computador no estado de suspensão.
57
Page 58
Recurso Especificação
Luz de atividade da unidade Luz branca — A luz branca piscante indica que o computador
está lendo dados da unidade de disco rígido ou gravando dados
nela.
Parte traseira do computador:
Luz de integridade de link no adaptador de
rede integrado
Verde — Indica que há uma boa conexão de 10 Mbps entre a
rede e o computador.
laranja — indica que há uma boa conexão de 100 Mbps entre a
rede e o computador.
amarela — indica que há uma boa conexão de 1000 Mbps entre
a rede e o computador.
Luz apagada — O computador não está detectando uma
conexão física com a rede.
Luz de atividade de rede no adaptador de rede
integrado
Luz amarela — Uma luz amarela piscante indica que há
atividade na rede.
Luz de diagnóstico da fonte de alimentação Luz verde — A fonte de alimentação está ligada e funcional. O
cabo de alimentação precisa estar conectado ao respectivo
conector (na parte traseira do computador) e à tomada elétrica.
Tabela 25. Alimentação
NOTA: A dissipação de calor é calculada com base na potência nominal da fonte de alimentação.
Alimentação Potência Dissipação máxima de calor Tensão
Minitorre 365 W 1245,00 BTU/h 100 VCA a 240 VCA, 50 Hz a 60
Hz, 5,0 A
Fator de forma pequeno 315 W 1075,00 BTU/h 100 VCA a 240 VCA, 50 Hz a 60
Hz, 4,4 A
Bateria de célula tipo
célula de lítio tipo moeda CR2032 de 3 V
moeda
Tabela 26. Dimensões físicas
Características físicas Minitorre Fator de forma pequeno
Altura 36,00 cm (14,17 polegadas) 29,00 cm (11,42 polegadas)
Largura 17,50 cm (6,89 polegadas) 9,30 cm (3,66 polegadas)
Profundidade 41,70 cm (16,42 polegadas) 31,20 cm (12,28 polegadas)
Peso 9,40 kg (20,72 lb) 6,00 kg (13,22 lb)
58
Page 59
Tabela 27. Requisitos ambientais
Recurso Especificação
Faixa de temperatura:
De operação 5 °C a 35 °C (41 °F a 95 °F)
5 °C a 45 °C (41 °F a 113 °F) (limitada a 65W ou a um processador inferior.
Sem placa gráfica separada)
De armazenamento -40 °C a 65 °C (-40 °F a 149 °F)
Umidade relativa (máxima):
De operação 20% a 80% (sem condensação)
De armazenamento 5% a 95% (sem condensação)
Vibração máxima:
De operação 0,26 GRMS
De armazenamento 2,20 GRMS
Choque máximo:
De operação 40 G
De armazenamento 105 G
Altitude:
De operação –15,2 m a 3048 m (–50 a 10.000 pés)
De armazenamento –15,20 m a 10.668 m (–50 pés a 35.000 pés)
Nível de poluente
G1 ou inferior, conforme definido pela norma ANSI/ISA-S71.04-1985
aerotransportado
59
Page 60
Como entrar em contato com a Dell
Para entrar em contato com as áreas de vendas, suporte técnico ou serviços ao cliente da Dell:
1. Visite o site support.dell.com (em inglês).
2. Encontre o seu país ou região no menu suspenso Choose A Country/Region (Escolha um país ou região) na parte
inferior da página.
3. Clique em Contact Us (Entrar em contato conosco) no lado esquerdo da página.
4. Selecione o link de serviço ou suporte adequado com base na sua necessidade.
5. Escolha o método de contato com a Dell mais conveniente para você.
7
60
Loading...
