Dell OptiPlex XE2
Informasjon om oppsett og funksjoner
Om advarsler
ADVARSEL: En ADVARSEL angir potensiell fare for skade på eiendom, personskade eller død.

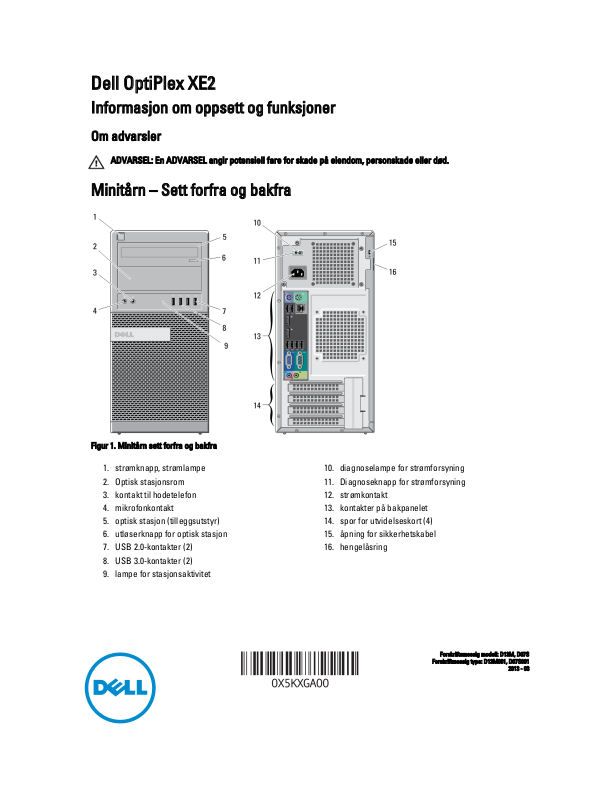

Minitårn – Sett forfra og bakfra
Figur 1. Minitårn sett forfra og bakfra
1. strømknapp, strømlampe
2. Optisk stasjonsrom
3. kontakt til hodetelefon
4. mikrofonkontakt
5. optisk stasjon (tilleggsutstyr)
6. utløserknapp for optisk stasjon
7. USB 2.0-kontakter (2)
8. USB 3.0-kontakter (2)
9. lampe for stasjonsaktivitet
10. diagnoselampe for strømforsyning
11. Diagnoseknapp for strømforsyning
12. strømkontakt
13. kontakter på bakpanelet
14. spor for utvidelseskort (4)
15. åpning for sikkerhetskabel
16. hengelåsring
Forskriftsmessig modell: D13M, D07S
Forskriftmessig type: D13M001, D07S001
2013 - 03
Page 2
Minitårn — Visning av bakpanelet
Figur 2. Visning av bakpanelet på minitårnet
1. musekontakt
2. lampe for nettverksintegritet
3. nettverkskontakt
4. lampe for nettverksaktivitet
5. USB 2.0-kontakter (2)
6. seriell kontakt
7. linjeutgang
8. tastaturkontakt
9. USB 2.0-kontakter (2)
10. DisplayPort-kontakter (2)
11. USB 3.0-kontakter (2)
12. VGA-kontakt
13. kontakt for linje inn / mikrofon
Liten formfaktor – sett forfra og bakfra
Figur 3. Liten formfaktor sett forfra og bakfra
2
Page 3
1. optisk stasjon
2. utløserknapp for optisk stasjon
3. strømknapp, strømlampe
4. USB 2.0-kontakter (2)
5. USB 3.0-kontakter (2)
6. mikrofonkontakt
7. kontakt til hodetelefon
8. lampe for stasjonsaktivitet
Liten formfaktor – Bakpanel
Figur 4. Bakpanelet på modell med liten formfaktor
9. hengelåsring
10. åpning for sikkerhetskabel
11. strømkontakt
12. diagnoseknapp for strømforsyning
13. diagnoselampe for strømforsyning
14. kontakter på bakpanelet
15. spor for utvidelseskort (2)
1. musekontakt
2. seriell kontakt
3. USB 2.0-kontakter (2)
4. lampe for nettverksintegritet
5. nettverkskontakt
6. lampe for nettverksaktivitet
7. linjeutgang
8. tastaturkontakt
9. DisplayPort-kontakter (2)
10. VGA-kontakt
11. USB 3.0-kontakter (2)
12. USB 2.0-kontakter (2)
13. kontakt for linje inn / mikrofon
Hurtigoppsett
ADVARSEL: Før du starter noen av prosedyrene i denne delen, må du lese sikkerhetsinformasjonen som fulgte med
datamaskinen. Du finner mer informasjon om gode rutiner på www.dell.com/regulatory_compliance
MERK: Noen enheter følger kanskje ikke med hvis du ikke bestilte dem.
1. Koble til skjermen ved hjelp av én av følgende kabler:
Figur 5. VGA-adapter
3
Page 4
Figur 6. DisplayPort-kabel.
Figur 7. VGA-til-DisplayPort-adapter
2. Koble til USB-tastaturet eller -musen (tilleggsutstyr).
Figur 8. USB-kontakt
3. Koble til nettverkskabelen (tilleggsutstyr).
Figur 9. Nettverkstilkobling
4. Koble til strømkabelen (-kablene).
Figur 10. Koble til strøm
5. Trykk inn strømknappen på henholdsvis skjermen og datamaskinen.
4
Page 5
Figur 11. Slå på strømmen
Spesifikasjoner
MERK: Tilbudet kan variere fra sted til sted. Følgende spesifikasjoner er bare dem som loven krever at skal følge
med datamaskinen. Hvis du vil ha mer informasjon om datamaskinens konfigurasjon, klikker du på Start → Hjelp og
støtte, og velger alternativet for å vise informasjon om datamaskinen.
Strøm:
Spenning 100 VAC til 240 VAC
Knappcellebatteri 3 V CR2032 litium knappcelle
Effekt:
Mini-Tower 365 W
Liten formfaktor 315 W
Maksimal varmeavgivelse:
Mini-Tower 1245 BTU/t
Liten formfaktor 1075 BTU/t
MERK: Varmeavgivelse er beregnet ved hjelp av wattklassifiseringen for strømforsyningen.
Fysiske mål Mini-Tower Liten formfaktor
Høyde 360,00 mm (14,17
tommer)
Bredde 175,00 mm (6,89 tommer) 93,00 mm (3,66 tommer)
Dybde 417,00 mm (16,42
tommer)
Vekt (minimum) 9,40 kg (20,72 pund) 6,00 kg (13,23 pund)
Omgivelser
Driftstemperatur 5 °C til 35 °C (41 °F til 95 °F)
5 °C til 45 °C (41 °F til 113 °F) (Begrenset til prosessorer
på 65W eller lavere. Ingen dedikerte skjermkort)
290,00 mm (11,42 tommer)
312,00 mm (12,28 tommer)
5
Page 6
