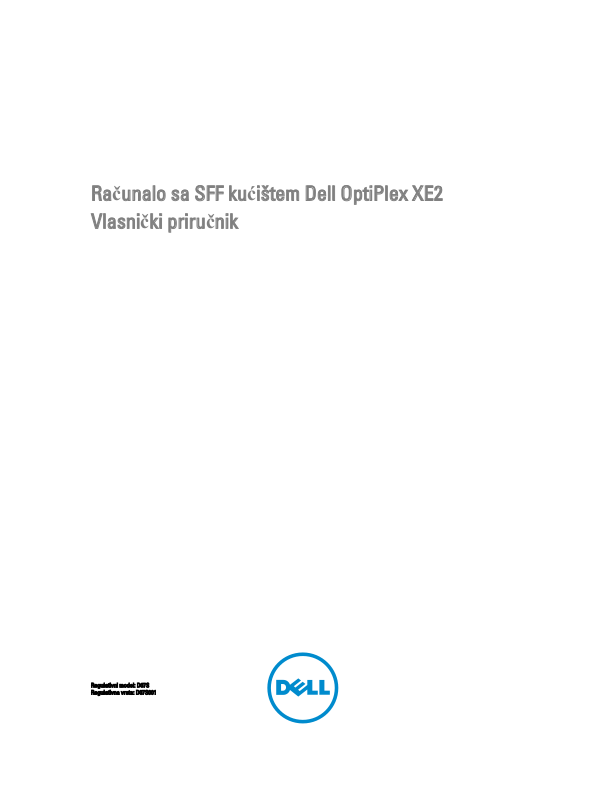

Page 1
Računalo sa SFF kućištem Dell OptiPlex XE2
Vlasnički priručnik
Regulativni model: D07S
Regulativna vrsta: D07S001
Page 2
Napomene, mjere opreza i upozorenja
NAPOMENA: NAPOMENA ukazuje na važne informacije koje pomažu da se svojim računalom koristite na najbolji
mogući način.
OPREZ: MJERA OPREZA označava moguće oštećenje hardvera ili gubitak podataka i otkriva kako izbjeći te
probleme.
UPOZORENJE: UPOZORENJE ukazuje na moguće oštećenje imovine, tjelesne povrede ili smrt.
© 2013 Dell Inc.
Zaštitni znakovi korišteni u ovom tekstu: Dell™, logotip DELL, Dell Precision™, Precision ON™,ExpressCharge™, Latitude™, Latitude
ON™, OptiPlex™, Vostro™ i Wi-Fi Catcher™ su zaštitni znakovi tvrtke Dell Inc. Intel®, Pentium®, Xeon®, Core™, Atom™, Centrino® i
Celeron® su registrirani zaštitni znakovi ili zaštitni znakovi tvrtke Intel Corporation u SAD i drugim zemljama. AMD® je registrirani
zaštitni znak, a AMD Opteron™, AMD Phenom™, AMD Sempron™, AMD Athlon™, ATI Radeon™ i ATI FirePro™ su zaštitni znakovi tvrtke
Advanced Micro Devices, Inc. Microsoft®, Windows®, MS-DOS®, Windows Vista®, gumb za pokretanje Windows Vista i Office
Outlook® su zaštitni znakovi ili registrirani zaštitni znakovi tvrtke Microsoft Corporation u Sjedinjenim Američkim Državama i/ili drugim
zemljama. Blu-ray Disc™ je zaštitni znak u vlasništvu tvrtke Blu-ray Disc Association (BDA) i licenciran je za korištenje na diskovima i
sviračima. Znak riječi Bluetooth® je registrirani zaštitni znak i u vlasništvu je tvrtke Bluetooth® SIG, Inc. i bilo kakvo korištenje te marke
od strane tvrtke Dell Inc. je licencirano. Wi-Fi® je registrirani zaštitni znak tvrtke Wireless Ethernet Compatibility Alliance, Inc.
2013 - 06
Rev. A00
Page 3
Sadržaj
1 Radovi na vašem računalu.........................................................................................................5
Prije radova na unutrašnjosti računala.....................................................................................................................5
Isključivanje računala...............................................................................................................................................6
Nakon rada na unutrašnjosti računala..................................................................................................................... 6
2 Uklanjanje i instaliranje komponenti........................................................................................7
Preporučeni alati.......................................................................................................................................................7
Pregled sustava........................................................................................................................................................7
Unutarnji pogled ................................................................................................................................................7
Uklanjanje pokrova................................................................................................................................................... 8
Ugradnja pokrova..................................................................................................................................................... 9
Uklanjanje prednje maske........................................................................................................................................ 9
Ugradnja prednje maske.........................................................................................................................................10
Uklanjanje kartice proširenja..................................................................................................................................10
Ugradnja kartice proširenja....................................................................................................................................13
Uklanjanje kartice za bežičnu lokalnu mrežu (WLAN)............................................................................................13
Ugradnja WLAN kartice..........................................................................................................................................14
Uklanjanje optičkog pogona................................................................................................................................... 14
Ugradnja optičkog pogona......................................................................................................................................15
Uklanjanje okvira pogona....................................................................................................................................... 15
Ugradnja okvira pogona..........................................................................................................................................16
Uklanjanje tvrdog pogona.......................................................................................................................................17
Ugradnja tvrdog pogona.........................................................................................................................................17
Uklanjanje zvučnika................................................................................................................................................ 18
Ugradnja zvučnika...................................................................................................................................................18
Uklanjanje prekidača za detekciju nasilnog otvaranja kućišta...............................................................................18
Ugradnja prekidača za detekciju nasilnog otvaranja kućišta.................................................................................19
Smjernice za rad s memorijskim modulom............................................................................................................. 19
Uklanjanje memorije............................................................................................................................................... 20
Ugradnja memorije................................................................................................................................................. 20
Uklanjanje ventilatora sustava............................................................................................................................... 20
Ugradnja ventilatora sustava..................................................................................................................................21
Uklanjanje gumba za uključivanje/isključivanje......................................................................................................22
Ugradnja gumba za uključivanje/isključivanje........................................................................................................22
Uklanjanje Ulaz/Izlaz (I/O) ploče............................................................................................................................. 23
Ugradnja ploče Input/Output (I/O) (Ulaz/izlaz)........................................................................................................ 24
Uklanjanje napajanja.............................................................................................................................................. 24
Ugradnja napajanja.................................................................................................................................................26
Page 4
Uklanjanje baterije na matičnoj ploči......................................................................................................................26
Ugradnja baterije na matičnoj ploči........................................................................................................................27
Uklanjanje sklopa hladila procesora...................................................................................................................... 27
Ugradnja sklopa hladila.......................................................................................................................................... 28
Uklanjanje procesora..............................................................................................................................................28
Ugradnja procesora................................................................................................................................................29
Komponente matične ploče.................................................................................................................................... 29
Uklanjanje matične ploče........................................................................................................................................30
Ugradnja matične ploče..........................................................................................................................................30
3 Program za postavljanje sustava............................................................................................32
Redoslijed podizanja sustava................................................................................................................................. 32
Navigacijske tipke...................................................................................................................................................32
Opcije programa za postavljanje sustava...............................................................................................................33
Ažuriranje BIOS-a ..................................................................................................................................................40
Postavke premosnika..............................................................................................................................................41
Zaporka sustava i postavljanja............................................................................................................................... 41
Pridruživanje zaporke sustava i zaporke za postavljanje.................................................................................41
Brisanje ili promjena postojeće zaporke sustava i/ili postavljanja.................................................................. 42
Onemogućavanje zaporke sustava.................................................................................................................. 42
4 Dijagnostike................................................................................................................................44
Dijagnostika poboljšanog testiranja računala prije podizanja sustava (ePSA)......................................................44
5 Rješavanje problema vašeg računala....................................................................................45
Dijagnostička LED svjetla napajanja.......................................................................................................................45
Šifra zvučnog signala..............................................................................................................................................46
Poruke o pogreškama.............................................................................................................................................46
6 Specifikacije...............................................................................................................................51
7 Kontaktiranje tvrtke Dell ..........................................................................................................56
Page 5
Radovi na vašem računalu
Prije radova na unutrašnjosti računala
Kako biste zaštitili računalo od mogućih oštećenja i pospješili osobnu sigurnost, pridržavajte se slijedećih sigurnosnih
uputa. Ako nije navedeno drugačije, svaki postupak u ovom dokumentu podrazumijeva postojanje sljedećih uvjeta:
• Da ste pročitali sigurnosne upute koje ste dobili zajedno s vašim računalom.
• Komponenta se može zamijeniti ili ako je zasebno kupljena, instalirati izvođenjem postupka uklanjanja obrnutim
redoslijedom.
UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom.
Dodatne sigurnosne informacije potražite na početnoj stranici za sukladnost sa zakonskim odredbama na
www.dell.com/regulatory_compliance .
OPREZ: Mnogi popravci smiju se izvršiti samo od strane ovlaštenog servisnog tehničara. Smijete vršiti samo
pronalaženje problema i sitne popravke kao što ste ovlašteni u svojoj dokumentaciji o proizvodu ili po uputama
tima online ili putem telefonske usluge i podrške. Vaše jamstvo ne pokriva oštećenja uzrokovana servisiranjem
koje tvrtka Dell nije ovlastila. Pročitajte i slijedite sigurnosne upute koje su isporučene s uređajem.
OPREZ: Kako biste izbjegli elektrostatičko pražnjenje, uzemljite se koristeći ručnu traku za uzemljenje ili povremeno
dotaknite neobojenu metalnu površinu, kao što je priključak na stražnjoj strani računala.
OPREZ: Pažljivo rukujte komponentama i karticama. Ne dodirujte komponente ili kontakte na kartici. Karticu
pridržavajte za rubove ili za metalni nosač. Komponente poput procesora pridržavajte za rubove, a ne za pinove.
OPREZ: Kad isključujete kabel, povucite za njegov utikač ili jezičak, a ne sam kabel. Neki kabeli imaju priključke s
jezičcima za blokiranje. Ako iskapčate taj tip kabela, prije iskapčanja pritisnite jezičke za blokiranje. Dok razdvajate
priključke, držite ih poravnate i izbjegavajte krivljenje bilo koje od pinova priključka. Također se prije ukopčavanja
kabela pobrinite da su oba priključka pravilno okrenuta i poravnata.
NAPOMENA: Boja i određene komponente vašeg računala se mogu razlikovati od onih prikazanih u ovom
dokumentu.
1
Kako biste izbjegli oštećivanje računala, izvršite sljedeće korake prije nego što započnete s radom na unutrašnjosti
računala.
1. Pobrinite se da je radna površina ravna i čista kako se pokrov računala ne bi ogrebao.
2. Isključite računalo (pogledajte odlomak Isključivanje računala).
OPREZ: Za iskopčavanje mrežnog kabela, najprije iskopčajte kabel iz svog računala i potom iskopčajte kabel iz
mrežnog uređaja.
3. Iskopčajte sve mrežne kabele iz svog računala.
4. Odspojite računalo i sve priključene uređaje iz svih električnih izvora napajanja.
5. Pritisnite i držite gumb za uključivanje/isključivanje dok je računalo isključeno iz zidne utičnice kako biste uzemljili
matičnu ploču.
6. Uklonite pokrov.
5
Page 6
OPREZ: Prije nego što dotaknete bilo koji dio u unutrašnjosti svog računala, uzemljite se dodirivanjem
neobojene metalne površine, poput metalnog dijela na poleđini računala. Dok radite, povremeno dotaknite
neobojanu metalnu površinu kako bi ispraznili statički elektricitet koji bi mogao oštetiti unutarnje komponente.
Isključivanje računala
OPREZ: Kako biste izbjegli gubitak podataka, prije isključivanja računala spremite i zatvorite sve otvorene datoteke
i zatvorite sve otvorene programe.
1. Isključite operativni sustav:
• U sustavu Windows 8:
– Korištenje uređaja koji ima omogućen rad dodirom:
a. potegnete s desnog ruba zaslona, otvorite padajući izbornik i odaberite Postavke.
b. Odaberite i potom odaberite Isključi
– Korištenje miša:
a. usmjerite u gornji desni kut zaslona i kliknite na Postavke.
b. Kliknite na i potom odaberite Isključi.
• U sustavu Windows 7:
1. Kliknite na Start .
2. Kliknite na Isključi.
ili
1. Kliknite na Start .
2. Kliknite na strelicu u donjem desnom kutu izbornika Start na način prikazan u nastavku, a zatim kliknite na
Isključi.
2. Provjerite je li računalo, kao i svi priključeni uređaji isključeno. Ako se računalo i priključeni uređaji nisu automatski
isključili nakon odjave operativnog sustava, pritisnite i približno 6 sekundi držite gumb za uključivanje i isključivanje
kako biste ih isključili.
Nakon rada na unutrašnjosti računala
Nakon što ste završili bilo koji postupak zamjene, prije uključivanja računala provjerite jeste li priključili sve vanjske
uređaje, kartice, kabele itd.
1. Ponovno postavite pokrov.
OPREZ: Kako biste priključili mrežni kabel, prvo ga priključite u mrežni uređaj, a zatim u računalo.
2. Priključite sve telefonske ili mrežne kabele na svoje računalo.
3. Priključite svoje računalo i sve priključene uređaje na njihove izvore električnog napajanja.
4. Uključite računalo.
5. Po potrebi provjerite radi li vaše računalo ispravno pomoću programa Dell Diagnostics.
6
Page 7
Uklanjanje i instaliranje komponenti
Ovaj odjeljak pruža detaljne informacije o tome kako ukloniti ili instalirati komponente s vašeg računala.
Preporučeni alati
Za izvršavanje postupaka iz ovog dokumenta možda će vam trebati slijedeći alati:
• mali ravni odvijač
• križni odvijač
• malo plastično šilo
Pregled sustava
Slika u nastavku prikazuje unutarnji prikaz računala sa SFF kućištem nakon što je uklonjen poklopac kućišta. Krugovi
prikazuju nazive i izgled komponenti unutar računala.
Unutarnji pogled
2
1. napajanje
2. Kartica PCI Express
3. prekidač za detekciju nasilnog otvaranja
4. poklopac ventilatora procesora
5. ventilator procesora
7
Page 8
6. okvir pogona
7. optički pogon
8. gumb za uključivanje/isključivanje
9. ulaz/izlaz (I/O) ploča
1. memorijski modul 2. zvučnik
3. prednju masku 4. ventilator sustava
Uklanjanje pokrova
1. Slijedite postupke u poglavlju
2. Povucite jezičac za oslobađanje poklopca na strani računala.
3. Podignite poklopac prema gore pod kutom od 45 stupnjeva i uklonite ga iz računala.
Prije rada na unutrašnjosti računala
.
8
Page 9
Ugradnja pokrova
1. Postavite pokrov na kućište.
2. Pritisnite na pokrov dok ne uskoči na svoje mjesto.
3. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
Uklanjanje prednje maske
.
1. Slijedite postupke u poglavlju
2. Uklonite pokrov.
3. Odvojite kopče prednje maske od kućišta.
4. Zakrenite prednju masku od računala kako biste otpustili kuke na suprotnom rubu prednje maske od kućišta. Potom
podignite kućište i uklonite prednju masku iz računala.
Prije rada na unutrašnjosti računala
.
9
Page 10
Ugradnja prednje maske
1. Umetnite kukice uzduž donjeg ruba prednje maske u utore na prednjem dijelu kućišta.
2. Gurnite masku prema računalu kako biste prikačili prednje jezičke za otpuštanje prednje maske dok ne uskoče na
mjesto.
3. Ugradite pokrov.
4. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Uklanjanje kartice proširenja
1. Slijedite postupke u poglavlju
2. Uklonite poklopac
NAPOMENA: Ako vaše računalo ima napajanu karticu proširenja, izvedite korak 3 i korak 4, u suprotnom
prijeđite na korak 5.
3. Odspojite kabel za napajanje iz kartice. Okrenite jezičak za oslobađanje na zasunu za oslobađanje kartice prema
gore.
10
Prije rada na unutrašnjosti računala
.
Page 11
4. Izvucite karticu iz njezinog priključka i uklonite iz računala.
5. Okrenite lagano prema gore jezičac za otpuštanje na zasunu za otpuštanje kartice.
11
Page 12
6. Povucite polugu za otpuštanje dalje od napajane kartice proširenja dok ne otpustite sigurnosni jezičak iz ulegnuća u
kartici. Potom podignite karticu prema gore i izvan njezinog priključaka te je uklonite iz računala.
12
Page 13
Ugradnja kartice proširenja
1. Umetnite karticu proširenja u priključak na matičnoj ploči i pritisnite prema dolje sve dok nije pričvršćena na mjestu.
NAPOMENA: Ako vaše računalo ima produženo napajanje priključeno na karticu.
2. Okrenite jezičac za otpuštanje na zasunu za otpuštanje kartice prema dolje.
3. Ugradite pokrov.
4. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Uklanjanje kartice za bežičnu lokalnu mrežu (WLAN)
1. Slijedite postupke u poglavlju
2. Uklonite pokrov.
3. Uklonite vijke kojima je antena pričvršćena na računalo.
4. Izvucite antenu iz računala.
5. Pritisnite plavi jezičak i podignite zasun prema van. Podignite i uklonite WLAN karticu iz priključka na matičnoj ploči.
Prije rada na unutrašnjosti računala
.
13
Page 14
Ugradnja WLAN kartice
1. Postavite WLAN karticu na priključak i pritisnite prema dolje.
2. Pritisnite jezičak kako biste pričvrstili WLAN karticu.
3. Postavite antenu na priključak i pritegnite vijcima koji je pričvršćuju na računalo.
4. Ugradite pokrov.
5. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Uklanjanje optičkog pogona
1. Slijedite postupke u poglavlju
2. Uklonite pokrov.
3. Odspojite podatkovni i kabel napajanja sa stražnje strane optičkog pogona.
4. Podignite jezičak i izvucite optički pogon prema van kako biste ga uklonili iz računala.
5. Pomaknite nosač optičkog pogona i potom podignite optički pogon iz nosača.
14
Prije rada na unutrašnjosti računala
.
Page 15
6. Za uklanjanje drugog optičkog pogona ponovite korake od 3 do 5 (ako postoji).
Ugradnja optičkog pogona
1. Umetnite optički pogon u nosač.
2. Pomaknite optički pogon kako biste ga umetnuli u okvir pogona.
3. Priključite podatkovni kabel i kabel napajanja na optički pogon.
4. Ugradite pokrov.
5. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Uklanjanje okvira pogona
1. Slijedite postupke u poglavlju
2. Uklonite:
a. pokrov
b. prednju masku
c. optički pogon
3. Odspojite podatkovni i kabel napajanja sa stražnje strane tvrdog pogona.
Prije rada na unutrašnjosti računala
.
15
Page 16
4. Pomaknite plavu ručku okvira pogona prema otključanom položaju i podignite okvir tvrdog pogona iz računala.
Ugradnja okvira pogona
1. Postavite okvir pogona na rub računala kako biste omogućili pristup priključcima kabela na tvrdom pogonu.
2. Priključite podatkovni kabel i kabel napajanja na stražnji dio tvrdog diska.
3. Okrenite naopako okvir pogona i umetnite ga u kućište. Jezičci koji pričvršćuju okvir pogona trebaju biti učvršćeni u
utorima na kućištu.
4. Pomaknite ručicu okvira pogona prema zaključanom položaju.
5. Ugradite:
a. prednju masku
b. optički pogon
c. pokrov
6. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
16
Page 17
Uklanjanje tvrdog pogona
1. Slijedite postupke u poglavlju
2. Uklonite:
a. pokrov
b. optički pogon
c. okvir pogona
3. Pritisnite jezičke za oslobađanje prema unutra i izvucite nosač tvrdog pogona iz okvira pogona.
4. Savijte nosač tvrdog diska i zatim izvadite tvrdi disk iz nosača.
Prije rada na unutrašnjosti računala
.
5. Uklonite vijke koji pričvršćuju mini tvrdi pogon na nosač tvrdog nosača i uklonite tvrdi pogon iz nosača.
NAPOMENA: Izvedite korak 5 samo ako imate mini tvrdi pogon.
Ugradnja tvrdog pogona
1. Pritegnite vijke kojima je mini tvrdi pogon pričvršćen na nosač tvrdog pogona (ako postoji).
2. Pomaknite nosač tvrdog pogona i potom umetnite tvrdi pogon u nosač.
3. Umetnite nosač tvrdog pogona natrag u okvir pogona.
4. Ugradite:
17
Page 18
a. okvir pogona
b. optički pogon
c. pokrov
5. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
Uklanjanje zvučnika
.
1. Slijedite postupke u poglavlju
2. Uklonite:
a. pokrov
b. optički pogon
c. okvir pogona
3. Odspojite kabel zvučnika iz matične ploče i izvucite iz sigurnosne spajalice na kućištu. Odspojite kabel zvučnika iz
matične ploče i izvucite iz sigurnosne spajalice na kućištu.
Prije rada na unutrašnjosti računala
.
Ugradnja zvučnika
1. Postavite zvučnik na odgovarajući položaj na kućištu.
2. Pritisnite sigurnosni jezičak zvučnika i umetnite zvučnik u lijevo od računala kako biste ga pričvrstili.
3. Provucite kabel zvučnika kroz sigurnosni jezičak i spojite kabel zvučnika na matičnu ploču.
4. Ugradite:
a. okvir pogona
b. optički pogon
c. pokrov
5. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Uklanjanje prekidača za detekciju nasilnog otvaranja kućišta
1. Slijedite postupke u poglavlju
2. Uklonite pokrov.
18
Prije rada na unutrašnjosti računala
.
Page 19
3. Pritisnite stezaljku prema naprijed kako biste oslobodili i lagano povukli kabel prekidača za detekciju nasilnog
otvaranja iz matične ploče.
4. Pomaknite prekidač za detekciju nasilnog otvaranja prema prednjem dijelu kućišta i uklonite ga iz računala.
Ugradnja prekidača za detekciju nasilnog otvaranja kućišta
1. Umetnite prekidač za detekciju nasilnog otvaranja kućišta u stražnju stranu kućišta i pomaknite ga prema van kako
biste ga osigurali.
2. Priključite kabel prekidača za detekciju nasilnog otvaranja kućišta na matičnu ploču.
3. Ugradite:
a. sklop hladila procesora
b. pokrov
4. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Smjernice za rad s memorijskim modulom
Kako biste osigurali optimalan rad računala, prilikom konfiguriranja sistemske memorije obratite pažnju na opće upute.
• Memorijski moduli različitih veličina mogu se kombinirati (na primjer 2 GB i 4 GB). No svi popunjeni kanali moraju
imati identične konfiguracije.
• Memorijski moduli moraju biti instalirani s početkom od prvog utora.
NAPOMENA: Memorijski utori u vašem računalu mogu biti različito označeni ovisno o konfiguraciji hardvera.
Na primjer A1, A2 ili 1, 2, 3.
• Ako se quad-rank memorijski moduli kombiniraju s pojedinačnim ili dual-rank modulima, quad-rank moduli moraju biti
ugrađeni u utor s bijelom polugom za otpuštanje.
• Ako su ugrađeni memorijski moduli s različitim brzinama, radit će brzinom od najsporijeg ugrađenog memorijskog
modula.
19
Page 20
Uklanjanje memorije
1. Slijedite postupke u poglavlju
2. Uklonite pokrov.
3. Pritisnite na jezičke za oslobađanje memorije na svakoj strani memorijskih modula i podignite memorijske module iz
priključaka na matičnoj ploči.
Prije rada na unutrašnjosti računala
.
Ugradnja memorije
1. Poravnajte usjek na memorijskoj kartici s jezičcem na priključku matične ploče.
2. Pritisnite memorijski modul sve dok ga opruge jezičaka za oslobađanje na osiguraju na mjestu.
3. Ugradite pokrov.
4. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Uklanjanje ventilatora sustava
1. Slijedite postupke u poglavlju
2. Uklonite
a. pokrov
b. optički pogon
c. okvir pogona
d. prednju masku
3. Odspojite kabel ventilatora sustava iz matične ploče.
Prije rada na unutrašnjosti računala
.
20
Page 21
4. Podignite i uklonite ventilator sustava dalje od obruča koji ga pričvršćuju na prednju stranu računala. Pomaknite
obruče prema naprijed uzduž utora i provucite kroz kućište.
Ugradnja ventilatora sustava
1. Postavite ventilator sustava na kućište.
2. Provucite četiri prstena kroz kućište i umetnite prema vanjskoj strani uz utor kako biste osigurali na mjestu.
3. Priključite kabel ventilatora sustava na matičnu ploču.
4. Ugradite:
a. prednju masku
b. okvir pogona
c. optički pogon
d. pokrov
5. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
21
Page 22
Uklanjanje gumba za uključivanje/isključivanje
1. Slijedite postupke u poglavlju
2. Uklonite:
a. pokrov
b. prednju masku
c. optički pogon
d. okvir pogona
3. Iskopčajte kabel gumba za uključivanje/isključivanje iz matične ploče.
Prije rada na unutrašnjosti računala
.
4. Pritisnite kopče na obje strane gumba za uključivanje/isključivanje kako biste ga oslobodili iz kućišta i uklonite gumb
za uključivanje/isključivanje s njegovim kabelima iz računala.
Ugradnja gumba za uključivanje/isključivanje
1. Provucite gumb za uključivanje/isključivanje kroz prednji dio računala.
2. Priključite kabel gumba za uključivanje/isključivanje na matičnu ploču.
22
Page 23
3. Ugradite:
a. okvir pogona
b. optički pogon
c. prednju masku
d. pokrov
4. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
Uklanjanje Ulaz/Izlaz (I/O) ploče
.
1. Slijedite postupke u poglavlju
2. Uklonite:
a. pokrov
b. optički pogon
c. okvir pogona
d. prednju masku
3. Odspojite kabel I/O ploče ili FlyWire te audio kabel iz matične ploče.
Prije rada na unutrašnjosti računala
.
4. Uklonite vijak koji pričvršćuje I/O ploču na kućište. Izvucite I/O ploču kako biste je oslobodili i uklonili iz računala.
23
Page 24
Ugradnja ploče Input/Output (I/O) (Ulaz/izlaz)
1. Umetnite Input/Output (Ulaz/izlaz) ploču u utor na prednjem dijelu kućišta.
2. Pomaknite I/O ploču kako biste je pričvrstili na kućište.
3. Pritegnite vijak kako biste pričvrstili I/O (Ulaz/izlaz) ploču na kućište.
4. Priključite kabel I/O ploče ili FlyWire i audio kabela na matičnu ploču.
5. Provucite kabel I/O ploče ili FlyWire u stezaljku na kućištu.
6. Ugradite:
a. okvir pogona
b. optički pogon
c. prednju masku
d. pokrov
7. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Uklanjanje napajanja
1. Slijedite postupke u poglavlju
2. Uklonite:
a. pokrov
b. prednju masku
c. optički pogon
d. okvir pogona
3. Iskopčajte 8-pinske kabele napajanja iz matične ploče.
Prije rada na unutrašnjosti računala
.
4. Odspojite 4-pinski kabel napajanja iz matične ploče.
24
Page 25
5. Uklonite vijke koji pričvršćuju napajanje na stražnji dio kućišta računala.
6. Pritisnite plavi jezičac za otpuštanje i pomaknite napajanje prema prednjoj strani računala.
7. Izvadite napajanje iz računala
25
Page 26
Ugradnja napajanja
1. Postavite napajanje u kućište i pomaknite ga prema stražnjem dijelu kućišta računala kako biste ga osigurali.
2. Pritegnite vijke koji pričvršćuju napajanje na stražnji dio kućišta računala.
3. Priključite 4-pinske i 8-pinske kabele za napajanje na matičnu ploču.
4. Provucite kabele za napajanje kroz jezičke na kućištu.
5. Ugradite:
a. okvir pogona
b. optički pogon
c. prednju masku
d. pokrov
6. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Uklanjanje baterije na matičnoj ploči
1. Slijedite postupke u poglavlju
2. Uklonite:
a. pokrov
b. prednju masku
c. okvir pogona
3. Pritisnite jezičac za oslobađanja dalje od baterije kako biste joj omogućili da iskoči iz utora i podom podignite
bateriju na matičnoj ploči iz računala.
26
Prije rada na unutrašnjosti računala
.
Page 27
Ugradnja baterije na matičnoj ploči
1. Postavite bateriju na matičnoj ploči u njezin utor na matičnoj ploči.
2. Pritisnite bateriju na matičnoj ploči prema dolje dok se opruge jezička za oslobađanja ne vrate natrag na mjesto i ne
pričvrste je.
3. Ugradite:
a. okvir pogona
b. prednju masku
c. pokrov
4. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Uklanjanje sklopa hladila procesora
1. Slijedite postupke u poglavlju
2. Uklonite poklopac
3. Pomoću obje ruke podignite dvije ručke za oslobađanje dok istovremeno podižete kućište ventilatora i vadite iz
računala.
4. Odspojite kabel ventilatora iz matične ploče. Olabavite pričvrsne vijke, podignite sklop hladila procesora i potom
uklonite iz računala.
Prije rada na unutrašnjosti računala
.
27
Page 28
Ugradnja sklopa hladila
1. Postavite sklop hladila procesora u kućište.
2. Pritegnite pričvrsne vijke koji pričvršćuju sklop hladnjaka na matičnu ploču.
3. Priključite kabel ventilatora na matičnu ploču.
4. Postavite kućište ventilatora na ventilator i pritisnite dok ne uskoči na mjesto.
5. Ugradite pokrov.
6. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Uklanjanje procesora
1. Slijedite postupke u poglavlju
2. Uklonite pokrov.
3. Uklonite sklop hladila.
4. Potisnite polugu za otpuštanje prema dolje, a zatim je pritisnite prema van kako biste je oslobodili iz kukice za
otpuštanje. Podignite poklopac procesora i uklonite procesor iz utora i postavite ga u antistatičku vrećicu.
28
Prije rada na unutrašnjosti računala
.
Page 29
Ugradnja procesora
1. Umetnite procesor u utor procesora. Osigurajte da je procesor pravilno postavljen.
2. Lagano spustite poklopac procesora.
3. Pritisnite polugu za otpuštanje prema dolje i potom je pomaknite prema naprijed kako biste je osigurali s kukom za
pričvršćivanje.
4. Ugradite sklop hladila.
5. Ugradite pokrov.
6. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
Komponente matične ploče
Sljedeća slika prikazuje izgled matične ploče.
1. priključak za napajanje 2. utor procesora
3. priključak ventilatora sustava 4. priključci za memorijske module
5. baterija na matičnoj ploči 6. priključak gumba za uključivanje/isključivanje
7. priključak napajanja sustava 8. priključak ventilatora sustava
9. prednji USB 3.0 priključak 10. priključak prednje ploče
11. priključak napajanja za HDD/ODD 12. priključci SATA
13. priključak unutarnjeg zvučnika 14. premosnik RTC reseta (RTCRST)
15. premosnik zaporke (PSWD) 16. PCI Express x16 priključak
17. audio priključak na prednjoj ploči 18. PCI Express x4 priključak
19. priključak prekidača za detekciju nasilnog otvaranja
kućišta
29
Page 30
Uklanjanje matične ploče
1. Slijedite postupke u poglavlju
2. Uklonite:
a. pokrov
b. prednju masku
c. optički pogon
d. okvir pogona
e. memoriju
f. sklop hladila procesora
g. karticu (kartice) proširenja
h. napajanje
3. Iskopčajte sve kabele priključena na matičnu poču i uklonite kabele dalje od kućišta.
4. Uklonite vijke kojima je matična ploča pričvršćena za računalo.
5. Zakrenite vijak sa šesterokutnom glavom u smjeru suprotnom od kretanja kazaljke na satu i uklonite iz matične
ploče.
Prije rada na unutrašnjosti računala
.
6. Uklonite matičnu ploču iz kućišta računala.
Ugradnja matične ploče
1. Poravnajte matičnu ploču na priključcima ulaza na stražnjoj strani kućišta i postavite matičnu ploču u kućište.
2. Pritegnite vijke koji pričvršćuju matičnu ploču na kućište.
3. Priključite kabele na matičnu ploču.
4. Ugradite:
a. napajanje
b. karticu (kartice) proširenja
c. sklop hladila procesora
d. memoriju
e. okvir pogona
30
Page 31
f. optički pogon
g. prednju masku
h. pokrov
5. Slijedite upute u odlomku
Nakon rada na unutrašnjosti računala
.
31
Page 32
Program za postavljanje sustava
Program za postavljanje sustava omogućuje vam da upravljate računalom hardvera i odredite opcije razina BIOS‐. Iz
programa za postavljanje sustava možete:
• promijeniti postavke NVRAM nakon što dodate ili uklonite hardver
• prikazati konfiguraciju hardvera sustava
• omogućiti ili onemogućiti integrirane uređaje
• postaviti pragove performansi i upravljanja napajanjem
• upravljati sigurnosti računala
Redoslijed podizanja sustava
Redoslijed podizanja sustava omogućuje vam da zaobiđete redoslijed uređaja za podizanje‐sustava i izravno podignete
sustav s određenog uređaja (na primjer: optički pogon ili tvrdi pogon). Tijekom tijekom uključivanja samotestiranja
(POST), kada se prikaže logotip Dell možete:
• pristupiti programu za postavljanje sustava pritiskom na tipku <F2>
• otvoriti izbornik za jednokratno podizanje sustava pritiskom tipke <F12>
Izbornik za jednokratno podizanje sustava prikazuje uređaje s kojih možete podignuti sustav uključujući opciju
dijagnostike. Opcije izbornika za podizanje su:
3
• uklonjivi pogon (ako postoji)
• STXXXX pogon
NAPOMENA: XXX označava broj SATA pogona.
• optički pogon
• dijagnostike
NAPOMENA: Odabir dijagnostika prikazuje zaslon ePSA dijagnostike.
Zaslon za podizanje sustava također prikazuje opciju pristupa zaslonu programa za postavljanje sustava.
Navigacijske tipke
Sljedeća tablica prikazuje navigacijske tipke programa za postavljanje sustava.
NAPOMENA: Za većinu opcija programa za postavljanje sustava promjene koje izvršite su zabilježene no nemaju
učinak dok ponovno ne pokrenete sustav.
32
Page 33
Tablica 1. Navigacijske tipke
Tipke ¸Navigacija
Strelica gore Vraća se na prethodno polje.
Strelica dolje Pomiče se na sljedeće polje.
<Enter> Omogućuje odabir vrijednosti u odabranom polju (ako postoji) ili slijedi vezu u polju.
Razmaknica proširuje ili smanjuje padajući ‐popis, ako postoji.
<Tab> Pomiče na sljedeće područje fokusa.
NAPOMENA: Samo za standardne grafičke preglednike.
<Esc> Pomiče na prethodnu stranicu dok prikazujete glavni zaslon. Pritiskanje <Esc> u glavnom
zaslonu prikazuje poruku koja zahtjeva da spremite nespremljene promjene i ponovno pokrenete
sustav.
<F1> Prikazuje datoteku pomoći programa za postavljanje sustava.
Opcije programa za postavljanje sustava
NAPOMENA: Ovisno o računalu i instaliranim uređajima, stavke navedene u ovom odjeljku možda će se prikazati, a
možda i neće.
Tablica 2. Općenito
Opcija Opis
Podaci o sustavu Prikazuje sljedeće podatke:
Redoslijed podizanja sustava
Popis opcija podizanja sustava
• Podaci o sustavu - Prikazuju se verzija BIOS-a, oznaka za uslugu, oznaka
sredstva, datum vlasništva, datum proizvodnje i Kôd za brzu uslugu.
• Podaci o memoriji - Prikazuju se Instalirana memorija, dostupna memorije, brzina
memorije, mod kanala memorije, tehnologija memorije, veličina DIMM 1, veličina
DIMM 2, veličina DIMM 3 i veličina DIMM 4.
• PCI informacije - Prikazuju se SLOT1, SLOT2, SLOT3 i SLOT4.
• Podaci o procesoru - Prikazuje se Tip procesora, broj jezgri, ID procesora,
trenutna brzina sata, minimalna brzina sata, maksimalna brzina sata,
predmemorija procesora L3, predmemorija procesora, HT sukladnost i 64-bitna
tehnologija.
• Podaci o uređaju - Prikazuju se SATA-0, SATA-1, SATA-2 , SATA-3, LOM MAC
adresa, Audio kontroler i Video kontroler.
Omogućuje vam da odredite redoslijed u kojem računalo pokušava pronaći operativni
sustav. Opcije su:
• Disketni pogon
• ST320LT007-9ZV142 / ST3250312AS
• USB uređaj za pohranu podataka
• CD/DVD/CD-RW pogon
• Ugrađeni NIC
• Naslijeđe
• UEFI
33
Page 34
Opcija Opis
Datum/vrijeme Omogućuje vam da postavite datum i vrijeme. Promjene datuma i vremena sustava
nastupaju odmah.
Tablica 3. Konfiguracija sustava
Opcija Opis
Integrirani NIC Omogućuje vam da omogućite ili onemogućite ugrađenu mrežnu karticu. Integrirani
NIC možete postaviti na:
• Onemogućeno
• Omogućeno
• Omogućeno uz PXE
• Omogućeno uz ImageServer
NAPOMENA: Ovisno o računalu i instaliranim uređajima, stavke navedene u
ovom odjeljku možda će se prikazati, a možda i neće.
Serijski ulaz Omogućuje vam da definirate postavke serijskog ulaza. Serijski ulaz možete postaviti
na:
• Onemogućeno
• COM1
• COM2
• COM3
• COM4
NAPOMENA: Operativni sustav može rasporediti izvore čak i ako su postavke
onemogućene.
Rad SATA uređaja Omogućuje vam da konfigurirate način rada ugrađenog upravljačkog uređaja za tvrdi
pogon.
• Onemogućeno - SATA kontroler je skriven.
• ATA - SATA je konfiguriran za ATA način
• AHCI - SATA je konfiguriran za AHCI način
• RAID ON - SATA je konfiguriran za podršku RAID načina
Pogoni Omogućuje vam da omogućite ili onemogućite različite ugrađene pogone:
• SATA-0
• SATA-1
• SATA-2
• SATA-3
SMART izvješćivanje Ovo polje kontrolira jesu li pogreške tvrdog pogona za ugrađene pogone prijavljene
tijekom podizanja sustava. Ova tehnologija je dio SMART(Tehnologija samostalnog
nadziranja analize i izvješćivanja; eng. - Self Monitoring Analysis and Reporting
Technology) specifikacije.
• Omogući SMART izvješćivanje - ova opcija je onemogućena po zadanoj postavci.
34
Page 35
Opcija Opis
USB konfiguracija Ovo polje konfigurira ugrađeni USB kontroler. Ako je
omogućena, sustavu je dopušteno da podigne sustav s bilo koje vrste USB uređaja za
masovnu pohranu (HDD, memorijski ključ, disketna jedinica).
Ako je omogućen USB ulaz, uređaj priključen na ovaj ulaz omogućen je i dostupan u
operativnom sustavu.
Ako je USB ulaz onemogućen, operativni sustav ne vidi nijedan uređaj priključen na
ovaj ulaz.
Opcija za USB konfiguraciju razlikuje se na temelju faktora oblika:
za Mini-Tower, stolno računalo i računala sa SFF kućištem su:
• Omogući podršku podizanja sustava
• Omogući stražnji dvostruki USB
• Omogući stražnji četverostruki USB
• Omogući prednje USB ulaze
Za računalo s ultra SFF kućištem opcije su:
• Omogući podršku podizanja sustava
• Omogući stražnje dvostruke USB 2.0 ulaze
• Omogući stražnje dvostruke USB 3.0 ulaze
• Omogući prednje USB ulaze
NAPOMENA: USB tipkovnica i miš uvijek rade u postavljenom BIOS-u neovisno
o ovim postavkama.
podrška podizanja sustava
Razni uređaji
Omogućuje vam da omogućite ili onemogućite različite ugrađene uređaje.
• Omogući PCI utor - ova opcija je onemogućena po zadanoj postavci.
Tablica 4. Sigurnost
Opcija Opis
Zaporka administratora Ovo polje omogućuje vam da postavite, promijenite ili obrišete zaporku administratora
(admin, nekad se zove zaporka "postavljanja"). Kad je postavljena lozinka
administratora omogućuje nekoliko sigurnosnih značajki.
Po zadanoj postavci pogon neće imati zaporku za postavljanje.
• Unesite staru zaporku
• Unesite novu zaporku
• Potvrdite zaporku
Zaporka sustava Omogućuje vam da postavite, promijenite ili obrišete zaporku računala (prethodno
nazvana "Primarna" zaporka).
Po zadanoj postavci pogon neće imati zaporku za postavljanje.
• Unesite staru zaporku
• Unesite novu zaporku
• Potvrdite zaporku
Zaporka unutarnjeg HDD-0
Omogućuje vam da postavite, promijenite ili obrišete zaporku na unutarnjem pogonu
tvrdog diska (HDD) sustava. Uspješne promjene u ovoj zaporci odmah imaju učinak.
35
Page 36
Opcija Opis
Po zadanoj postavci pogon neće imati zaporku za postavljanje.
• Unesite staru zaporku
• Unesite novu zaporku
• Potvrdite zaporku
Jačina zaporke
Konfiguracija zaporke Ovo polje kontrolira minimalni i maksimalni broj dopuštenih znamenki za zaporke
Zaobilaženje zaporke Omogućuje vam da zaobiđete
Promjena zaporke Omogućuje vam odrediti jesu li dozvoljene promjene u zaporkama sustava i HDD-a
Omogući jaku zaporku - ova opcija je onemogućena po zadanoj postavci.
administratora i sustava.
• Zaporka administratora minimalno
• Zaporka administratora maksimalno
• Zaporka sustava minimalno
• Zaporka sustava maksimalno
zaporku sustava
a tijekom ponovnog podizanja sustava.
• Onemogućeno — uvijek zahtjeva zaporku sustava i unutarnjeg HDD-a kad su
postavljene. Ova opcija je onemogućena po zadanoj postavci.
• Podizanje sustava zaobilaženjem - zaobilazi zahtjeve zaporki kod ponovnog
pokretanja (toplo podizanje sustava).
NAPOMENA: Prilikom uključivanja iz statusa isključeno (hladno podizanje)
sustav će uvijek zahtijevati zaporku postavljanja sustava i unutrašnjeg HDD-a.
Također, sustav će uvijek zahtijevati uključene zaporke bilo kojeg pretinca
modula HDD-a koji možda postoje.
kad je postavljena zaporka administratora.
• Dopusti promjene zaporke koja nije administratorska - ova opcija je omogućena
po zadanoj postavci.
i zahtjev za zaporkom unutarnjeg HDD-
Sigurnost TPM Ova opcija omogućuje vam kontrolu bez obzira je li pouzdani modul platforme (eng.
Trusted Platform Module) (TPM) omogućen u sustavu i vidljiv operativnom sustavu.
Sigurnost TPM - ova opcija je onemogućena po zadanoj postavci
NAPOMENA: Opcije aktivacije, deaktivacije i brisanja nisu pod utjecajem ako ih
učitate kao zadane. Promjene u ovoj opciji stupaju na snagu odmah.
Computrace Ovo polje omogućuje vam aktivaciju ili deaktivaciju modula sučelja BIOS-a
opcionalnog softvera
• Deaktivirano - ova opcija je onemogućena po zadanoj postavci.
• Onemogućeno
• Aktivirano
Podrška za CPU XD Omogućuje ili onemogućuje način rada onemogućeno izvršenje procesora.
• Omogući CPU utor - ova opcija je omogućena po zadanoj postavci.
Pristup tipkovnici OROM Omogućuje vam da odredite imate li pristup zaslonu konfiguracije Option Read Only
Memory (OROM) putem tipki tijekom podizanja. Ove postavke sprječavaju pristup u
Intel RAID (CTRL+I) ili Intel Management Engine BIOS Extension (CTRL+P/F12).
36
Computrace usluge
iz
Absolute Software
.
Page 37
Opcija Opis
• Omogućeno - korisnik može ući u zaslone konfiguracije OROM-a putem tipki.
• Omogući jednokratno - Korisnik može ući u zaslone konfiguracije OROM-a putem
tipki tijekom sljedećeg podizanja sustava. Nakon podizanja, postavka se vraća na
onemogućeno.
• Onemogući - Korisnik ne može ući u zaslone konfiguracija OROM-a preko tipki.
Ova opcija je omogućena po zadanoj postavci.
Zaključavanje od strane
administratora
Omogućuje vam da omogućite ili onemogućite opciju za ulaz u postavljanje kad je
postavljena zaporka administratora.
• Omogući zaključavanje postavljanja administratora - Ova opcija nije postavljena
po zadanoj postavci.
Tablica 5. Performanse
Opcija Opis
Podrška više jezgri Određuje da li postupak ima omogućenu jednu ili sve jezgre. Performanse nekih
aplikacija bit će poboljšane s dodatnim jezgrama.
• Sve - omogućeno po zadanoj postavci
• 1
• 2
Intel® SpeedStep
™
Omogućuje ili onemogućuje način rada Intel SpeedStep procesora. Ova opcija je
omogućena po zadanoj postavci.
C stanje kontrola Omogućuje vam da omogućite ili onemogućite dodatne korake stanja mirovanja
procesora. Ova opcija je omogućena po zadanoj postavci.
Intel® TurboBoost
™
Omogućuje vam da omogućite ili onemogućite način rada TurboBoost procesora.
• Onemogućeno - ne dopušta upravljačkom programu TurboBoost poboljšanje
stanja performanse procesora iznad standardne učinkovitosti.
• Omogućeno - dopušta upravljačkom programu Intel Turbo da poboljša
učinkovitost CPU ili grafičkog procesora.
Kontrola višestrukog
procesiranja
Tablica 6. Upravljanje napajanjem
Omogućuje vam da omogućite ili onemogućite HyperThreading tehnologiju. Ova
opcija je onemogućena po zadanoj postavci.
Opcija Opis
Obnova napajanja Specificira kako računalo odgovara kad je AC napajanje uključeno nakon gubitka
napajanja. Možete postaviti obnovu napajanja na:
• Isključeno (zadano)
• Uključeno
• Zadnje stanje napajanja
Automatsko uključivanje Ova opcija postavlja vrijeme dana kada želite da se sustav automatski uključi. Vrijeme
je u uobičajenom 12-satnom formatu (sati:minute:sekunde). Vrijeme pokretanja može
se promijeniti upisivanjem vrijednosti u polje vremena A.M./P.M.
• Onemogućeno - Sustav se neće automatski uključiti.
37
Page 38
Opcija Opis
• Svaki dan - Sustav se svaki dan uključuje u gore navedeno vrijeme.
• Vikendom - Sustav se uključuje od ponedjeljka do petka u gore navedeno vrijeme.
• Odabranim danima - Sustav se uključuje u gore navedene dana u vrijeme koje ste
specificirali.
NAPOMENA: Ova značajka ne radi ako računalo isključite putem prekidača na
produžnom kabelu ili prednaponskoj zaštiti ili ako je značajka Automatsko
uključivanje postavljeno je na onemogućeno
.
Kontrola dubokog spavanja Omogućuje vam da odredite kontrole kad je omogućeno duboko spavanje.
• Onemogućeno
• Omogućeno samo u S5
• Omogućeno u S4 i S5
Ova opcija je onemogućena po zadanoj postavci.
Kontrola brzine ventilatora Kontrolira brzinu ventilatora sustava. Ova opcija je onemogućena po zadanoj
postavci.
NAPOMENA: Kada je omogućen, ventilator radi punom brzinom.
USB podrška za podizanje Ova opcija omogućuje vam da omogućite USB uređaje za buđenje računala iz stanja
mirovanja.
• Omogući USB utor - ova opcija je onemogućena po zadanoj postavci.
Uključivanje na LAN Ova opcija omogućuje računalu uključivanje iz stanja isključenosti kad je aktivirano
posebnim LAN signalom. Pokretanje iz stanja mirovanja nije pod utjecajem ove
postavke i mora biti omogućeno u operacijskom sustavu. Ova funkcija radi samo kad
je računalo priključeno na AC napajanje. Ova opcija razlikuje se na temelju oblika.
• Onemogućeno — ne dopušta pokretanje sustava kada primi signal za podizanje
od LAN-a ili bežičnog LAN-a.
• Samo LAN — dopušta uključivanje sustava koje je potaknuto posebnim LAN
signalima.
• Samo WLAN - dopušta uključivanje sustava koje je potaknuto posebnim WLAN
signalima. (Samo za računalo s ultra SFF kućištem )
• Samo LAN ili WLAN - dopušta uključivanje sustava koje je potaknuto posebnim
LAN ili WLAN signalima. (Samo za računalo s ultra SFF kućištem )
Ova opcija je onemogućena po zadanoj postavci.
Blokada spavanja
Ova opcija omogućuje vam ulaz u spavanje (stanje S3) u okruženju operacijskog
sustava.
• Blokada spavanja (stanje S3) - Ova opcija je onemogućena po zadanoj postavci.
Tablica 7. POST ponašanje
Opcija Opis
LED brojčane tipkovnice Specificira ako funkcija NumLock može biti omogućena kod podizanja sustava. Ova
opcija je omogućena po zadanoj postavci.
Pogreške tipkovnice Specificira da li su pogreške vezane za tipkovnicu prijavljene kod njezinog podizanja.
Ova opcija je omogućena po zadanoj postavci.
38
Page 39
Opcija Opis
POST prečaci Specificira da li zaslon za prijavu prikazuje poruke, koje prikazuju potreban redoslijed
tipki za ulaz u izbornik opcija za podizanje BIOS-a.
• Omogući F12 izbornik opcija za podizanje - Ova opcija je omogućena po zadanoj
postavci.
Tablica 8. Podrška virtualizaciji
Opcija Opis
Virtualizacija Ova opcija specificira da li Virtual Machine Monitor (VMM) može iskoristiti
mogućnosti dodatnog softvera pruženog od tehnologije za virtualizaciju Intel.
• Omogući Tehnologiju Intel® virtualizacije - ova opcija omogućena je po zadanoj
postavci.
VT za izravni ulaz/izlaz Omogućuje ili onemogućuje Virtual Machine Monitor (VMM) da koristi dodatne
mogućnosti hardvera koje omogućuje tehnologija Intel® Virtulization za izravni ulaz/
izlaz.
• Omogući Tehnologiju Intel® virtualizacije za Direct I/O - ova opcija omogućena je
po zadanoj postavci.
Pouzdano izvršenje Ova opcija specificira da li Measured Virtual Machine Monitor (MVMM) može
iskoristiti mogućnosti dodatnog softvera pruženog od tehnologije za pouzdano
izvršenje Intel. Za korištenje ove značajke moraju biti omogućeni TPM virtualizirana
tehnologija i virtualizirana tehnologija za izravan ulaz/izlaz.
• Pouzdano izvršenje - ova opcija je onemogućena po zadanoj postavci.
Tablica 9. Održavanje
Opcija Opis
Servisna oznaka Prikazuje servisnu oznaku vašeg računala.
Oznaka sredstva Omogućuje vam da izradite oznaku sustava računala ako oznaka računala još nije
postavljena. Ova opcija nije postavljena po zadanoj postavci.
SERR poruke Kontrolira mehanizam SERR poruke. Ova opcija nije postavljena po zadanoj postavci.
Neke grafičke kartice zahtijevaju da mehanizam SERR poruka bude onemogućen.
Tablica 10. Image Server
Opcija Opis
Način traženja Određuje kako ImageServer pretražuje za adresu poslužitelja.
• Statička IP-adresa
• DNS (omogućeno kao zadana postavka)
NAPOMENA: Ovo polje je relevantno samo kad je kontrola
Konfiguracija sustava
postavljena na
Omogućeno s ImageServer
Ugrađeni NIC
.
u grupi
IP adresa ImageServera Određuje primarnu statičku IP adresu ImageServera s kojim komunicira softver
klijenta. Zadana IP adresa je 255.255.255.255.
39
Page 40
Opcija Opis
NAPOMENA: Ovo polje je relevantno samo kad je kontrola
Konfiguracija sustava
traženja
postavljen na
Ulaz ImageServera Specificira primarni IP ulaz ImageServer, koji za komunikaciju koristi klijent. Zadani IP
ulaz je 06910.
NAPOMENA: Ovo polje je relevantno samo kad je kontrola
Konfiguracija sustava
DHCP klijenta Određuje kako klijent dobiva IP adresu.
• Statička IP-adresa
• DHCP (omogućeno kao zadana postavka)
NAPOMENA: Ovo polje je relevantno samo kad je kontrola
Konfiguracija sustava
IP klijenta Odredite statičku IP adresu klijenta. Zadana IP adresa je 255.255.255.255.
NAPOMENA: Ovo polje je relevantno samo kad je kontrola
Konfiguracija sustava
traženja
postavljen na
Maska podmreže klijenta Određuje masku podmreže za klijenta. Zadana postavka je 255.255.255.255.
NAPOMENA: Ovo polje je relevantno samo kad je kontrola
Konfiguracija sustava
traženja
postavljen na
postavljena na
Statička IP adresa
postavljena na
postavljena na
postavljena na
Statička IP adresa
postavljena na
Statička IP adresa
Omogućeno s ImageServer
.
Omogućeno s ImageServer
Omogućeno s ImageServer
Omogućeno s ImageServer
.
Omogućeno s ImageServer
.
Ugrađeni NIC
i kad je Nač
Ugrađeni NIC
.
Ugrađeni NIC
.
Ugrađeni NIC
i kad je Nač
Ugrađeni NIC
i kad je Nač
u grupi
in
u grupi
u grupi
u grupi
in
u grupi
in
Pristupnik klijenta Odredite IP adresu pristupnika za klijenta. Zadana IP adresa je 255.255.255.255.
NAPOMENA: Ovo polje je relevantno samo kad je kontrola
Konfiguracija sustava
traženja
postavljen na
Status licence Prikazuje trenutni status licence.
Tablica 11. Dnevnici sustava
Opcija Opis
BIOS događaji Prikazuje dnevnike događanja sustava i omogućuje pražnjenje dnevnika.
• Ispraznite dnevnik
postavljena na
Statička IP adresa
Omogućeno s ImageServer
.
Ugrađeni NIC
i kad je Nač
u grupi
Ažuriranje BIOS-a
Preporučujemo da ažurirate BIOS (program za postavljanje sustava), kod zamijene matične ploče ili ako je ažuriranje
odstupno. Za prijenosna računala osigurajte da je baterija potpuno napunjena i priključena na utičnicu
1. Ponovno pokrenite računalo.
2. Idite na dell.com/support.
3. Ako imate servisnu oznaku ili kôd za brzu uslugu:
NAPOMENA: Za lociranje servisne oznake kliknite na Gdje je moja servisna oznaka?
in
40
Page 41
NAPOMENA: Ako ne možete pronaći servisnu oznaku, kliknite na Detektiraj servisnu oznaku. Nastavite s
uputama na zaslonu.
4. Upišite Servisnu oznaku ili Kôd za brzu uslugu i kliknite na Pošalji.
5. Ako ne možete locirati ili pronaći servisnu oznaku, kliknite na Kategorije proizvoda u vašem računalu.
6. Odaberite Vrstu proizvoda iz popisa.
7. Odaberite model računala i pojavljuje se stranica Podrška proizvodu.
8. Kliknite na Upravljački programi i preuzimanja.
9. Na zaslonu Upravljački programi i preuzimanja, pod padajućim popisom Operacijski sustav, odaberite BIOS.
10. Identificirajte najnoviju datoteku BIOS-a i kliknite na Preuzmi datoteku.
11. Odaberite željeni način preuzimanja u Molimo odaberite način preuzimanja u nastavku; kliknite na Preuzmi
datoteku.
Prikazuje se prozor Preuzmi datoteku.
12. Za spremanje datoteke na radnu površinu kliknite na Spremi.
13. Za instalaciju ažuriranih BIOS postavki na vašem računalu kliknite na Pokreni.
Slijedite upute na zaslonu.
Postavke premosnika
Za promjenu postavki premosnika, izvucite pinove premosnika i pažljivo da pričvrstite na pinove označene na matičnoj
ploči. Sljedeća tablica prikazuje postavke premosnika na matičnoj ploči.
Tablica 12. Postavke premosnika
Premosnik Postavka Opis
PSWD Zadano Značajka zaporke je omogućena
RTCRST pin 1 i 2 Ponovno je postavljen sat u stvarnom vremenu. Može se
koristiti za rješavanje problema.
Zaporka sustava i postavljanja
Možete izraditi zaporku sustava i zaporku za postavljanje kako biste osigurali računalo.
Vrsta zaporke Opis
Zaporka sustava Zaporka koju morate upisati za prijavu u sustav.
Zaporka za
postavljanje
OPREZ: Značajka zaporke omogućuje osnovnu razinu sigurnosti za podatke na vašem računalu.
OPREZ: Svatko može pristupiti podacima spremljenim na vašem računalu ako nisu zaključani i ostavljeni bez
nadzora.
NAPOMENA: Vaše računalo isporučeno je s onemogućenom zaporkom sustava i postavljanja.
Pridruživanje zaporke sustava i zaporke za postavljanje
Možete pridružiti novu Zaporku sustava i/ili Postaviti zaporku ili promijeniti postojeću Zaporku sustava i/ili samo Postaviti
zaporku kada je Status zaporke Otključan. Ako je status zaporke Zaključano, ne možete promijeniti zaporku sustava.
Zaporka koju morate unijeti za pristup i vršenje promjena u postavkama BIOS-a računala.
41
Page 42
NAPOMENA: Ako je premosnik zaporke onemogućen, postojeća zaporka sustava i postavljanje zaporke je
obrisano i ne trebate pružati zaporku sustava za prijavu u računalo.
Za ulaz u program za postavljanje sustava pritisnite <F2> odmah nakon uključivanja ili ponovnog podizanja sustava.
1. U zaslonu BIOS sustava ili Program za postavljanje sustava, odaberite Sigurnost sustava i pritisnite <Enter>.
Prikazuje se zaslon Sigurnost sustava.
2. U zaslonu Sigurnost sustava potvrdite da je Status zaporke Otključano.
3. Odaberite Zaporka sustava, upišite zaporku sustava i pritisnite <Enter> ili <Tab>.
Koristite sljedeće upute za pridruživanje zaporke sustava:
• Zaporka može imati da 32 znamenke.
• Zaporka može sadržavati brojeve od 0 do 9.
• Važe se samo mala slova, velika slova nisu dopuštena.
• Dopuštene su samo sljedeće posebne znamenke: razmak, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
Ponovno unesite zaporku sustava kad se to od vas traži.
4. Upišite zaporku sustava koju ste ranije upisali i kliknite na U redu.
5. Odaberite Zaporka sustava, upišite zaporku sustava i pritisnite <Enter> ili <Tab>.
Poruka od vas traži da ponovno upišete zaporku postavljanja.
6. Upišite zaporku postavljanja koju ste ranije upisali i kliknite na U redu.
7. Pritisnite <Esc> i poruka od vas traži da spremite promjene.
8. Pritisnite <Y> za spremanje promjena.
Računalo se ponovno pokreće.
Brisanje ili promjena postojeće zaporke sustava i/ili postavljanja
Osigurajte da je Status zaporke Otključano (u programu za postavljanje sustava) prije pokušaja brisanja ili promjene
postojeće zaporke sustava i/ili postavljanja. Ne možete obrisati ili promijeniti postojeću zaporku sustava ili postavljanja,
Status zaporke zaključano.
ako je
Za ulaz u program za postavljanje sustava pritisnite <F2> odmah nakon uključivanja ili ponovnog podizanja sustava.
1. U zaslonu BIOS sustava ili Program za postavljanje sustava, odaberite Sigurnost sustava i pritisnite <Enter>.
Prikazuje se zaslon Sigurnost sustava.
2. U zaslonu Sigurnost sustava potvrdite da je Status zaporke Otključano.
3. Odaberite Zaporku sustava, dodajte ili obrišite postojeću zaporku sustava i pritisnite <Enter> ili <Tab>.
4. Odaberite Zaporku postavljanja, dodajte ili obrišite postojeću zaporku postavljanja i pritisnite <Enter> ili <Tab>.
NAPOMENA: Ako mijenjate zaporku sustava i/ili postavljanja, ponovno unesite novu zaporku kad se od vas to
traži. Ako brišete zaporku sustava i/ili postavljanja potvrdite brisanje kad se promiče.
5. Pritisnite <Esc> i poruka od vas traži da spremite promjene.
6. Pritisnite <Y> za spremanje promjena i izlaz iz programa za postavljanje sustava.
Računalo se ponovno pokreće.
Onemogućavanje zaporke sustava
Funkcije sigurnosti softvera sustava uključuju zaporku sustava i zaporku postavljanja. Premosnik zaporke onemogućuje
sve trenutno korištene zaporke.
42
Page 43
NAPOMENA: Možete koristiti sljedeće korake za onemogućavanje zaboravljene zaporke.
1. Slijedite postupke u odlomku
2. Uklonite pokrov.
3. Identificirajte PSWD premosnik na matičnoj ploči.
4. Uklonite PSWD premosnik na matičnoj ploči.
NAPOMENA: Postojeće zaporke nisu onemogućene (obrisane) sve dok se računalo ne podigne bez
premosnika.
5. Ugradite pokrov.
NAPOMENA: Ako pridružujete novu zaporku sustava i/li postavljanja s instaliranim PSWD premosnikom,
sustav onemogućuje novu zaporku(-e) dok se sljedeći put ne podigne.
6. Priključite računalo u utičnicu i uključite računalo.
7. Isključite računalo i odspojite kabel za napajanje iz električne utičnice.
8. Uklonite pokrov.
9. Zamijenite PSWD premosnik na matičnoj ploči.
10. Ugradite pokrov.
11. Slijedite postupke u odjeljku
12. Uključite računalo.
13. Idite u program za postavljanje sustava i pridružite novi zaporku sustava ili postavljanja. Pogledajte
zaporke sustava
.
Prije rada na računalu
Nakon rada na računalu
.
.
Postavljanje
43
Page 44
4
Dijagnostike
Ako imate problema s vašim računalom, pokrenite ePSA dijagnostiku prije nego se obratite tvrtki Dell za tehničku pomoć.
Svrha pokretanja dijagnostika je testiranje hardvera računala bez zahtjeva za dodatnom opremom ili opasnosti od
gubitka podataka. Ako niste u mogućnosti sami riješiti problem, osoblje usluge i podrške može koristiti rezultate
dijagnostike za pomoć u rješavanju problema.
Dijagnostika poboljšanog testiranja računala prije podizanja sustava (ePSA)
Dijagnostika ePSA (poznata kao dijagnostika sustava) izvodi potpunu provjeru hardvera. ePSA je ugrađene s BIOS-om i
pokreće se interno s BIOS-om. Ugrađena dijagnostika sustava pruža komplet opcija za određene uređaje ili grupu
uređaja omogućavajući vam da:
• automatski pokrenete testove ili u interaktivnom načinu rada
• ponovite testove
• prikažete ili spremite rezultate testa
• Pokrenete temeljite testove za uvođenje dodatnih opcija testiranja radi pružanja dodatnih informacija o uređaju(-ima)
u kvaru
• Prikaz poruka o statusu koji vas informira ako su testovi uspješno završeni
• Prikaz poruka o pogrešci koji vas informiraju o problemima do kojih je došlo tijekom testiranja
OPREZ: Koristite dijagnostiku sustava za testiranje samo vašeg računala. Korištenje ovog programa s drugim
računalima može dovesti do nevaljanih rezultata ili poruka o pogrešci.
NAPOMENA: Neki testovi za određene uređaje zahtijevaju interakciju korisnika. Uvijek osigurajte da se prisutni
kod računala kada dijagnostika vrši testove.
1. Uključite računalo.
2. Kada se računalo podiže, pritisnite tipku <F12> kada se prikaže logotip Dell.
3. Na zaslonu izbornika za podizanje odaberite opciju Dijagnostika.
Prikazuje se prozor Poboljšanog testiranja računala prije podizanja sustava , navodeći sve detektirane uređaje u
računalu. Dijagnostika pokreće testove na svim detektiranim uređajima.
4. Ako želite pokrenuti dijagnostički test na određenom uređaju pritisnite <Esc> i kliknite na Da kako biste zaustavili
dijagnostički test.
5. Odaberite uređaj s lijeve ploče i kliknite na Pokreni testove.
6. Ako postoje neki problemi, prikazuju se kodovi pogreške.
Zabilježite kôd pogreške i obratite se tvrtki Dell.
44
Page 45
5
Rješavanje problema vašeg računala
Za rješavanje problema vašeg računala koristite indikatore poput dijagnostičkih svjetala, šifri zvučnih signala i poruka o
pogreškama tijekom rada računala.
Dijagnostička LED svjetla napajanja
Dijagnostička LED svjetla napajanja nalaze se na prednjoj strani kućišta kao dvobojna LED dijagnostika. Dijagnostička
LED svjetla su samo aktivna i vidljiva tijekom postupka POST-a. Kad se operativni sustav počne podizati, više nisu
vidljiva.
LED žaruljica treperi žuto – Ovo je uzorak 2 ili 3 treptanja praćen kratkom pauzom potom x broj treperenja do 7.
Ponovljeni uzorak ima ubačenu dugu pauzu u sredini. Na primjer 2,3 = 2 žuta treperenja, kratka pauza, 3 žuta treperenja
praćena dugom pauzom potom ponavljanja.
Tablica 13. Dijagnostička LED svjetla napajanja
Stanje žutog LED svjetla Stanje bijelog LED svjetla Opis
isključeno isključeno sustav je isključen
isključeno treperenje sustav je u načinu rad spavanja
treperenje isključeno kvar jedinice napajanja (PSU)
svijetli isključeno PSU radi ali je kvar u kodu preuzimanja
isključeno svijetli sustav je UKLJUČEN
Stanje žutog LED
svjetla
2, 1 kvar matične ploče
2, 2 kvar matične ploče , PSU ili kabela PSU
2, 3 kvar matične ploče, memorije ili CPU-a
2, 4 kvar baterije na matičnoj ploči
2, 5 kvar BIOS-a
2, 6 kvar CPU konfiguracije ili kvar CPU-a
2, 7 pronađeni su memorijski moduli, no došlo je do kvara memorije
3, 1 postoji mogućnost kvara kartice perifernog uređaja ili matične ploče
3, 2 moguć kvar USB-a
3, 3 nisu pronađeni memorijski moduli
3, 4 moguć kvar matične ploče
Opis
45
Page 46
Stanje žutog LED
svjetla
3, 5 pronađeni su memorijski moduli, ali postoji pogreška konfiguracije memorije ili kompatibilnosti
3, 6 moguć kvar resursa matične ploče i/ili hardvera
3, 7 neki drugi kvar s porukom na zaslonu
Opis
Šifra zvučnog signala
Računalo tijekom pokretanja može proizvesti seriju zvučnih signala ako monitor ne može prikazati pogreške ili probleme.
Ove serije zvučnih signala zovu se šifre zvučnih signala te identificiraju različite probleme. Razmak između svakog
zvučnog signala je 300 ms, razmak između svakog skupa zvučnih signala je 3 sek, zvuk traje najmanje 300 ms. Nakon
svakog zvučnog signala i svakog kompleta zvučnih signala, BIOS treba detektirati ako je korisnik pritisnuo gumb za
uključivanje/isključivanje. Ako jeste, BIOS iskače iz neprekidnog niza i izvršava uobičajeni postupak isključivanja
računala i sustava napajanja.
Šifra 1-3-2
Uzrok Kvar memorije
Poruke o pogreškama
Poruka o pogrešci Opis
Oznaka adrese nije
pronađena
Upozorenje!
Prethodni pokušaji
podizanja sustava
nisu uspjeli na
kontrolnoj točki
[nnnn]. Za pomoć kod
rješavanja ovog
problema molimo da
zabilježite tu
kontrolnu točku i
obratite se Tehničkoj
podršci tvrtke Dell.
Upozorenje! Ugrađen
je sigurnosni
zaobilazni premosnik.
Priključak ne
odgovara
Neispravna naredba
ili naziv datoteke
Neispravna šifra
pogreške-ispravka
BIOS je pronašao sektor diska u kvaru ili ne može pronaći određeni sektor diska.
Računalo tri puta zaredom nije moglo podići sustav zbog iste pogreške. Obratite se tvrtki Dell i
prijavite kod kontrolne točke (nnnn) tehničkoj podršci
MFG_MODE premosnik je postavljen i funkcija AMT upravljanja je onemogućena sve dok je
uklonjena.
Kontroler disketnog ili tvrdog pogona ne može poslati podatke na pridruženi pogon.
Provjerite jeste li ispravno napisali naredbu, stavili prazna mjesta na prava mjesta i koristili
ispravan put.
Kontroler disketnog ili tvrdog pogona otkrio je pogrešku čitanja koju na može ispraviti.
46
Page 47
Poruka o pogrešci Opis
(ECC) kod očitanja
diska
Kontroler je u kvaru Tvrdi pogon ili priključeni kontroler je u kvaru.
Pogreška u podacima Disketni ili tvrdi pogon ne može pročitati podatke. Za operativni sustav Windows pokrenite
uslužni program chkdsk za provjeru strukture disketnog ili tvrdog pogona. Za bilo koji drugi
operativni sustav pokrenite odgovarajući uslužni program.
Smanjenje dostupne
memorije
Pogreška u
pronalaženju
disketnog pogona 0
Pogreška pri čitanju
diskete
U kvaru je podsustav
diskete za ponovno
postavljanje
Kvar na ulazu A20 Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni. Ponovno
Opća pogreška Operativni sustav ne može izvesti naredbu. Poruku obično slijede posebne informacije —
Pogreška prilikom
konfiguracije tvrdog
diska
Pogreška na
kontroloru pogona
tvrdog diska
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni. Ponovno
instalirajte memorijske module i po potrebi ih zamijenite.
Kabel možda nije pravilno priključen ili konfiguracija računala nije u skladu sa konfiguracijom
hardvera.
Problem s disketnim pogonom ili je kabel labav. Ako je svjetlo pristupa pogonu uključeno,
pokušajte drugi disk.
Možda je u kvaru kontroler disketne jedinice.
instalirajte memorijske module i po potrebi ih zamijenite.
primjerice, Pisač je ostao bez papira. Poduzmite odgovarajuću radnju za rješavanje ovog
problema.
Tvrdi pogon se nije pokrenuo.
Tvrdi pogon se nije pokrenuo.
Pogreška diska
tvrdog pogona
Pogreška prilikom
čitanja tvrdog pogona
Neispravna
informacija o
konfiguraciji –
ponovo pokrenite
program za
postavljanje sustava
Nevaljana
konfiguracija
memorije, molimo
popunite DIMM1
Tvrdi pogon se nije pokrenuo.
Tvrdi pogon se nije pokrenuo.
Informacije o konfiguraciji sustava ne podudaraju se s konfiguracijom hardvera.
DIMM1 utor ne prepoznaje memorijski modul. Modul treba ponovno postaviti ili ugraditi.
47
Page 48
Poruka o pogrešci Opis
Pogreška tipkovnice Kabel ili priključak je možda labav ili tipkovnica, ili kontrolor tipkovnice/miša je u kvaru.
Pogreška adresnog
retka memorije na
adresi, očitavanje
vrijednosti u
očekivanju vrijednosti
Pogreška prilikom
dodjele memorije
Pogreška podatkovne
linije memorije na
adresi, očitavanje
vrijednosti u
očekivanju vrijednosti
Pogreška logike
dvostruke riječi
memorije na adresi,
očitavanje vrijednosti
u očekivanju
vrijednosti
Pogreška parnosti
memorije na adresi,
očitavanje vrijednosti
u očekivanju
vrijednosti
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni. Ponovno
instalirajte memorijske module i po potrebi ih zamijenite.
Softver koji pokušavate pokrenuti nije u skladu s operativnim sustavom, drugim programom ili
uslužnim programom.
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni. Ponovno
instalirajte memorijske module i po potrebi ih zamijenite.
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni. Ponovno
instalirajte memorijske module i po potrebi ih zamijenite.
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni. Ponovno
instalirajte memorijske module i po potrebi ih zamijenite.
Pogreška prilikom
čitanja/pisanja
memorije na adresi,
očitavanje vrijednosti
u očekivanju
vrijednosti
Veličina memorije na
CMOS-u nije ispravna
Testovi memorije
prekinuti su pritiskom
na tipku
Nema uređaja za
podizanje sustava
Na tvrdom pogonu
nema sektora za
ponovno podizanje
sustava
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni. Ponovno
instalirajte memorijske module i po potrebi ih zamijenite.
Količina zapisane memorije u informaciji o konfiguraciji računala ne odgovaraju memoriji
ugrađenoj na računalo.
Tipka je prekinula memorijski test.
Računalo ne može pronaći disketnu jedinicu ili tvrdi pogon.
Podaci o konfiguraciji računala u programu za podizanje sustava možda nisu točni.
48
Page 49
Poruka o pogrešci Opis
Nema prekida u
otkucaju mjerača
vremena
Nesistemski disk ili
pogreška na disku
Nije disketa za
podizanje sustava
Pogreška
konfiguracije "Plug
and play"
Čitanje pogreški Operativni sustav ne može pročitati disketni ili tvrdi pogon, računalo ne može pronaći određeni
Traženi sektor nije
pronađen
Ponovno postavljanje
nije uspjelo
Sektor nije pronađen Operativni sustav ne može locirati sektor na tvrdom pogonu.
Pogreška pri traženju Operativni sustav ne može pronaći određeni zapis na disketnom ili tvrdom pogonu.
Pogreška pri
isključivanju
Postoji mogućnost da je čip na matičnoj ploči možda u kvaru.
Disketna jedinica u pogonu A nema ugrađeni program za podizanje operativnog sustava.
Zamijenite disketu sa onom koja ima program za podizanje operativnog sustava ili uklonite
disketu iz pogona A i ponovno pokrenite računalo.
Operativni ustav pokušava podizanje na disketi koja na sebi nema ugrađeni program za
podizanje operativnog sustava. Umetnite disketu s programom za podizanje sustava.
Došlo je do problema u računalu tijekom pokušaj konfiguracije jedne ili više kartica.
sektor na disku ili je traženi sektor u kvaru.
Operativni sustav ne može pročitati disketni ili tvrdi pogon, računalo ne može pronaći određeni
sektor na disku ili je traženi sektor u kvaru.
Rad diska za ponovno postavljanje je u kvaru.
Postoji mogućnost da je čip na matičnoj ploči možda u kvaru.
Sat je zaustavljen Baterija je možda prazna.
Vrijeme nije
postavljeno —
pokrenite program za
postavljanje sustava
Pogreška čipa
mjerača vremena,
brojač 2
Neočekivani prekid u
zaštićenom načinu
rada
UPOZORENJE: Dellov
sustav za nadziranje
diska otkrio je da disk
[0/1] na [primarnom/
sekundarnom]
kontroleru djeluje van
redovnih
specifikacija.
Savjetujemo Vam da
odmah dodatno
Vrijeme ili datum spremljeni u programu za postavljanje sustava ne podudaraju se sa satom
računala.
Postoji mogućnost da čip na matičnoj ploči nije ispravan.
Kontrolor tipkovnice ne radi ispravno ili memorijski modul nije dobro pričvršćen.
Tijekom početnog pokretanja pogon je otkrio moguće uvjete pogreške. Kad vaše računalo
dovrši podizanje sustava, odmah izvršite sigurnosnu kopiju podataka i zamijenite tvrdi pogon
(za postupka instalacije pogledajte "Dodavanje i uklanjanje dijelova" za vaš tip računala). Ako
trenutno nema dostupnog zamjenskog pogona i pogon nije samo pogon za podizanje sustava,
upišite postavljanje sustava i promijenite odgovarajuće postavke pogona u Nema. Potom
uklonite pogon iz računala.
49
Page 50
Poruka o pogrešci Opis
pohranite sve vaše
podatke i zamijenite
tvrdi disk tako da
zovete tehničku
podršku ili tvrtku Dell.
Pogreška kod pisanja Operativni sustav ne može pisati na disketni ili tvrdi pogon.
Pogreška kod pisanja
na odabranom
pogonu
Operativni sustav ne može pisati na disketni ili tvrdi pogon.
50
Page 51
Specifikacije
NAPOMENA: Ponude se mogu razlikovati po regijama. Za više informacija o konfiguraciji svog računala kliknite
ikonu (Ikona Start) → Pomoć i podrška i zatim odaberite opciju za prikaz informacija o vašem računalu.
Tablica 14. Procesor
Značajka Specifikacija
6
Vrsta procesora
Ukupno predmemorije do 8 MB predmemorije ovisno o vrsti procesora
Tablica 15. Memorija
Značajka Specifikacija
Vrsta memorije DDR3
Brzina memorije 1600 MHz
Priključci memorije četiri DIMM utora
Kapacitet memorije 2 GB, 4 GB i 8 GB
Minimalno memorije 2 GB
Maksimalno memorije 32 GB
Tablica 16. Video
Značajka Specifikacija
Integrirana
• Intel Core i3 serija
• Intel Core i5 serija
• Intel Core i7 serija
• Intel Pentium Dual Core serija
• Intel HD Graphics (Celero/Pentium CPU-GPU)
• Intel HD Graphics 4600 (i3/i5/i7 DC/QC Intel 8 serija Express
kombinirani skup čipova CPU-GPU)
Diskrete PCI Express x16 grafički adapter
Tablica 17. Audio
Značajka Specifikacija
Integrirana dvokanalni audio visoke definicije
51
Page 52
Tablica 18. Mreža
Značajka Specifikacija
Integrirana Intel 1217LM Ethernet mogućnosti od komunikacije od
10/100/1000 Mb/s
Tablica 19. Podaci o sustavu
Značajka Specifikacija
Skup čipova sustava Set čipova Intel 8 series Express
DMA kanali dva 8237 DMA kontrolera sa sedam samostalnih kanala koji se
mogu programirati
Razine prekida Ugrađeni U/I APIC mogućnosti do 24 prekida
BIOS čip (NVRAM) 12 MB
Tablica 20. Sabirnica za proširenje
Značajka Specifikacija
Vrsta sabirnice PCIe gen2, gen3 (x16), USB 2.0 i USB 3.0
Brzina sabirnice PCI Express:
• x1-utor brzinom u svim smjerovima od – 500 MB/s
• x16-utor brzinom u svim smjerovima od – 16 GB/s
SATA: 1.5 Gbps, 3.0 Gbps i 6 Gbps
Tablica 21. Kartice
Značajka Specifikacija
PCI:
Mini Tower do jedne kartice pune visine
računala sa SFF kućištem ništa
PCI Express x1:
Mini Tower do tri kartice pune visine
računala sa SFF kućištem do dvije kartice niskog profila
PCI-Express x16:
Mini Tower do dvije kartice pune visine
računala sa SFF kućištem do dvije kartice niskog profila
Tablica 22. Drives
Značajka Specifikacija
Dostupni izvana (pretinci pogona od 5,25 inča):
Mini Tower dva
52
Page 53
Značajka Specifikacija
računala sa SFF kućištem jedan odjeljak za tanki optički
pogon
Unutarnji: Odjeljci za 3,5-inčne SATA
pogon
Odjeljci za 2,5-inčne SATA
pogon
Mini Tower dva dva
računala sa SFF kućištem jedan dva
Tablica 23. Vanjski priključci
Značajka Specifikacija
Audio:
Prednja ploča jedan priključak za slušalice i jedna priključak za mikrofon
Stražnja ploča jedan izlazni priključak i jedan ulazni priključak za mikrofon
Mrežni adapter jedan RJ45 priključak
Serijski jedan 9-pinski priključak, kompatibilan s 16550 C
Paralelno (opcionalno) jedan 25-pinski priključak
USB 2.0 Prednja ploča: dva
Stražnja ploča: četiri
USB 3.0 Prednja ploča: dva
Stražnja ploča: dva
Video
• 15-pinski VGA priključak
• dva 20-pinska DisplayPort priključka
NAPOMENA: Raspoloživi video priključci mogu se razlikovati ovisno o odabranoj grafičkoj kartici.
Tablica 24. Kontrole i svjetla
Značajka Specifikacija
Prednja strana računala:
Svjetlo gumba za uključivanje/isključivanje bijelo svijetlo — puno bijelo svijetlo naznačuje da je uključeno
napajanje; treperavo bijelo svijetlo naznačuje da je računalo u
stanju mirovanja.
Svjetlo za označavanje aktivnosti pogona bijelo svijetlo — treperenje bijelog svijetla naznačuje da
računalo čita podatke s tvrdog pogona ili ih zapisuje na njega.
Stražnji dio računala:
Svjetlo za označavanje integriteta veze na
integriranom mrežnom adapteru
Zeleno — postoji dobra veza od 10 Mbps između mreže i
računala.
53
Page 54
Značajka Specifikacija
Zeleno — postoji dobra veza od 100 Mbps između mreže i
računala.
Narančasto — dobra veza od 1000 Mbps između mreže i
računala.
Isključeno (nema svjetla) - računalo ne prepoznaje fizičku vezu s
mrežom.
Svjetlo za označavanje aktivnosti mreže na
integriranom mrežnom adapteru
žuto svijetlo — treperavo žuto svjetlo označava postojanje
mrežne aktivnosti.
Dijagnostičko svjetlo napajanja Zeleno svijetlo — napajanje je uključeno i radi. Kabel za
napajanje mora biti uključen u priključak za napajanje (na
stražnjem dijelu računala) i u zidnu utičnicu.
Tablica 25. Napajanje
NAPOMENA: Gubitak topline je izračunat na temelju korištenja proračuna potrošnje električne energije u vatima.
Napajanje Napon u vatima Maksimalan gubitak topline Napon
Mini Tower 365 W 1245,00 BTU/hr od 100 VAC do 240 VAC, od 50 Hz
do 60 Hz, 5,0 A
računala sa SFF kućištem 315 W 1075,00 BTU/hr od 100 VAC do 240 VAC, od 50 Hz
do 60 Hz, 4,4 A
Baterija na matičnoj ploči Litij-ionska baterija na matičnoj ploči 3 V CR2032
Tablica 26. Fizičke dimenzije
Fizički Mini Tower računala sa SFF kućištem
Visina 36,00 cm (14,17 inča) 29,00 cm (11,42 inča)
Širina 17,50 cm (6,89 inča) 9,30 cm (3,66 inča)
Dubina 41,70 cm (16,42 inča) 31,20 cm (12,28 inča)
Težina 9,40 kg (20,72 lb) 6,00 kg (13,22 lb)
Tablica 27. Okružje
Značajka Specifikacija
Raspon temperatura:
Radno od 5 °C do 35 °C (od 41 °F do 95 °F)
od 5 °C do 45 °C (od 41 °F do 113 °F) (ograničeno na 65 W ili niži procesor.
Nema diskrete grafičke kartice.)
Skladištenje od –40 °C do 65 °C (od –40 °F do 149 °F)
Relativna vlažnost (maksimalno):
Radno od 20% do 80% (bez kondenzacije)
54
Page 55
Značajka Specifikacija
Skladištenje od 5% do 95% (bez kondenzacije)
Maksimalne vibracije:
Radno 0,26 GRMS
Skladištenje 2,20 GRMS
Maksimalno tresenje:
Radno 40 G
Skladištenje 105 G
Nadmorska visina:
Radno od –15,2 m do m (od –50 do stopa)
Skladištenje od –15,20 m do 10.668 m (od –50 do 35.000 stopa)
Razina onečišćenja zraka G1 ili niža, kao što je definirano u ANSI/ISA-S71.04-1985
55
Page 56
Kontaktiranje tvrtke Dell
Ako se želite obratiti tvrtki Dell u vezi prodaje, tehničke podrške ili problema oko korisničke podrške:
1. Posjetite support.dell.com.
2. Odaberite vašu državu iz padajućeg izbornika Choose a Country/Region (Odaberite zemlju/regiju) koji se nalazi na
dnu stranice.
3. Kliknite na Contact Us (Kontaktirajte nas) na lijevoj strani stranice.
4. Na temelju toga što trebate odaberite odgovarajuću uslugu ili vezu za podršku.
5. Izaberite način kontaktiranja tvrtke Dell koji vam najviše odgovara.
7
56
Loading...
