Page 1
Počítač Dell OptiPlex XE2 v provedení SFF
Příručka majitele
Regulační model: D07S
Regulační typ: D07S001
Page 2
Poznámky, upozornění a varování
POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají lepšímu využití počítače.
VÝSTRAHA: UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje
návod, jak se danému problému vyhnout.
VAROVÁNÍ: VAROVÁNÍ označuje potenciální nebezpečí poškození majetku, úrazu nebo smrti.
© 2013 Dell Inc.
Ochranné známky použité v tomto textu: Dell™, logo DELL, Dell Precision™, Precision ON™,ExpressCharge™, Latitude™, Latitude
ON™, OptiPlex™, Vostro™ a Wi-Fi Catcher™ jsou ochranné známky společnosti Dell Inc. Intel®, Pentium®, Xeon®, Core™, Atom™,
Centrino® a Celeron® jsou registrované ochranné známky nebo ochranné známky společnosti Intel Corporation v USA a v jiných
zemích. AMD® je registrovaná ochranná známka a AMD Opteron™, AMD Phenom™, AMD Sempron™, AMD Athlon™, ATI
Radeon™ a ATI FirePro™ jsou ochranné známky společnosti Advanced Micro Devices, Inc. Microsoft®, Windows®, MS-DOS®,
Windows Vista®, tlačítko Start Windows Vista a Office Outlook® jsou buď ochranné známky, nebo registrované ochranné známky
společnosti Microsoft Corporation ve Spojených státech a v jiných zemích. Blu-ray Disc™ je ochranná známka společnosti Blu-ray
Disc Association (BDA) a pro použití na discích a přehrávačích je používána v rámci licence. Registrovaná slovní ochranná známka
Bluetooth® je vlastněná společností Bluetooth® SIG, Inc. a jakékoli použití této známky společností Dell Inc. je založeno na licenci.
Wi-Fi® je registrovaná ochranná známka společnosti Wireless Ethernet Compatibility Alliance, Inc.
2013 - 06
Rev. A00
Page 3
Obsah
1 Práce na počítači.........................................................................................................5
Před manipulací uvnitř počítače................................................................................................................ 5
Vypnutí počítače..................................................................................................................................... 6
Po dokončení práce uvnitř počítače........................................................................................................... 6
2 Demontáž a montáž součástí......................................................................................7
Doporučené nástroje................................................................................................................................ 7
Přehled systému...................................................................................................................................... 7
Pohled dovnitř .................................................................................................................................. 7
Demontáž krytu.......................................................................................................................................8
Montáž krytu...........................................................................................................................................9
Demontáž čelního krytu........................................................................................................................... 9
Montáž čelního krytu.............................................................................................................................10
Vyjmutí rozšiřující karty........................................................................................................................ 10
Montáž rozšiřující karty......................................................................................................................... 13
Demontáž karty WLAN (Wireless Local Area Network)...........................................................................13
Montáž karty sítě WLAN....................................................................................................................... 14
Demontáž optické mechaniky.................................................................................................................14
Montáž optické mechaniky.....................................................................................................................15
Demontáž klece disku............................................................................................................................15
Montáž klece disku................................................................................................................................16
Demontáž pevného disku....................................................................................................................... 17
Montáž pevného disku........................................................................................................................... 17
Demontáž reproduktoru..........................................................................................................................18
Montáž reproduktoru............................................................................................................................. 18
Demontáž spínače detekce vniknutí.........................................................................................................19
Montáž spínače proti neoprávněnému vniknutí do skříně...........................................................................19
Pokyny k paměťovému modulu.............................................................................................................. 19
Vyjmutí paměti..................................................................................................................................... 20
Montáž paměti...................................................................................................................................... 20
Demontáž systémového ventilátoru.........................................................................................................20
Montáž systémového ventilátoru.............................................................................................................21
Demontáž síťového spínače....................................................................................................................22
Montáž spínače napájení........................................................................................................................ 22
Demontáž panelu I/O.............................................................................................................................23
Montáž panelu I/O.................................................................................................................................24
Demontáž zdroje napájení...................................................................................................................... 24
Montáž zdroje napájení..........................................................................................................................26
Page 4
Vyjmutí knoflíkové baterie.....................................................................................................................26
Vložení knoflíkové baterie..................................................................................................................... 27
Demontáž sestavy chladiče.....................................................................................................................27
Montáž sestavy chladiče.........................................................................................................................28
Vyjmutí procesoru.................................................................................................................................28
Montáž procesoru..................................................................................................................................29
Součásti základní desky......................................................................................................................... 29
Vyjmutí základní desky..........................................................................................................................30
Montáž základní desky...........................................................................................................................30
3 Nastavení systému.....................................................................................................32
Sekvence spouštění................................................................................................................................32
Navigační klávesy................................................................................................................................. 32
Možnosti programu Nastavení systému....................................................................................................33
Aktualizace systému BIOS .................................................................................................................... 41
Nastavení propojek................................................................................................................................41
Heslo k systému a nastavení................................................................................................................... 42
Přiřazení hesla k systému a hesla k nastavení......................................................................................42
Odstranění nebo změna stávajícího hesla k systému nebo nastavení......................................................43
Zakázání hesla k systému................................................................................................................. 43
4 Diagnostika................................................................................................................45
Rozšířená diagnostika vyhodnocení systému před jeho spuštěním (ePSA)...................................................45
5 Řešení problémů s počítačem.................................................................................. 46
Diagnostika kontrolky LED napájení.......................................................................................................46
Zvukové signály....................................................................................................................................47
Chybové zprávy.................................................................................................................................... 47
6 Technické údaje........................................................................................................ 54
7 Kontaktování společnosti Dell ................................................................................ 59
Page 5
1
Práce na počítači
Před manipulací uvnitř počítače
Dodržováním následujících bezpečnostních zásad předejdete poškození počítače a případnému úrazu. Není-li uvedeno
jinak, u každého postupu se v tomto dokumentu předpokládá, že platí tyto podmínky:
• Prostudovali jste si bezpečnostní informace dodané s počítačem.
• Součást lze vyměnit (nebo v případě jejího samostatného zakoupení vložit) provedením kroků vyjmutí v opačném
pořadí.
VAROVÁNÍ: Před prací uvnitř počítače si přečtěte bezpečnostní pokyny dodané s počítačem. Další
informace o vhodných bezpečných postupech naleznete na webové stránce souladu s předpisy na adrese
www.dell.com/regulatory_compliance .
VÝSTRAHA: Mnohé z oprav smí provádět pouze certifikovaný servisní technik. Sami byste měli
odstraňovat pouze menší problémy a provádět jednoduché opravy, k nimž vás opravňuje dokumentace
k produktu nebo k nimž vás prostřednictvím Internetu či telefonicky vyzve tým služeb a podpory. Na
škody způsobené neoprávněným servisním zásahem se nevztahuje záruka. Přečtěte si bezpečnostní pokyny
dodané s produktem a dodržujte je.
VÝSTRAHA: Aby nedošlo k elektrostatickému výboji, použijte uzemňovací náramek nebo se opakovaně
dotýkejte nenatřeného kovového povrchu (například konektoru na zadní straně počítače).
VÝSTRAHA: Zacházejte se součástmi a kartami opatrně. Nedotýkejte se součástí nebo kontaktů na kartě.
Držte kartu za její hrany nebo kovový montážní držák. Součásti, jako například procesor, držte za okraje,
ne za kolíky.
VÝSTRAHA: Při odpojování kabelu tahejte za konektor nebo pásek pro vytahování, nikoli za samotný
kabel. Některé kabely jsou vybaveny konektory s pojistkami. Pokud odpojujete tento typ kabelu, před
odpojením kabelu pojistky stiskněte. Konektory odpojujte vždy v rovině aby nedošlo k ohnutí kolíků
konektoru. Před připojením kabelu také zkontrolujte, zda jsou oba konektory správně nasměrovány
a zarovnány.
POZNÁMKA: Barva počítače a některých součástí se může lišit od barev uvedených v tomto dokumentu.
Abyste zabránili poškození, před manipulací uvnitř počítače proveďte následující kroky.
1. Zkontrolujte, zda je pracovní povrch rovný a čistý, aby nedošlo k poškrábání krytu počítače.
2. Vypněte počítač (viz část Vypnutí počítače).
VÝSTRAHA: Při odpojování síťového kabelu nejprve odpojte kabel od počítače a poté od síťového
zařízení.
3. Odpojte od počítače veškeré síťové kabely.
4. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.
5. U odpojeného počítače stiskněte a podržte tlačítko napájení a uzemněte tak základní desku.
6. Demontujte kryt.
5
Page 6
VÝSTRAHA: Před manipulací s vnitřními součástmi počítače proveďte uzemnění tím, že se dotknete
nenatřené kovové plochy jako například kovové části na zadní straně počítače. Během práce se
opětovně dotýkejte nenatřeného kovového povrchu, abyste rozptýlili statickou elektřinu, která by
mohla vnitřní součásti počítače poškodit.
Vypnutí počítače
VÝSTRAHA: Aby nedošlo ke ztrátě dat, před vypnutím počítače uložte a zavřete všechny otevřené
soubory a ukončete všechny spuštěné aplikace.
1. Ukončete operační systém:
• Windows 8:
– Zařízení s dotykovým ovládáním:
a. Přejetím prstem od středu k pravému okraji obrazovky otevřete nabídku Ovládací tlačítka, kde
vyberete tlačítko Nastavení.
b. Vyberte a pak možnost Vypnout.
– Pomocí myši:
a. Umístěte ukazatel myši do pravého horního rohu obrazovky a klikněte na tlačítko Nastavení.
b. Klikněte na a vyberte možnost Vypnout.
• Windows 7:
1. Klikněte na tlačítko Start .
2. Klikněte na tlačítko Vypnout.
nebo
1. Klikněte na tlačítko Start .
2. Klikněte na šipku v pravém spodním rohu nabídky Start a poté klikněte na tlačítko Vypnout.
2. Ujistěte se, že je vypnutý počítač i veškerá další připojená zařízení. Pokud se počítač a připojená zařízení při
ukončení operačního systému automaticky nevypnou, vypněte je stiskem tlačítka napájení po dobu 6 vteřin.
Po dokončení práce uvnitř počítače
Po dokončení jakékoli výměny se ujistěte, že jste před spuštěním počítače připojili zpět všechna externí zařízení, karty a
kabely.
1. Namontujte kryt.
VÝSTRAHA: Síťový kabel připojte tak, že jej nejprve zapojte do síťového zařízení a poté do počítače.
2. Připojte všechny telefonní a síťové kabely k počítači.
3. Připojte počítač a všechna připojená zařízení do elektrických zásuvek.
4. Zapněte počítač.
5. Podle potřeby spusťte nástroj Dell Diagnostics a ověřte, zda počítač pracuje správně.
6
Page 7
2
Demontáž a montáž součástí
V této části naleznete podrobné informace o postupu demontáže a montáže součástí z počítače.
Doporučené nástroje
Postupy uvedené v tomto dokumentu mohou vyžadovat použití následujících nástrojů:
• malý plochý šroubovák,
• křížový šroubovák,
• malá plastová jehla.
Přehled systému
Obrázek uvedený níže znázorňuje vnitřní pohled na uspořádání SFF po odstraněnÍ základního krytu. Popisky obsahují
názvy a rozvržení komponent uvnitř počítače.
Pohled dovnitř
1. zdroj napájení,
2. karta PCI Express
3. spínače detekce vniknutí do skříně,
4. kryt ventilátoru procesoru
5. ventilátor procesoru
7
Page 8
6. klec disku,
7. optická mechanika
8. vypínač
9. panel vstupu/výstupu (I/O)
1. paměťový modul, 2. reproduktor
3. čelní kryt, 4. systémový ventilátor
Demontáž krytu
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Vytáhněte západku krytu na straně počítače.
3. Zvedněte kryt do úhlu 45 stupňů a sejměte jej z počítače.
8
Page 9
Montáž krytu
1. Umístěte kryt na skříň.
2. Zatlačte na kryt tak, aby zapadl na místo.
3. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Demontáž čelního krytu
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte kryt.
3. Uvolněte jisticí spony čelního krytu od skříně.
4. Uvolněte háčky umístěné na protilehlém okraji krytu od skříně odklopením krytu směrem od počítače. Poté skříň
zdvihněte a vyjměte čelní kryt z počítače.
9
Page 10
Montáž čelního krytu
1. Háčky u spodního okraje čelního krytu vložte do slotů v přední části šasi.
2. Zatlačte kryt směrem k počítači tak, aby jisticí spony na čelním krytu zapadly na své místo.
3. Nasaďte kryt.
4. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Vyjmutí rozšiřující karty
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte kryt
POZNÁMKA: Pokud váš počítač obsahuje napájenou rozšiřující kartu, proveďte kroky 3 a 4. Jinak
proveďte krok 5.
3. Odpojte napájecí kabel od karty. Odklopte uvolňovací klapku na zajišťovací západce karet.
10
Page 11
4. Vysuňte kartu z konektoru a odeberte ji z počítače.
5. Odklopte uvolňovací klapku na zajišťovací západce karet.
11
Page 12
6. Odtáhněte od rozšiřující karty uvolňovací páčku a ze zářezu karty uvolněte jisticí západku. Poté kartu uvolněte
z konektoru a vyjměte ji z počítače.
12
Page 13
Montáž rozšiřující karty
1. Vložte rozšiřující kartu do konektoru na základní desce a zatlačte na ni, dokud nezapadne na místo.
POZNÁMKA: Pokud váš počítač obsahuje napájené rozšíření, připojte napájecí kabel ke kartě.
2. Otočte uvolňovací výčnělek na zajišťovací západce karet směrem dolů.
3. Nasaďte kryt.
4. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Demontáž karty WLAN (Wireless Local Area Network)
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte kryt.
3. Vyjměte šrouby, které upevňují kotouč antény k počítači.
4. Vytáhněte kotouč antény z počítače.
5. Stiskněte modrý výstupek a vyklopte západku směrem ven. Vyjměte kartu sítě WLAN z konektoru na základní
desce.
13
Page 14
Montáž karty sítě WLAN
1. Umístěte kartu sítě WLAN na konektor a zatlačte na ni.
2. Zamáčknutím západky zajistěte kartu sítě WLAN.
3. Umístěte kotouč antény do konektoru a utáhněte jeho šrouby, abyste jej připevnili k počítači.
4. Nasaďte kryt.
5. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Demontáž optické mechaniky
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte kryt.
3. Ze zadní části optické jednotky odpojte datový a napájecí kabel.
4. Zvedněte západku a vysunutím vyjměte optickou jednotku z počítače.
5. Natáhněte držák optické jednotky a poté z něj optickou jednotku vyjměte.
14
Page 15
6. Podle kroků 3 a 5 vyjměte i druhou optickou jednotku (pokud je nainstalována).
Montáž optické mechaniky
1. Vložte optickou jednotku do držáku.
2. Vsuňte optickou jednotku do klece disku.
3. K optické jednotce připojte datový a napájecí kabel.
4. Nasaďte kryt.
5. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Demontáž klece disku
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte následující součásti:
a. kryt,
b. čelní kryt,
c. optická mechanika
3. Ze zadní části pevného disku odpojte datový a napájecí kabel.
15
Page 16
4. Posuňte modrou úchytku klece směrem k pozici „odemčeno“ a vyjměte klec disku z počítače.
Montáž klece disku
1. Umístěte klec disku k hraně počítače, aby byl možný přístup ke konektorům kabelu na pevném disku.
2. K zadní straně pevného disku připojte datový a napájecí kabel.
3. Převraťte klec disku a vložte ji do skříně. Západky klece disku jsou upevněny pomocí slotů ve skříni.
4. Posuňte úchyt klece disku směrem k pozici „zamčeno“.
5. Namontujte následující součásti:
a. čelní kryt,
b. optická mechanika
c. kryt,
6. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
16
Page 17

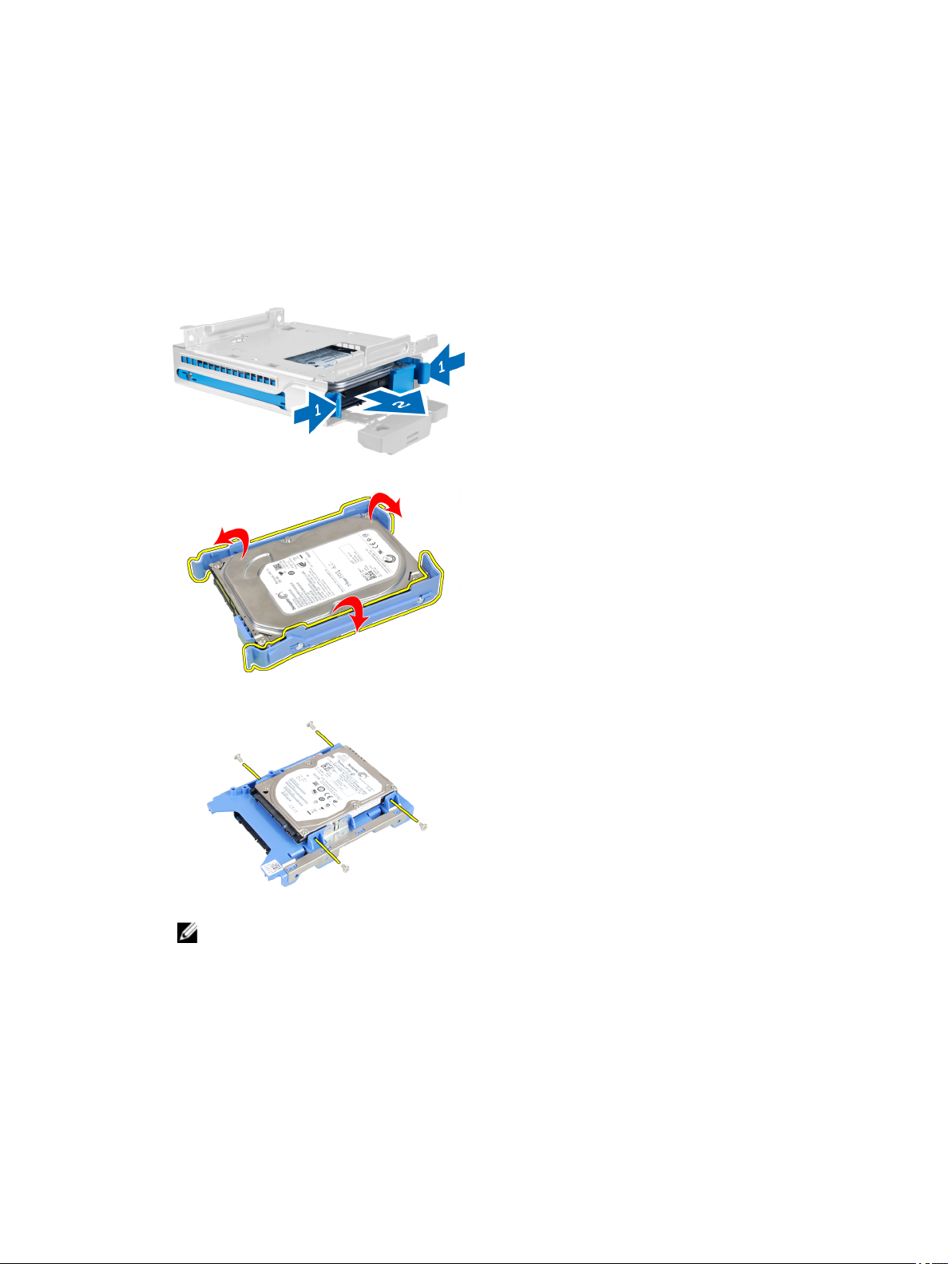

Demontáž pevného disku
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte následující součásti:
a. kryt,
b. optická mechanika
c. klec disku,
3. Zatlačte dovnitř jisticí spony a vysuňte držák pevného disku z klece disku.
4. Natáhněte držák pevného disku a poté z něj vyjměte pevný disk.
5. Odstraňte šrouby, které připevňují pevný disk mini k držáku pevného disku a vyjměte jej z držáku.
POZNÁMKA: Krok 5 provádějte jen v případě, že máte pevný disk mini.
Montáž pevného disku
1. Utáhněte šrouby upevňující pevný disk mini (pokud je nainstalován) k držáku pevného disku.
2. Natáhněte držák pevného disku a poté do něj vložte pevný disk.
3. Zasuňte pevný disk zpět do klece disku.
17
Page 18
4. Namontujte následující součásti:
a. klec disku,
b. optická mechanika
c. kryt,
5. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Demontáž reproduktoru
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte následující součásti:
a. kryt,
b. optická mechanika
c. klec disku,
3. Odpojte kabel reproduktoru od základní desky a uvolněte jej ze zajišťovacího poutka v šasi. Stiskněte zajišťovací
poutko reproduktoru a uvolněte reproduktor jeho zasunutím směrem do pravé části počítače.
Montáž reproduktoru
1. Umístěte reproduktor do příslušného umístění v šasi.
2. Stiskněte zajišťovací západku reproduktoru a upevněte reproduktor jeho zasunutím směrem do levé části počítače.
3. Veďte kabel reproduktoru skrz zajišťovací západku a připojte jej na základní desku.
4. Namontujte následující součásti:
a. klec disku,
b. optická mechanika
c. kryt,
5. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
18
Page 19
Demontáž spínače detekce vniknutí
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte kryt.
3. Zatlačte sponku směrem dovnitř, aby se uvolnila, a opatrně vytáhněte kabel spínače ze základní desky.
4. Posuňte spínač proti neoprávněnému vniknutí směrem k čelní části šasi a vyjměte jej z počítače.
Montáž spínače proti neoprávněnému vniknutí do skříně
1. Vložte spínač detekce neoprávněného vniknutí k zadní stěně šasi a upevněte ho zasunutím dozadu.
2. Připojte kabel spínače detekce vniknutí k základní desce.
3. Namontujte následující součásti:
a. sestavu chladiče,
b. kryt,
4. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Pokyny k paměťovému modulu
Abyste zajistili optimální výkon počítače, postupujte při konfiguraci paměti počítače podle následujících obecných
pokynů:
• Je možné kombinovat paměťové moduly o různých velikostech (např. 2 GB a 4 GB), ale všechny obsazené kanály
musí být nakonfigurovány stejně.
• Paměťové moduly je třeba instalovat od první pozice.
POZNÁMKA: V závislosti na hardwarové konfiguraci se může označení paměťových patic v počítači lišit.
Například A1, A2 nebo 1,2,3.
• Pokud moduly typu quad-rank zkombinujete s moduly typu single-rank nebo dual-rank, moduly typu quad-rank je
nutné nainstalovat do pozic s bílými uvolňovacími páčkami.
19
Page 20
• Pokud nainstalujete paměťové moduly o různém taktu, budou pracovat při taktu nejpomalejšího z nainstalovaných
modulů.
Vyjmutí paměti
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte kryt.
3. Zatlačte na jistící výstupky na obou stranách paměťových modulů a ty následně odpojte od konektorů na základní
desce.
Montáž paměti
1. Zarovnejte zářez na paměťovém modulu s výčnělkem v konektoru na základní desce.
2. Zatlačte paměťový modul směrem dolů, dokud nevyskočí ze západky, které ho drží na místě.
3. Nasaďte kryt.
4. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Demontáž systémového ventilátoru
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte
a. kryt,
b. optická mechanika
c. klec disku,
d. čelní kryt,
3. Odpojte kabel systémového ventilátoru od základní desky.
20
Page 21
4. Uvolněte a oddělte systémový ventilátor od průchodek, které ho uchycují k počítači. Poté průchodky zatlačte podél
drážek a protáhněte je skrze šasi.
Montáž systémového ventilátoru
1. Umístěte systémový ventilátor do skříně.
2. Protáhněte průchodky skrze skříň a upevněte je posunutím směrem ven dle drážek.
3. Připojte kabel systémového ventilátoru k základní desce.
4. Namontujte tyto součásti:
a. čelní kryt,
b. klec disku,
c. optická mechanika
d. kryt,
5. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
21
Page 22
Demontáž síťového spínače
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte následující součásti:
a. kryt,
b. čelní kryt,
c. optická mechanika
d. klec disku,
3. Odpojte kabel vypínače od základní desky.
4. Uvolněte vypínač od šasi stisknutím sponek po jeho stranách a následně jej spolu s kabelem vytáhněte z počítače.
Montáž spínače napájení
1. Tlačítko napájení protáhněte přední částí počítače.
2. Připojte kabel spínače napájení k základní desce.
3. Namontujte následující součásti:
22
Page 23
a. klec disku,
b. optická mechanika
c. čelní kryt,
d. kryt,
4. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Demontáž panelu I/O
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte následující součásti:
a. kryt,
b. optická mechanika
c. klec disku,
d. čelní kryt,
3. Odpojte panel I/O nebo kabel FlyWire a kabel zvuku ze základní desky.
4. Odstraňte šroub upevňující panel I/O k šasi. Poté panel I/O uvolněte jeho posunutím a vyjměte ho z počítače.
23
Page 24
Montáž panelu I/O
1. Panel I/O vložte do slotu v přední části skříně.
2. Připevněte panel I/O k šasi jeho posunutím.
3. Utáhněte šroub jistící panel I/O ke skříni.
4. Připojte kabel panelu I/O nebo kabel FlyWire a kabel zvuku k základní desce.
5. Připevněte panel I/O nebo kabel FlyWire ke sponě krytu ventilátoru.
6. Namontujte následující součásti:
a. klec disku,
b. optická mechanika
c. čelní kryt,
d. kryt,
7. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Demontáž zdroje napájení
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte následující součásti:
a. kryt,
b. čelní kryt,
c. optická mechanika
d. klec disku,
3. Odpojte 8kolíkové napájecí kabely od základní desky.
4. Odpojte 4kolíkové napájecí kabely od základní desky.
24
Page 25
5. Odstraňte šrouby, které upevňují napájecí zdroj k zadní stěně počítače.
6. Zatlačte na modrou uvolňovací západku a vysuňte zdroj směrem k čelní části počítače.
7. Vyjměte zdroj napájení z počítače.
25
Page 26
Montáž zdroje napájení
1. Umístěte napájecí zdroj do skříně a posuňte jej k zadní části počítače.
2. Utáhněte šrouby upevňující napájecí zdroj k zadní straně počítače.
3. Připojte 4kolíkový a 8kolíkový napájecí kabel k základní desce.
4. Připevněte napájecí kabely spínače ke sponkám šasi.
5. Namontujte následující součásti:
a. klec disku,
b. optická mechanika
c. čelní kryt,
d. kryt,
6. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Vyjmutí knoflíkové baterie
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte následující součásti:
a. kryt,
b. čelní kryt,
c. klec disku,
3. Nadzdvihněte uvolňovací západku baterie, aby bylo možné knoflíkovou baterii vyjmout z patice. Poté knoflíkovou
baterii vyjměte z počítače.
26
Page 27
Vložení knoflíkové baterie
1. Vložte knoflíkovou baterii do slotu na základní desce.
2. Zatlačte knoflíkovou baterii směrem dolů, aby pružina uvolňovací západky zapadla na místo a přichytila ji.
3. Namontujte následující součásti:
a. klec disku,
b. čelní kryt,
c. kryt,
4. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Demontáž sestavy chladiče
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte kryt
3. Zatlačte oběma rukama na uvolňovací úchytky a současně zvedněte kryt ventilátoru a vyjměte jej z počítače.
4. Odpojte kabel ventilátoru od systémové desky. Uvolněte jisticí šroubky, nadzvedněte sestavu chladiče a vyjměte ji
z počítače.
27
Page 28
Montáž sestavy chladiče
1. Vložte sestavu chladiče do šasi.
2. Dotáhněte jisticí šrouby a upevněte sestavu chladiče k základní desce.
3. Připojte kabel ventilátoru k základní desce.
4. Položte kryt ventilátoru na ventilátor a zatlačte na něj, dokud nezaklapne na místo.
5. Namontujte kryt.
6. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Vyjmutí procesoru
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte kryt.
3. Vyjměte sestavu chladiče.
4. Zatlačením na páčku směrem dolů ji uvolněte a poté jejím přesunutím směrem ven ji uvolněte také ze
zajišťovacího háčku. Zvedněte kryt procesoru, vyjměte procesor z pozice a umístěte jej do antistatického obalu.
28
Page 29
Montáž procesoru
1. Vložte procesor do jeho patice. Ujistěte se, že je správně usazen.
2. Opatrně spusťte kryt procesoru.
3. Zatlačte uvolňovací páčku směrem dolů a poté ji posunutím směrem dovnitř upevněte pomocí zajišťovacího
háčku.
4. Nainstalujte sestavu chladiče.
5. Nasaďte kryt.
6. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
Součásti základní desky
Následující obrázek znázorňuje rozložení základní desky.
1. konektor napájení 2. patice procesoru
3. konektor systémového ventilátoru 4. konektory paměťových modulů
5. knoflíková baterie 6. konektor přepínače napájení
7. konektor systémového napájení 8. konektor systémového ventilátoru
9. přední konektor USB 3.0 10. konektor předního panelu
11. konektor napájení HDD/ODD 12. konektory SATA
13. konektor vnitřního reproduktoru 14. propojka pro reset hodin RTC (RTCRST)
15. propojka obnovení hesla (PSWD) 16. konektor karty PCI Express x16
17. zvukový konektor na předním panelu 18. konektor karty PCI Express x4
19. konektor spínače detekce vniknutí
29
Page 30
Vyjmutí základní desky
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte následující součásti:
a. kryt,
b. čelní kryt,
c. optická mechanika
d. klec disku,
e. paměť,
f. sestavu chladiče,
g. rozšiřovací kartu/y
h. zdroj napájení,
3. Odpojte všechny kabely od základní desky a vyjměte je ze skříně.
4. Vyjměte šrouby, které upevňují základní desku ke skříni.
5. Otočte šestnáctkovým šroubem proti směru hodinových ručiček a vyjměte ho ze základní desky.
6. Vyjměte základní desku ze skříně počítače.
Montáž základní desky
1. Zarovnejte základní desku ke konektorům portů na zadní části skříně a umístěte základní desku do skříně.
2. Dotáhněte šrouby, jejichž pomocí je základní deska připevněna k šasi.
3. Připojte kabely k základní desce.
4. Namontujte následující součásti:
a. zdroj napájení,
b. rozšiřovací kartu/y
c. sestavu chladiče,
d. paměť,
e. klec disku,
f. optická mechanika
30
Page 31
g. čelní kryt,
h. kryt,
5. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
31
Page 32
Nastavení systému
Nástroj Nastavení systému umožňuje spravovat hardware počítače a měnit možnosti v systému BIOS. V nástroji
Nastavení systému můžete provádět následující:
• Měnit nastavení NVRAM po přidání nebo odebrání hardwaru
• Prohlížet konfiguraci hardwaru počítače
• Povolit nebo zakázat integrovaná zařízení
• Měnit mezní limity výkonu a napájení
• Spravovat zabezpečení počítače
Sekvence spouštění
Sekvence spouštění umožňuje obejít pořadí spouštěcích zařízení nastavené v nástroji Nastavení systému a spouštět
počítač přímo z vybraného zařízení (například optické jednotky nebo pevného disku). Během testu POST (Power-on
Self Test) po zobrazení loga Dell máte k dispozici následující možnosti:
• Vstup do nastavení systému stisknutím klávesy <F2>
• Vyvolání jednorázové nabídky zavádění systému stisknutím klávesy <F12>
Jednorázová nabídka zavádění systému obsahuje zařízení, ze kterých můžete spustit počítač a možnost diagnostiky.
Možnosti nabídky zavádění jsou následující:
3
• Removable Drive (Vyjímatelný disk) (je-li k dispozici)
• STXXXX Drive (Jednotka STXXXX)
POZNÁMKA: XXX představuje číslo jednotky SATA.
• Optical Drive (Optická jednotka)
• Diagnostics (Diagnostika)
POZNÁMKA: Po výběru možnosti Diagnostics (Diagnostika) se zobrazí obrazovka diagnostiky ePSA.
Na obrazovce s pořadím zavádění jsou k dispozici také možnosti přístupu na obrazovku nástroje Nastavení systému.
Navigační klávesy
V následující tabulce naleznete klávesy pro navigaci nastavením systému.
POZNÁMKA: V případě většiny možností nastavení systému se provedené změny zaznamenají, ale použijí se
až po restartu počítače.
32
Page 33
Tabulka 1. Navigační klávesy
Klávesy Navigace
Šipka nahoru Přechod na předchozí pole.
Šipka dolů Přechod na další pole.
<Enter> Výběr hodnoty ve vybraném poli (je-li to možné) nebo přechod na odkaz v poli.
Mezerník Rozbalení a sbalení rozevírací nabídky (je-li to možné).
<Tab> Přechod na další specifickou oblast.
POZNÁMKA: Pouze u standardního grafického prohlížeče.
<Esc> Přechod na předchozí stránku až do dosažení hlavní obrazovky. Stiskem klávesy <Esc> na
hlavní obrazovce zobrazíte výzvu k uložení všech neuložených změn a restartu systému.
<F1> Zobrazení souboru s nápovědou k nástroji Nastavení systému.
Možnosti programu Nastavení systému
POZNÁMKA: V závislosti na počítači a nainstalovaných zařízeních nemusí být některé z uvedených položek k
dispozici
Tabulka 2. Obecné
Možnost Popis
System Information
(Systémové informace)
Zobrazení následujících informací:
• Systémové informace – Zobrazí verzi systému BIOS, výrobní číslo,
inventární číslo, štítek majitele, datum převzetí do vlastnictví, datum výroby
a kód okamžité obsluhy.
• Informace o paměti – Zobrazí nainstalovanou paměť, dostupnou paměť,
takt paměti, režim kanálů paměti, technologii paměti, velikost paměti
DIMM 1, velikost paměti DIMM 2, velikost paměti DIMM 3 a velikost
paměti DIMM 4.
• Informace o PCI – Zobrazí SLOT 1, SLOT 2, SLOT 3 a SLOT 4.
• Informace o procesoru – Zobrazí typ procesoru, počet jader, ID procesoru,
aktuální taktovací rychlost, minimální taktovací rychlost, maximální
taktovací rychlost, mezipaměť procesoru L2, mezipaměť procesoru L3,
možnosti HT a 64bitovou technologii.
• Informace o zařízení – Zobrazí SATA-0, SATA-1, SATA-2, SATA-3, adresu
LOM MAC, zvukový adaptér a řadič videa.
Boot Sequence (Sekvence
spouštění)
Možnost Boot List (Spouštěcí
seznam)
Umožňuje určit pořadí, v jakém se počítač pokusí vyhledat operační systém.
Možnosti jsou následující:
• Diskette drive (Disketová jednotka)
• ST320LT007-9ZV142 / ST3250312AS
• USB Storage Device (Paměťové zařízení USB)
• CD/DVD/CD-RW Drive (Jednotka CD/DVD/CD-RW)
• Onboard NIC (Síťová karta v počítači)
• Legacy (Zastaralý)
• UEFI
33
Page 34
Možnost Popis
Date/Time (Datum/čas) Umožňuje nastavit datum a čas. Změny v datu a čase počítače se projeví ihned.
Tabulka 3. System Configuration (Konfigurace systému)
Možnost Popis
Integrated NIC (Integrovaná
síťová karta)
Umožňuje zapnout či vypnout integrovanou síťovou kartu. Pro síťovou kartu jsou k
dispozici tato nastavení:
• Disabled (Neaktivní)
• Enabled (Aktivní)
• Enabled w/PXE (Povoleno s funkcí PXE)
• Enabled w/ImageServer (Povoleno s funkcí PXE)
POZNÁMKA: V závislosti na počítači a nainstalovaných zařízeních nemusí
být některé z uvedených položek k dispozici.
Serial Port (Sériový port) Umožňuje upravit nastavení sériového portu. Tyto porty lze nastavit následovně:
• Disabled (Neaktivní)
• COM1
• COM2
• COM3
• COM4
POZNÁMKA: Operační systém může přidělovat prostředky, i když je toto
nastavení zakázáno.
SATA Operation (Provozní
Umožňuje konfigurovat operační režim integrovaného řadiče pevného disku.
režim SATA)
• Disabled (Zakázáno) – Řadiče SATA jsou skryty.
• ATA – Rozhraní SATA je konfigurováno pro režim ATA.
• AHCI – Rozhraní SATA je konfigurováno pro režim AHCI.
• RAID ON – Rozhraní SATA je konfigurováno na podporu režimu RAID.
Drives (Jednotky) Umožňuje na desce povolit nebo zakázat různé jednotky:
• SATA-0
• SATA-1
• SATA-2
• SATA-3
SMART Reporting (Hlášení
SMART)
Toto pole určuje, zda jsou během spouštění systému hlášeny chyby integrovaných
pevných disků. Tato technologie je součástí specifikací SMART (technologie vlastní
analýzy a hlášení).
• Enable SMART Reporting (Povolit hlášení SMART) – Tato možnost je ve
výchozím nastavení zakázána.
USB Configuration
(Konfigurace USB)
Toto pole slouží ke konfiguraci integrovaného řadiče USB. Jestliže je pole Boot
Support (Podpora spouštění) povoleno, systém umožní spouštění z libovolného
úložiště USB (pevný disk, paměťová jednotka, disketa).
Pokud je povolen port USB, je zařízení připojené k tomuto portu povoleno a je pro
operační systém k dispozici.
34
Page 35
Možnost Popis
Pokud je port USB zakázán, operační systém nevidí žádné zařízení připojené
k tomuto portu.
Možnosti konfigurace USB se liší v závislosti na uspořádání:
U uspořádání Mini-Tower, stolní počítač a SFF jsou možnosti následující:
• Enable Boot Support (Povolit podporu zavádění)
• Enable Rear Dual USB Ports (Povolit zadní dvojité porty USB)
• Enable Rear Quad USB Ports (Povolit zadní čtverné porty USB)
• Enable Front USB Ports (Povolit přední porty USB)
U uspořádání USFF jsou možnosti následující:
• Enable Boot Support (Povolit podporu zavádění)
• Enable Rear Dual USB 2.0 Ports (Povolit zadní dvojité porty USB 2.0)
• Enable Rear Dual USB 3.0 Ports (Povolit zadní dvojité porty USB 3.0)
• Enable Front USB Ports (Povolit přední porty USB)
POZNÁMKA: Klávesnice a myš USB vždy fungují v nastavení BIOS bez
ohledu na toto nastavení.
Miscellaneous Devices (Různá
Umožňuje na desce povolit nebo zakázat různá zařízení.
zařízení)
• Enable PCI Slot (Povolit slot karty PCI) – Tato možnost je ve výchozím
Tabulka 4. Security (Zabezpečení)
Možnost Popis
Admin Password (Heslo
správce)
Toto pole umožňuje nastavit, měnit nebo odstranit heslo správce (někdy se nazývá
také heslo nastavení). Heslo správce slouží k povolení několika funkcí zabezpečení.
Podle výchozího nastavení není heslo jednotky aktivní.
• Zadejte staré heslo.
• Zadejte nové heslo.
• Potvrďte nové heslo.
System Password (Systémové
heslo)
Umožňuje nastavit, měnit nebo odstranit heslo počítače (dříve nazýváno primární
heslo).
Podle výchozího nastavení není heslo jednotky aktivní.
• Zadejte staré heslo.
• Zadejte nové heslo.
• Potvrďte nové heslo.
Internal HDD-0 Password
(Heslo interního disku HDD-0)
Umožňuje nastavit, změnit nebo odstranit heslo k internímu pevnému disku v
počítači (HDD). Úspěšná změna bude platná okamžitě.
Podle výchozího nastavení není heslo jednotky aktivní.
nastavení povolena.
• Zadejte staré heslo.
• Zadejte nové heslo.
• Potvrďte nové heslo.
35
Page 36
Možnost Popis
Strong password (Silné heslo)
Password Configuration
(Konfigurace hesel)
Enable strong password (Povolit silné heslo) – Tato možnost je ve výchozím
nastavení vypnutá.
Toto pole spravuje minimální a maximální počet znaků, který je u hesla správce a
hesla počítače povolen.
• Admin Password Min (Heslo správce – min.)
• Admin Password Max (Heslo správce – max.)
• System Password Min (Systémové heslo – min.)
• System Password Max (Systémové heslo – max.)
Password Bypass (Vynechání
hesla)
Password Change (Změna
hesla)
TPM Security (Zabezpečení
TPM)
Computrace V tomto poli můžete povolit nebo zakázat rozhraní modulu BIOS v rámci volitelné
Umožňuje obejít výzvy k zadání systémového hesla a hesla interního pevného disku
při restartu počítače.
• Disabled (Zakázáno) – Vždy se zobrazí výzva k zadání systémového hesla a
hesla interního pevného disku. Tato možnost je ve výchozím nastavení zakázána.
• Reboot Bypass (Obejít při restartu) – Obejde výzvy k zadání hesla při restartu
(restartu při spuštěném systému).
POZNÁMKA: Systém vždy zobrazí výzvu k zadání systémového hesla a hesla
interního pevného disku při zapnutí (ze stavu vypnutí – úplné spuštění). Systém
rovněž vždy vyzve k zadání hesel pro jakékoli pevné disky modulárních pozic,
které mohou být k dispozici.
Umožňuje určit, zda jsou po nastavení hesla správce povoleny změny systémových
hesel a hesel pevného disku.
• Allow Non-Admin Password Changes (Povolit změny hesla jiného typu než
správce) – Tato možnost je ve výchozím nastavení povolena.
V této nabídce můžete určit, zda je v počítači modul TPM (Trusted Platform
Module) povolen a zda je v operačním systému viditelný.
TPM Security (Zabezpečení TPM) – Tato možnost je ve výchozím nastavení
zakázána.
POZNÁMKA: Možnost aktivace, deaktivace a vymazání není ovlivněna,
pokud načtete výchozí hodnoty instalačního programu. Změna této možnosti se
projeví ihned.
služby Computrace Service společnosti Absolute Software.
CPU XD Support (Podpora
režimu CPU XD)
OROM Keyboard Access
(Klávesový přístup ke
konfiguraci OROM)
36
• Deactivate (Deaktivovat) – Tato možnost je ve výchozím nastavení zakázána.
• Disable (Zakázat)
• Activate (Aktivovat)
Slouží k povolení nebo zakázání režimu Execute Disable procesoru.
• Enable CPU XD Support (Povolit podporu režimu CPU XD) – Tato možnost je
ve výchozím nastavení povolena.
Umožňuje určit, zda lze během spouštění systému přejít pomocí klávesové zkratky
na obrazovky konfigurace OROM (Option Read Only Memory). Toto nastavení
brání přístupu k nastavení Intel RAID (CTRL+I) nebo Intel Management Engine
BIOS Extension (CTRL+P/F12).
Page 37
Možnost Popis
• Enable (Povolit) – Uživatel může přejít na obrazovky konfigurace OROM
• One-Time Enable (Jednorázově povolit) – Uživatel může pomocí klávesových
• Disable (Zakázat) – Uživatel nemůže přejít na obrazovky konfigurace OROM
Tato možnost je ve výchozím nastavení povolena (Enable).
Admin Setup Lockout (Zámek
nastavení správce)
Umožňuje povolit nebo zakázat možnost otevření nastavení po vytvoření hesla
správce.
• Enable Admin Setup Lockout (Povolit zámek nastavení správce) – Tato
Tabulka 5. Performance (Výkon)
Možnost Popis
Multi Core Support (Podpora
více jader)
Umožňuje určit, zda bude mít proces k dispozici všechna jádra. Výkon některých
aplikací může s přístupem k dalším jádrům narůst.
• All (Vše) – Povoleno ve výchozím nastavení
• 1
• 2
prostřednictvím klávesových zkratek.
zkratek přejít na obrazovky konfigurace OROM během dalšího spouštění. Po
spuštění se nastavení opět zakáže.
prostřednictvím klávesových zkratek.
možnost není ve výchozím nastavení povolena.
Intel® SpeedStep
™
Umožňuje povolit nebo zakázat režim Intel SpeedStep procesoru. Tato možnost je ve
výchozím nastavení povolena.
C States Control (Ovladač
stavů C)
Intel® TurboBoost
™
Umožňuje povolit nebo zakázat režim spánku dalšího procesoru. Tato možnost je ve
výchozím nastavení povolena.
Umožňuje povolit nebo zakázat režim Intel TurboBoost procesoru.
• Disabled (Zakázáno) – Nepovolí ovladači TurboBoost zvýšit stav výkonu
procesoru nad standardní výkon.
• Enabled (Povoleno) – Umožňuje ovladači Intel TurboBoost zvýšit výkon
procesoru nebo grafického procesoru.
Hyper-Thread Control (Řadič
Povolí či zakáže technologii HT. Tato možnost je ve výchozím nastavení zakázána.
HyperThread)
Tabulka 6. Power Management (Řízení spotřeby)
Možnost Popis
AC Recovery (Obnovení
napájení)
Umožňuje určit, jak bude počítač reagovat na obnovení napájení po jeho ztrátě.
Funkci Obnovení napájení lze nastavit následovně:
• Power Off (Vypnout) (výchozí)
• Power On (Zapnout)
• Last Power State (Poslední stav napájení)
Auto On Time (Čas
automatického zapnutí)
Tato možnost slouží k nastavení času během dne, kdy se má počítač automaticky
spustit. Čas se uvádí ve standardním 12hodinovém formátu
37
Page 38
Možnost Popis
(hodiny.minuty.sekundy). Čas spuštění lze změnit zadáním hodnoty a výběrem pole
A.M./P.M.
• Disabled (Zakázáno) – Počítač se automaticky nespustí.
• Every Day (Každý den) – Počítač se každý den spustí v čase, který jste zadali
• Weekdays (Pracovní dny) – Počítač se od pondělí do pátku spustí v čase, který
• Select Days (Vybrané dny) – Počítač se ve výše vybrané dny spustí v čase, který
výše.
jste zadali výše.
jste zadali výše.
POZNÁMKA: Tuto funkci nelze použít, pokud vypnete počítač pomocí
vypínače na napájecí rozdvojce, na přepěťové ochraně, nebo pokud nastavíte
možnost Auto Power is set to disabled (Automatické zapnutí vypnuto).
Deep Sleep Control (Kontrola
hlubokého spánku)
Fan Control Override
(Potlačení řízení ventilátoru)
USB Wake Support (Podpora
probuzení přes USB)
Wake on LAN (Probuzení
počítače přes síť LAN)
Definuje ovládací prvky při zapnutí hlubokého spánku.
• Disabled (Neaktivní)
• Enabled in S5 only (Povoleno pouze pro režim S5)
• Enabled in S4 and S5 (Povoleno pouze pro režimy S4 a S5)
Tato možnost je ve výchozím nastavení zakázána.
Ovládá rychlost systémového ventilátoru. Tato možnost je ve výchozím nastavení
zakázána.
POZNÁMKA: Když je funkce povolena, ventilátor běží na plné otáčky.
Tato možnost umožňuje zařízení USB probudit počítač z pohotovostního režimu.
• Enable USB Wake Support (Povolit podporu probuzení prostřednictvím USB)
– Tato možnost je ve výchozím nastavení zakázána.
Tato možnost umožňuje počítači zapnutí ze stavu vypnutí při spuštění speciálním
signálem LAN. Toto nastavení nemá vliv na možnost Wake-up from the Standby
(Probudit z pohotovostního režimu) a musí být povoleno v operačním systému. Tato
funkce funguje pouze v případě, že je počítač připojen ke zdroji napájení. Tato
možnost vychází z uspořádání.
• Disabled (Zakázáno) – Nepovolí systému napájení pomocí speciálních signálů
LAN při přijetí signálu k probuzení ze sítě LAN nebo bezdrátové sítě LAN.
• LAN Only (Pouze LAN) – Umožňuje napájení systému prostřednictvím
speciálních signálů LAN.
• WLAN Only (Pouze WLAN) – Umožňuje napájení systému prostřednictvím
speciálních signálů WLAN (pouze uspořádání USFF).
• LAN or WLAN (LAN nebo WLAN) – Umožňuje napájení systému
prostřednictvím speciálních signálů LAN nebo WLAN (pouze uspořádání
USFF).
Block Sleep (Režim spánku
bloků)
38
Tato možnost je ve výchozím nastavení zakázána.
Tato možnost slouží k povolení přechodu bloků do režimu spánku (stav S3) v
prostředí operačního systému.
• Block Sleep (S3 state) (Režim spánku bloků (Stav S3)) – Tato možnost je ve
výchozím nastavení zakázána.
Page 39
Tabulka 7. POST Behavior (Chování během testu při spuštění počítače)
Možnost Popis
NumLock LED (Kontrolka
NumLock)
Keyboard Errors (Chyby
klávesnice)
POST Hotkeys (Klávesové
zkratky po spuštění)
Umožňuje určit, zda lze během spouštění systému povolit funkci NumLock. Tato
možnost je ve výchozím nastavení povolena.
Umožňuje určit, zda jsou během spouštění klávesnice hlášeny související chyby. Tato
možnost je ve výchozím nastavení povolena.
Umožňuje určit, zda se na obrazovce pro přihlášení zobrazí zpráva obsahující
informaci o klávesách, které je třeba stisknout k otevření nabídky s možnostmi
spouštění systému BIOS.
• Enable F12 Boot Option menu (Povolit nabídku F12 s možnostmi spouštění
systému BIOS) – Tato možnost je ve výchozím nastavení povolena.
Tabulka 8. Virtualization Support (Podpora virtualizace)
Možnost Popis
Virtualization (Virtualizace) Tato možnost určuje, zda může monitor virtuálního přístroje (VMM) používat
přídavné funkce hardwaru poskytované virtualizační technologií Intel®
Virtualization.
• Enable Intel Virtualization Technology (Povolit virtualizační technologií
Intel® Virtualization) – Tato možnost je ve výchozím nastavení povolena.
VT for Direct I/O
(Technologie VT pro přímý
vstup / výstup)
Povoluje či zakazuje nástroji VMM (Virtual Machine Monitor) využívat další
možnosti hardwaru poskytované technologií Intel® Virtulization pro přímý vstup a
výstup.
• Enable Intel Virtualization Technology for Direct I/O (Povolit virtualizační
technologií Intel Virtualization pro přímý vstup/výstup) – Tato možnost je ve
výchozím nastavení povolena.
Trusted Execution
(Technologie Trusted
Execution)
Tato možnost určuje, zda nástroj MVMM (Measured Virtual Machine Monitor)
může využít další hardwarové možnosti, které poskytuje technologie Intel Trusted
Execution. Má-li být tato funkce využita, technologie virtualizace TPM a technologie
virtualizace pro přímý vstup a výstup musí být povoleny.
• Trusted Execution – Tato možnost je ve výchozím nastavení zakázána.
Tabulka 9. Maintenance (Údržba)
Možnost Popis
Service Tag (Výrobní číslo) Zobrazuje výrobní číslo počítače.
Asset Tag (Inventární číslo) Slouží k vytvoření systémového inventárního čísla, pokud dosud nebylo nastaveno.
Tato možnost není ve výchozím nastavení nastavena.
SERR Messages (Zprávy
SERR)
Tabulka 10. ImageServer
Řídí mechanismus zpráv SERR. Tato možnost není ve výchozím nastavení
nastavena. Některé grafické karty vyžadují zakázání mechanismu zpráv SERR.
Možnost Popis
Lookup Method (Metoda
Určuje, jak server ImageServer vyhledává adresu serveru.
vyhledávání)
39
Page 40
Možnost Popis
• Static IP (Statická adresa IP)
• DNS (povoleno ve výchozím nastavení)
POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek
Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration
(Konfigurace systému) nastaven na hodnotu Enabled with ImageServer
(Povoleno se serverem ImageServer).
ImageServer IP (Adresa IP
serveru ImageServer)
ImageServer Port (Port serveru
ImageServer)
Client DHCP (Protokol DHCP
klienta)
Client IP (Adresa IP klienta) Určuje statickou adresu IP klienta. Výchozí adresa IP je 255.255.255.255.
Určuje primární statickou adresu IP serveru ImageServer, s nímž komunikuje
klientský software. Výchozí adresa IP je 255.255.255.255.
POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek
Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration
(Konfigurace systému) nastaven na hodnotu Enabled with ImageServer
(Povoleno se serverem ImageServer) a že je volba Lookup Method (Metoda
vyhledávání) nastavena na hodnotu Static IP (Statická adresa IP).
Určuje primární port IP serveru ImageServer, s jehož pomocí klient komunikuje.
Výchozí port IP je 06910.
POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek
Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration
(Konfigurace systému) nastaven na hodnotu Enabled with ImageServer
(Povoleno se serverem ImageServer).
Určuje způsob, jakým klient získá adresu IP.
• Static IP (Statická adresa IP)
• DHCP (povoleno ve výchozím nastavení)
POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek
Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration
(Konfigurace systému) nastaven na hodnotu Enabled with ImageServer
(Povoleno se serverem ImageServer).
POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek
Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration
(Konfigurace systému) nastaven na hodnotu Enabled with ImageServer
(Povoleno se serverem ImageServer) a že je volba Client DHCP (Protokol
DHCP klienta) nastavena na hodnotu Static IP (Statická adresa IP).
Client SubnetMask (Maska
podsítě klienta)
Client Gateway (Brána klienta) Určuje adresu IP brány pro klienta. Výchozí nastavení je 255.255.255.255.
40
Určuje masku podsítě klienta. Výchozí nastavení je 255.255.255.255.
POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek
Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration
(Konfigurace systému) nastaven na hodnotu Enabled with ImageServer
(Povoleno se serverem ImageServer) a že je volba Client DHCP (Protokol
DHCP klienta) nastavena na hodnotu Static IP (Statická adresa IP).
Page 41
Možnost Popis
POZNÁMKA: Toto pole je relevantní pouze v případě, že je ovládací prvek
Integrated NIC (Integrovaná síťová karta) ve skupině System Configuration
(Konfigurace systému) nastaven na hodnotu Enabled with ImageServer
(Povoleno se serverem ImageServer) a že je volba Client DHCP (Protokol
DHCP klienta) nastavena na hodnotu Static IP (Statická adresa IP).
License Status (Stav licence) Zobrazí aktuální stav licence.
Tabulka 11. System Logs (Systémové protokoly)
Možnost Popis
BIOS Events (Události
systému BIOS)
Zobrazí události systému a umožňuje je odstranit.
• Clear Log (Smazat protokol)
Aktualizace systému BIOS
Aktualizaci systému BIOS (nastavení systému) doporučujeme provádět při výměně základní desky, nebo je-li k
dispozici nová verze. V případě notebooků se ujistěte, že je baterie plně nabitá, a připojte jej k elektrické zásuvce
1. Restartujte počítač.
2. Přejděte na web dell.com/support.
3. Máte-li k dispozici Servisní označení nebo Kód expresní služby počítače:
POZNÁMKA: Chcete-li najít servisní označení, klepněte na odkaz Where is my Service Tag? (Kde je
moje servisní označení?)
POZNÁMKA: Pokud nemůžete najít své servisní označení, klepněte na možnost Detect Service Tag
(Zjistit servisní označení). Postupujte podle pokynů na obrazovce.
4. Zadejte servisní označení nebo kód expresní služby a klepněte na tlačítko Submit (Odeslat).
5. Pokud nemůžete nelézt servisní označení, klepněte na produktovou kategorii vašeho počítače.
6. Vyberte ze seznamu Product Type (Produktový typ).
7. Vyberte model svého počítače. Zobrazí se stránka produktové podpory pro váš počítač.
8. Klepněte na možnost Drivers & Downloads (Ovladače a soubory ke stažení).
9. Na obrazovce Drivers & Downloads (Ovladače a soubory ke stažení) vyberte v rozevíracím seznamu Operating
System (Operační systém) možnost BIOS.
10. Vyhledejte nejnovější soubor se systémem BIOS a klepněte na tlačítko Download File (Stáhnout soubor).
11. V okně Please select your download method below (Zvolte metodu stažení) klepněte na tlačítko Download File
(Stáhnout soubor).
Zobrazí se okno File Download (Stažení souboru).
12. Klepnutím na tlačítko Save (Uložit) uložíte soubor do počítače.
13. Klepnutím na tlačítko Run (Spustit) v počítači nainstalujete aktualizované nastavení systému BIOS.
Postupujte podle pokynů na obrazovce.
Nastavení propojek
Nastavení propojek lze měnit vytažením jejich kolíků a opatrným zasunutím do kolíků označených na základní desce. V
následující tabulce naleznete informace o nastavení propojek na základní desce.
41
Page 42
Tabulka 12. Nastavení propojek
Propojka Nastavení Popis
PSWD Výchozí Funkce hesla jsou povoleny
RTCRST kolík 1 a 2 Reset hodin RTC. Možné využití při řešení problémů.
Heslo k systému a nastavení
Vytvořením hesla systému a hesla nastavení můžete zabezpečit svůj počítač.
Typ hesla Popis
Heslo systému Heslo, které je třeba zadat před přihlášením se k počítači.
Heslo nastavení Heslo, které je třeba zadat před získáním přístupu a možností provádění změn v nastavení
systému BIOS v počítači.
VÝSTRAHA: Heslo nabízí základní úroveň zabezpečení dat v počítači.
VÝSTRAHA: Pokud počítač nebude uzamčen nebo zůstane bez dozoru, k uloženým datům může získat
přístup kdokoli.
POZNÁMKA: Počítač, který vám zašleme, má funkci hesla systému a hesla nastavení vypnutou.
Přiřazení hesla k systému a hesla k nastavení
Přiřadit nové heslo systému nebo heslo nastavení či změnit stávající heslo systému nebo heslo nastavení můžete
pouze v případě, že v nastavení Password Status (Stav hesla) je vybrána možnost Unlocked (Odemčeno). Jestliže je u
stavu hesla vybrána možnost Locked (Zamčeno), heslo systému nelze měnit.
POZNÁMKA: Pokud propojku pro heslo nepoužijete, stávající heslo systému a heslo nastavení odstraníte a k
přihlášení k počítači není třeba heslo systému používat.
Nastavení systému otevřete stisknutím tlačítka <F2> ihned po spuštění či restartu počítače.
1. Na obrazovce System BIOS (Systém BIOS) nebo System Setup (Nastavení systému) vyberte možnost System
Security (Zabezpečení systému) a klepněte na tlačítko <Enter>.
Otevře se obrazovka System Security (Zabezpečení systému).
2. Na obrazovce System Security (Zabezpečení systému) ověřte, zda je v nastavení Password Status (Stav hesla)
vybrána možnost Unlocked (Odemčeno).
3. Vyberte možnost System Password (Heslo systému), zadejte heslo systému a stiskněte klávesu <Enter> nebo
<Tab>.
Nové heslo systému přiřaďte podle následujících pokynů:
• Heslo smí obsahovat nejvýše 32 znaků.
• Heslo smí obsahovat čísla od 0 do 9.
• Povolena jsou pouze malá písmena (velká písmena jsou zakázána).
• Povoleny jsou pouze následující zvláštní znaky: mezera, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
Po zobrazení výzvy znovu zadejte heslo systému.
4. Zadejte dříve zadané heslo systému a klepněte na tlačítko OK.
5. Vyberte možnost Setup Password (Heslo nastavení), zadejte heslo systému a stiskněte klávesu <Enter> nebo
<Tab>.
42
Page 43
Zobrazí se zpráva s požadavkem o opětovné zadání hesla nastavení.
6. Zadejte dříve zadané heslo nastavení a klepněte na tlačítko OK.
7. Po stisku klávesy <Esc> se zobrazí zpráva s požadavkem o uložení změn.
8. Stiskem klávesy <Y> změny uložíte.
Počítač se restartuje.
Odstranění nebo změna stávajícího hesla k systému nebo nastavení
Před pokusem o odstranění nebo změnu stávajícího hesla systému nebo nastavení se ujistěte, že je v nabídce Password
Status (Stav hesla) vybrána možnost Unlocked (Odemknuto). Pokud je v nabídce Password Status (Stav hesla)
vybrána možnost Locked (Zamčeno), stávající heslo systému nebo nastavení odstranit ani změnit nelze.
Nástroj Nastavení systému otevřete stiskem tlačítka <F2> ihned po spuštění či restartu počítače.
1. Na obrazovce System BIOS (Systém BIOS) nebo System Setup (Nastavení systému) vyberte možnost System
Security (Zabezpečení systému) a klepněte na tlačítko <Enter>.
Otevře se obrazovka System Security (Zabezpečení systému).
2. Na obrazovce System Security (Zabezpečení systému) ověřte, zda je v nastavení Password Status (Stav hesla)
vybrána možnost Unlocked (Odemčeno).
3. Po odstranění stávajícího hesla systému vyberte možnost System Password (Heslo systému) a stiskněte klávesu
<Enter> nebo <Tab>.
4. Po odstranění stávajícího hesla nastavení vyberte možnost Setup Password (Heslo nastavení) a stiskněte klávesu
<Enter> nebo <Tab>.
POZNÁMKA: Po změně hesla systému nebo nastavení zadejte po zobrazení výzvy nové heslo. Jestliže
heslo systému nebo nastavení odstraníte, potvrďte po zobrazení výzvy své rozhodnutí.
5. Po stisku klávesy <Esc> se zobrazí zpráva s požadavkem o uložení změn.
6. Stiskem klávesy <Y> uložíte změny a nástroj Nastavení systému ukončíte.
Počítač se restartuje.
Zakázání hesla k systému
Mezi bezpečnostní funkce softwaru počítače patří také heslo systému a heslo nastavení. Propojka hesla umožňuje
zakázat všechna aktuálně používaná hesla.
POZNÁMKA: K zakázání zapomenutého hesla můžete také použít následující postup.
1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Demontujte kryt.
3. Vyhledejte na základní desce propojku PSWD.
4. Odpojte propojku PSWD ze základní desky.
POZNÁMKA: Stávající heslo bude aktivní (nebude vymazáno) až do restartu počítače bez zapojené
propojky.
5. Nasaďte kryt.
POZNÁMKA: Pokud necháte propojku PSWD zapojenou a přiřadíte nové heslo systému nebo heslo
nastavení, systém při dalším spuštění nová hesla zakáže.
6. Připojte počítač k elektrické zásuvce a zapněte jej.
7. Vypněte počítač a odpojte napájecí kabel z elektrické zásuvky.
8. Demontujte kryt.
9. Připojte propojku PSWD na základní desce.
43
Page 44
10. Nasaďte kryt.
11. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.
12. Zapněte počítač.
13. Otevřete nástroj Nastavení systému a přiřaďte nové heslo systému nebo heslo nastavení. Viz část Nastavení hesla
systému.
44
Page 45
4
Diagnostika
Vyskytnou-li se potíže s počítačem, spusťte před kontaktováním společnosti Dell a vyhledáním technické podpory
diagnostiku ePSA. Cílem diagnostiky je vyzkoušet hardware počítače bez nutnosti použít dodatečné zařízení nebo
rizika ztráty dat. Pokud nedokážete problém sami napravit, výsledky diagnostiky mohou zaměstnancům podpory
pomoci ve vyřešení problému za vás.
Rozšířená diagnostika vyhodnocení systému před jeho spuštěním (ePSA)
Diagnostika ePSA (známá také jako diagnostika systému) slouží k provedení kompletní kontroly hardwaru. Diagnostika
ePSA je součástí systému BIOS a lze ji spustit pouze v systému BIOS. Vestavěná diagnostika systému nabízí řadu
možností, se kterými můžete u konkrétních zařízení nebo jejich skupin provádět následující:
• Spouštět testy automaticky nebo v interaktivním režimu
• Opakovat testy
• Zobrazit nebo ukládat výsledky testů
• Procházet testy a využitím dalších možností testu získat dodatečné informace o zařízeních, u kterých test selhal
• Prohlížet stavové zprávy s informacemi o úspěšném dokončení testu
• Prohlížet chybové zprávy s informacemi o problémech, ke kterým během testu došlo
VÝSTRAHA: Systémovou diagnostiku používejte pouze k testování vlastního počítače. Použití u jiných
počítačů může mít za následek neplatné výsledky nebo zobrazení chybových zpráv.
POZNÁMKA: Některé testy u konkrétních zařízení vyžadují zásah uživatele. Během provádění diagnostických
testů se proto nevzdalujte od počítače.
1. Zapněte počítač.
2. Během spouštění počítače vyčkejte na zobrazení loga Dell a stiskněte klávesu <F12>.
3. Na obrazovce se spouštěcí nabídkou vyberte možnost Diagnostics (Diagnostika).
Zobrazí se okno Enhanced Pre-boot System Assessment (Rozšířené vyhodnocení systému před jeho spuštěním)
se všemi zařízeními v počítači. Diagnostické testy proběhnou u všech uvedených zařízení.
4. Chcete-li spustit diagnostický test u konkrétního zařízení, stiskněte klávesu <Esc> a klepnutím na tlačítko Yes
(Ano) ukončete diagnostický test.
5. V levém podokně vyberte požadované zařízení a klepněte na tlačítko Run Tests (Spustit testy).
6. V případě jakéhokoli problému se zobrazí chybové kódy.
Chybový kód si poznamenejte a obraťte se na společnost Dell.
45
Page 46
5
Řešení problémů s počítačem
Problémy s počítačem můžete během provozu počítače řešit prostřednictvím ukazatelů, jako jsou diagnostické kontroly,
zvukové signály a chybové zprávy.
Diagnostika kontrolky LED napájení
Kontrolka LED napájení umístěná v přední části šasi funguje také jako dvojbarevná kontrolka LED pro diagnostiku.
Kontrolka LED pro diagnostiku je aktivní a svítí pouze během testu POST. Jakmile se začne načítat operační systém,
kontrolka již nesvítí.
Vzor blikání oranžové kontrolky LED – vzor se skládá ze 2 nebo 3 bliknutí následovaných krátkou prodlevou a určitým
počtem až 7 probliknutí. Jednotlivá opakování vzoru jsou oddělena dlouhou prodlevou. 2,3 např. znamená 2 oranžová
probliknutí, krátkou pauzu, 3 oranžová probliknutí následovaná dlouhou prodlevou a opakováním vzoru.
Tabulka 13. Diagnostika kontrolky LED napájení
Stav oranžové
kontrolky LED
nesvítí nesvítí systém je VYPNUTÝ
nesvítí problikává systém je v režimu spánku
problikává nesvítí selhání jednotky zdroje napájení (PSU)
svítí nesvítí jednotka zdroje napájení pracuje, ale nebylo možné získat
nesvítí svítí systém je ZAPNUTÝ
Stav oranžové
kontrolky LED
2,1 selhání základní desky
2,2 selhání základní desky, jednotky zdroje napájení nebo kabelů jednotky zdroje napájení
2,3 selhání základní desky, paměti nebo procesoru
2,4 selhání knoflíkové baterie
2,5 poškozený systém BIOS
2,6 selhání konfigurace procesoru nebo samotného procesoru
2,7 paměťové moduly byly zjištěny, ale došlo k selhání paměti
Stav bílé kontrolky LED Popis
kód
Popis
3,1 možné selhání periferní karty nebo základní desky
3,2 možné selhání rozhraní USB
3,3 nebyly zjištěny žádné paměťové moduly
46
Page 47
Stav oranžové
kontrolky LED
3,4 možná chyba základní desky
3,5 paměťové moduly byly zjištěny, ale došlo k chybě konfigurace paměti nebo kompatibility
3,6 možné selhání zdrojů základní desky nebo hardwaru
3,7 jiné selhání doprovázené zprávami na obrazovce
Popis
Zvukové signály
Pokud na monitoru nejsou uvedeny žádné chyby nebo problémy, počítač může během spouštění vydávat řadu
zvukových signálů. Tyto řady zvukových signálů označují nejrůznější problémy. Prodleva mezi každým signálem je
300 ms a prodleva mezi každou sérií signálů je 3 sekundy. Každý signál zní 300 ms. Po každém signálu a řadě
zvukových signálů systém BIOS ověří, zda uživatel stiskl tlačítko napájení. Pokud ano, systém BIOS přeruší opakování
signalizace a provede běžné vypnutí s následným zapnutím.
Kód 1-3-2
Příčina Selhání paměti
Chybové zprávy
Chybová zpráva Popis
Address mark not
found (Nebyla
nalezena značka
adresy)
Alert! Previous
attempts at booting
this system have
failed at checkpoint
[nnnn]. For help in
resolving this
problem, please
note this checkpoint
and contact Dell
Technical Support.
(Výstraha!
Předchozí pokusy
o spuštění systému
selhaly v kontrolním
bodě [nnnn].
Chcete-li tento
problém vyřešit,
poznamenejte si
tento kontrolní bod
a obraťte se na
Systém BIOS nalezl chybný sektor disku nebo nemůže najít konkrétní sektor disku.
Počítači se nepodařilo dokončit spouštěcí proceduru třikrát po sobě kvůli stejné chybě.
Kontaktujte společnost Dell a ohlaste kód kontrolního bodu (nnnn) pracovníkovi podpory
47
Page 48
Chybová zpráva Popis
technickou podporu
společnosti Dell.)
Alert! Security
override Jumper is
installed. (Výstraha!
Je nainstalován
přepínač přepisu
zabezpečení.)
Attachment failed to
respond
(Příslušenství
nereaguje)
Bad command or
file name
(Nesprávný příkaz
nebo název
souboru)
Bad errorcorrection code
(ECC) on disk read
(Nesprávný kód
opravy chyby
(ECC) při čtení
disku)
Controller has
failed (Selhání
ovladače)
Byl nastaven přepínač MFG_MODE a funkce správy AMT budou zakázány, dokud nebude
odebrán.
Ovladač diskety nebo pevného disku nemohl odesílat data na přidruženou jednotku.
Ujistěte se, že jste příkaz zadali správně, že jste vložili mezery na správná místa a že jste
uvedli správnou cestu k souboru.
Ovladač diskety nebo pevného disku zjistil neopravitelnou chybu čtení.
Pevný disk nebo přidružený ovladač je vadný.
Data error (Chyba
dat)
Decreasing
available memory
(Snížení velikosti
dostupné paměti)
Diskette Drive 0
seek failure (Chyba
vyhledávání na
disketové jednotce
0)
Diskette read failure
(Chyba čtení
diskety)
Diskette subsystem
reset failed
48
Disketa nebo pevný disk nemůže číst data. V operačním systému Windows spusťte obslužný
program chkdsk ke kontrole struktury souboru diskety nebo pevného disku. U ostatních
operačních systémů spusťte odpovídající vhodný obslužný program.
Jeden paměťový modul nebo více paměťových modulů může být vadných nebo nesprávně
usazených. Znovu nainstalujte paměťové moduly a v případě potřeby je vyměňte.
Může se jednat o uvolněný kabel nebo informace o konfiguraci počítače neodpovídají
konfiguraci hardwaru.
Disketa může být vadná nebo může být uvolněný kabel. Pokud se rozsvítí přístupové světlo
jednotky, vyzkoušejte jinou disketu.
Ovladač diskety může být vadný.
Page 49
Chybová zpráva Popis
(Obnovení
podsystému diskety
se nezdařilo)
Došlo k chybě brány
A20.
General failure
(Obecná chyba)
Hard-disk drive
configuration error
(Chyba konfigurace
pevného disku)
Hard-disk drive
controller failure
(Chyba řadiče
pevného disku)
Hard-disk drive
failure (Chyba
pevného disku)
Hard-disk drive
read failure (Chyba
čtení z pevného
disku)
Invalid
configuration
information-please
run SETUP
program (Neplatné
informace
o konfiguraci –
spusťte program
Nastavení systému)
Jeden paměťový modul nebo více paměťových modulů může být vadných nebo nesprávně
usazených. Znovu nainstalujte paměťové moduly a v případě potřeby je vyměňte.
Operační systém nemůže provést příkaz. Po této zprávě obvykle následuje konkrétní
informace – například Printer out of paper (V tiskárně došel papír.). Vyřešte problém
provedením příslušné akce.
Nezdařila se inicializace pevného disku.
Nezdařila se inicializace pevného disku.
Nezdařila se inicializace pevného disku.
Nezdařila se inicializace pevného disku.
Informace o konfiguraci počítače neodpovídají konfiguraci hardwaru.
Invalid Memory
configuration,
please populate
DIMM1 (Neplatná
konfigurace paměti,
vložte paměť do
modulu DIMM1)
Keyboard failure
(Chyba klávesnice)
Memory address
line failure at
address, read value
Slot DIMM 1 nemůže rozpoznat paměťový modul. Modul je třeba znovu usadit nebo
nainstalovat.
Kabel nebo konektor může být uvolněný nebo došlo k poruše klávesnice nebo ovladače
klávesnice/myši.
Paměťový modul může být vadný nebo nesprávně usazený. Znovu nainstalujte paměťové
moduly a v případě potřeby je vyměňte.
49
Page 50
Chybová zpráva Popis
expecting value
(Chyba adresního
řádku paměti na
(adresa), byla
očekávána čtená
hodnota (hodnota))
Memory allocation
error (Chyba
přidělení paměti)
Memory data line
failure at address,
read value expecting
value (Chyba
datového řádku
paměti na adrese,
byla očekávána
čtená hodnota)
Memory double
word logic failure at
address, read value
expecting value
(Chyba logiky
dvojitého slova
paměti na adrese,
byla očekávána
čtená hodnota)
Memory odd/even
logic failure at
address, read value
expecting value
(Chyba logiky
dvojitého slova
paměti na adrese,
byla očekávána
čtená hodnota)
Software, který se snažíte spustit, je v konfliktu s operačním systémem, jiným programem
nebo nástrojem.
Paměťový modul může být vadný nebo nesprávně usazený. Znovu nainstalujte paměťové
moduly a v případě potřeby je vyměňte.
Paměťový modul může být vadný nebo nesprávně usazený. Znovu nainstalujte paměťové
moduly a v případě potřeby je vyměňte.
Paměťový modul může být vadný nebo nesprávně usazený. Znovu nainstalujte paměťové
moduly a v případě potřeby je vyměňte.
Memory write/read
failure at address,
read value expecting
value (Chyba
zápisu/čtení z
paměti na adrese,
byla očekávána
čtená hodnota)
Memory size in
CMOS invalid
50
Paměťový modul může být vadný nebo nesprávně usazený. Znovu nainstalujte paměťové
moduly a v případě potřeby je vyměňte.
Velikost paměti zaznamenané v informacích o konfiguraci počítače neodpovídá paměti
instalované v počítači.
Page 51
Chybová zpráva Popis
(Neplatná velikost
paměti CMOS)
Memory tests
terminated by
keystroke (Testy
paměti ukončeny
stisknutím klávesy)
No boot device
available (Není
k dispozici žádné
zaváděcí zařízení)
No boot sector on
hard-disk drive (Na
pevném disku chybí
spouštěcí sektor)
No timer tick
interrupt (Nedošlo
k přerušení
časovače)
Non-system disk or
disk error
(Nesystémový disk
nebo chyba disku)
Not a boot diskette
(Nejedná se
o spouštěcí disketu)
Stisknutí klávesy způsobilo přerušení testu paměti.
Počítač nemůže nalézt disketu nebo pevný disk.
Informace o konfiguraci počítače v programu Nastavení systému mohou být nesprávné.
Čip na základní desce nemusí fungovat správně.
Na disketě v jednotce A není nainstalován spustitelný operační systém. Vyměňte disketu za
takovou, která obsahuje spustitelný operační systém, nebo disketu vyjměte z jednotky A
a restartujte systém.
Operační systém se pokouší o spuštění diskety, na které není nainstalován spustitelný operační
systém. Vložte spustitelnou disketu.
Plug and play
configuration error
(Chyba konfigurace
zařízení plug-andplay)
Read fault (Chyba
při čtení)
Requested sector
not found
(Požadovaný sektor
nebyl nalezen)
Reset failed
(Obnovení se
nezdařilo)
Sector not found
(Sektor nebyl
nalezen)
Počítač zjistil problém při pokusu o konfiguraci jedné karty nebo více karet.
Operační systém nemůže číst z diskety nebo pevného disku, počítač nemůže najít konkrétní
sektor na disku nebo je požadovaný sektor vadný.
Operační systém nemůže číst z diskety nebo pevného disku, počítač nemůže najít konkrétní
sektor na disku nebo je požadovaný sektor vadný.
Operace obnovení disku se nezdařila.
Operační systém nemůže najít sektor na disketě nebo na pevném disku.
51
Page 52
Chybová zpráva Popis
Seek error (Chyba
pozicování hlavy)
Chyba při vypnutí Čip na základní desce nemusí fungovat správně.
Denní hodiny
zastaveny
Time-of-day not setplease run the
System Setup
program (Denní čas
není nastaven –
spusťte program
Nastavení systému)
Timer chip counter
2 failed (Počítadlo
čipu časovače 2
selhalo)
Neočekávané
přerušení
v chráněném režimu
WARNING: Dell's
Disk Monitoring
System has detected
that drive [0/1] on
the [primary/
secondary] EIDE
controller is
operating outside of
normal
specifications. It is
advisable to
immediately back
up your data and
replace your hard
drive by calling
your support desk
or Dell.
(VAROVÁNÍ:
Systém sledování
disku Dell zjistil, že
jednotka [0/1] na
[primárním/
sekundárním řadiči]
EIDE běží mimo
běžné specifikace.
Doporučuje se ihned
zálohovat data a
Operační systém nemůže na disketě nebo na pevném disku najít konkrétní stopu.
Baterie je pravděpodobně vybitá.
Čas nebo datum uložené v programu Nastavení systému neodpovídá systémovým hodinám.
Čip na základní desce může být poškozen.
Řadič klávesnice může pracovat chybně nebo může být uvolněn modul paměti.
Během počátečního spuštění zjistila jednotka možné chybové podmínky. Jakmile se ukončí
spouštění počítače, ihned zálohujte data a vyměňte pevný disk (postup instalace získáte v části
„Přidání a odebrání dílů“ pro váš typ počítače. Pokud není ihned k dispozici náhradní jednotka
a jednotka není jedinou spouštěcí jednotkou, přejděte do nabídky Nastavení systému a změňte
odpovídající nastavení jednotky na hodnotu None (Žádné). Pak jednotku vyjměte z počítače.
52
Page 53
Chybová zpráva Popis
zavolat pracovníky
podpory nebo
společnosti Dell, aby
vyměnili pevný
disk.)
Write fault (Selhání
zápisu)
Write fault on
selected drive
(Chyba zápisu na
vybraný disk)
Operační systém nemůže zapisovat na disketu nebo pevný disk.
Operační systém nemůže zapisovat na disketu nebo pevný disk.
53
Page 54
Technické údaje
POZNÁMKA: Nabízené možnosti se mohou lišit podle oblasti. Chcete-li získat více informací o konfiguraci
počítače, klikněte na tlačítko Start (ikona Start) → Nápověda a podpora a výběrem příslušné možnosti
zobrazíte informace o počítači.
Tabulka 14. Procesor
Funkce Specifikace
6
Typ procesoru
Celkem mezipaměti V závislosti na typu procesoru až 8 MB mezipaměti
Tabulka 15. Paměť
Funkce Specifikace
Typ paměti DDR3
Takt paměti 1600 MHz
Patice paměťových modulů čtyři sloty DIMM
Kapacita paměti 2 GB, 4 GB a 8 GB
Minimální velikost paměti 2 GB
Maximální velikost paměti 32 GB
Tabulka 16. Video
Funkce Specifikace
Integrovaná
• Intel Core řady i3
• Intel Core řady i5
• Intel Core řady i7
• Řada dvoujádrových procesorů Intel Pentium
• Grafická karta Intel HD (Pentium CPU-GPU)
• Grafická karta Intel HD 4600 (kombinovaná čipová sada
i3/i5/i7 DC/QC řady Intel 8 Express CPU-GPU)
Samostatná grafický adaptér PCI Express x16
Tabulka 17. Zvukový adaptér
Funkce Specifikace
Integrovaná dvoukanálový zvukový adaptér High Definition Audio
54
Page 55
Tabulka 18. Síť
Funkce Specifikace
Integrovaná Síťová karta Intel 1217LM Ethernet umožňující komunikaci
rychlostí 10/100/1000 Mb/s
Tabulka 19. Systémové informace
Funkce Specifikace
Čipová sada systému Čipová sada řady Intel 8 Express
Kanály DMA dva řadiče 8237 DMA se sedmi nezávisle programovatelnými
kanály
Úrovně přerušení integrovaný řadič I/O APIC se 24 přerušeními
Čip systému BIOS (NVRAM) 12 MB
Tabulka 20. Rozšiřující sběrnice
Funkce Specifikace
Typ sběrnice PCIe 2. a 3. generace (x16), USB 2.0 a USB 3.0
Rychlost sběrnice PCI Express:
• obousměrná rychlost u slotu x1 – 500 MB/s
• obousměrná rychlost u slotu x16 – 16 GB/s
SATA: 1,5 Gb/s, 3,0 Gb/s a 6 Gb/s
Tabulka 21. Karty
Funkce Specifikace
PCI:
Uspořádání Mini Tower až jedna karta o plné velikosti
Small Form Factor žádná
PCI Express x1:
Uspořádání Mini Tower až tři karty o plné velikosti
Small Form Factor až dvě nízkoprofilové karty
Karta PCI-Express x16:
Uspořádání Mini Tower až dvě karty o plné velikosti
Small Form Factor až dvě nízkoprofilové karty
Tabulka 22. Diskové jednotky
Funkce Specifikace
Externě přístupné (5,25palcové diskové pozice):
Uspořádání Mini Tower dvě
55
Page 56
Funkce Specifikace
Small Form Factor jedna pozice tenké optické
jednotky
Interně přístupné: Pozice pro 3,5palcové jednotky
SATA
Pozice pro 2,5palcové jednotky
SATA
Uspořádání Mini Tower dvě dvě
Small Form Factor jeden dvě
Tabulka 23. Externí konektory
Funkce Specifikace
Zvuk:
Čelní panel jeden konektor sluchátek a jeden konektor mikrofonu
Zadní panel jeden konektor pro výstup zvuku a jeden pro vstup zvuku/
mikrofon
Síťový adaptér jeden konektor RJ45
Sériové rozhraní jeden 9kolíkový konektor kompatibilní s 16550 C
Paralelní (volitelné) Jeden 25kolíkový konektor
USB 2.0 Čelní panel: dva
Zadní panel: čtyři
USB 3.0 Čelní panel: dva
Zadní panel: dva
Video
• 15kolíkový konektor VGA
• dva 20kolíkové konektory DisplayPort
POZNÁMKA: Dostupnost videokonektorů se může lišit v závislosti na výběru grafické karty.
Tabulka 24. Ovládací prvky a kontrolky
Funkce Specifikace
Přední strana počítače:
Kontrolka tlačítka napájení Bílá kontrolka — nepřerušované bílé světlo označuje, že počítač
je zapnutý; přerušované bílé světlo označuje režim spánku.
Kontrolka činnosti disku Bílé světlo — přerušované bílé světlo signalizuje, že počítač
zapisuje nebo čte data na pevném disku.
Zadní strana počítače:
Kontrolka integrity spojení na integrovaném
síťovém adaptéru
Zelená kontrolka — mezi sítí a počítačem je dobré spojení
o rychlosti 10 Mb/s.
56
Page 57
Funkce Specifikace
Zelená kontrolka — mezi sítí a počítačem je dobré spojení
o rychlosti 100 Mb/s.
Oranžová kontrolka — mezi sítí a počítačem je dobré spojení
o rychlosti 1000 Mb/s.
Nesvítí (zhasnuto) – Počítač nezjistil fyzické připojení k síti.
Kontrolka činnosti síťového připojení na
integrovaném síťovém adaptéru
Žlutá kontrolka — přerušované žluté světlo označuje probíhající
aktivitu v síti.
Kontrolka diagnostiky zdroje napájení Zelená kontrolka — zdroj napájení je spuštěný a funkční.
Napájecí kabel musí být připojen ke konektoru napájení (na
zadní straně počítače) a k elektrické zásuvce.
Tabulka 25. Napájení
POZNÁMKA: Rozptyl tepla se počítá na základě výkonu zdroje napájení.
Napájení Výkon Maximální rozptyl tepla Napětí
Uspořádání Mini Tower 365 W 1245,00 BTU/h 100 až 240 V stř., 50 až 60 Hz,
5,0 A
Small Form Factor 315 W 1075,00 BTU/h 100 až 240 V stř., 50 až 60 Hz,
4,4 A
knoflíková baterie 3V lithiová CR2032
Tabulka 26. Fyzické rozměry
Rozměry a hmotnost Uspořádání Mini Tower Small Form Factor
Výška 36,00 cm (14,17 palce) 29,00 cm (11,42 palce)
Šířka 17,50 cm (6,89 palce) 9,30 cm (3,66 palce)
Hloubka 41,70 cm (16,42 palce) 31,20 cm (12,28 palce)
Hmotnost 9,40 kg (20,72 libry) 6,00 kg (13,22 libry)
Tabulka 27. Životní prostředí
Funkce Specifikace
Teplotní rozsah:
Provozní 5 °C až 35 °C (41 °F až 95 °F)
5 až 45 °C (41 až 113 °F) (Pouze v případě procesoru s tepelným výkonem
65 W nebo nižším. Bez samostatné grafické karty.)
Skladovací –40 až 65 °C (–40 až 149 °F)
Relativní vlhkost (max.):
Provozní 20 až 80 % (nekondenzující)
57
Page 58
Funkce Specifikace
Skladovací 5 až 95 % (nekondenzující)
Maximální vibrace:
Provozní 0,26 GRMS
Skladovací 2,20 GRMS
Maximální ráz:
Provozní 40 G
Skladovací 105 G
Nadmořská výška:
Provozní –15,2 až 3 048 m (–50 až 10 000 stop)
Skladovací −15,20 – 10 668 m (−50 – 35 000 stop)
Úroveň uvolňování znečišťujících
látek do ovzduší
G1 nebo nižší dle normy ANSI/ISA-S71.04-1985
58
Page 59
7
Kontaktování společnosti Dell
Chcete-li kontaktovat společnost Dell s dotazem týkajícím se prodeje, technické podpory nebo zákaznických služeb:
1. Navštivte stránky support.dell.com.
2. Ověřte vaši zemi nebo region v rozevírací nabídce Choose a Country/Region (Vyberte zemi/region) ve spodní
části stránky.
3. Klepněte na odkaz Kontaktujte nás v levé straně stránky.
4. Podle potřeby vyberte příslušné služby nebo linku podpory.
5. Vyberte si pohodlnou metodu kontaktování společnosti Dell.
59
Loading...
