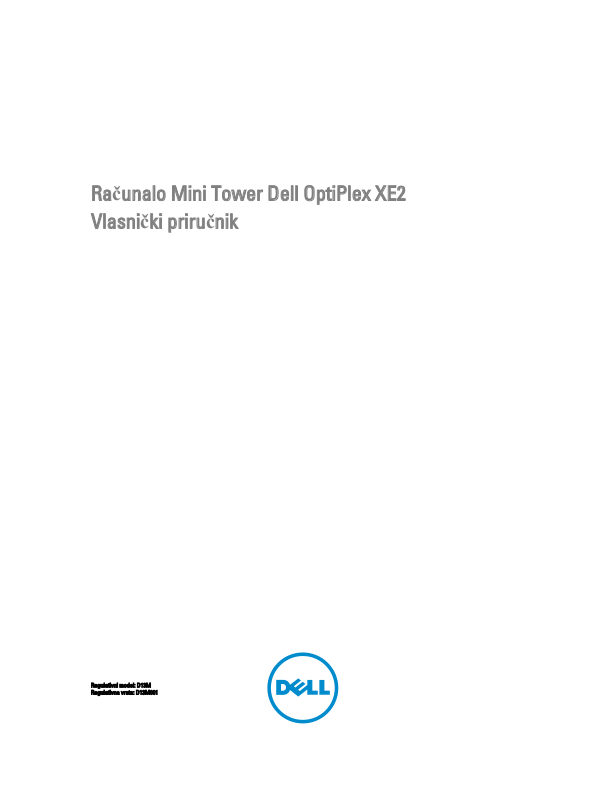

Računalo Mini Tower Dell OptiPlex XE2 Vlasnički priručnik

Regulativni model: D13M Regulativna vrsta: D13M001

Napomene, mjere opreza i upozorenja

NAPOMENA: NAPOMENA ukazuje na važne informacije koje pomažu da se svojim računalom koristite na najbolji mogući način.

OPREZ: MJERA OPREZA označava moguće oštećenje hardvera ili gubitak podataka i otkriva kako izbjeći te probleme.

UPOZORENJE: UPOZORENJE ukazuje na moguće oštećenje imovine, tjelesne povrede ili smrt.

Copyright © 2014 Dell Inc. All rights reserved. This product is protected by U.S. and international copyright and intellectual property laws. mentioned herein may be trademarks of their respective companies.

2013 - 06

Rev. A00

™

and the Dell logo are trademarks of Dell Inc. in the United States and/or other jurisdictions. All other marks and names

Dell

Sadržaj

1 Radovi na vašem računalu.........................................................................................................5

Prije radova na unutrašnjosti računala.....................................................................................................................5

Isključivanje računala...............................................................................................................................................6

Nakon rada na unutrašnjosti računala..................................................................................................................... 6

2 Uklanjanje i instaliranje komponenti........................................................................................7

Preporučeni alati.......................................................................................................................................................7

Uklanjanje pokrova................................................................................................................................................... 7

Ugradnja pokrova..................................................................................................................................................... 7

Uklanjanje prekidača za detekciju nasilnog otvaranja kućišta.................................................................................8

Ugradnja prekidača za detekciju nasilnog otvaranja kućišta...................................................................................8

Uklanjanje kartice za bežičnu lokalnu mrežu (WLAN)..............................................................................................8

Ugradnja kartice za bežičnu lokalnu mrežu (WLAN)................................................................................................ 9

Uklanjanje prednje maske........................................................................................................................................ 9

Ugradnja prednje maske.........................................................................................................................................10

Uklanjanje kartice proširenja..................................................................................................................................11

Ugradnja kartice proširenja....................................................................................................................................13

Smjernice za rad s memorijskim modulom............................................................................................................. 13

Uklanjanje memorije............................................................................................................................................... 13

Ugradnja memorije................................................................................................................................................. 14

Uklanjanje baterije na matičnoj ploči......................................................................................................................14

Ugradnja baterije na matičnoj ploči........................................................................................................................15

Uklanjanje tvrdog pogona.......................................................................................................................................15

Ugradnja tvrdog pogona.........................................................................................................................................16

Uklanjanje optičkog pogona................................................................................................................................... 16

Ugradnja optičkog pogona......................................................................................................................................17

Uklanjanje zvučnika................................................................................................................................................ 17

Ugradnja zvučnika...................................................................................................................................................18

Uklanjanje napajanja.............................................................................................................................................. 18

Ugradnja napajanja.................................................................................................................................................20

Uklanjanje sklopa hladila procesora...................................................................................................................... 20

Ugradnja sklopa hladila.......................................................................................................................................... 20

Uklanjanje procesora..............................................................................................................................................20

Ugradnja procesora................................................................................................................................................21

Uklanjanje ventilatora sustava............................................................................................................................... 21

Ugradnja ventilatora sustava..................................................................................................................................22

Uklanjanje toplinskog senzora................................................................................................................................22

Ugradnja toplinskog senzora..................................................................................................................................24

Uklanjanje gumba za uključivanje/isključivanje......................................................................................................24

Ugradnja gumba za uključivanje/isključivanje........................................................................................................25

Uklanjanje Ulaz/Izlaz (I/O) ploče............................................................................................................................. 26

Ugradnja ploče Input/Output (I/O) (Ulaz/izlaz)........................................................................................................ 27

Uklanjanje matične ploče........................................................................................................................................27

Ugradnja matične ploče..........................................................................................................................................28

Komponente matične ploče.................................................................................................................................... 29

3 Program za postavljanje sustava............................................................................................31

Redoslijed podizanja sustava................................................................................................................................. 31

Navigacijske tipke...................................................................................................................................................31

Opcije programa za postavljanje sustava...............................................................................................................32

Ažuriranje BIOS-a ..................................................................................................................................................41

Postavke premosnika..............................................................................................................................................41

Zaporka sustava i postavljanje............................................................................................................................... 42

Pridruživanje zaporke sustava i zaporke za postavljanje.................................................................................42

Brisanje ili promjena postojeće zaporke sustava i/ili postavljanja.................................................................. 43

Onemogućavanje zaporke sustava.................................................................................................................. 43

4 Dijagnostike................................................................................................................................45

Dijagnostika poboljšanog testiranja računala prije podizanja sustava (ePSA)......................................................45

5 Rješavanje problema vašeg računala....................................................................................47

Dijagnostička LED svjetla napajanja.......................................................................................................................47

Šifra zvučnog signala..............................................................................................................................................48

Poruke o pogreškama.............................................................................................................................................48

6 Specifications............................................................................................................................53

7 Kontaktiranje tvrtke Dell ..........................................................................................................59

Radovi na vašem računalu

Prije radova na unutrašnjosti računala

Kako biste zaštitili računalo od mogućih oštećenja i pospješili osobnu sigurnost, pridržavajte se slijedećih sigurnosnih uputa. Ako nije navedeno drugačije, svaki postupak u ovom dokumentu podrazumijeva postojanje sljedećih uvjeta:

• Da ste pročitali sigurnosne upute koje ste dobili zajedno s vašim računalom.

• Komponenta se može zamijeniti ili ako je zasebno kupljena, instalirati izvođenjem postupka uklanjanja obrnutim redoslijedom.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s računalom. Dodatne sigurnosne informacije potražite na početnoj stranici za sukladnost sa zakonskim odredbama na www.dell.com/regulatory_compliance .

OPREZ: Mnogi popravci smiju se izvršiti samo od strane ovlaštenog servisnog tehničara. Smijete vršiti samo pronalaženje problema i sitne popravke kao što ste ovlašteni u svojoj dokumentaciji o proizvodu ili po uputama tima online ili putem telefonske usluge i podrške. Vaše jamstvo ne pokriva oštećenja uzrokovana servisiranjem koje tvrtka Dell nije ovlastila. Pročitajte i slijedite sigurnosne upute koje su isporučene s uređajem.

OPREZ: Kako biste izbjegli elektrostatičko pražnjenje, uzemljite se koristeći ručnu traku za uzemljenje ili povremeno dotaknite neobojenu metalnu površinu, kao što je priključak na stražnjoj strani računala.

OPREZ: Pažljivo rukujte komponentama i karticama. Ne dodirujte komponente ili kontakte na kartici. Karticu pridržavajte za rubove ili za metalni nosač. Komponente poput procesora pridržavajte za rubove, a ne za pinove.

OPREZ: Kad isključujete kabel, povucite za njegov utikač ili jezičak, a ne sam kabel. Neki kabeli imaju priključke s jezičcima za blokiranje. Ako iskapčate taj tip kabela, prije iskapčanja pritisnite jezičke za blokiranje. Dok razdvajate priključke, držite ih poravnate i izbjegavajte krivljenje bilo koje od pinova priključka. Također se prije ukopčavanja kabela pobrinite da su oba priključka pravilno okrenuta i poravnata.

NAPOMENA: Boja i određene komponente vašeg računala se mogu razlikovati od onih prikazanih u ovom dokumentu.

Kako biste izbjegli oštećivanje računala, izvršite sljedeće korake prije nego što započnete s radom na unutrašnjosti računala.

1. Pobrinite se da je radna površina ravna i čista kako se pokrov računala ne bi ogrebao.

2. Isključite računalo (pogledajte odlomak Isključivanje računala).

OPREZ: Za iskopčavanje mrežnog kabela, najprije iskopčajte kabel iz svog računala i potom iskopčajte kabel iz mrežnog uređaja.

3. Iskopčajte sve mrežne kabele iz svog računala.

4. Odspojite računalo i sve priključene uređaje iz svih električnih izvora napajanja.

5. Pritisnite i držite gumb za uključivanje/isključivanje dok je računalo isključeno iz zidne utičnice kako biste uzemljili

matičnu ploču.

6. Uklonite pokrov.

OPREZ: Prije nego što dotaknete bilo koji dio u unutrašnjosti svog računala, uzemljite se dodirivanjem neobojene metalne površine, poput metalnog dijela na poleđini računala. Dok radite, povremeno dotaknite neobojanu metalnu površinu kako bi ispraznili statički elektricitet koji bi mogao oštetiti unutarnje komponente.

Isključivanje računala

OPREZ: Kako biste izbjegli gubitak podataka, prije isključivanja računala spremite i zatvorite sve otvorene datoteke i zatvorite sve otvorene programe.

1. Isključite operativni sustav:

• U sustavu Windows 8:

– Korištenje uređaja koji ima omogućen rad dodirom:

a. potegnete s desnog ruba zaslona, otvorite padajući izbornik i odaberite Postavke.

b. Odaberite i potom odaberite Isključi

– Korištenje miša:

a. usmjerite u gornji desni kut zaslona i kliknite na Postavke.

b. Kliknite na i potom odaberite Isključi.

• U sustavu Windows 7:

1. Kliknite na Start .

2. Kliknite na Isključi.

ili

1. Kliknite na Start .

2. Kliknite na strelicu u donjem desnom kutu izbornika Start na način prikazan u nastavku, a zatim kliknite na

Isključi.

2. Provjerite je li računalo, kao i svi priključeni uređaji isključeno. Ako se računalo i priključeni uređaji nisu automatski

isključili nakon odjave operativnog sustava, pritisnite i približno 6 sekundi držite gumb za uključivanje i isključivanje kako biste ih isključili.

Nakon rada na unutrašnjosti računala

Nakon što ste završili bilo koji postupak zamjene, prije uključivanja računala provjerite jeste li priključili sve vanjske uređaje, kartice, kabele itd.

1. Ponovno postavite pokrov.

OPREZ: Kako biste priključili mrežni kabel, prvo ga priključite u mrežni uređaj, a zatim u računalo.

2. Priključite sve telefonske ili mrežne kabele na svoje računalo.

3. Priključite svoje računalo i sve priključene uređaje na njihove izvore električnog napajanja.

4. Uključite računalo.

5. Po potrebi provjerite radi li vaše računalo ispravno pomoću programa Dell Diagnostics.

Uklanjanje i instaliranje komponenti

Ovaj odjeljak pruža detaljne informacije o tome kako ukloniti ili instalirati komponente s vašeg računala.

Preporučeni alati

Za izvršavanje postupaka iz ovog dokumenta možda će vam trebati slijedeći alati:

• mali ravni odvijač

• križni odvijač

• malo plastično šilo

Uklanjanje pokrova

1. Slijedite postupke u poglavlju

2. Povucite zasun za oslobađanje pokrova i podignite pokrov prema gore kako biste ga uklonili iz računala.

Prije rada na unutrašnjosti računala

Ugradnja pokrova

1. Poravnajte pokrov s njegovim jezičcima na kućištu računala.

2. Pritisnite na pokrov dok ne uskoči na svoje mjesto.

3. Slijedite upute u odlomku

Nakon rada na unutrašnjosti računala

Uklanjanje prekidača za detekciju nasilnog otvaranja kućišta

1. Slijedite postupke u poglavlju

2. Uklonite pokrov.

3. Odspojite prekidač za detekciju nasilnog otvaranja kućišta iz matične ploče.

4. Pomaknite prekidač za detekciju nasilnog otvaranja prema donjem dijelu kućišta i uklonite ga iz računala.

Prije rada na unutrašnjosti računala

Ugradnja prekidača za detekciju nasilnog otvaranja kućišta

1. Umetnite prekidač za detekciju nasilnog otvaranja kućišta na njegovo mjesto u stražnju stranu kućišta i pomaknite

ga prema gornjem dijelu kućišta kako biste ga osigurali.

2. Priključite kabel prekidača za detekciju nasilnog otvaranja kućišta na matičnu ploču.

3. Ugradite pokrov.

4. Slijedite upute u odlomku

Nakon rada na unutrašnjosti računala

Uklanjanje kartice za bežičnu lokalnu mrežu (WLAN)

1. Slijedite postupke u poglavlju

2. Uklonite pokrov.

3. Uklonite vijke koji pričvršćuju antenu na računalo.

Prije rada na unutrašnjosti računala

4. Odspojite antenu iz računala.

5. Pritisnite plavi jezičak i podignite zasun prema van te uklonite WLAN karticu iz priključka na matičnoj ploči.

Ugradnja kartice za bežičnu lokalnu mrežu (WLAN)

1. Umetnite WLAN karticu u priključak na matičnoj ploči i pritisnite prema dolje sve dok nije pričvršćena.

2. Zalijepite zasun.

3. Postavite antenu na priključak i pritegnite vijcima koji je pričvršćuju na računalo.

4. Ugradite pokrov.

5. Slijedite upute u odlomku

Nakon rada na unutrašnjosti računala

Uklanjanje prednje maske

1. Slijedite postupke u poglavlju

2. Uklonite pokrov.

Prije rada na unutrašnjosti računala

3. Podignite jezičke za oslobađanje prednje maske dalje od kućišta koje se nalazi na rubu prednje maske.

4. Zakrenite prednju masku od računala kako biste otpustili kuke na suprotnom rubu maske od kućišta.

Ugradnja prednje maske

1. Umetnite kukice uzduž donjeg ruba prednje maske u utore na prednjem dijelu kućišta.

2. Zakrenite masku prema računalu kako biste prikačili tri prednja jezička za otpuštanje prednje maske dok ne uskoče

na mjesto.

3. Ugradite pokrov.

4. Slijedite upute u odlomku

Nakon rada na unutrašnjosti računala

Uklanjanje kartice proširenja

1. Slijedite postupke u poglavlju

2. Uklonite poklopac

NAPOMENA: Ako vaša kartica ima napajanu karticu proširenja, izvedite korak 3 i korak 4, u suprotnom prijeđite na korak 5.

3. Odspojite kabel napajanja iz kartice. Pritisnite jezičak kako biste oslobodili zasun za oslobađanje.

Prije rada na unutrašnjosti računala

4. Izvucite karticu iz njezinog priključka i uklonite iz računala.

5. Okrenite lagano prema gore jezičac za otpuštanje na zasunu za otpuštanje kartice.

6. Povucite polugu za otpuštanje dalje od napajane kartice proširenja dok ne otpustite sigurnosni jezičak iz ulegnuća u

kartici. Potom podignite karticu prema gore i izvan njezinog priključaka te je uklonite iz računala.

Ugradnja kartice proširenja

1. Umetnite karticu proširenja u priključak na matičnoj ploči i pritisnite prema dolje sve dok nije pričvršćena na mjestu.

NAPOMENA: Ako vaše računalo ima produženo napajanje priključeno na karticu.

2. Okrenite jezičac za otpuštanje na zasunu za otpuštanje kartice prema dolje.

3. Ugradite pokrov.

4. Slijedite upute u odlomku

Nakon rada na unutrašnjosti računala

Smjernice za rad s memorijskim modulom

Kako biste osigurali optimalan rad računala, prilikom konfiguriranja sistemske memorije obratite pažnju na opće upute.

• Memorijski moduli različitih veličina mogu se kombinirati (na primjer 2 GB i 4 GB). No svi popunjeni kanali moraju imati identične konfiguracije.

• Memorijski moduli moraju biti instalirani s početkom od prvog utora.

NAPOMENA: Memorijski utori u vašem računalu mogu biti različito označeni ovisno o konfiguraciji hardvera. Na primjer A1, A2 ili 1, 2, 3.

• Ako se quad-rank memorijski moduli kombiniraju s pojedinačnim ili dual-rank modulima, quad-rank moduli moraju biti ugrađeni u utor s bijelom polugom za otpuštanje.

• Ako su ugrađeni memorijski moduli s različitim brzinama, radit će brzinom od najsporijeg ugrađenog memorijskog modula.

Uklanjanje memorije

1. Slijedite postupke u poglavlju

2. Uklonite pokrov.

Prije rada na unutrašnjosti računala

3. Pritisnite na jezičke za oslobađanje memorije na svakoj strani memorijskih modula i podignite memorijske module iz

priključaka na matičnoj ploči.

Ugradnja memorije

1. Poravnajte usjek na memorijskoj kartici s jezičcem na priključku matične ploče.

2. Pritisnite memorijski modul sve dok ga opruge jezičaka za oslobađanje na osiguraju na mjestu.

3. Ugradite pokrov.

4. Slijedite upute u odlomku

Nakon rada na unutrašnjosti računala

Uklanjanje baterije na matičnoj ploči

1. Slijedite postupke u poglavlju

2. Uklonite:

a. pokrov b. karticu (kartice) proširenja

3. Locirajte bateriju na matičnoj ploči.

Prije rada na unutrašnjosti računala

4. Gurnite zasun za oslobađanje od baterije kako bi baterija iskočila iz utora i zatim izvadite bateriju iz računala.

Ugradnja baterije na matičnoj ploči

1. Postavite bateriju na matičnoj ploči u njezin utor na matičnoj ploči i pritisnite sve dok se opruge za oslobađanje

jezičca ne vrate na mjesto i ne pričvrste je.

2. Ugradite:

a. karticu za proširenje b. pokrov

3. Slijedite upute u odlomku

Nakon rada na unutrašnjosti računala

Uklanjanje tvrdog pogona

1. Slijedite postupke u poglavlju

2. Uklonite:

a. pokrov b. prednju masku

3. Odspojite podatkovni kabel i kabel napajanja iz stražnjeg dijela tvrdog pogona. Pritisnite plave jezičke na nosaču

prema unutra i podignite nosač tvrdog pogona iz pretinca.

Prije rada na unutrašnjosti računala

4. Savijte nosač tvrdog pogona i izvadite tvrdi pogon iz nosača tvrdog pogona.

Ugradnja tvrdog pogona

1. Umetnite tvrdi pogon u nosač tvrdog pogona.

2. Pritisnite sigurnosne nosače prema unutra i umetnite tvrdi pogon ležište.

3. Priključite podatkovni kabel i kabel napajanja na stražnji dio tvrdog pogona.

4. Ugradite:

a. prednju masku b. pokrov

5. Slijedite upute u odlomku

Nakon rada na unutrašnjosti računala

Uklanjanje optičkog pogona

1. Slijedite postupke u poglavlju

2. Uklonite:

a. pokrov b. prednju masku

3. Odspojite podatkovni kabel i kabel napajanja od stražnjeg dijela optičkog pogona.

Prije rada na unutrašnjosti računala

4. Pomaknite i držite zasun optičkog pogona kako biste otključali optički pogon i povucite optički pogon iz računala.

5. Ponovite korake 3 i 4 za uklanjanje drugog optičkog pogona (ako postoji).

Ugradnja optičkog pogona

1. Gurnite optički pogon od prema stražnjem dijelu računala dok nije učvršćen zasunom optičkog pogona.

2. Priključite podatkovni kabel i kabel napajanja na stražnji dio optičkog pogona.

3. Ugradite:

a. prednju masku b. pokrov

4. Slijedite upute u odlomku

Nakon rada na unutrašnjosti računala

Uklanjanje zvučnika

1. Slijedite postupke u poglavlju

2. Uklonite pokrov.

Prije rada na unutrašnjosti računala

3. Odspojite i oslobodite kabel zvučnika iz matične ploče. Pritisnite jezičak za osiguravanje zvučnika i podignite zvučnik

prema gore kako biste ga uklonili.

Ugradnja zvučnika

1. Pomaknite zvučnike prema dolje u njihove utore kako biste ih osigurali.

2. Provucite kabel zvučnika u stezaljku na kućištu i priključite kabel zvučnika u matičnu ploču.

3. Ugradite pokrov.

4. Slijedite upute u odlomku

Nakon rada na unutrašnjosti računala

Uklanjanje napajanja

1. Slijedite postupke u poglavlju

2. Uklonite pokrov.

Prije rada na unutrašnjosti računala

+ 41 hidden pages
