Dell OptiPlex 3060 Tower

Huoltokäsikirja

Säädösten mukainen malli: D18M
Säädösten mukainen tyyppi: D18M005

Huomautukset, varoitukset ja vaarat

HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin.

VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä

kerrotaan myös, miten nämä tilanteet voidaan välttää.

VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara.

© 2018 Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä.

Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä.

2018 - 05

Tark. A00

Sisällysluettelo

1 Tietokoneen käsittely..................................................................................................................................... 6

Turvallisuusohjeet...............................................................................................................................................................6

Tietokoneen sammuttaminen – Windows 10..................................................................................................................6

Ennen kuin avaat tietokoneen kannen............................................................................................................................. 7

Tietokoneen käsittelemisen jälkeen.................................................................................................................................. 7

2 Tekniikka ja komponentit................................................................................................................................8

Suorittimet.......................................................................................................................................................................... 8

DDR4................................................................................................................................................................................... 8

DDR4-tiedot..................................................................................................................................................................8

Muistivirheet.................................................................................................................................................................9

USB:n ominaisuudet...........................................................................................................................................................9

USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)............................................................................................................10

Nopeus.........................................................................................................................................................................10

Käyttökohteet.............................................................................................................................................................. 11

Yhteensopivuus............................................................................................................................................................11

HDMI 2.0............................................................................................................................................................................12

HDMI 2.0:n ominaisuudet...........................................................................................................................................12

HDMI:n edut................................................................................................................................................................12

3 Komponenttien irrottaminen ja asentaminen.................................................................................................13

Suositellut työkalut........................................................................................................................................................... 13

Ruuvikokoluettelo..............................................................................................................................................................13

Tornitietokoneen emolevyn liitännät...............................................................................................................................14

Sivukansi............................................................................................................................................................................15

Sivukannen irrottaminen............................................................................................................................................15

Sivukannen asentaminen...........................................................................................................................................15

Etukehys............................................................................................................................................................................ 16

Etulevyn irrottaminen................................................................................................................................................. 16

Etulevyn asentaminen................................................................................................................................................ 17

Etupaneelin luukku............................................................................................................................................................18

Etupaneelin luukun avaaminen..................................................................................................................................18

Etupaneelin luukun sulkeminen................................................................................................................................. 19

Kiintolevykokoonpano – 3,5 tuumaa ja 2,5 tuumaa..................................................................................................... 20

3,5 tuuman kiintolevy irrottaminen...........................................................................................................................20

3,5 tuuman kiintolevy asentaminen..........................................................................................................................22

2,5 tuuman kiintolevykokoonpanon irrottaminen....................................................................................................24

2,5 tuuman aseman irrottaminen levyasemapidikkeestä.......................................................................................25

2,5 tuuman kiintolevyn asentaminen kiintolevyasemapidikkeeseen.....................................................................26

2,5 tuuman asemakokoonpanon asentaminen....................................................................................................... 26

Optinen asema..................................................................................................................................................................27

Optisen aseman irrottaminen....................................................................................................................................27

Optisen aseman asentaminen...................................................................................................................................28

Sisällysluettelo

3

M.2 PCIe SSD.................................................................................................................................................................. 29

M.2 SSD:n irrottaminen.............................................................................................................................................29

M.2 SSD:n asentaminen............................................................................................................................................30

SD-kortinlukija................................................................................................................................................................... 31

SD-kortinlukijan irrottaminen..................................................................................................................................... 31

SD-kortinlukijan asentaminen................................................................................................................................... 32

Muistimoduuli....................................................................................................................................................................33

Muistimoduulin irrottaminen..................................................................................................................................... 33

Muistimoduulin asentaminen.................................................................................................................................... 34

Laajennuskortti.................................................................................................................................................................35

PCIe-laajennuskortin irrottaminen............................................................................................................................35

PCIe-laajennuskortin asentaminen...........................................................................................................................36

Valinnainen VGA-moduuli................................................................................................................................................ 37

Valinnaisen VGA-moduulin irrottaminen.................................................................................................................. 37

Valinnaisen VGA-moduulin asentaminen.................................................................................................................38

Virtalähde..........................................................................................................................................................................39

Virtalähteen (PSU) irrottaminen.............................................................................................................................. 39

Virtalähteen (PSU) asentaminen............................................................................................................................. 40

Tunkeutumiskytkin........................................................................................................................................................... 42

Tunkeutumiskytkimen irrottaminen..........................................................................................................................42

Tunkeutumiskytkimen asentaminen.........................................................................................................................43

Virtapainike....................................................................................................................................................................... 44

Virtapainikkeen irrottaminen..................................................................................................................................... 44

Virtapainikkeen asentaminen....................................................................................................................................46

Kaiutin................................................................................................................................................................................48

Kaiuttimen irrottaminen.............................................................................................................................................48

Kaiuttimen asentaminen............................................................................................................................................49

Nappiparisto..................................................................................................................................................................... 50

Nappipariston irrottaminen....................................................................................................................................... 50

Nappipariston asentaminen.......................................................................................................................................51

Jäähdytyselementin tuuletin...........................................................................................................................................52

Jäähdytyslevyn tuulettimen irrottaminen................................................................................................................52

Jäähdytyslevyn tuulettimen asentaminen...............................................................................................................53

Jäähdytyselementti..........................................................................................................................................................54

Jäähdytyselementin irrottaminen.............................................................................................................................54

Jäähdytyselementin asentaminen............................................................................................................................55

Suoritin..............................................................................................................................................................................56

Suorittimen irrottaminen........................................................................................................................................... 56

Suorittimen asentaminen.......................................................................................................................................... 57

Järjestelmän tuuletin........................................................................................................................................................58

Järjestelmän tuulettimen irrottaminen.....................................................................................................................58

Järjestelmän tuulettimen asentaminen....................................................................................................................60

Emolevy.............................................................................................................................................................................62

Järjestelmän emolevyn irrottaminen........................................................................................................................62

Emolevyn asentaminen............................................................................................................................................. 65

4 Vianmääritys................................................................................................................................................69

Sisällysluettelo

4

Enhanced Pre-boot System Assessment – ePSA-diagnoosi.....................................................................................69

ePSA-diagnoosin suorittaminen...............................................................................................................................69

Diagnostiikka.....................................................................................................................................................................69

Diagnoosin virheilmoitukset............................................................................................................................................. 71

Järjestelmän virheilmoitukset..........................................................................................................................................74

5 Avun saaminen.............................................................................................................................................76

Dellin yhteystiedot............................................................................................................................................................76

Sisällysluettelo 5

1

Tietokoneen käsittely

Turvallisuusohjeet

Seuraavat turvallisuusohjeet auttavat suojaamaan tietokoneen mahdollisilta vaurioilta ja auttavat takaamaan oman turvallisuutesi. Ellei toisin
mainita, kussakin toimenpiteessä oletetaan, että seuraava pätee:

• Olet perehtynyt tietokoneen mukana toimitettuihin turvaohjeisiin.

• Osa voidaan vaihtaa tai - jos se on hankittu erikseen - asentaa suorittamalla irrotusmenettely päinvastaisessa järjestyksessä.

VAARA: Irrota kaikki virtalähteet ennen tietokoneen suojusten tai paneelien avaamista. Kun olet päättänyt tietokoneen

käsittelemisen, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen virtalähteen kytkemistä.

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet. Lisää

turvallisuusohjeita on Regulatory Compliance -sivulla osoitteessa www.dell.com/regulatory_compliance.

VAROITUS: Monet korjaukset saa tehdä vain valtuutettu huoltoteknikko. Saat tehdä vain tuotteen dokumentaatiossa mainitut,

verkossa tai puhelimessa annettuihin ohjeisiin perustuvat ja tukitiimin ohjeistamat ongelmanratkaisutoimet ja perustason
korjaukset. Takuu ei kata huoltotöitä, joita on tehnyt joku muu kuin Dellin valtuuttama huoltoliike. Lue laitteen mukana toimitetut
turvallisuusohjeet ja noudata niitä.

VAROITUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla ajoittain tietokoneen takaosassa olevaa

maalaamatonta metallipintaa ja samanaikaisesti tietokoneen takana olevaa liitintä.

VAROITUS: Käsittele komponentteja ja kortteja huolellisesti. Älä kosketa komponentteja tai korttien kontaktipintoja. Pidä

korteista kiinni niiden reunoista tai metallisesta asetuskehikosta. Tartu komponenttiin, kuten suorittimeen, sen reunoista, älä
nastoista.

VAROITUS: Irrottaessasi kaapelia vedä liittimestä tai sen vedonpoistajasta, älä itse kaapelista. Joissain kaapeleissa on

lukitusnastoilla varustettu liitin. Jos irrotat tämän tyyppistä kaapelia, paina ensin lukitusnastoista ennen kuin irrotat kaapelin. Kun
vedät liitintä ulos, pidä se tasaisesti kohdistettuna, jotta liittimen nastat eivät taitu. Varmista myös ennen kaapelin kytkemistä,
että sen molempien päiden liittimet on kohdistettu oikein ja että kaapeli tulee oikein päin.

HUOMAUTUS: Tietokoneen ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä.

Tietokoneen sammuttaminen – Windows 10

VAROITUS

ennen kuin sammutat tietokoneen tai irrotat sivukannen.

Napsauta tai napauta .

1

2 Napsauta tai napauta ja valitse sitten Sammuta.

6 Tietokoneen käsittely

: Vältä tietojen menetys tallentamalla ja sulkemalla kaikki avoimet tiedostot ja sulkemalla kaikki avoimet ohjelmat,

HUOMAUTUS

oheislaitteiden virta ei katkennut automaattisesti käyttöjärjestelmän sammuttamisen yhteydessä, katkaise niistä virta nyt
painamalla virtapainiketta noin 6 sekunnin ajan.

: Varmista, että tietokone ja siihen mahdollisesti liitetyt laitteet ovat pois päältä. Jos tietokoneen ja sen

Ennen kuin avaat tietokoneen kannen

Voit välttää tietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat tietokoneen kannen.

1 Muista noudattaa turvallisuusohjeita.
2 Varmista, että työtaso on tasainen ja puhdas, jotta tietokoneen kuori ei naarmuunnu.
3 Sammuta tietokone.
4 Irrota kaikki verkkokaapelit tietokoneesta.

VAROITUS: Irrota verkkokaapeli irrottamalla ensin kaapeli tietokoneesta ja irrota sitten kaapeli verkkolaitteesta.

5 Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta.
6 Maadoita emolevy pitämällä virtapainike alhaalla, kun järjestelmästä on katkaistu virta.

HUOMAUTUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla säännöllisesti tietokoneen takaosassa

olevaa maalaamatonta metallipintaa, esimerkiksi tietokoneen takana olevaa liitintä, jotta staattisen sähköpurkauksia ei pääse
syntymään.

Tietokoneen käsittelemisen jälkeen

Kun olet asentanut osat paikoilleen, muista kiinnittää ulkoiset laitteet, kortit ja kaapelit, ennen kuin kytket tietokoneeseen virran.

1 Kiinnitä tietokoneeseen puhelin- tai verkkojohto.

VAROITUS

2 Kiinnitä tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiaan.
3 Käynnistä tietokone.
4 Tarkista tarvittaessa, että tietokone toimii asianmukaisesti, suorittamalla ePSA Diagnostics.

: Kun kytket verkkojohdon, kytke se ensin verkkolaitteeseen ja sitten tietokoneeseen.

Tietokoneen käsittely

7

Tekniikka ja komponentit

Tässä kappaleessa kuvaillaan järjestelmään saatavilla oleva tekniikka ja komponentit.

Aiheet:

• Suorittimet

• DDR4

• USB:n ominaisuudet

• HDMI 2.0

Suorittimet

OptiPlex 5060 -järjestelmissä käytetään Intelin 8. sukupolven Coee Lake -piirisarja- ja ydinsuoritintekniikkaa.

HUOMAUTUS: Kellotaajuus ja suorituskyky riippuu työkuormasta ja muista muuttujista. Välimuistia on yhteensä jopa 8 Mt

(suoritintyypistä riippuen).

• Intel Pentium Gold G5400 (2 ydintä, 4 Mt, 4T, 3,1 GHz, 35 W); tukee Windows 10:tä ja Linuxia

• Intel Pentium Gold G5500 (2 ydintä, 4 Mt, 4T, 3,1 GHz, 35 W); tukee Windows 10:tä ja Linuxia

• Intel Core i3-8100 (4 ydintä, 6 Mt, 4T, 3,1 GHz, 35 W); tukee Windows 10:tä ja Linuxia

• Intel Core i3-8300 (4 ydintä, 8 Mt, 4T, 3,2 GHz, 35 W); tukee Windows 10:tä ja Linuxia

• Intel Core i5-8400 (6 ydintä, 9 Mt, 6T, jopa 3,3 GHz, 35 W); tukee Windows 10:tä ja Linuxia

• Intel Core i5-8500 (6 ydintä, 9 Mt, 6T, jopa 3,5 GHz, 35 W); tukee Windows 10:tä ja Linuxia

• Intel Core i5-8600 (6 ydintä, 9 Mt, 6T, jopa 3,7 GHz, 35 W); tukee Windows 10:tä ja Linuxia

• Intel Core i7-8700 (6 ydintä, 12 Mt, 12T, jopa 4,0 GHz, 35 W); tukee Windows 10:tä ja Linuxia

2

DDR4

DDR4-muisti (kaksinkertaisen datanopeuden neljäs sukupolvi) on DDR2- ja DDR3-tekniikota seuraava nopeampi muisti, joka mahdollistaa
jopa 512 gigatavun kapasiteetin verrattuna DDR3:n 128 Gt:n maksimimäärään DIMM-muistia kohti. DDR4-muistin synkroninen dynaaminen
satunnaismuisti on syötetty eri tavoin kuin SDRAM ja DDR, jotta käyttäjä ei pysty asentamaan väärää muistityyppiä järjestelmään.

DDR4 tarvitsee 20 prosenttia vähemmän jännitettä tai vain 1,2 volttia verrattuna DDR3:een, joka edellyttää 1,5 voltin sähkötehoa
toimiakseen. DDR4 tukee myös uutta, syvää virransäästötilaa, jonka avulla isäntälaite voi siirtyä valmiustilaan sen muistia päivittämättä. Tilan
odotetaan vähentävän valmiustilan tehonkulutusta 40-50 prosenttia.

DDR4-tiedot

Alla on lueteltu joitakin pieniä eroja DDR3- ja DDR4-muistimoduulien välillä.

Tärkein ero urassa
DDR4-moduulin näppäinura on eri paikassa kuin DDR3-moduulissa. Molemmat lovet ovat työntöreunassa, mutta DDR4:ssa olevan loven

sijainti on hieman toinen, jotta moduuli ei asennu yhteensopimattomalle alustalle tai levylle.

8 Tekniikka ja komponentit

Kuva 1. Ero urassa

Suurempi paksuus
DDR4-moduulit ovat hieman DDR3-moduuleita paksummat, jotta niihin saataisiin lisää signaalikerroksia.

Kuva 2. Ero paksuudessa

Kaareva reuna
DDR4-moduuleissa on kaareva reuna, joka helpottaa asennusta ja lievittää jännitystä piirilevyllä muistin asennuksen aikana.

Kuva 3. Kaareva reuna

Muistivirheet

Muistivirheet järjestelmän näytöllä näyttävät uuden vikakoodin ON-FLASH-FLASH tai ON-FLASH-ON. Jos kaikki muistit vikaantuvat, näyttö
ei käynnisty. Suorita vianmääritys mahdollisia muistin vikoja varten käyttämällä tunnettuja hyviä muistimoduuleja järjestelmän alapuolella
oleviin muistiliittimiin tai näppäimistön alla, kuten joissakin kannettavissa järjestelmissä.

USB:n ominaisuudet

Universal Serial Bus eli USB esiteltiin vuonna 1996. Se yksinkertaisti huomattavasti kytkentöjä isäntätietokoneen ja erilaisten oheislaitteiden,
kuten hiirten, näppäimistöjen, ulkoisten asemien ja tulostimien, välillä.

Tutustutaanpa USB:n kehitykseen alla olevan taulukon avulla.

Tekniikka ja komponentit

9

Taulukko 1. USB:n kehitys

Tyyppi Tiedonsiirtonopeus Luokka Lanseerausvuosi

USB 3.0/USB 3.1 Gen 1 5 Gbps Erittäin nopea 2010

USB 2.0 480 Mbps Nopea 2000

USB 3.1 Gen 2 10 Gbps Erittäin nopea 2013

USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)

Yli kuuteen miljardiin myytyyn laitteeseen asennettu USB 2.0 on jo vuosia ollut PC-tietokoneiden vakiintunut liitintyyppi. Tietokoneiden
jatkuvasti kasvavan laskentatehon ja suurempien tiedonsiirtovaatimusten takia nopeutta tarvitaan yhä enemmän. USB 3.0/USB 3.1 Gen 1
vastaavat lopultakin kuluttajien vaatimuksiin teoriassa 10-kertaisella siirtonopeudella edeltäjäänsä verrattuna. USB 3.1 Gen 1:n ominaisuudet
tiivistettynä:

• Suurempi siirtonopeus (jopa 5 Gbps)

• Suurempi maksimaalinen väyläteho ja suurempi virta, joka tukee paremmin paljon virtaa kuluttavia laitteita

• Uudet virranhallintaominaisuudet

• Täysi kaksisuuntainen tiedonsiirto ja tuki uusille siirtotyypeille

• Taaksepäin yhteensopiva USB 2.0:n kanssa

• Uudet liittimet ja kaapeli

Alla olevat aiheet kattavat joitain useimmin kysyttyjä kysymyksiä USB 3.0:sta/USB 3.1 Gen 1:stä.

Nopeus

Tällä hetkellä viimeisin USB 3.0/USB 3.1 Gen 1 ‑standardi määrittelee kolme nopeustilaa. Ne ovat Super-Speed, Hi-Speed ja Full-Speed.
Uuden Super-Speed ‑tilan siirtonopeus on 4,8 Gbps. Standardiin sisältyvät vanhat Hi-Speed- ja Full-Speed ‑USB-tilat, joita kutsutaan myös
nimillä USB 2.0 ja 1.1. Hitaampien tilojen siirtonopeus on edelleen 480 Mbps ja 12 Mbps, ja ne on säilytetty taaksepäin yhteensopivuuden
vuoksi.

USB 3.0/USB 3.1 Gen 1 saavuttavat huomattavasti paremman suorituskyvyn seuraavilla teknisillä muutoksilla:

• Ylimääräinen fyysinen väylä, joka on lisätty rinnakkain olemassa olevan USB 2.0 -väylän kanssa (katso alla oleva kuva).

• USB 2.0:lla oli aiemmin neljä johtoa (virta, maa ja dierentiaalidatapari); USB 3.0/USB 3.1 Gen 1 lisäävät neljä johtoa kahdelle
dierentiaalisignaaliparille (vastaanotto ja lähetys), joten liittimissä ja kaapeleissa on yhteensä kahdeksan liitäntää.

• USB 3.0/USB 3.1 Gen 1 käyttävät kaksisuuntaista tiedonsiirtokanavaa USB 2.0:n vuorosuuntaisuuden sijaan. Tämä kasvattaa
teoreettisen tiedonsiirtonopeuden kymmenkertaiseksi.

Tekniikka ja komponentit

10

USB 2.0 saattaa olla liian hidas nykyajan tiedonsiirtotarpeisiin, jotka ovat kasvussa teräväpiirtovideoiden, teratavuluokan tallennuslaitteiden ja
korkeiden megapikselimäärien digikameroiden takia. Lisäksi USB 2.0 ‑yhteys ei todellisuudessa pääse lähellekään teoreettista 480 Mbps:n
enimmäissiirtonopeutta. Käytännössä enimmäisnopeus on noin 320 Mbps (40 Mt/s). Vastaavasti USB 3.0/USB 3.1 Gen 1 ‑yhteydet eivät voi
saavuttaa 4,8 Gbps:n siirtonopeutta. Todellisissa olosuhteissa tiedonsiirtonopeus tulee todennäköisesti olemaan enintään 400 Mt/s. Tällä
nopeudella USB 3.0/USB 3.1 Gen 1 on kymmenkertainen parannus USB 2.0:aan verrattuna.

Käyttökohteet

USB 3.0/USB 3.1 Gen 1 raivaavat kaistaa ja antavat laitteille enemmän tilaa tarjota entistä parempi kokonaiskokemus. Aikaisemmin videon
toisto USB-laitteelta oli hädin tuskin siedettävää (niin enimmäispiirtotarkkuuden, latenssin kuin videon pakkauksenkin kannalta), joten on
helppo uskoa, että USB-videoratkaisut toimivat paljon paremmin 5–10-kertaisella kaistanleveydellä. Single-Link DVI edellyttää lähes 2 Gbps:n
tiedonsiirtonopeutta. 480 Mbps oli tämän kannalta rajoittava, kun taas 5 Gbps on lupaavaakin parempi. Luvatun 4,8 Gbps:n nopeutensa
ansiosta standardi soveltuu muun muuassa ulkoisiin RAID-asemiin ja muihin tuotteisiin, jotka eivät aikaisemmin sopineet USB:lle.

Alla luetellaan joitain tarjolla olevia SuperSpeed USB 3.0/USB 3.1 Gen 1 -tuotteita:

• Täysikokoiset ulkoiset USB 3.0/USB 3.1 Gen 1 ‑kiintolevyt

• Pienikokoiset ulkoiset USB 3.0/USB 3.1 Gen 1 ‑kiintolevyt

• USB 3.0/USB 3.1 Gen 1 ‑kiintolevytelakat ja ‑sovittimet

• USB 3.0/USB 3.1 Gen 1 ‑Flash-asemat ja ‑lukijat

• USB 3.0/USB 3.1 Gen 1 ‑SSD-asemat

• USB 3.0/USB 3.1 Gen 1 ‑RAID-asemat

• Optiset media-asemat

• Multimedialaitteet

• Verkot

• USB 3.0/USB 3.1 Gen 1 ‑sovitinkortit ja ‑jakajat

Yhteensopivuus

USB 3.0/USB 3.1 Gen 1 on onneksi suunniteltu alusta pitäen yhteensopivaksi USB 2.0:n kanssa. Vaikka USB 3.0/USB 3.1 Gen 1 hyödyntää
uuden protokollan korkeampaa nopeuspotentiaalia useammilla liitoskohdilla ja kaapeleilla, itse liitin on täsmälleen samanmuotoinen ja sen neljä
USB 2.0 ‑liitoskohtaa sijaitsevat samoissa paikoissa kuin ennenkin. USB 3.0/USB 3.1 Gen 1:ssä on viisi uutta liitoskohtaa, jotka siirtävät tietoa
uusien kaapeleiden kautta ja jotka tulevat kosketuksiin ainoastaan SuperSpeed USB ‑liitännän kanssa.

USB 3.1 Gen 1 ‑ohjainten natiivituki on tulossa Windows 8:lle ja 10:lle. Tämä poikkeaa Windowsin aiemmista versioista, joihin tarvitaan
jatkossakin erilliset ajurit USB 3.0/USB 3.1 Gen 1 ‑ohjaimille.

Tekniikka ja komponentit

11

Microsoft on ilmoittanut, että USB 3.1 Gen 1 ‑tuki on tulossa Windows 7:lle, ainakin tulevassa päivityksessä tai Service Pack
‑huoltopäivityksessä, jos ei heti julkaisuhetkellä. Mikäli USB 3.0/USB 3.1 Gen 1 ‑tuki Windows 7:lle käynnistyy sujuvasti, on mahdollista, että
myös Vistalle voitaisiin saada SuperSpeed-tuki. Microsoft on vahvistanut tämän ilmoittamalla, että useimmat sen yhteistyökumppaneista
ovat niin ikään sitä mieltä, että Vistan tulisi tukea USB 3.0/USB 3.1 Gen 1:tä.

HDMI 2.0

Tässä artikkelissa selitetään HDMI 2.0 sekä sen ominaisuudet ja edut.

HDMI (High-Denition Multimedia Interface) on alan tukema, pakkaamaton, täysin digitaalinen äänen-/kuvansiirtoliitin. Sillä voi yhdistää
mitkä tahansa HDMI-yhteensopivat ääni- tai kuvalähteet (esim. DVD-soitin tai viritin-vahvistin) äänen- tai videontoistolaitteeseen (esim.
digitaaliseen televisioon (DTV)). HDMI on tarkoitettu käytettäväksi televisioiden ja DVD-soitinten kanssa. Kaapeleiden pienempi lukumäärä ja
sisällönsuojausominaisuudet ovat hyödyistä tärkeimpiä. HDMI tukee tavallisen, parannetun ja teräväpiirtovideon sekä monikanavaisen
digitaalisen äänen siirtoa yhdellä kaapelilla.

HDMI 2.0:n ominaisuudet

• HDMI-Ethernetkanava - lisää nopean verkon HDMI-liitäntään, jolloin käyttäjät voivat täysin hyödyntää IP-laitteitaan ilman erillistä
Ethernet-kaapelia

• Audion paluukanava - tekee HDMI:llä kytketyn TV:n, jossa on kiinteä viritin, lähettää audiodataa "ylöspäin" surround-audiojärjestelmään,
eliminoiden erilisen audiokaapelin tarpeen

• 3D - määrittää tulo/lähtöprotokollat tärkeimmille 3D-videomuodoille, raivaten tien todellisille 3D-peleille ja 3D-kotiteatterisovelluksille

• Sisältötyyppi - sisältötyyppien tosiaikainen signalointi näytön ja lähdelaitteiden välillä, tehden TV:lle mahdolliseksi optimoida kuva­asetukset sisältötyypin perusteella

• Enemmän väritilaa - lisää tuen uusille värimalleille, joita käytetään digikuvauksessa ja tietokonegraikassa

• 4K-tuki - mahdollistaa 1080p:tä huomattavasti paremman videotarkkuuden tukien seuraavan sukupolven näyttöjä, jotka kilpailevat
monissa kaupallisissa elokuvateattereissa käytettyjen Digital Cinema -järjestelmien kanssa

• HDMI-mikroliitin - uusi, pieni liitin puhelimille ja muille kannettaville laitteille, joka tukee jopa 1080p:n videotarkkuutta

• Autokytkentäjärjestelmä - uudet kaapelit ja liittimet autojen videojärjestelmille, jotka on suunniteltu täyttämään
moottoriajoneuvoympäristön ainutlaatuiset vaatimukset ja tarjoamaan aitoa HD-laatua

HDMI:n edut

• Laadukas HDMI siirtää pakkaamatonta digitaalista audiota ja videota, taaten parhaan ja selkeimmän kuvanlaadun

• Edullinen HDMI tarjoaa digitaalisen liitännän laadun ja toiminnallisuuden ja tukee samalla pakkaamattomia videomuotoja yksinkertaisella ja
edullisella tavalla

• Audio HDMI tukee useita audiomuotoja tavallisesta stereosta monikanavaiseen surround-ääneen

• HDMI yhdistää videon ja monikanavaisen audion yhteen kaapeliin eliminoiden tällä hetkellä AV-järjestelmissä käytettuhen useiden
kaapeleiden kustannukset, mutkikkuujen ja sekaannuksen

• HDMI tukee tiedonsiirtoa videolähteen (kuten DVD-soitin) ja DTV:n välillä, mahdollistaen uusia toiminnallisuuksia

12

Tekniikka ja komponentit

Komponenttien irrottaminen ja asentaminen

Suositellut työkalut

Tämän asiakirjan menetelmät edellyttävät seuraavia työkaluja:

• Pieni tasapäinen ruuviavain

• Phillips #1 -ruuviavain

• Pieni muovinen piirtopuikko

Ruuvikokoluettelo

Taulukko 2. OptiPlex 3060 MT

Komponentti Mihin kiinnitetty Ruuvityyppi Määrä Kuva

Sivukansi Järjestelmän kotelo

#6.32X8.0

2

3

Emolevy

Virtalähde

WLAN

M.2 SSD

SD-korttimoduuli

3,5 tuuman kiintolevy

5,25 tuuman optisen aseman moduuli Järjestelmä-

Type-C, jossa on DP-/HDMI-/DP­kaapelimoduuli

Sisäinen antenni

Järjestelmän kotelo

Järjestelmän kotelo

Emolevy

Emolevy

Järjestelmän kotelo

Järjestelmän kotelo

Järjestelmä-

Järjestelmä-

#6.32X1.4

M2.3.5

#6.32x3.6

M3x5

M3X3

9

3

1

1

1

4

3

2

2

Komponenttien irrottaminen ja asentaminen 13

Tornitietokoneen emolevyn liitännät

Tornitietokoneen emolevyn komponentit

1

PCIe eX1 -kortin liitin (Slot4) 2 PCIe eX1 -kortin liitin (Slot3)

3 PCIe eX16 -kortin liitin (Slot2) 4 PCIe eX1 -kortin liitin (Slot1)

5 Videoportin liitäntä 6 PS2-näppäimistön/-hiiren/-sarjanportin liitäntä

(KB_MS_SERIAL)

7 Järjestelmän tuulettimen liitäntä (FAN_SYS) 8 Tunkeutumiskytkimen liitäntä (INTRUDER)

9 Suorittimen kanta 10 Suorittimen virtaliitäntä (ATX_CPU)

11 Suorittimen tuulettimen liitäntä (FAN_CPU) 12 Muistikanta (DIMM1~ DIMM2)

13 Kortinlukijan liitäntä (Card Reader) 14 Virtakytkimen liitin (PWR_SW)

15 M.2 SSD-levyn liitäntä 16 SATA 0 -liitäntä (sininen)

17 SATA 2 -liitäntä (valkoinen) 18 Sisäisen kaiuttimen liitäntä (INT_SPKR)

19 SATA 3 -liitäntä (musta) 20 ATX-virtaliitäntä (ATX_SYS)

21 Kiintolevyn ja optisen aseman moduulin virtaliitäntä (SATA PWR) 22 M.2 WLAN-liitäntä

23 Nappiparisto 24 CMOS:in/salasanan/palvelutilan nollaamisen hyppykytkin

(JMP1)

14 Komponenttien irrottaminen ja asentaminen

Sivukansi

Sivukannen irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Kannen irrottaminen:

a Löysennä kiinnitysruuvia, jolla kansi kiinnittyy tietokoneeseen [1].
b Vedä kantta järjestelmän takaosaa kohti ja nosta kansi sitten ulos järjestelmästä [2].

Sivukannen asentaminen

1 Sivukannen asentaminen:

a Aseta kansi tietokoneen päälle, kohdista se koteloon työntämällä ja kiinnitä kansi tietokoneeseen kiristämällä kiinnitysruuvit [1, 2].

Komponenttien irrottaminen ja asentaminen

15

2 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Etukehys

Etulevyn irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota sivukansi.
3 Etukehyksen irrottaminen:

a Nosta kielekkeitä ja vapauta etulevy järjestelmästä.
b Irrota etulevy järjestelmästä.

16

Komponenttien irrottaminen ja asentaminen

Etulevyn asentaminen

1 Etulevyn asentaminen:

a Kohdista kehikko siten, että kielekkeet ovat aukkojen kohdilla järjestelmän kotelossa.
b Paina kehikkoa niin, että kielekkeet napsahtavat paikoilleen.

Komponenttien irrottaminen ja asentaminen

17

2 Asenna sivukansi.
3 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Etupaneelin luukku

Etupaneelin luukun avaaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi
b Etukehys

VAROITUS

painetusta kuvasta.

3 Avaa etupaneelin luukku vetämällä.

Komponenttien irrottaminen ja asentaminen

18

: Etupaneelin luukku avautuu vain tietyn verran. Katso suurin sallittu avautuma etupaneelin luukkuun

Etupaneelin luukun sulkeminen

1 Sulje etupaneelin luukku kääntämällä.

Komponenttien irrottaminen ja asentaminen

19

2 Asenna seuraavat:

a Etukehys
b Sivukansi

3 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Kiintolevykokoonpano – 3,5 tuumaa ja 2,5 tuumaa

3,5 tuuman kiintolevy irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi
b Etukehys

3 Kiintolevyn irrottaminen:

a Irrota SATA-kaapeli ja virtakaapeli kiintolevyn liitännöistä [1].
b Irrota neljä ruuvia ja nosta asemapaikkaa [2, 3]

Komponenttien irrottaminen ja asentaminen

20

c Irrota 3,5 tuuman kiintolevy järjestelmästä.

Komponenttien irrottaminen ja asentaminen

21

3,5 tuuman kiintolevy asentaminen

1 Aseta 3,5 tuuman kiintolevy järjestelmään.

22

Komponenttien irrottaminen ja asentaminen

2 Sulje asemapaikka [1] ja asenna neljä ruuvia [2].
3 Kytke SATA-kaapeli ja virtakaapeli kiintolevyn liitäntöihin [3].

Komponenttien irrottaminen ja asentaminen

23

4 Asenna seuraavat:

a Etukehys
b Sivukansi

5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

2,5 tuuman kiintolevykokoonpanon irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Kiintolevykokoonpanon irrottaminen:

a Irrota kiintolevyn datakaapeli ja virtajohto 2,5 tuuman kiintolevyn liitännöistä [1].

b Paina sinisiä kielekkeitä kokoonpanon molemmilta sivuilta [2] ja vedä kiintolevykokoonpano ulos tietokoneesta [3].

Komponenttien irrottaminen ja asentaminen

24

2,5 tuuman aseman irrottaminen levyasemapidikkeestä

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys

c 2,5 tuuman kiintolevykokoonpano
3 Aseman irrottaminen:

a Vedä levyasemapidikkeen yhtä sivua irrottaaksesi pidikkeen nastat aseman lovista [1].

b Nosta asema ulos levyasemapidikkeestä [2].

Komponenttien irrottaminen ja asentaminen

25

2,5 tuuman kiintolevyn asentaminen kiintolevyasemapidikkeeseen

1 Kiintolevyn asentaminen:

a Kohdista kiintolevy kiintolevyasemapidikkeen reunaan ja vedä toisen pään kielekkeistä, jotta pidikkeen tapit työntyvät kiintolevyyn.

b Aseta kiintolevy kiinnikkeeseen siten, että se napsahtaa paikalleen [1].

c Aseta kiintolevy kiinnikkeeseen siten, että se napsahtaa paikalleen [2].

2 Asenna seuraavat:

a 2,5 tuuman kiintolevykokoonpano

b Etukehys

c Sivukansi
3 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

2,5 tuuman asemakokoonpanon asentaminen

1 Kiintolevyn asentaminen:

a Aseta kiintolevykokoonpano paikoilleen järjestelmään siten, että se napsahtaa kiinni [1] [2].

b Kytke kiintolevyn datakaapeli ja virtajohto 2,5 tuuman kiintolevyn liitäntään [3].

Komponenttien irrottaminen ja asentaminen

26

2 Sulje etupaneelin luukku.
3 Asenna seuraavat:

a Etukehys

b Sivukansi
4 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Optinen asema

Optisen aseman irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Optisen aseman irrottaminen:

a Irrota optisen aseman datakaapeli ja virtajohto optisen aseman liitännöistä [1].

b Paina sinistä vapautuskielekettä [2] ja vedä optinen asema ulos järjestelmästä [3].

Komponenttien irrottaminen ja asentaminen

27

Optisen aseman asentaminen

1 Asenna optinen asema:

a Sulje etupaneelin luukku.

b Aseta optinen asema optisen aseman paikkaan siten, että se napsahtaa paikoilleen [1, 2].

c Ohjaa kaapelit levyasemakotelon ali.

d Kiinnitä optisen aseman datakaapeli ja virtajohto optisen aseman liitäntöihin [3].

28

Komponenttien irrottaminen ja asentaminen

2 Asenna seuraavat:

a Etukehys

b Sivukansi
3 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

M.2 PCIe SSD

M.2 SSD:n irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 M.2 SSD:n irrottaminen:

a Irrota ruuvi, jolla SSD kiinnittyy emolevyyn [1].

b Vedä M.2 SSD irti emolevyn liitännästä [2].

Komponenttien irrottaminen ja asentaminen

29

M.2 SSD:n asentaminen

1 Aseta M.2 SSD emolevyn liitäntään [1].
2 Kiristä yksi ruuvi SSD;n kiinnittämiseksi emolevyyn [2].

30

Komponenttien irrottaminen ja asentaminen

3 Sulje etupaneelin luukku.
4 Asenna seuraavat:

a Etukehys

b Sivukansi
5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

SD-kortinlukija

SD-kortinlukijan irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 SD-kortinlukijan irrottaminen:

a Irrota SD-kortinlukijan kaapeli emolevyn liitännästä [1].

b Irrota ruuvi, jolla SD-muistikortinlukija kiinnittyy etupaneelin luukkuun [2].

c Nosta SD-kortinlukija ulos järjestelmästä [3].

Komponenttien irrottaminen ja asentaminen

31

SD-kortinlukijan asentaminen

1 SD-kortinlukijan asentaminen:

a Aseta SD-kortinlukija paikalleen etupaneelin luukkuun [1].

b Asenna ruuvi, jolla SD-muistikortinlukija kiinnittyy etupaneelin luukkuun [2].

c Kiinnitä SD-kortinlukijan kaapeli emolevyn liitäntään [3].

32

Komponenttien irrottaminen ja asentaminen

2 Sulje etupaneelin luukku.
3 Asenna seuraavat:

a Etukehys

b Sivukansi
4 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Muistimoduuli

Muistimoduulin irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Muistimoduulin irrottaminen:

a Vedä muistimoduulin kiinnikkeitä siten, että muistimoduuli ponnahtaa ylös [1].

b Irrota muistimoduuli emolevystä [2].

Komponenttien irrottaminen ja asentaminen

33

Muistimoduulin asentaminen

1 Muistimoduulin asentaminen:

a Kohdista muistimoduulin lovi muistimoduulin liitännän kielekkeeseen.

b Aseta muistimoduuli muistimoduulikantaan [1].

c Paina muistimoduulia, kunnes sen kiinnityskielekkeet napsahtavat paikoilleen [2].

34

Komponenttien irrottaminen ja asentaminen

2 Sulje etupaneelin luukku.
3 Asenna seuraavat:

a Etukehys

b Sivukansi
4 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Laajennuskortti

PCIe-laajennuskortin irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 PCIe-laajennuskortin irrottaminen:

a Vapauta PCIe-laajennuskortti vetämällä vapautussalpaa [1].

b Paina kortin kiinnityssalpaa [2] ja nosta PCIe-laajennuskortti ulos tietokoneesta [3].

Komponenttien irrottaminen ja asentaminen

35

HUOMAUTUS: Tämä vaihe koskee vain kortin kiinnityssalvalla varustettuja liittimiä. Nosta muussa tapauksessa PCIe-

laajennuskortti ulos järjestelmästä.

5 Irrota muut PCIe-laajennuskortit toistamalla nämä vaiheet.

PCIe-laajennuskortin asentaminen

1 PCIe-laajennuskortin asentaminen:

a Aseta PCIe-laajennuskortti emolevyn liitäntään [1].

b Avaa vapautussalpa vetämällä sitä taaksepäin [2].

c Kiinnitä PCIe-laajennuskortti painamalla kortin kiinnityssalpaa siten, että se napsahtaa paikoilleen [3].

HUOMAUTUS

: Tämä vaihe koskee vain kortin kiinnityssalvalla varustettua liitintä. Jos salpaa ei ole, ohita tämä vaihe.

36 Komponenttien irrottaminen ja asentaminen

d Asenna muut PCIe-laajennuskortit toistamalla nämä vaiheet.
2 Sulje vapautussalpa.
3 Sulje etupaneelin luukku.
4 Asenna seuraavat:

a Etukehys

b Sivukansi
5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Valinnainen VGA-moduuli

Valinnaisen VGA-moduulin irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Irrota järjestelmän tuuletin.
5 Valinnaisen VGA-moduulin irrottaminen:

a Irrota 2 (M3X3) ruuvia, joilla valinnainen VGA-moduuli kiinnittyy järjestelmään [1].

b Irrota VGA-kaapeli emolevyn liittimestä.

c Irrota VGA-moduuli järjestelmästä.

Komponenttien irrottaminen ja asentaminen

37

Valinnaisen VGA-moduulin asentaminen

1 Irrota metallikiinnike seuraavasti: työnnä ruuvitaltta kiinnikkeen reikään [1], työnnä kiinnikettä vapauttaaksesi sen [2] ja nosta kiinnike

sitten ulos järjestelmästä.

2 Aseta VGA-moduuli paikkaansa tietokoneeseen [1] ja kytke VGA-kaapeli emolevyn liitäntään [2].

3 Asenna kaksi ruuvia (M3X3), joilla valinnainen VGA-moduuli kiinnitetään järjestelmään.

38

Komponenttien irrottaminen ja asentaminen

4 Asenna järjestelmän tuuletin .
5 Sulje .
6 Asenna seuraavat:

a

b .
7 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Virtalähde

Virtalähteen (PSU) irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Virtalähteen vapauttaminen:

a Irrota PSU:n kaapelit emolevyn liitännöistä [1].

b Vedä kiinnikkeistä ja irrota PSU:n kaapelit [2, 3].

c Vapauta PSU:n kaapelit kiinnikkeistä [4, 5, 6].

Komponenttien irrottaminen ja asentaminen

39

5 Virtalähteen irrottaminen:

a Irrota 3 ruuvia, joilla PSU kiinnittyy järjestelmään [1].

b Paina vapautussalpaa [2].

c Vedä ja nosta PSU ulos tietokoneesta [3].

Virtalähteen (PSU) asentaminen

1 PSU:n asentaminen:

a Aseta PSU PSU:n paikkaan ja työnnä sitä tietokoneen takaosaa kohden, kunnes se napsahtaa paikoilleen [1] [2].

b Kiinnitä kolme ruuvia, joilla PSU kiinnittyy tietokoneeseen [3].

Komponenttien irrottaminen ja asentaminen

40

c Kytke PSU:n kaapelit emolevyn liitäntöihin [1].

d Vedä PSU:n kaapelit kiinnikkeiden läpi [2,3,4,5,6].

Komponenttien irrottaminen ja asentaminen

41

2 Sulje etupaneelin luukku.
3 Asenna seuraavat:

a Etukehys

b Sivukansi
4 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Tunkeutumiskytkin

Tunkeutumiskytkimen irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Tunkeutumiskytkimen irrottaminen:

a Irrota tunkeutumiskytkimen kaapeli emolevyn liitännästä [1].

b Irrota tunkeutumiskytkimen kaapeli tuulettimen läpivienneistä [2].

c Työnnä tunkeutumiskytkin ulos tietokoneesta [3].

Komponenttien irrottaminen ja asentaminen

42

Tunkeutumiskytkimen asentaminen

1 Aseta tunkeutumiskytkin paikalleen järjestelmässä [1].
2 Vedä tunkeutumiskytkimen kaapeli tuulettimen läpiviennin läpi [2].
3 Kytke tunkeutumiskytkimen kaapeli emolevyn liitäntään [3].

Komponenttien irrottaminen ja asentaminen

43

4 Sulje etupaneelin luukku.
5 Asenna seuraavat:

a Etukehys

b Sivukansi
6 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Virtapainike

Virtapainikkeen irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Virtapainikkeen vapauttaminen:

a Irrota virtapainikkeen kaapeli emolevystä [1].

b Vapauta virtapainikkeen johto kiinnikkeestä [2].

c Paina irrotuskielekkeitä muovipuikolla ja vedä virtapainike ulos järjestelmän etuosan kautta [3].

d Sulje etupaneelin luukku [4].

Komponenttien irrottaminen ja asentaminen

44

5 Vedä virtapainikekortti ulos tietokoneesta [1].

Komponenttien irrottaminen ja asentaminen

45

Virtapainikkeen asentaminen

1 Aseta virtakytkin paikoilleen tietokoneen etuosasta ja paina, kunnes se napsahtaa paikalleen.

46

Komponenttien irrottaminen ja asentaminen

2 Avaa etupaneelin luukku [1].
3 Reititä virtakytkimen kaapeli virtapainikkeesta kiinnikkeen kautta [2, 3].
4 Kohdista kaapeli liittimessä oleviin nastoihin ja kytke virtapainikkeen kaapeli [4].

Komponenttien irrottaminen ja asentaminen

47

5 Sulje etupaneelin luukku.
6 Asenna seuraavat:

a Etukehys

b Sivukansi
7 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Kaiutin

Kaiuttimen irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Kaiuttimen irrottaminen:

a Irrota kaiutinkaapeli emolevyn liittimestä [1].

b Nosta kielekettä [2] ja vedä kaiutin ulos paikastaan [3].

Komponenttien irrottaminen ja asentaminen

48

Kaiuttimen asentaminen

1 Aseta kaiutin paikoilleen ja paina, kunnes se napsahtaa paikalleen [1, 2].
2 Liitä kaiuttimen kaapeli emolevyssä olevaan liittimeen [3].

Komponenttien irrottaminen ja asentaminen

49

3 Sulje etupaneelin luukku.
4 Asenna seuraavat:

a Etukehys

b Sivukansi
5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Nappiparisto

Nappipariston irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Nappipariston irrottaminen:

a Paina vapautussalpaa siten, että nappiparisto ponnahtaa ulos [1].

b Vedä nappiparisto irti emolevyn liitännästä [2].

Komponenttien irrottaminen ja asentaminen

50

Nappipariston asentaminen

1 Pidä paristoa pluspuoli ylöspäin ja työnnä se liitännän positiivisen puolen kiinnikkeiden alle [1].
2 Paina paristoa kantaan, kunnes se lukittuu paikalleen [2].

Komponenttien irrottaminen ja asentaminen

51

3 Sulje etupaneelin luukku.
4 Asenna seuraavat:

a Etukehys

b Sivukansi
5 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Jäähdytyselementin tuuletin

Jäähdytyslevyn tuulettimen irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Jäähdytyselementin tuulettimen irrottaminen:

a Irrota jäähdytyselementtikokoonpanon kaapeli emolevyn liitännästä [1].

b Irrota ruuvit, joilla tuuletin kiinnittyy jäähdytyselementtiin [2].

HUOMAUTUS

c Nosta jäähdytyselementin tuuletin pois tietokoneesta [3].

Komponenttien irrottaminen ja asentaminen

52

: Varmista, että työnnät Torx-ruuvitaltan ylimmästä ruuvinreiästä ruuvien irrottamiseksi.

Jäähdytyslevyn tuulettimen asentaminen

1 Aseta tuuletin jäähdytyselementin päälle [1].
2 Kiristä ruuvit (4), joilla tuuletin kiinnittyy jäähdytyselementtiin [2].
3 Liitä jäähdytyselementtikokoonpanon kaapeli emolevyssä olevaan liittimeen [3].

Komponenttien irrottaminen ja asentaminen

53

4 Sulje etupaneelin luukku.
5 Asenna seuraavat:

a Etukehys

b Sivukansi
6 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Jäähdytyselementti

Jäähdytyselementin irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Irrota jäähdytyselementin tuuletin.
5 Jäähdytyselementin irrottaminen;

a Irrota lukkoruuvit (4), joilla jäähdytyselementti on kiinnitetty emolevyyn [1].

HUOMAUTUS

54 Komponenttien irrottaminen ja asentaminen

: Irrota ruuvit emolevyssä osoitetussa järjestyksessä (1, 2, 3, 4).

b Nosta jäähdytyselementti pois tietokoneesta [2].

Jäähdytyselementin asentaminen

1 Kohdista jäähdytyselementin ruuvit emolevyn pidikkeisiin ja aseta jäähdytyselementti suorittimen päälle [1].
2 Kiinnitä jäähdytyselementti emolevyyn kiristämällä ruuvit [2].

HUOMAUTUS

Kiristä ruuvit emolevyssä osoitetussa järjestyksessä (1, 2, 3, 4).

:

Komponenttien irrottaminen ja asentaminen

55

3 Asenna jäähdytyselementin tuuletin.
4 Sulje etupaneelin luukku.
5 Asenna seuraavat:

a Etukehys

b Sivukansi
6 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Suoritin

Suorittimen irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Irrota jäähdytyslevyn tuuletin.
5 Irrota jäähdytyslevy.
6 Suorittimen irrottaminen:

a Vapauta kannan vipu painamalla se alas ja ulospäin suorittimen suojan kielekkeen alta [1].

b Josta vipua ylöspäin ja nosta suorittimen suojus ylös [2].

c Nosta suoritin varoen ulos kannasta [3].

VAROITUS

taita suorittimen kannan tappeja irrottaessasi suoritinta kannasta.

56 Komponenttien irrottaminen ja asentaminen

: Älä kosketa suorittimen kannan tappeihin, sillä ne ovat hauraita ja voivat vaurioitua pysyvästi. Varo, ettet

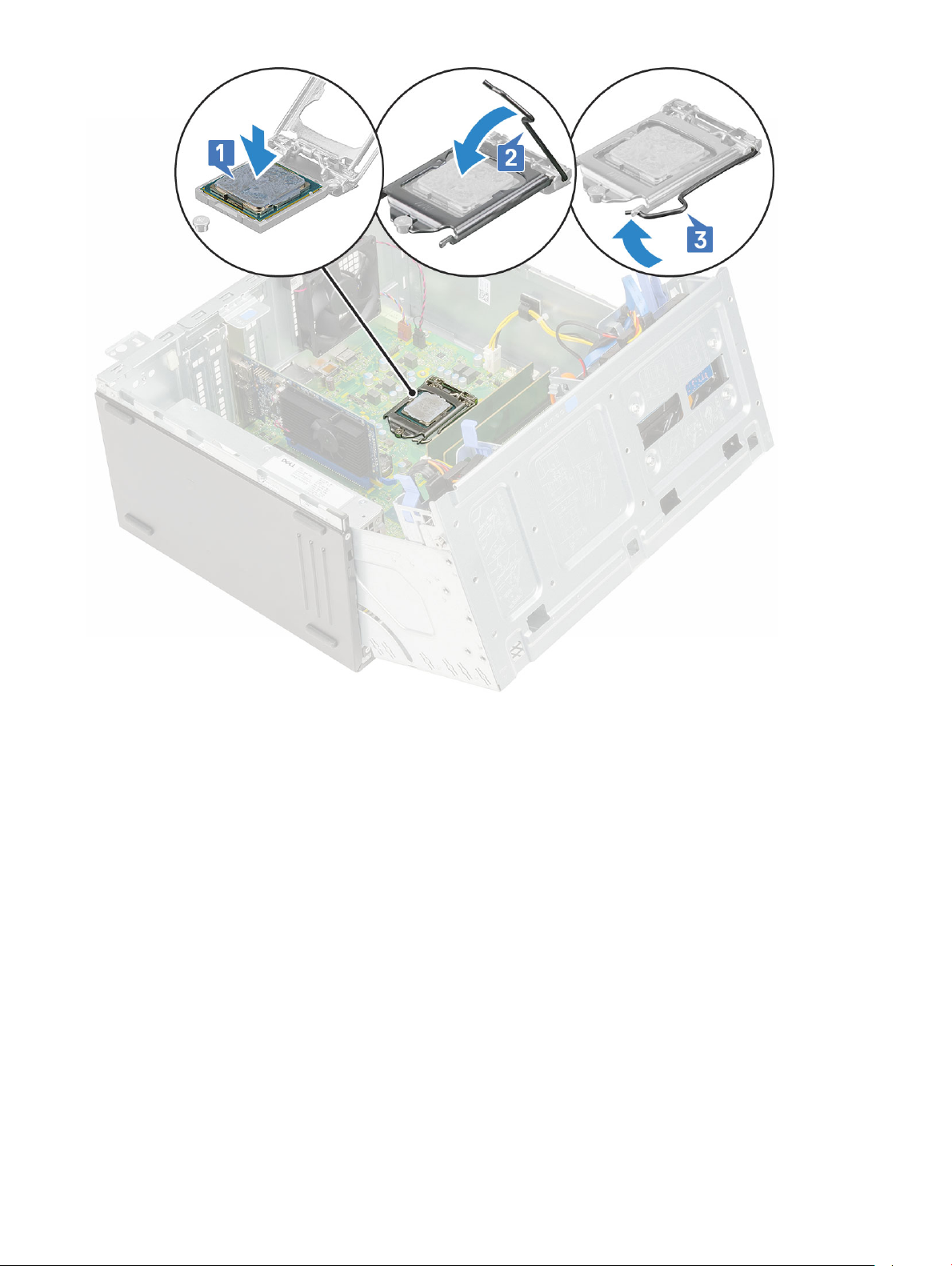

Suorittimen asentaminen

1 Aseta suoritin kantaan siten, että suorittimen lovet ovat kohdakkain kannan kiilojen kanssa [1].

VAROITUS

2 Sulje suorittimen suojus työntämällä se kiinnitysruuvin alle [2].
3 Laske suorittimen vipu alas ja paina se kielekkeen alle lukitaksesi sen [3].

: Älä työnnä suoritinta kantaan väkisin. Kun suoritin on oikeassa asennossa, se kiinnittyy kantaan helposti.

Komponenttien irrottaminen ja asentaminen

57

4 Asenna jäähdytyselementti.
5 Asenna jäähdytyslevyn tuuletin.
6 Sulje etupaneelin luukku.
7 Asenna seuraavat:

a Etukehys

b Sivukansi
8 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Järjestelmän tuuletin

Järjestelmän tuulettimen irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys

c Tunkeutumiskytkin
3 Avaa etupaneelin luukku.
4 Järjestelmän tuulettimen irrottaminen:

Komponenttien irrottaminen ja asentaminen

58

a Irrota tunkeutumiskytkimen kaapeli emolevyn liitännästä [1].

b Irrota tunkeutumiskytkimen kaapeli tuulettimen silmukasta [2].

c Irrota järjestelmän tuulettimen kaapeli emolevyssä olevasta liitännästä [1].

d Venytä tuulettimen tietokoneeseen kiinnittäviä lenkkejä, jotta tuuletin on helpompi irrottaa [2].

e Nosta järjestelmän tuuletin ulos tietokoneesta [3].

Komponenttien irrottaminen ja asentaminen

59

Järjestelmän tuulettimen asentaminen

1 Asenna lenkit paikoilleen tietokoneen taakse.
2 Pitele järjestelmän tuuletinta siten, että kaapeli on tietokoneen pohjaa kohden.
3 Kohdista järjestelmän tuulettimen urat kotelon seinässä oleviin vastakkeisiin.
4 Työnnä vastakkeet järjestelmän tuulettimen urien läpi [1].
5 Venytä vastakkeita ja työnnä järjestelmän tuuletinta tietokonetta kohden siten, että se lukittuu paikoilleen [2].

HUOMAUTUS

6 Kytke järjestelmän tuulettimen kaapeli emolevyn liittimeen [3].

Komponenttien irrottaminen ja asentaminen

60

: Asenna alemmat kaksi lenkkiä ensin.

7 Vedä tunkeutumiskytkimen kaapeli tuulettimen läpiviennin läpi [2].
8 Kytke tunkeutumiskytkimen kytkimen kaapeli emolevyyn [1].

Komponenttien irrottaminen ja asentaminen

61

9 Sulje etupaneelin luukku.
10 Asenna seuraavat:

a Tunkeutumiskytkin

b Etukehys

c Sivukansi
11 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Emolevy

Järjestelmän emolevyn irrottaminen

1 Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2 Irrota seuraavat:

a Sivukansi

b Etukehys
3 Avaa etupaneelin luukku.
4 Irrota seuraavat:

a Jäähdytyslevyn tuuletin

b Jäähdytyselementti

c Suoritin

d Laajennuskortti

e PCIe SSD

f SD-kortinlukija

g Muistimoduuli

Komponenttien irrottaminen ja asentaminen

62

5 Irrota seuraavat kaapelit emolevystä:

a CPU:n virta [1]

b Kiintolevyn data ja optisen aseman data [2]

c Kaiutin [3]

d Järjestelmän virta [4]

e SATA [5]

6 Emolevyn irrottaminen:

a Irrota ruuvit, joilla emolevy kiinnittyy tietokoneeseen [1].

Komponenttien irrottaminen ja asentaminen

63

b Vedä emolevy ulos tietokoneesta [1, 2].

64

Komponenttien irrottaminen ja asentaminen

Emolevyn asentaminen

1 Pitele emolevyä sen reunoista ja kohdista se tietokoneen takaosaan.
2 Laske emolevy tietokoneeseen siten, että emolevyn takana olevat liittimet ovat kohdakkain kotelossa olevien aukkojen kanssa ja

emolevyn ruuvinreiät ovat kohdakkain tietokoneen korokkeiden kanssa [1, 2].

Komponenttien irrottaminen ja asentaminen

65

3 Asenna ruuvit, joilla emolevy kiinnittyy tietokoneeseen [1].

66

Komponenttien irrottaminen ja asentaminen

4 Reititä kaikki kaapelit reitityskiinnikkeiden läpi.
5 Kohdista kaapelit emolevyn liittimien nastoihin ja kytke seuraavat kaapelit emolevyyn:

a SATA [1]

b Järjestelmän virta [2]

c Kaiutin [3]

d Kiintolevyn data ja optisen aseman data [4]

e CPU:n virta [5]

Komponenttien irrottaminen ja asentaminen

67

6 Asenna seuraavat:

a Muistimoduuli

b PCIe SSD

c Laajennuskortit

d SD-kortinlukija

e Suoritin

f Jäähdytyselementti

g Jäähdytyslevyn tuuletin
7 Sulje etupaneelin luukku.
8 Asenna seuraavat:

a Etukehys

b Sivukansi
9 Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita.

Komponenttien irrottaminen ja asentaminen

68

4

Vianmääritys

Enhanced Pre-boot System Assessment – ePSA­diagnoosi

ePSA-diagnoosi (jota kutsutaan myös järjestelmädiagnoosiksi) suorittaa laitteiston täydellisen tarkistuksen. ePSA on kiinteä osa BIOS:ia, ja
BIOS käynnistää sen sisäisesti. Kiinteä järjestelmän diagnoosi tarjoaa vaihtoehtoja tietyille laitteille ja laiteryhmille, joilla voidaan

• suorittaa testit automaattisesti tai interaktiivisesti

• toistaa testit

• esittää tai tallentaa testin tulokset

• käydä testejä läpi ja valita ylimääräisiä testiasetuksia, jotta viallisista laitteista saataisiin lisää tietoa

• esittää tilailmoituksia, jotka kertovat, onnistuivatko testit

• esittää virheilmoituksia, joissa kerrotaan testauksen aikana havaituista ongelmista

VAROITUS: Käytä järjestelmädiagnoosia ainoastaan oman tietokoneesi tarkistamiseen. Tämän ohjelman käyttö muissa

tietokoneissa saattaa johtaa virheellisiin tuloksiin tai virheilmoituksiin.

HUOMAUTUS: Eräiden laitteiden tarkistus edellyttää toimia käyttäjiltä. Ole päätteen ääressä, kun järjestelmädiagnoosia

suoritetaan.

ePSA-diagnoosin suorittaminen

1 Käynnistä diagnostiikan käynnistys jommallakummalla edellä ehdotetuista menetelmistä
2 Kun kerran suoritettava käynnistysvalikko on avautunut, siirry ylä- tai alanuolinäppäimellä kohtaan ePSA tai diagnostiikka ja käynnistä

painamalla <return>-näppäintä
Fn- ja virtapainikkeen painaminen nollaa näytöllä valitun diagnostiikkakäynnistyksen ja käynnistää sitten ePSA:n/diagnostiikan suoraan.

3 Valitse käynnistysvalikosta Diagnostics (Diagnostiikka).
4 Voit siirtyä sivuluettelointiin painamalla oikeassa alakulmassa olevaa nuolta.

Havaitut kohteet luetellaan ja testataan

5 Jos löytyy ongelmia, virhekoodit esitetään.

Merkitse virhekoodi ja validointinumero muistiin ja ota yhteyttä Delliin.

Diagnostiikkatestin suorittaminen tietylle asemalle

1 Pysäytä diagnostiikkatesti painamalla Esc-näppäintä ja valitsemalla Yes (Kyllä).
2 valitse vasemmasta paneelista laite ja napsauta Run Tests (Suorita testit).
3 Jos löytyy ongelmia, virhekoodit esitetään.

Merkitse virhekoodi ja validointinumero muistiin ja ota yhteyttä Delliin.

Diagnostiikka

Tietokoneen POST (Power On Self Test) varmistaa, että se täyttää tietokoneen perusvaatimukset ja että laitteisto toimii asianmukaisesti
ennen käynnistysprosessin aloittamista. Jos tietokone läpäiseen POST-prosessin, tietokone käynnistyy normaalitilassa. Jos tietokone ei

Vianmääritys 69

läpäise POST-prosessia, tietokone antaa sarjan merkkivalokoodeja käynnistyksen aikana. Järjestelmän merkkivalo on integroitu
virtapainikkeeseen.

Seuraavassa taulukossa esitetään valomerkit ja niiden merkitys.

Taulukko 3. Virran merkkivalon yhteenveto

Keltaisen merkkivalon tila Valkoisen merkkivalon tila Järjestelmän tila Huomautukset

O (Pois) O (Pois) S5

O (Pois) Vilkkuu S3, ei PWRGD_PS:ää

Edellinen tila Edellinen tila S3, ei PWRGD_PS:ää Tämä merkintä tarjoaa

mahdollisuuden viipeelle
SLP_S3# active -tilasta
PWRGD_PS inactive -tilaan.

Vilkkuu O (Pois) S0, ei PWRGD_PS:ää

Tasainen O (Pois) S0, ei PWRGD_PSää, koodin

haku = 0

O (Pois) Tasainen S0, ei PWRGD_PSää, koodin

haku = 1

Tämä merkitsee sitä, että BIOS­suoritus on aloitettu ja
merkkivalorekisteri on nyt
kirjoitettavissa.

Taulukko 4. Keltaisen merkkivalon vilkkumisen virheet

Keltaisen merkkivalon tila Valkoisen merkkivalon tila Järjestelmän tila Huomautukset

2 1 Viallinen MBD Viallinen MBD – rivit A, G, H ja J

taulukosta 12.4 (SIO Spec - Pre­Post indicators [40])

2 2 Viallinen MB, virtalähde tai

kaapelointi

2 3 Viallinen MBD, DIMMS tai

suoritin

2 4 Viallinen nappiparisto Viallinen nappiparisto – rivi M

Taulukko 5. Tilat BIOS-isäntähallinnassa

Keltaisen merkkivalon tila Valkoisen merkkivalon tila Järjestelmän tila Huomautukset

2 5 BIOS-tila 1 BIOS Post -koodi (vanha

2 6 BIOS-tila 2 BIOS Post -koodi (vanha

2 7 BIOS-tila 3 BIOS Post -koodi (vanha

Viallinen MBD, virtalähde tai
virtalähdekaapelointi – rivit B, C
ja D taulukosta 12.4 SIO spec
[40]

Viallinen MBD, DIMMS tai
suoritin – rivit F ja K taulukosta

12.4 (SIO spec) [40]

taulukosta 12.4 (SIO spec [40])

merkkivalosarja 0001): BIOS on
vioittunut.

merkkivalosarja 0010):
suoritinmäärityksissä tai
suorittimessa on vika.

merkkivalosarja 0011):
Muistimääritys on käynnissä.
Oikea muistimoduulit

70 Vianmääritys

Keltaisen merkkivalon tila Valkoisen merkkivalon tila Järjestelmän tila Huomautukset

tunnistetaan, mutta tapahtui
virhe.

3 1 BIOS-tila 4 BIOS Post -koodi (vanha

merkkivalosarja 0100): yhdistä
PCI-laitteen määritys tai virhe
videoalijärjestelmän
määrityksessä tai virhe. BIOS
eliminoi 0101-videokoodin.

3 2 BIOS-tila 5 BIOS Post -koodi (vanha

merkkivalosarjan 0110): yhdistä
tallennus- ja USB-määritys tai
virhe. BIOS eliminoi 0111 USB ­koodin.

3 3 BIOS-tila 6 BIOS Post -koodi (vanha

merkkivalosarja 1000):
muistimääritys, muistia ei
havaittu.

3 4 BIOS-tila 7 BIOS Post -koodi (vanha

merkkivalosarja 1001): ilmeni
vakava emolevyvirhe.

3 5 BIOS-tila 8 BIOS Post -koodi (vanha

merkkivalosarja 1010):
muistimääritys, moduulit eivät ole
yhteensopivia tai ne on
määritetty väärin.

3 6 BIOS-tila 9 BIOS Post -koodi (vanha

merkkivalosarja 1011): yhdistä
muut esivideotoiminnot ja
resurssimäärityskoodit. BIOS
eliminoi 1100-koodin.

3 7 BIOS-tila 10 BIOS Post -koodi (vanha

merkkivalosarja 1110): muut Post­esitoiminnot, rutiini
videoalustuksen jälkeen.

Diagnoosin virheilmoitukset

Taulukko 6. Diagnoosin virheilmoitukset

Virheilmoitukset Kuvaus

AUXILIARY DEVICE FAILURE

BAD COMMAND OR FILE NAME

CACHE DISABLED DUE TO FAILURE

CD DRIVE CONTROLLER FAILURE

DATA ERROR

Kosketuslevy tai ulkoinen hiiri voi olla viallinen. Jos käytössä on
ulkoinen hiiri, tarkista johdon kytkentä. Ota Pointing Device
(osoituslaite) -vaihtoehto käyttöön järjestelmän asennusohjelmassa.

Varmista, että olet kirjoittanut komennon oikein, lisännyt välilyönnit
oikeisiin paikkoihin ja käyttänyt oikeaa tiedostopolkua.

Mikroprosessorin ensisijaisen sisäisen välimuistin toiminnassa on
virhe. Ota yhteyttä Delliin

Optinen asema ei vastaa tietokoneen antamiin komentoihin.

Kiintolevy ei voi lukea tietoja.

Vianmääritys 71

Virheilmoitukset Kuvaus

DECREASING AVAILABLE MEMORY

Yksi tai useampia muistikammoista voi olla viallinen tai huonosti
paikoillaan. Asenna muistikammat uudelleen paikoilleen ja vaihda ne
tarvittaessa uusiin.

DISK C: FAILED INITIALIZATION

DRIVE NOT READY

ERROR READING PCMCIA CARD

EXTENDED MEMORY SIZE HAS CHANGED

THE FILE BEING COPIED IS TOO LARGE FOR THE
DESTINATION DRIVE

A FILENAME CANNOT CONTAIN ANY OF THE FOLLOWING
CHARACTERS: \ / : * ? " < > | -

GATE A20 FAILURE

GENERAL FAILURE

HARD-DISK DRIVE CONFIGURATION ERROR

Kiintolevyn alustus ei onnistunut. Suorita Dell Diagnostics ohjelman
kiintolevytestit (katso ).

Toiminnon jatkamiseen vaaditaan kiintolevy. Asenna kiintolevy
kiintolevypaikkaan.

Tietokone ei tunnista ExpressCard-korttia. Asenna kortti uudelleen
tai kokeile toista korttia.

Häviämättömään RAM-muistiin (NVRAM) merkitty muistin määrä ei
vastaa tietokoneeseen asennetun muistin määrää. Käynnistä
tietokone uudelleen. Jos virhe toistuu, ota yhteyttä Delliin.

Kopioitava tiedosto ei mahdu levylle tai levy on täynnä. Kopioi
tiedosto toiselle tai suuremmalle levylle.

Älä käytä näitä merkkejä tiedostonimissä.

Muistikampa voi olla irti. Asenna muistikammat uudelleen paikoilleen
ja vaihda ne tarvittaessa uusiin.

Käyttöjärjestelmä ei pysty suorittamaan komentoa. Tätä ilmoituksen
jälkeen annetaan yleensä tarkempia tietojaesim. For example,

Printer out of paper. Take the appropriate
action.

Tietokone ei tunnista asematyyppiä. Sammuta tietokone, irrota
kiintolevy ja käynnistä tietokone CD-levyltä. Sammuta sitten
tietokone, asenna kiintolevy takaisin paikalleen ja käynnistä tietokone
uudelleen. Suorita Dell-diagnostiikkaohjelman kiintolevytestit
(katso ).

HARD-DISK DRIVE CONTROLLER FAILURE 0

HARD-DISK DRIVE FAILURE

HARD-DISK DRIVE READ FAILURE

INSERT BOOTABLE MEDIA

INVALID CONFIGURATION INFORMATION-PLEASE RUN
SYSTEM SETUP PROGRAM

CD-asema ei vastaa tietokoneen antamiin komentoihin. Sammuta
tietokone, irrota kiintolevy ja käynnistä tietokone CD-levyltä.
Sammuta sitten tietokone, asenna kiintolevy takaisin paikalleen ja
käynnistä tietokone uudelleen. Jos ongelma toistuu, kokeile toista
asemaa. Suorita Dell-diagnostiikkaohjelman kiintolevytestit (katso ).

CD-asema ei vastaa tietokoneen antamiin komentoihin. Sammuta
tietokone, irrota kiintolevy ja käynnistä tietokone CD-levyltä.
Sammuta sitten tietokone, asenna kiintolevy takaisin paikalleen ja
käynnistä tietokone uudelleen. Jos ongelma toistuu, kokeile toista
asemaa. Suorita Dell-diagnostiikkaohjelman kiintolevytestit (katso ).

Kiintolevy voi olla viallinen. Sammuta tietokone, irrota kiintolevy ja
käynnistä tietokone CD-levyltä. Sammuta sitten tietokone, asenna
kiintolevy takaisin paikalleen ja käynnistä tietokone uudelleen. Jos
ongelma toistuu, kokeile toista asemaa. Suorita Dell­diagnostiikkaohjelman kiintolevytestit (katso ).

Käyttöjärjestelmä yrittää käynnistää tietokoneen levyltä, jota ei ole
tarkoitettu käynnistettäväksi, kuten optiselta asemalta. Aseta
käynnistyslevy asemaan. Insert bootable media (aseta
käynnistyslevy asemaan)

Järjestelmän kokoonpanotiedot eivät vastaa laitteiston
kokoonpanoa. Tämä ilmoitus esiintyy useimmiten uuden

72 Vianmääritys

Virheilmoitukset Kuvaus

muistikamman asentamisen jälkeen. Korjaa asianmukaiset kohdat
järjestelmän asennusohjelmassa.

KEYBOARD CLOCK LINE FAILURE

KEYBOARD CONTROLLER FAILURE

KEYBOARD DATA LINE FAILURE

KEYBOARD STUCK KEY FAILURE

LICENSED CONTENT IS NOT ACCESSIBLE IN
MEDIADIRECT

MEMORY ADDRESS LINE FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

MEMORY ALLOCATION ERROR

Jos käytössä on ulkoinen näppäimistö, tarkista johdon kytkentä.
Suorita Dell-diagnostiikkaohjelman Keyboard Controller testi
(katso ).

Jos käytössä on ulkoinen näppäimistö, tarkista johdon kytkentä.
Käynnistä tietokone uudelleen ja vältä koskemasta näppäimistöön tai
hiiren käynnistyksen aikana. Suorita Dell-diagnostiikkaohjelman
Keyboard Controller testi (katso ).

Jos käytössä on ulkoinen näppäimistö, tarkista johdon kytkentä.
Suorita Dell-diagnostiikkaohjelman Keyboard Controller testi
(katso ).

Jos käytössä on ulkoinen näppäimistö, tarkista johdon kytkentä.
Käynnistä tietokone uudelleen ja vältä koskemasta näppäimistöön tai
näppäimiin käynnistyksen aikana. Suorita Dell Diagnostics ohjelman
Stuck Key testi (katso ).

Dell MediaDirect ei voi tarkistaa tiedoston DRM-rajoituksia, joten
tiedostoa ei voi toistaa.

Muistikampa voi olla viallinen tai huonosti paikoillaan. Asenna
muistikammat uudelleen paikoilleen ja vaihda ne tarvittaessa uusiin.

Ohjelma, jota yrität suorittaa on, ristiriidassa käyttöjärjestelmän,
toisen ohjelman tai apuohjelman kanssa. Sammuta tietokone, odota
30 sekuntia ja käynnistä se sitten uudelleen. Run the program again.
Jos virheilmoitus toistuu, tarkista ohjelmiston ohjeet.

MEMORY DOUBLE WORD LOGIC FAILURE AT ADDRESS,
READ VALUE EXPECTING VALUE

MEMORY ODD/EVEN LOGIC FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

MEMORY WRITE/READ FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

NO BOOT DEVICE AVAILABLE

NO BOOT SECTOR ON HARD DRIVE

NO TIMER TICK INTERRUPT

NOT ENOUGH MEMORY OR RESOURCES. EXIT SOME
PROGRAMS AND TRY AGAIN

OPERATING SYSTEM NOT FOUND

OPTIONAL ROM BAD CHECKSUM

SECTOR NOT FOUND

Muistikampa voi olla viallinen tai huonosti paikoillaan. Asenna
muistikammat uudelleen paikoilleen ja vaihda ne tarvittaessa uusiin.

Muistikampa voi olla viallinen tai huonosti paikoillaan. Asenna
muistikammat uudelleen paikoilleen ja vaihda ne tarvittaessa uusiin.

Muistikampa voi olla viallinen tai huonosti paikoillaan. Asenna
muistikammat uudelleen paikoilleen ja vaihda ne tarvittaessa uusiin.

Tietokone ei löydä kiintolevyä. Jos kiintolevy on käynnistyslaite,
varmista, että se on asennettu, oikein paikoillaan ja osioitu
käynnistyslaitteeksi.

Käyttöjärjestelmä voi olla viallinen. Ota yhteys Delliin.

Emolevyn piiri voi olla viallinen. Suorita Dell-diagnostiikkaohjelman
kiintolevytestit (katso ).

Suoritat liian montaa ohjelmaa. Sulje kaikki ikkunat ja avaa ohjelma,
jota haluat käyttää.

Käyttöjärjestelmän uudelleenasentaminen: Jos ongelma jatkuu, ota
yhteyttä Delliin.

Virhe ROM-lisämuistissa. Ota yhteys Delliin.

Käyttöjärjestelmä ei löydä kiintolevyn sektoria. Kyseessä voi olla
viallinen sektori tai kiintolevyn vioittunut FAT. Tarkista kiintolevyn
tiedostorakenne Windowsin virheentarkistustyökalulla. Katso ohjeet
Windowsin Ohje ja tuki -toiminnosta (Valitse Käynnistä > Ohje ja

Vianmääritys 73

Virheilmoitukset Kuvaus

tuki). Jos virheellisiä sektoreita on useita, varmuuskopioi tiedot (jos

mahdollista) ja alusta sen jälkeen kiintolevy uudelleen.

SEEK ERROR

SHUTDOWN FAILURE

TIME-OF-DAY CLOCK LOST POWER

TIME-OF-DAY CLOCK STOPPED

TIME-OF-DAY NOT SET-PLEASE RUN THE SYSTEM SETUP
PROGRAM

TIMER CHIP COUNTER 2 FAILED

UNEXPECTED INTERRUPT IN PROTECTED MODE

X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY

Käyttöjärjestelmä ei löydä kiintolevyn tiettyä uraa.

Emolevyn piiri voi olla viallinen. Suorita Dell-diagnostiikkaohjelman
kiintolevytestit (katso ). Jos ilmoitus toistuu, ota yhteyttä Delliin.

Järjestelmän kokoonpanoasetukset ovat vioittuneet. Lataa akku
kytkemällä tietokone sähköpistorasiaan. Jos ongelma toistuu, yritä
palauttaa tiedot avaamalla järjestelmän asennusohjelma ja sulkemalla
se sitten välittömästi. Jos ilmoitus toistuu, ota yhteyttä Delliin.

Järjestelmän kokoonpanoasetuksia tukeva vara-akku pitää ladata.
Lataa akku kytkemällä tietokone sähköpistorasiaan. Jos ongelma
jatkuu, ota yhteyttä Delliin.

Järjestelmän asennusohjelmaan tallennettu kellonaika tai päivämäärä
ei vastaa järjestelmäkelloa. Korjaa Date (päivämäärä)- ja Time (aika)

-asetukset.

Emolevyn piiri voi olla viallinen. Suorita Dell-diagnostiikkaohjelman
kiintolevytestit (katso ).

Näppäimistöohjain voi olla viallinen tai muistikampa voi olla irti.
Suorita Dell-diagnostiikkaohjelman järjestelmämuistitestit ja
Keyboard Controller -testi tai ota yhteyttä Delliin.

Aseta levyke asemaan ja yritä uudelleen.

Järjestelmän virheilmoitukset

Taulukko 7. Järjestelmän virheilmoitukset

Järjestelmäilmoitus Kuvaus

Alert! Previous attempts at booting the system
have failed at checkpoint [nnnn]. For help
resolving this problem, please note this
checkpoint and contact Dell Technical Support.
(Varoitus! Aiemmat yritykset käynnistää tämä
järjestelmä ovat epäonnistuneet
tarkistuspisteessä [nnnn]. Ratkaise tämä
ongelma kirjaamalla tämä tarkistuspiste
muistiin ja ottamalla yhteys Dellin tekniseen
tukeen.)

CMOS checksum error (CMOS-tarkistussummavirhe)

CPU fan failure (Suorittimen tuulettimen vika)

System fan failure (Järjestelmän tuulettimen
vika)

Hard-disk drive failure (Kiintolevyvirhe)

Keyboard failure (Näppäimistövika)

Tietokoneen käynnistäminen epäonnistui kolme kertaa peräkkäin
saman virheen takia.

RTC nollataan, BIOS-asetusten oletusarvot on ladattu.

Suorittimen tuulettimessa on vika.

Järjestelmän tuulettimessa on vika.

Mahdollinen kiintolevyn virhe POSTin aikana.

Näppäimistövika tai irrallinen johto. Jos johdon kiinnittäminen
uudelleen ei ratkaise ongelmaa, vaihda näppäimistö.

No boot device available (Käynnistyslaitetta ei
ole käytettävissä)

74 Vianmääritys

Kiintolevyllä ei ole käynnistysosiota, kiintolevyn kaapeli on löysällä tai
kiintolevylaitetta ei ole käytettävissä.

Järjestelmäilmoitus Kuvaus

• Jos kiintolevy on käynnistyslaite, varmista, että kaapelit on
kytketty ja että asema on asennettu oikein ja osioitu
käynnistyslaitteeksi.

• Siirry järjestelmän asetuksiin ja varmista, että käynnistyksen
järjestystiedot ovat oikein.

No timer tick interrupt (Ei ajastimen
keskeytystä)

NOTICE - Hard Drive SELF MONITORING SYSTEM has
reported that a parameter has exceeded its
normal operating range. Dell recommends that
you back up your data regularly. A parameter
out of range may or may not indicate a
potential hard drive problem (VAROITUS ­Kiintolevyn ITSESEURANTAJÄRJESTELMÄ on
ilmoittanut, että parametri on ylittänyt
normaalin toiminta-alueensa. Dell suosittelee,
että varmuuskopioit tiedot säännöllisesti.
Toiminta-alueen ulkopuolella oleva parametri
saattaa olla merkki mahdollisesta
kiintolevyongelmasta)

Emolevyn piiri voi toimia väärin, tai emolevyssä voi olla häiriö.

S.M.A.R.T-virhe, mahdollinen kiintolevyn vika.

Vianmääritys 75

Avun saaminen

Dellin yhteystiedot

HUOMAUTUS: Jos käytössäsi ei ole Internet-yhteyttä, käytä ostolaskussa, lähetysluettelossa, laskussa tai Dellin tuoteluettelossa

olevia yhteystietoja.

Dell tarjoaa monia online- ja puhelinpohjaisia tuki- ja palveluvaihtoehtoja. Niiden saatavuus vaihtelee maa- ja tuotekohtaisesti, ja jotkut
palvelut eivät välttämättä ole saatavilla alueellasi. Dellin myynnin, teknisen tuen ja asiakaspalvelun yhteystiedot:

1 Siirry osoitteeseen Dell.com/support.
2 Valitse tukiluokka.
3 Tarkista maa tai alue sivun alareunan avattavasta Choose A Country/Region (Valitse maa/alue) -luettelosta
4 Valitse tarpeitasi vastaava palvelu- tai tukilinkki.

5

76 Avun saaminen
