Dell OptiPlex 3060 User Manual [tr]

Dell OptiPlex 3060 Tower

Servis El Kitabı

Resmi Model: D18M
Resmi Tip: D18M005

Notlar, dikkat edilecek noktalar ve uyarılar

NOT: NOT, ürününüzü daha iyi kullanmanıza yardımcı olacak önemli bilgiler sağlar.

DİKKAT: DİKKAT, donanımda olabilecek hasarları ya da veri kaybını belirtir ve bu sorunun nasıl önleneceğini anlatır.

UYARI: UYARI, meydana gelebilecek olası maddi hasar, kişisel yaralanma veya ölüm tehlikesi anlamına gelir.

© 2018 Dell Inc. veya bağlı kuruluşları. Tüm hakları saklıdır. Dell, EMC ve diğer ticari markalar, Dell Inc. veya bağlı kuruluşlarının ticari markalarıdır. Diğer ticari

markalar ilgili sahiplerinin ticari markaları olabilir.

2018 - 05

Revizyon A00

İçindekiler

1 Bilgisayarınızda Çalışma..................................................................................................................................6

Güvenlik talimatları.............................................................................................................................................................6

Bilgisayarınızı kapatma — Windows 10........................................................................................................................... 6

Bilgisayarınızın içinde çalışmadan önce............................................................................................................................6

Bilgisayarınızın içinde çalıştıktan sonra.............................................................................................................................7

2 Teknoloji ve bileşenler.................................................................................................................................... 8

İşlemciler..............................................................................................................................................................................8

DDR4................................................................................................................................................................................... 8

DDR4 Ayrıntıları.............................................................................................................................................................8

Bellek Hatalari............................................................................................................................................................... 9

USB özellikleri..................................................................................................................................................................... 9

USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)............................................................................................................10

Hız.................................................................................................................................................................................10

Uygulamalar..................................................................................................................................................................11

Uyumluluk..................................................................................................................................................................... 11

HDMI 2.0............................................................................................................................................................................12

HDMI 2.0 Özellikleri.................................................................................................................................................... 12

HDMI'ın Avantajları......................................................................................................................................................12

3 Bileşenleri takma ve çıkarma.........................................................................................................................13

Önerilen araçlar................................................................................................................................................................. 13

Vida boyutu listesi.............................................................................................................................................................13

Tower anakart düzeni.......................................................................................................................................................14

Yan kapak...........................................................................................................................................................................15

Yan kapağı çıkarma..................................................................................................................................................... 15

Yan kapağın takılması..................................................................................................................................................15

Ön Çerçeve........................................................................................................................................................................16

Ön çerçeveyi çıkarma.................................................................................................................................................16

Ön çerçeveyi takma.................................................................................................................................................... 17

Ön panel kapağı.................................................................................................................................................................18

Ön panel kapağını açma............................................................................................................................................. 18

Ön panel kapağını kapatma........................................................................................................................................19

Sabit sürücü aksamı - 3,5 inç ve 2,5 inç........................................................................................................................20

3,5 inç sabit sürücü çıkarma..................................................................................................................................... 20

3,5 inç sabit sürücü takma........................................................................................................................................ 22

2,5 inç sabit sürücü aksamının çıkarılması............................................................................................................... 24

2,5 inç sürücüyü sürücü desteğinden çıkarma....................................................................................................... 25

2,5 inç sabit sürücüyü sabit sürücü desteğine takma............................................................................................26

2,5 inç sürücü aksamının takılması........................................................................................................................... 26

Optik Sürücü.....................................................................................................................................................................27

Optik sürücüyü çıkarma.............................................................................................................................................27

Optik sürücü takma....................................................................................................................................................28

İçindekiler

3

M.2 PCIe SSD.................................................................................................................................................................. 29

M.2 SSD'yi çıkarma....................................................................................................................................................29

M.2 SSD'yi takma.......................................................................................................................................................30

SD kart okuyucu................................................................................................................................................................31

SD kart okuyucusunu çıkarma...................................................................................................................................31

SD kart okuyucusunu takma.....................................................................................................................................32

Bellek modülü....................................................................................................................................................................33

Bellek modülünü çıkarma...........................................................................................................................................33

Bellek modülünü takma..............................................................................................................................................34

Genişletme kartı............................................................................................................................................................... 35

PCIe genişletme kartını çıkarma...............................................................................................................................35

PCle genişletme kartının takılması............................................................................................................................36

İsteğe bağlı VGA modülü................................................................................................................................................. 37

İsteğe bağlı VGA modülünü çıkarma.........................................................................................................................37

İsteğe bağlı VGA modülünü takma...........................................................................................................................38

Güç kaynağı birimi............................................................................................................................................................39

Güç kaynağı ünitesini (PSU) çıkarma...................................................................................................................... 39

Güç kaynağı ünitesini (PSU) takma.........................................................................................................................40

İzinsiz giriş önleme anahtarı............................................................................................................................................ 42

İzinsiz giriş önleme anahtarını çıkarma.....................................................................................................................42

İzinsiz giriş önleme anahtarını takma........................................................................................................................43

Güç düğmesi.....................................................................................................................................................................44

Güç düğmesini çıkarma............................................................................................................................................. 44

Güç düğmesinin takılması..........................................................................................................................................46

Hoparlör.............................................................................................................................................................................48

Hoparlörü çıkarma......................................................................................................................................................48

Hoparlörü takma.........................................................................................................................................................49

Düğme pil.......................................................................................................................................................................... 50

Düğme pili çıkarma.....................................................................................................................................................50

Düğme pili takma.........................................................................................................................................................51

Isı emici fanı.......................................................................................................................................................................52

Isı emici fanını çıkarma...............................................................................................................................................52

Isı emici fanını takma..................................................................................................................................................53

Isı emici..............................................................................................................................................................................54

Isı emiciyi çıkarma.......................................................................................................................................................54

Isı emiciyi takma......................................................................................................................................................... 55

İşlemci................................................................................................................................................................................56

İşlemciyi çıkarma........................................................................................................................................................ 56

İşlemci takma.............................................................................................................................................................. 57

Sistem fanı........................................................................................................................................................................58

Sistem fanı Çıkarma...................................................................................................................................................58

Sistem fanını Takma...................................................................................................................................................60

Sistem kartı.......................................................................................................................................................................62

Sistem kartını çıkarma............................................................................................................................................... 62

Sistem kartını takma..................................................................................................................................................65

4 Sorun Giderme............................................................................................................................................ 69

İçindekiler

4

Gelişmiş Yükleme Öncesi Sistem Değerlendirmesi - (ePSA) tanılamaları..................................................................69

EPSA Tanılamalarını çalıştırma.................................................................................................................................. 69

Tanılamalar.........................................................................................................................................................................70

Tanılama hata mesajları.....................................................................................................................................................71

Sistem hata mesajları....................................................................................................................................................... 74

5 Yardım alma................................................................................................................................................. 76

Dell'e Başvurma................................................................................................................................................................76

İçindekiler 5

1

Bilgisayarınızda Çalışma

Güvenlik talimatları

Bilgisayarınızı olası hasarlardan korumak ve kendi kişisel güvenliğinizi sağlamak için aşağıdaki güvenlik ilkelerini kullanın. Aksi belirtilmedikçe, bu
belgede verilen her yordamda aşağıdaki koşulların geçerli olduğu varsayılır:

• Bilgisayarınızla birlikte gelen güvenlik bilgilerini okudunuz.

• Çıkarma prosedürü ters sırayla uygulanarak bir bileşen değiştirilebilir veya (ayrı satın alınmışsa) takılabilir.

UYARI: Bilgisayar kapağını veya panellerini açmadan önce tüm güç kaynaklarını çıkarın. Bilgisayarınızın içinde çalışmayı bitirdikten

sonra, güç kaynağına bağlamadan önce tüm kapakları, panelleri ve vidaları yeniden takın.

UYARI: Bilgisayarınızın içinde çalışmadan önce, bilgisayarınızla birlikte verilen güvenlik bilgilerini okuyun. Ek güvenliğe yönelik en

iyi uygulama bilgileri için www.Dell.com/regulatory_compliance adresindeki Regulatory Compliance (Düzenlemelere Uygunluk)
Ana Sayfasına bakın.

DİKKAT: Birçok onarım, yalnızca yetkili servis teknisyeni tarafından yapılabilir. Yalnızca ürün belgelerinizde izin verilen ya da

çevrimiçi veya telefon servisi ve destek ekibi tarafından yönlendirilen sorun giderme ve basit onarım işlemlerini yapmalısınız. Dell
tarafından yetkilendirilmemiş servislerden kaynaklanan zararlar garantinizin kapsamında değildir. Ürünle birlikte gelen güvenlik
talimatlarını okuyun ve uygulayın.

DİKKAT: Elektrostatik boşalımı önlemek için bir bilek topraklama kayışı kullanarak ya da bilgisayarın arkasındaki konektöre

dokunurken aynı anda boyanmamış bir metal yüzeye periyodik olarak dokunarak kendinizi topraklayın.

DİKKAT: Bileşenleri ve kartları itina ile kullanın. Bileşenlere veya kartların üzerindeki temas noktalarına dokunmayın. Kartları uç

kısmından veya metal montaj kenarından tutun. İşlemci gibi bileşenleri pinlerinden değil kenarlarından tutun.

DİKKAT: Bir kabloyu çıkarırken kablonun kendisinden değil, konektör kısmından veya çekme yerinden tutarak çekin. Bazı

kablolarda kilitleme dilleri vardır; bu tür kabloları çıkarırken, kabloyu çekmeden önce kilitleme dillerini içeriye bastırın. Konektörleri
çıkartırken, konektör pinlerinin eğilmesini önlemek için konektörleri düz tutun. Ayrıca bir kabloyu bağlamadan önce, her iki
konektörün yönlerinin doğru olduğundan ve doğru hizalandıklarından emin olun.

NOT: Bilgisayarınızın ve belirli bileşenlerin rengi bu belgede gösterilenden farklı olabilir.

Bilgisayarınızı kapatma — Windows 10

DİKKAT

kapatın ve açık programlardan çıkın.

1 seçeneğine tıklayın veya dokunun.

2 seçeneğine tıklayın veya dokunun ve ardından Shut down (Kapat) seçeneğine tıklayın veya dokunun.

: Veri kaybını önlemek için, bilgisayarınızı kapatmadan veya yan kapağı çıkarmadan önce tüm açık dosyaları kaydedip

: Bilgisayarın ve takılı aygıtların kapandığından emin olun. İşletim sisteminizi kapattıktan sonra bilgisayarınız ve takılı

NOT

aygıtlar otomatik olarak kapanmazsa, kapatmak için güç düğmesini 6 saniye boyunca basılı tutun.

Bilgisayarınızın içinde çalışmadan önce

Bilgisayara zarar vermekten kaçınmak için, bilgisayarın içinde çalışmadan önce aşağıdaki adımları uygulayın.

1 Güvenlik Talimatlarını okuduğunuzdan emin olun.
2 Bilgisayar kapağının çizilmesini önlemek için, çalışma yüzeyinin düz ve temiz olmasını sağlayın.

6 Bilgisayarınızda Çalışma

3 Bilgisayarınızı kapatın.
4 Tüm ağ kablolarını bilgisayardan çıkarın.

DİKKAT: Ağ kablosunu çıkarmak için, önce kabloyu bilgisayarınızdan ve ardından ağ aygıtından çıkarın.

5 Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın.
6 Sistem kartını topraklamak için, sistem bağlantısı yokken güç düğmesini basılı tutun.

NOT: Elektrostatik boşalımı önlemek için, bir bilek topraklama kayışı kullanarak ya da bilgisayarın arkasındaki konektör gibi

boyanmamış metal yüzeylere sık sık dokunarak kendinizi topraklayın.

Bilgisayarınızın içinde çalıştıktan sonra

Herhangi bir parça değiştirme işleminden sonra, bilgisayarınızı açmadan önce harici aygıtları, kartları, kabloları vs. taktığınızdan emin olun.

1 Bilgisayarınıza telefon veya ağ kablolarını bağlayın.

DİKKAT: Ağ kablosu takmak için kabloyu önce ağ aygıtına takın ve ardından bilgisayara takın.

2 Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerine takın.
3 Bilgisayarınızı açın.
4 Gerekirse, ePSA diagnostics (ePSA tanılama) programını çalıştırarak bilgisayarın düzgün çalıştığını doğrulayın.

Bilgisayarınızda Çalışma 7

Teknoloji ve bileşenler

Bu bölümde sistemde bulunan teknoloji ve bileşenler ayrıntılı olarak açıklanmaktadır.

Konular:

• İşlemciler

• DDR4

• USB özellikleri

• HDMI 2.0

İşlemciler

OptiPlex 5060 sistemler; Intel 8. nesil-Coee Lake yonga seti ve çekirdek işlemci teknolojisiyle birlikte gönderilir.

NOT: Saat hızı ve performans, iş yükü ve diğer değişkenlere bağlı olarak değişir. İşlemci türüne bağlı olarak toplam 8 MB'a kadar

önbellek.

• Intel Pentium Gold G5400 (2 Çekirdek/4 MB/4 T/3,1 GHz/35 W); Windows 10/Linux desteği

• Intel Pentium Gold G5500 (2 Çekirdek/4 MB/4 T/3,2 GHz/35 W); Windows 10/Linux desteği

• Intel Core i3-8100 (4 Çekirdek/6 MB/4 T/3,1 GHz/35 W); Windows 10/Linux desteği

• Intel Core i3-8300 (4 Çekirdek/8 MB/4 T/3,2 GHz/35 W); Windows 10/Linux desteği

• Intel Core i5-8400 (6 Çekirdek/9 MB/6 T/3,3 GHz'e kadar/35 W); Windows 10/Linux desteği

• Intel Core i5-8500 (6 Çekirdek/9 MB/6 T/3,5 GHz'e kadar/35 W); Windows 10/Linux desteği

• Intel Core i5-8600 (6 Çekirdek/9 MB/6 T/3,7 GHz'e kadar/35 W); Windows 10/Linux desteği

• Intel Core i7-8700 (6 Çekirdek/12 MB/12 T/4,0 GHz'e kadar/35 W); Windows 10/Linux desteği

2

DDR4

DDR4 (çift veri hızlı dördüncü nesil) bellek, DDR2 ve DDR3 teknolojilerinin daha hızlı bir halefidir ve DDR3'ün DIMM başına maksimum 128
GB değeriyle karşılaştırıldığında 512 GB kapasiteye kadar olanak tanır. DDR4 eşzamanlı dinamik rastgele erişim belleği, kullanıcının sisteme
yanlış türde bellek takmasını önlemek için SDRAM ve DDR'dan farklı dişlidir.

DDR4, çalışması için 1,5 volt elektrik gücü gerektiren DDR3 ile karşılaştırıldığında yüzde 20 daha azına veya yalnızca 1,2 volta ihtiyaç duyar.
DDR4 ayrıca ana bilgisayar aygıtının belleğini yenilemeden bekleme moduna geçmesine olanak tanıyan derin güç azaltma modunu destekler.
Derin güç azaltma modunun beklemedeki güç tüketimini %40 ila %50 oranında azaltması beklenir.

DDR4 Ayrıntıları

DDR3 ve DDR4 bellek modülleri arasında aşağıdaki listede belirtildiği gibi belirgin farklar vardır.

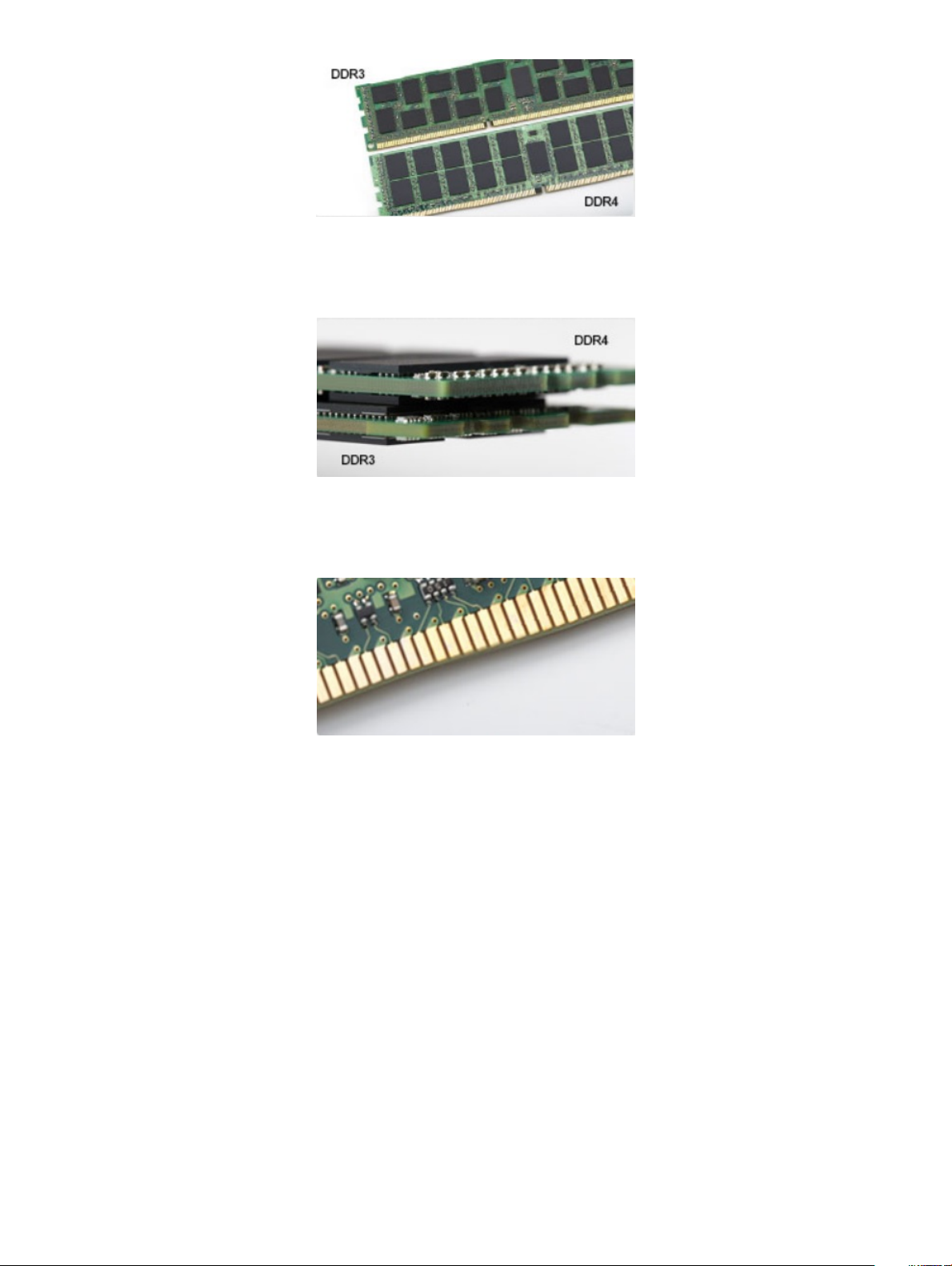

Diş çentikleri farkı
Bir DDR4 modülündeki çentik dişi DDR3 modülündeki çentik dişinden farklı konumdadır. Her iki çentik de takma kenarındadır, ancak

DDR4'teki çentiğin konumu modülün uyumsuz bir karta veya platforma takılmasını önlemek için biraz daha farklıdır.

8 Teknoloji ve bileşenler

Rakam 1. Çentik farkı

Artırılmış kalınlık
DDR4 modülleri daha fazla sinyal katmanı barındırması amacıyla DDR3'ten biraz daha kalındır.

Rakam 2. Kalınlık farkı

Eğimli kenar
DDR4 modülleri, takmaya yardımcı olması ve bellek takılırken PCB üzerindeki gerginliği azaltması için eğimli bir kenara sahiptir.

Rakam 3. Eğimli kenar

Bellek Hatalari

Sistemdeki bellek hataları yeni ON-FLASH-FLASH veya ON-FLASH-ON hata kodunu görüntüler. Tüm bellek arızalanırsa LCD yanmaz. Olası
bazı bellek arızaları için sistemin ya da bazı taşınabilir sistemlerde olduğu gibi klavyenin altındaki bellek konektörlerinde iyi çalıştığı bilinen
bellek modüllerini deneyerek sorun giderin.

USB özellikleri

Evrensel Seri Veri Yolu, diğer adıyla USB 1996'da tanıtılmıştır. Ana bilgisayarlar ile fare, klavye, harici sürücüler ve yazıcılar gibi çevresel
aygıtlar arasındaki bağlantıyı önemli ölçüde basitleştirmiştir.

Aşağıdaki tabloda USB gelişimine hızlıca göz atabileceğiniz referanslar listelenmiştir.

Teknoloji

ve bileşenler 9

Tablo 1. USB gelişimi

Tür Veri Aktarım Hızı Kategori Pazara Giriş Yılı

USB 3.0/USB 3.1 Gen 1 5 Gbps Süper Hız 2010

USB 2.0 480 Mbps Yüksek Hız 2000

USB 3.1, 2. Nesil 10 Gb/sn Süper Hız 2013

USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)

6 milyar kadar satılan USB 2.0, bilgisayar dünyasında yıllardır genel geçer bir arabirim standardı olarak sağlam bir yere sahipti. Öte yandan
daha hızlı bilgisayar donanımına ve daha da büyük bant genişliğine yönelik taleplerden dolayı, hızı artırma gereği de artı. Sonunda, teorik
olarak öncülünden 10 kat hızlı olan USB 3.0/USB 3.1 Gen 1, müşterilerin taleplerine yanıt olarak sunuldu. Özetle, USB 3.1 Gen 1 şu özelliklere

sahiptir:

• Daha yüksek aktarım hızları (5 Gbps’e kadar)

• Daha çok güce ihtiyaç duyan cihazlar için arttırılmış maksimum veri yolu gücü ve arttırılmış cihaz akım çekimi

• Yeni güç yönetimi özellikleri

• Tam çift yönlü veri aktarımı ve yeni aktarım türleri için destek

• Geriye doğru USB 2.0 uyumluluğu

• Yeni konektörler ve kablo

Aşağıdaki konular, USB 3.0/USB 3.1 Gen 1 hakkında sık sorulan bazı soruları kapsar.

Hız

Şu anda, en son USB 3.0/USB 3.1 Gen 1 teknik özellikleri tarafından tanımlanan 3 hız modu vardır. Bunlar Super-Speed (Süper Hızlı), Hi­Speed (Yüksek Hızlı) ve Full-Speed (Tam Hızlı) modlarıdır. Yeni SuperSpeed modunun aktarım hızı 4,8 Gb/sn'dir. Bu arada, teknik özelliklerde

yaygın olarak sırasıyla USB 2.0 ve 1.1 olarak bilinen Hi-Speed ve Full-Speed USB modları da korunur; daha yavaş modlar sırasıyla 480 Mb/sn
ve 12 Mb/sn hızlarında çalışır ve geriye dönük uyumluluk sağlamak için tutulur.

USB 3.0/USB 3.1 Gen 1 aşağıdaki teknik değişikliklerle çok daha yüksek performansa ulaşır:

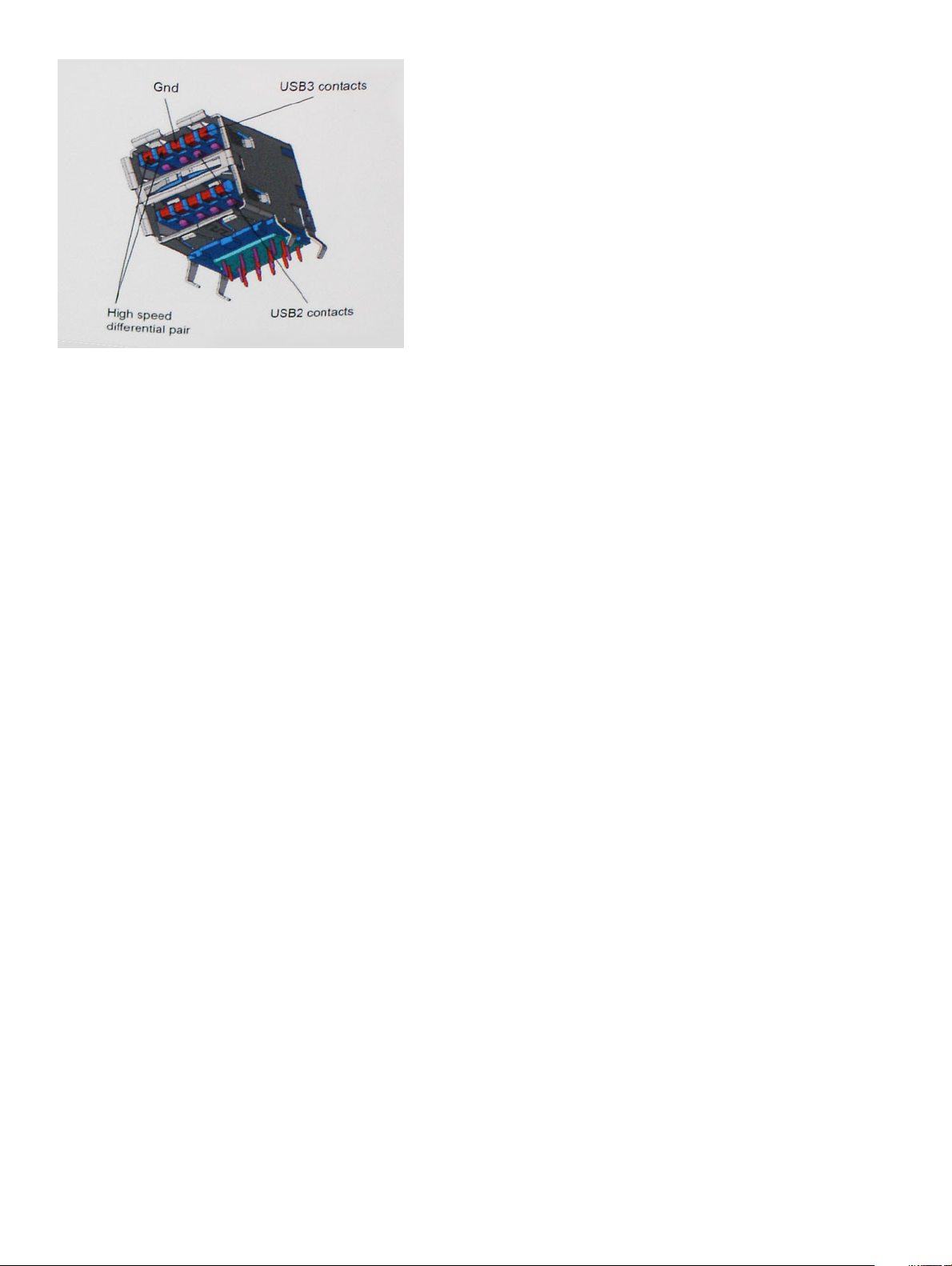

• İlave bir fiziksel veri yolu, paralel olarak mevcut USB 2.0 veri yoluna (aşağıdaki resme bakın) eklenmiştir.

• USB 2.0, daha önce dört tele sahipti (güç, topraklama ve diferansiyel verileri için bir çift kablo); USB 3.0/USB 3.1 Gen 1'de ise konektörler
ve kablolama içindeki toplam sekiz bağlantı kombinasyonu için iki çift diferansiyel sinyali (alıcı ve verici) için dört kablo daha eklenir.

• USB 2.0'ın yarım dupleks düzenlemesi yerine USB 3.0/USB 3.1 Gen 1'de çift yönlü veri arabirim kullanılır. Bu da teorik olarak bant
genişliğine 10 kat artış getirir.

Teknoloji ve bileşenler

10

Günümüzde yüksek tanımlı video içeriği, terabayt düzeyinde depolama aygıtları, yüksek megapikselli dijital kameralar gibi aygıtların veri
aktarım talepleri sürekli artarken USB 2.0 yeteri kadar hızlı olmayabilir. Üstelik, hiçbir USB 2.0 bağlantısı teorik olarak maksimum toplu işlem

hacmi olan 480 Mb/sn'ye yaklaşamıyor ve fiili olarak gerçek maksimum veri aktarım hızı 320 Mb/sn (40 MB/sn) dolayında kalıyordu. Benzer
biçimde, USB 3.0/USB 3.1 Gen 1 bağlantıları da hiçbir zaman 4,8 Gb/sn'ye ulaşmayacaktır. Gerçekte, ek yüklerle birlikte büyük olasılıkla
maksimum 400 MB/sn gibi bir hız göreceğiz. Bu hızla USB 3.0/USB 3.1 Gen 1, USB 2.0'a göre 10 katlık bir gelişme sunar.

Uygulamalar

USB 3.0/USB 3.1 Gen 1, bir bütün olarak daha iyi bir deneyim sunmak için yan yollar açar ve aygıtlara daha fazla alan sağlar. Daha önce USB
videosu pek tolere edilebilir değildi (hem maksimum çözünürlük hem de gecikme süresi ve video sıkıştırma açısından), ama 5-10 kat fazla
bant genişliği sağlanınca USB video çözümlerinin çok daha iyi çalışması beklenebilir. Tek bağlantılı DVI için neredeyse 2 Gb/sn toplu işlem
hacmi gerekir. 480 Mb/sn sınırlayıcı bir hızken 5 Gb/sn fazlasıyla umut vadeder. Vadettiği 4,8 Gb/sn hızla bu standart, daha önce USB

alanına girmeyen harici RAID depolama sistemleri gibi bazı ürünlere de dahil edilecektir.

Sunulan SuperSpeed USB 3.0/USB 3.1 Gen 1 ürünlerden bazıları aşağıda listelenmiştir:

• Harici Masaüstü USB 3.0/USB 3.1 Gen 1 Sabit Sürücüler

• Taşınabilir USB 3.0/USB 3.1 Gen 1 Sabit Sürücüler

• USB 3.0/USB 3.1 Gen 1 Sürücü Bağlantı İstasyonları ve Adaptörler

• USB 3.0/USB 3.1 Gen 1 Flash Sürücüler ve Okuyucular

• USB 3.0/USB 3.1 Gen 1 Katı Hal Sürücüler

• USB 3.0/USB 3.1 Gen 1 RAID'ler

• Optik Ortam Sürücüleri

• Multimedya cihazları

• Ağ Oluşumu

• USB 3.0/USB 3.1 Gen 1 Adaptör Kartları ve Hub'lar

Uyumluluk

Sevindirici olan, USB 3.0/USB 3.1 Gen 1'in en başından USB 2.0'la çakışma olmadan birlikte çalışabilecek şekilde dikkatle planlanmış olmasıdır.
Öncelikle, USB 3.0/USB 3.1 Gen 1, yeni protokolün daha yüksek hız özelliğinden yararlanmak için yeni fiziksel bağlantıların ve dolayısıyla da
yeni kabloların kullanılacağını belirlerken, konektörün kendisi daha öncekiyle tam olarak aynı konumda dört USB 2.0 bağlantı noktasıyla aynı
dikdörtgen şeklini korumaktadır. USB 3.0/USB 3.1 Gen 1 kablolarında alınan ve iletilen verileri bağımsız olarak taşıyacak beş yeni bağlantı
bulunur ve bunlar ancak düzgün bir SuperSpeed USB bağlantısı kurulduğunda iletişim kurmaya başlar.

Windows 8/10, USB 3.1 Gen 1 denetleyicilerine yerel destek getirecektir. Bu, USB 3.0/USB 3.1 Gen 1 denetleyicileri için ayrı sürücüler
gerektirmeye devam eden önceki Windows sürümlerinden farklı bir durumdur.

Teknoloji

ve bileşenler 11

Microsoft, hemen şimdi kullanıma sunulacak sürümde olmasa bile, bundan sonraki Service Pack veya güncellemelerinden birinde Windows
7'ye de USB 3.1 Gen 1 desteği eklenebileceğini duyurmuştur. Windows 7'de başarılı bir USB 3.0/USB 3.1 Gen 1 desteği kullanıma sunulduktan
sonra SuperSpeed desteğinin Vista'ya kadar genişletilmesi de beklenebilir. Microsoft, iş ortaklarından çoğunun Vista'da da USB 3.0/USB 3.1
Gen 1 desteği bulunması gerektiği fikrini paylaştığını belirterek bunu onaylamıştır.

HDMI 2.0

Bu konuda HDMI 2.0, özellikleri ve avantajları açıklanmaktadır.

HDMI (Yüksek Tanımlı Multimedya Arabirimi), endüstride desteklenen, sıkıştırılmamış, tümüyle dijital bir ses/video arabirimidir. HDMI, DVD
oynatıcı veya A/V alıcısı gibi tüm uyumlu dijital ses/video kaynaklarıyla dijital TV (DTV) gibi uyumlu bir dijital ses ve/veya video monitörü
arasında arabirim sağlar. HDMI için hedeenen uygulamalar TV'ler ve DVD oynatıcılardır. Birincil avantajı kabloların azaltılması ve içerik
koruma provizyonlarıdır. HDMI; tek kabloyla standart, geliştirilmiş veya yüksek tanımlı videoyu ve çok kanallı dijital sesi destekler.

HDMI 2.0 Özellikleri

• HDMI Ethernet Kanalı - HDMI bağlantısına yüksek hızlı ağ kurma özelliği ekleyerek kullanıcıların IP etkinleştirilmiş cihazlarda ayrı bir
Ethernet kablosu olmadan çalışabilmelerini sağlar

• Ses Dönüş Kanalı - HDMI bağlantılı ve dahili frekans ayarlayıcısı olan TV'lerin surround ses sistemine ses verilerini "veri akışı" eklinde
göndermesini sağlar ve ayrı bir ses kablosuna olan ihtiyacı ortadan kaldırır

• 3D - Temel 3D video formatları için giriş/çıkış protokollerini tanımlar, gerçek 3D oyun ve 3D ev sineması uygulamalarının yolunu açar

• İçerik Türü - Eran ve kaynak cihazlar arasında içerik türlerinin gerçek zamanlı sinyali ile TV'nin içerik türüne bağlı olarak resim ayarlarını
optimize etmesini sağlar

• Ek Renk Alanları - Dijital fotoğrafçılıkta ve bilgisayar grafiklerinde kullanılan ek renk modelleri için destek sağlar

• 4K Destek - 1080 p'den daha fazla video çözünürlüğünü etkinleştirir, pek çok sinema salonunda kullanılan Dijital Sinema sistemlerine rakip
olacak yeni nesil ekranları destekler

• HDMI Mikro Konektörü - Telefonlar ve diğer taşınabilir cihazlar için hazırlanmış ve 1080 p'ye dek video çözünürlüğü destekleyen yeni ve
daha küçük bir konektör

• Otomotiv Bağlantı Sistemi - Otomotiv video sistemleri için hazırlanmış olan yeni kablo ve konektörler bu araçlardaki talepleri karşılamak
ve gerçek HD kalitesi sunmak için tasarlanmıştır

HDMI'ın Avantajları

• Kaliteli HDMI, sıkıştırılmamış dijital ses ve videoyu en yüksek, en canlı görüntü kalitesinde aktarır

• Düşük maliyetli HDMI hem dijital arabirimin kalite ve işlevselliğini sağlarken hem de sıkıştırılmamış video formatlarını basit ve uygun
maliyetli biçimde sunar

• Ses HDMI standart stereodan çok kanallı surround sese kadar pek çok ses formatını destekler

• HDMI, video ve çok kanallı sesi tek bir kabloda birleştirerek şu anda A/V sistemlerinde kullanılan çok sayıda kablonun neden olduğu
masraf, karışıklık ve karmaşayı ortadan kaldırır

• HDMI, video kaynağı (DVD oynatıcı gibi) ve DTV arasında iletişimi destekleyerek yeni bir işlevselliği etkin kılar

12

Teknoloji ve bileşenler

Bileşenleri takma ve çıkarma

Önerilen araçlar

Bu belgedeki yordamlar için aşağıdaki araçlar gerekebilir:

• Küçük düz uçlu tornavida

• Phillips 1 numaralı tornavida

• Küçük plastik çizici

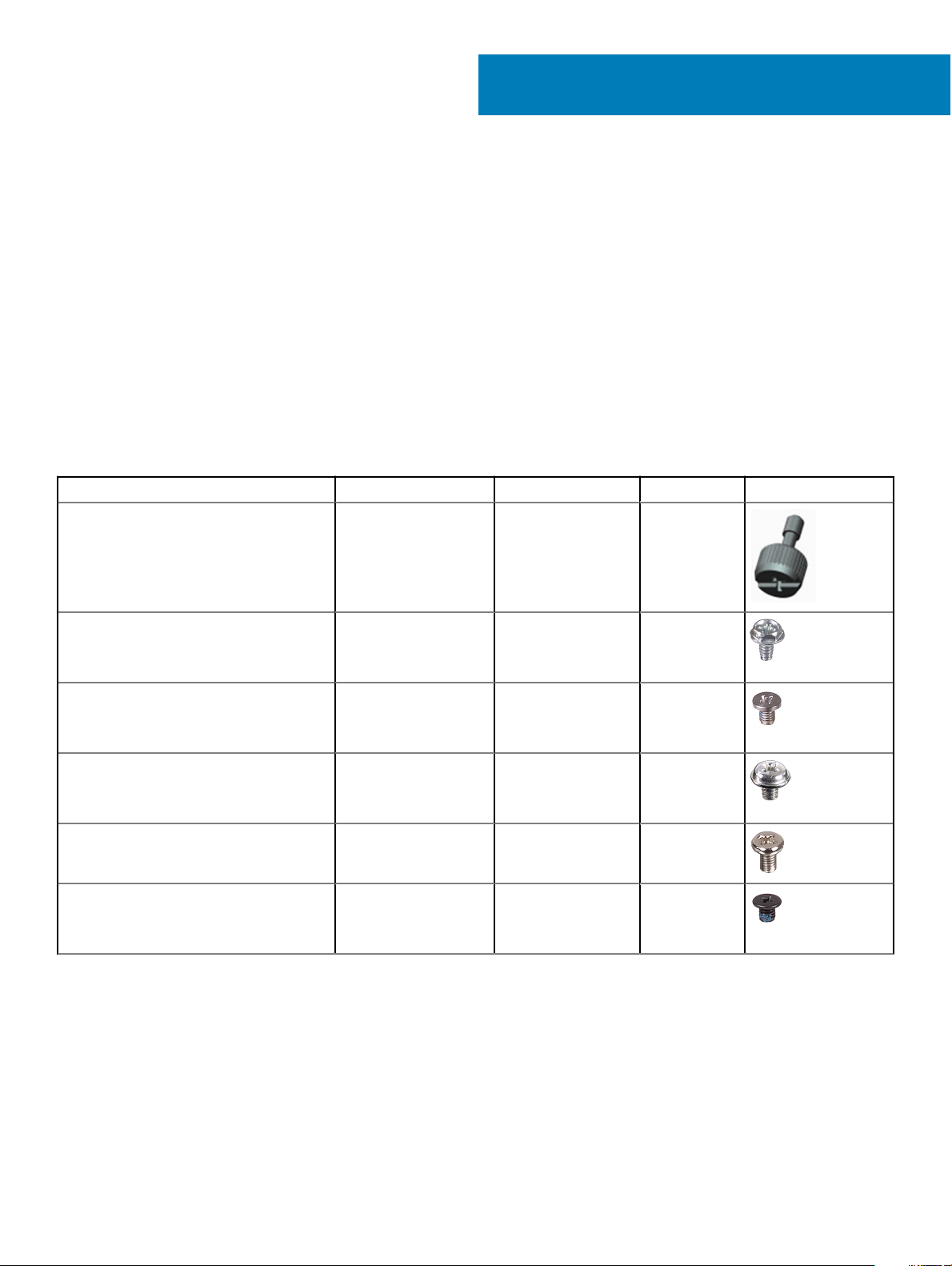

Vida boyutu listesi

Tablo 2. OptiPlex 3060 MT

Bileşen Sabitleme hedefi: Vida tipi Miktar Resim

Yan kapak Sistem kasası

#6,32X8,0

2

3

Sistem kartı

PSU

WLAN

M.2 SSD

SD kartı modülü

3,5 inç HDD

5,25 inç ODD Modülü Sistem

DP/HDMI/DP Kablo Modülü bulunan Tip-C

Dahili Anten

Sistem kasası

Sistem kasası

Sistem kartı

Sistem kartı

Sistem kasası

Sistem kasası

Sistem

Sistem

#6,32X1,4

M2.3.5

#6,32x3,6

M3X5

M3X3

9

3

1

1

1

4

3

2

2

Bileşenleri takma ve çıkarma 13

Tower anakart düzeni

Tower sistem kartı bileşenleri

1

PCI-eX1 Konektörü (Slot4) 2 PCI-eX1 Konektörü (Slot3)

3 PCI-eX16 Konektörü (Slot2) 4 PCI-eX1 Konektörü (Slot1)

5 Video bağlantı noktası başlığı 6 PS2 KB/MS/Seri Bağlantı Noktası Başlığı (KB_MS_SERIAL)

7 Sistem Fanı Konektörü (FAN_SYS) 8 İzinsiz Girişi Önleme Anahtarı Konektörü (INTRUDER)

9 İşlemci Soketi 10 İşlemci Güç Konektörü (ATX_CPU)

11 İşlemci Fan Konektörü (FAN_CPU) 12 Bellek Konektörü (DIMM1~ DIMM2)

13 Kart Okuyucusu Konektörü (Kart Okuyucu) 14 Güç Anahtarı Konektörü (PWR_SW)

15 M.2 SSD konektörü 16 SATA 0 Konektörü (Mavi renkli)

17 SATA 2 Konektörü (Beyaz renkli) 18 Dahili Hoparlör Konektörü (INT_SPKR)

19 SATA 3 Konektörü (Siyah renkli) 20 ATX Güç Konektörü (ATX_SYS)

21 HDD_ODD_Güç Kablosu Konektörü (SATA PWR) 22 M.2 WLAN konektörü

23 Düğme pil 24 CMOS_CLR/Parola/Servis_Modu Atlama Teli (JMP1)

14 Bileşenleri takma ve çıkarma

Yan kapak

Yan kapağı çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

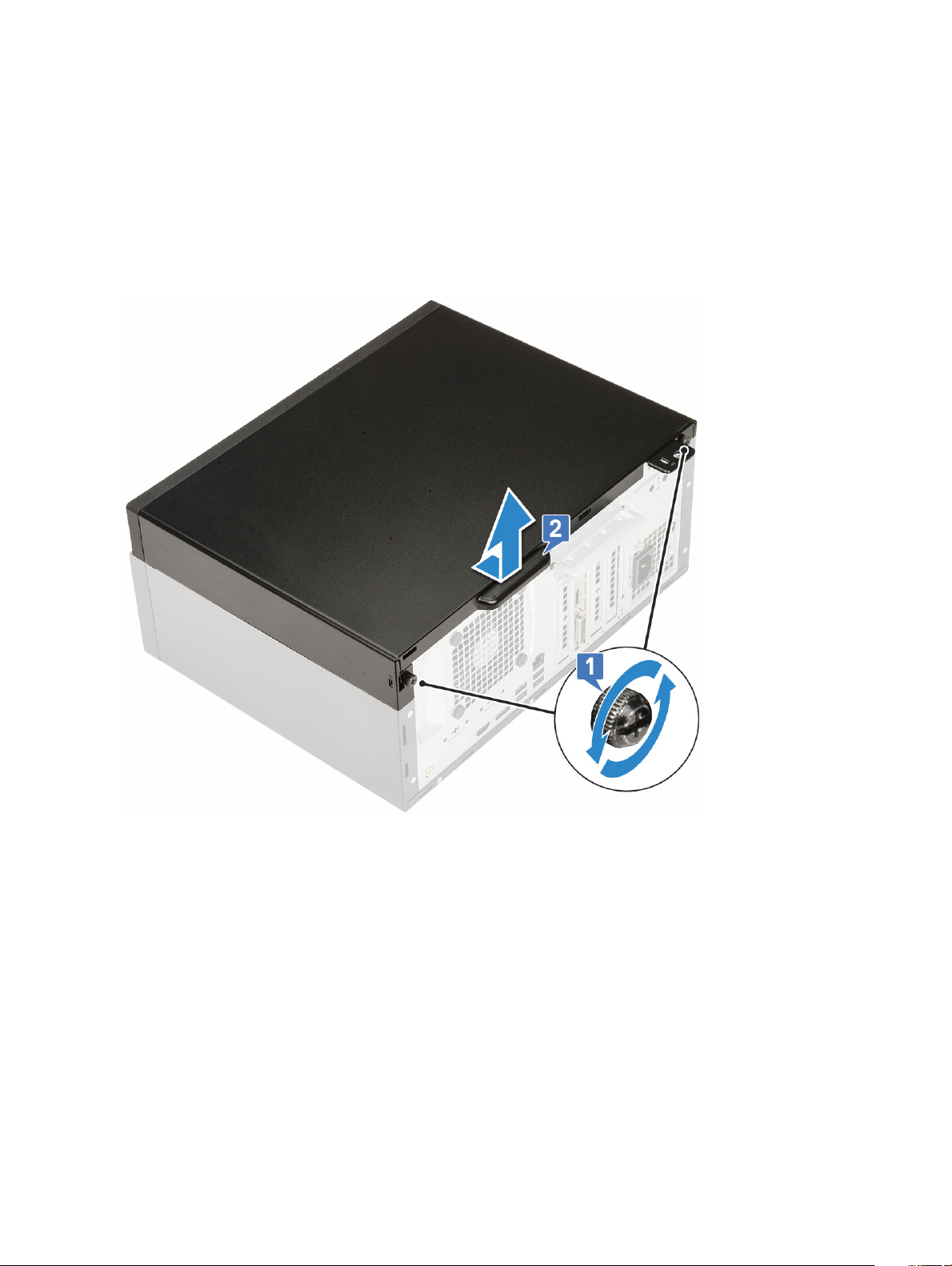

2 Kapağı çıkarmak için:

a Kapağı bilgisayara sabitleyen tutma vidalarını gevşetin [1].
b Kapağı sistemin arkasına doğru kaydırın ve kaldırarak sistemden çıkarın [2].

Yan kapağın takılması

1 Yan kapağı takmak için:

a Kapağı bilgisayarın üzerine yerleştirin, kasayla hizalamak için kaydırın ve kapağı bilgisayara sabitlemek için tutucu vidaları sıkın [1,

2].

Bileşenleri

takma ve çıkarma 15

2 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Ön Çerçeve

Ön çerçeveyi çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Yan kapağı çıkarın.
3 Ön çerçeveyi sökmek için:

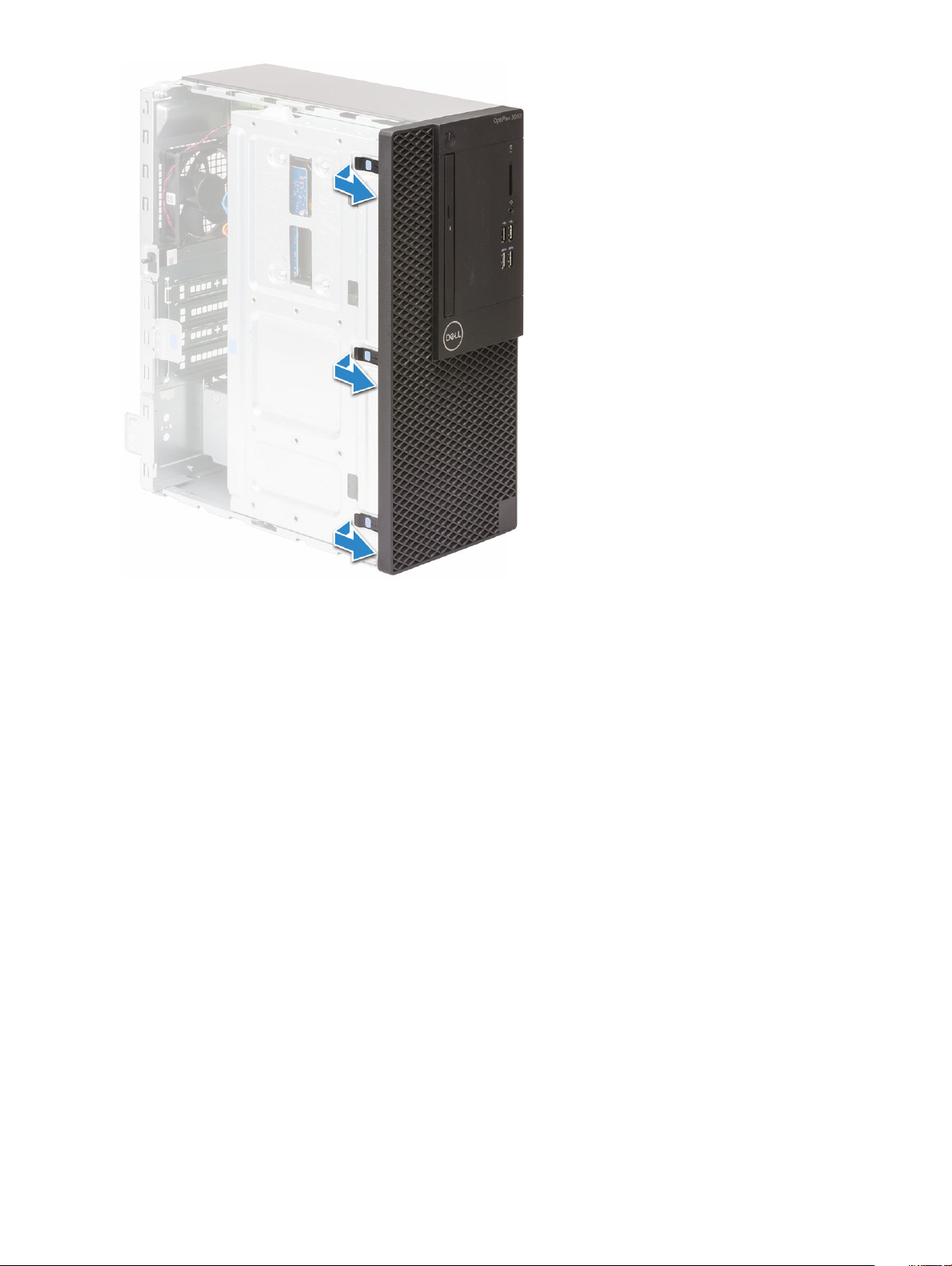

a Ön çerçeveyi sistemden ayırmak için tutucu tırnakları yerinden kaldırın .
b Ön çerçeveyi sistemden çıkarın.

16

Bileşenleri takma ve çıkarma

Ön çerçeveyi takma

1 Ön çerçeveyi takmak için:

a Tırnak tutucuları sistem kasasındaki yuvalarla hizalayacak şekilde çerçeveyi yerleştirin.
b Tırnaklar yerine oturana kadar çerçeveye bastırın.

Bileşenleri

takma ve çıkarma 17

2 Yan kapağı takın.
3 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Ön panel kapağı

Ön panel kapağını açma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

DİKKAT

görüntüye bakın.

3 Ön panel kapağını çekerek açın.

Bileşenleri takma ve çıkarma

18

: Ön panel kapağı yalnızca sınırlı bir aralıkta açılır. İzin verilen maksimum düzey için ön panel kapağına basılmış

Ön panel kapağını kapatma

1 Ön panel kapağını döndürerek kapatın.

Bileşenleri

takma ve çıkarma 19

2 Şunları takın:

a Ön çerçeve
b Yan kapak

3 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Sabit sürücü aksamı - 3,5 inç ve 2,5 inç

3,5 inç sabit sürücü çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Sabit sürücüyü çıkarmak için:

a SATA kablosunu ve güç kablosunu sabit sürücüdeki konektörlerden çekin [1].

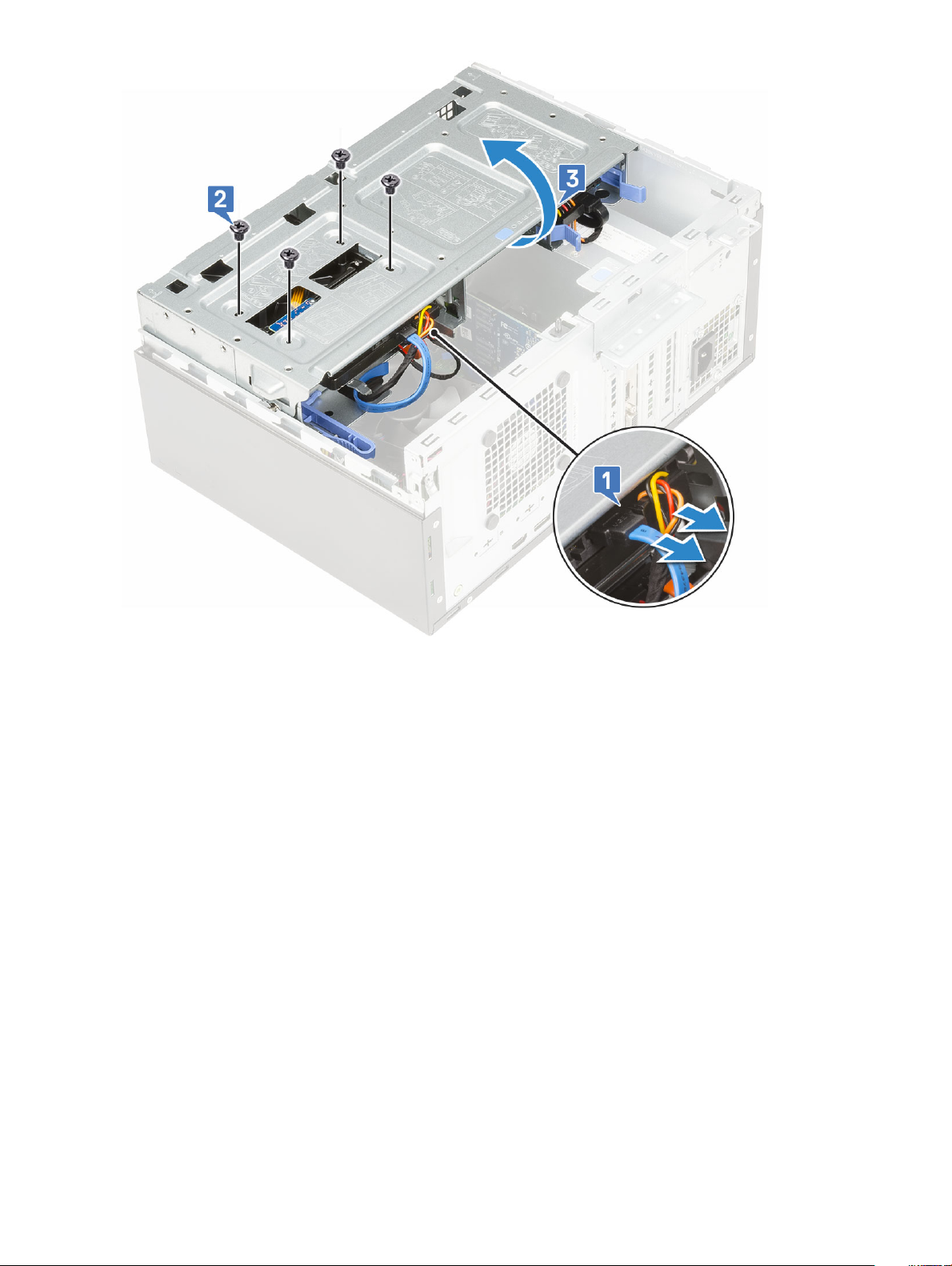

b Dört vidayı sökün ve bölmeyi kaldırın [2, 3]

Bileşenleri takma ve çıkarma

20

c 3,5 inç sabit sürücüyü sistemin dışına çıkarın.

Bileşenleri

takma ve çıkarma 21

3,5 inç sabit sürücü takma

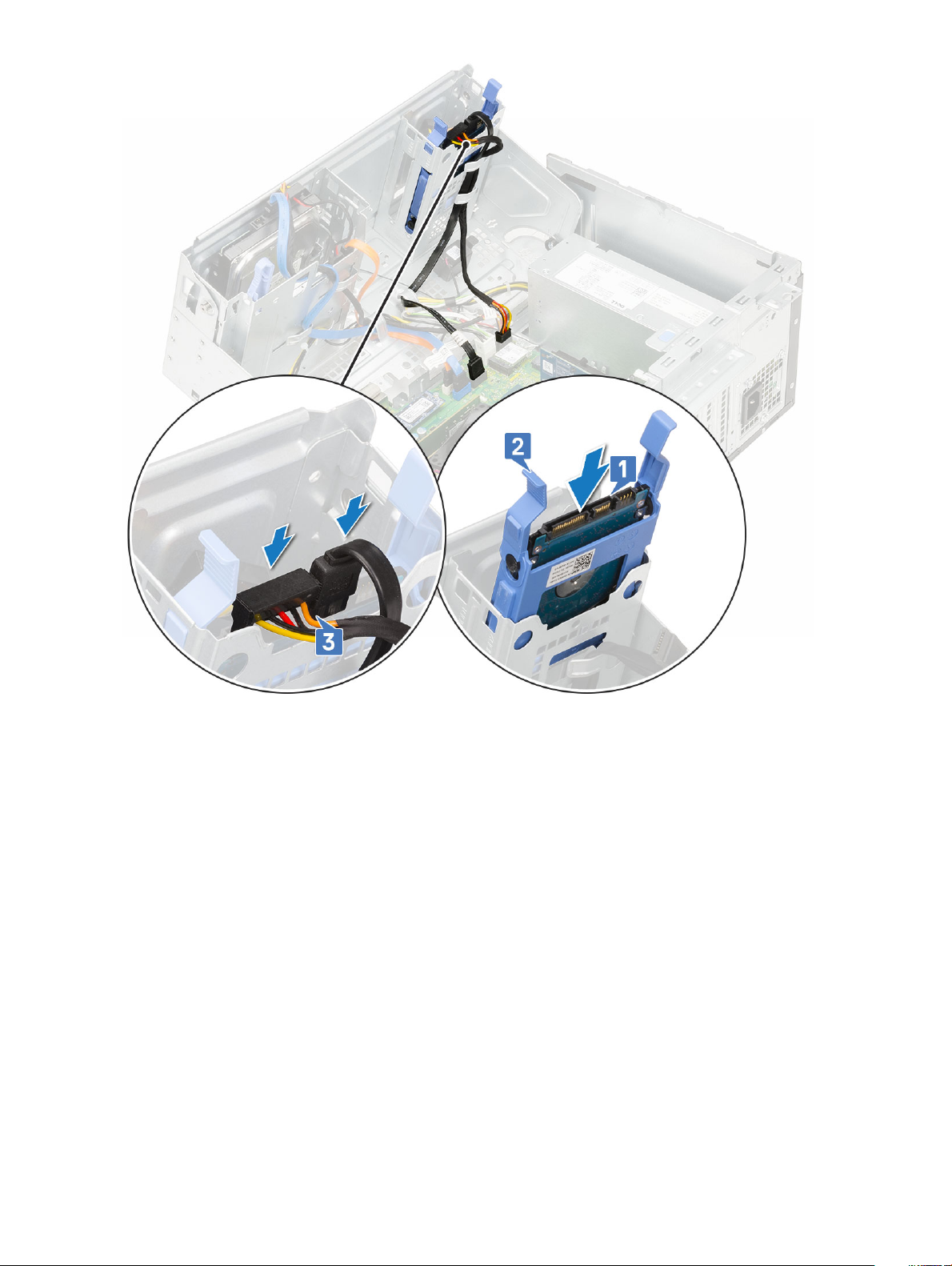

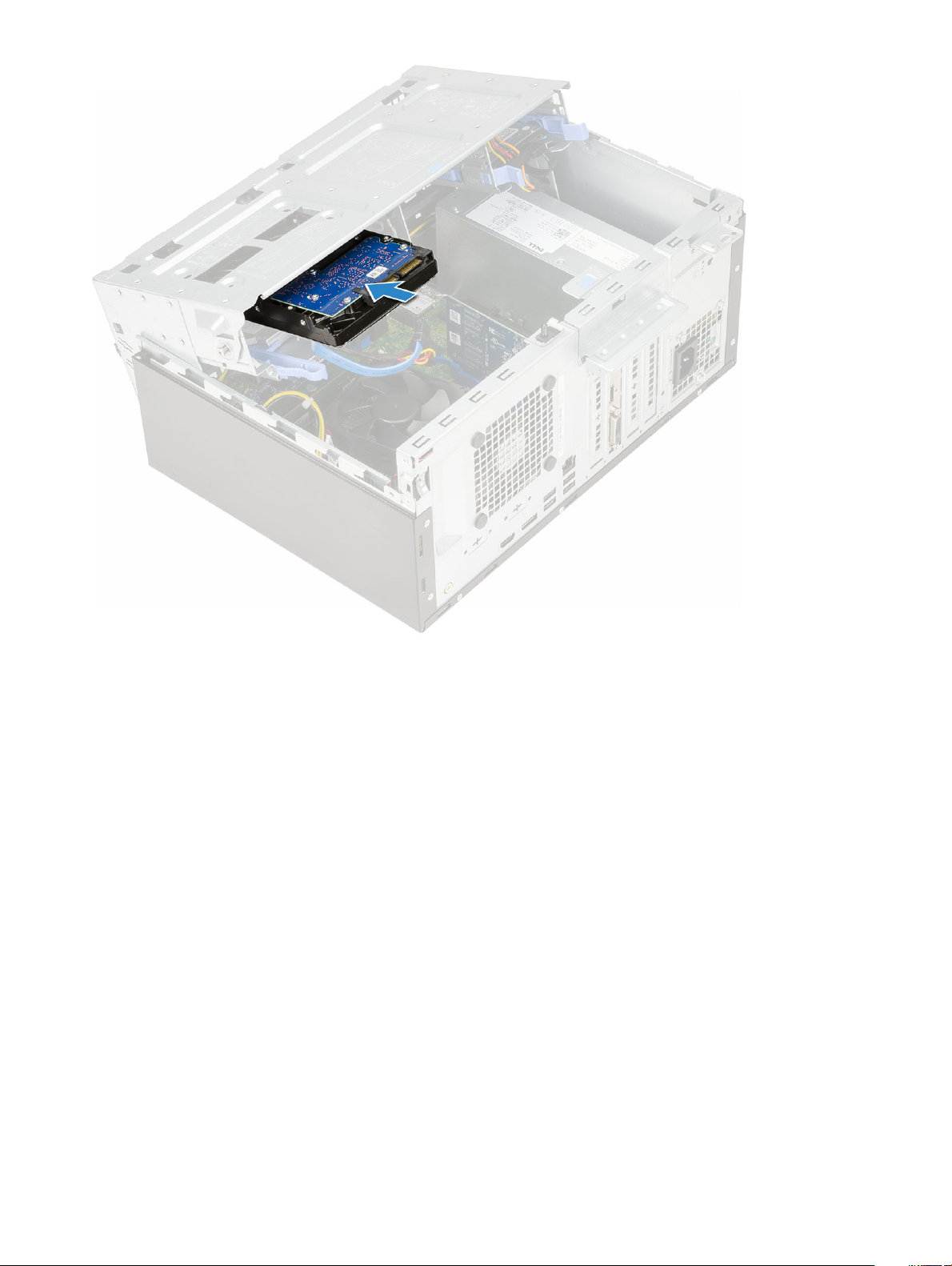

1 3,5 inç sabit sürücüyü sisteme takın.

22

Bileşenleri takma ve çıkarma

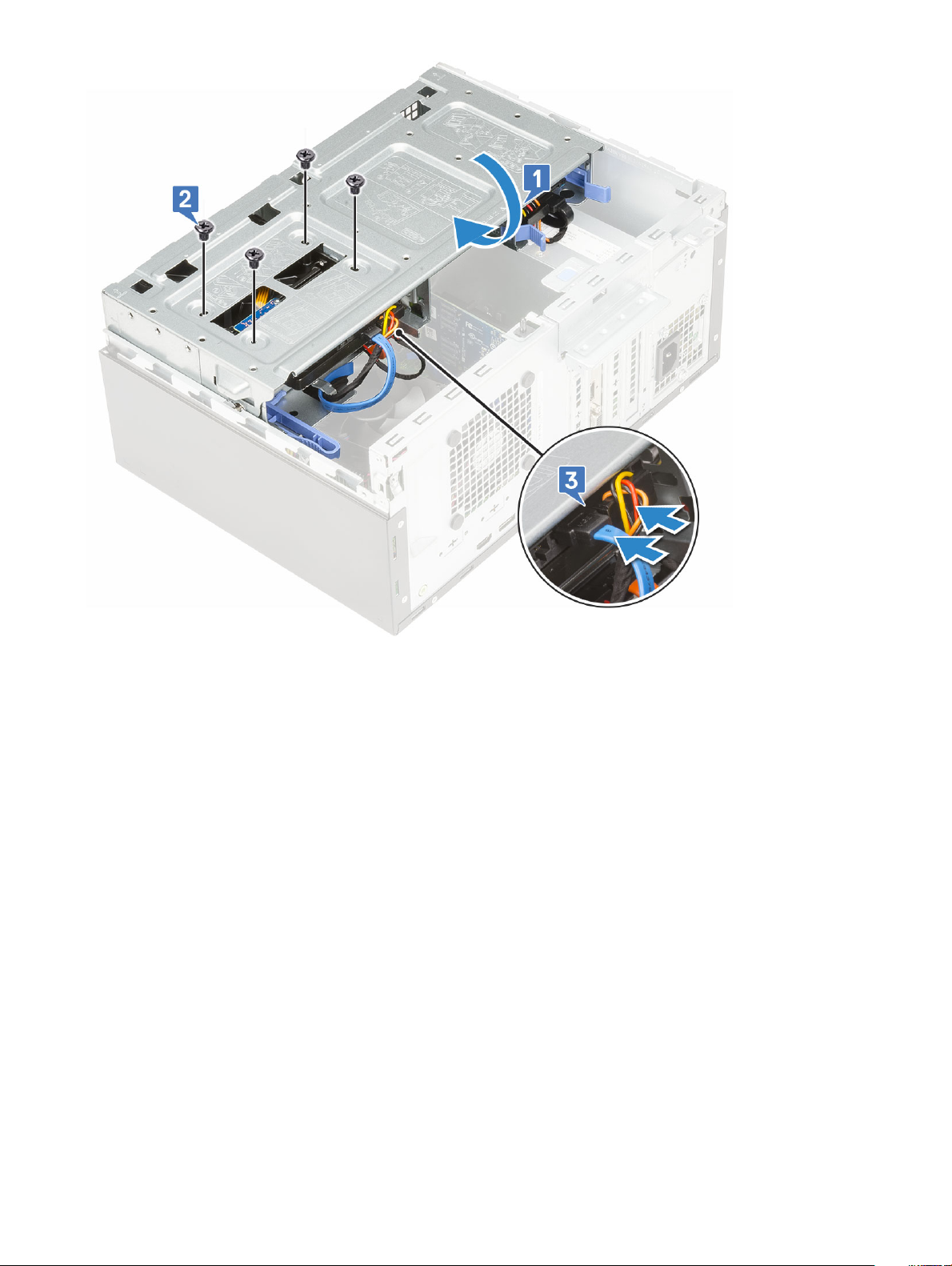

2 Bölmeyi kapatın [1] ve dört vidayı yerine takın [2].
3 SATA kablosunu ve güç kablosunu sabit sürücüdeki konektörlere bağlayın [3].

Bileşenleri

takma ve çıkarma 23

4 Şunları takın:

a Ön çerçeve
b Yan kapak

5 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

2,5 inç sabit sürücü aksamının çıkarılması

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak

b Ön çerçeve
3 Ön panel kapağını açın.
4 Sabit sürücü aksamını çıkarmak için:

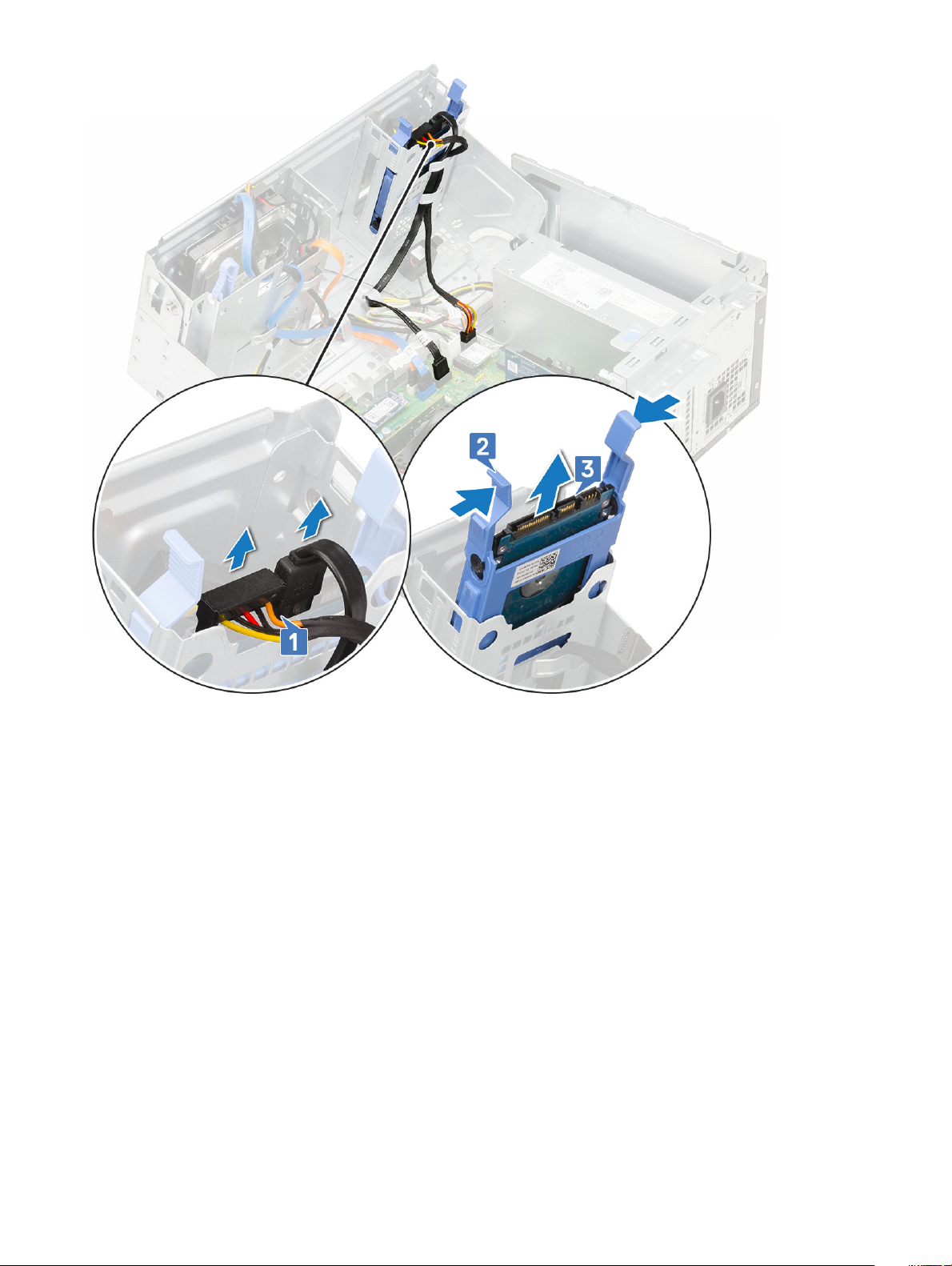

a Sabit sürücü veri ve güç kablolarını 2,5 inç sabit sürücü üzerindeki konektörlerden çıkarın [1].

b Aksamın her iki tarafındaki mavi tırnaklara basın [2] ve sabit sürücü aksamını sistemden çekerek çıkarın [3].

Bileşenleri takma ve çıkarma

24

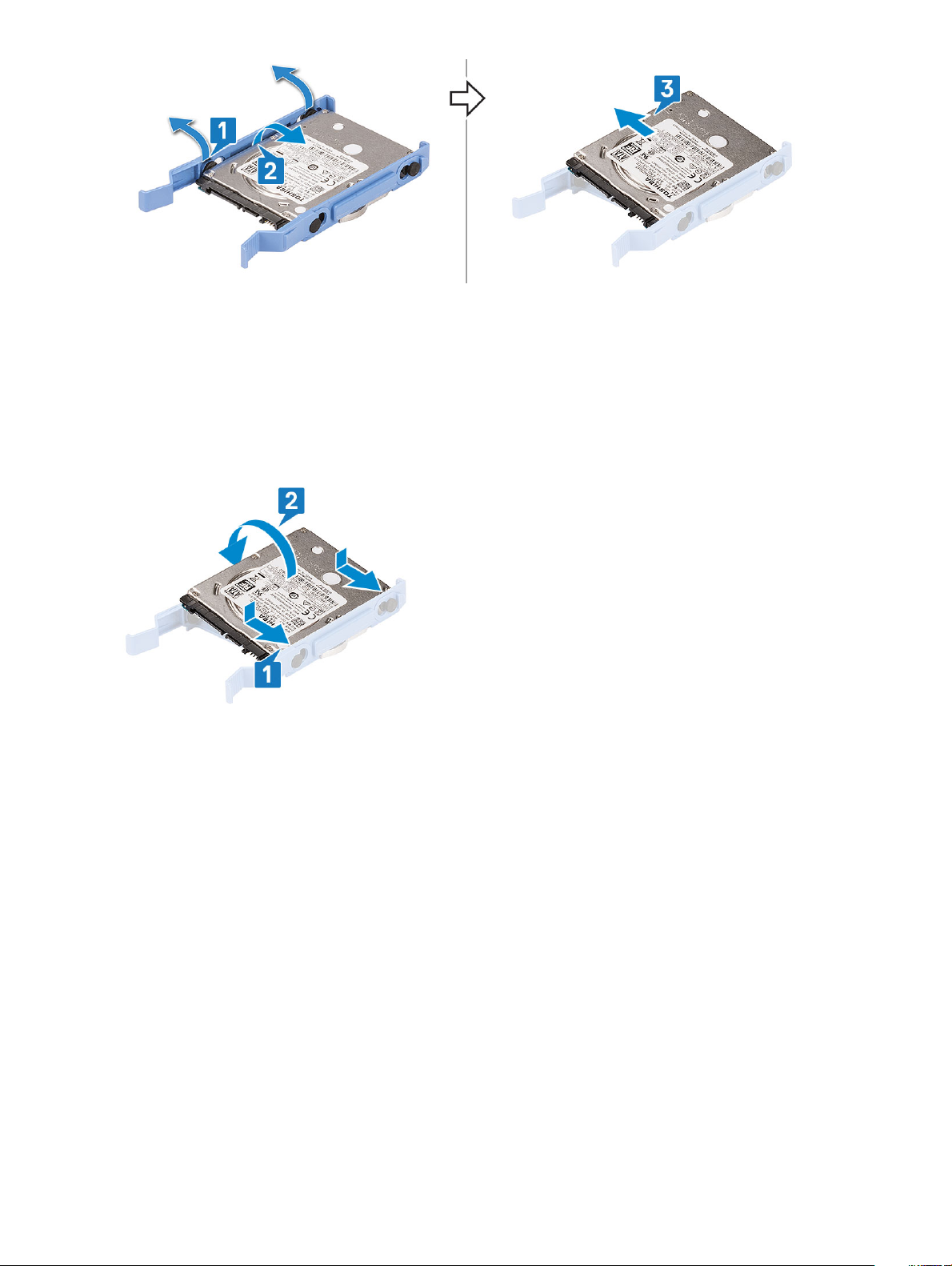

2,5 inç sürücüyü sürücü desteğinden çıkarma

1 Bilgisayarınızın İçinde Çalışmadan Önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak

b Ön çerçeve

c 2,5 inç sabit sürücü aksamı
3 Sürücüyü çıkarmak için:

a Desteğin pimlerini sürücüdeki yuvalarından çıkarmak için sürücü desteğini bir tarafından çekin [1].

b Sürücüyü kaldırarak sürücü desteğinden çıkarın [2].

Bileşenleri

takma ve çıkarma 25

2,5 inç sabit sürücüyü sabit sürücü desteğine takma

1 Sabit sürücüyü takmak için:

a Sabit sürücüyü sabit sürücü desteğinin kenarıyla hizalayın ve diğer kenardaki tırnakları çekerek desteğin üzerindeki pimleri sabit

sürücüye takın.
b Yerine oturana dek sabit sürücüyü sabit sürücü desteğine yerleştirin [1].
c Yerine oturana dek sabit sürücüyü sabit sürücü desteğine yerleştirin [2].

2 Şunları takın:

a 2,5 inç sabit sürücü aksamı
b Ön çerçeve
c Yan kapak

3 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

2,5 inç sürücü aksamının takılması

1 Sabit sürücüyü takmak için:

a Sabit sürücü aksamını, yerine oturana kadar sistemdeki yuvaya itin [1] [2].
b Sabit sürücü veri ve güç kablolarını 2,5 inç sabit sürücü üzerindeki konektörlere bağlayın [3].

Bileşenleri takma ve çıkarma

26

2 Ön panel kapağını kapatın.
3 Şunları takın:

a Ön çerçeve
b Yan kapak

4 Bilgisayarınızda Çalıştıktan Sonra bölümündeki prosedürlere uyun.

Optik Sürücü

Optik sürücüyü çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.
4 Optik sürücü aksamını çıkarmak için:

a Optik sürücü veri kablosunu ve güç kablosunu optik sürücüdeki konektörlerden çıkarın [1].
b Mavi serbest bırakma tırnağını bastırın [2] ve optik sürücüyü sistemin dışına çekin [3].

Bileşenleri

takma ve çıkarma 27

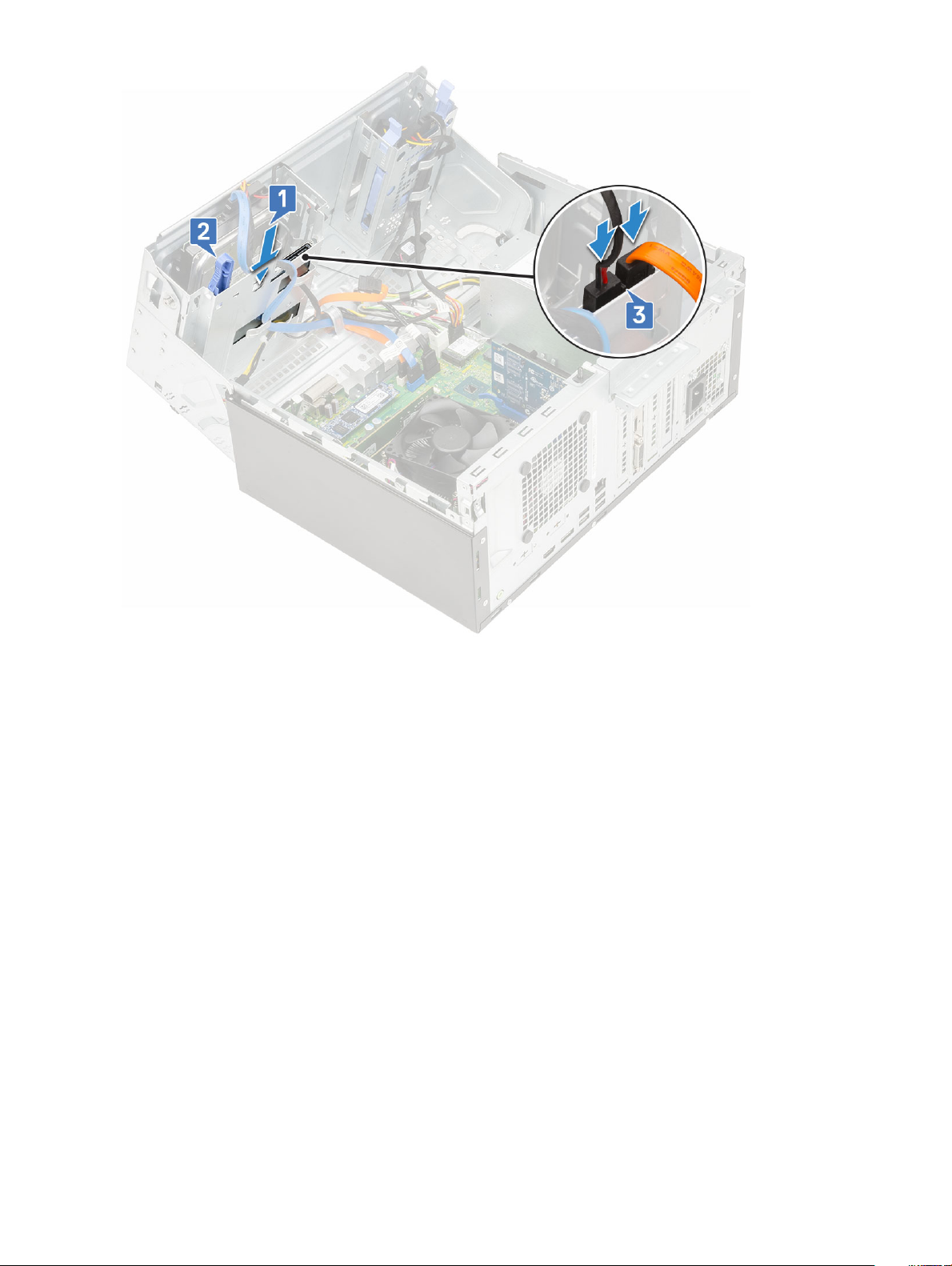

Optik sürücü takma

1 Optik sürücüyü takmak için:

a Ön panel kapağını kapatın.
b Optik sürücüyü, yerine oturana kadar optik sürücü yuvasına itin [1, 2].

c Kabloları sürücü kafesinin altından geçirin.
d Optik veri kablosunu ve güç kablosunu optik sürücünün üzerindeki konektörlere bağlayın [3].

28

Bileşenleri takma ve çıkarma

2 Şunları takın:

a Ön çerçeve
b Yan kapak

3 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

M.2 PCIe SSD

M.2 SSD'yi çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.
4 M.2 SSD'yi çıkarmak için:

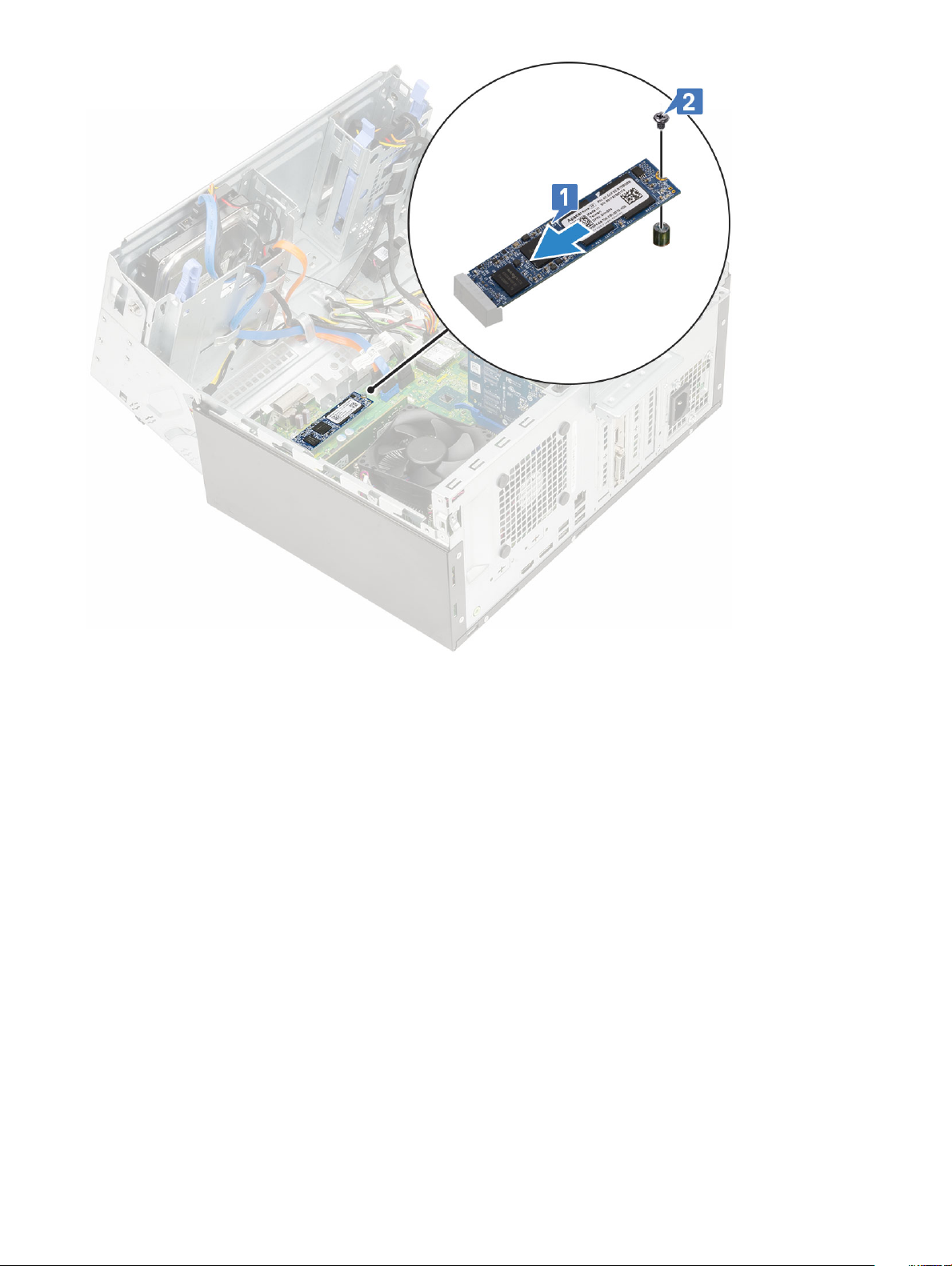

a SSD'yi sistem kartına sabitleyen tek vidayı sökün [1].
b M.2 SSD'yi sistem kartındaki konektörden çekin [2].

Bileşenleri

takma ve çıkarma 29

M.2 SSD'yi takma

1 M.2 SSD'yi sistem kartındaki konektöre takın [1].
2 SSD'yi sistem kartına sabitlemek için tek vidayı yerine takın [2].

30

Bileşenleri takma ve çıkarma

3 Ön panel kapağını kapatın.
4 Şunları takın:

a Ön çerçeve
b Yan kapak

5 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

SD kart okuyucu

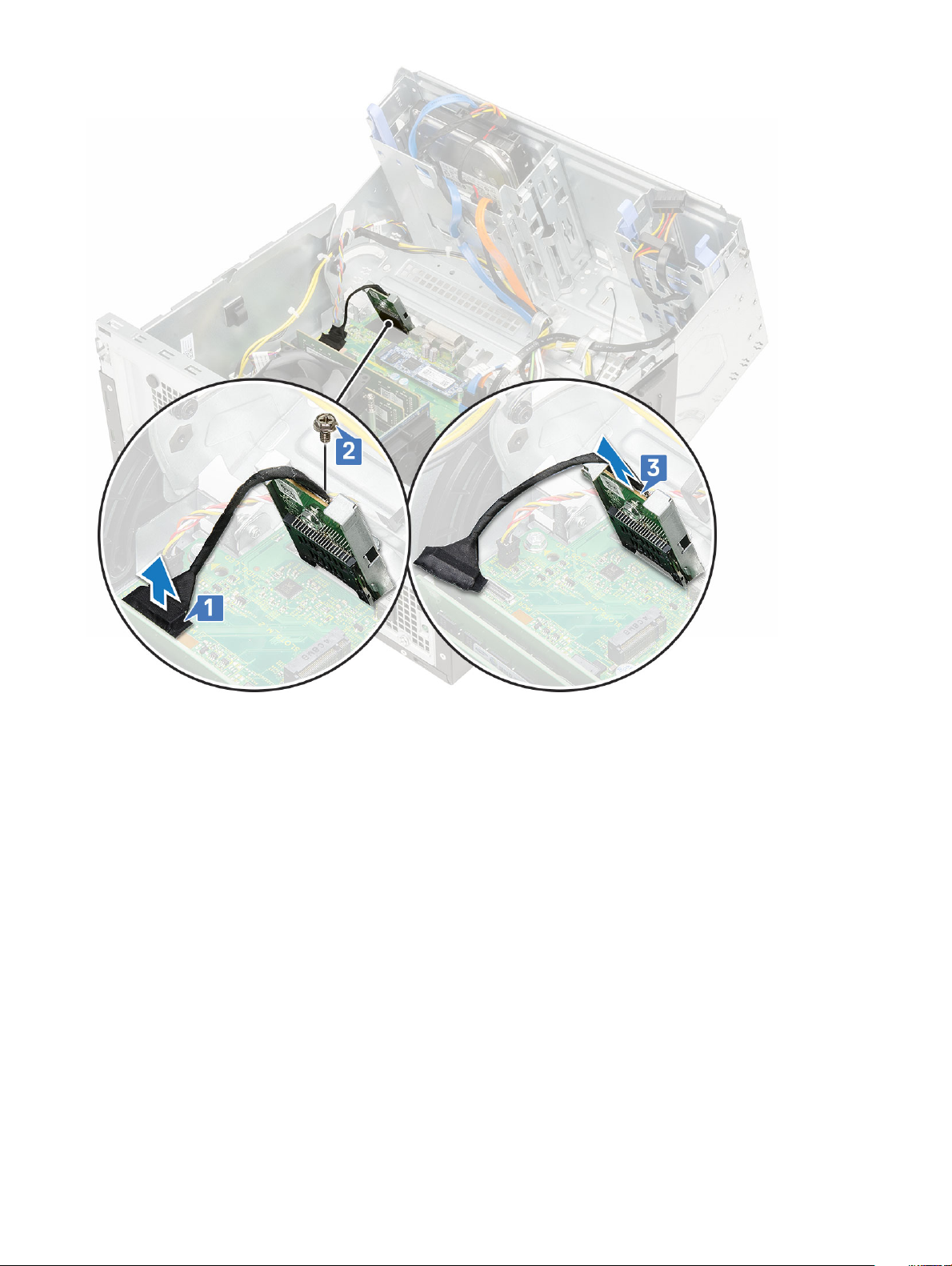

SD kart okuyucusunu çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.
4 SD kart okuyucuyu çıkarmak için:

a SD kart okuyucu kablosunu sistem kartı üzerindeki konektörden çıkarın [1].
b SD kart okuyucusunu ön panel kapağına sabitleyen vidayı sökün [2].
c SD kart okuyucusunu sistemden kaldırın [3].

Bileşenleri

takma ve çıkarma 31

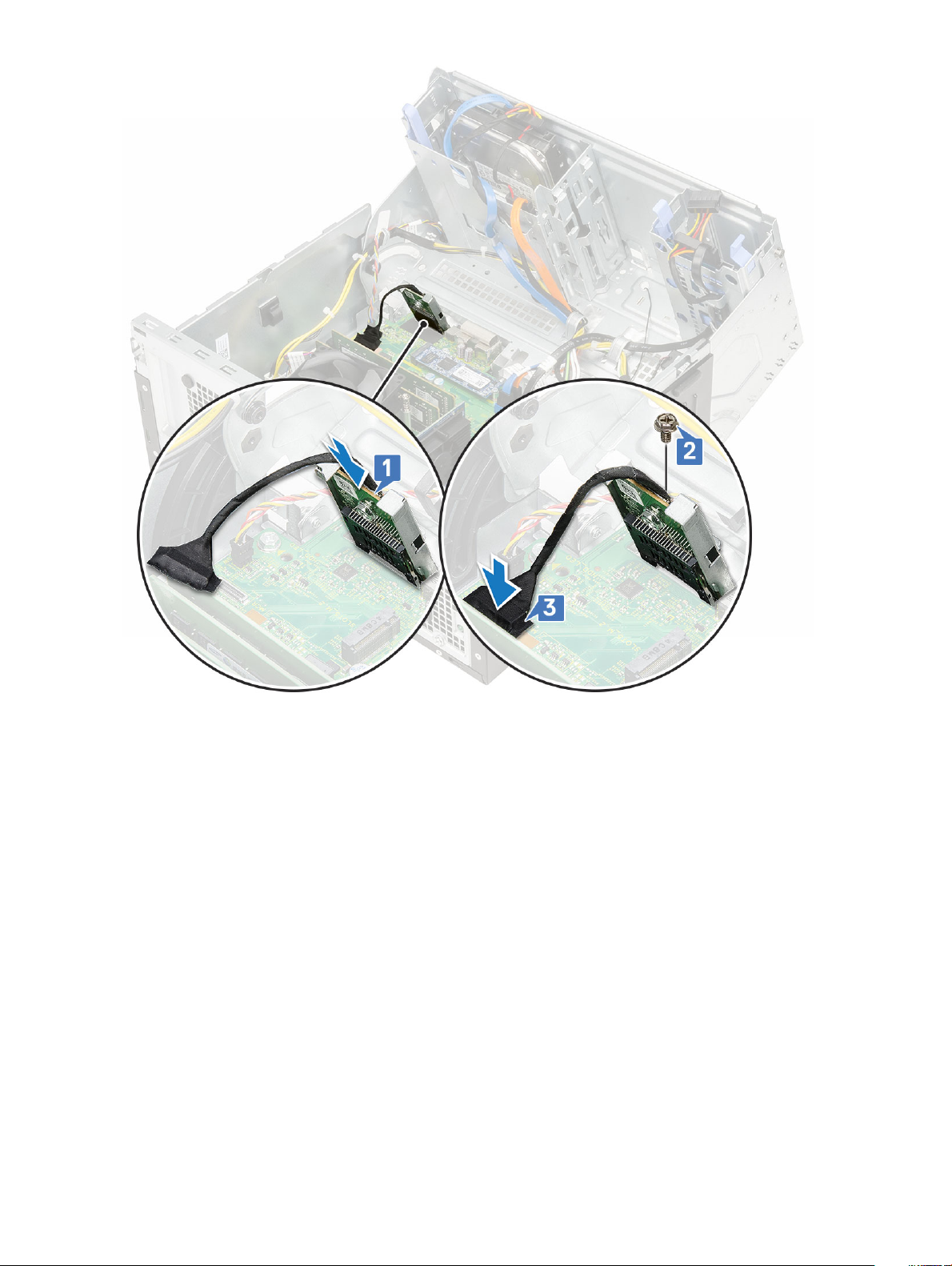

SD kart okuyucusunu takma

1 SD kart okuyucusunu takmak için:

a SD kart okuyucusunu ön panel kapağındaki yuvaya yerleştirin [1].
b SD kart okuyucusunu ön panel kapağına sabitleyen vidayı yerine takın [2].
c SD kart okuyucu kablosunu, sistem kartındaki konektöre takın [3].

32

Bileşenleri takma ve çıkarma

2 Ön panel kapağını kapatın.
3 Şunları takın:

a Ön çerçeve
b Yan kapak

4 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Bellek modülü

Bellek modülünü çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağınıaçın.
4 Bellek modülünü çıkarmak için:

a Bellek modülü çıkana kadar [1] bellek modülünü sabitleyen klipsi çekin.
b Bellek modülünü sistem kartından çıkarın [2].

Bileşenleri

takma ve çıkarma 33

Bellek modülünü takma

1 Bellek modülünü takmak için:

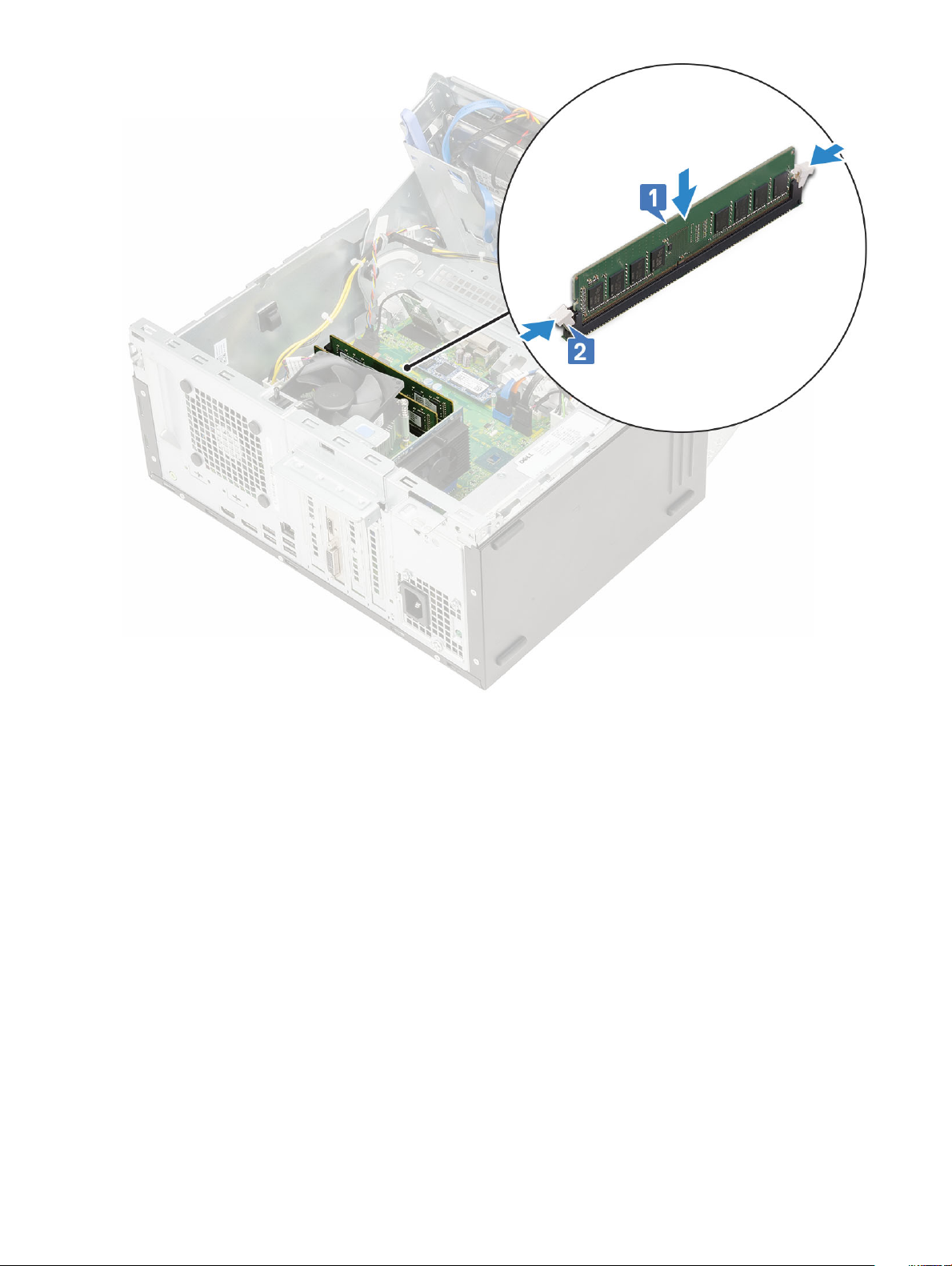

a Bellek modülünün üzerindeki çentiği, bellek modülü konektöründeki tırnakla hizalayın.
b Bellek modülünü bellek modülü soketine takın [1].
c Bellek modülü sabitleme tırnakları yerine oturuncaya kadar bellek modülüne bastırın [2].

34

Bileşenleri takma ve çıkarma

2 Ön panel kapağını kapatın.
3 Şunları takın:

a Ön çerçeve
b Yan kapak

4 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Genişletme kartı

PCIe genişletme kartını çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.
4 PCIe genişletme kartını çıkarmak için:

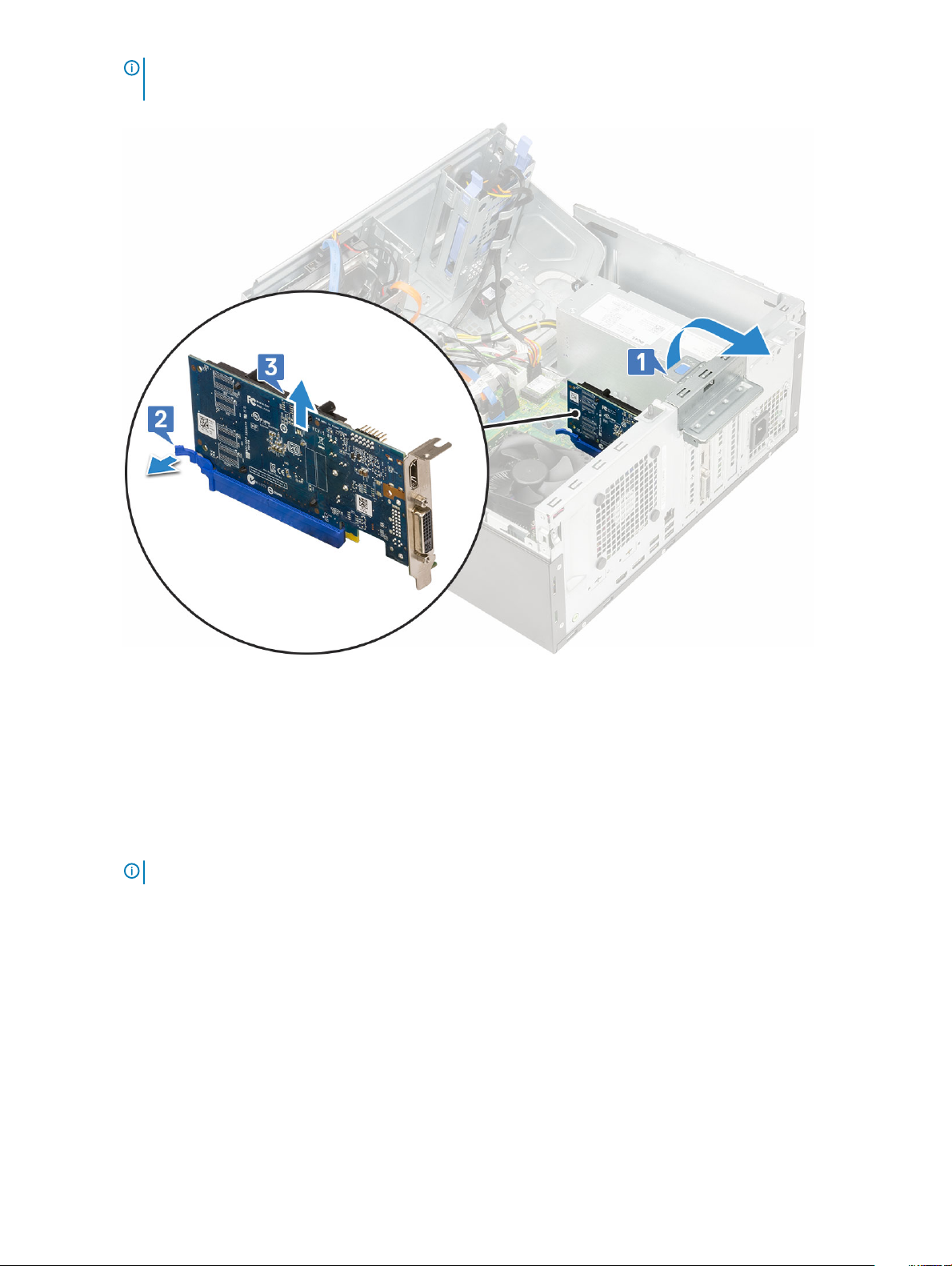

a PCIe genişletme kartını açmak için serbest bırakma mandalını çekin [1].
b Kart sabitleme mandalını itin [2] ve PCIe genişletme kartını bilgisayardan dışarı doğru kaldırın [3].

Bileşenleri

takma ve çıkarma 35

NOT: Bu adım, yalnızca kart sabitleme mandallı konektör için geçerlidir, aksi takdirde PCle genişletme kartını sistemden

kaldırın.

5 Ek herhangi bir PCIe genişletme kartını çıkarmak için adımları tekrarlayın.

PCle genişletme kartının takılması

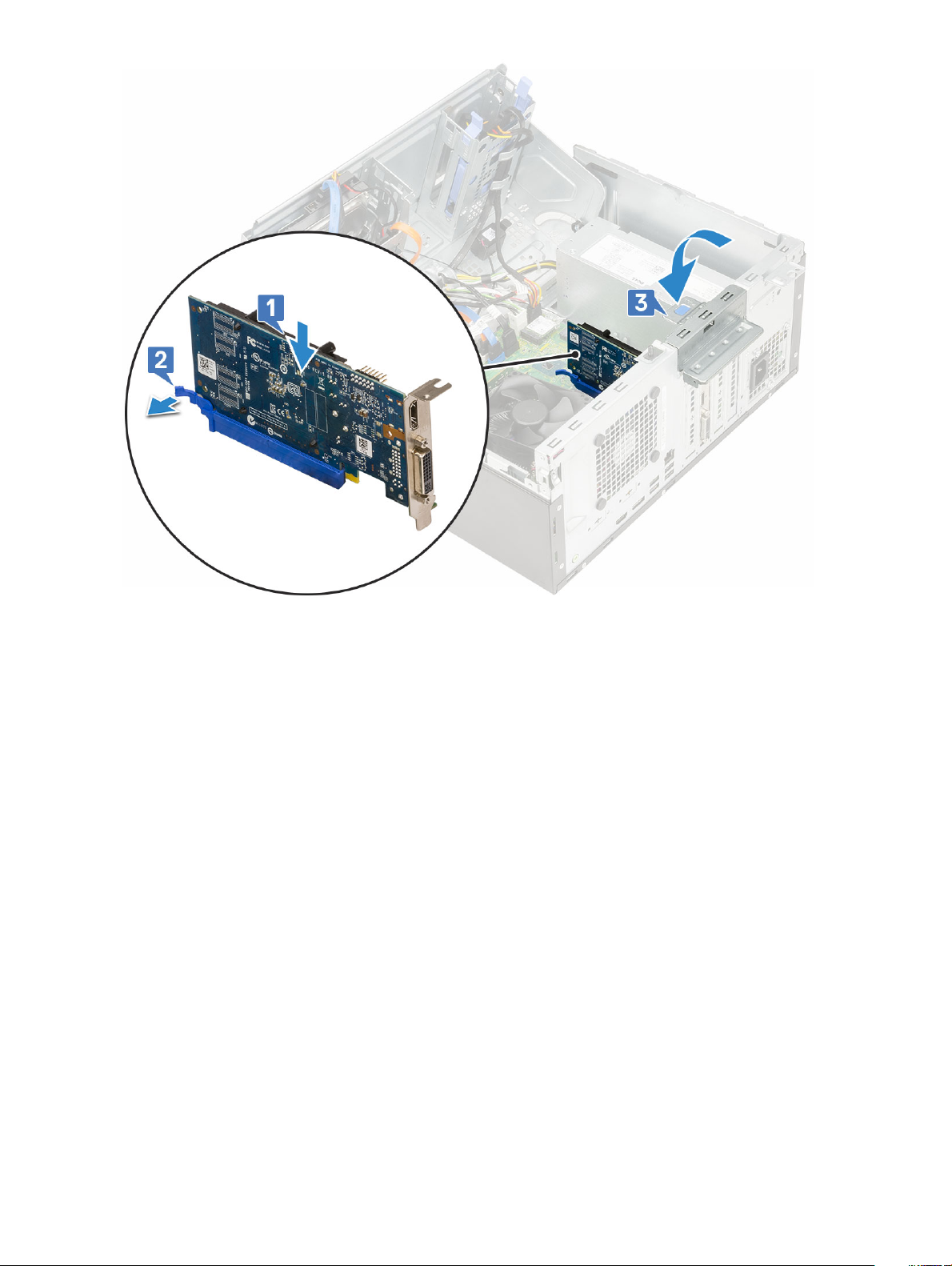

1 PCIe genişletme kartını takmak için:

a PCIe genişletme kartını sistem kartındaki konektöre takın [1].
b Serbest bırakma mandalını açmak için geriye doğru çekin [2].
c PCIe genişletme kartını, kart sabitleme mandalını yerine oturuncaya kadar iterek sabitleyin [3].

NOT

: Bu adım, yalnızca kart sabitleme mandalı bulunan için konektör geçerlidir, aksi takdirde, bu adımı atlayın.

36 Bileşenleri takma ve çıkarma

d Herhangi bir ek PCIe genişletme kartını takma adımlarını tekrarlayın.

2 Serbest bırakma mandalını kapatın.
3 Ön panel kapağını kapatın.
4 Şunları takın:

a Ön çerçeve
b Yan kapak

5 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

İsteğe bağlı VGA modülü

İsteğe bağlı VGA modülünü çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.
4 Sistem fanını çıkarın.
5 İsteğe bağlı VGA modülünü çıkarmak için:

a İsteğe bağlı VGA modülünü sisteme sabitleyen 2 adet (M3X3) vidayı sökün [1].
b VGA kablosunu sistem kartındaki konektörden ayırın.
c VGA modülünü sistemden çıkarın.

Bileşenleri

takma ve çıkarma 37

İsteğe bağlı VGA modülünü takma

1 Metal desteği aşağıda gösterildiği gibi çıkarmak için düz tornavidayı desteğin deliğine [1] sokun, desteği [2] iterek yerinden kurtarın ve

ardından kaldırarak sistemden çıkarın.

2 VGA modülünü bilgisayarınızın içinden [1] yuvasına yerleştirin ve VGA kablosunu sistem kartındaki konektöre [2] takın.

3 İsteğe bağlı VGA modülünü sisteme sabitlemek için iki adet (M3x3) vidayı yerine takın.

38

Bileşenleri takma ve çıkarma

4 Sistem fanını takma.
5 kapatın
6 Şunları takın:

a
b

7 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Güç kaynağı birimi

Güç kaynağı ünitesini (PSU) çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.

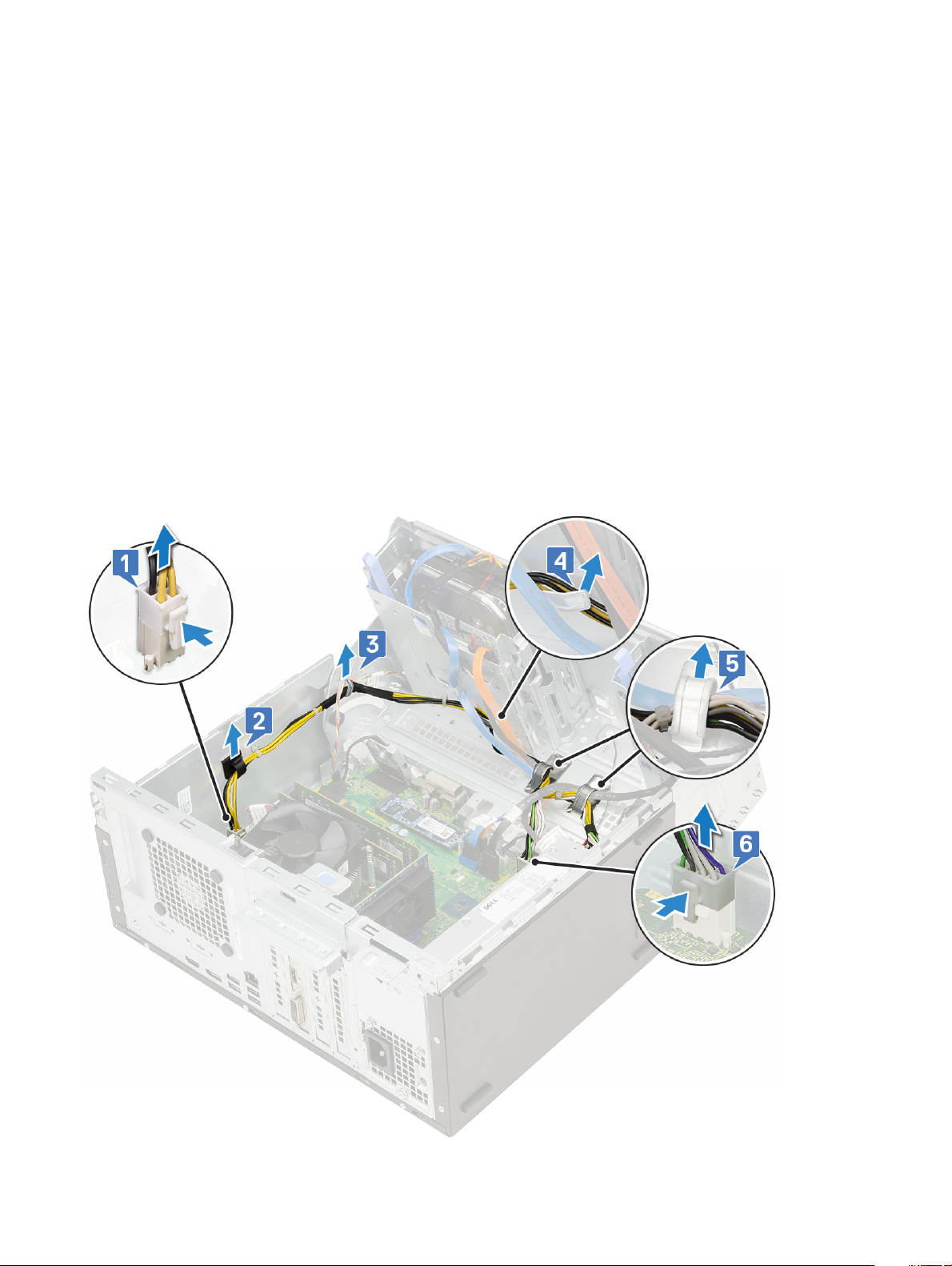

4 PSU'yu serbest bırakmak için:

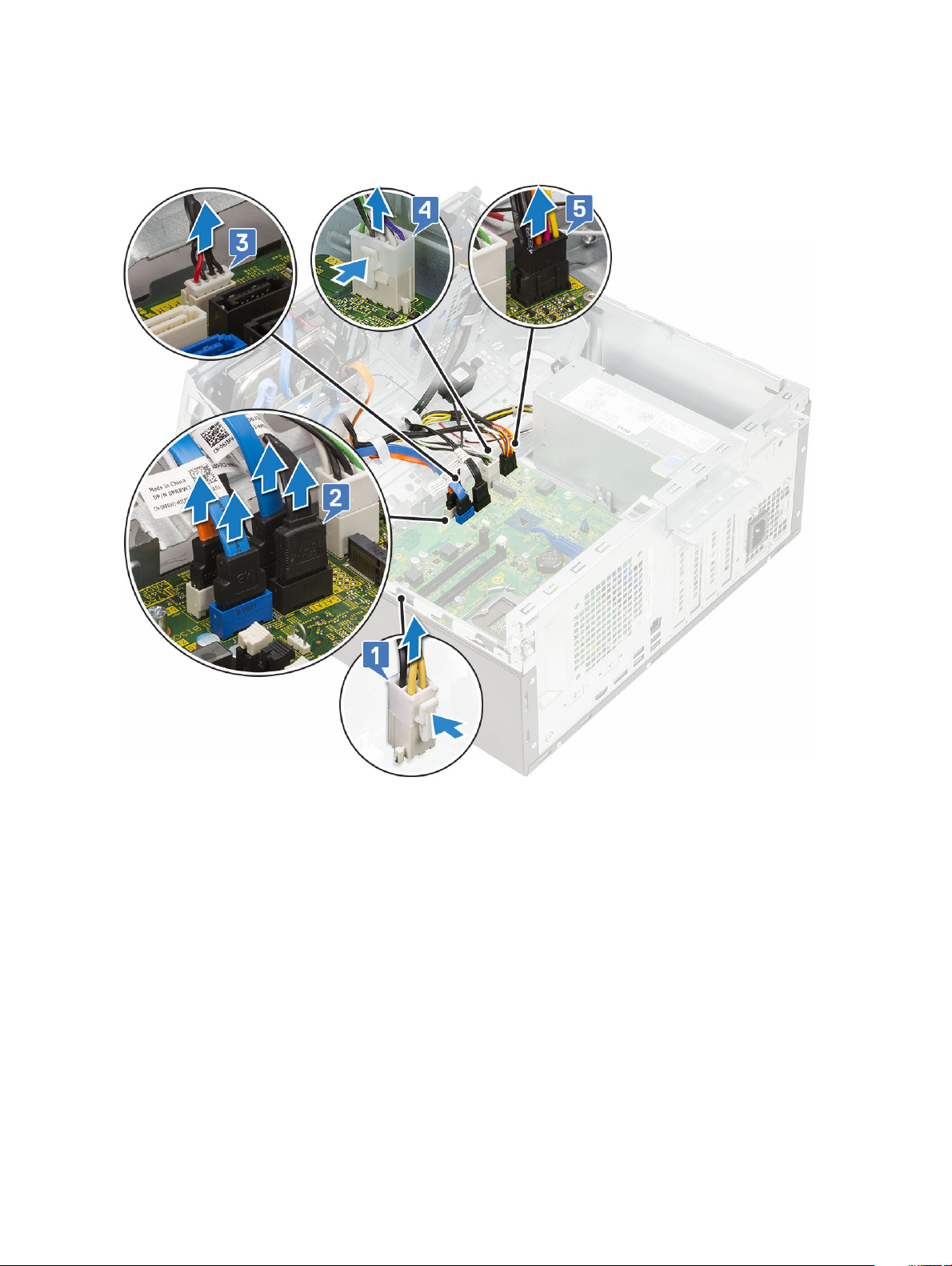

a PSU kablolarını sistem kartındaki konektörlerden çıkarın [1].
b Klipsi çekin ve PSU kablolarını çıkarın [2, 3].
c PSU kablolarını sabitleme klipslerinden çıkarın [4, 5, 6].

Bileşenleri

takma ve çıkarma 39

5 PSU'yu çıkarmak için:

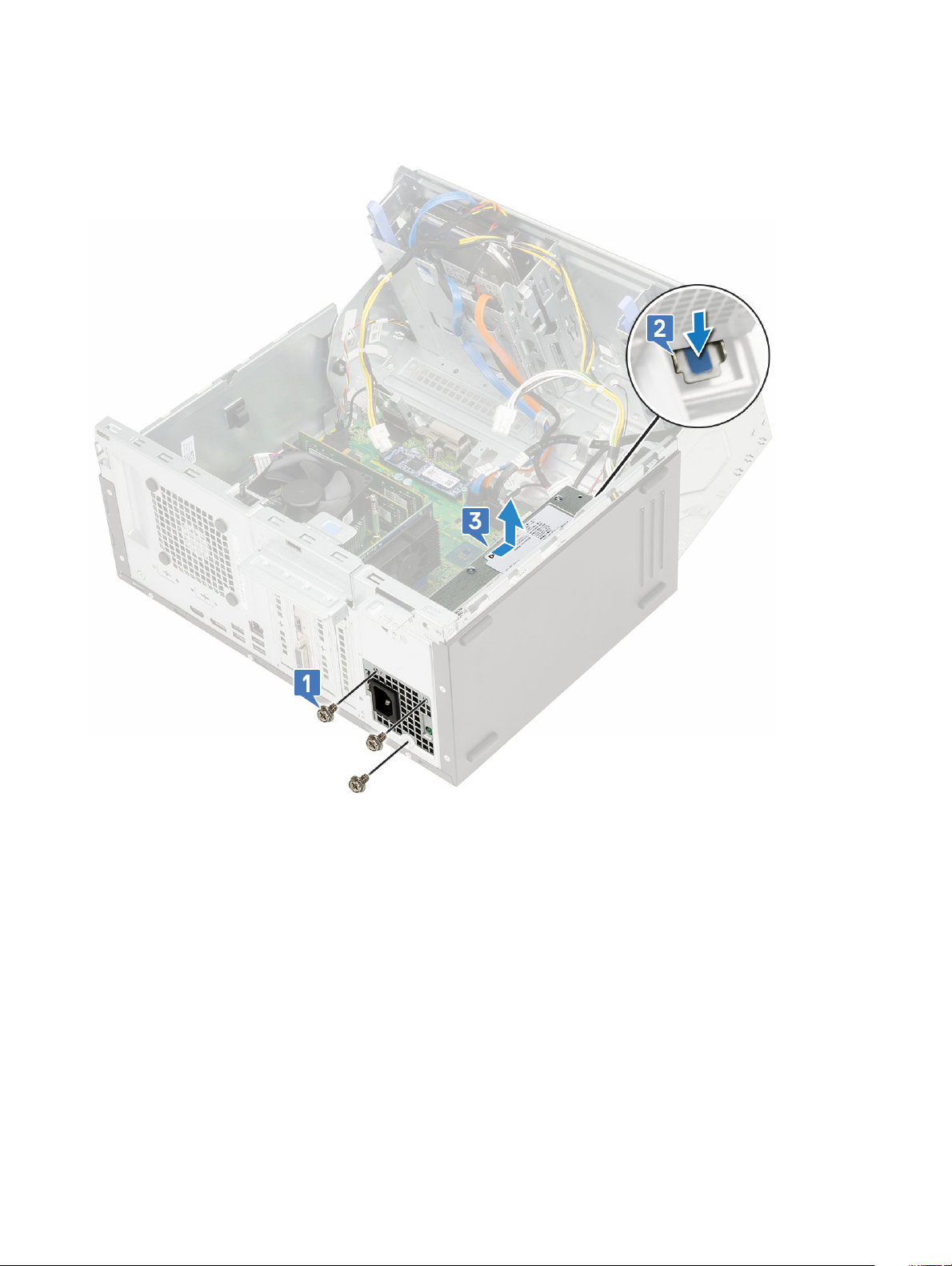

a PSU'yu sisteme sabitleyen 3 vidayı sökün [1].
b Serbest bırakma tırnağına basın [2].
c PSU'yu çekerek bilgisayarın dışına çıkarın [3].

Güç kaynağı ünitesini (PSU) takma

1 PSU'yu takmak için:

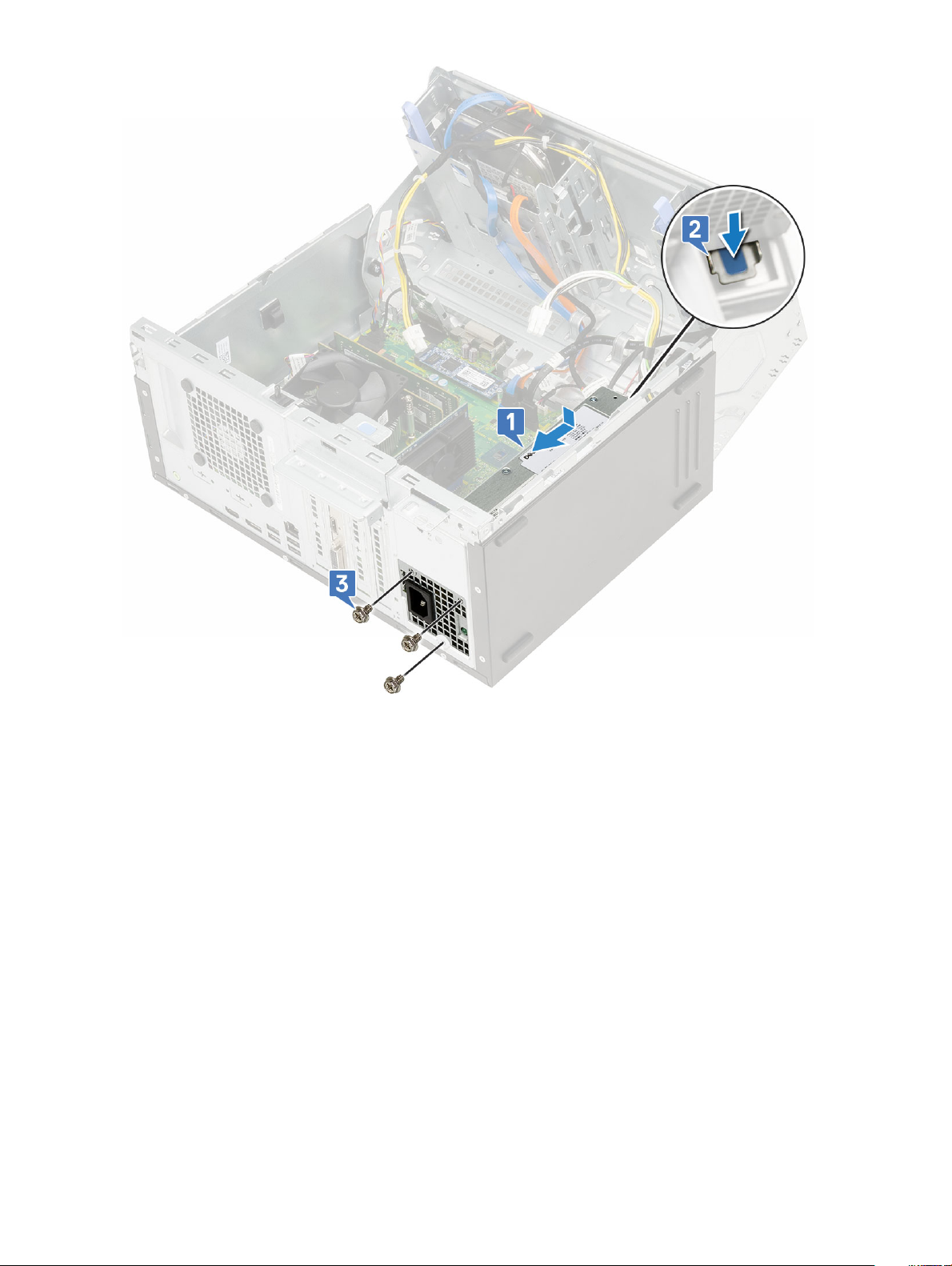

a PSU'yu PSU yuvasına takın ve yerine oturana kadar sistemin arkasına doğru itin [1] [2].
b PSU'yu bilgisayara sabitlemek için üç vidayı yerine takın [3].

Bileşenleri takma ve çıkarma

40

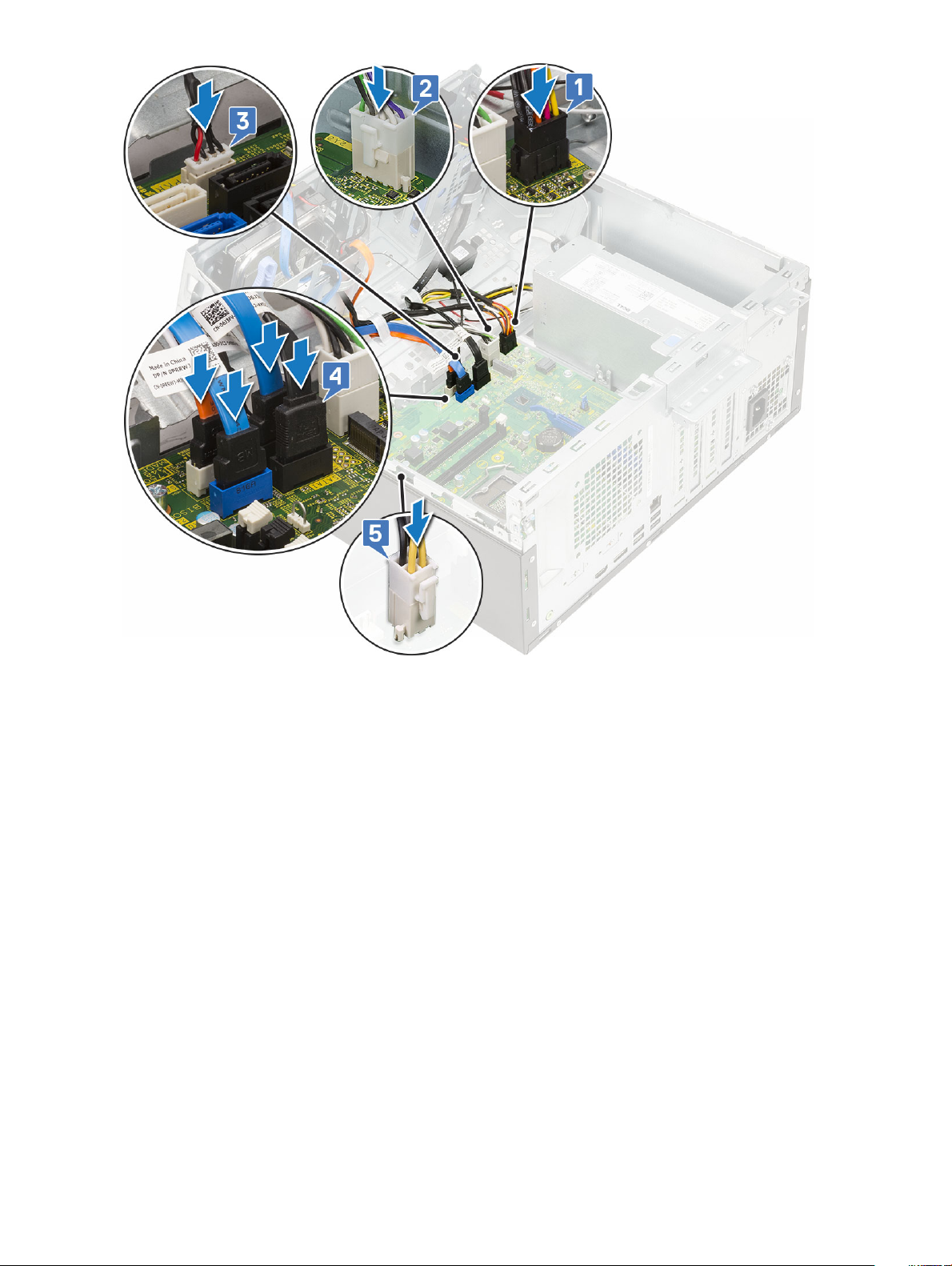

c PSU kablolarını sistem kartındaki konektörlere takın [1].
d PSU kablolarını sabitleme klipslerinin içinden geçirin [2,3,4,5,6].

Bileşenleri

takma ve çıkarma 41

2 Ön panel kapağını kapatın.
3 Şunları takın:

a Ön çerçeve
b Yan kapak

4 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

İzinsiz giriş önleme anahtarı

İzinsiz giriş önleme anahtarını çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.

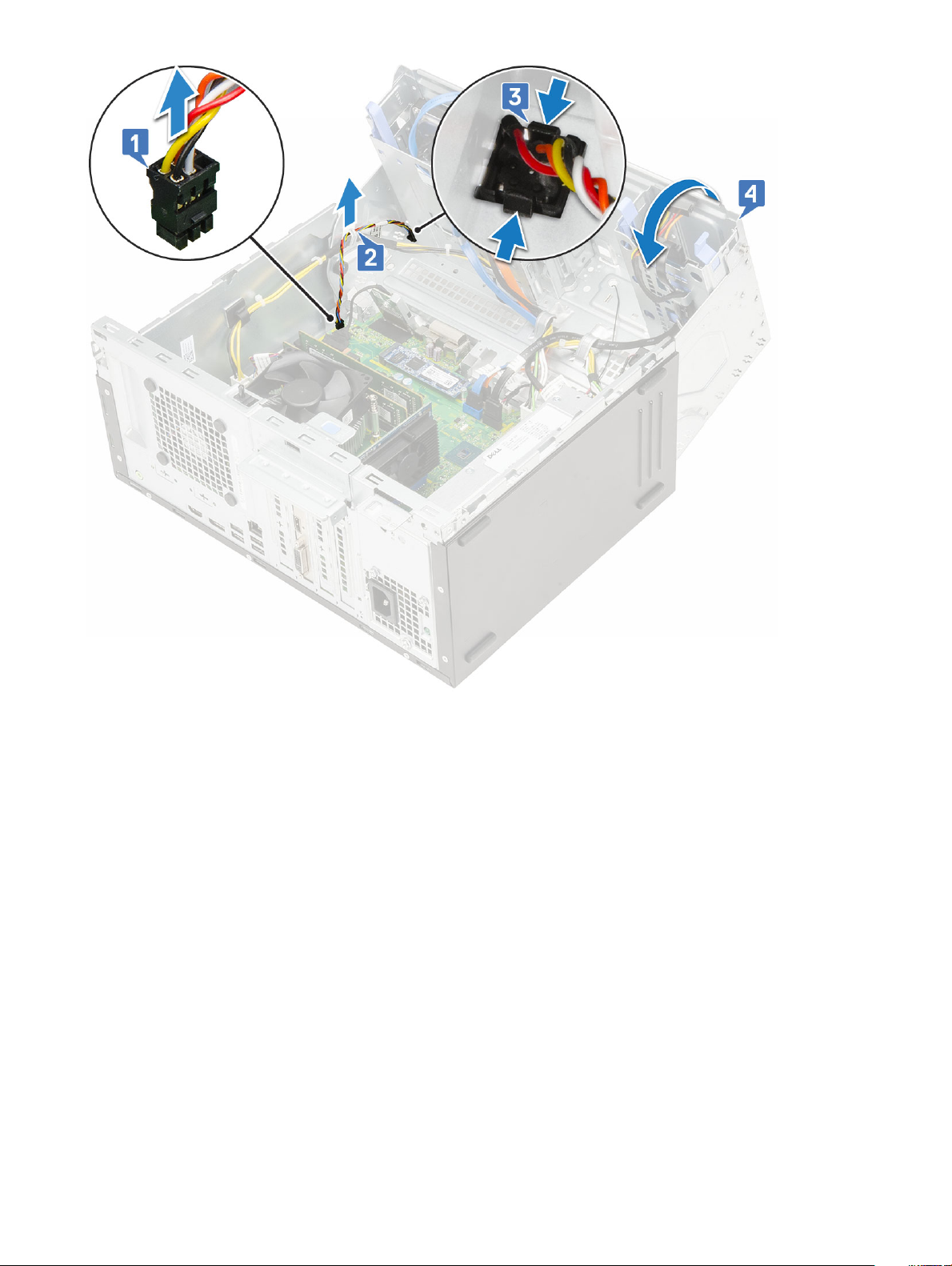

4 İzinsiz giriş önleme anahtarını çıkarmak için:

a İzinsiz giriş önleme anahtarı kablosunu sistem kartındaki konektörden sökün [1].
b İzinsiz giriş önleme anahtarı kablosunu fan rondelalarından çıkarın [2].
c İzinsiz giriş önleme anahtarını kaydırarak bilgisayardan çıkaracak şekilde itin [3].

Bileşenleri takma ve çıkarma

42

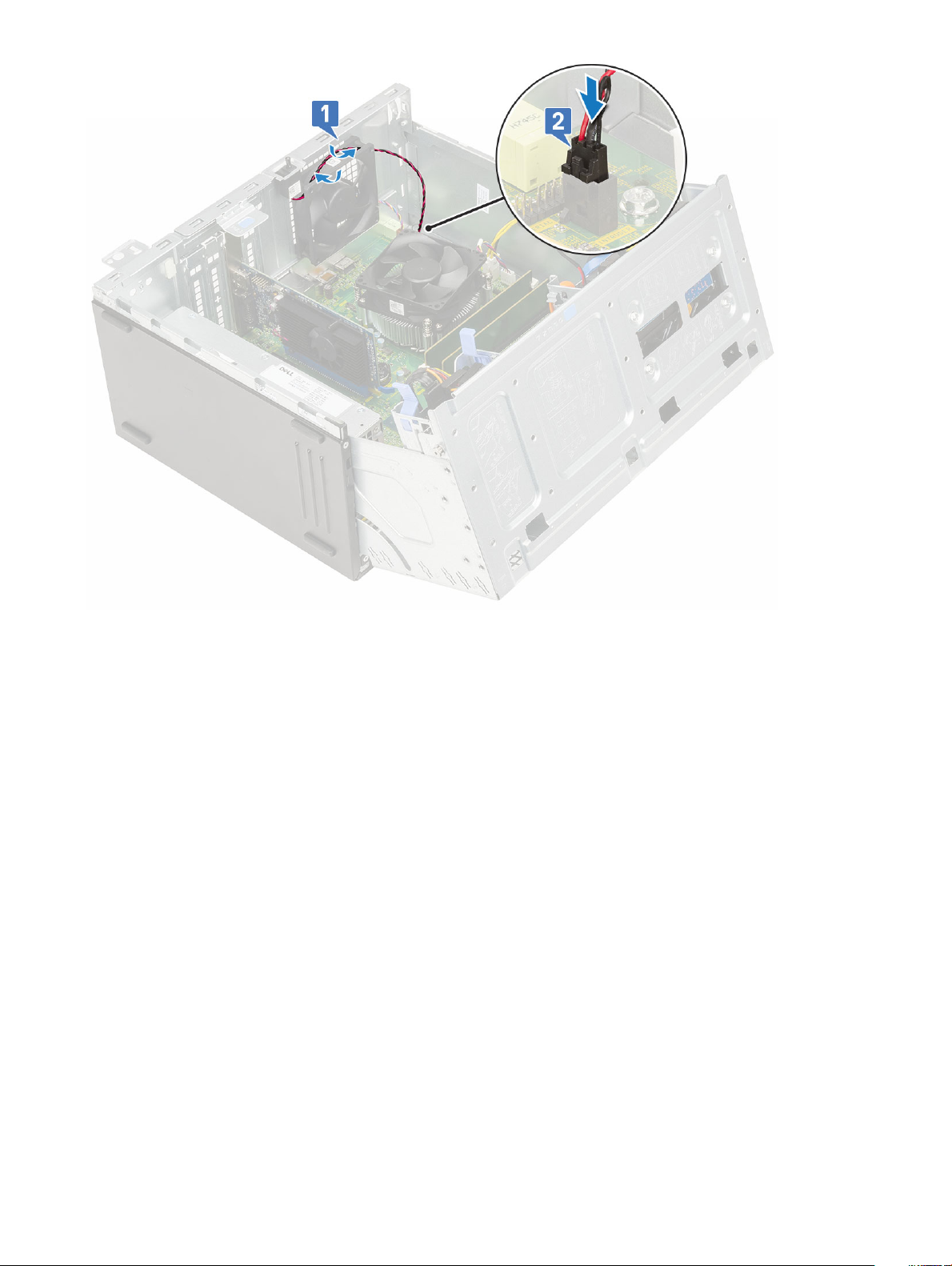

İzinsiz giriş önleme anahtarını takma

1 İzinsiz giriş önleme anahtarını sistemdeki yuvaya takın [1].
2 İzinsiz giriş önleme anahtarı kablosunu fan rondelasından geçirin [2].
3 İzinsiz giriş önleme anahtarı kablosunu sistem kartındaki konektöre takın [3].

Bileşenleri

takma ve çıkarma 43

4 Ön panel kapağını kapatın.
5 Şunları takın:

a Ön çerçeve
b Yan kapak

6 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Güç düğmesi

Güç düğmesini çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.
4 Güç düğmesini serbest bırakmak için:

a Güç düğmesi kablosunu sistem kartından çıkarın [1].
b Güç düğmesi kablosunu sabitleme klipsinden çıkarın [2].
c Plastik bir çubuk kullanarak serbest bırakma tırnaklarına bastırın ve güç düğmesini sistemin ön tarafından dışarı çekin [3].
d Ön panel kapağını kapatın [4].

Bileşenleri takma ve çıkarma

44

5 Güç düğmesini bilgisayardan dışarı çekin [1].

Bileşenleri

takma ve çıkarma 45

Güç düğmesinin takılması

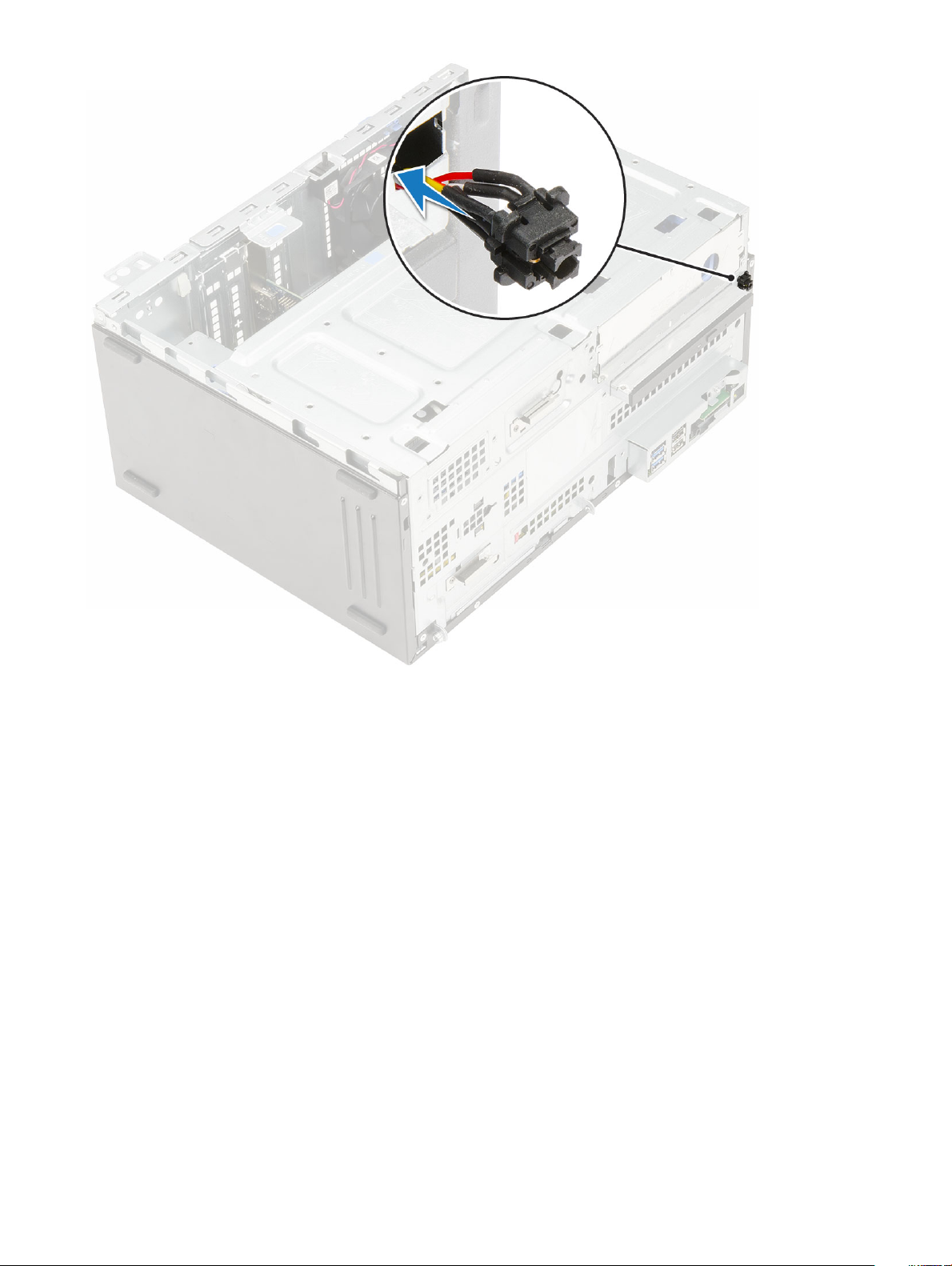

1 Güç anahtarını bilgisayarın ön kısmından yuvasına takın ve yerine oturana kadar bastırın.

46

Bileşenleri takma ve çıkarma

2 Ön panel kapağını açın [1]
3 Güç düğmesinden gelen güç anahtarı kablosunu tutma klipsinden geçirin [2, 3].
4 Kabloyu konektör üzerindeki pimlerle hizalayın ve güç düğmesi kablosunu bağlayın [4].

Bileşenleri

takma ve çıkarma 47

5 Ön panel kapağını kapatın.
6 Şunları takın:

a Ön çerçeve
b Yan kapak

7 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Hoparlör

Hoparlörü çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.
4 Hoparlörü çıkarmak için:

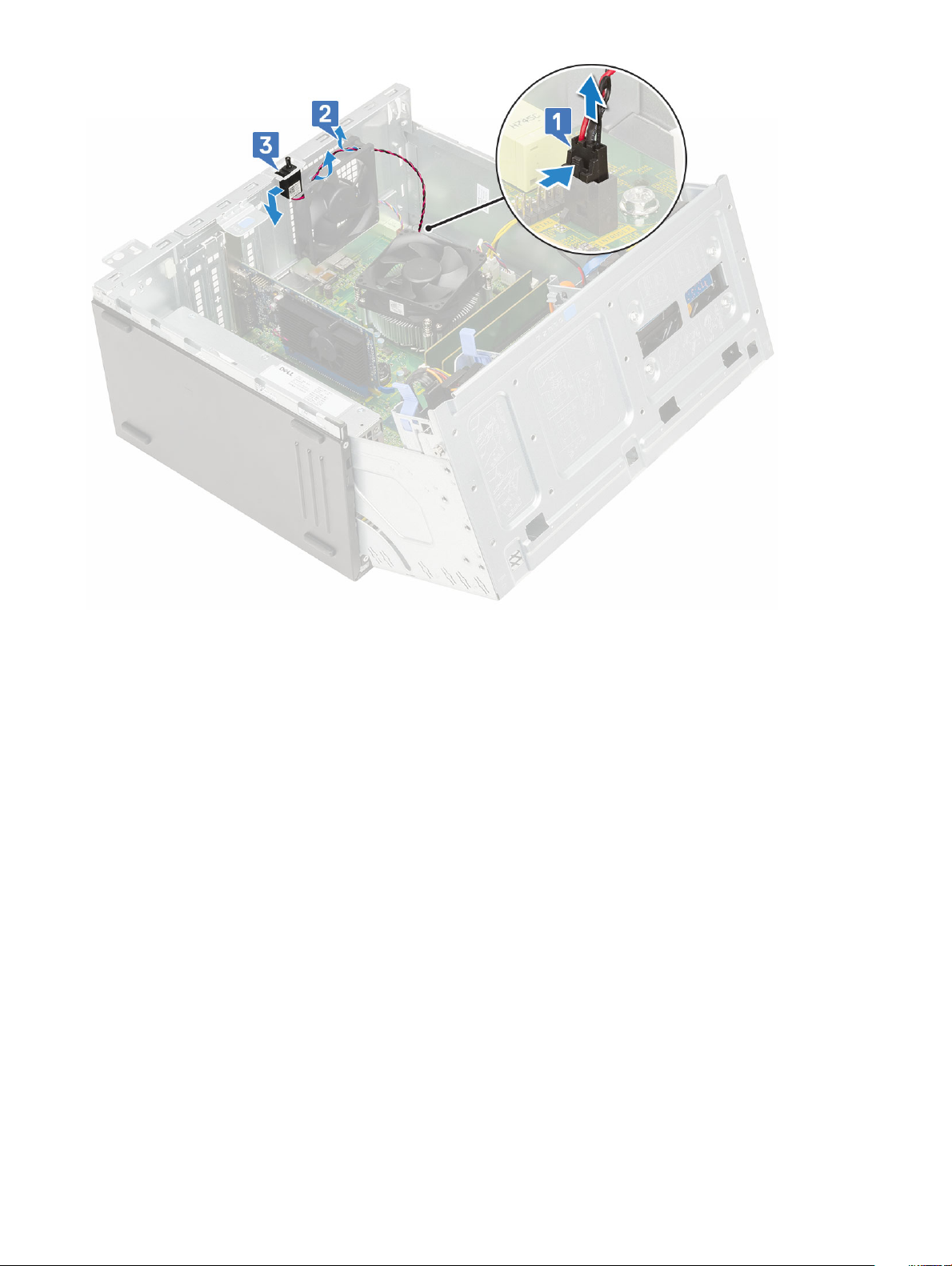

a Hoparlör kablosunu sistem kartındaki konektörden çıkarın [1].
b Tırnağı kaldırın [2] ve hoparlörü yuvanın dışına çekin [3].

Bileşenleri takma ve çıkarma

48

Hoparlörü takma

1 Hoparlörü yuvasına takın ve yerine oturana kadar bastırın [1, 2].
2 Hoparlör kablosunu sistem kartındaki konektöre takın [3].

Bileşenleri

takma ve çıkarma 49

3 Ön panel kapağını kapatın.
4 Şunları takın:

a Ön çerçeve
b Yan kapak

5 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Düğme pil

Düğme pili çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.
4 Düğme pili çıkarmak için:

a Düğme pili yerinden çıkana kadar serbest bırakma mandalına basın [1].
b Düğme pili, sistem kartındaki konektörden çıkarın [2].

Bileşenleri takma ve çıkarma

50

Düğme pili takma

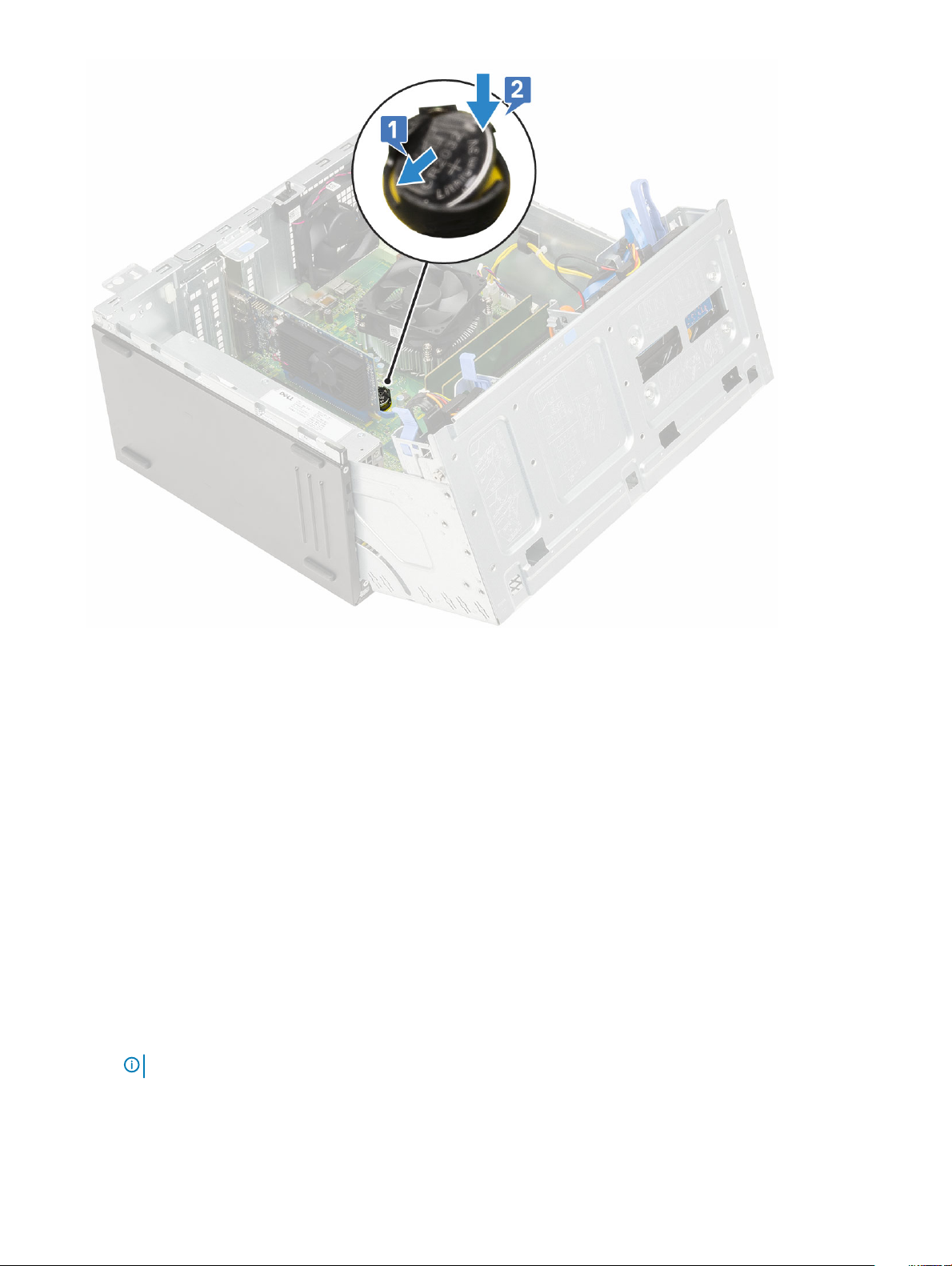

1 Düğme pili "+" işareti yukarı bakacak şekilde tutun ve konektörün pozitif tarafındaki sabitleme tırnaklarının altına sürün [1].
2 Yerine oturana kadar pili konektöre doğru bastırın [2].

Bileşenleri

takma ve çıkarma 51

3 Ön panel kapağını kapatın.
4 Şunları takın:

a Ön çerçeve
b Yan kapak

5 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Isı emici fanı

Isı emici fanını çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.

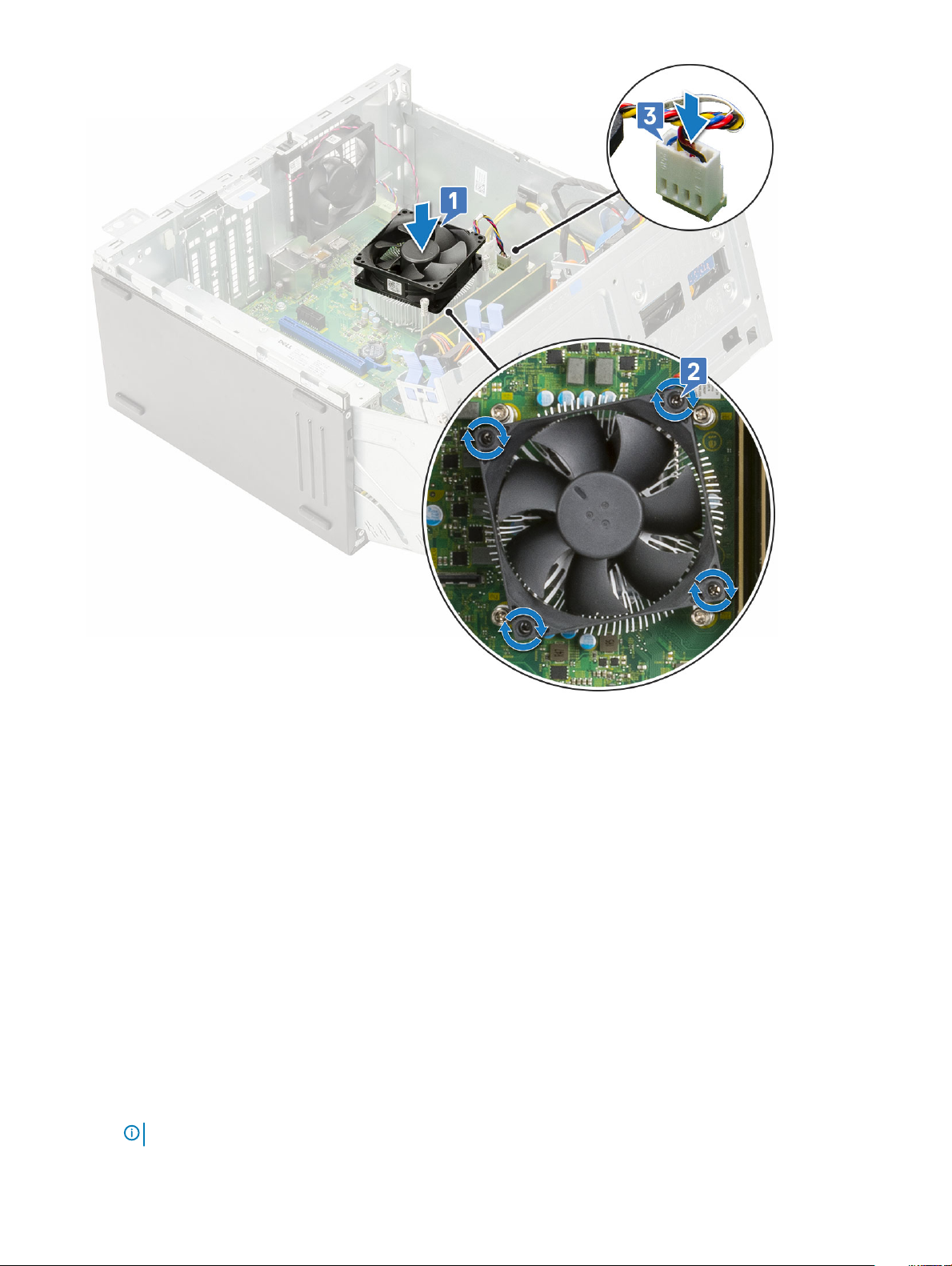

4 Isı emici fanını çıkarmak için:

a Isı emici aksamı kablosunu sistem kartındaki konektörden çıkarmak için [1].
b Fanı ısı emiciye sabitleyen vidaları sökün [2].

: Vidaları sökmek için Torx tornavidayı üstteki vida deliğinden soktuğunuzdan emin olun.

NOT

c Isı emici fanını bilgisayardan kaldırın [3].

Bileşenleri takma ve çıkarma

52

Isı emici fanını takma

1 Fanı ısı emicinin üzerine yerleştirin [1].
2 Fanı ısı emiciye sabitlemek için vidaları (4) sıkın [2].
3 Isı emici aksamı kablosunu sistem kartındaki konektöre takın [3].

Bileşenleri

takma ve çıkarma 53

4 Ön panel kapağını kapatın.
5 Şunları takın:

a Ön çerçeve
b Yan kapak

6 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Isı emici

Isı emiciyi çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

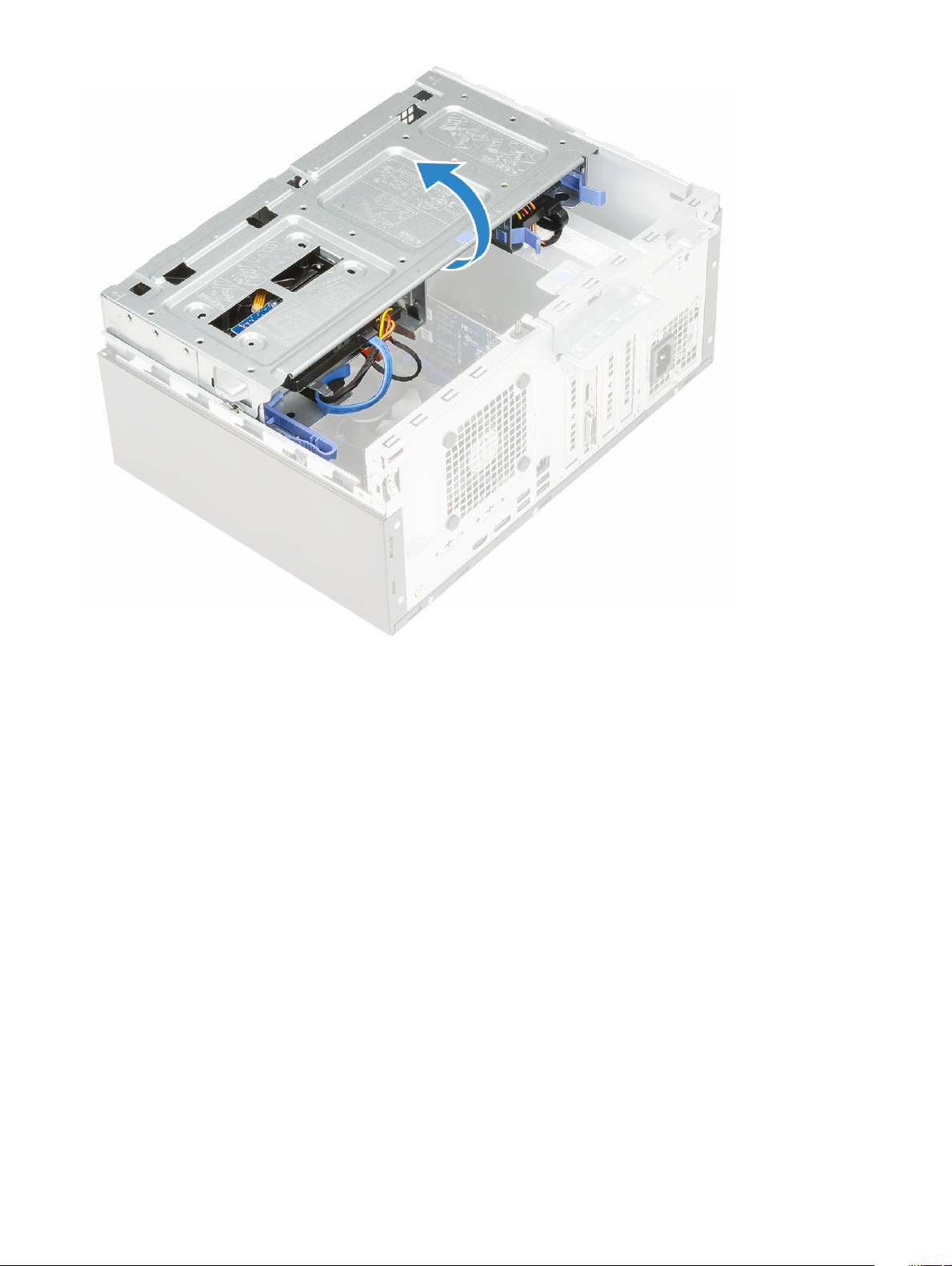

3 Ön panel kapağını açın.
4 Isı emici fanını çıkarın.

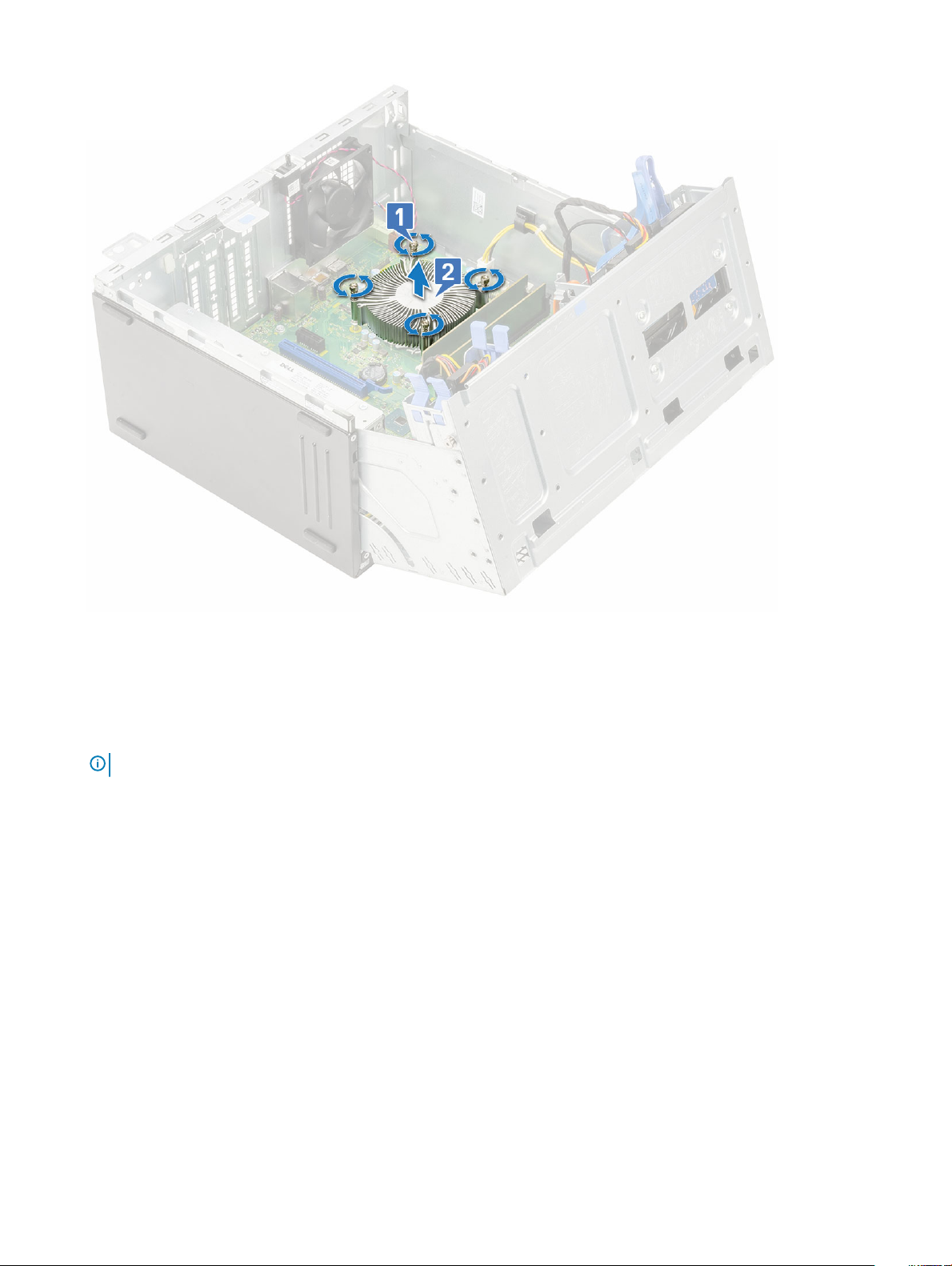

5 Isı emiciyi çıkarmak için:

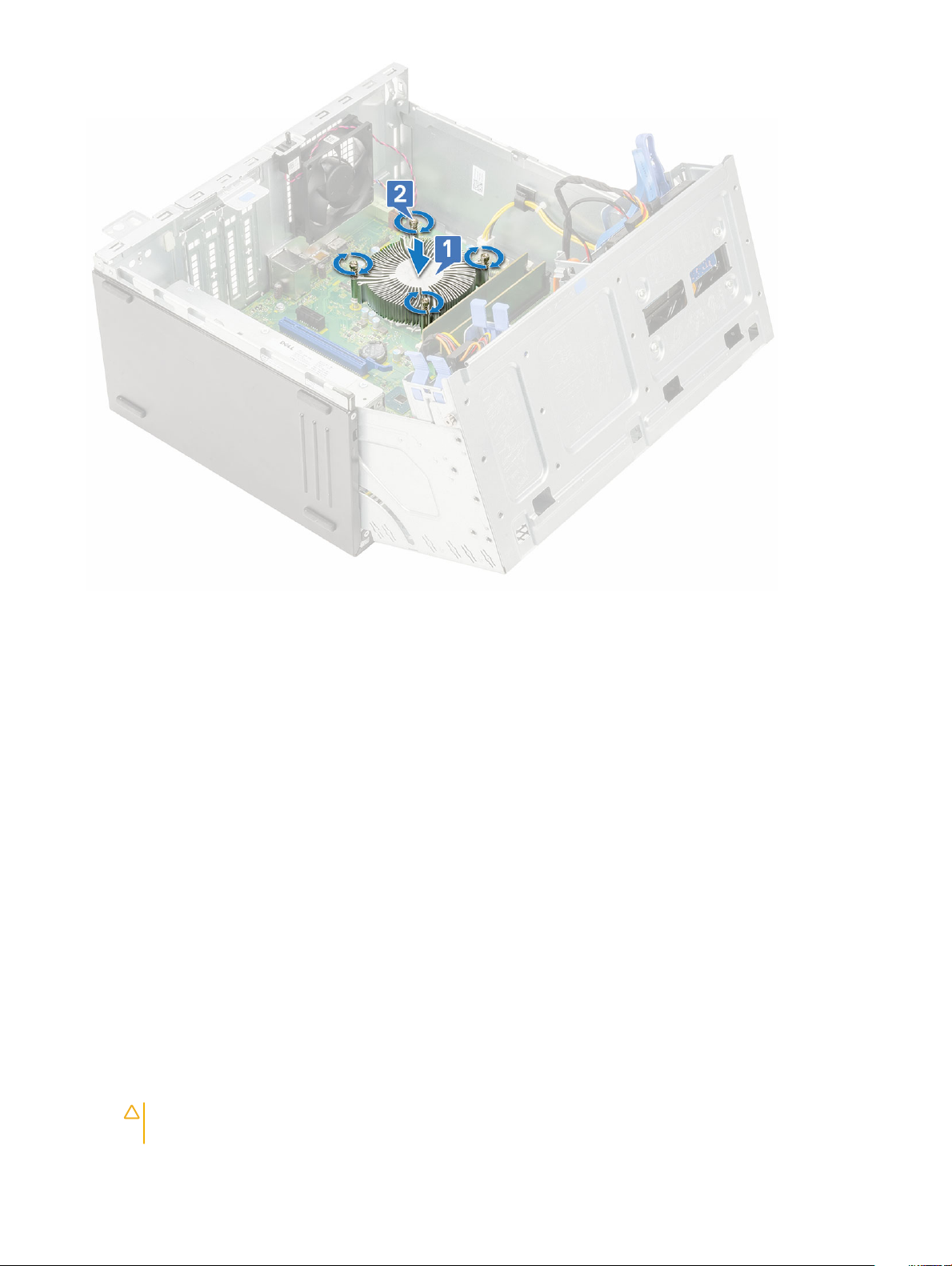

a Isı emicisini sistem kartına [1] bağlayan tutucu vidaları (4) gevşetin.

: Vidaları sistem kartına basıldığı gibi ardışık sırada (1,2,3,4) sökün.

NOT

54 Bileşenleri takma ve çıkarma

b Isı emiciyi kaldırarak bilgisayardan uzaklaştırın [2].

Isı emiciyi takma

1 Isı emicinin vidalarını sistem kartındaki tutucularla hizalayın ve ısı emiciyi işlemciye yerleştirin [1].
2 Isı emici aksamını sistem kartına sabitlemek için tutucu vidaları sıkın [2].

NOT

:

Vidaları sistem kartına basıldığı gibi ardışık sırada (1,2,3,4) sıkın.

Bileşenleri

takma ve çıkarma 55

3 Isı emici fanını yerine takın.
4 Ön panel kapağını kapatın.
5 Şunları takın:

a Ön çerçeve
b Yan kapak

6 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

İşlemci

İşlemciyi çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.
4 Isı emici fanını çıkarın.
5 Isı emicisini çıkarın.
6 İşlemciyi çıkarmak için:

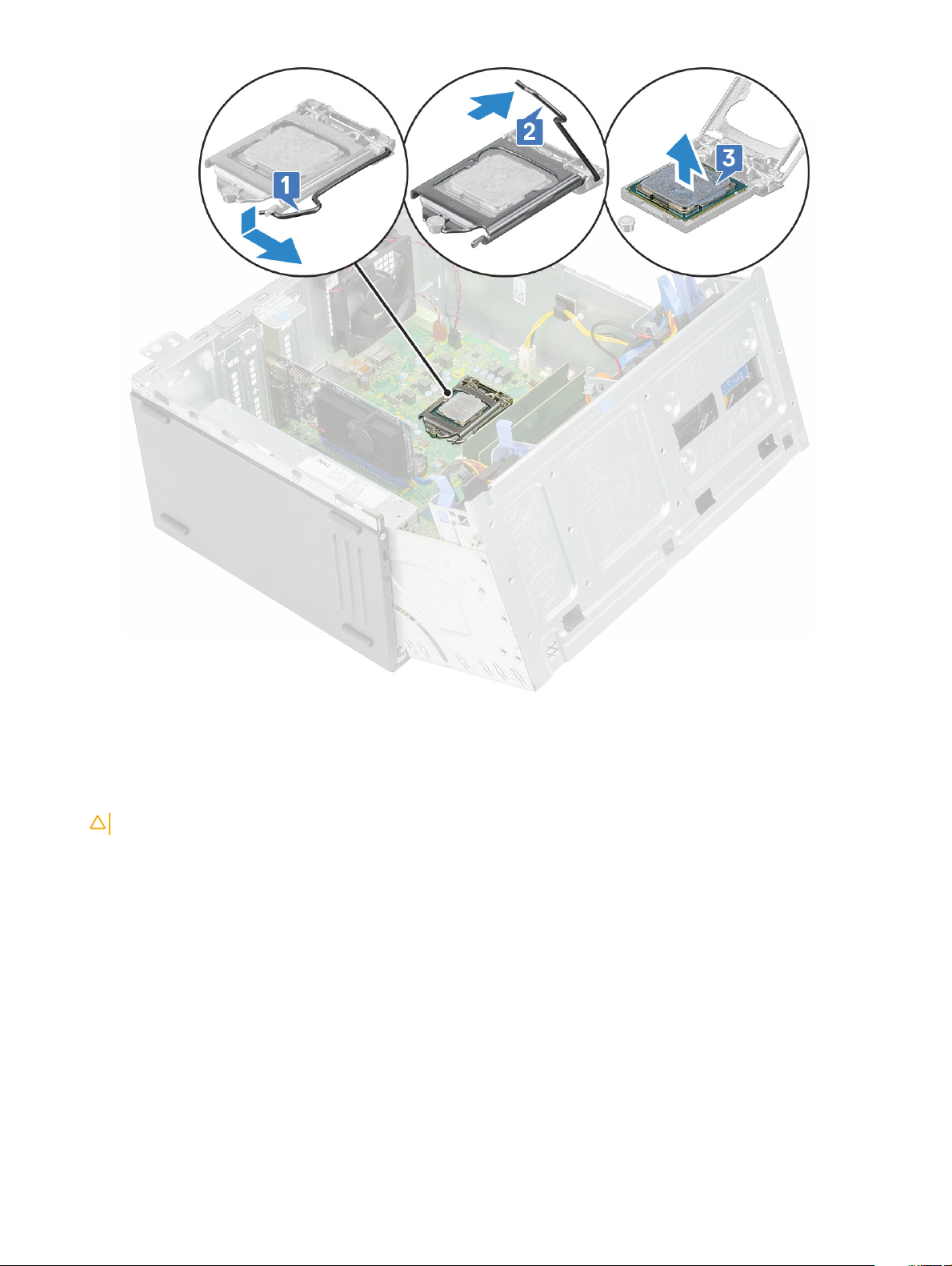

a Kolu işlemci korumasının üzerindeki tırnağın altına ve dışarıya doğru iterek soket kolunu serbest bırakın [1].
b Kolu yukarı doğru kaldırın ve işlemci koruyucusunu çıkarın [2].
c İşlemciyi soketten çıkarın [3].

DİKKAT

çıkarırken işlemci soketindeki pimleri eğmemeye dikkat edin.

56 Bileşenleri takma ve çıkarma

: İşlemci soket pimlerine dokunmayın, kırılgandırlar ve kalıcı olarak zarar görebilirler. İşlemciyi soketin dışına

İşlemci takma

1 İşlemciyi sokete, işlemci üzerindeki yuvalar soket anahtarları ile hizalanacak şekilde yerleştirin [1].

DİKKAT

2 Sabitleme vidasının altına kaydırarak işlemci koruyucusunu kapatın [2].
3 Soket kolunu indirin ve kilitlemek için tırnağın altına itin [3].

: İşlemciyi yerine oturtmak için zorlamayın. İşlemci doğru yerleştirildiğinde, sokete kolayca oturur.

Bileşenleri

takma ve çıkarma 57

4 Isı emicisini takın.
5 Isı emici fanını takın.
6 Ön panel kapağını kapatın.
7 Şunları takın:

a Ön çerçeve
b Yan kapak

8 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Sistem fanı

Sistem fanı Çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve
c İzinsiz giriş önleme anahtarı

3 Ön panel kapağını açın.
4 Sistem fanını çıkarmak için:

Bileşenleri takma ve çıkarma

58

a İzinsiz giriş önleme anahtarı kablosunu sistem kartındaki konektörden sökün [1].
b İzinsiz girişi önleme anahtarını fan grometinden kurtarın [2].

c Sistem fanı kablosunu sistem kartı üzerindeki konektörden [1] çıkarın.
d Fanı [2] kolay çıkarmak için, fanı bilgisayara sabitleyen grometleri uzatın.
e Sistem fanını bilgisayarın dışına kaydırın [3].

Bileşenleri

takma ve çıkarma 59

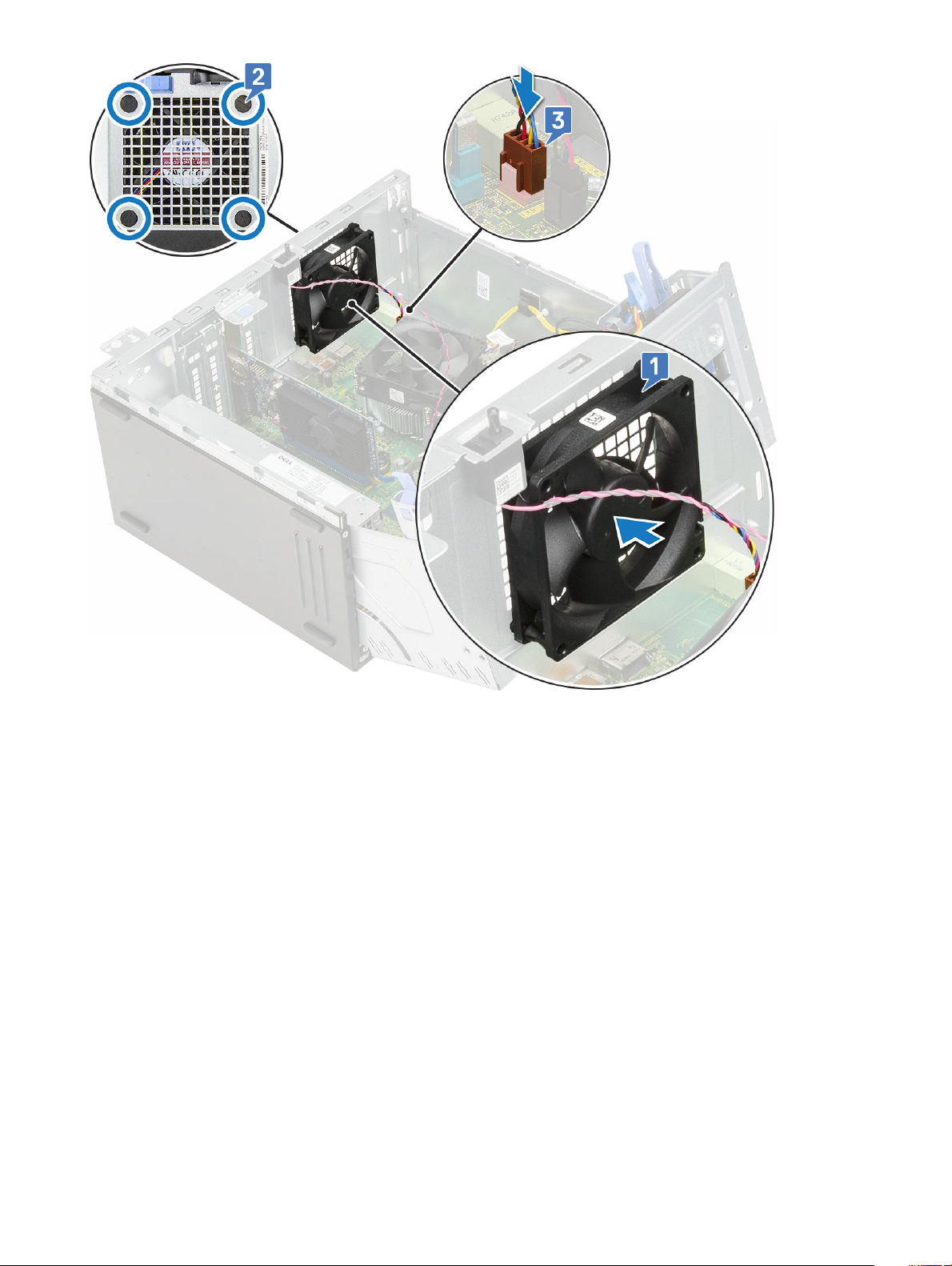

Sistem fanını Takma

1 Grometleri bilgisayarın arkasındaki yuvalara takın.
2 Sistem fanını kablo bilgisayarın altına bakacak şekilde tutun.
3 Sistem fanının yivlerini kasa duvarının üzerindeki grometlerle hizalayın.
4 Grometleri sistem fanı üzerindeki ilgili yivlerden geçirin [1].
5 Grometleri genişletin ve sistem fanını yerine oturana kadar bilgisayara doğru kaydırın [2].

NOT

: Önce alttaki iki rondelayı takın.

6 Sistem fan kablosunu sistem kartındaki konektöre bağlayın [3].

Bileşenleri takma ve çıkarma

60

7 İzinsiz giriş önleme anahtarı kablosunu fan grometinden geçirin [2].
8 İzinsiz girişi önleme anahtarı kablosunu sistem kartına takın [1].

Bileşenleri

takma ve çıkarma 61

9 Ön panel kapağını kapatın.
10 Şunları takın:

a İzinsiz giriş önleme anahtarı
b Ön çerçeve
c Yan kapak

11 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Sistem kartı

Sistem kartını çıkarma

1 Bilgisayarınızın içinde çalışmadan önce bölümündeki prosedüre uyun.
2 Şunları çıkarın:

a Yan kapak
b Ön çerçeve

3 Ön panel kapağını açın.
4 Şunları çıkarın:

a Isı emici fanı
b Isı emici
c İşlemci
d Genişletme kartı
e PCIe SSD
f SD kart okuyucu
g Bellek modülü

Bileşenleri takma ve çıkarma

62

5 Aşağıdaki kabloları sistem kartından çıkarın:

a CPU gücü [1]
b Sabit sürücü verisi ve optik sürücü verisi [2]
c Hoparlör [3]
d Sistem gücü [4]
e SATA [5]

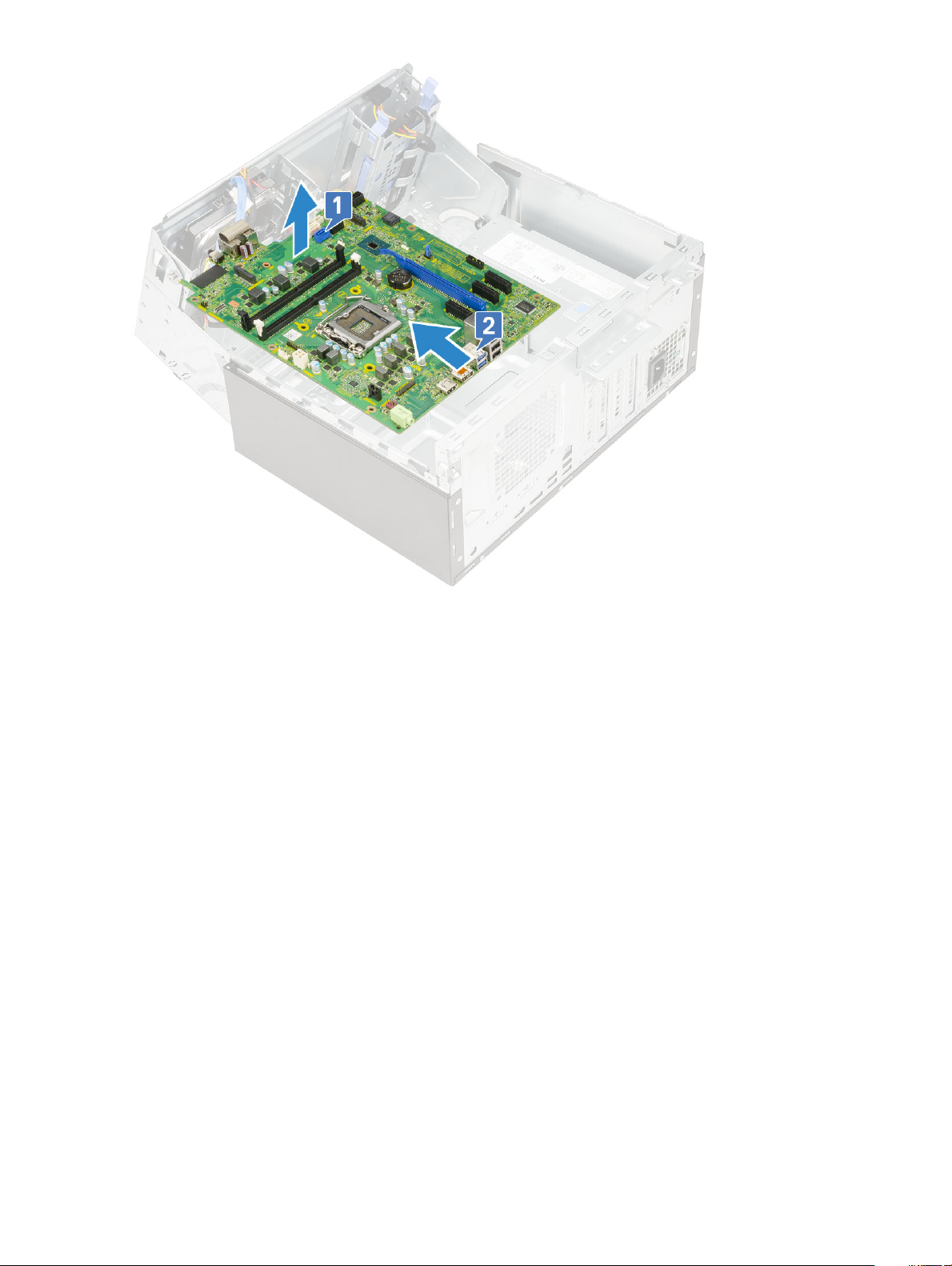

6 Sistem kartını çıkarmak için:

a Sistem kartını bilgisayara sabitleyen vidaları çıkarın [1].

Bileşenleri

takma ve çıkarma 63

b Sistem kartını kaydırıp kaldırarak bilgisayardan ayırın [1, 2].

64

Bileşenleri takma ve çıkarma

Sistem kartını takma

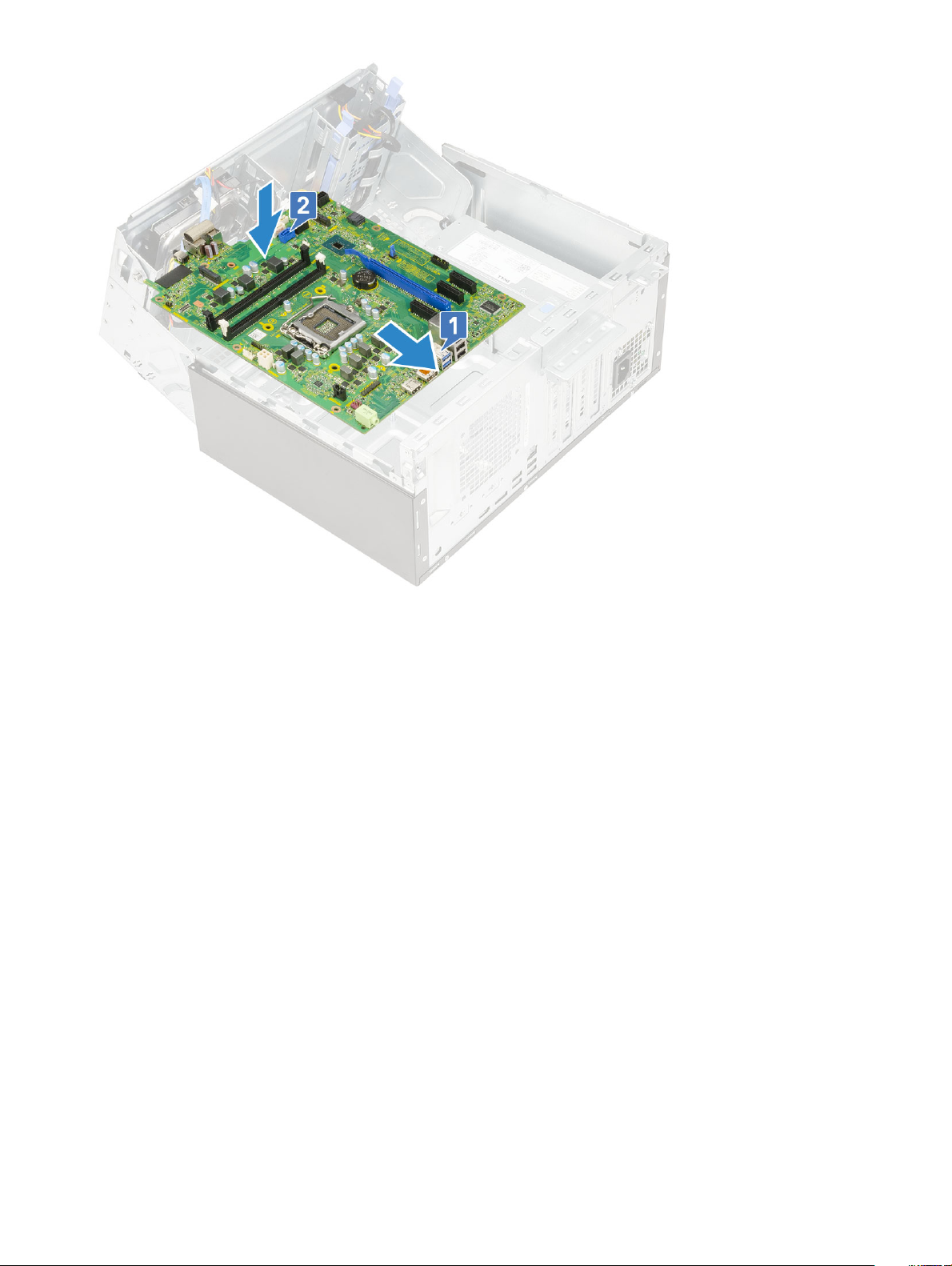

1 Sistem kartını kenarlarından tutun ve bilgisayarın arkasına doğru hizalayın.
2 Sistem kartının arkasındaki konektörler kasadaki yuvalarla ve sistem kartındaki vida delikleri bilgisayardaki ayırıcılarla hizalanıncaya kadar

sistem kartını bilgisayara indirin [1, 2].

Bileşenleri

takma ve çıkarma 65

3 Sistem kartını bilgisayara sabitleyen vidaları yerine takın [1].

66

Bileşenleri takma ve çıkarma

4 Tüm kabloları yönlendirme klipsinden geçirin.
5 Kabloları sistem kartındaki konektörlerin pimleriyle hizalayın ve aşağıdaki kabloları sistem kartına bağlayın:

a SATA [1]
b Sistem gücü [2]
c Hoparlör [3]
d Sabit sürücü verisi ve optik sürücü verisi [4]
e CPU gücü [5]

Bileşenleri

takma ve çıkarma 67

6 Şunları takın:

a Bellek modülü
b PCIe SSD
c Genişletme kartları
d SD kart okuyucu
e İşlemci
f Isı emici
g Isı emici fanı

7 Ön panel kapağını kapatın.
8 Şunları takın:

a Ön çerçeve
b Yan kapak

9 Bilgisayarınızda çalıştıktan sonra bölümündeki prosedürlere uyun.

Bileşenleri takma ve çıkarma

68

4

Sorun Giderme

Gelişmiş Yükleme Öncesi Sistem Değerlendirmesi ­(ePSA) tanılamaları

ePSA tanılaması (sistem tanılaması olarak da bilinir) donanımınızın eksiksiz kontrolünü gerçekleştirir. ePSA, BIOS'a tümleşiktir ve BIOS
tarafından dahili olarak başlatılır. Tümleşik sistem tanılaması belirli aygıt grupları veya aygıtlar için bir dizi seçenek sağlayarak şunları yapmanıza
izin verir:

• Sınamaları otomatik olarak veya etkileşimli modda çalıştırma

• Sınamaları tekrarlama

• Sınama sonuçlarını görüntüleme veya kaydetme

• Başarısız aygıt(lar) hakkında ekstra bilgi sağlamak için ek sınama seçeneklerini ortaya koymak üzere kapsamlı sınamalar çalıştırma

• Sınamaların başarılı bir şekilde tamamlandığını bildiren durum mesajlarını görüntüleme

• Sınama sırasında karşılaşılan sorunlar hakkında size bilgi veren hata mesajlarını görüntüleme

DİKKAT

sonuçlara veya hata mesajlarına neden olabilir.

NOT: Belirli aygıtlara ait bazı sınamalar kullanıcı etkileşimi gerektirir. Tanılama sınamaları gerçekleştirilirken, her zaman bilgisayar

terminalinde olduğunuzdan emin olun.

: Yalnızca bilgisayarınızı sınamak için sistem tanılamasını kullanın. Bu programı diğer bilgisayarlarla kullanmak, geçersiz

EPSA Tanılamalarını çalıştırma

1 Yukarıda önerilen yöntemlerden biriyle tanılama önyüklemesini çağırın
2 Tek seferlik önyükleme menüsünde, yukarı/aşağı ok tuşlarını kullanarak ePSA'ya veya tanılamaya gidin ve başlatmak için <return> tuşuna

basın
Fn+PWR ekranda seçili aş teşhisi önyüklemesi açılır ve doğrudan ePSA / tanılama başlatır.

3 Önyükleme menüsü ekranından Diagnostics seçeneğini belirleyin.
4 Sayfa listesine gitmek için sağ alt köşedeki oka basın.

Algılanan öğeler listelenir ve test edilir

5 Bir sorun halinde hata kodları görüntülenir.

Hata kodunu ve doğrulama numarasını not edip Dell'e başvurun.

Belirli bir aygıtta bir teşhis testi çalıştırmak için

1 Tanılama testini durdurmak için Esc tuşuna basın ve Yes (Evet) seçeneğine tıklayın.
2 Sol bölmeden aygıtı seçin ve Run Tests öğesine tıklayın.
3 Bir sorun halinde hata kodları görüntülenir.

Hata kodunu ve doğrulama numarasını not edip Dell'e başvurun.

Sorun Giderme 69

Tanılamalar

Bilgisayar POST'si (Kendi Kendine Güç Testi), temel bilgisayar gerekliliklerini karşıladığından ve donanımın, önyükleme işlemi başlamadan önce
doğru şekilde çalıştığından emin olur. Bilgisayar, POST'yi geçerse normal modda çalışmaya devam eder. Ancak bilgisayar POST işlemini
geçemezse başlangıç sırasında bir dizi LED kodu verir. Sistem LED'i Güç düğmesine tümleşiktir.

Aşağıdaki tabloda farklı ışık modelleri ve bu ışık modellerinin neyi ifade ettikleri gösterilir.

Tablo 3. Güç LED'i özeti

Sarı LED durumu Beyaz LED durumu Sistem durumu Notlar

Kapalı Kapalı S5

Kapalı Yanıp sönen S3, PWRGD_PS yok

Önceki Durum Önceki Durum S3, PWRGD_PS yok Bu giriş, SLP_S3# aktiften

PWRGD_PS inaktife geçiş için
olası bir gecikme sağlar.

Yanıp sönen Kapalı S0, PWRGD_PS yok

Sabit Kapalı S0, PWRGD_PS yok, Kod

getirme = 0

Kapalı Sabit S0, PWRGD_PS yok, Kod

getirme = 1

Bu, ana makine BIOS'unun
yürütmeye başladığını ve LED
yazmacının artık yazabilir
olduğunu gösterir.

Tablo 4. Sarı LED yanıp sönme arızaları

Sarı LED durumu Beyaz LED durumu Sistem durumu Notlar

2 1 Hatalı MBD Hatalı MBD - SIO özellikleri tablo

12.4'ün A, G, H ve J satırları ­Post öncesi göstergeler [40]

2 2 Hatalı MB, PSU veya kablo Hatalı MBD, PSU veya PSU

kablosu - SIO özellikleri tablo

12.4'ün B, C ve D satırları [40]

2 3 Hatalı MBD, DIMM veya CPU Hatalı MBD, DIMM veya CPU -

SIO özellikleri tablo 12.4'ün F ve K
satırları [40]

2 4 Bozuk düğme pil Bozuk düğme pil - SIO özellikleri

tablo 12.4'ün M satırı [40]

Tablo 5. Ana Makine BIOS Kontrolü Altındaki Durumlar

Sarı LED durumu Beyaz LED durumu Sistem durumu Notlar

2 5 BIOS durumu 1 BIOS Post kodu (Eski LED

deseni 0001) Bozuk BIOS.

2 6 BIOS durumu 2 BIOS Post kodu (Eski LED

deseni 0010) CPU yapılandırması

veya CPU hatası.

2 7 BIOS durumu 3 BIOS Post kodu (Eski LED

deseni 0011) MEM yapılandırması
sürüyor. Uygun mem modülleri
algılandı ancak hata oluştu.

70 Sorun Giderme

Sarı LED durumu Beyaz LED durumu Sistem durumu Notlar

3 1 BIOS durumu 4 BIOS Post kodu (Eski LED

deseni 0100) PCI aygıtı

yapılandırmasını veya hatasını
video alt sistemi yapılandırması
veya hatası ile birleştirin. 0101
video kodunu yok etme BIOS'u.

3 2 BIOS durumu 5 BIOS Post kodu (Eski LED

deseni 0110) Depolamayı ve USB
yapılandırmasını veya hatayı
birleştirin. 0111 USB kodunu yok
etme BIOS'u.

3 3 BIOS durumu 6 BIOS Post kodu (Eski LED

deseni 1000) MEM
yapılandırması, bir bellek
algılanamadı.

3 4 BIOS durumu 7 BIOS Post kodu (Eski LED

deseni 1001) Önemli Anakart
hatası.

3 5 BIOS durumu 8 BIOS Post kodu (Eski LED

deseni 1010) Bellek
yapılandırması, modüller uyumsuz
veya geçersiz yapılandırma.

3 6 BIOS durumu 9 BIOS Post kodu (Eski LED

deseni 1011) "Diğer video öncesi
etkinliği ve kaynak yapılandırma

kodlarını birleştirin. 1100 kodunu
yok etme BIOS'u.

3 7 BIOS durumu 10 BIOS Post kodu (Eski LED

deseni 1110) Diğer Post öncesi
etkinlik, video başlangıcından
sonraki yordam.

Tanılama hata mesajları

Tablo

6. Tanılama hata mesajları

Hata iletileri Açıklama

AUXILIARY DEVICE FAILURE

BAD COMMAND OR FILE NAME

CACHE DISABLED DUE TO FAILURE

CD DRIVE CONTROLLER FAILURE

DATA ERROR

DECREASING AVAILABLE MEMORY

DISK C: FAILED INITIALIZATION

Dokunmatik yüzey veya harici fare hatalı olabilir. Harici fare için,
kablo bağlantısını denetleyin. Sistem Kurulumu programında Pointing
Device (İşaret Aygıtı) seçeneğini etkinleştirin.

Komutu doğru yazdığınızdan, gerekli yerlerde boşluk bıraktığınızdan
ve doğru yol adını kullandığınızdan emin olun.

Mikroişlemcinin içindeki ana önbellek hata verdi. Dell'e başvurun

Optik sürücü bilgisayarın komutlarına yanıt vermiyor.

Sabit disk sürücü verileri okuyamıyor.

Bir ya da daha fazla bellek modülü hatalı veya yanlış yerleşmiş olabilir.
Bellek modüllerini yeniden yükleyin veya gerekirse değiştirin.

Sabit disk sürücüsü başlatılamadı. Dell Diagnostics'te sabit disk
sürücü testleri yapın.

Sorun Giderme 71

Hata iletileri Açıklama

DRIVE NOT READY

ERROR READING PCMCIA CARD

EXTENDED MEMORY SIZE HAS CHANGED

THE FILE BEING COPIED IS TOO LARGE FOR THE DESTINATION DRIVE

A FILENAME CANNOT CONTAIN ANY OF THE FOLLOWING
CHARACTERS: \ / : * ? " < > | -

GATE A20 FAILURE

GENERAL FAILURE

HARD-DISK DRIVE CONFIGURATION ERROR

İşlemin devam edebilmesi için sabit disk sürücünün yuvada olması
gerekir. Sabit disk sürücüyü sabit sürücü yuvasına takın.

Bilgisayar ExpressCard'ı tanımlayamıyor. Kartı yeniden takın veya
başka bir kart deneyin.

Geçici olmayan bellekte (NVRAM) kayıtlı bellek miktarı bilgisayarda

takılı olan bellek modülüyle eşleşmiyor. Bilgisayarı yeniden başlatın.
Hata tekrar görünürse Dell'e Başvurun

Kopyalamaya çalıştığınız dosya disk için fazla büyük veya disk dolu.
Dosyayı farklı bir diske kopyalamayı deneyin veya daha geniş
kapasiteli bir disk kullanın.

Dosya adlarında bu karakterleri kullanmayın.

Bir bellek modülü gevşek olabilir. Bellek modülünü yeniden yükleyin
veya gerekirse değiştirin.

İşletim sistemi komutu gerçekleştiremiyor. Mesajın ardından
genellikle özel bir bilgi verilir. Örneğin, 3'ün depolama kızağı yuva
numarasını, 2'nin denetleyici 2'yi belirttiği

appropriate action.

Bilgisayar sürücü türünü tanımlayamıyor. Bilgisayarı kapatın, sabit
sürücüyü çıkarın ve bilgisayarda bir optik sürücüden önyükleme
yapın. Sonra bilgisayarı kapatın, sabit disk sürücüsünü yeniden

yükleyin ve bilgisayarı yeniden başlatın. Dell Diagnostics'te Hard
Disk Drive (Sabit Disk Sürücüsü) testleri yapın.

Printer out of paper. Take the

HARD-DISK DRIVE CONTROLLER FAILURE 0

HARD-DISK DRIVE FAILURE

HARD-DISK DRIVE READ FAILURE

INSERT BOOTABLE MEDIA

INVALID CONFIGURATION INFORMATION-PLEASE RUN SYSTEM
SETUP PROGRAM

Sabit disk sürücü bilgisayarın komutlarına yanıt vermiyor. Bilgisayarı
kapatın, sabit sürücüyü çıkarın ve bilgisayarda bir optik sürücüden
önyükleme yapın. Sonra bilgisayarı kapatın, sabit disk sürücüsünü
yeniden yükleyin ve bilgisayarı yeniden başlatın. Sorun devam ederse
başka bir sürücü deneyin. Dell Diagnostics'te Hard Disk Drive

(Sabit Disk Sürücüsü) testleri yapın.

Sabit disk sürücü bilgisayarın komutlarına yanıt vermiyor. Bilgisayarı

kapatın, sabit sürücüyü çıkarın ve bilgisayarda bir optik sürücüden
önyükleme yapın. Sonra bilgisayarı kapatın, sabit disk sürücüsünü
yeniden yükleyin ve bilgisayarı yeniden başlatın. Sorun devam ederse
başka bir sürücü deneyin. Dell Diagnostics'te Hard Disk Drive

(Sabit Disk Sürücüsü) testleri yapın.

Sabit disk sürücü bozuk olabilir. Bilgisayarı kapatın, sabit sürücüyü
çıkarın ve bilgisayarda bir optik sürücüden önyükleme yapın. Sonra
bilgisayarı kapatın, sabit disk sürücüsünü yeniden yükleyin ve
bilgisayarı yeniden başlatın. Sorun devam ederse başka bir sürücü
deneyin. Dell Diagnostics'te Hard Disk Drive (Sabit Disk
Sürücüsü) testleri yapın.

İşletim sistemi optik sürücü gibi ön yüklenemez bir ortamı
önyüklemeye çalışıyor. Önyüklenebilir ortam yerleştirin.

Sistem yapılandırma bilgileri donanım yapılandırmasıyla eşleşmiyor.
Mesaj büyük olasılıkla bellek modülü yüklendikten sonra verilir.
Sistem kurulum programındaki uygun seçenekleri düzeltin.

72 Sorun Giderme

Hata iletileri Açıklama

KEYBOARD CLOCK LINE FAILURE

KEYBOARD CONTROLLER FAILURE

KEYBOARD DATA LINE FAILURE

KEYBOARD STUCK KEY FAILURE

LICENSED CONTENT IS NOT ACCESSIBLE IN MEDIADIRECT

MEMORY ADDRESS LINE FAILURE AT ADDRESS, READ VALUE
EXPECTING VALUE

MEMORY ALLOCATION ERROR

Harici klavyeler için, kablo bağlantısını denetleyin. Dell

Diagnostics'te Keyboard Controller (Klavye Denetleyici) testi
yapın.

Harici klavyeler için, kablo bağlantısını denetleyin. Bilgisayarı yeniden
başlatın ve önyükleme sırasında klavyeye veya fareye dokunmaktan
kaçının. Dell Diagnostics'te Keyboard Controller (Klavye

Denetleyici) testi yapın.

Harici klavyeler için, kablo bağlantısını denetleyin. Dell

Diagnostics'te Keyboard Controller (Klavye Denetleyici) testi
yapın.

Harici klavyeler veya tuş takımları için, kablo bağlantısını denetleyin.
Bilgisayarı yeniden başlatın ve önyükleme sırasında klavyeye veya

fareye dokunmaktan kaçının. Dell Diagnostics'te Stuck Key (Tuş
Takılma) testi yapın.

Dell MediaDirect, dosya üzerindeki Dijital Hak Yönetim (DRM)
sınırlamalarını doğrulayamıyor, bu nedenle dosya çalıştırılamıyor.

Bir bellek modülü hatalı veya yanlış yerleşmiş olabilir. Bellek modülünü
yeniden yükleyin veya gerekirse değiştirin.

Başlatmaya çalıştığınız yazılım işletim sistemi, başka bir program
veya yardımcı programla çakışıyor. Bilgisayarı kapatın, 30 saniye
bekleyin ve sonra yeniden başlatın. Programı yeniden çalıştırın. Hata
mesajı görünmeye devam ederse, yazılım belgelerine bakın.

MEMORY DOUBLE WORD LOGIC FAILURE AT ADDRESS, READ VALUE
EXPECTING VALUE

MEMORY ODD/EVEN LOGIC FAILURE AT ADDRESS, READ VALUE
EXPECTING VALUE

MEMORY WRITE/READ FAILURE AT ADDRESS, READ VALUE
EXPECTING VALUE

NO BOOT DEVICE AVAILABLE

NO BOOT SECTOR ON HARD DRIVE

NO TIMER TICK INTERRUPT

NOT ENOUGH MEMORY OR RESOURCES. EXIT SOME PROGRAMS
AND TRY AGAIN

OPERATING SYSTEM NOT FOUND

OPTIONAL ROM BAD CHECKSUM

SECTOR NOT FOUND

Bir bellek modülü hatalı veya yanlış yerleşmiş olabilir. Bellek modülünü
yeniden yükleyin veya gerekirse değiştirin.

Bir bellek modülü hatalı veya yanlış yerleşmiş olabilir. Bellek modülünü
yeniden yükleyin veya gerekirse değiştirin.

Bir bellek modülü hatalı veya yanlış yerleşmiş olabilir. Bellek modülünü
yeniden yükleyin veya gerekirse değiştirin.

Bilgisayar sabit disk sürücüyü bulamıyor. Sabit disk sürücüsü
önyükleme aygıtınız ise, sürücünün takılmış, doğru şekilde
yerleştirilmiş ve önyükleme aygıtı olarak bölümlendirilmiş olduğundan
emin olun.

İşletim sistemi bozulmuş olabilir, Dell'e başvurun.

Sistem kartındaki bir yonga bozuk olabilir. Dell Diagnostics'te

System Set (Sistem Ayarı) testleri yapın.

Çok fazla açık programınız var. Tüm programları kapatın ve
kullanmak istediğiniz programı açın.

İşletim sistemini yeniden yükleyin. Sorun devam ederse Dell'e
Başvurun.

İsteğe bağlı ROM hata verdi. Dell'e Başvurun.

İşletim sistemi sabit disk üzerindeki bir sektörü bulamıyor. Sabit disk

sürücüsünde kusurlu bir sektör veya bozuk Dosya Ayırma Tablosu
(FAT) olabilir. Dosya yapısını sabit disk sürücüsünde denetlemek için

Windows hata denetleme yardımcı programını çalıştırın. Yönergeler
için Windows Help and Support (Windows Yardım ve Destek)

bölümüne bakın (Start (Başlat) > Help and Support (Yardım ve

Sorun Giderme 73

Hata iletileri Açıklama

Destek) öğesine tıklayın). Çok sayıda sektör kusurluysa verileri

yedekleyin (mümkünse) ve sabit sürücüyü biçimlendirin.

SEEK ERROR

SHUTDOWN FAILURE

TIME-OF-DAY CLOCK LOST POWER

TIME-OF-DAY CLOCK STOPPED

TIME-OF-DAY NOT SET-PLEASE RUN THE SYSTEM SETUP PROGRAM

TIMER CHIP COUNTER 2 FAILED

UNEXPECTED INTERRUPT IN PROTECTED MODE

X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY

İşletim sistemi sabit disk sürücüdeki belirli bir yolu bulamıyor.

Sistem kartındaki bir yonga bozuk olabilir. Dell Diagnostics'te

System Set (Sistem Ayarı) testleri yapın. İleti tekrar belirirse Dell'e
Başvurun.

Sistem yapılandırma ayarları bozuk. Pili şarj etmek için bilgisayarınızı
bir elektrik prizine takın. Sorun devam ederse, Sistem Kurulumu
programına girip ardından programdan hemen çıkarak verileri geri
yüklemeyi deneyin. İleti tekrar belirirse Dell'e Başvurun.

Sistem yapılandırma ayarlarını destekleyen rezerv pilin yeniden şarj
edilmesi gerekebilir. Pili şarj etmek için bilgisayarınızı bir elektrik
prizine takın. Sorun devam ederse Dell'e Başvurun.

Sistem kurulumu programında yer alan saat veya tarih sistem saati
ile eşleşmiyor. Date and Time (Tarih ve Saat) seçeneklerinin
ayarlarını düzeltin.

Sistem kartındaki bir yonga bozuk olabilir. Dell Diagnostics'te

System Set (Sistem Ayarı) testleri yapın.

Klavye denetleyicisi düzgün çalışmıyor olabilir veya bir bellek modülü
gevşek olabilir. Dell Diagnostics'te Sistem Belleği testlerini ve
Klavye Denetleyicisi testini çalıştırın ya da Dell'e Başvurun.

Sürücüye bir disk yerleştirin ve yeniden deneyin.

Sistem hata mesajları

Tablo

7. Sistem hata mesajları

Sistem İletisi Açıklama

Alert! Previous attempts at booting this system have failed at checkpoint
[nnnn]. For help in resolving this problem, please note this checkpoint and
contact Dell Technical Support

CMOS checksum error

CPU fan failure

System fan failure

Hard-disk drive failure

Keyboard failure

No boot device available

The computer failed to complete the boot routine three consecutive
times for the same error. (Bilgisayar aynı hata için arka arkaya üç

defa önyükleme yordamını başaramadı.)

RTC sıfırlandı, BIOS Setup (BIOS Kurulumu) varsayılanları yüklendi.

CPU fan has failed (CPU fanı arızalı).

System fan has failed (Sistem fanı arızalanmış).

Possible hard disk drive failure during POST (POST sırasında olası
sabit sürücü arızası).

Klavye hatası ya da gevşek kablo. Keyboard failure or loose cable. If
reseating the cable does not solve the problem, replace the

keyboard (Klavye arızası ya da gevşek kablo. Kablo tekrar
takıldığında sorun çözülmüyorsa, klavyeyi değiştirin).

No bootable partition on hard disk drive, the hard disk drive cable is
loose, or no bootable device exists (Sabit sürücüde önyüklenebilir
bölüm yok veya sabit sürücü kablosu gevşek ya da önyüklenebilir bir
aygıt yok).

74 Sorun Giderme

Sistem İletisi Açıklama

• Önyükleme aygıtınız sabit disk sürücüsü ise, kabloların bağlı,
sürücünün doğru şekilde takılmış ve önyüklenebilir aygıt olarak
bölümlendirilmiş olduğundan emin olun.

• Sistem ayarına girin ve önyükleme sırası bilgilerinin
doğruluğundan emin olun.

No timer tick interrupt

NOTICE - Hard Drive SELF MONITORING SYSTEM has reported that a
parameter has exceeded its normal operating range. Dell recommends that
you back up your data regularly. A parameter out of range may or may not
indicate a potential hard drive problem

Sistem kartı üzerindeki yonga veya anakart arızalı olabilir.

S.M.A.R.T error, possible hard disk drive failure (S.M.A.R.T hatası,
olası sabit sürücü arızası).

Sorun Giderme 75

Yardım alma

Dell'e Başvurma

NOT: Etkin bir Internet bağlantınız yoksa, başvuru bilgilerini satış faturanızda, irsaliyede, fişte veya Dell ürün kataloğunda

bulabilirsiniz.

Dell birden fazla çevrimiçi ve telefon tabanlı destek ve servis seçeneği sunar. Kullanılabilirlik ülkeye ve ürüne göre değişir ve bazı hizmetler
bulunduğunuz bölgede olmayabilir. Satış, teknik destek veya müşteri hizmetleri ile ilgili konularda Dell'e başvurmak için:

1 Dell.com/support adresine gidin.
2 Destek kategorinizi seçin.
3 Sayfanın altındaki Ülke/Bölge Seçin açılan menüsünden ülkenizi veya bölgenizi doğrulayın.
4 Gereksiniminize uygun hizmet veya destek bağlantısını seçin.

5

76 Yardım alma
