Page 1
Mini Tower Dell OptiPlex 3020
Vlasnički priručnik
Regulativni model: D15M
Regulativna vrsta: D15M001
Page 2
Napomene, oprezi i upozorenja
NAPOMENA: NAPOMENA ukazuje na važne informacije koje vam pomažu da koristite svoje
računalo na bolji način.
OPREZ: MJERA OPREZA označava moguće oštećenje hardvera ili gubitak podataka i otkriva kako
izbjeći te probleme.
UPOZORENJE: UPOZORENJE označava moguće oštećenje imovine, osobne ozljede ili smrt.
Autorsko pravo © 2015 Dell Inc. Sva prava pridržana. Ovaj proizvod zaštićen je američkim i medunarodnim zakonom
o autorskom pravu i intelektualnom vlasništvu. Dell™ i logotip Dell u zaštitni znakovi tvrtke Dell Inc. u Sjedinjenim
Američkim Državama i/ili drugim sudskim nadležnostima. Svi ostali znakovi i nazivi koji su navedeni ovdje mogu
predstavljati zaštićene znakove odgovarajućih tvrtki.
2013 - 10
Rev. A00
Page 3
Sadržaj
1 Radovi na vašem računalu...................................................................................5
Prije radova na unutrašnjosti računala..................................................................................................5
Isključivanje računala.............................................................................................................................6
Nakon rada na unutrašnjosti računala.................................................................................................. 7
2 Uklanjanje i instaliranje komponenti................................................................ 8
Preporučeni alati................................................................................................................................... 8
Pregled sustava......................................................................................................................................8
Unutarnji pogled .............................................................................................................................8
Uklanjanje pokrova................................................................................................................................9
Ugradnja pokrova................................................................................................................................ 10
Uklanjanje prekidača za detekciju nasilnog otvaranja kućišta........................................................... 11
Ugradnja prekidača za detekciju nasilnog otvaranja kućišta..............................................................11
Uklanjanje prednje maske....................................................................................................................11
Ugradnja prednje maske......................................................................................................................12
Uklanjanje kartice proširenja............................................................................................................... 12
Ugradnja kartice proširenja................................................................................................................. 13
Smjernice za rad s memorijskim modulom........................................................................................14
Uklanjanje memorije............................................................................................................................14
Ugradnja memorije..............................................................................................................................14
Uklanjanje baterije na matičnoj ploči..................................................................................................15
Ugradnja baterije na matičnoj ploči....................................................................................................15
Uklanjanje tvrdog pogona...................................................................................................................15
Ugradnja tvrdog pogona.....................................................................................................................16
Uklanjanje optičkog pogona...............................................................................................................16
Ugradnja optičkog pogona................................................................................................................. 17
Uklanjanje zvučnika............................................................................................................................. 17
Ugradnja zvučnika............................................................................................................................... 18
Uklanjanje napajanja............................................................................................................................18
Ugradnja napajanja............................................................................................................................. 20
Uklanjanje sklopa hladila.....................................................................................................................20
Ugradnja sklopa hladila.......................................................................................................................20
Uklanjanje procesora.......................................................................................................................... 20
Ugradnja procesora.............................................................................................................................21
Uklanjanje ventilatora sustava.............................................................................................................21
Ugradnja ventilatora sustava...............................................................................................................22
Uklanjanje gumba za uključivanje/isključivanje................................................................................. 22
Ugradnja gumba za uključivanje/isključivanje................................................................................... 24
3
Page 4
Uklanjanje I/O ploče........................................................................................................................... 24
Ugradnja I/O ploče..............................................................................................................................26
Komponente matične ploče............................................................................................................... 27
Uklanjanje matične ploče................................................................................................................... 28
Ugradnja matične ploče..................................................................................................................... 30
3 Program za postavljanje sustava......................................................................31
Redoslijed podizanja sustava...............................................................................................................31
Navigacijske tipke................................................................................................................................ 31
Opcije programa za postavljanje sustava...........................................................................................32
Ažuriranje BIOS-a ...............................................................................................................................40
Brisanje zaboravljene zaporke.......................................................................................................41
Brisanje CMOS-a........................................................................................................................... 41
Zaporka sustava i postavljanje............................................................................................................ 42
Pridruživanje zaporke sustava i zaporke za postavljanje............................................................. 42
Brisanje ili promjena postojeće zaporke sustava i/ili postavljanja...............................................43
Onemogućavanje zaporke sustava.............................................................................................. 43
4 Dijagnostike.........................................................................................................45
Dijagnostika poboljšanog testiranja računala prije podizanja sustava (ePSA)...................................45
5 Rješavanje problema vašeg računala..............................................................46
Dijagnostička LED svjetla napajanja................................................................................................... 46
Šifra zvučnog signala...........................................................................................................................47
Poruke o pogreškama......................................................................................................................... 47
6 Technical Specifications....................................................................................53
7 Kontaktiranje tvrtke Dell................................................................................... 57
4
Page 5
1
Radovi na vašem računalu
Prije radova na unutrašnjosti računala
Kako biste zaštitili računalo od mogućih oštećenja i pospješili osobnu sigurnost, pridržavajte se slijedećih
sigurnosnih uputa. Ako nije navedeno drugačije, svaki postupak u ovom dokumentu podrazumijeva
postojanje sljedećih uvjeta:
• Da ste pročitali sigurnosne upute koje ste dobili zajedno s vašim računalom.
• Komponenta se može zamijeniti ili ako je zasebno kupljena, instalirati izvođenjem postupka uklanjanja
obrnutim redoslijedom.
UPOZORENJE: Odspojite sve izvore napajanja prije otvaranja pokrova računala i ploča. Nakon što
ste dovršili radove unutar računala, ponovno postavite sve pokrove, ploče i vijke prije
priključivanja na izvor napajanja.
UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s
računalom. Dodatne sigurnosne informacije potražite na početnoj stranici za sukladnost sa
zakonskim odredbama na
OPREZ: Mnogi popravci smiju se izvršiti samo od strane ovlaštenog servisnog tehničara. Smijete
vršiti samo pronalaženje problema i sitne popravke kao što ste ovlašteni u svojoj dokumentaciji o
proizvodu ili po uputama tima online ili putem telefonske usluge i podrške. Vaše jamstvo ne
pokriva oštećenja uzrokovana servisiranjem koje tvrtka Dell nije ovlastila. Pročitajte i slijedite
sigurnosne upute koje su isporučene s uređajem.
OPREZ: Kako biste izbjegli elektrostatičko pražnjenje, uzemljite se koristeći ručnu traku za
uzemljenje ili povremeno dotaknite neobojenu metalnu površinu, kao što je priključak na
stražnjoj strani računala.
OPREZ: Pažljivo rukujte komponentama i karticama. Ne dodirujte komponente ili kontakte na
kartici. Karticu pridržavajte za rubove ili za metalni nosač. Komponente poput procesora
pridržavajte za rubove, a ne za pinove.
OPREZ: Kad isključujete kabel, povucite za njegov utikač ili jezičak, a ne sam kabel. Neki kabeli
imaju priključke s jezičcima za blokiranje. Ako iskapčate taj tip kabela, prije iskapčanja pritisnite
jezičke za blokiranje. Dok razdvajate priključke, držite ih poravnate i izbjegavajte krivljenje bilo
koje od pinova priključka. Također se prije ukopčavanja kabela pobrinite da su oba priključka
pravilno okrenuta i poravnata.
NAPOMENA: Boja i određene komponente vašeg računala se mogu razlikovati od onih prikazanih u
ovom dokumentu.
www.dell.com/regulatory_compliance
Kako biste izbjegli oštećivanje računala, izvršite sljedeće korake prije nego što započnete s radom na
unutrašnjosti računala.
1. Pobrinite se da je radna površina ravna i čista kako se pokrov računala ne bi ogrebao.
2. Isključite računalo (pogledajte odlomak Isključivanje računala).
5
Page 6
OPREZ: Za iskopčavanje mrežnog kabela, najprije iskopčajte kabel iz svog računala i potom
iskopčajte kabel iz mrežnog uređaja.
3. Iskopčajte sve mrežne kabele iz svog računala.
4. Odspojite računalo i sve priključene uređaje iz svih električnih izvora napajanja.
5. Pritisnite i držite gumb za uključivanje/isključivanje dok je računalo isključeno iz zidne utičnice kako
biste uzemljili matičnu ploču.
6. Uklonite pokrov.
OPREZ: Prije nego što dotaknete bilo koji dio u unutrašnjosti svog računala, uzemljite se
dodirivanjem neobojene metalne površine, poput metalnog dijela na poleđini računala. Dok
radite, povremeno dotaknite neobojanu metalnu površinu kako bi ispraznili statički
elektricitet koji bi mogao oštetiti unutarnje komponente.
Isključivanje računala
OPREZ: Kako biste izbjegli gubitak podataka, prije isključivanja računala spremite i zatvorite sve
otvorene datoteke i zatvorite sve otvorene programe.
1. Isključite operativni sustav:
• U sustavu Windows 8:
– Korištenje uređaja koji ima omogućen rad dodirom:
a. potegnete s desnog ruba zaslona, otvorite padajući izbornik i odaberite Postavke.
b. Odaberite i potom odaberite Isključi
– Korištenje miša:
a. usmjerite u gornji desni kut zaslona i kliknite na Postavke.
b. Kliknite na i potom odaberite Isključi.
• U sustavu Windows 7:
1. Kliknite na Start .
2. Kliknite na Isključi.
ili
1. Kliknite na Start .
2. Kliknite na strelicu u donjem desnom kutu izbornika Start na način prikazan u nastavku, a
zatim kliknite na Isključi.
2. Provjerite je li računalo, kao i svi priključeni uređaji isključeno. Ako se računalo i priključeni uređaji
nisu automatski isključili nakon odjave operativnog sustava, pritisnite i približno 6 sekundi držite
gumb za uključivanje i isključivanje kako biste ih isključili.
6
Page 7
Nakon rada na unutrašnjosti računala
Nakon što ste završili bilo koji postupak zamjene, prije uključivanja računala provjerite jeste li priključili sve
vanjske uređaje, kartice, kabele itd.
1. Ponovno postavite pokrov.
OPREZ: Kako biste priključili mrežni kabel, prvo ga priključite u mrežni uređaj, a zatim u
računalo.
2. Priključite sve telefonske ili mrežne kabele na svoje računalo.
3. Priključite svoje računalo i sve priključene uređaje na njihove izvore električnog napajanja.
4. Uključite računalo.
5. Po potrebi provjerite radi li vaše računalo ispravno pomoću programa Dell Diagnostics.
7
Page 8
2
Uklanjanje i instaliranje komponenti
Ovaj odjeljak pruža detaljne informacije o tome kako ukloniti ili instalirati komponente s vašeg računala.
Preporučeni alati
Za izvršavanje postupaka iz ovog dokumenta možda će vam trebati slijedeći alati:
• mali ravni odvijač
• križni odvijač
• malo plastično šilo
Pregled sustava
Slika u nastavku prikazuje unutarnji prikaz Mini Tower nakon što je uklonjen poklopac kućišta. Krugovi
prikazuju nazive i izgled komponenti unutar računala.
Unutarnji pogled
1. tvrdi pogon
2. karticu za proširenje
3. prekidač za detekciju nasilnog otvaranja
4. jedinicu napajanja
5. prednju masku
8
Page 9
6. zvučnik
1. memorijski modul
2. matična ploča
3. optički pogon
4. prednja I/O ploča
5. baterija na matičnoj ploči
6. hladilo procesora
7. ventilator sustava

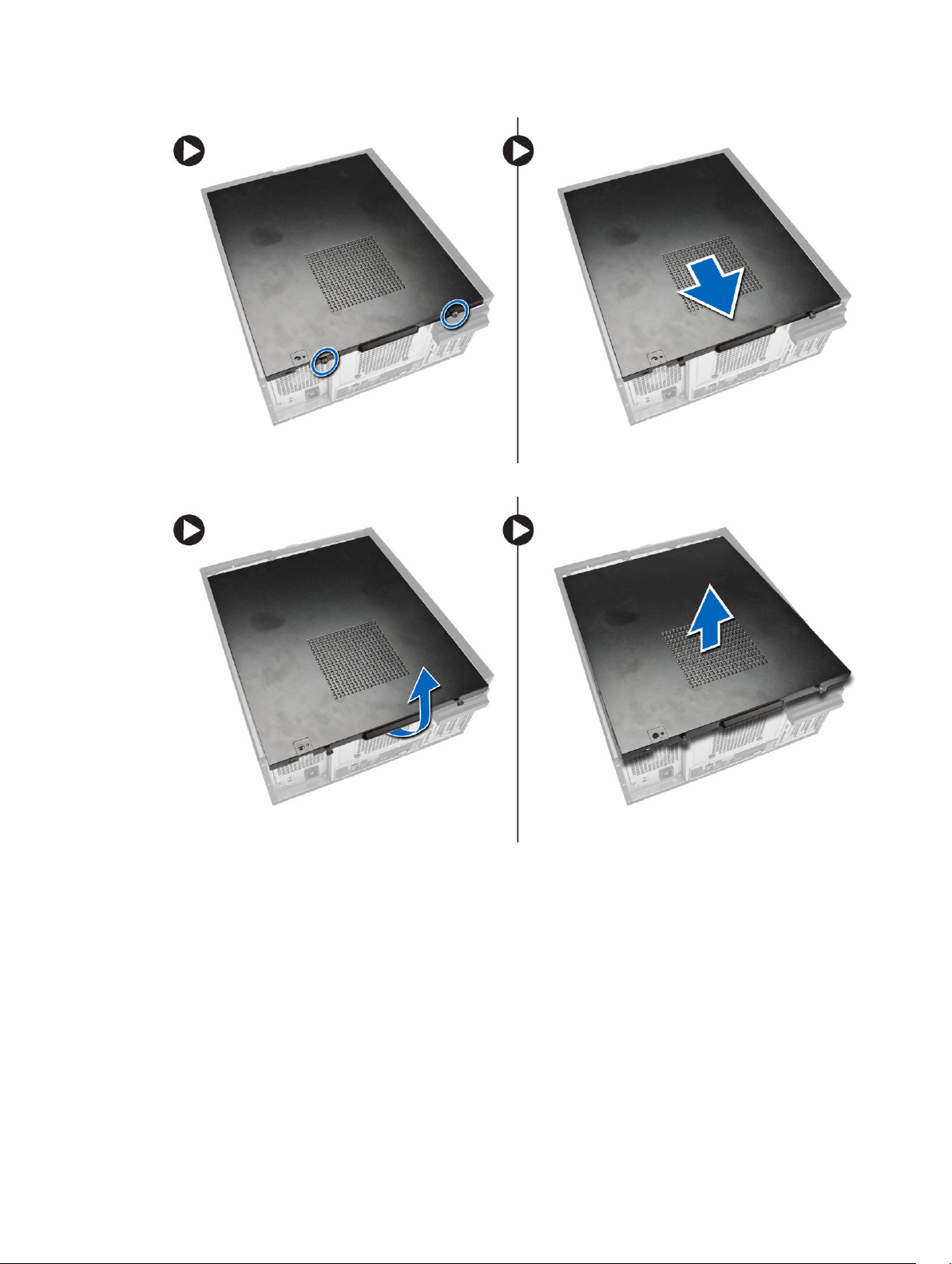

Uklanjanje pokrova
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite pričvrsni vijak koji pričvršćuje pokrov računala na računalo. Izvucite pokrov s računala.
9
Page 10
3. Podignite poklopac prema gore pod kutom od 45 stupnjeva i uklonite ga iz računala.
Ugradnja pokrova
1. Postavite pokrov na računalo.
2. Umetnite pokrov računala prema prednjem dijelu kućišta sve dok potpuno ne nasjedne.
3. Pritegnite vijak u smjeru kretanja kazaljke na satu za pričvršćivanje pokrova računala.
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
10
Page 11
Uklanjanje prekidača za detekciju nasilnog otvaranja kućišta
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. pokrov
b. sklop hladila

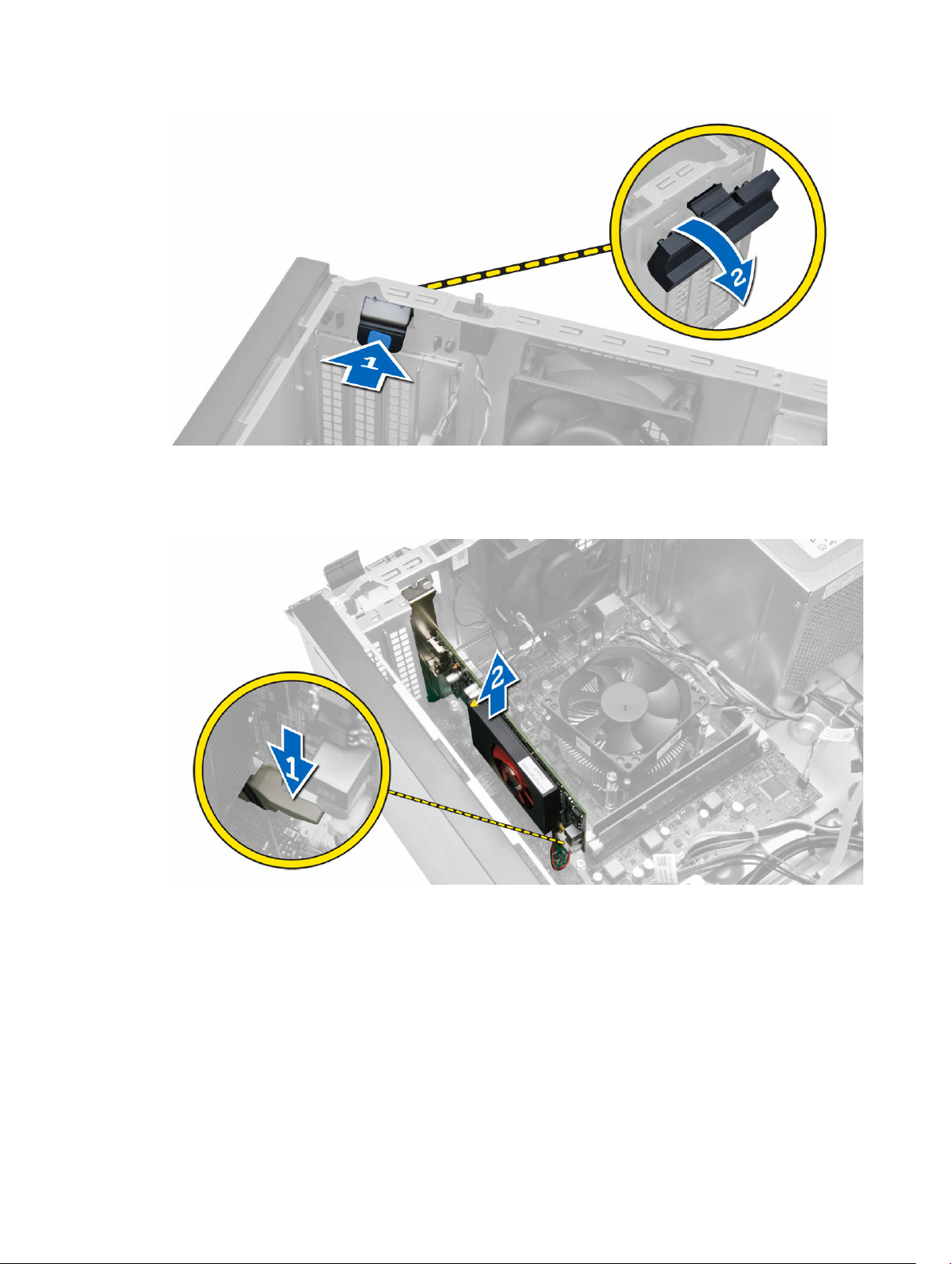

3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Pritisnite kabel prekidača za detekciju nasilnog otvaranja kućišta [1].
b. Odspojite prekidač za detekciju nasilnog otvaranja kućišta iz matične ploče [2].
c. Pomaknite prekidač za detekciju nasilnog otvaranja prema donjem dijelu kućišta i uklonite ga iz
računala.
Ugradnja prekidača za detekciju nasilnog otvaranja kućišta
1. Umetnite prekidač za detekciju nasilnog otvaranja kućišta u stražnju stranu kućišta i pomaknite ga
prema van kako biste ga osigurali.
2. Priključite kabel prekidača za detekciju nasilnog otvaranja kućišta na matičnu ploču.
3. Ugradite:
a. sklop hladila
b. pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje prednje maske
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite pokrov.
3. Odvojite kopče prednje maske od kućišta.
4. Zakrenite prednju masku od računala kako biste otpustili kuke na suprotnom rubu prednje maske od
kućišta. Potom podignite kućište i uklonite prednju masku iz računala.
11
Page 12
Ugradnja prednje maske
1. Umetnite kukice uzduž donjeg ruba prednje maske u utore na prednjem dijelu kućišta.
2. Gurnite masku prema računalu kako biste prikačili prednje jezičke za otpuštanje prednje maske dok
ne uskoče na mjesto.
3. Ugradite pokrov.
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje kartice proširenja
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite poklopac
3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Pritisnite jezičak [1].
b. Povucite prema gore zasun za oslobađanja kartice [2].
12
Page 13
4. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Lagano povucite polugu za otpuštanje dalje od kartice za proširenje dok ne otpustite sigurnosni
jezičak iz ulegnuća u kartici [1].
b. Podignite karticu prema gore i izvan njezinog priključka te je uklonite iz računala [2].
Ugradnja kartice proširenja
1. Umetnite karticu proširenja u priključak na matičnoj ploči i pritisnite prema dolje dok se ne pričvrsti.
2. Pritisnite zasun za oslobađanje natrag u njegov položaj.
3. Ugradite pokrov.
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
13
Page 14
Smjernice za rad s memorijskim modulom
Kako biste osigurali optimalan rad računala, prilikom konfiguriranja sistemske memorije obratite pažnju na
opće upute.
• Memorijski moduli različitih veličina mogu se kombinirati (na primjer 2 GB i 4 GB). No svi popunjeni
kanali moraju imati identične konfiguracije.
• Memorijski moduli moraju biti instalirani s početkom od prvog utora.
NAPOMENA: Memorijski utori u vašem računalu mogu biti različito označeni ovisno o
konfiguraciji hardvera. Na primjer A1, A2 ili 1, 2, 3.
• Ako se quad-rank memorijski moduli kombiniraju s pojedinačnim ili dual-rank modulima, quad-rank
moduli moraju biti ugrađeni u utor s bijelom polugom za otpuštanje.
• Ako su ugrađeni memorijski moduli s različitim brzinama, radit će brzinom od najsporijeg ugrađenog
memorijskog modula.
Uklanjanje memorije
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. pokrov
b. karticu za proširenje
3. Pritisnite na jezičke za oslobađanje memorije na svakoj strani memorijskih modula i podignite
memorijske module iz priključaka na matičnoj ploči.
NAPOMENA: Uklonite karticu proširenja iz memorijskog modula.
Ugradnja memorije
1. Poravnajte usjek na memorijskoj kartici s jezičcem na priključku matične ploče.
2. Pritisnite memorijski modul sve dok ga opruge jezičaka za oslobađanje na osiguraju na mjestu.
3. Ugradite:
a. karticu za proširenje
b. pokrov
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
14
Page 15
Uklanjanje baterije na matičnoj ploči
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. pokrov
b. karticu (kartice) proširenja
3. Gurnite zasun za oslobađanje od baterije kako bi baterija iskočila iz utora i zatim izvadite bateriju iz
računala.
Ugradnja baterije na matičnoj ploči
1. Postavite bateriju na matičnoj ploči u njezin utor na matičnoj ploči i pritisnite sve dok se opruge za
oslobađanje jezičca ne vrate na mjesto i ne pričvrste je.
2. Ugradite:
a. karticu za proširenje
b. pokrov
3. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje tvrdog pogona
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. pokrov
b. prednju masku
3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Odspojite podatkovni kabel i kabel napajanja od stražnjeg dijela tvrdog pogona.
b. Pritisnite plave sigurnosne jezičke nosala prema naprijed [1[.
c. Izvadite nosač tvrdog pogona iz pregrade za tvrdi pogon [2].
15
Page 16
4. Savijte nosač tvrdog pogona i izvadite tvrdi pogon iz nosača tvrdog pogona.
Ugradnja tvrdog pogona
1. Umetnite tvrdi pogon u nosač tvrdog pogona.
2. Pritisnite sigurnosne nosače prema unutra i umetnite tvrdi pogon ležište.
3. Priključite podatkovni kabel i kabel napajanja na stražnji dio tvrdog pogona.
4. Ugradite:
a. prednju masku
b. pokrov
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje optičkog pogona
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. pokrov
b. prednju masku
3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Odspojite podatkovni kabel i kabel napajanja od stražnjeg dijela optičkog pogona.
b. Izvucite i držite zasun optičkog pogona kako biste otključali optički pogon [1].
c. Izvucite optički pogon iz računala [2].
16
Page 17
4. Za uklanjanje drugog optičkog pogona ponovite korak 3 (ako postoji).
Ugradnja optičkog pogona
1. Gurnite optički pogon od prema stražnjem dijelu računala dok nije učvršćen zasunom optičkog
pogona.
2. Priključite podatkovni kabel i kabel napajanja na stražnji dio optičkog pogona.
3. Ugradite prednju masku.
4. Ugradite pokrov.
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje zvučnika
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite pokrov.
3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Odspojite kabel iz matične ploče [1].
b. Odspojite kabel zvučnika iz matične ploče [2].
c. Pritisnite na sigurnosne jezičke na zvučniku [3].
d. Izvucite zvučnik prema gore [4].
17
Page 18
Ugradnja zvučnika
1. Pomaknite zvučnike prema dolje u njihove utore kako biste ih osigurali.
2. Provucite kabel zvučnika u stezaljku na kućištu i priključite kabel zvučnika u matičnu ploču.
3. Ugradite pokrov.
4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje napajanja
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite pokrov.
3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Pritisnite 4-pinski kabel napajanja [1].
b. Odspojite 4-pinski kabel napajanja iz matične ploče [2].
c. Pritisnite 8-pinski kabel napajanja [3].
d. Odspojite 8-pinske kabele napajanja iz matične ploče [4].
e. Izvucite kabele iz matične ploče [5].
18
Page 19
4. Uklonite vijke koji pričvršćuju napajanje na stražnji dio kućišta računala.
5. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Gurnite plave jezičke za oslobađanje pored napajanja [1].
b. Gurnite napajanje prema prednjem dijelu računala [2].
c. Podignite i uklonite napajanje iz računala [3].
19
Page 20
Ugradnja napajanja
1. Postavite napajanje u kućište i pomaknite ga prema stražnjem dijelu kućišta računala kako biste ga
osigurali.
2. Stegnite vijke za pričvršćenje napajanja na stražnji dio računala.
3. Priključite 4-pinske i 8-pinske kabele za napajanje na matičnu ploču.
4. Provucite kabele za napajanje kroz jezičke na kućištu.
5. Ugradite pokrov.
6. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje sklopa hladila
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite pokrov.
3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Pritisnite kabel ventilatora [1].
b. Odspojite kabel ventilatora iz matične ploče [2].
c. Otpustite dijagonalno pričvrsne vijke i podignite sklop hladila procesora iz računala.
Ugradnja sklopa hladila
1. Postavite sklop hladila u kućište.
2. Pritegnite pričvrsne vijke dijagonalnim redoslijedom kako biste pričvrstili sklop hladila procesora na
računalo.
3. Priključite kabel ventilatora na matičnu ploču.
4. Ugradite pokrov.
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje procesora
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. pokrov
b. sklop hladila procesora
20
Page 21
3. Pritisnite ručicu za oslobađanje prema dolje i pomaknite je prema van radi oslobađanja iz kukica.
Podignite pokrov procesora i uklonite procesor iz utora. Postavite ga u antistatičku vrećicu.
Ugradnja procesora
1. Umetnite procesor u utor procesora. Osigurajte da je procesor pravilno postavljen.
2. Spustite poklopac procesora.
3. Pritisnite polugu za otpuštanje prema dolje i potom je pomaknite prema naprijed kako biste je
osigurali s kukom za pričvršćivanje.
4. Ugradite:
a. sklop hladila procesora
b. pokrov
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje ventilatora sustava
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite pokrov.
3. Odspojite kabel ventilatora sustava iz matične ploče.
21
Page 22
4. Odvojite i uklonite ventilator sustava dalje od četiri obruča koji ga pričvršćuju na stražnju stranu
računala.
Ugradnja ventilatora sustava
1. Postavite ventilator sustava na kućište.
2. Provucite četiri prstena kroz kućište i umetnite prema vanjskoj strani uz utor kako biste osigurali na
mjestu.
3. Priključite kabel ventilatora sustava na matičnu ploču.
4. Ugradite pokrov.
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje gumba za uključivanje/isključivanje
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. pokrov
b. prednju masku
c. optički pogon
3. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Pritisnite kabel napajanja [1].
b. Iskopčajte kabel gumba za uključivanje/isključivanje iz matične ploče [2].
22
Page 23
4. Odvojite kabel sklopke za uključivanje/isključivanje od kopči na kućištu.
5. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Pritisnite jezičke na obje strane gumba za uključivanje/isključivanja kako biste ih oslobodili iz
kućišta [1].
b. Pomaknite kako biste uklonili gumb za uključivanje/isključivanje zajedno sa svojim kabelom iz
računala [2].
23
Page 24
Ugradnja gumba za uključivanje/isključivanje
1. Provucite gumb za uključivanje/isključivanje kroz prednji dio računala.
2. Pričvrstite kabel gumba za uključivanje/isključivanje na kućište.
3. Provucite kabel gumba za uključivanje/isključivanje u jezičke na kućištu.
4. Priključite kabel gumba za uključivanje/isključivanje na matičnu ploču.
5. Ugradite:
a. optički pogon
b. prednju masku
c. pokrov
6. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Uklanjanje I/O ploče
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. pokrov
b. prednju masku
3. Odspojite kabel I/O ploče, podatkovni i USB kabele iz matične ploče.
24
Page 25
4. Izvucite i oslobodite kabel I/O ploče, podatkovni kabel i USB kabel iz stezaljke na računalu.
5. Uklonite vijak koji pričvršćuje I/O ploču na računalo.
25
Page 26
6. Otpustite i povucite I/O ploču zajedno s kabelom izvan računala.
Ugradnja I/O ploče
1. Umetnite Input/Output (Ulaz/izlaz) ploču u utor na prednjem dijelu kućišta.
2. Povucite I/O (Ulaz/izlaz) ploču prema desnom dijelu računala kako biste je pričvrstili na kućište.
3. Pritegnite vijak kako biste pričvrstili I/O (Ulaz/izlaz) ploču na kućište.
4. Provucite kabel I/O ploče i USB podatkovni kabel u jezičke na kućištu.
5. Priključite kabel I/O ploče i USB podatkovni kabel na matičnu ploču.
6. Ugradite:
a. prednju masku
b. pokrov
26
Page 27
7. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
Komponente matične ploče
Sljedeća slika prikazuje izgled matične ploče.
1. priključci SATA 2. premosnik za ponovno postavljanje zaporke
3. prednji USB2.0 priključak 4. unutarnji USB priključak
5. RTCRST premosnik za resetiranje 6. baterija na matičnoj ploči
7. prednji audio priključak 8. priključak PCI-ex1
9. priključak PCI-ex16 10. priključak prekidača za detekciju nasilnog
otvaranja kućišta
11. priključak ventilatora sustava 12. utor procesora
13. priključak za napajanje CPU-a 14. priključak serijskog ulaza za PS2
15. priključak ventilatora CPU 16. priključak za memoriju
17. priključak gumba za uključivanje/isključivanje 18. priključak ATX napajanja
19. priključak kabela za napajanje HDD_ODD 20. priključak za HDD_LED
21. priključak zvučnika
27
Page 28
Uklanjanje matične ploče
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite:
a. pokrov
b. memoriju
c. karticu (kartice) proširenja
d. sklop hladila
e. procesor
3. Isključite sve kabele spojene na matičnu ploču.
4. Izvedite sljedeće korake na način kako je prikazano u ilustraciji:
a. Odspojite 8-pinski kabel napajanja.
b. Pritisnite 4-pinski kabel napajanja [1].
c. Odspojite 4-pinski kabel napajanja iz matične ploče [2].
5. Uklonite vijke kojima je matična ploča pričvršćena na računalo.
28
Page 29
6. Nagnite matičnu ploču pod kutom od 45 stupnjeva i potom podignite matičnu ploču iz računala.
7. Podignite matičnu ploču iz računala.
29
Page 30
Ugradnja matične ploče
1. Poravnajte matičnu ploču na priključcima ulaza na stražnjoj strani kućišta i postavite matičnu ploču u
kućište.
2. Pritegnite vijke kojima je matična ploča pričvršćena na kućište.
3. Priključite kabele na matičnu ploču.
4. Ugradite sve kabele:
a. procesor
b. sklop hladila
c. karticu za proširenje
d. memoriju
e. pokrov
5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
30
Page 31
3
Program za postavljanje sustava
Program za postavljanje sustava omogućuje vam da upravljate računalom hardvera i odredite opcije
razina BIOS‐. Iz programa za postavljanje sustava možete:
• promijeniti postavke NVRAM nakon što dodate ili uklonite hardver
• prikazati konfiguraciju hardvera sustava
• omogućiti ili onemogućiti integrirane uređaje
• postaviti pragove performansi i upravljanja napajanjem
• upravljati sigurnosti računala
Redoslijed podizanja sustava
Redoslijed podizanja sustava omogućuje vam da zaobiđete redoslijed uređaja za podizanje‐sustava i
izravno podignete sustav s određenog uređaja (na primjer: optički pogon ili tvrdi pogon). Tijekom tijekom
uključivanja samotestiranja (POST), kada se prikaže logotip Dell možete:
• pristupiti programu za postavljanje sustava pritiskom na tipku <F2>
• otvoriti izbornik za jednokratno podizanje sustava pritiskom tipke <F12>
Izbornik za jednokratno podizanje sustava prikazuje uređaje s kojih možete podignuti sustav uključujući
opciju dijagnostike. Opcije izbornika za podizanje su:
• uklonjivi pogon (ako postoji)
• STXXXX pogon
NAPOMENA: XXX označava broj SATA pogona.
• optički pogon
• dijagnostike
NAPOMENA: Odabir dijagnostika prikazuje zaslon ePSA dijagnostike.
Zaslon za podizanje sustava također prikazuje opciju pristupa zaslonu programa za postavljanje sustava.
Navigacijske tipke
Sljedeća tablica prikazuje navigacijske tipke programa za postavljanje sustava.
NAPOMENA: Za većinu opcija programa za postavljanje sustava promjene koje izvršite su
zabilježene no nemaju učinak dok ponovno ne pokrenete sustav.
31
Page 32
Tablica 1. Navigacijske tipke
Tipke ¸Navigacija
Strelica gore Vraća se na prethodno polje.
Strelica dolje Pomiče se na sljedeće polje.
<Enter> Omogućuje odabir vrijednosti u odabranom polju (ako postoji) ili slijedi vezu u polju.
Razmaknica proširuje ili smanjuje padajući ‐popis, ako postoji.
<Tab> Pomiče na sljedeće područje fokusa.
NAPOMENA: Samo za standardne grafičke preglednike.
<Esc> Pomiče na prethodnu stranicu dok prikazujete glavni zaslon. Pritiskanje <Esc> u
glavnom zaslonu prikazuje poruku koja zahtjeva da spremite nespremljene promjene
i ponovno pokrenete sustav.
<F1> Prikazuje datoteku pomoći programa za postavljanje sustava.
Opcije programa za postavljanje sustava
NAPOMENA: Ovisno o računalu i instaliranim uređajima, stavke navedene u ovom odjeljku možda
će se prikazati, a možda i neće.
Tablica 2. Općenito
Opcija Opis
System Board Ovaj odlomak navodi primarne značajke
hardvera vašeg računala.
• System Information
• Podaci o memoriji
• PCI informacije
• Podaci o procesoru
• Podaci o uređaju
Boot Sequence Omogućuje vam da promijenite
redoslijed u kojem računalo pokušava
pronaći operativni sustav.
• Boot Sequence
• Disketni pogon
• SATA HDD pogon
• USB uređaj za spremanje
• CD/DVD/CD-RW Drive
(CD/DVD/CD-RW pogon)
• Onboard NIC (Ugrađeni NIC)
• Boot List Option
• Omogućuje vam promjenu popisa
podizanja sustava.
– Naslijeđe
– UEFI
32
Page 33
Opcija Opis
Advanced Boot Options Omoguće vam da omogućite Legacy
opciju ROM-ova
• Enabled (Omogućeno) (zadano)
Date/Time Omogućuje vam da postavite datum i
vrijeme. Promjene datuma i vremena
sustava nastupaju odmah.
Tablica 3. Konfiguracija sustava
Opcija Opis
Integrated NIC Omogućuje konfiguraciju integriranog mrežnog kontrolera.
Opcije su:
• Disabled (Onemogućeno)
• Omogući UEFI Network Stack
• Enabled (Omogućeno)
• Omogućeno s PXE-om (zadana postavka)
• Omogućeno w/Cloud Desktop
Serial Port Identificira i određuje postavke serijskog ulaza. Serijski ulaz
možete postaviti na:
• Onemogućeno (zadana postavka)
• COM1
• COM2
• COM3
• COM4
NAPOMENA: Operativni sustav može rasporediti izvore čak
i ako su postavke onemogućene.
SATA Operation Omogućuje vam da konfigurirate kontroler unutarnjeg SATA
tvrdog pogona. Opcije su:
• Disabled (Onemogućeno)
• ATA
• AHCI (zadano)
Drives Omogućuje vam da omogućite ili onemogućite različite
ugrađene pogone:
• SATA-0
• SATA-1
• SATA-2
Zadana postavka: All drives are enabled.
SMART Reporting Ovo polje kontrolira jesu li pogreške tvrdog pogona za ugrađene
pogone prijavljene tijekom podizanja sustava. Ova je tehnologija
dio SMART (Self Monitoring Analysis and Reporting Technology,
Tehnologija samostalnog nadziranja, analize i izvješćivanja)
specifikacije.
33
Page 34
Opcija Opis
• Enable SMART Reporting (Omogući SMART izvješćivanje) –
ova je opcija onemogućena po zadanoj postavci.
USB Configuration Omogućuje vam da omogućite ili onemogućite unutarnju
konfiguraciju USB. Opcije su:
• Enable Boot Support (Omogući podršku podizanja sustava)
• Omogući prednje USB ulaze
• Enable USB 3.0 Ports (Omogući USB 3.0 ulaze)
• Omogući stražnje dvostruke USB 2.0 ulaze
• Omogućeni dvostruki USB 2.0 ulazi (pod LAN ulazima)
Audio Omogućuje vam omogućiti ili onemogućiti audio značajku.
Zadana postavka: Audio is enabled
Tablica 4. Video
Opcija Opis
Multi-Display Omogućuje vam da omogućite ili
onemogućite Multi-Display, treba biti
omogućeno za windows 7 32/64bita ili
noviju verziju.
• Onemogući Multi Display
Tablica 5. Sigurnost
Opcija Opis
Admin Password Ovo polje omogućuje vam da postavite, promijenite ili obrišete zaporku
administratora (admin, nekad se zove zaporka „postavljanja”). Kad je postavljena
lozinka administratora omogućuje nekoliko sigurnosnih značajki.
Po zadanoj postavci pogon neće imati zaporku za postavljanje.
• Unesite staru zaporku
• Unesite novu zaporku
• Potvrdite zaporku
System Password Ovo polje omogućuje vam da postavite, promijenite ili obrišeta zaporku sustava.
Zaporka sustava omogućuje vam nekoliko sigurnosnih funkcija.
Po zadanoj postavci pogon neće imati zaporku za postavljanje.
• Unesite staru zaporku
• Unesite novu zaporku
• Potvrdite zaporku
Internal HDD_0
Password
Omogućuje vam da postavite, promijenite ili obrišete zaporku na unutarnjem
pogonu tvrdog diska (HDD) računala. Uspješne promjene u ovoj zaporci odmah
imaju učinak. Po zadanoj postavci pogon neće imati zaporku za postavljanje
• Unesite staru zaporku
• Unesite novu zaporku
• Potvrdite zaporku
34
Page 35
Opcija Opis
Strong Password
Omogući jaku zaporku - ova opcija je onemogućena po zadanoj postavci.
Password
Configuration
Password Bypass Omogućuje vam da zaobiđete zaporku sustava i zahtjev za zaporkom
Password Change Omogućuje vam odrediti jesu li dozvoljene promjene u zaporkama sustava i
TPM Security Ova opcija omogućuje vam kontrolu bez obzira je li pouzdani modul platforme
Ovo polje kontrolira minimalni i maksimalni broj dopuštenih znamenki za
zaporke administratora i sustava.
• Zaporka administratora minimalno
• Zaporka administratora maksimalno
• Zaporka sustava minimalno
• Zaporka sustava maksimalno
unutarnjeg HDD-a tijekom ponovnog podizanja sustava.
• Onemogućeno — uvijek zahtjeva zaporku sustava i unutarnjeg HDD-a kad su
postavljene. Ova opcija je onemogućena po zadanoj postavci.
• Podizanje sustava zaobilaženjem - zaobilazi zahtjeve zaporki kod ponovnog
pokretanja (toplo podizanje sustava).
NAPOMENA: Prilikom uključivanja iz statusa isključeno (hladno podizanje)
sustav će uvijek zahtijevati zaporku postavljanja sustava i unutrašnjeg HDDa. Također, sustav će uvijek zahtijevati uključene zaporke bilo kojeg pretinca
modula HDD-a koji možda postoje.
tvrdog pogona kad je postavljena zaporka administratora.
• Dopusti promjene zaporke koja nije administratorska - ova opcija je
omogućena po zadanoj postavci.
(eng. Trusted Platform Module) (TPM) omogućen u sustavu i vidljiv operativnom
sustavu.
Sigurnost TPM - ova opcija je onemogućena po zadanoj postavci
TPM ACPI Support
TPM PPI Deprovision Override
Obriši
TPM PPI Provision Override
NAPOMENA: Opcije aktivacije, deaktivacije i brisanja nisu pod utjecajem ako
ih učitate kao zadane. Promjene u ovoj opciji stupaju na snagu odmah.
Computrace
Chassis Intrusion
CPU XD Support Omogućuje ili onemogućuje način rada onemogućeno izvršenje procesora.
Ovo polje omogućuje vam aktivaciju ili deaktivaciju modula sučelja BIOS-a
opcionalnog softvera Computrace usluge iz Absolute Software.
• Deaktivirano - ova opcija je onemogućena po zadanoj postavci.
• Disable (Onemogući)
• Activate (Aktiviraj)
• Onemogućeno - ova opcija je onemogućena po zadanoj postavci.
• Uključeno tiho
35
Page 36
Opcija Opis
• Omogući CPU utor - ova opcija je omogućena po zadanoj postavci.
Admin Setup Lockout Omogućuje vam da omogućite ili onemogućite opciju za ulaz u postavljanje kad
je postavljena zaporka administratora.
• Omogući zaključavanje postavljanja administratora - Ova opcija nije
postavljena po zadanoj postavci.
HDD Protection
Support
Omogućuje vam da omogućite ili onemogućite značajku zaštite HDD
• Onemogućena podrška zaštite HDD - Ova opcija je onemogućena po
zadanoj postavci.
Tablica 6. Secure Boot
Opcija Opis
Secure Boot Enable Omogućuje vam da omogućite ili
onemogućite funkciju sigurnog
podizanja sustava. Opcije su:
• Disabled (Onemogućeno) (zadano)
• Enabled (Omogućeno)
Expert Key Management Omogućuje vam da rukujete bazama
podataka sigurnosnih ključeva samo ako
je sustav u Prilagođenom načinu rada.
Opcija Omogući prilagođeni način rada
je onemogućena po zadanoj postavci.
Opcije su:
• PK
• KEK
• db
• dbx
Ako omogućite Prilagođeni način rada,
pojavljuju se odgovarajuće opcije za PK,
KEK, db i dbx. Opcije su:
• Spremi u datoteku- Sprema ključ u
datoteku koju je odabrao korisnik
• Zamijeni iz datoteka- Zamjenjuje
trenutačni ključ s ključem iz datoteke
koju je odabrao korisnik
• Dodaj iz datoteka- Dodaje ključ u
trenutačnu bazu podataka iz
datoteke koju je odabrao korisnik
• Obriši- Briše odabrane ključeve
• Poništi sve ključeve- Poništava sve
na zadane postavke
• Obriši sve ključeve- Briše sve
ključeve
36
Page 37
Opcija Opis
NAPOMENA: Ako onemogućite
Prilagođeni način, sve promjene bit
će obrisane, a svi ključevi vratit će
se na zadane postavke.
Tablica 7. Performanse
Opcija Opis
Multi Core Support Određuje da li postupak ima
omogućenu jednu ili sve jezgre.
Performanse nekih aplikacija bit će
poboljšane s dodatnim jezgrama.
• Sve - omogućeno po zadanoj
postavci
• 1
• 2
Intel SpeedStep Omogućuje vam da omogućite ili
onemogućite značajku Intel SpeedStep.
Zadana postavka: Enable Intel
SpeedStep (Omogući Intel SpeedStep)
C States Control Omogućuje vam da omogućite ili
onemogućite dodatna stanja mirovanja
procesora.
Zadana postavka: Enabled
Limit CPUID Value Ovo polje ograničava maksimalnu
vrijednost koju podržava standardna
CPUID funkcija procesora
• Disable CPUID Limit
NAPOMENA: Neki operacijski
sustavi neće dovršiti instalaciju kada
je maksimalna podržana CPUID
funkcija veća od 3
HyperThread control (SFF) Omogućuje vam da omogućite ili
onemogućite HyperThreading
tehnologiju. Ova opcija je omogućena
po zadanoj postavci.
Tablica 8. Upravljanje napajanjem
Opcija Opis
AC Recovery Specificira kako računalo odgovara kad je AC napajanje uključeno nakon gubitka
napajanja. Možete postaviti obnovu napajanja na:
• Power Off (Isključeno) (zadano)
• Uključeno
37
Page 38
Opcija Opis
• Zadnje stanje napajanja
Auto On Time Omogućuje vam da odredite vrijeme u kojemu se računalo mora automatski
uključiti. Opcije su:
• Disabled (Onemogućeno) (zadano)
• Every Day (Svaki dan)
• Weekdays (U tjednu)
• Odaberi dane
Deep Sleep Control Omogućuje vam da odredite kontrole kad je omogućeno duboko spavanje.
• Disabled (Onemogućeno)
• Omogućeno samo u S5
• Omogućeno u S4 i S5 Omogućeno
Fan Speed Control Kontrolira brzinu ventilatora sustava. Ova opcija je onemogućena po zadanoj
postavci.
NAPOMENA: Kada je omogućen, ventilator radi punom brzinom.
USB Wake Support Ova opcija omogućuje vam da omogućite USB uređaje za buđenje računala iz
stanja mirovanja.
• Omogući podršku USB podizanjem - ova opcija je omogućena po zadanoj
postavci.
Wake on LAN Ova opcija omogućuje računalu uključivanje iz stanja isključenosti kad je
aktivirano posebnim LAN signalom. Pokretanje iz stanja mirovanja nije pod
utjecajem ove postavke i mora biti omogućeno u operacijskom sustavu. Ova
funkcija radi samo kad je računalo priključeno na AC napajanje. Ova opcija
razlikuje se na temelju oblika.
• Disabled — ne dopušta pokretanje sustava kada primi signal za podizanje od
LAN-a ili bežičnog LAN-a.
• LAN Only — dopušta uključivanje sustava koje je potaknuto posebnim LAN
signalima.
• LAN ili PXE podizanje - dopušta uključivanje sustava koje je potaknuto
posebnim LAN ili PXE signalima. (Samo za računalo s ultra SFF kućištem)
Ova opcija je onemogućena po zadanoj postavci.
Block Sleep
Intel Smart Connect
Technology
Omogućuje vam blokiranje ulaska u stanje mirovanja (S3 stanje) u okruženju
OS-a.
Zadana postavka: Disabled (Onemogućeno)
Opcija je omogućena po zadanoj postavci. Ako je opcija omogućena periodično
pretražuje za najbliže bežične veze dok je računalo u stanju mirovanja. Uskladiti
će e-poštu ili aplikacije društvenih medija kada su otvoreni prilikom ulaska u
stanje mirovanja.
• Smart Connection
38
Page 39
Tablica 9. POST Behavior
Opcija Opis
Numlock LED Specificira ako funkcija NumLock može biti omogućena kod podizanja sustava.
Ova opcija je omogućena po zadanoj postavci.
Keyboard Errors Specificira jesu li pogreške vezane uz tipkovnicu prijavljene kod njezinog
podizanja. Ova je opcija omogućena po zadanoj postavci.
Tablica 10. Podrška virtualizaciji
Opcija Opis
Virtualization Ova opcija specificira može li monitor virtualnog stroja (VMM) iskoristiti
mogućnosti dodatnog softvera koji daje tehnologija Intel Virtualization.
• Enable Intel Virtualization Technology - ova opcija omogućena je po
zadanoj postavci.
Tablica 11. Održavanje
Opcija Opis
Service Tag Prikazuje servisnu oznaku vašeg računala.
Asset Tag Omogućuje vam da izradite oznaku sustava računala ako oznaka računala još
nije postavljena. Ova opcija nije postavljena po zadanoj postavci.
SERR Messages Kontrolira mehanizam SERR poruke. Ova opcija nije postavljena po zadanoj
postavci. Neke grafičke kartice zahtijevaju da mehanizam SERR poruka bude
onemogućen.
Tablica 12. Stolno računalo
Opcija Opis
Server Lookup Method Određuje kako ImageServer pretražuje za adresu poslužitelja.
• Statička IP-adresa
• DNS (omogućeno kao zadana postavka)
NAPOMENA: Ovo polje je relevantno samo kad je kontrola Ugrađeni
NIC u grupi Konfiguracija sustava postavljena na Omogućeno s
ImageServer.
Server IP Address Određuje primarnu statičku IP adresu ImageServera s kojim komunicira
softver klijenta. Zadana IP adresa je 255.255.255.255.
NAPOMENA: Ovo polje je relevantno samo kad je kontrola Ugrađeni
NIC u grupi Konfiguracija sustava postavljena na Omogućeno s
ImageServer
i kad je Način traženja postavljen na Statička IP adresa.
Server Port Specificira primarni IP ulaz ImageServer, koji za komunikaciju koristi klijent.
Zadani IP ulaz je 06910.
NAPOMENA: Ovo polje je relevantno samo kad je kontrola Ugrađeni
NIC u grupi Konfiguracija sustava postavljena na Omogućeno s
ImageServer
.
Client Address Method Određuje kako klijent dobiva IP adresu.
• Statička IP-adresa
39
Page 40
Opcija Opis
• DHCP (omogućeno kao zadana postavka)
NAPOMENA: Ovo polje je relevantno samo kad je kontrola Ugrađeni
NIC u grupi Konfiguracija sustava postavljena na Omogućeno s
ImageServer
Client IP Address Odredite statičku IP adresu klijenta. Zadana IP adresa je 255.255.255.255.
NAPOMENA: Ovo polje je relevantno samo kad je kontrola Ugrađeni
NIC u grupi Konfiguracija sustava postavljena na Omogućeno s
ImageServer i kad je Način traženja postavljen na Statička IP adresa.
Client SubnetMask Određuje masku podmreže za klijenta. Zadana postavka je
255.255.255.255.
NAPOMENA: Ovo polje je relevantno samo kad je kontrola Ugrađeni
NIC u grupi Konfiguracija sustava postavljena na Omogućeno s
ImageServer
Client Gateway Odredite IP adresu pristupnika za klijenta. Zadana IP adresa je
255.255.255.255.
NAPOMENA: Ovo polje je relevantno samo kad je kontrola Ugrađeni
NIC u grupi Konfiguracija sustava postavljena na Omogućeno s
ImageServer
Advanced Specificira za napredno rješavanje pogrešaka
• Verbose način (Onemogućeno)
.
i kad je Način traženja postavljen na Statička IP adresa.
i kad je Način traženja postavljen na Statička IP adresa.
NAPOMENA: Ova opcija je relevantna samo kad je kontrola
Ugrađenog NIC u grupi Konfiguracija sustava postavljena na
Omogućeno s Cloud Desktop.
Tablica 13. Dnevnici sustava
Opcija Opis
BIOS events Prikazuje dnevnike događanja sustava i omogućuje vam brisanje tih dnevnika.
• Ispraznite dnevnik
Ažuriranje BIOS-a
Preporučujemo da ažurirate BIOS (program za postavljanje sustava), kod zamijene matične ploče ili ako je
ažuriranje odstupno. Za prijenosna računala osigurajte da je baterija potpuno napunjena i priključena na
utičnicu
1. Ponovno pokrenite računalo.
2. Idite na dell.com/support.
3. Upišite Servisnu oznaku ili Kôd za brzu uslugu i kliknite na Pošalji.
NAPOMENA: Za lociranje servisne oznake kliknite na Gdje je moja servisna oznaka?
NAPOMENA: Ako ne možete pronaći servisnu oznaku, kliknite na Detektiraj servisnu oznaku.
Nastavite s uputama na zaslonu.
4. Ako ne možete locirati ili pronaći servisnu oznaku, kliknite na Kategorije proizvoda u vašem računalu.
40
Page 41
5. Odaberite Vrstu proizvoda iz popisa.
6. Odaberite model računala i pojavljuje se stranica Podrška proizvodu.
7. Kliknite na Dohvati upravljačke programe i kliknite na Prikaži sve upravljačke programe.
Otvaraju se upravljački programi i stranica za preuzimanje.
8. Na zaslonu Upravljački programi i preuzimanja, pod padajućim popisom Operacijski sustav,
odaberite BIOS.
9. Identificirajte najnoviju datoteku BIOS-a i kliknite na Preuzmi datoteku.
Možete analizirati koje upravljačke programe je potrebno ažurirati. Za svoj proizvod kliknite na
Analiziraj sustav za ažuriranja i slijedite upute na zaslonu.
10. Odaberite željeni način preuzimanja u Molimo odaberite način preuzimanja u nastavku; kliknite na
Preuzmi datoteku.
Prikazuje se prozor Preuzmi datoteku.
11. Za spremanje datoteke na radnu površinu kliknite na Spremi.
12. Za instalaciju ažuriranih BIOS postavki na vašem računalu kliknite na Pokreni.
Slijedite upute na zaslonu.
Brisanje zaboravljene zaporke
Funkcije sigurnosti softvera sustava uključuju zaporku sustava i zaporku postavljanja. Premosnik zaporke
onemogućuje sve trenutno korištene zaporke. Za ponovno postavljanje zaporke postoji premosnik s 3pina.
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite pokrov.
3. Pronađite premosnik za ponovno postavljanje zaporke na matičnoj ploči, pogledajte Komponente
matične ploče.
4. Uklonite priključak 2-pinskog premosnika s pinova 2 i 3 i postavite ga na pinove 1 i 2
5. Ugradite pokrov.
6. Priključite računalo na električnu utičnicu i uključite računalo radi brisanja zaporke.
7. Isključite računalo i odspojite kabel za napajanje iz električne utičnice.
8. Uklonite pokrov.
9. Postavite premosnik na pinove 2 i 3.
10. Ugradite pokrov.
11. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
12. Uključite računalo.
13. Idite u program za postavljanje sustava i pridružite novu zaporku sustava ili postavljanja.
Brisanje CMOS-a
1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.
2. Uklonite pokrov.
3. Uklonite PCI karticu, ako je koristite.
4. Pronađite premosnik za CMOS na matičnoj ploči, pogledajte Komponente matične ploče.
5. Postavite premosnik s 2-pina na pinove 1 i 2 za brisanje CMOS-a
6. Ugradite PCI karticu ako je instalirana.
7. Ugradite pokrov.
8. Priključite računalo na električnu utičnicu i uključite računalo radi brisanja CMOS-a.
41
Page 42
9. Isključite računalo i odspojite kabel za napajanje iz električne utičnice.
10. Uklonite pokrov.
11. Zamijenite premosnik na pinovima 1 i 2.
12. Ugradite PCI karticu ako je instalirana.
13. Ugradite pokrov.
14. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.
15. Uključite računalo.
Zaporka sustava i postavljanje
Možete izraditi zaporku sustava i zaporku za postavljanje kako biste osigurali računalo.
Vrsta zaporke Opis
Zaporka sustava Zaporka koju morate upisati za prijavu u sustav.
Zaporka za
postavljanje
OPREZ: Značajka zaporke omogućuje osnovnu razinu sigurnosti za podatke na vašem računalu.
OPREZ: Svatko može pristupiti podacima spremljenim na vašem računalu ako nisu zaključani i
ostavljeni bez nadzora.
NAPOMENA: Vaše računalo isporučeno je s onemogućenom zaporkom sustava i postavljanja.
Zaporka koju morate unijeti za pristup i vršenje promjena u postavkama BIOS-a
računala.
Pridruživanje zaporke sustava i zaporke za postavljanje
Možete pridružiti novu Zaporku sustava i/ili Postaviti zaporku ili promijeniti postojeću Zaporku sustava
i/ili samo Postaviti zaporku kada je Status zaporke Otključan. Ako je status zaporke Zaključano, ne
možete promijeniti zaporku sustava.
NAPOMENA: Ako je premosnik zaporke onemogućen, postojeća zaporka sustava i postavljanje
zaporke je obrisano i ne trebate pružati zaporku sustava za prijavu u računalo.
Za ulaz u program za postavljanje sustava pritisnite <F2> odmah nakon uključivanja ili ponovnog
podizanja sustava.
1. U zaslonu BIOS sustava ili Program za postavljanje sustava, odaberite Sigurnost sustava i pritisnite
<Enter>.
Prikazuje se zaslon Sigurnost sustava.
2. U zaslonu Sigurnost sustava potvrdite da je Status zaporke Otključano.
3. Odaberite Zaporka sustava, upišite zaporku sustava i pritisnite <Enter> ili <Tab>.
Koristite sljedeće upute za pridruživanje zaporke sustava:
• Zaporka može imati da 32 znamenke.
• Zaporka može sadržavati brojeve od 0 do 9.
• Važe se samo mala slova, velika slova nisu dopuštena.
• Dopuštene su samo sljedeće posebne znamenke: razmak, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
Ponovno unesite zaporku sustava kad se to od vas traži.
4. Upišite zaporku sustava koju ste ranije upisali i kliknite na U redu.
42
Page 43
5. Odaberite Zaporka sustava, upišite zaporku sustava i pritisnite <Enter> ili <Tab>.
Poruka od vas traži da ponovno upišete zaporku postavljanja.
6. Upišite zaporku postavljanja koju ste ranije upisali i kliknite na U redu.
7. Pritisnite <Esc> i poruka od vas traži da spremite promjene.
8. Pritisnite <Y> za spremanje promjena.
Računalo se ponovno pokreće.
Brisanje ili promjena postojeće zaporke sustava i/ili postavljanja
Osigurajte da je Status zaporke Otključano (u programu za postavljanje sustava) prije pokušaja brisanja ili
promjene postojeće zaporke sustava i/ili postavljanja. Ne možete obrisati ili promijeniti postojeću zaporku
sustava ili postavljanja, ako je Status zaporke zaključano.
Za ulaz u program za postavljanje sustava pritisnite <F2> odmah nakon uključivanja ili ponovnog
podizanja sustava.
1. U zaslonu BIOS sustava ili Program za postavljanje sustava, odaberite Sigurnost sustava i pritisnite
<Enter>.
Prikazuje se zaslon Sigurnost sustava.
2. U zaslonu Sigurnost sustava potvrdite da je Status zaporke Otključano.
3. Odaberite Zaporku sustava, dodajte ili obrišite postojeću zaporku sustava i pritisnite <Enter> ili
<Tab>.
4. Odaberite Zaporku postavljanja, dodajte ili obrišite postojeću zaporku postavljanja i pritisnite <Enter>
ili <Tab>.
NAPOMENA: Ako mijenjate zaporku sustava i/ili postavljanja, ponovno unesite novu zaporku
kad se od vas to traži. Ako brišete zaporku sustava i/ili postavljanja potvrdite brisanje kad se
promiče.
5. Pritisnite <Esc> i poruka od vas traži da spremite promjene.
6. Pritisnite <Y> za spremanje promjena i izlaz iz programa za postavljanje sustava.
Računalo se ponovno pokreće.
Onemogućavanje zaporke sustava
Funkcije sigurnosti softvera sustava uključuju zaporku sustava i zaporku postavljanja. Premosnik zaporke
onemogućuje sve trenutno korištene zaporke.
NAPOMENA: Možete koristiti sljedeće korake za onemogućavanje zaboravljene zaporke.
1. Slijedite postupke u odlomku Prije rada na računalu.
2. Uklonite pokrov.
3. Identificirajte PSWD premosnik na matičnoj ploči.
4. Uklonite PSWD premosnik na matičnoj ploči.
NAPOMENA: Postojeće zaporke nisu onemogućene (obrisane) sve dok se računalo ne podigne
bez premosnika.
5. Ugradite pokrov.
NAPOMENA: Ako pridružujete novu zaporku sustava i/li postavljanja s instaliranim PSWD
premosnikom, sustav onemogućuje novu zaporku(-e) dok se sljedeći put ne podigne.
6. Priključite računalo u utičnicu i uključite računalo.
7. Isključite računalo i odspojite kabel za napajanje iz električne utičnice.
43
Page 44
8. Uklonite pokrov.
9. Zamijenite PSWD premosnik na matičnoj ploči.
10. Ugradite pokrov.
11. Slijedite postupke u odjeljku Nakon rada na računalu.
12. Uključite računalo.
13. Idite u program za postavljanje sustava i pridružite novi zaporku sustava ili postavljanja. Pogledajte
Postavljanje zaporke sustava.
44
Page 45
4
Dijagnostike
Ako imate problema s vašim računalom, pokrenite ePSA dijagnostiku prije nego se obratite tvrtki Dell za
tehničku pomoć. Svrha pokretanja dijagnostika je testiranje hardvera računala bez zahtjeva za dodatnom
opremom ili opasnosti od gubitka podataka. Ako niste u mogućnosti sami riješiti problem, osoblje usluge i
podrške može koristiti rezultate dijagnostike za pomoć u rješavanju problema.
Dijagnostika poboljšanog testiranja računala prije podizanja sustava (ePSA)
Dijagnostika ePSA (poznata kao dijagnostika sustava) izvodi potpunu provjeru hardvera. ePSA je ugrađene
s BIOS-om i pokreće se interno s BIOS-om. Ugrađena dijagnostika sustava pruža komplet opcija za
određene uređaje ili grupu uređaja omogućavajući vam da:
• automatski pokrenete testove ili u interaktivnom načinu rada
• ponovite testove
• prikažete ili spremite rezultate testa
• Pokrenete temeljite testove za uvođenje dodatnih opcija testiranja radi pružanja dodatnih informacija
o uređaju(-ima) u kvaru
• Prikaz poruka o statusu koji vas informira ako su testovi uspješno završeni
• Prikaz poruka o pogrešci koji vas informiraju o problemima do kojih je došlo tijekom testiranja
OPREZ: Koristite dijagnostiku sustava za testiranje samo vašeg računala. Korištenje ovog
programa s drugim računalima može dovesti do nevaljanih rezultata ili poruka o pogrešci.
NAPOMENA: Neki testovi za određene uređaje zahtijevaju interakciju korisnika. Uvijek osigurajte da
se prisutni kod računala kada dijagnostika vrši testove.
1. Uključite računalo.
2. Kada se računalo podiže, pritisnite tipku <F12> kada se prikaže logotip Dell.
3. Na zaslonu izbornika za podizanje odaberite opciju Dijagnostika.
Prikazuje se prozor Poboljšanog testiranja računala prije podizanja sustava , navodeći sve
detektirane uređaje u računalu. Dijagnostika pokreće testove na svim detektiranim uređajima.
4. Ako želite pokrenuti dijagnostički test na određenom uređaju pritisnite <Esc> i kliknite na Da kako
biste zaustavili dijagnostički test.
5. Odaberite uređaj s lijeve ploče i kliknite na Pokreni testove.
6. Ako postoje neki problemi, prikazuju se kodovi pogreške.
Zabilježite kôd pogreške i obratite se tvrtki Dell.
45
Page 46
5
Rješavanje problema vašeg računala
Za rješavanje problema vašeg računala koristite indikatore poput dijagnostičkih svjetala, šifri zvučnih
signala i poruka o pogreškama tijekom rada računala.
Dijagnostička LED svjetla napajanja
Dijagnostička LED svjetla napajanja nalaze se na prednjoj strani kućišta kao dvobojna LED dijagnostika.
Dijagnostička LED svjetla su samo aktivna i vidljiva tijekom postupka POST-a. Kad se operativni sustav
počne podizati, više nisu vidljiva.
LED žaruljica treperi žuto – Ovo je uzorak 2 ili 3 treptanja praćen kratkom pauzom potom x broj
treperenja do 7. Ponovljeni uzorak ima ubačenu dugu pauzu u sredini. Na primjer 2,3 = 2 žuta treperenja,
kratka pauza, 3 žuta treperenja praćena dugom pauzom potom ponavljanja.
Tablica 14. Dijagnostička LED svjetla napajanja
Stanje žutog LED
svjetla
isključeno isključeno sustav je isključen
isključeno pauza sustav je u načinu rad spavanja
treperenje isključeno kvar jedinice napajanja (PSU)
svijetli isključeno PSU radi ali je kvar u kodu preuzimanja
isključeno svijetli sustav je UKLJUČEN
Stanje žutog
Stanje bijelog LED svjetla Opis
Opis
LED svjetla
2, 1 kvar matične ploče
2, 2 kvar matične ploče , PSU ili kabela PSU
2, 3 kvar matične ploče, memorije ili CPU-a
2, 4 kvar baterije na matičnoj ploči
2, 5 kvar BIOS-a
2, 6 kvar CPU konfiguracije ili kvar CPU-a
2, 7 pronađeni su memorijski moduli, no došlo je do kvara memorije
3, 1 postoji mogućnost kvara kartice perifernog uređaja ili matične ploče
3, 2 moguć kvar USB-a
3, 3 nisu pronađeni memorijski moduli
46
Page 47
Stanje žutog
Opis
LED svjetla
3, 4 moguć kvar matične ploče
3, 5 pronađeni su memorijski moduli, ali postoji pogreška konfiguracije memorije ili
kompatibilnosti
3, 6 moguć kvar resursa matične ploče i/ili hardvera
3, 7 neki drugi kvar s porukom na zaslonu
Šifra zvučnog signala
Računalo tijekom pokretanja može proizvesti seriju zvučnih signala ako monitor ne može prikazati
pogreške ili probleme. Ove serije zvučnih signala zovu se šifre zvučnih signala te identificiraju različite
probleme. Razmak između svakog zvučnog signala je 300 ms, razmak između svakog skupa zvučnih
signala je 3 sek, zvuk traje najmanje 300 ms. Nakon svakog zvučnog signala i svakog kompleta zvučnih
signala, BIOS treba detektirati ako je korisnik pritisnuo gumb za uključivanje/isključivanje. Ako jeste, BIOS
iskače iz neprekidnog niza i izvršava uobičajeni postupak isključivanja računala i sustava napajanja.
Šifra 1-3-2
Uzrok Kvar memorije
NAPOMENA: 1. Ako je na sustav priključen unutarnji sustav začut ćemo izravan zvuk bipa.
NAPOMENA: 2. Ako sustav nema unutarnji zvučnik, priključite vanjski zvučnik u priključak izlaza kako
biste čili zvuk bipa.
NAPOMENA: Korisnik može provjeriti ponašanje napajanja LCD-a umjesto šifre bipa u svrhu
rješavanja problema.
Poruke o pogreškama
Poruka o
pogrešci
Oznaka adrese nije
pronađena
Upozorenje!
Prethodni pokušaji
podizanja sustava
nisu uspjeli na
kontrolnoj točki
[nnnn]. Za pomoć
kod rješavanja
ovog problema
molimo da
zabilježite tu
kontrolnu točku i
obratite se
Opis
BIOS je pronašao sektor diska u kvaru ili ne može pronaći određeni sektor diska.
Računalo tri puta zaredom nije moglo podići sustav zbog iste pogreške. Obratite se
tvrtki Dell i prijavite kod kontrolne točke (nnnn) tehničkoj podršci
47
Page 48
Poruka o
pogrešci
Tehničkoj podršci
tvrtke Dell.
Opis
Upozorenje!
Ugrađen je
sigurnosni
zaobilazni
premosnik.
Priključak ne
odgovara
Neispravna
naredba ili naziv
datoteke
Neispravna šifra
pogreške-ispravka
(ECC) kod očitanja
diska
Kontroler je u
kvaru
Pogreška u
podacima
Smanjenje
dostupne
memorije
MFG_MODE premosnik je postavljen i funkcija AMT upravljanja je onemogućena
sve dok je uklonjena.
Kontroler disketnog ili tvrdog pogona ne može poslati podatke na pridruženi
pogon.
Provjerite jeste li ispravno napisali naredbu, stavili prazna mjesta na prava mjesta i
koristili ispravan put.
Kontroler disketnog ili tvrdog pogona otkrio je pogrešku čitanja koju na može
ispraviti.
Tvrdi pogon ili priključeni kontroler je u kvaru.
Disketni ili tvrdi pogon ne može pročitati podatke. Za operativni sustav Windows
pokrenite uslužni program chkdsk za provjeru strukture disketnog ili tvrdog
pogona. Za bilo koji drugi operativni sustav pokrenite odgovarajući uslužni
program.
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni.
Ponovno instalirajte memorijske module i po potrebi ih zamijenite.
Pogreška u
pronalaženju
disketnog pogona
0
Pogreška pri
čitanju diskete
U kvaru je
podsustav diskete
za ponovno
postavljanje
Kvar na ulazu A20 Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni.
Opća pogreška Operativni sustav ne može izvesti naredbu. Poruku obično slijede posebne
48
Kabel možda nije pravilno priključen ili konfiguracija računala nije u skladu sa
konfiguracijom hardvera.
Problem s disketnim pogonom ili je kabel labav. Ako je svjetlo pristupa pogonu
uključeno, pokušajte drugi disk.
Možda je u kvaru kontroler disketne jedinice.
Ponovno instalirajte memorijske module i po potrebi ih zamijenite.
informacije — primjerice, Pisač je ostao bez papira. Poduzmite odgovarajuću
radnju za rješavanje ovog problema.
Page 49
Poruka o
pogrešci
Opis
Pogreška prilikom
konfiguracije
tvrdog diska
Pogreška na
kontroloru pogona
tvrdog diska
Pogreška diska
tvrdog pogona
Pogreška prilikom
čitanja tvrdog
pogona
Neispravna
informacija o
konfiguraciji –
ponovo pokrenite
program za
postavljanje
sustava
Nevaljana
konfiguracija
memorije, molimo
popunite DIMM1
Tvrdi pogon se nije pokrenuo.
Tvrdi pogon se nije pokrenuo.
Tvrdi pogon se nije pokrenuo.
Tvrdi pogon se nije pokrenuo.
Informacije o konfiguraciji sustava ne podudaraju se s konfiguracijom hardvera.
DIMM1 utor ne prepoznaje memorijski modul. Modul treba ponovno postaviti ili
ugraditi.
Pogreška
tipkovnice
Pogreška adresnog
retka memorije na
adresi, očitavanje
vrijednosti u
očekivanju
vrijednosti
Pogreška prilikom
dodjele memorije
Pogreška
podatkovne linije
memorije na
adresi, očitavanje
vrijednosti u
očekivanju
vrijednosti
Pogreška logike
dvostruke riječi
memorije na
adresi, očitavanje
Kabel ili priključak je možda labav ili tipkovnica, ili kontrolor tipkovnice/miša je u
kvaru.
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni.
Ponovno instalirajte memorijske module i po potrebi ih zamijenite.
Softver koji pokušavate pokrenuti nije u skladu s operativnim sustavom, drugim
programom ili uslužnim programom.
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni.
Ponovno instalirajte memorijske module i po potrebi ih zamijenite.
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni.
Ponovno instalirajte memorijske module i po potrebi ih zamijenite.
49
Page 50
Poruka o
pogrešci
vrijednosti u
očekivanju
vrijednosti
Opis
Pogreška parnosti
memorije na
adresi, očitavanje
vrijednosti u
očekivanju
vrijednosti
Pogreška prilikom
čitanja/pisanja
memorije na
adresi, očitavanje
vrijednosti u
očekivanju
vrijednosti
Veličina memorije
na CMOS-u nije
ispravna
Testovi memorije
prekinuti su
pritiskom na tipku
Nema uređaja za
podizanje sustava
Na tvrdom pogonu
nema sektora za
ponovno
podizanje sustava
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni.
Ponovno instalirajte memorijske module i po potrebi ih zamijenite.
Jedan ili više memorijskih modula ne radi ispravno ili nisu pravilno smješteni.
Ponovno instalirajte memorijske module i po potrebi ih zamijenite.
Količina zapisane memorije u informaciji o konfiguraciji računala ne odgovaraju
memoriji ugrađenoj na računalo.
Tipka je prekinula memorijski test.
Računalo ne može pronaći disketnu jedinicu ili tvrdi pogon.
Podaci o konfiguraciji računala u programu za podizanje sustava možda nisu točni.
Nema prekida u
otkucaju mjerača
vremena
Nesistemski disk ili
pogreška na disku
Nije disketa za
podizanje sustava
Pogreška
konfiguracije "Plug
and play"
Čitanje pogreški Operativni sustav ne može pročitati disketni ili tvrdi pogon, računalo ne može
50
Postoji mogućnost da je čip na matičnoj ploči možda u kvaru.
Disketna jedinica u pogonu A nema ugrađeni program za podizanje operativnog
sustava. Zamijenite disketu sa onom koja ima program za podizanje operativnog
sustava ili uklonite disketu iz pogona A i ponovno pokrenite računalo.
Operativni ustav pokušava podizanje na disketi koja na sebi nema ugrađeni
program za podizanje operativnog sustava. Umetnite disketu s programom za
podizanje sustava.
Došlo je do problema u računalu tijekom pokušaj konfiguracije jedne ili više kartica.
pronaći određeni sektor na disku ili je traženi sektor u kvaru.
Page 51
Poruka o
pogrešci
Opis
Traženi sektor nije
pronađen
Ponovno
postavljanje nije
uspjelo
Sektor nije
pronađen
Pogreška pri
traženju
Pogreška pri
isključivanju
Sat je zaustavljen Baterija je možda prazna.
Vrijeme nije
postavljeno —
pokrenite program
za postavljanje
sustava
Pogreška čipa
mjerača vremena,
brojač 2
Neočekivani prekid
u zaštićenom
načinu rada
Operativni sustav ne može pročitati disketni ili tvrdi pogon, računalo ne može
pronaći određeni sektor na disku ili je traženi sektor u kvaru.
Rad diska za ponovno postavljanje je u kvaru.
Operativni sustav ne može locirati sektor na tvrdom pogonu.
Operativni sustav ne može pronaći određeni zapis na disketnom ili tvrdom pogonu.
Postoji mogućnost da je čip na matičnoj ploči možda u kvaru.
Vrijeme ili datum spremljeni u programu za postavljanje sustava ne podudaraju se
sa satom računala.
Postoji mogućnost da čip na matičnoj ploči nije ispravan.
Kontrolor tipkovnice ne radi ispravno ili memorijski modul nije dobro pričvršćen.
UPOZORENJE:
Dellov sustav za
nadziranje diska
otkrio je da disk
[0/1] na
[primarnom/
sekundarnom]
kontroleru djeluje
van redovnih
specifikacija.
Savjetujemo Vam
da odmah dodatno
pohranite sve vaše
podatke i
zamijenite tvrdi
disk tako da zovete
tehničku podršku
ili tvrtku Dell.
Tijekom početnog pokretanja pogon je otkrio moguće uvjete pogreške. Kad vaše
računalo dovrši podizanje sustava, odmah izvršite sigurnosnu kopiju podataka i
zamijenite tvrdi pogon (za postupka instalacije pogledajte "Dodavanje i uklanjanje
dijelova" za vaš tip računala). Ako trenutno nema dostupnog zamjenskog pogona i
pogon nije samo pogon za podizanje sustava, upišite postavljanje sustava i
promijenite odgovarajuće postavke pogona u Nema. Potom uklonite pogon iz
računala.
51
Page 52
Poruka o
pogrešci
Opis
Pogreška kod
pisanja
Pogreška kod
pisanja na
odabranom
pogonu
Operativni sustav ne može pisati na disketni ili tvrdi pogon.
Operativni sustav ne može pisati na disketni ili tvrdi pogon.
52
Page 53
Technical Specifications
NOTE: Ponude mogu varirati ovisno o regiji. Sljedeće specifikacije obuhvaćaju samo ono što se
prema zakonu mora isporučiti s vašim računalom. Za više informacija vezano za konfiguraciju vašeg
računala kliknite na Pomoć i podrška u operativnom sustavu Windows i odaberite opciju za pregled
informacija o računalu.
Table 15. System Information
Feature Specification
Processor type Intel Core i3 / i5 series
Total Cache upto 8 MB
Chipset Intel H81 Chipset
Table 16. Memory
Feature Specification
Type up to 1600 MHz DDR3 Synch DRAM Non-ECC memory
Speed 1600 MHz
Connectors 2 internally accessible DDR3 SODIMM sockets
Capacity Up to 8 GB
Minimum Memory 2 GB
Maximum memory 16 GB
6
Table 17. Video
Feature Specification
Video Controller
Video memory shared memory
Table 18. Audio
Feature Specification
Controller Intel Realtek ALC3220 High Definition Audio
Speaker single 4–ohms speaker in both the left and right speaker
Integrated: Intel HD Graphics 4600/ HD Graphics 4400/ HD
Graphics
Discrete:
• 2 GB AMD Radeon R7 250
• 1 GB AMD Radeon R5 240
assembly
53
Page 54
Feature Specification
Internal microphone support single digital microphone
Volume controls volume up/down buttons, program menus, and keyboard
media-control keys
Table 19. Communications
Feature Specification
Network adapter Intel 10/100/1000 Mbps Ethernet LAN on system board
Table 20. Drives
Feature Specification
Externally accessible: ODD is externally accessible
Internally accessible HDD is internally accessible
Table 21. Ports and Connectors
Feature Specification
Audio
• one audio input/microphone port
• one headphone port
Network Adapter support Broadcom NetXtreme 10/100/1000 PCIe Gigabit
Networking Card
Serial support Serial / PS/2 Add-in Bracket or Serial / Parallel Port
PCIe Add-in Card
Parallel Serial / Parallel Port PCIe Add-in Card
USB 2.0 two connectors in the front panel , four connectors on the
back panel and one internal
USB 3.0 two connectors on the back panel
Table 22. Controls and Lights
Feature Specification
Front of the computer:
Power button light White light — Solid white light indicates power-on state;
Breathing white light indicates sleep state of the computer.
Drive activity light White light — Blinking white light indicates that the computer
is reading data from or writing data to the hard drive
Back of the computer:
Link integrity light on integrated network
adapter
Green — a good 10 Mbps connection exists between the
network and the computer.
Green — a good 100 Mbps connection exists between the
network and the computer.
Orange — a good 1000 Mbps connection exists between the
network and the computer.
54
Page 55
Feature Specification
Off (no light) — the computer is not detecting a physical
connection to the network.
Network activity light on integrated
network adapter
Yellow light — A blinking yellow light indicates that network
activity is present.
Power supply diagnostic light Green light — The power supply is turned on and is
functional. The power cable must be connected to the
power connector (at the back of the computer) and the
electrical outlet.
Table 23. Power
Feature Specification
Coin-cell battery 3V Lithium CR2032
Voltage 90 VAC to 264 VAC
Wattage 290 W
Maximum heat dissipation N/A
NOTE: Gubitak topline je izračunat na temelju korištenja proračuna potrošnje električne energije u
vatima.
Table 24. Physical
Feature Specification
Height 360 mm (14.17 inches)
Width 175 mm (6.89 inches)
Depth 417 mm (16.41 inches)
Weight 7.6 Kgs (16.75 lb)
Table 25. Environmental
Feature Specification
Temperature:
Operating 10 degrees to 35 degrees
Storage -40 degrees to 65 degrees
Relative humidity (maximum):
Operating 20 R.H. to 80 R.H.
Storage 5 R.H. to 95 R.H.
Maximum vibration:
Operating 0.26 Grms
Storage 1.37 Grms
Maximum shock:
Operating 40 G/2 ms
55
Page 56
Feature Specification
Storage 50 G/19 ms
Altitude:
Operating od –15,2 m do 3048 m (od –50 stopa do 10.000 stopa)
Storage –15.20 m to 10,668 m (–50 ft to 35,000 ft)
Airborne contaminant level G1 or lower as defined by ANSI/ISA-S71.04-1985
56
Page 57
7
Kontaktiranje tvrtke Dell
NAPOMENA: Ako nemate aktivnu vezu s internetom, podatke za kontakt možete naći na računu
kojeg ste dobili prilikom kupnje proizvoda, otpremnici, računu ili katalogu proizvoda tvrtke Dell.
Tvrtka Dell pruža nekoliko opcija za podršku i uslugu kojima možete pristupiti putem interneta ili telefona.
Njihova dostupnost ovisi o državi i proizvodu, stoga neke usluge možda neće biti dostupne u vašoj regiji.
Ako se želite obratiti tvrtki Dell u vezi prodaje, tehničke podrške ili problema oko korisničke podrške:
1. idite na dell.com/contactdell.
2. Potvrdite svoju zemlju ili regiju u padajućem izborniku na gornjem lijevom kutu stranice.
3. Odaberite kategoriju podrške: Tehnička podrška, Korisnička podrška, Prodaja ili Međunarodna
podrška za usluge.
4. Odaberite odgovarajući uslugu ili vezu za podršku na temelju vaših potreba.
NAPOMENA: Ako ste kupili sustav tvrtke Dell, od vas se može tražiti servisna oznaka.
57
Loading...
