Projetor Móvel Dell M318WL

Guia do Usuário

Notas, Precauções e Avisos

NOTA: Uma NOTA indica informações importantes que o ajudam a

usar melhor seu projetor.

PRECAUÇÃO: Uma PRECAUÇÃO indica dano em potencial ao

hardware ou perda de dados se as instruções não forem seguidas.

AVISO: Um AVISO indica o risco de danos materiais, danos

pessoais ou morte.

____________________

As informações contidas neste documento estão sujeitas a alteração sem aviso
prévio.
© 2017 Dell Inc. Todos os direitos reservador.

É estritamente proibida a reprodução destes materiais de qualquer modo sem a
permissão por escrito da Dell Inc.

Marcas comerciais usadas neste texto: Dell e a logomarca DELL são marcas registradas
de Dell Inc.; DLP e a logomarca DLP são marcas registradas de TEXAS INSTRUMENTS
INCORPORATED; Microsoft e Windows são marcas registradas ou marcas comerciais
registradas de Microsoft Corporation nos Estados Unidos e/ou outros países.

®

Wi-Fi

é uma marca registtada da Wireless Ethernet Compatibility Alliance, Inc.

Outras marcas e nomes comerciais podem ser usados neste documento para se referir
tanto a entidades que reivindiquem as marcas e os nomes ou seus produtos. A Dell Inc.
nega qualquer interesse de propriedade em marcas ou nomes comerciais que não sejam
os seus próprios.

Modelo: Projetor Móvel Dell M318WL

Novembro de 2017 Rev. A01

Conteúdo

1 Sobre Seu Projetor Dell . . . . . . . . . . . . . . . . . . 4

Conteúdo da Caixa do Projetor . . . . . . . . . . . . . . . . 4

Vista Superior e Inferior do Projetor
Conexões do Projetor
Controle Remoto (Opcional)

. . . . . . . . . . . . . . . . . . . . . . 6

. . . . . . . . . . . . . . . . . . 8

2 Ajuste da Imagem do Projetor . . . . . . . . . . . . 11

Ajuste do Zoom Projetado . . . . . . . . . . . . . . . . . . 11

Ajustando a Posição do Projetor
Ajustando os Cantos da Imagem
Ajuste do Tamanho da Imagem

3 Como usar seu projetor . . . . . . . . . . . . . . . . . 17

Conexão a um Computador Usando Dongle
Sem Fio Opcional

Conectando à Multimídia

. . . . . . . . . . . . . . . . . . . . . . . . 17

. . . . . . . . . . . . . . . . . . . 23

Usando Apresentação Sem PC

4 Solução de problemas . . . . . . . . . . . . . . . . . . 42

Dicas para resolução de problemas . . . . . . . . . . . . 42

Sinal-guia

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

. . . . . . . . . . . . . 5

. . . . . . . . . . . . . . 12

. . . . . . . . . . . . . . 14

. . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . 24

5 Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Substituição da Pilha do Controle Remoto. . . . . . . . 47

6 Especificações. . . . . . . . . . . . . . . . . . . . . . . . . 48

Modos de compatibilidade (Digital) . . . . . . . . . . . . 51

7 Informações Adicionais . . . . . . . . . . . . . . . . . 52

8 Como entrar em contato com a Dell . . . . . . . 53

Conteúdo | 3

Sobre Seu Projetor Dell

Informacion Importante

1

O projetor é fornecido com todos os itens indicados abaixo. Verifique se todos
os itens estão presentes e entre em contato com a Dell se algum estiver
faltando.

Conteúdo da Caixa do Projetor

Conteúdo da embalagem

Cabo de alimentação Cabo HDMI 1,0 m (especs. 1.4)

Maleta para transporte Guia do Usuário e Documentação

Adaptador CA Cabo USB-A a A de 1,2 m

4 Sobre Seu Projetor Dell

Vista Superior e Inferior do Projetor

Vista Superior

Vista Inferior

1

2

3

4

5

1 Painel de controle
2 Guia de foco
3 Lente
4 Roda de ajuste da inclinação
5 Orifício de instalação para tripé: Inserir porca 1/4"*20 UNC

PRECAUÇÃO: Antes de iniciar qualquer procedimento desta

seção, siga as Instruções de segurança descritas em página 7.

Sobre Seu Projetor Dell 5

Conexões do Projetor

12

3

456

1 Receptor de IV 4 Conector de saída de áudio
2 Um conector USB tipo A* 5 Conector HDMI
3 Conector de entrada DC 6 Ranhura para cabo de segurança

NOTA: * Para exibir USB, reprodução de multimídia

(vídeo/música/foto/Office Viewer), acesso de armazenamento de
memória USB, firmware upgrade e opcional dongle sem fio.

PRECAUÇÃO: Antes de iniciar qualquer procedimento desta

seção, siga as Instruções de segurança descritas em página 7.

6 Sobre Seu Projetor Dell

PRECAUÇÃO: Instruções de segurança

1

Não use o projetor próximo a aparelhos que gerem muito calor.

2

Não use o projetor em áreas onde haja excesso de poeira. A poeira pode
causar a falha do sistema e o projetor será desligado automaticamente.

3

Certifique-se de que o projetor esteja montado numa área bem-ventilada.

4

Não obstrua as ranhuras e aberturas de ventilação no projetor.

5

Certifique-se de que o projetor funcione em temperatura ambiente (5 °C a
35 °C).

6

Não tente tocar a saída de ventilação já que esta pode esquentar muito
depois que o projetor for ligado ou imediatamente depois que ele tenha sido
ligado.

7

Não olhe dentro da lente enquanto o projetor estiver ligado pois isto pode
ferir seus olhos.

8

Não coloque nenhum objeto perto ou em frente do projetor nem cubra sua
lente enquanto o projetor estiver ligado pois o calor pode fazer o objeto
derreter ou queimar.

9

Não use álcool para limpar a lente.

10

Não use este projetor sem fio perto de marca-passo cardíaco.

11

Não use este projetor sem fio perto de equipamento médico.

12

Não use este projetor sem fio perto de fornos de microondas.

NOTA:

• Para mais informações, ver o website de Suporte da Dell em
dell.com/support.

• Para mais informações, consulte as Informações de Segurança
que acompanham seu projetor.

• O projetor M318WL pode ser usado somente em ambientes
internos.

Sobre Seu Projetor Dell 7

Controle Remoto (Opcional)

9

10
11

12
13

14

15

Video
Mode

Blank

Freeze

1

2

3

4

5
6

7

8

1 Liga/desliga Liga ou desliga o projetor.
2 Voltar Retorna para a tela anterior.
3 Para cima Pressione para selecionar os itens do Menu

de Exibição em Tela (OSD).

4 Direita Pressione para selecionar os itens do Menu

de Exibição em Tela (OSD).

5 Para baixo Pressione para selecionar os itens do Menu

de Exibição em Tela (OSD).

8 Sobre Seu Projetor Dell

6 Diminuir o volume Pressione para diminuir o volume.

Blank

7 Aumentar o volume Pressione para aumentar o volume.

8 Fixar Pressione para dar pausa na imagem da tela,

então pressione "Fixar" novamente voltar à
projeção normal.

9 Entrada de Vídeo Pressione para alternar entre as fontes: HDMI,

Display Wireless/Net e Visor USB.

10 Modo de vídeo O projetor tem configurações predefinidas

otimizadas para mostrar dados (apresentação
de slides) ou vídeos (filmes, jogos, etc.).

Pressione o botão Modo de vídeo e alterne
entre Modo de apresentação, Modo de

brilho, Modo de filme, sRGB ou Modo
padrão.

Se você pressionar o botão Modo de vídeo
uma vez, aparecerá o modo de exibição atual.
Pressionando o botão Modo de vídeo

novamente, você alterna entre os modos.
11 Menu Pressione para ativar o OSD.
12 Enter Pressione para confirmar a seleção.
13 Esquerda Pressione para selecionar os itens do Menu

de Exibição em Tela (OSD).
14 Cortar o som Pressione para ativar ou desativar o modo

mudo do alto-falante do projetor.
15 Branco Pressione para alternar entre branco/em

branco/retomar a imagem.

Sobre Seu Projetor Dell 9

Alcance de Operação do Controle Remoto

Alcance operacional

Ângulo ±30°
Distância 7 m/22,97 pés

³QJXOR

'LVWÓQFLD

Video

Mode

Freeze

Blank

NOTA: A taxa operacional real pode diferir levemente a partir do

diagrama. Pilhas fracas também prevenirão que o controle remoto
opere apropriadamente o projetor.

10 Sobre Seu Projetor Dell

Ajuste da Imagem do Projetor

6°

1

1

2

Ajuste do Zoom Projetado

Como elevar o projetor

1

Levante o projetor ao ângulo de exibição desejado e use o ajuste de
inclinação frontal para fazer o ajuste fino do ângulo de exibição.

Como abaixar o projetor

1

Use a roda de ajuste da inclinação para fazer o ajuste fino do ângulo de
exibição.

1 Roda frontal de ajuste da

inclinação (Ângulo de
inclinação: 0 a 6 graus)

Ajuste da Imagem do Projetor 11

Ajustando a Posição do Projetor

Caso A Caso B

Projeção superiorProjeção Traseira

Quando você seleciona uma posição para o projetor, considere o tamanho e a
forma da tela, o local das tomadas elétricas, e a distância entre o projetor e o
resto do equipamento. Siga estas diretrizes gerais:

•

Quando posicionar o projetor para a tela, ela deve ficar a pelo menos 31
polegadas (78,4 cm) da tela de projeção.

•

Posicione o projetor à distância necessária da tela. A distância entre a lente
do projetor e a tela, o ajuste de zoom, e o formato de vídeo determinam o
tamanho da imagem projetada.

•

Relação de projeção da lente: 0,52

Você pode configurar ou instalar o M318WL das seguintes maneiras:

12 Ajuste da Imagem do Projetor

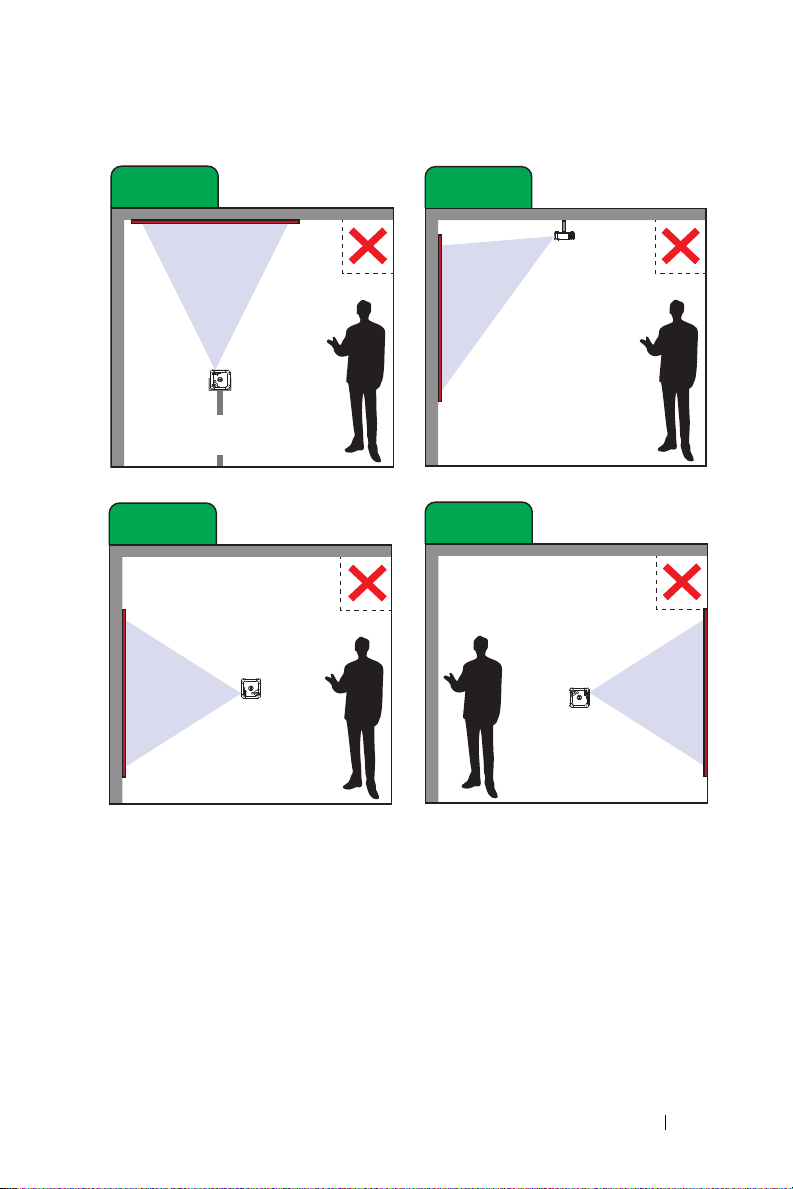

Não instale o projetor M318WL das seguintes formas:

Caso C

Caso D

Projeção para cima Projeção de montagem

de teto

Caso E

Caso F

Projeção Direita de Retrato

Projeção Esquerda de
Retrato

Ajuste da Imagem do Projetor 13

Ajustando os Cantos da Imagem

Dell M318WL

HDMI

AJUSTAR AUTO.

Modo de Apresentação

Config. avançadas

Português

Resolução :

Hz

Use o ajuste automático para ajustar automaticamente Horizontal, Vertical,
Frequência, e Rastreamento do projetor no modo PC.

14 Ajuste da Imagem do Projetor

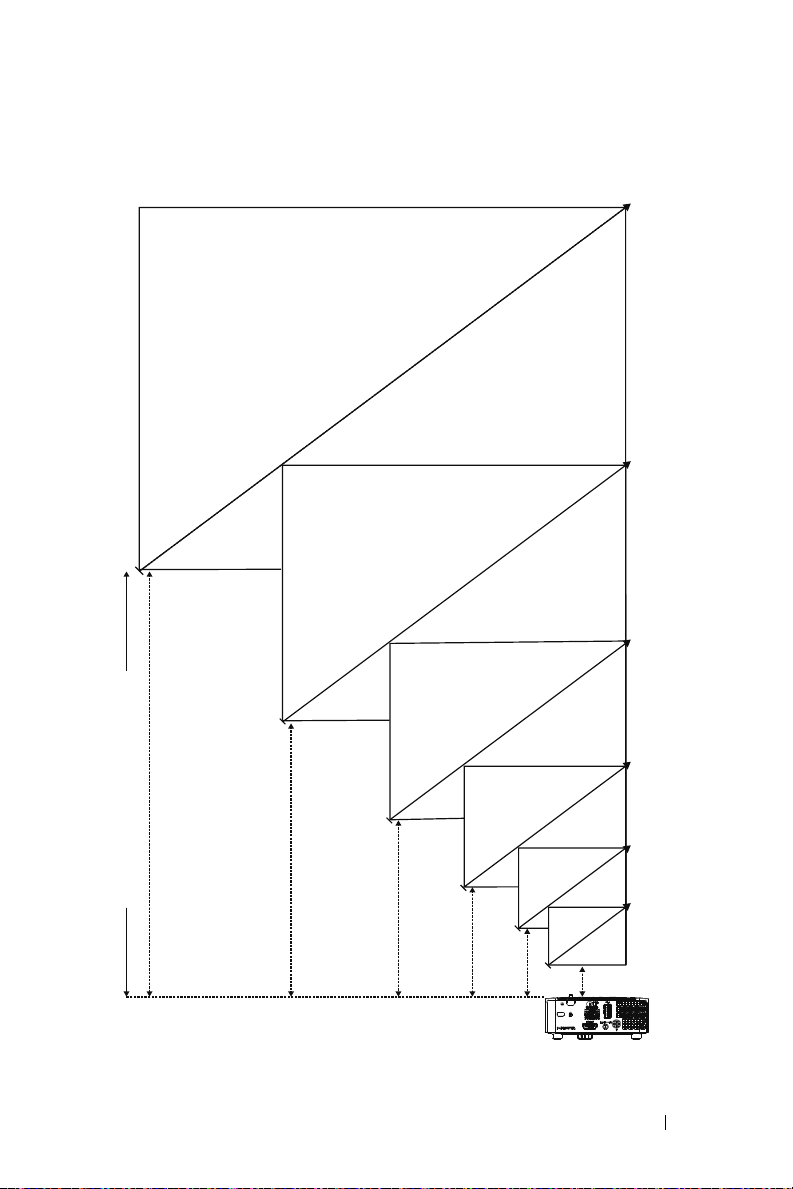

Ajuste do Tamanho da Imagem

Projetor para distância

de tela

80" (203,2 cm)

70" (177,8 cm)

60" (152,4 cm)

8,48' (2,58 m)

7,41' (2,26 m)

50" (127,0 cm)

40" (101,6 cm)

30" (76,2 cm)

6,36' (1,94 m)

5,28' (1,61 m)

4,23' (1,29 m)

3,18' (0,97 m)

Ajuste da Imagem do Projetor 15

Ajuste do Tamanho da Imagem

Altura: 81 cm

D

i

a

g

o

n

a

l

:

6

0

"

Di

s

tâ

n

cia

:

1

,

9

4

m

W

B

C

H

A

Tamanho da tela Altura

Distância Desejada

(m) <A>

0,97 30 65 x 40 40
1,29 40 86 x 54 54
1,61 50 107 x 67 67
1,94 60 129 x 81 81
2,26 70 151 x 94 94
2,58 80 171 x 108 108

Diagonal

(polegadas)

<B>

L (cm) x A (cm)

Da base ao topo da

imagem (cm)

<C>

16 Ajuste da Imagem do Projetor

Como usar seu projetor

FCC ID:

SUZ-WU5205C

3

Conexão a um Computador Usando Dongle Sem Fio Opcional

Como usar seu projetor 17

1

Monitor sem fios

AJUSTAR AUTO.

Modo de Apresentação

Config. avançadas

Português

Resolução:

Hz

Dell M318WL

HDMI

Projeção de Rede

Projeção de Rede

ID:

Rede aberta
pesquise e insira
o endereço ip.

Clique em ‘Download’
e execute a instalação
programa

Abra instalado
app para começar
projeção de rede

Conecte o dongle wireless à porta USB-A no projetor.

2

Definir a fonte de entrada

Monitor sem fios

fio.

para entrar no menu sem

3

No menu sem fio do seu dispositivo, procure o projetor pela ID. Em
seguida, insira o PSK no prompt para começar a compartilhar a mesma
rede com o projetor.

18 Como usar seu projetor

4

Siga um destes procedimentos:

a

Se esta é a primeira vez que você está se conectando ao projetor
através do método sem fios, primeiro abra o navegador da web no
seu computador e digite o endereço IP 10.0.50.100. Continue para
Passo 5.

b

Se anteriormente tiver ligado o computador ao projetor através do
método sem fio, por favor, continue a etapa 6.

5

Siga instruções na tela para lançar a página de gerenciamento da web e
baixar o aplicativo para iniciar a projeção de rede.

Como usar seu projetor 19

6

Abra o aplicativo

7

Encontre um Projetor conectado.

Projeção de Rede Dell

em seu computador.

20 Como usar seu projetor

8

Selecione

NOTA: Seu computador deve ser equipado com uma funcionalidade

sem fio e apropriadamente configurado para detectar outra conexão
sem fio. Consulte a documentação de seu computador sobre como
configurar uma conexão sem fio.

NOTA: Seu projetor deve estar instalado com um emulador sem fio

se quiser usar a exibição sem fio. O plugue sem fio não é enviado com
seu projetor. Você pode adquiri-lo no website Dell em www.dell.com.

Estender

para compartilhar seu conteúdo.

Como usar seu projetor 21

Conectando a Smartphone ou Tablet Usando Dongle Wireless

FCC ID:

SUZ-WU5205C

Opcional

1

Instale aplicativo

EZCast Pro

em seu dispositivo android ou iOS. No
menu sem fio do seu dispositivo, procure o projetor pela ID. Em seguida,
insira o PSK no prompt para começar a compartilhar a mesma rede com o
projetor.

2

Abra o aplicativo

EZCast Pro

e clique no botão direito superior para
escolher o dispositivo ao qual você se conectou.

22 Como usar seu projetor

NOTA: Dell M318WL suporta função EZView. É um aplicativo que

transmite conteúdo suportado de seus dispositivos Android ou iOS de
forma sem fio. Para mais informações, ver o website de Suporte da
Dell em dell.com/support.
Formatos de arquivos suportados estão listados na página 24 na
seção de Suporte de Tipo de Arquivo Multimídia.

Conectando à Multimídia

Usando um Flash Disk USB

Consulte a página 30 para instruções detalhadas.

3

2

1

1 Cabo de alimentação
2 Adaptador CA
3 Disco flash USB

NOTA: O disco flash USB não é enviado com seu projetor.

Como usar seu projetor 23

Usando Apresentação Sem PC

Suporte de Tipo de Arquivo Multimídia

Formato de foto

Tipo de
Imagem
(Nome Ext)

Jpeg / Jpg Linha de

BMP 64x painel

Sub Tipo Tipo de

Base

progressivo YUV420 Resolulçao do painel 64x 2GB

codificação

YUV420 Sem limitação 2GB
YUV422
YUV440
YUV444

YUV422
YUV440
YUV444

Formato de Vídeo

Formato de arquivo Vídeo

MOV, MP4, AVI, MKV,
DIVX

MOV, MP4 MPEG4 1080p 20Mbps AMR, PCM, ADPCM
WMV WMV3 1080p 20Mbps WMA2, WMA3

Formato

H264 1080p 20Mbps AC3, DTS, MP1,

Pixels máx Tamanho

resolução

MAX
Res

Taxa de Bit
MÁX (bps)

Formato de áudio

MP2, MP3, PCM,
ADPCM

máx

Formato de Música

Tipo de música (nome da
ext)

MP1 8-48 8-320
MP2 8-48 8-320
MP3 8-48 8-320
WMA 22-48 5-320

Suporte de Arquivo MultimídiaSuporte de Tipo de Arquivo Office Viewer

Taxa de amostragem
(KHz)

24 Como usar seu projetor

Taxa de Bits (Kbps)

Configurando para Apresentar usando Memória Interna

MOLEX

MOLEX

Memória interna

Dell M318WL

AJUSTAR AUTO.

Modo de Apresentação

Config. avançadas

Português

Resolução:

Hz

Siga estes passos para reproduzir arquivos de

foto, vídeo

, ou

música

projetor:

1 Conecte o cabo de alimentação com cabo de USB-A para USB-A

adaptador então usando AC para conectar computador e projetor. Ligue
o projetor pressionando o botão de alimentação.

2 Acesse o menu SEL. ENT., selecione a opção Memória interna e

pressione o botão .

em seu

Como usar seu projetor 25

A

Memória interna

Vídeo

Música

Foto

Documento

Modo de armazenamento

Configurações

Memória interna

3

Selecione

Disco Removível

como

exibida abaixo aparecerá:

Modo de armazenamento

.

para acessar a memória interna

4 Para copiar arquivos para a memória interna do projetor, primeiro abra

uma janela do explorador de arquivo. Vá para Computador e localize
um Disco Removível. Isto refere-se a memória interna do projetor.
Você pode copiar arquivos para a memória interna. Isso permitirá que
você projetar os arquivos diretamente do projetor no futuro, sem
necessitar de um computador. Para tipos de arquivos suportados,
consulte a página 24.

Para um arquivo da memória interna de projeto, selecione um de

Música, Foto

, ou
começar a reproduzir. Ou selecione a opção
as configurações multimídia.

26 Como usar seu projetor

Documento

Vídeo

, em seguida, pressione a botão para

Configuração

para alterar

,

A Tela de Fonte de Vídeo abaixo aparecerá:

Vídeo

00:00:26 00:02:36

Tela de fonte de vídeo:

Pressione o botão no controle remoto ou no teclado para acessar o
controle de reprodução de vídeo. Então você pode usar os seguintes
botões na tela para controlar a reprodução de vídeo.

Anterior Retroceder Reproduzir /

Pausar

Avançar Avançar Repetir Volume - / +

Como usar seu projetor 27

A

Áudio

Fine Music Vol. 1

Maid with the Flaxen Hair.mp3

00:00:27 00:02:50

Tela de Fonte de Música

abaixo aparecerá:

Tela de reprodução de música:

Pressione o botão no controle remoto ou no teclado para acessar o
controle de reprodução de música. Então você pode usar os seguintes
botões na tela para controlar a reprodução de música.

Anterior Retroceder Reproduzir /

Pausar

Parar Avançar Avançar Repetir Volume - / +

28 Como usar seu projetor

A

Foto

+

+

Tela de Fonte de Foto

Tela de slideshow:

abaixo aparecerá:

Pressione o botão no controle remoto ou no teclado para acessar o
controle de ver foto. Então você pode usar os seguintes botões na tela
para controlar ver foto.

Girar - / + Ampliar/ reduzir

zoom

Apresentação

de Slides

Para Cima/Baixo/Esquerda/Direita

(Em modo Zoom)

Informações Configurações de

Apresentação de

Slides

Reiniciar

Como usar seu projetor 29

A

Versão

Atualizar

USB

Tela de Configurações

exibida abaixo aparecerá:

NOTA: Isto é usado para atualização de firmware via USB.

Configurando para Apresentar Usando Armazenamento USB Externo

NOTA: Um disco flash USB deve estar plugado no projetor se você

deseja usar a função USB multimídia.

Siga estes passos para reproduzir arquivos de

foto, vídeo

, ou

música

projetor:

1

Conecte o cabo de alimentação com adaptador CA, ligue o projetor e
pressione o botão Liga/desliga.

em seu

30 Como usar seu projetor

2

Visualizador USB

Dell M318WL

AJUSTAR AUTO.

Modo de Apresentação

Config. avançadas

Português

Resolução:

Hz

Visualizador USB

Vídeo

Música

Foto

Documento

Configurações

Plugue um

3

Acesse o menu
pressione o botão

A

Tela USB

disco flash USB

SEL. ENT.

a seu projetor.

, selecione a opção

.

exibida abaixo aparecerá:

Visualizador USB

e

4

Selecione os arquivos multimídia:

Vídeo, Música, Foto

ou

Documento

então pressione o para começar a reprodução. Ou selecione a opção

Configuração

para alterar as configurações multimídia.

Como usar seu projetor 31

e

A

Vídeo

00:00:26 00:02:36

Tela de Fonte de Vídeo

Tela de fonte de vídeo:

abaixo aparecerá:

Pressione o botão no controle remoto ou no teclado para acessar o
controle de reprodução de vídeo. Então você pode usar os seguintes
botões na tela para controlar a reprodução de vídeo.

Anterior Retroceder Reproduzir /

32 Como usar seu projetor

Pausar

Avançar Avançar Repetir Volume - / +

A

Áudio

Fine Music Vol. 1

Maid with the Flaxen Hair.mp3

00:00:27 00:02:50

Tela de Fonte de Música

abaixo aparecerá:

Tela de reprodução de música:

Pressione o botão no controle remoto ou no teclado para acessar o
controle de reprodução de música. Então você pode usar os seguintes
botões na tela para controlar a reprodução de música.

Anterior Retroceder Reproduzir /

Pausar

Parar Avançar Avançar Repetir Volume - / +

Como usar seu projetor 33

A

Foto

+

+

Tela de Fonte de Foto

Tela de slideshow:

abaixo aparecerá:

Pressione o botão no controle remoto ou no teclado para acessar o
controle de ver foto. Então você pode usar os seguintes botões na tela
para controlar ver foto.

Girar - / + Ampliar/ reduzir

zoom

Apresentação

de Slides

Para Cima/Baixo/Esquerda/Direita

(Em modo Zoom)

Informações Configurações de

Apresentação de

Slides

Reiniciar

34 Como usar seu projetor

A

Versão

Atualizar

USB

Tela de Configurações

exibida abaixo aparecerá:

NOTA: Isto é usado para atualização de firmware via USB.

Como usar seu projetor 35

Como configurar para Apresentar Usando Monitor USB

MOLEX

MOLEX

Memória interna

Dell M318WL

AJUSTAR AUTO.

Modo de Apresentação

Config. avançadas

Português

Resolução:

Hz

Siga estes passos para usar o aplicativo

Projeção de Rede Dell

pelo cabo

USB.

1 Conecte o cabo de alimentação com cabo de USB-A para USB-A

adaptador então usando AC para conectar computador e projetor. Ligue
o projetor pressionando o botão de alimentação.

2 Pressione o botão . Acesse o menu SEL. ENT., selecione a opção

Memória interna e pressione o botão .

36 Como usar seu projetor

3 Selecione Modo de Armazenamento para acessar a memória interna

Memória interna

Vídeo

Música

Foto

Documento

Modo de armazenamento

Configurações

Monitor USB

Dell M318WL

AJUSTAR AUTO.

Modo de Apresentação

Config. avançadas

Português

Resolução:

Hz

como Disco Removível.

4 Para usar o aplicativo da memória interna Dell Network Projection

Lite, primeiro abra uma janela do explorador de arquivo no seu
computador. Vá para Computador e localize um Dell Network Pro.

5 Abra Dell Network Pro e copie o aplicativo Dell Network Projection

Lite para seu computador.

6 Ligue o projetor, pressione o botão . Acesse o menu Input Source

(Fonte de entrada), selecione a opção de Tela USB e pressione o botão

.

Como usar seu projetor 37

A Tela USB mostrada abaixo aparece:

7

Execute o aplicação

Dell Network Projection Lite

do seu computador.

38 Como usar seu projetor

8

Encontre um Projetor conectado.

9

Selecione

Estender

para compartilhar seu conteúdo.

Como usar seu projetor 39

Ligando o Dell Power Companion

1

2

34

5

Identificando Peças e Controles

1 porta de entrada de energia (do adaptador portátil)
2 Botão liga / desliga / Botão status da bateria
3 Luzes de status da bateria (5)
4 Portas de saída USB (2)
5 Portas de saída de energia (para laptop)

NOTA: Ligar o projetor só funciona com o banco

selecionado/compatível com poder.

40 Como usar seu projetor

Ligando seu Projetor

Conecte uma extremidade do cabo de saída de energia à porta de saída

1

do power companion.

2

Conecte a outra extremidade do cabo de saída de energia ao conector de
entrada DC de seu projetor.

3

Pressione o botão de energia para começar a ligar seu projetor.

NOTA: A luz de status da bateria âmbar pisca quando a bateria do

power companion está baixa.

Como usar seu projetor 41

Solução de problemas

Fn

F8

CRT/LCD

4

Dicas para resolução de problemas

Se ocorrerem problemas com o projetor, consulte as dicas para solução de
problemas abaixo. Se o problema persistir , entre em contato com a Dell
(Consulte como entrar em contato com a Dell em página 53).

Problema Possível solução

•

Nenhuma imagem aparece
na tela

Assegure que o projetor está ligado.

•

Se certifique de ter escolhido a fonte de
entrada correta no menu INPUT SOUCE
(SELEÇÃO DE FONTE).

•

Verifique se a porta gráfica externa está
habilitada. Se você está usando um
computador laptop Dell, pressione
(Fn+F8). No caso de outros computadores,
consulte a respectiva documentação. Se as
imagens não forem exibidas
adequadamente, favor atualizar o driver de
vídeo de seu computador. Para
computadores Dell, veja dell.com/support.

•

Verifique se todos os cabos estão bem
conectados. Consulte "Conectando à
Multimídia" na página 23.

•

Verifique se os pinos dos conectores não
estão tortos nem quebrados.

•

Use

Padrão teste

Config. avançadas

menu
cores do padrão de teste estão corretas.

em

Config.projetor

. Verifique se as

do

42 Solução de problemas

Problema

Imagem parcial, rolando ou
exibida incorretamente

(continuação) Possível solução (continuação)

1

Pressione o botão

AJUSTAR AUTO.

controle remoto ou no painel de controle.

2

Se você está usando um computador

no

portátil Dell, configure a resolução do
computador para WXGA (1280 x 800):

a

Cloque com o botão direito do mouse
a parte não utilizada do seu desktop
Microsoft

Resolução de tela

b

Verifique se a configuração é de 1280

®

Windows® clique em

.

x 800 pixels para a porta externa do
monitor.

c

Pressione (Fn+F8).

Se tiver dificuldade em alterar a resolução
ou o seu monitor travar, reinicie todos os
equipamentos e o projetor.

Se você não está usando um computador
portátil Dell, consulte a documentação. Se
as imagens não forem exibidas
adequadamente, favor atualizar o driver de
vídeo de seu computador. para um
computador Dell, veja dell.com/support.

Cor de imagem incorreta Use Padrão teste em Config.projetor do

menu Config. avançadas. Verifique se as
cores do padrão de teste estão corretas.

1

A imagem está fora de foco

Ajuste o anel de foco na lente do projetor.

2

Verifique se a tela de projeção está dentro
da distância exigida pelo projetor (3,18 pés
[97 cm] a 8,48 pés [258 cm]).

A imagem está invertida Selecione Config.projetor de Config.

avançadas na tela e ajuste o modo do
projetor.

O LED de erro está
piscando em âmbar

Um ventilador do projetor falhou e o projetor
será desligado automaticamente.

Solução de problemas 43

Problema (continuação) Possível solução (continuação)

O LED temperatura aceso
em âmbar

O LED temperatura está
piscando em âmbar

O OSD não aparece na tela Pressione o botão Menu no painel por 15

O controle remoto não está
funcionando normalmente
ou funciona somente dentro
de uma distância muito
limitada

Tela USB não exibindo Exibição em USB deve operar

O projetor está superaquecido. A exibição
será encerrada automaticamente. Ative a
exibição novamente depois que o projetor
esfriar. Se o problema persistir, entre em
contato com a Dell.

Se o ventilador do projetor falhar, o projetor
será desligado automaticamente. Limpe o
modo projetor pressionando e mantendo
pressionado o botão ALIMENTAÇÃO por 10
segundos. Favor aguarde cerca de 5
minutos e tente ligar novamente. Se o
problema persistir, entre em contato com a
Dell.

segundos para desbloquear o OSD.
As pilhas podem estar fracas. Verifique se

LED de indicação do controle remoto está
fraco demais. Se for preciso, instale uma
bateria CR2032 nova.

automaticamente. Para operar manualmente
a exibição USB, vá a Meu Computador e
execute "Dell Network Projection Lite.exe".

NOTA: Você pode precisar ter

acesso de administrador para instalar
o driver. Contate seu administrador de
rede para suporte.

44 Solução de problemas

Problema

(continuação) Possível solução (continuação)

Arquivo de vídeo não é
suportado.

•

Verifique o arquivo de vídeo é suportado
pelo player de multimídia do projetor. Visite
as páginas 24 para Suporte de Tipo de
Arquivo Multimídia.

•

Converta o arquivo de vídeo para atender
os seguintes parâmetros:

Configurações de vídeo:

• Código : H.264

•

Taxa de bit: 10Mbps (se for

limitada pelo programa, definir
como valor máximo permitido)

•

Taxa de quadros: 30 fps (se for

limitada pelo programa, definir
como valor máximo permitido)

Configurações de áudio:

• Código : AAC

• Canal: Estéreo

• Taxa de amostragem: 48 KHz

• Taxa de bit: 96 KBps

Solução de problemas 45

Sinal-guia

Botões de

Status do

projetor

Modo de
espera

LED aceso O projetor está no modo

Modo de
arrefecimento

Projetor
superaquecido

Ventilador
com defeito

Falha do LED LED com defeito. Desact Desact ÂMBAR
Driver R-LED

super
aquecido

O projetor está no modo de
espera. Pronto para ligar.

Normal, pronto para exibir
uma imagem.

O projetor está esfriando
para desligar.

As aberturas de ventilação
podem estar obstruídas ou
a temperatura ambiente
pode estar acima de 35 °C.
O projetor desliga
automaticamente.
Certifique-se de que as
aberturas de ventilação não
estejam obstruídas e que a
temperatura ambiente
esteja dentro da faixa de
funcionamento. Se o
problema persistir, entre em
contato com a Dell.

Um dos ventiladores falhou.
O projetor desliga
automaticamente. Se o
problema persistir, entre em
contato com a Dell.

Ventilações de ar podem
estar bloqueadas ou o
driver R-LED super
aqueceu. O projetor será
automaticamente desligado.
Ative a exibição novamente
depois que o projetor
esfriar. Se o problema
persistir, entre em contato
com a Dell.

Descrição

controle

Liga/desliga

(Branco/

Âmbar)
Branco

Piscando

Branco Desact Desact

Branco Desact Desact

Desact ÂMBAR Desact

Desact

ÂMBAR ÂMBAR Desact

Indicador

Temperatura

(Âmbar) (Âmbar)

Desact Desact

ÂMBAR

Piscando

Desact

46 Solução de problemas

Manutenção

3

V

O

L

T

S

CR2032

3

V

O

L

T

S

CR2032

5

Substituição da Pilha do Controle Remoto

1 Gire a tampa no sentido anti-horário para

remover a tampa da bateria.

2 Insira uma pilhas de botão CR2032 e

alinhe sua polaridade corretamente de
acordo com a marcação no suporte de
pilhas.

NOTA: Quando você usa o controle

remoto pela primeira vez, há uma folha
plástica entre a bateria e seu contato.
Remova a folha antes de usar.

3 Gire a tampa no sentido horário para travar

a tampa da bateria.

NOTA: O Controle Remoto não é fornecido com o projetor.

Manutenção 47

6

Especificações

Processamento de Luz
Digital

Brilho 500 lumens ANSI (máximo)
Relação de contraste 10000:1, típ. (totalmente ligado/totalmente

Uniformidade 85%, típ. (norma japonesa - JBMA)
Número de pixels 1280 x 800 (WXGA)
Rel. de aspecto 16:10
Flash Interna memória de 7 GB (Máx.)
Cor exibível 1,07 bilhões de cores
Lente de projeção F-Stop: F/ 2,0

Tamanho da tela de
projeção

Distância de projeção 3,18~8,48 pés (97~258 cm)
Compatibilidade de

vídeo

Alimentação 100-240 V AC Universal, 50-60 Hz com adaptador

0,45" WXGA S450 DMD, DarkChip3™

desligado)

f=14,95 mm
Lente fixa
Proporção de envio =1,5 largura e tele
Relação de compensação: 100%

30~80 polegadas (diagonal)

Vídeo composto: NTSC (M, 3.58, 4.43), PAL (B,
D, G, H, I, M, N, 4.43), SECAM (B, D, G, K, K1, L,

4.25, 4.4)
Entrada de vídeo de componente via VGA: 1080i

(50/60 Hz), 720p (50/60 Hz), 576i/p, 480i/p
Entrada HDMI: 1080p, 720p, 576i/p, 480i/p

de energia 65 W

48 Especificações

Consumo de energia Modo normal: 52 W ± 10% @ 110 Vac

Modo econômico: 42 W ± 10% @ 110 Vac
Modo de economia de energia: <0,5 W

(Velocidade de ventilador no mínimo)

Modo de espera: < 0,5 W
Áudio 1 alto-falante x 1 watt RMS
Nível de ruído Modo normal: 36 dB(A) típico

Modo econômico: 32 dB(A) típico
Peso 0,8 lbs ± 0,05 lbs (0,36 kg ± 0,02 kg)
Dimensões (L x A x C) 4,14 x 1,43 x 4,09 polegadas (105,3 x 36,5 x

104 mm)

4,14"(105,3 mm)

1,44"(36,5 mm)

4,09"(104 mm)

Ambiental Temperatura de funcionamento: 5 °C a 35 °C

(41 °F a 95 °F)

Umidade: Máximo de 80%

Temperatura de armazenamento: 0 °C a 60 °C

(32 °F a 140 °F)

Umidade: Máximo de 90%

Temperatura de remessa: -20 °C a 60 °C

(-4 °F a 140 °F)

Umidade: Máximo de 90%
Conectores de E/S Alimentação: Uma tomada de alimentação DC

Entrada HDMI: Um conector HDMI para suporte

HDMI 1.3. Em conformidade com HDCP.

Saída de áudio: Uma tomada de telefone mini

estéreo de 3,5 mm.

Especificações 49

Conectores de E/S Porta USB (tipo A): Um conector USB para

suporte de exibição USB, reprodução multimídia
(Vídeo/Música/Foto/Office Viewer), acesso a
armazenamento de memória USB (drive USB
flash /memória interna), e suporte a projetor,
mídia, e atualização de firmware processador de
imagem, e dongle wireless de suporte opcional.

O flash drive USB pode suportar até 32 GB.

Dongle Wireless
(Opcional)

Fonte de Luz LED livre de mercúrio (até 30000 horas em modo

NOTA: A graduação de vida do LED para qualquer projetor é uma

medida de degradação de brilho apenas, e não é uma especificação
para o momento que leva o LED a falhar e parar a saída de luz. A vida
do LED é definida como o tempo que leva para mais de 50 por cento
de uma população de amostragem de LED ter redução de brilho em
aproximadamente 50 por cento dos lúmens avaliados para o LED
especificado. A graduação de vida do LED não é garantida em
qualquer forma. A expectativa de vida operacional real de um LED de
projetor irá variar de acordo com as condições operacionais e padrões
de uso. O uso de um projetor em condições estressantes que podem
incluir ambientes empoeirados, sob altas temperaturas, muitas horas
por dia e desligamento de energia provavelmente resultará no
encurtamento da expectativa de vida operacional do LED ou possível
falha do LED.

Padrão Sem Fio: IEEE 802.11b/g/n
Sem Fios: Um conector WiFi USB (tipo A) para

suportar emulador sem fio (interface USB,
Opcional) e EZCast Pro..

Ambiente de SO: Windows 8/7/Vista/XP/2000,
MAC OS X

Suporta EZCast Pro.

normal)

50 Especificações

Modos de compatibilidade (Digital)

Resolução Taxa de

Atualização

Freqüência
Hsync (kHz)

Clock de
Pixel (MHz)

(Hz)

640 x 350 70,087 31,469 25,175
640 x 480 59,940 31,469 25,175
720 x 480 p60 59,940 31,469 27,000
720 x 576 p50 50,000 31,250 27,000
720 x 400 70,087 31,469 28,322
640 x 480 75,000 37,500 31,500
640 x 480 85,008 43,269 36,000
800 x 600 60,317 37,879 40,000
800 x 600 75,000 46,875 49,500
800 x 600 85,061 53,674 56,250
1024 x 768 60,004 48,363 65,000
1280 x 720 p50 50,000 37,500 74,250
1280 x 720 p60 60,000 45,000 74,250
1920 x 1080 i50 50,000 28,125 74,250
1920 x 1080 i60 60,000 33,750 74,250
1280 x 720 59,855 44,772 74,500
1024 x 768 75,029 60,023 78,750
1280 x 800 59,810 49,702 83,500
1366 x 768 59,790 47,712 85,500
1360 x 768 60,015 47,712 85,500
1024 x 768 84,997 68,677 94,500
1440 x 900 59,887 55,935 106,500
1280 x 1024 60,020 63,981 108,000
1400 x 1050 59,978 65,317 121,750
1280 x 800 84,880 71,554 122,500
1280 x 1024 75,025 79,976 135,000
1440 x 900 74,984 70,635 136,750
1680 x 1050 59,954 65,290 146,250
1280 x 960 85,002 85,938 148,500
1920 x 1080 60,000 67,500 148,500

Especificações 51

Informações Adicionais

7

Para obter informações adicionais sobre como utilizar o projetor, consulte o

Guia do Usuário dos Projetores Dell

em

www.dell.com/support/manuals

.

52 Informações Adicionais

Como entrar em contato com a

8

Para clientes nos Estados Unidos, disque 800-WWW-DELL (800-999-3355).

NOTA: Se você não tem uma conexão de Internet ativa, pode

encontrar as informações de contato na nota fiscal de compra, fatura
na embalagem, nota, ou catálogo de produtos da Dell.

A Dell oferece várias opções de suporte e serviços on-line e por telefone. A
disponibilidade varia de acordo com o país e o produto, e alguns serviços
podem não estar disponíveis em todas as áreas. Para entrar em contato com
a Dell para assuntos de vendas, suporte técnico, ou serviço ao cliente:

Visite

1
2

Selecione seu país na lista exibida.

3

Selecione um Segmento para Contato.

4

Selecione o link apropriado de serviço ou suporte de acordo com
sua necessidade.

Dell

www.dell.com/contactDell

.

Como entrar em contato com a Dell 53

Índice

C

Como ajustar a imagem
projetada

abaixar o projetor

Como ajustar a altura do
projetor

Como ajustar o zoom e o foco do
projetor

Conexão do projetor

Adaptador CA
Cabo de alimentação

Controle Remoto

11

Roda frontal de ajuste
da inclinação

11

11

12

23

23

16

D

Dell

como entrar em contato

52, 53

E

Consumo de energia
Cor exibível
Dimensões
Distância de projeção
Flash Interna
Lente de projeção
Nível de ruído
Número de pixels
Peso
Processamento de Luz Digital

48
Rel. de aspecto
Relação de contraste
Tamanho da tela de projeção

48
Uniformidade

Exibição na Tela

48

49

48

49

49

48

49

48

48

48

48

48

16

N

número de telefone 53
números de telefone

53

Entre em contato com a Dell 4,
44

Especificações

Alimentação
Ambiental
Audio (Áudio)
Brilho

48

Compatibilidade de vídeo
Conectores de E/S

54 Índice

48

49

49

48

49

P

Portas de conexão

Conector de entrada DC
Conector HDMI

6

6

S

Solução de problemas

Entre em contato com a Dell
42

suporte

como entrar em contato com a
Dell

52, 53

U

Unidade principal 5

Anel de foco
Botão de elevação para

ajustes de altura
Lente

5

Painel de controle

5

5

5

Índice 55
