Projector Dell™ M110

Guia do utilizador

Notas, Chamadas de atenção e Avisos

NOTA: Uma NOTA assinala informação que o ajuda a tirar o

máximo partido do seu projector.

CUIDADO: Uma chamada de CUIDADO indica danos potenciais

ao hardware ou perda de dados se as instruções não forem
respeitadas.

AVISO: Um AVISO assinala a possibilidade de ocorrência de

danos materiais, de ferimentos físicos ou o risco de morte.

____________________

As informações constantes deste documento estão sujeitas a alterações sem
aviso prévio.
© 2012 Dell Inc. Reservados todos os direitos.

É expressamente proibida a reprodução destes materiais seja de que forma for
sem autorização escrita da Dell Inc.

Marcas registadas utilizadas neste texto: Dell e o logótipo DELL são marcas
registadas da Dell Inc.; DLP e o logótipo DLP são marcas registadas da T
I

NSTRUMENTS INCORPORATED; Microsoft e Windows são marcas comerciais ou

marcas registadas da Microsoft Corporation nos Estados Unidos e/ou outros
países.

Outros nomes ou marcas registadas podem ser utilizados neste documento como
referência às entidades titulares dos respectivos nomes e marcas ou dos seus
produtos. A Dell Inc. nega qualquer interesse nos nomes ou nas marcas registadas
que não sejam propriedade sua.

Modelo M110

EXAS

Maio de 2012 Rev. A01

Índice

1 O seu Projector Dell . . . . . . . . . . . . . . . . . 6

2 Ligar o Projector . . . . . . . . . . . . . . . . . . . 10

Sobre o Projector . . . . . . . . . . . . . . . . . . . 8

Ligação ao Computador . . . . . . . . . . . . . . . . . 11

Ligar um computador usando um cabo VGA
Ligação a um Computador através do Cabo USB
Ligar a um Computador através de um Adaptador

Sem Fios (Opcional) . . . . . . . . . . . . . . . . . 13

. . . . 11

. 12

Ligação a um leitor de DVD

Ligar um leitor de DVDs com um cabo A/V para RCA
Ligação a um leitor de DVD usando um cabo HDMI

Ligação da função multimédia

Ligação da função multimédia com uma unidade
flash USB

Ligação da função multimédia com um cartão de

memória MicroSD . . . . . . . . . . . . . . . . . . 17

. . . . . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . 14

14

15

. . . . . . . . . . . . . . 16

3 Utilização do Projector . . . . . . . . . . . . . . 18

Ligar o Projector . . . . . . . . . . . . . . . . . . . . . 18

Desligar o Projector

Ajustamento da Imagem Projectada

. . . . . . . . . . . . . . . . . . . 18

. . . . . . . . . . 19

Índice 3

Elevar o Projector . . . . . . . . . . . . . . . . . 19

Baixar o Projector . . . . . . . . . . . . . . . . . 19

Ajustar a Focagem do Projector . . . . . . . . . . . . 20

Ajustamento do Tamanho da Imagem Projectada

Utilização do Painel de Controlo

. . . . . . . . . . . . 23

. . . 21

Instalação da bateria do controlo remoto (opcional) . . 27

Distância de Funcionamento Com o Controlo Remoto

Utilização da Informação Apresentada no Ecrã (OSD)

ORIGEM DE ENTRADA
AJUSTE AUTOMÁTICO
MODO DE VÍDEO

. . . . . . . . . . . . . . . 29

. . . . . . . . . . . . . . . 30

. . . . . . . . . . . . . . . . . . 31

. 28

. 29

VOLUME . . . . . . . . . . . . . . . . . . . . . . 31

ENTRADA ÁUDIO

. . . . . . . . . . . . . . . . . . 31

CONFIG. AVANÇADAS . . . . . . . . . . . . . . . 32

IDIOMA

Apresentação da função multimédia

Como definir o tipo de ficheiro multimédia com USB

. . . . . . . . . . . . . . . . . . . . . . . 42

. . . . . . . . . . 43

44

Como definir o tipo de ficheiro multimédia com o
cartão de memória MicroSD

. . . . . . . . . . . . 46

Como definir o tipo de ficheiro multimédia com a
memória interna

. . . . . . . . . . . . . . . . . . 48

Visualizador de documentos Office para USB,

Micro SD e memória interna . . . . . . . . . . . . 50

Configurar a função multimédia para USB,
Micro SD e memória interna

. . . . . . . . . . . . 51

Configuração de foto . . . . . . . . . . . . . . . . 51

Configuração de vídeo
Configuração de música

. . . . . . . . . . . . . . . 52

. . . . . . . . . . . . . . 52

ACT FIRM . . . . . . . . . . . . . . . . . . . . . . 53

4 Índice

4 Resolução de Problemas do Projector . . 54

Sinais de Orientação . . . . . . . . . . . . . . . . . . . 57

5 Especificações . . . . . . . . . . . . . . . . . . . . . 58

6 Como contactar a Dell . . . . . . . . . . . . . . . 62

7 Apêndice: Glossário . . . . . . . . . . . . . . . . . 63

Índice 5

1

O seu Projector Dell

O seu projector vem acompanhado de todos os itens mostrados em baixo.
Certifique-se de que tem todos os itens e contacte a Dell™ caso algum deles esteja
em falta.

Conteúdo da Embalagem

Cabo de alimentação Cabo universal de 24 pinos para VGA

CD com guia do utilizador e
documentação

Informacion Importante

TM

M110/M110HD Projector

Dell

DOCOMENTATION

TM

Dell

M110/M110HD Projector

Quick Setup Guide

Dell

TM

Projectors

oduct Information Guide

Transformador a.c.

6 O seu Projector Dell

Mala de transporte

Itens opcionais

Controlo remoto Cabo A/V para RCA com ficha de 3,5

mm

Cabo HDMI com 1,2 m Cabo A/V com ficha de 3,5 mm.

Cabo USB com 1,2 m (USB-A para USB-A)Cabo universal de 24 pinos para saída

VGA e Áudio

Mini tripé Adaptador sem fios

O seu Projector Dell 7

S

FCC ID:

U

Z

-W
U

5

2

0

5

C

Sobre o Projector

Vista Superior

1

Vista Inferior

4

2

3

1 Painel de controlo
2 Anel de focagem
3 Lente
4 Roda para ajuste da inclinação
5 Orifício de montagem para tripé: Inserção de porca ¼''*20 UNC

CUIDADO: Instruções de Segurança

1

Não utilize o projector na proximidade de electrodomésticos que gerem muito
calor.

2

Não utilize o projector em áreas onde exista demasiado pó. O pó pode conduzir a
falhas do sistema e o projector desligará automaticamente.

3

Certifique-se de que o projector está instalado numa área bem ventilada.

4

Não bloqueie os orifícios de ventilação e as aberturas no projector.

5

Certifique-se de que o projector é utilizado somente a temperaturas ambiente
entre 5º C e 35º C.

6

Não toque na saída de ventilação quando o projector estiver ligado ou
imediatamente após este ser desligado uma vez que esta pode atingir
temperaturas altas.

7

Não olhe directamente para a lente enquanto o projector estiver ligado uma vez
que poderá sofrer danos à visão.

5

8 O seu Projector Dell

8

Não coloque quaisquer objectos próximo ou à frente do projector, nem tape a
lente, enquanto o projector estiver ligado uma vez que o calor pode ocasionar o
derretimento ou incêndio do objecto.

9

Não use álcool para limpar a lente.

10

Não utilize o projector sem fios na proximidade de aparelhos tipo "pacemaker".

11

Não utilize o projector sem fios na proximidade de equipamentos médicos.

12

Não utilize o projector sem fios na proximidade de unidades microondas.

NOTA:

• Kit de tripé recomendado para o projector (VXJN3). Para mais
informações consulte o sítio Web do Suporte Dell em support.dell.com

• Para mais informações, consulte as Informações de Segurança incluídas
juntamente com o projector.

O seu Projector Dell 9

Ligar o Projector

12

2

34567

1 Ranhura para cartão de memória

MicroSD para reprodução
multimédia (Vídeo/Áudio/Fotos)
e ficheiros multimédia suportados
e para actualização do firmware
de processamento de imagem

2 Conector USB tipo A para

visualização por USB, reprodução
de ficheiros multimédia
(Vídeo/Áudio/Fotos), acesso à
memória de armazenamento USB
(unidade flash USB/memória
interna), actualização do
firmware do projector e com
suporte para o adaptador sem fios
opcional e mobishow

3 Conector de entrada DC 7 Ranhura de cabo de segurança
4 Conector de entrada de

Áudio/Vídeo

CUIDADO: Antes de iniciar qualquer dos procedimentos desta secção, siga as

Instruções de Segurança conforme descrito em página 8 .

10 Ligar o Projector

5 Conector HDMI

6 Conector de entrada/saída

universal para entrada VGA e
saída Áudio

Ligação ao Computador

Ligar um computador usando um cabo VGA

2

3

1

1 Cabo de alimentação
2 Transformador a.c.
3 Cabo universal de 24 pinos para VGA

NOTA: Só é fornecido um cabo universal de 24 pinos para VGA juntamente

com o projector. É possível comprar um cabo universal de 24 pinos para VGA
adicional ou um cabo de 24 pinos para saída VGA e Áudio no site Web da Dell
em www.dell.com.

Ligar o Projector 11

Ligação a um Computador através do Cabo USB

MOLEX

2

3

MOLEX

1

1Cabo de alimentação
2 Transformador a.c.
3 Cabo USB-A para USB-A

NOTA: Plug and Play. O cabo USB (USB A para A) não é fornecido juntamente

com o projector. Pode adquirir o cabo USB (USB A para A) no web site da Dell
em www.dell.com.

12 Ligar o Projector

Ligar a um Computador através de um Adaptador Sem Fios (Opcional)

SUZ-WU5205C

FCC ID:

NOTA: O seu computador deverá estar equipado com um conector sem fios e

devidamente configurado para detecção de outra ligação sem fios. Consulte a
documentação do computador sobre como configurar ligações sem fios.

NOTA: O seu projector deverá estar instalado com um adaptador sem fios se

pretender usar a opção exibição sem fios. O adaptador sem fios não é
fornecido juntamente com o projector. Pode adquiri-lo no sítio Web da Dell em
www.dell.com.

Ligar o Projector 13

Ligação a um leitor de DVD

Ligar um leitor de DVDs com um cabo A/V para RCA

UPQ!NFOV NFOV

IENJ

TUBOECZ0PO

1 Cabo de alimentação
2 Transformador a.c.
3 Cabo A/V para RCA com ficha de 3,5 mm

PQFO0DMPTF

FOUFS

VTCEWE0VTC

IPNF

SFUVSO

NFOV

2

3

1

NOTA: O cabo A/V para RCA com ficha de 3,5 mm não é fornecido juntamente

com o projector. Pode adquirir o cabo A/V para RCA com ficha de 3,5 mm no
web site da Dell em www.dell.com.

14 Ligar o Projector

Ligação a um leitor de DVD usando um cabo HDMI

UPQ!NFOV NFOV

IENJ

TUBOECZ0PO

1 Cabo de alimentação
2 Transformador a.c.
3 Cabo de HDMI

PQFO0DMPTF

FOUFS

VTCEWE0VTC

IPNF

SFUVSO

NFOV

2

3

1

NOTA: O cabo de HDMI não é fornecido juntamente com o projector. Pode

adquirir o cabo HDMI no sítio Web da Dell em www.dell.com.

Ligar o Projector 15

Ligação da função multimédia

Ligação da função multimédia com uma unidade flash USB

3

2

1

1 Cabo de alimentação
2 Transformador a.c.
3 Unidade flash USB

NOTA: A unidade flash USB não é fornecida juntamente com o projector.

16 Ligar o Projector

Ligação da função multimédia com um cartão de memória MicroSD

3

2

1

1 Cabo de alimentação
2 Transformador a.c.
3 Cartão de memória MicroSD

NOTA: O cartão de memória MicroSD não é fornecido juntamente com o

projector.

Ligar o Projector 17

Utilização do Projector

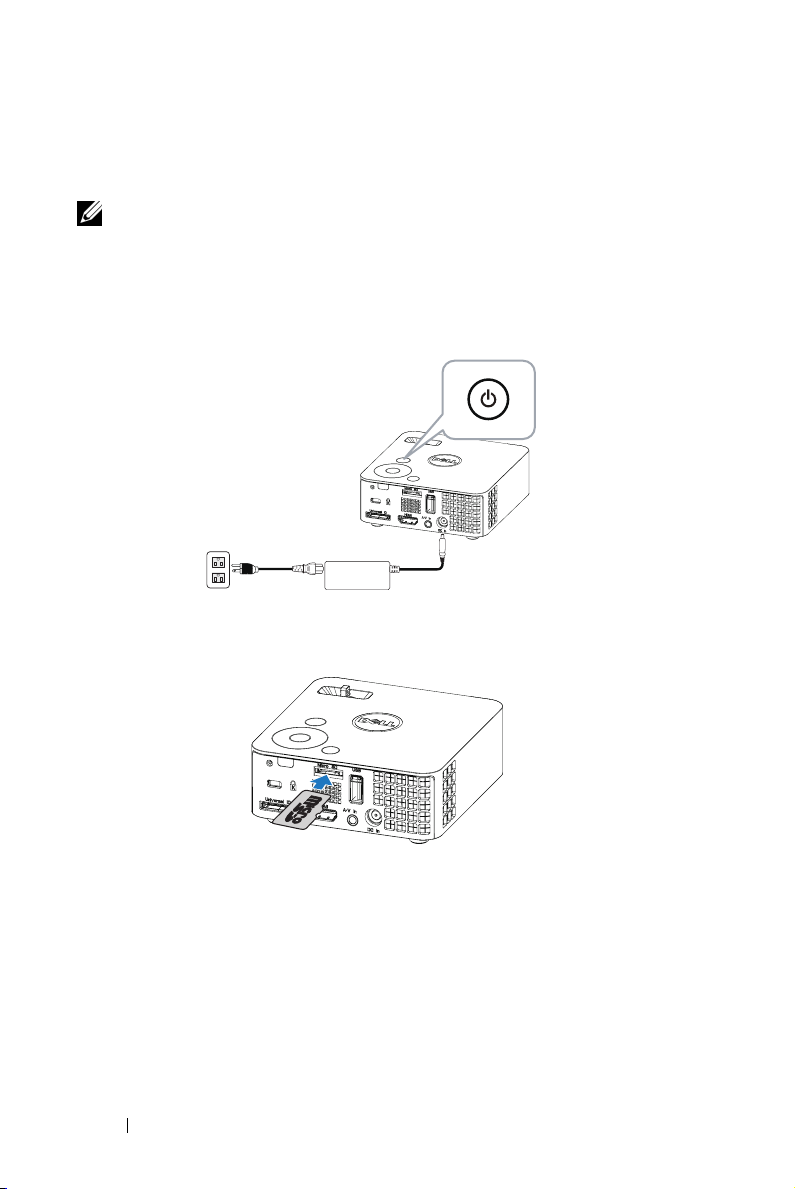

Ligar o Projector

NOTA: Ligue o projector antes de ligar a fonte (computador, leitor de DVD,

etc.). O LED do botão Alimentação pisca em azul até ser premido.

1

Ligue o cabo de alimentação com o transformador a.c. e os cabos de sinal
apropriados ao projector. Para mais informações sobre a ligação do projector,
consulte a secção "Ligar o Projector" na página 10.

2

Prima o botão
na página 23 para localizar o botão

3

Ligue a fonte de sinal (computador, leitor de DVDs, etc.).

4

Ligue a fonte de sinal ao projector usando o cabo adequado. Consulte a secção
"Ligar o Projector" na página 10 para instruções sobre como ligar a fonte ao
projector.

5

Por predefinição, a origem de entrada de sinal do projector encontra-se definida
para VGA. Altere a origem de entrada de sinal do projector se necessário.

6

Se tiver várias fontes de sinal ligadas ao projector, prima o botão
remoto ou no painel de controlo para seleccionar a fonte de sinal pretendida.
Consulte a secção "Utilização do Painel de Controlo" na página 23 e "Utilização do
controlo remoto (opcional)" na página 25 para localizar o botão

Alimentação

(consulte a secção "Utilização do Painel de Controlo"

Alimentação

).

Fonte

Fonte

no controlo

.

3

Desligar o Projector

CUIDADO: Desligue o projector após ter procedido ao encerramento correcto

do mesmo, tal como explicado no seguinte procedimento.

1

Prima o botão
correctamente o projector.

NOTA: Será apresentada a informação "Prima o Botão de Alimentação

Para Desligar o Projector" no ecrã. A mensagem desaparece decorridos 5

segundos ou pode premir o botão Menu para sair.

2

Prima o botão
continuam a funcionar durante 120 segundos.

18 Utilização do Projector

Alimentação

Alimentação

. Siga as instruções apresentadas no ecrã para desligar

novamente. As ventoinhas de arrefecimento

3

Para desligar o projector rapidamente, prima o botão de alimentação e mantenha
durante 1 segundo enquanto as ventoinhas de arrefecimento ainda estiverem em
funcionamento.

NOTA: Antes de ligar o projector novamente, aguarde 60 segundos para

permitir que a temperatura interna estabilize.

4

Desligue o cabo de alimentação com o transformador a.c. da tomada eléctrica e
desligue o projector.

Ajustamento da Imagem Projectada

Elevar o Projector

1

Eleve o projector para o ângulo de projecção pretendido e utilize a roda de
ajustamento de inclinação na parte frontal para ajustar o ângulo de projecção.

Baixar o Projector

1

Baixe o projector e use a roda de ajuste da inclinação frontal para ajustar o ângulo
de projecção.

1

1 Roda para ajustamento da inclinação frontal

(Ângulo de inclinação: 0 a 6 graus)

1　

Utilização do Projector 19

Ajustar a Focagem do Projector

CUIDADO: Para evitar danos no projector, certifique-se de que as rodas de

ajuste estão completamente retraídas antes de mover o projector ou antes de o
colocar na respectiva mala de transporte.

1

Rode o botão de focagem até a imagem ficar nítida. O projector foca a partir de
distâncias compreendidas entre 3,18 ft e 8,48 ft (97 cm 258 cm).

1

1 Botão de focagem

20 Utilização do Projector

Ajustamento do Tamanho da Imagem Projectada

80" (203,2 cm)

70" (177,8 cm)

60" (152,4 cm)

Distância do projector ao ecrã

8,48' (2,58 m)

7,41' (2,26 m)

6,36' (1,94 m)

50" (127,0 cm)

40" (101,6 cm)

30" (76,2 cm)

5,28' (1,61 m)

4,23' (1,29 m)

3,18' (0,97 m)

Utilização do Projector 21

Ecrã (Diagonal)

Tamanho do Ecrã

Hd

Distância

* Este gráfico serve apenas de referência ao utilizador.

30"
(76,2 cm)

25,59" X
15,75"

(65 cm X
40 cm)

15,75"
(40 cm)

3,18''
(0,97 m)

40"
(101,6 cm)

33,86" X
21,26"

(86 cm X
54 cm)

21,26"
(54 cm)

4,23'
(1,29 m)

Altura (Hd): 81 cm

50"
(127,0 cm)

42,13" X
26,38"

(107 cm X
67 cm)

26,38"
(67 cm)

5,28'
(1,61 m)

60"
(152,4 cm)

50,79" X
31,89"

(129 cm X
81 cm)

31,89"
(81 cm)

6,36'
(1,94 m)

70"
(177,8 cm)

59,45" X
37,01"

(151 cm X
94 cm)

37,01"
(94 cm)

7,41'
(2,26 m)

80"
(203,2 cm)

67,72" X
42,52"

(172 cm X
108 cm)

42,52"
(108 cm)

8,48'
(2,58 m)

22 Utilização do Projector

Distân

ia: 1

c

m

4

9

,

Utilização do Painel de Controlo

1

2

9

8

7

6

3
4

5

1 Botão de alimentação Liga e desliga o projector. Para mais informações,

consulte as secções "Ligar o Projector" na
página 18 e "Desligar o Projector" na página 18.

2 Cima /

Ajustamento Keystone

Prima para navegar pelos itens do menu OSD
(Apresentados no Ecrã).

Prima para ajustar a distorção da imagem
provocada pela inclinação do projector (+/-40
graus

3 Direita /

Ajustamento
Automático

Prima para navegar pelos itens do menu OSD
(Apresentados no Ecrã).

Prima para sincronizar o projector com a fonte de
entrada do sinal.

NOTA: A função Ajuste Automático não

funciona se o -OSD (“On-Screen Display”)
estiver visível.

Utilização do Projector 23

4 LED TEMP Se o indicador TEMP âmbar estiver aceso ou

intermitente, pode ter ocorrido um dos seguintes
problemas:

• A temperatura interna do projector é muito alta
Para mais informações, consulte as secções

"Resolução de Problemas do Projector" na
página 54 e "Sinais de Orientação" na página 57.

5 LED de erro O LED de erro está âmbar intermitente, uma das

ventoinhas falhou. O projector vai desligar-se
automaticamente.

6 Botão Menu Prima para activar a apresentação de informação

no ecrã (OSD). Utilize os botões de direcção e o
botão Menu para navegar pela informação no
ecrã.

7 Baixo /

Ajustamento Keystone

8 Esquerda / Fonte Prima para navegar pelos itens do menu OSD

9 Botão Enter Prima para confirmar a selecção do item.

Prima para navegar pelos itens do menu OSD
(Apresentados no Ecrã).

Prima para ajustar a distorção da imagem
provocada pela inclinação do projector (+/-40
graus).

(Apresentados no Ecrã).
Prima para alternar entre as origens de sinal

Analog RGB (RGB analógico), Composite
(Composto) e HDMI quando existirem várias
origens de sinal ligadas ao projector.

24 Utilização do Projector

Utilização do controlo remoto (opcional)

1

2

3

4
5

6

7

8

9

10

1 LED LED indicador.
2 Fonte Prima para alternar entre as fontes de sinal RGB

analógico, composto e HDMI.

3 Botão Ajustamento

Automático

4 Para cima Prima para navegar pelos itens do menu OSD

5 Para a esquerda Prima para navegar pelos itens do menu OSD

6 Botão Enter Prima para confirmar a selecção.
7 Menu Prima para activar a apresentação de informação

8 Baixo Prima para navegar pelos itens do menu OSD

Prima para sincronizar o projector com a fonte de
entrada do sinal. O botão Auto adjust não
funciona se houver informação no ecrã.

(Apresentados no Ecrã).

(Apresentados no Ecrã).

no ecrã (OSD).

(Apresentados no Ecrã).

11

12

13

14
15

16

17

18

19

20

Utilização do Projector 25

9 Cortar o som Prima para cortar ou repor o som ao nível do

altifalante do projector.

10 Relação de aspecto Prima para alterar a relação de aspecto da

imagem.

11 Botão de

alimentação

12 Modo de Vídeo O projector inclui configurações predefinidas que

13 Reproduzir/Pausa Prima para reproduzir/pausar o ficheiro

14 Botão Ecrã Vazio Prima para ocultar/apresentar a imagem.
15 Parar Prima para parar a reprodução do ficheiro

16 Direita Prima para navegar pelos itens do menu OSD

17 Aumentar volume Prima para aumentar o volume.
18 Botão de ajuste

Keystone

19 Diminuir volume Prima para reduzir o volume.
20 Botão de ajuste

Keystone

Liga e desliga o projector. Para mais informações,
consulte as secções "Ligar o Projector" na
página 18 e "Desligar o Projector" na página 18.

foram optimizadas para a apresentação de dados
(gráficos de computador) ou vídeo (filmes, jogos,
etc.).

Prima o botão Modo de Vídeo para alternar entre

Modo de Apresentação, Modo de Brilho, Modo
de Vídeo, sRGB, ou Modo Person..

Prima o botão Modo de Vídeo uma vez para
aceder ao modo de visualização actual. Prima
novamente o botão Modo de Vídeo para alternar
entre modos.

multimédia.

multimédia.

(Apresentados no Ecrã).

Prima para ajustar a distorção da imagem
provocada pela inclinação do projector (+/-40
graus).

Prima para ajustar a distorção da imagem
provocada pela inclinação do projector (+/-40
graus).

26 Utilização do Projector

Instalação da bateria do controlo remoto (opcional)

1 Remova o compartimento da bateria

premindo a patilha lateral e puxando o
compartimento para fora.

2 Introduza uma bateria CR2032 e alinhe-a

correctamente fazendo corresponder o sinal
de polaridade com o sinal existente no
compartimento da bateria.

NOTA: Ao usar o controlo remoto pela primeira

vez, existe uma película plástica entre a bateria
e o respectivo contacto. Remova esta película
antes de usar.

3 Reponha o compartimento da bateria.

CR2032

CR2032

S

T

L

O

V

3

S

T

L

O

V

3

S

T

L

M

O

V

CR2025

3

Utilização do Projector 27

Distância de Funcionamento Com o Controlo Remoto

Distância de Funcionamento

Ângulo ±20°
Distância 7 m/22,97eet

Ângulo

Distância

NOTA: A distância de funcionamento efectiva pode variar ligeiramente do

apresentado. Quando a bateria estiver fraca o controlo remoto pode não
operar o projector devidamente.

28 Utilização do Projector

Utilização da Informação Apresentada no Ecrã (OSD)

• O projector apresenta um menu OSD em vários idiomas, podendo esta ser
apresentada com ou sem uma fonte de entrada de sinal presente.

• Prima o botão Menu no painel de controlo ou no controlo remoto para aceder ao
Menu Principal.

• Para seleccionar uma opção, prima os botões ou no painel de controlo do
seu projector ou no controlo remoto.

• Utilize os botões ou no painel de controlo ou no controlo remoto para
ajustar as definições.

Menu

• Para sair do menu, prima o botão
controlo remoto.

ORIGEM DE ENTRADA

O menu Fonte de Entrada permite-lhe seleccionar a fonte de entrada do seu
projector.

directamente no painel de controlo ou no

DET AUT ORIGEM—Se seleccionar e

premir para activar, a opção Det aut
origem procura automaticamente a
próxima origem de entrada de sinal
disponível.

VGA—Prima o botão para detectar o

sinal VGA.

DOUSB—Permite-lhe apresentar o ecrã

do computador/portátil através do
projector utilizando o cabo USB.

NOTA: Ao ligar o projector ao computador através do cabo USB, a mensagem

Ligação por USB é mostrada permitindo-lhe seleccionar as origens de entrada
de sinal como, por exemplo, DoUSB ou Armazenamento.

Utilização do Projector 29

O seguinte ecrã de ligação por USB é mostrado:

MODO DE ARMAZENAMENTO—

eliminar e mover e mostra outras instruções do computador (apenas
suporta cartões de memória MicroSD e memória interna).

Permite-lhe executar as funções copiar,

HDMI—Prima para detectar um sinal HDMI.
ENTRADA A/V—Permite-lhe ver a origem do sinal de áudio/vídeo no projector

utilizando o cabo A/V.

USB—Permite-lhe reproduzir ficheiros de imagem, de áudio ou de vídeo a partir

de uma unidade flash USB. Consulte "Apresentação da função multimédia" na
página 43.

MICROSD—Permite-lhe reproduzir ficheiros de imagem, de áudio ou de vídeo a

partir do cartão de memória MicroSD. Consulte "Apresentação da função
multimédia" na página 43.

MEMóRIA INTERNA—Permite-lhe reproduzir ficheiros de imagem, de áudio ou de

vídeo a partir da memória interna do projector. Consulte "Apresentação da função
multimédia" na página 43.

AJUSTE AUTOMÁTICO

Ajusta automaticamente as definições Horizontal, Ve rt ic a l, Frequência e
Rastreamento do projector no modo PC.

30 Utilização do Projector

MODO DE VÍDEO

O Modo de Vídeo permite-lhe optimizar a imagem apresentada: As opções
disponíveis são: Apresentação, Brilhante, Vídeo, sRGB (proporciona uma
representação de cor mais apropriada), e Personalizado (definição das opções
preferidas).

VOLUME

O menu Volume permite-lhe ajustar a definição de volume do projector.

VOLUME—Prima o botão

aumentar o volume.

para reduzir o volume e prima o botão para

ENTRADA ÁUDIO

O menu de Entrada Áudio permite-lhe seleccionar a fonte de entrada de áudio do
seu projector. As opções disponíveis são: Det aut origem, Multimédia, Entrada
A/V e HDMI.

Utilização do Projector 31

CONFIG. AVANÇADAS

O menu Configurações Avançadas permite-lhe alterar as definições de Imagem,
Ecrã, Projector, Menu, Energia e Informação.

CONFIG. IMAGEM (NO MODO PC)—Seleccione e prima para activar as

configurações de imagem. O menu configurações de imagem faculta as seguintes
opções:

32 Utilização do Projector

BRILHO—
CONTRASTE—

Prima o botão e para ajustar o brilho da imagem.

Prima o botão e para ajustar o contraste de

visualização.

TEMPERATURA DE COR—

Permite-lhe ajustar a temperatura da cor. O
ecrã parece mais frio a temperaturas de cor mais altas e mais quente a
temperaturas de cor mais baixas.

INTENSIDADE BRANCO—

Prima e use e para apresentar a

intensidade de brancos.

NOTA: Se ajustar as opções Brilho, Contraste, Temperatura da cor e

Intensidade branco o projector muda automaticamente para o modo
Personalizado.

CONFIG. IMAGEM (NO MODO DE VíDEO)—Seleccione e prima para activar as

configurações de imagem. O menu configurações de imagem faculta as seguintes
opções:

B

RILHO—

Prima o botão e para ajustar o brilho da imagem.

CONTRASTE—

Prima o botão e para ajustar o contraste de

visualização.

TEMPERATURA DE COR—

Permite-lhe ajustar a temperatura da cor. O
ecrã parece mais frio a temperaturas de cor mais altas e mais quente a
temperaturas de cor mais baixas.

SATURAçãO—

Permite ajustar a fonte do sinal de vídeo entre preto e
do branco e cor saturada. Prima o botão para aumentar a
quantidade de cor na imagem e o botão para reduzir a
quantidade de cor na imagem.

NITIDEZ—

Prima o botão para aumentar a nitidez e prima o botão

para diminuir a nitidez.

Utilização do Projector 33

TONALIDADE—

imagem e para diminuir a intensidade do verde na imagem
(disponível apenas para o sinal NTSC).

INTENSIDADE BRANCO—

intensidade de brancos.

NOTA:

1

Se ajustar as opções Brilho, Contraste, Temperatura da cor, Saturação,
Nitidez, Tonalidade e Intensidade branco o projector muda automaticamente
para o modo Personalizado.

Prima para aumentar a intensidade do verde na

Prima e use e para apresentar a

2 As opções Saturação, Nitidez e Tonalidade só estão disponíveis quando a

entrada de sinal é feita a partir de uma origem A/V.

CONFIG.EXIBIçãO (NO MODO PC)—Seleccione e prima para activar as

configurações de exibição. O menu configurações de exibição faculta as seguintes
opções:

OSIçãO HORIZONTAL—

P

para mover a imagem para a esquerda.

POSIçãO VERTICAL—

para mover a imagem para baixo.

FREQUêNCIA—

apresentação dos dados de forma a corresponder à frequência da
placa gráfica do seu computador. Se vir uma onda vertical trémula,
utilize a opção Frequência para minimizar o aparecimento de tais
barras. Este é apenas um ajuste grosseiro.

RASTREAMENTO—

gráfica. Se vir uma imagem instável ou trémula, utilize a opção
Rastreamento para corrigir a situação. Esta é uma opção de ajuste
fino.

34 Utilização do Projector

Prima para mover a imagem para a direita e

Prima para mover a imagem para cima e

Permite-lhe alterar a frequência de relógio da

Esta opção sincroniza a fase do sinal com a placa

REL. DE ASPECTO—

para ajustar a forma como a imagem é apresentada. As opções são:
Origem, 16:9, e 4:3.

• Original — Seleccione Origem para manter a relação de aspecto da

imagem do projector em conformidade com a fonte de entrada.

• 16:9 — a fonte de entrada ajusta para a largura do ecrã para projectar uma

imagem 16:9.

• 4:3 — A fonte de entrada ajusta para o ecrã e projecta uma imagem 4:3.

ZOOM—

Prima e para fazer zoom e ver a imagem.

Permite-lhe seleccionar uma relação de aspecto

NAVEGAçãO ZOOM—

Navegação Zoom

Use para navegar pelo ecrã de projecção.

Prima para activar o menu

.

CONFIG.EXIBIçãO (NO MODO DE VíDEO)—

configurações de exibição. O menu configurações de exibição faculta as seguintes
opções:

REL. DE ASPECTO—

para ajustar a forma como a imagem é apresentada. As opções são:
Origem, 16:9, e 4:3.

• Original — Seleccione Origem para manter a relação de aspecto da

imagem do projector em conformidade com a fonte de entrada.

• 16:9 — a fonte de entrada ajusta para a largura do ecrã para projectar uma

imagem 16:9.

• 4:3 — A fonte de entrada ajusta para o ecrã e projecta uma imagem 4:3.

ZOOM—

Prima e para fazer zoom e ver a imagem.

Permite-lhe seleccionar uma relação de aspecto

NAVEGAçãO ZOOM—

Navegação Zoom

Use para navegar pelo ecrã de projecção.

Seleccione e prima para activar as

Prima para activar o menu

.

Utilização do Projector 35

CONFIG.PROJETOR—Seleccione e prima para activar as definições do projector.

O menu das configurações do projector faculta as seguintes opções:

M

ODO DO PROJECTOR—

consoante a forma como o projector estiver montado.

• Projecção posterior-secretária — O projector inverte a imagem para que
possa projectar por detrás de um ecrã translúcido.

• Projecção frontal-secretária

ALTIFALANTE—

Desact

para desactivar o altifalante.

LEGENDAS OCULTAS—

ocultas e active o menu de legendas ocultas. Seleccione uma opção
de legendas ocultas: CC1, CC2, CC3, e CC4.

NOTA: A opção de legendas ocultas está disponível apenas para NTSC.

ADRãO TESTE—

P

resolução.
É possível activar ou desactivar o

1

ou 2. Também é possível invocar o

manter os botões e no painel de controlo em simultâneo

Permite-lhe seleccionar o modo do projector,

—

Esta é a opção predefinida.

Seleccione

Activar

Seleccione

para activar o altifalante. Seleccione

Activar

para activar as legendas

O Padrão teste é usado para testar a focagem e a

Pad rão teste

Padrão teste 1

ao seleccionar

ao premir e

Desact,

36 Utilização do Projector

durante 2 segundos. Também é possível invocar o teste padrão 2 ao
premir e manter os botões e no painel de controlo em
simultâneo durante 2 segundos.

Padrão teste 1:

Padrão teste 2:

PRED. FáBRICA—

para os valores originais. É apresentada a seguinte mensagem de
aviso:

Os itens repostos incluem as definições relativas aos sinais
provenientes do computador e aos sinais de vídeo.

Seleccione e prima para repor todas as definições

Utilização do Projector 37

DEFINIçõES DE MENU—

As definições de menu consistem das seguintes opções:

Seleccione e prima para activar as definições do menu.

POSIçãO MENU—
LMT TEMPO MENU—

desactivação do OSD . Por defeito, o menu desaparece após 20
segundos de inactividade.

TRANSP MENU—

fundo do menu.

BLOQUEAR MENU—

OSD e fazer com que este fique oculto. Seleccione a opção
para desactivar a função de bloqueio do menu. Se quiser desactivar a
função de bloqueio do menu e a informação no ecrã desaparecer,
prima o botão
durante 15 segundos e de seguida desactive a função.

SENHA—

apresentado um ecrã que lhe pede para introduzir uma senha sempre
que ligar a ficha à tomada eléctrica e ligar o projector. Por
predefinição, esta função encontra-se desactivada. É possível activar
esta funcionalidade ao seleccionar
definida anteriormente, digite a senha primeiro e seleccione a
função. A função de protecção mediante introdução de uma senha
será activada da próxima vez que ligar o projector. Se activar esta
função, ser-lhe-á pedido para introduzir a senha do projector após
ligar o projector:

Permite-lhe alterar a posição do menu OSD no ecrã.

Esta opção permite-lhe definir o tempo para a

Seleccione para mudar o nível de transparência do

Seleccione

Menu

Ao activar a utilização de uma senha de protecção, será

Activar

para activar o bloqueio do menu

Desact

no painel de controlo ou no controlo remoto

Activar

. Se a senha tiver sido

1 Primeiro pedido para introdução da senha:

38 Utilização do Projector

a

Aceda à opção

Activar

para

b

A activação da função de senha mostra um ecrã para alteração da mesma.
Introduza um númerocomposto por 4 dígitos e prima .

c

Para confirmar, introduza novamente a senha.

d

Se a confirmação da senha for feita com êxito, pode aceder às

Definições do menu

as definições de senha.

, prima e depois seleccione

Senha

funções e utilitários do projector.

2 Caso tenha introduzido uma senha inválida, ser-lhe-ão dadas mais duas

tentativas. Após três tentativas inválidas, o projector desliga-se
automaticamente.

NOTA: Se se esquecer da sua senha, contacte a DELL™ ou uma equipa

de suporte qualificado.

3 Para desactivar a função de senha, seleccione Desactivar para desactivar

a função.

4 Para eliminar a palavra-passe, seleccione a opção Eliminar.

Utilização do Projector 39

ALTERAR SENHA—

senha e confirme-a novamente.

Digite a senha original. Depois, digite uma nova

40 Utilização do Projector

DEFINIçõES DE ENERGIA—

alimentação. O menu definições de energia faculta as seguintes opções:

Seleccione e prima para activar as definições de

POUP. ENERGIA—

Poupança de Energia. Por predefinição, o projector está definido para
entrar no modo de poupança de energia após 120 minutos de
inactividade. É apresentada uma mensagem de aviso no ecrã com
uma contagem decrescente de 60 segundos antes de mudar para o
modo de poupança de energia. Prima qualquer botão durante o
período de contagem para parar o modo de poupança de energia.

Também pode definir um período diferente para entrar no modo de
poupança de energia. O período de tempo é o tempo que pretende
que o projector aguarde sem entrada de sinal. A poupança de energia
pode ser definida para 30, 60, 90, ou 120 minutos.

Se não for detectado um sinal de entrada durante o período de
espera, o projector desliga. Para ligar o projector prima o botão de
alimentação.

MODO DE LED—

O modo Normal funciona no nível máximo. O modo ECO funciona
a um nível mínimo, o que prolonga a vida útil dos LEDs e permite­lhe desfrutar de um funcionamento mais silencioso com uma
redução da luminância ao nível do ecrã.

Seleccione

Permite-lhe seleccionar entre os modos

Desact

para desactivar o modo de

Normal

ou

ECO

.

Utilização do Projector 41

INFORMAçõES—

M110.

O menu de Informações apresenta as definições actuais do projector

IDIOMA

Permite definir o idioma do OSD. Prima o botão e para seleccionar diferentes
idiomas e prima para alterar o idioma.

42 Utilização do Projector

Apresentação da função multimédia

Formatos multimédia suportados:

Formato de fotos

Tipo de imagem
(extensão)

Jpeg / Jpg

BMP

Formato de vídeo

Formato de
ficheiro

MOV, MP4, AVI,
MKV, DIVX

MOV, MP4 MPEG4 1080P 20 Mbps AMR, PCM, ADPCM
WMV WMV3 1080P 20 Mbps WMA2, WMA3

Sub tipo Tipo de

codificação

YUV420

Baseline

YUV422
YUV440
YUV444
YUV420

progressivo

YUV422
YUV440
YUV444

Formato

Perfil e nível Resolução

de vídeo

menos de 4

H264

fotogramas
de referência

Número máximo
de píxeis

Sem limites 2GB

Resolução do
ecrã: 64x

Resolução do
ecrã: 64x

Taxa de bits

máx

1080P 20 Mbps

máx (bps)

Tamanho máximo

2GB

Formato de áudio

AC3, DTS, MP1, MP2,
MP3, PCM, ADPCM

Formato de áudio

Tipo de música

Taxa de amostragem (KHz) Taxa de bits (Kbps)

(extensão)

MP1 8-48 8-320
MP2 8-48 8-320
MP3 8-48 8-320
WMA 22-48 5-320

Utilização do Projector 43

Como definir o tipo de ficheiro multimédia com USB

NOTA: Tem de ter uma unidade flash USB ligada ao projector se quiser usar a

função multimédia.

Siga as etapas seguintes para reproduzir ficheiros de imagem, de vídeo ou de música
no projector:

1 Conecte o cabo de alimentação com o transformador a.c. e ligue o projector

premindo o botão de alimentação.

2 Ligue uma unidade flash USB ao projector.

44 Utilização do Projector

3 Vá ao menu Entrada de sinal, seleccione a opção USB e prima o botão . A

imagem da origem de entrada será mudada automaticamente para o menu
Multimédia quando a opção USB é seleccionada nesta etapa.

A janela

Ecrã USB

mostrada em baixo é apresentada:

4 Seleccione os ficheiros multimédia: Foto, vídeo ou música e depois prima o

botão para iniciar a reprodução. Alternativamente, seleccione a opção
CONFIGURAR para alterar as definições das opções Foto, Vídeo ou
Música. Consulte a secção "Configuração da função multimédia" na página
página 50.

Utilização do Projector 45

Como definir o tipo de ficheiro multimédia com o cartão de memória MicroSD

NOTA: Tem de ter um cartão de memória MicroSD ligado ao projector se

quiser usar a função multimédia do cartão de memória.

Siga as etapas seguintes para reproduzir ficheiros de imagem, de vídeo ou de música
no projector:

1 Conecte o cabo de alimentação com o transformador a.c. e ligue o projector

premindo o botão de alimentação.

2 Ligue um

entrada será mudada automaticamente para o ecrã do cartão MicroSD ao
introduzir este cartão na ranhura.

46 Utilização do Projector

cartão de memória MicroSD

ao projector. A imagem da origem de

3 Vá ao menu Entrada de sinal, seleccione a opção MicroSD e prima o botão

. A imagem da origem de entrada será mudada automaticamente para o

ecrã MicroSD quando a opção MicroSD é seleccionada nesta etapa.

A janela

Ecrã MicroSD

mostrada em baixo é apresentada:

4 Seleccione os ficheiros multimédia: Foto, vídeo ou música e depois prima o

botão para iniciar a reprodução. Alternativamente, seleccione a opção

CONFIGURAR para alterar as definições das opções Foto, Vídeo ou
Música. Consulte a secção "Configuração da função multimédia" na página

página 50.

Utilização do Projector 47

Como definir o tipo de ficheiro multimédia com a memória interna

Siga as etapas seguintes para reproduzir ficheiros de imagem, de vídeo ou de música
no projector:

1 Conecte o cabo de alimentação com o transformador a.c. e ligue o projector

premindo o botão de alimentação.

2 Vá ao menu Entrada de sinal, seleccione a opção Memória interna e prima o

botão . A imagem da origem de entrada será mudada automaticamente
para o ecrã Memória interna quando a opção Memória interna é
seleccionada nesta etapa.

48 Utilização do Projector

A janela

Ecrã da memória interna

é mostrado tal como apresentado em baixo:

3 Seleccione os ficheiros multimédia: Foto, vídeo ou música e depois prima o

botão para iniciar a reprodução. Alternativamente, seleccione a opção

CONFIGURAR para alterar as definições das opções Foto, Vídeo ou
Música. Consulte a secção "Configuração da função multimédia" na página

página 50.

Utilização do Projector 49

Visualizador de documentos Office para USB, Micro SD e memória interna

O visualizador de documentos Office permite-lhe utilizar ficheiros MS Excel, MS
Word e MS PowerPoi nt.

NOTA: Se deseja utilizar a função multimédia do microSD deverá estar

inserido um cartão microSD no projector.

Apresentação dos botões

Utilize os botões para cima, baixo, esquerda e direita para navegar e o botão no
painel de controlo do projector ou no controlo remoto para seleccionar.

Botão Cima Baixo Esquerda Direita Enter Menu

Ajustar à
Nenhum
submenu

Submenu
de contexto

Cima Baixo Esquerda Direita

Página
acima

Página
abaixo

Ampliar Reduzir Rodar

página /

Ajustar à

largura

Menu de
operações

Sair do
visualizador
de
documentos

50 Utilização do Projector

Configurar a função multimédia para USB, Micro SD e memória interna

O menu de configuração da função multimédia permite alterar as definições das
opções Foto, Vídeo e Música.

NOTA: A configuração da função multimédia e respectivas opções é igual para

a função USB, para o cartão Micro SDe para a memória interna.

Configuração de foto

Seleccione e prima para activar o menu de configuração de fotos. O menu de
configuração de fotos faculta as seguintes opções:

MODO DE EXIBIçãO—Prima o botão

visualização para a foto mostrada no ecrã. As opções são: Lista de ficheiros, Modo
de Navegação, Miniatura e Apresentação de diapositivos.

PROPORçãO—Prima o botão

foto: Auto (relação de aspecto original) ou Inteiro (ecrã inteiro).

DURAç. APRESENTAçãO DIAPOSIT.—Prima o botão

duração da apresentação de diapositivos. A imagem muda automaticamente para a
foto seguinte após decorrido o limite de tempo. As opções são: 5 Seg, 15 Seg,
30 Seg, 1 Min, 5 Min e 15 Min.

ou

ou

para seleccionar o modo de

para seleccionar a relação de aspecto da

ou

para seleccionar a

REPETIR APRESENTAçãO DIAPOSIT.—Seleccione Activ para repetir sempre a

apresentação de diapositivos. Ou seleccione "Desact" para parar a apresentação de
diapositivos quando chegar à última página.

EFEITO APRESENTAçãO DIAPOSIT.—Prima o botão

efeitos pretendidos para a apresentação de diapositivos. As opções são: Aleatório,
Aleatório, Rect, Desact, Serpente, Par tição, Apagar, Persia nas, Linhas, Grelha
Cruzada, Cruzado e Espiral.

NOTA: As funções Duração da apresentação de diapositivos, Repetição da

apresentação de diapositivos e Efeitos da apresentação de diapositivos apenas
funcionam no modo de apresentação de diapositivos.

ou

para seleccionar os

Utilização do Projector 51

Configuração de vídeo

Seleccione e prima para activar o menu de configuração de vídeo. O menu de
configuração de vídeo faculta as seguintes opções:

PROPORçãO—Prima

AUTO—

Mantém a relação de aspecto original.

TAMANHO ORIGINAL—

MODO DE REPRODUçãO—Prima o botão

reprodução do vídeo. As opções são:

REPRODUçãO AUTOMáTICA—Seleccione

automaticamente ao entrar na lista de ficheiros de vídeo.

ou

para seleccionar a relação de aspecto do vídeo.

Mostra o vídeo no tamanho original.

ou

para seleccionar o modo de

Uma vez, Repetir uma vez, Repetir

Activ

para reproduzir o vídeo

e

Aleatório

Configuração de música

Seleccione e prima para activar o menu de configuração de música. O menu de
configuração de música faculta as seguintes opções:

.

52 Utilização do Projector

MODO DE REPRODUçãO—Prima o botão

reprodução de música. As opções são: Uma vez, Repetir uma vez, Repetir e
Aleatório.

ou

para seleccionar o modo de

MOSTRAR ESPECTRO—Seleccione Activ para ver o espectro durante a reprodução

do ficheiro de música.

REPRODUçãO AUTOMáTICA—Seleccione Activ para reproduzir o ficheiro de música

automaticamente ao entrar na lista de ficheiros de música.

ACT FIRM

Seleccione e prima para activar o menu de actualização de firmware. O menu
de actualização de firmware faculta as seguintes opções:

MULTIMéDIA—Seleccione "Sim" para entrar no ecrã de actualização de firmware e

depois seleccione a opção Confirmar para actualizar o firmware multimédia
através do cartão micro SD.

PROCESSADOR DE IMAGEM—Seleccione "Sim" para entrar no ecrã de actualização

de firmware e depois seleccione a opção Confirmar para actualizar o firmware do
descodificador de vídeo através do cartão micro SD.

NOTA: A actualização do firmware Multimédia e de Processamento de

imagem apenas suporta a interface micro SD, os ficheiros "firmware e
upgradeinfo.inf" deverão ser guardados no cartão micro SD.

NOTA: Pode transferir os ficheiros de firmware "multimédia e processamento

de imagem" a partir da página de Suporte da Dell em support.dell.com.

Utilização do Projector 53

4

Resolução de Problemas do Projector

Se tiver problemas com o projector, consulte as seguintes sugestões para resolução
de problemas. Se o problema persistir contacte a Dell™ (consulte a secção
Contactar a Dell™ na página 62).

Problema Solução Possível

Não aparece qualquer
imagem no ecrã.

F8

CRT/LCD

Fn

• Certifique-se de que o projector está ligado.

• Certifique-se de que seleccionou a fonte de
entrada correcta no menu ORIGEM DE
ENTRADA.

• Certifique-se de que a porta gráfica externa
está activada. Se estiver a utilizar um
computador portátil Dell™, prima os botões

(Fn+F8). Se estiver a utilizar um
computador de outra marca, consulte a
respectiva documentação Se as imagens não
forem apresentadas devidamente, queira
actualizar o controlador de vídeo do seu
computador. Para os computadores Dell, visite
o suporte em support.dell.com.

• Certifique-se de que todos os cabos estão
devidamente ligados. Consulte "na página.

• Certifique-se de que os pinos dos conectores
não estão dobrados ou partidos.

•Use a opção

do Projector no menu Configurações
Avançadas

padrão de teste estão correctas.

Padrão Teste

. Certifique-se de que as cores do

nas

Configurações

54 Resolução de Problemas do Projector

Problema

(continuação)

Apresentação parcial ou
incorrecta da imagem ou
deslocamento da mesma

O ecrã não mostra a sua
apresentação

A imagem está instável ou
apresenta alguma cintilação.

A imagem apresenta uma
barra vertical trémula.

A cor da imagem não está
correcta

Solução Possível

1

Prima o botão de

(continuação)

Ajuste automático

existente

no controlo remoto ou no painel de controlo.

2

Se estiver a utilizar um computador portátil
Dell™, defina a resolução do computador para
WXGA (1280 x 800):

a

Clique com o botão direito do rato sobre o
ambiente de trabalho do Microsoft
Window s
seleccione o separador

b

Verifique se a definição para a porta externa

®

, clique em

Propriedades
Definições

®

e

.

do monitor apresenta os valores 1280 x 800
pixéis.

c

Prima as teclas (Fn+F8).

Se estiver com dificuldade em alterar a resolução,
ou se o seu monitor bloquear, reinicie todo o
equipamento e o projector.

Se não estiver a utilizar um computador portátil
Dell™, consulte a documentação de que dispõe .
Se as imagens não forem apresentadas
devidamente, queira actualizar o controlador de
vídeo do seu computador. Para computadores
Dell, visite o suporte em support.dell.com.

Se estiver a utilizar um computador portátil,
prima (Fn+F8).

Ajuste a opção de rastreio no separador

Configurações de exibição no menu
Configurações Avançadas (apenas no modo PC).

Ajuste a opção de frequência no separador

Configurações de exibição no menu
Configurações Avançadas (apenas no modo PC).

• Se o ecrã receber o sinal de saída errado da
placa gráfica, por favor defina o tipo de sinal
para

RGB

no separador

Configurações de

exibição do menu Configurações Avançadas

•Use a opção

Padrão Teste

nas

Configurações
do Projector no menu Configurações
Avançadas

. Certifique-se de que as cores do

padrão de teste estão correctas.

.

Resolução de Problemas do Projector 55

Problema

A imagem não está focada 1

A imagem é ampliada no
modo de 16:9 do DVD

A imagem está invertida. Seleccione Configurações do Projector no menu

O LED de erro está âmbar
intermitente

O LED TEMP está âmbar
estável

O LED TEMP está âmbar
intermitente

Não é apresentada nenhuma
informação no ecrã

O controlo remoto não está a
funcionar correctamente ou
funciona apenas numa área
restrita

(continuação)

Solução Possível

Ajuste o anel de focagem na lente do projector.

2

Certifique-se de que o ecrã de projecção se
encontra à distância correcta do projector.
(3,18 ft [97 cm] to 8,48 ft [258 cm]).

O projector detecta automaticamente o formato
de entrada do sinal. Manterá a relação de aspecto
da imagem projectada de acordo com o formato
de entrada do sinal com uma definição Original.

Se a imagem ainda estiver demasiado esticada,
ajuste a relação de aspecto no menu

Configurações de exibição no menu
Configurações Avançadas apresentado no ecrã.

Configurações Avançadas e ajuste o modo do

projector.
Uma das ventoinhas do projector falhou e este

desliga-se automaticamente.
O projector sobreaqueceu. O projector desliga-se

automaticamente. Volte a ligá-lo após
arrefecimento do mesmo. Se o problema
persistir, contacte a Dell™.

Se a ventoinha do projector falhar, o projector
desliga automaticamente. Saia do modo do
projector premindo o botão de
ALIMENTAÇÃO durante 10 segundos.
Aguarde cerca de 5 minutos por favour e tente
ligar o projector novamente. Se o problema
persistir, entre em contacto com a Dell™.

Prima o botão Menu no painel de controlo
durante 15 segundos para desbloquear o menu.
Consulte as informações sobre a opção Bloquear
menu na páginapágina 38.

As pilhas podem estar fracas. Verifique se o LED
do controlo remoto está demasiado fraco. Se tal
for caso, substitua por uma bateria CR2032 nova.

(continuação)

56 Resolução de Problemas do Projector

Sinais de Orientação

Estado do

projector

Modo de
suspensão

Modo de
aquecimento

LED ligado Projector no modo Normal, preparado

Modo de
arrefecimento

O projector
sobreaqueceu

Avaria da
ventoinha

Falha do LED O LED desligou-se. Desligado Desligado ÂMBAR

Projector no modo de suspensão. Pronto
para ligar.

O projector precisa de algum tempo para
aquecer e ligar.

para apresentar uma imagem.

Nota: O menu não está acessível.

O projector está a arrefecer para desligar.

As aberturas de ventilação podem estar
bloqueadas, ou a temperatura ambiente
é superior a 35 ºC. O projector desliga-se
automaticamente. Certifique-se de que
as entradas de ar não estão bloqueadas e
de que a temperatura ambiente está
dentro dos valores normais. Se o
problema persistir, entre em contacto
com a Dell.

Uma das ventoinhas falhou. O projector
desliga-se automaticamente. Se o
problema persistir, entre em contacto
com a Dell.

Descrição

Botões de comando Indicador

Botão de

alimentação

(Azul/Âmbar)

AZUL

Intermitente

AZUL Desligado Desligado

AZUL Desligado Desligado

AZUL Desligado Desligado

Desligado ÂMBAR Desligado

Desligado

TEMP

(Âmbar) (Âmbar)

Desligado Desligado

ÂMBAR

Intermitente

Desligado

Resolução de Problemas do Projector 57

5

Especificações

Válvula de Luz 0,45" WXGA S450 DMD, DarkChip3™
Brilho Intensidade luminosa de 300 ANSI lúmen (máx.)
Relação de Contraste 10000:1 Típico (Full on/Full off)
Uniformidade 80% Típico (Norma Japonesa - JBMA)
Número de Pixéis 1280 x 800 (WXGA)
Memória flash interna 1 GB de Memória (Máx.)
Cores apresentadas no

ecrã
Lente de Projecção F-Stop: F/ 2,0

Tamanho do Ecrã de
Projecção

Distância de Projecção 97 cm ~ 258 cm
Compatibilidade de

Vídeo

Fonte de Alimentação a.c. universal 100-240 V 50-60 Hz com transformador

Consumo de Energia Modo normal: 44 W ± 10% @ 110 Vca

1,073 mil milhões de cores

f=14,95 mm
Lente fixa
Relação de projecção =1,5 panorâmico e tele
Relação de deslocamento: 100%

76~203 cm (diagonal)

Vídeo composto: NTSC (M, 3.58, 4.43), PAL (B, D, G,
H, I, M, N, 4.43), SECAM (B, D, G, K, K1, L, 4.25, 4.4)

Entrada de vídeo componente através de VGA: 1080i
(50/60 Hz), 720p (50/60 Hz), 576i/p, 480i/p

Entrada HDMI: 1080p, 720p, 576i/p, 480i/p

com uma potência de 65 W

Modo eco: 36 W ± 10% @ 110 Vca
Modo de poupança de energia: <10 W (velocidade da

ventoinha no mínimo)

Modo de suspensão: < 0,5 W (saída VGA desactivada)

58 Especificações

Áudio 1 altifalante x 1 watt RMS
Nível de Ruído 36 dB(A) no modo de funcionamento normal, 32 dB(A)

no modo económico
Peso 0,36 kg ± 22,7 g
Dimensões (L x A x C) 105,3 x 36,5 x 104 mm

4,14"(105,3 mm)

1,44"(36,5 mm)

4,09"(104 mm)

Condições ambientais Temperatura de funcionamento: 5 ºC - 35 ºC

(41 ºF- 95 ºF)

Humidade: 80% máximo

Temperatura de armazenamento: 0 ºC a 60 ºC

(32 ºF a 140 ºF)

Humidade: 90% máximo

Temperatura de transporte: -20 ºC a 60 ºC

(-4 ºF a 140 ºF)

Humidade: 90% máximo
Conectores de

Alimentação: Uma ficha de alimentação d.c.
entrada/saída (I/O)

Entrada VGA: Um conector universal de 24 pinos

(negro) para entrada de sinais RGB analógicos e com

suporte para saída Áudio.

Entrada HDMI: Um conector HDMI para suporte

HDMI 1.3. Compatível com a especificação HDCP.

Entrada AV: Conector com ficha de 3,5 mm para

entrada de áudio/vídeo.

Especificações 59

Porta USB (Tipo A): Um conector USB para
visualização por USB, reprodução de ficheiros
multimédia (Vídeo/Áudio/Fotos) e acesso à memória de
armazenamento USB (unidade flash USB/memória
interna) e com suporte para o adaptador sem fios
adicional.

A unidade USB pode suportar até 32 GB.
Ranhura para cartão de memória MicroSD: Um

conector microSD para reprodução multimédia
(Vídeo/Áudio/Fotos) com suporte para actualização do
firmware multimédia e de processamento de imagem.

O cartão micro SD-HC pode suportar até 32 GB.

Adaptador Sem Fios
(Opcional)

Fonte de luz LED isento de mercúrio (até 20000 horas no modo de

NOTA: A especificação de tempo de vida útil dos LEDs para qualquer

projector é exclusivamente a medição da degradação de brilho, e não é a
especificação do tempo que os LEDs levam a falhar e a parar de emitir luz. A
vida útil dos LEDs é definida como o tempo que uma amostra de mais de 50
porcento de LEDs levam a demonstrar uma diminuição de brilho em
aproximadamente 50 porcento do lúmen nominal para os LEDs especificados.
A especificação da vida dos LEDs não é garantida. O período de
funcionamento efectivo dos LEDs do projector pode variar consoante as
condições de utilização e os padrões de utilização. A utilização do projector
em condições extremas, que podem incluir ambientes poeirentos,
temperaturas elevadas, muitas horas diárias e encerramento forçado,
resultará muito seguramente na redução do período de funcionamento ou
possível falha dos LEDs.

Norma Sem Fios: IEEE802.11b/g/n
Rede Sem fios: Um conector USB (tipo A) para o

adaptador sem fios (interface USB, opcional) e
mobishow.

Sistema Operativo: Windows 7/Vista/XP/2000, MAC
OS X

funcionamento normal)

60 Especificações

Modos de Compatibilidade (Analógica/Digital)

Resolução

640 x 350 70,087 31,469 25,175

640 x 480 59,940 31,469 25,175
720 x 480 p60 59,940 31,469 27,000
720 x 576 p50 50,000 31,250 27,000

720 x 400 70,087 31,469 28,322

640 x 480 75,000 37,500 31,500

640 x 480 85,008 43,269 36,000

800 x 600 60,317 37,879 40,000

800 x 600 75,000 46,875 49,500

800 x 600 85,061 53,674 56,250

1024 x 768 60,004 48,363 65,000
1280 x 720 p50 50,000 37,500 74,250
1280 x 720 p60 60,000 45,000 74,250
1920 x 1080 i50 50,000 28,125 74,250
1920 x 1080 i60 60,000 33,750 74,250

1280 x 720 59,855 44,772 74,500

1024 x 768 75,029 60,023 78,750

1280 x 800 59,810 49,702 83,500

1366 x 768 59,790 47,712 85,500

1360 x 768 60,015 47,712 85,500

1024 x 768 84,997 68,677 94,500

1440 x 900 59,887 55,935 106,500

1280 x 1024 60,020 63,981 108,000
1400 x 1050 59,978 65,317 121,750

1280 x 800 84,880 71,554 122,500

1280 x 1024 75,025 79,976 135,000

1440 x 900 74,984 70,635 136,750

1680 x 1050 59,954 65,290 146,250

1280 x 960 85,002 85,938 148,500

1920 x 1080 60,000 67,500 148,500

Taxa de

Actualização (Hz)

Frequência de
Sincronização

Horizontal (KHz)

Relógio de Pixéis

(MHz)

Especificações 61

Como contactar a Dell

Para clientes nos Estados Unidos, ligue 800-WWW-DELL (800-999-

3355).

NOTA: Se não tiver uma ligação de Internet, pode encontrar as informações de

contacto na sua factura de compra, etiqueta de embalo, talão, ou catálogo de
produto Dell.

A Dell™ faculta várias opções de serviço e suporte on-line e telefónico. A
disponibilidade varia consoante o país e o produto, e alguns serviços
podem não estar disponíveis na sua área. Para contactar a Dell para
vendas, suporte técnico, ou questões de serviço ao cliente:

1

Visite

support.dell.com

2

Verifique o seu país ou região no menu pendente

País/Re gião

3

Clique em

4

Seleccione a ligação de serviço ou suporte apropriado consoante a sua
necessidade.

5

Escolha o método de contactar a Dell que seja da sua conveniência.

no fundo da página.

Contacte-nos

.

Escolha Um

no lado esquerdo da página.

62 Como contactar a Dell

Apêndice: Glossário

ANSI Lumens — Norma para medição do brilho. É calculado dividindo uma
imagem de um metro quadrado em nove rectângulos iguais, medindo a lux (ou
brilho), lendo no centro de cada rectângulo, e calculando a média destes nove
pontos.
Relação de Aspecto — A relação de aspecto mais comum é 4:3 (4 por 3). Os
formatos de televisão e de vídeo por computador mais antigos apresentam uma
relação de aspecto de 4:3, o que significa que a largura da imagem é 4/3 da altura.

Brilho — Quantidade de luz emitida por um monitor ou ecrã de projecção ou um
dispositivo de projecção. O brilho do projector é medido em ANSI lúmen.

Temperatura de Cor — A aparência de cor da luz branca. Temperatura de cor
baixa implica uma luz mais quente (mais amarela/vermelha) enquanto que uma
temperature de cor alta implica uma luz mais fria (mais azul). A unidade padrão
para a temperatura de cor é o Kelvin (K).

Video Componente — Um método de transmissão de vídeo de qualidade num
formato que consiste no sinal luminescente e em dois sinais de crominância
separados e são definidos como Y’P’b’P’r para o sinal componente analógico e
como Y'Cb'Cr' para o sinal componente digital. O vídeo componente está também
disponível nos leitores de DVD.

Vídeo Composto — Um sinal de vídeo que combina a luma (brilho), chroma
(cor), burst (referência de cor), e sync (sinais de sincronização horizontal e
vertical) num sinal de onda trasnportado num único par de fios. Existem três tipos
de formatos, nomeadamente, NTSC, PAL e SECAM.

Resolução Comprimida — Se as imagens de entrada forem de maior resolução do
que a resolução nativa do projector, a imagem resultante será ajustada para a
resolução nativa do projector. A natureza de compressão num dispositivo digital
implica que algum conteúdo da imagem seja perdido.

Relação de Contraste — Gama de valores claros e escuros de uma imagem, ou a
relação entre os seus valores máximos e mínimos. A indústria dos projectores
utiliza dois métodos para medição desta relação.

1

Full on/off

(Full on) e a intensidade da luz produzida por uma imagem toda negra (Full off).

2

ANSI

intensidade média da luz produzida por um rectângulo branco dividida pela
intensidade média da luz produzida pelos rectângulos pretos para determinar a
relação de contraste

O contraste Full On/Off apresenta sempre valores superiores ao contraste ANSI
para o mesmo projector.

— mede a intensidade da luz produzida por uma imagem toda branca

- mede um padrão de 16 rectângulos pretos e brancos alternados. A

ANSI

.

Glossário 63

dB — decibél — Unidade utilizada para expressar a diferença relativa em termos

da potência ou intensidade, geralmente entre dois sinais acústicos ou eléctricos,
igual a dez vezes o logaritmo comum da relação dos dois níveis.

Diagonal do ecrã — Método para medição do tamanho de um ecr ou de uma
imagem projectada. A medição é feita a partir de um canto até ao canto oposto.
Um ecrã de 2,7 m de altura por 3,7 m de altura, tem uma diagonal de 4,6 m. Este
documento assume que as dimensões diagonais são para a relação tradicional de
4:3 da imagem de computador, conforme exemplificado abaixo.

®

— Processamento Digital de Luz™ — Tecnologia de ecrã reflexivo

DLP

desenvolvida pela Texas Instruments e que utiliza pequenos espelhos
manipulados. A luz passa através de um filtro de cor e é enviada para os espelhos
DLP que dispõem as cores RGB de maneira a formarem uma imagem projectada
no ecrã, este sistema de espelhos é também conhecido como DMD.

DMD — Dispositivo Digital de Micro-Espelhos — Cada DMD é composto por
milhares de espelhos feitos de uma liga de alumínio inclinados e microscópicos
montados num suporte oculto.

Distância focal — Distância que vai da superfície da lente até ao ponto de
focagem.

Frequência — Taxa de repetição dos sinais eléctricos medida em ciclos por
segundo. Expressa em Hz (Hertz).

HDCP — Protecção de Banda Larga para Conteúdo Digital — Especificação
desenvolvida pela Intel™ Corporation para proteger o entretenimento digital
através de uma interface digital, como DVI, HDMI.

HDMI — Interface Multimédia de Alta Resolução — Transporta vídeo de alta
definição comprimido assim como áudio digital e dados de controlo do dispositivo
num único conector.

Hz (Hertz) — Unidade de frequência.
Correcção keystone — Dispositivo que corrige a distorção de uma imagem

projectada (geralmente, a parte de cima da imagem apresenta-se larga e a parte de
baixo estreita) devido ao ângulo incorrecto de posicionamento do projector.

Distância máxima — Distância entre o projector e o ecrã e que permite ao
projector projectar uma imagem que seja visível (suficientemente clara) numa sala
escura.

Tamanho máximo da imagem — Tamanho máximo de uma imagem projectada
por um projector numa sala às escuras. Este tamanho é geralmente limitado pelo
alcance focal dos elementos ópticos.

Distância mínima—Menor distância a que um projector pode focar uma imagem
no ecrã.

64 Glossário

NTSC — National Television Standards Committee (Comité do Sistema Nacional

de Televisão). Padrão Norte-Americano para vídeo e transmissão, com um formato
de vídeo de 525 linhas a 30 imagens por segundo.

PAL — Phase Alternating Line (Linha com Alternância de Fase). Um padrão
Europeu para vídeo e transmissão, com um formato de vídeo de 625 linhas a 25
imagens por segundo.

Inverter imagem — Capacidade que permite inverter a imagem na horizontal.
Num ambiente de projecção frontal normal, o texto, os gráficos, etc. apresentam­se ao contrário. A inversão da imagem é utilizada numa situação de projecção
posterior.

RGB — Red (Vermelho), Green (Verde), Blue (Azul)— Designação utilizada
geralmente para descrever um monitor que requer sinais separados para cada uma
destas três cores.

SECAM — Um padrão Francês e Internacional para vídeo e transmissão,
proximamente relacionado com o PAL mas com um método diferente de envio de
informação de cor.

SVGA — Super Video Graphics Array — 800 x 600 pixéis.
SXGA —Super Extended Graphics Array — 1280 x 1024 pixéis.
UXGA — Ultra Extended Graphics Array —1600 x 1200 pixéis.
VGA — Video Graphics Array—640 x 480 pixéis.
XGA — Extended Video Graphics Array— 1024 x 768 pixéis.
WXGA — Wide Extended Graphics Array — 1280 x 800 pixéis.
Lente de zoom — Lente com uma distância focal variável que permite ao

operador ampliar ou reduzir a imagem.
Relação da lente de zoom — Diferença entre a imagem mais pequena e a

imagem maior que uma lente consegue projectar a partir de uma distância fixa.
Por exemplo, uma taxa de 1,4:1 significa que uma imagem de 3 m sem zoom
mediria 4 m com o zoom no máximo.

Glossário 65

Índice

A

Ajustamento da Imagem
Projectada

Ajustamento da Altura do

baixar o projector

Ajustamento do Zoom e da
Focagem do Projector

Anel de focagem

assistência

como contactar a Dell

C

Contactar a Dell 6, 56
Controlo Remoto

19

Projector

19

Roda para ajustamento da

inclinação frontal
19

20

20

62

25

58

Brilho
Compatibilidade de Vídeo
Condições ambientais
Conectores de entrada/saída

(I/O)

59

Consumo de Energia
Cores apresentadas no ecrã
Dimensões
Distância de Projecção
Fonte de Alimentação
Lente de Projecção
Memória flash interna
Nível de Ruído
Número de Pixéis
Peso
Relação de Contraste
Tamanho do Ecrã de Projecção

Uniformidade
Válvula de Luz
Áudio

59

58

59

58

59

58

58

58

59

58

59

58

58

58

58

58

58

D

Definições de Energia 41, 42
Definições do Menu
Dell

Contactos

62

38

E

Especificações

66 Índice

L

Ligar um leitor de DVDs com um
cabo A/V para RCA

Ligar/Desligar o Projector

Desligar o Projector
Ligar o Projector

Ligação a um Computador através
do Cabo USB

14

18

18

12

Ligação do Projector

ao Computador
Cabo A/V para RCA com ficha

de 3,5 mm

Cabo de alimentação

15, 16, 17

Cabo de HDMI
Cabo universal de 24 pinos para

VGA
Cabo USB-A para USB-A
Ligação com um Cabo de HDMI

15
Tra nsf or mado r a. c.

Lmt tempo menu

11

14

11, 12, 14,

15

11

12

11, 12, 15

38

Ranhura para cartão de memória

MicroSD

Saída VGA-A (monitor

loop-through)
Posição menu
Poup. Energia
Predefinições de Fábrica

R

Resolução de problemas 54

Contactar a Dell

10

38

41

S

10

37

54

N

números de telefone 62

O

OSD (Informação Apresentada no
Ecrã)

29

Sel. Ent.

29

P

Padrão teste 36
Painel de Controlo
Portas de Ligação

Conector de entrada A/V
Conector de entrada/saída

universal para entrada VGA

e entrada/saída Áudio
Conector HDMI
Conector USB tipo A

23

10

10

10

10

Senha 38

T

Transfo rmado r a .c. 14
Transp m enu

38

U

Unidade flash USB 16
Unidade Principal

Anel de focagem
Lente

8

Painel de controlo
Roda para ajuste da inclinação

8

8

8

Índice 67

8
