DELL Latitude 9450 User guide [pl]

Latitude 9450 2-in-1

Owner's Manual

Regulatory Model: P166G
Regulatory Type: P166G002
October 2024
Rev. A02

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu

lub utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu,

obrażeń ciała lub śmierci.

© 2024 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell iinne znaki towarowe są znakami towarowymi firmy
Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Contents

Chapter 1: Widoki komputera Latitude 9450 2-in-1........................................................................ 6

Right....................................................................................................................................................................................... 6

Left..........................................................................................................................................................................................6

Góra........................................................................................................................................................................................ 8

Przód.....................................................................................................................................................................................10

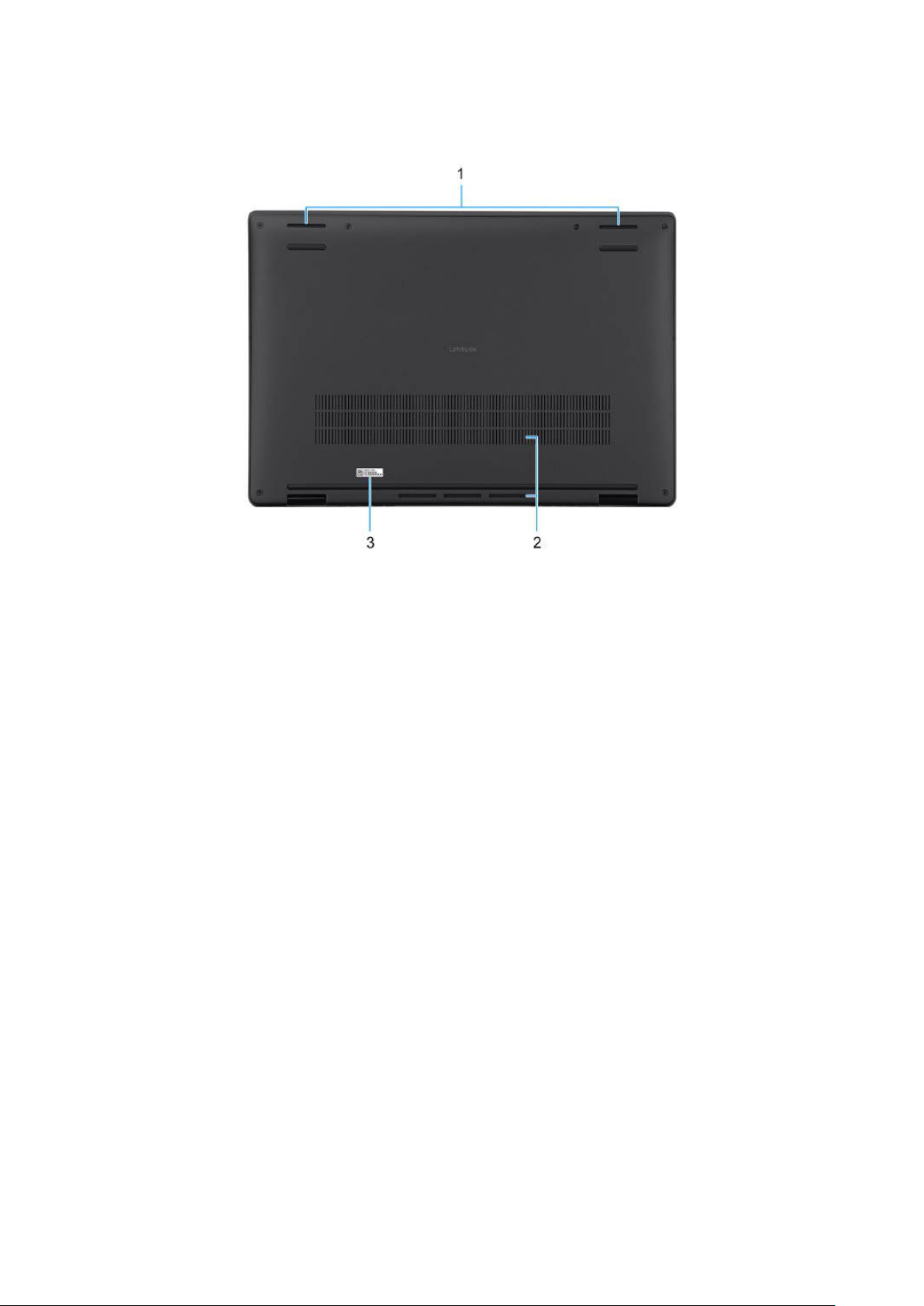

Bottom...................................................................................................................................................................................11

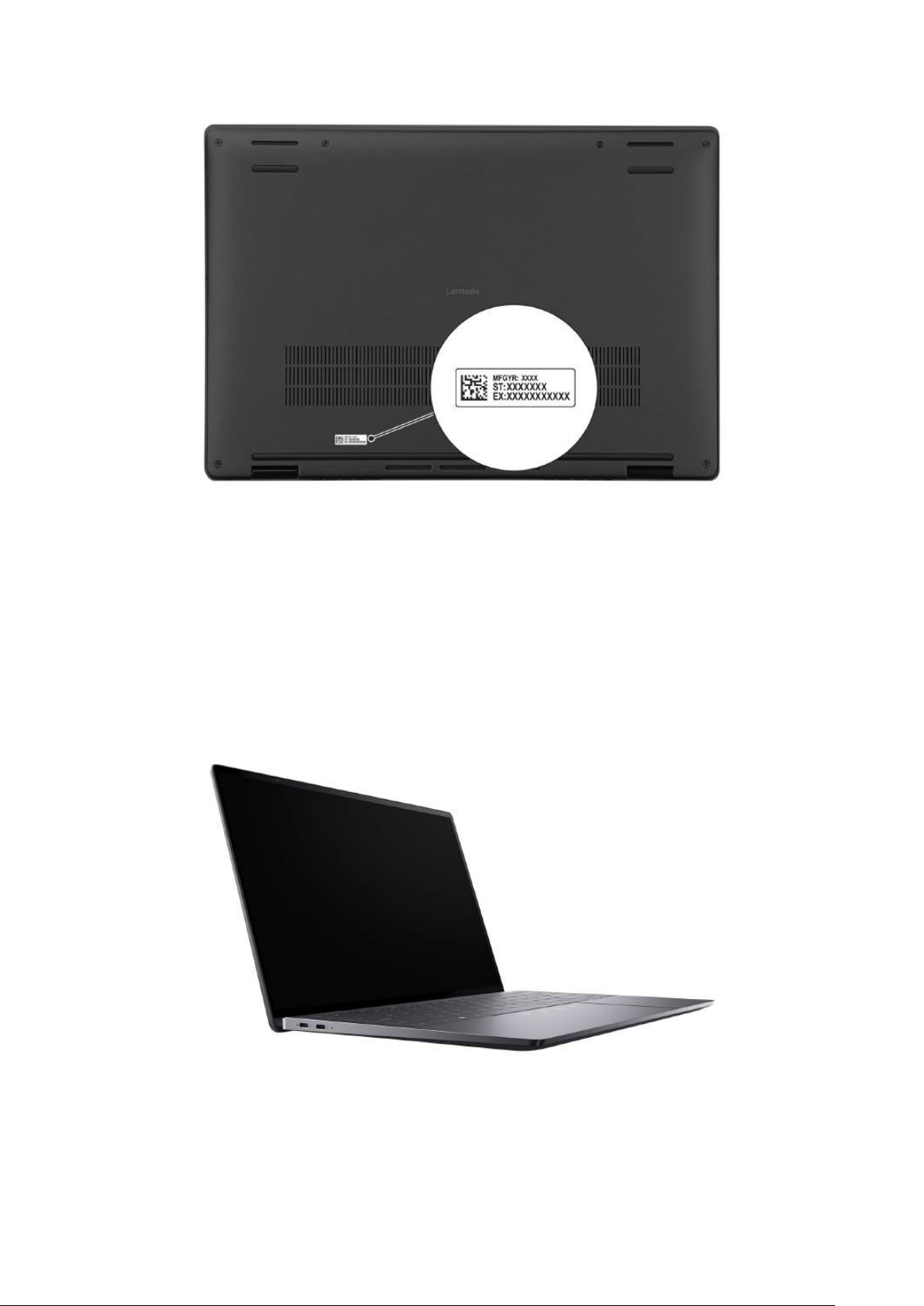

Kod Service Tag..................................................................................................................................................................11

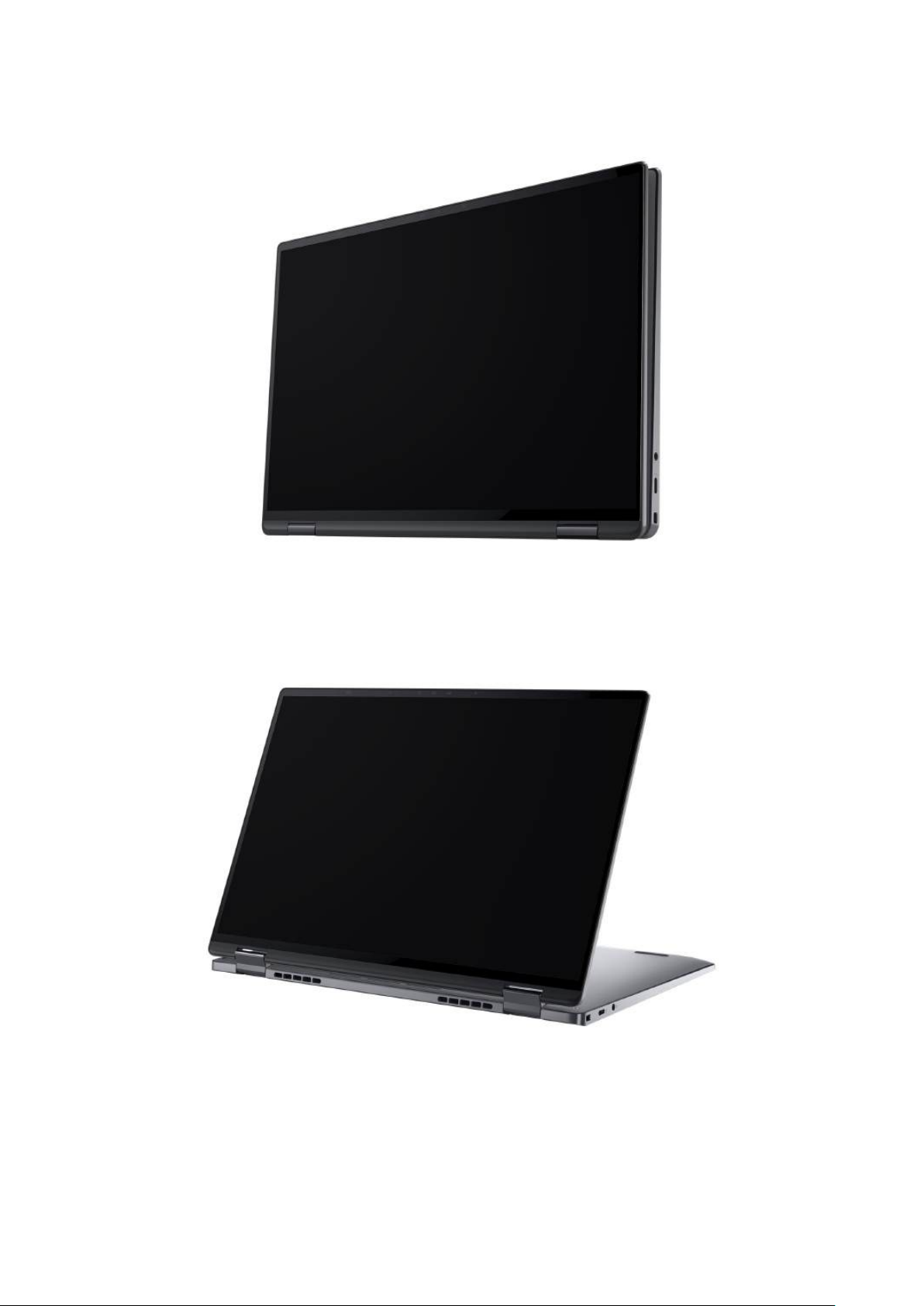

Tryby..................................................................................................................................................................................... 12

Lampka stanu naładowania akumulatora...................................................................................................................... 14

Chapter 2: Set up your Latitude 9450 2-in-1................................................................................ 15

Chapter 3: Specyfikacje komputera Latitude 9450 2-in-1............................................................. 17

Wymiary iwaga...................................................................................................................................................................17

Procesor............................................................................................................................................................................... 17

Chipset..................................................................................................................................................................................18

System operacyjny.............................................................................................................................................................18

Pamięć.................................................................................................................................................................................. 19

Zewnętrzne porty i gniazda.............................................................................................................................................19

Gniazda wewnętrzne........................................................................................................................................................20

Audio.....................................................................................................................................................................................20

Moduł łączności bezprzewodowej.................................................................................................................................20

Moduł sieci WWAN............................................................................................................................................................ 21

Pamięć masowa................................................................................................................................................................. 22

Klawiatura............................................................................................................................................................................22

Keyboard shortcuts of Latitude 9450 2-in-1.............................................................................................................. 22

Kamera.................................................................................................................................................................................24

Clickpad............................................................................................................................................................................... 25

Power adapter....................................................................................................................................................................26

Wymagania zasilacza.................................................................................................................................................. 27

Bateria.................................................................................................................................................................................. 27

Wyświetlacz........................................................................................................................................................................28

Czytnik linii papilarnych (opcjonalny)........................................................................................................................... 29

Czujnik..................................................................................................................................................................................29

Jednostka GPU — zintegrowana..................................................................................................................................30

Matryca zgodności zwieloma wyświetlaczami..........................................................................................................30

Zabezpieczenia sprzętowe..............................................................................................................................................30

Środowisko systemu operacyjnego ipamięci masowej.............................................................................................31

SafeShutter......................................................................................................................................................................... 31

ComfortView Plus.............................................................................................................................................................. 31

Zasady pomocy technicznej firmy Dell......................................................................................................................... 32

Chapter 4: Serwisowanie komputera........................................................................................... 33

Instrukcje dotyczące bezpieczeństwa......................................................................................................................... 33

Contents 3

Przed przystąpieniem do serwisowania komputera............................................................................................ 33

Zalecenia dotyczące bezpieczeństwa.................................................................................................................... 34

Zabezpieczenie przed wyładowaniem elektrostatycznym.................................................................................35

Zestaw serwisowy ESD..............................................................................................................................................35

Transportowanie wrażliwych elementów.............................................................................................................. 36

Po zakończeniu serwisowania komputera.............................................................................................................36

BitLocker........................................................................................................................................................................37

Zalecane narzędzia............................................................................................................................................................37

Wykaz śrub..........................................................................................................................................................................37

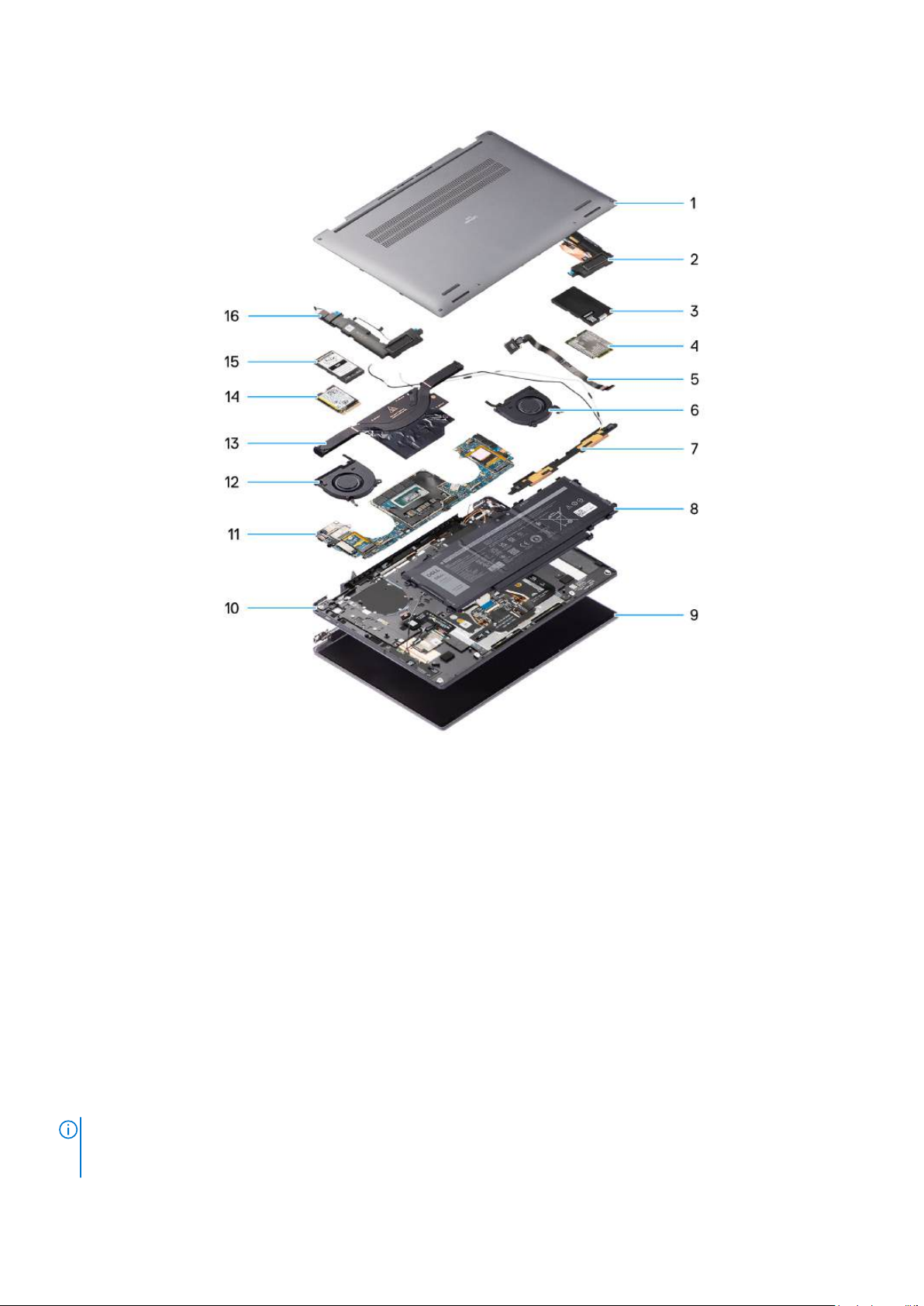

Główne elementy komputera Latitude 9450 2-in-1...................................................................................................38

Chapter 5: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez

klienta (CRU)...........................................................................................................................40

Taca na kartę nano-SIM.................................................................................................................................................. 40

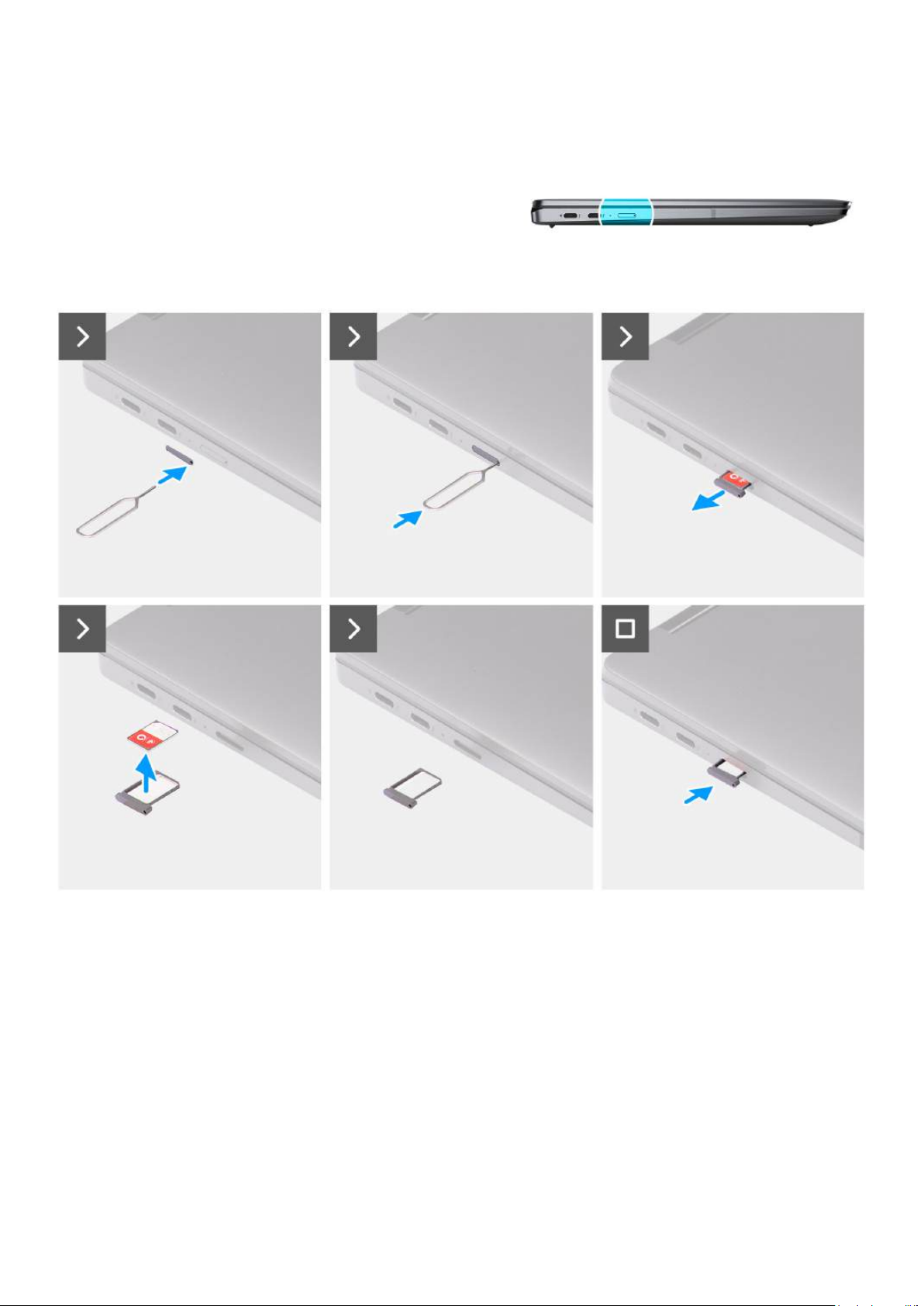

Removing the nano-SIM card tray .........................................................................................................................40

Instalowanie tacy na kartę nano-SIM..................................................................................................................... 42

Pokrywa dolna....................................................................................................................................................................43

Removing the base cover .........................................................................................................................................43

Installing the base cover ...........................................................................................................................................45

Wentylator...........................................................................................................................................................................47

Removing the right fan.............................................................................................................................................. 47

Installing the right fan.................................................................................................................................................47

Removing the left fan.................................................................................................................................................48

Installing the left fan...................................................................................................................................................49

Dysk SSD.............................................................................................................................................................................50

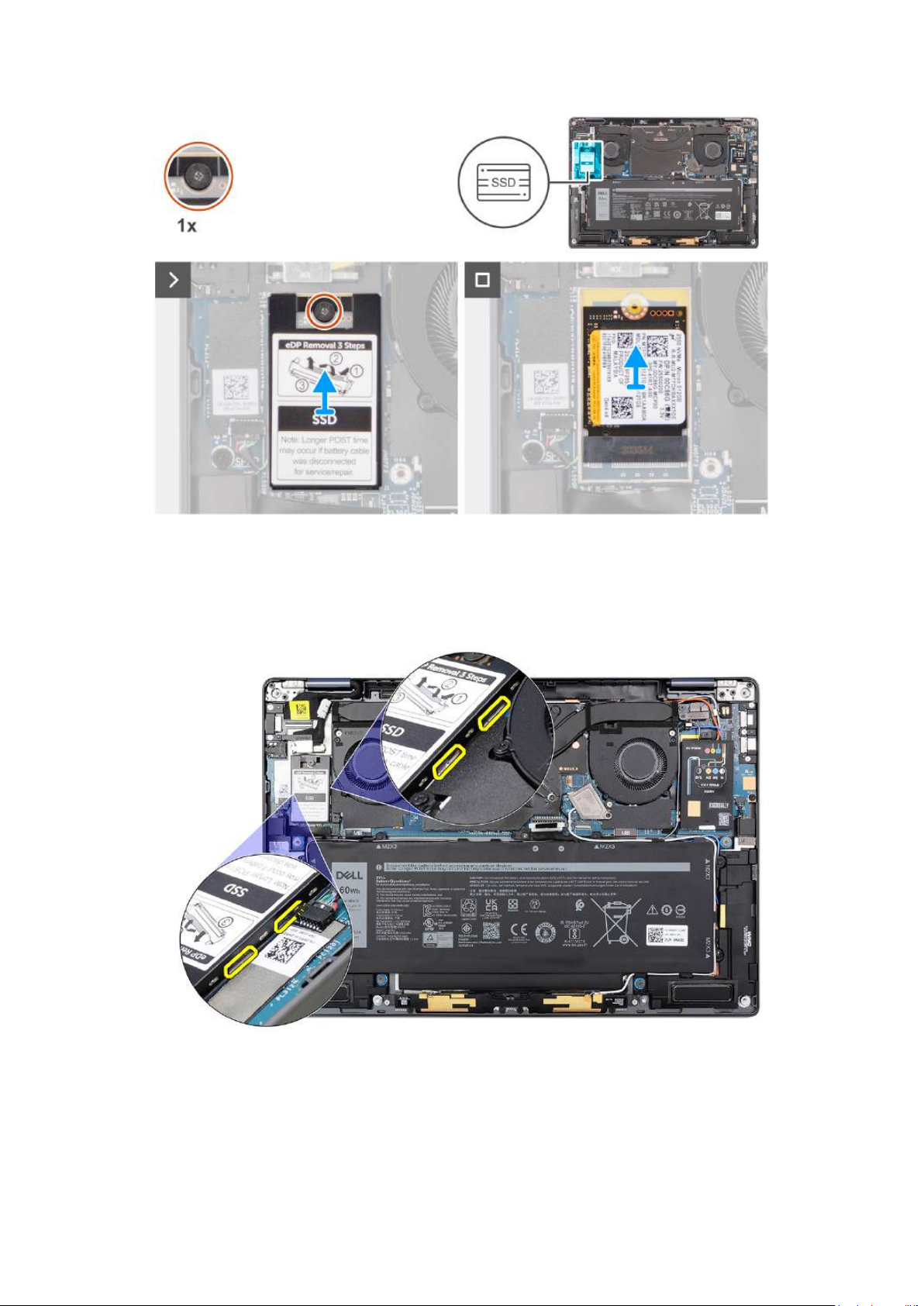

Removing the solid state drive................................................................................................................................ 50

Instalowanie dysku SSD............................................................................................................................................. 52

Karta bezprzewodowej sieci rozległej (WWAN)........................................................................................................ 52

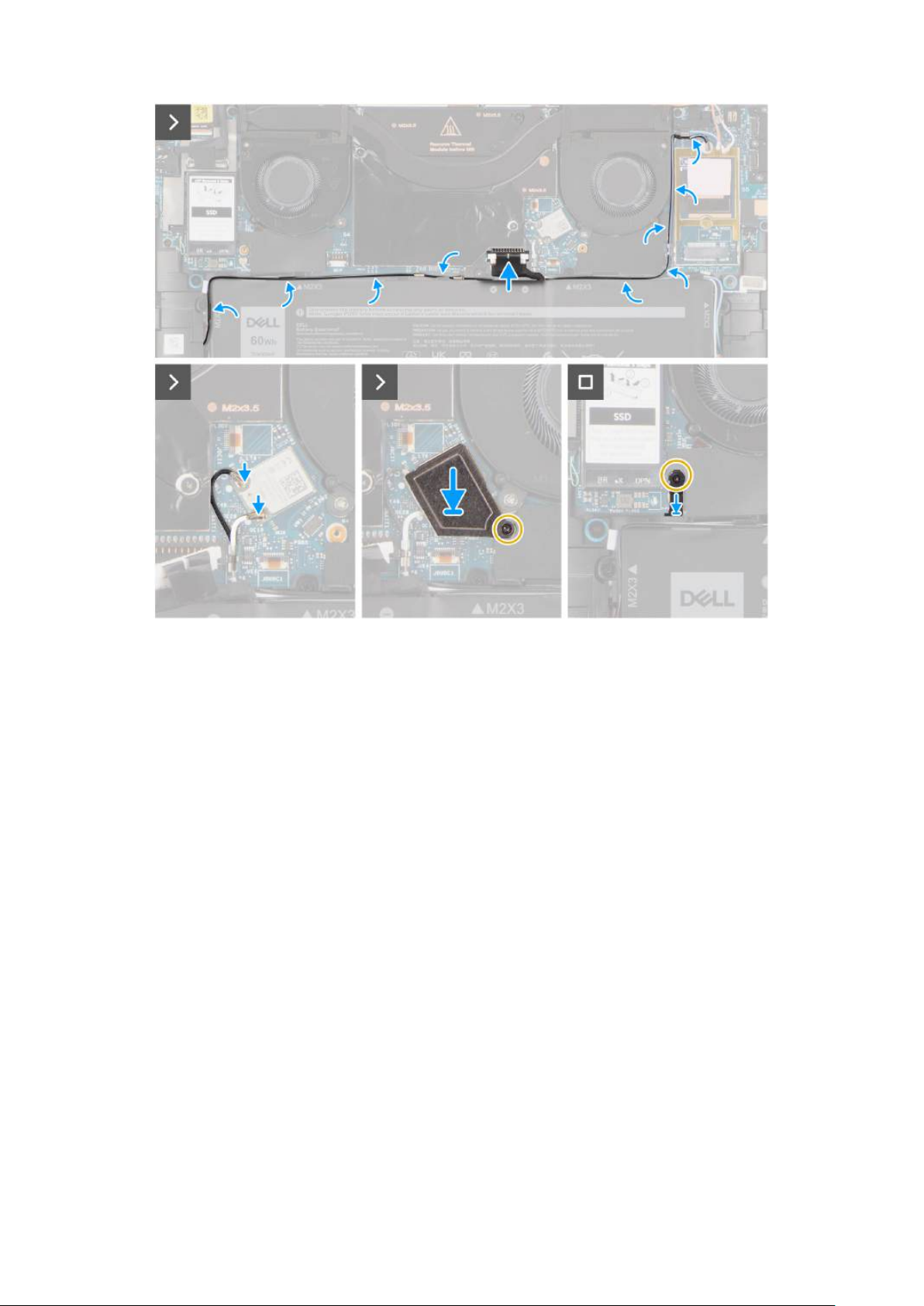

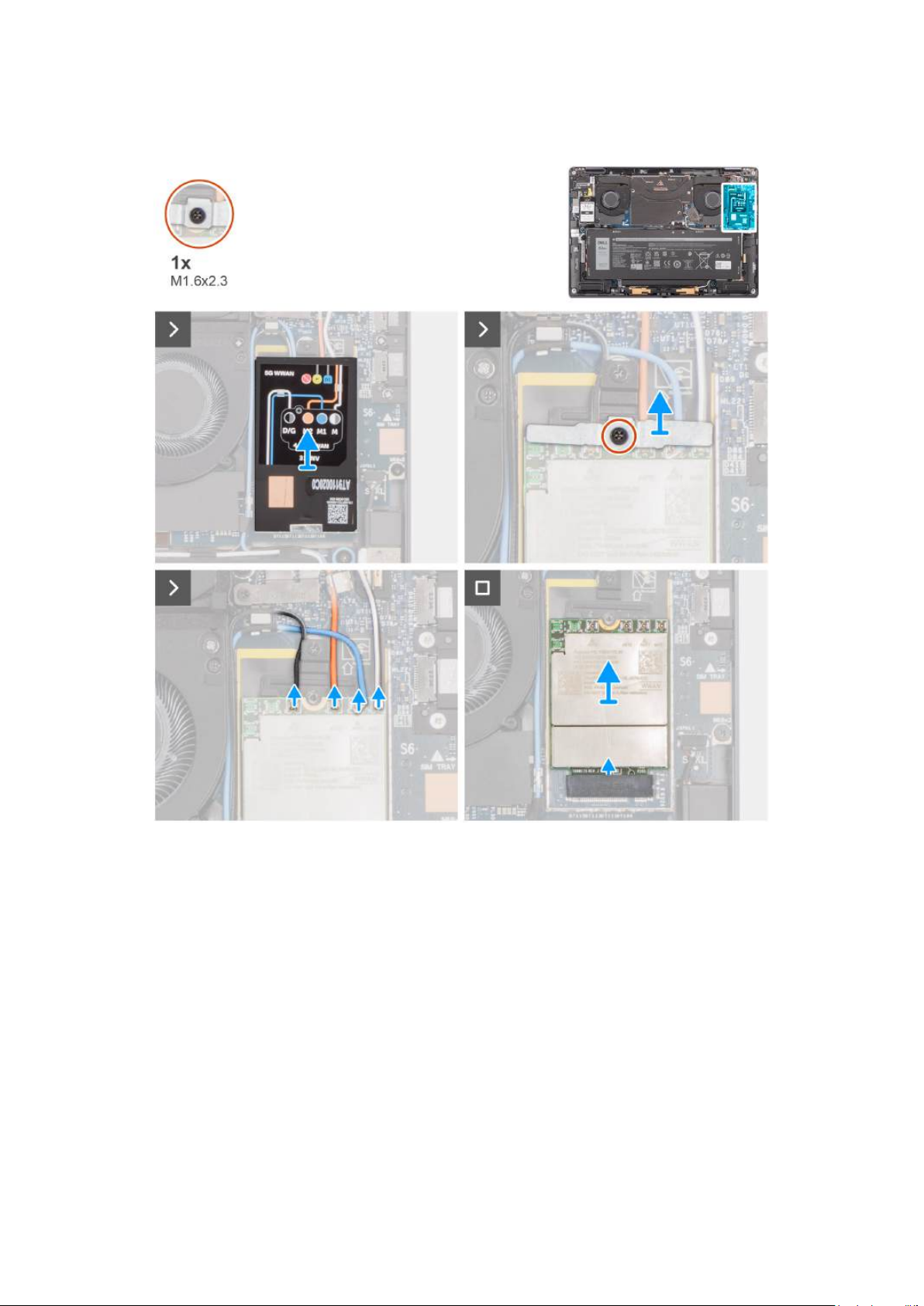

Removing the WWAN card....................................................................................................................................... 52

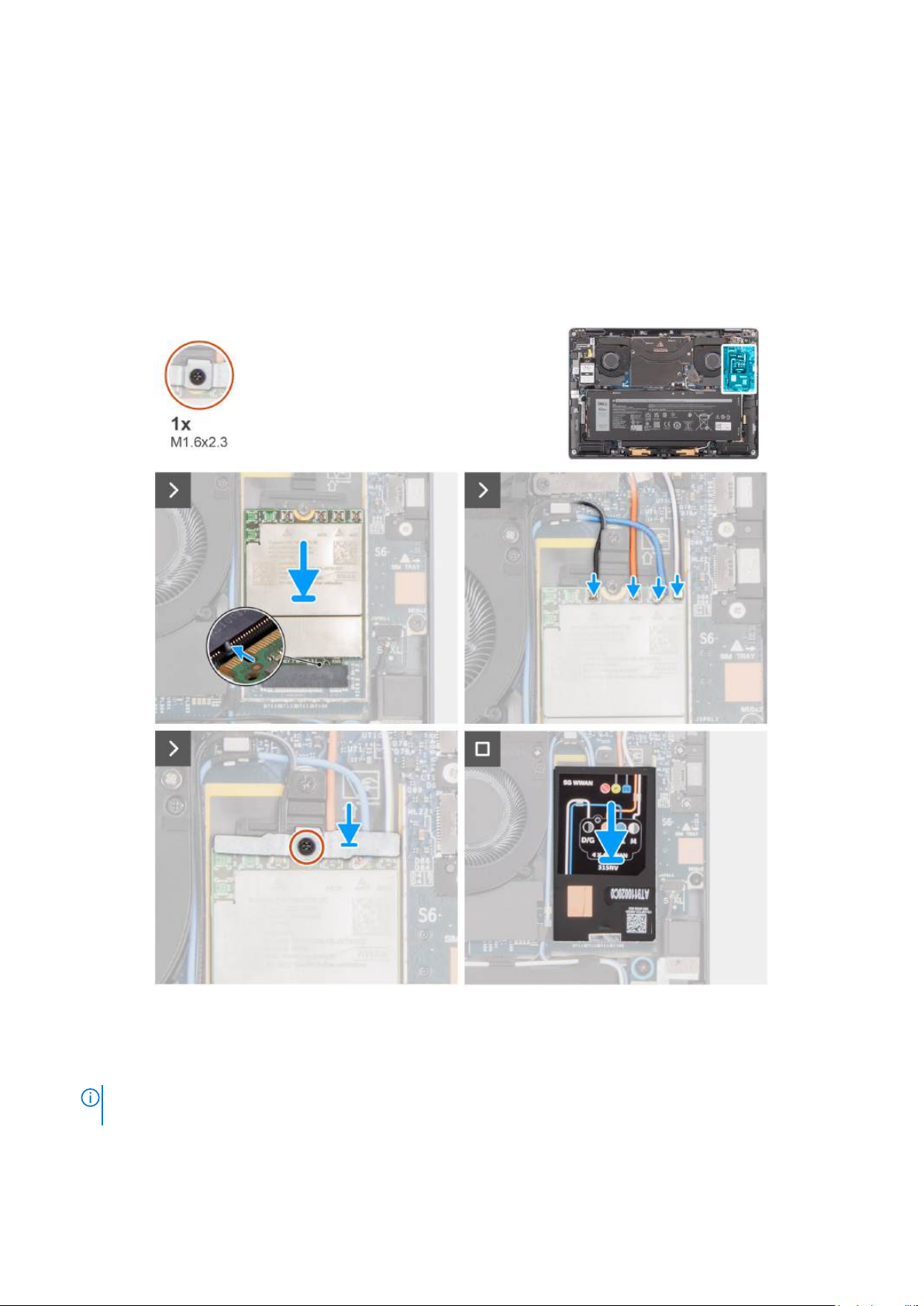

Installing the WWAN card......................................................................................................................................... 55

Chapter 6: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)............... 57

Bateria..................................................................................................................................................................................57

Ostrzeżenia dotyczące akumulatora litowo-jonowego.......................................................................................57

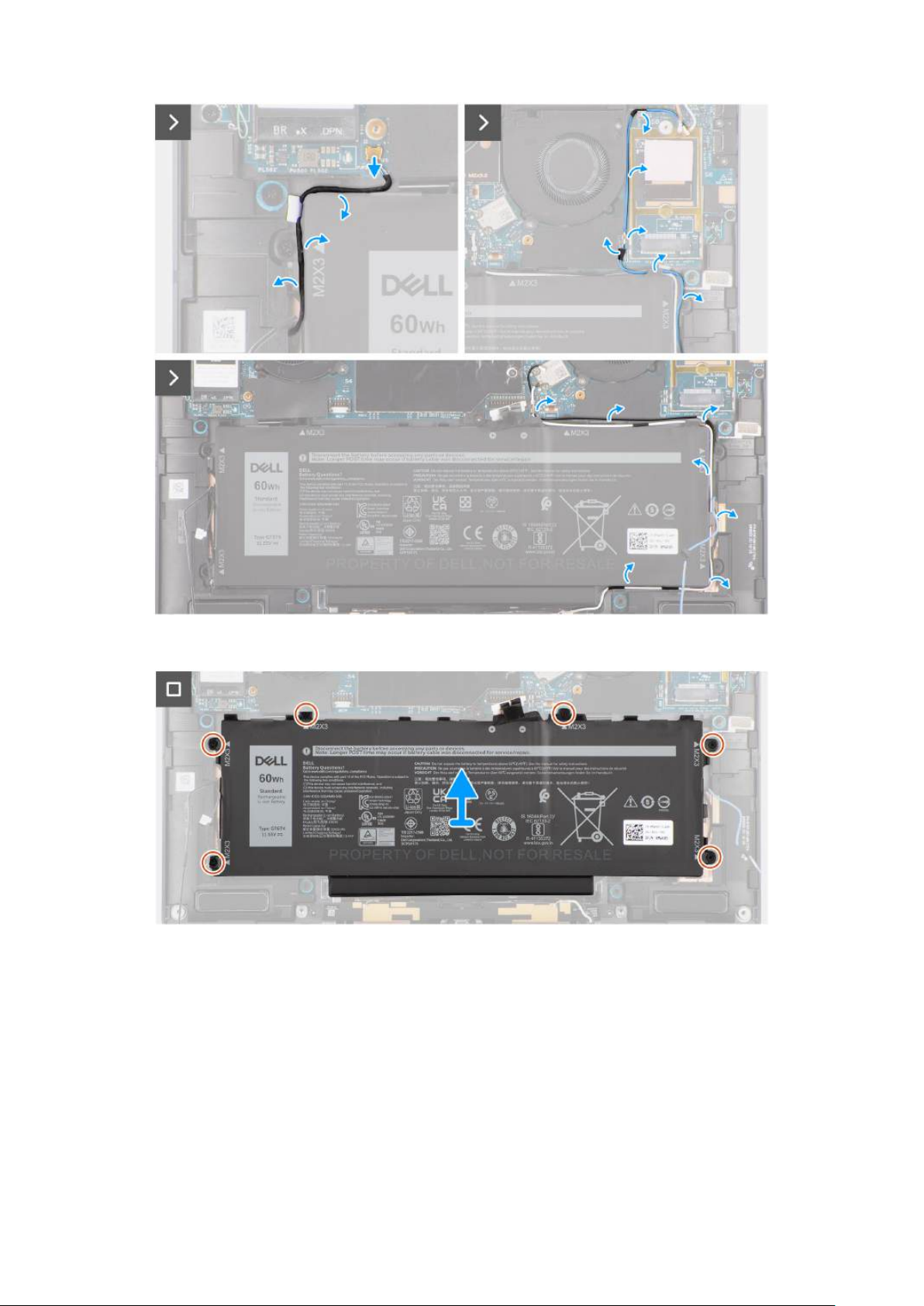

Removing the battery ............................................................................................................................................... 58

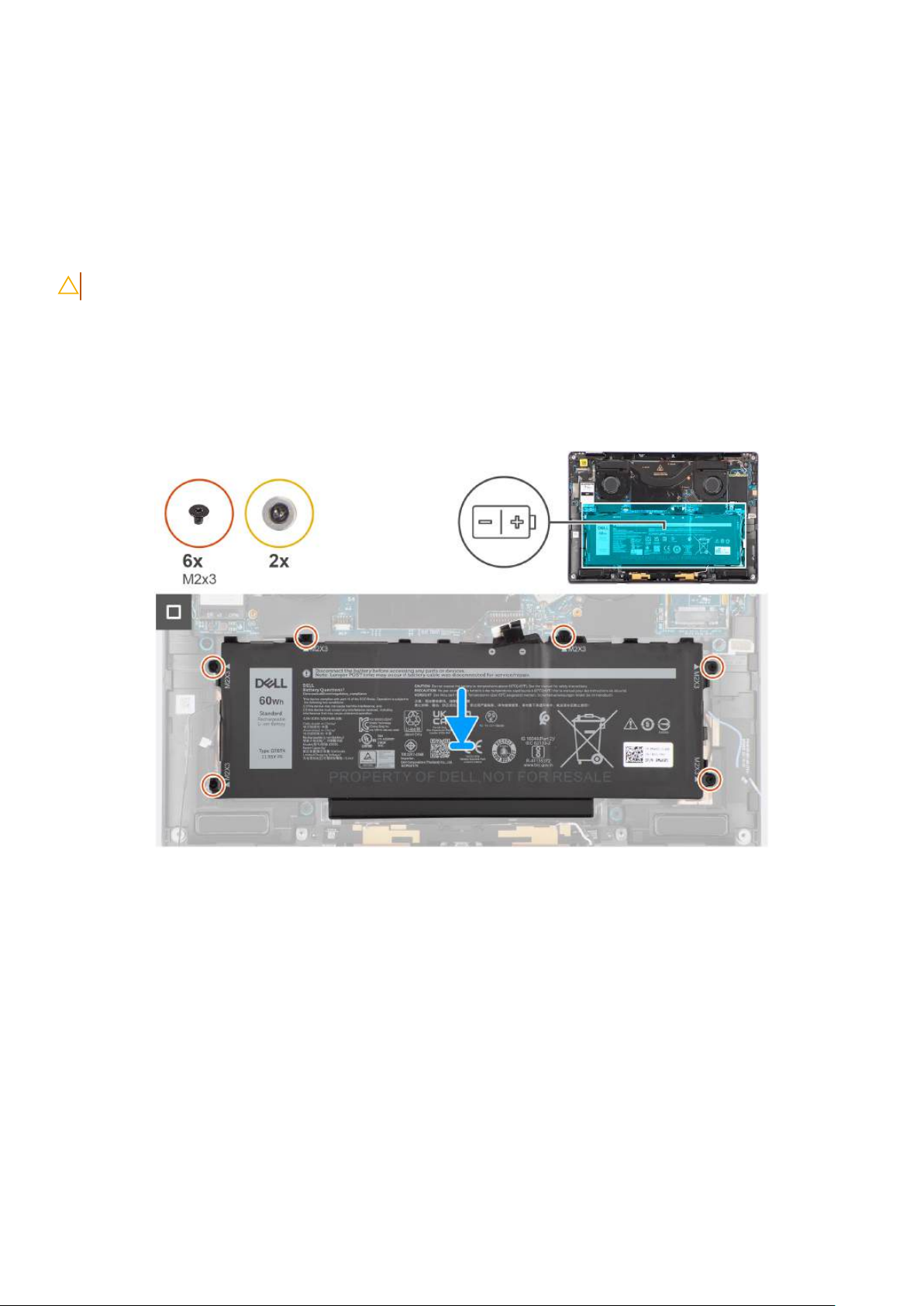

Installing the battery ................................................................................................................................................. 60

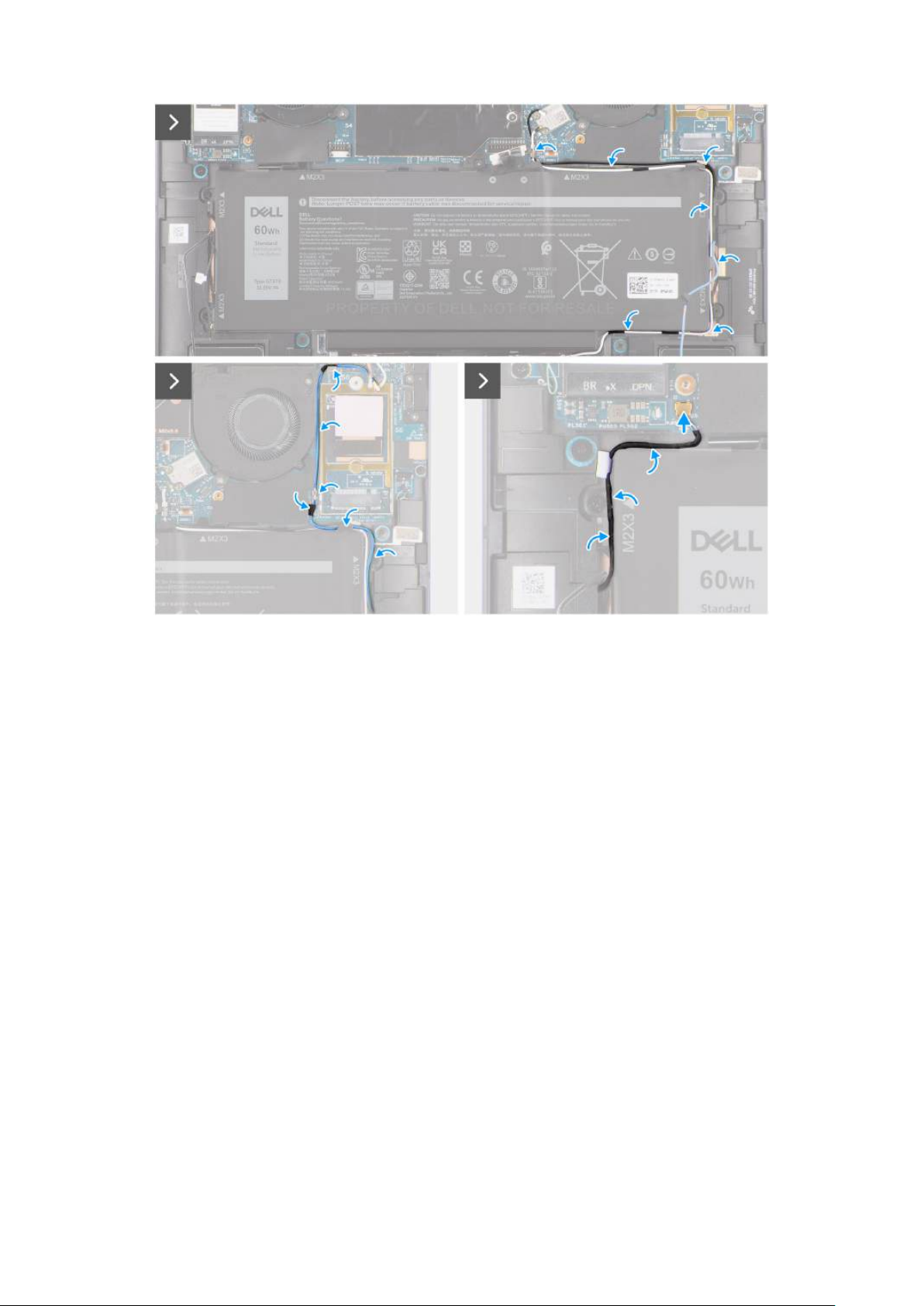

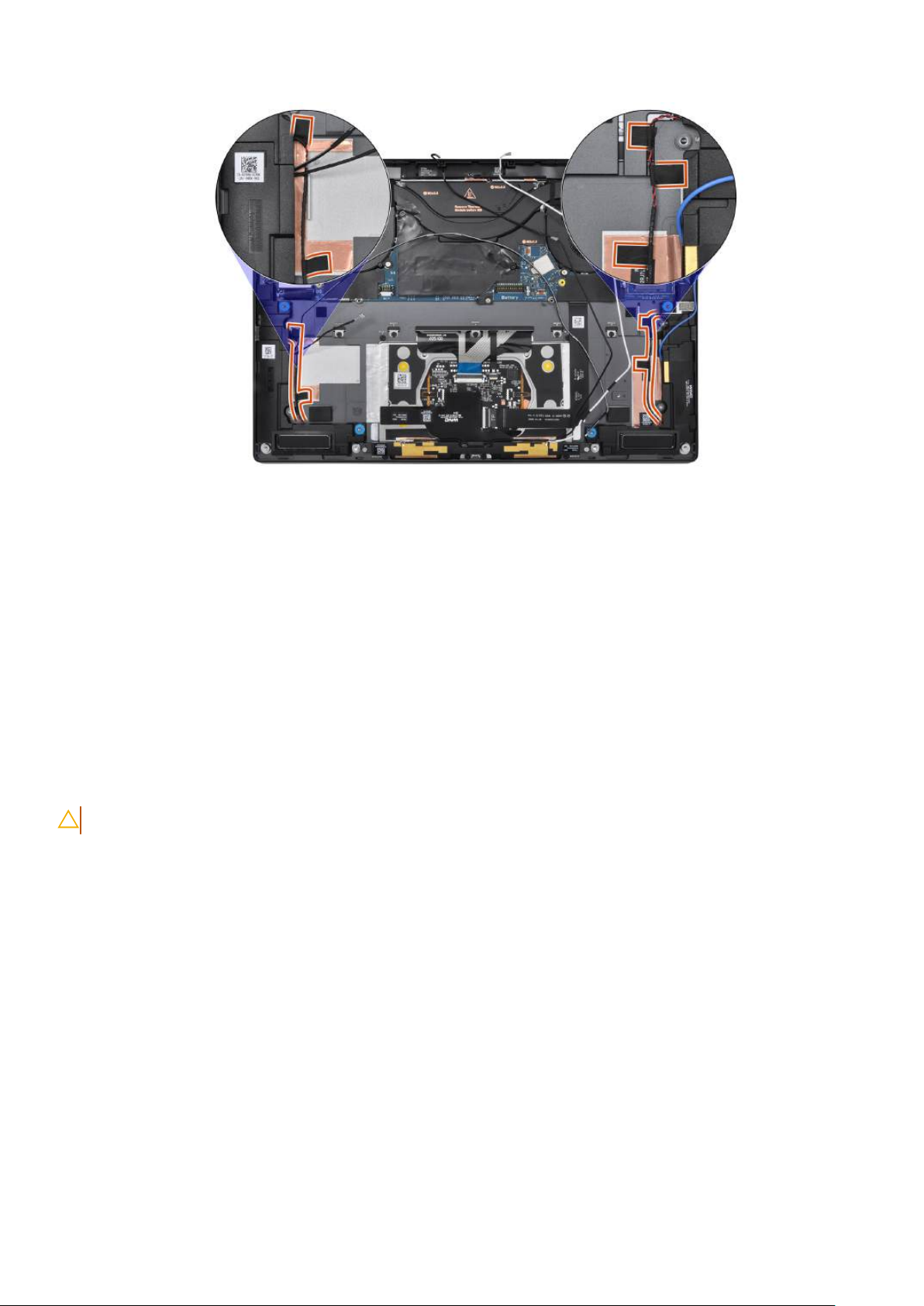

Moduł anteny bezprzewodowej sieci lokalnej (WLAN)............................................................................................ 63

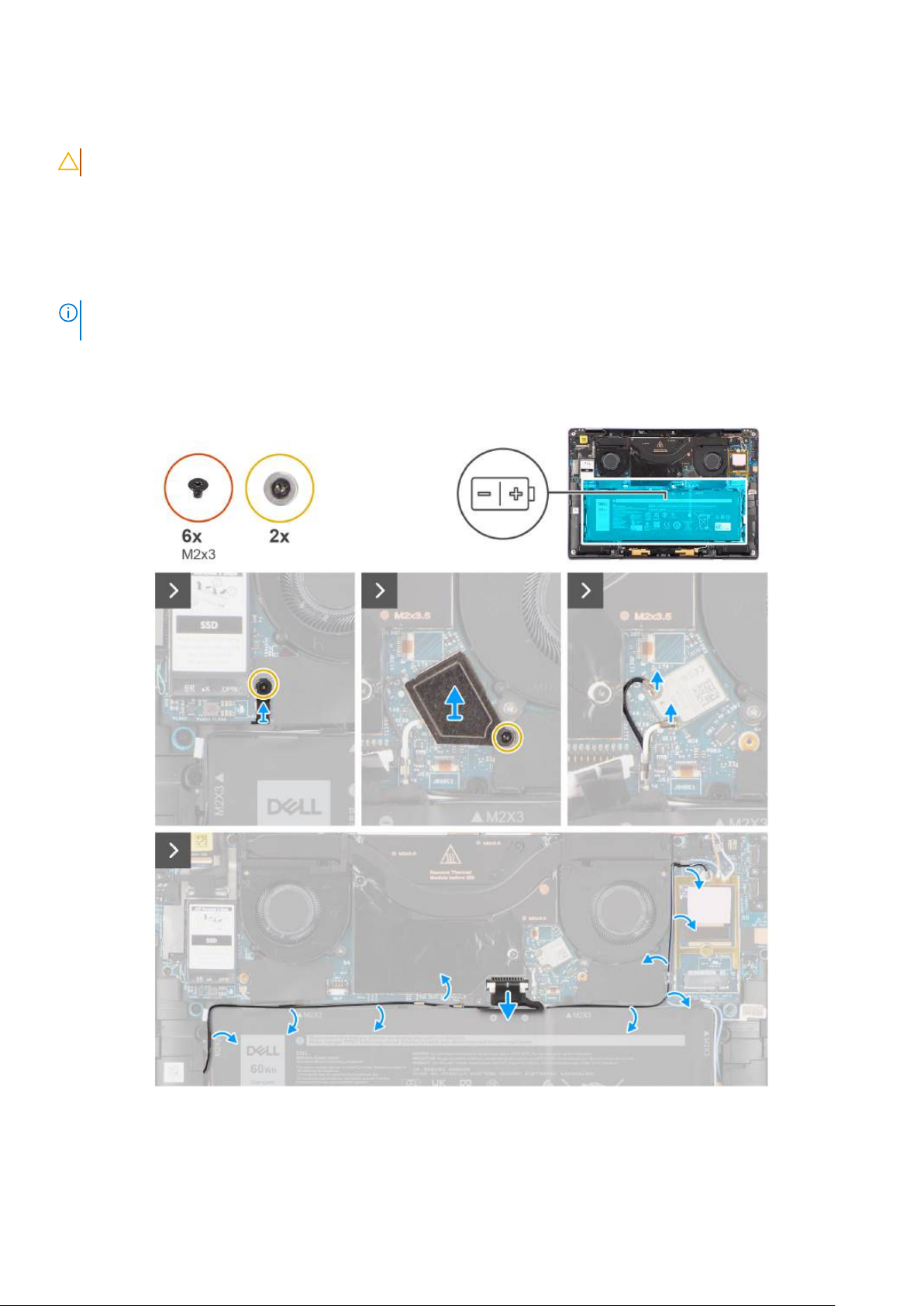

Removing the WLAN antenna module................................................................................................................... 63

Installing the WLAN antenna module......................................................................................................................63

Radiator............................................................................................................................................................................... 64

Removing the heat sink ............................................................................................................................................ 64

Installing the heat sink............................................................................................................................................... 65

Głośnik..................................................................................................................................................................................66

Removing the left speaker........................................................................................................................................ 66

Installing the left speaker...........................................................................................................................................67

Removing the right speaker .................................................................................................................................... 69

Instalowanie prawego głośnika................................................................................................................................. 70

Zestaw wyświetlacza........................................................................................................................................................ 71

Removing the display assembly................................................................................................................................ 71

Instalowanie zestawu wyświetlacza........................................................................................................................73

4

Contents

Płyta główna....................................................................................................................................................................... 76

Removing the system board .................................................................................................................................... 76

Installing the system board .......................................................................................................................................81

Zestaw przycisku zasilania zczytnikiem linii papilarnych........................................................................................ 86

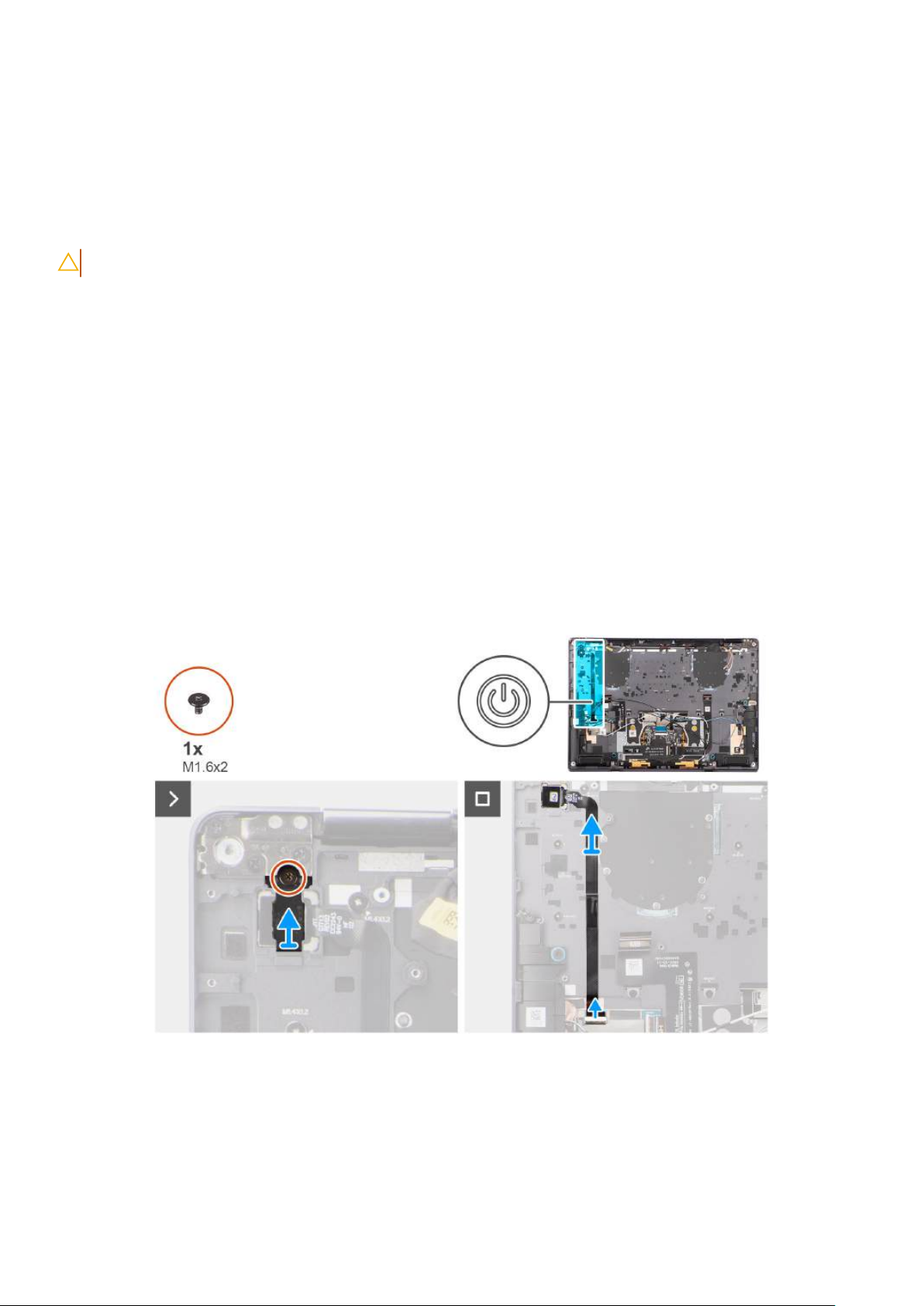

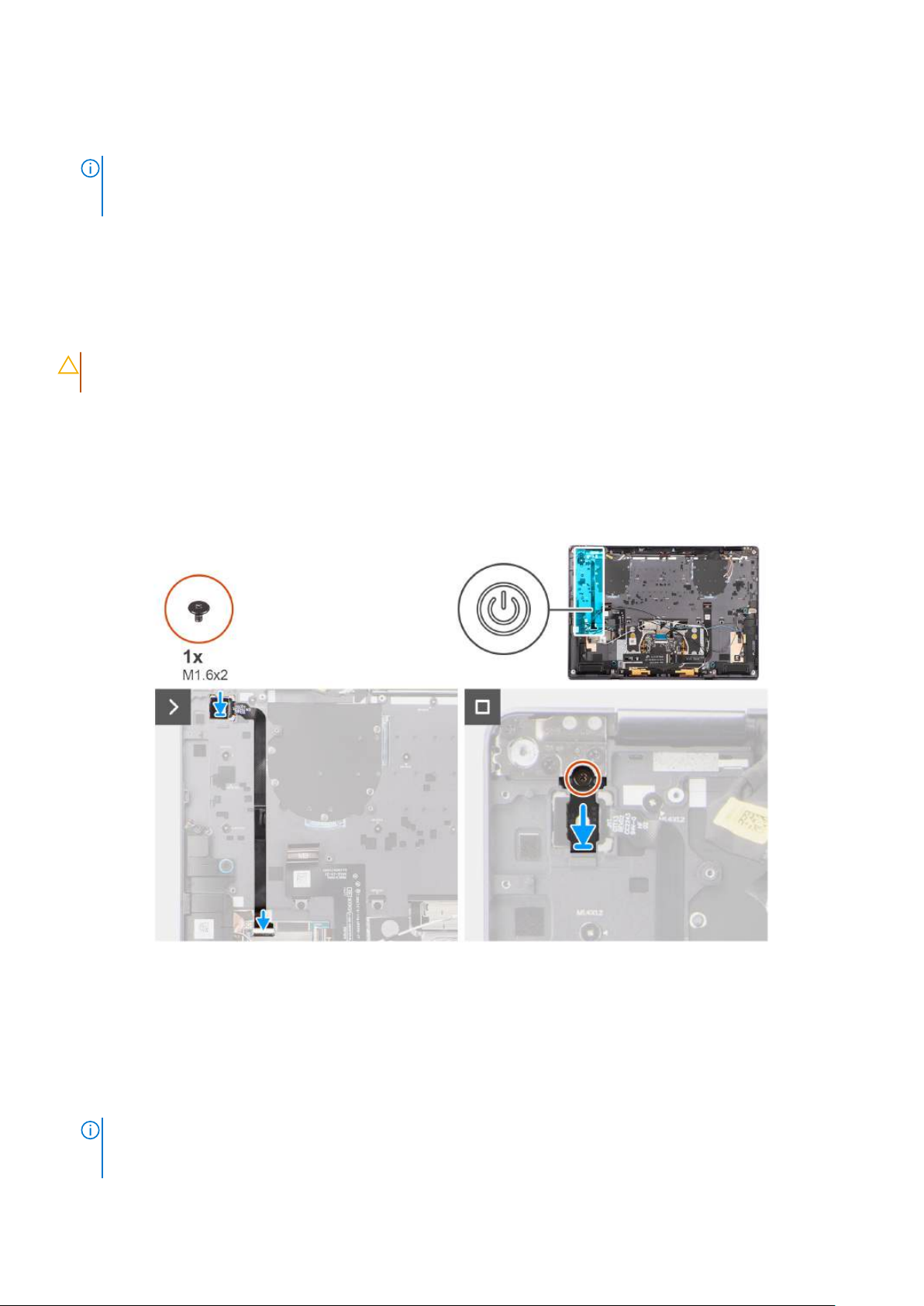

Removing the power button with fingerprint-reader assembly.......................................................................86

Instalowanie zestawu przycisku zasilania zczytnikiem linii papilarnych.........................................................87

Zestaw podpórki na nadgarstek i klawiatury.............................................................................................................. 88

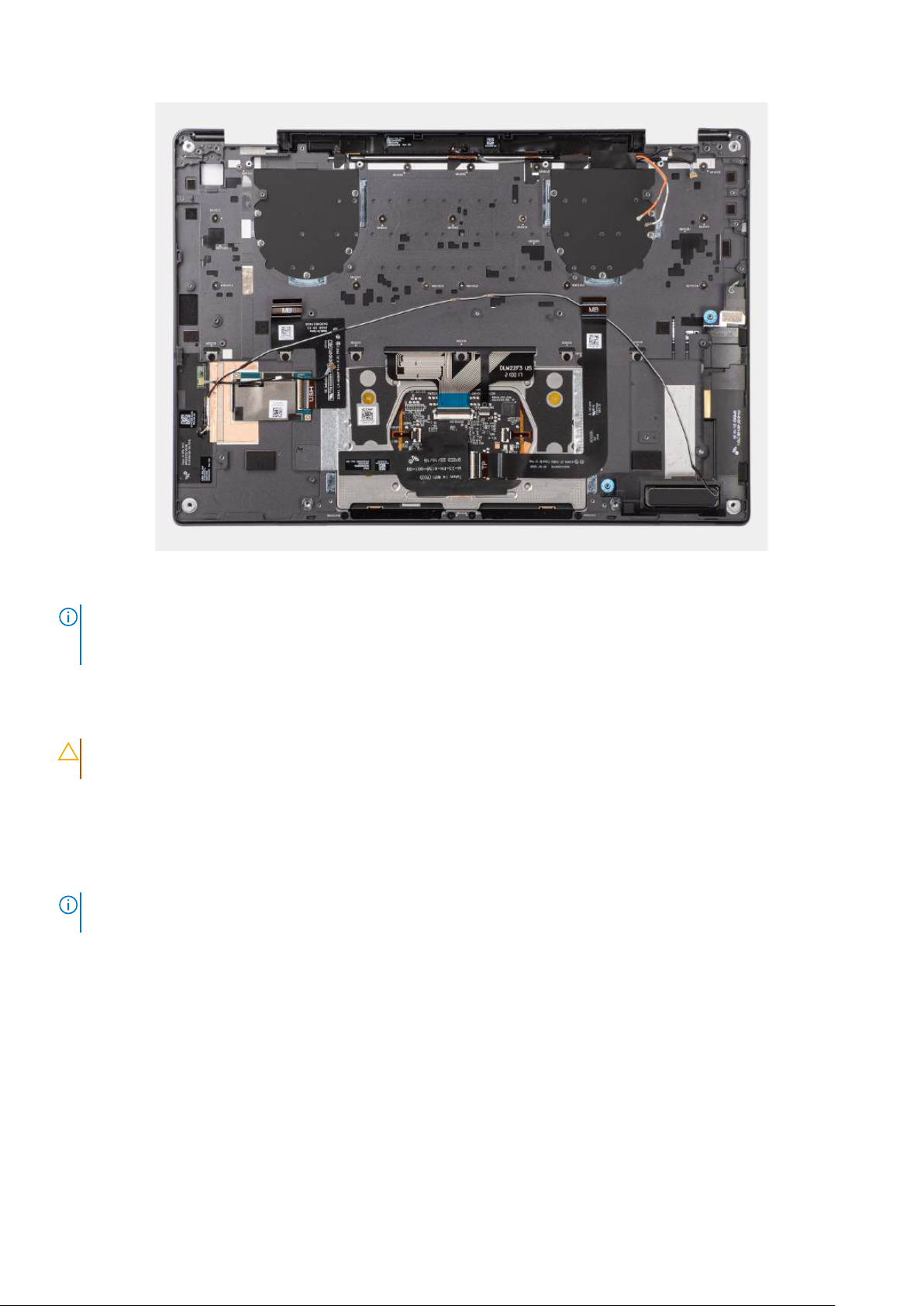

Removing the palm-rest and keyboard assembly................................................................................................ 88

Instalowanie zestawu podpórki na nadgarstek iklawiatury...............................................................................89

Chapter 7: Oprogramowanie........................................................................................................ 91

System operacyjny.............................................................................................................................................................91

Sterowniki ipliki do pobrania........................................................................................................................................... 91

Chapter 8: Konfiguracja systemu BIOS........................................................................................ 92

Uruchamianie programu konfiguracji systemu BIOS.................................................................................................92

Klawisze nawigacji.............................................................................................................................................................92

Menu jednorazowego rozruchu F12..............................................................................................................................92

Wyświetlanie zaawansowanych opcji konfiguracji.....................................................................................................93

Wyświetlanie opcji menu Serwis....................................................................................................................................93

Opcje konfiguracji systemu............................................................................................................................................. 93

Aktualizowanie systemu BIOS....................................................................................................................................... 115

Aktualizowanie systemu BIOS wsystemie Windows......................................................................................... 115

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows...........................................115

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu.................................................................. 116

Hasło systemowe ihasło konfiguracji systemu..........................................................................................................116

Przypisywanie hasła konfiguracji systemu............................................................................................................ 117

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu..............................................117

Anulowanie alertu naruszenia obudowy...................................................................................................................... 118

Czyszczenie ustawień CMOS.......................................................................................................................................120

Czyszczenie hasła systemowego i hasła dostępu do ustawień systemu............................................................120

Chapter 9: Rozwiązywanie problemów........................................................................................121

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.......................................................................... 121

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell................................................. 121

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu......................................... 122

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist...........122

Wbudowany autotest (BIST)........................................................................................................................................ 122

M-BIST......................................................................................................................................................................... 122

Logiczny wbudowany autotest (L-BIST)............................................................................................................. 123

Wbudowany autotest wyświetlacza LCD (LCD-BIST)..................................................................................... 123

System-diagnostic lights................................................................................................................................................ 124

Przywracanie systemu operacyjnego..........................................................................................................................125

Resetowanie zegara czasu rzeczywistego (RTC)...................................................................................................126

Opcje nośników kopii zapasowych oraz odzyskiwania danych.............................................................................126

Cykl zasilania Wi-Fi..........................................................................................................................................................126

Drain residual flea power (perform hard reset)........................................................................................................126

Chapter 10: Uzyskiwanie pomocy ikontakt zfirmą Dell.............................................................. 128

Contents

5

Widoki komputera Latitude 9450 2-in-1

Right

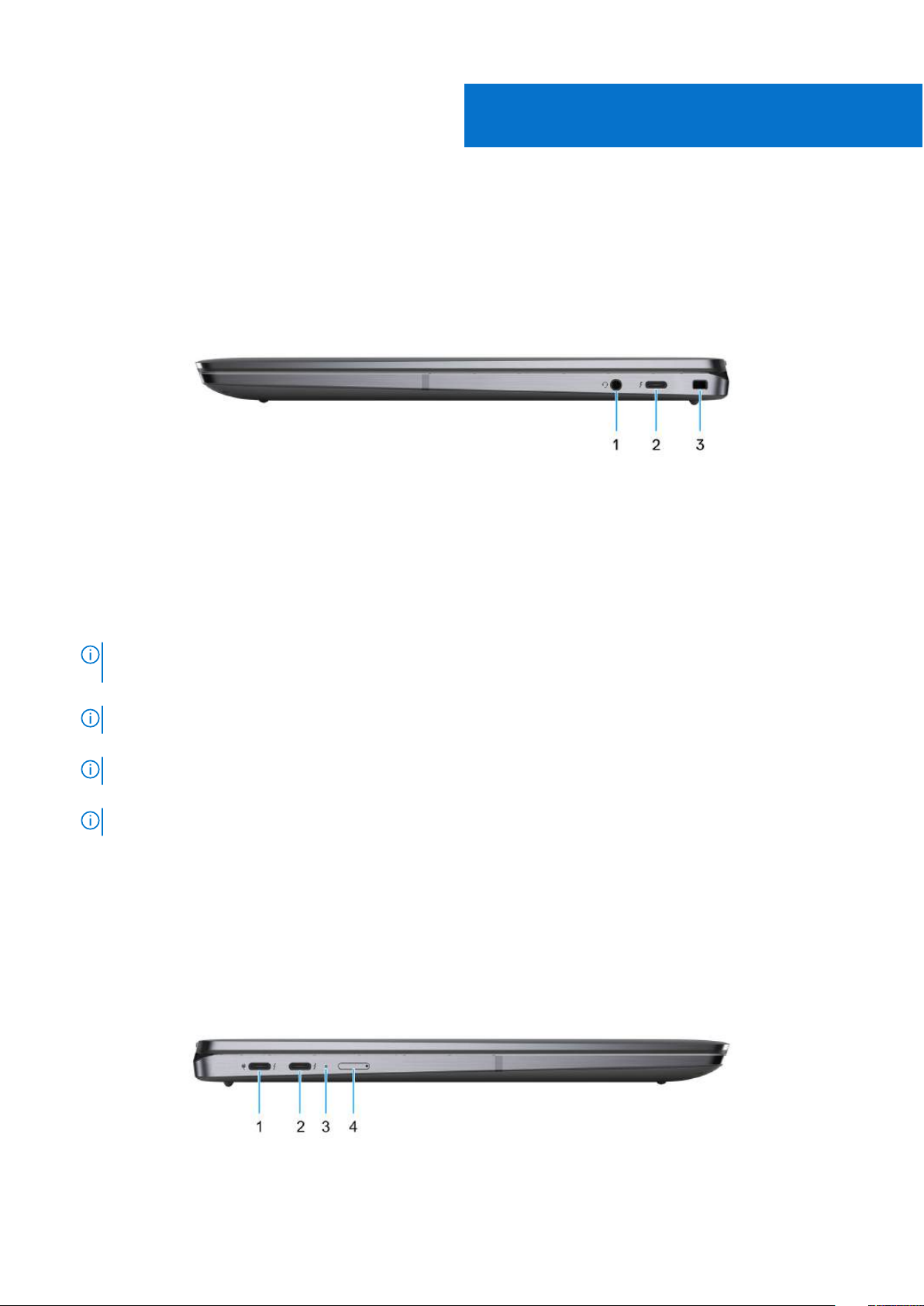

Figure 1. Right view

1. Universal audio port

Connect headphones or a headset (headphone and microphone combo).

1

2. Thunderbolt 4.0 with DisplayPort Alt Mode/USB Type-C/USB4/Power Delivery

Supports USB4, DisplayPort 2.1, Thunderbolt 4 and also enables you to connect to an external display using a display adapter.
Provides data transfer rates of up to 40 Gbps for USB4 and Thunderbolt 4.

NOTE:

You can connect a Dell Docking Station to the Thunderbolt 4 ports. For more information, search in the

Knowledge Base Resource at Dell Support site.

NOTE: A USB Type-C to DisplayPort adapter (sold separately) is required to connect a DisplayPort device.

NOTE: USB4 is backward compatible with USB 3.2, USB 2.0, and Thunderbolt 3.

NOTE: Thunderbolt 4 supports two 4K displays or one 8K display.

3. Wedge-shaped lock slot

Connect a security cable to prevent unauthorized movement of your computer.

Left

Figure 2. Left view

6 Widoki komputera Latitude 9450 2-in-1

1. Thunderbolt 4.0 with DisplayPort Alt Mode/USB Type-C/USB4/Power Delivery

Supports USB4, DisplayPort 2.1, Thunderbolt 4 and also enables you to connect to an external display using a display adapter.
Provides data transfer rates of up to 40 Gbps for USB4 and Thunderbolt 4.

NOTE: You can connect a Dell Docking Station to the Thunderbolt 4 ports. For more information, search in the

Knowledge Base Resource at Dell Support site.

NOTE: A USB Type-C to DisplayPort adapter (sold separately) is required to connect a DisplayPort device.

NOTE: USB4 is backward compatible with USB 3.2, USB 2.0, and Thunderbolt 3.

NOTE: Thunderbolt 4 supports two 4K displays or one 8K display.

2. Thunderbolt 4.0 with DisplayPort Alt Mode/USB Type-C/USB4/Power Delivery

Supports USB4, DisplayPort 2.1, Thunderbolt 4 and also enables you to connect to an external display using a display adapter.
Provides data transfer rates of up to 40 Gbps for USB4 and Thunderbolt 4.

NOTE: You can connect a Dell Docking Station to the Thunderbolt 4 ports. For more information, search in the

Knowledge Base Resource at Dell Support site.

NOTE: A USB Type-C to DisplayPort adapter (sold separately) is required to connect a DisplayPort device.

NOTE: USB4 is backward compatible with USB 3.2, USB 2.0, and Thunderbolt 3.

NOTE: Thunderbolt 4 supports two 4K displays or one 8K display.

3. Battery-status light

Indicates the battery-charge status.

● If the computer is running on AC power, the battery-status light operates as follows:

Solid white—The battery is charging.

Off—The battery is fully charged.

● If the computer is running on battery, the battery-status light operates as follows:

Off—The battery is adequately charged.

Solid amber—The battery charge is critically low (approximately 30 minutes or less remaining battery life).

4. Nano-SIM card slot (optional)

Insert a nano-SIM card to connect to a mobile broadband network.

NOTE: Availability of the nano-SIM card slot depends on the region and configuration ordered.

Widoki komputera Latitude 9450 2-in-1 7

Góra

Rysunek 3. Widok zgóry

1. Mikrofony

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Przycisk zasilania zopcjonalnym czytnikiem linii papilarnych

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.

UWAGA:

i przytrzymaj przycisk zasilania przez 10 sekund, aby wymusić wyłączenie komputera.

UWAGA: Kontrolka stanu zasilania na przycisku zasilania jest dostępna tylko wkomputerach bez czytnika linii

papilarnych. Komputery wyposażone wczytnik linii papilarnych zintegrowany zprzyciskiem zasilania nie mają lampki
stanu na przycisku zasilania.

UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować.

3. Klawiatura bez odstępów między klawiszami zenergooszczędnym podświetleniem

Kompaktowa klawiatura z większymi klawiszami i energooszczędnym podświetleniem mini-LED. Za pomocą klawiatury można
wprowadzać znaki i wykonywać różne funkcje.

4. Głośnik prawy

Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer w stan uśpienia; naciśnij

8

Widoki komputera Latitude 9450 2-in-1

Wyjście dźwięku.

5. Sterowanie mikrofonem — obsługa tylko aplikacji Zoom iaplikacji Teams do pracy lub szkoły (Windows)

Stuknij, aby wyciszyć lub wyłączyć wyciszenie mikrofonu. Kontrolka mikrofonu wskazuje stan mikrofonu w następujący
sposób:

● Czerwony: mikrofon jest wyciszony.

● Biały — mikrofon nie jest wyciszony.

6. Sterowanie oknem czatu — obsługa tylko aplikacji Zoom iaplikacji Teams do pracy lub szkoły (Windows)

Dotknięcie powoduje wyświetlenie lubukrycie okna czatu. Element sterujący miga po otrzymaniu nowej wiadomości na
czacie.

7. Sterowanie udostępnianiem ekranu — obsługa tylko aplikacji Zoom iaplikacji Teams do pracy lub szkoły

(Windows)

Stuknij, aby rozpocząć lub zatrzymać udostępnianie ekranu.

8. Sterowanie kamerą internetową — obsługa tylko aplikacji Zoom iaplikacji Teams do pracy lub szkoły (Windows)

Dotknięcie powoduje włączenie lubwyłączenie kamery. Kontrolka kamery internetowej wskazuje stan kamery w następujący
sposób:

● Czerwona: kamera jest wyłączona.

● Biała: kamera jest włączona.

9. Haptyczny touchpad współpracy

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Stuknij, aby wykonać odpowiednik kliknięcia lewym
przyciskiem myszy. Stuknij dwoma palcami, aby wykonać odpowiednik kliknięcia prawym przyciskiem myszy. Ikony
współpracy są widoczne tylko wtedy, gdy trwa połączenie waplikacji Zoom lub Teams. Lista zgodnych platform do
wideokonferencji może ulec zmianie.

10. Głośnik lewy

Wyjście dźwięku.

Widoki komputera Latitude 9450 2-in-1

9

Przód

Rysunek 4. Widok zprzodu

1. Czujniki ToF (Time-of-Flight)

Czujnik ToF (Time-of-Flight) wykrywa nieobecność użytkownika iblokuje system wcelu zabezpieczenia komputera
izmniejszenia zużycia energii.

2. Czujnik oświetlenia otoczenia

Czujnik wykrywa natężenie światła otoczenia iautomatycznie dostosowuje jasność ekranu.

3. Emitery podczerwieni

Emituje promieniowanie podczerwone, który umożliwia wykrywanie iśledzenie ruchu za pomocą kamery.

4. Lampka stanu kamery

Świeci, gdy kamera jest wużyciu.

5. Kamer na podczerwień

Zwiększa bezpieczeństwo po uwierzytelnieniu wsystemie rozpoznawania twarzy Windows Hello.

6. Kamera RGB

Umożliwia prowadzenie czatów wideo, robienie zdjęć inagrywanie filmów.

10

Widoki komputera Latitude 9450 2-in-1

Bottom

Figure 5. Bottom view

1. Speakers

Provide audio output.

2. Air vents

Air vents provide ventilation for your computer. Clogged air vents can cause overheating and can affect your computer's
performance and potentially cause hardware issues. Keep the air vents clear of obstructions and clean them regularly to
prevent the build-up of dust and dirt. For more information about cleaning air vents, search for articles in the Knowledge
Base Resource at

3. Service tag label

The Service Tag is a unique alphanumeric identifier that enables Dell service technicians to identify the hardware
components in your computer and access warranty information.

Dell Support site.

Kod Service Tag

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

Widoki komputera Latitude 9450 2-in-1

11

Rysunek 6. Umiejscowienie kodu Service Tag

Tryby

Komputera Latitude 9450 2 w1 można używać wopisanych poniżej trybach.

Notebook

Rysunek 7. Tryb notebooka

12

Widoki komputera Latitude 9450 2-in-1

Tablet

Rysunek 8. Tryb tabletu

Podstawka

Rysunek 9. Tryb podstawki

Widoki komputera Latitude 9450 2-in-1

13

Namiot

Rysunek 10. Tryb namiotu

Lampka stanu naładowania akumulatora

Wponiższej tabeli przedstawiono informacje owskaźniku naładowania istanu baterii komputera Latitude 9450 2-in-1.

Tabela 1.

Źródło mocy Zachowanie lampki Stan zasilania systemu Poziom naładowania

Zasilacz sieciowy Nie świeci S0 lub S5 Całkowicie naładowany

Zasilacz sieciowy Ciągłe białe światło S0 lub S5 < Całkowicie naładowany

Bateria Nie świeci S0 lub S5 11–100%

Bateria Ciągłe bursztynowe światło

● S0 (włączony): komputer jest włączony.

● S4 (Hibernacja): komputer zużywa najmniej energii w stanie hibernacji, mniej niż w stanie włączenia lub wyłączenia. Komputer

jest prawie w stanie wyłączenia. Dane kontekstowe są zapisywane na urządzeniu pamięci masowej, dzięki czemu po
włączeniu komputera można wznowić pracę od miejsca, w którym została ona przerwana.

● S5 (wyłączony): system jest wstanie zamknięcia.

Zachowanie wskaźnika LED naładowania istanu baterii

akumulatora

S0 lub S5 < 10%

(590+/- 3 nm)

14

Widoki komputera Latitude 9450 2-in-1

Set up your Latitude 9450 2-in-1

About this task

NOTE: The images in this document may differ from your computer depending on the configuration you ordered.

Steps

1. Connect the power adapter and press the power button.

2

Figure 11. Connecting the power adapter

NOTE:

The battery may go into power-saving mode during shipment to conserve charge on the battery. Ensure that the

power adapter is connected to your computer when it is turned on for the first time.

2. Finish the operating system setup.

Follow the on-screen instructions to complete the setup. When setting up, Dell Technologies recommends that you:

● Connect to a network for Windows updates.

If connecting to a secured wireless network, enter the password for the wireless network access when

NOTE:

prompted.

● If connected to the Internet, sign in with or create a Microsoft account.

● On the Support and Protection screen, enter your contact details.

3. Locate and use Dell apps from the Windows Start menu—Recommended.

Set up your Latitude 9450 2-in-1 15

Table 2. Locate Dell apps in Windows

Resources Description

Dell Command Update

Updates your computer with critical fixes and latest device drivers as they become available. For
more information about using Dell Command Update, see the product guides and third-party license
documents at Dell Support site.

Dell Digital Delivery

Download software applications, which are purchased but not preinstalled on your computer. For
more information about using Dell Digital Delivery, search in the Knowledge Base Resource at Dell

Support site.

SupportAssist

SupportAssist proactively and predictively identifies hardware and software issues on your
computer and automates the engagement process with Dell Technical support. It addresses
performance and stabilization issues, prevents security threats, monitors, and detects hardware
failures. For more information, see SupportAssist for Home PCs User's Guide.

NOTE: In SupportAssist, click the warranty expiry date to renew or upgrade your warranty.

16 Set up your Latitude 9450 2-in-1

3

Specyfikacje komputera Latitude 9450 2-in-1

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera Latitude 9450
2-in-1.

Tabela 3. Wymiary iwaga

Opis Wartości

Wysokość:

Wysokość zprzodu

Wysokość ztyłu

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej

konfiguracji.

14.92 mm (0.59 in.)

16.28 mm (0.64 in.)

310.50 mm (12.22 in.)

215.00 mm (8.46 in.)

1.54 kg (3.38 lb)

Procesor

Wtabeli poniżej przedstawiono szczegółowe informacje oprocesorach obsługiwanych przez komputer Latitude 9450 2-in-1.

Tabela 4.

Opis Opcja 1 Opcja 2 Opcja 3

Typ procesora

Moc procesora

Łączna liczba rdzeni procesora

Procesor

Intel Core Ultra 7 165U Intel Core Ultra 5 135U Intel Core Ultra 5 125U

15 W 15 W 15 W

10 10 10

Rdzenie zoptymalizowane pod
kątem wydajności

Rdzenie zoptymalizowane pod
kątem efektywności

Łączna liczba wątków
procesora

UWAGA: Technologia

Intel Hyper-Threading jest
dostępna tylko dla rdzeni
zoptymalizowanych pod
kątem wydajności.

Szybkość procesora

2 2 2

8 8 8

12 12 12

1.7 GHz to 4.9 GHz 1.6 GHz to 4.4 GHz 1.3 GHz to 4.3 GHz

Specyfikacje komputera Latitude 9450 2-in-1 17

Tabela 4. Procesor(cd.)

Opis Opcja 1 Opcja 2 Opcja 3

Rdzenie zoptymalizowane pod kątem wydajności —
częstotliwość

Podstawowa
częstotliwość procesora

Maksymalna
częstotliwość wtrybie
Turbo

Rdzenie zoptymalizowane pod kątem efektywności —
częstotliwość

Podstawowa
częstotliwość procesora

Maksymalna
częstotliwość wtrybie
Turbo

Tryb temperatury / moc cieplna (TDP)

Chłodny

Zoptymalizowany

Cichy

Bardzo wysoka
wydajność

1.7 GHz 1.6 GHz 1.3 GHz

4.9 GHz 4.4 GHz 4.3 GHz

1.2 GHz 1.1 GHz 0.8 GHz

3.4 GHz 3.2 GHz 3.2 GHz

12 W-20 W 12 W-20 W 12 W-20 W

15 W-35 W 15 W-35 W 15 W-35 W

12 W-20 W 12 W-20 W 12 W-20 W

22 W-40 W 22 W-40 W 22 W-40 W

UWAGA: Szybkość taktowania procesora i moc cieplna różnią się w zależności od trybu

temperatury wybranego w aplikacji My Dell na komputerze.

Pamięć podręczna procesora

Zintegrowana karta graficzna

12 MB 12 MB 12 MB

Intel Graphics Intel Graphics Intel Graphics

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego w komputerze Latitude 9450 2-in-1.

Tabela 5.

Opis Wartości

Chipset

Procesor

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe

Chipset

Integrated with the processor

Intel Core Ultra 5/7

64-bit

64 MB

Up to Gen4

System operacyjny

Komputer Latitude 9450 2-in-1 obsługuje następujące systemy operacyjne:

18

Specyfikacje komputera Latitude 9450 2-in-1

● Windows 11 22H2

● Windows 11 23H2

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci komputera Latitude 9450 2-in-1.

Tabela 6. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Obsługiwane konfiguracje pamięci

On-board memory

UWAGA: The memory is integrated on the system board

and is not upgradable.

LPDDR5x

7467 MT/s

64 GB

16 GB

● 16 GB, LPDDR5x, 7467 MT/s, dual-channel, integrated

● 32 GB, LPDDR5x, 7467 MT/s, dual-channel, integrated

● 64 GB, LPDDR5x, 7467 MT/s, dual-channel, integrated

Zewnętrzne porty i gniazda

Poniższa tabela zawiera listę portów i gniazd zewnętrznych komputera Latitude 9450 2-in-1.

Tabela 7.

Opis Wartości

Port sieciowy

Zewnętrzne porty i gniazda

Not supported

Porty USB

Port audio

Porty wideo

Czytnik kart pamięci

Port zasilacza

Gniazdo kabla zabezpieczającego

Gniazdo karty SIM

Three Thunderbolt 4 with Power Delivery and DisplayPort
(USB Type-C)

UWAGA: You can connect a Dell Docking Station to any

of the three ports. For more information, search in the
Knowledge Base Resource at www.dell.com/support

One universal audio port

Supported through USB-C

Not supported

DC-in through one of the three Thunderbolt 4 USB Type-C
ports

One wedge-shaped lock slot

nano-SIM slot (optional)

Specyfikacje komputera Latitude 9450 2-in-1 19

Gniazda wewnętrzne

Poniższa tabela zawiera listę wewnętrznych gniazd komputera Latitude 9450 2-in-1.

Tabela 8. Gniazda wewnętrzne

Opis Wartości

M.2

● On-board Wi-Fi and Bluetooth

● One M.2 3052 slot for WWAN

● One M.2 2230 slot for solid state drive (SSD)

UWAGA: Aby dowiedzieć się więcej na temat cech

różnych typów kart M.2, przeszukaj bazę wiedzy
w witrynie Dell Support.

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Latitude 9450 2-in-1.

Tabela 9. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Waves MaxxAudio Pro 13 Output

Supported

SoundWire interface

Universal audio jack

Four

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia

Szczytowa

Mikrofon

Realtek ALC1318

Keyboard shortcut controls

2 W

2.5 W

Dual-array microphone on FPC

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Latitude 9450
2-in-1.

Tabela 10.

Opis Wartości

Numer modelu

Specyfikacje modułu sieci bezprzewodowej

Intel BE200

UWAGA: WLAN module is integrated on the system board

and is not removable and/or ungradable.

20 Specyfikacje komputera Latitude 9450 2-in-1

Tabela 10. Specyfikacje modułu sieci bezprzewodowej(cd.)

Opis Wartości

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

Up to 5760 Mbps

2.4 GHz/5.0 GHz/6.0 GHz

● WiFi 802.11a/b/g

● Wi-Fi 4 (WiFi 802.11n)

● Wi-Fi 5 (WiFi 802.11ac)

● Wi-Fi 6E (802.11ax) or Wi-Fi 6 when Wi-Fi 6E is

unavailable.

● Wi-Fi 7 (WiFi 802.11be)

● 64-bit/128-bit WEP

● AES-CCMP

● TKIP

Bluetooth version 5.4

Moduł sieci WWAN

Wtabeli poniżej przedstawiono listę modułów bezprzewodowej sieci WWAN obsługiwanych przez komputer Latitude 9450 2w1.

UWAGA: Moduł sieci WWAN jest dostępny tylko w niektórych konfiguracjach i może nie być dostępny w Twoim regionie.

Tabela 11. Specyfikacje modułu sieci WWAN

Opis Wartości

Numer modelu Modem Qualcomm Snapdragon X62 5G, wersja globalna

(DW5932e)

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie Obsługiwane

Global Navigation Satellite System (GNSS) Częstotliwość L1 GNSS

● NR 5G: pobieranie 3,5 Gb/s / wysyłanie 900 Mb/s

● LTE: pobieranie 1,6 Gb/s (kat. 19) / wysyłanie 211 Mb/s

(kat. 18)

● UMTS: pobieranie DC-HSPA+ Rel8: 42 Mb/s, wysyłanie
5,76 Mb/s

● NR (n1, n2, n3, n5, n7, n8, n12, n13, n14, 18, n20, n25, n26,
n28, n30, n38, n40, n41, n48, n53, n66, n70, n71, n75, n76,
n77, n78, n79)

● LTE (B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18,
B19, B20, B25, B26, B28, B29, B30, B32, B34, B38, B39,
B40, B41, B42, B43, B46, B48, B66, B71)

● WCDMA/HSPA+ (1, 2, 4, 5, 8)

● NR FR1 (Sub6) FDD/TDD

● LTE FDD/TDD

● WCDMA/HSPA+

● GPS/GLONASS/Beidou/Galileo

UWAGA: Aby uzyskać instrukcje znajdowania numeru IMEI (International Mobile Station Equipment Identity) komputera,

zapoznaj się zartykułem zbazy wiedzy wwitrynie Dell Support.

Specyfikacje komputera Latitude 9450 2-in-1 21

Pamięć masowa

Wtej sekcji przedstawiono opcje pamięci masowej komputera Latitude 9450 2-in-1.

Your computer supports one of the following solid state drives

Tabela 12. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

M.2 2230, Class 35 solid state drive Gen 4 PCIe x4 NVMe 256 GB/512 GB/1 TB

M.2 2230, Class 35 solid state drive,
self-encrypting drive

M.2 2230, Class 25 solid state drive Gen 4 PCIe x4 NVMe 2 TB

Gen 4 PCIe x4 NVMe 512 GB

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera Latitude 9450 2-in-1.

Tabela 13. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Rozmiar klawiatury

Single-pointing spill-resistant, zero-lattice keyboard with
battery-saving backlight

QWERTY

● United States and Canada: 79 keys

● United Kingdom: 80 keys

● Japan: 83 keys

X=19.05 mm key pitch

Y=18.05 mm key pitch

Skróty klawiaturowe

Na niektórych klawiszach klawiatury umieszczone są dwa
symbole. Klawisze te mogą być używane do wpisywania
alternatywnych znaków lub wykonywania dodatkowych
funkcji. Aby wprowadzić znak alternatywny, naciśnij klawisz
Shift iżądany klawisz. Aby wykonać dodatkową funkcję,
naciśnij klawisz Fn iklawisz odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych

(F1–F12) można zdefiniować, zmieniając ustawienie
Zachowanie klawiszy funkcyjnych wprogramie
konfiguracji systemu BIOS.

UWAGA: Jeśli funkcja Copilot systemu Windows nie

jest dostępna na komputerze, klawisz Copilot uruchamia
wyszukiwanie systemu Windows. Więcej informacji na
temat funkcji Copilot w systemie Windows można znaleźć
w bazie wiedzy na stronie Dell Support.

Keyboard shortcuts of Latitude 9450 2-in-1

Keyboard characters may differ depending on the keyboard language configuration. Keys that are used for shortcuts

NOTE:

remain the same across all language configurations.

22 Specyfikacje komputera Latitude 9450 2-in-1

Some keys on your keyboard have two symbols on them. These keys can be used to type alternate characters or to perform
secondary functions. The symbol that is shown on the lower part of the key refers to the character that is typed out when the
key is pressed. If you press shift and the key, the symbol that is shown on the upper part of the key is typed out. For example, if
you press 2, 2 is typed out; if you press Shift + 2, @ is typed out.

The keys F1-F12 at the top row of the keyboard are function keys for multimedia control, as indicated by the icon at the bottom
of the key. Press the function key to invoke the task represented by the icon. For example, pressing F1 mutes the audio (see the
following table).

However, if the function keys F1-F12 are needed for specific software applications, multimedia functionality can be disabled by
pressing
audio by pressing Fn + F1.

Fn + Esc. Later, multimedia control can be invoked by pressing Fn and the respective function key. For example, mute

NOTE: You can also define the primary behavior of the function keys (F1–F12) by changing Function Key Behavior in

BIOS setup program.

Table 14. List of keyboard shortcuts

Keys Primary behavior

Copilot Launch Copilot in Windows

NOTE: If Copilot in Windows is not available on your computer, the

Copilot key launches Windows Search. For more information about
Copilot in Windows, search in the Knowledge Base Resource at Dell

Support site.

F1 Mute audio

F2 Decrease volume

F3 Increase volume

F4 Mute mic

F5 Adjust keyboard backlight level

NOTE: Press to cycle the keyboard backlight level through low,

medium, or high.

F6 Decrease display brightness

F7 Increase display brightness

F8 Switch to external display

F9 SafeShutter control

F10 Print screen

F11 Home

F12 End

The Fn key is also used with select keys on the keyboard to invoke secondary functions.

Table 15.

Key combination for the task Secondary behavior

Fn + F1 Operating system and application-specific F1 behavior

Fn + F2 Operating system and application-specific F2 behavior

Secondary behavior

Fn + F3 Operating system and application-specific F3 behavior

Fn + F4 Operating system and application-specific F4 behavior

Fn + F5 Operating system and application-specific F5 behavior

Fn + F6 Operating system and application-specific F6 behavior

Fn + F8 Operating system and application-specific F8 behavior

Specyfikacje komputera Latitude 9450 2-in-1 23

Table 15. Secondary behavior(continued)

Key combination for the task Secondary behavior

Fn + F9 Operating system and application-specific F9 behavior

Fn + F10 Operating system and application-specific F10 behavior

Fn + F11 Operating system and application-specific F11 behavior

Fn + F12 Operating system and application-specific F12 behavior

Fn + PrtScr Turn off or on wireless

Fn + B Pause or break

Fn + Insert Sleep

Fn + S Toggle scroll lock

Fn + R System request

Fn + Ctrl Open the application menu

Fn + Esc Toggle Fn-key lock

Fn + PgUp Page up

Fn + PgDn Page down

Fn + Home Home

Fn + End End

Kamera

W poniższej tabeli przedstawiono specyfikacje kamery komputera Latitude 9450 2-in-1.

Tabela 16.

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Rozdzielczość kamery na podczerwień:

Specyfikacje kamery

Zdjęcia

Wideo

One

● FHD RGB + IR Camera with built-in collaboration features

● Low light capability

● TNR, Intelligent Privacy, IPU6, Proximity Sensor, Intel

Camera Sensing Technology (ExpressSign-in 2.0), dual­array microphones

Front camera

Intel Camera Sensing Technology (ExpressSign-in 2.0)

2.07 megapixels

1920 x 1080 (FHD) at 60 fps

Zdjęcia

Wideo

Kąt widzenia:

24 Specyfikacje komputera Latitude 9450 2-in-1

0.18 megapixels

1280 x 720 at 30 fps

Tabela 16. Specyfikacje kamery(cd.)

Opis Wartości

Kamera

Kamer na podczerwień

82.2 degrees

78.1 degrees

Clickpad

The following table lists the clickpad specifications of your Latitude 9450 2-in-1.

Table 17. Clickpad specifications

Description Values

Clickpad type Haptic Collaboration Touchpad

Haptic functionality Control the level of sound and haptic feedback from the

Windows 11 operating system settings, Bluetooth and
Devices. Select from 0 % to100 % for intensity of the haptic
feedback.

Collaboration controls on clickpad Four controls are available to control video, share screen,

chat, and microphone functions during conference calls.

NOTE:

● The collaboration controls are compatible only with
Zoom and Microsoft Teams for work or school.

● The collaboration controls are visible only when a
conference call is ongoing.

Collaboration controls settings

Collaboration controls functionality

Applications required to enable collaboration controls

Clickpad resolution:

Clickpad dimensions:

Horizontal

● Customize settings for the brightness of the controls to
adjust to the ambient light.

● Customize settings to activate collaboration controls with
a single tap or a double tap.

● Customize settings to enable or disable specific controls.

● Webcam control: Turn on or off the camera.
○ White icon: The camera is turned on.
○ Red icon: The camera is turned off.

● Screen share control: Tap once to share your screen. Tap

again to stop sharing.

● Chat box control: Show or hide the chat window. The
control blinks when you receive a new chat message.

● Microphone control: Turn on or mute the microphone.
○ White icon: The microphone is turned on.
○ Red icon: The microphone is muted.

● Dell Optimizer version 4.2.0.0 and higher

● Zoom Client version 5.9.3 and higher

● Microsoft Teams for work or school (Windows desktop)

version 1.6.00.24078 and higher

> 300 dpi

135.00 mm (5.31 in.)

Vertical

91.40 mm (3.59 in.)

Specyfikacje komputera Latitude 9450 2-in-1 25

Table 17. Clickpad specifications(continued)

Description Values

Clickpad gestures For more information about clickpad gestures available on

Windows, see the Microsoft Knowledge Base article at

support.microsoft.com.

NOTE: To use the collaboration touchpad (CTP) controls feature on your keyboard, ensure that you have the latest

versions of the Dell Optimizer app and Zoom or Teams for work or school installed on your computer. Dell Optimizer
supports modular installation which allows you to select the modules you want to install. Install the collaboration touchpad
module within the Dell Optimizer app to use the functionality of collaboration controls. For more information, search for
the Dell Optimizer User's Guide in the Knowledge Base Resource at Dell Support site.

NOTE: For more information about how to configure and use the collaboration controls, search for the Collaboration

Touchpad Reference Guide in the Knowledge Base Resource at Dell Support site. Or, watch the Collaboration Touchpad

Use and Configuration video.

NOTE: Collaboration Touchpad is supported only on Teams for work or school (Windows desktop) application. Teams for

home and Teams on web are currently not supported.

Power adapter

The following table lists the power adapter specifications of your Latitude 9450 2-in-1.

Table 18.

Description Option one Option two Option three

Type 60 W AC adapter, USB-C 65 W AC adapter, USB-C 100 W AC adapter, USB-C

Power-adapter dimensions:

Weight 0.105 kg (0.231 lbs) 0.201 kg (0.443 lbs) 0.33 kg (0.731 lbs)

Input voltage 100 VAC – 240 VAC 100 VAC – 240 VAC 100 VAC – 240 VAC

Input frequency 50 Hz – 60 Hz 50 Hz – 60 Hz 50 Hz – 60 Hz

Input current (maximum) 1.70 A 1.70 A 1.70 A

Output current (continuous)

Rated output voltage

Power adapter specifications

Height 22.00 mm (0.866 in.) 28.00 mm (1.10 in.) 26.50 mm (1.04 in.)

Width 66.00 mm (2.598 in.) 51.00 mm (2.01 in.) 60.00 mm (2.36 in.)

Depth 55.00 mm (2.165 in.) 112.00 mm (4.41 in.) 122.00 mm (4.80 in.)

● 5 V/3 A

● 9 V/3 A

● 15 V/3 A

● 20 V/3 A

● 5 VDC

● 9 VDC

● 15 VDC

● 20 VDC

● 5 V/3 A

● 9 V/3 A

● 15 V/3 A

● 20 V/3.25 A

● 5 VDC

● 9 VDC

● 15 VDC

● 20 VDC

● 5 V/3 A

● 9 V/3 A

● 15 V/3 A

● 20 V/5 A

● 5 VDC

● 9 VDC

● 15 VDC

● 20 VDC

Temperature range:

Operating 0°C to 40°C (32°F to 104°F) 0°C to 40°C (32°F to

104°F)

Storage -20°C to 70°C (-4°F to

158°F)

CAUTION: Operating and storage temperature ranges may differ among components, so operating or storing

the device outside these ranges may impact the performance of specific components.

26 Specyfikacje komputera Latitude 9450 2-in-1

-40°C to 70°C (-40°F to
158°F)

0°C to 40°C (32°F to 104°F)

-40°C to 70°C (-40°F to
158°F)

Wymagania zasilacza

W tej sekcji przedstawiono wymagania dotyczące zasilacza komputera Latitude 9450 2 w 1.

UWAGA: Jeśli nie kupiono zalecanego zasilacza firmy Dell, należy upewnić się, że używany zasilacz spełnia poniższe

wymagania:

Tabela 19. Wymagania dotyczące zasilacza komputera Latitude 9450 2 w 1

Opis Wartość

Moc zasilacza wymagana do osiągnięcia optymalnej
wydajności.

Zasilanie wymagane do wolniejszego ładowania komputera.

UWAGA: Może pojawić się komunikat ostrzegawczy

informujący okorzystaniu zzasilacza oniższej mocy
imniejszej szybkości ładowania.

Minimalna moc zasilacza wymagana do działania komputera
iładowania baterii.

UWAGA: Pojawia się komunikat ostrzegawczy informujący

okorzystaniu zzasilacza oniższej mocy imniejszej
szybkości ładowania.

Szybkie ładowanie za pomocą funkcji USB Power Delivery
(PD)

Tryb ExpressCharge Obsługiwane

65 W

Mniej niż 60W

27 W

Obsługiwane

UWAGA: Aby ta funkcja działała, komputer musi być

podłączony do zasilacza 100W.

UWAGA: Należy także włączyć tryb ExpressCharge

na ekranie konfiguracji systemu BIOS, wybierając opcje
Zasilanie > Konfiguracja baterii > ExpressCharge,
anastępnie naciskając klawisz Enter.

Bateria

Wponiższej tabeli przedstawiono specyfikacje baterii komputera Latitude 9450 2-in-1.

Tabela 20.

Opis Wartości

Rodzaj baterii

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Zakres temperatur:

Specyfikacje baterii

Wysokość

Szerokość

Głębokość

Podczas pracy

3-cell, 60 WHr, ExpressCharge Boost capable, Long-lifecycle
capable

11.55 VDC

0.24 kg (0.52 lb)

250.70 mm (9.87 in.)

81.18 mm (3.19 in.)

5.35 mm (0.21 in.)

● Charge: 0°C to 50°C (32°F to 122°F)

Specyfikacje komputera Latitude 9450 2-in-1 27

Tabela 20. Specyfikacje baterii(cd.)

Opis Wartości

● Discharge: 0°C to 70°C (32°F to 158°F)

Pamięć masowa

Czas pracy baterii Zależy od warunków pracy; w pewnych warunkach wysokiego

Czas ładowania baterii (przybliżony)

UWAGA: Za pomocą aplikacji Dell Power Manager

można kontrolować czas ładowania, czas trwania, czas
rozpoczęcia i zakończenia itd. Więcej informacji na
temat programu Dell Power Manager można znaleźć
wbazie wiedzy w witrynie Dell Support .

Bateria pastylkowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od

elementów, więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć
na pracę określonych elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego

zużycia energii.

-20°C to 60°C (-4°F to 140°F)

zużycia energii może być znacznie skrócony.

● 3 hours (when the computer is turned off)

● 80% in 60 min with ExpressCharge 1.0

● 35% in 20 min with ExpressCharge Boost

Not supported

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Latitude 9450 2-in-1.

Tabela 21.

Opis Wartości

Typ wyświetlacza

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar aktywny):

Rozdzielczość macierzysta panelu wyświetlacza

Luminancja (typowa)

Liczba megapikseli

Gama barw

Liczba pikseli na cal (PPI)

Specyfikacje: wyświetlacz

Wysokość

Szerokość

Przekątna

14-inch, Quad High Definition (QHD+)

Yes

IPS

188.49 mm (7.42 in.)

301.59 mm (11.87 in.)

355.64 mm (14.00 in.)

2560 x 1600

500 nits

2.30

sRGB 100%

161

Współczynnik kontrastu (minimalny)

28 Specyfikacje komputera Latitude 9450 2-in-1

1000:1

Tabela 21. Specyfikacje: wyświetlacz(cd.)

Opis Wartości

Czas reakcji (maksymalny)

Częstotliwość odświeżania

Kąt widzenia wpoziomie

Kąt widzenia wpionie

Rozstaw pikseli

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy błyszczące wykończenie

35 ms

60 Hz

88 degree

88 degree

0.15 mm

2.85 W

anti-reflection, anti-smudge

Czytnik linii papilarnych (opcjonalny)

Wponiższej tabeli przedstawiono specyfikacje opcjonalnego czytnika linii papilarnych komputera Latitude 9450 2-in-1.

Tabela 22. Specyfikacje czytnika linii papilarnych

Opis Wartości

Technologia czujnika

Rozdzielczość czujnika

Trans-capacitive sensing

500 dpi

Rozmiar czujnika wpikselach

108 mm x 88 mm

Czujnik

Wponiższej tabeli wyszczególniono czujniki komputera Latitude 9450 2-in-1.

Tabela 23.

Obsługa czujników

Funkcja wykrywania obecności użytkownika na bazie sztucznej inteligencji, cechująca się niskim poborem mocy

Czujnik natężenia światła otoczenia

Automatyczna jasność wsystemie Windows

Wykrywanie zbliżeniowe użytkownika za pomocą podczerwieni

Kompas elektroniczny/Magnetometr

Akcelerometr

Żyroskop + przyspieszeniomierz

Adaptacyjna wydajność cieplna (zwykorzystaniem żyroskopu/przyspieszeniomierza)

Obsługa obracania ekranu

Czujnik NFP (Near Field Proximity)

Czujnik

Czujnik Halla

Hub czujników

Wybudzanie/włączanie po otwarciu pokrywy

Specyfikacje komputera Latitude 9450 2-in-1 29

Tabela 23. Czujnik(cd.)

Obsługa czujników

Dell ExpressSign-In 1.0 (zwykorzystaniem czujnika zbliżeniowego)

Dell ExpressSign-in 2.0 (zwykorzystaniem technologii Intel Camera Sensing)

GPS (tylko zwykorzystaniem karty WWAN)

Żyroskop

Przyspieszeniomierz: ST Micro LIS2DW12TR (pierwszy) lub Bosch BMA422 (drugi) wpodstawie (płyta główna) wprzypadku
urządzenia 2 w1

Przyspieszeniomierz + żyroskop: ST Micro LSM6DSOUSTR na płycie czujników wpokrywie wprzypadku urządzenia 2 w1

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Latitude 9450
2-in-1.

Tabela 24. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Intel Graphics Shared system memory Intel Core Ultra 5/7

Matryca zgodności zwieloma wyświetlaczami

Poniższa tabela zawiera informacje oobsłudze wielu monitorów przez komputer Latitude 9450 2-in-1.

Tabela 25.

Karta graficzna Obsługiwane wyświetlacze zewnętrzne, gdy jest

Zintegrowana karta graficzna 3 Maksymalnie 4

Matryca zgodności zwieloma wyświetlaczami

włączony wbudowany wyświetlacz komputera

Obsługiwane wyświetlacze
zewnętrzne, gdy jest wyłączony
wbudowany wyświetlacz
komputera

Zabezpieczenia sprzętowe

W poniższej tabeli przedstawiono zabezpieczenia sprzętowe komputera Latitude 9450 2-in-1.

Tabela 26.

Zabezpieczenia sprzętowe

Układ Trusted Platform Module (TPM) 2.0 zcertyfikatem FIPS-140-2 / TCG

Dotykowy czytnik linii papilarnych (wprzycisku zasilania) ioprogramowanie Control Vault 3.0 Plus Advanced Authentication
zcertyfikatem FIPS 140-2 trzeciego stopnia (opcjonalnie)

Kamera na podczerwień do rozpoznawania twarzy (zgodna zfunkcją Windows Hello) zobsługą funkcji ExpressSign-in 1.0
(czujnik zbliżeniowy) ifunkcji ExpressSign-in 2.0 (technologia Camera Sensing)

Zabezpieczenia sprzętowe

Dell SafeBIOS — sprawdza integralność systemu BIOS przy użyciu bezpiecznego źródła poza hostem, ajeśli test zakończy się
niepowodzeniem, przechwytuje izapisuje kopię wyniku wbezpiecznym miejscu na komputerze.

Dell SafeBIOS — alerty wprzypadku wykrycia złośliwej aktywności

Dell SafeID — specjalny chip zabezpieczający FIPS trzeciego poziomu zabezpiecza poświadczenia użytkownika końcowego1
— certyfikat TCG

30 Specyfikacje komputera Latitude 9450 2-in-1

Tabela 26. Zabezpieczenia sprzętowe(cd.)

Zabezpieczenia sprzętowe

Łańcuch dostaw Dell SafeSupply — opcjonalne opakowanie umożliwiające wykrycie śladów manipulacji iwyczyszczenie przed
obrazowaniem dysków twardych zgodnie ze standardami NIST zzabezpieczonego obiektu firmy Dell.

Dell SafeShutter — sterowanie osłoną kamery (włączanie iwyłączanie) za pomocą klawisza F9 na klawiaturze.

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Latitude 9450 2-in-1.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 27. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od

elementów, więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć
na pracę określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują śro dowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 m s.

*

0°C to 35°C (32°F to 95°F) -40°C to 65°C (-40°F to 140°F)

10% to 90% (non-condensing) 0% to 95% (non-condensing)

0.66 GRMS Not applicable

140 G† Not applicable

0 m to 3,048 m (0 ft to 10,000 ft) 0 m to 10,668 m (0 ft to 35,000 ft)

SafeShutter

Wtej sekcji przedstawiono specyfikacje funkcji SafeShutter komputera Latitude 9450 2-in-1.

Funkcja SafeShutter daje użytkownikowi kontrolę nad prywatnością dzięki klawiszom wyłączania kamery (F9) iwyciszania
mikrofonu (F4), które działają niezależnie od ustawień programowych. Kiedy kamera jest włączona, naciśnij klawisz F9, aby
zamknąć osłonę obiektywu. Ponowne naciśnięcie klawisza F9 otworzy osłonę.

ComfortView Plus

PRZESTROGA:

długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła
niebieskiego, zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak
obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Wyświetlacz na tym komputerze jest zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny ze
standardami TÜV Rheinland wzakresie niskiej emisji niebieskiego światła.

Tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.

Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do

Specyfikacje komputera Latitude 9450 2-in-1

31

● Rób dłuższe przerwy — 20 minut co dwie godziny.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20

stóp).

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy w witrynie Dell Support.

32 Specyfikacje komputera Latitude 9450 2-in-1

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń
dotyczących bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik
zapoznał się zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera

należy zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji
na temat najlepszych praktyk w zakresie bezpieczeństwa można znaleźć na stronie głównej dotyczącej

zgodności firmy Dell z przepisami.

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł

zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby,
adopiero potem podłączyć komputer do gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.

OSTRZEŻENIE: Użytkownik powinien rozwiązywać problemy iwykonywać czynności naprawcze tylko wtakim

zakresie, wjakim został do tego upoważniony lub poinstruowany przez zespół pomocy technicznej firmy Dell.
Uszkodzenia wynikające znapraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją.
Należy zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zproduktem lub dostępnymi na

stronie głównej firmy Dell dotyczącej zgodności z przepisami.

4

OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków

elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych
elementów ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej
wcelu odprowadzenia ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych
części składowych.

OSTRZEŻENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.

OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre

kable mają złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić.
Podczas odłączania kabli należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas
podłączania kabli należy się upewnić, że złącze kabla jest prawidłowo ustawione i wyrównane z portem.

OSTRZEŻENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii

nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

Przed przystąpieniem do serwisowania komputera

Kroki

1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. Wsystemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, zapoznaj się zinstrukcjami odpowiednimi dla tego systemu.

3. Wyłącz wszystkie podłączone urządzenia peryferyjne.

Serwisowanie komputera 33

4. Odłącz komputer od źródła zasilania.

5. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

6. Wyjmij zkomputera wszystkie karty pamięci inapędy optyczne.

7. Aktywuj tryb serwisowy.

Tryb serwisowy

Tryb serwisowy służy do odłączania zasilania bez odłączania kabla baterii od płyty głównej przed przeprowadzeniem naprawy
komputera.

OSTRZEŻENIE: Jeśli nie można włączyć komputera wcelu przełączenia go wtryb serwisowy, należy odłączyć

kabel baterii. Aby odłączyć kabel baterii, wykonaj czynności opisane wsekcji Wymontowywanie baterii.

UWAGA: Upewnij się, że komputer jest wyłączony, azasilacz odłączony.

a. Naciśnij iprzytrzymaj klawisz B i przycisk zasilania przez 3 sekundy, aż na ekranie pojawi się logo Dell.
b. Naciśnij dowolny klawisz, aby kontynuować.
c. Jeśli zasilacz nie został odłączony, na ekranie pojawi się komunikat, że należy go odłączyć. Odłącz zasilacz, anastępnie

naciśnij dowolny klawisz, aby kontynuować przejście w tryb serwisowy. Procedura trybu serwisowego automatycznie
pomija kolejny krok, jeśli etykieta właściciela komputera nie została wcześniej skonfigurowana przez użytkownika.

d. Po wyświetleniu na ekranie komunikatu ogotowości naciśnij dowolny klawisz, aby kontynuować. Komputer wyemituje

trzy krótkie sygnały dźwiękowe inatychmiast się wyłączy.
Komputer wyłączy się i przejdzie w tryb serwisowy.

Zalecenia dotyczące bezpieczeństwa

Rozdział dotyczący środków ostrożności zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy
wykonać przed zastosowaniem się do instrukcji demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż
należy przestrzegać następujących środków ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer iwszystkie podłączone do niego urządzenia peryferyjne od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe, telefoniczne itelekomunikacyjne.

● Podczas pracy wewnątrz notebooka korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu jakiegokolwiek podzespołu komputera ostrożnie umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem obudowy.
Urządzenia, które mają funkcję stanu gotowości, są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia
komputerowi wtrybie uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia
te są wyposażone winne zaawansowane funkcje zarządzania energią.

Odłączenie od zasilania oraz naciśnięcie iprzytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową
zpłyty głównej.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału
elektrycznego. Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze
upewnij się, że jest on podłączony do metalu, anie do malowanej lub niemetalicznej powierzchni. Opaska na nadgarstek powinna
być bezpiecznie zamocowana imieć pełny kontakt ze skórą. Pamiętaj, aby przed podłączeniem opaski do urządzenia zdjąć
biżuterię, np. zegarek, bransoletki czy pierścionki.

34

Serwisowanie komputera

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza
wrażliwych elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania
potrafią uszkodzić obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność
produktu. Ze względu na rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed
wyładowaniami elektrostatycznymi staje się coraz poważniejszym problemem.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może
być moduł pamięci, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału
wideo zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami
elektrostatycznymi. Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast
rozpoznać. Moduł pamięci odebrał wyładowanie elektrostatyczne, ale ścieżki zostały tylko osłabione, więc podzespół nie
powoduje bezpośrednich objawów związanych zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić
po wielu tygodniach, ado tego czasu mogą występować: pogorszenie integralności pamięci, sporadyczne błędy iinne
problemy.

Sporadyczne awarie, które zwane są również awariami ukrytymi, są trudne do wykrycia iusunięcia.

Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają
odpowiedniej ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania
elektrostatyczne nie zapewnia wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed
ładunkiem. Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania
antystatycznego do momentu przygotowania się do ich montażu. Przed rozpakowaniem opakowania antystatycznego należy
założyć antystatyczną opaskę na nadgarstek, aby rozładować ładunki elektrostatyczne ze swojego ciała. Więcej informacji na
temat opaski na nadgarstek i testowania opasek ESD można znaleźć w sekcji Elementy zestawu serwisowego ESD.

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu
antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

OSTRZEŻENIE:

wewnętrznych, które są izolowane i często silnie naładowane, takich jak plastikowe obudowy radiatorów.

Środowisko pracy

Przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację w środowisku klienta. Na przykład korzystanie
zzestawu wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub notebookiem.
Serwery są zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery stacjonarne
i notebooki są używane zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów
powierzchnię roboczą, na której można swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie.
Przestrzeń robocza powinna też być wolna od elementów nieprzewodzących, które mogłyby spowodować wyładowanie
elektrostatyczne. Materiały izolujące, takie jak styropian iinne tworzywa sztuczne, powinny zawsze być oddalone oco najmniej
30cm (12cali) od wrażliwych komponentów. Wprzeciwnym razie nie należy dotykać tych komponentów.

Opakowania antystatyczne

Wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować w antystatycznych opakowaniach.
Wskazane są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony podzespół, korzystając ztego
samego opakowania antystatycznego, wktórym dostarczono nową część. Woreczek antystatyczny należy złożyć i zakleić
taśmą, a następnie zapakować w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki. Elementy
wrażliwe na wyładowania elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej przed

Należy trzymać urządzenia wrażliwe na wyładowania elektrostatyczne z dala od elementów

Serwisowanie komputera

35

wyładowaniami. Nie należy nigdy ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane.
Podzespoły te powinny znajdować się tylko w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ESD.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części
podczas procedury serwisowej. Podczas używania maty antystatycznej opaska na nadgarstek powinna być dobrze
dopasowana, a przewód wyrównawczy podłączony do maty i dowolnej metalowej (niepowlekanej) części urządzenia,
przy którym wykonywane są czynności. Po prawidłowym założeniu przewodu wyrównawczego można wyjąć części
zamienne zworeczków ochronnych iumieścić bezpośrednio na macie antystatycznej. Elementy wrażliwe na wyładowania
elektrostatyczne będą bezpieczne w ręku, na macie antystatycznej, w urządzeniu lub wewnątrz torby ESD.

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera, jeśli nie jest potrzebna mata antystatyczna, lub wprzypadku podłączenia do maty antystatycznej
wcelu ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące
skórę serwisanta, matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy używać wyłącznie
zestawów serwisowych z opaską na nadgarstek, matą antystatyczną i przewodem wyrównawczym. Nie należy korzystać
zbezprzewodowych opasek na rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia
spowodowane normalnym zużyciem na skutek eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu
wcelu uniknięcia przypadkowego uszkodzenia sprzętu wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie
opaski na rękę iprzewodu wyrównawczego co najmniej raz wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym serwisem, aco najmniej raz
wtygodniu. Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Aby wykonać test, załóż opaskę na
nadgarstek, przypnij przewód wyrównawczy opaski na nadgarstek do urządzenia testującego inaciśnij przycisk. Zielone
światło diody LED oznacza, że test zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają,
że test zakończył się niepowodzeniem.

UWAGA:

na rękę oraz maty antystatycznej. Niezwykle ważne jest też, aby podczas pracy nad komputerem wrażliwe części nie
stykały się zizolatorami.

Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części
zwracane do firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE:

uszkodzić komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer do źródeł zasilania.

UWAGA: Podłącz zasilacz do złącza zasilacza wkomputerze, aby opuścić tryb serwisowy.

5. Naciśnij przycisk zasilania, aby włączyć komputer.

Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie

36

Serwisowanie komputera

BitLocker

OSTRZEŻENIE: Jeśli funkcja BitLocker nie zostanie wstrzymana przed aktualizacją systemu BIOS, klucz

funkcji BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu komputera. Zostanie
wyświetlony monit owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy
każdym uruchomieniu. Nieznajomość klucza odzyskiwania grozi utratą danych lub ponowną instalacją systemu
operacyjnego. Aby uzyskać więcej informacji, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS

w komputerach Dell z włączoną funkcją BitLocker.

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Śrubokręt krzyżakowy nr 0

● Wkrętak krzyżakowy nr 1

● Plastikowy otwierak

Wykaz śrub

UWAGA:

wpudełku na śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania
elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

Zaleca się, aby przy wykręcaniu śrub zelementu zanotować typ oraz liczbę śrub, anastępnie umieścić je

Tabela 28. Wykaz śrub

Element Typ śruby Ilość Ilustracja

Pokrywa dolna Śruby mocujące 6

Dysk SSD Śruba mocująca 1

Klamra karty sieci WWAN M1,6x2,3 1

Prawy wentylator M1,6x3 2

Lewy wentylator M1,6x3 2

Klamra kabla wyświetlacza /
lewego portu USB Type-C

Klamra prawego portu USB
Type-C

M1,6x3 2

M1,6x3 3

Serwisowanie komputera 37

Tabela 28. Wykaz śrub(cd.)

Element Typ śruby Ilość Ilustracja

Zestaw wyświetlacza M2,5x4 6

M1,6x3 2

Radiator Śruby mocujące 3

Bateria

Głośnik prawy M1,6x1,8 2

Moduł antenowy WLAN

Zestaw przycisku zasilania
zczytnikiem linii papilarnych

Płyta główna M1,6x2 7

M2x3 6

Śruby mocujące 2

M1,6x2

M1,6x2 1

M1,6x3 6

2

Główne elementy komputera Latitude 9450 2-in-1

Na ilustracji poniżej przedstawiono główne elementy komputera Latitude 9450 2-in-1.

38

Serwisowanie komputera

Rysunek 12. Widok rozwinięty

1. Pokrywa dolna

2. Głośnik

3. Pokrywa osłony karty sieci WWAN

4. Karta WWAN

5. Przycisk zasilania

6. Wentylator

7. Moduł antenowy WLAN

8. Bateria

9. Zestaw wyświetlacza

10. Zestaw podpórki na nadgarstek iklawiatury

11. Płyta główna

12. Wentylator

13. Radiator

14. Dysk SSD

15. Osłona dysku SSD

16. Głośnik

UWAGA:

Dostępność tych części zależy od wykupionej gwarancji. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj
się zprzedstawicielem handlowym firmy Dell.

Firma Dell udostępnia listę elementów iich numery części wzakupionej oryginalnej konfiguracji systemu.

Serwisowanie komputera 39

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie

zzaleceniami dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach

wtym dokumencie.

Taca na kartę nano-SIM

Removing the nano-SIM card tray

5

Prerequisites

1. Follow the procedure in Before working inside your computer.

About this task

The following image provides a visual representation of the nano-SIM card tray removal procedure.

40 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Figure 13. Removing the nano-SIM card tray

Steps

1. Insert the nano-SIM card removal pin into the release hole to release the nano-SIM card tray.

2. Push the pin to disengage the lock, and eject the nano-SIM card tray.

3. Slide the nano-SIM card tray out of the slot on the system.

4. Remove the nano-SIM from the nano-SIM card tray.

5. Slide the nano-SIM card tray back into the slot on the system.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

41

Instalowanie tacy na kartę nano-SIM

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj odpowiedni element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji tacy na kartę nano-SIM.

Rysunek 14. Instalowanie tacy na kartę nano-SIM

Kroki

1. Włóż przyrząd do wyjmowania karty nano-SIM do otworu, aby wyjąć tacę na kartę nano-SIM.

2. Wciśnij spinacz lub przyrząd, aby odblokować iwysunąć tacę na kartę nano-SIM.

42

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

3. Wyjmij tacę na kartę nano-SIM zgniazda wkomputerze.

4. Wyrównaj iumieść kartę nano-SIM wgnieździe wtacy na kartę nano-SIM.

5. Wsuń tacę zkartą nano-SIM zpowrotem dogniazda wkomputerze.

Kolejne kroki

Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Pokrywa dolna

Removing the base cover

Prerequisites

1. Follow the procedure in Before working inside your computer.

2. Remove the nano SIM-card tray, if applicable.

About this task

The following images indicate the location of the base cover and provide a visual representation of the removal procedure.

Figure 15. Base cover removal

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

43

Figure 16. Base cover removal

Steps

1. Loosen the six captive screws that secure the base cover to the computer.

2. Using a plastic scribe, pry open the base cover starting from the recesses, which are in the U-shaped indents at the top
edge of the base cover, near the hinges.

Figure 17. Base cover pry points

44

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

CAUTION: Do not lift the base cover from the top side immediately after prying it from the recesses, as this

will damage the base cover. Proceed with the following steps to loosen all the hooks that secure the base
cover to the computer before removing the base cover.

3. Pry open the top side of the base cover and continue working on the left, right and, bottom sides to open the base cover.

4. Hold the left and right sides of the base cover, and remove the base cover from the computer.

NOTE: Ensure that your computer is in Service Mode. If your computer is unable to enter Service Mode, disconnect the

battery cable from the system board. To disconnect the battery cable, follow step 5 to step 7.

5. Disconnect the battery cable from the system board.

6. Peel the tape that secures the battery cable to the battery.

7. Press and hold the power button for five seconds to ground the computer and drain the flea power.

Installing the base cover

Prerequisites

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

About this task

The following images indicate the location of the base cover and provide a visual representation of the installation procedure.

Figure 18. Installing the base cover

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

45

Figure 19. Installing the base cover

NOTE:

If the battery is not a pre-requisite and if you have disconnected the battery cable, ensure to connect the battery

cable. To connect the battery cable, follow step 1 and step 2 in the procedure.

Steps

1. Connect the battery cable to the system board.

2. Adhere the tape that secures the battery cable to the battery.

3. Align and place the base cover on the palm-rest and keyboard assembly, and snap the base cover into place.

4. Tighten the six captive screws to secure the base cover to the computer.

Next steps

1. Install the nano SIM-card tray, if applicable.

2. Follow the procedure in after working inside your computer.

46

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wentylator

Removing the right fan

Prerequisites

1. Follow the procedure in Before working inside your computer.

2. Remove the nano-SIM card tray, if applicable.

3. Remove the base cover.

About this task

The following image indicates the location of the right fan and provides a visual representation of the removal procedure.

Figure 20. Removing the right fan

Steps

1. Peel off the mylar sticker from the system board.

2. Disconnect the right-fan FPC cable from the connector (FANR) on the system board.

3.

4. Lift the right fan off the palm-rest and keyboard assembly.

CAUTION:

components.

Remove the two (M1.6x3) screws that secure the right fan to the palm-rest and keyboard assembly.

Ensure to lift the piece of foam extension from the heat sink to prevent it from getting in between

Installing the right fan

Prerequisites

If you are replacing a component, remove the existing component before performing the installation procedure.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

47

About this task

The following image indicates the location of the right fan and provides a visual representation of the installation procedure.

Figure 21. Installing the right fan

Steps

1. Align and place the right fan onto the palm-rest and keyboard assembly.

CAUTION:

between components.

2. Replace the two (M1.6x3) screws to secure the right fan to the palm-rest and keyboard assembly.

3. Connect the right-fan FPC cable to the connector (FANR) on the system board.

4. Adhere the mylar sticker on the system board.

Next steps

1. Install the base cover.

2. Install the nano-SIM card tray, if applicable.

3. Follow the procedure in after working inside your computer.

Ensure to replace the piece of foam extension on top of the right fan to prevent it from getting in

Removing the left fan

Prerequisites

1. Follow the procedure in Before working inside your computer.

2. Remove the nano-SIM card tray, if applicable.

3. Remove the base cover.

About this task

The following image indicates the location of the left fan and provides a visual representation of the removal procedure.

48

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Figure 22. Removing the left fan

Steps

1. Peel off the mylar sticker from the system board.

2. Disconnect the left-fan FPC cable from the connector (FANL) on the system board.

3.

4. Lift the left fan off the palm-rest and keyboard assembly.

CAUTION:

components.

Remove the two (M1.6x3) screws that secure the left fan to the palm-rest and keyboard assembly.

Ensure to lift the piece of foam extension from the heat sink to prevent it from getting in between

Installing the left fan

Prerequisites

If you are replacing a component, remove the existing component before performing the installation procedure.

About this task

The following image indicates the location of the left fan and provides a visual representation of the installation procedure.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

49

Figure 23. Installing the left fan

Steps

1. Align and place the left fan onto the palm-rest and keyboard assembly.

NOTE:

Ensure to replace the piece of foam extension on top of the left fan to prevent it from getting in between

components.

2. Replace the two (M1.6x3) screws to secure the left fan to the palm-rest and keyboard assembly.

3. Connect the left-fan FPC cable to the connector (FANL) on the system board.

4. Adhere the mylar sticker on the system board.

Next steps

1. Install the base cover.

2. Install the nano-SIM card tray, if applicable.

3. Follow the procedure in after working inside your computer.

Dysk SSD

Removing the solid state drive

Prerequisites

1. Follow the procedure in before working inside your computer.

2. Remove the nano-SIM card tray, if applicable.

3. Remove the base cover.

About this task

The following images indicate the location of the solid state drive and provide a visual representation of the removal procedure.

50

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Figure 24. Removing the solid state drive

Steps

1. Loosen the captive screw that secures the solid state drive shielding cover to the system board.

2. Pry open the solid state drive shielding cover from the recesses that are at its left or right sides.

Figure 25. Solid state drive shielding cover

3. Slide and remove the solid state drive from the solid state drive slot on the system board.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

51

Instalowanie dysku SSD

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji dysku SSD.

Rysunek 26. Instalowanie dysku SSD

Kroki

1. Dopasuj wgłębienie na dysku SSD do wypustki wgnieździe dysku SSD.

2. Wsuń dysk SSD pod kątem do gniazda dysku SSD na płycie głównej.

3. Wyrównaj izałóż osłonę ekranującą dysku SSD, anastępnie dociśnij ją mocno, aby zasłonić dysk SSD.

4. Dokręć śrubę mocującą dysk SSD do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj tacę na kartę nano-SIM, jeśli występuje wkonfiguracji.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta bezprzewodowej sieci rozległej (WWAN)

Removing the WWAN card

Prerequisites

1. Follow the procedure in before working inside your computer.

2. Remove the nano-SIM card tray, if applicable.

3. Remove the base cover.

52

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

About this task

The following images indicate the location of the WWAN card and provide a visual representation of the removal procedure.

Figure 27. Removing the WWAN card

Steps

1. Using a plastic scribe, pry open the WWAN-card shielding cover starting from the right edge of the WWAN-card shielding
cover.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

53

Figure 28. WWAN-card shielding cover

NOTE:

A thermal pad is included with the WWAN-card shielding cover which must always be adhered to the cover. If
the thermal pad gets separated from the cover or it adheres to the WWAN card during the removal procedure, you must
readhere the thermal pad to the cover before installing the cover.

Figure 29. Thermal pad

2. Loosen the single M1.6x2.3 screw that secures the WWAN-card bracket to the frame on the system board.

3. Lift the WWAN-card bracket off the computer.

4. Disconnect the four antenna cables (D/G, M, M1, and M2) from the connectors (JNGFF2) at the top of the WWAN card.

54

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

5. Slide and remove the WWAN card from the WWAN-card slot.

Installing the WWAN card

Prerequisites

If you are replacing a component, remove the existing component before performing the installation procedure.

About this task

The following image indicates the location of the WWAN card and provides a visual representation of the installation procedure.

Figure 30. Installing the WWAN card

Steps

1. Align the notch on the WWAN card with the tab on the WWAN-card slot.
If any of the thermal pads that are located underneath the WWAN card are detached from the system board

NOTE:

when removing the WWAN card from the computer, adhere them back on the system board.

2. Slide the WWAN card at an angle into the WWAN-card slot on the system board.

3. Connect the four antenna cables (D/G, M, M1, and M2) to the connectors (JNGFF2) on the WWAN card.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

55

4. Align and place the WWAN-card bracket with the frame on the system board and WWAN card, and tighten the single

M1.6x2.3 screw.

5. Align and place the WWAN-card shielding cover over the WWAN card.

NOTE: For instructions on how to find your computer's IMEI (International Mobile Station Equipment Identity) number,

see the knowledge base article 000143678 at Dell Support site.

6. Press the WWAN-card shielding cover to fix it firmly in place.

Next steps

1. Install the base cover.

2. Install the nano-SIM card tray, if applicable.

3. Follow the procedure in after working inside your computer.

56 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników

serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że

części wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych

specjalistów ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach

wtym dokumencie.

6

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od

komputera ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana,
gdy oświetlenie komputera nie włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Aby zapobiec przypadkowemu przebiciu lub uszkodzeniu baterii i innych elementów, upewnij się, że żadne

śruby nie zostały zgubione ani nie znajdują się w nieodpowiednim miejscu podczas serwisowania tego
produktu.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać
ani zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą
techniczną firmy Dell. Zapoznaj się z informacjami w sekcji kontaktu z pomocą techniczną w witrynie Dell

Support.

● Należy kupować tylko oryginalne baterie dostępne w witrynie Dell lub u autoryzowanych partnerów
i sprzedawców produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby
uzyskać wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich
wymiany, patrz Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 57

Removing the battery

CAUTION: The information in this removal section is intended for authorized service technicians only.

Prerequisites

1. Follow the procedure in before working inside your computer.

2. Remove the nano-SIM card tray, if applicable.

3. Remove the base cover.

4. Remove the WWAN card.

NOTE: If the battery cable is disconnected from the system board for servicing, the date and time (RTC) of the computer

will be reset. As a result, when the computer is turned on, you are prompted to set the date and time.

About this task

The following images indicate the location of the battery and provide a visual representation of the removal procedure.

Figure 31. Removing the battery

58

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Figure 32. Removing the battery

Figure 33. Removing the battery

Steps

1. Loosen the single M1.6x2.3 screw that secures the WWAN darwin bracket.

2. Lift the WWAN darwin bracket off the system board.

3. Loosen the captive screw that secures the WLAN bracket to the system board.

4. Lift the WLAN bracket off the system board.

5. Disconnect the two antenna cables (black and white) that are connected to the WLAN module.

6. Unroute the black/grey D/G WWAN antenna cable from the routing guides along the sides of the battery.

7. Disconnect the battery cable from the connector (BATTERY) on the system board.

8. Disconnect the Darwin cable (D2) and unroute it from the routing guides along the top side of the battery.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

59

9. Unroute the two WWAN antenna cables (black and white) from the routing guides along the side of the battery.

10. Unroute the blue (M1) WWAN antenna cable from the routing guides along the left side of the WWAN card and the
upper-right corner of the battery.

11. Remove the six (M2x3) screws that secure the battery to the palm-rest and keyboard assembly.

12. Lift the battery away from the computer.

Installing the battery

CAUTION: The information in this installation section is intended for authorized service technicians only.

Prerequisites

If you are replacing a component, remove the existing component before performing the installation procedure.

About this task

The following images indicate the location of the battery and provide a visual representation of the installation procedure.

Figure 34. Installing the battery

60

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Figure 35. Installing the battery

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

61

Figure 36. Installing the battery

Steps

1. Align and place the battery on the palm-rest and keyboard assembly.

2. Replace the six (M2x3) screw to secure the battery to the palm-rest and keyboard assembly.

3. Route the blue (M1) WWAN antenna cable in the routing guides along the left side of the WWAN card and the upper-right
corner of the battery.

4. Route the two WWAN antenna cables (black and white) in the routing guides along the side of the battery.

5. Connect the Darwin cable (D2) and route it in the routing guides along the top side of the battery.

6. Route the black/grey D/G WWAN antenna cable in the routing guides along the sides of the battery.

7. Connect the two antenna cables (black and white) to the WLAN module.

8. Connect the battery cable to the connector (BATTERY) on the system board.

9. Align and place the WLAN bracket on the system board.

10. Tighten the captive screw that secures the WLAN bracket to the system board.

11. Align and place the WWAN Darwin bracket on the system board.

12. Replace the single M1.6x2.3 screw that secures the WWAN Darwin bracket.

Next steps

1. Install the WWAN card, if applicable.

2. Install the base cover.

3. Install the nano-SIM card tray, if applicable.

4. Follow the procedure in after working inside your computer.

62

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Moduł anteny bezprzewodowej sieci lokalnej (WLAN)

Removing the WLAN antenna module

Prerequisites

1. Follow the procedure in before working inside your computer.

2. Remove the nano-SIM card tray, if applicable.

3. Remove the base cover.

4. Remove the WWAN card, if applicable.

5. Remove the battery.

About this task

The following image indicates the location of the WLAN antenna module and provides a visual representation of the removal
procedure.

Figure 37. Removing the WLAN antenna module

Steps

1. Peel off the pieces of tape on either sides that secure the WLAN antenna module to the palm-rest and keyboard assembly.

2. Remove the two (M1.6x3) screws that secure the WLAN antenna module to the palm-rest and keyboard assembly.

3. Lift and remove the WLAN antenna module off the computer.

Installing the WLAN antenna module

Prerequisites

If you are replacing a component, remove the existing component before performing the installation procedure.

About this task

The following image indicates the location of the WLAN antenna module and provides a visual representation of the installation
procedure.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

63

Figure 38. Installing the WLAN antenna module

Steps

1. Align and place the WLAN antenna module in the slot on the computer.

2. Replace the two (M1.6x3) screws to secure the WLAN antenna module to the palm-rest and keyboard assembly.

3. Adhere the pieces of tape on either sides that secure the WLAN antenna module to the palm-rest and keyboard assembly.

Next steps

1. Install the battery.

2. Install the WWAN card, if applicable.

3. Install the base cover.

4. Install the nano-SIM card tray, if applicable.

5. Follow the procedure in after working inside your computer.

Radiator

Removing the heat sink

CAUTION: The information in this removal section is intended for authorized service technicians only.

Prerequisites

1. Follow the procedure in before working inside your computer.

2. Remove the Nano-SIM card tray.

3. Remove the base cover.

About this task

The following image indicates the location of the heat sink and provides a visual representation of the removal procedure.

64

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Figure 39. Removing the heat sink

Steps

1. Peel off the mylar sticker that secures the heat sink to the system board.

2. Loosen the three captive screws that secure the heat sink to the system board.

3. Using a plastic scribe, pry the left side of the bracket and remove the heat sink off the system board.

Installing the heat sink

CAUTION: The information in this installation section is intended for authorized service technicians only.

Prerequisites

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

About this task

The following image indicates the location of the heat sink and provides a visual representation of the installation procedure.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

65

Figure 40. Installing the heat sink

NOTE:

Ensure to replace the piece of foam extension one either sides of the bracket back in place after replacing the

component. For more information, see installing the left fan and installing the right fan.

Steps

1. Align the screw holes on the heat sink with the screw holes on the system board.

2. Tighten the three captive screws that secure the heat sink to the system board.

3. Peel back the mylar sticker that secures the heat sink to the system board.

Next steps

1. Install the base cover.

2. Install the Nano-SIM card slot.

3. Follow the procedure in after working inside your computer.

Głośnik

Removing the left speaker

CAUTION: The information in this removal section is intended for authorized service technicians only.

Prerequisites

1. Follow the procedure in before working inside your computer.

2. Remove the nano-SIM card tray, if applicable.

3. Remove the base cover.

4. Remove the WWAN card, if applicable.

5. Remove the battery.

66

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

About this task

NOTE: For computers that are shipped with only WLAN card, the left speaker is a separate replaceable part. The following

procedure is applicable only for computers that are shipped with the WLAN card.

The following image indicates the location of the left speaker and provides a visual representation of the removal procedure.

Figure 41. Removing the left speaker

Steps

1. Peel the tape that secures the left-speaker cable to the chassis.

2. Disconnect the left-speaker cable from the connector (SPKL) on the chassis.

3. Remove the two (M1.6x1.8) screws that secure the left speaker in place.

4. Lift the left speaker off the chassis.

Installing the left speaker

CAUTION: The information in this installation section is intended for authorized service technicians only.

Prerequisites

If you are replacing a component, remove the existing component before performing the installation procedure.

About this task

For computers shipped with only WLAN card, the left speaker is a separate replaceable part. The following

NOTE:

procedure is applicable only for computers that shipped with the WLAN card.

The following image indicates the location of the speaker and provides a visual representation of the installation procedure.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

67

Figure 42. Installing the left speaker

Steps

1. Align and place the left speaker into the slot on the chassis.

2. Replace the two (M1.6x1.8) screws to secure the left speaker to the chassis.

3. Connect the left speaker cable to the connector (SPKL) on the system board.

4. Adhere the tape to secure the left speaker to the chassis.

When installing the right and left speakers, secure the speaker cables in place by adhering the pieces of tape to the
palm-rest and keyboard assembly.

Figure 43. Speaker cable tape

68

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Next steps

1. Install the battery.

2. Install the WWAN card, if applicable.

3. Install the base cover.

4. Install the nano-SIM card tray, if applicable.

5. Follow the procedure in after working inside your computer.

Removing the right speaker

CAUTION: The information in this removal section is intended for authorized service technicians only.

Prerequisites

1. Follow the procedure in before working inside your computer.

2. Remove the nano SIM-card tray, if applicable.

3. Remove the base cover.

4. Remove the WWAN card, if applicable.

5. Remove the battery.

About this task

The following image indicates the location of the speaker and provides a visual representation of the removal procedure.

Figure 44. Removing the right speaker

Steps

1. Peel the tape securing the right speaker cable to the chassis.

2. Remove the two (M1.6x1.8) screws that secure the right speaker in place.

3. Disconnect the right speaker cable from the connector (SPKR) on the system board.

4. Lift the right speaker off the palm-rest assembly.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

69

Instalowanie prawego głośnika

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników

serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji głośników.

Rysunek 45. Instalowanie prawego głośnika

Kroki

1. Wyrównaj iumieść prawy głośnik we wnęce wobudowie

2. Wkręć dwie śruby (M1,6x1,8) mocujące prawy głośnik do obudowy.

3. Podłącz prawy kabel głośnikowy do złącza (SPKR) na płycie głównej.

4. Przyklej taśmę mocującą prawy kabel głośnikowy do zestawu podpórki na nadgarstek iklawiatury.

Podczas instalowania prawego głośnika przymocuj kable głośników, przyklejając kawałki taśmy do zestawu podpórki na
nadgarstek i klawiatury.

70

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 46. Taśma kabla głośnikowego

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj kartę sieci WWAN, jeśli występuje wkonfiguracji.

3. Zainstaluj pokrywę dolną.

4. Zainstaluj tacę na kartę nano-SIM, jeśli występuje wkonfiguracji.

5. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Removing the display assembly

CAUTION: The information in this removal section is intended for authorized service technicians only.

Prerequisites

1. Follow the procedure in before working inside your computer.

2. Remove the nano-SIM card tray, if applicable.

3. Remove the base cover.

About this task

The following images indicate the location of the display assembly and provide a visual representation of the removal procedure.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

71

Figure 47. Removing the display assembly

Steps

1. Remove the two (M1.6x3) screws that secure the display cable/Type-C bracket in place.

2. Disconnect the battery cable from the battery-cable connector (BATTERY) on the system board.

3. Lift the display cable/Type-C bracket off the system board.

4. Disconnect the camera cable and display cable from the connectors (CAMERA and EDP respectively) on the system board.

NOTE:

The connector for the display cable uses a latch that locks it in place on the system board which technicians
must flip open to disconnect the display cable from the system board. After flipping open the latch, technicians must
grasp the left and right sides of the cable's connector head and disconnect the display cable from the system board in a
direct upward motion to prevent damage to the connector's pins.

CAUTION: Do not attempt to disconnect the display cable from the connector on the system board without

flipping open the latch first.

Figure 48. Disconnecting the display cable

72

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

5. Open the display assembly to a 90-degree angle and lay the computer on the edge of the table so the palm-rest and
keyboard assembly is laying flat on the table and the display assembly is over the edge.

Figure 49. Removing the display assembly

6. Remove the six (M2.5x4) screws that secure the display assembly to the computer.

7. Press the edges of the system near the hinges, and lift the hinges in the upward direction away from the computer.

8. Lift the display assembly off the computer.

NOTE:

The display assembly is a Hinge-Up Design (HUD) assembly and it cannot be further disassembled once it is
removed from the bottom chassis. If any components in the display assembly are malfunctioning and must be replaced,
replace the entire display assembly.

Instalowanie zestawu wyświetlacza

OSTRZEŻENIE:

serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

73

Rysunek 50. Instalowanie zestawu wyświetlacza

74

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 51. Instalowanie zestawu wyświetlacza

Kroki

1. Umieść zestaw klawiatury ipodpórki na nadgarstek pod zawiasami na zestawie wyświetlacza.

2. Wkręć sześć śrub (M2,5x4) mocujących zestaw wyświetlacza do komputera.

3. Podłącz kable kamery i wyświetlacza do złączy (odpowiednio CAMERA i EDP) na płycie głównej.

4. Wyrównaj klamrę kabla wyświetlacza / portu USB Type-C iumieść ją na otworach na śruby na płycie głównej.

5. Wkręć dwie śruby (M1,6×3) mocujące klamrę kabla wyświetlacza / portu USB Type-C.

6. Podłącz kabel baterii od złącza (BATTERY) na płycie głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

75

Rysunek 52. Instalowanie zestawu wyświetlacza

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj tacę na kartę nano-SIM.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta główna

Removing the system board

CAUTION: The information in this removal section is intended for authorized service technicians only.

Prerequisites

1. Follow the procedure in before working inside your computer

2. Remove the Nano-SIM card tray, if applicable.

3. Remove the base cover.

4. Remove the solid state drive.

5. Remove the WWAN card, if applicable.

6. Remove the right fan.

7. Remove the left fan.

8. Remove the heat sink.

9. Remove the battery.

76

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

About this task

CAUTION: The heat sink must be removed first before removing the system board, as there are two (M1.6x2)

screws underneath the heat sink that secure the system board to the chassis.

Figure 53. System board

1. Speaker-cable connector (SPKL)

2. WWAN-card connector (JNGFF2)

3. Fan-cable connector (FANL)

4. Touchpad-cable connector (TP)

5. Battery-cable connector (Battery)

6. USH I/O board-cable connector (USH)

7. Fan-cable connector (FANR)

8. M.2 2230 solid state drive connector (LA-M39)

9. Speaker-cable connector (SPKR)

10. Display-cable connector (EDP)

11. Camera-cable connector (CAMERA)

The following images indicate the location of the system board and provide a visual representation of the removal procedure.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

77

Figure 54. Removing the system board

Figure 55. Removing the system board

78

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Steps

1. Remove the two (M1.6x3) screws that secure the display cable/Type-C bracket in place.

2. Lift the display cable/Type-C bracket off the system board.

3. For computers shipped with the WWAN card:
a. Loosen the single (M1.6x2.3) screw that secures the WWAN Darwin bracket to the system board.

b. Lift the WWAN Darwin bracket off the system board.

4. Disconnect the following from their connectors on the system board:

● Display cable

● Camera cable

● Proximity sensor cable

● Darwin (D1) antenna cable (for computers that shipped with the WWAN card)

● Left-speaker cable

● Right-speaker cable

● Touchpad-FPC cable

● Power-button FPC cable (for computers shipped without fingerprint reader) or USH I/O-board FPC cable (for computers

shipped with a fingerprint reader)

NOTE: The connector for the display cable and camera cable features a latch that locks it in place on the system board

which technicians must flip open in order to disconnect the display cable and camera cable from the system board. After
flipping open the latch, technicians must grasp the left and right sides of the cables' connector head and disconnect the
cables from the system board in a direct upward motion to prevent damage to the connector's pins.

CAUTION: Do not attempt to disconnect the display cable and camera cable from the system board without

flipping open the latch first.

Figure 56. Display cable

5. For computers shipped with the WWAN card, unroute the white/grey (M) and orange (M2) WWAN antenna cables from
their routing guides on the system board.

6. Remove the three (M1.6x3) screws that secure the USB Type-C bracket to the system board.

7. Lift the USB Type-C bracket off the system board.

8. Remove the single (M1.6x3) screw and six (M1.6x2) screws that secure the system board to the palm-rest assembly.

There are seven screws in two different sizes that secure the system board in place.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

79

Figure 57. System board

9. Remove the system board off the palm-rest and keyboard assembly.

CAUTION: Do not hold and bend the system board from its neck as it may damage the system board.

Figure 58. System board

10. Peel back the display absorber and WWAN thermal pad (for computers shipped with the WWAN card) from the system
board.

NOTE: The following reusable items MUST be transferred immediately to the replacement system board.

80 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Figure 59. Display absorber and WWAN thermal pad

1. Display absorber (for computers shipped with WWAN card) or display mylar (for computers shipped without WWAN card)

2. WWAN card thermal pad sticker (for computers shipped with WWAN card)

Installing the system board

CAUTION: The information in this installation section is intended for authorized service technicians only.

Prerequisites

If you are replacing a component, remove the existing component before performing the installation procedure.

About this task

The following image indicates the location of the system board and provides a visual representation of the installation procedure.

Figure 60. Installing the system board

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

81

1. Speaker-cable connector (SPKL)

2. WWAN-card connector (JNGFF2)

3. Fan-cable connector (FANL)

4. Touchpad-cable connector (TP)

5. Battery-cable connector (Battery)

6. USH I/O board-cable connector (USH)

7. Fan-cable connector (FANR)

8. M.2 2230 solid state drive connector (LA-M39)

9. Speaker-cable connector (SPKR)

10. Display-cable connector (EDP)

11. Camera-cable connector (CAMERA)

Figure 61. Installing the system board

82

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Figure 62. Installing the system board

Steps

1. Adhere the display absorber and WWAN thermal pad (for computers shipped with the WWAN card) on the system board.

NOTE: The following reusable items MUST be transferred immediately to the replacement system board.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 83

Figure 63. Display absorber and WWAN thermal pad

1. Display absorber (for computers shipped with WWAN card) or display mylar (for computers shipped without WWAN card)

2. WWAN card thermal pad sticker (for models shipped with the WWAN card)

2. Align and place the system board on the palm-rest and keyboard assembly.

Figure 64. System board

CAUTION: Do not hold and bend the system board from its necks as it may damage the system board.

3. Replace the single (M1.6x3) screw and six (M1.6x2) screws to secure the system board to the palm-rest and keyboard
assembly.

NOTE: There are seven screws in two different sizes that secure the system board in place.

84 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Figure 65. System board

4. Align and place the USB Type-C bracket on the system board.

5. Replace the three (M1.6x3) screws to secure the USB Type-C bracket to the system board.

6. For computers shipped with the WWAN card, route the white/grey (M) and orange (M2) WWAN antenna cables through
their routing guides on the system board.

7. Connect the following to their connectors on the system board:

● Display cable

● Camera cable

● Proximity sensor cable

● Darwin (D1) antenna cable (for computers that shipped with the WWAN card)

● Left-speaker cable

● Right-speaker cable

● Touchpad-FPC cable

● Power-button FPC cable (for computers shipped without fingerprint reader) or USH I/O-board FPC cable (for computers

shipped with a fingerprint reader)

NOTE:

The connector for the display cable and camera cable features a latch that locks it in place on the system board

which technicians must close to connect the cables to the system board.

8. For computers shipped with the WWAN card:
a. Align and place the display cable/Type-C bracket on the system board.
b. Tighten the single (M1.6x2.3) screw to secure the WWAN Darwin bracket to the system board.

9. Replace the two (M1.6x3) screws to secure the display cable/Type-C bracket in place.

10. Adhere the left and right mylar stickers on the system board.

Next steps

1. Install the battery.

2. Install the heat sink.

3. Install the left fan.

4. Install the right fan.

5. Install the WWAN card, if applicable.

6. Install the solid state drive.

7. Install the base cover.

8. Install the nano-SIM card tray, if applicable.

9. Follow the procedure in after working inside your computer.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

85

Zestaw przycisku zasilania zczytnikiem linii
papilarnych

Removing the power button with fingerprint-reader assembly

CAUTION: The information in this removal section is intended for authorized service technicians only.

Prerequisites

1. Follow the procedure in before working inside your computer.

2. Remove the nano-SIM card tray, if applicable.

3. Remove the base cover.

4. Remove the solid state drive.

5. Remove the WWAN card, if applicable.

6. Remove the right fan.

7. Remove the left fan.

8. Remove the display assembly.

9. Remove the heat sink.

10. Remove the battery.

11. Remove the system board.

About this task

The following image indicates the location of the power-button with fingerprint-reader assembly and provides a visual
representation of the removal procedure.

Figure 66. Removing the power button with fingerprint-reader assembly

Steps

1. Remove the single (M1.6x2) screw that secures the power-button bracket in place.

2. Lift the power-button bracket off the computer.

86

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

3. For computers shipped with a fingerprint-reader, disconnect the power-button FPC cable from the connector (USH) on
the USH I/O board. For computers shipped without a fingerprint-reader, disconnect the power-button FPC cable from the
connector on the system board.

NOTE: The power button with fingerprint-reader FPC connects to the USH board and the USH-board FPC cable

connects to the system board. The power button without fingerprint-reader FPC connects directly to system board as it
uses the same connector as the USH-FPC board connector on the system board.

4. Peel off the power-button FPC cable from the palm-rest and keyboard assembly and lift the power button off the computer.

Instalowanie zestawu przycisku zasilania zczytnikiem linii
papilarnych

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników

serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji przycisku zasilania.

Rysunek 67. Instalowanie zestawu przycisku zasilania zczytnikiem linii papilarnych

Kroki

1. Dopasuj iumieść przycisk zasilania nakomputerze.

2. Przyklej kabel FPC przycisku zasilania do zestawu podpórki na nadgarstek i klawiatury.

3. Wprzypadku komputerów wyposażonych wczytnik linii papilarnych podłącz kabel FPC przycisku zasilania zczytnikiem linii
papilarnych do złącza na karcie towarzyszącej USH. Wprzypadku komputerów bezczytnika linii papilarnych podłącz kabel
FPC przycisku zasilania do złącza na płycie głównej

UWAGA:

zpłytą główną. Kabel przycisku zasilania bez czytnika linii papilarnych łączy się bezpośrednio zpłytą główną, ponieważ
używa tego samego złącza co kabel FPC płyty USH na płycie głównej.

Przycisk zasilania zczytnikiem linii papilarnych FPC łączy się zpłytą USH, akabel FPC płyty USH łączy się

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 87

4. Umieść klamrę przycisku zasilania na zestawie przycisku zasilania.

5. Wkręć śrubę (M1,6x2) mocującą klamrę przycisku zasilania do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj baterię.

3. Zainstaluj radiator.

4. Zainstaluj zestaw wyświetlacza.

5. Zainstaluj lewy wentylator.

6. Zainstaluj prawy wentylator.

7. Zainstaluj kartę sieci WWAN, jeśli występuje wkonfiguracji.

8. Zainstaluj dysk SSD.

9. Zainstaluj pokrywę dolną.

10. Zainstaluj tacę na kartę nano-SIM, jeśli występuje wkonfiguracji.

11. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw podpórki na nadgarstek i klawiatury

Removing the palm-rest and keyboard assembly

CAUTION: The information in this removal section is intended for authorized service technicians only.

Prerequisites

1. Follow the procedure in before working inside your computer.

2. Remove the nano-SIM card tray, if applicable.

3. Remove the base cover.

4. Remove the solid state drive.

5. Remove the WWAN card, if applicable.

6. Remove the right fan.

7. Remove the left fan.

8. Remove the display assembly.

9. Remove the heat sink.

10. Remove the battery.

11. Remove the WLAN antenna module.

12. Remove the system board.

13. Remove the right speaker.

14. Remove the power button.

About this task

NOTE:

For computers shipped without the WLAN card, the left speaker is not a separate replaceable part. The following
image indicates the visual representation of keyboard and palm rest assembly of computers that are shipped without WLAN
card.

88 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Figure 68. Removing the palm-rest and keyboard assembly

NOTE:

The palm-rest and keyboard assembly cannot be further disassembled once all the components that are mentioned
in the prerequisites are removed from the chassis. If any components in the palm-rest and keyboard assembly are
malfunctioning, replace the entire palm-rest and keyboard assembly.

Instalowanie zestawu podpórki na nadgarstek iklawiatury

OSTRZEŻENIE:

serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA:

przedstawiono zestaw podpórki na nadgarstek i klawiatury w komputerach bez karty sieci WLAN.

Wprzypadku komputerów bezkarty sieci WLAN lewy głośnik jest oddzielną częścią zamienną. Na ilustracji

Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 89

Rysunek 69. Instalowanie zestawu podpórki na nadgarstek iklawiatury

Kroki

Połóż zestaw podpórki na nadgarstek iklawiatury na płaskiej powierzchni.

Kolejne kroki

1. Zainstaluj przycisk zasilania.

2. Zainstaluj prawy głośnik.

3. Zainstaluj płytę główną.

4. Zainstaluj moduł anteny sieci WLAN.

5. Zainstaluj baterię.

6. Zainstaluj radiator.

7. Zainstaluj zestaw wyświetlacza.

8. Zainstaluj lewy wentylator.

9. Zainstaluj prawy wentylator.

10. Zainstaluj kartę sieci WWAN, jeśli występuje wkonfiguracji.

11. Zainstaluj dysk SSD.

12. Zainstaluj pokrywę dolną.

13. Zainstaluj tacę na kartę nano-SIM, jeśli występuje wkonfiguracji.

14. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

90

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Oprogramowanie

Niniejszy rozdział zawiera szczegółowe informacje na temat obsługiwanych systemów operacyjnych oraz instrukcje dotyczące
sposobu instalacji sterowników.

System operacyjny

Komputer Latitude 9450 2-in-1 obsługuje następujące systemy operacyjne:

● Windows 11 22H2

● Windows 11 23H2

Sterowniki ipliki do pobrania

Użytkownikom rozwiązującym problemy bądź pobierającym lub instalującym sterowniki zalecamy zapoznanie się zartykułem
zbazy wiedzy Dell zczęsto zadawanymi pytaniami na temat sterowników iplików do pobrania (000123347).

7

Oprogramowanie 91

8

Konfiguracja systemu BIOS

UWAGA: Zależnie od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji opcje mogą, ale nie muszą

pojawiać się na ekranie.

OSTRZEŻENIE: Niektóre zmiany mogą spowodować nieprawidłową pracę komputera. Przed skorzystaniem

zprogramu konfiguracji systemu BIOS zalecane jest zapisanie pierwotnych ustawień, aby można je było
wykorzystać wprzyszłości.

Programu konfiguracji systemu BIOS należy używać wnastępujących celach:

● Wyświetlanie informacji o sprzęcie zainstalowanym w komputerze, takich jak ilość pamięci operacyjnej (RAM) i pojemność
urządzenia pamięci masowej.

● Modyfikowanie konfiguracji systemu.

● Ustawianie i modyfikowanie opcji wybieranych przez użytkownika, takich jak hasło, typ zainstalowanego urządzenia pamięci

masowej oraz włączanie i wyłączanie podstawowych urządzeń.

Uruchamianie programu konfiguracji systemu BIOS

Informacje na temat zadania

Włącz (lub ponownie uruchom) komputer i szybko naciśnij klawisz F2.

Klawisze nawigacji

UWAGA:

ponownym uruchomieniu komputera.

Tabela 29. Klawisze nawigacji

Klawisze Nawigacja

Strzałka w górę Przejście do poprzedniego pola.

Strzałka w dół Przejście do następnego pola.

Enter Umożliwia wybranie wartości wbieżącym polu (jeśli pole

Spacja Rozwijanie lub zwijanie listy elementów.

Karta Przejście do następnego obszaru.

Esc Powrót do poprzedniej strony do momentu wyświetlenia

Zmiany ustawień większości opcji konfiguracji systemu BIOS są zapisywane, lecz wprowadzane dopiero po

udostępnia wartości do wyboru) oraz korzystanie złączy
wpolach.

ekranu głównego. Naciśnięcie klawisza Esc na ekranie
głównym powoduje wyświetlenie komunikatu zmonitem
ozapisanie zmian iponowne uruchomienie komputera.

Menu jednorazowego rozruchu F12

Aby przejść do menu jednorazowego rozruchu, włącz komputer iod razu naciśnij klawisz F12.

UWAGA: Jeśli nie możesz wejść do menu jednorazowego rozruchu, powtórz powyższą czynność.

92 Konfiguracja systemu BIOS

Menu jednorazowego rozruchu zawiera urządzenia, zktórych można uruchomić komputer, atakże zapewnia opcję uruchomienia
diagnostyki. Opcje dostępne wtym menu są następujące:

● Dysk wymienny (jeśli jest dostępny)

● Napęd STXXXX (jeśli jest dostępny)

UWAGA: XXX oznacza numer napędu SATA.

● Napęd optyczny (jeśli jest dostępny)

● Dysk twardy SATA (jeśli jest dostępny)

● Diagnostyka

Ekran menu jednorazowego rozruchu wyświetla również opcję dostępu do konfiguracji systemu BIOS.

Wyświetlanie zaawansowanych opcji konfiguracji

Informacje na temat zadania

Niektóre opcje konfiguracji systemu BIOS są widoczne tylko po włączeniu trybu Konfiguracja zaawansowana, który jest
domyślnie wyłączony.

UWAGA: Opcje konfiguracji systemu BIOS, wtym opcje na ekranie Konfiguracja zaawansowana, zostały opisane

wrozdziale Opcje konfiguracji systemu.

Włączanie trybu Konfiguracja zaawansowana

Kroki

1. Otwórz program konfiguracji systemu BIOS.
Zostanie wyświetlone menu Przegląd.

2. Kliknij opcję Konfiguracja zaawansowana, aby włączyć ten tryb.
Zostaną wyświetlone zaawansowane opcje konfiguracji systemu BIOS.

Wyświetlanie opcji menu Serwis

Informacje na temat zadania

Opcje serwisowe są domyślnie ukryte iwidoczne tylko po użyciu skrótu klawiaturowego.

UWAGA: Opcje serwisowe zostały opisane wczęści Opcje konfiguracji systemu.

Aby wyświetlić opcje menu Serwis:

Kroki

1. Otwórz program konfiguracji systemu BIOS.
Zostanie wyświetlone menu Przegląd.

2. Naciśnij kombinację klawiszy Ctrl + Alt + S, aby wyświetlić opcje menu Serwis.
Opcje menu Serwis staną się widoczne.

Opcje konfiguracji systemu

UWAGA:

uruchomieniu komputera.

UWAGA: Wzależności od komputera oraz zainstalowanych wnim urządzeń wyświetlane na ekranie pozycje mogą być inne

niż opcje wymienione wtej sekcji.

Zmiany ustawień większości opcji konfiguracji systemu są zapisywane, lecz wprowadzane dopiero po ponownym

Konfiguracja systemu BIOS 93

Tabela 30. Opcje konfiguracji systemu — menu Przegląd

Informacje ogólne

Latitude 9450 2-in-1

Wersja systemu BIOS Wyświetla numer wersji systemu BIOS.

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Wyświetla plakietkę identyfikacyjną komputera.

Data produkcji Wyświetla datę produkcji komputera.

Data nabycia tytułu własności Wyświetla datę nabycia tytułu własności komputera.

Kod obsługi ekspresowej Wyświetla kod obsługi ekspresowej komputera.

Znacznik tytułu własności Wyświetla znacznik tytułu własności komputera.

Podpisane aktualizacje oprogramowania
sprzętowego

Informacje omenu BATERIA

Hasło podstawowe Wyświetla informacje opodstawowej baterii komputera.

Poziom baterii Wyświetla poziom naładowania baterii komputera.

Stan baterii Wskazuje stan baterii.

Kondycja Wskazuje kondycję baterii.

Zasilacz sieciowy Wskazuje, czy jest podłączony zasilacz sieciowy. Jeśli jest podłączony, wyświetla

Czas eksploatacji baterii Wyświetla typ czasu eksploatacji baterii: Standardowy, Długi czas eksploatacji 1.0

Informacje omenu PROCESOR

Typ procesora Wyświetla typ procesora.

Maksymalna szybkość zegara Wyświetla maksymalną szybkość zegara procesora.

Wyświetla informację, czy podpisane aktualizacje oprogramowania sprzętowego
są włączone.

Opcja Podpisane aktualizacje oprogramowania sprzętowego jest domyślnie
włączona.

się typ podłączonego zasilacza sieciowego.

lubDługi czas eksploatacji 2.0.

Domyślnie czas eksploatacji baterii jest ustawiony jako Standardowy.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Minimalna szybkość zegara Wyświetla minimalną szybkość zegara procesora.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Bieżąca szybkość zegara Wyświetla bieżącą szybkość zegara procesora.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Liczba rdzeni Wyświetla liczbę rdzeni procesora.

Identyfikator procesora Wyświetla kod identyfikacyjny procesora.

Numer wersji mikrokodu Wyświetla wersję mikrokodu.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Obsługa technologii Intel Hyper-Threading Wyświetla informacje, czy procesor obsługuje technologię wielowątkowości (HT).

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

94 Konfiguracja systemu BIOS

Tabela 30. Opcje konfiguracji systemu — menu Przegląd(cd.)

Informacje ogólne

Informacje omenu PAMIĘĆ

Zainstalowana pamięć Wyświetla łączną ilość pamięci wkomputerze.

Dostępna pamięć Wyświetla łączną ilość pamięci dostępnej wkomputerze.

Szybkość pamięci Wyświetla szybkość pamięci.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Tryb pamięci Wyświetla informacje otrybie pamięci (jedno- lub dwukanałowa).

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Technologia pamięci Wyświetla informacje oużywanej technologii pamięci.

Informacje omenu URZĄDZENIA

Typ panelu Wyświetla informacje otypie panelu komputera.

Wersja panelu Wyświetla informacje owersji panelu komputera.

Kontroler wideo Wyświetla typ kontrolera wideo używanego wkomputerze.

Pamięć grafiki Wyświetla informacje o pamięci graficznej komputera.

Urządzenie Wi-Fi Wyświetla informacje o karcie sieci bezprzewodowej komputera.

Rozdzielczość macierzysta Wyświetla informacje orozdzielczości macierzystej komputera.

Wersja Video BIOS Wyświetla wersję systemu Video BIOS komputera.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Kontroler audio Wyświetla informacje o kontrolerze dźwiękowym komputera.

Urządzenie Bluetooth Wyświetla informacje o urządzeniu Bluetooth komputera.

Adres MAC przekazywania Wyświetla adres MAC przekazywania wideo.

Urządzenie komórkowe Wyświetla informacje ourządzeniu komórkowym komputera.

Tabela 31. Opcje konfiguracji systemu — menu Konfiguracja rozruchu

Konfiguracja rozruchu

Sekwencja startowa

Tryb rozruchu: Tylko UEFI Wyświetla tryb uruchamiania komputera.

Włącz priorytet rozruchu PXE Umożliwia włączenie priorytetu rozruchu PXE.

Opcja Włącz priorytet rozruchu PXE jest domyślnie wyłączona.

Bezpieczny rozruch Bezpieczny rozruch to metoda gwarantująca integralność ścieżki uruchamiania

wramach dodatkowej weryfikacji systemu operacyjnego idodatkowych kart
PCI. Jeśli podczas rozruchu jeden zelementów sprzętowych nie zostanie
uwierzytelniony, komputer przestanie się uruchamiać. Funkcję Secure Boot
można włączyć wprogramie konfiguracji systemu BIOS lub za pomocą interfejsów
zarządzania, takich jak Dell Command | Configure, ale można ją wyłączyć tylko
wprogramie konfiguracji systemu BIOS.

Włącz bezpieczne uruchamianie Włącza uruchamianie komputera tylko przy użyciu zweryfikowanego

oprogramowania rozruchowego.

Opcja Włącz bezpieczne uruchamianie jest domyślnie wyłączona. Aby
zapewnić dodatkowe bezpieczeństwo, firma Dell Technologies zaleca włączenie
opcji Bezpieczne uruchamianie wcelu upewnienia się, że oprogramowanie

Konfiguracja systemu BIOS 95

Tabela 31. Opcje konfiguracji systemu — menu Konfiguracja rozruchu(cd.)

Konfiguracja rozruchu

wewnętrzne UEFI sprawdza poprawność systemu operacyjnego podczas
rozruchu.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

UWAGA: Aby można było włączyć funkcję Bezpieczne uruchamianie,

komputer musi działać wtrybie rozruchu UEFI, aopcja Włącz starsze opcje
ROM musi być wyłączona.

Włącz urząd certyfikacji Microsoft UEFI Po wyłączeniu tej opcji urząd certyfikacji UEFI zostanie usunięty zbazy danych

BIOS UEFI Secure Boot.

UWAGA: Jeśli ta opcja jest wyłączona, urząd certyfikacji Microsoft UEFI

może uniemożliwić uruchomienie komputera, grafika może nie działać,
niektóre urządzenia mogą nie działać prawidłowo, aprzywrócenie działania
komputera może stać się niemożliwe.

Opcja Włącz urząd certyfikacji Microsoft UEFI jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca
pozostawienie włączonej opcji Włącz urząd certyfikacji Microsoft UEFI, aby
zapewnić najszerszą zgodność zurządzeniami isystemami operacyjnymi.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Tryb bezpiecznego rozruchu Umożliwia włączanie iwyłączanie trybu bezpiecznego rozruchu.

Domyślnie włączona jest opcja Tryb wdrożony. Aby funkcja Bezpieczne
uruchamianie działała wzwykły sposób, należy wybrać opcję Tryb wdrożony.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Zarządzanie kluczami wtrybie eksperta

Włącz tryb niestandardowy Umożliwia włączanie iwyłączanie modyfikowania baz danych kluczy

zabezpieczających PK, KEK, db oraz dbx.

Opcja Włącz tryb niestandardowy jest domyślnie wyłączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Zarządzanie kluczami wtrybie
niestandardowym

Umożliwia wybranie niestandardowych wartości na potrzeby zarządzania kluczami
wtrybie eksperta.

Domyślnie wybrana jest opcja PK.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Tabela 32. Opcje konfiguracji systemu — menu Zintegrowane urządzenia

Zintegrowane urządzenia

Data/Godzina

Data Wyświetla bieżącą datę wformacie MM/DD/RRRR. Zmiana formatu daty jest

wprowadzana natychmiast.

Godzina Umożliwia ustawienie godziny komputera wformacie w24-godzinnym formacie

GG/MM/SS. Zegar można przełączać między trybem 12-godzinnym i24­godzinnym. Zmiana formatu czasu jest wprowadzana natychmiast.

Kamera

96 Konfiguracja systemu BIOS

Tabela 32. Opcje konfiguracji systemu — menu Zintegrowane urządzenia(cd.)

Zintegrowane urządzenia

Włącz kamerę Umożliwia włączanie iwyłączanie kamery.

Domyślnie opcja Włącz kamerę jest włączona.

UWAGA: Wzależności od zamówionej konfiguracji komputera opcja ustawień

kamery może nie być dostępna.

Audio

Włącz dźwięk Umożliwia włączanie iwyłączanie zintegrowanego kontrolera dźwięku.

Ustawienie domyślne: wszystkie opcje włączone.

Włącz mikrofon Umożliwia włączanie iwyłączanie mikrofonu.

Opcja Włącz mikrofon jest domyślnie włączona.

UWAGA: Wzależności od zamówionej konfiguracji komputera opcja ustawień

mikrofonu może nie być dostępna.

Włącz wewnętrzny głośnik Umożliwia włączanie iwyłączanie wewnętrznego głośnika.

Opcja Włącz głośnik wewnętrzny jest domyślnie włączona.

Konfiguracja USB/Thunderbolt

Włącz obsługę rozruchu zportu USB Umożliwia włączanie iwyłączanie rozruchu zurządzeń pamięci masowej USB

podłączonych do zewnętrznego portu USB.

Opcja Włącz obsługę rozruchu zportu USB jest domyślnie włączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Włącza zewnętrzne porty USB Umożliwia włączanie iwyłączanie zewnętrznych portów USB.

Domyślnie włączona jest opcja Włącz zewnętrzne porty USB.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Włącz obsługę technologii Thunderbolt

Włącz obsługę technologii Thunderbolt Umożliwia włączanie iwyłączanie obsługi technologii Thunderbolt przez

powiązane porty iadaptery.

Opcja Włącz obsługę technologii Thunderbolt jest domyślnie włączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Włącz wsparcie dla portu Thunderbolt

Włącz wsparcie dla portu Thunderbolt Po włączeniu tej opcji urządzenia peryferyjne Thunderbolt oraz urządzenia USB

podłączone do karty Thunderbolt mogą działać wśrodowisku systemu BIOS przed
uruchomieniem systemu operacyjnego.

Opcja Włącz obsługę Thunderbolt wśrodowisku przedrozruchowym jest
domyślnie wyłączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Włącz moduły przedrozruchowe
Thunderbolt (iPCIe za TBT)

Włączenie tej opcji umożliwia urządzeniom PCIe podłączonym za pomocą
adaptera Thunderbolt uruchamianie modułów UEFI Option ROM urządzeń PCIe
(jeśli są obecne) przed uruchomieniem systemu operacyjnego.

Domyślnie opcja Włącz moduły przedrozruchowe Thunderbolt (iPCIe za

TBT) jest wyłączona.

Konfiguracja systemu BIOS 97

Tabela 32. Opcje konfiguracji systemu — menu Zintegrowane urządzenia(cd.)

Zintegrowane urządzenia

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Wyłącz tunelowanie USB4 PCIe Umożliwia wyłączenie tunelowania USB4 PCIe.

Opcja Wyłącz tunelowanie USB4 PCIe jest domyślnie wyłączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Uruchamianie programu konfiguracji systemu BIOS.

Tylko wideo/zasilanie na portach Type-CUmożliwia ograniczenie funkcji portu Type-C wcelu obsługi tylko sygnału wideo

lub tylko zasilania.

Domyślnie opcja Tylko wideo/zasilanie na portach Type-C jest wyłączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Stacja dokująca Type-C

Nadrzędna stacja dokująca Type-C Umożliwia korzystanie ze stacji dokującej Dell Dock Type-C do obsługi strumienia

danych, gdy zewnętrzne porty USB są wyłączone. Kiedy ta opcja jest włączona,
aktywne jest podmenu Wideo/audio/LAN.

Domyślnie opcja Nadrzędna stacja dokująca Type-C jest włączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Uruchamianie programu konfiguracji systemu BIOS.

Dźwięk ze stacji dokującej Type-C Umożliwia włączanie iwyłączanie korzystania zwejść iwyjść audio podłączonej

stacji dokującej Type-C firmy Dell.

Domyślnie opcja Dźwięk ze stacji dokującej Type-C jest włączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Sieć LAN wstacji dokującej Type-C Umożliwia włączanie iwyłączanie sieci LAN na portach zewnętrznych podłączonej

stacji dokującej Type-C firmy Dell.

Opcja Sieć LAN wstacji dokującej Type-C jest domyślnie włączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Urządzenia różne

Włącz czytnik linii papilarnych Umożliwia włączanie iwyłączanie czytnika linii papilarnych.

Domyślnie włączona jest opcja Włącz czytnik linii papilarnych.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Tabela 33. Opcje konfiguracji systemu — menu Pamięć masowa

Pamięć masowa

Tryb SATA/NVMe

Tryb SATA/NVMe Umożliwia ustawienie trybu działania zintegrowanego kontrolera dysku twardego

SATA.

Domyślnie wybrana jest opcja Funkcja RAID włączona.

Interfejs pamięci masowej Wyświetla informacje oposzczególnych napędach zintegrowanych zsystemem.

Włączanie portów Umożliwia włączanie iwyłączanie interfejsu SSD PCIe M.2.

98 Konfiguracja systemu BIOS

Tabela 33. Opcje konfiguracji systemu — menu Pamięć masowa(cd.)

Pamięć masowa

Domyślnie włączona jest opcja SSD PCIe M.2.

Raportowanie Smart Umożliwia włączanie iwyłączanie opcji Raportowanie SMART.

Opcja Raportowanie SMART jest domyślnie wyłączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Informacje odysku Wyświetla informacje onapędach zintegrowanych zsystemem.

Tabela 34. Opcje konfiguracji systemu — menu Wyświetlacz

Wyświetlacz

Jasność ekranu

Jasność na baterii Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany zbaterii.

Wprzypadku zasilania zbaterii jasność ekranu komputera jest domyślnie
ustawiona na 50.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Jasność na zasilaniu sieciowym Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany przez zasilacz

sieciowy.

Wprzypadku korzystania zzasilacza sieciowego jasność ekranu komputera jest
domyślnie ustawiona na 100.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Zekranem dotykowym Umożliwia włączanie iwyłączanie ekranu dotykowego.

Domyślnie opcja Ekran dotykowy jest włączona.

UWAGA: Dostępne tylko nakomputerach zekranem dotykowym.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Pełnoekranowe logo Umożliwia włączanie iwyłączanie wyświetlania przez komputer pełnoekranowego

logo, jeśli obraz jest zgodny zrozdzielczością ekranu.

Opcja Pełnoekranowe logo jest domyślnie wyłączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Tabela 35. Opcje konfiguracji systemu — menu Połączenia

Połączenie

Włącz urządzenie bezprzewodowe

WWAN/GPS Umożliwia włączanie iwyłączanie wewnętrznego urządzenia WWAN.

Opcja WWAN/GPS jest domyślnie włączona.

WLAN Umożliwia włączanie iwyłączanie wbudowanych urządzeń WLAN.

Opcja WLAN jest domyślnie włączona.

Bluetooth Umożliwia włączanie iwyłączanie wbudowanego urządzenia Bluetooth.

Opcja Bluetooth jest domyślnie włączona.

Konfiguracja systemu BIOS 99

Tabela 35. Opcje konfiguracji systemu — menu Połączenia(cd.)

Połączenie

Włącz stos sieciowy UEFI Umożliwia włączanie iwyłączanie stosu sieciowego UEFI oraz sterowanie

zintegrowanym kontrolerem LAN.

Domyślnie włączona jest opcja Włącz stos sieciowy UEFI.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Sterowanie radiem WLAN

Sterowanie radiem WLAN Ta funkcja wykrywa połączenie komputera zsiecią przewodową, anastępnie

wyłącza wybrany moduł radiowy WLAN. Po odłączeniu od sieci przewodowej
wybrane moduły bezprzewodowe zostaną ponownie włączone.

Opcja Sterowanie radiem WLAN jest domyślnie wyłączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Sterowanie radiem WWAN Ta funkcja wykrywa połączenie komputera zsiecią przewodową, anastępnie

wyłącza wybrane moduły radiowe WWAN.

Opcja Sterowanie radiem WWAN jest domyślnie wyłączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Włącz stos Bluetooth UEFI Umożliwia włączanie iwyłączanie stosu Bluetooth UEFI oraz sterowanie

zintegrowanym kontrolerem LAN.

Opcja Włącz stos Bluetooth UEFI jest domyślnie włączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

Dynamiczna moc transmisji
bezprzewodowej

Rozruch HTTP(s) Gdy ta opcja jest włączona, obsługuje rozruch HTTP(s) wsystemie BIOS klienta,

Tryby rozruchu HTTP(s) Wtrybie automatycznym adres URL rozruchu jest uzyskiwany zodpowiedzi

Kiedy ta opcja jest włączona, komputer zwiększa moc urządzenia WLAN wcelu
zwiększenia wydajności wprzypadku niektórych konfiguracji komputerów.

Opcja Dynamiczna moc transmisji bezprzewodowej jest domyślnie wyłączona.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

który oferuje opcje połączeń przewodowych lub bezprzewodowych oraz HTTP/
HTTPS.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Rozruch HTTP(s) zgodnie

zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

DHCP. Ten adres określa serwer rozruchowy HTTP ilokalizację pliku Network
Boot Program (NBP). Wtrybie ręcznym użytkownik wpisuje wpolu tekstowym
adres URL, który musi zaczynać się od http:// lub https:// ikończyć nazwą
pliku NBP.

Opcja Sterowanie radiem WWAN jest domyślnie wyłączona.

Domyślnie włączona jest opcja Tryb automatyczny.

UWAGA: Aby wyświetlić tę opcję, włącz tryb Konfiguracja zaawansowana

zgodnie zopisem wsekcji Wyświetlanie opcji konfiguracji zaawansowanej.

100 Konfiguracja systemu BIOS
