DELL Latitude 7650 User guide [pl]

Latitude 7650

Podręcznik użytkownika

Model regulacji: P126F
Typ regulacji: P126F002
Październik 2024 r.
Wer. A02

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

© 2024 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell iinne znaki towarowe są znakami towarowymi firmy Dell Inc. lub
jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Spis treści

Rodzdział 1: Wprowadzenie..............................................................................................................7

Witamy — rozpoczęcie pracy..............................................................................................................................................7

Rodzdział 2: Widoki komputera Latitude 7650................................................................................... 8

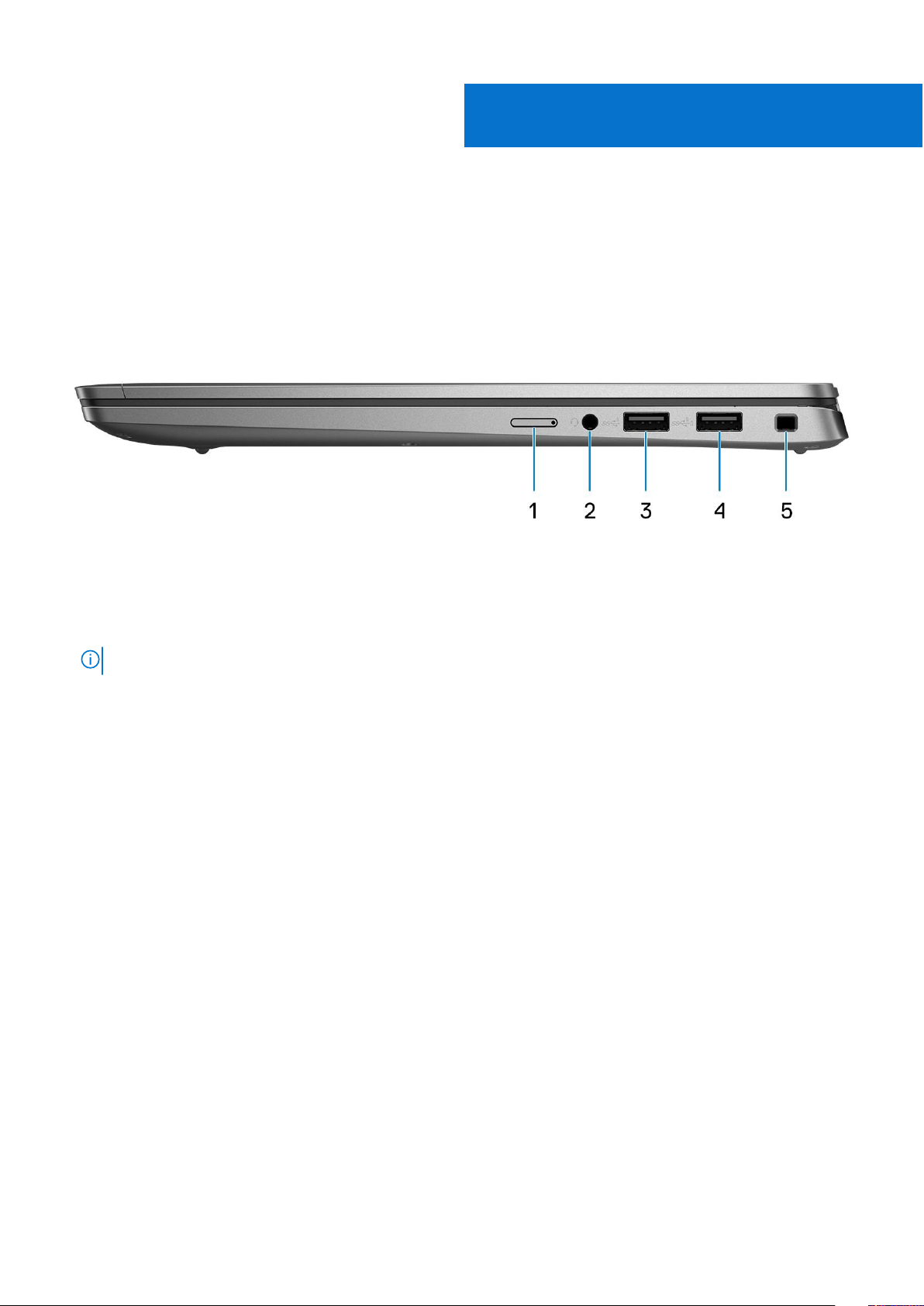

Prawa strona.......................................................................................................................................................................... 8

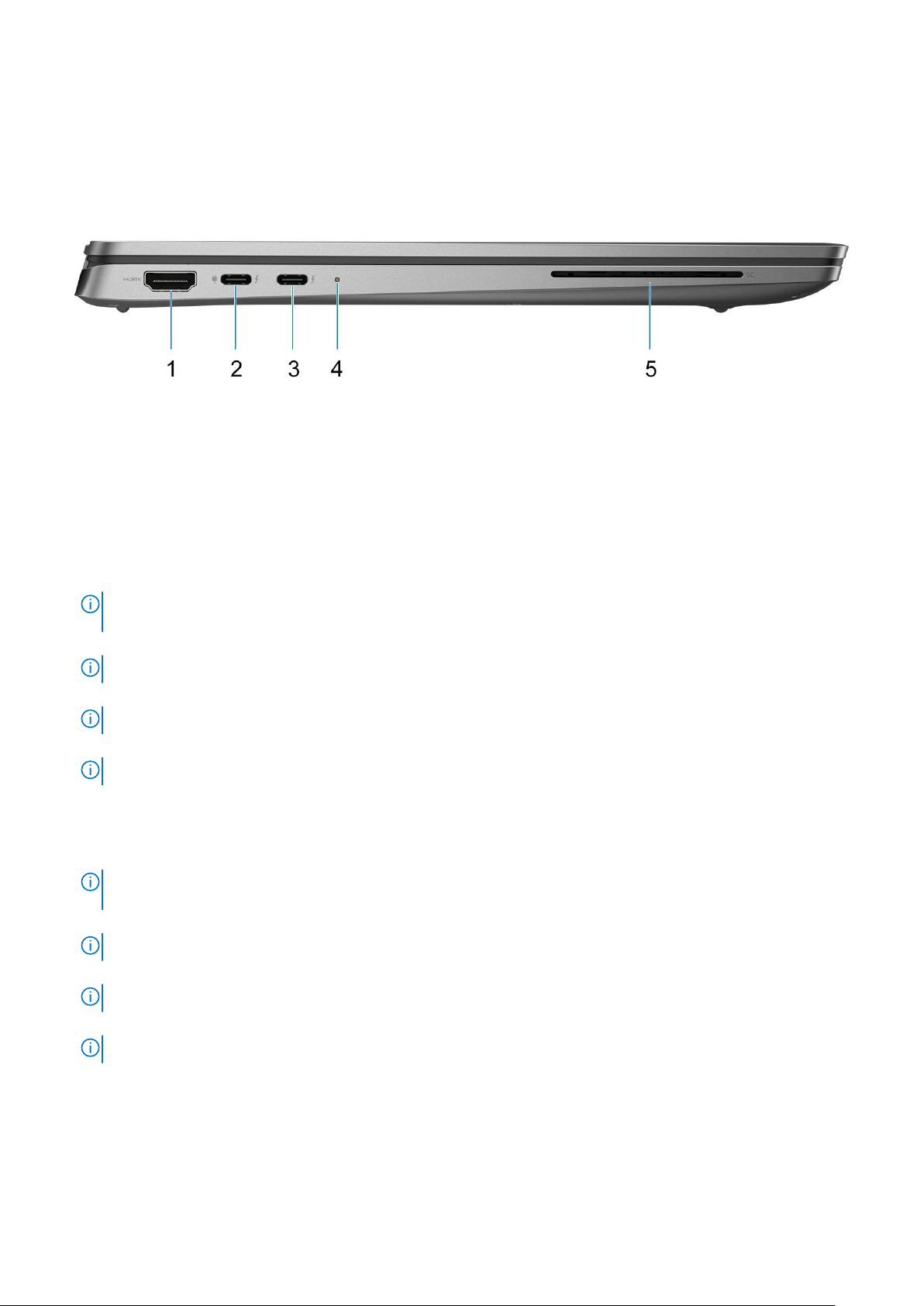

Lewa strona............................................................................................................................................................................9

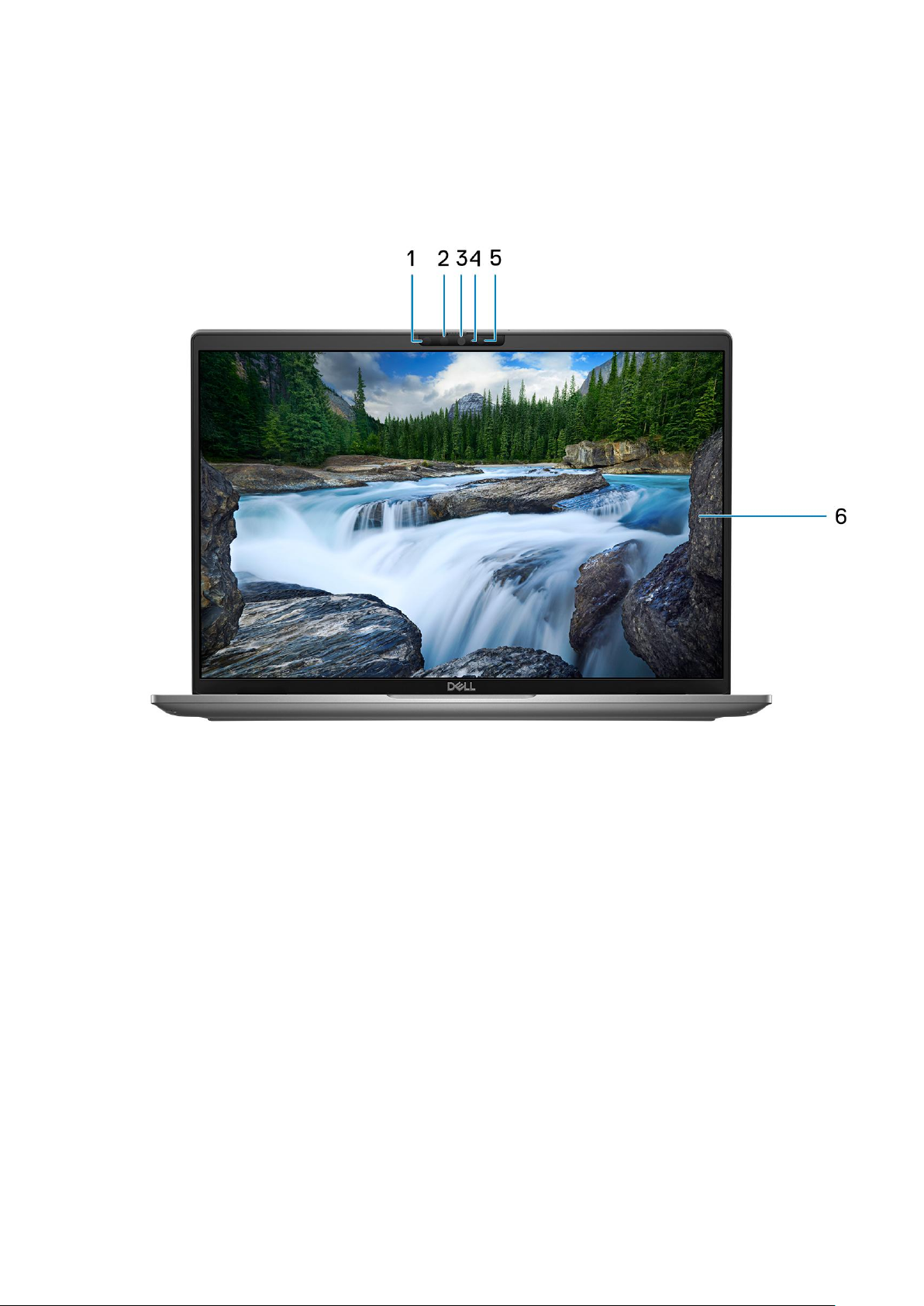

Przód..................................................................................................................................................................................... 10

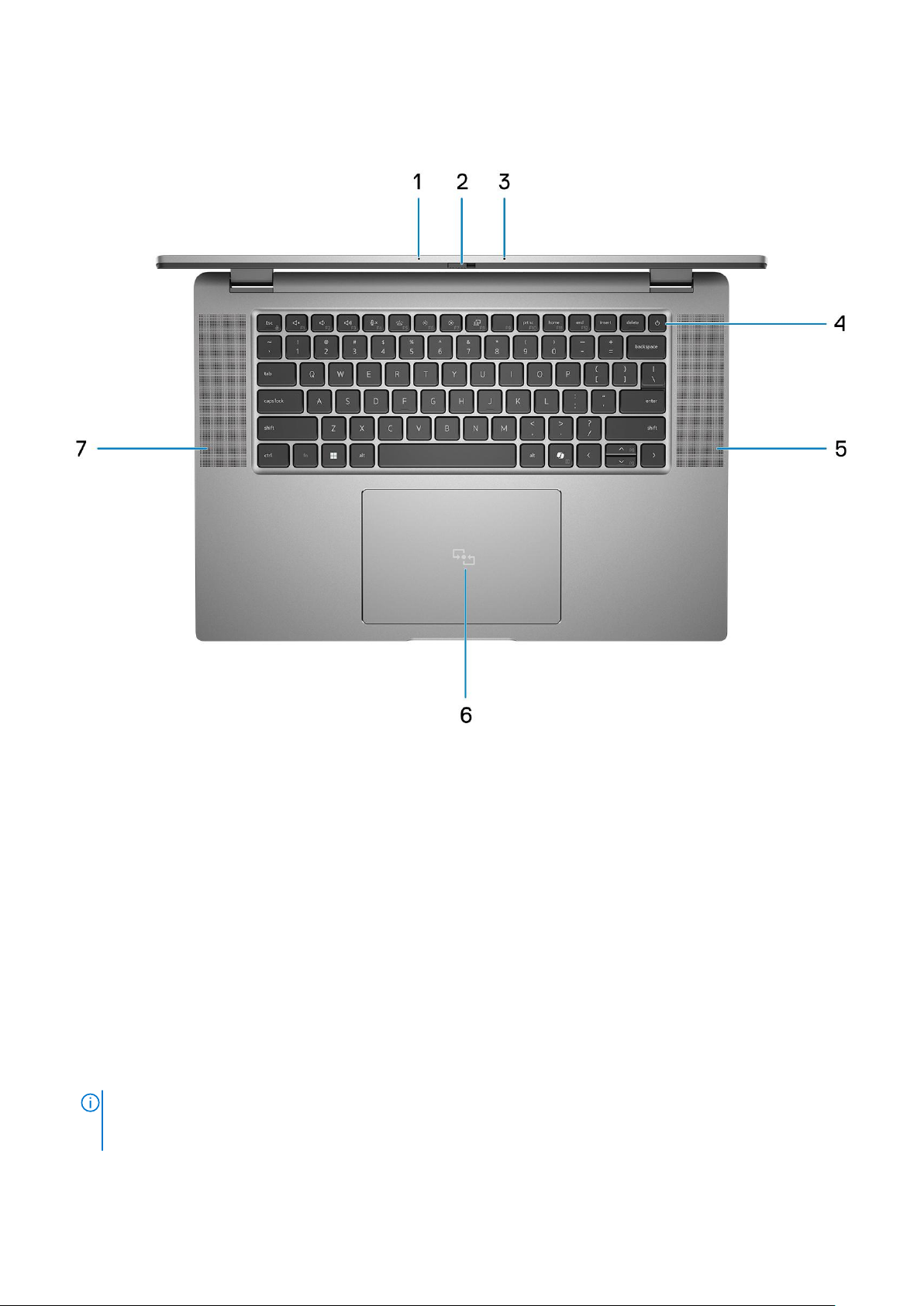

Góra........................................................................................................................................................................................ 11

Dół.......................................................................................................................................................................................... 12

Kod Service Tag................................................................................................................................................................... 12

Lampka stanu naładowania akumulatora...........................................................................................................................13

Rodzdział 3: Konfigurowanie komputera Latitude 7650..................................................................... 14

Rodzdział 4: Specyfikacje komputera Latitude 7650......................................................................... 16

Wymiary iwaga.................................................................................................................................................................... 16

Procesor................................................................................................................................................................................ 16

Chipset...................................................................................................................................................................................17

System operacyjny............................................................................................................................................................... 17

Pamięć................................................................................................................................................................................... 17

Porty zewnętrzne.................................................................................................................................................................18

Gniazda wewnętrzne...........................................................................................................................................................18

Moduł łączności bezprzewodowej..................................................................................................................................... 19

Moduł sieci WWAN.............................................................................................................................................................. 19

Audio..................................................................................................................................................................................... 20

Pamięć masowa....................................................................................................................................................................21

Klawiatura..............................................................................................................................................................................21

Kamera..................................................................................................................................................................................22

Touchpad..............................................................................................................................................................................22

Zasilacz................................................................................................................................................................................. 23

Wymagania zasilacza.....................................................................................................................................................23

Wymagania zasilacza.....................................................................................................................................................24

Bateria...................................................................................................................................................................................25

Wyświetlacz......................................................................................................................................................................... 26

Czytnik linii papilarnych (opcjonalny)................................................................................................................................ 27

Czujnik...................................................................................................................................................................................27

Jednostka GPU — zintegrowana..................................................................................................................................... 28

Matryca zgodności zwieloma wyświetlaczami............................................................................................................... 28

Zabezpieczenia sprzętowe.................................................................................................................................................28

Czytnik kart smart...............................................................................................................................................................29

Bezdotykowy czytnik kart inteligentnych...................................................................................................................29

Stykowy czytnik kart smart..........................................................................................................................................30

Środowisko systemu operacyjnego ipamięci masowej................................................................................................... 31

Spis treści 3

Rodzdział 5: Serwisowanie komputera............................................................................................ 32

Instrukcje dotyczące bezpieczeństwa..............................................................................................................................32

Przed przystąpieniem do serwisowania komputera..................................................................................................32

Zalecenia dotyczące bezpieczeństwa.........................................................................................................................33

Zabezpieczenie przed wyładowaniem elektrostatycznym....................................................................................... 34

Zestaw serwisowy ESD................................................................................................................................................ 34

Transportowanie wrażliwych elementów...................................................................................................................35

Po zakończeniu serwisowania komputera..................................................................................................................35

BitLocker.........................................................................................................................................................................35

Zalecane narzędzia..............................................................................................................................................................36

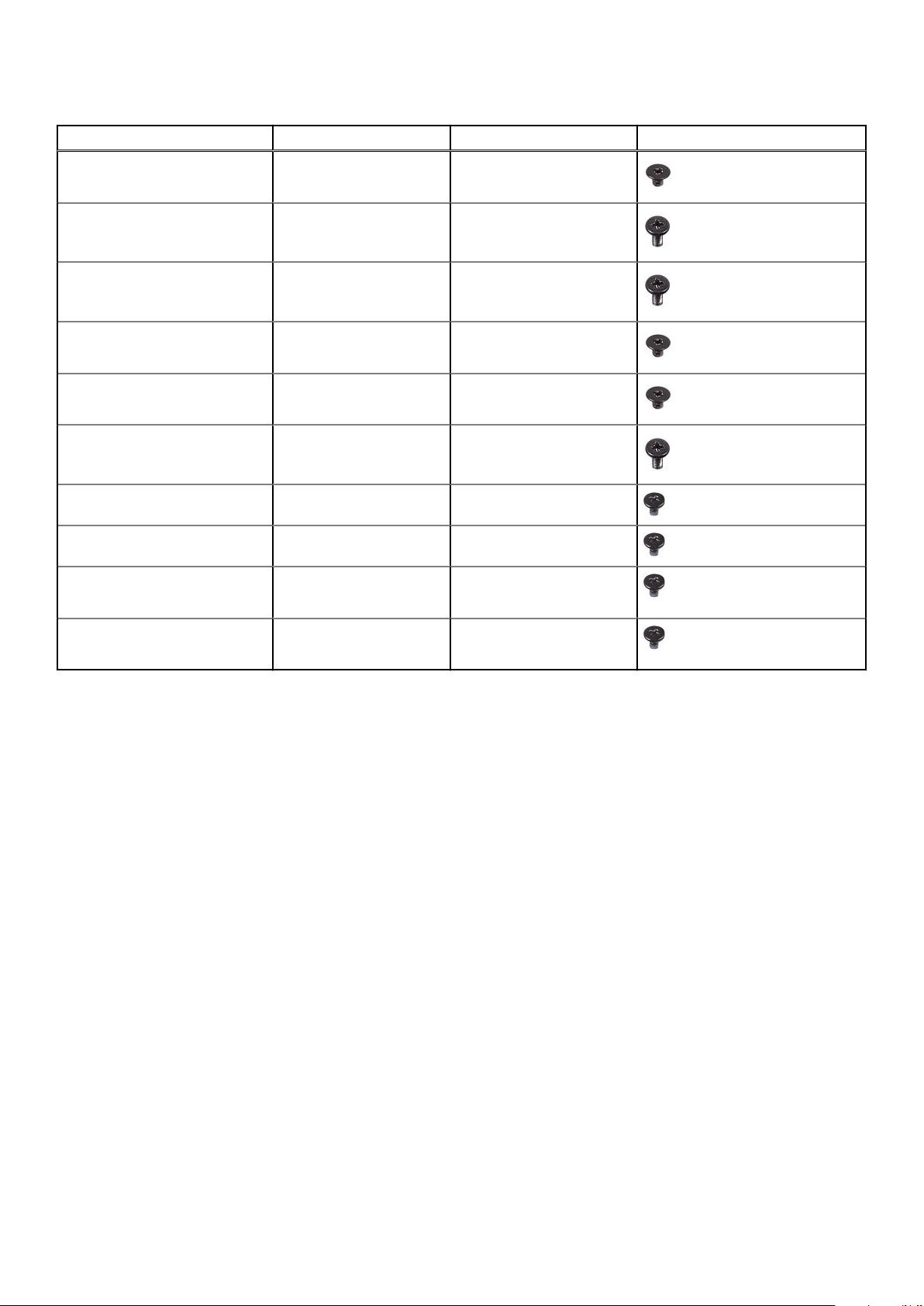

Wykaz śrub...........................................................................................................................................................................36

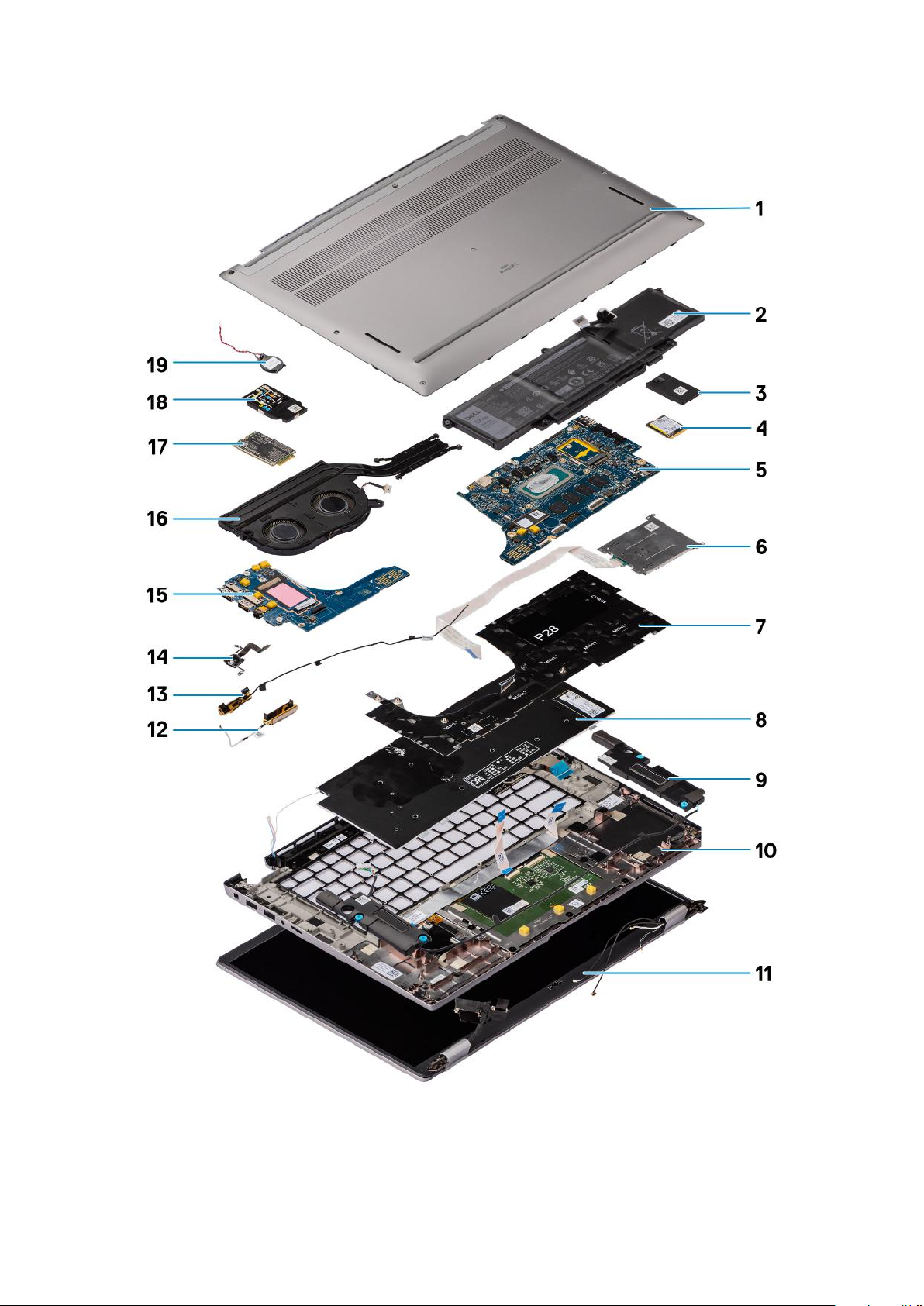

Główne elementy komputera Latitude 7650....................................................................................................................37

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta

(CRU).......................................................................................................................................40

Taca karty SIM.....................................................................................................................................................................40

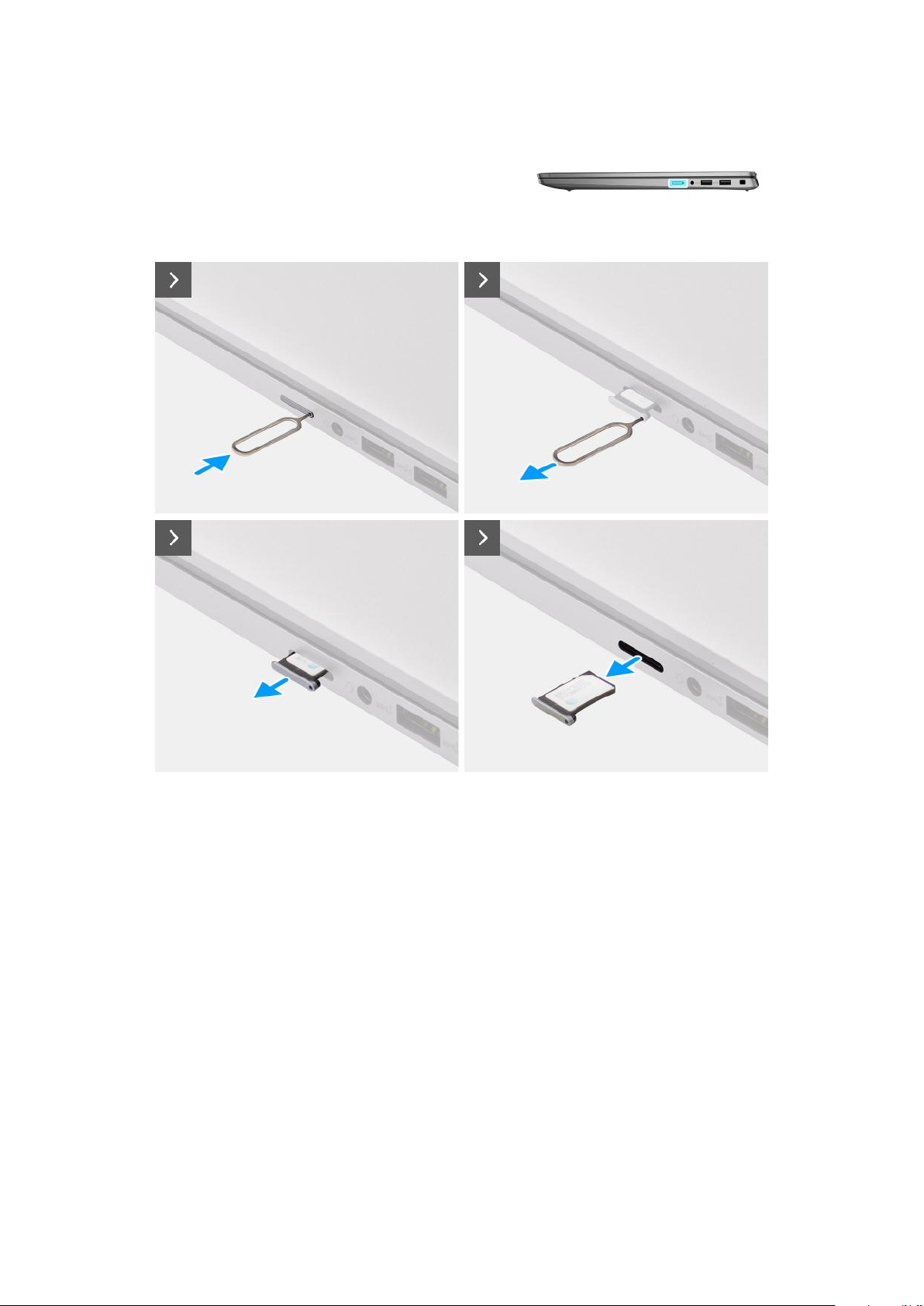

Wyjmowanie tacy na kartę nanoSIM...........................................................................................................................40

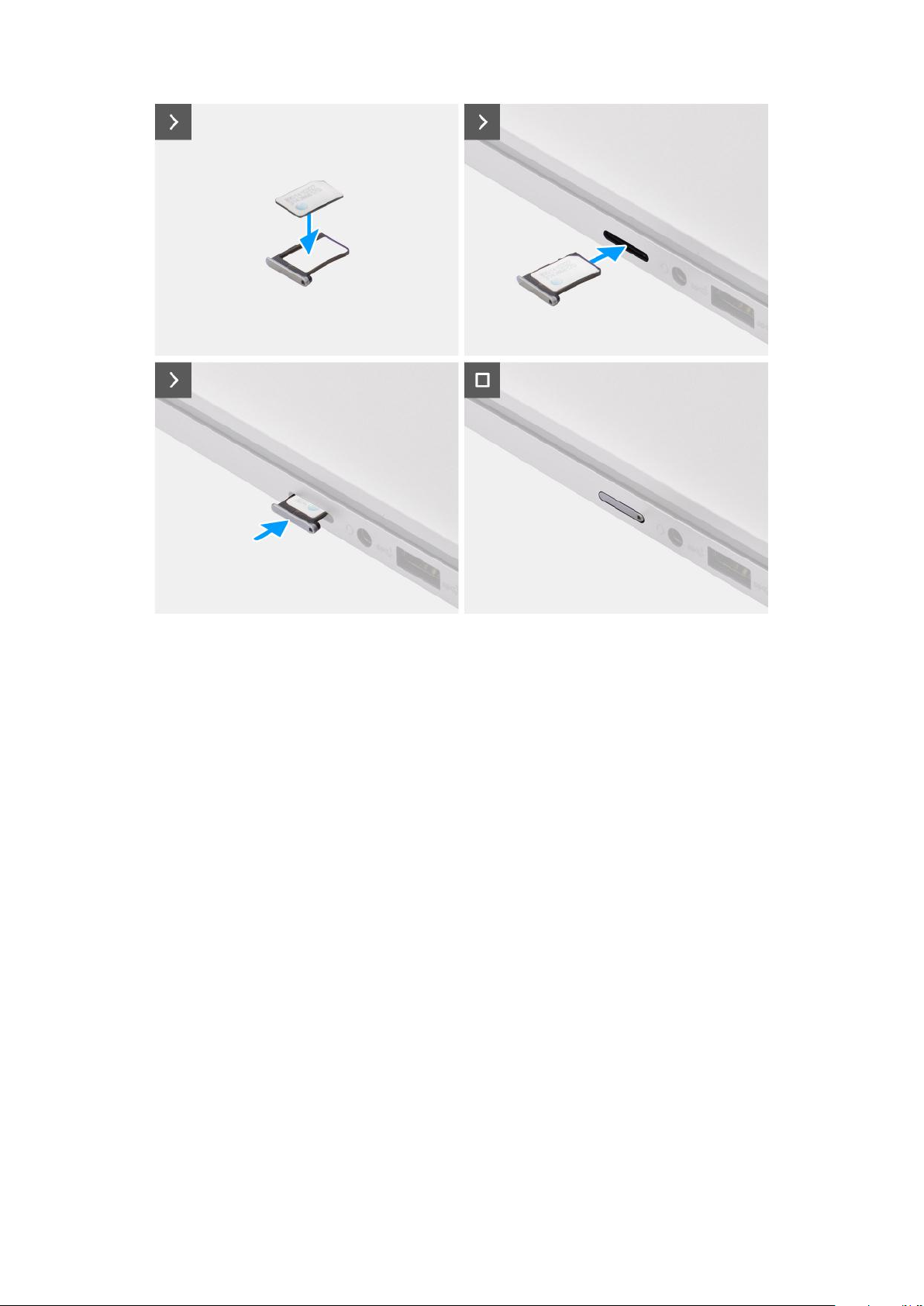

Instalowanie tacy karty nanoSIM..................................................................................................................................41

Pokrywa dolna......................................................................................................................................................................42

Wymontowywanie pokrywy dolnej..............................................................................................................................42

Instalowanie pokrywy dolnej.........................................................................................................................................44

Dysk SSD..............................................................................................................................................................................46

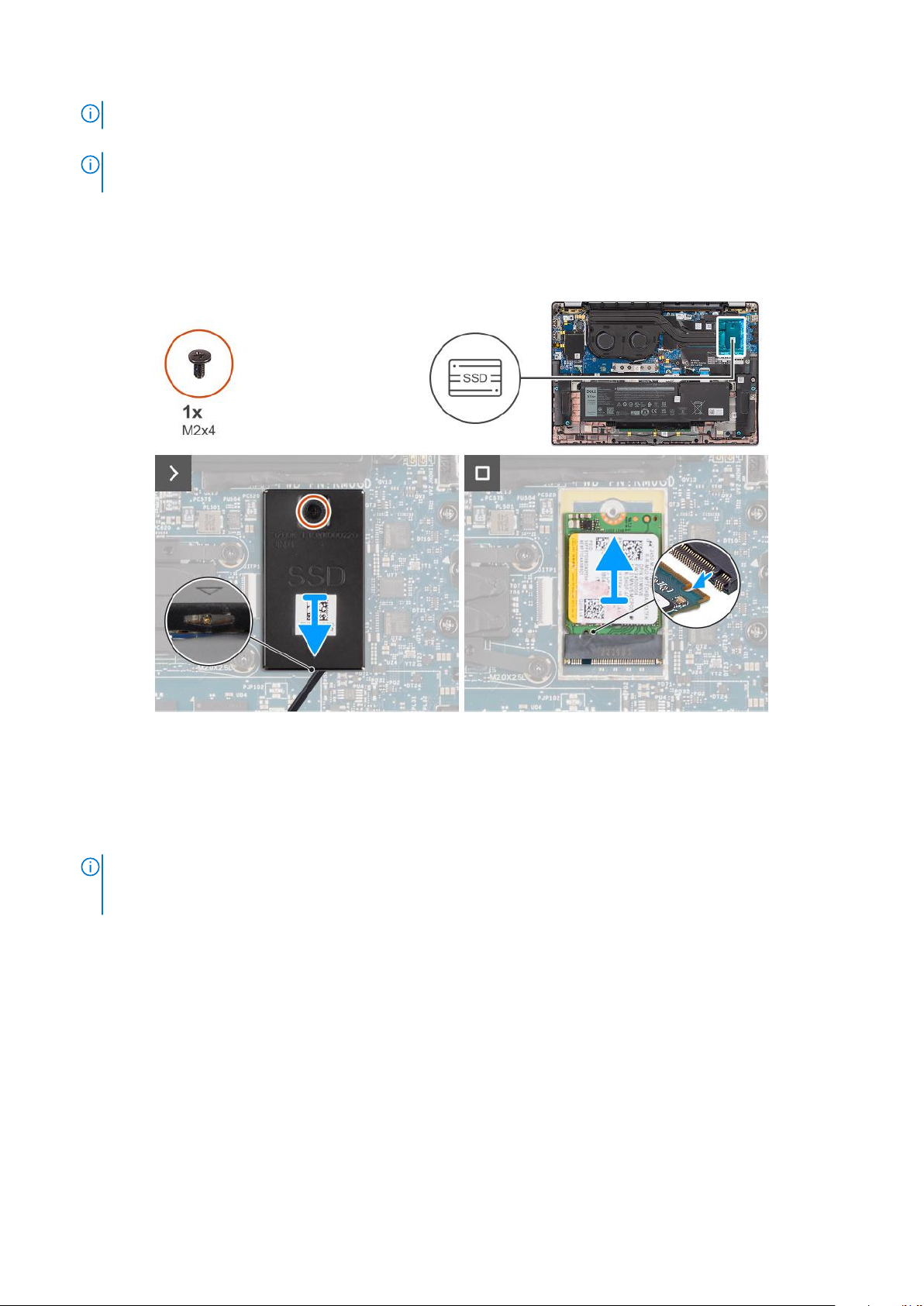

Wymontowywanie dysku SSD M.2 2230................................................................................................................... 46

Instalowanie dysku SSD M.2 2230.............................................................................................................................. 47

Karta bezprzewodowej sieci rozległej (WWAN)..............................................................................................................49

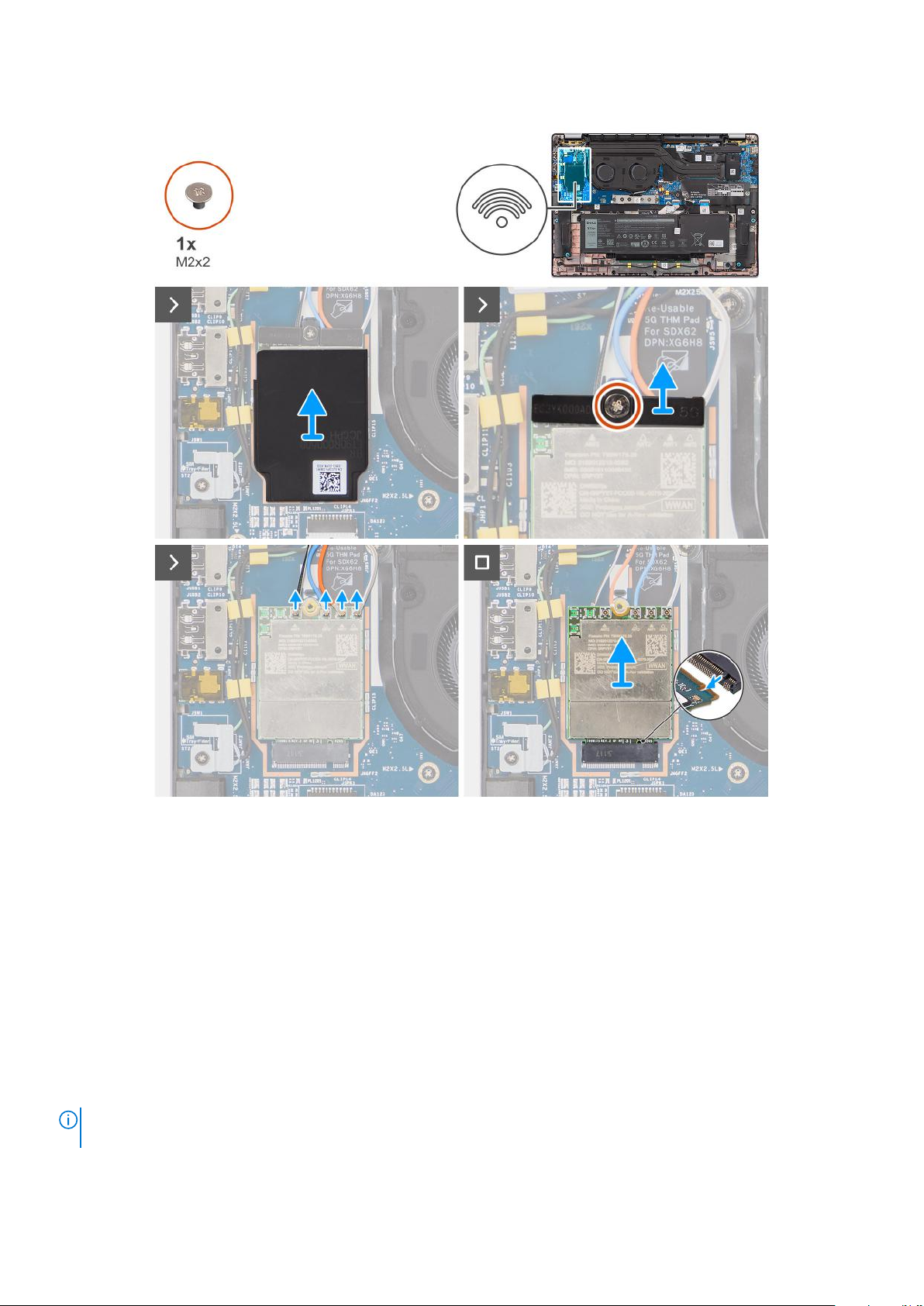

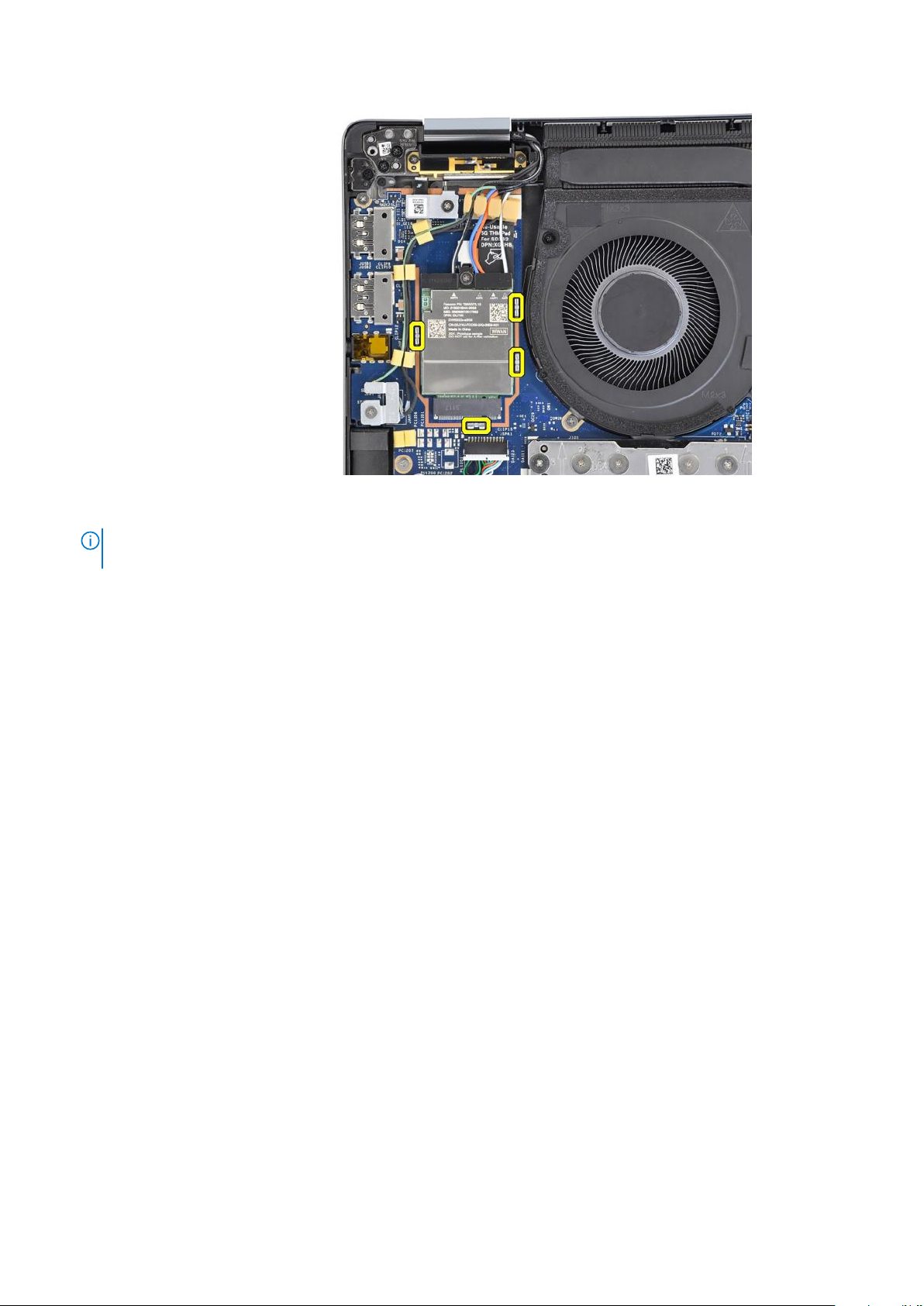

Wymontowywanie karty sieci WWAN 4G.................................................................................................................. 49

Instalowanie karty sieci WWAN 4G.............................................................................................................................49

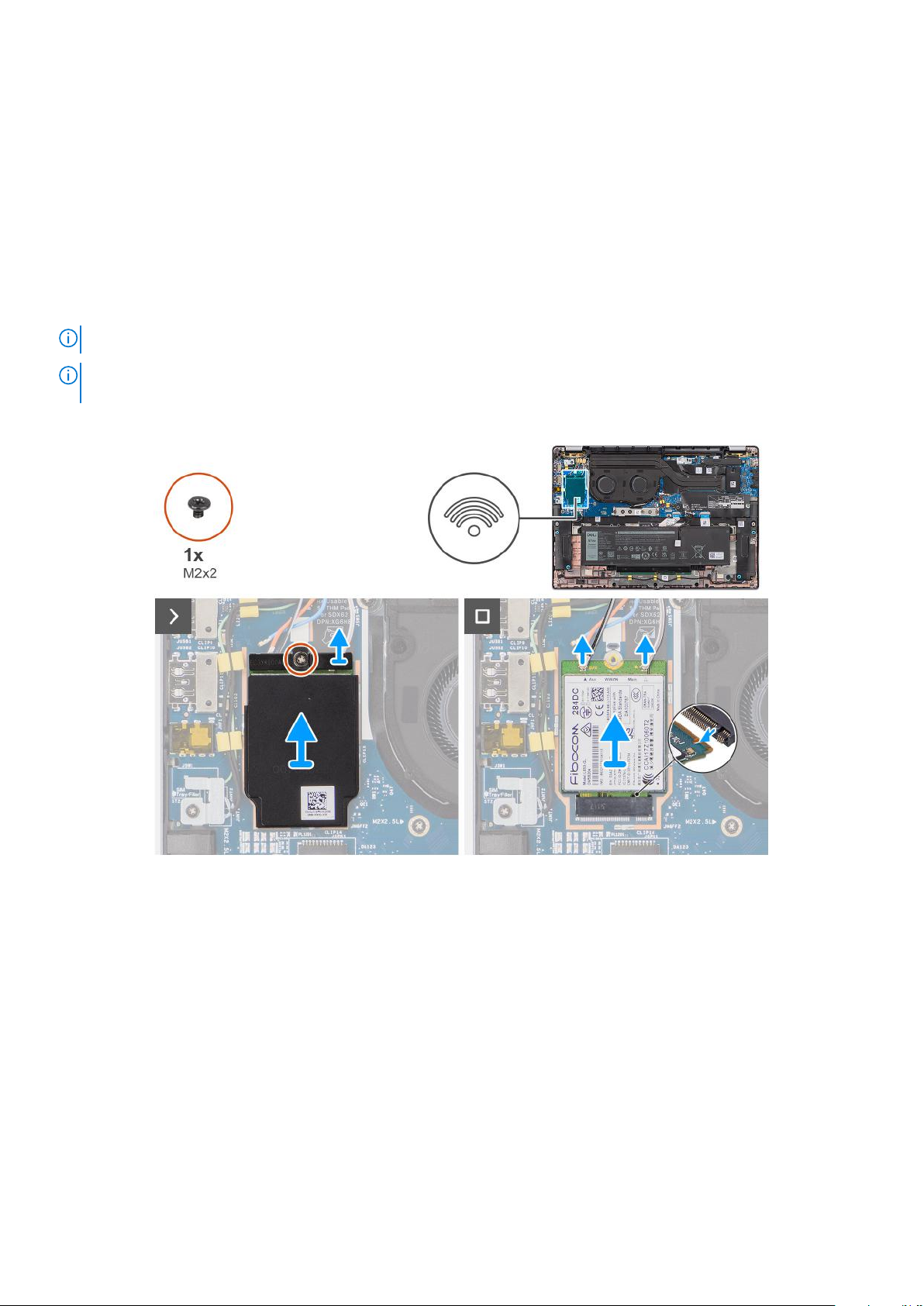

Wymontowywanie karty sieci WWAN 5G..................................................................................................................50

Instalowanie karty sieci WWAN 5G..............................................................................................................................51

Głośniki..................................................................................................................................................................................53

Wymontowywanie głośników ......................................................................................................................................53

Instalowanie głośników — dotyczy komputerów w................................................................................................ 54

Bateria pastylkowa..............................................................................................................................................................55

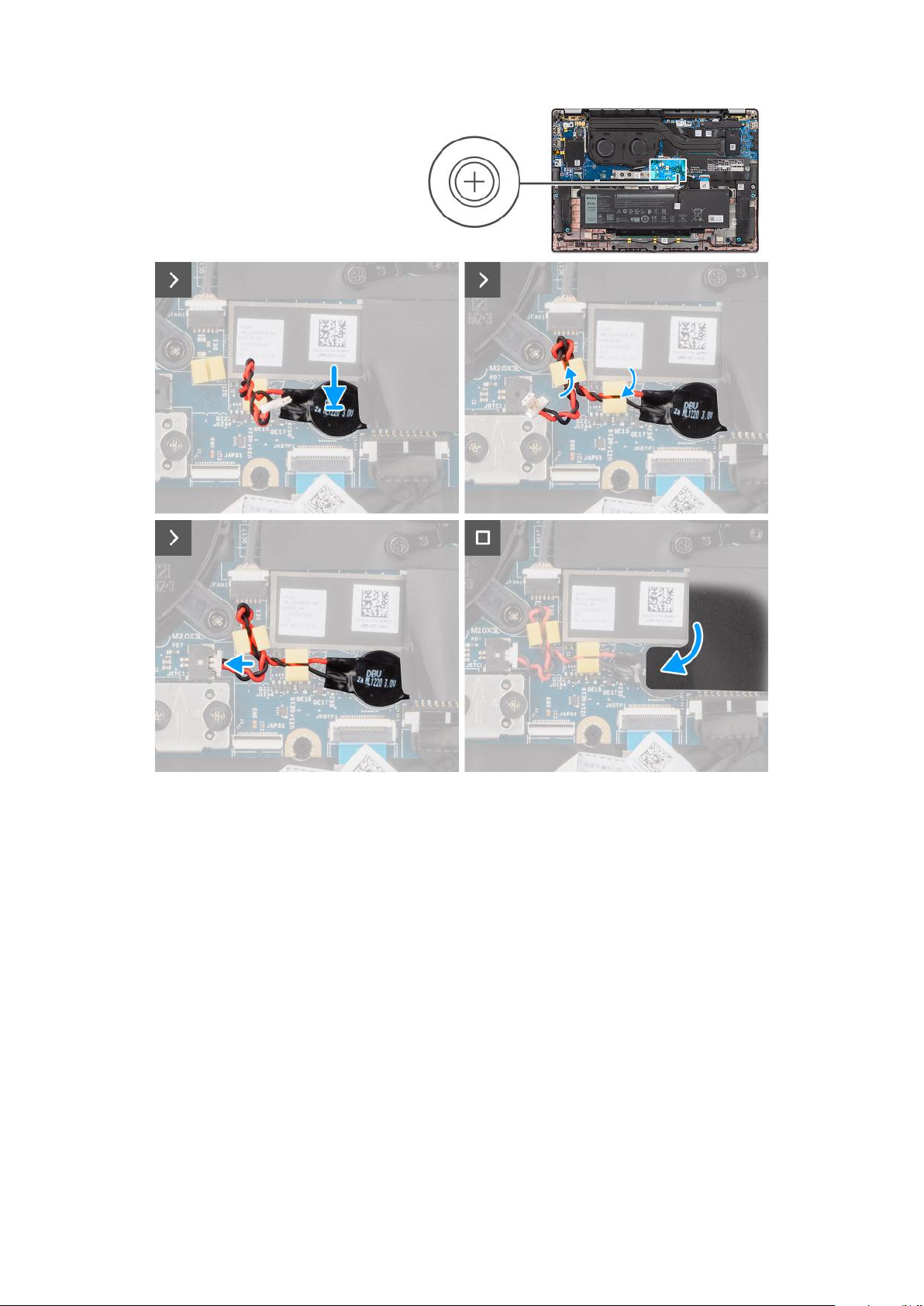

Wymontowywanie baterii pastylkowej........................................................................................................................55

Instalowanie baterii pastylkowej...................................................................................................................................56

Rodzdział 7: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).....................58

Bateria...................................................................................................................................................................................58

Ostrzeżenia dotyczące akumulatora litowo-jonowego.............................................................................................58

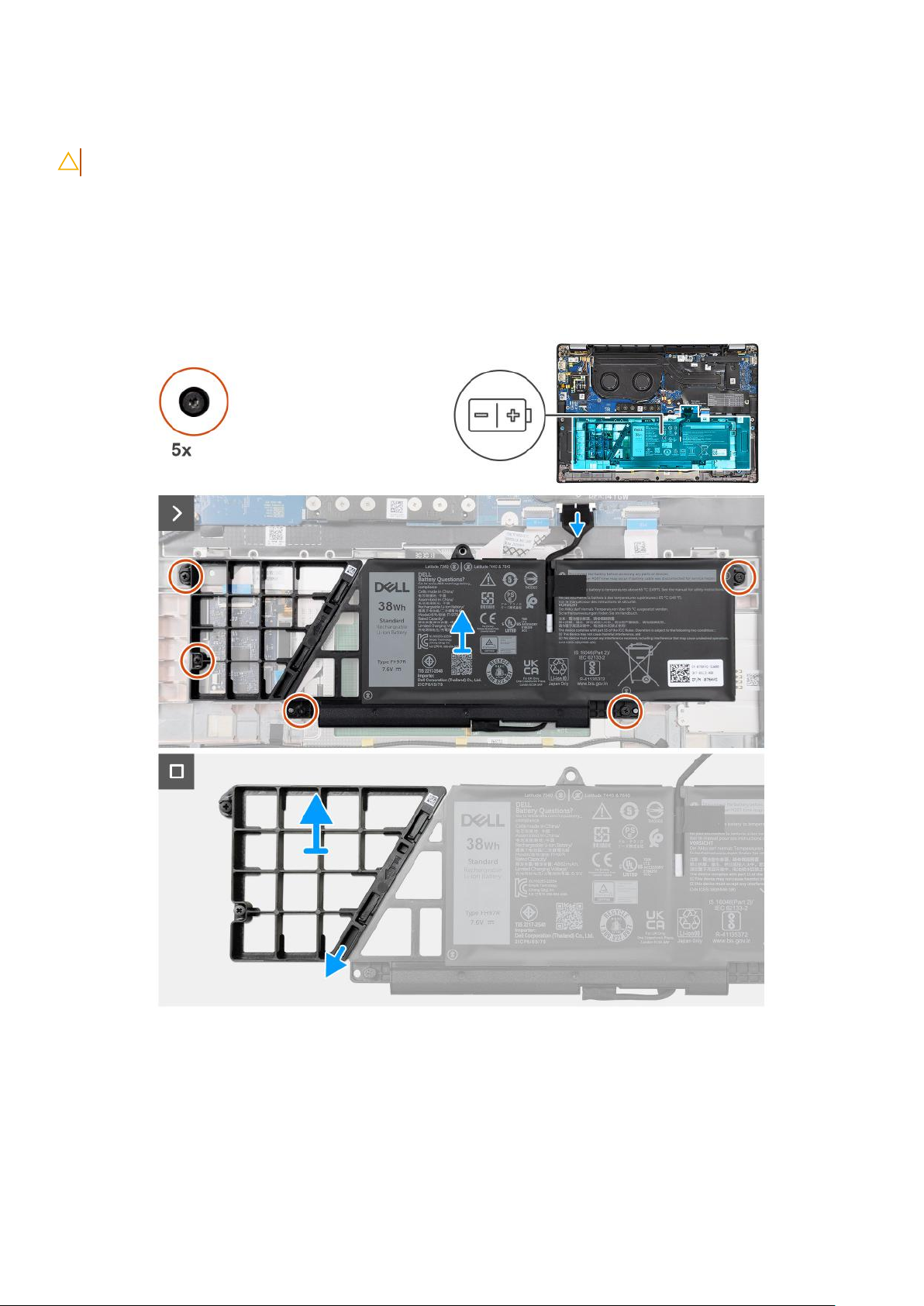

Wymontowywanie baterii 2-ogniwowej......................................................................................................................59

Instalowanie baterii 2-ogniwowej................................................................................................................................ 60

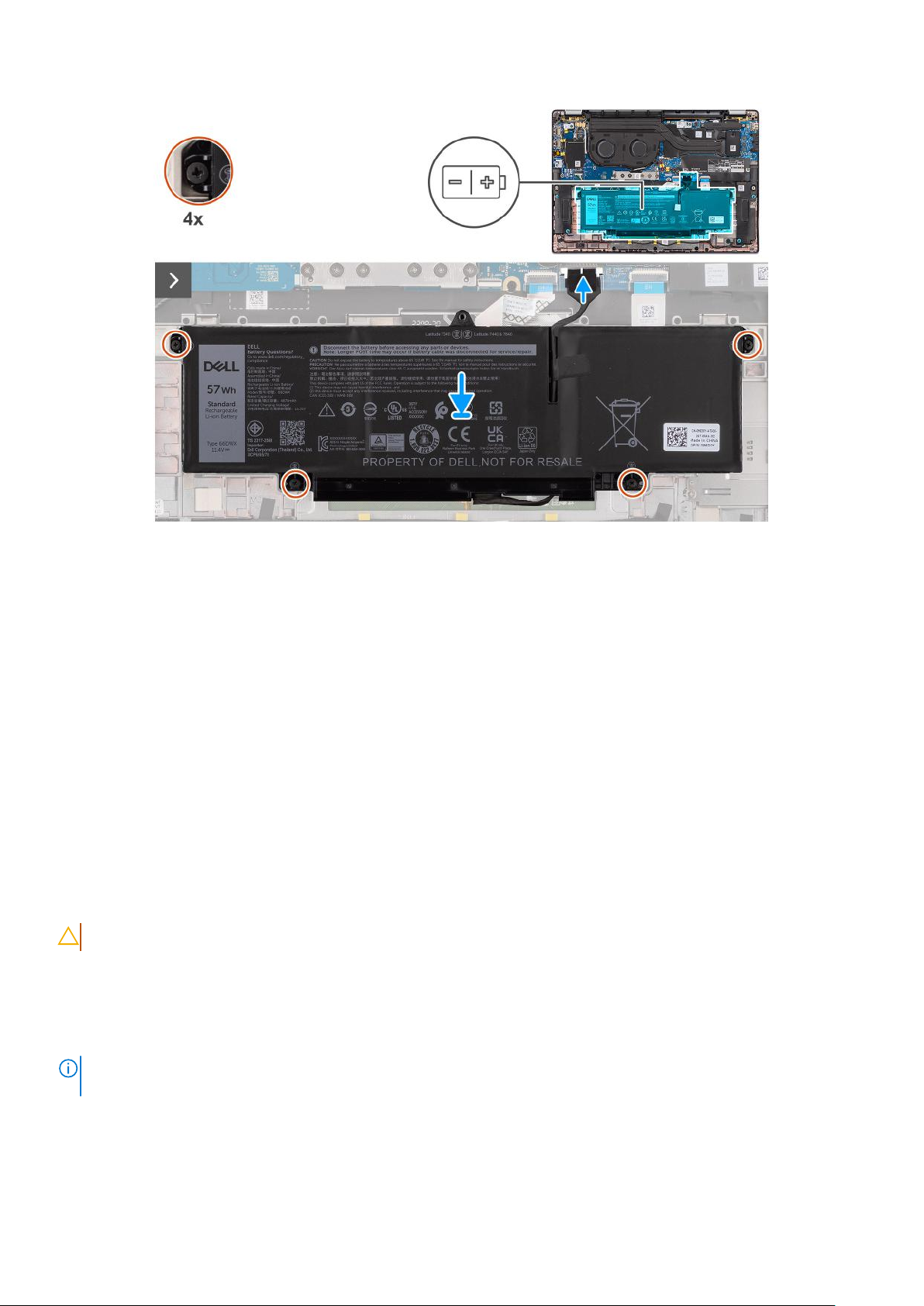

Wymontowywanie baterii 3-ogniwowej.......................................................................................................................61

Instalowanie baterii 3-ogniwowej.................................................................................................................................62

Kabel baterii..........................................................................................................................................................................63

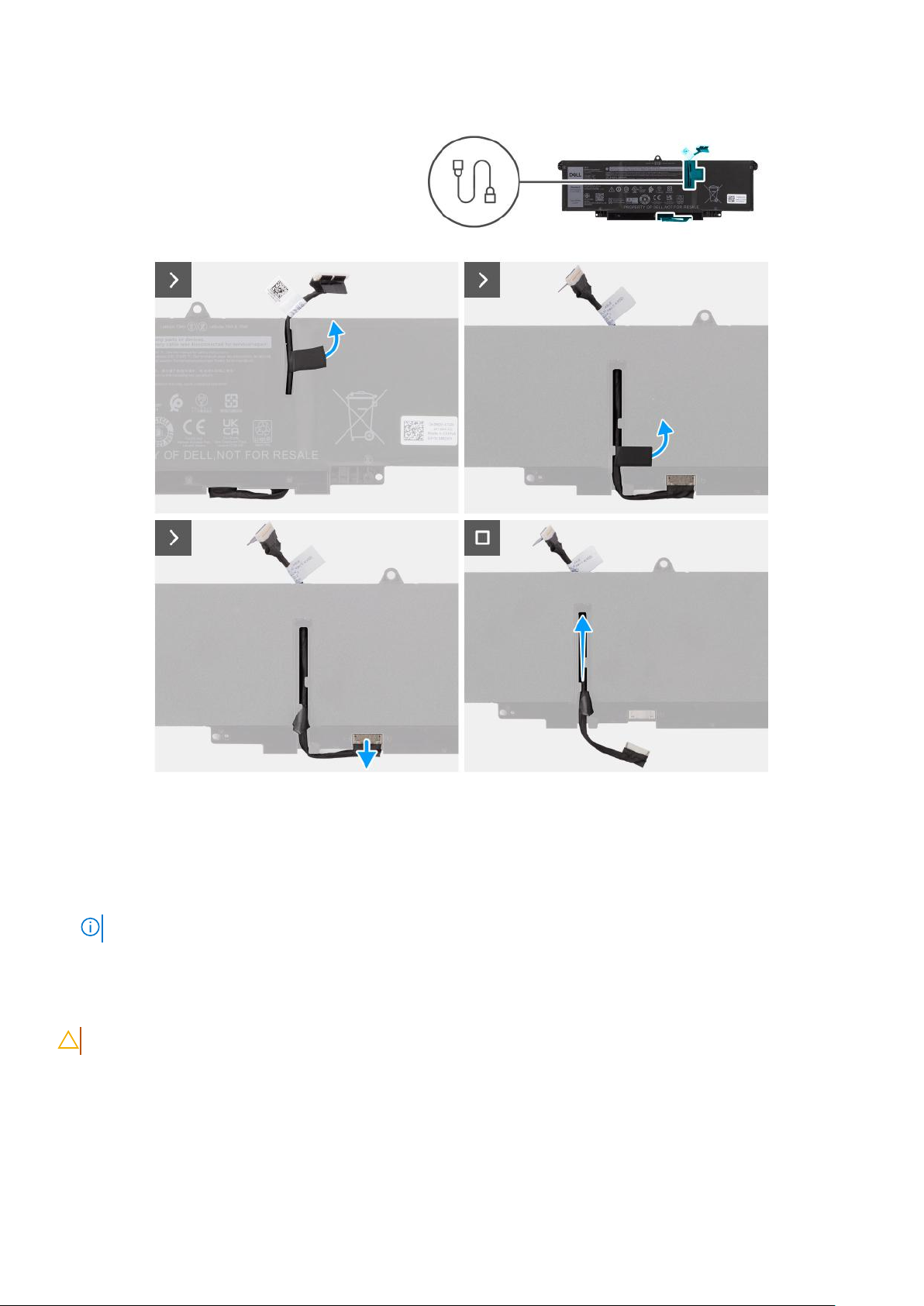

Wymontowywanie kabla baterii................................................................................................................................... 63

Instalowanie kabla baterii..............................................................................................................................................64

Radiator z wentylatorem....................................................................................................................................................65

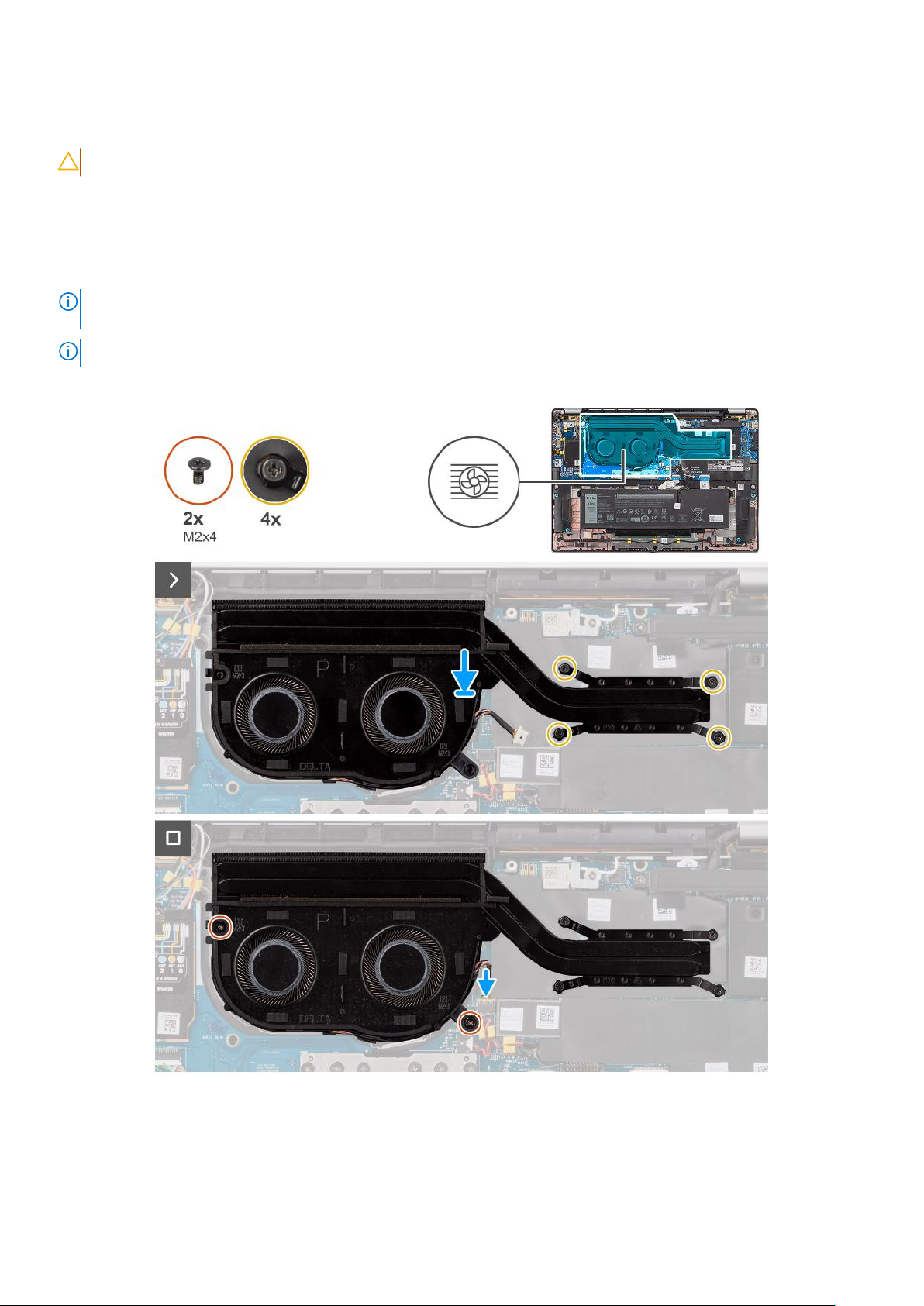

Wymontowywanie radiatora zwentylatorem............................................................................................................ 65

4

Spis treści

Instalowanie radiatora zwentylatorem....................................................................................................................... 67

Zestaw wyświetlacza..........................................................................................................................................................68

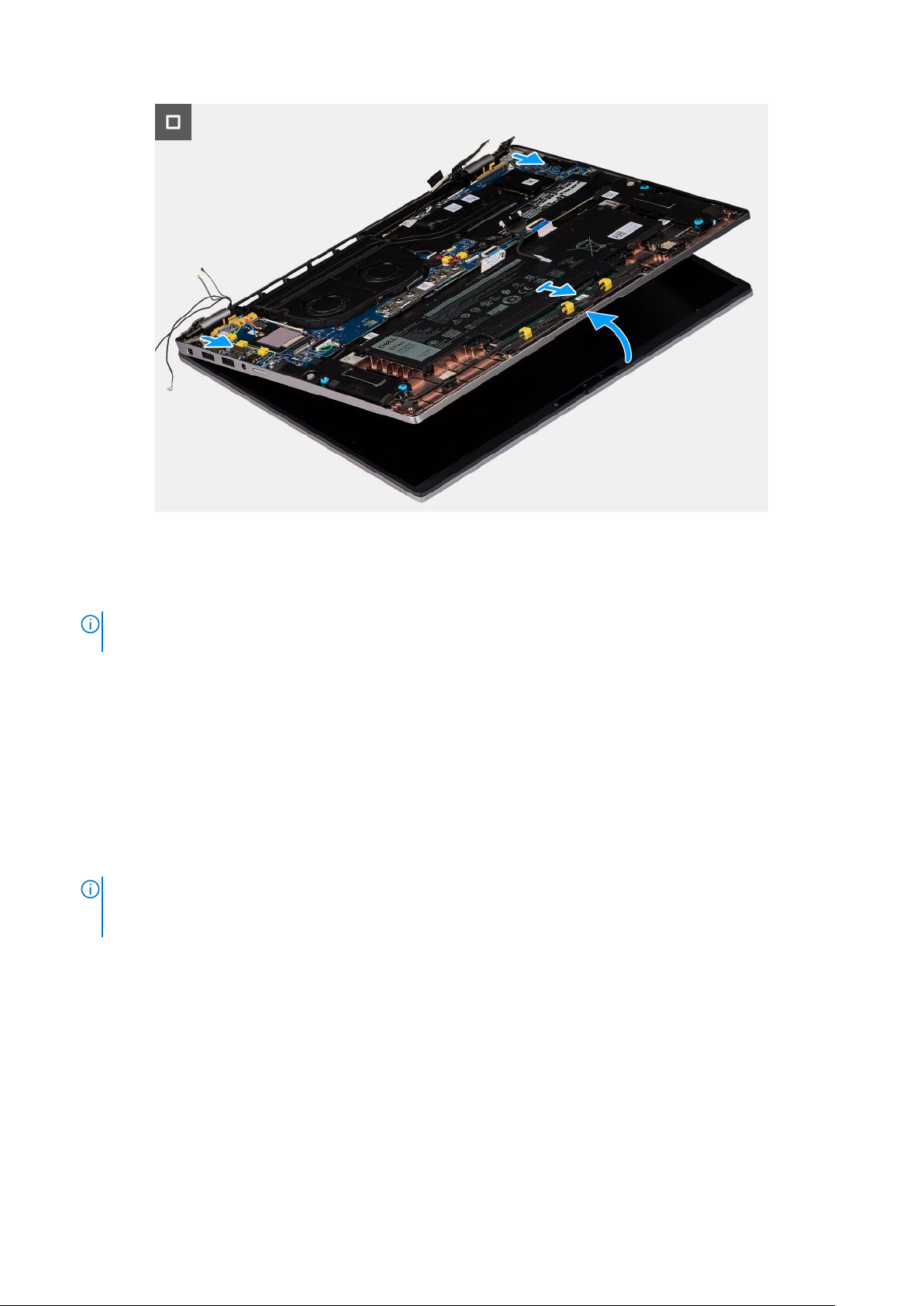

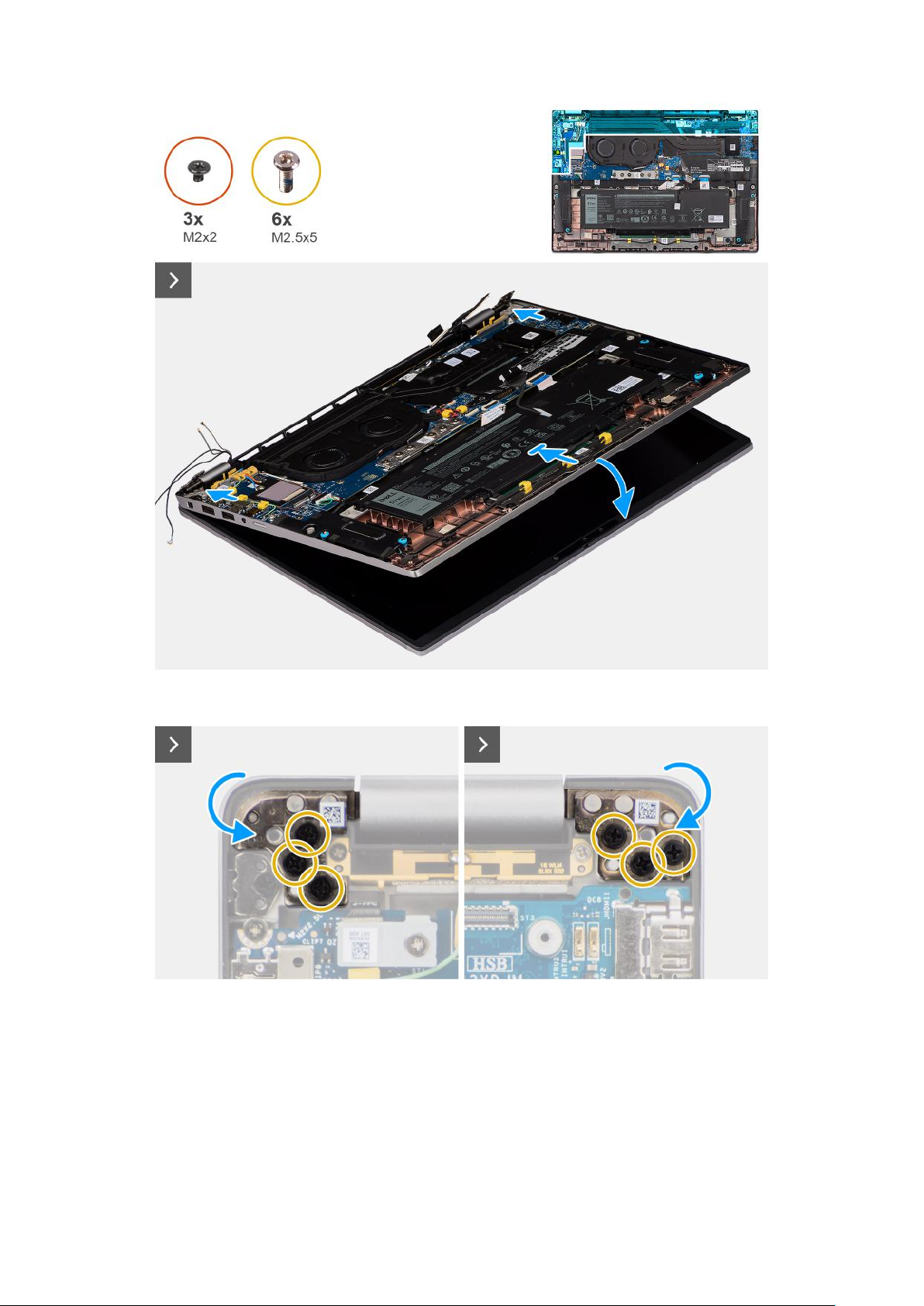

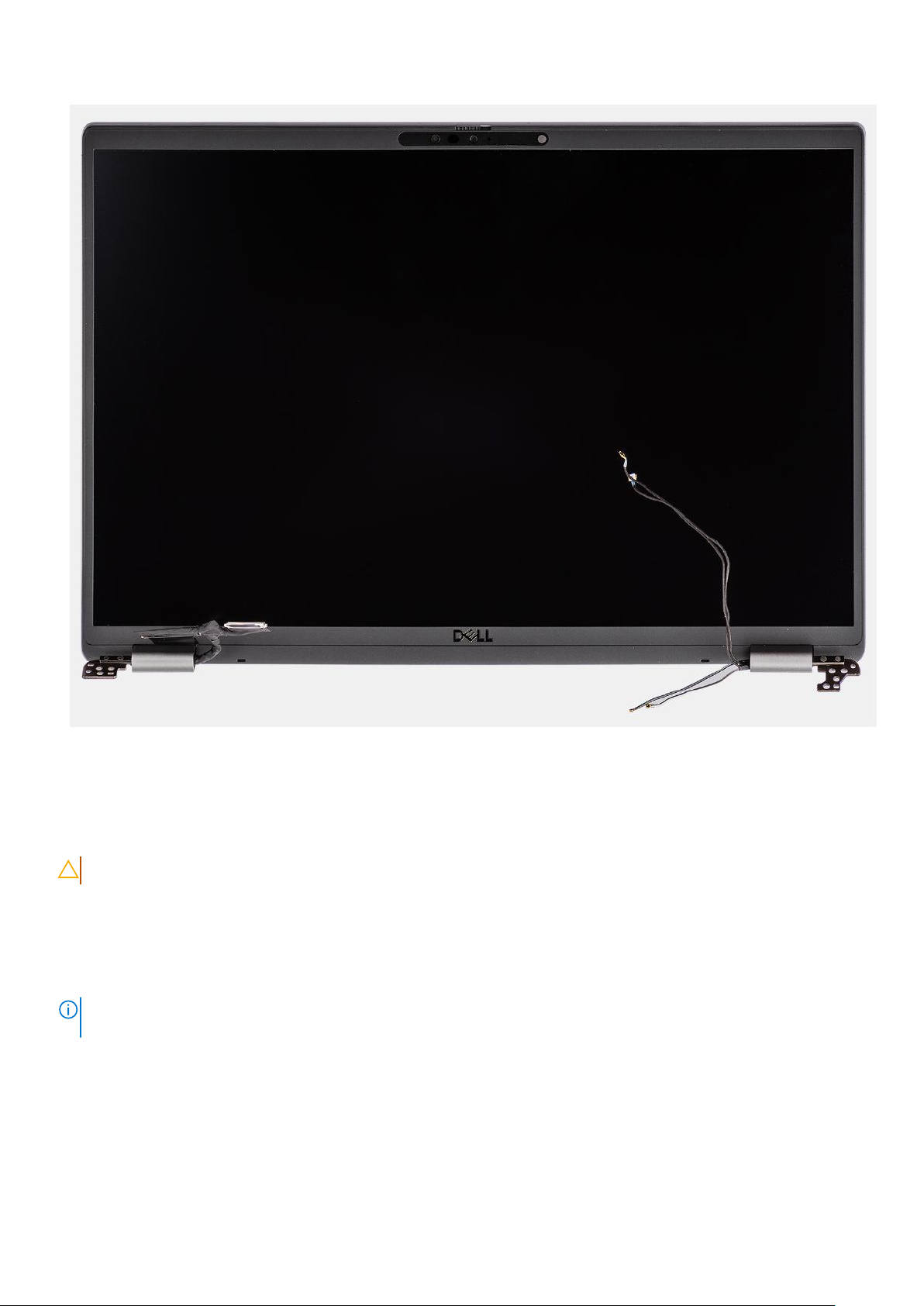

Wymontowywanie zestawu wyświetlacza.................................................................................................................68

Instalowanie zestawu wyświetlacza.............................................................................................................................71

Czytnik kart smart............................................................................................................................................................... 74

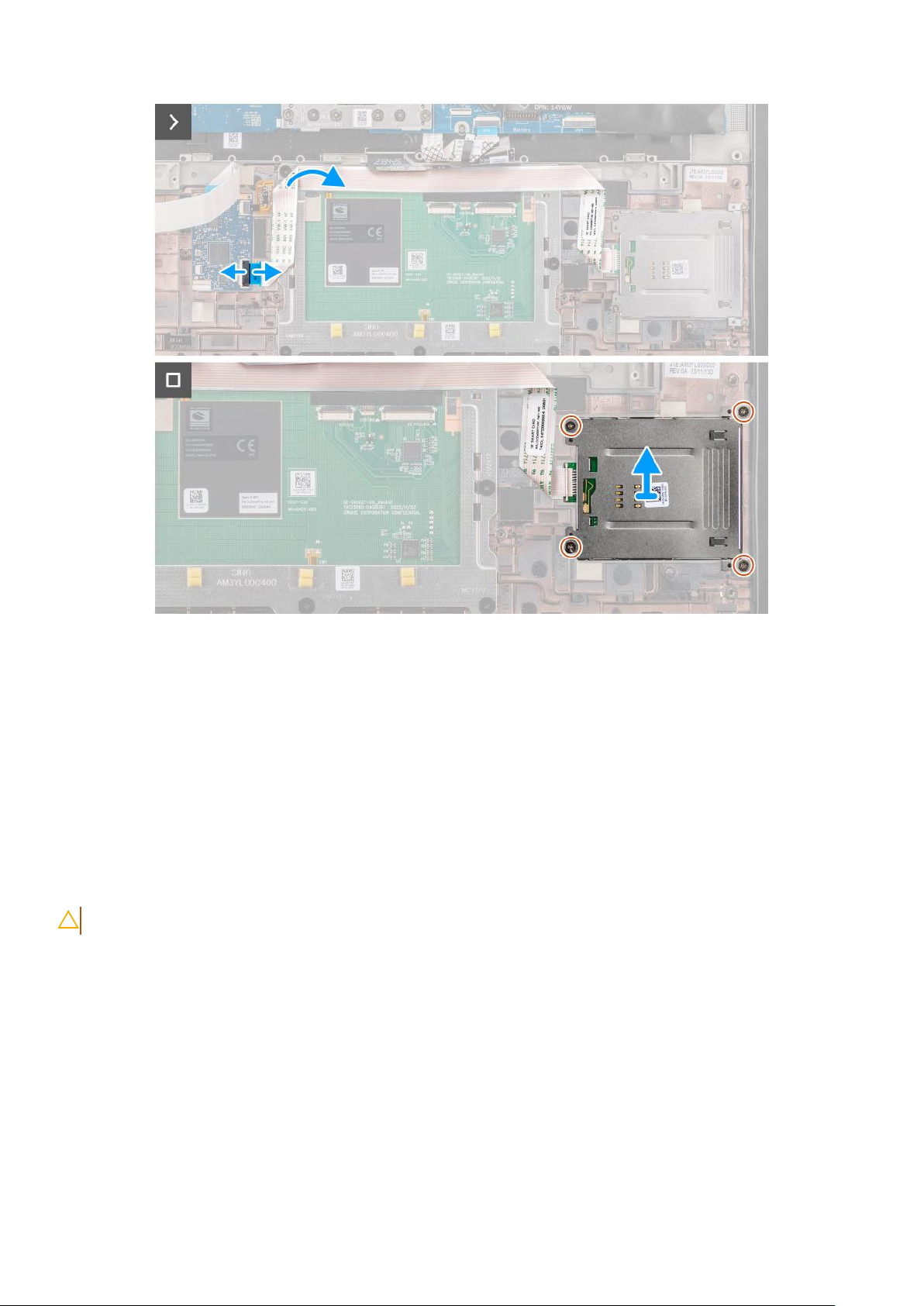

Wymontowywanie czytnika kart smart.......................................................................................................................74

Instalowanie czytnika kart smart................................................................................................................................. 75

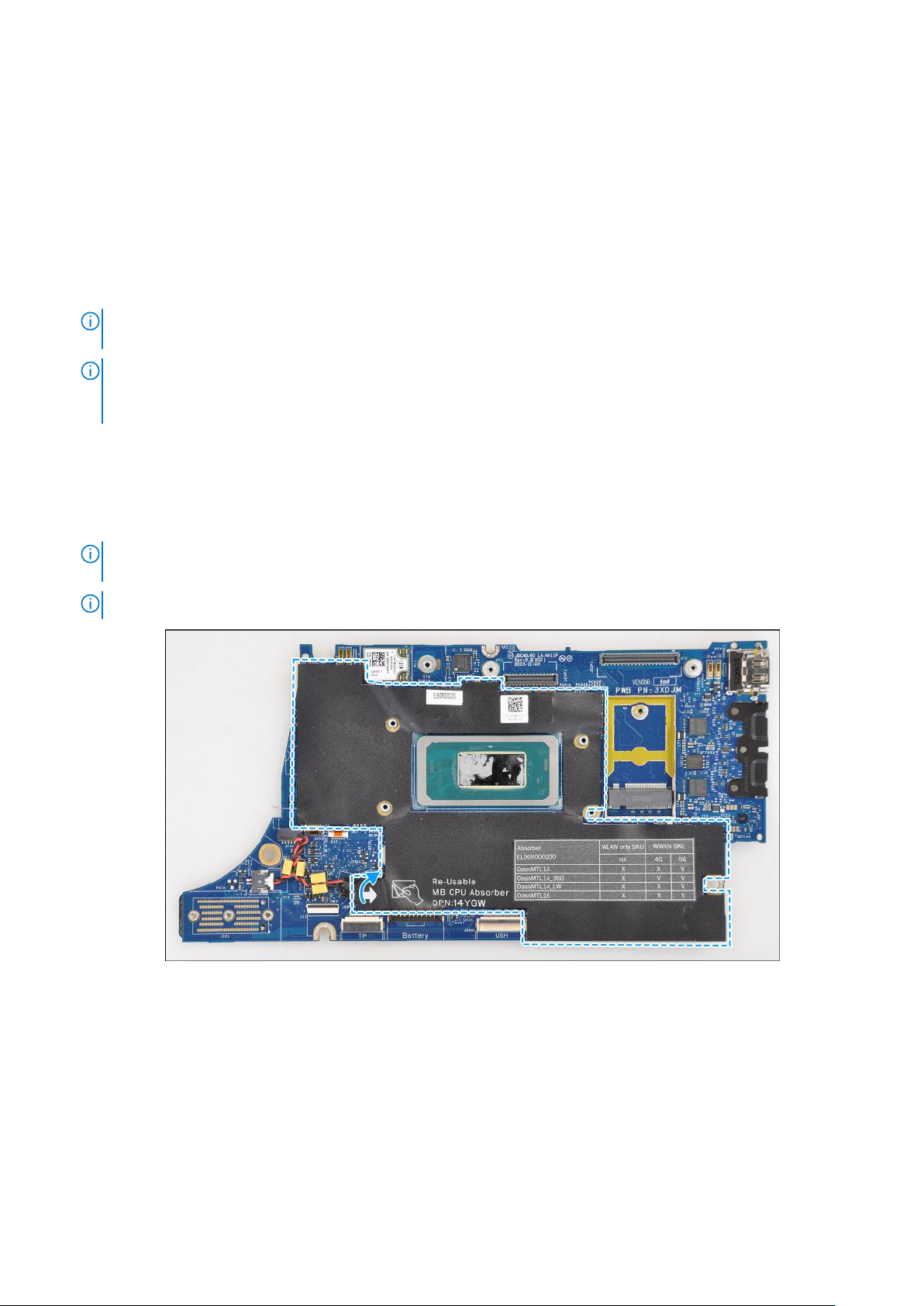

Płyta główna......................................................................................................................................................................... 78

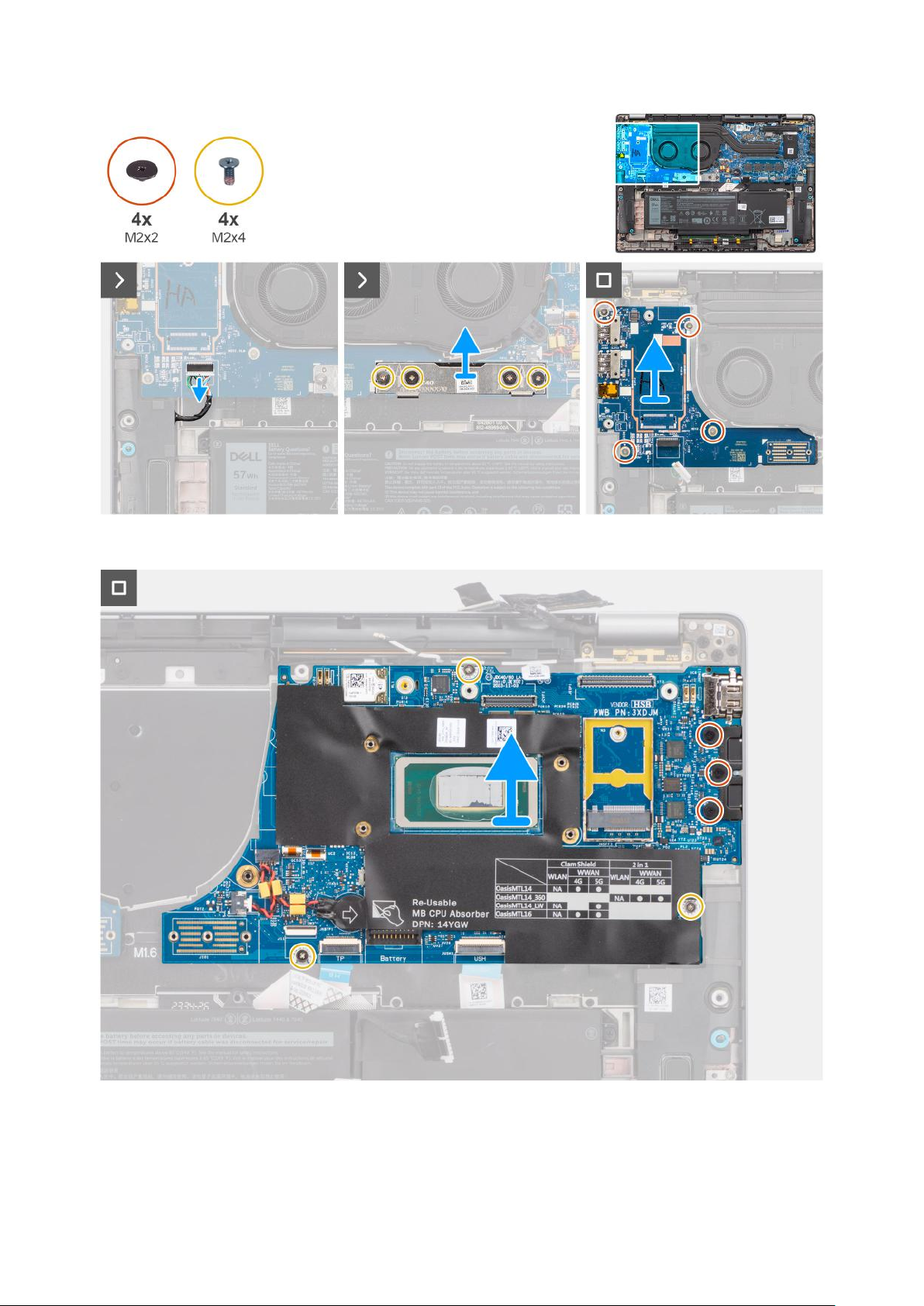

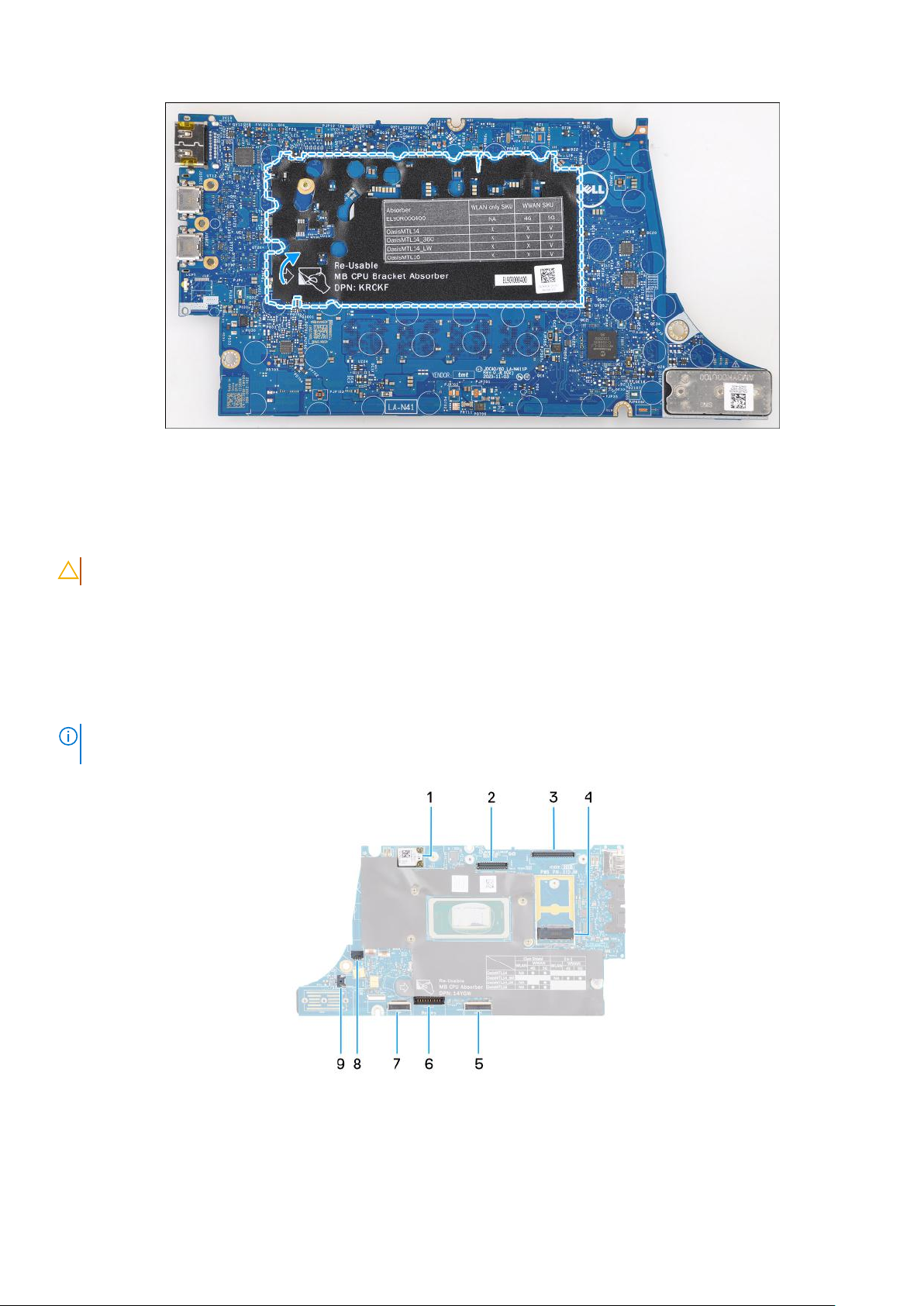

Wymontowywanie płyty głównej..................................................................................................................................78

Instalowanie płyty głównej............................................................................................................................................ 82

Moduł anteny sieci WLAN.................................................................................................................................................. 85

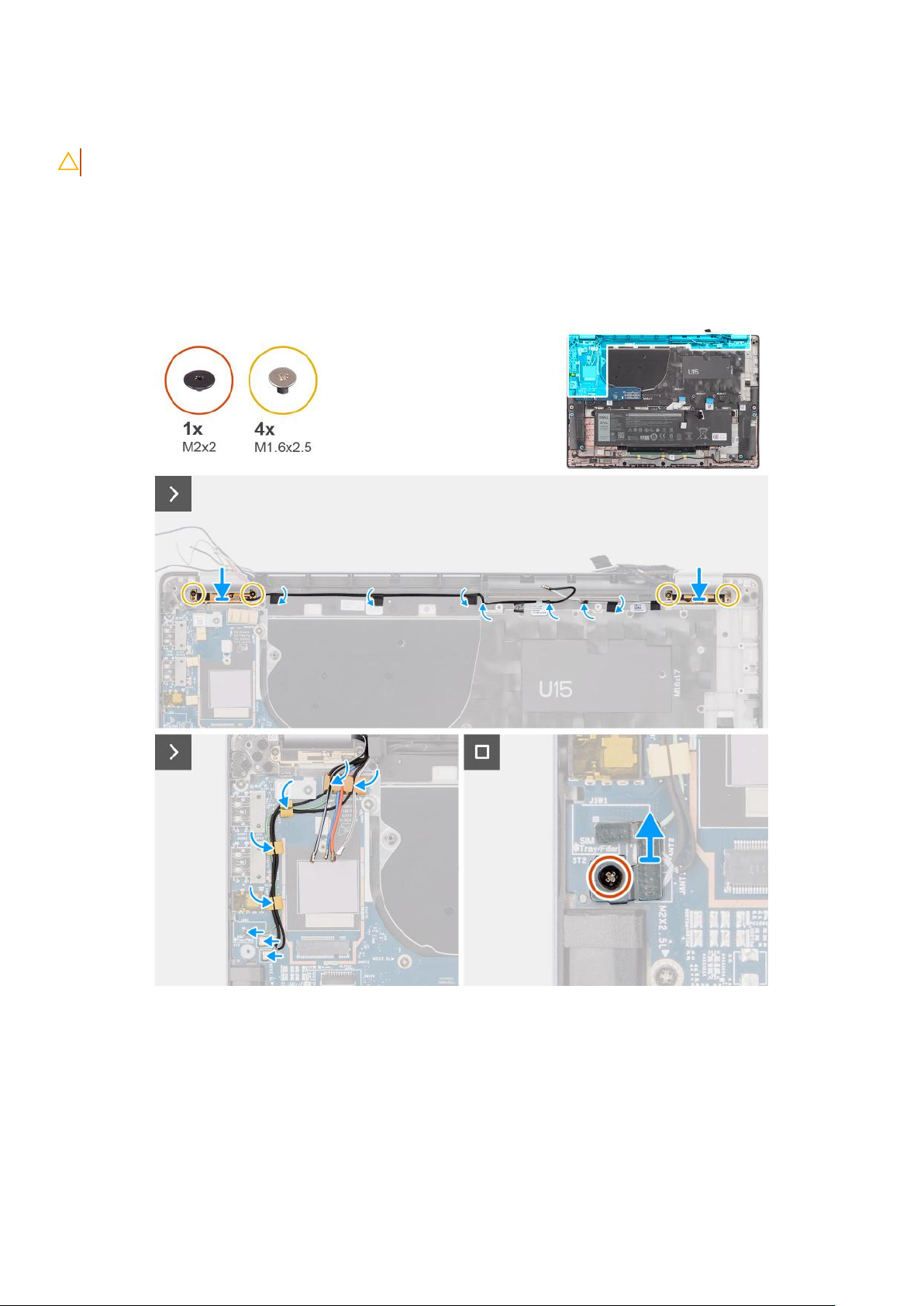

Wymontowywanie modułu anteny sieci WLAN......................................................................................................... 85

Instalowanie modułu anteny sieci WLAN.................................................................................................................... 87

Karta towarzysząca we/wy...............................................................................................................................................88

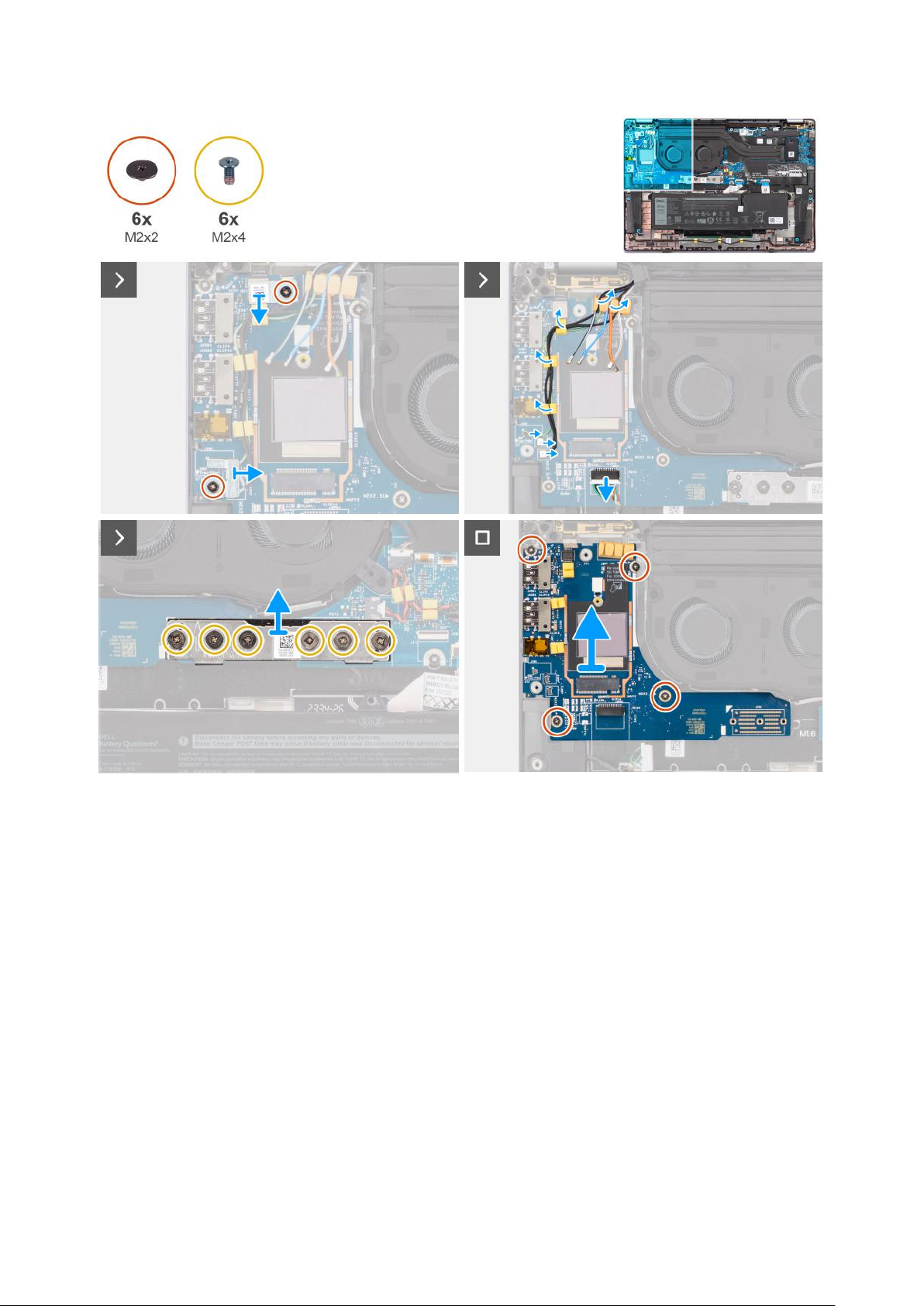

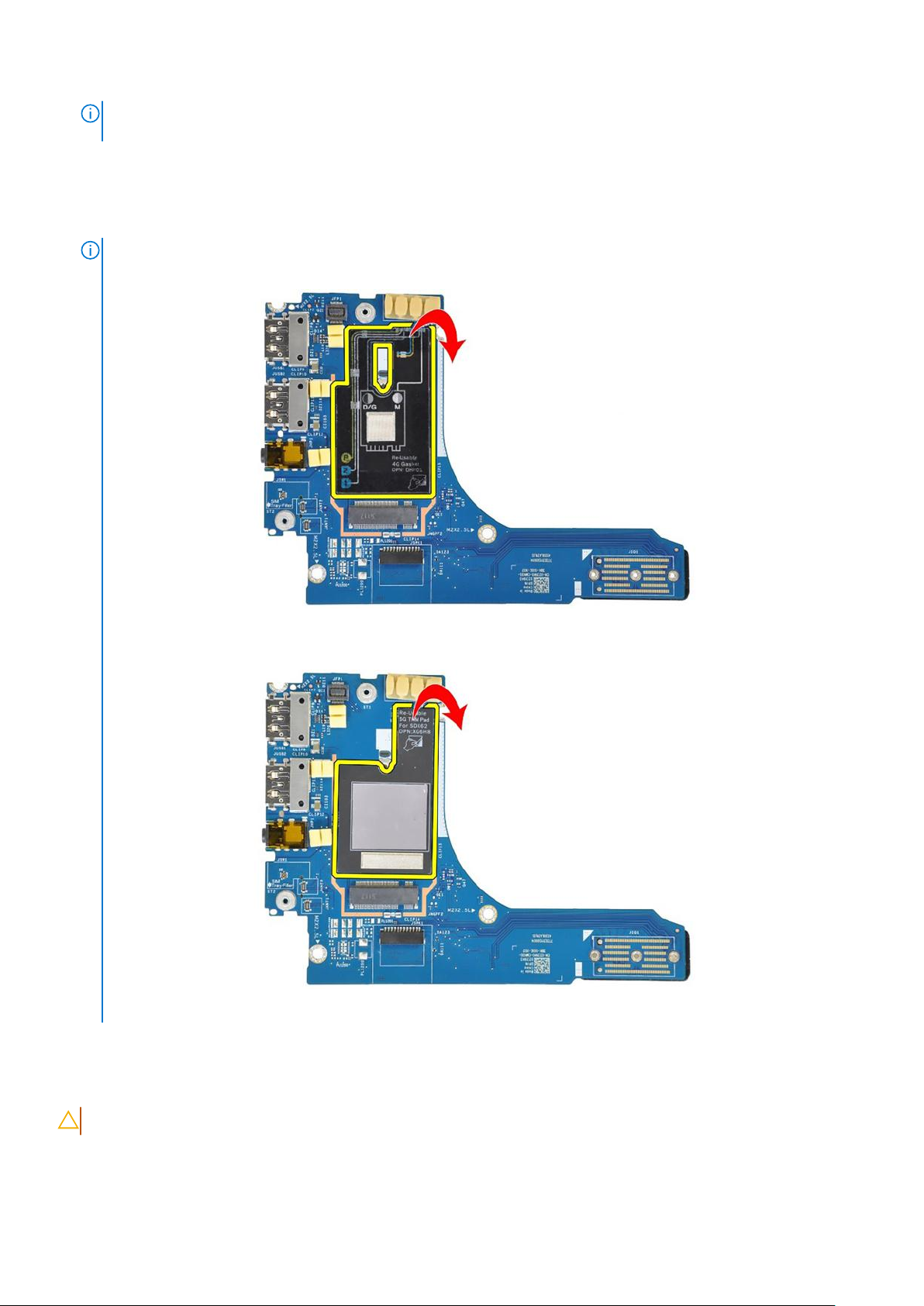

Wymontowywanie karty towarzyszącej we/wy........................................................................................................88

Instalowanie karty towarzyszącej we/wy.................................................................................................................. 90

Przycisk zasilania zopcjonalnym czytnikiem linii papilarnych........................................................................................ 92

Wymontowywanie przycisku zasilania z opcjonalnym czytnikiem linii papilarnych................................................92

Instalowanie przycisku zasilania zopcjonalnym czytnikiem linii papilarnych.......................................................... 93

Klawiatura.............................................................................................................................................................................94

Wymontowywanie klawiatury...................................................................................................................................... 94

Instalowanie klawiatury................................................................................................................................................. 96

Zestaw podpórki na nadgarstek........................................................................................................................................ 98

Wymontowywanie zestawu podpórki na nadgarstek............................................................................................... 98

Instalowanie zestawu podpórki na nadgarstek.......................................................................................................... 99

Rodzdział 8: Karta graficzna..........................................................................................................101

Rodzdział 9: Oprogramowanie.......................................................................................................102

System operacyjny.............................................................................................................................................................102

Sterowniki ipliki do pobrania............................................................................................................................................ 102

Rodzdział 10: Konfiguracja systemu BIOS...................................................................................... 103

Uruchamianie programu konfiguracji systemu BIOS..................................................................................................... 103

Klawisze nawigacji..............................................................................................................................................................103

Menu jednorazowego rozruchu F12................................................................................................................................ 103

Wyświetlanie zaawansowanych opcji konfiguracji.........................................................................................................104

Wyświetlanie opcji serwisu................................................................................................................................................104

Opcje konfiguracji systemu...............................................................................................................................................104

Aktualizowanie systemu BIOS...........................................................................................................................................121

Aktualizowanie systemu BIOS wsystemie Windows............................................................................................... 121

Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu..............................................................................121

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows....................................................121

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu.........................................................................122

Hasło systemowe ihasło konfiguracji systemu...............................................................................................................123

Przypisywanie hasła konfiguracji systemu.................................................................................................................123

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu......................................................123

Czyszczenie ustawień CMOS.......................................................................................................................................... 124

Czyszczenie hasła systemowego i hasła dostępu do ustawień systemu....................................................................124

Spis treści

5

Anulowanie alertów naruszenia obudowy.......................................................................................................................124

Rodzdział 11: Rozwiązywanie problemów........................................................................................127

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi................................................................................. 127

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell.......................................................... 127

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu...................................................128

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist......................128

Wbudowany autotest (BIST)........................................................................................................................................... 128

(Wbudowany autotest płyty głównej) M-BIST.........................................................................................................128

Logiczny wbudowany autotest (L-BIST)..................................................................................................................129

Wbudowany autotest wyświetlacza LCD (LCD-BIST)........................................................................................... 129

Systemowe lampki diagnostyczne...................................................................................................................................130

Przywracanie systemu operacyjnego..............................................................................................................................132

Resetowanie zegara czasu rzeczywistego (RTC).........................................................................................................132

Opcje nośników kopii zapasowych oraz odzyskiwania danych.................................................................................... 132

Wyłączanie i włączanie sieci..............................................................................................................................................132

Rozładowanie ładunków elektrostatycznych (wykonanie twardego resetu)............................................................. 133

Rodzdział 12: Uzyskiwanie pomocy ikontakt zfirmą Dell................................................................. 134

6

Spis treści

Wprowadzenie

Witamy — rozpoczęcie pracy

Terenowa instrukcja serwisowa komputera Latitude 7650 umożliwia pracownikom serwisu dokładne iskuteczne odpowiadanie na pytania
klientów oraz rozwiązywanie problemów technicznych dotyczących tego komputera. Dokument zawiera informacje oprocedurach
wymiany elementów sprzętowych, atakże omówienie systemu BIOS, funkcji oraz środków bezpieczeństwa.

Aby skontaktować się zfirmą Dell wsprawie błędów wtych materiałach, napisz na adres [email protected].

1

Wprowadzenie 7

Prawa strona

Rysunek 1. Rzut prawy

2

Widoki komputera Latitude 7650

1. Gniazdo karty nano-SIM (opcjonalne)

Włóż kartę nano-SIM, aby nawiązać połączenie z mobilną siecią szerokopasmową.

UWAGA: Dostępność gniazda karty nano-SIM zależy od regionu i zamówionej konfiguracji.

2. Uniwersalny port audio

Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek imikrofonu).

3. Port USB 3.2 pierwszej generacji

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki.

4. Port USB 3.2 pierwszej generacji zfunkcją PowerShare

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do
5 Gb/s.

5. Gniazdo blokady klinowej

Umożliwia podłączenie kabla zabezpieczającego, służącego do ochrony komputera przed kradzieżą.

8 Widoki komputera Latitude 7650

Lewa strona

Rysunek 2. Rzut lewy

1. Port HDMI 2.1

Umożliwia podłączanie telewizora, zewnętrznego wyświetlacza lub innego urządzenia zwejściem HDMI. Zapewnia wyjście wideo
iaudio.

2. Port Thunderbolt 4.0 zobsługą trybu alternatywnego DisplayPort / USB Type-C / USB4 / funkcji Power Delivery

Obsługuje standardy USB4, DisplayPort 2.1 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą
adaptera. Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4.

UWAGA:

bazy wiedzy w witrynie Dell Support.

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

3. Port Thunderbolt 4.0 zobsługą trybu alternatywnego DisplayPort / USB Type-C / USB4 / funkcji Power Delivery

Obsługuje standardy USB4, DisplayPort 2.1 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą
adaptera. Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4.

UWAGA:

bazy wiedzy w witrynie Dell Support.

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

Stację dokującą Dell można podłączyć do jednego zportów Thunderbolt 4. Więcej informacji można znaleźć wzasobach

Stację dokującą Dell można podłączyć do jednego zportów Thunderbolt 4. Więcej informacji można znaleźć wzasobach

4. Lampka stanu baterii / diagnostyki

Informuje ostanie naładowania baterii.

● Ciągłe żółte światło — poziom naładowania baterii jest niski.

● Migające żółte światło — poziom naładowania baterii jest krytyczny.

● Ciągłe białe światło — bateria jest wpełni naładowana.

Widoki komputera Latitude 7650

9

5. Gniazdo czytnika kart smart (opcjonalne)

Używanie kart smart umożliwia uwierzytelnianie wsieciach firmowych.

Przód

Rysunek 3. Ilustracja: widok z przodu

1. Kamera podczerwieni (opcjonalna)

Zwiększa bezpieczeństwo po uwierzytelnieniu wsystemie rozpoznawania twarzy Windows Hello.

2. LED na podczerwień

Emituje promieniowanie podczerwone, który umożliwia wykrywanie i śledzenie ruchu za pomocą kamery.

3. Kamera RGB

Umożliwia prowadzenie czatów wideo, robienie zdjęć inagrywanie filmów.

4. Lampka stanu kamery

Świeci, gdy kamera jest wużyciu.

5. Czujnik natężenia światła otoczenia (ALS)

Czujnik wykrywa natężenie światła otoczenia iautomatycznie dostosowuje jasność ekranu.

6. Panel LCD

Wyświetla obraz użytkownikowi.

10

Widoki komputera Latitude 7650

Góra

Rysunek 4. Ilustracja: widok zgóry

1. Mikrofon dwumacierzowy

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Osłona kamery

Przesuń zasuwkę kamery wlewo, aby uzyskać dostęp do obiektywu kamery.

3. Mikrofon dwumacierzowy

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

4. Przycisk zasilania zczytnikiem linii papilarnych (opcjonalny)

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.

Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer wstan uśpienia. Naciśnij iprzytrzymaj przycisk
zasilania przez 10 sekund, aby wymusić wyłączenie komputera.

Jeśli przycisk zasilania jest wyposażony wczytnik linii papilarnych, połóż palec na przycisku zasilania iprzytrzymaj go, aby się
zalogować.

UWAGA:

Komputery wyposażone wczytnik linii papilarnych zintegrowany zprzyciskiem zasilania nie mają lampki stanu na przycisku
zasilania.

Kontrolka stanu zasilania na przycisku zasilania jest dostępna tylko wkomputerach bez czytnika linii papilarnych.

Widoki komputera Latitude 7650 11

UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować.

5. Głośnik

Wyjście dźwięku.

6. Touchpad zopcjonalnym czytnikiem NFC / bezdotykowym czytnikiem kart smart

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma
palcami, aby kliknąć prawym przyciskiem myszy.

7. Głośnik

Wyjście dźwięku.

Dół

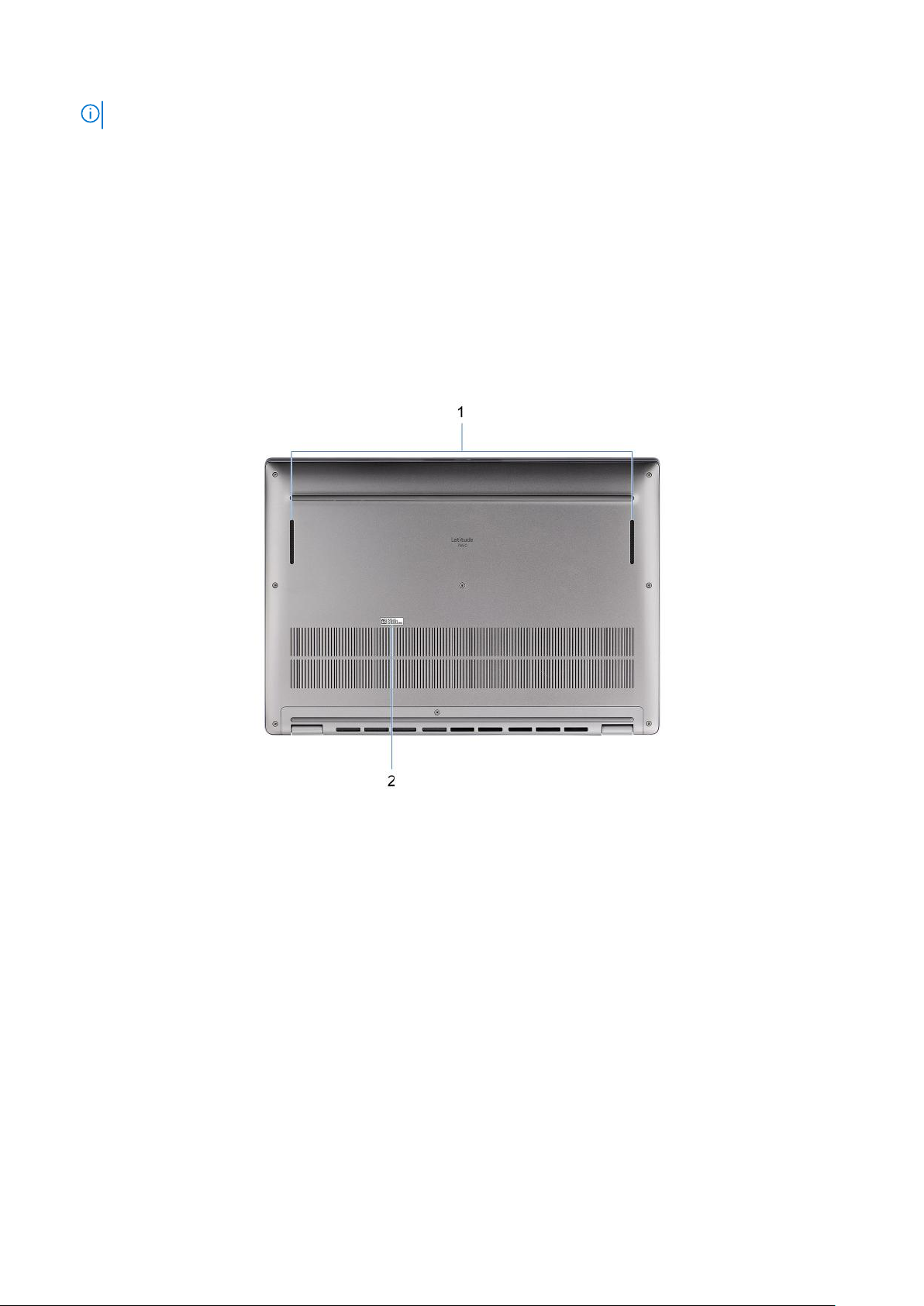

Rysunek 5. Ilustracja: widok zdołu

1. Głośniki

Posiada wyjście audio.

2. Etykieta zkodem Service Tag

Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

Kod Service Tag

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie
składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

12

Widoki komputera Latitude 7650

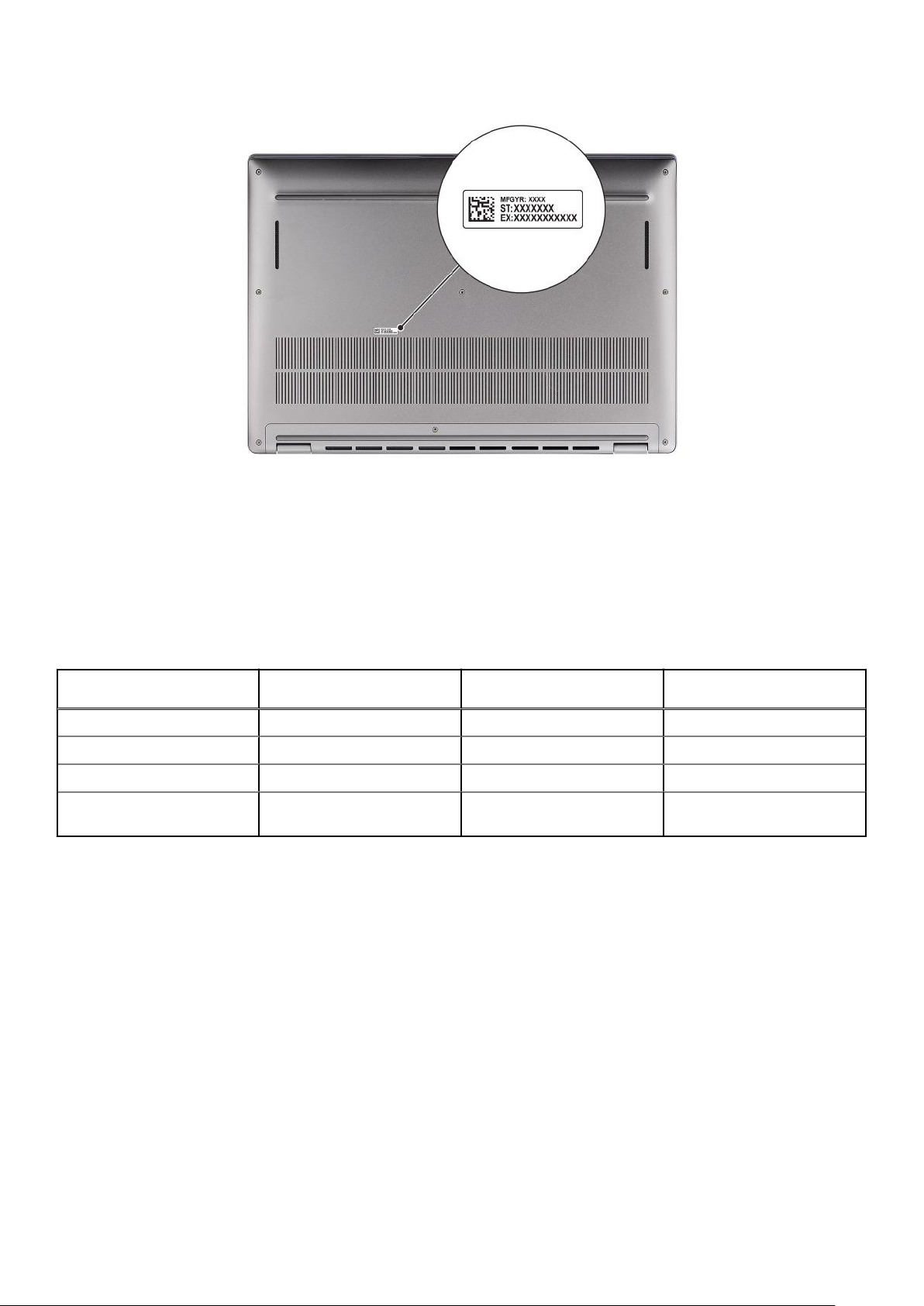

Rysunek 6. Ilustracja: umiejscowienie kodu Service Tag

Lampka stanu naładowania akumulatora

Wponiższej tabeli przedstawiono informacje owskaźniku naładowania istanu baterii komputera Latitude 7650.

Tabela 1.

Źródło mocy Zachowanie lampki Stan zasilania systemu Poziom naładowania

Zasilacz sieciowy Nie świeci S0 lub S5 Całkowicie naładowany

Zasilacz sieciowy Ciągłe białe światło S0 lub S5 < Całkowicie naładowany

Bateria Nie świeci S0 lub S5 11–100%

Bateria Ciągłe bursztynowe światło

● S0 (włączony): komputer jest włączony.

● S4 (Hibernacja): komputer zużywa najmniej energii w stanie hibernacji, mniej niż w stanie włączenia lub wyłączenia. Komputer jest

● S5 (wyłączony): system jest wstanie zamknięcia.

Zachowanie wskaźnika LED naładowania istanu baterii

akumulatora

S0 lub S5 < 10%

(590+/- 3 nm)

prawie w stanie wyłączenia. Dane kontekstowe są zapisywane na urządzeniu pamięci masowej, dzięki czemu po włączeniu komputera
można wznowić pracę od miejsca, w którym została ona przerwana.

Widoki komputera Latitude 7650

13

Konfigurowanie komputera Latitude 7650

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

1. Podłącz zasilacz inaciśnij przycisk zasilania.

3

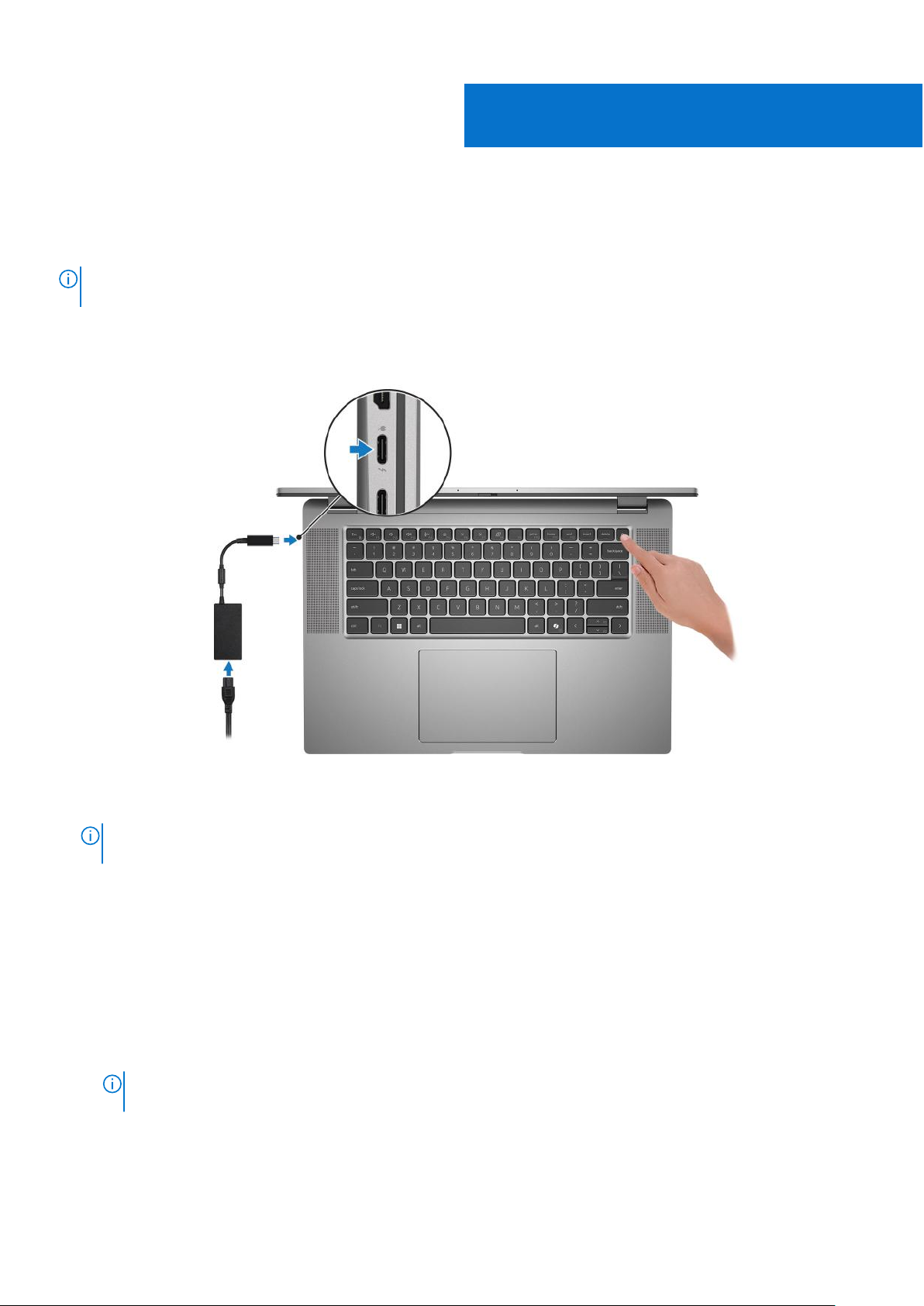

Rysunek 7. Podłącz zasilacz inaciśnij przycisk zasilania

UWAGA:

włączaniu komputera upewnij się, że jest do niego podłączony zasilacz.

2. Kończenie konfiguracji systemu operacyjnego.

System Ubuntu:

Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Więcej informacji na temat instalowania
ikonfigurowania systemu Ubuntu można znaleźć wbazie wiedzy wwitrynie Dell Support.

System Windows:

Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell Technologies zaleca wykonanie
następujących czynności podczas konfigurowania:

● Połączenie zsiecią wcelu aktualizowania systemu Windows.

● Po połączeniu zInternetem zaloguj się do konta Microsoft lub utwórz je.

● Na ekranie Wsparcie iochrona wprowadź swoje dane kontaktowe.

3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.

Wczasie transportu bateria może przejść wtryb oszczędzania energii, aby uniknąć rozładowania. Przy pierwszym

UWAGA:

dostępu do sieci.

Jeśli nawiązujesz połączenie zzabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź hasło

14 Konfigurowanie komputera Latitude 7650

Tabela 2. Znajdowanie aplikacji Dell wsystemie Windows wtrybie S

Zasoby Opis

Rejestracja produktu firmy Dell

Zarejestruj swój komputer firmy Dell.

Dell Help & Support

Dostęp do pomocy iwsparcia dla komputera.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem ioprogramowaniem
wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą techniczną Dell. Rozwiązuje problemy
związane zwydajnością istabilizacją, zapobiega zagrożeniom bezpieczeństwa, monitoruje iwykrywa awarie
sprzętu. Aby uzyskać więcej informacji, zapoznaj się z
for Home PCs na stronie programu SupportAssist for Home PCs.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

przewodnikiem użytkownika programu SupportAssist

Tabela 3. Odszukaj aplikacje firmy Dell wsystemie Windows

Zasoby Opis

Dell Command Update

Aktualizuje komputer poprawkami krytycznymi iinstaluje najnowsze sterowniki urządzeń po ich
udostępnieniu. Więcej informacji na temat korzystania zaplikacji Dell Command Update można znaleźć
wprzewodnikach po produktach idokumentach zlicencjami innych firm w

witrynie Dell Support.

Aplikacja Dell Digital Delivery

Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane wkomputerze.
Więcej informacji na temat korzystania zusługi Dell Digital Delivery można znaleźć wbazie wiedzy
w

witrynie Dell Support.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem ioprogramowaniem
wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą techniczną Dell. Rozwiązuje problemy
związane zwydajnością istabilizacją, zapobiega zagrożeniom bezpieczeństwa, monitoruje iwykrywa awarie
sprzętu. Aby uzyskać więcej informacji, zapoznaj się z
for Home PCs na stronie programu SupportAssist for Home PCs.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

przewodnikiem użytkownika programu SupportAssist

Konfigurowanie komputera Latitude 7650 15

Specyfikacje komputera Latitude 7650

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera Latitude 7650.

Tabela 4. Wymiary iwaga

Opis Wartości

Wysokość:

4

Wysokość zprzodu

Wysokość ztyłu

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej konfiguracji.

18,40 mm (0,72”)

19,50 mm (0,77 cala)

358,00 mm (14,09”)

250,42 mm (9,86”)

1,852 kg (4,08 funta)

Procesor

Wtabeli poniżej przedstawiono szczegółowe informacje oprocesorach obsługiwanych przez komputer Latitude 7650.

Tabela 5.

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4 Opcja 5 Opcja 6

Typ procesora

Obsługa Intel
vPro Enterprise

Procesor

Intel Core Ultra
5 135H

TAK NIE TAK NIE TAK TAK

Intel Core Ultra
5 125U

Intel Core Ultra
5 135U

Intel Core Ultra 7
155U

Intel Core Ultra 7
165H

Intel Core Ultra 7
165U

Moc procesora

Liczba rdzeni
procesora

Liczba wątków
procesora

Szybkość
procesora

Podstawowa
częstotliwość
rdzenia P

Rdzeń P:
maksymalna
częstotliwość
wtrybie Turbo

16 Specyfikacje komputera Latitude 7650

28 W 15 W 15 W 15 W 28 W 15 W

14 12 12 12 16 12

18 14 14 14 22 14

Do 4,6 GHz Do 4,3 GHz Do 4,4 GHz Do 4,8 GHz Do 5,0 GHz Do 4,9 GHz

1,7 GHz 1,3 GHz 1,6 GHz 1,7 GHz 1,4 GHz 1,7 GHz

4,6 GHz 4,3 GHz 4,4 GHz 4,8 GHz 5,0 GHz 4,9 GHz

Tabela 5. Procesor(cd.)

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4 Opcja 5 Opcja 6

Podstawowa
częstotliwość
rdzenia E

Rdzeń E:
maksymalna
częstotliwość
wtrybie Turbo

Pamięć
podręczna
procesora

Zintegrowana
karta graficzna

1,2 GHz 0,8 GHz 1,1 GHz 1,2 GHz 0,9 GHz 1,2 GHz

3,6 GHz 3,6 GHz 3,6 GHz 3,8 GHz 3,8 GHz 3,8 GHz

18 MB 12 MB 12 MB 12 MB 24 MB 12 MB

Intel Arc
Graphics

Intel Graphics Intel Graphics Intel Graphics Intel Arc Graphics Intel Graphics

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer Latitude 7650.

Tabela 6. Chipset

Opis Opcja 1 Opcja 2

Procesory

Chipset

Intel Core Ultra 5 Intel Core Ultra 7

Zintegrowany wprocesorze Zintegrowany wprocesorze

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe

Dwukanałowa, 64-bitowa Dwukanałowa, 64-bitowa

64 MB 64 MB

Czwartej generacji Czwartej generacji

System operacyjny

Komputer Latitude 7650 obsługuje następujące systemy operacyjne:

● Windows 11 22H2

● Windows 11 23H2

●

Windows 10 22H21

● Ubuntu Linux 22.04 LTS

UWAGA:

użytkownicy końcowi obniżyli wersję systemu z wersji Windows 11. Pomoc techniczna firmy Dell Technologies podlega planowi
zakończenia wsparcia technicznego systemu Microsoft Windows 10.

Windows 10 22H2 jest przeznaczony tylko dla specjalnych zamówień konfiguracyjnych i komputerów, na których

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci komputera Latitude 7650.

Tabela 7.

Opis Wartości

Gniazda pamięci

Specyfikacje pamięci

Pamięć zintegrowana

Specyfikacje komputera Latitude 7650 17

Tabela 7. Specyfikacje pamięci(cd.)

Opis Wartości

UWAGA: Pamięć jest zintegrowana na płycie głównej inie

podlega rozszerzeniu.

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Obsługiwane konfiguracje pamięci

Pamięć dwukanałowa LPDDR5x

6400 MT/s

64 GB

16 GB

● 16 GB: LPDDR5x, 6400 MT/s, pamięć dwukanałowa

● 32 GB: LPDDR5x, 6400 MT/s, pamięć dwukanałowa

● 64 GB: LPDDR5x, 6400 MT/s, pamięć dwukanałowa

Porty zewnętrzne

Poniższa tabela zawiera listę portów zewnętrznych komputera Latitude 7650.

Tabela 8.

Opis Wartości

Porty USB

Port audio

Porty zewnętrzne

● Jeden port USB 3.2 pierwszej generacji

● Jeden port USB 3.2 pierwszej generacji zfunkcją PowerShare

Jeden uniwersalny port audio

Porty wideo

Czytnik kart pamięci

Gniazdo zasilacza

Gniazdo kabla zabezpieczającego

Czytnik kart smart Stykowy i bezdotykowy + NFC (opcjonalnie)

Gniazdo karty SIM Gniazdo karty nano-SIM (opcjonalne)

Jeden port HDMI 2.1

Nieobsługiwane

Wejście zasilania USB Type-C

Gniazdo blokady klinowej

Gniazda wewnętrzne

W poniższej tabeli przedstawiono wewnętrzne gniazda komputera Latitude 7650.

Tabela 9.

Opis Wartości

M.2

Gniazda wewnętrzne

● Jedno gniazdo M.2 2230 na dysk SSD

● Jedno gniazdo M.2 3042 na kartę sieci WWAN (opcjonalnie)

UWAGA: Aby dowiedzieć się więcej na temat cech różnych

typów kart M.2, przeszukaj bazę wiedzy w witrynie Dell

Support.

18 Specyfikacje komputera Latitude 7650

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Latitude 7650.

Tabela 10. Specyfikacje modułu sieci bezprzewodowej

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

Intel BE200 (zintegrowana na płycie głównej)

5760 Mb/s

2,4 GHz / 5 GHz / 6 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

● Wi-Fi 7 (Wi-Fi 802.11be)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Karta sieci bezprzewodowej Bluetooth 5.4

Moduł sieci WWAN

Wponiższej tabeli przedstawiono dane techniczne modułów bezprzewodowej sieci rozległej (WWAN) obsługiwanych przez komputer
Latitude 7650.

Tabela 11.

Opis Opcja 1 Opcja 2 Opcja 3

Numer modelu DW5825e Qualcomm

Rodzaj obudowy M.2 3042 Key-B M.2 3042 Key-B M.2 3042 Key-B

Interfejs hosta USB 3.0/2.0 USB 3.0/2.0 PCIe Gen3

Standard sieci LTE FDD/TDD, WCDMA/

Szybkość przesyłania danych

Zakresy częstotliwości pracy

Specyfikacje modułu sieci WWAN

Snapdragon SDX12 Global
LTE-Advanced, CAT12

HSPA+, GPS/BDS/
GLONASS/Galileo

● Pobieranie do 600 Mb/s
(CAT12)

● Wysyłanie do 150 Mb/s

● LTE (B1, B2, B3, B4, B5,

B7, B8, B12, B13, B14,
B17, B18, B19, B20, B25,
B26, B28, B29, B30, B32,
B38, B39, B40,B41, B42,
B43, B48, B66, B71)

● HSPA+ (1, 2, 4, 5, 6, 8,

19)

DW5826e, Qualcomm
Snapdragon SDX12 Global
LTE-Advanced, CAT12

LTE FDD/TDD,
WCDMA/HSPA+, GPS/BDS/
GLONASS/Galileo

● Pobieranie do 600 Mb/s
(CAT12)

● Wysyłanie do 150 Mb/s

● LTE (B1, B2, B3, B4, B5,

B7, B8, B12, B13, B14,
B18, B19, B20, B25, B26,
B28, B29, B32, B38, B39,
B40,B41, B42, B43, B48,
B66, B71)

● HSPA+ (1, 2, 4, 5, 6, 8, 9,

19)

DW5932e, Qualcomm Snapdragon X62
Global 5G Modem, 3GPP, Release 16

NR FR1(Sub6) FDD/TDD, LTE
FDD/TDD, WCDMA/HSPA+, GPS/
GLONASS/Galileo/Beidou

● NR 5G: pobieranie 3,5 Gb/s /
wysyłanie 900 Mb/s

● LTE: pobieranie 1,6 Gb/s (CAT19) /
wysyłanie 211 Mb/s (CAT18)

● UMTS: pobieranie DC-HSPA+ Rel8:
42 Mb/s, wysyłanie 5,76 Mb/s

● NR (n1, n2, n3, n5, n7, n8, n12, n13,
n14, 18, n20, n25, n26, n28, n30,
n38, n40, n41, n48, n53, n66, n70,
n71, n75, n76, n77, n78, n79)

● LTE (B1, B2, B3, B4, B5, B7, B8,
B12, B13, B14, B17, B18, B19, B20,
B25, B26, B28, B29, B30, B32, B34,

Specyfikacje komputera Latitude 7650 19

Tabela 11. Specyfikacje modułu sieci WWAN(cd.)

Opis Opcja 1 Opcja 2 Opcja 3

B38, B39, B40, B41, B42, B43, B46,
B48, B66, B71)

● WCDMA/HSPA+ (1, 2, 4, 5, 8)

Zasilacz Prąd stały: od 3,135V do

4,40V, standardowo 3,30V

Karta SIM Obsługiwane Obsługiwane Obsługiwane

Moduł eSIM zdwoma kartami
SIM (DSSA)

Różnicowanie anteny Obsługiwane Obsługiwane Obsługiwane

Włączenie/wyłączenie
modułów radiowych

Wybudzanie na sygnał WLAN Obsługiwane Obsługiwane Obsługiwane

Temperatura

Złącze anteny

UWAGA: Aby uzyskać instrukcje znajdowania numeru IMEI (International Mobile Station

Equipment Identity) komputera, zapoznaj się zartykułem zbazy wiedzy pod adresem

www.dell.com/support.

Obsługiwane Obsługiwane Obsługiwane

Obsługiwane Obsługiwane Obsługiwane

● Temperatura podczas
pracy: od -10°C do 55°C
(od 14°F do 131°F)

● Temperatura podczas
pracy (zakres
rozszerzony): od -30°C
do 75°C (od -22°F do
167°F)

● Antena główna WWAN X1

● Antena zróżnicowana

WWAN x 1

Prąd stały: od 3,135V do
4,40V, standardowo 3,30V

● Temperatura podczas
pracy: od -10°C do 55°C
(od 14°F do 131°F)

● Temperatura podczas
pracy (zakres
rozszerzony): od -30°C
do 75°C (od -22°F do
167°F)

● Antena główna WWAN X1

● Antena zróżnicowana

WWAN x 1

Prąd stały: od 3,135 V do 3,63 V,
standardowo 3,3 V

● Temperatura podczas pracy: od

-30°C do +70°C (od -22°F do
158°F)

● Temperatura podczas pracy (zakres
rozszerzony): od -40°C do 85°C
(od -40°F do 185°F)

● Temperatura przechowywania: od

-40°C do 85°C (od -40°F do
185°F)

● Antena główna WWAN X1

● Antena zróżnicowana WWAN x 1

● Antena MIMO 4x4 x2

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Latitude 7650.

Tabela 12.

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Specyfikacje audio

Realtek ALC3281

Stereo (2.0)

Interfejs audio wysokiej rozdzielczości

Uniwersalne gniazdo audio

Cztery

Obsługiwane

Obsługiwane

20 Specyfikacje komputera Latitude 7650

Tabela 12. Specyfikacje audio(cd.)

Opis Wartości

Średnia

Szczytowa

Mikrofon

2 W

2,5 W

Cyfrowe mikrofony macierzowe wzestawie kamery

Pamięć masowa

W tej sekcji przedstawiono opcje pamięci masowej komputera Latitude 7650.

Komputer obsługuje następujące konfiguracje pamięci masowej:

● Jeden dysk SSD M.2 2230
Dysk SSD M.2 2230 jest podstawowym dyskiem komputera.

Tabela 13. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230 PCIe czwartej generacji x4 NVMe 256 GB / 512 GB / 1 TB / 2 TB

Samoszyfrujący dysk SSD M.2 2230, Opal

2.0

PCIe Gen 3.0x4 NVMe, do 32 Gb/s 512 GB

Klawiatura

Wponiższej tabeli przedstawiono specyfikacje klawiatury komputera Latitude 7650.

Tabela 14.

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Rozmiar klawiatury

Skróty klawiaturowe

Specyfikacje klawiatury

Klawiatura zenergooszczędnym podświetleniem Mini LED
iklawiszem skrótu do obsługi sztucznej inteligencji

UWAGA: Rozwiązanie Copilot wsystemie Windows jest

dostępne tylko na zatwierdzonych rynkach.

QWERTY

● USA i Kanada: 79 klawiszy

● Wielka Brytania: 80 klawiszy

Rozstaw klawiszy X = 19,05 mm

Rozstaw klawiszy Y = 18,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa symbole.
Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić
znak alternatywny, naciśnij klawisz Shift iklawisz odpowiedniej
funkcji. Aby wykonać dodatkową funkcję, naciśnij klawisz Fn
i klawisz odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–

F12) można zdefiniować, zmieniając ustawienie Zachowanie
klawiszy funkcyjnych wprogramie konfiguracji systemu

BIOS.

Specyfikacje komputera Latitude 7650 21

Tabela 14. Specyfikacje klawiatury(cd.)

Opis Wartości

Copilot Uruchamianie funkcji Copilot wsystemie Windows

UWAGA: Jeśli funkcja Copilot systemu Windows nie

jest dostępna na komputerze, klawisz Copilot uruchamia
wyszukiwanie systemu Windows. Więcej informacji na temat
funkcji Copilot w systemie Windows można znaleźć w bazie
wiedzy na stronie Dell Support.

Kamera

Wtabeli poniżej przedstawiono specyfikacje kamery komputera Latitude 7650.

Tabela 15. Specyfikacje przedniej kamery

Opis Wartości Wartości

Liczba kamer Jedna Jedna

Typ kamery Kamera FHD RGB HDR Kamera FHD RGB+IR HDR

Położenie kamery Kamera przednia Kamera przednia

Typ matrycy kamery Czujnik natężenia światła otoczenia Czujnik natężenia światła otoczenia

Rozdzielczość kamery:

Zdjęcia 1080p przy 30 kl./s 1080p przy 30 kl./s

Wideo

Rozdzielczość kamery na podczerwień:

Zdjęcia 640 x 360

Wideo 640 x 360 przy 30 kl./s

Kąt widzenia:

Kamera 80 stopni 82 stopnie

Kamer na podczerwień 86,6 stopnia

1080p przy 30 kl./s 1080p przy 30 kl./s

Touchpad

Wponiższej tabeli przedstawiono specyfikacje touchpada komputera Latitude 7650.

Tabela 16.

Opis Wartości

Rozdzielczość touchpada:

Specyfikacje touchpada

Wpoziomie

>>>300 dpi

Wpionie

Wymiary touchpada:

Wpoziomie

Wpionie

22 Specyfikacje komputera Latitude 7650

133mm (5,23”)

90 mm (3,54”)

Tabela 16. Specyfikacje touchpada(cd.)

Opis Wartości

Gesty na touchpadzie Więcej informacji na temat gestów touchpada wsystemie Windows

można znaleźć wartykule zbazy wiedzy Microsoft pod adresem

support.microsoft.com.

Zasilacz

Wtabeli poniżej przedstawiono specyfikacje zasilacza komputera Latitude 7650.

Tabela 17. Specyfikacje zasilacza

Opis Opcja 1 Opcja 2 Opcja 3

Typ Zasilacz sieciowy 60 Wze

złączem USB Type-C

Wymiary zasilacza:

Wysokość 22,00mm (0,86”) 28,00 mm (1,10”) 26,50 mm (1,04”)

Szerokość 66,00 mm (2,59”) 51,00 mm (2,01”) 60,00 mm (2,36”)

Głębokość 55,00mm (2,16”) 112,00 mm (4,41”) 122,00mm (4,80”)

Waga 0,10 kg (0,23 funta) 0,20kg (0,44funta) 0,33kg (0,73funta)

Napięcie wejściowe Prąd zmienny 100–240 V Prąd zmienny 100–240 V Prąd zmienny 100–240 V

Częstotliwość wejściowa 50–60 Hz 50–60 Hz 50–60 Hz

Prąd wejściowy 1,70 A 1,70 A 1,70 A

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie
wyjściowe

Zakres temperatur:

● 5 V/3 A

● 9 V / 3 A

● 15 V / 3 A

● 20 V / 3 A

● 5 V (prąd stały)

● 9 V (prąd stały)

● 15 V (prąd stały)

● 20 V, prąd stały

Zasilacz sieciowy 65 Wze
złączem USB Type-C

● 5 V/3 A

● 9 V / 3 A

● 15 V / 3 A

● 20 V / 3,25 A

● 5 V (prąd stały)

● 9 V (prąd stały)

● 15 V (prąd stały)

● 20 V, prąd stały

Zasilacz sieciowy 100 Wze
złączem USB Type-C

● 5 V/3 A

● 9 V / 3 A

● 15 V / 3 A

● 20 V / 5 A

● 5 V (prąd stały)

● 9 V (prąd stały)

● 15 V (prąd stały)

● 20 V, prąd stały

Podczas pracy 0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F do 104°F)

Pamięć masowa Od -20°C do 70°C (od -4°F do

158°F)

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

-40°C do 70°C (-40°F do
158°F)

-40°C do 70°C (-40°F do
158°F)

Wymagania zasilacza

W tej sekcji przedstawiono wymagania dotyczące zasilacza komputera Latitude 7650 (w przypadku komputerów wyposażonych w baterię
2-ogniwową 38 Wh).

UWAGA: Jeśli nie kupiono zalecanego zasilacza firmy Dell, należy upewnić się, że używany zasilacz spełnia poniższe wymagania:

Specyfikacje komputera Latitude 7650 23

Tabela 18. Wymagania dotyczące zasilacza komputera Latitude 7650

Opis Wartość

Moc zasilacza wymagana do osiągnięcia optymalnej wydajności. 60 W

Zasilanie wymagane do wolniejszego ładowania komputera.

UWAGA: Może pojawić się komunikat ostrzegawczy

informujący okorzystaniu zzasilacza oniższej mocy imniejszej
szybkości ładowania.

Minimalna moc zasilacza wymagana do działania komputera
iładowania baterii.

UWAGA: Pojawia się komunikat ostrzegawczy informujący

okorzystaniu zzasilacza oniższej mocy imniejszej szybkości
ładowania.

Szybkie ładowanie za pomocą funkcji USB Power Delivery (PD) Obsługiwane

Tryb ExpressCharge Obsługiwane

Mniej niż 60W

27 W

UWAGA: Aby ta funkcja działała, komputer musi być

podłączony do zasilacza 65W i wyposażony w baterię 38Wh.

UWAGA: Należy także włączyć tryb ExpressCharge na

ekranie konfiguracji systemu BIOS, wybierając opcje Zasilanie
> Konfiguracja baterii > ExpressCharge, anastępnie
naciskając klawisz Enter.

Wymagania zasilacza

W tej sekcji przedstawiono wymagania dotyczące zasilacza komputera Latitude 7650 (w przypadku komputerów wyposażonych w baterię
3-ogniwową 57 Wh).

UWAGA: Jeśli nie kupiono zalecanego zasilacza firmy Dell, należy upewnić się, że używany zasilacz spełnia poniższe wymagania:

Tabela 19. Wymagania dotyczące zasilacza komputera Latitude 7650

Opis Wartość

Moc zasilacza wymagana do osiągnięcia optymalnej wydajności. 100 W

Zasilanie wymagane do wolniejszego ładowania komputera.

UWAGA: Może pojawić się komunikat ostrzegawczy

informujący okorzystaniu zzasilacza oniższej mocy imniejszej
szybkości ładowania.

Minimalna moc zasilacza wymagana do działania komputera
iładowania baterii.

UWAGA: Pojawia się komunikat ostrzegawczy informujący

okorzystaniu zzasilacza oniższej mocy imniejszej szybkości
ładowania.

Szybkie ładowanie za pomocą funkcji USB Power Delivery (PD) Obsługiwane

Tryb ExpressCharge Obsługiwane

Mniej niż 60W

27 W

UWAGA: Aby ta funkcja działała, komputer musi być

podłączony do zasilacza 100W i wyposażony w baterię 57Wh.

UWAGA: Należy także włączyć tryb ExpressCharge na

ekranie konfiguracji systemu BIOS, wybierając opcje Zasilanie
> Konfiguracja baterii > ExpressCharge, anastępnie
naciskając klawisz Enter.

24 Specyfikacje komputera Latitude 7650

Bateria

Wtabeli poniżej przedstawiono specyfikacje baterii komputera Latitude 7650.

Tabela 20. Specyfikacje baterii

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4

Rodzaj baterii

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Wysokość

Szerokoś
ć

Głębokoś
ć

Zakres temperatur:

Podczas
pracy

2-ogniwowa bateria 38
Wh zobsługą funkcji
ExpressCharge, długi
cykl eksploatacji, 3-letnia
ograniczona gwarancja na
sprzęt

7,60 VDC 11,40 VDC

0,156kg (0,34 funta) 0,227kg (0,50funta)

6,30 mm (0,24”) 6,30 mm (0,24”)

210,97 mm (8,30”) 254,80 mm (10,03”)

79,80 mm (3,14”) 79,80 mm (3,14”)

● Ładowanie: 0°C do
45°C (32°F do
113°F)

● Rozładowanie: 0°C
do 70°C (32°F do
158°F)

3-ogniwowa bateria 57
Wh zobsługą funkcji
ExpressCharge, długi
cykl eksploatacji, 3-letnia
ograniczona gwarancja na
sprzęt

● Ładowanie: 0°C do
45°C (32°F do 113°F)

● Rozładowanie: 0°C do
70°C (32°F do 158°F)

2-ogniwowa bateria
38 Wh zobsługą
funkcji ExpressCharge
iExpressCharge Boost

7,60 VDC 11,40 VDC

0,156kg (0,34 funta) 0,227kg (0,50funta)

6,30 mm (0,24”) 6,30 mm (0,24”)

210,97 mm (8,30”) 254,8 mm (10,03”)

79,80mm (3,10”) 79,8 mm (3,10”)

● Ładowanie: 0°C do
45°C (32°F do
113°F)

● Rozładowanie: 0°C
do 70°C (32°F do
158°F)

3-ogniwowa bateria
57 Wh zobsługą
funkcji ExpressCharge
iExpressCharge Boost

● Ładowanie: 0°C do
45°C (32°F do
113°F)

● Rozładowanie: 0°C
do 70°C (32°F do
158°F)

Pamięć
masowa

Czas pracy baterii Zależy od warunków

Czas ładowania baterii
(przybliżony)

UWAGA: Sterowanie

godziną rozpoczęcia
i czasem trwania
ładowania, godziną
włączenia i wyłączenia
itd. za pomocą aplikacji
Dell Power Manager.
Więcej informacji na
temat programu Dell
Power Manager można
znaleźć wbazie
wiedzy w witrynie Dell

Support .

od -20°C do 65°C (od

-4°F do 149°F)

pracy; w pewnych
warunkach wysokiego
zużycia energii może być
znacznie skrócony.

Tryb Express Charge:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do
100% wynosi 4
godziny

● Od 16 do 45°C —
normalny tryb Express
Charge

● Od 46 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

Ładowanie
standardowe / typowy

od -20°C do 65°C (od -4°F
do 149°F)

Zależy od warunków pracy;
w pewnych warunkach
wysokiego zużycia energii
może być znacznie
skrócony.

Tryb Express Charge:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do 100%
wynosi 4 godziny

● Od 16 do 45°C —
normalny tryb Express
Charge

● Od 46 do 50°C:
maksymalny czas
ładowania od 0 do 100%
wynosi 3 godziny

Ładowanie standardowe /
typowy sposób ładowania
zzasilacza sieciowego:

-20°C do 65°C (4°F
do 149°F)

Zależy od warunków
pracy; w pewnych
warunkach wysokiego
zużycia energii
może być znacznie
skrócony.

Tryb
ExpressCharge:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do
100% wynosi 4
godziny

● Od 16 do 45°C
— normalny tryb
ExpressCharge

● Od 46 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

-20°C do 65°C (4°F
do 149°F)

Zależy od warunków
pracy; w pewnych
warunkach wysokiego
zużycia energii
może być znacznie
skrócony.

Tryb
ExpressCharge:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do
100% wynosi 4
godziny

● Od 16 do 45°C
— normalny tryb
ExpressCharge

● Od 46 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

Specyfikacje komputera Latitude 7650 25

Tabela 20. Specyfikacje baterii(cd.)

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4

Bateria pastylkowa RTC

sposób ładowania
zzasilacza sieciowego:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do
100% wynosi 4
godziny

● Od 16 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

Funkcja Express
Charge Boost (szybkie
ładowanie do poziomu
35%):

● Od 16 do 45°C:
maksymalny czas
ładowania od 0
do 35% wtrybie
przyspieszonym
wynosi 20 minut

Obsługiwane

Żywotność baterii
pastylkowej wynosi 60 dni

Od 0 do 15°C:

●

maksymalny czas
ładowania od 0 do 100%
wynosi 4 godziny

● Od 16 do 50°C:
maksymalny czas
ładowania od 0 do 100%
wynosi 3 godziny

Funkcja Express Charge
Boost (szybkie ładowanie
do poziomu 35%):

● Od 16 do 45°C:
maksymalny czas
ładowania od 0 do 35%
wtrybie przyspieszonym
wynosi 20 minut

Obsługiwane

Żywotność baterii
pastylkowej wynosi 60 dni

Ładowanie
standardowe /
typowy sposób
ładowania
zzasilacza
sieciowego:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do
100% wynosi 4
godziny

● Od 16 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

Obsługiwane

Żywotność baterii
pastylkowej wynosi 60
dni

Ładowanie
standardowe /
typowy sposób
ładowania
zzasilacza
sieciowego:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do
100% wynosi 4
godziny

● Od 16 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

Obsługiwane

Żywotność baterii
pastylkowej wynosi 60
dni

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

OSTRZEŻENIE: Firma Dell zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia energii. Jeśli

bateria jest całkowicie rozładowana, podłącz zasilacz, włącz komputer, anastępnie uruchom komputer ponownie, aby
zmniejszyć zużycie energii.

Wyświetlacz

Wtabeli poniżej przedstawiono specyfikacje wyświetlacza komputera Latitude 7650.

Tabela 21.

Opis Wartości

Typ wyświetlacza Full High Definition Plus (FHD+)

Opcje obsługi dotykowej Nie

Technologia wyświetlacza IPS (In-Plane Switching)

Wymiary wyświetlacza (obszar aktywny):

Specyfikacje: wyświetlacz

Wysokość 344,68 mm (13,57”)

Szerokość 215,42 mm (8,48”)

Przekątna 406,46 mm (16”)

Rozdzielczość macierzysta wyświetlacza 1920 x 1200

26 Specyfikacje komputera Latitude 7650

Tabela 21. Specyfikacje: wyświetlacz(cd.)

Opis Wartości

Luminancja (typowa) 250 nitów

Liczba megapikseli 2,30

Gama barw 45% NTSC

Liczba pikseli na cal (PPI) 141,5 ppi

Współczynnik kontrastu (minimalny) 800:1

Czas reakcji (maksymalny) 35 ms

Częstotliwość odświeżania 60 Hz

Kąt widzenia wpoziomie

Kąt widzenia wpionie

Rozstaw pikseli 0,17952 mm x 0,17952 mm

Zużycie energii (maks.) 4,15 W

Powłoka przeciwodblaskowa czy błyszczące wykończenie Powłoka przeciwodblaskowa

● -85 stopni (standardowo)

● -80 stopni (minimalnie)

● -85 stopni (standardowo)

● -80 stopni (minimalnie)

Czytnik linii papilarnych (opcjonalny)

Poniższa tabela zawiera specyfikacje czytników linii papilarnych obsługiwanych przez komputer Latitude 7650.

UWAGA: Czytnik linii papilarnych znajduje się na przycisku zasilania.

Tabela 22. Specyfikacje czytnika linii papilarnych

Opis Opcja 1 Opcja 2

Technologia czujnika
czytnika linii papilarnych

Rozdzielczość czujnika
czytnika linii papilarnych

Pojemnościowy Pojemnościowy

500 DPI 508 DPI

Rozmiar czujnika
czytnika linii papilarnych
wpikselach

● X: 108

● Y: 88

Czujnik

Wponiższej tabeli wyszczególniono czujniki komputera Latitude 7650.

Tabela 23.

Obsługa czujników

Przyspieszeniomierz (ST Micro LIS2DW12TR): na podstawie (płyta główna)

Przyspieszeniomierz (ST Micro LIS2DW12TR): na płycie środkowej HUD 180

Czujnik natężenia światła otoczenia

Czujnik zbliżeniowy NFC na potrzeby zgodności z SAR (moduł WWAN)

Czujnik Halla

Czujnik

● X: 96

● Y: 96

Specyfikacje komputera Latitude 7650 27

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Latitude 7650.

Tabela 24. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Intel Arc Graphics Współużytkowana pamięć systemowa Dotyczy procesorów Intel Core H; wymaga

co najmniej 16 GB pamięci 128-bitowej
(dwukanałowej)

Intel Graphics Współużytkowana pamięć systemowa Intel Core Ultra 5/7

Matryca zgodności zwieloma wyświetlaczami

Tabela poniżej zawiera matrycę zgodności dotyczącą obsługi wielu monitorów obsługiwanych przez komputer Latitude 7650.

Tabela 25. Matryca zgodności zwieloma wyświetlaczami

Karta graficzna Tryb wyjścia bezpośredniego

kontrolera grafiki

Intel Arc Graphics Nie dotyczy 3 4

Intel Graphics Nie dotyczy 3 4

Obsługiwane wyświetlacze
zewnętrzne, gdy jest włączony
wbudowany wyświetlacz
komputera

Zabezpieczenia sprzętowe

W poniższej tabeli przedstawiono zabezpieczenia sprzętowe komputera Latitude 7650.

Tabela 26.

Zabezpieczenia sprzętowe

Autonomiczny układ TPM (Trusted Platform Module) 2.0

Certyfikat FIPS 140-2 dla modułu TPM

Certyfikat TCG (Trusted Computing Group) dla modułu TPM

Stykowy czytnik kart smart i oprogramowanie Control Vault 3 lub nowsze

Bezdotykowy czytnik kart smart, NFC i ControlVault 3 lub nowsze

Dyski SED SSD NVMe, SSD i dyski HDD (Opal i inne) na SDL

Zabezpieczenia sprzętowe

Obsługiwane wyświetlacze
zewnętrzne, gdy jest
wyłączony wbudowany
wyświetlacz komputera

Czytnik linii papilarnych wprzycisku zasilania powiązany zrozwiązaniem ControlVault 3 lub nowszym

Gniazdo blokady klinowej

Dyski SED (tylko Opal 2.0 — interfejs PCIe)

Czytnik linii papilarnych z obsługą funkcji Windows Hello (opcjonalnie)

Mechaniczna osłona kamery (tylko w przypadku notebooków w metalowej obudowie)

Oprogramowanie Control Vault 3 lub nowsze Advanced Authentication z certyfikatem FIPS 140-2 poziomu 3

28 Specyfikacje komputera Latitude 7650

Czytnik kart smart

Bezdotykowy czytnik kart inteligentnych

Wtej sekcji przedstawiono dane techniczne stykowego czytnika kart smart wkomputerze Latitude 7650. Ten moduł jest dostępny tylko
wkomputerach wyposażonych wczytniki kart smart.

Tabela 27. Specyfikacje bezdotykowego czytnika kart smart

Tytuł Opis Bezdotykowy czytnik kart smart Dell

Obsługa kart Felica Czytnik ioprogramowanie obsługujące karty

bezdotykowe Felica

Obsługa kart ISO 14443 typu A Czytnik i oprogramowanie obsługujące karty

bezdotykowe ISO 14443 typu A

Obsługa kart ISO 14443 typu B Czytnik i oprogramowanie obsługujące karty

bezdotykowe ISO 14443 typu B

ISO/IEC 21481 Czytnik i oprogramowanie obsługujące

karty bezdotykowe i tokeny zgodne ze
standardem ISO/IEC 21481

ISO/IEC 18092 Czytnik i oprogramowanie obsługujące

karty bezdotykowe i tokeny zgodne ze
standardem ISO/IEC 21481

Obsługa kart ISO 15693 Czytnik i oprogramowanie obsługujące karty

bezdotykowe ISO 15693

Obsługa znaczników NFC Obsługa odczytu iprzetwarzania informacji

wznacznikach NFC

Tryb czytnika NFC Obsługa trybu czytnika NFC Forum Defined Tak

Tryb zapisu NFC Obsługa trybu zapisu NFC Forum Defined Tak

Tryb NFC Peer-to-Peer Obsługa trybu NFC Forum Defined Peer-to-

Peer

ControlVault 3 NFC

Tak

Tak

Tak

Tak

Tak

Tak

Tak

Tak

Obsługa standardu EMVCo Obsługa standardów EMVCO kart

smart zgodnie zopisem wwitrynie
www.emvco.com

Certyfikat EMVCo Oficjalny certyfikat zgodności ze

standardami EMVCO kart smart

Interfejs NFC Proximity OS Wyliczanie urządzeń NFP (Near Field

Proximity) na potrzeby systemu
operacyjnego

Interfejs PC/SC OS Specyfikacja PC / kart smart na

potrzeby integracji czytników sprzętowych
wśrodowisku komputera osobistego.

Zgodność ze sterownikiem CCID Obsługa wspólnych sterowników urządzeń

interfejsu kart z układami scalonymi
dla sterowników na poziomie systemu
operacyjnego

Certyfikat Windows Urządzenie z certyfikatem Microsoft WHCK Tak

Obsługa rozwiązania Dell ControlVault Urządzenie łączy się zrozwiązaniem Dell

ControlVault na potrzeby użytkowania
iprzetwarzania

Tak

Tak

Tak

Tak

Tak

Tak

Specyfikacje komputera Latitude 7650 29

Tabela 27. Specyfikacje bezdotykowego czytnika kart smart(cd.)

Tytuł Opis Bezdotykowy czytnik kart smart Dell

Zgodność ze standardem FIDO2 Czytnik kart smart Dell ControlVault 3 jest

zgodny ze specyfikacją FIDO

UWAGA: Karty bezdotykowe 125 KHz nie są obsługiwane.

ControlVault 3 NFC

Nie

Tabela 28. Obsługiwane karty pamięci

Producent Karta

HID Karta jCOP readertest3 A (14443a)

1430 1L

DESFire D8H

iClass (starsze wersje)

iClass SEOS

NXP/Mifare Karty Mifare DESFire 8 K White PVC

Karty Mifare Classic 1 K White PVC

Karta NXP Mifare Classic S50 ISO

G&D idOnDemand — SCE3.2 144 K

SCE6.0 FIPS 80 K Dual+ 1 K Mifare

SCE6.0 non-FIPS 80 K Dual+ 1 K Mifare

SCE6.0 FIPS 144 K Dual + 1 K Mifare

SCE6.0 non-FIPS 144 K Dual + 1 K Mifare

SCE7.0 FIPS 144 K

Oberthur idOnDemand — OCS5.2 80 K

Karta ID-One Cosmo 64 RSA D V5.4 T = 0

Stykowy czytnik kart smart

Wtabeli poniżej przedstawiono specyfikacje stykowego czytnika kart smart wkomputerze Latitude 7650.

Tabela 29.

Tytuł Opis Czytnik kart smart Dell ControlVault 3

Obsługa kart ISO 7816 -3 klasy A Czytnik obsługujący karty smart

Obsługa kart ISO 7816 -3 klasy B Czytnik obsługujący karty Smart Card

Obsługa kart ISO 7816 -3 klasy C Czytnik obsługujący karty Smart Card

Specyfikacje stykowego czytnika kart smart

Tak

wymagające napięcia 5 V

Tak

wymagające napięcia 3 V

Tak

wymagające napięcia 1,8 V

Zgodność ze standardem ISO 7816-1 Specyfikacja czytnika Tak

Zgodność ze standardem ISO 7816-2 Specyfikacja cech fizycznych czytnika

kart smart (rozmiar, lokalizacja punktów
połączeń itp.)

Obsługa kart T=0 Karty obsługujące transmisję na poziomie

znaków.

30 Specyfikacje komputera Latitude 7650

Nd.

Tak

Tabela 29. Specyfikacje stykowego czytnika kart smart(cd.)

Tytuł Opis Czytnik kart smart Dell ControlVault 3

Obsługa kart T=1 Karty obsługujące transmisję na poziomie

bloków.

Obsługa standardu EMVCo Obsługa standardów EMVCo (standardów

płatności elektronicznej) kart smart zgodnie
zopisem wwitrynie www.emvco.com

Certyfikat EMVCo Oficjalny certyfikat zgodności ze

standardami EMVCO kart smart

Interfejs PC/SC OS Specyfikacja PC / kart smart na

potrzeby integracji czytników sprzętowych
wśrodowisku komputera osobistego.

Zgodność ze sterownikiem CCID Obsługa wspólnych sterowników urządzeń

interfejsu kart z układami scalonymi
dla sterowników na poziomie systemu
operacyjnego.

Certyfikat Windows Urządzenie zcertyfikatem WHCK Tak

Zgodność ze standardem FIPS 201 (PIV/
HSPD-12) za pośrednictwem GSA

Zgodność ze standardem FIDO2 Czytnik kart smart Dell ControlVault 3 jest

Urządzenie zgodne ze standardem FIPS
201/PIV/HSPD-12

zgodny ze specyfikacją FIDO

Tak

Tak

Tak

Tak

Tak

Tak

Nie

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Latitude 7650.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 30.

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

Środowisko pracy komputera

Od 0°C do 35°C (od 32°F do 95°F) -40°C do 65°C (-40°F do 149°F)

10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji)

*

0,66 GRMS 1,30 GRMS

110 G† 160 G†

Od -15,2 m do 3048 m (od -49,8 stopy do
10000 stóp)

Od -15,2 m do 10668 m (od -49,8 stopy do
35000 stóp)

Specyfikacje komputera Latitude 7650

31

5

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się
zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy

zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat
najlepszych praktyk w zakresie bezpieczeństwa można znaleźć na stronie głównej dotyczącej zgodności firmy Dell

z przepisami.

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł

zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby,
adopiero potem podłączyć komputer do gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.

OSTRZEŻENIE: Użytkownik powinien rozwiązywać problemy iwykonywać czynności naprawcze tylko wtakim zakresie,

wjakim został do tego upoważniony lub poinstruowany przez zespół pomocy technicznej firmy Dell. Uszkodzenia
wynikające znapraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się
zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zproduktem lub dostępnymi na stronie głównej firmy Dell

dotyczącej zgodności z przepisami.

OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków

elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów
ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej wcelu odprowadzenia
ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych części składowych.

OSTRZEŻENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.

OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre kable mają

złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas podłączania kabli należy się upewnić, że
złącze kabla jest prawidłowo ustawione i wyrównane z portem.

OSTRZEŻENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie

należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

Przed przystąpieniem do serwisowania komputera

Kroki

1. Zapisz i zamknij wszystkie otwarte pliki, a także zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. W systemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego systemu.

3. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.

4. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

32 Serwisowanie komputera

5. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.

6. Jeśli możesz włączyć komputer, przejdź do trybu serwisowego.

Tryb serwisowy

Tryb serwisowy służy do odłączania zasilania bez odłączania kabla baterii od płyty głównej przed przeprowadzeniem naprawy
komputera.

OSTRZEŻENIE: Jeśli nie można włączyć komputera w celu przełączenia go w tryb serwisowy lub komputer nie

obsługuje trybu serwisowego, należy odłączyć kabel baterii. Aby odłączyć kabel baterii, wykonaj czynności opisane
w sekcji Wymontowywanie baterii.

UWAGA: Upewnij się, że komputer jest wyłączony, a zasilacz sieciowy — odłączony.

a. Naciśnij i przytrzymaj klawisz <B> na klawiaturze, a następnie naciśnij i przytrzymaj przez 3 sekundy przycisk zasilania, aż na

ekranie pojawi się logo Dell.
b. Naciśnij dowolny klawisz, aby kontynuować.
c. Jeśli zasilacz sieciowy nie został odłączony, na ekranie pojawi się komunikat, że należy go wymontować. Wyjmij zasilacz

sieciowy, anastępnie naciśnij dowolny klawisz, aby kontynuować procedurę trybu serwisowego. Procedura trybu serwisowego

automatycznie pomija kolejny krok, jeśli etykieta właściciela komputera nie została wcześniej skonfigurowana przez użytkownika.
d. Po wyświetleniu na ekranie komunikatu o gotowości naciśnij dowolny klawisz, aby kontynuować. Komputer wyemituje trzy krótkie

sygnały dźwiękowe i natychmiast się wyłączy.
e. Wyłączenie się komputera oznacza, że przeszedł on w tryb serwisowy.

UWAGA: Jeśli nie można włączyć komputera lub przejść do trybu serwisowego, pomiń ten proces.

Zalecenia dotyczące bezpieczeństwa

Sekcja ta zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed zastosowaniem się do instrukcji
demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy
zastosować następujące środki ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe i urządzenia peryferyjne.

● Podczas pracy wewnątrz dowolnego notebooka korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu podzespołu zkomputera umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty

głównej.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem tylnej pokrywy. Urządzenia
wyposażone wfunkcję stanu gotowości są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie
uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne
zaawansowane funkcje zarządzania energią.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego.
Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on
podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Upewnij się, że opaska na nadgarstek jest dobrze zamocowana
i ma kontakt ze skórą. Zdejmij biżuterię, zegarki, bransoletki lub pierścionki przed uziemieniem siebie isprzętu.

Serwisowanie komputera

33

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych
elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią uszkodzić
obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze względu na
rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi staje się
coraz poważniejszym problemem.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być
moduł pamięci, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo
zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł pamięci odebrał
wyładowanie elektrostatyczne, ale ścieżki zostały tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych
zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować:
pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Sporadyczne awarie, które zwane są również awariami ukrytymi, są trudne do wykrycia iusunięcia.

Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają odpowiedniej
ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia
wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem.
Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed rozpakowaniem opakowania antystatycznego należy założyć antystatyczną
opaskę na nadgarstek, aby rozładować ładunki elektrostatyczne ze swojego ciała. Więcej informacji na temat opaski na nadgarstek
i testowania opasek ESD można znaleźć w sekcji

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Elementy zestawu serwisowego ESD.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

OSTRZEŻENIE:

wewnętrznych, które są izolowane i często silnie naładowane, takich jak plastikowe obudowy radiatorów.

Środowisko pracy

Przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację w środowisku klienta. Na przykład korzystanie zzestawu
wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub notebookiem. Serwery są
zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery stacjonarne i notebooki są używane
zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów powierzchnię roboczą, na której można
swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń robocza powinna też być wolna od
elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne. Materiały izolujące, takie jak styropian iinne
tworzywa sztuczne, powinny zawsze być oddalone oco najmniej 30cm (12cali) od wrażliwych komponentów. Wprzeciwnym razie nie
należy dotykać tych komponentów.

Opakowania antystatyczne

Wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować w antystatycznych opakowaniach. Wskazane
są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony podzespół, korzystając ztego samego opakowania
antystatycznego, wktórym dostarczono nową część. Woreczek antystatyczny należy złożyć i zakleić taśmą, a następnie zapakować
w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki. Elementy wrażliwe na wyładowania
elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej przed wyładowaniami. Nie należy nigdy
ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane. Podzespoły te powinny znajdować się tylko
w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ESD.

Należy trzymać urządzenia wrażliwe na wyładowania elektrostatyczne z dala od elementów

34

Serwisowanie komputera

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury

●

serwisowej. Podczas używania maty antystatycznej opaska na nadgarstek powinna być dobrze dopasowana, a przewód wyrównawczy
podłączony do maty i dowolnej metalowej (niepowlekanej) części urządzenia, przy którym wykonywane są czynności. Po prawidłowym
założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić bezpośrednio na macie
antystatycznej. Elementy wrażliwe na wyładowania elektrostatyczne będą bezpieczne w ręku, na macie antystatycznej, w urządzeniu
lub wewnątrz torby ESD.

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera, jeśli nie jest potrzebna mata antystatyczna, lub wprzypadku podłączenia do maty antystatycznej wcelu
ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta,
matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy używać wyłącznie zestawów serwisowych
z opaską na nadgarstek, matą antystatyczną i przewodem wyrównawczym. Nie należy korzystać zbezprzewodowych opasek na
rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na
skutek eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia przypadkowego uszkodzenia
sprzętu wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej
raz wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym serwisem, aco najmniej raz wtygodniu.
Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Aby wykonać test, załóż opaskę na nadgarstek, przypnij
przewód wyrównawczy opaski na nadgarstek do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test
zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

UWAGA: Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę

oraz maty antystatycznej. Niezwykle ważne jest też, aby podczas pracy nad komputerem wrażliwe części nie stykały się zizolatorami.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do
firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE:

komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer do źródeł zasilania.

UWAGA: Podłącz zasilacz do złącza zasilacza wkomputerze, aby opuścić tryb serwisowy.

5. Naciśnij przycisk zasilania, aby włączyć komputer.

Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić

BitLocker

OSTRZEŻENIE:

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu komputera. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym uruchomieniu.
Nieznajomość klucza odzyskiwania grozi utratą danych lub ponowną instalacją systemu operacyjnego. Aby uzyskać
więcej informacji, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS w komputerach Dell z włączoną funkcją

BitLocker.

Jeśli funkcja BitLocker nie zostanie wstrzymana przed aktualizacją systemu BIOS, klucz funkcji

Serwisowanie komputera 35

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Śrubokręt krzyżakowy nr 0

● Wkrętak krzyżakowy nr 1

● Plastikowy otwierak

Wykaz śrub

UWAGA: Zaleca się, aby przy wykręcaniu śrub zelementu zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

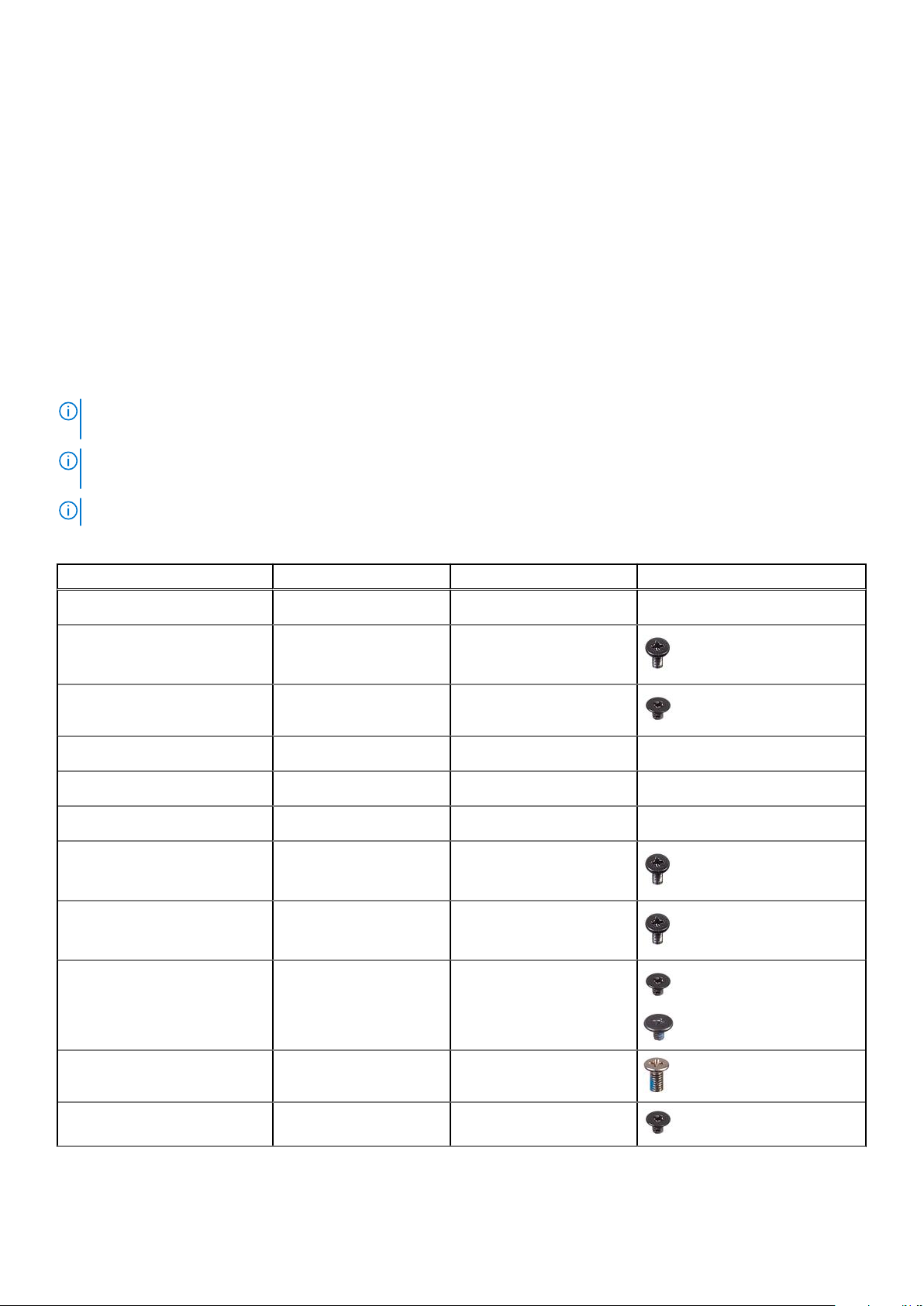

Tabela 31. Wykaz śrub

Element Typ śruby Ilość Ilustracja: śruba

Pokrywa dolna Śruba mocująca 8

Osłona ekranująca dysku SSD M.2 M2x4 1

karta WWAN M2x2 1

Bateria 2-ogniwowa Śruba mocująca 3

Zaślepka baterii 2-ogniwowej Śruba mocująca 2

Bateria 3-ogniwowa Śruba mocująca 4

Zestaw wentylatora M2x4 2

Radiator Śruba mocująca 4

Moduł anteny sieci WLAN M1,6x2,5 4

Zawiasy wyświetlacza M2,5x5 6

Klamra tacy na kartę SIM M2x2 1

36 Serwisowanie komputera

Tabela 31. Wykaz śrub(cd.)

Element Typ śruby Ilość Ilustracja: śruba

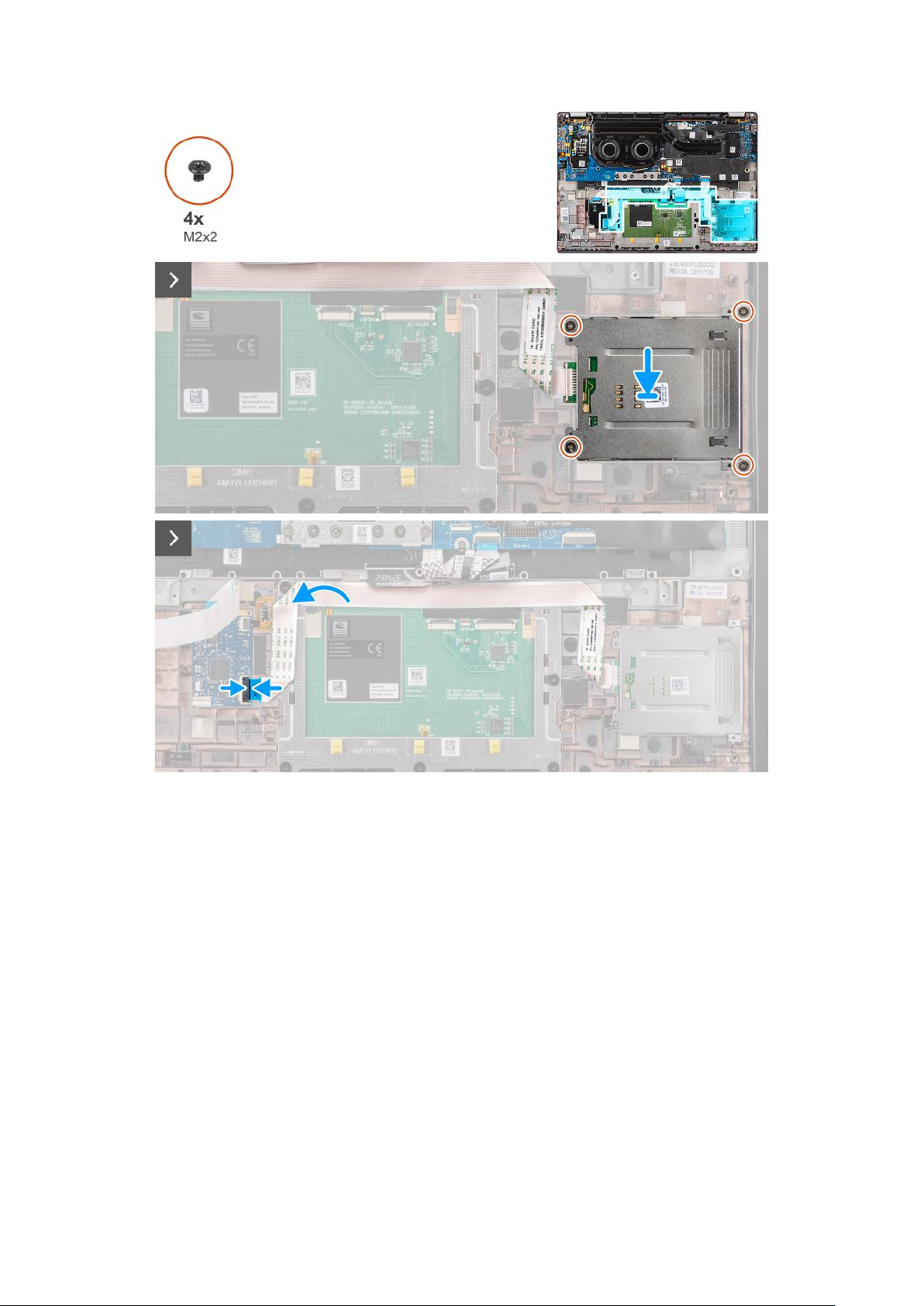

Czytnik kart smart M2x2 4

Płyta główna M2x4 9

Klamra portu USB Type-C M2x2,5 3

Wspornik kabla wyświetlacza M2x2 2

Karta towarzysząca we/wy M2x2 6

Połączenie mostkowe karty
towarzyszącej we/wy

Przycisk zasilania M1,6x1,7 2

Wspornik klawiatury M1,6x1,7 2

Mocowanie płyty nośnej klawiatury
do podpórki na nadgarstek

Mocowanie klawiatury do podpórki
na nadgarstek

M2x4 6

M1,6x1,7 23

M1,6x1,4 5

Główne elementy komputera Latitude 7650

Na ilustracji poniżej przedstawiono główne elementy komputera Latitude 7650.

Serwisowanie komputera

37

Rysunek 8. Główne elementy komputera Latitude 7650

1. Pokrywa dolna

2. Bateria

38

Serwisowanie komputera

3. Osłona dysku SSD

4. Dysk SSD

5. Płyta główna

6. Czytnik kart inteligentnych

7. Klamra klawiatury

8. Klawiatura

9. Głośnik

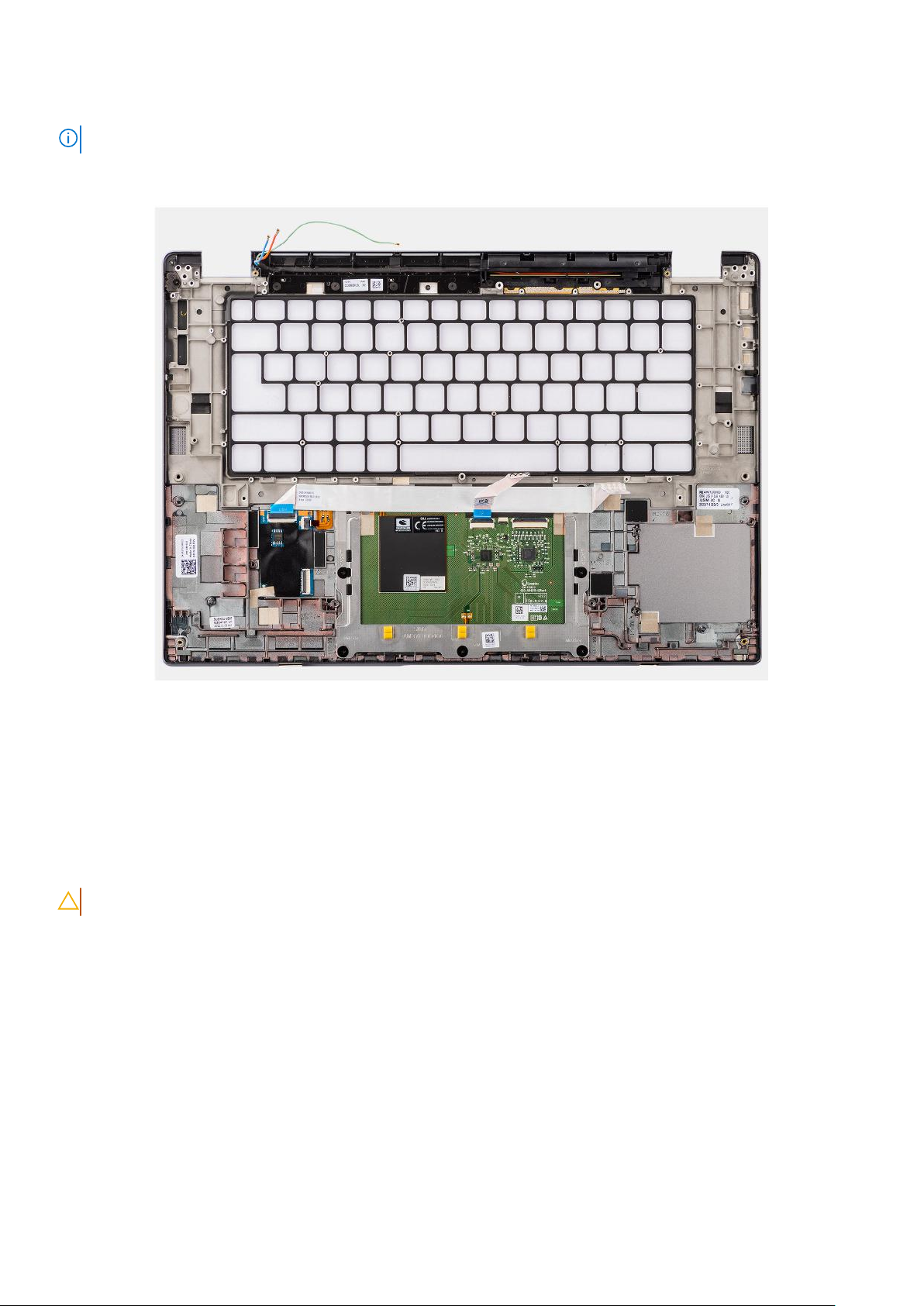

10. Podpórka na nadgarstek

11. Zestaw wyświetlacza

12. Antena

13. Antena

14. Czytnik linii papilarnych

15. Karta towarzysząca we/wy

16. Moduł chłodzący

17. Karta WWAN

18. Osłona karty sieci WWAN

19. Bateria pastylkowa

UWAGA: Firma Dell podaje listę elementów iich numery części wzakupionej oryginalnej konfiguracji komputera. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

Serwisowanie komputera 39

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami

dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Taca karty SIM

Wyjmowanie tacy na kartę nanoSIM

6

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Informacje na temat zadania

UWAGA:

WWAN nie ma wstępnych instrukcji demontażu.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania tacy na kartę nanoSIM.

Ta procedura dotyczy tylko komputerów zzainstalowaną tacą na kartę nanoSIM. Wprzypadku modeli bezanten sieci

40 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 9. Wyjmowanie tacy na kartę nanoSIM

Kroki

1. Włóż szpilkę do otworu wtacy karty nanoSIM iwepchnij ją, aż taca zostanie zwolniona.

2. Wyjmij tacę na kartę nanoSIM zgniazda wkomputerze.

3. Wyjmij kartę nanoSIM ztacy.

4. Wsuń tacę karty nanoSIM do gniazda, aż usłyszysz kliknięcie.

Instalowanie tacy karty nanoSIM

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji tacy na kartę nanoSIM.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

41

Rysunek 10. Instalowanie tacy karty nanoSIM

Kroki

1. Włóż szpilkę do otworu wtacy na kartę nanoSIM iwepchnij ją, aż taca zostanie zwolniona.

2. Wyjmij tacę na kartę nanoSIM zgniazda wkomputerze.

3. Umieść na tacy kartę nanoSIM metalowymi stykami skierowanymi do góry.

4. Ostrożnie wsuń tacę na kartę nanoSIM do gniazda wkomputerze.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

42

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

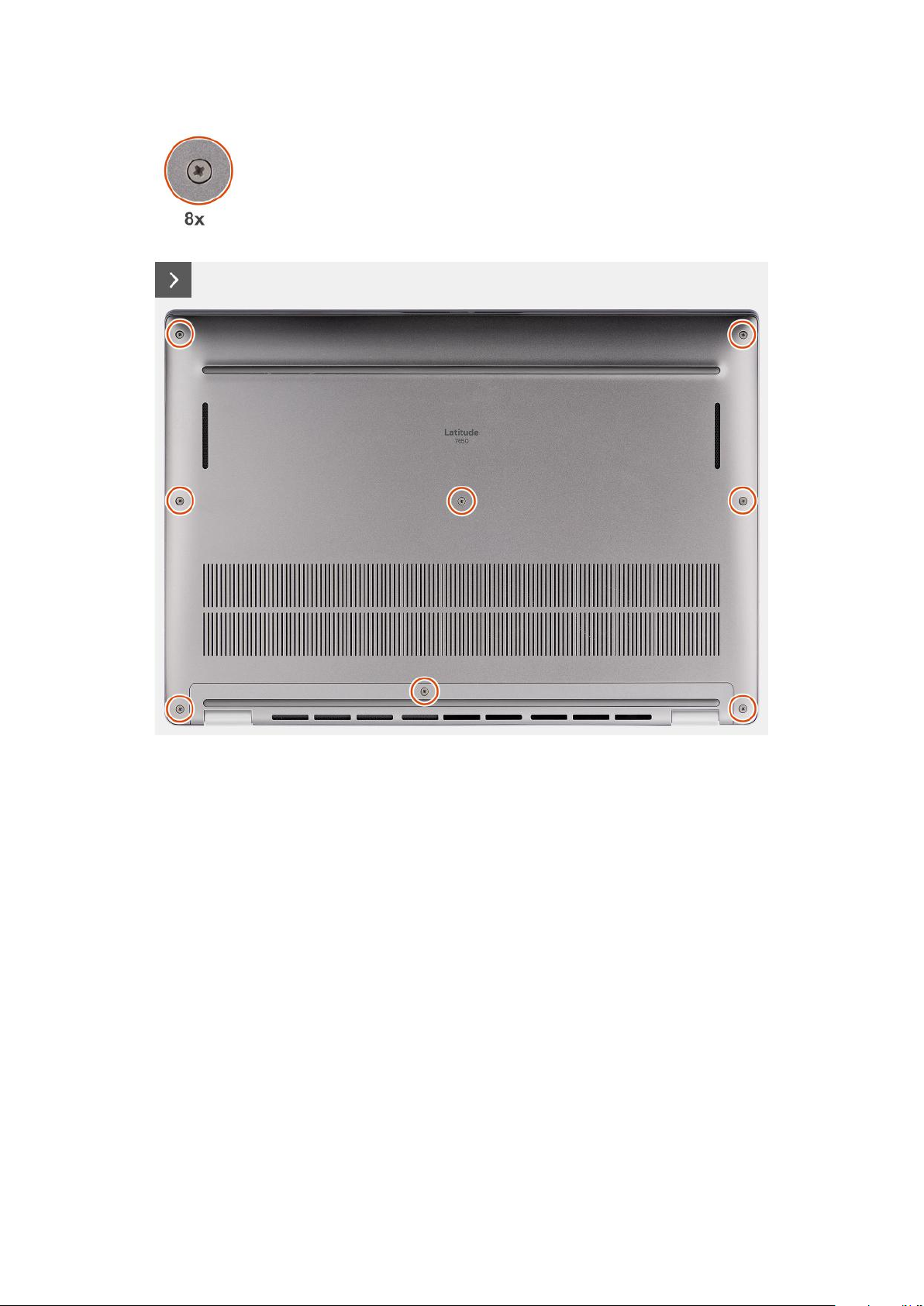

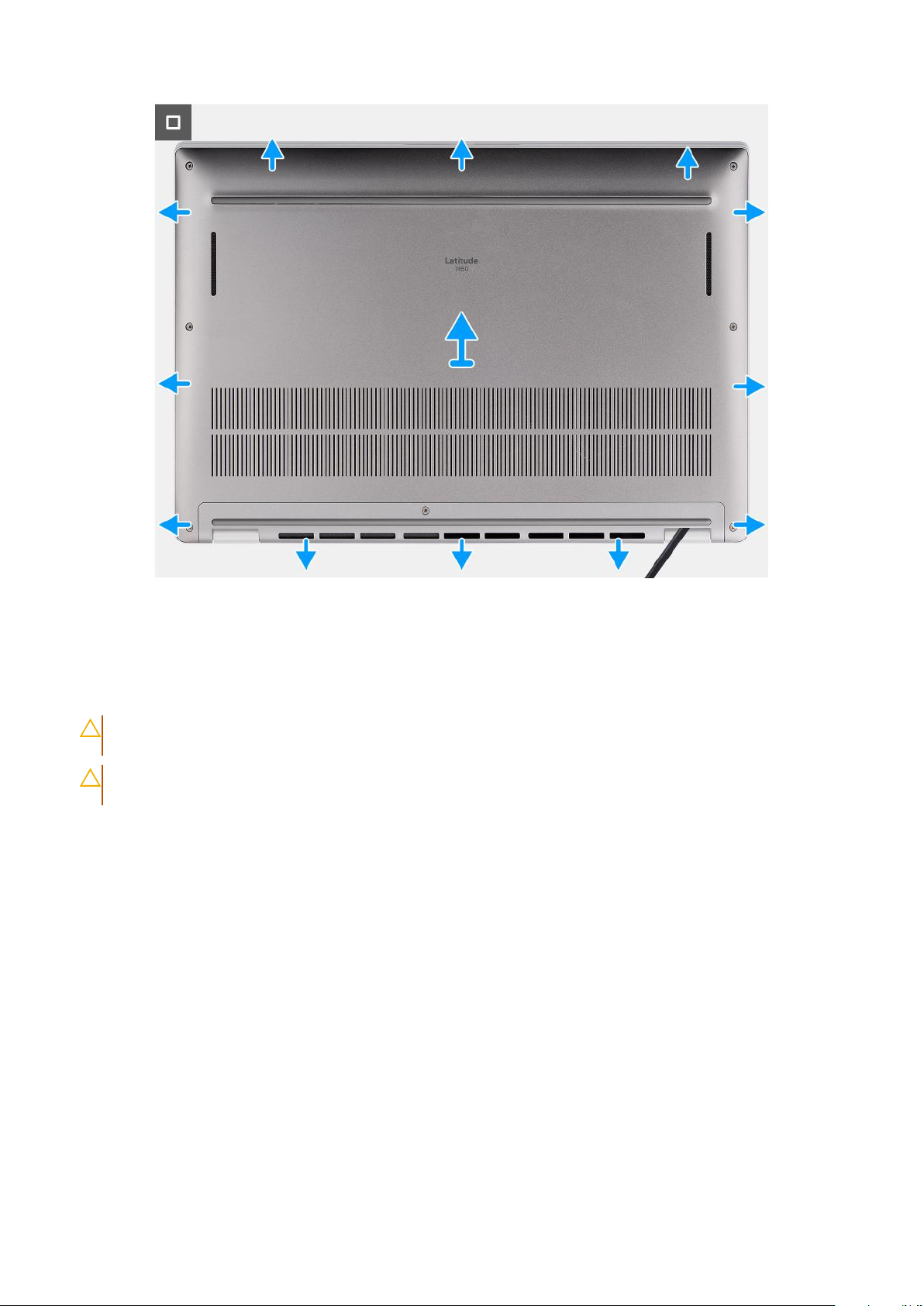

Rysunek 11. Wymontowywanie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

43

Rysunek 12. Wymontowywanie pokrywy dolnej

Kroki

1. Poluzuj osiem śrub mocujących pokrywę dolną do zestawu podpórki na nadgarstek i klawiatury.

2. Za pomocą plastikowego otwieraka podważ pokrywę dolną, zaczynając od zagłębień znajdujących się we wcięciach wkształcie litery
Uwpobliżu zawiasów na górnej krawędzi pokrywy dolnej.

OSTRZEŻENIE:

ponieważ może to spowodować uszkodzenie zatrzasków wewnątrz pokrywy dolnej.

OSTRZEŻENIE: Nie podważaj krawędzi w pobliżu otworów wentylacyjnych w górnej części pokrywy dolnej, ponieważ

może to spowodować jej uszkodzenie.

3. Podważ górną krawędź pokrywy dolnej i kontynuuj pracę z lewej strony, z prawej strony i u dołu, aby otworzyć pokrywę dolną.

4. Podnieś pokrywę dolną z lewej i prawej strony, a następnie zdejmij ją zzestawu podpórki na nadgarstek i klawiatury.

5. Odłącz kabel baterii od złącza na płycie głównej.

6. Naciśnij przycisk zasilania iprzytrzymaj go przez pięć sekund, aby uziemić komputer iusunąć pozostałe ładunki elektryczne.

Nie należy przesuwać plastikowego otwieraka przez krawędź górnego brzegu pokrywy dolnej,

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

44

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 13. Instalowanie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

45

Rysunek 14. Instalowanie pokrywy dolnej

Kroki

1. Podłącz kabel baterii do złącza kabla baterii na płycie głównej.

2. Umieść pokrywę dolną na zestawie podpórki na nadgarstek iklawiatury.

3. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury, anastępnie zamocuj
zatrzaski.

4. Dokręć osiem śrub mocujących pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD M.2 2230

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

46

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

UWAGA: Dyski SSD są delikatne. Zdyskiem SSD należy obchodzić się ostrożnie.

UWAGA: Nie należy wyjmować dysku SSD, gdy komputer jest włączony lub wstanie uśpienia, ponieważ może to spowodować

utratę danych.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230.

Rysunek 15. Wymontowywanie dysku SSD M.2 2230

Kroki

1. Wykręć jedną śrubę (M2x4) mocującą płytkę termoprzewodzącą SSD M.2 2230 do płyty głównej.

2. Podważ płytkę termoprzewodzącą SSD M.2 zzagłębienia na spodzie iwyjmij ją zpłyty głównej.

3. Wysuń iwyjmij dysk SSD M.2 2230 zgniazda M.2 na płycie głównej.

UWAGA:

płycie głównej pod dyskiem SSD. Jeśli podkładka termoprzewodząca zostanie oddzielona od płytki lub przyklejona do SSD podczas
wymiany SSD, przed zainstalowaniem SSD w komputerze przyklej podkładkę termoprzewodzącą do płyty głównej.

Wprzypadku komputerów bez płytki termoprzewodzącej dysku SSD podkładka termoprzewodząca jest przyklejona na

Instalowanie dysku SSD M.2 2230

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

47

Rysunek 16. Instalowanie dysku SSD M.2 2230

Kroki

1. Dopasuj wgłębienie wdysku SSD M.22230do zaczepu wgnieździe karty M.2 na płycie głównej.

UWAGA:

na płycie głównej pod dyskiem SSD. Jeśli wtrakcie instalowania dysku SSD warstwa termoprzewodząca oddzieli się od osłony
dysku SSD lub przyklei się do dysku SSD, należy przykleić ją zpowrotem do płyty głównej przed zamontowaniem dysku SSD
wkomputerze.

2. Dopasuj otwory na śruby wpłytce termoprzewodzącej SSD M.2 2230 do otworów wpłycie głównej.

3. Wkręć ponownie jedną śrubę (M2x4) mocującą płytkę termoprzewodzącą SSD M.2 2230 do zestawu podpórki na nadgarstek
iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wprzypadku komputerów bez płytki termoprzewodzącej dysku SSD podkładka termoprzewodząca jest przyklejona

48

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Karta bezprzewodowej sieci rozległej (WWAN)

Wymontowywanie karty sieci WWAN 4G

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN 4G.

UWAGA: Podczas ponownej instalacji osłony ekranującej karty sieci WWAN upewnij się, że osłona jest włożona do zacisków na karcie

towarzyszącej we/wy.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci WWAN 4G.

Rysunek 17. Wymontowywanie karty sieci WWAN 4G

Kroki

1. Wykręć jedną śrubę (M2×2) mocującą klamrę karty sieci WWAN 4G do karty towarzyszącej we/wy.

2. Podważ osłonę ekranującą karty sieci WWAN wlewej górnej części iwyjmij ją zkomputera.

3. Zdejmij klamrę karty sieci WWAN 4G zkarty towarzyszącej we/wy.

4. Odłącz kable antenowe od złączy na karcie sieci WWAN 4G.

5. Wysuń iwyjmij kartę sieci WWAN 4G zgniazda karty M.2 na karcie towarzyszącej we/wy.

Instalowanie karty sieci WWAN 4G

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

49

UWAGA: Podczas ponownej instalacji osłony ekranującej karty sieci WWAN upewnij się, że osłona jest włożona do zacisków na karcie

towarzyszącej we/wy.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie i procedurę instalacji karty sieci WWAN 4G.

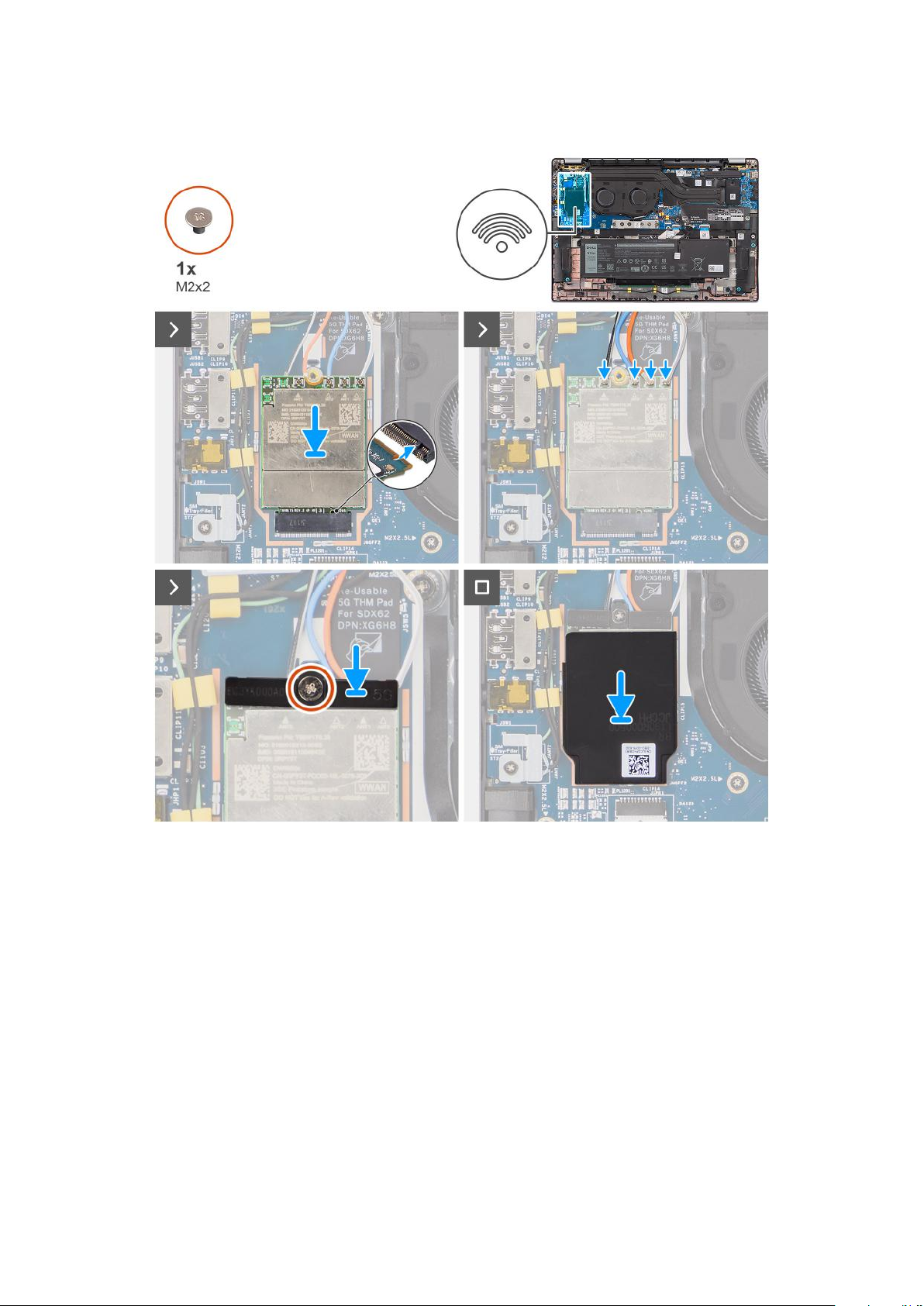

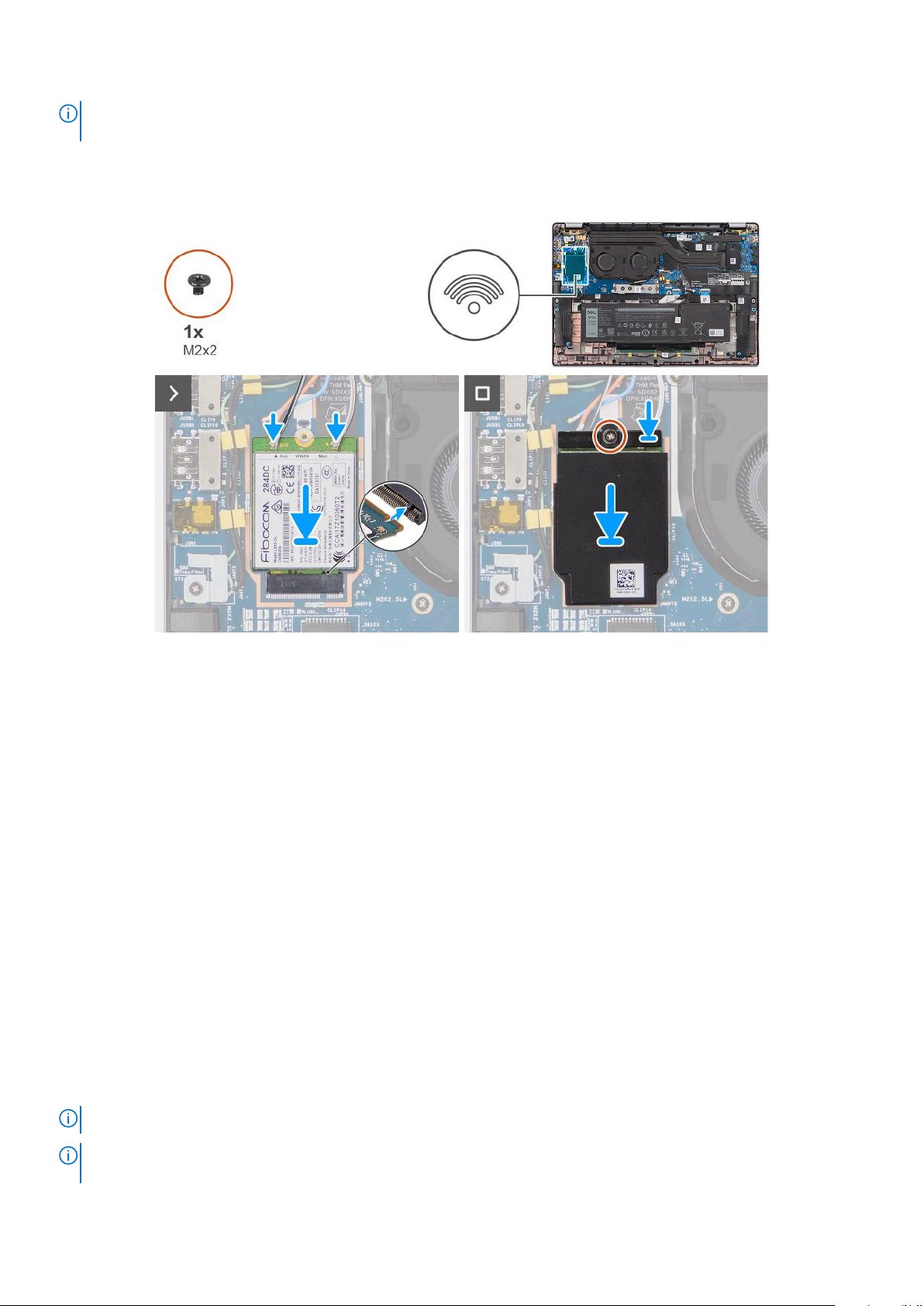

Rysunek 18. Instalowanie karty sieci WWAN 4G

Kroki

1. Dopasuj wgłębienie wkarcie sieci WWAN 4G do wypustki wgnieździe karty M.2 na karcie towarzyszącej we/wy.

2. Wsuń mocno kartę sieci WWAN 4G do gniazda karty M.2 na karcie towarzyszącej we/wy.

3. Podłącz kable antenowe do złączy na karcie sieci WWAN 4G.

4. Załóż klamrę karty sieci WWAN 4G na kartę sieci WWAN 4G.

5. Dopasuj otwór na śrubę wklamrze karty sieci WWAN 4G do otworu na karcie towarzyszącej we/wy.

6. Wkręć jedną śrubę (M2×2) mocującą klamrę karty sieci WWAN 4G do karty towarzyszącej we/wy.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie karty sieci WWAN 5G

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN 5G.

UWAGA: Podczas ponownej instalacji osłony ekranującej karty sieci WWAN upewnij się, że osłona jest włożona do zacisków na karcie

towarzyszącej we/wy.

50 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci WWAN 5G.

Rysunek 19. Wymontowywanie karty sieci WWAN 5G

Kroki

1. Podważ osłonę ekranującą karty sieci WWAN wlewej górnej części iwyjmij ją zkomputera.

2. Zdejmij klamrę karty sieci WWAN 5G zkarty towarzyszącej we/wy.

3. Wykręć jedną śrubę (M2×2) mocującą klamrę karty sieci WWAN 5G do karty towarzyszącej we/wy.

4. Odłącz kable antenowe pod gumową gąbką od złączy na karcie sieci WWAN 5G.

5. Wysuń iwyjmij kartę sieci WWAN 5G zgniazda karty M.2 na karcie towarzyszącej we/wy.

Instalowanie karty sieci WWAN 5G

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

UWAGA:

towarzyszącej we/wy.

Podczas ponownej instalacji osłony ekranującej karty sieci WWAN upewnij się, że osłona jest włożona do zacisków na karcie

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 51

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji karty sieci WWAN 5G.

Rysunek 20. Instalowanie karty sieci WWAN 5G

Kroki

1. Dopasuj wgłębienie wkarcie sieci WWAN 5G do wypustki wgnieździe karty M.2 na karcie towarzyszącej we/wy.

2. Wsuń mocno kartę sieci WWAN 5G do gniazda karty M.2 na karcie towarzyszącej we/wy.

3. Podłącz kable antenowe do złączy na karcie sieci WWAN 5G.

4. Załóż klamrę karty sieci WWAN 5G na kartę sieci WWAN 5G.

5. Dopasuj otwór na śrubę wklamrze karty sieci WWAN 5G do otworu na karcie towarzyszącej we/wy.

6. Wkręć jedną śrubę (M2×2) mocującą klamrę karty sieci WWAN 5G do karty towarzyszącej we/wy.

7. Podczas ponownej instalacji osłony ekranującej karty sieci WWAN upewnij się, że osłona jest włożona do zacisków na karcie
towarzyszącej we/wy.

52

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 21. Instalowanie karty sieci WWAN 5G

UWAGA: Aby uzyskać instrukcje znajdowania numeru IMEI (International Mobile Station Equipment Identity) komputera, zapoznaj

się zartykułem zbazy wiedzy pod adresem Dell Support Site.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania głośników .

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

53

Rysunek 22. Wymontowywanie głośników

Kroki

1. Odłącz kabel głośnikowy od złącza na płycie głównej.

2. Odklej taśmę mocującą kabel głośnikowy do zestawu podpórki na nadgarstek iklawiatury.

3. Zapamiętaj sposób poprowadzenia kabla głośnikowego i wyjmij kabel z prowadnic na zestawie klawiatury i podpórki na nadgarstek.

4. Wyjmij głośniki razem zkablem zzestawu klawiatury ipodpórki na nadgarstek.

Instalowanie głośników — dotyczy komputerów w

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji głośników.

54

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

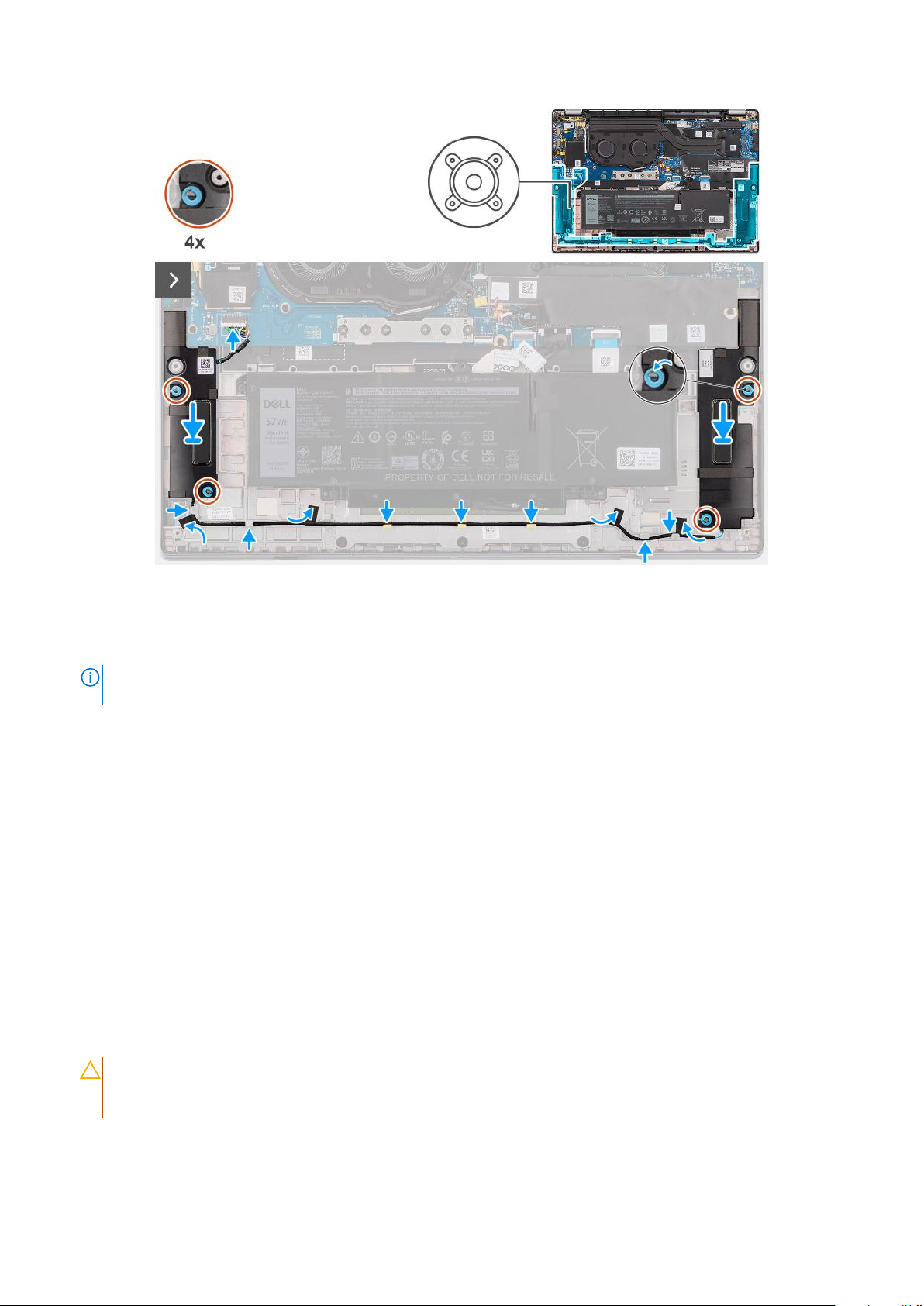

Rysunek 23. Instalowanie głośników

Kroki

1. Umieść głośniki wgniazdach wzestawie podpórki na nadgarstek i klawiatury, dopasowując je do wypustek igumowych krążków.

UWAGA:

głośników.

2. Ułóż kabel przy dolnej krawędzi zestawu podpórki na nadgarstek iklawiatury. Umieść kabel głośników wprowadnicach na zestawie
podpórki na nadgarstek iklawiatury.

3. Podłącz kabel głośników do złącza na karcie towarzyszącej we/wy.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Jeśli gumowe krążki zostały wypchnięte podczas wyjmowania głośników, włóż je ponownie przed zainstalowaniem

Bateria pastylkowa

Wymontowywanie baterii pastylkowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

OSTRZEŻENIE:

konfiguracyjnego systemu BIOS. Przed wyjęciem baterii pastylkowej zaleca się zanotowanie aktualnych ustawień
programu konfiguracyjnego systemu BIOS.

2. Zdejmij pokrywę dolną.

Wyjęcie baterii pastylkowej spowoduje przywrócenie domyślnych ustawień programu

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

55

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wyjmowania baterii pastylkowej.

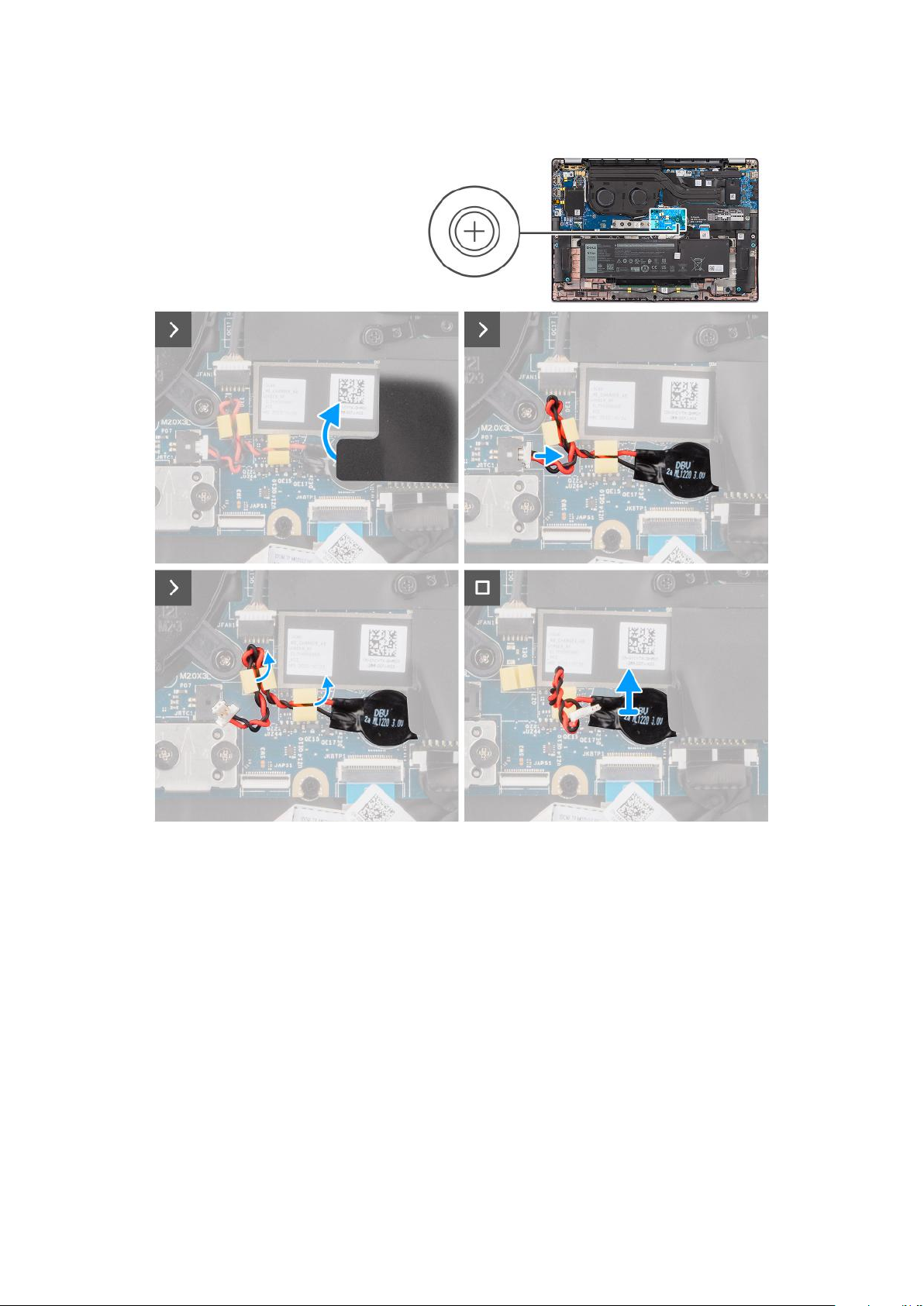

Rysunek 24. Wymontowywanie baterii pastylkowej

Kroki

1. W zależności od konfiguracji zdejmij osłonę (opcjonalną) mocującą baterię pastylkową.

2. Odłącz kabel baterii pastylkowej od złącza na płycie głównej.

3. Wyjmij kabel baterii pastylkowej zprowadnic na płycie głównej.

4. Plastikowym otwierakiem podważ baterię pastylkową, anastępnie wyjmij ją zgniazda na płycie głównej.

Instalowanie baterii pastylkowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii pastylkowej.

56

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 25. Instalowanie baterii pastylkowej

Kroki

1. Włóż baterię pastylkową do gniazda na płycie głównej.

2. Umieść kabel baterii pastylkowej wprowadnicach na płycie głównej.

3. Podłącz kabel baterii pastylkowej do złącza na płycie głównej.

4. W zależności od konfiguracji dopasuj i załóż osłonę (opcjonalną) mocującą baterię pastylkową.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

57

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części

wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów

ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

7

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od komputera

ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie
komputera nie włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Aby zapobiec przypadkowemu przebiciu lub uszkodzeniu baterii i innych elementów, upewnij się, że żadne śruby nie

zostały zgubione ani nie znajdują się w nieodpowiednim miejscu podczas serwisowania tego produktu.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać ani
zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą techniczną firmy
Dell. Zapoznaj się z informacjami w sekcji kontaktu z pomocą techniczną w witrynie Dell Support.

● Należy kupować tylko oryginalne baterie dostępne w witrynie Dell lub u autoryzowanych partnerów i sprzedawców
produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

58 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie baterii 2-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wyjmowania baterii 2-ogniwowej.

Rysunek 26. Wymontowywanie baterii 2-ogniwowej

Kroki

1. Naciśnij wypustkę, aby odłączyć kabel baterii od złącza na płycie głównej.

2. Poluzuj pięć śrub mocujących baterię 2-ogniwową do zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij baterię 2-ogniwową razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

4. Ostrożnie naciśnij zaślepkę baterii, aby wyjąć ją zbaterii 2-ogniwowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

59

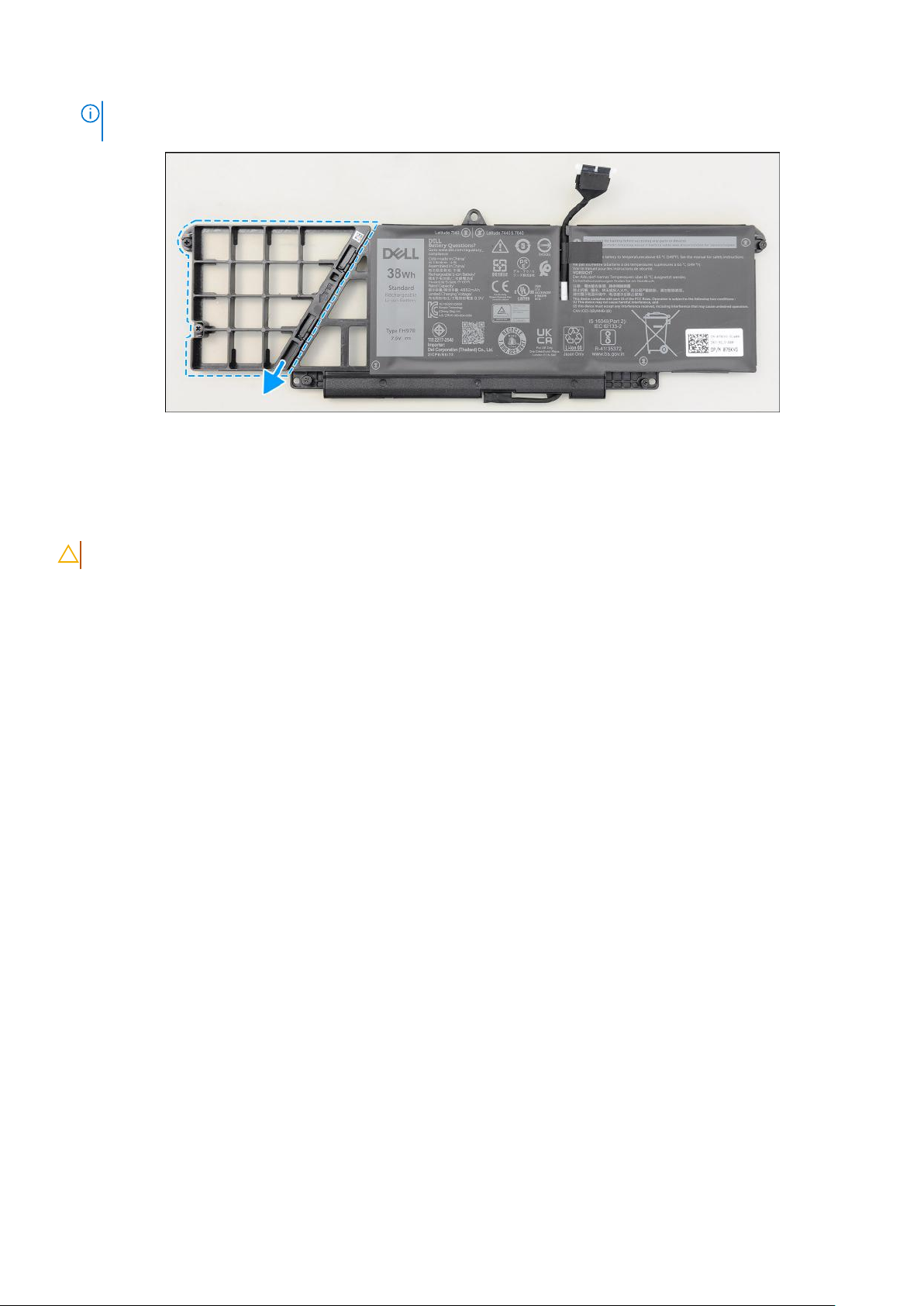

UWAGA: Wprzypadku modeli wyposażonych wbaterię 2-ogniwową naciśnij, aby wyjąć zaślepkę zbaterii. Następnie wykonaj

czynności wodwrotnej kolejności, aby zainstalować zaślepkę wzamiennej baterii.

Rysunek 27. Wymontowywanie baterii 2-ogniwowej

Instalowanie baterii 2-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii 2-ogniwowej.

60

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

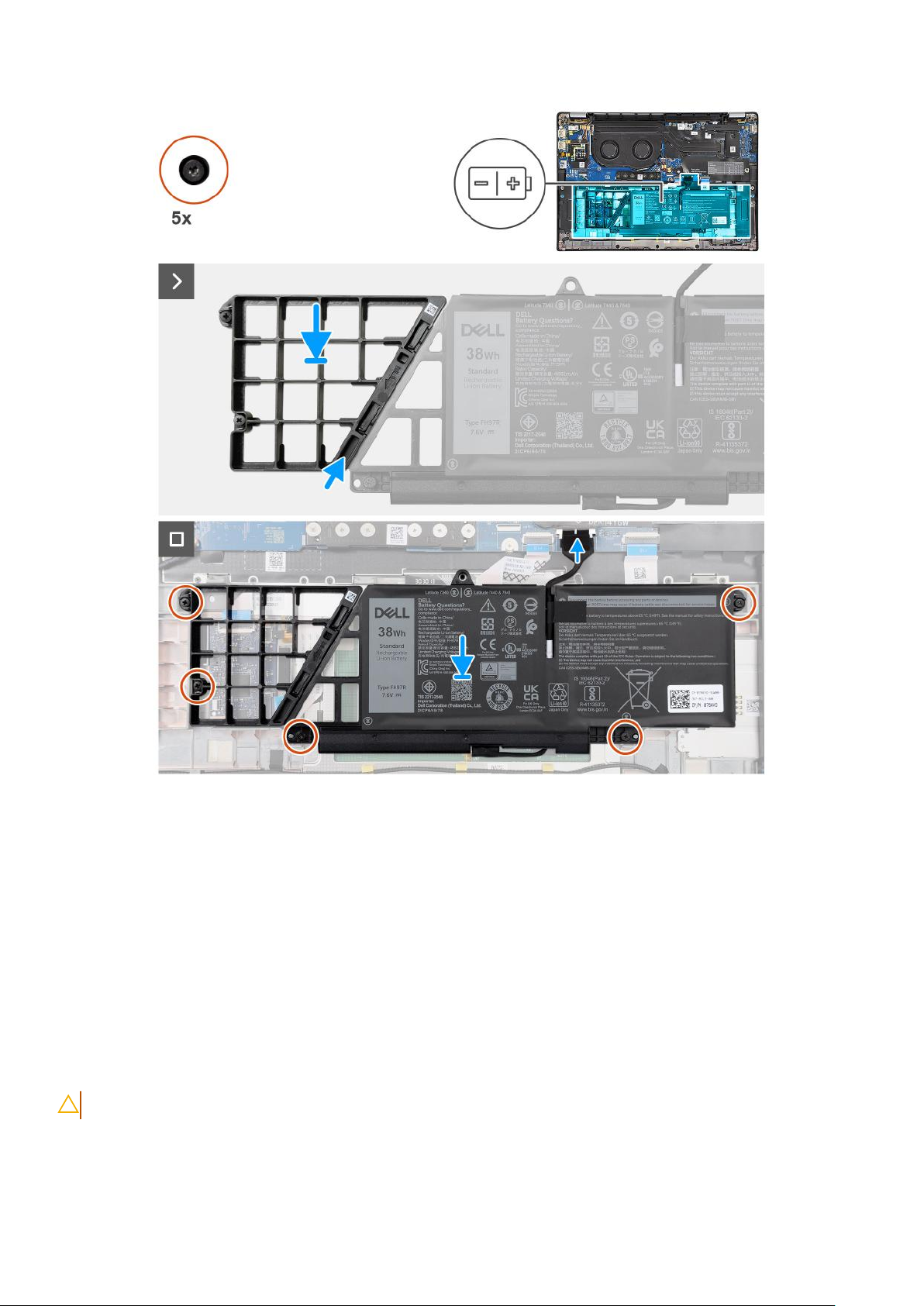

Rysunek 28. Instalowanie baterii 2-ogniwowej

Kroki

1. Ostrożnie naciśnij zaślepkę baterii, aby zamocować ją do baterii 2-ogniwowej.

2. Dopasuj otwory na śruby wbaterii 2-ogniwowej do otworów na śruby wzestawie podpórki na nadgarstek iklawiatury.

3. Dokręć pięć śrub mocujących baterię 2-ogniwową do zestawu podpórki na nadgarstek iklawiatury.

4. Podłącz kabel baterii do złącza na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie baterii 3-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

61

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wyjmowania baterii 3-ogniwowej.

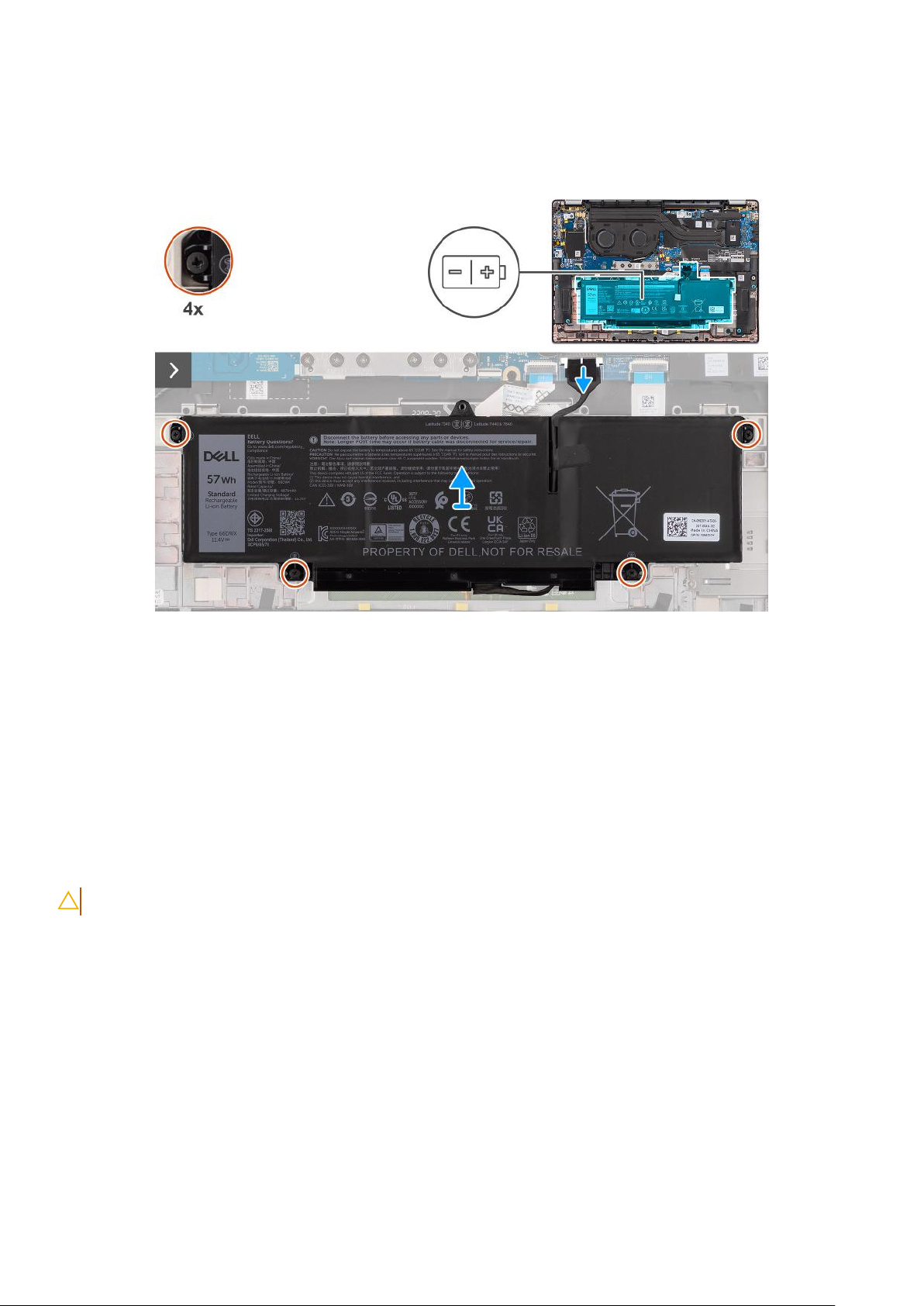

Rysunek 29. Wymontowywanie baterii 3-ogniwowej

Kroki

1. Odłącz kabel baterii od złącza na płycie głównej, jeśli nie został odłączony wcześniej.

2. Wyjmij kabel baterii z zespołu podpórki na nadgarstek i klawiatury.

3. Poluzuj cztery śruby mocujące baterię 3-ogniwową do zestawu podpórki na nadgarstek iklawiatury.

4. Wyjmij akumulator z komputera.

5. Odwróć baterię iodklej taśmę mocującą kabel baterii do baterii.

6. Wyjmij baterię 3-ogniwową zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie baterii 3-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii 3-ogniwowej.

62

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 30. Instalowanie baterii 3-ogniwowej

Kroki

1. Umieść baterię 3-ogniwową wraz zkablem nazestawie podpórki na nadgarstek i klawiatury.

2. Podłącz kabel baterii do złącza na płycie głównej.

3. Przyklej taśmę mocującą kabel baterii do baterii.

4. Dopasuj otwory na śruby wbaterii 3-ogniwowej do otworów na śruby wzestawie podpórki na nadgarstek iklawiatury.

5. Dokręć cztery śruby mocujące baterię 3-ogniwową do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel baterii

Wymontowywanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wzależności od konfiguracji wymontuj baterię 2-ogniwową lub baterię 3-ogniwową.

UWAGA:

ponieważ bateria zegara czasu rzeczywistego zostanie zresetowana.

Jeśli baterię odłączono od płyty głównej wcelach serwisowych, podczas uruchamiania komputera nastąpi opóźnienie,

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania kabla baterii.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

63

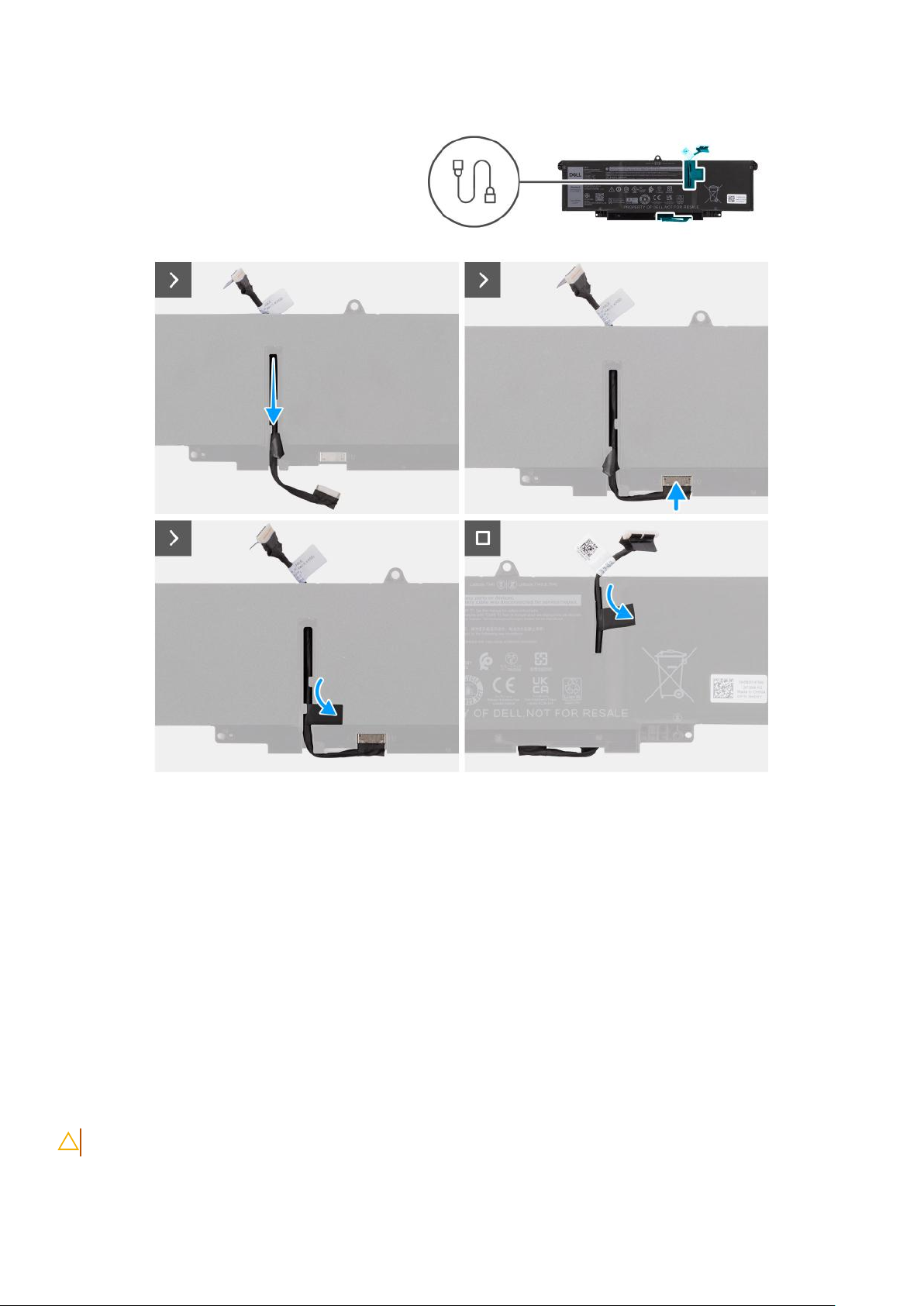

Rysunek 31. Wymontowywanie kabla baterii

Kroki

1. Odwróć baterię i wyjmij kabel baterii z prowadnic na baterii.

2. Odłącz kabel baterii od złącza w baterii.

3. Zdejmij kabel z baterii.

UWAGA: Zaślepka baterii 2-ogniwowej nie jest wymagana wkonfiguracji zlekką kartą sieci WLAN.

Instalowanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji kabla baterii.

64

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 32. Instalowanie kabla baterii

Kroki

1. Podłącz kabel do złącza w baterii.

2. Umieść kabel baterii wprowadnicy na baterii.

Kolejne kroki

1. Wzależności od konfiguracji zainstaluj baterię 2-ogniwową lub baterię 3-ogniwową.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Radiator z wentylatorem

Wymontowywanie radiatora zwentylatorem

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 65

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy zaczekać, aż

wystarczająco ostygnie.

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze

procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania radiatora.

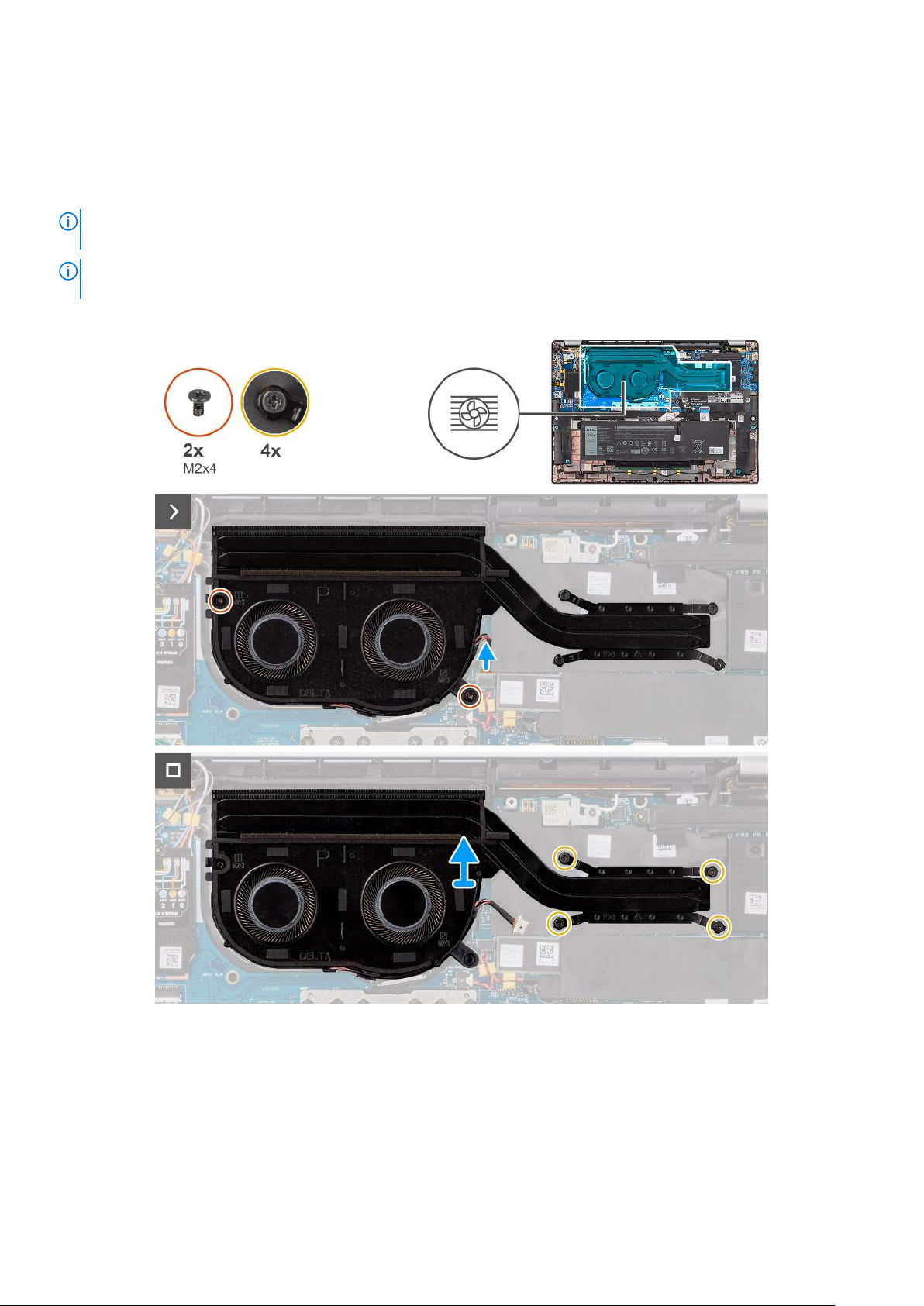

Rysunek 33. Wymontowywanie zestawu radiatora iwentylatora

Kroki

1. Odłącz kabel wentylatora komputera od złącza na płycie głównej.

2. Wykręć cztery śruby mocujące idwie śruby (M2×4) mocujące wentylator do płyty głównej.

3. Wkolejności odwrotnej do wskazanej na radiatorze poluzuj cztery śruby osadzone mocujące zestaw radiatora i wentylatora do płyty
głównej.

4. Zdejmij zestaw radiatora zpłyty głównej.

66

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Instalowanie radiatora zwentylatorem

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Wprzypadku wymiany płyty głównej lub radiatora należy użyć pasty termoprzewodzącej dostarczonej wzestawie, aby

zapewnić właściwe odprowadzanie ciepła.

UWAGA: Nieprawidłowe zainstalowanie radiatora może spowodować uszkodzenie płyty głównej iprocesora.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji radiatora.

Rysunek 34. Instalowanie zestawu radiatora iwentylatora

Kroki

1. Umieść zestaw radiatora na płycie głównej.

2. Dopasuj otwory na śruby wzestawie wentylatora iradiatorów do otworów wpłycie głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

67

3. Wykręć cztery śruby mocujące idwie śruby (M2×4) mocujące wentylator systemowy do płyty głównej.

4. Wkolejności odwrotnej do wskazanej na radiatorze dokręć cztery śruby mocujące zestaw radiatora i wentylatora do płyty głównej.

5. Podłącz kabel wentylatora komputera do złącza na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci WWAN.

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

68

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

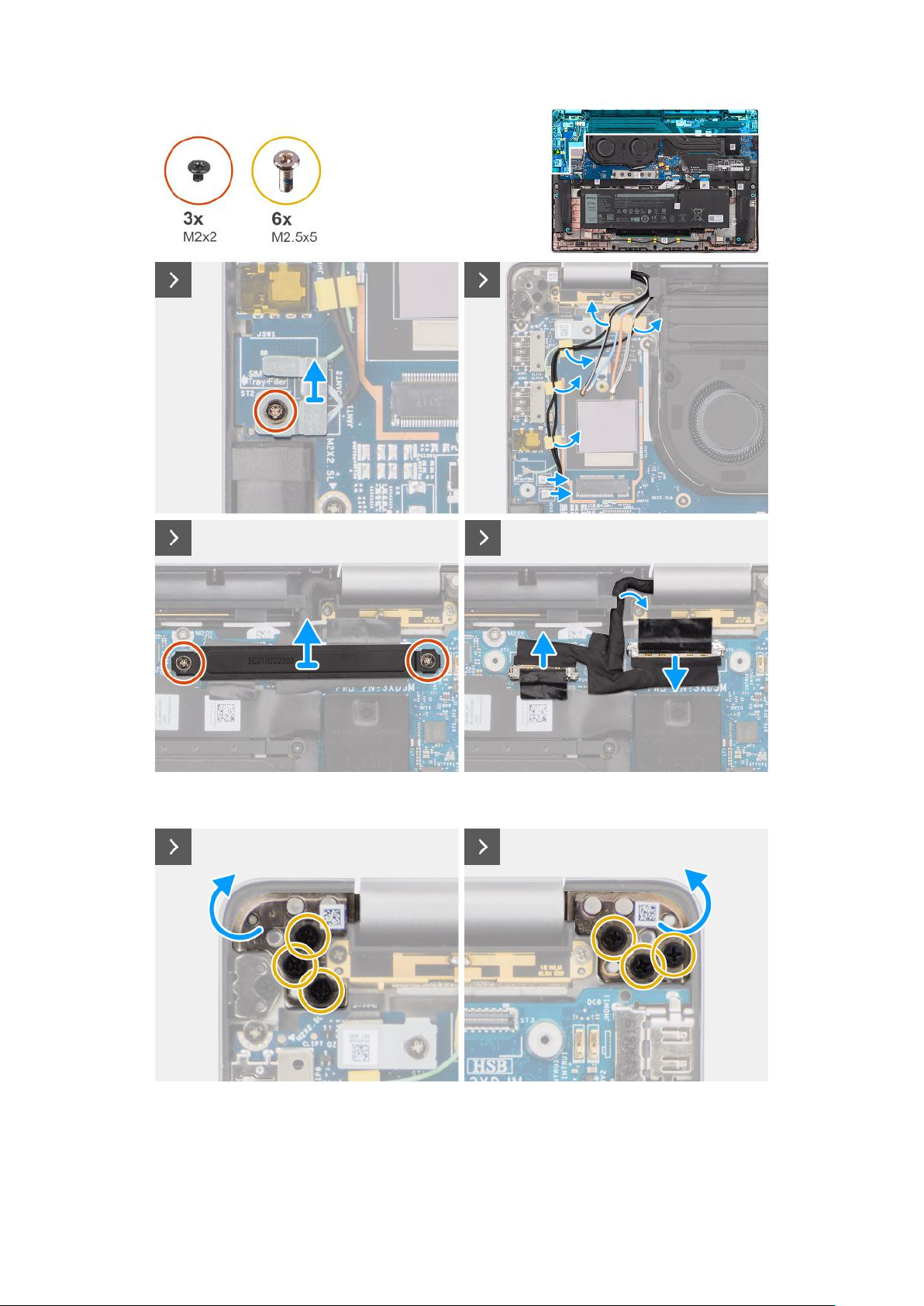

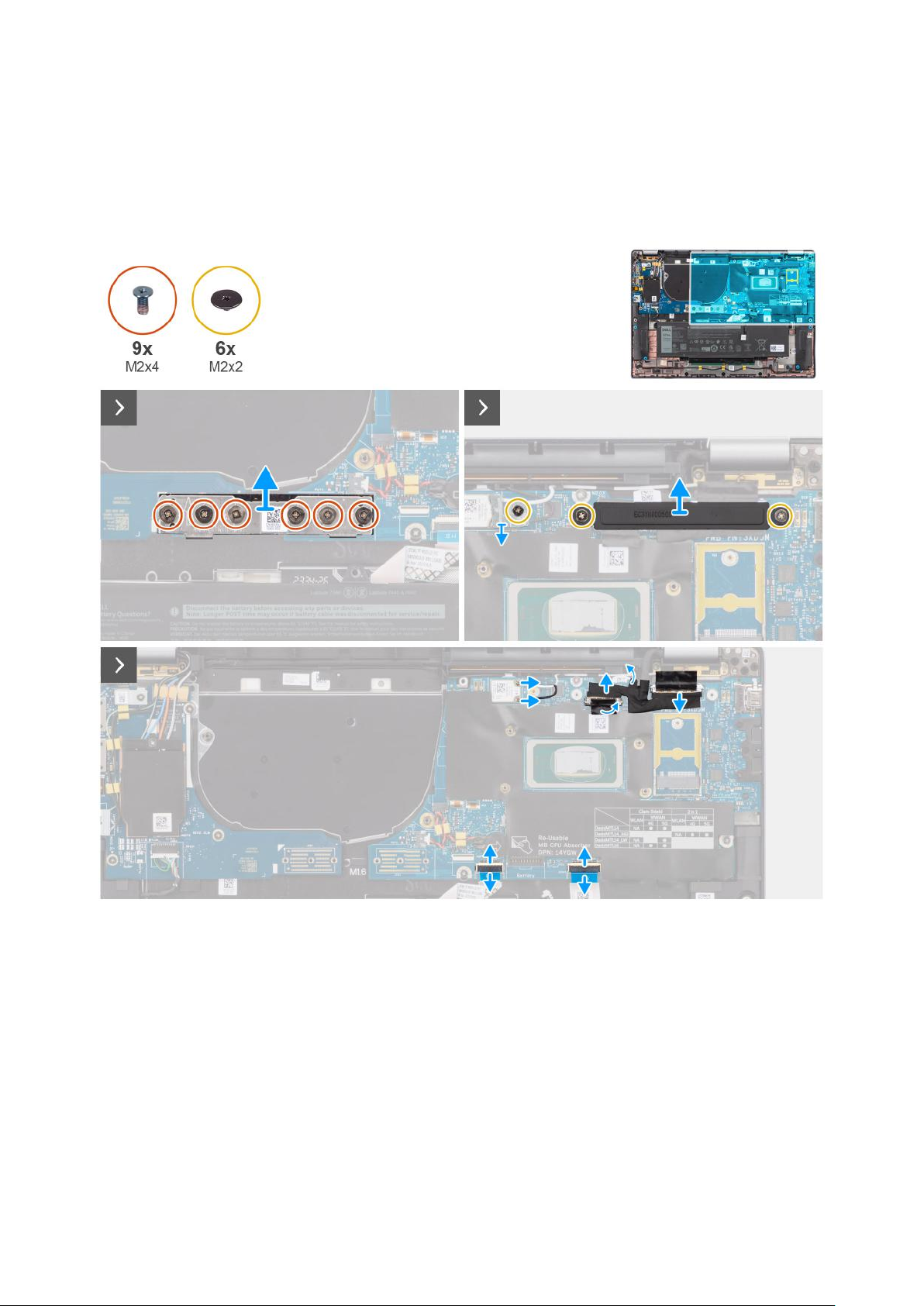

Rysunek 35. Wymontowywanie zestawu wyświetlacza

Rysunek 36. Wymontowywanie zestawu wyświetlacza

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

69

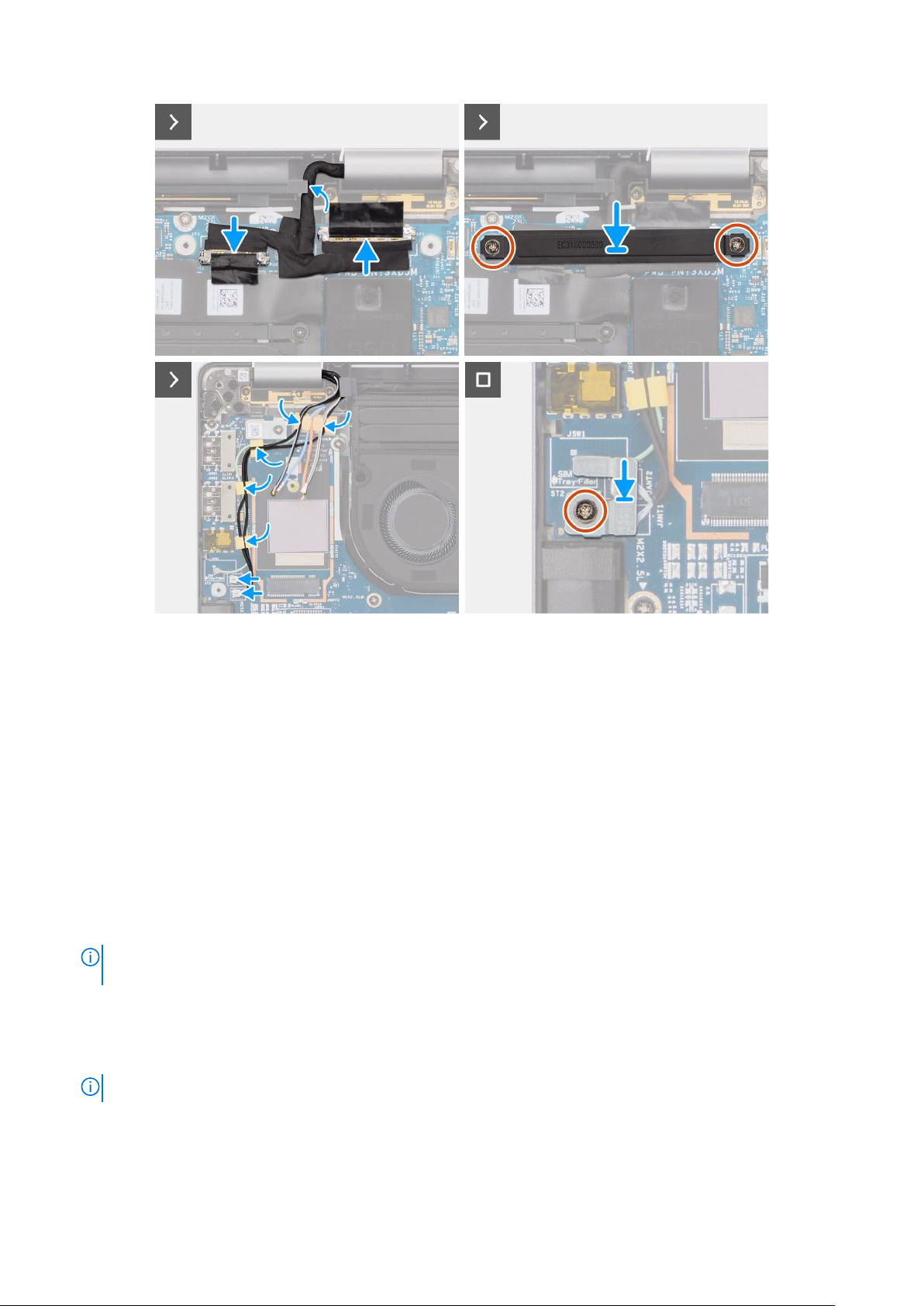

Rysunek 37. Wymontowywanie zestawu wyświetlacza

Kroki

1. Wykręć śrubę (M2x2) mocującą klamrę kabli antenowych Darwin na płycie głównej.

UWAGA:

wyświetlacza.

2. Zdejmij klamrę kabli antenowych Darwin zpłyty głównej.

3. Odłącz oba kable antenowe Darwin od odpowiednich złączy na karcie towarzyszącej we/wy.

4. Wyjmij kable antenowe zprowadnicy na karcie towarzyszącej we/wy.

5. Wykręć dwie śruby (M2x2) mocujące klamrę kabla wyświetlacza do płyty głównej.

6. Wyjmij klamrę kabla wyświetlacza zkomputera.

7. Pociągając za uchwyt, odłącz ioderwij kabel kamery ikabel wyświetlacza od płyty głównej.

8. Wykręć sześć śrub (M2,5×5) mocujących zawiasy wyświetlacza do płyty głównej, anastępnie zdejmij zawiasy zpodstawy pod kątem
45–90 stopni, aby można było wymontować podstawę.

9. Unieś zestaw podstawy pod niewielkim kątem.

10. Zdejmij zestaw podstawy z zestawu wyświetlacza.

UWAGA:

zdolnej części obudowy. Jeśli jakiekolwiek elementy zestawu wyświetlacza działają nieprawidłowo i wymagają wymiany, należy
wymienić cały zestaw wyświetlacza.

Kroki od 1 do 4 dotyczą tylko komputerów wyposażonych wantenę sieci WWAN zainstalowaną wzestawie

Zestaw wyświetlacza jest zestawem typu HUD (Hinge-Up Design), którego nie można zdemontować po wyjęciu

70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 38. Zestaw wyświetlacza

Instalowanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA:

otwarte pod maksymalnym kątem.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

Przed zainstalowaniem zestawu wyświetlacza na zestawie podpórki na nadgarstek i klawiatury upewnij się, że zawiasy są

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

71

Rysunek 39. Instalowanie zestawu wyświetlacza

Rysunek 40. Instalowanie zestawu wyświetlacza

72

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 41. Instalowanie zestawu wyświetlacza

Kroki

1. Połóż zestaw wyświetlacza na płaskiej powierzchni.

2. Przesuń zestaw wyświetlacza pod kątem idelikatnie dociśnij zawiasy, aby dopasować otwory na śruby wzawiasach wyświetlacza do
otworów wpłycie głównej.

3. Wkręć sześć śrub (M2,5x5), aby zamocować zawiasy wyświetlacza do płyty głównej.

4. Podłącz kabel kamery ikabel wyświetlacza do złączy na płycie głównej.

5. Przyklej taśmę mocującą kabel wyświetlacza ikabel kamery do płyty głównej.

6. Dopasuj otwory na śruby we wsporniku kabla wyświetlacza do otworów wpłycie głównej.

7. Wkręć dwie śruby (M2x2) mocujące klamrę kabla wyświetlacza do płyty głównej.

8. Umieść kable antenowe wprowadnicach na karcie towarzyszącej we/wy.

9. Podłącz kable antenowe Darwin do odpowiednich złączy na karcie towarzyszącej we/wy.

10. Wyrównaj klamrę kabli antenowych Darwin iumieść ją na płycie głównej.

11. Wkręć śrubę (M2x2) mocującą klamrę kabli antenowych Darwin do płyty głównej.

UWAGA:

wyświetlacza.

Kolejne kroki

1. Zainstaluj kartę sieci WWAN.

Kroki od 8 do 11 dotyczą tylko komputerów wyposażonych wantenę sieci WWAN zainstalowaną wzestawie

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

73

Czytnik kart smart

Wymontowywanie czytnika kart smart

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj głośniki.

4. Wzależności od konfiguracji wymontuj baterię 2-ogniwową lub baterię 3-ogniwową.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wyposażonych wczytnik kart smart.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania czytnika kart smart.

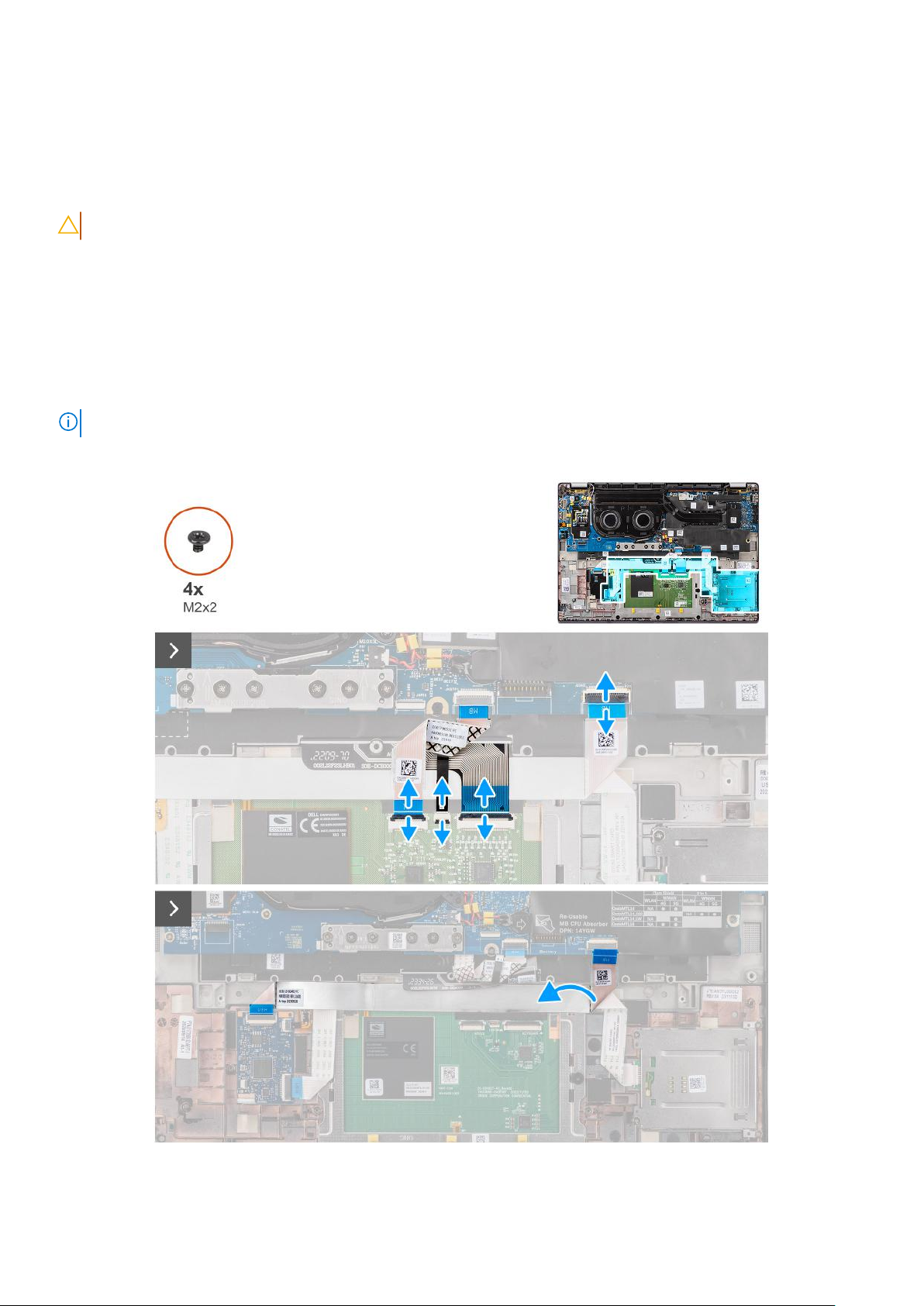

Rysunek 42. Wymontowywanie czytnika kart smart

74

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 43.

Kroki

1. Otwórz zatrzask iodłącz kabel FFC touchpada oraz elastyczne obwody drukowane klawiatury ijej podświetlenia od złączy na
touchpadzie.

2. Odłącz płaski kabel USH od złącza na płycie systemowej i zdejmij go z elastycznego kabla czytnika kart smart.

3. Odłącz kabel FFC czytnika kart smart od odpowiednich złączy na touchpadzie.

4. Odklej kabel FFC czytnika kart smart od zestawu podpórki na nadgarstek iklawiatury.

5. Wykręć cztery śruby (M2×2) mocujące czytnik kart smart do zestawu podpórki na nadgarstek iklawiatury.

6. Wyjmij czytnik kart smart zkomputera.

Instalowanie czytnika kart smart

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji czytnika kart Smart.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

75

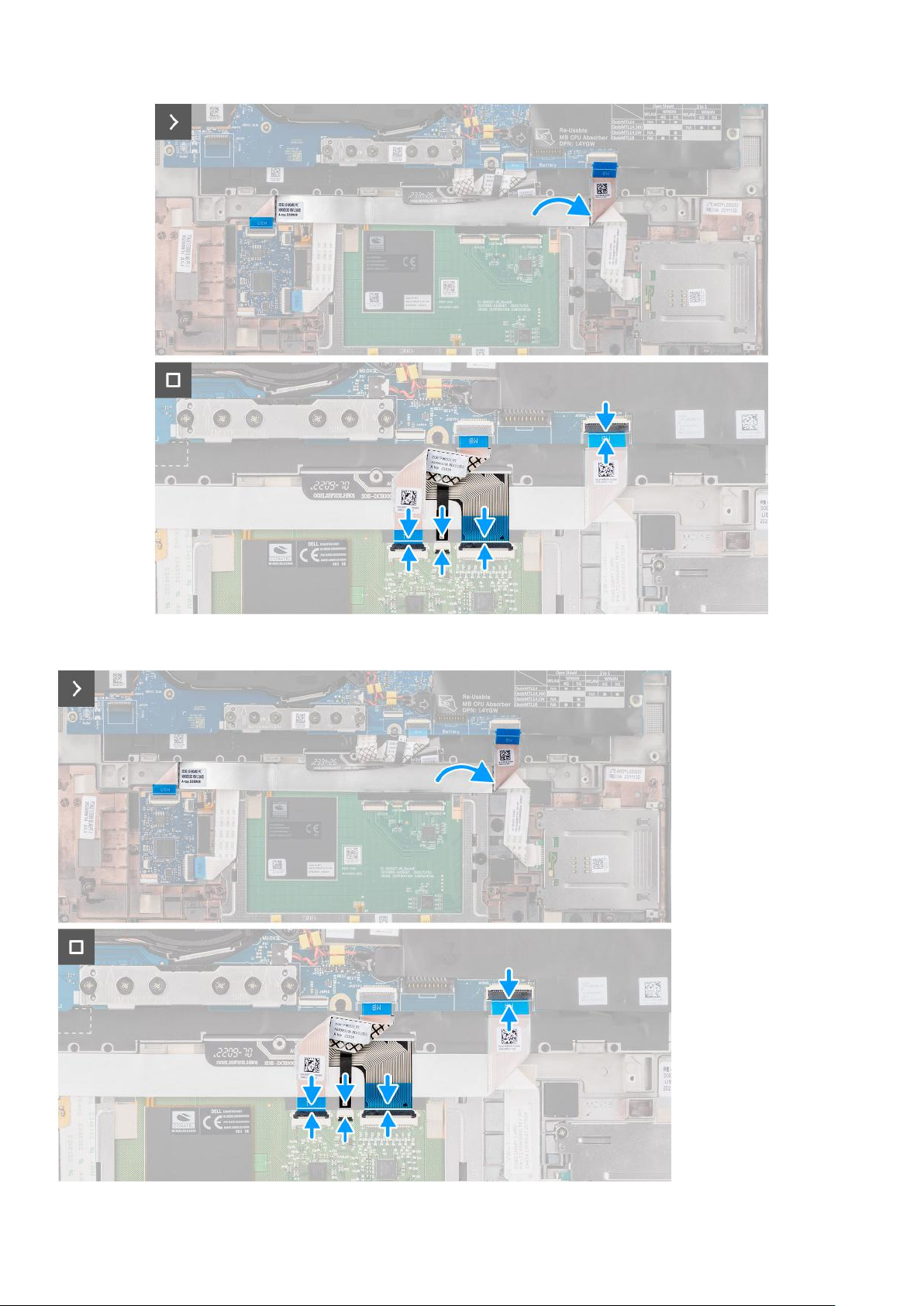

Rysunek 44. Instalowanie czytnika kart smart

76

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 45. Instalowanie czytnika kart smart

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

77

Kroki

1. Dopasuj iumieść czytnik kart smart wzestawie podpórki na nadgarstek i klawiatury.

2. Wkręć cztery śruby (M2×2) mocujące czytnik kart smart do zestawu podpórki na nadgarstek iklawiatury.

3. Przymocuj kabel czytnika linii papilarnych do zestawu podpórki na nadgarstek i klawiatury.

4. Podłącz kabel FFC czytnika kart smart do odpowiednich złączy na touchpadzie.

5. Podłącz płaski kabel USH do złącza na płycie systemowej i umieść go ponownie na elastycznym kablu czytnika kart smart.

6. Podłącz kabel FFC touchpada oraz elastyczne obwody drukowane klawiatury ijej podświetlenia do złączy na touchpadzie.

Kolejne kroki

1. Wzależności od konfiguracji zainstaluj baterię 2-ogniwową lub baterię 3-ogniwową.

2. Zainstaluj głośniki.

3. Zainstaluj pokrywę dolną.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta główna

Wymontowywanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj dysk SSD M.2 2230.

4. Wzależności od konfiguracji wymontuj baterię 2-ogniwową lub baterię 3-ogniwową.

5. Wymontuj radiator.

Informacje na temat zadania

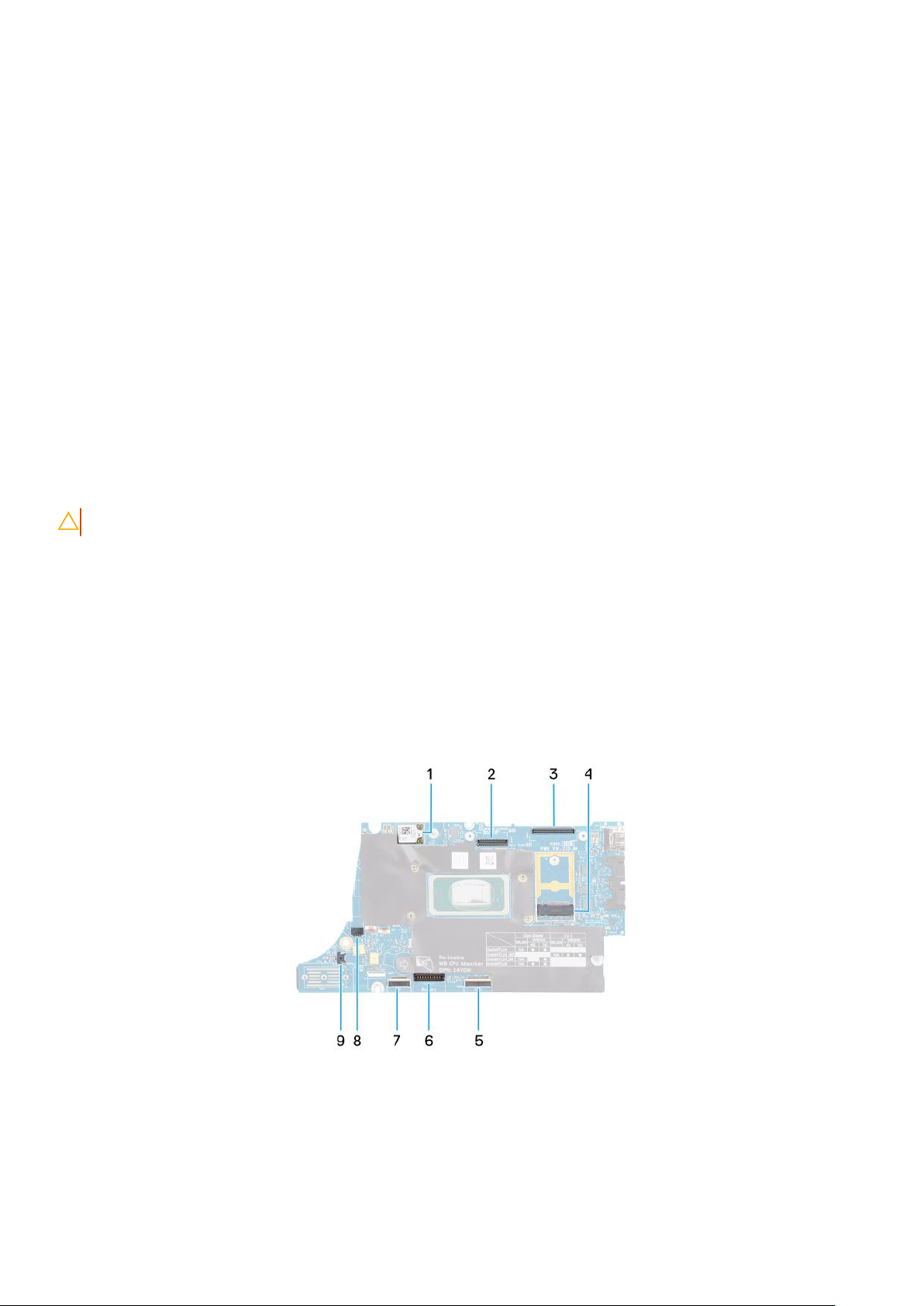

Poniższa ilustracja przedstawia złącza na płycie głównej.

Rysunek 46. Elementy płyty głównej

1. Karta sieci WLAN

2. Złącze wyświetlacza LCD

3. Złącze kabla ekranu dotykowego ikamery na podczerwień

4. Złącze dysku SSD M.2

78

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

5. Złącze kabla FFC karty towarzyszącej USH

6. Złącze kabla baterii

7. Złącze kabla FFC touchpada

8. Złącze wentylatora

9. Złącze kabla baterii pastylkowej

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty głównej.

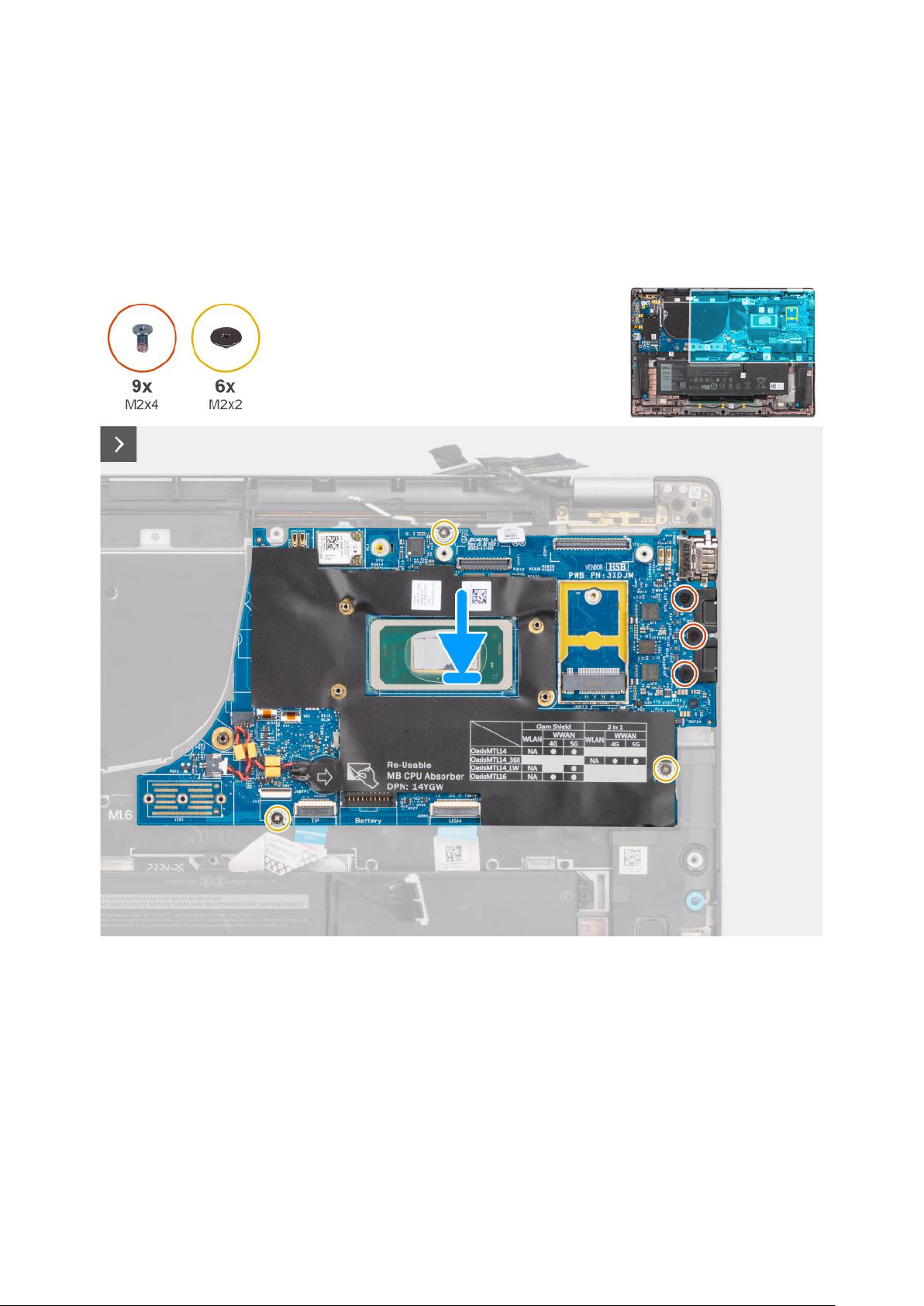

Rysunek 47. Wymontowywanie płyty głównej w konfiguracji z kartą sieci WWAN

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

79

Rysunek 48. Wymontowywanie płyty głównej w konfiguracji z kartą sieci WLAN

Rysunek 49. Wymontowywanie płyty głównej

80

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Wykręć sześć śrub (M2×4) mocujących płytkę połączenia mostkowego karty towarzyszącej we/wy w konfiguracji z kartą sieci
WWAN. Wykręć sześć śrub (M2×4) mocujących płytkę połączenia mostkowego karty towarzyszącej we/wy w konfiguracji z kartą
sieci WLAN.

2. Wykręć śrubę (M2x2) mocującą klamrę modułu sieci WLAN.

3. Wykręć dwie śruby (M2x2) mocujące klamrę kabla wyświetlacza do płyty głównej.

4. Wyjmij klamrę modułu sieci WLAN zkomputera.

5. Odłącz główną ipomocniczą antenę sieci WLAN od modułu sieci WLAN.

6. Wyjmij klamrę kabla wyświetlacza z komputera.

7. Wyjmij płytkę połączenia mostkowego karty towarzyszącej we/wy zkomputera.

UWAGA: Podczas instalacji umieść płytkę połączenia mostkowego karty towarzyszącej we/wy tak, aby strzałki na złączu były

skierowane wgórę, wstronę zestawu radiatora iwentylatora.

UWAGA: Podczas ponownej instalacji płytki połączenia mostkowego karty towarzyszącej we/wy

● przykręć sześć śrub (M2×4) wkolejności (1 > 2 > 3 > 4 > 5 > 6) wskazanej na kablu FPC modeli WLAN.

● Dokręć cztery śruby (M2×4) w kolejności (1 > 2 > 3 > 4) wskazanej na kablu FPC modeli WLAN.

8. Odłącz od płyty głównej (1) kabel kamery, (2) kabel wyświetlacza, (3) kabel FFC touchpada oraz (4) kabel FFC karty towarzyszącej
USH (wprzypadku modeli dostarczonych zkartą towarzyszącą USH).

9. Wykręć dwie śruby (M2x2) i trzy śruby (M2x4)trzy śruby (M2x4) mocujące uchwyt Type-C do podpórki na nadgarstek.

10. Wyjmij płytę główną z komputera.

11. Ostrożnie wyjmij płytę główną zzestawu podpórki na nadgarstek i klawiatury.

UWAGA:

pochłaniający klamry procesora (dolna strona) należy odkleić iprzenieść na zamienną płytę główną.

Podczas wymiany płyty głównej wmodelach WWAN 4G/5G naklejkę pochłaniającą procesora (górna strona) ielement

UWAGA: Odklejaj naklejki bardzo powoli i ostrożnie, aby można je było ponownie wykorzystać na nowej płycie głównej.

Rysunek 50. Element pochłaniający procesora

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

81

Rysunek 51. Element pochłaniający klamry procesora

Instalowanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

UWAGA:

należy odkleić iprzenieść na zamienną płytę główną.

Rysunek 52. Elementy płyty głównej

1. Karta sieci WLAN

2. Złącze wyświetlacza LCD

Podczas wymiany płyty głównej naklejkę pochłaniającą procesora przyklejoną do płyty głównej dla modelu WWAN 4G i 5G

82

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

3. Złącze kabla ekranu dotykowego ikamery na podczerwień

4. Złącze dysku SSD M.2

5. Złącze kabla FFC karty towarzyszącej USH

6. Złącze kabla baterii

7. Złącze kabla FFC touchpada

8. Złącze wentylatora

9. Złącze kabla baterii pastylkowej

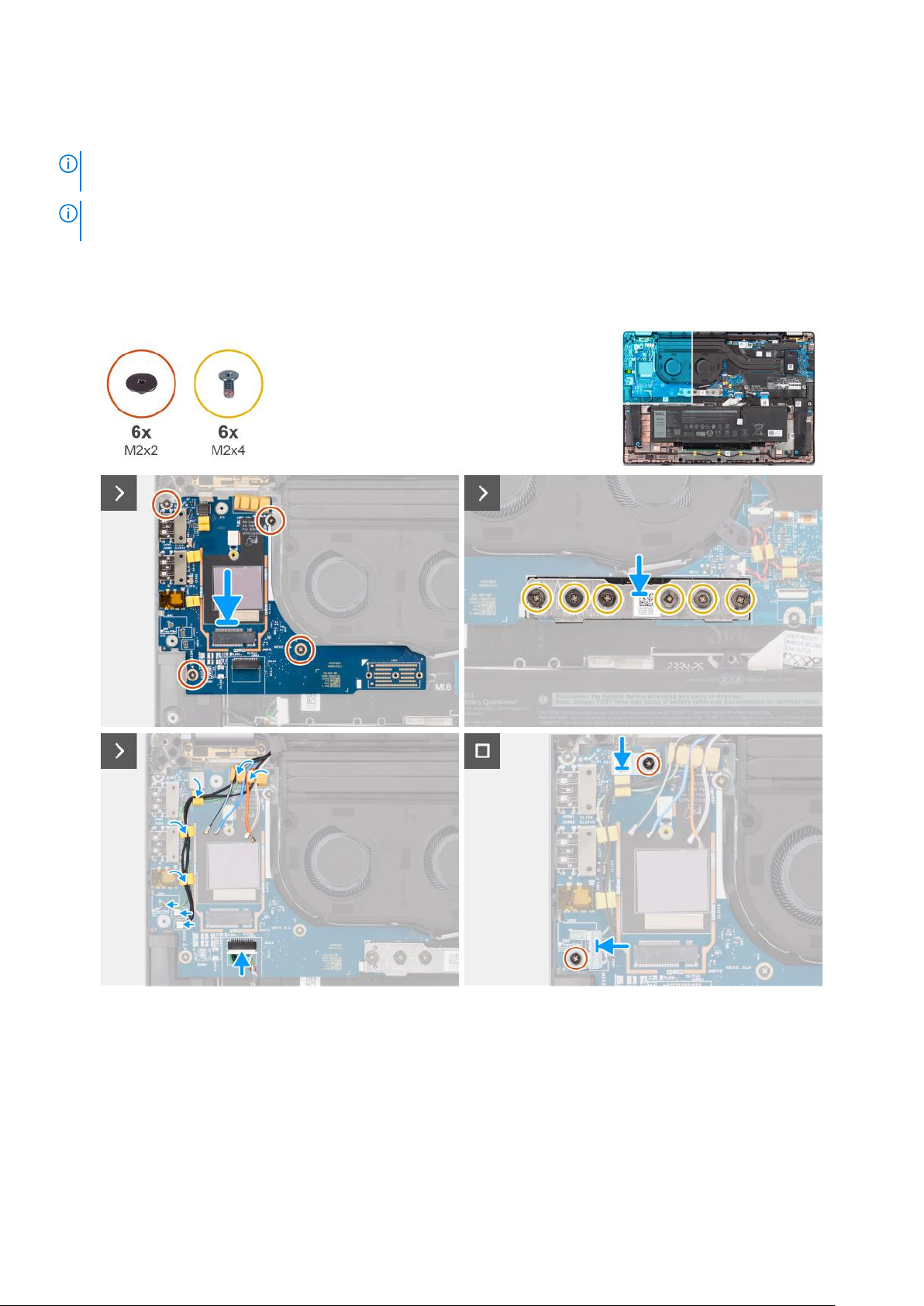

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty głównej.

Rysunek 53. Instalowanie płyty głównej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

83

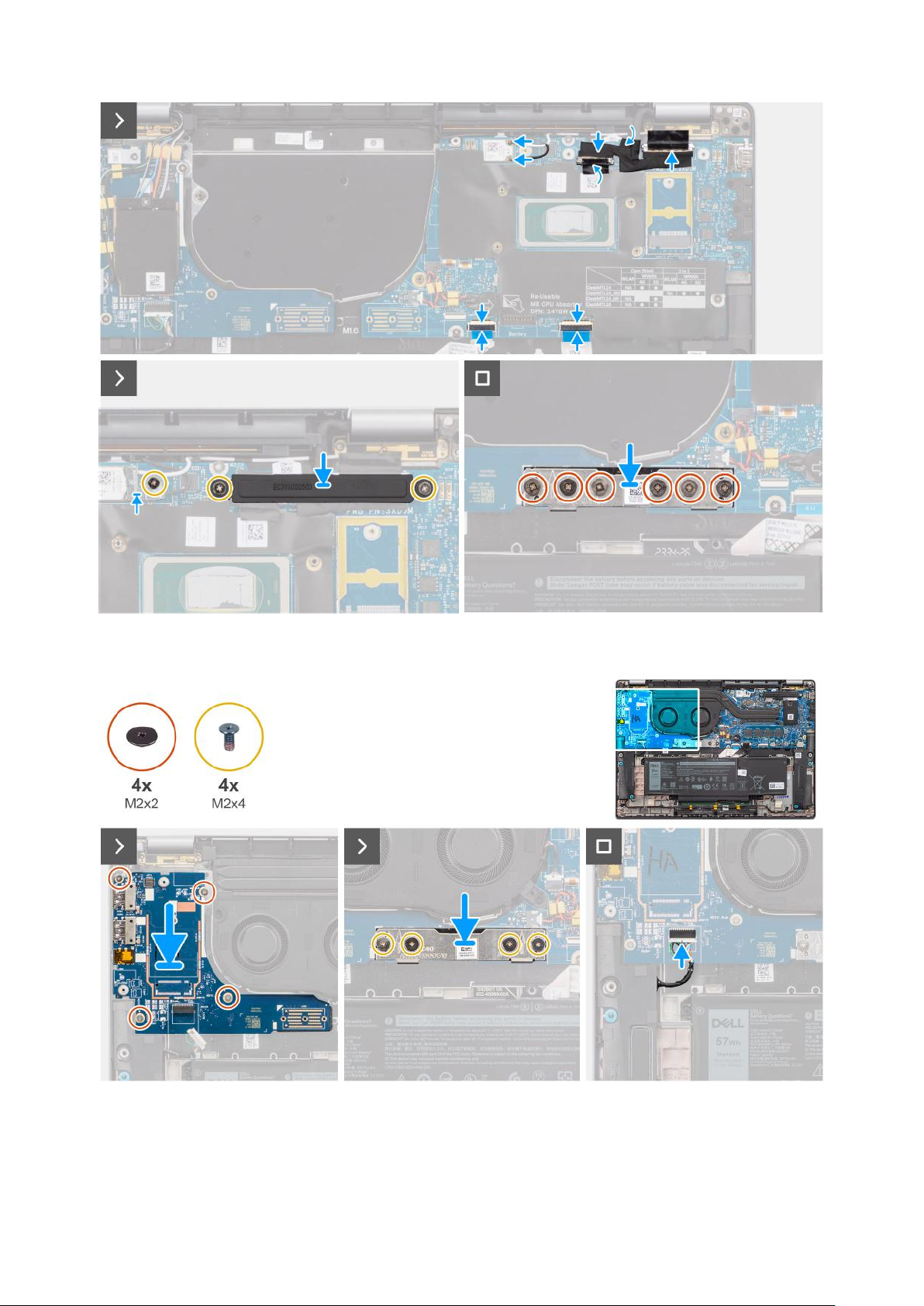

Rysunek 54. Instalowanie płyty głównej w konfiguracji z kartą sieci WWAN

Rysunek 55. Instalowanie płyty głównej w konfiguracji z kartą sieci WLAN

Kroki

1. Umieść płytę główną wodpowiednim gnieździe wzestawie podpórki na nadgarstek iklawiatury.

84

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Przenieś elementy pochłaniające wielokrotnego użytku karty sieci WWAN na nową płytę główną.

2. Wkręć dwie śruby (M2x2) i trzy śruby (M2x4)trzy śruby (M2x4) mocujące uchwyt Type-C do podpórki na nadgarstek.

3. Wkręć trzy śruby (M2×2,5) mocujące płytę główną.

4. Podłącz do płyty głównej (1) kabel kamery, (2) kabel wyświetlacza, (3) kabel FFC touchpada oraz (4) kabel FFC karty towarzyszącej
USH (wprzypadku modeli dostarczonych zkartą towarzyszącą USH).

5. Umieść płytkę połączenia mostkowego karty towarzyszącej we/wy wkomputerze.

UWAGA: Podczas instalacji umieść płytkę połączenia mostkowego karty towarzyszącej we/wy tak, aby strzałki na złączu były

skierowane wgórę, wstronę zestawu radiatora iwentylatora.

UWAGA: Podczas ponownej instalacji płytki połączenia mostkowego karty towarzyszącej we/wy przykręć sześć śrub (M2x4)

wkolejności (1 > 2 > 3 > 4 > 5 > 6) wskazanej na kablu FPC modeli WLAN.

UWAGA: Podczas ponownej instalacji płytki połączenia mostkowego karty towarzyszącej we/wy przykręć sześć śrub (M2×4)

wkolejności (1 > 2 > 3 > 4) wskazanej na kablu FPC modeli WLAN.

6. Wkręć sześć śrub (M2×4) mocujących płytkę połączenia mostkowego karty towarzyszącej we/wy przeznaczonych do modeli WWAN.
Wkręć cztery śruby (M2×4) mocujące płytkę połączenia mostkowego karty towarzyszącej we/wy przeznaczonych do modeli WLAN.

7. Wyrównaj iumieść klamrę kabla wyświetlacza wkomputerze.

8. Wkręć dwie śruby (M2x2) mocujące klamrę kabla wyświetlacza do płyty głównej.

9. Podłącz główną ipomocniczą antenę sieci WLAN do modułu sieci WLAN.

10. Umieść klamrę modułu sieci WLAN wkomputerze.

11. Wkręć śrubę (M2x2) mocującą klamrę modułu sieci WLAN.

Kolejne kroki

1. Zainstaluj radiator.

2. Wzależności od konfiguracji zainstaluj baterię 2-ogniwową lub baterię 3-ogniwową.

3. Zainstaluj dysk SSD M.2 2230.

4. Zainstaluj pokrywę dolną.

5. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Moduł anteny sieci WLAN

Wymontowywanie modułu anteny sieci WLAN

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę SSD M.2

4. Wymontuj kartę sieci WWAN.

5. Wzależności od konfiguracji wymontuj baterię 2-ogniwową lub baterię 3-ogniwową.

6. Wymontuj radiator.

Informacje na temat zadania

UWAGA:

na nadgarstek iklawiatury.

Na ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania modułu anteny sieci WLAN.

Ta procedura dotyczy tylko komputerów wyposażonych wmoduł anteny sieci WLAN przymocowany do zestawu podpórki

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

85

Rysunek 56. Wymontowywanie modułu anteny sieci WLAN

Kroki

1. Wprzypadku komputera wyposażonego wanteny sieci WWAN wykręć śrubę (M2x2) mocującą klamrę kabli antenowych Darwin do
płyty głównej.

UWAGA: Jeśli komputery nie zostały dostarczone z WWAN, przejdź do kroku 4.

2. Zdejmij klamrę kabli antenowych Darwin zpłyty głównej.

3. Wyjmij dwa kable antenowe Darwin izielony kabel czujnika zbliżeniowego zprowadnicy na karcie towarzyszącej we/wy.

4. Odklej kawałki taśmy mocujące czarny kabel pomocniczej anteny sieci WLAN do płyty głównej.

5. Zdejmij uchwyt WLAN i odłącz kable od modułu WLAN.

6. Zdejmij uchwyt wyświetlacza i kable wyświetlacza z płyty głównej.

7. Wyjmij gumową zaślepkę lub uszczelkę, aby wyciągnąć kabel antenowe.

8. Wyjmij biały kabel głównej anteny sieci WLAN iczarny kabel pomocniczej anteny sieci WLAN zprowadnic na podpórce na nadgarstek.

9. Wykręć cztery śruby (M1,6x2,5) mocujące klamrę modułu anteny sieci WLAN do płyty głównej.

10. Przesuń iwyjmij moduł anteny sieci WLAN zgniazda na płycie głównej.

86

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Instalowanie modułu anteny sieci WLAN

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji modułu anteny sieci WLAN.

Rysunek 57. Instalowanie modułu anteny sieci WLAN

Kroki

1. Wsuń moduł anteny sieci WLAN do odpowiedniego gniazda na płycie głównej.

2. Włóż gumową zaślepkę lub uszczelkę, aby poprowadzić kabel antenowe.

3. Umieść kable antenowe sieci WLAN wprowadnicach na płycie głównej.

4. Wkręć cztery śruby (M1,6x2,5) mocujące klamrę modułu anteny sieci WLAN do płyty głównej.

5. Przyklej kawałki taśmy mocujące czarny kabel pomocniczej anteny WLAN do płyty głównej.

6. Zastąp uchwyt wyświetlacza i kable wyświetlacza z płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

87

7. Podłącz kable antenowe do złączy.

8. Umieść dwa kable antenowe Darwin izielony kabel czujnika zbliżeniowego wprowadnicy na karcie towarzyszącej we/wy.

9. Wyrównaj klamrę kabli antenowych Darwin iumieść ją na płycie głównej.

10. Wprzypadku komputera wyposażonego wanteny sieci WWAN wkręć śrubę (M2x2) mocującą klamrę kabli antenowych Darwin do
płyty głównej.

Kolejne kroki

1. Wzależności od konfiguracji zainstaluj baterię 2-ogniwową lub baterię 3-ogniwową.

2. Zainstaluj radiator.

3. Zainstaluj kartę sieci WWAN.

4. Zainstaluj kartę SSD M.2.

5. Zainstaluj pokrywę dolną.

6. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta towarzysząca we/wy

Wymontowywanie karty towarzyszącej we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci WWAN. .

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

UWAGA: Wprzypadku modeli bez karty sieci WWAN wsystemie jest fabrycznie zainstalowana osłona iklamra karty sieci WWAN.

Dlatego przed wymontowaniem karty towarzyszącej we/wy wykonaj czynności opisane wsekcji dotyczącej wymontowywania
karty sieci WWAN, aby zdjąć jej osłonę ekranującą iklamrę.

UWAGA: Wprzypadku modeli zobsługą sieci WWAN przed wymontowaniem karty towarzyszącej we/wy należy wyjąć tacę karty

SIM.

Informacje na temat zadania

OSTRZEŻENIE: Nie należy wymontowywać karty towarzyszącej we/wy razem zpłytą główną.

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania karty towarzyszącej we/wy.

88

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 58. Wymontowywanie karty towarzyszącej we/wy

Kroki

1. Wprzypadku modelu wyposażonego wkartę sieci WWAN 4G wykręć śrubę (M2x2) mocującą wspornik karty sieci WWAN 4G do
zestawu podpórki na nadgarstek iklawiatury.

2. Wprzypadku modelu wyposażonego wkartę sieci WWAN 4G wyjmij wspornik karty zkomputera.

3. Wykręć śrubę (M2x2) mocującą klamrę kabli antenowych Darwin do zestawu podpórki na nadgarstek iklawiatury.

4. Wyjmij klamrę kabli antenowych Darwin zkomputera.

5. Wyjmij dwa kable antenowe Darwin izielony kabel czujnika P zprowadnicy na karcie towarzyszącej we/wy.

6. Odłącz kable antenowe sieci WLAN od złączy WLAN.

7. Wykręć śrubę (M2x2) mocującą klamrę czytnika linii papilarnych do zestawu podpórki na nadgarstek iklawiatury.

8. Wprzypadku modelu wyposażonego wczytnik linii papilarnych wymontuj klamrę czytnika zkomputera.

9. Wyjmij klamrę czytnika linii papilarnych.

10. Odłącz kabel FPC czytnika linii papilarnych od karty towarzyszącej we/wy.

11. Odłącz kabel głośnikowy od karty towarzyszącej we/wy.

12. Wykręć sześć śrub (M2x4) mocujących płytkę połączenia mostkowego karty towarzyszącej we/wy do zestawu podpórki na
nadgarstek iklawiatury.

13. Wyjmij płytkę połączenia mostkowego zkomputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

89

UWAGA: Podczas usuwania płytki połączenia mostkowego karty towarzyszącej we/wy przykręć sześć śrub (M2x4) wkolejności

(1 > 2 > 3 > 4 > 5 > 6) wskazanej na kablu FPC modelu WLAN.

14. Wykręć cztery śruby (M2x2,5) mocujące kartę towarzyszącą we/wy do zestawu podpórki na nadgarstek iklawiatury.

15. Wprzypadku wymiany karty towarzyszącej we/wy wmodelu zkartą sieci WWAN 5G odklej podkładkę termoprzewodzącą
przymocowaną do gniazda karty sieci WWAN iprzenieś ją na nową kartę towarzyszącą we/wy.

16. Użyj plastikowego otwieraka do uniesienia i wyjęcia karty towarzyszącej we/wy zzestawu podpórki na nadgarstek iklawiatury.

UWAGA: Naklejka uszczelki 4G i naklejka zpodkładką termoprzewodzącą 5G są przyklejone do gniazda karty sieci WWAN, należy

je odkleić iprzenieść na zamienną kartę towarzyszącą we/wy.

Rysunek 59. Latitude 7650 — konfiguracja z kartą sieci WWAN 4G (naklejka na uszczelkę)

Rysunek 60. Latitude 7650 — konfiguracja z kartą sieci WWAN 5G (naklejka z podkładką termoprzewodzącą)

Instalowanie karty towarzyszącej we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

90 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

UWAGA: Podczas wymiany karty towarzyszącej we/wy wmodelu zkartą sieci WWAN 4G klamrę karty sieci WWAN inaklejkę 4G

należy odkleić iprzenieść na zamienną kartę towarzyszącą we/wy.

UWAGA: Podczas wymiany karty towarzyszącej we/wy wmodelu zkartą sieci WWAN 5G naklejkę zpodkładką termoprzewodzącą

przyklejoną do gniazda karty sieci WWAN należy odkleić iprzenieść na zamienną kartę towarzyszącą we/wy.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty towarzyszącej we/wy.

Rysunek 61. Instalowanie karty towarzyszącej we/wy

Kroki

1. Wprzypadku wymiany karty towarzyszącej we/wy wmodelu zkartą sieci WWAN 5G odklej podkładkę termoprzewodzącą
przymocowaną do gniazda karty sieci WWAN iprzenieś ją na nową kartę towarzyszącą we/wy.

2. Umieść kartę towarzyszącą we/wy wgnieździe, zaczynając od szczeliny wgórnej części. Następnie umieść kartę wkomputerze.

3. Wkręć cztery śruby (M2×2,5) mocujące kartę towarzyszącą we/wy do zestawu podpórki na nadgarstek iklawiatury.

4. Zainstaluj płytkę połączenia mostkowego wkomputerze.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

91

UWAGA: Umieść płytki połączenia mostkowego karty towarzyszącej we/wy tak, aby podczas ponownej instalacji strzałki na

złączu były skierowane wgórę — wstronę zestawu radiatora iwentylatora.

UWAGA: Podczas ponownej instalacji płytki połączenia mostkowego karty towarzyszącej we/wy przykręć sześć śrub (M2x4)

wkolejności (1 > 2 > 3 > 4 > 5 > 6) wskazanej na kablu FPC modelu WLAN.

5. Wkręć sześć śrub (M2x4) mocujących płytkę połączenia mostkowego karty towarzyszącej we/wy do zestawu podpórki na nadgarstek
iklawiatury.

6. Podłącz kabel głośników do karty towarzyszącej we/wy.

7. Podłącz czytnika linii papilarnych FPC do karty towarzyszącej we/wy.

8. Wyrównaj iumieść klamrę czytnika linii papilarnych wkomputerze.

9. Wprzypadku modelu wyposażonego wczytnik linii papilarnych zainstaluj klamrę czytnika wkomputerze.

10. Wkręć śrubę (M2x2) mocującą klamrę czytnika linii papilarnych do zestawu podpórki na nadgarstek iklawiatury.

11. Podłącz kable antenowe WLAN do złączy WLAN.

12. Umieść dwa kable antenowe Darwin izielony kabel czujnika zbliżeniowego wprowadnicy na karcie towarzyszącej we/wy.

13. Wyrównaj klamrę kabli antenowych Darwin iumieść ją wkomputerze.

14. Wkręć jedną śrubę (M2×2) mocującą klamrę kabli antenowych Darwin do zestawu podpórki na nadgarstek iklawiatury.

15. Wprzypadku modelu wyposażonego wkartę sieci WWAN 4G zainstaluj klamrę karty sieci WWAN 4G wkomputerze.

16. Wprzypadku modelu wyposażonego wkartę sieci WWAN 4G wkręć śrubę (M2x2) mocującą wspornik karty sieci WWAN 4G do
zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj kartę sieci WWAN.

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Przycisk zasilania zopcjonalnym czytnikiem linii
papilarnych

Wymontowywanie przycisku zasilania z opcjonalnym czytnikiem linii papilarnych

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci WWAN.

4. Wymontuj kartę towarzyszącą we/wy.

Informacje na temat zadania

UWAGA:

dostępu do innych części, płytę główną można wymontować lub zainstalować wraz zzamocowanym na niej radiatorem.

Aby uprościć procedurę izachować wiązanie termiczne między płytą główną iradiatorem podczas wymiany lub uzyskiwania

UWAGA: Wprzypadku komputerów wyposażonych wczytnik linii papilarnych jest on częścią przycisku zasilania.

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania zopcjonalnym czytnikiem linii
papilarnych.

92

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

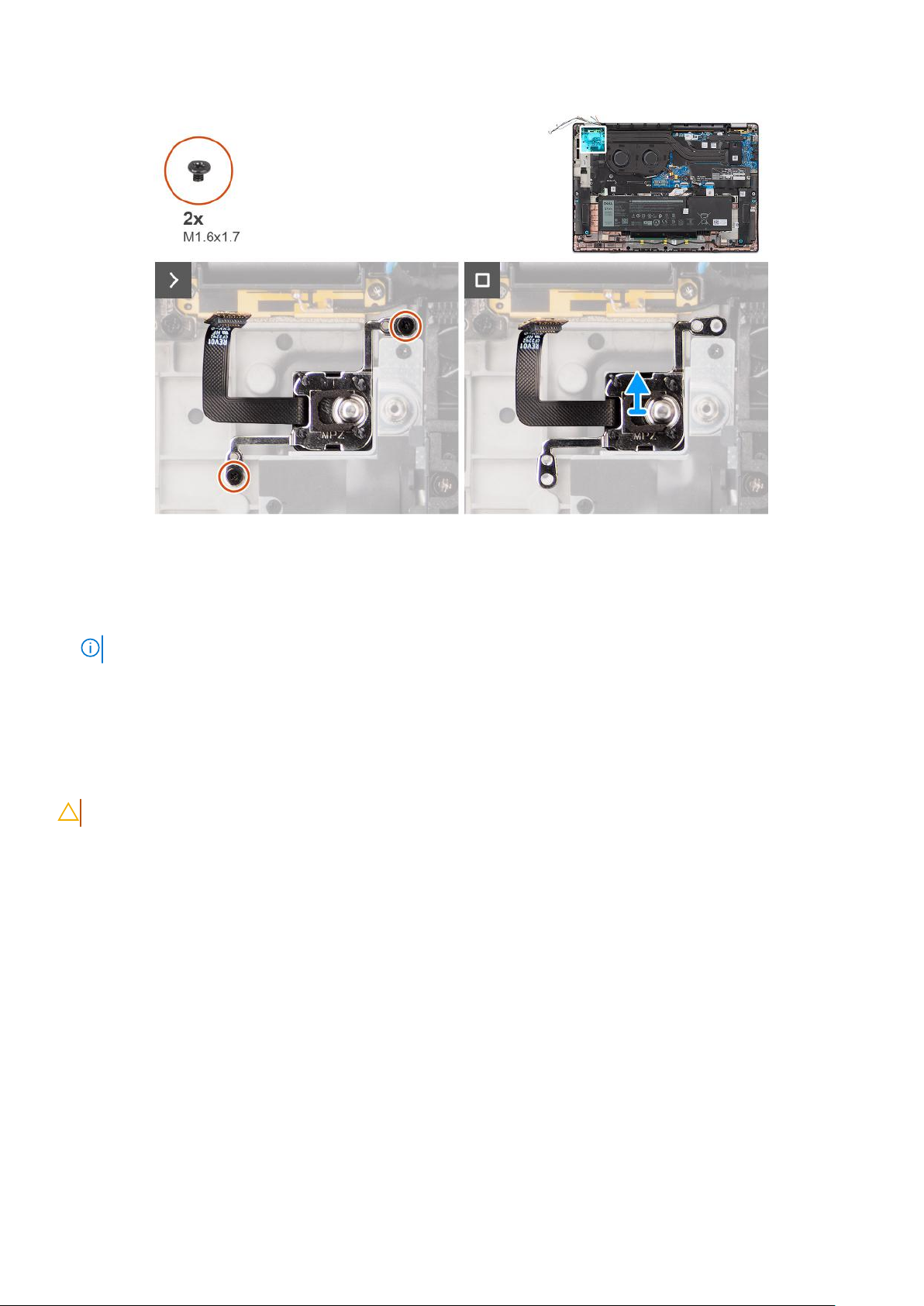

Rysunek 62. Wymontowywanie przycisku zasilania zopcjonalnym czytnikiem linii papilarnych

Kroki

1. Wykręć dwie śruby (M1,6×1,7) mocujące przycisk zasilania do zestawu podpórki na nadgarstek iklawiatury.

2. Odłącz kabel FPC czytnika linii papilarnych od złącza nazestawie podpórki na nadgarstek iklawiatury.

UWAGA: Ten krok dotyczy tylko komputerów wyposażonych wprzycisk zasilania zzainstalowanymczytnikiem linii papilarnych.

3. Zdejmij przycisk zasilania zgniazda wzestawie podpórki na nadgarstek i klawiatury.

Instalowanie przycisku zasilania zopcjonalnym czytnikiem linii
papilarnych

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji przycisku zasilania zopcjonalnym czytnikiem linii papilarnych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

93

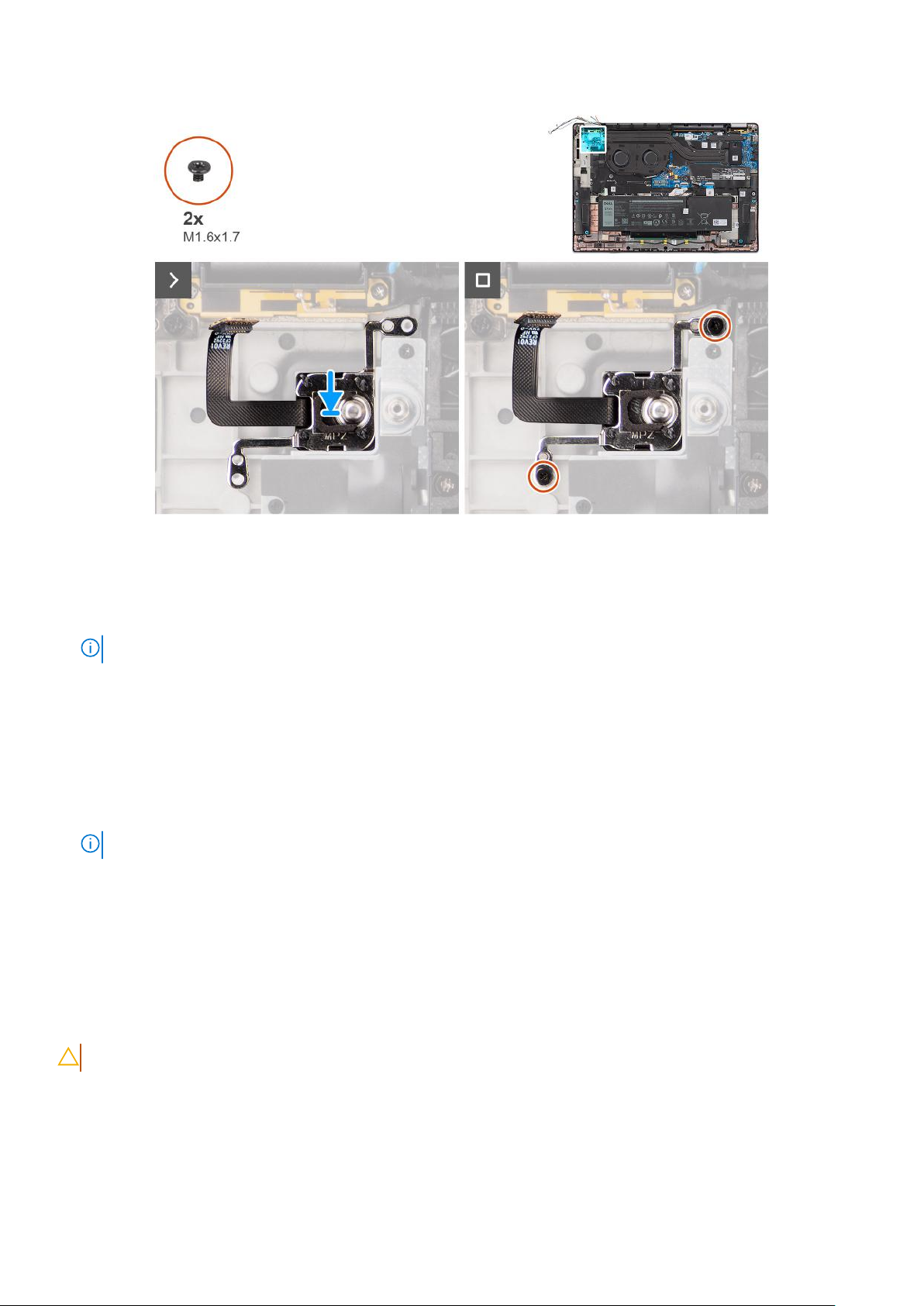

Rysunek 63. Instalowanie przycisku zasilania zopcjonalnym czytnikiem linii papilarnych

Kroki

1. Umieść przycisk zasilania w gnieździe w zestawie klawiatury i podpórki na nadgarstek.

2. Przymocuj kabel FPC czytnika linii papilarnych do złącza nazestawie podpórki na nadgarstek iklawiatury.

UWAGA: Ten krok dotyczy tylko komputerów wyposażonych wprzycisk zasilania z zainstalowanymczytnikiem linii papilarnych.

3. Dopasuj otwór na śrubę wprzycisku zasilania zopcjonalnym czytnikiem linii papilarnych do otworu wzestawie podpórki na nadgarstek
iklawiatury.

4. Wkręć dwie śruby (M1,6x1,7) mocujące przycisk zasilania do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj kartę towarzyszącą we/wy.

2. Zainstaluj kartę sieci WWAN.

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

3. Zainstaluj pokrywę dolną.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Klawiatura

Wymontowywanie klawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj dysk SSD.

94

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

4. Wymontuj kartę sieci WWAN.

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

5. Wzależności od konfiguracji wymontuj baterię 2-ogniwową lub baterię 3-ogniwową.

6. Wymontuj radiator.

7. Wymontuj głośniki.

8. Wymontuj kartę towarzyszącą we/wy.

9. Wymontuj przycisk zasilania.

10. Wymontuj płytę główną.

UWAGA: Aby uprościć procedurę izachować wiązanie termiczne między płytą główną iradiatorem podczas wymiany lub

uzyskiwania dostępu do innych części, płytę główną można wymontować lub zainstalować wraz zzamocowanym na niej
radiatorem.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klawiatury.

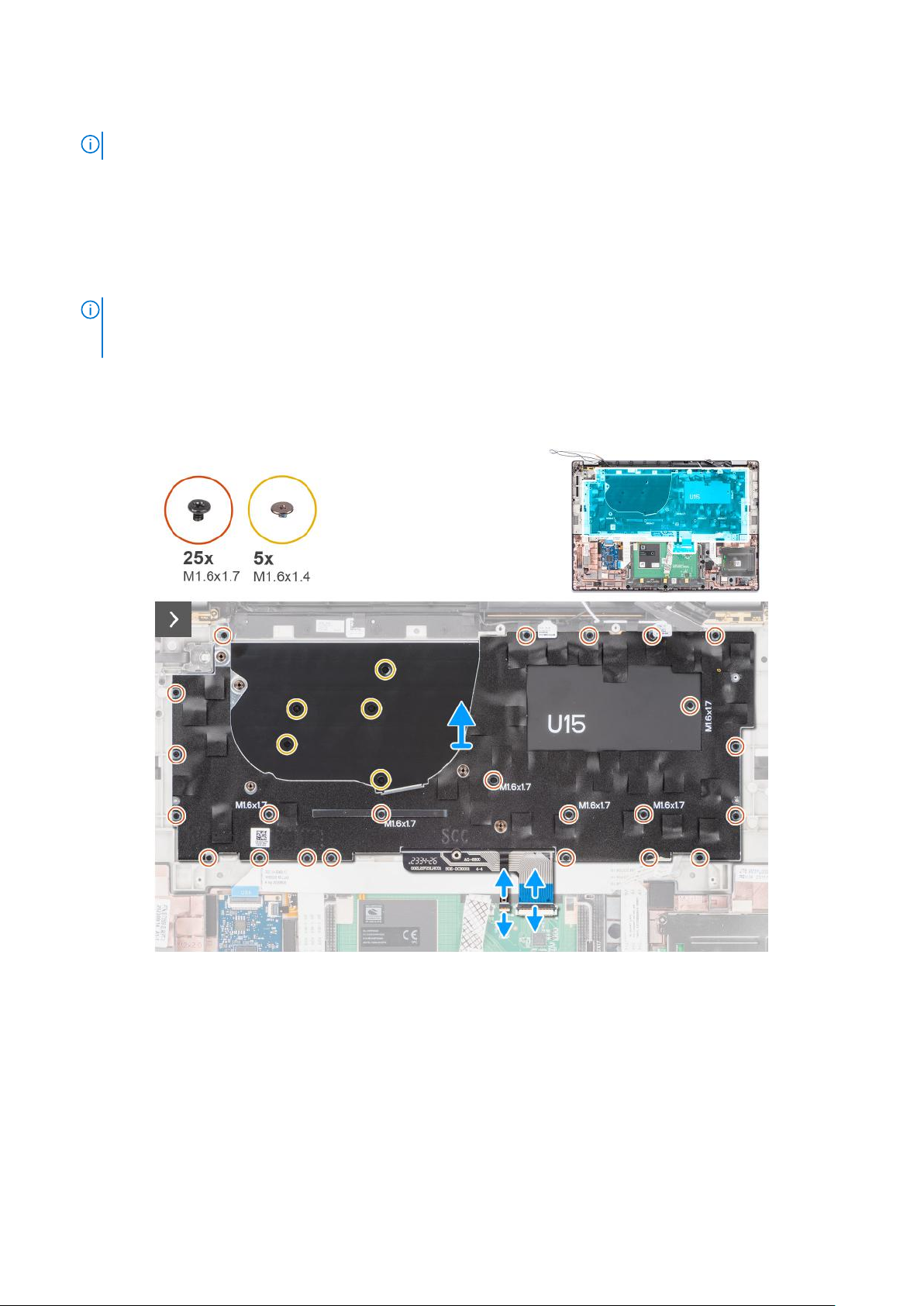

Rysunek 64. Wymontowywanie klawiatury

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

95

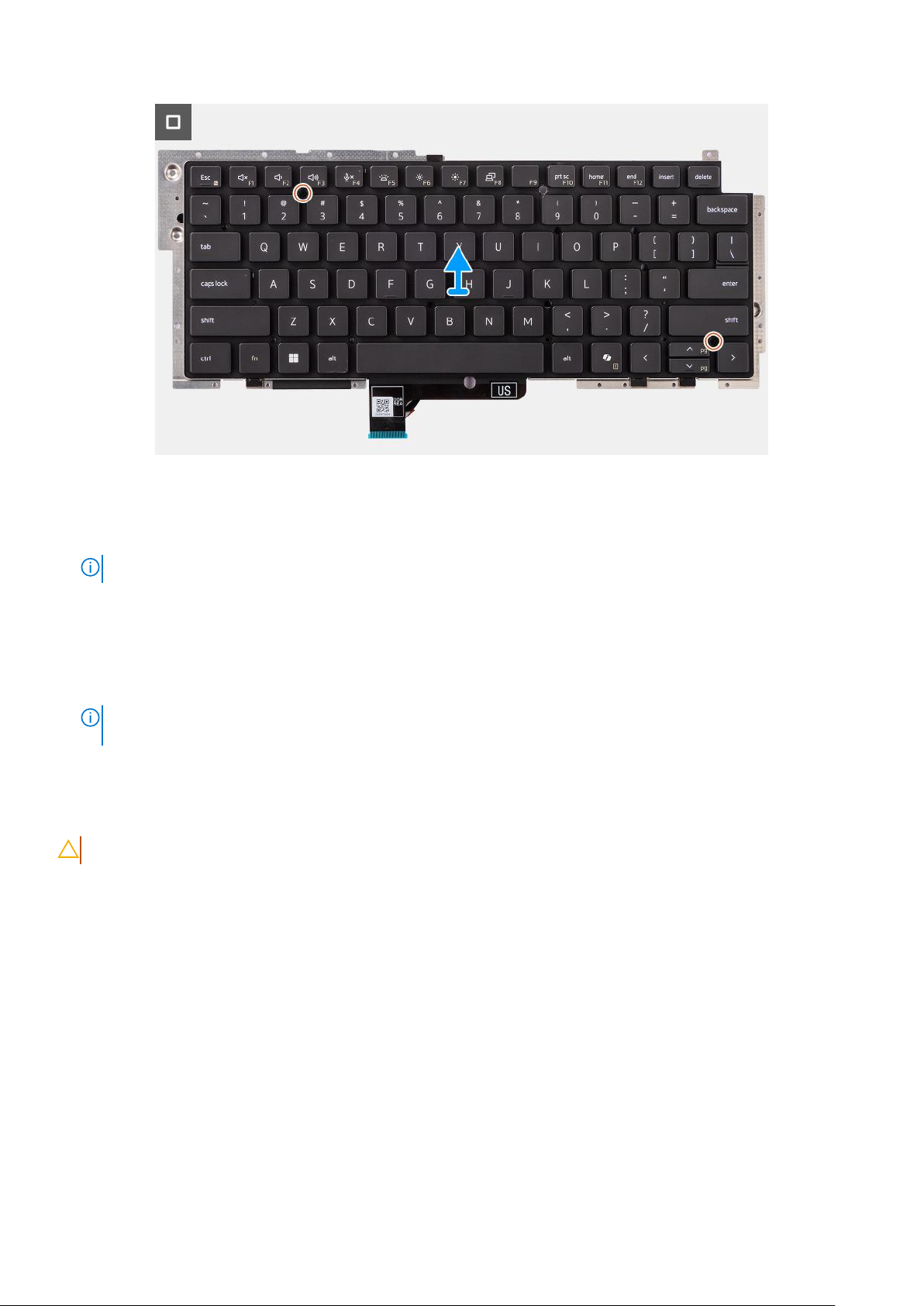

Rysunek 65. Wymontowywanie klawiatury

Kroki

1. Odklej elastyczny płaski kabel karty towarzyszącej USH od tylnej części klawiatury.

UWAGA: Ten krok dotyczy tylko komputerów wyposażonych wkartę towarzyszącą USH.

2. Otwórz zatrzask iodłącz kabel płaski klawiatury ipodświetlenia klawiatury od złącza na clickpadzie.

3. Odklej kawałki taśmy mocujące kable anteny głównej ipomocniczej WLAN do klamry klawiatury.

4. Wykręć dwadzieścia cztery śruby (M1.6x1,7) mocujących zestaw klawiatury do podpórki na nadgarstek.

5. Ostrożnie unieś zestaw klawiatury iwyjmij go zkomputera.

6. Oddziel klawiaturę od płyty nośnej klawiatury.

UWAGA:

podkładkę termoprzewodzącą (do karty sieci WWAN 5G) na nową płytę nośną klawiatury.

Wprzypadku wymiany płyty nośnej klawiatury przenieś gumową zaślepkę (do karty sieci WLAN lub 4G WWAN) albo

Instalowanie klawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji klawiatury.

96

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

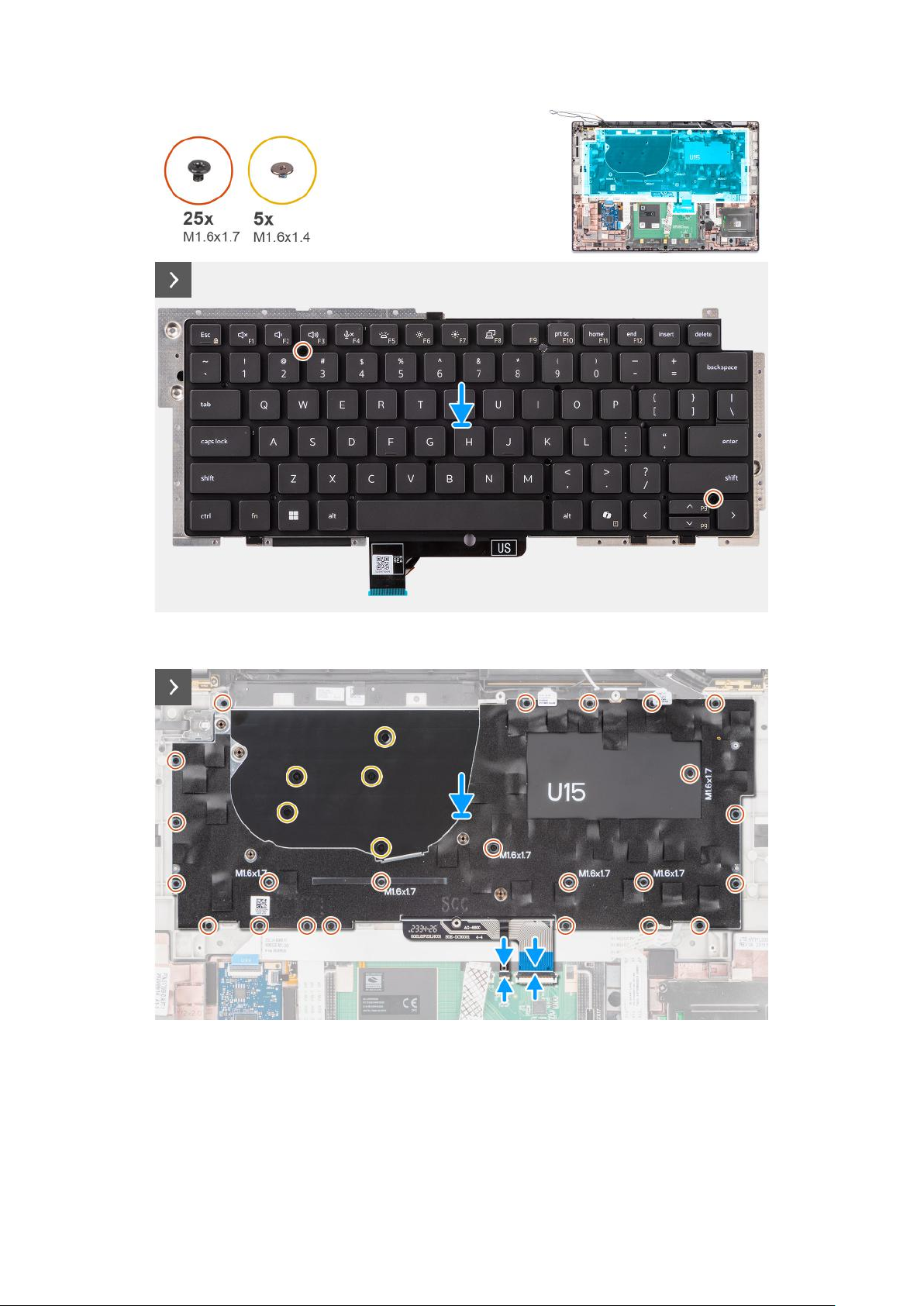

Rysunek 66. Instalowanie klawiatury

Rysunek 67. Instalowanie klawiatury

Kroki

1. Dopasuj otwory na śruby w klawiaturze do otworów w płycie nośnej klawiatury i umieść klawiaturę na płycie nośnej klawiatury.

2. Dopasuj iwłóż zestaw klawiatury do wnęki wkomputerze.

3. Wkręć dwadzieścia cztery śruby (M1,6x1,7) mocujących zestaw klawiatury do komputera.

4. Przyklej kawałki taśmy mocujące główny kabel WLAN i pomocniczej anteny WLAN do uchwytu klawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

97

5. Podłącz kabel klawiatury oraz kabel płaski podświetlenia klawiatury do złączy ztyłu touchpada.

6. Przyklej kabel FFC karty towarzyszącej USH do tylnej części klawiatury.

UWAGA: Ten krok dotyczy tylko komputerów wyposażonych wkartę towarzyszącą USH.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zainstaluj płytę główną.

3. Zainstaluj przycisk zasilania.

4. Zainstaluj kartę towarzyszącą we/wy.

5. Zainstaluj głośniki.

6. Zainstaluj radiator.

7. Wzależności od konfiguracji zainstaluj baterię 2-ogniwową lub baterię 3-ogniwową.

8. Zainstaluj kartę sieci WWAN.

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

9. Zainstaluj dysk SSD.

10. Zainstaluj pokrywę dolną.

Zestaw podpórki na nadgarstek

Wymontowywanie zestawu podpórki na nadgarstek

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj dysk SSD M.2 2230.

4. Wymontuj kartę sieci WWAN, jeśli występuje w konfiguracji.

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

5. Wzależności od konfiguracji wymontuj baterię 2-ogniwową lub baterię 3-ogniwową.

6. Wymontuj radiator.

7. Wymontuj moduł anteny WLAN.

UWAGA:

podpórki na nadgarstek iklawiatury.

8. Wymontuj zestaw wyświetlacza.

9. Wymontuj głośniki.

10. Wymontuj płytę główną.

11. Wymontuj kartę towarzyszącą we/wy.

12. Wymontuj przycisk zasilania.

13. Wymontuj klawiaturę.

Ta procedura dotyczy tylko komputerów wyposażonych wmoduł anteny sieci WLAN przymocowany do zestawu

UWAGA:

uzyskiwania dostępu do innych części, płytę główną można wymontować lub zainstalować wraz zzamocowanym na niej
radiatorem.

98 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Aby uprościć procedurę izachować wiązanie termiczne między płytą główną iradiatorem podczas wymiany lub

Informacje na temat zadania

UWAGA: Czytnik kart smart jest wymiennym elementem w modelach z konfiguracjami zabezpieczeń.

Na ilustracji poniżej przedstawiono zestaw podpórki na nadgarstek po wykonaniu wstępnych czynności w celu wymiany zestawu podpórki
na nadgarstek.

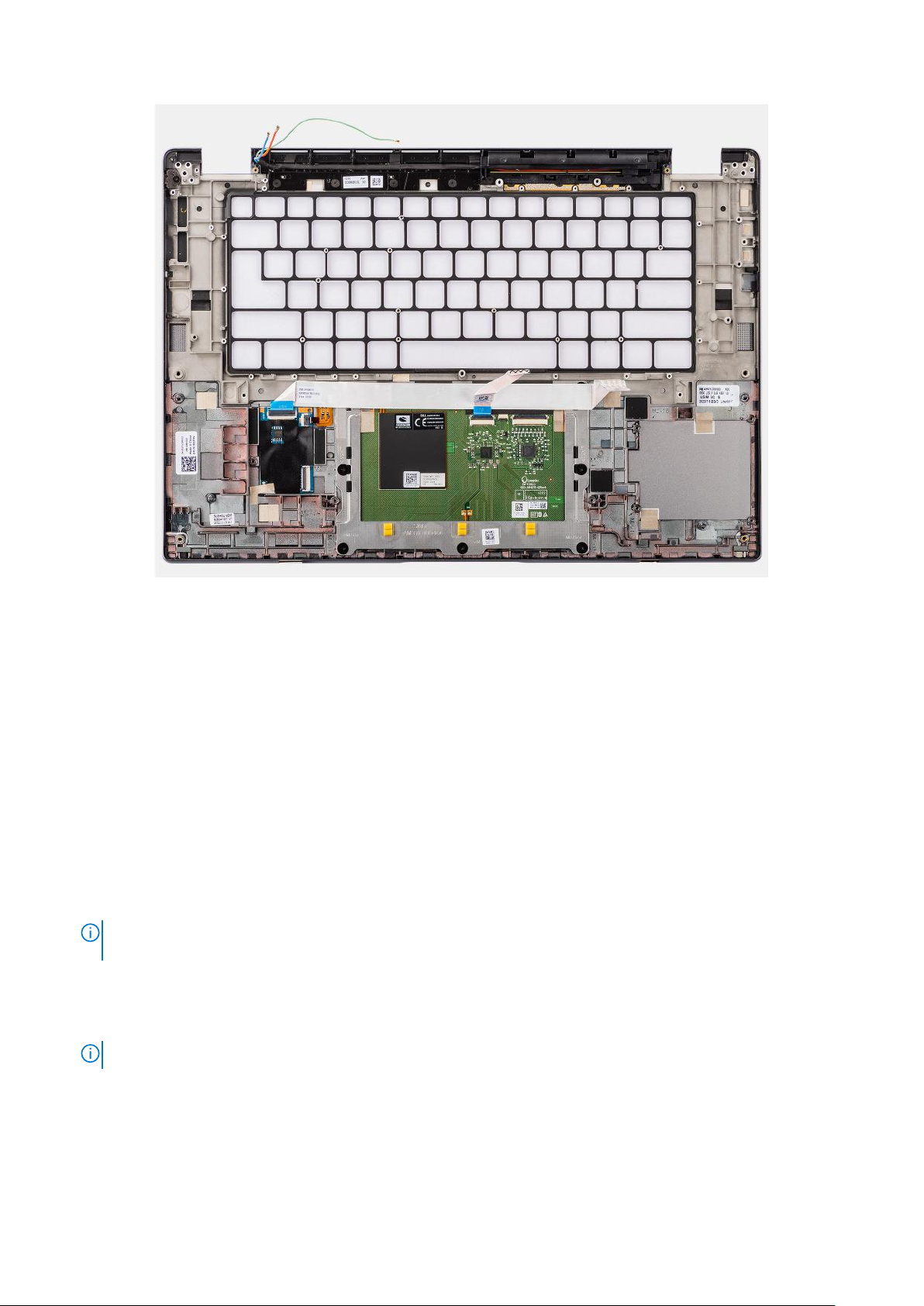

Rysunek 68. Wymontowywanie zestawu podpórki na nadgarstek

Kroki

1. Wprzypadku systemów wyposażonych wpodpórkę na nadgarstek zwłókna węglowego należy wyjąć tacę karty nanoSIM zgniazda
wzestawie podpórki na nadgarstek za pomocą sworznia wysuwanego.

2. Po wykonaniu czynności wstępnych pozostanie zestaw podpórki na nadgarstek.

Instalowanie zestawu podpórki na nadgarstek

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu podpórki na nadgarstek.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

99

Rysunek 69. Instalowanie zestawu podpórki na nadgarstek

Kroki

1. Wprzypadku komputerów wyposażonych wpodpórkę na nadgarstek zwłókna węglowego dopasuj szczelinę wzestawie podpórki na
nadgarstek.

2. Umieść zestaw podpórki na nadgarstek na płaskiej powierzchni iwykonaj opisane czynności, aby zainstalować zestaw podpórki na
nadgarstek.

Kolejne kroki

1. Zainstaluj klawiaturę

2. Zainstaluj przycisk zasilania.

3. Zainstaluj kartę towarzyszącą we/wy.

4. Zainstaluj płytę główną.

5. Zainstaluj głośniki.

6. Zainstaluj zestaw wyświetlacza.

7. Zainstaluj moduł anteny sieci WLAN, jeśli występuje w konfiguracji.

UWAGA:

podpórki na nadgarstek iklawiatury.

8. Zainstaluj radiator.

9. Wzależności od konfiguracji zainstaluj baterię 2-ogniwową lub baterię 3-ogniwową.

10. Zainstaluj kartę sieci WWAN.

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

.

11. Zainstaluj dysk SSD M.2 2230.

12. Zainstaluj pokrywę dolną.

13. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

100

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Ta procedura dotyczy tylko komputerów wyposażonych wmoduł anteny sieci WLAN przymocowany do zestawu
