DELL Latitude 7455 User guide [pl]

Latitude 7455

Podręcznik użytkownika

Model regulacji: P190G
Typ regulacji: P190G001
Luty 2025 r.
Wer. A02

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

© 2024-2025 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki towarowe są znakami towarowymi firmy Dell
Inc. lub jej podmiotów zależnych. Inne znaki towarowe mogą stanowić własność odpowiednich właścicieli.

Spis treści

Rodzdział 1: Widoki komputera Latitude 7455.................................................................................... 7

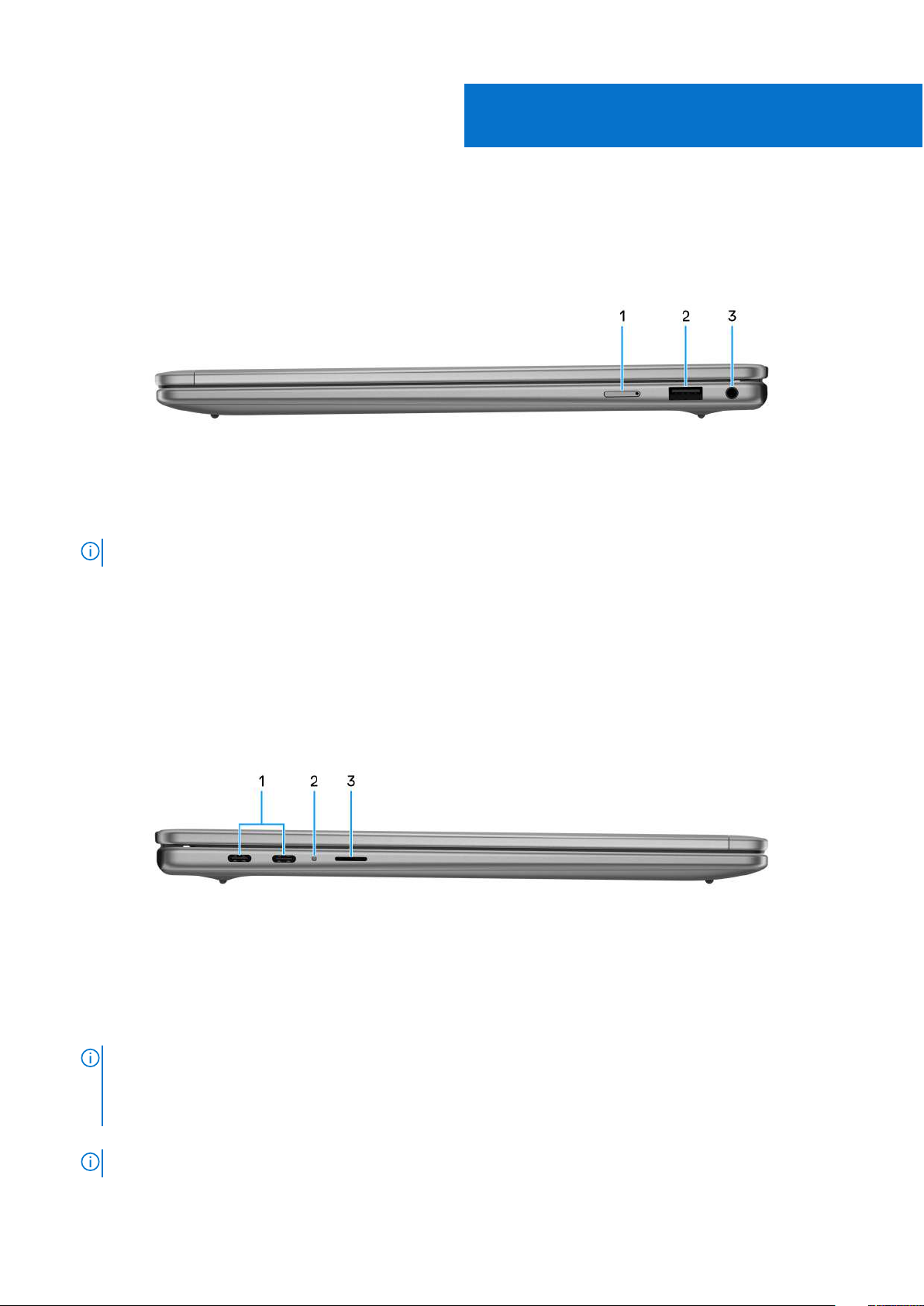

Prawa strona.......................................................................................................................................................................... 7

Lewa strona............................................................................................................................................................................7

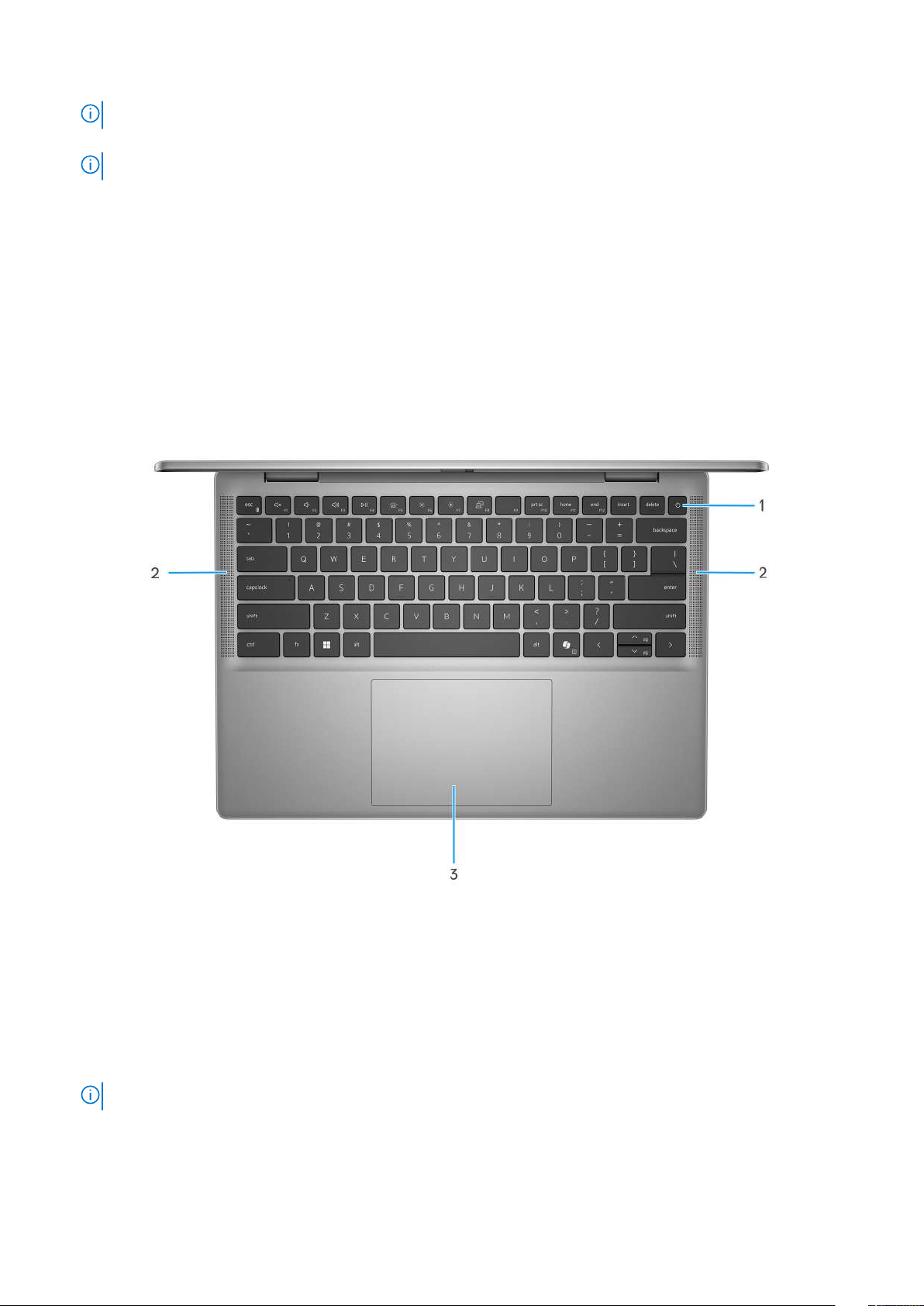

Góra.........................................................................................................................................................................................8

Przód.......................................................................................................................................................................................9

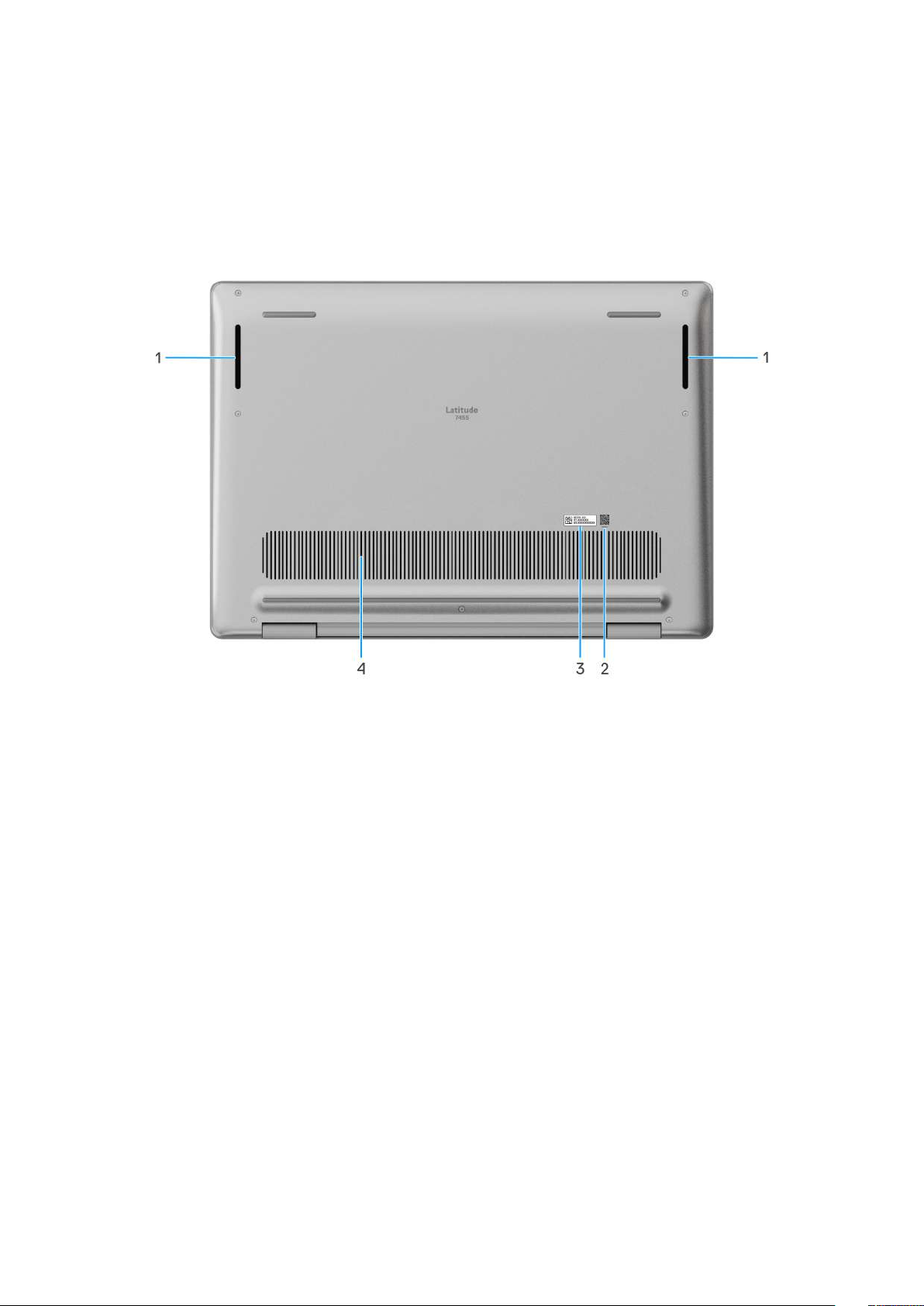

Dół.......................................................................................................................................................................................... 10

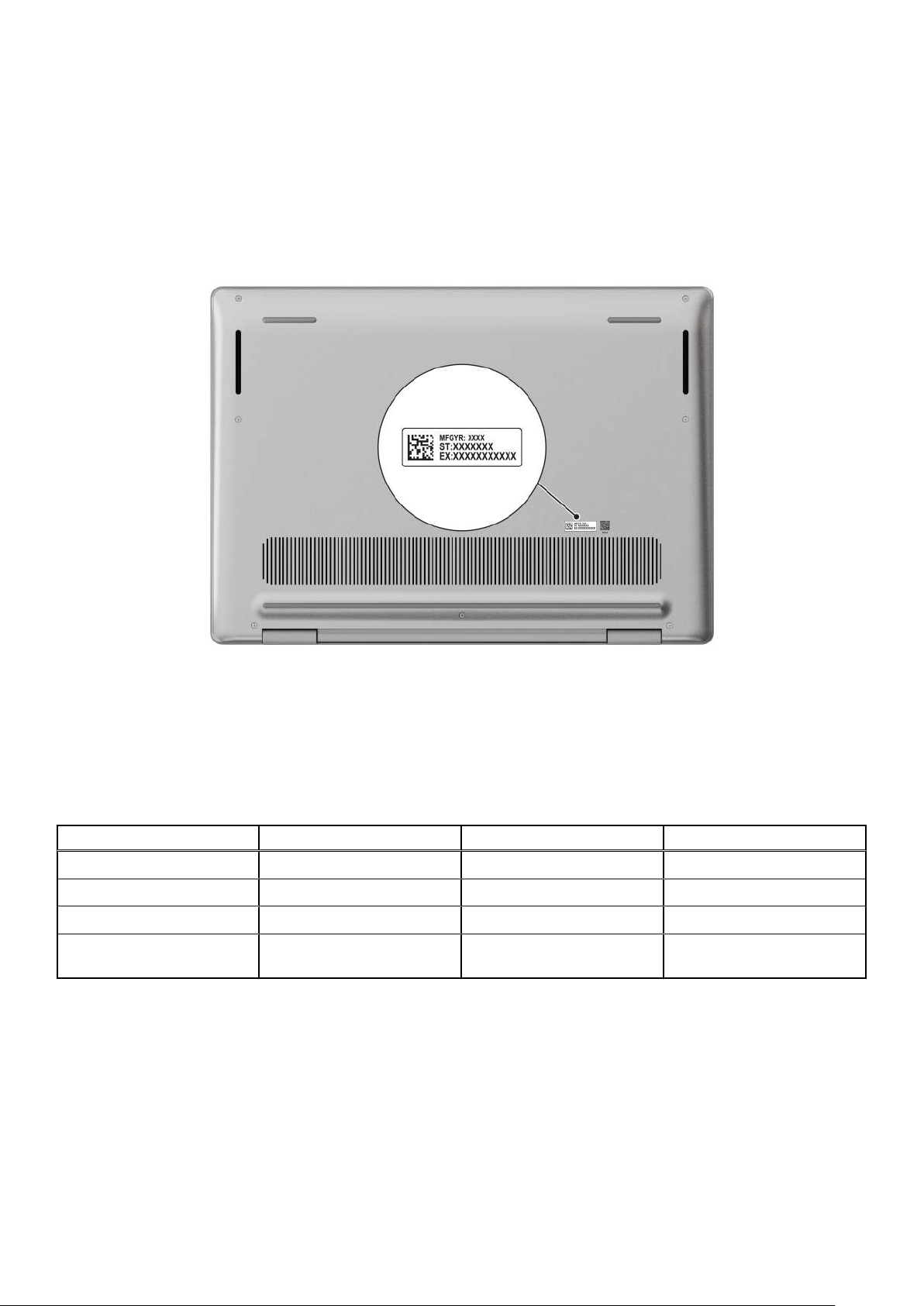

Znajdowanie etykiety kodu Service Tag lub kodu obsługi ekspresowej komputera..................................................... 11

Wskaźnik LED naładowania istanu baterii......................................................................................................................... 11

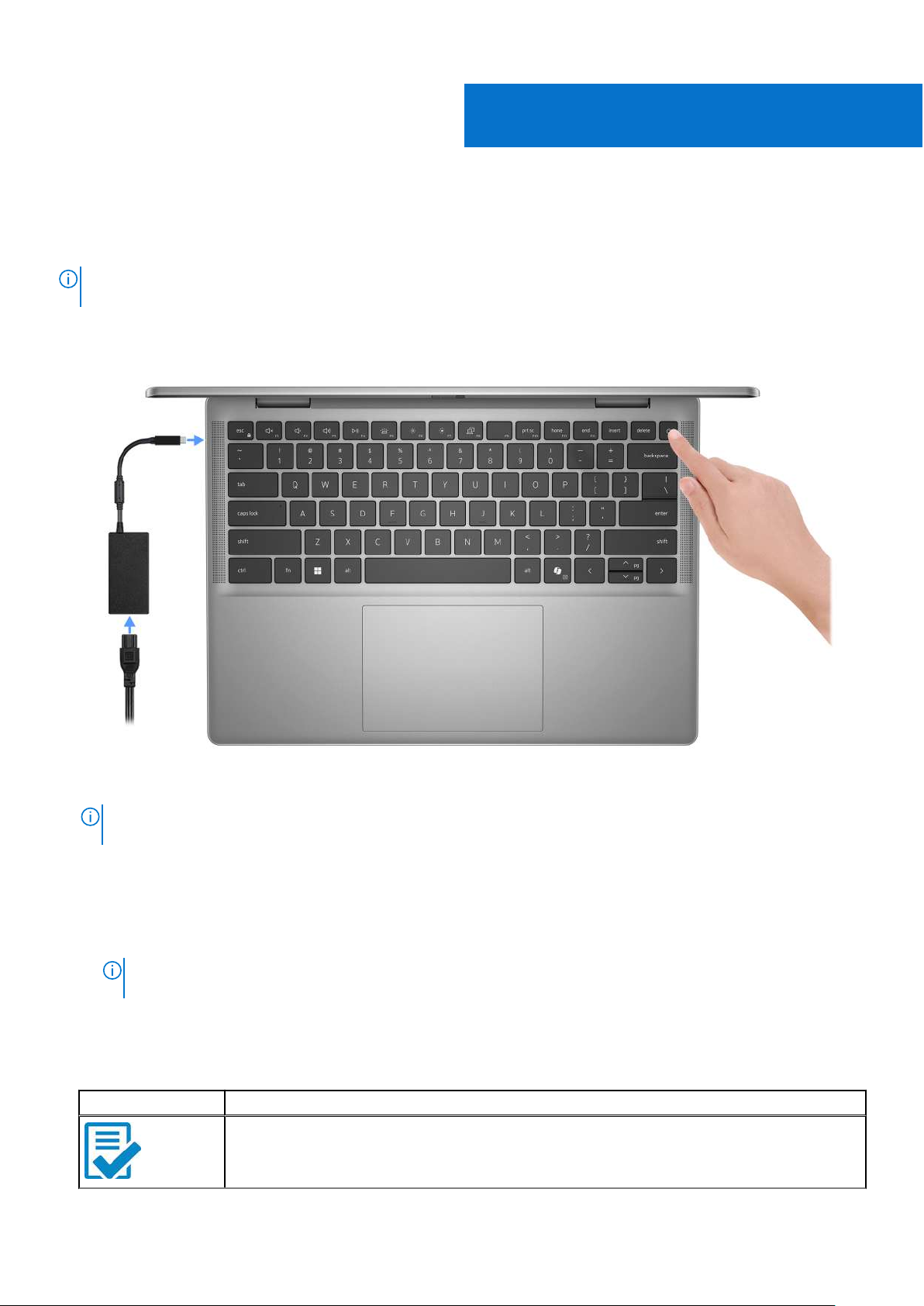

Rodzdział 2: Konfigurowanie komputera Latitude 7455..................................................................... 12

Rodzdział 3: Specyfikacje komputera Latitude 7455......................................................................... 14

Wymiary iwaga.....................................................................................................................................................................14

Procesor................................................................................................................................................................................ 14

Chipset.................................................................................................................................................................................. 15

System operacyjny...............................................................................................................................................................15

Pamięć...................................................................................................................................................................................15

Porty zewnętrzne................................................................................................................................................................ 16

Gniazda wewnętrzne........................................................................................................................................................... 17

Moduł łączności bezprzewodowej......................................................................................................................................17

Moduł sieci WWAN...............................................................................................................................................................17

Audio...................................................................................................................................................................................... 19

Pamięć masowa....................................................................................................................................................................19

Czytnik kart pamięci.............................................................................................................................................................19

Klawiatura.............................................................................................................................................................................20

Klawisze funkcyjne na klawiaturze komputera Latitude 7455.................................................................................20

Kamera..................................................................................................................................................................................22

Touchpad..............................................................................................................................................................................23

Zasilacz................................................................................................................................................................................. 23

Wymagania dotyczące zasilacza komputera Latitude 7455.................................................................................... 24

Bateria...................................................................................................................................................................................24

Czytnik linii papilarnych.......................................................................................................................................................25

Wyświetlacz......................................................................................................................................................................... 26

Jednostka GPU — zintegrowana..................................................................................................................................... 26

Obsługa wyświetlaczy zewnętrznych...............................................................................................................................27

Czujnik...................................................................................................................................................................................27

Zabezpieczenia sprzętowe.................................................................................................................................................27

Środowisko systemu operacyjnego ipamięci masowej...................................................................................................27

Zasady pomocy technicznej firmy Dell............................................................................................................................. 28

Wyświetlacz Dell oniskiej emisji światła niebieskiego......................................................................................................28

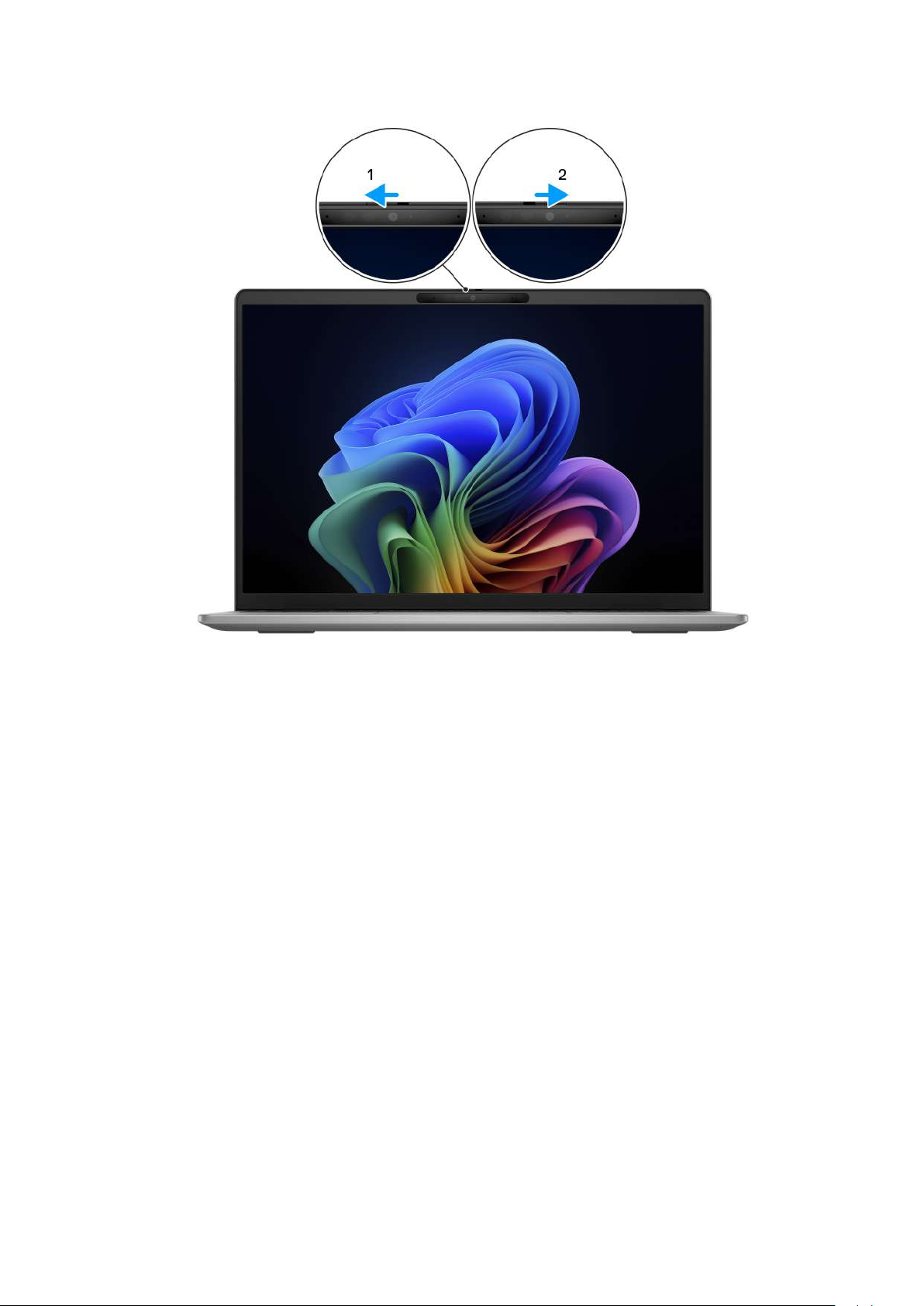

Korzystanie zzasuwki kamery...........................................................................................................................................28

Dell Optimizer.......................................................................................................................................................................29

Rodzdział 4: Serwisowanie komputera............................................................................................ 30

Spis treści 3

Instrukcje dotyczące bezpieczeństwa..............................................................................................................................30

Przed przystąpieniem do serwisowania komputera..................................................................................................30

Zalecenia dotyczące bezpieczeństwa......................................................................................................................... 31

Zabezpieczenie przed wyładowaniem elektrostatycznym........................................................................................31

Zestaw serwisowy ESD................................................................................................................................................ 32

Transportowanie wrażliwych elementów................................................................................................................... 33

Po zakończeniu serwisowania komputera..................................................................................................................33

BitLocker.........................................................................................................................................................................33

Zalecane narzędzia..............................................................................................................................................................33

Wykaz śrub...........................................................................................................................................................................34

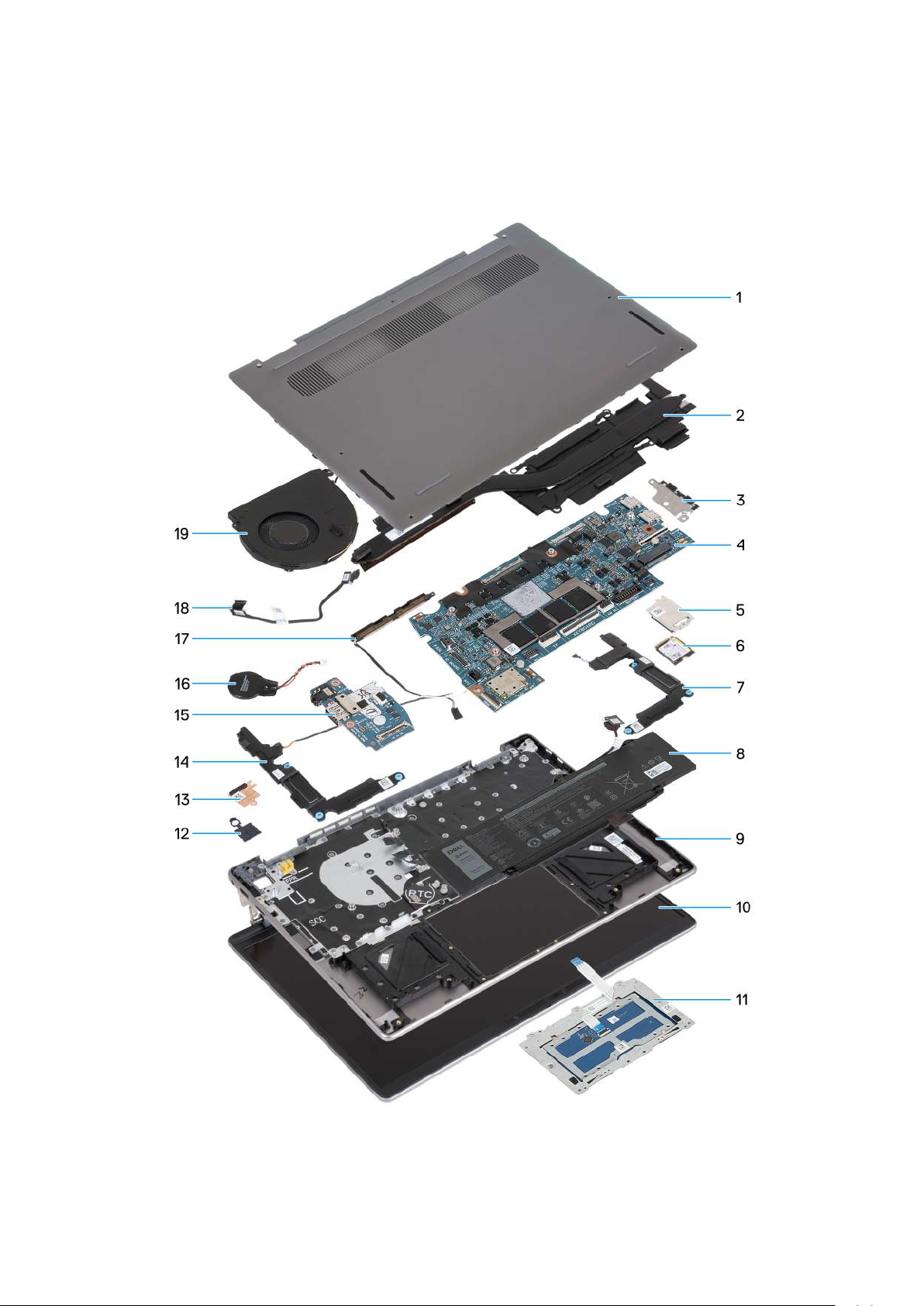

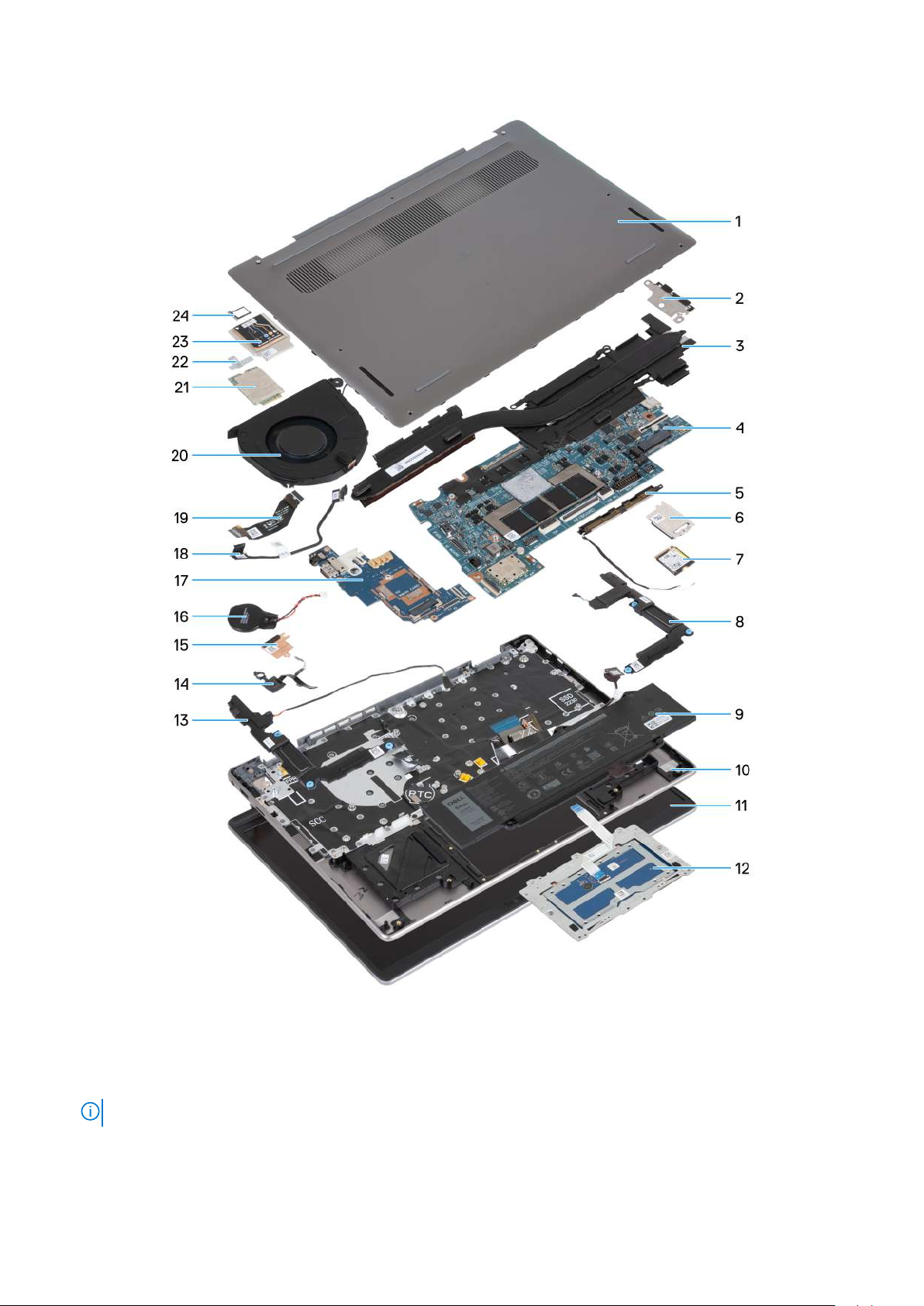

Główne elementy komputera Latitude 7455 (komputery dostarczane z obsługą wyłącznie sieci WLAN)............. 35

Główne elementy komputera Latitude 7455 (komputery dostarczane z obsługą sieci WWAN)..............................36

Rodzdział 5: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta

(CRU).......................................................................................................................................39

Karta SIM..............................................................................................................................................................................39

Wymontowywanie karty SIM (dotyczy komputerów dostarczanych z obsługą sieci WWAN)...........................39

Instalowanie karty SIM (dotyczy komputerów dostarczanych z obsługą sieci WWAN)..................................... 40

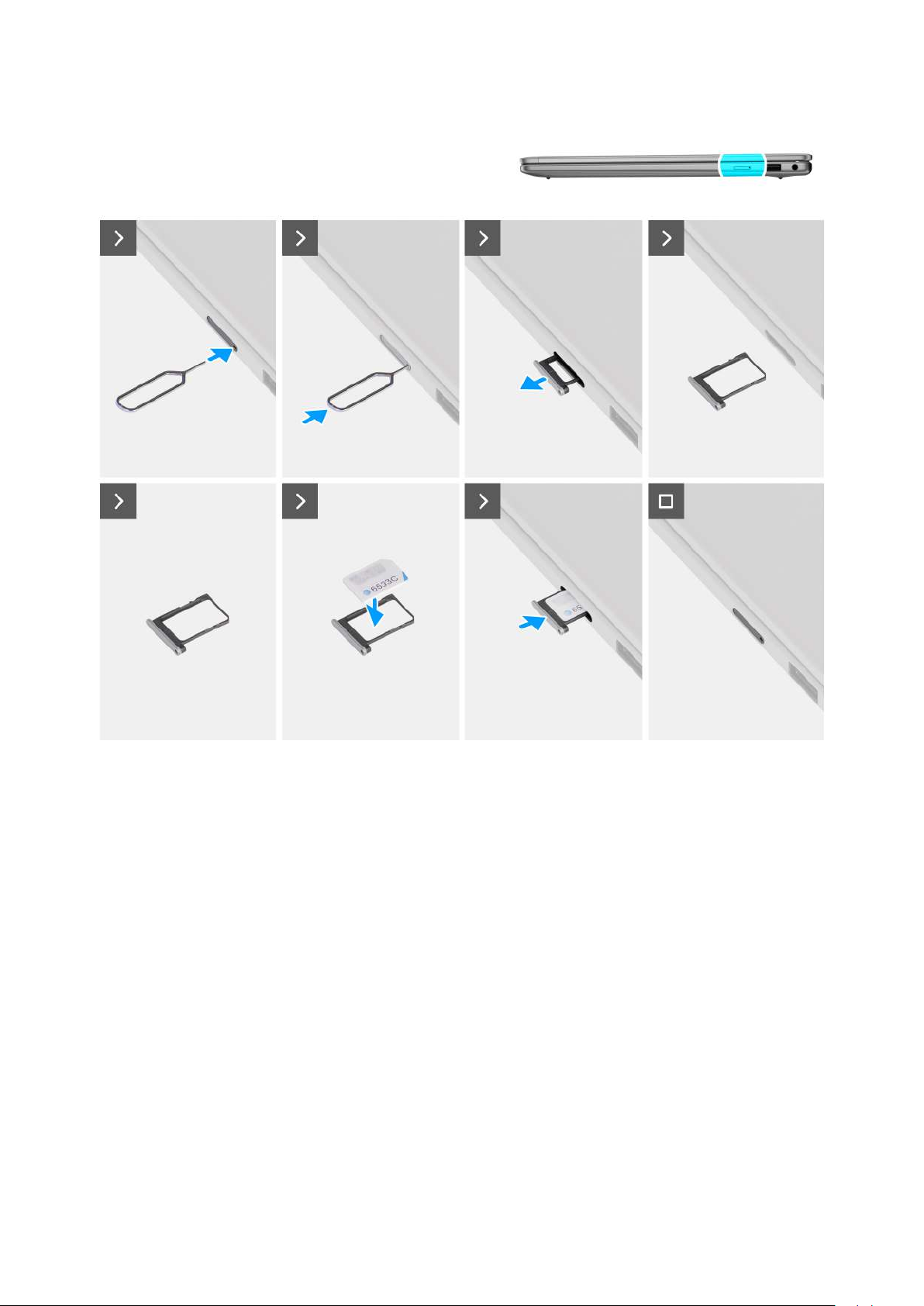

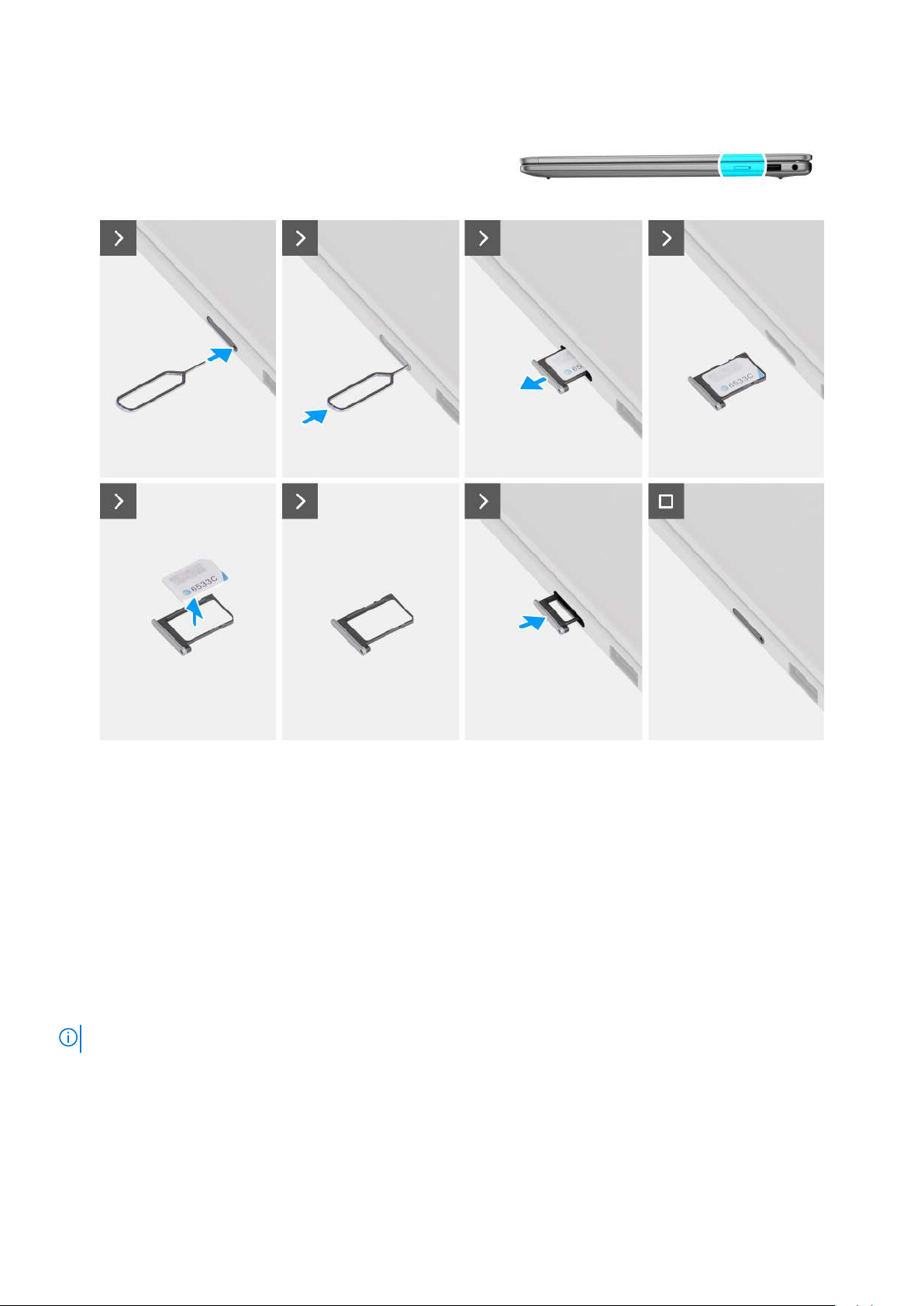

Taca karty SIM.....................................................................................................................................................................42

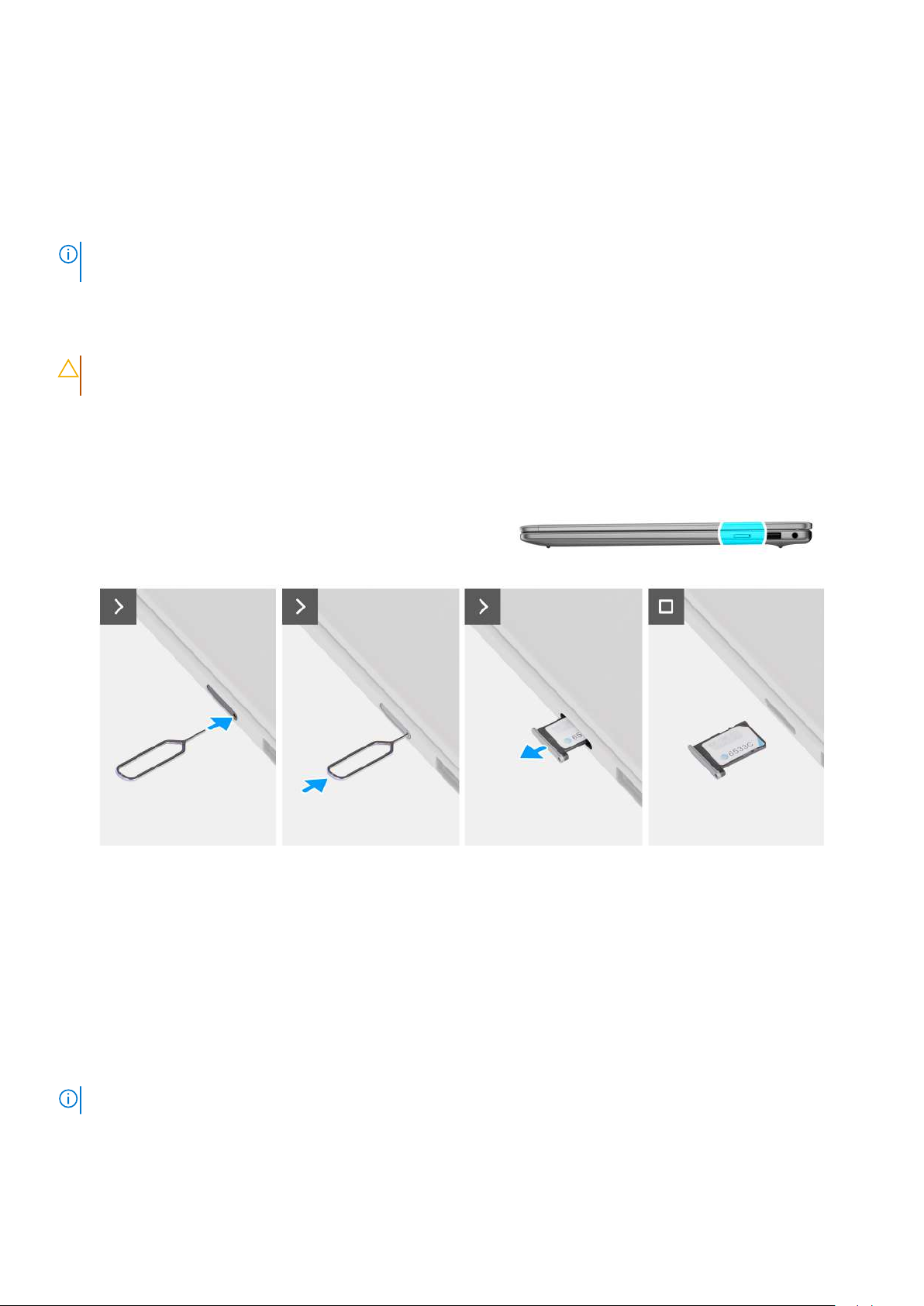

Wymontowywanie tacy karty SIM (dotyczy komputerów dostarczanych z obsługą sieci WWAN).................. 42

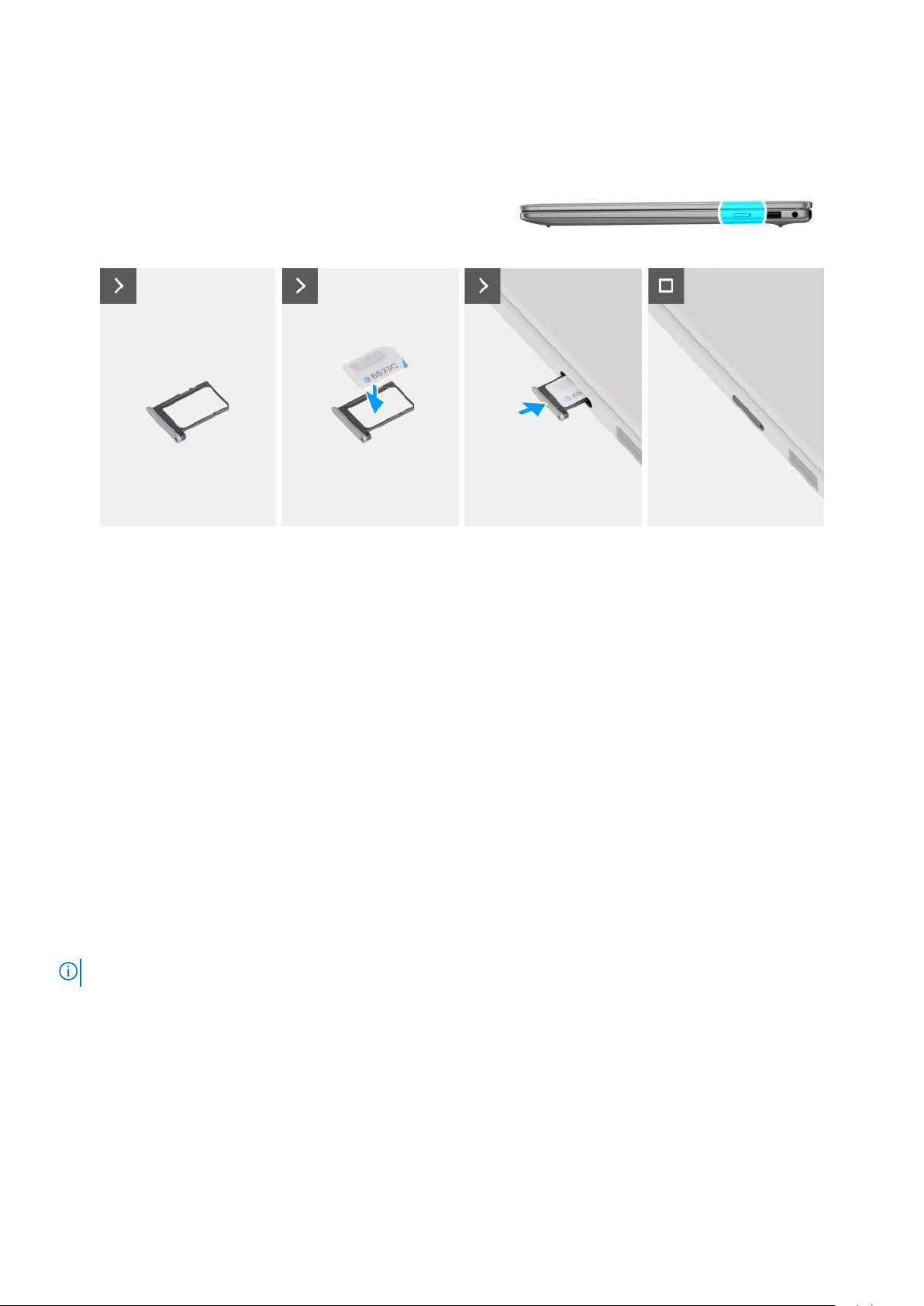

Instalowanie tacy karty SIM (dotyczy komputerów dostarczanych z obsługą sieci WWAN).............................42

Pokrywa dolna......................................................................................................................................................................43

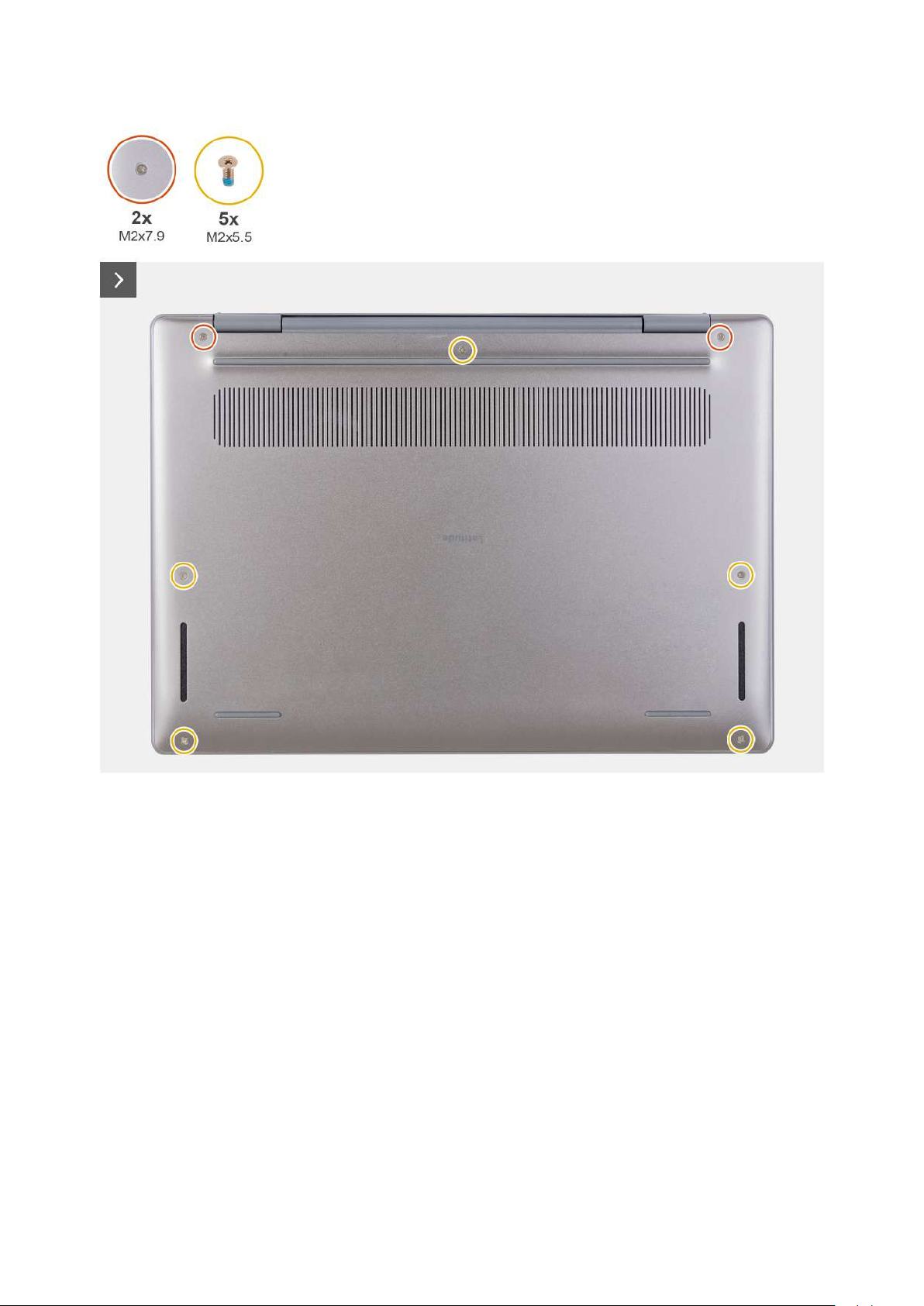

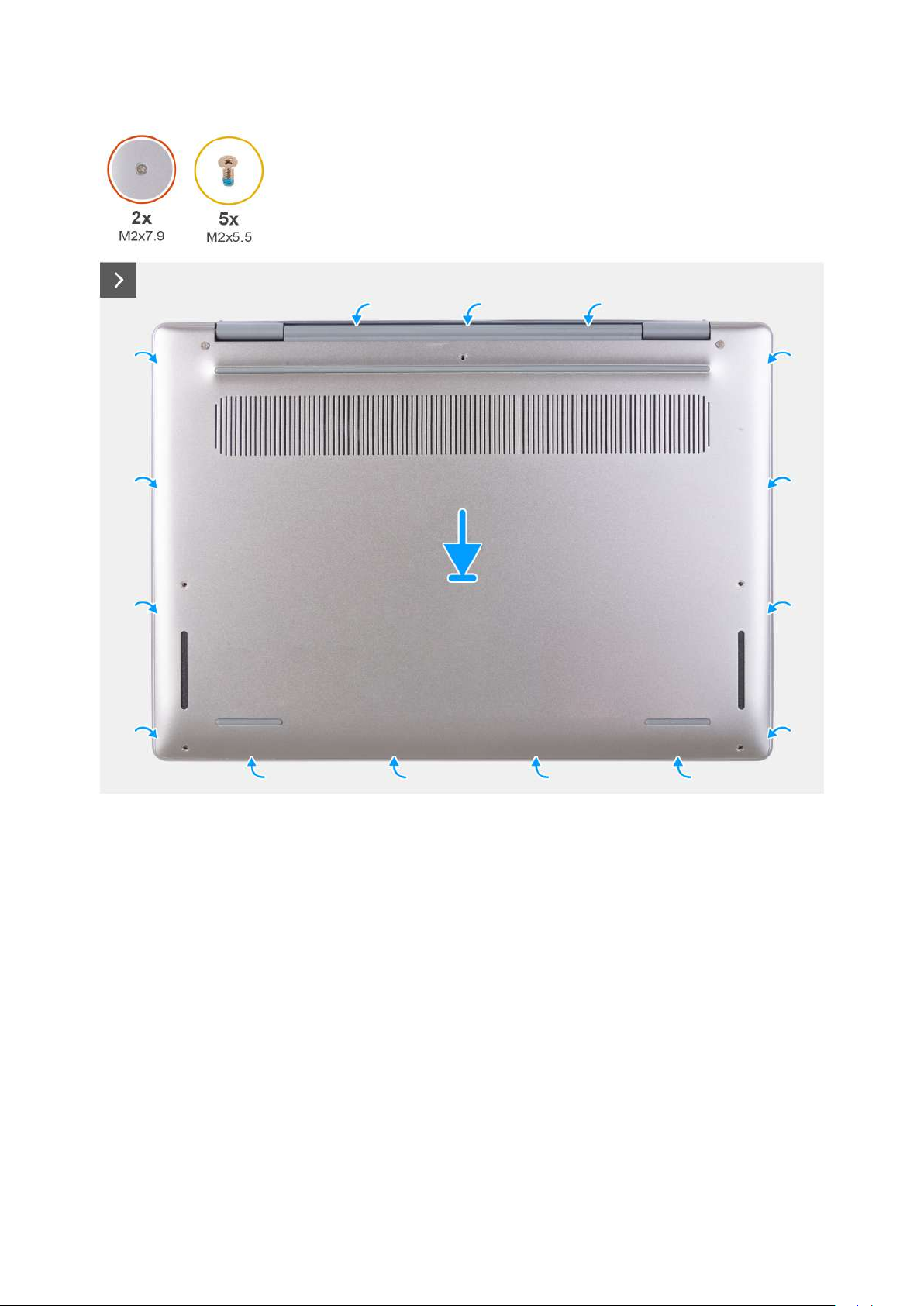

Wymontowywanie pokrywy dolnej..............................................................................................................................43

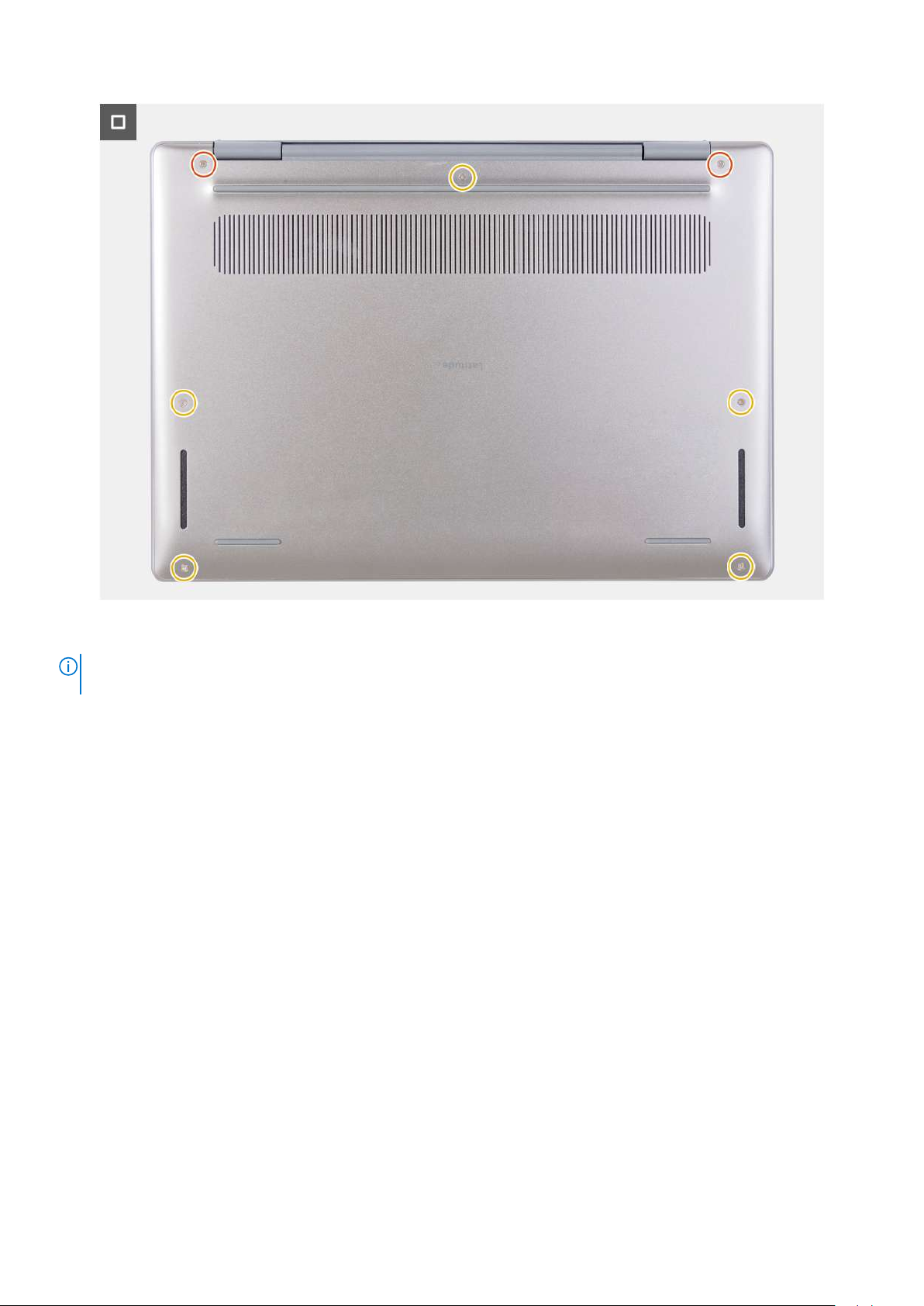

Instalowanie pokrywy dolnej.........................................................................................................................................46

Dysk SSD..............................................................................................................................................................................48

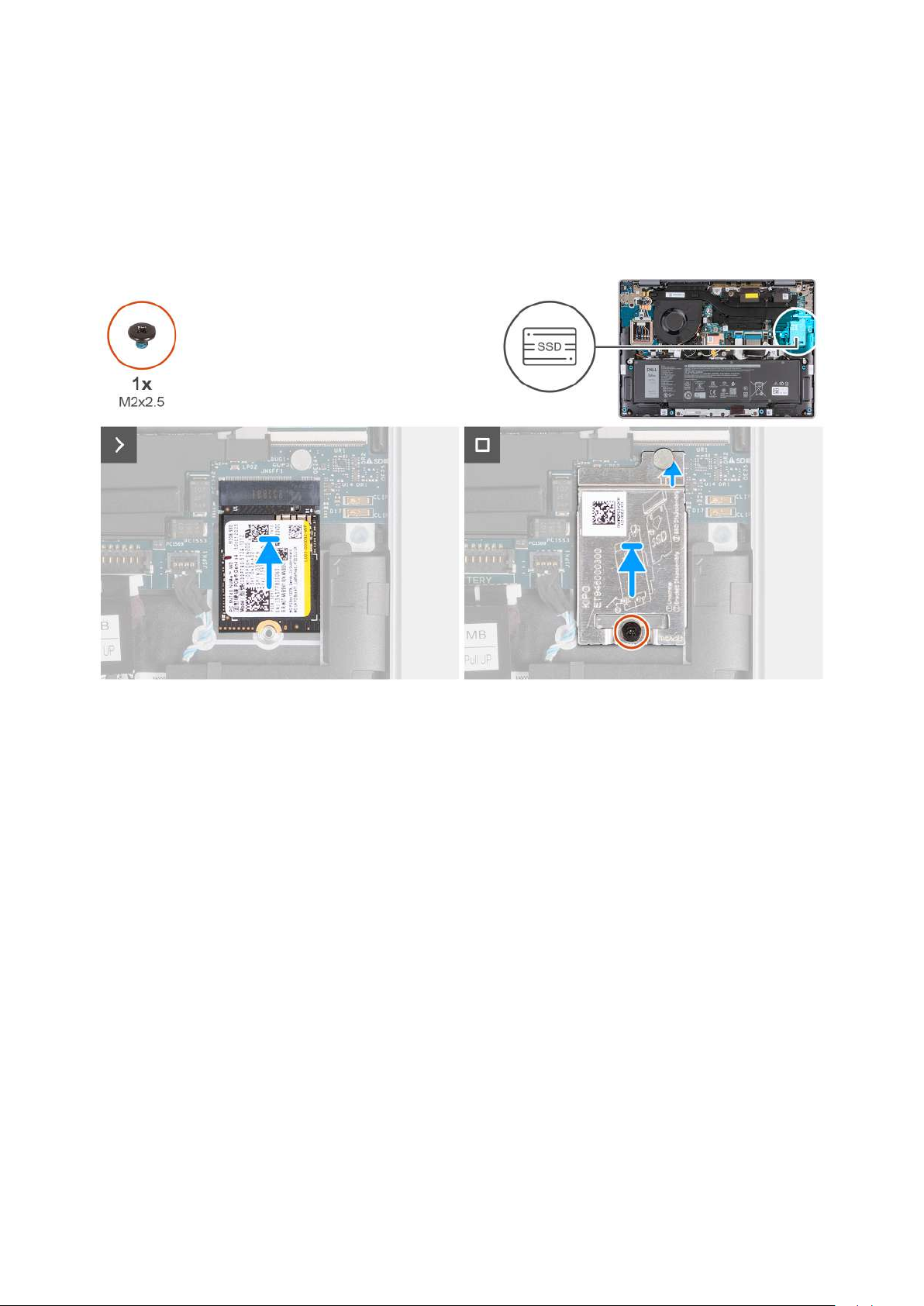

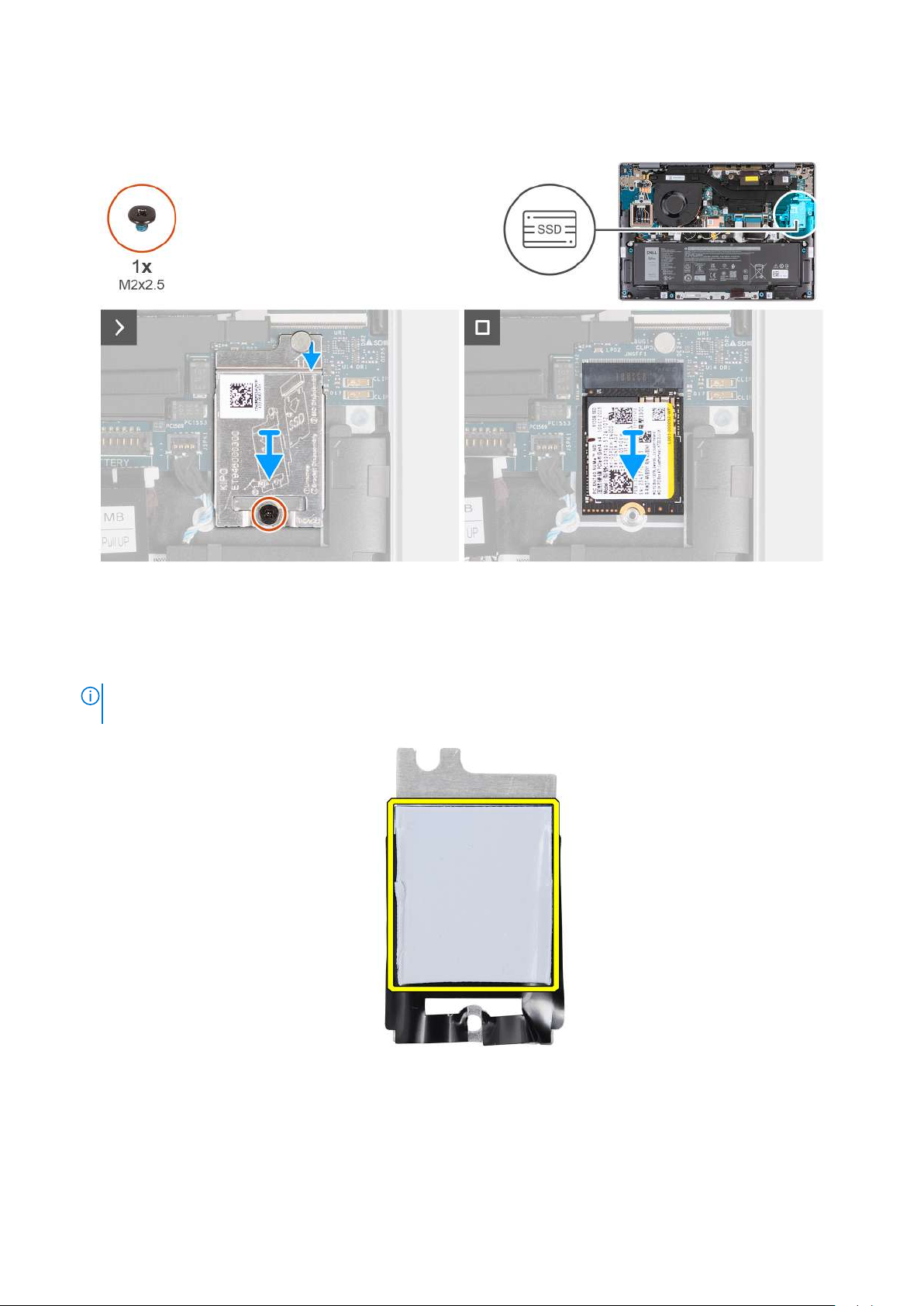

Wymontowywanie dysku SSD..................................................................................................................................... 48

Instalowanie dysku SSD................................................................................................................................................50

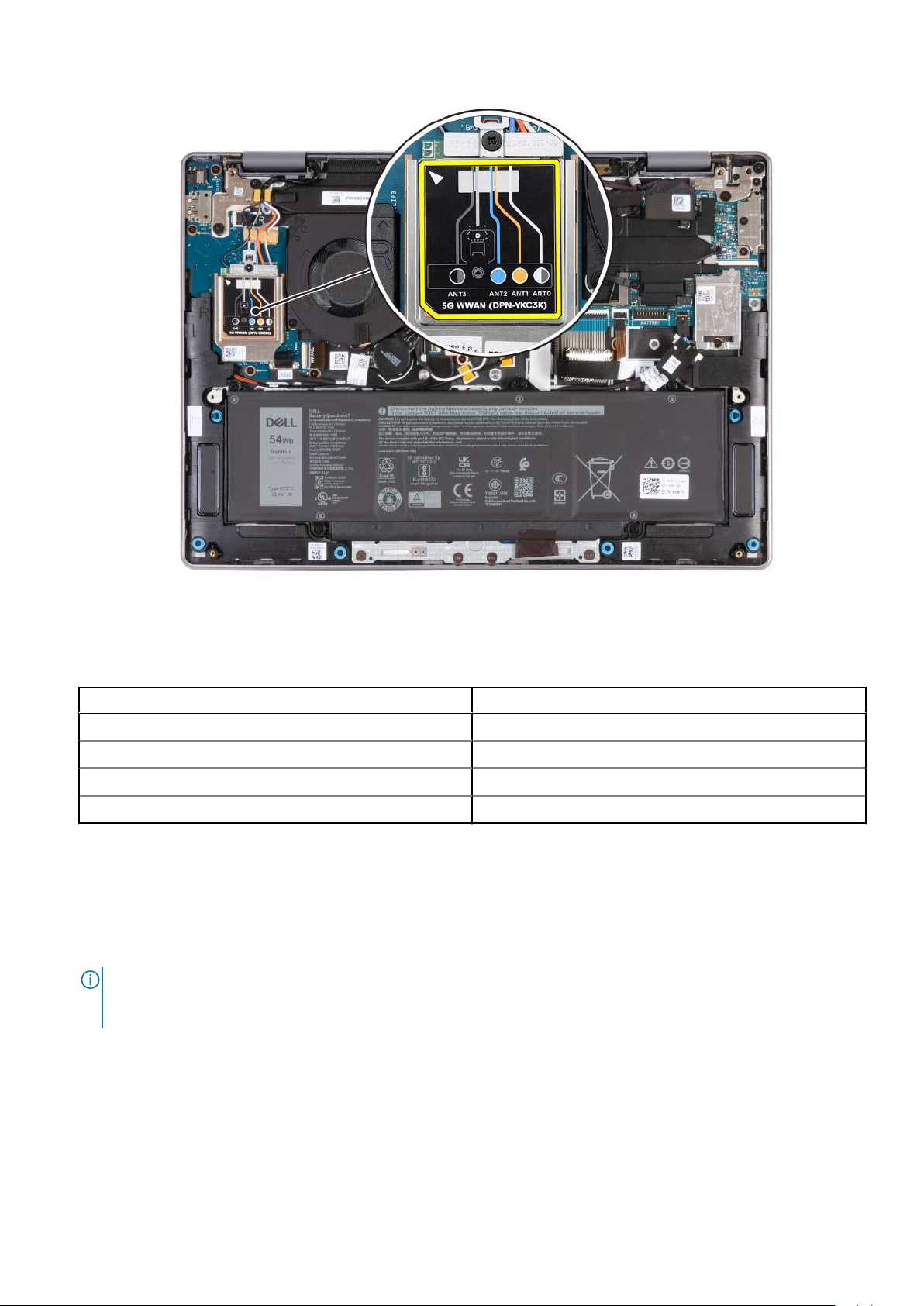

Karta bezprzewodowej sieci rozległej (WWAN)..............................................................................................................52

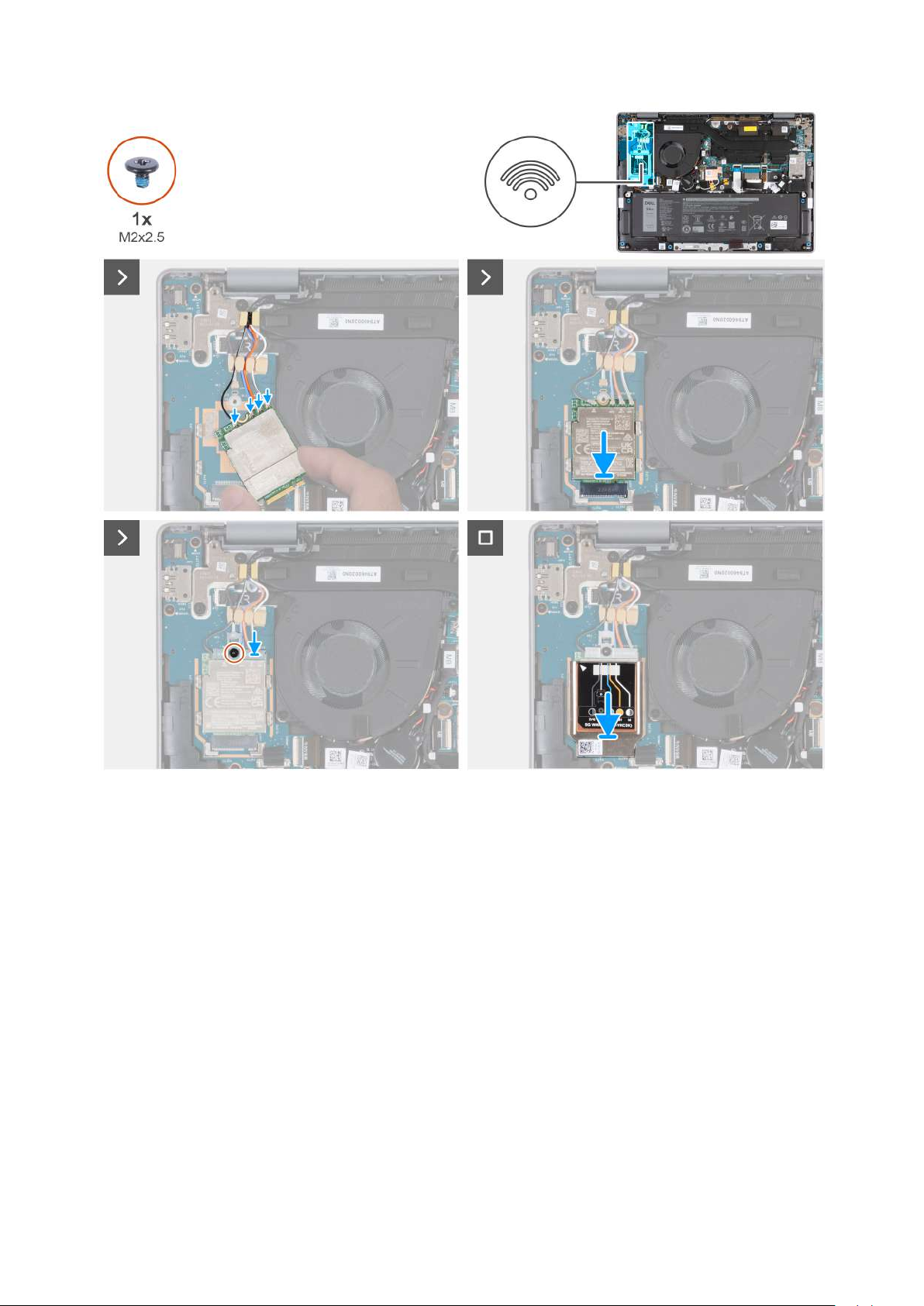

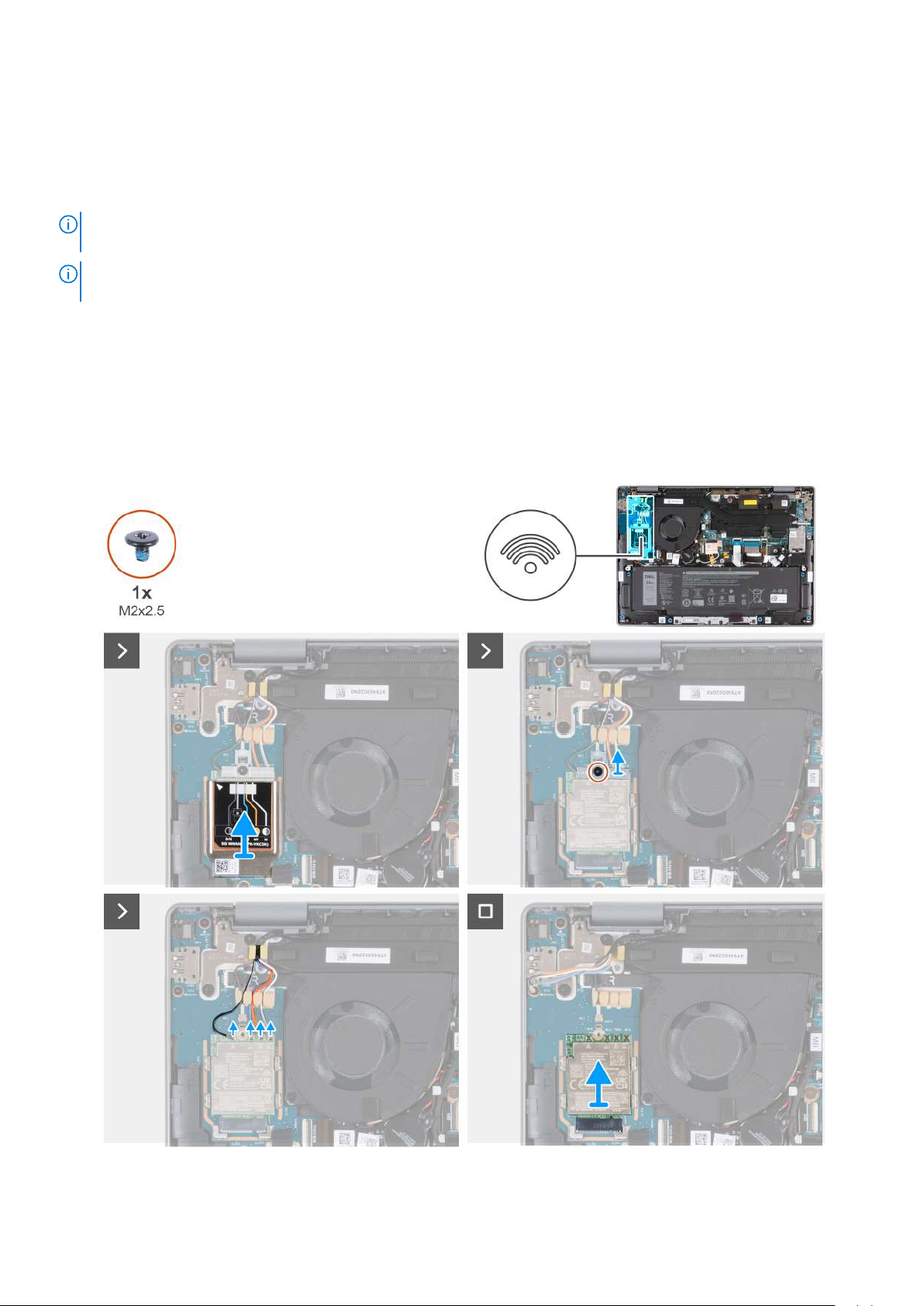

Wymontowywanie karty sieci WWAN 5G..................................................................................................................52

Instalowanie karty sieci WWAN 5G.............................................................................................................................53

Głośniki..................................................................................................................................................................................56

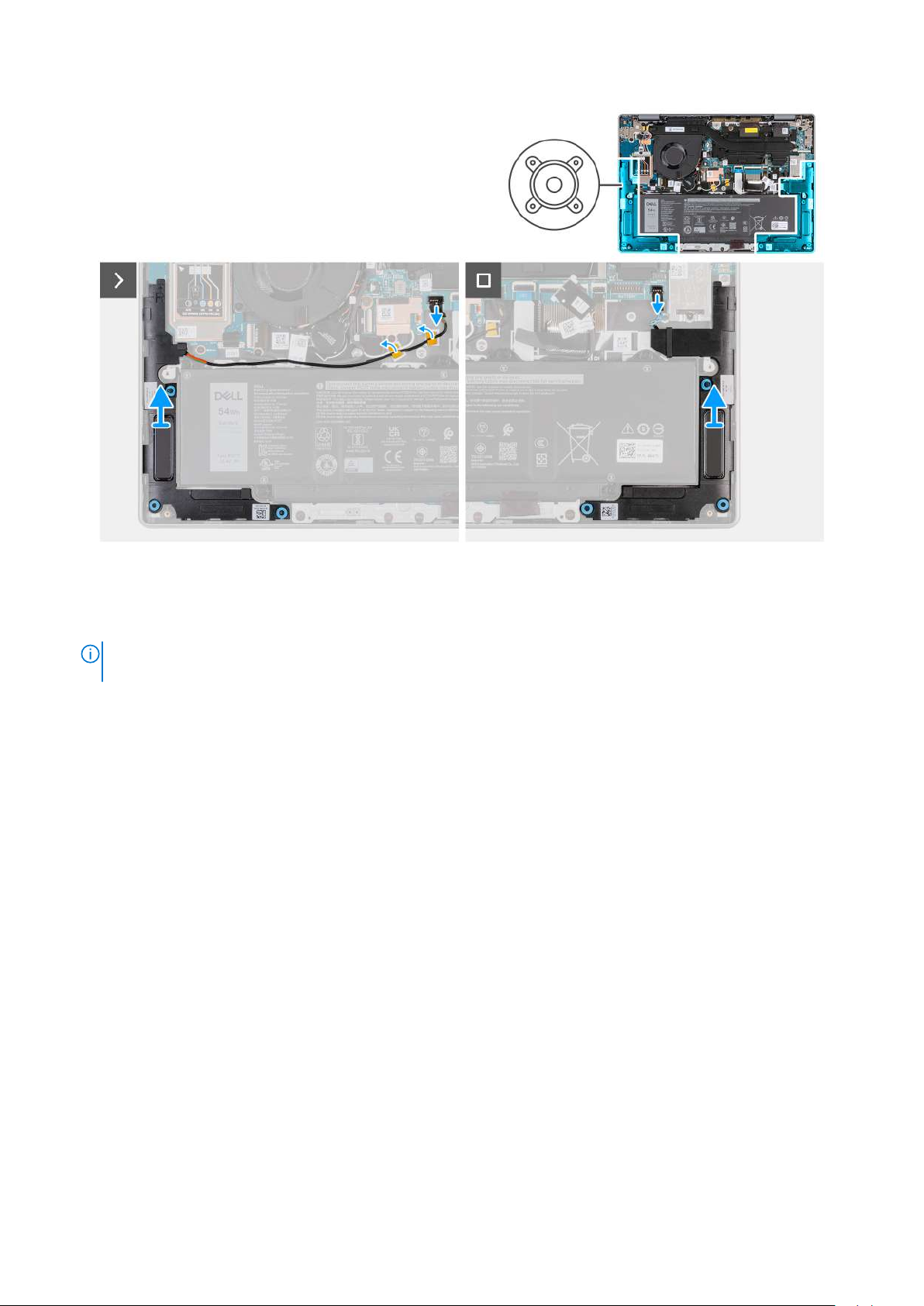

Wymontowywanie głośników.......................................................................................................................................56

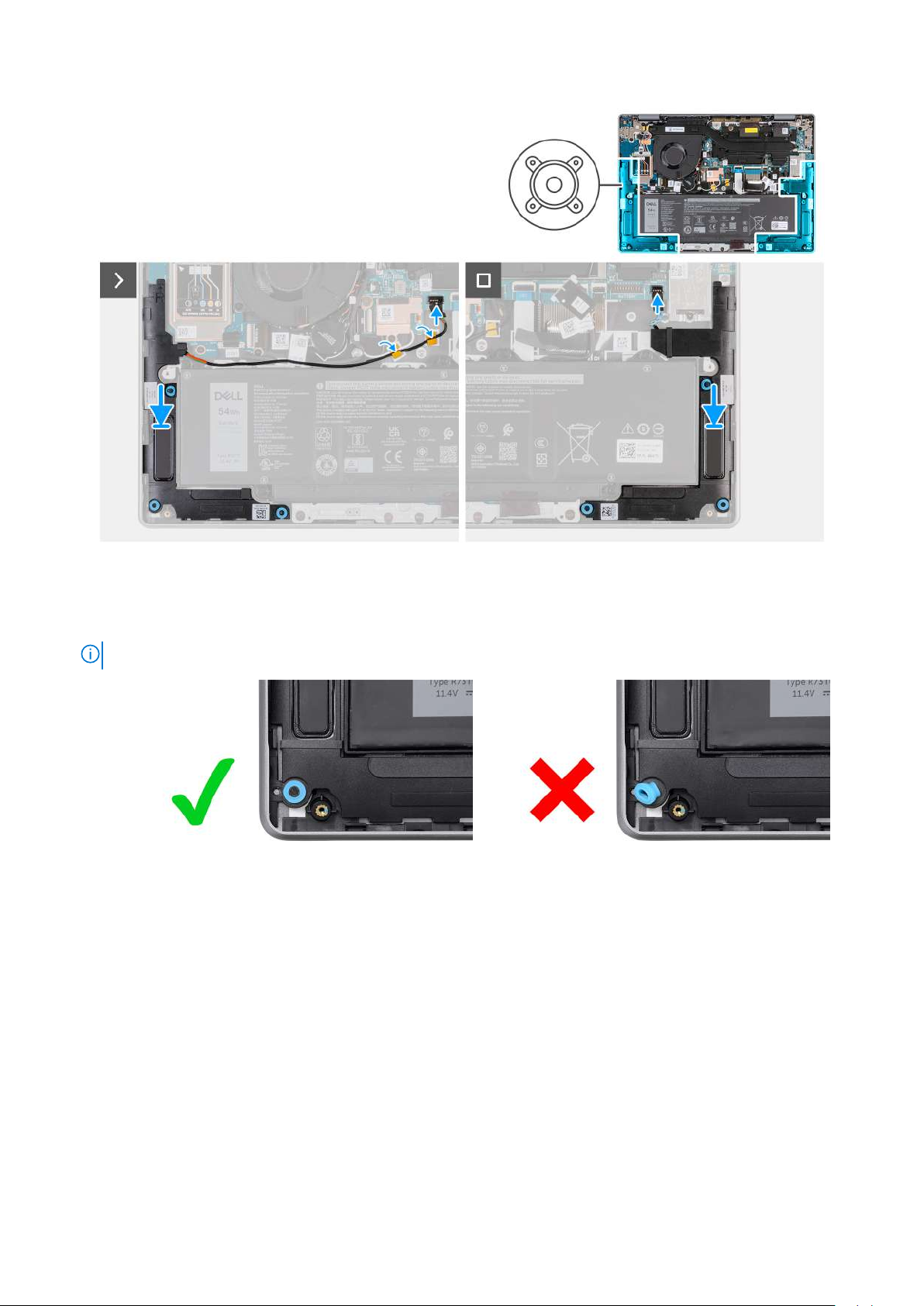

Instalowanie głośników..................................................................................................................................................58

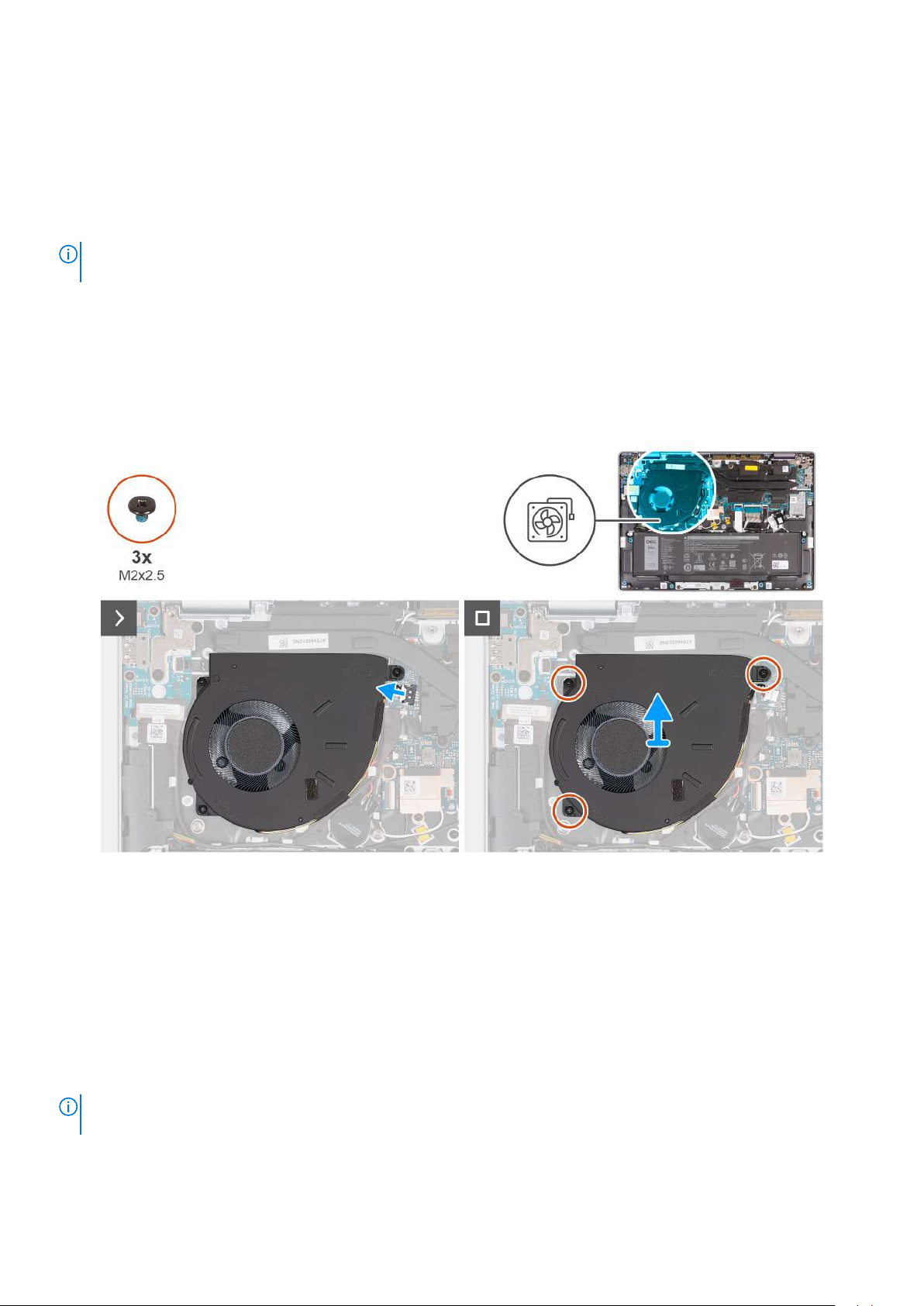

Wentylator............................................................................................................................................................................60

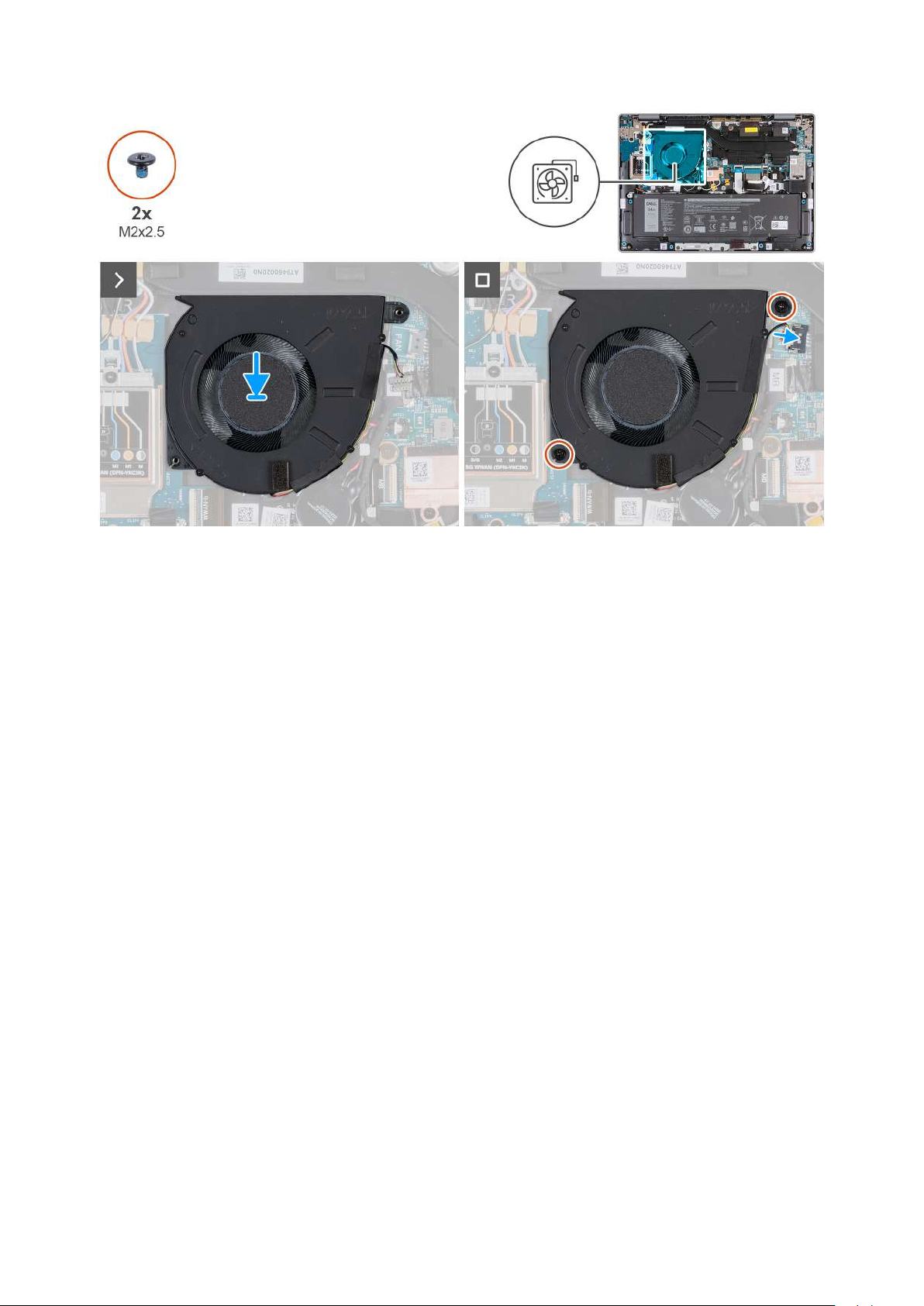

Wymontowywanie wentylatora (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)...... 60

Instalowanie wentylatora (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)................. 60

Wymontowywanie wentylatora (dotyczy komputerów dostarczanych z obsługą sieci WWAN)........................61

Instalowanie wentylatora (dotyczy komputerów dostarczanych z obsługą sieci WWAN)..................................62

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).................... 64

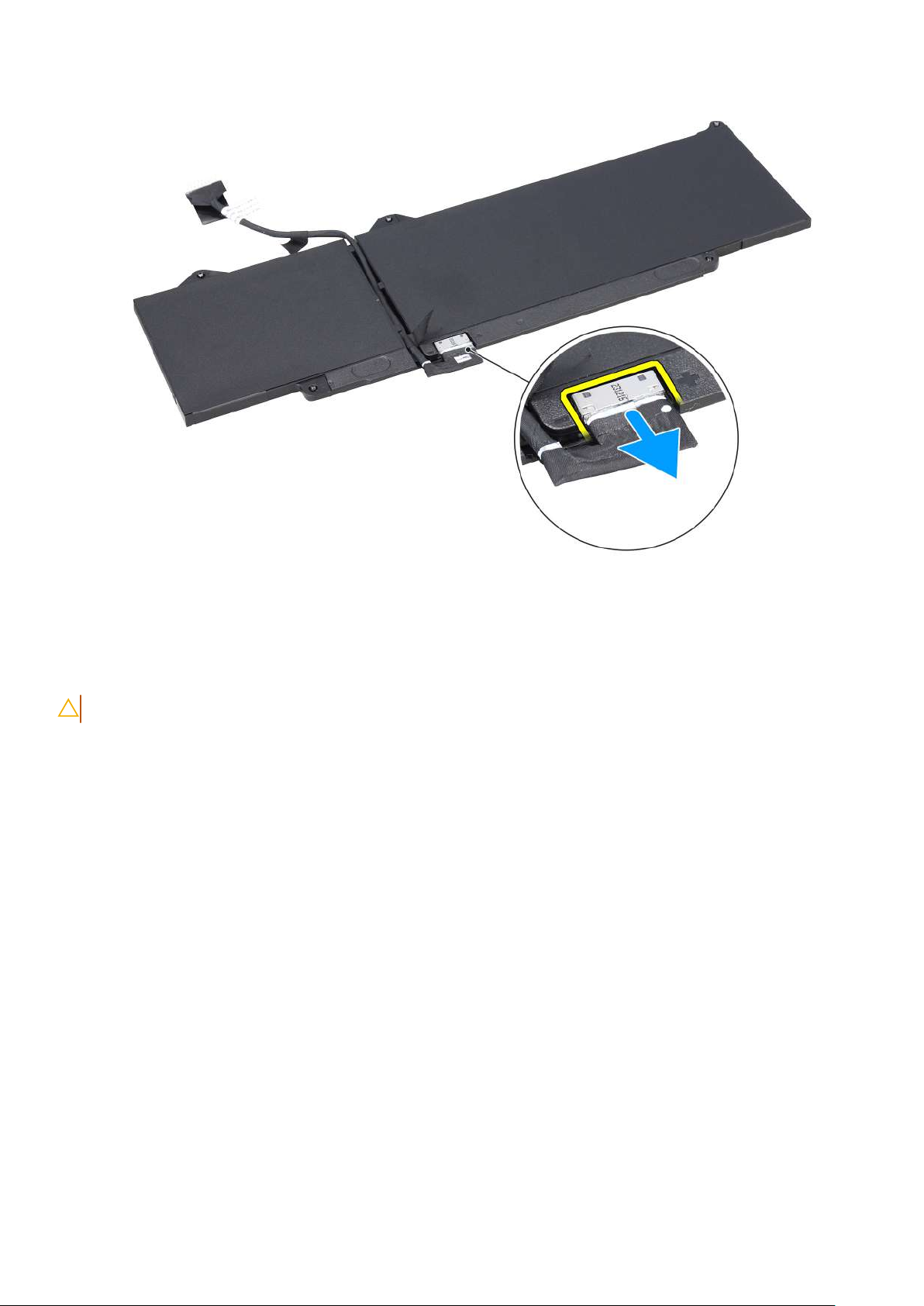

Bateria...................................................................................................................................................................................64

Ostrzeżenia dotyczące akumulatora litowo-jonowego.............................................................................................64

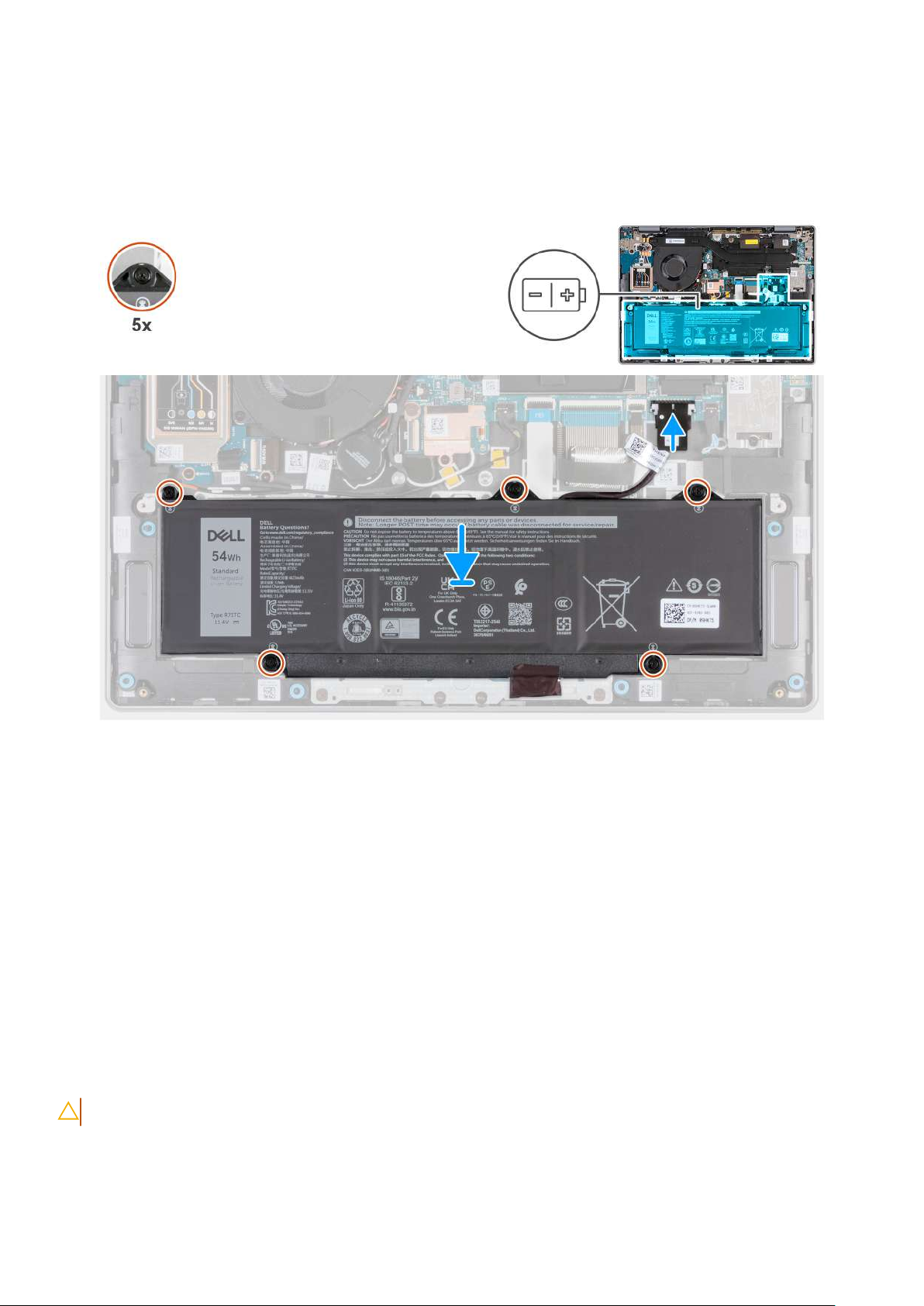

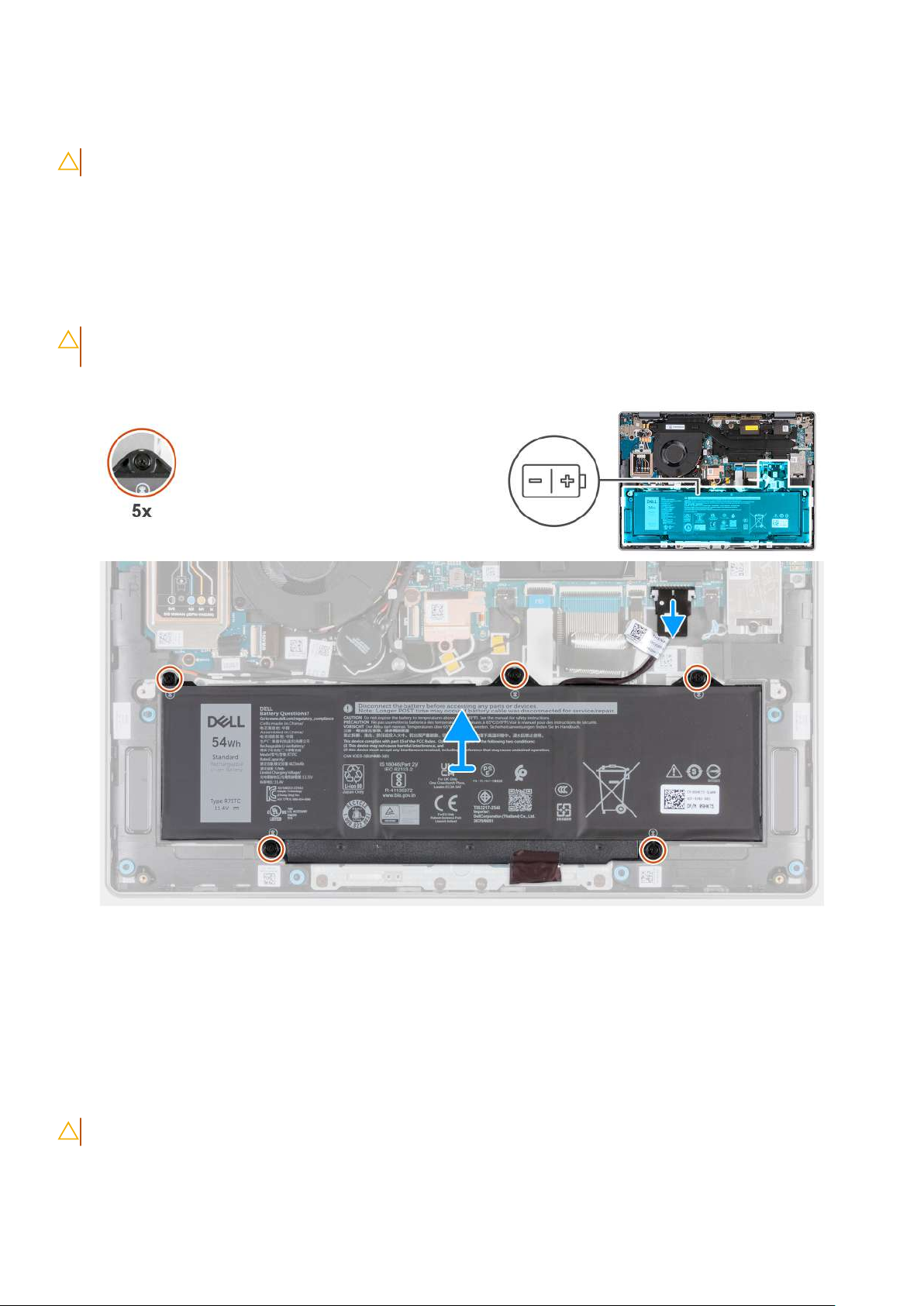

Wymontowywanie baterii............................................................................................................................................. 65

Instalowanie baterii........................................................................................................................................................65

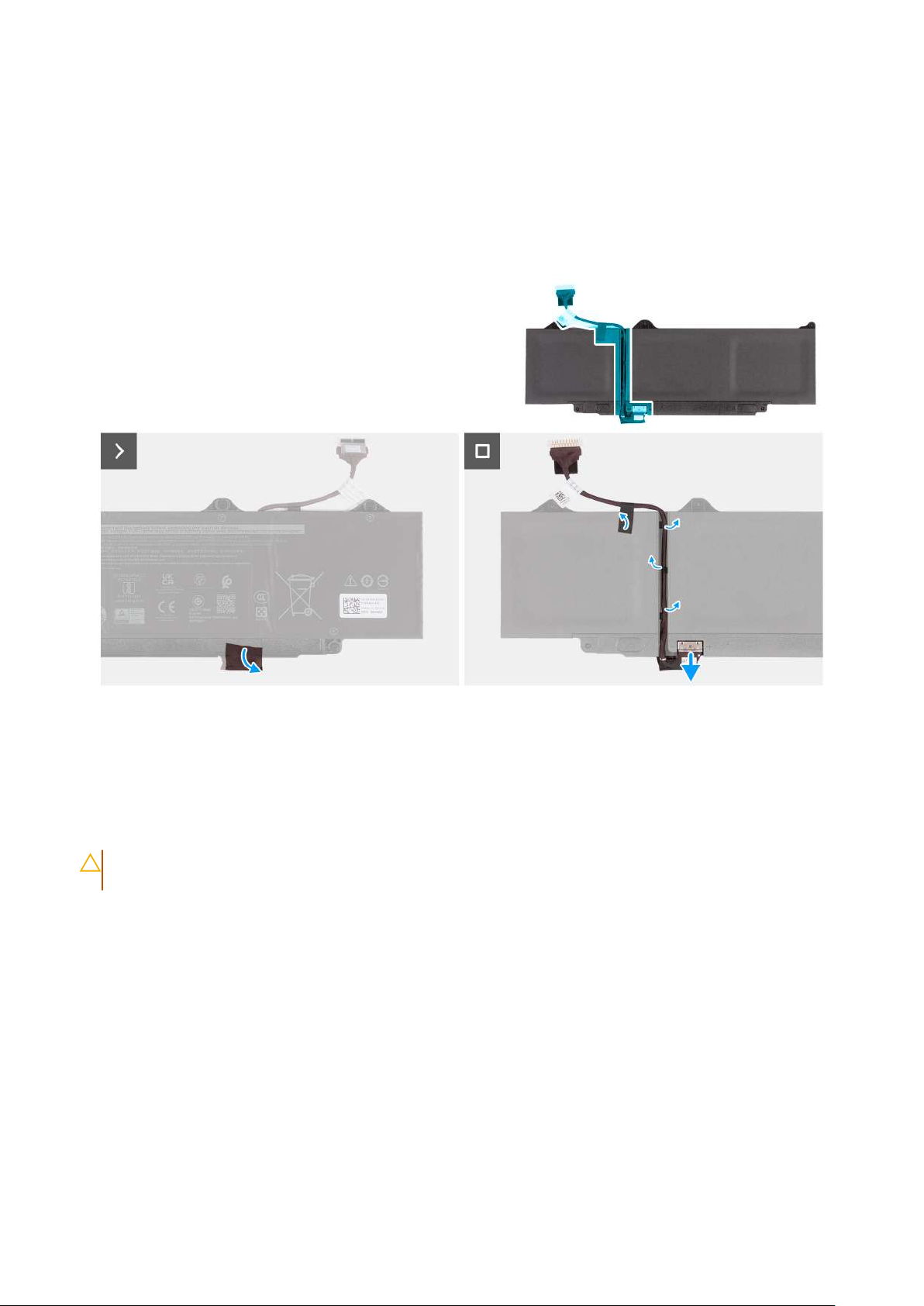

Kabel baterii..........................................................................................................................................................................66

Wymontowywanie kabla baterii................................................................................................................................... 66

Instalowanie kabla baterii..............................................................................................................................................68

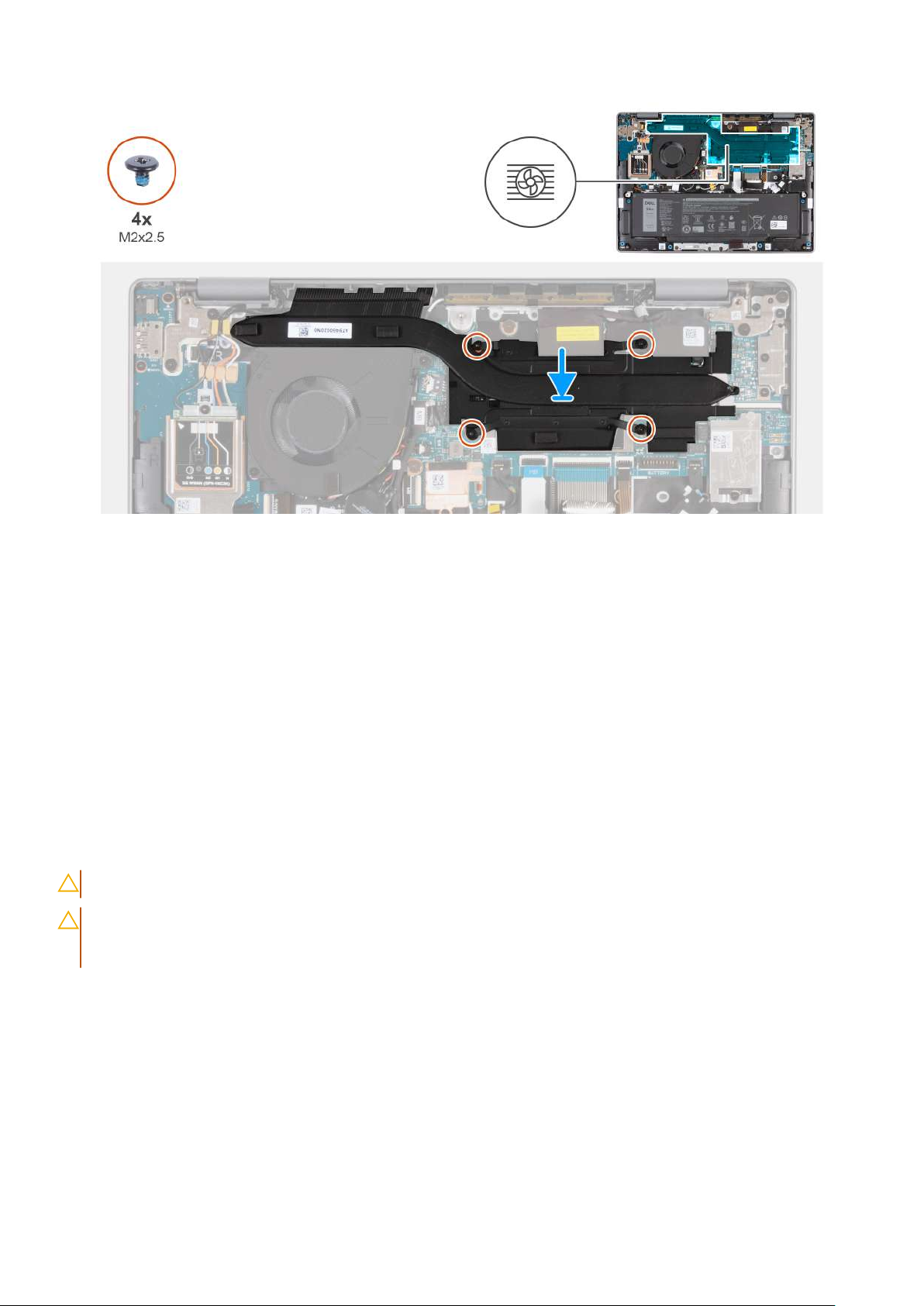

Radiator................................................................................................................................................................................ 69

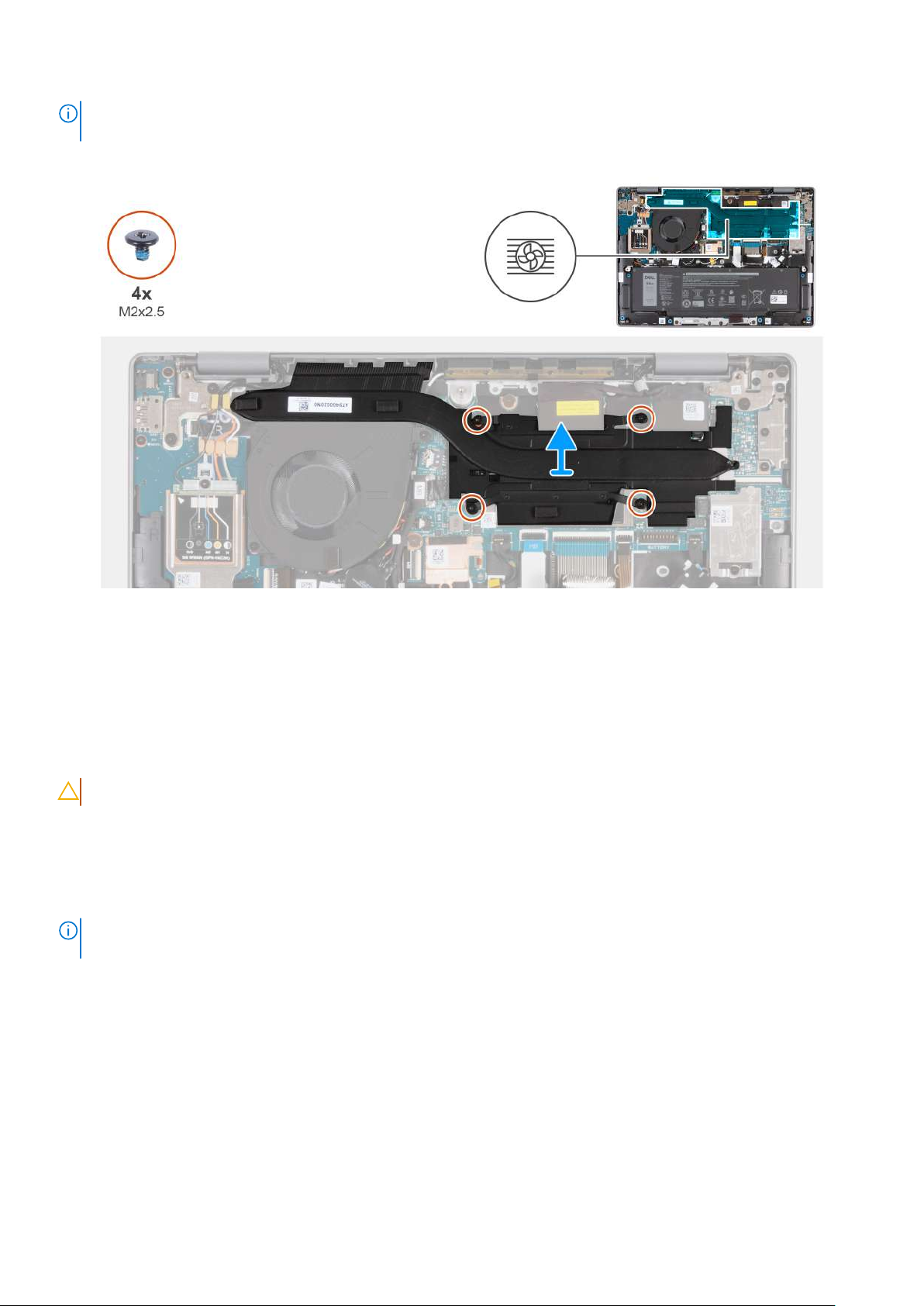

Wymontowywanie radiatora........................................................................................................................................ 69

Instalowanie radiatora................................................................................................................................................... 70

4

Spis treści

Bateria pastylkowa............................................................................................................................................................... 71

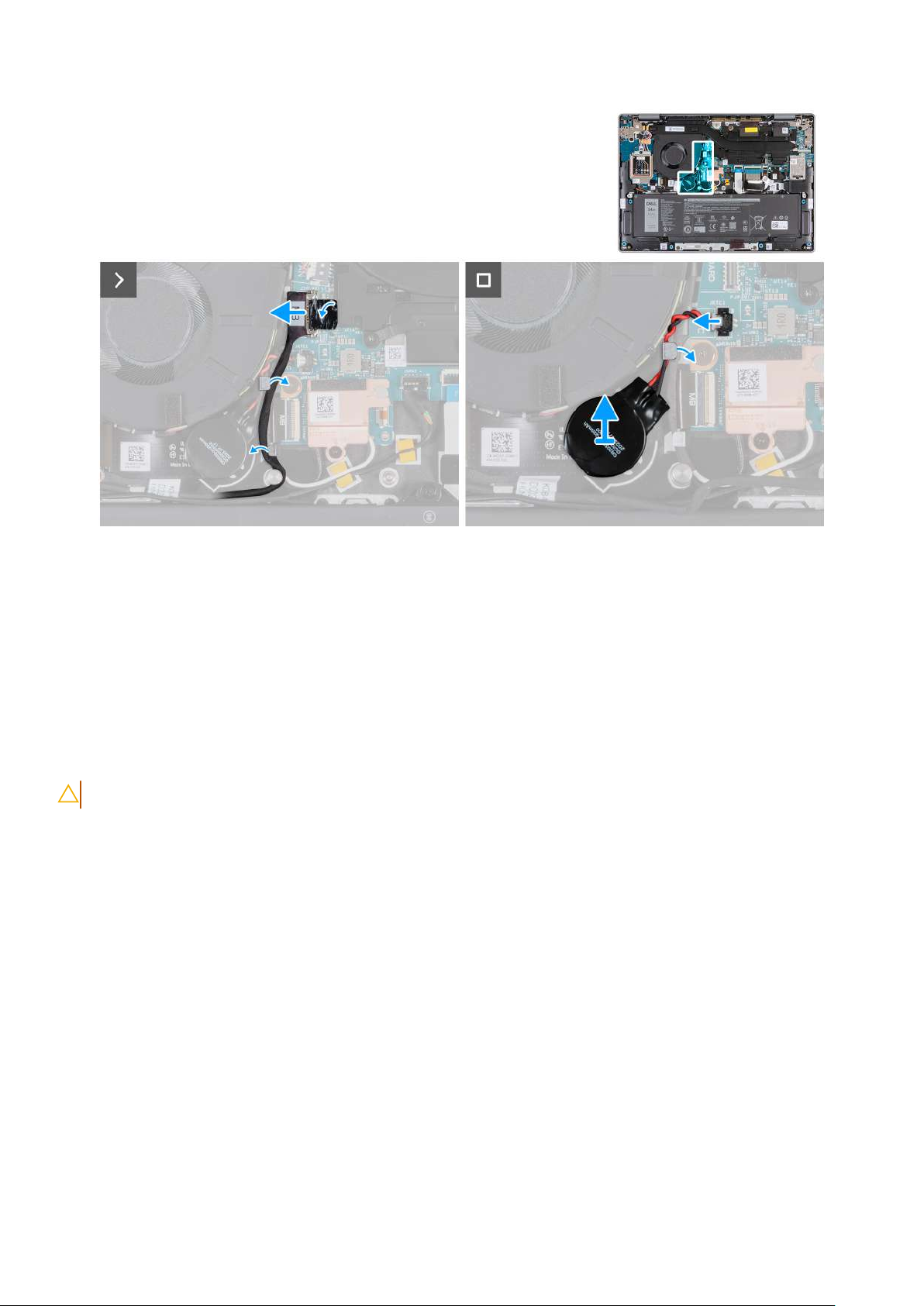

Wymontowywanie baterii pastylkowej.........................................................................................................................71

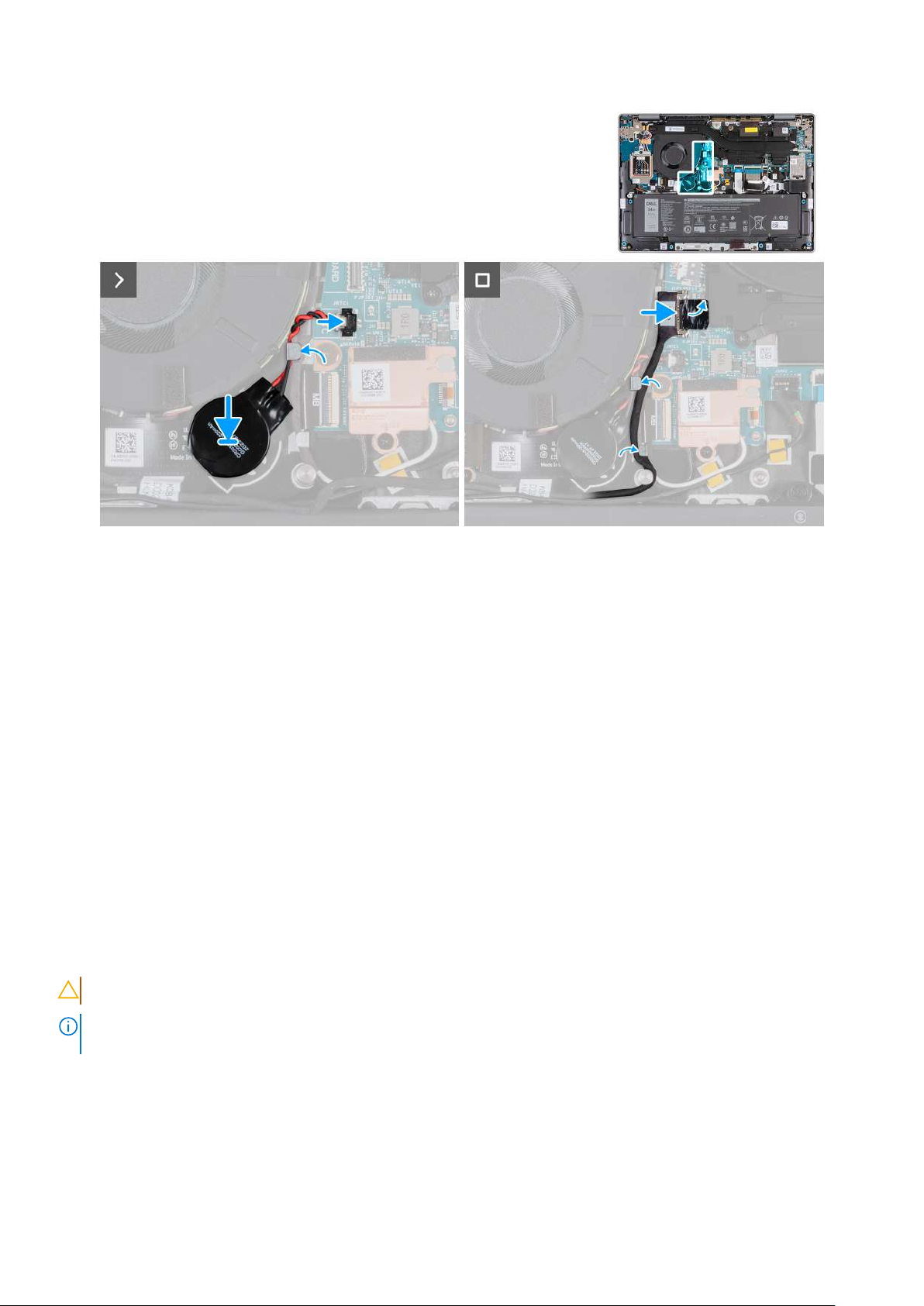

Instalowanie baterii pastylkowej...................................................................................................................................72

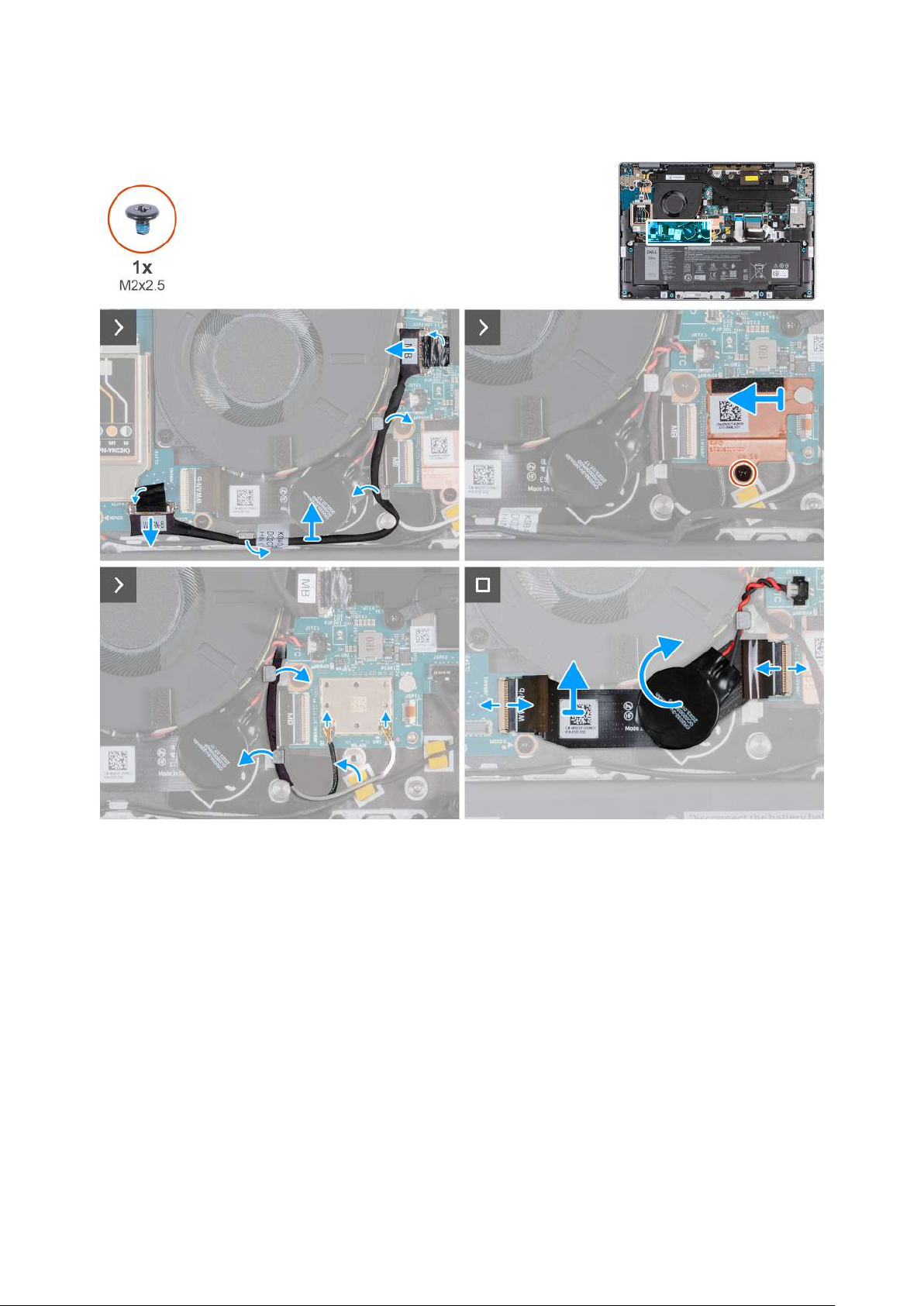

Kabel panelu wejścia/wyjścia.............................................................................................................................................73

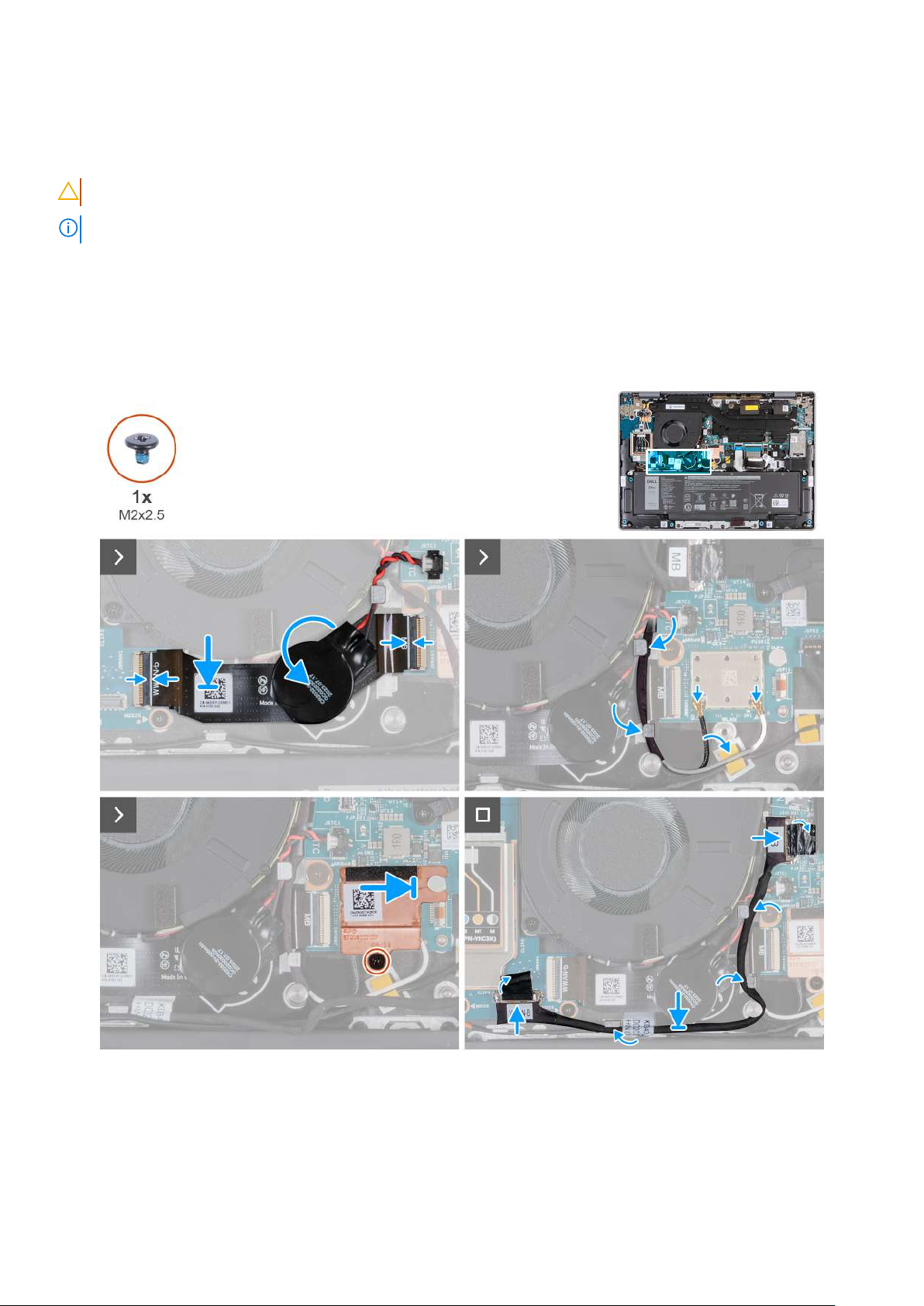

Wymontowywanie kabla płyty we/wy (dotyczy komputerów dostarczanych z obsługą sieci WLAN)..............73

Instalowanie kabla płyty we/wy (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)...... 75

Wymontowywanie kabla płyty we/wy (dotyczy komputerów z obsługą sieci WWAN).......................................76

Instalowanie kabla płyty we/wy (dotyczy komputerów z obsługą sieci WWAN)..................................................78

Kabel FPC płyty we/wy......................................................................................................................................................79

Demontaż kabla FPC płyty we/wy (dotyczy komputerów z obsługą sieci WWAN)............................................ 79

Instalowanie kabla FPC płyty we/wy (dotyczy komputerów z obsługą sieci WWAN)......................................... 81

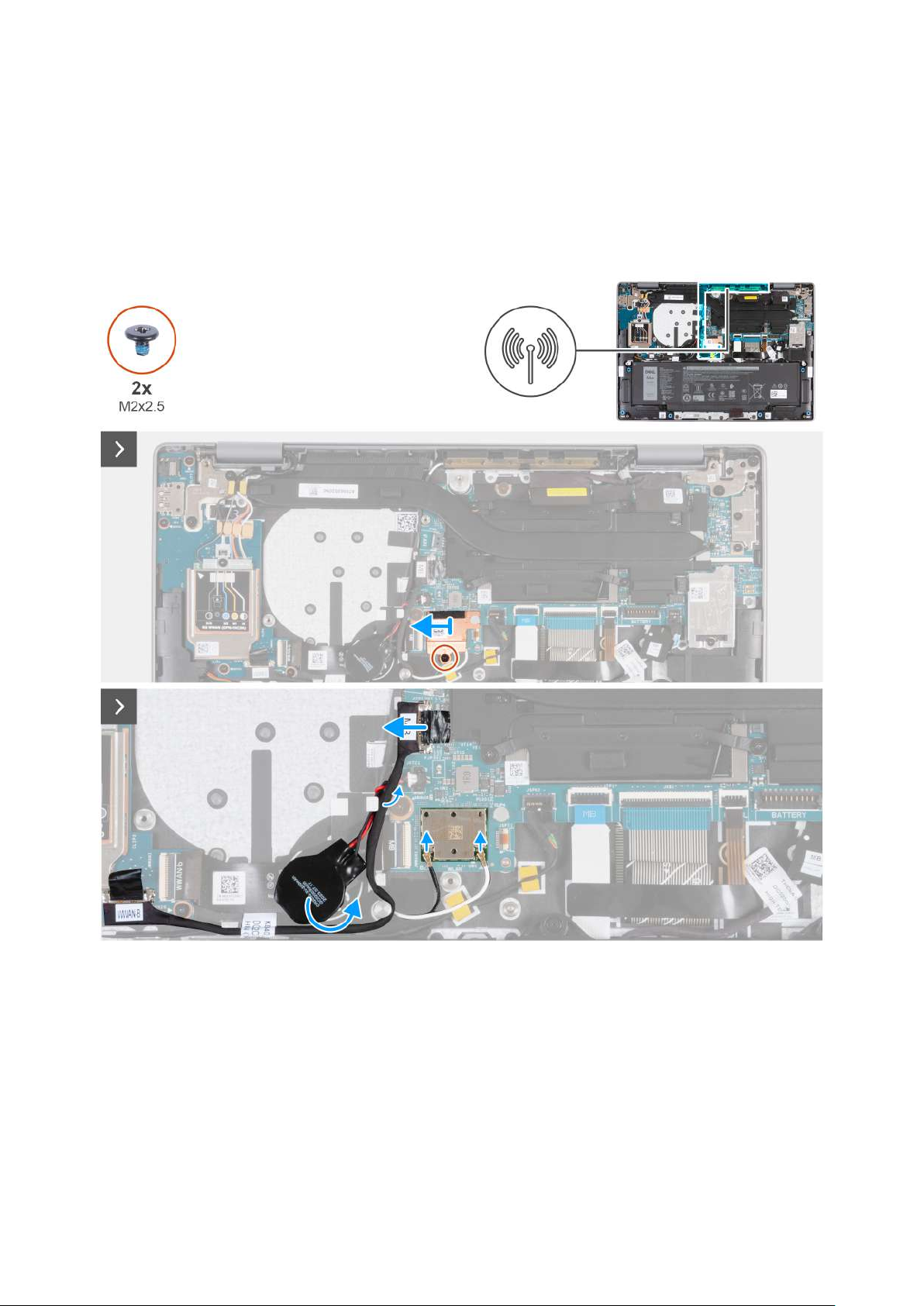

Moduł anteny sieci WLAN.................................................................................................................................................. 82

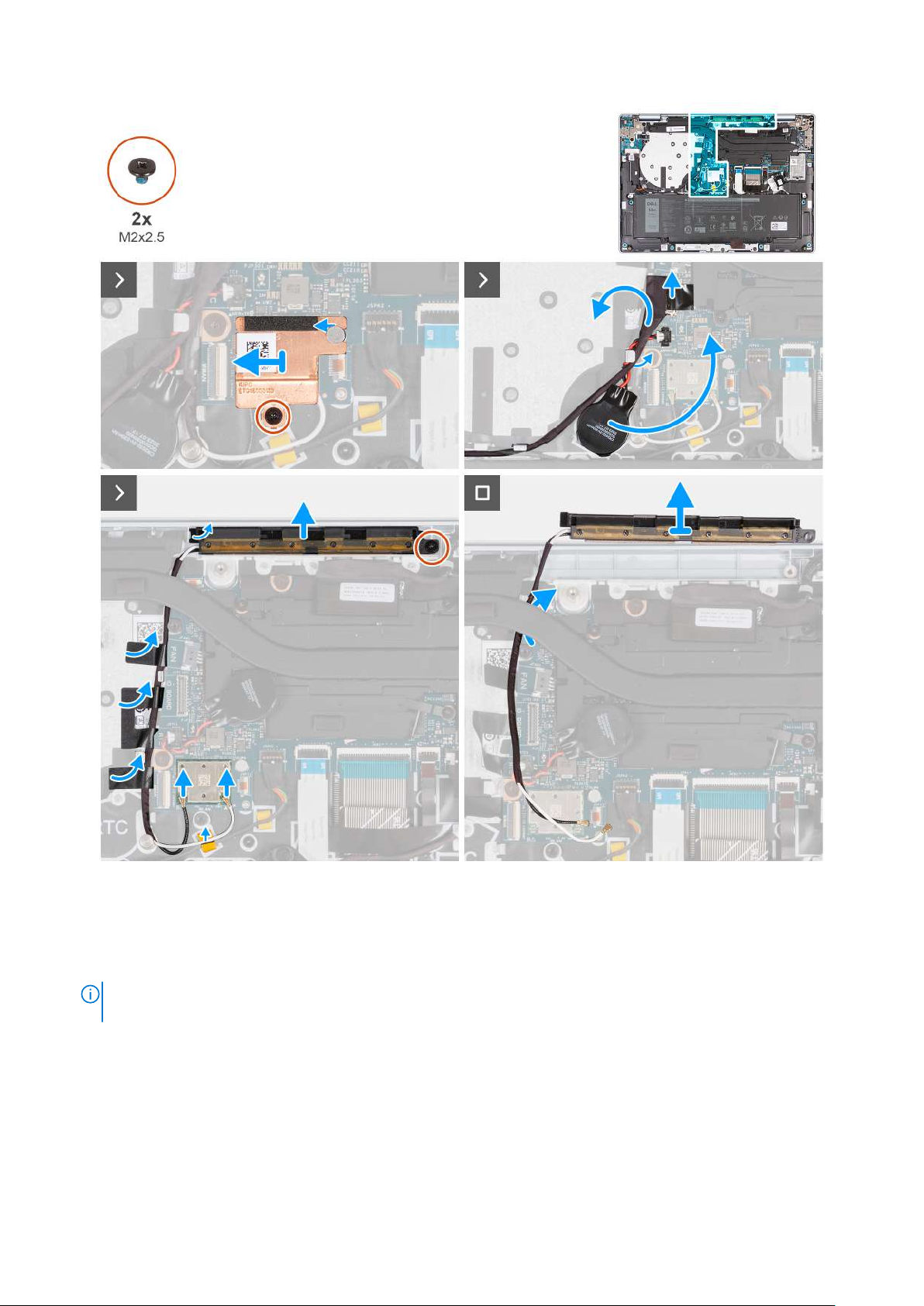

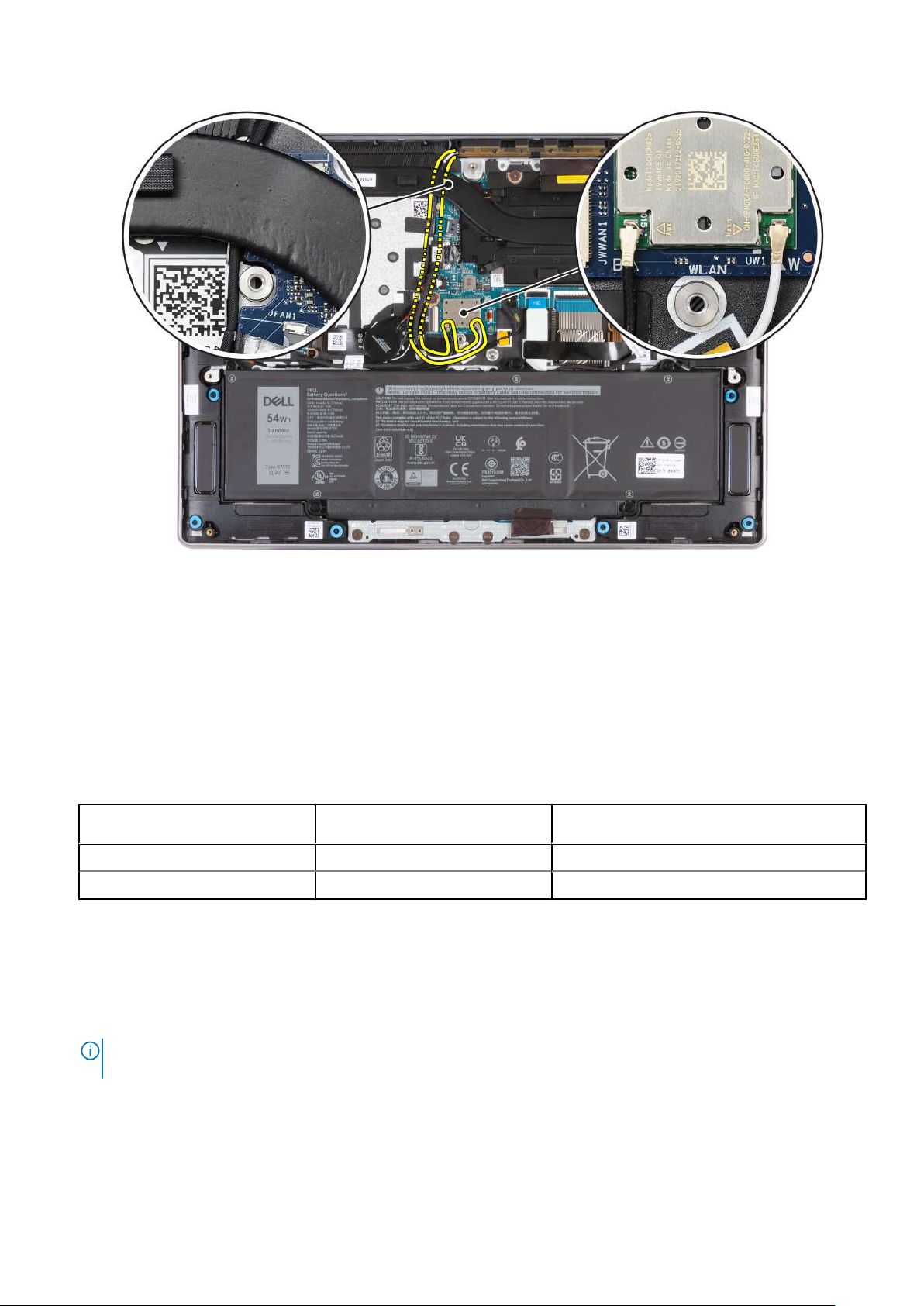

Demontaż modułu anteny sieci WLAN (dotyczy komputerów dostarczanych zobsługą wyłącznie sieci

WLAN)........................................................................................................................................................................ 82

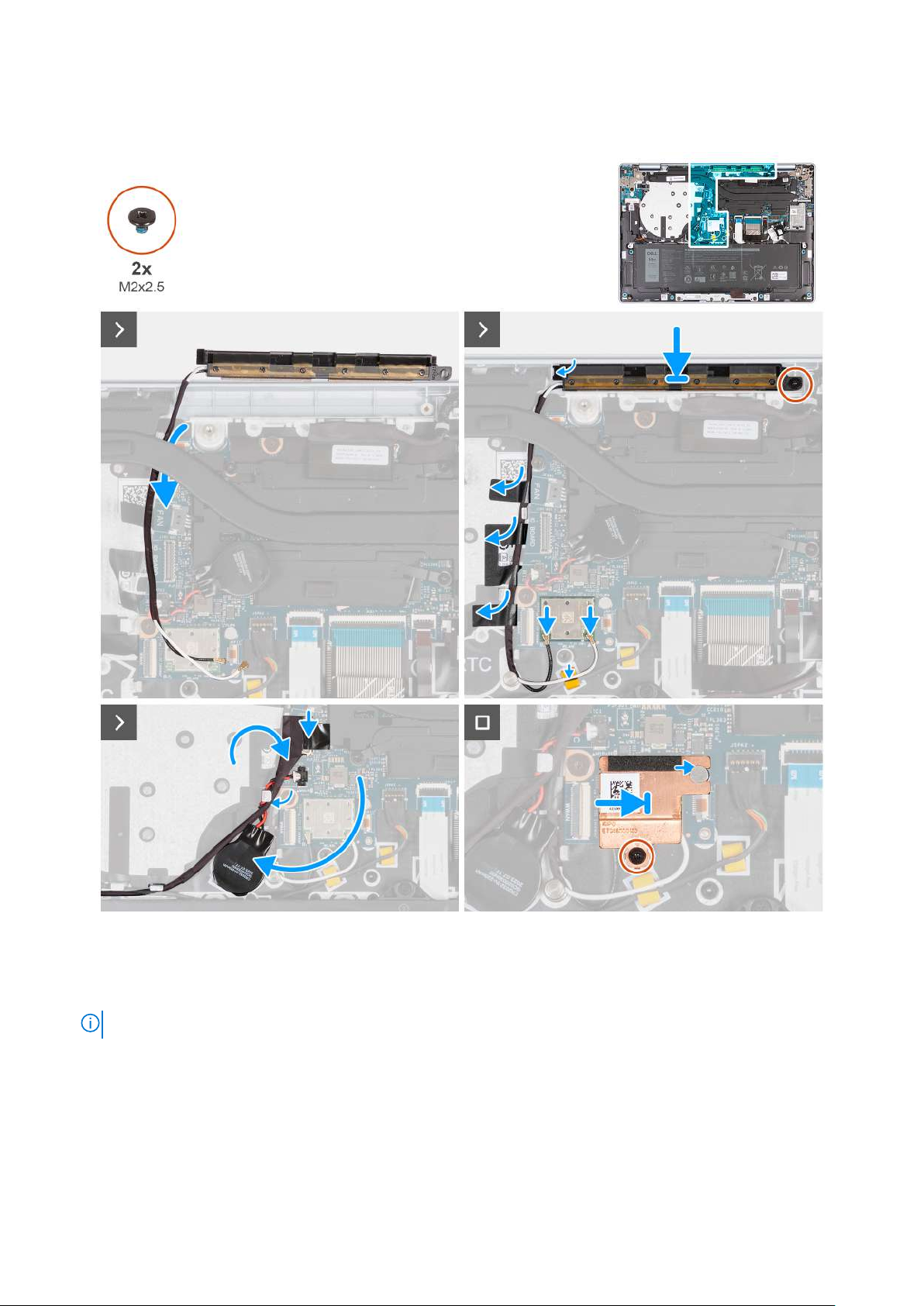

Instalowanie modułu anteny sieci WLAN (dotyczy komputerów dostarczanych zobsługą wyłącznie sieci

WLAN)........................................................................................................................................................................ 84

Demontowanie modułu anteny sieci WLAN (dotyczy komputerów dostarczanych zobsługą sieci WWAN)... 87

Instalowanie modułu anteny sieci WLAN (dotyczy komputerów dostarczanych zobsługą sieci WWAN)........90

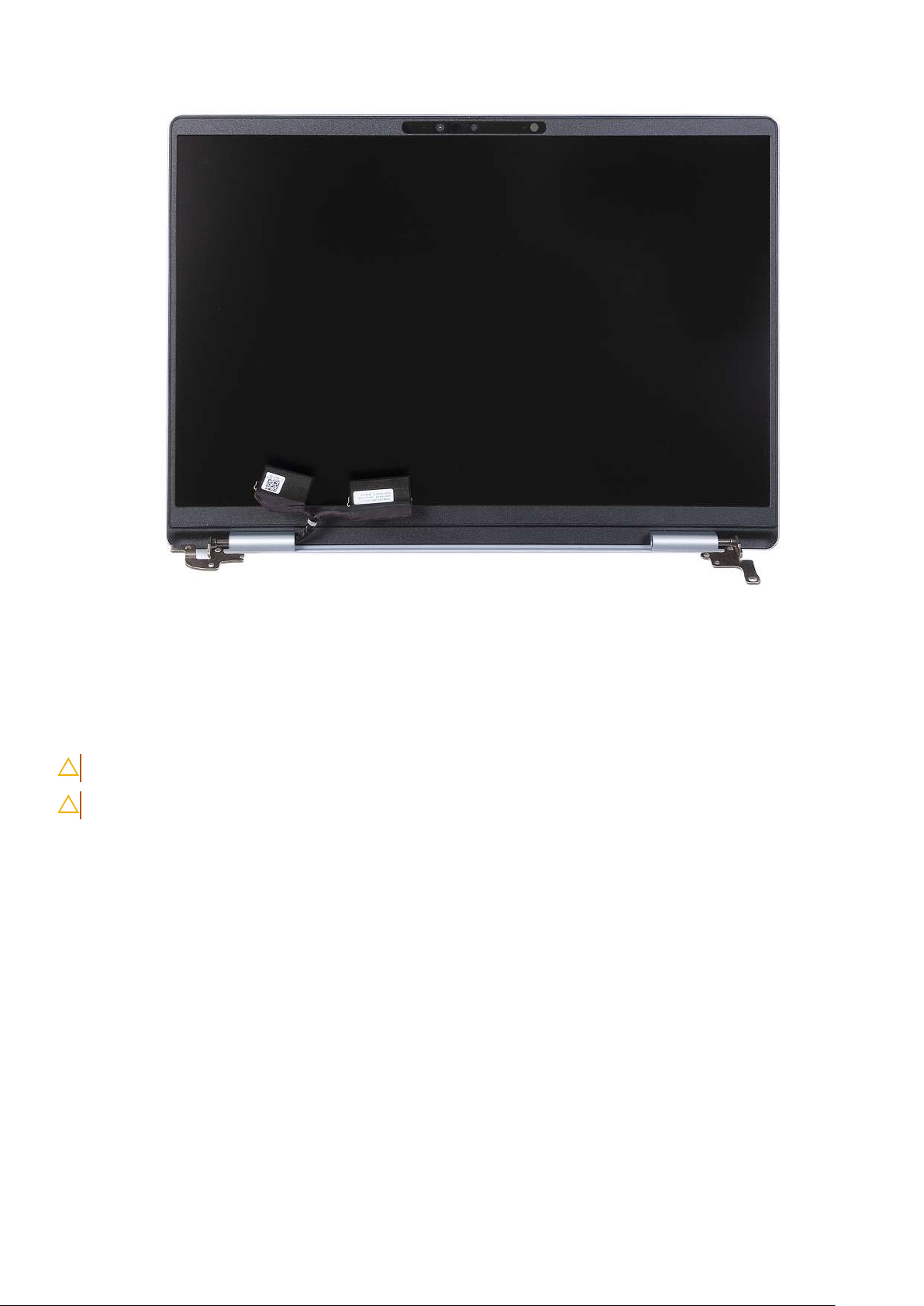

Zestaw wyświetlacza..........................................................................................................................................................95

Wymontowywanie zestawu wyświetlacza (dotyczy komputerów dostarczanych zobsługą wyłącznie

WLAN)........................................................................................................................................................................95

Instalowanie zestawu wyświetlacza (dotyczy komputerów dostarczanych zobsługą wyłącznie WLAN)........97

Wymontowywanie zestawu wyświetlacza (dotyczy komputerów dostarczanych zobsługą WWAN)............. 99

Instalowanie zestawu wyświetlacza (dotyczy komputerów dostarczanych zobsługą WWAN)....................... 101

Płyta we/wy....................................................................................................................................................................... 104

Wymontowywanie płyty we/wy (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)....104

Instalowanie płyty we/wy (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)...............105

Wymontowywanie płyty we/wy (dotyczy komputerów dostarczanych z obsługą sieci WWAN).................... 106

Instalowanie płyty we/wy (dotyczy komputerów dostarczanych z obsługą sieci WWAN)............................... 107

Zestaw touchpada.............................................................................................................................................................108

Wymontowywanie zestawu touchpada.................................................................................................................... 108

Instalowanie zestawu touchpada...............................................................................................................................109

Przycisk zasilania................................................................................................................................................................ 110

Wymontowywanie przycisku zasilania....................................................................................................................... 110

Instalowanie przycisku zasilania................................................................................................................................... 111

Płyta główna........................................................................................................................................................................ 113

Wymontowywanie płyty głównej.................................................................................................................................113

Instalowanie płyty głównej........................................................................................................................................... 116

Zestaw podpórki na nadgarstek i klawiatury................................................................................................................... 119

Wymontowywanie zestawu podpórki na nadgarstek iklawiatury.......................................................................... 119

Instalowanie zestawu podpórki na nadgarstek iklawiatury.................................................................................... 120

Rodzdział 7: Oprogramowanie.......................................................................................................123

System operacyjny.............................................................................................................................................................123

Sterowniki ipliki do pobrania.............................................................................................................................................123

Rodzdział 8: Konfiguracja systemu BIOS........................................................................................124

Uruchamianie programu konfiguracji systemu BIOS..................................................................................................... 124

Klawisze nawigacji..............................................................................................................................................................124

Menu jednorazowego rozruchu F12................................................................................................................................ 124

Spis treści

5

Wyświetlanie zaawansowanych opcji konfiguracji.........................................................................................................125

Opcje konfiguracji systemu...............................................................................................................................................125

Aktualizowanie systemu BIOS..........................................................................................................................................135

Aktualizowanie systemu BIOS wsystemie Windows.............................................................................................. 135

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows...................................................136

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu.........................................................................136

Hasło systemowe ihasło konfiguracji systemu...............................................................................................................137

Przypisywanie hasła konfiguracji systemu.................................................................................................................137

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu......................................................138

Czyszczenie ustawień CMOS.......................................................................................................................................... 138

Czyszczenie hasła systemowego i hasła dostępu do ustawień systemu....................................................................138

Anulowanie alertu otwarcia obudowy..............................................................................................................................139

Rodzdział 9: Rozwiązywanie problemów........................................................................................ 142

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.................................................................................142

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell..........................................................142

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu...................................................143

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist......................143

Wbudowany autotest (BIST)............................................................................................................................................143

Wbudowany autotest wyświetlacza LCD (BIST).....................................................................................................143

Test lampki LCD szyny zasilania (L-BIST)................................................................................................................ 144

Systemowe lampki diagnostyczne...................................................................................................................................144

Opcje nośników kopii zapasowych oraz odzyskiwania danych.................................................................................... 144

Wyłączanie i włączanie sieci..............................................................................................................................................145

Rozładowanie ładunków elektrostatycznych (wykonanie twardego resetu).............................................................145

Rodzdział 10: Uzyskiwanie pomocy ikontakt zfirmą Dell................................................................. 146

6

Spis treści

Widoki komputera Latitude 7455

Prawa strona

Rysunek 1. Rzut prawy

1. Gniazdo karty nano-SIM (dotyczy komputerów dostarczanych z obsługą sieci WWAN)

Włóż kartę nano-SIM, aby nawiązać połączenie zmobilną siecią szerokopasmową.

UWAGA: Dostępność gniazda karty nano-SIM zależy od regionu i zamówionej konfiguracji.

1

2. Port USB 3.2 pierwszej generacji

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Szybkość transferu danych sięga 5 Gb/s.

3. Globalne gniazdo audio zestawu słuchawkowego

Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek imikrofonu).

Lewa strona

Rysunek 2. Widok zlewej strony

1. Porty USB4 Type-C 40 Gb/s z Power Delivery i DisplayPort (2)

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze.

Obsługuje szybkość transferu danych do 40Gb/s. Obsługuje funkcję Power Delivery zapewniającą dwukierunkowe zasilanie między
urządzeniami. Obsługuje standard DisplayPort 1.4a, umożliwiając podłączenie wyświetlacza zewnętrznego za pomocą adaptera.

UWAGA:

w dwa kable, nie należy podłączać obu kabli do dwóch portów USB Type-C jednocześnie. W przypadku korzystania z tej metody
podłączania mogą wystąpić problemy z obwodami ładowania. Więcej informacji można znaleźć w bazie wiedzy w witrynie Dell

Support.

UWAGA: Do uzyskania maksymalnej wydajności 40 Gb/s wymagany jest kabel oprzepustowości 40 Gb/s.

Stację dokującą Dell można podłączyć do jednego zdwóch portów USB Type-C. Jeśli stacja dokująca jest wyposażona

Widoki komputera Latitude 7455 7

UWAGA: Do podłączenia urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Port USB4 Type-C jest również zgodny ze standardami USB 3.2 i USB 2.0.

2. Lampka stanu baterii

Informuje o stanie naładowania baterii. Gdy poziom naładowania baterii jest niski, lampka stanu świeci ciągłym żółtym światłem.

Wskazuje kody kontrolki diagnostycznej systemu. Aby uzyskać więcej informacji, patrz Kontrolki diagnostyczne systemu.

3. Gniazdo na kartę MicroSD

Umożliwia odczytywanie i zapisywanie informacji na karcie microSD.

Góra

Rysunek 3. Widok zgóry

1. Przycisk zasilania zopcjonalnym czytnikiem linii papilarnych

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.

Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer w stan uśpienia; naciśnij i przytrzymaj przycisk
zasilania przez 10 sekund, aby wymusić wyłączenie komputera.

Jeśli przycisk zasilania jest wyposażony wczytnik linii papilarnych, połóż palec na przycisku zasilania iprzytrzymaj go, aby się
zalogować.

UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować.

2. Głośniki

Posiada wyjście audio.

8

Widoki komputera Latitude 7455

3. Touchpad

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma
palcami, aby kliknąć prawym przyciskiem myszy.

Przód

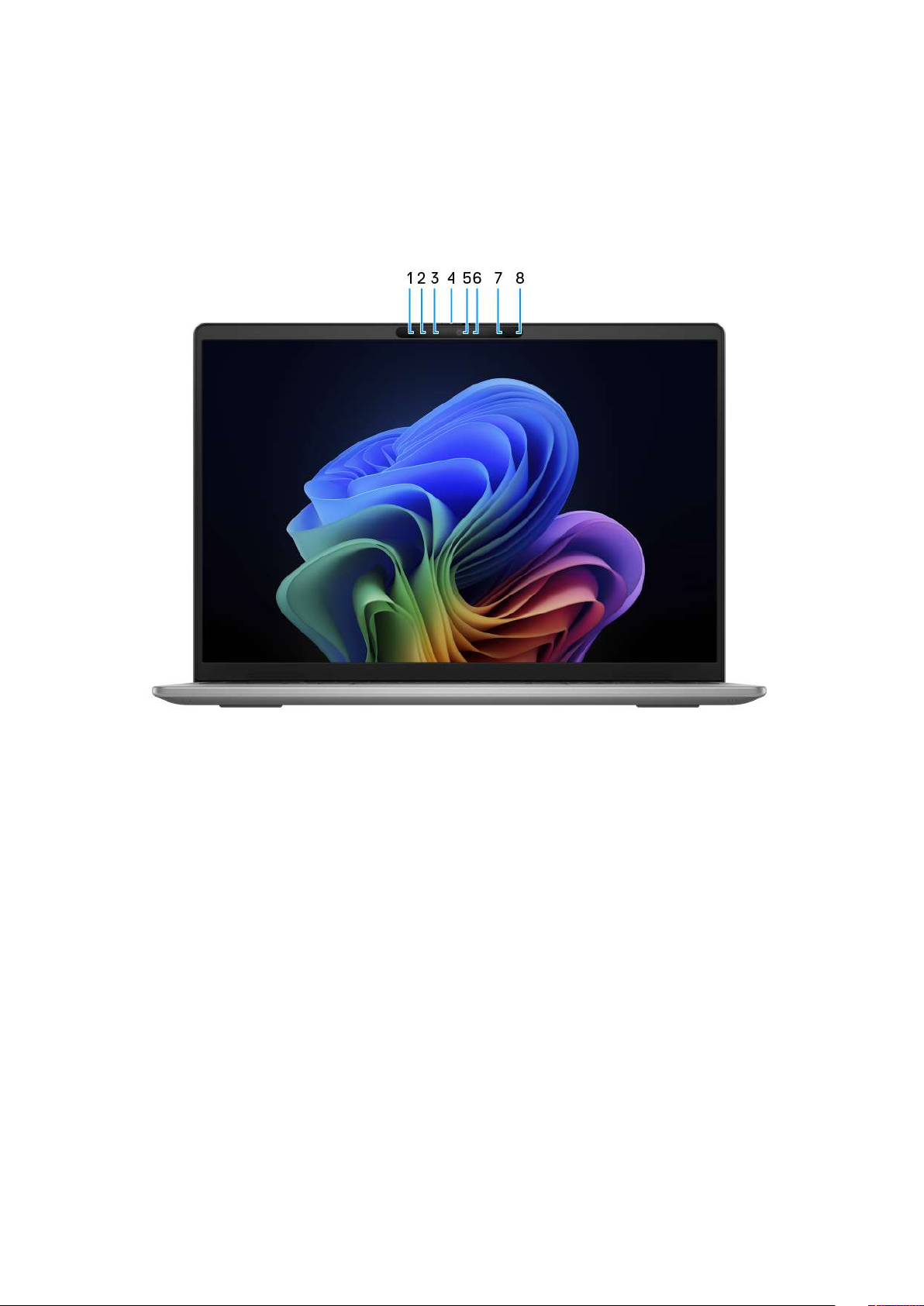

Rysunek 4. Widok zprzodu

1. Mikrofon lewy

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Kamer na podczerwień

Zwiększa bezpieczeństwo po uwierzytelnieniu wsystemie rozpoznawania twarzy Windows Hello.

3. Lampka stanu podczerwieni

Włącza się, gdy kamera na podczerwień jest używana, co umożliwia wykrywanie i śledzenie ruchu.

4. Zaślepka zapewniająca prywatność

Nasuń zaślepkę, aby zakryć obiektyw kamery ichronić wten sposób swoją prywatność, gdy nie korzystasz zkamery.

5. Kamera RGB

Umożliwia prowadzenie czatów wideo, robienie zdjęć i nagrywanie filmów.

6. Lampka stanu kamery

Świeci, gdy kamera jest w użyciu.

7. Mikrofon prawy

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

8. Czujnik oświetlenia otoczenia

Widoki komputera Latitude 7455

9

Czujnik wykrywa natężenie światła otoczenia iautomatycznie dostosowuje jasność ekranu.

Dół

Rysunek 5. Widok zdołu

1. Głośniki

Posiada wyjście audio.

2. Kod QR MyDell

MyDell to centrum treści spersonalizowanych pod kątem komputera Latitude 7455, w tym filmów, artykułów, instrukcji obsługi
i dostępu do pomocy technicznej.

3. Etykieta z kodem Service Tag / kodem obsługi ekspresowej

Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji. Kod obsługi
ekspresowej to numeryczna wersja kodu Service Tag.

4. Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć na
wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych iregularnie je
czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów wentylacyjnych można znaleźć
wartykułach z bazy wiedzy w

witrynie Dell Support.

10

Widoki komputera Latitude 7455

Znajdowanie etykiety kodu Service Tag lub kodu obsługi ekspresowej komputera

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie
składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji. Kod obsługi ekspresowej to
numeryczna wersja kodu Service Tag. Więcej informacji o tym, jak znaleźć kod Service Tag komputera, można znaleźć w Bazie wiedzy
w witrynie Dell Support.

Rysunek 6. Lokalizacja etykiety z kodem Service Tag / kodem obsługi ekspresowej

Wskaźnik LED naładowania istanu baterii

Poniższa tabela zawiera informacje ozachowaniu wskaźnika LED naładowania istanu baterii komputera Latitude 7455.

Tabela 1.

Źródło mocy Zachowanie wskaźnika LED Stan zasilania systemu Poziom naładowania baterii

Zasilacz sieciowy Nie świeci S0–S5 Całkowicie naładowany

Zasilacz sieciowy Solid White S0–S5 < Całkowicie naładowany

Bateria Nie świeci S0–S5 11–100%

Bateria Ciągłe bursztynowe światło

● S0 (włączony) — komputer jest włączony.

● S4 (hibernacja) — system zużywa najmniej energii ze wszystkich stanów uśpienia. Komputer jest prawie w stanie wyłączenia. Dane

● S5 (wyłączony) — system jest wstanie zamknięcia.

Zachowanie wskaźnika LED naładowania istanu baterii

S0–S5 <=10%

(590+/- 3 nm)

kontekstowe są zapisywane na urządzeniu pamięci masowej, dzięki czemu po włączeniu komputera można wznowić pracę od miejsca,
w którym została ona przerwana.

Widoki komputera Latitude 7455

11

Konfigurowanie komputera Latitude 7455

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

1. Podłącz zasilacz inaciśnij przycisk zasilania.

2

Rysunek 7. Podłącz zasilacz i naciśnij przycisk zasilania

UWAGA:

włączaniu komputera upewnij się, że jest do niego podłączony zasilacz.

2. Kończenie konfiguracji systemu operacyjnego.

Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell Technologies zaleca wykonanie
następujących czynności podczas konfigurowania:

● Połączenie zsiecią wcelu aktualizowania systemu Windows.

● Po połączeniu zInternetem zaloguj się do konta Microsoft lub utwórz je.

3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.

Tabela 2.

Zasoby Opis

Wczasie transportu bateria może przejść wtryb oszczędzania energii, aby uniknąć rozładowania. Przy pierwszym

UWAGA:

dostępu do sieci.

Jeśli nawiązujesz połączenie zzabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź hasło

Odszukaj aplikacje firmy Dell

Dell Product Registration

Zarejestruj swój komputer firmy Dell.

12 Konfigurowanie komputera Latitude 7455

Tabela 2. Odszukaj aplikacje firmy Dell(cd.)

Zasoby Opis

Dell Help & Support

Dostęp do pomocy iwsparcia dla komputera.

SupportAssist

SupportAssist to inteligentna technologia, która dba oto, aby tablet działał jak najlepiej. Usuwa wirusy,
wykrywa problemy, optymalizuje ustawienia ipowiadamia opotrzebnych aktualizacjach. Proaktywnie
monitoruje kondycję elementów sprzętowych ioprogramowania systemu. Wrazie wykrycia problemu
potrzebne informacje ostanie systemu są wysyłane do firmy Dell, aby można było zacząć rozwiązywanie
problemów. Narzędzie SupportAssist jest fabrycznie zainstalowane na większości urządzeń Dell
zsystemem operacyjnym Windows. Aby uzyskać więcej informacji, zapoznaj się zpodręcznikiem
i dokumentacją użytkownika aplikacji SupportAssist for Business PCs na stronie SupportAssist for Business

PCs.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

Dell Digital Delivery

Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane wkomputerze.
Więcej informacji na temat korzystania zusługi Dell Digital Delivery można znaleźć wbazie wiedzy
wwitrynie Dell Support.

Konfigurowanie komputera Latitude 7455 13

Specyfikacje komputera Latitude 7455

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera Latitude 7455.

Tabela 3. Wymiary iwaga

Opis Wartości

Wysokość:

3

Wysokość zprzodu

Wysokość ztyłu

Maksymalna wysokość

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej konfiguracji.

14,69 mm (0,58”)

15,64 mm (0,62”)

16,90 mm (0,67”)

314 mm (12,36”)

223,75 mm (8,81”)

1,44 kg (3,17 funta)

Procesor

Wtabeli poniżej przedstawiono szczegółowe informacje oprocesorach obsługiwanych przez komputer Latitude 7455.

Tabela 4.

Opis Opcja 1 Opcja 2

Typ procesora

Moc procesora

Procesor

Qualcomm Snapdragon X Plus X1P-64-100 Qualcomm Snapdragon X Elite X1E-80-100

15 W 15 W

Łączna liczba rdzeni procesora

Rdzenie zoptymalizowane pod kątem
wydajności

Rdzenie zoptymalizowane pod kątem
efektywności

Łączna liczba wątków procesora

Szybkość procesora

Częstotliwość — rdzenie zoptymalizowane pod kątem wydajności

Podstawowa częstotliwość
procesora

Maksymalna częstotliwość wtrybie
Turbo

14 Specyfikacje komputera Latitude 7455

10 12

6 8

4 4

10 12

Do 3,4 GHz Podwójne wzmocnienie do 4,0 GHz

3,4 GHz 3,4 GHz

3,4 GHz 4,0 GHz

Tabela 4. Procesor(cd.)

Opis Opcja 1 Opcja 2

Częstotliwość — rdzenie zoptymalizowane pod kątem efektywności

Podstawowa częstotliwość
procesora

Maksymalna częstotliwość wtrybie
Turbo

Tryb temperatury / moc cieplna (TDP)

Chłodny

Zoptymalizowany

Cichy

Bardzo wysoka wydajność

Pamięć podręczna procesora

Procesor NPU (wydajność) Do 45 TOPS Do 45 TOPS

Zintegrowana karta graficzna

3,4 GHz 3,4 GHz

3,4 GHz 4,0 GHz

13 W 13 W

15 W 15 W

12 W 12 W

21 W 21 W

UWAGA: Szybkość taktowania procesora i moc cieplna różnią się w zależności od

trybu temperatury wybranego w aplikacji Dell Optimizer na komputerze.

42 MB 42 MB

Karta graficzna Qualcomm Adreno Karta graficzna Qualcomm Adreno

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer Latitude 7455.

Tabela 5.

Opis Opcja 1 Opcja 2

Procesory

Chipset

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe

Chipset

Qualcomm Snapdragon X Plus Qualcomm Snapdragon X Elite

Zintegrowany wprocesorze Zintegrowany wprocesorze

128 bity 128 bitów

64 MB 64 MB

Do wersji 4 Do wersji 4

System operacyjny

Komputer Latitude 7455 obsługuje następujące systemy operacyjne:

● Windows 11 Home, ARM

● Windows 11 Pro, ARM

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci komputera Latitude 7455.

Specyfikacje komputera Latitude 7455

15

Tabela 6. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Obsługiwane konfiguracje pamięci

Pamięć zintegrowana

UWAGA: Pamięć jest zintegrowana na płycie głównej inie

podlega rozszerzeniu.

LPDDR5x

8448 MT/s

32 GB

16 GB

● 16 GB: LPDDR5x, 8448 MT/s (pamięć zintegrowana)

● 32 GB: LPDDR5x, 8448 MT/s (pamięć zintegrowana)

Porty zewnętrzne

Poniższa tabela zawiera listę portów zewnętrznych komputera Latitude 7455.

Tabela 7.

Opis Wartości

Porty USB

Porty zewnętrzne

● Jeden port USB 3.2 pierwszej generacji

● Dwa porty USB4 Type-C 40 Gb/s z obsługą Power Delivery

i DisplayPort

Port audio

Port wideo

Czytnik kart pamięci

Gniazdo zasilacza

UWAGA: Zasilacz USB Type-C lub stację dokującą Dell

można podłączyć do jednego zdwóch portów USB Type­C. Jeśli stacja dokująca jest wyposażona w dwa kable,
nie należy podłączać obu kabli do dwóch portów USB
Type-C jednocześnie. W przypadku korzystania z tej
metody podłączania mogą wystąpić problemy z obwodami
ładowania. Więcej informacji można znaleźć w bazie wiedzy
w witrynie Dell Support.

Jedno globalne gniazdo audio zestawu słuchawkowego

Dwa porty USB4 Type-C 40 Gb/s z obsługą Power Delivery
i DisplayPort

Jedno gniazdo na kartę microSD

Obsługiwane przez porty USB4 Type-C 40GB/s zobsługą Power
Delivery iDisplayPort.

UWAGA: Zasilacz USB Type-C lub stację dokującą Dell

można podłączyć do jednego zdwóch portów USB Type­C. Jeśli stacja dokująca jest wyposażona w dwa kable, nie
należy podłączać obu kabli do dwóch portów USB Type­C jednocześnie. W przypadku korzystania z tej metody
podłączania mogą wystąpić problemy z obwodami ładowania.
Więcej informacji można znaleźć w bazie wiedzy w witrynie

Dell Support.

Gniazdo karty SIM

16 Specyfikacje komputera Latitude 7455

Jedno gniazdo karty nano-SIM (opcjonalne)

Tabela 7. Porty zewnętrzne(cd.)

Opis Wartości

UWAGA: Dostępność gniazda karty nano-SIM zależy od

regionu i zamówionej konfiguracji.

Gniazda wewnętrzne

Poniższa tabela zawiera listę wewnętrznych gniazd komputera Latitude 7455.

Tabela 8. Gniazda wewnętrzne

Opis Wartości

M.2

● Jedno gniazdo M.22230 na dysk półprzewodnikowy (SSD)

● Jedno gniazdo M.2 3042 na kartę sieci WWAN (dotyczy

komputerów z obsługą sieci WWAN)

UWAGA: NIE wkładaj żadnego dysku SSD do gniazda M.2

3042 na kartę sieci WWAN.

UWAGA: Aby dowiedzieć się więcej na temat cech różnych

typów kart M.2, przeszukaj bazę wiedzy w witrynie Dell

Support.

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Latitude 7455.

Tabela 9.

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Specyfikacje modułu sieci bezprzewodowej

Qualcomm FastConnect 7800 DBS (zintegrowano)

Do 5760Mb/s

2,4 GHz / 5 GHz / 6 GHz

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

● Wi-Fi 7 (Wi-Fi 802.11be)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Karta sieci bezprzewodowej Bluetooth 5.4

Moduł sieci WWAN

Wponiższej tabeli przedstawiono dane techniczne modułów bezprzewodowej sieci rozległej (WWAN) obsługiwanych przez komputer
Latitude 7455.

Specyfikacje komputera Latitude 7455

17

UWAGA: Moduł WWAN jest dostępny tylko w komputerach, które zostały wyprodukowane z obsługą sieci WWAN (internet mobilny).

Funkcji sieci WWAN nie można dodać do zakupionego komputera.

UWAGA: Dostępność funkcji eSIM w tym module zależy od regionu i wymagań operatora komórkowego.

UWAGA: Instrukcje dotyczące konfigurowania łączności SIM lub eSIM wkomputerze można znaleźć wprzewodniku konfiguracji

karty SIM/eSIM wsystemie Windows dostępnym wdokumentacji produktu na stronie Dell Support.

Tabela 10. Specyfikacje modułu sieci WWAN

Opis Wartości

Numer modelu

Rodzaj obudowy

Interfejs hosta

Standard sieci

Szybkość przesyłania danych

Zakresy częstotliwości pracy

Zasilacz

Karta sieci SIM

Karta Qualcomm Snapdragon X62 Global 5G Modem (DW5932e)

M.2 3042 Key-B

PCIe Gen3

NR FR1 (Sub6) FDD/TDD, LTE FDD/TDD, WCDMA/HSPA+,
GPS/GLONASS/Galileo/Beidou

● 5G NR: pobieranie 3,5 Gb/s, wysyłanie 900 Mb/s

● LTE: pobieranie 1,6 Gb/s (kat. 19), wysyłanie 211 Mb/s (kat.18)

● UMTS: pobieranie DC-HSPA+ Rel8: 42 Mb/s / wysyłanie 5,76

Mb/s

● NR (n1, n2, n3, n5, n7, n8, n12, n13, n14, 18, n20, n25, n26, n28,
n30, n38, n40, n41, n48, n53, n66, n70, n71, n75, n76, n77, n78,
n79)

● LTE (B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19,
B20, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41,
B42, B43, B46, B48, B66, B71)

● WCDMA/HSPA+ (1, 2, 4, 5, 8)

Prąd stały: od 3,135V do 3,63V, standardowo 3,30V

Obsługiwana przez zewnętrzne gniazdo karty SIM

Moduł eSIM zdwoma kartami SIM (DSSA)

Różnicowanie anteny

Włączenie/wyłączenie modułów radiowych

Wybudzanie na sygnał WLAN

Temperatura

Złącze anteny

UWAGA: Aby uzyskać instrukcje znajdowania numeru IMEI (International Mobile Equipment Identity) komputera, zapoznaj się

zartykułem zbazy wiedzy na stronie Dell Support.

Obsługiwane

UWAGA: Dostępność funkcji eSIM wbudowanej w module

zależy od regionu i wymagań operatora.

Obsługiwane

Obsługiwane

Obsługiwane

● Temperatura podczas pracy: od -30°C do +70°C

● Rozszerzona temperatura podczas pracy: od -40°C do +85°C

● Temperatura przechowywania: od -40°C do 85°C

● Antena główna WWAN X1

● Antena zróżnicowana WWAN x 1

● Antena MIMO 4x4 x2

18 Specyfikacje komputera Latitude 7455

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Latitude 7455.

Tabela 11. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia

Szczytowa

Mikrofon

Qualcomm WCD9385

Obsługiwane

SoundWire

Globalne gniazdo audio zestawu słuchawkowego

4

Obsługiwane

Skróty klawiaturowe

● Niskotonowe: 2 W x 2

● Wysokotonowe: 2 W x 2

● Niskotonowe: 3 W x 2

● Wysokotonowe: 2,5 W x 2

Dwa mikrofony macierzowe

Pamięć masowa

Wtej sekcji przedstawiono opcje pamięci masowej komputera Latitude 7455.

Komputer Latitude 7455 obsługuje jeden wbudowany dysk SSD M.2 2230:

Tabela 12.

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230 PCIe czwartej generacji NVMe, do 64 Gb/s Do 1 TB

Specyfikacje pamięci masowej

Czytnik kart pamięci

Wponiższej tabeli przedstawiono specyfikacje kart pamięci obsługiwanych przez komputer Latitude 7455.

Tabela 13.

Opis Wartości

Typ gniazda kart pamięci

Obsługiwane karty pamięci

Specyfikacje czytnika kart pamięci

Jedno gniazdo na kartę microSD

● Micro Secure Digital (microSD)

● Micro Secure Digital High Capacity (microSDHC)

● Micro Secure Digital Extended Capacity (microSDXC)

Specyfikacje komputera Latitude 7455 19

Tabela 13. Specyfikacje czytnika kart pamięci(cd.)

Opis Wartości

UWAGA: Maksymalna pojemność obsługiwana przez czytnik może się różnić wzależności od standardu karty pamięci

zainstalowanej wkomputerze.

Klawiatura

W poniższej tabeli wymieniono specyfikacje kamery urządzenia Latitude 7455.

Tabela 14. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Rozmiar klawiatury

Skróty klawiaturowe

Standardowa podświetlana klawiatura z klawiszem skrótu AI

QWERTY

● Angielski amerykański, angielski międzynarodowy, arabski,
chiński (tradycyjny), hebrajski, kanadyjski (dwujęzyczny, MUI),
ukraiński: 79 klawiszy

● Angielski (brytyjski), belgijski, czeski i słowacki (MUI), francuski
(europejski), hiszpański (Ameryka Łacińska), hiszpański
(kastylijski) niemiecki, nordycki (MUI), portugalski iberyjski,
szwajcarski (europejski, MUI), turecki, węgierski, włoski: 80
klawiszy

● Japońska: 83 klawisze

Rozstaw klawiszy X = 19,05 mm

Rozstaw klawiszy Y = 18,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa symbole.
Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić
znak alternatywny, naciśnij klawisz Shift iżądany klawisz.
Aby wykonać dodatkową funkcję, naciśnij klawisz Fn i klawisz
odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–

F12) można zdefiniować, zmieniając ustawienie Opcje Fn Lock
wprogramie konfiguracji systemu BIOS.

UWAGA: Jeśli funkcja Copilot w systemie Windows nie

jest dostępna na komputerze, klawisz Copilot uruchamia
funkcję „Recall”. Jeśli zarówno funkcja „Recall”, jak i Copilot
w systemie Windows nie są dostępne na komputerze, klawisz
Copilot uruchamia wyszukiwanie w systemie Windows. Więcej
informacji na temat funkcji Copilot oraz funkcji „Recall”
w systemie Windows można znaleźć w bazie wiedzy na stronie

Dell Support.

Klawisze funkcyjne na klawiaturze komputera Latitude 7455

UWAGA:

skrótów są takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych znaków
lub wykonywania dodatkowych funkcji. Symbol przedstawiony wdolnej części klawisza odnosi się do znaku wpisywanego przez naciśnięcie

20

Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

Specyfikacje komputera Latitude 7455

klawisza. Jeśli naciśniesz klawisz wraz zklawiszem Shift, wpisany zostanie symbol przedstawiony wgórnej części klawisza. Na przykład po
naciśnięciu klawisza 2 zostanie wpisana cyfra 2, apo naciśnięciu kombinacji Shift + 2 zostanie wpisany znak @.

Wgórnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, oczym informują ikony
wich dolnej części. Naciśnij klawisz funkcyjny, aby uruchomić zadanie reprezentowane przez ikonę. Na przykład naciśnięcie klawisza
F1 powoduje wyciszenie dźwięku (patrz tabela poniżej).

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne waplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze Fn +
Esc. Aby wywołać funkcje sterowania multimediami, można nacisnąć klawisz Fn iodpowiedni klawisz funkcyjny. Na przykład kombinacja
klawiszy Fn + F1 umożliwia wyciszenie dźwięku.

Tabela 15. Lista skrótów klawiaturowych

Klucz Działanie podstawowe

F1 Wyciszanie lub włączanie dźwięku.

F2 Zmniejszanie głośności dźwięku.

F3 Zwiększanie głośności dźwięku.

F4 Włączanie iwstrzymywanie odtwarzania pliku multimedialnego.

F5 Podświetlenie klawiatury

UWAGA: Umożliwia przełączanie stanu podświetlenia klawiatury między

brakiem podświetlenia, niskim iwysokim poziomem podświetlenia.

F6 Zmniejszanie jasności ekranu.

F7 Zwiększanie jasności ekranu.

F8 Przełączenie na wyświetlacz zewnętrzny.

F10 Print Screen

F11 Początek

F12 Koniec

Copilot Uruchamianie funkcji Copilot wsystemie Windows.

UWAGA: Jeśli funkcja Copilot w systemie Windows nie jest dostępna

na komputerze, klawisz Copilot uruchamia funkcję „Recall”. Jeśli zarówno
funkcja „Recall”, jak i Copilot w systemie Windows nie są dostępne na
komputerze, klawisz Copilot uruchamia wyszukiwanie w systemie Windows.
Więcej informacji na temat funkcji Copilot oraz funkcji „Recall” w systemie
Windows można znaleźć w bazie wiedzy na stronie Dell Support.

Klawisza fn używa się też zwybranymi klawiszami na klawiaturze, aby wywołać inne dodatkowe funkcje.

UWAGA:

pozostają takie same niezależnie od języka klawiatury.

Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do wykonywania zadań

Tabela 16. Działanie dodatkowe

Klawisz funkcyjny Działanie dodatkowe

fn + F1 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F1

fn + F2 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F2

fn + F3 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F3

fn + F4 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F4

fn + F5 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F5

Specyfikacje komputera Latitude 7455 21

Tabela 16. Działanie dodatkowe(cd.)

Klawisz funkcyjny Działanie dodatkowe

fn + F6 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F6

fn + F8 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F8

fn + F9 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F9

fn + F10 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F10

fn + F11 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F11

fn + F12 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F12

fn + B Wstrzymanie lub przerwa.

fn + S Przełączanie funkcji Scroll Lock.

fn + R Żądanie systemowe.

fn + Copilot Otwarcie menu aplikacji.

fn + esc Przełączanie klawiszy funkcyjnych.

fn + pg strzałka wgórę Przewijanie dokumentu lub strony wgórę.

fn + pg strzałka wdół Przewijanie dokumentu lub strony wdół.

fn + strzałka wlewo Klawisz Home (przenoszenie kursora na początek dokumentu).

fn + strzałka wprawo Klawisz End (przenoszenie na koniec dokumentu).

Kamera

W poniższej tabeli przedstawiono specyfikacje kamery komputera Latitude 7455.

Tabela 17.

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Specyfikacje kamery

Dwa

● Kamera FHD RGB

● Kamera na podczerwień

Kamera przednia

Technologia czujnika CMOS

Zdjęcia

Wideo

Rozdzielczość kamery na podczerwień:

Zdjęcia

Wideo

22 Specyfikacje komputera Latitude 7455

2,07 megapiksela

1920 x 1080 (FHD) przy 30 kl./s

0,92 megapiksela

1280 x 720 przy 30 kl./s

Tabela 17. Specyfikacje kamery(cd.)

Opis Wartości

Kąt widzenia:

Kamera

Kamer na podczerwień

80,20 stopnie

86,60stopnia

Touchpad

W poniższej tabeli przedstawiono specyfikacje touchpada komputera Latitude 7455.

Tabela 18. Specyfikacje touchpada

Opis Wartości

Rozdzielczość touchpada

Wymiary touchpada

W poziomie

Wpionie

Gesty na touchpadzie Więcej informacji na temat gestów touchpada wsystemie Windows

>>>300 dpi

115,00 mm (4,53”)

80,00 mm (3,15”)

można znaleźć w artykule z bazy wiedzy Microsoft w witrynie

pomocy firmy Microsoft.

Zasilacz

Wponiższej tabeli przedstawiono specyfikacje zasilacza komputera Latitude 7455.

Tabela 19.

Opis Wartości

Typ

Wymiary zasilacza:

Napięcie wejściowe

Częstotliwość wejściowa

Prąd wejściowy

Prąd wyjściowy (praca ciągła)

Specyfikacje zasilacza

Wysokość

Szerokość

Głębokość

Zasilacz sieciowy 65 Wze złączem USB Type-C

28,00 mm (1,10”)

51,00 mm (2,01”)

112,00 mm (4,41”)

Prąd zmienny 100–240V

50–60 Hz

1,70 A

● 20 V / 3,25 A

● 15 V / 3 A

● 9 V / 3 A

● 5 V / 3 A

Znamionowe napięcie wyjściowe

● 20 V, prąd stały

Specyfikacje komputera Latitude 7455 23

Tabela 19. Specyfikacje zasilacza(cd.)

Opis Wartości

● 15 V (prąd stały)

● 9 V (prąd stały)

● 5 V (prąd stały)

Zakres temperatur:

Podczas pracy

Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

0°C do 40°C (32°F do 104°F)

-40°C do 70°C (-40°F do 158°F)

Wymagania dotyczące zasilacza komputera Latitude 7455

UWAGA: Jeśli nie kupiono zalecanego zasilacza firmy Dell, należy upewnić się, że używany zasilacz spełnia poniższe wymagania.

Wponiższej tabeli przedstawiono wymagania zasilacza dla komputera Latitude 7455.

Tabela 20.

Opis Wartość

Moc zasilacza wymagana do osiągnięcia optymalnej wydajności. 65 W

Moc, przy której komputer ładuje się wolniej.

UWAGA: Może pojawić się komunikat ostrzegawczy informujący

okorzystaniu zzasilacza oniższej mocy imniejszej szybkości
ładowania.

Wymagania zasilacza

Mniej niż 60W

Minimalna moc zasilacza wymagana do działania komputera
iładowania baterii.

UWAGA: Pojawia się komunikat ostrzegawczy informujący

okorzystaniu zzasilacza oniższej mocy imniejszej szybkości
ładowania.

Szybkie ładowanie za pomocą funkcji USB Power Delivery (PD). Obsługiwane

Tryb ExpressCharge Obsługiwane

27 W

UWAGA: Aby ta funkcja działała, komputer musi być

podłączony do zasilacza 65 W.

UWAGA: Tryb ExpressCharge musi być także włączony

na ekranie konfiguracji systemu BIOS. Wybierz kolejno
opcje Zasilanie > Konfiguracja baterii > ExpressCharge,
a następnie naciśnij klawisz Enter.

Bateria

Wponiższej tabeli przedstawiono specyfikacje baterii komputera Latitude 7455.

24

Specyfikacje komputera Latitude 7455

Tabela 21. Specyfikacje baterii

Opis Wartości

Rodzaj baterii

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Wysokość

Szerokość

Głębokość

Zakres temperatur:

Podczas pracy

Pamięć masowa

Czas pracy baterii Zależy od warunków pracy; w pewnych warunkach wysokiego zużycia

Czas ładowania baterii (przybliżony)

UWAGA: Za pomocą aplikacji Dell Power Manager

można kontrolować czas ładowania, czas trwania, czas
rozpoczęcia i zakończenia itd. Więcej informacji na temat
programu Dell Power Manager można znaleźć wbazie
wiedzy w witrynie Dell Support .

3-ogniwowa bateria litowo-jonowa (polimerowa), 54Wh,
ExpressCharge

11,40 VDC

0,22kg (0,49 funta)

5,73 mm (0,23”)

263,00 mm (10,35”)

68,90 mm (2,71”)

● Ładowanie: 0°C do 45°C (32°F do 113°F)

● Rozładowanie: 0°C do 70°C (32°F do 158°F)

-20°C do 65°C (od-4°F do 149°F)

energii może być znacznie skrócony.

● Tryb ExpressCharge:

Od 0% do 80% pojemności baterii w ciągu 1 godziny

Od 0% do pełnej pojemności baterii w ciągu 2 godzin

● Tryb Standard Charge:

Od 0% do pełnej pojemności baterii w ciągu 3 godzin

Bateria pastylkowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia

energii.

CR2032

Czytnik linii papilarnych

W poniższej tabeli przedstawiono dane techniczne czytnika linii papilarnych komputera Latitude 7455.

UWAGA: Czytnik linii papilarnych znajduje się na przycisku zasilania.

Tabela 22. Specyfikacje czytnika linii papilarnych

Opis Wartości

Technologia czujnika

Rozdzielczość czujnika

Rozmiar czujnika wpikselach

Pojemnościowy

500 DPI

108 x 88

Specyfikacje komputera Latitude 7455 25

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Latitude 7455.

Tabela 23. Specyfikacje: wyświetlacz

Opis Wartości

Typ wyświetlacza

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar aktywny):

Wysokość

Szerokość

Przekątna

Rozdzielczość macierzysta panelu wyświetlacza

Luminancja (typowa)

Liczba megapikseli

Gama barw

Liczba pikseli na cal (PPI)

Współczynnik kontrastu (minimalny)

Czas reakcji (maksymalny)

14″, Quad High Definition plus (QHD+)

Tak

IPS (In-Plane Switching)

188,50 mm (7,42”)

301,59 mm (11,87”)

355,65 mm (14,00”)

2560x1600

400 nitów

4,1

100% sRGB

215,63

1000:1

35 ms

Częstotliwość odświeżania

Kąt widzenia wpoziomie

Kąt widzenia wpionie

Rozstaw pikseli

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy błyszczące wykończenie

60 Hz/48 Hz

+/- 85 stopni

+/- 85 stopni

0,1178 x 0,1178 mm

3,75 W

Powłoka przeciwodblaskowa

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Latitude 7455.

Tabela 24.

Kontroler Rozmiar pamięci Procesor

Karta graficzna Qualcomm Adreno Współużytkowana pamięć systemowa

Jednostka GPU — zintegrowana

● Qualcomm Snapdragon X Elite
X1E-80-100

● Qualcomm Snapdragon X Plus
X1P-64-100

26 Specyfikacje komputera Latitude 7455

Obsługa wyświetlaczy zewnętrznych

Wponiższej tabeli przedstawiono informacje dotyczące obsługi wyświetlaczy zewnętrznych przez komputer Latitude 7455.

Tabela 25. Obsługa wyświetlaczy zewnętrznych

Karta graficzna Wyświetlacze zewnętrzne obsługiwane

Karta graficzna Qualcomm Adreno (tylko
zintegrowana karta graficzna)

Maksymalna obsługiwana rozdzielczość 5120 × 2880 przy 60Hz lub 3240 × 2160 przy 120Hz

przy włączonym wyświetlaczu
notebooka

3 3

Wyświetlacze zewnętrzne obsługiwane
przy wyłączonym wyświetlaczu
notebooka

Czujnik

Wponiższej tabeli wyszczególniono czujniki komputera Latitude 7455.

Tabela 26. Czujnik

Obsługa czujników

Czujnik natężenia światła otoczenia

Wybudzanie/włączanie po otwarciu pokrywy

Czujnik Halla

Zabezpieczenia sprzętowe

W poniższej tabeli przedstawiono zabezpieczenia sprzętowe komputera Latitude 7455.

Tabela 27.

Zabezpieczenia sprzętowe

Autonomiczny układ TPM (Trusted Platform Module) 2.0

Certyfikat FIPS 140-2 dla modułu TPM

Certyfikat TCG dla układu TPM (Trusted Computing Group)

Czytnik linii papilarnych w przycisku zasilania (dotyczy komputerów wyposażonych w czytnik linii papilarnych)

Zabezpieczenia sprzętowe

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Latitude 7455.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 28.

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Środowisko pracy komputera

0°C do 35°C (32°F do 95°F) -30°C do 65°C (od-22°F do 149°F)

10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji)

*

0,66 GRMS 1,30 GRMS

Udar (maksymalny)

110 G† 160 G†

Specyfikacje komputera Latitude 7455 27

Tabela 28. Środowisko pracy komputera(cd.)

Opis Podczas pracy Pamięć masowa

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

Od -15,2 m do 3048 m (od -49,87 stopy do
10000 stóp)

Od -15,2 m do 10668 m (od -49,87 stopy
do 35000 stóp)

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy w witrynie Dell Support.

Wyświetlacz Dell oniskiej emisji światła niebieskiego

PRZESTROGA: Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do

długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego,
zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub
uszkodzenie wzroku.

Wyświetlacz na tym komputerze jest zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny ze standardami TÜV
Rheinland wzakresie niskiej emisji niebieskiego światła.

Tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.

Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

● Rób dłuższe przerwy — 20 minut co dwie godziny.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).

Korzystanie zzasuwki kamery

1. Przesuń zasuwkę kamery wlewo, aby uzyskać dostęp do obiektywu kamery.

2. Przesuń zasuwkę kamery wprawo, aby zakryć obiektyw kamery.

28

Specyfikacje komputera Latitude 7455

Rysunek 8. Korzystanie zzasuwki kamery

Dell Optimizer

W tej sekcji przedstawiono szczegółowe dane techniczne programu Dell Optimizer komputera Latitude 7455.

Dell Optimizer to aplikacja, która dynamicznie aktualizuje pierwszoplanową aplikację przez zmianę priorytetu ustawień systemowych w celu
optymalizacji wydajności aplikacji.

Wprzypadku komputera Latitude 7455 zaplikacją Dell Optimizer obsługiwane są następujące funkcje:

● Wyższy poziom komfortu pracy użytkownika dzięki optymalizacji aplikacji.

● Szybkie uruchamianie aplikacji ibezproblemowe przełączanie między nimi.

● Opcje ustawień trybu temperatury zwiększające wydajność komputera.

● Uzyskaj informacje na temat baterii podłączonej do komputera.

Aby uzyskać więcej informacji na temat konfigurowania iużywania tych funkcji, zapoznaj się zpodręcznikiem użytkownika programu Dell
Optimizer dostępnym w witrynie Dell Support.

Specyfikacje komputera Latitude 7455

29

4

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się
zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: przed przystąpieniem do pracy wewnątrz komputera należy zapoznać się z informacjami dotyczącymi

bezpieczeństwa dostarczonymi z komputerem. Więcej informacji na temat najlepszych praktyk w zakresie
bezpieczeństwa można znaleźć na stronie głównej firmy Dell dotyczącej zgodności z przepisami.

PRZESTROGA: Przed otwarciem pokrywy lub paneli komputera należy odłączyć go od wszystkich źródeł zasilania. Po

zakończeniu prac wewnątrz komputera należy przymocować wszystkie pokrywy, panele i śruby przed podłączeniem go
do gniazdka elektrycznego.

OSTRZEŻENIE: aby uniknąć uszkodzenia komputera, dopilnuj, aby powierzchnia robocza była płaska, sucha i czysta.

OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów inaprawy, które zespół

pomocy technicznej firmy Dell autoryzował lub októre poprosił. Uszkodzenia wynikające znapraw serwisowych
nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się zinstrukcjami dotyczącymi
bezpieczeństwa dostarczonymi zproduktem lub dostępnymi na stronie głównej firmy Dell dotyczącej zgodności

z przepisami.

OSTRZEŻENIE: Przed dotknięciem jakiegokolwiek elementu wewnątrz komputera należy się uziemić, dotykając

niemalowanego metalu, np. metalu z tyłu komputera. W trakcie pracy należy od czasu do czasu dotykać niemalowanej
metalowej powierzchni, aby rozproszyć ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komponentów i kart, należy chwytać je za krawędzie i unikać dotykania pinów

i styków.

OSTRZEŻENIE: Podczas odłączania kabla należy ciągnąć za złącze lub za uchwyt, a nie za sam kabel. Niektóre kable mają

złącza z zatrzaskami lub śruby skrzydełkowe, które przed odłączeniem kabla należy odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków złączy. Podczas podłączania kabli należy się upewnić, że złącze
kabla jest prawidłowo ustawione i wyrównane z portem.

OSTRZEŻENIE: Naciśnij i wysuń dowolną zainstalowaną kartę z czytnika kart pamięci.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie

należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

Przed przystąpieniem do serwisowania komputera

Informacje na temat zadania

UWAGA:

dokumencie.

Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

Kroki

1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. W systemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

30 Serwisowanie komputera

UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego systemu.

3. Wyłącz wszystkie podłączone urządzenia peryferyjne.

4. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.

5. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

OSTRZEŻENIE: Aby odłączyć kabel sieciowy, odłącz go od komputera.

6. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.

Zalecenia dotyczące bezpieczeństwa

Sekcja ta zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed zastosowaniem się do instrukcji
demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy
zastosować następujące środki ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe i urządzenia peryferyjne.

● Podczas pracy wewnątrz dowolnego korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu podzespołu zkomputera umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty

głównej.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem tylnej pokrywy. Urządzenia
wyposażone wfunkcję stanu gotowości są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie
uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne
zaawansowane funkcje zarządzania energią.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego.
Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on
podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Upewnij się, że opaska na nadgarstek jest dobrze zamocowana
i ma kontakt ze skórą. Zdejmij biżuterię, zegarki, bransoletki lub pierścionki przed uziemieniem siebie isprzętu.

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych
elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią uszkodzić
obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze względu na
rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi staje się
coraz poważniejszym problemem.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być
moduł pamięci, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo
zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł pamięci odebrał
wyładowanie elektrostatyczne, ale ścieżki zostały tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych

Serwisowanie komputera

31

zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować:
pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Sporadyczne awarie, które zwane są również awariami ukrytymi, są trudne do wykrycia iusunięcia.

Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają odpowiedniej
ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia
wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem.
Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed rozpakowaniem opakowania antystatycznego należy założyć antystatyczną
opaskę na nadgarstek, aby rozładować ładunki elektrostatyczne ze swojego ciała. Więcej informacji na temat opaski na nadgarstek
i testowania opasek ESD można znaleźć w sekcji Elementy zestawu serwisowego ESD.

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

OSTRZEŻENIE: Należy trzymać urządzenia wrażliwe na wyładowania elektrostatyczne z dala od elementów

wewnętrznych, które są izolowane i często silnie naładowane, takich jak plastikowe obudowy radiatorów.

Środowisko pracy

Przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację w środowisku klienta. Na przykład korzystanie zzestawu
wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub notebookiem. Serwery są
zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery stacjonarne i notebooki są używane
zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów powierzchnię roboczą, na której można
swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń robocza powinna też być wolna od
elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne. Materiały izolujące, takie jak styropian iinne
tworzywa sztuczne, powinny zawsze być oddalone oco najmniej 30cm (12cali) od wrażliwych komponentów. Wprzeciwnym razie nie
należy dotykać tych komponentów.

Opakowania antystatyczne

Wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować w antystatycznych opakowaniach. Wskazane
są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony podzespół, korzystając ztego samego opakowania
antystatycznego, wktórym dostarczono nową część. Woreczek antystatyczny należy złożyć i zakleić taśmą, a następnie zapakować
w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki. Elementy wrażliwe na wyładowania
elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej przed wyładowaniami. Nie należy nigdy
ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane. Podzespoły te powinny znajdować się tylko
w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ESD.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Podczas używania maty antystatycznej opaska na nadgarstek powinna być dobrze dopasowana, a przewód wyrównawczy
podłączony do maty i dowolnej metalowej (niepowlekanej) części urządzenia, przy którym wykonywane są czynności. Po prawidłowym
założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić bezpośrednio na macie
antystatycznej. Elementy wrażliwe na wyładowania elektrostatyczne będą bezpieczne w ręku, na macie antystatycznej, w urządzeniu
lub wewnątrz torby ESD.

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera, jeśli nie jest potrzebna mata antystatyczna, lub wprzypadku podłączenia do maty antystatycznej wcelu
ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta,
matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy używać wyłącznie zestawów serwisowych
z opaską na nadgarstek, matą antystatyczną i przewodem wyrównawczym. Nie należy korzystać zbezprzewodowych opasek na

32

Serwisowanie komputera

rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na
skutek eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia przypadkowego uszkodzenia
sprzętu wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej
raz wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym serwisem, aco najmniej raz wtygodniu.
Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Aby wykonać test, załóż opaskę na nadgarstek, przypnij
przewód wyrównawczy opaski na nadgarstek do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test
zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

UWAGA: Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę

oraz maty antystatycznej. Niezwykle ważne jest też, aby podczas pracy nad komputerem wrażliwe części nie stykały się zizolatorami.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do
firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić

komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne komponenty wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.

5. Włącz komputer.

BitLocker

OSTRZEŻENIE:

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu komputera. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym uruchomieniu.
Nieznajomość klucza odzyskiwania grozi utratą danych lub ponowną instalacją systemu operacyjnego. Aby uzyskać
więcej informacji, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS w komputerach Dell z włączoną funkcją

BitLocker.

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

Jeśli funkcja BitLocker nie zostanie wstrzymana przed aktualizacją systemu BIOS, klucz funkcji

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Śrubokręt krzyżakowy nr 0

● Plastikowy otwierak

Serwisowanie komputera

33

Wykaz śrub

UWAGA: Zaleca się, aby przy wykręcaniu śrub zelementu zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

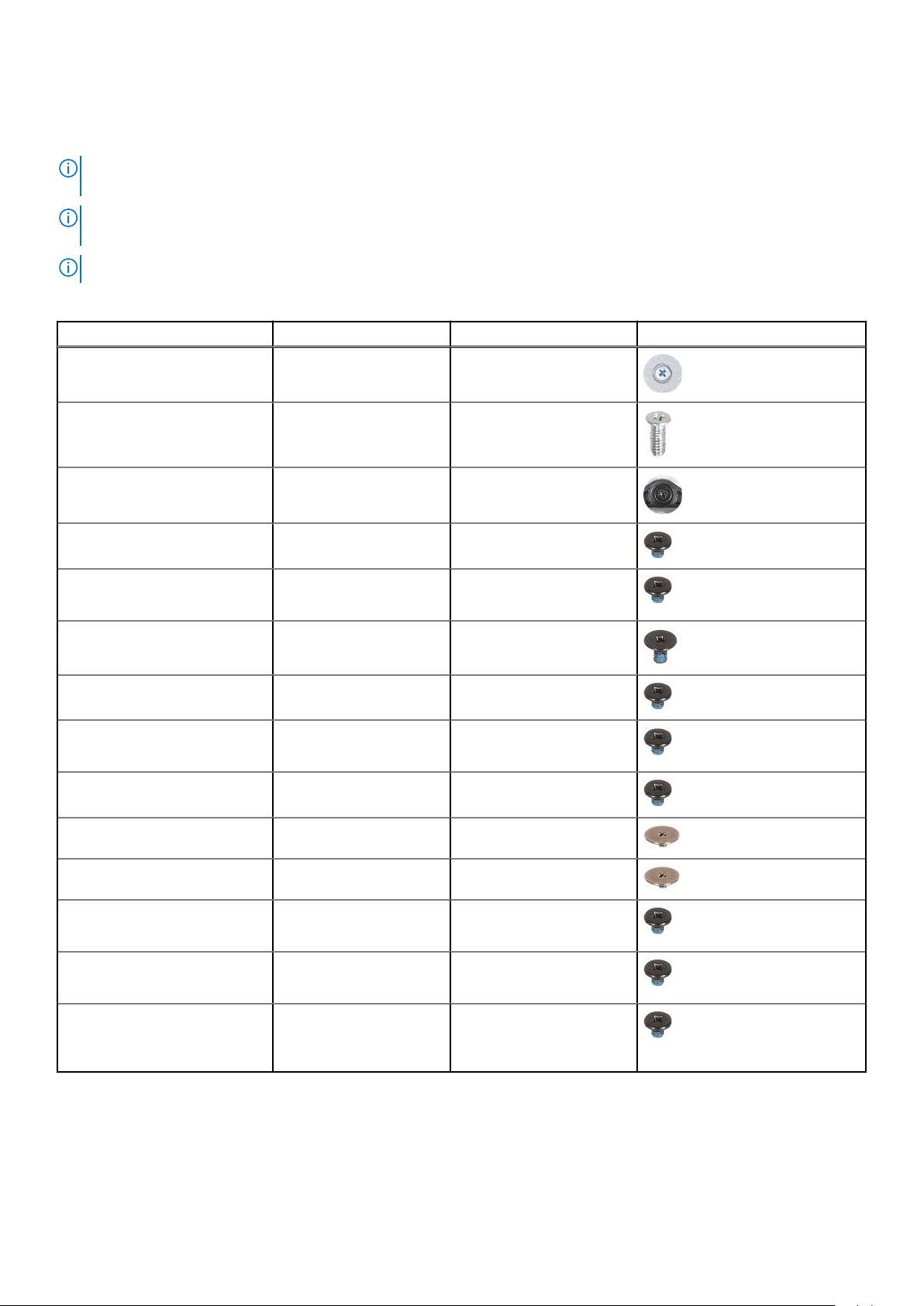

Tabela 29. Wykaz śrub

Element Typ śruby Ilość Ilustracja: śruba

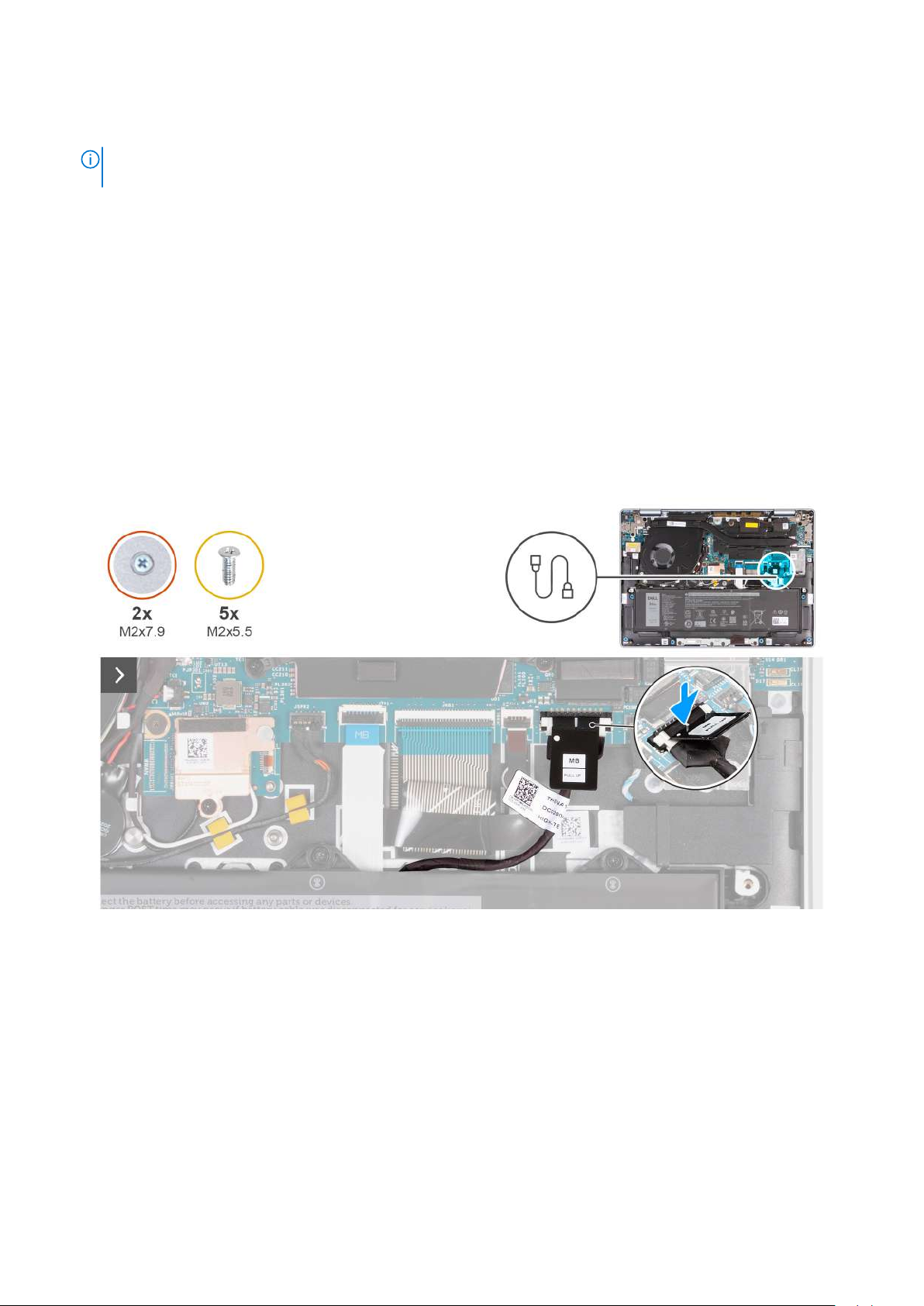

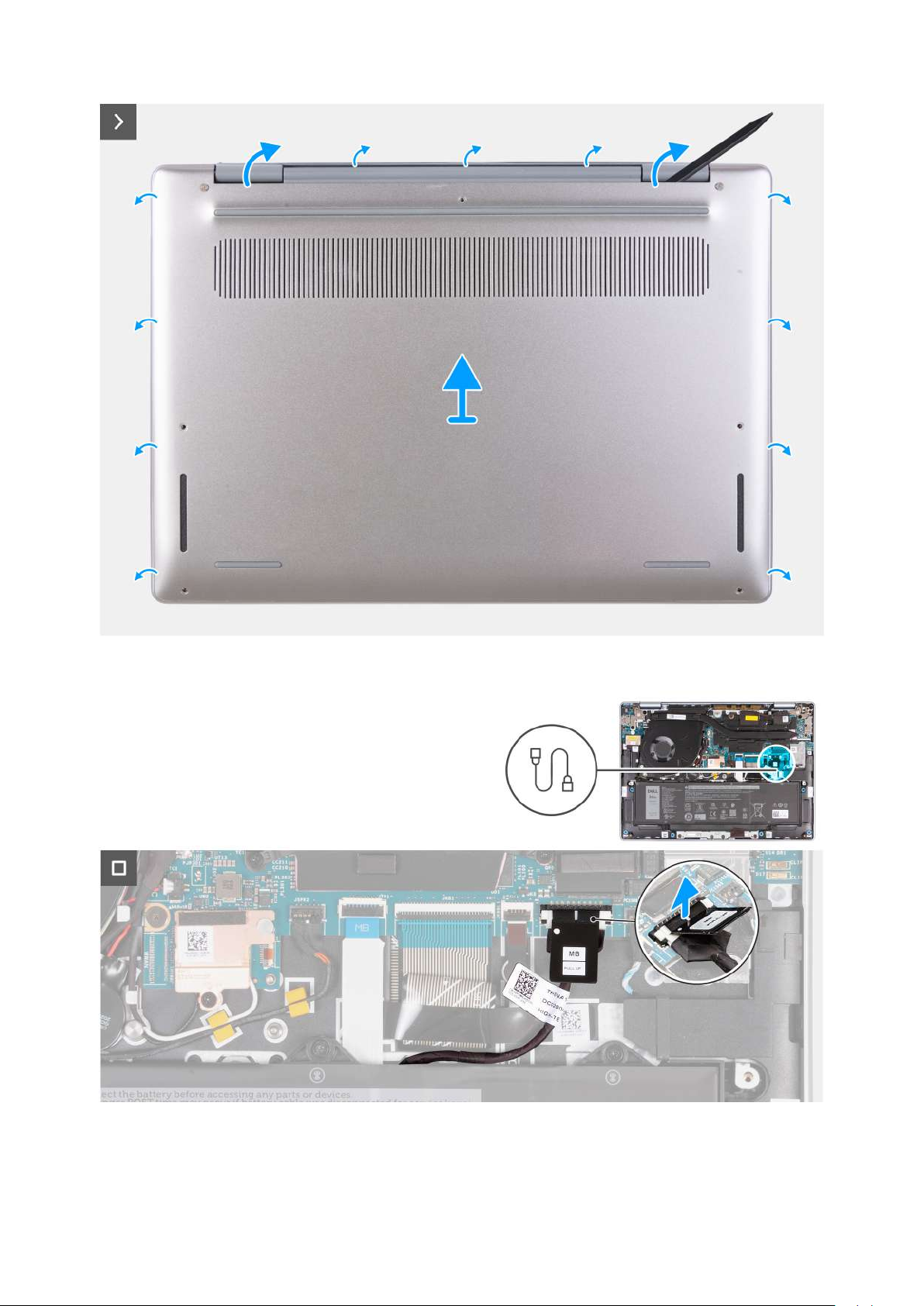

Pokrywa dolna M2x7,9 (śruba mocująca) 2

Pokrywa dolna M2x5,5 5

Bateria M2x4,5 (śruba mocująca) 5

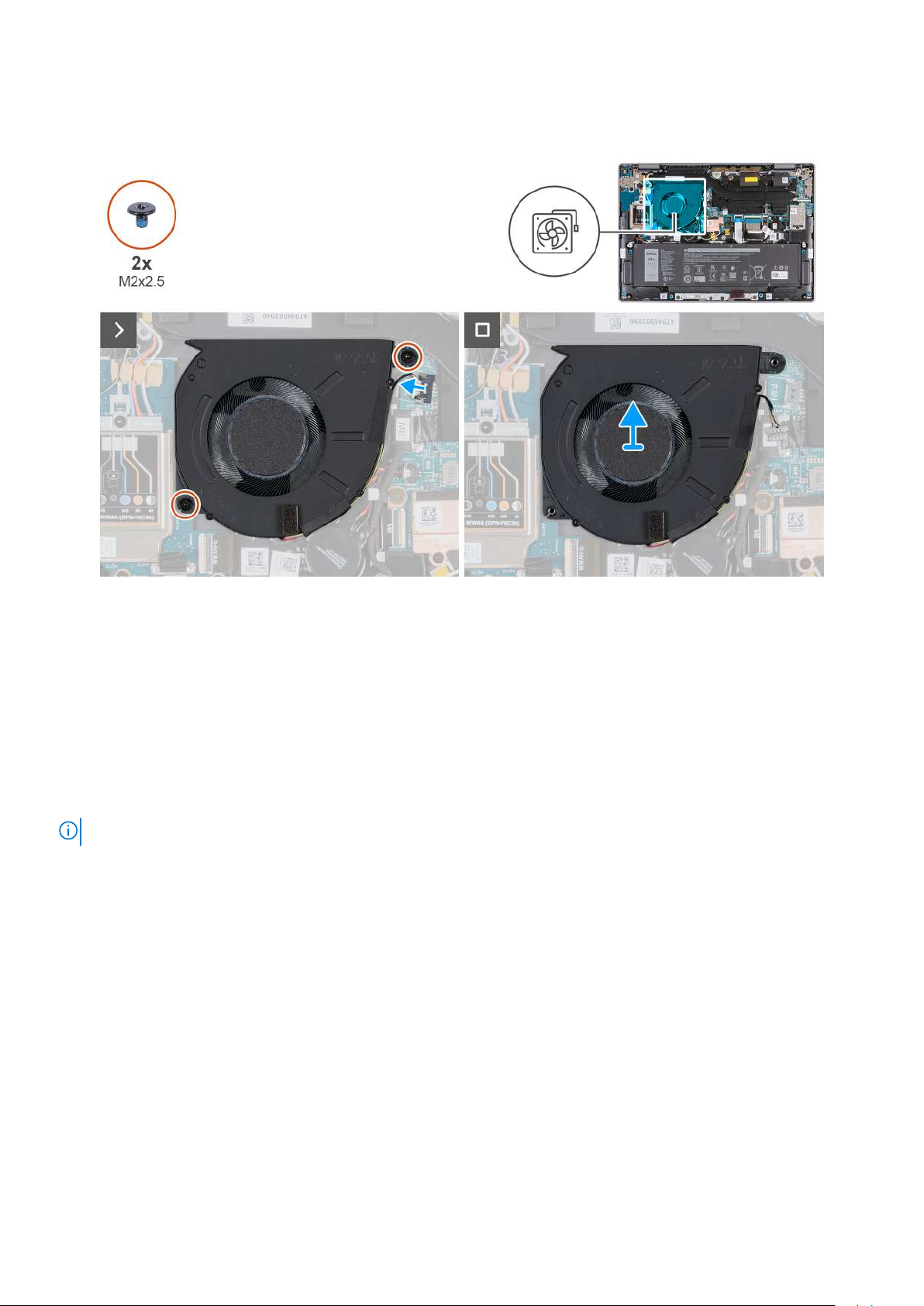

Wentylator M2x2,5 2

Osłona termiczna dysku
półprzewodnikowego (SSD)

Zawiasy wyświetlacza M2,5x4,5 4

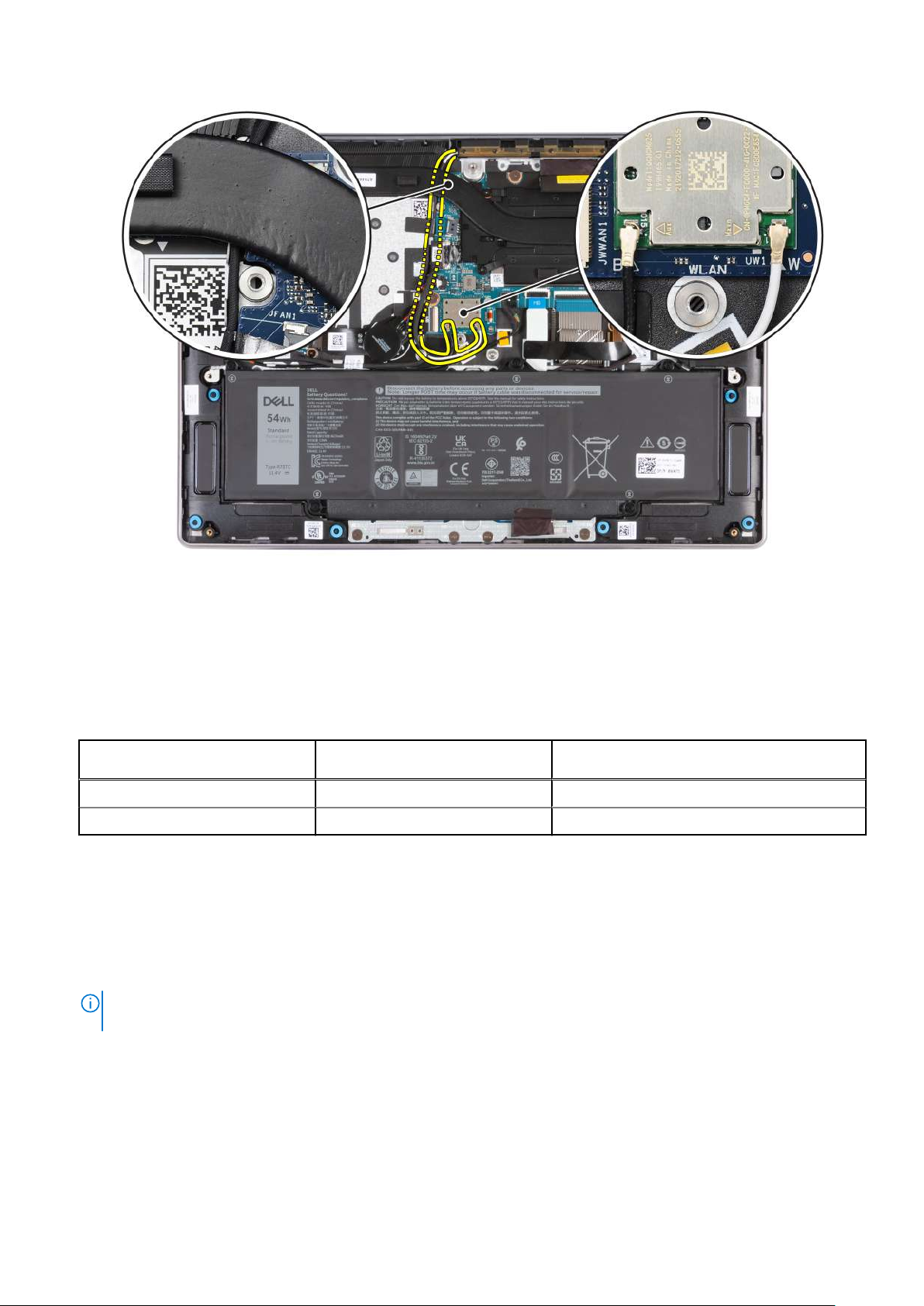

Moduł anteny sieci WLAN M2x2,5 1

Osłona termiczna karty sieci
WLAN

Radiator M2x2,5 4

Płyta główna M1.6x1.8 2

Zestaw touchpada M1.6x1.8 9

Płyta we/wy (komputery z obsługą
wyłącznie sieci WLAN)

Płyta we/wy (komputery z obsługą
sieci WWAN)

Osłona termiczna karty sieci
WWAN (komputery z obsługą sieci
WWAN)

M2x2,5 1

M2x2,5 1

M2x2,5 2

M2x2,5 4

M2x2,5 1

34 Serwisowanie komputera

Główne elementy komputera Latitude 7455 (komputery dostarczane z obsługą wyłącznie sieci WLAN)

Na poniższej ilustracji przedstawiono główne elementy komputera Latitude 7455 dostarczane z obsługą wyłącznie sieci WLAN. .

Rysunek 9. Główne elementy komputera Latitude 7455 (komputery dostarczane z obsługą wyłącznie sieci WLAN)

1. Pokrywa dolna

Serwisowanie komputera

35

2. Radiator

3. Klamra portu USB Type-C

UWAGA: Klamra portu USB Type-C jest częścią płyty głównej. NIE zdejmuj klamry portu USB Type-C zpłyty głównej.

4. Płyta główna

5. Osłona termiczna dysku półprzewodnikowego (SSD)

6. Dysk SSD

7. Głośnik lewy

8. Bateria

9. Zestaw podpórki na nadgarstek iklawiatury

10. Zestaw wyświetlacza

11. Zestaw touchpada

12. Przycisk zasilania zczytnikiem linii papilarnych (opcjonalny)

UWAGA: Przycisk zasilania komputera może się różnić wzależności od zamówionej konfiguracji.

13. Osłona termiczna dysku WLAN

14. Głośnik prawy

15. Płyta we/wy

16. Bateria pastylkowa

UWAGA: Bateria pastylkowa jest częścią płyty głównej.

17. Moduł anteny sieci WLAN

18. Kabel panelu wejścia/wyjścia

19. Wentylator

UWAGA:

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

Firma Dell podaje listę elementów iich numery części wzakupionej oryginalnej konfiguracji komputera. Dostępność

Główne elementy komputera Latitude 7455 (komputery dostarczane z obsługą sieci WWAN)

Na poniższej ilustracji przedstawiono główne elementy komputera Latitude 7455 dostarczane z obsługą sieci WWAN.

36

Serwisowanie komputera

Rysunek 10. Główne elementy komputera Latitude 7455 (komputery dostarczane z obsługą sieci WWAN)

1. Pokrywa dolna

2. Klamra portu USB Type-C

UWAGA: Klamra portu USB Type-C jest częścią płyty głównej. NIE zdejmuj klamry portu USB Type-C zpłyty głównej.

3. Radiator

4. Płyta główna

Serwisowanie komputera

37

5. Moduł anteny sieci WLAN

6. Osłona termiczna dysku półprzewodnikowego (SSD)

7. Dysk SSD

8. Głośnik lewy

9. Bateria

10. Zestaw podpórki na nadgarstek iklawiatury

11. Zestaw wyświetlacza

12. Zestaw touchpada

13. Głośnik prawy

14. Przycisk zasilania zczytnikiem linii papilarnych (opcjonalny)

UWAGA: Przycisk zasilania komputera może się różnić wzależności od zamówionej konfiguracji.

15. Osłona termiczna dysku WLAN

16. Bateria pastylkowa

UWAGA: Bateria pastylkowa jest częścią płyty głównej.

17. Płyta we/wy

18. Kabel panelu wejścia/wyjścia

19. Kabel FPC płyty we/wy karty sieci WWAN

20. Wentylator

21. Karta WWAN

22. Wspornik karty sieci WWAN

23. Osłona termiczna dysku WWAN

24. Taca karty SIM

UWAGA:

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

Firma Dell podaje listę elementów iich numery części wzakupionej oryginalnej konfiguracji komputera. Dostępność

38 Serwisowanie komputera

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami

dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Karta SIM

Wymontowywanie karty SIM (dotyczy komputerów dostarczanych

5

z obsługą sieci WWAN)

UWAGA:

sieci WWAN.

Wymagania

Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

OSTRZEŻENIE:

Upewnij się, że komputer jest wyłączony lub połączenia sieciowe są wyłączone.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania karty SIM.

Informacje zawarte w tej sekcji dotyczącej wymontowywania odnoszą się tylko do komputerów dostarczanych z obsługą

Wyjęcie karty SIM zwłączonego komputera może spowodować utratę danych lub uszkodzenie karty.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 39

Rysunek 11. Wymontowywanie karty SIM

Kroki

1. Włóż spinacz lub przyrząd do otworu, aby zwolnić tacę karty SIM.

2. Wciśnij przyrząd, aby odblokować iwysunąć tacę karty SIM.

3. Wyjmij tacę karty SIM zgniazda wkomputerze.

4. Wyjmij kartę SIM ztacy karty SIM.

5. Dopasuj tacę karty SIM do gniazda wkomputerze iostrożnie wsuń ją do gniazda, aż zatrzaśnie się wmiejscu.

Instalowanie karty SIM (dotyczy komputerów dostarczanych z obsługą sieci WWAN)

UWAGA: Informacje zawarte w tej sekcji dotyczą tylko komputerów dostarczanych z obsługą sieci WWAN.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji karty SIM.

40

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 12. Instalowanie karty SIM

Kroki

1. Włóż spinacz lub przyrząd do otworu, aby zwolnić tacę karty SIM.

2. Wciśnij przyrząd, aby odblokować iwysunąć tacę karty SIM.

3. Wyjmij tacę karty SIM zgniazda wkomputerze.

4. Dopasuj iumieść kartę SIM wodpowiednim miejscu na tacy, tak aby metalowy styk karty SIM był skierowany do góry.

5. Dopasuj tacę karty SIM do gniazda wkomputerze iostrożnie wsuń ją do gniazda, aż zatrzaśnie się wmiejscu.

Kolejne kroki

Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

41

Taca karty SIM

Wymontowywanie tacy karty SIM (dotyczy komputerów dostarczanych z obsługą sieci WWAN)

UWAGA: Informacje zawarte w tej sekcji dotyczącej wymontowywania odnoszą się tylko do komputerów dostarczanych z obsługą

sieci WWAN.

Wymagania

Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

OSTRZEŻENIE: Wyjęcie karty SIM zwłączonego komputera może spowodować utratę danych lub uszkodzenie karty.

Upewnij się, że komputer jest wyłączony lub połączenia sieciowe są wyłączone.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania tacy karty SIM.

Rysunek 13. Wymontowywanie tacy karty SIM

Kroki

1. Włóż spinacz lub przyrząd do otworu, aby zwolnić tacę karty SIM.

2. Wciśnij przyrząd, aby odblokować iwysunąć tacę karty SIM.

3. Wyjmij tacę karty SIM zgniazda wkomputerze.

Instalowanie tacy karty SIM (dotyczy komputerów dostarczanych z obsługą sieci WWAN)

UWAGA: Informacje zawarte w tej sekcji dotyczą tylko komputerów dostarczanych z obsługą sieci WWAN.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

42

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji tacy karty SIM.

Rysunek 14. Instalowanie tacy karty SIM

Kroki

1. Dopasuj iumieść kartę SIM wodpowiednim miejscu na tacy, tak aby metalowy styk karty SIM był skierowany do góry.

2. Dopasuj tacę karty SIM do gniazda wkomputerze iostrożnie wsuń ją do gniazda, aż zatrzaśnie się wmiejscu.

Kolejne kroki

Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje w konfiguracji. (Dotyczy komputerów dostarczonych zobsługą sieci WWAN).

Informacje na temat zadania

UWAGA: Przed zdjęciem pokrywy dolnej upewnij się, że wkomputerze nie jest zainstalowana karta SIM lub SD.

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

43

Rysunek 15. Wymontowywanie pokrywy dolnej

44

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 16. Wymontowywanie pokrywy dolnej

Rysunek 17. Odłączanie kabla baterii

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

45

Kroki

1. Wykręć pięć śrub (M2x5,5) mocujących pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

UWAGA: Należy najpierw wykręcić pięć śrub, które nie są mocujące, aby utworzyć szczelinę umożliwiającą podważenie pokrywy

dolnej z zestawu podpórki na nadgarstek i klawiatury.

2. Poluzuj dwie śruby (M2x7,9) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

3. Plastikowym otwierakiem podważ pokrywę dolną, zaczynając od zagłębień w pobliżu zawiasów wyświetlacza.

4. Zdejmij pokrywę dolną zzestawu podpórki na nadgarstek iklawiatury.

5. Użyj zaczepu na kablu baterii, aby odłączyć kabel baterii od złącza (JBATT1) na płycie głównej.

6. Naciśnij przycisk zasilania iprzytrzymaj go przez pięć sekund, aby uziemić komputer iusunąć pozostałe ładunki elektryczne.

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

Rysunek 18. Podłączanie kabla baterii

46

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 19. Instalowanie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

47

Rysunek 20. Dokręcanie i wymiana śrub

UWAGA:

podłączyć kabel baterii, wykonaj kroki 1 i2 wramach procedury.

Kroki

1. Podłącz złącze kabla baterii do złącza (JBATT1) na płycie głównej i dociśnij je.

2. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury, anastępnie umieść
pokrywę na miejscu.

3. Dokręć dwie śruby (M2x7,9) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

4. Wkręć pięć śrub (M2x5,5) mocujących pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji. (Dotyczy komputerów dostarczonych zobsługą sieci WWAN).

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Jeśli bateria nie jest wstępnie wymagana, akabel baterii został uprzednio odłączony, zapewnij podłączenie kabla baterii. Aby

Dysk SSD

Wymontowywanie dysku SSD

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

48

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD.

Rysunek 21. Wymontowywanie dysku SSD

Kroki

1. Wykręć śrubę (M2x2,5) mocującą osłonę termiczną karty SSD do zestawu podpórki na nadgarstek i klawiatury.

2. Przesuń osłonę termiczną dysku SSD w dół i wyjmij ją z komputera.

UWAGA:

podczas demontażu podkładka termoprzewodząca uległa przesunięciu, należy ją przykleić z powrotem na swoim miejscu.

Osłona termiczna karty sieci SSD zawiera podkładkę termoprzewodzącą przymocowaną do dolnej części osłony. Jeśli

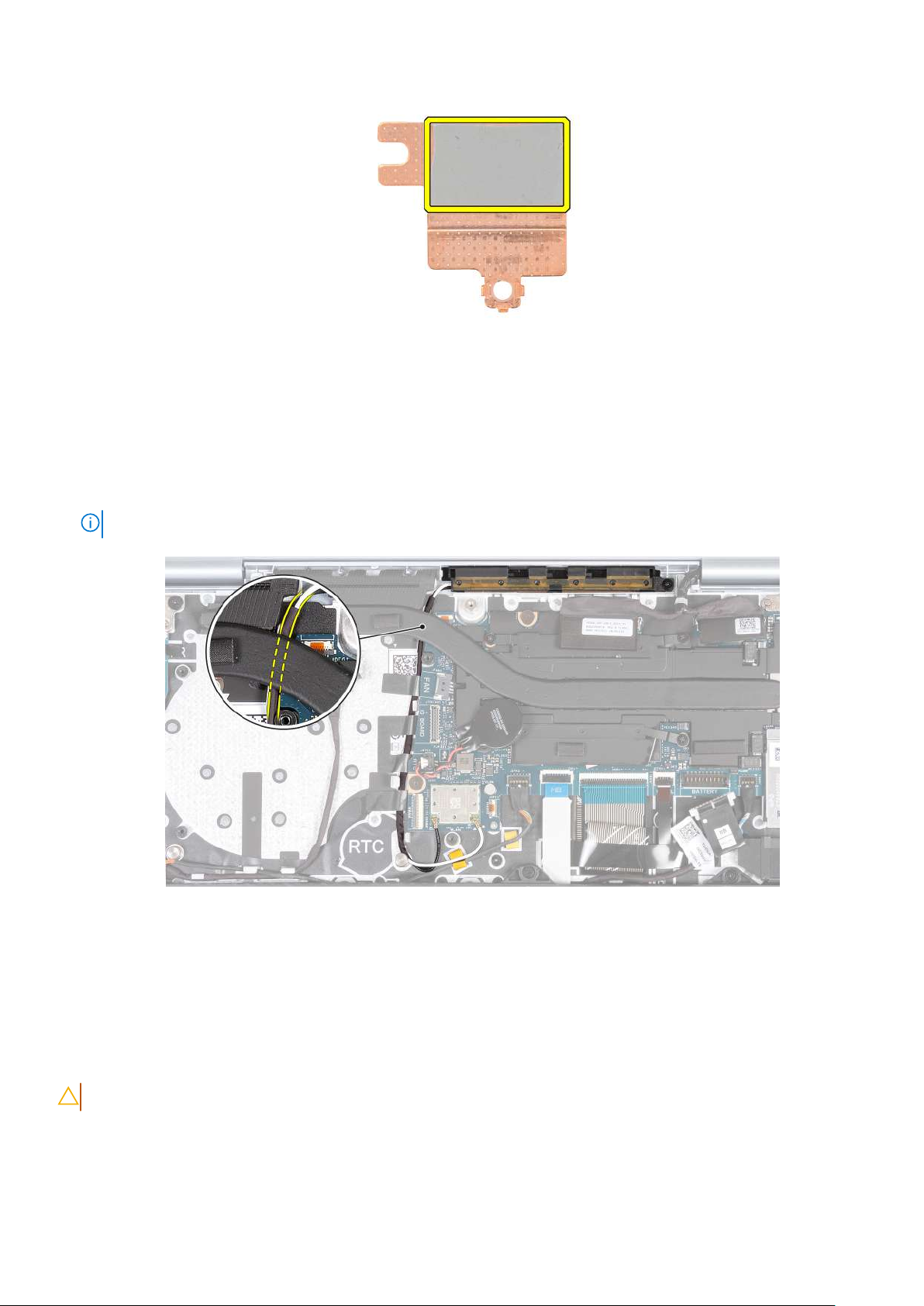

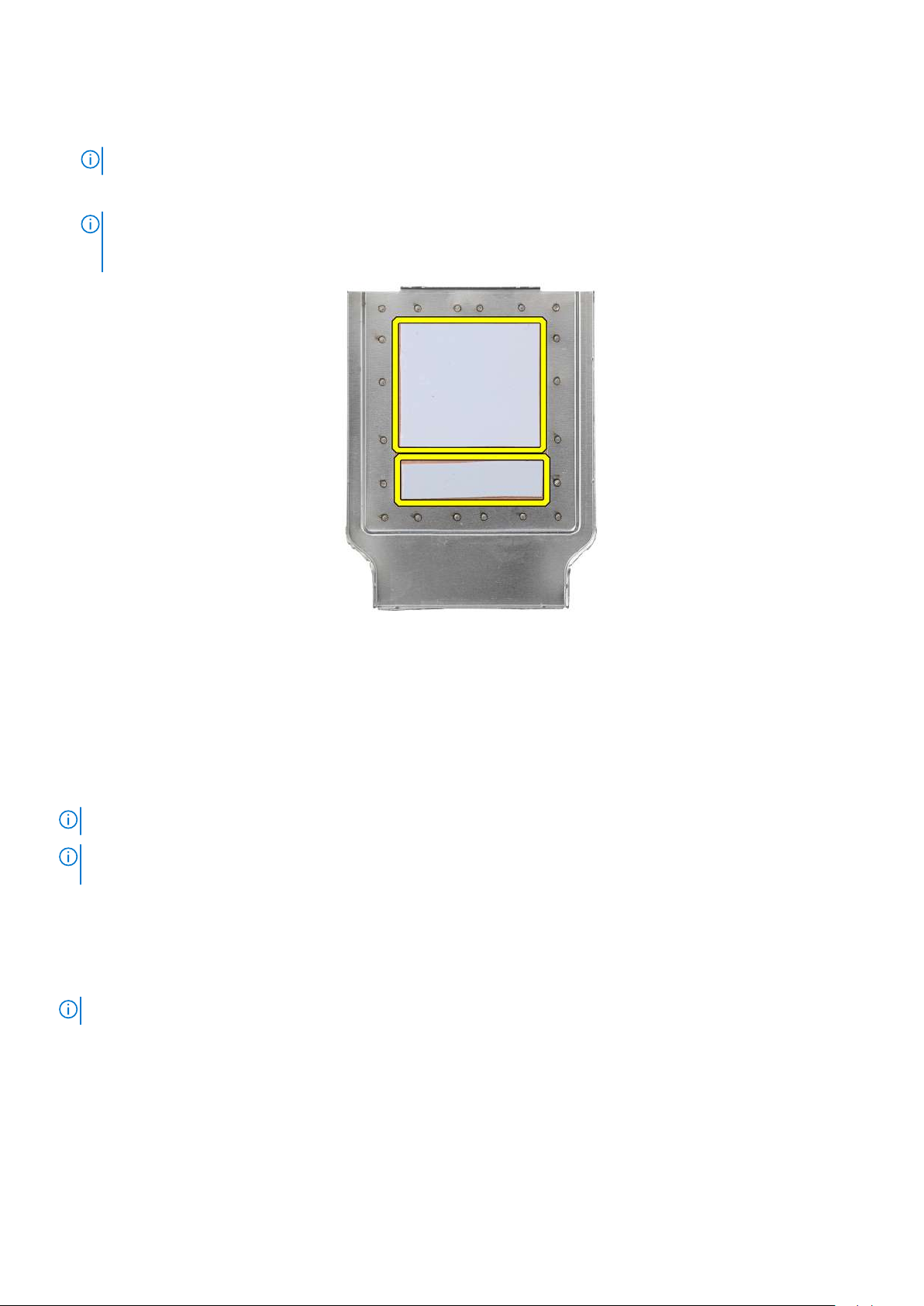

Rysunek 22. Podkładka termoprzewodząca pod osłoną termiczną dysku SSD

3. Wysuń i wyjmij dysk SSD z gniazda.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

49

Instalowanie dysku SSD

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalowania dysku SSD.

Rysunek 23. Instalowanie dysku SSD

Kroki

1. Wyrównaj nacięcie na dysku SSD z wypustką w gnieździe dysku SSD na płycie systemowej.

2. Wsuń dysk SSD w gnieździe SSD komputera.

3. Dopasuj wycięcie wosłonie termicznej dysku SSD z zaczepem wpłycie głównej.

50

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

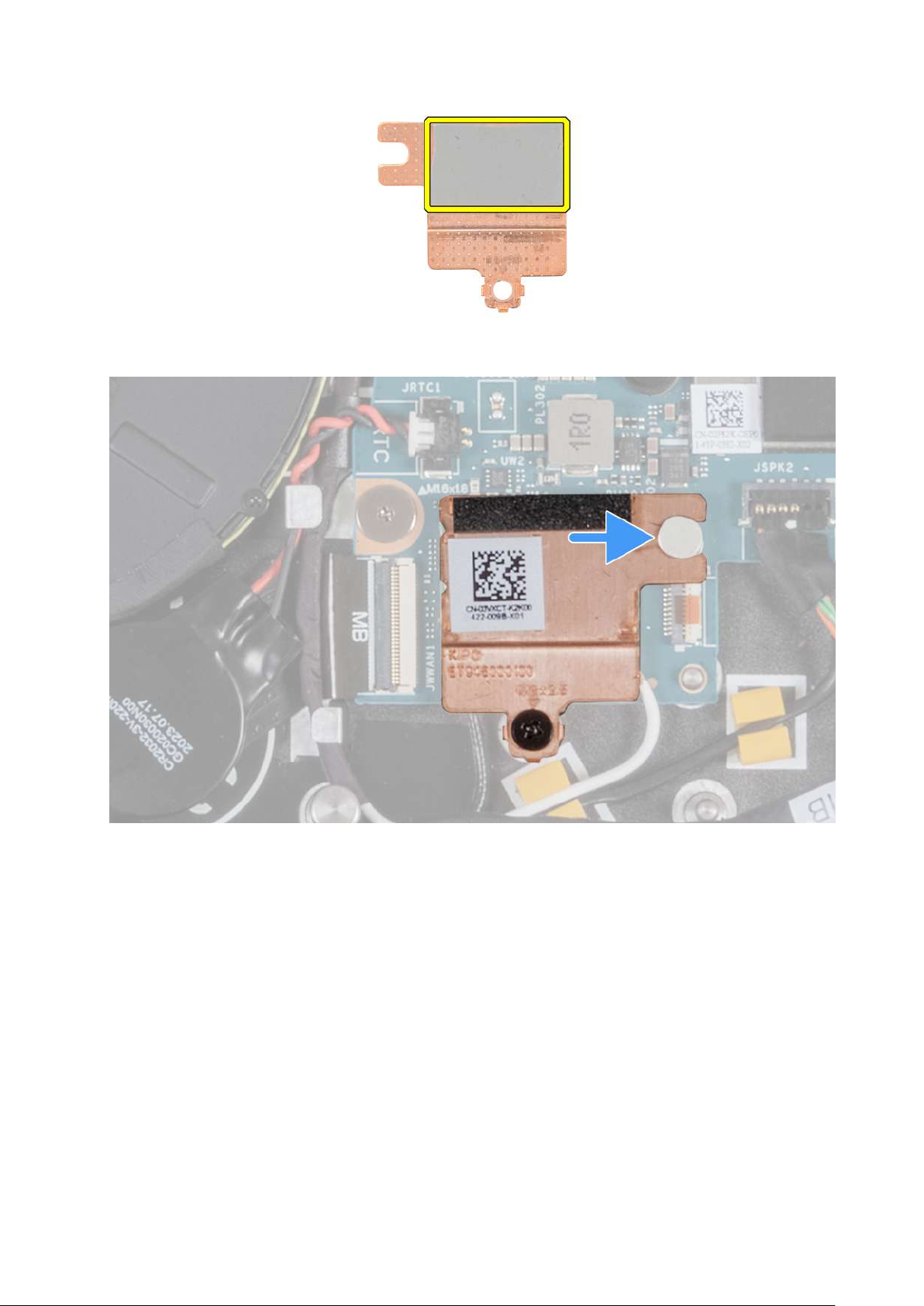

Rysunek 24. Instalowanie osłony termicznej dysku SSD

UWAGA:

podczas demontażu podkładka termoprzewodząca uległa przesunięciu, należy ją przykleić z powrotem na swoim miejscu.

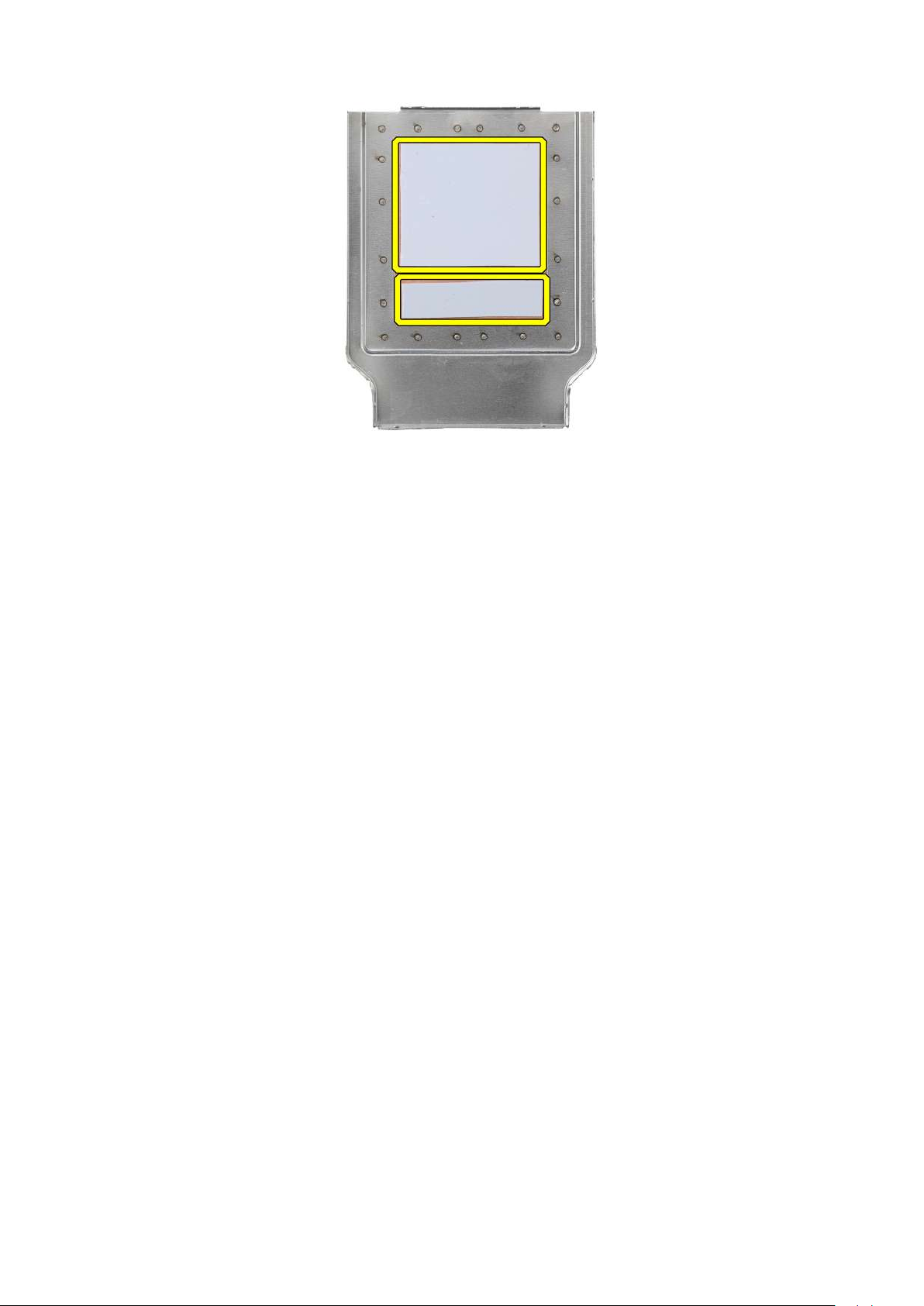

Rysunek 25. Podkładka termoprzewodząca pod osłoną termiczną dysku SSD

4. Dopasuj otwór na śrubę w osłonie termicznej dysku SSD do otworu na śrubę na płycie głównej.

5. Wkręć śrubę (M2x2,5) mocującą osłonę termiczną karty sieci SSD do zestawu podpórki na nadgarstek i klawiatury.

Osłona termiczna karty sieci SSD zawiera podkładkę termoprzewodzącą przymocowaną do dolnej części osłony. Jeśli

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

51

Karta bezprzewodowej sieci rozległej (WWAN)

Wymontowywanie karty sieci WWAN 5G

UWAGA: Informacje zawarte w tej sekcji dotyczącej demontażu odnoszą się tylko komputerów dostarczanych z obsługą sieci

WWAN.

UWAGA: Karta sieci WWAN jest dostępna tylko w komputerach, które zostały wyprodukowane z obsługą sieci WWAN (internet

mobilny). Funkcji sieci WWAN nie można dodać do zakupionego komputera.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci WWAN 5G.

Rysunek 26. Wymontowywanie karty sieci WWAN 5G

52

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Podważ osłonę termiczną karty sieci WWAN w lewym górnym rogu osłony termicznej.

UWAGA: Trójkąt w lewym górnym rogu osłony termicznej karty sieci WWAN wskazuje miejsce podważania.

2. Zdejmij osłonę termiczną karty sieci WWAN z karty WWAN 5G.

UWAGA: Osłona termiczna karty sieci WWAN zawiera dwie podkładki termoprzewodzące przymocowane do dolnej części osłony.

Jeśli podczas demontażu podkładek termoprzewodzących uległy one przesunięciu, należy je przykleić z powrotem na swoim
miejscu.

Rysunek 27. Podkładki termoprzewodzące u dołu osłony termicznej karty sieci WWAN

3. Wykręć śrubę (M2x2,5) mocującą wspornik karty sieci WWAN do płyty we/wy karty WWAN.

4. Odłącz kable anteny WWAN od karty sieci WWAN 5G.

5. Wysuń iwyjmij kartę sieci WWAN 5G zgniazda karty sieci WWAN 5G na płycie we/wy.

Instalowanie karty sieci WWAN 5G

UWAGA: Informacje zawarte w tej sekcji dotyczą tylko komputerów dostarczanych z obsługą sieci WWAN.

UWAGA: Karta sieci WWAN jest dostępna tylko w komputerach, które zostały wyprodukowane z obsługą sieci WWAN (internet

mobilny). Funkcji sieci WWAN nie można dodać do zakupionego komputera.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Karta sieci WWAN 5G jest podłączona do płyty we/wy karty sieci WWAN za pomocą czterech kabli antenowych.

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji karty sieci WWAN 5G.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

53

Rysunek 28. Instalowanie karty sieci WWAN 5G

Kroki

1. Podłącz kable antenowe do karty sieci WWAN 5G.

54

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 29. Przyłącza kabli antenowych

Wtabeli poniżej przedstawiono schemat kolorów kabli antenowych karty sieci WWAN 5G obsługiwanej przezkomputer.

Tabela 30.

Złącza na karcie sieci WWAN Kolor kabla antenowego

ANT3 Czarny zcienkim szarym paskiem

ANT2 Niebieski

ANT1 Pomarańczowy

ANT0 Biały zcienkim szarym paskiem

2. Dopasuj wgłębienie na karcie sieci WWAN 5G do wypustki wgnieździe karty.

3. Wsuń kartę sieci WWAN 5G pod kątem do gniazda karty sieci WWAN 5G.

4. Dopasuj otwór na śrubę we wsporniku karty sieci WWAN z wycięciem w karcie sieci WWAN 5G i otworem w płycie we/wy karty sieci
WWAN.

5. Wkręć śrubę (M2x2,5) mocującą wspornik karty sieci WWAN do karty sieci WWAN 5G na płycie we/wy WWAN.

6. Dopasuj iumieść osłonę termiczną karty sieci WWAN na karcie WWAN 5G.

UWAGA:

Jeśli podczas demontażu podkładek termoprzewodzących uległy one przesunięciu, należy je przykleić z powrotem na swoim
miejscu.

Schemat kolorów kabli antenowych karty sieci WWAN 5G

Osłona termiczna karty sieci WWAN zawiera dwie podkładki termoprzewodzące przymocowane do dolnej części osłony.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 55

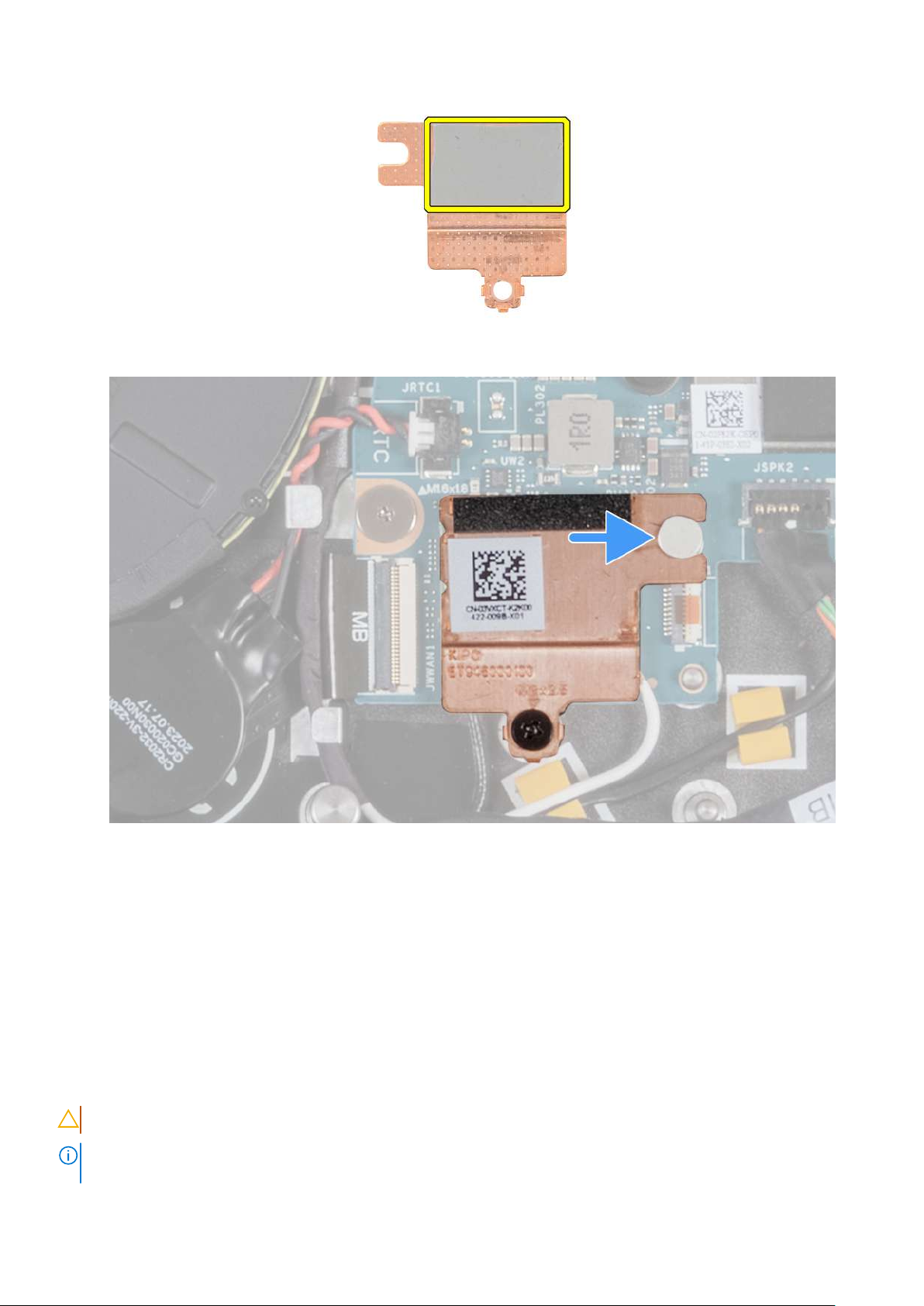

Rysunek 30. Podkładki termoprzewodzące u dołu osłony termicznej karty sieci WWAN

7. Dociśnij krawędzie osłony karty sieci WWAN, aby upewnić się, że osłona jest zamocowana na miejscu.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania głośnika.

56

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 31. Wymontowywanie głośników

Kroki

1. Odłącz kabel prawego głośnika od złącza (JSPK2) na płycie głównej.

UWAGA:

podważ najpierw dolną część łba złącza kabla, a następnie wyjmij ją ze złącza.

NIE ciągnij kabla głośnika wdół wcelu odłączenia go od płyty głównej. Zamiast tego za pomocą plastikowego otwieraka

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 57

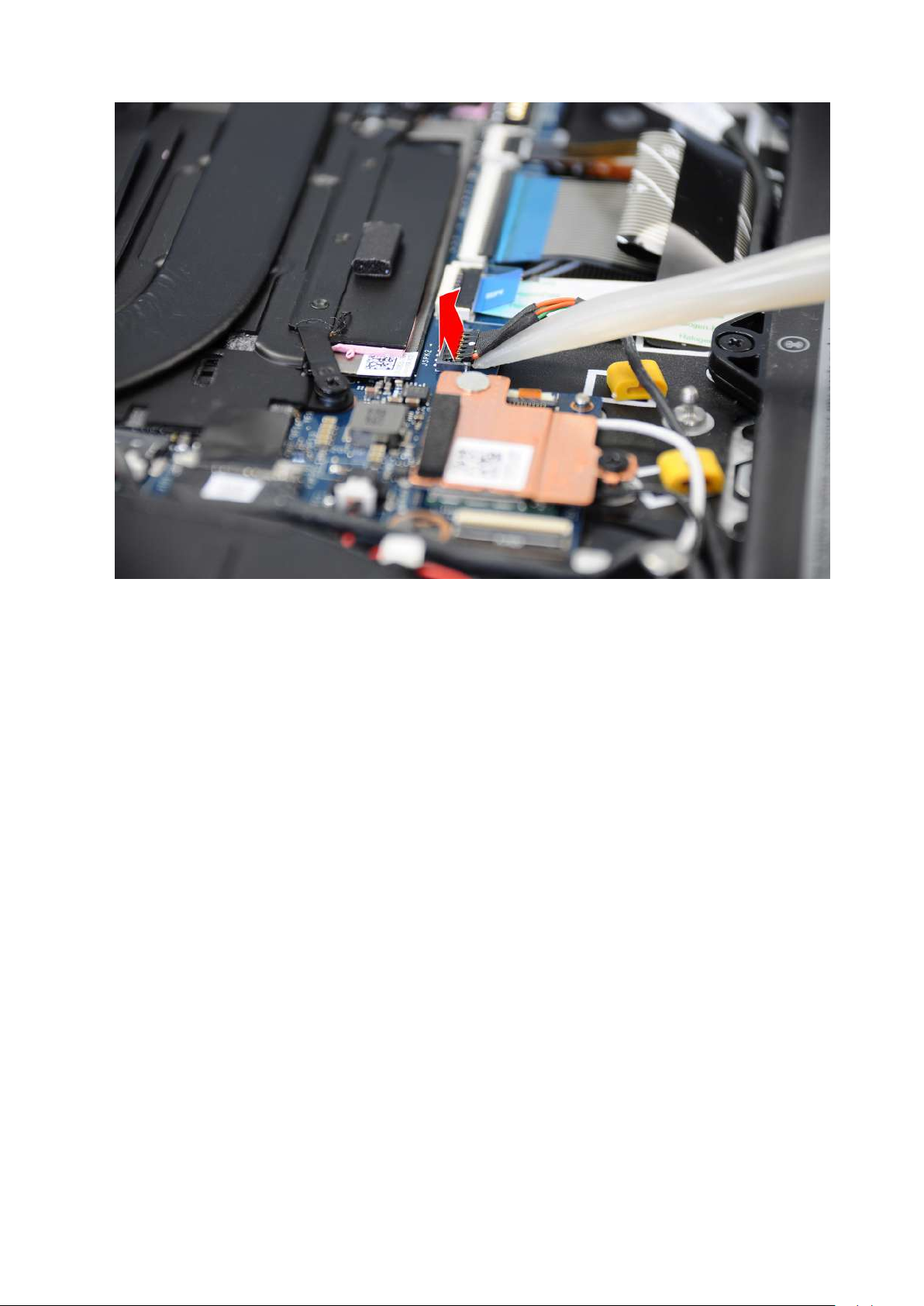

Rysunek 32. Podważanie kabla głośnikowego ze złącza

2. Wyjmij kabel głośnikowy zprowadnic wzestawie podpórki na nadgarstek iklawiatury.

3. Odłącz kabel lewego głośnika od złącza (JSPK1) na płycie głównej.

4. Wyjmij głośniki razem zkablami zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie głośników

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji głośników.

58

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 33. Instalowanie głośników

Kroki

1. Umieść lewy i prawy głośnik wzestawie podpórki na nadgarstek iklawiatury, korzystając zwypustek wyrównujących.

UWAGA: Upewnij się, że gumowe pierścienie są osadzone wgnieździe iprawidłowo zamontowane nagłośnikach.

Rysunek 34. Montaż gumowych pierścieni

2. Przeprowadź kabel prawego głośnika przezprowadnice wzestawie podpórki na nadgarstek iklawiatury.

3. Podłącz prawy kabel głośnikowy do złącza (JSPK2) na płycie głównej.

4. Podłącz lewy kabel głośnikowy do złącza (JSPK1) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

59

Wentylator

Wymontowywanie wentylatora (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)

UWAGA: Informacje zawarte w tej sekcji dotyczącej demontażu odnoszą się tylko komputerów dostarczanych z obsługą wyłącznie

sieci WLAN.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania wentylatora.

Rysunek 35. Wymontowywanie wentylatora (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)

Kroki

1. Odłącz kabel wentylatora od złącza (JFAN1) na płycie głównej.

2. Wykręć trzy śruby (M2x2,5) mocujące wentylator do zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij wentylator zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie wentylatora (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)

UWAGA:

WLAN.

60 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Informacje zawarte w tej sekcji dotyczącej instalacji odnoszą się tylko komputerów dostarczanych z obsługą wyłącznie sieci

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji wentylatora.

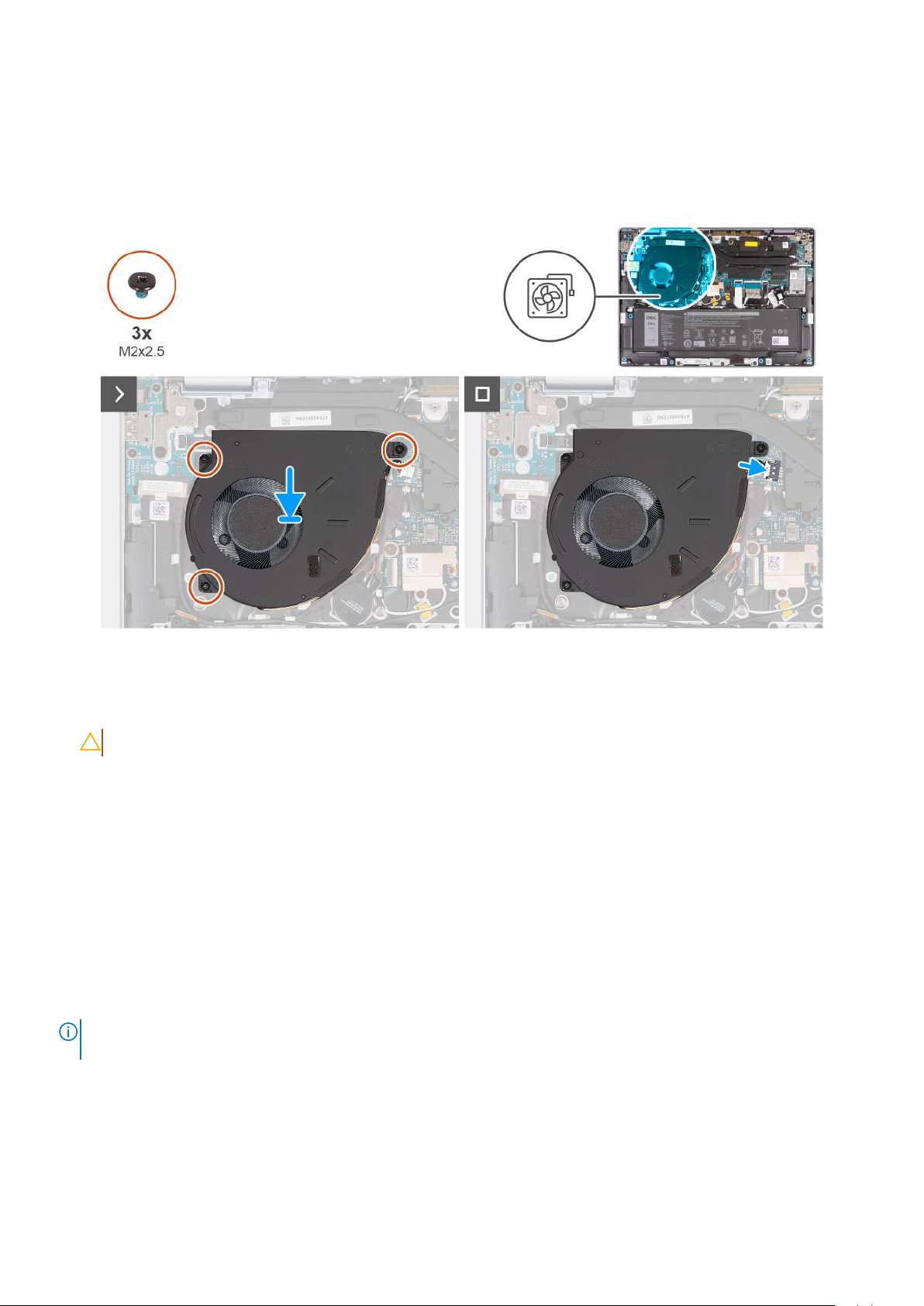

Rysunek 36. Instalowanie wentylatora (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)

Kroki

1. Umieść i wyrównaj wentylator razem zkablem w gnieździe zestawu podpórki na nadgarstek iklawiatury.

OSTRZEŻENIE: Unikaj dotykania łopatek wentylatora, aby zapobiec uszkodzeniom.

2. Dopasuj otwory na śruby wentylatora do otworów wzestawie podpórki na nadgarstek i klawiatury.

3. Wkręć trzy śruby (M2x2,5) mocujące wentylator do zestawu podpórki na nadgarstek iklawiatury.

4. Podłącz kabel wentylatora do złącza (JFAN1) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie wentylatora (dotyczy komputerów dostarczanych z obsługą sieci WWAN)

UWAGA:

WWAN.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

Informacje zawarte w tej sekcji dotyczącej demontażu odnoszą się tylko komputerów dostarczanych z obsługą sieci

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

61

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania wentylatora.

Rysunek 37. Wymontowywanie wentylatora (dotyczy komputerów dostarczanych z obsługą sieci WWAN)

Kroki

1. Odłącz kabel wentylatora od złącza (JFAN1) na płycie głównej.

2. Wykręć dwie śruby (M2x2,5) mocujące wentylator do zestawu podpórki na nadgarstek i klawiatury.

3. Wyjmij wentylator zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie wentylatora (dotyczy komputerów dostarczanych z obsługą sieci WWAN)

UWAGA: Informacje zawarte w tej sekcji dotyczą tylko komputerów dostarczanych z obsługą sieci WWAN.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji wentylatora.

62

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 38. Instalowanie wentylatora (dotyczy komputerów dostarczanych z obsługą sieci WWAN)

Kroki

1. Dopasuj otwory na śruby wentylatora do otworów wzestawie podpórki na nadgarstek i klawiatury.

2. Wkręć dwie śruby (M2x2,5) mocujące wentylator do zestawu podpórki na nadgarstek i klawiatury.

3. Podłącz kabel wentylatora do złącza (JFAN1) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

63

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części

wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów

ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

6

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od komputera

ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie
komputera nie włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Aby zapobiec przypadkowemu przebiciu lub uszkodzeniu baterii i innych elementów, upewnij się, że żadne śruby nie

zostały zgubione ani nie znajdują się w nieodpowiednim miejscu podczas serwisowania tego produktu.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać ani
zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą techniczną firmy
Dell. Zapoznaj się z informacjami w sekcji kontaktu z pomocą techniczną w witrynie Dell Support.

● Należy kupować tylko oryginalne baterie dostępne w witrynie Dell lub u autoryzowanych partnerów i sprzedawców
produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

64 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

Informacje na temat zadania

OSTRZEŻENIE: Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień systemu BIOS. Przed wyjęciem baterii

zaleca się zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS.

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania baterii.

Rysunek 39. Wymontowywanie baterii

Kroki

1. Odłącz kabel baterii od złącza (JBATT1) na płycie głównej (jeśli nie został odłączony wcześniej).

2. Poluzuj pięć śrub mocujących baterię do zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij baterię zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 65

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji baterii.

Rysunek 40. Instalowanie baterii

Kroki

1. Dopasuj otwory na śruby wbaterii do otworów wzestawie klawiatury ipodpórki na nadgarstek.

2. Dokręć pięć śrub mocujących baterię do zestawu podpórki na nadgarstek iklawiatury.

3. Podłącz kabel baterii do złącza (JBATT1) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel baterii

Wymontowywanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

66 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

4. Wyjmij baterię.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania kabla baterii.

Rysunek 41. Wymontowywanie kabla baterii

Kroki

1. Zdejmij taśmę z mylaru mocującą złącze do baterii.

2. Odwróć baterię iodklej taśmę z mylaru mocującą kabel baterii do baterii.

3. Odłącz kabel baterii od złącza w baterii.

4. Wyjmij kabel baterii zprowadnic na baterii.

OSTRZEŻENIE:

baterii lub kabla baterii.

NIE ciągnij kabla baterii do góry, aby go odłączyć od baterii. Może to spowodować uszkodzenie

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 67

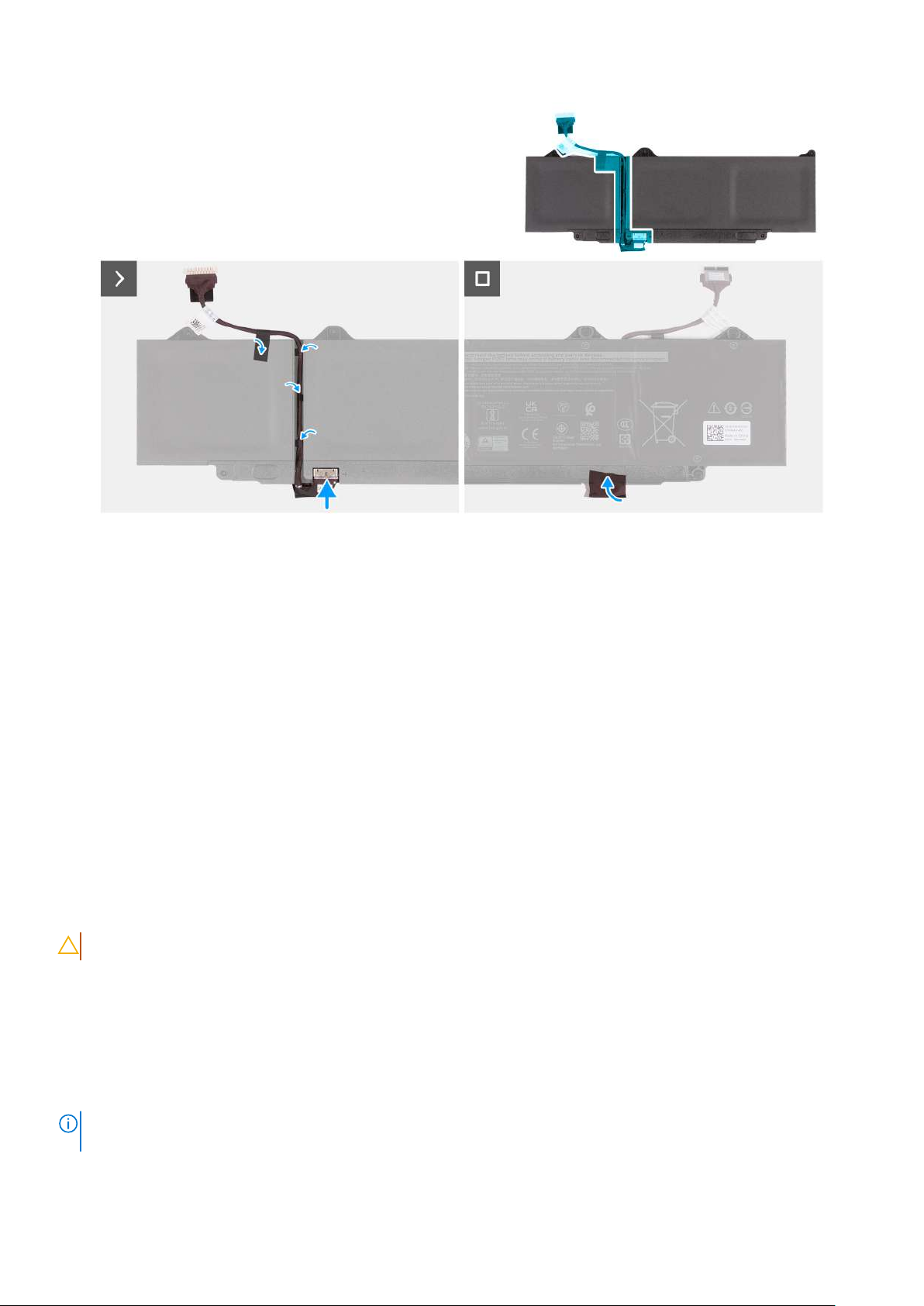

Rysunek 42. Odłączanie kabla baterii

Instalowanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji kabla baterii.

68

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 43. Instalowanie kabla baterii

Kroki

1. Przeprowadź kabel baterii wprowadnicach z tyłu baterii.

2. Podłącz kabel do złącza w baterii.

3. Przyklej taśmę z mylaru mocującą kabel baterii do baterii.

4. Odwróć baterię iprzyklej taśmę z mylaru mocującą złącze do baterii.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Radiator

Wymontowywanie radiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA:

wystarczająco ostygnie.

Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy zaczekać aż

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze.

Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania radiatora.

Rysunek 44. Wymontowywanie radiatora

Kroki

1. Wykręć cztery śruby (M2x2,5) mocujące radiator do płyty głównej wodwrotnej kolejności (4 > 3 > 2 > 1).

2. Zdejmij radiator zpłyty głównej.

Instalowanie radiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA:

zapewnić właściwe odprowadzanie ciepła.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji radiatora.

Wprzypadku wymiany płyty głównej lub radiatora należy użyć pasty termoprzewodzącej dostarczonej wzestawie, aby

70

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 45. Instalowanie radiatora

Kroki

1. Dopasuj otwory na śruby wradiatorze do otworów wpłycie głównej.

2. Wkolejności (1 > 2 > 3 > 4) wkręć cztery śruby (M2x2,5) mocujące radiator do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Bateria pastylkowa

Wymontowywanie baterii pastylkowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Wyjęcie baterii pastylkowej powoduje wyczyszczenie układu CMOS, a także przywrócenie domyślnych

ustawień programu konfiguracyjnego systemu BIOS. Przed wyjęciem baterii pastylkowej zaleca się zanotowanie
aktualnych ustawień programu konfiguracyjnego systemu BIOS.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wyjmowania baterii pastylkowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

71

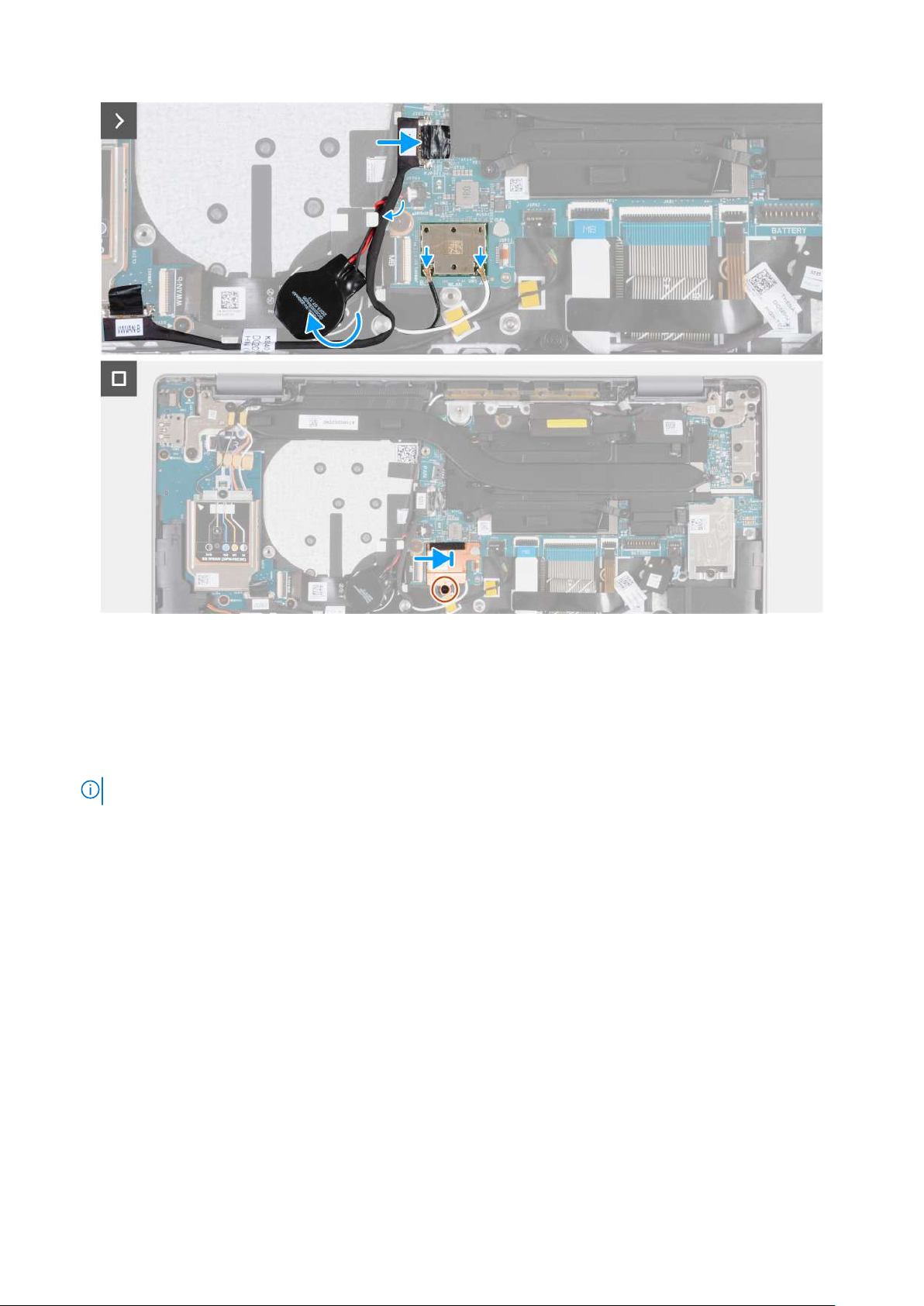

Rysunek 46. Wymontowywanie baterii pastylkowej

Kroki

1. Pociągając za uchwyt, odłącz kabel płyty we/wy od złącza (JIO1) na płycie głównej.

2. Wyjmij kabel panelu wejścia/wyjścia zprowadnicy wzestawie podpórki na nadgarstek iklawiatury.

3. Odłącz kabel baterii pastylkowej od złącza (JRTC1) na płycie głównej.

4. Wyjmij kabel baterii pastylkowej z prowadnic w zestawie podpórki na nadgarstek i klawiatury.

5. Zdejmij baterię pastylkową wraz zkablem zzestawu klawiatury i podpórki na nadgarstek.

Instalowanie baterii pastylkowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji baterii pastylkowej.

72

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 47. Instalowanie baterii pastylkowej

Kroki

1. Przymocuj baterię pastylkową do gniazda w zestawie klawiatury i podpórki na nadgarstek.

2. Poprowadź kabel baterii pastylkowej w prowadnicach w zestawie podpórki na nadgarstek i klawiatury.

3. Podłącz kabel baterii pastylkowej do złącza (JRTC1) na płycie głównej.

4. Poprowadź kabel płyty we/wy przez prowadnice i podłącz go do złącza (JIO1) na płycie głównej.

5. Podłącz kabel płyty we/wy do złącza (JIO1) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel panelu wejścia/wyjścia

Wymontowywanie kabla płyty we/wy (dotyczy komputerów dostarczanych z obsługą sieci WLAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

UWAGA: Informacje zawarte w tej sekcji dotyczącej demontażu odnoszą się tylko komputerów dostarczanych z obsługą wyłącznie

sieci WLAN.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

73

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie kabla płyty we/wy na zestawie podpórki na nadgarstek iklawiatury.

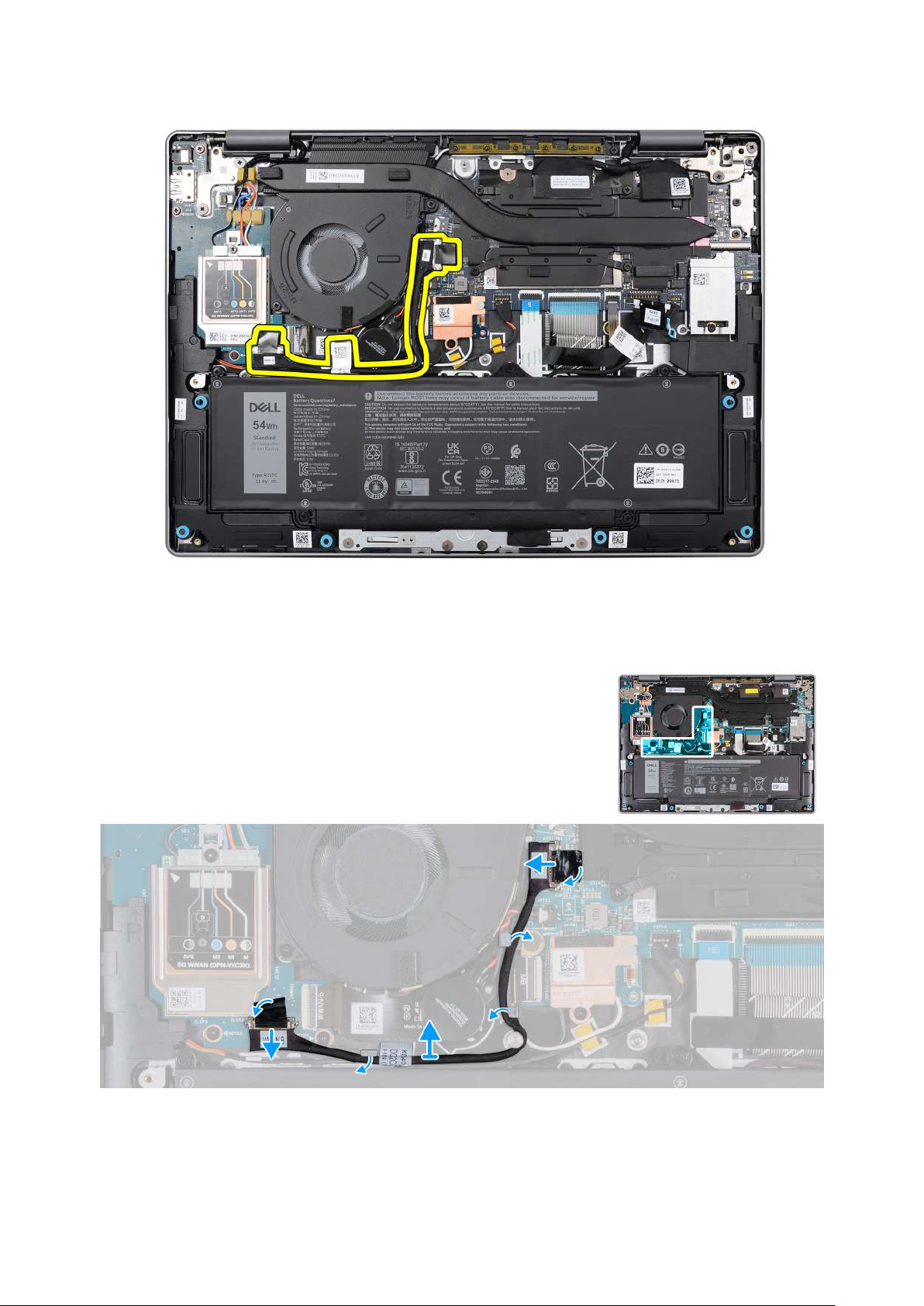

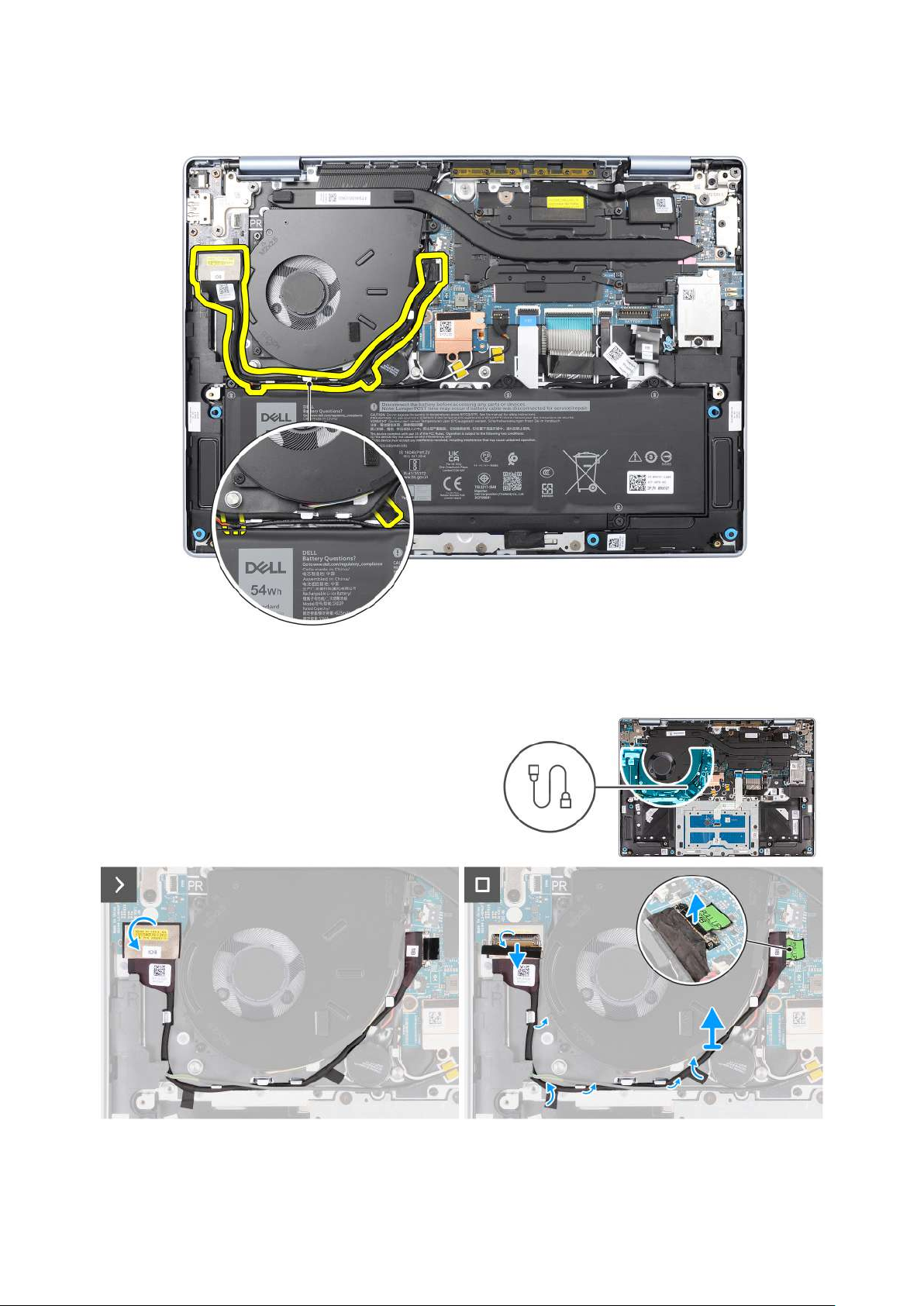

Rysunek 48. Umiejscowienie kabla płyty we/wy

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę wymontowania kabla płyty we/wy.

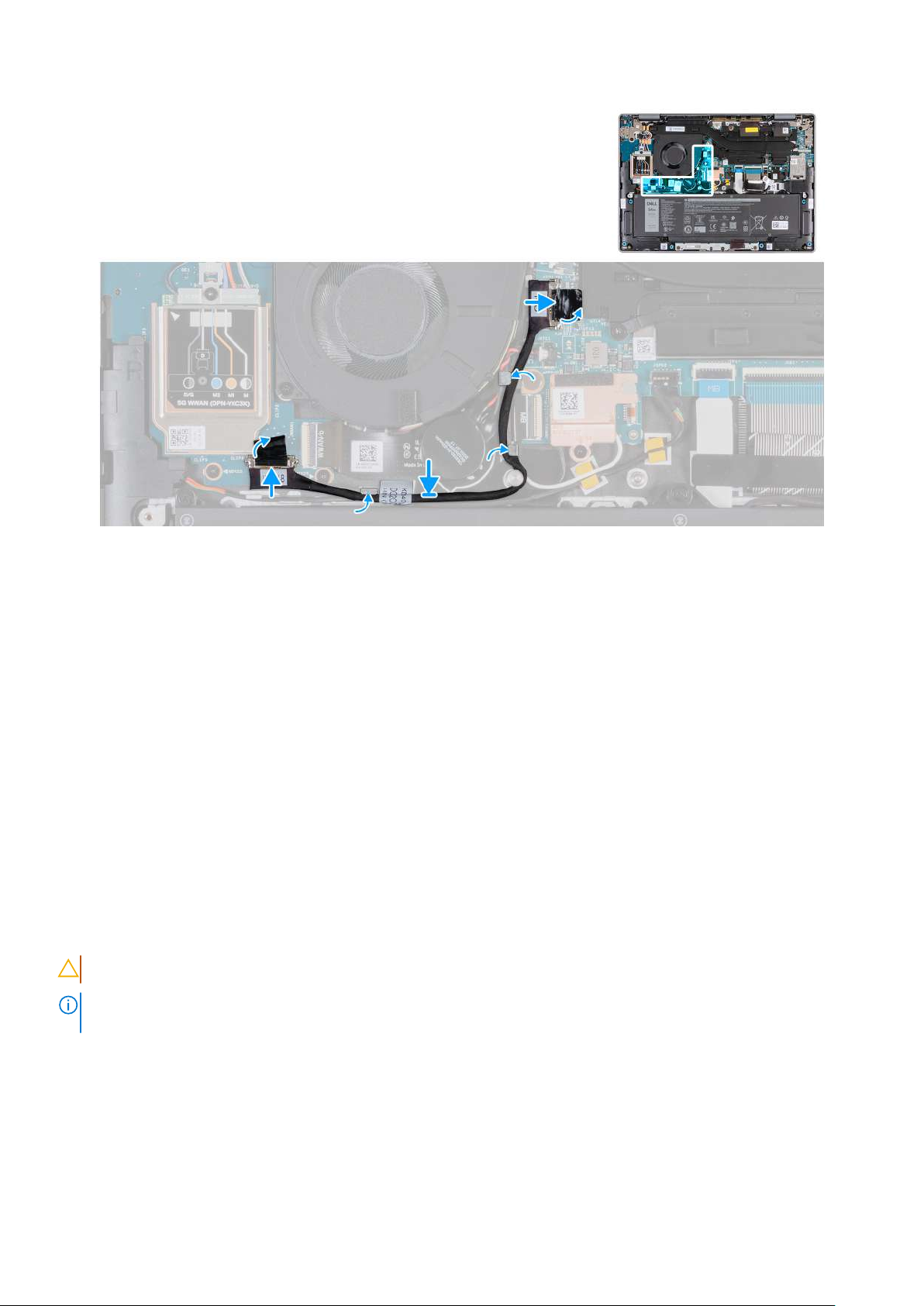

Rysunek 49. Wymontowywanie kabla płyty we/wy (dotyczy komputerów dostarczanych z obsługą sieci WLAN)

74

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Kabel panelu we/wy jest poprowadzony wzdłuż prawej dolnej strony wentylatora i zabezpieczony dwoma kawałkami taśmy.

Kroki

1. Odklej taśmę mocującą kabel płyty we/wy do złącza (JIO1) na płycie we/wy.

2. Otwórz zatrzask iodłącz kabel płyty we/wy od złącza (JIO1) na płycie we/wy.

3. Wyjmij kabel płyty we/wy zprowadnic wzestawie podpórki na nadgarstek iklawiatury.

4. Przeciągnij zaczep do góry, aby odłączyć kabel płyty we/wy od złącza (JIO1) na płycie głównej.

5. Zdejmij kabel płyty we/wy z komputera.

Instalowanie kabla płyty we/wy (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

UWAGA: Informacje zawarte w tej sekcji dotyczącej instalacji odnoszą się tylko komputerów dostarczanych z obsługą wyłącznie sieci

WLAN.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie kabla płyty we/wy na zestawie podpórki na nadgarstek iklawiatury.

UWAGA: Kabel panelu we/wy jest poprowadzony wzdłuż prawej dolnej strony wentylatora i zabezpieczony dwoma kawałkami taśmy.

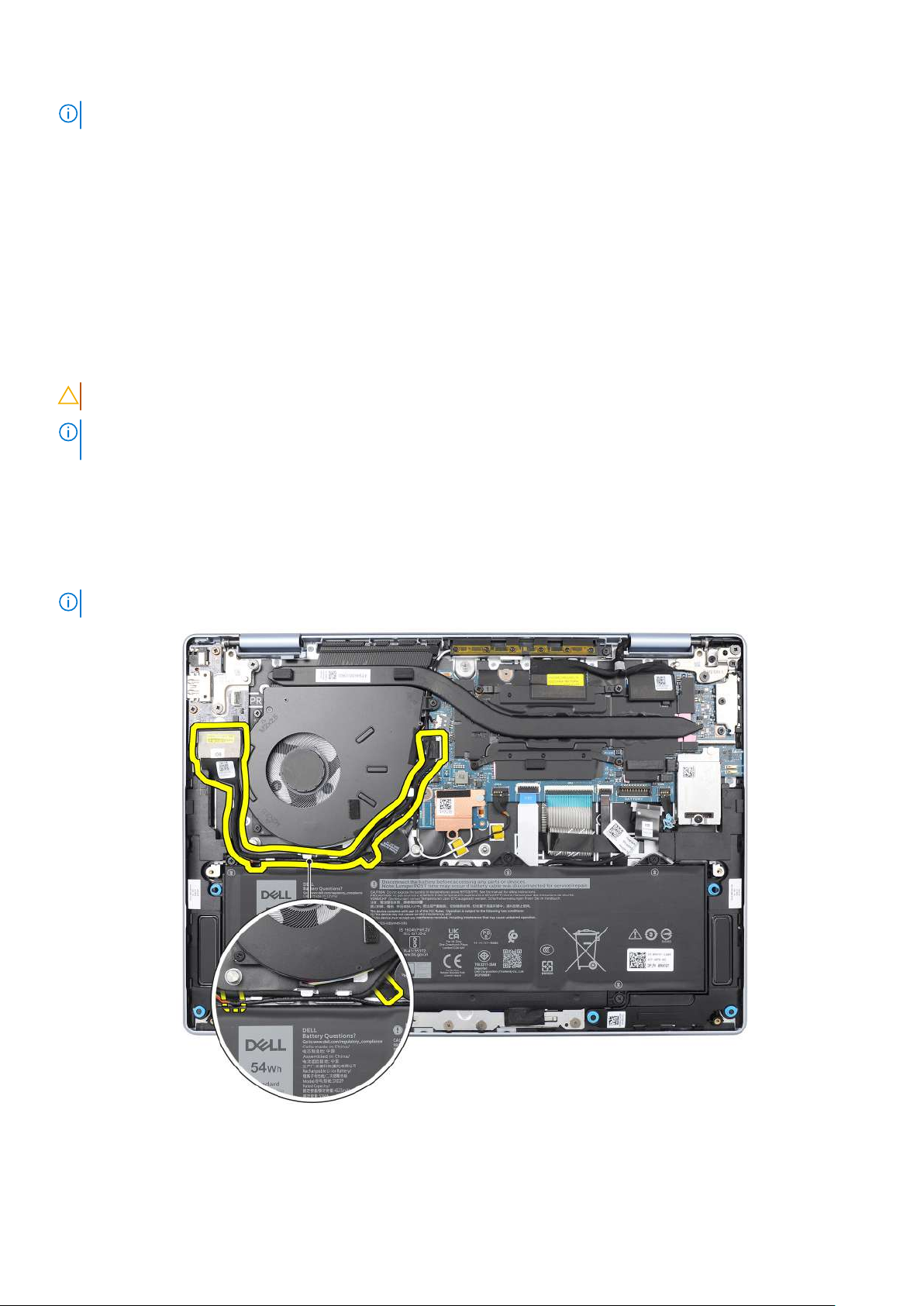

Rysunek 50. Umiejscowienie kabla płyty we/wy

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji kabla płyty we/wy.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

75

Rysunek 51. Instalowanie kabla płyty we/wy (dotyczy komputerów dostarczanych z obsługą wyłącznie sieci WLAN)

Kroki

1. Podłącz kabel płyty we/wy do złącza (JIO1) na płycie we/wy izamknij zatrzask, aby zamocować kabel.

2. Umieść kabel płyty we/wy wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

3. Podłącz złącze kabla płyty we/wy do złącza (JIO1) na płycie głównej i dociśnij je.

4. Przyklej taśmę, aby zamocować kabel płyty we/wy do złącza (JIO1) na płycie we/wy.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie kabla płyty we/wy (dotyczy komputerów z obsługą sieci WWAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

UWAGA: Informacje zawarte w tej sekcji dotyczącej demontażu odnoszą się tylko komputerów dostarczanych z obsługą sieci

WWAN.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie kabla płyty we/wy na zestawie podpórki na nadgarstek iklawiatury.

UWAGA:

głównej, a następnie wzdłuż lewej górnej części baterii.

76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kabel płyty we/wy jest poprowadzony nad kablem baterii pastylkowej i kablami anteny sieci WLAN wzdłuż lewej strony płyty

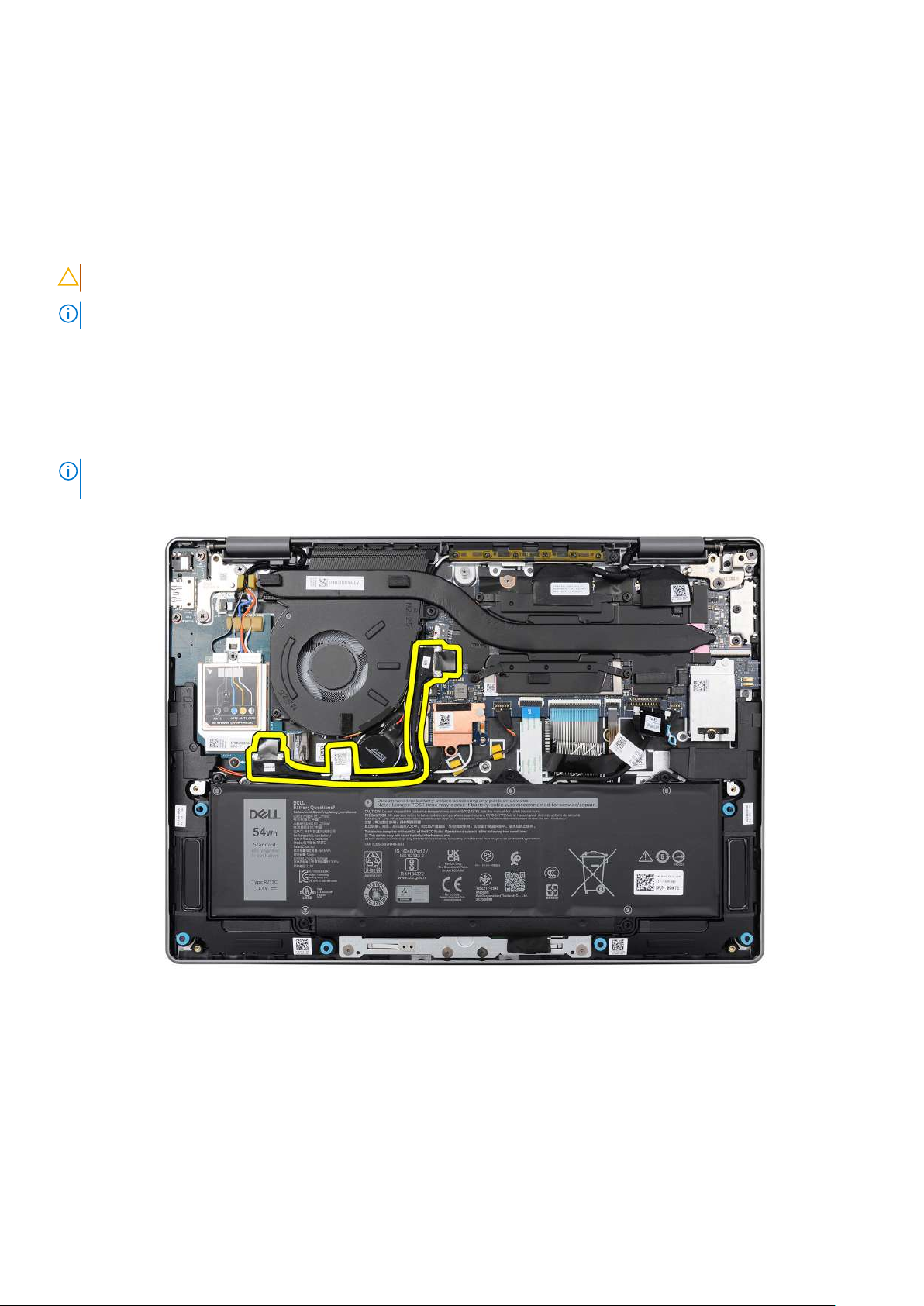

Rysunek 52. Umiejscowienie kabla płyty we/wy

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę wymontowania kabla płyty we/wy.

Rysunek 53. Wymontowywanie kabla płyty we/wy (dotyczy komputerów z obsługą sieci WWAN)

Kroki

1. Pociągając za uchwyt, odłącz kabel płyty we/wy od złącza (JIO1) na płycie we/wy.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

77

2. Wyjmij kabel zprowadnic wzestawie podpórki na nadgarstek iklawiatury.

3. Pociągając za uchwyt, odłącz drugi koniec kabla od złącza (JIO1) na płycie głównej.

4. Zdejmij kabel płyty we/wy z komputera.

Instalowanie kabla płyty we/wy (dotyczy komputerów z obsługą sieci WWAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

UWAGA: Informacje zawarte w tej sekcji dotyczą tylko komputerów dostarczanych z obsługą sieci WWAN.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie kabla płyty we/wy na zestawie podpórki na nadgarstek iklawiatury.

UWAGA: Kabel płyty we/wy jest poprowadzony nad kablem baterii pastylkowej i kablami anteny sieci WLAN wzdłuż lewej strony płyty

głównej, a następnie wzdłuż lewej górnej części baterii.

Rysunek 54. Umiejscowienie kabla płyty we/wy

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji kabla płyty we/wy.

78

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

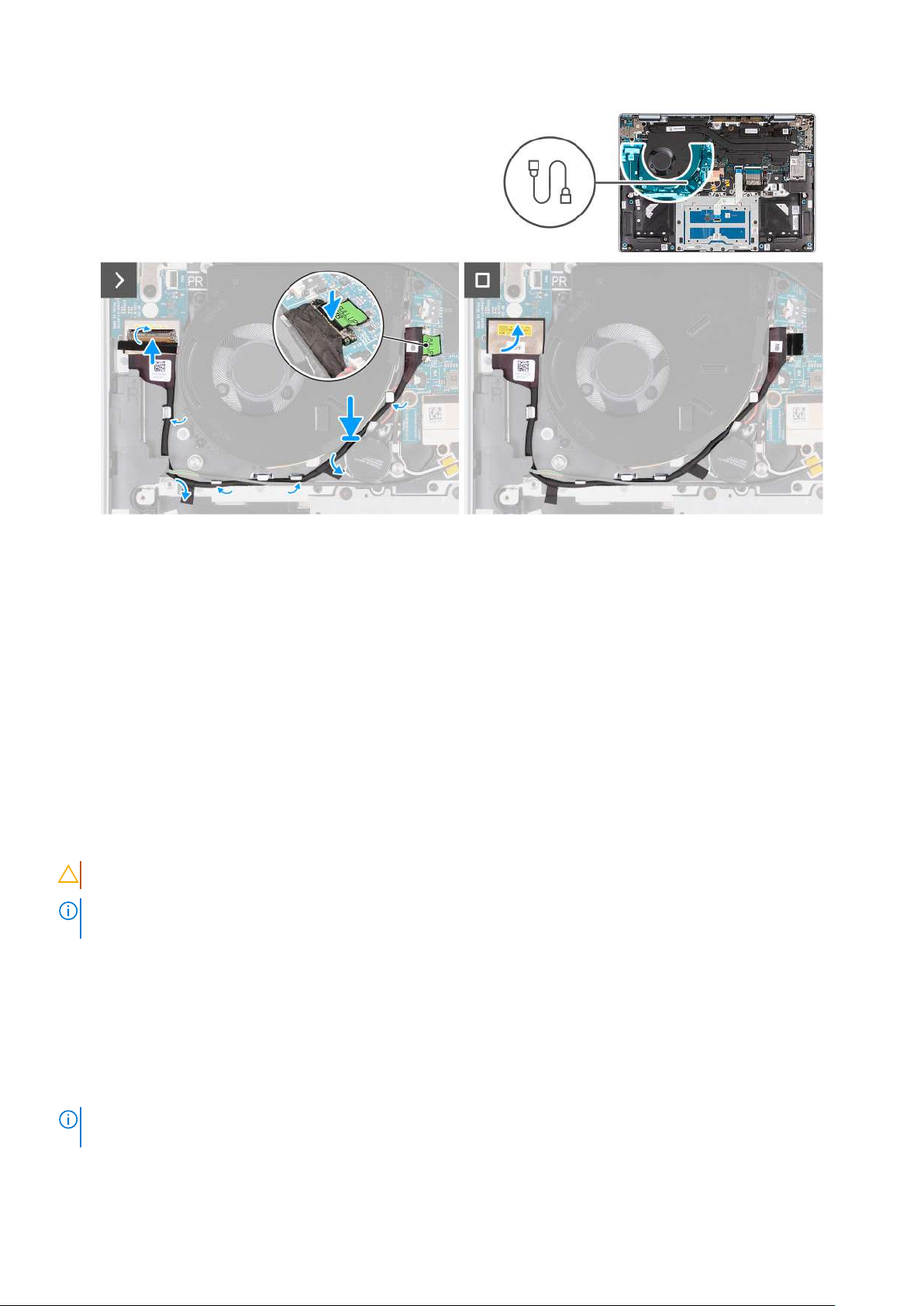

Rysunek 55. Instalowanie kabla płyty we/wy (dotyczy komputerów z obsługą sieci WWAN)

Kroki

1. Podłącz kabel płyty we/wy do złącza (JIO1) na płycie we/wy izamknij zatrzask, aby zamocować kabel.

2. Umieść kabel płyty we/wy wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

3. Przyklej taśmę i podłącz kabel płyty we/wy do złącza (JIO1) na płycie głównej.

4. Przyklej taśmę, aby zamocować kabel płyty we/wy do złącza (JIO1) na płycie we/wy.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel FPC płyty we/wy

Demontaż kabla FPC płyty we/wy (dotyczy komputerów z obsługą sieci WWAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

UWAGA: Informacje zawarte w tej sekcji dotyczącej demontażu odnoszą się tylko komputerów dostarczanych z obsługą sieci

WWAN.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

79

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę demontażu kabla FPC płyty we/wy.

Rysunek 56. Wymontowywanie kabla FPC płyty we/wy

Kroki

1. Pociągając za uchwyt, odłącz kabel płyty we/wy od złącza (JIO1) na płycie głównej.

2. Wyjmij kabel płyty we/wy zprowadnic wzestawie podpórki na nadgarstek iklawiatury.

3. Usuń śrubę (M2x2,5) mocującą osłonę termiczną dysku WLAN do płyty głównej.

4. Przesuń osłonę termiczną karty sieci WLAN w lewo iwyjmij ją zpłyty głównej.

5. Odłącz kable anteny sieci WLAN od złączy (B i W) modułu anteny sieci WLAN.

6. Wyjmij kable anteny WLAN zprowadnic wzestawie podpórki na nadgarstek i klawiatury.

7. Usuń kabel FPC płyty we/wy z prowadnicy pod baterią pastylkową.

8. Odklej baterię pastylkową od kabla FPC płyty we/wy.

9. Otwórz zatrzask iodłącz kabel FPC płyty we/wy od złącza (JWWAN1) na płycie we/wy.

10. Otwórz zatrzask iodłącz drugi koniec kabla FPC płyty we/wy od złącza (JWWAN1) na płycie głównej.

11. Zdejmij kabel FPC płyty we/wy z komputera.

80

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Instalowanie kabla FPC płyty we/wy (dotyczy komputerów z obsługą sieci WWAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

UWAGA: Informacje zawarte w tej sekcji dotyczą tylko komputerów dostarczanych z obsługą sieci WWAN.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji kabla FPC płyty we/wy.

Rysunek 57. Instalowanie kabla FPC płyty we/wy

Kroki

1. Przesuń kabel FPC płyty we/wy przez prowadnicę pod baterią pastylkową.

2. Podłącz kabel FPC płyty we/wy (MB) do złącza (JWWAN1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

3. Podłącz kabel FPC płyty we/wy do złącza (JWWAN1) na płycie we/wy izamknij zatrzask, aby zamocować kabel.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

81

4. Przyklej baterię pastylkową do kabla FPC płyty we/wy.

5. Podłącz kable anteny sieci WLAN do złączy (B i W) na module sieci WLAN na płycie głównej.

Wtabeli poniżej przedstawiono schemat kolorów kabli anteny sieci WLAN modułu WLAN zainstalowanego na komputerze.

Tabela 31. Schemat kolorów kabli antenowych

Złącza na karcie sieci
bezprzewodowej

Główne Biały W

Dodatkowe Czarny B

6. Umieść kable antenowe sieci WLAN wprowadnicach na zestawie podpórki na nadgarstek i klawiatury.

7. Przeprowadź kabel FPC płyty we/wy przez prowadnicę pod baterią pastylkową.

8. Umieść kable antenowe sieci WLAN wprowadnicach na zestawie podpórki na nadgarstek i klawiatury.

9. Wyrównaj i przesuń osłonę termiczną karty sieci WLAN w prawo, aż otwór na śrubę w osłonie termicznej sieci WLAN dopasuje się do
otworu w płycie głównej.

10. Wkręć śrubę (M2x2,5) mocującą osłonę termiczną karty sieci WLAN do płyty głównej.

11. Umieść kabel płyty we/wy wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

12. Podłącz kabel płyty we/wy (MB) do złącza (JIO1) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj kartę SIM.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kolor kabla antenowego Nadrukowane oznaczenia

Moduł anteny sieci WLAN

Demontaż modułu anteny sieci WLAN (dotyczy komputerów
dostarczanych zobsługą wyłącznie sieci WLAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj wentylator.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania modułu anteny sieci WLAN.

82

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 58. Demontaż modułu anteny sieci WLAN (dotyczy komputerów dostarczanych zobsługą wyłącznie sieci WLAN)

Kroki

1. Wykręć śrubę (M2x2,5) mocującą osłonę termiczną karty sieci WLAN do modułu WLAN.

2. Przesuń osłonę termiczną karty sieci WLAN w lewo iwyjmij ją zzestawu podpórki na nadgarstek iklawiatury.

UWAGA:

podczas demontażu podkładka termoprzewodząca uległa przesunięciu, należy ją przykleić z powrotem na swoim miejscu.

Osłona termiczna karty sieci WLAN zawiera podkładkę termoprzewodzącą przymocowaną do dolnej części osłony. Jeśli

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 83

Rysunek 59. Podkładka termoprzewodząca pod osłoną termiczną karty sieci WLAN

3. Odłącz kable anteny sieci WLAN od złączy (B i W) modułu WLAN.

4. Odłącz kabel we/wy (MB) od złącza (JIO1) na płycie głównej.

5. Odklej baterię pastylkową i przesuń wraz z kablem z prowadnicy w zestawie podpórki na nadgarstek i klawiatury.

6. Odklej taśmę z mylaru mocującą kable anteny sieci WLAN do zestawu podpórki na nadgarstek i klawiatury.

7. Wykręć śrubę (M2x2,5) mocującą moduł anteny sieci WLAN do zestawu podpórki na nadgarstek i klawiatury.

8. Wyjmij kable anteny WLAN zprowadnic wzestawie podpórki na nadgarstek i klawiatury.

UWAGA: Upewnij się, że kable antenowe zostały usunięte z prowadnic pod radiatorem.

Rysunek 60. Wymontowywanie kabli antenowych WLAN

9. Wyjmij moduł anteny sieci WLAN z zestawu klawiatury i podpórki na nadgarstek, a następnie umieść kable antenowe w prowadnicy
pod radiatorem.

Instalowanie modułu anteny sieci WLAN (dotyczy komputerów
dostarczanych zobsługą wyłącznie sieci WLAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

84

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji modułu anteny sieci WLAN.

Rysunek 61. Instalowanie modułu anteny sieci WLAN (dotyczy komputerów dostarczanych zobsługą wyłącznie sieci WLAN)

Kroki

1. Poprowadź kable antenowe sieci WLAN wprowadnicach na zestawie podpórki na nadgarstek i klawiatury.

UWAGA: Upewnij się, że kable antenowe są ułożone w prowadnicach pod radiatorem.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 85

Rysunek 62. Instalowanie kabli anteny sieci WLAN

2. Umieść moduł anteny sieci WLAN wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

3. Dopasuj otwór na śrubę wmodule anteny sieci WLAN z otworem na śrubę wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć śrubę (M2x2,5) mocującą moduł anteny sieci WLAN do zestawu podpórki na nadgarstek i klawiatury.

5. Przyklej taśmę mocującą kable antenowe do zestawu klawiatury ipodpórki na nadgarstek.

6. Podłącz kable anteny sieci WLAN do złączy (B i W) na module sieci WLAN.

Wtabeli poniżej przedstawiono schemat kolorów kabli anteny sieci WLAN modułu WLAN obsługiwanego przez komputer.

Tabela 32.

Złącza na karcie sieci
bezprzewodowej

Główne Biały W

Dodatkowe Czarny B

7. Przesuń i przyklej baterię pastylkową, a następnie poprowadź kabel baterii pastylkowej przez prowadnicę w zestawie podpórki na
nadgarstek i klawiatury.

8. Umieść kabel płyty we/wy wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

9. Podłącz kabel płyty we/wy do złącza (JIO1) na płycie głównej.

10. Wyrównaj i przesuń osłonę termiczną karty sieci WLAN w prawo, aż otwór na śrubę w osłonie termicznej sieci WLAN dopasuje się do
otworu w płycie głównej.

UWAGA:

podczas demontażu podkładka termoprzewodząca uległa przesunięciu, należy ją przykleić z powrotem na swoim miejscu.

Schemat kolorów kabli antenowych

Kolor kabla antenowego Nadrukowane oznaczenia

Osłona termiczna karty sieci WLAN zawiera podkładkę termoprzewodzącą przymocowaną do dolnej części osłony. Jeśli

86 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 63. Podkładka termoprzewodząca pod osłoną termiczną karty sieci WLAN

Rysunek 64. Instalowanie osłony termicznej karty sieci WLAN

11. Wkręć śrubę (M2x2,5) mocującą osłonę termiczną karty sieci WLAN do modułu WLAN.

Kolejne kroki

1. Zainstaluj wentylator.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Demontowanie modułu anteny sieci WLAN (dotyczy komputerów
dostarczanych zobsługą sieci WWAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

UWAGA: Informacje zawarte w tej sekcji dotyczącej demontażu odnoszą się tylko komputerów dostarczanych z obsługą sieci

WWAN.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 87

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje wkonfiguracji.

3. Zdejmij pokrywę dolną.

4. Wymontuj wentylator.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania modułu anteny sieci WLAN.

Rysunek 65. Wymontowywanie modułu anteny sieci WLAN

88

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 66. Wymontowywanie modułu anteny sieci WLAN

Kroki

1. Wykręć śrubę (M2x2,5) mocującą osłonę termiczną karty sieci WLAN do modułu WLAN.

2. Przesuń osłonę termiczną karty sieci WLAN w lewo iwyjmij ją zzestawu podpórki na nadgarstek iklawiatury.

UWAGA:

podczas demontażu podkładka termoprzewodząca uległa przesunięciu, należy ją przykleić z powrotem na swoim miejscu.

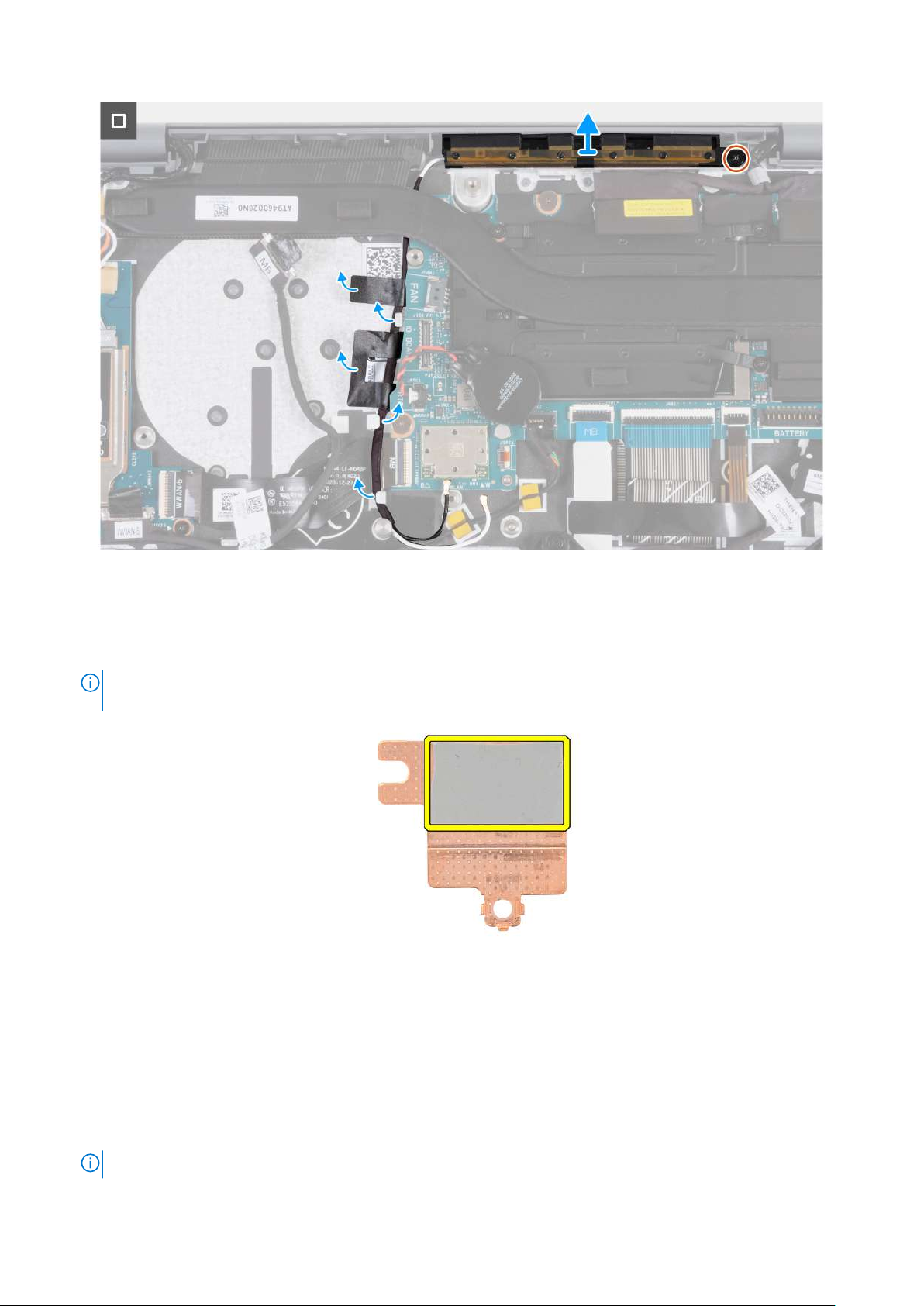

Rysunek 67. Podkładka termoprzewodząca pod osłoną termiczną karty sieci WLAN

3. Odłącz kable anteny sieci WLAN od złączy (B i W) modułu WLAN.

4. Odłącz kabel we/wy (MB) od złącza (JIO1) na płycie głównej.

5. Wyjmij kabel panelu we/wy z prowadnic nad kablem FPC płyty we/wy karty sieci WWAN.

6. Odklej baterię pastylkową i przesuń wraz z kablem z prowadnicy w zestawie podpórki na nadgarstek i klawiatury.

7. Odklej taśmę z mylaru mocującą kable anteny sieci WLAN do zestawu podpórki na nadgarstek i klawiatury.

8. Wykręć śrubę (M2x2,5) mocującą moduł anteny sieci WLAN do zestawu podpórki na nadgarstek i klawiatury.

9. Wyjmij kable anteny WLAN zprowadnic wzestawie podpórki na nadgarstek i klawiatury.

Osłona termiczna karty sieci WLAN zawiera podkładkę termoprzewodzącą przymocowaną do dolnej części osłony. Jeśli

UWAGA: Upewnij się, że kable antenowe zostały usunięte z prowadnic pod radiatorem.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 89

Rysunek 68. Wymontowywanie kabli antenowych WLAN

10. Wyjmij moduł anteny sieci WLAN z zestawu klawiatury i podpórki na nadgarstek, a następnie umieść kable antenowe w prowadnicy
pod radiatorem.

Instalowanie modułu anteny sieci WLAN (dotyczy komputerów
dostarczanych zobsługą sieci WWAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

UWAGA: Informacje zawarte w tej sekcji dotyczą tylko komputerów dostarczanych z obsługą sieci WWAN.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji modułu anteny sieci WLAN.

90

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 69. Instalowanie modułu anteny sieci WLAN (dotyczy komputerów dostarczanych zobsługą sieci WWAN)

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

91

Rysunek 70. Instalowanie modułu anteny sieci WLAN (dotyczy komputerów dostarczanych zobsługą sieci WWAN)

Kroki

1. Umieść moduł anteny sieci WLAN wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwór na śrubę wmodule anteny sieci WLAN z otworem na śrubę wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć śrubę (M2x2,5) mocującą moduł anteny sieci WLAN do zestawu podpórki na nadgarstek i klawiatury.

4. Poprowadź kable antenowe sieci WLAN wprowadnicach na zestawie podpórki na nadgarstek i klawiatury.

UWAGA: Upewnij się, że kable antenowe są ułożone w prowadnicach pod radiatorem.

92 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

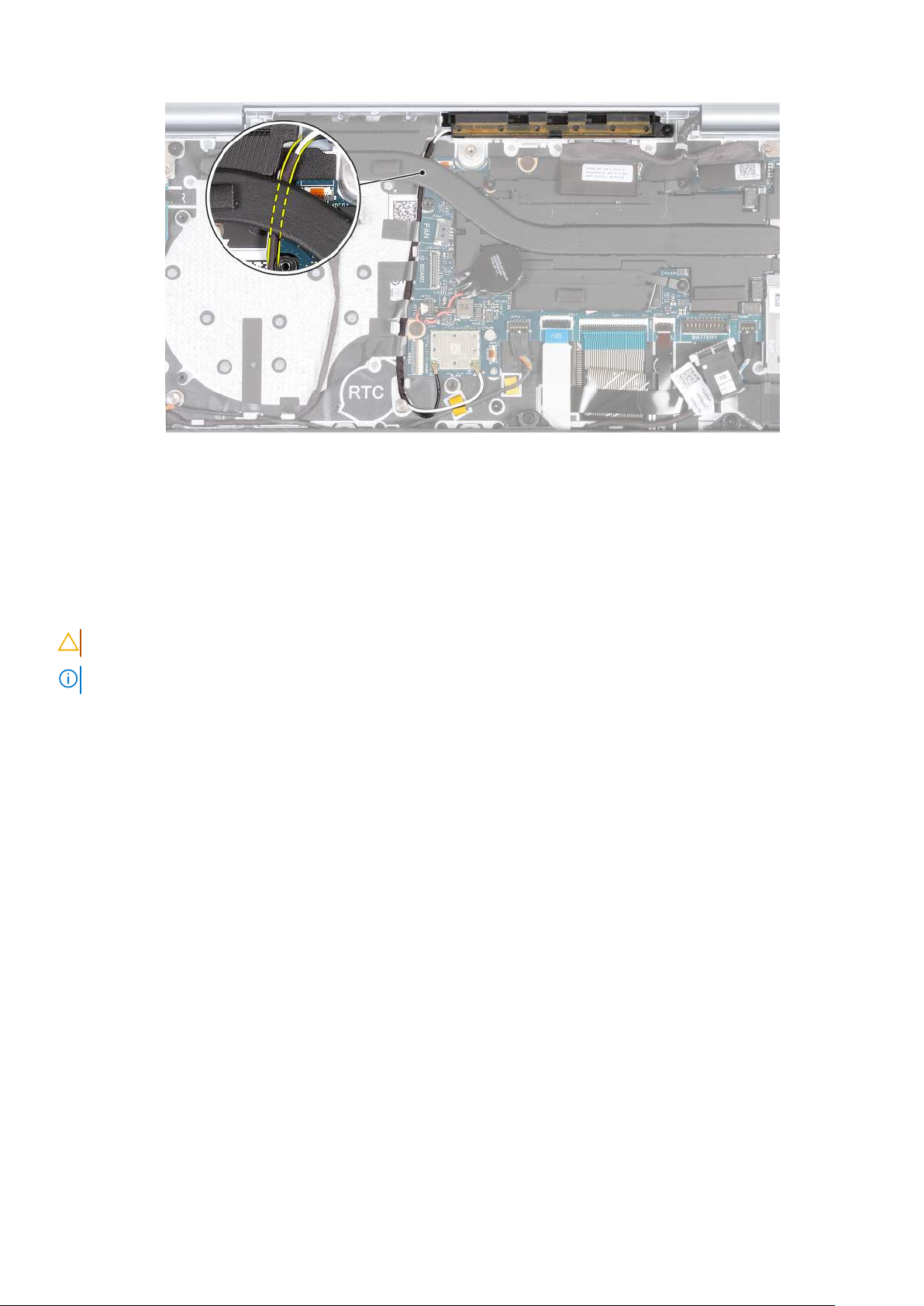

Rysunek 71. Instalowanie kabli anteny sieci WLAN

5. Przyklej taśmę mocującą kable anteny sieci WLAN do zestawu podpórki na nadgarstek i klawiatury.

6. Podłącz kable anteny sieci WLAN do złączy (B i W) na module sieci WLAN.

Wtabeli poniżej przedstawiono schemat kolorów kabli anteny sieci WLAN modułu WLAN obsługiwanego przez komputer.

Tabela 33.

Złącza na karcie sieci
bezprzewodowej

Główne Biały W

Dodatkowe Czarny B

7. Przesuń i przyklej baterię pastylkową, a następnie poprowadź kabel baterii pastylkowej przez prowadnicę w zestawie podpórki na
nadgarstek i klawiatury.

8. Poprowadź kabel płyty we/wy w prowadnicach na górze kabla FPC płyty we/wy karty sieci WWAN na zestawie klawiatury i podpórki
na nadgarstek.

9. Podłącz kabel płyty we/wy do złącza (JIO1) na płycie głównej.

10. Wyrównaj i przesuń osłonę termiczną karty sieci WLAN w prawo, aż otwór na śrubę w osłonie termicznej sieci WLAN dopasuje się do
otworu w płycie głównej.

UWAGA:

podczas demontażu podkładka termoprzewodząca uległa przesunięciu, należy ją przykleić z powrotem na swoim miejscu.

Schemat kolorów kabli antenowych

Kolor kabla antenowego Nadrukowane oznaczenia

Osłona termiczna karty sieci WLAN zawiera podkładkę termoprzewodzącą przymocowaną do dolnej części osłony. Jeśli

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 93

Rysunek 72. Podkładka termoprzewodząca pod osłoną termiczną karty sieci WLAN

Rysunek 73. Instalowanie osłony termicznej karty sieci WLAN

11. Wkręć śrubę (M2x2,5) mocującą osłonę termiczną karty sieci WLAN do modułu WLAN.

Kolejne kroki

1. Zainstaluj wentylator.

2. Zainstaluj pokrywę dolną.

3. Zainstaluj kartę sieci SIM, jeśli występuje wkonfiguracji.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

94

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza (dotyczy komputerów
dostarczanych zobsługą wyłącznie WLAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Maksymalny kąt pracy zawiasu wyświetlacza wynosi 135 stopni.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 95

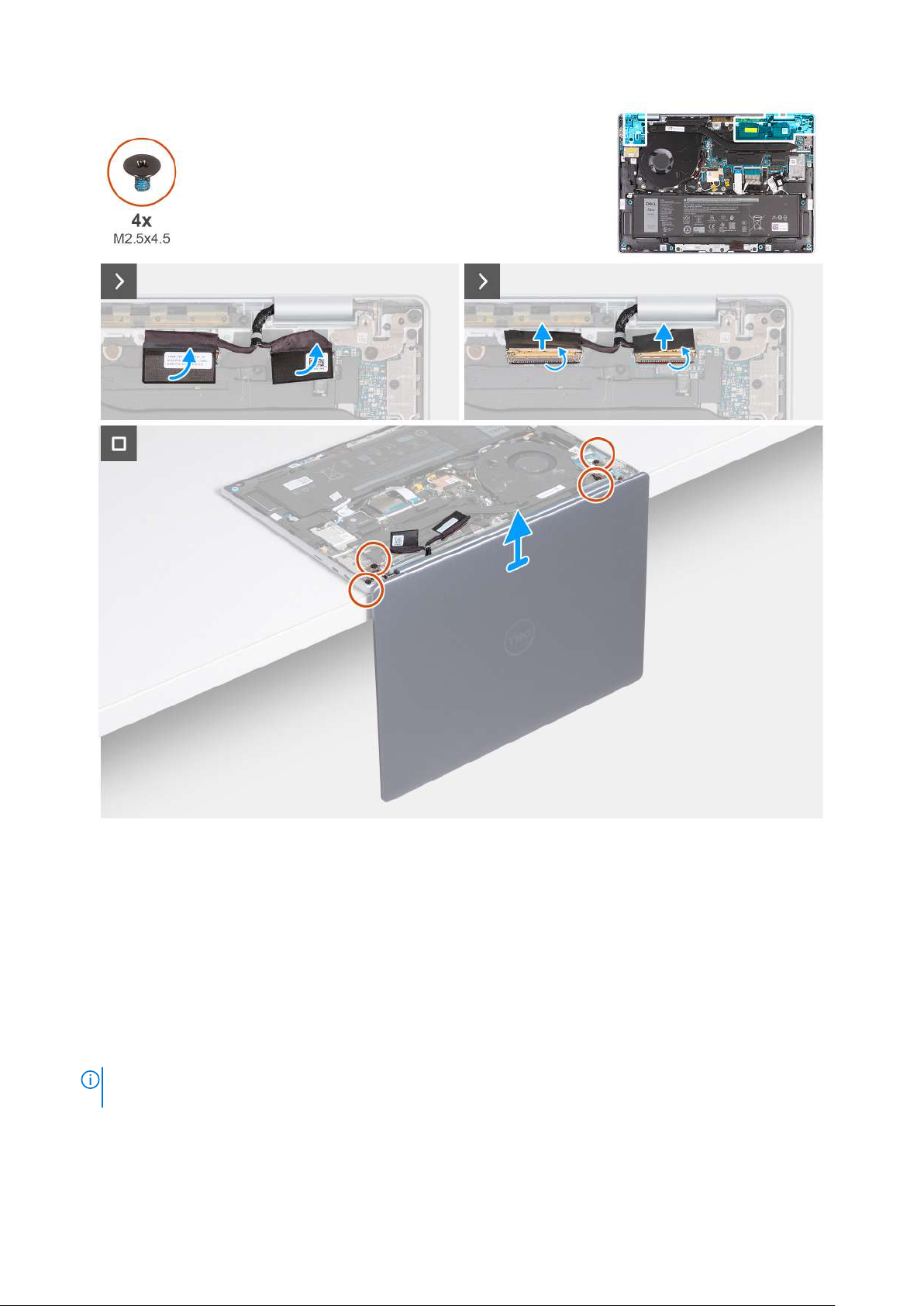

Rysunek 74. Wymontowywanie zestawu wyświetlacza (dotyczy komputerów dostarczanych zobsługą wyłącznie WLAN)

Kroki

1. Odklej taśmę z mylaru i otwórz zatrzask złącza kamery (MIPI) na płycie głównej.

2. Odłącz kabel kamery od złącza kamery (MIPI) na płycie głównej.

3. Odklej taśmę z mylaru i otwórz zatrzask złącza wyświetlacza (EDP) na płycie głównej.

4. Odłącz kabel wyświetlacza od złącza wyświetlacza (EDP) na płycie głównej.

5. Rozłóż zestaw wyświetlacza pod kątem 90 stopni iumieść komputer na krawędzi stołu.

6. Wykręć cztery śruby (M2,5x4,5) mocujące lewy iprawy zawias wyświetlacza do zestawu podpórki na nadgarstek i klawiatury.

7. Zdejmij zestaw wyświetlacza zzestawu podpórki na nadgarstek iklawiatury.

8. Po wykonaniu wszystkich powyższych czynności pozostaje zestaw wyświetlacza.

UWAGA:

elementy zestawu wyświetlacza działają nieprawidłowo iwymagana jest ich wymiana, należy wymienić cały zestaw.

96 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Zestaw wyświetlacza jest zestawem HUD (Hinge-Up Design), którego nie można jeszcze bardziej zdemontować. Jeśli

Rysunek 75. Zestaw wyświetlacza

Instalowanie zestawu wyświetlacza (dotyczy komputerów
dostarczanych zobsługą wyłącznie WLAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Maksymalny kąt zawiasu wyświetlacza wynosi 135 stopni.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

97

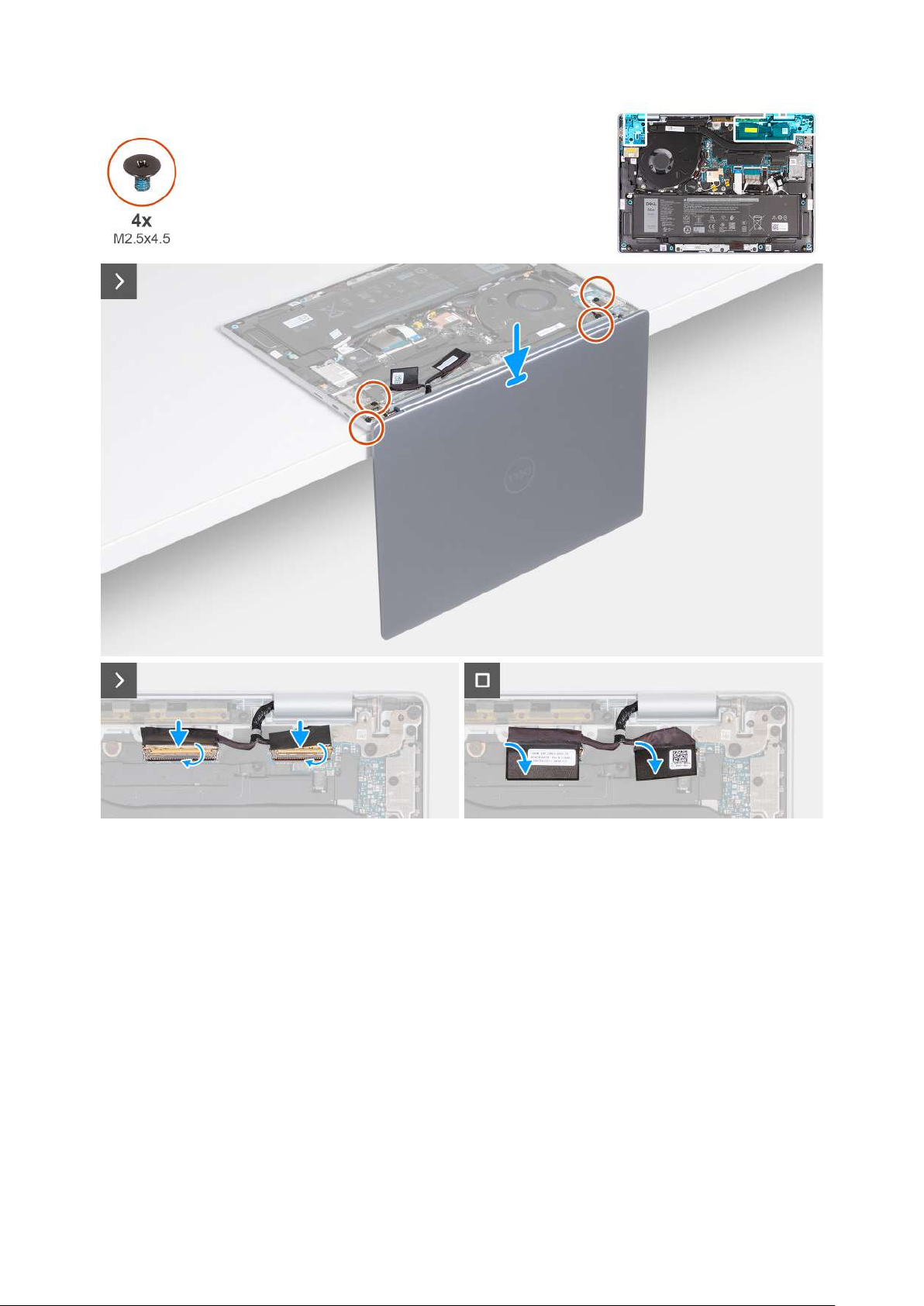

Rysunek 76. Instalowanie zestawu wyświetlacza (dotyczy komputerów dostarczanych zobsługą wyłącznie WLAN)

Kroki

1. Umieść zestaw podpórki na nadgarstek iklawiatury na krawędzi stołu.

2. Otwórz zawiasy zestawu wyświetlacza pod kątem 90 stopni.

3. Dopasuj otwory na śruby wzawiasach wyświetlacza do otworów wzestawie klawiatury ipodpórki na nadgarstek.

4. Wkręć cztery śruby (M2,5x4,5) mocujące lewy iprawy zawias wyświetlacza do zestawu podpórki na nadgarstek i klawiatury.

5. Podłącz kabel wyświetlacza do złącza wyświetlacza (EDP) na płycie głównej.

6. Zamknij zatrzask i przyklej taśmę z mylaru do złącza wyświetlacza (EDP) na płycie głównej.

7. Podłącz kabel kamery do złącza kamery (MIPI) na płycie głównej.

8. Zamknij zatrzask i przyklej taśmę z mylaru do złącza kamery (MIPI) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

98

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie zestawu wyświetlacza (dotyczy komputerów
dostarczanych zobsługą WWAN)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj kartę sieci SIM, jeśli występuje w konfiguracji.

3. Zdejmij pokrywę dolną.

4. Wymontuj kartę sieci WWAN.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

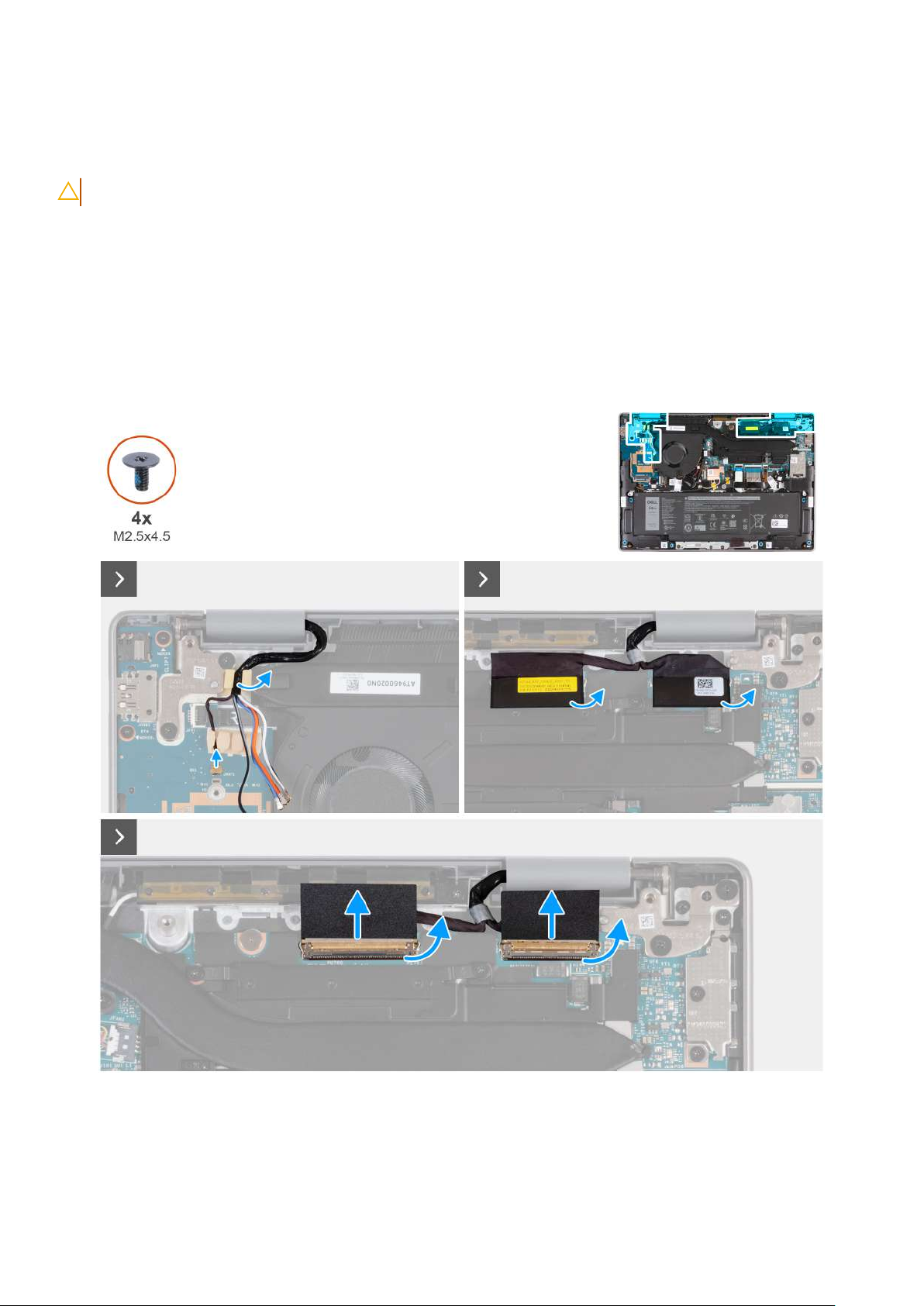

Rysunek 77. Wymontowywanie zestawu wyświetlacza (dotyczy komputerów dostarczanych zobsługą WWAN)

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

99

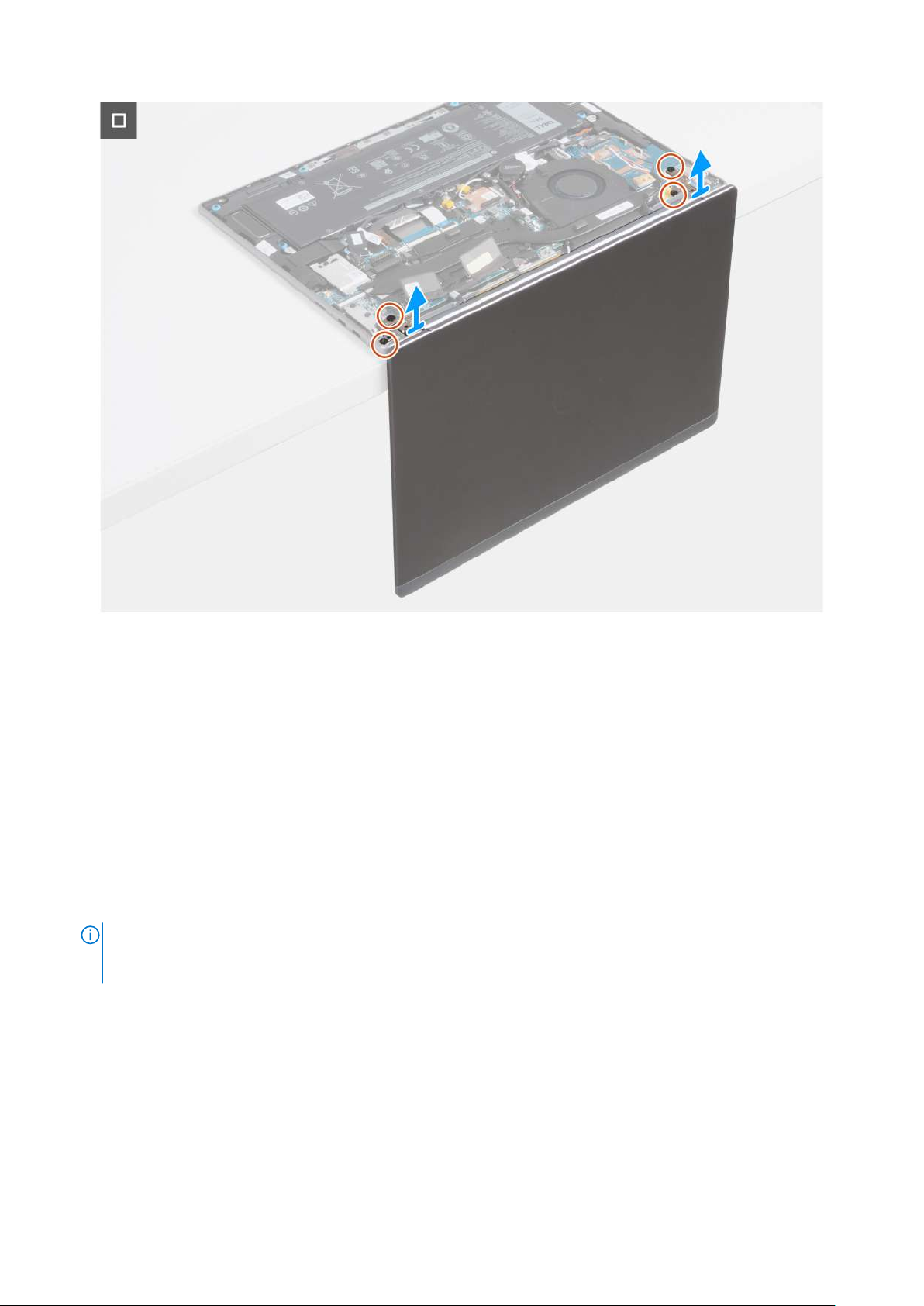

Rysunek 78. Wymontowywanie zestawu wyświetlacza (dotyczy komputerów dostarczanych zobsługą WWAN)

Kroki

1. Odłącz kabel Darwin od złącza (JANT1) na płycie we/wy.

2. Usuń kable Darwin ianteny WWAN zprowadnic na płycie we/wy i na wsporniku klawiatury.

3. Odklej taśmę z mylaru i otwórz zatrzask złącza kamery (MIPI) na płycie głównej.

4. Odłącz kabel kamery od złącza (MIPI) na płycie głównej.

5. Odklej taśmę z mylaru i otwórz zatrzask złącza wyświetlacza (EDP) na płycie głównej.

6. Odłącz kabel wyświetlacza od złącza (EDP) na płycie głównej.

7. Rozłóż zestaw wyświetlacza pod kątem 90 stopni iumieść komputer na krawędzi stołu.

8. Wykręć cztery śruby (M2,5x4,5) mocujące lewy iprawy zawias wyświetlacza do zestawu podpórki na nadgarstek.

9. Ostrożnie zdejmij zestaw wyświetlacza zzestawu podpórki na nadgarstek i klawiatury.

10. Po wykonaniu wszystkich powyższych czynności pozostaje zestaw wyświetlacza. Ostrożnie połóż wyświetlacz na płaskiej i czystej
powierzchni.

UWAGA:

zzestawu podpórki na nadgarstek i klawiatury. Jeśli elementy zestawu wyświetlacza działają nieprawidłowo iwymagana jest ich
wymiana, należy wymienić cały zestaw.

Zestaw wyświetlacza jest zestawem typu HUD (Hinge-Up Design), którego nie można zdemontować po wyjęciu

100 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
