DELL Latitude 7450 User guide [pl]

Latitude 7450

Podręcznik użytkownika

Model regulacji: P174G/P174G/P175G/P176G
Typ regulacji: P174G001/P174G002/P175G002/P176G002
Pa{dziernik 2024 r.
Wer. A01

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZE|ENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZE|ENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

© 2024 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell iinne znaki towarowe są znakami towarowymi firmy Dell Inc. lub
jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Spis treści

Rodzdział 1: Wprowadzenie..............................................................................................................7

Witamy — rozpoczęcie pracy..............................................................................................................................................7

Rodzdział 2: Widoki komputera Latitude 7450................................................................................... 8

Prawa strona.......................................................................................................................................................................... 8

Lewa strona............................................................................................................................................................................9

Przód..................................................................................................................................................................................... 10

Góra........................................................................................................................................................................................ 11

Dół.......................................................................................................................................................................................... 12

Kod Service Tag................................................................................................................................................................... 12

Tryby......................................................................................................................................................................................13

Lampka stanu naładowania akumulatora...........................................................................................................................17

Rodzdział 3: Konfigurowanie komputera Latitude 7450..................................................................... 18

Rodzdział 4: Specyfikacje komputera Latitude 7450.........................................................................20

Wymiary iwaga....................................................................................................................................................................20

Procesor............................................................................................................................................................................... 20

Chipset...................................................................................................................................................................................21

System operacyjny...............................................................................................................................................................21

Pamięć................................................................................................................................................................................... 21

Porty zewnętrzne................................................................................................................................................................22

Gniazda wewnętrzne.......................................................................................................................................................... 22

Moduł łączności bezprzewodowej.....................................................................................................................................23

Moduł sieci WWAN..............................................................................................................................................................23

Audio..................................................................................................................................................................................... 24

Pamięć masowa...................................................................................................................................................................25

Klawiatura.............................................................................................................................................................................25

Skróty klawiaturowe na komputerze Latitude 7450.......................................................................................................26

Kamera..................................................................................................................................................................................28

Touchpad zelementami sterującymi współpracą............................................................................................................28

Zasilacz................................................................................................................................................................................. 29

Wymagania zasilacza.....................................................................................................................................................30

Wymagania zasilacza..................................................................................................................................................... 31

Bateria....................................................................................................................................................................................31

Wyświetlacz......................................................................................................................................................................... 33

Czytnik linii papilarnych (opcjonalny)................................................................................................................................ 34

Czujnik...................................................................................................................................................................................35

Jednostka GPU — zintegrowana..................................................................................................................................... 35

Matryca zgodności zwieloma wyświetlaczami...............................................................................................................35

Zabezpieczenia sprzętowe.................................................................................................................................................36

Czytnik kart smart...............................................................................................................................................................36

Bezdotykowy czytnik kart inteligentnych...................................................................................................................36

Stykowy czytnik kart smart..........................................................................................................................................38

Spis treści 3

Środowisko systemu operacyjnego ipamięci masowej.................................................................................................. 39

Zasady pomocy technicznej firmy Dell............................................................................................................................. 39

Rodzdział 5: Serwisowanie komputera............................................................................................ 40

Instrukcje dotyczące bezpieczeństwa..............................................................................................................................40

Przed przystąpieniem do serwisowania komputera..................................................................................................40

Zalecenia dotyczące bezpieczeństwa......................................................................................................................... 41

Zabezpieczenie przed wyładowaniem elektrostatycznym....................................................................................... 42

Zestaw serwisowy ESD................................................................................................................................................ 42

Transportowanie wrażliwych elementów................................................................................................................... 43

BitLocker.........................................................................................................................................................................43

Po zakończeniu serwisowania komputera..................................................................................................................43

Zalecane narzędzia..............................................................................................................................................................44

Wykaz śrub...........................................................................................................................................................................44

Główne elementy komputera Latitude 7450....................................................................................................................45

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta

(CRU).......................................................................................................................................48

Taca karty SIM.....................................................................................................................................................................48

Wyjmowanie tacy na kartę nanoSIM...........................................................................................................................48

Instalowanie tacy karty nanoSIM.................................................................................................................................49

Pokrywa dolna..................................................................................................................................................................... 50

Wymontowywanie pokrywy dolnej..............................................................................................................................50

Instalowanie pokrywy dolnej......................................................................................................................................... 51

Dysk SSD..............................................................................................................................................................................53

Wymontowywanie dysku SSD M.2 2230................................................................................................................... 53

Instalowanie dysku SSD M.2 2230..............................................................................................................................54

Karta bezprzewodowej sieci rozległej (WWAN)............................................................................................................. 55

Wymontowywanie karty sieci WWAN 4G..................................................................................................................55

Instalowanie karty sieci WWAN 4G.............................................................................................................................56

Wymontowywanie karty sieci WWAN 5G.................................................................................................................. 57

Instalowanie karty sieci WWAN 5G.............................................................................................................................58

Głośniki..................................................................................................................................................................................60

Wymontowywanie głośników — dotyczy komputerów wkonfiguracji Ultralight.................................................60

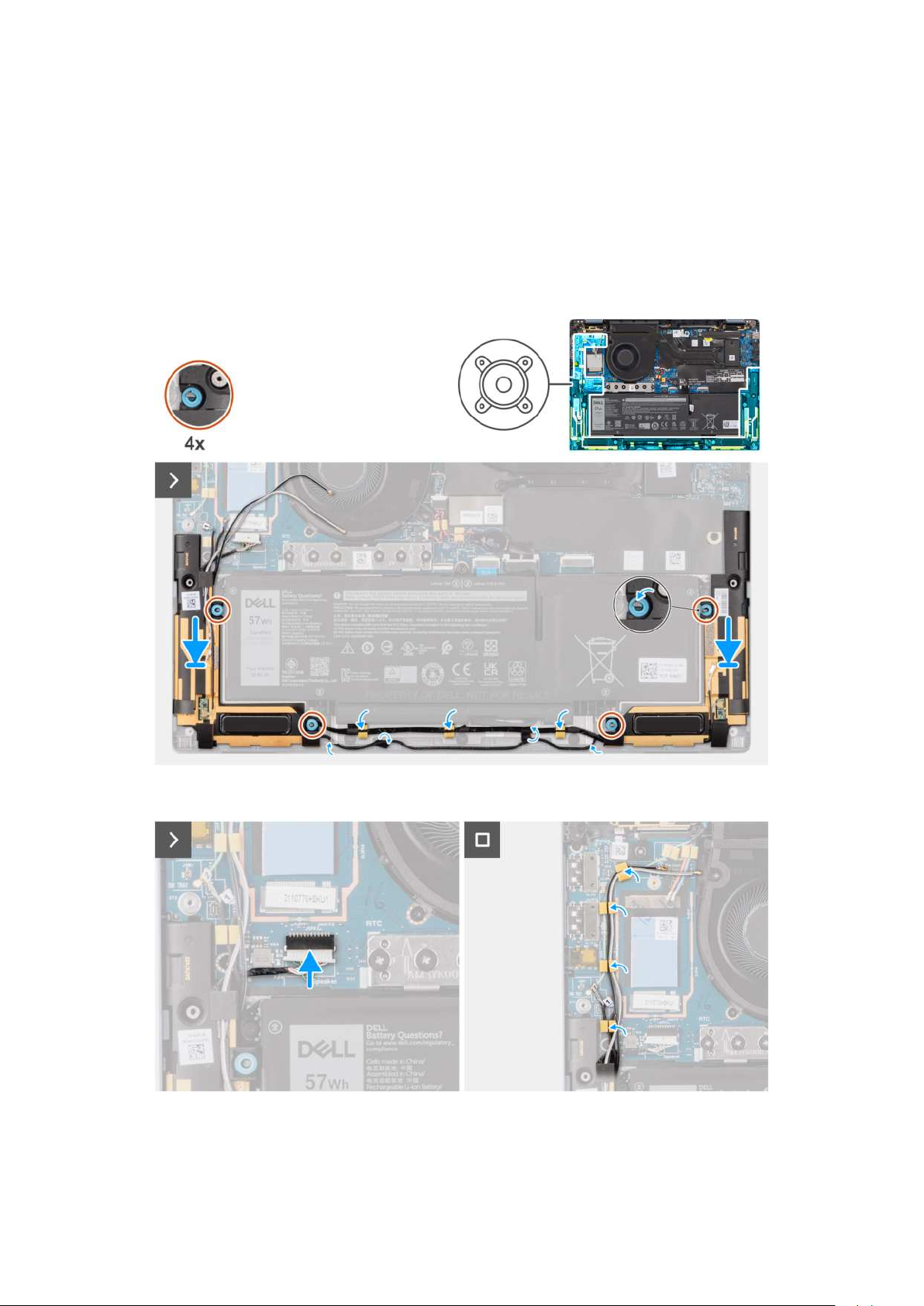

Instalowanie głośników — dotyczy komputerów wkonfiguracji Ultralight............................................................62

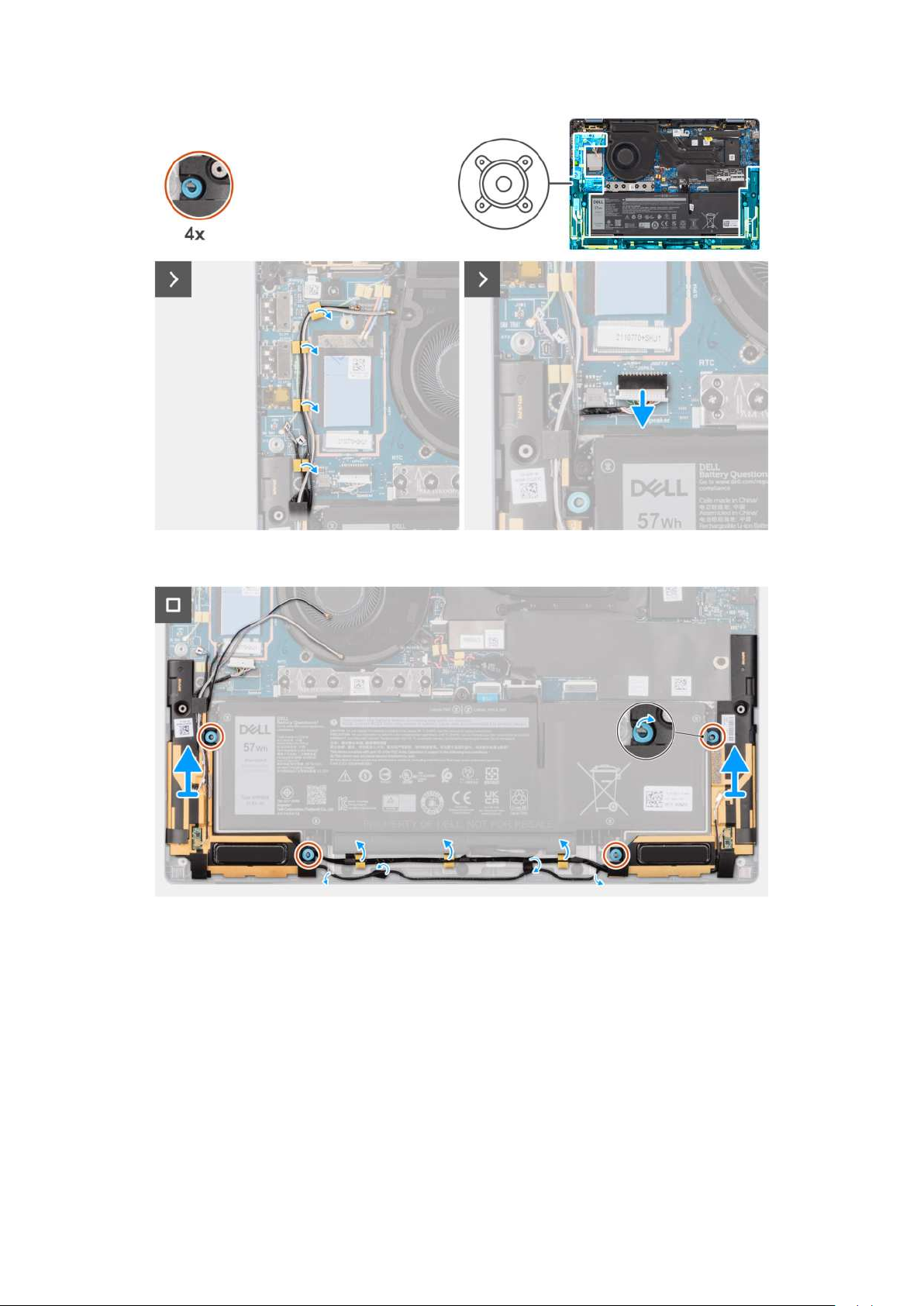

Wymontowywanie głośników w przypadku konfiguracji standardowej..................................................................63

Instalowanie głośników — dotyczy komputerów wkonfiguracji standardowej.................................................... 64

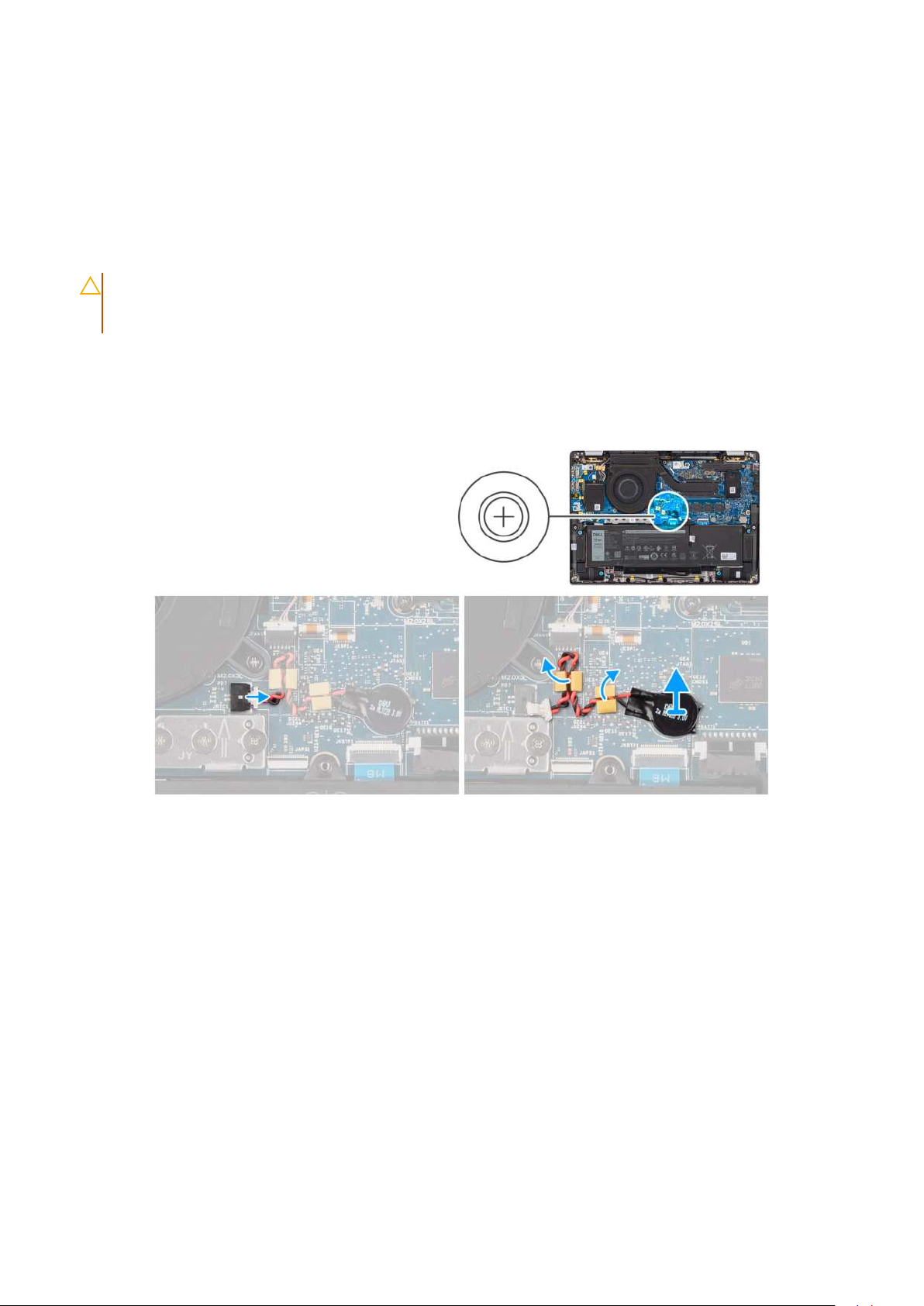

Bateria pastylkowa.............................................................................................................................................................. 65

Wymontowywanie baterii pastylkowej........................................................................................................................65

Instalowanie baterii pastylkowej...................................................................................................................................65

Rodzdział 7: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).....................67

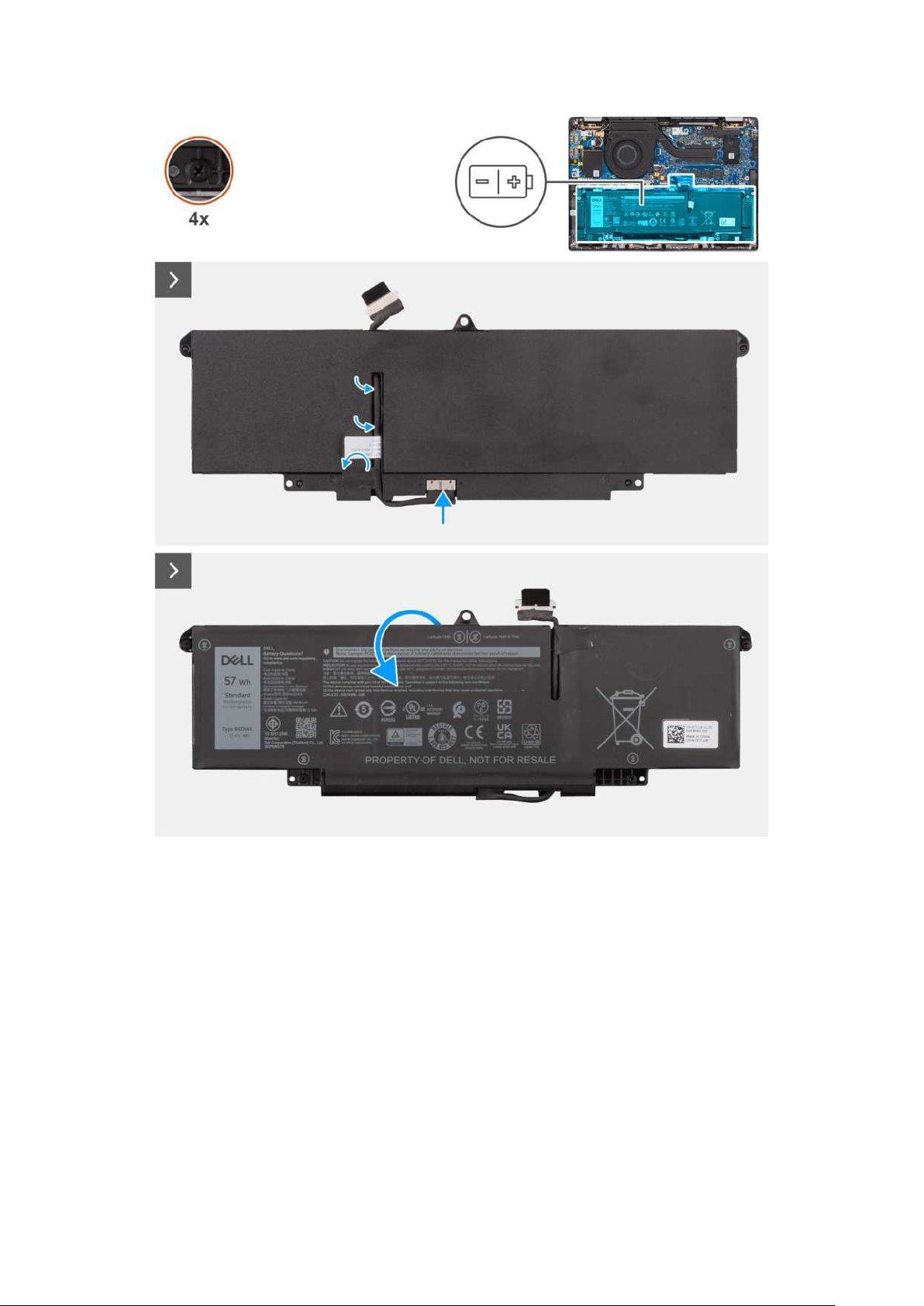

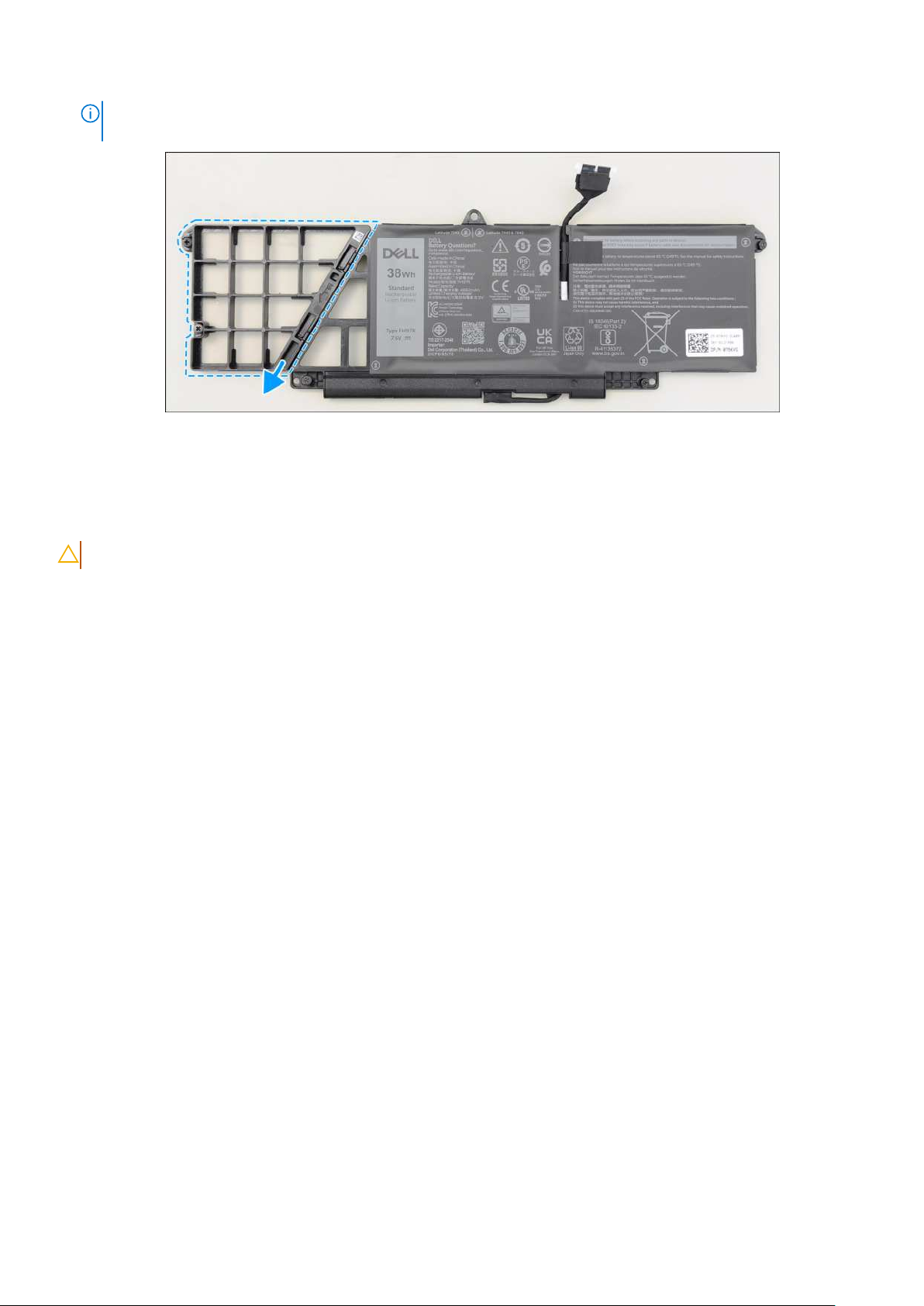

Bateria...................................................................................................................................................................................67

Ostrzeżenia dotyczące akumulatora litowo-jonowego.............................................................................................67

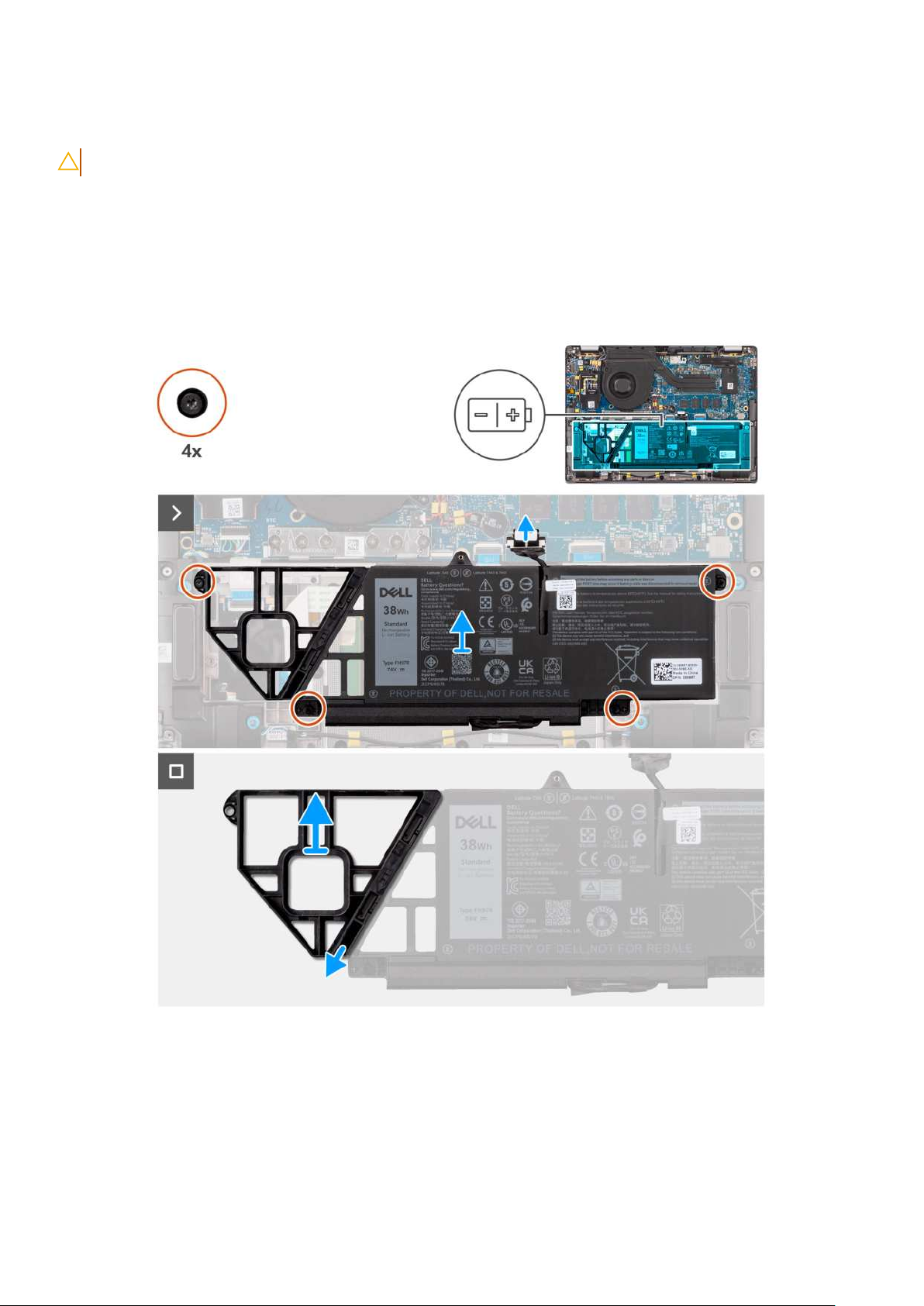

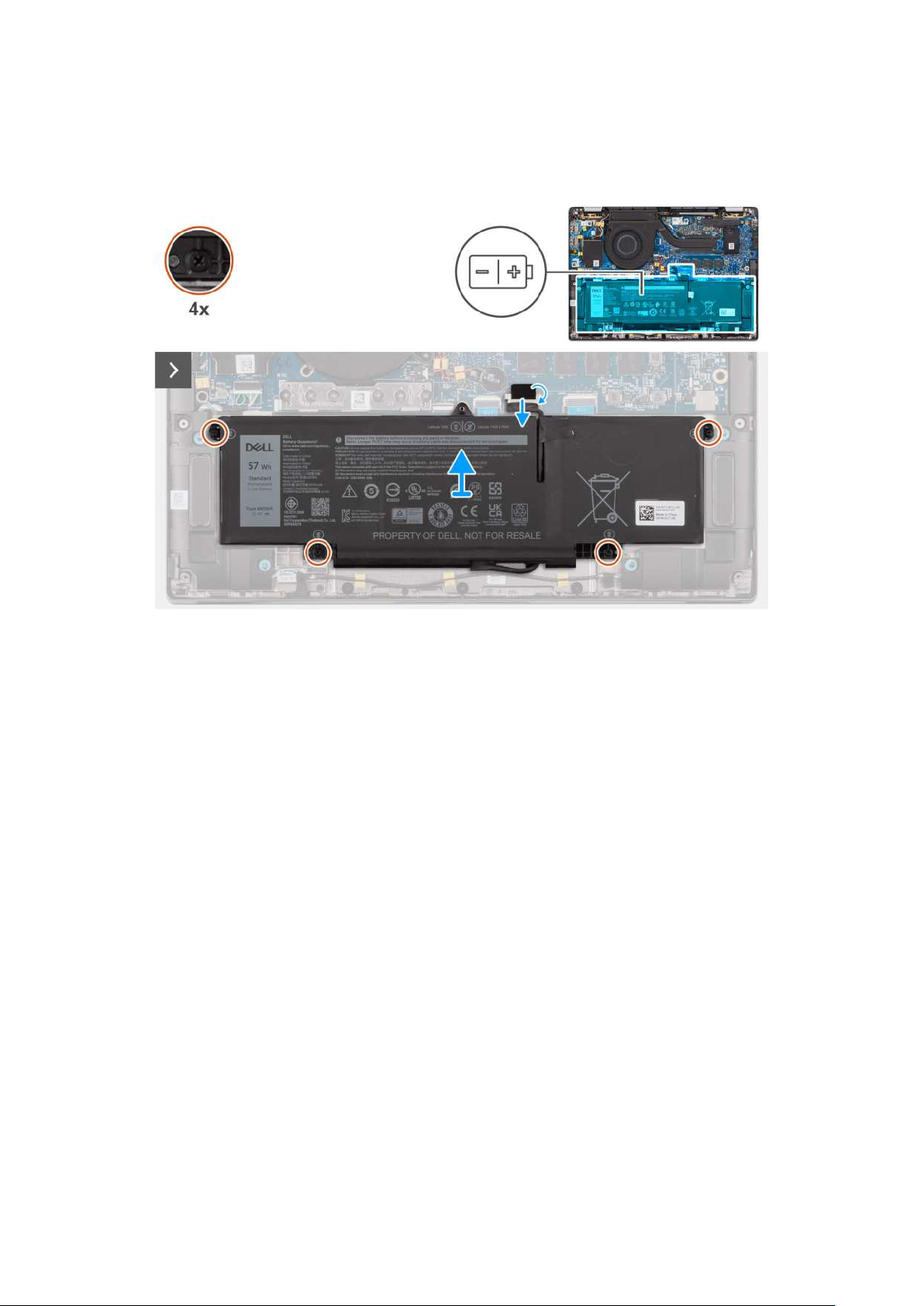

Wymontowywanie baterii 2-ogniwowej......................................................................................................................68

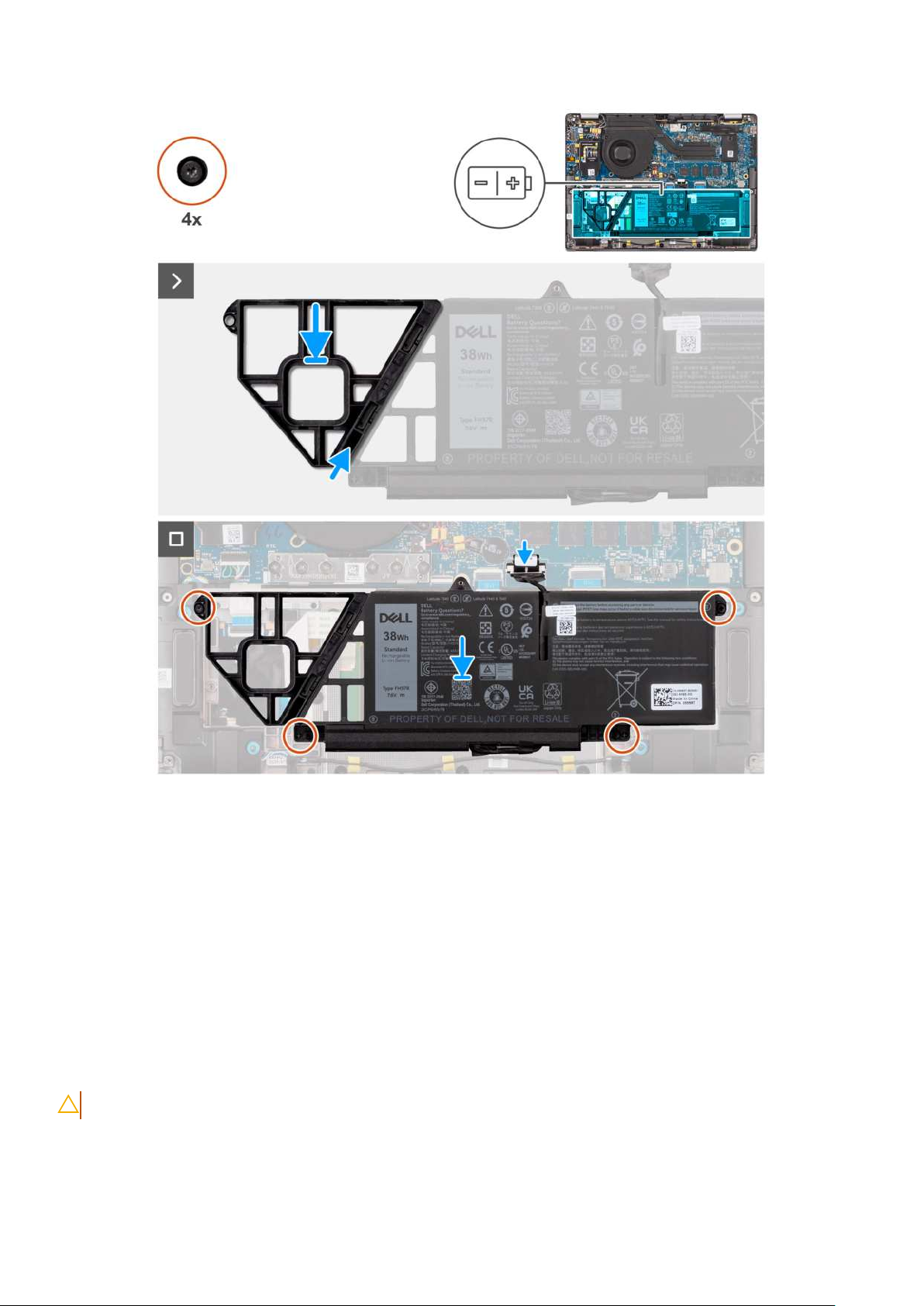

Instalowanie baterii 2-ogniwowej.................................................................................................................................69

Wymontowywanie baterii 3-ogniwowej......................................................................................................................70

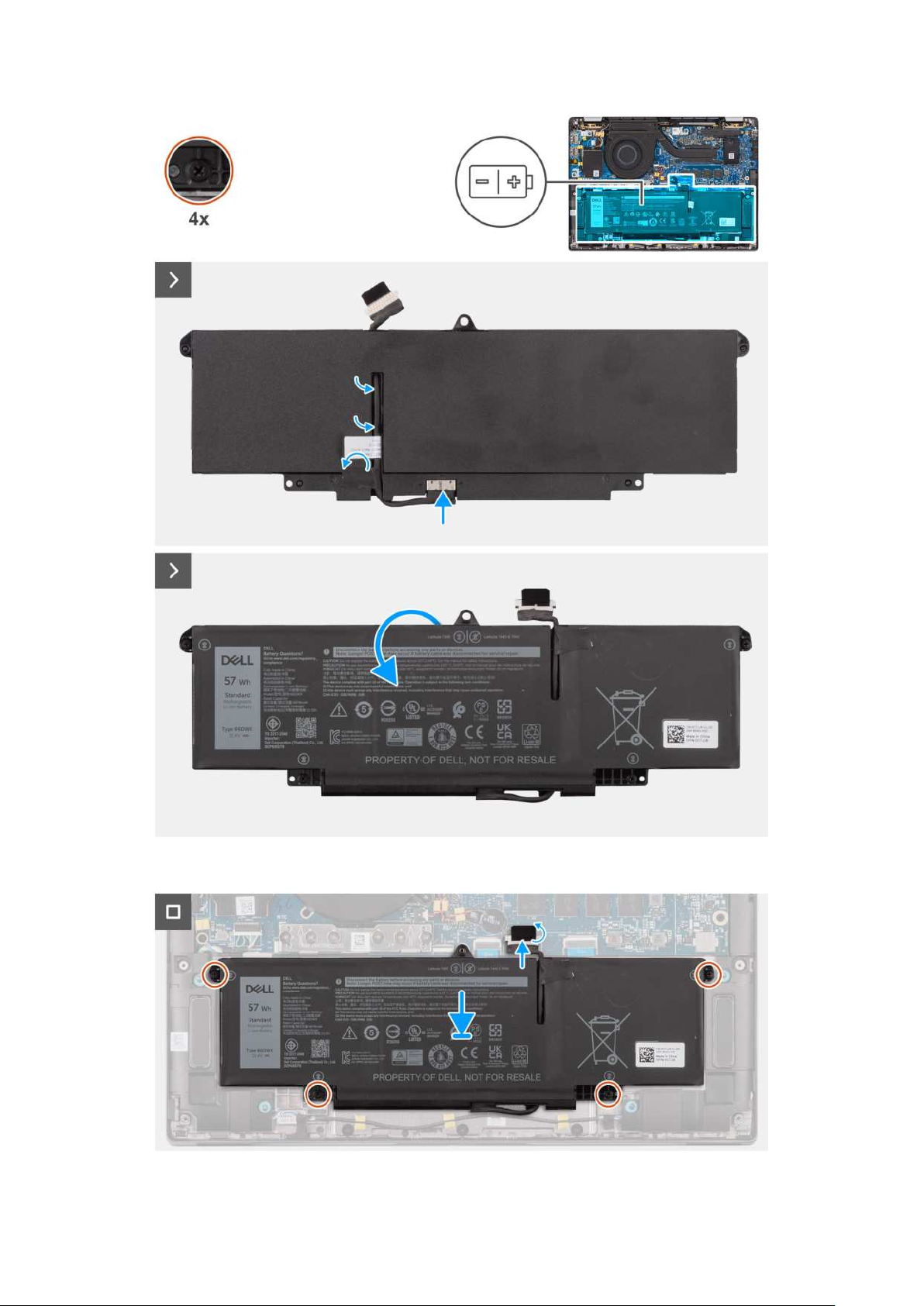

Instalowanie baterii 3-ogniwowej.................................................................................................................................72

Kabel baterii..........................................................................................................................................................................74

4 Spis treści

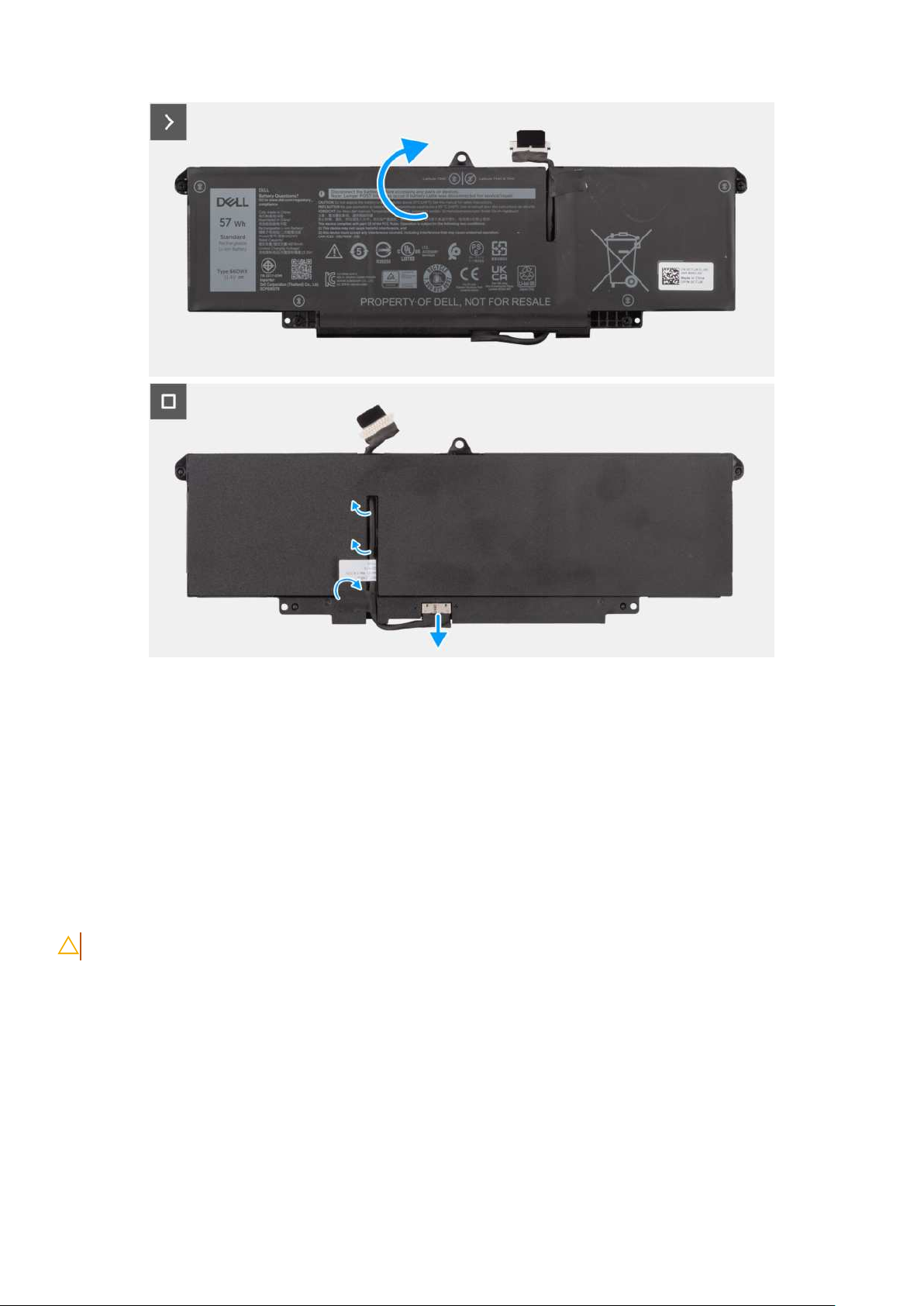

Wymontowywanie kabla baterii....................................................................................................................................74

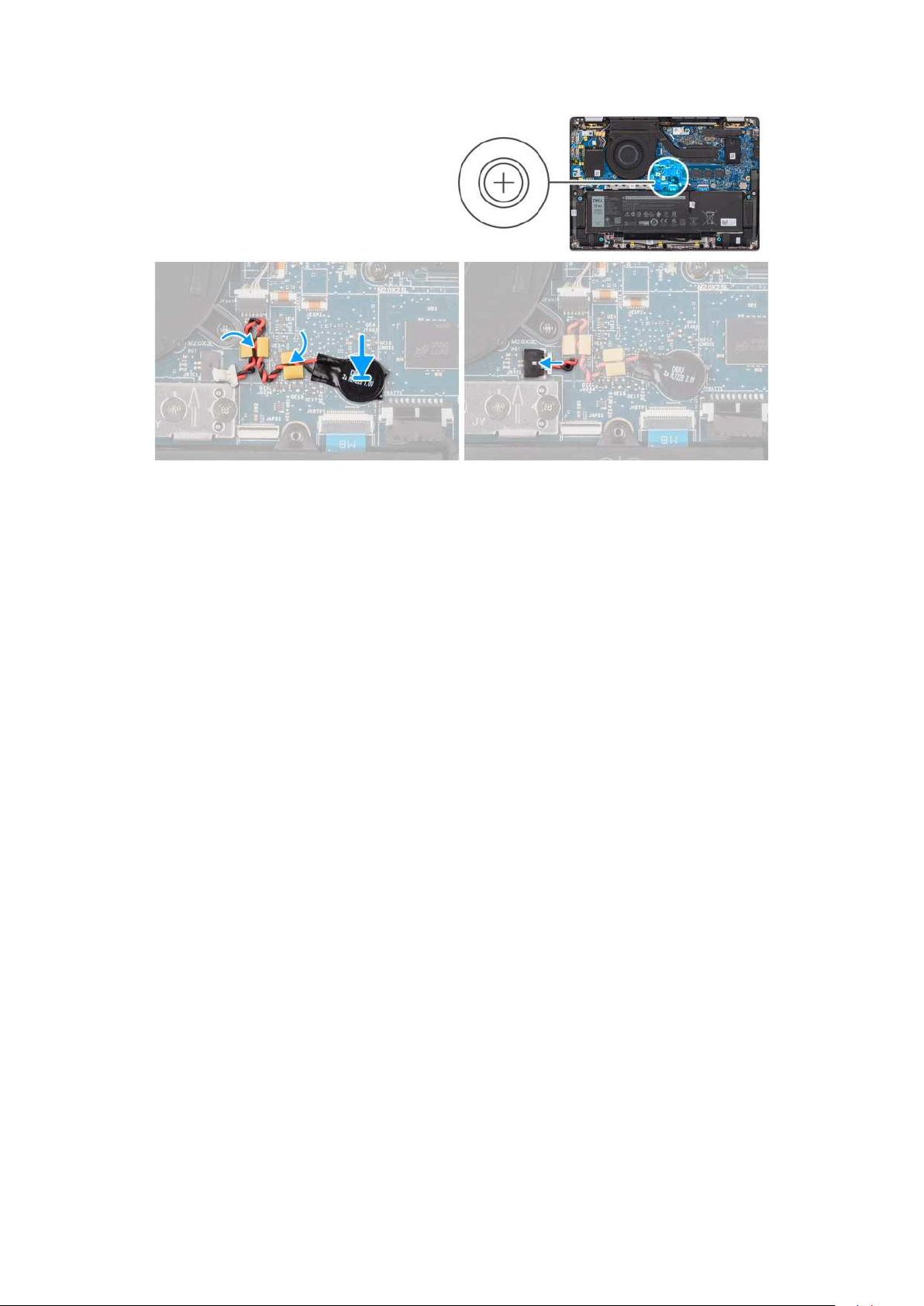

Instalowanie kabla baterii.............................................................................................................................................. 75

Radiator z wentylatorem.....................................................................................................................................................77

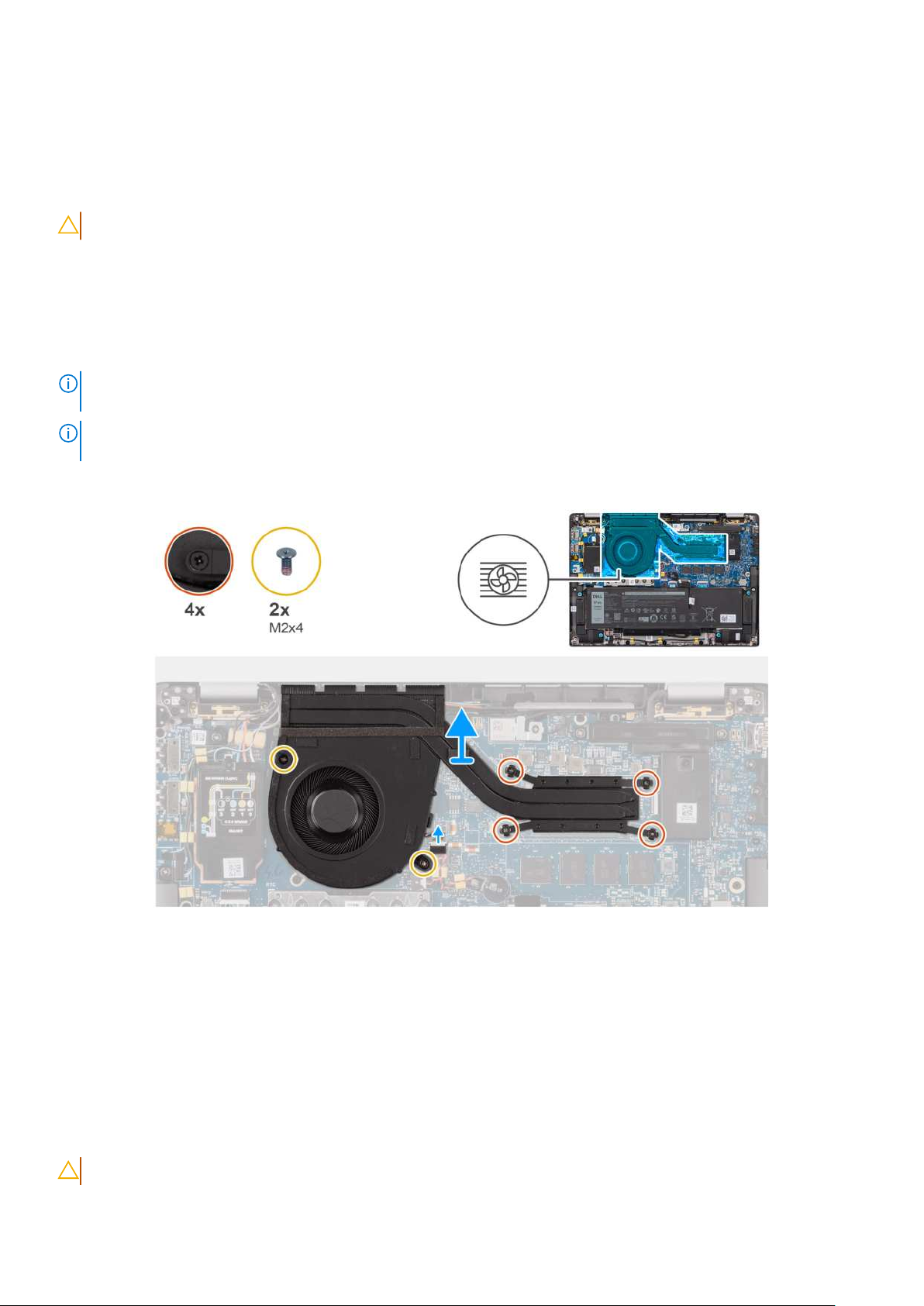

Wymontowywanie radiatora zwentylatorem.............................................................................................................77

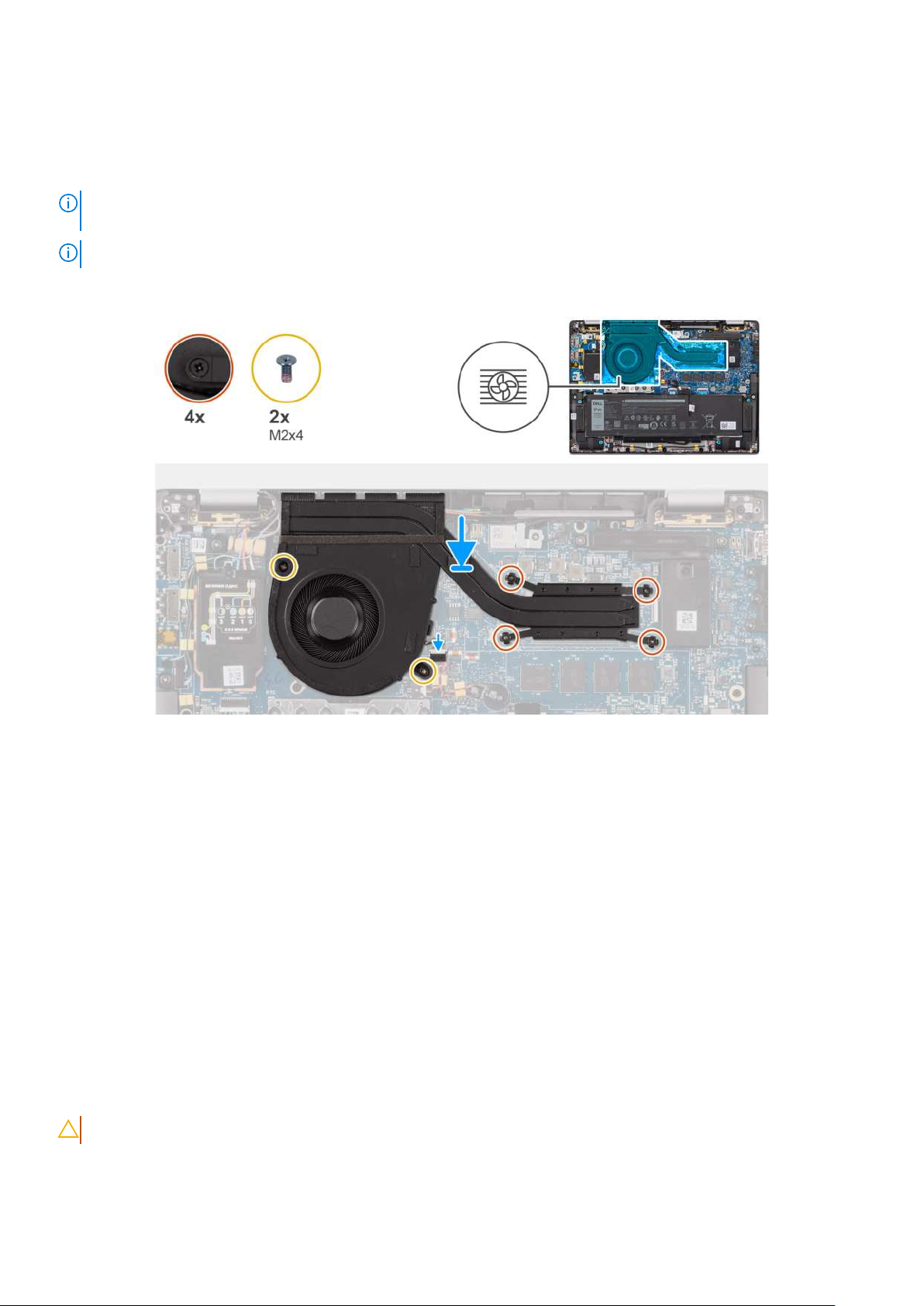

Instalowanie radiatora zwentylatorem....................................................................................................................... 77

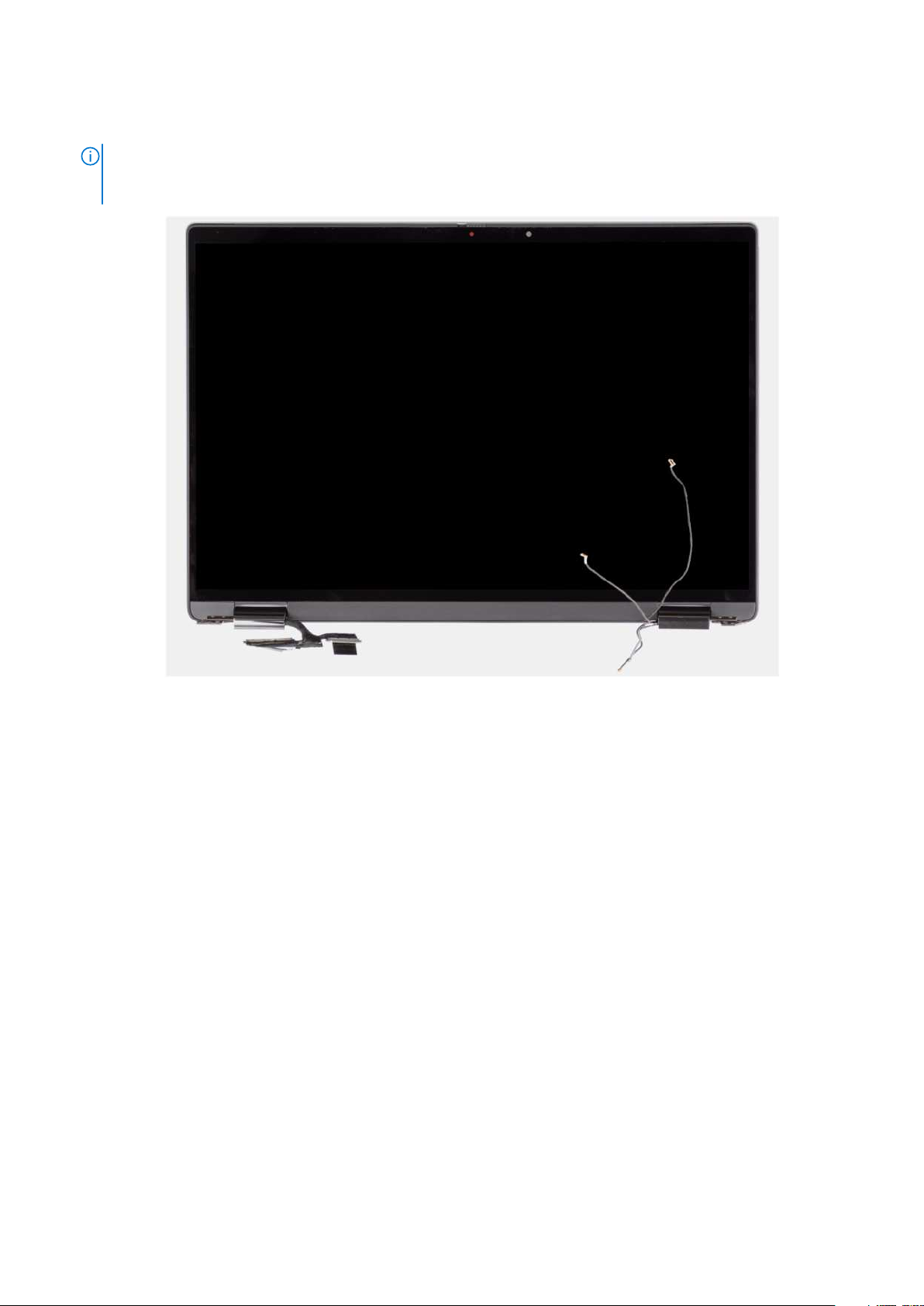

Zestaw wyświetlacza..........................................................................................................................................................78

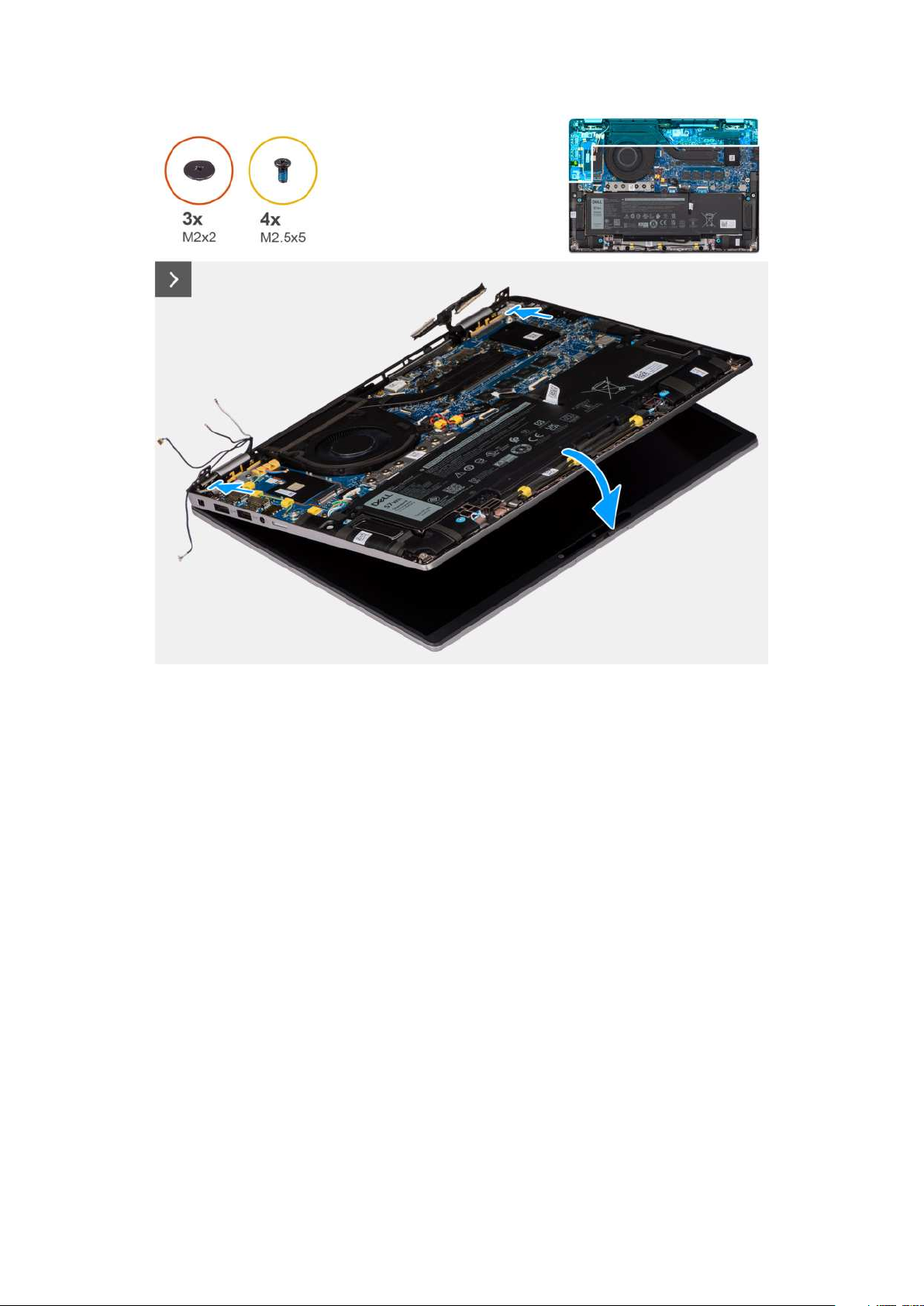

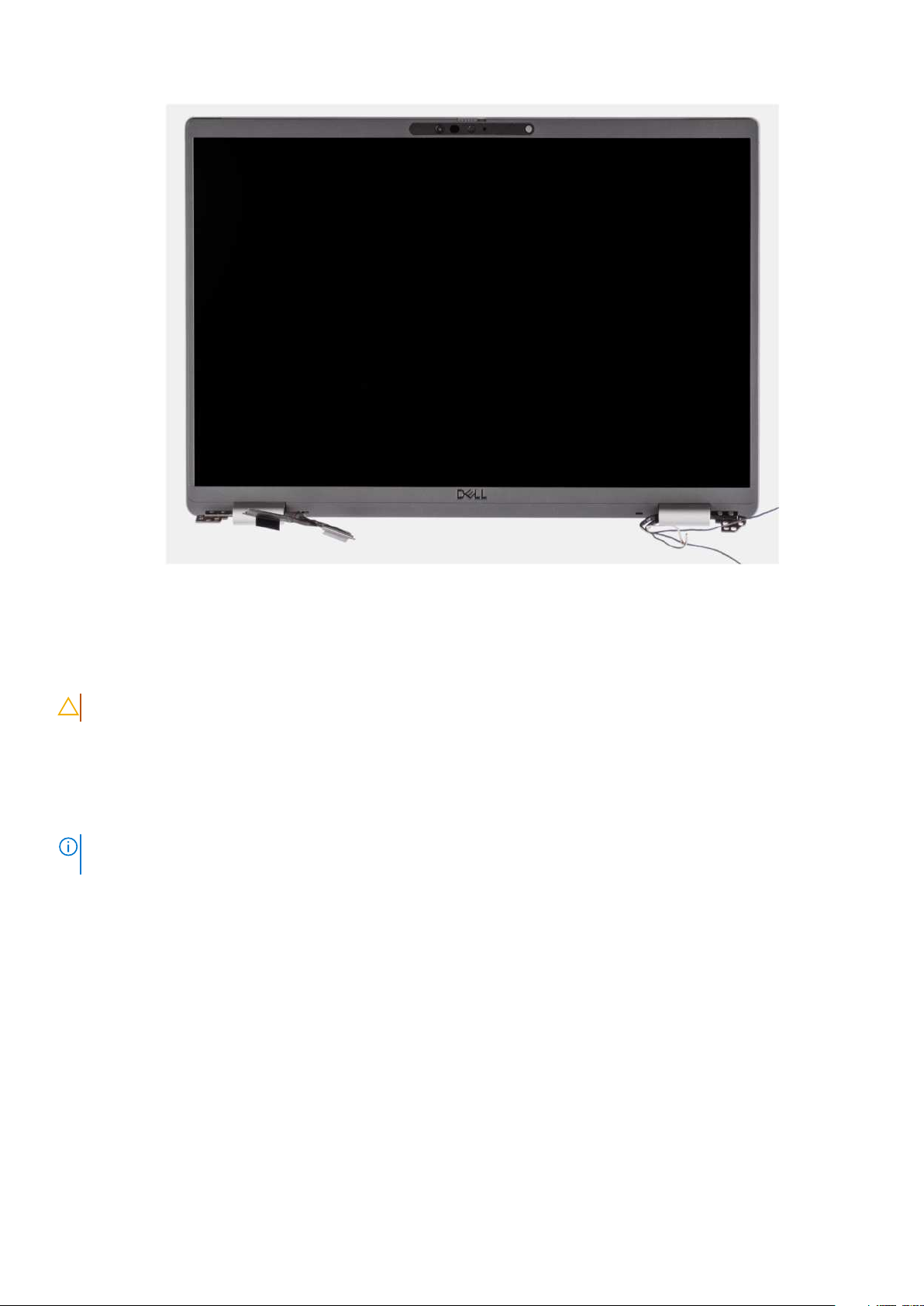

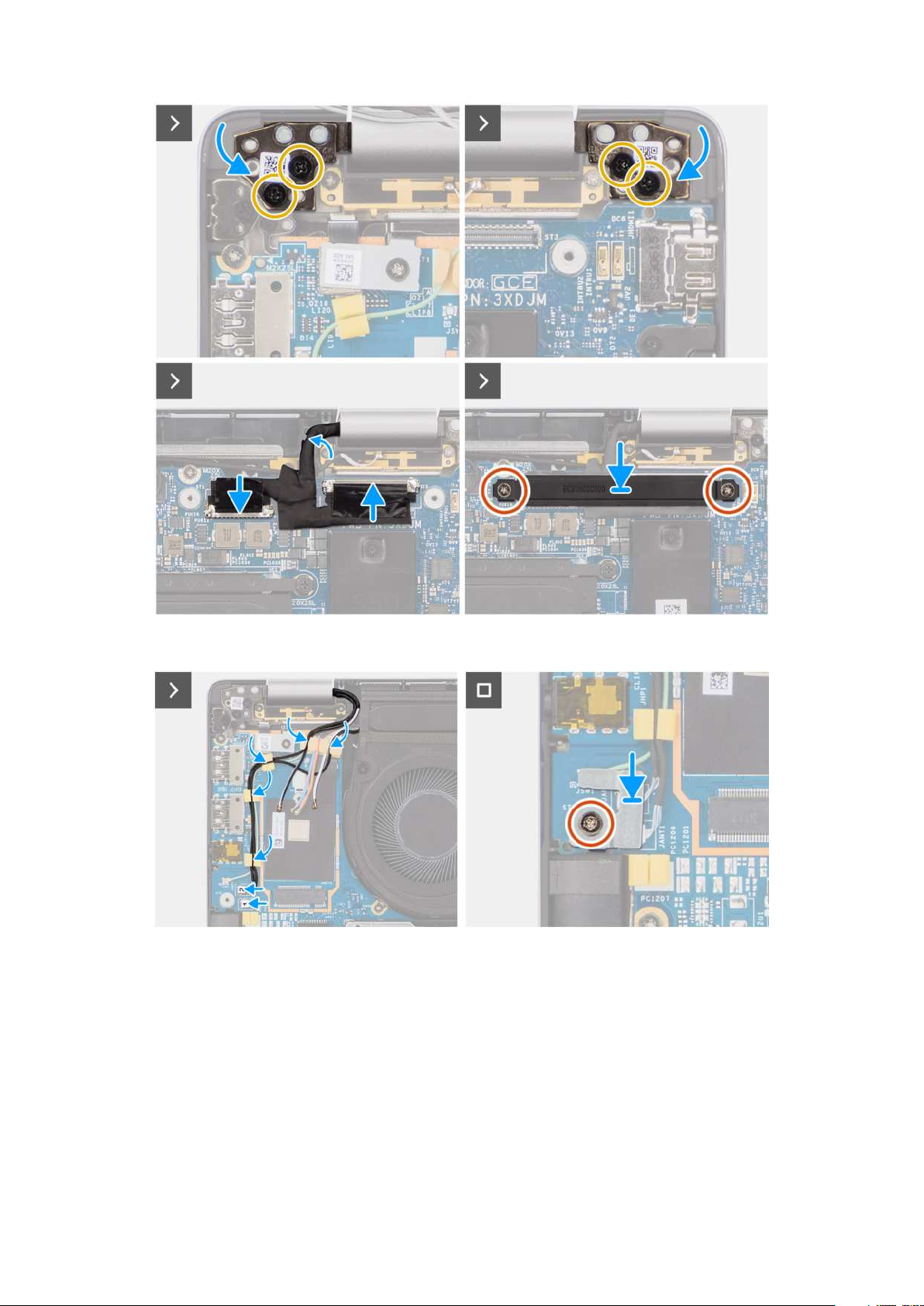

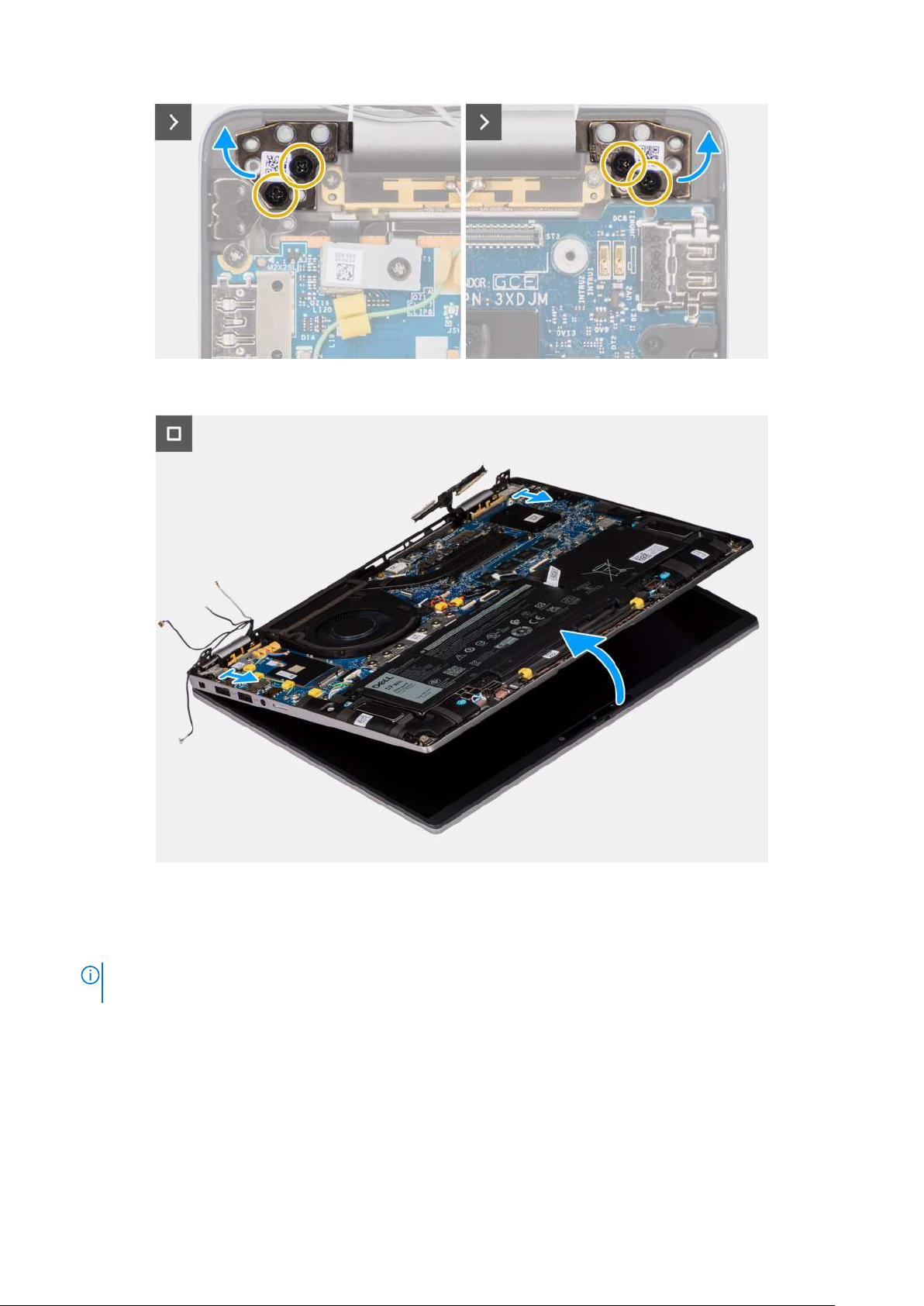

Wymontowywanie zestawu wyświetlacza................................................................................................................. 78

Instalowanie zestawu wyświetlacza............................................................................................................................82

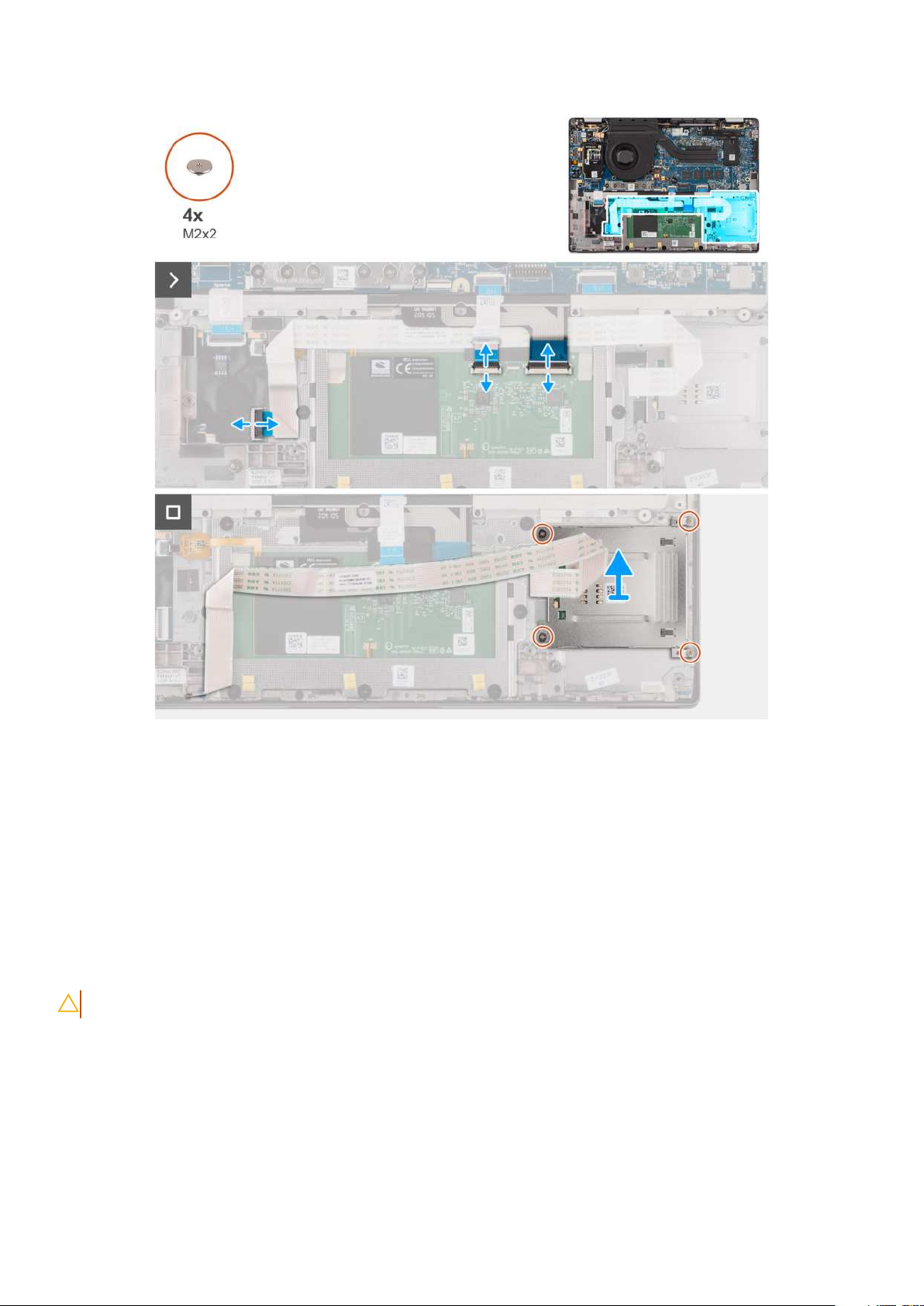

Czytnik kart smart...............................................................................................................................................................85

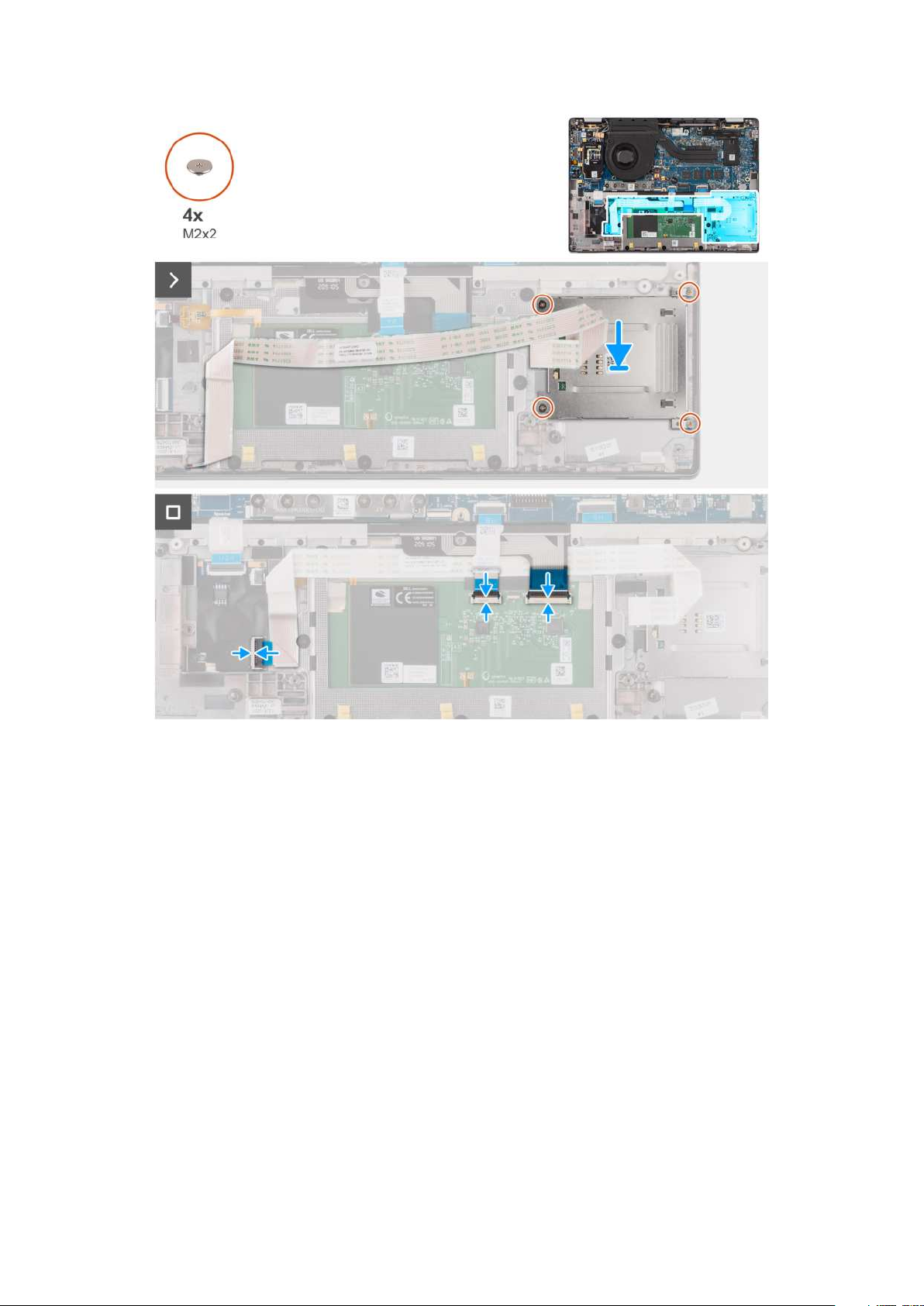

Wymontowywanie czytnika kart smart...................................................................................................................... 85

Instalowanie czytnika kart smart................................................................................................................................. 86

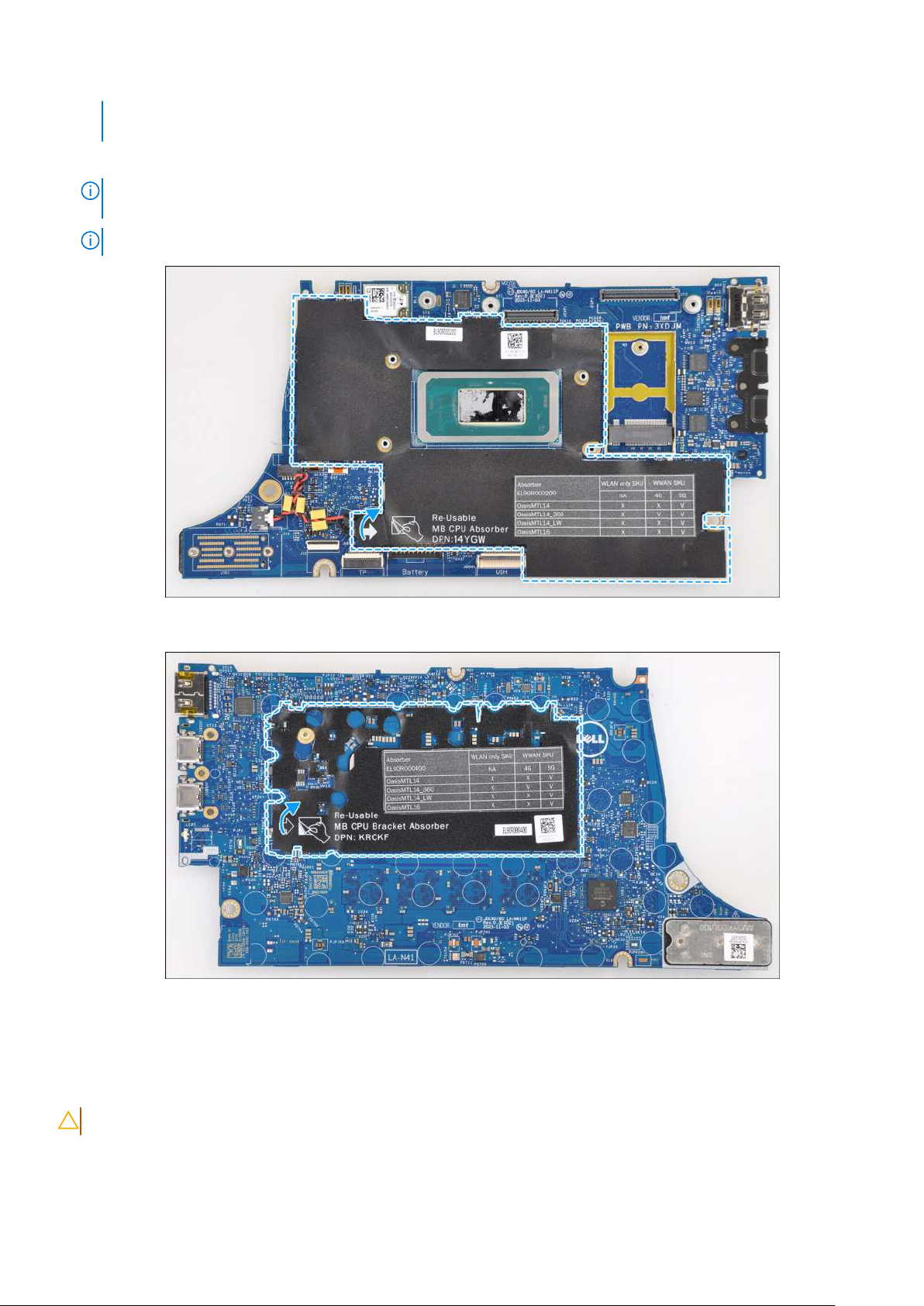

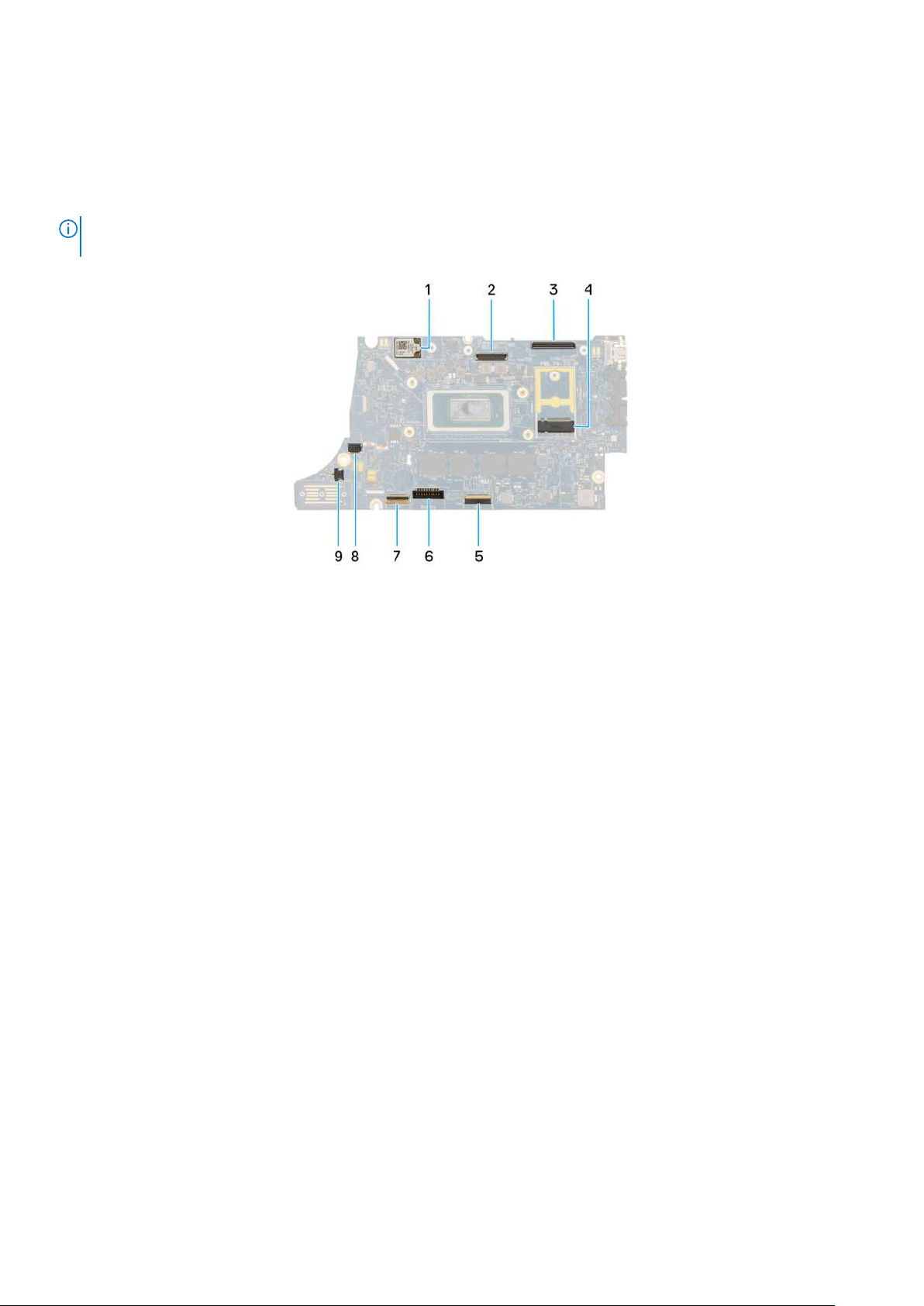

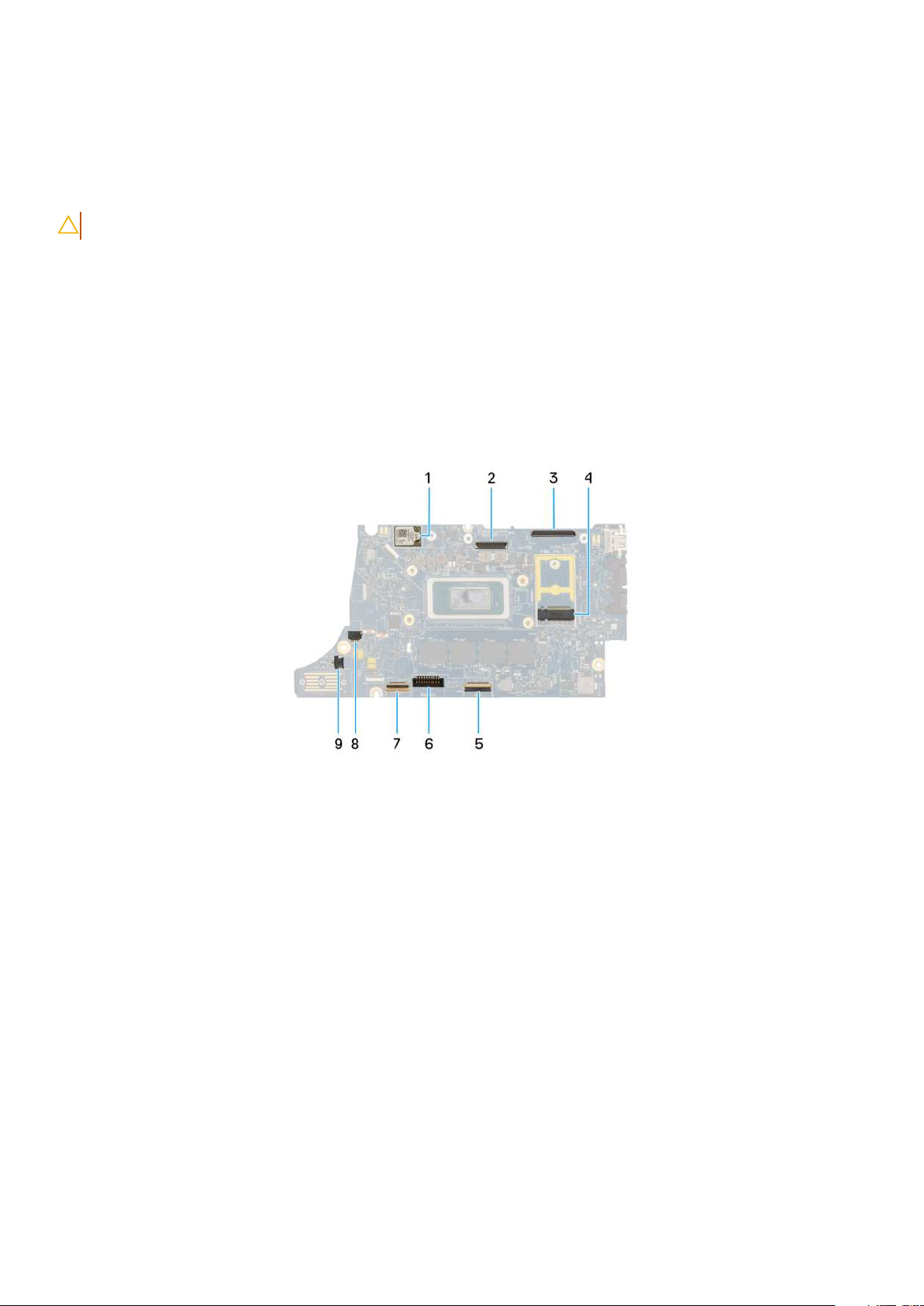

Płyta główna.........................................................................................................................................................................88

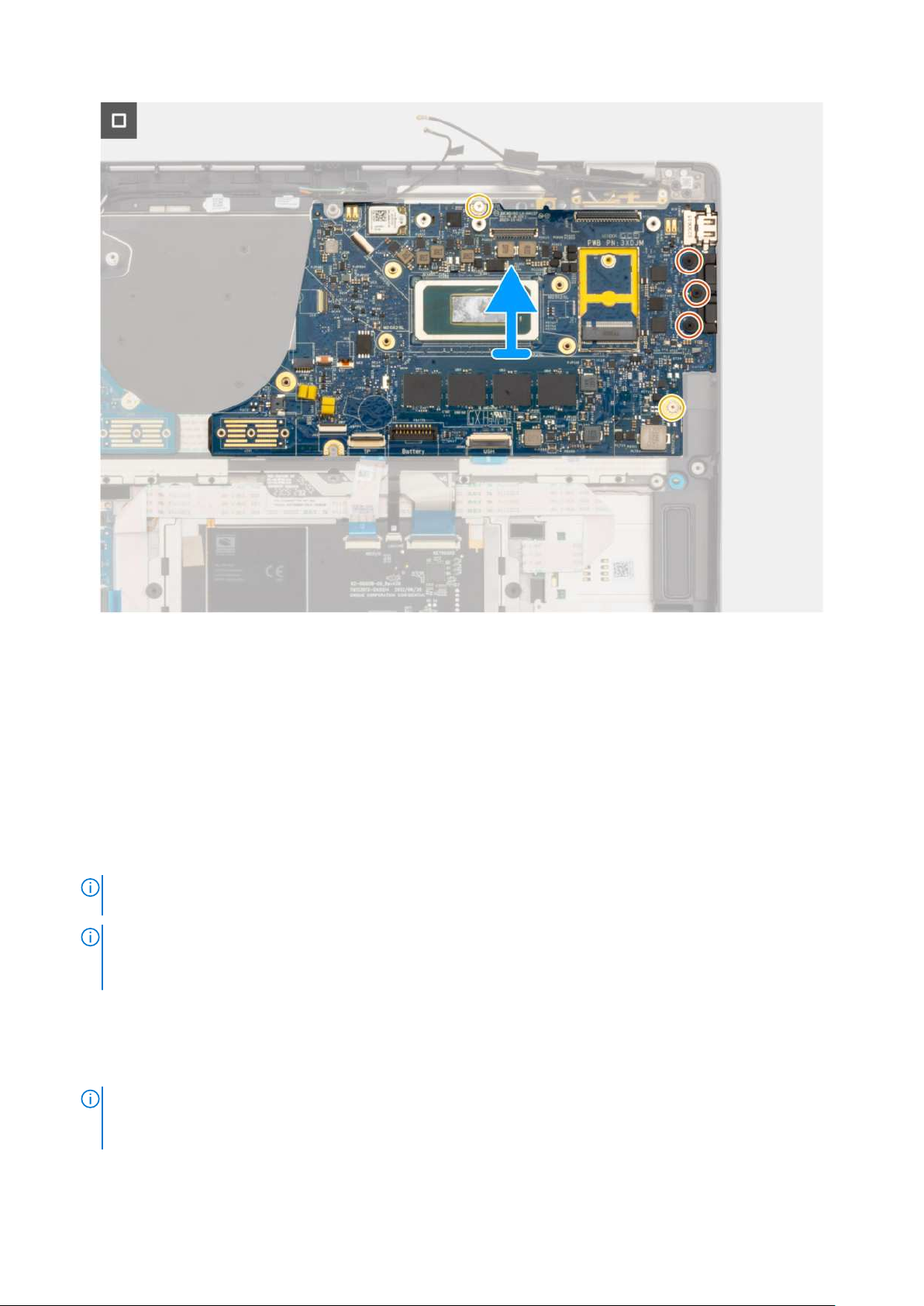

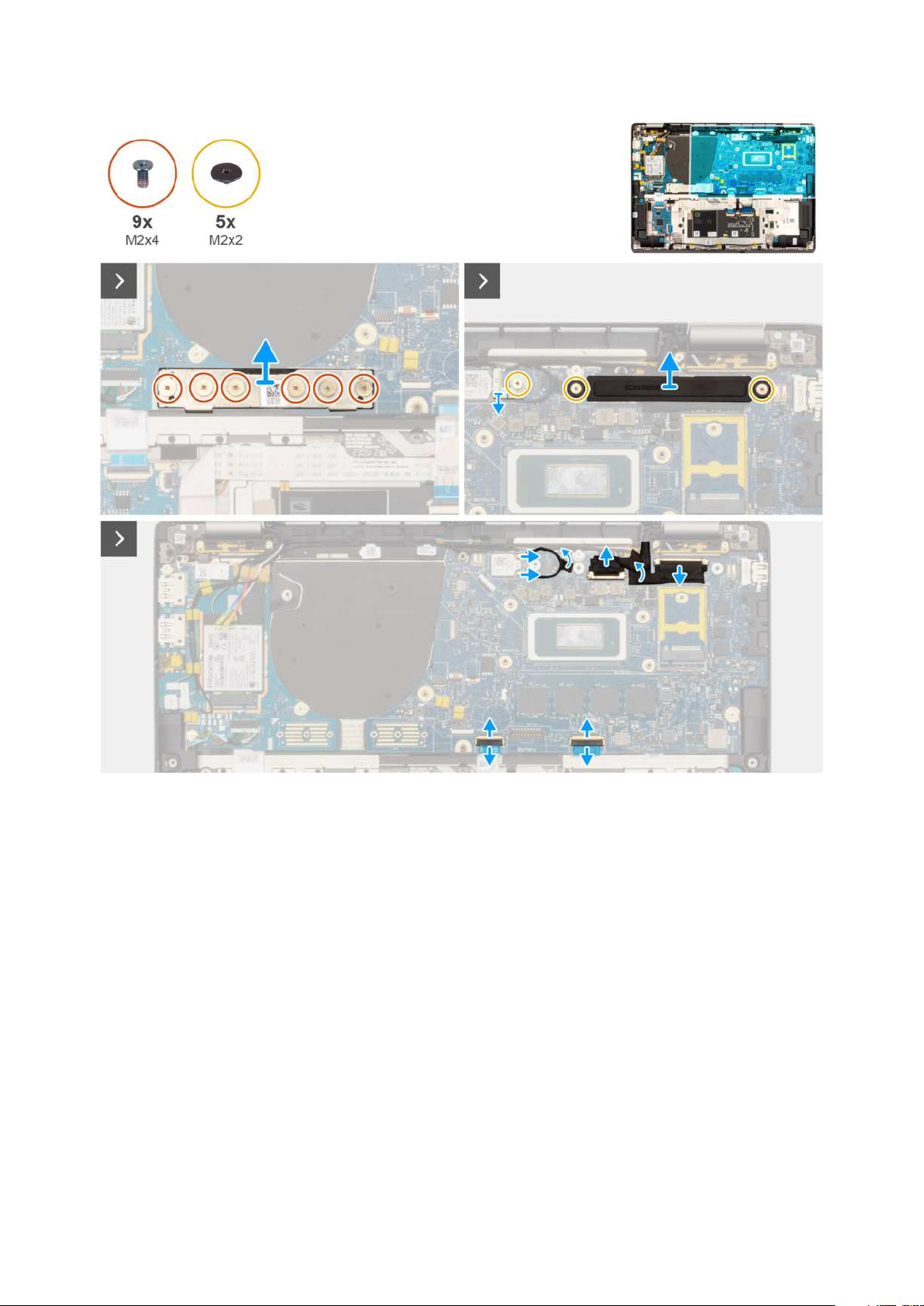

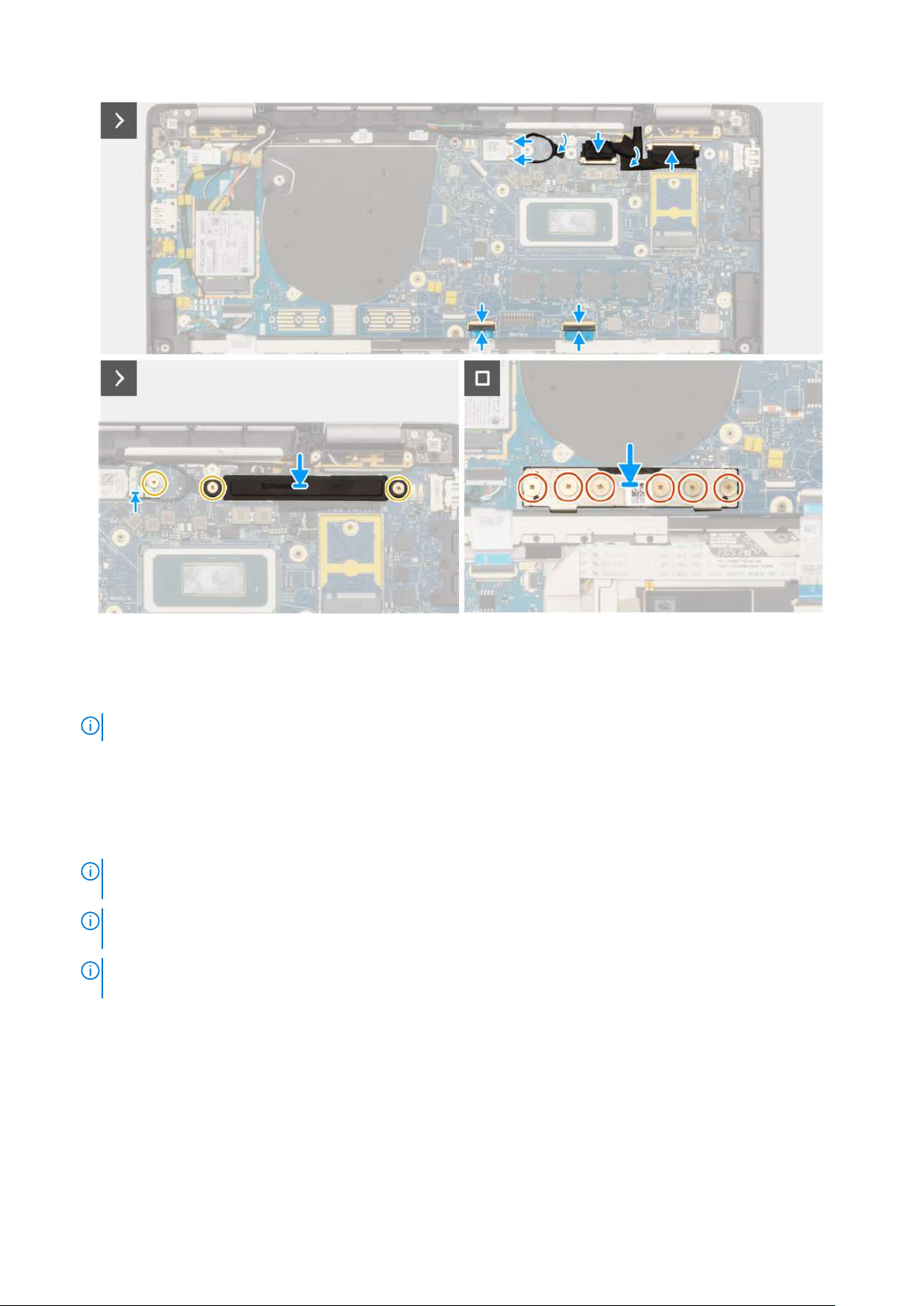

Wymontowywanie płyty głównej................................................................................................................................. 88

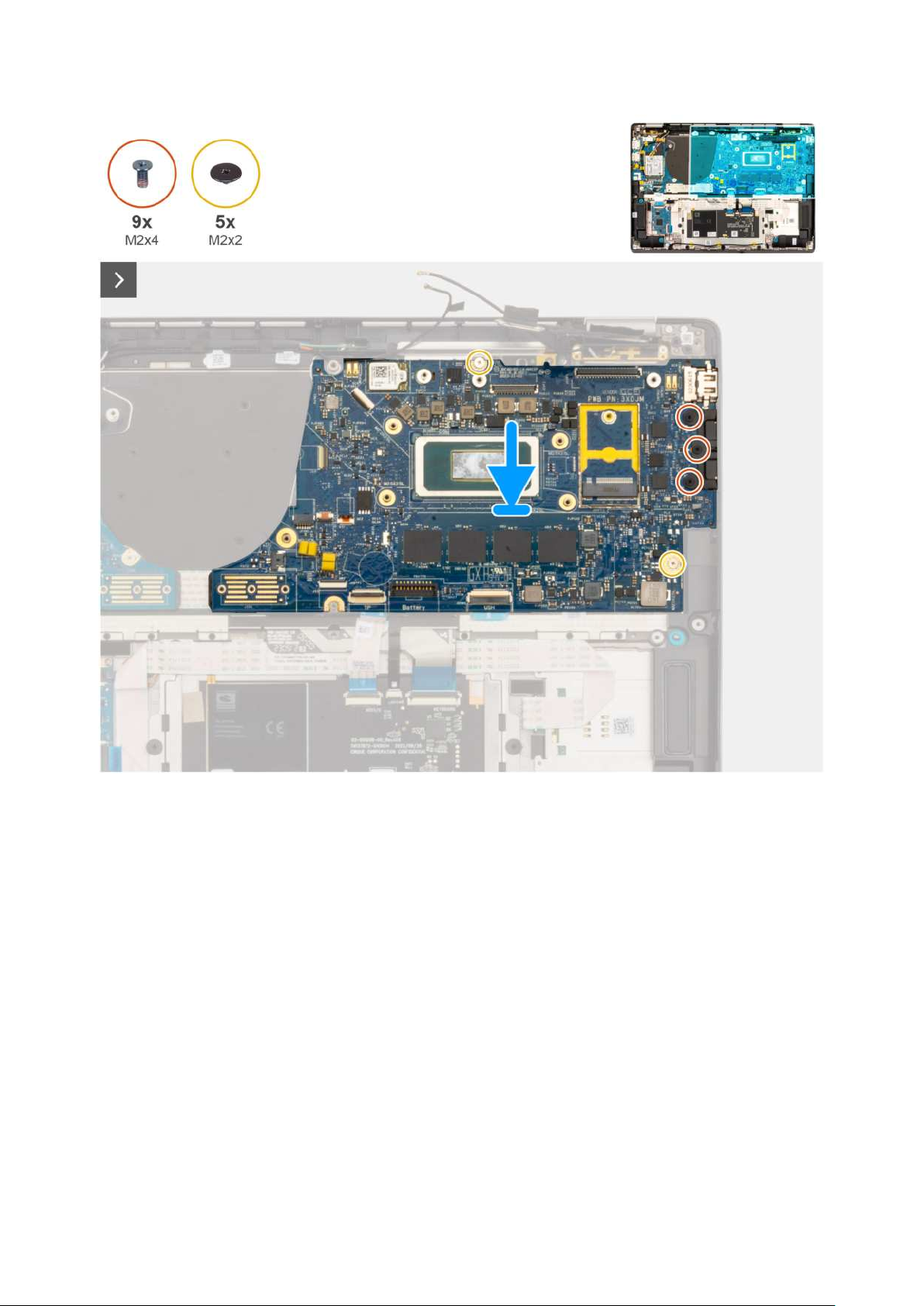

Instalowanie płyty głównej.............................................................................................................................................91

Moduł anteny sieci WLAN.................................................................................................................................................. 95

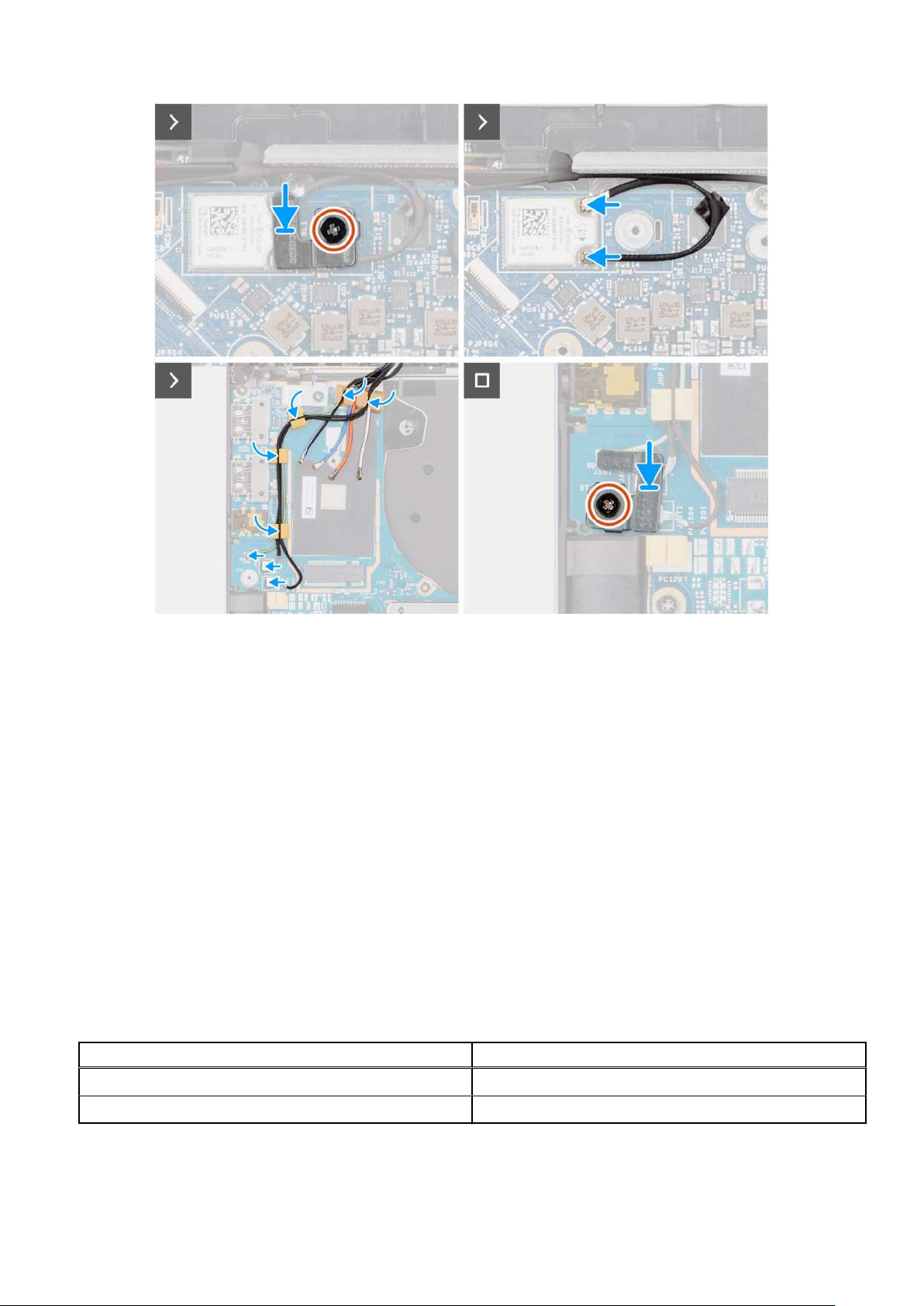

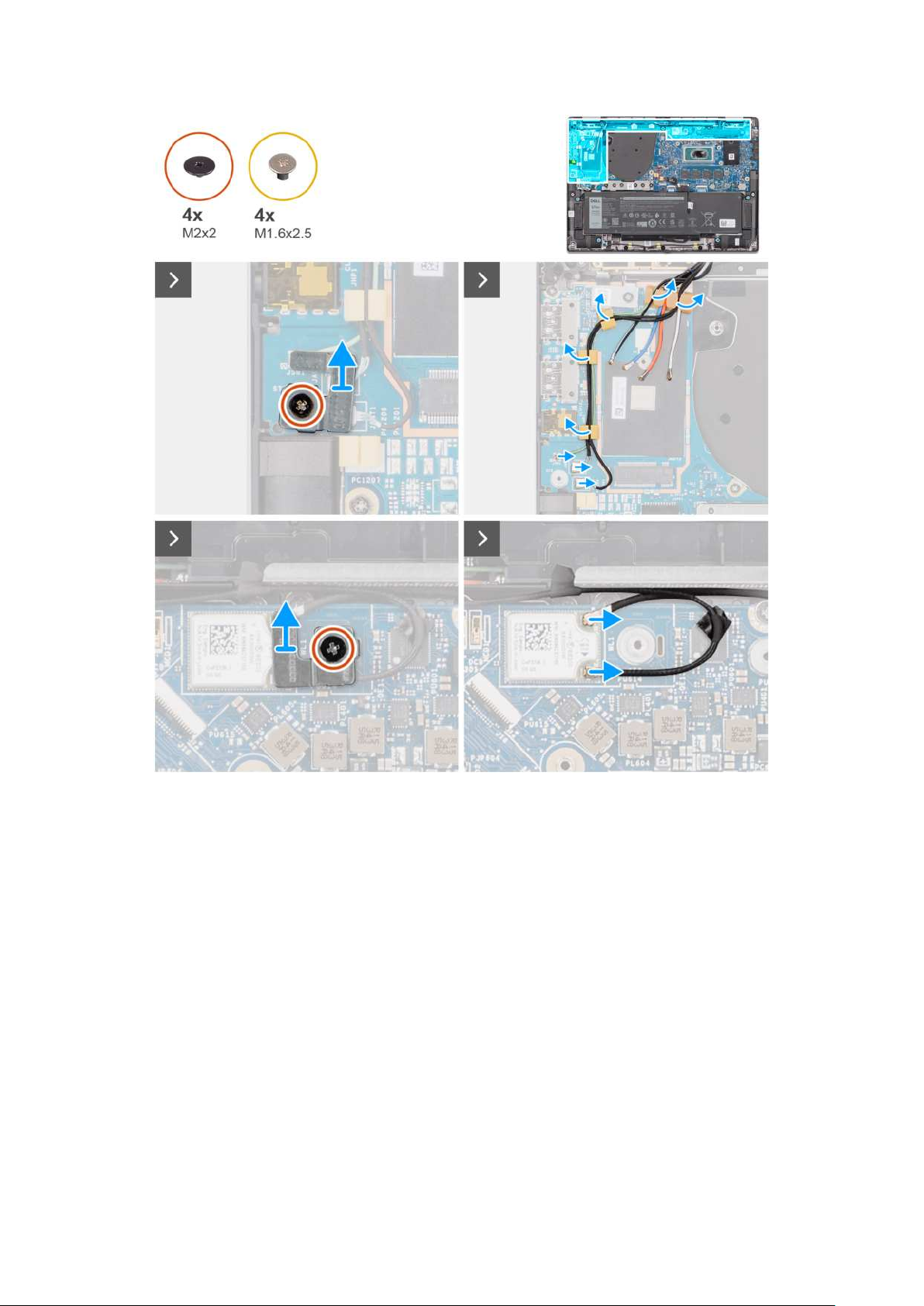

Wymontowywanie modułu anteny sieci WLAN......................................................................................................... 95

Instalowanie modułu anteny sieci WLAN.................................................................................................................... 97

Karta towarzysząca we/wy............................................................................................................................................. 100

Wymontowywanie karty towarzyszącej we/wy......................................................................................................100

Instalowanie karty towarzyszącej we/wy.................................................................................................................103

Przycisk zasilania zopcjonalnym czytnikiem linii papilarnych.......................................................................................105

Wymontowywanie przycisku zasilania z opcjonalnym czytnikiem linii papilarnych..............................................105

Instalowanie przycisku zasilania zopcjonalnym czytnikiem linii papilarnych.........................................................106

Klawiatura............................................................................................................................................................................107

Wymontowywanie klawiatury.....................................................................................................................................107

Instalowanie klawiatury................................................................................................................................................ 110

Zestaw podpórki na nadgarstek........................................................................................................................................112

Wymontowywanie zestawu podpórki na nadgarstek...............................................................................................112

Instalowanie zestawu podpórki na nadgarstek..........................................................................................................113

Rodzdział 8: Oprogramowanie....................................................................................................... 116

System operacyjny............................................................................................................................................................. 116

Sterowniki ipliki do pobrania............................................................................................................................................. 116

Rodzdział 9: Konfiguracja systemu BIOS.........................................................................................117

Uruchamianie programu konfiguracji systemu BIOS...................................................................................................... 117

Klawisze nawigacji...............................................................................................................................................................117

Menu jednorazowego rozruchu F12................................................................................................................................. 117

Wyświetlanie zaawansowanych opcji konfiguracji..........................................................................................................118

Wyświetlanie opcji serwisu................................................................................................................................................ 118

Opcje konfiguracji systemu................................................................................................................................................118

Aktualizowanie systemu BIOS..........................................................................................................................................135

Aktualizowanie systemu BIOS wsystemie Windows.............................................................................................. 135

Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu.............................................................................135

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows...................................................135

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu.........................................................................136

Hasło systemowe ihasło konfiguracji systemu...............................................................................................................137

Przypisywanie hasła konfiguracji systemu.................................................................................................................137

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu......................................................137

Spis treści 5

Czyszczenie ustawień CMOS.......................................................................................................................................... 138

Czyszczenie hasła systemowego i hasła dostępu do ustawień systemu....................................................................138

Anulowanie alertów naruszenia obudowy.......................................................................................................................138

Rodzdział 10: Rozwiązywanie problemów........................................................................................141

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi..................................................................................141

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell...........................................................141

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu...................................................142

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist......................142

Wbudowany autotest (BIST)............................................................................................................................................142

(Wbudowany autotest płyty głównej) M-BIST.........................................................................................................142

Logiczny wbudowany autotest (L-BIST)..................................................................................................................143

Wbudowany autotest wyświetlacza LCD (LCD-BIST)........................................................................................... 143

Systemowe lampki diagnostyczne...................................................................................................................................144

Przywracanie systemu operacyjnego..............................................................................................................................146

Resetowanie zegara czasu rzeczywistego (RTC).........................................................................................................146

Opcje nośników kopii zapasowych oraz odzyskiwania danych....................................................................................146

Wyłączanie i włączanie sieci..............................................................................................................................................146

Rozładowanie ładunków elektrostatycznych (wykonanie twardego resetu)............................................................. 147

Rodzdział 11: Uzyskiwanie pomocy ikontakt zfirmą Dell..................................................................148

6 Spis treści

Wprowadzenie

Witamy — rozpoczęcie pracy

Terenowa instrukcja serwisowa komputera Latitude 7450 umożliwia pracownikom serwisu dokładne iskuteczne odpowiadanie na pytania
klientów oraz rozwiązywanie problemów technicznych dotyczących tego komputera. Dokument zawiera informacje oprocedurach
wymiany elementów sprzętowych, atakże omówienie systemu BIOS, funkcji oraz środków bezpieczeństwa.

Aby skontaktować się zfirmą Dell wsprawie błędów wtych materiałach, napisz na adres [email protected].

1

Wprowadzenie 7

Prawa strona

Rysunek 1. Rzut prawy

2

Widoki komputera Latitude 7450

1. Gniazdo karty nano-SIM (opcjonalne)

Włóż kartę nano-SIM, aby nawiązać połączenie z mobilną siecią szerokopasmową.

UWAGA: Dostępność gniazda karty nano-SIM zależy od regionu i zamówionej konfiguracji.

2. Uniwersalny port audio

Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek imikrofonu).

3. Port USB 3.2 pierwszej generacji

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki.

4. Port USB 3.2 pierwszej generacji zfunkcją PowerShare

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do
5 Gb/s.

5. Gniazdo blokady klinowej

Umożliwia podłączenie kabla zabezpieczającego, służącego do ochrony komputera przed kradzieżą.

8 Widoki komputera Latitude 7450

Lewa strona

Rysunek 2. Rzut lewy

1. Port HDMI 2.1

Umożliwia podłączanie telewizora, zewnętrznego wyświetlacza lub innego urządzenia zwejściem HDMI. Zapewnia wyjście wideo
iaudio.

2. Port Thunderbolt 4.0 zobsługą trybu alternatywnego DisplayPort / USB Type-C / USB4 / funkcji Power Delivery

Obsługuje standardy USB4, DisplayPort 2.1 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą
adaptera. Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4.

UWAGA: Stację dokującą Dell można podłączyć do jednego zportów Thunderbolt 4. Więcej informacji można znaleźć wzasobach

bazy wiedzy w

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

3. Port Thunderbolt 4.0 zobsługą trybu alternatywnego DisplayPort / USB Type-C / USB4 / funkcji Power Delivery

Obsługuje standardy USB4, DisplayPort 2.1 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą
adaptera. Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4.

UWAGA: Stację dokującą Dell można podłączyć do jednego zportów Thunderbolt 4. Więcej informacji można znaleźć wzasobach

bazy wiedzy w

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

witrynie Dell Support.

witrynie Dell Support.

4. Lampka stanu baterii / diagnostyki

Informuje ostanie naładowania baterii.

● Ciągłe żółte światło — poziom naładowania baterii jest niski.

● Migające żółte światło — poziom naładowania baterii jest krytyczny.

● Ciągłe białe światło — bateria jest wpełni naładowana.

Widoki komputera Latitude 7450 9

5. Gniazdo czytnika kart smart (opcjonalne)

Używanie kart smart umożliwia uwierzytelnianie wsieciach firmowych.

Przód

Rysunek 3. Ilustracja: widok z przodu

1. Kamera podczerwieni (opcjonalna)

Zwiększa bezpieczeństwo po uwierzytelnieniu wsystemie rozpoznawania twarzy Windows Hello.

2. LED na podczerwień

Emituje promieniowanie podczerwone, który umożliwia wykrywanie i śledzenie ruchu za pomocą kamery.

3. Kamera RGB

Umożliwia prowadzenie czatów wideo, robienie zdjęć inagrywanie filmów.

4. Lampka stanu kamery

Świeci, gdy kamera jest wużyciu.

5. Czujnik natężenia światła otoczenia (ALS)

Czujnik wykrywa natężenie światła otoczenia iautomatycznie dostosowuje jasność ekranu.

6. Panel LCD

Wyświetla obraz użytkownikowi.

10 Widoki komputera Latitude 7450

Góra

Rysunek 4. Ilustracja: widok zgóry

1. Dwa mikrofony kierunkowe

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Osłona kamery

Przesuń zasuwkę kamery wlewo, aby uzyskać dostęp do obiektywu kamery.

3. Dwa mikrofony kierunkowe

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

4. Przycisk zasilania zczytnikiem linii papilarnych (opcjonalny)

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.

Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer wstan uśpienia; naciśnij iprzytrzymaj przycisk
zasilania przez 10 sekund, aby wymusić wyłączenie komputera.

Jeśli przycisk zasilania jest wyposażony wczytnik linii papilarnych, połóż palec na przycisku zasilania iprzytrzymaj go, aby się
zalogować.

UWAGA: Kontrolka stanu zasilania na przycisku zasilania jest dostępna tylko wkomputerach bez czytnika linii papilarnych.

Komputery wyposażone wczytnik linii papilarnych zintegrowany zprzyciskiem zasilania nie mają lampki stanu na przycisku
zasilania.

Widoki komputera Latitude 7450 11

UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować.

5. Głośnik

Wyjście dźwięku.

6. Touchpad zopcjonalnym czytnikiem NFC / bezdotykowym czytnikiem kart smart

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma
palcami, aby kliknąć prawym przyciskiem myszy.

7. Głośnik

Wyjście dźwięku.

Dół

Rysunek 5. Ilustracja: widok zdołu

1. Głośniki

Posiada wyjście audio.

2. Etykieta zkodem Service Tag

Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

Kod Service Tag

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie
składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

12 Widoki komputera Latitude 7450

Rysunek 6. Ilustracja: umiejscowienie kodu Service Tag

Tryby

Komputerów 2 w1 można używać wponiższych trybach.

Widoki komputera Latitude 7450 13

Notebook

Rysunek 7. Ilustracja: tryb notebooka

14 Widoki komputera Latitude 7450

Tablet

Rysunek 8. Ilustracja: tryb tabletu

Widoki komputera Latitude 7450 15

Podstawka

Rysunek 9. Ilustracja: tryb podstawki

16 Widoki komputera Latitude 7450

Namiot

Rysunek 10. Ilustracja: tryb namiotu

Lampka stanu naładowania akumulatora

Wponiższej tabeli przedstawiono informacje owskaźniku naładowania istanu baterii komputera Latitude 7450.

Tabela 1. Zachowanie wska{nika LED naładowania istanu baterii

Źródło mocy Zachowanie lampki Stan zasilania systemu Poziom naładowania

Zasilacz sieciowy Nie świeci S0 lub S5 Całkowicie naładowany

Zasilacz sieciowy Ciągłe białe światło S0 lub S5 < Całkowicie naładowany

Bateria Nie świeci S0 lub S5 11–100%

Bateria Ciągłe bursztynowe światło

(590+/- 3 nm)

● S0 (włączony): komputer jest włączony.

● S4 (Hibernacja): komputer zużywa najmniej energii w stanie hibernacji, mniej niż w stanie włączenia lub wyłączenia. Komputer jest

prawie w stanie wyłączenia. Dane kontekstowe są zapisywane na urządzeniu pamięci masowej, dzięki czemu po włączeniu komputera
można wznowić pracę od miejsca, w którym została ona przerwana.

● S5 (wyłączony): system jest wstanie zamknięcia.

S0 lub S5 < 10%

akumulatora

Widoki komputera Latitude 7450 17

Konfigurowanie komputera Latitude 7450

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

1. Podłącz zasilacz inaciśnij przycisk zasilania.

3

Rysunek 11. Podłącz zasilacz inaciśnij przycisk zasilania

UWAGA: Wczasie transportu bateria może przejść wtryb oszczędzania energii, aby uniknąć rozładowania. Przy pierwszym

włączaniu komputera upewnij się, że jest do niego podłączony zasilacz.

2. Kończenie konfiguracji systemu operacyjnego.

System Ubuntu:

Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Więcej informacji na temat instalowania
ikonfigurowania systemu Ubuntu można znaleźć wbazie wiedzy wwitrynie Dell Support.

System Windows:

Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell Technologies zaleca wykonanie
następujących czynności podczas konfigurowania:

● Połączenie zsiecią wcelu aktualizowania systemu Windows.

UWAGA: Jeśli nawiązujesz połączenie zzabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź hasło

dostępu do sieci.

● Po połączeniu zInternetem zaloguj się do konta Microsoft lub utwórz je.

● Na ekranie Wsparcie iochrona wprowadź swoje dane kontaktowe.

3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.

18 Konfigurowanie komputera Latitude 7450

Tabela 2. Znajdowanie aplikacji Dell wsystemie Windows wtrybie S

Zasoby Opis

Rejestracja produktu firmy Dell

Zarejestruj swój komputer firmy Dell.

Dell Help & Support

Dostęp do pomocy iwsparcia dla komputera.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem ioprogramowaniem
wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą techniczną Dell. Rozwiązuje problemy
związane zwydajnością istabilizacją, zapobiega zagrożeniom bezpieczeństwa, monitoruje iwykrywa awarie
sprzętu. Aby uzyskać więcej informacji, zapoznaj się zprzewodnikiem użytkownika programu SupportAssist
for Home PCs na stronie programu SupportAssist for Home PCs.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

Tabela 3. Odszukaj aplikacje firmy Dell wsystemie Windows

Zasoby Opis

Dell Command Update

Aktualizuje komputer poprawkami krytycznymi iinstaluje najnowsze sterowniki urządzeń po ich
udostępnieniu. Więcej informacji na temat korzystania zaplikacji Dell Command Update można znaleźć
wprzewodnikach po produktach idokumentach zlicencjami innych firm wwitrynie Dell Support.

Aplikacja Dell Digital Delivery

Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane wkomputerze.
Więcej informacji na temat korzystania zusługi Dell Digital Delivery można znaleźć wbazie wiedzy
wwitrynie Dell Support.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem ioprogramowaniem
wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą techniczną Dell. Rozwiązuje problemy
związane zwydajnością istabilizacją, zapobiega zagrożeniom bezpieczeństwa, monitoruje iwykrywa awarie
sprzętu. Aby uzyskać więcej informacji, zapoznaj się zprzewodnikiem użytkownika programu SupportAssist
for Home PCs na stronie programu SupportAssist for Home PCs.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

Konfigurowanie komputera Latitude 7450 19

Specyfikacje komputera Latitude 7450

Wymiary iwaga

Wtabeli poniżej przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera Latitude 7450.

Tabela 4. Wymiary iwaga

Opis Notebooki podstawowe 2 w 1 Notebooki ultralekkie

Wysokość:

4

Wysokość zprzodu

Wysokość ztyłu

Szerokość

Głębokość

Waga

UWAGA: Waga komputera

zależy od zamówionej konfiguracji
oraz od pewnych zmiennych
produkcyjnych.

17,10mm (0,67”)

18,21mm (0,72”)

313,00mm (12,32”)

222,75 mm (8,77”)

1,33kg (2,93funta)

17,10mm (0,67”) 17,15mm (0,68”)

18,21mm (0,72”) 17,95 mm (0,70”)

313,00mm (12,32”) 313,00mm (12,32”)

222,75 mm (8,77”) 220,20mm (8,67”)

1,53 kg (3,37 funta) 1,05 kg (2,33 funta)

Procesor

Wtabeli poniżej przedstawiono szczegółowe informacje oprocesorach obsługiwanych przez komputer Latitude 7450.

Tabela 5. Procesor

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4 Opcja 5 Opcja 6

Typ procesora

Intel Core Ultra
5 135H

Intel Core Ultra
5 125U

Intel Core Ultra
5 135U

Intel Core Ultra 7
155U

Intel Core Ultra 7
165H

Intel Core Ultra 7
165U

Obsługa Intel
vPro Enterprise

Moc procesora

Liczba rdzeni
procesora

Liczba wątków
procesora

Szybkość
procesora

Podstawowa
częstotliwość
rdzenia P

Rdzeń P:
maksymalna

20 Specyfikacje komputera Latitude 7450

TAK NIE TAK NIE TAK TAK

28 W 15 W 15 W 15 W 28 W 15 W

14 12 12 12 16 12

18 14 14 14 22 14

Do 4,6 GHz Do 4,3 GHz Do 4,4 GHz Do 4,8 GHz Do 5,0 GHz Do 4,9 GHz

1,7 GHz 1,3 GHz 1,6 GHz 1,7 GHz 1,4 GHz 1,7 GHz

4,6 GHz 4,3 GHz 4,4 GHz 4,8 GHz 5,0 GHz 4,9 GHz

Tabela 5. Procesor(cd.)

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4 Opcja 5 Opcja 6

częstotliwość
wtrybie Turbo

Podstawowa
częstotliwość
rdzenia E

Rdzeń E:
maksymalna
częstotliwość
wtrybie Turbo

Pamięć
podręczna
procesora

Zintegrowana
karta graficzna

1,2 GHz 0,8 GHz 1,1 GHz 1,2 GHz 0,9 GHz 1,2 GHz

3,6 GHz 3,6 GHz 3,6 GHz 3,8 GHz 3,8 GHz 3,8 GHz

18 MB 12 MB 12 MB 12 MB 24 MB 12 MB

Intel Arc
Graphics

Intel Graphics Intel Graphics Intel Graphics Intel Arc Graphics Intel Graphics

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer Latitude 7450.

Tabela 6. Chipset

Opis Opcja 1 Opcja 2

Procesory

Chipset Zintegrowany wprocesorze

Intel Core Ultra 5 Intel Core Ultra 7

Zintegrowany wprocesorze

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe

Dwukanałowa, 64-bitowa Dwukanałowa, 64-bitowa

64 MB 64 MB

Czwartej generacji Czwartej generacji

System operacyjny

Komputer Latitude 7450 obsługuje następujące systemy operacyjne:

● Windows 11 22H2

● Windows 11 23H2

● Ubuntu Linux 22.04 LTS

UWAGA: Windows 10 22H2 jest przeznaczony tylko dla specjalnych zamówień konfiguracyjnych i komputerów, na których

użytkownicy końcowi obniżyli wersję systemu z wersji Windows 11. Pomoc techniczna firmy Dell Technologies podlega planowi
zakończenia wsparcia technicznego systemu Microsoft Windows 10.

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci komputera Latitude 7450.

Specyfikacje komputera Latitude 7450 21

Tabela 7. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Obsługiwane konfiguracje pamięci

Pamięć zintegrowana

UWAGA: Pamięć jest zintegrowana na płycie głównej inie

podlega rozszerzeniu.

Dwukanałowa pamięć, LPDDR5x

6400 MT/s

64 GB

16 GB

● 16 GB: LPDDR5x, 6400 MT/s, pamięć dwukanałowa

● 32 GB: LPDDR5x, 6400 MT/s, pamięć dwukanałowa

● 64 GB: LPDDR5x, 6400 MT/s, pamięć dwukanałowa

Porty zewnętrzne

Poniższa tabela zawiera listę portów zewnętrznych komputera Latitude 7450.

Tabela 8. Porty zewnętrzne

Opis Wartości

Porty USB

● Dwa porty Thunderbolt 4 zobsługą trybu alternatywnego
DisplayPort / USB Type-C / USB 4 / funkcji Power Delivery

● Dwa porty USB 3.2 pierwszej generacji

Port audio

Porty wideo

Czytnik kart pamięci

Gniazdo zasilacza

Gniazdo kabla zabezpieczającego

Czytnik kart smart Stykowy i bezdotykowy + NFC (opcjonalnie)

Gniazdo karty SIM Gniazdo karty nano-SIM (opcjonalne)

Jedno gniazdo uniwersalne audio

Jeden port HDMI 2.1

Nieobsługiwane

Zasilacz 60 W / 65 W / 100 W ze złączem USB Type-C, 2­stykowy, 3-stykowy

Gniazdo blokady klinowej

Gniazda wewnętrzne

W poniższej tabeli przedstawiono wewnętrzne gniazda komputera Latitude 7450.

Tabela 9. Gniazda wewnętrzne

Opis Wartości

M.2

● Jedno gniazdo M.2 2230 na dysk SSD

● Jedno gniazdo M.2 3042 na kartę sieci WWAN (opcjonalnie)

UWAGA: Aby dowiedzieć się więcej na temat cech różnych

typów kart M.2, przeszukaj bazę wiedzy w

Support.

witrynie Dell

22 Specyfikacje komputera Latitude 7450

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Latitude 7450.

Tabela 10. Specyfikacje modułu sieci bezprzewodowej

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

Intel BE200 (zintegrowana na płycie głównej)

5760 Mb/s

2,4 GHz / 5 GHz / 6 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

● Wi-Fi 7 (Wi-Fi 802.11be)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Karta sieci bezprzewodowej Bluetooth 5.4

Moduł sieci WWAN

Wtabeli poniżej przedstawiono dane techniczne modułów bezprzewodowej sieci (WWAN) obsługiwanych przez komputer Latitude 7450.

UWAGA: Moduł sieci WWAN jest dostępny tylko w niektórych konfiguracjach sprzętowych i regionach.

Tabela 11. Specyfikacje modułu sieci WWAN

Opis Opcja 1 Opcja 2

Numer modelu 4G DW5823e, Intel XMM 7560R+ Global

LTE-Advanced, CAT16

Rodzaj obudowy M.2 3042 Key-B M.2 3052 Key-B

Interfejs hosta PCIe Gen 2 PCIe Gen3

Standard sieci LTE FDD/TDD, WCDMA/HSPA+, GPS/

GLONASS/BDS/Galileo

Szybkość przesyłania danych

● Pobieranie do 1Gb/s (CAT16)

● Wysyłanie do 150 Mb/s

5G DW5931e, Intel 5G 5000 Global Gigabit
NR/LTE, 3GPP — wydanie 15

UWAGA: W przypadku komputerów

dostarczanych z obsługą sieci WWAN
5G tylko karta sieci WWAN 5G jest
zgodna z komputerem.

LTE FDD/TDD, WCDMA/HSPA+, GNSS/
Beidou NR FR1 (Sub6) FDD/TDD, LTE FDD/
TDD, WCDMA/HSPA+, GPS/GLONASS/
Galileo/BDS/QZSS

● SA: pobieranie 4,67 Gb/s, wysyłanie 1,25
Gb/s

● NSA: pobieranie 3,74 Gb/s, wysyłanie
700 Mb/s

● LTE: pobieranie 1,6 Gb/s (CAT19),
wysyłanie 150 Mb/s

● UMTS: pobieranie 384 Kb/s, wysyłanie
384 Kb/s; DC-HSPA+: pobieranie 42

Specyfikacje komputera Latitude 7450 23

Tabela 11. Specyfikacje modułu sieci WWAN(cd.)

Opis Opcja 1 Opcja 2

Mb/s, (CAT24), wysyłanie 11,5 Mb/s
(CAT7)

Zakresy częstotliwości pracy

Zasilacz Prąd stały: od 3,135 V do 4,4 V,

Karta SIM Obsługiwana przez zewnętrzne gniazdo

Moduł eSIM zdwoma kartami SIM (DSSA) Obsługiwane Obsługiwane

Różnicowanie anteny Obsługiwane Obsługiwane

Włączenie/wyłączenie modułów radiowych Obsługiwane Obsługiwane

Wybudzanie na sygnał WLAN Obsługiwane Obsługiwane

Temperatura

● LTE (B1, B2, B3, B4, B5, B7, B8, B12,
B13, B14, B17, B18, B19, B20, B25, B26,
B28, B29, B30, B32, B34, B38, B39,
B40, B41 (HPUE), B42, B43, B46 (tylko
odbiornik), B48, B66, B71

● WCDMA/HSPA+ (1, 2, 4, 5, 8)

standardowo 3,3 V

karty SIM

● Temperatura podczas pracy: od -10°C
do 55°C

● Rozszerzony zakres temperatur
podczas pracy: od -20°C do 65°C

● NR (n1, n2, n3, n5, n7, n8, n20, n25, n28,
n30, n38, n40, n41, n48, n66, n71, n77,
n78, n79)

● LTE (B1, B2, B3, B4, B5, B7, B8, B12,
B13, B14, B17, B18, B19, B20, B25, B26,
B28, B29, B30, B32, B34, B38, B39,
B40, B41, B42, B43, B46, B48, B66, B71)

● WCDMA/HSPA+ (1, 2, 4, 5, 8)

Prąd stały: od 3,135V do 4,40V,
standardowo 3,30V

Obsługiwana przez zewnętrzne gniazdo
karty SIM

● Temperatura podczas pracy: od -10°C
do 55°C (od 14°F do 131°F)

● Temperatura podczas pracy (zakres
rozszerzony): od -30°C do 75°C (od

-22°F do 167°F)

● Temperatura przechowywania: od -40°C
do 85°C (od -40°F do 185°F)

Złącze anteny

UWAGA: Aby uzyskać instrukcje znajdowania numeru IMEI (International Mobile Station Equipment Identity) komputera, zapoznaj

się zartykułem zbazy wiedzy pod adresem Dell Support Site.

● Antena główna WWAN x4

● Obsługa rozwiązania MIMO 4x4

● Antena główna WWAN x4

● Obsługa rozwiązania MIMO 4x4

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Latitude 7450.

Tabela 12. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Realtek ALC3281

Stereo (2.0)

Interfejs audio wysokiej rozdzielczości

Uniwersalne gniazdo audio

Cztery

Obsługiwane

24 Specyfikacje komputera Latitude 7450

Tabela 12. Specyfikacje audio(cd.)

Opis Wartości

Zewnętrzna regulacja głośności

Moc głośników:

Średnia

Szczytowa

Mikrofon

Obsługiwane

2 W

2,5 W

Moduł kamery nad wyświetlaczem LCD

Pamięć masowa

W tej sekcji przedstawiono opcje pamięci masowej komputera Latitude 7450.

Komputer obsługuje następujące konfiguracje pamięci masowej:

● Jeden dysk SSD M.2 2230
Dysk SSD M.2 2230 jest podstawowym dyskiem komputera.

Tabela 13. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230 PCIe czwartej generacji x4 NVMe 256 GB / 512 GB / 1 TB / 2 TB

Samoszyfrujący dysk SSD M.2 2230, Opal

2.0

PCIe czwartej generacji x4 NVMe 512 GB

Klawiatura

Wponiższej tabeli przedstawiono specyfikacje klawiatury komputera Latitude 7450.

Tabela 14. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Rozmiar klawiatury

Skróty klawiaturowe

Klawiatura zenergooszczędnym podświetleniem Mini LED
iklawiszem skrótu do obsługi sztucznej inteligencji

UWAGA: Rozwiązanie Copilot wsystemie Windows jest

dostępne tylko na zatwierdzonych rynkach.

QWERTY

● USA i Kanada: 79 klawiszy

● Wielka Brytania: 80 klawiszy

Rozstaw klawiszy X = 19,05 mm (0,75”)

Rozstaw klawiszy Y = 18,05 mm (0,71”)

Na niektórych klawiszach klawiatury umieszczone są dwa symbole.
Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić
znak alternatywny, naciśnij klawisz Shift iżądany klawisz. Aby
wykonać dodatkową funkcję, naciśnij klawisz Fn iżądany klawisz.

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–

F12) można zdefiniować, zmieniając ustawienie Zachowanie

Specyfikacje komputera Latitude 7450 25

Tabela 14. Specyfikacje klawiatury(cd.)

Opis Wartości

klawiszy funkcyjnych wprogramie konfiguracji systemu

BIOS.

Copilot Uruchamianie funkcji Copilot wsystemie Windows

UWAGA: Jeśli funkcja Copilot systemu Windows nie

jest dostępna na komputerze, klawisz Copilot uruchamia
wyszukiwanie systemu Windows. Więcej informacji na temat
funkcji Copilot w systemie Windows można znaleźć w bazie
wiedzy na stronie Dell Support.

Skróty klawiaturowe na komputerze Latitude 7450

UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

skrótów są takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych znaków
lub wykonywania dodatkowych funkcji. Symbol przedstawiony wdolnej części klawisza odnosi się do znaku wpisywanego przez naciśnięcie
klawisza. Jeśli naciśniesz klawisz wraz zklawiszem Shift, wpisany zostanie symbol przedstawiony wgórnej części klawisza. Na przykład po
naciśnięciu klawisza 2 zostanie wpisana cyfra 2, apo naciśnięciu kombinacji Shift + 2 zostanie wpisany znak @.

Wgórnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, oczym informują ikony
wich dolnej części. Naciśnij klawisz funkcyjny, aby uruchomić zadanie reprezentowane przez ikonę. Na przykład naciśnięcie klawisza
F1 powoduje wyciszenie dźwięku (patrz tabela poniżej).

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne waplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze Fn + Esc.
Aby później wywołać funkcje sterowania multimediami, można nacisnąć klawisz Fn iodpowiedni klawisz funkcyjny. Na przykład kombinacja
klawiszy Fn + F1 umożliwia wyciszenie dźwięku.

UWAGA: Można też zdefiniować podstawowe działanie klawiszy funkcyjnych (F1–F12), zmieniając ustawienie Zachowanie klawiszy

funkcyjnych wprogramie konfiguracji BIOS.

Tabela 15. Lista skrótów klawiaturowych

Skrót klawiaturowy Zachowanie

Copilot Uruchamianie funkcji Copilot wsystemie Windows

UWAGA: Jeśli funkcja Copilot systemu Windows nie jest dostępna na

komputerze, klawisz Copilot uruchamia wyszukiwanie systemu Windows.
Więcej informacji na temat funkcji Copilot w systemie Windows można
znaleźć w bazie wiedzy na stronie Dell Support.

F1 Wyciszenie dźwięku

F2 Zmniejszenie głośności

F3 Zwiększenie głośności

F4 Wyciszenie mikrofonu

F5 Przełączanie podświetlenia klawiatury (opcjonalne)

UWAGA: Klawiatury bez podświetlenia mają klawisz funkcyjny F10 bez ikony

podświetlenia inie obsługują przełączania tej funkcji.

UWAGA: Umożliwia przełączanie stanu podświetlenia klawiatury między

brakiem podświetlenia oraz niskim iwysokim poziomem podświetlenia.

F6 Zmniejszenie jasności

F7 Zwiększenie jasności

F8 Win+P

26 Specyfikacje komputera Latitude 7450

Tabela 15. Lista skrótów klawiaturowych(cd.)

Skrót klawiaturowy Zachowanie

F9 Brak

F10 Print Screen

F11 Początek

F12 Koniec

Klawisza Fn używa się też zwybranymi klawiszami na klawiaturze, aby wywołać inne dodatkowe funkcje.

Tabela 16. Działanie dodatkowe

Klawisze Zachowanie

Fn + F1 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F1

Fn + F2 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F2

Fn + F3 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F3

Fn + F4 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F4

Fn + F5 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F5

Fn + F6 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F6

Fn + F8 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F8

Fn + F9 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F9

Fn + F10 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F10

Fn + F11 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F11

Fn + F12 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F12

Fn + PrtScr Wyłącz lub włącz sieć bezprzewodową

Fn + B Klawisz Pause/Break

Fn + Insert Uśpienie

Fn + S Przełączanie funkcji Scroll Lock

Fn + H Przełącznik lampki zasilania istanu baterii / lampki aktywności

dysku twardego

Fn + R Klawisz System Request

Fn + Ctrl Otwarcie menu aplikacji

Fn + Esc Przełączanie blokady klawisza Fn

Fn + PgUp Strona w górę

Fn + PgDn Strona w dół

Fn + Home Początek

Specyfikacje komputera Latitude 7450 27

Tabela 16. Działanie dodatkowe(cd.)

Klawisze Zachowanie

Fn + End Koniec

Kamera

Wponiższej tabeli przedstawiono specyfikacje kamery komputera Latitude 7450.

Tabela 17. Specyfikacje kamery

Opis Opcja 1 Opcja 2 Opcja 3

Liczba kamer Dostępna jest jedna opcja

kamery:

● Kamera FHD RGB HDR

Typ kamery Kamera internetowa FHD RGB

zobiektywem 3,8 mm, 1080p
przy 30 kl./s

Położenie kamery Kamera przednia Kamera przednia Kamera przednia

Typ matrycy kamery Czujnik natężenia światła

otoczenia

Rozdzielczość kamery:

Zdjęcia 1080p 1080p 1920p

Wideo 1080p przy 30 kl./s 1080p przy 30 kl./s 1920p przy 30 kl./s

Rozdzielczość kamery na
podczerwień:

Zdjęcia Nieobsługiwane 640 x 360 640×480

Wideo Nieobsługiwane 640 x 360 przy 15 kl./s 640×480 przy 15kl./s

Kąt widzenia:

Kamera 82 stopnie 80 stopni 92stopnie

Kamer na podczerwień Nieobsługiwane 86,6 stopnia 77,3 stopnia

Dostępna jest jedna opcja kamery:

● Kamera FHD RGB / na
podczerwień zfunkcją HDR

Kamera internetowa zobiektywem
3,8 mm, 1080p przy 30 kl./s, FHD
RGB+IR zfunkcją ALS

Czujnik natężenia światła
otoczenia

Dostępna jest jedna opcja kamery:

● Kamera RGB-IR
orozdzielczości 5 megapikseli

Kamera internetowa zobiektywem
4,4 mm, 1080p przy 30 kl./s, 5M
FHD RGB+IR zfunkcją ALS

Czujnik oświetlenia otoczenia nie
obsługuje

Touchpad zelementami sterującymi współpracą

Wponiższej tabeli przedstawiono specyfikacje touchpada komputera Latitude 7450 Ultralight.

Tabela 18. Specyfikacje touchpada

Opis Wartości

Typ touchpada Touchpad współpracy

Elementy sterujące współpracą na touchpadzie Dostępne są elementy sterujące funkcjami wideo, udostępniania

ekranu, czatu iwyciszania mikrofonu podczas połączeń
konferencyjnych. Elementy sterujące są widoczne na touchpadzie
podczas wszystkich połączeń konferencyjnych. Są one zgodne
zaplikacjami Zoom iTeams używanymi wpracy lub wszkole.

Ustawienia elementów sterujących współpracą

28 Specyfikacje komputera Latitude 7450

● Steruj jasnością ręcznie lub skonfiguruj jasność ikon, tak aby
automatycznie dostosowywały się do oświetlenia otoczenia.

Tabela 18. Specyfikacje touchpada(cd.)

Opis Wartości

● Dostosuj ustawienia, aby aktywować elementy sterujące
współpracą za pomocą pojedynczego lub dwukrotnego
dotknięcia.

● Dostosuj określone elementy sterujące, aby je aktywować lub
zdezaktywować.

Funkcje elementów sterujących współpracą

Aplikacje wymagane do sterowania współpracą

Rozdzielczość touchpada:

Wpoziomie

Wpionie

Wymiary touchpada:

Wpoziomie

● Ikona wideo: włączanie iwyłączanie kamery.
○ Biała ikona: kamera jest włączona.
○ Czerwona ikona: kamera jest wyłączona.

Ikona udostępniania ekranu: dotknij raz, aby udostępnić ekran.
Dotknij ponownie, aby zatrzymać udostępnianie.

Ikona czatu: pokazywanie iukrywanie okna czatu. Ikona miga
po otrzymaniu nowej wiadomości na czacie.

Ikona mikrofonu: włączanie iwyciszanie mikrofonu.

○ Biała ikona: mikrofon jest włączony.
○ Czerwona ikona: mikrofon jest wyciszony.

● Dell Optimizer wwersji 4.2.0.0 lub nowszej

● Klient Zoom wwersji 5.9.3 lub nowszej

● Aplikacja komputerowa Teams do pracy lub szkoły (dla systemu

Windows) wwersji 1.6.00.24078 lub nowszej

>300 dpi

133mm (5,23”)

Wpionie

Gesty na touchpadzie Więcej informacji na temat gestów touchpada wsystemie Windows

UWAGA: Aby korzystać zfunkcji sterowania touchpadem współpracy (CTP) na klawiaturze, należy zainstalować na komputerze

najnowsze wersje aplikacji Dell Optimizer oraz aplikacji Zoom lub Teams do pracy lub szkoły. Program Dell Optimizer oferuje instalację
modułową zmożliwością wyboru modułów, które mają zostać zainstalowane. Aby korzystać zelementów sterujących współpracą,
należy zainstalować moduł touchpada współpracy waplikacji Dell Optimizer. Więcej informacji można uzyskać, wyszukując hasło „Dell
Optimizer” wBazie wiedzy dostępnej na stronie www.dell.com/support.

UWAGA: Aby uzyskać więcej informacji na temat konfigurowania iużywania elementów sterujących współpracą, wyszukaj

podręcznik referencyjny dotyczący touchpada współpracy wzasobach Bazy wiedzy pod adresem www.dell.com/support. Możesz
też obejrzeć film na stronie www.dell.com/collaboration-touchpad.

UWAGA: Touchpad współpracy jest obsługiwany tylko waplikacji komputerowej Teams do pracy lub szkoły (wsystemie Windows).

Aplikacje Teams dla użytkowników domowych iusługa Teams wprzeglądarce nie są obecnie obsługiwane.

72 mm (2,83”)

można znaleźć wartykule zbazy wiedzy Microsoft pod adresem

support.microsoft.com.

Zasilacz

Wtabeli poniżej przedstawiono specyfikacje zasilacza komputera Latitude 7450.

Specyfikacje komputera Latitude 7450 29

Tabela 19. Specyfikacje zasilacza

Opis Opcja 1 Opcja 2 Opcja 3

Typ Zasilacz sieciowy 60 Wze

złączem USB Type-C

Wymiary zasilacza:

Wysokość 22,00mm (0,86”) 28,00 mm (1,10”) 26,50 mm (1,04”)

Szerokość 66,00 mm (2,59”) 51,00 mm (2,01”) 60,00 mm (2,36”)

Głębokość 55,00mm (2,16”) 112,00 mm (4,41”) 122,00mm (4,80”)

Waga 0,10 kg (0,23 funta) 0,20kg (0,44funta) 0,33kg (0,73funta)

Napięcie wejściowe Prąd zmienny 100–240 V Prąd zmienny 100–240 V Prąd zmienny 100–240 V

Częstotliwość wejściowa 50–60 Hz 50–60 Hz 50–60 Hz

Prąd wejściowy 1,70 A 1,70 A 1,70 A

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie
wyjściowe

Zakres temperatur:

● 5 V/3 A

● 9 V / 3 A

● 15 V / 3 A

● 20 V / 3 A

● 5 V (prąd stały)

● 9 V (prąd stały)

● 15 V (prąd stały)

● 20 V, prąd stały

Zasilacz sieciowy 65 Wze
złączem USB Type-C

● 5 V/3 A

● 9 V / 3 A

● 15 V / 3 A

● 20 V / 3,25 A

● 5 V (prąd stały)

● 9 V (prąd stały)

● 15 V (prąd stały)

● 20 V, prąd stały

Zasilacz sieciowy 100 Wze
złączem USB Type-C

● 5 V/3 A

● 9 V / 3 A

● 15 V / 3 A

● 20 V / 5 A

● 5 V (prąd stały)

● 9 V (prąd stały)

● 15 V (prąd stały)

● 20 V, prąd stały

Podczas pracy 0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F do 104°F)

Pamięć masowa Od -20°C do 70°C (od -4°F do

158°F)

OSTRZE|ENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

-40°C do 70°C (-40°F do
158°F)

-40°C do 70°C (-40°F do
158°F)

Wymagania zasilacza

W tej sekcji przedstawiono wymagania dotyczące zasilacza komputera Latitude 7450 (w przypadku komputerów wyposażonych w baterię
2-ogniwową 38 Wh).

UWAGA: Jeśli nie kupiono zalecanego zasilacza firmy Dell, należy upewnić się, że używany zasilacz spełnia poniższe wymagania:

Tabela 20. Wymagania dotyczące zasilacza komputera Latitude 7450

Opis Wartość

Moc zasilacza wymagana do osiągnięcia optymalnej wydajności. 60 W

Zasilanie wymagane do wolniejszego ładowania komputera.

UWAGA: Może pojawić się komunikat ostrzegawczy

informujący okorzystaniu zzasilacza oniższej mocy imniejszej
szybkości ładowania.

Mniej niż 60W

Minimalna moc zasilacza wymagana do działania komputera
iładowania baterii.

UWAGA: Pojawia się komunikat ostrzegawczy informujący

okorzystaniu zzasilacza oniższej mocy imniejszej szybkości
ładowania.

30 Specyfikacje komputera Latitude 7450

27 W

Tabela 20. Wymagania dotyczące zasilacza komputera Latitude 7450(cd.)

Opis Wartość

Szybkie ładowanie za pomocą funkcji USB Power Delivery (PD) Obsługiwane

Tryb ExpressCharge Obsługiwane

UWAGA: Aby ta funkcja działała, komputer musi być

podłączony do zasilacza 65W i wyposażony w baterię 38Wh.

UWAGA: Należy także włączyć tryb ExpressCharge na

ekranie konfiguracji systemu BIOS, wybierając opcje Zasilanie
> Konfiguracja baterii > ExpressCharge, anastępnie
naciskając klawisz Enter.

Wymagania zasilacza

W tej sekcji przedstawiono wymagania dotyczące zasilacza komputera Latitude 7450 (w przypadku komputerów wyposażonych w baterię
3-ogniwową 57 Wh).

UWAGA: Jeśli nie kupiono zalecanego zasilacza firmy Dell, należy upewnić się, że używany zasilacz spełnia poniższe wymagania:

Tabela 21. Wymagania dotyczące zasilacza komputera Latitude 7450

Opis Wartość

Moc zasilacza wymagana do osiągnięcia optymalnej wydajności. 100 W

Zasilanie wymagane do wolniejszego ładowania komputera.

UWAGA: Może pojawić się komunikat ostrzegawczy

informujący okorzystaniu zzasilacza oniższej mocy imniejszej
szybkości ładowania.

Minimalna moc zasilacza wymagana do działania komputera
iładowania baterii.

UWAGA: Pojawia się komunikat ostrzegawczy informujący

okorzystaniu zzasilacza oniższej mocy imniejszej szybkości
ładowania.

Szybkie ładowanie za pomocą funkcji USB Power Delivery (PD) Obsługiwane

Tryb ExpressCharge Obsługiwane

Mniej niż 60W

27 W

UWAGA: Aby ta funkcja działała, komputer musi być

podłączony do zasilacza 100W i wyposażony w baterię 57Wh.

UWAGA: Należy także włączyć tryb ExpressCharge na

ekranie konfiguracji systemu BIOS, wybierając opcje Zasilanie
> Konfiguracja baterii > ExpressCharge, anastępnie
naciskając klawisz Enter.

Bateria

Wtabeli poniżej przedstawiono specyfikacje baterii komputera Latitude 7450.

Tabela 22. Specyfikacje baterii

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4

Rodzaj baterii

2-ogniwowa bateria 38
Wh zobsługą funkcji
ExpressCharge, długi
cykl eksploatacji, 3-letnia

3-ogniwowa bateria 57
Wh zobsługą funkcji
ExpressCharge, długi
cykl eksploatacji, 3-letnia

2-ogniwowa bateria
38 Wh zobsługą
funkcji ExpressCharge
iExpressCharge Boost

Specyfikacje komputera Latitude 7450 31

3-ogniwowa bateria
57 Wh zobsługą
funkcji ExpressCharge
iExpressCharge Boost

Tabela 22. Specyfikacje baterii(cd.)

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Wysokość

Szerokoś
ć

Głębokoś
ć

Zakres temperatur:

Podczas
pracy

Pamięć
masowa

ograniczona gwarancja na
sprzęt

7,60 VDC 11,40 VDC

0,156kg (0,34 funta) 0,227kg (0,50funta)

6,30 mm (0,24”) 6,30 mm (0,24”)

210,97 mm (8,30”) 254,80 mm (10,03”)

79,80 mm (3,14”) 79,80 mm (3,14”)

● Ładowanie: 0°C do
45°C (32°F do
113°F)

● Rozładowanie: 0°C
do 70°C (32°F do
158°F)

Od -20°C do 65°C (od

-4°F do 149°F)

ograniczona gwarancja na
sprzęt

● Ładowanie: 0°C do
45°C (32°F do 113°F)

● Rozładowanie: 0°C do
70°C (32°F do 158°F)

Od -20°C do 65°C (od

-4°F do 149°F)

7,60 VDC 11,40 VDC

0,156kg (0,34 funta) 0,227kg (0,50funta)

6,30 mm (0,24”) 6,30 mm (0,24”)

210,97 mm (8,30”) 254,8 mm (10,03”)

79,80mm (3,10”) 79,8 mm (3,10”)

● Ładowanie: 0°C do
45°C (32°F do
113°F)

● Rozładowanie: 0°C
do 70°C (32°F do
158°F)

-20°C do 65°C (4°F

do 149°F)

● Ładowanie: 0°C do
45°C (32°F do
113°F)

● Rozładowanie: 0°C
do 70°C (32°F do
158°F)

-20°C do 65°C (4°F

do 149°F)

Czas pracy baterii Zależy od warunków

pracy; w pewnych
warunkach wysokiego
zużycia energii może być
znacznie skrócony.

Czas ładowania baterii
(przybliżony)

UWAGA: Sterowanie

godziną rozpoczęcia
i czasem trwania
ładowania, godziną
włączenia i wyłączenia
itd. za pomocą aplikacji
Dell Power Manager.
Więcej informacji na
temat programu Dell
Power Manager można
znaleźć wbazie
wiedzy w witrynie Dell

Support .

Tryb ExpressCharge:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do
100% wynosi 4
godziny

● Od 16 do 45°C —
normalny tryb Express
Charge

● Od 46°C do 50°C:
maksymalny czas
ładowania od 0%
do 100% wynosi 3
godziny

Ładowanie
standardowe / typowy
sposób ładowania
zzasilacza sieciowego:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do
100% wynosi 4
godziny

Zależy od warunków pracy;
w pewnych warunkach
wysokiego zużycia energii
może być znacznie
skrócony.

Tryb ExpressCharge:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do 100%
wynosi 4 godziny

● Od 16 do 45°C —
normalny tryb Express
Charge

● Od 46°C do 50°C:
maksymalny czas
ładowania od 0% do
100% wynosi 3 godziny

Ładowanie standardowe /
typowy sposób ładowania
zzasilacza sieciowego:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do 100%
wynosi 4 godziny

● Od 16 do 50°C:
maksymalny czas
ładowania od 0 do 100%
wynosi 3 godziny

Zależy od warunków
pracy; w pewnych
warunkach wysokiego
zużycia energii
może być znacznie
skrócony.

Tryb
ExpressCharge:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do
100% wynosi 4
godziny

● Od 16 do 45°C
— normalny tryb
ExpressCharge

● Od 46 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

Ładowanie
standardowe /
typowy sposób
ładowania
zzasilacza
sieciowego:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do

Zależy od warunków
pracy; w pewnych
warunkach wysokiego
zużycia energii
może być znacznie
skrócony.

Tryb
ExpressCharge:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do
100% wynosi 4
godziny

● Od 16 do 45°C
— normalny tryb
ExpressCharge

● Od 46 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

Ładowanie
standardowe /
typowy sposób
ładowania
zzasilacza
sieciowego:

● Od 0 do 15°C:
maksymalny czas
ładowania od 0 do

32 Specyfikacje komputera Latitude 7450

Tabela 22. Specyfikacje baterii(cd.)

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4

● Od 16 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

Funkcja Express
Charge Boost (szybkie
ładowanie do poziomu
35%):

● Od 16°C do
45°C: docelowy czas
ładowania od 0%
do 35% wtrybie
przyspieszonym
wynosi 20minut

Bateria pastylkowa RTC

OSTRZE|ENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

OSTRZE|ENIE: Firma Dell zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia energii. Jeśli

bateria jest całkowicie rozładowana, podłącz zasilacz, włącz komputer, anastępnie uruchom komputer ponownie, aby
zmniejszyć zużycie energii.

Obsługiwane

Żywotność baterii
pastylkowej wynosi 60 dni

Funkcja Express Charge
Boost (szybkie ładowanie
do poziomu 35%):

● Od 16°C do 45°C:
docelowy czas ładowania
od 0% do 35% wtrybie
przyspieszonym wynosi
20minut

Obsługiwane

Żywotność baterii
pastylkowej wynosi 60 dni

100% wynosi 4
godziny

● Od 16 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

Obsługiwane

Żywotność baterii
pastylkowej wynosi 60
dni

100% wynosi 4
godziny

● Od 16 do 50°C:
maksymalny czas
ładowania od 0 do
100% wynosi 3
godziny

Obsługiwane

Żywotność baterii
pastylkowej wynosi 60
dni

Wyświetlacz

Wtabeli poniżej przedstawiono specyfikacje wyświetlacza komputera Latitude 7450.

Tabela 23. Specyfikacje: wyświetlacz

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4 Opcja 5

Typ wyświetlacza

Technologia panelu
wyświetlacza

Wymiary panelu
wyświetlacza (obszar
aktywny):

Wysokość

Szerokość

Full High Definition
Plus (FHD+),
standardowe zasilanie

Szeroki kąt widzenia
(WVA)

301,59 mm (11,87”) 301,59 mm (11,87”) 301,59 mm (11,87”) 301,59 mm

188,50 mm (7,42”) 188,50 mm (7,42”) 188,50 mm (7,42”) 188,50 mm (7,42”)

Full High Definition
Plus (FHD+)

Szeroki kąt widzenia
(WVA)

Full High Definition
(FHD+) Ultralight,
panel SLP (Super
Low Power), niska
emisja światła
niebieskiego

Szeroki kąt widzenia
(WVA)

Quad High
Definition Plus
(QHD+), panel
SLP (Super Low
Power), niska
emisja światła
niebieskiego

Szeroki kąt
widzenia (WVA)

(11,87”)

Full High Definition
Plus (FHD+) 2 w1

Szeroki kąt
widzenia (WVA)

301,59 mm
(11,87”)

188,50 mm (7,42”)

Specyfikacje komputera Latitude 7450 33

Tabela 23. Specyfikacje: wyświetlacz(cd.)

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4 Opcja 5

Przekątna

Rozdzielczość
macierzysta panelu
wyświetlacza

Luminancja (typowa)

Liczba megapikseli

Gama barw

Liczba pikseli na cal
(PPI)

Współczynnik
kontrastu
(standardowy)

Czas reakcji (maks.)

Częstotliwość
odświeżania

Kąt widzenia
w poziomie

355,65 mm (14,00”) 355,65 mm (14,00”) 355,65 mm (14,00”) 355,65 mm

(14,00”)

1920 x 1200 1920 x 1200 1920 x 1200 2560×1600

250 nitów 300 nitów 400 nitów 400 nitów

2,30 2,30 2,30 4,096

45% NTSC 72% NTSC 100% sRGB 100% sRGB

162 ppi 162 ppi 162 ppi 216 ppi

800:1 800:1 1200:1 1200:1

35 ms 35 ms 35 ms 35 ms

60 Hz 60 Hz 60 Hz 60 Hz

● -85 stopni
(standardowo)

● -80 stopni
(minimalnie)

● -85 stopni
(standardowo)

● -80 stopni
(minimalnie)

● -85 stopni
(standardowo)

● -80 stopni
(minimalnie)

● -85 stopni
(standardowo)

● -80 stopni
(minimalnie)

355,65 mm
(14,00”)

1920 x 1200

300 nitów

2,30

100% sRGB

161 ppi

1200:1

35 ms

60 Hz

+/- 88 stopni
(minimalnie)

Kąt widzenia w pionie

Rozstaw pikseli

Zużycie energii
(maks.)

Powłoka
przeciwodblaskowa
czy błyszczące
wykończenie

Opcje obsługi
dotykowej

Kolor 16,2 mln 16,2 mln 16,7 M 16,7 M 16,2 mln

Typ panelu 6 bitów + FRC 6 bitów + FRC Prawdziwa 8-bitowa Prawdziwa 8-

● -85 stopni
(standardowo)

● -80 stopni
(minimalnie)

0,157 mm 0,157 mm 0,157 mm 0,1178 mm

3,20 W 4,40 W 2,75W 3,75 W

Powłoka
przeciwodblaskowa

Nie Tak Nie Tak

● -85 stopni
(standardowo)

● -80 stopni
(minimalnie)

Powłoka
przeciwodblaskowa

● -85 stopni
(standardowo)

● -80 stopni
(minimalnie)

Powłoka
przeciwodblaskowa

● -85 stopni
(standardowo)

● -80 stopni
(minimalnie)

Powłoka
przeciwodblaskow
a

bitowa

+/- 88 stopni
(minimalnie)

0,157 mm

2,90 W

Powłoka
antyrefleksyjna
iantysmugowa

Tak

6 bitów + FRC

Czytnik linii papilarnych (opcjonalny)

Poniższa tabela zawiera specyfikacje czytników linii papilarnych obsługiwanych przez komputer Latitude 7450.

UWAGA: Czytnik linii papilarnych znajduje się na przycisku zasilania.

34 Specyfikacje komputera Latitude 7450

Tabela 24. Specyfikacje czytnika linii papilarnych

Opis Opcja 1 Opcja 2

Technologia czujnika
czytnika linii papilarnych

Rozdzielczość czujnika
czytnika linii papilarnych

Rozmiar czujnika
czytnika linii papilarnych
wpikselach

Pojemnościowy Pojemnościowy

500 DPI 508 DPI

● X: 108

● Y: 88

● X: 96

● Y: 96

Czujnik

Wponiższej tabeli wyszczególniono czujniki komputera Latitude 7450.

Tabela 25. Czujnik

Obsługa czujników

Przyspieszeniomierz (ST Micro LIS2DW12TR): wpodstawie (płyta główna) wprzypadku notebooka iurządzenia 2 w1

Przyspieszeniomierz + żyroskop (ST Micro LSM6DSOUSTR): na płycie czujników wpokrywie przypadku urządzenia 2 w1

Przyspieszeniomierz (ST Micro LIS2DW12TR): na płycie środkowejwpokrywie wprzypadku konfiguracji rozszerzonej kamery MIPI
RGB+IR notebooka

Czujnik natężenia światła otoczenia

E-kompas (ST Micro LIS2MDLTR), tylko dla systemu 2 w 1

Czujnik zbliżeniowy NFC na potrzeby zgodności zSAR (moduł WWAN)

Czujnik Halla

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Latitude 7450.

Tabela 26. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Intel Arc Graphics Współużytkowana pamięć systemowa Dotyczy procesorów Intel Core H; wymaga

co najmniej 16 GB pamięci 128-bitowej
(dwukanałowej)

Intel Graphics Współużytkowana pamięć systemowa Intel Core Ultra 5/7

Matryca zgodności zwieloma wyświetlaczami

Tabela poniżej zawiera matrycę zgodności dotyczącą obsługi wielu monitorów obsługiwanych przez komputer Latitude 7450.

Tabela 27. Matryca zgodności zwieloma wyświetlaczami

Karta graficzna Tryb wyjścia bezpośredniego

kontrolera grafiki

Obsługiwane wyświetlacze
zewnętrzne, gdy jest włączony
wbudowany wyświetlacz
komputera

Obsługiwane wyświetlacze
zewnętrzne, gdy jest
wyłączony wbudowany
wyświetlacz komputera

Intel Arc Graphics Nie dotyczy 3 4

Specyfikacje komputera Latitude 7450 35

Tabela 27. Matryca zgodności zwieloma wyświetlaczami(cd.)

Karta graficzna Tryb wyjścia bezpośredniego

kontrolera grafiki

Intel Graphics Nie dotyczy 3 4

Obsługiwane wyświetlacze
zewnętrzne, gdy jest włączony
wbudowany wyświetlacz
komputera

Zabezpieczenia sprzętowe

W poniższej tabeli przedstawiono zabezpieczenia sprzętowe komputera Latitude 7450.

Tabela 28. Zabezpieczenia sprzętowe

Zabezpieczenia sprzętowe

Autonomiczny układ TPM (Trusted Platform Module) 2.0

Certyfikat FIPS 140-2 dla modułu TPM

Certyfikat TCG (Trusted Computing Group) dla modułu TPM

Stykowy czytnik kart smart i oprogramowanie Control Vault 3 lub nowsze

Bezdotykowy czytnik kart smart, NFC i ControlVault 3 lub nowsze

Dyski SED SSD NVMe, SSD i dyski HDD (Opal i inne) na SDL

Czytnik linii papilarnych wprzycisku zasilania powiązany zrozwiązaniem ControlVault 3 lub nowszym

Obsługiwane wyświetlacze
zewnętrzne, gdy jest
wyłączony wbudowany
wyświetlacz komputera

Gniazdo blokady klinowej

Dyski SED (tylko Opal 2.0 — interfejs PCIe)

Czytnik linii papilarnych z obsługą funkcji Windows Hello (opcjonalnie)

Mechaniczna osłona kamery (tylko w przypadku notebooków w metalowej obudowie)

Oprogramowanie Control Vault 3 lub nowsze Advanced Authentication z certyfikatem FIPS 140-2 poziomu 3

Czytnik kart smart

Bezdotykowy czytnik kart inteligentnych

Wtej sekcji przedstawiono dane techniczne stykowego czytnika kart smart wkomputerze Latitude 7450. Ten moduł jest dostępny tylko
wkomputerach wyposażonych wczytniki kart smart.

Tabela 29. Specyfikacje bezdotykowego czytnika kart smart

Tytuł Opis Bezdotykowy czytnik kart smart Dell

Obsługa kart Felica Czytnik ioprogramowanie obsługujące karty

bezdotykowe Felica

Obsługa kart ISO 14443 typu A Czytnik i oprogramowanie obsługujące karty

bezdotykowe ISO 14443 typu A

ControlVault 3 NFC

Tak

Tak

Obsługa kart ISO 14443 typu B Czytnik i oprogramowanie obsługujące karty

bezdotykowe ISO 14443 typu B

ISO/IEC 21481 Czytnik i oprogramowanie obsługujące

karty bezdotykowe i tokeny zgodne ze
standardem ISO/IEC 21481

36 Specyfikacje komputera Latitude 7450

Tak

Tak

Tabela 29. Specyfikacje bezdotykowego czytnika kart smart(cd.)

Tytuł Opis Bezdotykowy czytnik kart smart Dell

ISO/IEC 18092 Czytnik i oprogramowanie obsługujące

karty bezdotykowe i tokeny zgodne ze
standardem ISO/IEC 21481

Obsługa kart ISO 15693 Czytnik i oprogramowanie obsługujące karty

bezdotykowe ISO 15693

Obsługa znaczników NFC Obsługa odczytu iprzetwarzania informacji

wznacznikach NFC

Tryb czytnika NFC Obsługa trybu czytnika NFC Forum Defined Tak

Tryb zapisu NFC Obsługa trybu zapisu NFC Forum Defined Tak

Tryb NFC Peer-to-Peer Obsługa trybu NFC Forum Defined Peer-to-

Peer

Obsługa standardu EMVCo Obsługa standardów EMVCO kart

smart zgodnie zopisem wwitrynie
www.emvco.com

Certyfikat EMVCo Oficjalny certyfikat zgodności ze

standardami EMVCO kart smart

Interfejs systemu operacyjnego NFC
Proximity

Wyliczanie urządzeń NFP (Near Field
Proximity) na potrzeby systemu
operacyjnego

ControlVault 3 NFC

Tak

Tak

Tak

Tak

Tak

Tak

Tak

Interfejs systemu operacyjnego PC/SC Specyfikacja PC / kart smart na

potrzeby integracji czytników sprzętowych
wśrodowisku komputera osobistego.

Zgodność ze sterownikiem CCID Obsługa wspólnych sterowników urządzeń

interfejsu kart z układami scalonymi
dla sterowników na poziomie systemu
operacyjnego

Certyfikat Windows Urządzenie z certyfikatem Microsoft WHCK Tak

Obsługa rozwiązania Dell ControlVault Urządzenie łączy się zrozwiązaniem Dell

ControlVault na potrzeby użytkowania
iprzetwarzania

Zgodność ze standardem FIDO2 Czytnik kart smart Dell ControlVault 3 jest

zgodny ze specyfikacją FIDO

UWAGA: Karty bezdotykowe 125 KHz nie są obsługiwane.

Tak

Tak

Tak

Nie

Tabela 30. Obsługiwane karty pamięci

Producent Karta

HID Karta jCOP readertest3 A (14443a)

1430 1L

DESFire D8H

iClass (starsze wersje)

iClass SEOS

NXP/Mifare Karty Mifare DESFire 8 K White PVC

Karty Mifare Classic 1 K White PVC

Karta NXP Mifare Classic S50 ISO

Specyfikacje komputera Latitude 7450 37

Tabela 30. Obsługiwane karty pamięci(cd.)

Producent Karta

G&D idOnDemand — SCE3.2 144 K

SCE6.0 FIPS 80 K Dual+ 1 K Mifare

SCE6.0 non-FIPS 80 K Dual+ 1 K Mifare

SCE6.0 FIPS 144 K Dual + 1 K Mifare

SCE6.0 non-FIPS 144K Dual + 1 K Mifare

SCE7.0 FIPS 144 K

Oberthur idOnDemand — OCS5.2 80 K

Karta ID-One Cosmo 64 RSA D V5.4 T = 0

Stykowy czytnik kart smart

Wtabeli poniżej przedstawiono specyfikacje stykowego czytnika kart smart wkomputerze Latitude 7450.

Tabela 31. Specyfikacje stykowego czytnika kart smart

Tytuł Opis Czytnik kart smart Dell ControlVault 3

Obsługa kart ISO 7816 -3 klasy A Czytnik obsługujący karty smart

wymagające napięcia 5 V

Obsługa kart ISO 7816 -3 klasy B Czytnik obsługujący karty smart

wymagające napięcia 3 V

Obsługa kart ISO 7816 -3 klasy C Czytnik obsługujący karty smart

wymagające napięcia 1,8 V

Zgodność ze standardem ISO 7816-1 Specyfikacja czytnika Tak

Zgodność ze standardem ISO 7816-2 Specyfikacja cech fizycznych czytnika

kart smart (rozmiar, lokalizacja punktów
połączeń itp.)

Obsługa kart T=0 Karty obsługujące transmisję na poziomie

znaków

Obsługa kart T=1 Karty obsługujące transmisję na poziomie

bloków

Obsługa standardu EMVCo Obsługa standardów EMVCo (standardów

płatności elektronicznej) kart smart zgodnie
zopisem wwitrynie www.emvco.com

Certyfikat EMVCo Oficjalny certyfikat zgodności ze

standardami EMVCO kart smart

Interfejs PC/SC OS Specyfikacja PC / kart smart na

potrzeby integracji czytników sprzętowych
wśrodowisku komputera osobistego.

Tak

Tak

Tak

Nd.

Tak

Tak

Tak

Tak

Tak

Zgodność ze sterownikiem CCID Obsługa wspólnych sterowników urządzeń

interfejsu kart z układami scalonymi
dla sterowników na poziomie systemu
operacyjnego.

Certyfikat Windows Urządzenie zcertyfikatem WHCK Tak

Zgodność ze standardem FIPS 201 (PIV/
HSPD-12) za pośrednictwem GSA

38 Specyfikacje komputera Latitude 7450

Urządzenie zgodne ze standardem FIPS
201/PIV/HSPD-12

Tak

Tak

Tabela 31. Specyfikacje stykowego czytnika kart smart(cd.)

Tytuł Opis Czytnik kart smart Dell ControlVault 3

Zgodność ze standardem FIDO2 Czytnik kart smart Dell ControlVault 3 jest

zgodny ze specyfikacją FIDO.

Nie

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Latitude 7450.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 32. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZE|ENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

*

Od 0°C do 35°C (od 32°F do 95°F) -40°C do 65°C (-40°F do 149°F)

10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji)

0,66 GRMS 1,30 GRMS

110 G† 160 G†

Od -15,2 m do 3048 m (49,86 stopy do
10000stóp)

Od -15,2 m do 10668 m (od 49,86 stopy do
35000 stóp)

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy w witrynie Dell Support.

Specyfikacje komputera Latitude 7450 39

5

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się
zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy

zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat
najlepszych praktyk w zakresie bezpieczeństwa można znale{ć na

z przepisami

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich {ródeł

zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby,
adopiero potem podłączyć komputer do gniazdka elektrycznego.

OSTRZE|ENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.

OSTRZE|ENIE: Użytkownik powinien rozwiązywać problemy iwykonywać czynności naprawcze tylko wtakim zakresie,

wjakim został do tego upoważniony lub poinstruowany przez zespół pomocy technicznej firmy Dell. Uszkodzenia
wynikające znapraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się
zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zproduktem lub dostępnymi na

dotyczącej zgodności z przepisami

.

.

stronie głównej dotyczącej zgodności firmy Dell

stronie głównej firmy Dell

OSTRZE|ENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków

elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów
ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej wcelu odprowadzenia
ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych części składowych.

OSTRZE|ENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.

OSTRZE|ENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre kable mają

złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas podłączania kabli należy się upewnić, że
złącze kabla jest prawidłowo ustawione i wyrównane z portem.

OSTRZE|ENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.

OSTRZE|ENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie

należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

Przed przystąpieniem do serwisowania komputera

Kroki

1. Zapisz i zamknij wszystkie otwarte pliki, a także zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. W systemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego systemu.

3. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.

4. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

40 Serwisowanie komputera

5. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.

6. Jeśli możesz włączyć komputer, przejdź do trybu serwisowego.

Tryb serwisowy

Tryb serwisowy służy do odłączania zasilania bez odłączania kabla baterii od płyty głównej przed przeprowadzeniem naprawy
komputera.

OSTRZE|ENIE: Jeśli nie można włączyć komputera w celu przełączenia go w tryb serwisowy lub komputer nie

obsługuje trybu serwisowego, należy odłączyć kabel baterii. Aby odłączyć kabel baterii, wykonaj czynności opisane
w sekcji

UWAGA: Upewnij się, że komputer jest wyłączony, a zasilacz sieciowy — odłączony.

a. Naciśnij i przytrzymaj klawisz <B> na klawiaturze, a następnie naciśnij i przytrzymaj przez 3 sekundy przycisk zasilania, aż na

ekranie pojawi się logo Dell.
b. Naciśnij dowolny klawisz, aby kontynuować.
c. Jeśli zasilacz sieciowy nie został odłączony, na ekranie pojawi się komunikat, że należy go wymontować. Wyjmij zasilacz

sieciowy, anastępnie naciśnij dowolny klawisz, aby kontynuować procedurę trybu serwisowego. Procedura trybu serwisowego

automatycznie pomija kolejny krok, jeśli etykieta właściciela komputera nie została wcześniej skonfigurowana przez użytkownika.
d. Po wyświetleniu na ekranie komunikatu o gotowości naciśnij dowolny klawisz, aby kontynuować. Komputer wyemituje trzy krótkie

sygnały dźwiękowe i natychmiast się wyłączy.
e. Wyłączenie się komputera oznacza, że przeszedł on w tryb serwisowy.

UWAGA: Jeśli nie można włączyć komputera lub przejść do trybu serwisowego, pomiń ten proces.

Wymontowywanie baterii.

Zalecenia dotyczące bezpieczeństwa

Sekcja ta zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed zastosowaniem się do instrukcji
demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy
zastosować następujące środki ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe i urządzenia peryferyjne.

● Podczas pracy wewnątrz dowolnego notebooka korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu podzespołu zkomputera umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty

głównej.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem tylnej pokrywy. Urządzenia
wyposażone wfunkcję stanu gotowości są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie
uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne
zaawansowane funkcje zarządzania energią.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego.
Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on
podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Upewnij się, że opaska na nadgarstek jest dobrze zamocowana
i ma kontakt ze skórą. Zdejmij biżuterię, zegarki, bransoletki lub pierścionki przed uziemieniem siebie isprzętu.

Serwisowanie komputera 41

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych
elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią uszkodzić
obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze względu na
rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi staje się
coraz poważniejszym problemem.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być
moduł pamięci, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo
zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł pamięci odebrał
wyładowanie elektrostatyczne, ale ścieżki zostały tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych
zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować:
pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Sporadyczne awarie, które zwane są również awariami ukrytymi, są trudne do wykrycia iusunięcia.

Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają odpowiedniej
ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia
wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem.
Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed rozpakowaniem opakowania antystatycznego należy założyć antystatyczną
opaskę na nadgarstek, aby rozładować ładunki elektrostatyczne ze swojego ciała. Więcej informacji na temat opaski na nadgarstek
i testowania opasek ESD można znaleźć w sekcji

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Elementy zestawu serwisowego ESD.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

OSTRZE|ENIE: Należy trzymać urządzenia wrażliwe na wyładowania elektrostatyczne z dala od elementów

wewnętrznych, które są izolowane i często silnie naładowane, takich jak plastikowe obudowy radiatorów.

Środowisko pracy

Przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację w środowisku klienta. Na przykład korzystanie zzestawu
wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub notebookiem. Serwery są
zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery stacjonarne i notebooki są używane
zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów powierzchnię roboczą, na której można
swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń robocza powinna też być wolna od
elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne. Materiały izolujące, takie jak styropian iinne
tworzywa sztuczne, powinny zawsze być oddalone oco najmniej 30cm (12cali) od wrażliwych komponentów. Wprzeciwnym razie nie
należy dotykać tych komponentów.

Opakowania antystatyczne

Wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować w antystatycznych opakowaniach. Wskazane
są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony podzespół, korzystając ztego samego opakowania
antystatycznego, wktórym dostarczono nową część. Woreczek antystatyczny należy złożyć i zakleić taśmą, a następnie zapakować
w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki. Elementy wrażliwe na wyładowania
elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej przed wyładowaniami. Nie należy nigdy
ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane. Podzespoły te powinny znajdować się tylko
w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ESD.

42 Serwisowanie komputera

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Podczas używania maty antystatycznej opaska na nadgarstek powinna być dobrze dopasowana, a przewód wyrównawczy
podłączony do maty i dowolnej metalowej (niepowlekanej) części urządzenia, przy którym wykonywane są czynności. Po prawidłowym
założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić bezpośrednio na macie
antystatycznej. Elementy wrażliwe na wyładowania elektrostatyczne będą bezpieczne w ręku, na macie antystatycznej, w urządzeniu
lub wewnątrz torby ESD.

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera, jeśli nie jest potrzebna mata antystatyczna, lub wprzypadku podłączenia do maty antystatycznej wcelu
ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta,
matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy używać wyłącznie zestawów serwisowych
z opaską na nadgarstek, matą antystatyczną i przewodem wyrównawczym. Nie należy korzystać zbezprzewodowych opasek na
rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na
skutek eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia przypadkowego uszkodzenia
sprzętu wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej
raz wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym serwisem, aco najmniej raz wtygodniu.
Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Aby wykonać test, załóż opaskę na nadgarstek, przypnij
przewód wyrównawczy opaski na nadgarstek do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test
zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

UWAGA: Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę

oraz maty antystatycznej. Niezwykle ważne jest też, aby podczas pracy nad komputerem wrażliwe części nie stykały się zizolatorami.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do
firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

BitLocker

OSTRZE|ENIE: Jeśli funkcja BitLocker nie zostanie wstrzymana przed aktualizacją systemu BIOS, klucz funkcji

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu komputera. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym uruchomieniu.
Nieznajomość klucza odzyskiwania grozi utratą danych lub ponowną instalacją systemu operacyjnego. Aby uzyskać
więcej informacji, zobacz artykuł zbazy wiedzy:

BitLocker

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

.

Aktualizowanie systemu BIOS w komputerach Dell z włączoną funkcją

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZE|ENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić

komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer do źródeł zasilania.

Serwisowanie komputera 43

UWAGA: Podłącz zasilacz do złącza zasilacza wkomputerze, aby opuścić tryb serwisowy.

5. Naciśnij przycisk zasilania, aby włączyć komputer.

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Śrubokręt krzyżakowy nr 0

● Wkrętak krzyżakowy nr 1

● Plastikowy otwierak

Wykaz śrub

UWAGA: Zaleca się, aby przy wykręcaniu śrub zelementu zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

Tabela 33. Wykaz śrub

Element Typ śruby Ilość Ilustracja: śruba

Pokrywa dolna Śruba mocująca 8

Dysk SSD M2x4 1

Osłona ekranująca dysku SSD M.2 M2x4 1

Karta WWAN M2x2 1

Bateria 2-ogniwowa Śruba mocująca 3

Zaślepka baterii 2-ogniwowej Śruba mocująca 2

Bateria 4-ogniwowa Śruba mocująca 4

Zestaw wentylatora M2x4 2

Radiator Śruba mocująca 4

Klamra tacy na kartę SIM M2x2 1

Moduł anteny sieci WLAN M1,6x2,5 4

Osłona karty sieci WWAN M2x2 1

44 Serwisowanie komputera

Tabela 33. Wykaz śrub(cd.)

Element Typ śruby Ilość Ilustracja: śruba

Zawiasy wyświetlacza M2,5x5 4

Wspornik kabla wyświetlacza M2x2 2

Klamra tacy na kartę SIM M2x2 1

Klamra portu USB Type-C M2x2,5 3

Czytnik kart smart M2x2 4

Płyta główna M2x2 2

Karta towarzysząca we/wy M2x2 5

Połączenie mostkowe karty
towarzyszącej we/wy

Przycisk zasilania M1,6x1,7 2

Wspornik klawiatury M1,6x1,7 2

Mocowanie płyty nośnej klawiatury
do podpórki na nadgarstek

Mocowanie klawiatury do podpórki
na nadgarstek

M2x4 6

M1,6x1,7 19

M1,6x1,4 6

Główne elementy komputera Latitude 7450

Na ilustracji poniżej przedstawiono główne elementy komputera Latitude 7450.

Serwisowanie komputera 45

Rysunek 12. Główne elementy komputera Latitude 7450

1. Pokrywa dolna

2. Bateria

UWAGA: Nie wolno wymieniać baterii. Bateria może być wymieniana wyłącznie przez autoryzowanych serwisantów. Baterii

litowych nie mogą wymieniać użytkownicy.

3. Antena

4. Klamra

5. Bateria pastylkowa

6. Osłona dysku SSD

7. Dysk SSD

46 Serwisowanie komputera

8. Płyta główna

9. Głośnik

10. Czytnik kart inteligentnych

11. Zestaw podpórki na nadgarstek iklawiatury

12. Zestaw wyświetlacza

13. Klawiatura

14. Klamra klawiatury

15. Karta towarzysząca we/wy

16. Złącze płyty głównej

17. Czytnik linii papilarnych

18. Moduł chłodzący

19. Antena

20. Karta WWAN

21. Osłona karty sieci WWAN

22. Taca karty SIM

UWAGA: Firma Dell podaje listę elementów iich numery części wzakupionej oryginalnej konfiguracji komputera. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

Serwisowanie komputera 47

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZE|ENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami

dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Taca karty SIM

Wyjmowanie tacy na kartę nanoSIM

6

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Kroki

1. Włóż szpilkę do otworu wtacy karty nanoSIM iwepchnij ją, aż taca zostanie zwolniona.

2. Wyjmij tacę na kartę nanoSIM zgniazda wkomputerze.

3. Wyjmij kartę nanoSIM ztacy.

4. Wsuń tacę karty nanoSIM do gniazda, aż usłyszysz kliknięcie.
Wprzypadku komputera Latitude 7450 za pomocą plastikowego otwieraka wyjmij górną krawędź płyty zgniazda, aby zdemontować

kartę towarzyszącą we/wy.

Rysunek 13. Wymontowywanie karty towarzyszącej we/wy

48 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Instalowanie tacy karty nanoSIM

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji tacy na kartę nanoSIM.

Rysunek 14. Instalowanie tacy karty SIM

Kroki

1. Włóż szpilkę do otworu wtacy na kartę nanoSIM iwepchnij ją, aż taca zostanie zwolniona.

2. Wyjmij tacę na kartę nanoSIM zgniazda wkomputerze.

3. Umieść na tacy kartę nanoSIM metalowymi stykami skierowanymi do dołu.

4. Ostrożnie wsuń tacę na kartę nanoSIM do gniazda wkomputerze.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 49

Pokrywa dolna

Wymontowywanie pokrywy dolnej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

Rysunek 15. Wymontowywanie pokrywy dolnej

50 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 16. Wymontowywanie pokrywy dolnej

Kroki

1. Poluzuj osiem śrub mocujących pokrywę dolną do zestawu podpórki na nadgarstek i klawiatury.

2. Za pomocą plastikowego otwieraka podważ pokrywę dolną, zaczynając od zagłębień znajdujących się we wcięciach wkształcie litery
Uwpobliżu zawiasów na górnej krawędzi pokrywy dolnej.

OSTRZE|ENIE: Nie należy przesuwać plastikowego otwieraka przez krawęd{ górnego brzegu pokrywy dolnej,

ponieważ może to spowodować uszkodzenie zatrzasków wewnątrz pokrywy dolnej.

OSTRZE|ENIE: Nie podważaj krawędzi w pobliżu otworów wentylacyjnych w górnej części pokrywy dolnej, ponieważ

może to spowodować jej uszkodzenie.

3. Podważ górną krawędź pokrywy dolnej i kontynuuj pracę z lewej strony, z prawej strony i u dołu, aby otworzyć pokrywę dolną.

4. Podnieś pokrywę dolną z lewej i prawej strony, a następnie zdejmij ją zzestawu podpórki na nadgarstek i klawiatury.

5. Odłącz kabel baterii od złącza na płycie głównej.

6. Naciśnij przycisk zasilania iprzytrzymaj go przez pięć sekund, aby uziemić komputer iusunąć pozostałe ładunki elektryczne.

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 51

Rysunek 17. Instalowanie pokrywy dolnej

52 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 18. Instalowanie pokrywy dolnej

Kroki

1. Podłącz kabel baterii do złącza kabla baterii na płycie głównej.

2. Umieść pokrywę dolną na zestawie podpórki na nadgarstek iklawiatury.

3. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury, anastępnie zamocuj
zatrzaski.

4. Dokręć osiem śrub mocujących pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD M.2 2230

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Dyski SSD są delikatne. Zdyskiem SSD należy obchodzić się ostrożnie.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 53

UWAGA: Nie należy wyjmować dysku SSD, gdy komputer jest włączony lub wstanie uśpienia, ponieważ może to spowodować

utratę danych.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230.

Rysunek 19. Wymontowywanie dysku SSD M.2 2230

Kroki

1. Wykręć jedną śrubę (M2x4) mocującą płytkę termoprzewodzącą SSD M.2 2230 do płyty głównej.

2. Podważ płytkę termoprzewodzącą SSD M.2 zzagłębienia na spodzie iwyjmij ją zpłyty głównej.

3. Wysuń iwyjmij dysk SSD M.2 2230 zgniazda M.2 na płycie głównej.

UWAGA: Wprzypadku komputerów bez płytki termoprzewodzącej dysku SSD podkładka termoprzewodząca jest przyklejona na

płycie głównej pod dyskiem SSD. Jeśli podkładka termoprzewodząca zostanie oddzielona od płytki lub przyklejona do SSD podczas
wymiany SSD, przed zainstalowaniem SSD w komputerze przyklej podkładkę termoprzewodzącą do płyty głównej.

Instalowanie dysku SSD M.2 2230

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230.

54 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 20. Instalowanie dysku SSD M.2 2230

Kroki

1. Dopasuj wgłębienie wdysku SSD M.22230do zaczepu wgnieździe karty M.2 na płycie głównej.

UWAGA: Wprzypadku komputerów bez płytki termoprzewodzącej dysku SSD podkładka termoprzewodząca jest przyklejona

na płycie głównej pod dyskiem SSD. Jeśli wtrakcie instalowania dysku SSD warstwa termoprzewodząca oddzieli się od osłony
dysku SSD lub przyklei się do dysku SSD, należy przykleić ją zpowrotem do płyty głównej przed zamontowaniem dysku SSD
wkomputerze.

2. Dopasuj otwory na śruby wpłytce termoprzewodzącej SSD M.2 2230 do otworów wpłycie głównej.

3. Wkręć ponownie jedną śrubę (M2x4) mocującą płytkę termoprzewodzącą SSD M.2 2230 do zestawu podpórki na nadgarstek
iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta bezprzewodowej sieci rozległej (WWAN)

Wymontowywanie karty sieci WWAN 4G

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN 4G.

UWAGA: Podczas ponownej instalacji osłony ekranującej karty sieci WWAN upewnij się, że osłona jest włożona do zacisków na karcie

towarzyszącej we/wy.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 55

UWAGA: Wprzypadku komputerów 2 w1 karta sieci WWAN jest konfigurowana wpunkcie sprzedaży, aulepszenie karty sieci

WWAN (zestaw dla klienta) nie jest dostępne.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci WWAN 4G.

Rysunek 21. Wymontowywanie karty sieci WWAN 4G

Kroki

1. Wykręć jedną śrubę (M2×2) mocującą klamrę karty sieci WWAN 4G do karty towarzyszącej we/wy.

2. Podważ osłonę ekranującą karty sieci WWAN wlewej górnej części iwyjmij ją zkomputera.

3. Zdejmij klamrę karty sieci WWAN 4G zkarty towarzyszącej we/wy.

4. Odłącz kable antenowe od złączy na karcie sieci WWAN 4G.

5. Wysuń iwyjmij kartę sieci WWAN 4G zgniazda karty M.2 na karcie towarzyszącej we/wy.

Instalowanie karty sieci WWAN 4G

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

UWAGA: Podczas ponownej instalacji osłony ekranującej karty sieci WWAN upewnij się, że osłona jest włożona do zacisków na karcie

towarzyszącej we/wy.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie i procedurę instalacji karty sieci WWAN 4G.

56 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 22. Instalowanie karty sieci WWAN 4G

Kroki

1. Dopasuj wgłębienie wkarcie sieci WWAN 4G do wypustki wgnieździe karty M.2 na karcie towarzyszącej we/wy.

2. Wsuń mocno kartę sieci WWAN 4G do gniazda karty M.2 na karcie towarzyszącej we/wy.

3. Podłącz kable antenowe do złączy na karcie sieci WWAN 4G.

4. Załóż klamrę karty sieci WWAN 4G na kartę sieci WWAN 4G.

5. Dopasuj otwór na śrubę wklamrze karty sieci WWAN 4G do otworu na karcie towarzyszącej we/wy.

6. Wkręć jedną śrubę (M2×2) mocującą klamrę karty sieci WWAN 4G do karty towarzyszącej we/wy.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie karty sieci WWAN 5G

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN 5G.

UWAGA: Podczas ponownej instalacji osłony ekranującej karty sieci WWAN upewnij się, że osłona jest włożona do zacisków na karcie

towarzyszącej we/wy.

UWAGA: Wprzypadku komputerów 2 w1 karta sieci WWAN jest konfigurowana wpunkcie sprzedaży, aulepszenie karty sieci

WWAN (zestaw dla klienta) nie jest dostępne.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci WWAN 5G.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 57

Rysunek 23. Wymontowywanie karty sieci WWAN 5G

Kroki

1. Podważ osłonę ekranującą karty sieci WWAN wlewej górnej części iwyjmij ją zkomputera.

2. Zdejmij klamrę karty sieci WWAN 5G zkarty towarzyszącej we/wy.

3. Wykręć jedną śrubę (M2×2) mocującą klamrę karty sieci WWAN 5G do karty towarzyszącej we/wy.

4. Odłącz kable antenowe pod gumową gąbką od złączy na karcie sieci WWAN 5G.

5. Wysuń iwyjmij kartę sieci WWAN 5G zgniazda karty M.2 na karcie towarzyszącej we/wy.

Instalowanie karty sieci WWAN 5G

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

UWAGA: Podczas ponownej instalacji osłony ekranującej karty sieci WWAN upewnij się, że osłona jest włożona do zacisków na karcie

towarzyszącej we/wy.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji karty sieci WWAN 5G.

58 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 24. Instalowanie karty sieci WWAN 5G

Kroki

1. Dopasuj wgłębienie wkarcie sieci WWAN 5G do wypustki wgnieździe karty M.2 na karcie towarzyszącej we/wy.

2. Wsuń mocno kartę sieci WWAN 5G do gniazda karty M.2 na karcie towarzyszącej we/wy.

3. Podłącz kable antenowe do złączy na karcie sieci WWAN 5G.

4. Załóż klamrę karty sieci WWAN 5G na kartę sieci WWAN 5G.

5. Dopasuj otwór na śrubę wklamrze karty sieci WWAN 5G do otworu na karcie towarzyszącej we/wy.

6. Wkręć jedną śrubę (M2×2) mocującą klamrę karty sieci WWAN 5G do karty towarzyszącej we/wy.

7. Podczas ponownej instalacji osłony ekranującej karty sieci WWAN upewnij się, że osłona jest włożona do zacisków na karcie
towarzyszącej we/wy.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 59

Rysunek 25. Instalowanie karty sieci WWAN 5G

UWAGA: Aby uzyskać instrukcje znajdowania numeru IMEI (International Mobile Station Equipment Identity) komputera, zapoznaj

się zartykułem zbazy wiedzy pod adresem

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dell Support Site.

Głośniki

Wymontowywanie głośników — dotyczy komputerów wkonfiguracji
Ultralight

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci WWAN.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania głośników .

60 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 26. Wymontowywanie głośników — dotyczy komputerów wkonfiguracji Ultralight

Rysunek 27. Wymontowywanie głośników — dotyczy komputerów wkonfiguracji Ultralight

Kroki

1. Wyjmij kable antenowe z prowadnicy.

2. Odłącz kabel głośników od złącza na karcie towarzyszącej we/wy.

3. Odklej taśmę mocującą kabel głośników do zestawu podpórki na nadgarstek iklawiatury.

4. Zapamiętaj sposób poprowadzenia kabla głośników iwyjmij kabel zprowadnic na zestawie podpórki na nadgarstek iklawiatury.

5. Wyjmij głośniki razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 61

Instalowanie głośników — dotyczy komputerów wkonfiguracji
Ultralight

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji głośników.

Rysunek 28. Instalowanie głośników — dotyczy komputerów wkonfiguracji Ultralight

Rysunek 29. Instalowanie głośników — dotyczy komputerów wkonfiguracji Ultralight

Kroki

1. Umieść kable antenowe wprowadnicy.

62 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

2. Umieść głośniki wgniazdach wzestawie podpórki na nadgarstek i klawiatury, dopasowując je do wypustek igumowych krążków.

UWAGA: Jeśli gumowe krążki zostały wypchnięte podczas wyjmowania głośników, włóż je ponownie przed zainstalowaniem

głośników.

3. Ułóż kabel przy dolnej krawędzi zestawu podpórki na nadgarstek iklawiatury. Umieść kabel głośników wprowadnicach na zestawie
podpórki na nadgarstek iklawiatury.

4. Podłącz kabel głośników do złącza na karcie towarzyszącej we/wy.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Zainstaluj kartę sieci WWAN.

3. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Wymontowywanie głośników w przypadku konfiguracji standardowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania głośników .

Rysunek 30. Wymontowywanie głośników — dotyczy komputerów wkonfiguracji standardowej

Kroki

1. Odłącz kabel głośnikowy od złącza na płycie głównej.

2. Odklej taśmę mocującą kabel głośnikowy do zestawu podpórki na nadgarstek iklawiatury.

3. Zapamiętaj sposób poprowadzenia kabla głośnikowego i wyjmij kabel z prowadnic na zestawie klawiatury i podpórki na nadgarstek.

4. Wyjmij głośniki razem zkablem zzestawu klawiatury ipodpórki na nadgarstek.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 63

Instalowanie głośników — dotyczy komputerów wkonfiguracji
standardowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji głośników.

Rysunek 31. Instalowanie głośników — dotyczy komputerów wkonfiguracji standardowej

Kroki

1. Umieść głośniki wgniazdach wzestawie podpórki na nadgarstek i klawiatury, dopasowując je do wypustek igumowych krążków.

UWAGA: Jeśli gumowe krążki zostały wypchnięte podczas wyjmowania głośników, włóż je ponownie przed zainstalowaniem

głośników.

2. Ułóż kabel przy dolnej krawędzi zestawu podpórki na nadgarstek iklawiatury. Umieść kabel głośników wprowadnicach na zestawie
podpórki na nadgarstek iklawiatury.

3. Podłącz kabel głośników do złącza na karcie towarzyszącej we/wy.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

64 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Bateria pastylkowa

Wymontowywanie baterii pastylkowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

OSTRZE|ENIE: Wyjęcie baterii pastylkowej spowoduje przywrócenie domyślnych ustawień programu

konfiguracyjnego systemu BIOS. Przed wyjęciem baterii pastylkowej zaleca się zanotowanie aktualnych ustawień
programu konfiguracyjnego systemu BIOS.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wyjmowania baterii pastylkowej.

Rysunek 32. Wymontowywanie baterii pastylkowej

Kroki

1. Odłącz kabel baterii pastylkowej od złącza na płycie głównej.

2. Wyjmij kabel baterii pastylkowej zprowadnic na płycie głównej.

3. Plastikowym otwierakiem podważ baterię pastylkową, anastępnie wyjmij ją zgniazda na płycie głównej.

Instalowanie baterii pastylkowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii pastylkowej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 65

Rysunek 33. Instalowanie baterii pastylkowej

Kroki

1. Włóż baterię pastylkową do gniazda na płycie głównej.

2. Umieść kabel baterii pastylkowej wprowadnicach na płycie głównej.

3. Podłącz kabel baterii pastylkowej do złącza na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

66 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZE|ENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części

wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZE|ENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów

ds. serwisu technicznego.

OSTRZE|ENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

7

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZE|ENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od komputera

ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie
komputera nie włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Aby zapobiec przypadkowemu przebiciu lub uszkodzeniu baterii i innych elementów, upewnij się, że żadne śruby nie

zostały zgubione ani nie znajdują się w nieodpowiednim miejscu podczas serwisowania tego produktu.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać ani
zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą techniczną firmy
Dell. Zapoznaj się z informacjami w

● Należy kupować tylko oryginalne baterie dostępne w
produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

sekcji kontaktu z pomocą techniczną w witrynie Dell Support.

witrynie Dell lub u autoryzowanych partnerów i sprzedawców

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 67

Wymontowywanie baterii 2-ogniwowej

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wyjmowania baterii 2-ogniwowej.

Rysunek 34. Wymontowywanie baterii 2-ogniwowej

Kroki

1. Naciśnij wypustkę, aby odłączyć kabel baterii od złącza na płycie głównej.

2. Poluzuj pięć śrub mocujących baterię 2-ogniwową do zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij baterię 2-ogniwową razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

4. Ostrożnie naciśnij zaślepkę baterii, aby wyjąć ją zbaterii 2-ogniwowej.

68 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Wprzypadku modeli wyposażonych wbaterię 2-ogniwową naciśnij, aby wyjąć zaślepkę zbaterii. Następnie wykonaj

czynności wodwrotnej kolejności, aby zainstalować zaślepkę wzamiennej baterii.

Rysunek 35. Wymontowywanie baterii 2-ogniwowej

Instalowanie baterii 2-ogniwowej

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii 2-ogniwowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

Rysunek 36. Instalowanie baterii 2-ogniwowej

Kroki

1. Ostrożnie naciśnij zaślepkę baterii, aby zamocować ją do baterii 2-ogniwowej.

2. Dopasuj otwory na śruby wbaterii 2-ogniwowej do otworów na śruby wzestawie podpórki na nadgarstek iklawiatury.

3. Dokręć pięć śrub mocujących baterię 2-ogniwową do zestawu podpórki na nadgarstek iklawiatury.

4. Podłącz kabel baterii do złącza na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie baterii 3-ogniwowej

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wyjmowania baterii 3-ogniwowej.

Rysunek 37. Wymontowywanie baterii 3-ogniwowej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 71

Rysunek 38. Wymontowywanie baterii 3-ogniwowej

Kroki

1. Odłącz kabel baterii od złącza na płycie głównej, jeśli nie został odłączony wcześniej.

2. Wyjmij kabel baterii z zespołu podpórki na nadgarstek i klawiatury.

3. Poluzuj cztery śruby mocujące baterię 3-ogniwową do zestawu podpórki na nadgarstek iklawiatury.

4. Wyjmij akumulator z komputera.

5. Odwróć baterię iodklej taśmę mocującą kabel baterii do baterii.

6. Wyjmij baterię 3-ogniwową zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie baterii 3-ogniwowej

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii 3-ogniwowej.

72 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 39. Instalowanie baterii 3-ogniwowej

Rysunek 40. Instalowanie baterii 3-ogniwowej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 73

Kroki

1. Umieść baterię 3-ogniwową wraz zkablem nazestawie podpórki na nadgarstek i klawiatury.

2. Podłącz kabel baterii do złącza na płycie głównej.

3. Przyklej taśmę mocującą kabel baterii do baterii.

4. Dopasuj otwory na śruby wbaterii 3-ogniwowej do otworów na śruby wzestawie podpórki na nadgarstek iklawiatury.

5. Dokręć cztery śruby mocujące baterię 3-ogniwową do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel baterii

Wymontowywanie kabla baterii

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wzależności od konfiguracji wymontuj baterię 2-ogniwową lub baterię 3-ogniwową.

UWAGA: Jeśli baterię odłączono od płyty głównej wcelach serwisowych, podczas uruchamiania komputera nastąpi opóźnienie,

ponieważ bateria zegara czasu rzeczywistego zostanie zresetowana.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania kabla baterii.

74 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 41. Wymontowywanie kabla baterii

Kroki

1. Odwróć baterię i wyjmij kabel baterii z prowadnic na baterii.

2. Odłącz kabel baterii od złącza w baterii.

3. Zdejmij kabel z baterii.

UWAGA: Zaślepka baterii 2-ogniwowej nie jest wymagana wkonfiguracji zlekką kartą sieci WLAN.

Instalowanie kabla baterii

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji kabla baterii.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 75

Rysunek 42. Instalowanie kabla baterii

Kroki

1. Podłącz kabel do złącza w baterii.

2. Umieść kabel baterii wprowadnicy na baterii.

Kolejne kroki

1. Wzależności od konfiguracji zainstaluj baterię 2-ogniwową lub baterię 3-ogniwową.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Radiator z wentylatorem

Wymontowywanie radiatora zwentylatorem

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy zaczekać, aż

wystarczająco ostygnie.

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze

procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania radiatora.

Rysunek 43. Wymontowywanie zestawu radiatora iwentylatora

Kroki

1. Odłącz kabel wentylatora komputera od złącza na płycie głównej.

2. Wykręć cztery śruby mocujące idwie śruby (M2×4) mocujące wentylator do płyty głównej.

3. Wkolejności odwrotnej do wskazanej na radiatorze poluzuj cztery śruby osadzone mocujące zestaw radiatora i wentylatora do płyty
głównej.

4. Zdejmij zestaw radiatora zpłyty głównej.

Instalowanie radiatora zwentylatorem

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 77

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Wprzypadku wymiany płyty głównej lub radiatora należy użyć pasty termoprzewodzącej dostarczonej wzestawie, aby

zapewnić właściwe odprowadzanie ciepła.

UWAGA: Nieprawidłowe zainstalowanie radiatora może spowodować uszkodzenie płyty głównej iprocesora.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji radiatora.

Rysunek 44. Instalowanie zestawu radiatora iwentylatora

Kroki

1. Umieść zestaw radiatora na płycie głównej.

2. Dopasuj otwory na śruby wzestawie wentylatora iradiatorów do otworów wpłycie głównej.

3. Wykręć cztery śruby mocujące idwie śruby (M2×4) mocujące wentylator systemowy do płyty głównej.

4. Wkolejności odwrotnej do wskazanej na radiatorze dokręć cztery śruby mocujące zestaw radiatora i wentylatora do płyty głównej.

5. Podłącz kabel wentylatora komputera do złącza na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

78 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci WWAN.

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

Rysunek 45. Wymontowywanie zestawu wyświetlacza

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 79

Rysunek 46. Wymontowywanie zestawu wyświetlacza

Rysunek 47. Wymontowywanie zestawu wyświetlacza

Kroki

1. Wykręć śrubę (M2x2) mocującą klamrę kabli antenowych Darwin na płycie głównej.

UWAGA: Kroki od 1 do 4 dotyczą tylko komputerów wyposażonych wantenę sieci WWAN zainstalowaną wzestawie

wyświetlacza.

2. Zdejmij klamrę kabli antenowych Darwin zpłyty głównej.

3. Odłącz oba kable antenowe Darwin od odpowiednich złączy na karcie towarzyszącej we/wy.

4. Wyjmij kable antenowe zprowadnicy na karcie towarzyszącej we/wy.

5. Wykręć dwie śruby (M2x2) mocujące klamrę kabla wyświetlacza do płyty głównej.

6. Wyjmij klamrę kabla wyświetlacza zkomputera.

7. Pociągając za uchwyt, odłącz ioderwij kabel kamery ikabel wyświetlacza od płyty głównej.

8. Wykręć cztery śruby (M2,5×5) mocujące zawiasy wyświetlacza do płyty głównej, anastępnie zdejmij zawiasy zpodstawy pod kątem
45–90 stopni, aby można było wymontować podstawę.

80 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

9. Unieś zestaw podstawy pod niewielkim kątem.

10. Zdejmij zestaw podstawy z zestawu wyświetlacza.

UWAGA: Zestaw wyświetlacza jest zestawem typu HUD (Hinge-Up Design), którego nie można zdemontować po wyjęciu

zdolnej części obudowy. Jeśli jakiekolwiek elementy zestawu wyświetlacza działają nieprawidłowo i wymagają wymiany, należy

wymienić cały zestaw wyświetlacza.

Rysunek 48. Zestaw wyświetlacza z kablami antenowymi sieci WWAN

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 81

Rysunek 49. Zestaw wyświetlacza z kablami antenowymi sieci WWAN

Instalowanie zestawu wyświetlacza

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Przed zainstalowaniem zestawu wyświetlacza na zestawie podpórki na nadgarstek i klawiatury upewnij się, że zawiasy są

otwarte pod maksymalnym kątem.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

82 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 50. Instalowanie zestawu wyświetlacza

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 83

Rysunek 51. Instalowanie zestawu wyświetlacza

Rysunek 52. Instalowanie zestawu wyświetlacza

Kroki

1. Połóż zestaw wyświetlacza na płaskiej powierzchni.

2. Przesuń zestaw wyświetlacza pod kątem idelikatnie dociśnij zawiasy, aby dopasować otwory na śruby wzawiasach wyświetlacza do
otworów wpłycie głównej.

3. Wkręć cztery śruby (M2,5x5), aby zamocować zawiasy wyświetlacza do płyty głównej.

4. Podłącz kabel kamery ikabel wyświetlacza do złączy na płycie głównej.

5. Przyklej taśmę mocującą kabel wyświetlacza ikabel kamery do płyty głównej.

6. Dopasuj otwory na śruby we wsporniku kabla wyświetlacza do otworów wpłycie głównej.

7. Wkręć dwie śruby (M2x2) mocujące klamrę kabla wyświetlacza do płyty głównej.

8. Umieść kable antenowe wprowadnicach na karcie towarzyszącej we/wy.

84 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

9. Podłącz kable antenowe Darwin do odpowiednich złączy na karcie towarzyszącej we/wy.

10. Wyrównaj klamrę kabli antenowych Darwin iumieść ją na płycie głównej.

11. Wkręć śrubę (M2x2) mocującą klamrę kabli antenowych Darwin do płyty głównej.

UWAGA: Kroki od 8 do 11 dotyczą tylko komputerów wyposażonych wantenę sieci WWAN zainstalowaną wzestawie

wyświetlacza.

Kolejne kroki

1. Zainstaluj kartę sieci WWAN.

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Czytnik kart smart

Wymontowywanie czytnika kart smart

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj głośniki.

4. Wzależności od konfiguracji wymontuj baterię 2-ogniwową lub baterię 3-ogniwową.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wyposażonych wczytnik kart smart.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania czytnika kart smart.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 85

Rysunek 53. Wymontowywanie czytnika kart smart

Kroki

1. Otwórz zatrzask iodłącz kabel FFC touchpada oraz elastyczne obwody drukowane klawiatury ijej podświetlenia od złączy na
touchpadzie.

2. Odłącz kabel FFC czytnika kart smart od odpowiednich złączy na touchpadzie.

3. Odklej kabel FFC czytnika kart smart od zestawu podpórki na nadgarstek iklawiatury.

4. Wykręć cztery śruby (M2×2) mocujące czytnik kart smart do zestawu podpórki na nadgarstek iklawiatury.

5. Wyjmij czytnik kart smart zkomputera.

Instalowanie czytnika kart smart

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji czytnika kart Smart.

86 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 54. Instalowanie czytnika kart smart

Kroki

1. Dopasuj iumieść czytnik kart smart wzestawie podpórki na nadgarstek i klawiatury.

2. Wkręć cztery śruby (M2×2) mocujące czytnik kart smart do zestawu podpórki na nadgarstek iklawiatury.

3. Przymocuj kabel czytnika linii papilarnych do zestawu podpórki na nadgarstek i klawiatury.

4. Podłącz kabel FFC czytnika kart smart do odpowiednich złączy na touchpadzie.

5. Podłącz płaski kabel USH do złącza na płycie systemowej i umieść go ponownie na elastycznym kablu czytnika kart smart.

6. Podłącz kabel FFC touchpada oraz elastyczne obwody drukowane klawiatury ijej podświetlenia do złączy na touchpadzie.

Kolejne kroki

1. Wzależności od konfiguracji zainstaluj baterię 2-ogniwową lub baterię 3-ogniwową.

2. Zainstaluj głośniki.

3. Zainstaluj pokrywę dolną.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 87

Płyta główna

Wymontowywanie płyty głównej

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj dysk SSD M.2 2230.

4. Wzależności od konfiguracji wymontuj baterię 2-ogniwową lub baterię 3-ogniwową.

5. Wymontuj radiator.

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

Rysunek 55. Elementy płyty głównej

1. karta WWAN

2. Złącze wyświetlacza LCD

3. Złącze kabla ekranu dotykowego ikamery na podczerwień

4. Złącze dysku SSD M.2

5. Złącze kabla FFC karty towarzyszącej USH

6. Złącze kabla baterii

7. Złącze kabla FFC touchpada

8. Złącze kabla baterii pastylkowej

9. Złącze wentylatora

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty głównej.

88 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 56. Wymontowywanie płyty głównej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 89

Rysunek 57. Wymontowywanie płyty głównej

Kroki

1. Wykręć sześć śrub (M2×4) mocujących płytkę połączenia mostkowego karty towarzyszącej we/wy w konfiguracji z kartą sieci
WWAN. Wykręć sześć śrub (M2×4) mocujących płytkę połączenia mostkowego karty towarzyszącej we/wy w konfiguracji z kartą
sieci WLAN.

2. Wykręć śrubę (M2x2) mocującą klamrę modułu sieci WLAN.

3. Wykręć dwie śruby (M2x2) mocujące klamrę kabla wyświetlacza do płyty głównej.

4. Wyjmij klamrę modułu sieci WLAN zkomputera.

5. Odłącz główną ipomocniczą antenę sieci WLAN od modułu sieci WLAN.

6. Wyjmij klamrę kabla wyświetlacza z komputera.

7. Wyjmij płytkę połączenia mostkowego karty towarzyszącej we/wy zkomputera.

UWAGA: Podczas instalacji umieść płytkę połączenia mostkowego karty towarzyszącej we/wy tak, aby strzałki na złączu były

skierowane wgórę, wstronę zestawu radiatora iwentylatora.

UWAGA: Podczas ponownej instalacji płytki połączenia mostkowego karty towarzyszącej we/wy

● przykręć sześć śrub (M2×4) wkolejności (1 > 2 > 3 > 4 > 5 > 6) wskazanej na kablu FPC modeli WLAN.

● Dokręć cztery śruby (M2×4) w kolejności (1 > 2 > 3 > 4) wskazanej na kablu FPC modeli WLAN.

8. Odłącz od płyty głównej (1) kabel kamery, (2) kabel wyświetlacza, (3) kabel FFC touchpada oraz (4) kabel FFC karty towarzyszącej
USH (wprzypadku modeli dostarczonych zkartą towarzyszącą USH).

9. Wykręć dwie śruby (M2x2) i trzy śruby (M2x4) mocujące uchwyt Type-C do podpórki na nadgarstek.

10. Wyjmij płytę główną z komputera.

UWAGA:

● Wprzypadku modeli notebooków Latitude 7450 zkartą sieci WWAN 5G podczas wymiany płyty głównej należy odkleić

naklejkę pochłaniającą procesora iprzenieść ją na nową płytę główną.

90 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

● Wprzypadku modeli Latitude 7450 2 w1 zkartą sieci WWAN podczas wymiany płyty głównej należy odkleić naklejkę

pochłaniającą procesora iprzenieść ją na nową płytę główną.

11. Ostrożnie wyjmij płytę główną zzestawu podpórki na nadgarstek i klawiatury.

UWAGA: Podczas wymiany płyty głównej wmodelach WWAN 4G/5G naklejkę pochłaniającą procesora (górna strona) ielement

pochłaniający klamry procesora (dolna strona) należy odkleić iprzenieść na zamienną płytę główną.

UWAGA: Odklejaj naklejki bardzo powoli i ostrożnie, aby można je było ponownie wykorzystać na nowej płycie głównej.

Rysunek 58. Element pochłaniający procesora

Rysunek 59. Element pochłaniający klamry procesora

Instalowanie płyty głównej

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 91

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

UWAGA: Podczas wymiany płyty głównej naklejkę pochłaniającą procesora przyklejoną do płyty głównej dla modelu WWAN 4G i 5G

należy odkleić iprzenieść na zamienną płytę główną.

Rysunek 60. Elementy płyty głównej

1. karta WWAN

2. Złącze wyświetlacza LCD

3. Złącze kabla ekranu dotykowego ikamery na podczerwień

4. Złącze dysku SSD M.2

5. Złącze kabla FFC karty towarzyszącej USH

6. Złącze kabla baterii

7. Złącze kabla FFC touchpada

8. Złącze kabla baterii pastylkowej

9. Złącze wentylatora

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty głównej.

92 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 61. Instalowanie płyty głównej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 93

Rysunek 62. Instalowanie płyty głównej

Kroki

1. Umieść płytę główną wodpowiednim gnieździe wzestawie podpórki na nadgarstek iklawiatury.

UWAGA: Przenieś elementy pochłaniające wielokrotnego użytku karty sieci WWAN na nową płytę główną.

2. Wkręć dwie śruby (M2x2) i trzy śruby (M2x4) mocujące uchwyt Type-C do podpórki na nadgarstek.

3. Wkręć dwie śruby (M2,2×5) itrzy śruby (M2×4)mocujące płytę główną.

4. Podłącz do płyty głównej (1) kabel kamery, (2) kabel wyświetlacza, (3) kabel FFC touchpada oraz (4) kabel FFC karty towarzyszącej
USH (wprzypadku modeli dostarczonych zkartą towarzyszącą USH).

5. Umieść płytkę połączenia mostkowego karty towarzyszącej we/wy wkomputerze.

UWAGA: Podczas instalacji umieść płytkę połączenia mostkowego karty towarzyszącej we/wy tak, aby strzałki na złączu były

skierowane wgórę, wstronę zestawu radiatora iwentylatora.

UWAGA: Podczas ponownej instalacji płytki połączenia mostkowego karty towarzyszącej we/wy przykręć sześć śrub (M2x4)

wkolejności (1 > 2 > 3 > 4 > 5 > 6) wskazanej na kablu FPC modeli WLAN.

UWAGA: Podczas ponownej instalacji płytki połączenia mostkowego karty towarzyszącej we/wy przykręć sześć śrub (M2×4)

wkolejności (1 > 2 > 3 > 4) wskazanej na kablu FPC modeli WLAN.

6. Wkręć sześć śrub (M2×4) mocujących płytkę połączenia mostkowego karty towarzyszącej we/wy przeznaczonych do modeli WWAN.
Wkręć cztery śruby (M2×4) mocujące płytkę połączenia mostkowego karty towarzyszącej we/wy przeznaczonych do modeli WLAN.

7. Wyrównaj iumieść klamrę kabla wyświetlacza wkomputerze.

8. Wkręć dwie śruby (M2x2) mocujące klamrę kabla wyświetlacza do płyty głównej.

9. Podłącz główną ipomocniczą antenę sieci WLAN do modułu sieci WLAN.

10. Umieść klamrę modułu sieci WLAN wkomputerze.

11. Wkręć śrubę (M2x2) mocującą klamrę modułu sieci WLAN.

94 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kolejne kroki

1. Zainstaluj radiator.

2. Wzależności od konfiguracji zainstaluj baterię 2-ogniwową lub baterię 3-ogniwową.

3. Zainstaluj dysk SSD M.2 2230.

4. Zainstaluj pokrywę dolną.

5. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Moduł anteny sieci WLAN

Wymontowywanie modułu anteny sieci WLAN

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę SSD M.2

4. Wymontuj kartę sieci WWAN.

5. Wzależności od konfiguracji wymontuj baterię 2-ogniwową lub baterię 3-ogniwową.

6. Wymontuj radiator.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wyposażonych wmoduł anteny sieci WLAN przymocowany do zestawu podpórki

na nadgarstek iklawiatury.

Na ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania modułu anteny sieci WLAN.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 95

Rysunek 63. Wymontowywanie modułu anteny sieci WLAN

96 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 64. Wymontowywanie modułu anteny sieci WLAN

Kroki

1. Wprzypadku komputera wyposażonego wanteny sieci WWAN wykręć śrubę (M2x2) mocującą klamrę kabli antenowych Darwin do
płyty głównej.

2.

3. Za pomocą plastikowego otwieraka podważ osłonę ekranującą karty sieci WWAN 5G izdejmij ją zpłyty głównej.

4. Wykręć śrubę (M2x2,5) mocującą osłonę ekranującą karty sieci 5G WWAN do płyty głównej.

5. Odłącz kable antenowe od złączy na karcie sieci WWAN 5G.

6. Wysuń iwyjmij kartę sieci WWAN 5G zgniazda na płycie głównej.

7. Wyjmij dwa kable antenowe Darwin izielony kabel czujnika zbliżeniowego zprowadnicy na karcie towarzyszącej we/wy.

8. Odklej kawałki taśmy mocujące czarny kabel pomocniczej anteny sieci WLAN do płyty głównej.

9. Zdejmij uchwyt WLAN i odłącz kable od modułu WLAN.

10. Zdejmij uchwyt wyświetlacza i kable wyświetlacza z płyty głównej.

11. Wyjmij gumową zaślepkę lub uszczelkę, aby wyciągnąć kabel antenowe.

12. Wyjmij biały kabel głównej anteny sieci WLAN iczarny kabel pomocniczej anteny sieci WLAN zprowadnic na podpórce na nadgarstek.

13. Wykręć cztery śruby (M1,6x2,5) mocujące klamrę modułu anteny sieci WLAN do płyty głównej.

14. Przesuń iwyjmij moduł anteny sieci WLAN zgniazda na płycie głównej.

UWAGA: Ta procedura dotyczy tylko komputerów wyposażonych wmoduł anteny sieci WLAN przymocowany do zestawu

podpórki na nadgarstek iklawiatury.

Zdejmij klamrę kabli antenowych Darwin zpłyty głównej.

Instalowanie modułu anteny sieci WLAN

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 97

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji modułu anteny sieci WLAN.

Rysunek 65. Instalowanie modułu anteny sieci WLAN

98 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 66. Instalowanie modułu anteny sieci WLAN

Kroki

1. Wsuń moduł anteny sieci WLAN do odpowiedniego gniazda na płycie głównej.

2. Włóż gumową zaślepkę lub uszczelkę, aby poprowadzić kabel antenowe.

3. Umieść kable antenowe sieci WLAN wprowadnicach na płycie głównej.

4. Wkręć cztery śruby (M1,6x2,5) mocujące klamrę modułu anteny sieci WLAN do płyty głównej.

5. Przyklej kawałki taśmy mocujące czarny kabel pomocniczej anteny WLAN do płyty głównej.

6. Zastąp uchwyt wyświetlacza i kable wyświetlacza z płyty głównej.

7. Podłącz kable antenowe do odpowiednich złączy.

8. Przesuń iumieść kartę sieci WWAN 5G wgnieździe na płycie głównej.

9. Umieść dwa kable antenowe Darwin izielony kabel czujnika zbliżeniowego wprowadnicy na karcie towarzyszącej we/wy.

10. Wyrównaj wspornik karty sieci WWAN 5G iumieść go na płycie głównej.

11. Wkręć śrubę (M2x2,5) mocującą osłonę ekranującą karty sieci 5G WWAN do płyty głównej.

12. Umieść pokrywę ekranującą karty sieci WWAN 5G napłycie głównej.

13. Wyrównaj klamrę kabli antenowych Darwin iumieść ją na płycie głównej.

14. Wprzypadku komputera wyposażonego wanteny sieci WWAN wkręć śrubę (M2x2) mocującą klamrę kabli antenowych Darwin do
płyty głównej.

Tabela 34. Schemat kolorów kabli antenowych WLAN

Złącza na karcie sieci bezprzewodowej Kolor kabla antenowego

Kabel główny (biały trójkąt) Biały

Kabel pomocniczy (czarny trójkąt) Czarny

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 99

Kolejne kroki

1. Wzależności od konfiguracji zainstaluj baterię 2-ogniwową lub baterię 3-ogniwową.

2. Zainstaluj radiator.

3. Zainstaluj kartę sieci WWAN.

4. Zainstaluj kartę SSD M.2.

5. Zainstaluj pokrywę dolną.

6. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta towarzysząca we/wy

Wymontowywanie karty towarzyszącej we/wy

OSTRZE|ENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci WWAN. .

UWAGA: Ta procedura dotyczy tylko komputerów zzainstalowaną kartą sieci WWAN.

UWAGA: Wprzypadku modeli bez karty sieci WWAN wsystemie jest fabrycznie zainstalowana osłona iklamra karty sieci WWAN.

Dlatego przed wymontowaniem karty towarzyszącej we/wy wykonaj czynności opisane wsekcji dotyczącej wymontowywania

karty sieci WWAN, aby zdjąć jej osłonę ekranującą iklamrę.

UWAGA: Wprzypadku modeli zobsługą sieci WWAN przed wymontowaniem karty towarzyszącej we/wy należy wyjąć tacę karty

SIM.

Rysunek 67. Wymontowywanie karty towarzyszącej we/wy

Informacje na temat zadania

OSTRZE|ENIE: Nie należy wymontowywać karty towarzyszącej we/wy razem zpłytą główną.

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania karty towarzyszącej we/wy.

100 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
