Dell Inspiron 7359 User Manual [da]

Inspiron 13

7000 Series

Servicehåndbog

Computermodel: Inspiron 13–7359
Forordningsmodel: P57G
Forordningstype: P57G002

Bemærk, forsigtig og advarsel

BEMÆRK: BEMÆRK! angiver vigtige oplysninger om, hvordan du bruger
computeren optimalt.

FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware
eller tab af data og oplyser dig om, hvordan du kan undgå dette problem.

ADVARSEL: ADVARSEL! angiver risiko for tingskade, personskade eller død.

Copyright © 2015 Dell Inc. Alle rettigheder forbeholdes. Dette produkt er beskyttet af

amerikansk og international copyright og lovgivning om immateriel ejendom. Dell™ og Dell­logoet er varemærker tilhørende Dell Inc. i Amerikas Forenede Stater og/eller andre
jurisdiktioner. Alle andre mærker og navne nævnt heri, kan være varemærker for deres
respektive firmaer.

2015 - 07

rev. A00

Indholdsfortegnelse

Før du udfører arbejde på computerens indvendige

dele...............................................................................................10

Før du starter ...................................................................................................10

Sikkerhedsinstruktioner................................................................................... 10

Anbefalet værktøj..............................................................................................11

Efter du har udført arbejde på computerens indvendige

dele...............................................................................................13

Fjernelse af bunddækslet......................................................... 14

Procedure.........................................................................................................14

Sådan genmonteres bunddækslet..........................................15

Procedure.........................................................................................................15

Fjernelse af batteriet................................................................. 16

Forudsætninger................................................................................................16

Procedure.........................................................................................................16

Sådan genmonteres batteriet..................................................18

Procedure.........................................................................................................18

Efterfølgende forudsætninger.........................................................................18

Sådan fjernes hukommelsesmodulet.....................................19

Forudsætninger................................................................................................19

Procedure.........................................................................................................19

Sådan genmonteres hukommelsesmodulet.........................21

Procedure.........................................................................................................21

Efterfølgende forudsætninger.........................................................................22

3

Fjernelse harddisken.................................................................23

Forudsætninger................................................................................................23

Procedure.........................................................................................................23

Sådan genmonteres harddisken.............................................25

Procedure.........................................................................................................25

Efterfølgende forudsætninger.........................................................................25

Sådan fjernes møntcellebatteriet...........................................26

Forudsætninger............................................................................................... 26

Procedure........................................................................................................ 26

Genmontering af møntcellebatteriet.................................... 28

Procedure........................................................................................................ 28

Efterfølgende forudsætninger.........................................................................28

Fjernelse af trådløs-kortet.......................................................29

Forudsætninger............................................................................................... 29

Procedure........................................................................................................ 29

Genmontering af trådløs-kortet.............................................31

Procedure.........................................................................................................31

Efterfølgende forudsætninger......................................................................... 31

Fjernelse af tastaturets datterkort..........................................32

Forudsætninger................................................................................................32

Procedure.........................................................................................................32

Genmontering af tastaturets datterkort............................... 34

Procedure........................................................................................................ 34

Efterfølgende forudsætninger.........................................................................34

4

Fjernelse af strøm- og volumenknapkortet..........................35

Forudsætninger................................................................................................35

Procedure.........................................................................................................35

Genmontering af strøm- og volumenknapkortet............... 37

Procedure.........................................................................................................37

Efterfølgende forudsætninger.........................................................................37

Sådan fjernes højttalerne.........................................................38

Forudsætninger............................................................................................... 38

Procedure........................................................................................................ 38

Sådan genmonteres højttalerne.............................................40

Procedure........................................................................................................ 40

Efterfølgende forudsætninger........................................................................ 40

Fjernelse af berøringspladen...................................................41

Forudsætninger................................................................................................41

Procedure.........................................................................................................41

Genmontering af berøringspladen........................................ 44

Procedure........................................................................................................ 44

Efterfølgende forudsætninger........................................................................ 44

Fjernelse af blæseren................................................................45

Forudsætninger............................................................................................... 45

Procedure........................................................................................................ 45

Genmontering af blæseren......................................................47

Procedure.........................................................................................................47

Efterfølgende forudsætninger.........................................................................47

5

Fjernelse af kølelegemet..........................................................48

Forudsætninger............................................................................................... 48

Procedure........................................................................................................ 48

Genmontering af kølelegemet............................................... 50

Procedure........................................................................................................ 50

Efterfølgende forudsætninger........................................................................ 50

Sådan fjernes I/O-kortet...........................................................51

Forudsætninger................................................................................................51

Procedure.........................................................................................................51

Sådan genmonteres I/O-kortet.............................................. 53

Procedure.........................................................................................................53

Efterfølgende forudsætninger.........................................................................53

Fjernelse strømadapterporten................................................54

Forudsætninger............................................................................................... 54

Procedure........................................................................................................ 54

Sådan genmonteres strømadapterporten............................56

Procedure........................................................................................................ 56

Efterfølgende forudsætninger.........................................................................56

Fjernelse af systemkortet......................................................... 57

Forudsætninger................................................................................................57

Procedure.........................................................................................................57

Genmontering af systemkortet...............................................61

Procedure.........................................................................................................61

Efterfølgende forudsætninger.........................................................................61

Indtastning af servicekoden i BIOS-installationsprogrammet.......................62

6

Sådan fjernes skærmmodulet................................................. 63

Forudsætninger............................................................................................... 63

Procedure........................................................................................................ 63

Sådan genmonteres skærmmodulet..................................... 66

Procedure........................................................................................................ 66

Efterfølgende forudsætninger........................................................................ 66

Sådan fjernes berøringspenholderens modul......................67

Forudsætninger................................................................................................67

Procedure........................................................................................................ 68

Genmontering af berøringspenholderens modul...............70

Procedure........................................................................................................ 70

Efterfølgende forudsætninger.........................................................................70

Sådan fjernes håndfladestøtten og tastaturmodulet..........71

Forudsætninger................................................................................................ 71

Procedure......................................................................................................... 71

Sådan genmonteres håndfladestøtten og

tastaturmodulet.........................................................................73

Procedure.........................................................................................................73

Efterfølgende forudsætninger.........................................................................73

Sådan fjernes skærmpanelet................................................... 74

Forudsætninger................................................................................................74

Procedure.........................................................................................................74

Genmontering skærmpanelet.................................................76

Procedure.........................................................................................................76

Efterfølgende forudsætninger.........................................................................76

7

Sådan fjernes skærmhængslerne............................................77

Forudsætninger................................................................................................77

Procedure.........................................................................................................77

Sådan genmonteres skærmhængslerne............................... 79

Procedure.........................................................................................................79

Efterfølgende forudsætninger.........................................................................79

Fjernelse af skærmens bagdæksel og antennemodulet.... 80

Forudsætninger............................................................................................... 80

Procedure........................................................................................................ 80

Genmontering af skærmens bagdæksel og

antennemodulet........................................................................82

Procedure........................................................................................................ 82

Efterfølgende forudsætninger.........................................................................82

Sådan fjernes kameraet............................................................83

Forudsætninger............................................................................................... 83

Procedure........................................................................................................ 83

Genplacering af kameraet....................................................... 85

Procedure........................................................................................................ 85

Efterfølgende forudsætninger.........................................................................85

Sådan fjernes Windows-knappens kort................................ 86

Forudsætninger............................................................................................... 86

Procedure........................................................................................................ 86

Sådan genmonteres Windows-knappens kort.................... 88

Procedure........................................................................................................ 88

Efterfølgende forudsætninger........................................................................ 88

8

Sådan fjernes skærmkablet..................................................... 89

Forudsætninger............................................................................................... 89

Procedure........................................................................................................ 89

Genmontering af skærmkablet...............................................91

Procedure.........................................................................................................91

Efterfølgende forudsætninger.........................................................................91

Sådan opdateres BIOS'en.........................................................92

Rekvirere hjælp og kontakte Dell...........................................93

Selv-hjælpsressourcer.....................................................................................93

Kontakt Dell..................................................................................................... 94

9

Før du udfører arbejde på computerens indvendige dele

FORSIGTIG: For at undgå at beskadige komponenter og kort, håndter
dem ved kanterne og undgå at røre ved ben og kontakter.

BEMÆRK: Billederne i dette dokument kan afvige fra din computer
afhængigt af den bestilte konfiguration.

Før du starter

1 Gem og luk alle åbne filer, og luk alle åbne programmer.
2 Luk computeren ned.

– Windows 10: Tryk på eller tap Start → Lukke → computeren.
– Windows 8.1: På Startskærmbilledet, klik eller tryk på tænd/sluk-

ikonet → Luk computeren.

– Windows 7: Klik eller tryk på Start → Luk computeren.

BEMÆRK: Hvis du bruger et andet operativsystem, se i
dokumentationen for dit operativsystem for vejledning ved
nedlukning.

3 Tag stikkene til computeren og alle tilsluttede enheder ud af

stikkontakterne.

4 Frakobl alle kabler så som telefonkabler, netværkskabler etc. fra

computeren.

5 Frakobl alle tilsluttede enheder og perifert udstyr så som tastatur, mus,

skærme etc. fra din computer.

6 Fjern alle mediekort og optiske diske fra computeren, hvis relevant.

Sikkerhedsinstruktioner

Følg sikkerhedsinstruktionerne med henblik på din egen sikkerhed og for at
beskytte computeren og arbejdsmiljøet mod mulige skader.

10

ADVARSEL: Før du udfører arbejde på computerens indvendige dele,
skal du læse den sikkerhedsinformation, der fulgte med computeren.
Du kan finde yderligere oplysninger om god praksis for sikkerhed på
hjemmesiden, Regulatory Compliance på www.dell.com/
regulatory_compliance.

ADVARSEL: Frakobl alle strømkilder inden du tager computerdækslet
eller paneler af. Når du er færdig med at arbejde i computeren,
genplacer alle dæksler, paneler og skruer, inden du tilslutter
strømkilden.

FORSIGTIG: Undgå, at computeren beskadiges ved at sikre et fladt og
rent arbejdsbord.

FORSIGTIG: For at undgå at beskadige komponenter og kort, håndter
dem ved kanterne og undgå at røre ved ben og kontakter.

FORSIGTIG: Du skal kun udføre fejlfinding og reparationer hvis du er
autoriseret, eller under vejledning af Dells tekniske supportteam.
Skader, som følge af servicering af ikke Dell-autoriserede, dækkes ikke
under din garanti. Se sikkerhedsinstruktionerne der fulgte med
produktet eller på www.dell.com/regulatory_compliance.

FORSIGTIG: Inden du rører ved noget inde i computeren, skal du jorde
dig selv ved at røre en umalet metaloverflade som f.eks. metallet på
bagsiden af computeren. Fjern statisk elektricitet, som kan beskadige
de interne komponenter, ved røre ved en umalet overflade løbende
under arbejdet.

FORSIGTIG: Når du skal frakoble et kabel, træk i dets stik eller i
træktappen, træk aldrig direkte i kablet. Nogle kabler har stik med
låsetappe eller fingerskruer, du skal udløse dem inden du frakobler
kablet. Sørg for, ved frakobling af kabler, at disse flugter jævnt for at
undgå at bøje stikkenes ben. Ved tilslutning af kabler, sørg for at porte
og stik vender rigtigt og flugter.

FORSIGTIG: Tryk for at skubbe eventuelle installerede kort ud af
mediekortlæseren.

Anbefalet værktøj

Procedurerne i dette dokument kræver eventuelt følgende værktøj:

• En stjerneskruetrækker

11

• Plastikpen

12

Efter du har udført arbejde på computerens indvendige dele

FORSIGTIG: Det kan beskadige computeren alvorligt at efterlade
bortkomme eller løse skruer inde i computeren.

1 Genmonter alle skruer, og sørg for, at der ikke findes nogen løse skruer

inde i computeren.

2 Tilslut alle eksterne enheder, perifert udstyr og kabler, som du fjernede,

før du begyndte at arbejde med computeren.

3 Genplacer alle mediekort, diske og alle andre dele, som du fjernede, før

du begyndte at arbejde med computeren.

4 Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.
5 Tænd computeren

13

Fjernelse af bunddækslet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Luk skærmen, og vend computeren om.
2 Fjern skruerne, der fastgør bunddækslet til computerbunden.
3 Lirk, vha. en plastikpen, bunddækslet væk fra computerbunden.

Før du begynder at arbejde på computerens

14

1 Plastikpen 2 bunddæksel

3 skruer (10)

Sådan genmonteres bunddækslet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Skub tapperne på bunddækslet ind i de tilsvarende huller i

computerbunden, og klik forsigtigt bunddækslet på plads.

2 Genmonter skruerne, der fastgør bunddækslet til computerbunden.

Før du begynder at arbejde på computerens

15

Fjernelse af batteriet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

Fjern bunddækslet.

Procedure

1 Fjern skruerne, der fastgør batteriet til håndfladestøtten og

tastaturmodulet.

2 Fjern harddiskkablet fra kabelkanalerne på batteriet.

Før du begynder at arbejde på computerens

16

3 Løft batteriet af håndfladestøtten og tastaturmodulet.

1 harddiskkabel 2 skruer (2)

3 batteri

4 Vend computeren om.
5 Tryk og hold på tænd/sluk-knappen i ca. 5 sekunder for at jorde

systemkortet.

17

Sådan genmonteres batteriet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Flugt skruehullerne i batteriet med skruehullerne i håndfladestøtten og

tastaturmodulet og placer batteriet på håndfladestøtten og
tastaturmodulet.

2 Før harddiskkablet igennem kabelkanalerne på batteriet.
3 Genmonter skruerne, der fastgør batteriet til håndfladestøtten og

tastaturmodulet.

Efterfølgende forudsætninger

Genmonter bunddækslet.

Før du begynder at arbejde på computerens

18

Sådan fjernes hukommelsesmodulet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.

Procedure

1 Brug fingerspidserne til forsigtigt at adskille fastgørelsesklemmerne på

hver side af hukommelsesmodulslottet, indtil modulet springer op.

Før du begynder at arbejde på computerens

19

2 Fjern hukommelsesmodulet fra hukommelsesmodulslottet.

1 hukommelsesmodul 2 fastgørelsesklemmer (2)

3 Hukommelsesmodulslot

20

Sådan genmonteres hukommelsesmodulet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Juster hukommelsesmodulets indhak med tappen på

hukommelsesmodulslottet.

Før du begynder at arbejde på computerens

21

2 Skub hukommelsesmodulet i en vinkel helt ind i dets slot, og tryk

hukommelsesmodulet ned indtil det klikker på plads.

BEMÆRK: Hvis du ikke hører et klik, skal du fjerne
hukommelsesmodulet og sætte det i igen.

1 hukommelsesmodul 2 fastgørelsesklemmer (2)

3 Hukommelsesmodulslot 4 tap

5 indhak

Efterfølgende forudsætninger

1 Genmonter batteriet.
2 Genmonter bunddækslet.

22

Fjernelse harddisken

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

FORSIGTIG: Harddiske er skrøbelige. Udvis omhyggelighed når du
håndtere harddiske.

FORSIGTIG: For at undgå datatab, fjern ikke harddisken mens
computeren er i slumretilstand eller er tændt.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.

Procedure

1 Fjern skruerne, der fastgør harddiskmodulet til håndfladestøtten og

tastaturmodulet.

2 Brug trækfligen til at frakoble harddiskens kabel fra systemkortet.

Før du begynder at arbejde på computerens

23

3 Løft harddiskmodulet og dets kabel af håndfladestøtten og

tastaturmodulet.

1 skruer (2) 2 harddiskmodul

3 harddiskkabel 4 trækflig

4 Frigør mellemkortet fra harddisken.
5 Fjern skruernr, der fastgør harddiskens beslag til harddisken.
6 Løft harddiskens beslag af harddisken.

24

1 skruer (4) 2 harddisk

3 harddiskbeslag 4 mellemlæg

Sådan genmonteres harddisken

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

FORSIGTIG: Harddiske er skrøbelige. Udvis omhyggelighed når du
håndtere harddiske.

Procedure

1 Flugt harddiskens skruehuller med harddiskbeslagets skruehuller.
2 Genmonter skruerne, der fastgør harddiskbeslaget til harddisken.
3 Tilslut mellemlægget til harddiskmodulet.
4 Flugt skruehullerne i harddiskmodulet med skruehullerne i

håndfladestøtten og tastaturmodulet.

5 Genmonter skruerne, der fastgør harddiskmodulet til håndfladestøtten og

tastaturmodulet.

6 Tilslut harddiskkablet til systemkortet.

Før du begynder at arbejde på computerens

Efterfølgende forudsætninger

1 Genmonter batteriet.
2 Genmonter bunddækslet.

25

Sådan fjernes møntcellebatteriet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

FORSIGTIG: Fjernes møntcellebatteriet vil BIOS­konfigurationsprogrammernes indstillinger nulstilles til
standardindstillingerne. Det anbefales, at du registrerer BIOS­indstillingerne, inden du fjerner møntcellebatteriet.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.

Procedure

Før du begynder at arbejde på computerens

Lirk forsigtigt vha. en plastikpen møntcellebatteriet ud af batterisoklen på I/O­kortet.

26

1 Plastikpen 2 møntcellebatteri

3 batterisokkel

27

Genmontering af møntcellebatteriet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

Sæt møntcellebatteriet, med dets plusside opad, ind i batterisoklen på I/O­kortet.

Efterfølgende forudsætninger

1 Genmonter batteriet.
2 Genmonter bunddækslet.

Før du begynder at arbejde på computerens

28

Fjernelse af trådløs-kortet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.

Procedure

1 Frakobl antennekablerne fra trådløs-kortet.
2 Fjern skruen, der fastgør trådløs-kortet til I/O-kortet.

Før du begynder at arbejde på computerens

29

3 Skub og fjern trådløs-kortet fra dets slot.

1 antennekabler (2) 2 trådløs-kort

3 trådløs-kortslot 4 skrue

30

Genmontering af trådløs­kortet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

FORSIGTIG: For at undgå skader på trådløs-kortet, anbring ikke kabler
under det.

1 Ret udskæringen på trådløs-kortet ind med tappen på trådløs-kortslottet

på I/O-kortet.

2 Skub trådløs-kortet i en vinkel ind i dets slot.
3 Ret skruehullet i trådløs-kortet ind efter skruehullet i I/O-kortet.
4 Genmonter skruen, der fastgør trådløs-kortet til I/O-kortet.
5 Tilslut antennekablerne til det trådløs-kortet.

Følgende skema viser antennekablets farveskema for trådløs-kortet der
understøttes af din computer.

Før du begynder at arbejde på computerens

Stik på trådløs-kortet Antennekabelfarve

Hovedstik (hvid trekant) hvid

Hjælpestik (sort trekant) sort

Efterfølgende forudsætninger

1 Genmonter batteriet.
2 Genmonter bunddækslet.

31

Fjernelse af tastaturets datterkort

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.

Procedure

1 Løft stiklåsene og frakobl tastaturkablerne og dets kabler til

baggrundslyset fra tastaturets datterkort.

Før du begynder at arbejde på computerens

32

2 Løft tastaturets datterkort op fra håndfladestøtten og tastaturmodulet.

1 tastaturkabel 2 kabel til tastaturets

baggrundsbelysning

3 tastaturkabel 4 kabel til tastaturets

baggrundsbelysning

5 tastaturets datterkort

33

Genmontering af tastaturets datterkort

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Placer tastaturets datterkort på håndfladestøtten og tastaturmodulet.
2 Tilslut tastaturkablerne og dets baggrundslyskabler, og tryk ned på låsene

for at fastgøre kablerne.

Efterfølgende forudsætninger

1 Genmonter batteriet.
2 Genmonter bunddækslet.

Før du begynder at arbejde på computerens

34

Fjernelse af strøm- og volumenknapkortet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Følg proceduren fra trin 1 til trin 3 i "Fjernelse af harddisken".

Procedure

1 Pil den selvklæbende tape af der fastgør strøm- og volumenknapkortets

kabel til håndfladestøtten og tastaturmodulet.

2 Frakobl strøm- og volumenknapkortets kabel fra I/O-kortet.
3 Fjern strøm- og volumenknapkortets kabel fra kabelkanalerne på

højttaleren.

4 Pil den selvklæbende tape af der fastgør strøm- og volumenknapkortets

kabel til højttaleren.

Før du begynder at arbejde på computerens

35

5 Løft strøm- og volumenknapkortet og dets kabel op fra håndfladestøtten

og tastaturmodulet.

1 selvklæbende tape 2 kablet til strøm- og

volumenknapkortet

36

3 strøm- og

volumenknapkort

4 selvklæbende tape

Genmontering af strøm- og volumenknapkortet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Placer strøm- og volumenknapkortet i dets slot i håndfladestøtten og

tastaturmodulet.

2 Påsæt den selvklæbende tape der fastgør strøm- og volumenknapkortets

kabel til højttaleren.

3 Før strøm- og volumenknapkortets kabel igennem kabelkanalerne på

højttaleren.

4 Tilslut strøm- og volumenknapkortets kabel til I/O-kortet.
5 Påsæt den selvklæbende tape der fastgør strøm- og volumenknapkortets

kabel til håndfladestøtten og tastaturmodulet.

Før du begynder at arbejde på computerens

Efterfølgende forudsætninger

1 Følg trinnene fra trin 4 til trin 6 i "Genmontering af harddisken".
2 Genmonter batteriet.
3 Genmonter bunddækslet.

37

Sådan fjernes højttalerne

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern strøm- og volumenknapkortet.

Procedure

1 Frakobl højtalerkablet fra systemkortet.
2 Pil den selvklæbende tape af der fastgør højttalerkablet til

håndfladestøtten og tastaturmodulet.

3 Fjern højttalerkablet fra kabelkanalerne i håndfladestøtten og

tastaturmodulet.

Før du begynder at arbejde på computerens

38

4 Frigør højttalerne fra styremærkerne, og løft højttalerne sammen med

deres kabler ud af håndfladestøtten og tastaturmodulet.

1 højttalerkabel 2 højttalere (2)

3 kabelkanaler 4 selvklæbende tape

39

Sådan genmonteres højttalerne

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Placer højttalerne på håndfladestøtten og tastaturmodulet ved brug af

styremærkerne på håndfladestøtte og tastaturmodul.

2 Før højttalerkablet igennem kabelkanalerne på håndfladestøtten og

tastaturmodulet.

3 Påsæt den selvklæbende tape der fastgør højttalerkablet til

håndfladestøtten og tastaturmodulet.

4 Tilslut højttalerkablet til systemkortet.

Efterfølgende forudsætninger

Før du begynder at arbejde på computerens

1 Genmonter strøm- og volumenknapkortet.
2 Genmonter batteriet.
3 Genmonter bunddækslet.

40

Fjernelse af berøringspladen

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.

Procedure

1 Løft låsetappen til stikket, og frakobl tastaturkablet fra tastaturets

datterkort.

Før du begynder at arbejde på computerens

1 tastaturkabel 2 tastaturets datterkort

41

2 Løft stiklåsen, og frakobl berøringspladens kabel fra berøringspladen.
3 Fjern skruerne, der fastgør berøringspladens beslag til håndfladestøtten

og tastaturmodulet.

4 Løft berøringspladens beslag af håndfladestøtten og tastaturmodulet.

1 berøringstastaturets kabel 2 berøringspladebeslag

3 skruer (4)

5 Pil den selvklæbende tape af der fastgør berøringspladen til

håndfladestøtten og tastaturmodulet.

42

6 Løft berøringspladen væk fra computeren.

1 selvklæbende tape 2 berøringsplade

43

Genmontering af berøringspladen

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Skub tappene på berøringspladen ind i åbningerne i håndfladestøtten og

tastaturmodulet.

2 Påsæt den selvklæbende tape der fastgør berøringspladen til

håndfladestøtten og tastaturmodulet.

3 Ret skruehullerne i berøringspladens beslag ind med skruehullerne i

håndfladestøtten og tastaturmodulet.

4 Genmonter skruerne, der fastgør berøringspladens beslag til

håndfladestøtten og tastaturmodulet.

5 Skub berøringspladens kabel ind i dets stik, og tryk ned på låsetappen for

at fastgøre kablet.

6 Skub tastaturkablet ind i stikket på tastaturets datterkort, og tryk ned på

stikkets låsetap for at fastgøre kablet.

Før du begynder at arbejde på computerens

Efterfølgende forudsætninger

1 Genmonter batteriet.
2 Genmonter bunddækslet.

44

Fjernelse af blæseren

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.

Procedure

1 Frakobl, vha. trækfligen, I/O-kortkablet fra systemkortet.
2 Fjern I/O-kortkablet fra kabelkanalerne på blæseren.

Før du begynder at arbejde på computerens

1 I/O-kortets kabel 2 I/O-kortets kabelstik

3 Kobl blæserkablet fra systemkortet.

45

4 Fjern skruerne, der fastgør blæseren til håndfladestøtten og

tastaturmodulet.

5 Løft blæseren af håndfladestøtten og tastaturmodulet.

1 blæser 2 skruer (2)

3 blæserkabel

46

Genmontering af blæseren

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Flugt blæserens skruehuller med skruehullerne i håndfladestøtten og

tastaturmodulet.

2 Genmonter skruerne, der fastgør blæseren til håndfladestøtten og

tastaturmodulet.

3 Tilslut blæserkablet til systemkortet.
4 Før I/O-kortkablet igennem kabelkanalerne på blæseren.
5 Skub I/O-kortets kabel i dets stik på systemkortet, og tryk ned på låsen for

at fastgøre kablet.

Efterfølgende forudsætninger

Før du begynder at arbejde på computerens

1 Genmonter batteriet.
2 Genmonter bunddækslet.

47

Fjernelse af kølelegemet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

ADVARSEL: Kølelegememodulet kan blive varmt under normal drift.
Lad det køle tilstrækkeligt af, inden du rører ved det.

FORSIGTIG: For maksimal køling af processoren, rør ikke
varmeafledningsområderne. Det fedt du har på fingrene, kan reducere
effekten af den termiske fedts varmeafledning.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.

Procedure

Før du begynder at arbejde på computerens

1 Løsn monteringsskruerne, der fastgør kølelegemet til systemkortet i

rækkefølge (som angivet på kølelegemet).

48

2 Løft kølelegememodulet af systemkortet.

1 kølelegeme 2 monteringsskruer (3)

49

Genmontering af kølelegemet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

FORSIGTIG: Forkert placering af kølelegemet kan medføre
beskadigelse af systemkortet og processoren.

BEMÆRK: Det oprindelige termiske fedt kan genbruges, hvis det
oprindelige systemkort og kølelegeme geninstalleres sammen. Hvis
enten systemkortet eller blæseren er udskiftet, anvend det termiske
underlag der følger med sættet, for at sikre en god varmeafledning.

Procedure

1 Flugt skruehullerne i kølelegememodulet med skruehullerne

i systemkortet.

2 Stram monteringsskruerne, der fastgør kølelegemet til systemkortet.

Efterfølgende forudsætninger

Før du begynder at arbejde på computerens

1 Genmonter batteriet.
2 Genmonter bunddækslet.

50

Sådan fjernes I/O-kortet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern harddisken.
4 Fjern trådløs-kortet.
5 Fjern møntcellebatteriet.

Procedure

1 Frakobl vha. trækfligen I/O-kortets kabel fra bundkortet og I/O-kortet.
2 Frakobl strøm- og volumenknapkortets kabel fra I/O-kortet.
3 Fjern skruen, der fastgør I/O-kortet til håndfladestøtten og

tastaturmodulet.

Før du begynder at arbejde på computerens

51

4 Løft I/O-kortet op fra håndfladestøtten og skærmmodulet.

1 skrue 2 I/O-kort

52

3 kablet til strøm- og

volumenknapkortet

5 trækflig

4 I/O-kortets kabel

Sådan genmonteres I/O-kortet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Anbring I/O-kortet på håndfladestøtten og tastaturmodulet ved brug af

styremærkerne.

2 Flugt skruehullet i I/O-kortet med skruehullet i håndfladestøtten og

tastaturmodulet.

3 Genmonter skruen, der fastgør I/O-kortet til håndfladestøtten og

tastaturmodulet.

4 Tilslut strøm- og volumenknapkortets kabel til I/O-kortet.
5 Tilslut I/O-kortkablet til I/O-kortet.

Efterfølgende forudsætninger

Før du begynder at arbejde på computerens

1 Genmonter møntcellebatteriet.
2 Genmonter trådløs-kortet.
3 Genmonter harddisken.
4 Genmonter batteriet.
5 Genmonter bunddækslet.

53

Fjernelse strømadapterporten

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.

Procedure

1 Frakobl strømadapterportens kabel fra systemkortet.
2 Fjern skruen, der fastgør strømadapterporten til håndfladestøtten og

tastaturmodulet.

Før du begynder at arbejde på computerens

54

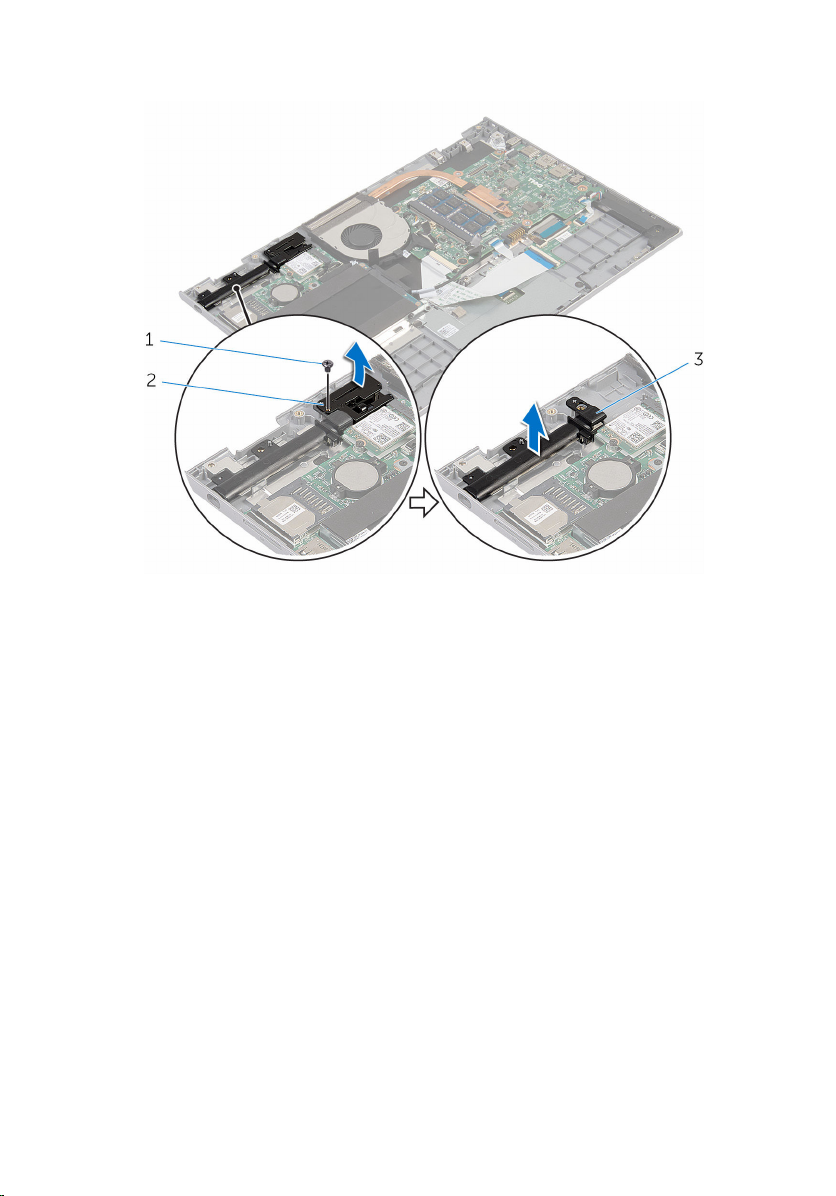

3 Løft strømadapterporten og dens kabel op fra håndfladestøtten og

tastaturmodulet.

1 skrue 2 strømadapterport

3 strømadapterportens kabel

55

Sådan genmonteres strømadapterporten

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Placer strømadapterporten og dets slot i håndfladestøtten og

tastaturmodulet.

2 Flugt strømadapterportens skruehul med skruehullet i håndfladestøtten

og tastaturmodulet.

3 Tilslut strømadapterportens kabel til systemkortet.

Efterfølgende forudsætninger

1 Genmonter batteriet.
2 Genmonter bunddækslet.

Før du begynder at arbejde på computerens

56

Fjernelse af systemkortet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

BEMÆRK: Din computers servicemærke er placeret på systemkortet. Du
skal indtaste servicemærket i BIOS-installationsprogrammet, efter du har
udskiftet systemkortet.

BEMÆRK: Ved udskiftning af systemkortet fjernes alle ændringer, du har
foretaget i BIOS under systeminstallationen. Du skal foretage de
ønskede ændringer igen, efter udskiftning af systemkortet.

BEMÆRK: Bemærk stikkenes placering, inden du frakobler kablerne fra
systemkortet, så du kan tilslutte dem korrekt igen, når du har
genmonteret systemkortet.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern hukommelsesmodulet.
4 Fjern blæseren.
5 Fjern kølelegemet.

Før du begynder at arbejde på computerens

Procedure

1 Fjern skruerne der fastgør skærmkabelbeslaget til systemkortet, og løft

skærmkabelbeslaget af systemkortet.

2 Frakobl skærmkablet fra bundkortet vha. trækfligene.

57

3 Pil den selvklæbende tape på Windows-knapkortets stik af, og frakobl

Windows-knapkortets kabel fra systemkortet.

1 skruer (2) 2 beslag til skærmkabel

3 skærmkabel 4 Windows-knapkortets

kabel

5 selvklæbende tape

4 Brug trækfligen til at frakoble harddiskens kabel fra systemkortet.
5 Udløs låsene, og frakobl tastaturkablet fra systemkortet.
6 Åbn låsene og frakobl kablet til tastaturbaggrundslyset og

berøringspladens kabel fra systemkortet.

58

7 Frakobl højttalerkablet og strømadapteportens kabel fra systemkortet.

1 strømadapterportens kabel 2 tastaturkabel

3 harddiskkabel 4 berøringstastaturets kabel

5 kabel til tastaturets

baggrundsbelysning

8 Fjern skruen, der fastgør bundkortet til håndfladestøtten og

tastaturmodulet.

6 højttalerkabel

59

9 Løft systemkortet op fra håndfladestøtten og skærmmodulet.

1 skrue 2 systemkort

60

Genmontering af systemkortet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

BEMÆRK: Din computers servicemærke er placeret på systemkortet. Du
skal indtaste servicemærket i BIOS-installationsprogrammet, efter du har
udskiftet systemkortet.

BEMÆRK: Ved udskiftning af systemkortet fjernes alle ændringer, du har
foretaget i BIOS under systeminstallationen. Du skal foretage de
ønskede ændringer igen, efter udskiftning af systemkortet.

Procedure

1 Ret skruehullet i systemkortet ind med skruehullet i håndfladestøtten og

tastaturmodulet.

2 Genmonter skruen, der fastgør systemkortet til håndfladestøtte og

tastaturmodulet.

3 Tilslut strømadapterportens kabel og højttalerkablet til systemkortet.
4 Skub kablerne til berøringspladen og tastaturbaggrundslyset ind i deres

respektive stik på systemkortet, og luk låsene for at fastgøre kablerne.

5 Skub tastaturkablet ind i dets stik, og tryk på låsene for at fastgøre kablet.
6 Tilslut harddiskkablet til systemkortet.
7 Tilslut Windows-knapkortets kabel til stikket på systemkortet, og påsæt

den selvklæbende tape på Windows-knapkortets stik for at fastgøre
kablet.

8 Tilslut skærmkablet til systemkortet.
9 Flugt skruehullerne i skærmkabelbeslaget med systemkortets skruehuller.
10 Genmonter skruerne der fastgør skærmkabelbeslaget til systemkortet.

Før du begynder at arbejde på computerens

Efterfølgende forudsætninger

1 Genmonter kølelegemet.

61

2 Genmonter blæseren.
3 Genmonter hukommelsesmodulet.
4 Genmonter batteriet.
5 Genmonter bunddækslet.

Indtastning af servicekoden i BIOS­installationsprogrammet.

1 Tænd for computeren.
2 Tryk på F2 når DELL-logoet vises, for at åbne BIOS-

installationsprogrammet.

3 Gå til hovedfanen, og indtast servicemærket i feltet Service Tag Input

(Indtast servicemærke).

62

Sådan fjernes skærmmodulet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern blæseren.
4 Fjern kølelegemet.

Procedure

1 Frakobl antennekablerne fra trådløs-kortet.
2 Fjern skruerne, der fastgør beslaget til skærmkablet til systemkortet.
3 Løft beslaget til skærmkablet af systemkortet.
4 Frakobl skærmkablet fra bundkortet vha. trækfligene.

Før du begynder at arbejde på computerens

63

5 Pil den selvklæbende tape på Windows-knapkortets stik af, og frakobl

stikket fra systemkortet.

1 trådløs-kort 2 antennekabler (2)

3 skruer (2) 4 beslag til skærmkabel

5 skærmkabel 6 Windows-knapkortets

kabel

7 selvklæbende tape

6 Vend computeren om, og åbn skærmen så meget som muligt.

FORSIGTIG: Anbring computeren på en blød og ren overflade for

at undgå at ridse skærmen.
7 Anbring computeren med forsiden nedad på en flad overflade.
8 Fjern skruerne, der fastgør skærmmodulet til håndfladestøtten og

tastaturmodulet.

9 Pil den selvklæbende tape af der fastgør skærmkablet til håndfladestøtten

og tastaturmodulet.

64

10 Løft skærmmodulet af håndfladestøtten og tastaturmodulet.

1 skærmmodul 2 skruer (3)

3 selvklæbende tape 4 skærmhængsler (2)

65

Sådan genmonteres skærmmodulet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

FORSIGTIG: Anbring computeren på en blød og ren overflade for at
undgå at ridse skærmen.

1 Placer skærmmodulet på håndfladestøtten og tastaturmodulet.
2 Flugt skærmhængslernes skruehuller med skruehullerne i

håndfladestøtten og tastaturmodulet.

3 Påsæt den selvklæbende tape der fastgør skærmkablet til

håndfladestøtten og tastaturmodulet.

4 Genmonter skruerne, der fastgør skærmmodulet til håndfladestøtten og

tastaturmodulet.

5 Vend computeren om, og luk skærmen.
6 Skub kablet til Windows-knapkortet ind i stiklåsen på systemkortet og tryk

ned på låsen for at fastgøre kablet.

7 Påsæt tapen på Windows-knapkortets kabel.
8 Tilslut skærmkablet til systemkortet.
9 Flugt skruehullerne i skærmkabelbeslaget med systemkortets skruehuller.
10 Genmonter skruerne der fastgør skærmkabelbeslaget til systemkortet.
11 Tilslut antennekablerne til det trådløs-kortet.

Før du begynder at arbejde på computerens

Efterfølgende forudsætninger

1 Genmonter batteriet.
2 Genmonter bunddækslet.

66

Sådan fjernes berøringspenholderens modul

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern skærmmodulet.

Før du begynder at arbejde på computerens

67

Procedure

1 Skub for at frigøre berøringspennen fra dens holder.

1 berøringspen 2 holder til berøringspen

3 berøringspennens lås

2 Fjern skruen, og løft berøringspennens lås væk fra håndfladestøtten og

tastaturmodulet.

68

3 Løft berøringspennens holder af håndfladestøtten og tastaturmodulet.

1 skrue 2 berøringspennens lås

3 holder til berøringspen

69

Genmontering af berøringspenholderens modul

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Placer berøringspennens holder og lås på håndfladestøtten og

tastaturmodulet.

2 Ret skruehullet i berøringspennens holder og lås ind med skruehullet i

håndfladestøtten og tastaturmodulet.

3 Genmonter skruen der fastgør berøringspennens holder og lås til

håndfladestøtten og tastaturmodulet.

4 Indsæt berøringspennen i dens holder og skub for at klikke den på plads.

Efterfølgende forudsætninger

Før du begynder at arbejde på computerens

1 Genmonter skærmmodulet.
2 Genmonter batteriet.
3 Genmonter bunddækslet.

70

Sådan fjernes håndfladestøtten og tastaturmodulet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Følg proceduren fra trin 1 til trin 3 i "Fjernelse af harddisken".
4 Fjern berøringspenholderens modul.
5 Fjern tastaturets datterkort.
6 Fjern berøringspladen.
7 Fjern blæseren.
8 Fjern kølelegemet.
9 Fjern I/O-kortet.
10 Fjern højtalerne.
11 Fjern skærmmodulet.
12 Fjern strømadapterporten.
13 Fjern systemkortet.

Før du begynder at arbejde på computerens

Procedure

Efter at have udført trinnene i forudsætninger har vi håndfladestøtten og
tastaturmodulet tilbage.

71

1 håndfladestøtte og

tastaturmodul

72

Sådan genmonteres håndfladestøtten og tastaturmodulet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

Placer håndfladestøtten og tastaturmodulet på en flad overflade med
tastaturet vendende nedad.

Efterfølgende forudsætninger

1 Genmonter systemkortet.
2 Genmonter strømadapterporten.
3 Genmonter skærmmodulet.
4 Genmonter højttalerne.
5 Genmonter I/O-kortet.
6 Genmonter kølelegemet.
7 Genmonter blæseren.
8 Genmonter berøringspladen.
9 Genmonter tastaturets datterkort.
10 Genmonter berøringspenholderens modul.
11 Følg trinnene fra trin 4 til trin 6 i "Genmontering af harddisken".
12 Genmonter batteriet.
13 Genmonter bunddækslet.

Før du begynder at arbejde på computerens

73

Sådan fjernes skærmpanelet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern skærmmodulet.

Procedure

1 Fjern skærmkablet fra kabelkanalerne inde i hængseldækslerne.

Før du begynder at arbejde på computerens

74

1 skærmpanelmodul 2 skærmkabel

2 Brug en plastikpen til at lirke skærmpanelmodulet af skærmens

bagdæksel og antennemodulet.

1 Plastikpen 2 skærmpanelmodul

3 Fjern kameraet.
4 Fjern Windows-knappens kort.

Efter, at de ovenfor beskrevne trin er udført, står vi tilbage med
skærmpanelet.

1 skærmpanel

75

Genmontering skærmpanelet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Placer skærmpanelet på en plan overflade.
2 Genmonter Windows-knappens kort.
3 Genmonter kameraet.
4 Før skærmkablet ind igennem kabelkanalerne inde i hængseldækslerne.
5 Juster skærmpanelmodulet ind med skærmens bagdæksel og

antennemodulet og klik forsigtigt skærmens bagdæksel og
antennemodulet på plads.

Efterfølgende forudsætninger

1 Genmonter skærmmodulet.
2 Genmonter batteriet.
3 Genmonter bunddækslet.

Før du begynder at arbejde på computerens

76

Sådan fjernes skærmhængslerne

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern skærmmodulet.
4 Fjern skærmens bagdæksel og antennemodulet.

Procedure

1 Placer skærmens bagdæksel og antennemodulet på en plan overflade.
2 Fjern antennekablerne fra kabelkanalen på hænseldækslet.
3 Fjern skruerne, der fastgør skærmhængslerne til skærmens bagdæksel og

antennemodul.

Før du begynder at arbejde på computerens

77

4 Løft skærmhængslerne af skærmens bagdæksel og antennemodul.

1 skruer (8) 2 skærmens bagdæksel og

antennemodul

3 dæksler til hængsel (2) 4 antennekabler (2)

5 skærmhængsler (2)

78

Sådan genmonteres skærmhængslerne

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Flugt skærmhængslernes skruehuller med skruehullerne i skærmens

bagdæksel og antennemodul.

2 Genmonter skruerne, der fastgør skærmhængslerne til skærmens

bagdæksel og antennemodulet.

3 Før antennekablerne igennem kabelkanalerne på hængseldækslet og

fastgør dem på deres plads.

Efterfølgende forudsætninger

Før du begynder at arbejde på computerens

1 Genmonter skærmens bagdæksel og antennemodulet.
2 Genmonter skærmmodulet.
3 Genmonter batteriet.
4 Genmonter bunddækslet.

79

Fjernelse af skærmens bagdæksel og antennemodulet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern skærmmodulet.
4 Fjern skærmpanelet.
5 Fjern skærmhængslerne.

Procedure

Før du begynder at arbejde på computerens

Efter at have gennemført de forudsatte trin, står vi tilbage med skærmens
bagdæksel og antennemodulet.

80

1 skærmens bagdæksel og

antennemodul

81

Genmontering af skærmens bagdæksel og antennemodulet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

Placer skærmens bagdæksel og antennemodulet på en plan overflade.

Efterfølgende forudsætninger

1 Genmonter skærmhængslerne.
2 Genmonter skærmpanelet.
3 Genmonter skærmmodulet.
4 Genmonter batteriet.
5 Genmonter bunddækslet.

Før du begynder at arbejde på computerens

82

Sådan fjernes kameraet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern skærmmodulet.
4 Fjern skærmens bagdæksel og antennemodulet.

Procedure

FORSIGTIG: Anbring skærmpanelmodulet på en blød og ren overflade
for at undgå at ridse skærmen.

1 Anbring skærmpanelmodulet med forsiden nedad på en flad overflade.
2 Brug en plastikpen til at lirke kameramodulet af skærmfacetten.

Før du begynder at arbejde på computerens

83

3 Vend kameraet om og frakobl kamerakablet fra kameramodulet .

1 Plastikpen 2 kamera

3 kamerakabel

84

Genplacering af kameraet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Tilslut kamerakablet til kameramodulet.
2 Placer kameramodulet på skærmfacetten, ved hjælp af styremærkerne,

og klik det på plads.

Efterfølgende forudsætninger

1 Genmonter skærmens bagdæksel og antennemodulet.
2 Genmonter skærmmodulet.
3 Genmonter batteriet.
4 Genmonter bunddækslet.

Før du begynder at arbejde på computerens

85

Sådan fjernes Windows­knappens kort

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern skærmmodulet.
4 Fjern skærmens bagdæksel og antennemodulet.

Procedure

FORSIGTIG: Anbring skærmpanelmodulet på en blød og ren overflade
for at undgå at ridse skærmen.

Før du begynder at arbejde på computerens

1 Anbring skærmpanelmodulet med forsiden nedad på en flad overflade.
2 Fjern skruen, der fastgør Windows-knapkortet til skærmfacetten.
3 Vend Windows-knapkortet om.
4 Pil den selvklæbende tape af og frakobl Windows-knapkortets kabel fra

Windows-knapkortet.

86

5 Løft Windows-knapkortet af skærmfacetten.

1 Windows-knapkort 2 skrue

3 Windows-knapkortets kabel 4 selvklæbende tape

87

Sådan genmonteres Windows­knappens kort

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Skub kablet til Windows-knapkortet ind i dets stik på kortet, og tryk ned

på stikkets låsetap for at fastgøre kablet.

2 Vend Windows-knapkortet og juster dets skruehuller ind med

skærmfacettens skruehuller.

3 Genmonter skruen, der fastgør Windows-knapkortet til skærmfacetten.
4 Vend skærmpanelmodulet om.

Efterfølgende forudsætninger

Før du begynder at arbejde på computerens

1 Genmonter skærmens bagdæksel og antennemodulet.
2 Genmonter skærmmodulet.
3 Genmonter batteriet.
4 Genmonter bunddækslet.

88

Sådan fjernes skærmkablet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern skærmmodulet.
4 Fjern skærmens bagdæksel og antennemodulet.
5 Fjern kameraet.

Procedure

1 Pil den selvklæbende tape af, og løft låsen for at frakoble skærmkablet fra

skærmpanelet.

2 Frakobl Windows-knapkortets kabel.
3 Pil tapen af, løft stikkets lås og frakobl kablet til berørinngspladens kort fra

berøringspladens kort.

4 Fjern kamerakablet fra kabelkanalerne i skærmfacetten.
5 Løft stikkets låsetap og frakobl skærmkablet fra berøringskortet.
6 Bemærk skærmkablets føring, og fjern kablet fra skærmfacettens

kabelkanaler.

Før du begynder at arbejde på computerens

89

7 Løft skærmkablet af skærmfacetten.

1 stiklås til skærmkablet 2 selvklæbende tape

3 skærmkabel 4 berøringsskærmkortets

5 skærmpanel

kabel

90

Genmontering af skærmkablet

ADVARSEL: Læs sikkerhedsinformationen der fulgte med din
computer, inden du begynder at arbejde på computerens indvendige
dele. Følg trinnene i,

indvendige dele. Efter du har arbejdet inde i computeren, læs

vejledningen i, Efter arbejdet inde i din computer. For yderligere
information om god praksis for sikkerhed se hjemmesiden, Regulatory
Compliance på www.dell.com/regulatory_compliance.

Procedure

1 Før skærmkablet igennem kabelkanalerne på skærmfacetten.
2 Skub skærmkablet ind i stikket på berøringskortet, og tryk ned på låsen

for at fastgøre kablet.

3 Før kamerakablet igennem kabelkanalerne i skærmfacetten.
4 Påsæt den selvklæbende tape, tilslut kablet til berøringspladens kort til

berøringspladens kort, og tryk ned på låsen til stikket for at fastgøre
kablet.

5 Skub kablet til Windows-knapkortet ind i dets stik på kortet, og tryk ned

på stikkets låsetap for at fastgøre kablet.

6 Fastgør den selvklæbende tape på Windows-knapkortets stik.

Før du begynder at arbejde på computerens

Efterfølgende forudsætninger

1 Genmonter skærmens bagdæksel og antennemodulet.
2 Genmonter skærmmodulet.
3 Genmonter kameraet.
4 Genmonter batteriet.
5 Genmonter bunddækslet.

91

Sådan opdateres BIOS'en

Du skal muligvis opdatere BIOS, når der er en opdatering tilgængelig, eller når
du genmonterer systemkortet. Opdatering af BIOS:

1 Tænd for computeren.
2 Gå til www.dell.com/support.
3 Klik på Product Support, indtast din computers servicemærke og klik på

Submit (Send).

BEMÆRK: Hvis du ikke har servicemærket, brug

autodetekteringsfunktionen eller gennemse din computermodel

manuelt.

4 Klik på Drivers & downloads (Drivere og overførsler).
5 Vælg det operativsystem der er installeret på din computer.
6 Rul ned gennem siden og udvid BIOS.
7 Klik på Hent fil for at hente den seneste BIOS-version til computeren.
8 Gem filen, og når overførslen er fuldført, naviger til mappen, hvor du

gemte BIOS-opdateringsfilen.

9 Dobbeltklik på BIOS-opdateringsfilens ikon og følg vejledningen på

skærmen.

92

Rekvirere hjælp og kontakte Dell

Selv-hjælpsressourcer

Du kan få oplysninger og hjælp til Dell-produkter og servicer ved at bruge
disse selv-hjælpsressourcer:

Information om Dells produkter og
services

Windows 8.1 og Windows 10 Dell Help & Support app

Windows 10: Kom i gang-app

Windows 8,1: Hjælp + Tips-app

Åbner hjælp i Windows 8, Windows

8.1, og Windows 10

Åbner hjælp i Windows 7

Online-hjælp til operativsystem

Fejlfindingsinformation,
brugermanualer,
installationsvejledning,
produktspecifikationer, teknisk
hjælpe-blogs, drivere, software­opdateringer, osv.

www.dell.com

I Windows-søgning, skriv Hjælp og
support, og tryk på Enter.

Klik på Start → Hjælp og support.

www.dell.com/support/windows
www.dell.com/support/linux

www.dell.com/support

Lær dit operativsystem at kende,
installation og brug af din computer,

Se Me and My Dell (Mig og mit Dell)
på www.dell.com/support/manuals.

93

sikkerhedskopiering af data,
diagnosticering, osv.

Kontakt Dell

For at kontakte Dells salg, Dells tekniske support, eller Dells kundeservice se
www.dell.com/contactdell.

BEMÆRK: Tilgængeligheden varierer for de enkelte lande og produkter,
og nogle services findes muligvis ikke i dit land.

BEMÆRK: Hvis ikke du har en aktiv internetforbindelse, kan du finde
kontaktinformation på din faktura, pakkens mærkat eller Dells
produktkatalog.

94
