DELL Inspiron 14 Plus 7441 User guide [pl]

Inspiron 14 Plus 7441

Podręcznik użytkownika

Model regulacji: P190G
Typ regulacji: P190G001
Styczeń 2025 r.
Wer. A03

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

© 2024-2025 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell iinne znaki towarowe są znakami towarowymi firmy Dell
Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Spis treści

Rodzdział 1: Widoki komputera Inspiron 14 Plus 7441..........................................................................6

Przód.......................................................................................................................................................................................6

Góra......................................................................................................................................................................................... 7

Lewa strona............................................................................................................................................................................8

Prawa strona..........................................................................................................................................................................9

Dół............................................................................................................................................................................................9

Znajdowanie etykiety kodu Service Tag lub kodu obsługi ekspresowej komputera.....................................................10

Wskaźnik LED naładowania istanu baterii........................................................................................................................ 10

Rodzdział 2: Konfigurowanie komputera Inspiron 14 Plus 7441........................................................... 12

Rodzdział 3: Specyfikacje komputera Inspiron 14 Plus 7441............................................................... 14

Wymiary iwaga.....................................................................................................................................................................14

Procesor................................................................................................................................................................................ 14

Chipset.................................................................................................................................................................................. 15

System operacyjny...............................................................................................................................................................15

Pamięć................................................................................................................................................................................... 16

Zewnętrzne porty i gniazda................................................................................................................................................ 16

Gniazda wewnętrzne...........................................................................................................................................................16

Moduł łączności bezprzewodowej......................................................................................................................................17

Audio...................................................................................................................................................................................... 17

Pamięć masowa....................................................................................................................................................................18

Czytnik kart pamięci.............................................................................................................................................................18

Klawiatura..............................................................................................................................................................................18

Klawisze funkcji na klawiaturze.......................................................................................................................................... 19

Kamera..................................................................................................................................................................................20

Touchpad...............................................................................................................................................................................21

Zasilacz.................................................................................................................................................................................. 21

Bateria...................................................................................................................................................................................22

Wyświetlacz......................................................................................................................................................................... 23

Czytnik linii papilarnych (opcjonalny)................................................................................................................................ 24

Jednostka GPU — zintegrowana..................................................................................................................................... 24

Obsługa wyświetlaczy zewnętrznych...............................................................................................................................24

Środowisko systemu operacyjnego ipamięci masowej.................................................................................................. 25

Zasady pomocy technicznej firmy Dell............................................................................................................................. 25

ComfortView Plus............................................................................................................................................................... 25

Rodzdział 4: Serwisowanie komputera............................................................................................ 26

Instrukcje dotyczące bezpieczeństwa..............................................................................................................................26

Przed przystąpieniem do serwisowania komputera..................................................................................................26

Zalecenia dotyczące bezpieczeństwa.........................................................................................................................27

Zabezpieczenie przed wyładowaniem elektrostatycznym....................................................................................... 27

Zestaw serwisowy ESD................................................................................................................................................ 28

Transportowanie wrażliwych elementów...................................................................................................................29

Spis treści 3

Po zakończeniu serwisowania komputera..................................................................................................................29

BitLocker.........................................................................................................................................................................29

Zalecane narzędzia..............................................................................................................................................................29

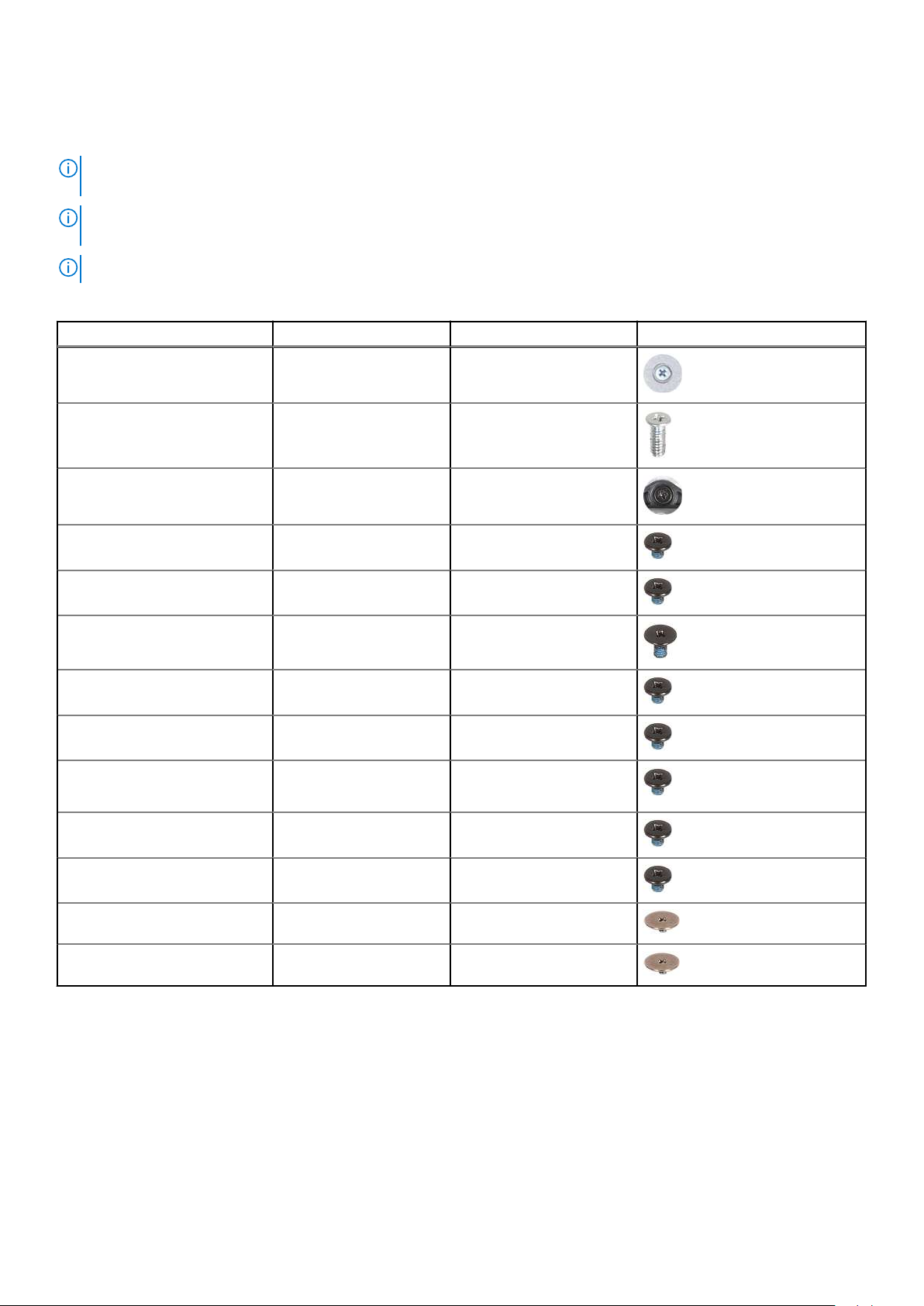

Wykaz śrub...........................................................................................................................................................................30

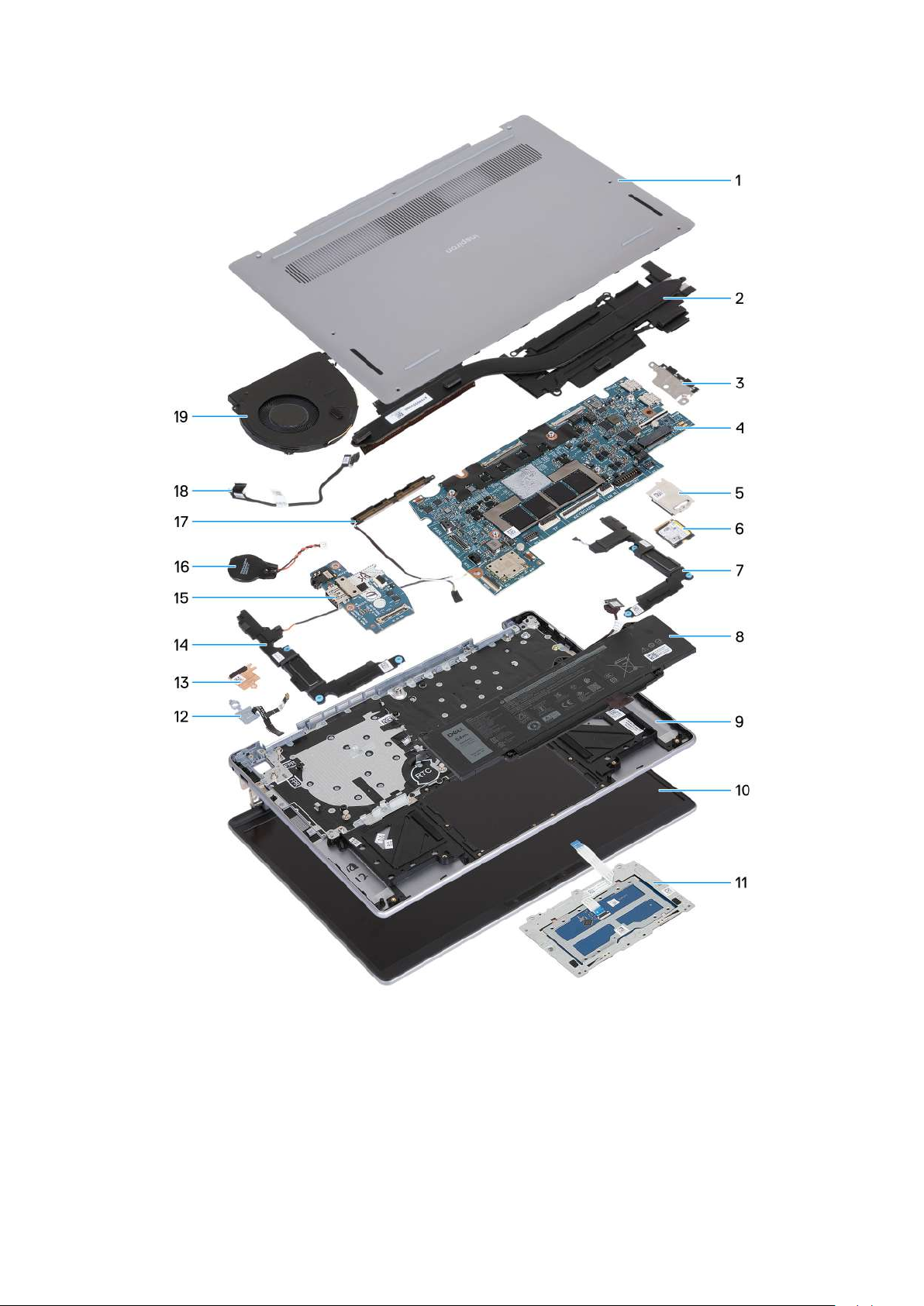

Główne elementy komputera Inspiron 14 Plus 7441........................................................................................................ 30

Rodzdział 5: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta

(CRU).......................................................................................................................................33

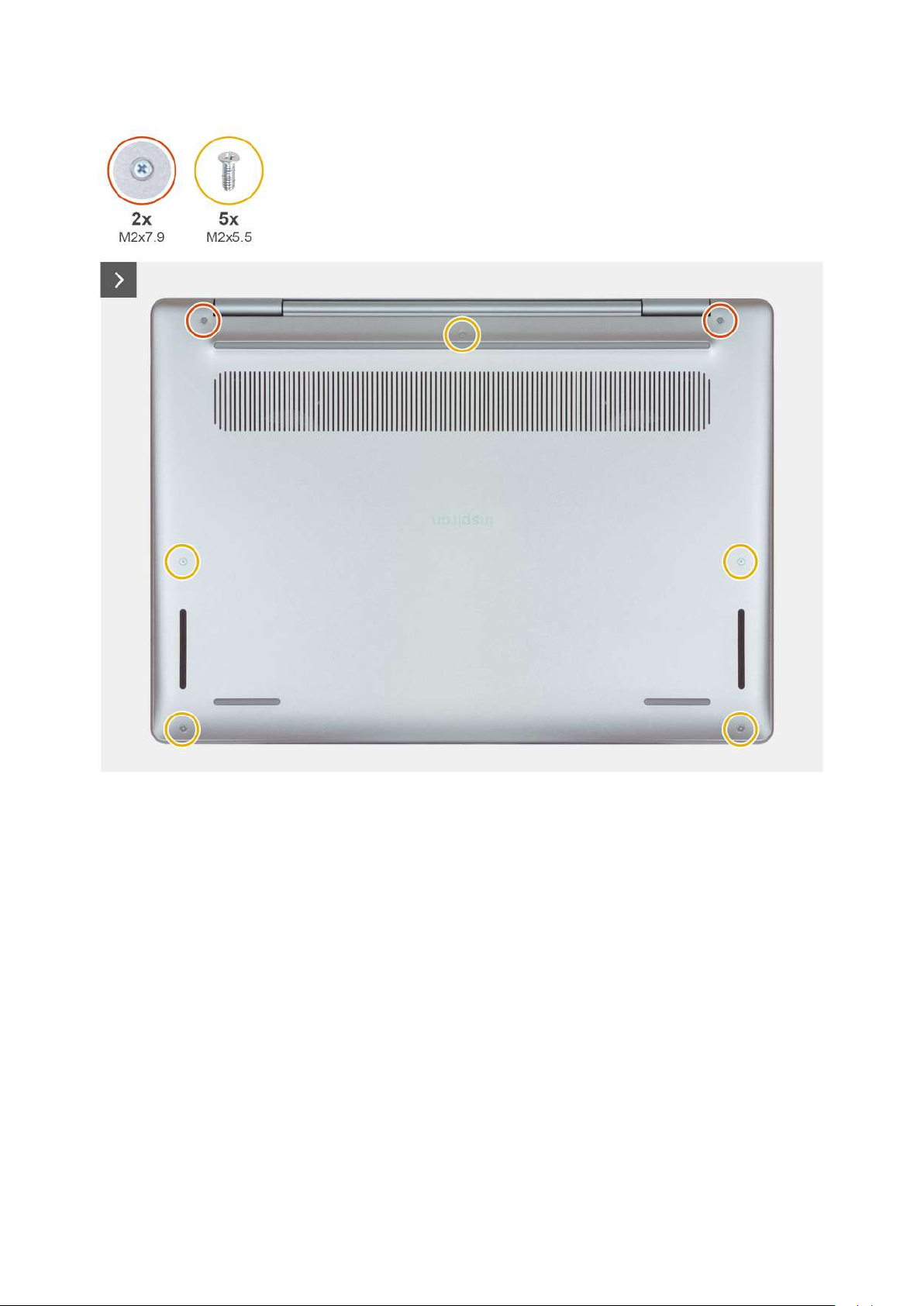

Pokrywa dolna......................................................................................................................................................................33

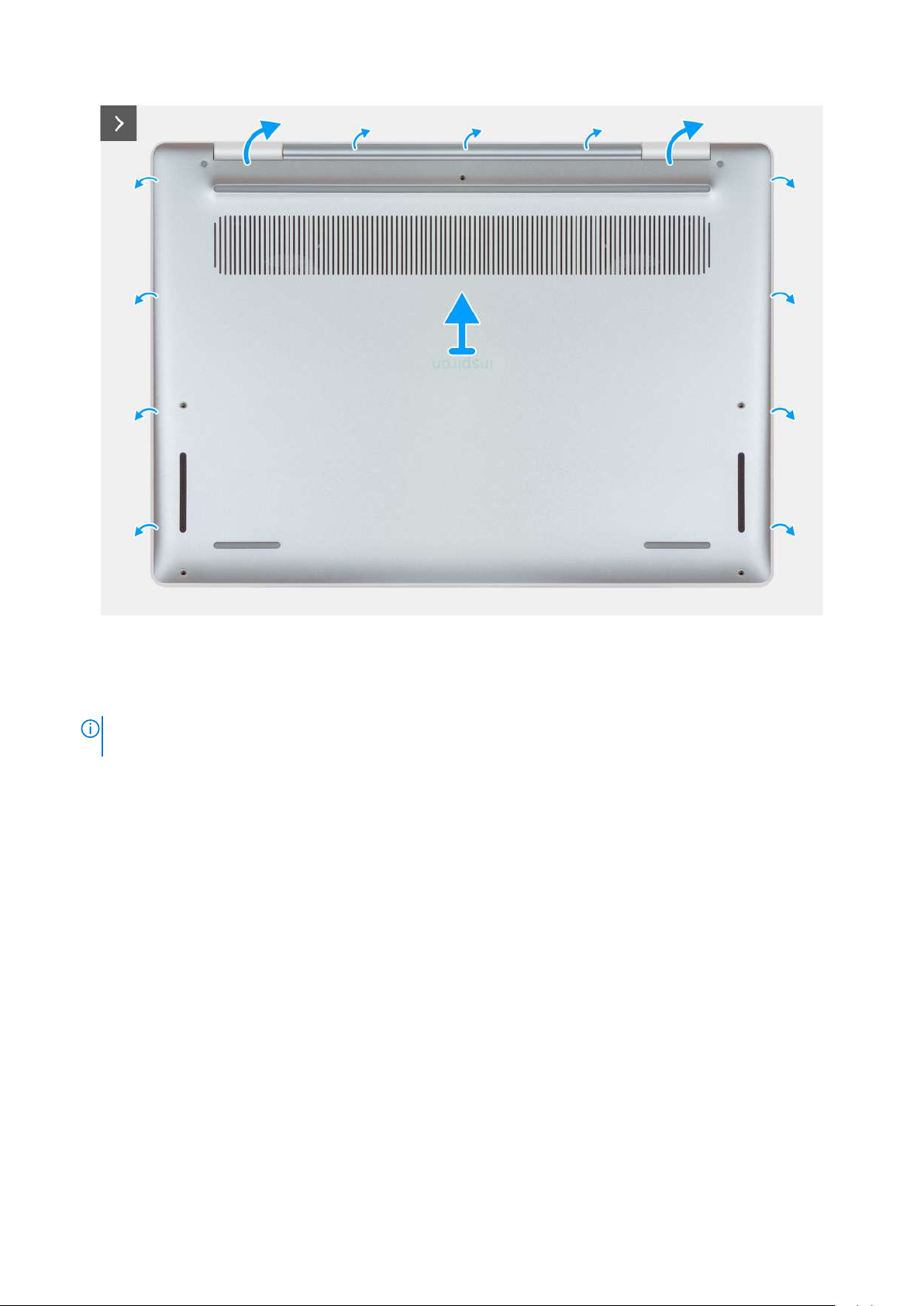

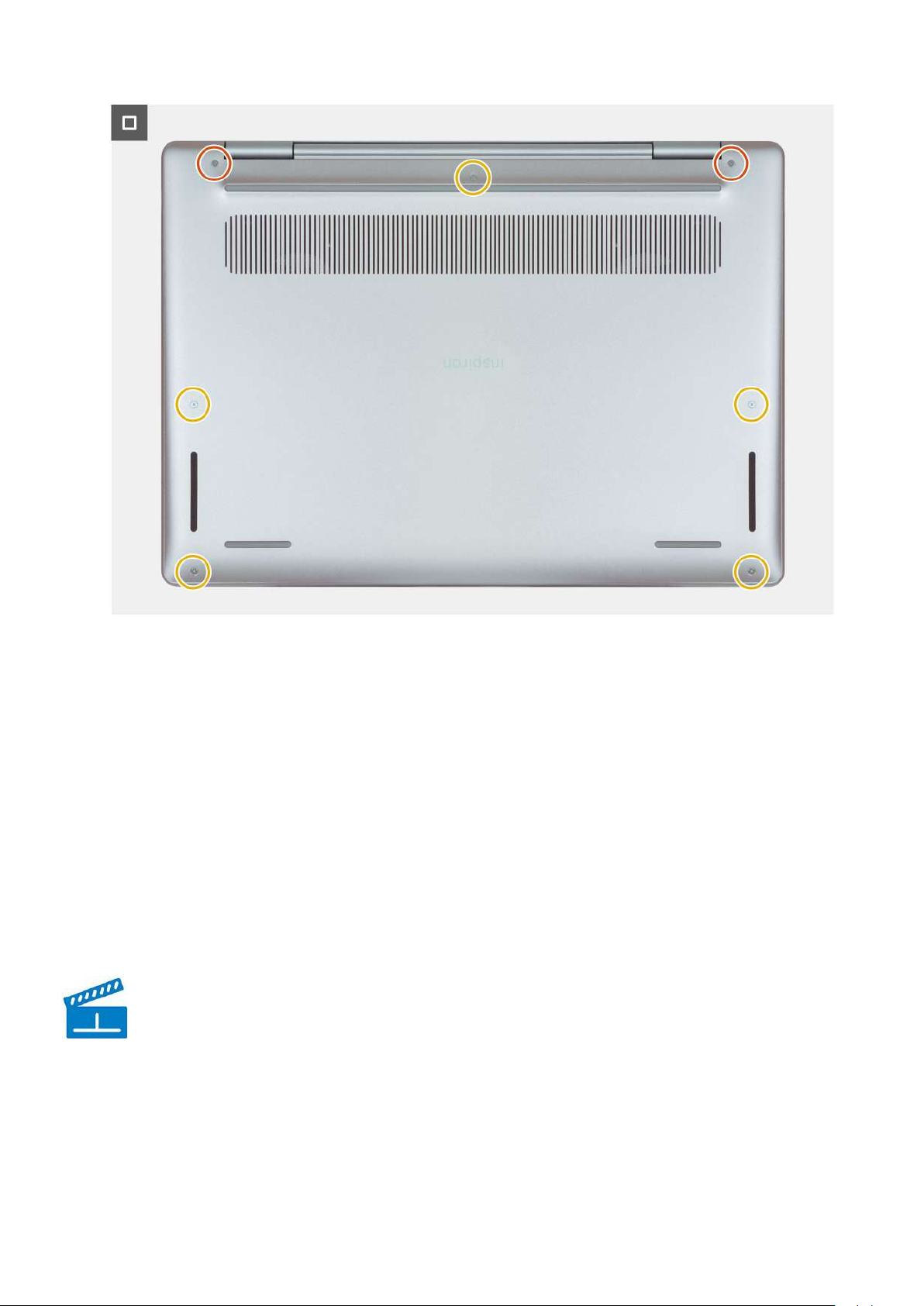

Wymontowywanie pokrywy dolnej..............................................................................................................................33

Instalowanie pokrywy dolnej.........................................................................................................................................36

Wentylator............................................................................................................................................................................38

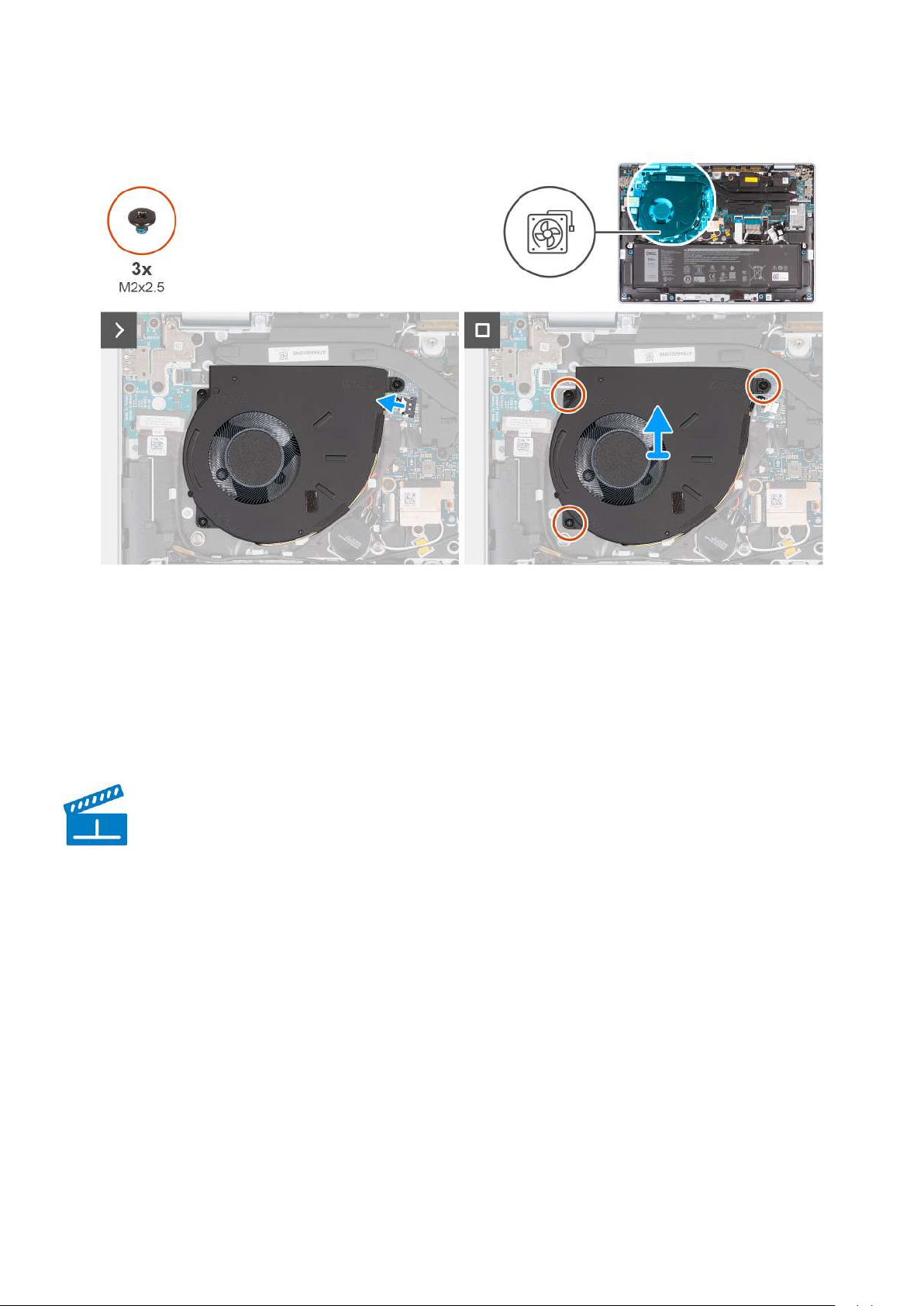

Wymontowywanie wentylatora................................................................................................................................... 38

Instalowanie wentylatora.............................................................................................................................................. 39

Dysk SSD..............................................................................................................................................................................40

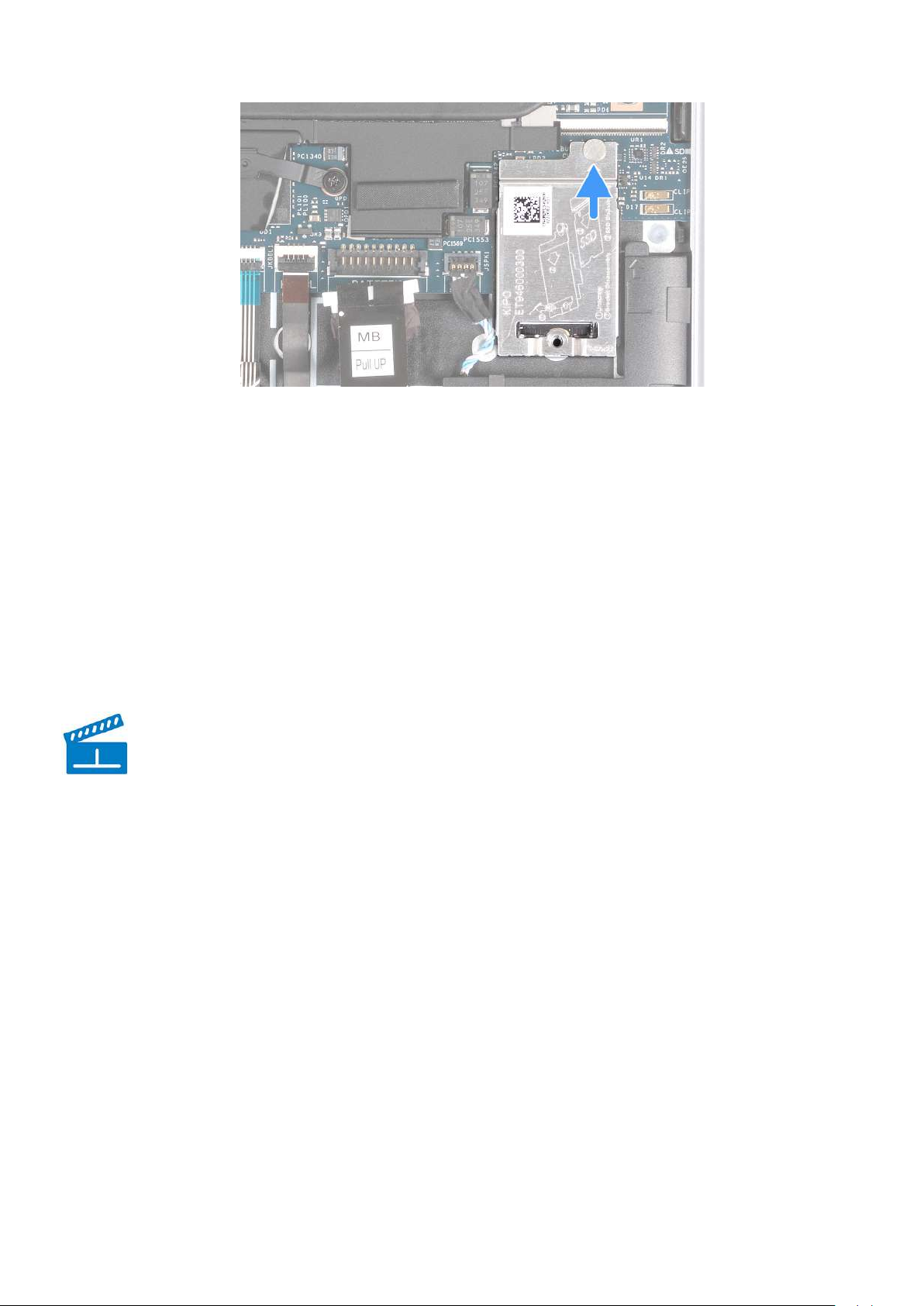

Wymontowywanie dysku SSD..................................................................................................................................... 40

Instalowanie dysku SSD.................................................................................................................................................41

Głośniki..................................................................................................................................................................................43

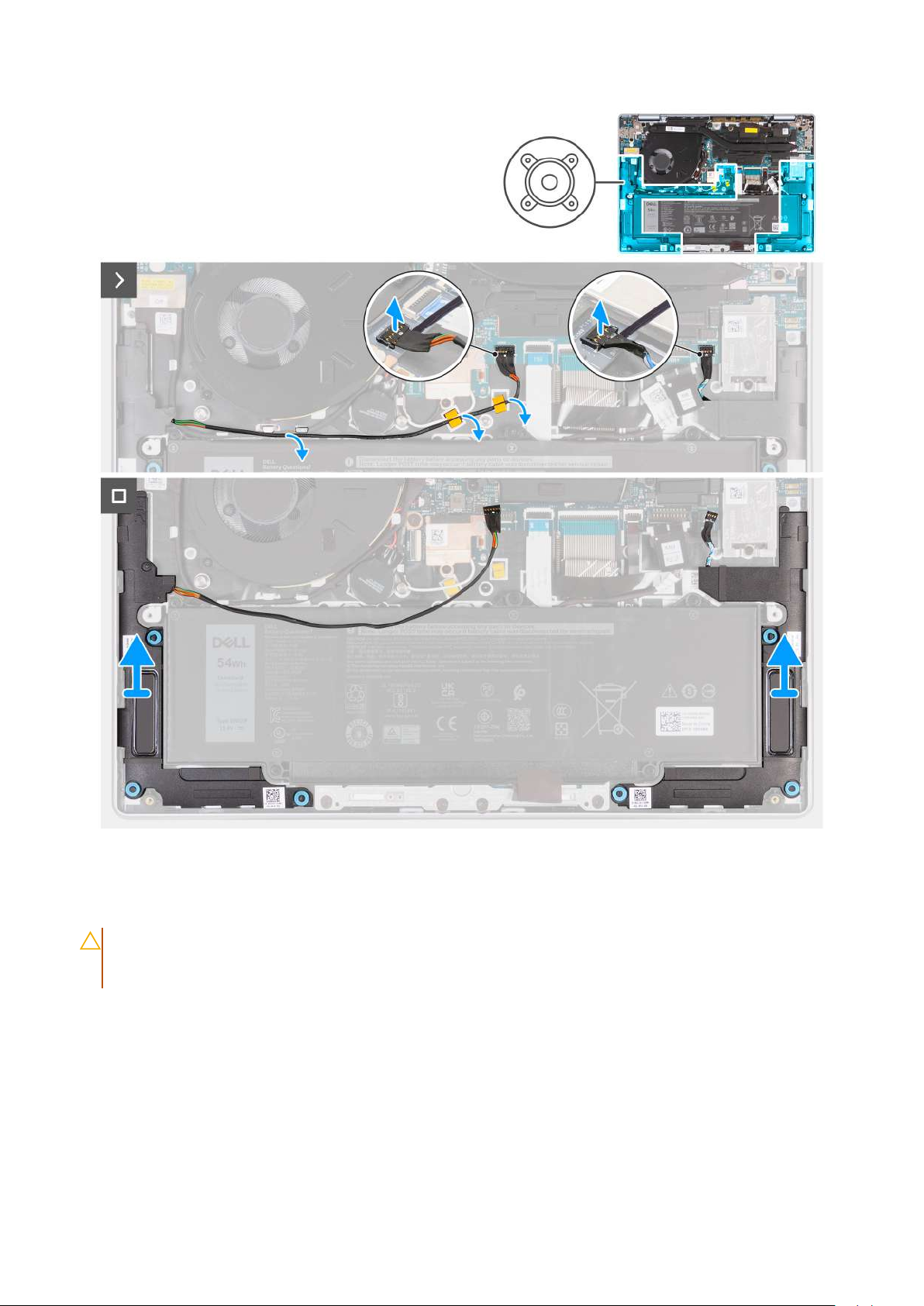

Wymontowywanie głośników.......................................................................................................................................43

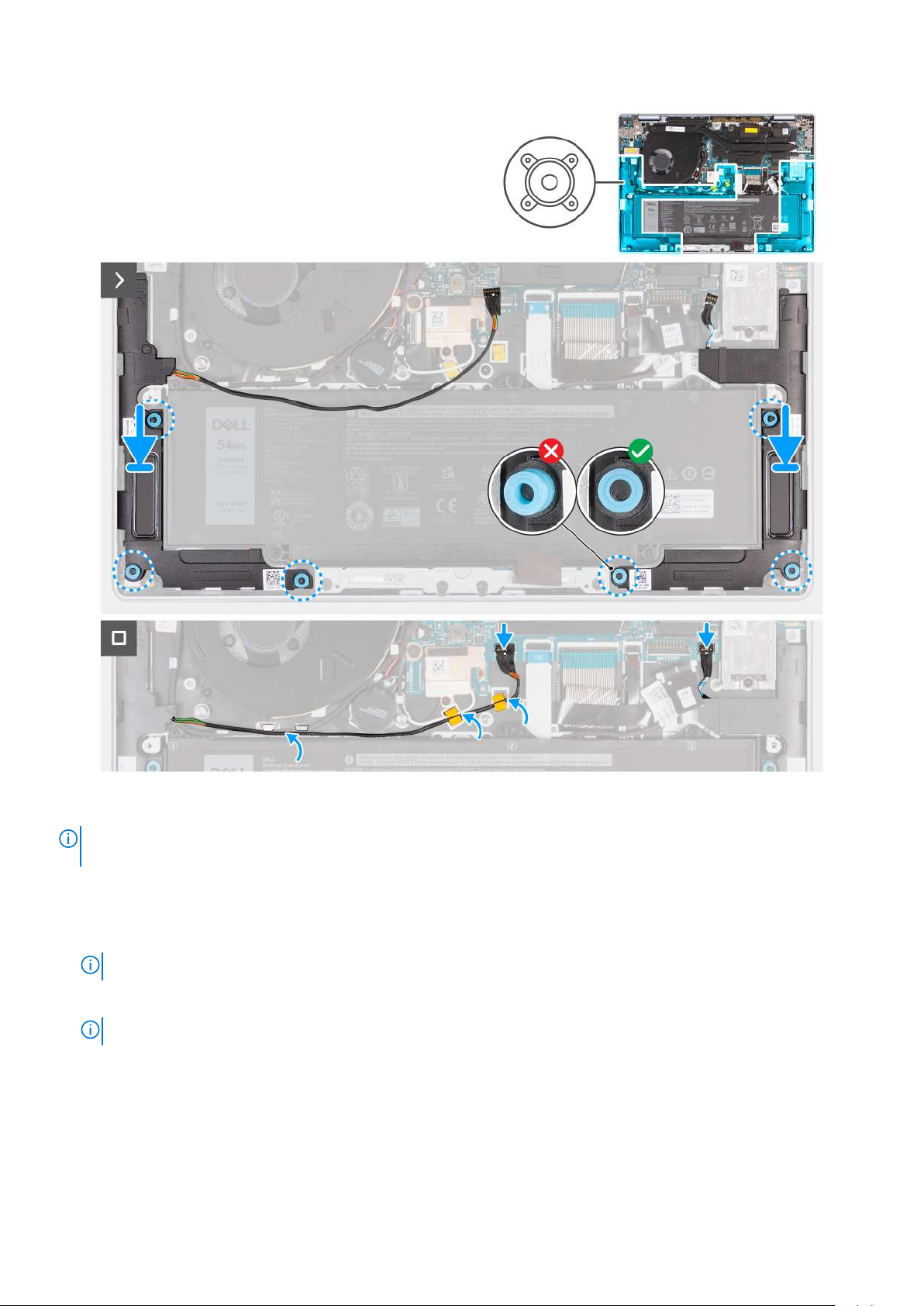

Instalowanie głośników..................................................................................................................................................45

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).....................47

Bateria...................................................................................................................................................................................47

Ostrzeżenia dotyczące akumulatora litowo-jonowego.............................................................................................47

Wymontowywanie baterii............................................................................................................................................. 48

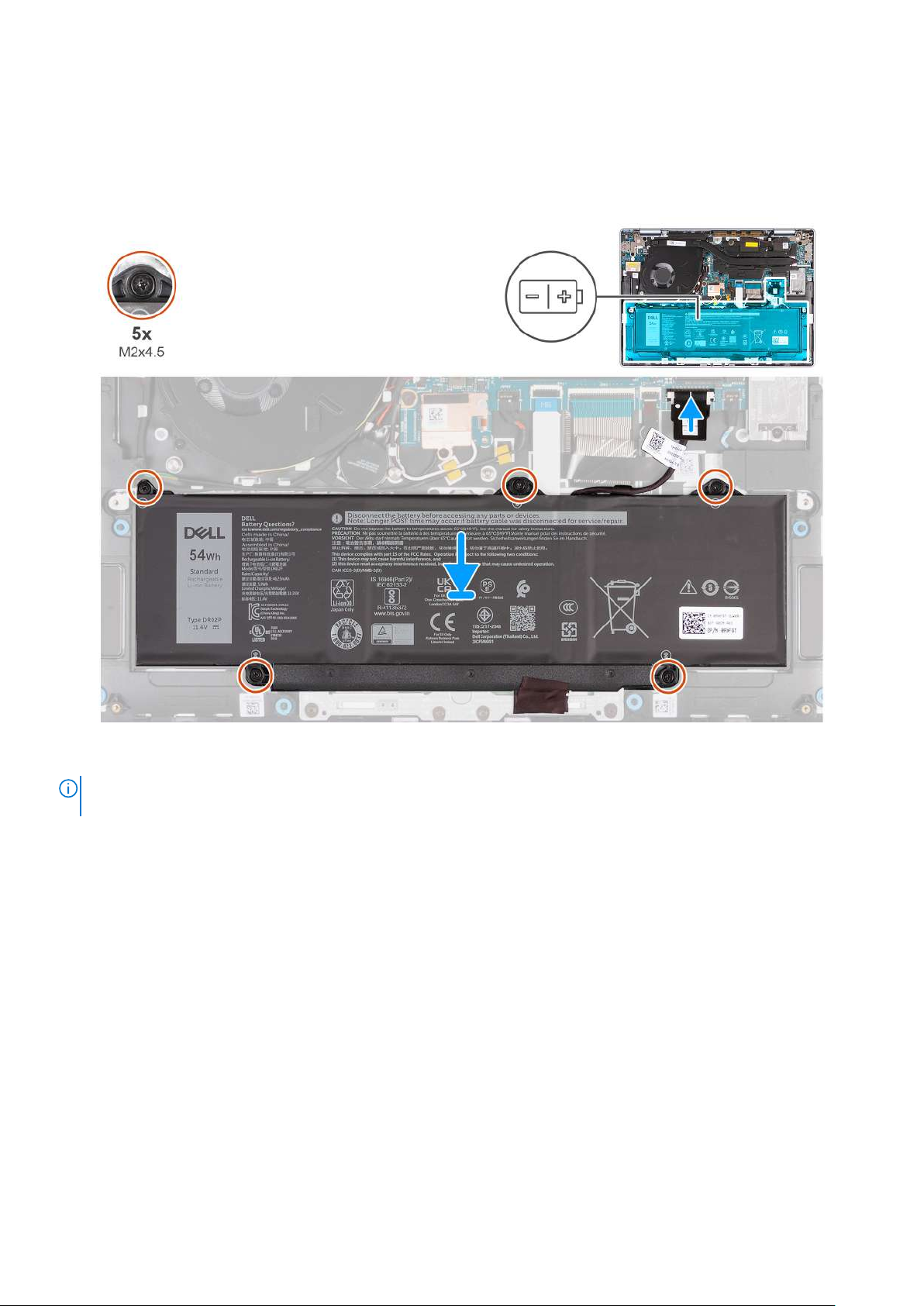

Instalowanie baterii........................................................................................................................................................ 48

Kabel baterii..........................................................................................................................................................................50

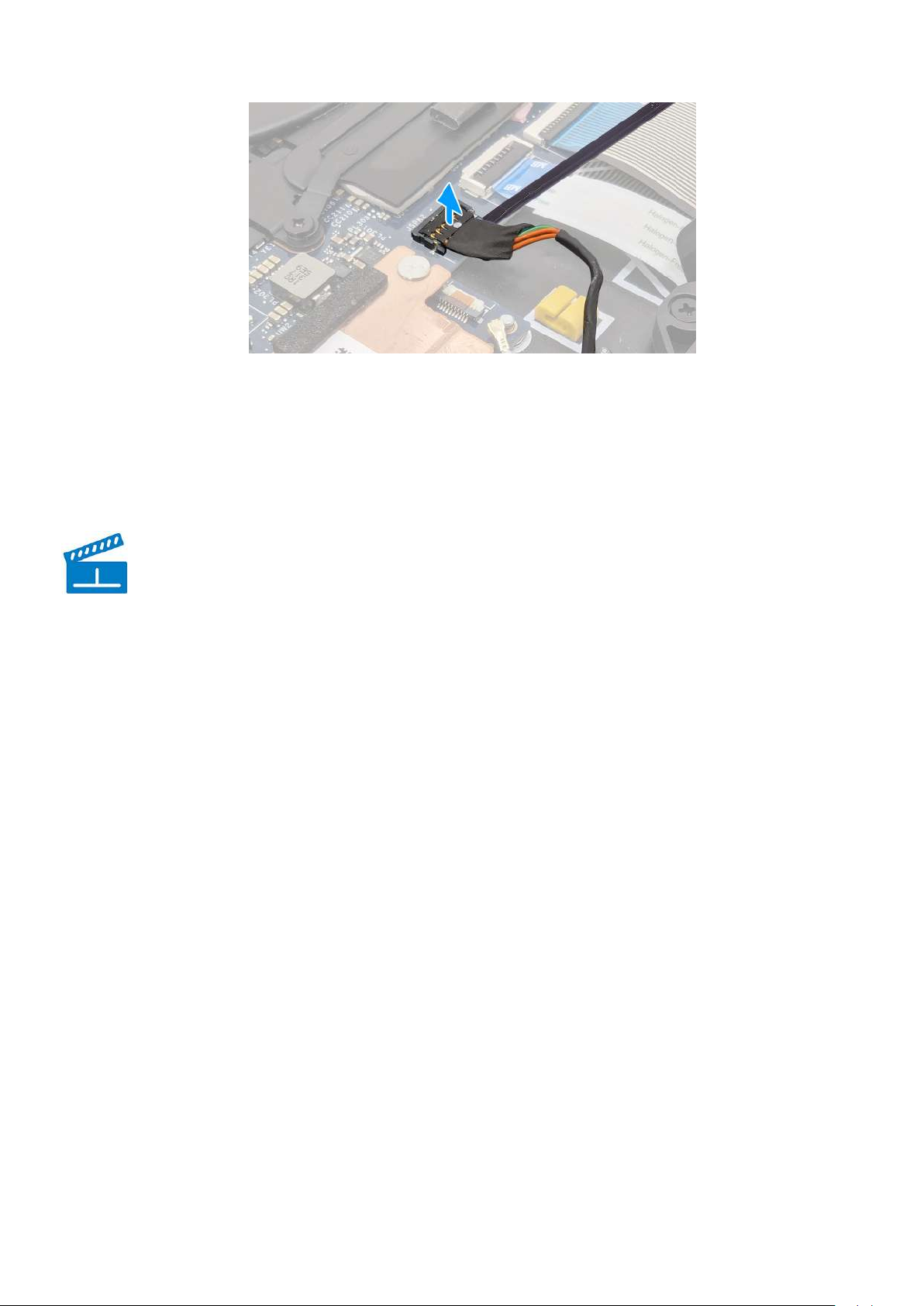

Odłączanie kabla baterii................................................................................................................................................ 50

Podłączanie kabla baterii............................................................................................................................................... 51

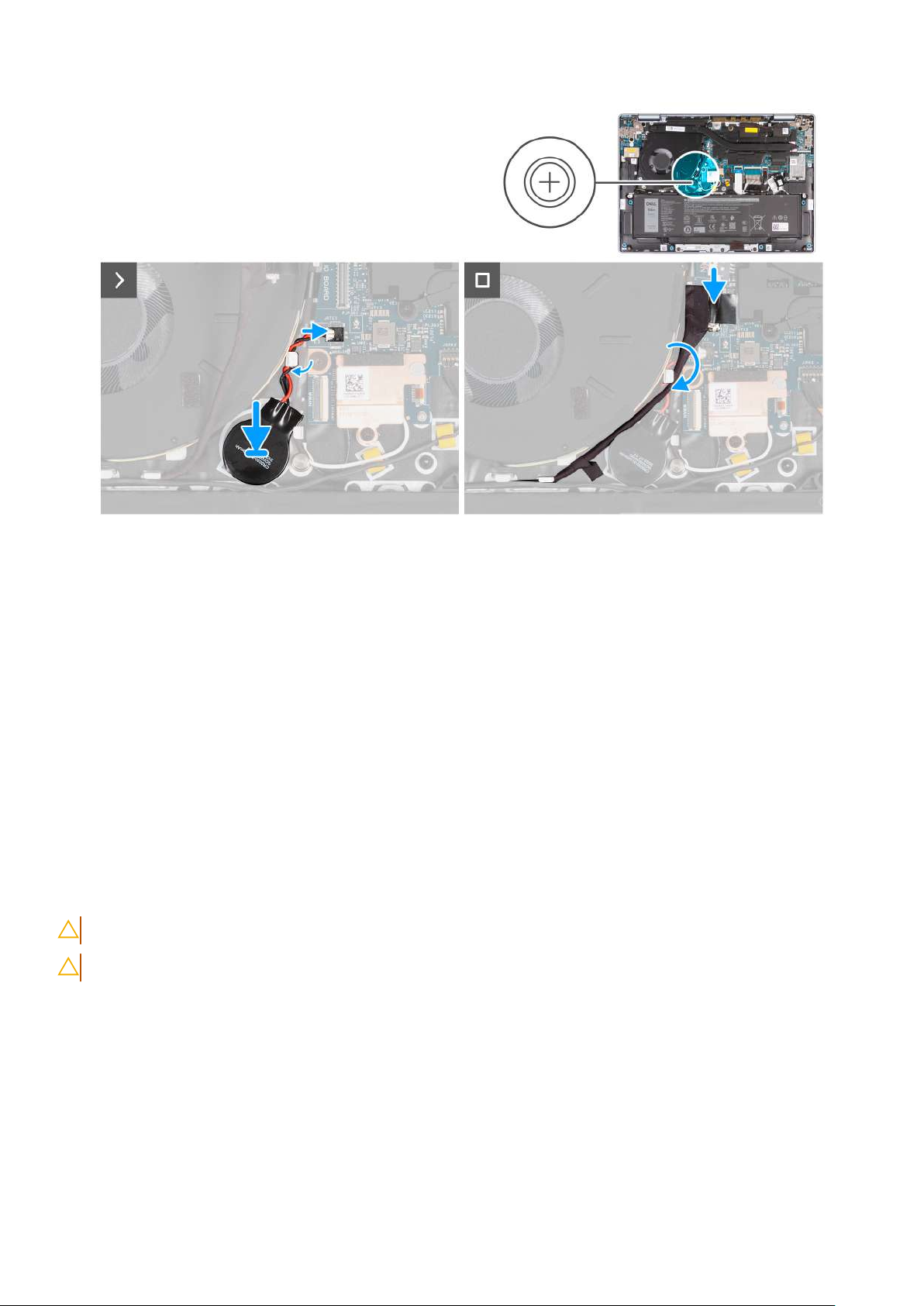

Bateria pastylkowa.............................................................................................................................................................. 52

Wymontowywanie baterii pastylkowej........................................................................................................................52

Instalowanie baterii pastylkowej...................................................................................................................................53

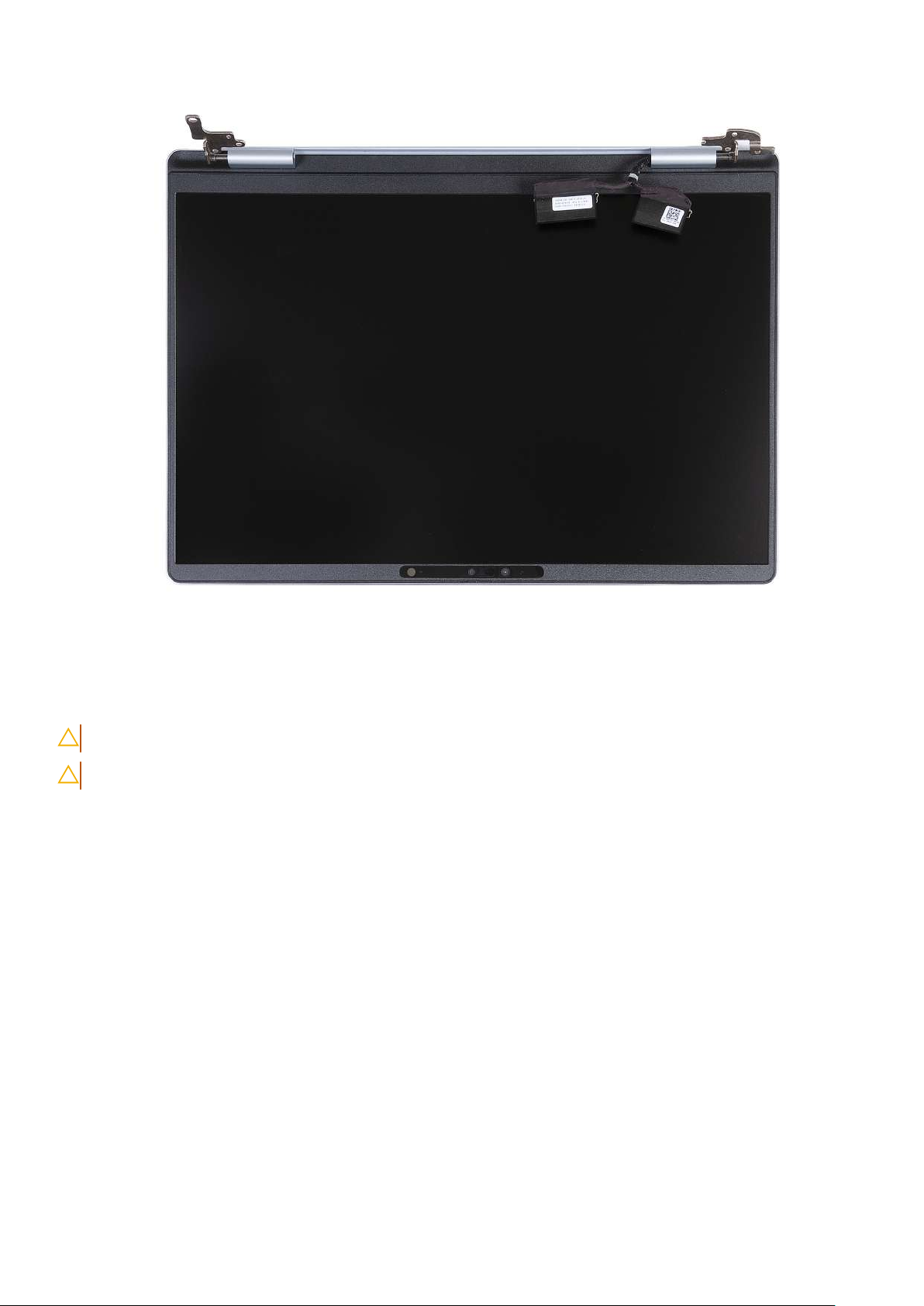

Zestaw wyświetlacza..........................................................................................................................................................54

Wymontowywanie zestawu wyświetlacza.................................................................................................................54

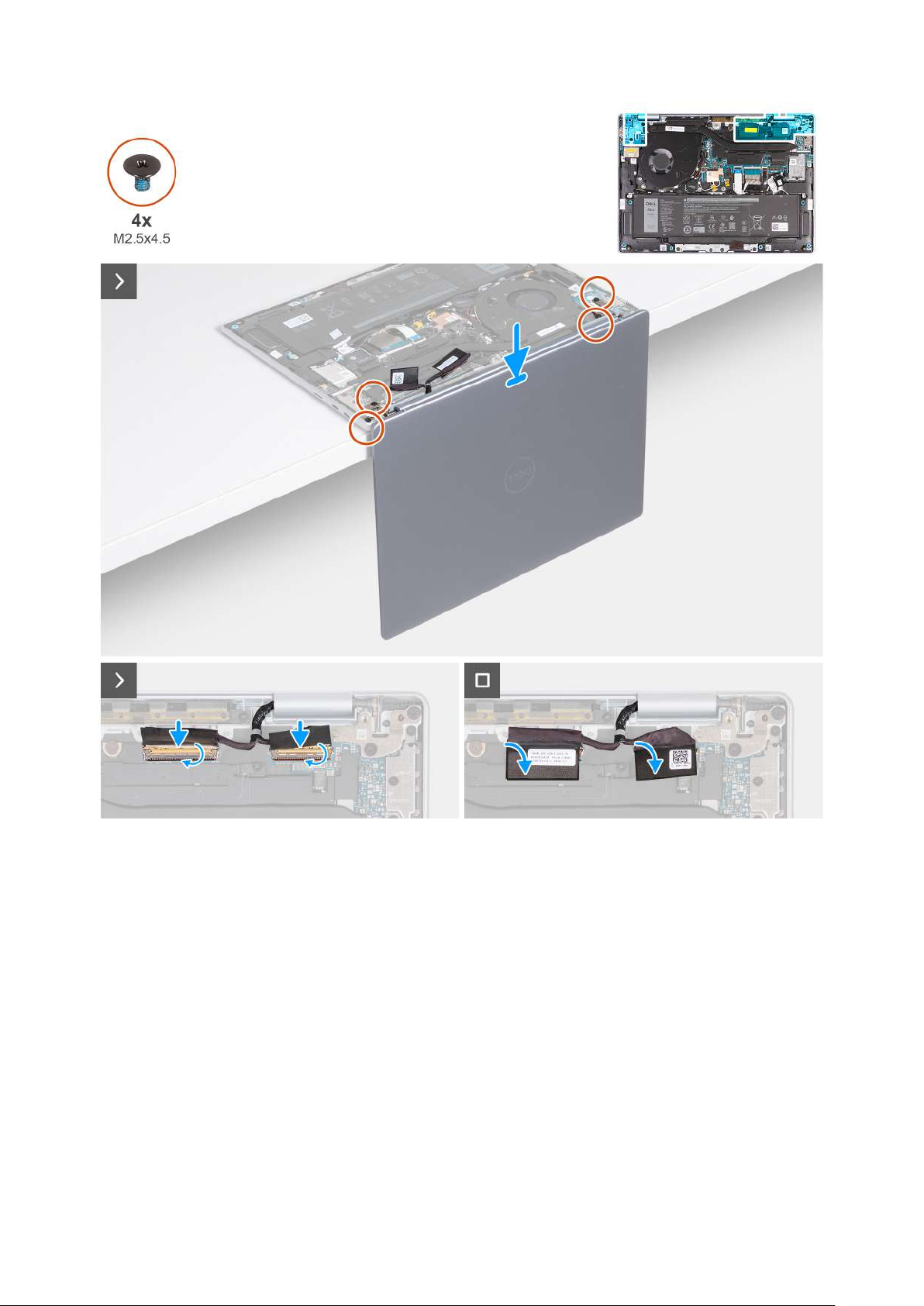

Instalowanie zestawu wyświetlacza............................................................................................................................56

Radiator................................................................................................................................................................................ 58

Wymontowywanie radiatora........................................................................................................................................ 58

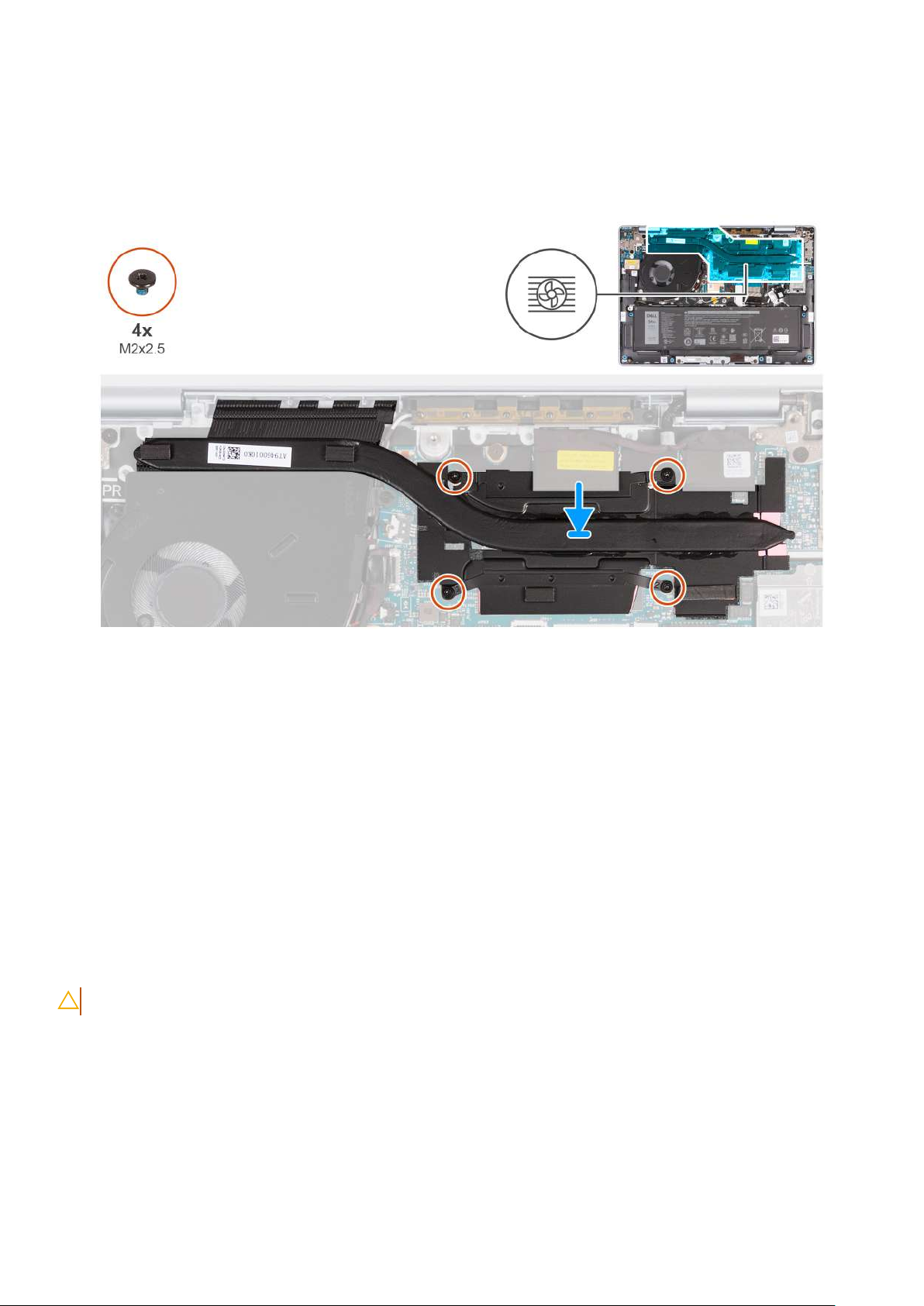

Instalowanie radiatora................................................................................................................................................... 58

Touchpad..............................................................................................................................................................................59

Wymontowywanie touchpada..................................................................................................................................... 59

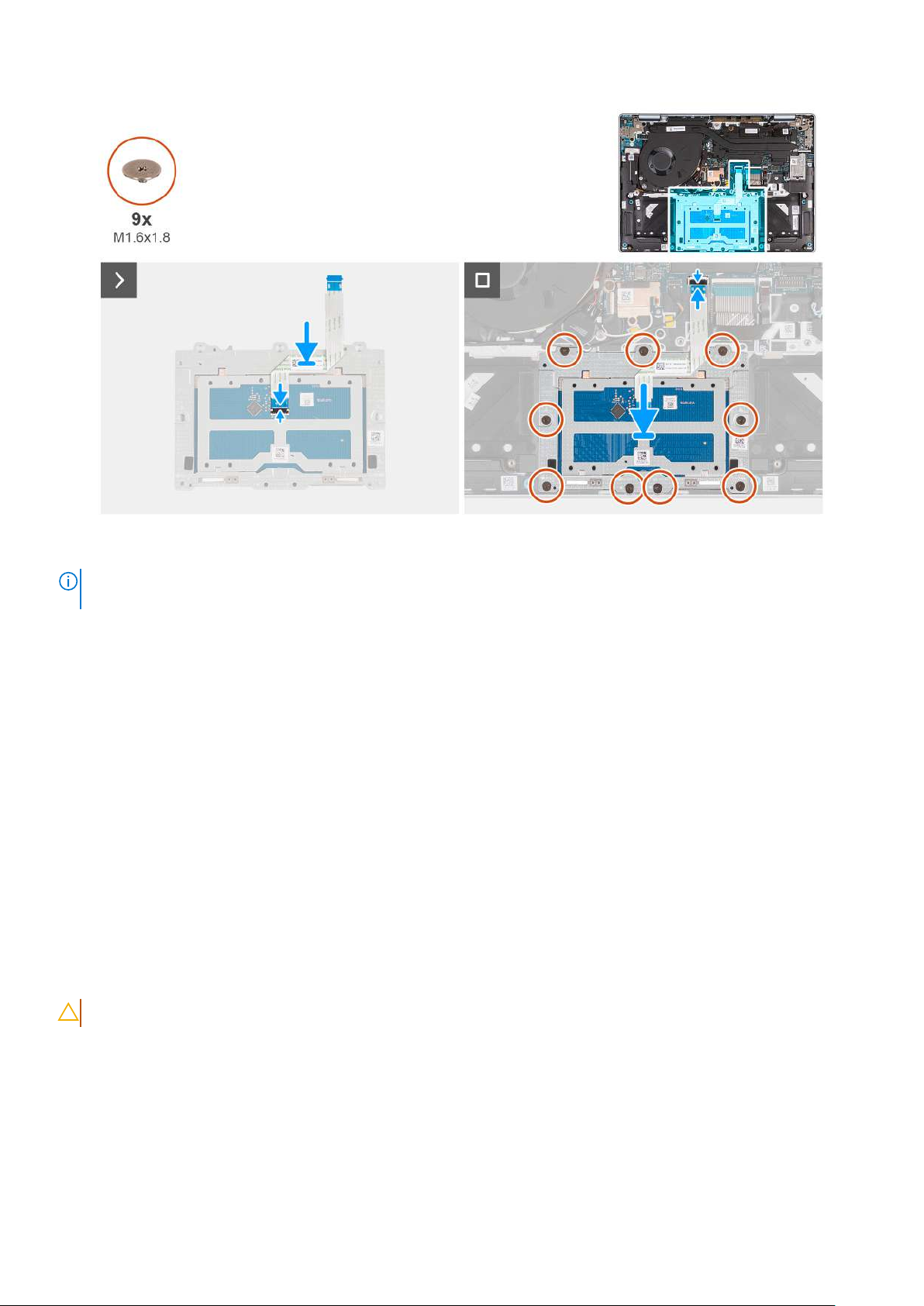

Instalowanie touchpada................................................................................................................................................ 60

Płyta we/wy..........................................................................................................................................................................61

Wymontowywanie płyty we/wy...................................................................................................................................61

Instalowanie płyty we/wy.............................................................................................................................................62

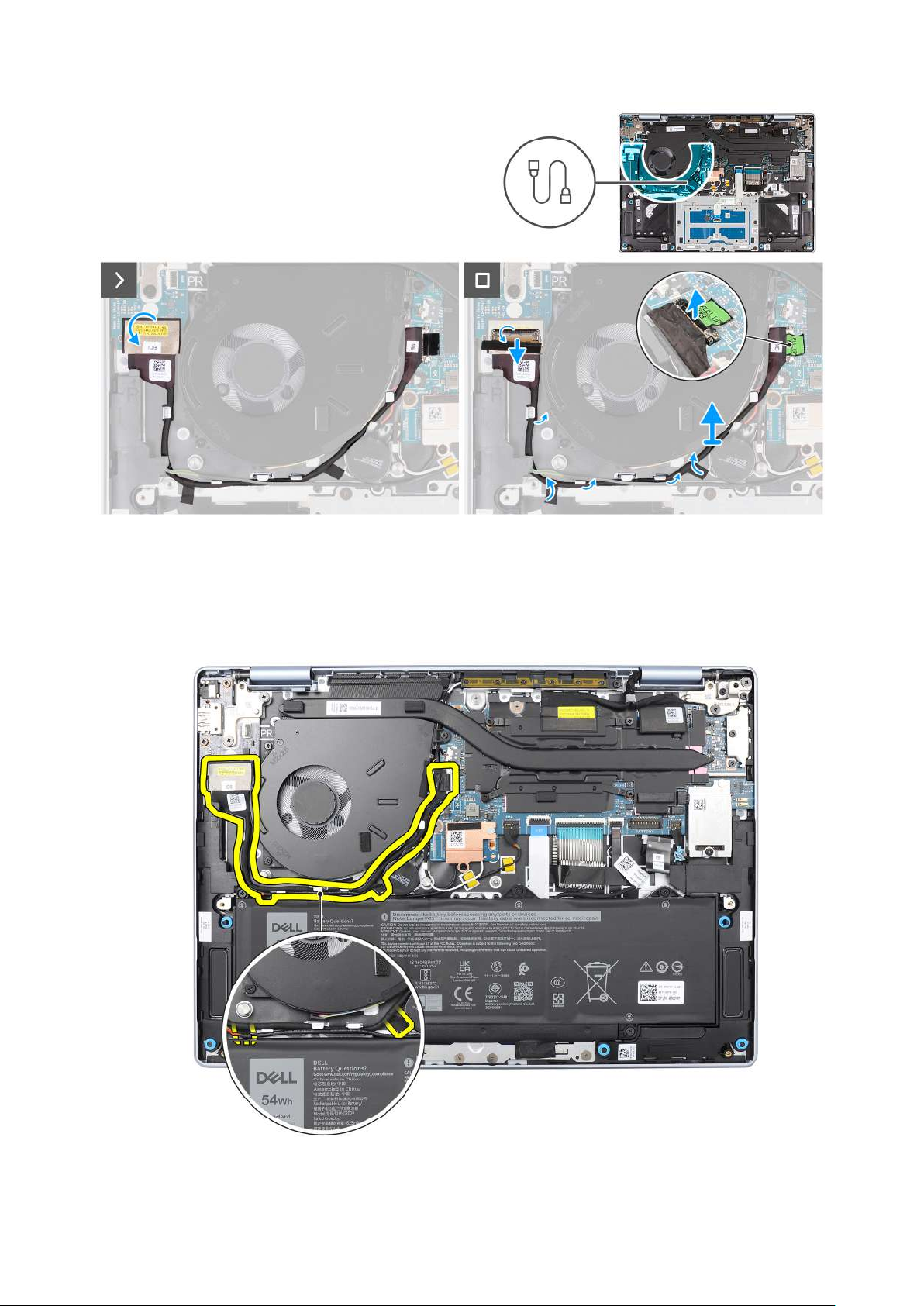

Kabel panelu wejścia/wyjścia.............................................................................................................................................63

Wymontowywanie kabla płyty we/wy........................................................................................................................ 63

Instalowanie kabla płyty we/wy...................................................................................................................................65

Przycisk zasilania.................................................................................................................................................................66

Wymontowywanie przycisku zasilania........................................................................................................................ 66

Instalowanie przycisku zasilania................................................................................................................................... 67

4

Spis treści

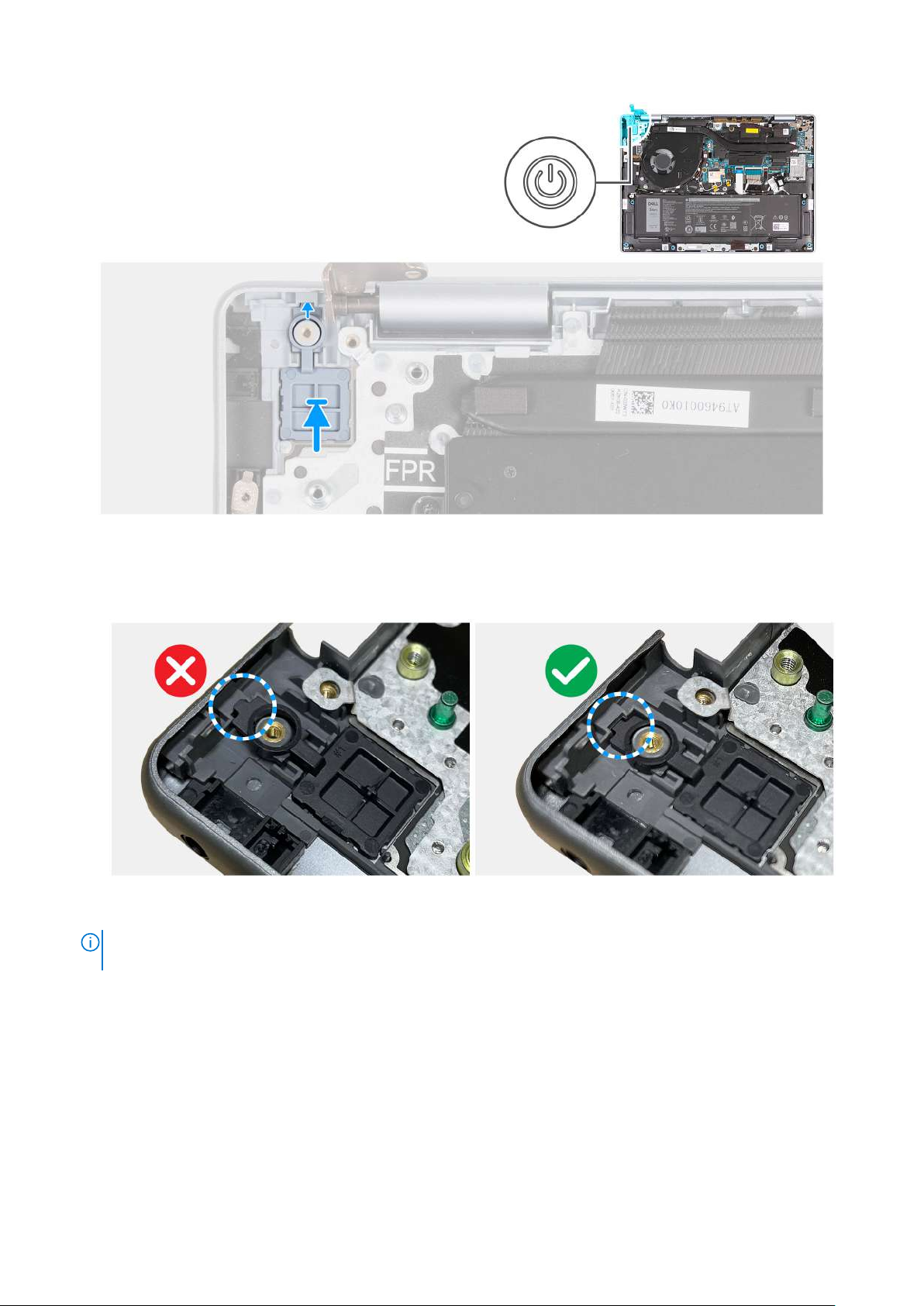

Przycisk zasilania zopcjonalnym czytnikiem linii papilarnych........................................................................................ 69

Wymontowywanie przycisku zasilania z opcjonalnym czytnikiem linii papilarnych............................................... 69

Instalowanie przycisku zasilania zopcjonalnym czytnikiem linii papilarnych.......................................................... 69

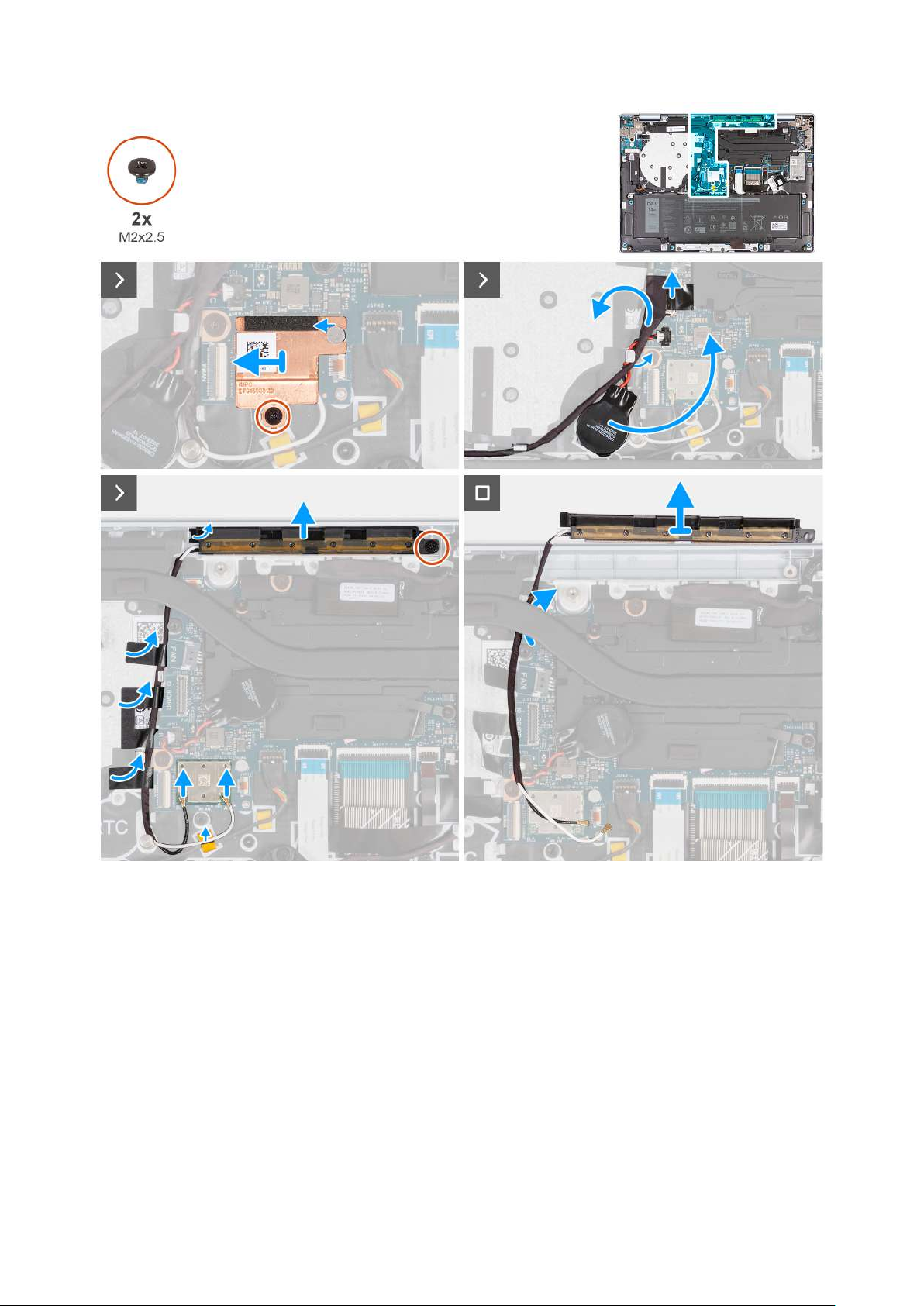

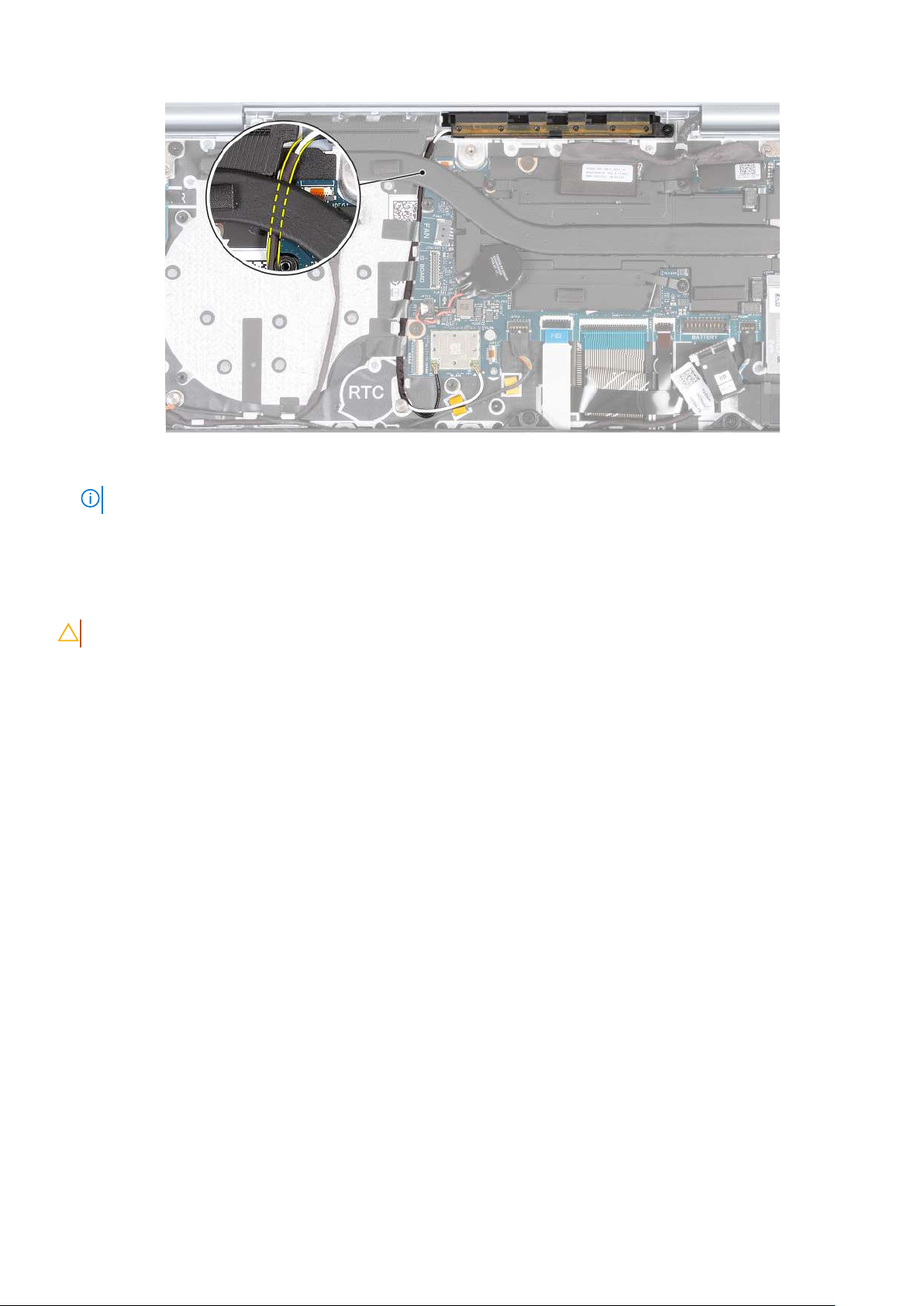

Anteny....................................................................................................................................................................................71

Wymontowywanie anten...............................................................................................................................................71

Instalowanie anten......................................................................................................................................................... 73

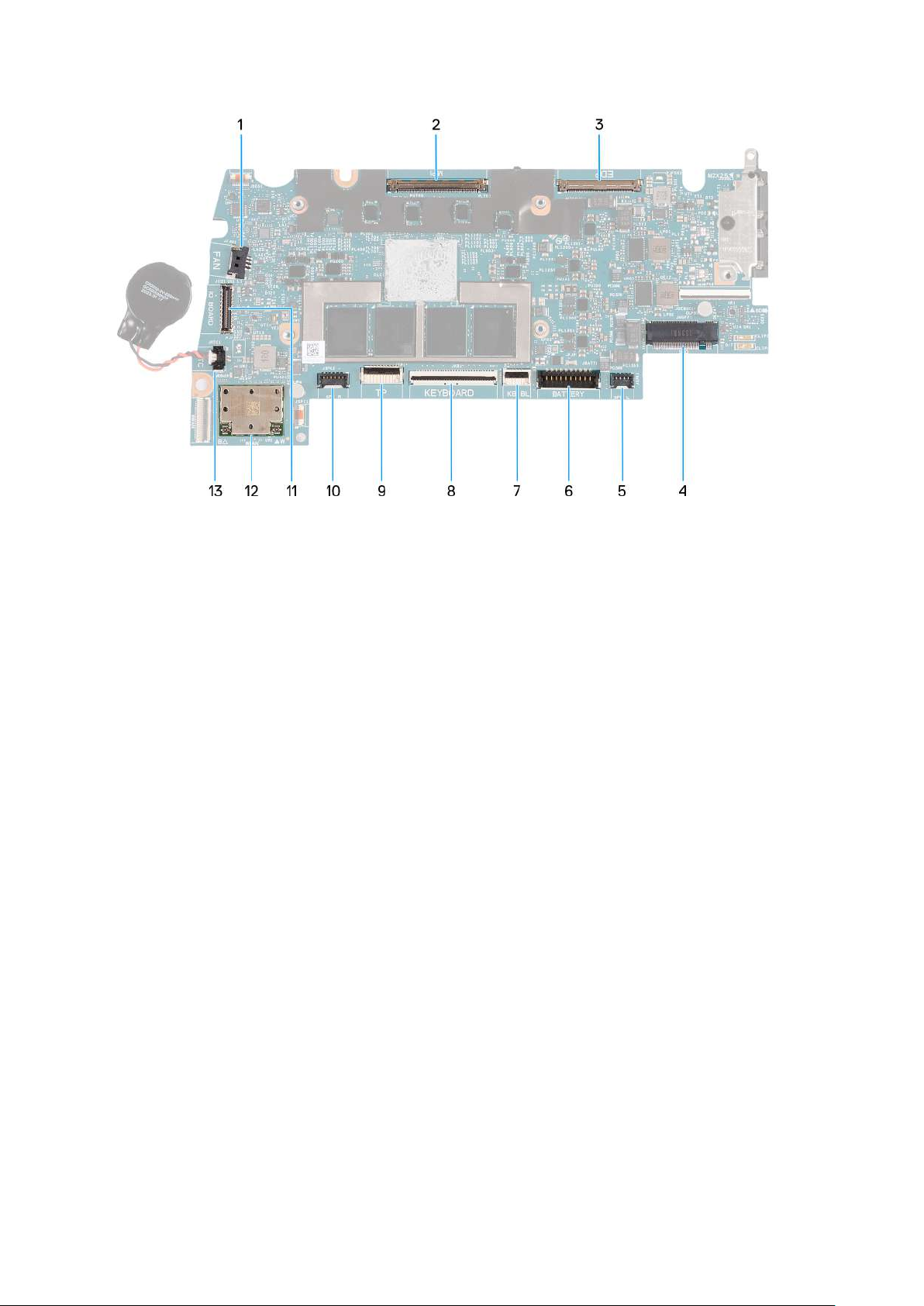

Płyta główna......................................................................................................................................................................... 76

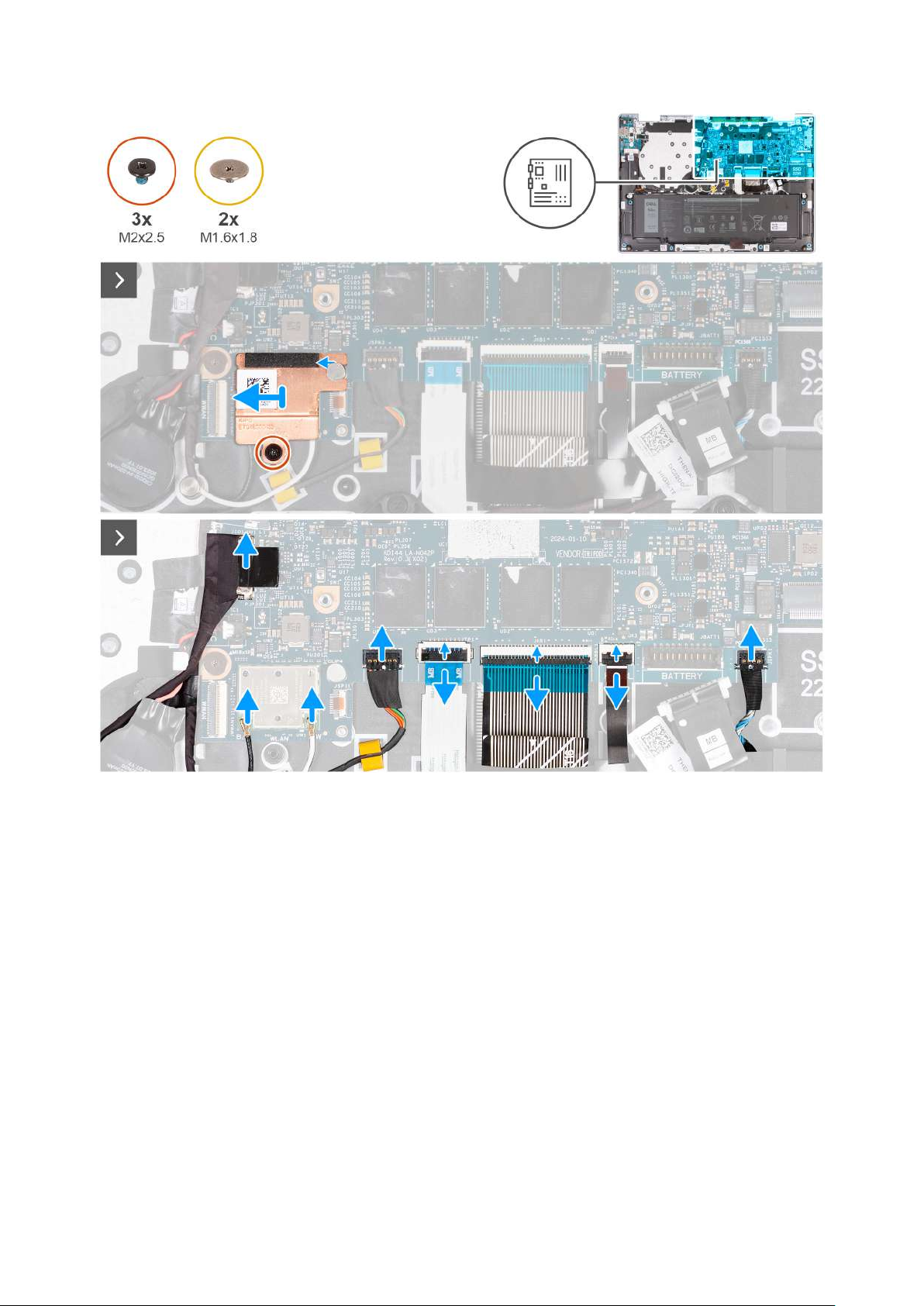

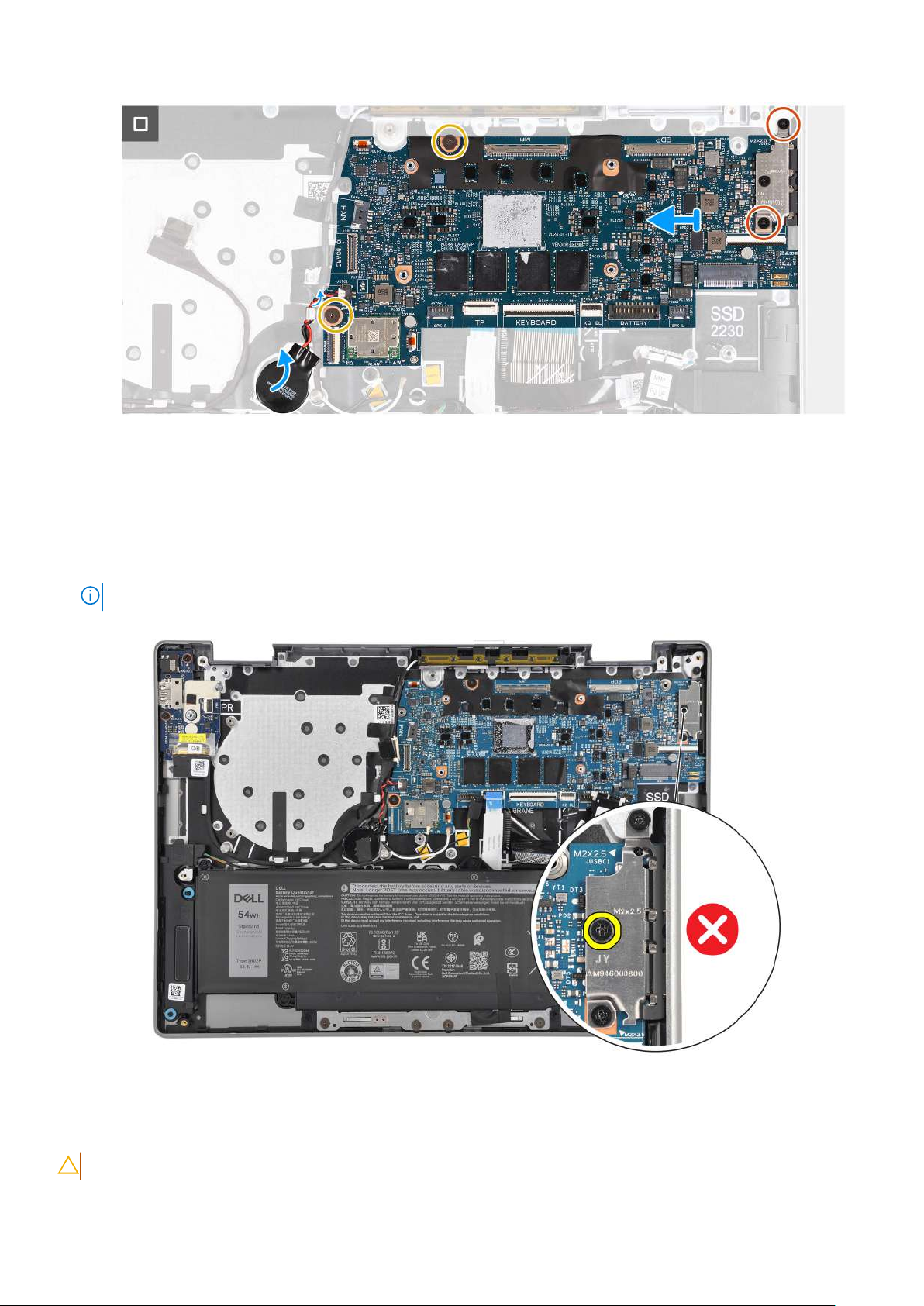

Wymontowywanie płyty głównej..................................................................................................................................76

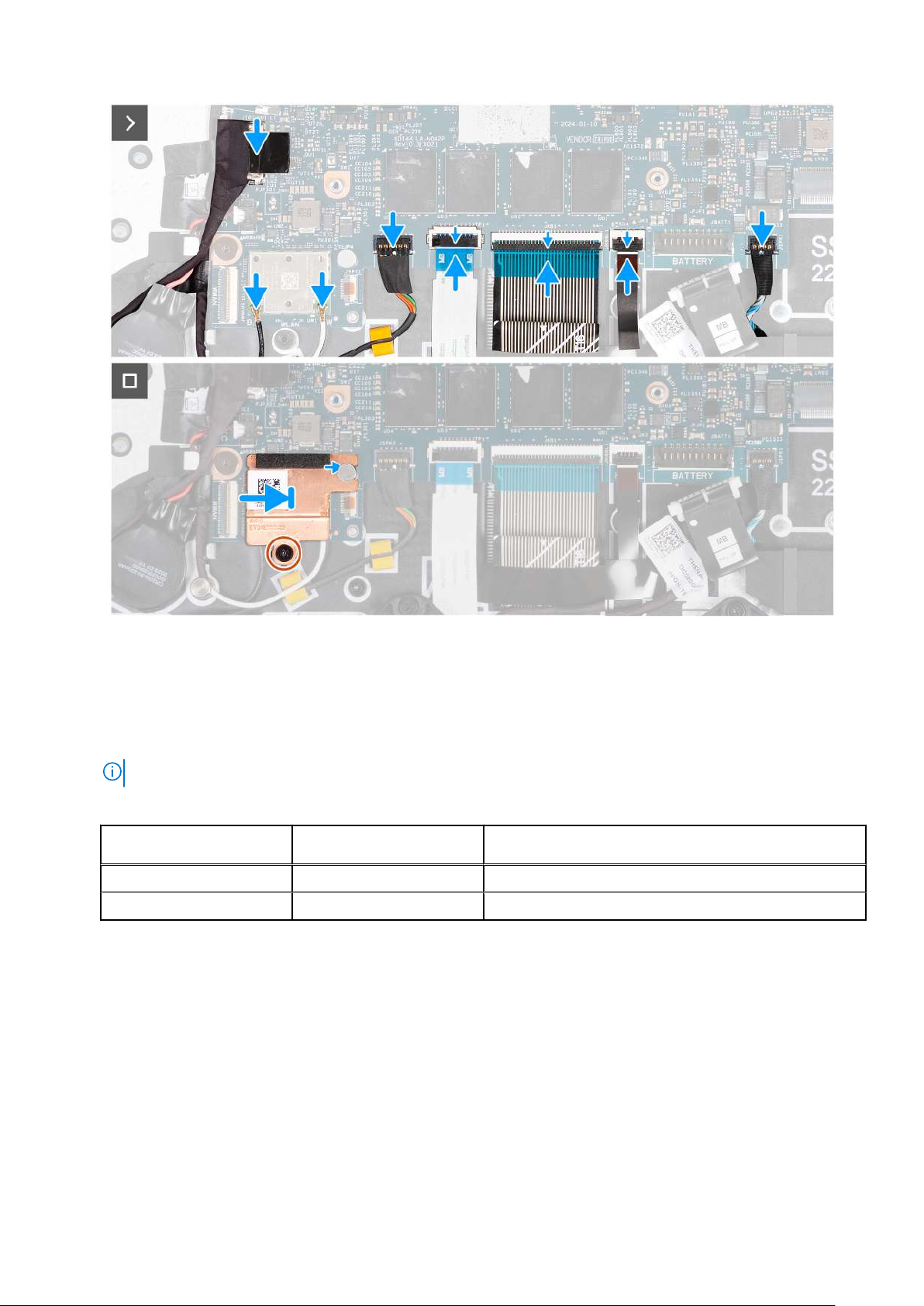

Instalowanie płyty głównej............................................................................................................................................ 79

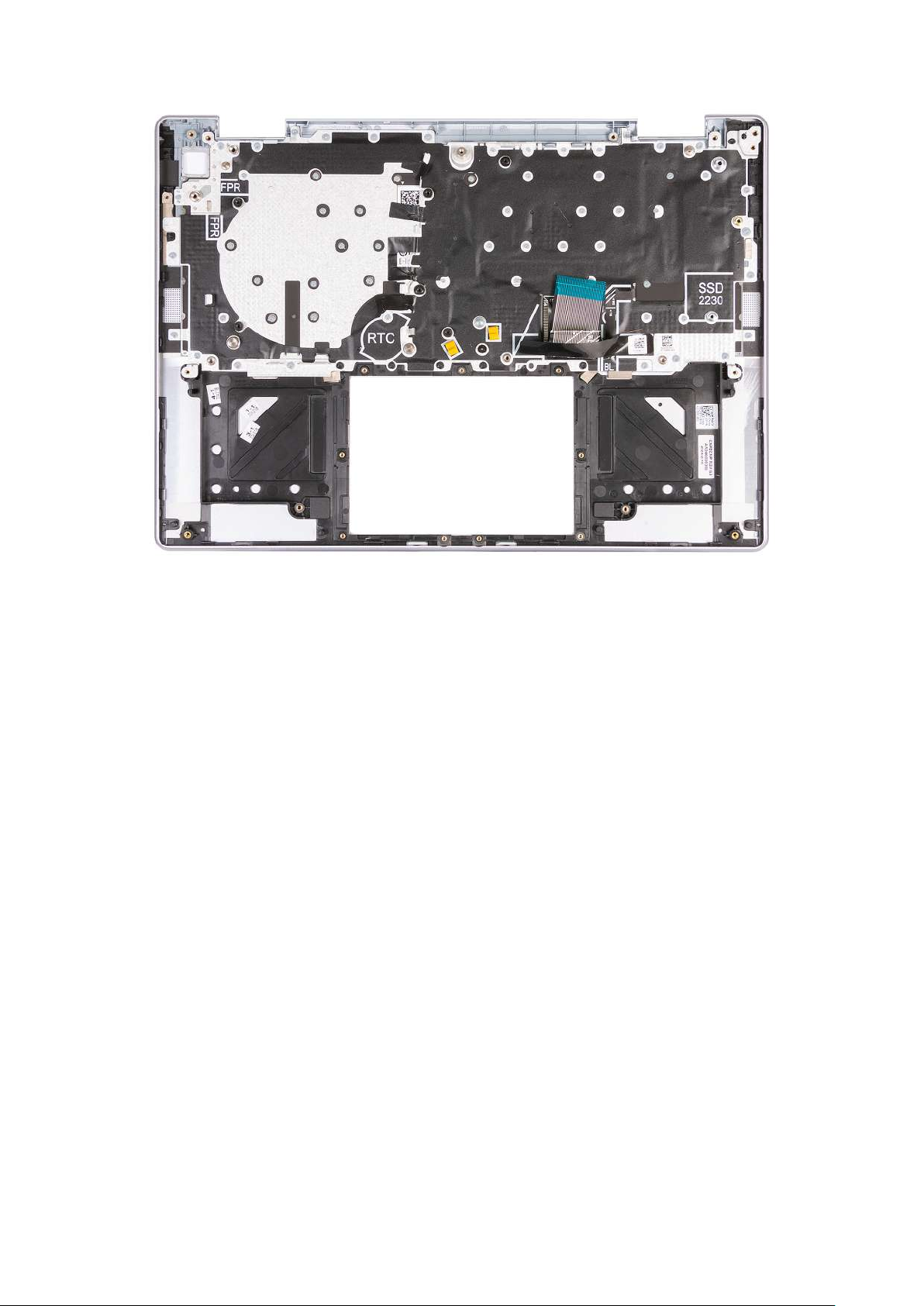

Zestaw podpórki na nadgarstek i klawiatury....................................................................................................................83

Wymontowywanie zestawu podpórki na nadgarstek iklawiatury...........................................................................83

Instalowanie zestawu podpórki na nadgarstek iklawiatury......................................................................................84

Rodzdział 7: Oprogramowanie........................................................................................................ 86

System operacyjny.............................................................................................................................................................. 86

Sterowniki ipliki do pobrania..............................................................................................................................................86

Rodzdział 8: Konfiguracja systemu BIOS......................................................................................... 87

Uruchamianie programu konfiguracji systemu BIOS.......................................................................................................87

Klawisze nawigacji............................................................................................................................................................... 87

Menu jednorazowego rozruchu F12..................................................................................................................................87

Opcje konfiguracji systemu................................................................................................................................................ 88

Aktualizowanie systemu BIOS............................................................................................................................................97

Aktualizowanie systemu BIOS wsystemie Windows................................................................................................97

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows.................................................... 97

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu.......................................................................... 98

Hasło systemowe ihasło konfiguracji systemu................................................................................................................ 98

Przypisywanie hasła konfiguracji systemu..................................................................................................................99

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu....................................................... 99

Czyszczenie ustawień CMOS..........................................................................................................................................100

Czyszczenie hasła systemu BIOS (konfiguracji) ihasła systemowego.......................................................................100

Rodzdział 9: Rozwiązywanie problemów.........................................................................................101

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi..................................................................................101

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell...........................................................101

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu.................................................. 102

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist......................102

Wbudowany autotest (BIST)........................................................................................................................................... 102

Wbudowany autotest wyświetlacza LCD (BIST).................................................................................................... 102

Test lampki LCD szyny zasilania (L-BIST)................................................................................................................ 103

Systemowe lampki diagnostyczne...................................................................................................................................103

Opcje nośników kopii zapasowych oraz odzyskiwania danych....................................................................................103

Cykl zasilania Wi-Fi.............................................................................................................................................................104

Rozładowanie ładunków elektrostatycznych (wykonanie twardego resetu).............................................................104

Rodzdział 10: Uzyskiwanie pomocy ikontakt zfirmą Dell Technologies............................................. 105

Spis treści

5

Przód

1

Widoki komputera Inspiron 14 Plus 7441

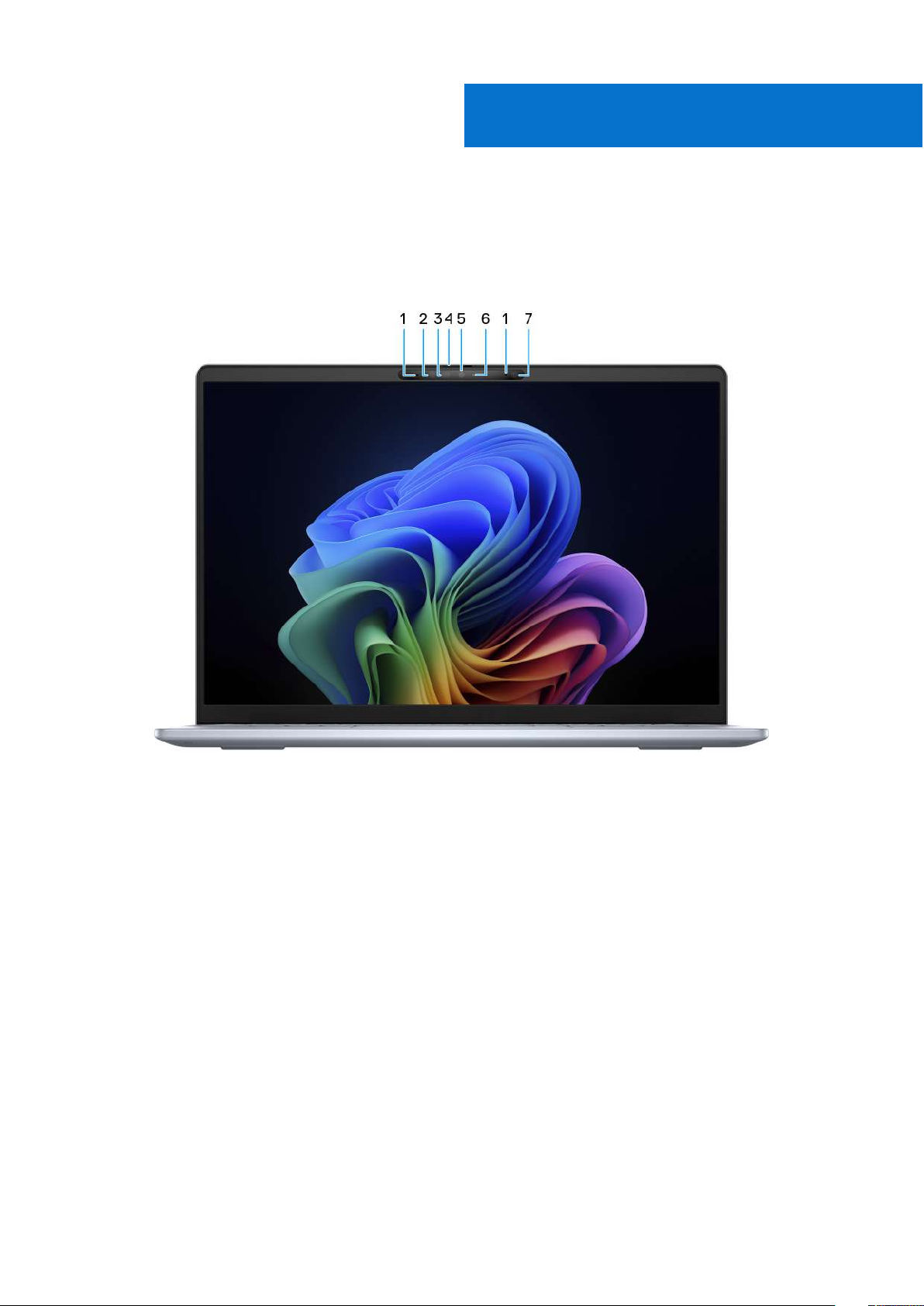

Rysunek 1. Widok zprzodu

1. Mikrofony

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Kamer na podczerwień

Zwiększa bezpieczeństwo po uwierzytelnieniu wsystemie rozpoznawania twarzy Windows Hello.

3. Lampka stanu kamery na podczerwień

Świeci, gdy kamera jest w użyciu.

4. Zaślepka zapewniająca prywatność

Nasuń zaślepkę, aby zakryć obiektyw kamery ichronić wten sposób swoją prywatność, gdy nie korzystasz zkamery.

5. Kamera

Umożliwia prowadzenie czatów wideo, robienie zdjęć i nagrywanie filmów.

6. Lampka stanu kamery

Świeci, gdy kamera jest w użyciu.

7. Czujnik oświetlenia otoczenia

Czujnik wykrywa światło wotoczeniu iautomatycznie dostosowuje podświetlenie klawiatury ijasność ekranu.

6 Widoki komputera Inspiron 14 Plus 7441

Góra

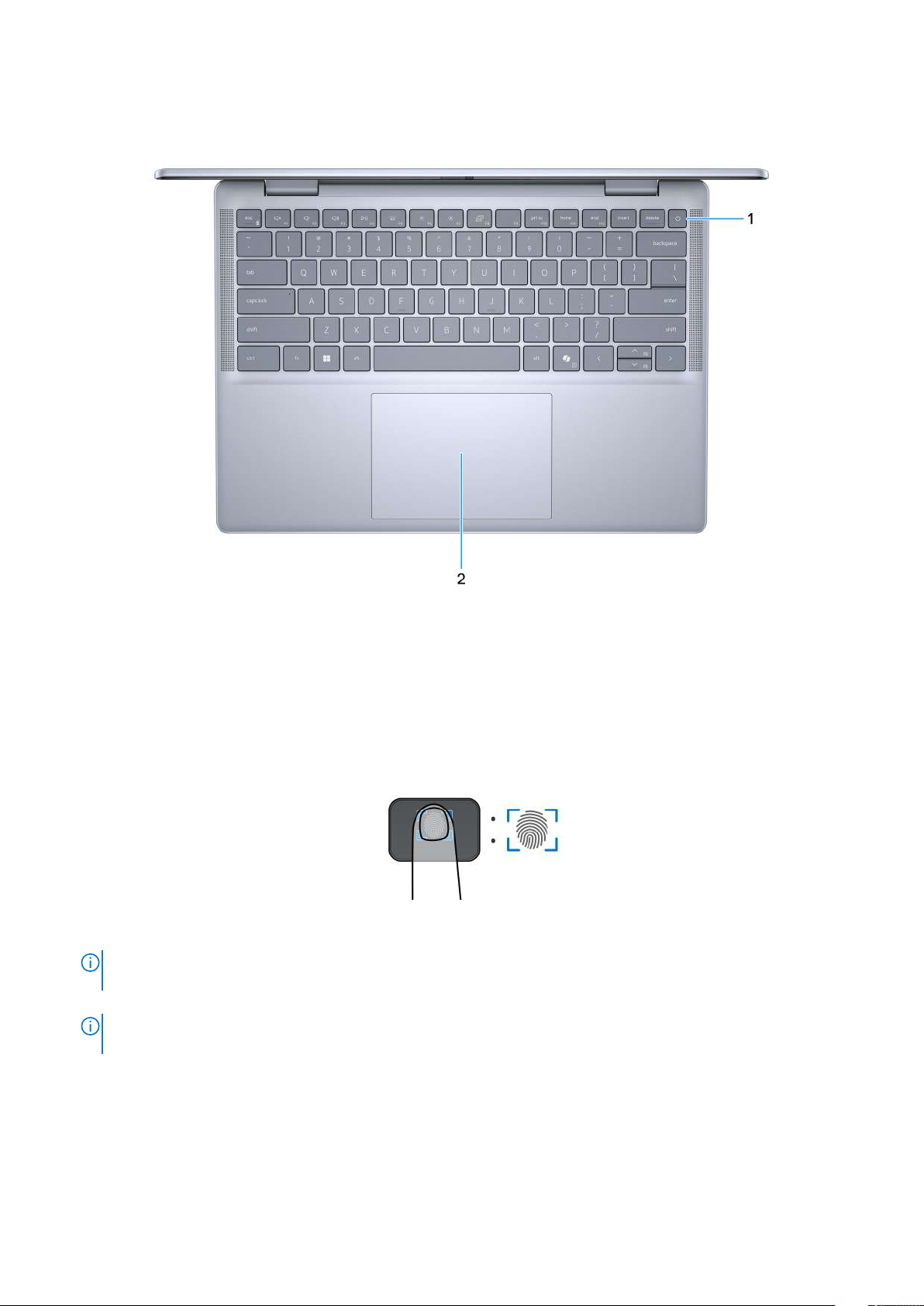

Rysunek 2. Widok zgóry

1. Przycisk zasilania z opcjonalnym czytnikiem linii papilarnych

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.

Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer wstan uśpienia; naciśnij iprzytrzymaj przycisk
zasilania przez 10 sekund, aby wymusić wyłączenie komputera.

Jeśli przycisk zasilania jest wyposażony wczytnik linii papilarnych, połóż palec na przycisku zasilania iprzytrzymaj go, aby się
zalogować.

Rysunek 3. Aktywny obszar czytnika linii papilarnych

UWAGA:

ilustracyjnych.

UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować. Aby uzyskać więcej informacji, odwiedź

witrynę Dell Support.

Wyróżniony obszar wskazuje obszar aktywnego czytnika linii papilarnych, aobraz służy wyłącznie do celów

2. Precyzyjny touchpad

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma
palcami, aby kliknąć prawym przyciskiem myszy.

Widoki komputera Inspiron 14 Plus 7441

7

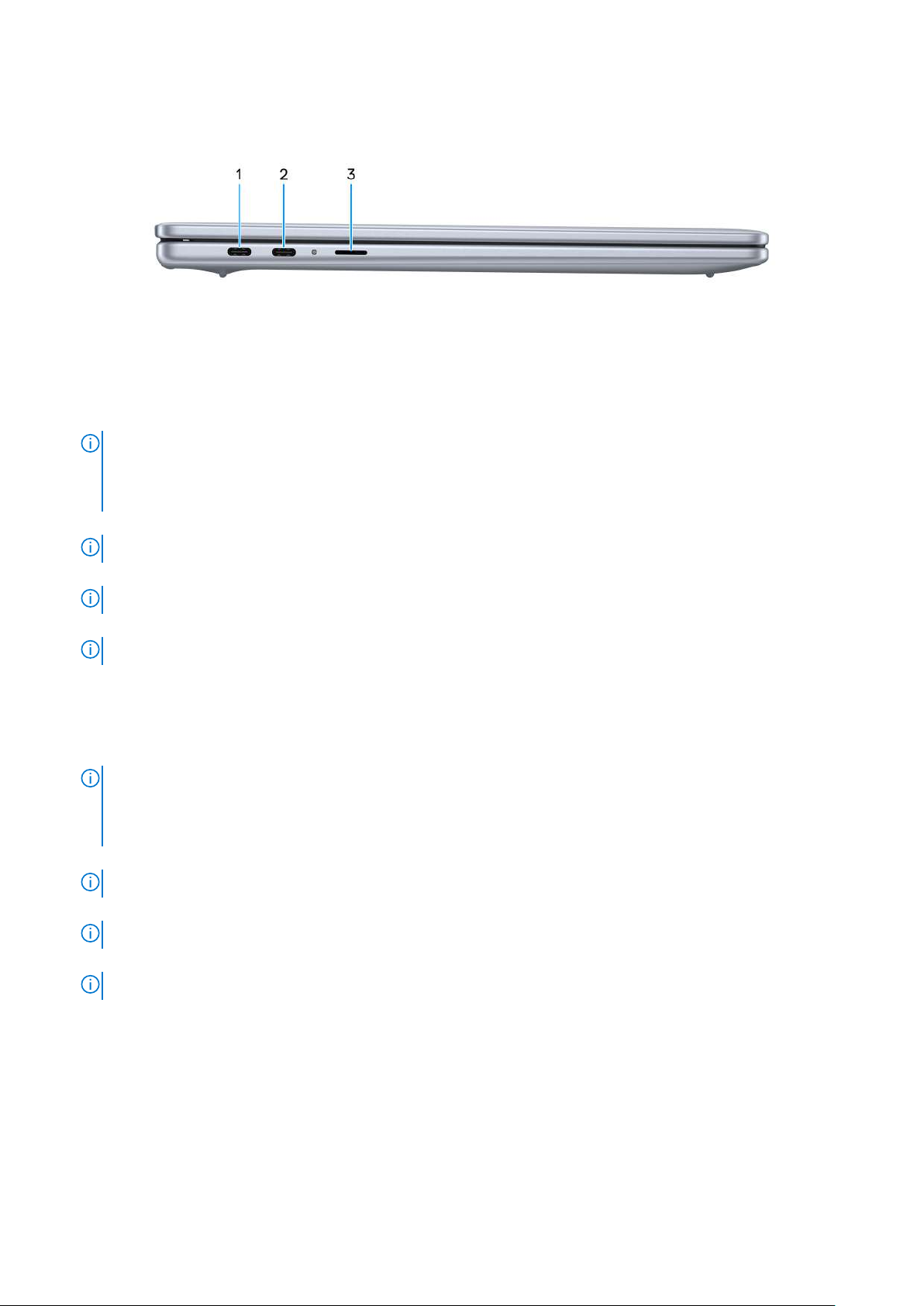

Lewa strona

Rysunek 4. Widok zlewej strony

1. Port USB4 40Gb/s USB Type-C z protokołami DisplayPort i Power Delivery

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze. Obsługuje
funkcję Power Delivery zapewniającą dwukierunkowe zasilanie między urządzeniami. Obsługuje standard DisplayPort 1.4a, umożliwiając
podłączenie wyświetlacza zewnętrznego za pomocą adaptera. Obsługuje szybkość transmisji danych do 40Gb/s.

UWAGA: Stację dokującą Dell można podłączyć do jednego zdwóch portów USB Type-C. Jeśli stacja dokująca jest wyposażona

w dwa kable, nie należy podłączać obu kabli do dwóch portów USB Type-C jednocześnie. W przypadku korzystania z tej metody
podłączania mogą wystąpić problemy z obwodami ładowania. Więcej informacji można znaleźć w bazie wiedzy w witrynie Dell

Support.

UWAGA: Do uzyskania maksymalnej wydajności 40 Gb/s wymagany jest kabel oprzepustowości 40 Gb/s.

UWAGA: Do podłączenia urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Port USB4 Type-C jest również zgodny ze standardami USB 3.2 i USB 2.0.

2. Port USB4 40Gb/s USB Type-C z protokołami DisplayPort i Power Delivery

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze. Obsługuje
funkcję Power Delivery zapewniającą dwukierunkowe zasilanie między urządzeniami. Obsługuje standard DisplayPort 1.4a, umożliwiając
podłączenie wyświetlacza zewnętrznego za pomocą adaptera. Obsługuje szybkość transmisji danych do 40Gb/s.

UWAGA:

w dwa kable, nie należy podłączać obu kabli do dwóch portów USB Type-C jednocześnie. W przypadku korzystania z tej metody
podłączania mogą wystąpić problemy z obwodami ładowania. Więcej informacji można znaleźć w bazie wiedzy w witrynie Dell

Support.

UWAGA: Do uzyskania maksymalnej wydajności 40 Gb/s wymagany jest kabel oprzepustowości 40 Gb/s.

UWAGA: Do podłączenia urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Port USB4 Type-C jest również zgodny ze standardami USB 3.2 i USB 2.0.

3. Gniazdo na kartę microSD

Umożliwia odczytywanie i zapisywanie informacji na karcie microSD. Komputer obsługuje następujące rodzaje kart:

● Micro Secure Digital (microSD)

● Micro Secure Digital High Capacity (microSDHC)

● Micro Secure Digital Extended Capacity (microSDXC)

Stację dokującą Dell można podłączyć do jednego zdwóch portów USB Type-C. Jeśli stacja dokująca jest wyposażona

8

Widoki komputera Inspiron 14 Plus 7441

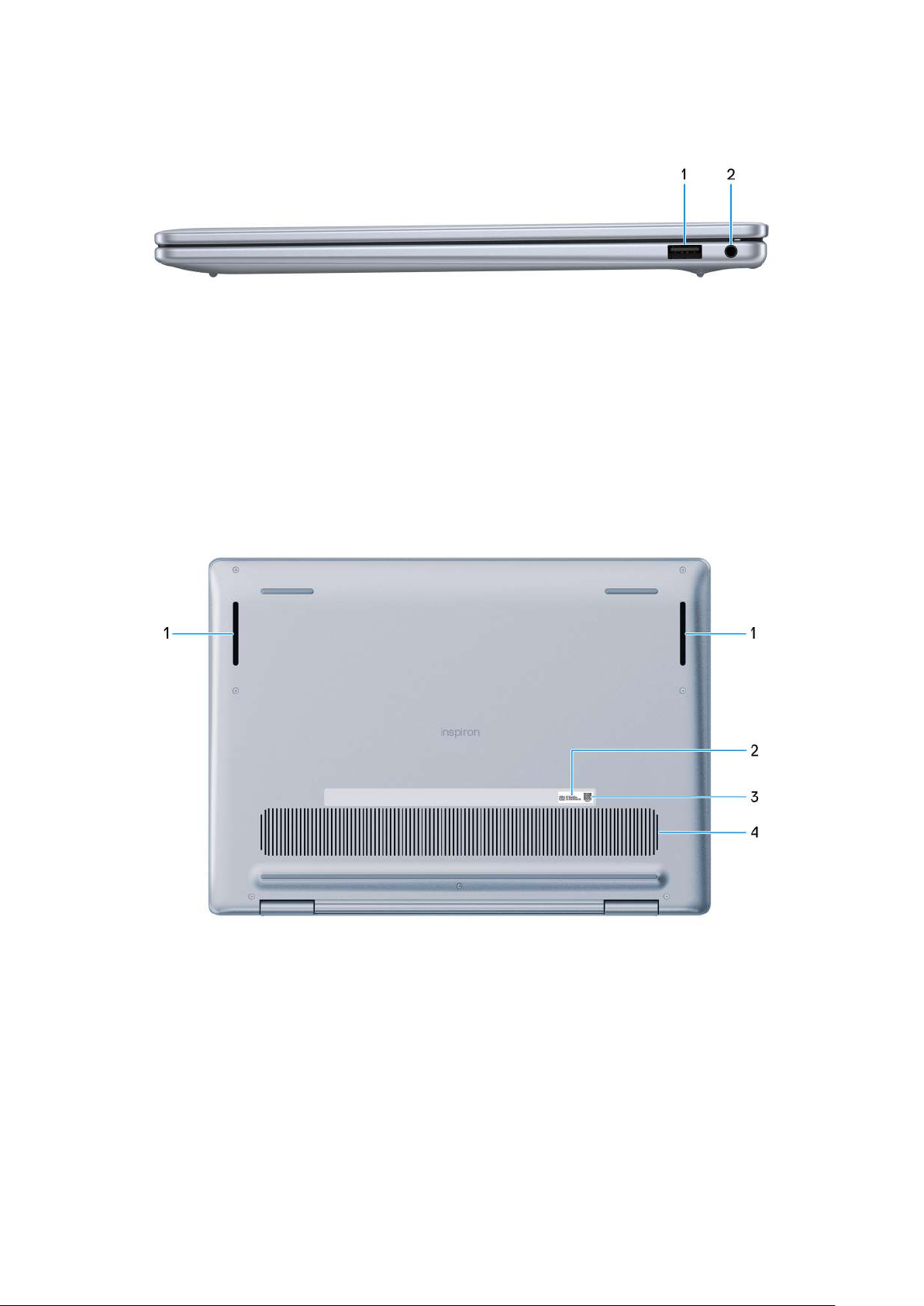

Prawa strona

Rysunek 5. Rzut prawy

1. Port USB 3.2 pierwszej generacji (5 Gb/s)

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Obsługuje szybkość transmisji danych do
5Gb/s.

2. Uniwersalne gniazdo audio zestawu słuchawkowego

Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek imikrofonu).

Dół

Rysunek 6. Widok zdołu

1. Głośniki

Wyjście dźwięku.

2. Etykieta zkodem Service Tag

Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

3. Kod QR MyDell

Aplikacja MyDell udostępnia skonsolidowane funkcje, które pomagają wpełni wykorzystać możliwości komputera. Inteligentne funkcje
optymalizacji oparte na sztucznej inteligencji automatycznie dostrajają komputer, aby zapewnić najlepszy dźwięk, obraz, żywotność

Widoki komputera Inspiron 14 Plus 7441

9

baterii iwydajność. Aplikacja MyDell działa inaczej wzależności od użytkownika, ponieważ oprogramowanie uczy się ireaguje na
sposób korzystania zkomputera.

4. Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć na
wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych iregularnie je
czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów wentylacyjnych można znaleźć
wartykułach z bazy wiedzy w witrynie Dell Support.

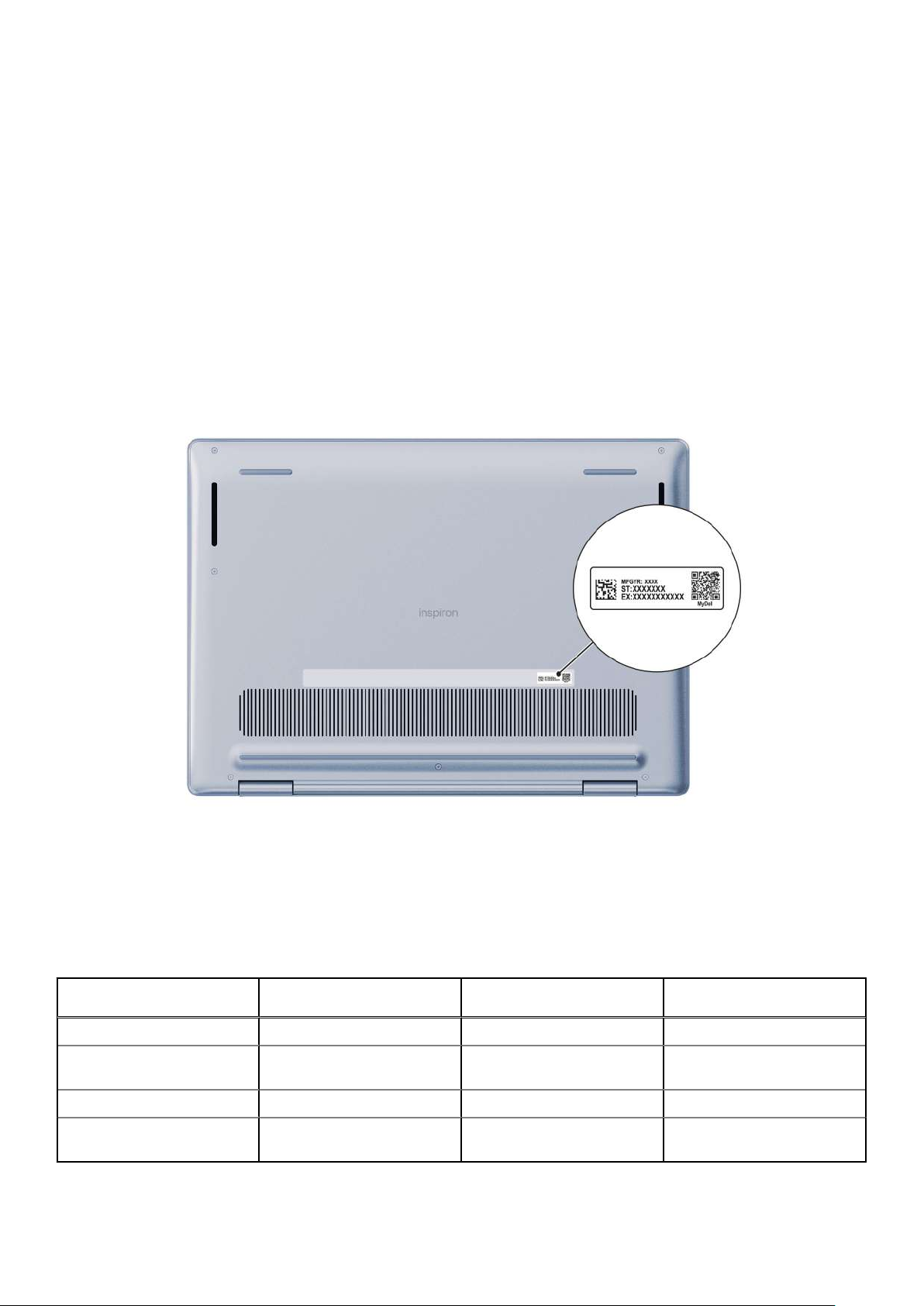

Znajdowanie etykiety kodu Service Tag lub kodu obsługi ekspresowej komputera

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie
składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji. Kod obsługi ekspresowej to
numeryczna wersja kodu Service Tag.

Rysunek 7. Lokalizacja etykiety z kodem Service Tag / kodem obsługi ekspresowej

Wskaźnik LED naładowania istanu baterii

Wponiższej tabeli przedstawiono informacje ozachowaniu wskaźnika LED naładowania istanu baterii komputera.

Tabela 1.

Źródło mocy Zachowanie podczas testu

Zasilacz sieciowy Wyłączony S0 - S5 Całkowicie naładowany

Zasilacz sieciowy Dioda LED świeci stałym białym

Bateria Wyłączony S0 - S5 11–100%

Bateria Ciągłe bursztynowe światło

10 Widoki komputera Inspiron 14 Plus 7441

Zachowanie wskaźnika LED naładowania istanu baterii

Stan zasilania systemu Poziom naładowania baterii

LED

S0 - S5 < Całkowicie naładowany

światłem

S0 - S5 <=10%

(590+/- 3 nm)

● S0 (włączony) — komputer jest włączony.

● S4 (hibernacja) — system zużywa najmniej energii ze wszystkich stanów uśpienia. Komputer jest prawie w stanie wyłączenia. Dane

kontekstowe są zapisywane na urządzeniu pamięci masowej, dzięki czemu po włączeniu komputera można wznowić pracę od miejsca,
w którym została ona przerwana.

● S5 (wyłączony) — system jest wstanie zamknięcia.

Widoki komputera Inspiron 14 Plus 7441 11

Konfigurowanie komputera Inspiron 14 Plus

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

1. Podłącz zasilacz inaciśnij przycisk zasilania.

2

7441

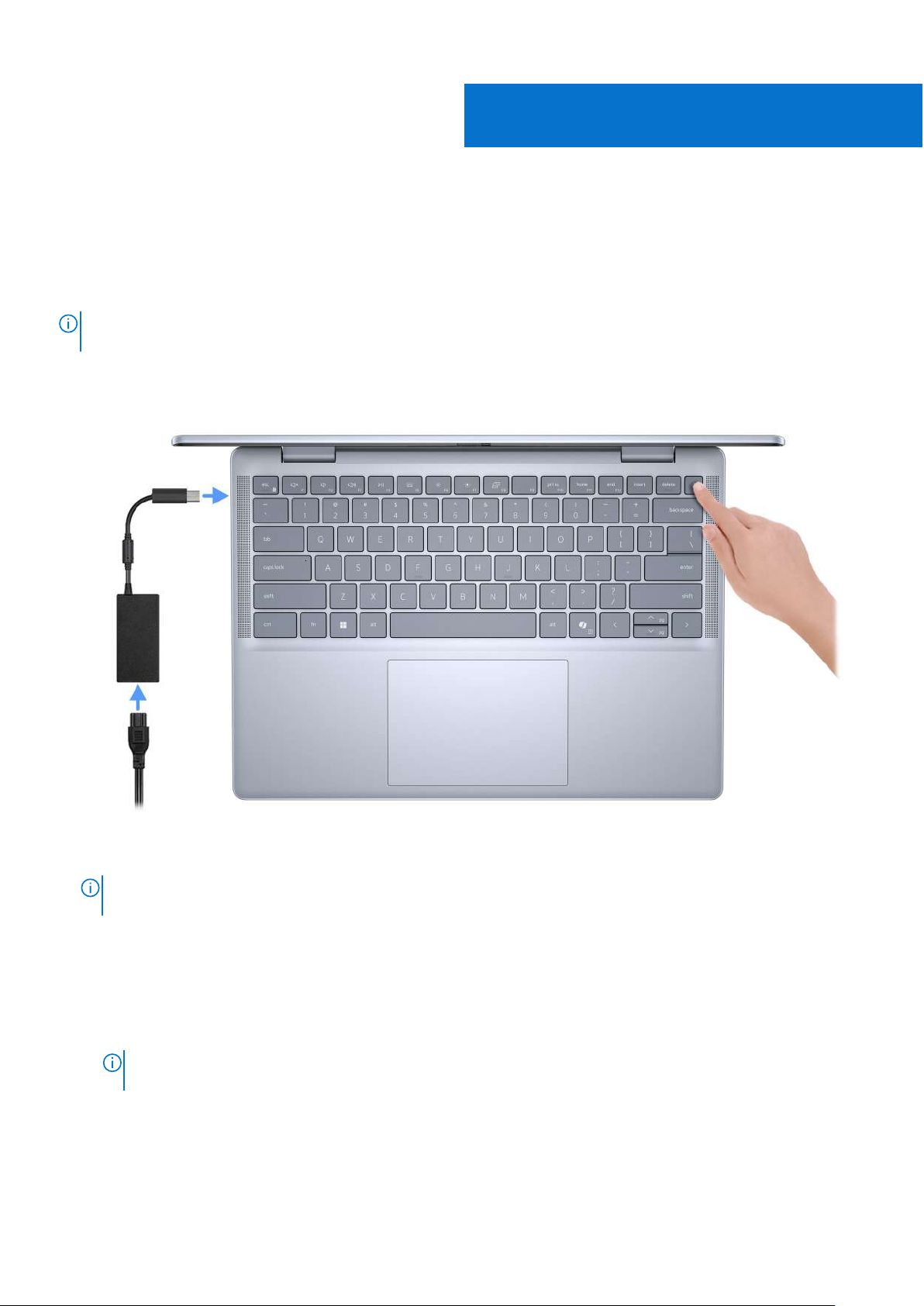

Rysunek 8. Podłącz zasilacz i naciśnij przycisk zasilania

UWAGA:

włączaniu komputera upewnij się, że jest do niego podłączony zasilacz.

2. Kończenie konfiguracji systemu operacyjnego.

System Windows:

Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell Technologies zaleca wykonanie
następujących czynności podczas konfigurowania:

● Połączenie zsiecią wcelu aktualizowania systemu Windows.

● Jeśli masz połączenie zInternetem, zaloguj się na swoje konto Microsoft lub je utwórz. Jeśli nie masz połączenia zInternetem,

utwórz konto offline.

● Na ekranie Wsparcie iochrona wprowadź swoje dane kontaktowe.

3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.

12 Konfigurowanie komputera Inspiron 14 Plus 7441

W czasie transportu bateria może przejść w tryb oszczędzania energii, aby uniknąć rozładowania. Przy pierwszym

UWAGA:

dostępu do sieci.

Jeśli nawiązujesz połączenie zzabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź hasło

Tabela 2. Znajdowanie aplikacji Dell wsystemie Windows wtrybie S

Zasoby Opis

Rejestracja produktu firmy Dell

Zarejestruj swój komputer firmy Dell.

Dell Help & Support

Dostęp do pomocy iwsparcia dla komputera.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem ioprogramowaniem
wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą techniczną Dell. Rozwiązuje problemy
związane zwydajnością istabilizacją, zapobiega zagrożeniom bezpieczeństwa, monitoruje iwykrywa awarie
sprzętu. Aby uzyskać więcej informacji, zapoznaj się zprzewodnikiem użytkownika programu SupportAssist
for Home PCs na stronie programu SupportAssist for Home PCs.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

Tabela 3. Odszukaj aplikacje firmy Dell wsystemie Windows

Zasoby Opis

MyDell

MyDell to aplikacja, która oferuje jedną ulepszoną platformę obejmującą dostęp do kont, informacje
ourządzeniach iustawienia sprzętowe. Oprogramowanie zapewnia inteligentne funkcje, które
automatycznie optymalizują działanie komputera wcelu zapewnienia najlepszego dźwięku, zasilania
iwydajności. Inteligentna, spersonalizowana aplikacja MyDell pozwala wpełni wykorzystać możliwości
urządzenia Dell. Waplikacji MyDell można dostosować następujące opcje:

● Aplikacja

● Audio

● Zasilanie

● Kolory iwyświetlacz

● Wykrywanie obecności

Więcej informacji na temat korzystania zaplikacji MyDell można znaleźć wprzewodnikach po produktach
w witrynie Dell Support.

Dell Update

Aktualizuje komputer poprawkami krytycznymi iinstaluje najnowsze sterowniki urządzeń po ich
udostępnieniu. Więcej informacji na temat korzystania zaplikacji Dell Update można znaleźć
wprzewodnikach po produktach idokumentach zlicencjami innych firm wwitrynie Dell Support.

Dell Digital Delivery

Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane wkomputerze.
Więcej informacji na temat korzystania zusługi Dell Digital Delivery można znaleźć wbazie wiedzy
wwitrynie Dell Support.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem ioprogramowaniem
wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą techniczną Dell. Rozwiązuje problemy
związane zwydajnością istabilizacją, zapobiega zagrożeniom bezpieczeństwa, monitoruje iwykrywa awarie
sprzętu. Aby uzyskać więcej informacji, zapoznaj się zprzewodnikiem użytkownika programu SupportAssist
for Home PCs na stronie programu SupportAssist for Home PCs.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

Konfigurowanie komputera Inspiron 14 Plus 7441 13

Specyfikacje komputera Inspiron 14 Plus 7441

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera Inspiron 14 Plus 7441.

Tabela 4. Wymiary iwaga

Opis Wartości

Wysokość:

3

Wysokość zprzodu

Wysokość ztyłu

Maksymalna wysokość

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej konfiguracji

oraz od pewnych zmiennych produkcyjnych.

14,69 mm (0,58”)

15,64 mm (0,62”)

16,90 mm (0,67”)

314 mm (12,36”)

223,75 mm (8,81”)

1,46 kg (3,21 lb)

Procesor

Tabela poniżej zawiera szczegółowe informacje oprocesorach obsługiwanych przez komputer Inspiron 14 Plus 7441.

Tabela 5.

Opis Opcja 1 Opcja 2

Typ procesora

Procesor

Qualcomm Snapdragon X Elite X1E-80-100 Qualcomm Snapdragon X Plus

X1P-64-100

Moc procesora

Łączna liczba rdzeni procesora

Rdzenie zoptymalizowane pod kątem
wydajności

Rdzenie zoptymalizowane pod kątem
efektywności

Łączna liczba wątków procesora

Szybkość procesora

Rdzenie zoptymalizowane pod kątem wydajności — częstotliwość

Podstawowa częstotliwość
procesora

14 Specyfikacje komputera Inspiron 14 Plus 7441

18 W 18 W

12 10

8 6

4 4

12 10

Do 4 GHz Do 3,4 GHz

3,4 GHz 3,4 GHz

Tabela 5. Procesor(cd.)

Opis Opcja 1 Opcja 2

Maksymalna częstotliwość wtrybie
Turbo

Rdzenie zoptymalizowane pod kątem efektywności — częstotliwość

Podstawowa częstotliwość
procesora

Maksymalna częstotliwość wtrybie
Turbo

Tryb temperatury / moc cieplna (TDP)

Chłodny

Zoptymalizowany

Cichy

Bardzo wysoka wydajność

Pamięć podręczna procesora

Procesor NPU (wydajność) Do 45 TOPS Do 45 TOPS

Zintegrowana karta graficzna

3,4 GHz 3,4 GHz

3,4 GHz 3,4 GHz

3,4 GHz 3,4 GHz

13 W 13 W

18 W 18 W

12 W 12 W

21 W 21 W

UWAGA: Szybkość taktowania procesora i moc cieplna różnią się w zależności od

trybu temperatury wybranego w aplikacji MyDell na komputerze.

42 MB 42 MB

Qualcomm Adreno 740 Qualcomm Adreno 740

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego w komputerze Inspiron 14 Plus 7441.

Tabela 6.

Opis Wartości

Chipset

Procesor

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe

Chipset

Wersja zintegrowana zprocesorem

Qualcomm Snapdragon X Elite X1E-80-100

128 bity

64 MB

Złącza PCIe maksymalnie 4.0

System operacyjny

Komputer Inspiron 14 Plus 7441 obsługuje następujące systemy operacyjne:

● Win 11 Home, ARM

● Win 11 Pro, ARM

Specyfikacje komputera Inspiron 14 Plus 7441

15

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci komputera Inspiron 14 Plus 7441.

Tabela 7. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Obsługiwane konfiguracje pamięci

Zintegrowane

LPDDR5x

8448 MT/s

32 GB

16 GB

● 16 GB: LPDDR5x, 8448 MT/s (pamięć zintegrowana)

● 32 GB: LPDDR5x, 8448 MT/s (pamięć zintegrowana)

Zewnętrzne porty i gniazda

Poniższa tabela zawiera listę portów i gniazd zewnętrznych komputera Inspiron 14 Plus 7441.

Tabela 8.

Opis Wartości

Porty USB

Zewnętrzne porty i gniazda

● Jeden port USB 3.2 pierwszej generacji (5 Gb/s)

● Dwa porty USB4 40Gb/s USB Type-C z protokołami

DisplayPort i Power Delivery

Port audio

Porty wideo

Czytnik kart pamięci

Port zasilacza

Gniazdo kabla zabezpieczającego

Jedno gniazdo zestawu słuchawkowego (słuchawek imikrofonu)

Nie dotyczy

Jedno gniazdo na kartę microSD

Nie dotyczy

Nie dotyczy

Gniazda wewnętrzne

Poniższa tabela zawiera listę wewnętrznych gniazd komputera Inspiron 14 Plus 7441.

Tabela 9.

Opis Wartości

M.2

Gniazda wewnętrzne

Jedno gniazdo M.22230 na dysk półprzewodnikowy (SSD)

UWAGA: Aby dowiedzieć się więcej na temat cech różnych

typów kart M.2, przeszukaj bazę wiedzy w witrynie Dell

Support.

16 Specyfikacje komputera Inspiron 14 Plus 7441

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Inspiron 14 Plus 7441.

Tabela 10. Specyfikacje modułu sieci bezprzewodowej

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

Qualcomm FastConnect 7800 DBS (zintegrowano)

Do 5760Mb/s

2,4 GHz / 5 GHz / 6 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

● Wi-Fi 7 (Wi-Fi 802.11be)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Bluetooth 5.4

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Inspiron 14 Plus 7441.

Tabela 11.

Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia

Szczytowa

Mikrofon

Qualcomm WCD9385

Obsługiwane

SoundWire

Globalne gniazdo audio zestawu słuchawkowego

4

Obsługiwane

Skróty klawiaturowe

● Niskotonowe: 2 W x 2

● Wysokotonowe: 2 W x 2

● Niskotonowe: 3 W x 2

● Wysokotonowe: 2,5 W x 2

Dwa mikrofony macierzowe

Specyfikacje komputera Inspiron 14 Plus 7441 17

Pamięć masowa

Wtej sekcji przedstawiono opcje pamięci masowej komputera Inspiron 14 Plus 7441.

Komputer obsługuje tylko jeden dysk SSD M.2 2230.

Tabela 12. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Jeden dysk SSD M.2 2230 PCIe NVMe 4x4 Do 1 TB

Czytnik kart pamięci

Wponiższej tabeli przedstawiono specyfikacje kart pamięci obsługiwanych przez komputer Inspiron 14 Plus 7441.

Tabela 13. Specyfikacje czytnika kart pamięci

Opis Wartości

Typ gniazda kart pamięci

Obsługiwane karty pamięci

UWAGA: Maksymalna pojemność obsługiwana przez czytnik może się różnić wzależności od standardu karty pamięci

zainstalowanej wkomputerze.

Jedno gniazdo na kartę microSD

● Micro Secure Digital (microSD)

● Micro Secure Digital High Capacity (microSDHC)

● Micro Secure Digital Extended Capacity (microSDXC)

Klawiatura

Wtabeli poniżej przedstawiono specyfikacje klawiatury komputera Inspiron 14 Plus 7441.

Tabela 14.

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Specyfikacje klawiatury

Podświetlana klawiatura z klawiszem Copilot

QWERTY

● Arabska, angielska (międzynarodowa), angielska (USA),
kanadyjska (dwujęzyczna), hebrajska: 79 klawiszy

● Belgijska, angielska (brytyjska), francuska (europejska),
niemiecka, węgierska, włoska, hiszpańska, szwajcarska,
europejska: 80 klawiszy

● Japońska: 83 klawisze

● Brazylijska: 81 klawiszy

Rozmiar klawiatury

Skróty klawiaturowe

18 Specyfikacje komputera Inspiron 14 Plus 7441

Rozstaw klawiszy X = 19,05 mm

Rozstaw klawiszy Y = 18,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa symbole.
Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić
znak alternatywny, naciśnij klawisz Shift iżądany klawisz.
Aby wykonać dodatkową funkcję, naciśnij klawisz Fn i klawisz
odpowiedniej funkcji.

Tabela 14. Specyfikacje klawiatury(cd.)

Opis Wartości

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–

F12) można zdefiniować, zmieniając ustawienie Opcje Fn Lock
wprogramie konfiguracji systemu BIOS. Więcej informacji na
ten temat znajduje się wsekcji Klawisze funkcji na klawiaturze.

UWAGA:

Jeśli funkcja Copilot w systemie Windows nie jest dostępna na
komputerze, klawisz Copilot uruchamia funkcję „Recall”. Jeśli
zarówno funkcja „Recall”, jak i Copilot w systemie Windows
nie są dostępne na komputerze, klawisz Copilot uruchamia
wyszukiwanie w systemie Windows. Więcej informacji na temat
funkcji Copilot oraz funkcji „Recall” w systemie Windows
można znaleźć w bazie wiedzy na stronie Dell Support.

Klawisze funkcji na klawiaturze

UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

skrótów są takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych znaków
lub wykonywania dodatkowych funkcji. Symbol przedstawiony wdolnej części klawisza odnosi się do znaku wpisywanego przez naciśnięcie
klawisza. Jeśli naciśniesz klawisz wraz zklawiszem Shift, wpisany zostanie symbol przedstawiony wgórnej części klawisza. Na przykład po
naciśnięciu klawisza 2 zostanie wpisana cyfra 2, apo naciśnięciu kombinacji Shift + 2 zostanie wpisany znak @.

Wgórnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, oczym informują ikony
wich dolnej części. Naciśnij klawisz funkcyjny, aby uruchomić zadanie reprezentowane przez ikonę. Na przykład naciśnięcie klawisza
F1 powoduje wyciszenie dźwięku (patrz tabela poniżej).

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne waplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze Fn +
Esc. Aby wywołać funkcje sterowania multimediami, można nacisnąć klawisz Fn iodpowiedni klawisz funkcyjny. Na przykład kombinacja
klawiszy Fn + F1 umożliwia wyciszenie dźwięku.

Tabela 15.

Klawisz funkcyjny Działanie podstawowe

F1 Wyciszanie/włączanie dźwięku

F2 Zmniejszanie głośności dźwięku

F3 Zwiększanie głośności dźwięku

F4 Włączanie iwstrzymywanie odtwarzania pliku multimedialnego

F5 Włączanie iwyłączanie podświetlenia klawiatury

F6 Zmniejszenie jasności ekranu

F7 Służy do zwiększania jasności ekranu

F8 Przełączenie na wyświetlacz zewnętrzny

F10 Wydruk ekranu (zrzut ekranu)

F11 Przenoszenie kursora na początek wiersza

F12 Przenoszenie kursora na koniec wiersza

Copilot Uruchamianie funkcji Copilot wsystemie Windows

Podstawowe przeznaczenie klawiszy funkcyjnych

UWAGA:

Jeśli funkcja Copilot w systemie Windows nie jest dostępna na komputerze,
klawisz Copilot uruchamia funkcję „Recall”. Jeśli zarówno funkcja „Recall”,

Specyfikacje komputera Inspiron 14 Plus 7441 19

Tabela 15. Podstawowe przeznaczenie klawiszy funkcyjnych(cd.)

Klawisz funkcyjny Działanie podstawowe

jak i Copilot w systemie Windows nie są dostępne na komputerze, klawisz
Copilot uruchamia wyszukiwanie w systemie Windows. Więcej informacji
na temat funkcji Copilot oraz funkcji „Recall” w systemie Windows można
znaleźć w bazie wiedzy na stronie Dell Support.

Klawisza fn używa się też zwybranymi klawiszami na klawiaturze, aby wywołać inne dodatkowe funkcje.

Tabela 16. Działanie dodatkowe

Klawisz funkcyjny Działanie dodatkowe

fn + F1 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F1

fn + F2 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F2

fn + F3 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F3

fn + F4 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F4

fn + F5 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F5

fn + F6 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F6

fn + F8 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F8

fn + F9 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F9

fn + F10 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F10

fn + F11 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F11

fn + F12 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F12

fn + B Klawisz Pause/Break

fn + S Przełączanie funkcji Scroll Lock

fn + R Klawisz System Request

fn + Copilot Otwarcie menu aplikacji

fn + Esc Przełączanie klawiszy funkcyjnych

fn + PgUp Przewijanie dokumentu lub strony wgórę

fn + PgDn Przewijanie dokumentu lub strony wdół

fn + strzałka wlewo Klawisz Home (przenoszenie kursora na początek dokumentu)

fn + strzałka wprawo Klawisz End (przenoszenie kursora na koniec dokumentu)

Kamera

W poniższej tabeli przedstawiono specyfikacje kamery komputera Inspiron 14 Plus 7441.

20

Specyfikacje komputera Inspiron 14 Plus 7441

Tabela 17. Specyfikacje kamery

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Zdjęcia

Wideo

Rozdzielczość kamery na podczerwień:

Zdjęcia

Wideo

Kąt widzenia:

Kamera

Kamer na podczerwień

Jedna

Kamera FHD na podczerwień z czujnikiem oświetlenia otoczenia
(ALS)

Przód

Technologia czujnika CMOS

2,07 megapiksela

1920 x 1080 (FHD) przy 30 kl./s

0,92 megapiksela

1280 x 720 (HD) przy 30 kl./s

80,2 stopnie

86,6stopnia

Touchpad

W poniższej tabeli przedstawiono specyfikacje touchpada komputera Inspiron 14 Plus 7441.

Tabela 18.

Opis Wartości

Rozdzielczość touchpada

Wymiary touchpada

Gesty na touchpadzie Więcej informacji na temat gestów touchpada wsystemie Windows

Specyfikacje touchpada

W poziomie

Wpionie

>300 DPI

115 mm (4,53”)

80 mm (3,15”)

można znaleźć w artykule z bazy wiedzy Microsoft w witrynie

pomocy firmy Microsoft.

Zasilacz

Wponiższej tabeli przedstawiono specyfikacje zasilacza komputera Inspiron 14 Plus 7441.

Tabela 19.

Specyfikacje zasilacza

Opis Wartości

Typ

Wymiary zasilacza:

65 W

Specyfikacje komputera Inspiron 14 Plus 7441 21

Tabela 19. Specyfikacje zasilacza(cd.)

Opis Wartości

Wysokość

Szerokość

Głębokość

Napięcie wejściowe

Częstotliwość wejściowa

Prąd wejściowy

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie wyjściowe

Zakres temperatur:

Podczas pracy

28 mm (1,10”)

51 mm (2,01”)

112 mm (4,41”)

Prąd zmienny 100 V–240 V

50–60 Hz

1,70 A

● 20 V / 3,25 A

● 15 V / 3 A

● 9 V / 3 A

● 5 V / 3 A

● 20 V, prąd stały

● 15 V (prąd stały)

● 9 V (prąd stały)

● 5 V (prąd stały)

0°C do 40°C (32°F do 104°F)

Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

-40°C do 70°C (-40°F do 158°F)

Bateria

Wtabeli poniżej przedstawiono specyfikacje baterii komputera Inspiron 14 Plus 7441.

Tabela 20.

Opis Opcja 1 Opcja 2

Rodzaj baterii

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Specyfikacje baterii

Wysokość

3-ogniwowa bateria litowo-jonowa 54Wh
zobsługą funkcji ExpressCharge
iExpressCharge Boost

11,4 VDC 11,4 VDC

0,22kg (0,49 funta) 0,22kg (0,49 funta)

5,73 mm (0,23”) 5,73 mm (0,23”)

3-ogniwowa bateria litowo-jonowa 54 Wh
odługim cyklu eksploatacji iobsługą funkcji
ExpressCharge

Szerokość

Głębokość

Zakres temperatur:

22 Specyfikacje komputera Inspiron 14 Plus 7441

263 mm (10,35”) 263 mm (10,35”)

68,90 mm (2,71”) 68,90 mm (2,71”)

Tabela 20. Specyfikacje baterii(cd.)

Opis Opcja 1 Opcja 2

Podczas pracy

Pamięć masowa

Czas pracy baterii Zależy od warunków pracy; w pewnych

Czas ładowania baterii (przybliżony)

Bateria pastylkowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia

energii.

● Ładowanie: 0°C do 45°C (32°F do
113°F)

● Rozładowanie: od 0°C do 70°C (od
32°F do 158°F)

-20°C do 65°C (od4°F do 149°F) -20°C do 65°C (od4°F do 149°F)

warunkach wysokiego zużycia energii
może być znacznie skrócony.

● 3 godziny (ładowanie standardowe)

● 2 godziny (ExpressCharge)

● Od 0% do 35% w20 minut

(ExpressCharge Boost)

CR2032 CR2032

● Ładowanie: 0°C do 45°C (32°F do
113°F)

● Rozładowanie: od 0°C do 70°C (od 32°F
do 158°F)

Zależy od warunków pracy; w pewnych
warunkach wysokiego zużycia energii może
być znacznie skrócony.

● 3 godziny (ładowanie standardowe)

● 2 godziny (ExpressCharge)

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Inspiron 14 Plus 7441.

Tabela 21.

Opis Wartości

Typ wyświetlacza

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar aktywny):

Rozdzielczość macierzysta panelu wyświetlacza

Luminancja (typowa)

Liczba megapikseli

Specyfikacje: wyświetlacz

Wysokość

Szerokość

Przekątna

14”, Quad High Definition Plus (QHD+), ComfortView Plus

Tak

Szeroki kąt widzenia (WVA)

188,49 mm (7,42”)

301,59 mm (11,87”)

355,65 mm (14”)

2560x1600

400 nitów

4,1

Gama barw

Liczba pikseli na cal (PPI)

100% (sRGB)

215,63

Specyfikacje komputera Inspiron 14 Plus 7441 23

Tabela 21. Specyfikacje: wyświetlacz(cd.)

Opis Wartości

Współczynnik kontrastu (minimalny)

Czas reakcji (maksymalny)

Częstotliwość odświeżania

Kąt widzenia wpoziomie

Kąt widzenia wpionie

Rozstaw pikseli

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy błyszczące wykończenie

1000:1

35 ms

60/48 Hz

+/- 85 stopni

+/- 85 stopni

0,1178mm

3,75 W

Powłoka przeciwodblaskowa

Czytnik linii papilarnych (opcjonalny)

Wponiższej tabeli przedstawiono specyfikacje opcjonalnego czytnika linii papilarnych komputera Inspiron 14 Plus 7441.

Tabela 22.

Opis Wartości

Technologia czujnika

Specyfikacje czytnika linii papilarnych

Pojemnościowy

Rozdzielczość czujnika

Rozmiar czujnika wpikselach

500 ppi

108 x 88

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Inspiron 14 Plus 7441.

Tabela 23.

Kontroler Rozmiar pamięci Procesor

Qualcomm Adreno 740 Współużytkowana pamięć systemowa Qualcomm Snapdragon X Elite

Jednostka GPU — zintegrowana

X1E-80-100/X Plus X1P-64-100

Obsługa wyświetlaczy zewnętrznych

Tabela poniżej zawiera matrycę zgodności dotyczącą obsługi wyświetlaczy zewnętrznych przez komputer Inspiron 14 Plus 7441.

Tabela 24.

Karta graficzna Wyświetlacze zewnętrzne obsługiwane

Obsługa wyświetlaczy zewnętrznych

przy włączonym wyświetlaczu
notebooka

Wyświetlacze zewnętrzne obsługiwane
przy wyłączonym wyświetlaczu
notebooka

Qualcomm Adreno 740 (tylko iGPU) 3 3

24 Specyfikacje komputera Inspiron 14 Plus 7441

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Inspiron 14 Plus 7441.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 25. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

*

Od 0°C do 35°C (od 32°F do 95°F) -30°C do 65°C (od-22°F do 149°F)

10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji)

0,66 GRMS 1,30 GRMS

110 G† 160 G†

Od -15,2 m do 3048 m (od -49,87 stopy do
10000 stóp)

Od -15,2 m do 10668 m (od -49,87 stopy
do 35000 stóp)

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy w witrynie Dell Support.

ComfortView Plus

PRZESTROGA:

długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego,
zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub
uszkodzenie wzroku.

Wyświetlacz na tym komputerze jest zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny ze standardami TÜV
Rheinland wzakresie niskiej emisji niebieskiego światła.

Tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.

Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

● Rób dłuższe przerwy — 20 minut co dwie godziny.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).

Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do

Specyfikacje komputera Inspiron 14 Plus 7441

25

4

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się
zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy

zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat
najlepszych praktyk w zakresie bezpieczeństwa można znaleźć na stronie głównej dotyczącej zgodności firmy Dell

z przepisami.

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł

zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby,
adopiero potem podłączyć komputer do gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.

OSTRZEŻENIE: Użytkownik powinien rozwiązywać problemy iwykonywać czynności naprawcze tylko wtakim zakresie,

wjakim został do tego upoważniony lub poinstruowany przez zespół pomocy technicznej firmy Dell. Uszkodzenia
wynikające znapraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się
zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zproduktem lub dostępnymi na stronie głównej firmy Dell

dotyczącej zgodności z przepisami.

OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków

elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów
ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej wcelu odprowadzenia
ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych części składowych.

OSTRZEŻENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.

OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre kable mają

złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas podłączania kabli należy się upewnić, że
złącze kabla jest prawidłowo ustawione i wyrównane z portem.

OSTRZEŻENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie

należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

Przed przystąpieniem do serwisowania komputera

Informacje na temat zadania

UWAGA:

dokumencie.

Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

Kroki

1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.

26 Serwisowanie komputera

2. Wyłącz komputer. W systemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego systemu.

3. Wyłącz wszystkie podłączone urządzenia peryferyjne.

4. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.

5. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

OSTRZEŻENIE: Aby odłączyć kabel sieciowy, odłącz go od komputera.

6. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.

Zalecenia dotyczące bezpieczeństwa

Sekcja ta zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed zastosowaniem się do instrukcji
demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy
zastosować następujące środki ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe i urządzenia peryferyjne.

● Podczas pracy wewnątrz dowolnego korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu podzespołu zkomputera umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty

głównej.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem tylnej pokrywy. Urządzenia
wyposażone wfunkcję stanu gotowości są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie
uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne
zaawansowane funkcje zarządzania energią.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego.
Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on
podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Upewnij się, że opaska na nadgarstek jest dobrze zamocowana
i ma kontakt ze skórą. Zdejmij biżuterię, zegarki, bransoletki lub pierścionki przed uziemieniem siebie isprzętu.

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych
elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią uszkodzić
obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze względu na
rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi staje się
coraz poważniejszym problemem.

Zpowodu większej gęstości półprzewodników wnajnowszych produktach firmy Dell ich wrażliwość na uszkodzenia elektrostatyczne
jest większa niż wprzypadku wcześniejszych modeli. Dlatego niektóre wcześniej stosowane metody postępowania zczęściami są już
nieprzydatne.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być

Serwisowanie komputera

27

moduł pamięci, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo
zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł pamięci odebrał
wyładowanie elektrostatyczne, ale ścieżki zostały tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych
zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować:
pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Sporadyczne awarie, które zwane są również awariami ukrytymi, są trudne do wykrycia iusunięcia.

Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają odpowiedniej
ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia
wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem.
Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed rozpakowaniem opakowania antystatycznego należy założyć antystatyczną
opaskę na nadgarstek, aby rozładować ładunki elektrostatyczne ze swojego ciała. Więcej informacji na temat opaski na nadgarstek
i testowania opasek ESD można znaleźć w sekcji Elementy zestawu serwisowego ESD.

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

OSTRZEŻENIE:

wewnętrznych, które są izolowane i często silnie naładowane, takich jak plastikowe obudowy radiatorów.

Należy trzymać urządzenia wrażliwe na wyładowania elektrostatyczne z dala od elementów

Środowisko pracy

Przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację w środowisku klienta. Na przykład korzystanie zzestawu
wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub notebookiem. Serwery są
zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery stacjonarne i notebooki są używane
zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów powierzchnię roboczą, na której można
swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń robocza powinna też być wolna od
elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne. Materiały izolujące, takie jak styropian iinne
tworzywa sztuczne, powinny zawsze być oddalone oco najmniej 30cm (12cali) od wrażliwych komponentów. Wprzeciwnym razie nie
należy dotykać tych komponentów.

Opakowania antystatyczne

Wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować w antystatycznych opakowaniach. Wskazane
są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony podzespół, korzystając ztego samego opakowania
antystatycznego, wktórym dostarczono nową część. Woreczek antystatyczny należy złożyć i zakleić taśmą, a następnie zapakować
w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki. Elementy wrażliwe na wyładowania
elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej przed wyładowaniami. Nie należy nigdy
ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane. Podzespoły te powinny znajdować się tylko
w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ESD.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Podczas używania maty antystatycznej opaska na nadgarstek powinna być dobrze dopasowana, a przewód wyrównawczy
podłączony do maty i dowolnej metalowej (niepowlekanej) części urządzenia, przy którym wykonywane są czynności. Po prawidłowym
założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić bezpośrednio na macie
antystatycznej. Elementy wrażliwe na wyładowania elektrostatyczne będą bezpieczne w ręku, na macie antystatycznej, w urządzeniu
lub wewnątrz torby ESD.

28

Serwisowanie komputera

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera, jeśli nie jest potrzebna mata antystatyczna, lub wprzypadku podłączenia do maty antystatycznej wcelu
ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta,
matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy używać wyłącznie zestawów serwisowych
z opaską na nadgarstek, matą antystatyczną i przewodem wyrównawczym. Nie należy korzystać zbezprzewodowych opasek na
rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na
skutek eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia przypadkowego uszkodzenia
sprzętu wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej
raz wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym serwisem, aco najmniej raz wtygodniu.
Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Aby wykonać test, załóż opaskę na nadgarstek, przypnij
przewód wyrównawczy opaski na nadgarstek do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test
zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

UWAGA: Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę

oraz maty antystatycznej. Niezwykle ważne jest też, aby podczas pracy nad komputerem wrażliwe części nie stykały się zizolatorami.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do
firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE:

komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne komponenty wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.

5. Włącz komputer.

Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić

BitLocker

OSTRZEŻENIE:

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu komputera. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym uruchomieniu.
Nieznajomość klucza odzyskiwania grozi utratą danych lub ponowną instalacją systemu operacyjnego. Aby uzyskać
więcej informacji, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS w komputerach Dell z włączoną funkcją

BitLocker.

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

Jeśli funkcja BitLocker nie zostanie wstrzymana przed aktualizacją systemu BIOS, klucz funkcji

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

Śrubokręt krzyżakowy nr 0

Serwisowanie komputera

29

Wykaz śrub

UWAGA: Zaleca się, aby przy wykręcaniu śrub zelementu zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

Tabela 26. Wykaz śrub

Element Typ śruby Ilość Ilustracja: śruba

Pokrywa dolna M2x7.9

śruba osadzona

Pokrywa dolna M2x5,5 5

Bateria M2x4,5

śruba osadzona

Wentylator M2x2,5 3

Dysk SSD M2x2,5 1

Zawiasy wyświetlacza M2,5x4,5 4

Płyta we/wy M2x2,5 2

Radiator M2x2,5 4

Płytka termoprzewodząca karty
sieci bezprzewodowej

M2x2,5 1

2

5

Anteny M2x2,5 1

Klamra portu USB Type-C M2x2,5 3

Płyta główna M1,6x1,8 2

Touchpad M1,6x1,8 9

Główne elementy komputera Inspiron 14 Plus 7441

Na ilustracji poniżej przedstawiono główne elementy komputera Inspiron 14 Plus 7441.

30

Serwisowanie komputera

Rysunek 9. Główne elementy

1. Pokrywa dolna

2. Radiator

3. Klamra portu USB Type-C

4. Płyta główna

5. Osłona termiczna dysku SSD

6. Dysk SSD

7. Głośnik lewy

Serwisowanie komputera

31

8. Bateria

9. Zestaw podpórki na nadgarstek iklawiatury

10. Zestaw wyświetlacza.

11. Touchpad

12. Przycisk zasilania z opcjonalnym kablem z czytnikiem linii papilarnych

13. Płytka termoprzewodząca karty sieci bezprzewodowej

14. Głośnik prawy

15. Płyta we/wy

16. Bateria pastylkowa

17. Anteny

18. Kabel panelu wejścia/wyjścia

19. Wentylator

UWAGA: Firma Dell podaje listę elementów iich numery części wzakupionej oryginalnej konfiguracji komputera. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

32 Serwisowanie komputera

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami

dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

5

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 33

Rysunek 10. Wykręcanie śrub

34

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 11. Wymontowywanie pokrywy dolnej

Kroki

1. Wykręć pięć śrub (M2x5,5) ipoluzuj dwie śruby (M2x7,9) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

UWAGA:

z zestawu podpórki na nadgarstek iklawiatury.

2. Podważ palcami pokrywę dolną wzdłuż szczeliny utworzonej w pobliżu zawiasów wyświetlacza.

3. Zdejmij pokrywę dolną zzestawu podpórki na nadgarstek iklawiatury.

Należy najpierw wykręcić pięć śrub (M2x5,5), aby utworzyć szczelinę umożliwiającą podważenie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

35

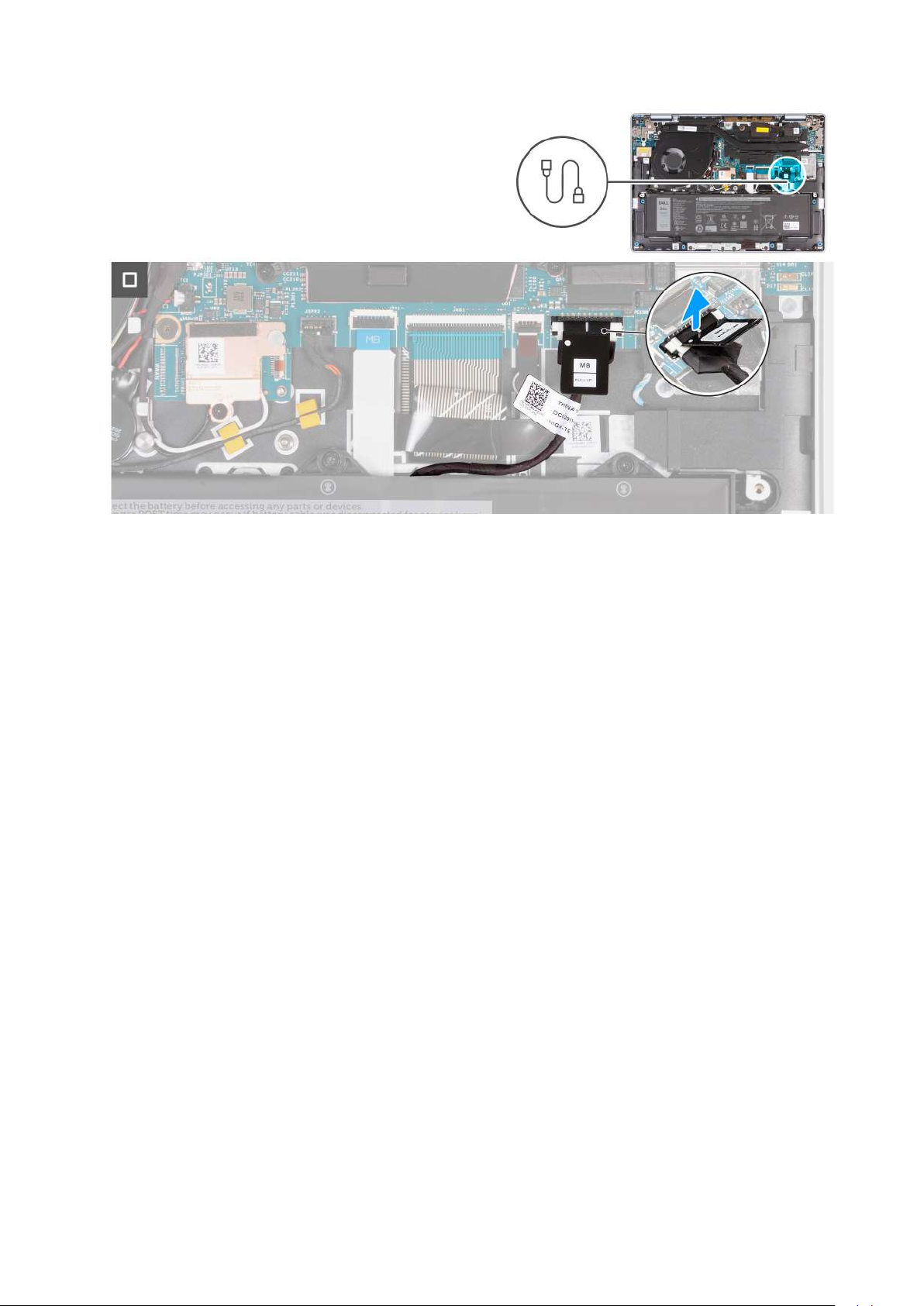

Rysunek 12. Odłączanie kabla baterii

4. Odłącz kabel baterii od złącza (BATTERY) na płycie głównej.

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

36

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

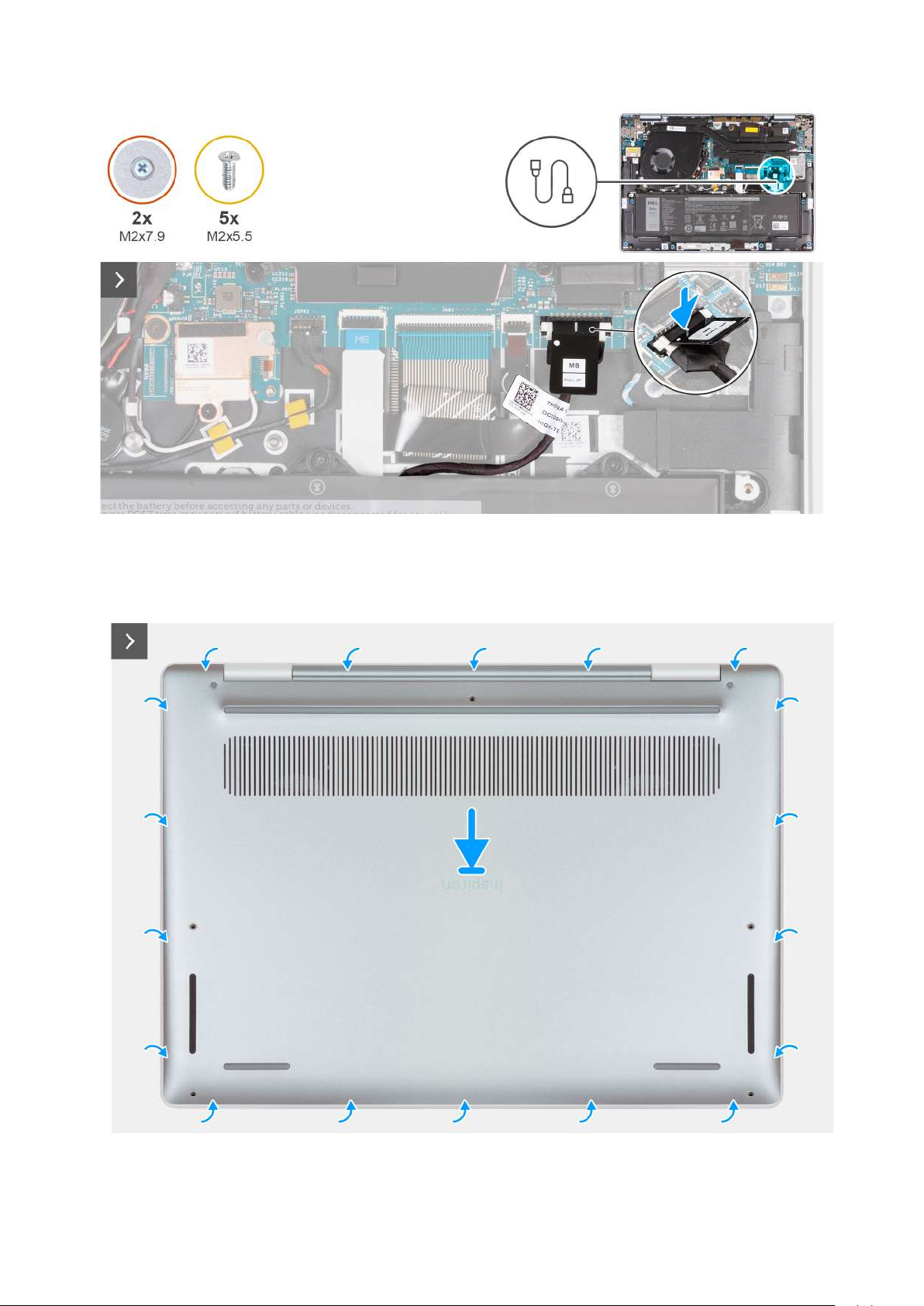

Rysunek 13. Podłączanie kabla baterii

Kroki

1. Podłącz kabel baterii do złącza (BATTERY) na płycie głównej.

Rysunek 14. Instalowanie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

37

Rysunek 15. Wkręcanie śrub

2. Umieść pokrywę dolną na zestawie podpórki na nadgarstek iklawiatury.

3. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury, anastępnie umieść
pokrywę na miejscu.

4. Dokręć dwie śruby mocujące (M2x7,9) iwkręć pięć śrub (M2x5,5), aby zamocować pokrywę dolną do zestawu podpórki na
nadgarstek iklawiatury.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wentylator

Wymontowywanie wentylatora

Kliknij tutaj, aby obejrzeć film pokazujący, jak zainstalować wentylator.

Instalowanie wentylatora

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

38

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania wentylatora.

Rysunek 16. Wymontowywanie wentylatora

Kroki

1. Odłącz kabel wentylatora od złącza (FAN) na płycie głównej.

2. Wykręć trzy śruby (M2x2.5) mocujące wentylator do zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij wentylator razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie wentylatora

Kliknij tutaj, aby obejrzeć film pokazujący, jak zainstalować wentylator.

Instalowanie wentylatora

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji wentylatora.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

39

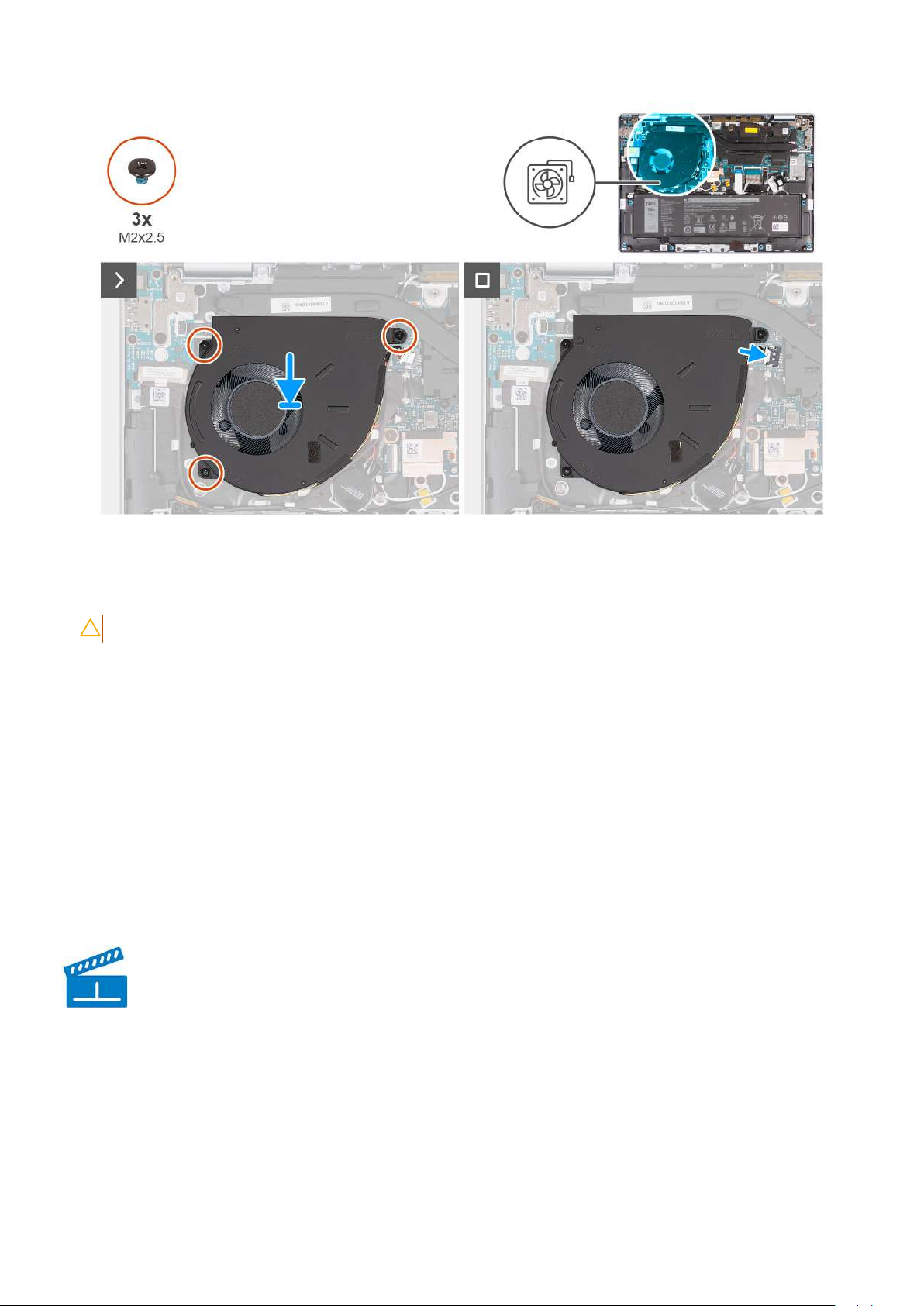

Rysunek 17. Instalowanie wentylatora

Kroki

1. Umieść wentylator razem zkablem we wnęce wzestawie podpórki na nadgarstek iklawiatury.

OSTRZEŻENIE: Unikaj dotykania łopatek wentylatora, aby zapobiec uszkodzeniom.

2. Dopasuj otwory na śruby wentylatora do otworów wzestawie podpórki na nadgarstek i klawiatury.

3. Wkręć trzy śruby (M2x2.5) mocujące wentylator do zestawu podpórki na nadgarstek iklawiatury.

4. Podłącz kabel wentylatora do złącza (FAN) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD

Kliknij tutaj, aby obejrzeć film pokazujący, jak zainstalować dysk półprzewodnikowy SSD.

Instalacja dysku półprzewodnikowego SSD

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD.

40

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

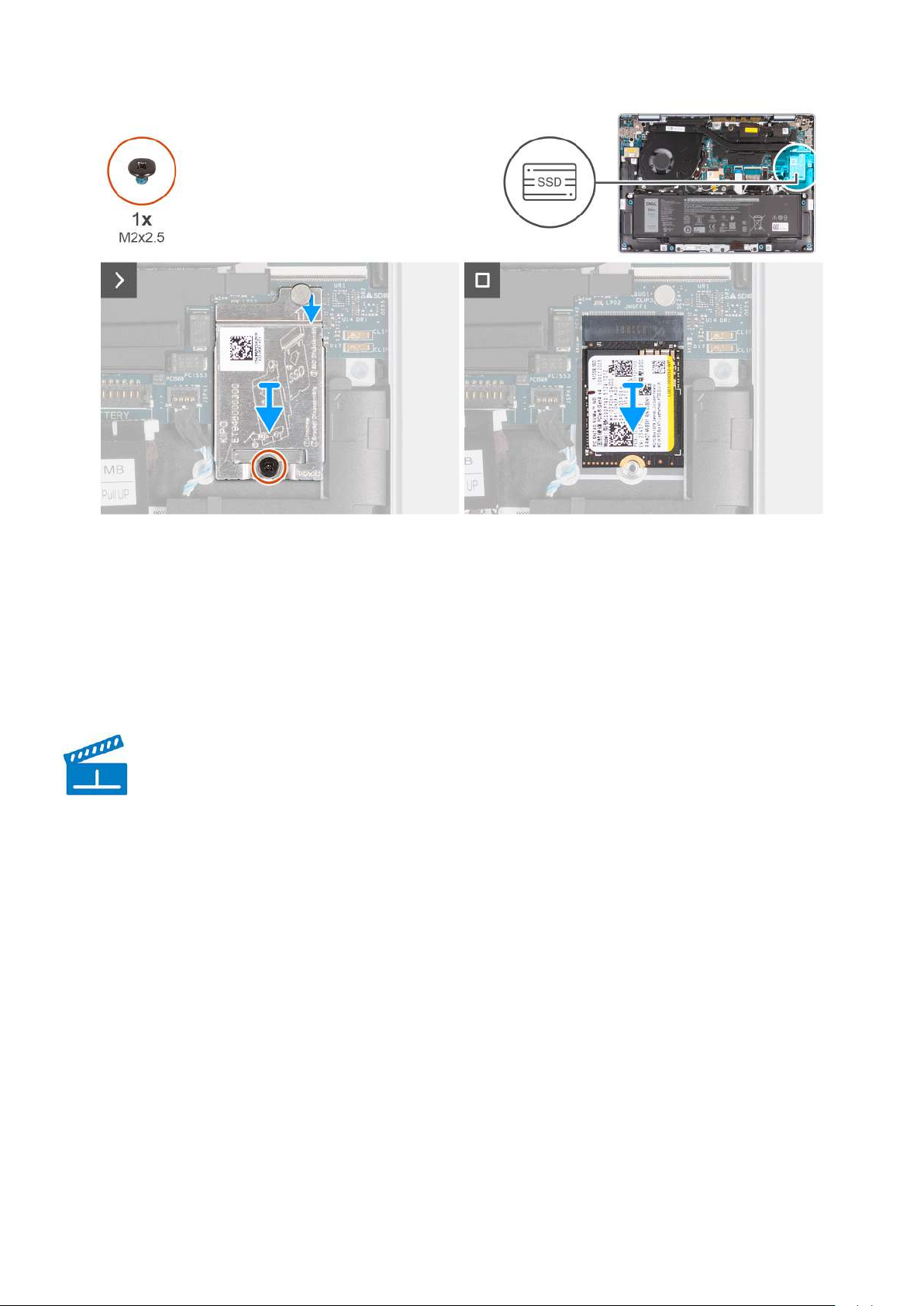

Rysunek 18. Wymontowywanie dysku SSD

Kroki

1. Wykręć śrubę (M2x2,5) mocującą osłonę termiczną dysku SSD oraz dysk SSD do zestawu podpórki na nadgarstek iklawiatury.

2. Wysuń i wyjmij osłonę termiczną dysku SSD z gniazda na płycie głównej.

3. Przesuń iwyjmij dysk SSD zgniazda dysku SSD M.2 na płycie głównej.

Instalowanie dysku SSD

Kliknij tutaj, aby obejrzeć film pokazujący, jak zainstalować dysk półprzewodnikowy SSD.

Instalacja dysku półprzewodnikowego SSD

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie i procedurę instalacji dysku SSD.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

41

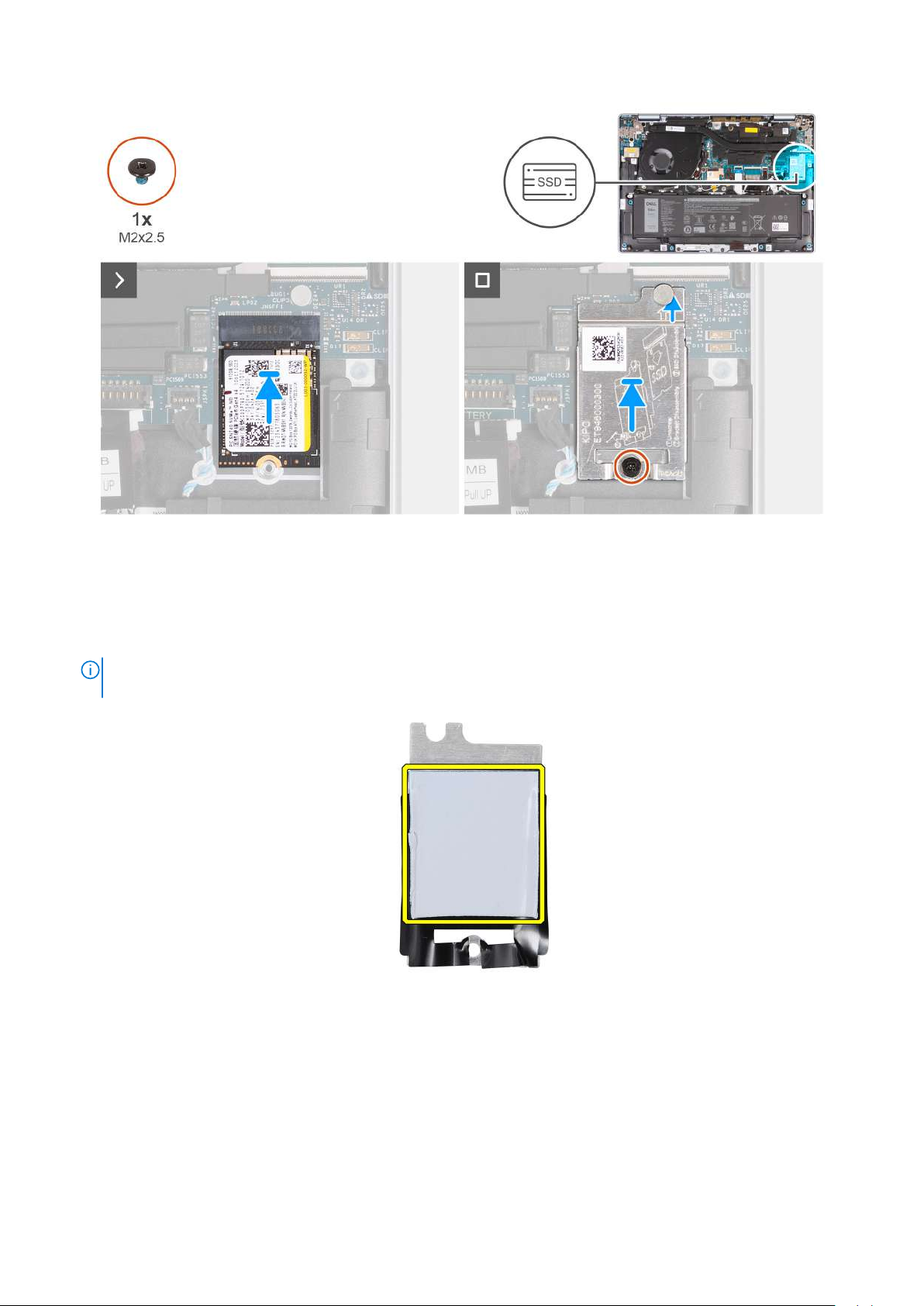

Rysunek 19. Instalowanie dysku SSD

Kroki

1. Dopasuj wgłębienie wkarcie SSD M.2 2230 do zaczepu na gnieździe SSD M.2 na płycie głównej.

2. Przesuń dysk SSD M.2 2230 iumieść go wgnieździe na płycie głównej.

3. Dopasuj szczelinę w osłonie termicznej dysku SSD do zaczepu na płycie głównej.

UWAGA:

podkładka termoprzewodząca się przesunie, należy przykleić ją z powrotem na jej miejscu.

Osłona termiczna dysku SSD zawiera podkładkę termoprzewodzącą przymocowaną poniżej. Jeśli podczas wyjmowania

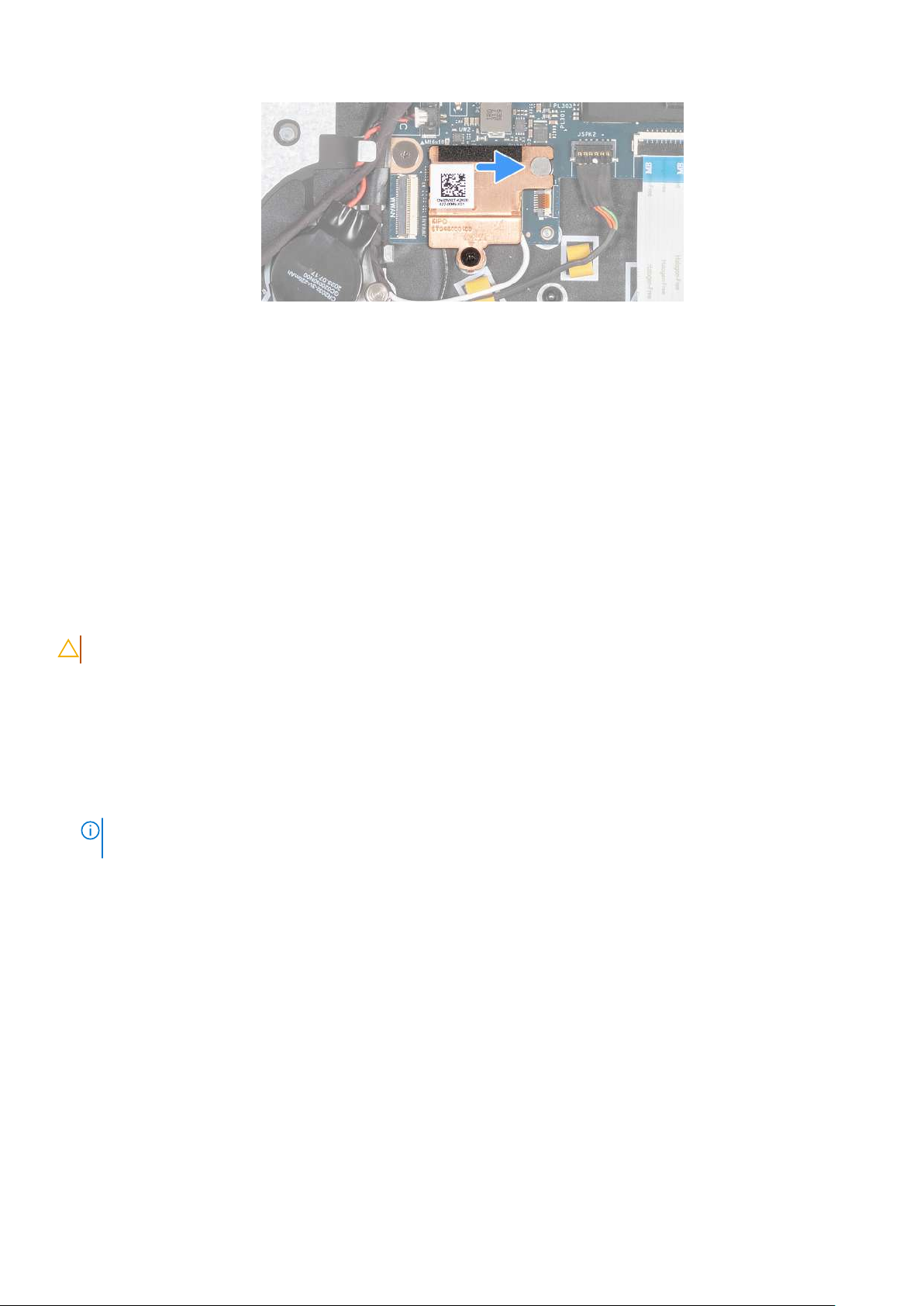

Rysunek 20. Podkładka termoprzewodząca

42

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 21. Instalowanie osłony termicznej dysku SSD

4. Dopasuj otwór na śrubę w osłonie chłodzącej dysku SSD do otworu w zestawie podpórki na nadgarstek iklawiatury.

5. Wkręć śrubę (M2x2,5) mocującą osłonę termiczną dysku SSD oraz dysk SSD do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

Kliknij tutaj, aby obejrzeć film pokazujący, jak zainstalować głośniki.

Instalacja głośników

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania głośnika.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

43

Rysunek 22. Wymontowywanie głośników

Kroki

1. Odłącz kable głośnikowe od odpowiednich złączy (SPK R i SPK L) na płycie głównej.

OSTRZEŻENIE:

anastępnie odciągnij ją od złączy (SPK R i SPK L) na płycie głównej. Nie ciągnij kabli głośnikowych wdół wcelu
odłączenia ich od płyty głównej.

44 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Aby odłączyć kable głośnikowe od płyty głównej, najpierw podważ dolną stronę wtyczki kabla,

Rysunek 23. Odłączanie kabla głośnikowego

2. Wyjmij prawy kabel głośnikowy zprowadnic wzestawie podpórki na nadgarstek iklawiatury.

3. Wyjmij głośniki razem z kablem z zestawu klawiatury i podpórki na nadgarstek.

Instalowanie głośników

Kliknij tutaj, aby obejrzeć film pokazujący, jak zainstalować głośniki.

Instalacja głośników

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji głośników.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

45

Rysunek 24. Instalowanie głośników

UWAGA:

zainstalowaniem głośników.

Kroki

1. Umieść właściwe głośniki wgniazdach wzestawie podpórki na nadgarstek i klawiatury, dopasowując je do wypustek igumowych
krążków.

2. Umieść prawy kabel głośnikowy wprowadnicach nazestawie podpórki na nadgarstek iklawiatury.

3. Podłącz kable głośnikowe do odpowiednich złączy (SPK R i SPK L) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

46

Jeśli gumowe krążki zostały wypchnięte podczas wymontowywania głośników, wciśnij je zpowrotem na miejsce przed

UWAGA: Upewnij się, że gumowe krążki są osadzone na wypustkach.

UWAGA: Kabel głośnikowy należy umieścić wprowadnicach, aby uniknąć jego uszkodzenia podczas instalowania pokrywy dolnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części

wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów

ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

6

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od komputera

ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie
komputera nie włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Aby zapobiec przypadkowemu przebiciu lub uszkodzeniu baterii i innych elementów, upewnij się, że żadne śruby nie

zostały zgubione ani nie znajdują się w nieodpowiednim miejscu podczas serwisowania tego produktu.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać ani
zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą techniczną firmy
Dell. Zapoznaj się z informacjami w sekcji kontaktu z pomocą techniczną w witrynie Dell Support.

● Należy kupować tylko oryginalne baterie dostępne w witrynie Dell lub u autoryzowanych partnerów i sprzedawców
produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 47

Wymontowywanie baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania baterii.

Rysunek 25. Wymontowywanie baterii

Kroki

1. Odłącz kabel baterii od złącza (BATTERY) na płycie głównej.

2. Poluzuj pięć śrub (M2x4,5) mocujących baterię do zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij baterię razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

UWAGA:

kabla baterii. Aby odłączyć kabel baterii, zobacz temat Odłączanie kabla baterii.

Bateria ikabel baterii to oddzielne części serwisowe. Jeśli wymagana jest wymiana baterii, użyj ponownie istniejącego

Instalowanie baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

48 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji baterii.

Rysunek 26. Instalowanie baterii

UWAGA:

baterii. Aby podłączyć kabel baterii, zobacz temat Podłączanie kabla baterii.

Kroki

1. Umieść baterię razem zkablem wgnieździe nazestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wbaterii do otworów wzestawie klawiatury ipodpórki na nadgarstek.

3. Dokręć pięć śrub mocujących (M2x4,5) baterię do zestawu podpórki na nadgarstek iklawiatury.

4. Podłącz kabel baterii do złącza (BATTERY) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Bateria ikabel baterii to oddzielne części serwisowe. Jeśli wymagana jest wymiana baterii, użyj ponownie istniejącego kabla

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

49

Kabel baterii

Odłączanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania kabla baterii.

Rysunek 27. Odłączanie kabla baterii

Kroki

1. Zdejmij taśmę z mylaru mocującą złącze do baterii.

2. Odwróć baterię.

3. Pociągnij w dół kabel baterii iodłącz go od złącza na baterii.

4. Wyjmij kabel baterii zprowadnic na baterii.

50

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

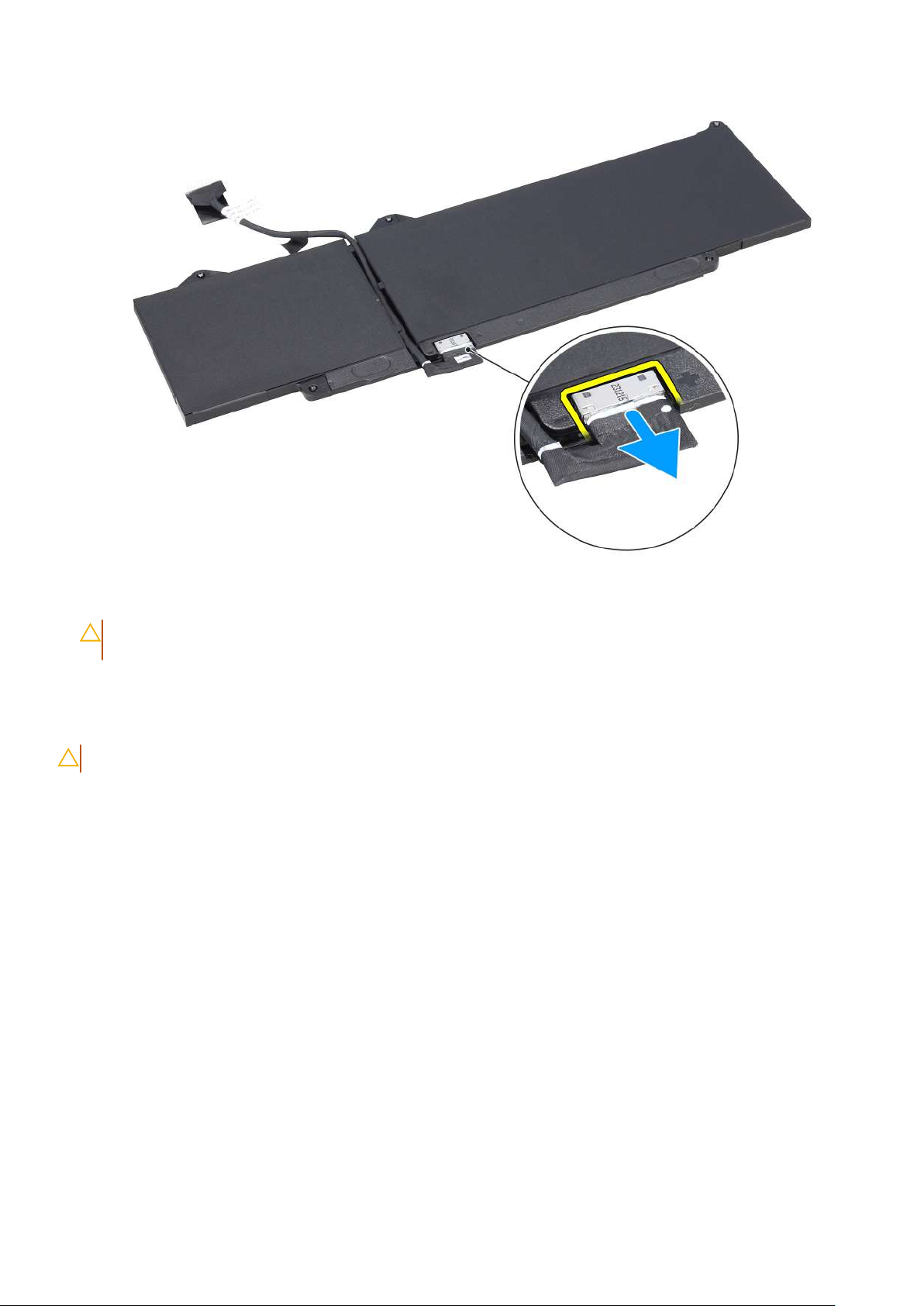

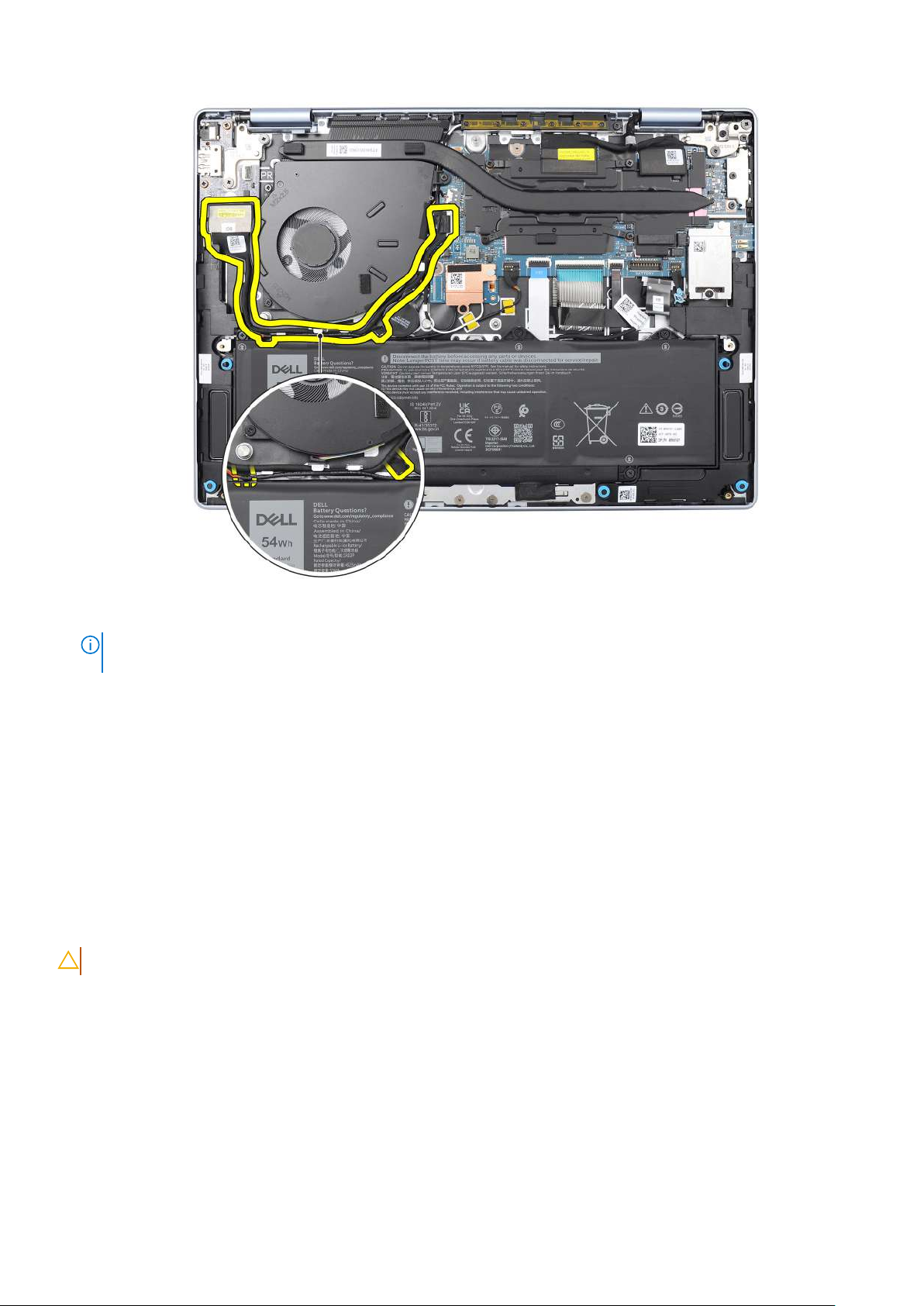

Rysunek 28. Odłączanie kabla baterii

OSTRZEŻENIE:

baterii lub kabla.

Nie ciągnij kabla baterii w górę wcelu odłączenia go od baterii. Może to spowodować uszkodzenie

Podłączanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji kabla baterii.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

51

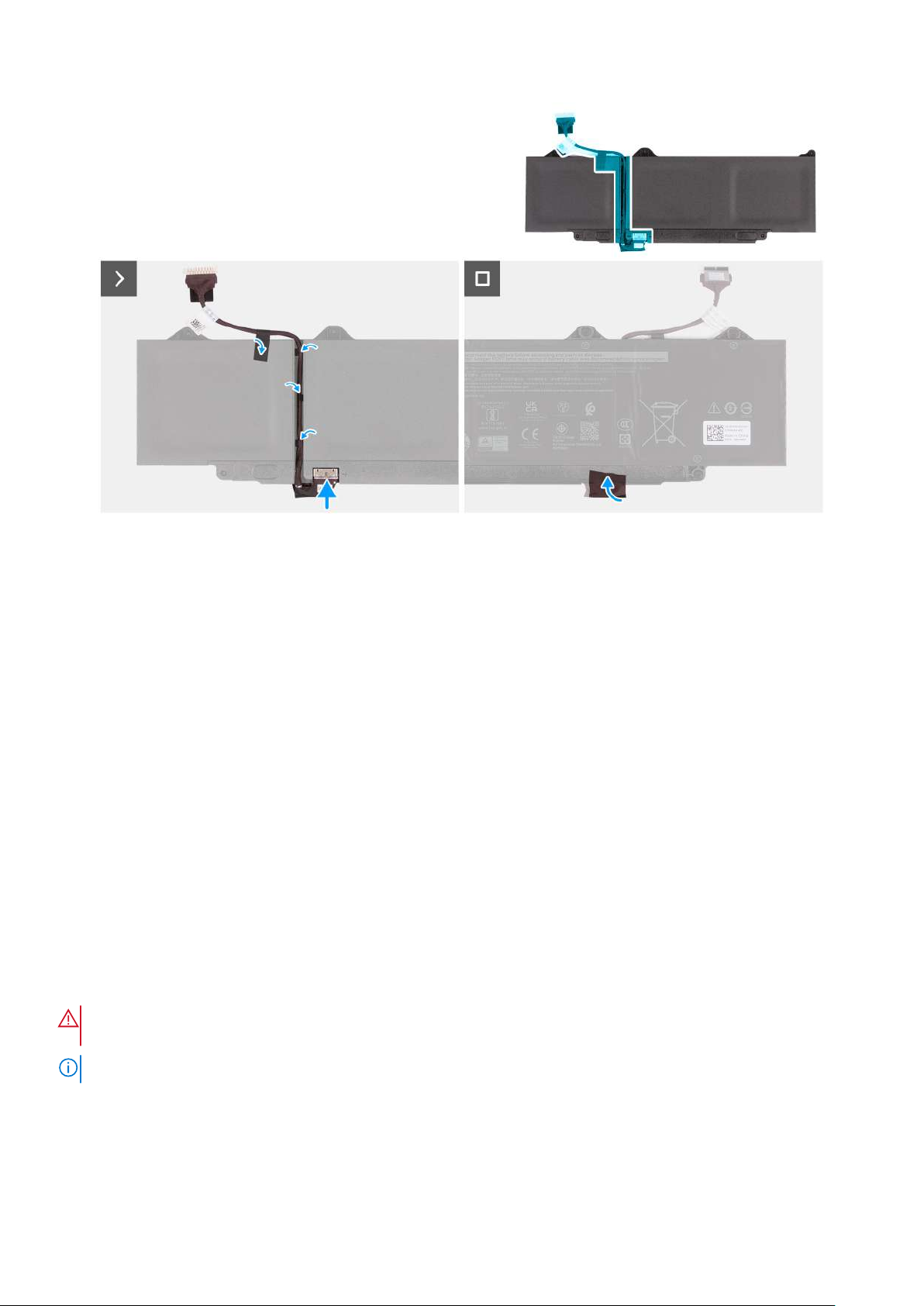

Rysunek 29. Podłączanie kabla baterii

Kroki

1. Umieść kabel baterii wprowadnicach na baterii.

2. Podłącz kabel do złącza w baterii.

3. Odwróć baterię i przyklej folię z mylaru, aby zamocować złącze do baterii.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Bateria pastylkowa

Wymontowywanie baterii pastylkowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

PRZESTROGA:

technikowi.

UWAGA: Wymontowanie baterii guzikowej spowoduje wyczyszczenie ustawień systemu CMOS.

Na ilustracji przedstawiono umiejscowienie i procedurę wyjmowania baterii pastylkowej.

52

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Ten komputer zawiera baterię pastylkową. Jej obsługę iwymianę należy powierzyć przeszkolonemu

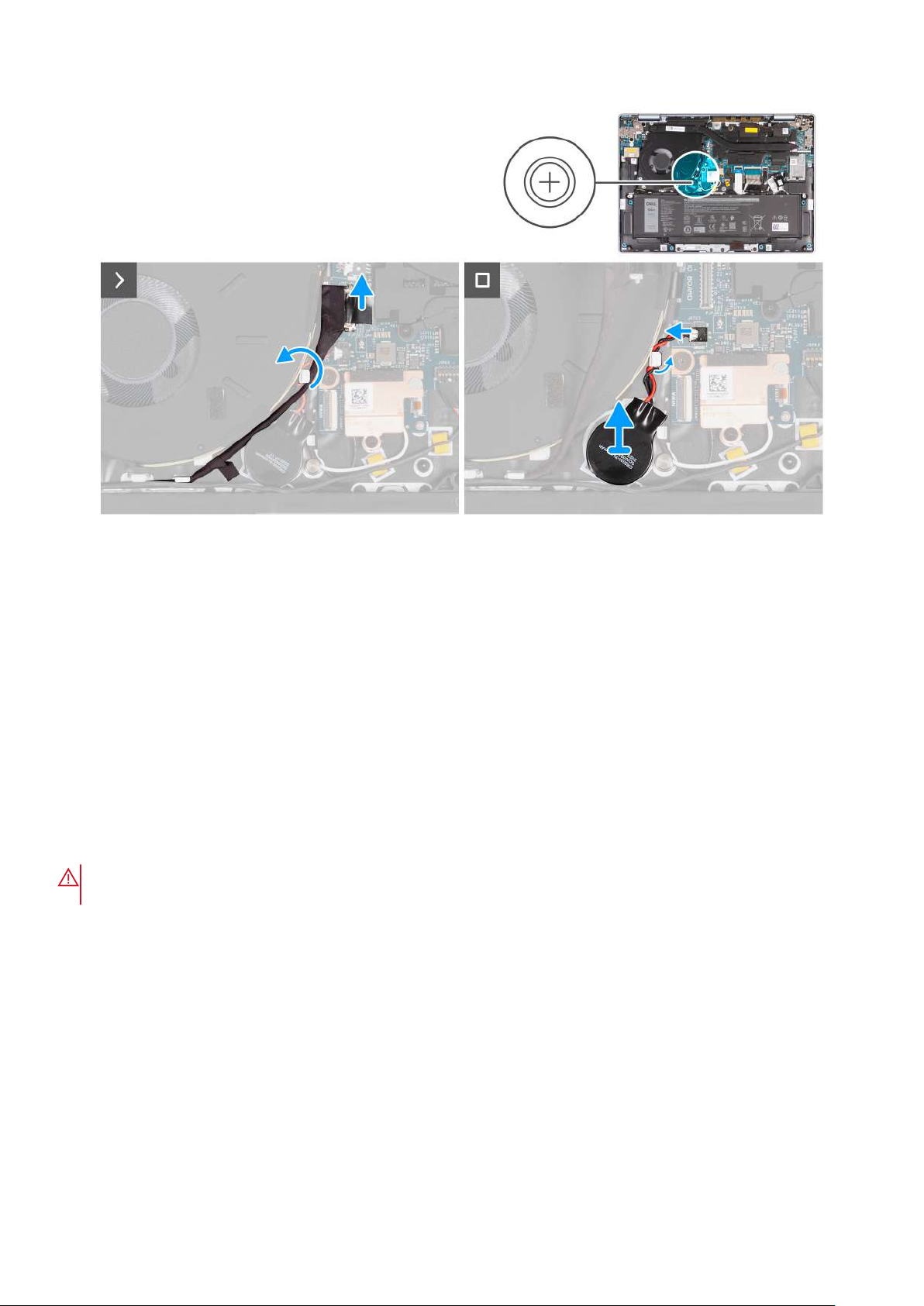

Rysunek 30. Wymontowywanie baterii pastylkowej

Kroki

1. Odłącz kabel panelu wejścia/wyjścia od złącza (IO BOARD) na płycie głównej.

2. Wyjmij kabel panelu wejścia/wyjścia zprowadnicy wzestawie podpórki na nadgarstek iklawiatury.

3. Odłącz kabel baterii pastylkowej od złącza (RTC) na płycie głównej.

4. Wyjmij kabel baterii pastylkowej z prowadnicy w zestawie podpórki na nadgarstek i klawiatury.

5. Odczep baterię pastylkową od zestawu podpórki na nadgarstek iklawiatury.

Instalowanie baterii pastylkowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

PRZESTROGA:

technikowi.

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji baterii pastylkowej.

Ten komputer zawiera baterię pastylkową. Jej obsługę iwymianę należy powierzyć przeszkolonemu

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

53

Rysunek 31. Instalowanie baterii pastylkowej

Kroki

1. Wyrównaj i przymocuj baterię pastylkową do zestawu podpórki na nadgarstek iklawiatury.

2. Poprowadź kabel baterii pastylkowej w prowadnicy w zestawie podpórki na nadgarstek i klawiatury.

3. Podłącz kabel baterii pastylkowej do złącza (RTC) na płycie głównej.

4. Poprowadź kabel panelu wejścia/wyjścia przez prowadnicę nazestawie podpórki na nadgarstek iklawiatury.

5. Podłącz kabel panelu wejścia/wyjścia do złącza (IO BOARD) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Maksymalny kąt pracy zawiasu wyświetlacza wynosi 135 stopni.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

54

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

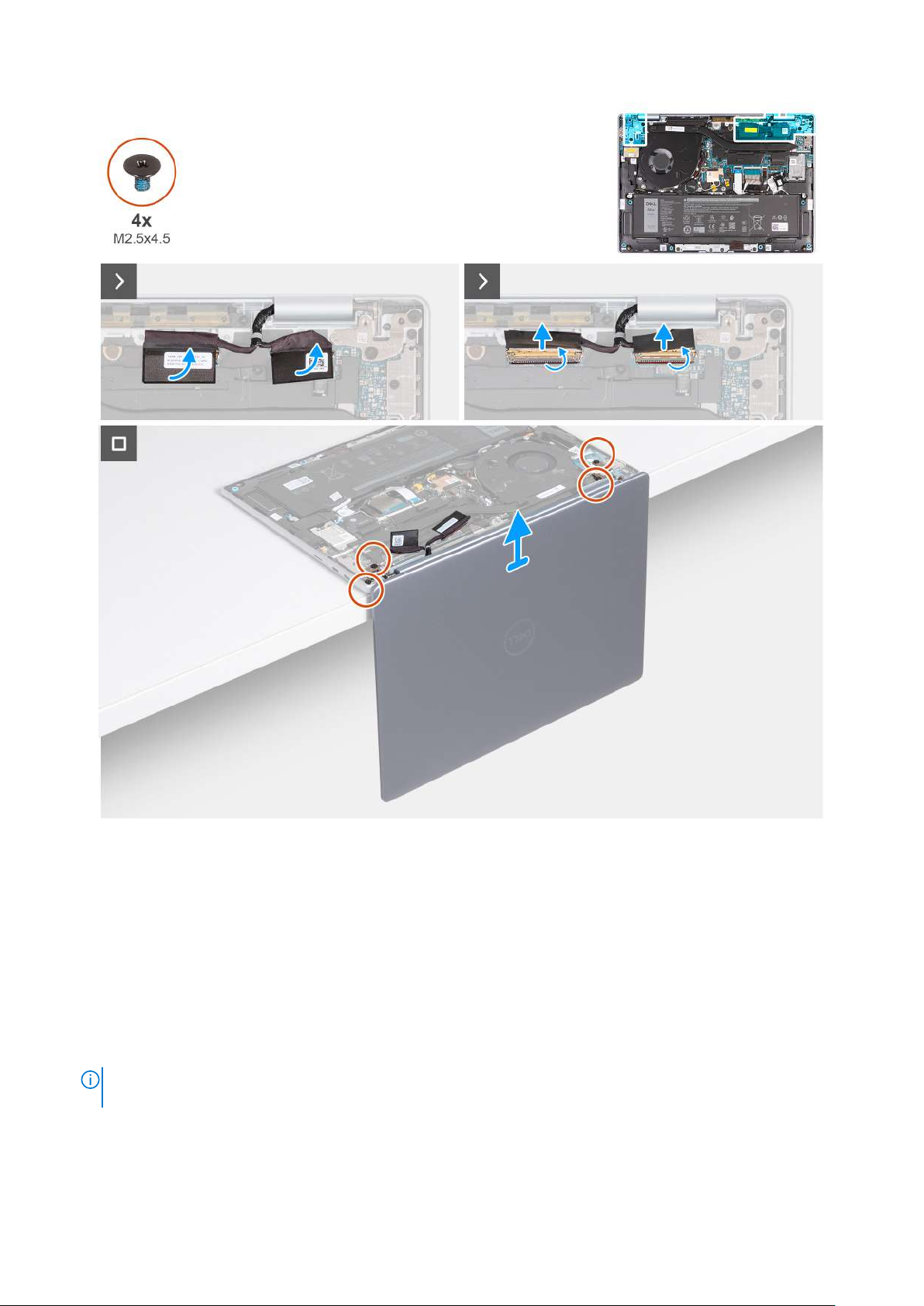

Rysunek 32. Wymontowywanie zestawu wyświetlacza

Kroki

1. Odklej taśmę z mylaru i otwórz zatrzask złącza kamery (MIPI) na płycie głównej.

2. Odłącz kabel kamery na złączu kamery (MIPI) na płycie głównej.

3. Odklej folię z mylaru i otwórz zatrzask złącza wyświetlacza (EDP) na płycie głównej.

4. Odłącz kabel wyświetlacza od złącza wyświetlacza (EDP) na płycie głównej.

5. Rozłóż zestaw wyświetlacza pod kątem 90 stopni iumieść komputer na krawędzi stołu.

6. Wykręć cztery śruby (M2,5x4,5) mocujące lewy iprawy zawias wyświetlacza do zestawu podpórki na nadgarstek i klawiatury.

7. Zdejmij zestaw wyświetlacza zzestawu podpórki na nadgarstek iklawiatury.

8. Po wykonaniu wszystkich powyższych czynności pozostaje zestaw wyświetlacza.

UWAGA:

zestawu wyświetlacza działają nieprawidłowo iwymagana jest ich wymiana, należy wymienić cały zestaw.

Zestaw wyświetlacza jest zestawem HUD (Hinge-Up Design), którego nie można dalej demontować. Jeśli elementy

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 55

Rysunek 33. Zestaw wyświetlacza.

Instalowanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Maksymalny kąt pracy zawiasu wyświetlacza wynosi 135 stopni.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

56

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 34. Instalowanie zestawu wyświetlacza

Kroki

1. Umieść zestaw podpórki na nadgarstek iklawiatury na krawędzi stołu.

2. Otwórz zawiasy zestawu wyświetlacza pod kątem 90 stopni.

3. Dopasuj otwory na śruby wzawiasach wyświetlacza do otworów wzestawie klawiatury ipodpórki na nadgarstek.

4. Wkręć cztery śruby (M2,5x4,5) mocujące lewy iprawy zawias wyświetlacza do zestawu podpórki na nadgarstek i klawiatury.

5. Podłącz kabel wyświetlacza do złącza wyświetlacza (EDP) na płycie głównej.

6. Zamknij zatrzask i przyklej folię z mylaru do złącza wyświetlacza (EDP) na płycie głównej.

7. Podłącz kabel kamery do złącza kamery (MIPI) na płycie głównej.

8. Zamknij zatrzask i przyklej folię z mylaru do złącza kamery (MIPI) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

57

Radiator

Wymontowywanie radiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy zaczekać aż

wystarczająco ostygnie.

UWAGA: Aby zapewnić rozpraszanie ciepła, nie należy dotykać powierzchni termoprzewodzących na radiatorze procesora.

Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania baterii.

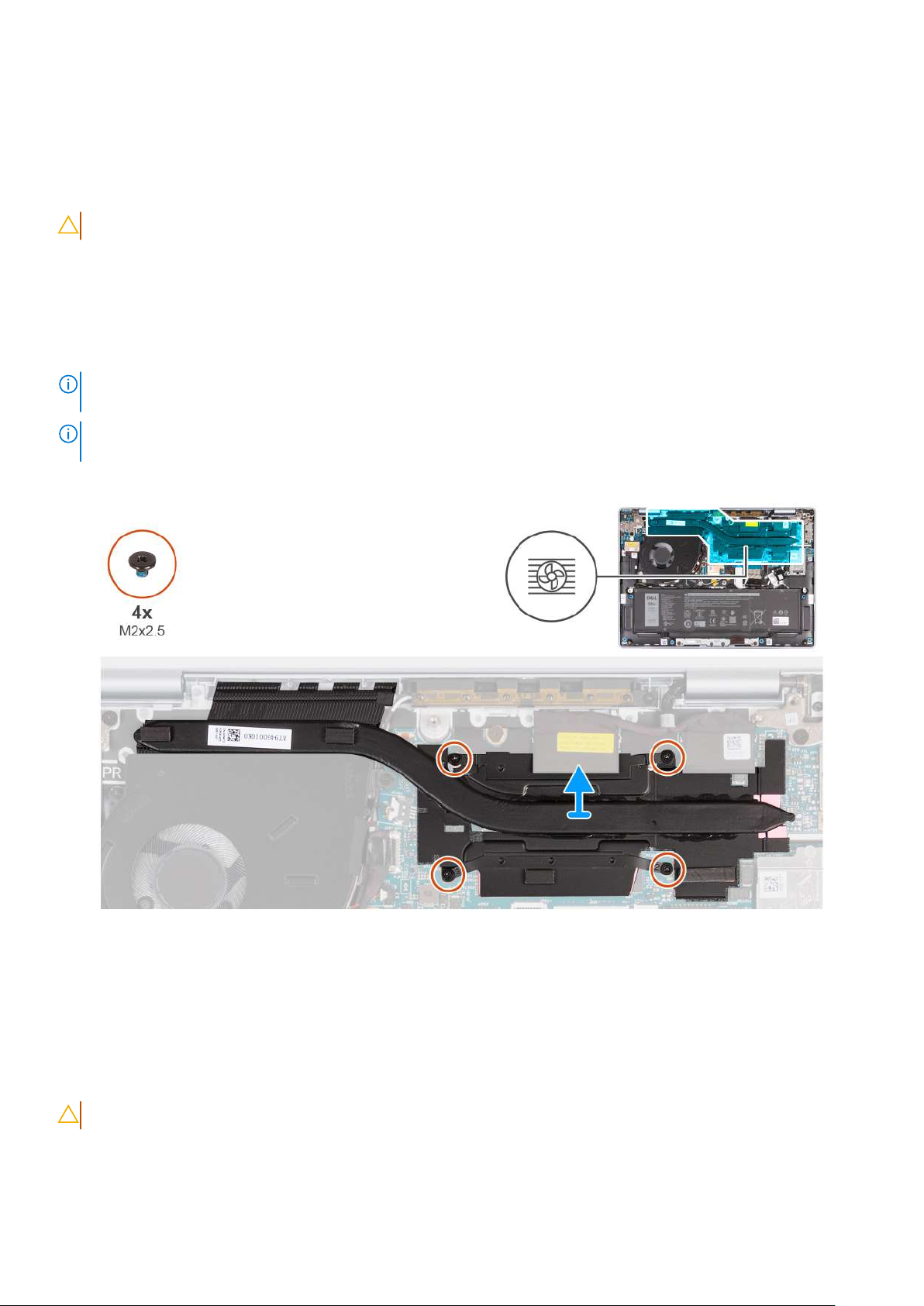

Rysunek 35. Wymontowywanie radiatora

Kroki

1. Wyjmij cztery śruby (M2x2,5) mocujące radiator do płyty głównej wodwrotnej kolejności (4>3>2>1).

2. Zdejmij radiator zpłyty głównej.

Instalowanie radiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

58 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji radiatora.

Rysunek 36. Instalowanie radiatora

Kroki

1. Umieść radiator na płycie głównej.

2. Dopasuj otwory na śruby wradiatorze do otworów wpłycie głównej.

3. Wkolejności wskazanej na radiatorze (1>2>3>4) wkręć cztery śruby (M2x2,5) mocujące radiator do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Touchpad

Wymontowywanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania touchpada.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

59

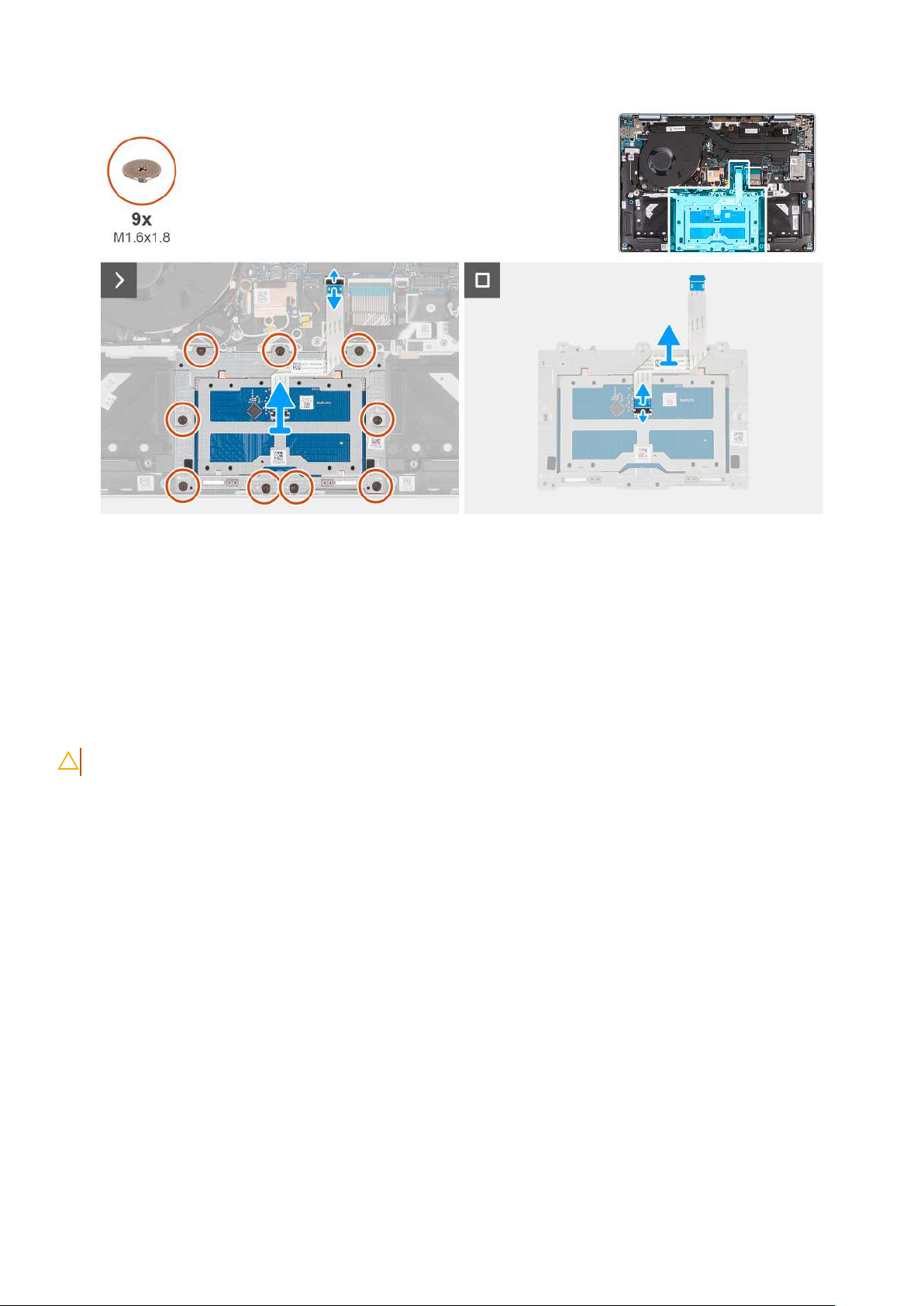

Rysunek 37. Wymontowywanie touchpada

Kroki

1. Otwórz zatrzask iodłącz kabel touchpada od złącza (TP) na płycie głównej.

2. Wykręć 9 śrub (M1,6x1,8) mocujących klamrę touchpada do zestawu podpórki na nadgarstek iklawiatury.

3. Zdejmij klamrę touchpada zzestawu podpórki na nadgarstek iklawiatury.

4. Otwórz zatrzask iodłącz kabel touchpada od złącza na touchpadzie.

Instalowanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji touchpada.

60

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 38. Instalowanie touchpada

UWAGA:

stronach touchpada jest taki sam.

Kroki

1. Podłącz kabel touchpada izamknij zatrzask złącza na touchpadzie.

2. Umieść klamrę touchpada we wnęce wzestawie podpórki na nadgarstek iklawiatury.

3. Dopasuj otwory na śruby we wsporniku touchpada do otworów wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć 9 śrub (M1,6x1,8) mocujących touchpad do zestawu podpórki na nadgarstek iklawiatury.

5. Podłącz kabel touchpada izamknij zatrzask złącza (TP) na płycie głównej.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Upewnij się, że touchpad jest dopasowany do prowadnic na zestawie podpórki na nadgarstek iklawiatury, aodstęp po obu

Płyta we/wy

Wymontowywanie płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania płyty we/wy.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

61

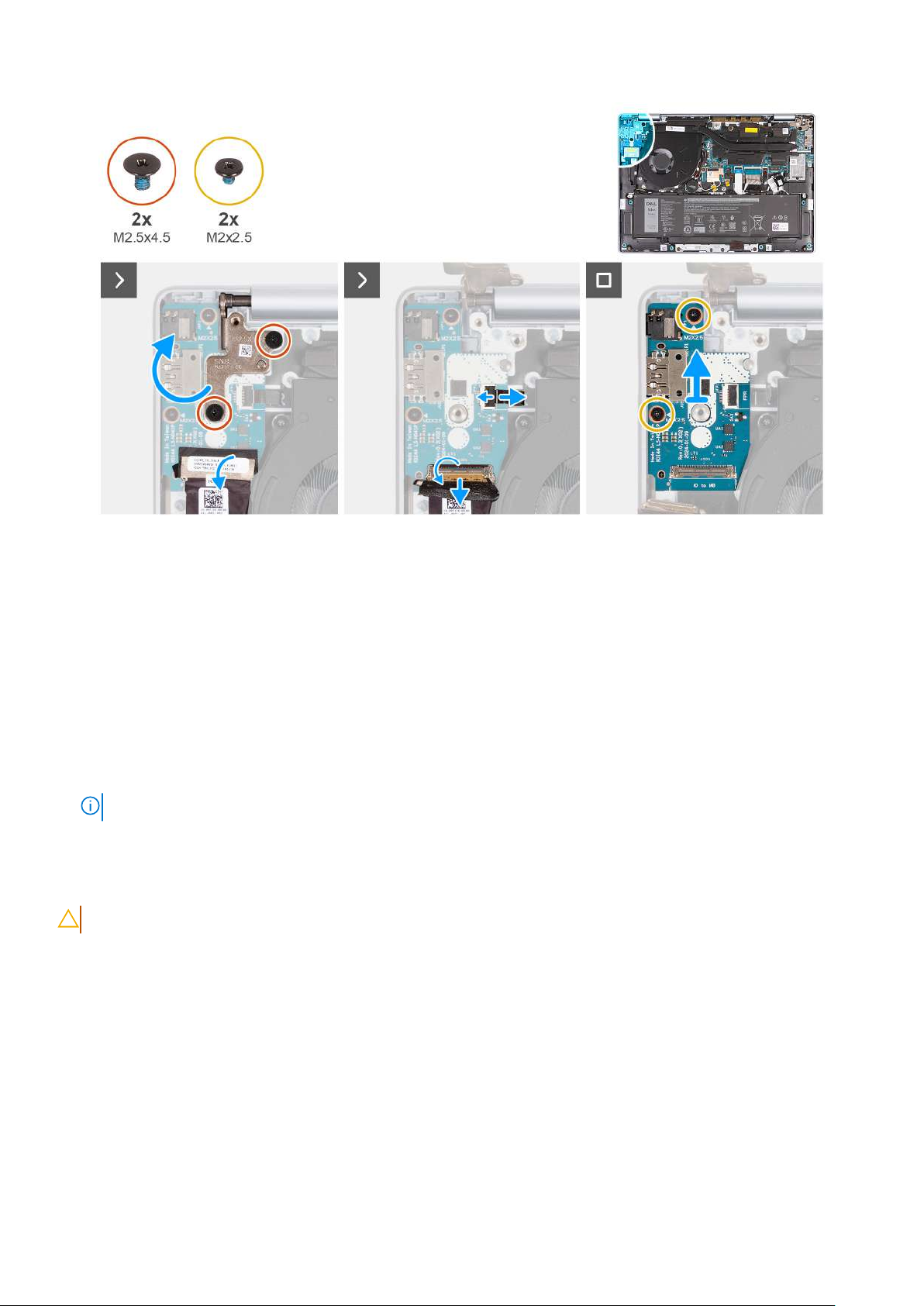

Rysunek 39. Wymontowywanie płyty we/wy

Kroki

1. Wykręć dwie śruby (M2,5x4,5) mocujące prawy zawias wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

2. Wyjmij prawy zawias wyświetlacza pod kątem 90 stopni zzestawu podpórki na nadgarstek iklawiatury, aby uzyskać dostęp do płyty
we/wy.

3. Odklej taśmę mocującą kabel panelu wejścia/wyjścia do złącza (IO do MB) na panelu we/wy.

4. Otwórz zatrzask i odłącz kabel panelu wejścia/wyjścia od złącza (IO do MB) na panelu we/wy.

5. Wprzypadku komputerów wyposażonych wczytnik linii papilarnych otwórz zatrzask iodłącz kabel czytnika linii papilarnych od złącza
(FPR) na panelu we/wy.

6. Wykręć dwie śruby (M2x2,5) mocujące panel we/wy do zestawu podpórki na nadgarstek iklawiatury.

7. Ostrożnie przesuń iwyjmij płytę we/wy pod kątem, aby wysunąć porty zotworów, anastępnie zdejmij ją zzestawu podpórki na
nadgarstek iklawiatury.

UWAGA: Uważaj, aby nie przesunąć przycisku zasilania podczas wyjmowania panelu we/wy.

Instalowanie płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty we/wy.

62

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

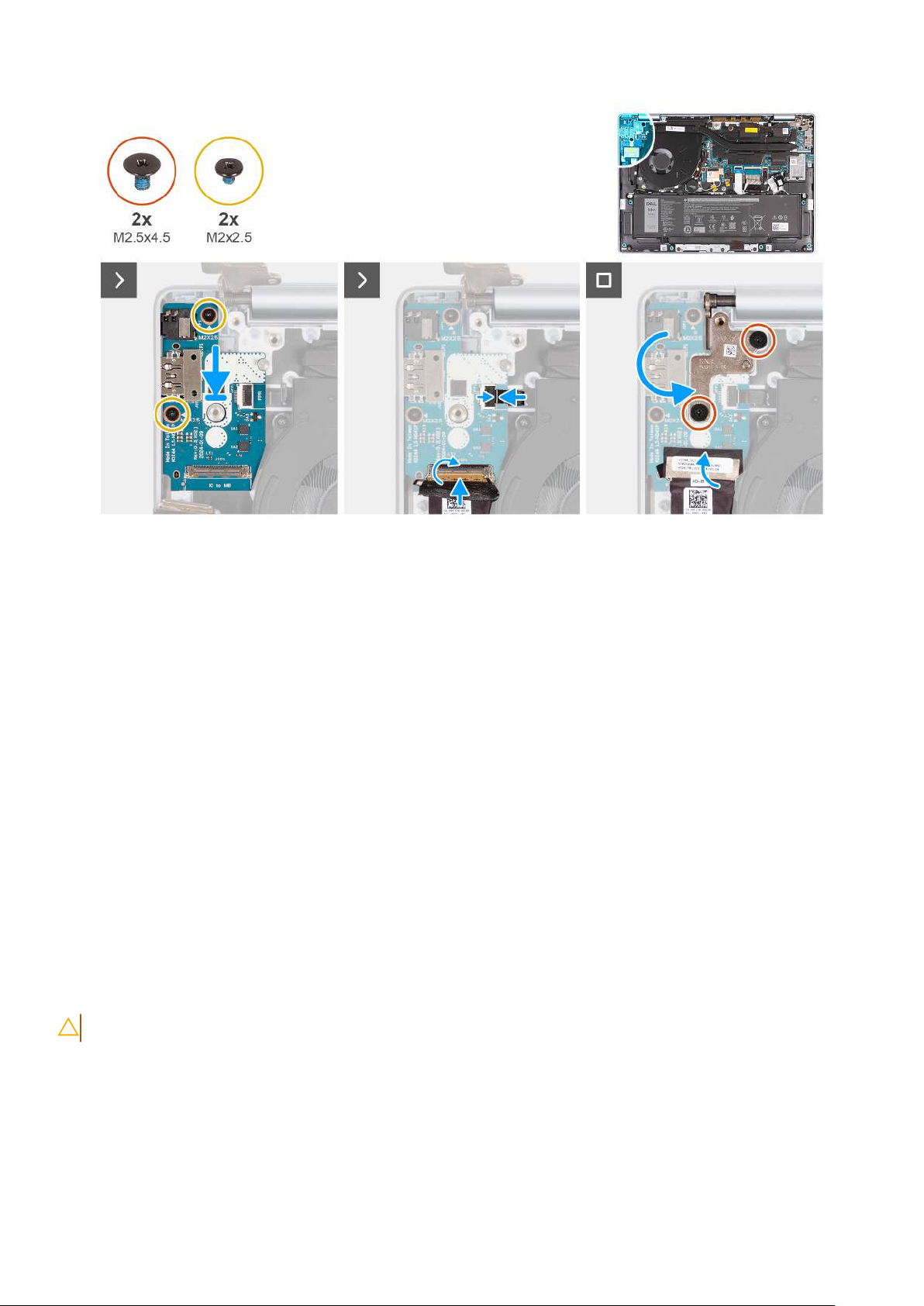

Rysunek 40. Instalowanie płyty we/wy

Kroki

1. Ostrożnie wsuń płytę we/wy iumieść ją na zestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj porty na płycie we/wy do otworów wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć dwie śruby (M2x2,5) mocujące panel we/wy do zestawu podpórki na nadgarstek iklawiatury.

4. Wprzypadku komputera dostarczanego zzainstalowanym czytnikiem linii papilarnych podłącz kabel czytnika linii papilarnych do złącza
(FPR) na płycie we/wy izamknij zatrzask, aby zamocować kabel.

5. Podłącz kabel płyty we/wy do złącza (IO do MB) na płycie we/wy izamknij zatrzask, aby zamocować kabel.

6. Przyklej taśmę mocującą kabel panelu wejścia/wyjścia do złącza (IO do MB) na panelu we/wy.

7. Zamknij prawy zawias wyświetlacza w kierunku dolnym idopasuj otwory na śruby wprawym zawiasie dootworów wzestawie
podpórki na nadgarstek iklawiatury.

8. Wkręć dwie śruby (M2,5x4,5) mocujące prawy zawias wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel panelu wejścia/wyjścia

Wymontowywanie kabla płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania kabla płyty we/wy.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

63

Rysunek 41. Wymontowywanie kabla płyty we/wy

Kroki

1. Odklej taśmę mocującą kabel panelu we/wy do złącza (IO do MB) na panelu we/wy.

2. Otwórz zatrzask i odłącz panelu we/wy od złącza (we/wy do MB) na panelu we/wy.

3. Wyjmij kabel panelu wejścia/wyjścia zprowadnic wzestawie podpórki na nadgarstek iklawiatury.

Rysunek 42. Ułożenie kabla panelu we/wy

64

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Kabel panelu we/wy jest poprowadzony nad kablem baterii guzikowej i kablami antenowymi. Następnie kabel jest

poprowadzony wzdłuż lewej górnej strony baterii, prawej dolnej strony wentylatora i zabezpieczony dwoma kawałkami taśmy.

4. Odklej taśmę i odłącz kabel panelu we/wy od złącza (IO BOARD) na płycie głównej.

Instalowanie kabla płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

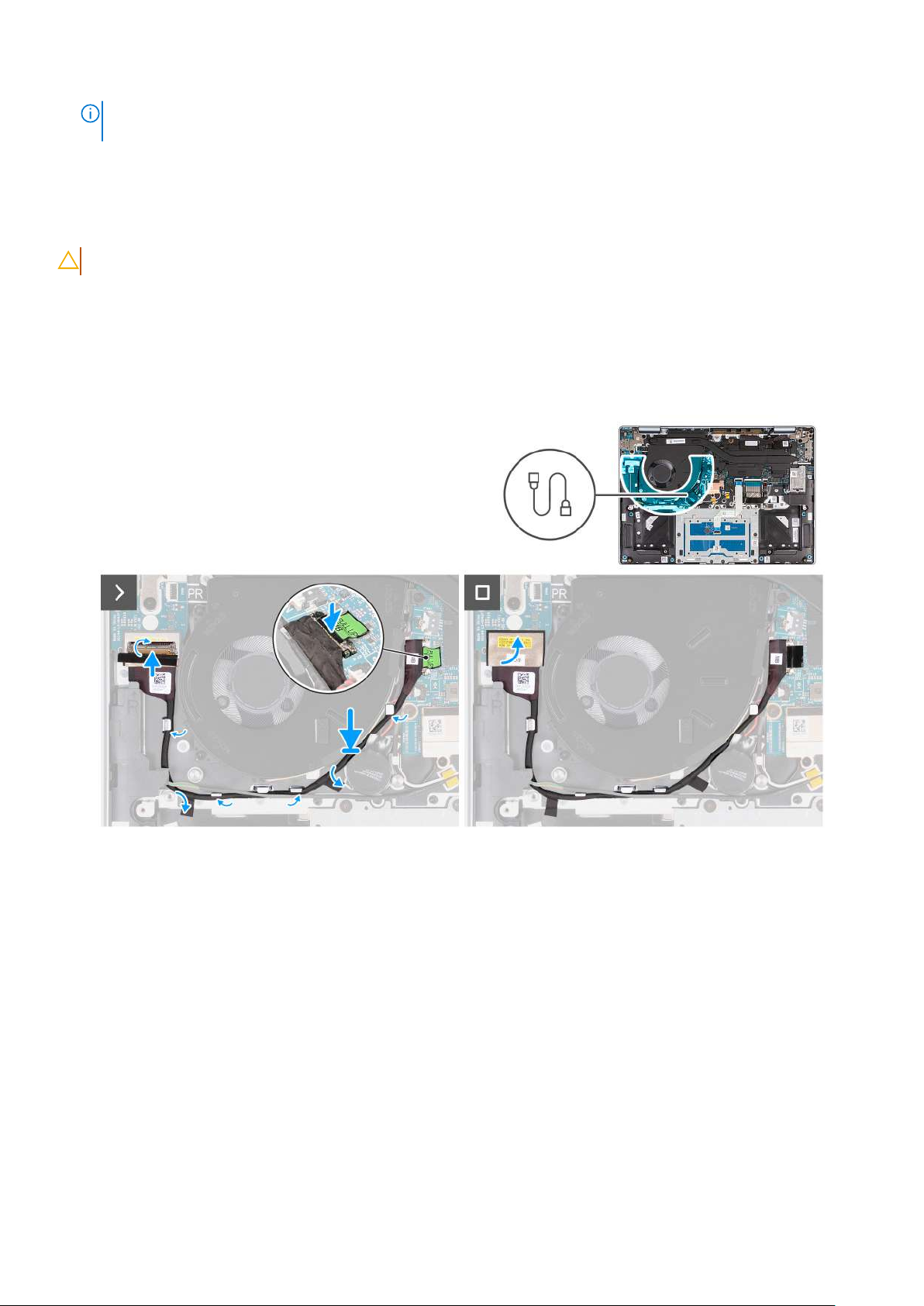

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji kabla płyty we/wy.

Rysunek 43. Instalowanie kabla płyty we/wy

Kroki

1. Podłącz kabel płyty we/wy do złącza (IO do MB) na płycie we/wy izamknij zatrzask, aby zamocować kabel.

2. Poprowadź kabel płyty wejścia/wyjścia przez prowadnice nazestawie podpórki na nadgarstek iklawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

65

Rysunek 44. Ułożenie kabla panelu we/wy

UWAGA:

poprowadzony wzdłuż lewej górnej strony baterii, prawej dolnej strony wentylatora i zabezpieczony dwoma kawałkami taśmy.

3. Przyklej taśmę i podłącz kabel panelu we/wy do złącza (IO BOARD) na płycie głównej.

4. Przyklej taśmę mocującą kabel panelu we/wy do złącza (IO do MB) na panelu we/wy.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel panelu we/wy jest poprowadzony nad kablem baterii pastylkowej i kablami antenowymi. Następnie kabel jest

Przycisk zasilania

Wymontowywanie przycisku zasilania

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj płytę we/wy.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania.

66

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 45. Wymontowywanie przycisku zasilania

Zdejmij przycisk zasilania zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie przycisku zasilania

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji przycisku zasilania.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

67

Rysunek 46. Instalowanie przycisku zasilania

Kroki

1. Włóż wypustkę na przycisku zasilania do szczeliny w zestawie podpórki na nadgarstek iklawiatury.

Rysunek 47. Przycisk zasilania

UWAGA:

we/wy lub pokrywę dolną.

2. Umieść przycisk zasilania najego gnieździe w zestawie klawiatury ipodpórki na nadgarstek, dopasowując go do wypustki.

Kolejne kroki

1. Zainstaluj płytę we/wy.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

68

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Zaczep musi być włożony do gniazda, a nie na gniazdo, aby uniknąć powstania szczeliny, która może uszkodzić panel

Przycisk zasilania zopcjonalnym czytnikiem linii
papilarnych

Wymontowywanie przycisku zasilania z opcjonalnym czytnikiem linii papilarnych

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj płytę we/wy.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wyposażonych wprzycisk zasilania zczytnikiem linii papilarnych.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania zczytnikiem linii papilarnych.

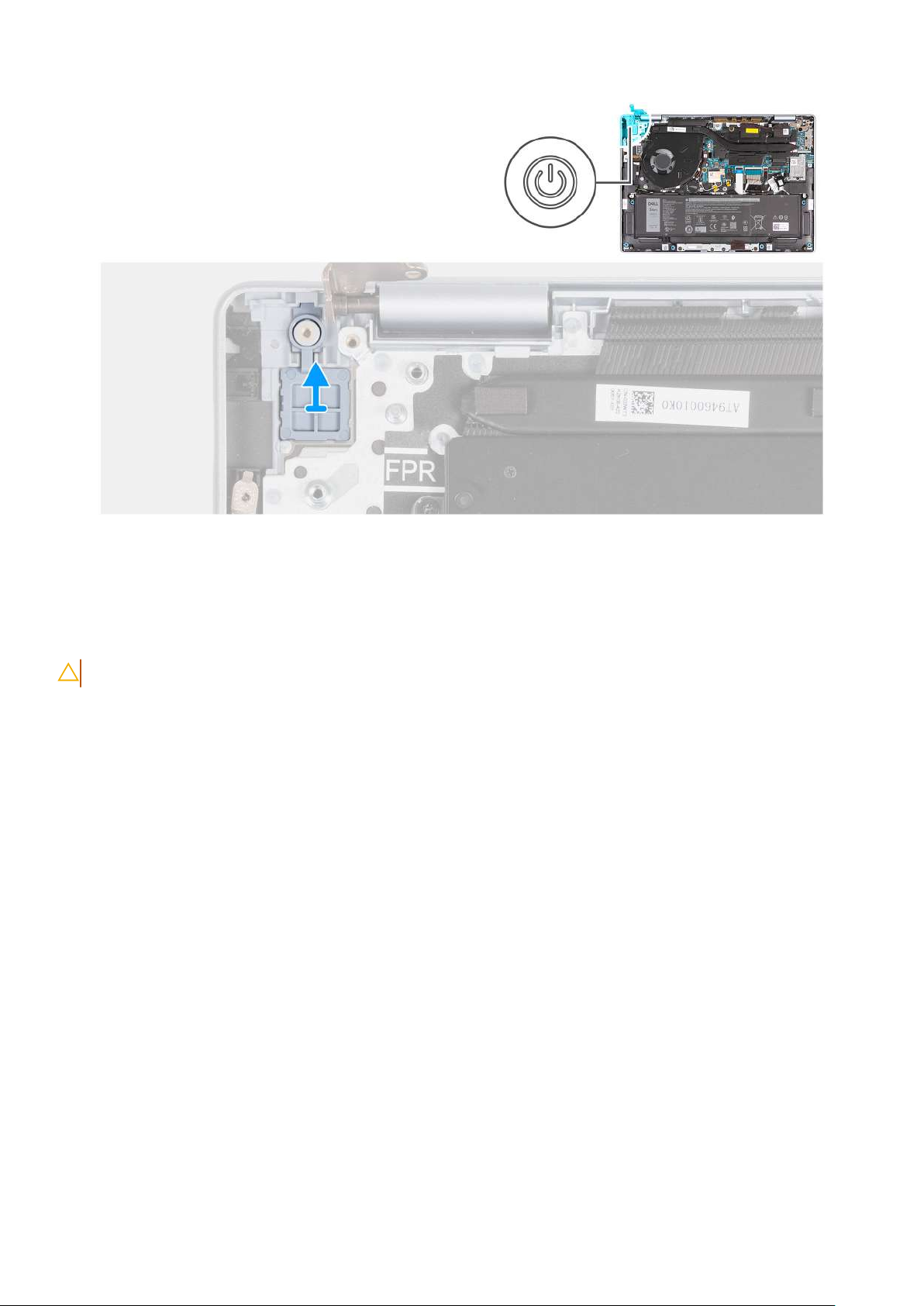

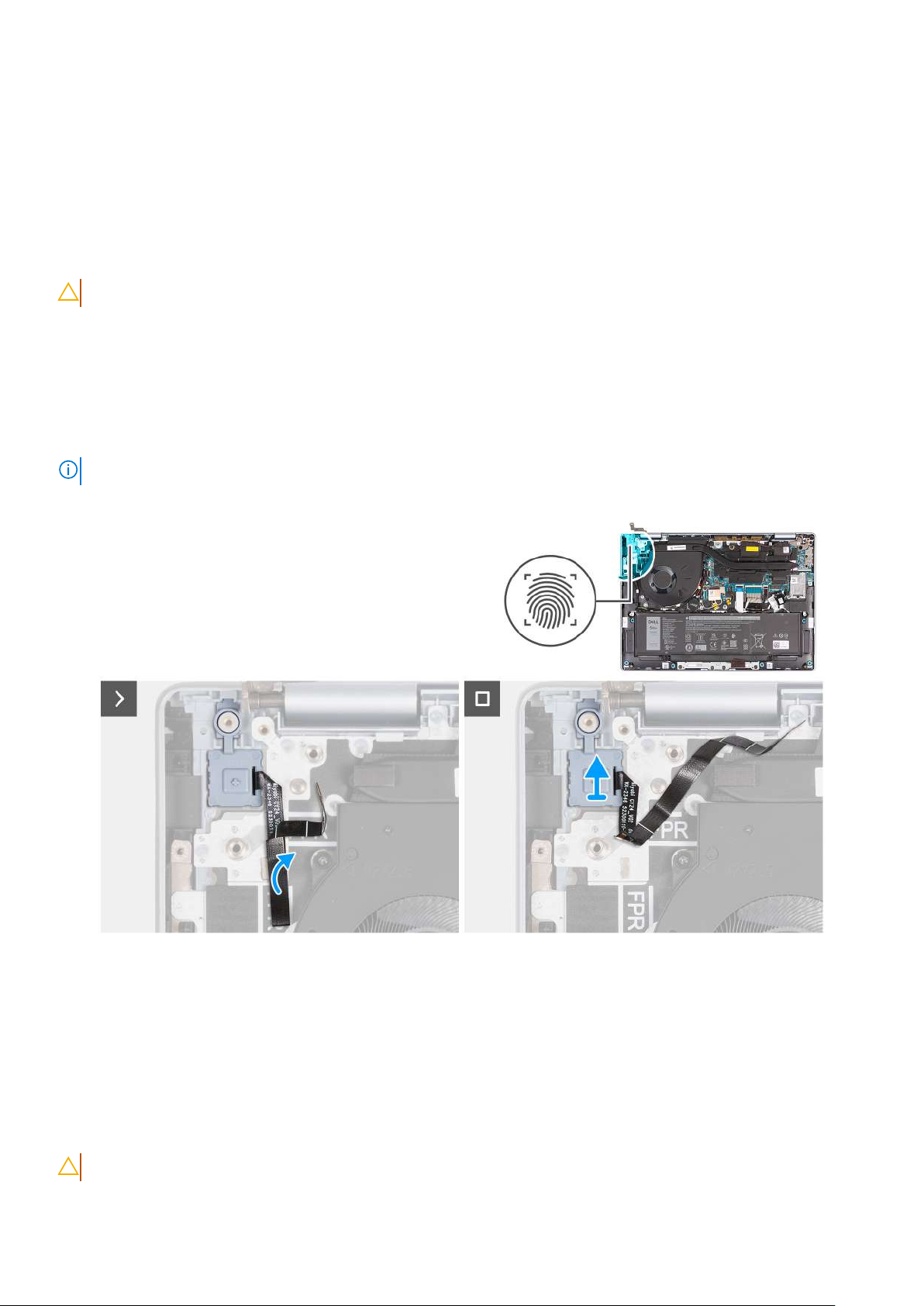

Rysunek 48. Wymontowywanie przycisku zasilania z opcjonalnym czytnikiem linii papilarnych

Kroki

1. Odklej kabel czytnika linii papilarnych od zestawu podpórki na nadgarstek iklawiatury.

2. Wyjmij przycisk zasilania zkablem czytnika linii papilarnych zgniazda wzestawie podpórki na nadgarstek iklawiatury.

Instalowanie przycisku zasilania zopcjonalnym czytnikiem linii
papilarnych

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy tylko komputerów wyposażonych wprzycisk zasilania zczytnikiem linii papilarnych.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji przycisku zasilania zopcjonalnym czytnikiem linii papilarnych.

Rysunek 49. Instalowanie przycisku zasilania zopcjonalnym czytnikiem linii papilarnych

Kroki

1. Włóż wypustkę na przycisku zasilania z czytnikiem linii papilarnych do szczeliny w zestawie podpórki na nadgarstek i klawiatury.

Rysunek 50. Przycisk zasilania

UWAGA:

we/wy lub pokrywę dolną.

Zaczep musi być włożony do gniazda, a nie na gniazdo, aby uniknąć powstania szczeliny, która może uszkodzić panel

2. Umieść przycisk zasilania zkablem czytnika linii papilarnych wgnieździe na zestawie podpórki na nadgarstek i klawiatury, dopasowując
go do wypustki.

70

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

3. Przymocuj kabel czytnika linii papilarnych do zestawu podpórki na nadgarstek iklawiatury.

UWAGA: Podczas instalowania przycisku zasilania z czytnikiem linii papilarnych wyrównaj kabel czytnika linii papilarnych wzdłuż

oznaczenia na zestawie podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj płytę we/wy.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Anteny

Wymontowywanie anten

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj wentylator.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania anten.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

71

Rysunek 51. Wymontowywanie anten

Kroki

1. Wykręć śrubę (M2x2,5) mocującą płytkę termoprzewodzącą karty sieci bezprzewodowej do zestawu podpórki na nadgarstek
iklawiatury.

2. Odłącz kabel panelu wejścia/wyjścia od złącza (IO BOARD) na płycie głównej.

3. Wyjmij kabel panelu wejścia/wyjścia zprowadnicy nad kablami antenowymi wzestawie podpórki na nadgarstek iklawiatury.

4. Wyjmij baterię pastylkową z kablem z prowadnicy w zestawie podpórki na nadgarstek i klawiatury.

5. Wyjmij kable antenowe z karty sieci bezprzewodowej.

6. Odklej taśmy mocujące kable antenowe do zestawu klawiatury i podpórki na nadgarstek.

7. Wykręć śrubę (M2x2,5) mocującą anteny lewą iprawą do zestawu podpórki na nadgarstek iklawiatury.

8. Wyjmij kable antenowe zprowadnic wzestawie klawiatury ipodpórki na nadgarstek.

72

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 52. Odłączanie kabli antenowych

UWAGA: Wyjmij ostrożnie kable antenowe zprowadnic pod radiatorem.

9. Wyjmij lewą iprawą antenę razem zkablami zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie anten

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji anten.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

73

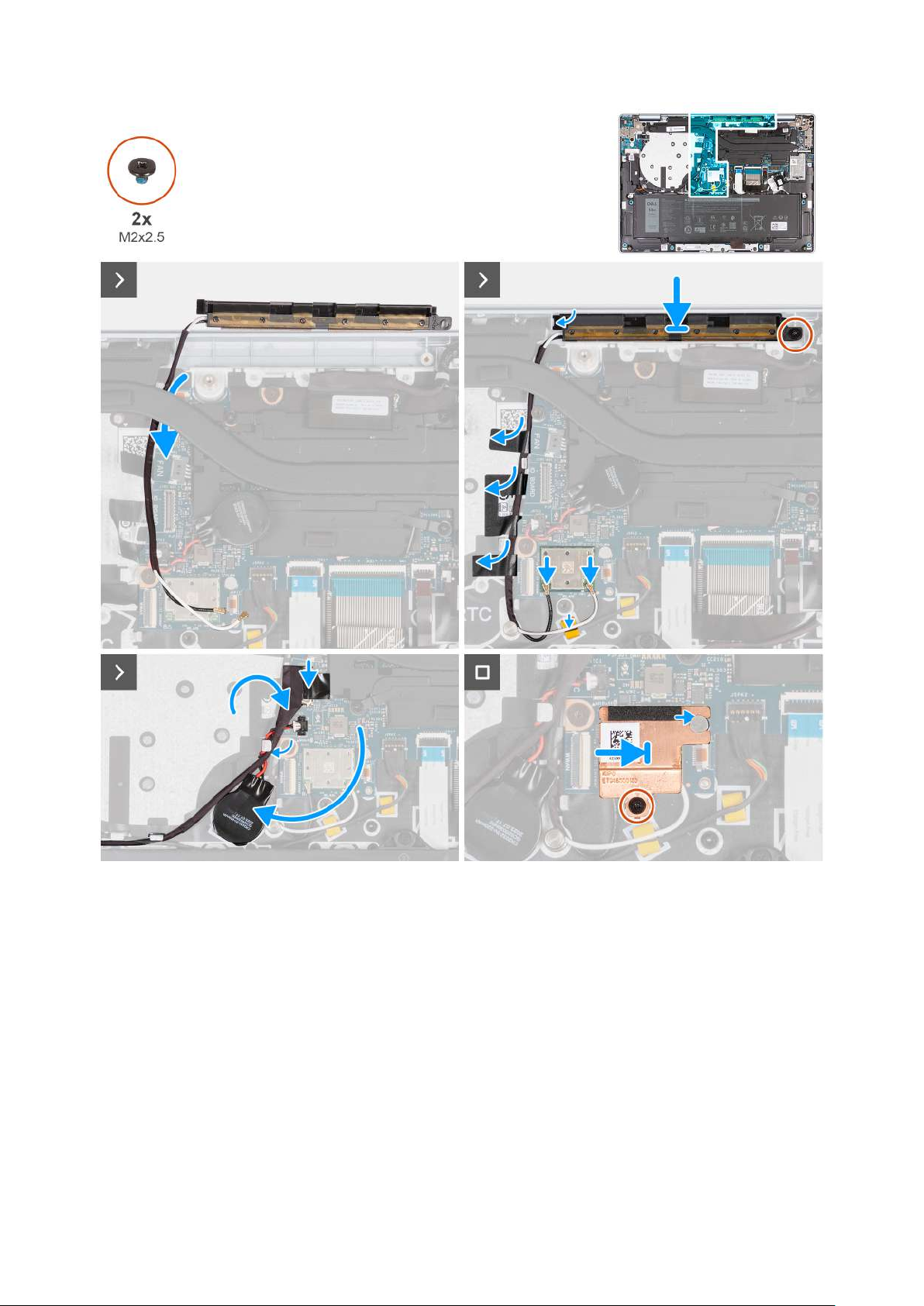

Rysunek 53. Instalowanie anten

Kroki

1. Dopasuj iumieść anteny lewą iprawa wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Wkręć śrubę (M2x2,5) mocującą anteny lewą iprawą do zestawu podpórki na nadgarstek iklawiatury.

3. Umieść kable antenowe wprowadnicach na zestawie podpórki na nadgarstek iklawiatury.

74

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

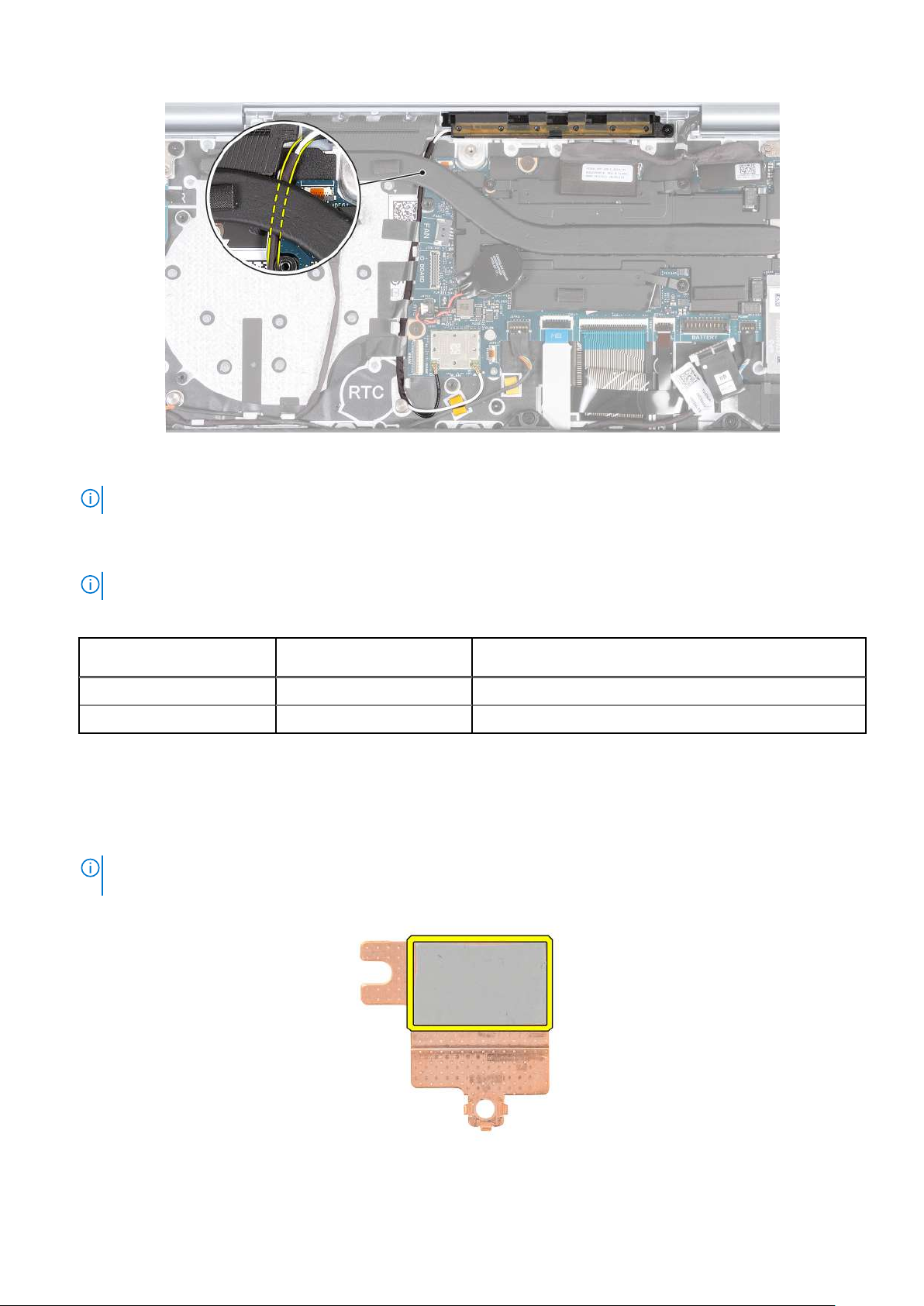

Rysunek 54. Instalowanie kabli antenowych

UWAGA: Ostrożnie poprowadź kable antenowe w prowadnicach pod radiatorem.

4. Przyklej taśmy mocujące kable antenowe do zestawu klawiatury i podpórki na nadgarstek.

5. Podłącz kable antenowe do karty sieci bezprzewodowej.

UWAGA: Upewnij się, że kable antenowe są podłączone do karty sieci bezprzewodowej zgodnie ze schematem kolorów kabli.

Tabela 27. Schemat kolorów kabli antenowych

Złącze na karcie sieci
bezprzewodowej

Główne Biały W

Dodatkowe Czarny B

6. Przesuń i przyczep baterię pastylkową, a następnie poprowadź kabel baterii pastylkowej w prowadnicy na zestawie podpórki na
nadgarstek i klawiatury.

7. Poprowadź kabel panelu wejścia/wyjścia przez prowadnicę nazestawie podpórki na nadgarstek iklawiatury.

8. Podłącz kabel panelu wejścia/wyjścia do złącza (IO BOARD) na płycie głównej.

9. Dopasuj szczelinę w osłonie termicznej karty sieci bezprzewodowej do zaczepu na płycie głównej.

UWAGA:

Jeśli podczas wyjmowania podkładka termoprzewodząca się przesunie, należy przykleić ją z powrotem na jej miejscu.

Płytka termoprzewodząca karty sieci bezprzewodowej zawiera podkładkę termoprzewodzącą przymocowaną poniżej.

Kolor kabla antenowego Nadrukowane oznaczenia

Rysunek 55. Podkładka termoprzewodząca

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

75

Rysunek 56. Instalowanie płytki termoprzewodzącej karty sieci bezprzewodowej

10. Wkręć ponownie śrubę (M2x2,5) mocującą płytkę termoprzewodzącą karty sieci bezprzewodowej do zestawu podpórki na nadgarstek
iklawiatury.

Kolejne kroki

1. Zainstaluj wentylator.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta główna

Wymontowywanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj dysk SSD.

4. Wymontuj wentylator.

5. Wymontuj radiator.

UWAGA:

dzięki czemu klej termoprzewodzący pozostaje nienaruszony, zachowując rozpraszanie ciepła.

6. Wymontuj zestaw wyświetlacza.

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

76

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Płytę główną można wyjąć izainstalować bez demontowania radiatora. Radiator jest przymocowany do płyty głównej,

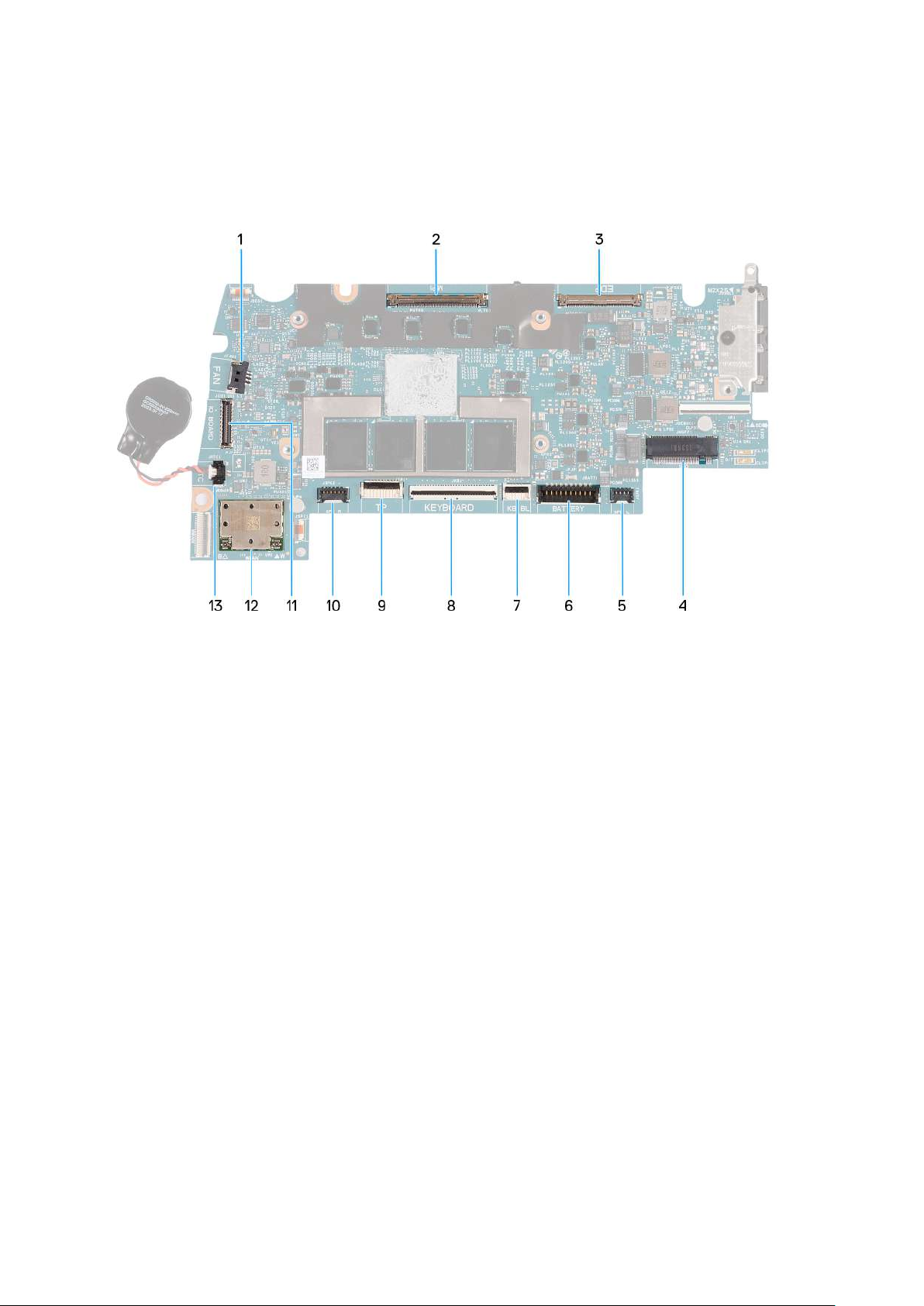

Rysunek 57. Złącza na płycie głównej

1. Złącze kabla wentylatora (FAN)

2. Złącze kabla kamery (MIPI)

3. Złącze kabla wyświetlacza (EDP)

4. Złącze dysku półprzewodnikowego (SSD)

5. Złącze lewego kabla głośnikowego (SPK)

6. Złącze kabla baterii (BATTERY)

7. Złącze kabla podświetlenia klawiatury (KB BL)

8. Złącza kabla klawiatury (KEYBOARD)

9. Złącze kabla touchpada (TP)

10. Złącze prawego kabla głośnikowego (SPK R)

11. Złącze kabla płyty we/wy (IO)

12. Złącze karty sieci bezprzewodowej (WLAN)

13. Złącze kabla baterii guzikowej (RTC)

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

77

Rysunek 58. Odłączanie kabli

Kroki

1. Wykręć śrubę (M2x2,5) mocującą płytkę termoprzewodzącą karty sieci bezprzewodowej do zestawu podpórki na nadgarstek
iklawiatury.

2. Zdejmij wspornik płytki termoprzewodzącej karty sieci bezprzewodowej z karty.

3. Odłącz od płyty głównej następujące kable:
a. Kabel płyty we/wy (IO)

b. kable antenowe
c. kabel głośnika prawego (SPK R)
d. Kabel touchpada (TP)
e. kabel klawiatury (KEYBOARD)
f. kabel podświetlenia klawiatury (KB BL)
g. kabel głośnika lewego (SPK L)

78

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 59. Wymontowywanie płyty głównej

4. Wykręć dwie śruby (M1,6x1,8) mocujące płytę główną do zestawu klawiatury i podpórki na nadgarstek.

5. Wykręć dwie śruby (M2x2,5) mocujące klamrę portu USB Type-C do zestawu podpórki na nadgarstek iklawiatury.

6. Wyjmij baterię guzikową z gniazda wzestawie klawiatury ipodpórki na nadgarstek.

7. Przesuń i wyjmij płytę główną z otworów wzestawie podpórki na nadgarstek iklawiatury.

8. Wyjmij płytę główną wraz z baterią guzikową oraz wspornikiem portu USB Type-C z zestawu podpórki na nadgarstek iklawiatury.

UWAGA: Uważaj, aby nie wykręcić śruby (M2x2,5) mocującej klamrę portu USB Type-C do płyty głównej.

Instalowanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 79

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

Rysunek 60. Złącza na płycie głównej

1. Złącze kabla wentylatora (FAN)

2. Złącze kabla kamery (MIPI)

3. Złącze kabla wyświetlacza (EDP)

4. Złącze dysku półprzewodnikowego (SSD)

5. Złącze lewego kabla głośnikowego (SPK)

6. Złącze kabla baterii (BATTERY)

7. Złącze kabla podświetlenia klawiatury (KB BL)

8. Złącza kabla klawiatury (KEYBOARD)

9. Złącze kabla touchpada (TP)

10. Złącze prawego kabla głośnikowego (SPK R)

11. Złącze kabla płyty we/wy (IO)

12. Złącze karty sieci bezprzewodowej (WLAN)

13. Złącze kabla baterii guzikowej (RTC)

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty głównej.

80

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

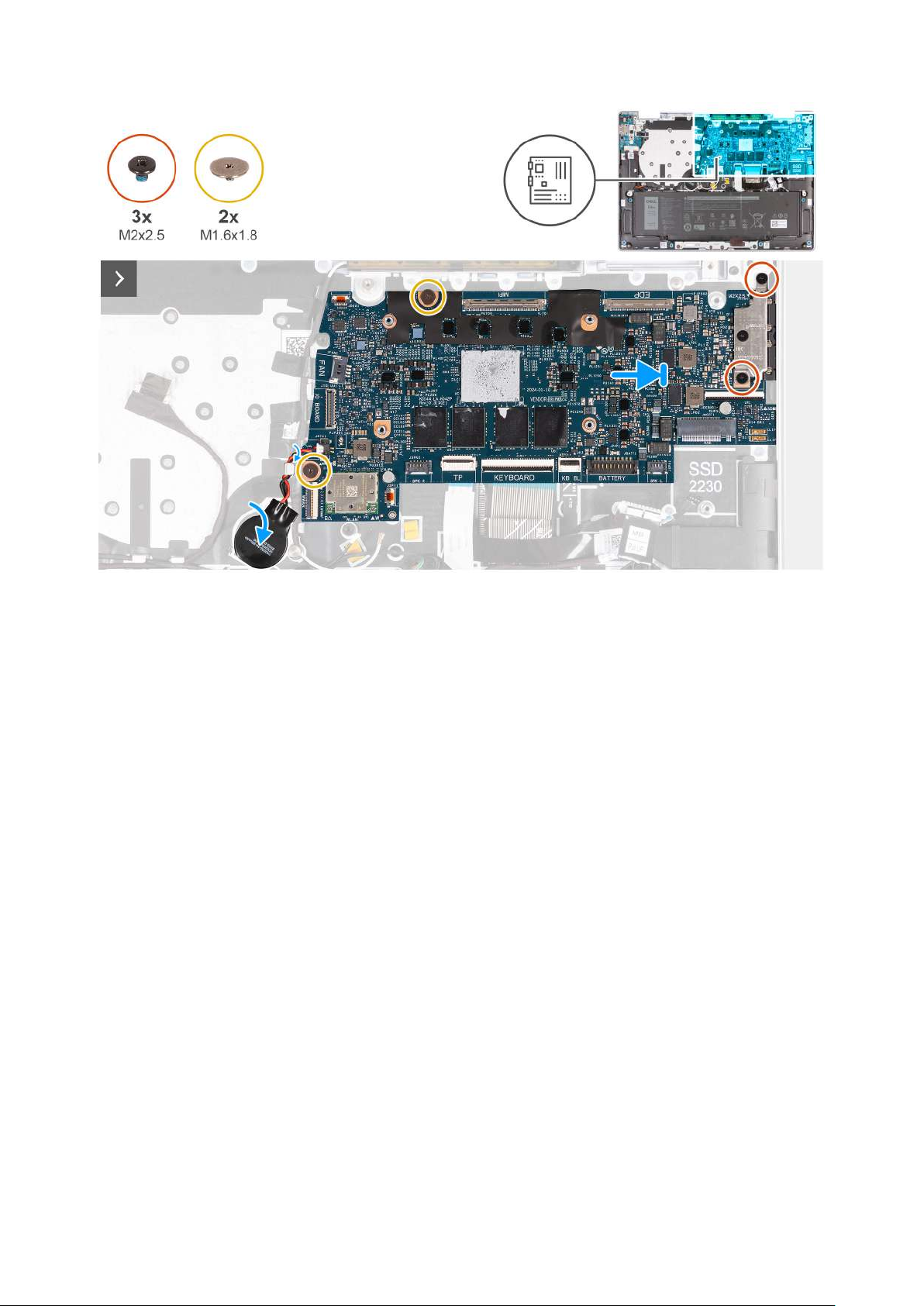

Rysunek 61. Instalowanie płyty głównej

Kroki

1. Przesuń iumieść płytę główną wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj porty napłycie głównej do otworów wzestawie podpórki na nadgarstek iklawiatury.

3. Dopasuj otwory na śruby wpłycie głównej do otworów wzestawie podpórki na nadgarstek i klawiatury.

4. Wkręć dwie śruby (M1,6x1,8) mocujące płytę główną do zestawu podpórki na nadgarstek iklawiatury.

5. Dopasuj otwory na śruby wklamrze portu USB Type-C do otworów wzestawie klawiatury ipodpórki na nadgarstek.

6. Wkręć dwie śruby (M2x2,5) mocujące klamrę portu USB Type-C do zestawu klawiatury i podpórki na nadgarstek.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

81

Rysunek 62. Podłączanie kabli

7. Przymocuj baterię guzikową do gniazda wzestawie klawiatury ipodpórki na nadgarstek.

8. Podłącz kable następujących urządzeń do płyty głównej:
a. Kabel płyty we/wy (IO)

b. kable antenowe

UWAGA: Upewnij się, że kable antenowe są podłączone do karty sieci bezprzewodowej zgodnie ze schematem kolorów kabli.

Tabela 28. Schemat kolorów kabli antenowych

Złącze na karcie sieci
bezprzewodowej

Główne Biały W

Dodatkowe Czarny B

c. kabel głośnika prawego (SPK R)
d. Kabel touchpada (TP)
e. kabel klawiatury (KEYBOARD)
f. kabel podświetlenia klawiatury (KB BL)
g. kabel głośnika lewego (SPK L)

9. Dopasuj otwór na śrubę w płytce termoprzewodzącej karty sieci bezprzewodowej do otworu w karcie sieci bezprzewodowej.

10. Wkręć ponownie śrubę (M2x2,5) mocującą płytkę termoprzewodzącą karty sieci bezprzewodowej do zestawu podpórki na nadgarstek
iklawiatury.

Kolejne kroki

1. Zainstaluj zestaw wyświetlacza.

2. Zainstaluj radiator.

82

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kolor kabla antenowego Nadrukowane oznaczenia

3. Zainstaluj wentylator.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę dolną.

6. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw podpórki na nadgarstek i klawiatury

Wymontowywanie zestawu podpórki na nadgarstek iklawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj baterię.

4. Wyjmij kabel baterii.

5. Wymontuj touchpad.

6. Wymontuj głośniki.

7. Wzależności od konfiguracji wymontuj przycisk zasilania lub przycisk zasilania zopcjonalnym czytnikiem linii papilarnych.

8. Wymontuj dysk SSD.

9. Wymontuj płytę we/wy.

10. Wymontuj kabel panelu we/wy.

11. Wymontuj wentylator.

12. Wymontuj zestaw wyświetlacza.

13. Wymontuj baterię pastylkową.

14. Wymontuj kable antenowe.

15. Wymontuj płytę główną.

UWAGA:

wymontować wraz zzamocowanym na niej radiatorem.

Informacje na temat zadania

UWAGA:

podpórki na nadgarstek iklawiatury. Jeśli klawiatura jest uszkodzona iwymagana jest jej wymiana, należy wymienić cały zestaw
podpórki na nadgarstek iklawiatury.

Na ilustracji poniżej przedstawiono zestaw podpórki na nadgarstek iklawiatury po usunięciu wszystkich elementów wramach czynności
wstępnych.

Aby uprościć procedurę izachować wiązanie termiczne między płytą główną iradiatorem, płytę główną można

Po wymontowaniu wszystkich elementów wramach czynności wstępnych nie można bardziej zdemontować zestawu

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

83

Rysunek 63. Wymontowywanie zestawu podpórki na nadgarstek iklawiatury

Instalowanie zestawu podpórki na nadgarstek iklawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji poniżej przedstawiono zestaw podpórki na nadgarstek iklawiatury przed instalacją wszystkich elementów wramach czynności
wstępnych. Połóż zestaw podpórki na nadgarstek iklawiatury na płaskiej powierzchni.

84

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 64. Instalowanie zestawu podpórki na nadgarstek iklawiatury

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj anteny.

3. Zainstaluj baterię pastylkową.

4. Zainstaluj zestaw wyświetlacza.

5. Zainstaluj wentylator.

6. Zainstaluj kabel panelu we/wy.

7. Zainstaluj płytę we/wy.

8. Zainstaluj dysk SSD.

9. Wzależności od konfiguracji zainstaluj przycisk zasilania lub przycisk zasilania zopcjonalnym czytnikiem linii papilarnych.

10. Zainstaluj głośniki.

11. Zainstaluj touchpad.

12. Zainstaluj kabel akumulatora.

13. Zainstaluj baterię.

14. Zainstaluj pokrywę dolną.

15. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

85

7

Oprogramowanie

Niniejszy rozdział zawiera szczegółowe informacje na temat obsługiwanych systemów operacyjnych oraz instrukcje dotyczące sposobu
instalacji sterowników.

System operacyjny

Komputer Inspiron 14 Plus 7441 obsługuje następujące systemy operacyjne:

● Win 11 Home, ARM

● Win 11 Pro, ARM

Sterowniki ipliki do pobrania

Użytkownikom rozwiązującym problemy bądź pobierającym lub instalującym sterowniki zalecamy zapoznanie się zartykułem zbazy wiedzy
Dell zczęsto zadawanymi pytaniami na temat sterowników iplików do pobrania (000123347).

86 Oprogramowanie

8

Konfiguracja systemu BIOS

UWAGA: Zależnie od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji opcje mogą, ale nie muszą pojawiać

się na ekranie.

OSTRZEŻENIE: Niektóre zmiany mogą spowodować nieprawidłową pracę komputera. Przed skorzystaniem zprogramu

konfiguracji systemu BIOS zalecane jest zapisanie pierwotnych ustawień, aby można je było wykorzystać wprzyszłości.

Programu konfiguracji systemu BIOS należy używać wnastępujących celach:

● Wyświetlanie informacji o sprzęcie zainstalowanym w komputerze, takich jak ilość pamięci operacyjnej (RAM) i pojemność urządzenia
pamięci masowej.

● Modyfikowanie konfiguracji systemu.

● Ustawianie i modyfikowanie opcji wybieranych przez użytkownika, takich jak hasło, typ zainstalowanego urządzenia pamięci masowej

oraz włączanie i wyłączanie podstawowych urządzeń.

Uruchamianie programu konfiguracji systemu BIOS

Informacje na temat zadania

Włącz (lub ponownie uruchom) komputer i szybko naciśnij klawisz F2.

Klawisze nawigacji

UWAGA:

uruchomieniu komputera.

Tabela 29. Klawisze nawigacji

Klawisze Nawigacja

Strzałka w górę Przejście do poprzedniego pola.

Strzałka w dół Przejście do następnego pola.

Enter Umożliwia wybranie wartości wbieżącym polu (jeśli pole

Spacja Rozwijanie lub zwijanie listy elementów.

Karta Przejście do następnego obszaru.

Esc Powrót do poprzedniej strony do momentu wyświetlenia ekranu

Zmiany ustawień większości opcji konfiguracji systemu BIOS są zapisywane, lecz wprowadzane dopiero po ponownym

udostępnia wartości do wyboru) oraz korzystanie złączy wpolach.

głównego. Naciśnięcie klawisza Esc na ekranie głównym powoduje
wyświetlenie komunikatu zmonitem ozapisanie zmian iponowne
uruchomienie komputera.

Menu jednorazowego rozruchu F12

Aby przejść do menu jednorazowego rozruchu, włącz komputer iod razu naciśnij klawisz F12.

UWAGA: Jeśli nie możesz wejść do menu jednorazowego rozruchu, powtórz powyższą czynność.

Menu jednorazowego rozruchu zawiera urządzenia, zktórych można uruchomić komputer, atakże zapewnia opcję uruchomienia
diagnostyki. Opcje dostępne wtym menu są następujące:

● Dysk wymienny (jeśli jest dostępny)

Konfiguracja systemu BIOS 87

● Napęd STXXXX (jeśli jest dostępny)

UWAGA: XXX oznacza numer napędu SATA.

● Napęd optyczny (jeśli jest dostępny)

● Dysk twardy SATA (jeśli jest dostępny)

● Diagnostyka

Ekran menu jednorazowego rozruchu wyświetla również opcję dostępu do konfiguracji systemu BIOS.

Opcje konfiguracji systemu

UWAGA: Wzależności od komputera izainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie muszą,

pojawiać się na ekranie.

Tabela 30. Opcje konfiguracji systemu — menu przeglądu

Informacje ogólne

Inspiron 14 Plus 7441

Wersja systemu BIOS Wyświetla numer wersji systemu BIOS.

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Wyświetla plakietkę identyfikacyjną komputera.

Data produkcji Wyświetla datę produkcji komputera.

Data nabycia tytułu własności Wyświetla datę nabycia tytułu własności komputera.

Kod obsługi ekspresowej Wyświetla kod obsługi ekspresowej komputera.

Znacznik tytułu własności Wyświetla znacznik tytułu własności komputera.

Podpisane aktualizacje oprogramowania
sprzętowego

BATERIA

Hasło podstawowe Wyświetla informacje opodstawowej baterii komputera.

Poziom baterii Wyświetla poziom naładowania baterii komputera.

Stan baterii Wskazuje stan baterii.

Kondycja Wskazuje kondycję baterii.

Zasilacz sieciowy Wskazuje, czy jest podłączony zasilacz sieciowy. Jeśli jest podłączony, wyświetla się typ

PROCESOR

Typ procesora Wyświetla typ procesora.

Maksymalna szybkość zegara Wyświetla maksymalną szybkość zegara procesora.

Wyświetla informację, czy podpisane aktualizacje oprogramowania sprzętowego są
włączone.

Opcja Podpisane aktualizacje oprogramowania sprzętowego jest domyślnie
włączona.

podłączonego zasilacza sieciowego.

Bieżąca szybkość zegara Wyświetla bieżącą szybkość zegara procesora.

Liczba rdzeni Wyświetla liczbę rdzeni procesora.

Pamięć podręczna L2 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L2.

Technologia 64-bitowa Wyświetla informację, czy używana jest technologia 64-bitowa.

PAMIĘĆ

Zainstalowana pamięć Wyświetla łączną ilość pamięci w komputerze.

88 Konfiguracja systemu BIOS

Tabela 30. Opcje konfiguracji systemu — menu przeglądu(cd.)

Informacje ogólne

Dostępna pamięć Wyświetla łączną ilość pamięci dostępnej w komputerze.

Szybkość pamięci Wyświetla szybkość pamięci.

Tryb pamięci Wyświetla informacje otrybie pamięci (jedno- lub dwukanałowa).

Technologia pamięci Wyświetla informacje o używanej technologii pamięci.

URZĄDZENIA

Typ panelu Wyświetla informacje o typie panelu komputera.

Kontroler wideo Wyświetla typ kontrolera wideo używanego wkomputerze.

Urządzenie Wi-Fi Wyświetla informacje o karcie sieci bezprzewodowej komputera.

Rozdzielczość macierzysta Wyświetla informacje orozdzielczości macierzystej komputera.

Kontroler audio Wyświetla informacje o kontrolerze dźwiękowym komputera.

Urządzenie Bluetooth Wyświetla informacje o urządzeniu Bluetooth komputera.

Tabela 31. Opcje konfiguracji systemu — menu konfiguracji rozruchu

Konfiguracja rozruchu

Sekwencja startowa

Tryb rozruchu: Tylko UEFI Wyświetla tryb uruchamiania komputera.

Sekwencja startowa Wyświetla sekwencję startową.

Bezpieczny rozruch Bezpieczny rozruch to metoda gwarantująca integralność ścieżki uruchamiania

wramach dodatkowej weryfikacji systemu operacyjnego idodatkowych kart PCI.
Jeśli podczas rozruchu jeden zelementów sprzętowych nie zostanie uwierzytelniony,
komputer przestanie się uruchamiać. Funkcję Secure Boot można włączyć wprogramie
konfiguracji systemu BIOS lub za pomocą interfejsów zarządzania, takich jak Dell
Command | Configure, ale można ją wyłączyć tylko wprogramie konfiguracji systemu
BIOS.

Włącz bezpieczne uruchamianie Włącza uruchamianie komputera tylko przy użyciu zweryfikowanego oprogramowania

rozruchowego.

Opcja Włącz Secure Boot jest domyślnie wyłączona.

Aby zapewnić dodatkowe bezpieczeństwo, firma Dell Technologies zaleca włączenie
opcji Bezpieczne uruchamianie wcelu upewnienia się, że oprogramowanie
wewnętrzne UEFI sprawdza poprawność systemu operacyjnego podczas rozruchu.

UWAGA: Aby można było włączyć funkcję Bezpieczne uruchamianie, komputer

musi działać wtrybie rozruchu UEFI, aopcja Włącz starsze opcje ROM musi być
wyłączona.

Włącz urząd certyfikacji Microsoft UEFI Po wyłączeniu tej opcji urząd certyfikacji UEFI zostanie usunięty zbazy danych BIOS

UEFI Secure Boot.

UWAGA: Jeśli ta opcja jest wyłączona, urząd certyfikacji Microsoft UEFI może

uniemożliwić uruchomienie komputera, grafika może nie działać, niektóre urządzenia
mogą nie działać prawidłowo, aprzywrócenie działania komputera może stać się
niemożliwe.

Opcja Włącz urząd certyfikacji Microsoft UEFI jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Włącz urząd certyfikacji Microsoft UEFI, aby zapewnić najszerszą
zgodność zurządzeniami isystemami operacyjnymi.

Tryb bezpiecznego rozruchu Umożliwia włączanie iwyłączanie trybu bezpiecznego rozruchu.

Konfiguracja systemu BIOS 89

Tabela 31. Opcje konfiguracji systemu — menu konfiguracji rozruchu(cd.)

Konfiguracja rozruchu

Domyślnie włączona jest opcja Tryb wdrożony.

UWAGA: Aby funkcja Bezpieczne uruchamianie działała wzwykły sposób, należy

wybrać opcję Tryb wdrożony.

Zarządzanie kluczami w trybie eksperta

Włącz tryb niestandardowy Umożliwia włączanie iwyłączanie modyfikowania baz danych kluczy zabezpieczających

PK, KEK, db oraz dbx.

Opcja Włącz tryb niestandardowy jest domyślnie wyłączona.

Zarządzanie kluczami w trybie
niestandardowym

Umożliwia wybranie niestandardowych wartości na potrzeby zarządzania kluczami
wtrybie eksperta.

Domyślnie wybrana jest opcja PK.

Tabela 32. Opcje konfiguracji systemu — menu Zintegrowane urządzenia

Zintegrowane urządzenia

Data/Godzina

Data Wyświetla bieżącą datę wformacie MM/DD/RRRR. Zmiana formatu daty jest

wprowadzana natychmiast.

Godzina Umożliwia ustawienie godziny komputera wformacie w24-godzinnym formacie

GG/MM/SS. Zegar można przełączać między trybem 12-godzinnym i24-godzinnym.
Zmiana formatu czasu jest wprowadzana natychmiast.

Kamera

Włącz kamerę Umożliwia włączanie iwyłączanie kamery.

Domyślnie opcja Włącz kamerę jest włączona.

UWAGA: Wzależności od zamówionej konfiguracji komputera opcja ustawień

kamery może nie być dostępna.

Audio

Włącz wewnętrzny głośnik Umożliwia włączanie iwyłączanie wewnętrznego głośnika.

Opcja Włącz wewnętrzny głośnik jest domyślnie włączona.

Konfiguracja USB/Thunderbolt

Włącza zewnętrzne porty USB Umożliwia włączanie iwyłączanie zewnętrznych portów USB.

Domyślnie włączona jest opcja Włącz zewnętrzne porty USB.

Włącz obsługę rozruchu zportu USB Umożliwia włączanie iwyłączanie rozruchu zurządzeń pamięci masowej USB

podłączonych do zewnętrznego portu USB.

Opcja Włącz obsługę rozruchu zportu USB jest domyślnie włączona.

Włącz obsługę technologii Thunderbolt™

Włącz obsługę technologii Thunderbolt Umożliwia włączanie iwyłączanie obsługi technologii Thunderbolt przez powiązane

porty iadaptery.

Opcja Włącz obsługę technologii Thunderbolt jest domyślnie włączona.

Włącz wsparcie dla portu Thunderbolt

Włącz wsparcie dla portu Thunderbolt Po włączeniu tej opcji urządzenia peryferyjne Thunderbolt oraz urządzenia USB

podłączone do karty Thunderbolt mogą działać wśrodowisku systemu BIOS przed
uruchomieniem systemu operacyjnego.

90 Konfiguracja systemu BIOS

Tabela 32. Opcje konfiguracji systemu — menu Zintegrowane urządzenia(cd.)

Zintegrowane urządzenia

Opcja Włącz obsługę Thunderbolt wśrodowisku przedrozruchowym jest
domyślnie wyłączona.

Urządzenia różne

Włącz czytnik linii papilarnych Umożliwia włączanie iwyłączanie urządzenia czytnika linii papilarnych.

Domyślnie włączona jest opcja Włącz czytnik linii papilarnych.

Tabela 33. Opcje konfiguracji systemu — menu Połączenia

Połączenie

Włącz urządzenie bezprzewodowe

WLAN Umożliwia włączanie iwyłączanie wbudowanych urządzeń WLAN.

Opcja WLAN jest domyślnie włączona.

Bluetooth® Umożliwia włączanie iwyłączanie wbudowanego urządzenia Bluetooth.

Opcja Bluetooth jest domyślnie włączona.

Włącz stos sieciowy UEFI Umożliwia włączanie iwyłączanie stosu sieciowego UEFI oraz sterowanie

zintegrowanym kontrolerem LAN.

Domyślnie włączona jest opcja Włącz stos sieciowy UEFI.

Funkcja rozruchu HTTP(s)

Funkcja rozruchu HTTP(s) Umożliwia włączanie iwyłączanie funkcji rozruchu HTTPs

Domyślnie opcja Rozruch HTTP(s) jest włączona.

Tryby rozruchu HTTP(s) Wtrybie automatycznym funkcja rozruchu HTTPs uzyskuje adres URL rozruchu

zserwera DHCP. Wtrybie ręcznym funkcja rozruchu HTTPs uzyskuje adres URL
rozruchu zdanych podanych przez użytkownika.

Domyślnie włączona jest opcja Tryb automatyczny.

Tabela 34. Opcje konfiguracji systemu — menu Pamięć masowa

Pamięć masowa

Tryb SATA/NVMe

Interfejs pamięci masowej Wyświetla informacje oposzczególnych napędach zintegrowanych zsystemem.

Włączanie portów Umożliwia włączanie iwyłączanie interfejsu SSD PCIe M.2.

Domyślnie włączona jest opcja SSD PCIe M.2.

Informacje odysku Wyświetla informacje onapędach zintegrowanych zsystemem.

Tabela 35. Opcje konfiguracji systemu — menu Wyświetlacz

Wyświetlacz

Jasność ekranu

Jasność na baterii Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany zbaterii.

Wprzypadku zasilania zbaterii jasność ekranu komputera jest domyślnie ustawiona na

50.

Jasność na zasilaniu sieciowym Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany przez zasilacz

sieciowy.

Konfiguracja systemu BIOS 91

Tabela 35. Opcje konfiguracji systemu — menu Wyświetlacz(cd.)

Wyświetlacz

Wprzypadku korzystania zzasilacza sieciowego jasność ekranu komputera jest
domyślnie ustawiona na 100.

Zekranem dotykowym Umożliwia włączanie iwyłączanie ekranu dotykowego.

Domyślnie opcja Ekran dotykowy jest włączona.

Tabela 36. Opcje konfiguracji systemu — menu Połączenia

Połączenie

Włącz urządzenie bezprzewodowe

WLAN Umożliwia włączanie iwyłączanie wbudowanych urządzeń WLAN.

Opcja WLAN jest domyślnie włączona.

Bluetooth Umożliwia włączanie iwyłączanie wbudowanego urządzenia Bluetooth.

Opcja Bluetooth jest domyślnie włączona.

Włącz stos sieciowy UEFI Umożliwia włączanie iwyłączanie stosu sieciowego UEFI oraz sterowanie

zintegrowanym kontrolerem LAN.

Domyślnie włączona jest opcja Włącz stos sieciowy UEFI.

Funkcja rozruchu HTTP(s)

Funkcja rozruchu HTTP(s) Umożliwia włączanie iwyłączanie funkcji rozruchu HTTPs

Domyślnie opcja Rozruch HTTP(s) jest włączona.

Tryby rozruchu HTTP(s) Wtrybie automatycznym funkcja rozruchu HTTPs uzyskuje adres URL rozruchu

zserwera DHCP. Wtrybie ręcznym funkcja rozruchu HTTPs uzyskuje adres URL
rozruchu zdanych podanych przez użytkownika.

Domyślnie włączona jest opcja Tryb automatyczny.

Tabela 37. Opcje konfiguracji systemu — menu Zasilanie

Zasilanie

Kontrola termiczna Umożliwia włączanie iwyłączanie sterowania wentylatorami itemperaturą procesora

wcelu regulacji wydajności komputera, poziomu hałasu itemperatury.

Domyślnie włączona jest opcja Zoptymalizowane. Jest to standardowe ustawienie
równowagi między wydajnością, poziomem hałasu itemperaturą.

Przełącznik obudowy

Włącz przełącznik pokrywy Umożliwia włączanie iwyłączanie przełącznika pokrywy.

Opcja Włącz przełącznik pokrywy jest domyślnie włączona.

Włączanie po otwarciu pokrywy Ta opcja umożliwia uruchamianie komputera ze stanu wyłączenia za każdym razem, gdy

pokrywa zostanie otwarta.

Opcja Włączanie po otwarciu pokrywy jest domyślnie wyłączona.

Tabela 38. Opcje konfiguracji systemu — menu Zabezpieczenia

Zabezpieczenia

Moduł zabezpieczeń TPM 2.0

Moduł bezpieczeństwa TPM 2.0 włączony Umożliwia włączanie iwyłączanie układu TPM.

Opcja Moduł TPM włączony jest domyślnie włączona.

92 Konfiguracja systemu BIOS

Tabela 38. Opcje konfiguracji systemu — menu Zabezpieczenia(cd.)

Zabezpieczenia

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
opcji Układ TPM włączony, aby umożliwić pełne działanie tych technologii
zabezpieczeń.

Włączenie poświadczeń Opcja Włączenie poświadczeń steruje hierarchią poręczeń modułu TPM. Wyłączenie

opcji Włączenie poświadczeń uniemożliwia używanie układu TPM do cyfrowego
podpisywania certyfikatów.

Domyślnie opcja Włączenie poświadczeń jest włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Włączenie poświadczeń.

UWAGA: Wyłączenie tej funkcji może spowodować problemy ze zgodnością lub

utratę dostępu do funkcji wniektórych systemach operacyjnych.

Włączenie magazynu kluczy Opcja Włączenie magazynu kluczy steruje hierarchią pamięci modułu TPM, która

służy do przechowywania kluczy cyfrowych. Wyłączenie opcji Włączenie magazynu
kluczy ogranicza możliwość przechowywania danych właściciela przez moduł TPM.

Domyślnie opcja Włączenie magazynu kluczy jest włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Włączenie magazynu kluczy.

UWAGA: Wyłączenie tej funkcji może spowodować problemy ze zgodnością lub

utratę dostępu do funkcji wniektórych systemach operacyjnych.

Pomiń PPI dla poleceń czyszczenia Opcja Pomiń PPI dla poleceń czyszczenia umożliwia systemowi operacyjnemu

zarządzanie określonymi aspektami modułu PTT. Jeśli ta opcja jest włączona, nie
wyświetla się monit opotwierdzenie zmian konfiguracji modułu PTT.

Opcja Pomiń PPI dla poleceń czyszczenia jest domyślnie wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
wyłączonej opcji Pomiń PPI dla poleceń czyszczenia.

Otwarcie obudowy

Otwarcie obudowy Funkcja wykrywania naruszenia obudowy umożliwia włączenie fizycznego przełącznika,

który uruchamia zdarzenie po otwarciu pokrywy komputera.

Gdy opcja ma wartość Włączone, przy następnym uruchomieniu zostanie wyświetlone
powiadomienie, azdarzenie zostanie zarejestrowane wdzienniku zdarzeń systemu
BIOS.

Gdy opcja ma wartość Włączone — tryb cichy, zdarzenie zostanie zarejestrowane
wdzienniku zdarzeń systemu BIOS, ale powiadomienie nie zostanie wyświetlone.
Domyślnie włączona jest opcja Włączone — tryb dyskretny.

Gdy opcja ma wartość Wyłączone, powiadomienie zostanie wyświetlone, ale zdarzenie
nie zostanie zarejestrowane wdzienniku zdarzeń systemu BIOS.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Wykrywanie naruszenia obudowy.

Wyczyść ostrzeżenie onaruszeniu obudowy Umożliwia włączanie iwyłączanie ostrzeżenia onaruszeniu obudowy.

Domyślnie opcja ta jest wyłączona.

Wymazanie danych przy następnym
uruchomieniu

Rozpocznij wymazywanie danych Wymazywanie danych to operacja bezpiecznego kasowania, która usuwa informacje

zurządzenia pamięci masowej.

OSTRZEŻENIE: Operacja bezpiecznego wymazywania usuwa informacje

wtaki sposób, że nie można ich odtworzyć.

Konfiguracja systemu BIOS 93

Tabela 38. Opcje konfiguracji systemu — menu Zabezpieczenia(cd.)

Zabezpieczenia

Polecenia takie jak usuwanie iformatowanie wsystemie operacyjnym mogą
spowodować niewidoczność plików wsystemie plików. Dane można jednak odtworzyć
za pomocą metod analitycznych, ponieważ informacje są nadal obecne na nośniku
fizycznym. Funkcja wymazywania danych zapobiega odtwarzaniu takich danych idziała
nieodwracalnie.

Gdy opcja wymazywania danych zostanie włączona, podczas następnego rozruchu
wyświetli monit owyczyszczenie wszystkich urządzeń pamięci masowej podłączonych
do komputera.

Domyślnie opcja Rozpocznij wymazywanie danych jest wyłączona.

Bezpieczeństwo uruchamiania ścieżki rozruchu
UEFI

Procesor zabezpieczeń Pluton

Procesor zabezpieczeń Pluton Procesor zabezpieczeń Pluton jest używany przez system operacyjny do świadczenia

Umożliwia włączanie iwyłączanie wyświetlania przez system monitu owprowadzenie
hasła administratora podczas uruchamiania urządzenia ze ścieżką rozruchu UEFI
zmenu F12.

Domyślnie włączona jest opcja Zawsze, zwyjątkiem wewnętrznego dysku HDD.

usług bezpieczeństwa, takich jak funkcjonalność Key Storage Provider. Gdy ta
opcja jest włączona, usługi procesora zabezpieczeń Pluton są dostępne dla systemu
operacyjnego. Wyłączenie procesora zabezpieczeń Pluton może ograniczyć niektóre
usługi bezpieczeństwa systemu operacyjnego i wpłynąć na funkcjonalność.

Domyślnie opcja Procesor zabezpieczeń Pluton jest włączona.

Tabela 39. Opcje konfiguracji systemu — menu Hasła

Hasła

Hasło administratora Hasło administratora uniemożliwia nieautoryzowany dostęp do opcji konfiguracji systemu

BIOS. Gdy hasło administratora jest ustawione, opcje konfiguracji systemu BIOS można
zmodyfikować dopiero po podaniu prawidłowego hasła.

Hasło administratora podlega następującym regułom izależnościom:

● Hasła administratora nie można ustawić, jeśli zostały już ustawione hasła do
komputera lub do wewnętrznego dysku twardego.

● Hasła administratora można używać zamiast hasła do komputera lub hasła do
wewnętrznego dysku twardego.

● Gdy hasło administratora jest ustawione, należy je podawać podczas aktualizacji
oprogramowania wewnętrznego.

● Wyczyszczenie hasła administratora powoduje również usunięcie hasła do
komputera (jeśli jest ustawione).

Firma Dell Technologies zaleca używanie hasła administratora wcelu zapobiegania
nieautoryzowanym zmianom konfiguracji systemu BIOS.

Hasło systemowe Hasło systemowe uniemożliwia uruchomienie systemu operacyjnego bez wprowadzenia

prawidłowego hasła.

Hasło systemowe podlega następującym regułom izależnościom:

● Komputer wyłącza się po około 10 minutach bezczynności na ekranie monitu
opodanie hasła do komputera.

● Komputer wyłącza się po trzech nieprawidłowych próbach wpisania hasła do
komputera.

● Komputer wyłącza się po naciśnięciu klawisza Esc na ekranie monitu opodanie hasła
systemowego.

● Monit ohasło do komputera nie jest wyświetlany po wyjściu komputera ztrybu
czuwania.

Firma Dell Technologies zaleca używanie hasła systemowego wsytuacjach, gdy istnieje
prawdopodobieństwo, że komputer może zostać zgubiony lub skradziony.

94 Konfiguracja systemu BIOS

Tabela 39. Opcje konfiguracji systemu — menu Hasła(cd.)

Hasła

M.2 PCIe SSD-0 Umożliwia ustawianie, zmienianie iusuwanie hasła do dysku M.2 PCIe SSD-0.

Konfiguracja hasła Strona Konfiguracja hasła zawiera różne opcje zmiany wymagań dotyczących haseł

wsystemie BIOS. Można zmienić minimalną imaksymalną długość haseł, atakże
włączyć wymóg stosowania określonych klas znaków (wielkie litery, małe litery, cyfry,
znaki specjalne).

Firma Dell Technologies zaleca ustawienie minimalnej długości hasła na co najmniej 8
znaków.

Wielkie litery Kiedy ta opcja jest włączona, hasło musi zawierać co najmniej jedną wielką literę.

Ustawienie domyślne: Wyłączone

Małe litery Kiedy ta opcja jest włączona, hasło musi zawierać co najmniej jedną małą literę.

Ustawienie domyślne: Wyłączone

Cyfry Kiedy ta opcja jest włączona, hasło musi zawierać co najmniej jedną cyfrę.

Ustawienie domyślne: Wyłączone

Znak specjalny Kiedy ta opcja jest włączona, hasło musi zawierać co najmniej jeden znak specjalny.

Ustawienie domyślne: Wyłączone

Minimalna liczba znaków Określa minimalną dozwoloną liczbę znaków whaśle.

Ustawienie domyślne: 04

Zmiany hasła

Zezwól na zmiany hasła przez użytkowników
innych niż administrator

Blokada konfiguracji administratora

Zezwól na blokowanie dostępu do konfiguracji
administratora

Blokada hasła głównego

Włącz blokadę hasła głównego Ustawienie Blokada hasła głównego umożliwia wyłączenie funkcji odzyskiwania hasła.

Opcja Zezwól na zmiany hasła przez użytkowników innych niż administrator
wkonfiguracji systemu BIOS umożliwia użytkownikowi końcowemu ustawianie
izmienianie hasła systemowego lub hasła do dysku twardego bez podawania hasła
administratora. Daje to administratorowi kontrolę nad ustawieniami systemu BIOS, ale
umożliwia użytkownikowi końcowemu wybranie własnego hasła.

Opcja Zezwól na zmiany hasła przez użytkowników innych niż administrator jest
domyślnie wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
wyłączonej opcji Zezwól na zmiany hasła przez użytkowników innych niż
administrator.

Opcja Blokada konfiguracji administratora uniemożliwia użytkownikowi końcowemu
wyświetlanie konfiguracji systemu BIOS bez podania hasła administratora (jeśli jest
ustawione).

Opcja Blokada konfiguracji administratora jest domyślnie wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
wyłączonej opcji Włącz blokadę konfiguracji administratora.

Jeśli użytkownik zapomni hasło do komputera, hasło administratora lub hasło do dysku
twardego, nie będzie można korzystać zkomputera.

UWAGA: Po ustawieniu hasła właściciela opcja blokady hasła głównego nie jest

dostępna.

UWAGA: Jeśli jest ustawione hasło do wewnętrznego dysku twardego, należy je

wyczyścić przed zmianą opcji Blokada hasła głównego.

Opcja Włącz blokadę hasła głównego jest domyślnie wyłączona.

Konfiguracja systemu BIOS 95

Tabela 39. Opcje konfiguracji systemu — menu Hasła(cd.)

Hasła

Firma Dell nie zaleca włączania ustawienia Blokada hasła głównego, chyba że
wdrożono własny system odzyskiwania haseł.

Zezwalaj na resetowanie identyfikatora
PSID przez użytkowników innych niż
administrator

Umożliwia zezwalanie na resetowanie
identyfikatora PSID przez użytkowników
innych niż administrator

Umożliwia lub uniemożliwia resetowanie identyfikatora zabezpieczeń fizycznych (PSID)
dysków NVMe zpoziomu narzędzia Dell Security Manager.

Domyślnie opcja ta jest wyłączona.

Tabela 40. Opcje konfiguracji systemu — menu Aktualizacje i odzyskiwanie

Aktualizacje i odzyskiwanie

Obniżenie wersji systemu BIOS

Zezwól na wcześniejszą wersję BIOS Umożliwia ładowanie wcześniejszych wersji oprogramowania wewnętrznego.

Opcja Zezwól na wcześniejszą wersję BIOS jest domyślnie włączona.

Tabela 41. Opcje konfiguracji systemu — menu Zarządzanie systemem

Zarządzanie systemem

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Umożliwia utworzenie unikatowej plakietki identyfikacyjnej systemu, która pozwala

administratorom IT identyfikować dany komputer.

UWAGA: Po ustawieniu plakietki identyfikacyjnej wsystemie BIOS nie można jej

zmienić.

Zachowanie po podłączeniu zasilacza

Uaktywnianie po podłączeniu zasilacza Umożliwia włączanie iwłączanie opcji uruchamiania komputera po podłączeniu zasilacza

sieciowego.

Opcja Uaktywnianie po podłączeniu zasilacza jest domyślnie wyłączona.

Tabela 42. Opcje konfiguracji systemu — menu Klawiatura

Klawiatura

Opcje blokowania Fn Umożliwia włączanie iwyłączanie opcji blokowania klawisza Fn.

Opcja Fn Lock jest domyślnie wyłączona.

Podświetlenie klawiatury Umożliwia skonfigurowanie trybu działania funkcji podświetlenia klawiatury.

Domyślnie wybrana jest opcja Jasne. Podświetlenie klawiatury ma jasność 100%.

Timeout podświetlenia klawiatury na
zasilaniu sieciowym

Timeout podświetlenia klawiatury na
baterii

Określa wartość timeout dla podświetlenia klawiatury, gdy komputer jest podłączony do
zasilacza sieciowego.

Domyślnie wybrana jest opcja 1 minuta.

Określa wartość timeout podświetlenia klawiatury, gdy komputer jest zasilany tylko
zbaterii. Wartość timeout podświetlenia klawiatury jest uwzględniana tylko wtedy, gdy
podświetlenie jest włączone.

Domyślnie wybrana jest opcja 1 minuta.

96 Konfiguracja systemu BIOS

Tabela 43. Opcje konfiguracji systemu — menu Zachowanie przed uruchomieniem systemu

Zachowanie przed rozruchem

Ostrzeżenia dotyczące zasilacza

Włącz ostrzeżenia zasilacza Umożliwia włączenie komunikatów ostrzegawczych wyświetlanych podczas rozruchu

wrazie wykrycia zasilacza ozbyt małej mocy.

Opcja Włącz ostrzeżenia zasilacza jest domyślnie wyłączona.

Komputer działa

Wczesne podświetlenie klawiatury Włączanie podświetlenia klawiatury wcelu informowania, że komputer działa.

Opcja Wczesne podświetlenie klawiatury jest domyślnie włączona.

Tabela 44. Opcje konfiguracji systemu — menu Systemowe rejestry zdarzeń

Systemowe rejestry zdarzeń

Rejestr zdarzeń BIOS

Wyczyść rejestr zdarzeń systemu BIOS Umożliwia wybranie opcji zachowania lub wyczyszczenia rejestru zdarzeń systemu

BIOS.

Domyślnie wybrana jest opcja Zachowaj rejestr.

Aktualizowanie systemu BIOS

Aktualizowanie systemu BIOS wsystemie Windows

Kroki

1. Przejdź do witryny Dell Support.

2. Kliknij opcję Pomoc techniczna dotycząca produktu. Wpolu wyszukiwania pomocy technicznej wprowadź kod Service Tag
komputera, anastępnie kliknij przycisk Szukaj.

UWAGA:

również użyć identyfikatora produktu lub ręcznie znaleźć model komputera.

3. Kliknij pozycję Sterowniki i pliki do pobrania. Rozwiń pozycję Znajdź sterowniki.

4. Wybierz system operacyjny zainstalowany na komputerze.

5. Zmenu rozwijanego Kategoria wybierz pozycję BIOS.

6. Wybierz najnowszą wersję systemu BIOS i kliknij przycisk Pobierz, aby pobrać plik z systemem BIOS na komputer.

7. Po zakończeniu pobierania przejdź do folderu, wktórym został zapisany plik aktualizacji systemu BIOS.

8. Kliknij dwukrotnie ikonę pliku aktualizacji systemu BIOS ipostępuj zgodnie zinstrukcjami wyświetlanymi na ekranie.
Więcej informacji na temat aktualizowania systemu BIOS komputera można znaleźć wbazie wiedzy w witrynie Dell Support.

Jeśli nie znasz kodu Service Tag, skorzystaj z SupportAssist, aby automatycznie zidentyfikować komputer. Możesz

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie
Windows

Kroki

1. Wykonaj punkty od 1 do 6 procedury „Aktualizowanie systemu BIOS wsystemie Windows”, aby pobrać najnowszy plik programu
instalacyjnego systemu BIOS.

2. Utwórz startowy nośnik USB. Więcej informacji można znaleźć wzasobach bazy wiedzy w witrynie Dell Support.

3. Skopiuj plik programu instalacyjnego systemu BIOS na startowy nośnik USB.

4. Podłącz startowy nośnik USB do komputera, na którym ma zostać wykonana aktualizacja systemu BIOS.

5. Uruchom ponownie komputer i naciśnij klawisz F12.

Konfiguracja systemu BIOS

97

6. Uruchom system znośnika USB, korzystając zmenu jednorazowego rozruchu.

7. Wpisz nazwę pliku programu instalacyjnego systemu BIOS i naciśnij klawisz Enter.
Zostanie wyświetlone oknonarzędzia aktualizacyjnego systemu BIOS.

8. Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć aktualizację systemu BIOS.

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu

Aktualizacja systemu BIOS przy użyciu pliku XXX.exe zsystemem BIOS skopiowanego na nośnik USB FAT32 oraz menu jednorazowego
rozruchu.

Informacje na temat zadania
Aktualizacje systemu BIOS

Plik aktualizacji systemu BIOS można uruchomić wsystemie Windows za pomocą rozruchowego nośnika USB. Można też zaktualizować
system BIOS za pomocą menu jednorazowego rozruchu.

Można to potwierdzić, uruchamiając menu jednorazowego rozruchu, aby sprawdzić, czy opcja BIOS FLASH UPDATE jest wymieniona
jako opcja rozruchu. Jeśli opcja znajduje się na liście, system BIOS można zaktualizować przy użyciu tej metody.

Aktualizowanie za pomocą menu jednorazowego rozruchu

Aby zaktualizować system BIOS za pomocą menu jednorazowego rozruchu, przygotuj następujące elementy:

● Nośnik USB sformatowany wsystemie plików FAT32 (napęd nie musi być urządzeniem rozruchowym).

● Plik wykonywalny systemu BIOS pobrany zwitryny internetowej Dell Support iskopiowany do katalogu głównego nośnika USB.

● Zasilacz prądu zmiennego musi być podłączony do komputera.

● Działająca bateria systemowa niezbędna do aktualizacji systemu BIOS.

Wykonaj następujące czynności, aby przeprowadzić proces BIOS Flash Update za pomocą menu:

OSTRZEŻENIE:

uruchomienie może nie być możliwe.

Kroki

1. Wyłącz komputer i podłącz do portu USB komputera nośnik USB z plikiem BIOS Flash Update.

2. Włącz komputer i naciśnij klawisz, aby uzyskać dostęp do menu jednorazowego rozruchu. Wybierz opcję BIOS Flash Update za
pomocą myszy lub klawiszy strzałek, a następnie naciśnij klawisz Enter.
Zostanie wyświetlone menu narzędzia aktualizacji systemu BIOS.

3. Kliknij pozycję Aktualizuj z pliku.

4. Wybierz zewnętrzne urządzenie USB.

5. Po wybraniu pliku kliknij dwukrotnie docelowy plik aktualizacji, a następnie naciśnij przycisk Prześlij.

6. Kliknij opcję Aktualizuj system BIOS. Komputer uruchomi się ponownie, aby zaktualizować system BIOS.

7. Po zakończeniu procesu BIOS Flash Update komputer znowu uruchomi się ponownie.

Nie wyłączaj komputera podczas procesu BIOS Flash Update. Jeśli wyłączysz komputer, jego ponowne

Hasło systemowe ihasło konfiguracji systemu

Tabela 45.

Typ hasła Opis

Hasło systemowe Hasło, które należy wprowadzić, aby zalogować się do systemu.

Hasło konfiguracji systemu Hasło, które należy wprowadzić, aby wyświetlić i modyfikować

Hasło systemowe ihasło konfiguracji systemu

ustawienia systemu BIOS w komputerze.

W celu zabezpieczenia komputera można utworzyć hasło systemowe i hasło konfiguracji systemu.

OSTRZEŻENIE: Hasła stanowią podstawowe zabezpieczenie danych w komputerze.

OSTRZEŻENIE: Jeśli komputer zostanie pozostawiony bez nadzoru, osoby postronne mogą uzyskać dostęp do

przechowywanych wnim danych.

98 Konfiguracja systemu BIOS

UWAGA: Funkcja hasła systemowego ihasła dostępu do ustawień systemu jest wyłączona.

Przypisywanie hasła konfiguracji systemu

Wymagania

Przypisanie nowego hasła systemowego lub hasła administratora jest możliwe tylko wtedy, gdy hasło ma stan Nieustawione.

Informacje na temat zadania

Aby uruchomić program konfiguracji systemu BIOS, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu
komputera.

Kroki

1. Na ekranie System BIOS lub Konfiguracja systemu wybierz opcję Zabezpieczenia inaciśnij klawisz Enter.
Zostanie wyświetlony ekran Zabezpieczenia.

2. Wybierz opcję Hasło systemowe/administratora iwprowadź hasło wpolu Wprowadź nowe hasło.
Hasło systemowe musi spełniać następujące warunki:

● Hasło może zawierać do 32 znaków.

● Co najmniej jeden znak specjalny: "( ! " # $ % & ' * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } )"

● Cyfry od 0 do 9.

● Wielkie litery od Ado Z.

● Małe litery od ado z.

3. Wpisz wprowadzone wcześniej hasło systemowe wpolu Potwierdź nowe hasło ikliknij OK.

4. Naciśnij klawisz Esc izapisz zmiany zgodnie zkomunikatem.

5. Naciśnij klawisz Y, aby zapisać zmiany.
Nastąpi ponowne uruchomienie komputera.

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu

Wymagania

Przed przystąpieniem do usuwania lub zmiany hasła systemowego i/lub hasła konfiguracji należy się upewnić, że opcja Stan hasła jest
ustawiona jako Odblokowane wprogramie konfiguracji systemu. Jeśli opcja Stan hasła jest ustawiona na Zablokowane, nie można usunąć
ani zmienić istniejącego hasła systemowego lub hasła konfiguracji.

Informacje na temat zadania

Aby uruchomić program konfiguracji systemu, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu
komputera.

Kroki

1. Na ekranie System BIOS lub Konfiguracja systemu wybierz opcję Zabezpieczenia systemu inaciśnij klawisz Enter.
Zostanie wyświetlony ekran Zabezpieczenia systemu.

2. Na ekranie Zabezpieczenia systemu upewnij się, że dla opcji Stan hasła jest wybrane ustawienie Odblokowane.

3. Wybierz opcję Hasło systemowe. Zmień lub usuń istniejące hasło systemowe, anastępnie naciśnij klawisz Enter lub Tab.

4. Wybierz opcję Hasło konfiguracji systemu. Zmień lub usuń istniejące hasło konfiguracji systemu, anastępnie naciśnij klawisz Enter
lub Tab.

UWAGA:

wyświetleniu monitu. Wprzypadku usuwania hasła systemowego i/lub hasła konfiguracji należy potwierdzić usunięcie po
wyświetleniu monitu.

Wprzypadku zmiany hasła systemowego i/lub hasła konfiguracji należy ponownie wprowadzić nowe hasło po

5. Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian.

6. Naciśnij klawisz Y, aby zapisać zmiany izamknąć program konfiguracji systemu.

Konfiguracja systemu BIOS

99

Nastąpi ponowne uruchomienie komputera.

Czyszczenie ustawień CMOS

Informacje na temat zadania

OSTRZEŻENIE: Wyczyszczenie ustawień CMOS powoduje zresetowanie ustawień systemu BIOS na komputerze.

Kroki

1. Zdejmij pokrywę dolną.

2. Odłączanie kabla baterii od płyty głównej.

3. Wymontuj baterię pastylkową.

4. Odczekaj minutę.

5. Zainstaluj baterię pastylkową.

6. Podłączanie kabla baterii do płyty głównej.

7. Zainstaluj pokrywę dolną.

Czyszczenie hasła systemu BIOS (konfiguracji) ihasła
systemowego

Informacje na temat zadania

W celu wyczyszczenia hasła komputera lub systemu BIOS skontaktuj się z działem pomocy technicznej firmy Dell. Dane kontaktowe
znajdziesz w sekcji dotyczącej kontaktu z pomocą techniczną. Aby uzyskać więcej informacji, odwiedź witrynę Dell Support.

UWAGA:

zsystemem Windows lub aplikacjami.

Informacje na temat resetowania haseł systemu Windows lub aplikacji można znaleźć wdokumentacji dostarczonej

100 Konfiguracja systemu BIOS
