Inspiron 14 Gaming
維修手冊
電腦型號： Inspiron 14-7466
管制型號： P78G
管制類型： P78G001
Page 2
註、警示與警告
註: 「註」表示可以幫助您更有效地使用產品的重要資訊。
警示: 「警示」表示有可能會損壞硬體或導致資料遺失，並告訴您如何避
免發生此類問題。
警告: 「警告」表示有可能會導致財產損失、人身傷害甚至死亡。
版權所有 © 2016 Dell Inc. 或其子公司。 版權所有，翻印必究。Dell、EMC 與其他商標均
為 Dell Inc. 或其子公司的商標。 其他商標為其各自所有者的商標。
2016 - 11
修正版 A01
Page 3
目錄
拆裝電腦內部元件之前................................................ 10
開始操作之前 ........................................................................................10
安全說明................................................................................................ 10
建議的工具..............................................................................................11
螺絲清單................................................................................................. 11
拆裝電腦內部元件之後................................................ 14
卸下基座護蓋...............................................................15
程序........................................................................................................15
裝回基座護蓋...............................................................17
程序........................................................................................................ 17
卸下電池......................................................................18
事前準備作業.........................................................................................18
程序........................................................................................................18
裝回電池..................................................................... 20
程序....................................................................................................... 20
後續必要作業........................................................................................ 20
卸下記憶體模組........................................................... 21
事前準備作業......................................................................................... 21
程序........................................................................................................ 21
3
Page 4
裝回記憶體模組...........................................................23
程序....................................................................................................... 23
後續必要作業........................................................................................ 24
卸下硬碟機..................................................................25
事前準備作業........................................................................................ 25
程序....................................................................................................... 25
裝回硬碟機..................................................................28
程序....................................................................................................... 28
後續必要作業........................................................................................ 28
卸下固態硬碟.............................................................. 29
事前準備作業........................................................................................ 29
程序....................................................................................................... 29
裝回固態硬碟...............................................................31
程序........................................................................................................ 31
後續必要作業........................................................................................ 32
卸下無線網卡.............................................................. 33
事前準備作業........................................................................................ 33
程序....................................................................................................... 33
裝回無線網卡.............................................................. 35
程序....................................................................................................... 35
後續必要作業........................................................................................ 36
卸下幣式電池.............................................................. 37
事前準備作業.........................................................................................37
程序........................................................................................................37
4
Page 5
裝回幣式電池.............................................................. 39
程序....................................................................................................... 39
後續必要作業........................................................................................ 39
卸下後蓋..................................................................... 40
事前準備作業........................................................................................ 40
程序....................................................................................................... 40
裝回後蓋..................................................................... 42
程序....................................................................................................... 42
後續必要作業........................................................................................ 42
卸下手掌墊和鍵盤組件................................................43
事前準備作業........................................................................................ 43
程序....................................................................................................... 43
裝回手掌墊和鍵盤組件................................................49
程序....................................................................................................... 49
後續必要作業........................................................................................ 49
卸下 I/O 板................................................................. 50
事前準備作業........................................................................................ 50
程序....................................................................................................... 50
裝回 I/O 板..................................................................52
程序....................................................................................................... 52
後續必要作業........................................................................................ 52
卸下風扇..................................................................... 53
事前準備作業........................................................................................ 53
程序....................................................................................................... 53
5
Page 6
裝回風扇..................................................................... 56
程序....................................................................................................... 56
後續必要作業........................................................................................ 56
卸下電源變壓器連接埠................................................ 57
事前準備作業........................................................................................ 57
程序....................................................................................................... 58
裝回電源變壓器連接埠................................................60
程序....................................................................................................... 60
後續必要作業........................................................................................ 60
卸下狀態指示燈板........................................................61
事前準備作業.........................................................................................61
程序........................................................................................................61
裝回狀態指示燈板.......................................................63
程序....................................................................................................... 63
後續必要作業........................................................................................ 63
卸下喇叭..................................................................... 64
事前準備作業........................................................................................ 64
程序....................................................................................................... 64
裝回喇叭..................................................................... 66
程序....................................................................................................... 66
後續必要作業........................................................................................ 66
卸下電源按鈕板...........................................................67
事前準備作業........................................................................................ 67
程序....................................................................................................... 67
6
Page 7
裝回電源按鈕板.......................................................... 69
程序....................................................................................................... 69
後續必要作業........................................................................................ 69
卸下觸控墊..................................................................70
事前準備作業........................................................................................ 70
程序....................................................................................................... 70
裝回觸控墊..................................................................72
程序....................................................................................................... 72
後續必要作業........................................................................................ 72
卸下主機板..................................................................73
事前準備作業........................................................................................ 73
程序....................................................................................................... 73
裝回主機板.................................................................. 77
程序........................................................................................................77
後續必要作業.........................................................................................77
在 BIOS 設定程式中輸入服務標籤........................................................78
卸下散熱器..................................................................79
事前準備作業........................................................................................ 79
程序....................................................................................................... 79
裝回散熱器.................................................................. 81
程序........................................................................................................ 81
後續必要作業......................................................................................... 81
7
Page 8
卸下顯示器組件...........................................................82
事前準備作業........................................................................................ 82
程序....................................................................................................... 82
裝回顯示器組件.......................................................... 86
程序....................................................................................................... 86
後續必要作業........................................................................................ 86
卸下顯示器前蓋...........................................................87
事前準備作業.........................................................................................87
程序........................................................................................................87
裝回顯示器前蓋.......................................................... 89
程序....................................................................................................... 89
後續必要作業........................................................................................ 89
卸下顯示器鉸接.......................................................... 90
事前準備作業........................................................................................ 90
程序....................................................................................................... 90
裝回顯示器鉸接...........................................................92
程序....................................................................................................... 92
後續必要作業........................................................................................ 92
卸下顯示板..................................................................93
事前準備作業........................................................................................ 93
程序....................................................................................................... 93
裝回顯示板..................................................................96
程序....................................................................................................... 96
後續必要作業........................................................................................ 96
8
Page 9
卸下顯示器纜線...........................................................97
事前準備作業........................................................................................ 97
程序....................................................................................................... 97
裝回顯示器纜線.......................................................... 99
程序....................................................................................................... 99
後續必要作業........................................................................................ 99
卸下攝影機................................................................ 100
事前準備作業.......................................................................................100
程序......................................................................................................100
裝回攝影機................................................................ 102
程序......................................................................................................102
後續必要作業.......................................................................................102
卸下顯示器背蓋和天線組件....................................... 103
事前準備作業.......................................................................................103
程序......................................................................................................104
裝回顯示器背蓋和天線組件....................................... 106
程序......................................................................................................106
後續必要作業.......................................................................................106
更新 BIOS.................................................................. 107
診斷...........................................................................108
獲得幫助和聯絡 Dell 公司...........................................110
自助資源...............................................................................................110
與 Dell 公司聯絡.................................................................................... 111
9
Page 10
拆裝電腦內部元件之前
註: 根據您所訂購的組態而定，本文件中的圖片可能和您的電腦不同。
開始操作之前
1 儲存並關閉所有開啟的檔案，結束所有開啟的應用程式。
2 關閉電腦。按一下開始 → 電源 → 關機。
註: 如果您使用了其他作業系統，請參閱您作業系統的說明文件，以獲
得關機說明。
3 從電源插座上拔下電腦和所有連接裝置的電源線。
4 從電腦上拔下所有連接的網路裝置和週邊設備，例如鍵盤、滑鼠、顯示器。
5 從電腦取出任何媒體卡和光碟片 (如果有的話)。
6 闔上顯示器並翻轉電腦。
安全說明
請遵守以下安全規範，以避免電腦受到潛在的損壞，並確保您的人身安全。
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊。如需更多有
關安全性的資訊最佳實務，請參閱 Regulatory Compliance (法規遵循) 首頁
www.dell.com/regulatory_compliance。
警告: 打開電腦護蓋或面板之前，請先斷開所有電源。拆裝電腦內部元件之
後，請先裝回所有護蓋、面板和螺絲，然後再連接電源插座。
警示: 為避免損壞電腦，請確保工作表面平整乾淨。
警示: 為避免損壞元件和插卡，請握住元件和插卡的邊緣，並避免碰觸插腳
和觸點。
警示: 您只能在 Dell 技術援助團隊的授權或指導之下執行故障排除和維修。
未經 Dell 授權的維修造成的損壞不在保固範圍之內。請參閱產品隨附或在
www.dell.com/regulatory_compliance 上的安全指示。
10
Page 11
警示: 在觸摸電腦內部的任何元件之前，請觸摸未上漆的金屬表面 (例如電
腦背面的金屬)，以確保接地並導去您身上的靜電。作業過程中，應經常碰
觸未上漆的金屬表面，以導去可能損壞內部元件的靜電。
警示: 拔下纜線時，請握住連接器或拉片將其拔出，而不要拉扯纜線。 某些
纜線的連接器帶有鎖定彈片或指旋螺絲；在拔下此類纜線之前，您必須先鬆
開鎖定彈片或指旋螺絲。在拔下纜線時，連接器的兩側應同時退出，以避免
弄彎連接器插腳。連接纜線時，請確保連接埠和連接器的朝向正確並且對
齊。
警示: 按下媒體卡讀取器中安裝的所有插卡，並從中退出插卡。
建議的工具
本文件中的程序可能需要以下工具：
• 十字槽螺絲起子
• Torx #8 (T8) 螺絲起子
• 塑膠劃線器
螺絲清單
1. 螺絲清單
表
元件 固定 螺絲類型 數量 螺絲圖
電池 電腦基座
硬碟 電腦基座 M2.5x3 梯型
硬碟托架 硬碟
固態硬碟 電腦基座
M2x4 T8 4
4
M3x3 4
M2x3 1
示
11
Page 12
元件 固定 螺絲類型 數量 螺絲圖
無線網卡托架 電腦基座
M2x3 1
示
後蓋 電腦基座 M2x3 大扁頭
螺絲
手掌墊和鍵盤組件 電腦基座
手掌墊和鍵盤組件 電腦基座
I/O 板 電腦基座
風扇 電腦基座
電源變壓器連接埠托架電腦基座
狀態指示燈板 電腦基座
喇叭 電腦基座 M2x3 大扁頭
電源按鈕板 手掌墊和鍵盤組件
觸控墊 手掌墊和鍵盤組件
M2.5x5 16
M2.5x8 2
M2x3 1
M2x3 6
M2x3 4
M2x3 2
螺絲
M2x2.5 2
M2x2 4
4
6
顯示器纜線托架 主機板
主機板 電腦基座
散熱器 主機板
12
M2x3 1
M2x3 2
M2x3 6
Page 13
元件 固定 螺絲類型 數量 螺絲圖
顯示器組件 電腦基座
M2x3 2
示
顯示器組件 電腦基座
顯示器組件 電腦基座
顯示器鉸接 顯示器背蓋
顯示板 顯示器背蓋
M2.5x5 2
M2.5x5 2
M2.5x2.5 8
M2x3 4
13
Page 14
拆裝電腦內部元件之後
警示: 電腦內部如有遺留任何螺絲可能會造成嚴重電腦受損。
1 裝回所有螺絲，確定沒有任何遺漏的螺絲留在電腦內。
2 先連接您卸下的所有外接式裝置、週邊設備或纜線，然後再使用電腦。
3 先裝回您卸下的所有媒體卡、光碟或任何其他零件，然後再使用電腦。
4 將電腦和所有連接裝置連接至電源插座。
5 開啟您的電腦。
14
Page 15
卸下基座護蓋
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 鬆開將基座護蓋固定在電腦基座上的緊固螺絲。
2 用指尖將基座護蓋從電腦基座撬起並抬起。
15
Page 16

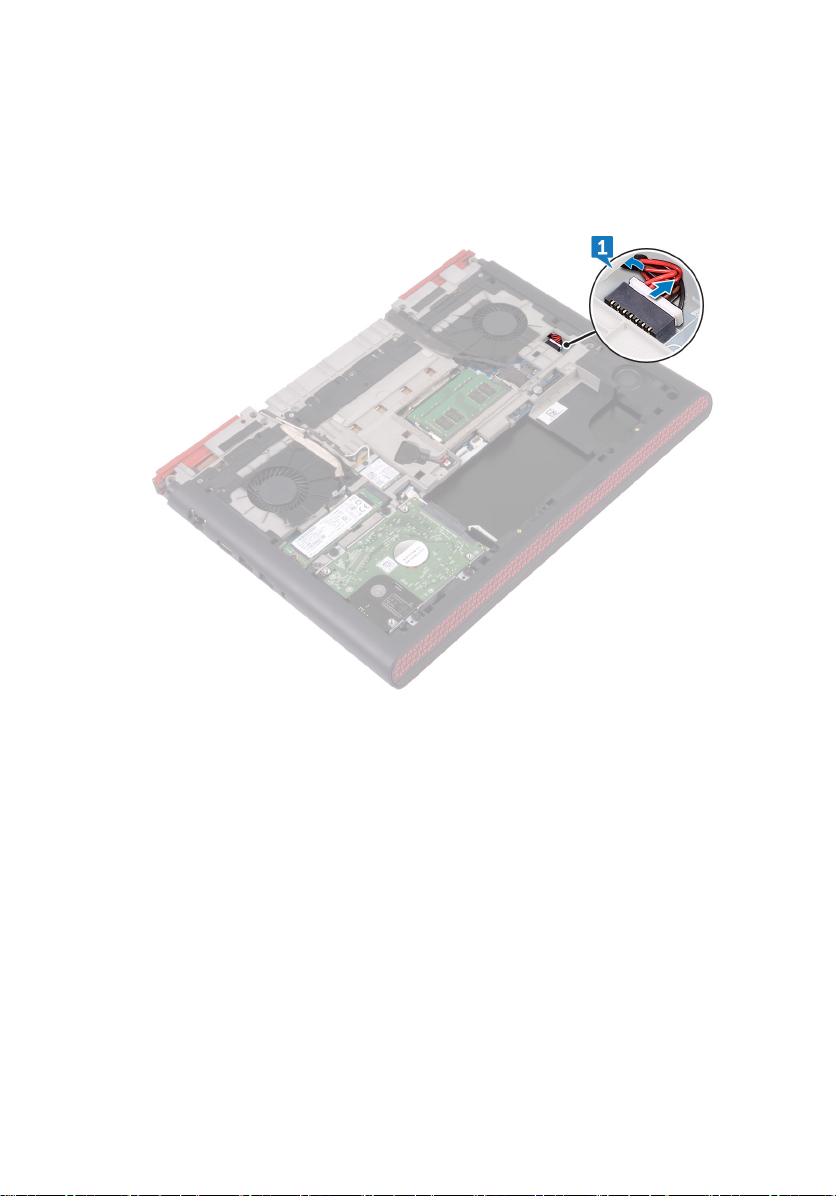

3 從主機板上拔下電池纜線。
16
Page 17
裝回基座護蓋
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將電池纜線連接至主機板。
2 將基座護蓋上的彈片推入電腦基座上的插槽，並將基座護蓋卡入到位。
3 鎖緊將基座護蓋固定在電腦基座上的緊固螺絲。
17
Page 18
卸下電池
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
卸下基座護蓋。
程序
1 從電腦基座上的固定導軌卸下電池纜線。
2 卸下將電池固定至電腦基座的四顆螺絲 (M2x4 T8)。
18
Page 19
3 提起電池，使其脫離電腦基座。
4 將電腦翻過來，打開顯示器，然後壓住電源按鈕五秒以導去主機板上的剩餘
電量。
19
Page 20
裝回電池
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將電池上的螺絲孔與電腦基座上的螺絲孔對齊。
2 裝回將電池固定至電腦基座的四顆螺絲 (M2x4 T8)。
3 將電池纜線穿過電腦基座上的固定導軌。
後續必要作業
裝回基座護蓋。
20
Page 21
卸下記憶體模組
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
卸下基座護蓋。
程序
1 用指尖小心地將記憶體模組插槽每端的固定夾分開，直至記憶體模組彈起。
21
Page 22
2 從記憶體模組插槽卸下記憶體模組。
22
Page 23
裝回記憶體模組
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將記憶體模組上的槽口對準記憶體模組插槽上的彈片，然後將記憶體模組牢
牢推入插槽中。
23
Page 24
2 向下按壓記憶體模組，直至聽到其卡入到位的卡嗒聲。
註: 如果未聽到卡嗒聲，請卸下記憶體模組並重新安裝它。
後續必要作業
裝回基座護蓋。
24
Page 25
卸下硬碟機
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
警示: 硬碟極易損壞，在處理硬碟時請務必小心。
警示: 為避免遺失資料，請勿在電腦處於睡眠狀態或開機時卸下硬碟。
事前準備作業
卸下基座護蓋。
程序
警示: 硬碟鎖定連接器的閂鎖相當脆弱，用力拉動閂鎖可能會損壞硬碟鎖定
連接器。請小心處理硬碟鎖定連接器上的閂鎖。
1 使用塑膠拆殼棒抬起閂鎖，然後使用拉式彈片，將硬碟纜線從主機板中斷連
接。
2 卸下將硬碟組件固定在電腦基座的四顆螺絲 (M2.5x3 梯型)。
25
Page 26
3 將硬碟組件連同其纜線從電腦基座抬起取出。
4 將內插器從硬碟組件拔下。
5 卸下將硬碟托架固定至硬碟的四顆螺絲 (M3x3)。
26
Page 27
6 將硬碟托架從硬碟卸下。
27
Page 28
裝回硬碟機
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
警示: 硬碟極易損壞，在處理硬碟時請務必小心。
程序
1 將硬碟托架上的螺絲孔對準硬碟上的螺絲孔。
2 裝回將硬碟托架固定至硬碟的四顆螺絲 (M3x3)。
3 將內插板連接至硬碟。
4 將硬碟組件上的螺絲孔與電腦基座上的螺絲孔對齊。
5 裝回將硬碟組件固定在電腦基座的四顆螺絲 (M2.5x3 梯型)。
6 將硬碟纜線連接至主機板。
後續必要作業
裝回基座護蓋。
28
Page 29
卸下固態硬碟
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
警示: 固態硬碟極易損壞，在處理固態硬碟時請務必小心。
警示: 為避免遺失資料，請勿在電腦處於睡眠狀態或開機時卸下固態硬碟。
事前準備作業
卸下基座護蓋。
程序
1 卸下將固態硬碟固定至電腦基座的螺絲 (M2x3)。
29
Page 30
2 推動固態硬碟，將其從固態硬碟插槽卸下。
30
Page 31
裝回固態硬碟
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
警示: 固態硬碟極易損壞，在處理固態硬碟時請務必小心。
程序
1 將固態硬碟上的槽口對準固態硬碟插槽上的彈片，然後將固態硬碟推入固態
硬碟插槽中。
2 壓下固態硬碟的另一端，並將固態硬碟上的螺絲孔對準電腦基座上的螺絲
孔。
31
Page 32
3 裝回將固態硬碟固定至電腦基座的螺絲 (M2x3)。
後續必要作業
裝回基座護蓋。
32
Page 33
卸下無線網卡
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
卸下基座護蓋。
程序
1 卸下將無線網卡托架固定至無線網卡和主機板的螺絲 (M2x3)。
2 自無線網卡托架卸下無線網卡。
3 從無線網卡拔下天線纜線。
33
Page 34
4 將無線網卡從無線網卡插槽推出卸下。
34
Page 35
裝回無線網卡
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
警示: 為避免無線網卡受損，請勿在其下方放置纜線。
1 將無線網卡上的槽口對準無線網卡插槽上的彈片。
2 將無線網卡傾斜推入無線網卡插槽。
3 將天線纜線連接至無線網卡。
下表提供電腦所支援無線網卡的天線纜線顏色配置。
表 2. 天線纜線顏色配置
無線網卡上的連接器 天線纜線的顏色
主要 (白色三角形) 白色
輔助 (黑色三角形) 黑色
4 將無線網卡托架上的螺絲孔與無線網卡和主機板上的螺絲孔對齊。
35
Page 36
5 裝回將無線網卡托架固定至無線網卡和主機板的螺絲 (M2x3)。
後續必要作業
裝回基座護蓋。
36
Page 37
卸下幣式電池
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
警示: 卸下幣式電池會將 BIOS 設定重設為預設設定。建議您在卸下幣式電
池之前先記下 BIOS 設定程式的設定。
事前準備作業
卸下基座護蓋。
程序
1 從主機板拔下幣式電池纜線。
37
Page 38
2 幣式電池從電腦基座上的電池槽中撕下。
38
Page 39
裝回幣式電池
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將幣式電池滑入電腦基座上的電池槽中。
2 將幣式電池纜線連接至主機板。
後續必要作業
裝回基座護蓋。
39
Page 40
卸下後蓋
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
卸下基座護蓋。
程序
1 卸下將後蓋固定在電腦基座的四顆螺絲 (M2x3 大扁頭螺絲)。
40
Page 41
2 將機箱蓋從電腦基座後蓋滑出並卸下。
41
Page 42
裝回後蓋
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將後蓋上的彈片推入電腦基座上的插槽，並將後蓋卡入到位。
2 將後蓋上的螺絲孔與電腦基座上的螺絲孔對齊。
3 裝回將後蓋固定在電腦基座的四顆螺絲 (M2x3 大扁頭螺絲)。
後續必要作業
裝回基座護蓋。
42
Page 43
卸下手掌墊和鍵盤組件
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
程序

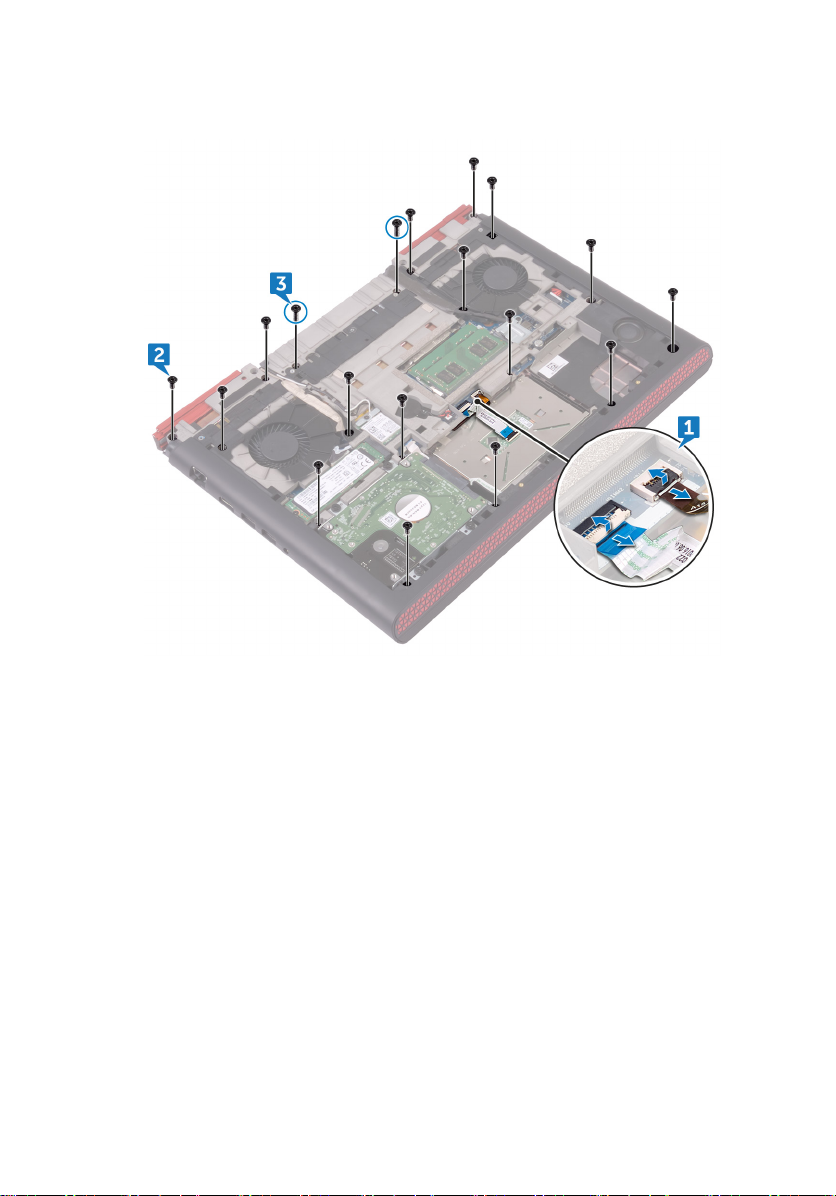

1 開啟閂鎖並從主機板拔下觸控墊纜線和鍵盤背光纜線。
2 卸下將手掌墊和鍵盤組件固定在電腦基座上的 16 顆螺絲 (M2.5x5)。
43
Page 44
3 卸下將手掌墊和鍵盤組件固定在電腦基座上的 2 顆螺絲 (M2.5x8)。
4 翻轉電腦，然後打開顯示器。
44
Page 45
5 使用塑膠拆殼棒，從電腦基座上的插槽撬起並鬆開手掌墊和鍵盤組件上的彈
片。
6 將手掌墊和鍵盤組件斜斜抬起。
45
Page 46
7 開啟閂鎖，並從主機板拔下鍵盤纜線和電源按鈕板纜線。
46
Page 47
8 將手掌墊和鍵盤組件從電腦基座抬起。
9 卸下觸控墊。
10 卸下電源按鈕板。
47
Page 48
11 完成上述所有步驟後，就剩下手掌墊和鍵盤組件。
48
Page 49
裝回手掌墊和鍵盤組件
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 裝回電源按鈕板。
2 裝回觸控墊。
3 將手掌墊和鍵盤組件對準顯示器組件。
4 將鍵盤纜線和電源按鈕板纜線推入主機板上的連接器，並壓下閂鎖以固定纜
線。
5 壓下手掌墊和鍵盤組件邊緣，然後將它們卡入到位。
6 闔上顯示器並將電腦正面朝下放置。
7 裝回將手掌墊和鍵盤組件固定在電腦基座上的 16 顆螺絲 (M2.5x5)。
8 裝回將手掌墊和鍵盤組件固定在電腦基座上的 2 顆螺絲 (M2.5x8)。
9 將觸控墊纜線和鍵盤背光纜線滑入主機板上的連接器，然後壓下閂鎖以固定
纜線。
後續必要作業
1 裝回電池。
2 裝回基座護蓋。
49
Page 50
卸下 I/O 板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下後蓋。
4 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
程序

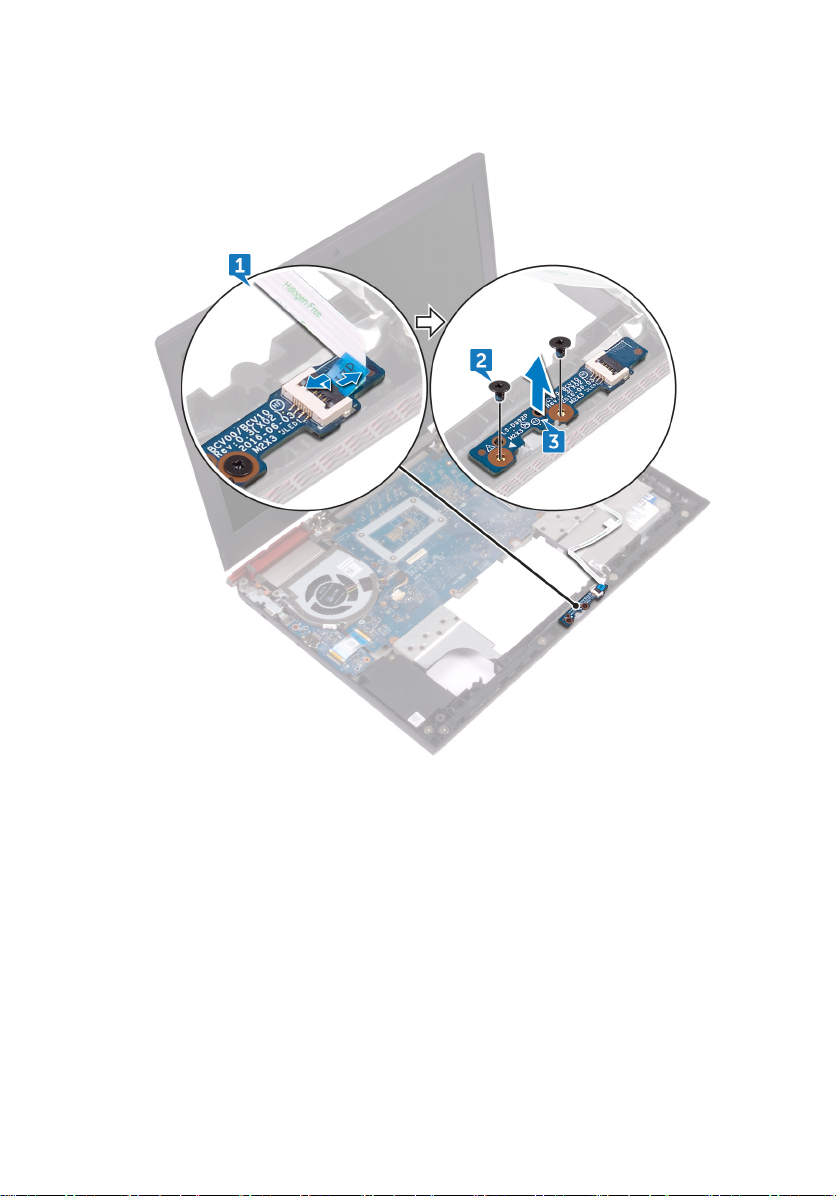

1 開啟閂鎖，並從主機板上將 I/O 板纜線拔下。
2 卸下將 I/O 板固定至電腦基座的兩顆螺絲 (M2x3)。
50
Page 51
3 將 I/O 板從電腦基座抬起取出。
51
Page 52
裝回 I/O 板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將 I/O 板上的螺絲孔與電腦基座上的螺絲孔對齊。
2 裝回將 I/O 板固定至電腦基座的兩顆螺絲 (M2x3)。
3 將 I/O 板纜線推入 I/O 板上的連接器，然後壓下閂鎖以固定纜線。
後續必要作業
1 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
2 裝回後蓋。
3 裝回電池。
4 裝回基座護蓋。
52
Page 53
卸下風扇
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下後蓋。
4 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
程序
1 從主機板拔下左風扇纜線。
2 將主機板上固定左側風扇纜線的膠帶撕下。
3 卸下將左側風扇固定至電腦基座的三顆螺絲 (M2x3)。
53
Page 54
4 將左側風扇及其纜線從電腦底座抬起取出。
5 從主機板拔下右風扇纜線。
6 卸下將右側風扇固定至電腦基座的三顆螺絲 (M2x3)。
54
Page 55
7 將右側風扇及其纜線從電腦底座抬起取出。
55
Page 56
裝回風扇
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將左側風扇上的螺絲孔與電腦基座上的螺絲孔對齊。
2 裝回將左側風扇固定至電腦基座的三顆螺絲 (M2x3)。
3 將左風扇纜線連接至主機板。
4 貼上將左側風扇纜線固定至主機板的膠帶。
5 將右側風扇上的螺絲孔與電腦基座上的螺絲孔對齊。
6 裝回將右側風扇固定至電腦基座的三顆螺絲 (M2x3)。
7 將右風扇扇纜線連接至主機板。
後續必要作業
1 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
2 裝回後蓋。
3 裝回電池。
4 裝回基座護蓋。
56
Page 57
卸下電源變壓器連接埠
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下後蓋。
4 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
57
Page 58
程序
1 從主機板拔下電源變壓器連接埠纜線。
2 翻轉電腦，然後打開顯示器。
3 從電腦基座上的固定導軌中，卸下電源變壓器連接埠纜線。
4 卸下將電源變壓器連接埠托架固定至電腦基座的四顆螺絲 (M2x3)。
5 將電源變壓器連接埠托架從電腦基座抬起取出。
58
Page 59
6 將電源變壓器連接埠連同其纜線從電腦基座抬起取出。
59
Page 60
裝回電源變壓器連接埠
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將電源變壓器連接埠置入電腦基座上的插槽。
2 將電源變壓器連接埠托架上的螺絲孔對齊電腦底座上的螺絲孔。
3 裝回將電源變壓器連接埠托架固定至電腦基座的四顆螺絲 (M2x3)。
4 將電源變壓器連接埠纜線穿過電腦基座上的固定導軌。
5 關閉電腦並將它翻面。
6 將電源變壓器連接埠纜線連接至主機板。
後續必要作業
1 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
2 裝回後蓋。
3 裝回電池。
4 裝回基座護蓋。
60
Page 61
卸下狀態指示燈板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下後蓋。
4 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
程序
註: 狀態指示燈板包括電源和電池狀態指示燈/硬碟活動指示燈的 LED 指示
燈。
1 開啟閂鎖，並從狀態指示燈板上拔下狀態指示燈板纜線。
2 卸下將狀態指示燈板固定至電腦基座的兩顆螺絲 (M2x3)。
61
Page 62
3 將狀態指示燈板從電腦基座抬起取出。
62
Page 63
裝回狀態指示燈板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將狀態指示燈板上的螺絲孔與電腦基座上的螺絲孔對齊。
2 裝回將狀態指示燈板固定至電腦基座的兩顆螺絲 (M2x3)。
3 將鍵盤纜線推入狀態指示燈板上的連接器，並關閉閂鎖以固定纜線。
後續必要作業
1 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
2 裝回後蓋。
3 裝回電池。
4 裝回基座護蓋。
63
Page 64
卸下喇叭
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下後蓋。
4 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
5 卸下狀態指示燈板。
程序
1 從主機板上拔下喇叭纜線。
2 從電腦基座上的固定導軌卸下喇叭纜線。
3 卸下將喇叭固定在電腦基座的六顆螺絲 (M2x3 大扁頭螺絲)。
4 將喇叭抬起之前，請先記下橡膠扣眼的位置。
64
Page 65
5 將喇叭從對齊導柱卸下，然後將喇叭及纜線抬起，使其脫離電腦基座。
65
Page 66
裝回喇叭
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
註: 裝回喇叭時，橡膠扣眼可能會被推出來。將喇叭裝回電腦基座時，請確
定橡膠扣眼處於原位。
1 使用對齊導柱，將喇叭置於電腦基座上。
2 將喇叭纜線穿過電腦基座上的固定導軌。
3 裝回將喇叭固定在電腦基座的六顆螺絲 (M2x3 大扁頭螺絲)。
4 將喇叭纜線連接至主機板。
後續必要作業
1 裝回狀態指示燈板。
2 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
3 裝回後蓋。
4 裝回電池。
5 裝回基座護蓋。
66
Page 67
卸下電源按鈕板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下後蓋。
4 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
程序
1 卸下將電源按鈕板固定至手掌墊和鍵盤組件的兩顆螺絲 (M2x2.5)。
67
Page 68
2 將電源按鈕板連同其纜線從手掌墊和鍵盤組件抬起取出。
68
Page 69
裝回電源按鈕板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將電源按鈕板上的螺絲孔和手掌墊和鍵盤組件上的螺絲孔對齊。
2 裝回將電源按鈕板固定至手掌墊和鍵盤組件的兩顆螺絲 (M2x2.5)。
後續必要作業
1 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
2 裝回後蓋。
3 裝回電池。
4 裝回基座護蓋。
69
Page 70
卸下觸控墊
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下後蓋。
4 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
程序
1 撕下將觸控墊固定至手掌墊和鍵盤組件的膠帶。
2 卸下將觸控墊固定至觸控墊和鍵盤組件的四顆螺絲 (M2x2)。
70
Page 71
3 從觸控墊托架下斜斜抬起觸控墊和纜線，將它們抬離手掌墊和鍵盤組件。
71
Page 72
裝回觸控墊
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將觸控墊滑到觸控墊托架下方。
註: 確保觸控墊和手掌墊和鍵盤組件，且觸控墊兩邊的空隙相等。
2 將觸控墊上的螺絲孔和手掌墊和鍵盤組件上的螺絲孔對齊。
3 裝回將觸控墊固定至觸控墊和鍵盤組件的四顆螺絲 (M2x2)。
4 貼回將觸控墊固定至手掌墊和鍵盤組件的膠帶。
後續必要作業
1 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
2 裝回後蓋。
3 裝回電池。
4 裝回基座護蓋。
72
Page 73
卸下主機板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
註: 電腦的服務標籤位於主機板上。在更換主機板後，您必須在 BIOS 設定
程式中輸入服務標籤。
註: 更換主機板會移除您使用 BIOS 設定程式對 BIOS 所做的變更。在更換主
機板後您必須再次進行適當的變更。
註: 將纜線從主機板拔下之前，請先記下連接器的位置，以便在更換主機板
後，可以將它們連接回正確位置。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下後蓋。
4 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
程序

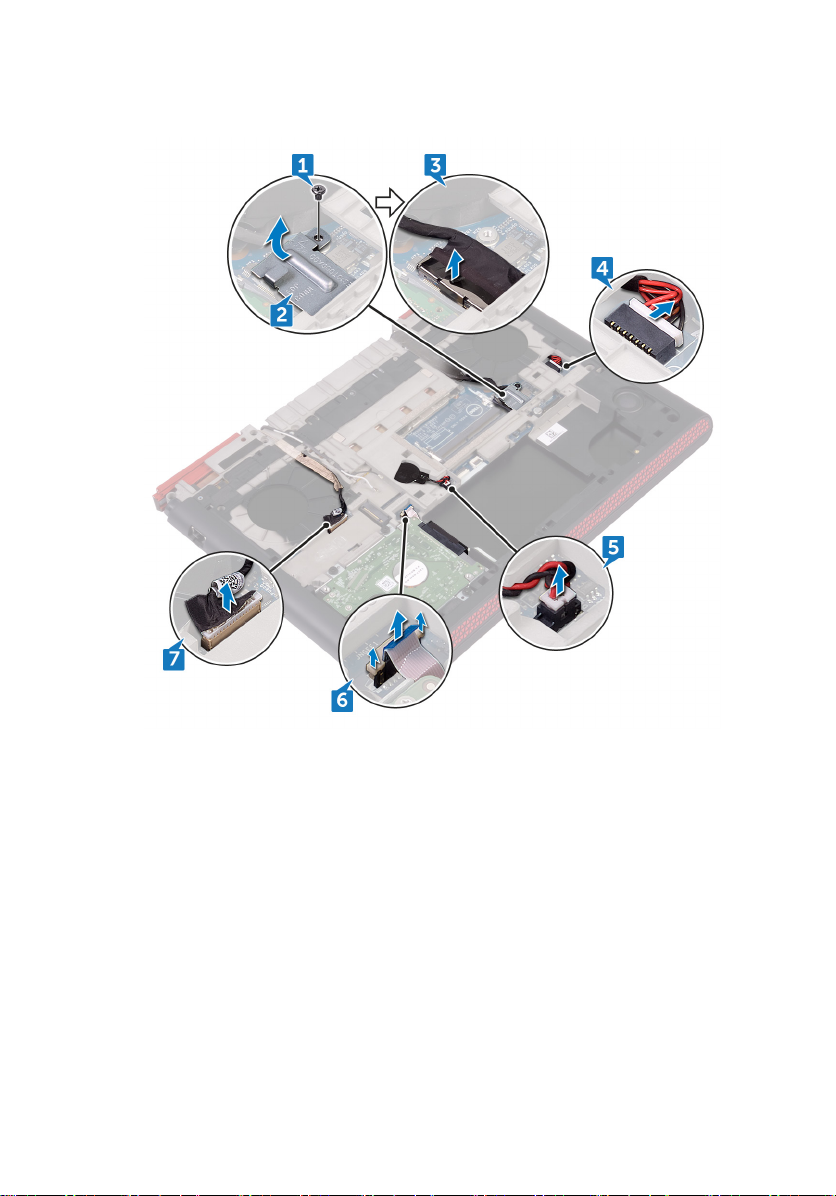

1 卸下將顯示器纜線托架固定至主機板的螺絲 (M2x3)。
2 將顯示器纜線托架從主機板抬起取出。
3 使用拉式彈片，從主機板拔下顯示器纜線。
4 從主機板拔下電源變壓器連接埠纜線。
5 從主機板拔下幣式電池纜線。
6 使用拉式彈片，從主機板拔下硬碟纜線。
73
Page 74
7 使用拉式彈片，從主機板拔下攝影機纜線。
8 翻轉電腦，然後將顯示器打開至最大角度。
9 從主機板上拔下喇叭纜線。
10 開啟閂鎖，並從主機板拔下狀態指示燈板纜線。
74
Page 75
11 開啟閂鎖並將 I/O 板纜線從主機板拔下。
12 卸下將主機板固定至電腦基座的兩顆螺絲 (M2x3)。
75
Page 76
13 將主機板從電腦基座抬起取出。
14 卸下散熱器。
76
Page 77
裝回主機板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
註: 電腦的服務標籤位於主機板上。在更換主機板後，您必須在 BIOS 設定
程式中輸入服務標籤。
註: 更換主機板會移除您使用 BIOS 設定程式對 BIOS 所做的變更。在更換主
機板後您必須再次進行適當的變更。
程序
1 裝回散熱器。
2 將主機板上的連接埠滑入電腦基座上的插槽，然後將主機板上的螺絲孔對準
電腦基座上的螺絲孔。
3 裝回將主機板固定至電腦基座的兩顆螺絲 (M2x3)。
4 將 I/O 板纜線和狀態指示燈板纜線滑入其各自位於主機板的連接器，然後壓
下閂鎖以固定纜線。
5 將喇叭纜線連接至主機板。
6 闔上顯示器並翻轉電腦。
7 將攝影機纜線、硬碟纜線、幣式電池纜線、電源變壓器連接埠纜線和顯示器
纜線連接至主機板。
8 將顯示器纜線托架的螺絲孔和主機板上的螺絲孔對齊。
9 裝回將顯示器纜線固定於主機板的螺絲 (M2x3)。
後續必要作業
1 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
2 裝回後蓋。
3 裝回電池。
4 裝回基座護蓋。
77
Page 78
在 BIOS 設定程式中輸入服務標籤
1 開啟或重新啟動電腦。
2 看到 DELL 徽標時按 F2，以進入 BIOS 設定程式。
3 導覽至 Main (主要) 標籤，然後在 Service Tag Input (服務標籤輸入) 欄位中
輸入服務標籤。
78
Page 79
卸下散熱器
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
警告: 散熱器在正常作業時可能會很熱。讓散熱器有足夠的時間冷卻再觸碰
它。
警示: 為確保處理器獲得最佳冷卻效果，請勿碰觸散熱器上的導熱區域。皮
膚上的油脂會降低散熱膏的導熱能力。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下記憶體模組。
4 卸下固態硬碟。
5 卸下無線網卡。
6 卸下後蓋。
7 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
8 卸下風扇。
9 卸下主機板。
程序
註: 您電腦的散熱器外觀可能會與本章中的圖片不同。
1 按照 (散熱器指示的) 順序卸下將散熱器固定在主機板上的六顆螺絲
(M2x3)。
79
Page 80
2 將散熱器從主機板抬起取出。
80
Page 81
裝回散熱器
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
警示: 散熱器未正確對齊可能會損壞主機板和處理器。
註: 如果要將原來的主機板和風扇重新安裝在一起，則可以重新使用原來的
散熱膏。如果要更換主機板或散熱器，則應使用套件隨附的導熱散熱片以確
保導熱性。
程序
1 將散熱器上的螺絲孔與主機板上的螺絲孔對齊。
2 按照 (散熱器指示的) 順序裝回將散熱器固定在主機板上的六顆螺絲
(M2x3)。
後續必要作業
1 裝回主機板。
2 裝回風扇。
3 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
4 裝回後蓋。
5 裝回無線網卡。
6 裝回固態硬碟。
7 裝回記憶體模組。
8 裝回電池。
9 裝回基座護蓋。
81
Page 82
卸下顯示器組件
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下後蓋。
4 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
程序
1 使用拉式彈片，從主機板拔下攝影機纜線。
2 從電腦基座上撕下攝影機纜線。
3 從電腦基座上的固定導軌卸下天線纜線。
4 卸下將顯示器纜線托架固定至主機板的螺絲 (M2x3)。
5 將顯示器纜線托架從主機板抬起取出。
6 使用拉式彈片，從主機板拔下顯示器纜線。
82
Page 83
7 從電腦基座撕下顯示器纜線。
8 卸下將顯示器組件固定在電腦基座的兩顆螺絲 (M2x3)。
83
Page 84
9 卸下將顯示器組件固定在電腦基座的兩顆螺絲 (M2.5x5)。
10 翻轉電腦，然後打開顯示器。
11 卸下將顯示器組件固定在電腦基座的兩顆螺絲 (M2.5x5)。
84
Page 85
12 將顯示器組件從電腦基座抬起取出。
85
Page 86
裝回顯示器組件
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將顯示器組件上的螺絲孔與電腦基座上的螺絲孔對齊。
2 裝回將顯示器組件固定在電腦基座的兩顆螺絲 (M2.5x5)。
3 闔上顯示器並翻轉電腦。
4 裝回將顯示器組件固定在電腦基座的兩顆螺絲 (M2.5x5)。
5 裝回將顯示器組件固定在電腦基座的兩顆螺絲 (M2x3)。
6 將顯示器纜線和攝影機纜線固定至電腦基座。
7 將天線纜線穿過電腦基座上的固定導軌。
8 將顯示器纜線和攝影機纜線連接至主機板。
9 將顯示器纜線托架的螺絲孔和主機板上的螺絲孔對齊。
10 裝回將顯示器纜線固定於主機板的螺絲 (M2x3)。
後續必要作業
1 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
2 裝回後蓋。
3 裝回電池。
4 裝回基座護蓋。
86
Page 87
卸下顯示器前蓋
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下無線網卡。
4 卸下後蓋。
5 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 7 操作。
6 卸下顯示器組件。
程序
1 以指尖小心撬起顯示器前蓋外緣。
87
Page 88
2 將顯示器前蓋從顯示器背蓋和天線組件抬起取出。
88
Page 89
裝回顯示器前蓋
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
將顯示器前蓋和顯示器背蓋和天線組件對齊，並輕輕將顯示器前蓋卡入到位。
後續必要作業
1 裝回顯示器組件。
2 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
3 裝回後蓋。
4 裝回無線網卡。
5 裝回電池。
6 裝回基座護蓋。
89
Page 90
卸下顯示器鉸接
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下無線網卡。
4 卸下後蓋。
5 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
6 卸下顯示器組件。
7 卸下顯示器前蓋。
程序
1 卸下將顯示器鉸接固定在顯示器背蓋和天線組件上的八顆螺絲 (M2.5x2.5)。
90
Page 91
2 將顯示器鉸接從顯示器背蓋和天線組件抬起取出。
91
Page 92
裝回顯示器鉸接
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將顯示器鉸接上的螺絲孔和顯示器背蓋和天線組件上的螺絲孔對齊。
2 裝回將顯示器鉸接固定在顯示器背蓋和天線組件上的八顆螺絲 (M2.5x2.5)。
後續必要作業
1 裝回顯示器前蓋。
2 裝回顯示器組件。
3 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
4 裝回後蓋。
5 裝回無線網卡。
6 裝回電池。
7 裝回基座護蓋。
92
Page 93
卸下顯示板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下無線網卡。
4 卸下後蓋。
5 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
6 卸下顯示器組件。
7 卸下顯示器前蓋。
8 卸下顯示器鉸接。
程序
1 卸下將顯示板固定在顯示器背蓋及天線組件上的四顆螺絲 (M2x3)。
93
Page 94
2 小心將顯示板抬起，然後將它翻面。

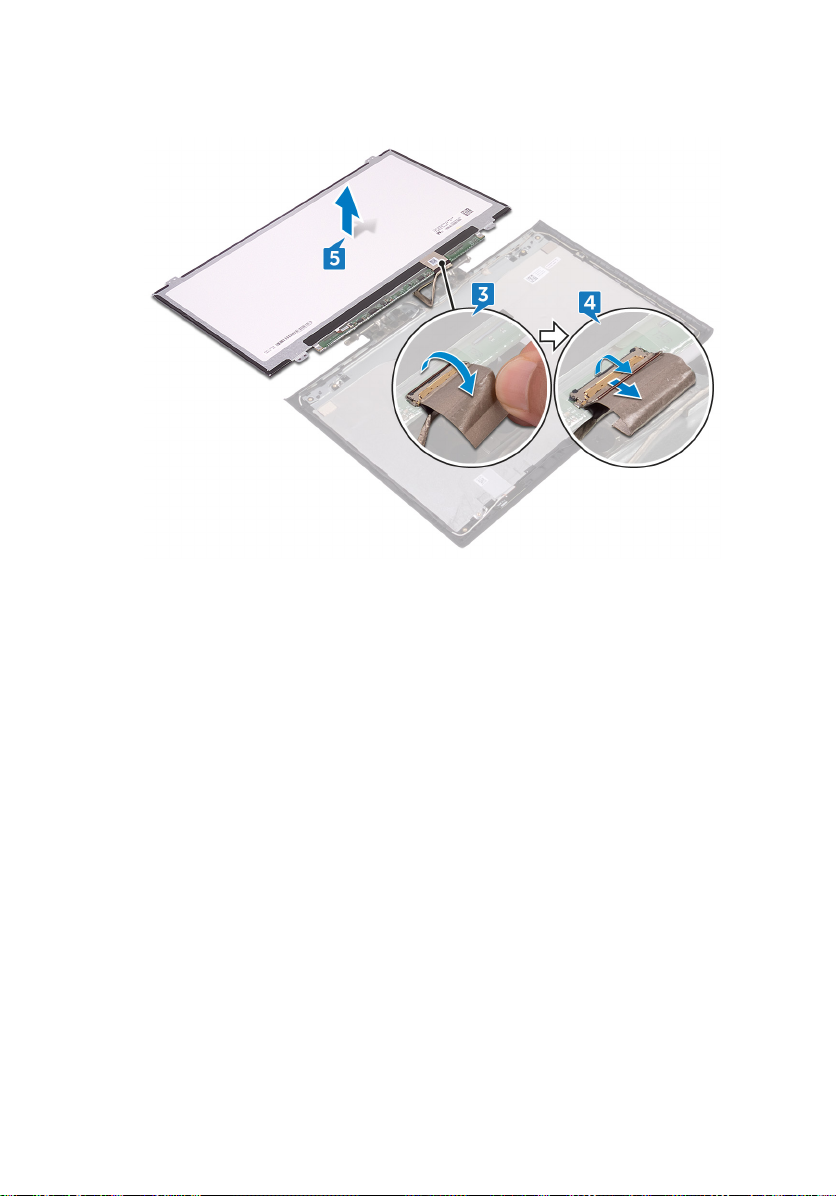

3 撕下將顯示器纜線固定至顯示板的膠帶。
4 開啟閂鎖，並從顯示板將顯示器纜線拔下。
94
Page 95
5 將顯示器前蓋從顯示器背蓋和天線組件抬起取下。
95
Page 96
裝回顯示板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
1 將顯示器纜線推入顯示板上的連接器，並向下按壓閂鎖來固定纜線。
2 貼回將顯示器纜線固定至顯示板的膠帶。
3 翻轉顯示板，並將其輕輕置於顯示器背蓋和天線組件上。
4 將顯示板上的螺絲孔和背蓋和天線組件上的螺絲孔對齊。
5 裝回將顯示板固定在顯示器背蓋及天線組件上的四顆螺絲 (M2x3)。
後續必要作業
1 裝回顯示器鉸接。
2 裝回顯示器前蓋。
3 裝回顯示器組件。
4 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
5 裝回後蓋。
6 裝回無線網卡。
7 裝回電池。
8 裝回基座護蓋。
96
Page 97
卸下顯示器纜線
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下無線網卡。
4 卸下後蓋。
5 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
6 卸下顯示器組件。
7 卸下顯示器前蓋。
8 卸下顯示器鉸接。
9 卸下顯示板。
程序
從固定導軌卸下顯示器纜線，然後將其從顯示器背蓋和天線組件撕下。
97
Page 98
98
Page 99
裝回顯示器纜線
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
程序
將顯示器纜線貼上並穿過顯示器背蓋和天線組件上的固定導軌。
後續必要作業
1 裝回顯示板。
2 裝回顯示器鉸接。
3 裝回顯示器前蓋。
4 裝回顯示器組件。
5 按照「裝回手掌墊和鍵盤組件」程序中的步驟 3 至步驟 9 操作。
6 裝回後蓋。
7 裝回無線網卡。
8 裝回電池。
9 裝回基座護蓋。
99
Page 100
卸下攝影機
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁 www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下基座護蓋。
2 卸下電池。
3 卸下無線網卡。
4 卸下後蓋。
5 按照「卸下手掌墊和鍵盤組件」程序中的步驟 1 至步驟 8 操作。
6 卸下顯示器組件。
7 卸下顯示器前蓋。
8 卸下顯示器鉸接。
程序
1 使用拉式彈片，從攝影機拔下攝影機纜線。
100
