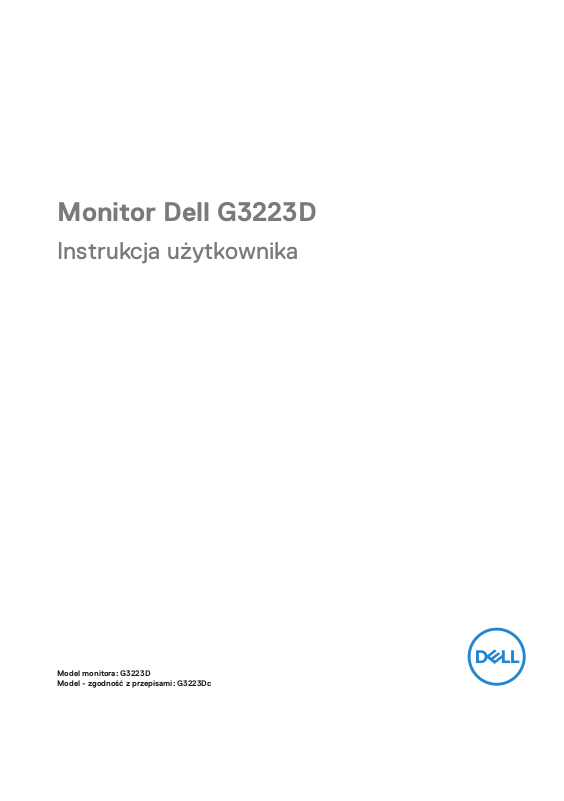

Monitor Dell G3223D

Instrukcja użytkownika

Model monitora: G3223D
Model - zgodność z przepisami: G3223Dc

UWAGA: UWAGA oznacza ważną informację, która może pomóc w
lepszym wykorzystaniu komputera.

PRZESTROGA: PRZESTROGA oznacza potencjalne niebezpieczeństwo
uszkodzenia lub utraty danych, w przypadku nie zastosowania się do
instrukcji.

OSTRZEŻENIE: OSTRZEŻENIE oznacza potencjalną możliwość
wystąpienia uszkodzenia własności, obrażeń osób lub śmierci.

Copyright © 2022 Dell Inc. lub jej firmy zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne

znaki towarowe to znaki towarowe firmy Dell Inc. lub jej firm zależnych. Pozostałe znaki towarowe mogą
być znakami towarowymi ich odpowiednich właścicieli.

2022 – 03

Rev. A00

2 │

Spis treści

Instrukcje bezpieczeństwa.................... 6

Informacje o monitorze ...................... 8

Zawartość opakowania. . . . . . . . . . . . . . . . . . . .8

Właściwości produktu . . . . . . . . . . . . . . . . . . . 10

Identyfikacja części i elementów sterowania . . . . . . . 12

Widok z przodu . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Widok od tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Widok z boku . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Widok z dołu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Dane techniczne monitora . . . . . . . . . . . . . . . . . 17

Dane techniczne rozdzielczości. . . . . . . . . . . . . . . . . . . 20

Obsługiwane tryby wideo . . . . . . . . . . . . . . . . . . . . . .20

Wstępnie ustawione tryby wyświetlania . . . . . . . . . . . . . . 21

Parametry elektryczne . . . . . . . . . . . . . . . . . . . . . . . 23

Charakterystyki fizyczne . . . . . . . . . . . . . . . . . . . . . . 25

Charakterystyki środowiskowe . . . . . . . . . . . . . . . . . . . 26

Obsługa Plug and Play . . . . . . . . . . . . . . . . . . . 27

Polityka jakości i pikseli monitora LCD . . . . . . . . . . 27

Ergonomia . . . . . . . . . . . . . . . . . . . . . . . . . 27

Obsługa i przenoszenie wyświetlacza . . . . . . . . . . . 30

Wskazówki dotyczące konserwacji . . . . . . . . . . . . 32

Czyszczenie monitora . . . . . . . . . . . . . . . . . . . . . . . .32

│ 3

Ustawianie monitora........................ 34

Montaż podstawy . . . . . . . . . . . . . . . . . . . . . 34

Nachylanie i wysuwanie w pionie . . . . . . . . . . . . . 36

Nachylanie z wysuwaniem . . . . . . . . . . . . . . . . . . . . . 36

Wysuwanie w pionie. . . . . . . . . . . . . . . . . . . . . . . . .36

Podłączenie monitora . . . . . . . . . . . . . . . . . . . 37

Podłączenie kabla DisplayPort 1.4 . . . . . . . . . . . . . . . . . 37

Porządkowanie kabli . . . . . . . . . . . . . . . . . . . . 38

Zabezpieczanie monitora z użyciem blokady Kensington

(opcjonalna) . . . . . . . . . . . . . . . . . . . . . . . . 39

Demontaż podstawy monitora. . . . . . . . . . . . . . . 40

Montaż na ścianie (opcjonalnie). . . . . . . . . . . . . . 41

Obsługa monitora.......................... 43

Włączanie zasilania monitora . . . . . . . . . . . . . . . 43

Używanie przycisku joysticka . . . . . . . . . . . . . . . 43

Opis joysticka . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Używanie przycisków sterowania . . . . . . . . . . . . . 45

Przyciski sterowania . . . . . . . . . . . . . . . . . . . . . . . . 45

Korzystanie z menu ekranowego (OSD). . . . . . . . . . 47

Dostęp do systemu menu . . . . . . . . . . . . . . . . . . . . . . 47

Console Mode (Tryb konsoli) . . . . . . . . . . . . . . . . . . . . 63

Vision Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

USB-C Prioritization (Priorytetyzacja USB-C) . . . . . . . . . . 67

Blokada przycisków menu i zasilania . . . . . . . . . . . . . . . . 68

Komunikaty ostrzeżeń OSD . . . . . . . . . . . . . . . . . . . . .70

Ustawianie maksymalnej rozdzielczości. . . . . . . . . . 74

4 │

Rozwiązywanie problemów ...................75

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Wbudowane testy diagnostyczne . . . . . . . . . . . . . 77

Typowe problemy. . . . . . . . . . . . . . . . . . . . . . 79

Problemy charakterystyczne dla produktu . . . . . . . . 82

Informacje dotyczące przepisów .............. 83

Uwagi FCC (tylko USA) i inne informacje dotyczące

przepisów. . . . . . . . . . . . . . . . . . . . . . . . . . 83

Baza danych produktów UE dla etykiety dotyczącej zużycia

energii i arkusza informacji o produkcie . . . . . . . . . 83

Kontaktowanie się z firmą Dell. . . . . . . . . . . . . . . 83

│ 5

Instrukcje bezpieczeństwa

Użyj następujących zaleceń dotyczących bezpieczeństwa w celu zabezpieczenia
monitora przed potencjalnym uszkodzeniem i zapewnienia bezpieczeństwa
osobistego. Jeśli nie zostanie to określone inaczej w każdej procedurze w tym
dokumencie założono, że użytkownik przeczytał dostarczone z monitorem
informacje dotyczące bezpieczeństwa.

UWAGA: Przed użyciem monitora, należy przeczytać informacje

dotyczące bezpieczeństwa dostarczone z posiadanym monitorem
i wydrukowane na produkcie. Dokumentację należy zachować w
bezpiecznym miejscu do wykorzystania w przyszłości.

OSTRZEŻENIE: Używanie elementów sterowania, regulacji

lub procedur, innych niż określone w tej dokumentacji, może
spowodować narażenie na porażenie prądem elektrycznym,
zagrożenia związane z prądem elektrycznym i/lub zagrożenia
mechaniczne.

OSTRZEŻENIE: Możliwy długotrwały efekt słuchania audio

przy wysokiej głośności przez słuchawki (na monitorze, który je
obsługuje), może uszkodzić słuch.

• Monitor należy umieścić na trwałej powierzchni i obsługiwać z zachowaniem
ostrożności. Ekran jest delikatny i po jego upuszczeniu lub naciśnięciu ostrym
przedmiotem, można go uszkodzić.

• Należy się upewnić, że monitor jest zasilany prądem zmiennym dostępnym w
miejscu użytkownika.

• Monitor należy utrzymywać w temperaturze pokojowej. Zbyt niska lub wysoka
temperatura może wpływać negatywnie na ciekłe kryształy wyświetlacza.

• Kabel zasilający monitora należy podłączyć do znajdującego się w pobliżu i
dostępnego, ściennego gniazda zasilającego. Patrz Podłączenie monitora.

• Monitora nie należy umieszczać i używać na mokrej powierzchni lub w pobliżu
wody.

• Monitora nie należy narażać na duże wstrząsy lub silne uderzenia. Na przykład,
monitora nie należy umieszczać w bagażniku samochodowym.

• Monitor należy odłączyć, gdy długo nie będzie używany.

• Aby uniknąć porażenia prądem elektrycznym, nie należy zdejmować żadnych
pokryw lub dotykać elementów wewnątrz monitora.

6 │ Instrukcje bezpieczeństwa

• Należy uważnie przeczytać niniejsze instrukcje. Dokument ten należy zachować
na przyszłość. Należy stosować się do wszystkich ostrzeżeń i instrukcji
wskazanych na produkcie.

• Określone monitory można zamontować z użyciem sprzedawanego oddzielnie
zestawu do montażu VESA. Należy się upewnić, że są używane prawidłowe
specyfikacje VESA, jak określono w Instrukcji użytkownika w części dotyczącej
montażu na ścianie.

W celu uzyskania informacje o instrukcjach bezpieczeństwa, należy sprawdzić w

dostarczonym z monitorem dokumencie Informacje dotyczące bezpieczeństwa,
środowiska i przepisów (SERI).

Instrukcje bezpieczeństwa │ 7

Informacje o monitorze

Zawartość opakowania

Następująca tabela udostępnia listę komponentów dostarczonych z monitorem.
Jeśli któregokolwiek z elementów brakuje należy się skontaktować z firmą Dell.
Więcej informacji można znaleźć w części Kontaktowanie się z firmą Dell.

UWAGA: Niektóre elementy mogą być opcjonalne i nie są dostarczane
z danym monitorem. Niektóre funkcje mogą być niedostępne w
określonych krajach.

Obraz komponentu Opis komponentu

Monitor

Wspornik podstawy

8 │ Informacje o monitorze

Podstawa

Kabel zasilający (zależy od
kraju)

Obraz komponentu Opis komponentu

Kabel DP1.4

Kabel USB-C

• Skrócona instrukcja obsługi

• Informacje dotyczące
bezpieczeństwa,
środowiska i przepisów

Informacje o monitorze │ 9

Właściwości produktu

Monitor Dell G3223D jest wyposażony w aktywną matrycę, tranzystory
cienkowarstwowe (TFT), wyświetlacz ciekłokrystaliczny (LCD), powłokę
antystatyczną i podświetlenie LED. Właściwości monitora:

• Widoczny obszar wyświetlacza, zmierzony po przekątnej 80 cm (31,50 cala).

• Rozdzielczość 2560 x 1440 oraz pełnoekranowa obsługa niższych rozdzielczości.

• Certyfikat zgodności z NVIDIA G-SYNC i obsługa technologii AMD FreeSync
Premium Pro, dla zapewnienia płynnego, wolnego od zacięć, niskiego opóźnienia
obrazu gier.

• Obsługa wysokich szybkości odświeżania 144 Hz i 165 Hz oraz szybki czas
odpowiedzi 1 ms w trybie Extreme (Ekstremalny).

• VESA DisplayHDR 400.

• Gama kolorów DCI-P3 95%.

• Obsługa trybów wyboru Picture by Picture (PBP) i Picture in Picture (PIP).

• Włączona z obsługą konsoli do gier VRR.

• Vision Engine obejmuje funkcje Night vision (Widzenie w ciemności), Clear vision
(Wyraźne widzenie), Bino vision (Widzenie Bino), Chroma vision (Widzenie
Chroma) lub Crosshair (Celownik) , które poprawiają elementy wizualne w różnych
scenach gier.

• Łączność cyfrowa za pośrednictwem złączy DP i HDMI.

• Wyposażony w jeden port USB Type-C przesyłania danych i dwa porty USB
pobierania danych.

• Zgodność z Plug and Play, jeśli ta funkcja jest obsługiwana przez używany
komputer

• Regulacje w menu ekranowym (OSD) ułatwiają konfigurację i optymalizację
ekranu.

• Monitor oferuje użytkownikowi rozszerzone funkcje gier, takie jak Timer, Frame
Rate Counter (Licznik klatek na sekundę) i Dark Stabilizer (Stabilizacja ciemnych
scen), poza rozszerzonymi trybami gier, takimi jak FPS (ang. First-Person
Shooter), MOBA/RTS (ang. Battle Royale/Real-Time Strategy), RPG (ang.
Role-Playing Game), SPORTS (Sport), regulacje kolorów (custom color (kolory
niestandardowe), warm (ciepłe), cool (zimne)) i trzy dodatkowe tryby gry do
personalizacji, zgodnie ze swoimi preferencjami.

• Zdejmowana podstawa i rozstaw otworów montażowych w standardzie VESA
(Video Electronics Standards Association) 100mm zapewniają elastyczne
rozwiązania montażu.

10 │ Informacje o monitorze

• Możliwość regulacji nachylenia, przekręcania i wysokości.

• Zabezpieczenie - gniazdo blokady.

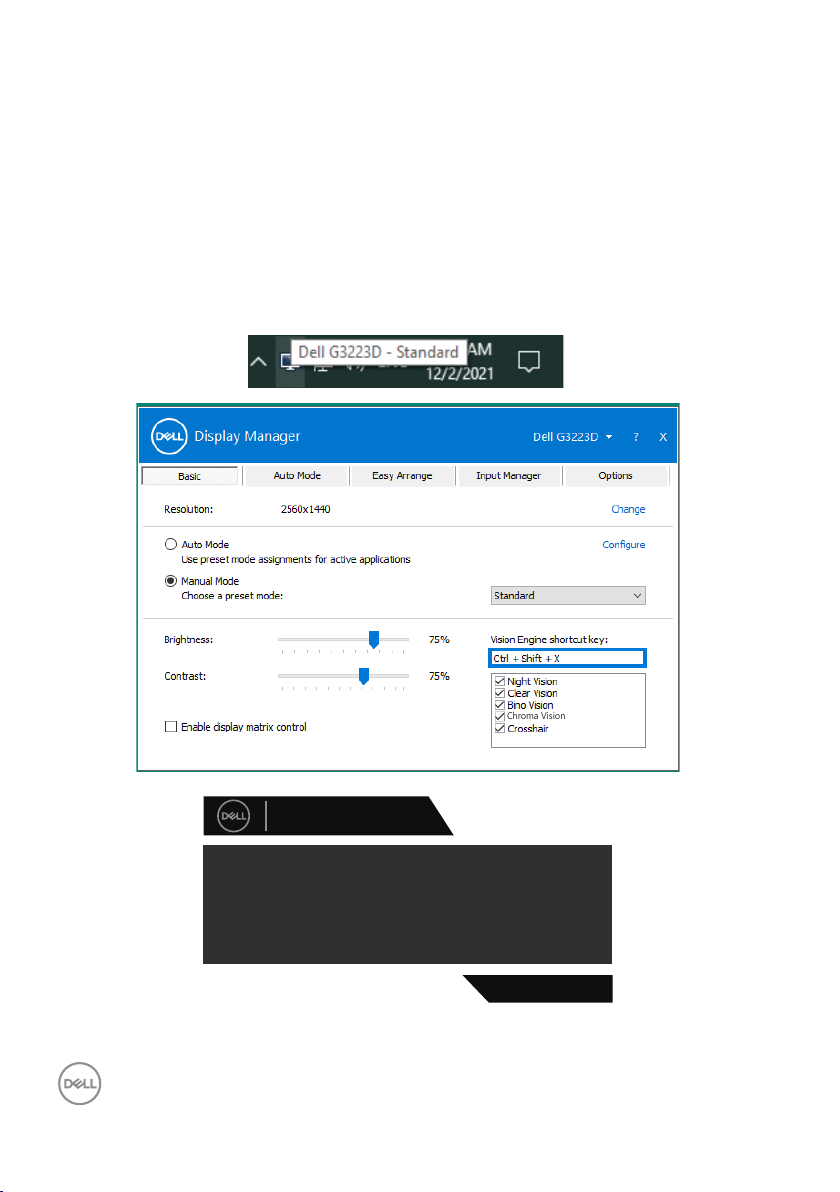

• Oprogramowanie Dell Display Manager w zestawie.

• Wykorzystuje panel Low Blue Light (Niska emisja niebieskiego światła) i jest
zgodny z TUV Rheinland (Rozwiązanie sprzętowe), po zresetowaniu modelu do
ustawień fabrycznych/domyślnych (Preset mode (Tryb ustawień wstępnych):
Standard (Standardowy)).

• Zapewnia optymalny komfort widzenia dzięki niemigoczącemu ekranowi.

OSTRZEŻENIE:

monitora może doprowadzić do uszkodzenia oczu. Długotrwałe efekty
obejmują, ale nie są ograniczone do zmęczenia oczu i cyfrowego
zmęczenia oczu. Funkcja ComfortView Plus służy do redukcji ilości
niebieskiego światła , które jest emitowane z monitora, w celu
optymalizacji komfortu oczu.

Możliwa długotrwała emisja niebieskiego światła z

Informacje o monitorze │ 11

Identyfikacja części i elementów sterowania

Widok z przodu

Etykieta Opis Zastosowanie

1 Przycisk włączenia/wyłączenia

zasilania
(z kontrolką stanu zasilania)

Aby włączyć lub wyłączyć monitor.
Stałe, białe światło oznacza, że
monitor jest włączony i działa
normalnie. Migające, białe światło
oznacza, że monitor znajduje się w
trybie oszczędzania energii.

1

12 │ Informacje o monitorze

Widok od tyłu

DELL G3223D

Flat Panel Monitor /Monitor Plano Panel /Écran LCD /⏢Ღ亟⽪ಘ
Model No. /Modelo /N°de modelo /ර㲏: G3223Dc
Input Rang /Entrade /Daya Tegangan:100-240V 50/60Hz,1.6A
䕨ޕ䴫ⓀӔ⍱䴫༃100-240Կ⢩,1.6ᆹษ,50/60䎛㥢
Consumo de energía en operación: 28 Wh

4
5

1

6

2

Удельная мощность рабочего режима - 0.010Вт/см²
Потребляемая мощность изделием в режиме ожидания - 0.3Вт
Потребляемая мощность изделием в выключенном режиме - 0.3 Вт
Apparatet må lkoples jordet skkontakt.
Apparaten skall anslutas ll jordat uag.
Laite on liiteävä suojakoskemilla varusteuun pistorasiaan.
Apparatets skprop skal lslues en skkontakt med jord,
som giver forbindelse l skproppens jord.
The equipment must be connected to an earthed mains socket-outlet.
L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

Made in China䆜䃔ֵ⭞䚄ᓜᚆۭᇩ㿌࣑Ⱦ

сделанный в Китай /Fabriqué en Chine /ѣു㼳䙖
www.dell.com/regulatory_compliance Raheen Business Park Limerick Ireland (for EU Only)

For UK only: Cain Road, Bracknell, RG12 1LF
CAN ICES-003 (B)/NMB-003(B)
This device complies with part 15 of the FCC Rules. Operaon is subject to the following two condions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operaon.

ZU10322 -21007
R-R-E2K-G3223Dc

㥐㦤㣄ڕTPV Electronics (Fujian) Co., Ltd.(For Korea)
㐔㷡㢬ڕDELL INC.(For Korea)

080-200-3800

䝕䝹䞉䝔䜽䝜䝻䝆䞊䝈

ޛ࣑100 V, 1.6 A, 50/60 Hz

210089-24

DELL G3223D

⏨Წᱴ⽰ಞ
ශ:G3223D
䗉ޛ⭫Ⓠ:

100-240V 50/60Hz,1.6A

ѣള࡬䙖

Date of Mfg/⭕ӝᰛᵕ⭕⭘ᰛᵕ: Jan. 2021

SVC Tag:

1234567

Express Service

Code:

123 456 789 0

R33037

21

RoHS

14321

Q40G032N-700-09A

S/N: CN-012340

-TV100-11F-001V

-A00

Q40G032N-700-10A

3

7

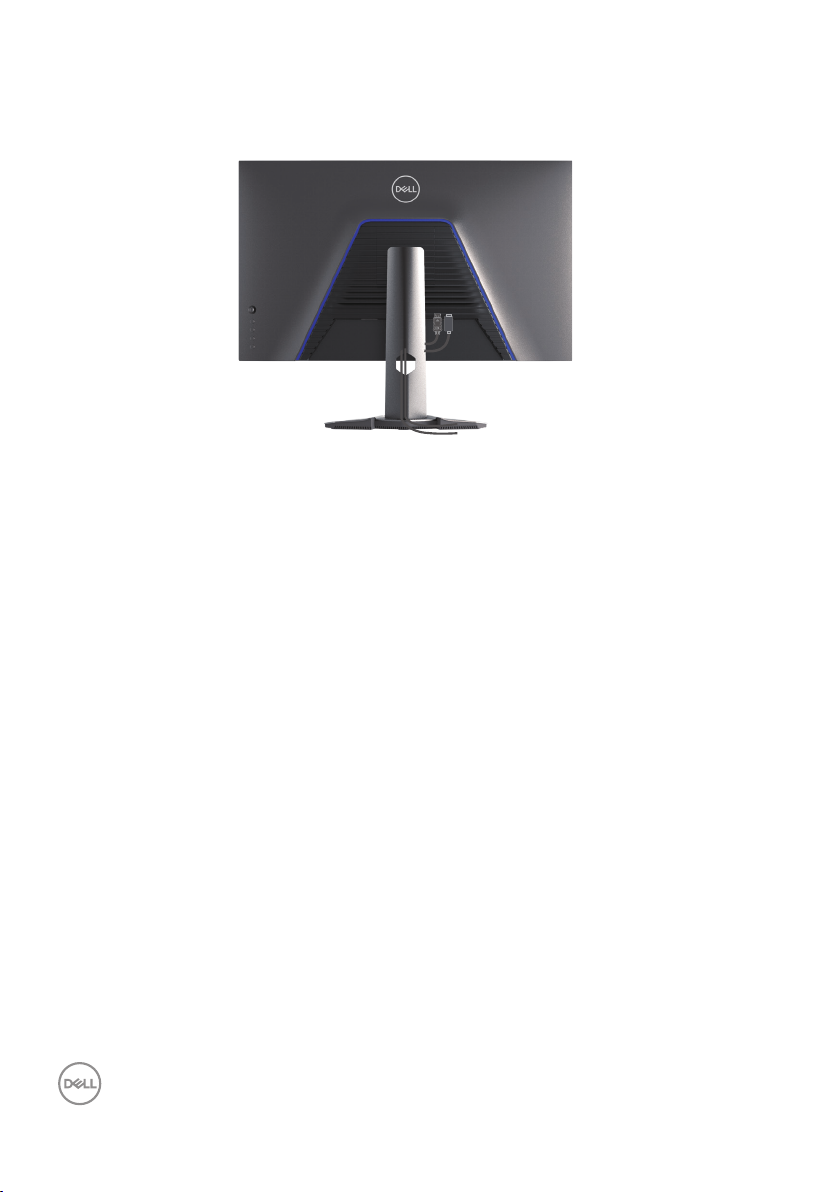

Widok od tyłu z podstawą monitora

Etykieta Opis Zastosowanie

1 Joystick Do sterowania menu OSD. Więcej

informacji można znaleźć w części

Obsługa monitora.

2 Przyciski funkcji Naciśnij przyciski funkcji w celu

regulacji elementów w menu OSD.
Więcej informacji można znaleźć w
części Obsługa monitora.

3 Gniazdo prowadzenia kabli Umożliwia przeprowadzenie kabli w

celu ich uporządkowania.

4 Otwory montażowe VESA (4) Cztery otwory montażowe VESA (100

mm x 100 mm), dostępne za pokrywą
VESA, która jest używana do montażu
monitora na ścianie, poprzez zestaw
do montażu na ścianie zgodny z VESA.
Więcej informacji można znaleźć w
części Montaż na ścianie (opcjonalnie).

5 Etykieta z informacjami

Lista zgodności z przepisami.

wymaganymi przepisami

6 Przycisk zwolnienia podstawy Zwalnianie podstawy z monitora.

Informacje o monitorze │ 13

Etykieta Opis Zastosowanie

7 Etykieta zgodności z

przepisami (z kodem
kreskowym, numerem
seryjnym i znacznikiem
serwisowym)

Lista zgodności z przepisami. Tą
etykietę należy sprawdzić, jeśli
potrzebny jest kontakt z pomocą
techniczną Dell. Kod serwisowy
to unikatowy identyfikator
alfanumeryczny, który umożliwia
technikom serwisu Dell identyfikację
komponentów sprzętowych w
komputerze i uzyskanie dostępu do
informacji o gwarancji.

14 │ Informacje o monitorze

Widok z boku

Widok z dołu

2

3

Widok z dołu bez podstawy monitora

Etykieta Opis Zastosowanie

1 Złącze zasilania Do podłączenia kabla zasilającego (dostarczony

z monitorem).

2 Zabezpieczenie -

gniazdo blokady
(w oparciu o gniazdo
zabezpieczenia
Kensington)

3 Funkcja blokady

podstawy

4 Gniazdo HDMI 2.0 Podłączanie do komputera z użyciem kabla

Do zabezpieczenia monitora blokadą
bezpieczeństwa (należy kupić oddzielnie), aby
nie został zabrany przez niepowołaną osobę.
Więcej informacji można znaleźć w części

Zabezpieczanie monitora z użyciem blokady
Kensington (opcjonalna).

Do blokady podstawy w monitorze z użyciem
śruby M3x6 mm (śruba niedostarczona).

HDMI.

7

6154

Informacje o monitorze │ 15

8 9 10

Etykieta Opis Zastosowanie

5 Gniazdo HDMI 2.0 Podłączanie do komputera z użyciem kabla

HDMI.

6 DisplayPort 1.4 Podłączanie do komputera z użyciem kabla

DisplayPort.

7 Złącze USB-C

przesyłania danych

8 Port USB 3.0

ładowania

9 Gniazdo wyjścia

słuchawek

10 Port pobierania

danych SuperSpeed
USB 5 Gbps (USB 3.2
Gen 1) Type-A

Podłączanie do komputera kabla USB-C,
dostarczonego z monitorem. Ten port
obsługuje USB Power Delivery, sygnał danych
i wideo DisplayPort. Port SuperSpeed USB
5 Gbps (USB 3.2 Gen 1) Type-C, obsługuje
Alternatywny tryb DP1.4. Obsługuje on
maksymalną rozdzielczość 2560 x 1440 przy
60Hz, PD 5 V/3 A.

UWAGA: USB-C nie jest obsługiwane

w wersjach Windows, starszych niż
Windows 10.

Port USB 3.0 pobierania danych z funkcją
ładowania. Do podłączenia urządzenia USB w
celu naładowania.

Podłączanie słuchawek.

Do podłączania swojego urządzenia USB.*

UWAGA: W celu używania tych portów

należy podłączyć kabel USB-C
(dostarczony z monitorem), do portu
USB-C przesyłania danych monitora i
do komputera.

*Aby uniknąć zakłóceń sygnału po podłączeniu bezprzewodowego urządzenia
USB do portu USB pobierania danych, NIE zaleca się podłączania żadnych innych
urządzeń USB do sąsiednich portów.

16 │ Informacje o monitorze

Dane techniczne monitora

Opis Wartość

Typ ekranu Aktywna matryca - TFT LCD
Typ panelu Technologia In-plane switching (IPS)
Wielkości widocznego obrazu:
Przekątna

800 mm (31,50 cala)

Poziomo, obszar
aktywny

Pionowo, obszar
aktywny

Obszar
Rozdzielczość natywna

i częstotliwość
odświeżania

Podziałka pikseli 0,2724 mm x 0,2724 mm
Liczba pikseli na cal

(PPI)
Kąt widzenia:

W poziomie
W pionie

Wyjście luminancji 400 cd/m² (typowe)
Współczynnik kontrastu 1000 do 1 (typowy)
Powłoka płyty przedniej Haze 25%, 3H
Podświetlenie System oświetlenia krawędziowego LED

697,34 mm (27,45 cala)

392,26 mm (15,44 cala)

273538,59 mm2 (423,99 cala2)
2560 x 1440 przy 144 Hz (HDMI 2.0)

2560 x 1440 przy 165 Hz (DisplayPort 1.4)

93

178° (typowo)
178° (typowo)

Informacje o monitorze │ 17

Opis Wartość

Czas odpowiedzi 4 milisekundy szary do szarego w trybie Fast (Szybki)

2 milisekundy szary do szarego w trybie Super Fast

(Bardzo szybki)
1 milisekunda szary do szarego w trybie Extreme

(Ekstremalny)

UWAGA: Czas 1 ms szary do szarego jest

osiągalny w trybie Extreme (Ekstremalny),
umożliwiając zmniejszenie widocznych
rozmazań podczas ruchu i zwiększenie
szybkości reakcji obrazu. Jednakże, tryb
Extreme (Ekstremalny) może wprowadzić do
obrazu trochę niewielkich ale zauważalnych
wizualnych artefaktów. Ponieważ ustawienia
komputera i wymagania każdego gracza są
różne, zaleca się wypróbowanie różnych trybów,
aby znaleźć najlepsze ustawienie.

Głębia kolorów 1,07 miliona kolorów (8 bitów + A-FRC)
Gama kolorów DCI-P3 CIE 1976 95%
Złącza 2 x HDMI 2.0 z HDCP 2.2 (2560 x 1440, do 144 Hz)

1 x DisplayPort 1.4 z HDCP 2.2 (2560 x 1440, do 165 Hz)
1 x port przesyłania danych USB Type-C (Tryb

alternatywny z DisplayPort 1.4, 2560 x 1440, do 165 Hz.
Power Delivery PD do 15 W)*

1 x port pobierania danych USB 3.2 Gen 1 (5 Gbps) z
ładowaniem prądem 2 A (maksymalny) BC 1.2

1 x port pobierania danych SuperSpeed USB 5 Gbps
(USB 3.2 Gen 1)

1 x wyjście słuchawek
Szerokość ramki (krawędź monitora do obszaru aktywnego):
Górna

Lewa/prawa
Dolna

18 │ Informacje o monitorze

7,87 mm

7,90 mm

27 mm

Opis Wartość

Możliwości regulacji:
Regulacja wysokości

podstawy

100 mm

Nachylanie
Przekręcanie
Regulacja nachylenia

Zgodność z
oprogramowaniem Dell
Display Manager

Zabezpieczenia Gniazdo blokady bezpieczeństwa (blokada kablowa,

*USB-C (Tryb alternatywny z DisplayPort 1.4); obsługa High Bit Rate 3 (HBR3).

Od -5° do 21°
Od -30° do 30°
Nie dotyczy

Easy Arrange (Łatwa organizacja) i inne najważniejsze
funkcje

zakup opcjonalny)

Informacje o monitorze │ 19

Dane techniczne rozdzielczości

Opis Wartość

Zakres skanowania
poziomie

Zakres skanowania w
pionie

Maksymalna
wstępnie ustawiona
rozdzielczość

Obsługiwane tryby wideo

Opis Wartość

Możliwości wyświetlania
wideo (HDMI)

Możliwości wyświetlania
wideo (DisplayPort/
USB-C)

UWAGA: Ten monitor obsługuje technologię AMD FreeSync Premium

Pro.

30 kHz do 250 kHz (automatyczne)

48 Hz do 144 Hz (HDMI 2.0)
48 Hz do 165 Hz (DisplayPort 1.4)

2560 x 1440 przy 60 Hz z HDCP 2.2
2560 x 1440 przy 144 Hz z HDCP 2.2 (HDMI 2.0)
2560 x 1440 przy 165 Hz z HDCP 2.2 (DisplayPort 1.4/

USB-C)

480p, 576p, 720p, 1080p, 1080i, 1440P

480p, 576p, 720p, 1080p, 1440P

20 │ Informacje o monitorze

Wstępnie ustawione tryby wyświetlania

Wstępnie ustawione tryby wyświetlania HDMI

Częstotliwość

Tryb wyświetlania

IBM, 720 x 400 31,47 70,08 28,32 -/+
VESA, 640 x 480 37,50 75 31,50 -/­VESA, 640 x 480 31,47 59,94 25,18 -/­VESA, 800 x 600 37,88 60,32 40 +/+
VESA, 800 x 600 46,88 75 49,50 +/+

VESA, 1024 x 768 48,36 60 65 -/­VESA, 1024 x 768 60,02 75,03 78,75 +/+
VESA, 1152 x 864 67,5 0 75 108 +/+

VESA, 1280 x 800 49,31 59,91 71 +/+
VESA, 1280 x 1024 63,98 60,02 108 +/+
VESA, 1280 x 1024 79,98 75,02 135 +/+
VESA, 1680 x 1050 65,29 59,95 146,25 -/+
VESA, 1920 x 1080 67,5 0 60 148,50 +/+

VESA, 1920 x 1080 137,26 120 285,50 +/+

VESA, 2560 x 1440 183 120 497,75 +/­VESA, 2560 x 1440 88,79 59,95 241,50 +/­VESA, 2560 x 1440 222,06 144 592 + /-

pozioma

(kHz)

Częstotliwość

pionowa (Hz)

Zegar
pikseli
(MHz)

Polaryzacja

synchronizacji

(w poziomie/w

pionie)

Informacje o monitorze │ 21

Wstępnie ustawione tryby wyświetlania DisplayPort/USB-C

Częstotliwość

Tryb wyświetlania

IBM, 720 x 400 31,47 70,08 28,32 -/+
VESA, 640 x 480 37,50 75 31,50 -/­VESA, 640 x 480 31,47 59,94 25,18 -/­VESA, 800 x 600 37,88 60,32 40 +/+
VESA, 800 x 600 46,88 75 49,50 +/+

VESA, 1024 x 768 48,36 60 65 -/­VESA, 1024 x 768 60,02 75,03 78,75 +/+

VESA, 1152 x 864 67,5 0 75 108 +/+
VESA, 1280 x 1024 63,98 60,02 108 +/+
VESA, 1280 x 1024 79,98 75,02 135 +/+
VESA, 1680 x 1050 65,29 59,95 146,25 -/+
VESA, 1920 x 1080 67,5 0 60 148,50 +/+
VESA, 1920 x 1080 137,26 120 285,50 +/­VESA, 1920 x 1080 166,59 143,98 346,50 +/­VESA, 1920 x 1080 186,50 165 387,81 +/-

VESA, 2560 x 1440 88,79 59,95 241,50 +/­VESA, 2560 x 1440 183 120 497,75 +/­VESA, 2560 x 1440 222,15 143,97 604,25 +/­VESA, 2560 x 1440 244,32 165 645 +/-

pozioma

(kHz)

Częstotliwość

pionowa (Hz)

Zegar
pikseli
(MHz)

Polaryzacja

synchronizacji

(w poziomie/w

pionie)

22 │ Informacje o monitorze

Parametry elektryczne

Opis Wartość

Sygnały wejścia wideo HDMI 2.0 (HDCP), 600 mV dla każdej linii różnicowej,

impedancja wejściowa 100 omów na parę różnicową.
DisplayPort 1.4, 600 mV dla każdej linii różnicowej,

impedancja wejściowa 100 omów na parę różnicową.
Obsługa sygnału wejścia USB-C (z trybem

alternatywnym).

Napięcie/częstotliwość/
prąd wejścia prądu

Prąd zmienny 100 V do 240 V / 50 Hz lub 60 Hz
±3Hz / 1,5 A (maksymalnie)

przemiennego
Prąd rozruchowy 120 V: 30 A (maksymalnie) przy 0°C (zimny rozruch)

240 V: 60 A (maksymalnie) przy 0°C (zimny rozruch)

Zużycie energii 0,3 W (Tryb wyłączenia)

0,4 W (Tryb oczekiwania)
33 W (Tryb włączenia)
97 W (Maksymalnie)
33 W (Pon)
104 kWh (TEC)

3

3

1

1

1

2

1

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

2

Ustawienie maksymalnej jasności i kontrastu.

3

Pon: Zużycie energii w trybie włączenia, zmierzone z odniesieniem do metody

testowania Energy Star.
TEC: Łączne zużycie energii w kWh, zmierzone z odniesieniem do metody

testowania Energy Star.

Dokument ten pełni wyłącznie funkcję informacyjną i zawiera dane uzyskane w
warunkach laboratoryjnych. Wydajność urządzenia może być inna w zależności
od zakupionych programów, składników oraz urządzeń, a aktualizacja podanych
informacji nie jest zagwarantowana.

Informacje o monitorze │ 23

Klient nie powinien polegać na tej informacji, podczas podejmowania decyzji
dotyczących tolerancji elektrycznych, itp. Nie udziela się żadnych gwarancji,
wyraźnych ani dorozumianych, w odniesieniu do dokładności lub kompletności.

24 │ Informacje o monitorze

Charakterystyki fizyczne

Opis Wartość

Typ kabla sygnałowego • Cyfrowy: DisplayPort, 20-stykowy

• Cyfrowy: HDMI, 19-stykowy

• Cyfrowy: USB-C, 24-stykowy

Wymiary (z podstawą):

Wysokość (wysun.) 556 mm (21,89 cala)
Wysokość (wsun.) 456 mm (17,96 cala)
Szerokość 713,15 mm (28,08 cala)
Głębokość 246,94 mm (9,72 cala)

Wymiary (bez podstawy):

Wysokość 427,12 mm (16,82 cala)
Szerokość 713,15 mm (28,08 cala)
Głębokość 68,61 mm (2,70 cala)

Wymiary podstawy:

Wysokość 420,30 mm (16,55 cala)
Szerokość 340,27 mm (13,40 cala)
Głębokość 246,94 mm (9,72 cala)

Waga:

Masa z opakowaniem 12,90 kg (28,44 funta)
Masa z zamontowaną

podstawą i kablami
Masa bez zespołu podstawy

(bez kabli)
Masa zespołu podstawy 2,78 kg (6,13 funta)
Połysk ramki przedniej Czarna ramka 2-4 jednostki połysku

8,66 kg (19,09 funta)

5,72 kg (12,61 funta)

Informacje o monitorze │ 25

Charakterystyki środowiskowe

Opis Wartość
Zgodność ze standardami:

• Zgodność z RoHS

• Ograniczona zawartość BFR/PVC (płytki obwodów są wykonane z laminatów
bez BFR/PVC)

• Szkło bez związków arsenu i brak związków rtęci wyłącznie w przypadku panelu

Temperatura:

Działanie 0°C do 40°C (32°F do 104°F)
Bez działania • Przechowywanie: -20°C do 60°C (-4°F do 140°F)

• Transport: -20°C do 60°C (-4°F do 140°F)

Wilgotność:

Działanie 10% do 80% (bez kondensacji)
Bez działania • Przechowywanie: od 10% do 90% (bez kondensacji)

• Transport: od 10% do 90% (bez kondensacji)

Wysokość nad poziomem morza:

Działanie (maks.) 5000 m (16400 ft)
Bez działania

(maks.)

Odprowadzanie
ciepła

12 192 m (40 000 ft)

331,2 BTU/godzinę (maksymalne)
112,68 BTU/godzinę (tryb włączenia)

26 │ Informacje o monitorze

Obsługa Plug and Play

Monitor można zainstalować w dowolnym systemie, zgodnym z Plug-and-Play.
Monitor automatycznie udostępnia dla komputera dane EDID (Extended Display
Identification Data) poprzez protokoły DDC (Display Data Channel), dlatego
komputer może wykonać autokonfigurację i optymalizację ustawień monitora.
Większość instalacji monitorów jest automatyczna; gdy to wymagane, można
wybrać inne ustawienia. Aby uzyskać dalsze informacje dotyczące zmiany monitora,
sprawdź Obsługa monitora.

Polityka jakości i pikseli monitora LCD

Podczas procesu produkcji monitorów LCD, może się zdarzyć, że jeden lub więcej
pikseli utrwali się w niezmienionym stanie, ale są one trudne do zauważenia i nie
wpływają na jakość ani użyteczność monitora. Dalsze informacje o polityce jakości
i pikseli monitora Dell można znaleźć na stronie pomocy technicznej Dell, pod
adresem www.dell.com/pixelguidelines.

Ergonomia

PRZESTROGA: Nieprawidłowe lub wydłużone używanie klawiatury,

może spowodować obrażenia.

PRZESTROGA: Wydłużone oglądane ekranu monitora, może

spowodować zmęczenie oczu.

Dla zapewnienia wygody i efektywności, należy przestrzegać następujących
zaleceń, podczas wykonywania ustawień i używania stacji roboczej komputera:

• Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się
bezpośrednio przed użytkownikiem. W sprzedaży dostępne są specjalne półki,
które pomogą uzyskać prawidłową pozycję podczas pracy na klawiaturze.

• Aby zmniejszyć zagrożenie nadwyrężenia wzroku oraz wystąpienia bólu karku,
ramion, pleców lub barków z powodu długotrwałego używania monitora, zaleca
się:

1. Ustawienie ekranu w odległości od 20 cali do 28 cali (50 - 70cm) od oczu.

2. Okresowe mruganie w celu nawilżenia oczu lub nawilżanie oczu wodą, po
długotrwałym używaniu monitora.

3. Wykonywanie co dwie godziny regularnych i okresowych przerw trwających 20
minut.

4. Odrywanie wzroku od monitora i spoglądanie w czasie przerw przez co
najmniej 20 sekund na przedmioty odległe o co najmniej 20 metrów.

Informacje o monitorze │ 27

5. Wykonywanie w czasie przerw ćwiczeń usuwających napięcie szyi, ramion,
pleców i barków.

• Należy się upewnić, że ekran monitora znajduje się na poziomie lub nieco poniżej
oczu użytkownika, siedzącego przed monitorem.

• Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.

• Dostosowanie oświetlenia otoczenia. Należy tak wyregulować oświetlenie
sufitowe, lampki na biurku, zasłony lub żaluzje na oknach w pobliżu, aby
zminimalizować odbicia i odblask światła na ekranie monitora.

• Należy używać fotela, zapewniającego odpowiednie podparcie dla dolnego
odcinka pleców.

• Podczas używania klawiatury lub myszy należy utrzymywać przedramiona w
pozycji poziomej z nadgarstkami w neutralnej, wygodnej pozycji.

• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie
miejsce na odpoczynek dla dłoni.

• Ramiona po obu stronach powinny znajdować się w naturalnej pozycji.

• Należy się upewnić, że stopy spoczywają płasko na podłodze.

• Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na stopach, a nie
na przedniej części siedzenia. W razie potrzeby należy wyregulować wysokość
krzesła lub użyć podnóżek, aby utrzymać właściwą postawę ciała.

• Należy różnicować swoją aktywność podczas pracy. Pracę należy tak
organizować, aby nie pracować przez długi czas w pozycji siedzącej. Należy
regularnie wstawać i chodzić.

• Pod biurkiem nie powinny znajdować się przeszkody ani kable zasilania, które
mogłyby uniemożliwiać wygodną pozycję siedzącą, lub stwarzać potencjalne
zagrożenie potknięcia.

28 │ Informacje o monitorze

nadgarstki rozluźnione
i umieszczone płasko

ekran monitora na
lub poniżej
poziomu oczu

monitor i klawiatura
ustawione
bezpośrednio przed
użytkownikiem

stopy płasko na
podłodze

Informacje o monitorze │ 29

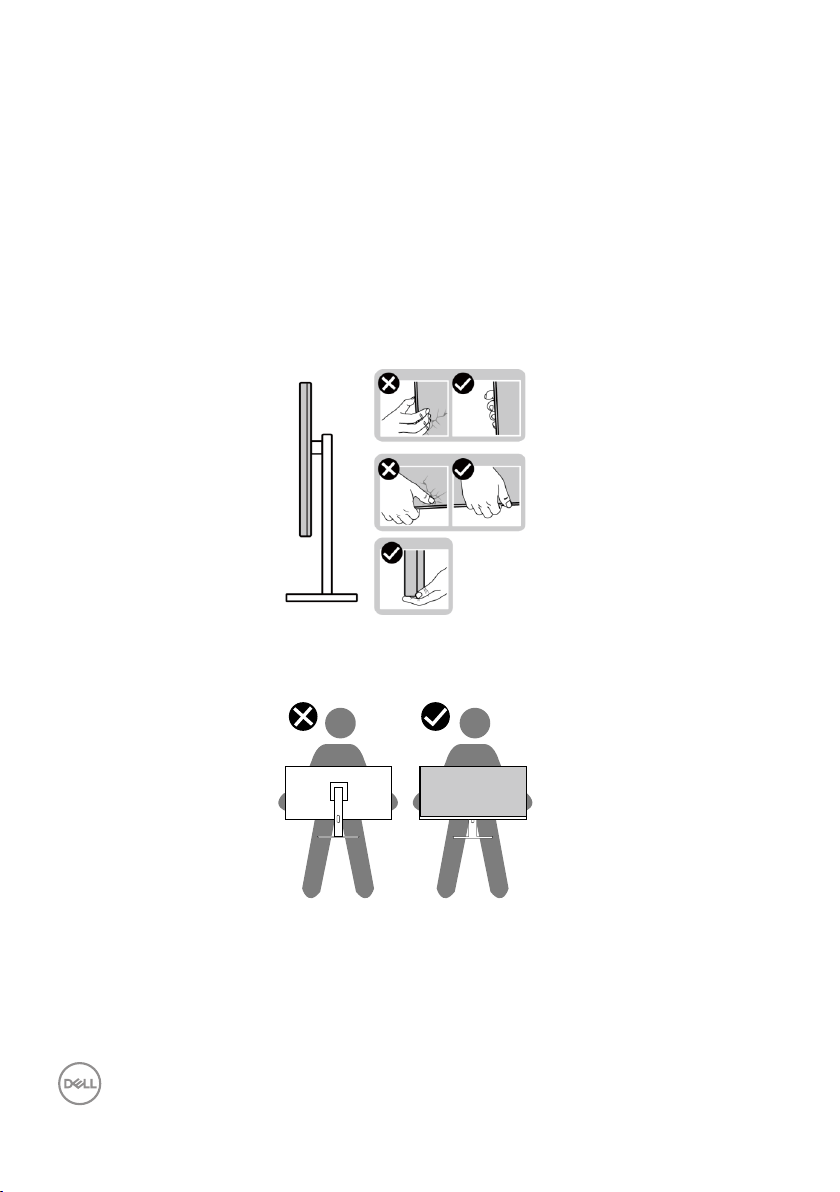

Obsługa i przenoszenie wyświetlacza

Aby się upewnić, że monitor jest obsługiwany bezpiecznie podczas jego
podnoszenia lub przenoszenia, należy przestrzegać następujących zaleceń:

• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć komputer i
monitor.

• Należy odłączyć od monitora wszystkie kable.

• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi materiałami
zabezpieczającymi.

• Podczas podnoszenia lub przenoszenia monitora należy mocno przytrzymać jego
dolną krawędź i bok, nie wywierając nadmiernego nacisku na monitor.

• Podczas podnoszenia lub przenoszenia monitora, należy się upewnić, że ekran jest
skierowany w stronę przeciwną od przenoszącej go osoby. Nie należy naciskać na
obszar wyświetlacza, aby uniknąć wszelkich zarysowań lub uszkodzenia.

• Podczas transportu monitora należy unikać poddawania go nagłym wstrząsom
lub wibracjom.

30 │ Informacje o monitorze

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać górą w
dół, trzymając za bazę podstawy lub za wspornik podstawy. Może to doprowadzić
do przypadkowego uszkodzenia monitora i spowodować obrażenia użytkownika.

Informacje o monitorze │ 31

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed czyszczeniem monitora należy odłączyć od

gniazdka elektrycznego kabel zasilający monitora.

PRZESTROGA: Przed czyszczeniem monitora należy przeczytać i

zastosować się do Instrukcje bezpieczeństwa.

OSTRZEŻENIE: Przed czyszczeniem monitora należy odłączyć od

gniazdka elektrycznego kabel zasilający monitora.

Podczas rozpakowywania, czyszczenia lub obsługi monitora należy przestrzegać
poniższych zaleceń:

• W celu oczyszczenia ekranu monitora Dell, lekko zwilż wodą miękką, czystą
szmatkę. Jeśli to możliwe należy użyć specjalną chusteczkę do czyszczenia
ekranu lub środek, odpowiedni do czyszczenia ekranu monitora Dell.

PRZESTROGA: Nie należy używać detergentów lub innych środków

chemicznych takich jak benzen, rozcieńczalnik, amoniak, ściernych
środków czyszczących lub sprężonego powietrza.

PRZESTROGA: Używanie do czyszczenia środków chemicznych może

spowodować zmiany wyglądu monitora, takie jak wyblaknięcie koloru,
mleczny nalot na monitorze, deformację, nierówne ciemne odcienie i
złuszczanie obszaru ekranu.

OSTRZEŻENIE: Nie należy spryskiwać bezpośrednio roztworem

czyszczącym lub wodą powierzchni monitora. W dolnej części panela
wyświetlacza może nagromadzić się płyn i spowodować korozję
elementów elektronicznych, a w rezultacie trwałe uszkodzenie. Zamiast
tego, należy nanieść roztwór czyszczący lub wodę na miękką szmatkę,
a następnie oczyścić nią monitor.

UWAGA: Uszkodzenie monitora spowodowane nieprawidłowymi

metodami czyszczenia i używaniem benzenu, rozcieńczalnika,
amoniaku, ściernych środków czyszczących, alkoholu, sprężonego
powietrza, jakichkolwiek detergentów, może doprowadzić do
Uszkodzenia spowodowanego przez klienta (CID). Uszkodzenie CID nie
jest objęte standardową gwarancją Dell.

• Jeśli po rozpakowaniu monitora zauważony zostanie biały proszek należy
wytrzeć go szmatką.

32 │ Informacje o monitorze

• Podczas obsługi monitora należy uważać, ponieważ zarysowanie ciemnego
monitora spowoduje pozostawienie białych śladów, bardziej widocznych niż na
jasnym monitorze.

• Aby uzyskać najlepszą jakość obrazu na monitorze należy używać dynamicznie
zmieniany wygaszacz ekranu i wyłączać monitor, gdy nie jest używany.

Informacje o monitorze │ 33

Ustawianie monitora

Montaż podstawy

UWAGA: Podstawa jest po dostarczeniu nie jest zainstalowana

fabrycznie.

UWAGA: Następujące instrukcje dotyczą wyłącznie podstawy

dostarczonej z monitorem. Podczas zakładania podstawy zakupionej
z dowolnego, innego źródła, należy wykonać instrukcje instalacji,
dostarczone z tą podstawą.

1. Wykonaj instrukcje zamieszczone na klapach kartonu, aby wyjąć wspornik z
górnego zabezpieczenia.

2. Dopasuj i umieść płytę wspornika na podstawie wspornika.

3. Otwórz uchwyt śruby na spodzie podstawy wspornika i obróć go w prawo w
celu przymocowania zespołu wspornika.

4. Zamknij uchwyt śruby.

1

2

3

4

5. Otwórz pokrywę zabezpieczającą na monitorze w celu dostępu do gniazda
VESA na monitorze.

34 │ Ustawianie monitora

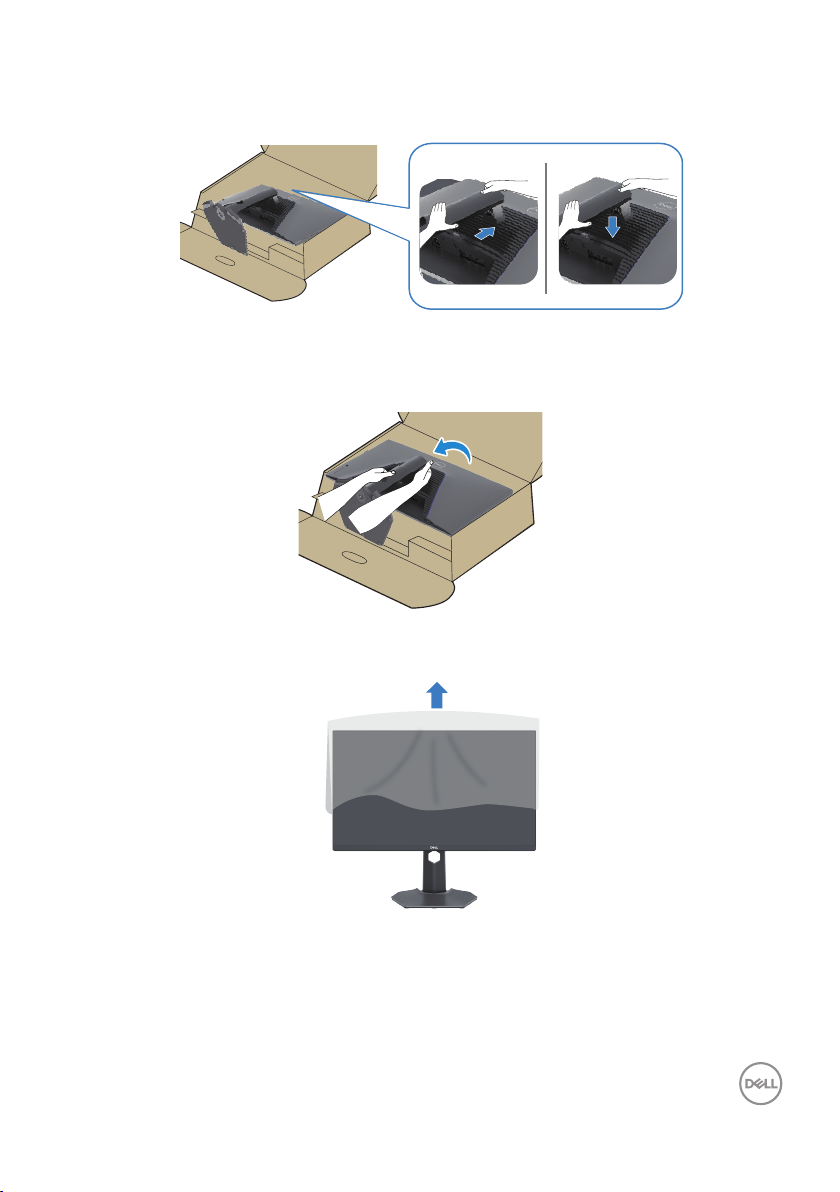

6. Wsuń zaczepy zespołu płyty wspornika do gniazd na pokrywie tylnej monitora i

opuść zespół wspornika, aż do jego zatrzaśnięcia na swoim miejscu.

7. Przytrzymaj płytę wspornika i ostrożnie podnieś monitor, a następnie umieść

go na płaskiej powierzchni.

8. Zdejmij z monitora pokrywę zabezpieczającą.

Ustawianie monitora │ 35

Nachylanie i wysuwanie w pionie

UWAGA: Podane wartości dotyczą podstawy dostarczonej z monitorem.

W celu zamocowania jakiejkolwiek innej podstawy należy zapoznać się
z dołączoną do niej dokumentacją.

Nachylanie z wysuwaniem

Z przymocowanym do monitora wspornikiem, monitor można nachylać, dla
uzyskania najbardziej wygodnego kąta widzenia.

5° 21

30°

UWAGA: Po dostarczeniu monitora z fabryki, podstawa jest odłączona.

Wysuwanie w pionie

UWAGA: Podstawę można wysunąć w pionie do wysokości 100 mm.

100 mm

30°

36 │ Ustawianie monitora

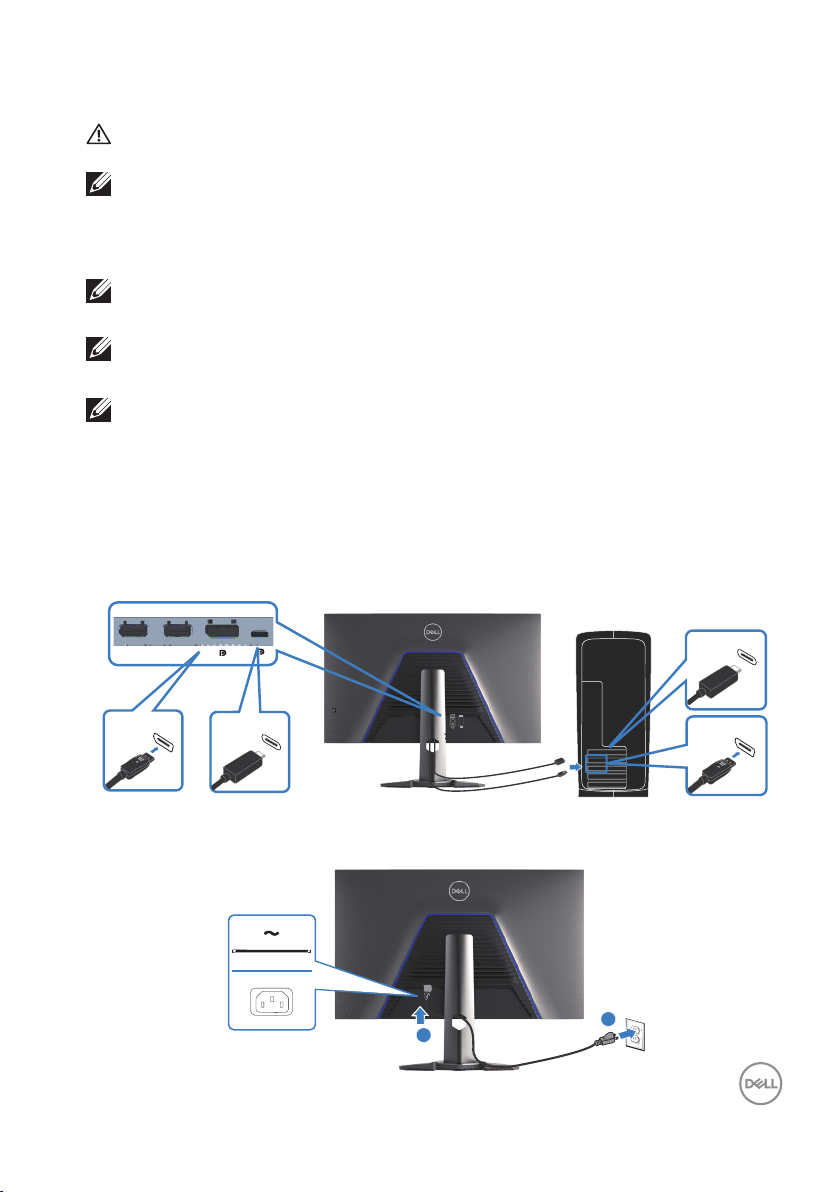

Podłączenie monitora

OSTRZEŻENIE: Przed rozpoczęciem jakichkolwiek procedur z tej

części należy wykonać Instrukcje bezpieczeństwa.

UWAGA: Monitory Dell są zaprojektowane do optymalnej pracy z

dostarczonymi razem w opakowaniu kablami Dell. Firma Dell nie
gwarantuje jakości wideo i jakości działania, jeżeli używane są kable
innej firmy niż Dell.

UWAGA: Przed podłączeniem kabli do monitora należy je przeprowadzić

przez otwór do prowadzenia kabli.

UWAGA: Nie należy podłączać jednocześnie wszystkich kabli do

komputera.

UWAGA: Obrazy służą wyłącznie jako ilustracje. Wygląd komputera

może być inny.

W celu podłączenia monitora do komputera:

1. Wyłącz komputer i odłącz kabel zasilający.

2. Podłącz kabel DisplayPort/USB-C od monitora do komputera.

Podłączenie kabla DisplayPort 1.4

HDMI 2.0

DP 1.4

HDMI 2.0

15W

USB-C

USB-C

DP 1.4

3. Podłącz kable zasilające komputera i monitora do ściennego gniazda zasilania.

1

2

Ustawianie monitora │ 37

Porządkowanie kabli

Użyj szczeliny kabli do poprowadzenia kabli podłączonych do monitora.

38 │ Ustawianie monitora

Zabezpieczanie monitora z użyciem blokady Kensington (opcjonalna)

Gniazdo blokady zabezpieczenia znajduje się na spodzie monitora. Więcej informacji
można znaleźć w części Zabezpieczenie - gniazdo blokady. Monitor należy
przymocować do stołu używając blokady zabezpieczenia Kensington.

Więcej informacji dotyczących używania blokady Kensington (sprzedawanej
oddzielnie), można znaleźć w dostarczonej z blokadą dokumentacji.

UWAGA: Obraz służy wyłącznie jako ilustracja. Wygląd blokady może

być różny.

Ustawianie monitora │ 39

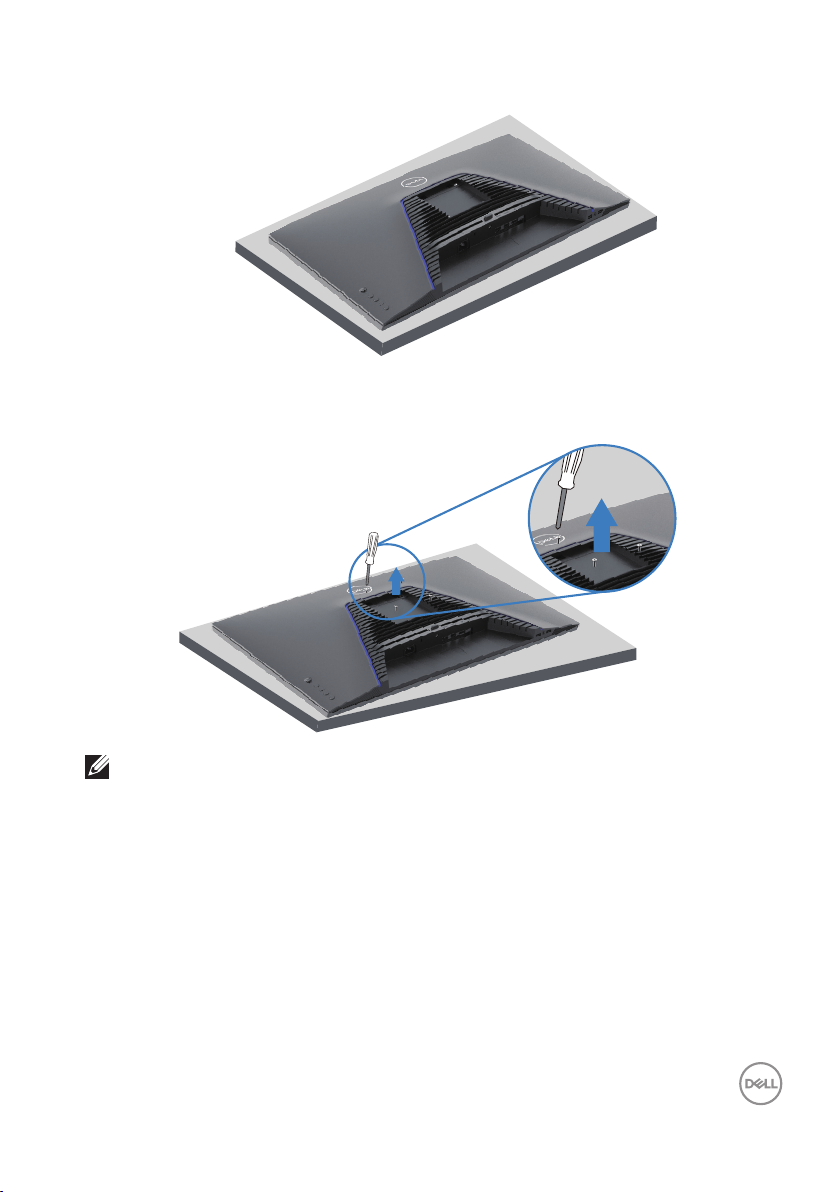

Demontaż podstawy monitora

UWAGA: Aby zapobiec zarysowaniu ekranu LCD przy zdejmowaniu

podstawy, należy się upewnić, że monitor jest umieszczony na miękkiej
powierzchni i zachować ostrożność podczas jego obsługi.

UWAGA: Następujące czynności dotyczą zdejmowania podstawy

dostarczonej z monitorem. Podczas zdejmowania podstawy zakupionej
z dowolnego, innego źródła, należy wykonać instrukcje, dostarczone z
tą podstawą.

1. Połóż monitor na miękkiej tkaninie lub na podkładce na stabilnym, płaskim stole.

2. Naciśnij i przytrzymaj przycisk zwalniania podstawy z tyłu wyświetlacza.

40 │ Ustawianie monitora

1

2

3. Unieś podstawę i odłącz ją od monitora.

Montaż na ścianie (opcjonalnie)

UWAGA: Użyj śrub M4x10 mm do podłączenia monitora do zestawu do

montażu na ścianie.

Wykonaj instrukcje dostarczone z zestawem montażu na ścianie, zgodnym z VESA.

1. Połóż monitor na miękkiej tkaninie lub na podkładce na stabilnym, płaskim stole.

2. Zdemontuj podstawę. Więcej informacji można znaleźć w części Demontaż

podstawy monitora.

3. Odkręć cztery śruby mocujące pokrywę tylna wyświetlacza.

4. Przymocuj do monitora wspornik montażowy z zestawu do mocowania na

ścianie.

Ustawianie monitora │ 41

5. Zamontuj monitor na ścianie zgodnie z instrukcjami znajdującymi się w
dokumentacji zestawu do montażu na ścianie.

UWAGA: Do używania wyłącznie ze wspornikami do montażu na ścianie

z certyfikatem UL, CSA lub GS o minimalnym udźwigu lub nośności
22,88 kg (50,44 lb).

42 │ Ustawianie monitora

Obsługa monitora

Włączanie zasilania monitora

Naciśnij przycisk w celu włączenia monitora.

Używanie przycisku joysticka

Użyj przycisk joysticka z tyłu monitora do regulacji ustawień obrazu.

Naciśnij przycisk joysticka, aby wyświetlić główne menu OSD.

1.

2. Przesuń przycisk joysticka w górę, w dół, w lewo lub w prawo w celu

przełączenia pomiędzy opcjami.

Obsługa monitora │ 43

3. Ponownie naciśnij przycisk joysticka w celu potwierdzenia ustawień i wyjścia.

Opis joysticka

Joystick Opis

Przy otwartym menu OSD, naciśnij przycisk w celu potwierdzenia

∞

wyboru lub zapisania ustawień.
Przy wyłączonym menu OSD, naciśnij przycisk w celu

∞

uruchomienia głównego menu OSD. Więcej informacji można
znaleźć w części Dostęp do systemu menu.

Do dwukierunkowej nawigacji (w prawo i w lewo).

∞

Przesuń w prawo w celu przejścia do podmenu.

∞

Przesuń w lewo, aby wyjść z podmenu.

∞

Zwiększanie (w prawo) lub zmniejszanie (w lewo) parametrów

∞

wybranego elementu menu.
Do dwukierunkowej nawigacji (w górę i w dół).

∞

Przełączanie pomiędzy elementami menu.

∞

Zwiększanie (w górę) lub zmniejszanie (w dół) parametrów

∞

wybranego elementu menu.

44 │ Obsługa monitora

Używanie przycisków sterowania

Użyj przyciski sterowania z tyłu monitora do regulacji parametrów wyświetlanego
obrazu.

1

2

3

4

5

Przyciski sterowania

W poniższej tabeli znajduje się opis przycisków sterowania:

Przyciski

sterowania

1

Menu

2

Exit (Zakończ)

3

Shortcut key (Przycisk
skrótu)/Preset Modes

(Tryby ustawień

wstępnych)

4

Shortcut key (Przycisk

skrótu)/Brightness

(Jasność)

Opis

Użyj przycisk Menu do uruchomienia menu
ekranowego (OSD) i wybierz menu OSD. Więcej
informacji można znaleźć w części Dostęp do

systemu menu.

Użyj tego przycisku, aby powrócić do menu
głównego lub opuścić główne menu ekranowe.

Użyj tego przycisku, aby wybrać z listy tryb ustawień
wstępnych.

Użyj ten przycisk do regulacji jasności.

Obsługa monitora │ 45

Przyciski

sterowania

5

Shortcut key (Przycisk

skrótu)/Vision Engine

Opis

Użyj ten przycisk do regulacji Vision Engine.

46 │ Obsługa monitora

Korzystanie z menu ekranowego (OSD)

Personalize

Audio

Hue

Saturation

Input Source

Display

Others

Menu

Brightness / Contrast

PIP/PBP

Dostęp do systemu menu

Ikona Menu i podmenu Opis

Game (Gra)

Dell 32 Gaming Monitor

Game

Preset Modes

Game Enhance Mode

AMD FreeSyne Premium Pro

Response Time

Dark Stabilizer

Console Mode

Vision Engine

Standard

FPS

MOBA/RTS

RPG

SPORTS

Game 1/Game 2/Game 3

warm

cool

sRGB

G3223D

Preset Modes

(Tryby ustawień

wstępnych)

Po zaznaczeniu Preset Modes (Tryby ustawień
wstępnych), można wybrać z listy Standard
(Standardowy), FPS, MOBA/RTS, RPG,
SPORTS (Sport), Game 1 (Gra 1), Game 2
(Gra 2), Game 3 (Gra 3), Warm (Ciepłe), Cool
(Zimne), sRGB lub Custom Color (Kolory
niestandardowe).

Standard (Standardowy): Ładowanie

∞

domyślnych ustawień koloru monitora. Tryb
Standard (Standardowy), to domyślny tryb
ustawień wstępnych.

FPS: Ładowanie ustawień kolorów idealnych do

∞

gier FPS (First-Person Shooter).

MOBA/RTS: Ładowanie ustawień kolorów,

∞

idealnych do gier Multiplayer Online Battle Arena
(MOBA) i gier Real-Time Strategy (RTS).

RPG: Ładowanie ustawień kolorów idealnych do

∞

gier RPG (Role-Playing Game).

SPORTS: Ładowanie ustawień kolorów idealnych

∞

do gier „SPORTS”.

Game 1 (Gra 1)/Game 2 (Gra 2)/Game 3 (Gra

∞

3): Umożliwia dostosowanie ustawień kolorów na

potrzeby gier.

Obsługa monitora │ 47

Ikona Menu i podmenu Opis

Personalize

Audio

Hue

Saturation

Input Source

Display

Others

Menu

Brightness / Contrast

PIP/PBP

Preset Modes

(Tryby ustawień

wstępnych)

Warm (Ciepłe): Zwiększenie temperatury

∞

kolorów. Z odcieniem czerwonym/żółtym ekran
wydaje się cieplejszy.

Cool (Zimne): Zmniejszenie temperatury

∞

kolorów. Z odcieniem niebieskim, ekran wydaje się
zimniejszy.

sRGB: Ładowanie ustawień kolorów, idealnych dla

∞

sRGB.

Custom Color (Kolory niestandardowe):

∞

Umożliwia ręczną regulację ustawień kolorów.
Przesuwanie przycisku joysticka w celu regulacji
wartości Gain (Wzmocnienie), Offset

(Przesunięcie), Hue (Barwa) i Saturation
(Nasycenie) i utworzenia własnego trybu

wstępnych ustawień kolorów.

Dell 32 Gaming Monitor

Game

Preset Modes

Game Enhance Mode

AMD FreeSyne Premium Pro

Response Time

Dark Stabilizer

Console Mode

Vision Engine

Standard

FPS

MOBA/RTS

RPG

SPORTS

Game 1

Game 2

Game 3

Warm

G3223D

48 │ Obsługa monitora

UWAGA: Tryby ustawień wstępnych nie

są dostępne, po ustawieniu trybu Console
(Konsola) na „on (wł.)”.

Ikona Menu i podmenu Opis

Game Enhance

Mode (Tryb

ulepszenia gier)

AMD FreeSync

Premium Pro

Response Time

(Czas odpowiedzi)

Dark Stabilizer

(Stabilizacja

ciemnych scen)

Ustawienie Game Enhance Mode (Tryb ulepszenia
gier) na Off (Wył.), Timer, Frame Rate (Liczba

klatek na sekundę) lub Display Alignment
(Wyrównanie obrazu).

Off (Wył.): Wybór w celu wyłączenia funkcji w

∞

trybie Game Enhance Mode (Tryb ulepszenia
gier).

Timer (Zegar): Umożliwia wyłączenie lub

∞

włączenie timera w górnym, lewym rogu
wyświetlacza. Timer pokazuje czas, który upłynął
od rozpoczęcia gry. Wybór opcji z listy interwałów
czasu, aby zachować świadomość pozostałego
czasu.

Frame Rate (Liczba klatek na sekundę):

∞

Wybranie On (Wł.), umożliwia wyświetlenie
bieżącej liczby klatek na sekundę podczas gier. Im
wyższa liczba, tym bardziej płynny jest ruch.

Display Alignment (Wyrównanie obrazu):

∞

Uaktywnienie funkcji może pomóc w perfekcyjnym
dopasowaniu treści wideo z wielu wyświetlaczy.

Umożliwia włączenie lub wyłączenie funkcji AMD
FreeSync Premium Pro na On (Wł.) lub Off (Wył.).

Umożliwia ustawienie Response Time (Czas
odpowiedzi) na Fast (Szybki), Super Fast
(Bardzo szybki) lub Extreme (Ekstremalny).

Poprawianie widoczności ciemnych scen gry. Im
wyższa wartość (od 0 do 3), tym lepsza widoczność
w ciemnych obszarach wyświetlanego obrazu.

Obsługa monitora │ 49

Ikona Menu i podmenu Opis

Console Mode
(Tryb konsoli)

Vision Engine Regulacja Vision Engine na On/Off (Wł./

Ustawienie Console Mode (Tryb konsoli) na
On/Off (Wł./Wył.), Color (Kolor) lub Gamma.

Aktywacja tej funkcji pozwala na uzyskanie lepszych
doznań podczas gier na konsoli. Więcej informacji
można znaleźć w części Console Mode (Tryb

konsoli).

On/Off (Wł./Wył.): Wybór w celu wyłączenia

∞

funkcji w trybie Console Mode (Tryb konsoli).

Color (Kolor): Domyślne ustawienie RGB to 100,

∞

a tryb ten umożliwia regulację RGB w zakresie
0~100.

Gamma: Ustawienie Gamma jest domyślnie

∞

wyśrodkowane na 2,2. Wybór tej funkcji, umożliwia
ręczną regulację Gamma w zakresie 1,8~2,6.

UWAGA: Tryby ustawień wstępnych nie

Wył.), Night vision (Widzenie w ciemności),
Clear vision (Wyraźne widzenie), Bino vision
(Widzenie Bino), Chroma vision (Widzenie
Chroma) lub Crosshair (Ceownik), a funkcja

ta poprawia widoczność w scenach gier. Więcej
informacji można znaleźć w części Vision Engine.

On/Off (Wł./Wył.): Wybór w celu włączenia/

∞

wyłączenia funkcji w menu Vision Engine.

Night Vision (Widzenie w ciemności): Funkcję

∞

tą można używać podczas gier do wyraźnej
identyfikacji obiektów, poprawy widoczności treści
w ciemności.

Clear Vision (Wyraźne widzenie): Ta funkcja

∞

jest odpowiednia do czyszczenia artefaktów
wizualnych, poprawiania szczegółów treści, takich
jak ostrość, krawędzie, super-rozdzielczości, w
scenach dziennych.

są dostępne, po ustawieniu trybu Console
(Konsola) na „on (wł.)”.

50 │ Obsługa monitora

Ikona Menu i podmenu Opis

Personalize

Audio

Hue

Saturation

Input Source

Display

Others

Menu

Brightness / Contrast

PIP/PBP

Vision Engine

Bino Vision (Widzenie Bino): Ta funkcja

∞

umożliwia powiększanie odległych obiektów,
podobnie jak teleskop.

Chroma Vision (Widzenie Chroma): Ta funkcja

∞

może stosować mapę ciepła w ciemnych scenach
gier.

Crosshair (Celownik): Ta funkcja poprawia

∞

widoczność celownika podczas gier.

UWAGI:

Hue (Barwa) Przesuwanie koloru obrazu wideo na zielony lub

purpurowy. Ta funkcja jest używana do dopasowania
wymaganego koloru odcienia skóry.

Użyj przycisk joysticka do regulacji barwy w zakresie
0 do 100.

Przesuwanie przycisku joysticka w górę, zwiększa
zielony odcień obrazu wideo.

Przesuwanie przycisku joystick w dół, zwiększa
purpurowy odcień obrazu wideo.

Dell 32 Gaming Monitor

Game

Preset Modes

Game Enhance Mode

AMD FreeSyne Premium Pro

Response Time

Dark Stabilizer

Console Mode

Vision Engine

Night Vision

Clear Vision

Bino Vision

Chroma Vision

Crosshair

G3223D

1. Podczas używania funkcji Crosshair
(Celownik), nie są dostępne liczniki FPS i
Timer.

2. Vision Engine nie jest dostępny w PIP/
PBP.

UWAGA: Regulacja Hue (Barwa) jest

dostępna wyłącznie po wybraniu trybu
ustawień wstępnych FPS, MOBA/RTS,
SPORTS lub RPG.

Obsługa monitora │ 51

Ikona Menu i podmenu Opis

Personalize

Audio

Game

Input Source

Display

Others

Menu

PIP/PBP

Saturation

(Nasycenie)

Regulacja nasycenia koloru obrazu wideo.
Użycie przycisku joysticka do regulacji nasycenia w

zakresie 0 do 100.
Przesuwanie przycisku joystick w górę, zwiększa

kolorowy wygląd obrazu wideo.
Przesuwanie przycisku joysticka w dół, zwiększa

monochromatyczny wygląd obrazu wideo.

UWAGA: Regulacja Saturation (Nasycenie)

Reset Game

(Resetuj menu

Resetowanie wszystkich ustawień w menu Game
(Gra) do fabrycznych ustawień domyślnych.

Gra)

Brightness/

Contrast

To menu należy używać do regulacji brightness
(jasności) i contrast (kontrastu).

(Jasność/

Kontrast)

Brightness

(Jasność)

Regulacja luminancji podświetlenia (minimum 0;
maksimum 100).

Przesuwanie przycisku joystick w górę, zwiększa
jasność.

Przesuwanie przycisku joystick w dół, zmniejsza
jasność.

jest dostępna wyłącznie po wybraniu trybu
ustawień wstępnych FPS, MOBA/RTS,
SPORTS lub RPG.

Dell 32 Gaming Monitor

Brightness / Contrast

75% 75%

G3223D

52 │ Obsługa monitora

Ikona Menu i podmenu Opis

Personalize

Audio

Display

Others

Menu

PIP/PBP

Game

Brightness / Contrast

Contrast

(Kontrast)

Brightness (Jasność), a następnie Contrast
(Kontrast) należy ustawić najpierw tylko wtedy, gdy
wymagana jest dalsza regulacja.

Przesuwanie przycisku joystick w górę, zwiększa
kontrast.

Przesuwanie przycisku joystick w górę, zmniejsza
kontrast (w zakresie 0 do 100).

Funkcja Contrast (Kontrast), reguluje stopień
różnicy pomiędzy ciemnymi i jasnymi obszarami na
ekranie.

Input Source

(Źródło wejścia)

Menu Input Source (Źródło wejścia) należy
używać do wyboru pomiędzy różnymi sygnałami
wideo, które można podłączyć do monitora.

USB-C 15W Wybór wejścia USB-C 15W, podczas używania

złącza USB-C. Naciśnięcie przycisku joysticka
potwierdza wybór.

DP Wybór wejścia DP podczas używania złącza DP

(DisplayPort). Naciśnięcie przycisku joysticka
potwierdza wybór.

HDMI 1 Wybór wejścia HDMI 1 lub HDMI 2, podczas

używania złącza HDMI. Naciśnięcie przycisku

HDMI 2

Auto Select

(Automatyczny

wybór)

joysticka potwierdza wybór.
Włączanie funkcji, aby umożliwić automatyczne

wyszukanie przez monitor dostępnych źródeł
wejścia. Naciśnięcie przycisku joysticka potwierdza
wybór.

Dell 32 Gaming Monitor

Input Source

USB-C 15W

DP

HDMI 1

HDMI 2

Auto Select On

Auto Select for USB-C Prompt for Multiple Inputs

Reset Input Source

G3223D

Obsługa monitora │ 53

Ikona Menu i podmenu Opis

Personalize

Audio

Others

Menu

PIP/PBP

Game

Input Source

Brightness / Contrast

Auto Select

for USB-C

(Automatyczny

wybór dla USB-C)

Umożliwia ustawienie Auto Select for USB-C
(Automatyczny wybór dla USB-C) na:

Prompt for Multiple Inputs (Podpowiedz dla

∞

wielu wejść): Zawsze wyświetla użytkownikowi

komunikat „Switch to USB-C Video Input (Przełącz
na wejście wideo USB-C)”, umożliwiając wybór
przełączenia lub nie.

Yes (Tak): Zawsze przełącza na wejście wideo

∞

USB-C (bez pytania), gdy jest podłączony kabel
USB-C.

No (Nie): Nigdy nie przełącza automatycznie na

∞

wejście wideo USB-C, gdy jest podłączony kabel
USB-C.

Naciśnięcie przycisku joysticka potwierdza wybór.

UWAGA: Opcja Auto Select for USB-C

Reset Input Source

(Resetuj źródło

wejścia)

Resetowanie wszystkich ustawień w menu Input
Source (Źródło wejścia) do fabrycznych ustawień

domyślnych.

Display (Ekran) Używanie do regulacji obrazu.

(Automatyczny wybór dla USB-C), jest
dostępna wyłącznie po włączeniu Auto
Select (Automatyczny wybór).

Dell 32 Gaming Monitor

Aspect Ratio 16:9

Input Color Format

Display

Sharpness

USB-C Prioritization

Uniformity Compensation

Smart HDR

Reset Display

RGB

50

High Resolution

Off

Desktop

Aspect Ratio

(Współczynnik

proporcji)

54 │ Obsługa monitora

G3223D

Ustawianie współczynnika proporcji na 16:9, Auto
Resize (Automatyczna zmiana rozmiaru) lub 4:3.

Ikona Menu i podmenu Opis

Personalize

Audio

Display

Others

Menu

PIP/PBP

Game

Brightness / Contrast

Input Color Format
(Wprowadź format

koloru)

Umożliwia ustawienie trybu wejścia wideo na:

RGB: Opcję tą należy wybrać, jeśli monitor jest

∞

podłączony do komputera (lub odtwarzacza
multimediów), z użyciem kabla DisplayPort lub
HDMI.

YCbCr: Opcję tą należy wybrać, jeśli odtwarzacz

∞

multimediów obsługuje wyłącznie wyjście YCbCr.

Sharpness

(Ostrość)

Sprawia, że obraz wygląda na bardziej ostry lub
bardziej miękki.

Przesuwanie przycisku joysticka w górę i w dół w
celu regulacji ostrości w zakresie „0” do „100”.

USB-C

Prioritization

(Priorytetyzacja

USB-C)

Umożliwia określenie priorytetu do transferu
danych z wysoką rozdzielczością (High Resolution
(Wysoka rozdzielczość)) lub wysoką szybkością
(High Data Speed (Wysoka szybkość danych)),
podczas używania portu USB-C. Więcej informacji
można znaleźć w części USB-C Prioritization

(Priorytetyzacja USB-C).

Uniformity
Compensation
(Kompensacja

jednorodności)

Umożliwia ustawienie Uniformity Compensation
(Kompensacja jednorodności) na On (Wł.) lub
Off (Wył.).

UWAGA: Aby mogla działać funkcja

Dell 32 Gaming Monitor

Input Source

Aspect Ratio

Input Color Format

Sharpness

USB-C Prioritization

Uniformity Compensation

Smart HDR

Reset Display

RGB

YCbCr

G3223D

Uniformity Compensation (Kompensacja
jednorodności) musi być wyłączony Vision
Engine.

Obsługa monitora │ 55

Ikona Menu i podmenu Opis

Smart HDR Przesuwanie przycisku joysticka w celu przełączenia

funkcji Smart HDR pomiędzy Desktop (Pulpit),
Movie HDR (Film HDR), Game HDR (Gra HDR),
Display HDR 400 lub Off (Wył.).

Smart HDR (High Dynamic Range), automatycznie

rozszerza wyjście wyświetlacza, poprzez optymalną
regulację ustawień w celu uzyskania efektu
zbliżonego do rzeczywistego.

Desktop: Desktop to tryb domyślny. Ten tryb

∞

jest bardziej odpowiedni do ogólnego używania
monitora z komputerem typu desktop.

Movie HDR (Film HDR): Ten tryb należy używać

∞

podczas odtwarzania treści wideo HDR w celu
zwiększenia współczynnika kontrastu, jasności
i palety kolorów. Dopasowuje on jakość wideo
dla uzyskania efektów wizualnych zbliżonych do
rzeczywistych.

Game HDR (Gra HDR): Ten tryb należy używać

∞

podczas gier z obsługą HDR w celu zwiększenia
współczynnika kontrastu, jasności i palety kolorów.
Zwiększa on realizm doznań podczas gier, zgodnie
z intencją twórców gier.

DisplayHDR 400: Najlepszy do używania z

∞

treścią, zgodną ze standardami DisplayHDR 400.

Off (Wył.): Wyłączanie funkcji Smart HDR.

∞

UWAGA: Możliwa maksymalna luminancja

Reset Display

(Resetowanie

wyświetlacza)

Opcję tą należy wybrać do przywrócenia domyślnych
ustawień wyświetlania.

w trybie HDR wynosi 400-nitów (typowa).
Rzeczywista wartość i czas trwania
podczas odtwarzania HDR zależy od treści
wideo.

56 │ Obsługa monitora

Ikona Menu i podmenu Opis

Personalize

Audio

Display

Others

Menu

Game

Input Source

Brightness / Contrast

PIP/PBP Umożliwia oglądanie większej liczby obrazów w tym

samym czasie.

PIP/PBP Mode

(Tryb PIP/PBP)

Regulacja trybu PIP lub PBP. Użytkownik może
wyregulować tę funkcję, poprzez wybranie Off

(Wył.), 50%-50%, 75%-25%, 25%-75%, 67%­33%, 33%-67%, PIP(Small) (Małe okno PIP),
PIP(Large) (Duże okno PIP).

UWAGA: Po włączeniu PIP/PBP funkcja

PIP/PBP (Sub)

(PIP/PBP

(Podrzędne))

Wybór pomiędzy sygnałami wideo USB-C 15W,
DP, HDMI 1 lub HDMI 2, które można podłączyć do

swojego monitora dla podrzędnego okna PIP/PBP.

Dell 32 Gaming Monitor

PIP/PBP Mode O

PIP/PBP

FreeSync jest wyłączana.

G3223D

Okno główne

USB-C 15W

Okno podrzędne

DP HDMI 1 HDMI 2

USB-C 15W

DP

HDMI 1

HDMI 2

Audio Umożliwia ustawienie głównego lub podrzędnego

okna dla audio.

Video Swap

(Zamiana wideo)

Contrast (Sub)

(Kontrast

(Podrzędne))

Wybór zamiany wideo pomiędzy głównym oknem i
podrzędnym oknem w trybie PIP/PBP.

Regulacja poziomu kontrastu obrazu w trybie PIP/

PBP.

UWAGA: Ma zastosowanie po włączeniu

przez użytkownika PIP/PBP.

Obsługa monitora │ 57

Ikona Menu i podmenu Opis

Personalize

Display

Others

Menu

PIP/PBP

Game

Input Source

Brightness / Contrast

Personalize

Audio

Display

Others

PIP/PBP

Game

Input Source

Brightness / Contrast

Audio

Volume (Głośność) Umożliwia ustawienie przez użytkownika poziomu

głośności wyjścia słuchawek. Użycie przycisku
joysticka do regulacji poziomu głośności w zakresie
0 do 100.

Reset Audio

(Resetuj audio)

Resetowanie wszystkich ustawień w menu Audio do
fabrycznych ustawień domyślnych.

Menu Wybierz tę opcję, aby wyregulować takie ustawienia

OSD, jak języki, czas pozostawania menu na ekranie,
itd.

Language (Język) Ustawianie jednego z następujących ośmiu języków

wyświetlania OSD: Angielski, Hiszpański,

Francuski, Niemiecki, Portugalski Brazylijski,
Rosyjski, Uproszczony Chiński lub Japoński.

Transparency

(Przejrzystość)

Opcję tą należy wybrać w celu zmiany
przezroczystości menu, poprzez przesunięcie
przycisku joysticka w górę lub w dół (minimum 0;
maksimum 100).

Timer (Zegar) OSD Hold Time (Czas zatrzymania OSD):

Ustawianie czasu utrzymania aktywności menu OSD,
po naciśnięciu przycisku. Przesuwanie przycisku
joysticka w celu regulacji suwaka w 1 sekundowych
przyrostach, od 5 do 60 sekund.

Dell 32 Gaming Monitor

Audio

Dell 32 Gaming Monitor

Menu

Volume 50

Reset Audio

Language English

Transparency

Timer

Reset Menu

G3223D

20

20 s

G3223D

58 │ Obsługa monitora

Ikona Menu i podmenu Opis

Audio

Display

Others

Menu

PIP/PBP

Game

Input Source

Brightness / Contrast

Reset Menu

(Resetowanie

menu)

Personalize

(Personalizuj)

Shortcut Key 1

(Przycisk skrótu 1)

Shortcut Key 2

(Przycisk skrótu

2)

Shortcut Key 3

(Przycisk skrótu

3)

Resetowanie wszystkich ustawień w Reset Menu
(Menu Resetowanie), do fabrycznych ustawień

domyślnych.
Wybierz tę opcję, aby wyregulować ustawienia

personalizacji.

Wybór spośród Preset Modes (Tryby ustawień

wstępnych), Game Enhance Mode (Tryb
ulepszenia gier), AMD FreeSync Premium
Pro, Dark Stabilizer (Stabilizacja ciemnych
scen), Vision Engine, Brightness/Contrast,
Input Source (Źródło wejścia), Aspect Ratio
(Współczynnik proporcji), Smart HDR, PIP/
PBP Mode (Tryb PIP/PBP), Video Swap
(Zamiana wideo) lub Volume (Głośność), jako

przycisk skrótu.

Power Button

LED (Dioda

Umożliwia ustawianie stanu światła zasilania w celu
oszczędzania energii.

LED przycisku

zasilania)

USB-C Charging

(Ładowanie

USB-C)

Ustawienie domyślne to Off in Off Mode
(Wył. w trybie wyłączenia ). Wybranie On in
Off Mode (Wł. w trybie wyłączenia), umożliwia

automatyczne ładowania używanego laptopa lub
urządzeń przenośnych przez kabel USB-C, nawet
gdy monitor znajduje się w trybie wyłączenia.

Other USB

Charging (Inne

ładowanie USB)

Umożliwia włączenie lub wyłączenie działania funkcji
ładowania USB Type-A (porty pobierania danych), w
trybie oczekiwania monitora.

Dell 32 Gaming Monitor

Personalize

Shortcut Key 1

Shortcut Key 2

Shortcut Key 3

Power Button LED

USB-C Charging

Other USB Charging

Reset Personalization

Preset Modes

Brightness/Contrast

Vision Engine

On in On Mode

O in O Mode

O in Standby Mode

G3223D

Obsługa monitora │ 59

Ikona Menu i podmenu Opis

Personalize

Audio

Display

Menu

PIP/PBP

Game

Input Source

Brightness / Contrast

Personalize

Audio

Display

Menu

PIP/PBP

Game

Input Source

Brightness / Contrast

Reset

Personalization

(Resetowanie

Resetowanie wszystkich ustawień w menu
Personalize (Personalizuj) do fabrycznych,
wstępnie ustawionych wartości.

personalizacji)

Others

(Pozostałe)

Display Info

Zmiana ustawień OSD, takich jak DDC/CI, LCD
conditioning (Kondycjonowanie LCD), itd.

Wyświetlanie bieżących ustawień monitora.

(Informacja o

wyświetlaczu)

DDC/CI Umożliwia włączenie takich parametrów monitora,

jak jasność, zrównoważenie kolorów, itd. do regulacji
przez oprogramowanie komputera. Tę funkcję można
wyłączyć poprzez wybranie Off (Wył.).

Umożliwia włączenie tej funkcji w celu zapewnienia
najwyższej jakości obsługi i optymalnego działania
monitora.

Dell 32 Gaming Monitor

Others

Dell 32 Gaming Monitor

Others

Display Info

DDC/CI

LCD Conditioning

Firmware

Service Tag

Self-Diagnostic

Reset Others

Factory Reset

Display Info

DDC/CI

LCD Conditioning

Firmware

Service Tag

Self-Diagnostic

Reset Others

Factory Reset

Select

On

O

00X000

ABCDEFG

Select

On

O

G3223D

G3223D

60 │ Obsługa monitora

Ikona Menu i podmenu Opis

Personalize

Audio

Display

Menu

PIP/PBP

Game

Input Source

Brightness / Contrast

Personalize

Audio

Display

Menu

PIP/PBP

Game

Input Source

Brightness / Contrast

LCD Conditioning

(Kondycjonowanie

LCD)

Funkcja ta pomaga w zmniejszeniu ilości
przypadków zatrzymywania obrazu. Zależnie od
stopnia zatrzymania obrazu, program może działać
przez dłuższy czas. Tę funkcję można włączyć
poprzez wybranie On (Wł.).

Firmware

Wyświetlanie wersji firmware wyświetlacza.

(Oprogramowanie

układowe)

Service Tag (Kod

serwisowy)

Wyświetlanie numeru kodu serwisowego
wyświetlacza. Kod serwisowy to unikatowy
identyfikator alfanumeryczny, który umożliwia firmie
Dell określenie specyfikacji produktu i uzyskanie
dostępu do informacji o gwarancji.

UWAGA: Kod serwisowy jest także

Self-Diagnostic

(Autodiagnostyka)

Reset Others

(Resetuj inne)

Umożliwia sprawdzenie, czy używany monitor działa
prawidłowo.

Przywracanie wartości fabrycznych wszystkich
ustawień w menu Others (Inne).

Dell 32 Gaming Monitor

Display Info

DDC/CI

LCD Conditioning

Firmware

Service Tag

Self-Diagnostic

Reset Others

Others

Factory Reset

On

O

G3223D

wydrukowany na etykiecie z tyłu pokrywy.

Dell 32 Gaming Monitor

Display Info

DDC/CI

LCD Conditioning

Firmware

Service Tag

Self-Diagnostic

Reset Others

Others

Factory Reset

Select

G3223D

Obsługa monitora │ 61

Ikona Menu i podmenu Opis

Factory Reset

(Resetowanie

do ustawień

fabrycznych)

UWAGA: Monitor ma wbudowaną funkcję automatycznej kalibracji

jasności w celu skompensowania starzenia się diod LED.

Resetowanie wszystkich wstępnie ustawionych
wartości na domyślne ustawienia fabryczne.

62 │ Obsługa monitora

Console Mode (Tryb konsoli)

Console Mode (Tryb konsoli) jest specjalnie opracowany dla uzyskania doskonałej
jakości obrazu z szybkimi czasami odpowiedzi i dużą liczbą klatek na sekundę
120 Hz w celu zapewnienia najlepszych doznań podczas gier na konsoli. Na tym
monitorze QHD obsługuje on rozdzielczość do 4K.

Obsługiwane taktowanie

Częstotliwość

Tryb wyświetlania

IBM, 720 x 400 31,47 70,08 28,32 -/+
VESA, 640 x 480 37,5 75 31,5 -/­VESA, 640 x 480 31,47 59,94 25,18 -/­VESA, 800 x 600 37,88 60,32 40 +/+
VESA, 800 x 600 46,88 75 49,5 +/+

VESA, 1024 x 768 48,36 60 65 -/­VESA, 1024 x 768 60,02 75,03 78,75 +/+
VESA, 1152 x 864 67,5 75 108 +/+

VESA, 1280 x 800 49,31 59,91 71 +/+
VESA, 1280 x 1024 63,98 60,02 108 +/+
VESA, 1280 x 1024 79,98 75,02 135 +/+

VESA, 1680 x 1050 65,29 59,95 146,25 -/+

VESA, 1920 x 1080 67,5 60 148,5 +/+
VESA, 1920 x 1080 137,26 120 285,5 +/+

VESA, 2560 x 1440 183 120 497,75 +/­VESA, 2560 x 1440 88,79 59,95 241,5 +/-

CTA, 3840 x 2160 112,5 50 594 Progresywne
CTA, 3840 x 2160 135 60 594 Progresywne

pozioma

(kHz)

Częstotliwość

pionowa (Hz)

Zegar
pikseli
(MHz)

Polaryzacja

synchronizacji

(w poziomie/w

pionie)

Obsługa monitora │ 63

Vision Engine

Personalize

Audio

Hue

Saturation

Input Source

Display

Others

Menu

Brightness / Contrast

PIP/PBP

Personalize

Audio

Hue

Saturation

Input Source

Display

Others

Menu

Brightness / Contrast

PIP/PBP

Vision Engine ma specjalne opracowanie silnika wizyjnego, które może poprawiać
elementy wizualne w różnych scenach gier i zawiera pięć silników wizyjnych: Night

vision (Widzenie w ciemności), Clear vision (Wyraźne widzenie), Bino vision
(Widzenie Bino), Chroma vision (Widzenie Chroma) lub Crosshair (Celownik)

do wyboru przez użytkownika. Można je skonfigurować z OSD lub przez Dell Display
Manager i uruchamiać przyciskiem skrótu.

Używanie menu OSD i przycisku skrótu do uruchamiania Vision Engine:

Naciśnij przycisk joysticka, aby wyświetlić główne menu OSD.

1.
Aby go zainicjować, przesuń przycisk joysticka w celu wyboru Game (Gra) >

2.
Vision Engine.

3. Wybierz On (Wł.) lub Off (Wył.), aby zdecydować, czy włączyć funkcje w
trybie Vision Engine.

Dell 32 Gaming Monitor

Game

Preset Modes

Game Enhance Mode

AMD FreeSyne Premium Pro

Response Time

Dark Stabilizer

Console Mode

Vision Engine

On

off

G3223D

Po wybraniu „On (Wł.)”, można podejrzeć efekt każdej funkcji wizyjnej, przez
przesunięcie przycisku joysticka.

UWAGA: Naciśnij przycisk joysticka, aby zaznaczyć/usunąć zaznaczenie

Vision Engine. Domyślnie, zaznaczone są wszystkie Vision Engine.
Vision Engine można zaznaczyć, zgodnie ze swoimi preferencjami.

Dell 32 Gaming Monitor

Game

Preset Modes

Game Enhance Mode

AMD FreeSyne Premium Pro

Response Time

Dark Stabilizer

Console Mode

Vision Engine

Night Vision

Clear Vision

Bino Vision

Chroma Vision

Crosshair

G3223D

64 │ Obsługa monitora

4. Użyj Shortcut Key (Przycisk skrótu) Vision Engine do przełączania

Audio

Display

Others

Menu

PIP/PBP

Game

Input Source

Brightness / Contrast

Personalize

Audio

Hue

Saturation

Input Source

Display

Others

Menu

Brightness / Contrast

PIP/PBP

różnych silników wizyjnych.

Vision Engine

UWAGA: Wstępne ustawienia przycisków skrótu należy dostosować w

ustawieniach Personalize (Personalizuj).

Dell 32 Gaming Monitor

Personalize

Shortcut Key 1

Shortcut Key 2

Shortcut Key 3

Power Button LED

USB-C Charging

Other USB Charging

Reset Personalization

Preset Modes

Brightness/Contrast

Vision Engine

On in On Mode

O in O Mode

O in Standby Mode

G3223D

Użyj Dell Display Manager i przycisk skrótu do uruchomienia Vision Engine:

1. Naciśnij przycisk joysticka, aby wyświetlić główne menu OSD.

2. Aby go zainicjować, przesuń przycisk joysticka w celu wyboru Game (Gra) >

Vision Engine.

3. Wybierz On (Wł.) w celu włączenia funkcji w trybie Vision Engine.

Dell 32 Gaming Monitor

Game

Preset Modes

Game Enhance Mode

AMD FreeSyne Premium Pro

Response Time

Dark Stabilizer

Console Mode

Vision Engine

On

off

G3223D

Obsługa monitora │ 65

4. Alternatywnie, ustawienia Vision Engine można wykonać w Dell Display

Chroma Vision

Manager. (Zainstalowana aplikacja Dell Display Manager dla lepszego
korzystania z gier). W celu uzyskania dalszych informacji, sprawdź część

dotyczącą instalacji Dell Display Manager na stronie http://www.dell.com/

G3223D.

Przycisk skrótu Vision Engine, umożliwia konfigurację i używanie kombinacji klawiszy
na klawiaturze do przełączania pomiędzy Vision Engine.

Każdy Vision Engine można wybrać poprzez zaznaczenie lub usunięcie zaznaczenia
pól wyboru. OSD jest zsynchronizowane z tymi ustawieniami.

66 │ Obsługa monitora

Dell 32 Gaming Monitor

Vision Engine has been turned o.

To turn it on.

go to OSD menu: Game > Vision Engine.

G3223D

UWAGA: Przycisk skrótu można używać wyłącznie po ustawieniu Vision

Engine na „On (Wł.)”.

USB-C Prioritization (Priorytetyzacja USB-C)

Umożliwia określenie priorytetu do transferu danych z wysoką rozdzielczością (High
Resolution 4 Lanes (4 torowa wysoka rozdzielczość)) lub wysoką szybkością (High
Data Speed 2 lanes (2 torowa wysoka szybkość danych)), podczas używania portu
USB-C.

UWAGI:

1. Domyślne ustawienie High Resolution 4 Lanes (4 torowa wysoka
rozdzielczość) (HBR3), obsługuje do 2560 x 1440 przy 165 Hz, 10 bitów
kolorów, HDR; wydajność USB będzie zmniejszona do USB 2.0.

2. Przy ręcznym przełączaniu na High Data Speed 2 Lanes (2 torowa
wysoka rozdzielczość) (HBR3), można wybrać preferowane taktowania.
Następująca tabela to szczegółowy opis.

Port We/Wy USB-C USB-C USB-C

Przepustowość

Rozdzielczość Bity koloru

2560 x 1440 przy 165 Hz 24 X X X
2560 x 1440 przy 165 Hz 30 X X X

2560 x 1440 przy 144 Hz 24 X X X

2560 x 1440 przy 144 Hz 30 X X X
2560 x 1440 przy 120 Hz 24 √ X X
2560 x 1440 przy 120 Hz 30 X X X

1920 x 1080 przy 165 Hz 24 √ X X

1920 x 1080 przy 165 Hz 30 √ X X

1920 x 1080 przy 144 Hz 24 √ √ X
1920 x 1080 przy 144 Hz 30 √ X X
1920 x 1080 przy 120 Hz 24 √ √ X
1920 x 1080 przy 120 Hz 30 √ √ X

UWAGA: „√” oznacza obsługę, a „X” oznacza brak obsługi.

12,96 G/

bitów

2 tory

(HBR3)

8,64 G/

bitów

2 tory

(HBR2)

4,32 G/bity

2 tory (HBR)

Obsługa monitora │ 67

Blokada przycisków menu i zasilania

Uniemożliwia użytkownikowi dostęp lub zmianę ustawień menu OSD na
wyświetlaczu.

Domyślnie, ustawienie blokady przycisku Menu i przycisku zasilania jest wyłączone.

1

2

3

4

5

6

UWAGA: Aby uzyskać dostęp do menu Lock (Blokada) lub Unlock

(Odblokowanie) - naciśnij i przytrzymaj przycisk 5 przez cztery

sekundy.

Aby uzyskać dostęp do menu lock (blokada), naciśnij i przytrzymaj przycisk 5
przez cztery sekundy. W dolnym, prawym rogu wyświetlacza pojawi się menu lock
(blokada).

UWAGA: Dostęp do menu blokady można uzyskać z użyciem tej

metody, gdy przyciski Menu i zasilania są w stanie odblokowania.

Dell 32 Gaming Monitor

Select option:

+

G3223D

Aby uzyskać dostęp do menu unlock (odblokowanie), naciśnij i przytrzymaj przycisk
5 przez cztery sekundy. W dolnym, prawym rogu wyświetlacza pojawi się menu
unlock (odblokowanie).

UWAGA: Dostęp do menu odblokowania można uzyskać, gdy przyciski

Menu i zasilania są w stanie zablokowania.

68 │ Obsługa monitora

Select option:

Dostępne są trzy opcje blokady.

Menu Opis

1 Menu Buttons

(Przyciski menu)

Po wybraniu Menu Buttons (Przyciski Menu), nie
można zmienić ustawień menu OSD. Zablokowane
zostaną wszystkie przyciski oprócz przycisku zasilania.

Dell 32 Gaming Monitor

G3223D

2 Power Button

(Przycisk zasilania)

Po wybraniu Power Button (Przycisk zasilania),
wyświetlacza nie można wyłączyć z użyciem przycisku
zasilania.

3 Menu + Power

Buttons (Przyciski

menu i zasilania)

+

Po wybraniu Menu + Power Buttons (Przyciski
Menu + Zasilania), nie można zmienić ustawień menu

OSD i przycisk zasilania jest zablokowany.

Ikona pojawia się na środku wyświetlacza w następujących sytuacjach:

• Po naciśnięciu przycisku joysticka i przycisków sterowania (przyciski 1 - 5).
Ikona wskazuje, że przyciski menu OSD są w stanie zablokowania.

• Po naciśnięciu przycisku zasilania (przycisk 6). Ikona wskazuje, że przycisk
zasilania jest w stanie zablokowania.

• Po naciśnięciu jednego z sześciu przycisków. Ikona wskazuje, że w stanie
zablokowania są przyciski menu OSD i przycisk zasilania.

Odblokowanie menu OSD i przycisków zasilania:

1. Naciśnij i przytrzymaj przycisk 5 przez cztery sekundy. Pojawi się menu
odblokowania.

2. Wybierz ikonę odblokowania , aby odblokować przyciski na wyświetlaczu.

Obsługa monitora │ 69

Komunikaty ostrzeżeń OSD

Jeśli monitor nie obsługuje określonego trybu rozdzielczości, wyświetlony zostanie
poniższy komunikat:

HDMI

Dell 32 Gaming Monitor

The current input timing is not supported by the monitor display. Please

change your input timing to

timing as per the monitor specifications.

2560x1440, 144Hz or any other monitor listed

G3223D

DP/USB-C

Dell 32 Gaming Monitor

The current input timing is not supported by the monitor display. Please

change your input timing to

listed timing as per the monitor specifications.

2560x1440, 165Hz or any other monitor

G3223D

Komunikat wskazuje, że monitor nie może się zsynchronizować z sygnałem
odbieranym z komputera. Sprawdź Dane techniczne monitora w celu uzyskania
informacji o zakresach częstotliwości poziomej i pionowej, obsługiwanych przez ten
monitor. Zalecany tryb to 2560 x 1440.

70 │ Obsługa monitora

Przed wyłączeniem funkcji DDC/CI, wyświetlany jest następujący komunikat:

Dell 32 Gaming Monitor

The function of adjusting display setting using PC application will be

disabled.

Do you wish to disable DDC/CI function?

G3223D

Po przejściu monitora do trybu Standby Mode (Tryb oczekiwania), pojawi się
następujący komunikat:

Dell 32 Gaming Monitor

Going into Standby mode.

G3223D

Po naciśnięciu dowolnego przycisku, oprócz przycisku zasilania, w zależności od
wybranego wejścia, pojawi się następujący komunikat:

Dell 32 Gaming Monitor

?

No HDMI signal from your device.

Press any key on the keyboard or move the mouse to wake it up.

If there is no display, press the monitor button again to select

the correct input source.

G3223D

Obsługa monitora │ 71

Jeśli kabel HDMI lub DisplayPort nie jest podłączony, pojawi się następujące okno
dialogowe. Po pozostawieniu w tym stanie na cztery minuty, monitor przejdzie do
trybu Standby (Oczekiwanie).

Dell 32 Gaming Monitor

No HDMI 1 Cable

1

The display will go into Standby Mode in 4 minutes.

www.dell.com/G3223D

G3223D

lub

Dell 32 Gaming Monitor

No HDMI 2 Cable

2

The display will go into Standby Mode in 4 minutes.

www.dell.com/G3223D

Dell 32 Gaming Monitor

No DP Cable

The display will go into Standby Mode in 4 minutes.

72 │ Obsługa monitora

G3223D

lub

www.dell.com/G3223D

G3223D

lub

Dell 32 Gaming Monitor

No USB-C Cable

The display will go into Standby Mode in 4 minutes.

www.dell.com/G3223D

G3223D

Po wybraniu elementów OSD ustawienia Factory Reset (Resetowanie do
ustawień fabrycznych) w funkcji Other (Inne), pojawi się następujący

komunikat:

Dell 32 Gaming Monitor

Are you sure you want to reset to default settings?

Yes No

G3223D

Więcej informacji można znaleźć w części Rozwiązywanie problemów.

Obsługa monitora │ 73

Ustawianie maksymalnej rozdzielczości

UWAGA: Czynności mogą się nieznacznie różnić w zależności od

używanej wersji systemu Windows.

W systemie Windows 8.1:

1. Dla Windows 8.1: wybierz kafelek Pulpit, aby przełączyć na klasyczny wygląd
pulpitu.

2. Kliknij prawym przyciskiem na pulpicie i kliknij Screen Resolution
(Rozdzielczość ekranu).

3. Jeżeli podłączony jest więcej niż jeden monitor upewnij się, że wybrano
G3223D.

4. Kliknij rozwijaną listę Screen Resolution (Rozdzielczość ekranu) i wybierz
2560 x 1440.

5. Kliknij OK.

W Windows 10 i Windows 11:

1. Kliknij prawym przyciskiem dowolne miejsce na pulpicie i kliknij Display
settings (Ustawienia ekranu).

2. Jeżeli podłączony jest więcej niż jeden monitor upewnij się, że wybrano
G3223D.

3. Kliknij rozwijaną listę Display Resolution (Rozdzielczość ekranu) i wybierz
2560 x 1440.

4. Kliknij Keep changes (Zachowaj zmiany).

Jeśli nie widać jako opcji 2560 x 1440, może to oznaczać konieczność aktualizacji
sterownika karty graficznej do najnowszej wersji. W zależności od komputera,
wykonaj jedną z następujących procedur:

Jeżeli używasz komputer desktop lub latopa firmy Dell, przejdź na stronę
internetową https://www.dell.com/support, wprowadź swój kod serwisowy i
pobierz najnowszy sterownik dla używanej karty graficznej.

Jeśli używany jest komputer innej marki niż Dell (laptop lub desktop):

• Przejdź na stronę pomocy technicznej dla komputera i pobierz najnowsze
sterowniki grafiki.

• Przejdź do strony sieciowej producenta karty graficznej i pobierz najnowsze
sterowniki karty graficznej.

74 │ Obsługa monitora

Rozwiązywanie problemów

OSTRZEŻENIE: Przed rozpoczęciem wykonywania następujących

czynności, wykonaj Instrukcje bezpieczeństwa.

Autotest

Monitor udostępnia funkcję autotestu, która umożliwia sprawdzenie prawidłowości
jego działania. Jeśli monitor i komputer są prawidłowo podłączone, ale ekran
monitora pozostaje ciemny należy uruchomić autotest monitora, wykonując
następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz wszystkie kable wideo od monitora. Dzięki temu komputer nie będzie
brał udziału w procedurze.

3. Włącz monitor.

Jeśli monitor działa prawidłowo, wykryty zostanie brak sygnału i wyświetlony jeden
z poniższych komunikatów. W trybie autotestu, dioda LED zasilania świeci białym
światłem.

Dell 32 Gaming Monitor

No HDMI 1 Cable

1

The display will go into Standby Mode in 4 minutes.

www.dell.com/G3223D

lub

Dell 32 Gaming Monitor

No HDMI 2 Cable

2

The display will go into Standby Mode in 4 minutes.

www.dell.com/G3223D

Rozwiązywanie problemów │ 75

G3223D

G3223D

lub

Dell 32 Gaming Monitor

No DP Cable

The display will go into Standby Mode in 4 minutes.

www.dell.com/G3223D

G3223D

lub

Dell 32 Gaming Monitor

No USB-C Cable

The display will go into Standby Mode in 4 minutes.

www.dell.com/G3223D

G3223D

UWAGA: To okno dialogowe pojawia się nawet podczas normalnego

działania oraz, gdy jest odłączony lub uszkodzony kabel wideo.

4. Wyłącz monitor i podłącz ponownie kabel wideo; Włącz komputer i monitor.

Jeśli po ponownym podłączeniu kabli ekran monitora pozostanie ciemny, należy
sprawdzić kartę graficzną i komputer, ponieważ monitor działa prawidłowo.

76 │ Rozwiązywanie problemów

Wbudowane testy diagnostyczne

Personalize

Audio

Display

Menu

PIP/PBP

Game

Input Source

Brightness / Contrast

Monitor ma wbudowane narzędzie diagnostyczne. Może ono pomóc w określeniu,
czy nieprawidłowości działania ekranu są powiązane z monitorem, czy z
komputerem i kartą graficzną.

UWAGA: Wbudowane testy diagnostyczne można uruchomić wyłącznie

po odłączeniu kabla wideo, gdy monitor znajduje się w trybie autotestu.

1

2

3

4

5

6

Aby uruchomić wbudowane testy diagnostyczne:

Upewnij się, że ekran jest czysty oraz, że na powierzchni ekranu nie ma kurzu.

1.

2. Naciśnij przycisk joysticka, aby wyświetlić główne menu OSD.

3. Przesuń Joystick w celu wyboru Others (Inne) > Self-Diagnostic
(Autodiagnostyka), aby zainicjować proces autodiagnostyki.

Dell 32 Gaming Monitor

Display Info

DDC/CI

LCD Conditioning

Firmware

Service Tag

Others

Self-Diagnostic

Reset Others

Factory Reset

Select

G3223D

4. Po zainicjowaniu, pojawi się szary ekran. Sprawdź ekran pod kątem
nieprawidłowości.

5. Przełącz przycisk joysticka. Kolor ekranu zmieni się na czerwony. Sprawdź
ekran pod kątem nieprawidłowości.

6. Powtórz czynność 5 i sprawdź, czy na ekranie jest wyświetlane są kolory

Rozwiązywanie problemów │ 77

zielony, niebieski, czarny i biały, a po nich tekst ekranowy.

7. Po pojawieniu się ekranu tekstowego test jest zakończony. Aby wyjść,
ponownie przełącz przycisk joysticka.

Jeśli używając wbudowanego narzędzia diagnostycznego, nie można wykryć
żadnych nieprawidłowości ekranu, monitor działa prawidłowo. Sprawdź kartę
graczną i komputer.

78 │ Rozwiązywanie problemów

Typowe problemy

Następująca tabela zawiera ogólne informacje o mogących wystąpić typowych
problemach związanych z monitorem i możliwe rozwiązania.

Typowe objawy Możliwe rozwiązania

Brak wideo lub
wyłączona dioda
LED zasilania

Brak wideo lub
włączona dioda LED
zasilania

Słaba ostrość • Wyeliminuj przedłużacze kabli wideo.

Drżący lub skaczący
obraz wideo

Brakujące piksele • Włącz i wyłącz zasilanie.

• Upewnij się, że kabel wideo jest prawidłowo podłączony
do monitora i zamocowany.

• Sprawdź, czy prawidłowo działa gniazdo zasilania,
wykorzystując do tego celu inne urządzenie elektryczne.

• Upewnij się, że przycisk zasilania został naciśnięty.

• Upewnij się, że wybrane zostało prawidłowe źródło
sygnału przez menu Input Source (Źródło wejścia).

• Zwiększ jasność i kontrast w menu OSD.

• Wykonaj autotest monitora.

• Sprawdź, czy nie są wygięte lub złamane styki złącza
kabla wideo.

• Uruchom wbudowane testy diagnostyczne.

• Upewnij się, że wybrane zostało prawidłowe źródło
sygnału przez menu Input Source (Źródło wejścia).

• Zresetuj monitor do ustawień fabrycznych (Factory
Reset (Resetowanie do ustawień fabrycznych)).

• Zmień rozdzielczość video na prawidłowy współczynnik
proporcji.

• Zresetuj monitor do ustawień fabrycznych (Factory
Reset (Resetowanie do ustawień fabrycznych)).

• Sprawdź czynniki środowiskowe.

• Zmień lokalizację monitora i sprawdź go w innym
pomieszczeniu.

• Piksel trwale wyłączony to naturalny defekt, który
występuje w technologii LCD.

• Dalsze informacje o polityce jakości i pikseli monitora LCD,
można sprawdzić na stronie pomocy technicznej Dell, pod
adresem:

www.dell.com/pixelguidelines.

Rozwiązywanie problemów │ 79

Typowe objawy Możliwe rozwiązania

Wadliwe piksele • Włącz i wyłącz zasilanie.

• Piksel trwale wyłączony to naturalny defekt, który
występuje w technologii LCD.

• Dalsze informacje o polityce jakości i pikseli monitora LCD,
można sprawdzić na stronie pomocy technicznej Dell, pod
adresem:

www.dell.com/pixelguidelines.

Problemy dotyczące
jasności

Zniekształcenie
geometryczne

Poziome lub
pionowe linie

Problemy związane
z synchronizacją

• Zresetuj monitor do ustawień fabrycznych (Factory
Reset (Resetowanie do ustawień fabrycznych)).

• Wyreguluj elementy sterowania jasności i kontrastu przez
OSD.

• Zresetuj monitor do ustawień fabrycznych (Factory
Reset (Resetowanie do ustawień fabrycznych)).

• Wyreguluj elementy sterowania w poziomie i w pionie
przez OSD.

• Zresetuj monitor do ustawień fabrycznych (Factory
Reset (Resetowanie do ustawień fabrycznych)).

• Wykonaj autotest monitora i sprawdź, czy linie są
widoczne także w trybie autotestu.

• Sprawdź, czy nie są wygięte lub złamane styki złącza
kabla wideo.

• Uruchom wbudowane testy diagnostyczne.

• Zresetuj monitor do ustawień fabrycznych (Factory
Reset (Resetowanie do ustawień fabrycznych)).

• Wykonaj autotest monitora i sprawdź, czy obraz ekranowy
jest zniekształcony także w trybie autotestu.

• Sprawdź, czy nie są wygięte lub złamane styki złącza
kabla wideo.

• Uruchom ponownie komputer w trybie bezpiecznym.

80 │ Rozwiązywanie problemów

Typowe objawy Możliwe rozwiązania

Problemy związane
z bezpieczeństwem

Okresowe problemy • Upewnij się, że kabel wideo łączący monitor z komputerem

Brak koloru • Wykonaj autotest monitora.

Nieprawidłowy kolor • Zmień Color Setting Mode (Tryb ustawień koloru)

Długotrwałe
utrzymywanie
statycznego obrazu
na monitorze

Odbicia lub
przeregulowanie
obrazu

• Nie należy wykonywać żadnych czynności rozwiązywania
problemów.

• Należy jak najszybciej skontaktować się z Dell.

jest prawidłowo podłączony i zamocowany.

• Zresetuj monitor do ustawień fabrycznych (Factory
Reset (Resetowanie do ustawień fabrycznych)).

• Wykonaj autotest monitora i sprawdź, czy okresowe
problemy pojawiają się także w trybie autotestu.

• Upewnij się, że kabel wideo łączący monitor z komputerem
jest prawidłowo podłączony i zamocowany.

• Sprawdź, czy nie są wygięte lub złamane styki złącza
kabla wideo.

w menu OSD Color (Kolor) na Graphics (Grafika) lub
Video (Wideo) w zależności od aplikacji.

• Spróbuj użyć innej opcji Preset Modes (Tryby ustawień
wstępnych) w ustawieniach Color (Kolor) menu OSD.
Dostosuj wartość R/G/B w ustawieniach Custom Color
(Kolory niestandardowe) w menu OSD Color (Kolor).

• Zmień Input Color Format (Format koloru

wejściowego) na RGB lub YCbCr w menu OSD Color
(Kolor).

• Uruchom wbudowane testy diagnostyczne.

• Ustawienie wyłączenia ekranu po kilku minutach
bezczynności ekranu. Można dostosować w ustawieniu
Windows Power Options (Opcje zasilania Windows) lub w
Mac Energy Saver.

• Alternatywnie, użyj dynamicznie zmienianego wygaszacza
ekranu.

• Zmień Response Time (Czas odpowiedzi) w menu
OSD Display (Ekran) na Fast (Szybki), Super Fast
(Bardzo szybki) lub Extreme (Ekstremalny) w
zależności od zastosowania i używania.

Rozwiązywanie problemów │ 81

Problemy charakterystyczne dla produktu

Charakterystyczne
objawy

Za mały obraz
ekranowy

Nie można
wyregulować
monitora przyciskami
na panelu dolnym

Brak sygnału wejścia
po naciśnięciu
elementów
sterowania
użytkownika

Obraz nie wypełnia
całego ekranu

Możliwe rozwiązania

• Sprawdź ustawienie Aspect Ratio (Współczynnik
proporcji) w ustawieniach Display (Ekran) menu OSD.

• Zresetuj monitor do ustawień fabrycznych (Factory
Reset (Resetowanie do ustawień fabrycznych)).

• Wyłącz monitor, odłącz kabel zasilania, podłącz go
ponownie, a następnie włącz monitor.

• Sprawdź, czy jest zablokowane menu OSD. Jeśli jest
zablokowane, naciśnij przycisk menu i przytrzymaj go
przez 5 sekund w celu odblokowania.

• Upewnij się, że komputer nie znajduje się w trybie
oszczędzania energii, przesuwając mysz lub naciskając
dowolny przycisk na klawiaturze.

• Sprawdź, czy kabel wideo jest prawidłowo podłączony. W
razie potrzeby odłącz i podłącz ponownie kabel wideo.

• Zresetuj komputer lub odtwarzacz wideo.

• Ze względu na różne formaty wideo (współczynnik
proporcji) DVD, monitor może wyświetlać obraz na
pełnym ekranie.

• Uruchom wbudowane testy diagnostyczne.

82 │ Rozwiązywanie problemów

Informacje dotyczące przepisów

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów

Uwagi FCC i inne informacje dotyczące przepisów, można sprawdzić na stronie
internetowej zgodności z przepisami, pod adresem www.dell.com/regulatory_

compliance.

Baza danych produktów UE dla etykiety dotyczącej zużycia energii i arkusza informacji o produkcie

G3223D: https://eprel.ec.europa.eu/qr/1035291

Kontaktowanie się z firmą Dell

W celu kontaktu z firmą Dell w zakresie problemów dotyczących sprzedaży, pomocy
technicznej lub obsługi klienta, patrz www.dell.com/contactdell.

UWAGA: Dostępność zależy od kraju lub regionu i produktu, a niektóre

usługi mogą nie być dostępne w kraju lub w regionie użytkownika.

UWAGA: Przy braku aktywnego połączenia z Internetem, informacje

kontaktowe można znaleźć na fakturze zakupu, opakowaniu, rachunku
lub w katalogu produktów Dell.

Informacje dotyczące przepisów │ 83
