Monitor Dell G2724D

Instrukcja użytkownika

Model monitora: G2724D
Model - zgodność z przepisami: G2724Dc

UWAGA: UWAGA oznacza ważną informację, która może pomóc w
lepszym wykorzystaniu komputera.

PRZESTROGA: PRZESTROGA oznacza potencjalne niebezpieczeństwo
uszkodzenia lub utraty danych, w przypadku nie zastosowania się do
instrukcji.

OSTRZEŻENIE: OSTRZEŻENIE oznacza potencjalną możliwość
wystąpienia uszkodzenia własności, obrażeń osób lub śmierci.

© 2023 Dell Inc. lub jej firmy zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki
towarowe to znaki towarowe firmy Dell Inc. lub jej firm zależnych. Pozostałe znaki towarowe mogą być
znakami towarowymi odpowiednich firm.

2023 – 06

Rev. A00

2 │

Spis treści

Instrukcje bezpieczeństwa .................... 6

Informacje o monitorze ...................... 8

Zawartość opakowania. . . . . . . . . . . . . . . . . . . .8

Właściwości produktu . . . . . . . . . . . . . . . . . . . 10

Identyfikacja części i elementów sterowania . . . . . . . 12

Widok z przodu . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Widok od tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Widok z boku . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Widok z dołu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Dane techniczne monitora . . . . . . . . . . . . . . . . . 15

*Dell Display Manager. . . . . . . . . . . . . . . . . . . . . . . . 17

Dane techniczne rozdzielczości. . . . . . . . . . . . . . . . . . . 18

Obsługiwane tryby wideo . . . . . . . . . . . . . . . . . . . . . . 18

Wstępnie ustawione tryby wyświetlania . . . . . . . . . . . . . . 19

Parametry elektryczne . . . . . . . . . . . . . . . . . . . . . . . 21

Charakterystyki fizyczne . . . . . . . . . . . . . . . . . . . . . . 22

Charakterystyki środowiskowe . . . . . . . . . . . . . . . . . . . 23

Przypisanie styków . . . . . . . . . . . . . . . . . . . . 24

Złącze DisplayPort . . . . . . . . . . . . . . . . . . . . . . . . . 24

Złącze HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Obsługa Plug and Play . . . . . . . . . . . . . . . . . . . 26

Polityka jakości i pikseli monitora LCD . . . . . . . . . . 26

│ 3

Ergonomia . . . . . . . . . . . . . . . . . . . . . . . . . 27

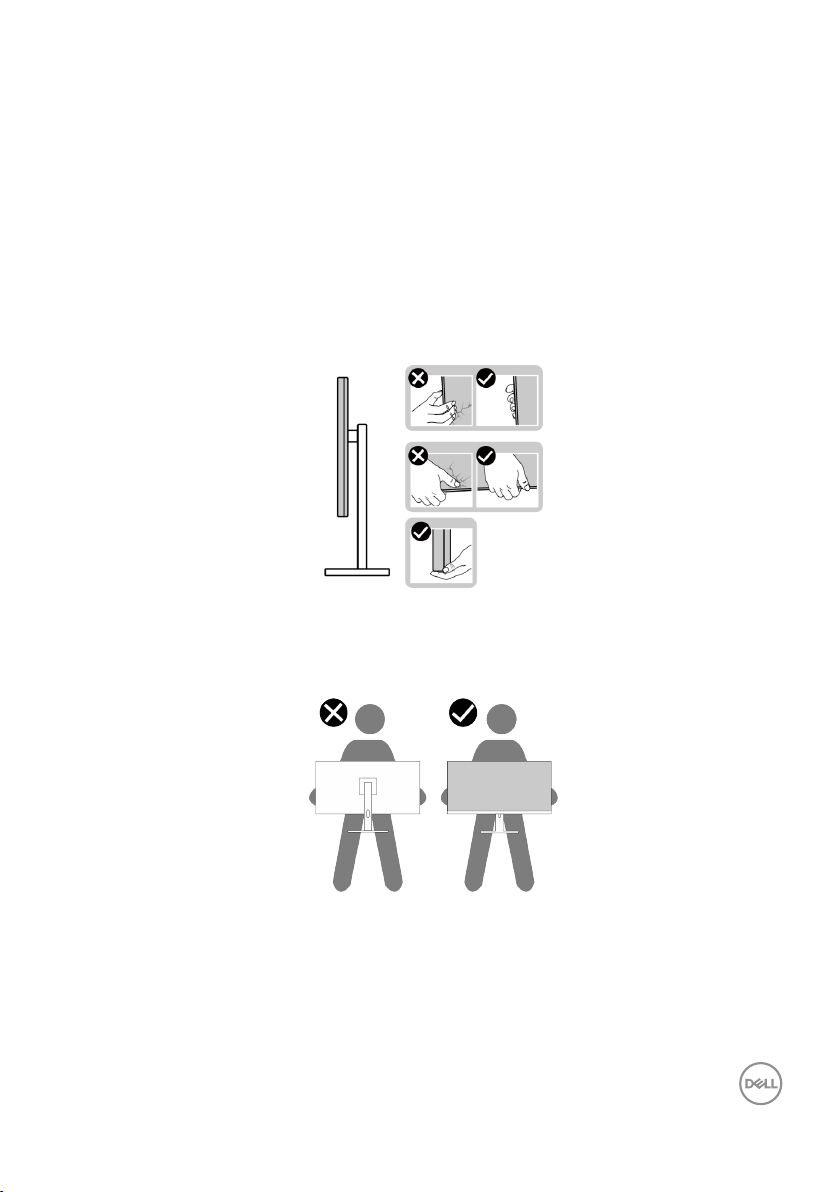

Obsługa i przenoszenie wyświetlacza . . . . . . . . . . . 29

Wskazówki dotyczące konserwacji . . . . . . . . . . . . 31

Czyszczenie monitora . . . . . . . . . . . . . . . . . . . . . . . . 31

Ustawianie monitora........................ 33

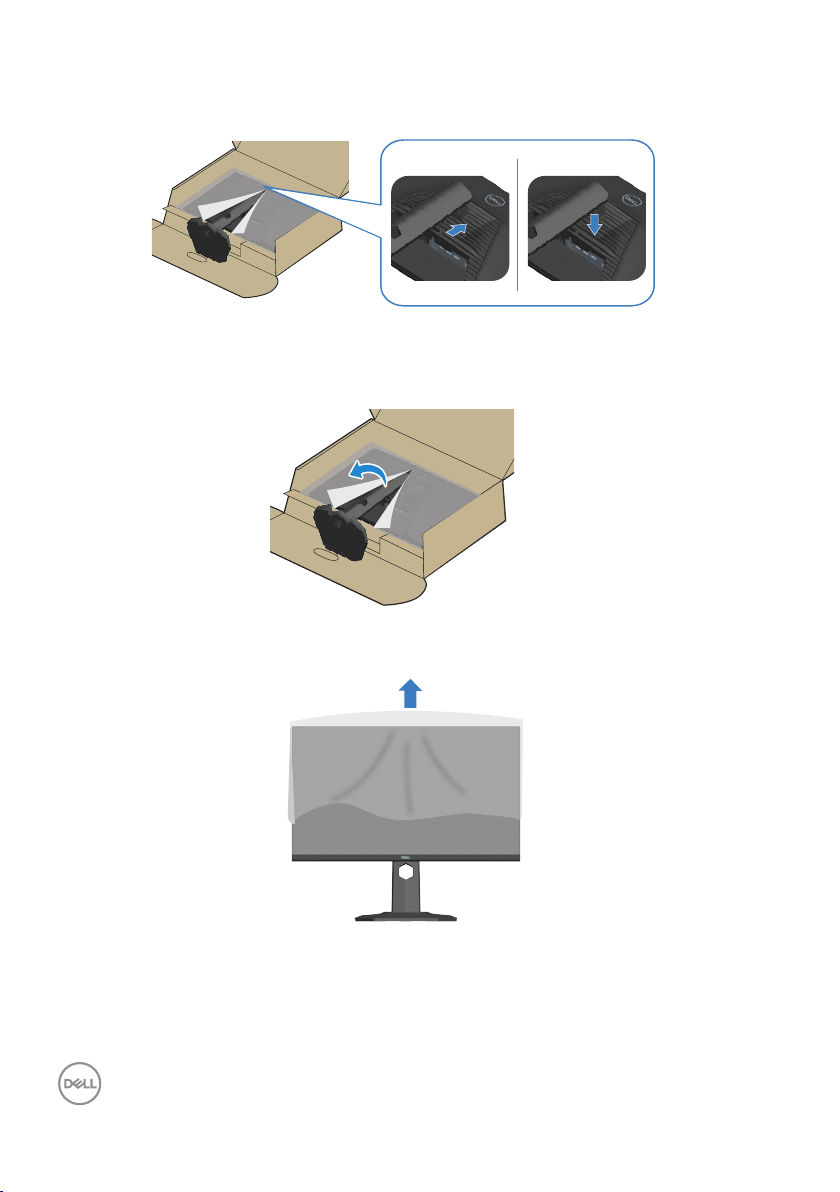

Montaż podstawy . . . . . . . . . . . . . . . . . . . . . 33

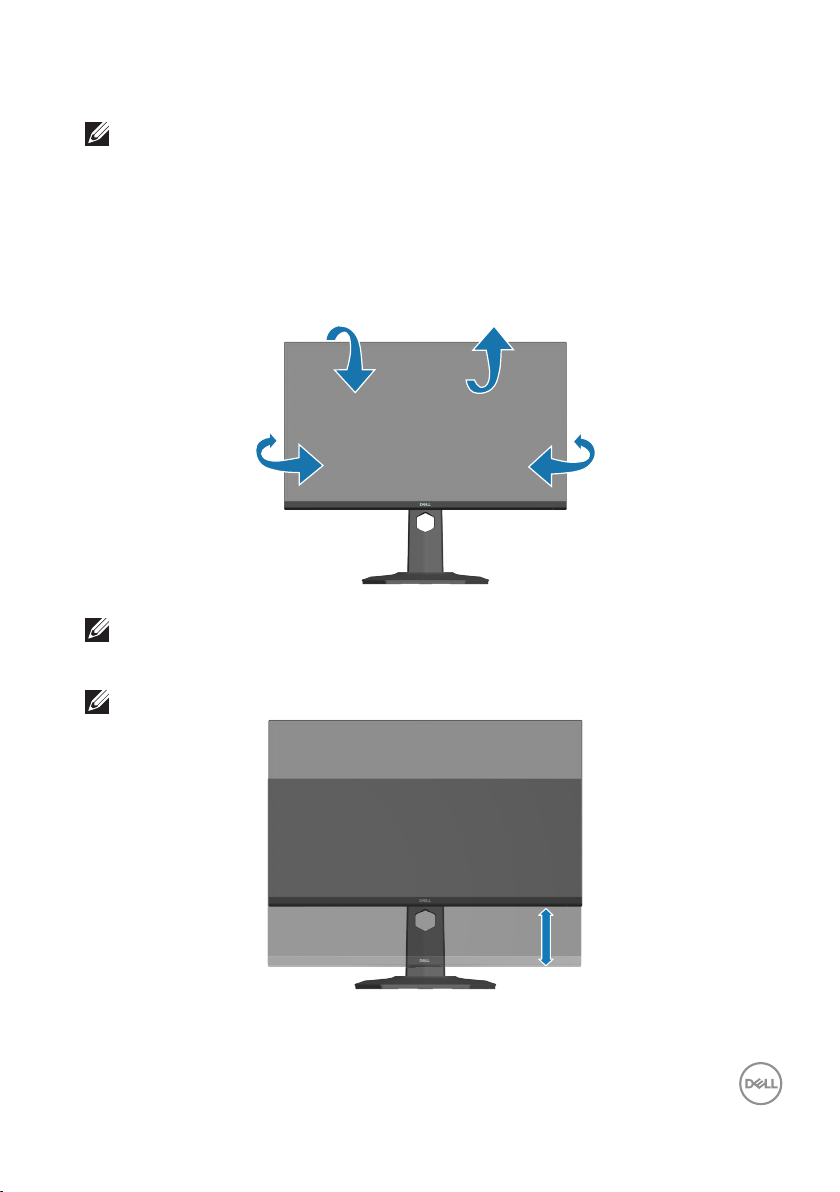

Nachylanie, przekręcanie i wysuwanie w pionie. . . . . . 35

Nachylanie, przekręcanie . . . . . . . . . . . . . . . . . . . . . . 35

Wysuwanie w pionie. . . . . . . . . . . . . . . . . . . . . . . . .35

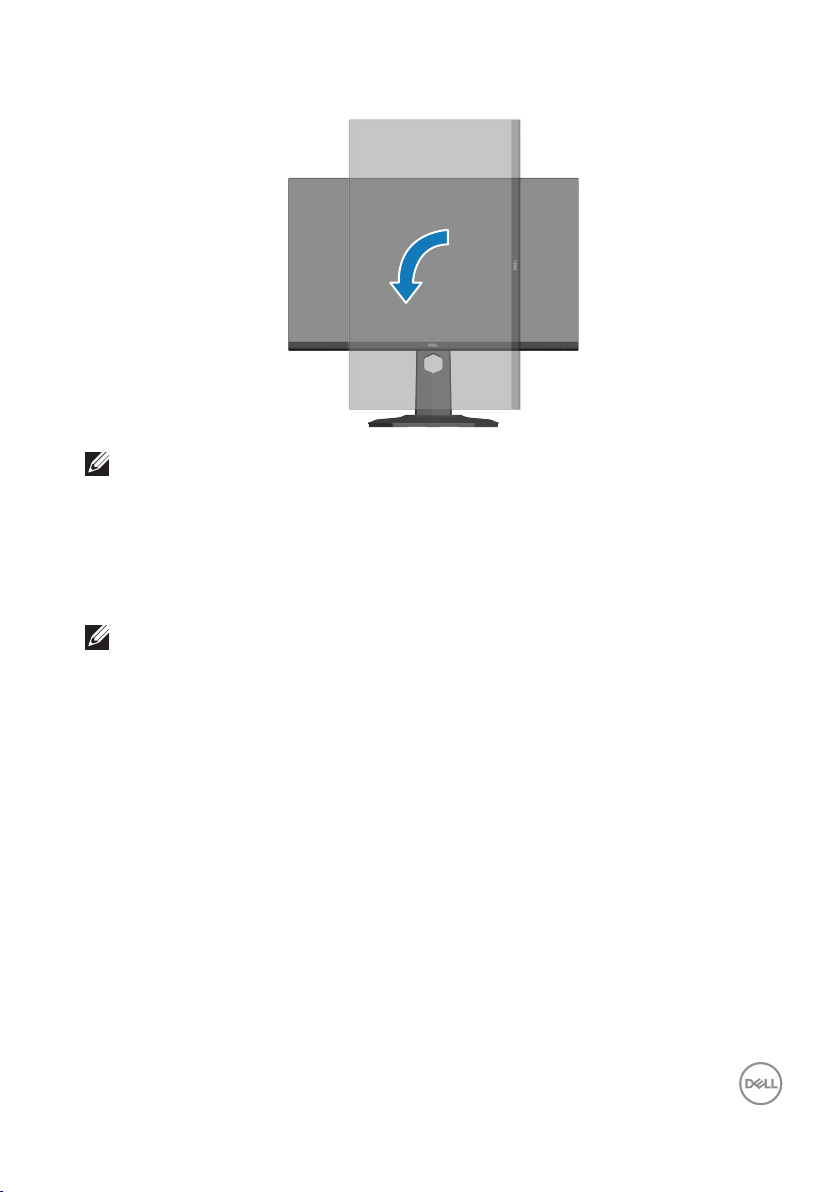

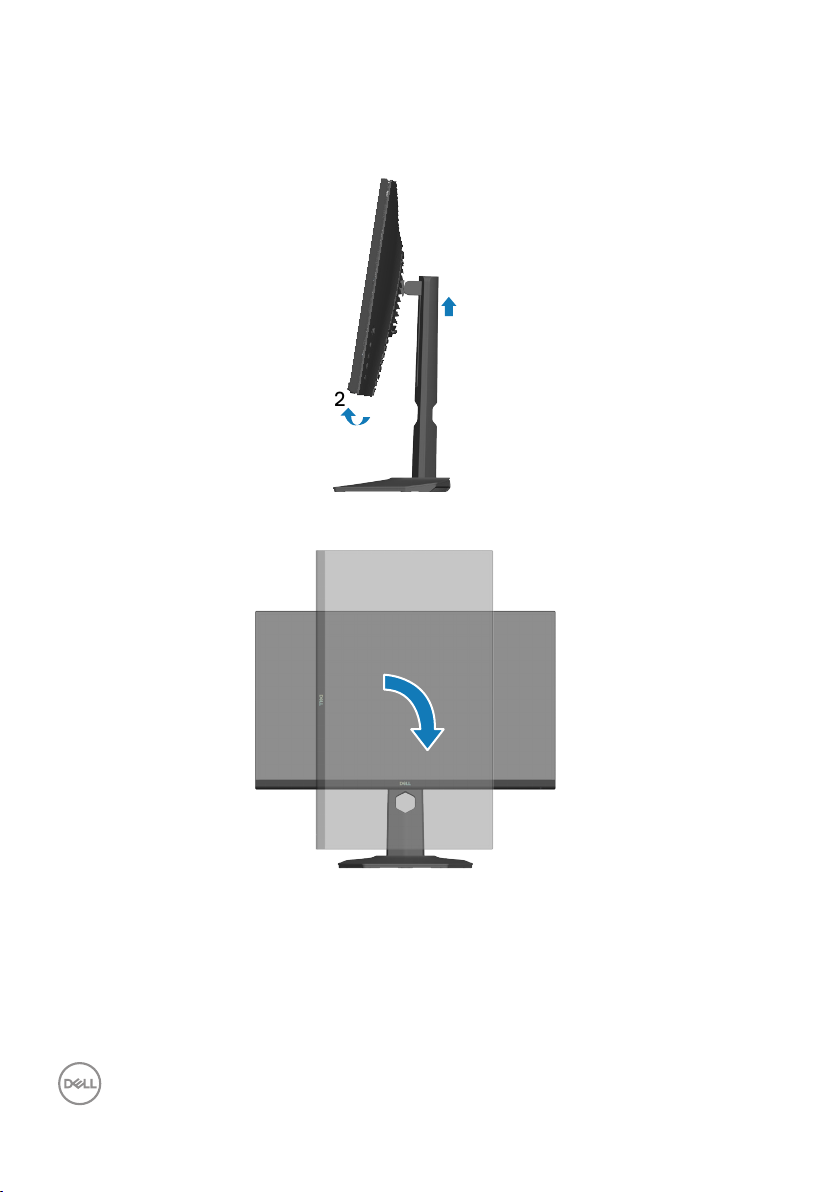

Obracanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . 36

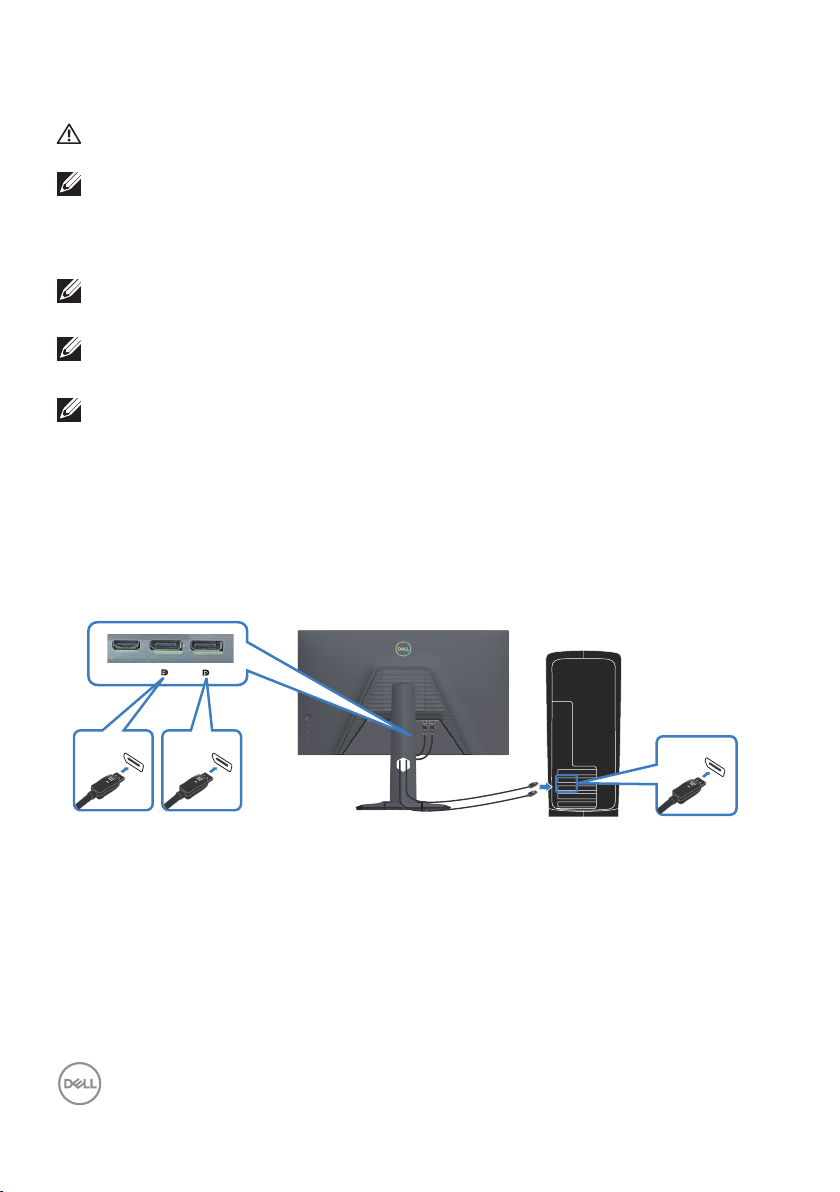

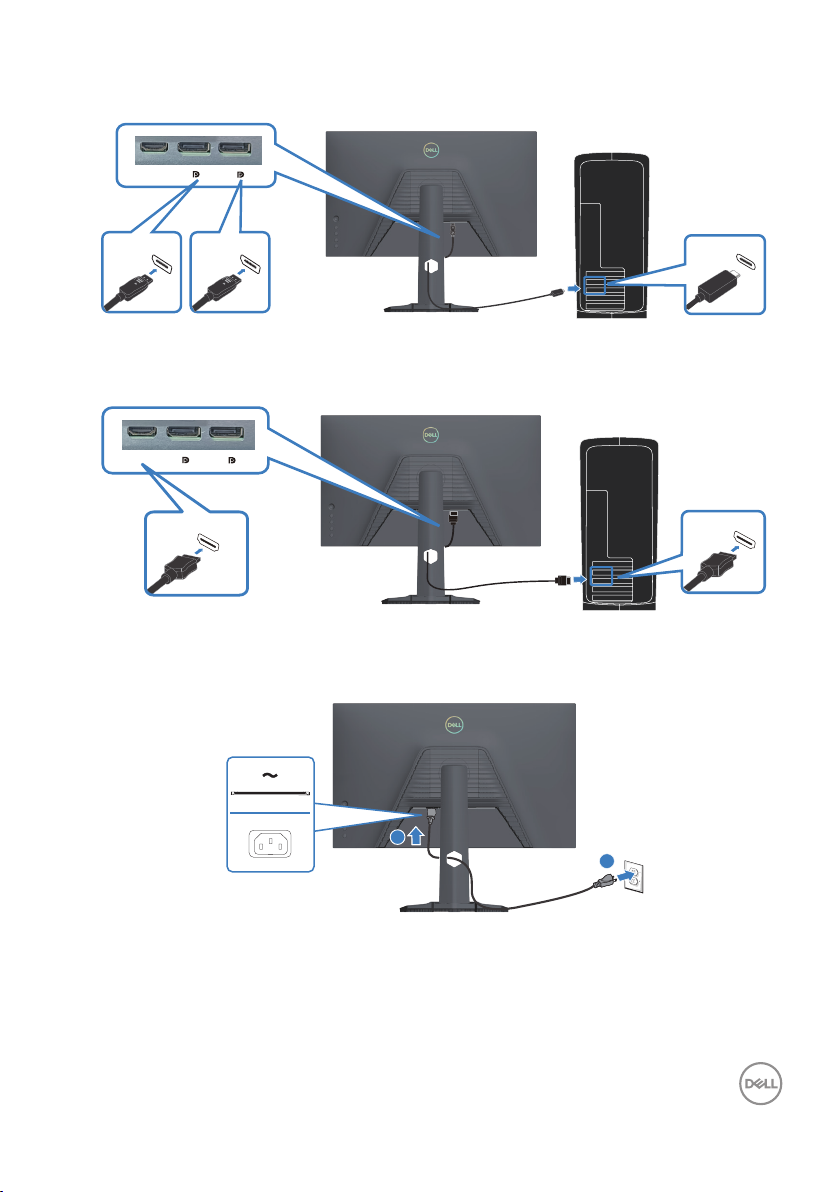

Podłączenie monitora . . . . . . . . . . . . . . . . . . . 38

Podłączenie kabla DisplayPort 1.4 . . . . . . . . . . . . . . . . . 38

Podłączenie kabla USB-C do DisplayPort . . . . . . . . . . . . . 39

Podłączenie kabla HDMI (opcjonalny) . . . . . . . . . . . . . . . 39

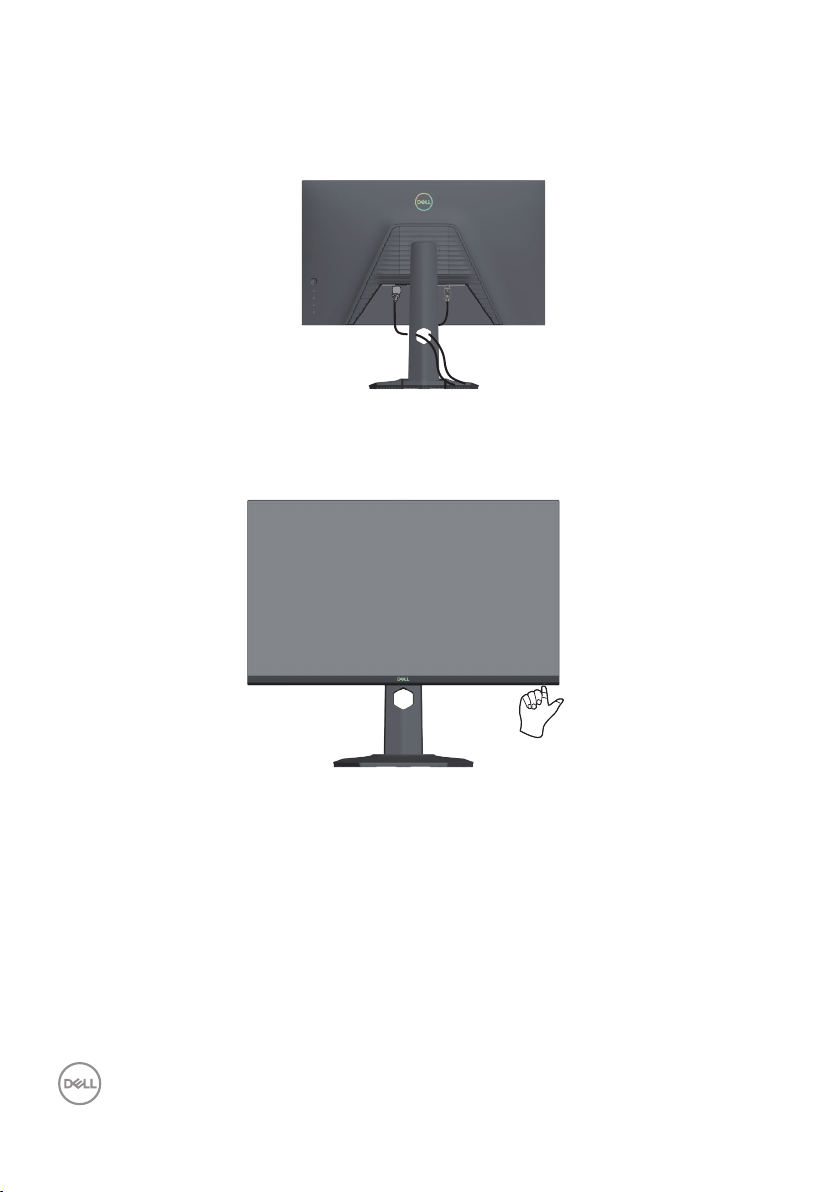

Porządkowanie kabli . . . . . . . . . . . . . . . . . . . . 40

Włącz monitor . . . . . . . . . . . . . . . . . . . . . . . 40

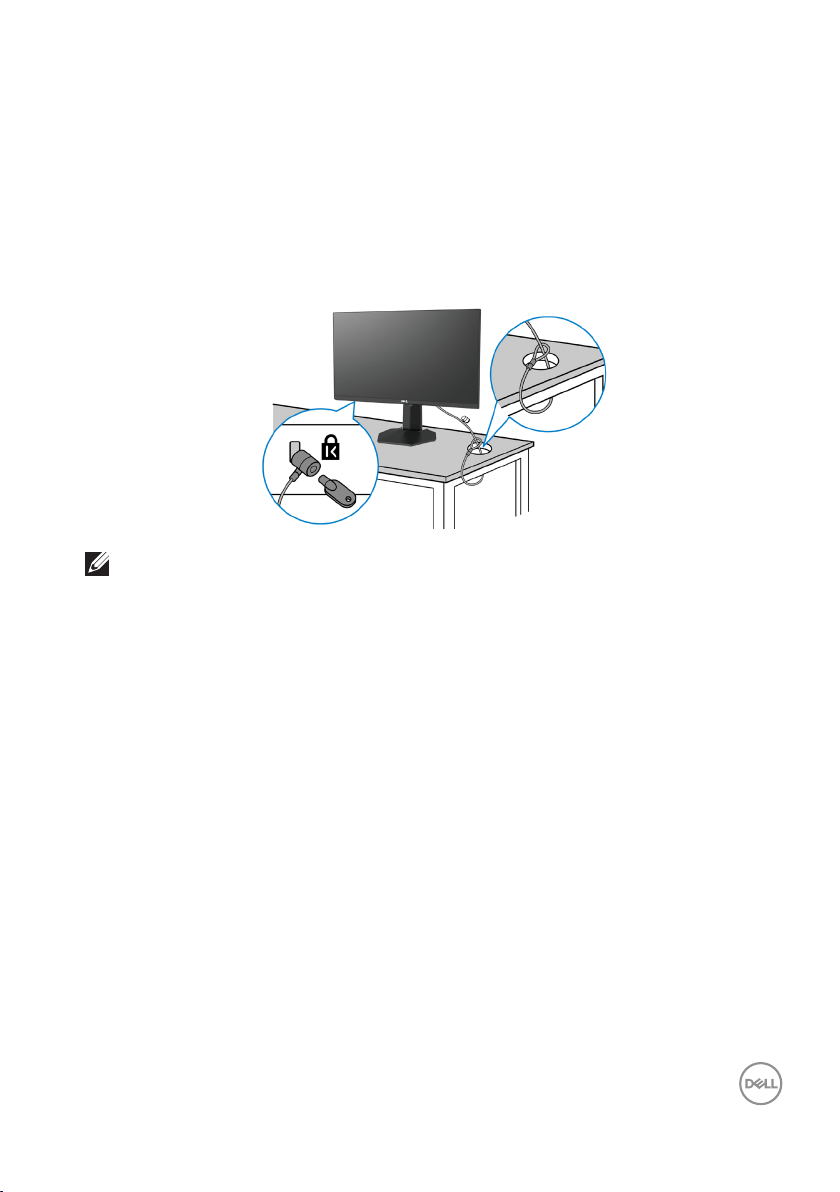

Zabezpieczanie monitora z użyciem blokady

Kensington (opcjonalna) . . . . . . . . . . . . . . . . . . 41

Demontaż podstawy monitora . . . . . . . . . . . . . . . 42

Montaż na ścianie w standardzie VESA (opcjonalnie) . . 43

Obsługa monitora.......................... 44

Włączanie zasilania monitora . . . . . . . . . . . . . . . 44

Używanie przycisku joysticka . . . . . . . . . . . . . . . 44

Opis joysticka . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Używanie przycisków sterowania . . . . . . . . . . . . . 46

4 │

Przyciski sterowania . . . . . . . . . . . . . . . . . . . . . . . . 46

Korzystanie z menu ekranowego (OSD). . . . . . . . . . 48

Dostęp do systemu menu . . . . . . . . . . . . . . . . . . . . . . 48

Console Mode (Tryb konsoli) . . . . . . . . . . . . . . . . . . . . 61

Vision Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Blokada przycisków menu i zasilania . . . . . . . . . . . . . . . . 65

Komunikaty ostrzeżeń OSD . . . . . . . . . . . . . . . . . . . . . 67

Ustawianie maksymalnej rozdzielczości. . . . . . . . . . 71

Rozwiązywanie problemów ...................72

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Wbudowane testy diagnostyczne . . . . . . . . . . . . . 74

Typowe problemy. . . . . . . . . . . . . . . . . . . . . . 76

Problemy charakterystyczne dla produktu . . . . . . . . 80

Informacje dotyczące przepisów .............. 82

Uwagi FCC (tylko USA) i inne informacje dotyczące

przepisów. . . . . . . . . . . . . . . . . . . . . . . . . . 82

Baza danych produktów UE dla etykiety dotyczącej

zużycia energii i arkusza informacji o produkcie . . . . . 82

Kontaktowanie się z firmą Dell . . . . . . . . . . . . . . . . 82

│ 5

Instrukcje bezpieczeństwa

Użyj następujących zaleceń dotyczących bezpieczeństwa w celu zabezpieczenia
monitora przed potencjalnym uszkodzeniem i zapewnienia bezpieczeństwa
osobistego. Jeśli nie zostanie to określone inaczej w każdej procedurze dostarczonej
w tym dokumencie założono, że użytkownik przeczytał dostarczone z monitorem
informacje dotyczące bezpieczeństwa.

UWAGA: Przed użyciem monitora, należy przeczytać informacje

dotyczące bezpieczeństwa dostarczone z posiadanym monitorem
i wydrukowane na produkcie. Dokumentację należy zachować w
bezpiecznym miejscu do wykorzystania w przyszłości.

OSTRZEŻENIE: Używanie elementów sterowania, regulacji

lub procedur, innych niż określone w tej dokumentacji, może
spowodować narażenie na porażenie prądem elektrycznym,
zagrożenia związane z prądem elektrycznym i/lub zagrożenia
mechaniczne.

OSTRZEŻENIE: Możliwy długotrwały efekt słuchania audio

przy wysokiej głośności przez słuchawki (na monitorze, który je
obsługuje), może spowodować uszkodzenie słuchu.

• Monitor należy umieścić na trwałej powierzchni i obsługiwać z zachowaniem
ostrożności. Ekran jest delikatny i po upuszczeniu lub uderzeniu ostrym
przedmiotem, można go uszkodzić.

• Należy się upewnić, że monitor jest zasilany prądem zmiennym dostępnym w
miejscu użytkownika.

• Monitor należy utrzymywać w temperaturze pokojowej. Zbyt niska lub wysoka
temperatura może wpływać negatywnie na ciekłe kryształy wyświetlacza.

• Kabel zasilający monitora należy podłączyć do znajdującego się w pobliżu i
dostępnego, ściennego gniazda zasilającego. Patrz Podłączenie monitora.

• Monitora nie należy umieszczać i używać na mokrej powierzchni lub w pobliżu
wody.

• Monitora nie należy narażać na duże wstrząsy lub silne uderzenia. Na przykład,
monitora nie należy umieszczać w bagażniku samochodowym.

• Monitor należy odłączyć, gdy długo nie będzie używany.

• Aby uniknąć porażenia prądem elektrycznym, nie należy zdejmować żadnych
pokryw lub dotykać elementów wewnątrz monitora.

6 │ Instrukcje bezpieczeństwa

• Należy uważnie przeczytać niniejsze instrukcje. Dokument ten należy zachować
na przyszłość. Należy stosować się do wszystkich ostrzeżeń i instrukcji
umieszczonych na produkcie.

• Określone monitory można zamontować z użyciem sprzedawanego oddzielnie
zestawu do montażu VESA. Należy się upewnić, że są używane prawidłowe
specyfikacje VESA, jak określono w Instrukcji użytkownika w części dotyczącej
montażu na ścianie.

Informacje dotyczące instrukcji bezpieczeństwa można znaleźć w dostarczonym
z monitorem dokumencie Informacje dotyczące bezpieczeństwa, środowiska i
przepisów (SERI).

Instrukcje bezpieczeństwa │ 7

Informacje o monitorze

Zawartość opakowania

Następująca tabela udostępnia listę komponentów dostarczonych z monitorem.
Jeśli któregokolwiek z elementów brakuje należy się skontaktować z firmą Dell.
Więcej informacji można znaleźć w części Kontaktowanie się z firmą Dell.

UWAGA: Niektóre elementy mogą być opcjonalne i nie są dostarczane
z danym monitorem. Niektóre funkcje mogą być niedostępne w
określonych krajach.

Obraz komponentu

Opis komponentu

Monitor

Wspornik podstawy

Podstawa

Kabel zasilający (zależy od
kraju)

8 │ Informacje o monitorze

Obraz komponentu

Opis komponentu

Kabel DisplayPort

Kabel USB-C do DisplayPort

• Skrócona instrukcja obsługi

• Informacje dotyczące
bezpieczeństwa,
środowiska i przepisów

Informacje o monitorze │ 9

Właściwości produktu

Monitor Dell G2724D jest wyposażony w aktywną matrycę, tranzystory
cienkowarstwowe (TFT), wyświetlacz ciekłokrystaliczny (LCD), powłokę
antystatyczną i podświetlenie LED. Monitor jest wyposażony w następujące funkcje:

• Widoczny obszar wyświetlania 68,47 cm (27 cala) (mierzony po przekątnej).

• Rozdzielczość 2560 x 1440 oraz pełnoekranowa obsługa niższych rozdzielczości.

• Certyfikat zgodności z NVIDIA G-SYNC, certyfikat VESA Adaptive Sync i obsługa
technologii AMD FreeSync Premium dla zapewnienia płynnego, wolnego od
zacięć, niskiego opóźnienia obrazu gier.

• Obsługa wysokich szybkości odświeżania 144 Hz i 165 Hz oraz szybki czas
odpowiedzi 1 ms w trybie Extreme (Ekstremalny).

• VESA DisplayHDR 400.

• Gama kolorów 99% sRGB (typowa).

• Włączona z obsługą konsoli do gier VRR.

• Vision Engine obejmuje funkcje Night vision (Widzenie w ciemności), Clear vision
(Wyraźne widzenie), Chroma vision (Widzenie Chroma) lub Crosshair (Celownik) ,
które poprawiają elementy wizualne w różnych scenach gier.

• Łączność cyfrowa z wykorzystaniem złączy DisplayPort i HDMI.

• Zgodność z Plug and Play, jeśli ta funkcja jest obsługiwana przez używany
komputer.

• Regulacje w menu ekranowym (OSD) ułatwiają konfigurację i optymalizację
ekranu.

• Monitor oferuje użytkownikowi rozszerzone funkcje gier, takie jak Timer, Frame
Rate Counter (Licznik klatek na sekundę) i Dark Stabilizer (Stabilizacja ciemnych
scen), poza rozszerzonymi trybami gier, takimi jak FPS (ang. First-Person
Shooter), MOBA/RTS (ang. Battle Royale/Real-Time Strategy), RPG (ang.
Role-Playing Game), SPORTS (Sport), regulacje kolorów (custom color (kolory
niestandardowe), warm (ciepłe), cool (zimne)) i trzy dodatkowe tryby gry do
personalizacji, zgodnie ze swoimi preferencjami.

• Zdejmowana podstawa i rozstaw otworów montażowych w standardzie VESA
(Video Electronics Standards Association) 100 mm zapewniają elastyczne
rozwiązania montażu

• Możliwość regulacji nachylania, przekręcania, wysokości i obrotu.

10 │ Informacje o monitorze

• Gniazdo blokady bezpieczeństwa (dla blokady Kensington, sprzedawanej
oddzielnie)

• Wykorzystuje panel Low Blue Light (Niska emisja niebieskiego światła) i jest
zgodny z TUV Rheinland (Rozwiązanie sprzętowe), po zresetowaniu modelu do
ustawień fabrycznych/domyślnych (Preset mode (Tryb ustawień wstępnych):
Standard (Standardowy)).

• Zapewnia optymalny komfort widzenia dzięki niemigoczącemu ekranowi.

OSTRZEŻENIE: Możliwa długotrwała emisja niebieskiego światła

z monitora może doprowadzić do uszkodzenia oczu. Długotrwałe
efekty obejmują, ale nie są ograniczone do zmęczenia oczu i
cyfrowego zmęczenia oczu. Funkcja ComfortView Plus służy
do redukcji ilości niebieskiego światła , które jest emitowane z
monitora, w celu optymalizacji komfortu oczu.

Informacje o monitorze │ 11

Identyfikacja części i elementów sterowania

Widok z przodu

Etykieta Opis Zastosowanie

1 Przycisk włączenia/wyłączenia

zasilania (Wskaźnik LED)

Aby włączyć lub wyłączyć monitor.
Stałe, białe światło oznacza, że
monitor jest włączony i działa
normalnie. Migające, białe światło
oznacza, że monitor znajduje się w
trybie oszczędzania energii.

1

12 │ Informacje o monitorze

Widok od tyłu

2

1

4

5

DELL G2724D

Flat Panel Monitor /Monitor Plano Panel /Moniteur écran plat /⏢Ღ亟⽪ಘ
Model No. /Modelo /N°de modelo /모델명/モデル番/ර㲏: G2724Dc

/정격입력/Entrada de energía:100-240V 50/60Hz, 1.5A

䕨ޕ䴫ⓀӔ⍱䴫༃100-240Կ⢩,1.5ᆹษ,50/60䎛㥢
Consumo de energía en operación: xx.x Wh
Удельная мощность рабочего режима - x.xxxxВт/см²
Потребляемая мощность изделием в режиме ожидания - xxxxВт
Потребляемая мощность изделием в выключенном режиме - xxxx Вт

The equipment must be connected to an earthed mains socket-outlet.
L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

Made in China/중국제조 䆜䃔ֵ⭞䚄ᓜᚆۭᇩ㿌࣑Ⱦ

сделанный в Китай /Fabriqué en Chine /ѣു㼳䙖
www.dell.com/regulatory_compliance Raheen Business Park Limerick Ireland (for EU Only)

For UK only: One Creechurch Place, London EC3A 5AF
CAN ICES-003 (B)/NMB-003(B)

(1) this device may not cause harmful interference, and

XXXXXXXX
R-R-E2K-G2724Dc
㥐㦤㣄ڕTPV Electronics (Fujian) Co., Ltd.(For Korea)

XXXXX

㐔㷡㢬ڕDELL INC.(For Korea)

080-200-3800

䝕䝹䞉䝔䜽䝜䝻䝆䞊䝈

ޛ࣑100 V~, 1.5 A, 50/60 Hz

XXXXXXXXX

XXXXXXXX

R33037
RoHS

Q40G027N-700-17A XX P

6

DELL G2724D

⏨Წᱴ⽰ಞ

ශ:G2724D

䗉ޛ⭫Ⓠ:

100-240V 50/60Hz,1.5A

ѣള࡬䙖

Date of Mfg/⭕ӝᰛᵕ⭕⭘ᰛᵕ: Dec. 2022

SVC Tag:

S/N: CN-06JT85

1234567

-TV100-2CN-001U

Express Service

-A00
Code:
123 456 789 0

Q40G027N-700-18A XX P

3

7

Etykieta Opis Zastosowanie

1 Joystick Do sterowania menu OSD. Więcej informacji

można znaleźć w części Obsługa monitora.

2 Przyciski funkcji Naciśnij przyciski funkcji w celu regulacji

elementów w menu OSD. Więcej informacji
można znaleźć w części Obsługa monitora.

3 Gniazdo prowadzenia

kabli

4 Otwory montażowe

VESA (100 mm x 100
mm - za pokrywą VESA)

Umożliwia przeprowadzenie kabli w celu ich
uporządkowania.

Montaż monitora na ścianie z
wykorzystaniem zestawu do montażu na
ścianie, zgodnego z VESA.

UWAGA: Zestaw do montażu na

ścianie nie jest dostarczany z
monitorem i sprzedawać oddzielnie.

5 Etykieta z informacjami

Lista zgodności z przepisami.

wymaganymi przepisami

6 Przycisk zwolnienia

Zwalnianie podstawy z monitora.

podstawy

7 Etykieta zgodności z

przepisami (z kodem
kreskowym, numerem
seryjnym i znacznikiem
serwisowym)

Lista zgodności z przepisami. Etykietę tą
należy sprawdzić, jeśli potrzebny jest kontakt
z pomocą techniczną Dell. Kod serwisowy
to unikatowy identyfikator alfanumeryczny,
który umożliwia technikom serwisu Dell
identyfikację komponentów sprzętowych
w komputerze i uzyskanie dostępu do
informacji o gwarancji.

Informacje o monitorze │ 13

Widok z boku

1

5 64

2

3

Widok z dołu

Widok z dołu bez podstawy monitora

Etykieta Opis Zastosowanie

1 Złącze zasilania Do podłączenia kabla zasilającego (dostarczony

z monitorem).

2 Zabezpieczenie -

gniazdo blokady
(w oparciu o
wykorzystanie gniazda
zabezpieczenia
Kensington)

3 Funkcja blokady

podstawy

4 Gniazdo HDMI Podłączanie do komputera lub zewnętrznego

5 DisplayPort (DP1) Podłączanie do komputera lub zewnętrznego
6 DisplayPort (DP2)

Do zabezpieczenia monitora blokadą
bezpieczeństwa (należy kupić oddzielnie), aby
nie został zabrany przez niepowołaną osobę.

Do blokady podstawy w monitorze z użyciem
śruby M3x6 mm (śruba niedostarczona).

urządzenia z użyciem kabla HDMI (kupowany
oddzielnie).

urządzenia z użyciem kabla DisplayPort
(dostarczony z monitorem).

14 │ Informacje o monitorze

Dane techniczne monitora

Opis Wartość

Typ ekranu Aktywna matryca - TFT LCD
Typ panelu Technologia In-plane switching (IPS)
Współczynnik proporcji 16:9
Widoczny obraz:
Przekątna

Poziomo, obszar
aktywny

Pionowo, obszar
aktywny

Obszar
Maksymalna

rozdzielczość i
częstotliwość
odświeżania

Podziałka pikseli 0,2331 mm x 0,2331 mm
Liczba pikseli na cal

(PPI)
Kąt widzenia:

W poziomie
W pionie

Wyjście luminancji 400 cd/m² (typowe)
Współczynnik kontrastu 1000 do 1 (typowy)

Powłoka płyty przedniej Haze 25%, 3H
Podświetlenie System oświetlenia krawędziowego LED

684,66 mm (27 cala)
596,74 mm (23,49 cala)

335,66 mm (13,22 cala)

200301,75 mm2 (310,54 cala2)
2560 x 1440 przy 144 Hz (HDMI 2.1)

2560 x 1440 przy 165 Hz (DisplayPort 1.4)

109

178° (typowo)
178° (typowo)

Informacje o monitorze │ 15

Opis Wartość

Czas odpowiedzi 4 ms szary do szarego w trybie Fast (Szybki)

2 ms szary do szarego w trybie Super Fast (Bardzo

szybki)
1 ms szary do szarego w trybie Extreme

(Ekstremalny)

* Czas 1 ms szary do szarego jest osiągalny w trybie
Extreme (Ekstremalny), umożliwiając zmniejszenie
widocznych rozmazań podczas ruchu i zwiększenie
szybkości reakcji obrazu. Jednakże, może to wprowadzić
do obrazu trochę niewielkich ale zauważalnych
artefaktów. Ponieważ wszelkie konfiguracje systemu
i wymagania każdego użytkownika mogą być różne,
zalecamy, aby użytkownicy poeksperymentowali
z różnymi trybami, aby znaleźć właściwe dla nich

ustawienie.
Głębia kolorów 16,7 mln kolorów
Gama kolorów sRGB 99% (typowa)

Złącza 1 x HDMI 2.1 (HDCP 2.2) (Obsługa do QHD 2560 x 1440

144 Hz TMDS, HDR, VRR jak określono w HDMI 2.1)

2 x DisplayPort 1.4 (HDCP 2.2) (Obsługa do QHD 2560 x

1440 165 Hz, HDR, VRR)
Szerokość ramki (krawędź monitora do obszaru aktywnego):
Górna

Lewa/prawa
Dolna

Możliwości regulacji:
Regulacja wysokości

Nachylanie
Przekręcanie
Obrót

Zarządzanie kablami Tak
Zgodność z

oprogramowaniem Dell
Display Manager 2.0*

Zabezpieczenia Gniazdo blokady bezpieczeństwa (dla blokady

7,04 mm

7,58 mm

20,43 mm

130 mm

Od -5° do 21°

Od -45° do 45°

Od -90° do 90°

Easy Arrange (Łatwa organizacja) i inne najważniejsze

funkcje

Kensington, sprzedawanej oddzielnie)

16 │ Informacje o monitorze

*Dell Display Manager

Dell Display Manager to aplikacja, która zwiększa możliwości korzystania z monitora
firmy Dell, zapewniając większą produktywność i łatwość dostosowywania.

Z tą aplikacją można:

1. Łatwo dostosowywać ustawienia menu ekranowego (OSD) monitora, takie jak
jasność, kontrast, ustawienie źródła wejścia, itd. Nie ma potrzeby przełączania
za pomocą joysticka na monitorze; wystarczy użyć oprogramowanie DDM.

2. Uporządkować wiele aplikacji na ekranie, przyciągając je do wybranego
szablonu za pomocą funkcji Easy Arrange.

3. Przypisywać aplikacje, a nawet pliki do partycji Easy Arrange, zapisywać układ
jako profil, a następnie automatycznie przywracać profil za pomocą Easy
Arrange Memory.

4. Podłączać monitor Dell do wielu źródeł wejścia i zarządzać tymi wieloma
wejściami wideo za pomocą źródła wejścia.

5. Dostosować każdą aplikację za pomocą innego trybu kolorów z użyciem
wstępnych ustawień kolorów.

6. Replikować ustawienia aplikacji Dell Display Manager z jednego monitora na
inny monitor tego samego modelu za pomocą funkcji Importuj/eksportuj
ustawienia aplikacji

Ponadto, ten model jest wyposażony w zaawansowane funkcje zdalnego
zarządzania dla administratorów IT.

W celu uzyskania dalszych informacji o Dell Display Manager należy odwiedzić
stronę internetową https://www.dell.com/support/ddm

Pod tym łączem można pobrać oprogramowanie i znaleźć szczegółową instrukcję
obsługi oprogramowania oraz artykuł bazy wiedzy na karcie dokumentacji.

Interfejs użytkownika Dell Display Manager

Informacje o monitorze │ 17

Dane techniczne rozdzielczości

Opis Wartość

Zakres skanowania
poziomie

Zakres skanowania w
pionie

Maksymalna
wstępnie ustawiona
rozdzielczość

Obsługiwane tryby wideo

Opis Wartość

Możliwości wyświetlania
wideo (HDMI lub
DisplayPort)

30 kHz do 250 kHz

48 Hz do 144 Hz (HDMI 2.1)
48 Hz do 165 Hz (DisplayPort 1.4)

2560 x 1440

480p, 576p, 720p, 1080p, 1440P

18 │ Informacje o monitorze

Wstępnie ustawione tryby wyświetlania

Wstępnie ustawione tryby wyświetlania HDMI

Częstotliwość

Tryb wyświetlania

VESA 640 x 480 31,47 59,94 25,18 -/­VESA 640 x 480 37,50 75,00 31,50 -/-

IBM 720 x 400 31,47 70,08 28,32 -/+
VESA 800 x 600 37,88 60,32 40,00 +/+
VESA 800 x 600 46,88 75,00 49,50 +/+

VESA 1024 x 768 48,36 60,00 65,00 -/­VESA 1024 x 768 60,02 75,03 78,75 +/+
VESA 1152 x 864 67,50 75,00 108,00 +/+
VESA 1280 x 720 45,00 59,94 74,25 -/+
VESA 1280 x 800 49,31 59,91 71,00 +/+

VESA 1280 x 960 60,00 60,00 108,00 +/+
VESA 1280 x 1024 63,98 60,02 108,00 +/+
VESA 1280 x 1024 79,98 75,02 135,00 +/+

VESA 1440 x 900 55,94 59,89 106,50 -/+
VESA 1680 x 1050 65,29 59,95 146,25 -/+

VESA 1920 x 1080 67,5 0 60,00 148,50 +/+
VESA 1920 x 1080 137,26 119,98 285,50 +/­VESA 1920 x 1080 166,59 143,98 346,50 +/-

VESA 2560 x 1440 88,79 59,95 241,50 +/­VESA 2560 x 1440 183,00 120,00 497,75 +/-

VESA 2560 x 1440 217,39 143,97 591,32 +/-

pozioma

(kHz)

Częstotliwość

pionowa (Hz)

Zegar
pikseli
(MHz)

Polaryzacja

synchronizacji

(w poziomie/w

pionie)

Informacje o monitorze │ 19

Wstępnie ustawione tryby wyświetlania DisplayPort

Częstotliwość

Tryb wyświetlania

VESA 640 x 480 31,47 59,94 25,18 -/­VESA 640 x 480 37,50 75,00 31,50 -/-

IBM 720 x 400 31,47 70,08 28,32 -/+
VESA 800 x 600 37,88 60,32 40,00 +/+
VESA 800 x 600

VESA 1024 x 768 48,36 60,00 65,00 -/­VESA 1024 x 768 60,02 75,03 78,75 +/+
VESA 1152 x 864 67,50 75,00 108,00 +/+
VESA 1280 x 720 45,00 59,94 74,25 -/+
VESA 1280 x 800 49,31 59,91 71,00 +/+

VESA 1280 x 960 60,00 60,00 108,00 +/+
VESA 1280 x 1024 63,98 60,02 108,00 +/+
VESA 1280 x 1024 79,98 75,02 135,00 +/+

VESA 1440 x 900 55,94 59,89 106,50 -/+
VESA 1680 x 1050 65,29 59,95 146,25 -/+
VESA 1920 x 1080 67,5 0 60,00 148,50 +/+
VESA 1920 x 1080 137,26 119,98 285,50 +/­VESA 1920 x 1080 166,59 143,98 346,50 +/­VESA 1920 x 1080 186,45 165,00 387,81 +/-

VESA 2560 x 1440 88,79 59,95 241,50 +/­VESA 2560 x 1440 183,00 120,00 497,75 +/­VESA 2560 x 1440 217,39 143,97 591,32 +/­VESA 2560 x 1440 244,32 165,00 645,00 + /-

pozioma

(kHz)

46,88 75,00 49,50 +/+

Częstotliwość

pionowa (Hz)

Zegar
pikseli
(MHz)

Polaryzacja

synchronizacji

(w poziomie/w

pionie)

20 │ Informacje o monitorze

Parametry elektryczne

Opis Wartość

Sygnały wejścia wideo HDMI, 600 mV dla każdej linii różnicowej, impedancja

wejściowa 100 omów na parę różnicową.
DisplayPort, 600 mV dla każdej linii różnicowej,

impedancja wejściowa 100 omów na parę różnicową.

Napięcie/częstotliwość/
prąd wejścia prądu
przemiennego

100 V prądu przemiennego do 240 V prądu
przemiennego / 50 Hz lub 60 Hz ±3 Hz/1,5 A
(typowo)

Prąd rozruchowy 120 V: 30 A (Maksymalnie) przy 0°C (zimny rozruch)

240 V: 60 A (Maksymalnie) przy 0°C (zimny rozruch)

Zużycie energii 0,3 W (Tryb wyłączenia)

0,3 W (Tryb oczekiwania)
26 W (Tryb włączenia)
56 W (Maksymalnie)
30 W (Pon)

3

93,69 kWh (TEC)

1

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

2

Ustawienie maksymalnej jasności i kontrastu.

3

Pon: Zużycie energii w trybie włączenia, zmierzone z odniesieniem do metody

1

1

1

2

3

testowania Energy Star.

TEC: Łączne zużycie energii w kWh, zmierzone z odniesieniem do metody

testowania Energy Star.

Dokument ten pełni wyłącznie funkcję informacyjną i zawiera dane uzyskane w
warunkach laboratoryjnych. Wydajność urządzenia może być inna w zależności
od zakupionych programów, składników i urządzeń peryferyjnych; uaktualnienie
podanych informacji nie jest zagwarantowane przez firmę Dell.

W związku z tym klient nie powinien polegać na zapewnionych informacjach
podczas podejmowania decyzji dotyczących tolerancji elektrycznych itp. Nie udziela
się żadnych gwarancji, wyraźnych ani dorozumianych, w odniesieniu do dokładności
lub kompletności.

Informacje o monitorze │ 21

Charakterystyki fizyczne

Opis Wartość

Typ kabla sygnałowego • Cyfrowy: DisplayPort, 20-stykowy

• Cyfrowy: HDMI, 19 pinowe (kabel
niedostarczony)

• Cyfrowy: USB-C do DisplayPort, 24 pinowe do
20 pinowego

UWAGA: Monitory Dell działają optymalnie z kablami wideo

dostarczonymi z monitorem. Ponieważ firma Dell nie kontroluje
innych dostawców kabli na rynku, rodzaju materiału, złącza i procesu
stosowanego do produkcji tych kabli, firma Dell nie gwarantuje jakości
wideo z kablami niedostarczonymi z monitorem Dell.

Wymiary (z podstawą):

Wysokość (wysun.) 523,48 mm (20,61 cala)
Wysokość (wsun.) 393,48 mm (15,49 cala)
Szerokość 611,90 mm (24,09 cala)

Głębokość 200,20 mm (7,88 cala)

Wymiary (bez podstawy):

Wysokość 363,13 mm (14,30 cala)
Szerokość 611,90 mm (24,09 cala)
Głębokość 66,41 mm (2,61 cala)

Wymiary podstawy:

Wysokość (wysun.) 416,90 mm (16,41 cala)
Wysokość (wsun.) 368,86 mm (14,52 cala)
Szerokość 275,90 mm (10,86 cala)
Głębokość 200,20 mm (7,88 cala)
Podstawa 275,90 x 200,20 mm (10,86 cala x 7,88 cala)

Waga:

Masa z opakowaniem 8.61 kg (18,98 funta)
Masa z zamontowaną

podstawą i kablami

5.95 kg (13,12 funta)

22 │ Informacje o monitorze

Masa bez zespołu podstawy
(do montażu ściennego lub
do montażu VESA - bez kabli)

Masa zespołu podstawy 1.93 kg (4,25 funta)

Charakterystyki środowiskowe

Opis Wartość
Zgodność ze standardami:

• Zgodność z RoHS

• Ograniczona zawartość BFR/PVC (płytki obwodów są wykonane z laminatów
bez BFR/PVC)

• Szkło bez związków arsenu i brak związków rtęci wyłącznie w przypadku panelu

Temperatura:

Działanie 0 °C do 40 °C (32 °F do 104 °F)
Bez działania • Przechowywanie: -20 °C do 60 °C (-4 °F do 140 °F)

• Transport: -20 °C do 60 °C (-4 °F do 140 °F)

Wilgotność:

Działanie Od 10% do 80% (bez kondensacji)
Bez działania • Przechowywanie: od 10% do 90% (bez kondensacji)

• Transport: od 10% do 90% (bez kondensacji)

Wysokość nad poziomem morza:

Działanie (maks.) 5 000 m (16 400 ft)
Bez działania

(maks.)

Odprowadzanie
ciepła

12 192 m (40 000 ft)

191,52 BTU/godzinę (Maksymalna)
88,92 BTU/godzinę (tryb włączenia)

3.66 kg (8,07 funta)

Informacje o monitorze │ 23

Przypisanie styków

Złącze DisplayPort

Numer

styku

1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)

10 ML0 (n)

11 GND
12 ML0 (p)
13 GND
14 GND
15 AUX (p)
16 GND
17 AUX (n)
18 Wykrywanie bez wyłączania
19 Re-PWR

20 +3,3 V DP_PWR

20-pinowa strona

podłączonego kabla

sygnałowego

24 │ Informacje o monitorze

Złącze HDMI

Numer

styku

1 DANE TMDS 2+
2 DANE TMDS 2 EKRAN
3 DANE TMDS 2­4 DANE TMDS 1+
5 DANE TMDS 1 EKRAN
6 DANE TMDS 1­7 DANE TMDS 0+
8 DANE TMDS 0 EKRAN
9 DANE TMDS 0-

10 ZEGAR TMDS+

11 ZEGAR TMDS EKRAN

12 ZEGAR TMDS­13 CEC

14

15 ZEGAR DDC (SCL)
16 DANE DDC (SDA)

17 Masa DDC/CEC

18 ZASILANIE +5V
19

19-pinowa strona

podłączonego kabla

sygnałowego

Zarezerwowane (normalnie
zwarte na urządzeniu)

WYKRYWANIE BEZ
WYŁĄCZANIA

Informacje o monitorze │ 25

Obsługa Plug and Play

Monitor można podłączyć do dowolnego systemu, zgodnego z Plug-and-Play.
Monitor automatycznie udostępnia dla komputera dane EDID (Extended Display
Identification Data) poprzez protokoły DDC (Display Data Channel), dlatego system
może wykonać automatyczną konfigurację i optymalizację ustawień. Większość
instalacji monitorów jest automatyczna; gdy to wymagane, można wybrać inne
ustawienia. Aby uzyskać dalsze informacje dotyczące zmiany monitora, sprawdź

Obsługa monitora.

Polityka jakości i pikseli monitora LCD

Podczas procesu produkcji monitorów LCD, może się zdarzyć, że jeden lub więcej
pikseli utrwali się w niezmienionym stanie, ale są one trudne do zauważenia i nie
wpływają na jakość ani użyteczność monitora. Dalsze informacje o polityce jakości i
pikseli monitora Dell, można znaleźć na stronie internetowej

www.dell.com/pixelguidelines.

26 │ Informacje o monitorze

Ergonomia

PRZESTROGA: Nieprawidłowe lub wydłużone używanie klawiatury,

może spowodować obrażenia.

PRZESTROGA: Wydłużone oglądane ekranu monitora, może

spowodować zmęczenie oczu.

Dla zapewnienia wygody i efektywności, należy przestrzegać następujących
zaleceń, podczas wykonywania ustawień i używania stacji roboczej komputera:

• Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się
bezpośrednio przed użytkownikiem. W sprzedaży dostępne są specjalne półki,
które pomogą uzyskać prawidłową pozycję podczas pracy na klawiaturze.

• Aby zmniejszyć zagrożenie nadwyrężenia wzroku oraz wystąpienia bólu karku,
ramion, pleców lub barków z powodu długotrwałego używania monitora,
zalecamy:

1. Ustawienie ekranu w odległości od 20 cali do 28 cali (50 - 70 cm) od oczu.

2. Okresowe mruganie w celu nawilżenia oczu lub nawilżanie oczu wodą, po
długotrwałym używaniu monitora.

3. Wykonywanie co dwie godziny regularnych i okresowych przerw trwających 20
minut.

4. Odrywanie wzroku od monitora i spoglądanie w czasie przerw przez co
najmniej 20 sekund na przedmioty odległe o co najmniej 20 metrów.

5. Wykonywanie w czasie przerw ćwiczeń usuwających napięcie szyi, ramion,
pleców i barków.

• Należy się upewnić, że ekran monitora znajduje się na poziomie lub nieco poniżej
oczu użytkownika, siedzącego przed monitorem.

• Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.

• Należy tak wyregulować oświetlenie otoczenia (np. oświetlenie sufitowe, lampki
na biurku, zasłony lub żaluzje na oknach w pobliżu), aby zminimalizować odbicia i
odblask światła na ekranie monitora.

• Należy używać fotela, zapewniającego odpowiednie podparcie dla dolnego
odcinka pleców.

• Podczas używania klawiatury lub myszy należy utrzymywać przedramiona w
pozycji poziomej z nadgarstkami w neutralnej, wygodnej pozycji.

• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie
miejsce na odpoczynek dla dłoni.

• Ramiona po obu stronach powinny znajdować się w naturalnej pozycji.

Informacje o monitorze │ 27

• Należy się upewnić, że stopy spoczywają płasko na podłodze.

• Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na stopach, a nie
na przedniej części siedzenia. W razie potrzeby należy wyregulować wysokość
krzesła lub skorzystać z podnóżka, aby utrzymać właściwą postawę ciała.

• Należy różnicować swoją aktywność podczas pracy. Pracę należy tak
organizować, aby nie pracować przez długi czas w pozycji siedzącej. Należy
regularnie wstawać i chodzić.

• Na obszarze przy biurku nie powinny znajdować się przeszkody, kable ani
przewody zasilania, które mogłyby uniemożliwiać wygodną pozycję siedzącą, lub
stwarzać potencjalne zagrożenie potknięcia.

ekran monitora na
lub poniżej
poziomu oczu

monitor i klawiatura
ustawione
bezpośrednio przed
użytkownikiem

nadgarstki rozluźnione
i umieszczone płasko

28 │ Informacje o monitorze

stopy płasko na
podłodze

Obsługa i przenoszenie wyświetlacza

Aby się upewnić, że monitor jest obsługiwany bezpiecznie podczas jego
podnoszenia lub przenoszenia, należy przestrzegać następujących zaleceń:

• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć komputer i
monitor.

• Należy odłączyć od monitora wszystkie kable.

• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi materiałami
zabezpieczającymi.

• Podczas podnoszenia lub przenoszenia monitora należy mocno przytrzymać jego
dolną krawędź i bok, nie wywierając nadmiernego nacisku na monitor.

• Podczas podnoszenia lub przenoszenia monitora, należy się upewnić, że ekran
jest skierowany w stronę przeciwną od przenoszącej go osoby. Nie należy
naciskać na obszar wyświetlacza, aby uniknąć wszelkich zarysowań lub
uszkodzenia.

• Podczas transportu monitora należy unikać poddawania go nagłym wstrząsom
lub wibracjom.

Informacje o monitorze │ 29

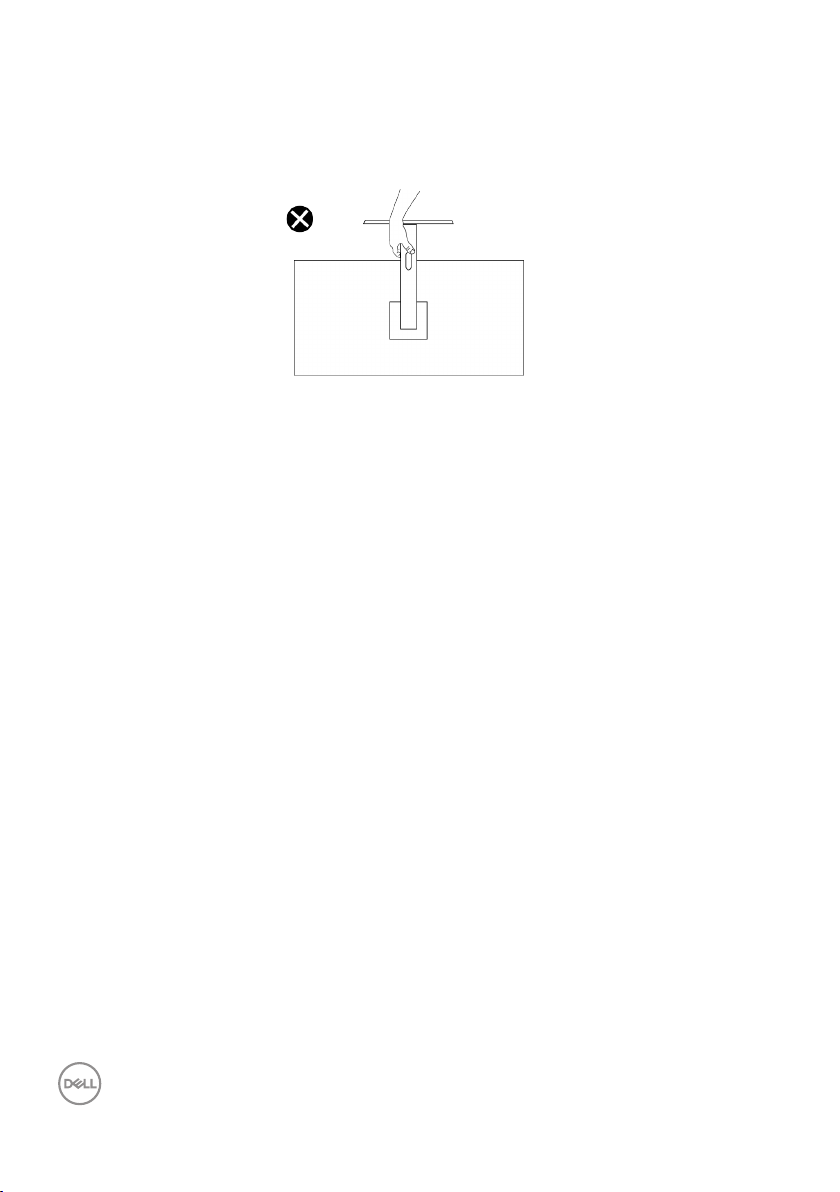

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać
górą w dół, trzymając za bazę podstawy lub za wspornik podstawy. Może to
doprowadzić do przypadkowego uszkodzenia monitora i spowodować obrażenia
użytkownika.

30 │ Informacje o monitorze

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed czyszczeniem monitora należy odłączyć od

gniazdka elektrycznego kabel zasilający monitora.

PRZESTROGA: Przed czyszczeniem monitora należy przeczytać i

zastosować się do Instrukcje bezpieczeństwa.

Podczas rozpakowywania, czyszczenia lub obsługi monitora należy przestrzegać
poniższych zaleceń:

• Do czyszczenia zestawu podstawy, ekranu i obudowy monitora Dell
należy używać czystej szmatki lekko zwilżonej wodą. Jeśli są dostępne,
należy używać specjalnych chusteczek do czyszczenia ekranu lub środka
odpowiedniego do czyszczenia monitorów Dell.

• Po wyczyszczeniu powierzchni stołu, przed umieszczeniem na niej monitora
firmy Dell, należy się upewnić, że jest ona całkowicie sucha i wolna od wilgoci
lub środków czyszczących.

PRZESTROGA: Nie należy używać detergentów lub innych środków

chemicznych takich jak benzen, rozcieńczalnik, amoniak, ściernych
środków czyszczących lub sprężonego powietrza.

PRZESTROGA: Używanie do czyszczenia środków chemicznych może

spowodować zmiany wyglądu monitora, takie jak wyblaknięcie koloru,
mleczny nalot na monitorze, deformację, nierówne ciemne odcienie i
złuszczanie obszaru ekranu.

OSTRZEŻENIE: Nie należy spryskiwać bezpośrednio roztworem

czyszczącym lub wodą powierzchni monitora. Może to spowodować
zebranie się płynów w dolnej części panela wyświetlacza i korozję
elementów elektronicznych, a w rezultacie trwałe uszkodzenie.
Zamiast tego, należy nanieść roztwór czyszczący lub wodę na miękką
szmatkę, a następnie oczyścić nią monitor.

UWAGA: Uszkodzenie monitora spowodowane nieprawidłowymi
metodami czyszczenia i używaniem benzenu, rozcieńczalnika,
amoniaku, ściernych środków czyszczących, alkoholu, sprężonego
powietrza, jakichkolwiek detergentów, doprowadzi do Uszkodzenia
spowodowanego przez klienta (CID). Uszkodzenie CID nie jest objęte
standardową gwarancją Dell.

Informacje o monitorze │ 31

• Jeśli po rozpakowaniu monitora zauważony zostanie biały proszek należy
wytrzeć go szmatką.

• Podczas obsługi monitora należy uważać, ponieważ zarysowanie ciemnego
monitora spowoduje pozostawienie białych śladów, bardziej widocznych niż na
jasnym monitorze.

• Aby uzyskać najlepszą jakość obrazu na monitorze należy używać
dynamicznie zmieniany wygaszacz ekranu i wyłączać monitor, gdy nie jest
używany.

32 │ Informacje o monitorze

Ustawianie monitora

Montaż podstawy

UWAGA: Podstawa jest po dostarczeniu nie jest zainstalowana

fabrycznie.

UWAGA: Następujące instrukcje dotyczą wyłącznie podstawy

dostarczonej z monitorem. Podczas zakładania podstawy zakupionej
z dowolnego, innego źródła, należy wykonać instrukcje instalacji,
dostarczone z tą podstawą.

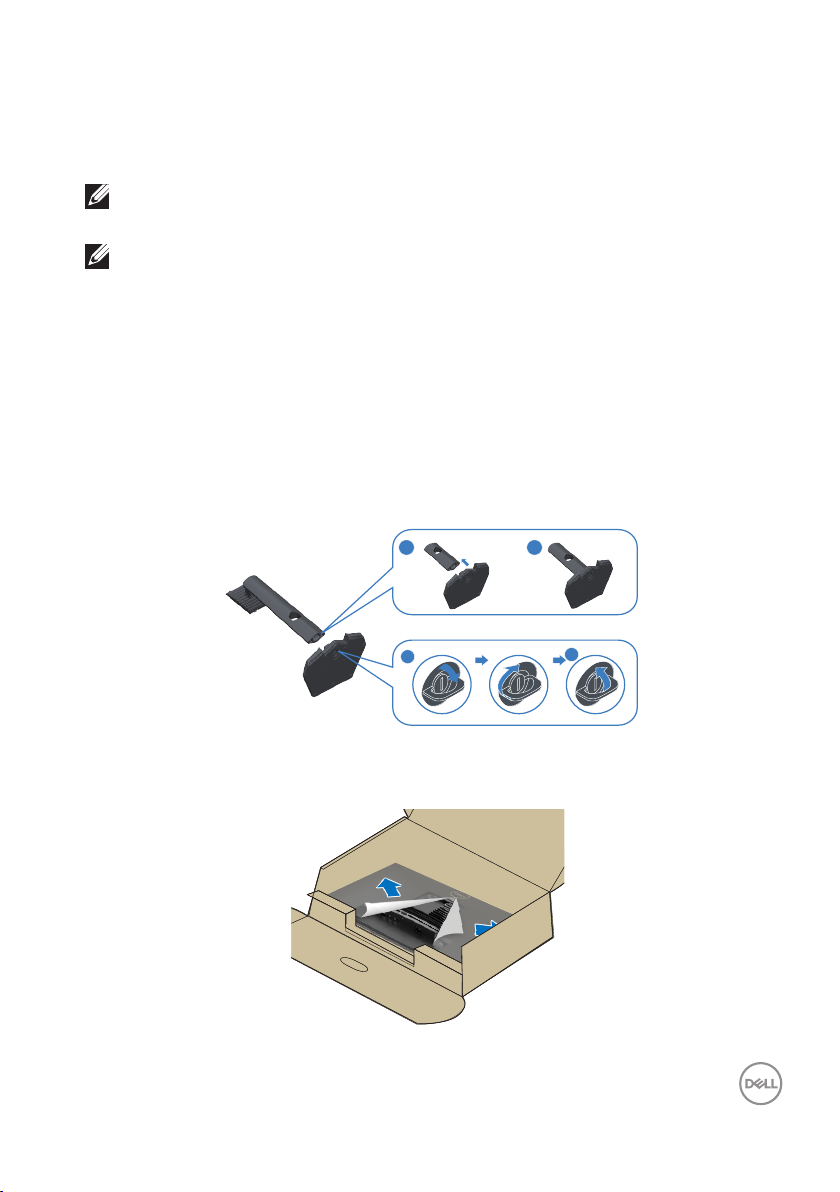

W celu zamocowania podstawy monitora:

1. Wyjmij wspornik podstawy i podstawę z zabezpieczającej je wyściółki.

2. Dopasuj i umieść płytę wspornika na podstawie wspornika.

3. Otwórz uchwyt śruby na spodzie podstawy wspornika i obróć go w prawo w
celu przymocowania zespołu wspornika.

4. Zamknij uchwyt śruby.

1

3

2

4

5. Otwórz pokrywę zabezpieczającą na monitorze w celu dostępu do gniazda
VESA na monitorze.

Ustawianie monitora │ 33

6. Wsuń zaczepy zespołu płyty wspornika do gniazd na pokrywie tylnej monitora i
opuść zespół wspornika, aż do jego zatrzaśnięcia na swoim miejscu.

7. Przytrzymaj mocno wspornik podstawy obydwiema rękami i ostrożnie podnieś
monitor, a następnie umieść go na płaskiej powierzchni.

8. Zdejmij pokrywę z monitora.

34 │ Ustawianie monitora

Nachylanie, przekręcanie i wysuwanie w pionie

UWAGA: Podane wartości dotyczą podstawy dostarczonej z

monitorem. W celu zamocowania jakiejkolwiek innej podstawy należy
zapoznać się z dołączoną do niej dokumentacją.

Nachylanie, przekręcanie

Za przymocowaną do monitora podstawą, monitor można nachylać i przekręcać, dla
uzyskania najbardziej wygodnego kąta widzenia.

5° 21°

45°

UWAGA: Po dostarczeniu monitora z fabryki, podstawa jest odłączona.

Wysuwanie w pionie

UWAGA: Podstawę można wysunąć w pionie do wysokości 130 mm.

130 mm

45°

Ustawianie monitora │ 35

Obracanie monitora

Przed obróceniem monitora należy go całkowicie wysunąć w pionie (Wysuwanie w

pionie) i do końca przechylić w górę, aby uniknąć uderzenia dolną krawędzią.

1

2

Obrót w prawo

36 │ Ustawianie monitora

90

°

Obrót w lewo

°

90

UWAGA: Do użycia funkcji obrotu ekranu (widok poziomy lub pionowy)

z komputerem Dell wymagany jest zaktualizowany sterownik graficzny,
który nie jest dołączony do monitora. Aby pobrać sterownik karty
graficznej, należy przejść na stronę internetową

www.dell.com/support i sprawdzić w części Download (Pobieranie)

dla Video Drivers (Sterowniki kart graficznych), czy są dostępne
najnowsze aktualizacje sterownika.

UWAGA: W trybie widoku pionowego może dojść do obniżenia

wydajności w wymagających graficznie aplikacjach (gry 3D, itp.).

Ustawianie monitora │ 37

Podłączenie monitora

OSTRZEŻENIE: Przed rozpoczęciem jakichkolwiek procedur z tej

części wykonaj Instrukcje bezpieczeństwa.

UWAGA: Monitory Dell są zaprojektowane do optymalnej pracy z

dostarczonymi razem w opakowaniu kablami Dell. Firma Dell nie
gwarantuje jakości wideo i jakości działania, jeżeli używane są kable
innej firmy niż Dell.

UWAGA: Przed podłączeniem kabli do monitora należy je

przeprowadzić przez otwór do prowadzenia kabli.

UWAGA: Nie należy podłączać jednocześnie wszystkich kabli do

komputera.

UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera

może być inny.

W celu podłączenia monitora do komputera:

1. Wyłącz komputer i odłącz kabel zasilający.

2. Podłącz monitor do komputera za pomocą kabla DisplayPort, kabla USB-C do
DisplayPort lub kabla HDMI.

Podłączenie kabla DisplayPort 1.4

HDMI 1 2

DP 1.4 DP 1.4

38 │ Ustawianie monitora

DP 1.4

Podłączenie kabla USB-C do DisplayPort

HDMI 1 2

DP 1.4 DP 1.4

Podłączenie kabla HDMI (opcjonalny)

HDMI 1 2

HDMI 2.1

3. Podłączenie kabla zasilania do monitora i do ściennego gniazda zasilania.

USB-C

HDMI 2.1

1

2

Ustawianie monitora │ 39

Porządkowanie kabli

Użyj gniazda do prowadzenia kabli w celu uporządkowania kabli podłączonych do
monitora.

Włącz monitor

Naciśnij przycisk zasilania w celu włączenia monitora.

40 │ Ustawianie monitora

Zabezpieczanie monitora z użyciem blokady Kensington (opcjonalna)

Zabezpieczenie - gniazdo blokady znajduje się na spodzie monitora. (patrz

Zabezpieczenie - gniazdo blokady). Monitor należy przymocować do stołu używając

blokady zabezpieczenia Kensington.
Więcej informacji o korzystaniu z blokady Kensington (sprzedawanej oddzielnie),

można znaleźć w dostarczonej z blokadą dokumentacji.

UWAGA: Rysunek służy wyłącznie jako ilustracja. Wygląd blokady

może być różny.

Ustawianie monitora │ 41

Demontaż podstawy monitora

UWAGA: Aby zapobiec zarysowaniu ekranu LCD przy zdejmowaniu

podstawy, należy się upewnić, że monitor jest umieszczony na miękkiej
powierzchni i zachować ostrożność podczas jego obsługi.

UWAGA: Następujące czynności dotyczą zdejmowania podstawy

dostarczonej z monitorem. Podczas zdejmowania podstawy zakupionej
z dowolnego, innego źródła, należy wykonać instrukcje, dostarczone z
tą podstawą.

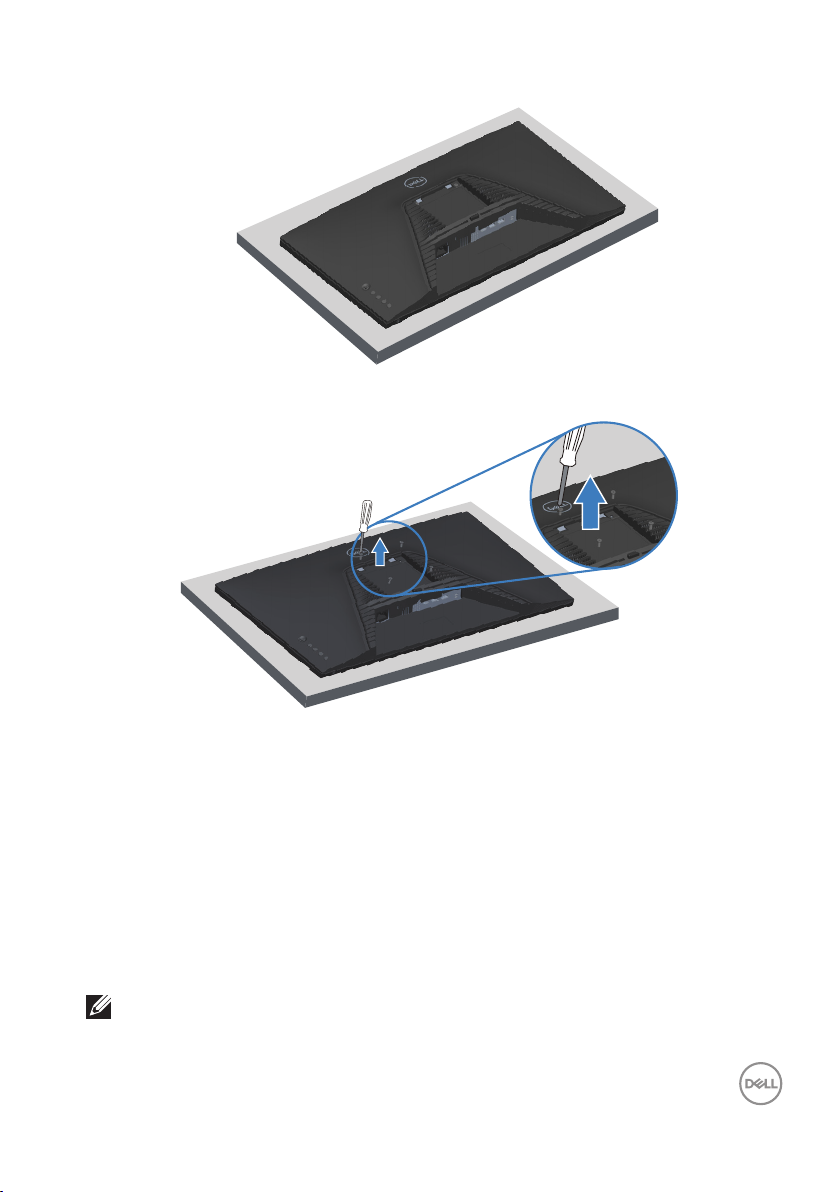

Aby zdjąć podstawę:

1. Połóż monitor na miękkiej tkaninie lub na podkładce na stabilnym, płaskim
stole.

2. Naciśnij i przytrzymaj przycisk zwalniania podstawy z tyłu wyświetlacza.

42 │ Ustawianie monitora

1

2

3. Unieś zespół podstawy i odłącz go od monitora.

Montaż na ścianie w standardzie VESA (opcjonalnie)

(Wymiary śruby: M4 x 10 mm).
Należy zapoznać się z dokumentacją dostarczoną z zestawem do montażu

ściennego zgodnym z VESA.

1. Połóż monitor na miękkiej tkaninie lub poduszce na krawędzi biurka.

2. Zdejmij wspornik monitora. Patrz Demontaż podstawy monitora.

3. Odkręć cztery śruby mocujące pokrywę tylna wyświetlacza.

4. Zainstaluj do monitora wspornik montażowy z zestawu do mocowania na
ścianie.

5. W celu zamocowania monitora na ścianie należy zapoznać się z dokumentacją
dostarczoną z zestawem do montażu na ścianie.

UWAGA: Do używania wyłącznie ze wspornikami do montażu na ścianie

z certyfikatem UL, CSA lub GS o minimalnym udźwigu lub nośności
14,64 kg (32,28 funta).

Obsługa monitora │ 43

Obsługa monitora

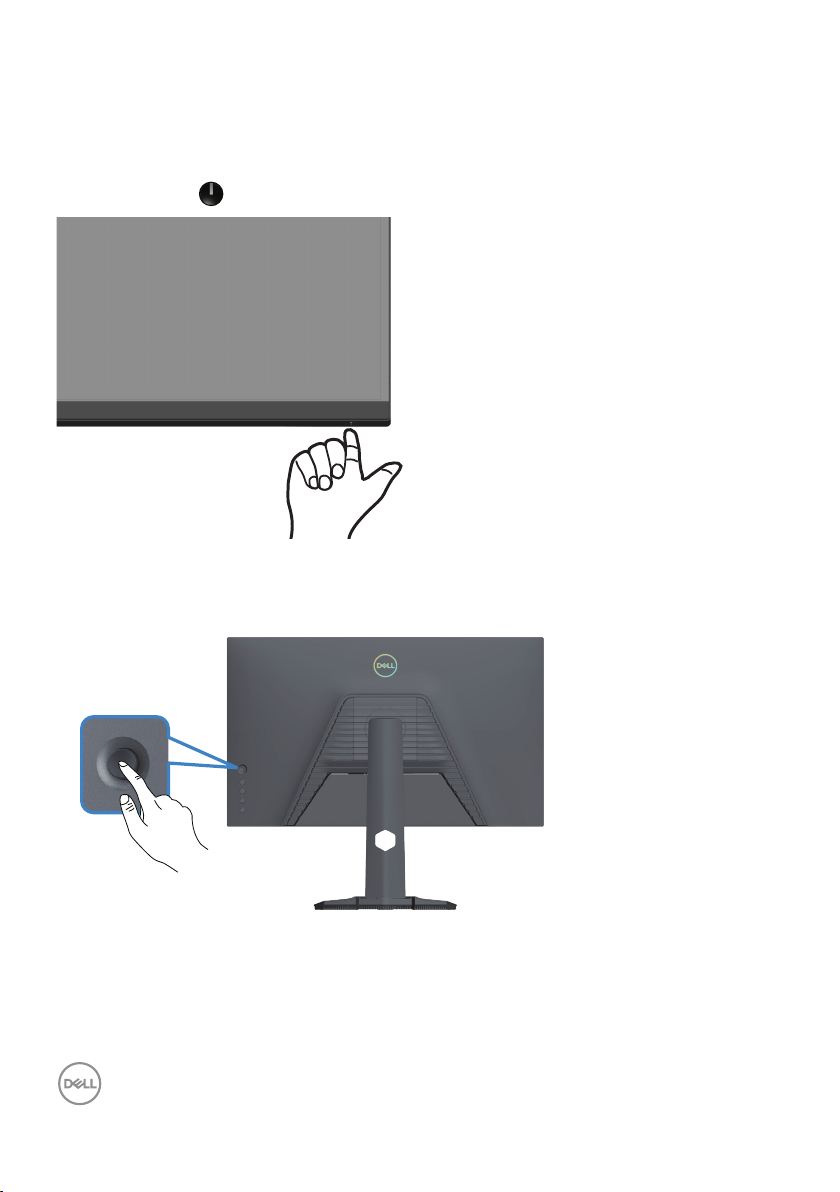

Włączanie zasilania monitora

Naciśnij przycisk w celu włączenia monitora.

Używanie przycisku joysticka

Użyj przycisku joysticka z tyłu monitora do regulacji ustawień obrazu.

1. Naciśnij joystick, aby wyświetlić interfejs uruchamiania menu.

2. Przesuń joystick w górę/w dół/w lewo/w prawo w celu przełączenia pomiędzy
opcjami.

3. Ponownie naciśnij joystick w celu potwierdzenia wyboru.

44 │ Obsługa monitora

Opis joysticka

Joystick Opis

∞ Przy otwartym menu OSD, naciśnij przycisk w celu

potwierdzenia wyboru lub zapisania ustawień.

∞ Przy wyłączonym menu OSD, naciśnij przycisk w celu

uruchomienia głównego menu OSD. Więcej informacji można

znaleźć w części Dostęp do systemu menu.
∞ Do dwukierunkowej nawigacji (w prawo i w lewo).
∞ Przesuń w prawo w celu przejścia do podmenu.
∞ Przesuń w lewo, aby wyjść z podmenu.
∞ Zwiększanie (w prawo) lub zmniejszanie (w lewo) parametrów

wybranego elementu menu.
∞ Do dwukierunkowej nawigacji (w górę i w dół).
∞ Przełączanie pomiędzy elementami menu.
∞ Zwiększanie (w górę) lub zmniejszanie (w dół) parametrów

wybranego elementu menu.

Obsługa monitora │ 45

Używanie przycisków sterowania

Użyj przyciski sterowania z tyłu monitora do regulacji parametrów wyświetlanego
obrazu.

1

2

3

4

5

Przyciski sterowania

W poniższej tabeli znajduje się opis przycisków sterowania:

Przyciski

sterowania

1

Menu

2

Exit (Zakończ)

3

Shortcut key

(Przycisk skrótu)/

Preset Modes (Tryby

ustawień wstępnych)

46 │ Obsługa monitora

Opis

Użyj przycisk Menu do uruchomienia menu
ekranowego (OSD) i wybierz menu OSD. Więcej
informacji można znaleźć w części Dostęp do

systemu menu.

Użyj tego przycisku, aby powrócić do menu
głównego lub opuścić główne menu ekranowe.

Użyj tego przycisku, aby wybrać z listy tryb ustawień
wstępnych.

Przyciski

sterowania

4

Shortcut key

(Przycisk skrótu)/

Brightness

(Jasność)/Contrast

(Kontrast)

5

Shortcut key

(Przycisk skrótu)/

Vision Engine

Opis

Ten przycisk należy używać do regulacji jasności i
kontrastu.

Ten przycisk należy używać do regulacji Vision
Engine.

Obsługa monitora │ 47

Korzystanie z menu ekranowego (OSD)

Personalize

Input Source

Display

Others

Menu

Brightness / Contrast

Hue

Saturation

Dostęp do systemu menu

Ikona Menu i podmenu Opis

Game (Gra)

Dell 27 Gaming Monitor

Game

Preset Modes

Game Enhance Mode

Response Time

Dark Stabilizer

Console Mode

Vision Engine

Reset Game

Standard

O

Fast

0

O

On

G2724D

Preset Modes

(Tryby ustawień

wstępnych)

Po wybraniu Preset Modes (Tryby ustawień
wstępnych), można wybrać z listy Standard
(Standardowe), FPS, MOBA/RTS, RPG,
SPORTS, Game 1 (Gra 1), Game 2 (Gra

2), Game 3 (Gra 3), Warm (Ciepłe), Cool
(Zimne), sRGB lub Custom Color (Kolory
niestandardowe).

∞ Standard (Standardowe): Ładowanie

domyślnych ustawień koloru monitora. Tryb
Standard (Standardowe), to domyślny tryb
ustawień wstępnych.

∞ FPTS: Ładowanie ustawień kolorów idealnych do

gier FPS (First-Person Shooter).

∞ MOBA/RTS: Ładowanie ustawień kolorów,

idealnych do gier Multiplayer Online Battle Arena
(MOBA) i gier Real-Time Strategy (RTS).

∞ RPG: Ładowanie ustawień kolorów idealnych do

gier RPG (Role-playing games).

∞ SPORTS: Ładowanie ustawień kolorów idealnych

do gier „SPORTS”.

∞ Game 1 (Gra 1)/Game 2 (Gra 2)/Game 3 (Gra

3): Umożliwia dostosowanie ustawień kolorów na

potrzeby gier.

48 │ Obsługa monitora

Ikona Menu i podmenu Opis

Personalize

Game Enhance Mode

Input Source

Display

Others

Menu

Brightness / Contrast

Response Time

Dark Stabilizer

Console Mode

Hue

Saturation

Vision Engine

Reset Game

Preset Modes

(Tryby ustawień

wstępnych)

∞ Warm (Ciepłe): Zmniejszenie temperatury

kolorów. Z odcieniem czerwonym/żółtym ekran
wydaje się cieplejszy.

∞ Cool (Zimne): Zwiększenie temperatury

kolorów. Z odcieniem niebieskim, ekran wydaje się
zimniejszy.

∞ sRGB: Ładowanie ustawień kolorów, idealnych dla

sRGB.

∞ Custom Color (Kolory niestandardowe):

Umożliwia ręczną regulację ustawień kolorów.
Przesuwanie joysticka, aby wyregulować wartości

Gain (Wzmocnienie), Offset (Przesunięcie),
Hue (Barwa) i Saturation (Nasycenie) oraz

utworzyć własny tryb wstępnych ustawień
kolorów.

Dell 27 Gaming Monitor

Game

Preset Modes Standard

FPS

MOBA/RTS

RPG

SPORTS

Game 1

Game 2

Game 3

Warm

G2724D

UWAGA: Tryby ustawień wstępnych nie

są dostępne, po ustawieniu trybu Console
(Konsola) na „on (wł.)”.

Obsługa monitora │ 49

Ikona Menu i podmenu Opis

Game Enhance

Mode (Tryb

ulepszenia gier)

Response Time

(Czas odpowiedzi)

Dark Stabilizer

(Stabilizacja

ciemnych scen)

Dostosowanie Game Enhance Mode (Rozszerzony
tryb gier) do Off (Wył.), Timer (Zegar), Frame

Rate (Częstotliwość wyświetlania klatek) lub
Display Alignment (Wyrównanie obrazu).

∞ Off (Wył.): Wybór w celu wyłączenia funkcji w

trybie Game Enhance Mode (Tryb ulepszenia
gier).

∞ Timer (Zegar): Umożliwia wyłączenie lub

włączenie timera w górnym, lewym rogu
wyświetlacza. Timer pokazuje czas, który upłynął
od rozpoczęcia gry. Wybór opcji z listy interwałów
czasu, aby zachować świadomość pozostałego
czasu.

∞ Frame Rate (Częstotliwość wyświetlania

klatek): Wybór On (Włączenie), umożliwia

wyświetlenie bieżącej liczby klatek na sekundę
podczas gier. Im wyższa liczba, tym bardziej
płynny jest ruch.

∞ Display Alignment (Wyrównanie obrazu):

Uaktywnienie funkcji może pomóc w
perfekcyjnym dopasowaniu treści wideo z wielu
wyświetlaczy.

Umożliwia ustawienie Response Time (Czas
odpowiedzi) na Fast (Szybkie), Super Fast
(Bardzo szybki) lub Extreme (Ekstremalny).

Poprawianie widoczności ciemnych scen gry. Im
wyższa wartość (od 0 do 3), tym lepsza widoczność
w ciemnych obszarach wyświetlanego obrazu.

50 │ Obsługa monitora

Ikona Menu i podmenu Opis

Console Mode

(Tryb konsoli)

Dostosowanie Console Mode (Tryb konsoli)
na On (Włączenie)/Off (Wył.), Color (Kolor),

Gamma lub Source Tone Map (Mapa odcieni
źródła). Aktywacja tej funkcji pozwala na uzyskanie

lepszych doznań podczas gier na konsoli. Więcej
informacji można znaleźć w części Widok z przodu.

∞ On (Włączenie)/Off (Wył.): Wybór w celu

wyłączenia funkcji w trybie Console Mode (Tryb
konsoli).

∞ Color (Kolor): Domyślne ustawienie RGB to 100,

a tryb ten umożliwia regulację RGB w zakresie
0~100.

∞ Gamma: Ustawienie Gamma jest domyślnie

wyśrodkowane na 2,2. Wybór tej funkcji,
umożliwia ręczną regulację Gamma w zakresie
1,8~2,6.

∞ Source Tone Map (Mapa odcieni źródła):

Wybierz, aby zezwolić na mapowanie tonalne
treści HDR przez urządzenie źródłowe.

UWAGA: Tryby ustawień wstępnych nie

są dostępne, po ustawieniu trybu Console
(Konsola) na „on (wł.)”.

Obsługa monitora │ 51

Ikona Menu i podmenu Opis

Personalize

Input Source

Display

Others

Menu

Brightness / Contrast

Game Enhance Mode

Response Time

Dark Stabilizer

Console Mode

Hue

Saturation

Reset Game

Preset Modes

Vision Engine Dostosowanie Vision Engine do On (Włączenie)/

Off (Wył.), Night Vision (Widzenie w
ciemności), Clear Vision (Wyraźne widzenie),
Chroma Vision (Widzenie Chroma) lub
Crosshair (Celownik), a funkcja ta poprawia

widoczność w scenach gier. Więcej informacji
można znaleźć w części Vision Engine.

∞ On (Włączenie)/Off (Wył.): Wybór w celu

włączenia/wyłączenia funkcji w menu Vision
Engine.

∞ Night Vision (Widzenie w ciemności): Funkcję

tą można używać podczas gier do wyraźnej
identyfikacji obiektów, poprawy widoczności treści
w ciemności.

∞ Clear Vision (Wyraźne widzenie): Ta funkcja

jest odpowiednia do czyszczenia artefaktów
wizualnych, poprawiania szczegółów treści, takich
jak ostrość, krawędzie, super-rozdzielczości, w
scenach dziennych.

∞ Chroma Vision (Widzenie Chroma): Ta funkcja

może stosować mapę ciepła w ciemnych scenach
gier.

∞ Crosshair (Celownik): Ta funkcja poprawia

widoczność celownika podczas gier.

Dell 27 Gaming Monitor

Game

52 │ Obsługa monitora

Night Vision

Vision Engine

Clear Vision

Chroma Vision

Crosshair

G2724D

UWAGA:

Podczas używania funkcji Crosshair
(Celownik), nie są dostępne liczniki FPS i
Timer.

Ikona Menu i podmenu Opis

75%

75%

Game

Input Source

Display

Personalize

Others

Menu

Hue (Barwa) Przesuwanie koloru obrazu wideo na zielony lub

purpurowy. Ta funkcja jest używana do dopasowania
wymaganego koloru odcienia skóry.

Użyj przycisk joysticka do regulacji barwy w zakresie
0 do 100.

Przesuwanie przycisku joysticka w górę, zwiększa
zielony odcień obrazu wideo.

Przesuwanie przycisku joystick w dół, zwiększa
purpurowy odcień obrazu wideo.

UWAGA: Regulacja Hue (Barwa), jest

Saturation

(Nasycenie)

Regulacja nasycenia koloru obrazu wideo.
Użycie przycisku joysticka do regulacji nasycenia w

zakresie 0 do 100.
Przesuwanie przycisku joystick w górę, zwiększa

kolorowy wygląd obrazu wideo.
Przesuwanie przycisku joysticka w dół, zwiększa

monochromatyczny wygląd obrazu wideo.

UWAGA: Regulacja Saturation (Nasycenie),

Reset Game

(Resetuj menu

Resetowanie wszystkich ustawień w menu Game
(Gra) do fabrycznych ustawień domyślnych.

Gra)

Brightness

(Jasność)/

To menu należy używać do regulacji Brightness
(Jasność) i Contrast (Kontrast).

Contrast

(Kontrast)

dostępna jedynie po wybraniu trybu ustawień
wstępnych FPS, MOBA/RTS, SPORTS lub
RPG.

jest dostępna jedynie po wybraniu trybu
ustawień wstępnych FPS, MOBA/RTS,
SPORTS lub RPG.

Dell 27 Gaming Monitor

Brightness / Contrast

G2724D

Obsługa monitora │ 53

Ikona Menu i podmenu Opis

Display

Game

Brightness / Contrast

Personalize

Others

Menu

Brightness

(Jasność)

Regulacja luminancji podświetlenia (minimum 0;
maksimum 100).

Przesuwanie przycisku joystick w górę, zwiększa
jasność.

Przesuwanie przycisku joystick w dół, zmniejsza
jasność.

Contrast

(Kontrast)

Najpierw regulacja Brightness (Jasność), a
następnie Contrast (Kontrast) tylko wtedy, gdy
wymagana jest dalsza regulacja.

Przesuwanie przycisku joystick w górę, zwiększa
kontrast.

Przesuwanie przycisku joystick w górę, zmniejsza
kontrast (w zakresie 0 do 100).

Funkcja Contrast (Kontrast), reguluje stopień
różnicy pomiędzy ciemnymi i jasnymi obszarami na
ekranie.

Input Source

(Źródło wejścia)

Używanie menu Input Source (Źródło wejścia)
do wyboru pomiędzy różnymi sygnałami wideo,
które można podłączyć do monitora.

Dell 27 Gaming Monitor

Input Source

DP1

DP2

HDMI

Auto Select

Reset Input Source

On

54 │ Obsługa monitora

G2724D

DP1 Wybór wejścia DP1 podczas używania złącza

DP1 (DisplayPort). Naciśnięcie przycisku joysticka
potwierdza wybór.

DP2 Wybór wejścia DP2 podczas używania złącza

DP2 (DisplayPort). Naciśnięcie przycisku joysticka
potwierdza wybór.

HDMI Wybór wejścia HDMI, gdy jest używane złącze

HDMI. Naciśnięcie przycisku joysticka potwierdza
wybór.

Ikona Menu i podmenu Opis

Game

Input Source

Brightness / Contrast

Personalize

Others

Menu

Uniformity Compensation

Game

Input Source

Brightness / Contrast

Personalize

Others

Menu

Auto Select

(Automatyczny

wybór)

Włączanie funkcji, aby umożliwić automatyczne
wyszukanie przez monitor dostępnych źródeł
wejścia. Naciśnięcie przycisku joysticka potwierdza
wybór.

Reset Input Source

(Resetuj źródło

wejścia)

Resetowanie wszystkich ustawień w menu Input
Source (Źródło wejścia) do fabrycznych ustawień

domyślnych.

Display (Ekran) Używanie do regulacji obrazu.

Aspect Ratio

(Współczynnik

Ustawianie współczynnika proporcji na 16:9, Auto
Resize (Automatyczna zmiana rozmiaru) lub 4:3.

proporcji)

Input Color Format
(Wprowadź format

koloru)

Umożliwia ustawienie trybu wejścia wideo na:

• RGB: Wybierz tę opcję, jeśli monitor jest
podłączony do komputera lub do odtwarzacza
multimediów z obsługą wyjścia RGB.

• YCbCr: Wybierz tę opcję, jeśli odtwarzacz
multimediów obsługuje tylko wyjście YCbCr.

Dell 27 Gaming Monitor

Display

Dell 27 Gaming Monitor

Display

Aspect Ratio 16:9

Input Color Format

Sharpness

Smart HDR

Reset Display

Aspect Ratio

Input Color Format

Sharpness

Smart HDR

Reset Display

RGB

50

Desktop

G2724D

RGB

YCbCr

Sharpness

(Ostrość)

G2724D

Sprawia, że obraz wygląda na bardziej ostry lub
bardziej miękki.

Przesuwanie przycisku joysticka w górę i w dół w
celu regulacji ostrości w zakresie „0” do „100”.

Obsługa monitora │ 55

Ikona Menu i podmenu Opis

Smart HDR Przesuwanie przycisku joysticka w celu przełączenia

SMART HDR funkcji pomiędzy Desktop (Pulpit),
Movie HDR (Film HDR), Game HDR (Gra HDR),
Custom Color HDR (Kolory niestandardowe
HDR), Display HDR 400 lub Off (Wył.).

Smart HDR (High Dynamic Range) automatycznie

rozszerza wyjście wyświetlacza, poprzez optymalną
regulację ustawień w celu uzyskania efektu
zbliżonego do rzeczywistego.

∞ Desktop (Pulpit): Desktop to tryb domyślny.

Ten tryb jest bardziej odpowiedni do ogólnego
używania monitora z komputerem typu desktop.

∞ Movie HDR (Film HDR): Ten tryb należy używać

podczas odtwarzania treści wideo HDR w celu
zwiększenia współczynnika kontrastu, jasności
i palety kolorów. Dopasowuje on jakość wideo
dla uzyskania efektów wizualnych zbliżonych do
rzeczywistych.

∞ Game HDR (Gra HDR): Ten tryb należy używać

podczas gier z obsługą HDR w celu zwiększenia
współczynnika kontrastu, jasności i palety kolorów.
Zwiększa on realizm doznań podczas gier, zgodnie
z intencją twórców gier.

∞ Custom Color HDR (Kolory niestandardowe

HDR): Umożliwia utworzenie własnego trybu

HDR poprzez dostosowanie ustawień kontrastu,
odcienia i nasycenia.

∞ Display HDR 400: Najlepszy do używania z

treścią, zgodną ze standardami DisplayHDR 400.

∞ Off (Wył.): Wyłącza funkcję Smart HDR.

56 │ Obsługa monitora

UWAGA: Możliwa maksymalna luminancja

w trybie HDR wynosi 400-nitów (typo­wa). Rzeczywista wartość i czas trwania
podczas odtwarzania HDR zależy od treści
wideo.

Ikona Menu i podmenu Opis

Personalize

Display

Others

Game

Input Source

Brightness / Contrast

Display

Others

Menu

Game

Input Source

Brightness / Contrast

Reset Display

(Resetowanie

Opcję tą należy wybrać do przywrócenia
domyślnych ustawień wyświetlania.

wyświetlacza)

Menu Wybierz tę opcję, aby wyregulować takie ustawienia

OSD, jak języki, czas pozostawania menu na ekranie,
itd.

Dell 27 Gaming Monitor

Menu

Language English

Transparency

Timer

Reset Menu

20

20 s

G2724D

Language (Język) Ustawianie jednego z następujących ośmiu języków

wyświetlania OSD: Angielski, Hiszpański,

Francuski, Niemiecki, Portugalski Brazylijski,
Rosyjski, Uproszczony Chiński lub Japoński.

Transparency

(Przejrzystość)

Opcję tą należy wybrać w celu zmiany
przezroczystości menu, poprzez przesunięcie
przycisku joysticka w górę lub w dół (minimum 0;
maksimum 100).

Timer (Zegar) OSD Hold Time (Czas zatrzymania OSD):

Ustawianie czasu utrzymania aktywności menu
OSD, po naciśnięciu przycisku. Przesuwanie
przycisku joysticka w celu regulacji suwaka w 1
sekundowych przyrostach, od 5 do 60 sekund.

Reset Menu

(Resetowanie

menu)

Personalize

(Personalizuj)

Resetowanie wszystkich ustawień w Reset Menu
(Resetowanie menu) do fabrycznych ustawień

domyślnych.
Wybierz tę opcję, aby wyregulować ustawienia

personalizacji.

Dell 27 Gaming Monitor

Personalize

Shortcut Key 1

Shortcut Key 2

Shortcut Key 3

Power Button LED

Reset Personalization

Preset Modes

Brightness/Contrast

Vision Engine

On in On Mode

G2724D

Obsługa monitora │ 57

Ikona Menu i podmenu Opis

Personalize

Display

Menu

Game

Input Source

Brightness / Contrast

Shortcut Key 1

(Przycisk skrótu 1)

Shortcut Key 2

(Przycisk skrótu

2)

Shortcut Key 3

(Przycisk skrótu

Wybór z Preset Modes (Tryby ustawień
wstępnych), Game Enhance Mode (Tryb
ulepszenia gier), Dark Stabilizer (Stabilizacja
ciemnych scen), Vision Enginee, Brightness
(Jasność)/Contrast (Kontrast), Input Source
(Źródło wejścia), Aspect Ratio (Współczynnik
proporcji) lub Smart HDR, jako przycisk skrótu.

3)

Power Button

LED (Dioda

Umożliwia ustawianie stanu światła zasilania w celu
oszczędzania energii.

LED przycisku

zasilania)

Reset

Personalization

(Resetowanie

Resetowanie wszystkich ustawień w menu
Personalize (Personalizuj) do fabrycznych,
wstępnie ustawionych wartości.

personalizacji)

Others

(Pozostałe)

Zmiana ustawień OSD, takich jak DDC/CI, LCD
Conditioning (Kondycjonowanie LCD), itd.

Dell 27 Gaming Monitor

Others

Display Info

DDC/CI

LCD Conditioning

Firmware

Service Tag

Self-Diagnostic

Reset Others

Factory Reset

Select

On

O

00X000

ABCDEFG

Select

Display Info

(Informacja o

wyświetlaczu)

58 │ Obsługa monitora

G2724D

Wyświetlanie bieżących ustawień monitora.

Ikona Menu i podmenu Opis

Personalize

Display

Menu

Game

Input Source

Brightness / Contrast

Display Info

LCD Conditioning

Firmware

Service Tag

Self-Diagnostic

Reset Others

Factory Reset

Personalize

Display

Menu

Game

Input Source

Brightness / Contrast

Display Info

DDC/CI

Firmware

Service Tag

Self-Diagnostic

Reset Others

Factory Reset

DDC/CI Umożliwia włączenie takich parametrów monitora,

jak jasność, zrównoważenie kolorów, itd. do regulacji
przez oprogramowanie komputera. Funkcję tę
można wyłączyć, wybierając Off (Wył.).

Umożliwia włączenie tej funkcji w celu zapewnienia
najwyższej jakości obsługi i optymalnego działania
monitora.

Dell 27 Gaming Monitor

LCD Conditioning

(Kondycjonowanie

LCD)

Firmware

(Oprogramowanie

układowe)

Service Tag (Kod

serwisowy)

DDC/CI

Others

On

O

G2724D

Funkcja ta pomaga w zmniejszeniu ilości
przypadków zatrzymywania obrazu. Zależnie od
stopnia zatrzymania obrazu, program może działać
przez dłuższy czas. Funkcję tą można włączyć,
wybierając On (Włączenie).

Dell 27 Gaming Monitor

LCD Conditioning

Others

On

O

G2724D

Wyświetlanie wersji firmware wyświetlacza.

Wyświetlanie numeru kodu serwisowego
wyświetlacza. Kod serwisowy to unikatowy
identyfikator alfanumeryczny, który umożliwia firmie
Dell określenie specyfikacji produktu i uzyskanie
dostępu do informacji o gwarancji.

UWAGA: Kod serwisowy jest także

wydrukowany na etykiecie z tyłu pokrywy.

Obsługa monitora │ 59

Ikona Menu i podmenu Opis

Personalize

Display

Menu

Game

Input Source

Brightness / Contrast

Self-Diagnostic

(Autodiagnostyka)

Reset Others

(Resetuj inne)

Factory Reset
(Resetowanie

Umożliwia sprawdzenie, czy używany monitor działa
prawidłowo.

Przywracanie wartości fabrycznych wszystkich
ustawień w menu Others (Inne).

Resetowanie wszystkich wstępnie ustawionych
wartości na domyślne ustawienia fabryczne.

do ustawień

fabrycznych)

Dell 27 Gaming Monitor

Others

Display Info

DDC/CI

LCD Conditioning

Firmware

Service Tag

Self-Diagnostic

Reset Others

Factory Reset

Select

On

O

XXXXX

XXXXXXX

Select

G2724D

60 │ Obsługa monitora

Console Mode (Tryb konsoli)

Console Mode (Tryb konsoli) jest specjalnie opracowany dla uzyskania doskonałej
jakości obrazu z szybkimi czasami odpowiedzi i dużą liczbą klatek na sekundę
120 Hz w celu zapewnienia najlepszych doznań podczas gier na konsoli. Na tym
monitorze QHD obsługuje on rozdzielczość do 4K.

Obsługiwane taktowanie

Częstotliwość

Tryb wyświetlania

VESA 640 x 480 31,47 59,94 25,18 -/­VESA 640 x 480 37,50 75,00 31,50 -/-

IBM 720 x 400 31,47 70,08 28,32 -/+
VESA 800 x 600 37,88 60,32 40,00 +/+
VESA 800 x 600 46,88 75,00 49,50 +/+

VESA 1024 x 768 48,36 60,00 65,00 -/­VESA 1024 x 768 60,02 75,03 78,75 +/+
VESA 1152 x 864 67,50 75,00 108,00 +/+
VESA 1280 x 720 45,00 59,94 74,25 -/+
VESA 1280 x 800 49,31 59,91 71,00 +/+

VESA 1280 x 960 60,00 60,00 108,00 +/+
VESA 1280 x 1024 63,98 60,02 108,00 +/+
VESA 1280 x 1024 79,98 75,02 135,00 +/+

VESA 1440 x 900 55,94 59,89 106,50 -/+

VESA 1680 x 1050 65,29 59,95 146,25 -/+

VESA 1920 x 1080 67,5 0 60,00 148,50 +/+
VESA 1920 x 1080 137,26 119,98 285,50 +/-

VESA 2560 x 1440 88,79 59,95 241,50 +/­VESA 2560 x 1440 183,00 120,00 497,75 +/­VESA 3840 x 2160 112,50 50,00 594,00 +/­VESA 3840 x 2160 135,00 60,00 594,00 +/-

pozioma

(kHz)

Częstotliwość

pionowa (Hz)

Zegar
pikseli
(MHz)

Polaryzacja

synchronizacji

(w poziomie/w

pionie)

Obsługa monitora │ 61

Vision Engine

Personalize

Input Source

Display

Others

Menu

Brightness / Contrast

Game Enhance Mode

Response Time

Dark Stabilizer

Console Mode

Hue

Saturation

Reset Game

Preset Modes

Personalize

Input Source

Display

Others

Menu

Brightness / Contrast

Game Enhance Mode

Response Time

Dark Stabilizer

Console Mode

Hue

Saturation

Reset Game

Preset Modes

Vision Engine ma specjalne opracowanie silnika wizyjnego, które może poprawiać
elementy wizualne w różnych scenach gier i zawiera pięć silników wizyjnych:
Wybrać można silniki Night Vision (Widzenie w ciemności), Clear Vision

(Wyraźne widzenie), Chroma Vision (Widzenie Chroma) lub Crosshair
(Celownik). Można je skonfigurować z OSD lub przez Dell Display Manager i

uruchamiać przyciskiem skrótu.

Używanie menu OSD i przycisku skrótu do uruchamiania Vision Engine:

1. Naciśnij przycisk joysticka, aby wyświetlić główne menu OSD.

2. Aby go zainicjować, przesuń przycisk joysticka w celu wyboru Game (Gra) >
Vision Engine.

3. Wybierz On (Włączenie) lub Off (Wył.), aby zdecydować, czy włączyć
funkcje w trybie Vision Engine.

Dell 27 Gaming Monitor

Game

Vision Engine

On

O

G2724D

Po wybraniu „On (Włączenie)” pojawi się następujący komunikat i można
podejrzeć efekt każdej funkcji wizyjnej, przez przesunięcie przycisku joysticka.

UWAGA: Naciśnij przycisk joysticka, aby zaznaczyć/usunąć zaznaczenie

silników wizyjnych. Domyślnie, zaznaczone są wszystkie silniki wizyjne.
Silniki wizyjne można zaznaczyć, zgodnie ze swoimi preferencjami.

Dell 27 Gaming Monitor

Game

Night Vision

Vision Engine

Clear Vision

Chroma Vision

Crosshair

G2724D

62 │ Obsługa monitora

4. Użyj Shortcut key (Przycisk skrótu) do przełączania

Display

Others

Menu

Game

Input Source

Brightness / Contrast

Personalize

Input Source

Display

Others

Menu

Brightness / Contrast

Game Enhance Mode

Response Time

Dark Stabilizer

Console Mode

Hue

Saturation

Reset Game

Preset Modes

pomiędzy różnymi silnikami wizyjnymi.

Vision Engine

UWAGA: Wstępne ustawienia przycisków skrótu należy dostosować w

ustawieniach Personalize (Personalizuj).

Dell 27 Gaming Monitor

Personalize

Shortcut Key 1

Shortcut Key 2

Shortcut Key 3

Power Button LED

Reset Personalization

Preset Modes

Brightness/Contrast

Vision Engine

On in On Mode

G2724D

Użyj Dell Display Manager i przycisk skrótu do uruchomienia Vision Engine:

1. Naciśnij przycisk joysticka, aby wyświetlić główne menu OSD.

2. Aby go zainicjować, przesuń przycisk joysticka w celu wyboru Game (Gra) >

Vision Engine.

3. Wybierz On (Włączenie) w celu włączenia funkcji w trybie Vision Engine.

Dell 27 Gaming Monitor

Game

Vision Engine

On

O

G2724D

Obsługa monitora │ 63

4. Alternatywnie, ustawienia Vision Engine można wykonać w Dell Display

Chroma Vision

Manager (Dell Display Manager zainstalowany dla poprawienia odczuć
podczas gier). W celu uzyskania dalszych informacji, sprawdź część

dotyczącą instalacji Dell Display Manager na stronie internetowej

https://www.dell.com/G2724D.

Przycisk skrótu Vision Engine, umożliwia konfigurację i używanie kombinacji klawiszy
na klawiaturze do przełączania pomiędzy Vision Engines.

Każdy Vision Engine można wybrać poprzez zaznaczenie lub usunięcie zaznaczenia
pól wyboru. OSD jest zsynchronizowane z tymi ustawieniami.

Dell G2724D

UWAGA: Przycisk skrótu można używać wyłącznie po ustawieniu

Vision Engine na „On (Wł.)”.

64 │ Obsługa monitora

Dell 27 Gaming Monitor

Vision Engine has been turned o.

To turn it on.

go to OSD menu: Game > Vision Engine.

G2724D

Blokada przycisków menu i zasilania

Uniemożliwia użytkownikowi dostęp lub zmianę ustawień menu OSD na
wyświetlaczu.

Domyślnie, ustawienie blokady przycisku Menu i przycisku zasilania jest wyłączone.

1

2

3

4

5

6

UWAGA: Aby uzyskać dostęp do menu Lock (Blokada) lub Unlock

(Odblokowanie) - naciśnij i przytrzymaj przycisk 5 przez cztery
sekundy.

Aby uzyskać dostęp do menu lock (blokada), naciśnij i przytrzymaj przycisk 5
przez cztery sekundy. W dolnym, prawym rogu wyświetlacza pojawi się menu lock
(blokada).

UWAGA: Dostęp do menu blokady można uzyskać z użyciem tej

metody, gdy przyciski Menu i zasilania są w stanie odblokowania.

Dell 27 Gaming Monitor

Select option:

+

G2724D

Aby uzyskać dostęp do menu unlock (odblokowanie), naciśnij i przytrzymaj przycisk
5 przez cztery sekundy. W dolnym, prawym rogu wyświetlacza pojawi się menu
unlock (odblokowanie).

Obsługa monitora │ 65

UWAGA: Dostęp do menu odblokowania można uzyskać, gdy przyciski

Menu i zasilania są w stanie zablokowania.

Dell 27 Gaming Monitor

Select option:

G2724D

Dostępne są trzy opcje blokady.

Menu Opis

1 Menu Buttons

(Przyciski menu)

Po wybraniu Menu Buttons (Przyciski menu), nie
można zmienić ustawień menu OSD. Zablokowane
zostaną wszystkie przyciski oprócz przycisku zasilania.

2 Power Button

(Przycisk zasilania)

Po wybraniu Power Button (Przycisk zasilania),
wyświetlacza nie można wyłączyć z użyciem przycisku
zasilania.

3 Menu + Power

Buttons (Przyciski

menu i zasilania)

+

Po wybraniu Menu + Power Buttons (Przyciski
menu i zasilania), nie można zmienić ustawień menu

OSD i przycisk zasilania jest zablokowany.

Ikona pojawia się na środku wyświetlacza w następujących sytuacjach:

• Po naciśnięciu przycisku joysticka i przycisków sterowania (przyciski 1 - 5).
Ikona wskazuje, że przyciski menu OSD są w stanie zablokowania.

• Po naciśnięciu przycisku zasilania (przycisk 6). Ikona wskazuje, że przycisk
zasilania jest w stanie zablokowania.

• Po naciśnięciu jednego z sześciu przycisków. Ikona wskazuje, że w stanie
zablokowania są przyciski menu OSD i przycisk zasilania.

Odblokowanie menu OSD i przycisków zasilania:

1. Naciśnij i przytrzymaj przycisk 5 przez cztery sekundy. Pojawi się menu
odblokowania.

2. Wybierz ikonę odblokowania , aby odblokować przyciski na wyświetlaczu.

66 │ Obsługa monitora

Komunikaty ostrzeżeń OSD

Jeśli monitor nie obsługuje określonego trybu rozdzielczości, wyświetlony zostanie
poniższy komunikat:

HDMI

Dell 27 Gaming Monitor

The current input timing is not supported by the monitor display. Please

change your input timing to

listed timing as per the monitor specifications.

2560x1440, 144Hz

or any other monitor

G2724D

DP1

Dell 27 Gaming Monitor

The current input timing is not supported by the monitor display. Please

change your input timing to

listed timing as per the monitor specifications.

1

2560x1440, 165Hz

or any other monitor

DP2

Dell 27 Gaming Monitor

The current input timing is not supported by the monitor display. Please

change your input timing to

listed timing as per the monitor specifications.

2

2560x1440, 165Hz

or any other monitor

G2724D

G2724D

Obsługa monitora │ 67

Komunikat wskazuje, że monitor nie może się zsynchronizować z sygnałem
odbieranym z komputera. Sprawdź Dane techniczne monitora w celu uzyskania
informacji o zakresach częstotliwości poziomej i pionowej, obsługiwanych przez ten
monitor. Zalecany tryb to 2560 x 1440.
Przed wyłączeniem funkcji DDC/CI, wyświetlany jest następujący komunikat:

Dell 27 Gaming Monitor

The function of adjusting display setting using PC application will be

disabled.

Do you wish to disable DDC/CI function?

Yes No

G2724D

Po przejściu monitora do Standby Mode (Tryb gotowości), pojawi się
następujący komunikat:

Dell 27 Gaming Monitor

Going into Standby mode.

G2724D

Po naciśnięciu dowolnego przycisku, oprócz przycisku zasilania, w zależności od
wybranego wejścia, pojawi się następujący komunikat:

Dell 27 Gaming Monitor

?

No HDMI signal from your device.

G2724D

68 │ Obsługa monitora

Jeśli kabel HDMI lub DisplayPort nie jest podłączony, pojawi się następujące okno
dialogowe. Po pozostawieniu w tym stanie na cztery minuty, monitor przejdzie do
trybu Standby (Oczekiwanie).

Dell 27 Gaming Monitor

No HDMI Cable

The display will go into Standby Mode in 4 minutes.

www.dell.com/G2724D

G2724D

lub

Dell 27 Gaming Monitor

No DP1 Cable

1

The display will go into Standby Mode in 4 minutes.

www.dell.com/G2724D

lub

Dell 27 Gaming Monitor

No DP2 Cable

2

The display will go into Standby Mode in 4 minutes.

www.dell.com/G2724D

G2724D

G2724D

Obsługa monitora │ 69

Po wybraniu elementów OSD funkcji Factory Reset (Resetowanie do ustawień
fabrycznych) in Other (Inne), pojawi się następujący komunikat:

Dell 27 Gaming Monitor

Are you sure you want to reset to default settings?

Yes No

G2724D

Więcej informacji można znaleźć w części Rozwiązywanie problemów.

70 │ Obsługa monitora

Ustawianie maksymalnej rozdzielczości

UWAGA: Czynności mogą się nieznacznie różnić w zależności od

używanej wersji systemu Windows.

W systemie Windows 8.1:

1. Dla Windows 8.1: wybierz kafelek Pulpit, aby przełączyć na klasyczny wygląd

pulpitu.

2. Kliknij prawym przyciskiem myszy na pulpicie i kliknij Screen Resolution

(Rozdzielczość ekranu).

3. Jeżeli podłączony jest więcej niż jeden monitor upewnij się, że wybrano

G2724D.

4. Kliknij rozwijaną listę Screen Resolution (Rozdzielczość ekranu) i wybierz

2560 x 1440.

5. Kliknij OK.

W Windows 10 i Windows 11:

1. Kliknij prawym przyciskiem myszy na pulpicie i kliknij Display settings

(Ustawienia wyświetlania).

2. Jeżeli podłączony jest więcej niż jeden monitor upewnij się, że wybrano

G2724D.

3. Kliknij rozwijaną listę Display Resolution (Rozdzielczość wyświetlania) i

wybierz 2560 x 1440.

4. Kliknij Keep changes (Zachowaj zmiany).

Jeśli nie widać jako opcji 2560 x 1440, należy wykonać aktualizację sterownika
karty graficznej do najnowszej wersji. W zależności od komputera, wykonaj jedną z
następujących procedur:

Jeżeli używany jest komputer desktop lub laptop firmy Dell, przejdź na stronę
internetową https://www.dell.com/support, wprowadź swój kod serwisowy i
pobierz najnowszy sterownik dla używanej karty graficznej.

Jeśli używany jest komputer innej marki niż Dell (laptop lub desktop):

• Przejdź na stronę pomocy technicznej dla komputera i pobierz najnowsze
sterowniki grafiki.

• Przejdź do strony sieciowej producenta karty graficznej i pobierz najnowsze
sterowniki karty graficznej.

Obsługa monitora │ 71

Rozwiązywanie problemów

OSTRZEŻENIE: Przed rozpoczęciem wykonywania następujących

czynności, wykonaj Instrukcje bezpieczeństwa.

Autotest

Monitor udostępnia funkcję autotestu, która umożliwia sprawdzenie prawidłowości
jego działania. Jeśli monitor i komputer są prawidłowo podłączone, ale ekran
monitora pozostaje ciemny należy uruchomić autotest monitora, wykonując
następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz wszystkie kable wideo od monitora. Dzięki temu komputer nie będzie
brał udziału w procedurze.

3. Włącz monitor.

Jeśli monitor działa prawidłowo, wykryty zostanie brak sygnału i wyświetlony jeden
z poniższych komunikatów. W trybie autotestu, dioda LED zasilania świeci białym
światłem.

Dell 27 Gaming Monitor

No HDMI Cable

The display will go into Standby Mode in 4 minutes.

www.dell.com/G2724D

Dell 27 Gaming Monitor

No DP1 Cable

1

The display will go into Standby Mode in 4 minutes.

www.dell.com/G2724D

72 │ Rozwiązywanie problemów

G2724D

lub

G2724D

lub

Dell 27 Gaming Monitor

No DP2 Cable

2

The display will go into Standby Mode in 4 minutes.

www.dell.com/G2724D

G2724D

UWAGA: To okno dialogowe pojawia się nawet podczas normalnego

działania oraz, gdy jest odłączony lub uszkodzony kabel wideo.

4. Wyłącz monitor i podłącz ponownie kabel wideo; Włącz komputer i monitor.

Jeśli po ponownym podłączeniu kabli ekran monitora pozostanie ciemny, należy
sprawdzić kartę graficzną i komputer, ponieważ monitor działa prawidłowo.

Rozwiązywanie problemów │ 73

Wbudowane testy diagnostyczne

Personalize

Display

Menu

Game

Input Source

Brightness / Contrast

Monitor ma wbudowane narzędzie diagnostyczne. Może ono pomóc w określeniu,
czy nieprawidłowości działania ekranu są powiązane z monitorem, czy z
komputerem i kartą graficzną.

1

2

3

4

5

6

Aby uruchomić wbudowane testy diagnostyczne:

1. Upewnij się, że ekran jest czysty (na powierzchni ekranu nie ma kurzu).

2. Naciśnij przycisk joysticka, aby wyświetlić główne menu OSD.

3. Przesuń Joystick w celu wyboru Others (Pozostałe) > Self-Diagnostic
(Autodiagnostyka), aby zainicjować proces autodiagnostyki.

Dell 27 Gaming Monitor

Select

On

O

XXXXX

XXXXXXX

Select

Others

Display Info

DDC/CI

LCD Conditioning

Firmware

Service Tag

Self-Diagnostic

Reset Others

Factory Reset

4. Po zainicjowaniu, pojawi się szary ekran. Sprawdź ekran pod kątem
nieprawidłowości.

5. Przełącz przycisk joysticka. Kolor ekranu zmieni się na czerwony. Sprawdź
ekran pod kątem nieprawidłowości.

74 │ Rozwiązywanie problemów

G2724D

6. Powtórz czynność 5 i sprawdź, czy na ekranie jest wyświetlane są kolory

zielony, niebieski, czarny i biały, a po nich tekst ekranowy.

7. Po pojawieniu się ekranu tekstowego test jest zakończony. Aby wyjść,

ponownie przełącz przycisk joysticka.

Jeśli używając wbudowanego narzędzia diagnostycznego, nie można wykryć
żadnych nieprawidłowości ekranu, monitor działa prawidłowo. Sprawdź kartę
graczną i komputer.

Rozwiązywanie problemów │ 75

Typowe problemy

Następująca tabela zawiera ogólne informacje o mogących wystąpić typowych
problemach związanych z monitorem i możliwe rozwiązania.

Typowe objawy Co się stało Możliwe rozwiązania

Brak wideo lub
wyłączona dioda
LED zasilania

Brak wideo lub
włączona dioda
LED zasilania

Słaba ostrość Obraz jest nieostry,

Brak obrazu Upewnij się, że kabel wideo jest

prawidłowo podłączony do monitora i
zamocowany.

• Sprawdź, czy prawidłowo działa
gniazdo zasilania, wykorzystując do
tego celu inne urządzenie elektryczne.

• Upewnij się, że przycisk zasilania
został naciśnięty.

• Upewnij się, że wybrane zostało
prawidłowe źródło sygnału przez
menu Input Source (Źródło wejścia).

Brak obrazu lub
brak jasności

zamazany lub
zamglony

• Zwiększ jasność i kontrast w menu
OSD.

• Wykonaj autotest monitora.

• Sprawdź, czy nie są wygięte lub
złamane styki złącza kabla wideo.

• Uruchom wbudowane testy
diagnostyczne.

• Upewnij się, że wybrane zostało
prawidłowe źródło sygnału przez
menu Input Source (Źródło wejścia).

• Wyeliminuj przedłużacze kabli wideo.

• Zresetuj monitor do ustawień
fabrycznych (Factory Reset

(Resetowanie do ustawień
fabrycznych)).

• Zmień rozdzielczość video na
prawidłowy współczynnik proporcji.

76 │ Rozwiązywanie problemów

Typowe objawy Co się stało Możliwe rozwiązania

Drżący lub
skaczący obraz
wideo

Brakujące piksele Na ekranie LCD

Wadliwe piksele Na ekranie LCD

Problemy
dotyczące jasności

Pofalowany obraz
lub nie płynny ruch

pojawiają się plamki

pojawiają się jasne
plamki

Obraz za ciemny
lub za jasny

• Zresetuj monitor do ustawień
fabrycznych (Factory Reset

(Resetowanie do ustawień
fabrycznych)).

• Sprawdź czynniki środowiskowe.

• Zmień lokalizację monitora i sprawdź
go w innym pomieszczeniu.

• Włącz i wyłącz zasilanie.

• Piksel trwale wyłączony to naturalny
defekt, który występuje w technologii
LCD.

• Dalsze informacje o polityce jakości
i pikseli monitora LCD, można
sprawdzić na stronie pomocy
technicznej Dell, pod adresem:

www.dell.com/pixelguidelines.

• Włącz i wyłącz zasilanie.

• Piksel trwale wyłączony to naturalny
defekt, który występuje w technologii
LCD.

• Dalsze informacje o polityce jakości
i pikseli monitora LCD, można
sprawdzić na stronie pomocy
technicznej Dell, pod adresem:

www.dell.com/pixelguidelines.

• Zresetuj monitor do ustawień
fabrycznych (Factory Reset

(Resetowanie do ustawień
fabrycznych)).

• Wyreguluj elementy sterowania
jasności i kontrastu przez OSD.

Rozwiązywanie problemów │ 77

Typowe objawy Co się stało Możliwe rozwiązania

Zniekształcenie
geometryczne

Poziome lub
pionowe linie

Problemy związane
z synchronizacją

Problemy związane
z bezpieczeństwem

Nieprawidłowe
wyśrodkowanie
ekranu

Na ekranie
wyświetla się jedna
lub więcej linii

Zniekształcony lub
postrzępiony obraz
ekranowy

Widoczny dym lub
iskrzenie

• Zresetuj monitor do ustawień
fabrycznych (Factory Reset

(Resetowanie do ustawień
fabrycznych)).

• Wyreguluj elementy sterowania w
poziomie i w pionie przez OSD.

• Zresetuj monitor do ustawień
fabrycznych (Factory Reset

(Resetowanie do ustawień
fabrycznych)).

• Wykonaj autotest monitora i sprawdź,
czy linie są widoczne także w trybie
autotestu.

• Sprawdź, czy nie są wygięte lub
złamane styki złącza kabla wideo.

• Uruchom wbudowane testy
diagnostyczne.

• Zresetuj monitor do ustawień
fabrycznych (Factory Reset

(Resetowanie do ustawień
fabrycznych)).

• Wykonaj autotest monitora i
sprawdź, czy obraz ekranowy jest
zniekształcony także w trybie
autotestu.

• Sprawdź, czy nie są wygięte lub
złamane styki złącza kabla wideo.

• Uruchom ponownie komputer w
trybie bezpiecznym.

• Nie należy wykonywać żadnych
czynności rozwiązywania problemów.

• Należy jak najszybciej skontaktować
się z Dell.

78 │ Rozwiązywanie problemów

Typowe objawy Co się stało Możliwe rozwiązania

Okresowe
problemy

Brak koloru Brak koloru obrazu • Wykonaj autotest monitora.

Nieprawidłowy
kolor

Pojawianie
się i zanikanie
nieprawidłowego
działania monitora

Nieodpowiedni
kolor obrazu

• Upewnij się, że kabel wideo
łączący monitor z komputerem
jest prawidłowo podłączony i
zamocowany.

• Zresetuj monitor do ustawień
fabrycznych (Factory Reset

(Resetowanie do ustawień
fabrycznych)).

• Wykonaj autotest monitora i sprawdź,
czy okresowe problemy pojawiają się
także w trybie autotestu.

• Upewnij się, że kabel wideo
łączący monitor z komputerem
jest prawidłowo podłączony i
zamocowany.

• Sprawdź, czy nie są wygięte lub
złamane styki złącza kabla wideo.

• Wypróbuj inne Preset Modes
(Tryby ustawień wstępnych) w
ustawieniach OSD Game (Gra).
Dostosuj wartość R/G/B w
ustawieniach OSD Game (Gra) >

Preset Modes (Tryby ustawień
wstępnych) > Custom Color
(Kolory niestandardowe) > Gain
(Wzmocnienie).

• Zmień Input Color Format
(Wprowadź format koloru) na
RGB lub YCbCr w ustawieniach OSD
Display (Ekran).

• Uruchom wbudowane testy
diagnostyczne.

Rozwiązywanie problemów │ 79

Typowe objawy Co się stało Możliwe rozwiązania

Długotrwałe
utrzymywanie
statycznego obrazu
na monitorze

Na ekranie
wyświetlane
są słabe cienie
od obrazów
statycznych

• Ustawienie wyłączenia ekranu po
kilku minutach bezczynności ekranu.
Elementy te można dostosować w
ustawieniach Windows Power Options
(Opcje zasilania Windows) lub w Mac
Energy Saver.

• Alternatywnie, użyj dynamicznie
zmienianego wygaszacza ekranu.

Problemy charakterystyczne dla produktu

Charakterystyczne
objawy

Za mały obraz
ekranowy

Nie można
wyregulować
monitora przyciskami
na panelu dolnym

Co się stało Możliwe rozwiązania

Obraz wyśrodkowany
na ekranie, ale nie
wypełnia całego
obszaru wyświetlania

OSD nie wyświetla się
na ekranie

• Sprawdź ustawienie Aspect

Ratio (Współczynnik
proporcji) w ustawieniach

OSD Display (Ekran).

• Zresetuj monitor do ustawień
fabrycznych (Factory Reset

(Resetowanie do ustawień
fabrycznych)).

• Wyłącz monitor, odłącz kabel
zasilania, podłącz go ponownie,
a następnie włącz monitor.

• Sprawdź, czy jest zablokowane
menu OSD. Jeśli jest
zablokowane, naciśnij przycisk
menu i przytrzymaj go przez 5
sekund w celu odblokowania.

80 │ Rozwiązywanie problemów

Charakterystyczne
objawy

Brak sygnału wejścia
po naciśnięciu
elementów
sterowania
użytkownika

Obraz nie wypełnia
całego ekranu

Brak wideo w HDMI
lub DisplayPort

Co się stało Możliwe rozwiązania

Brak obrazu, białe
światło LED

Obraz nie wypełnia
wysokości lub
szerokości ekranu

Przy podłączeniu
do portu niektórych
kluczy lub urządzeń
dokujących, po
odłączeniu lub
podłączeniu kabla z
notebooka nie ma wideo

• Sprawdź źródło sygnału.
Upewnij się, że komputer nie
znajduje się w trybie Standby
(Oczekiwanie), przesuwając
mysz lub naciskając dowolny
klawisz na klawiaturze.

• Sprawdź, czy kabel wideo jest
prawidłowo podłączony. W
razie potrzeby odłącz i podłącz
ponownie kabel wideo.

• Zresetuj komputer lub
odtwarzacz wideo.

• Ze względu na różne formaty
wideo (współczynnik proporcji)
DVD, monitor może wyświetlać
obraz na pełnym ekranie.

• Uruchom wbudowane testy
diagnostyczne.

• Odłącz kabel HDMI, DisplayPort
lub USB-C do DisplayPort
od klucza lub urządzenia
dokującego, a następnie
podłącz kabel stacji dokującej
HDMI, DisplayPort lub USB-C
do DisplayPort, do notebooka.

Rozwiązywanie problemów │ 81

Informacje dotyczące przepisów

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów

Uwagi FCC i inne informacje dotyczące przepisów, można sprawdzić na stronie
sieciowej zgodności z przepisami, pod adresem

www.dell.com/regulatory_compliance.

Baza danych produktów UE dla etykiety dotyczącej zużycia energii i arkusza informacji o produkcie

G2724D: https://eprel.ec.europa.eu/qr/1503743

Kontaktowanie się z firmą Dell

W celu kontaktu z firmą Dell w zakresie problemów dotyczących sprzedaży,
pomocy technicznej lub obsługi klienta, sprawdź

www.dell.com/contactdell.

UWAGA: Dostępność zależy od kraju i produktu, a niektóre usługi mogą

nie być dostępne w kraju użytkownika.

UWAGA: Przy braku aktywnego połączenia z Internetem, informacje

kontaktowe można znaleźć na fakturze zakupu, opakowaniu, rachunku
lub w katalogu produktów Dell.

82 │ Informacje dotyczące przepisów
