Dell E2318HN User Manual [fr]

Guide de l'utilisateur

Dell E2318H Dell E2318HN Dell E2318HX Dell E2318HR

Modèle réglementaire : E2318Hf / E2318HNf

REMARQUE : Une REMARQUE indique des informations importantes qui vous aideront à mieux utiliser votre moniteur.

AVERTISSEMENT : Un AVERTISSEMENT indique un risque potentiel de dommage matériel ou de perte de données si les instructions ne sont pas suivies.

ATTENTION : Une MISE EN GARDE indique un risque potentiel de dommage matériel, de blessure corporelle ou de décès.

Les informations contenues dans ce document peuvent être modifiées sans notification préalable. Toute reproduction de quelque manière que ce soit sans l’autorisation écrite de Dell Inc. est strictement interdite.

Les marques commerciales utilisées dans ce texte : Dell et le logo DELL sont des marques commerciales de Dell Inc. Microsoft et Windows sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. ENERGY STAR est une marque déposée de l’Agence américaine de protection de l’environnement. En tant que partenaire d’ENERGY STAR, Dell Inc. a déterminé que ce produit est conforme aux directives d’ENERGY STAR pour son efficacité énergétique.

D’autres marques commerciales et appellations commerciales peuvent être utilisées dans ce document pour faire référence soit aux entités revendiquant les marques et les appellations soit à leurs produits. Dell Inc. désavoue tout intérêt propriétaire dans les marques commerciales et appellations commerciales autres que les siennes.

2019 –

Rev. A0

Contenu

À propos de votre moniteur .............................. 5

Contenu de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Caractéristiques du Produit . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Identification des pièces et des contrôles . . . . . . . . . . . . . . . . . .7

Spécifications du moniteur. . . . . . . . . . . . . . . . . . . . . . . . . . .9

Capacité Plug and Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Qualité du moniteur LCD et politique de pixel . . . . . . . . . . . . . . 18

Instructions d’entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Installation du moniteur ................................ 19

Attacher la base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Connecter votre moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Organisation de vos câbles . . . . . . . . . . . . . . . . . . . . . . . . . 21

Enlever la base du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . 21

Montage mural (optionnel). . . . . . . . . . . . . . . . . . . . . . . . . . 22

Utilisation du moniteur ................................. 23

Allumer le moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Utiliser les boutons du panneau frontal . . . . . . . . . . . . . . . . . . 23

Utiliser le menu de l’écran (OSD) . . . . . . . . . . . . . . . . . . . . . . 24

Régler la résolution au maximum . . . . . . . . . . . . . . . . . . . . . . 37

Utiliser l’inclinaison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Guide de dépannage....................................40

Test automatique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Diagnostiques intégrés . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Problèmes généraux. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Problèmes spécifiques au produit. . . . . . . . . . . . . . . . . . . . . . 45

Problème avec la Soundbar Dell . . . . . . . . . . . . . . . . . . . . . . 46

Appendice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Instructions de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Règlement de la FCC (Etats-Unis uniquement) et autres informations

réglementaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Contacter Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

À propos de votre moniteur

Contenu de l'emballage

Votre moniteur vient avec tous les éléments énumérés ci-dessous. Assurez-vous d’avoir tous les éléments et utilisez Contacter Dell s’il manque quelque chose.

REMARQUE : Certains éléments sont en option et peuvent ne pas être fournis

avec votre moniteur. Certaines fonctionnalités ou accessoires peuvent ne pas être disponibles dans certains pays.

• Moniteur

• Colonne de support

• Base

• Couvercle des vis VESA

• Câble d'alimentation (variable selon

les pays)

• Câble DisplayPort (uniquement sur E2318H)

• Câble HDMI (uniquement sur E2318HN / E2318HX / E2318HR)

™

À propos de votre moniteur 5

• Câble VGA (pour l’Europe, le MoyenOrient et l’Afrique uniquement, sauf E2318HX / E2318HR)

• Guide d’installation rapide

• Informations sécuritaires et

réglementaires

Caractéristiques du Produit

Le moniteur Dell E2318H / E2318HN / E2318HX / E2318HR à écran plat a une matrice active, un transistor en couche mince (TFT) et un écran à cristaux liquides

et rétroéclairage à DÉL. Les principales caractéristiques du moniteur sont les

suivantes :

• E2318H / E2318HN / E2318HX / E2318HR: taille diagonale d’image visible 58,42

cm (23,0 pouces), résolution 1920 x 1080, plus support plein écran pour les résolutions inférieures.

• Une gamme de solutions de montage avec des orifices de fixation à écartement de 100 mm VESA (Video Electronics Standards Association) et socle amovible.

• Capacité Plug and Play si votre système la prend en charge.

• Menu de réglage OSD (affichage à l’écran) pour une facilité de configuration et

l’optimisation de l’écran.

• Certifié ENERGY STAR.

• Fente de verrouillage de sécurité.

• Capacité de gestion des biens.

•

Homologué par EPEAT, le cas échéant. L'homologation de EPEAT varie d'un pays à l'autre. Voir www.epeat.net pour l'état de l'homologation dans chaque pays.

• CECP (pour la Chine).

• Conformité avec RoHS.

• Écrans certifiés TCO.

• La Jauge d’énergie indique le niveau d’énergie consommée par le moniteur en

temps réel.

• Optimisez le confort visuel avec un écran sans scintillements.

• Les effets potentiels à long terme des émissions de lumière bleue provenant du

moniteur peuvent endommager les yeux, avec de la fatigue oculaire ou de la tension oculaire numérique. La fonction ComfortView est conçue pour réduire la quantité de lumière bleue émise par le moniteur pour optimiser le confort visuel.

6 À propos de votre moniteur

Identification des pièces et des contrôles

Vue de devant

1 Boutons de fonction (pour plus d'informations, voir Utilisation du moniteur) 2 Bouton d'alimentation Marche/Arrêt (avec voyant LED) Utilisez les boutons

Vue de derrière

Vue arrière avec base du moniteur

Etiquette Description Utilisation

1 Trous de montage VESA

(100 mm)

2 Etiquette réglementaire Liste les certifications réglementaires. 3 Fente de verrouillage de

sécurité

4 Étiquette code-barre de

numéro de série

5 Fente de gestion des

câbles

Pour installer le moniteur.

Pour sécuriser le moniteur avec le verrouillage de sécurité (verrouillage de sécurité non inclus). Référez-vous à cette étiquette si vous devez contacter Dell pour le support technique. Utilisez-la pour organiser les câbles en les plaçant dans la fente.

À propos de votre moniteur 7

Vue de coté

Côté droit

Vue de dessous E2318H:

Etiquette Description Utilisation

1 Prise d'alimentation CA Pour brancher le cordon d'alimentation du

moniteur.

2 Connecteur DisplayPort Pour connecter votre ordinateur au

moniteur en utilisant un câble DisplayPort.

3 Connecteur VGA Pour connecter votre ordinateur au

moniteur en utilisant un câble VGA.

4 Fentes de montage

pour barre de son Dell

E2318HN / E2318HX / E2318HR:

Pour attacher la Soundbar Dell optionnelle.

8 À propos de votre moniteur

Etiquette Description Utilisation

1 Prise d'alimentation CA Pour brancher le cordon d'alimentation du

moniteur.

2 Connecteur HDMI Pour connecter votre ordinateur au

moniteur en utilisant un câble HDMI.

3 Connecteur VGA Pour connecter votre ordinateur au

moniteur en utilisant un câble VGA.

4 Fentes de montage

pour barre de son Dell

Pour attacher la Soundbar Dell optionnelle.

Spécifications du moniteur

Spécifications de l’écran plat

Numéro de Modèle E2318H / E2318HN / E2318HX / E2318HR

Type d'écran Matrice active - LCD TFT

Technologie du panneau Technologie de commutation en plan

Image visualisable

Diagonale 584,2 mm (23,0 pouces)

Zone active horizontale 509,18 mm (20,05 pouces)

Zone active verticale 286,42 mm (11,28 pouces)

Zone 145839,34 mm2 (226,16 pouces2)

Taille des pixels 0,2652 x 0,2652 mm

Pixel par pouce (PPI) 96

Angle de vue

Horizontale 178° typique

Verticale 178° typique

Luminosité 250 cd/m² (typique)

Rapport de contraste 1000 à 1 (typique) Revêtement de l’écran

d’affichage Rétro-éclairage Système DÉL à émission latérale blanche

Temps de réponse

Profondeur des couleurs 16,78 millions de couleurs

Gamme de couleurs 85 % (typique) *

Antireflet avec revêtement dur 3H

5 ms (gris à gris - mode rapide) 8 ms (standard - mode normal)

À propos de votre moniteur 9

Durée de vie de la lampe de rétroéclairage (à la moitié de la luminosité initiale)

Périphériques intégrés N/A

Connectivité

Largeur de la bordure (bord du moniteur à zone

active) Variabilité

Pied ajustable en hauteur N/A

Inclinaison -5° à 21°

Pivotement N/A

Pivot N/A Compatibilité de Dell

Display Manager

Sécurité

* La gamme de couleurs (typique) pour le E2318H / E2318HN / E2318HX / E2318HR

est basée sur les normes des tests CIE1976 (85 %) et CIE1931 (72 %).

30K Heures (typique)

E2318H: 1 x DisplayPort 1.2, 1 x VGA E2318HN / E2318HX / E2318HR: 1 x HDMI 1.4, 1 x VGA

17,80 mm (Gauche/Droite) 17,81 mm (Haut/Bas)

Oui

Orifice de verrouillage de sécurité (câble de sécurité vendu séparément)

Spécifications de la résolution

Numéro de Modèle E2318H / E2318HN / E2318HX / E2318HR

Fréquence de balayage

• Horizontale 30 kHz à 83 kHz (automatique)

• Verticale 50 Hz à 75 Hz (automatique)

Résolution optimale préréglée

1920 x 1080 à 60 Hz

Modes vidéo pris en charge

Numéro de Modèle E2318H / E2318HN / E2318HX / E2318HR

Capacités d’affichage vidéo (lecture VGA, HDMI & DP)

10 À propos de votre moniteur

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Modes d’affichage préréglés

Le tableau suivant énumère les modes préréglés pour lesquels Dell garantit la taille et le centrage de l’image :

Mode d'affichage

VESA, 720 x 400 31,5 70,1 28,3 -/+

VESA, 640 x 480 31,5 59,9 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1600 x 900 60,0 60,0 108,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Fréquence

horizontale

(kHz)

Fréquence

verticale

(Hz)

Horloge de

pixels (MHz)

Polarité de

synchronisation

(Horizontale/

Verticale)

Spécifications électriques

Numéro de Modèle E2318H E2318HN / E2318HX /

E2318HR

Signaux d'entrée vidéo • Analogique RVB, 0,7 Volts

Signaux d'entrée de synchronisation

Voltage d'entrée CA / fréquence / courant

+/- 5%, polarité positive à 75 ohms d’impédance d’entrée

• DisplayPort 1.2, 600 mV pour chaque ligne diérentielle, impédance d’entrée de 100 ohms par paire diérentielle

Synchronisations horizontale et verticale séparées, Niveau TTL sans polarité, SOG (SYNC Composite sur Vert)

100 VCA à 240 VCA / 50 Hz ou 60 Hz ± 3 Hz / 1,0 A (typiquement)

• Analogique RVB, 0,7 Volts +/- 5%, polarité positive à 75 ohms d’impédance d’entrée

• HDMI 1.4, 600 mV pour chaque ligne diérentielle, impédance d’entrée de 100 ohms par paire diérentielle

À propos de votre moniteur 11

Courant d'appel 120 V : 30 A (Max.)

240 V : 50 A (Max.)

Caractéristiques physiques

Le tableau suivant énumère les caractéristiques physiques du moniteur :

Numéro de modèle E2318H E2318HN / E2318HX /

E2318HR

Type de connecteur • Analogique : D-Sub à 15

Dimensions : (avec la base)

Hauteur

Largeur

Profondeur

Dimensions : (sans la base)

Hauteur 322,0 mm (12,68 pouces) 322,0 mm (12,68 pouces)

Largeur 544,8 mm (21,45 pouces) 544,8 mm (21,45 pouces)

broches

• Numérique : DisplayPort à 20 broches

415,0 mm (16,34 pouces) 415,0 mm (16,34 pouces)

544,8 mm (21,45 pouces) 544,8 mm (21,45 pouces)

180,0 mm (7,09 pouces) 180,0 mm (7,09 pouces)

• Analogique : D-Sub à 15 broches

• Numérique : HDMI, 19 broches

Profondeur

Dimensions de la base :

Hauteur 177,0 mm (6,97 pouces) 177,0 mm (6,97 pouces)

Largeur 250,0 mm (9,84 pouces) 250,0 mm (9,84 pouces)

Profondeur 180,0 mm (7,09 pouces) 180,0 mm (7,09 pouces)

Poids :

Poids avec l'emballage 5,47 kg (12,06 livres) 5,47 kg (12,06 livres)

Poids avec ensemble base et câbles

Poids sans ensemble base (En cas de montage mural ou de montage VESA - sans câbles)

Poids de l'ensemble base

53,42 mm (2,10 pouces) 53,42 mm (2,10 pouces)

3,89 kg (8,58 livres) 3,89 kg (8,58 livres)

3,17 kg (6,99 livres) 3,17 kg (6,99 livres)

0,55 kg (1,21 livres) 0,55 kg (1,21 livres)

12 À propos de votre moniteur

Caractéristiques environnementales

Le tableau suivant énumère les conditions environnementales pour votre moniteur :

Numéro de modèle E2318H / E2318HN / E2318HX / E2318HR

Standards de conformité

• Certifié ENERGY STAR

• Conformité RoHS

• Affichages certifiés TCO

• Réduction des niveaux de PVC/BFR/CFR

• Verre sans arsenic, et sans mercure pour le panneau seulement

Température

• Utilisation

• A l'arrêt

Humidité

• Utilisation

• A l'arrêt

Altitude

• Utilisation

• A l'arrêt

Dissipation thermique

0 °C à 40 °C (32 °F à 104 °F)

Stockage : -20 °C à 60 °C (-4 °F à 140 °F) Livraison : -20 °C à 60 °C (-4 °F à 140 °F)

10 % à 80 % (sans condensation)

Stockage : 5 % à 90 % (sans condensation) Livraison : 5 % à 90 % (sans condensation)

5 000 m (16 404 ft) max

12 191 m (40 000 pieds) max

68,2 BTU/heure (maximum) 54,56 BTU/heure (typique)

Modes de gestion d'énergie

Si vous avez une carte graphique compatible DPMS VESA ou un logiciel installé sur votre PC, le moniteur peut automatiquement réduire sa consommation électrique lorsqu'il n'est pas utilisé. On parle alors de Mode d'économie d'énergie. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur se "réveillera" automatiquement. Le tableau suivant affiche la consommation électrique et les signaux de cette fonctionnalité d'économie d'énergie automatique :

Modes VESA

Fonctionnement normal

Sync.

horizontale

Actif Actif Actif Blanc 25 W (Maximum) **

Sync.

verticale

Vidéo

Indicateur

d'alimentation

À propos de votre moniteur 13

Consommation

électrique

20 W (Typique)

À propos de votre moniteur

Modes de gestion d'énergie

Si vous avez une carte graphique compatible DPMSTM VESA ou un logiciel installé sur votre PC, le moniteur peut automatiquement réduire sa consommation électrique lorsqu'il n'est pas utilisé. On parle alors de Mode d'économie d'énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur se "réveillera" automatiquement. Le tableau suivant affiche la consommation électrique et les signaux de cette fonction d'économie d'énergie automatique.

Modes VESA Sync.

horizontale Fonctionneme nt normal Mode Arrêt-Actif Inactif Inactif Vide Blanc

Arrêt - - Arrêt Moins de 0,3 W

Actif Actif Actif Blanc 20 W (Maximum) **

Consommation électrique Pon 11.99 W Consommation totale d'énergie (TEC) 37.39 kWh

** Consommation électrique maximale avec luminance et contraste max.

Ce document est purement informatif et représente les performances constatées en laboratoire. Les performances de votre appareil peuvent différer en fonction du logiciel, des composants et des périphériques commandés, et il n’y a aucune obligation de mettre à jour ces informations. Aussi, le client ne doit pas se baser sur ces informations lors de la prise de décisions concernant les tolérances électriques ou autres. Aucune garantie, expresse ou implicite, n’est donnée quant à l’exactitude ou à l’exhaustivité.

Sync.

verticale

Vidéo Indicateur

d'alimentation

incandescent

Consommation

électrique

16 W (Typique)

Moins de 0,3 W

REMARQUE : REMARQUE : REMARQUE : Ce moniteur est certifié ENERGY STAR.

Ce produit est homologué ENERGY STAR dans les réglages d'usine par défaut qui peuvent être restaurés avec la fonction "Réinitialisation d'usine" dans le menu OSD. La modification des réglages par défaut de l'usine ou l'activation d'autres fonctions peuvent augmenter la consommation d'énergie qui pourrait dépasser la limite spécifiée ENERGY STAR.

REMARQUE :

Pon: Consommation d'énergie du mode Marche tel que défini dans la version Energy Star 8.0. TEC: Consommation totale d'énergie en kWh tel que défini dans la version Energy Star 8.0.

Assignations des broches

Connecteur VGA

Numéro de

broche

1 Vidéo-rouge 2 Vidéo-Vert 3 Vidéo-Bleu 4 MASSE 5 Test auto 6 MASSE-R 7 MASSE-V 8 MASSE-B 9 DDC +5 V

10 MASSE-sync

11 MASSE 12 Données DDC 13 Sync H 14 Sync V 15 Horloge DDC

Côté à 15 broches du câble de signal connecté

À propos de votre moniteur 15

Connecteur DisplayPort (E2318H)

Numéro de

Côté à 20 broches du câble de signal connecté

broche

1 ML0(p) 2 GND 3 ML0(n) 4 ML1(p) 5 GND

6 ML1(n)

7 ML2(p) 8 GND 9 ML2(n)

10 ML3(p)

11 GND 12 ML3(n) 13 GND 14 GND 15 AUX(p) 16 GND 17 AUX(n) 18 HPD 19 DP_PWR_Return 20 +3.3 V DP_PWR

16 À propos de votre moniteur

Connecteur HDMI (E2318HN / E2318HX / E2318HR)

Numéro de

Côté à 19 broches du câble de signal connecté

broche

1 TMDS DONNÉES 2+ 2 TMDS DONNÉES 2 BLINDAGE 3 TMDS DONNÉES 24 TMDS DONNÉES 1+ 5 TMDS DONNÉES 1 BLINDAGE

6 TMDS DONNÉES 17 TMDS DONNÉES 0+ 8 TMDS DONNÉES 0 BLINDAGE 9 TMDS DONNÉES 0-

10 TMDS HORLOGE+

11 TMDS HORLOGE BLINDAGE 12 TMDS HORLOGE13 CEC 14 Réservé (N.C. sur le périphérique) 15 DDC HORLOGE (SCL) 16 DDC DONNÉES (SDA) 17 Terre DDC/CEC 18 +5V ALIMENTATION 19 DÉTECTION CONNEXION À CHAUD

À propos de votre moniteur 17

Capacité Plug and Play

Vous pouvez installer ce moniteur avec n'importe système compatible Plug and Play. Ce moniteur fournit automatiquement à l'ordinateur ses données d'identification d'affichage étendues (Extended Display Identification Data : EDID) en utilisant les protocoles DDC (Display Data Channel) de manière à ce que le système puisse effectuer automatiquement la configuration et optimiser les paramètres du moniteur. La plupart des installations de moniteur sont automatiques. Vous pouvez sélectionner différents paramètres si requis.

Qualité du moniteur LCD et politique de pixel

Pendant le processus de fabrication de ce moniteur LCD, il n'est pas anormal que un ou plusieurs pixels deviennent fixe et ne puissent plus changer. Le résultat visible est un pixel fixe qui reste affiché comme un minuscule point noir ou un point éclairé sans couleur. Lorsque un pixel reste allumé tout le temps, celui-ci est connu sous le nom "point lumineux". Lorsqu’un pixel reste noir, celui-ci est connu sous le nom "point noir".

Dans la plupart des cas, il est difficile de voir ces pixels fixes et ceux-ci ne devraient pas affecter la qualité ou la fonctionnalité de l'écran. Un écran avec entre 1 et 5 pixels fixes est considéré normal et standard. Pour toute information, visitez le site de support de Dell :

http://www.dell.com/support/monitors.

Instructions d'entretien

Entretien de votre moniteur

AVERTISSEMENT : Lisez et suivez les Instructions de sécurité avant de nettoyer le moniteur.

ATTENTION : Avant de nettoyer le moniteur, débranchez son cordon d'alimentation de la prise murale.

Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur :

• Pour nettoyer votre écran antistatique, humidifiez légèrement un chiffon doux et propre avec de l'eau. Si possible, utilisez un tissu de nettoyage spécial écran ou une solution adaptée au revêtement antistatique. Ne pas utiliser de produits à base de benzène, un diluant, de l'ammoniaque, des nettoyants abrasifs ou des produits à base d'air comprimé.

• Utilisez un chiffon légèrement humidifié et tiède pour nettoyer les parties en matière plastique. Evitez d'utiliser toutes sortes de détergents car certains peuvent laisser un film trouble sur les parties plastiques.

• Si vous remarquez la présence de poudres blanches lors du déballage de votre moniteur, éliminez-les à l'aide d'un chiffon. Cette poudre blanche est produite pendant le transport du moniteur.

• Manipulez votre moniteur avec soin car les plastiques de couleur foncée peuvent rayer et laisser des marques de rayures blanches plus facilement que les moniteurs de couleur claire.

• Pour aider à maintenir une meilleure qualité d’image sur votre moniteur, utiliser un économiseur d’écran qui change dynamiquement et veuillez éteindre votre moniteur quand vous ne l’utilisez pas.

18 À propos de votre moniteur

Installation du moniteur

Attacher la base

REMARQUE : La base est détachée lorsque le moniteur est livré depuis l'usine.

1. Assembler le socle de support sur la base.

a. Placez le moniteur sur une surface plane et stable.

b. Faites glisser le corps de la base du moniteur dans la bonne

direction vers le bas de l'arrière jusqu'à ce que la base s'enclenche en position.

2. Attacher la base de support au moniteur :

a. Placezle moniteur sur un chion doux ou un coussin près du bord

d'un bureau.

b. Alignez l'ensemble de la base de support avec les rainures du moniteur. c. Insérez le support dans le moniteur jusqu'à ce qu'il s'enclenche en

position.

Installation du moniteur 19

Connecter votre moniteur

ATTENTION : Avant de débuter quelque procédure que ce soit de cette section, suivez les Instructions de sécurité.

Pour connecter votre moniteur à l'ordinateur :

1. Eteignez votre ordinateur et débranchez son cordon d'alimentation.

2. Connectez le câble VGA, DP ou HDMI entre votre moniteur et votre

ordinateur.

Connexion du câble VGA

Connexion du câble DP (E2318H)

Connexion du câble HDMI (E2318HN/E2318HX/ E2318HR)

Remarque : Les illustrations ne sont qu’à titre indicatif seulement. L’apparence

de l’ordinateur peut varier.

20 Installation du moniteur

Organisation de vos câbles

Après avoir branché tous les câbles nécessaires à votre moniteur et à votre ordinateur, (Voir organisez tous les câbles comme indiqué

Connecter votre moniteur pour le branchement des câbles),

ci-dessus.

Enlever la base du moniteur

REMARQUE : TCeci s’applique aux moniteurs dotés d’un socle. Si un autre socle

est acheté, veuillez consulter le manuel d’installation du socle en question pour les instructions de retrait.

1. Retirez le capot VESA.

a. Placez la dalle du moniteur à plat sur une serviette ou un coussin doux. b. Soulevez les deux côtés simultanément et retirez le capot VESA du

moniteur.

Installation du moniteur 21

2. Retirez le socle ﬁxé au monteur.

a. Utilisez un tournevis long pour enfoncer l'onglet de relâchement situé dans

un trou juste au-dessus de la base.

b. Une fois l'onglet poussé, séparez la base du moniteur.

Montage mural (optionnel)

(Dimension des vis : M4 x 10 mm). Référez-vous aux instructions fournies avec le kit de montage de la base compatible VESA.

1. Placez l'écran du moniteur sur un chion doux ou un coussin sur une table

plane stable.

2. Enlever la base.

3. Utiliser un tournevis pour enlever les quatre vis tenant le couvercle en

plastique.

4. Attacher les crochets de ﬁxation du kit de montage mural à l'écran LCD.

5. Installer l'écran LCD sur le mur en suivant les instructions fournies avec le kit

de montage de la base.

REMARQUE : Seulement pour une utilisation avec des crochets de fixation

murale de type UL avec une capacité minimale de poids/charge de 3,17 kg .

22 Installation du moniteur

Utilisation du moniteur

Allumer le moniteur

Appuyez sur le bouton pour allumer le moniteur.

Utiliser les boutons du panneau frontal

Utilisez les boutons du panneau frontal du moniteur pour régler les paramètres de

l’image.

Touches du panneau frontal

Modes préréglés

Luminosité /

Contraste

Quitter

Description

Utilisez la touche des Modes préréglés pour choisir à partir d'une liste des modes de couleur préréglés. Voir Utiliser le menu de l’écran (OSD). Utilisez la touche Luminosité / Contraste pour accéder directement au menu de réglage de la "Luminosité" et du "Contraste".

Utilisez la touche Menu pour ouvrir le menu de l'écran (OSD).

Utilisez la touche Quitter pour fermer le menu de l'écran (OSD) dans n'importe quel menu ou sousmenu.

Touches du panneau frontal

Haut

Description

Utilisez la touche Haut pour régler (augmenter la valeur) des éléments dans le menu OSD.

Utilisation du moniteur 23

Bas



Retour

Utilisez la touche Bas pour régler (baisser la valeur) des éléments dans le menu OSD.

Utilisez la touche OK pour confirmer votre sélection.

Utilisez la touche Retour pour retourner au menu précédent.

Utiliser le menu de l'écran (OSD)

Accéder au Menu Système

REMARQUE : Si vous modifiez les réglages et si ensuite vous ouvrez un autre

menu ou si vous quittez le menu OSD, le moniteur enregistre automatiquement les modifications. Si vous attendez que le menu OSD disparaisse après avoir effectué un réglage, vos réglages seront également enregistrés.

1. Appuyez sur le bouton pour ouvrir le menu OSD et acher le menu

principal.

Menu principal

REMARQUE : Réglage auto est disponible uniquement lorsque vous utilisez le

connecteur analogique (VGA).

2. Appuyez sur les boutons et pour vous déplacer entre les

diérentes options du Menu. Lorsque vous allez d'une icône à une autre, le nom de l'option est mis en surbrillance.

24 Utilisation du moniteur

3. Pour sélectionner l'élément en surbrillance dans le menu, appuyez à

nouveau sur le bouton .

4. Appuyez sur les boutons et pour sélectionner le paramètre désiré.

5. Appuyez sur le bouton pour acher la barre de réglage puis utiliser

les boutons et pour eectuer les modiﬁcations en fonction des indicateurs dans le menu.

6. Appuyez sur le bouton  pour retourner au menu précédent sans

conﬁrmer le réglage ou appuyez sur  pour conﬁrmer et retourner au menu précédent.

Le tableau suivant décrit toutes les options du menu OSD et leurs fonctions.

Icône Menu et Sous-

Menus Conso. Énergie Luminosité / Contraste

Description

Ce compteur indique le niveau d’énergie utilisé en temps réel par le moniteur. Utilisez le menu Luminosité et Contraste pour régler la luminosité/le contraste.

Luminosité

Contraste

Pour régler la luminosité ou la luminance du rétro-éclairage. Appuyez sur la touche

appuyez sur la touche pour baisser la luminosité (min 0 ~ max 100). Pour régler le contraste ou le degré de différence entre les points sombres et les points lumineux sur le moniteur. Réglez d'abord la luminosité, puis réglez le contraste seulement si un réglage supplémentaire est nécessaire.

Appuyez sur la touche appuyez sur la touche pour baisser le contraste (min 0 ~ max 100).

pour augmenter la luminosité et

pour augmenter le contraste et

Utilisation du moniteur 25

Réglage auto

Utilisez cette touche pour utiliser la fonction de réglage et d'ajustement automatique.

Le message suivant s’affichera sur un écran noir lorsque le moniteur est en train de se régler automatiquement sur le signal vidéo reçu :

Réglage auto permet au moniteur de se régler automatiquement sur le signal vidéo reçu. Après avoir utilisé la fonction Réglage auto, vous pouvez régler votre moniteur plus précisément en utilisant les contrôles Horloge de pixels (gros réglage) et Phase (Réglage précis) dans Réglages de

l’affichage. REMARQUE : La fonction Réglage auto n’est pas active

lorsque vous appuyez sur le bouton alors qu’il n’y a aucun signal d’entrée vidéo actif ou de câbles branchés.

Cette option n’est disponible que lorsque vous utilisez le connecteur analogique (VGA).

26 Utilisation du moniteur

Source d'entrée

Utilisez le menu Source d'entrée pour choisir entre les différents signaux vidéo qui peuvent être connectés à votre moniteur.

VGA

DP (E2318H)

HDMI (E2318HN / E2318HX / E2318HR) Sélection auto

Sélectionnez l’entrée VGA en cas d’utilisation du connecteur analogique (VGA). Appuyer sur

ppour sélectionner la

source d’entrée VGA. Sélectionnez l’entrée DP lorsque vous utilisez le connecteur DP. Appuyez sur

pour sélectionner la source d’entrée

DisplayPort. Sélectionnez l’entrée HDMI lorsque vous utilisez le connecteur HDMI. Appuyez sur

pour sélectionner la

source d’entrée HDMI. Sélectionnez Sélection auto pour rechercher les signaux d’entrée disponibles.

Utilisation du moniteur 27

Réinit. source entrée

Rétablit les paramètres d’entrée d’origine du moniteur.

Couleur Utilisez le menu Color (couleur) pour régler les paramètres

d’affichage des couleurs du moniteur.

28 Utilisation du moniteur

Modes de préréglage

Permet de choisir à partir d’une liste des modes de couleur préréglés.

• Standard : Charge les réglages de couleur par défaut du

moniteur. Ce mode est le mode préréglé par défaut.

•

ComfortView : Diminue le niveau de la lumière bleue émise par l’écran pour rendre la visualisation plus confortable pour vos yeux. REMARQUE: Pour réduire le risque de tension oculaire et de douleur au cou/bras/dos/épaules du fait de l’utilisation du moniteur pendant de longues périodes, nous vous conseillons de:

• Positionner l’écran à environ 20 à 28 pouces (50-70 cm) de vos yeux.

• Cligner fréquemment des yeux pour humidifier ou réhumidifier vos yeux lorsque vous travaillez avec le moniteur.

• Prendre des pauses régulière et fréquentes pendant 20 minutes toutes les deux heures.

• Détourner le regard de votre moniteur et fixer un objet distant à 20 pieds de distance pendant au moins 20 secondes pendant les pauses.

• Effectuer des étirements pour soulager la tension dans le cou/bras/dos/épaules pendant les pauses.

•

Multimédia: Charge les réglages de couleur idéals pour les applications multimédia.

•

Chaud: Augmente la température des couleurs. L'écran apparaîtra plus 'chaud' avec une teinte rougeâtre/jaunâtre.

•

Froid : Baisse la température des couleurs. L'écran apparaîtra plus 'froid' avec une teinte bleuâtre.

Utilisation du moniteur 29

• Couleur Perso : Pour régler manuellement la température

des couleurs. Appuyez sur les touches

et pour régler les valeurs de Rouge, Vert et Bleu et créer votre propre mode de couleur.

Format entrée couleurs

Permet de régler le mode d'entrée vidéo sur:

RGB : Sélectionnez cette option si votre moniteur

•

est connecté à un ordinateur ou un lecteur de DVD avec un adaptateur DP ou HDMI.

• YPbPr : Sélectionnez cette option si votre lecteur de

DVD supporte seulement la sortie YPbPr.

Réinit. couleur

Réinitialise les réglages de couleur de votre moniteur aux valeurs d'usine par défaut.

Affichage Utilisez le menu Displays (Affichage) pour ajuster les réglages

d’affichage du moniteur.

Proportions

Ajuste le rapport d’aspect de l’image sur Large 16:9, 4:3 ou 5:4.

REMARQUE : Le réglage Large 16:9 n'est pas nécessaire à la résolution prédéfinie maximale 1920 x 1080.

Position horizontale

Utilisez les boutons et pour déplacer l'image vers la gauche ou la droite. Le minimum est '0' (-). Le maximum est '100' (+).

Position verticale

Utilisez les boutons et pour déplacer l'image vers le haut ou le bas. Le minimum est '0' (-). Le maximum est '100'

(+). REMARQUE : Les réglages de Position horizontale et de

Position verticale sont disponibles uniquement pour l’entrée VGA.

Finesse

Cette fonction peut rendre l'image plus nette ou douce. Utilisez les boutons '100'.

30 Utilisation du moniteur

et pour régler la netteté de '0' à

Horloge pixel

Phase

Temps de réponse Réinit. affichage

Energie

Les paramètres Phase et Horloge de pixel permettent de régler plus précisément votre moniteur en fonction de vos préférences. Utilisez les boutons

et pour régler la meilleure qualité d’image. Si vous n'avez pas obtenu un résultat satisfaisant en utilisant le réglage de la phase, effectuez le réglage de l'Horloge de pixel (grossier) puis réglez de nouveau la Phase (fin).

REMARQUE : Les réglages Horloge de pixel et Phase ne sont disponibles que pour l'entrée VGA. Permet de définir le Temps de réponse sur Normal ou Rapide. Sélectionnez cette option pour restaurer les réglages d’affichage par défaut.

LED bouton d’alimentation

Réinit. énergie

Permet de régler le témoin d'alimentation LED sur marche ou arrêt à l'état actif pour économiser l'énergie.

Sélectionnez cette option pour restaurer les Réglages de l'énergie par défaut.

Utilisation du moniteur 31

Menu Sélectionnez cette option pour ajuster les réglages de l’OSD,

tels que la langue du menu OSD, la durée d'affichage du menu sur l'écran, et ainsi de suite.

Langue

Transparence

Minuterie

Verrou

Réinit. menu

Permet de régler la langue d'affichage du menu OSD sur l'une des huit langues suivantes : Anglais, Espagnol, Français, Allemand, Portugais Brésilien, Russe, Chinois Simplifié ou Japonais. Permet de régler la transparence du menu OSD, d'opaque à transparent. Permet de régler la durée d'affichage du menu OSD après le dernier appui sur une touche du moniteur.

Utilisez les touches

et pour régler le curseur en incrément de 1 seconde, de 5 à 60 secondes. Permet de contrôler l'accès utilisateur aux réglages. Lorsque Verrouillé est sélectionné, aucun réglage utilisateur n'est autorisé. Toutes les touches seront verrouillées à l'exception de la touche



REMARQUE : Lorsque le menu OSD est verrouillé, appuyez sur la touche Menu pour aller directement au menu de réglage de l'OSD, avec 'Verrouiller OSD' sélectionné. Appuyez et maintenez enfoncée la touche



pendant 6 secondes pour déverrouiller et permettre à l'utilisateur d'accéder à tous les paramètres réglables. Sélectionnez cette option pour restaurer les réglages de menu par défaut.

32 Utilisation du moniteur

Personnaliser Sélectionnez cette option pour pouvoir définir deux touches

de raccourci. L’utilisateur peut choisir entre «Modes préréglés»,

«Luminosité/Contraste», «Réglage auto», «Source d’entrée», «Rapport d’aspect» et l’utiliser pour le bouton de raccourci.

Réinitialiser la Personnalisation

Divers Sélectionnez cette option pour régler les paramètres de

Permet de restaurer les réglages par défaut des boutons de raccourci.

l’OSD, tels que DDC/CI, Traitement LCD, etc.

etc.

Utilisation du moniteur 33

DDC/CI

L'interface DDC/CI (Display Data Channel/Command Interface) vous permet d'utiliser un logiciel sur votre ordinateur pour ajuster les réglages d'affichage du moniteur comme la luminosité, la balance des couleurs, etc.

Activer (défaut) : Pour optimiser les performances de votre moniteur et faciliter l’utilisation. Désactiver : Pour désactiver l'option DDC/CI; le message suivant s’affiche sur l’écran.

Condtionnement LCD

Réinit. autres

Réinitialisation

Cette fonction aidera à réduire les cas mineurs de rétention d’image. Si une image reste affichée sur l’écran, utilisez Traitement LCD pour éliminer l'effet de rétention d'image. La fonction de traitement LCD peut prendre longtemps. La fonction de traitementLCD ne peut pas résoudre les problèmes de rétention d'image sévères.

REMARQUE : Utilisez seulement la fonction de traitement LCD lorsque vous avez des problèmes de rétention d’image. Le message d'avertissement suivant s'affichera lorsque vous sélectionnez "Activer" traitement LCD.

Sélectionnez cette option pour restaurer les autres réglages par défaut, tels que DDC/CI.

Pour réinitialiser tous les réglages du menu OSD sur les valeurs d'usine par défaut.

34 Utilisation du moniteur

Messages de l' OSD

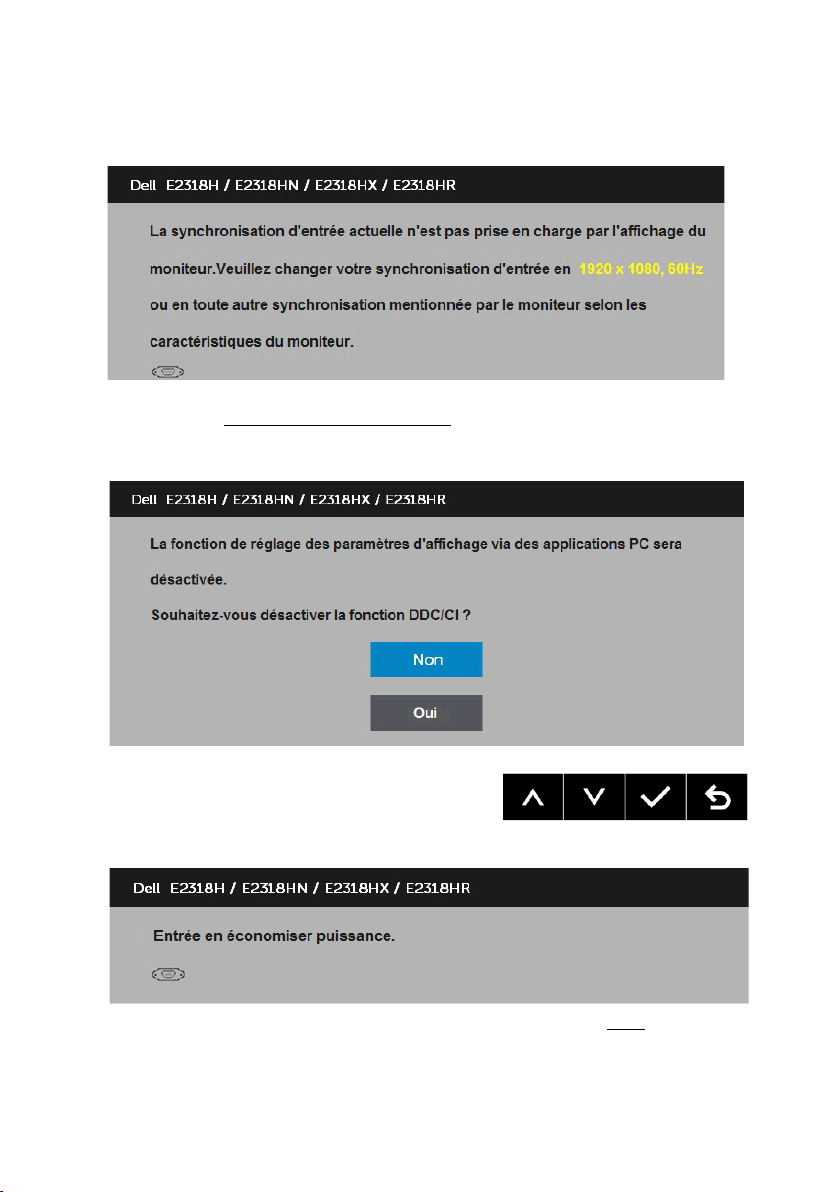

Lorsque le moniteur n'est pas compatible avec un certain mode de résolution, vous verrez le message suivant s'afficher :

Cela signifie que l'écran ne peut pas se synchroniser avec le signal reçu depuis l'ordinateur. Voir Spécifications du moniteur pour vérifier les limites de la fréquence

horizontale et verticale pour ce moniteur. Le mode recommandé est 1920 x 1080 Vous verrez le message suivant avant que la fonction DDC/CI ne soit désactivée.

Quand le moniteur entre en mode d’économie d’énergie, le message suivant s’affiche :

Activez l'ordinateur et réveillez le moniteur pour avoir accès à l’ OSD. Si vous appuyez sur n'importe quel bouton autre que le bouton d'alimentation, un

des messages suivants s’affichera, en fonction de l'entrée sélectionnée :

Utilisation du moniteur 35

Si le câble VGA，DP ou HDMI n’est pas branché, une boîte de dialogue flottante s’affichera, indiquée ci-dessous. Le moniteur entrera en Mode d'économie d'énergie dans 4 minutes s'il reste inutilisé.

Voir Guide de dépannage pour plus d'informations.

36 Utilisation du moniteur

Régler la résolution au maximum

Pour un fonctionnement optimal du moniteur lors de l’utilisation des systèmes d’exploitation Microsoft Windows, réglez la résolution d’affichage sur 1920 x 1080 pixels en suivant les étapes ci-dessous :

Windows Vista ,Windows 7 ,Windows 8 ou Windows 8.1 :

1. Pour Windows 8 ou Windows 8.1 uniquement, sélectionnez le pavé Bureau

pour passer au bureau classique.

2. Cliquez avec le bouton droit sur le Bureau et cliquez sur Résolution d’écran.

3. Cliquez sur la liste déroulante de la résolution d’écran et sélectionnez 1920 x

1080.

4. Cliquez sur OK.

Windows 10:

1. Cliquez-droit sur le bureau, puis cliquez sur Paramètres d’achage.

2. Cliquez sur Paramètres d’achage avancés.

3. Cliquez sur la liste déroulante de la résolution d’écran et sélectionnez 1920 x

1080.

4. Cliquez sur Appliquer.

Si vous ne voyez pas 1920 x 1080 comme option, vous avez peut-être besoin de mettre à jour votre pilote graphique. Veuillez choisir le scénario ci-dessous qui décrit le mieux le système d’ordinateur que vous utilisez, et suivez les instructions fournies

1 : Si vous avez un ordinateur de bureau Dell ou un ordinateur portable Dell avec

accès à l’Internet

2 : Si vous n’avez pas un ordinateur de bureau, un ordinateur portable ou une carte

graphique Dell

Utilisation du moniteur 37

Si vous avez un ordinateur de bureau Dell ou un ordinateur portable Dell avec accès à l’Internet

1. Allez sur le site http://www.dell.com/support, saisissez l’identiﬁant de

dépannage, et téléchargez le dernier pilote pour votre carte graphique.

2. Après l’installation des pilotes de votre adaptateur graphique, essayez à

nouveau de régler la résolution sur 1920 x 1080.

REMARQUE : Si vous n’arrivez toujours pas à régler la résolution sur 1920 x 1080, veuillez contacter Dell pour demander un adaptateur graphique supportant ces résolutions.

Si vous n’avez pas un ordinateur de bureau, un ordinateur portable ou une carte graphique Dell

Windows Vista, Windows 7, Windows 8 ou Windows 8.1 :

1. Pour Windows 8 ou Windows 8.1 uniquement, sélectionnez le pavé Bureau

pour passer au bureau classique.

2. Cliquez avec le bouton droit sur le Bureau et cliquez sur Personnalisation.

3. Cliquez sur Modiﬁer les réglages d’achage.

4. Cliquez sur Réglages avancés.

5. Identiﬁez le fournisseur de votre carte graphique à partir de la description en

haut de la fenêtre (par exemple NVIDIA, ATI, Intel etc.).

6. Référez-vous au site Internet du fournisseur du fournisseur de votre carte

graphique pour un pilote mis à niveau (par exemple, http://www.ATI.com OU http://www.NVIDIA.com ).

7. Après l’installation des pilotes de votre adaptateur graphique, essayez à

nouveau de régler la résolution sur 1920 x 1080.

Windows 10:

1. Cliquez-droit sur le bureau, puis cliquez sur Paramètres d’achage.

2. Cliquez sur Paramètres d’achage avancés.

3. Cliquez sur Acher les propriétés de l’adaptateur.

4. Identiﬁez le fournisseur de votre carte graphique à partir de la description en

haut de la fenêtre (par exemple NVIDIA, ATI, Intel etc.).

5. Référez-vous au site Internet du fournisseur du fournisseur de votre carte

graphique pour un pilote mis à niveau (par exemple, http://www.ATI.com OU http://www.NVIDIA.com ).

6. Après l’installation des pilotes de votre adaptateur graphique, essayez à

nouveau de régler la résolution sur 1920 x 1080.

REMARQUE : Si vous ne parvenez pas à régler la résolution sur 1920 x 1080, veuillez contacter le fabricant de votre ordinateur ou acheter un nouvel adaptateur graphique qui supporte la résolution vidéo de 1920 x 1080.

38 Utilisation du moniteur

Utiliser l'inclinaison

Inclinaison

Avec l'ensemble de la base, vous pouvez incliner le moniteur pour obtenir un angle de vue plus confortable.

REMARQUE : La base est détachée lorsque le moniteur est livré depuis l'usine.

Utilisation du moniteur 39

Guide de dépannage

ATTENTION: Avant de débuter quelque procédure que ce soit de cette section, suivez les Instructions de sécurité

Test automatique

Votre écran dispose d'une fonction de test automatique qui vous permet de vérifier s'il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l'écran du moniteur reste éteint, utilisez la fonction de test automatique du moniteur en suivant ces étapes :

1. Eteignez votre ordinateur et votre moniteur.

2. Débranchez le câble vidéo de l’arrière de l’ordinateur.

3. Allumez le moniteur.

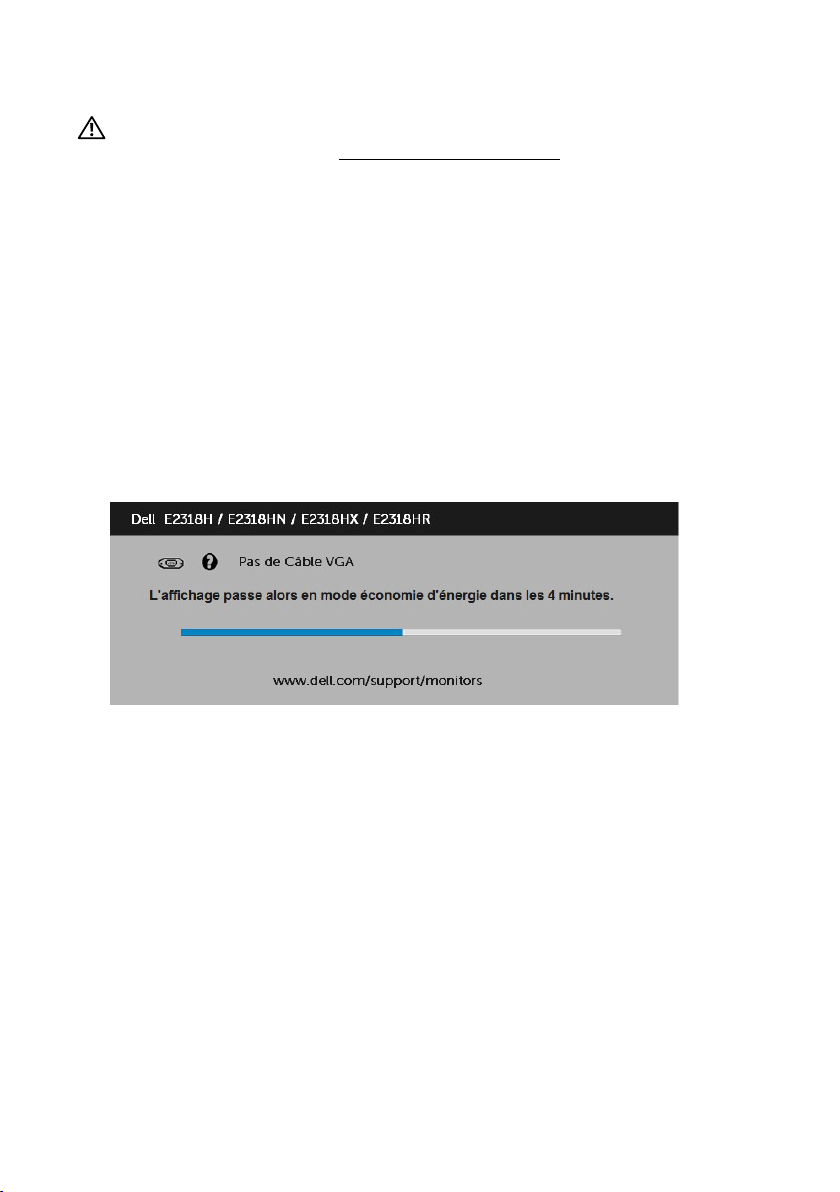

La boîte de dialogue flottante doit apparaître à l'écran (sur un arrière-plan noir) si le moniteur ne peut pas détecter un signal vidéo mais s'il fonctionne correctement. En mode de test automatique, le témoin d'alimentation LED reste en blanc. De plus, en fonction de l'entrée sélectionnée, l'une des boîtes de dialogue illustrées ci-dessous défilera continuellement sur l'écran.

4. Cette boîte de dialogue apparaîtra également lors du fonctionnement habituel

du système en cas de déconnexion ou de dommages du câble vidéo. Le moniteur entrera en Mode d'économie d'énergie dans 4 minutes s'il reste inutilisé.

5. Eteignez votre moniteur et reconnectez le câble vidéo; puis rallumez votre

ordinateur ainsi que votre moniteur.

Si l'écran de votre moniteur n'affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur; votre moniteur fonctionne correctement.

40 Guide de dépannage

Diagnostiques intégrés

Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent avec votre moniteur, ou avec votre ordinateur et carte graphique.

REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo

est débranché et le moniteur est en mode de test automatique.

Pour exécuter le diagnostic intégré :

1. Assurez-vous que l’écran est propre (pas de particules de poussière sur la

surface de l’écran).

2. Débranchez le(s) câble(s) vidéo à l'arrière de l'ordinateur ou du moniteur. Le

moniteur alors va dans le mode de test automatique.

3. Appuyez et maintenez enfoncé le Bouton 1 du panneau frontal,

simultanément pendant 2 secondes. Un écran gris apparaît.

4. Examinez soigneusement l’écran pour des anomalies.

5. Appuyez de nouveau sur le Bouton 1 du panneau avant. La couleur de

l'écran change à rouge.

6. Examinez l’écran pour des anomalies quelconques.

7. Répétez les étapes 5 et 6 pour examiner l'écran avec les couleurs vertes,

bleues, noires, blanches.

Le test est terminé une fois que l’écran de texte s’affiche. Pour quitter, appuyez une nouvelle fois sur le Bouton 1.

Si vous ne détectez pas d’anomalies quelconques lors de l’utilisation de l’outil de diagnostic intégré, le moniteur fonctionne correctement. Vérifiez la carte vidéo et l’ordinateur.

Guide de dépannage 41

Problèmes généraux

Le tableau suivant contient des informations générales sur les problèmes les plus courants avec le moniteur et des solutions.

Symptômes courants

Pas de vidéo / Témoin d'alimentation LED éteint

Pas de vidéo / Témoin d'alimentation LED allumé

Mauvaise mise au point

Vidéo tremblante / vacillante

Description

Solutions possibles

du problème

Pas d’image •Vériﬁez l'intégrité de la connexion du câble

vidéo entre l'ordinateur et le moniteur et qu'elle est correctement faite.

•Vériﬁez que la prise électrique utilisée fonctionne correctement en branchant un autre appareil électrique dessus.

•Vériﬁez que le bouton d'alimentation a bien été appuyé.

•Assurez-vous que la source d'entrée correcte est sélectionnée via le bouton de sélection Source d’entrée.

•Cochez l'option "Bouton d'alimentation à LED" sous Réglages de l'énergie dans le menu OSD.

Pas d'image ou pas de luminosité

L'image est floue, trouble ou voilée

Image comportant des vagues ou un léger mouvement

•Augmentez la luminosité et le contraste via l’OSD.

•Utilisez la fonction de test automatique du moniteur.

•Vériﬁez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.

•Vériﬁez que la bonne source a été sélectionnée via le menu Source d’entrée Sélection.

•Exécutez le diagnostic intégré.

•Utilisez l'OSD pour utiliser la fonction Réglage

auto.

•Ajustez la Phase et l'Horloge via l'OSD.

•Enlevez les câbles de rallonge vidéo.

•Réinitialisez le moniteur pour restaurer les

Réglages d'usine.

•Changez la résolution vidéo sur le rapport d'aspect correct (16:9).

•Utilisez l'OSD pour utiliser la fonction Réglage auto.

•Ajustez la Phase et l'Horloge via l'OSD.

•Réinitialisez le moniteur pour restaurer les

Réglages d'usine.

•Vériﬁez les facteurs environnementaux.

•Déplacez le moniteur et testez-le dans une

autre pièce.

42 Guide de dépannage

Pixels manquants

Pixels allumés en permanence

Problèmes de luminosité

Distorsion géométrique

Lignes horizontales et verticales

L'écran LCD possède des points

L'écran LCD possède des points lumineux.

Image trop terne ou trop lumineuse

Image mal centrée

L'écran affiche une ou plusieurs lignes

•Eteignez et rallumez l'écran.

•Les pixels qui sont éteints d'une manière

permanente sont un défaut naturel de la technologie LCD.

Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : http://www.dell.com/support/monitors.

•Eteignez et rallumez l'écran.

•Les pixels qui sont éteints d'une manière

permanente sont un défaut naturel de la technologie LCD.

Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : http://www.dell.com/support/monitors.

•Réinitialisez le moniteur pour restaurer les

Réglages d'usine.

•Réglage auto via l'OSD.

•Ajustez la luminosité et le contraste via l’OSD.

•Réinitialisez le moniteur pour restaurer les

Réglages d'usine.

•Réglage auto via l'OSD.

•Ajustez la luminosité et le contraste via l’OSD.

REMARQUE : Lorsque vous utilisez 'DP/HDMI', les réglages de positionnement ne sont pas disponibles.

•Réinitialisez le moniteur pour restaurer les

Réglages d'usine.

•Utilisez l'OSD pour utiliser la fonction Réglage auto.

•Ajustez la Phase et l'Horloge de pixel via l'OSD.

•Utilisez la fonction de test automatique du

moniteur pour déterminer si de telles lignes apparaissent également dans le mode de test automatique.

•Vériﬁez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.

REMARQUE : Lorsque vous utilisez 'DP/HDMI', les réglages de l'Horloge de pixel et de la Phase ne sont pas disponibles.

Guide de dépannage 43

Problèmes de synchronisation

Problèmes liés à la sécurité

Problèmes intermittents

Couleur absente Couleur absente

Mauvaise couleur

L'écran est brouillé ou semble découpé en pièces

Signes visibles de fumée ou d'étincelles Mauvais fonctionnement marche/arrêt du moniteur

de l'image

La couleur de l'image est incorrecte

•Réinitialisez le moniteur pour restaurer les

Réglages d'usine.

•Utilisez l'OSD pour utiliser la fonction Réglage auto.

•Ajustez la Phase et l'Horloge de pixel via l'OSD.

•Utilisez la fonction de test automatique du

moniteur pour déterminer si l'écran brouillé apparaît également dans le mode de test automatique.

•Vériﬁez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.

•Redémarrez l’ordinateur en mode de sécurité.

•N'eectuez aucun dépannage.

•Contactez immédiatement Dell.

•Vériﬁez que la connexion du câble vidéo entre

l'ordinateur et le moniteur est correctement faite.

•Réinitialisez le moniteur pour restaurer les Réglages d'usine.

•Utilisez la fonction de test automatique du moniteur pour déterminer si le problème intermittent se produit dans le mode de test automatique.

•Utilisez la fonction de test automatique du moniteur.

•Vériﬁez que la connexion du câble vidéo entre l'ordinateur et le moniteur est correctement faite.

•Vériﬁez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.

•Depuis l’écran OSD Couleurs, réglez le mode de couleurs sur Graphiques ou sur Vidéo en fonction de vos besoins.

•Depuis l’écran OSD Couleurs, essayez diérents préréglages de couleurs. Réglez la valeur R/V/B depuis l’écran OSD Couleurs si la fonction de gestion des couleurs est désactivée.

•Depuis l’écran OSD Couleurs, modiﬁez le format d’entrée des couleurs sur PC RVB ou sur YPbPr.

44 Guide de dépannage

Rétention d'image à partir d'une image statique qui a été affichée pendant une longue période sur le moniteur.

Une ombre faible à partir d’une image statique apparaît sur l’écran

•Utilisez la fonction Economie d'énergie pour éteindre le moniteur chaque fois que vous ne l'utilisez plus (pour plus d'informations, voir Modes de gestion d’énergie.

•Vous pouvez également utiliser un économiseur d'écran qui change dynamiquement.

Problèmes spécifiques au produit

Symptômes spécifiques

L'image de l'écran est trop petite.

Impossible de régler le moniteur avec les boutons du panneau frontal. Pas de signal d'entrée lorsque les contrôles de l'utilisateur sont utilisés.

L'image ne remplit pas l'écran entier.

REMARQUE : Lorsque vous choisissez le mode DP/HDMI, la fonction Réglage auto n’est pas disponible.

Description du problème

L'image est centrée sur l'écran mais ne remplie pas la surface entière visible. L'OSD n'apparaît pas à l’écran.

Pas d'image, le voyant LED est en blanc. Lorsque vous appuyez sur la touche "haut", "bas" ou "Menu", le message "Aucun signal d’entrée" s’affiche.

L'image n'est pas aussi longue ou aussi large que l'écran.

Solutions possibles

•Réinitialisez le moniteur pour

restaurer les Réglages d'usine.

•Eteignez le moniteur, débranchez le cordon d'alimentation puis rebranchez-le et rallumez le moniteur.

•Vériﬁez la source de signal. Vériﬁez que l'ordinateur n'est pas en mode Economie d'énergie en déplaçant la souris ou en appuyant sur n'importe quelle touche du clavier.

•Vériﬁez que le câble de signal est correctement branché. Rebranchez-le si nécessaire.

•Redémarrez l'ordinateur ou le lecteur vidéo.

•A cause des diérents formats vidéo (rapport d'aspect) des DVD, le moniteur peut acher l'image en plein écran.

•Exécutez le diagnostic intégré.

Guide de dépannage 45

Problème avec la Soundbar Dell

Symptômes courants

Aucun son du système de l'endroit où la Soundbar est alimentée par l'adaptateur secteur

Pas de son La Soundbar est

Description du problème

Pas d'alimentation sur la Soundbar - le témoin d'alimentation est éteint.

alimentée - le témoin d'alimentation est allumé.

Solutions possibles

•Faites tourner le bouton Alimentation/Volume sur la Soundbar dans le sens horaire à une position moyenne; vériﬁez si le témoin d'alimentation (LED blanche) situé sur l'avant de la Soundbar est allumé.

•Vériﬁez que le câble d'alimentation de la Soundbar est branché sur l'adaptateur.

•Branchez le câble d'entrée ligne audio sur la prise sortie audio de l'ordinateur.

•Réglez tous les contrôles du volume au maximum et assurezvous que la fonction Muet n'est pas activée.

•Commencez à jouer des ﬁchiers audio sur l'ordinateur (par exemple CD de musique, ou MP3).

•Tournez le bouton d'Alimentation/ Volume de la Soundbar vers la droite pour augmenter le volume.

•Nettoyez et rebranchez la ﬁche entrée ligne audio.

•Testez la Soundbar en utilisant une autre source audio (par exemple : un lecteur de CD portable, un lecteur MP3).

46 Guide de dépannage

Son déformé La carte de son de

l'ordinateur est utilisée comme source audio.

Son déformé

Une autre source audio est utilisée.

•Eliminez tous les obstacles séparant la Soundbar de l'utilisateur.

•Assurez-vous que la ﬁche entrée ligne audio est complètement insérée dans la prise de la carte son.

•Réglez tous les contrôles du volume de Windows aux valeurs moyennes.

•Baissez le volume de l'application audio.

•Tournez le bouton d'Alimentation/ Volume de la Soundbar vers la gauche pour baisser le volume.

•Nettoyez et rebranchez la ﬁche entrée ligne audio.

•Eectuez le dépannage de la carte son de l'ordinateur.

•Testez la Soundbar en utilisant une autre source audio (par exemple : un lecteur de CD portable, un lecteur MP3).

•Evitez d'utiliser un câble de rallonge audio ou un convertisseur de prise audio.

•Eliminez tous les obstacles séparant la Soundbar de l'utilisateur.

•Assurez-vous que la ﬁche entrée ligne audio est complètement insérée dans la prise de la source audio.

•Baissez le volume de la source audio.

•Tournez le bouton d'Alimentation/ Volume de la Soundbar vers la gauche pour baisser le volume.

•Nettoyez et rebranchez la ﬁche entrée ligne audio.

Guide de dépannage 47

Sortie son déséquilibrée Sortie son provenant

d'un seul côté de la Soundbar

Volume faible Le volume est trop

faible.

•Eliminez tous les obstacles séparant la Soundbar de l'utilisateur.

•Assurez-vous que la ﬁche entrée ligne audio est complètement insérée dans la prise de la carte son ou de la source audio.

•Réglez tous les contrôles de balance audio (G-D) de Windows à une valeur moyenne.

•Nettoyez et rebranchez la ﬁche entrée ligne audio.

•Eectuez le dépannage de la carte son de l'ordinateur.

•Testez la Soundbar en utilisant une autre source audio (par exemple : un lecteur de CD portable, un lecteur MP3).

•Eliminez tous les obstacles séparant la Soundbar de l'utilisateur.

•Tournez le bouton d'Alimentation/ Volume de la Soundbar vers la droite pour augmenter le volume au maximum.

•Réglez tous les contrôles du volume de Windows aux valeurs maximums.

•Augmentez le volume de l'application audio.

•Testez la Soundbar en utilisant une autre source audio (par exemple : un lecteur de CD portable, un lecteur MP3).

48 Guide de dépannage

Appendice

Instructions de sécurité

ATTENTION: L'utilisation de contrôles, des réglages ou des procédures

autres que ceux spécifiés dans la présente documentation risquent de vous exposer à des chocs, des électrocutions et/ou des dangers mécaniques.

Pour plus d'informations sur les instructions de sécurité, voir le Guide d'information du produit.

Règlement de la FCC (Etats-Unis uniquement) et autres informations réglementaires

Pour le règlement de la FCC et les autres informations réglementaires, référez-vous au site Internet pour la conformité à la réglementation : www.dell.com\regulatory_ compliance.

Cet appareil est conforme à la partie 15 du règlement de la FCC. L’utilisation de cet appareil est soumise aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer des interférences nuisibles. (2) Cet appareil doit accepter toutes les interférences reçues, y compris les

interférences pouvant provoquer un fonctionnement indésirable.

Contacter Dell

Pour les clients aux États-Unis, appelez le 800-WWW-DELL (800-999-3355).

REMARQUE :Si vous n’avez pas de connexion Internet active, vous pouvez

trouver les informations pour nous contacter sur votre facture d’achat, votre bordereau d’emballage, votre relevé ou le catalogue des produits Dell.

Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.

• Assistance technique en ligne — www.dell.com/support/monitors

• Contacter Dell — www.dell.com/contactdell

Appendice 49

Dell E2318HN User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
