E2219HN

Guía del usuario

Modelo de monitor: E2219HN Modelo de normativa: E2219HNo

NOTA: Una NOTA indica información importante que ayuda a utilizar mejor el equipo.

PRECAUCIÓN: Una PRECAUCIÓN indica un daño potencial en el hardware o una pérdida de datos si no se siguen las instrucciones.

ADVERTENCIA: Una ADVERTENCIA indica que se pueden producir daños materiales o personales o, incluso, la muerte.

marcas comerciales son marcas comerciales de Dell Inc. o sus filiales. Otras marcas comerciales pueden ser marcas comerciales de sus respectivos propietarios.

2019 – 08

Rev. A04

Contenido

Acerca del monitor .......................... 5

Contenido del paquete . . . . . . . . . . . . . . . . . . . .5

Características del producto. . . . . . . . . . . . . . . . .6

Identificar las partes y los controles . . . . . . . . . . . . 7

Especificaciones del monitor . . . . . . . . . . . . . . . . 8

Compatibilidad con la función Conectar y listo . . . . . . 16

Política de calidad y píxeles del monitor LCD . . . . . . . 16

Instrucciones de mantenimiento . . . . . . . . . . . . . 16

Preparar el monitor .........................17

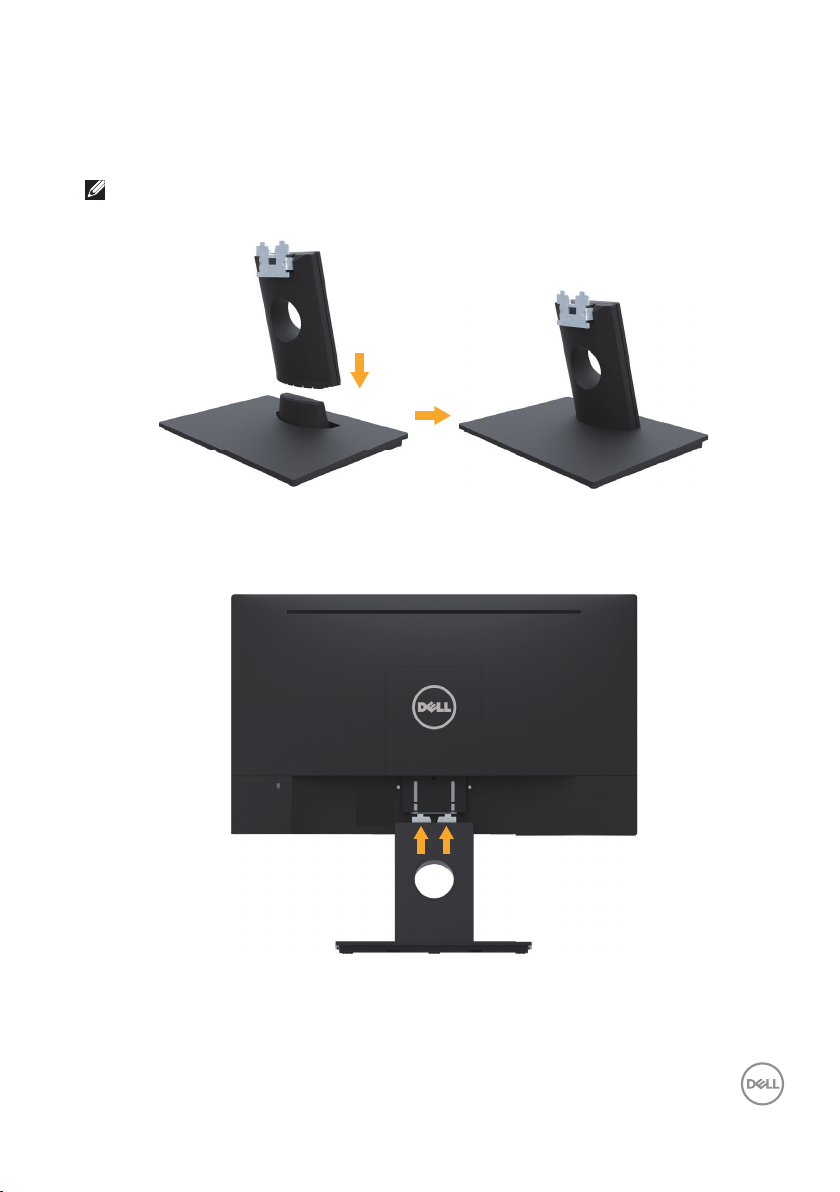

Acoplar la base . . . . . . . . . . . . . . . . . . . . . . . 17

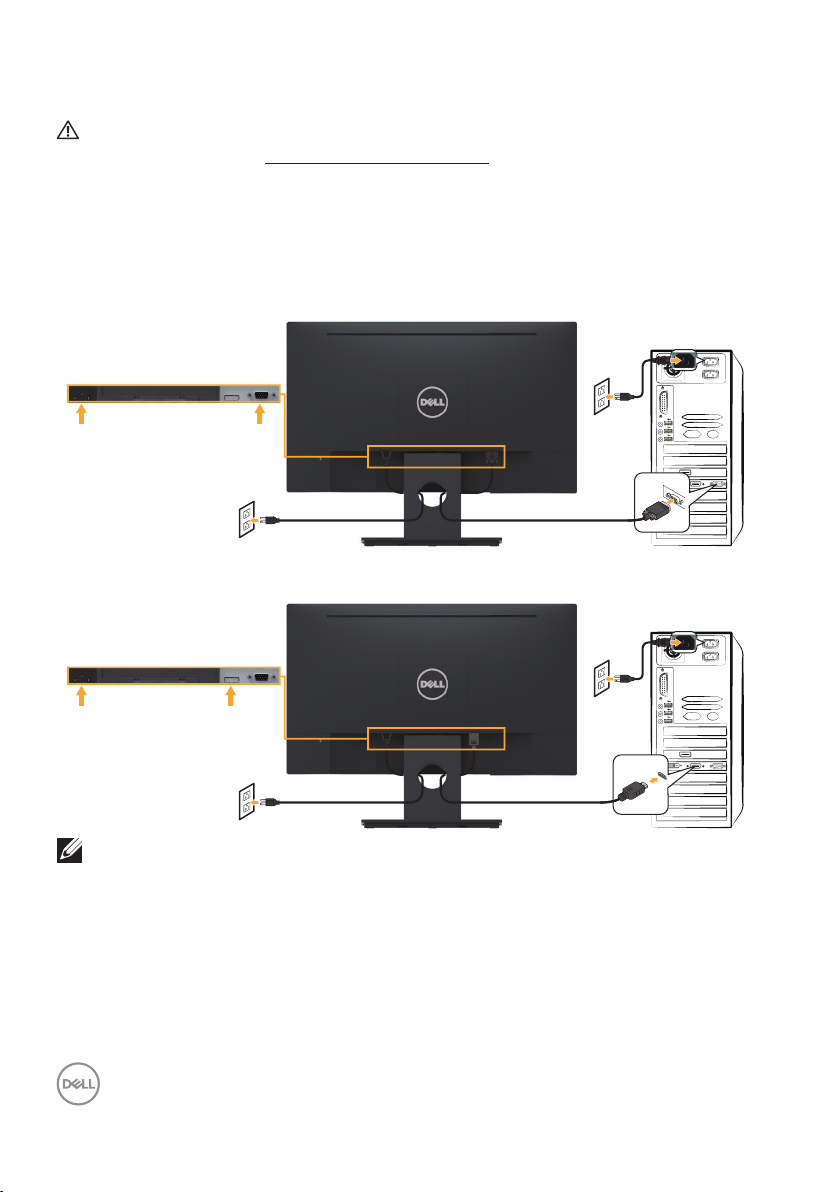

Conectar el monitor . . . . . . . . . . . . . . . . . . . . 18

Organizar los cables . . . . . . . . . . . . . . . . . . . . 19

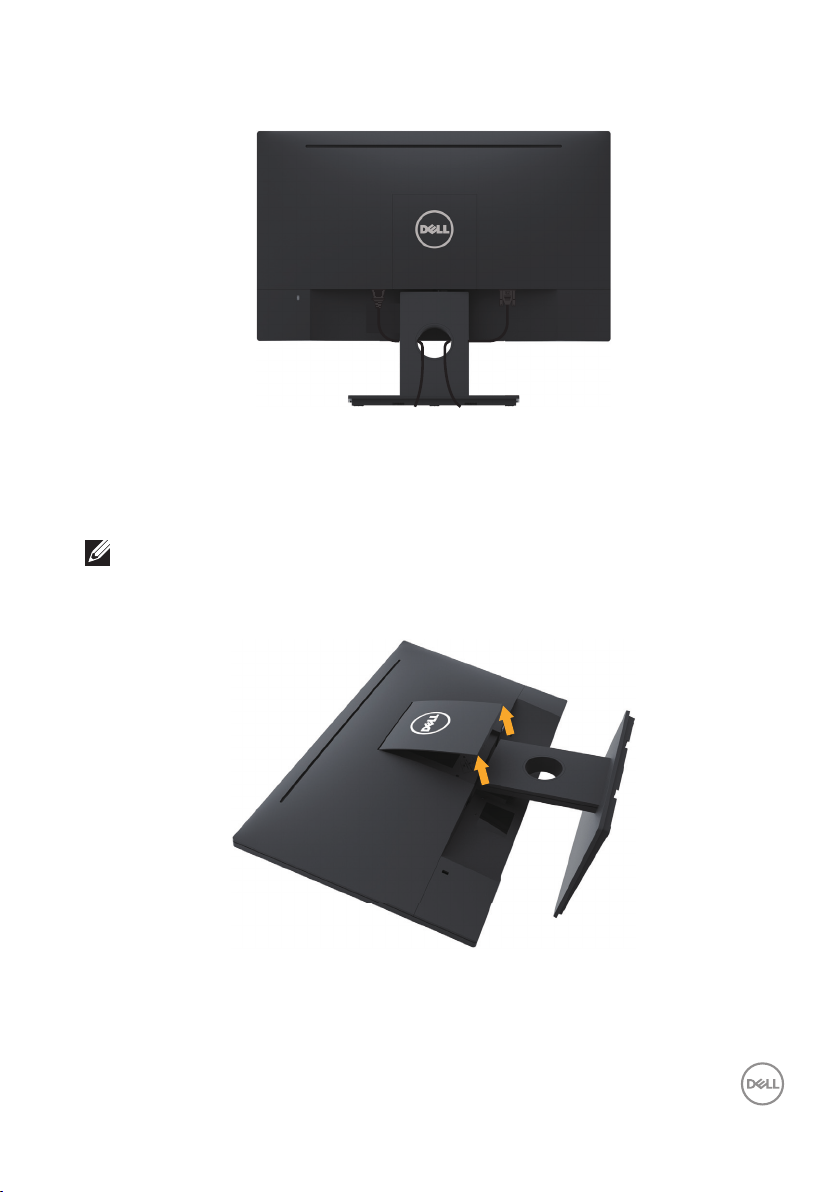

Desmontar la base del monitor . . . . . . . . . . . . . . 19

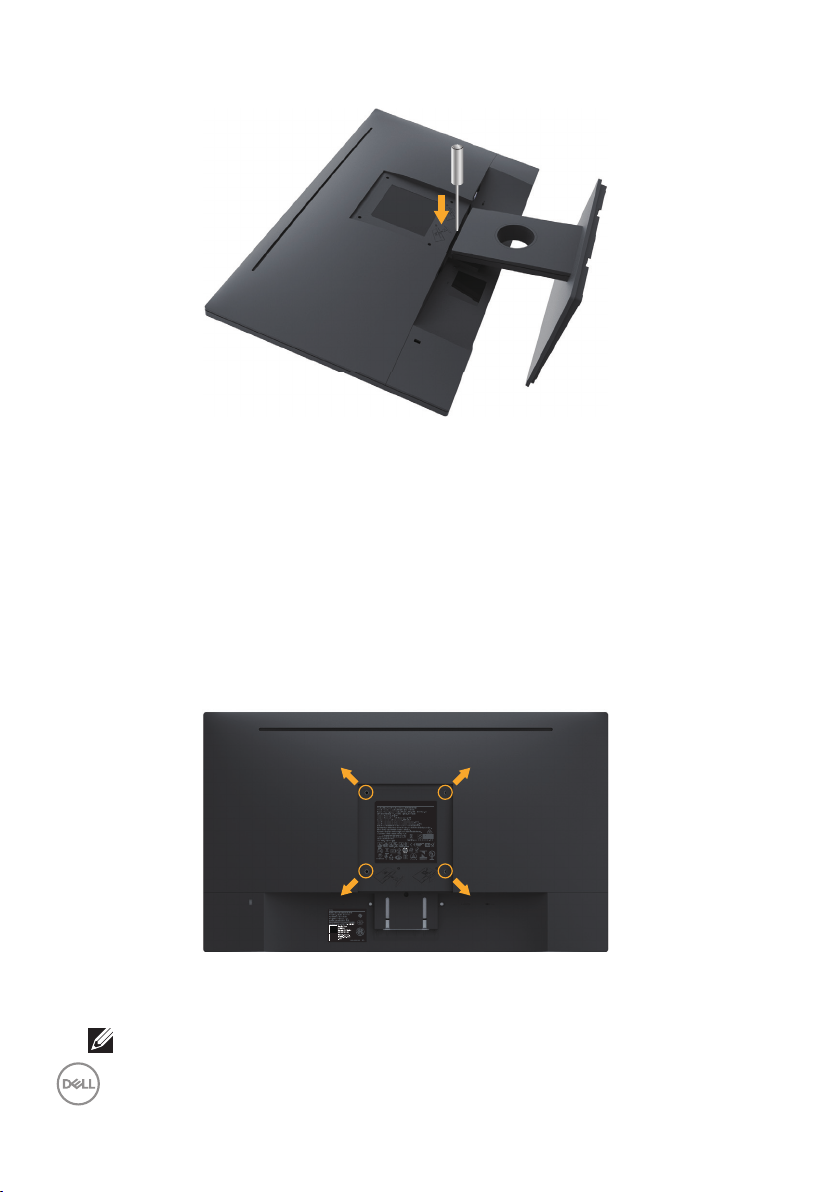

Instalación en pared (opcional) . . . . . . . . . . . . . . . . 20

Utilizar el monitor...........................21

Encender el monitor . . . . . . . . . . . . . . . . . . . . 21

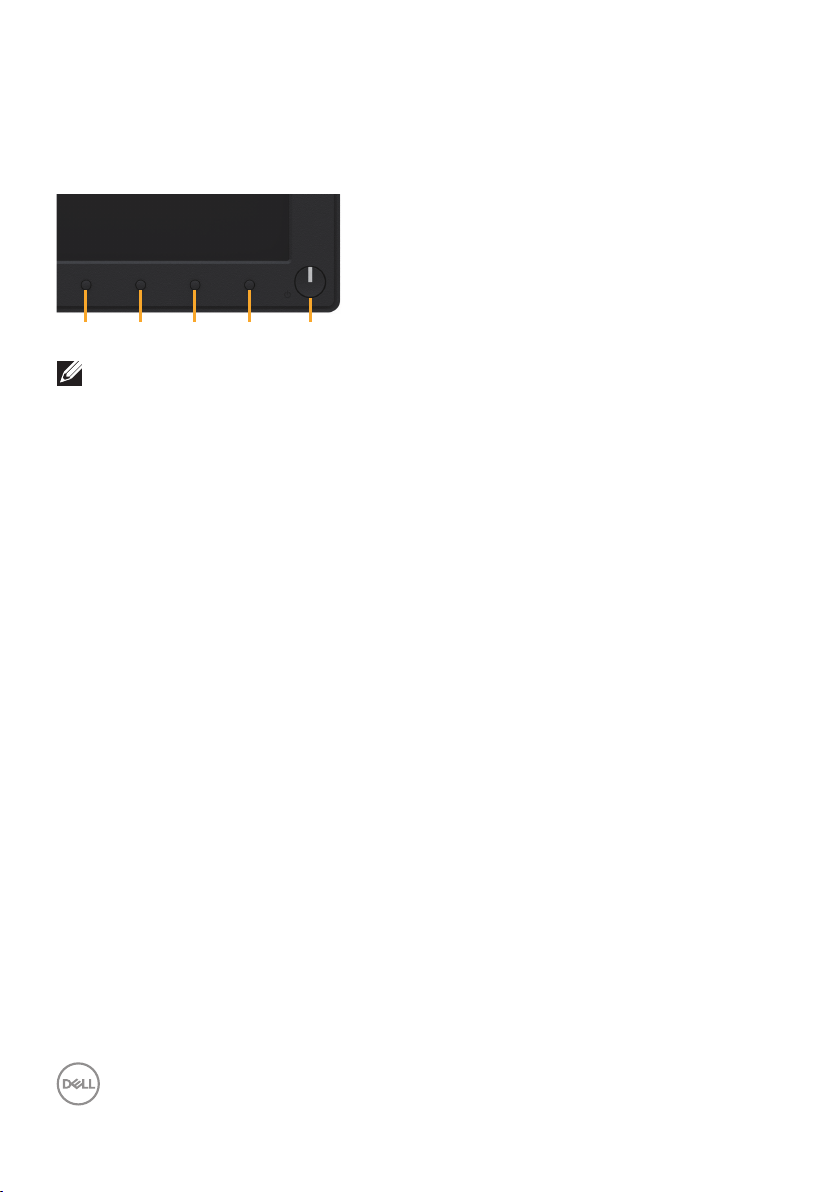

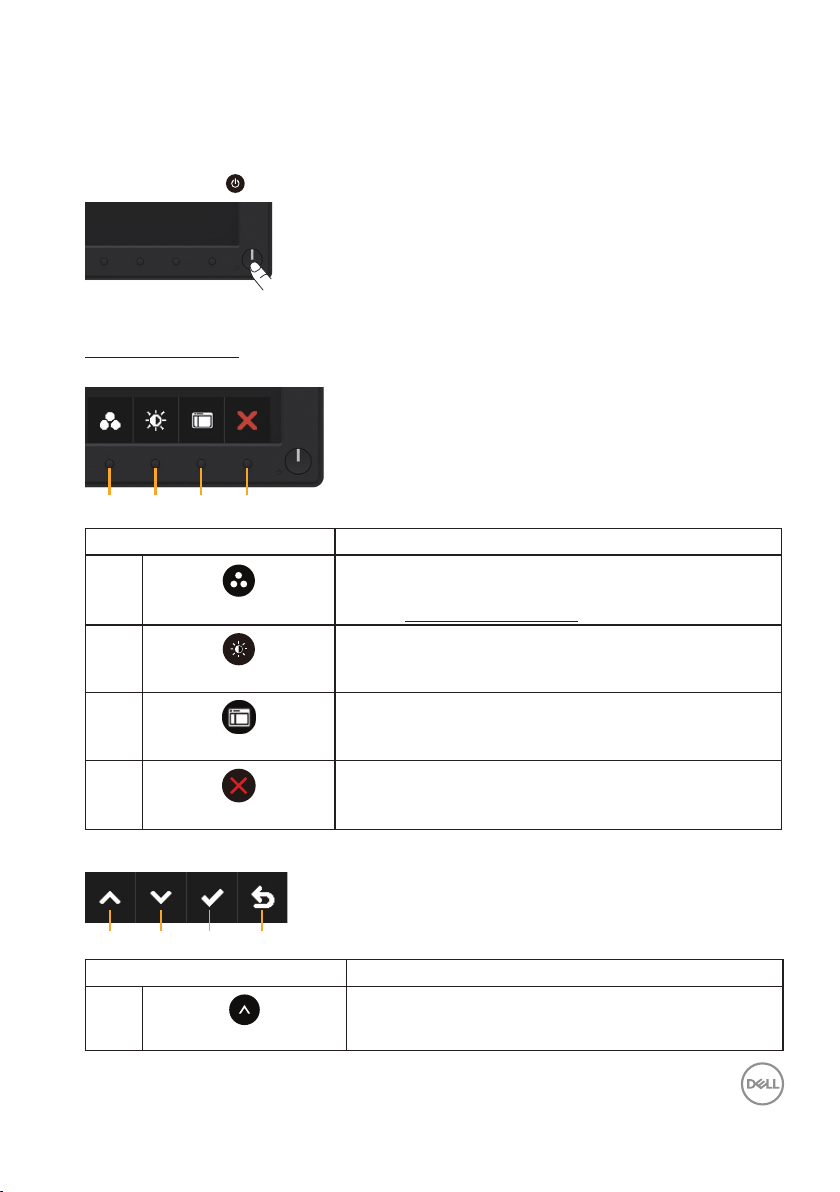

Utilizar los controles del panel frontal. . . . . . . . . . . 21

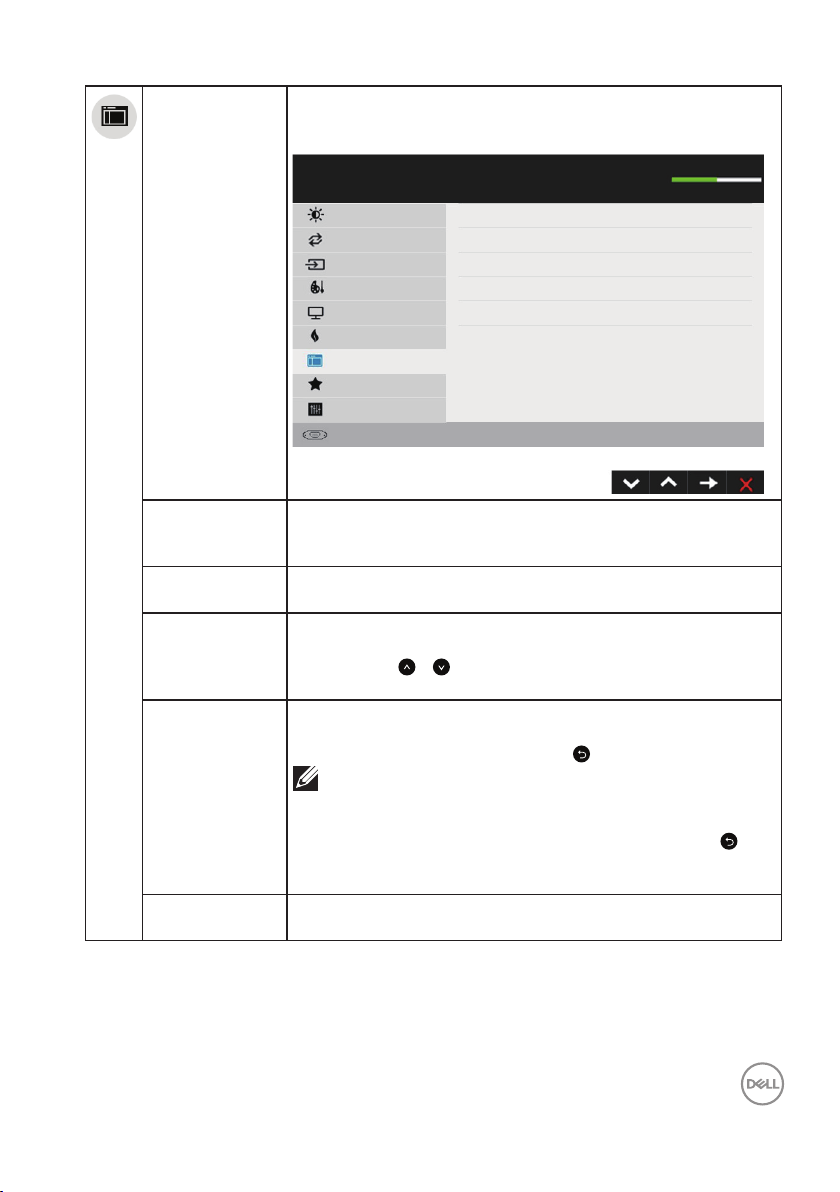

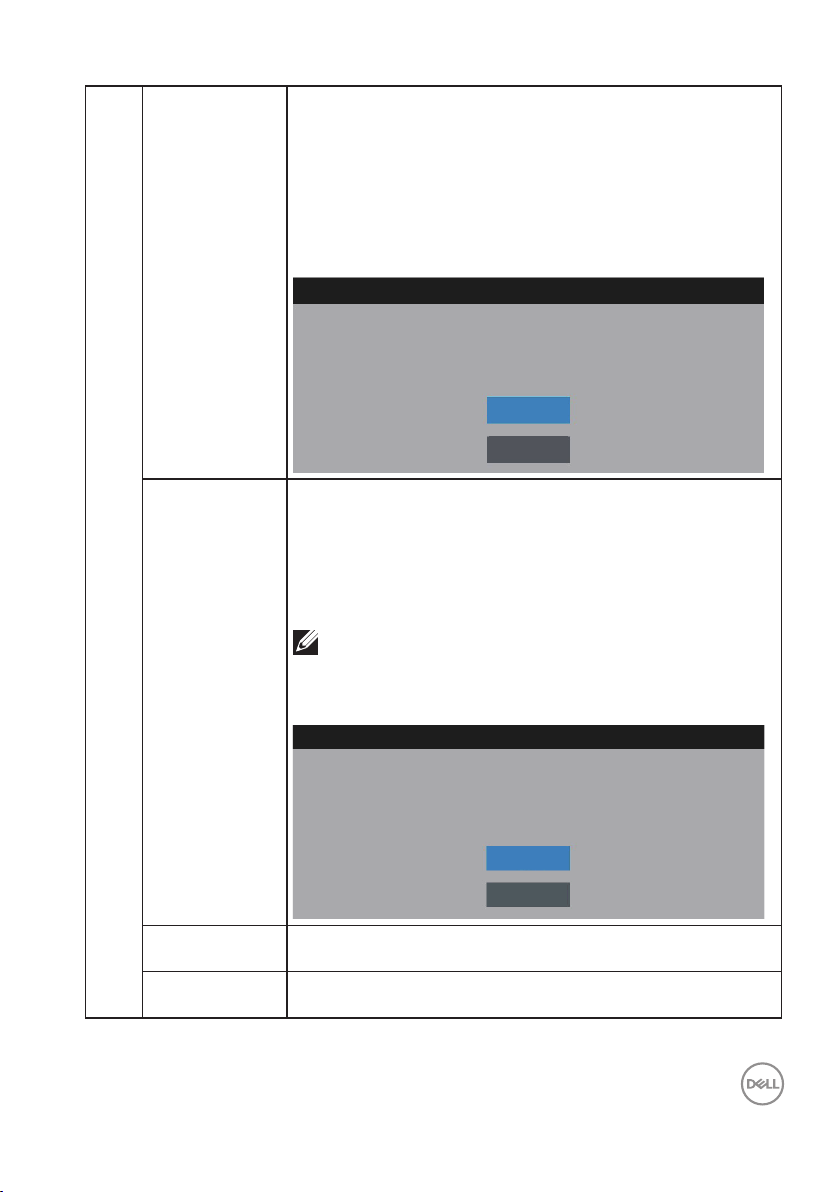

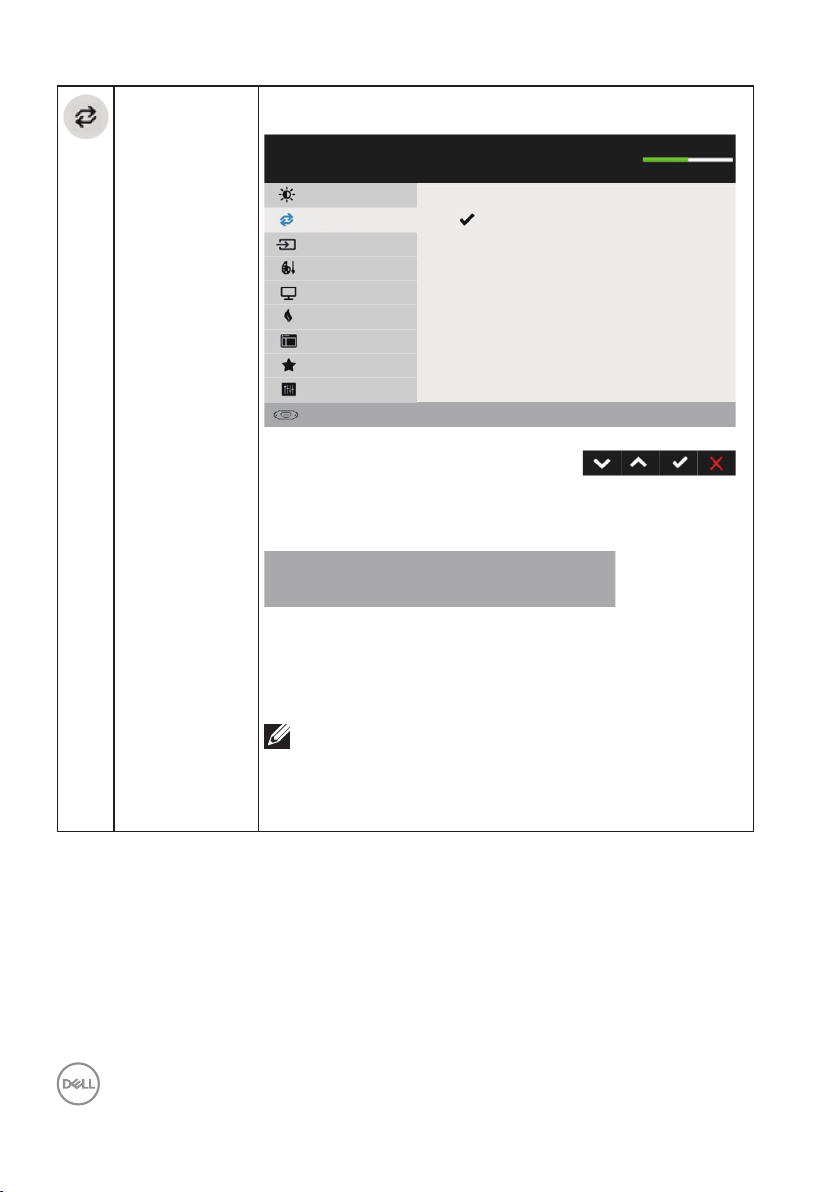

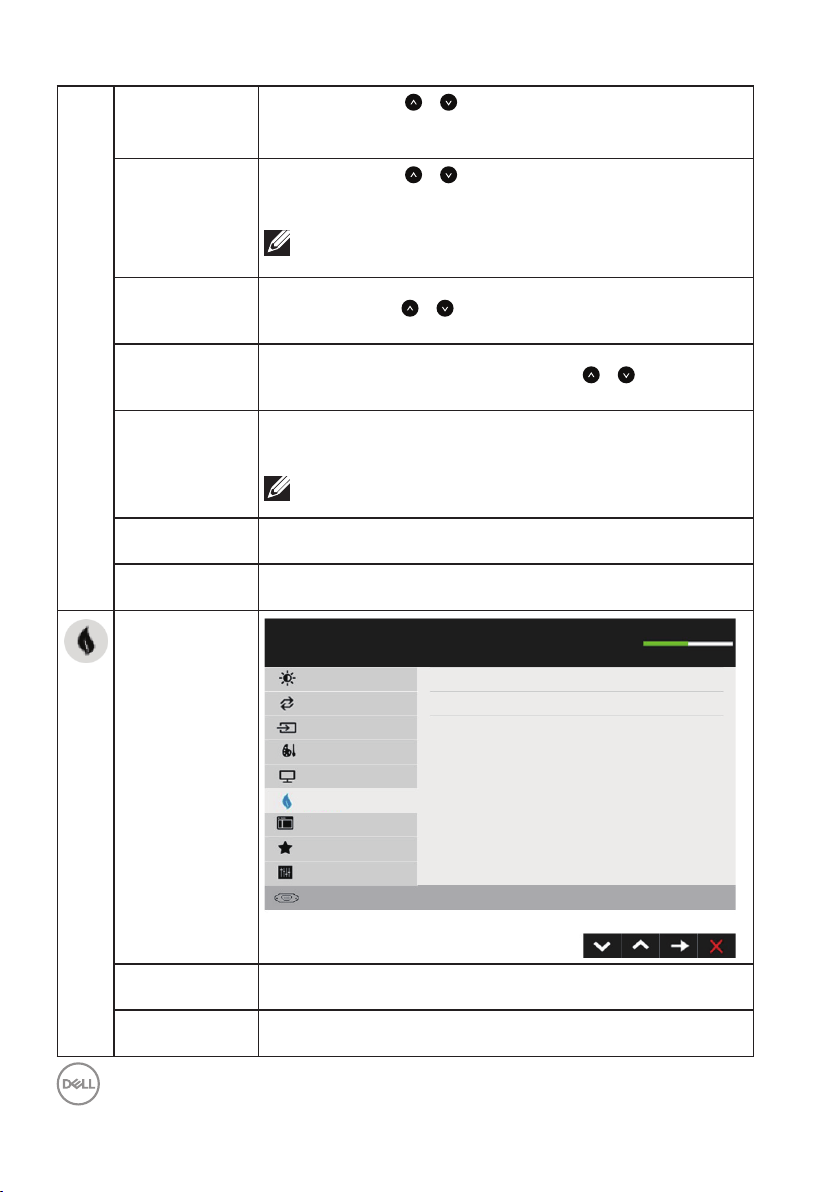

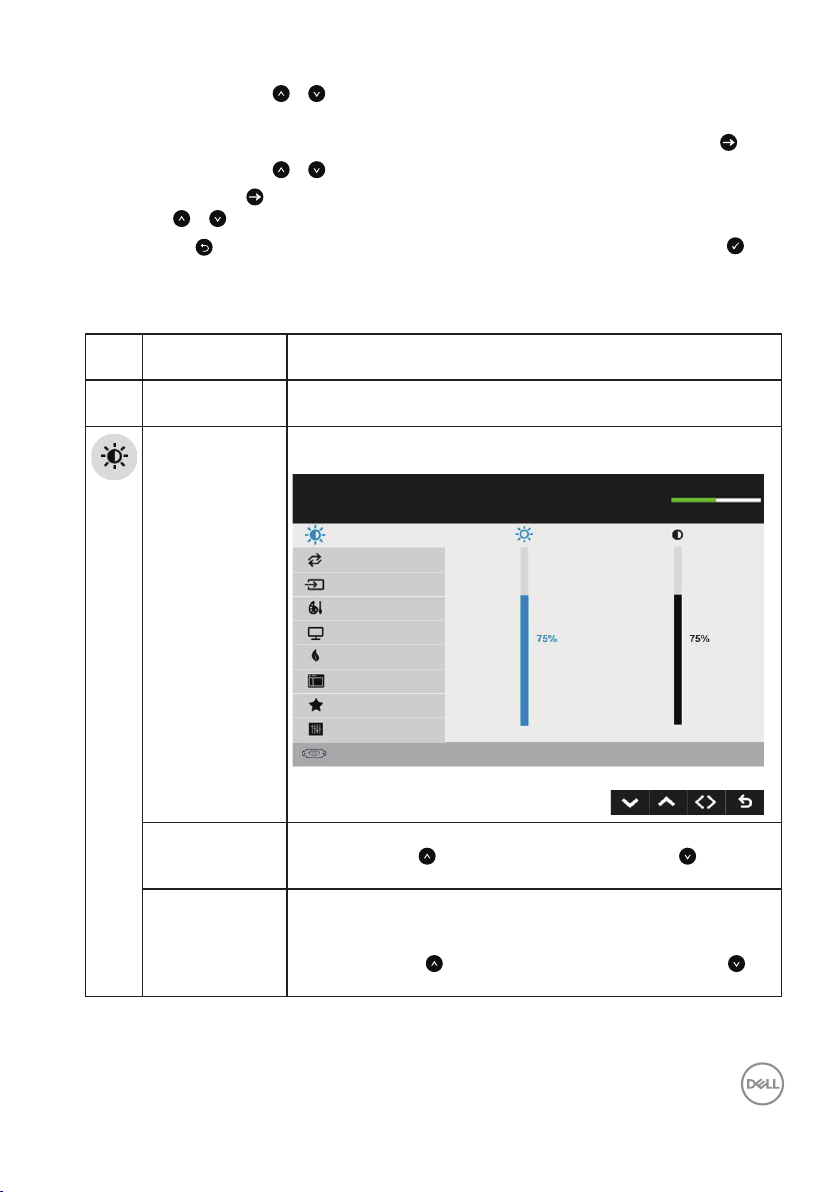

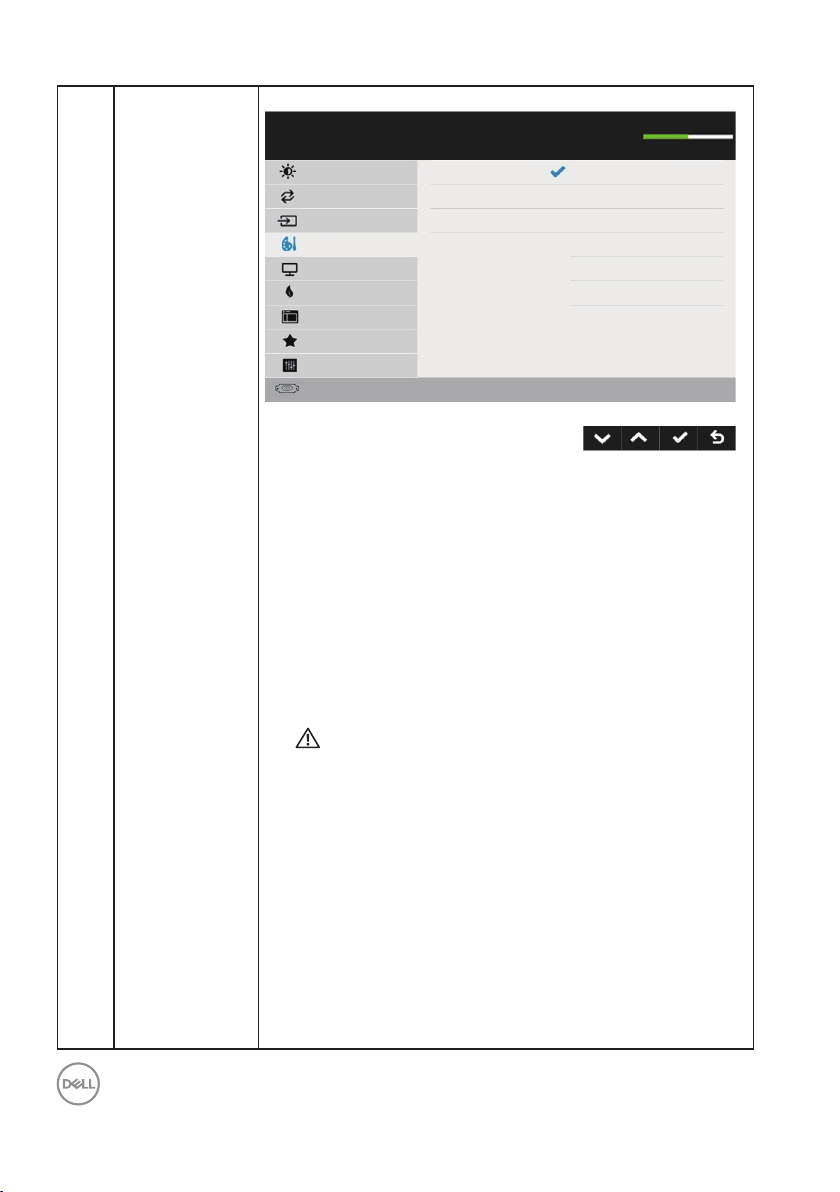

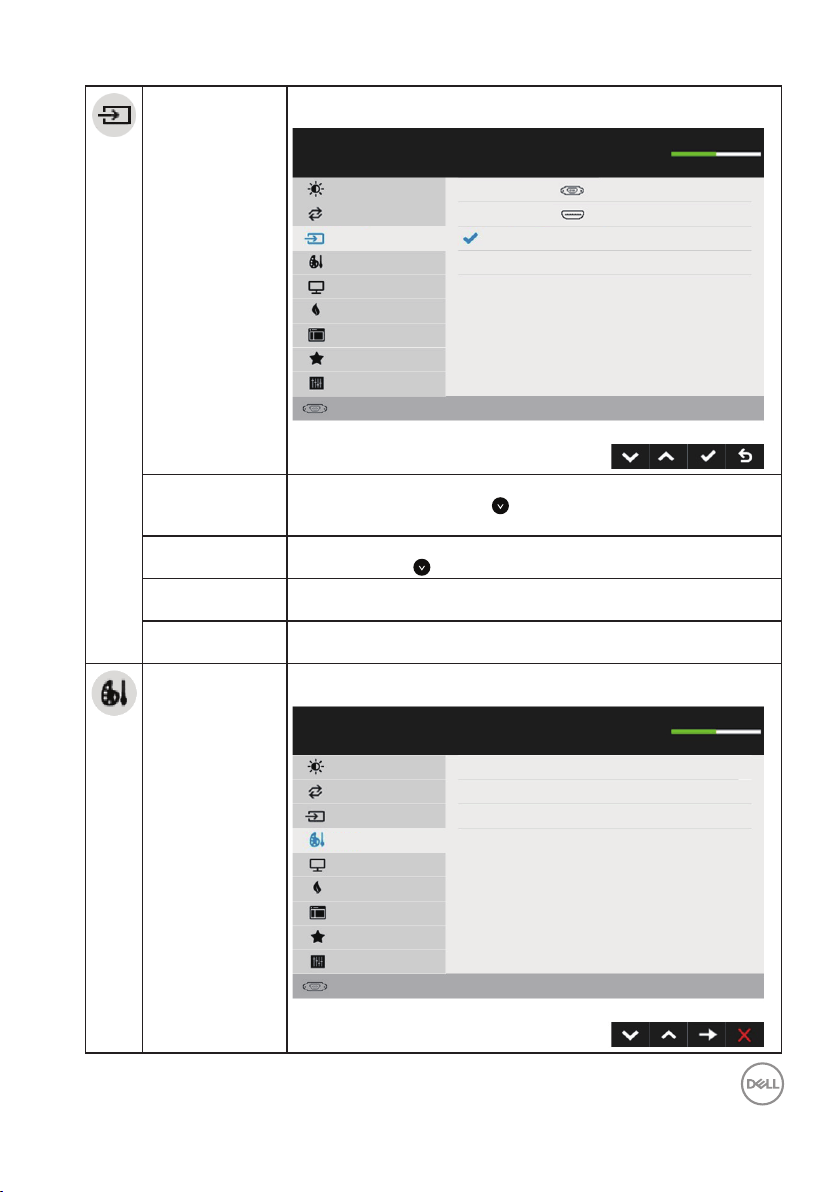

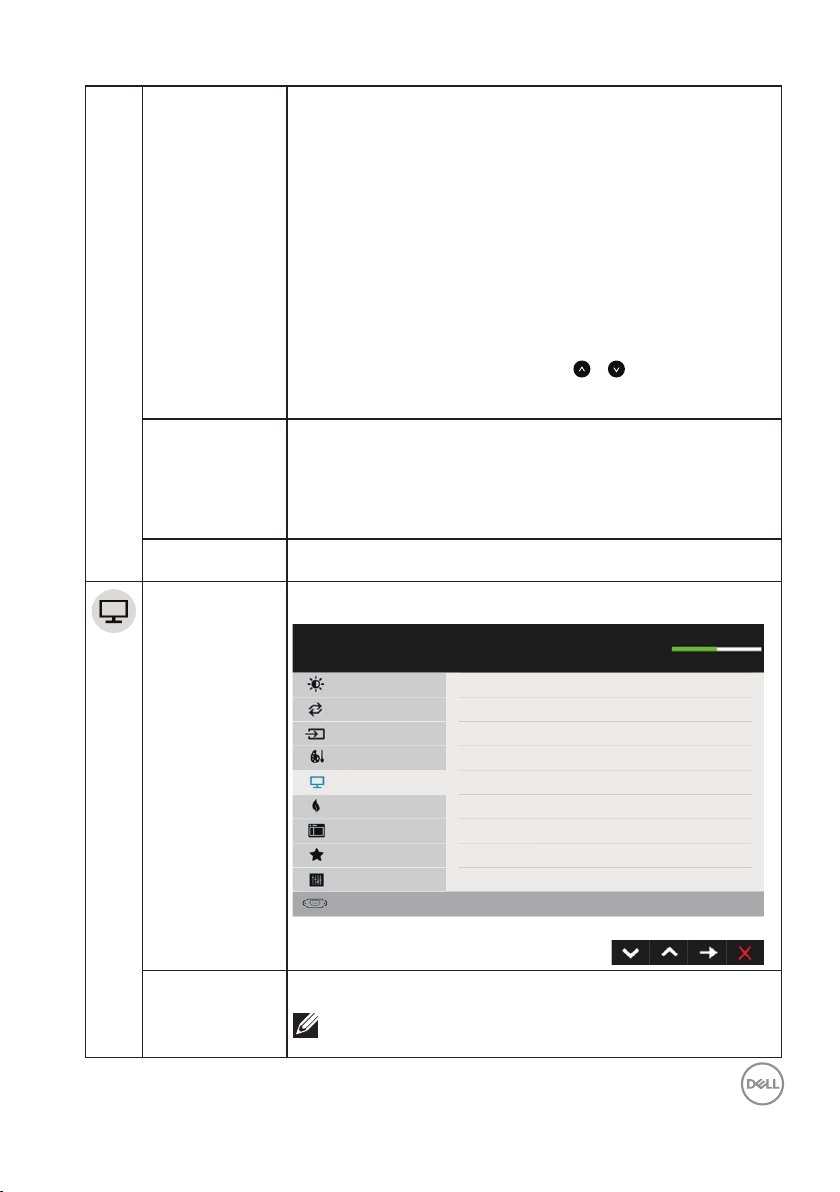

Utilizar el menú en pantalla (OSD) . . . . . . . . . . . . 22

Establecer la resolución máxima. . . . . . . . . . . . . . 34

Usar la inclinación . . . . . . . . . . . . . . . . . . . . . 36

│ 3

Solucionar problemas........................37

Comprobación automática. . . . . . . . . . . . . . . . . 37

Diagnósticos integrados . . . . . . . . . . . . . . . . . . 38

Problemas comunes . . . . . . . . . . . . . . . . . . . . 39

Problemas específicos del producto. . . . . . . . . . . . 42

Problemas de la barra de sonido Dell . . . . . . . . . . . 43

Apéndice................................. 45

Instrucciones de seguridad . . . . . . . . . . . . . . . . 45

Aviso FCC (solo para EE.UU.) y otra información sobre

normativas . . . . . . . . . . . . . . . . . . . . . . . . . 45

Póngase en contacto con Dell . . . . . . . . . . . . . . . 45

4 │

Acerca del monitor

Contenido del paquete

El proyector se comercializa con todos los componentes que se muestran a continuación. Asegúrese de que ha recibido todos ellos y póngase en contacto con Dell en caso de que falte algo.

NOTA: Algunos artículos pueden ser opcionales y no estarán incluidos con el monitor.

Algunas funciones o medios pueden estar disponibles en ciertos países.

• Monitor

• Elevador de la base

• Base del pedestal

• Cubierta con tornillos VESA™

• Cable de alimentación (varía en función del país)

• Cable HDMI

• Cable VGA (Japan)

Acerca del monitor │ 5

• Guía de instalación rápida

• Información de seguridad y normativas

Características del producto

La pantalla de panel plano Dell E2219HN cuenta con una matriz activa, transistores de película fina, una pantalla de cristal líquido y retroiluminación de LED. Las características del monitor son:

• E2219HN: 54,61 cm (21,5 pulgadas) de tamaño de la imagen visualizable diagonal, resolución de 1920 x 1080 y, además, compatibilidad con pantalla completa para bajas resoluciones.

• Capacidad de ajuste de inclinación.

• Pedestal extraíble y orificios para instalación de 100 mm VESA (Video Electronics Standards Association) que ofrecen soluciones de instalación flexibles.

• Funcionalidad Plug and Play si lo admite su sistema.

• Ajustes de menú en pantalla (OSD, On-Screen Display) que facilitan la configuración y la optimización de la pantalla.

• Disco con el software y documentación que incluye un archivo de información (INF), un archivo de correspondencia de colores de imagen (ICM) y documentación del producto.

• Aplicación Dell Display Manager.

• Ranura para bloqueo de seguridad.

• Funcionalidad para administración de activos.

• CECP (para China).

• Compatibilidad con RoHS.

• Pantalla con certificación TCO.

• El Medidor de Energía muestra el nivel de energía consumido por el monitor en tiempo real.

• Optimice el confort ocular con una pantalla sin parpadeos.

• Los posibles efectos a largo plazo de la emisión de luz azul procedente del monitor pueden dañar los ojos, así como causar fatiga o tensión ocular digital. La función ComfortView está diseñada para reducir la cantidad de luz azul emitida por el monitor para optimizar el confort ocular.

6 │ Acerca del monitor

Identificar las partes y los controles

1 2

3 4

Vista frontal

Etiqueta Descripción

Botones de función (para obtener más información, consulte la sección Utilizar el

monitor)

2 Botón de Encendido/Apagado (con indicador LED)

Vista posterior

Vista posterior con la base del monitor

Etiqueta Descripción Uso

1 Orificios para instalación VESA

(100mm)

2 Etiqueta de valores normativos Enumera las autorizaciones de organismos

3 Ranura para cierre de seguridad Protege el monitor con la cerradura de seguridad

4 Etiqueta de número de serie de

código de barras

5 Ranura para administración de

cables

Para instalar el monitor.

reguladores.

(cierre de seguridad no incluido). Tenga a mano esta etiqueta si necesita ponerse

en contacto con el soporte técnico de Dell. Se utiliza para organizar los cables colocándolos

a través de la ranura.

Acerca del monitor │ 7

Vista lateral

123

Lado derecho

Vista inferior

Etiqueta Descripción Uso

1 Conector de

alimentación de CA 2 Conector HDMI Para conectar su PC al monitor mediante un cable HDMI. 3 Conector VGA Para conectar su PC al monitor mediante un cable VGA. 4 Ranuras de

instalación de la

barra de sonido de

Dell

Para conectar el cable de alimentación del monitor.

Para acoplar la barra de sonido Dell opcional.

Especificaciones del monitor

Especificaciones del panel plano

Número de modelo E2219HN

Tipo de pantalla Matriz activa - LCD TFT Tipo de panel Tecnología de conmutación en el mismo plano (IPS,

In-Plane Switching)

8 │ Acerca del monitor

Imagen visible Diagonal Área activa horizontal Área activa vertical Área Densidad de píxeles 0,248 x 0,248 mm Píxeles por pulgada (PPI) 102 Ángulo de visión Horizontal Vertical Brillo 250 cd/m² (valor típico) Relación de contraste 1000 a 1 (valor típico) Recubrimiento de pantalla Antideslumbramiento con recubrimiento reforzado 3H Retroiluminación Sistema de luz lateral LED blanco Tiempo de respuesta 5 ms (gris a gris – modo rápido)

Profundidad de color 16,7 millones de colores Gama de colores 84 % (valor típico)* Vida de la lámpara de

retroiluminación (a la mitad del brillo inicial)

Dispositivos incorporados N/D Conectividad 1 x HDMI 1.4, 1 x VGA Ancho de marco (borde del

monitor hasta el área activa) Ajustabilidad Pedestal ajustable en altura Inclinación Giro Pivote Dell Display Manager

Compatibilidad Seguridad Ranura de bloqueo de seguridad (cerradura de cable

546,1 mm (21,5 pulgadas) 476,64 mm (18,77 pulgadas) 268,11 mm (10,56 pulgadas)

127.802,67 mm² (198,21 pulgadas²)

178° (valor típico) 178° (valor típico)

8 ms (típico – modo normal)

30.000 horas (valor típico)

17,80 mm (superior, inferior, izquierda y derecha)

N/D

-5° a 21° N/D N/D Sí

vendido por separado)

* La gama de colores del modelo E2219HN (valor típico) se basa en los estándares de

prueba CIE1976 (84 %) y CIE1931 (72 %).

Acerca del monitor │ 9

Especificaciones de la resolución

Número de modelo E2219HN

Intervalo de exploración

• Horizontal

• Vertical Resolución máxima preconfigurada 1920 x 1080 a 60 Hz

30 kHz a 83 kHz (automático) 50 Hz a 75 Hz (automático)

Modos de vídeo permitidos

Número de modelo E2219HN

Funcionalidades de la pantalla de vídeo (reproducción VGA y HDMI)

480i, 480p, 576i, 576p, 720p, 1080i y 1080p

Modos de visualización preconfigurados

En la tabla siguiente se muestran los modos predefinidos para los que Dell garantiza el tamaño y centrado de imagen:

Modo de

visualización

VESA, 720 x 400 31,5 70,1 28,3 -/+

VESA, 640 x 480 31,5 59,9 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1600 x 900 60,0 60,0 108,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Frecuencia

horizontal

(kHz)

Frecuencia

vertical (Hz)

Reloj de

píxeles (MHz)

Polaridad de

sincronización

(Horizontal /

Vertical)

10 │ Acerca del monitor

Especificaciones eléctricas

Número de modelo E2219HN

Señales de entrada de vídeo

Señales de entrada de sincronización

Corriente, frecuencia y voltaje de entrada de CA

Corriente de pico 120 V: 30 A (máx.)

• RGB analógica: 0,7 voltios ± 5%, impedancia de entrada de 75 ohmios

• HDMI, 600 mV para cada línea diferencial, impedancia de entrada de 100 ohmios por par diferencial

Sincronizaciones horizontal y vertical separadas, nivel TTL sin polaridad, SOG (SINCRONIZACIÓN en verde compuesta)

100 VCA a 240 VCA/50 Hz o 60 Hz ± 3 Hz/0,7 A (valor típico)

240 V: 50 A (máx.)

Características físicas

En la tabla siguiente se enumeran las características físicas del monitor:

Número de modelo E2219HN

Tipo de cable de señal • Analógico: D-Sub de 15 contactos

• Digital: HDMI de 19 contactos

Dimensiones: (con base) Altura Anchura Profundidad

Dimensiones: (sin base) Altura Anchura Profundidad

Dimensiones de la base: Altura Anchura Profundidad

Peso: Peso con embalaje incluido Peso con el ensamblaje de la base y los cables Peso sin el ensamblaje de la base (para

instalación en pared o VESA, sin cables) Peso de la base montada

397,3 mm (15,64 pulgadas) 512,2 mm (20,17 pulgadas) 180,0 mm (7,09 pulgadas)

303,7 mm (11,96 pulgadas) 512,2 mm (20,17 pulgadas) 52,8 mm (2,08 pulgadas)

177,0 mm (6,97 pulgadas) 250,0 mm (9,84 pulgadas) 180,0 mm (7,09 pulgadas)

5,2 kg (11,46 libras) 3,8 kg (8,38 libras) 2,93 kg (6,46 libras)

0,48 kg (1,06 libras)

Acerca del monitor │ 11

Características medioambientales

Número de modelo E2219HN

Cumplimiento normativo

• Compatibilidad con RoHS

• Pantallas con certificación TCO

• PVC/BFR/CFR reducido

• Cristal sin arsénico y sin mercurio solamente en el panel Temperatura

• Funcionamiento

• Sin funcionar

0 °C a 40 °C (32 °F a 104 °F) Almacenamiento: -20 °C a 60 °C (-4 °F a 140 °F) Transporte: -20 °C a 60 °C (-4 °F a 140 °F)

Humedad

• Funcionamiento

• Sin funcionar

10 % a 80 % (sin condensación) Almacenamiento: 5 % a 90 % (sin condensación) Transporte: 5 % a 90 % (sin condensación)

Altitud

• Funcionamiento

• Sin funcionar

5.000 m (16.404 pies) máx.

12.191 m (40.000 pies) máx.

Disipación térmica 81,9 BTU/hora (valor máximo)

61,4 BTU/hora (valor típico)

Modos de administración de energía

Si tiene una tarjeta gráfica compatible con DPM de VESA o software instalado en su PC, el monitor puede reducir automáticamente el consumo de energía cuando no lo use. Esto se denomina Modo de ahorro de energía. Si su PC detecta el uso del teclado, el ratón u otro dispositivo de entrada, el monitor reanudará el funcionamiento automáticamente. La tabla siguiente muestra el consumo de energía y los símbolos de esta función automática de ahorro de energía:

Modos VESA

Funcionamiento normal

Modo de desconexión activa

Apagado - - - Apagado Menos que 0,3 W *

Sincronización horizontal

Activo Activo Activo Blanco 16 W (máximo)**

Inactiva Inactiva En

Sincronización vertical

Vídeo Indicador de

blanco

alimentación

Blanco brillante

Consumo eléctrico

14,2 W (típico) Menos que 0,3 W

12 │ Acerca del monitor

Consumo energético Pon 11,2 W

Consumo energético total (TEC) 35,0 kWh

NOTA:

Pon: Consumo energético en modo encendido medido en referencia al método de

pruebas Energy Star.

TEC: Consumo energético total en kWh medido en referencia al método de pruebas

Energy Star. El menú OSD solamente funcionará en el modo de funcionamiento normal. Cuando

presione cualquier botón, excepto el de alimentación, en el modo de desactivación activa, aparecerá el siguiente mensaje:

Dell E2219HN

El ordenador no emite ninguna señal.

Pulse cualquier tecla del teclado o mueva el ratón para desactivar el modo de espera.

Si no aparece ninguna imagen, pulse el botón del monitor para seleccionar la fuente de entrada correcta en el menú de visualización en pantalla (OSD).

Active su PC y el monitor para obtener acceso al menú OSD.

* Solo se puede alcanzar un nivel de consumo de energía cero desconectando el cable

principal de la pantalla. ** Consumo de energía máximo con luminancia y contraste máximos. Este documento es solamente a título informativo y refleja el rendimiento del

laboratorio. El producto puede funcionar de forma diferente dependiendo del software, los componentes y los periféricos solicitados y no tiene obligación de actualizar tal información. En consecuencia, el cliente no debe basarse en esta información y tomar decisiones sobre tolerancias eléctricas o de cualquier otro tipo. No hay ninguna garantía expresa o implícita en cuanto a la exactitud o integridad.

Acerca del monitor │ 13

Asignaciones de contactos

Conector VGA

12345

678910

11 12 13 14 15

Número Pin Lado de 15 contactos del cable de señal conectado

1 Vídeo rojo

2 Vídeo verde

3 Vídeo azul

4 TIERRA

5 Comprobación automática

6 TIERRA-ROJO

7 TIERRA-VERDE

8 TIERRA-AZUL

9 DDC +5 V

10 TIERRA Sincronización

11 TIERRA

12 Datos DDC

13 Sinc. H.

14 Sinc. V.

15 Reloj DDC

14 │ Acerca del monitor
