DELL Alienware M16 R2 M6R2-7784 User guide [pl]

Alienware m16 R2

Podręcznik użytkownika

Model regulacji: P130F
Typ regulacji: P130F001
Kwiecień 2024r.
Wer. A03

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

© 2024 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub
jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Spis treści

Rodzdział 1: Widoki komputera Alienware m16 R2.............................................................................. 7

Prawa strona.......................................................................................................................................................................... 7

Lewa strona............................................................................................................................................................................7

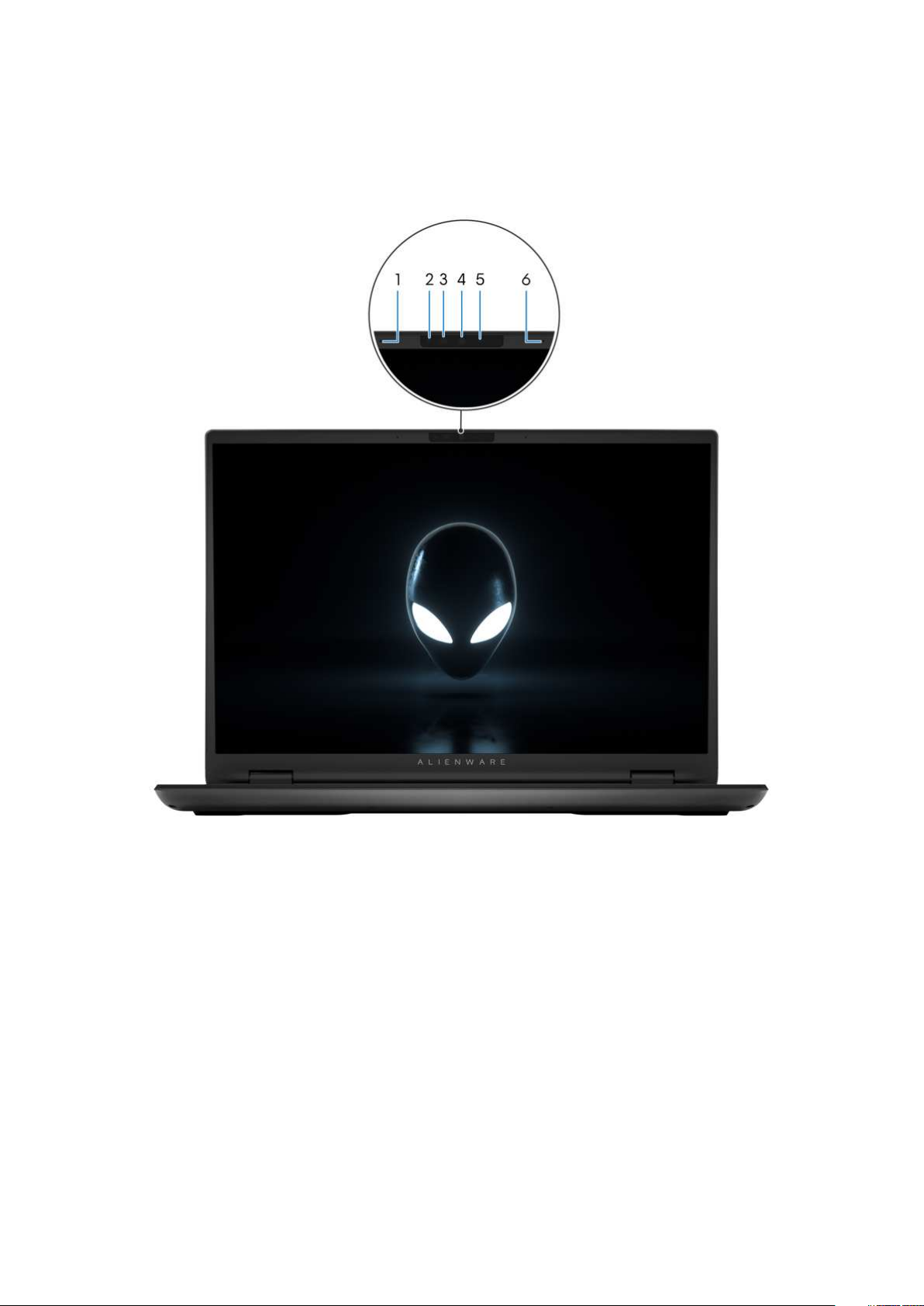

Przód.......................................................................................................................................................................................8

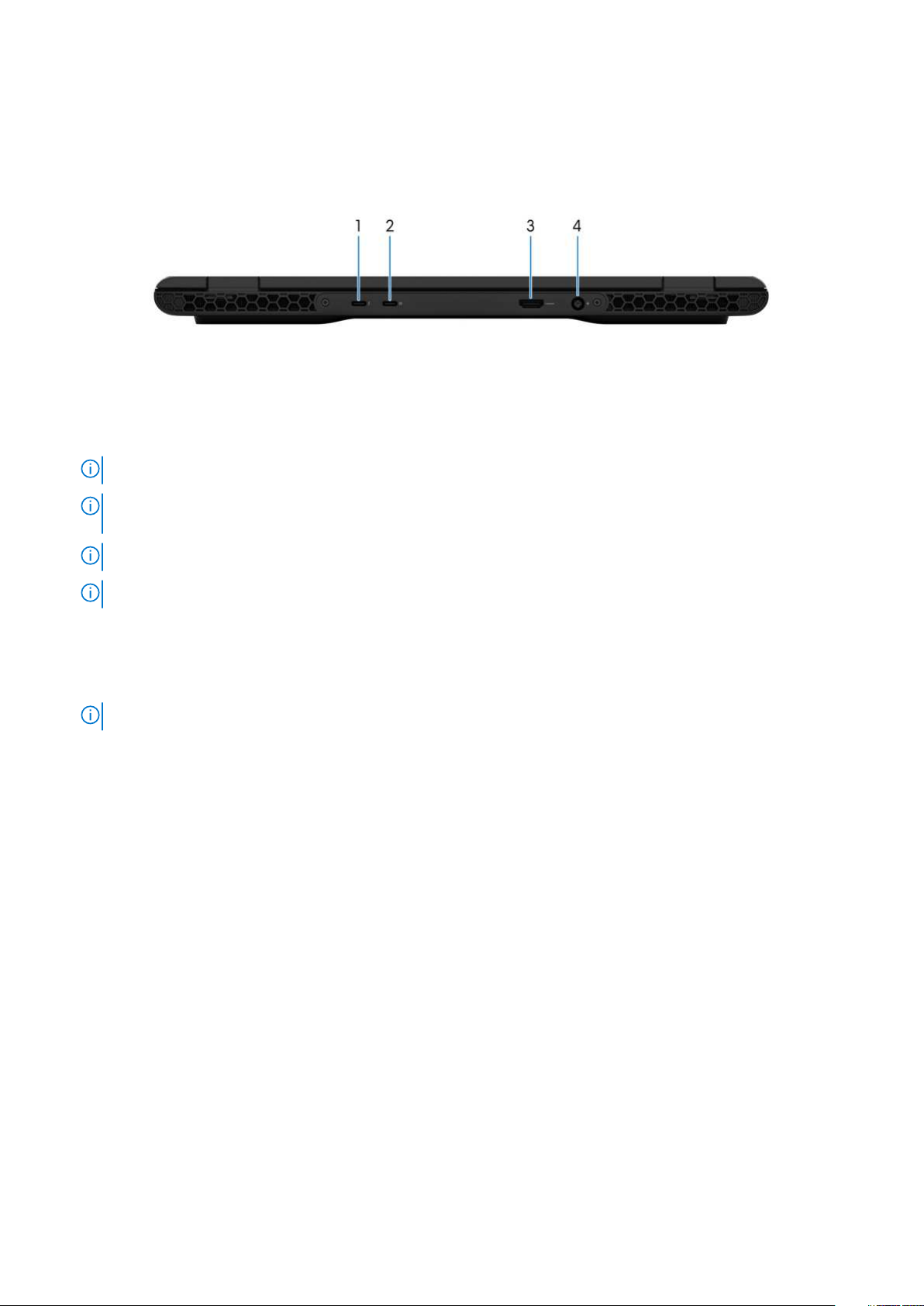

Tył............................................................................................................................................................................................ 9

Góra....................................................................................................................................................................................... 10

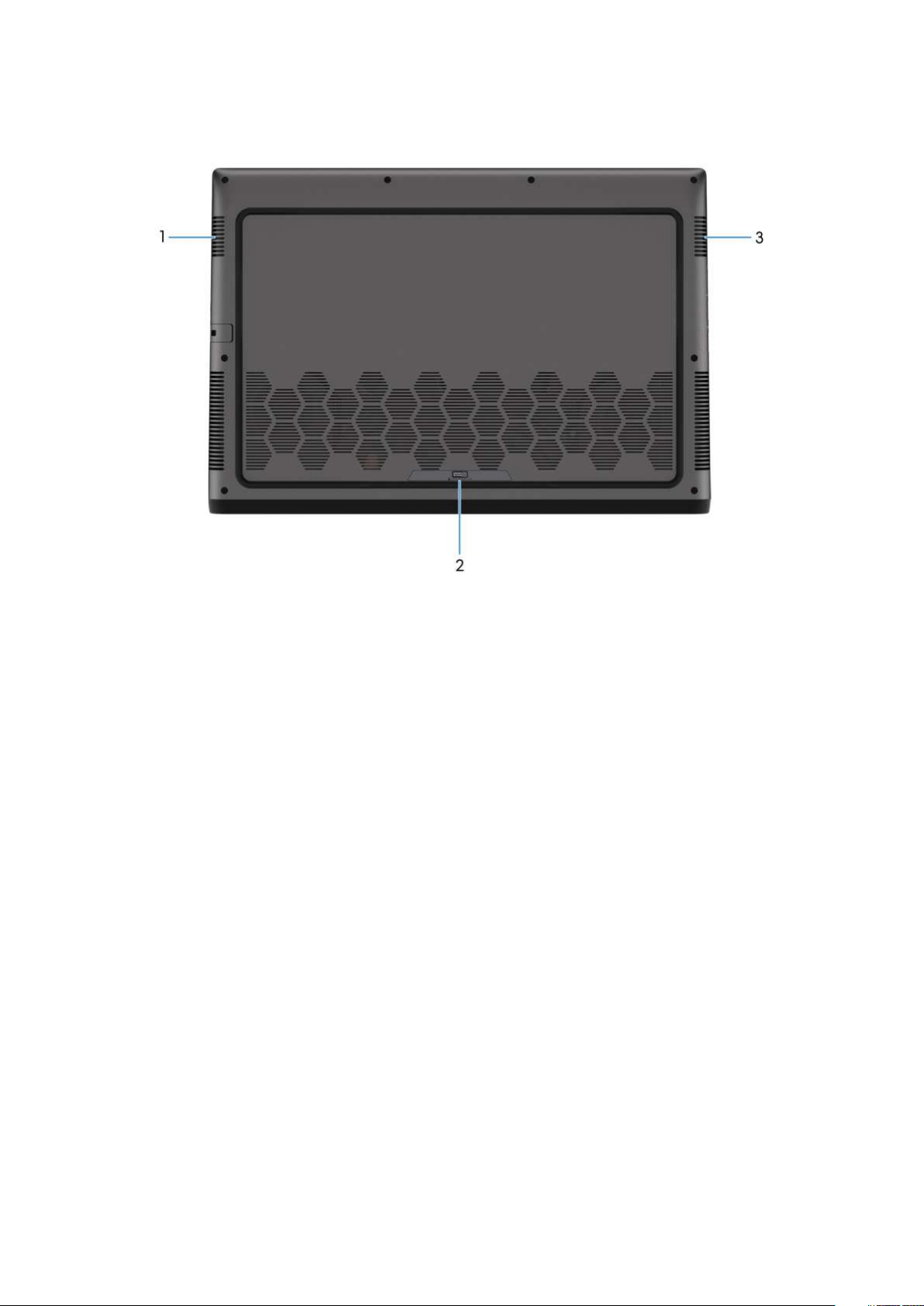

Dół........................................................................................................................................................................................... 11

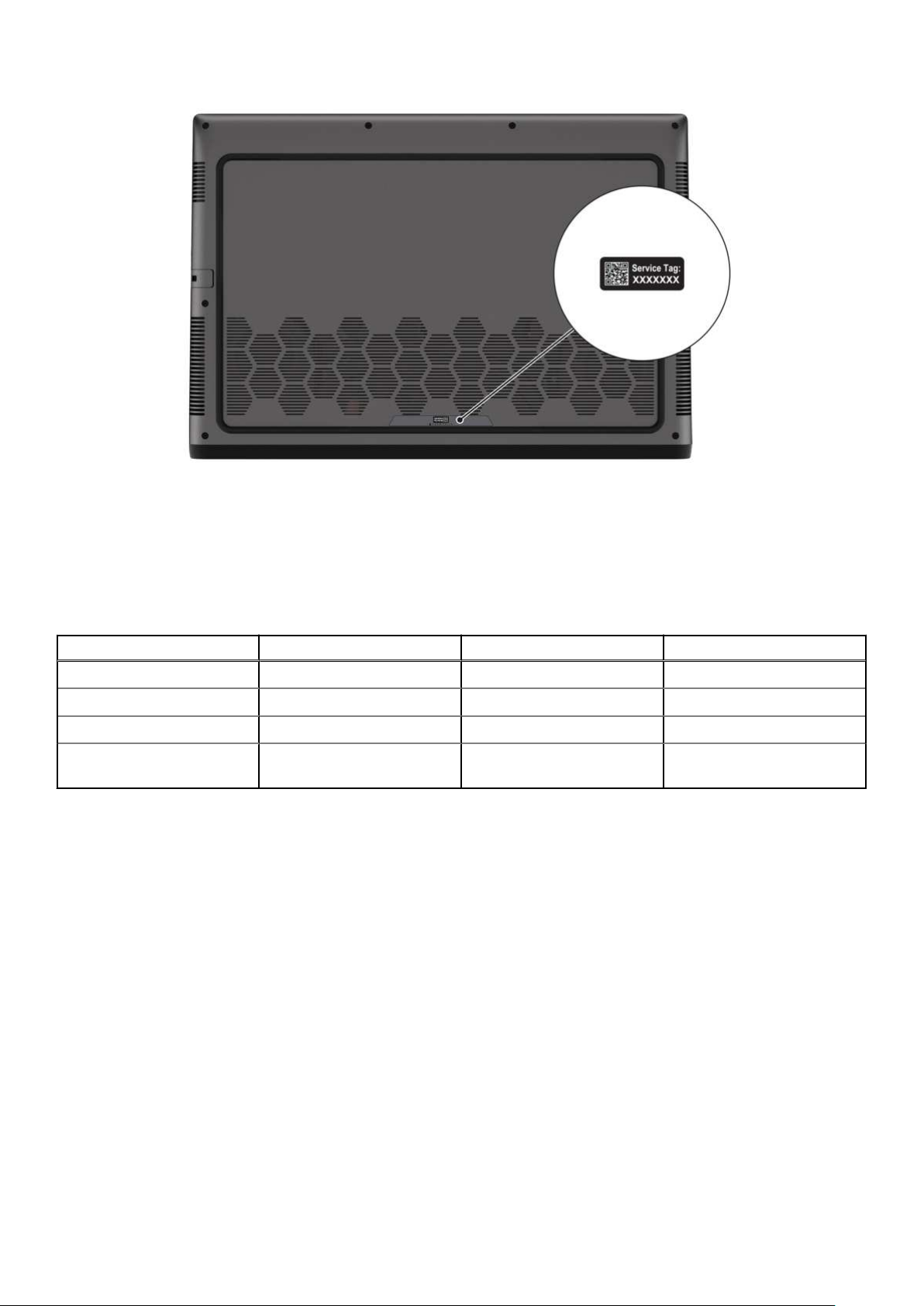

Kod Service Tag....................................................................................................................................................................11

Wskaźnik LED naładowania istanu baterii........................................................................................................................ 12

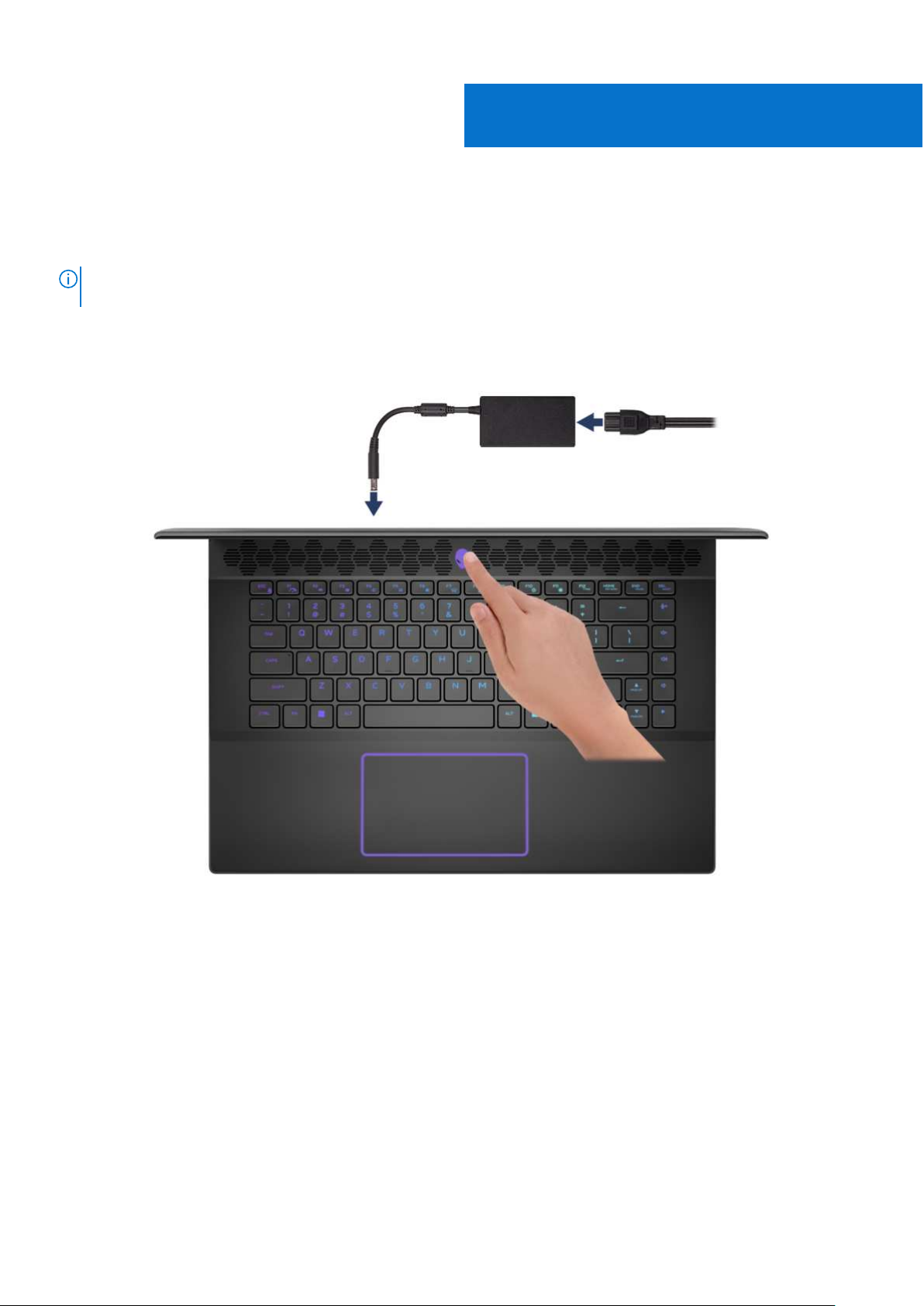

Rodzdział 2: Konfigurowanie komputera Alienware m16 R2................................................................13

Rodzdział 3: Specyfikacje komputera Alienware m16 R2....................................................................14

Wymiary iwaga.....................................................................................................................................................................14

Procesor................................................................................................................................................................................ 14

Chipset.................................................................................................................................................................................. 15

System operacyjny...............................................................................................................................................................16

Pamięć................................................................................................................................................................................... 16

Porty zewnętrzne................................................................................................................................................................ 16

Gniazda wewnętrzne........................................................................................................................................................... 17

Ethernet.................................................................................................................................................................................17

Moduł łączności bezprzewodowej......................................................................................................................................17

Audio...................................................................................................................................................................................... 18

Pamięć masowa....................................................................................................................................................................18

Czytnik kart pamięci.............................................................................................................................................................18

Klawiatura..............................................................................................................................................................................19

Skróty klawiaturowe.......................................................................................................................................................19

Kamera...................................................................................................................................................................................21

Touchpad...............................................................................................................................................................................21

Zasilacz................................................................................................................................................................................. 22

Bateria...................................................................................................................................................................................22

Jednostka GPU — zintegrowana..................................................................................................................................... 23

Karta GPU — autonomiczna.............................................................................................................................................23

Obsługa wyświetlaczy zewnętrznych...............................................................................................................................24

Wyświetlacz......................................................................................................................................................................... 24

Środowisko systemu operacyjnego ipamięci masowej.................................................................................................. 25

Zasady pomocy technicznej firmy Dell............................................................................................................................. 25

Wyświetlacz Dell oniskiej emisji światła niebieskiego......................................................................................................26

Rodzdział 4: Alienware Command Center.........................................................................................27

Rodzdział 5: Serwisowanie komputera............................................................................................ 28

Instrukcje dotyczące bezpieczeństwa..............................................................................................................................28

Przed przystąpieniem do serwisowania komputera..................................................................................................28

Spis treści 3

Zalecenia dotyczące bezpieczeństwa........................................................................................................................ 29

Zabezpieczenie przed wyładowaniem elektrostatycznym....................................................................................... 30

Zestaw serwisowy ESD................................................................................................................................................ 30

Transportowanie wrażliwych elementów....................................................................................................................31

Po zakończeniu serwisowania komputera...................................................................................................................31

BitLocker......................................................................................................................................................................... 31

Zalecane narzędzia..............................................................................................................................................................32

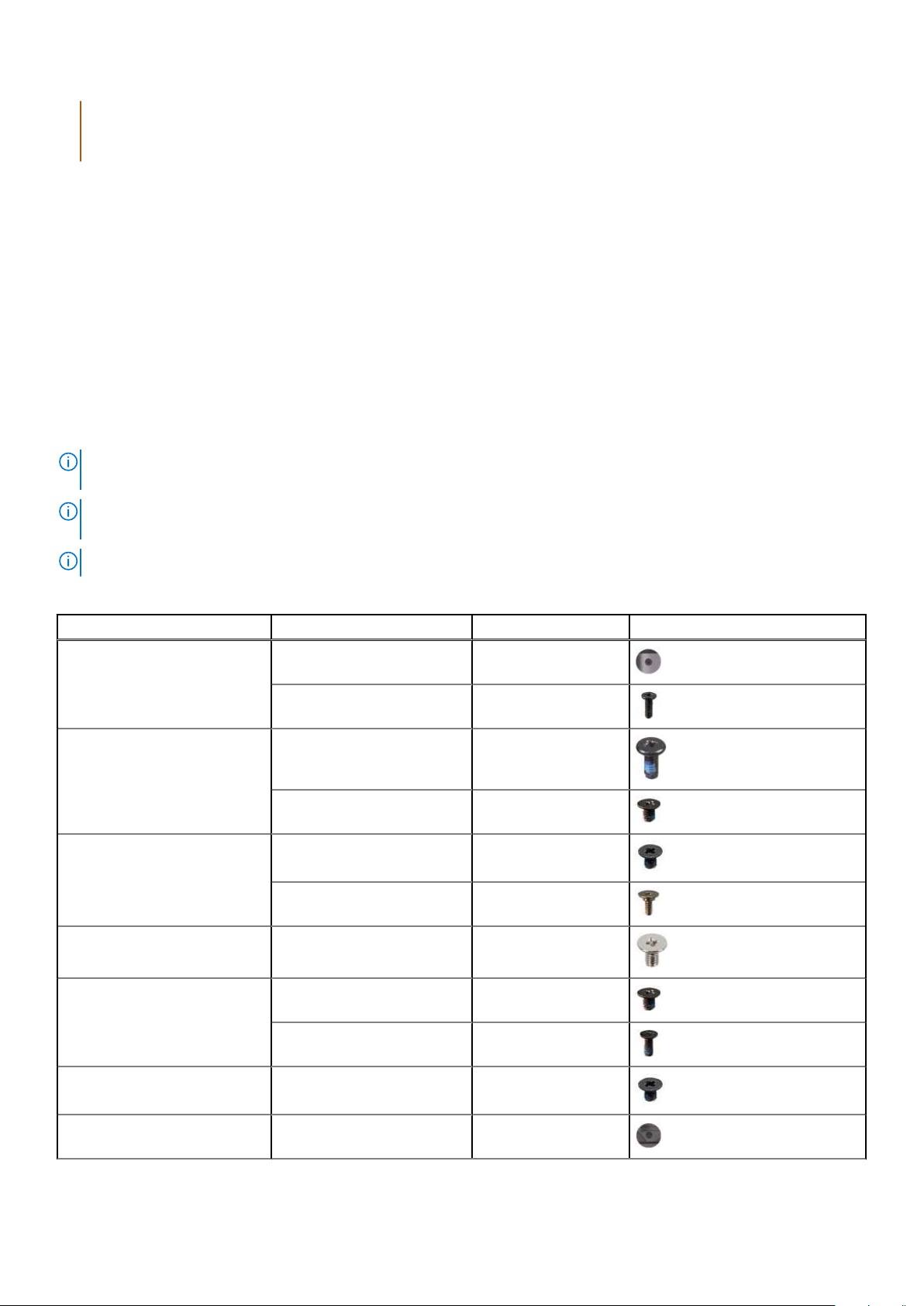

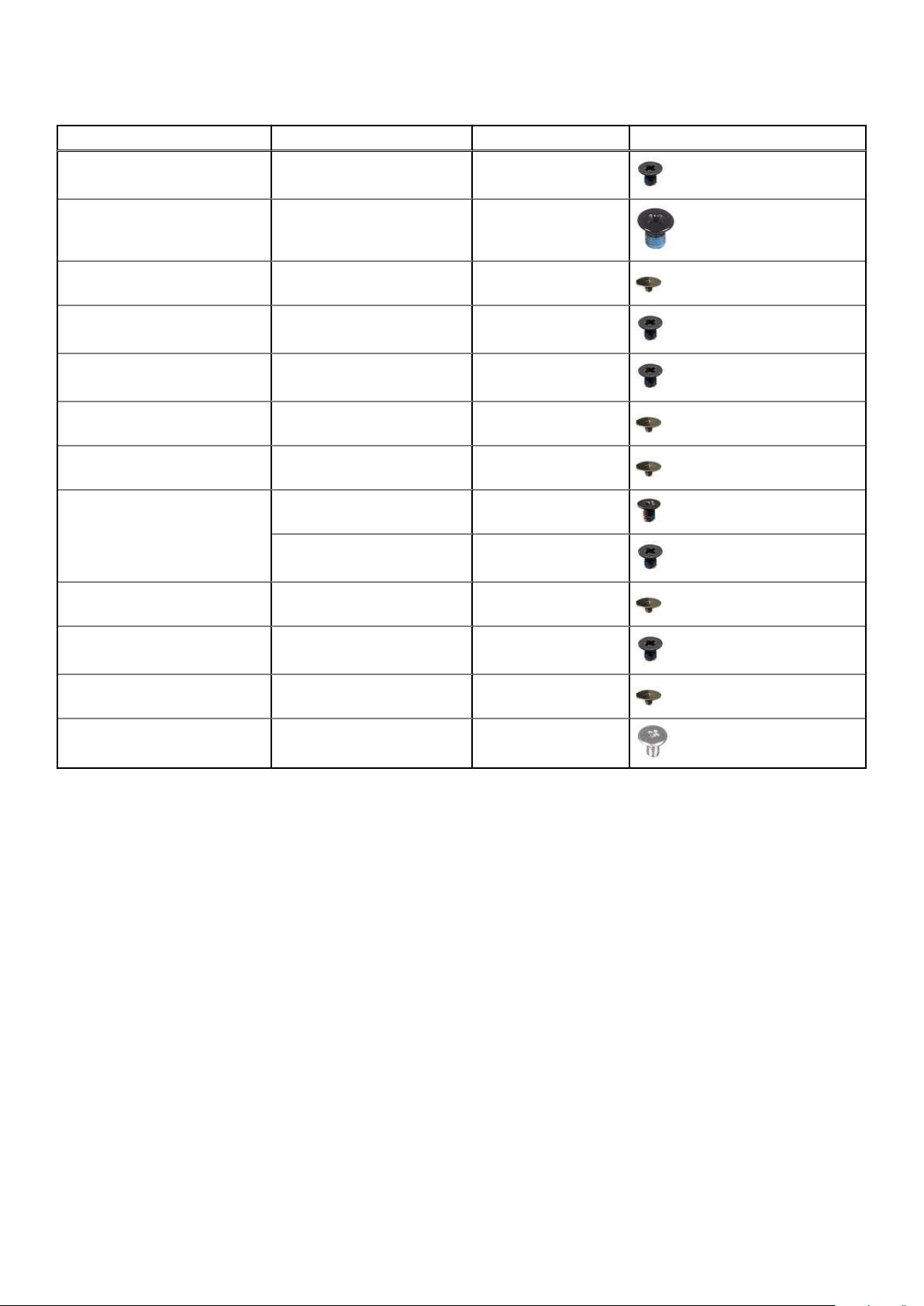

Wykaz śrub...........................................................................................................................................................................32

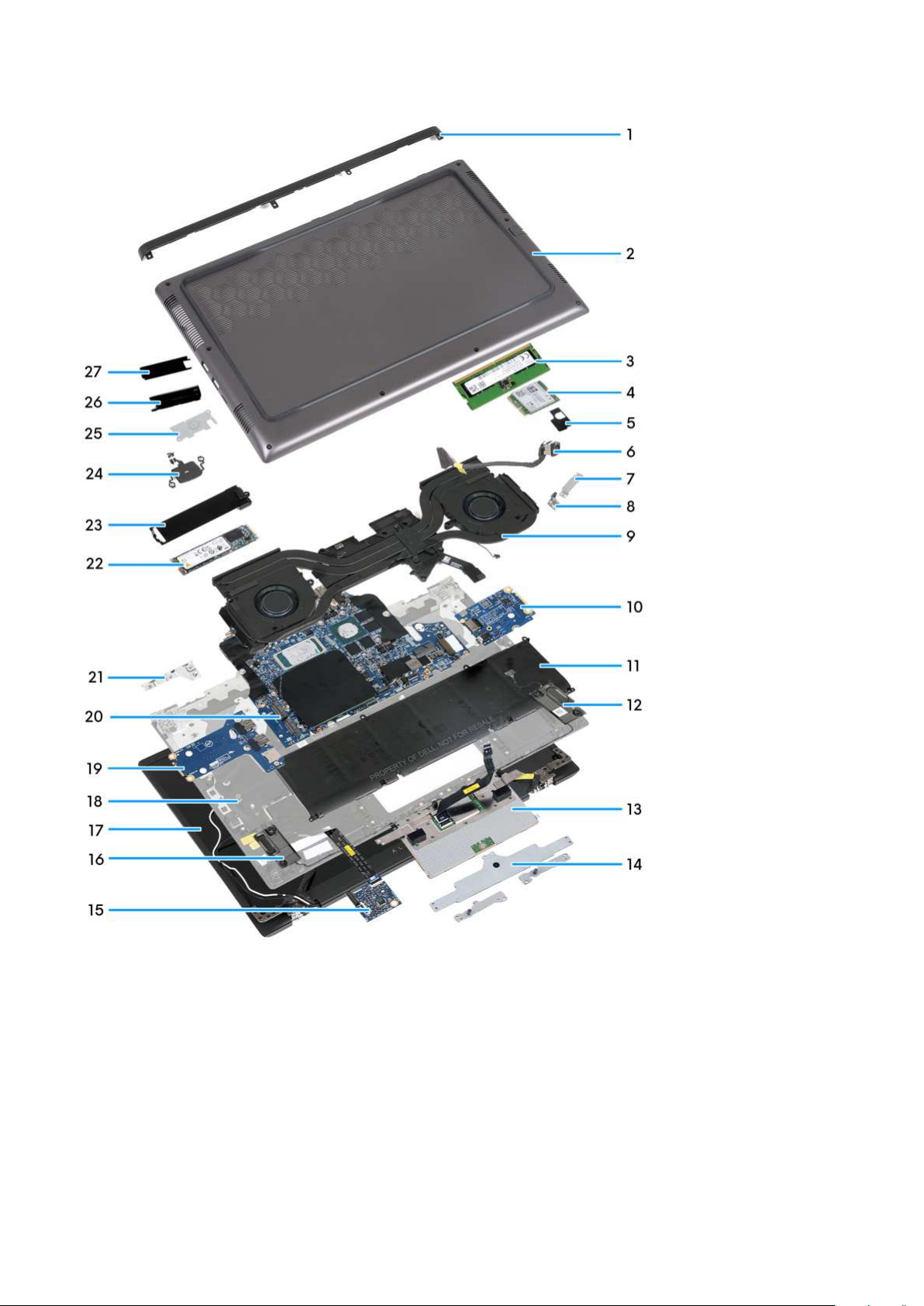

Główne elementy komputera Alienware m16 R2............................................................................................................. 33

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta

(CRU).......................................................................................................................................36

Pokrywa dolna......................................................................................................................................................................36

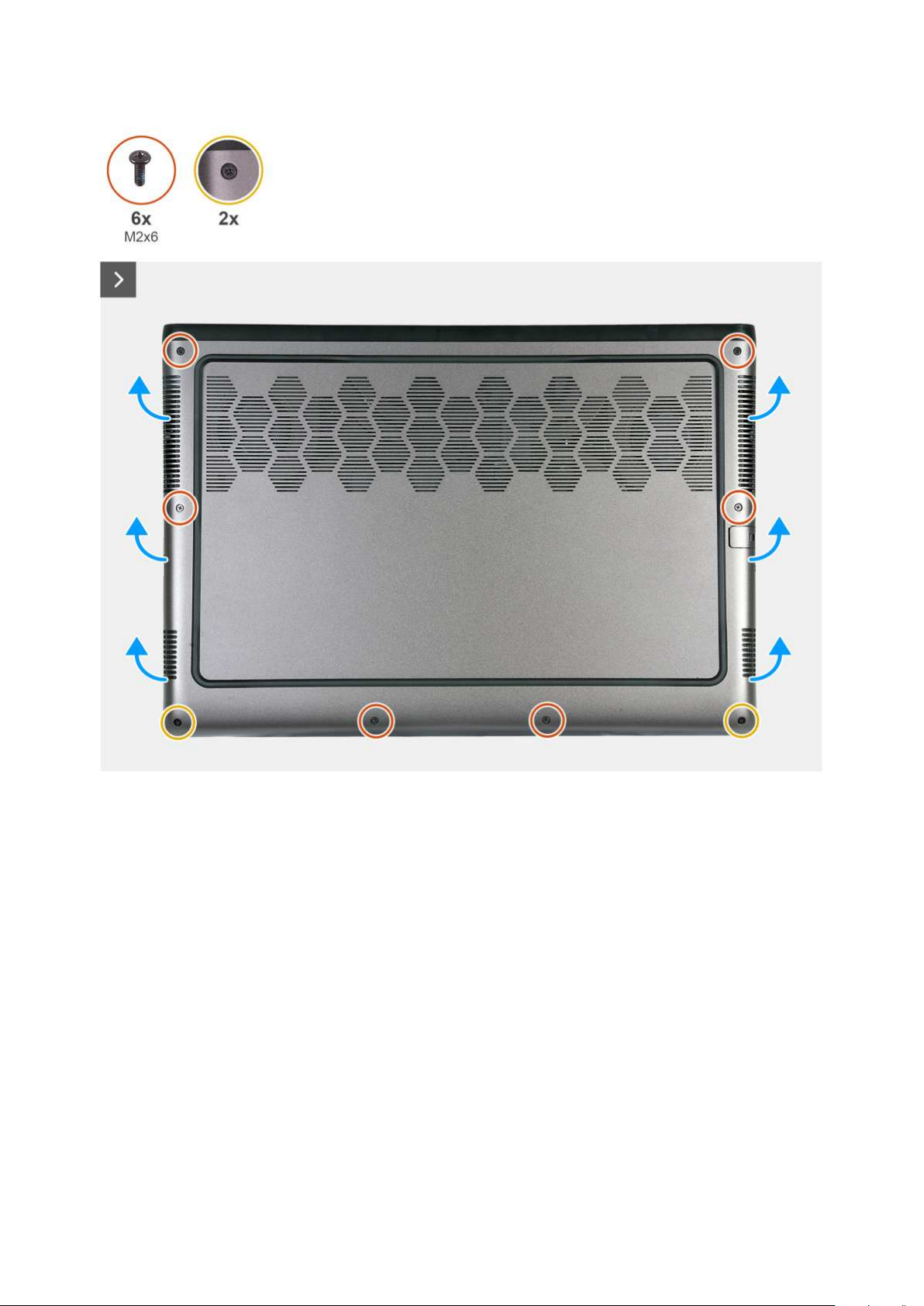

Wymontowywanie pokrywy dolnej..............................................................................................................................36

Instalowanie pokrywy dolnej.........................................................................................................................................38

Moduł pamięci......................................................................................................................................................................40

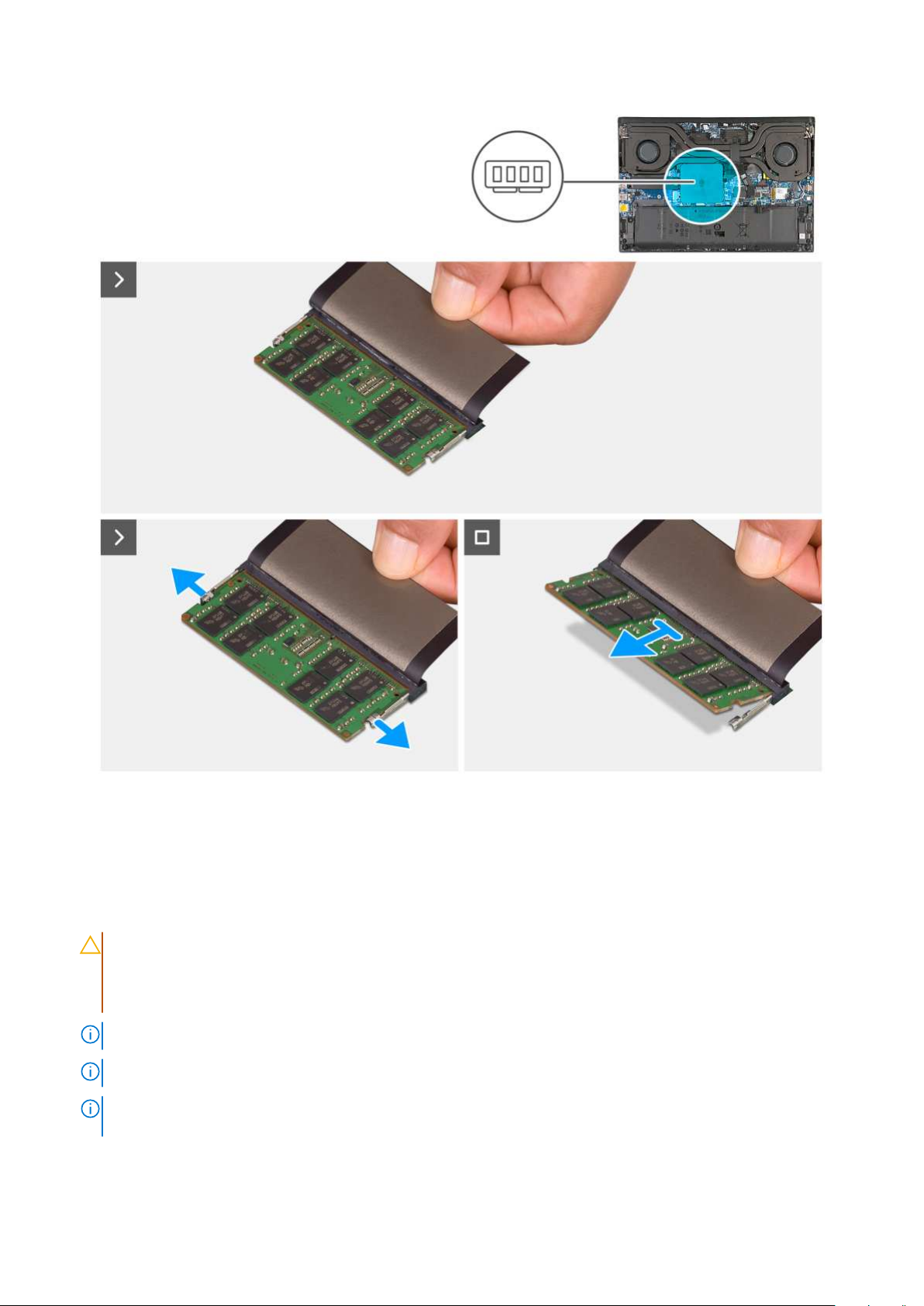

Wymontowywanie modułów pamięci..........................................................................................................................40

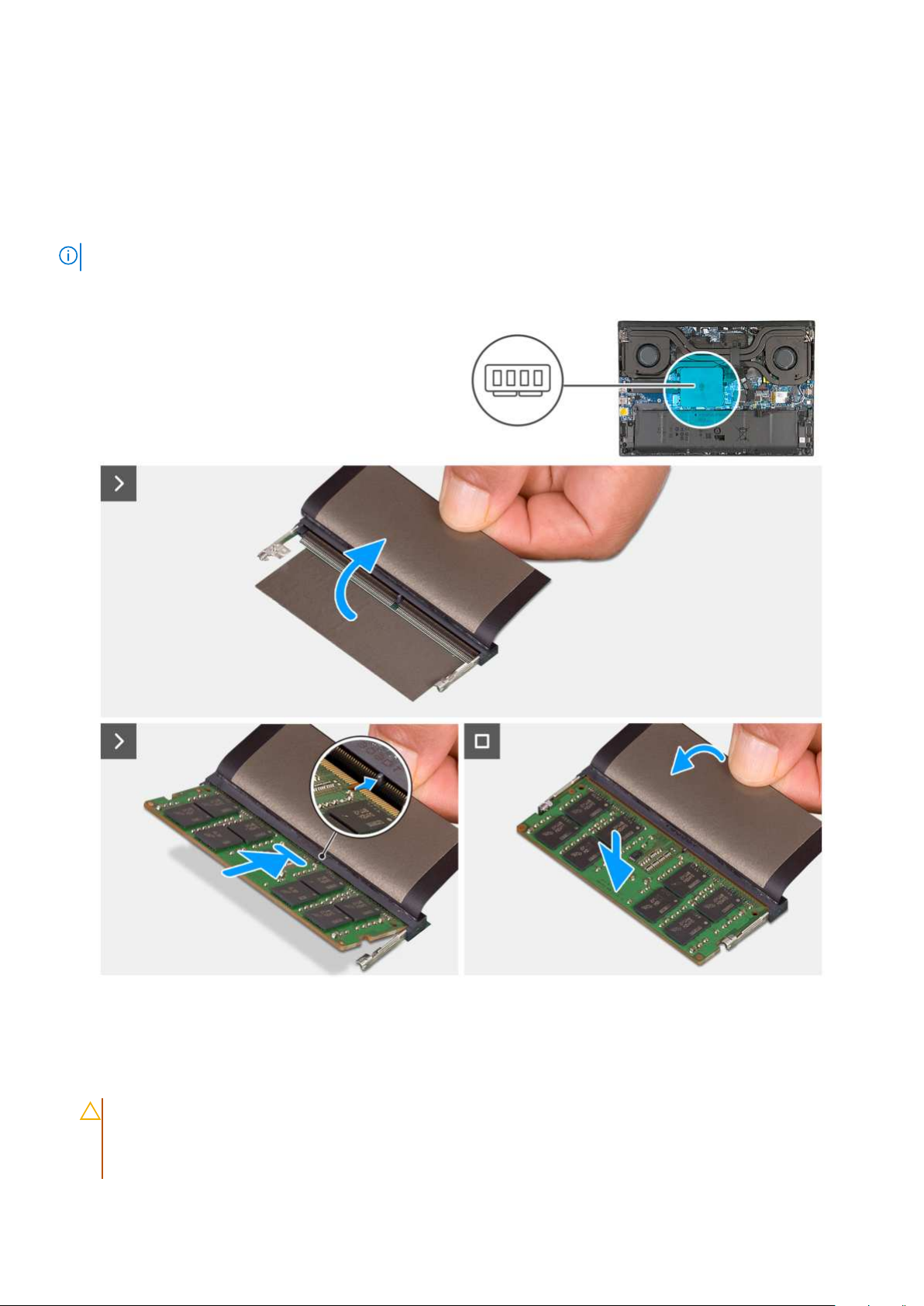

Instalowanie modułów pamięci.....................................................................................................................................42

Dysk SSD..............................................................................................................................................................................43

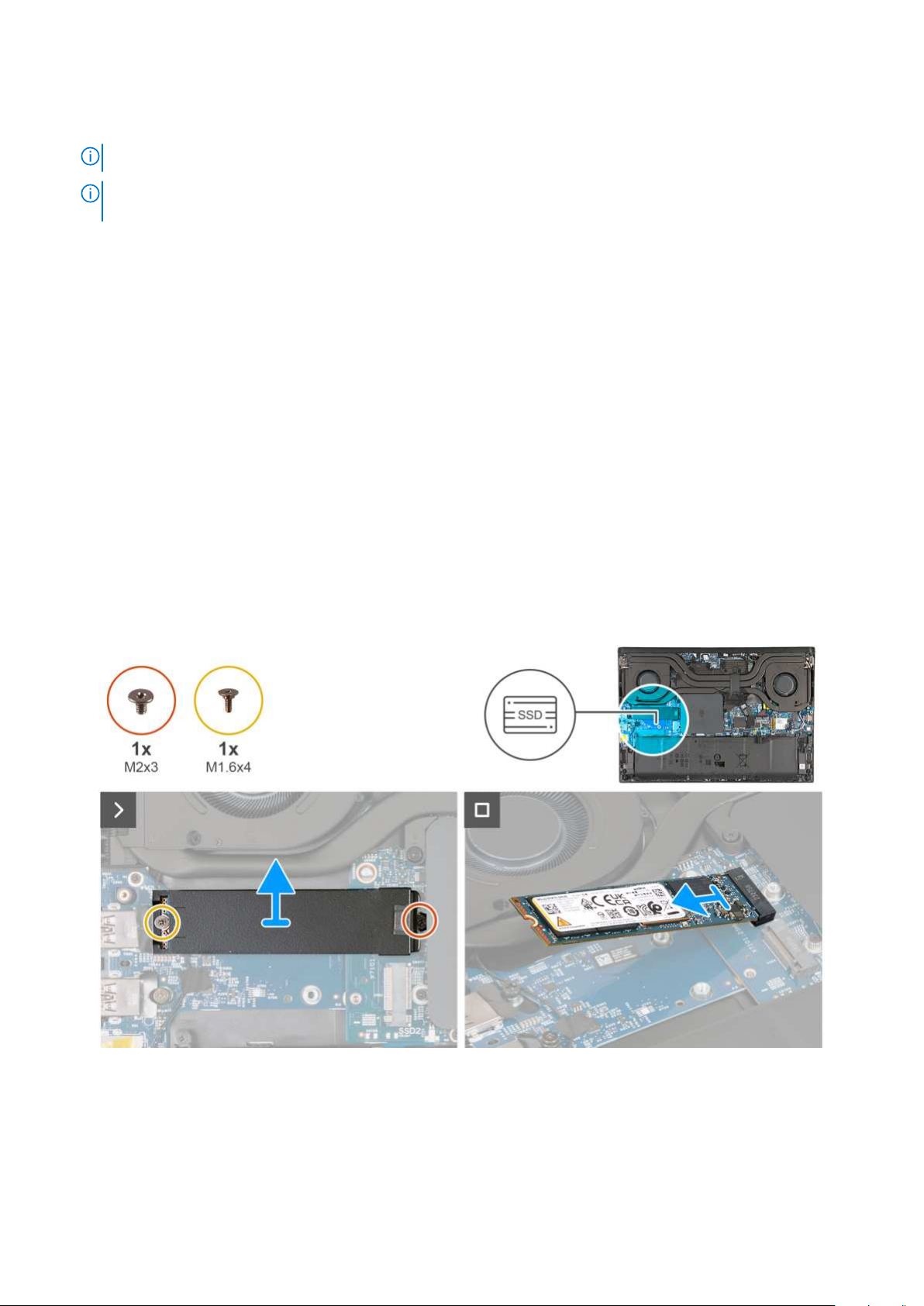

Wymontowywanie dysku SSD..................................................................................................................................... 43

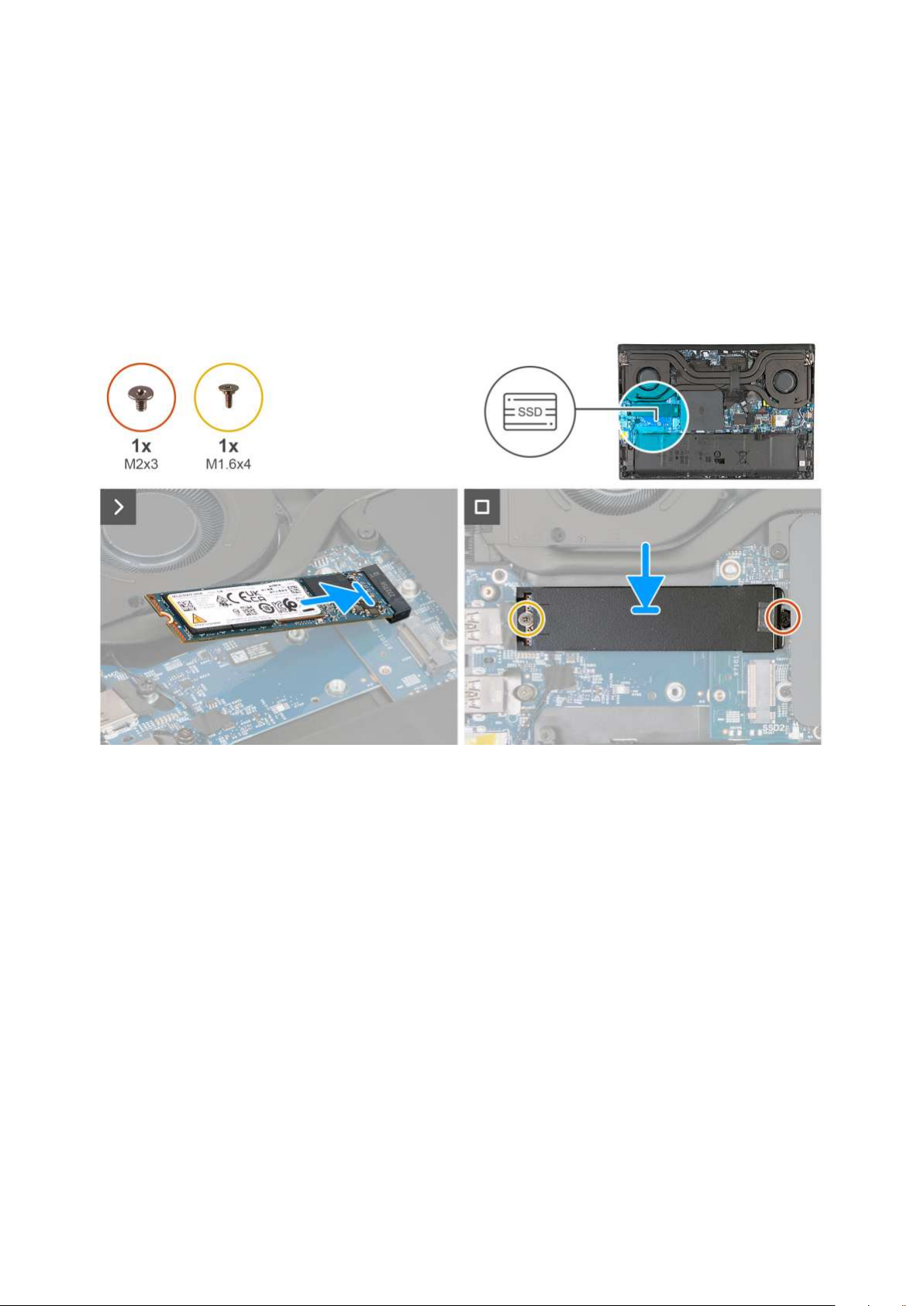

Instalowanie dysku SSD................................................................................................................................................44

Karta sieci bezprzewodowej.............................................................................................................................................. 45

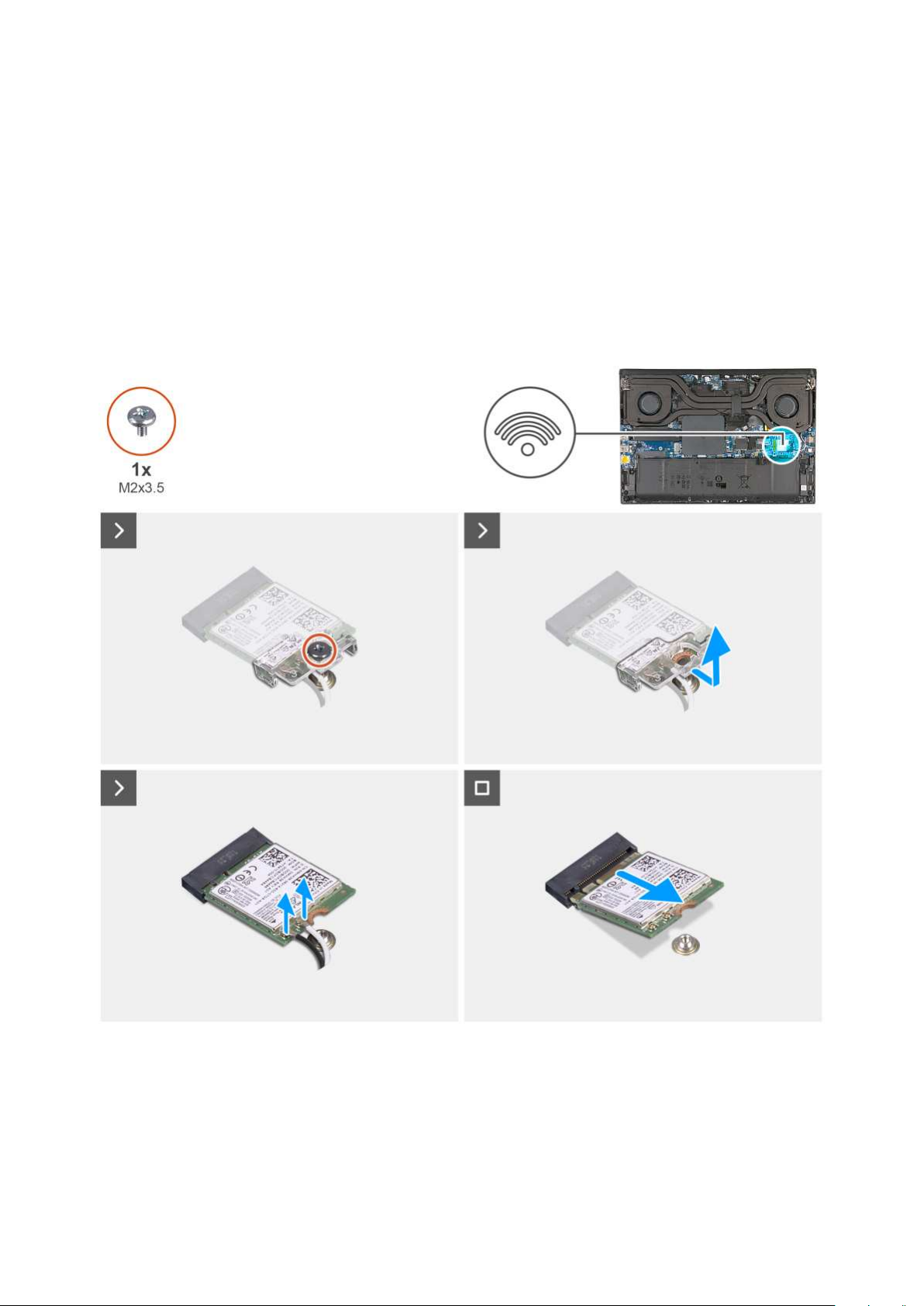

Wymontowywanie karty sieci bezprzewodowej........................................................................................................45

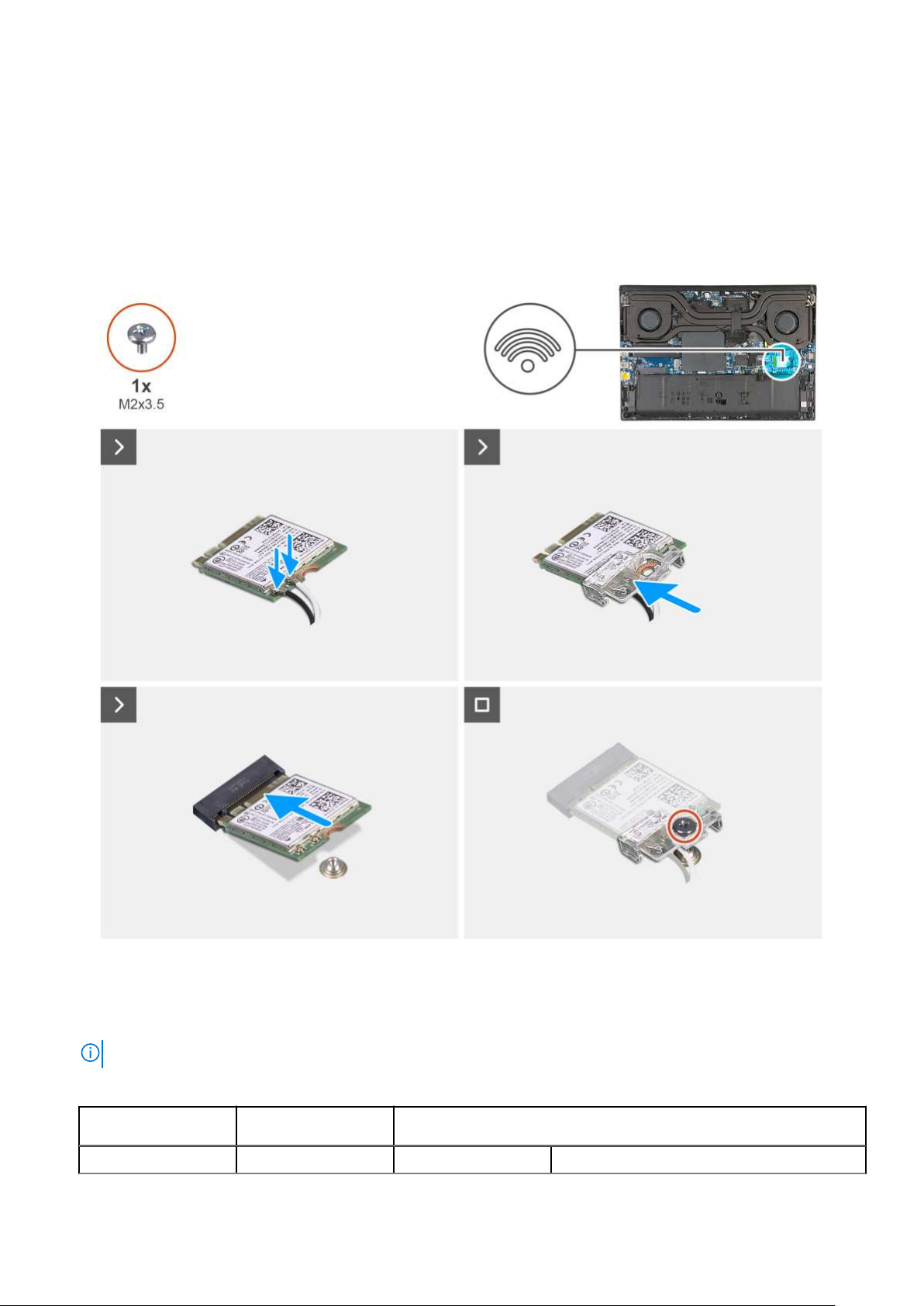

Instalowanie karty sieci bezprzewodowej...................................................................................................................46

Rodzdział 7: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).....................48

Bateria...................................................................................................................................................................................48

Ostrzeżenia dotyczące akumulatora litowo-jonowego.............................................................................................48

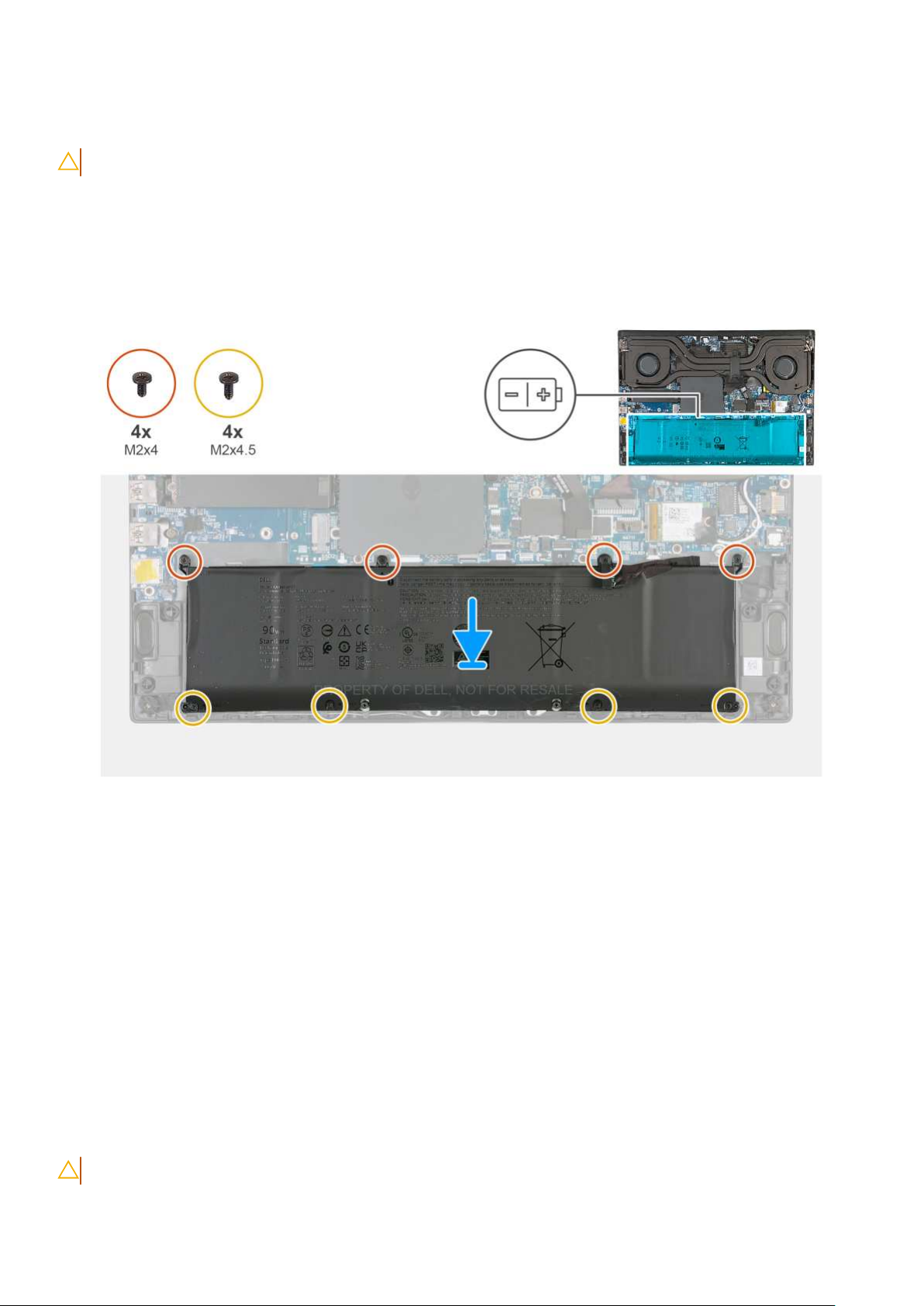

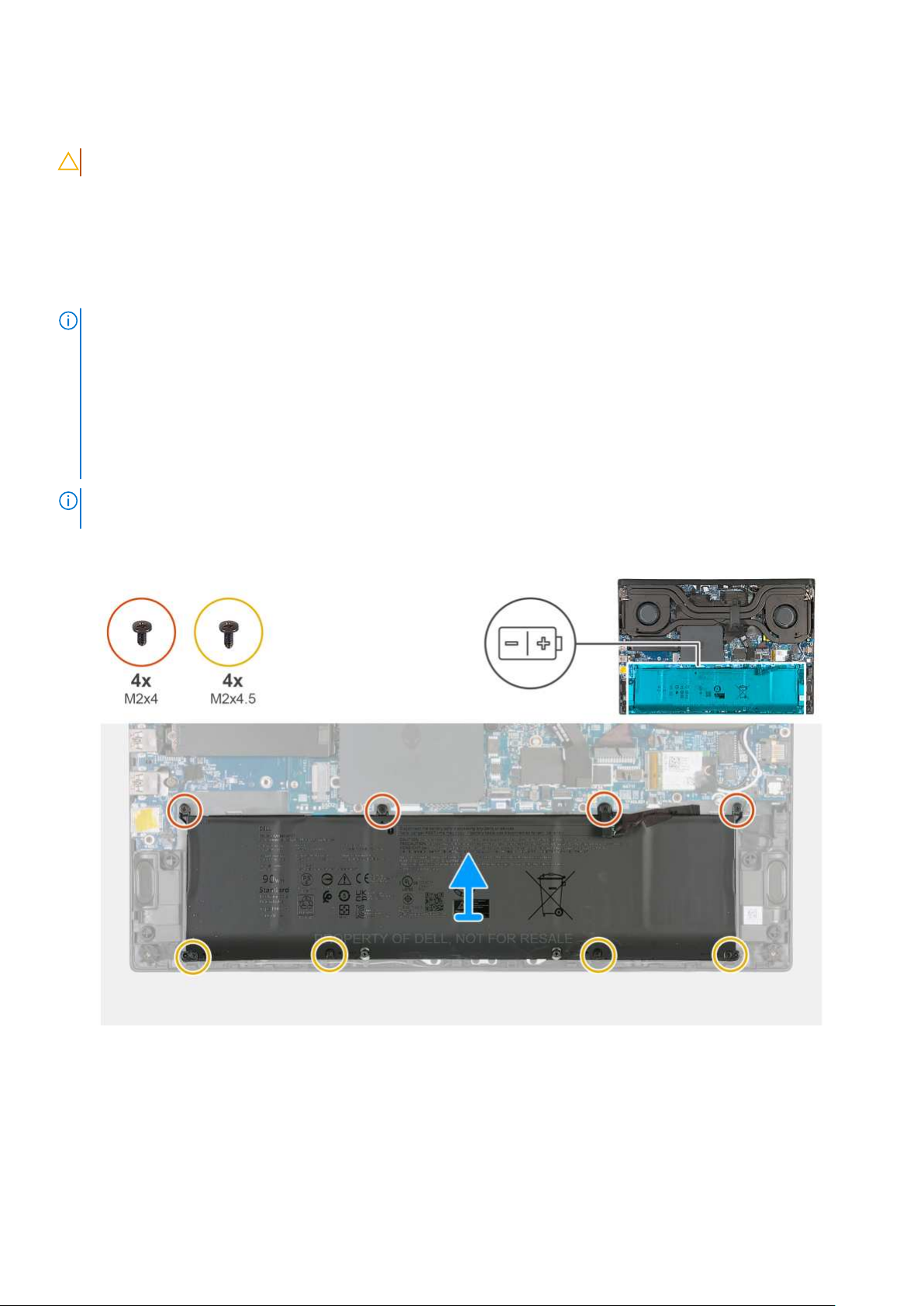

Wymontowywanie baterii............................................................................................................................................. 49

Instalowanie baterii........................................................................................................................................................50

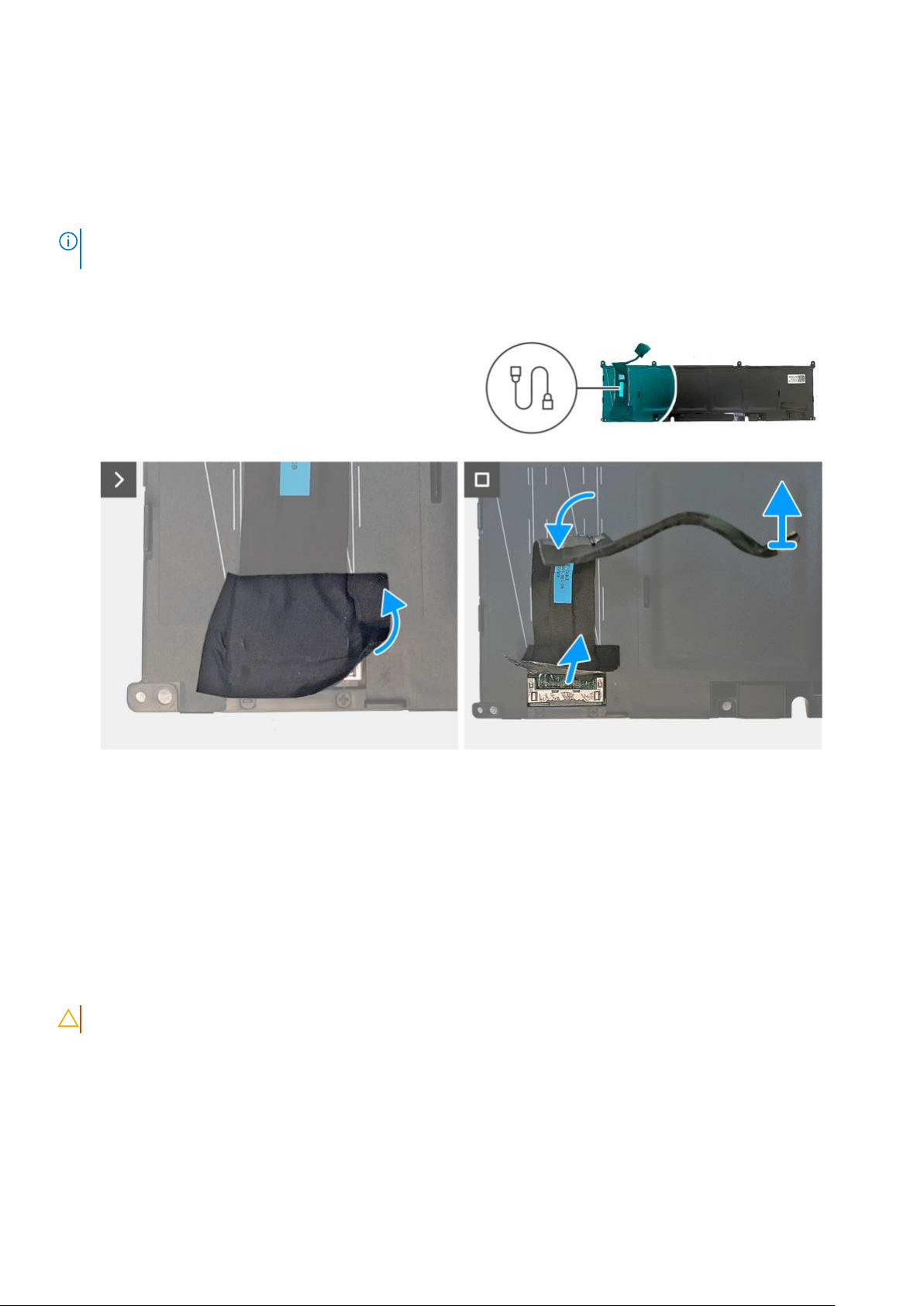

Kabel baterii..........................................................................................................................................................................50

Wymontowywanie kabla baterii................................................................................................................................... 50

Instalowanie kabla baterii...............................................................................................................................................51

Pokrywa tylnych złączy we/wy.........................................................................................................................................52

Wymontowywanie pokrywy tylnych złączy we/wy..................................................................................................52

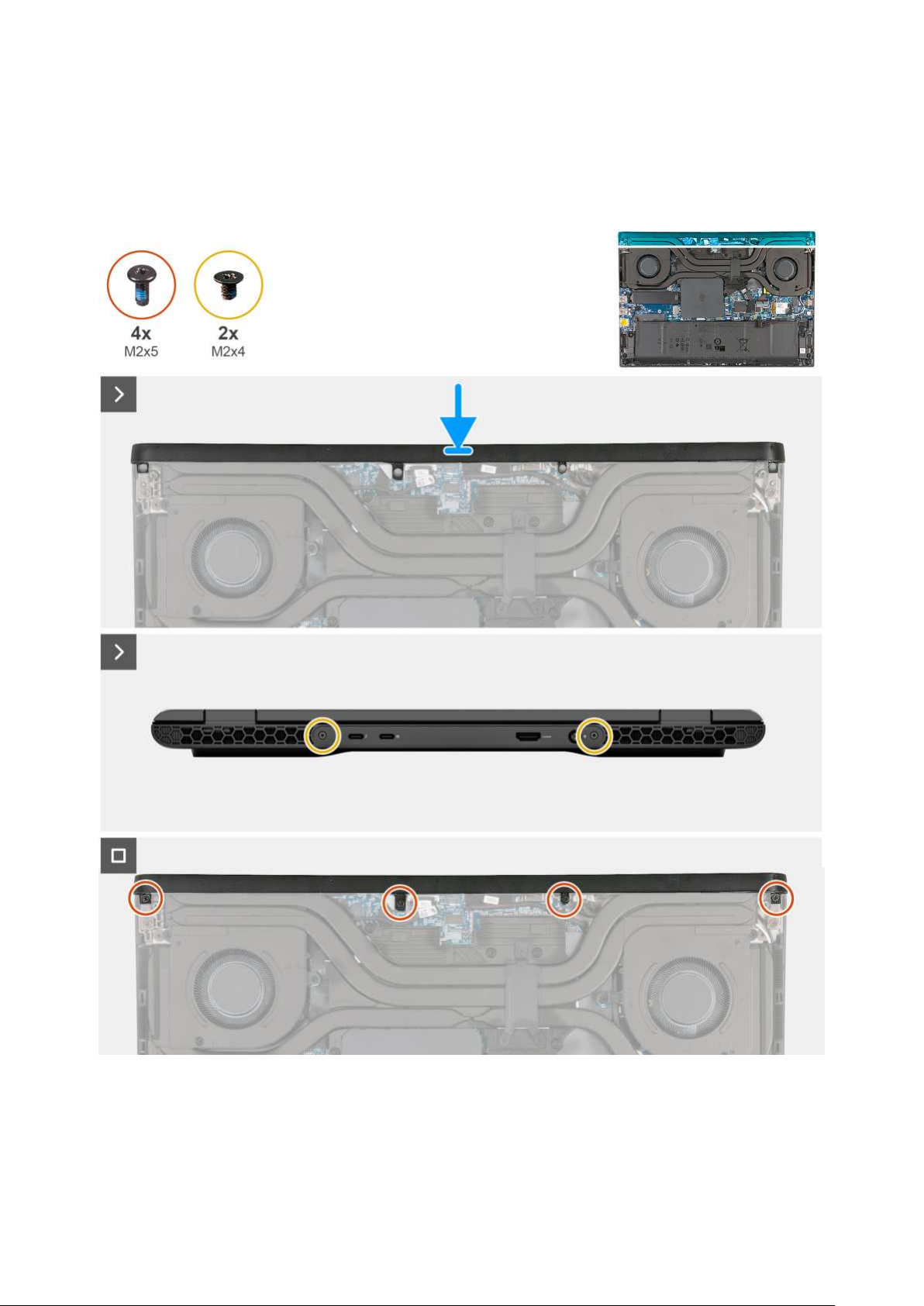

Instalowanie pokrywy tylnych złączy we/wy.............................................................................................................53

Zestaw wentylatora iradiatora..........................................................................................................................................55

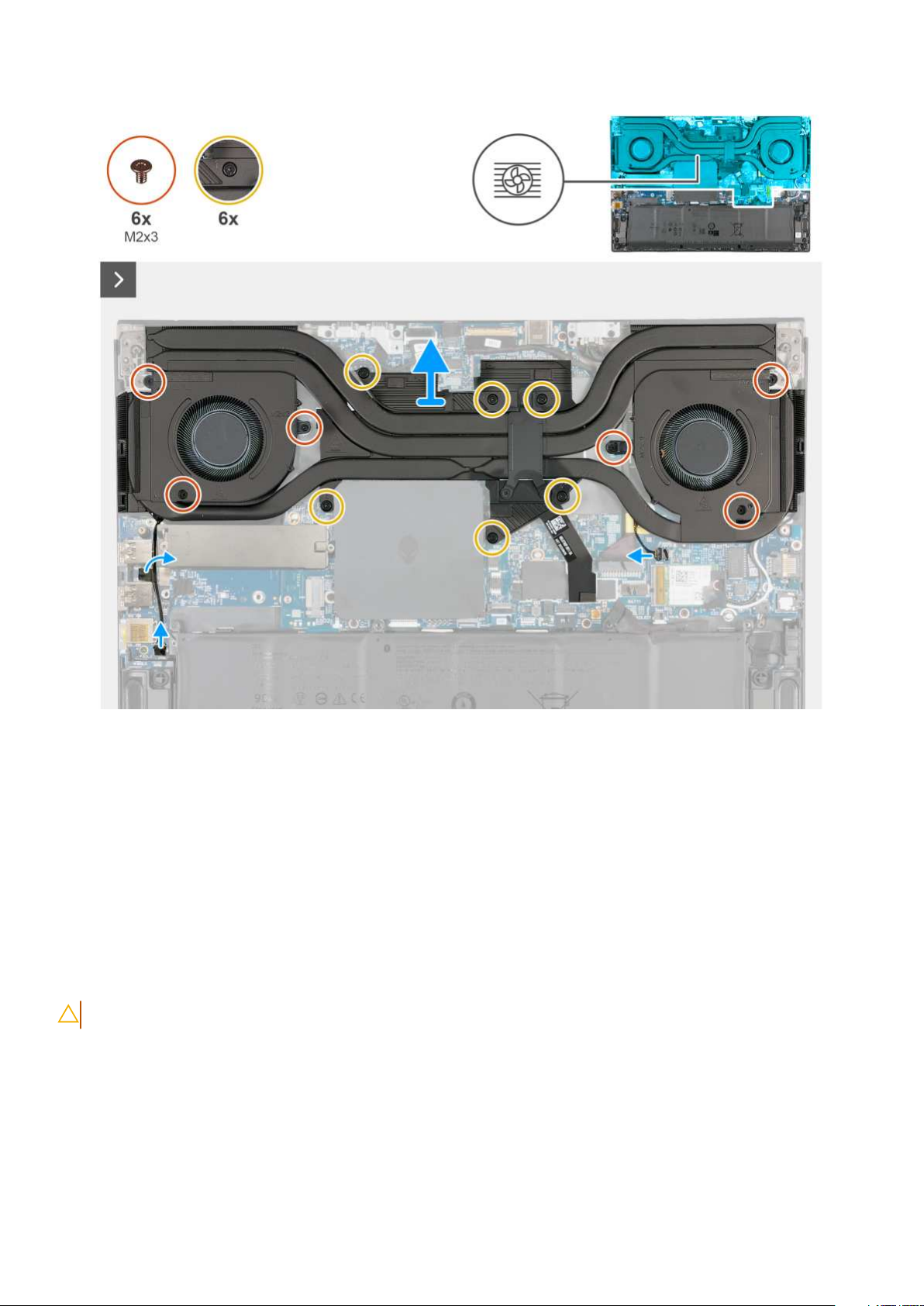

Wymontowywanie zestawu wentylatora iradiatora.................................................................................................55

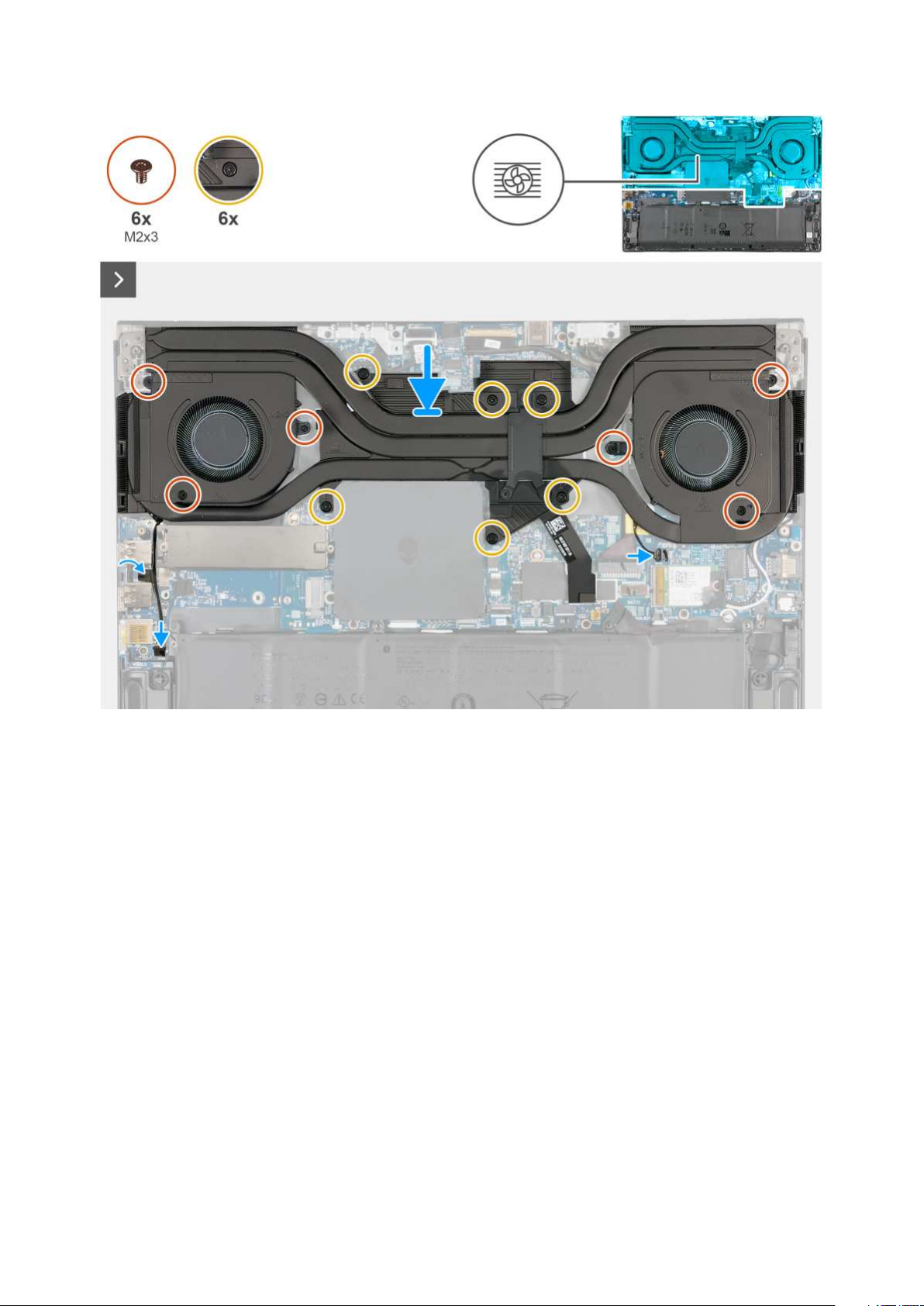

Instalowanie zestawu wentylatora iradiatora............................................................................................................56

Głośniki..................................................................................................................................................................................58

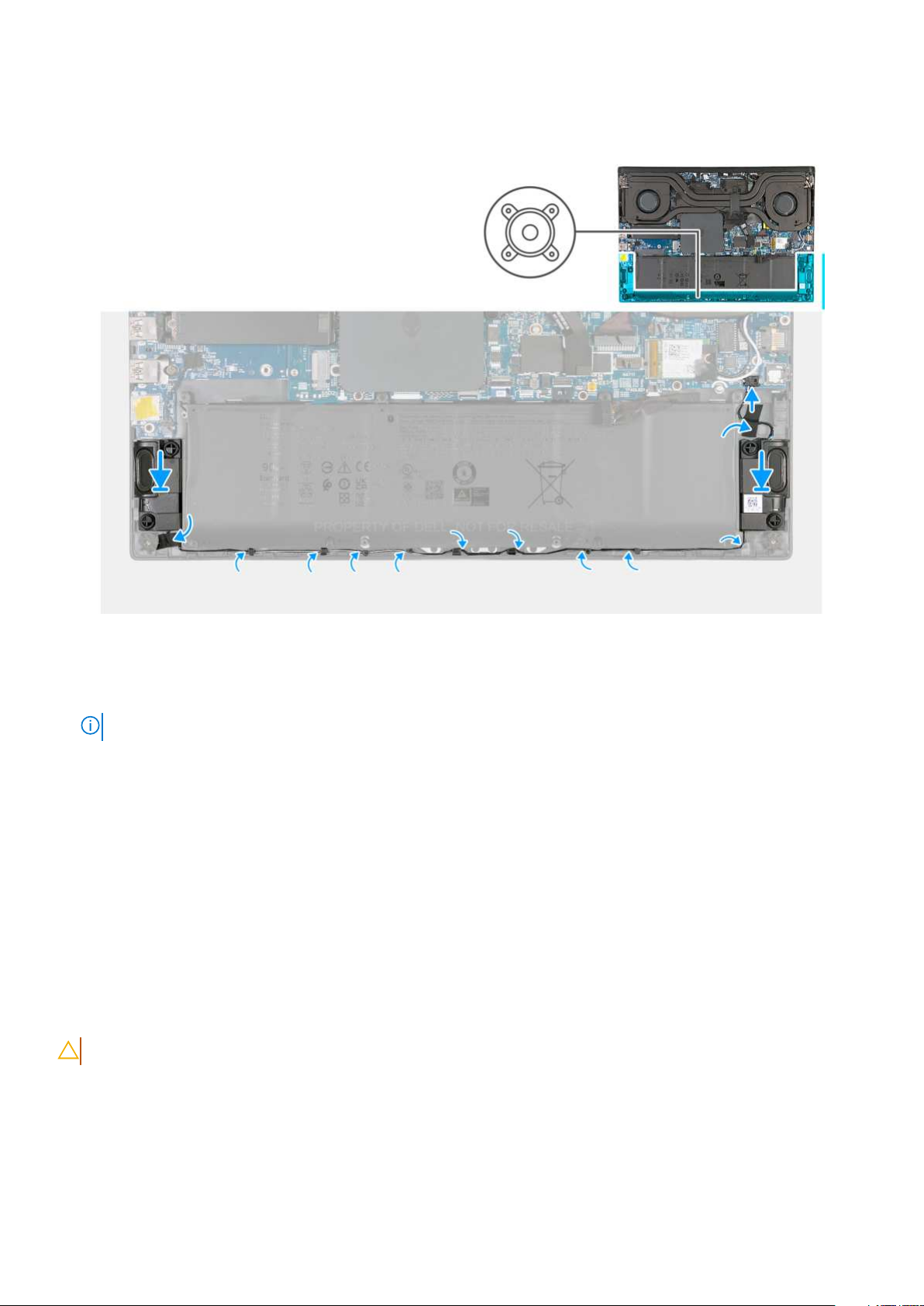

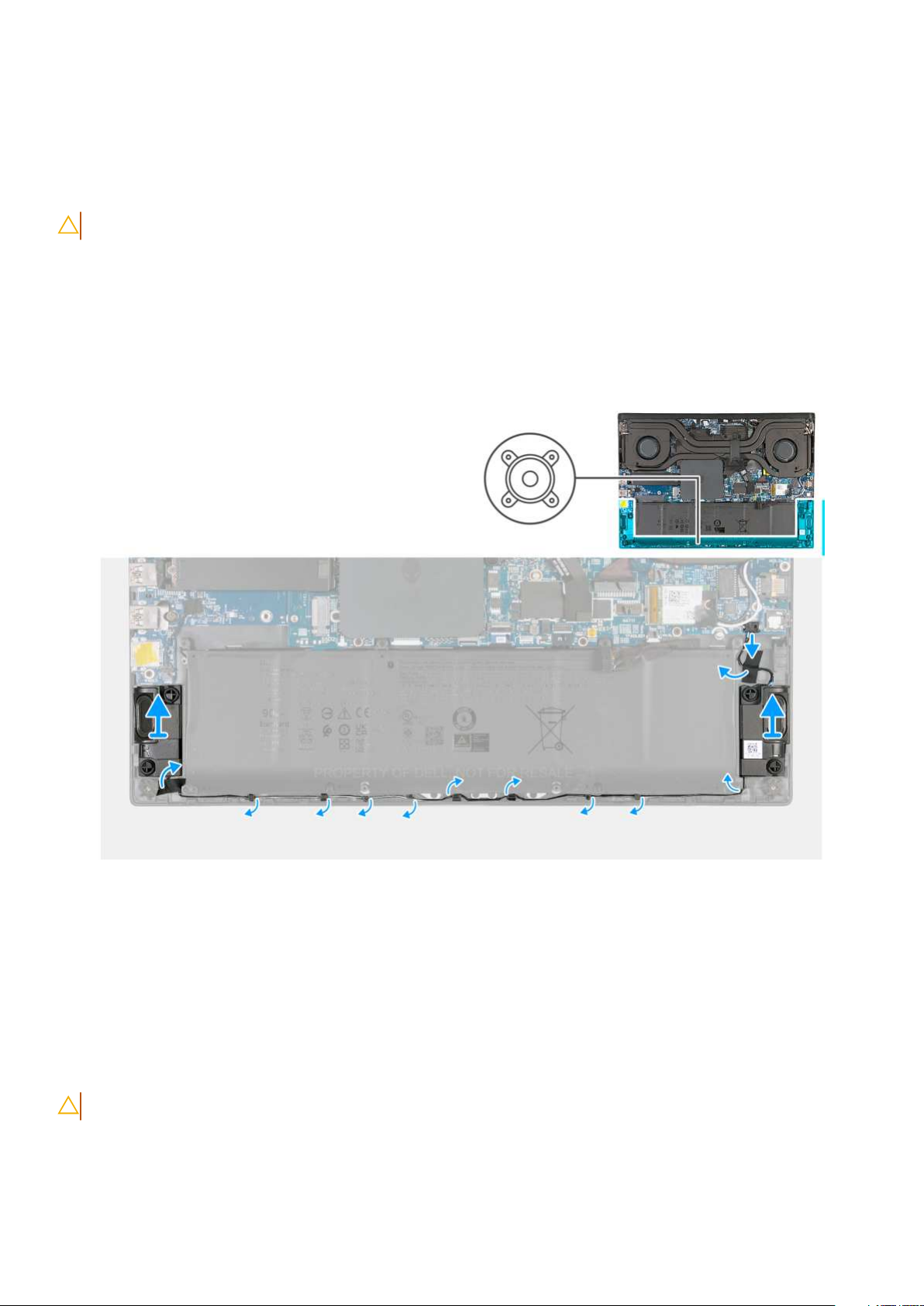

Wymontowywanie głośników.......................................................................................................................................58

Instalowanie głośników..................................................................................................................................................58

Złącze zasilacza................................................................................................................................................................... 59

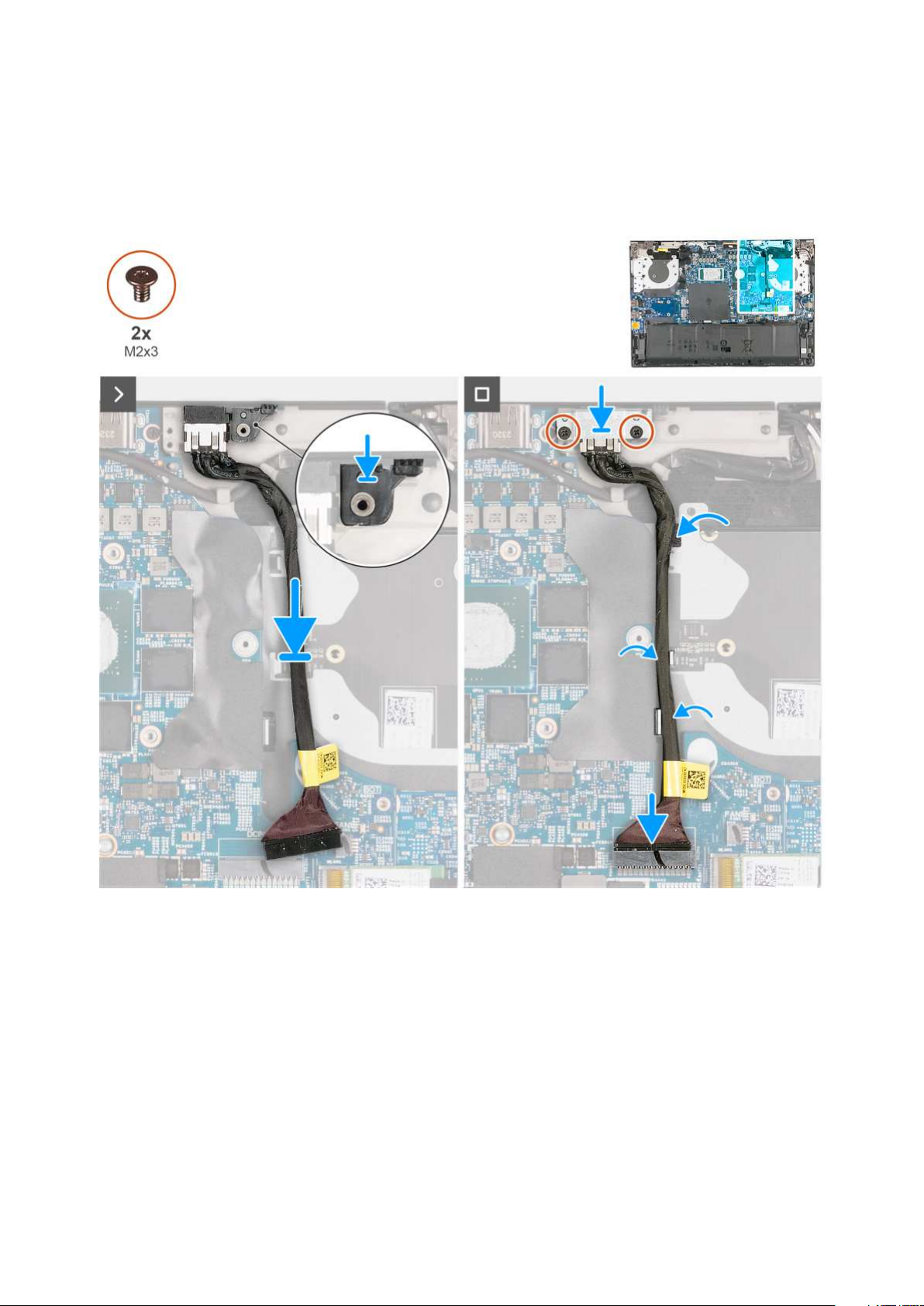

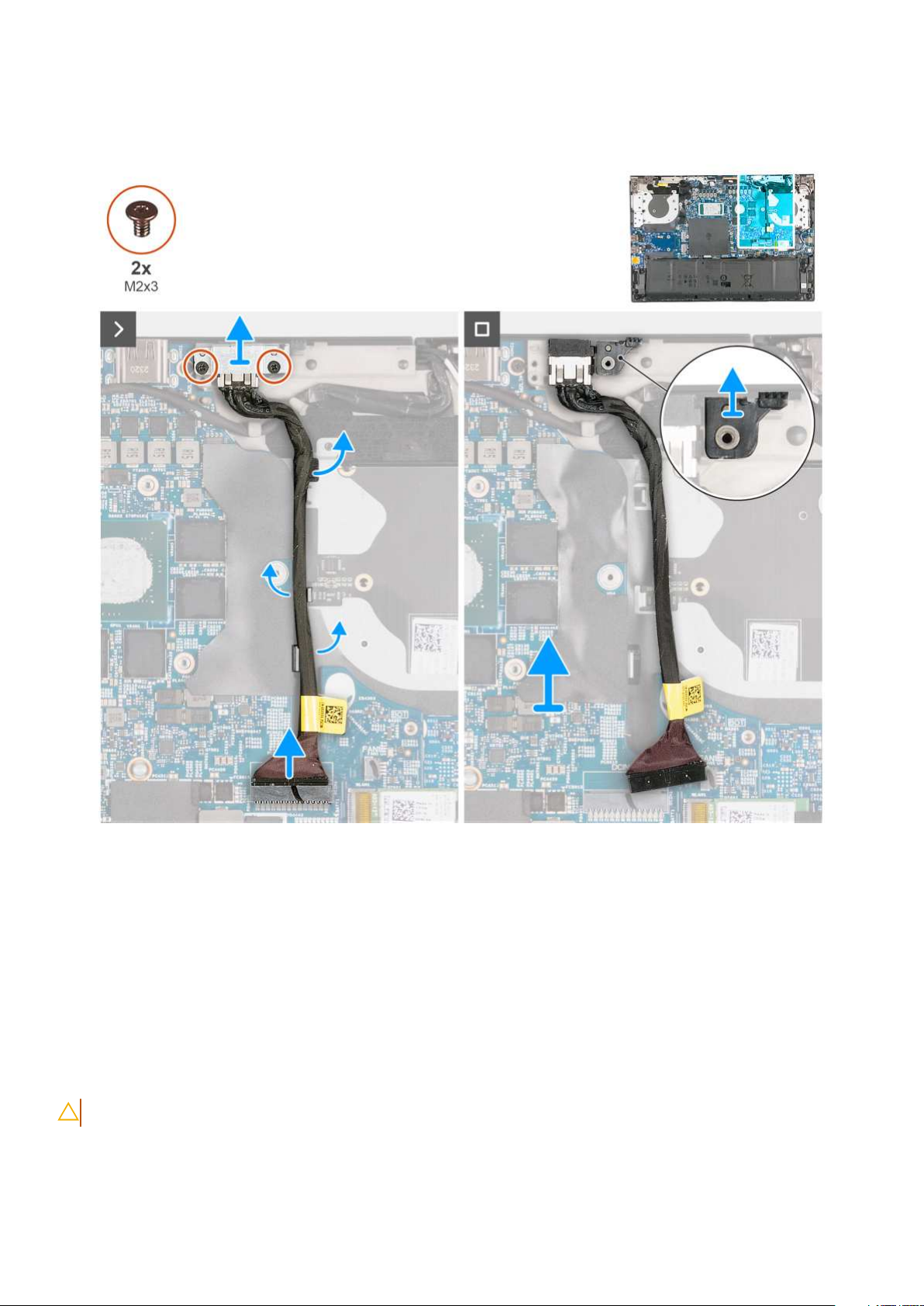

Wymontowywanie gniazda zasilacza..........................................................................................................................59

Instalowanie gniazda zasilacza.....................................................................................................................................60

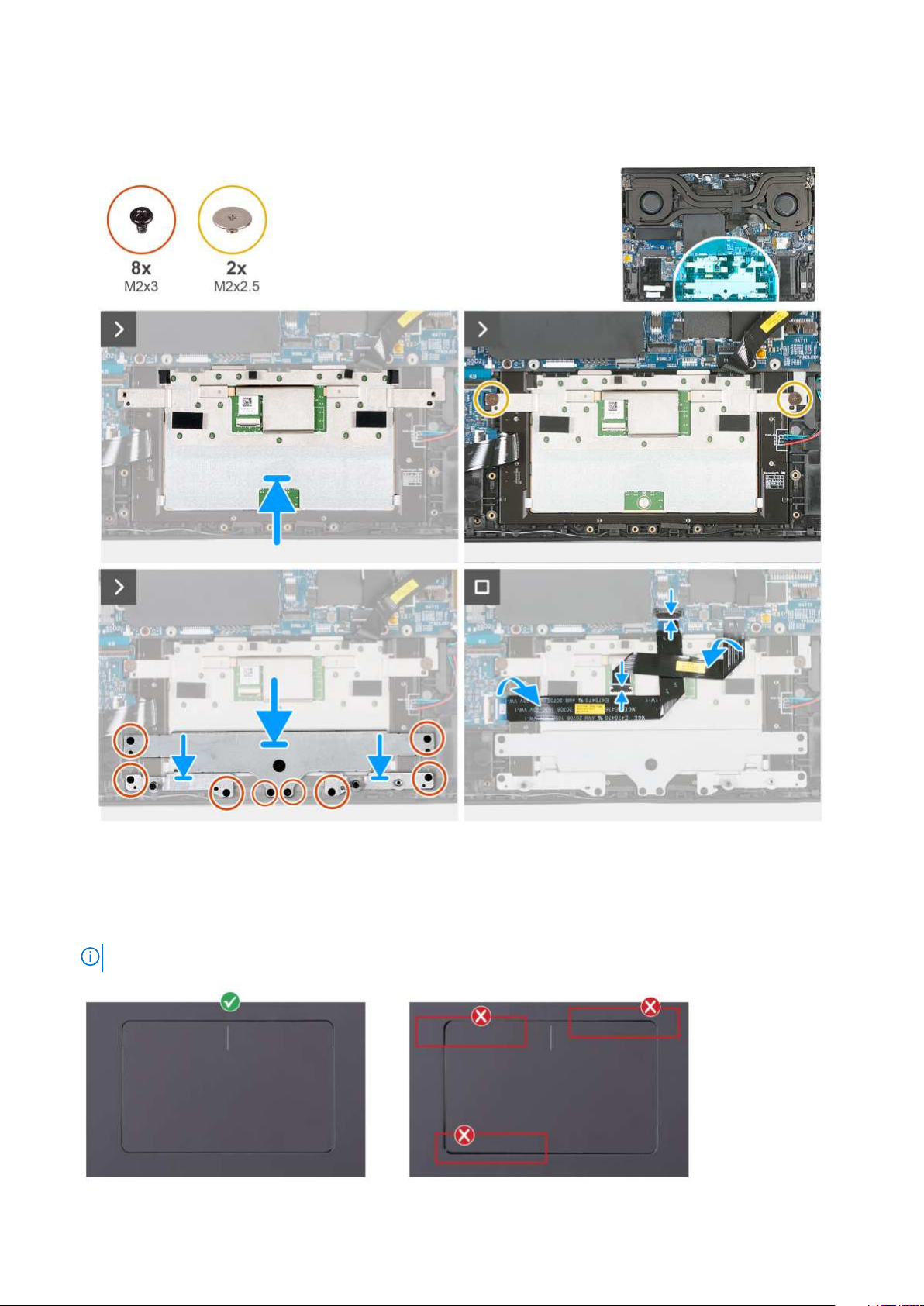

Touchpad..............................................................................................................................................................................62

Wymontowywanie touchpada..................................................................................................................................... 62

Instalowanie touchpada................................................................................................................................................ 63

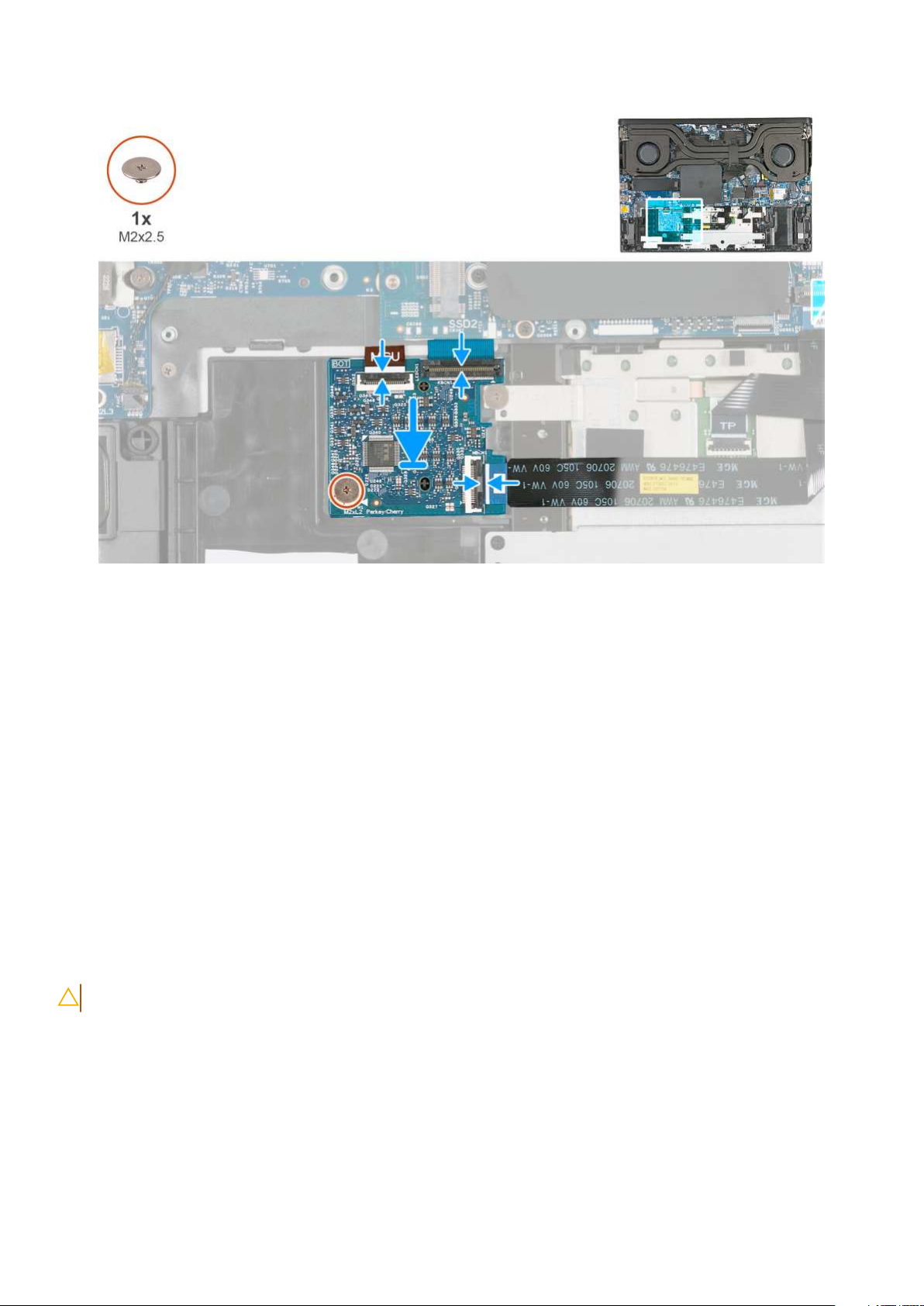

Płyta kontrolera klawiatury.................................................................................................................................................65

Wymontowywanie płyty kontrolera klawiatury.......................................................................................................... 65

4 Spis treści

Instalowanie płyty kontrolera klawiatury.....................................................................................................................66

Pokrywy zawiasów wyświetlacza......................................................................................................................................67

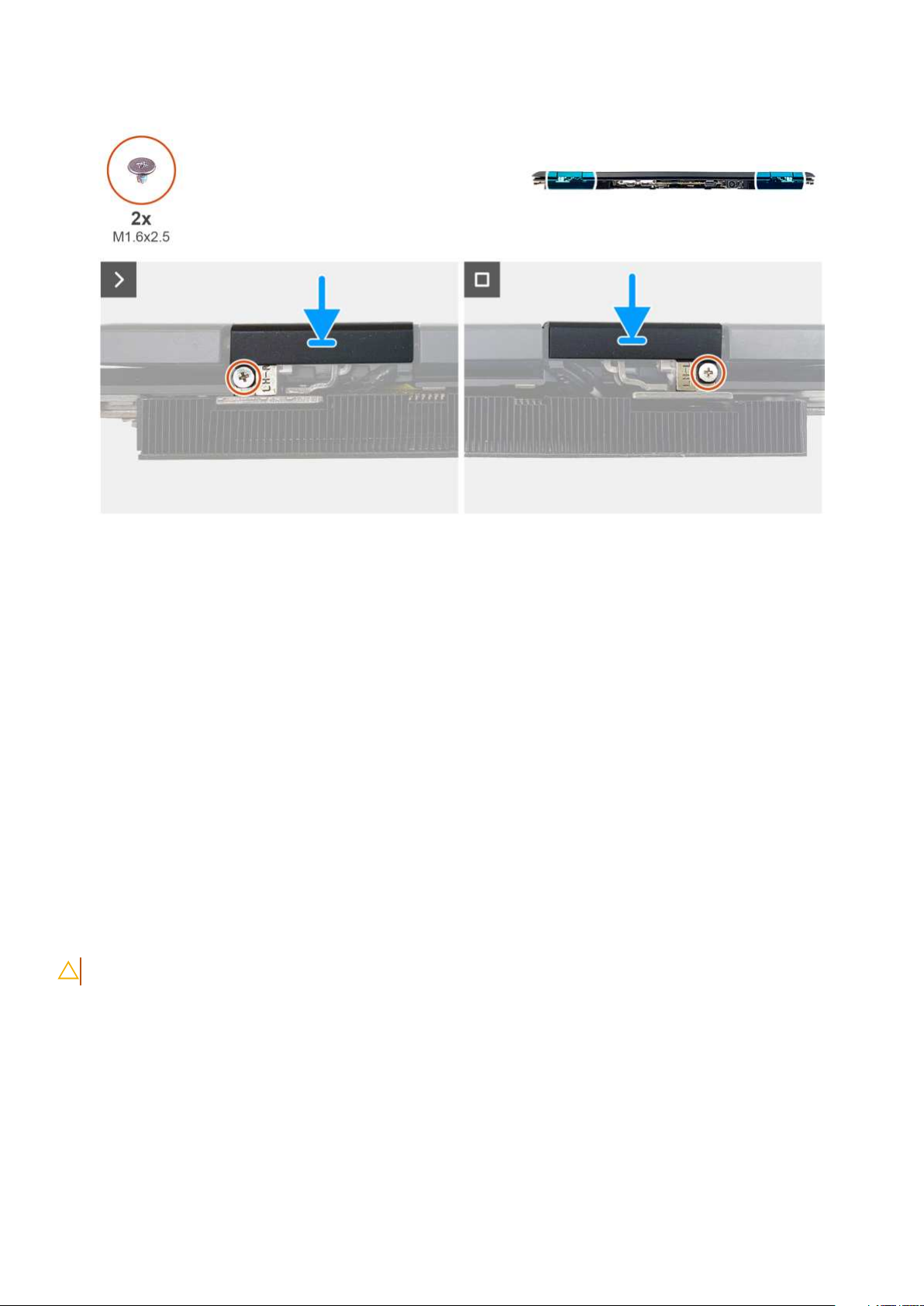

Wymontowywanie pokryw zawiasów wyświetlacza.................................................................................................67

Instalowanie pokryw zawiasów wyświetlacza........................................................................................................... 68

Zestaw wyświetlacza..........................................................................................................................................................69

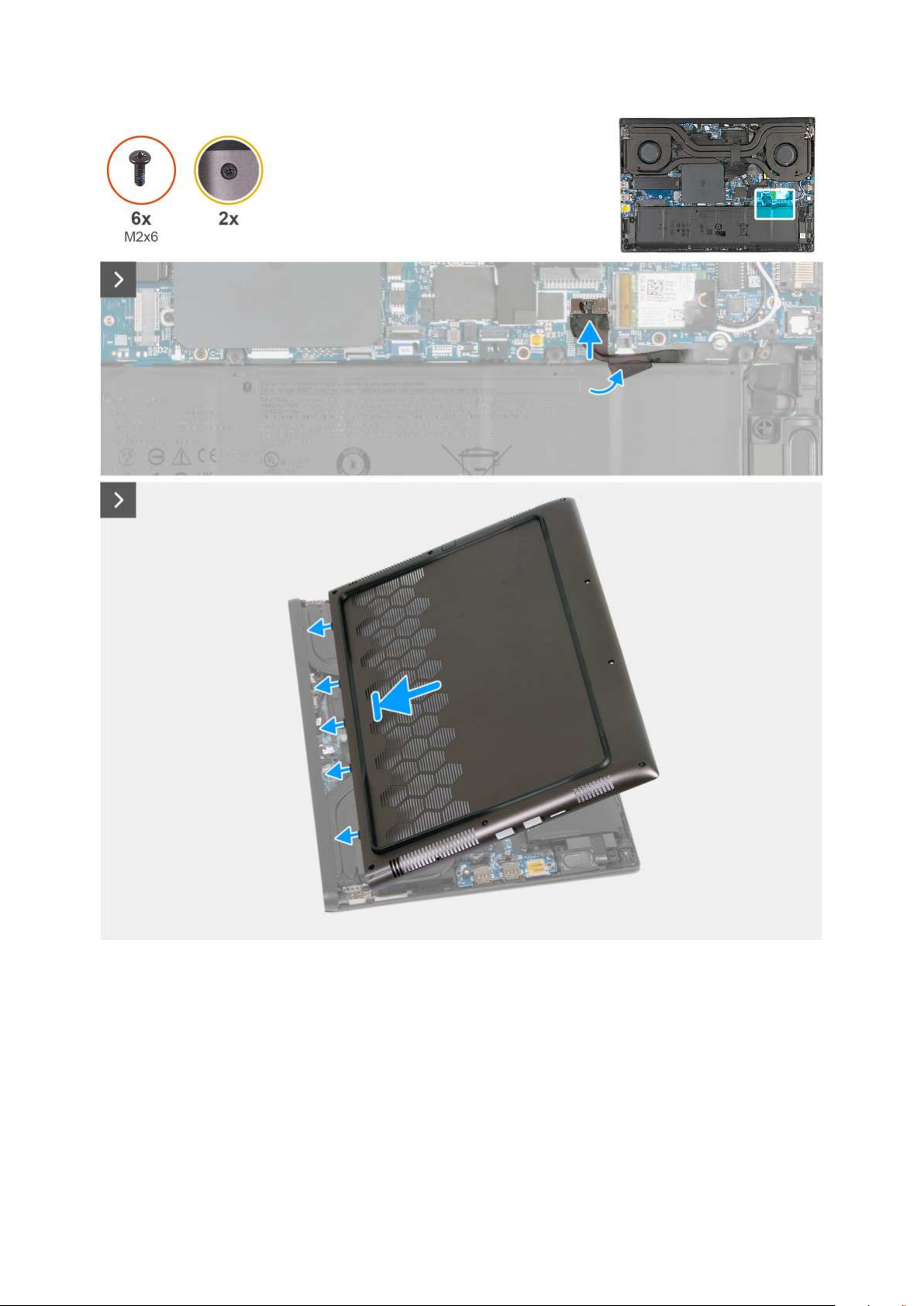

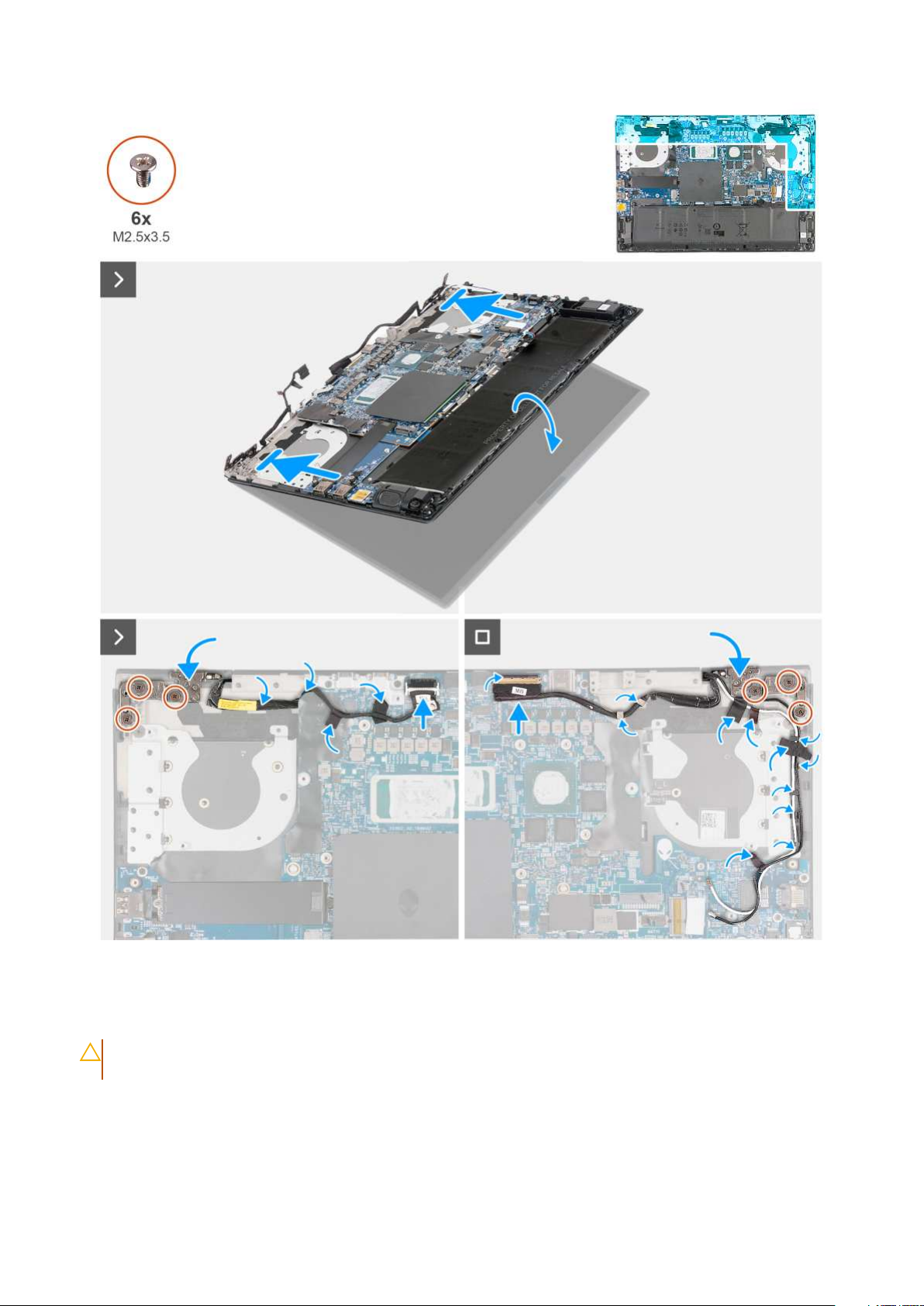

Wymontowywanie zestawu wyświetlacza.................................................................................................................69

Instalowanie zestawu wyświetlacza.............................................................................................................................71

Wspornik Type-C.................................................................................................................................................................73

Wymontowywanie klamry złącza Type-C...................................................................................................................73

Instalowanie klamry złącza Type-C..............................................................................................................................74

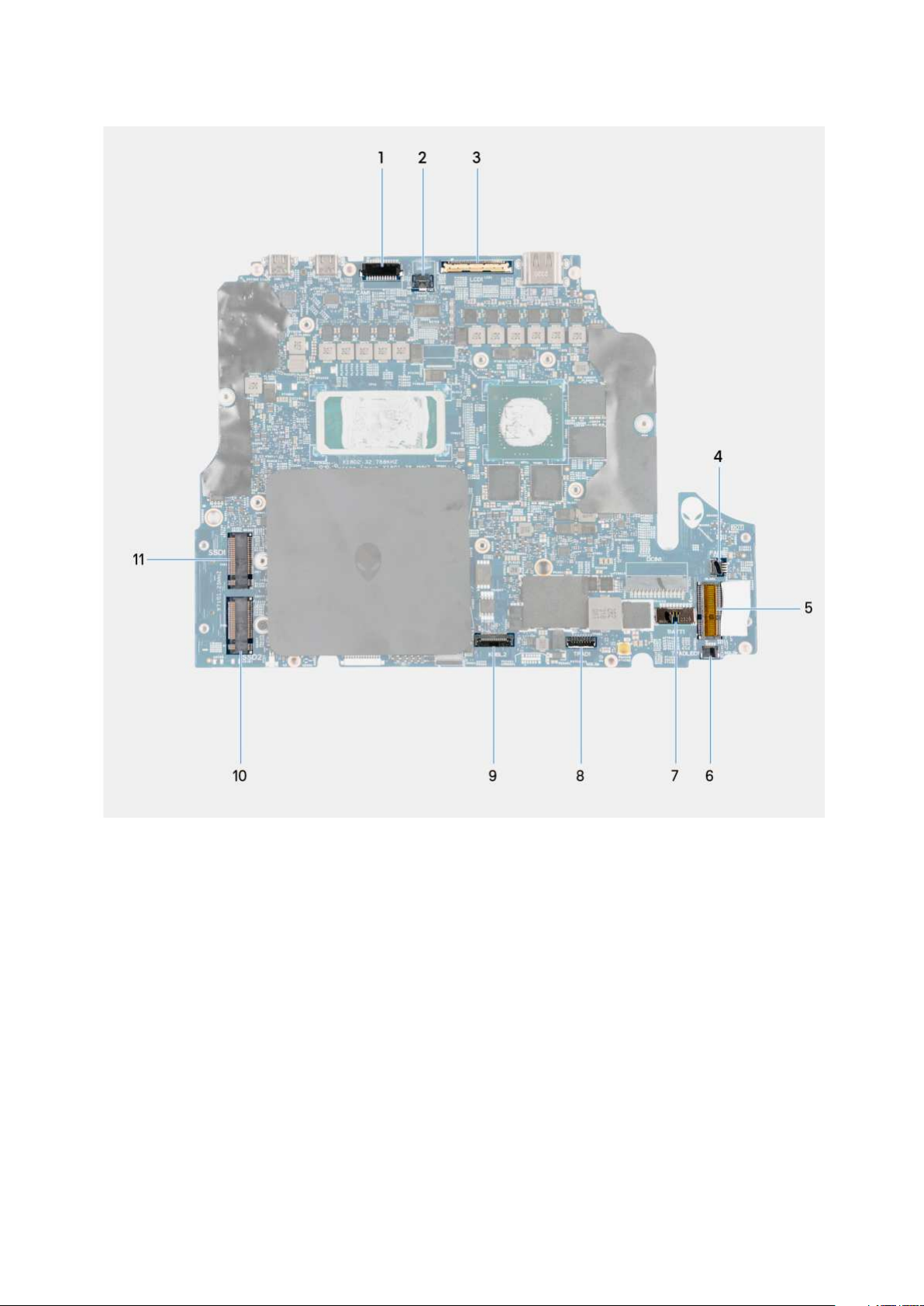

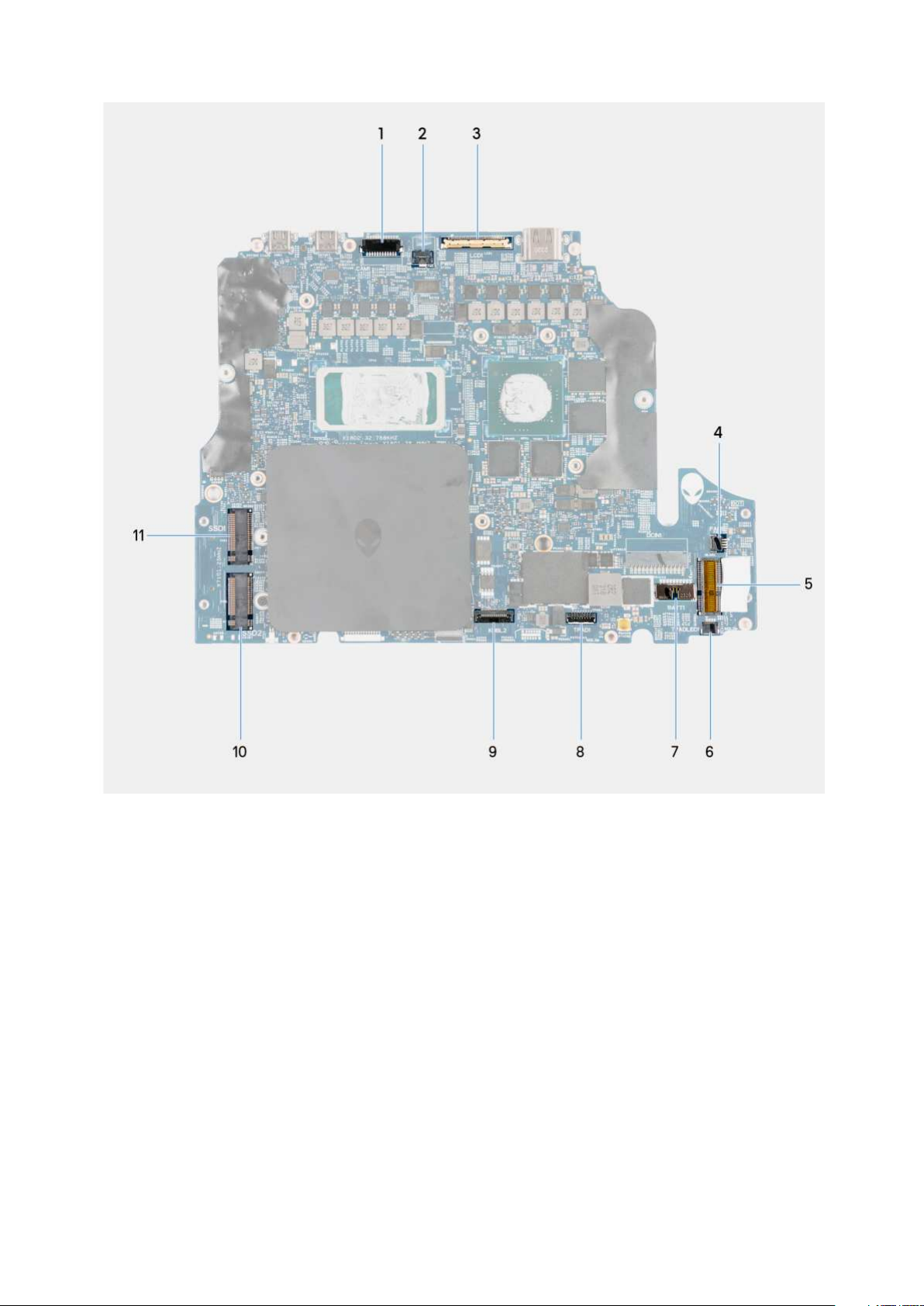

Płyta główna.........................................................................................................................................................................75

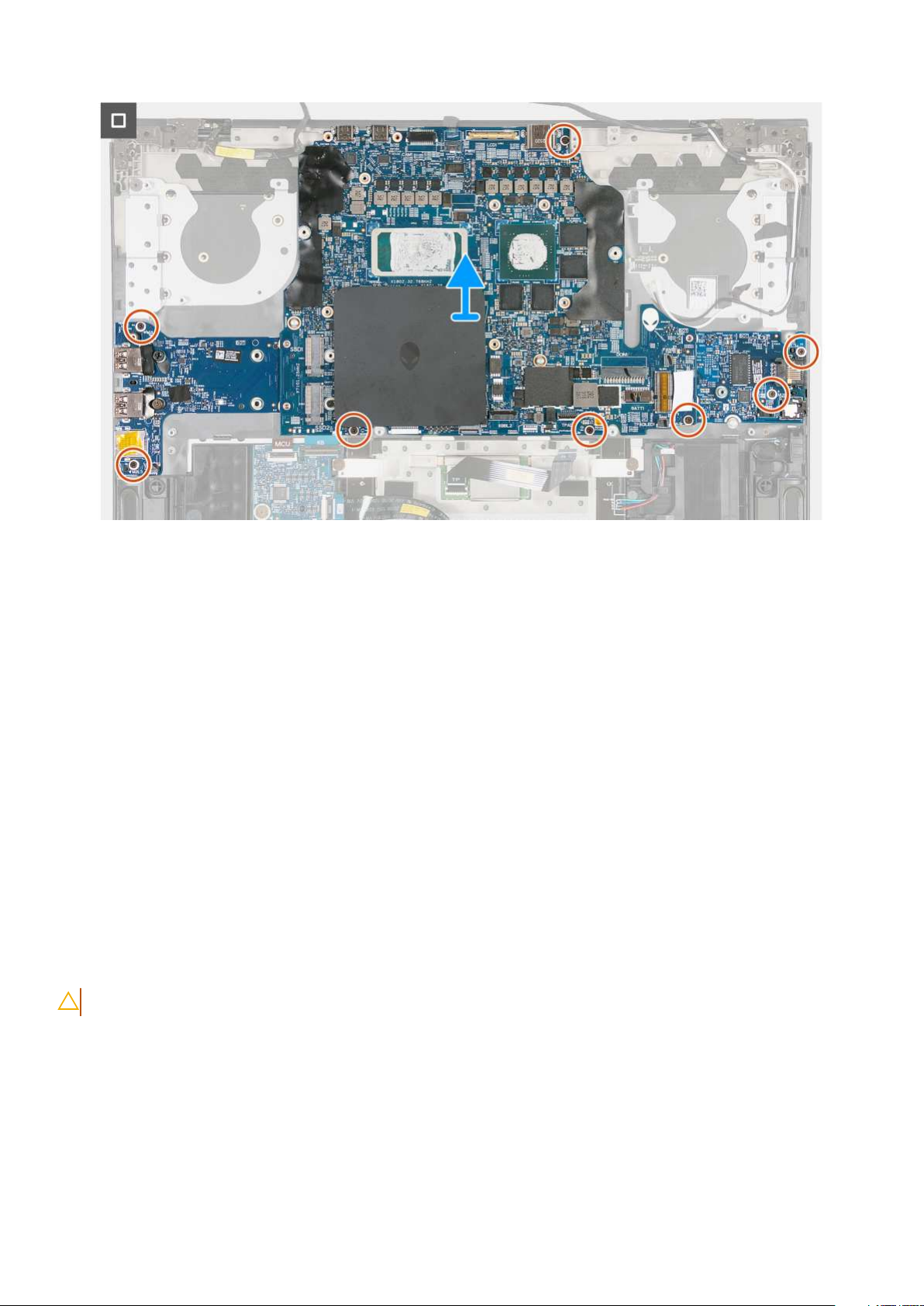

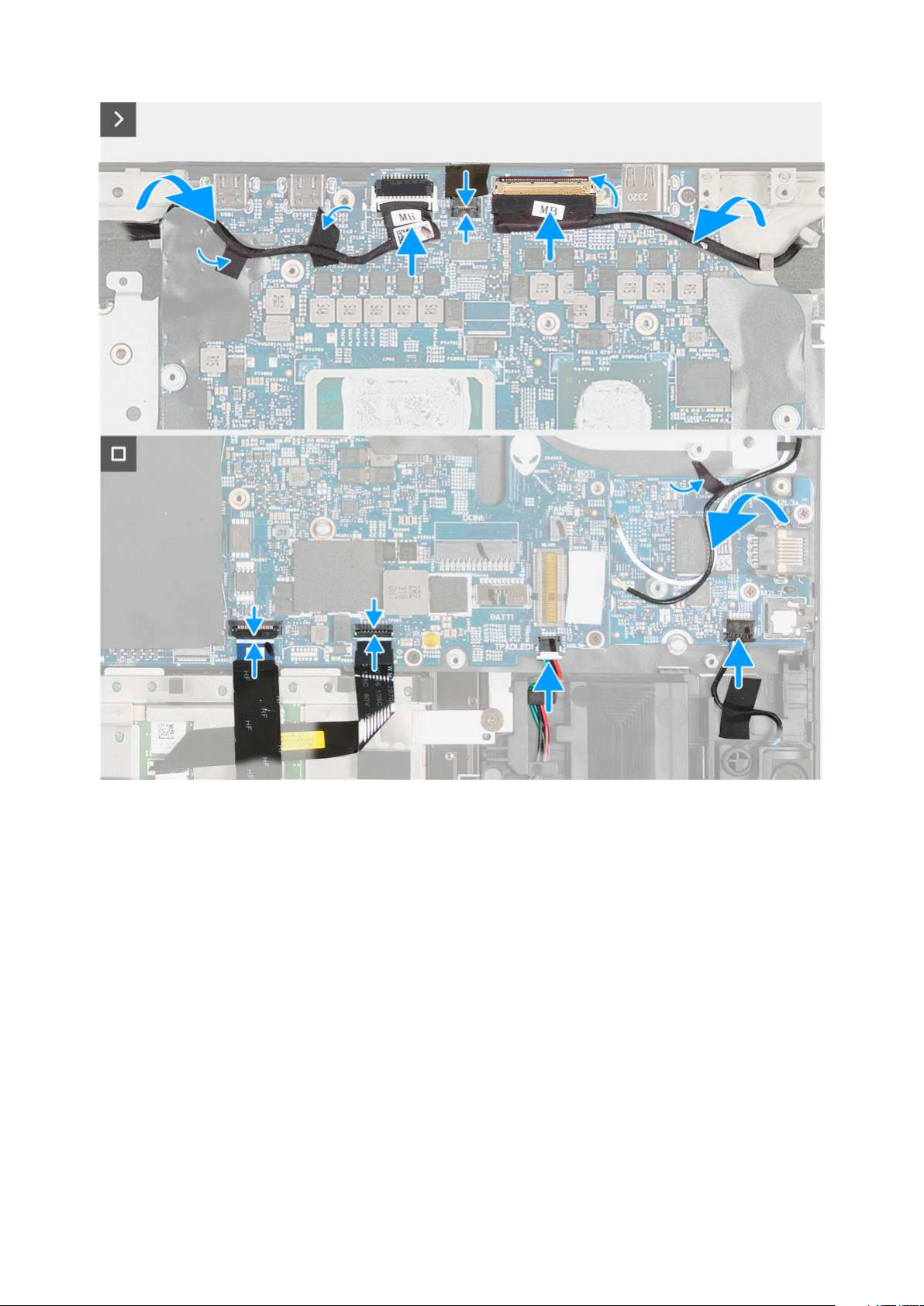

Wymontowywanie płyty głównej................................................................................................................................. 75

Instalowanie płyty głównej............................................................................................................................................ 78

Karta we/wy........................................................................................................................................................................ 82

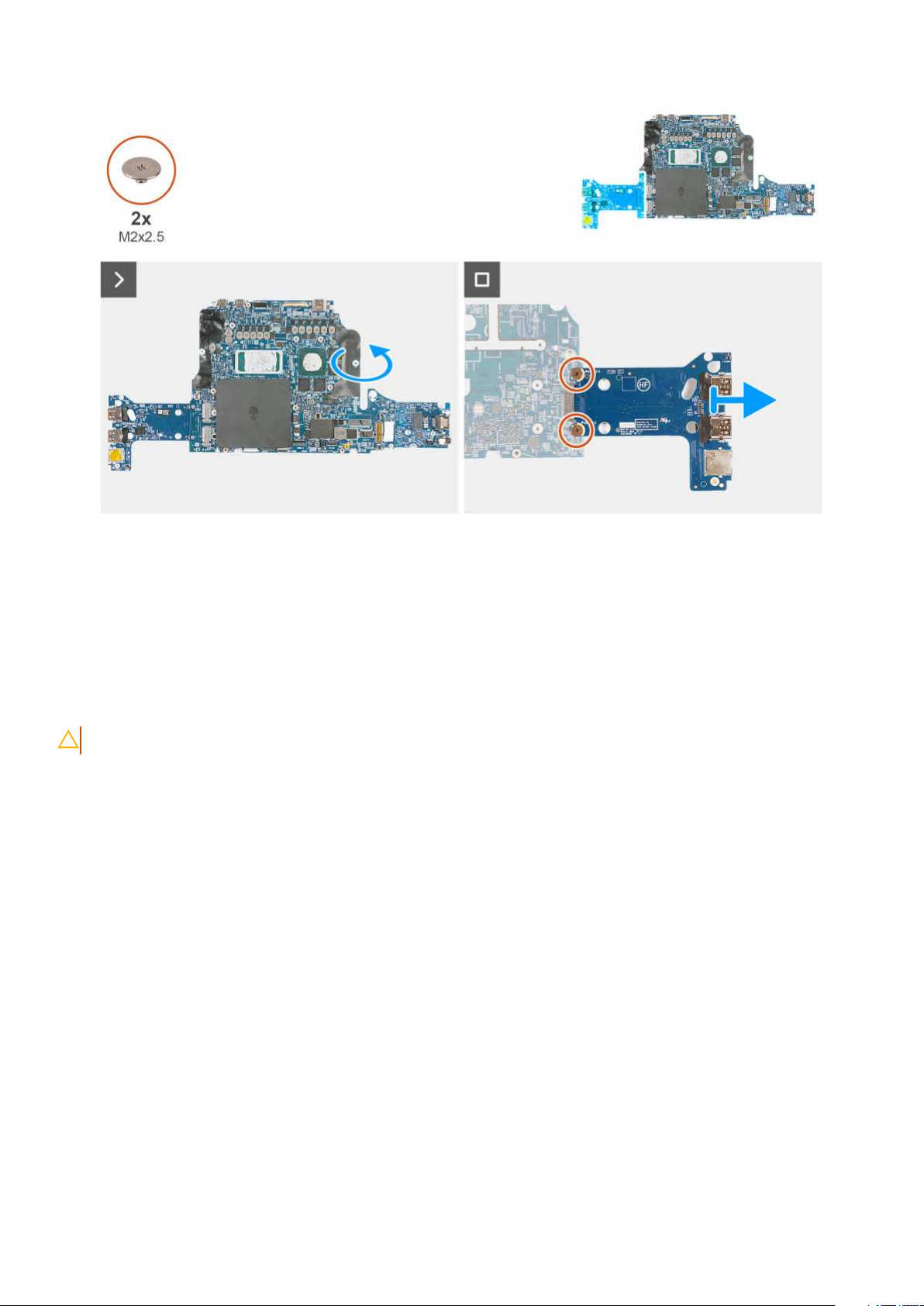

Wymontowywanie płyty we/wy.................................................................................................................................. 82

Instalowanie płyty we/wy.............................................................................................................................................83

Karta dźwiękowa................................................................................................................................................................. 84

Wymontowywanie karty dźwiękowej..........................................................................................................................84

Instalowanie karty dźwiękowej.................................................................................................................................... 85

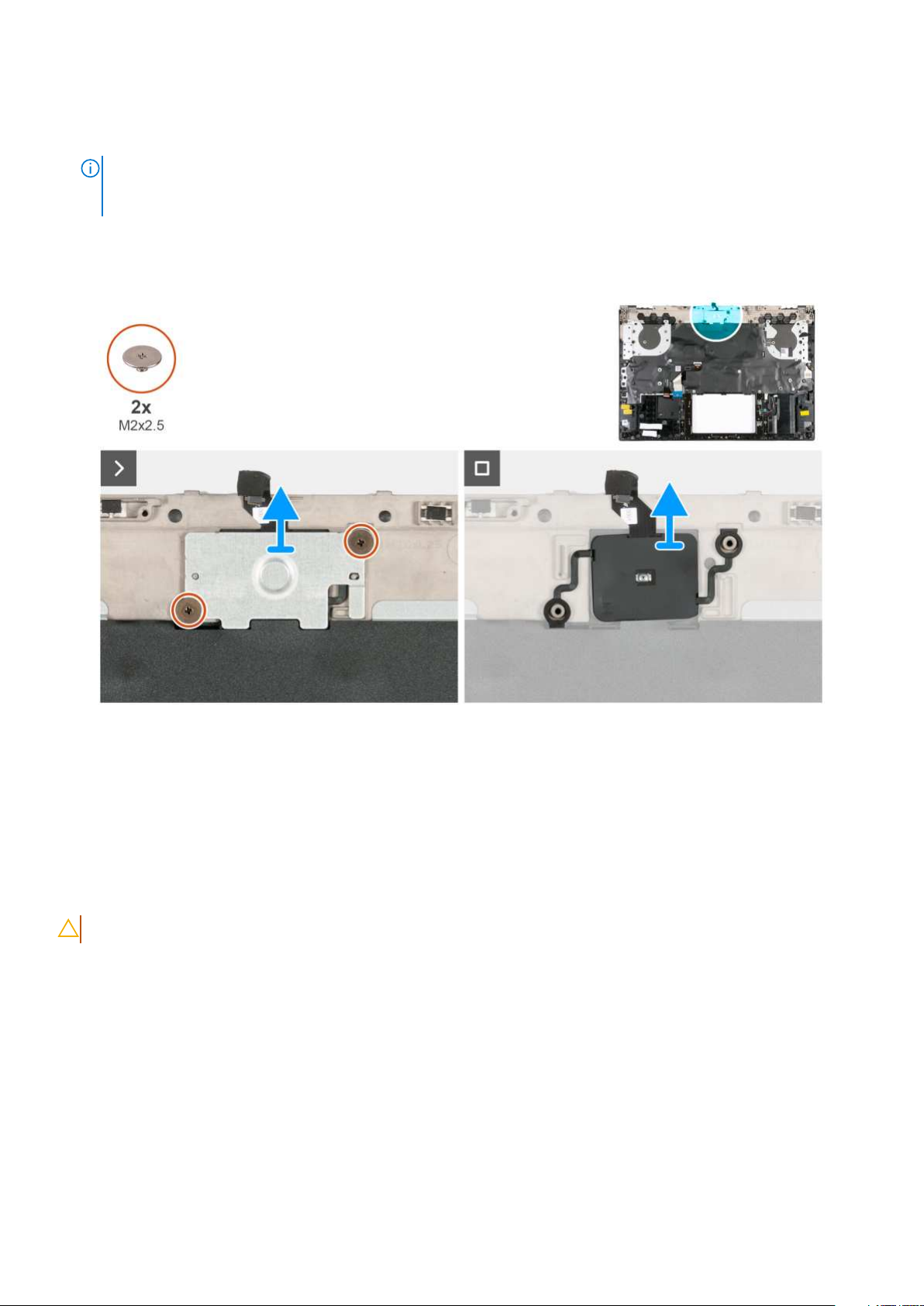

Przycisk zasilania................................................................................................................................................................. 86

Wymontowywanie przycisku zasilania........................................................................................................................ 86

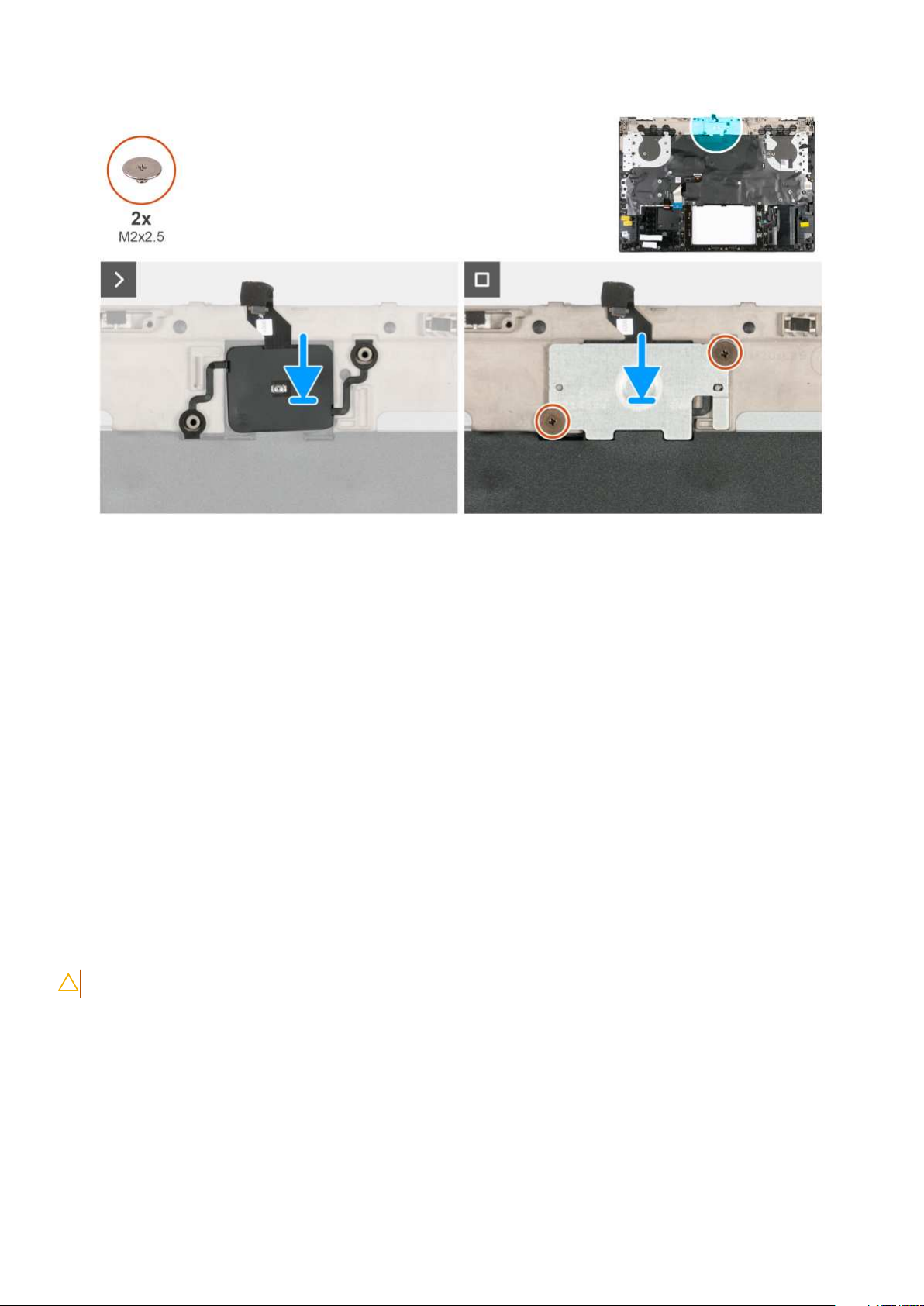

Instalowanie przycisku zasilania................................................................................................................................... 87

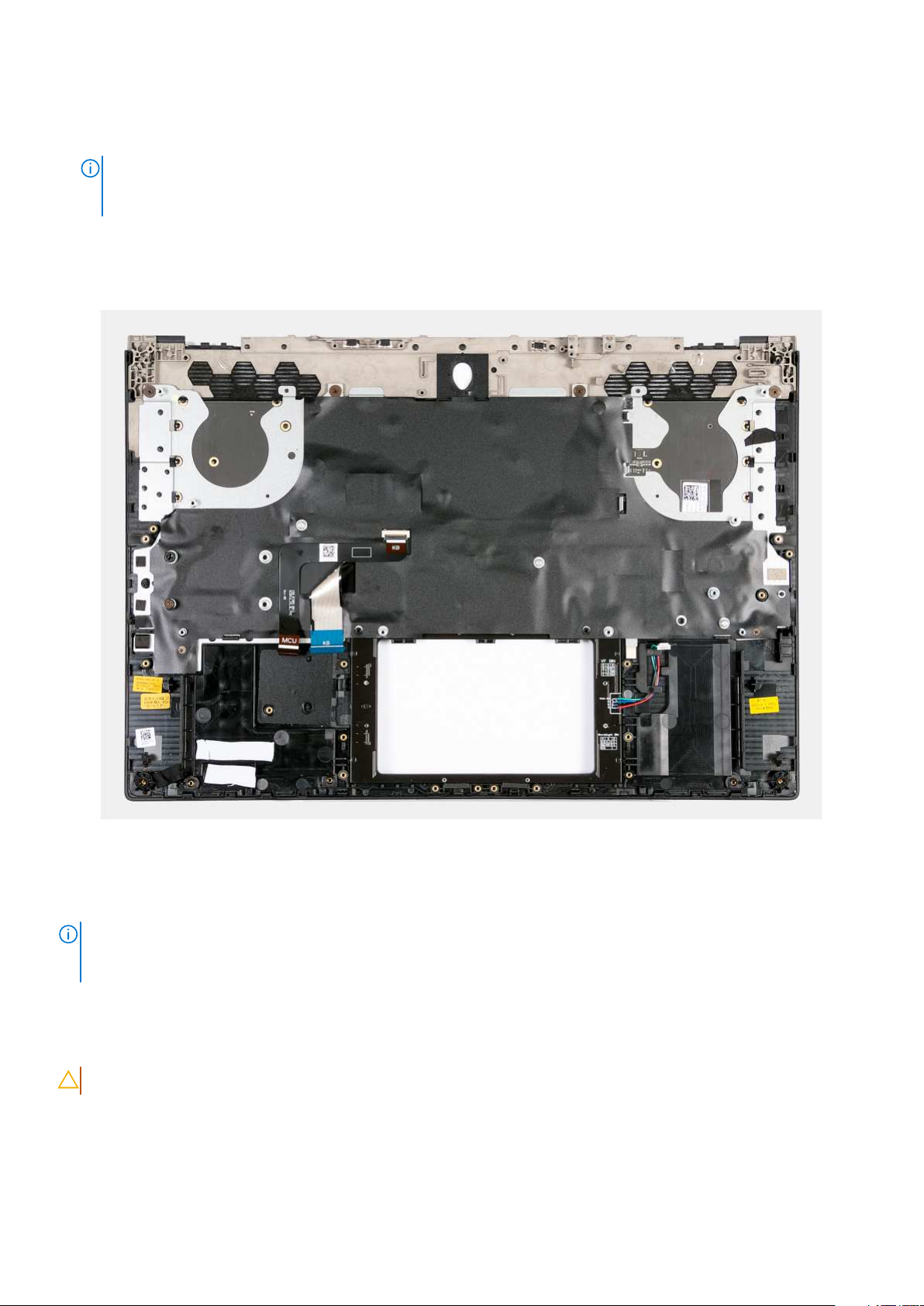

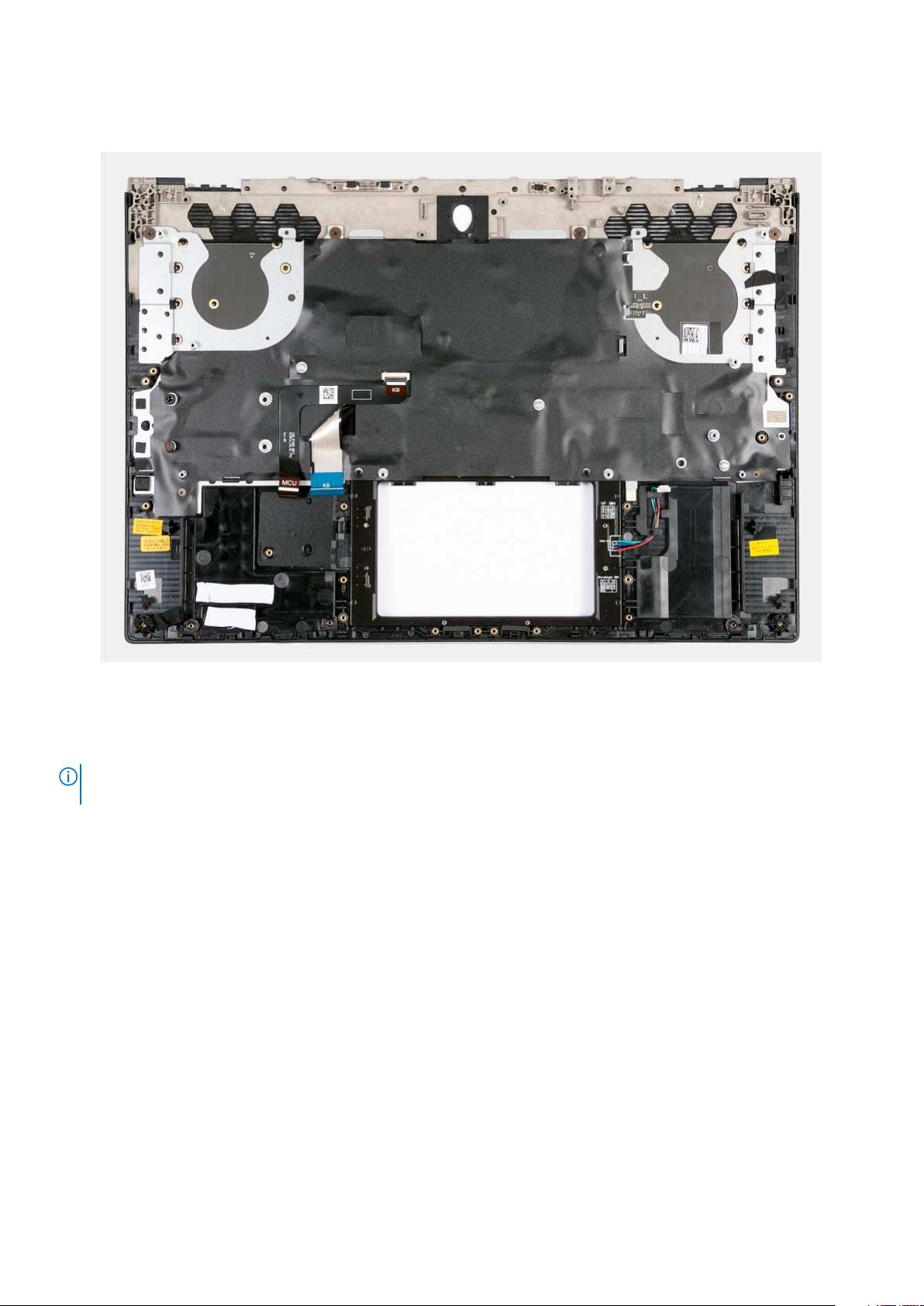

Zestaw klawiatury i podpórki na nadgarstek....................................................................................................................88

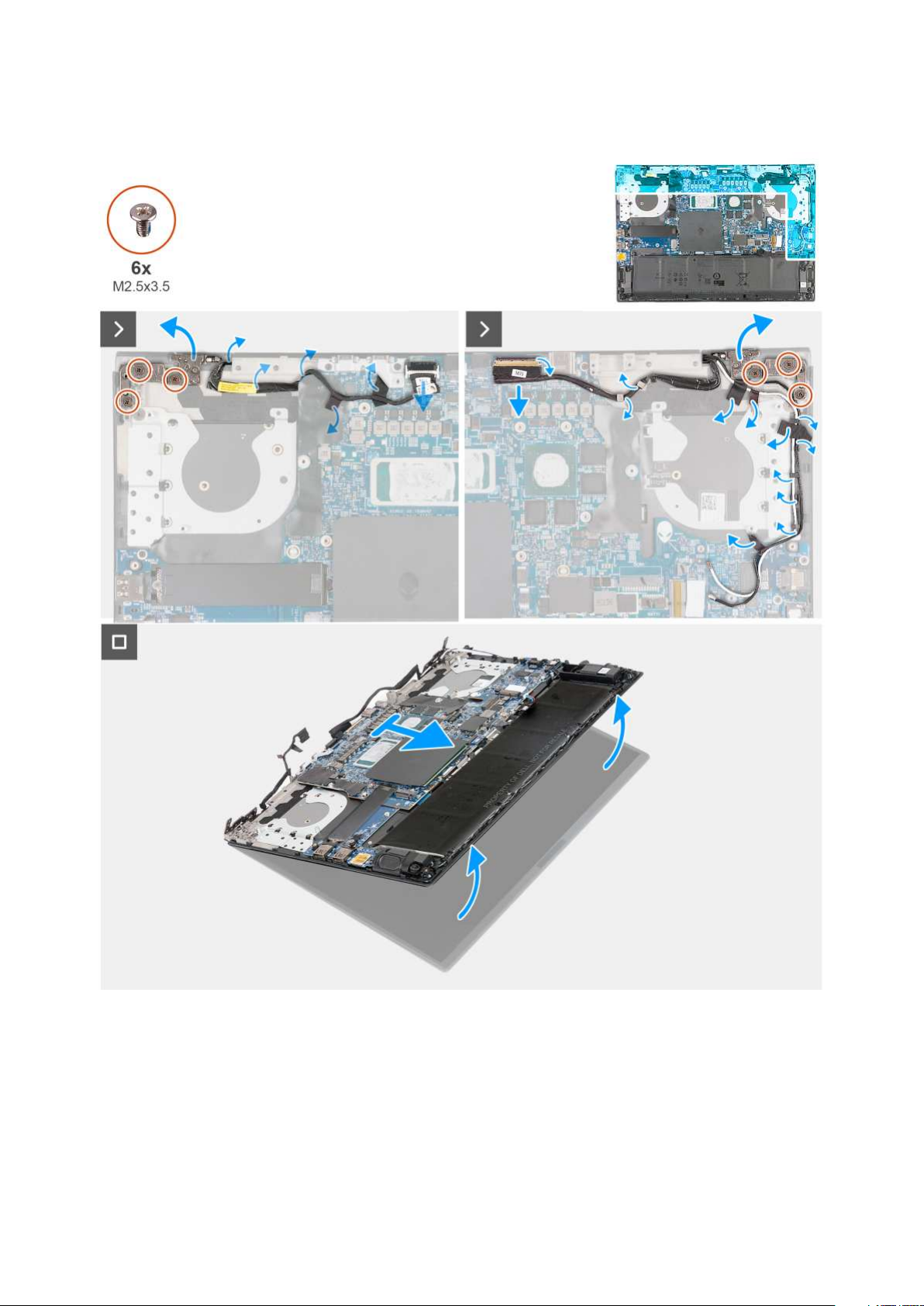

Wymontowywanie zestawu podparcia dłoni iklawiatury..........................................................................................88

Instalowanie zestawu podpórki na nadgarstek iklawiatury......................................................................................89

Rodzdział 8: Oprogramowanie........................................................................................................ 91

System operacyjny...............................................................................................................................................................91

Sterowniki ipliki do pobrania...............................................................................................................................................91

Rodzdział 9: Konfiguracja systemu BIOS......................................................................................... 92

Uruchamianie programu konfiguracji systemu BIOS.......................................................................................................92

Klawisze nawigacji............................................................................................................................................................... 92

Menu jednorazowego rozruchu F12..................................................................................................................................92

Opcje konfiguracji systemu................................................................................................................................................ 93

Aktualizowanie systemu BIOS..........................................................................................................................................108

Aktualizowanie systemu BIOS wsystemie Windows.............................................................................................. 108

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows...................................................108

Aktualizowanie systemu BIOS zmenu jednorazowego rozruchu pod klawiszem F12........................................ 109

Hasło systemowe ihasło konfiguracji systemu...............................................................................................................109

Przypisywanie hasła konfiguracji systemu................................................................................................................. 110

Usuwanie lub zmienianie hasła systemowego ihasła konfiguracji systemu...........................................................110

Czyszczenie hasła systemu BIOS (konfiguracji) ihasła systemowego.........................................................................111

Rodzdział 10: Rozwiązywanie problemów........................................................................................112

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi..................................................................................112

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell...........................................................112

Wbudowany autotest (BIST)............................................................................................................................................ 113

M-BIST...........................................................................................................................................................................113

Spis treści 5

Test lampki LCD szyny zasilania (L-BIST)................................................................................................................. 113

Wbudowany autotest wyświetlacza LCD (BIST)..................................................................................................... 114

Systemowe lampki diagnostyczne....................................................................................................................................114

Test diagnostyczny SupportAssist...................................................................................................................................115

Przywracanie systemu operacyjnego...............................................................................................................................115

Opcje nośników kopii zapasowych oraz odzyskiwania danych.....................................................................................116

Cykl zasilania Wi-Fi............................................................................................................................................................. 116

Rozładowywanie ładunków elektrostatycznych (twardy reset)...................................................................................116

Rodzdział 11: Uzyskiwanie pomocy ikontakt zfirmą Alienware......................................................... 118

6 Spis treści

Widoki komputera Alienware m16 R2

Prawa strona

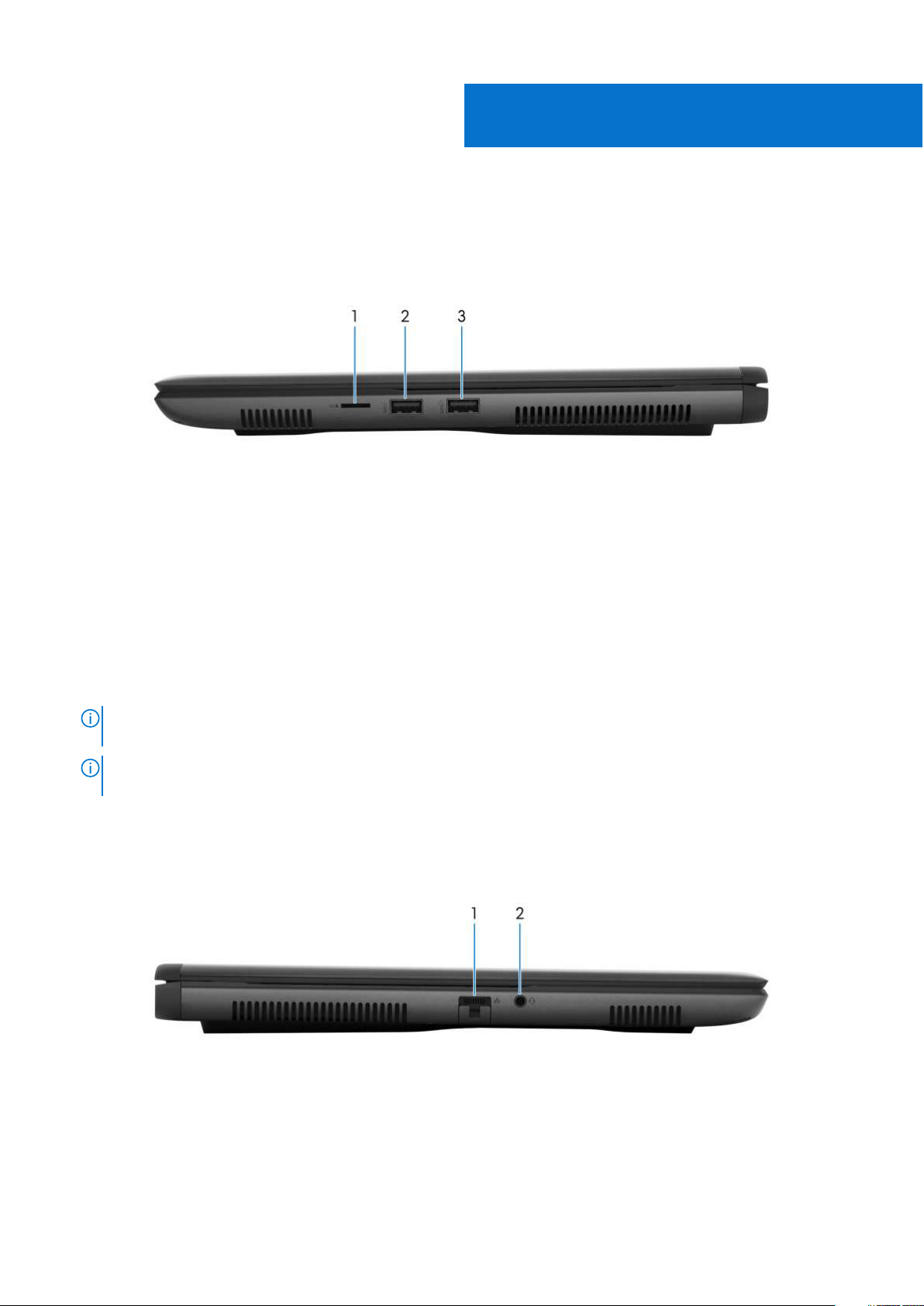

Rysunek 1. Rzut prawy

1. Gniazdo na kartę microSD

Umożliwia odczytywanie izapisywanie informacji na karcie microSD.

2. Port USB 3.2 pierwszej generacji

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze. Zapewnia
szybkość transferu danych do 10 Gb/s.

1

3. Port USB 3.2 pierwszej generacji zfunkcją PowerShare

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki.

Zapewnia szybkość transferu danych do 5 Gb/s. Port zfunkcją PowerShare umożliwia ładowanie urządzeń USB nawet wtedy, kiedy
komputer jest wyłączony.

UWAGA: Jeżeli komputer jest wyłączony lub jest wstanie hibernacji, należy podłączyć zasilacz, aby naładować urządzenia

korzystające zportu PowerShare. Funkcję tę należy włączyć wprogramie konfiguracji BIOS.

UWAGA: Niektóre urządzenia USB mogą nie być ładowane, gdy komputer jest wyłączony lub wtrybie uśpienia. Aby wtakich

przypadkach naładować urządzenie, należy włączyć komputer.

Lewa strona

Rysunek 2. Widok zlewej strony

1. Złącze sieciowe

Umożliwia podłączenie komputera do routera lub modemu szerokopasmowego kablem Ethernet (RJ45) wcelu nawiązania łączności
zsiecią lokalną lub zInternetem.

2. Uniwersalne gniazdo audio

Widoki komputera Alienware m16 R2 7

Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek imikrofonu).

Przód

Rysunek 3. Widok zprzodu

1. Mikrofon lewy

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Nadajnik podczerwieni

Emituje promieniowanie podczerwone, które umożliwia wykrywanie iśledzenie ruchu za pomocą kamery.

3. Kamer na podczerwień

Zwiększa bezpieczeństwo po uwierzytelnieniu wsystemie rozpoznawania twarzy Windows Hello.

4. Kamera

Umożliwia prowadzenie czatów wideo, robienie zdjęć inagrywanie filmów.

5. Lampka stanu kamery

Świeci, gdy kamera jest w użyciu.

6. Mikrofon prawy

8 Widoki komputera Alienware m16 R2

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

Tył

Rysunek 4. Widok ztyłu

1. Port Thunderbolt 4.0 zfunkcją Power Delivery

Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4. Obsługuje standardy USB4,
DisplayPort 1.4 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Stację dokującą Dell można podłączyć do jednego zdwóch portów Thunderbolt 4. Więcej informacji można znaleźć

w bazie wiedzy w witrynie Dell Support.

UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

2. Port USB 3.2 Type-C drugiej generacji / DisplayPort

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze. Obsługuje
szybkość transferu danych do 10Gb/s.

Obsługuje standard DisplayPort 1.4, a ponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

3. Port HDMI 2.1

Umożliwia podłączanie telewizora, zewnętrznego wyświetlacza lub innego urządzenia zwejściem HDMI. Zapewnia wyjście wideo
iaudio.

4. Port zasilacza

Umożliwia podłączenie zasilacza do komputera.

Widoki komputera Alienware m16 R2 9

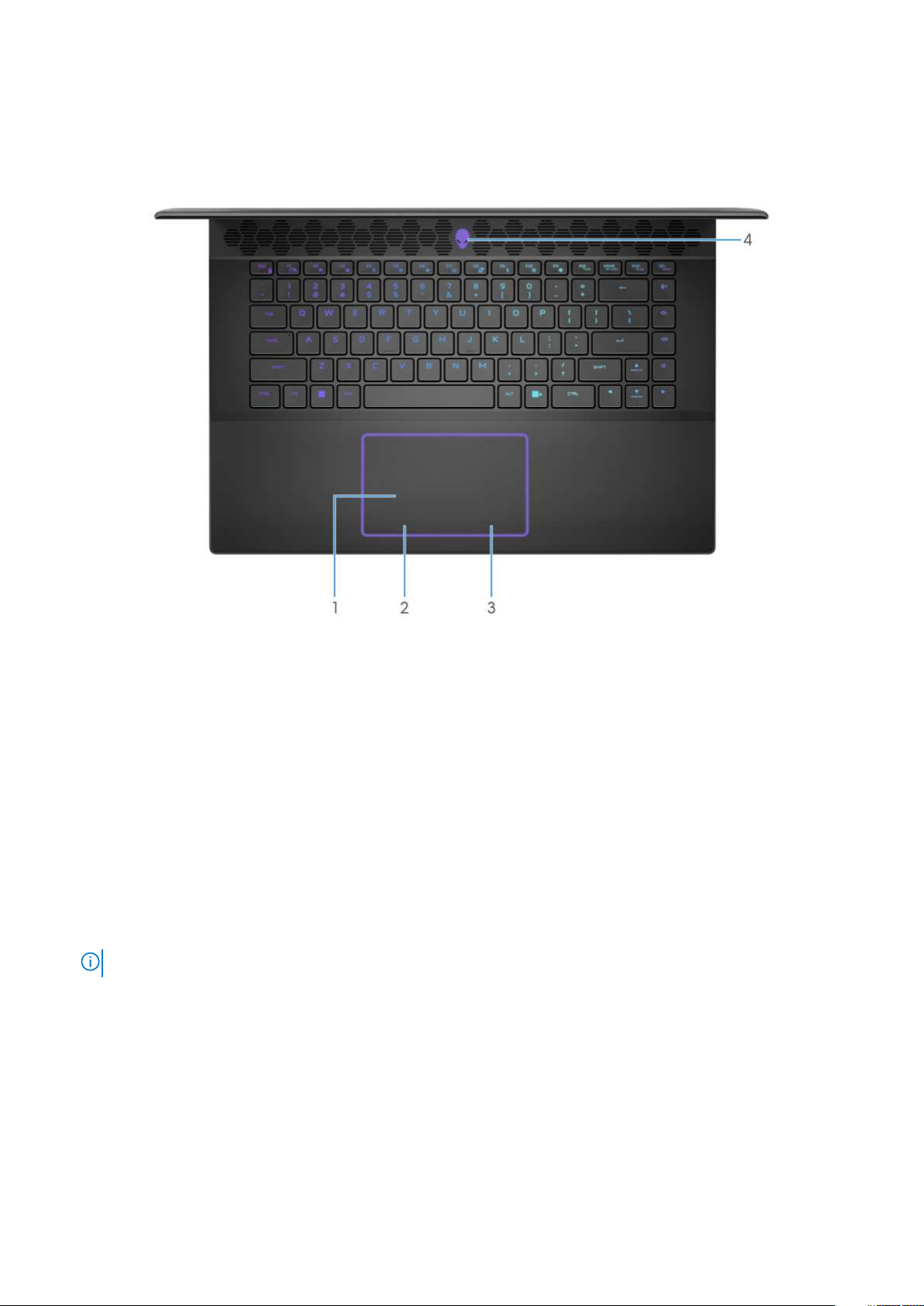

Góra

Rysunek 5. Widok zgóry

1. Touchpad

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma
palcami, aby kliknąć prawym przyciskiem myszy.

2. Kliknięcie lewym przyciskiem myszy

Naciśnij przycisk, aby wykonać odpowiednik kliknięcia lewym przyciskiem myszy.

3. Kliknięcie prawym przyciskiem myszy

Naciśnij przycisk, aby wykonać odpowiednik kliknięcia prawym przyciskiem myszy.

4. Przycisk zasilania (głowa obcego)

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.

Naciśnij, aby komputer przeszedł do stanu uśpienia, jeśli jest włączony.

Naciśnij iprzytrzymaj przez 2 sekundy, aby wymusić wyłączenie komputera.

UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować.

10 Widoki komputera Alienware m16 R2

Dół

Rysunek 6. Widok zdołu

1. Głośnik lewy

Wyjście dźwięku.

2. Etykieta zkodem Service Tag

Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

3. Głośnik prawy

Wyjście dźwięku.

Kod Service Tag

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie
składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

Widoki komputera Alienware m16 R2 11

Rysunek 7. Umiejscowienie kodu Service Tag

Wskaźnik LED naładowania istanu baterii

Poniższa tabela zawiera informacje ozachowaniu wskaźnika LED naładowania istanu baterii komputera Alienware m16 R2.

Tabela 1. Zachowanie wskaźnika LED naładowania istanu baterii

Źródło mocy Zachowanie wskaźnika LED Stan zasilania systemu Poziom naładowania baterii

Zasilacz sieciowy Nie świeci S0–S5 Całkowicie naładowany

Zasilacz sieciowy Solid White S0–S5 < Całkowicie naładowany

Bateria Nie świeci S0–S5 11–100%

Bateria Ciągłe bursztynowe światło

(590+/- 3 nm)

● S0 (WŁ.) — system jest włączony.

● S4 (Hibernacja) — system zużywa najmniej energii ze wszystkich stanów uśpienia. System jest niemal wyłączony. Zużycie energii jest

minimalne. Dane kontekstowe są zapisywane na dysku twardym.

● S5 (WYŁ.) — system jest wstanie zamknięcia.

S0–S5 < 10%

12 Widoki komputera Alienware m16 R2

Konfigurowanie komputera Alienware m16 R2

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

Podłącz zasilacz inaciśnij przycisk zasilania.

2

Rysunek 8. Konfigurowanie komputera Alienware m16 R2

Konfigurowanie komputera Alienware m16 R2 13

Specyfikacje komputera Alienware m16 R2

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera Alienware m16 R2.

Tabela 2. Wymiary iwaga

Opis Wartości

Wysokość:

3

Wysokość zprzodu

Wysokość ztyłu

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej konfiguracji

oraz od pewnych zmiennych produkcyjnych.

19,99 mm (0,79")

23,50 mm (0,93")

363,90 mm (14,33")

249,90 mm (9,81")

2,60 kg (5,73 funta)

Procesor

Tabela poniżej zawiera szczegółowe informacje oprocesorach obsługiwanych przez komputer Alienware m16 R2.

14 Specyfikacje komputera Alienware m16 R2

Tabela 3. Procesor

Opis Opcja 1 Opcja 2

Typ procesora

Moc procesora

Łączna liczba rdzeni procesora

Rdzenie zoptymalizowane pod kątem
wydajności

Rdzenie zoptymalizowane pod kątem
efektywności

Łączna liczba wątków procesora

UWAGA: Technologia Intel Hyper-

Threading jest dostępna tylko dla
rdzeni zoptymalizowanych pod kątem
wydajności.

Szybkość procesora

Rdzenie zoptymalizowane pod kątem wydajności — częstotliwość

Podstawowa częstotliwość
procesora

Maksymalna częstotliwość
wtrybie Turbo

Procesor Intel Core Ultra 7 155H Procesor Intel Core Ultra 9 185H

45 45

16 16

6 6

8 8

22 22

Do 4,80 GHz Do 5,10 GHz

1,4 GHz 2,30 GHz

4,80 GHz 5,10GHz

Rdzenie zoptymalizowane pod kątem efektywności — częstotliwość

Podstawowa częstotliwość
procesora

Maksymalna częstotliwość
wtrybie Turbo

Pamięć podręczna procesora

Zintegrowana karta graficzna

0,90GHz 1,80GHz

3,80 GHz 3,80GHz

24 MB 24 MB

Intel Arc Graphics Intel Arc Graphics

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer Alienware m16 R2.

Tabela 4. Chipset

Opis Wartości

Chipset

Procesor

Przepustowość magistrali DRAM

Wersja zintegrowana zprocesorem

Procesor Intel Core Ultra 7 155H

128 bitów (na kanał 64-bitowy)

Pamięć Flash EPROM

Magistrala PCIe

64 MB

Do wersji 5.0

Specyfikacje komputera Alienware m16 R2 15

System operacyjny

Komputer Alienware m16 R2 obsługuje następujące systemy operacyjne:

● Windows 11 Home (64-bitowy)

● Windows 11 Professional (64-bitowy)

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci komputera Alienware m16 R2.

Tabela 5. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Rozmiar pamięci na gniazdo

Obsługiwane konfiguracje pamięci

Porty zewnętrzne

Dwa gniazda SODIMM

DDR5

5600 MT/s

UWAGA: Konfiguracja pamięci zależy od kraju lub regionu,

wktórym zakupiono komputer.

64 GB

8 GB

8 GB, 16 GB, 32 GB i64 GB

● 8 GB, 1 x 8 GB, DDR5, 5600 MT/s

● 16 GB, 1 x 16 GB, DDR5, 5600 MT/s

● 16 GB, 2 x 8 GB, DDR5, 5600 MT/s, pamięć dwukanałowa

● 32 GB, 1 x 32 GB, DDR5, 5600 MT/s

● 32 GB, 2 x 16 GB, DDR5, 5600 MT/s, pamięć dwukanałowa

● 64 GB, 2 x 32 GB, DDR5, 5600 MT/s, pamięć dwukanałowa

Wtabeli poniżej przedstawiono zewnętrzne gniazda komputera Alienware m16 R2.

Tabela 6. Porty zewnętrzne

Opis Wartości

Złącze sieciowe

Porty USB

Port audio

Port wideo

Czytnik kart pamięci

16 Specyfikacje komputera Alienware m16 R2

Jeden port RJ45

● Jeden port USB 3.2 pierwszej generacji

● Jeden port USB 3.2 pierwszej generacji zfunkcją PowerShare

● Jedno złącze USB 3.2 drugiej generacji (Type-C) ztrybem

DisplayPort

● Jeden port Thunderbolt 4 z funkcją Power Delivery

Jedno uniwersalne gniazdo audio (RCA, 3,5 mm)

Jeden port HDMI 2.1

Jedno gniazdo na kartę microSD

Tabela 6. Porty zewnętrzne(cd.)

Opis Wartości

Gniazdo zasilacza

Gniazdo kabla zabezpieczającego

Jedno wejście prądu stałego 7,40 mm x 5,10 mm

Nieobsługiwane

Gniazda wewnętrzne

Wponiższej tabeli przedstawiono wewnętrzne gniazda komputera Alienware m16 R2.

Tabela 7. Gniazda wewnętrzne

Opis Wartości

M.2

Dwa gniazda M.2 2280 na dyski SSD

UWAGA: Aby dowiedzieć się więcej na temat cech różnych

typów kart M.2, przeszukaj bazę wiedzy w witrynie Dell

Support.

Ethernet

Wtabeli przedstawiono specyfikacje karty przewodowej sieci lokalnej Ethernet (LAN) komputera Alienware m16 R2.

Tabela 8. Ethernet — specyfikacje

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Zintegrowany kontroler Ethernet Killer E3100

2500 Mb/s wprzypadku kontrolera sieci Ethernet Killer E3100

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Alienware m16 R2.

Tabela 9. Specyfikacje modułu sieci bezprzewodowej

Opis Opcja 1 Opcja 2

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Intel Killer AX1675x Intel BE202

Do 2400 Mb/s Do 2400 Mb/s

2,4 GHz / 5 GHz / 6 GHz 2,4 GHz / 5 GHz / 6 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Karta sieci bezprzewodowej Bluetooth 5.3 Karta sieci bezprzewodowej Bluetooth 5.4

Specyfikacje komputera Alienware m16 R2 17

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Tabela 9. Specyfikacje modułu sieci bezprzewodowej(cd.)

Opis Opcja 1 Opcja 2

UWAGA: Wersja karty sieci bezprzewodowej Bluetooth może się różnić wzależności

od systemu operacyjnego zainstalowanego wkomputerze.

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Alienware m16 R2.

Tabela 10. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia moc głośników

Szczytowa moc głośników

Moc wyjściowa subwoofera

Mikrofon

Realtek ALC3254

Obsługiwane

Interfejs audio wysokiej rozdzielczości

● Jedno uniwersalne gniazdo audio (RCA, 3,5 mm)

● Jeden port HDMI 2.1

Dwa

Obsługiwane

Skróty klawiaturowe

2 W+ 2 W= 4 W

2,5 W+ 2,5 W= 5 W

Nieobsługiwane

Cyfrowe mikrofony macierzowe w zestawie kamery

Pamięć masowa

Wtej sekcji przedstawiono opcje pamięci masowej komputera Alienware m16 R2.

Komputer Alienware m16 R2 obsługuje dwa dyski SSD M.2 2280.

UWAGA: Podstawowy dysk komputera Alienware m16 R2 różni się wzależności od konfiguracji pamięci masowej. Dysk podstawowy

komputera to dysk M.2 2280, na którym zainstalowano system operacyjny.

Tabela 11. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2280 PCIe NVMe x4 czwartej generacji, do 64

Gb/s

Do 4 TB na gniazdo

Czytnik kart pamięci

Poniższa tabela zawiera listę kart pamięci obsługiwanych przez komputer Alienware m16 R2.

18 Specyfikacje komputera Alienware m16 R2

Tabela 12. Specyfikacje czytnika kart pamięci

Opis Wartości

Typ karty pamięci

Obsługiwane karty pamięci

UWAGA: Maksymalna pojemność obsługiwana przez czytnik może się różnić wzależności od standardu karty pamięci

zainstalowanej wkomputerze.

Jedno gniazdo na kartę microSD

● Micro Secure Digital (microSD)

● Micro Secure Digital High Capacity (microSDHC)

● Secure Digital Extended Capacity (microSDXC)

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera Alienware m16 R2.

Tabela 13. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

● Klawiatura RGB z1-strefowym podświetleniem

● Podświetlenie RGB poszczególnych klawiszy

QWERTY

● USA iKanada: 85 klawiszy

● Wielka Brytania: 86 klawiszy

● Japonia: 89 klawiszy

Rozmiar klawiatury

Skróty klawiaturowe

Rozstaw klawiszy X = 19,05 mm

Rozstaw klawiszy Y = 19,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa symbole.
Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić
znak alternatywny, naciśnij klawisz Shift iklawisz odpowiedniej
funkcji. Aby wykonać dodatkową funkcję, naciśnij klawisz Fn
i klawisz odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–

F12) można zdefiniować, zmieniając ustawienie Zachowanie
klawiszy funkcyjnych wprogramie konfiguracji systemu

BIOS.

Więcej informacji na ten temat znajduje się wsekcji Skróty

klawiszowe

.

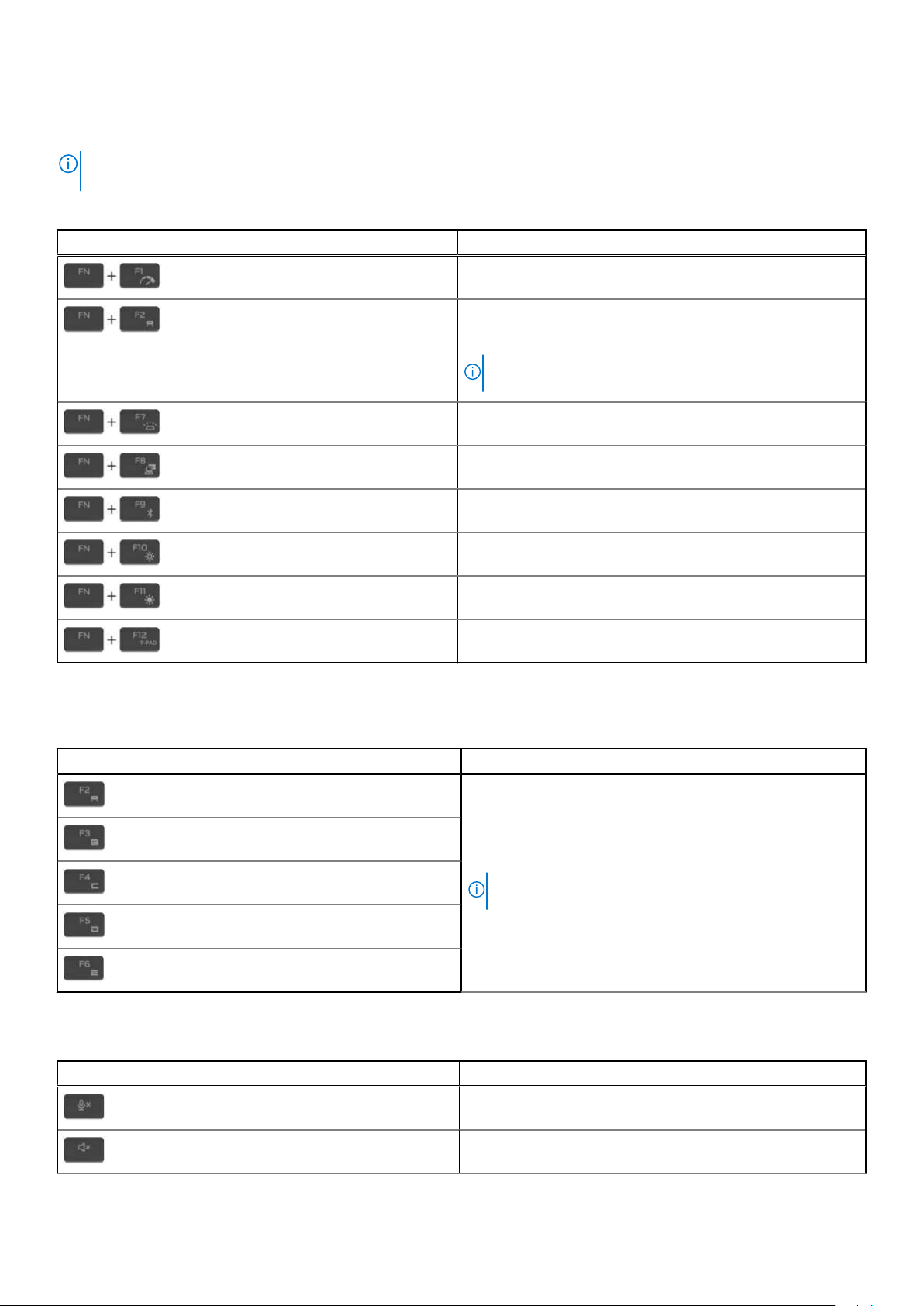

Skróty klawiaturowe

UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

skrótów są takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych znaków
lub wykonywania dodatkowych funkcji. Symbol przedstawiony wdolnej części klawisza odnosi się do znaku wpisywanego przez naciśnięcie
klawisza. Jeśli naciśniesz klawisz Shift wraz zdanym klawiszem, zostanie wpisany symbol przedstawiony wgórnej części klawisza. Na
przykład po naciśnięciu klawisza 2 zostanie wpisana cyfra 2, apo naciśnięciu kombinacji Shift + 2 zostanie wpisany znak @.

Wgórnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, oczym informują ikony
wich dolnej części. Naciśnij klawisz funkcyjny, aby uruchomić zadanie reprezentowane przez ikonę. Na przykład naciśnięcie klawisza
F1 powoduje włączenie lub wyłączenie trybu większej wydajności (patrz tabela poniżej).

Specyfikacje komputera Alienware m16 R2 19

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne waplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze Fn +
Esc. Aby później wywołać funkcje sterowania multimediami, można nacisnąć klawisz Fn iodpowiedni klawisz funkcyjny. Na przykład aby
włączyć lub wyłączyć tryb większej wydajności, należy nacisnąć klawisze Fn + F1.

UWAGA: Można też zdefiniować podstawowe działanie klawiszy funkcyjnych (F1–F12), zmieniając ustawienie Zachowanie klawiszy

funkcyjnych wprogramie konfiguracji BIOS.

Tabela 14. Lista skrótów klawiaturowych

Klawisze Opis

Włączanie iwyłączanie trybu większej wydajności.

Umożliwia włączanie iwyłączanie trybu ukrytego. Gdy tryb ukryty
jest włączony, oświetlenie AlienFX jest wyłączone. Ustawienia
wydajności zmieniają się na tryb cichy.

UWAGA: Strefa oświetlenia AlienFX zależy od konfiguracji

komputera.

Regulacja jasności podświetlenia klawiatury.

Przełączanie na wyświetlacz zewnętrzny.

Otwórz Szybkie ustawienia.

Zmniejszanie jasności ekranu.

Zwiększanie jasności ekranu.

Włączanie iwyłączanie touchpada.

Komputer jest wyposażony we wstępnie programowalne klawisze makr, które umożliwiają wykonywanie wielu operacji za jednym
naciśnięciem klawisza.

Tabela 15. Lista klawiszy makr

Klawisze Opis

Przyciski makro.

UWAGA: Przyciskom makro na klawiaturze można przypisać

różne zadania i tryby.

Komputer jest wyposażony wspecjalne klawisze, które umożliwiają sterowanie funkcjami audio przy użyciu jednego naciśnięcia klawisza.

Tabela 16. Lista klawiszy służących do sterowania funkcjami dźwięku

Klawisze Opis

Wyciszenie mikrofonu

Wyciszenie głośników

20 Specyfikacje komputera Alienware m16 R2

Tabela 16. Lista klawiszy służących do sterowania funkcjami dźwięku(cd.)

Klawisze Opis

Zwiększenie głośności

Zmniejszenie głośności

Kamera

W poniższej tabeli przedstawiono specyfikacje kamery komputera Alienware m16 R2.

Tabela 17. Specyfikacje kamery

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Zdjęcia

Wideo

Rozdzielczość kamery na podczerwień:

Zdjęcia

Wideo

Kąt widzenia:

Kamera

Kamer na podczerwień

Jedna

Jedna kamera FHD-RGB na podczerwień

Kamera przednia

Technologia czujnika CMOS

2,07 megapiksela

1920 x 1080 (FHD) przy 30 kl./s

0,23 megapiksela

640 x 360 przy 30 kl./s

80,2 stopnia

86,6 stopnia

Touchpad

W poniższej tabeli przedstawiono specyfikacje touchpada komputera Alienware m16 R2.

Tabela 18. Specyfikacje touchpada

Opis Wartości

Rozdzielczość touchpada

W poziomie

W pionie

Wymiary touchpada

W poziomie

Wpionie

>300 DPI

749

115 mm (4,53")

70 mm (2,76")

Specyfikacje komputera Alienware m16 R2 21

Tabela 18. Specyfikacje touchpada(cd.)

Opis Wartości

Gesty na touchpadzie Więcej informacji na temat gestów touchpada wsystemie Windows

można znaleźć w artykule z bazy wiedzy Microsoft w

pomocy firmy Microsoft

.

witrynie

Zasilacz

Wponiższej tabeli przedstawiono specyfikacje zasilacza komputera Alienware m16 R2.

Tabela 19. Specyfikacje zasilacza

Opis Opcja 1 Opcja 2

Typ

Wymiary złączy:

Średnica zewnętrzna

Średnica wewnętrzna

Wymiary zasilacza:

Wysokość

Szerokość

Głębokość

Napięcie wejściowe

Częstotliwość wejściowa

Prąd wejściowy

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie wyjściowe

Zakres temperatur:

Zasilacz sieciowy 280 W Zasilacz sieciowy 240 WSFF

7,40 mm 7,40 mm

5,10 mm 5,10 mm

26,50 mm (1,04") 23,00 mm (0,91")

105,00 mm (4,13 cala) 78,00 mm (3,07")

206,00 mm (8,10") 152,00 mm (5,98")

Prąd zmienny 100–240 V Prąd zmienny 100 V–240 V

50–60 Hz 50–60 Hz

3,50 A 3,50 A

14,36 A 12,31 A

Prąd stały 19,50 V Prąd stały 19,50 V

Podczas pracy

Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

Od 32°C do 104°C (od 89,60°F do
219,20°F)

Od -40°C do 70°C (od -40,00°F do
158,00°F)

Od 32°C do 95°C (od 89,60°F do
203,00°F)

Pd -40°C do 158°C (od -40,00°F do
316,40°F)

Bateria

Wponiższej tabeli przedstawiono specyfikacje baterii komputera Alienware m16 R2.

22 Specyfikacje komputera Alienware m16 R2

Tabela 20. Specyfikacje baterii

Opis Wartości

Rodzaj baterii

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Wysokość

Szerokość

Głębokość

Zakres temperatur:

Podczas pracy

Pamięć masowa

Czas pracy baterii Zależy od warunków pracy; w pewnych warunkach wysokiego zużycia

Czas ładowania baterii (przybliżony)

UWAGA: Sterowanie czasem ładowania, godziną jego

rozpoczęcia i zakończenia itd. za pomocą aplikacji Dell
Power Manager. Więcej informacji na temat programu Dell
Power Manager można znaleźć wbazie wiedzy w witrynie

Dell Support .

6-ogniwowa bateria litowo-jonowa (90 Wh)

Prąd stały 11,70 V

0,34 kg (0,75 funta)

7,56 mm (0,30")

294,90 mm (11,61")

77,50 mm (3,05")

● Ładowanie: od 0°C do 50°C (od 32°F do 122°F)

● Rozładowywanie: od 0°C do 70°C (32°F do 158°F)

-20°C do 60°C (-4°F do 140°F)

energii może być znacznie skrócony.

Przy wyłączonym komputerze:

● ExpressCharge2: od 0% do 80% wciągu ok. 35 minut.

● ExpressCharge: dwie godziny

● Ładowanie standardowe: trzy godziny

Bateria pastylkowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia

energii. Jeśli bateria jest rozładowana, podłącz zasilacz, włącz komputer, anastępnie uruchom komputer ponownie, aby
zmniejszyć zużycie energii.

Brak

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Alienware m16 R2.

Tabela 21. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Intel Arc Graphics Współużytkowana pamięć systemowa

● Procesor Intel Core Ultra 7

● Procesory Intel Core Ultra 9

Karta GPU — autonomiczna

Wponiższej tabeli przedstawiono specyfikacje autonomicznej karty graficznej (GPU) obsługiwanej przez komputer Alienware m16 R2.

Specyfikacje komputera Alienware m16 R2 23

Tabela 22. Karta GPU — autonomiczna

Kontroler Rozmiar pamięci Typ pamięci

NVIDIA GeForce RTX 4050

UWAGA: Dostępna tylko

wkomputerach wyposażonych
wprocesor Intel Core Ultra 7.

NVIDIA GeForce RTX 4060 8 GB GDDR6

NVIDIA GeForce RTX 4070 8 GB GDDR6

6 GB GDDR6

Obsługa wyświetlaczy zewnętrznych

Tabela poniżej zawiera matrycę zgodności dotyczącą obsługi wyświetlaczy zewnętrznych przez komputer Alienware m16 R2.

Tabela 23. Obsługa wyświetlaczy zewnętrznych

Karta graficzna Wyświetlacze zewnętrzne obsługiwane

Intel Arc Graphics 2 2

NVIDIA GeForce RTX 4050

UWAGA: Dostępna tylko

wkomputerach wyposażonych
wprocesor Intel Core Ultra 7.

przy włączonym wyświetlaczu
notebooka

2 2

Wyświetlacze zewnętrzne obsługiwane
przy wyłączonym wyświetlaczu
notebooka

NVIDIA GeForce RTX 4060 2 2

NVIDIA GeForce RTX 4070 2 2

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Alienware m16 R2.

Tabela 24. Specyfikacje: wyświetlacz

Opis Wartości

Typ wyświetlacza

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar aktywny):

Wysokość

Szerokość

Przekątna

16", Quad High Definition Plus (QHD+)

Nieobsługiwane

Szeroki kąt widzenia (WVA)

215,42 mm

344,68 mm

406,46 mm

Rozdzielczość macierzysta panelu wyświetlacza

Luminancja (typowa)

24 Specyfikacje komputera Alienware m16 R2

2560x1600

300 nitów

Tabela 24. Specyfikacje: wyświetlacz(cd.)

Opis Wartości

Liczba megapikseli

Gama barw

Liczba pikseli na cal (PPI)

Współczynnik kontrastu (minimalny)

Czas reakcji (maksymalny)

Częstotliwość odświeżania

Kąt widzenia wpoziomie

Kąt widzenia wpionie

Rozstaw pikseli

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy błyszczące wykończenie

4,1

sRGB 100%

188,70

1000:1

● Wtrybie Overdrive: 3 ms

● Bez trybu Overdrive: 7 ms

240

+/- 85 stopni

+/- 85 stopni

0,13 mm

6 W

Powłoka przeciwodblaskowa

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Alienware m16 R2.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 25. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

*

Od 0°C do 35°C (od 32°F do 95°F) -40°C do 65°C (od-40°F do 149°F)

10% do 90% (bez kondensacji) 5% do 95% (bez kondensacji)

0,66 GRMS Nie dotyczy

140 G† Nie dotyczy

Od -15,20 m do 3048,00 m (od -49,87
stopy do 10000 stóp)

Od -15,2 m do 10668 m (od -49,87 stopy
do 35000 stóp)

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy w witrynie Dell Support.

Specyfikacje komputera Alienware m16 R2 25

Wyświetlacz Dell oniskiej emisji światła niebieskiego

PRZESTROGA: Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do

długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego,
zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub
uszkodzenie wzroku.

Wyświetlacz na tym komputerze jest zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny ze standardami TÜV
Rheinland wzakresie niskiej emisji niebieskiego światła.

Tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.

Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).

● Rób dłuższe przerwy — 20 minut co dwie godziny.

26 Specyfikacje komputera Alienware m16 R2

4

Alienware Command Center

Alienware Command Center (AWCC) jest wyposażony wjeden interfejs wcelu dostosowania izwiększenia komfortu grania. Na pulpicie
nawigacyjnym AWCC wyświetlane są ostatnio odtwarzane lub dodawane gry, atakże informacje dotyczące gier, motywy iprofile. Można
zniego też szybko uzyskać dostęp do ustawień komputera, takich jak profile i kompozycje specyficzne dla gier, oświetlenie, makra
i dźwięk, które są istotne podczas korzystania z gier.

AWCC obsługuje także AlienFX 2.0. AlienFX umożliwia tworzenie, przypisywanie i udostępnianie map oświetleniowych specyficznych
dla gier w celu zwiększenia komfortu grania. Umożliwia także tworzenie indywidualnych efektów oświetleniowych i stosowanie ich do
komputera lub podłączonych urządzeń peryferyjnych. AWCC osadza elementy sterowania urządzeniami peryferyjnymi, aby zapewnić
zunifikowane działanie oraz możliwość powiązania ustawień z komputerem lub grą.

Komputer jest wyposażony wnastępujące strefy oświetlenia AlienFX:

● Klawiatura

● touchpad

● Przycisk zasilania zgłową obcego

● Głowa obcego podświetlona diodami LED ztyłu wyświetlacza

UWAGA: Informacje oumiejscowieniu stref oświetlenia AlienFX wkomputerze są dostępne waplikacji AWCC.

Obsługuje następujące funkcje:

● FX: tworzenie stref AlienFX i zarządzanie nimi.

● Fusion: oferuje możliwość dostosowywania specyficznych dla gier funkcji zarządzania energią, dźwiękiem itemperaturą.

● Zarządzanie urządzeniami peryferyjnymi: umożliwia wyświetlanie urządzeń peryferyjnych wprogramie Alienware Command Center

izarządzanie nimi. Obsługuje kluczowe ustawienia urządzeń peryferyjnych ikojarzy je zinnymi funkcjami, takimi jak profile, makra,
AlienFX ibiblioteka gier.

AWCC obsługuje także zarządzanie dźwiękiem, sterowanie temperaturą oraz monitorowanie procesora, procesora GPU ipamięci RAM.
Więcej informacji na temat AWCC można znaleźćwpomocy online do oprogramowania Alienware Command Center iwzasobach bazy
wiedzy w

witrynie Dell Support.

Alienware Command Center 27

5

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się
zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy

zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat
postępowania zgodnego zzasadami bezpieczeństwa znajduje się na stronie głównej firmy Dell dotyczącej zgodności

z przepisami.

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł

zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby,
adopiero potem podłączyć komputer do gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.

OSTRZEŻENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.

OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów inaprawy, które zespół

pomocy technicznej firmy Dell autoryzował, lub, októre poprosił. Uszkodzenia wynikające znapraw serwisowych
nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się zinstrukcjami dotyczącymi
bezpieczeństwa dostarczonymi zproduktem lub dostępnymi na stronie głównej firmy Dell dotyczącej zgodności

z przepisami.

OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków

elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów
ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej wcelu odprowadzenia
ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych części składowych.

OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre kable mają

złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas podłączania kabli należy zwrócić uwagę na
prawidłowe zorientowanie iwyrównanie złączy iportów.

OSTRZEŻENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie

należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.

Przed przystąpieniem do serwisowania komputera

Kroki

1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. Wsystemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego systemu.

28 Serwisowanie komputera

3. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.

4. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

5. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.

6. Jeśli możesz włączyć komputer, przejdź do trybu serwisowego.

Tryb serwisowy

Tryb serwisowy służy do odłączania zasilania bez odłączania kabla baterii od płyty głównej przed przeprowadzeniem naprawy
komputera.

OSTRZEŻENIE: Jeśli nie można włączyć komputera wcelu przełączenia go wtryb serwisowy lub komputer nie

obsługuje trybu serwisowego, należy odłączyć kabel baterii. Aby odłączyć kabel baterii, wykonaj czynności opisane
wsekcji Wymontowywanie baterii.

UWAGA: Upewnij się, że komputer jest wyłączony, azasilacz sieciowy — odłączony.

a. Naciśnij iprzytrzymaj klawisz <B> na klawiaturze, anastępnie naciśnij iprzytrzymaj przez 3 sekundy przycisk zasilania, aż na

ekranie pojawi się logo Dell.
b. Naciśnij dowolny klawisz, aby kontynuować.
c. Jeśli zasilacz sieciowy nie został odłączony, na ekranie pojawi się komunikat, że należy go wymontować. Wyjmij zasilacz

sieciowy, anastępnie naciśnij dowolny klawisz, aby kontynuować procedurę trybu serwisowego. Procedura trybu serwisowego

automatycznie pomija kolejny krok, jeśli etykieta właściciela komputera nie została wcześniej skonfigurowana przez użytkownika.
d. Po wyświetleniu na ekranie komunikatu ogotowości naciśnij dowolny klawisz, aby kontynuować. Komputer wyemituje trzy krótkie

sygnały dźwiękowe inatychmiast się wyłączy.
e. Wyłączenie się komputera oznacza, że przeszedł on wtryb serwisowy.

UWAGA: Jeśli nie można włączyć komputera lub przejść do trybu serwisowego, pomiń tę procedurę.

Zalecenia dotyczące bezpieczeństwa

Rozdział dotyczący środków ostrożności zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed
zastosowaniem się do instrukcji demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy
zastosować następujące środki ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer iwszystkie podłączone do niego urządzenia peryferyjne od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe, telefoniczne itelekomunikacyjne.

● Podczas pracy wewnątrz dowolnego notebooka korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu jakiegokolwiek podzespołu komputera ostrożnie umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty

głównej.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem obudowy. Urządzenia,
które mają funkcję stanu gotowości, są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie
uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne
zaawansowane funkcje zarządzania energią.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego.
Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on
podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Opaska na nadgarstek powinna być bezpiecznie zamocowana
i mieć pełny kontakt ze skórą. Pamiętaj, aby przed podłączeniem opaski do urządzenia zdjąć biżuterię, np. zegarek, bransoletki czy
pierścionki.

Serwisowanie komputera 29

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych
elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią uszkodzić
obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze względu na
rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi staje się
coraz poważniejszym problemem.

Zpowodu większej gęstości półprzewodników wnajnowszych produktach firmy Dell ich wrażliwość na uszkodzenia elektrostatyczne
jest większa niż wprzypadku wcześniejszych modeli. Dlatego niektóre wcześniej stosowane metody postępowania zczęściami są już
nieprzydatne.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być
moduł DIMM, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo
zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł DIMM ulega
wstrząsowi elektrostatycznemu, ale ścieżki są tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych
zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować:
pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Awarie przejściowe (sporadyczne) są trudniejsze do wykrycia iusunięcia.

Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają odpowiedniej
ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia
wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem.
Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed wyciągnięciem komponentu zopakowania antystatycznego rozładuj najpierw
ładunki statyczne ze swojego ciała.

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Wprzypadku korzystania zmaty antystatycznej należy pewnie zacisnąć opaskę na rękę, aprzewód wyrównawczy
musi być podłączony do maty antystatycznej oraz do dowolnej niepokrytej powłoką izolacyjną metalowej części serwisowanego
komputera. Po prawidłowym założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić
bezpośrednio na macie antystatycznej. Podzespoły wrażliwe na wyładowania są bezpieczne tylko wdłoni serwisanta, na macie
antystatycznej, wkomputerze lub wworeczku ochronnym.

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera (jeśli nie jest potrzebna mata antystatyczna) lub być podłączone do maty antystatycznej wcelu ochrony
komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta, matę
antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy korzystać wyłącznie zzestawów serwisowych
zawierających opaskę na rękę, matę iprzewód wyrównawczy. Nie należy korzystać zbezprzewodowych opasek na rękę. Należy
pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na skutek
eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia przypadkowego uszkodzenia sprzętu
wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej raz
wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym kontaktem dotyczącym obsługi technicznej,
aco najmniej raz wtygodniu. Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Jeśli nie masz własnego zestawu

30 Serwisowanie komputera

do testowania opaski, skontaktuj się z regionalnym oddziałem, aby dowiedzieć się, czy nim dysponuje. Aby wykonać test, załóż opaskę
na rękę, podłącz przewód wyrównawczy do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test
zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

● Elementy izolacyjne — ważne jest, aby elementy wrażliwe na wyładowania elektrostatyczne, takie jak plastikowe obudowy
radiatorów, były przechowywane zdala od elementów wewnętrznych, które są izolatorami iczęsto mają duży ładunek elektryczny.

● Środowisko pracy — przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację wlokalizacji geograficznej klienta. Na
przykład korzystanie zzestawu wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym
lub notebookiem. Serwery są zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery
stacjonarne i notebooki są używane zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów
powierzchnię roboczą, na której można swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń
robocza powinna też być wolna od elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne.
Materiały izolujące, takie jak styropian i inne tworzywa sztuczne, powinny zawsze być oddalone o co najmniej 30 cm (12 cali) od
wrażliwych komponentów. W przeciwnym razie nie należy dotykać tych komponentów.

● Opakowanie antystatyczne — wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować
wantystatycznych opakowaniach. Wskazane są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony
podzespół, korzystając z tego samego opakowania antystatycznego, w którym nadeszła nowa część. Woreczek antystatyczny należy
złożyć i zakleić taśmą, a następnie zapakować w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki.
Elementy wrażliwe na wyładowania elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej
przed wyładowaniami. Nie należy nigdy ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane.
Podzespoły te powinny znajdować się tylko w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ochronnym.

● Transportowanie komponentów wrażliwych — komponenty wrażliwe na wyładowania elektrostatyczne, takie jak części zamienne
lub części zwracane do firmy Dell, należy koniecznie zapakować wworeczki antystatyczne na czas transportu.

Ochrona przed wyładowaniami elektrostatycznymi — podsumowanie

Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę oraz
maty antystatycznej. Ponadto podczas serwisowania komputera należy koniecznie trzymać wrażliwe elementy zdala od części
nieprzewodzących iumieszczać je wworeczkach antystatycznych na czas transportu.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do
firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić

komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.

UWAGA: Podłącz zasilacz do złącza zasilacza wkomputerze, aby opuścić tryb serwisowy.

5. Naciśnij przycisk zasilania, aby włączyć komputer. Komputer automatycznie powróci do normalnego trybu działania.

BitLocker

OSTRZEŻENIE: Jeśli funkcja BitLocker nie zostanie zawieszona przed aktualizacją systemu BIOS, klucz funkcji

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu systemu. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym uruchomieniu.

Serwisowanie komputera 31

Nieznajomość klucza odzyskiwania grozi utratą danych lub niepotrzebną ponowną instalacją systemu operacyjnego. Aby
uzyskać więcej informacji wtym zakresie, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS wsystemach Dell

zwłączoną funkcją BitLocker.

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Śrubokręt krzyżakowy nr 0

● Plastikowy otwierak

Wykaz śrub

UWAGA: Przy wykręcaniu śrub zelementów zalecane jest, aby zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

Tabela 26. Wykaz śrub

Element Typ śruby Ilość Ilustracja: śruba

Pokrywa dolna M2x7 (śruba mocująca) 2

M2x6 6

Pokrywa tylnych złączy we/wy M2x5 4

M2x4 2

Dysk SSD wkażdym gnieździe M2x3 1

M1,6x4 1

Klamra karty sieci
bezprzewodowej

Bateria M2x4 4

M2x3,5 1

M2x4,5 4

Klamra gniazda zasilacza M2x3 2

Zestaw wentylatora iradiatora M2x7,55 (śruba mocująca) 6

32 Serwisowanie komputera

Tabela 26. Wykaz śrub(cd.)

Element Typ śruby Ilość Ilustracja: śruba

M2x3 6

Zawiasy zestawu wyświetlacza M2,5x3,5 6

Touchpad M2x2,5 2

Klamra kopuły touchpada M2x3 4

Klamry touchpada M2x3 4

Płyta kontrolera klawiatury M2x2,5 1

Płyta we/wy M2x2,5 2

Wspornik Type-C M2x4 2

M2x3 2

Klamra przycisku zasilania M2x2,5 2

Płyta główna M2x3 8

Karta dźwiękowa M2x2,5 2

Pokrywy zawiasów wyświetlacza M1,6x2,5 2

Główne elementy komputera Alienware m16 R2

Na ilustracji poniżej przedstawiono główne elementy komputera Alienware m16 R2.

Serwisowanie komputera 33

1. Pokrywa tylnych złączy we/wy

2. Pokrywa dolna

3. Moduł pamięci

4. Karta sieci bezprzewodowej

5. Klamra karty sieci bezprzewodowej

6. Gniazdo zasilacza

7. Klamra gniazda zasilacza

8. Zaślepka termiczna

9. Zestaw wentylatora iradiatora

10. Karta dźwiękowa

11. Bateria

12. Głośnik lewy

34 Serwisowanie komputera

13. Touchpad

14. Klamry touchpada — wspornik kopułowy idwie klamry przednie

15. Płyta kontrolera klawiatury

16. Głośnik prawy

17. Zestaw wyświetlacza

18. Zestaw klawiatury i podpórki na nadgarstek

19. Płyta we/wy

20. Płyta główna

21. Wspornik Type-C

22. Dysk SSD

23. Osłona cieplna dysku SSD

24. Przycisk zasilania

25. Klamra przycisku zasilania

26. Pokrywa lewego zawiasu wyświetlacza

27. Pokrywa prawego zawiasu wyświetlacza

UWAGA: Firma Dell udostępnia listę elementów iich numery części wzakupionej oryginalnej konfiguracji systemu. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

Serwisowanie komputera 35

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami

dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

6

Wymagania

Wykonaj procedurę przedstawioną wsekcji

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera.

OSTRZEŻENIE: Jeśli nie można włączyć komputera, przełączyć go wtryb serwisowy lub jeśli komputer nie obsługuje

trybu serwisowego, należy odłączyć kabel baterii.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania pokrywy dolnej.

Przed przystąpieniem do serwisowania komputera.

36 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 9. Wymontowywanie pokrywy dolnej

Kroki

1. Wykręć sześć śrub (M2x6) mocujących pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

2. Poluzuj dwie śruby (M2x7) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

3. Za pomocą plastikowego otwieraka podważ pokrywę dolną, zaczynając wlewym dolnym rogu ikontynuując wzdłuż boków.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 37

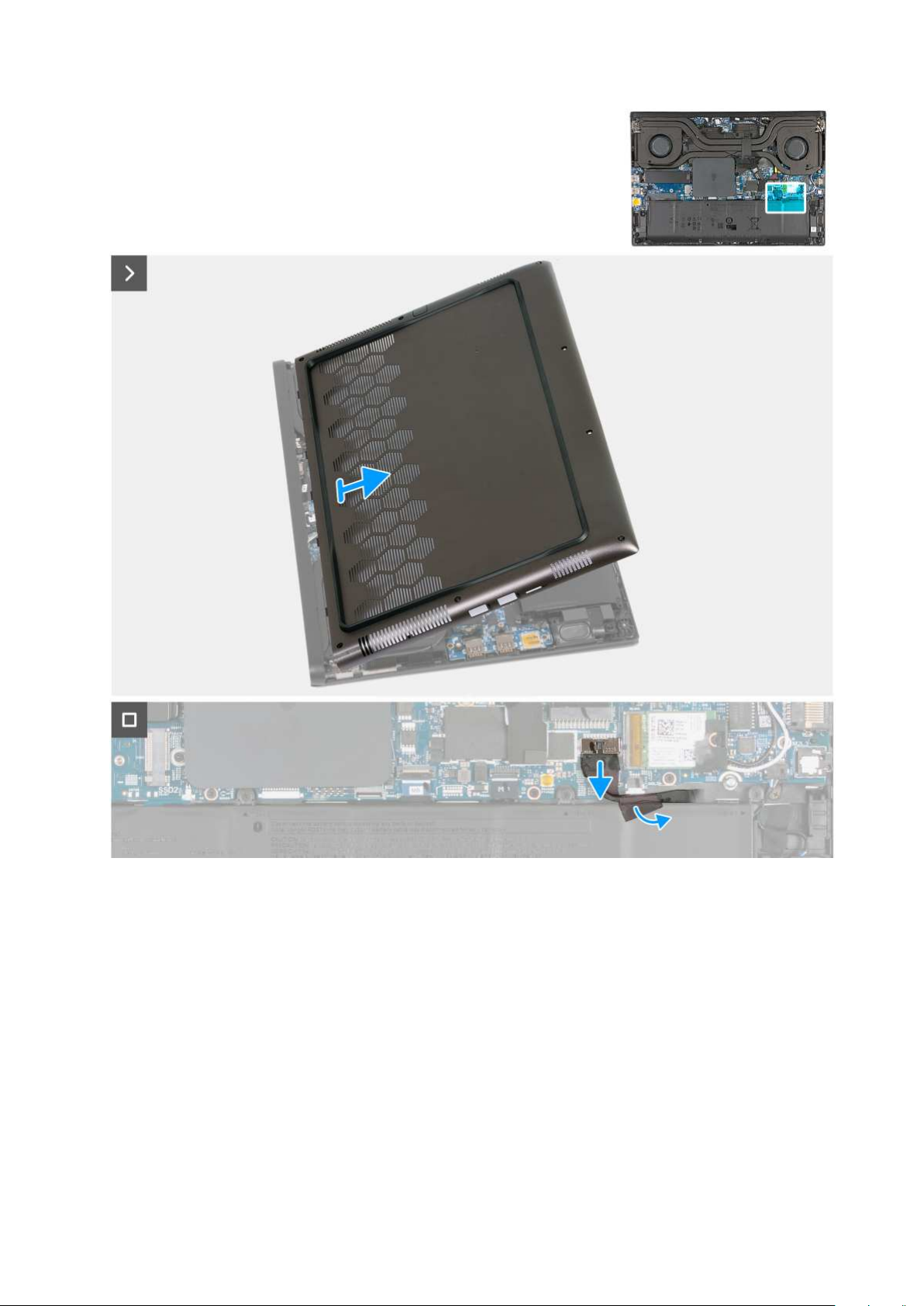

Rysunek 10. Wymontowywanie pokrywy dolnej

4. Przesuń izdejmij pokrywę dolną zzestawu podpórki na nadgarstek iklawiatury.

5. Odklej taśmę mocującą kabel akumulatora do akumulatora.

6. Odłącz kabel baterii od złącza (BATT1) na płycie głównej.

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

38 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

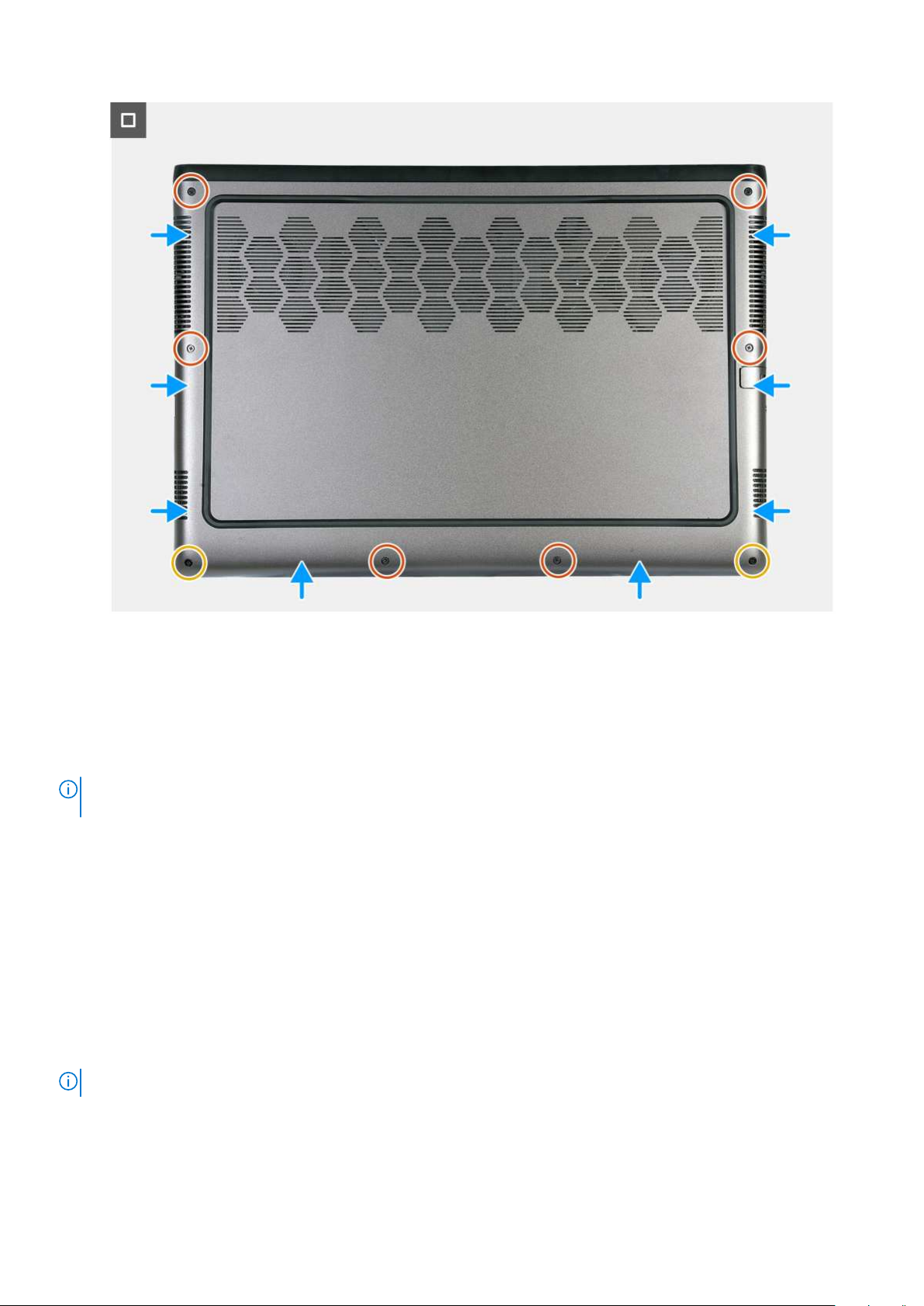

Rysunek 11. Instalowanie pokrywy dolnej

Kroki

1. Podłącz kabel baterii do złącza (BATT1) na płycie głównej.

2. Przyklej taśmę mocującą kabel baterii do baterii.

3. Wsuń zaczepy ugóry pokrywy dolnej pod pokrywę złączy we/wy, anastępnie wciśnij pokrywę dolną, aby ją osadzić na zestawie
podpórki na nadgarstek iklawiatury.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 39

Rysunek 12. Instalowanie pokrywy dolnej

4. Dokręć dwie śruby (M2x7) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

5. Wkręć sześć śrub (M2x6) mocujących pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera.

Moduł pamięci

Wymontowywanie modułów pamięci

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: W komputerze mogą być zainstalowane maksymalnie dwa moduły pamięci.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania pamięci.

40 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 13. Wymontowywanie modułów pamięci

Kroki

1. Zdejmij taśmę z mylaru, aby uzyskać dostęp do pamięci.

2. Ostrożnie rozciągnij palcami zatrzaski zabezpieczające znajdujące się na końcach każdego gniazda modułu pamięci, aż moduł
odskoczy.

3. Przesuń iwyjmij moduł pamięci zgniazda.

OSTRZEŻENIE: Aby zapobiec uszkodzeniu modułu pamięci, należy go trzymać za brzegi. Nie należy dotykać

metalowych styków modułu pamięci, ponieważ wyładowania elektrostatyczne (ESD) mogą spowodować poważne
uszkodzenie elementów. Więcej informacji na temat ochrony przed wyładowaniami elektrostatycznymi można
znaleźć w sekcji Ochrona przed wyładowaniami elektrostatycznymi.

UWAGA: Powtórz czynności, aby wymontować pozostałe moduły pamięci zainstalowane w komputerze.

UWAGA: Zwróć uwagę na gniazda i orientację modułów pamięci, aby zainstalować je ponownie w taki sam sposób.

UWAGA: Jeśli wyjęcie modułu pamięci jest trudne, należy poluzować moduł, delikatnie poruszając nim wprzód iwtył, aż do

wyjęcia zgniazda.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 41

Instalowanie modułów pamięci

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: W komputerze mogą być zainstalowane maksymalnie dwa moduły pamięci.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji modułów pamięci.

Rysunek 14. Instalowanie modułów pamięci

Kroki

1. Zdejmij taśmę z mylaru, aby uzyskać dostęp do gniazda modułu pamięci.

2. Dopasuj wgłębienie wmodule pamięci do zaczepu wgnieździe.

OSTRZEŻENIE: Aby zapobiec uszkodzeniu modułu pamięci, należy go trzymać za brzegi. Nie należy dotykać

metalowych styków modułu pamięci, ponieważ wyładowania elektrostatyczne (ESD) mogą spowodować poważne
uszkodzenie elementów. Więcej informacji na temat ochrony przed wyładowaniami elektrostatycznymi można
znaleźć w sekcji

42 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Ochrona przed wyładowaniami elektrostatycznymi.

3. Wsuń moduł pamięci mocno pod kątem do gniazda modułu pamięci.

4. Dociśnij moduł pamięci, aby go osadzić (charakterystyczne kliknięcie).

UWAGA: Powtórz czynności, aby zainstalować drugi moduł pamięci w komputerze.

UWAGA: Zaciski mocujące powracają do pozycji zamkniętej. Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci izainstaluj go

ponownie.

5. Przymocuj taśmę zmylaru, aby zasłonić gniazda modułów pamięci.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie dysku SSD wgnieździe SSD1, gnieździe SSD2 lub wobu gniazdach, atakże procedurę
wymontowywania dysku SSD.

Rysunek 15. Wymontowywanie dysku SSD

Kroki

1. Wykręć śrubę (M2x3) mocującą osłonę termiczną do płyty głównej.

2. Wykręć śrubę (M1,6x4) mocującą osłonę termiczną do płyty we/wy.

3. Zdejmij płytkę termoprzewodzącą zdysku SSD.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 43

4. Wysuń iwyjmij dysk SSD zgniazda (SSD1 lub SSD2).

Instalowanie dysku SSD

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie dysku SSD wgnieździe SSD1, gnieździe SSD2 lub wobu gniazdach, atakże procedurę
instalacji dysku SSD.

Rysunek 16. Instalowanie dysku SSD

Kroki

1. Dopasuj wgłębienie wkarcie SSD do zaczepu na gnieździe dysku (SSD1 lub SSD2) na płycie głównej.

2. Wsuń dysk SSD do gniazda (SSD1 lub SSD2) na płycie głównej.

3. Wsuń zaczep na osłonie termicznej do gniazda dysku SSD.

4. Dopasuj otwory na śruby wosłonie termicznej do otworów wpłycie głównej ipłycie we/wy.

5. Wkręć śrubę (M1,6x4) mocującą osłonę termiczną do płyty we/wy.

6. Wkręć śrubę (M2x3) mocującą osłonę termiczną do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

44 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Karta sieci bezprzewodowej

Wymontowywanie karty sieci bezprzewodowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania karty sieci bezprzewodowej.

Rysunek 17. Wymontowywanie karty sieci bezprzewodowej

Kroki

1. Wykręć śrubę (M2x3,5) mocującą klamrę karty sieci bezprzewodowej do karty sieci bezprzewodowej ipłyty głównej.

2. Przesuń izdejmij wspornik karty sieci bezprzewodowej zkarty.

3. Odłącz kable antenowe od karty sieci bezprzewodowej.

4. Przesuń i wyjmij kartę sieci bezprzewodowej z gniazda pod kątem.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 45

Instalowanie karty sieci bezprzewodowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji karty sieci bezprzewodowej.

Rysunek 18. Instalowanie karty sieci bezprzewodowej

Kroki

1. Podłącz kable antenowe do karty sieci bezprzewodowej.

UWAGA: Wtabeli poniżej przedstawiono schemat kolorów kabli antenowych karty sieci bezprzewodowej wkomputerze.

Tabela 27. Schemat kolorów kabli antenowych

Złącza na karcie sieci
bezprzewodowej

Główne Biały MAIN 2 △ (biały trójkąt)

46 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kolor kabla
antenowego

Oznaczenie etykiety

Tabela 27. Schemat kolorów kabli antenowych(cd.)

Złącza na karcie sieci
bezprzewodowej

Dodatkowe Czarny AUX 1 ▲ (czarny trójkąt)

2. Dopasuj wgłębienie na karcie sieci bezprzewodowej do zaczepu wgnieździe karty sieci bezprzewodowej iwsuń kartę do gniazda pod
kątem.

3. Dopasuj otwór na śrubę wklamrze karty sieci bezprzewodowej do otworu na śrubę wkarcie oraz wzestawie podpórki na nadgarstek
iklawiatury.

4. Wkręć śrubę (M2x3,5) mocującą klamrę karty sieci bezprzewodowej ikartę sieci bezprzewodowej do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kolor kabla
antenowego

Oznaczenie etykiety

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 47

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wsekcji dotyczącej wymontowywania iinstalowania części FRU są przeznaczone

wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części

wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów

ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

7

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od komputera

ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie
komputera nie włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Podczas serwisowania tego produktu należy się upewnić, że żadne śruby nie zostały zgubione ani nie znajdują się

wnieodpowiednim miejscu, ponieważ grozi to przypadkowym przebiciem lub uszkodzeniem baterii bądź innych
elementów komputera.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać ani
zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą techniczną firmy
Dell. Zapoznaj się z informacjami w

● Należy kupować tylko oryginalne baterie dostępne w
produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

sekcji kontaktu z pomocą techniczną w witrynie Dell Support.

witrynie Dell lub u autoryzowanych partnerów i sprzedawców

48 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Ten komputer nie ma baterii pastylkowej zegara czasu rzeczywistego. Zegar czasu rzeczywistego (RTC) zostanie

zresetowany po każdym ztych zdarzeń:

● Po zdarzeniu serwisowym wymagającym odłączenia baterii komputera.

● Po całkowitym rozładowaniu baterii.

● Po ponownym zmontowaniu iwłączeniu komputera.

Wprzypadku zresetowania zegara czasu rzeczywistego komputer włączy się iwyłączy ponownie trzy razy. Zostanie wyświetlony
komunikat obłędzie „Invalid Configuration” zprośbą oprzejście do systemu BIOS iskonfigurowanie daty igodziny. Po ustawieniu daty
igodziny komputer zacznie działać normalnie.

UWAGA: Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień wmenu systemu BIOS. Przed wyjęciem baterii zaleca się

zanotowanie ustawień menu systemu BIOS.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania baterii.

Rysunek 19. Wymontowywanie baterii

Kroki

1. Wykręć cztery śruby (M2x4) mocujące baterię do zestawu podpórki na nadgarstek iklawiatury.

2. Wykręć cztery śruby (M2x4,5) mocujące baterię do zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij akumulator zzestawu podpórki na nadgarstek iklawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 49

Instalowanie baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii.

Rysunek 20. Instalowanie baterii

Kroki

1. Umieść baterię wzestawie podpórki na nadgarstek iklawiatury, dopasowując ją do wypustek.

2. Dopasuj otwory na śruby wakumulatorze do otworów wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć cztery śruby (M2x4) mocujące baterię do zestawu podpórki na nadgarstek iklawiatury.

4. Wkręć cztery śruby (M2x4,5) mocujące baterię do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel baterii

Wymontowywanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

50 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

UWAGA: Jeśli baterię odłączono od płyty głównej wcelach serwisowych, podczas uruchamiania komputera nastąpi opóźnienie,

ponieważ bateria zegara czasu rzeczywistego zostanie zresetowana.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania kabla baterii.

Rysunek 21. Wymontowywanie kabla baterii

Kroki

1. Odwróć baterię.

2. Odklej taśmę, aby uzyskać dostęp do złącza baterii.

3. Odklej kabel baterii od baterii aż do miejsca, wktórym kabel łączy się zbaterią.

4. Chwyć kabel baterii wpobliżu złącza iunieś go, aby odłączyć go od baterii.

Instalowanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji kabla baterii.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 51

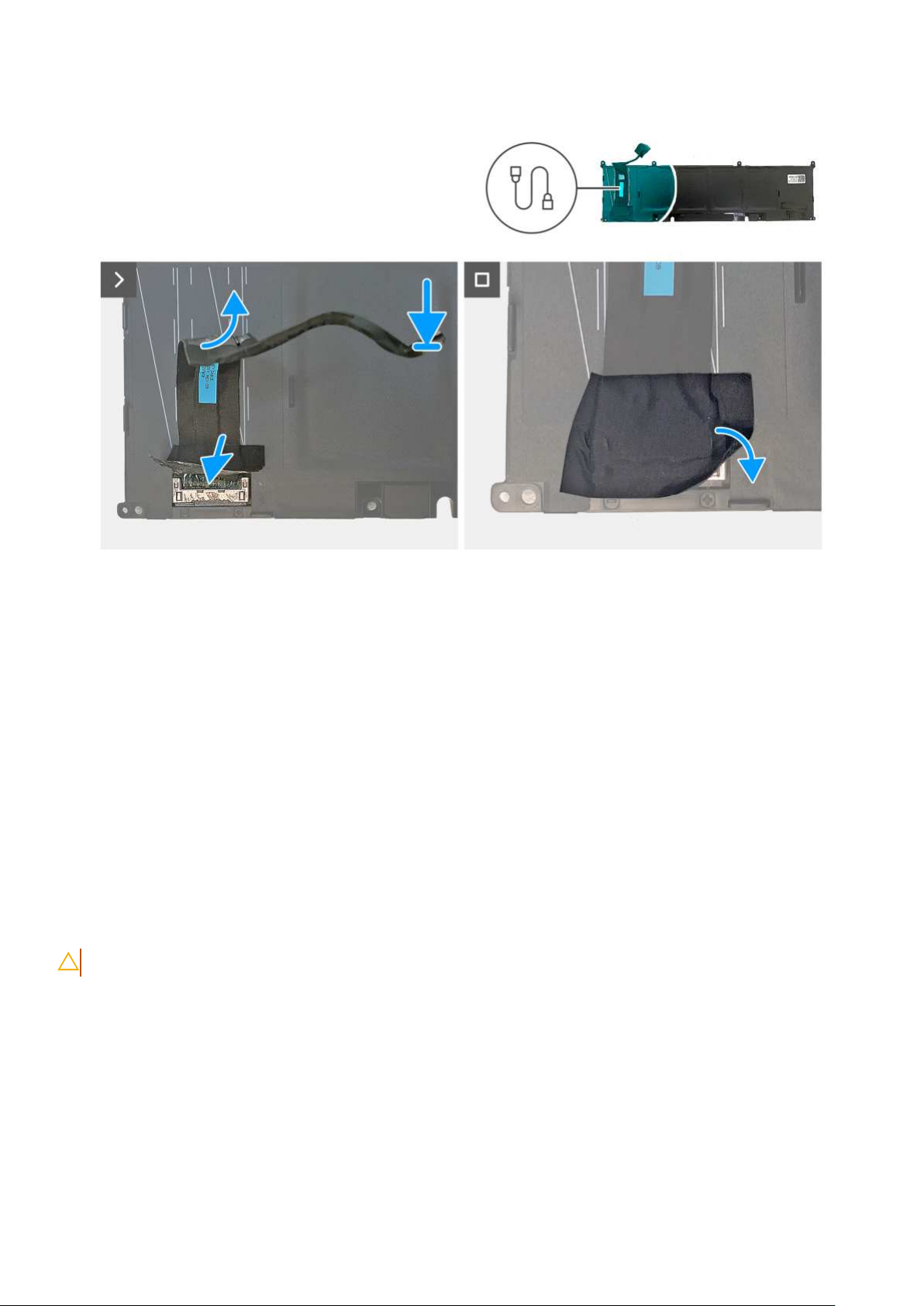

Rysunek 22. Instalowanie kabla baterii

Kroki

1. Zamocuj kabel baterii na baterii.

2. Podłącz kabel baterii do baterii.

3. Przyklej taśmę, aby zamocować złącze kabla baterii.

4. Odwróć baterię.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Pokrywa tylnych złączy we/wy

Wymontowywanie pokrywy tylnych złączy we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania pokrywy tylnych złączy we/wy.

52 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

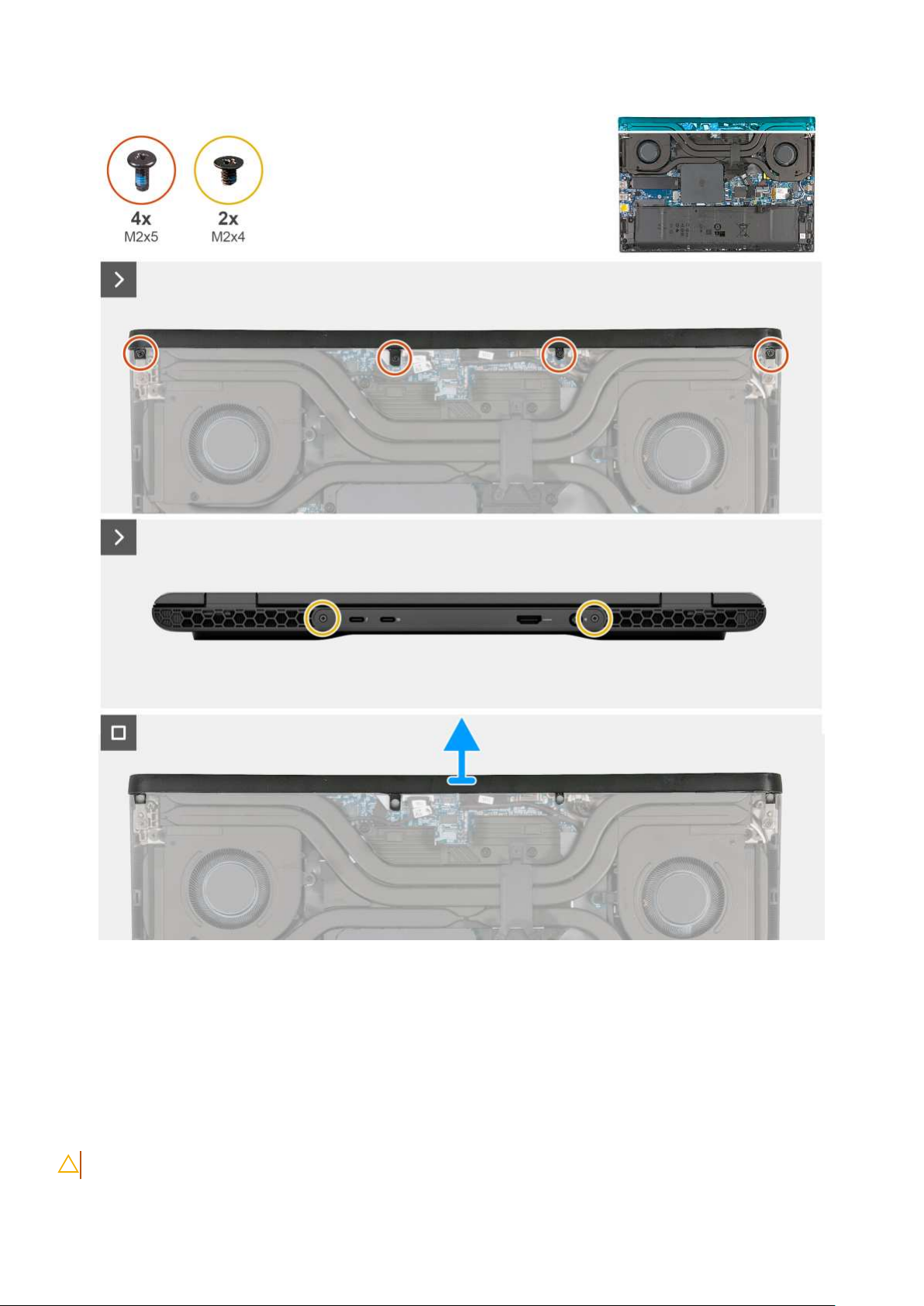

Rysunek 23. Wymontowywanie pokrywy tylnych złączy we/wy

Kroki

1. Wykręć cztery śruby (M2x5) mocujące pokrywę tylnych złączy we/wy do zestawu podpórki na nadgarstek iklawiatury.

2. Wykręć dwie śruby (M2x4) mocujące pokrywę tylnych złączy we/wy do tylnej części komputera.

3. Zaczynając od narożnika, podważ pokrywę tylnych złączy we/wy izdejmij ją zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie pokrywy tylnych złączy we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 53

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji pokrywy tylnych złączy we/wy.

Rysunek 24. Instalowanie pokrywy tylnych złączy we/wy

Kroki

1. Umieść pokrywę tylnych złączy we/wy wodpowiedniej orientacji na zestawie podpórki na nadgarstek iklawiatury, anastępnie wciśnij
ją na miejsce.

2. Wkręć dwie śruby (M2x4) mocujące pokrywę tylnych złączy we/wy do tylnej części komputera.

54 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

3. Wkręć cztery śruby (M2x5) mocujące pokrywę tylnych złączy we/wy do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wentylatora iradiatora

Wymontowywanie zestawu wentylatora iradiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylnych złączy we/wy.

Informacje na temat zadania

OSTRZEŻENIE: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy

zaczekać aż wystarczająco ostygnie.

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze

procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wentylatora iradiatora.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 55

Rysunek 25. Wymontowywanie zestawu wentylatora iradiatora

Kroki

1. Odłącz kabel prawego wentylatora od złącza (FAN1) na płycie we/wy.

2. Odłącz kabel lewego wentylatora od złącza (FAN1) na płycie głównej.

3. Odklej taśmę mocującą kabel wentylatora do płyty we/wy.

4. Wykręć sześć śrub (M2x3) mocujących zestaw wentylatora iradiatora do płyty głównej.

5. Wkolejności odwrotnej do wskazanej (6>5>4>3>2>1) poluzuj sześć śrub (M2x7,55) mocujących zestaw wentylatora iradiatora do
płyty głównej.

6. Zdejmij zestaw wentylatora iradiatora zpłyty głównej.

Instalowanie zestawu wentylatora iradiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalowania zestawu wentylatora iradiatora.

56 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 26. Instalowanie zestawu wentylatora iradiatora

Kroki

1. Dopasuj otwory na śruby wzestawie wentylatora iradiatora do otworów wpłycie głównej.

2. Wkolejności wskazanej na radiatorze (1>2>3>4>5>6) dokręć sześć śrub (M2x7,55) mocujących zestaw wentylatora iradiatora do
płyty głównej.

3. Wkręć sześć śrub (M2x3) mocujących zestaw wentylatora iradiatora do płyty głównej.

4. Podłącz kabel lewego wentylatora do złącza (FAN1) na płycie głównej.

5. Przyklej taśmę mocującą kabel wentylatora do płyty we/wy.

6. Podłącz kabel prawego wentylatora do złącza (FAN1) na płycie we/wy.

Kolejne kroki

1. Zainstaluj pokrywę tylnych złączy we/wy.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 57

Głośniki

Wymontowywanie głośników

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania głośników.

Rysunek 27. Wymontowywanie głośników

Kroki

1. Odłącz kabel głośnikowy od złącza (SPK1) na płycie głównej.

2. Odklej taśmy mocujące kabel głośnikowy do zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij kabel głośników zprowadnic wzestawie podpórki na nadgarstek iklawiatury.

4. Wyjmij lewy iprawy głośnik razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie głośników

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

58 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji głośników.

Rysunek 28. Instalowanie głośników

Kroki

1. Umieść głośniki wgniazdach wzestawie podpórki na nadgarstek iklawiatury, korzystając zwypustek.

UWAGA: Upewnij się, że wypustki znajdują się wgumowych pierścieniach na głośniku.

2. Umieść kabel głośników wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

3. Przyklej taśmy mocujące kabel głośnikowy do zestawu podpórki na nadgarstek iklawiatury.

4. Podłącz kabel głośnikowy do złącza (SPK1) na karcie dźwiękowej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Złącze zasilacza

Wymontowywanie gniazda zasilacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylnych złączy we/wy.

4. Wymontuj zestaw wentylatora iradiatora.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 59

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania gniazda zasilacza.

Rysunek 29. Wymontowywanie gniazda zasilacza

Kroki

1. Wykręć dwie śruby (M2x3) mocujące klamrę gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

2. Wyjmij klamrę gniazda zasilacza zzestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij zaślepkę termiczną zgniazda wzestawie podpórki na nadgarstek iklawiatury, anastępnie odłóż ją na bok.

4. Odklej taśmy mocujące kabel gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

5. Odłącz kabel gniazda zasilacza od złącza (DCIN1) na płycie głównej.

6. Wyjmij gniazdo zasilacza razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie gniazda zasilacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

60 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji gniazda zasilacza.

Rysunek 30. Instalowanie gniazda zasilacza

Kroki

1. Umieść gniazdo zasilacza we wnęce w zestawie podpórki na nadgarstek.

2. Umieść zaślepkę termiczną wgnieździe wzestawie podpórki na nadgarstek iklawiatury, dopasowując zaślepkę do wypustki.

3. Umieść klamrę gniazda zasilacza na gnieździe zasilacza.

4. Dopasuj otwory na śruby wklamrze gniazda zasilacza do otworów wzestawie podpórki na nadgarstek iklawiatury.

5. Wkręć dwie śruby (M2x3) mocujące klamrę gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

6. Przyklej taśmy mocujące gniazdo zasilacza do zestawu podpórki na nadgarstek iklawiatury.

7. Podłącz kabel gniazda zasilacza do złącza (DCIN1) na płycie głównej.

Kolejne kroki

1. Zainstaluj zestaw wentylatora iradiatora.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 61

2. Zainstaluj pokrywę tylnych złączy we/wy.

3. Zainstaluj pokrywę dolną.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Touchpad

Wymontowywanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania touchpada.

62 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

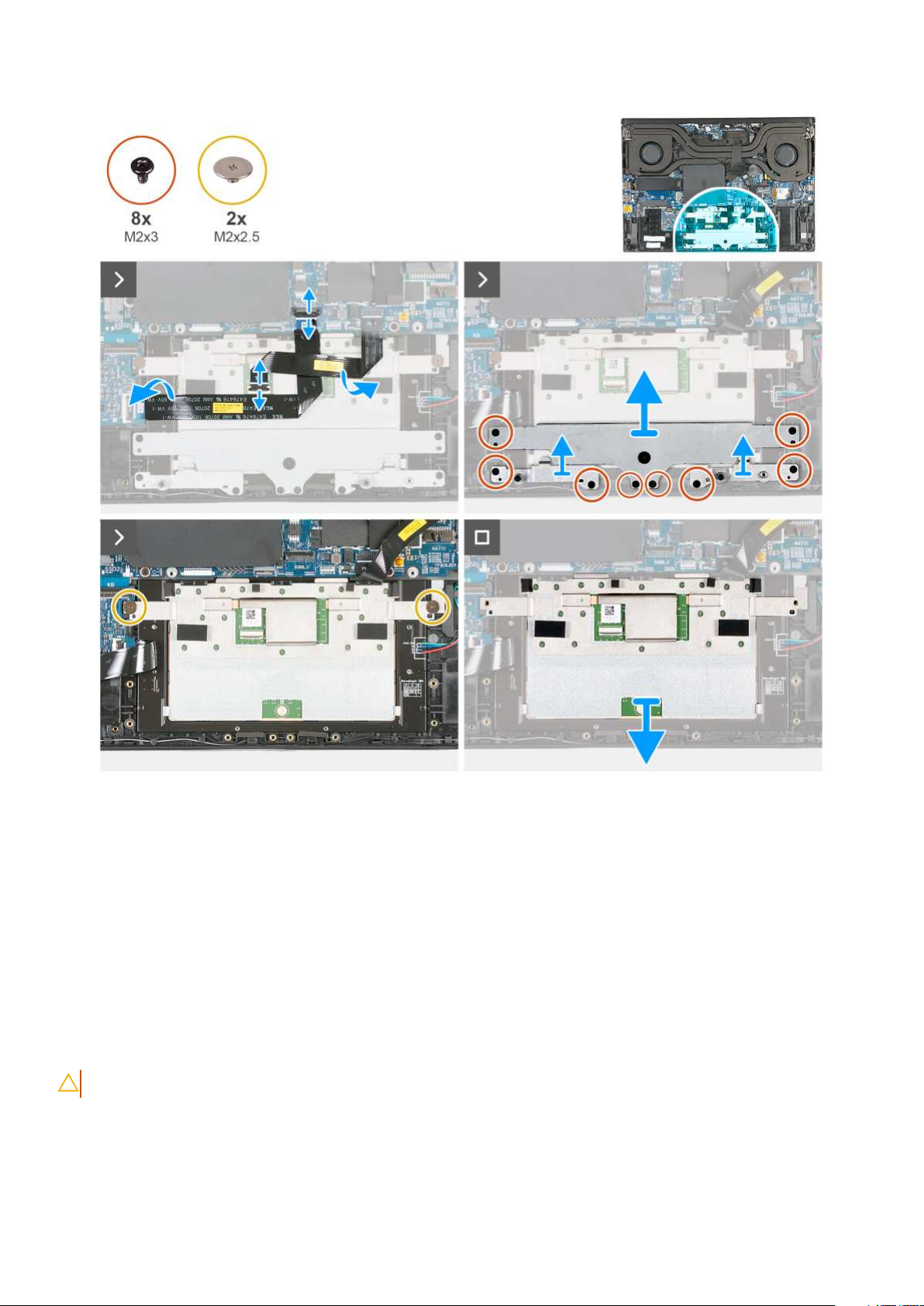

Rysunek 31. Wymontowywanie touchpada

Kroki

1. Otwórz zatrzask iodłącz kabel głównej jednostki sterującej (MCU) od złącza (KBBL2) na płycie głównej.

2. Unieś zatrzask iodłącz kabel touchpada od touchpada.

3. Wykręć cztery śruby (M2x3) mocujące wspornik kopułowy touchpada do zestawu podpórki na nadgarstek iklawiatury.

4. Wykręć cztery śruby (M2x3) mocujące klamry touchpada do zestawu podpórki na nadgarstek iklawiatury.

5. Zdejmij wspornik kopułowy touchpada zzestawu podpórki na nadgarstek iklawiatury.

6. Wykręć dwie śruby (M2x2,5) mocujące touchpad do zestawu podpórki na nadgarstek iklawiatury.

7. Zdejmij touchpad zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 63

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji touchpada.

Rysunek 32. Instalowanie touchpada

Kroki

1. Wsuń touchpad pod kątem do wnęki wzestawie podpórki na nadgarstek iklawiatury.

2. Odwróć komputer iotwórz wyświetlacz, aby upewnić się, że touchpad jest dokładnie wyrównany ze wszystkich stron.

UWAGA: Poniższa ilustracja przedstawia prawidłowe ustawienie touchpada wkomputerze.

64 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

3. Zamknij wyświetlacz iodwróć komputer spodem do góry.

4. Wkręć dwie śruby (M2x2,5) mocujące touchpad do zestawu podpórki na nadgarstek iklawiatury.

5. Dopasuj otwory na śruby wklamrach touchpada do otworów wzestawie podpórki na nadgarstek iklawiatury.

6. Wkręć cztery śruby (M2x3) mocujące klamry touchpada do zestawu podpórki na nadgarstek iklawiatury.

7. Dopasuj otwory na śruby we wsporniku kopułowym touchpada do otworów wzestawie podpórki na nadgarstek iklawiatury.

8. Wkręć cztery śruby (M2x3) mocujące wspornik kopułowy touchpada do zestawu podpórki na nadgarstek iklawiatury.

9. Podłącz kabel touchpada do touchpada izamknij zatrzask, aby zamocować kabel.

10. Podłącz kabel głównej jednostki sterującej (MCU) do złącza (KBBL2) na płycie głównej izamknij zatrzask, aby zamocować złącze.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta kontrolera klawiatury

Wymontowywanie płyty kontrolera klawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty kontrolera klawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 65

Rysunek 33. Wymontowywanie płyty kontrolera klawiatury

Kroki

1. Otwórz zatrzask iodłącz kabel podświetlenia klawiatury od złącza (LEDCN1) na płycie kontrolera klawiatury.

2. Otwórz zatrzask iodłącz kabel klawiatury od złącza (KBCN1) na płycie kontrolera klawiatury.

3. Otwórz zatrzask iodłącz kabel płyty kontrolera klawiatury od złącza (MBCN1) na płycie kontrolera.

4. Wykręć śrubę (M2x2,5) mocującą płytę kontrolera klawiatury do zestawu podpórki na nadgarstek iklawiatury.

5. Zdejmij płytę kontrolera klawiatury zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie płyty kontrolera klawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty kontrolera klawiatury.

66 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 34. Instalowanie płyty kontrolera klawiatury

Kroki

1. Umieść płytę kontrolera klawiatury wgnieździe na zestawie podpórki na nadgarstek iklawiatury, korzystając zwypustek.

2. Wkręć śrubę (M2x2,5) mocującą płytę kontrolera klawiatury do zestawu podpórki na nadgarstek iklawiatury.

3. Podłącz kabel podświetlenia klawiatury do złącza (LEDCN1) na płycie kontrolera klawiatury izamknij zatrzask, aby zamocować kabel.

4. Podłącz kabel klawiatury do złącza (MBCN1) na płycie kontrolera klawiatury izamknij zatrzask, aby zamocować kabel.

5. Podłącz kabel płyty kontrolera klawiatury do płyty głównej izamknij zatrzask, aby zamocować kabel.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Pokrywy zawiasów wyświetlacza

Wymontowywanie pokryw zawiasów wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylnych złączy we/wy.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania pokryw zawiasów wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 67

Rysunek 35. Wymontowywanie pokryw zawiasów wyświetlacza

Kroki

1. Zamknij wyświetlacz iwykręć śrubę (M1,6x2,5) mocującą pokrywę prawego zawiasu wyświetlacza (R) do prawego zawiasu.

2. Wykręć śrubę (M1,6x2,5) mocującą pokrywę lewego zawiasu wyświetlacza (L) do lewego zawiasu.

3. Delikatnie podważ izdejmij obie pokrywy zawiasów wyświetlacza zzawiasów.

Instalowanie pokryw zawiasów wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji pokryw zawiasów wyświetlacza.

68 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 36. Instalowanie pokryw zawiasów wyświetlacza

Kroki

1. Po zamknięciu wyświetlacza wyrównaj iumieść pokrywę lewego zawiasu wyświetlacza (L) na lewym zawiasie.

2. Dopasuj otwór na śrubę wpokrywie lewego zawiasu wyświetlacza (L) do otworu wlewym zawiasie.

3. Wkręć śrubę (M1,6x2,5) mocującą pokrywę lewego zawiasu wyświetlacza (L) do lewego zawiasu.

4. Wyrównaj iumieść pokrywę prawego zawiasu wyświetlacza (R) na prawym zawiasie.

5. Dopasuj otwór na śrubę wpokrywie prawego zawiasu wyświetlacza (R) do otworu wprawym zawiasie.

6. Wkręć śrubę (M1,6x2,5) mocującą pokrywę prawego zawiasu wyświetlacza (R) do prawego zawiasu.

Kolejne kroki

1. Zainstaluj pokrywę tylnych złączy we/wy.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylnych złączy we/wy.

4. Zdejmij pokrywy zawiasów wyświetlacza.

5. Wymontuj zestaw wentylatora iradiatora.

6. Wymontuj kartę sieci bezprzewodowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

Rysunek 37. Wymontowywanie zestawu wyświetlacza

Kroki

1. Odłącz kabel kamery od złącza (CAM1) na płycie głównej.

2. Odklej taśmy mocujące kabel kamery do zestawu podpórki na nadgarstek iklawiatury.

3. Odklej kabel kamery od zestawu podpórki na nadgarstek iklawiatury.

4. Wykręć trzy śruby (M2,5x3,5) mocujące prawy zawias do zestawu podpórki na nadgarstek iklawiatury, anastępnie otwórz zawias.

5. Otwórz zatrzask iodłącz kabel wyświetlacza od złącza (LCD1) na płycie głównej.

70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

6. Odklej taśmy mocujące kabel wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

7. Wyjmij kabel wyświetlacza zprowadnic na zestawie podpórki na nadgarstek iklawiatury.

8. Odklej taśmy iwyjmij kable antenowe zprowadnic na zestawie podpórki na nadgarstek iklawiatury.

9. Wykręć trzy śruby (M2,5x3,5) mocujące lewy zawias do zestawu podpórki na nadgarstek iklawiatury, anastępnie otwórz zawias.

10. Otwórz zestaw podpórki na nadgarstek iklawiatury pod kątem iwyjmij zestaw wyświetlacza.

Instalowanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 71

Rysunek 38. Instalowanie zestawu wyświetlacza

Kroki

1. Umieść zestaw podparcia dłoni i klawiatury na zestawie wyświetlacza.

OSTRZEŻENIE: Aby uniknąć uszkodzenia wyświetlacza, nie należy wsuwać zestawu podpórki na nadgarstek

iklawiatury na zestaw wyświetlacza.

2. Dopasuj otwory na śruby wzawiasach wyświetlacza dootworów wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć sześć śrub (M2,5x3,5) mocujących zawiasy wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

4. Przyklej taśmę mocującą kabel kamery do zestawu podpórki na nadgarstek iklawiatury.

5. Przyklej kabel kamery do zestawu podpórki na nadgarstek iklawiatury.

72 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

6. Podłącz kabel kamery do złącza (CAM1) na płycie głównej.

7. Podłącz kabel wyświetlacza do złącza (LCD1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

Kolejne kroki

1. Zainstaluj kartę sieci bezprzewodowej.

2. Zainstaluj zestaw wentylatora iradiatora.

3. Zainstaluj pokrywy zawiasów wyświetlacza.

4. Zainstaluj pokrywę tylnych złączy we/wy.

5. Zainstaluj pokrywę dolną.

6. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wspornik Type-C

Wymontowywanie klamry złącza Type-C

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylnych złączy we/wy.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamry złącza Type-C.

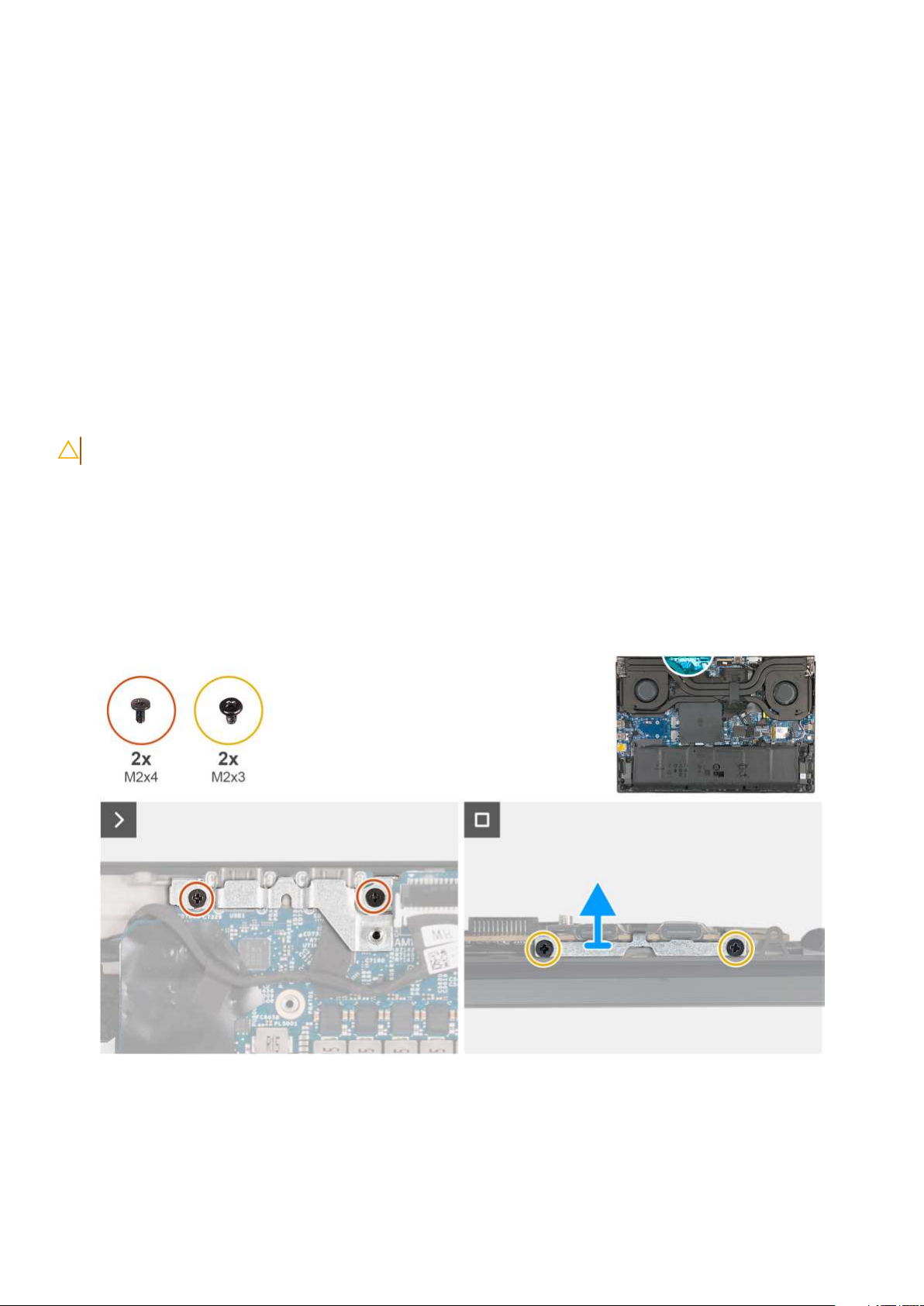

Rysunek 39. Wymontowywanie klamry złącza Type-C

Kroki

1. Wykręć dwie śruby (M2x4) mocujące klamrę portu Type-C do płyty głównej.

2. Wykręć dwie śruby (M2x3) mocujące klamrę złącza Type-C do zestawu podpórki na nadgarstek iklawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 73

3. Wyjmij klamrę złącza Type-C zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie klamry złącza Type-C

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji klamry złącza Type-C.

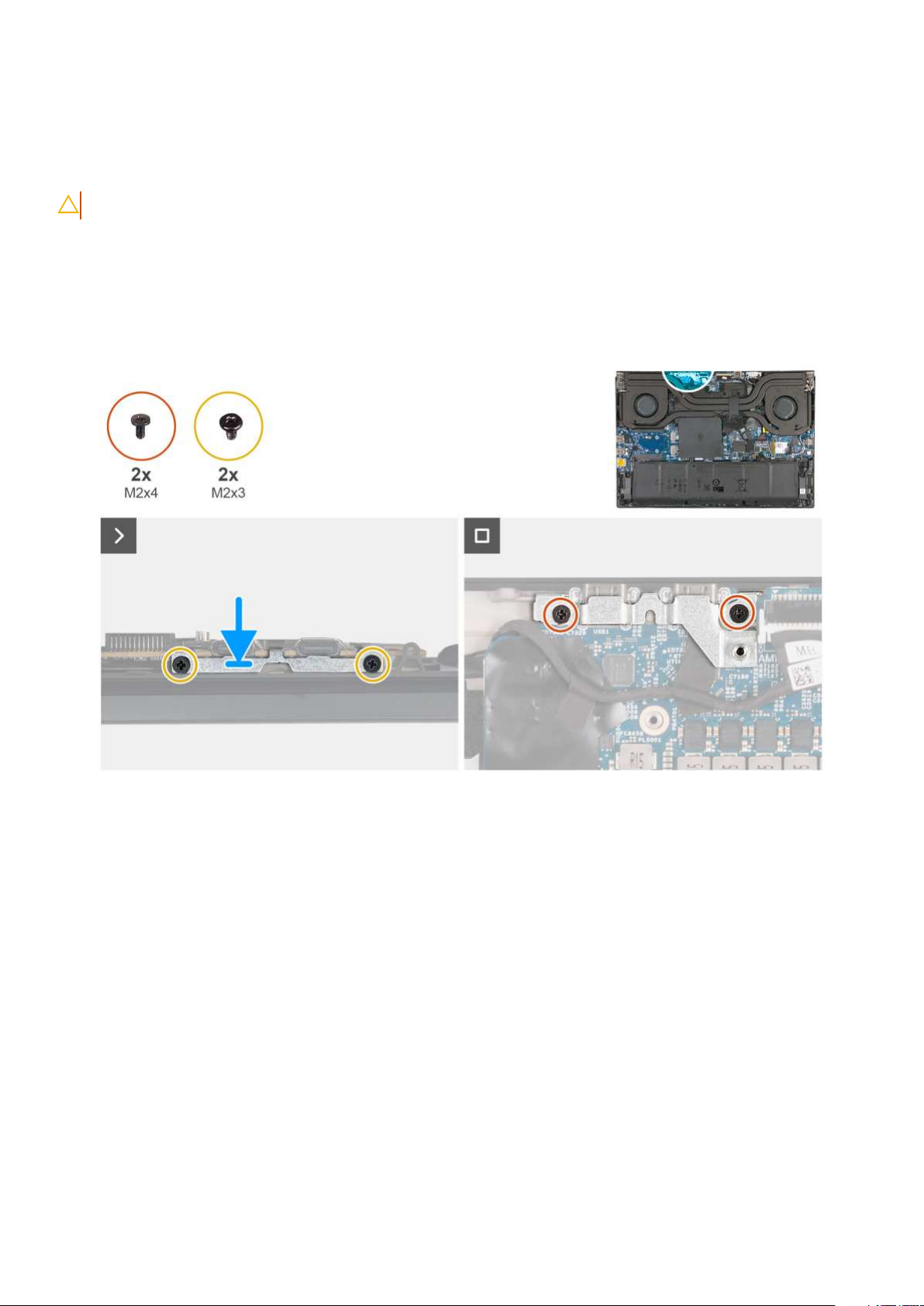

Rysunek 40. Instalowanie klamry złącza Type-C

Kroki

1. Umieść klamrę złącza Type-C wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wklamrze złącza Type-C do otworów wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć dwie śruby (M2x3) mocujące klamrę złącza Type-C do zestawu podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x4) mocujące klamrę portu Type-C do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę tylnych złączy we/wy.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

74 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Płyta główna

Wymontowywanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylnych złączy we/wy.

4. Wyjmij baterię.

5. Wymontuj moduły pamięci.

6. Wymontuj dysk SSD.

7. Wymontuj kartę sieci bezprzewodowej.

8. Wymontuj zestaw wentylatora iradiatora.

9. Wymontuj gniazdo zasilacza.

10. Wymontuj klamrę złącza Type-C.

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 75

Rysunek 41. Złącza płyty głównej

1. Złącze kabla kamery (CAM1)

2. Złącze kabla przycisku zasilania (PWR1)

3. Złącze kabla wyświetlacza (LCD1)

4. Złącze kabla lewego wentylatora (FAN1)

5. Gniazdo karty sieci bezprzewodowej (WLAN1)

6. Złącze kabla LED touchpada (TPADLED1)

7. Złącze kabla baterii (BATT1)

8. Złącze kabla touchpada (TPAD1)

9. Złącze kabla kontrolera klawiatury (KBBL2)

10. Dysk półprzewodnikowy M.2 2280 (gniazdo SSD2)

11. Dysk SSD M.2 2280 (gniazdo SSD1)

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty głównej.

76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

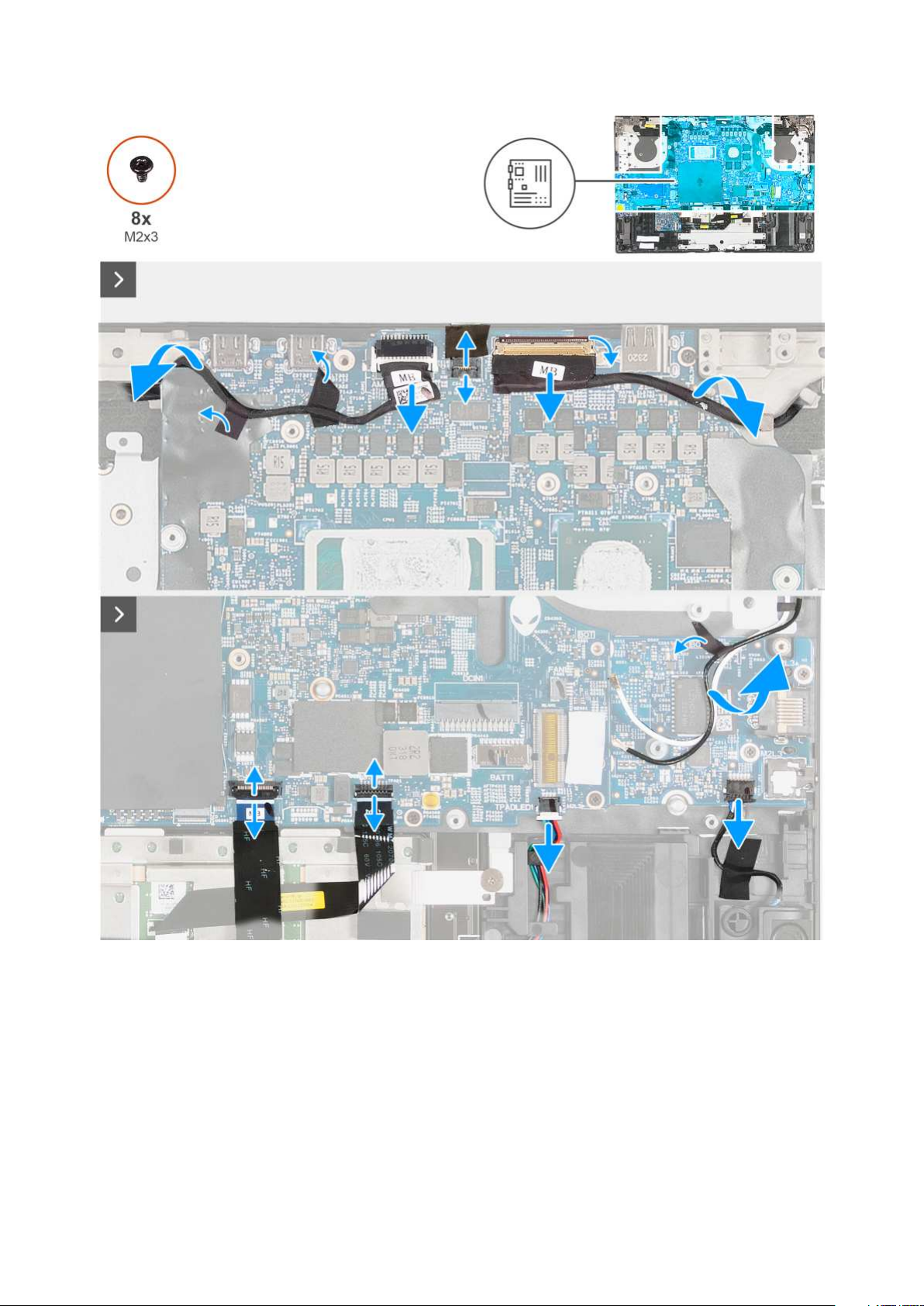

Rysunek 42. Wymontowywanie płyty głównej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 77

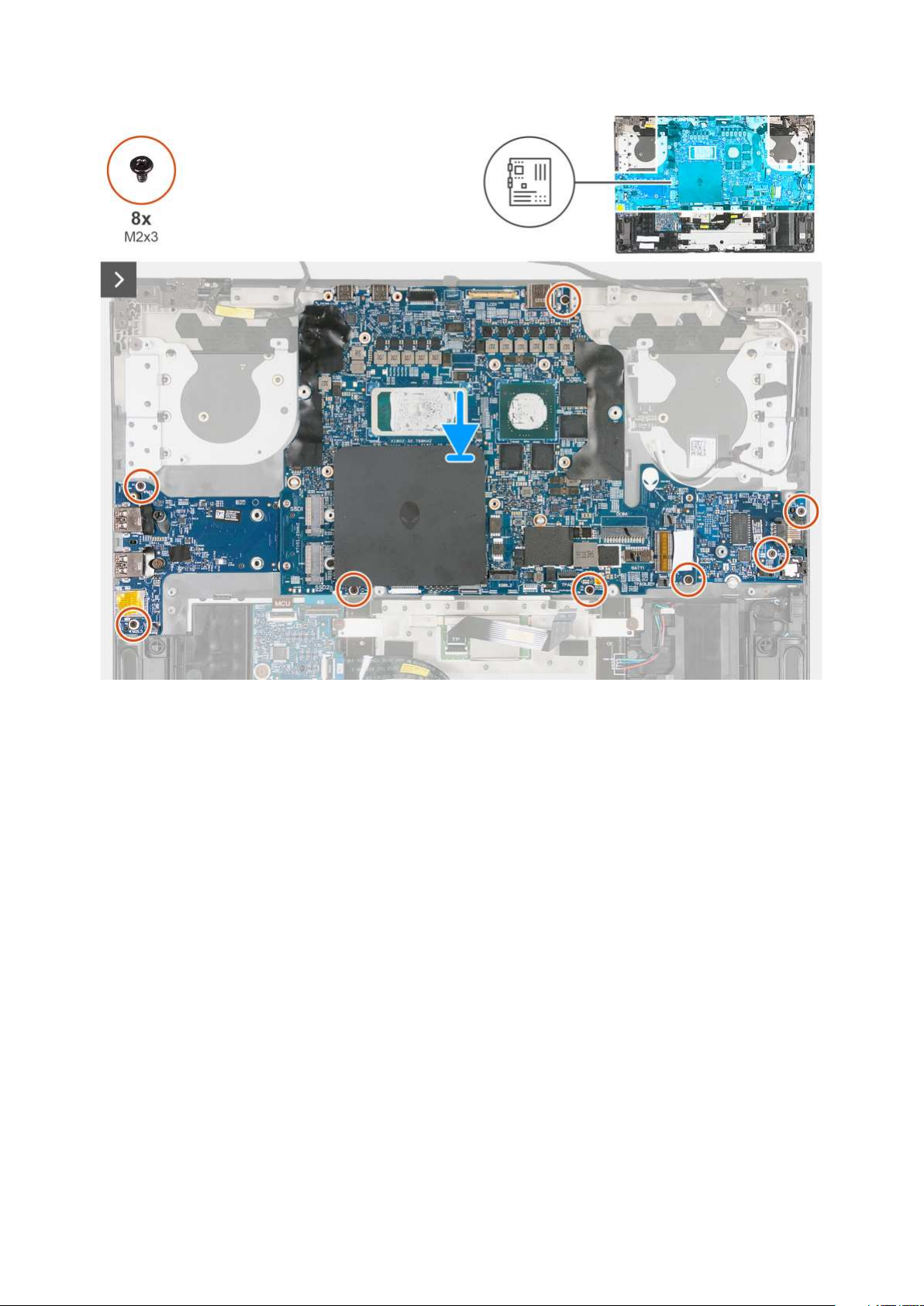

Rysunek 43. Wymontowywanie płyty głównej

Kroki

1. Odłącz kabel kamery od złącza (CAM1) na płycie głównej.

2. Odłącz kabel przycisku zasilania od złącza (PWR1) na płycie głównej.

3. Odklej taśmy mocujące kabel kamery do zestawu podpórki na nadgarstek iklawiatury.

4. Otwórz zatrzask iodłącz kabel wyświetlacza od złącza (LCD1) na płycie głównej.

5. Otwórz zatrzask iodłącz kabel kontrolera klawiatury od złącza (KBBL2) na płycie głównej.

6. Otwórz zatrzask iodłącz kabel touchpada od złącza (TPAD1) na płycie głównej.

7. Odłącz kabel LED touchpada od złącza (TPADLED1) na płycie głównej.

8. Odłącz kabel głośnikowy od złącza (SPK1) na płycie głównej.

9. Wykręć dwie śruby (M2x3) mocujące panel we/wy do zestawu klawiatury ipodpórki na nadgarstek.

10. Wykręć cztery śruby (M2x3) mocujące płytę główną do zestawu podpórki na nadgarstek iklawiatury.

11. Wykręć dwie śruby (M2x3) mocujące kartę dźwiękową do zestawu podpórki na nadgarstek iklawiatury.

12. Po wykonaniu wszystkich powyższych kroków pozostanie zestaw płyty głównej.

13. Wyjmij zestaw płyty głównej zzestawu podpórki na nadgarstek iklawiatury, anastępnie go obróć.

14. Wymontuj płytę we/wy.

15. Wymontuj kartę dźwiękową.

Instalowanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

78 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Informacje na temat zadania

Rysunek 44. Złącza płyty głównej

1. Złącze kabla kamery (CAM1)

2. Złącze kabla przycisku zasilania (PWR1)

3. Złącze kabla wyświetlacza (LCD1)

4. Złącze kabla lewego wentylatora (FAN1)

5. Gniazdo modułu sieci bezprzewodowej (WLAN1)

6. Złącze kabla LED touchpada (TPADLED1)

7. Złącze kabla baterii (BATT1)

8. Złącze kabla touchpada (TPAD1)

9. Złącze kabla kontrolera klawiatury (KBBL2)

10. Dysk półprzewodnikowy M.2 2280 (gniazdo SSD2)

11. Dysk SSD M.2 2280 (gniazdo SSD1)

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 79

Rysunek 45. Instalowanie płyty głównej

80 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 46. Instalowanie płyty głównej

Kroki

1. Odwróć płytę główną.

2. Zainstaluj płytę we/wy.

3. Zainstaluj kartę dźwiękową.

4. Odwróć zestaw płyty głównej.

5. Umieść zestaw płyty głównej na zestawie podpórki na nadgarstek iklawiatury, dopasowując go do wypustek.

6. Wkręć dwie śruby (M2x3) mocujące kartę dźwiękową do zestawu podpórki na nadgarstek iklawiatury.

7. Wkręć cztery śruby (M2x3) mocujące płytę główną do zestawu podpórki na nadgarstek iklawiatury.

8. Wkręć dwie śruby (M2x3) mocujące płytę we/wy do zestawu podpórki na nadgarstek iklawiatury.

9. Podłącz kabel głośnikowy do złącza (SPK1) na karcie dźwiękowej.

10. Podłącz kabel LED touchpada do złącza (TPADLED1) na płycie głównej.

11. Podłącz kabel touchpada do złącza (TPAD1) na płycie głównej.

12. Otwórz zatrzask ipodłącz kabel kontrolera klawiatury do złącza (KBBL2) na płycie głównej.

13. Otwórz zatrzask ipodłącz kabel wyświetlacza do złącza (LCD1) na płycie głównej.

14. Podłącz kabel przycisku zasilania do złącza (PWR1) na płycie głównej.

15. Przyklej taśmy mocujące kabel kamery do zestawu podpórki na nadgarstek iklawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 81

16. Podłącz kabel kamery do złącza (CAM1) na płycie głównej.

Kolejne kroki

1. Zainstaluj klamrę złącza Type-C.

2. Zainstaluj gniazdo zasilacza.

3. Zainstaluj zestaw wentylatora iradiatora.

4. Zainstaluj kartę sieci bezprzewodowej.

5. Zainstaluj dysk SSD.

6. Zainstaluj moduły pamięci.

7. Zainstaluj baterię.

8. Zainstaluj pokrywę tylnych złączy we/wy.

9. Zainstaluj pokrywę dolną.

10. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta we/wy

Wymontowywanie płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylnych złączy we/wy.

4. Wyjmij baterię.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj zestaw wentylatora iradiatora.

8. Wymontuj gniazdo zasilacza.

9. Wymontuj klamrę złącza Type-C.

10. Wykonaj punkty od 1 do 11 procedury Wymontowywanie płyty głównej.

UWAGA: Płytę główną można wyjąć izainstalować razem zzamontowanym zestawem wentylatora iradiatora. Upraszcza to

procedury demontażu iinstalacji oraz zapobiega uszkodzeniu wiązania termicznego między płytą główną iradiatorem.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania płyty we/wy.

82 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

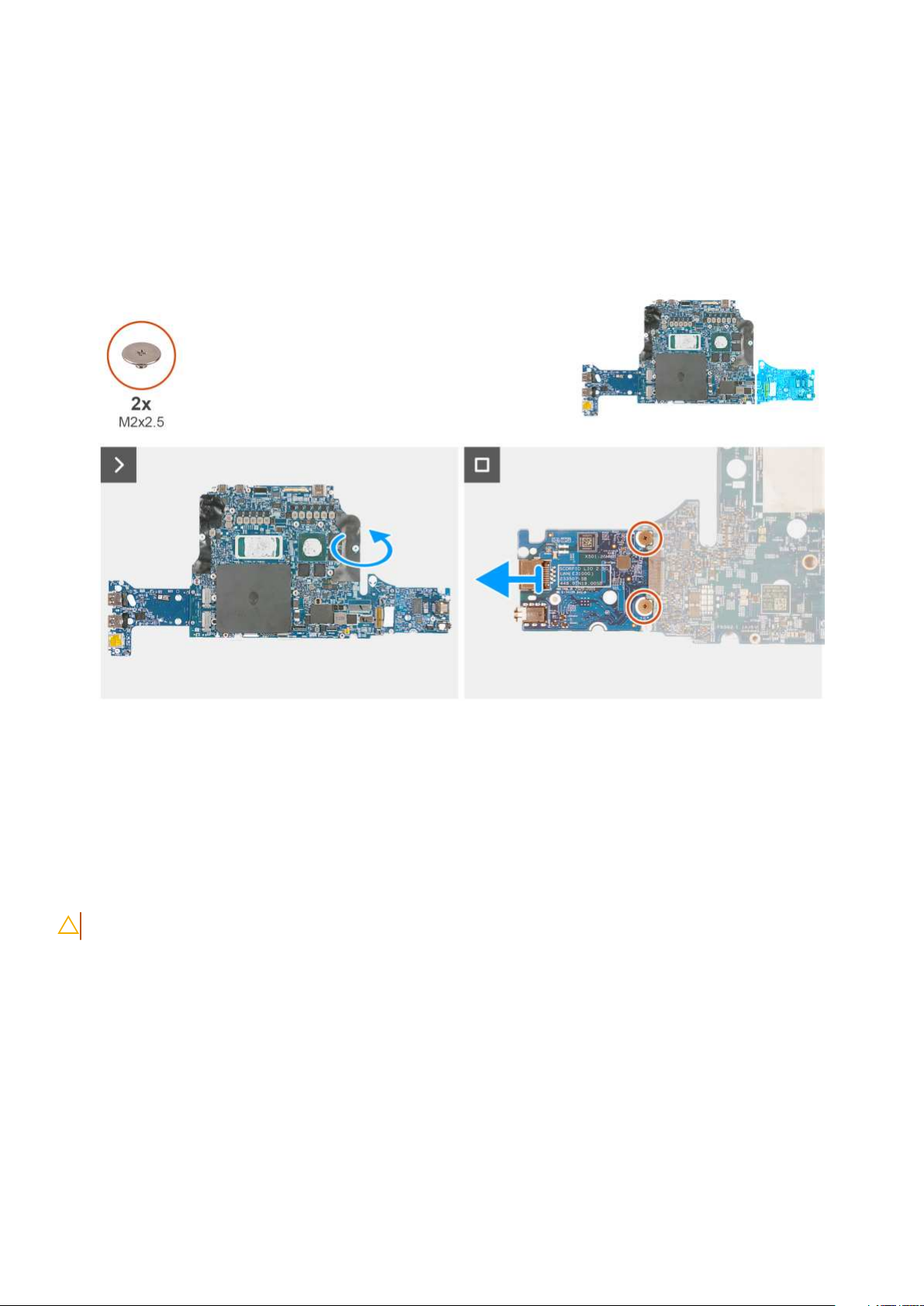

Rysunek 47. Wymontowywanie płyty we/wy

Kroki

1. Wyjmij zestaw płyty głównej zzestawu podpórki na nadgarstek iklawiatury, anastępnie go obróć.

2. Wykręć dwie śruby (M2x2,5) mocujące płytę we/wy do płyty głównej.

3. Wyjmij płytę we/wy zpłyty głównej.

Instalowanie płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie i procedurę instalacji płyty we/wy.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 83

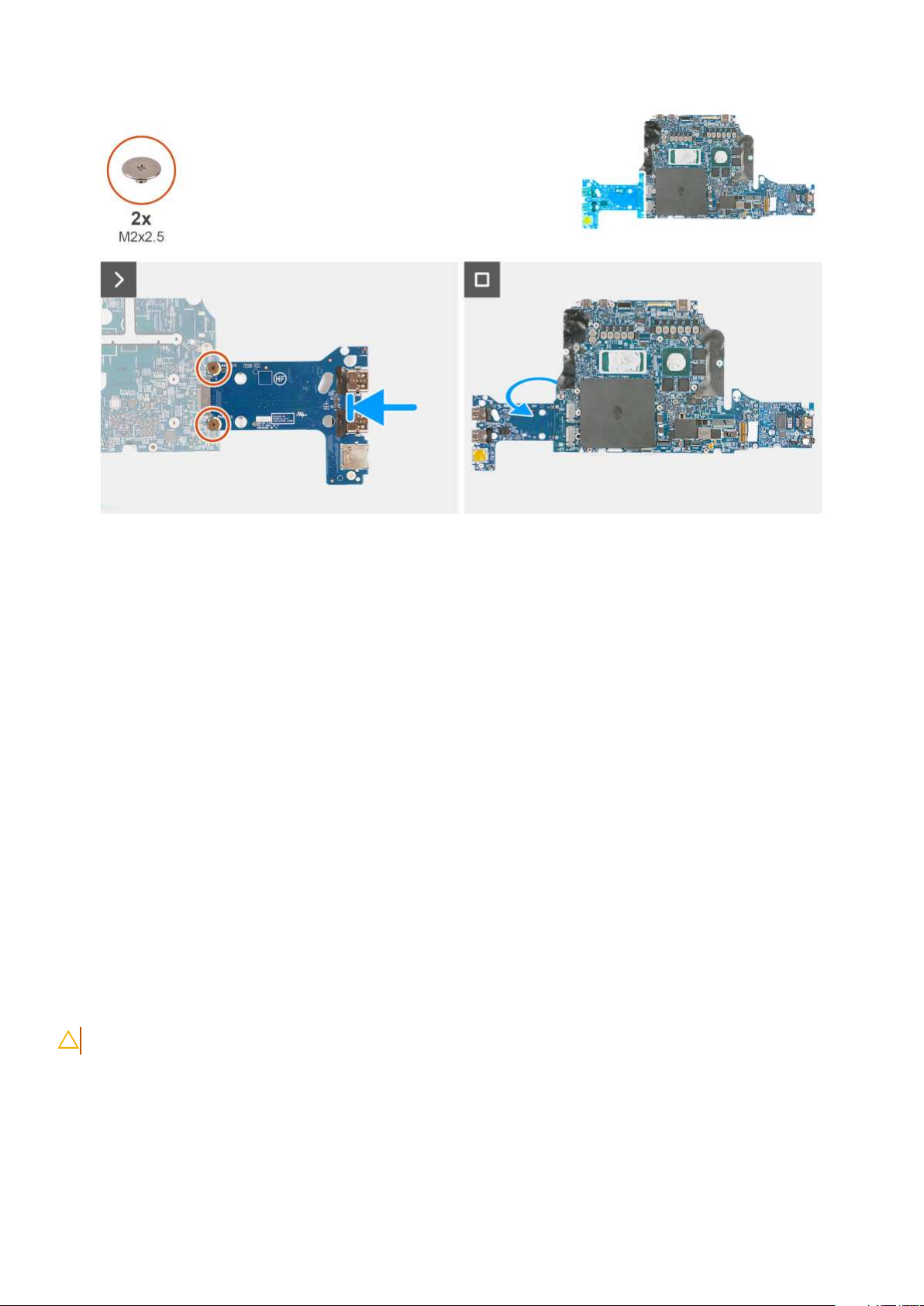

Rysunek 48. Instalowanie płyty we/wy

Kroki

1. Dopasuj otwory na śruby w karcie we/wy do otworów w płycie głównej.

2. Wkręć dwie śruby (M2x2,5) mocujące płytę we/wy do płyty głównej.

3. Wyjmij zestaw płyty głównej igo odwróć.

Kolejne kroki

1. Wykonaj punkty od 5 do 16 procedury Instalowanie płyty głównej.

2. Zainstaluj klamrę złącza Type-C.

3. Zainstaluj gniazdo zasilacza.

4. Zainstaluj zestaw wentylatora iradiatora.

5. Zainstaluj kartę sieci bezprzewodowej.

6. Zainstaluj dysk SSD.

7. Zainstaluj baterię.

8. Zainstaluj pokrywę tylnych złączy we/wy.

9. Zainstaluj pokrywę dolną.

10. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta dźwiękowa

Wymontowywanie karty dźwiękowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylnych złączy we/wy.

4. Wyjmij baterię.

84 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj zestaw wentylatora iradiatora.

8. Wymontuj gniazdo zasilacza.

9. Wymontuj klamrę złącza Type-C.

10. Wykonaj punkty od 1 do 11 procedury Wymontowywanie płyty głównej.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania płyty we/wy.

Rysunek 49. Wymontowywanie karty dźwiękowej

Kroki

1. Odwróć płytę główną zpłytą we/wy ikartą dźwiękową.

2. Wykręć dwie śruby (M2x2,5) mocujące kartę dźwiękową do płyty głównej.

3. Zdejmij kartę dźwiękową zpłyty głównej.

Instalowanie karty dźwiękowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji karty dźwiękowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 85

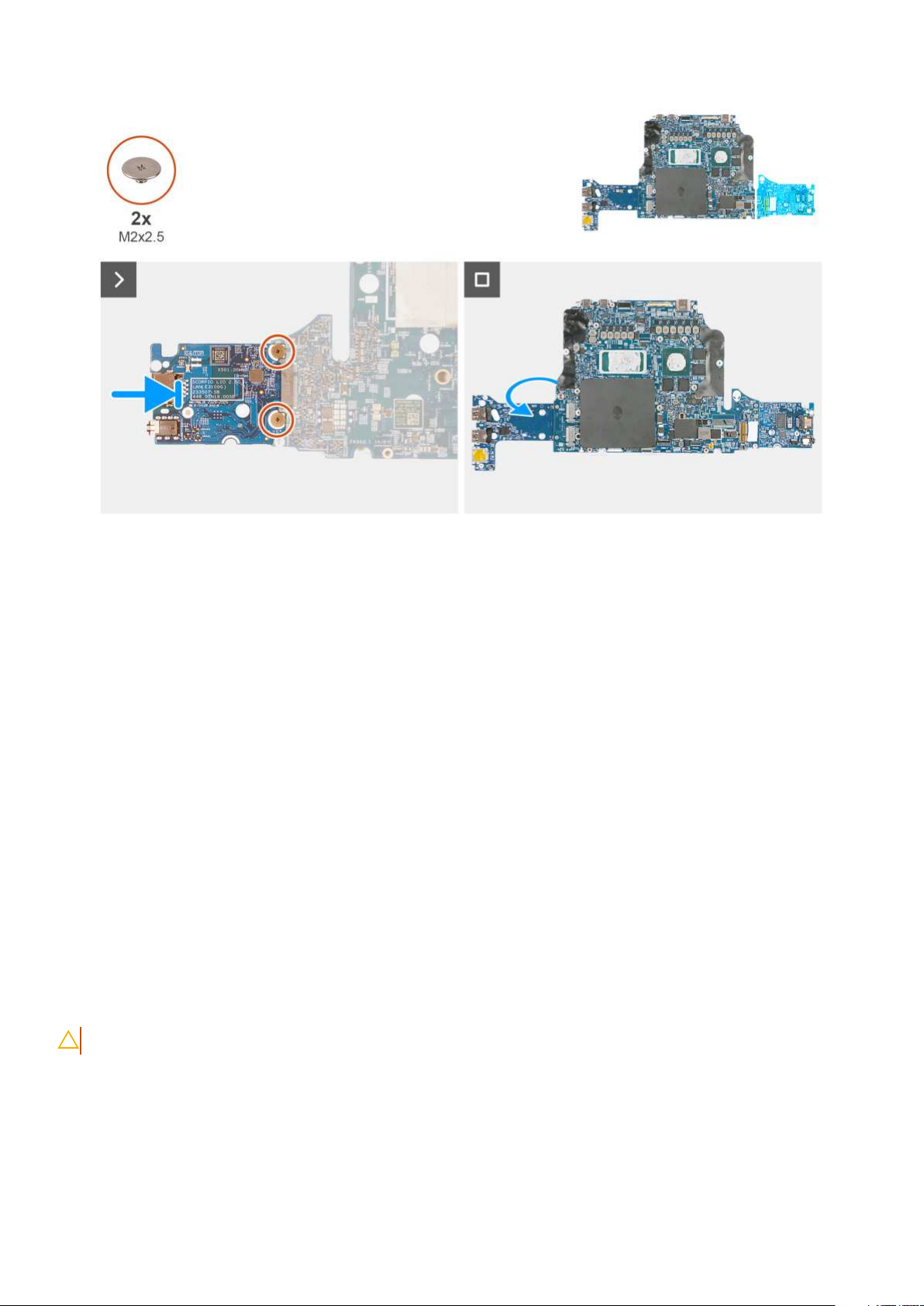

Rysunek 50. Instalowanie karty dźwiękowej

Kroki

1. Dopasuj otwory na śruby wkarcie dźwiękowej do otworów wpłycie głównej.

2. Wkręć dwie śruby (M2x2,5) mocujące kartę dźwiękową do płyty głównej.

3. Wyjmij zestaw płyty głównej igo odwróć.

Kolejne kroki

1. Wykonaj punkty od 5 do 16 procedury Instalowanie płyty głównej.

2. Zainstaluj klamrę złącza Type-C.

3. Zainstaluj gniazdo zasilacza.

4. Zainstaluj zestaw wentylatora iradiatora.

5. Zainstaluj kartę sieci bezprzewodowej.

6. Zainstaluj dysk SSD.

7. Zainstaluj baterię.

8. Zainstaluj pokrywę tylnych złączy we/wy.

9. Zainstaluj pokrywę dolną.

10. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Przycisk zasilania

Wymontowywanie przycisku zasilania

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylnych złączy we/wy.

4. Wyjmij baterię.

86 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

5. Wymontuj gniazdo zasilacza.

6. Wymontuj klamrę złącza Type-C.

7. Wykonaj punkty od 1 do 11 procedury Wymontowywanie płyty głównej.

UWAGA: Płytę główną można wymontować izainstalować razem zpamięcią, kartą dźwiękową, kartą sieci bezprzewodowej

oraz zestawem wentylatora iradiatora. Upraszcza to procedury demontażu iinstalacji oraz zapobiega uszkodzeniu wiązania

termicznego między płytą główną iradiatorem.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania.

Rysunek 51. Wymontowywanie przycisku zasilania

Kroki

1. Wykręć dwie śruby (M2x2,5) mocujące klamrę przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

2. Zdejmij klamrę przycisku zasilania zprzycisku zasilania.

3. Wyjmij przycisk zasilania razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie przycisku zasilania

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie i procedurę instalacji przycisku zasilania.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 87

Rysunek 52. Instalowanie przycisku zasilania

Kroki

1. Wyrównaj iumieść przycisk zasilania razem zkablem wszczelinie wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wklamrze przycisku zasilania do otworów wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć dwie śruby (M2x2,5) mocujące klamrę przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Wykonaj punkty od 5 do 16 procedury Instalowanie płyty głównej.

2. Zainstaluj klamrę złącza Type-C.

3. Zainstaluj gniazdo zasilacza.

4. Zainstaluj baterię.

5. Zainstaluj pokrywę tylnych złączy we/wy.

6. Zainstaluj pokrywę dolną.

7. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw klawiatury i podpórki na nadgarstek

Wymontowywanie zestawu podparcia dłoni iklawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylnych złączy we/wy.

4. Wyjmij baterię.

5. Wymontuj głośniki.

6. Wymontuj gniazdo zasilacza.

7. Wymontuj touchpad.

88 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

8. Wymontuj zestaw wyświetlacza.

9. Wymontuj płytę kontrolera klawiatury.

10. Wykonaj punkty od 1 do 11 procedury Wymontowywanie płyty głównej.

UWAGA: Płytę główną można wymontować izainstalować razem zpamięcią, kartą dźwiękową, kartą sieci bezprzewodowej

oraz zestawem wentylatora iradiatora. Upraszcza to procedury demontażu iinstalacji oraz zapobiega uszkodzeniu wiązania

termicznego między płytą główną iradiatorem.

11. Wymontuj przycisk zasilania.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu podpórki na nadgarstek iklawiatury.

Rysunek 53. Wymontowywanie zestawu podparcia dłoni iklawiatury

Kroki

Po wykonaniu czynności wstępnych pozostanie zestaw podpórki na nadgarstek iklawiatury.

UWAGA: Upewnij się, że uchwyty dysków SSD wgnieździe pierwszym idrugim zostały usunięte ze starego zestawu podpórki na

nadgarstek iklawiatury przed zamontowaniem nowego zestawu podpórki na nadgarstek iklawiatury. Te uchwyty dysków SSD należy

zamontować nanowym zestawie podpórki na nadgarstek iklawiatury.

Instalowanie zestawu podpórki na nadgarstek iklawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 89

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji zestawu podpórki na nadgarstek iklawiatury.

Rysunek 54. Instalowanie zestawu podpórki na nadgarstek iklawiatury

Kroki

Umieść zestaw podpórki na nadgarstek iklawiatury na płaskiej, czystej powierzchni iwykonaj następujące czynności, aby go zainstalować.

UWAGA: Wymontuj klamry dysków SSD ze starego zestawu podpórki na nadgarstek iklawiatury, anastępnie zainstaluj je wnowym

zestawie.

Kolejne kroki

1. Zainstaluj przycisk zasilania.

2. Wykonaj punkty od 5 do 16 procedury Instalowanie płyty głównej.

3. Zainstaluj płytę kontrolera klawiatury.

4. Zainstaluj zestaw wyświetlacza.

5. Zainstaluj touchpad.

6. Zainstaluj gniazdo zasilacza.

7. Zainstaluj głośniki.

8. Zainstaluj baterię.

9. Zainstaluj pokrywę tylnych złączy we/wy.

10. Zainstaluj pokrywę dolną.

11. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

90 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

8

Oprogramowanie

Niniejszy rozdział zawiera szczegółowe informacje na temat obsługiwanych systemów operacyjnych oraz instrukcje dotyczące sposobu
instalacji sterowników.

System operacyjny

Komputer Alienware m16 R2 obsługuje następujące systemy operacyjne:

● Windows 11 Home (64-bitowy)

● Windows 11 Professional (64-bitowy)

Sterowniki ipliki do pobrania

Użytkownikom rozwiązującym problemy bądź pobierającym lub instalującym sterowniki zalecamy zapoznanie się zartykułem zbazy wiedzy
Dell zczęsto zadawanymi pytaniami na temat sterowników iplików do pobrania (

000123347).

Oprogramowanie 91

9

Konfiguracja systemu BIOS

OSTRZEŻENIE: Ustawienia konfiguracji systemu BIOS powinni zmieniać tylko doświadczeni użytkownicy. Niektóre

zmiany mogą spowodować nieprawidłową pracę komputera.

UWAGA: Zależnie od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie muszą pojawiać

się na ekranie.

UWAGA: Przed skorzystaniem zprogramu konfiguracji systemu BIOS zalecane jest zapisanie pierwotnych ustawień, aby można je

było wykorzystać wprzyszłości.

Programu konfiguracji systemu BIOS należy używać wnastępujących celach:

● Wyświetlanie informacji o sprzęcie zainstalowanym w komputerze, takich jak ilość pamięci operacyjnej (RAM) i pojemność urządzenia
pamięci masowej.

● Modyfikowanie konfiguracji systemu.

● Ustawianie i modyfikowanie opcji, takich jak hasło, typ zainstalowanego dysku twardego oraz włączanie i wyłączanie podstawowych

urządzeń.

Uruchamianie programu konfiguracji systemu BIOS

Informacje na temat zadania

Włącz (lub ponownie uruchom) komputer i szybko naciśnij klawisz F2.

Klawisze nawigacji

UWAGA: Zmiany ustawień większości opcji konfiguracji systemu są zapisywane, lecz wprowadzane dopiero po ponownym

uruchomieniu komputera.

Tabela 28. Klawisze nawigacji

Klawisze Nawigacja

Strzałka w górę Przejście do poprzedniego pola.

Strzałka w dół Przejście do następnego pola.

Enter Umożliwia wybranie wartości wbieżącym polu (jeśli pole

udostępnia wartości do wyboru) oraz korzystanie złączy wpolach.

Spacja Rozwijanie lub zwijanie listy elementów.

Karta Przejście do następnego obszaru.

UWAGA: Tylko w przypadku standardowego graficznego

interfejsu użytkownika.

Esc Powrót do poprzedniej strony do momentu wyświetlenia ekranu

głównego. Naciśnięcie klawisza Esc na ekranie głównym powoduje
wyświetlenie komunikatu zmonitem ozapisanie zmian iponowne
uruchomienie komputera.

Menu jednorazowego rozruchu F12

Aby przejść do menu jednorazowego rozruchu, włącz komputer iod razu naciśnij klawisz F12.

92 Konfiguracja systemu BIOS

UWAGA: Jeśli komputer jest włączony, zaleca się jego wyłączenie.

Menu jednorazowego rozruchu F12 zawiera listę urządzeń, zktórych można uruchomić komputer, oraz opcję diagnostyki. Opcje dostępne
wtym menu są następujące:

● Dysk wymienny (jeśli jest dostępny)

● Napęd STXXXX (jeśli jest dostępny)

UWAGA: XXX oznacza numer napędu SATA.

● Napęd optyczny (jeśli jest dostępny)

● Dysk twardy SATA (jeśli jest dostępny)

● Diagnostyka

Ekran sekwencji startowej zawiera także opcję umożliwiającą otwarcie programu konfiguracji systemu.

Opcje konfiguracji systemu

UWAGA: Wzależności od komputera izainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie muszą,

pojawiać się na ekranie.

Tabela 29. Opcje konfiguracji systemu — menu przeglądu

Informacje ogólne

Alienware m16 R2

Wersja systemu BIOS Wyświetla numer wersji systemu BIOS.

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Wyświetla plakietkę identyfikacyjną komputera.

Data produkcji Wyświetla datę produkcji komputera.

Data nabycia tytułu własności Wyświetla datę nabycia tytułu własności komputera.

Kod obsługi ekspresowej Wyświetla kod obsługi ekspresowej komputera.

Znacznik tytułu własności Wyświetla znacznik tytułu własności komputera.

Podpisane aktualizacje oprogramowania
sprzętowego

BATERIA

Hasło podstawowe Wyświetla informacje opodstawowej baterii komputera.

Poziom baterii Wyświetla poziom naładowania baterii komputera.

Stan baterii Wskazuje stan baterii.

Kondycja Wskazuje kondycję baterii.

Zasilacz sieciowy Wskazuje, czy jest podłączony zasilacz sieciowy. Jeśli jest podłączony, wyświetla się typ

PROCESOR

Wyświetla informację, czy podpisane aktualizacje oprogramowania sprzętowego są
włączone.

Opcja Podpisane aktualizacje oprogramowania sprzętowego jest domyślnie
włączona.

podłączonego zasilacza sieciowego.

Typ procesora Wyświetla typ procesora.

Maksymalna szybkość zegara Wyświetla maksymalną szybkość zegara procesora.

Minimalna szybkość zegara Wyświetla minimalną szybkość zegara procesora.

Bieżąca szybkość zegara Wyświetla bieżącą szybkość zegara procesora.

Liczba rdzeni Wyświetla liczbę rdzeni procesora.

Konfiguracja systemu BIOS 93

Tabela 29. Opcje konfiguracji systemu — menu przeglądu(cd.)

Informacje ogólne

Identyfikator procesora Wyświetla kod identyfikacyjny procesora.

Pamięć podręczna L2 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L2.

Pamięć podręczna L3 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L3.

Numer wersji mikrokodu Wyświetla wersję mikrokodu.

Obsługa technologii Intel Hyper-Threading Wyświetla informacje, czy procesor obsługuje technologię wielowątkowości (HT).

Technologia 64-bitowa Wyświetla informację, czy używana jest technologia 64-bitowa.

PAMIĘĆ

Zainstalowana pamięć Wyświetla łączną ilość pamięci w komputerze.

Dostępna pamięć Wyświetla łączną ilość pamięci dostępnej w komputerze.

Szybkość pamięci Wyświetla szybkość pamięci.

Tryb pamięci Wyświetla informacje otrybie pamięci (jedno- lub dwukanałowa).

Technologia pamięci Wyświetla informacje oużywanej technologii pamięci.

DIMM_SLOT 1 Wyświetla informacje opojemności modułu pamięci wgnieździe 1.

DIMM_SLOT 2 Wyświetla informacje opojemności modułu pamięci wgnieździe 2.

URZĄDZENIA

Typ panelu Wyświetla informacje otypie panelu komputera.

Wersja panelu Wyświetla numer wersji panelu.

Kontroler wideo Wyświetla typ kontrolera wideo używanego wkomputerze.

Pamięć grafiki Wyświetla informacje o pamięci graficznej komputera.

Urządzenie Wi-Fi Wyświetla informacje o karcie sieci bezprzewodowej komputera.

Rozdzielczość macierzysta Wyświetla informacje orozdzielczości macierzystej komputera.

Wersja Video BIOS Wyświetla wersję systemu Video BIOS komputera.

Kontroler audio Wyświetla informacje o kontrolerze dźwiękowym komputera.

Urządzenie Bluetooth Wyświetla informacje o urządzeniu Bluetooth komputera.

Adres MAC karty LOM Wyświetla adres MAC karty sieci LAN zintegrowanej na płycie głównej komputera.

Oddzielny kontroler wideo Wyświetla informacje okontrolerze wideo komputera.

Tabela 30. Opcje konfiguracji systemu — menu konfiguracji rozruchu

Konfiguracja rozruchu

Sekwencja startowa

Tryb rozruchu: Tylko UEFI Wyświetla tryb uruchamiania komputera.

Sekwencja startowa Wyświetla sekwencję startową.

Włącz priorytet rozruchu PxE Umożliwia włączanie iwyłączanie dodawania nowo wykrytej opcji rozruchu PxE do

sekwencji startowej.

Rozruch zkarty Secure Digital (SD) Umożliwia włączanie iwyłączanie rozruchu wtrybie tylko do odczytu zkarty pamięci

SD.

Opcja Rozruch zkarty Secure Digital (SD) jest domyślnie wyłączona.

Bezpieczny rozruch Bezpieczny rozruch to metoda gwarantująca integralność ścieżki uruchamiania

wramach dodatkowej weryfikacji systemu operacyjnego idodatkowych kart PCI.

94 Konfiguracja systemu BIOS

Tabela 30. Opcje konfiguracji systemu — menu konfiguracji rozruchu(cd.)

Konfiguracja rozruchu

Jeśli podczas rozruchu jeden zelementów sprzętowych nie zostanie uwierzytelniony,
komputer przestanie się uruchamiać. Funkcję Secure Boot można włączyć wprogramie
konfiguracji systemu BIOS lub za pomocą interfejsów zarządzania, takich jak Dell
Command | Configure, ale można ją wyłączyć tylko wprogramie konfiguracji systemu
BIOS.

Włącz bezpieczne uruchamianie Włącza uruchamianie komputera tylko przy użyciu zweryfikowanego oprogramowania

rozruchowego.

Opcja Włącz Secure Boot jest domyślnie wyłączona.

Aby zapewnić dodatkowe bezpieczeństwo, firma Dell Technologies zaleca włączenie
opcji Bezpieczne uruchamianie wcelu upewnienia się, że oprogramowanie
wewnętrzne UEFI sprawdza poprawność systemu operacyjnego podczas rozruchu.

UWAGA: Aby można było włączyć funkcję Bezpieczne uruchamianie, komputer

musi działać wtrybie rozruchu UEFI, aopcja Włącz starsze opcje ROM musi być
wyłączona.

Włącz urząd certyfikacji Microsoft UEFI Po wyłączeniu tej opcji urząd certyfikacji UEFI zostanie usunięty zbazy danych BIOS

UEFI Secure Boot.

UWAGA: Jeśli ta opcja jest wyłączona, urząd certyfikacji Microsoft UEFI może

uniemożliwić uruchomienie komputera, grafika może nie działać, niektóre urządzenia
mogą nie działać prawidłowo, aprzywrócenie działania komputera może stać się
niemożliwe.

Opcja Włącz urząd certyfikacji Microsoft UEFI jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Włącz urząd certyfikacji Microsoft UEFI, aby zapewnić najszerszą
zgodność zurządzeniami isystemami operacyjnymi.

Tryb bezpiecznego rozruchu Umożliwia włączanie iwyłączanie trybu bezpiecznego rozruchu.

Domyślnie włączona jest opcja Tryb wdrożony.

UWAGA: Aby funkcja Bezpieczne uruchamianie działała wzwykły sposób, należy

wybrać opcję Tryb wdrożony.

Zarządzanie kluczami wtrybie eksperta

Włącz tryb niestandardowy Umożliwia włączanie iwyłączanie modyfikowania baz danych kluczy zabezpieczających

PK, KEK, db oraz dbx.

Opcja Włącz tryb niestandardowy jest domyślnie wyłączona.

Zarządzanie kluczami wtrybie
niestandardowym

Umożliwia wybranie niestandardowych wartości na potrzeby zarządzania kluczami
wtrybie eksperta.

Domyślnie wybrana jest opcja PK.

Tabela 31. Opcje konfiguracji systemu — menu Zintegrowane urządzenia

Zintegrowane urządzenia

Data/Godzina

Data Wyświetla bieżącą datę wformacie MM/DD/RRRR. Zmiana formatu daty jest

wprowadzana natychmiast.

Godzina Umożliwia ustawienie godziny komputera wformacie w24-godzinnym formacie

GG/MM/SS. Zegar można przełączać między trybem 12-godzinnym i24-godzinnym.
Zmiana formatu czasu jest wprowadzana natychmiast.

Kamera

Włącz kamerę Umożliwia włączanie iwyłączanie kamery.

Konfiguracja systemu BIOS 95

Tabela 31. Opcje konfiguracji systemu — menu Zintegrowane urządzenia(cd.)

Zintegrowane urządzenia

Domyślnie opcja Włącz kamerę jest włączona.

UWAGA: Wzależności od zamówionej konfiguracji komputera opcja ustawień

kamery może nie być dostępna.

Audio

Włącz dźwięk Umożliwia włączanie iwyłączanie zintegrowanego kontrolera dźwięku.

Ustawienie domyślne: wszystkie opcje włączone.

Włącz mikrofon Umożliwia włączanie iwyłączanie mikrofonu.

Opcja Włącz mikrofon jest domyślnie włączona.

UWAGA: Wzależności od zamówionej konfiguracji komputera opcja ustawień

mikrofonu może nie być dostępna.

Włącz wewnętrzny głośnik Umożliwia włączanie iwyłączanie wewnętrznego głośnika.

Opcja Włącz wewnętrzny głośnik jest domyślnie włączona.

Konfiguracja USB/Thunderbolt

Włącza zewnętrzne porty USB Umożliwia włączanie iwyłączanie zewnętrznych portów USB.

Domyślnie włączona jest opcja Włącz zewnętrzne porty USB.

Włącz obsługę rozruchu zportu USB Umożliwia włączanie iwyłączanie rozruchu zurządzeń pamięci masowej USB

podłączonych do zewnętrznego portu USB.

Opcja Włącz obsługę rozruchu z portu USB jest domyślnie włączona.

Włącz obsługę technologii Thunderbolt Umożliwia włączanie iwyłączanie obsługi technologii Thunderbolt przez powiązane porty

iadaptery.

Opcja Włącz obsługę technologii Thunderbolt jest domyślnie włączona.

Włącz wsparcie dla portu Thunderbolt Po włączeniu tej opcji urządzenia peryferyjne Thunderbolt oraz urządzenia USB

podłączone do karty Thunderbolt mogą działać wśrodowisku systemu BIOS przed
uruchomieniem systemu operacyjnego.

Opcja Włącz obsługę Thunderbolt wśrodowisku przedrozruchowym jest
domyślnie wyłączona.

Włącz moduły przedrozruchowe
Thunderbolt (i PCIe za TBT)

Wyłącz tunelowanie USB4 PCIe Umożliwia wyłączenie tunelowania USB4 PCIe.

Tylko wideo/zasilanie na portach Type-C Umożliwia ograniczenie funkcji portu Type-C wcelu obsługi tylko sygnału wideo lub tylko

Stacja dokująca Type-C

Nadrzędna stacja dokująca Type-C Umożliwia korzystanie ze stacji dokującej Dell Dock Type-C do obsługi strumienia

Włączenie tej opcji umożliwia urządzeniom PCIe podłączonym za pomocą adaptera
Thunderbolt uruchamianie modułów UEFI Option ROM urządzeń PCIe (jeśli są obecne)
przed uruchomieniem systemu operacyjnego.

Domyślnie opcja Włącz moduły przedrozruchowe Thunderbolt (iPCIe za TBT) jest
wyłączona.

Opcja Wyłącz tunelowanie USB4 PCIe jest domyślnie wyłączona.

zasilania.

Domyślnie opcja Tylko wideo/zasilanie na portach Type-C jest wyłączona.

danych, gdy zewnętrzne porty USB są wyłączone. Kiedy ta opcja jest włączona,
aktywne jest podmenu Wideo/audio/LAN.

Domyślnie opcja Nadrzędna stacja dokująca Type-C jest włączona.

96 Konfiguracja systemu BIOS

Tabela 31. Opcje konfiguracji systemu — menu Zintegrowane urządzenia(cd.)

Zintegrowane urządzenia

Wideo zestacji dokującej Type-C Umożliwia włączanie iwyłączanie korzystania zwejść iwyjść wideo podłączonej stacji

dokującej Type-C firmy Dell.

Opcja Wideo zestacji dokującej Type-C jest domyślnie włączona.

Dźwięk ze stacji dokującej Type-C Umożliwia włączanie iwyłączanie korzystania zwejść iwyjść audio podłączonej stacji

dokującej Type-C firmy Dell.

Domyślnie opcja Dźwięk ze stacji dokującej Type-C jest włączona.

Sieć LAN wstacji dokującej Type-C Umożliwia włączanie iwyłączanie sieci LAN na portach zewnętrznych podłączonej stacji

dokującej Type-C firmy Dell.

Opcja Sieć LAN wstacji dokującej Type-C jest domyślnie włączona.

Tabela 32. Opcje konfiguracji systemu — menu Pamięć masowa

Pamięć masowa

Tryb SATA/NVMe

Tryb SATA/NVMe Umożliwia skonfigurowanie trybu działania urządzeń pamięci masowej.

Domyślnie wybrana jest opcja Funkcja RAID włączona. Urządzenie pamięci masowej
jest skonfigurowane do obsługi trybu RAID.

Interfejs magazynu danych Wyświetla informacje oposzczególnych napędach zintegrowanych zsystemem.

Włączanie portów Umożliwia włączanie iwyłączanie zintegrowanych dysków.

Domyślnie opcja ta jest włączona.

Raportowanie SMART

Włącz raportowanie SMART Umożliwia włączanie iwyłączanie raportowania błędów zintegrowanych dysków podczas

uruchamiania komputera.

Informacje odysku Wyświetla informacje onapędach zintegrowanych zsystemem.

Włącz karty pamięci

Karta Secure Digital (SD) Umożliwia włączanie iwyłączanie czytnika kart SD.

Domyślnie opcja Karta Secure Digital (SD) jest włączona.

Karta SD wtrybie tylko do odczytu Umożliwia włączanie iwyłączanie obsługi kart SD wtrybie tylko do odczytu.

Opcja Karta SD wtrybie tylko-do-odczytu jest domyślnie wyłączona.

Tabela 33. Opcje konfiguracji systemu — menu Wyświetlacz

Wyświetlacz

Jasność ekranu

Jasność na baterii Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany zbaterii.

Wprzypadku zasilania zbaterii jasność ekranu komputera jest domyślnie ustawiona na

50.

Jasność na zasilaniu sieciowym Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany przez zasilacz

sieciowy.

Wprzypadku korzystania zzasilacza sieciowego jasność ekranu komputera jest
domyślnie ustawiona na 100.

Pełnoekranowe logo Umożliwia włączanie iwyłączanie wyświetlania przez komputer pełnoekranowego logo,

jeśli obraz jest zgodny zrozdzielczością ekranu.

Opcja Pełnoekranowe logo jest domyślnie wyłączona.

Konfiguracja systemu BIOS 97

Tabela 33. Opcje konfiguracji systemu — menu Wyświetlacz(cd.)

Wyświetlacz

Hybrydowy tryb graficzny / opcje
zaawansowane

Włącz hybrydowy tryb graficzny / opcje
zaawansowane (jeśli są dostępne)

Umożliwia włączanie iwyłączanie współdziałania zintegrowanej iautonomicznej karty
graficznej wcelu zoptymalizowania wydajności iwydłużenia czasu eksploatacji baterii.

Opcja Włącz hybrydowy tryb graficzny / opcje zaawansowane (jeśli są

dostępne) jest domyślnie włączona.

Tabela 34. Opcje konfiguracji systemu — menu Połączenia

Połączenie

Konfiguracja kontrolera sieciowego

Zintegrowana karta sieciowa Ta opcja steruje zintegrowanym kontrolerem sieci LAN.

Domyślnie włączona jest opcja Włączone wtrybie PxE.

Włącz urządzenie bezprzewodowe

WLAN/WiGig Umożliwia włączanie iwyłączanie wbudowanych urządzeń WLAN.

Opcja WLAN jest domyślnie włączona.

Bluetooth Umożliwia włączanie iwyłączanie wbudowanego urządzenia Bluetooth.

Opcja Bluetooth jest domyślnie włączona.

Włącz stos sieciowy UEFI Umożliwia włączanie iwyłączanie stosu sieciowego UEFI oraz sterowanie

zintegrowanym kontrolerem LAN.

Domyślne ustawienie: Automatycznie włączone.

Funkcja rozruchu HTTP(s)

Funkcja rozruchu HTTP(s) Umożliwia włączanie iwyłączanie funkcji rozruchu HTTP(s).

Domyślnie opcja ta jest włączona.

Tryby rozruchu HTTP(s) Określa metodę odczytu adresu URL rozruchu.

Domyślnie włączona jest opcja Tryb automatyczny.

Tabela 35. Opcje konfiguracji systemu — menu Zasilanie

Zasilanie

Konfiguracja baterii Umożliwia włączanie iwyłączanie zasilania komputera zbaterii wokreślonych godzinach,

nawet jeśli podłączone jest zasilanie sieciowe. Tabela Niestandardowe rozpoczęcie
ładowania iNiestandardowe zakończenie ładowania pozwala zapobiec pobieraniu

prądu zsieci energetycznej wokreślonych godzinach każdego dnia.

Domyślnie włączona jest opcja Tryb adaptacyjny. Ustawienia baterii są elastycznie
optymalizowane na podstawie typowego wzorca korzystania zbaterii.

Konfiguracja zaawansowana

Włącz zaawansowaną konfigurację ładowania
baterii

Umożliwia korzystanie z zaawansowanej konfiguracji ładowania baterii od początku
dnia do określonego czasu pracy. Gdy opcja zaawansowanego trybu ładowania baterii
jest włączona, wydłuża żywotność baterii, jednocześnie umożliwiając jej intensywne
wykorzystanie podczas pracy.

Opcja Włącz zaawansowaną konfigurację ładowania baterii jest domyślnie
wyłączona.

USB PowerShare

98 Konfiguracja systemu BIOS

Tabela 35. Opcje konfiguracji systemu — menu Zasilanie(cd.)

Zasilanie

Włącz funkcję USB PowerShare Umożliwia włączanie iwyłączanie ładowania urządzeń zewnętrznych (takich jak telefony

iprzenośne odtwarzacze muzyczne) zakumulatora systemu przy użyciu wyznaczonego
portu PowerShare.

Opcja Włącz funkcję USB PowerShare jest domyślnie wyłączona.

Kontrola termiczna Umożliwia włączanie iwyłączanie sterowania wentylatorami itemperaturą procesora

wcelu regulacji wydajności komputera, poziomu hałasu itemperatury.

Domyślnie włączona jest opcja Zoptymalizowane. Jest to standardowe ustawienie
równowagi między wydajnością, poziomem hałasu itemperaturą.

Obsługa wznawiania pracy po podłączeniu
urządzenia USB

Wznawianie pracy po podłączeniu do stacji
dokującej Dell Dock USB-C

Blokowanie uśpienia Umożliwia włączanie iwyłączanie przechodzenia komputera do trybu uśpienia (S3)

Przełącznik obudowy

Włącz przełącznik pokrywy Umożliwia włączanie iwyłączanie przełącznika pokrywy.

Włączanie po otwarciu pokrywy Ta opcja umożliwia uruchamianie komputera ze stanu wyłączenia za każdym razem, gdy

Technologia Intel Speed Shift Umożliwia włączanie i wyłączanie obsługi technologii Intel Speed Shift. Ta opcja

Umożliwia włączanie iwyłączanie funkcji wyprowadzenia komputera ze stanu gotowości,
hibernacji iwyłączenia przez stacje dokujące Dell ze złączem USB-C.

Opcja Wznawianie pracy po podłączeniu do stacji dokującej Dell Dock USB-C jest
domyślnie włączona.

wsystemie operacyjnym.

Opcja Zablokuj stan uśpienia jest domyślnie wyłączona.

UWAGA: Jeśli ta opcja jest włączona, komputer nie przechodzi wstan uśpienia,

funkcja Intel Rapid Start jest automatycznie wyłączana, awprzypadku ustawienia
trybu uśpienia opcja zasilania systemu operacyjnego jest pusta.

Opcja Włącz przełącznik pokrywy jest domyślnie włączona.

pokrywa zostanie otwarta.

Opcja Włączanie po otwarciu pokrywy jest domyślnie włączona.

umożliwia włączenie automatycznego wybierania odpowiedniej wydajności procesora
wsystemie operacyjnym.

Domyślnie opcja Intel Speed Shift Technology jest włączona.

Tabela 36. Opcje konfiguracji systemu — menu Zabezpieczenia

Zabezpieczenia

Technologia Intel Platform Trust Intel PTT to urządzenie modułu TPM opartego na oprogramowaniu wewnętrznym,

które jest częścią chipsetów firmy Intel. Umożliwia przechowywanie poświadczeń
izarządzanie kluczami. Może zastąpić funkcje autonomicznego chipa TPM.

UWAGA: Wymienione opcje dotyczą komputerów zautonomicznym układem

Trusted Platform Module (TPM).

Włącz technologię Intel Platform Trust Umożliwia włączanie iwyłączanie opcji Intel Platform Trust Technology.

Domyślnie opcja Intel Platform Trust Technology jest włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Intel Platform Trust Technology.

Pomiń interfejs fizycznej obecności (PPI) dla
poleceń czyszczenia

Opcja Pomiń PPI dla poleceń czyszczenia umożliwia systemowi operacyjnemu
zarządzanie określonymi aspektami modułu PTT. Jeśli ta opcja jest włączona, nie
wyświetla się monit opotwierdzenie zmian konfiguracji modułu PTT.

Konfiguracja systemu BIOS 99

Tabela 36. Opcje konfiguracji systemu — menu Zabezpieczenia(cd.)

Zabezpieczenia

Opcja Pomiń PPI dla poleceń czyszczenia jest domyślnie wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
wyłączonej opcji Pomiń PPI dla poleceń czyszczenia.

Wyczyść Włączenie opcji Wyczyść powoduje usunięcie informacji zapisanych wukładzie PTT

fTPM po wyjściu zsystemu BIOS. Po ponownym uruchomieniu komputera ta opcja
powraca do stanu wyłączonego

Domyślnie opcja Wyczyść jest wyłączona.

Firma Dell Technologies zaleca włączanie opcji Wyczyść tylko wtedy, gdy trzeba
wyczyścić dane modułu fTPM PTT.

Środki bezpieczeństwa wtrybie SMM Umożliwia włączanie iwyłączanie dodatkowych zabezpieczeń UEFI SMM Security

Mitigation. Ta opcja używa tabeli Windows SMM Security Mitigations (WSMT) do
potwierdzania systemowi operacyjnemu, że woprogramowaniu wewnętrznym UEFI
zaimplementowano najlepsze praktyki wzakresie zabezpieczeń.

Opcja Środki bezpieczeństwa wtrybie SMM jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Środki bezpieczeństwa wtrybie SMM, chyba że używana jest
któraś zniezgodnych aplikacji.

UWAGA: Ta funkcja może powodować problemy ze zgodnością lub utratą

funkcjonalności wprzypadku niektórych starszych narzędzi iaplikacji.

Wymazanie danych przy następnym
uruchomieniu

Rozpocznij wymazywanie danych Wymazywanie danych to operacja bezpiecznego kasowania, która usuwa informacje

zurządzenia pamięci masowej.

OSTRZEŻENIE: Operacja bezpiecznego wymazywania usuwa informacje

wtaki sposób, że nie można ich odtworzyć.

Polecenia takie jak usuwanie iformatowanie wsystemie operacyjnym mogą
spowodować niewidoczność plików wsystemie plików. Dane można jednak odtworzyć
za pomocą metod analitycznych, ponieważ informacje są nadal obecne na nośniku
fizycznym. Funkcja wymazywania danych zapobiega odtwarzaniu takich danych idziała
nieodwracalnie.

Gdy opcja wymazywania danych zostanie włączona, podczas następnego rozruchu
wyświetli monit owyczyszczenie wszystkich urządzeń pamięci masowej podłączonych
do komputera.

Domyślnie opcja Rozpocznij wymazywanie danych jest wyłączona.

Absolute Absolute Software zapewnia różne rozwiązania wzakresie bezpieczeństwa

komputerowego, zktórych część wymaga oprogramowania wstępnie zainstalowanego
na komputerach firmy Dell izintegrowanego zsystemem BIOS. Aby korzystać ztych
funkcji, należy włączyć ustawienie Absolute wsystemie BIOS iskontaktować się zfirmą
Absolute wcelu ich skonfigurowania iaktywacji.

Opcja Absolute jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Absolute.

UWAGA: Po aktywowaniu funkcji Absolute nie można wyłączyć integracji Absolute

na ekranie konfiguracji systemu BIOS.

Bezpieczeństwo uruchamiania ścieżki
rozruchu UEFI

100 Konfiguracja systemu BIOS

Umożliwia włączanie iwyłączanie wyświetlania przez system monitu owprowadzenie
hasła administratora podczas uruchamiania urządzenia ze ścieżką rozruchu UEFI
zmenu F12.

Domyślnie włączona jest opcja Zawsze, zwyjątkiem wewnętrznego dysku HDD.
