DELL Alienware AW3425DW User guide [pl]

Monitor gamingowy Alienware 34 240Hz
QD-OLED

AW3425DW

Podręcznik użytkownika

Model: AW3425DW
Numer identyfikacyjny modelu: AW3425DWb
Marzec 2025
Rev. A00

Uwagi, ostrzeżenia i przestrogi

UWAGA: UWAGA oznacza ważną informację, która może pomóc w lepszym wykorzystaniu produktu.
OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia urządzenia lub utratę danych i informuje, jak uniknąć

problemu.
PRZESTROGA: PRZESTROGA wskazuje na możliwość uszkodzenia mienia, obrażeń ciała lub śmierci.

Copyright © 2025 Dell Inc. lub jej podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki towarowe to
znaki towarowe firmy Dell Inc. lub jej podmiotów zależnych. Inne znaki towarowe mogą stanowić znaki towarowe ich właścicieli.

Spis treoci

Instrukcje bezpieczeństwa .................................................................5

Informacje o monitorze ....................................................................6

Zawartość opakowania ....................................................................................6

Cechy produktu

Identyfikacja części i elementów sterowania .................................................................8

Widok z przodu .......................................................................................8

Widok z tyłu
Widok z dołu

Specyfikacje monitora ...................................................................................11

Specyfikacje rozdzielczości .............................................................................12

Obsługiwane tryby video ..............................................................................12

Wstępne ustawienia trybów wyświetlania
Tryb konsoli (tylko HDMI)
Specyfikacje elektryczne

Charakterystyki fizyczne ...............................................................................16

Charakterystyka środowiskowa

Przydział pinów .........................................................................................18

DisplayPort ..........................................................................................18

Port HDMI

Interfejs USB (Uniwersalna magistrala szeregowa) ..........................................................20

Plug-and-Play ..........................................................................................22

Jakość monitora QD-OLED i zasady dotyczące pikseli
Ergonomia

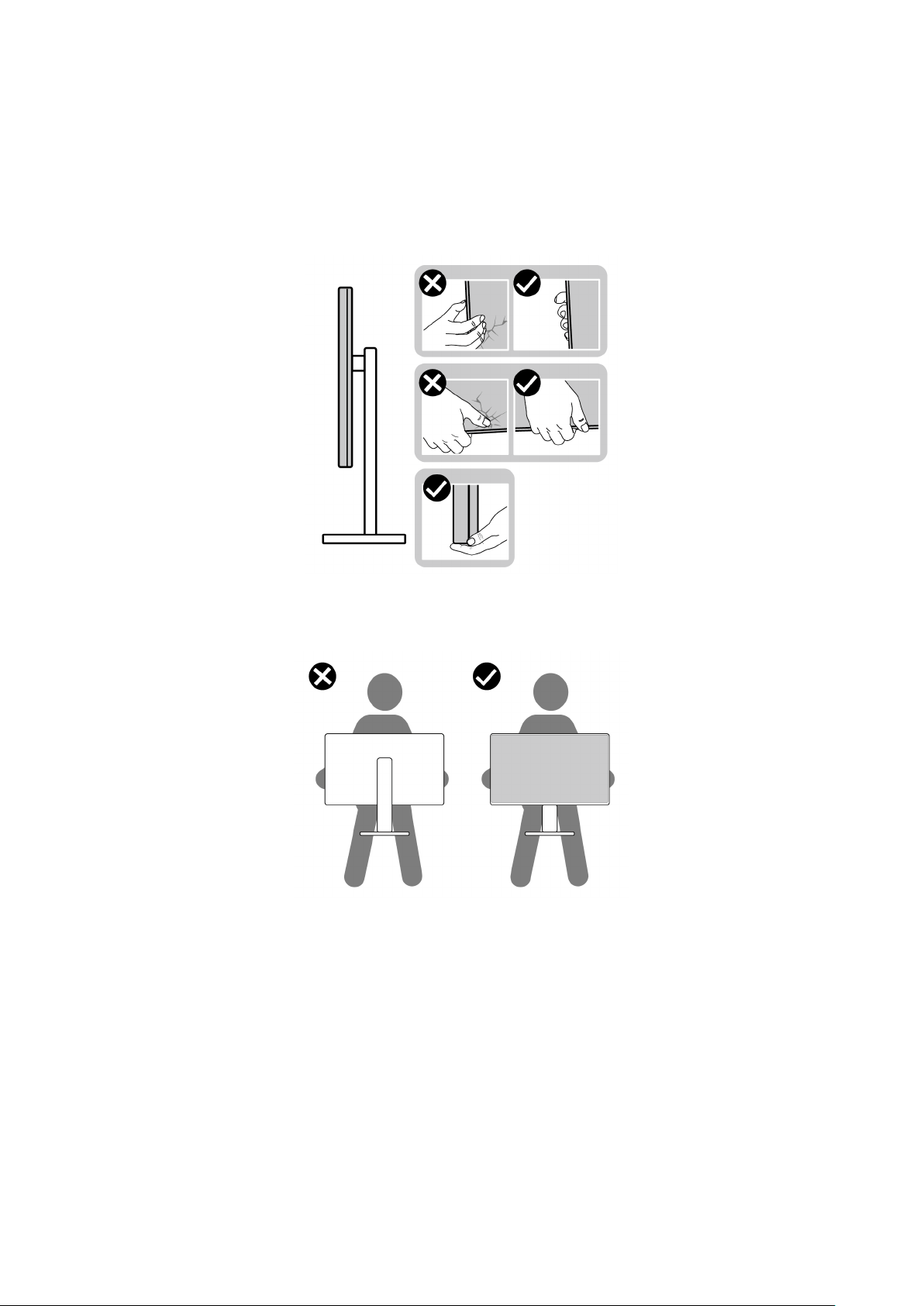

Obsługa i przenoszenie wyświetlacza ..................................................................... 24

Wskazówki dotyczące konserwacji

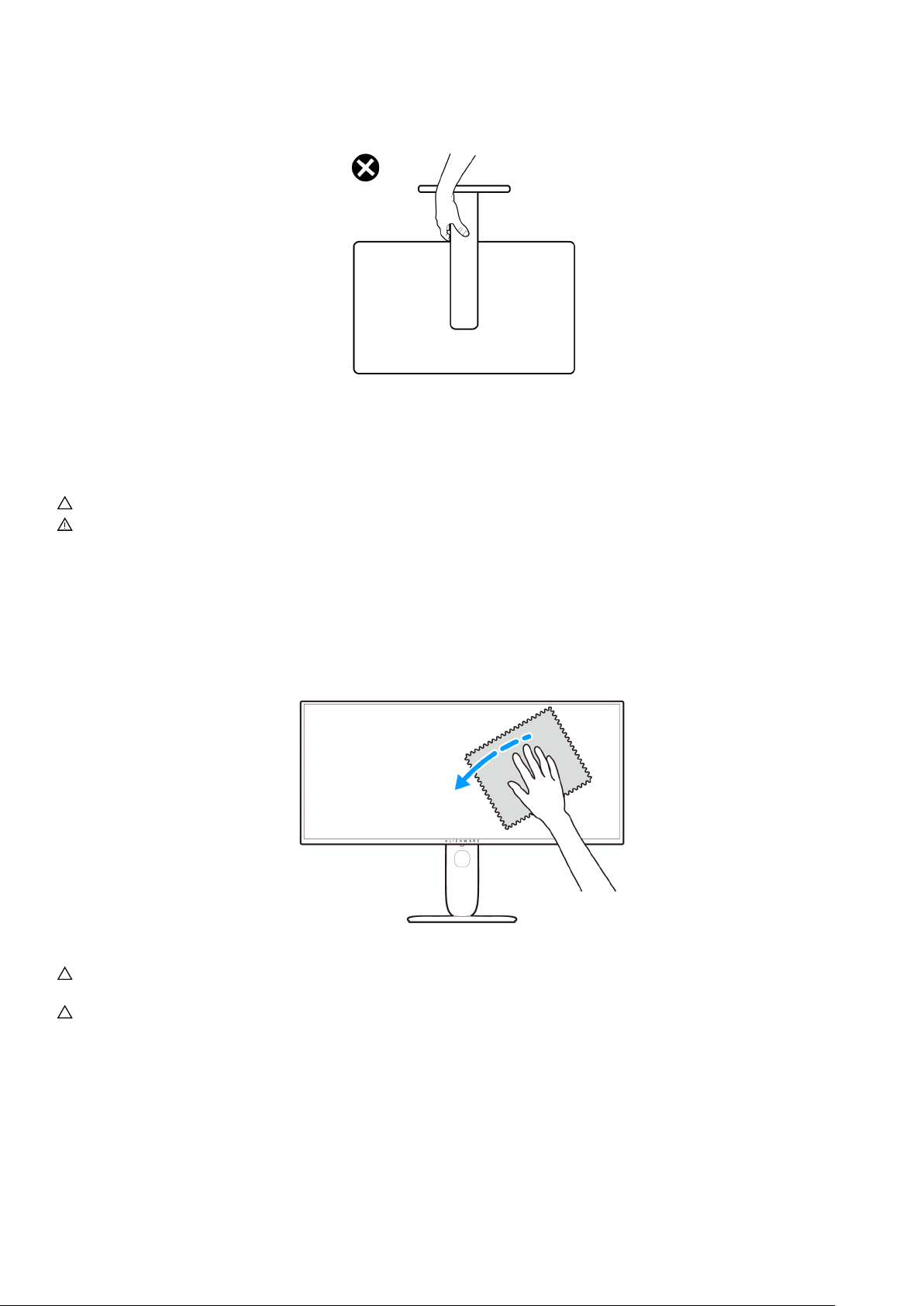

Czyszczenie monitora .................................................................................25

Ustawienia monitora .................................................................... 27

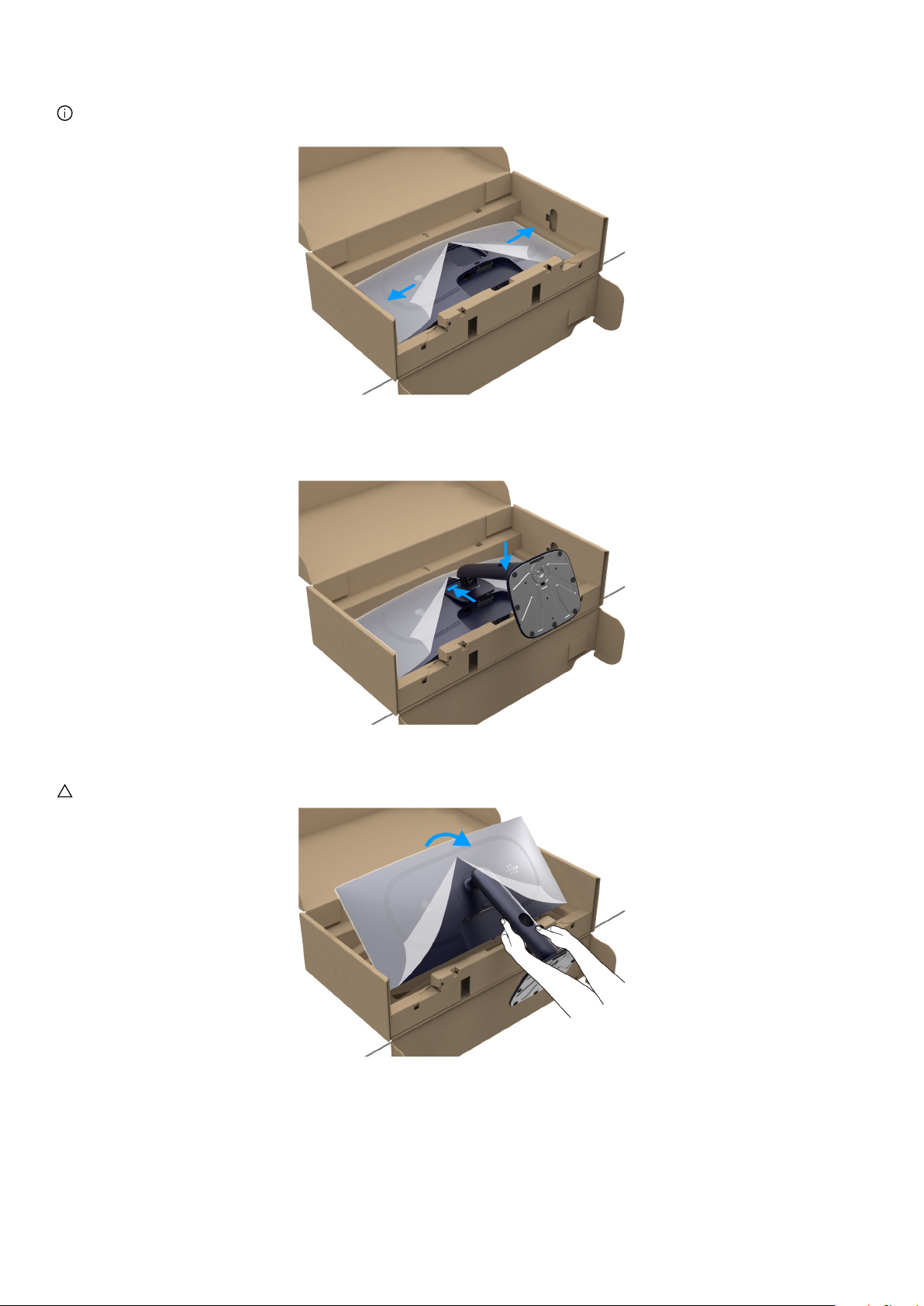

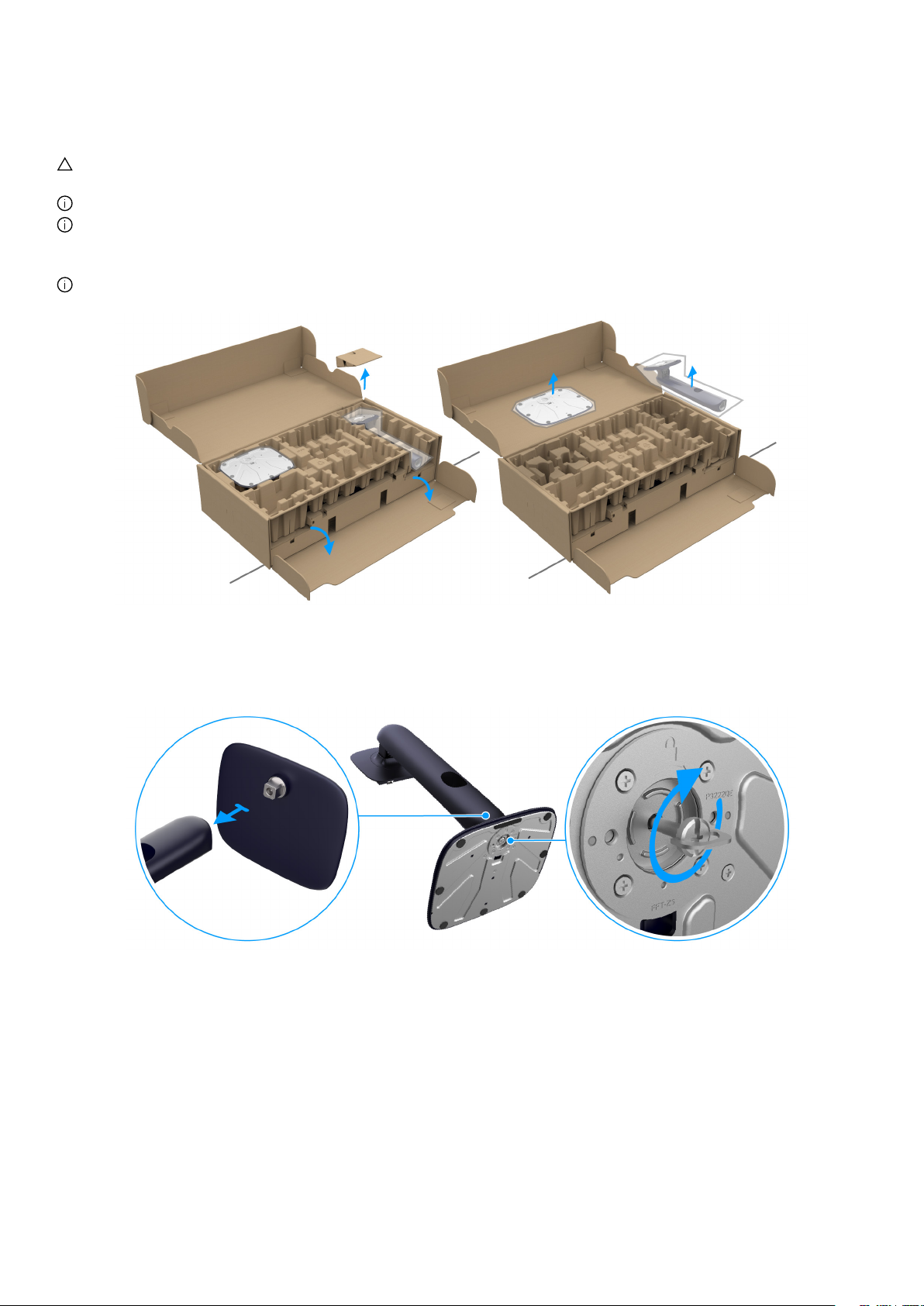

Podłączanie stojaka .................................................................................... 27

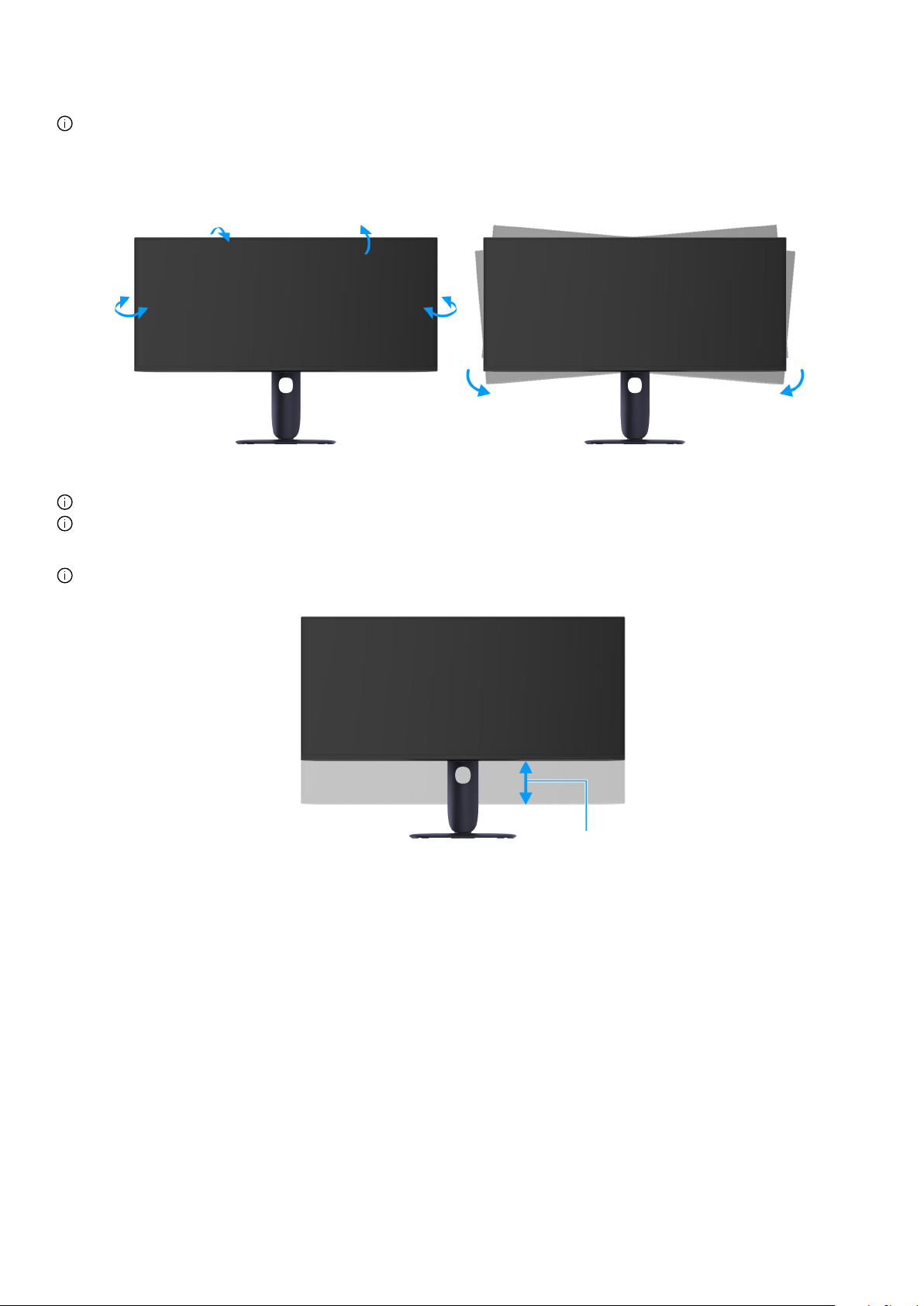

Używanie nachylenia, obrotu oraz regulacja wysokości

Regulacja nachylenia i obrotu w poziomie .................................................................30

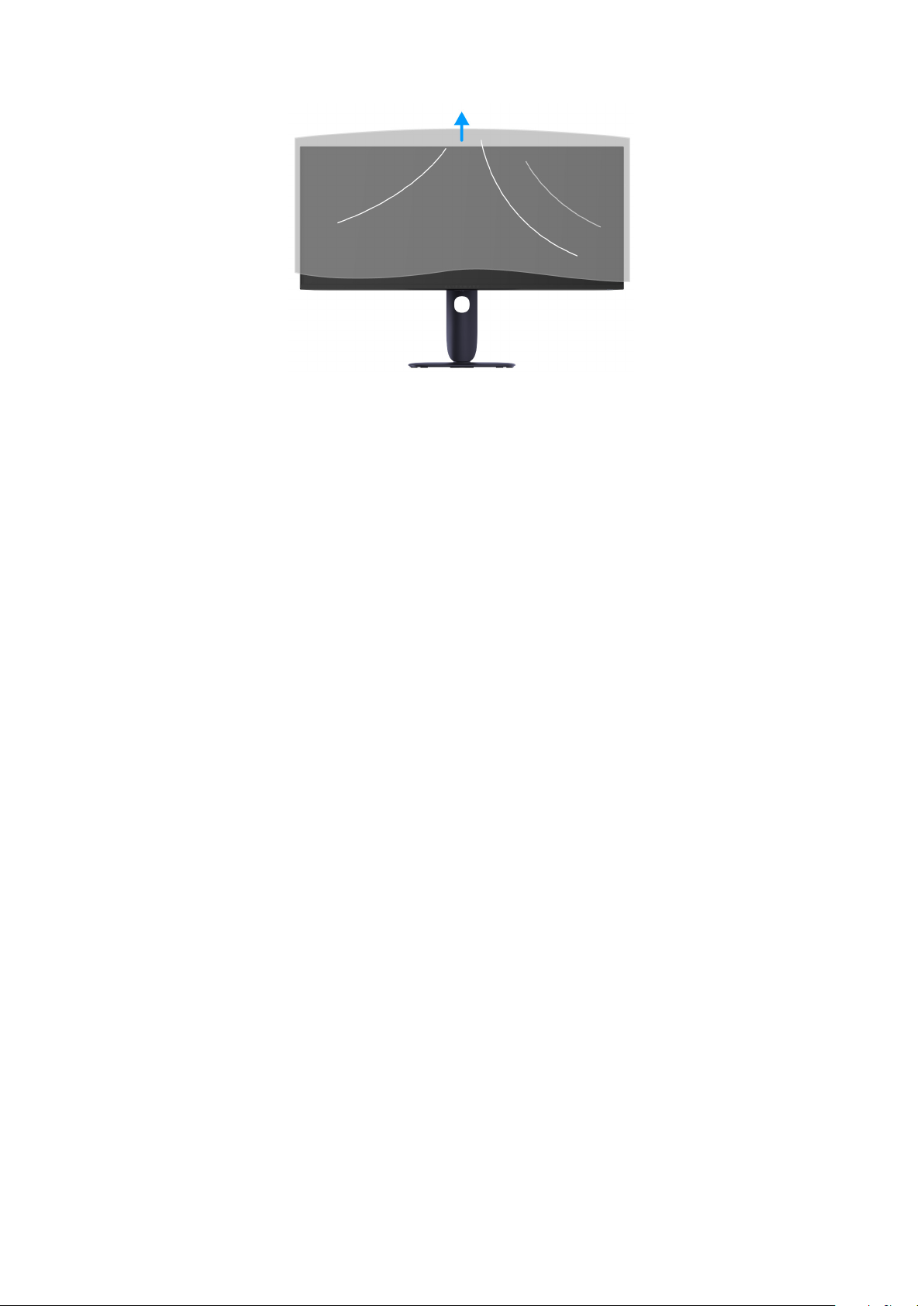

Regulacja wysokości ustawienia

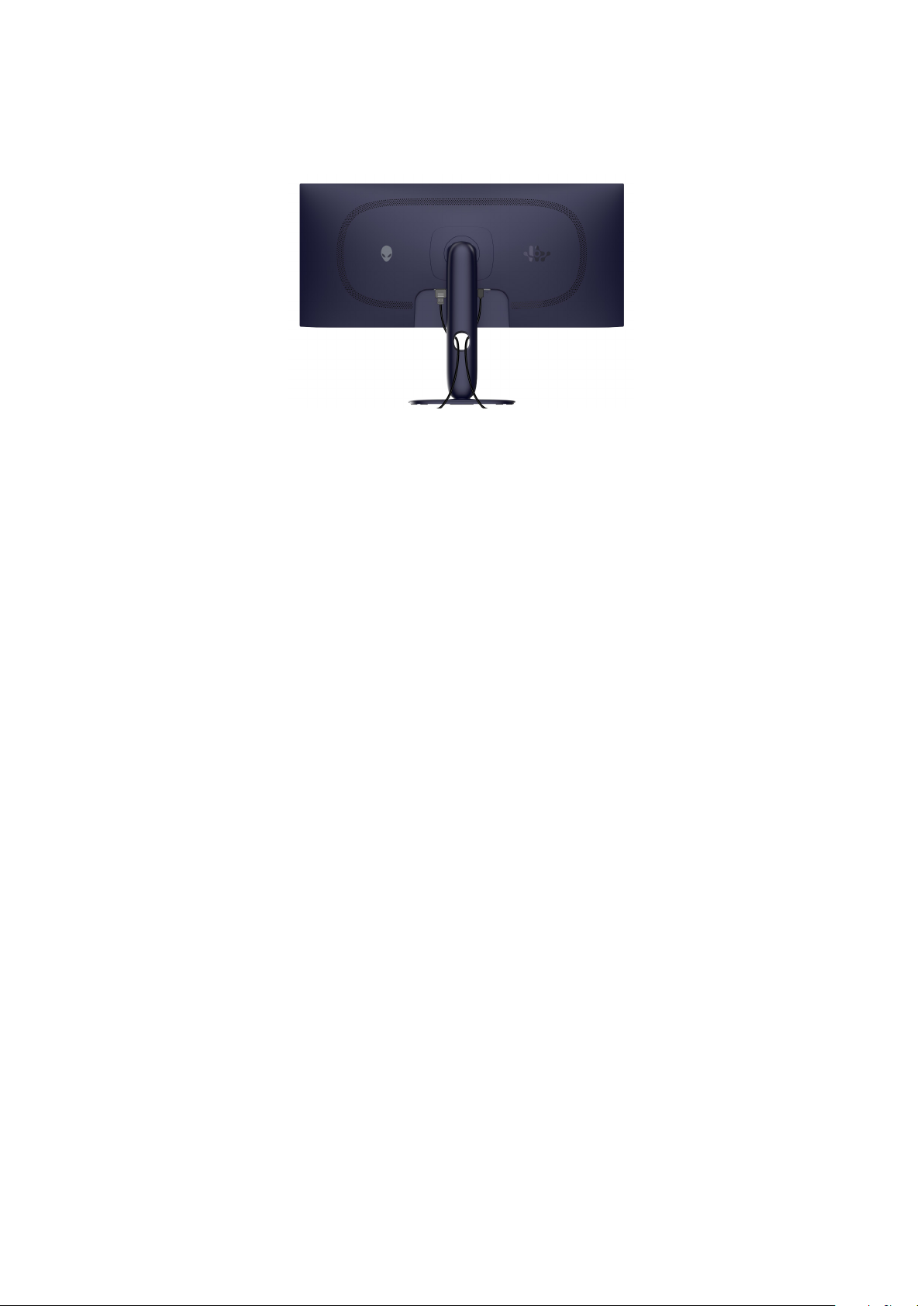

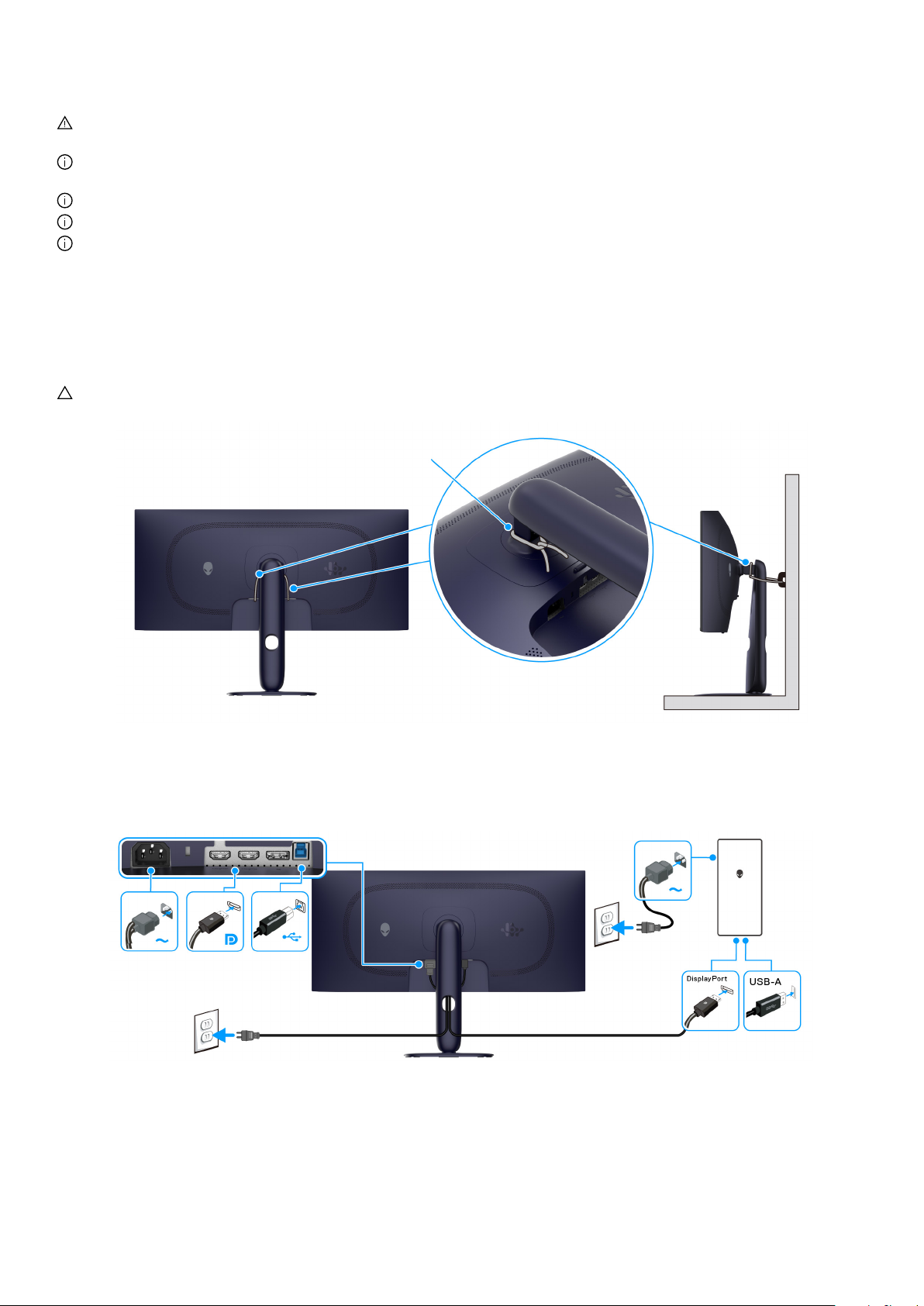

Organizacja przebiegu kabli ..............................................................................31

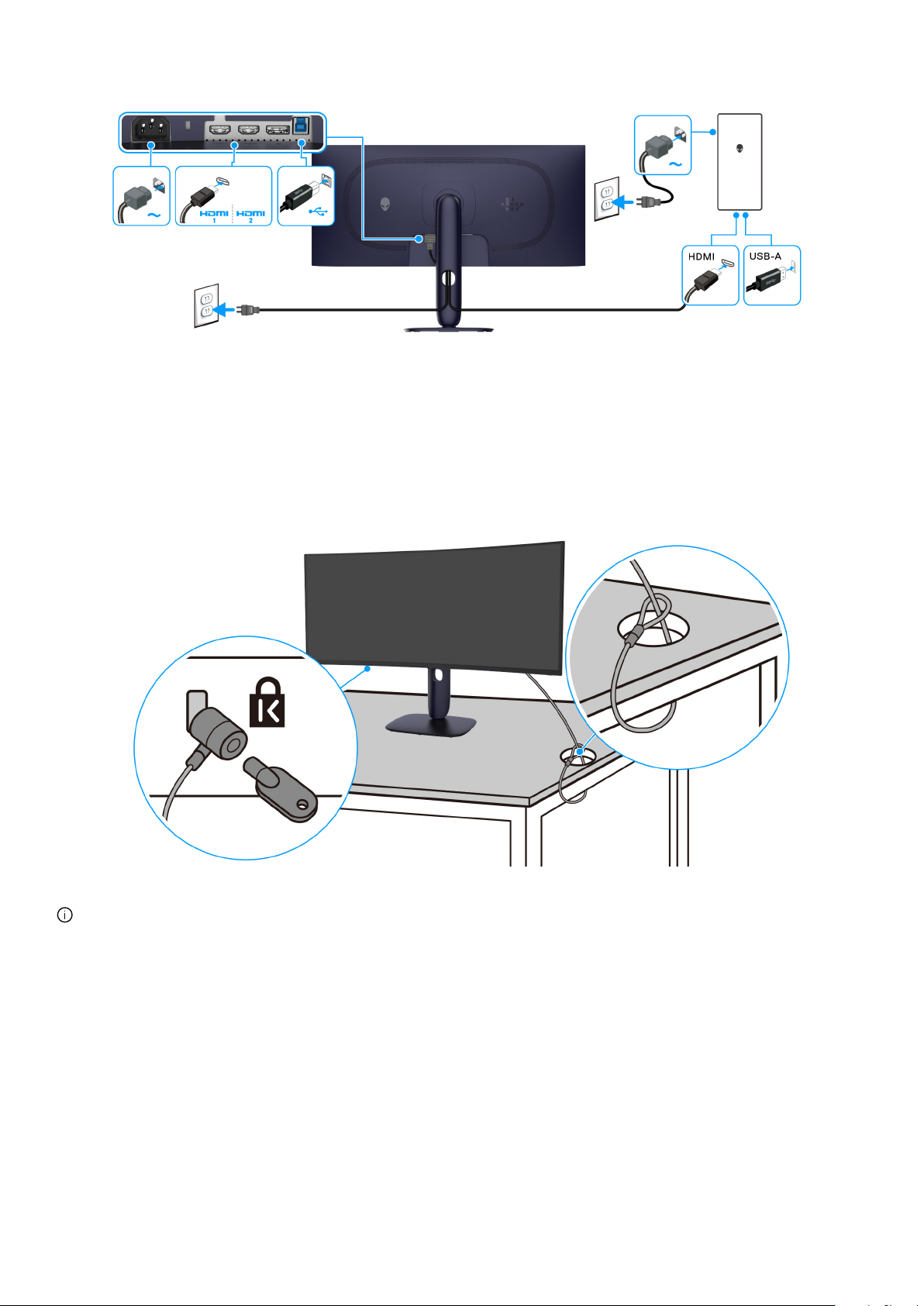

Podłączanie monitora
Przymocowywanie monitora przy użyciu blokady Kensington (opcjonalnie)

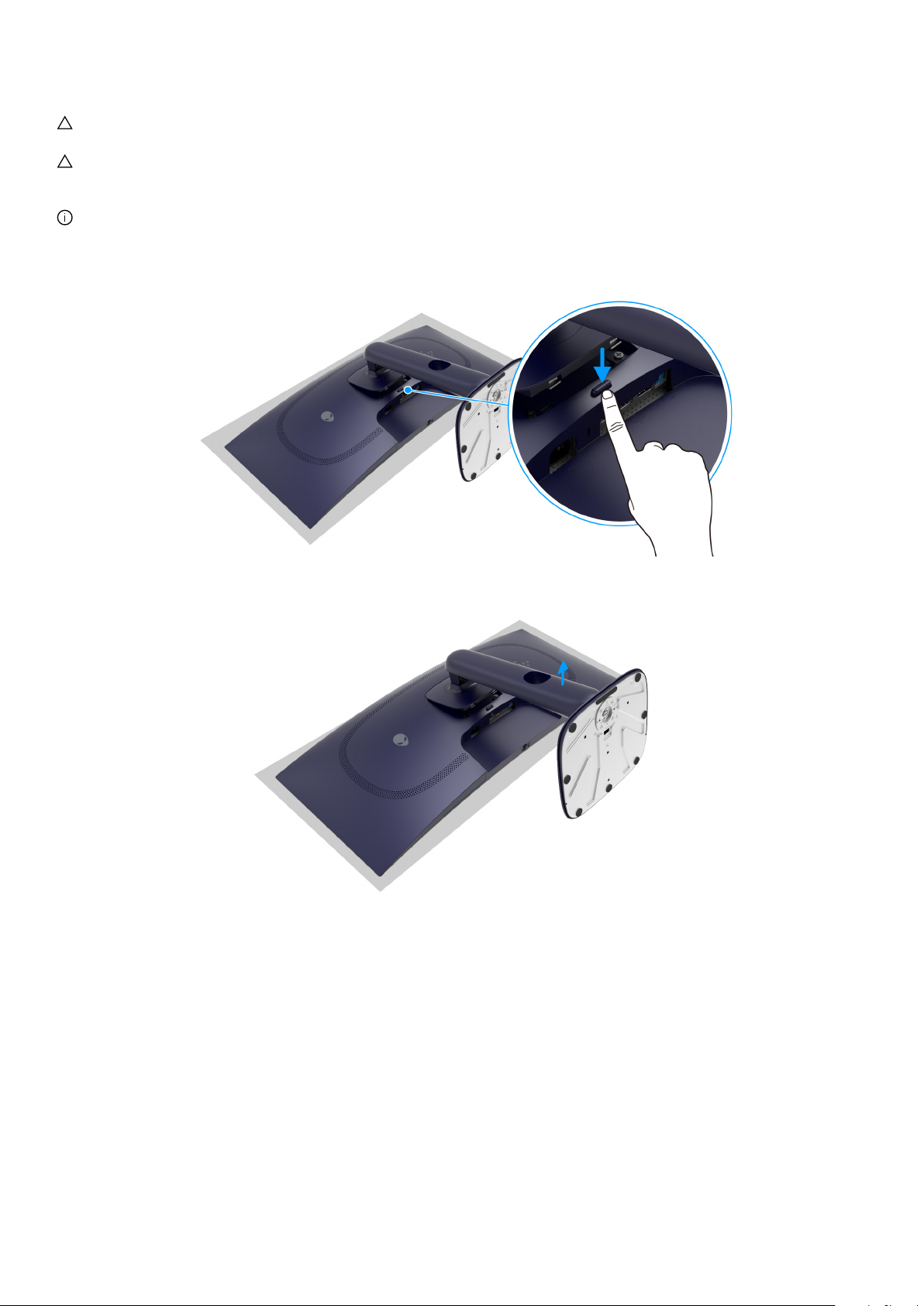

Zdejmowanie podstawy monitora

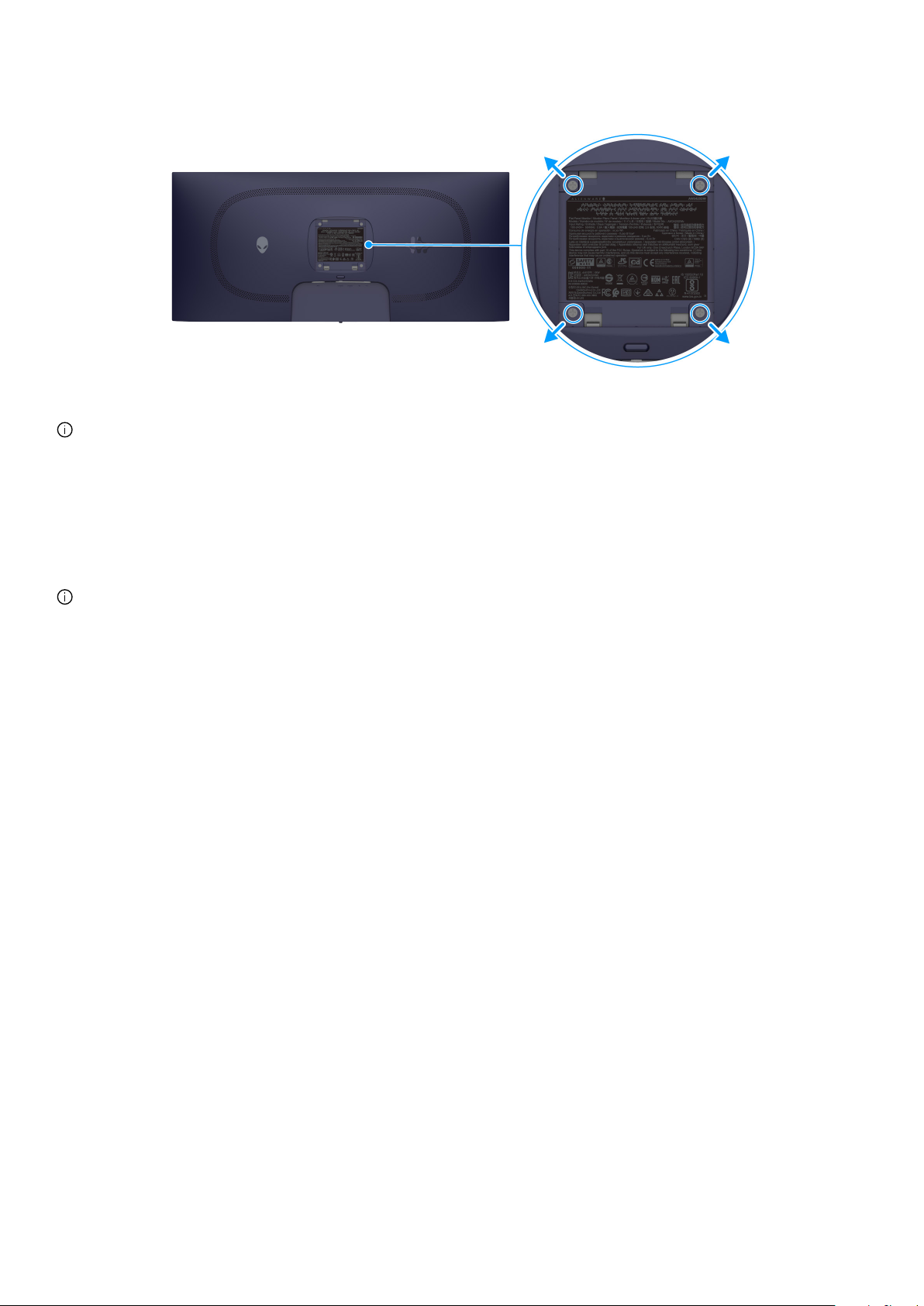

Zestaw do montażu na ścianie VESA (opcjonalnie)

Obsługa monitora ....................................................................... 36

Włączanie monitora .................................................................................... 36

Sterowanie dżojstikiem

Uzyskanie dostępu do Modułu uruchamiającego menu ...................................................... 38

Używanie menu ekranowego (OSD)

Dostęp do systemu menu ..............................................................................39

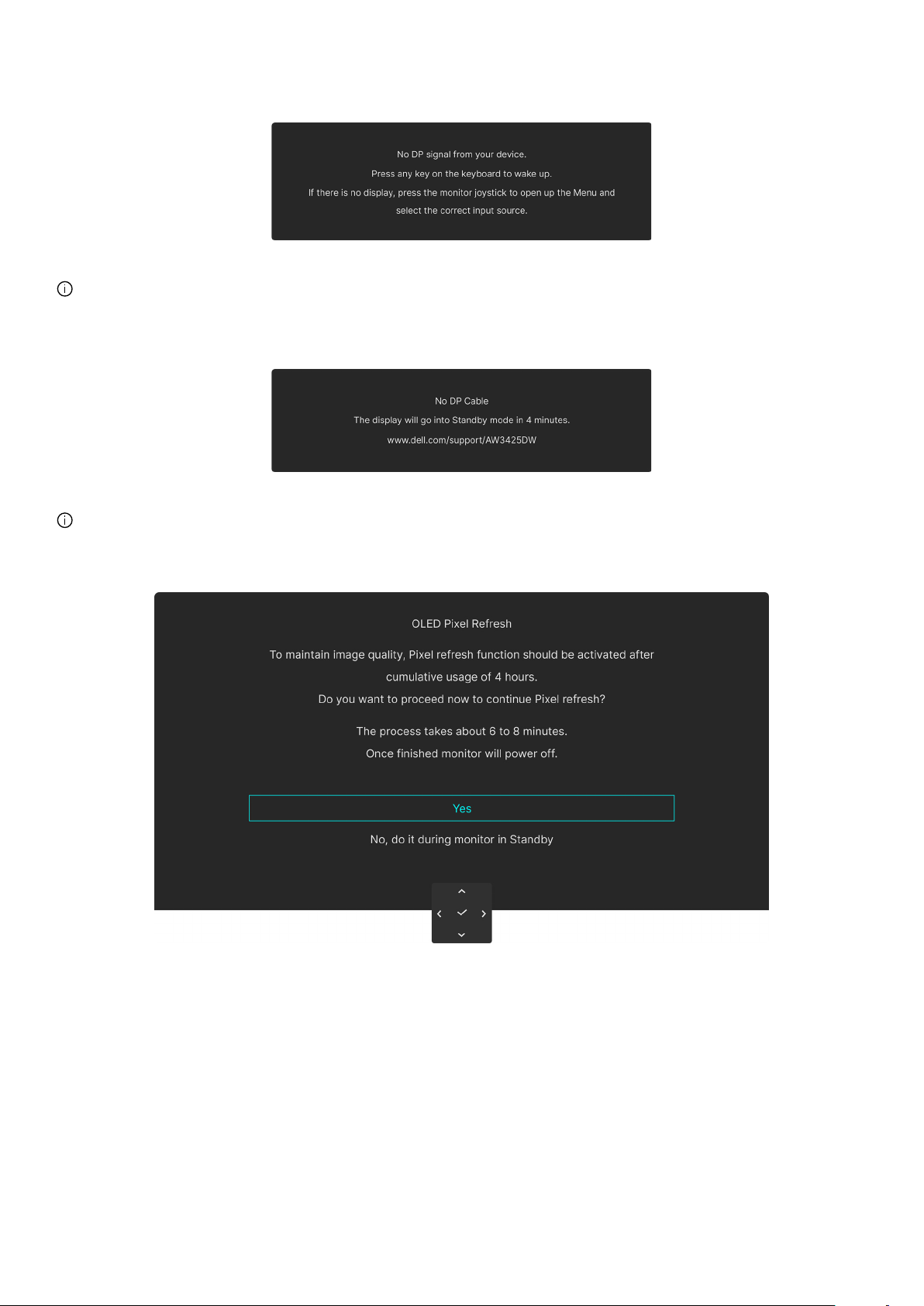

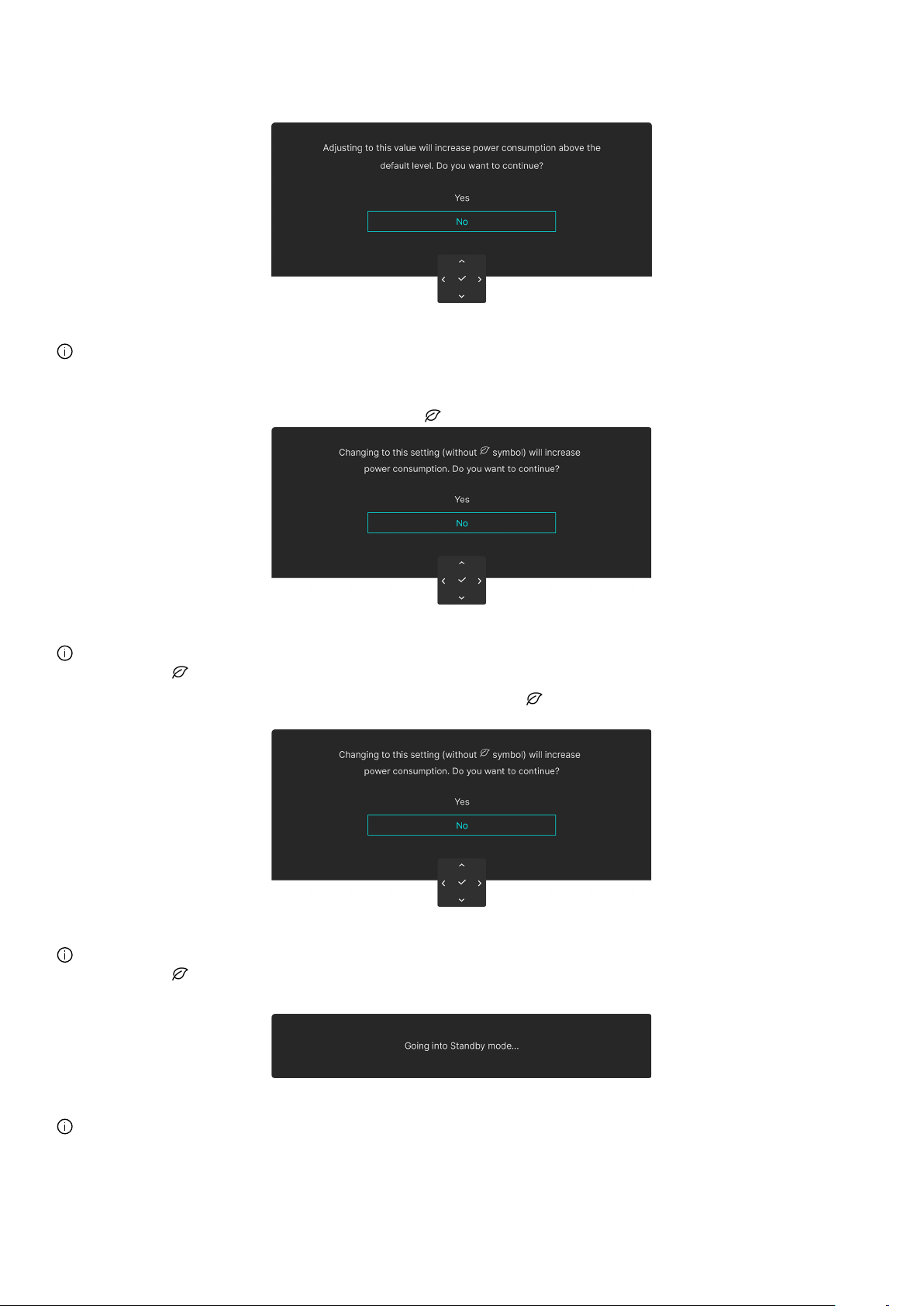

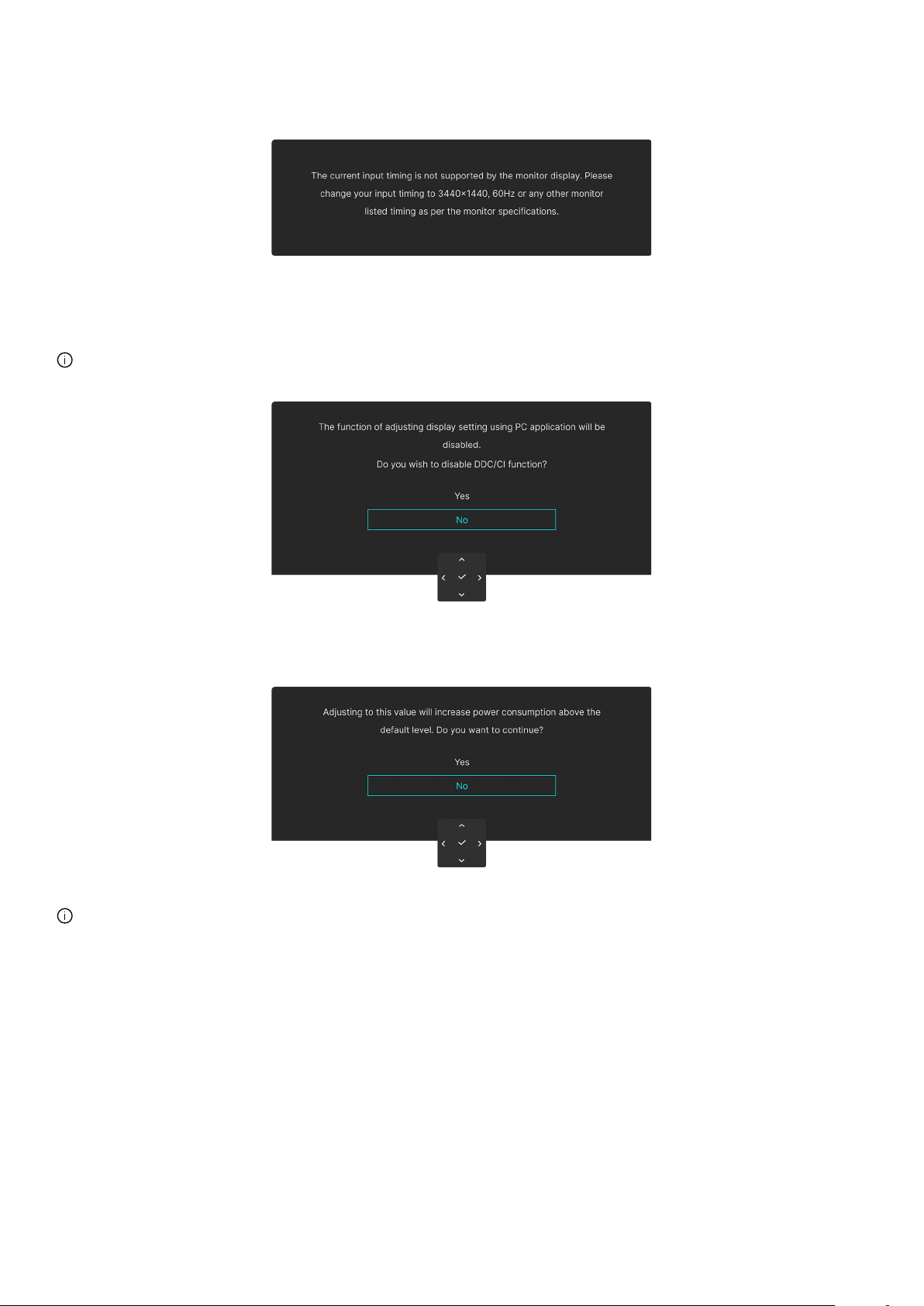

Komunikat ostrzegawczy menu OSD

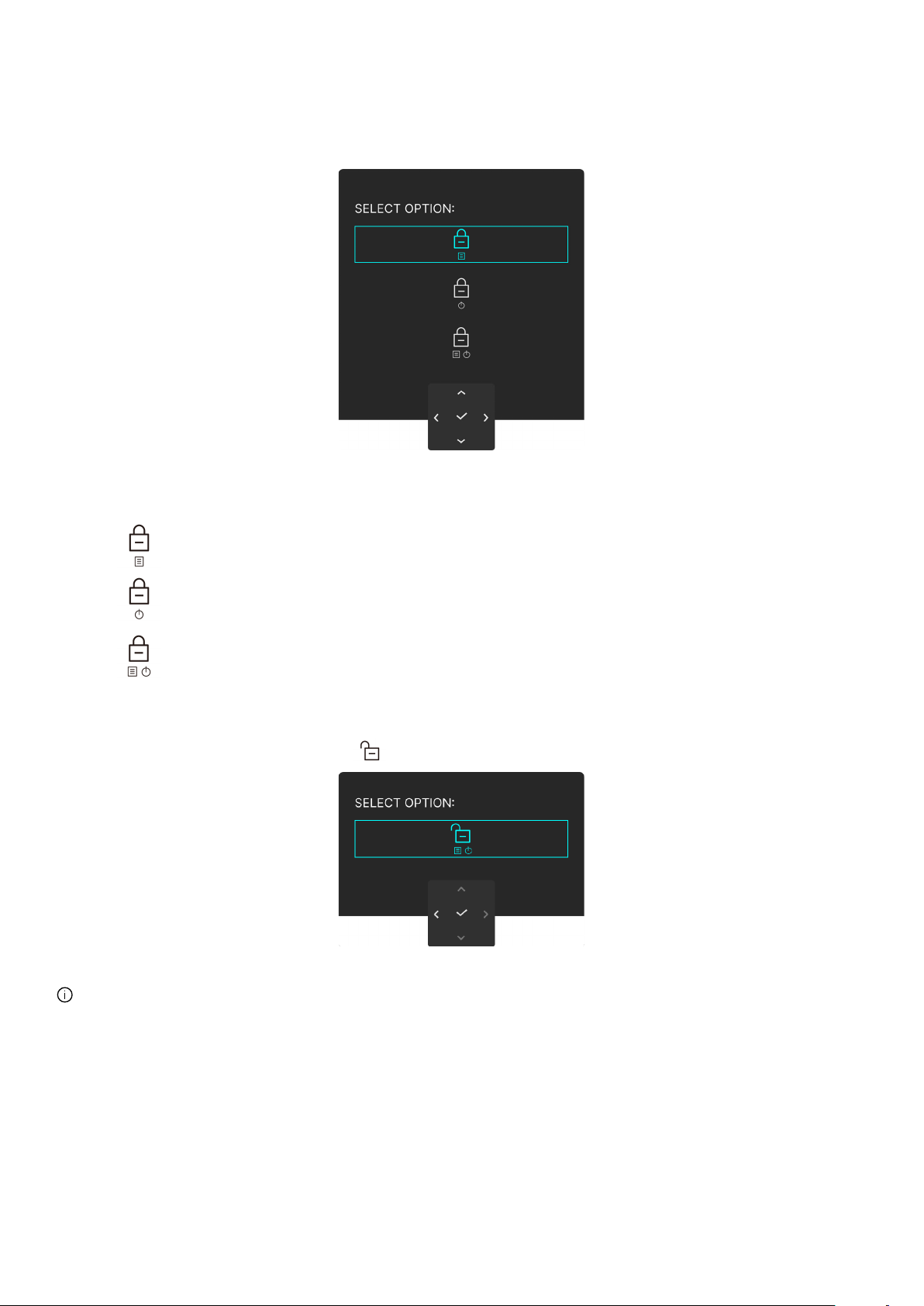

Blokowanie przycisków sterowania ......................................................................63

Ustawianie maksymalnie rozdzielczości ...................................................................64

Wymagania umożliwiające wyświetlanie lub odtwarzanie treści HDR .......................................... 64

.........................................................................................7

..........................................................................................9

........................................................................................10

.................................................................13

..............................................................................14

...............................................................................15

..........................................................................17

..........................................................................................19

.......................................................22

.............................................................................................23

....................................................................... 25

...................................................... 30

.........................................................................30

....................................................................................32

.....................................33

........................................................................ 34

.......................................................... 35

................................................................................. 36

...................................................................... 39

.....................................................................59

Spis treoci

3

Korzystanie z funkcji AlienFX .............................................................65

Wymagania wstępne ................................................................................... 65

Instalacja AWCC za pośrednictwem aktualizacji systemu Windows
Instalacja AWCC z witryny pomocy technicznej firmy Dell

Dostosowanie efektów podświetlenia .....................................................................66

Dostosowywanie funkcji gry

Konfiguracja ogólna ...................................................................................67

Personalizacja trybów wizji

Ustawienie ............................................................................................ 69

Konfiguracja wyświetlania ..............................................................................69

Konfiguracja wejścia

............................................................................. 67

.............................................................................68

...................................................................................70

................................................... 65

........................................... 65

Wykrywanie i usuwanie usterek ...........................................................71

Autotest ...............................................................................................71

Wbudowana diagnostyka ............................................................................... 72

Test ekranu ..........................................................................................72

Test wentylatora

Typowe problemy ...................................................................................... 73

Problemy specyficzne dla projektu ........................................................................76

Problemy dotyczące USB (Universal Serial Bus)

......................................................................................72

............................................................ 77

Informacje prawne ...................................................................... 78

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów .............................................. 78

Baza danych produktów UE etykiet energetycznych i kart informacyjnych produktów

........................... 78

Kontaktowanie się z firmą Dell ............................................................ 79

4

Spis treoci

Instrukcje bezpieczeństwa

Poniższe instrukcje bezpieczeństwa mają na celu ochronę monitora przed potencjalnymi uszkodzeniami oraz zapewnienie
bezpieczeństwa użytkownikowi. Jeśli nie zaznaczono inaczej, każda procedura opisana w niniejszym dokumencie zakłada, że
użytkownik przeczytał informacje dotyczące bezpieczeństwa dostarczone wraz z monitorem.

UWAGA: Przed rozpoczęciem użytkowania monitora należy przeczytać dołączone do niego i umieszczone na nim informacje o
bezpieczeństwie. Dokumentację należy zachować w bezpiecznym miejscu do użytku w przyszłości.

PRZESTROGA: Używanie elementów sterowania, regulacji lub procedur, innych niż określone w dokumentacji, może
spowodować narażenie na porażenie prądem elektrycznym, zagrożenia związane z prądem elektrycznym i/lub zagrożenia
mechaniczne.

OSTRZEŻENIE: Długotrwałe słuchanie dźwięku o dużej głośności przez słuchawki (w przypadku obsługującego je
monitora) może spowodować uszkodzenie słuchu.

• Postaw monitor na wytrzymałej powierzchni i obchodź się z nim ostrożnie.

• Ekran jest delikatny, więc upuszczenie go lub uderzenie ostrym przedmiotem może doprowadzić do jego uszkodzenia.

• Należy się upewnić, że napięcie znamionowe monitora jest odpowiednie do pracy przy zasilaniu prądem zmiennym
dostępnym w danej lokalizacji.

• Monitor należy przechowywać w temperaturze pokojowej. Nadmierne ciepło lub chłód mogą mieć negatywny wpływ na
diody QD-OLED monitora.

• Kabel zasilania należy podłączyć do monitora oraz do znajdującego się w pobliżu i łatwo dostępnego gniazda ściennego.
Zobacz rozdział Podłączanie monitora.

• Nie należy umieszczać ani użytkować monitora na mokrej powierzchni lub w pobliżu wody.

• Nie należy monitora narażać na mocne wstrząsy lub uderzenia. Na przykład: nie należy monitora umieszczać w bagażniku
samochodu.

• Monitor należy odłączyć, jeśli ma być nieużywany przez dłuższy czas.

• Aby uniknąć porażenia prądem, nie należy próbować zdejmować żadnej pokrywy ani dotykać wnętrza monitora.

• Prosimy o uważne przeczytanie niniejszych instrukcji. Niniejszy dokument należy zachować do użytku w przyszłości. Należy
przestrzegać wszystkich ostrzeżeń i instrukcji umieszczonych na produkcie.

• Niektóre monitory można zamontować na ścianie za pomocą uchwytu montażowego VESA, który należy nabyć oddzielnie.
Należy przy tym przestrzegać prawidłowej specyfikacji montażu VESA podanej w rozdziale Przewodnika użytkownika
dotyczącym montażu ściennego.

Informacje dotyczące bezpieczeństwa można znaleźć w dokumencie Informacje dotyczące bezpieczeństwa, środowiska i regulacji
prawnych (SERI), dostarczonym wraz z monitorem.

Instrukcje bezpieczeństwa

5

Informacje o monitorze

Zawartość opakowania

Poniższa tabela zawiera listę elementów dostarczonych wraz z monitorem. W przypadku braku któregokolwiek komponentu
skontaktuj się z firmą Dell. Aby uzyskać więcej informacji, zobacz Kontaktowanie się z firmą Dell.

UWAGA: Niektóre komponenty mogą być opcjonalne i mogą nie być dostarczane w zestawie z monitorem. Niektóre funkcje
mogą być niedostępne w niektórych krajach.

Tabela 1. Monitor i akcesoria w opakowaniu.

Ilustracja komponentu Opis komponentu

Wyświetlacz

Ramię podstawy

Podstawa stojaka

Kabel zasilający (różni się zależnie od kraju lub regionu)

Kabel HDMI 2.1 FRL (1,80 m)

Kabel adaptera DisplayPort do DisplayPort 1.4 (1,80 m)

Kabel USB typu A do B 5 Gb/s (pozwala korzystać z portów
USB monitora, 1,80 m)

Szmatka z mikrofibry

6

Informacje o monitorze

Ilustracja komponentu Opis komponentu

• Karta QR

• Informacje dotyczące bezpieczeństwa, środowiska i
regulacji prawnych

• Naklejka Alienware

Cechy produktu

Monitor gamingowy Alienware AW3425DW to wyświetlacz QD-OLED (ang. Quantum Dot-Organic Light Emitting Diode),
korzystający z tranzystora Oxide TFT (Thin-Film Transistor) jako aktywnego elementu. Funkcje monitora obejmują:

• Obszar wyświetlania o przekątnej 868,2 mm (34,2 cala).

• Technologie AMD FreeSync Premium Pro, NVIDIA G-SYNC Compatible Certification i VESA AdaptiveSync Display przyczyniają
się do minimalizowania zniekształceń obrazu takich jak rozwarstwiane i zacinanie, dzięki czemu gra jest bardziej płynna.

• Obsługa technologii AMD FreeSync Premium Pro, NVIDIA G-SYNC Compatible Certification i VESA AdaptiveSync Display, z
częstotliwością odświeżania 240 Hz i niezwykle krótkim czasem reakcji 0,03 ms szary do szarego.

• Paleta kolorów DCI-P3 99,30%.

• VESA DisplayHDR True Black 400.

• HDMI 2.1 FRL.

• Możliwość nachylenia, obrócenia wyświetlacza w poziomie i regulacji wysokości.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards Association (VESA) 100 mm umożliwiające elastyczne
rozwiązanie mocowania.

• Łączność cyfrowa poprzez 1 port DisplayPort i 2 porty HDMI.

• Monitor jest wyposażony w:

• 1 port przesyłania danych USB 5 Gb/s typu B

• 1 port pobierania danych USB 5 Gb/s typu A

• 1 port pobierania danych USB-C 5 Gb/s z funkcją ładowania 15 W

• Funkcję Plug-and-Play, jeżeli jest obsługiwana przez komputer.

• Regulacja poprzez menu ekranowe (OSD), ułatwiające konfigurację i optymalizację ekranu.

• Obsługa trybu obraz obok obrazu (PBP), obraz w obrazie (PIP) i CONSOLE MODE (TRYB KONSOLI).

• AW3425DW zapewnia kilka trybów ustawień wstępnych w zależności od preferencji użytkownika, w tym:

• KREATOR

• Strzelanki z perspektywy pierwszej osoby (FPS)

• Gry strategiczne w czasie rzeczywistym (MOBA/RTS)

• Gry z podziałem na role (RPG)

• Wyścigi (SPORT)

• Trzy konfigurowalne tryby gier

Ponadto usprawniono główne funkcje gier, takie jak TIMER (CZASOMIERZ), FRAME RATE (LICZBA KLATEK NA SEKUNDĘ)
oraz DISPLAY ALIGNMENT (WYRÓWNANIE OBRAZU), co poprawiło wydajność i jakość grania.

• Gniazdo blokady do blokad Kensington (do nabycia oddzielnie).

• Blokada stojaka.

• Zużycie energii ≤ 0,5 W w trybie gotowości.

• Zapewnia komfort dla oczu dzięki ekranowi z funkcją zapobiegania migotaniu i dzięki funkcji ComfortView Plus, służącej do
minimalizacji emisji niebieskiego światła.

• W monitorze zastosowano technologię Flicker-Free redukującą widoczne dla oczu migotanie, co poprawia komfort patrzenia,
zapobiegając przeciążeniu i zmęczeniu oczu.

• Monitor jest wyposażony w panel o niskiej emisji niebieskiego światła i w trybie przywracania ustawień fabrycznych lub
domyślnych jest zgodny z normą TÜV Rheinland (osprzęt). To wbudowane rozwiązanie zmniejsza niebezpieczne emisje
niebieskiego światła, dostosowując parametry wyświetlania bez poświęcania realistycznych kolorów.

PRZESTROGA: W dłuższej perspektywie światło niebieskie emitowane przez monitor może mieć niekorzystne skutki
dla oczu, m.in. powodować zmęczenie i nadwyrężenie wzroku w wyniku kontaktu z urządzeniami cyfrowymi. Funkcja
ComfortView Plus umożliwia zmniejszenie ilości niebieskiego światła emitowanego przez monitor w celu zapewnienia
komfortu dla oczu.

Informacje o monitorze

7

Kompatybilność z systemem operacyjnym

• System Windows 10 i nowsze wersje*

* Zgodność systemu operacyjnego z monitorami marki Dell i Alienware może się różnić w zależności od takich czynników, jak:

• Konkretne daty wydania, kiedy dostępne są wersje systemu operacyjnego, poprawki lub aktualizacje.

• Konkretne daty wydania aktualizacji oprogramowania sprzętowego, aplikacji lub sterowników monitorów marki Dell i Alienware
są dostępne w witrynie pomocy technicznej firmy Dell.

Identyfikacja części i elementów sterowania

Widok z przodu

1

2

Rysunek 1. Widok z przodu z podstawą monitora

Tabela 2. Komponenty i opisy.

Etykieta Opis Użyj

1 Szczelina do prowadzenia kabli Pomaga w uporządkowaniu przebiegu kabli przez umieszczenie ich w szczelinie.
2 Przycisk zasilania

(ze wskaźnikiem LED)

Włącza lub wyłącza monitor.
Ciągłe niebieskie światło oznacza, że monitor jest włączony i pracuje. Migające

białe światło oznacza, że monitor jest w trybie gotowości.

8

Informacje o monitorze

Widok z tyłu

1

2

3

Rysunek 2. Widok monitora z tyłu

Tabela 3. Komponenty i opisy.

Etykieta Opis Użyj

1 Etykieta z oznaczeniami

prawnymi

2

3 Przycisk odłączania stojaka Umożliwia odłączenie stojaka od monitora.
4 Szczelina do prowadzenia kabli Pomaga w uporządkowaniu przebiegu kabli przez umieszczenie ich w szczelinie.

Otwory montażowe VESA (4)
(100 mm x 100 mm) za
podłączoną pokrywą VESA

Zawiera certyfikaty.

Montaż ścienny monitora przy użyciu zestawu do montażu ściennego zgodnego ze
standardem VESA.

4

Informacje o monitorze

9

Widok z dołu

1 2 3 4105 6 7 8 9

11

Rysunek 3. Widok monitora z dołu (bez stojaka)

Tabela 4. Komponenty i opisy.

Etykieta Opis Użyj

1 Etykieta z kodem QR My

Alienware, numerem seryjnym i
kodem serwisowym

2

Złącze zasilania

3 Gniazdo blokady zabezpieczenia

(przy użyciu gniazda Kensington
Security Slot)

4 Funkcja blokady stojaka Zablokuj stojak do monitora przy użyciu śruby M3 x 6 mm (śrubę należy kupić

5

Port HDMI 1

6

Port HDMI 2

7

DisplayPort

8

Port przesyłania danych
USB 5 Gb/s typu B

9 Dżojstik Do obsługi menu wyświetlanego na ekranie (OSD). Aby uzyskać więcej informacji,

10

Port pobierania danych
USB 5 Gb/s typu A

11

Port pobierania danych
USB-C 5 Gb/s z funkcją
ładowania 15 W

Na tej etykiecie znajdziesz dane do kontaktowania się z firmą Dell w sprawach
pomocy technicznej. Etykieta serwisowa to unikalny identyfikator alfanumeryczny,
dzięki któremu serwisanci firmy Dell mogą zidentyfikować komponenty osprzętu w
monitorze i uzyskać dostęp do informacji o gwarancji.

Podłącz kabel zasilający (dostarczony z monitorem).

Przymocuj monitor za pomocą blokady zabezpieczającej (do nabycia osobno), aby
zapobiec nieupoważnionemu przenoszeniu monitora.

oddzielnie).
Podłącz komputer za pomocą kabla HDMI 2.1 (jeden kabel HDMI jest dołączony

do monitora).

Podłącz komputer za pomocą kabla HDMI 2.1 (jeden kabel HDMI jest dołączony
do monitora).

Podłącz komputer za pomocą kabla DisplayPort-DisplayPort (dostarczony z
monitorem) do tego portu.

Podłącz kabel USB (dostarczony z monitorem) do tego portu i do komputera, aby
umożliwić korzystanie z portów USB w monitorze.

zobacz
Podłącz urządzenie USB 5 Gb/s.

Podłącz, aby naładować urządzenie USB.

Obsługa monitora.

UWAGA: Aby użyć tego portu, należy podłączyć kabel USB (dostarczony z
monitorem) do portu przesyłania danych USB w monitorze oraz do komputera.

UWAGA: Aby zapobiec zakłóceniom sygnału, należy unikać podłączania
innych urządzeń USB do sąsiedniego portu podczas korzystania z
bezprzewodowego urządzenia USB na porcie USB pobierania danych.

UWAGA: Ten port służy wyłącznie do przesyłania danych.
UWAGA: Aby użyć tego portu, należy podłączyć kabel USB (dostarczony z

monitorem) do portu przesyłania danych USB w monitorze oraz do komputera.
UWAGA: Aby zapobiec zakłóceniom sygnału, należy unikać podłączania

innych urządzeń USB do sąsiedniego portu podczas korzystania z
bezprzewodowego urządzenia USB na porcie USB pobierania danych.

10

Informacje o monitorze

Specyfikacje monitora

Tabela 5. Specyfikacje monitora.

Opis Wartość

Typ ekranu Aktywna macierz kolorów
Technologia panelu Technologia QD-OLED (ang. Quantum Dots-Organic Light-Emitting Diode)
Współczynnik proporcji 21:9
Wymiary widocznego obrazu

Przekątna 868,2 mm (34,2 cala)

Obszar aktywny

Poziomo 800,06 mm (31,50 cala)
Pionowo 337,06 mm (13,27 cala)
Obszar 269668,22 mm

Podziałka pikseli

Poziomo 0,2315 mm

Pionowo 0,2315 mm
Pikseli na cal (PPI) 110
Kąt widzenia

Poziomo 178° (typowe)

Pionowo 178° (typowe)
Jasność

Współczynnik kontrastu 1,5 mln:1
Powłoka ekranu wyświetlacza Właściwości antyodblaskowe
Czas reakcji 0,03 milisekund (szary do szarego)
Zakrzywienie 1800R
Głębia kolorów 1,07 miliarda kolorów
Paleta kolorów DCI-P3 99,30% (CIE 1976) (typowa)
Dokładność kalibracji Delta E < 2 (średnio) (sRGB, DCI-P3)
Obsługa HDR

Obsługa VRR • AMD FreeSync Premium Pro

Zintegrowane urządzenia • 1 port przesyłania danych USB 5 Gb/s typu B

Połączenia • 1 port DisplayPort 1.4 (HDCP 1.4 i 2.3) (obsługuje do 3440 x 1440, 240 Hz,

Szerokość ramki (krawędź monitora do obszaru aktywnego)

Góra 7,53 mm

Lewo/prawo 10,44 mm

Spód 16,91 mm

• 250 cd/m² (typowe)

• 1000 cd/m² (wartość szczytowa w trybie HDR przy APL 3%)

• AMD FreeSync Premium Pro

• VESA DisplayHDR True Black 400

• HDMI 2.1 Variable Refresh Rate (VRR)

• NVIDIA G-SYNC Compatible

• VESA AdaptiveSync Display

• 2 porty pobierania danych USB 5 Gb/s (w tym 1 port USB-C 5 Gb/s z
obsługą ładowania 15 W i 1 port USB typu A)

DSC, HDR)

• 2 porty HDMI 2.1 (HDCP 1.4 i 2.3) (obsługuje do 3440 x 1440, 240 Hz, FRL,
HDR, VRR zgodnie ze specyfikacją HDMI 2.1)

• 1 port przesyłania danych USB 5 Gb/s typu B

• 1 port pobierania danych USB 5 Gb/s typu A

• 1 port pobierania danych USB-C 5 Gb/s z funkcją ładowania 15 W

2

(417,99 cala2)

Informacje o monitorze

11

Opis Wartość

Nastawność

Regulowana wysokość stojaka Od 0 mm do 110 mm
Nachylenie Od -5° do 21°
Obrót w poziomie Od -20° do 20°
Nachylenie Od -5° do 5°

UWAGA: Monitora tego nie należy montować ani używać w pozycji pionowej ani odwróconej (180°) pozycji poziomej,

ponieważ mogłoby to doprowadzić do jego uszkodzenia.
Porządkowanie kabli Tak
Zgodność z Dell Display and Peripheral

Manager
Alienware Command Center (AWCC) Tak
Zabezpieczenie Gniazdo blokady zabezpieczenia (do blokad Kensington, do nabycia oddzielnie)

Nd.

Specyfikacje rozdzielczości

Tabela 6. Specyfikacje rozdzielczości.

Opis DisplayPort Port HDMI

Zakres skanowania poziomego Od 27 kHz do 389 kHz (automatycznie) Od 27 kHz do 389 kHz (automatycznie)
Zakres skanowania pionowego Od 48 Hz do 240 Hz (automatycznie) Od 48 Hz do 240 Hz (automatycznie)
Najwyższa wstępnie ustawiona

rozdzielczość

3440 x 1440 przy 240 Hz (włączone DSC,
wizualnie bezstratne)

3440 x 1440 przy 240 Hz (włączone DSC,
wizualnie bezstratne)

Obsługiwane tryby video

Tabela 7. Obsługiwane tryby video.

Opis Wartość

Możliwości wyświetlania video (DisplayPort) 1080p, 720p, 576p, 480p
Możliwości wyświetlania video (HDMI) 1080p, 1080i, 720p, 576p, 480p

12

Informacje o monitorze

Wstępne ustawienia trybów wyświetlania

Tabela 8. Wstępne ustawienia trybów wyświetlania HDMI.

Tryb wyświetlania Częstotliwość pozioma

(kHz)

640 x 480 31,47 59,94 25,18 -/­640 x 480 37,50 75 31,50 -/­720 x 400 31,47 70,08 28,32 -/+
800 x 600 37,88 60,32 40 +/+
800 x 600 46,88 75 49,50 +/+
1024 x 768 48,36 60 65 -/­1024 x 768 60,02 75,03 78,75 +/+
1152 x 864 67,50 75 108 +/+
1280 x 1024 63,98 60,02 108 +/+
1280 x 1024 79,98 75,03 135 +/+
1600 x 900 60 60 108 +/+
1920 x 1080 67,50 60 148,50 +/+
1920 x 1080 135 120 297 +/+
1920 x 1080 278,40 240 584,64 +/­2560 x 1440 88,79 59,95 241,50 +/­2560 x 1440 183 120 497,75 +/­2560 x 1440 388,51 239,97 1056,75 +/­3440 x 1440 88,82 59,97 319,75 +/­3440 x 1440 182,99 119,99 658,75 +/-

Częstotliwość pionowa
(Hz)

Zegar pikseli (MHz) Biegunowość synchronizacji

(Pozioma/Pionowa)

3440 x 1440 283,13 164,9 1019,28 +/­3440 x 1440 374,38 239,98 1347,75 +/-

Tabela 9. Wstępne ustawienia trybów wyświetlania DisplayPort.

Tryb wyświetlania Częstotliwość pozioma

(kHz)

640 x 480 31,47 59,94 25,18 -/­640 x 480 37,50 75 31,50 -/­720 x 400 31,47 70,08 28,32 -/+
800 x 600 37,88 60,32 40 +/+
800 x 600 46,88 75 49,50 +/+
1024 x 768 48,36 60 65 -/­1024 x 768 60,02 75,03 78,75 +/+
1152 x 864 67,50 75 108 +/+
1280 x 1024 63,98 60,02 108 +/+
1280 x 1024 79,98 75,03 135 +/+
1600 x 900 60 60 108 +/+
1920 x 1080 67,50 60 148,50 +/+
1920 x 1080 135 120 297 +/+
1920 x 1080 278,40 240 584,64 +/­2560 x 1440 88,79 59,95 241,50 +/­2560 x 1440 183 120 497,75 +/­2560 x 1440 388,51 239,97 1056,75 +/­3440 x 1440 88,82 59,97 319,75 +/-

Częstotliwość pionowa
(Hz)

Zegar pikseli (MHz) Biegunowość synchronizacji

(Pozioma/Pionowa)

Informacje o monitorze

13

Tryb wyświetlania Częstotliwość pozioma

(kHz)

3440 x 1440 182,99 119,99 658,75 +/­3440 x 1440 283,13 164,90 1019,28 +/­3440 x 1440 374,38 239,98 1347,75 +/-

UWAGA: Ten monitor obsługuje funkcję NVIDIA G-SYNC Compatible. Aby uzyskać więcej informacji o kartach graficznych z
obsługą funkcji NVIDIA G-SYNC Compatible, odwiedź stronę główna NVIDIA GeForce.

UWAGA: Ten monitor obsługuje funkcje AMD FreeSync Premium Pro, HDMI 2.1 Variable Refresh Rate (VRR) i VESA
AdaptiveSync Display.

Częstotliwość pionowa
(Hz)

Zegar pikseli (MHz) Biegunowość synchronizacji

(Pozioma/Pionowa)

Tryb konsoli (tylko HDMI)

Console Mode (Tryb konsoli) został zaprojektowany z myślą o doskonałej jakości obrazu z szybkim czasem reakcji i dużą liczbą
klatek na sekundę wynoszącą 240 Hz, aby zapewnić najlepsze wrażenia z gry na konsoli. Ten monitor QD-OLED może obsługiwać
rozdzielczość do 4K.

Tabela 10. Tryby wyświetlania w trybie konsoli.

Tryb wyświetlania Częstotliwość pozioma

(kHz)

640 x 480 31,47 59,94 25,18 -/­640 x 480 37,5 75 31,5 -/­720 x 400 31,47 70,08 28,32 -/+
800 x 600 37,88 60,32 40 +/+
800 x 600 46,88 75 49,5 +/+
1024 x 768 48,36 60 65 -/­1024 x 768 60,02 75,03 78,75 +/+
1152 x 864 67,5 75 108 +/+
1280 x 1024 63,98 60,02 108 +/+
1280 x 1024 79,98 75,03 135 +/+
1600 x 900 60 60 108 +/+
1920 x 1080 67,5 60 148,5 +/+
1920 x 1080 135 120 297 +/+
1920 x 1080 278,4 240 584,64 +/­2560 x 1440 88,79 59,95 241,5 +/­2560 x 1440 183 120 497,75 +/­2560 x 1440 388,51 239,97 1056,75 +/­3440 x 1440 88,82 59,97 319,75 +/­3440 x 1440 182,99 119,99 658,75 +/­3440 x 1440 283,13 164,9 1019,28 +/­3440 x 1440 374,38 239,98 1347,75 +/­3840 x 2160 112,5 50 594 +/+
3840 x 2160 135 60 594 +/+
3840 x 2160 270 120 1188 +/+

Częstotliwość pionowa
(Hz)

Zegar pikseli (MHz) Biegunowość synchronizacji

(Pozioma/Pionowa)

14

Informacje o monitorze

Specyfikacje elektryczne

Tabela 11. Specyfikacje elektryczne.

Opis Wartość

Sygnały wejścia video HDMI/DP, 600 mV na przewód, opór wejściowy 100 Ω na parę przewodów
Napięcie/częstotliwość/prąd wejściowy Od 100 VAC do 240 VAC / 50 Hz lub 60 Hz ± 3 Hz / 2,8 A (typowe)
Prąd udarowy • 120 V: 30 A (maksymalnie) przy 0°C (zimny start)

• 240 V: 60 A (maksymalnie) przy 0°C (zimny start)

Zużycie energii • 0,3 W (tryb wyłączenia)

• 0,5 W (tryb gotowości)

• 31,0 W (tryb włączenia)

• 190 W (maksymalnie)

• 36,7 W (Pon)

3

• 115,4 kWh (TEC)

1

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

2

Maksymalna jasność i kontrast przy maksymalnym obciążeniu wszystkich portów USB.

3

Pon: Zużycie energii w trybie Wł., mierzone w odniesieniu do metody testowania Energy Star.

TEC: Całkowite zużycie energii w kWh, mierzone w odniesieniu do metody testowania Energy Star.
Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i zawiera on dane na temat pracy w warunkach
laboratoryjnych.
Posiadany produkt może działać inaczej, w zależności od oprogramowania, komponentów i zamówionych urządzeń peryferyjnych i
nie ma obowiązku aktualizowania takich informacji.
Dlatego klient nie powinien polegać na tych informacjach podczas podejmowania decyzji na temat tolerancji elektrycznych i innych
kwestii. Nie udziela się jawnej ani dorozumianej gwarancji co do dokładności lub kompletności.

1

1

1

2

3

Informacje o monitorze

15

Charakterystyki fizyczne

Tabela 12. Charakterystyki fizyczne.

Opis Wartość

Typ kabla sygnałowego • HDMI FRL

• DisplayPort

• USB

UWAGA: Monitory Dell są zaprojektowane tak, aby działały optymalnie przy wykorzystaniu kabli wideo dostarczanych z

monitorem. Firma Dell nie ma kontroli nad różnymi dostawcami kabli na rynku, rodzajem materiałów, złączy, ani nad procesu

zastosowanymi w trakcie produkcji tych kabli, dlatego Dell nie gwarantuje wysokiej jakości wideo uzyskanych przy użyciu kabli

innych niż dostarczane z tym monitorem Dell.
Wymiary (ze stojakiem)

Wysokość (po rozłożeniu) 555,08 mm (21,85 cala)

Wysokość (obniżony) 445,08 mm (17,52 cala)

Szerokość 814,15 mm (32,05 cala)

Głębokość 232 mm (9,13 cala)
Wymiary (bez stojaka)

Wysokość 361,55 mm (14,23 cala)

Szerokość 814,15 mm (32,05 cala)

Głębokość 111,23 mm (4,38 cala)
Wymiary podstawy

Wysokość (po rozłożeniu) 447,30 mm (17,61 cala)

Wysokość (obniżony) 410,42 mm (16,16 cala)

Szerokość 270 mm (10,63 cala)

Głębokość 232 mm (9,13 cala)

Podstawa 270 mm (10,63 cala) x 232 mm (9,13 cala)
Waga

Waga z opakowaniem 12,99 kg (28,64 funta)

Waga z zamontowanym stojakiem i

kablami

Waga bez stojaka (do montażu ściennego

lub montażu VESA – bez kabli)

Waga stojaka 2,64 kg (5,82 funta)
Połysk przedniej – ramy 10

8,14 kg (17,95 funta)

5,09 kg (11,22 funta)

± 2 gu

16

Informacje o monitorze

Charakterystyka środowiskowa

Tabela 13. Charakterystyki środowiskowe.

Opis Wartość

Zgodność ze standardami • Zgodność z przepisami RoHS

• Monitor ze zmniejszoną ilością bromowanych środków zmniejszających palność
(BFR) i PCW (płytki drukowane są wykonane z laminatów wolnych od BFR/PVC.)

• Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu

Temperatura

Działanie Od 0°C do 40°C (od 32°F do 104°F)
Bez działania • Przechowywanie: -20°C do 60°C (-4°F do 140°F)

• Przewożenie: -20°C do 60°C (-4°F do 140°F)

Wilgotność

Działanie 10% do 80% (bez kondensacji)
Bez działania • Przechowywanie: 5% do 90% (bez kondensacji)

• Przewożenie: 5% do 90% (bez kondensacji)

Wysokość n.p.m.

Działanie 5000 m (16404 stóp) (maksymalnie)
Bez działania 12192 m (40000 stóp) (maksymalnie)

Rozpraszanie ciepła

• 649,8 BTU/godzinę (maksymalnie)

• 105,9 BTU/godzinę (tryb włączenia)

Informacje o monitorze

17

Przydział pinów

DisplayPort

Rysunek 4. 20-pinowy port DisplayPort

Tabela 14. Przydział pinów — DisplayPort.

Numer pinu 20-pinowa końcówka podłączonego kabla sygnałowego

1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)
10 ML0 (n)
11 GND
12 ML0 (p)
13 GND
14 GND
15 AUX (p)
16 GND
17 AUX (n)
18 Wykrywanie bez wyłączania
19 Re-PWR
20 +3,3 V DP_PWR

18

Informacje o monitorze

Port HDMI

Rysunek 5. 19-pinowy port HDMI

Tabela 15. Przydział pinów — port HDMI.

Numer pinu 19-pinowa końcówka podłączonego kabla sygnałowego

1 TMDS DANE 2+
2 TMDS DANE 2 SHIELD
3 TMDS DANE 2­4 TMDS DANE 1+
5 TMDS DANE 1 SHIELD
6 TMDS DANE 1­7 TMDS DANE 0+
8 TMDS DANE 0 SHIELD
9 TMDS DANE 0­10 TMDS ZEGAR+
11 TMDS ZEGAR SHIELD
12 TMDS ZEGAR­13 CEC
14 Zarezerwowane (N.C. w urządzeniu)
15 ZEGAR DDC (SCL)
16 DANE DDC (SDA)
17 DDC/CEC uziemienie
18 ZASILANIE +5 V
19 WYKRYWANIE BEZ WYŁĄCZANIA

Informacje o monitorze

19

Interfejs USB (Uniwersalna magistrala szeregowa)

W tej części znajdują się informacje dotyczące portów USB dostępnych w monitorze.

UWAGA: Ten monitor jest certyfikowany zgodnie ze standardem USB 5 Gb/s. Funkcjonalność USB 5 Gb/s wymaga komputera
zgodnego z USB 5 Gb/s.

Monitor jest wyposażony w następujące porty USB:

Tabela 16. Porty USB.

Port Lokalizacja

1 port USB przesyłania danych
typu B

1 port USB pobierania danych
typu A

1 port pobierania danych USB-C Spód (szybki dostęp)

UWAGA: Porty USB monitora działają wyłącznie wtedy, gdy monitor jest włączony lub znajduje się w trybie gotowości.
Po wyłączeniu i włączeniu monitora, wznowienie normalnego działania dołączonych urządzeń może potrwać kilka sekund.

Tabela 17. Szybkość transferu.

Szybkość transferu Szybkość przesyłania danych Zużycie energii

SuperSpeed 5 Gb/s 4,50 W
Wysoka szybkość 480 Mb/s 4,50 W
Pełna szybkość 12 Mb/s 4,50 W

Tabela 18. Specyfikacje portu USB-C.

USB-C Opis

Dane USB 5 Gb/s
Funkcja ładowania Do 15 W

Spód

Spód (szybki dostęp)

Port przesyłania danych USB typu B

Rysunek 6. Port przesyłania danych USB 5 Gb/s typu B

Tabela 19. Przydział pinów — port przesyłania danych USB typu B.

Numer pinu Nazwa sygnału

1 VBUS
2 D­3 D+
4 GND
5 StdB_SSTX­6 StdB_SSTX+
7 GND_DRAIN
8 StdB_SSRX­9 StdB_SSRX+
Shell Shield

20

Informacje o monitorze

Port pobierania danych USB typu A

Rysunek 7. Port pobierania danych USB 5 Gb/s typu A

Tabela 20. Przydział pinów — port pobierania danych USB typu A.

Numer pinu Nazwa sygnału

1 VBUS
2 D­3 D+
4 GND
5 StdA_SSRX­6 StdA_SSRX+
7 GND_DRAIN
8 StdA_SSTX­9 StdA_SSTX+
Shell Shield

Złącze pobierania danych USB-C

Rysunek 8. Port USB-C 5 Gb/s pobierania danych

Tabela 21. Przydział pinów — port pobierania danych USB-C.

Numer pinu Nazwa sygnału Numer pinu Nazwa sygnału

A1 GND B1 GND
A2 TX1+ B2 TX2+
A3 TX1- B3 TX2­A4 VBUS B4 VBUS
A5 CC1 B5 CC2
A6 D+ B6 D+
A7 D- B7 D­A8 SBU1 B8 SBU2
A9 VBUS B9 VBUS
A10 RX2- B10 RX1­A11 RX2+ B11 RX1+
A12 GND B12 GND

Informacje o monitorze

21

Plug-and-Play

Ten monitor można podłączyć do każdego komputera zgodnego z Plug-and-Play. Monitor automatycznie przekazuje do
komputera dane EDID (Extended Display Identification Data) za pomocą protokołów Display Data Channel (DDC), dzięki czemu
komputer może konfigurować się automatycznie i optymalizować ustawienia monitora. Instalacja monitora przebiega w większości
automatycznie. W razie potrzeby można jednak wybrać własne ustawienia. Dalsze informacje o zmianie ustawień monitora, znajdują
się w części

Obsługa monitora.

Jakość monitora QD-OLED i zasady dotyczące pikseli

Podczas produkcji monitora QD-OLED nierzadko dochodzi do pozostawania w niezmiennym stanie jednego lub kilku pikseli które
są trudne do zobaczenia i nie wpływają na jakość lub stabilność obrazu. W celu uzyskania dalszych informacji na temat jakości i zasad
dotyczących pikseli monitora Dell, patrz

Wskazówki dotyczące pikseli w wyświetlaczach firmy Dell.

22

Informacje o monitorze

Ergonomia

OSTRZEŻENIE: Nieprawidłowe lub wydłużone korzystanie z klawiatury może prowadzić do obrażeń.
OSTRZEŻENIE: Patrzenie na ekran monitora przez długi czas może powodować zmęczenie oczu.

W celu uzyskania komfortu i efektywności należy przestrzegać następujących wskazówek podczas konfiguracji i użytkowania stacji
roboczej komputera:

• Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się bezpośrednio przed osobą przy nim pracującą.
W sprzedaży dostępne są specjalne półki, które pomogą uzyskać prawidłową pozycję podczas pracy na klawiaturze.

• Aby zmniejszyć ryzyko nadwyrężenia wzroku oraz wystąpienia bólu karku, ramion, pleców lub barków w wyniku korzystania z
monitora przez długi czas, zalecamy stosowanie się do poniższych rad:

1. Umieść ekran w odległości od 50 do 70 cm (20–28 cali) od oczu.

2. Mrugaj często, aby nawilżać oczy lub skraplaj je wodą przy dłuższym użytkowaniu monitora.

3. Rób regularne i częste przerwy – 20-minutowa przerwa co dwie godziny.

4. Podczas przerw nie patrz na monitor i skupiaj wzrok na obiekcie oddalonym o co najmniej 20 stóp przez co najmniej

20 sekund.

5. Podczas przerw należy wykonywać ćwiczenia rozciągające w celu rozluźnienia napięcia karku, ramion, pleców i barków.

• Należy się upewnić, że ekran monitora znajduje się na poziomie oczu użytkownika siedzącego przed nim lub nieco niżej.

• Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.

• Należy tak wyregulować oświetlenie otoczenia (np. oświetlenie sufitowe, lampki na biurku, zasłony lub żaluzje na oknach w
pobliżu), aby zminimalizować odbicia i odblask światła na ekranie monitora.

• Należy używać krzesła, zapewniającego odpowiednie podparcie dla dolnego odcinka pleców.

• Podczas korzystania z klawiatury lub myszy należy utrzymywać przedramiona w pozycji poziomej z nadgarstkami w neutralnej,
wygodnej pozycji.

• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie miejsce na odpoczynek dla dłoni.

• Ramiona po obu stronach krzesła powinny znajdować się w naturalnej pozycji.

• Należy się upewnić, że stopy płasko stoją na podłodze.

• Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na stopach, a nie na przedniej części siedzenia. W razie
potrzeby należy wyregulować wysokość krzesła lub skorzystać z podnóżka, aby uzyskać właściwą postawę ciała.

• Należy różnicować swoje działania podczas pracy. Pracę należy próbować tak organizować, aby nie pracować przez długi czas w
pozycji siedzącej. Należy regularnie wstawać i chodzić.

• Na obszarze przy biurku nie powinny znajdować się przeszkody, kable ani przewody zasilania, które mogłyby uniemożliwiać
wygodną pozycję siedzącą, lub stwarzać potencjalne ryzyko potknięcia.

Nadgarstki rozluźnione,
płasko leżące

Rysunek 9. Prawidłowa pozycja siedząca podczas korzystania z monitora

Ekran monitora na poziomie lub
poniżej poziomu wzroku użytkownika

Monitor i klawiatura znajdujące się
tuż przed użytkownikiem

Stopy płasko na podłodze

Informacje o monitorze

23

Obsługa i przenoszenie wyświetlacza

Aby zapewnić bezpieczeństwo monitora podczas jego podnoszenia lub przenoszenia, należy postępować zgodnie z poniższymi
wskazówkami:

• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć komputer i monitor.

• Należy odłączyć wszystkie kable od monitora.

• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi materiałami zabezpieczającymi.

• Podczas podnoszenia lub przenoszenia monitora należy mocno przytrzymać jego dolną krawędź i bok, nie wywierając
nadmiernego nacisku na monitor.

Rysunek 10. Właściwe obchodzenie się z monitorem i jego przenoszenie

• Podczas podnoszenia lub przenoszenia monitora, należy upewnić się, że monitor jest skierowany tyłem do użytkownika, i nie
naciskać na obszar wyświetlacza, aby zapobiec zarysowaniom lub uszkodzeniom.

Rysunek 11. Prawidłowy sposób podnoszenia monitora

24

Informacje o monitorze

• Podczas transportu monitora należy unikać poddawania go nagłym wstrząsom lub drganiom.

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać górą do dołu, trzymając podstawę stojaka lub ramię
stojaka. Mogłoby to doprowadzić do przypadkowego uszkodzenia monitora i spowodować obrażenia ciała użytkownika.

Rysunek 12. Nieprawidłowy sposób podnoszenia lub przenoszenia monitora

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy przeczytać i zastosować się do Instrukcje bezpieczeństwa.
PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy odłączyć kabel zasilający monitora od gniazda

elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas rozpakowania, czyszczenia lub obsługi monitora:

• Do czyszczenia zespołu stojaka, ekranu i obudowy monitora Dell używaj czystej ściereczki lekko zwilżonej wodą. Jeśli dostępne,
użyj chusteczki do czyszczenia ekranu lub roztworu przeznaczonego do monitorów Dell.

• Po wyczyszczeniu powierzchni stołu a przed umieszczeniem na niej monitora Dell upewnij się, że jest ona całkowicie sucha i
wolna od jakiejkolwiek wilgoci lub środka czyszczącego.

• Używając dostępnej suchej szmatki, delikatnie wytrzyj powierzchnię folii w jednym kierunku jednocześnie, aby usunąć plamy i
kurz.

Rysunek 13. Prawidłowy sposób czyszczenia powierzchni folii

OSTRZEŻENIE: Nie używaj detergentów ani innych środków chemicznych, takich jak benzen, rozcieńczalnik, amoniak,
ścierne środki czyszczące lub sprężone powietrze.

OSTRZEŻENIE: Używanie środków chemicznych do czyszczenia może spowodować zmiany w wyglądzie monitora, takie jak
blaknięcie kolorów, mleczny osad na monitorze, deformacje, nierówne ciemne zacieki i łuszczenie się powierzchni ekranu.

Informacje o monitorze

25

Tabela 22. Środki do czyszczenia ekranu.

Czyszczenie

Używać • Woda filtrowana lub destylowana

• Neutralny lub zasadowy detergent (na przykład płyn do mycia naczyń) z wodą

• Środek do czyszczenia ekranu LCD/LED (bez acetonu)

Nie używać • Toluen/aceton/rozpuszczalnik

• Typowy środek do czyszczenia szyb

• Środki czystości dla gospodarstw domowych

• Ścierny roztwór czyszczący

• Środek czystości zawierający nadtlenek wodoru

PRZESTROGA: Nie rozpylaj roztworu czyszczącego a nawet wody bezpośrednio na powierzchnię monitora. Spowoduje
to gromadzenie się płynów w dolnej części panelu wyświetlacza i korozję elementów elektronicznych, powodując trwałe
uszkodzenie. Zamiast tego nałóż roztwór czyszczący lub wodę na miękką szmatkę, a następnie wyczyść monitor.

UWAGA: Uszkodzenia monitora spowodowane niewłaściwymi metodami czyszczenia i użycie benzenu, rozcieńczalnika,

amoniaku, ściernych środków czyszczących, sprężonego powietrza, wszelkiego rodzaju detergentów są klasyfikowane jako
uszkodzenia wywołane przez klienta (CID). Uszkodzenia wywołane przez klienta (CID) nie są objęte standardową gwarancją
firmy Dell.

• Jeśli po rozpakowaniu monitora zauważysz resztki białego proszku, należy go wytrzeć szmatką.

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po zarysowaniu obudowy pojawią się rysy, bardziej widoczne
na monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć dynamicznie zmieniającego obraz wygaszacza i
wyłączać monitor, gdy nie jest używany.

26

Informacje o monitorze

Ustawienia monitora

Podłączanie stojaka

OSTRZEŻENIE: W celu zabezpieczenia ekranu ważne jest wykonanie poniższych czynności. Postępuj zgodnie z
instrukcjami, aby zakończyć instalację.

UWAGA: Stojak nie jest przymocowany do monitora po jego dostarczeniu z fabryki.
UWAGA: Poniższe instrukcje dotyczą wyłącznie stojaka dostarczanej wraz z monitorem. W przypadku podłączania stojaka

zakupionego z innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji, załączonymi do stojaka.

1. Wyciągnij ramię i podstawę stojaka z poduszki w opakowaniu.
UWAGA: Ilustracje służą wyłącznie jako odniesienie. Umieszczenie i wygląd poduszki w opakowaniu może się różnić w

zależności od modelu.

Rysunek 14. Usuwanie podstawy i ramienia stojaka

2. Wyrównaj i ustaw ramię podstawy na podstawie stojaka.

3. Otwórz uchwyt śruby na spodzie podstawy stojaka i obracaj go w prawo, aby stabilnie przymocować zespół stojaka.

4. Zamknij uchwyt śruby.

Rysunek 15. Dołącz ramię podstawy do podstawy

Ustawienia monitora

27

5. Otwórz osłonę ochronną w monitorze, aby uzyskać dostęp do gniazda VESA w monitorze.
UWAGA: Przed przymocowaniem zespołu stojaka do wyświetlacza upewnij się, że przednia klapka jest całkowicie otwarta, aby

zapewnić miejsce na montaż.

Rysunek 16. Otwórz osłonę ochronną

6. Ostrożnie wsuń wypustki w ramieniu stojaka w szczeliny w tylnej pokrywie ekranu i wciśnij zespół stojaka, aby zaskoczył we

właściwym miejscu.

2

1

Rysunek 17. Mocowanie zespołu stojaka do monitora

7. Przytrzymaj ramię stojaka i unieś ostrożnie monitor, a następnie umieść go na płaskiej powierzchni.
OSTRZEŻENIE: Podczas podnoszenia monitora trzymaj mocno ramię stojaka, aby nie uszkodzić go przypadkowo.

28

Rysunek 18. Wyjmowanie monitora z kartonu

Ustawienia monitora

8. Zdejmij osłonę ochronną z monitora.

Rysunek 19. Zdejmij osłonę ochronną z monitora

Ustawienia monitora

29

Używanie nachylenia, obrotu oraz regulacja wysokości

UWAGA: Poniższe instrukcje dotyczą wyłącznie stojaka dostarczanej wraz z monitorem. W przypadku podłączania stojaka

zakupionego z innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji, załączonymi do stojaka.

Regulacja nachylenia i obrotu w poziomie

Po przymocowaniu stojaka do monitora można pochylać i obracać monitor tak, aby uzyskać najlepszy kąt wyświetlania.

5° 21°

20°

Rysunek 20. Regulacja nachylenia i obrotu w poziomie

UWAGA: Stojak nie jest przymocowany do monitora po jego dostarczeniu z fabryki.
UWAGA: Kąt tego monitora względem płaszczyzny wynosi pomiędzy -5° a +5°, bez możliwości ruchu obrotowego.

20°

5°

Regulacja wysokości ustawienia

UWAGA: Stojak można wydłużyć w pionie do 110 mm. Na poniższym rysunku przedstawiono sposób wydłużania stojaka w

pionie.

5°

30

110 mm

Rysunek 21. Regulacja wysokości ustawienia

Ustawienia monitora

Organizacja przebiegu kabli

Po podłączeniu wszystkich wymaganych kabli do monitora i komputera (informacje o podłączaniu kabli znajdziesz w punkcie

Podłączanie monitora) przeprowadź kable przez znajdującą się w stojaku szczelinę do kabli.

Jeśli kabel przeprowadzony przez tę szczelinę nie sięga do komputera, podłącz go bezpośrednio.

Rysunek 22. Organizacja przebiegu kabli

Ustawienia monitora

31

Podłączanie monitora

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części procedur, należy zastosować się do Instrukcje

bezpieczeństwa

UWAGA: Monitory Dell są zaprojektowane do optymalnej współpracy z kablami dostarczonymi przez firmę Dell w opakowaniu.

Firma Dell nie gwarantuje jakości i wydajności wideo w przypadku użycia kabli innych niż Dell.

UWAGA: Przed podłączeniem kabli przeciągnij je przez szczelinę do prowadzenia kabli.
UWAGA: Nie należy podłączać wszystkich kabli do komputera równocześnie.
UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera może być inny.

W celu podłączenia monitora do komputera:

1. Wyłącz komputer i odłącz kabel zasilający.

2. Podłącz kabel DisplayPort do DisplayPort lub kabel HDMI do monitora i komputera.

3. Podłącz koniec kabla USB typu B do monitora, a koniec kabla USB typu A do komputera.

4. Podłącz urządzenia peryferyjne USB do portów pobierania danych USB 5 Gb/s na monitorze.

5. Podłącz kable zasilające komputera i monitora do gniazda ściennego.
OSTRZEŻENIE: Przed korzystaniem z monitora zalecane jest przymocowanie ramienia stojaka do ściany za pomocą opaski

kablowej lub linki, które mogą utrzymać ciężar monitora, tak aby nie dopuścić do jego upadku.

.

Opaska kablowa lub linka

Rysunek 23. Przymocuj stojak do ściany, aby zapobiec upadkowi monitora

6. Włącz monitor i komputer.

Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli obraz nie wyświetla się, patrz Typowe problemy.

Podłączenie kabla DisplayPort (DP do DP)

Rysunek 24. Połączenie DisplayPort

32

Ustawienia monitora

Podłączanie kabla HDMI

Rysunek 25. Połączenie HDMI

Przymocowywanie monitora przy użyciu blokady Kensington (opcjonalnie)

Gniazdo blokady zabezpieczającej znajduje się na spodzie monitora (patrz Gniazdo blokady zabezpieczenia). Monitor należy
przymocować do stołu przy użyciu blokady zabezpieczenia Kensington.

Więcej informacji o tym, jak korzystać z blokady Kensington (kupowanej oddzielnie), można znaleźć w dokumentacji do niej
dołączonej.

Rysunek 26. Korzystanie z blokady Kensington

UWAGA: Ilustracja ta służy wyłącznie jako odniesienie. Wygląd blokady może być inny.

Ustawienia monitora

33

Zdejmowanie podstawy monitora

OSTRZEŻENIE: Aby zapobiec porysowaniu ekranu w czasie zdejmowania podstawy, należy położyć monitor na miękkiej
powierzchni i zachować ostrożność.

OSTRZEŻENIE: Poniższe czynności dotyczą konkretnie odłączania stojaka dołączonego do monitora. W przypadku
usuwania stojaka zakupionego z innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji dołączonymi do
stojaka.

UWAGA: Przed wyjęciem stojaka upewnij się, że wszystkie kable zostały odłączone od monitora.

W celu zdjęcia stojaka:

1. Umieść monitor na miękkiej szmatce lub poduszce.

2. Naciśnij i przytrzymaj przycisk zwalniania stojaka z tyłu wyświetlacza.

Rysunek 27. Naciśnij i przytrzymaj przycisk zwalniania stojaka

3. Podnieś zespół stojaka i odsuń od monitora.

Rysunek 28. Zdejmowanie podstawy monitora

34

Ustawienia monitora

Zestaw do montażu na ścianie VESA (opcjonalnie)

Rysunek 29. Zestaw do montażu na ścianie VESA

UWAGA: Do mocowania na zestawie do montażu użyj śrub M4 x 10 mm.

Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie zgodnego z VESA.

1. Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnej i równej powierzchni.

2. Zdemontuj stojak monitora. (Zobacz Zdejmowanie podstawy monitora.)

3. Użyj śrubokrętu krzyżakowego w celu odkręcenia czterech śrubek zabezpieczających plastikową osłonę.

4. Podłącz uchwyt mocujący z zestawu mocowania na ścianie do monitora.

5. Zamontuj monitor na ścianie. Więcej informacji można znaleźć w dokumentacji dostarczonej wraz z zestawem do montażu na

ścianie.
UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na liście UL, CSA lub GS, przy minimalnej wadze lub

obciążeniu wynoszącym 22 kg.

Ustawienia monitora

35

Obsługa monitora

Włączanie monitora

Naciśnij przycisk zasilania, aby włączyć monitor.

Rysunek 30. Włączanie monitora

Sterowanie dżojstikiem

Dżojstik na dole monitora umożliwia obsługę menu ekranowego.

Rysunek 31. Sterowanie dżojstikiem

1. Naciśnij przycisk dżojstika, aby aktywować moduł uruchamiający menu.

2. Aby przełączać między opcjami, przesuwaj dżojstik w górę/w dół/w lewo/w prawo.

3. Naciśnij przycisk dżojstika ponownie, aby potwierdzić ustawienia i wyjść z menu.

Tabela 23. Ruchy dżojstika.

Dżojstik Opis

• Po wyświetleniu menu ekranowego naciśnij przycisk dżojstika, aby potwierdzić wybór lub zapisać ustawienia.

• Jeśli menu ekranowe jest wyłączone, naciśnij przycisk dżojstika, aby uruchomić moduł uruchamiający menu.
Zobacz rozdział Uzyskanie dostępu do Modułu uruchamiającego menu.

• Nawigacja 4-kierunkowa (w lewo, w prawo, w górę i w dół).

• Przełącza pomiędzy pozycjami menu.

• Zwiększa lub zmniejsza parametry wybranej pozycji menu.

Wybiera i wchodzi do podmenu.

36

Obsługa monitora

Dżojstik Opis

Powrót do menu wyższego poziomu lub wyjście z bieżącego menu.

Można przypisać cztery ruchy kierunkowe jako klawisze kierunkowe 1/2/3/4 w celu dostępu do konkretnych funkcji menu
ekranowego. Aby uzyskać więcej informacji, zobacz

DIRECT KEY GUIDE (PRZEWODNIK PO KLAWISZACH KIERUNKOWYCH).

Rysunek 32. Dżojstik i klawisze kierunkowe

Obsługa monitora

37

Uzyskanie dostępu do Modułu uruchamiającego menu

Po naciśnięciu przycisku dżojstika pośrodku dolnej części ekranu zostanie wyświetlony moduł uruchamiający menu, umożliwiający
dostęp do menu ekranowego i funkcji skrótów.

Aby wybrać funkcję, rusz przyciskiem dżojstika.

2

1

3

Rysunek 33. Moduł uruchamiający menu

W tabeli poniżej przedstawiono funkcje Modułu uruchamiającego menu:

Tabela 24. Opis modułu uruchamiającego menu.

Etykieta Ikona Opis

1 Gdy ruszysz przyciskiem dżojstika w lewo lub w prawo, aby przełączyć funkcje klawiszy skrótów, wybrany element

zostanie zaznaczony i przesunięty na środek. Naciśnij przycisk na dżojstiku, aby otworzyć podmenu i wprowadź
zmiany, przesuwając przycisk dżojstiku.

UWAGA: Możesz ustawić preferowane klawisze skrótu. Aby uzyskać więcej informacji, zobacz PERSONALIZE

(PERSONALIZOWANIE)

UWAGA: Po zmianie ustawień postępuj zgodnie z klawiszami nawigacji, aby potwierdzić zmiany, zanim
przejdziesz do kolejnej funkcji lub wyjdziesz.

.

PRESET MODES (TRYBY USTAWIEŃ WSTĘPNYCH): Aby wybrać preferowany tryb
kolorów z listy trybów ustawień wstępnych.

KLAWISZ SKRÓTU 1

INPUT SOURCE (ŹRÓDŁO WEJŚCIA): Aby wybrać źródło wejścia z listy sygnałów

wideo, które może być powiązane z monitorem.

KLAWISZ SKRÓTU 2

ALIENVISION: Aby wybrać/spersonalizować tryb wyświetlania dla rozgrywki lub
wyłączyć ALIENVISION.

KLAWISZ SKRÓTU 3

BRIGHTNESS (JASNOŚĆ)/CONTRAST (KONTRAST): Aby uzyskać dostęp do

suwaków regulacji jasności i kontrastu.

KLAWISZ SKRÓTU 4

DARK STABILIZER (STABILIZACJA CIEMNYCH SCEN): Aby uzyskać dostęp do
suwaka regulacji DARK STABILIZER (STABILIZACJA CIEMNYCH SCEN).

KLAWISZ SKRÓTU 5

2

Menu

3

Zakończ

Aby uruchomić główne menu ekranowe (OSD). Zobacz rozdział Dostęp do systemu

menu

.

Aby wyjść z Modułu uruchamiającego menu.

38

Obsługa monitora

Po włączeniu Modułu uruchamiającego menu u góry na środku ekranu zostanie wyświetlony pasek stanu menu ekranowego,
przedstawiający ustawienia niektórych funkcji menu ekranowego.

Rysunek 34. Pasek stanu menu ekranowego

Zwykle w pozycji PANEL HEALTH (STAN PANELU) wyświetlana jest zielona kropka. Żółta kropka sugeruje wykonanie
operacji PIXEL REFRESH (ODŚWIEŻENIE PIKSELI). Aby uzyskać więcej informacji, zobacz OLED PANEL MAINTENANCE

(KONSERWACJA PANELU OLED)

.

Używanie menu ekranowego (OSD)

Dostęp do systemu menu

Gdy menu ekranowe jest aktywne, można dostosować ustawienia, przesuwając przycisk dżojstika i postępując zgodnie z przyciskami
nawigacyjnymi w dolnej środkowej części menu ekranowego.

Rysunek 35. Klawisze nawigacji

UWAGA: Po zmianie ustawień postępuj zgodnie z przyciskami nawigacyjnymi, aby potwierdzić zmiany, zanim przejdziesz do

innego menu lub wyjdziesz z menu ekranowego.

Tabela 25. Opis menu ekranowego.

Ikona Menu i podmenu Opis

GAME (GRA) To menu pozwala spersonalizować ustawienia wizualne gier.

Rysunek 36. Menu GAME (GRA)

Obsługa monitora

39

Ikona Menu i podmenu Opis

PRESET MODES
(TRYBY USTAWIEŃ
WSTĘPNYCH)

Umożliwia wybranie wstępnie ustawionego trybu kolorów lub utworzenie własnych trybów
kolorów.

• STANDARD (STANDARDOWY): Wczytuje domyślne ustawienie kolorów monitora.

• FPS: Ładuje ustawienia kolorów optymalne dla gier w trybie FPS (strzelanki z

• MOBA/RTS: Ładuje ustawienia kolorów optymalne dla gier w trybie MOBA/RTS (gry

• RPG: Ładuje ustawienia kolorów optymalne dla gier RPG (gier z podziałem na role).

• SPORTS (SPORT): Ładuje ustawienia kolorów optymalne dla gier sportowych.

• CREATOR (KREATOR): Umożliwia ustawienie opcji

• GAME 1 (GRA 1)/GAME 2 (GRA 2)/GAME 3 (GRA 3): Umożliwia dostosowanie

• WARM (CIEPŁY): Przedstawia kolory w niższych temperaturach. Wyświetlany ekran jest

• COOL (CHŁODNY): Przedstawia kolory w wyższych temperaturach. Wyświetlany ekran

• CUSTOM COLOR (KOLOR DOSTOSOWANY): Umożliwia ręczne ustawienie

Rysunek 37. Menu PRESET MODES (TRYBY USTAWIEŃ WSTĘPNYCH)

Jest to domyślny tryb ustawień wstępnych.

perspektywy pierwszej osoby).

strategiczne w czasie rzeczywistym).

COLOR SPACE (PRZESTRZEŃ KOLORÓW) na DCI-P3 lub sRGB i dostosowanie
poziomu GAMMA (w przedziale od 1,8 do 2,6).

ustawień GAIN (WZMOCNIENIE), OFFSET (PRZESUNIĘCIE), HUE (BARWA),

SATURATION (NASYCENIE) i DARK STABILIZER (STABILIZACJA CIEMNYCH
SCEN) do potrzeb związanych z grą.

cieplejszy dzięki odcieniom czerwieni/żółci.

jest chłodniejszy dzięki odcieniom koloru niebieskiego.

kolorów. Przy użyciu dżojstika można dostosować ustawienia GAIN (WZMOCNIENIE),
OFFSET (PRZESUNIĘCIE), HUE (BARWA) i SATURATION (NASYCENIE), aby
utworzyć własne tryby ustawień wstępnych kolorów.

UWAGA: Ta funkcja jest nieaktywna, gdy włączony jest tryb CONSOLE MODE (TRYB
KONSOLI).

UWAGA: Ta funkcja jest nieaktywna, gdy włączony jest tryb SMART HDR
(INTELIGENTNE HDR) i wyświetlana jest treść HDR.

40

Obsługa monitora

Ikona Menu i podmenu Opis

GAME ENHANCE
MODE (TRYB
ULEPSZENIA GIER)

To menu obejmuje trzy funkcje umożliwiające ulepszenie sposobu korzystania z gier.

Rysunek 38. Menu GAME ENHANCE MODE (TRYB ULEPSZENIA GIER)

• OFF (WYŁ.): Wyłącza funkcje menu GAME ENHANCE MODE (TRYB ULEPSZENIA

• TIMER (CZASOMIERZ): Służy do wyłączanie lub włączanie czasomierza widocznego w

• FRAME RATE (LICZBA KLATEK NA SEKUNDĘ): Służy do wyświetlania bieżącej

• DISPLAY ALIGNMENT (WYRÓWNANIE OBRAZU): Zapewnia idealne wyrównanie

DARK STABILIZER
(STABILIZACJA
CIEMNYCH SCEN)

Ta funkcja poprawia widoczność w ciemnych scenariuszach gier. Im wyższa wartość
(pomiędzy 0 a 3), tym lepsza widoczność w ciemnych obszarach obrazu.

GIER).

lewym górnym rogu ekranu. Pokazuje on czas, jaki pozostał od rozpoczęcia gry. Wybierz
opcję z listy interwałów, aby wiedzieć, ile czasu pozostało. Dostępne są następujące
interwały:

liczbę klatek na sekundę podczas gry. Im wyższa jest ta wartość, tym płynniejszy wydaje
się ruch.

obrazu wideo z kilku ekranów. Ponowne naciśnięcie przycisku dżojstika spowoduje
wyjście z trybu

30 min, 40 min, 50 min, 60 min i 90 min.

DISPLAY ALIGNMENT (WYRÓWNANIE OBRAZU).

Rysunek 39. Menu DARK STABILIZER (STABILIZACJA CIEMNYCH SCEN)

UWAGA: Ta funkcja jest nieaktywna, gdy włączony jest tryb SMART HDR
(INTELIGENTNE HDR) i wyświetlana jest treść HDR.

Obsługa monitora

41

Ikona Menu i podmenu Opis

CONSOLE MODE
(TRYB KONSOLI)

ALIENVISION Umożliwia personalizację własnych trybów wyświetlania (VISION 1, VISION 2 i VISION 3)

Umożliwia ustawienie funkcji CONSOLE MODE (TRYB KONSOLI) na ON (WŁ.)/
OFF (WYŁ.), COLOR (KOLOR), GAMMA lub SOURCE TONE MAP (MAPA
DŹWIĘKÓW ŹRÓDŁOWYCH). Aktywacja tej funkcji zapewnia najlepsze wrażenia podczas

grania w gry konsolowe. Aby uzyskać więcej informacji, zobacz Tryb konsoli (tylko HDMI).

• ON (WŁ.)/OFF (WYŁ.): Wybierz ON (WŁ.) lub OFF (WYŁ.), aby włączyć lub

• COLOR (KOLOR): Ręczne ustawianie RGB w przedziale od 0 do 100. Domyślnym

• GAMMA: Ręczne ustawianie opcji GAMMA w przedziale od 1,8 do 2,6. Domyślnym

• SOURCE TONE MAP (MAPA DŹWIĘKÓW ŹRÓDŁOWYCH): Wybierz, aby

pod kątem różnych scenariuszy gier. Domyślnie opcja
OFF (WYŁ.).

wyłączyć funkcje w obszarze CONSOLE MODE (TRYB KONSOLI).

ustawieniem RGB jest 100.

ustawieniem GAMMA jest 2,2.

umożliwić odwzorowanie tonalnej treści HDR przez urządzenie źródłowe.
UWAGA: CONSOLE MODE (TRYB KONSOLI) jest przeznaczony tylko dla połączenia

HDMI. Funkcja PRESET MODES (TRYBY USTAWIEŃ WSTĘPNYCH) jest wyłączona,
gdy opcja CONSOLE MODE (TRYB KONSOLI) jest ustawiona na ON (WYŁ.).

UWAGA: Funkcja COLOR (KOLOR)/GAMMA jest wyłączona, gdy aktywna jest opcja
SMART HDR (INTELIGENTNE HDR) i wyświetlane są treści HDR.

ALIENVISION jest ustawiona na

Rysunek 40. Menu ALIENVISION

Możesz przejść przez opcje i dokonać regulacji dla każdego trybu wizji.

VISION SETTINGS (USTAWIENIA WIZJI):

• MODE (TRYB): Wybierz NIGHT (NOC), aby wyraźnie identyfikować obiekty
w ciemności, lub wybierz CHROMA (KOLOR), aby zastosować paletę kolorów
termicznych w celu pokazania zmian temperatury w scenie. Wybór opcji OFF (WYŁ.)
spowoduje wyłączenie funkcji VISION SETTINGS (USTAWIENIA WIZJI).

• SIZE (ROZMIAR): Aby dostosować rozmiar okna zbliżenia, w którym stosowany jest tryb
wizji.

• SHARPNESS (OSTROŚĆ): Aby dostosować poziom ostrości obrazów w oknie zbliżenia.

CROSSHAIR (CELOWNIK):

• STYLE (STYL): Pozwala wybrać preferowany styl celownika, aby pomóc w dokładnym
celowaniu. Wybór opcji OFF (WYŁ.) spowoduje wyłączenie tej funkcji.

• COLOR (KOLOR): Umożliwia wybranie preferowanego koloru celownika. W przypadku
wybrania opcji DYNAMIC (DYNAMICZNY) kolor krzyżyka będzie zmieniał się
dynamicznie w zależności od koloru tła.

UWAGA: Więcej opcji ALIENVISION jest dostępnych za pośrednictwem Alienware

Command Center (AWCC)

.

42

Obsługa monitora

Ikona Menu i podmenu Opis

HUE (BARWA) Funkcja ta może powodować zmianę koloru obrazu wideo na zielony lub purpurowy. Jest to

używane do ustawienia odcieni kolorów.
Przy użyciu dżojstika można ustawić poziom barwy od 0 do 100.
Wyższe poziomy zwiększają odcień zieleni obrazu wideo, natomiast niższe poziomy

zwiększają odcień fioletu.

SATURATION
(NASYCENIE)

RESET GAME
(ZRESETUJ GRY)

BRIGHTNESS/
CONTRAST
(JASNOŚĆ/
KONTRAST)

Funkcja ta umożliwia ustawienie nasycenia koloru obrazu wideo.
Przy użyciu dżojstika można ustawić poziom nasycenia od 0 do 100.
Wyższe poziomy zwiększają wrażenie kolorowości obrazu wideo, natomiast niższe poziomy

zwiększają wrażenie monochromatyczności obrazu wideo.

Resetuje wszystkie ustawienia w menu GAME (GRA) do fabrycznych wartości domyślnych.

Użyj tego menu, aby uaktywnić ustawienia BRIGHTNESS/CONTRAST (JASNOŚĆ/

KONTRAST).

UWAGA: Ta funkcja jest dostępna tylko wtedy, gdy wybrany zostanie tryb ustawień
wstępnych FPS, MOBA/RTS, RPG lub SPORTS (SPORT).

UWAGA: Ta funkcja jest nieaktywna, gdy włączony jest tryb
SMART HDR (INTELIGENTNE HDR) i wyświetlana jest treść HDR.

UWAGA: Ta funkcja jest dostępna tylko wtedy, gdy wybrany zostanie tryb ustawień
wstępnych FPS, MOBA/RTS, RPG lub SPORTS (SPORT).

UWAGA: Ta funkcja jest nieaktywna, gdy włączony jest tryb
SMART HDR (INTELIGENTNE HDR) i wyświetlana jest treść HDR.

BRIGHTNESS
(JASNOŚĆ)

CONTRAST
(KONTRAST)

Rysunek 41. Menu BRIGHTNESS/CONTRAST (JASNOŚĆ/KONTRAST)

UWAGA: Ręczna regulacja opcji BRIGHTNESS (JASNOŚĆ) lub
CONTRAST (KONTRAST) jest wyłączona, gdy aktywna jest opcja
SMART HDR (INTELIGENTNE HDR) i wyświetlana jest zawartość HDR.

Funkcja BRIGHTNESS (JASNOŚĆ) umożliwia ustawienie podświetlenia ekranu.
Przy użyciu dżojstika można ustawić poziom jasności (w zakresie od 0 do 100).

Ustaw najpierw BRIGHTNESS (JASNOŚĆ), a następnie ustaw CONTRAST (KONTRAST),
ale tylko wtedy, gdy dalsze ustawienia są konieczne.

Przy użyciu dżojstika można ustawić poziom kontrastu (w zakresie od 0 do 100).
Funkcja

jasnymi obszarami na ekranie monitora.

CONTRAST (KONTRAST) powoduje ustawienie stopnia różnicy między ciemnymi a

Obsługa monitora

43

Ikona Menu i podmenu Opis

INPUT SOURCE
(ŹRÓDŁO WEJŚCIA)

DP Wybierz wejście DP, gdy używane jest złącze DisplayPort (DP). Naciśnij przycisk na

HDMI 1 Wybierz wejście HDMI 1 lub HDMI 2, gdy używane jest złącze HDMI. Naciśnij przycisk na
HDMI 2
AUTO SELECT

(AUTOM. ŹRÓDŁO)
OPTIONS FOR DP/

HDMI (OPCJE DLA
DP/HDMI)

RESET INPUT SOURCE
(RESETUJ ŹRÓDŁO
WEJŚCIA)

W menu INPUT SOURCE (ŹRÓDŁO WEJŚCIA) można wybrać spośród różnych sygnałów
wideo, które mogą być podłączone do monitora.

dżojstiku, aby potwierdzić wybór.

dżojstiku, aby potwierdzić wybór.

Automatycznie szuka dostępnych źródeł wejścia. Naciśnij przycisk na dżojstiku, aby
potwierdzić wybór.

Pozwala na ustawienie tej funkcji na:

• PROMPT FOR MULTIPLE INPUTS (MONITUJ DLA WIELU WEJŚĆ): Zawsze

• ALWAYS SWITCH (ZAWSZE PRZEŁĄCZAJ): Zawsze po podłączeniu kabla

• OFF (WYŁ.): Nigdy nie przełącza automatycznie na wejście wideo DP/HDMI, gdy

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

Resetuje wszystkie ustawienia w menu INPUT SOURCE (ŹRÓDŁO WEJŚCIA) do
fabrycznych wartości domyślnych.

Rysunek 42. Menu INPUT SOURCE (ŹRÓDŁO WEJŚCIA)

wyświetlany jest komunikat „Switch to DP/HDMI Video Input” (Przełącz na wejście
wideo DP/HDMI) w celu wybrania tej opcji lub jej wyłączenia.

DisplayPort lub HDMI następuje przełączenie na wejście wideo DP/HDMI (bez pytania).

podłączony zostaje przewód DisplayPort lub HDMI.

UWAGA: Funkcja ta jest wyłączona, gdy opcja AUTO SELECT (AUTOM. ŹRÓDŁO)
jest ustawiona na OFF (WYŁ.).

44

Obsługa monitora

Ikona Menu i podmenu Opis

ALIENFX LIGHTING
(OŚWIETLENIE
ALIENFX)

Umożliwia dostosowanie ustawień oświetlenia LED dla logo Alienware i przycisku zasilania.

Przed dokonaniem zmian w ustawieniach wybierz strefę z tego podmenu.
Strefy oświetlenia zostały przedstawione na poniższych ilustracjach.

Rysunek 43. Menu ALIENFX LIGHTING (OŚWIETLENIE ALIENFX)

1

Rysunek 44. Strefa 1

Rysunek 45. Strefa 2

2

Obsługa monitora

45

Ikona Menu i podmenu Opis

ZONE 1: LOGO
(STREFA 1: LOGO)

ZONE 2: POWER
(STREFA 2:
ZASILANIE)

Aby określić kolor podświetlenia LED dla wybranej strefy, wybierz ON (WŁ.), a następnie
porusz dżojstikiem, aby podświetlić CUSTOM COLOR (KOLOR DOSTOSOWANY).
Następnie naciśnij przycisk dżojstika, aby wejść do podmenu.

Następnie możesz wybrać jeden z dostępnych na liście kolorów, poruszając dżojstikiem.

Rysunek 46. Menu ALIENFX LIGHTING (OŚWIETLENIE ALIENFX)

Rysunek 47. Menu ALIENFX LIGHTING (OŚWIETLENIE ALIENFX)

46

Obsługa monitora

Ikona Menu i podmenu Opis

Poniższa tabela przedstawia numer koloru i kody RGB zastosowane dla kolorów świateł LED.

Tabela 26. Kody RGB zastosowane dla kolorów LED.

Nr R G

B

Aby wyłączyć światło dla ZONE 1: LOGO (STREFA 1: LOGO), wybierz OFF (WYŁ.).
Dla opcji ZONE 2: POWER (STREFA 2: ZASILANIE) możesz wyłączyć oświetlenie, gdy

monitor jest włączony lub gdy jest w trybie gotowości, lub w obu tych stanach.

UWAGA: Funkcja CUSTOM COLOR (KOLOR DOSTOSOWANY) nie jest dostępna,
gdy opcja AURORA jest ustawiona na ON (WŁ.).

CUSTOM
(NIESTANDARDOWE)

AURORA Wybierz, jeśli chcesz zastosować efekt Aurora w oświetleniu strefy 1 i strefy 2.
RESET ALIENFX

LIGHTING (ZRESETUJ
OŚWIETLENIE
ALIENFX)

To menu służy tylko do odczytu. Jeśli w celu regulacji oświetlenia LED, użyta zostanie opcja
CUSTOM COLOR (KOLOR DOSTOSOWANY) jako stan tego menu będzie wyświetlone
ustawienie OFF (WŁ.); w przypadku konfiguracji oświetlenia LED za pośrednictwem
aplikacji AlienFX, jako stan wyświetlone zostanie ustawienie ON (WYŁ.).

Resetuje wszystkie ustawienia w menu ALIENFX LIGHTING (OŚWIETLENIE ALIENFX)
do fabrycznych wartości domyślnych.

Obsługa monitora

47

Ikona Menu i podmenu Opis

DISPLAY
(WYŚWIETLACZ)

ASPECT RATIO
(WSPÓŁCZYNNIK
PROPORCJI)

INPUT COLOR
FORMAT (FORMAT
WEJŚCIA KOLORÓW)

Użyj opcji DISPLAY (WYŚWIETLACZ), aby ustawić obrazy.

Ustaw współczynnik obrazu na 21:9, AUTO RESIZE (AUTOMATYCZNA ZMIANA
ROZMIARU) lub 4:3.

Pozwala na ustawienie trybu wejściowego wideo na:

• RGB: Wybierz tę opcję, jeśli monitor jest podłączony do komputera lub odtwarzacza

• YCbCr: Wybierz tę opcję, jeśli odtwarzacz multimedialny obsługuje tylko wyjście YCbCr.

Rysunek 48. Menu DISPLAY (WYŚWIETLACZ)

UWAGA: Funkcja ta zostanie wyłączona po aktywowaniu trybu PIP/PBP.

obsługującego wyjście RGB.

48

SHARPNESS
(OSTROŚĆ)

Obsługa monitora

Rysunek 49. Menu INPUT COLOR FORMAT

(FORMAT WEJŚCIA KOLORÓW)

Funkcja ta powoduje, że obrazy są ostrzejsze lub miększe. Przy użyciu dżojstika można
ustawić poziom ostrości od 0 do 100.

Ikona Menu i podmenu Opis

SMART HDR
(INTELIGENTNE HDR)

DSC Umożliwia włączenie lub wyłączenie funkcji DSC (ang. Display Stream Compression).
RESET DISPLAY

(RESETUJ
WYŚWIETLACZ)

Funkcja SMART HDR (INTELIGENTNE HDR) (wysoki współczynnik kontrastu
dynamicznego) pozwala zwiększyć wydajność monitora poprzez optymalne dostosowanie
kontrastu oraz zakresu kolorów i jasności, aby jak najbardziej przypominały rzeczywisty obraz.

• DESKTOP (PULPIT): Odpowiedni do wykorzystywania monitora z komputerem

• MOVIE HDR (HDR DO FILMÓW): Odpowiedni do odtwarzania treści wideo z HDR.

• GAME HDR (HDR DO GIER): Odpowiedni do odtwarzania gier obsługujących

• CUSTOM COLOR HDR (NIESTANDARDOWY KOLOR HDR): Umożliwia utworzenie

• DisplayHDR TRUE BLACK: Zgodny ze standardem DisplayHDR True Black,

• HDR PEAK 1000: Odpowiedni do odtwarzania zawartości HDR przy maksymalnej

Opcję SMART HDR (INTELIGENTNE HDR) można wyłączyć, wybierając OFF (WYŁ.).
Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

Resetuje wszystkie ustawienia w menu DISPLAY (WYŚWIETLACZ) do fabrycznych wartości
domyślnych.

Rysunek 50. Menu SMART HDR (INTELIGENTNE HDR)

stacjonarnym.

technologię HDR. Ekran wyświetla bardziej realistyczne sceny i sprawia, że granie jest
bardziej wciągające i przyjemne.

własnego trybu HDR poprzez dostosowanie ustawień CONTRAST (KONTRAST),
HUE (BARWA) i SATURATION (NASYCENIE).

zapewniający maksymalną jasność 400 cd/m2.

szczytowej jasności 1000 cd/m2.

UWAGA: Funkcja SMART HDR (INTELIGENTNE HDR) zostanie wyłączona po
aktywowaniu trybu PIP/PBP.

UWAGA: Podczas włączania i wyłączania SMART HDR (INTELIGENTNE HDR) może
zostać wyświetlony pusty ekran (około 5 sekund). Jest to normalne zachowanie, gdyż
monitor zmienia tryb wyświetlania. Nie włączaj monitora.

UWAGA: Gdy monitor przetwarza zawartość HDR, funkcje PRESET MODES (TRYBY
USTAWIEŃ WSTĘPNYCH), DARK STABILIZER (STABILIZACJA CIEMNYCH
SCEN), BRIGHTNESS (JASNOŚĆ) i CONTRAST (KONTRAST) są wyłączone.

UWAGA: Model AW3425DW nie obsługuje HLG.

Obsługa monitora

49

Ikona Menu i podmenu Opis

PIP/PBP Ta funkcja powoduje otwarcie okna wyświetlającego obrazy pochodzący z innego źródła.

Tabela 27. Konfiguracja sygnału PIP/PBP

Rysunek 51. Menu PIP/PBP

Okno główne

DP HDMI 1 HDMI 2

DP —
HDMI 1 √ — √
HDMI 2 √ √ —

UWAGA: W trybie PBP obrazy będą wyświetlane na środku dzielonych okien.

Okno podrzędne

√ √

50

Obsługa monitora

Ikona Menu i podmenu Opis

PIP/PBP MODE
(TRYB PIP/PBP)

Umożliwia wybranie trybu PBP lub PIP z gotowej listy obejmującej różne rozmiary i pozycje
okna podrzędnego. Opcje są wyświetlane w formacie graficznym i pozwalają szybko
zapoznać się z różnymi ustawieniami układu. Naciśnij przycisk na dżojstiku, aby potwierdzić
wybór.

Domyślnie

PIP/PBP MODE (TRYB PIP/PBP) jest ustawiony na OFF (WYŁ.).

Rysunek 52. Menu PIP/PBP MODE (TRYB PIP/PBP)

Rysunek 53. Menu PIP/PBP MODE (TRYB PIP/PBP)

PIP/PBP (SUB) Wybierz spośród dostępnych sygnałów wideo podłączonych do monitora, aby wyświetlać

okno podrzędne PIP/PBP. Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

UWAGA: Ta funkcja jest dostępna tylko wtedy, gdy włączona jest funkcja
PIP/PBP MODE (TRYB PIP/PBP).

VIDEO SWAP
(ZAMIEŃ WIDEO)

CONTRAST (SUB)
(KONTRAST (SUB))

Wybierz do zamiany obrazu wideo pomiędzy oknem głównym i oknem podrzędnym w trybie
PIP/PBP.

UWAGA: Ta funkcja jest dostępna tylko wtedy, gdy włączona jest funkcja
PIP/PBP MODE (TRYB PIP/PBP).

Dostosowuje poziom kontrastu obrazu w trybie PIP/PBP.
Przy użyciu dżojstika można ustawić poziom kontrastu od 0 do 100.

UWAGA: Ta funkcja jest dostępna tylko wtedy, gdy włączona jest funkcja
PIP/PBP MODE (TRYB PIP/PBP).

UWAGA: Ta funkcja jest nieaktywna, gdy włączony jest tryb SMART HDR
(INTELIGENTNE HDR) i wyświetlana jest treść HDR.

Obsługa monitora

51

Ikona Menu i podmenu Opis

MENU To menu pozwala dostosować ustawienia menu ekranowego, np. język menu ekranowego,

czas wyświetlania menu na ekranie itd.

LANGUAGE (JĘZYK) Pozwala ustawiać jeden z ośmiu języków wyświetlacza OSD:

• Angielski

• Hiszpański

• Francuski

• Niemiecki

• Brazylijski portugalski

• Rosyjski

• Chiński uproszczony

• Japoński

TRANSPARENCY
(PRZEZROCZYSTOŚĆ)

TIMER (CZASOMIERZ) Umożliwia ustawienie czasu, przez jaki menu ekranowe ma być aktywne od ostatniego użycia

Przesuwając przycisk dżojstika, można zmienić poziom przezroczystości menu (w zakresie od
0 do 100).

przycisku dżojstika.
Rusz dżojstikiem, aby ustawić suwak w odstępach 1-sekundowych, w zakresie od 5 do

60 sekund.

Rysunek 54. Menu MENU

52

Obsługa monitora

Ikona Menu i podmenu Opis

LOCK (BLOKADA) Poprzez zablokowanie przycisków sterowania monitora można zapobiec dostępowi do nich

przez nieupoważnione osoby.

• MENU BOTTONS (PRZYCISKI MENU): Wszystkie funkcje dżojstika są zablokowane i

• POWER BUTTON (PRZYCISK ZASILANIA): Tylko przycisk zasilania jest zablokowany

• MENU+ POWER BUTTONS (PRZYCISKI MENU + ZASILANIA): Przycisk dżojstika i

Domyślne ustawienie to DISABLE (WYŁĄCZ).
Alternatywna metoda blokady: Możesz przesunąć dżojstik w górę, dół, w lewo lub prawo i

przytrzymać przez 4 sekundy, aby ustawić opcje blokady przy użyciu menu podręcznego, a
następnie nacisnąć przycisk na dżojstiku, aby potwierdzić konfigurację. Aby uzyskać więcej
informacji, zobacz

RESET MENU
(RESETOWANIE
MENU)

Resetuje wszystkie ustawienia w menu MENU do domyślnych wartości fabrycznych.

Rysunek 55. Menu Lock (Blokada)

użytkownik nie ma do nich dostępu.

i niedostępny dla użytkowników.

przycisk zasilania są zablokowane i użytkownik nie ma do nich dostępu.

Blokowanie przycisków sterowania.

UWAGA: Aby odblokować, przesuń dżojstik do przodu, do tyłu, w lewo lub prawo i
przytrzymaj przez 4 sekundy, a następnie naciśnij przycisk na dżojstiku, aby potwierdzić
zmiany i zamknąć menu podręczne.

Obsługa monitora

53

Ikona Menu i podmenu Opis

PERSONALIZE (PER­SONALIZOWANIE)

SHORTCUT
KEY GUIDE
(PRZEWODNIK
KLAWISZY
SKRÓTÓW)

SHORTCUT KEY 1
(KLAWISZ SKRÓTU 1)

SHORTCUT KEY 2
(KLAWISZ SKRÓTU 2)

SHORTCUT KEY 3
(KLAWISZ SKRÓTU 3)

SHORTCUT KEY 4
(KLAWISZ SKRÓTU 4)

SHORTCUT KEY 5
(KLAWISZ SKRÓTU 5)

Wybierz i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby dostosować klawisze
skrótów w module uruchamiającym menu.

Pozwala wybrać funkcję z listy i ustawić ją jako klawisz skrótu. Naciśnij przycisk na dżojstiku,
aby potwierdzić wybór.

• PRESET MODES (TRYBY USTAWIEŃ WSTĘPNYCH)

• GAME ENHANCE MODE (TRYB ULEPSZENIA GIER)

• DARK STABILIZER (STABILIZACJA CIEMNYCH SCEN)

• ALIENVISION

• BRIGHTNESS/CONTRAST (JASNOŚĆ/KONTRAST)

• INPUT SOURCE (ŹRÓDŁO WEJŚCIA)

• ASPECT RATIO (WSPÓŁCZYNNIK PROPORCJI)

• SMART HDR (INTELIGENTNE HDR)

• DISPLAY INFO (INFORMACJE O MONITORZE)

• PIP/PBP MODE (TRYB PIP/PBP)

• VIDEO SWAP (ZAMIEŃ WIDEO)

Rysunek 56. Menu PERSONALIZE (PERSONALIZOWANIE)

54

Obsługa monitora

Ikona Menu i podmenu Opis

DIRECT KEY GUIDE
(PRZEWODNIK
PO KLAWISZACH
KIERUNKOWYCH)

DIRECT KEY 1
(KLAWISZ
KIERUNKOWY 1

DIRECT KEY 2
(KLAWISZ
KIERUNKOWY 2

DIRECT KEY 3
(KLAWISZ
KIERUNKOWY 3

DIRECT KEY 4
(KLAWISZ
KIERUNKOWY 4

USB CHARGING
(ŁADOWANIE USB)

Wybierz i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby przypisać
preferowane funkcje do 4-kierunkowych ruchów przycisku dżojstika.

Pozwala wybrać funkcję z listy i ustawić ją dla klawisza kierunkowego. Naciśnij przycisk na
dżojstiku, aby potwierdzić wybór.

)

)

)

• MENU LAUNCHER (MODUŁ URUCHAMIAJĄCY MENU)

• VISION 1

• VISION 2

• VISION 3

• PRESET MODES (TRYBY USTAWIEŃ WSTĘPNYCH)

• GAME ENHANCE MODE (TRYB ULEPSZENIA GIER)

• DARK STABILIZER (STABILIZACJA CIEMNYCH SCEN)

• BRIGHTNESS (JASNOŚĆ)

• CONTRAST (KONTRAST)

)

• INPUT SOURCE (ŹRÓDŁO WEJŚCIA)

• ASPECT RATIO (WSPÓŁCZYNNIK PROPORCJI)

• SMART HDR (INTELIGENTNE HDR)

• DISPLAY INFO (INFORMACJE O MONITORZE)

• PIP/PBP MODE (TRYB PIP/PBP)

• VIDEO SWAP (ZAMIEŃ WIDEO)

Po ustawieniu klawisza kierunkowego na OFF (WYŁ.), powraca on do pierwotnego ruchu
4-kierunkowego.

Umożliwia włączenie lub wyłączenie funkcji USB w trybie gotowości monitora.

UWAGA: W przypadku braku sygnału wideo klawisz kierunkowy nie będzie działać.

RESET
PERSONALIZATION
(ZRESETUJ
PERSONALIZACJĘ)

Rysunek 57. Menu USB CHARGING (ŁADOWANIE USB)

Resetuje wszystkie ustawienia w menu PERSONALIZE (PERSONALIZOWANIE) do
domyślnych wartości fabrycznych.

Obsługa monitora

55

Ikona Menu i podmenu Opis

OTHERS (POZOSTAŁE)

DDC/CI DDC/CI (Kanał wyświetlanych danych/interfejs poleceń) umożliwia dostosowanie

parametrów monitora (jasność, balans kolorów itp.), aby można je było ustawiać programowo
przy użyciu komputera. Funkcję tę można wyłączyć, wybierając opcję

Włącz tę funkcję w celu zapewnienia najlepszej funkcjonalności użytkownikom oraz
optymalnej wydajności monitora.

Rysunek 58. Menu OTHERS (POZOSTAŁE)

OFF (WYŁ.).

Rysunek 59. Menu DDC/CI

56

Obsługa monitora

Ikona Menu i podmenu Opis

OLED PANEL
MAINTENANCE
(KONSERWACJA
PANELU OLED)

SELF-DIAGNOSTIC
(SAMODIAGNOSTY­KA)

RESET OTHERS
(RESETUJ INNE)

FACTORY RESET
(PRZYWRACANIE
USTAWIEŃ
FABRYCZNYCH)

Aby zredukować tymczasowe zatrzymanie się obrazu na ekranie, można ręcznie aktywować
funkcję PIXEL REFRESH (ODŚWIEŻENIE PIKSELI) po używaniu kilku godzinach
użytkowania monitora. Alternatywnie funkcja ta zostanie aktywowana automatycznie po
4 godzinach pracy monitora. Proces ten trwa około od 6 do 8 minut.

Ta funkcja pozwala wykonać SCREEN TEST (TEST EKRANU) lub/i
FAN TEST (TEST WENTYLATORA); zobacz Wbudowana diagnostyka.

Resetuje wszystkie ustawienia w menu OTHERS (POZOSTAŁE) do fabrycznych wartości
domyślnych.

Resetuje wszystkie ustawienia menu ekranowego do domyślnych wartości fabrycznych.

Rysunek 60. Menu OLED PANEL MAINTENANCE

(KONSERWACJA PANELU OLED)

UWAGA: W trakcie procesu odświeżania wskaźnik diody LED będzie migał powoli na

zielono.

UWAGA: Jeśli łączny czas użytkowania przekroczy 4 godziny, funkcja
PIXEL REFRESH (ODŚWIEŻENIE PIKSELI) zostanie automatycznie aktywowana,

gdy monitor przejdzie w tryb czuwania lub po naciśnięciu przycisku zasilania w celu
wyłączenia monitora.

Obsługa monitora

57

Ikona Menu i podmenu Opis

MORE INFORMATION
(WIĘCEJ
INFORMACJI)

DISPLAY INFO
(INFORMACJE O
MONITORZE)

Skorzystaj z menu, aby wyświetlić informacje o monitorze lub uzyskać więcej informacji na
temat obsługi monitora.

Wyświetla bieżące ustawienia, wersję oprogramowania sprzętowego i etykietę serwisową
monitora.

Rysunek 61. Menu MORE INFORMATION (WIĘCEJ INFORMACJI)

58

ALIENWARE
MONITOR
SUPPORT (POMOC
TECHNICZNA
DOTYCZĄCA
MONITORÓW
ALIENWARE)

FACTORY COLOR
REPORT (RAPORT
KALIBRACJI
FABRYCZNEJ)

Obsługa monitora

Rysunek 62. Menu DISPLAY INFO (INFORMACJE O MONITORZE)

Aby uzyskać dostęp do ogólnych materiałów pomocniczych dla monitora, użyj smartfona do
zeskanowania kodu QR.

Umożliwia przeglądanie danych kolorów monitora skalibrowanych fabrycznie.

UWAGA: Ta funkcja zostaje wyłączona po wymianie panelu monitora lub karty interfejsu.

Komunikat ostrzegawczy menu OSD

Jeśli monitor nie obsługuje określonego trybu rozdzielczości, wyświetlony zostanie następujący komunikat:

Rysunek 63. Komunikat ostrzegawczy wyświetlany, gdy dany tryb rozdzielczości nie jest obsługiwany

Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z komputera. Informacje dotyczące poziomych i pionowych
zakresów adresowania częstotliwości tego monitora znajdują się w części Specyfikacje monitora. Zalecana rozdzielczość to

3440 x 1440.

UWAGA: Komunikat może nieznacznie się różnić w zależności od podłączonego sygnału wejściowego.

Przed wyłączeniem funkcji DDC/CI pojawi się następujący komunikat:

Rysunek 64. Komunikat ostrzegawczy dotyczący funkcji DDC/CI

Po pierwszym zwiększeniu poziomu ustawienia BRIGHTNESS (JASNOŚĆ) powyżej domyślnego ustawienia fabrycznego zostanie
wyświetlony następujący komunikat:

Rysunek 65. Komunikat ostrzegawczy po zwiększeniu poziomu funkcji BRIGHTNESS (JASNOŚĆ)

UWAGA: Jeśli wybierzesz opcję Yes (Tak), przy kolejnej zmianie ustawień dla opcji BRIGHTNESS (JASNOŚĆ) komunikat nie

zostanie wyświetlony.

Obsługa monitora

59

Po pierwszym ustawieniu opcji PRESET MODES (TRYBY USTAWIEŃ WSTĘPNYCH) na FPS, MOBA/RTS lub SPORTS (SPORT)
zostanie wyświetlony następujący komunikat:

Rysunek 66. Komunikat ostrzegawczy dotyczący funkcji PRESET MODES (TRYBY USTAWIEŃ WSTĘPNYCH)

UWAGA: Jeśli wybierzesz No (Nie), poziom BRIGHTNESS (JASNOŚĆ) zostanie zmieniony na 75% dla tych opcji
PRESET MODES (TRYBY USTAWIEŃ WSTĘPNYCH).

Poniższy komunikat zostanie wyświetlony po ustawieniu opcji SMART HDR (INTELIGENTNE HDR) na OFF (WYŁ.), a następnie
wybraniu dowolnej wcześniej określonej opcji (bez symbolu ), która zwiększa zużycie energii:

Rysunek 67. Komunikat ostrzegawczy dotyczący zmiany domyślnego ustawienia

UWAGA: Po wybraniu Yes (Tak) komunikat nie będzie wyświetlany, nawet jeśli zostanie wybrana inna wcześniej określona opcja

(bez symbolu ). W przypadku przywracania do ustawień fabrycznych komunikat zostanie wyświetlony ponownie.

Po zmianie domyślnego ustawienia funkcji oszczędzania energii (z symbolem ) po raz pierwszy, takiej jak USB CHARGING

(ŁADOWANIE USB) zostanie wyświetlony następujący komunikat:

Rysunek 68. Komunikat ostrzegawczy dotyczący zmiany domyślnego ustawienia

UWAGA: Po wybraniu Yes (Tak) komunikat nie będzie wyświetlany, nawet jeśli zostanie wybrana inna wcześniej określona opcja

(bez symbolu ). W przypadku przywracania do ustawień fabrycznych komunikat zostanie wyświetlony ponownie.

Gdy monitor przejdzie w tryb gotowości, wyświetlony zostanie następujący komunikat:

Rysunek 69. Komunikat dotyczący trybu gotowości

UWAGA: Komunikat może nieznacznie się różnić w zależności od wybranego sygnału wejściowego.

Uaktywnij komputer i monitor w celu uzyskania dostępu do OSD.

60

Obsługa monitora

Menu ekranowe (OSD) będzie tylko działać w typowym trybie operacyjnym. Naciśnięcie przycisku dżojstika w trybie gotowości
spowoduje wyświetlenie następującego komunikatu (w zależności od wybranego sygnału wejściowego):

Rysunek 70. Komunikat ostrzegawczy dotyczący wykrycia sygnału

UWAGA: Komunikat może nieznacznie się różnić w zależności od podłączonego sygnału wejściowego.

Uaktywnij komputer i monitor w celu uzyskania dostępu do OSD.

Jeśli po wybraniu sygnału wejściowego DP, HDMI 1 lub HDMI 2 nie jest podłączony odpowiedni kabel, zostanie wyświetlony
następujący komunikat:

Rysunek 71. Komunikat ostrzegawczy dotyczący odłączenia kabla sygnałowego

UWAGA: Komunikat może nieznacznie się różnić w zależności od wybranego sygnału wejściowego.

Uaktywnij komputer i monitor w celu uzyskania dostępu do OSD.

Po wybraniu opcji PIXEL REFRESH (ODŚWIEŻENIE PIKSELI) zostanie wyświetlony następujący komunikat:

Rysunek 72. Komunikat ostrzegawczy dotyczący funkcji PIXEL REFRESH (ODŚWIEŻENIE PIKSELI)

Po wybraniu Yes (Tak) monitor zostanie wyłączony, a proces odświeżania zostanie uruchomiony automatycznie. Proces ten trwa około
od 6 do 8 minut.

Obsługa monitora

61

Poniższy komunikat zostanie wyświetlony po naciśnięciu przycisku zasilania podczas wykonywania procesu

PIXEL REFRESH (ODŚWIEŻENIE PIKSELI):

Rysunek 73. Komunikat ostrzegawczy dotyczący procesu odświeżania

Po wybraniu opcji FACTORY RESET (PRZYWRACANIE USTAWIEŃ FABRYCZNYCH) zostanie wyświetlony następujący
komunikat:

Rysunek 74. Komunikat dotyczący funkcji FACTORY RESET (PRZYWRACANIE USTAWIEŃ FABRYCZNYCH)

Poniższy komunikat będzie wyświetlany co 30 minut, gdy wbudowany czujnik termiczny wykryje nieprawidłowość:

Rysunek 75. Komunikat ostrzegawczy dotyczący nietypowych objawów termicznych

Aby uzyskać więcej informacji, zobacz Wykrywanie i usuwanie usterek.

62

Obsługa monitora

Blokowanie przycisków sterowania

Możesz zablokować przyciski sterowania monitora, aby uniemożliwić dostęp do menu OSD i/lub przycisku zasilania.

1. Przesuń przycisk dżojstika w górę/w dół/w lewo/w prawo i przytrzymaj przez ok. 4 sekundy, aż zostanie wyświetlone menu

podręczne.

Rysunek 76. Menu Blokada

2. Rusz przyciskiem dżojstika, aby wybrać jedną z poniższych opcji:

• : Ustawienia menu OSD są zablokowane i niedostępne.

• : Przycisk zasilania jest zablokowany.

• : Ustawienia menu OSD są niedostępne, a przycisk zasilania jest zablokowany.

3. Naciśnij przycisk dżojstika, aby potwierdzić konfigurację.
Aby odblokować, przesuń przycisk dżojstika w górę/w dół/w lewo/w prawo i przytrzymaj przez około 4 sekundy, aż na ekranie

zostanie wyświetlone menu, a następnie wybierz

w celu odblokowania oraz zamknięcia okna podręcznego.

Rysunek 77. Menu Odblokuj

UWAGA: Komunikat może się nieznacznie różnić w zależności od wybranych ustawień.

Obsługa monitora

63

Ustawianie maksymalnie rozdzielczości

UWAGA: Czynności mogą się nieznacznie różnić w zależności od posiadanej wersji systemu Windows.

Aby ustawić maksymalną rozdzielczość dla monitora:

W systemach Windows 10 i Windows 11:

1. Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia wyświetlania.

2. W przypadku podłączenia więcej niż jednego monitora pamiętaj, aby wybrać AW3425DW.

3. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz opcję 3440 x 1440.

4. Kliknij opcję Zachowaj zmiany.

Jeśli opcja 3440 x 1440 nie jest widoczna, konieczne jest zaktualizowanie sterownika karty graficznej do najnowszej wersji. Zależnie
od rodzaju komputera wykonaj jedną z następujących procedur:

Jeżeli masz komputer stacjonarny lub laptop firmy Dell:

• Przejdź na stronę pomocy technicznej firmy Dell, wprowadź etykietę serwisową i pobierz najnowszy sterownik do posiadanej
karty graficznej.

Jeżeli używasz komputera firmy innej niż Dell (laptop lub stacjonarny):

• Przejdź na stronę pomocy technicznej posiadanego komputera firmy innej niż Dell i pobierz najnowsze sterowniki karty
graficznej.

• Przejdź na stronę sieci Web producenta karty graficznej i pobierz najnowsze sterowniki.

Wymagania umożliwiające wyświetlanie lub odtwarzanie treści HDR

1. Za pośrednictwem Ultra Blu-Ray DVD lub konsoli do gier

Należy upewnić się, że odtwarzacz DVD lub konsola do gier obsługują technologię HDR, np. Panasonic DMP-UB900 lub PS5.

2. Za pośrednictwem komputera PC

Upewnij się, że używana karta graficzna obsługuje technologię HDR, tj. posiada port zgodny z technologią HDMI 2.1 (TMDS)
(z opcją HDR) oraz że zainstalowany jest sterownik graficzny HDR. Konieczne jest stosowanie aplikacji obsługującej technologię
HDR, np. Cyberlink PowerDVD 17, aplikacja Windows 10/11 Movies & TV.

UWAGA: Aby pobrać i zainstalować najnowszy sterownik graficzny z obsługą odtwarzania treści HDR na komputerze
stacjonarnym lub laptopie firmy Dell, zobacz Sterowniki na stronie pomocy technicznej firmy Dell.

NVIDIA

Pełen wybór kart graficznych NVIDIA z obsługą technologii HDR można znaleźć na stronie internetowej NVIDIA.
Należy pamiętać, aby pobrać sterownik obsługujący tryb odtwarzania pełnego ekranu (na przykład gry komputerowe,

odtwarzacze Ultra Blu-Ray), HDR na Win 10 Redstone 2 OS: 381.65 lub nowszy.

AMD

Pełen wybór kart graficznych AMD z obsługą technologii HDR można znaleźć na stronie internetowej AMD. Zapoznaj się z
informacjami o obsłudze sterownika HDR i pobierz najnowszy sterownik.

Intel (Zintegrowana grafika)

Procesor z obsługą HDR: Cannon Lake lub nowszy
Odpowiedni odtwarzacz HDR: Aplikacja Windows 10/11 Movies & TV
System operacyjny z obsługą HDR: Windows 10 Redstone 3
Sterownik z obsługą technologii HDR: sprawdź najnowszy sterownik HDR w sekcji Sterowniki na stronie pomocy technicznej

firmy Intel

UWAGA: Odtwarzanie HDR z systemu operacyjnego (np. odtwarzanie treści HDR w oknie na pulpicie) wymaga systemu
Windows 10 Redstone 2 lub nowszego z odpowiednimi aplikacjami odtwarzającymi, np. PowerDVD 17. Odtwarzanie treści
chronionej będzie wymagało odpowiedniego oprogramowania i/lub sprzętu DRM, np. Microsoft PlayReady. Informacje
dotyczące wsparcia technicznego znajdziesz na

.

stronie pomocy technicznej firmy Microsoft.

64

Obsługa monitora

Korzystanie z funkcji AlienFX

Dostosuj zaawansowane funkcje monitora za pomocą funkcji AlienFX w aplikacji Alienware Command Center (AWCC).

UWAGA: Jeżeli posiadasz komputer stacjonarny lub laptop do gier Alienware Gaming, możesz uzyskać bezpośredni dostęp do
aplikacji AWCC.

UWAGA: Więcej informacji można uzyskać, przechodząc do sekcji pomocy online Alienware Command Center.

Wymagania wstępne

Przed instalacją aplikacji AWCC w systemie innym niż Alienware:

• Upewnij się, że system operacyjny zainstalowany na komputerze to Windows 10 w wersji R3 lub nowszej.

• Upewnij się, że posiadasz aktywne połączenie z internetem.

• Aby dostosować efekty świetlne, upewnij się, że monitor Alienware i komputer są połączone przy użyciu dostarczonego kabla
USB typu A do B 5 Gb/s.

Instalacja AWCC za pośrednictwem aktualizacji systemu Windows

1. Po pierwszym podłączeniu monitora do systemu, w którym nie zainstalowano aplikacji AWCC, aplikacja zostanie automatycznie

pobrana i zainstalowana w systemie. Zakończenie instalacji trwa kilka minut.

UWAGA: Proces ten wymaga połączenia z Internetem.

2. Przejdź do folderu programu w celu zapewnienia pomyślnego przeprowadzenia instalacji. Aplikację AWCC można też znaleźć w
menu Start.

3. Podłącz monitor do systemu.

4. Uruchom ponownie komputer.

5. Uruchom aplikację AWCC.
UWAGA: Jeśli monitor nie wyświetla się na ekranie pulpitu nawigacyjnego AWCC, przejdź do ustawień systemu operacyjnego,

kliknij Aplikacje, a następnie Zainstalowane aplikacje i poszukaj aplikacji Alienware Command Center Package Manager, aby
dodać pakiety.

6. W przypadku braku reakcji na aktualizację sterownika na komputerze, zainstaluj AWCC z witryny pomocy technicznej firmy Dell.

Instalacja AWCC z witryny pomocy technicznej firmy Dell

1. Przejdź na stronę pomocy technicznej firmy Dell, wybierz sekcję Sterowniki na stronie pomocy technicznej firmy Dell, wprowadź

AW3425DW w polu wyszukiwania, aby znaleźć stronę wsparcia dla tego produktu.

2. Wybierz Sterowniki i pliki do pobrania. Pobierz najnowszą wersję aplikacji Alienware Command Center.

3. Przejdź do folderu, w którym zapisane zostały pobrane pliki konfiguracji.

4. Kliknij dwukrotnie pobrany plik konfiguracji i postępuj zgodnie z wyświetlanymi na ekranie instrukcjami, aby zakończyć instalację.
UWAGA: Aby uzyskać lepsze doświadczenie, zawsze aktualizuj aplikację AWCC do najnowszej wersji.

Korzystanie z funkcji AlienFX

65

Dostosowanie efektów podświetlenia

1. Uruchom aplikację AWCC z menu Start.

2. W oknie widoku pulpitu nawigacyjnego kliknij obraz monitora AW3425DW, aby uzyskać dostęp do widoku urządzenia.

3. Wybierz panel LIGHTING (OŚWIETLENIE).

4. W oknie podglądu określ strefę/-y oświetlenia.

5. Na rozwijanej liście LIGHTING EFFECT (EFEKT OŚWIETLENIA) wybierz efekt i skonfiguruj dostępne opcje.

• Morph (Przekształcenie): Efekt ten zmienia kolor światła poprzez łagodne przechodzenie do innego koloru.

• Pulse (Pulsowanie): Efekt ten powoduje migotanie światła z krótkimi przerwami.

• Color (Kolor): Oświetlenie świeci jednym, ciągłym kolorem.

• Breathing (Pulsujący): Efekt ten sprawia, że oświetlenie zmienia się z jasnego na przyciemnione.

• Spectrum (Widmo): Efekt ten sprawia, że światło zmienia się w sekwencji widma: czerwony, pomarańczowy, żółty, zielony,

niebieski, indygo i fioletowy.

• Static Default Blue (Statyczny niebieski domyślny): Efekt ten sprawia, że światło świeci się stałym niebieskim światłem.
Można przeciągnąć suwak opcji BRIGHTNESS (JASNOŚĆ), aby zmienić intensywność koloru.

• Aurora: Stosuje dynamiczny efekt Aurora.

UWAGA: Opcja Spectrum (Widmo)/Static Default Blue (Statyczny niebieski domyślny)/Aurora jest dostępna tylko wtedy,
gdy w ustawieniach oświetlenia wybrano All Zones (Wszystkie strefy).

6. Po zdefiniowaniu ustawień wybierz SAVE PRESET (ZAPISZ USTAWIENIE).

Rysunek 78. AlienFX: LIGHTING (OŚWIETLENIE)

UWAGA: Wyświetlone opcje mogą się różnić w zależności od określonych stref oświetlenia i ustawienia LIGHTING EFFECT
(EFEKT OŚWIETLENIA).

UWAGA: Różne modele produktu mogą zapewniać obsługę różnych funkcji.

66

Korzystanie z funkcji AlienFX

Dostosowywanie funkcji gry

1. Uruchom aplikację AWCC z menu Start.

2. W oknie widoku pulpitu nawigacyjnego kliknij obraz monitora AW3425DW, aby uzyskać dostęp do widoku urządzenia.

3. Wybierz panel GAME (GRA), aby dostosować następujące funkcje:

• Konfiguracja ogólna

• Personalizacja trybów wizji

4. Po zdefiniowaniu ustawień wybierz SAVE PRESET (ZAPISZ USTAWIENIE).

Rysunek 79. AlienFX: GAME (GRA)

UWAGA: Różne modele produktu mogą zapewniać obsługę różnych funkcji.

Konfiguracja ogólna

Kliknij przycisk General (Ogólne), aby poprawić jakość gry, korzystając z dostępnych funkcji.

Tabela 28. Funkcje SETTING (USTAWIENIE).

Funkcja Opis
Dark Stabilizer (Stabilizacja

ciemnych scen)
Game Enhance (Ulepszanie gier) Przełącznik Game Enhance (Ulepszanie gier) pozwala włączyć lub wyłączyć tę funkcję.

Assign Hotkey (Przypisz klawisz
skrótu)

Patrz DARK STABILIZER (STABILIZACJA CIEMNYCH SCEN).

• Frame Rate (Liczba klatek na sekundę): Wybierz i zdefiniuj pozycję wyświetlania

bieżącej liczby klatek na sekundę podczas grania.

• Timer (Czasomierz): Wybierz i określ położenie czasomierza oraz interwał czasowy.

Utwórz własne skróty klawiaturowe dla wymienionych funkcji.

Korzystanie z funkcji AlienFX

67

Personalizacja trybów wizji

Kliknij przycisk Vision 1 (Wizja 1), Vision 2 (Wizja 2) lub Vision 3 (Wizja 3), aby poprawić wrażenia z rozgrywki, dostosowując
tryby wizji.

Rysunek 80. AlienFX – Vision (Wizja)

Tabela 29. Funkcje trybów wizji.

Funkcja Opis
Vision Mode (Tryb wizji)

SIZE (ROZMIAR) Przeciągnij suwak, aby powiększyć okno zbliżenia lub przywrócić jego domyślny rozmiar.
SHARPNESS (OSTROŚĆ) Przeciągnij suwak, aby dostosować poziom ostrości obrazów w oknie zbliżenia.
CROSSHAIR (CELOWNIK) Przełącznik Crosshair (Celownik) pozwala włączyć lub wyłączyć tę funkcję.

RESET VISION (RESETUJ WIZJĘ) Resetuje wszystkie bieżące ustawienia trybu wizji do domyślnych wartości fabrycznych.

UWAGA: Aby wyświetlić efekty podczas personalizacji funkcji, ustaw przełącznik PREVIEW (PODGLĄD) na Wł.

Przełącznik Vision Mode (Tryb wizji) pozwala włączyć lub wyłączyć tę funkcję.

• Night (Noc): Poprawia kontrast i wyrazistość w ciemnych scenach gry.

• Chroma (Kolor): Zastosuj paletę kolorów termicznych, aby obiekty w grze wyróżniały

się na tle.

• Style (Styl): Wybierz na rozwijanej liście typ celownika zgodny z grą.

• Color (Kolor): Wybierz preferowany kolor celownika.

68

Korzystanie z funkcji AlienFX

Ustawienie

1. Uruchom aplikację AWCC z menu Start.

2. W oknie widoku pulpitu nawigacyjnego kliknij obraz monitora AW3425DW, aby uzyskać dostęp do widoku urządzenia.

3. Wybierz panel SETTING (USTAWIENIE), aby uzyskać dostęp do następujących funkcji:

• Konfiguracja wyświetlania

• Konfiguracja wejścia

• More (Więcej): Aby wyświetlić informacje o monitorze, takie jak nazwa modelu, etykieta serwisowa, data produkcji i wersja
oprogramowania sprzętowego.

4. Po zdefiniowaniu ustawień wybierz SAVE PRESET (ZAPISZ USTAWIENIE).

Rysunek 81. AlienFX: SETTING (USTAWIENIE)

UWAGA: Różne modele produktu mogą zapewniać obsługę różnych funkcji.

Konfiguracja wyświetlania

Kliknij przycisk Display (Wyświetlacz), aby dostosować ustawienia wyświetlania.

Tabela 30. Funkcje wyświetlacza.

Funkcja Opis
BRIGHTNESS (JASNOŚĆ)
CONTRAST (KONTRAST)

Preset Modes (Tryby ustawień
wstępnych)

Resolution/Refresh Rate
(Rozdzielczość/Częstotliwość
odświeżania)

Przeciągnij suwaki, aby dokonać regulacji. Patrz BRIGHTNESS (JASNOŚĆ) i CONTRAST

(KONTRAST)

UWAGA: Te funkcje mogą zostać wyszarzone w zależności od obecnego stanu HDR.

Lista rozwijana Preset Modes (Tryby ustawień wstępnych) zmienia się w zależności od
stanu przełącznika Use HDR (Używaj HDR).

W przypadku przełączenia przełącznika Use HDR (Używaj HDR) na Wł., patrz SMART

HDR (INTELIGENTNE HDR)
PRESET MODES (TRYBY USTAWIEŃ WSTĘPNYCH).

UWAGA: Funkcja ta nie jest dostępna, jeśli ustawienie HDR w systemie jest włączone,
a opcja SMART HDR (INTELIGENTNE HDR) na monitorze jest aktywowana.

Umożliwia zmianę ustawień rozdzielczości i częstotliwości odświeżania systemu.

UWAGA: Funkcja ta jest wyłączona po ustawieniu zduplikowanego ekranu na wielu
monitorach.

.

. Jeśli przełączasz Use HDR (Używaj HDR) na Wył., patrz

Korzystanie z funkcji AlienFX

69

Konfiguracja wejścia

Kliknij przycisk Input (Wejście), aby skonfigurować ustawienia PIP/PBP.
Możesz wybrać źródło sygnału wejściowego z listy rozwijanej Current Input Source (Bieżące źródło sygnału wejściowego).
Po ustawieniu przełącznika PIP/PBP na Wł. opcje wstępnie ustawionych trybów PBP lub PIP zostaną wyświetlone pod oknem

podglądu, umożliwiając wybór preferowanego trybu.

Tabela 31. Funkcje PIP/PBP.

Funkcja Opis
Main/Sub (Główne/podrzędne)

Contrast (Sub) (Kontrast (Sub)) Przeciągnij suwak, aby dostosować poziom kontrastu zdjęć w oknie podrzędnym.
Video Swap (Zamień wideo) Zdefiniuj klawisze skrótów do przełączania wejść wideo pomiędzy oknem głównym i

Change PIP Position
(Zmiana pozycji okna PIP)

Wybierz wejścia wideo dla okna głównego i podrzędnego.
Aby zamienić filmy pomiędzy oknem głównym i oknem podrzędnym, kliknij przycisk Video

Swap (Zamień wideo).

oknem podrzędnym.
Zdefiniuj klawisze skrótów do przełączania różnych wstępnie ustawionych trybów PIP lub

PBP.

70

Korzystanie z funkcji AlienFX

Wykrywanie i usuwanie usterek

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części procedur, należy zastosować się do Instrukcje

bezpieczeństwa

Autotest

Monitor udostępnia funkcję automatycznego testu, umożliwiającej sprawdzenie prawidłowego funkcjonowania. Jeżeli monitor i
komputer są prawidłowo podłączone, ale ekran monitora pozostaje ciemny, należy uruchomić automatyczny test monitora, wykonując
następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz kabel wideo od komputera, aby zapewnić prawidłowe działanie autotestu.

3. Włącz monitor.

Na ekranie powinno zostać wyświetlone okno dialogowe z informacją, że monitor działa prawidłowo i nie odbiera sygnału wideo. W
trybie autotestu dioda zasilania LED pozostaje niebieska (kolor domyślny).

UWAGA: Komunikat może nieznacznie się różnić w zależności od podłączonego sygnału wejściowego.
UWAGA: To okno dialogowe jest również wyświetlane podczas normalnego działania, jeżeli zostanie odłączony lub uszkodzony

kabel video.

4. Wyłącz monitor i podłącz ponownie kabel video; następnie włącz komputer i monitor.
Jeśli po wykonaniu czynności powyżej monitor nie wyświetla wyjścia wideo, problem może być związany z kartą graficzną lub

komputerem.

.

Rysunek 82. Komunikat ostrzegawczy dotyczący braku kabla sygnałowego

Wykrywanie i usuwanie usterek

71

Wbudowana diagnostyka

Monitor posiada wbudowane narzędzie diagnostyczne pomagające w określeniu, czy występujący nietypowy wygląd ekranu jest
wewnętrznym problemem monitora lub komputera i karty graficznej.

Rysunek 83. Menu Wbudowana diagnostyka

Test ekranu

Aby przeprowadzić test:

1. Przesuń lub naciśnij przycisk dżojstika, aby uruchomić moduł uruchamiający menu.

2. Przesuń dżojstik w górę, aby wybrać i otworzyć główne menu.

3. Używając dżojstika, przejdź do menu OSD i wybierz OTHERS (POZOSTAŁE) > SELF-DIAGNOSTIC
(SAMODIAGNOSTYKA) > SCREEN TEST (TEST EKRANU).

4. Upewnij się, czy ekran jest czysty (brak drobinek kurzu na powierzchni ekranu).

5. Naciśnij przycisk na dżojstiku, aby rozpocząć diagnostykę. Zostanie wyświetlony szary ekran.

6. Sprawdź, czy ekran nie jest uszkodzony lub czy nie działa nieprawidłowo.

7. Przełączaj dżojstik, aż zostanie wyświetlony czerwony ekran.

8. Sprawdź, czy ekran nie jest uszkodzony lub czy nie działa nieprawidłowo.

Powtórz czynności 7 i 8, aż ekran zacznie wyświetlać kolory: zielony, niebieski, czarny i biały. Zwróć uwagę na wszelkie nietypowe
działanie lub uszkodzenia.

Test jest zakończony po wyświetleniu ekranu tekstowego. Aby wyjść, przełącz ponownie dżojstik.
Jeśli nie wykryto żadnych nieprawidłowości obrazu ekranowego z użyciem wbudowanego narzędzia diagnostycznego oznacza to,

że monitor działa normalnie. Sprawdź kartę graficzną i komputer.

Test wentylatora

Aby przeprowadzić test:

1. Przesuń lub naciśnij przycisk dżojstika, aby uruchomić moduł uruchamiający menu.

2. Przesuń dżojstik w górę, aby wybrać i otworzyć główne menu.

3. Używając dżojstika, przejdź do menu ekranowego i wybierz OTHERS (POZOSTAŁE) > SELF-DIAGNOSTIC
(SAMODIAGNOSTYKA) > FAN TEST (TEST WENTYLATORA).

4. Wybierz L1 (prędkość wentylatora: około 1140 obr/min) lub L2 (prędkość wentylatora: około 1630 obr/min), aby wykonać

2-minutowy test wentylatora. Wybór opcji OFF (WYŁ.) spowoduje wyłączenie tej funkcji.

Po zakończeniu testu monitor wznawia normalną pracę wentylatora, aby zapobiec uszkodzeniom.

72

Wykrywanie i usuwanie usterek

Typowe problemy

Następująca tabela zawiera ogólne informacje dotyczące powszechnych problemów z monitorem, które mogą wystąpić i możliwe
rozwiązania tych problemów:

Tabela 32. Opis częstych problemów.

Typowe symptomy Co się dzieje Możliwe rozwiązania

Brak obrazu wideo/
wyłączona dioda LED
zasilania

Brak obrazu wideo/
włączona dioda LED
zasilania

Słaba ostrość Obraz niewyraźny lub

Drżący/niestabilny obraz
video

Brakujące piksele Na ekranie OLED

Wypalone piksele Na ekranie OLED

Problemy z jasnością Obraz za ciemny lub za

Zniekształcenia
geometryczne

Brak obrazu

Brak obrazu lub brak
jasności

nieostry

Falujący obraz lub
przerywanie ruchu

pojawiają się plamy

pojawiają się jasne plamy

jasny

Ekran nie jest prawidłowo
wyśrodkowany

• Upewnij się, że kabel wideo łączący monitor i komputer jest
prawidłowo podłączony i zamocowany.

• Sprawdź, czy działa prawidłowo gniazdo zasilania, używając
dowolnego innego urządzenia elektrycznego.

• Upewnij się, że przycisk zasilania został prawidłowo wciśnięty.

• Upewnij się, że w menu INPUT SOURCE (ŹRÓDŁO WEJŚCIA)
wybrane zostało prawidłowe źródło wejścia.

• Zwiększ poziom jasności i kontrastu w menu BRIGHTNESS/

CONTRAST (JASNOŚĆ/KONTRAST)

• Uruchom funkcję Autotest w celu sprawdzenia działania monitora.

• Sprawdź, czy w złączu kabla wideo nie ma wygiętych lub
połamanych szpilek.

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji,
zobacz Wbudowana diagnostyka.

• Upewnij się, że w menu INPUT SOURCE (ŹRÓDŁO WEJŚCIA)
wybrane zostało prawidłowe źródło wejścia.

• Wyeliminuj przedłużacze wideo.

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej
informacji, zobacz FACTORY RESET (PRZYWRACANIE USTAWIEŃ

FABRYCZNYCH)

• Ustaw rozdzielczość wideo na prawidłowy format obrazu.

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej
informacji, zobacz FACTORY RESET (PRZYWRACANIE USTAWIEŃ

FABRYCZNYCH)

• Sprawdź czynniki środowiskowe.

• Zmień usytuowanie monitora i wykonaj test w innym pomieszczeniu.

• Kilka razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii OLED.

• W celu uzyskania dalszych informacji na temat jakości i zasad
dotyczących pikseli monitora Dell, patrz Wskazówki dotyczące

pikseli w wyświetlaczach firmy Dell

• Kilka razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii OLED.

• W celu uzyskania dalszych informacji na temat jakości i zasad
dotyczących pikseli monitora Dell, patrz Wskazówki dotyczące

pikseli w wyświetlaczach firmy Dell.

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej
informacji, zobacz FACTORY RESET (PRZYWRACANIE USTAWIEŃ

FABRYCZNYCH)

• Ustaw poziom jasności i kontrastu w menu BRIGHTNESS/

CONTRAST (JASNOŚĆ/KONTRAST)

Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej
informacji, zobacz

FABRYCZNYCH)

.

.

.

FACTORY RESET (PRZYWRACANIE USTAWIEŃ

.

.

.

.

Wykrywanie i usuwanie usterek

73

Typowe symptomy Co się dzieje Możliwe rozwiązania

Poziome/pionowe linie Na ekranie wyświetla się

jedna lub więcej linii

Problemy dotyczące
synchronizacji

Zagadnienia związane z
bezpieczeństwem

Okresowe problemy Wadliwe działanie monitora

Brakujące kolory Brak kolorów obrazu • Uruchom funkcję Autotest w celu sprawdzenia działania monitora.

Nieprawidłowe kolory Niewłaściwe kolory obrazu

Nieprawidłowy kolor w
trybie HDR

Za mały obraz na ekranie Obraz jest wyśrodkowany

Nie można ustawić
monitora za pomocą
przycisku dżojstika

Obraz na ekranie jest
pomieszany lub pourywany

Widoczny dym lub iskry • Nie należy podejmować żadnych czynności usuwania usterek.

pojawia się i zanika

Kolorowe pasma na
obrazach

na ekranie ale nie wypełnia
całego obszaru widzenia

OSD nie wyświetla się na
ekranie

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej
informacji, zobacz FACTORY RESET (PRZYWRACANIE USTAWIEŃ

FABRYCZNYCH)

• Uruchom funkcję Autotest monitora i sprawdź, czy linie te występują
również w trybie automatycznego testu.

• Sprawdź, czy w złączu kabla wideo nie ma wygiętych lub
połamanych szpilek.

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji,
zobacz Wbudowana diagnostyka.

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej
informacji, zobacz FACTORY RESET (PRZYWRACANIE USTAWIEŃ

FABRYCZNYCH)

• Uruchom funkcję Autotest monitora i sprawdź, czy również w trybie
automatycznego testu obraz jest poszarpany.

• Sprawdź, czy w złączu kabla wideo nie ma wygiętych lub
połamanych szpilek.

• Uruchom ponownie komputer w trybie awaryjnym.

• Kontakt z firmą Dell niezwłocznie.

• Upewnij się, że kabel wideo łączący monitor i komputer jest
prawidłowo podłączony i zamocowany.

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej
informacji, zobacz FACTORY RESET (PRZYWRACANIE USTAWIEŃ

FABRYCZNYCH)

• Uruchom funkcję Autotest monitora i sprawdź, czy również w trybie
automatycznego testu pojawiają się okresowe problemy.

• Upewnij się, że kabel wideo łączący monitor i komputer jest
prawidłowo podłączony i zamocowany.

• Sprawdź, czy w złączu kabla wideo nie ma wygiętych lub
połamanych szpilek.

• Zresetuj wszystkie ustawienia menu GAME (GRA) do wartości
fabrycznych za pomocą opcji RESET GAME (ZRESETUJ GRY).

• Zmień INPUT COLOR FORMAT (FORMAT WEJŚCIA
KOLORÓW) na RGB lub YCbCr/YPbPr w pozycji menu
ekranowym DISPLAY (WYŚWIETLACZ).

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji,
zobacz Wbudowana diagnostyka.

• Spróbuj zmniejszyć częstotliwość (DP: 3440 x 1440 przy 60 Hz,
HDMI: 3440 x 1440 przy 60 Hz).

• Sprawdź ustawienie ASPECT RATIO (WSPÓŁCZYNNIK

PROPORCJI) w ustawienia ekranowym DISPLAY
(WYŚWIETLACZ).

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej
informacji, zobacz FACTORY RESET (PRZYWRACANIE USTAWIEŃ

FABRYCZNYCH)

• Wyłącz monitor, odłącz przewód zasilający, a następnie podłącz go
z powrotem i włącz monitor.

• Sprawdź, czy menu OSD jest zablokowane. Jeśli tak, przesuń
dżojstik w górę/w dół/w lewo/w prawo i przytrzymaj przez
4 sekundy, aby je odblokować. Aby uzyskać więcej informacji,
zobacz LOCK (BLOKADA) i Blokowanie przycisków sterowania.

.

.

.

.

74

Wykrywanie i usuwanie usterek

Typowe symptomy Co się dzieje Możliwe rozwiązania

Brak sygnału wejściowego
po naciśnięciu elementów
sterowania użytkownika

Obraz nie wypełnia
całego ekranu

Obrazy są wyświetlane
nieprawidłowo, gdy kabel
DP/HDMI jest podłączony
do laptopa lub komputera
stacjonarnego przez
adapter USB-C lub stację
dokującą

Migotanie ekranu Na wyświetlanych

Utrzymywanie się stałego
obrazu na monitorze po
pozostawieniu go przez
dłuższy czas

Nierówność luminancji
lub koloru na obrazach na
ekranie

W trybie
HDR PEAK 1000
wyświetlane obrazy są
bardziej przyciemnione
niż w trybie

TRUE BLACK

DisplayHDR

Brak obrazu, światło diody
LED jest niebieskie

Obraz nie wypełnia
wysokości lub szerokości
ekranu

Wyświetlacz zawiesza się,
występuje czarny ekran
lub obraz jest wyświetlany
nieprawidłowo

obrazach występuje
zauważalne migotanie

Na ekranie pojawia
się słaby cień z obrazu
statycznego

Na ekranie pojawiają się
widoczne plamy (jasne lub
ciemne), linie lub efekt
Mura

Tryb HDR PEAK 1000
jest idealny do zawartości
HDR przy maksymalnej
szczytowej jasności
1000 nitów. W przypadku
wyświetlania zawartości
innych niż HDR, np.
przeglądarek i aplikacji do
edycji, poziom jasności w

HDR PEAK 1000

trybie
wygląda na niższy niż
w porównaniu z trybem

DisplayHDR TRUE
BLACK ze względu

na metodę sterowania
luminancji paneli OLED

• Sprawdź źródło sygnału. Upewnij się, że komputer nie znajduje
się w trybie oszczędzania energii, poprzez przesunięcie myszy lub
naciśnięcie dowolnego przycisku na klawiaturze.

• Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony. W razie
potrzeby podłącz go ponownie.

• Zresetuj komputer lub odtwarzacz video.

• Jest to spowodowane różnymi formatami video (współczynnik
proporcji), monitor może wyświetlać na całym ekranie.

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji,
zobacz Wbudowana diagnostyka.

Nie używaj adaptera USB-C ani stacji dokującej. Podłącz kabel
DP/HDMI bezpośrednio do laptopa lub komputera stacjonarnego.

• Użyj natywnej rozdzielczości monitora (3440 x 1440 przy 60 Hz)
lub wyższej częstotliwości odświeżania.

• Jeśli zmienna częstotliwość odświeżania (VRR) urządzenia jest
włączona, wyłącz opcję zmiennej częstotliwości odświeżania (VRR).

• Jeśli używasz karty graficznej NVIDIA i funkcja G-Sync jest
włączona, wyłącz funkcję G-Sync.

• Jeśli używasz karty graficznej AMD i funkcja FreeSync jest
włączona, wyłącz funkcję FreeSync.

• Zaktualizuj sterownik karty graficznej i oprogramowanie układowe
do najnowszej wersji.

• Zmień kabel łączący monitor z komputerem. Wadliwy kabel może
spowodować przerwanie sygnału podczas przesyłania.

• Sprawdź otoczenie. Migotanie ekranu mogą powodować pola
elektromagnetyczne. Jeśli do tej samej listwy zasilającej co monitor
jest podłączone inne urządzenie, spróbuj je odłączyć.

• Ustaw ekran tak, aby wyłączał się po kilku minutach bezczynności.
Można to dostosować w Opcjach zasilania systemu Windows lub w
ustawieniach oszczędzania energii komputera Mac.

• Alternatywnie, użyj dynamicznie zmieniającego się wygaszacza
ekranu.

• Wykonaj funkcję PIXEL REFRESH (ODŚWIEŻENIE PIKSELI).
Aby uzyskać więcej informacji, zobacz OLED PANEL

MAINTENANCE (KONSERWACJA PANELU OLED)

• W przypadku wyświetlania treści innych niż HDR, np. aplikacji
Office, należy wyłączyć funkcję wyświetlania HDR w ustawieniach
wyświetlania systemu Windows.

• W przypadku wyświetlania filmów HDR lub gier o maksymalnej
szczytowej jasności 1000 nitów, ustaw SMART HDR

(INTELIGENTNE HDR)

• W przypadku wyświetlania filmów HDR lub gier zgodnych ze
standardem DisplayHDR 400 True Black, ustaw SMART HDR

(INTELIGENTNE HDR)

.

na HDR PEAK 1000.

na DisplayHDR TRUE BLACK.

Wykrywanie i usuwanie usterek

75

Typowe symptomy Co się dzieje Możliwe rozwiązania

Występuje przesunięcie
pikseli

Nie można wybrać koloru
10-bitowego

Nie można dostosować
oświetlenia za pomocą
funkcji AWCC

Nie można dostosować
funkcji wyświetlania za
pomocą AWCC

Obraz na ekranie
nieznacznie się przesuwa

Nie można wybrać
10-bitowego koloru z
podłączonego komputera

Nie można
skonfigurować funkcji
na panelu

(OŚWIETLENIE)

Na pulpicie AWCC nie jest
widoczny obraz monitora

LIGHTING

Przesunięcie pikseli to funkcja powodujące przesunięcie pikseli na
ekranie w celu zapobieżenia utrwaleniu obrazu na panelach QD-OLED.
Nie ma to wpływu na oglądanie.

• Jeśli komputer jest wyposażony w kartę graficzną NVIDIA,
wybierz NVIDIA Control Panel (Panelu sterowania NVIDIA) >

Change resolution (Zmień rozdzielczość) > Use NVIDIA color
settings (Użyj ustawień kolorów NVIDIA) > Output color depth
(Wyjściowa głębia kolorów), wybierz 10 bpc (bitów na kolor) z
menu rozwijanego Color Depth (Głębia kolorów) i kliknij przycisk
Apply (Zastosuj).

• Jeśli komputer jest wyposażony w kartę graficzną AMD, wybierz
AMD Software: Adrenalin Edition > Settings (Ustawienia) >
Display (Wyświetlacz)

następnie wybierz 10 bpc z listy rozwijanej.

Upewnij się, że dołączony kabel przesyłania danych USB typ A do B
5 Gb/s jest prawidłowo podłączony zarówno do monitora jak i do
komputera.

• Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony. W razie
potrzeby podłącz go ponownie.

• Uruchom ponownie komputer.

Problemy specyficzne dla projektu

Tabela 33. Opis problemów specyficznych dla projektu.

Specyficzne objawy Co się dzieje Możliwe rozwiązania

Nietypowe zachowanie
termiczne

Na ekranie wyświetlany jest
komunikat o błędzie

• Sprawdź, czy otwory wentylacyjne monitora nie są zasłonięte.

• Użyj sprężonego powietrza, aby usunąć cząsteczki kurzu lub brudu
z otworów wentylacyjnych.

• Odświeżanie/aktualizacja oprogramowania sprzętowego monitora.

• Kontakt z firmą Dell w celu uzyskania wsparcia.

> Color Depth (Głębia kolorów), a

76

Wykrywanie i usuwanie usterek

Problemy dotyczące USB (Universal Serial Bus)

Tabela 34. Opis problemów typowych dla USB.

Specyficzne objawy Co się dzieje Możliwe rozwiązania

Nie działa interfejs USB Nie działają urządzenia

peryferyjne USB

Wolne działanie interfejsu
USB 5 Gb/s

Bezprzewodowe
urządzenia peryferyjne
USB zostaną wyłączone,
jeśli podłączone jest
urządzenie USB 5 Gb/s

Wolne działanie lub
brak działania urządzeń
peryferyjnych interfejsu
USB 5 Gb/s

Czas reakcji
bezprzewodowych
urządzeń peryferyjnych
USB jest wolny lub
urządzenia te działają
tylko wtedy, gdy zmniejsza
się odległość pomiędzy
urządzeniami a ich
odbiornikami

• Sprawdź, czy monitor jest włączony.

• Podłącz ponownie do komputera kabel przesyłania danych.

• Podłącz ponownie urządzenia peryferyjne USB (złącze pobierania
danych).

• Wyłącz, a następnie włącz ponownie monitor.

• Uruchom ponownie komputer.

• Niektóre urządzenia USB, takie jak zewnętrzny przenośny dysk
twardy, wymagają zasilania prądem o wyższej mocy; podłącz
urządzenie bezpośrednio do systemu komputerowego.

• Sprawdź, czy komputer obsługuje USB 5 Gb/s.

• Niektóre komputery posiadają porty USB 3.2 i USB 2.0. Sprawdź,
czy używany jest prawidłowy port USB.

• Podłącz ponownie do komputera kabel przesyłania danych.

• Podłącz ponownie urządzenia peryferyjne USB (złącze pobierania
danych).

• Uruchom ponownie komputer.

• Zwiększ odległość pomiędzy urządzeniami peryferyjnymi USB
5 Gb/s a bezprzewodowym odbiornikiem USB.

• Ustaw bezprzewodowy odbiornik USB możliwie jak najbliżej
bezprzewodowych urządzeń peryferyjnych USB.

• Użyj przedłużacza kabla USB, aby ustawić bezprzewodowy
odbiornik USB jak najdalej od portu USB 5 Gb/s.

Wykrywanie i usuwanie usterek

77

Informacje prawne

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów

Informacje FCC i inne dotyczące przepisów można uzyskać na stronie firmy Dell dotyczącej zgodności z przepisami.

Baza danych produktów UE etykiet energetycznych i kart informacyjnych produktów

AW3425DW: https://eprel.ec.europa.eu/qr/2220414

78

Informacje prawne

Kontaktowanie się z firmą Dell

Aby skontaktować się z firmą Dell w sprawie sprzedaży, wsparcia technicznego lub problemów związanych z obsługą klienta, patrz

www.dell.com/contactdell.

UWAGA: Dostępność zależy od kraju i produktu, a niektóre z usług mogą być w danym kraju niedostępne.
UWAGA: Jeżeli nie masz włączonego połączenia internetowego, informacje kontaktowe możesz znaleźć na fakturze,

dokumencie zakupu, w liście przewozowym, na rachunku lub w katalogu produktów Dell.

Kontaktowanie się z firmą Dell

79
