DELL Alienware AW3225QF User guide [pl]

Monitor Alienware AW3225QF
Przewodnik użytkownika

Model monitora: AW3225QF
Numer identyfikacyjny modelu: AW3225QFb

Uwagi, ostrzeżenia i przestrogi

UWAGA: UWAGA oznacza ważną informację, która może pomóc w
lepszym wykorzystaniu komputera.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia
urządzenia lub utratę danych w przypadku postępowania niezgodnie z
instrukcjami.

PRZESTROGA: PRZESTROGA oznacza potencjalną możliwość
uszkodzenia majątku, obrażeń osobistych lub śmierci.

© 2024 Dell Inc. lub jej podmioty zależne. Wszystkie prawa zastrzeżone. Dell, EMC i inne znaki

towarowe to znaki towarowe firmy Dell Inc. lub jej podmiotów zależnych. Inne znaki towarowe mogą
stanowić znaki towarowe ich właścicieli.

2024 - 06

Rev. A04

Spis treoci

Instrukcje bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . 6

Informacje o monitorze . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Zawartość opakowania. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Cechy produktu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Kompatybilność z systemem operacyjnym . . . . . . . . . . . . . . 11

Identyfikacja części i elementów sterowania. . . . . . . . . . . . . 12

Widok z przodu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Widok z tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Widok z tyłu i od z dołu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Specyfikacje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Specyfikacje rozdzielczości . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Obsługiwane tryby video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Wstępne ustawienia trybów wyświetlania DisplayPort . . . . . . . . . . .19

Wstępne ustawienia trybów wyświetlania HDMI . . . . . . . . . . . . . . . 20

Specyfikacje elektryczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Charakterystyki fizyczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Charakterystyki środowiskowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Przydział pinów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Złącze DisplayPort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Złącze HDMI (eARC/ARC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Złącze HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Interfejs USB (Uniwersalna magistrala szeregowa) . . . . . . . . . . . . . 27

Możliwości Plug-and-Play . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Jakość monitora QD-OLED i zasady dotyczące

pikseli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

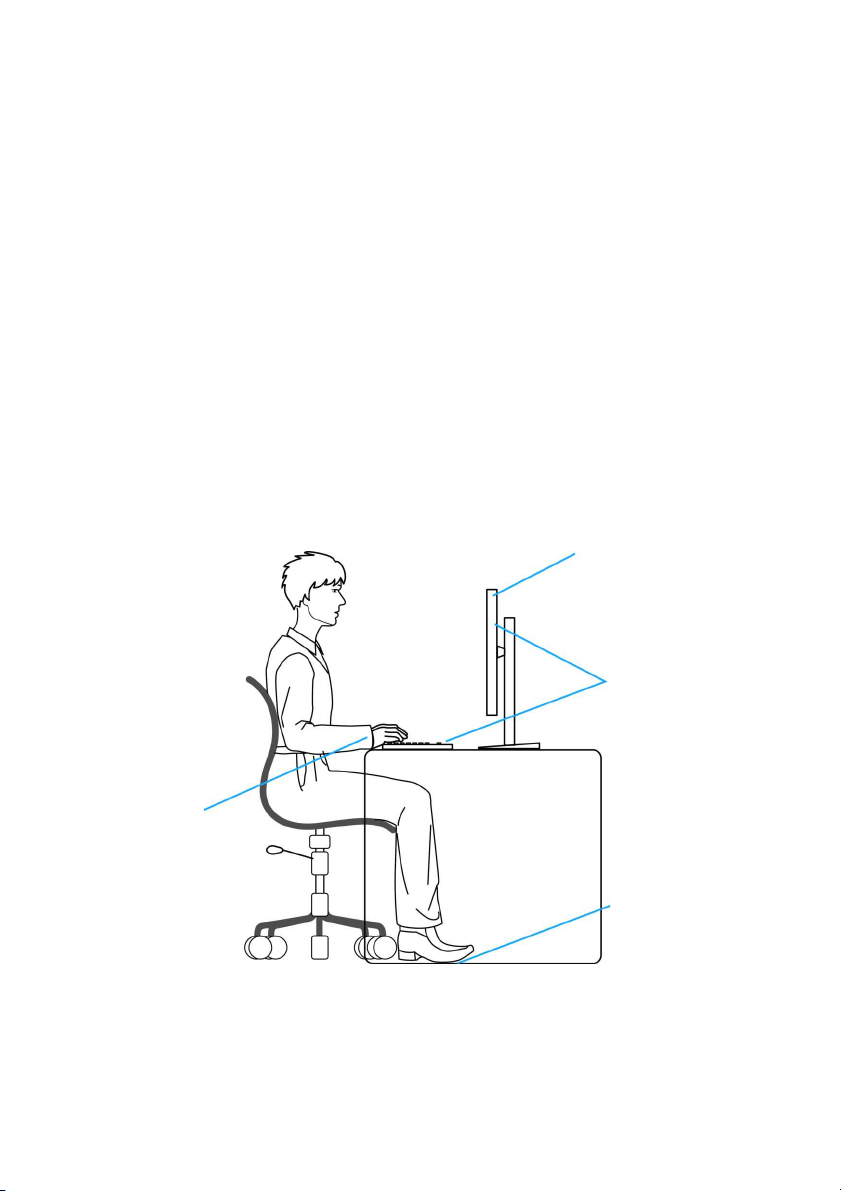

Ergonomia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Obsługa i przenoszenie wyświetlacza . . . . . . . . . . . . . . . . . . 32

| 3

Wskazówki dotyczące konserwacji. . . . . . . . . . . . . . . . . . . . .33

Czyszczenie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Ustawienia monitora . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Podłączanie podstawy monitora . . . . . . . . . . . . . . . . . . . . . . 35

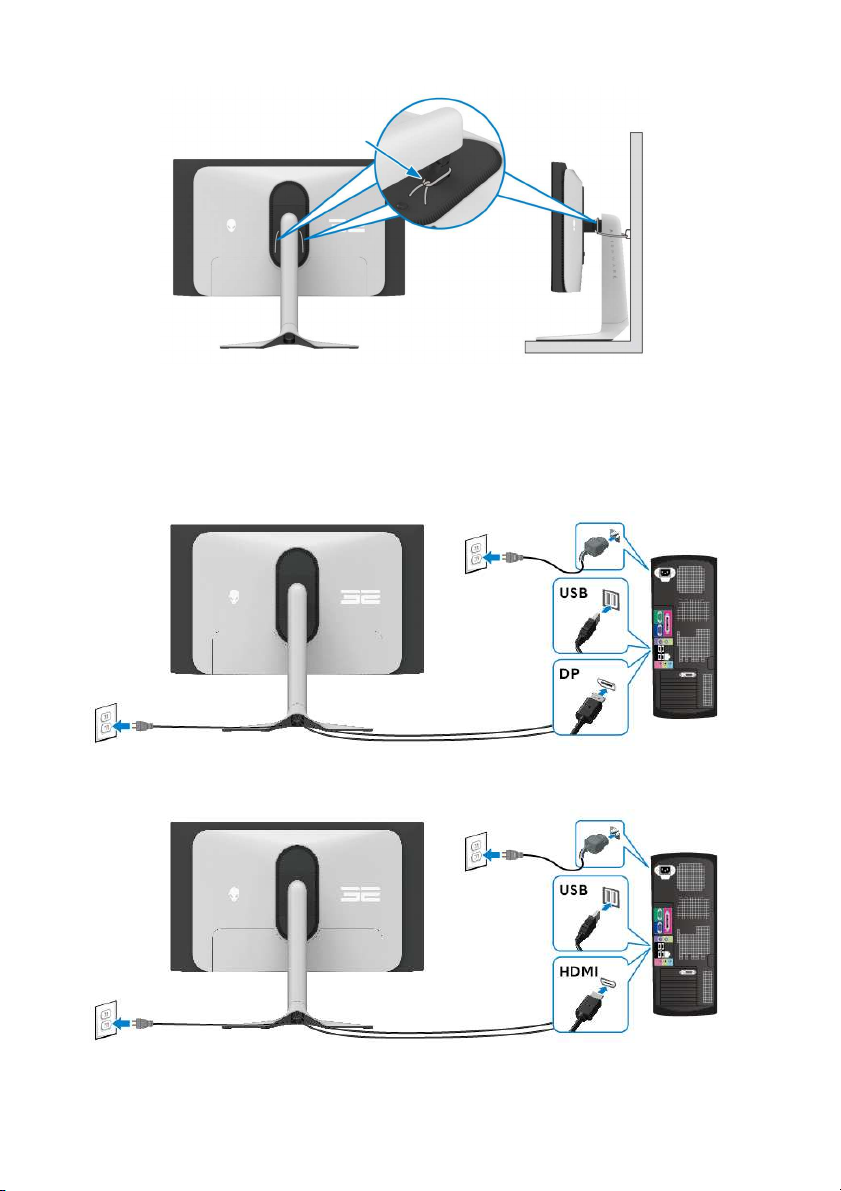

Podłączanie komputera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Podłączenie kabla DisplayPort (DP do DP) . . . . . . . . . . . . . . . . . . . . .40

Podłączanie kabla HDMI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

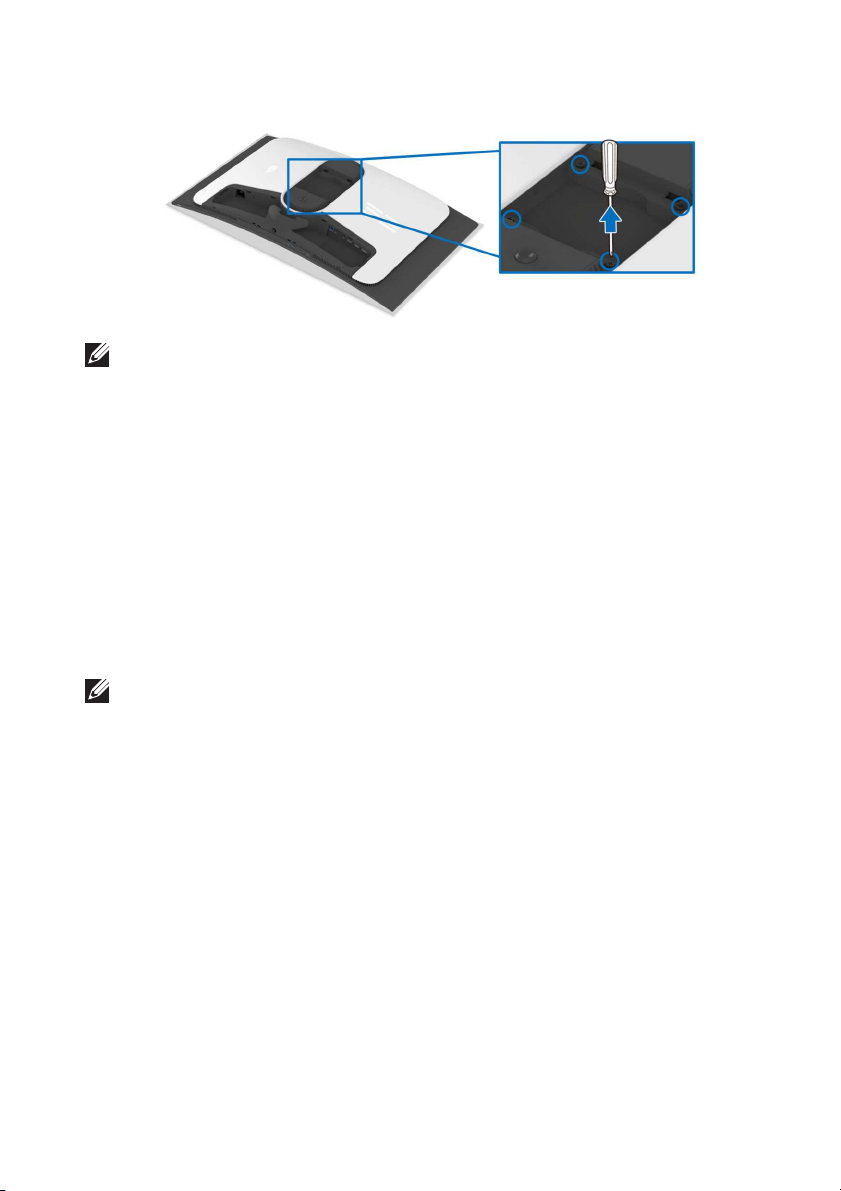

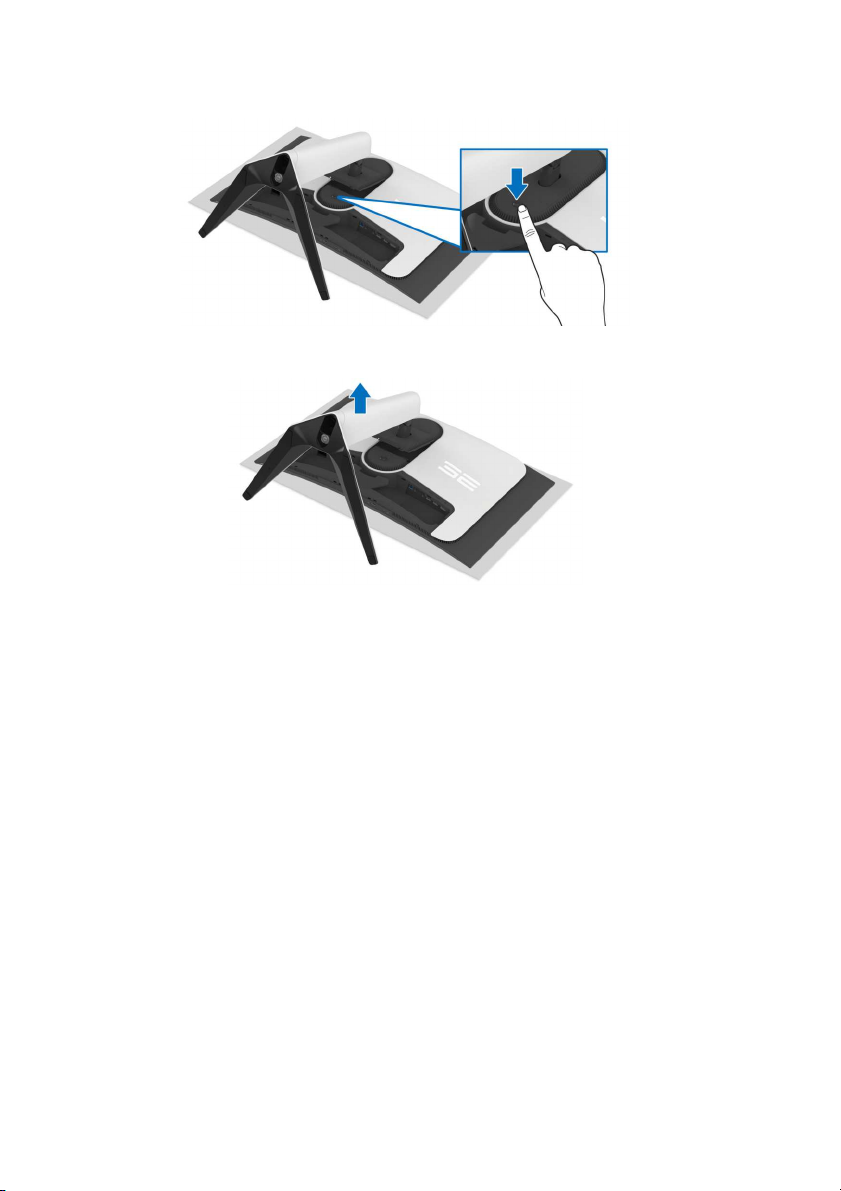

Zdejmowanie podstawy monitora . . . . . . . . . . . . . . . . . . . . . .41

Zestaw do montażu na ścianie VESA (opcjonalny). . . . . . . .43

Obsługa monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Włącz monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Korzystanie z dżojstika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Używanie menu ekranowego (OSD) . . . . . . . . . . . . . . . . . . 45

Uzyskanie dostępu do Modułu uruchamiającego menu . . . . . . . . . . .45

Dostęp do systemu menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Tryb konsoli (tylko HDMI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Komunikat ostrzegawczy menu OSD . . . . . . . . . . . . . . . . . . . . . . . . . .77

Blokowanie przycisków sterowania . . . . . . . . . . . . . . . . . . . 82

Ustawianie maksymalnie rozdzielczości . . . . . . . . . . . . . . . . 83

Wymagania umożliwiające wyświetlanie lub

odtwarzanie treści HDR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Używanie nachylenia, obrotu oraz regulacja

wysokości . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Regulacja nachylenia i obrotu w poziomie . . . . . . . . . . . . . . . . . . . . . .85

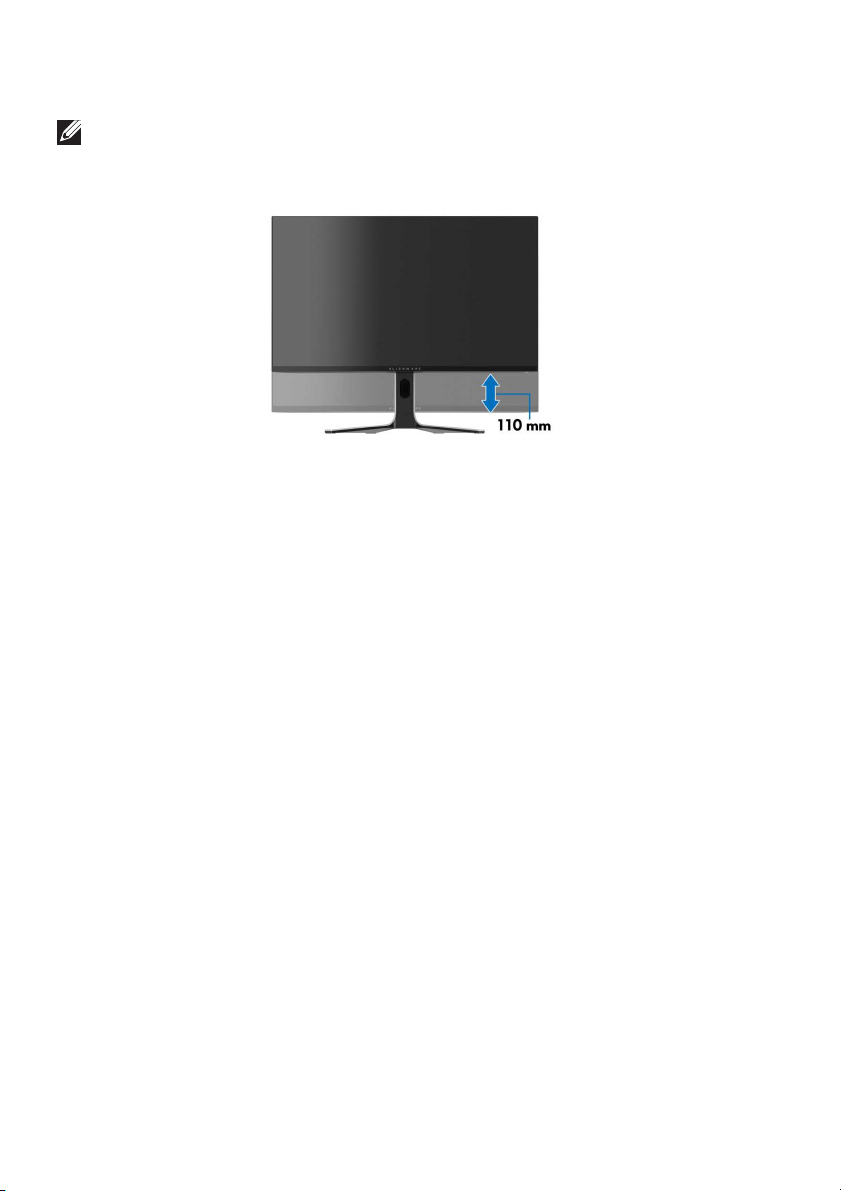

Regulacja wysokości ustawienia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

Korzystanie z funkcji AlienFX™ . . . . . . . . . . . . . . . . . .87

Wymagania wstępne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Instalacja AWCC za pośrednictwem aktualizacji

systemu Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Instalacja AWCC z witryny pomocy technicznej firmy

Dell. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

4 |

Dostosowanie efektów podświetlenia . . . . . . . . . . . . . . . . . .88

Ustawienie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Dostosowanie AlienVision . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Konfiguracja gier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Konfiguracja wyświetlacza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Konfiguracja PIP/PBP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Wykrywanie i usuwanie usterek . . . . . . . . . . . . . . . . .96

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96

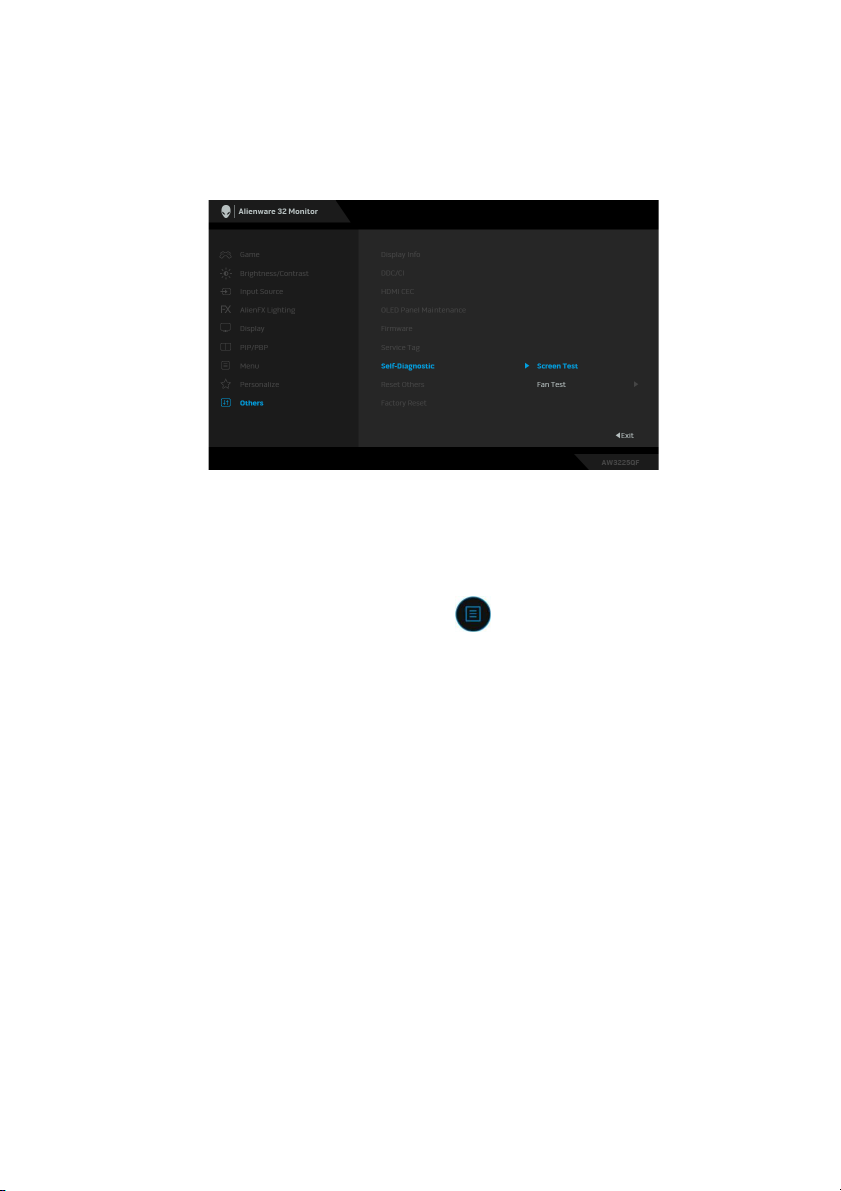

Wbudowana diagnostyka . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

Test ekranu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Test wentylatora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Typowe problemy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

Problemy specyficzne dla produktu. . . . . . . . . . . . . . . . . . .109

Problemy dotyczące USB (Universal Serial Bus) . . . . . . . .109

Informacje prawne . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Uwagi FCC (tylko USA) i inne informacje dotyczące

przepisów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Baza danych produktów UE etykiet energetycznych i

kart informacyjnych produktów . . . . . . . . . . . . . . . . . . . . . . 111

Kontaktowanie się z firmą Dell. . . . . . . . . . . . . . . . . . 112

Informacje o znaku towarowym . . . . . . . . . . . . . . . . . 113

| 5

Instrukcje bezpieczeństwa

Poniższe instrukcje bezpieczeństwa mają na celu ochronę monitora przed
potencjalnymi uszkodzeniami oraz zapewnienie bezpieczeństwa użytkownikowi.
Jeśli nie zaznaczono inaczej, każda procedura opisana w niniejszym dokumencie
zakłada, że użytkownik przeczytał informacje dotyczące bezpieczeństwa
dostarczone wraz z monitorem.

UWAGA: Przed rozpoczęciem użytkowania monitora należy przeczytać
dołączone do niego i umieszczone na nim informacje o bezpieczeństwie.
Dokumentację należy zachować w bezpiecznym miejscu do użytku w
przyszłości.

PRZESTROGA: Używanie elementów sterowania, regulacji lub procedur,
innych niż określone w dokumentacji, może spowodować narażenie na
porażenie prądem elektrycznym, zagrożenia związane z prądem
elektrycznym i/lub zagrożenia mechaniczne.

PRZESTROGA: Długotrwałe słuchanie dźwię
słuchawki (w przypadku obsługującego je monitora) może spowodować
uszkodzenie słuchu.

• Postaw monitor na wytrzymałej powierzchni i obchodź się z nim ostrożnie.
Ekran jest delikatny, więc upuszczenie go lub uderzenie ostrym
przedmiotem może doprowadzić do jego uszkodzenia.

• Należy się upewnić, że napięcie znamionowe monitora jest odpowiednie
do pracy przy zasilaniu prądem zmiennym dostępnym w danej lokalizacji.

• Monitor należy przechowywać w temperaturze pokojowej. Nadmierne
ciepło lub chłód mogą mieć negatywny efekt na ciekłe kryształy
wyświetlacza.

• Kabel zasilania należy podłączyć do monitora oraz do znajdującego się w
pobliżu i łatwo dostępnego gniazda ściennego. Zobacz rozdział

Podłą

czanie komputera

• Nie należy umieszczać ani użytkować monitora na mokrej powierzchni lub
w pobliżu wody.

• Nie należy monitora narażać na mocne wstrząsy lub uderzenia. Na
przykład: nie należy monitora umieszczać w bagażniku samochodu.

• Monitor należy odłączyć, jeśli ma być nieużywany przez dłuższy czas.

• Aby uniknąć porażenia prądem, nie należy próbować zdejmować żadnej
pokrywy ani dotykać wnętrza monitora.

.

ku o dużej głośności przez

6 | Instrukcje bezpieczeństwa

• Prosimy o uważne przeczytanie niniejszych instrukcji. Niniejszy dokument
należy zachować do użytku w przyszłości. Należy przestrzegać wszystkich
ostrzeżeń i instrukcji umieszczonych na produkcie.

• Niektóre monitory można zamontować na ścianie za pomocą uchwytu
montażowego VESA, który należy nabyć oddzielnie. Należy przy tym
przestrzegać prawidłowej specyfikacji montażu VESA podanej w rozdziale
Przewodnika użytkownika dotyczącym montażu ściennego.

Informacje dotyczące bezpieczeństwa można znaleźć w dokumencie Informacje
dotyczące bezpieczeństwa, środowiska i regulacji prawnych (SERI),
dostarczonym wraz z monitorem.

Instrukcje bezpieczeństwa | 7

Informacje o monitorze

Zawartość opakowania

Poniższa tabela zawiera listę elementów dostarczonych wraz z monitorem. W
przypadku braku któregokolwiek komponentu skontaktuj się z firmą Dell. Aby
uzyskać więcej informacji, zobacz

UWAGA: Niektóre komponenty mogą być opcjonalne i mogą nie być
dostarczane w zestawie z monitorem. Niektóre funkcje mogą być
niedostępne w niektórych krajach.

Ilustracja komponentu Opis komponentu

Kontaktowanie się z firmą Dell.

Wyświetlacz

Ramię podstawy

8 | Informacje o monitorze

Podstawa stojaka

Pokrywa wejścia/wyjścia

Kabel zasilający (różni się zależnie
od kraju)

Ilustracja komponentu Opis komponentu

Kabel HDMI 2.1 FRL (1,80 metra)

Kabel DisplayPort – DisplayPort 1.4
(1,80 metra)

Kabel przesyłania danych USB 3.2
Gen 1 (5 Gb/s) (pozwala korzystać
z portów USB na monitorze,
1,80 metra)

Szmatka z mikrofibry

• Instrukcja szybkiego
uruchamiania

• Informacje dotyczące
bezpieczeństwa, środowiska i
regulacji prawnych

• Raport kalibracji fabrycznej

• Naklejka Alienware

Informacje o monitorze | 9

Cechy produktu

Alienware AW3225QF to wyświetlacz QD-OLED (ang. Quantum Dot-

Organic Light Emitting Diode), korzystający z Oxide TFT jako aktywnego
elementu. Funkcje monitora obejmują:

• Obszar wyświetlania o przekątnej 803,17 mm (31,62 cali).

• NVIDIA G-SYNC Compatible Certification i VESA AdaptiveSync Display

przyczyniają się do minimalizowania zniekształceń obrazu takich jak
rozwarstwiane i zacinanie, dzięki czemu gra jest bardziej płynna.

• Obsługuje NVIDIA G-SYNC Compatible Certification i VESA
AdaptiveSync Display, z częstotliwością odświeżania 240 Hz i niezwykle
krótkim czasem reakcji 0,03 ms szary do szarego.

• Paleta kolorów DCI-P3 99%.

• Dolby Vision HDR.

• HDMI 2.1 eARC.

• Możliwość nachylenia, obrócenia wyświetlacza w poziomie i regulacji
wysokości.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards
Association (VESA) 100 mm umożliwiające stosowanie elastycznych
rozwiązań mocowania.

• Łączność cyfrowa poprzez jeden port DisplayPort i dwa porty HDMI.

• Monitor jest wyposażony w:

- Jeden port przesyłania danych SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1)

typu B

- Jeden port pobierania danych ładowania SuperSpeed USB 5 Gb/s

(USB 3.2 Gen 1) typu C

- Trzy porty pobierania danych SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1)
typu A

• Funkcję Plug-and-Play, jeżeli jest obsługiwana przez komputer.

• Regulację poprzez menu ekranowe (OSD) ułatwiaj
optymalizację ekranu.

• Obsługuje tryb Obraz obok obrazu (PBP), Obraz w obrazie (PIP) i
Console Mode (Tryb konsoli).

• AW3225QF zapewnia kilka trybów ustawień wstępnych w zależności od
preferencji użytkownika, w tym:

- Creator (Kreator)

- Strzelanki z perspektywy pierwszej osoby (FPS)

- Gry strategiczne w czasie rzeczywistym (MOBA/RTS)

ące konfigurację i

10 | Informacje o monitorze

- Gry z podziałem na role (RPG)

- Wyścigi (SPORTS)

- Trzy konfigurowalne tryby gier

Ponadto usprawniono główne funkcje gier, takie jak Timer (Czasomierz),

Frame Rate (Liczba klatek na sekundę) oraz Display Alignment
(Wyrównanie obrazu), co poprawiło wydajność i jakość grania.

• Gniazdo blokady zabezpieczenia.

• Pobór energii <

• VESA DisplayHDR 400 True Black.

• Zoptymalizuj komfort oczu dzięki ekranowi bez migotania i funkcji

ComfortView Plus.

• Monitor jest wyposażony w panel o niskiej emisji niebieskiego światła i w
trybie przywracania ustawień fabrycznych lub domyślnych jest zgodny z
normą TÜV Rheinland (osprzęt). To wbudowane rozwiązanie zmniejsza
niebezpieczne emisje niebieskiego światła, dostosowując parametry
wyświetlania bez poświęcania realistycznych kolorów.

PRZESTROGA: W dłuższej perspektywie światło niebieskie emitowane
przez monitor może mieć niekorzystne skutki dla oczu, m.in. powodować
zmęczenie i nadwyrężenie wzroku w wyniku kontaktu z urządzeniami
cyfrowymi. Funkcja ComfortView Plus umożliwia zmniejszenie ilości
niebieskiego światła emitowanego przez monitor w celu zapewnienia
komfortu dla oczu.

0,5 W w trybie gotowości.

Kompatybilność z systemem operacyjnym

• System Windows 10 i nowsze wersje*
*Zgodność systemu operacyjnego z monitorami marki Dell i Alienware może się

różnić w zależności od takich czynników, jak:

• Konkretne daty wydania, kiedy dostępne są wersje systemu operacyjnego,

poprawki lub aktualizacje.

• Konkretne daty wydania aktualizacji oprogramowania sprzętowego, aplikacji
lub sterowników monitorów marki Dell i Alienware są dostępne w witrynie
pomocy technicznej firmy Dell.

Informacje o monitorze | 11

Identyfikacja części i elementów sterowania

Widok z przodu

Etykieta Opis Użyj

1 Szczelina do prowadzenia

kabli (na przedniej stronie
stojaka)

2 Przycisk zasilania (ze

wskaźnikiem LED)

Porządkowanie kabli.

Włącza lub wyłącza monitor.
Ciągłe niebieskie światło oznacza, że

monitor jest włączony i działa normalnie.
Migające białe światło oznacza, że
monitor jest w trybie gotowości.

12 | Informacje o monitorze

Widok z tyłu

Widok z tyłu bez stojaka monitora

Widok z tyłu ze stojakiem monitora

Etykieta Opis Użyj

1 Etykieta z oznaczeniami

prawnymi

2 Zaciski do porządkowania

kabli (2)

3 Kod kreskowy, numer seryjny i

etykieta serwisowa

Zawiera certyfikaty.

Porządkowanie kabli.

Na tej etykiecie znajdziesz dane do
kontaktowania się z firmą Dell w
sprawach pomocy technicznej.
Etykieta serwisowa to unikalny
identyfikator alfanumeryczny, dzięki
któremu serwisanci firmy Dell mogą
zidentyfikować komponenty osprzętu
w monitorze i uzyskać dostęp do
informacji o gwarancji.

Informacje o monitorze | 13

Etykieta Opis Użyj

4 Przycisk odłączania stojaka Umożliwia odłączenie stojaka od

monitora.

5 Otwory montażowe VESA

(100 mm x 100 mm – za
pokrywą VESA)

6 Szczelina do prowadzenia

kabli (na tylnej stronie stojaka)

7 Pokrywa wejścia/wyjścia Ochrona porty wejścia/wyjścia.

Widok z tyłu i od z dołu

Montaż ścienny monitora przy użyciu
zestawu do montażu ściennego
zgodnego ze standardem VESA
(100 mm x 100 mm).

Do porządkowania kabli poprzez
przeprowadzenie ich przez tę
szczelinę.

Widok z tyłu i z dołu monitora bez stojaka

Etykieta Opis Użyj

1 Złącze zasilania Podłącz kabel zasilający (dostarczony z

monitorem).

2 Gniazdo blokady

zabezpieczenia
(przy użyciu gniazda

Kensington Security
Slot)

3 Dżojstik Do obsługi menu wyświetlanego na ekranie

14 | Informacje o monitorze

Przymocuj monitor za pomocą blokady
zabezpieczającej (zakupionej osobno), aby
zapobiec nieautoryzowanemu przenoszeniu
monitora.

(OSD). Aby uzyskać więcej informacji, zobacz

Obsługa monitora.

Etykieta Opis Użyj

4 Porty pobierania

danych USB
SuperSpeed 5 Gb/s
(USB 3.2 Gen 1) typu
A (3)

5 Port pobierania

danych USB
SuperSpeed 5 Gb/s
(USB 3.2 Gen 1) typu
C z funkcją ładowania

6 Port przesyłania

danych SuperSpeed
USB 5 Gb/s (USB 3.2
Gen 1) typu B

7 Port HDMI 1 eARC/

ARC

Podłącz urządzenie USB 3.2 Gen 1 (5 Gb/s).

UWAGA: Aby korzystać z tych portów,
należy podłączyć kabel USB
(dostarczony z monitorem) do portu
przesyłania danych USB w monitorze
oraz do komputera.

UWAGA: Aby zapobiec zakłóceniom
sygnału, należy unikać podłączania
innych urządzeń USB do sąsiedniego
portu podczas korzystania z
bezprzewodowego urządzenia USB na
dalszym porcie USB.

Podłącz, aby naładować urządzenie USB.

UWAGA: Aby użyć tego portu, należy
podłączyć kabel USB (dostarczony z
monitorem) do portu przesyłania danych
USB w monitorze oraz do komputera.

UWAGA: Aby zapobiec zakłóceniom
sygnału, należy unikać podłączania
innych urządzeń USB do sąsiedniego
portu podczas korzystania z
bezprzewodowego urządzenia USB na
dalszym porcie USB.

Podłącz kabel USB (dostarczony z
monitorem) do tego portu i do komputera,
aby umożliwić korzystanie z portów USB w
monitorze.

Podłącz komputer lub zewnętrzny system
audio za pomocą kabla HDMI 2.1
(dostarczony z monitorem) do tego portu.

UWAGA: Ten port obsługuje wyjście
audio eARC/ARC przy włączonej
funkcji

HDMI CEC.

Informacje o monitorze | 15

Etykieta Opis Użyj

8 Port HDMI 2 Podłącz komputer za pomocą kabla HDMI 2.1

(dostarczony z monitorem) do tego portu.

UWAGA: Aby przesyłać strumieniowo
dźwięk Dolby ATMOS, podłącz
jednocześnie kolejny kabel HDMI 2.1
(sprzedawany oddzielnie) do portu
HDMI 1 eARC/ARC.

9 DisplayPort Podłącz komputer za pomocą kabla

DisplayPort-DisplayPort (dostarczony z
monitorem) do tego portu.

Specyfikacje monitora

Opis Wartość

Typ ekranu Aktywna macierz kolorów
Technologia panelu QD OLED
Współczynnik proporcji 16:9
Widoczny obraz
Przekątna:

Szerokość (aktywnego
obszaru)

Wysokość (aktywnego
obszaru)

Obszar całkowity

Podziałka pikseli 0,1814 mm x 0,1814 mm
Pikseli na cal (PPI) 140
Kąt widzenia:

Pionowo
Poziomo

Wyjście luminancji 250 cd/m² (typowe) (SDR pełny biały wzór)

Współczynnik kontrastu 1,5 milion: 1 przy SDR i HDR

803,17 mm (31,62 cali)
699,48 mm (27,54 cali)

394,73 mm (15,54 cali)

276105,74 mm

178° (typowe)
178° (typowe)

450 cd/m² (typowe) (HDR TB400)
1000 cd/m² (typowe) (wartość szczytowa w trybie

HDR)

2

(427,97 cali2)

16 | Informacje o monitorze

Opis Wartość

Powłoka płyty Właściwości antyodblaskowe
Substancja świecąca OLED
Czas reakcji 0,03 ms (szary do szarego)
Zakrzywienie 1700R (typowe)
Głębia kolorów 1,07 miliarda kolorów
Paleta kolorów DCI-P3 Typ. 99% (CIE 1976)
Obsługa HDR • VESA DisplayHDR 400 True Black

• Dolby Vision HDR

Dokładność kalibracji ΔE2000 <

sRGB
ΔE2000 < 2 (średnio) w trybie ustawień wstępnych

DCI-P3

Zintegrowane
urządzenia

Połączenie Tył

• Koncentrator SuperSpeed USB 5 Gb/s (USB 3.2

Gen 1) (z jednym portem przesyłania danych USB

3.2 Gen 1 (5 Gb/s))

• 4 porty pobierania danych SuperSpeed USB
5 Gb/s (USB 3.2 Gen 1) (w tym jeden USB-C port
z funkcją ładowania BC1.2)

• 1 port DP 1.4 (HDCP 1.4 i 2.3) (obsługuje do 3840
x 2160 240 Hz, DSC, HDR)

• 2 porty HDMI 2.1 (HDCP 1.4 i 2.3) (obsługuje do
3840 x 2160 240 Hz FRL, HDR, VRR zgodnie ze
specyfikacją HDMI 2.1) (w tym 1 x HDMI 2.1 FRL z
eARC — do obsługi przesyłania sygnału Dolby
ATMOS)

• 1 port przesyłania danych USB 3.2 Gen 1 (5 Gb/s)
typu B

• 2 porty pobierania danych USB 3.2 Gen 1
(5 Gb/s) typu A

Spód/Szybki dostęp

• 1 port pobierania danych USB 3.2 Gen 1 (5 Gb/s)
typu C, z obsługą funkcji ładowania BC1.2

• 1 port pobierania danych USB 3.2 Gen 1 (5 Gb/s)
typu A

2 (średnio) w trybie ustawień wstępnych

Informacje o monitorze | 17

Opis Wartość

Szerokość ramki (krawędź monitora do obszaru aktywnego)
Góra
Lewo/prawo
Spód
Nastawność
Regulowana wysokość

stojaka
Nachylenie
Obrót w poziomie
Obrót wyświetlacza

UWAGA: Monitora tego nie należy montować ani używać w pozycji
pionowej ani odwróconej (180°) pozycji poziomej, ponieważ mogłoby to
doprowadzić do jego uszkodzenia.

Zabezpieczenie Gniazdo blokady zabezpieczenia (blokada kablowa

Zgodność Dell Display
Manager

Alienware Command
Center (AWCC)

6,32 mm
10,63 mm/10,63 mm
20,79 mm

Od 0 mm do 110 mm

Od -5° do 21°
Od -20° do 20°
Nd.

sprzedawana oddzielnie)
Funkcje Łatwa aranżacja i inne

Tak

Specyfikacje rozdzielczości

Opis DisplayPort Port HDMI

Zakres skanowania
poziomego

Zakres skanowania
pionowego

Najwyższa wstępnie
ustawiona rozdzielczość

18 | Informacje o monitorze

Od 27 kHz do
582,94 kHz
(automatycznie)

Od 48 Hz do 240 Hz
(automatycznie)

3840 x 2160 przy
240 Hz (włączone DSC,
wizualnie bezstratne)

Od 27 kHz do
574,80 kHz
(automatycznie)

Od 48 Hz do 240 Hz
(automatycznie)

3840 x 2160 przy 240 Hz
(włączone DSC, wizualnie
bezstratne)

Obsługiwane tryby video

Opis Wartość

Możliwości wyświetlania
video (DisplayPort)

Możliwości wyświetlania
video (HDMI)

Wstępne ustawienia trybów wyświetlania DisplayPort

2160p, 1080p, 720p, 576p, 480p

2160p, 1080p, 1080i, 720p, 576p, 480p

Tryb wyświetlania Częstotliwość

pozioma

(kHz)

640 x 480 31,47 59,94 25,18 -/­640 x 480 37,50 75 31,50 -/-

720 x 400 31,47 70,08 28,32 -/+
800 x 600 37,88 60,32 40 +/+
800 x 600 46,88 75 49,50 +/+

1024 x 768 48,36 60 65 -/­1024 x 768 60,02 75,03 78,75 +/+

1152 x 864 67,50 75 108 +/+

1280 x 1024 63,98 60,02 108 +/+
1280 x 1024 79,98 75,03 135 +/+

1600 x 900 60 60 108 +/+
1920 x 1080 67,50 60 148,50 +/+
1920 x 1080 135 120 297 +/+
1920 x 1080 278,40 240 584,64 +/­2560 x 1440 88,79 59,95 241,50 +/­2560 x 1440 183 120 497,75 +/­2560 x 1440 388,51 239,97 1056,75 +/­3840 x 2160 133,31 60 533,25 +/­3840 x 2160 270 120 1188 +/+
3840 x 2160 582,94 239,99 2331,75 +/-

Częstotliwość

pionowa (Hz)

Zegar
pikseli
(MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

Informacje o monitorze | 19

Wstępne ustawienia trybów wyświetlania HDMI

Tryb wyświetlania Częstotliwość

pozioma

(kHz)

640 x 480 31,47 59,94 25,18 -/-

640 x 480 37,50 75 31,50 -/­720 x 400 31,47 70,08 28,32 -/+
800 x 600 37,88 60,32 40 +/+
800 x 600 46,88 75 49,50 +/+

1024 x 768 48,36 60 65 -/­1024 x 768 60,02 75,03 78,75 +/+

1152 x 864 67,50 75 108 +/+
1280 x 1024 63,98 60,02 108 +/+
1280 x 1024 79,98 75,03 135 +/+

1600 x 900 60 60 108 +/+
1920 x 1080 67,50 60 148,50 +/+
1920 x 1080 135 120 297 +/+
1920 x 1080 278,40 240 584,64 +/­2560 x 1440 88,79 59,95 241,50 +/­2560 x 1440 183 120 497,75 +/­2560 x 1440 388,51 239,97 1056,75 +/­3840 x 2160 135 60 594 +/+
3840 x 2160 270 120 1188 +/+
3840 x 2160 574,80 240 2427,96 +/-

Częstotliwość

pionowa (Hz)

Zegar
pikseli
(MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

UWAGA: Ten monitor obsługuje funkcję NVIDIA G-SYNC Compatible.
Aby uzyskać więcej informacji o kartach graficznych z obsługą funkcji
NVIDIA G-SYNC Compatible, przejdź do strony

UWAGA: Ten monitor obsługuje funkcję VESA AdaptiveSync Display.

20 | Informacje o monitorze

www.geforce.com.

Specyfikacje elektryczne

Opis Wartość

Sygnały wejścia
video

Napięcie wejścia
prądu zmiennego/

HDMI/DP, 600 mV na przewód, opór wejściowy 100
omów na parę przewodów

Od 100 VAC do 240 VAC / 50 Hz lub 60 Hz +

3 Hz /

3 A (typowe)

częstotliwość/prąd
Prąd udarowy • 120 V: 40 A (maksymalnie) przy 0°C (zimny start)

• 240 V: 80 A (maksymalnie) przy 0°C (zimny start)

Zużycie energii • 0,3 W (tryb wyłączenia)

• 0,5 W (tryb gotowości)

• 42,5 W (tryb włączenia)

• 190,0 W (maksymalnie)

• 45,8 W (Pon)

3

• 143,2 kWh (TEC)

1

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

2

Maksymalna jasność i kontrast przy maksymalnym obciążeniu wszystkich portów

1

1

1

2

3

USB.

3

Pon: Zużycie energii w trybie Wł., mierzone w odniesieniu do metody

testowania Energy Star.
TEC: Całkowite zużycie energii w kWh, mierzone w odniesieniu do metody
testowania Energy Star.

Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i
zawiera on dane na temat pracy w warunkach laboratoryjnych. Posiadany
produkt może działać inaczej, w zależności od oprogramowania, komponentów
i zamówionych urządzeń peryferyjnych i nie ma obowiązku aktualizowania
takich informacji.

Dlatego klient nie powinien polegać na tych informacjach podczas
podejmowania decyzji na temat tolerancji elektrycznych i innych kwestii. Nie
udziela się jawnej ani dorozumianej gwarancji co do dokładności lub
kompletności.

Informacje o monitorze | 21

Charakterystyki fizyczne

Opis Wartość
Typ kabla sygnałowego • Cyfrowe: HDMI FRL, 19 pinów

• Cyfrowe: DisplayPort, 20 pinów

• Uniwersalna magistrala szeregowa: USB,
9 pinów

UWAGA: Monitory Dell są zaprojektowane tak, aby działały optymalnie
przy wykorzystaniu kabli wideo dostarczanych z monitorem. Firma Dell
nie ma kontroli nad różnymi dostawcami kabli na rynku, rodzajem
materiałów, złączy, ani nad procesu zastosowanymi w trakcie produkcji
tych kabli, dlatego Dell nie gwarantuje wysokiej jakości wideo
uzyskanych przy użyciu kabli innych niż dostarczane z tym monitorem
Dell.

Wymiary (ze stojakiem):

Wysokość (po rozłożeniu) 582,77 mm (22,94 cali)
Wysokość (obniżony) 472,77 mm (18,61 cali)
Szerokość 715,56 mm (28,17 cali)
Głębokość 305,72 mm (12,04 cali)

Wymiary (bez stojaka):

Wysokość 421,92 mm (16,61 cali)
Szerokość 715,56 mm (28,17 cali)
Głębokość 106,44 mm (4,19 cali)

Wymiary podstawy:

Wysokość (po rozłożeniu) 447,30 mm (17,61 cali)
Wysokość (obniżony) 417,63 mm (16,44 cali)
Szerokość 430,72 mm (16,96 cali)
Głębokość 305,72 mm (12,04 cali)

Waga:

Waga z opakowaniem 14,39 kg (31,72 lb)
Waga z zamontowanym

stojakiem i kablami

9,35 kg (20,61 lb)

22 | Informacje o monitorze

Opis Warto

Waga bez stojaka (Do montażu
ściennego lub montażu VESA -

bez linek)
Waga stojaka 2,94 kg (6,48 lb)
Połysk przedniej ramy 5,5 ± 1,5 gu

Charakterystyki środowiskowe

Opis Wartość
Zgodność ze standardami

• Zgodność z przepisami RoHS

• Monitor o niższej zawartości bromowanego środka opóźniającego i
polichlorku winylu (jego płytki drukowane są wykonane z laminatów nie
zawierających bromowanego środka opóźniającego i polichlorku winylu)

• Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu

Temperatura:

Działanie 0°C do 40°C (32°F do 104°F)
Bez działania • Przechowywanie: -20°C do 60°C (-4°F do 140°F)

• Przewożenie: -20°C do 60°C (-4°F do 140°F)

Wilgotność:

Działanie 10% do 80% (bez kondensacji)
Bez działania • Przechowywanie: 5% do 90% (bez kondensacji)

• Przewożenie: 5% do 90% (bez kondensacji)

Wysokość n.p.m.:

Działanie 5000 m (16404 stóp) (maksymalnie)
Bez działania 12192 m (40000 stóp) (maksymalnie)
Rozpraszanie ciepła • 648,3 BTU/godzinę (maksymalnie)

• 145,0 BTU/godzinę (tryb włączenia)

ść

6 kg (13,23 lb)

Informacje o monitorze | 23

Przydział pinów

Złącze DisplayPort

Numer pinu 20-pinowa końcówka podłączonego kabla

sygnałowego

1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)

10 ML0 (n)

11 GND

12 ML0 (p)

13 GND
14 GND
15 AUX (p)
16 GND

17 AUX (n)
18 Wykrywanie bez wyłączania

19 Re-PWR
20 +3,3 V DP_PWR

24 | Informacje o monitorze

Złącze HDMI (eARC/ARC)

Numer pinu 19-pinowa końcówka podłączonego kabla

sygnałowego

1 TMDS DANE 2+
2 TMDS DANE 2 SHIELD
3 TMDS DANE 2­4 TMDS DANE 1+
5 TMDS DANE 1 SHIELD
6 TMDS DANE 1­7 TMDS DANE 0+
8 TMDS DANE 0 SHIELD
9 TMDS DANE 0-

10 TMDS ZEGAR+

11 TMDS ZEGAR SHIELD
12 TMDS ZEGAR­13 CEC
14 eARC TX+
15 ZEGAR DDC (SCL)
16 DANE DDC (SDA)
17 DDC/CEC uziemienie
18 ZASILANIE +5 V
19 WYKRYWANIE BEZ WYŁĄCZANIA (eARC TX-)

Informacje o monitorze | 25

Złącze HDMI

Numer

pinu

1 TMDS DANE 2+
2 TMDS DANE 2 SHIELD
3 TMDS DANE 2­4 TMDS DANE 1+
5 TMDS DANE 1 SHIELD
6 TMDS DANE 1­7 TMDS DANE 0+
8 TMDS DANE 0 SHIELD
9 TMDS DANE 0-

10 TMDS ZEGAR+

11 TMDS ZEGAR SHIELD
12 TMDS ZEGAR­13 CEC
14 Zarezerwowane (N.C. w urządzeniu)
15 ZEGAR DDC (SCL)
16 DANE DDC (SDA)
17 DDC/CEC uziemienie
18 ZASILANIE +5 V
19 WYKRYWANIE BEZ WYŁĄCZANIA

19-pinowa końcówka podłączonego kabla

sygnałowego

26 | Informacje o monitorze

Interfejs USB (Uniwersalna magistrala szeregowa)

W tej części znajdują się informacje dotyczące portów USB znajdujących się w
monitorze.

UWAGA: Ten monitor jest zgodny ze standardem USB SuperSpeed
5 Gb/s (USB 3.2 Gen 1).

Super speed USB 5 Gb/s (USB 3.2 Gen 1)

Szybkość
transferu

Super-Speed 5 Gb/s 4,50 W (maksymalnie, każdy port)
Wysoka szybkość 480 Mb/s 4,50 W (maksymalnie, każdy port)
Pełna szybkość 12 Mb/s 4,50 W (maksymalnie, każdy port)

USB typu C

USB typu C Opis

Dane SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1)
Funkcja ładowania Do 15 W

*Do 3 A w porcie pobierania danych USB-C (z ikoną baterii ) z

urządzeniami obsługującymi wersję z ładowaniem akumulatora lub
normalnymi urządzeniami USB.

Szybkość

przesyłania danych

Zużycie energii*

Złącze przesyłania danych USB 3.2 Gen 1 (5 Gb/s)

Numer pinu Nazwa sygnału

1 VBUS
2 D­3 D+
4 GND
5 StdB_SSTX­6 StdB_SSTX+

Informacje o monitorze | 27

Numer pinu Nazwa sygnału

7 GND_DRAIN
8 StdB_SSRX­9 StdB_SSRX+

Shell Shield

Złącze pobierania danych USB 3.2 Gen 1 (5 Gb/s)

Numer pinu Nazwa sygnału

1 VBUS
2 D­3 D+
4 GND
5 StdA_SSRX­6 StdA_SSRX+
7 GND_DRAIN
8 StdA_SSTX­9 StdA_SSTX+

Shell Shield

Złącze USB typu C

Numer pinu Nazwa sygnału Numer pinu Nazwa sygnału

A1 GND B1 GND
A2 TX1+ B2 TX2+
A3 TX1- B3 TX2-
A4 VBUS B4 VBUS
A5 CC1 B5 CC2

28 | Informacje o monitorze

Numer pinu Nazwa sygnału Numer pinu Nazwa sygnału

A6 D+ B6 D+
A7 D- B7 D-
A8 SBU1 B8 SBU2
A9 VBUS B9 VBUS

A10 RX2- B10 RX1-

A11 RX2+ B11 RX1+

A12 GND B12 GND

Porty USB

Port Lokalizacja

1 port przesyłania danych typu B Tył
2 port pobierania danych typu A Tył
1 port pobierania danych typu A Spód
1 port pobierania danych typu C Spód
Port ładowania - port oznaczony ikoną ; obsługuje funkcję szybkiego

ładowania do 3 A, o ile urzą

UWAGA: Funkcja USB SuperSpeed 5 Gb/s (USB 3.2 Gen 1) wymaga
komputera obsługującego standard SuperSpeed USB 5 Gb/s (USB 3.2
Gen 1).

dzenie jest zgodne z technologią BC1.2.

UWAGA: Porty USB monitora działają wyłącznie wtedy, gdy monitor jest
włączony lub znajduje się w trybie gotowości. Po wyłączeniu i włączeniu
monitora, wznowienie normalnego działania dołączonych urządzeń może
potrwać kilka sekund.

Możliwości Plug-and-Play

Ten monitor można podłączyć do każdego komputera zgodnego z Plug-and­Play. Monitor automatycznie przekazuje do komputera dane EDID (Extended
Display Identification Data) za pomocą protokołów Display Data Channel
(DDC), dzięki czemu komputer może konfigurować się automatycznie i
optymalizować ustawienia monitora. Instalacja monitora przebiega w większości
automatycznie. W razie potrzeby można jednak wybrać własne ustawienia.
Dalsze informacje o zmianie ustawień monitora, znajdują się w części

monitora.

Informacje o monitorze | 29

Obsługa

Jakość monitora QD-OLED i zasady dotyczące pikseli

Podczas produkcji monitora QD-OLED nierzadko dochodzi do pozostawania w
niezmiennym stanie jednego lub kilku pikseli które są trudne do zobaczenia i nie
wpływają na jakość lub stabilność obrazu. Więcej informacji na temat jakości i
zasad dotyczących pikseli monitora Dell można uzyskać pod adresem

www.dell.com/pixelguidelines.

Ergonomia

OSTRZEŻENIE: Nieprawidłowe lub wydłużone korzystanie z klawiatury
może prowadzić do obrażeń.

OSTRZEŻENIE: Patrzenie na ekran monitora przez długi czas może
powodować zmęczenie oczu.

W celu uzyskania komfortu i efektywności należy przestrzegać następujących
wskazówek podczas konfiguracji i użytkowania stacji roboczej komputera:

• Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się
bezpośrednio przed osobą przy nim pracującą. W sprzedaży dostępne są
specjalne półki, które pomogą uzyskać prawidłową pozycję podczas pracy
na klawiaturze.

• Aby zmniejszyć ryzyko nadwyrężenia wzroku oraz wystąpienia bólu karku,
ramion, pleców lub barków w wyniku korzystania z monitora przez długi
czas, zalecamy stosowanie się do poniższych rad:

1. Umieść ekran w odległ

2. Mrugaj często, aby nawilżać oczy lub skraplaj je wodą przy dłuższym

użytkowaniu monitora.

3. Rób regularne i częste przerwy (20-minutowa przerwa co dwie

godziny).

4. Podczas przerw nie patrz na monitor i skupiaj wzrok na obiekcie

oddalonym o co najmniej 20 stóp przez co najmniej 20 sekund.

5. Podczas przerw należy wykonywać ćwiczenia rozciągające w celu

rozluźnienia napięcia karku, ramion, pleców i barków.

• Należy się upewnić, że ekran monitora znajduje się na poziomie oczu
użytkownika siedzącego przed nim lub nieco niżej.

• Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.

• Należy tak wyregulować oświetlenie otoczenia (np. oświetlenie sufitowe,
lampki na biurku, zasłony lub żaluzje na oknach w pobliżu), aby
zminimalizować odbicia i odblask światła na ekranie monitora.

• Należy używać krzesła, zapewniaj
dolnego odcinka pleców.

ości od 50 do 70 cm (20–28 cali) od oczu.

ącego odpowiednie podparcie dla

30 | Informacje o monitorze

• Podczas korzystania z klawiatury lub myszy należy utrzymywać

Ekran monitora na
poziomie lub poniżej
poziomu wzroku
użytkownika

Monitor i klawiatura
znajdujące się tuż
przed
użytkownikiem

Stopy płasko na
podłodze

Nadgarstki
rozluźnione,
płasko leżące

przedramiona w pozycji poziomej z nadgarstkami w neutralnej, wygodnej
pozycji.

• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie
miejsce na odpoczynek dla dłoni.

• Ramiona po obu stronach powinny znajdować się w naturalnej pozycji.

• Należy się upewnić, że stopy płasko stoją na podłodze.

• Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na
stopach, a nie na przedniej części siedzenia. W razie potrzeby należy
wyregulować wysokość krzesła lub skorzystać z podnóżka, aby uzyskać
właściwą postawę ciała.

• Należy różnicować swoje działania podczas pracy. Pracę należy próbować
tak organizować, aby nie pracować przez d

ługi czas w pozycji siedzącej.

Należy regularnie wstawać i chodzić.

• Na obszarze przy biurku nie powinny znajdować się przeszkody, kable ani
przewody zasilania, które mogłyby uniemożliwiać wygodną pozycję
siedzącą, lub stwarzać potencjalne ryzyko potknięcia.

Informacje o monitorze | 31

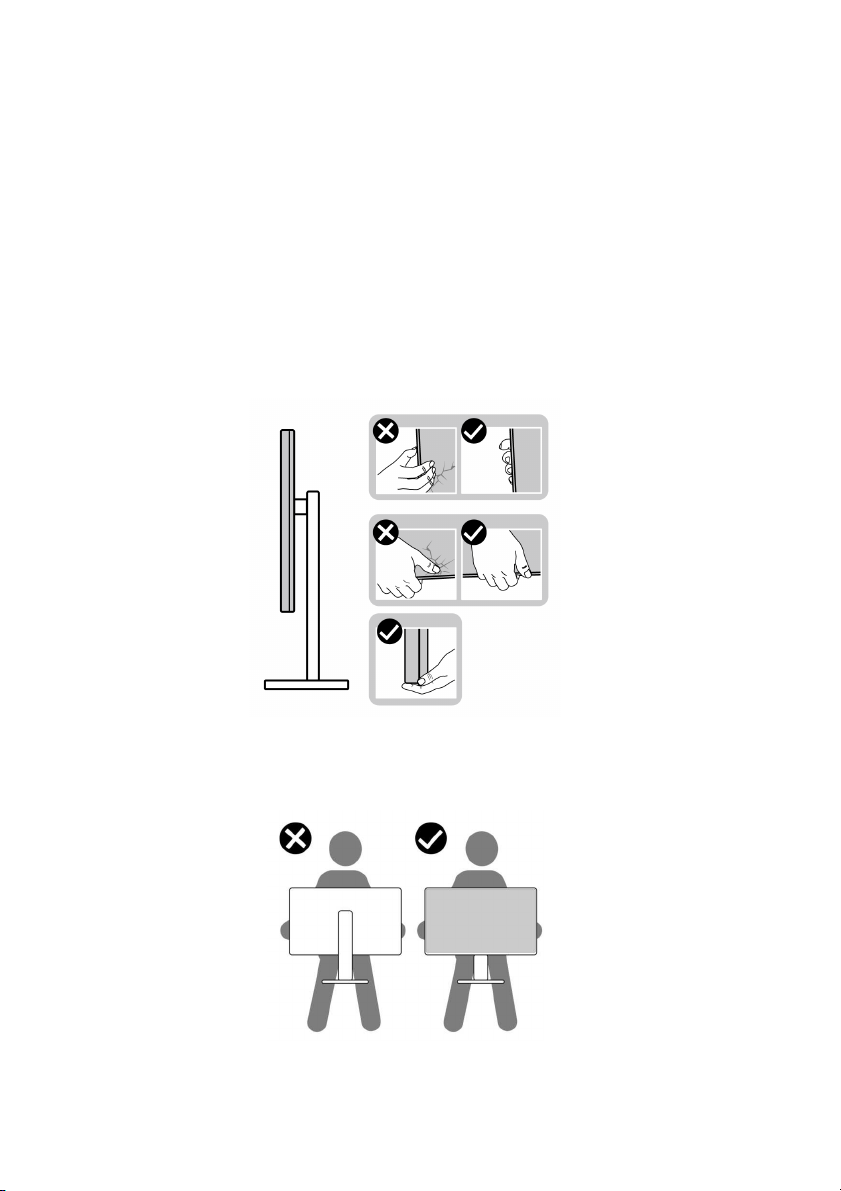

Obsługa i przenoszenie wyświetlacza

Aby zapewnić bezpieczeństwo monitora podczas jego podnoszenia lub
przenoszenia, należy postępować zgodnie z poniższymi wskazówkami:

• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć

komputer i monitor.

• Należy odłączyć wszystkie kable od monitora.

• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi
materiałami zabezpieczającymi.

• Podczas podnoszenia lub przenoszenia monitora należy mocno
przytrzymać jego dolną krawędź i bok, nie wywierając nadmiernego
nacisku na monitor.

• Podczas podnoszenia lub przenoszenia monitora, należy upewnić się, że
monitor jest skierowany tyłem do użytkownika, i nie naciskać na obszar
wyświetlacza, aby zapobiec zarysowaniom lub uszkodzeniom.

• Podczas transportu monitora należy unikać poddawania go nagłym
wstrząsom lub drganiom.

32 | Informacje o monitorze

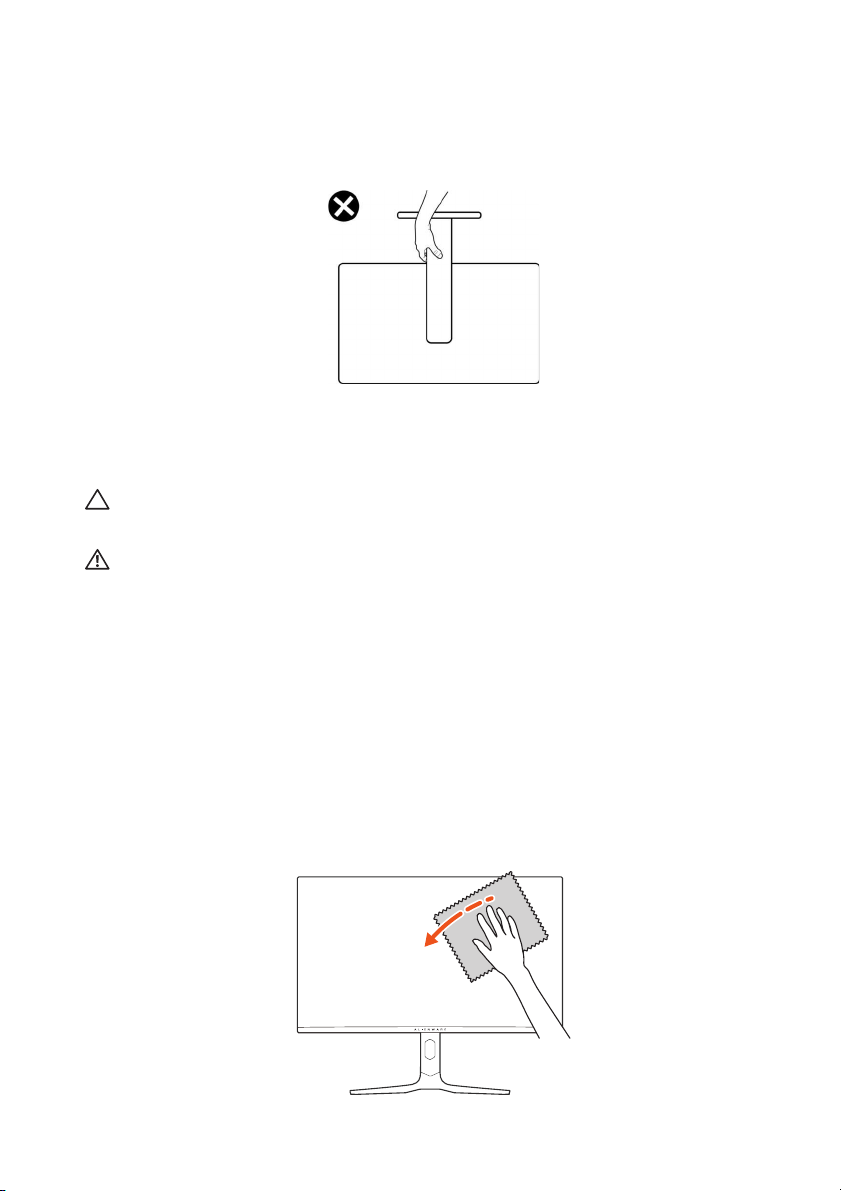

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać
górą do dołu, trzymając podstawę stojaka lub ramię stojaka. Mogłoby to
doprowadzić do przypadkowego uszkodzenia monitora i spowodować
obrażenia ciała użytkownika.

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy
przeczytać i zastosować się do

PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy
odłączyć kabel zasilający monitora od gniazda elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas
rozpakowania, czyszczenia lub obsługi monitora:

• Do czyszczenia zespołu stojaka, ekranu i obudowy monitora Dell używaj
czystej ściereczki lekko zwilżonej wodą. Jeśli dostępne, użyj chusteczki do
czyszczenia ekranu lub roztworu przeznaczonego do monitorów Dell.

• Po wyczyszczeniu powierzchni stołu a przed umieszczeniem na niej
monitora Dell upewnij się, że jest ona całkowicie sucha i wolna od
jakiejkolwiek wilgoci lub środka czyszczącego.

• Używając dostępnej suchej szmatki, delikatnie wytrzyj powierzchnię folii w
jednym kierunku jednocześnie, aby usunąć plamy i kurz.

Instrukcje bezpieczeństwa.

Informacje o monitorze | 33

OSTRZEŻENIE: Nie używaj detergentów ani innych środków
chemicznych, takich jak benzen, rozcieńczalnik, amoniak, ścierne środki
czyszczące, alkohol lub sprężone powietrze.

OSTRZEŻENIE: Używanie środków chemicznych do czyszczenia może
spowodować zmiany w wyglądzie monitora, takie jak blaknięcie kolorów,
mleczny osad na monitorze, deformacje, nierówne ciemne zacieki i
łuszczenie się powierzchni ekranu.

Czyszczenie

Używać

Nie używać

PRZESTROGA: Nie rozpylaj roztworu czyszczącego a nawet wody
bezpośrednio na powierzchnię monitora. Spowoduje to gromadzenie się
płynów w dolnej części panelu wyświetlacza i korozję elementów
elektronicznych, powodując trwałe uszkodzenie. Zamiast tego nałóż
roztwór czyszczący lub wodę na miękką szmatkę, a następnie wyczyść
monitor.

• Woda filtrowana lub destylowana

• Neutralny lub zasadowy detergent (na przykład płyn do mycia
naczyń) z wodą

• Środek do czyszczenia ekranu LCD/LED (bez acetonu)

• Toluen/aceton/rozpuszczalnik

• Typowy środek do czyszczenia szyb

• Środki czystości dla gospodarstw domowych

• Ścierny roztwór czyszczący

• Środek czystości zawierający nadtlenek wodoru

UWAGA: Uszkodzenia monitora spowodowane niewłaściwymi metodami
czyszczenia i użycie benzenu, rozcieńczalnika, amoniaku, ściernych
środków czyszcz
rodzaju detergentów doprowadzi do uszkodzenia wywołanego przez
klienta (CID). Uszkodzenia wywołane przez klienta (CID) nie są objęte
standardową gwarancją firmy Dell.

• Jeśli po rozpakowaniu monitora zauważysz resztki białego proszku, należy
go wytrzeć szmatką.

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po
zarysowaniu obudowy pojawią się znaki zarysowania, bardziej widoczne na
monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć
dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie
jest używany.

34 | Informacje o monitorze

ących, alkoholu, sprężonego powietrza, wszelkiego

Ustawienia monitora

Podłączanie podstawy monitora

UWAGA: Stojak nie jest przymocowany do monitora po jego
dostarczeniu z fabryki.

UWAGA: Poniższe instrukcje dotyczą wyłącznie stojaka dostarczanej
wraz z monitorem. W przypadku podłączania stojaka zakupionego z
innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji,
załączonymi do stojaka.

OSTRZEŻENIE: W celu zabezpieczenia ekranu ważne jest wykonanie
poniższych czynności. Postępuj zgodnie z instrukcjami, aby zakończyć
instalację.

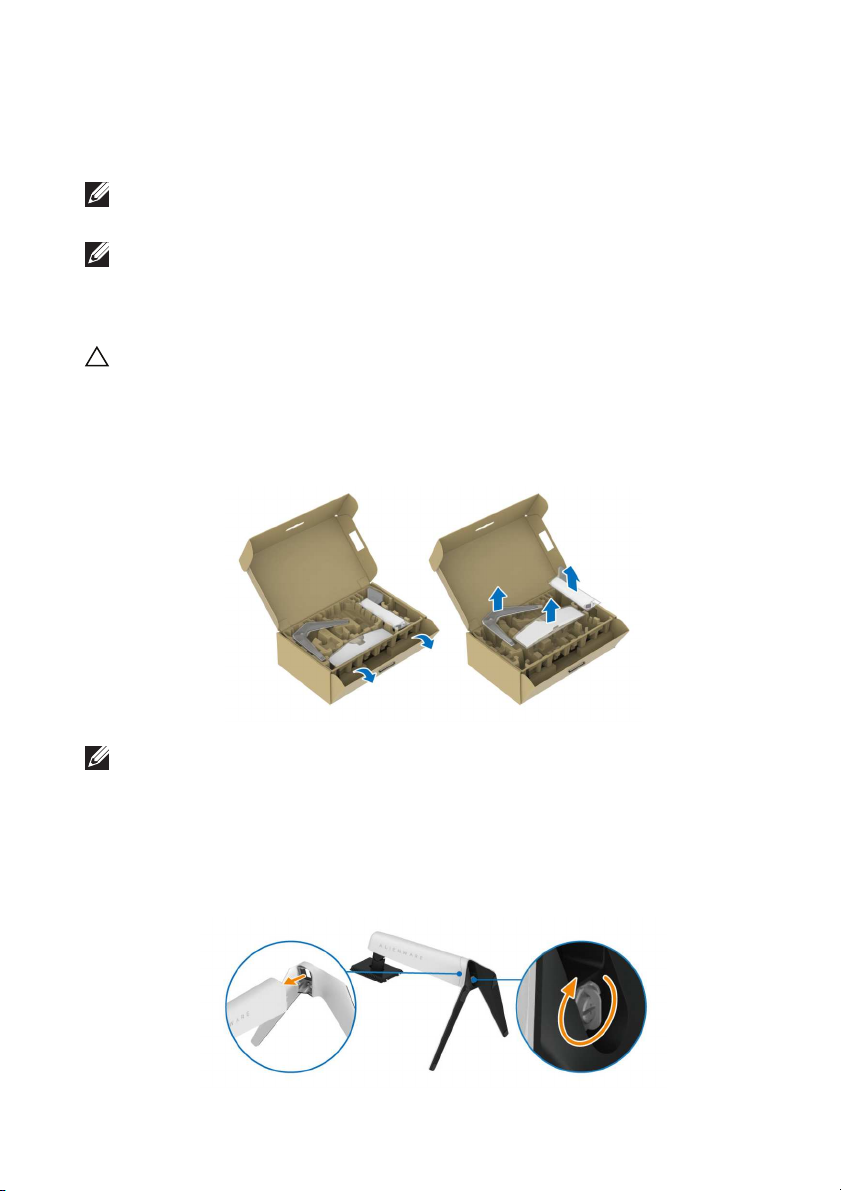

1. Wyciągnij ramię stojaka, podstawę stojaka i osłonę we/wy z poduszki w

opakowaniu.

UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd poduszki w
opakowaniu może się różnić.

2. Wyrównaj i ustaw ramię stojaka na podstawie stojaka.

3. Otwórz uchwyt śruby na spodzie podstawy stojaka i obracaj go w prawo,

aby stabilnie przymocować zespół stojaka.

4. Zamknij uchwyt śruby.

Ustawienia monitora | 35

5. Otwórz osłonę ochronną na monitorze, aby uzyskać dostęp do gniazda

VESA w tylnej osłonie wyświetlacza.

6. Ostrożnie wsuń wypustki w ramieniu stojaka w szczeliny w tylnej pokrywie
ekranu i wciśnij zespół stojaka, aby zaskoczył we właściwym miejscu.

7. Przytrzymaj ramię stojaka i unieś ostrożnie monitor, a następnie umieść go
na płaskiej powierzchni.

OSTRZEŻENIE: Podczas podnoszenia monitora trzymaj mocno ramię
stojaka, aby nie uszkodzić go przypadkowo.

36 | Ustawienia monitora

8. Zdejmij osłonę ochronną z monitora.

9. Podłączanie kabla zasilającego do monitora.

10.Poprowadź kabel zasilający przez szczelinę do prowadzenia kabli w stojaku

oraz przez zaciski z tyłu ekranu.

11. Podłącz wymagane kable do monitora, m.in. kabel DisplayPort-

DisplayPort, kabel HDMI, kable przesyłania danych i pobierania danych
USB 3.2 Gen 1 (5 Gb/s) itd.

UWAGA: Kable pobierania danych USB 3.2 Gen 1 (5 Gb/s) nie są
dołączane do wyświetlacza i są sprzedawane oddzielnie.

UWAGA: Monitory Dell są zaprojektowane do optymalnej współpracy z
kablami dostarczonymi przez firmę Dell w opakowaniu. Firma Dell nie
gwarantuje jakości i wydajności wideo w przypadku użycia kabli innych
niż Dell.

Ustawienia monitora | 37

12. Przeprowadź wymagane kable przez szczelinę do prowadzenia kabli w

stojaku.

UWAGA: Przeciągnij każdy kabel, tak aby kable były ułożone przed
zamocowaniem osłony wejścia/wyjścia.

OSTRZEŻENIE: Nie należy podłączać kabla zasilającego do gniazda
ściennego ani włączać monitora, dopóki w instrukcji nie wystąpi takie
zalecenie.

UWAGA: Jeśli chcesz przymocować monitor do stołu za pomocą blokady
Kensington, w tym kroku podłącz kabel blokady Kensington do

blokady zabezpieczenia

. Więcej informacji o tym, jak korzystać z blokady

Gniazdo

Kensington (do nabycia oddzielnie), można znaleźć w dokumentacji do
niej dołączonej. Następująca ilustracja służy wyłącznie jako odniesienie.
Wygląd blokady może być inny.

38 | Ustawienia monitora

13. Wsuń wypustki w pokrywie wejścia/wyjścia w szczeliny w tylnej pokrywie

ekranu, aż pokrywa zaskoczy we właściwym miejscu.

UWAGA: Upewnij się, że wszystkie kable przechodzą przez pokrywę
wejścia/wyjścia i gniazdo w ramieniu stojaka do porządkowania kabli.

Podłączanie komputera

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części
procedur, należy zastosować się do

UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie.
UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera

może być inny.

1. Podłącz drugi koniec kabla DisplayPort-DisplayPort/HDMI do komputera.

2. Podłącz drugi koniec kabla przesyłania danych USB 3.2 Gen 1 do

odpowiedniego portu USB 3.2 Gen 1 w komputerze.

3. Podłącz urządzenia peryferyjne USB do portów pobierania danych

SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1) na spodzie monitora.

4. Podłącz kable zasilające komputera i monitora do gniazda ściennego.

Instrukcje bezpieczeństwa.

OSTRZEŻENIE: Przed korzystaniem z monitora zalecane jest
przymocowanie ramienia stojaka do ściany za pomocą opaski kablowej
lub linki, które mogą utrzymać ciężar monitora, tak aby nie dopuścić do
jego upadku.

Ustawienia monitora | 39

5. Włącz monitor i komputer.

Opaska kablowa
lub linka

Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli

obraz nie wyświetla się, patrz

Typowe problemy.

Podłączenie kabla DisplayPort (DP do DP)

Podłączanie kabla HDMI

40 | Ustawienia monitora

Zdejmowanie podstawy monitora

UWAGA: Aby zapobiec porysowaniu ekranu w czasie zdejmowania
podstawy, należy położyć monitor na miękkiej powierzchni i zachować
ostrożność.

UWAGA: Poniższe czynności dotyczą konkretnie odłączania stojaka
dołączonego do monitora. W przypadku usuwania stojaka zakupionego z
innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji
dołączonymi do stojaka.

W celu zdjęcia stojaka:

1. Wyłącz monitor.

2. Odłącz wszystkie kable od komputera.

3. Umieść monitor na miękkiej szmatce lub poduszce.

4. Ostrożnie przesuń i zdejmij z monitora pokrywę wejścia/wyjścia.

5. Odłącz kable od monitora i przełóż je przez szczelinę do prowadzenia

kabli w ramieniu stojaka.

Ustawienia monitora | 41

6. Naciśnij i przytrzymaj przycisk zwalniania stojaka z tyłu wyświetlacza.

7. Podnieś zespół stojaka i odsuń od monitora.

42 | Ustawienia monitora

Zestaw do montażu na ścianie VESA (opcjonalny)

UWAGA: Do mocowania na zestawie do montażu użyj śrub M4 x 10 mm.

Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie
zgodnego z VESA.

1. Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnej i

równej powierzchni.

2. Zdemontuj stojak monitora. (Zobacz rozdział

monitora.)

3. Użyj śrubokrętu krzyżakowego firmy Phillips w celu odkręcenia czterech

śrubek zabezpieczających plastikową osłonę.

4. Podłącz uchwyt mocujący z zestawu mocowania na ścianie do monitora.

5. Zamontuj monitor na ścianie. Więcej informacji można znaleźć w

dokumentacji dostarczonej wraz z zestawem do montażu na ścianie.

Zdejmowanie podstawy

UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na
liście UL, CSA lub GS, przy minimalnej wadze lub obciążeniu
wynoszącym 24 kg.

Ustawienia monitora | 43

Obsługa monitora

Włącz monitor

Naciśnij przycisk zasilania, aby włączyć monitor.

Korzystanie z dżojstika

Użyj dżojstika na dole monitora do regulacji menu ekranowego (OSD).

1. Naciśnij dżojstik lub przesuń go do tyłu/w lewo/w prawo, aby uruchomić

Moduł uruchamiający menu.

2. Aby przełączać między opcjami, przesuwaj dżojstik do przodu/do tyłu/w

lewo/w prawo.

3. Naciśnij dżojstik ponownie, aby potwierdzić ustawienia i wyjść z menu.

Dżojstik Opis

• Po wyświetleniu menu ekranowego naciśnij dżojstik, aby
potwierdzić wybór lub zapisać ustawienia.

• Jeśli menu ekranowe jest wyłączone, naciśnij dżojstik, aby
uruchomić Moduł uruchamiający menu. Zobacz rozdział

Uzyskanie dostępu do Modułu uruchamiającego menu.

44 | Obsługa monitora

Dżojstik Opis

• Nawigacja 4-kierunkowa (w lewo, w prawo, do przodu i do tyłu).

• Przełącza pomiędzy pozycjami menu.

• Zwiększa lub zmniejsza parametry wybranej pozycji menu.
Wybiera i wchodzi do podmenu.

Powrót do menu wyższego poziomu lub wyjście z bieżącego menu.

Domyślnie, gdy menu OSD jest wyłączone, przesuwanie dżojstika w
kierunku użytkownika powoduje przełączanie między wstępnie
ustawionymi opcjami AlienVision Toggle List (Lista przełączników

AlienVision) i Off (Wył.).

Używanie menu ekranowego (OSD)

Uzyskanie dostępu do Modułu uruchamiającego menu

Po przesunięciu lub naciśnięciu dżojstika na środku dolnej części ekranu zostanie
wyświetlony Moduł uruchamiający menu, zapewniający dostęp do menu
ekranowego i funkcji skrótów.

Aby wybrać funkcję, przesuń dżojstik.

W tabeli poniżej przedstawiono funkcje Modułu uruchamiającego menu:

Etykieta Ikona Opis

1

Menu

Aby uruchomić głównego menu ekranowe, patrz

Dostęp do systemu menu.

Obsługa monitora | 45

Etykieta Ikona Opis

2

Funkcje
klawiszy
skrótów

UWAGA: Możesz ustawić preferowane klawisze skrótu. Aby
uzyskać więcej informacji, zobacz

(Personalizowanie)

3

Gdy przesuniesz dżojstik w lewo lub w prawo, aby
przełączyć funkcje klawiszy skrótów, wybrany
element zostanie zaznaczony i przesunięty na środek.
Naciśnij przycisk na dżojstiku, aby otworzyć
podmenu i wprowadź zmiany, przesuwając dżojstik.

• Preset Modes (Tryby ustawień wstępnych): Aby

wybrać preferowany tryb kolorów z listy trybów
ustawień wstępnych.

• Dark Stabilizer (Stabilizacja ciemnych scen):
Aby uzyskać dostęp do suwaka regulacji Dark
Stabilizer (Stabilizacja ciemnych scen).

• AlienVision: Aby wybrać preferowany tryb
wyświetlania dla rozgrywki lub wyłączyć
AlienVision.

• Brightness (Jasność)/Contrast (Kontrast): Aby
uzyskać dostęp do suwaków regulacji jasności i
kontrastu.

• Input Source (Źródło wejścia): Aby wybrać

ź

ródło wejścia z listy sygnałów wideo, które może

być powiązane z monitorem.

Personalize

.

Aby wyjść z Modułu uruchamiającego menu.

Wyjście

46 | Obsługa monitora

Po włączeniu Modułu uruchamiającego menu u góry na środku ekranu zostanie
wyświetlony pasek stanu menu ekranowego, przedstawiający ustawienia
niektórych funkcji menu ekranowego.

Zwykle okno Panel Health (Stan panelu) wyświetla zieloną kropkę. Gdy
wyświetlana jest żółta kropka, Pixel Refresh (Odświeżenie pikseli) zalecane jest
wykonanie tej czynności; gdy wyświetlana jest czerwona kropka, oznacza to, że
monitor był używany przez 7000 godzin bez wykonywania tej czynności Panel

Refresh (Odświeżenie panelu). Aby uzyskać więcej informacji, zobacz

Panel Maintenance (Konserwacja panelu OLED)

Dostęp do systemu menu

Po zmianie ustawień naciśnij przycisk na dżojstiku, aby zapisać zmiany, zanim
przejdziesz do innego menu lub wyjdziesz z menu ekranowego.

UWAGA: Aby wyjść z bieżącego elementu menu i wrócić do
poprzedniego menu, przesuń dżojstik w lewo.

.

OLED

Ikona Menu i

podmenu

Game (Gra) To menu pozwala spersonalizować ustawienia wizualne

Opis

gier.

Obsługa monitora | 47

Ikona Menu i

podmenu

Preset Modes

(Tryby

ustawień

wstępnych)

Opis

Umożliwia wybranie wstępnie ustawionego trybu
kolorów lub utworzenie własnych trybów kolorów.

• Standard (Standardowy): Powoduje wczytanie

domyślnych ustawień kolorów monitora. Jest to
domyślny tryb ustawień wstępnych.

• FPS: Ładuje ustawienia kolorów optymalne dla gier

w trybie FPS (strzelanki z perspektywy pierwszej
osoby).

• MOBA/RTS: Ładuje ustawienia kolorów optymalne

dla gier w trybie MOBA/RTS (gry strategiczne w
czasie rzeczywistym).

• RPG: Ładuje ustawienia kolorów optymalne dla gier

RPG (gier z podziałem na role).

• SPORTS (SPORT): Ładuje ustawienia kolorów

optymalne dla gier sportowych.

• Creator (Kreator): Umożliwia ustawienie Color
Space (Przestrzeń kolorów) na sRGB lub DCI-P3 i
dostosowanie poziomu Gamma (od 1,8 do 2,6).

• Game 1 (Gra 1)/Game 2 (Gra 2)/Game 3 (Gra 3):
Umożliwia dostosowanie ustawień Gain

(Wzmocnienie), Offset (Przesunięcie), Hue
(Barwa),
(Stabilizacja ciemnych scen) do potrzeb

związanych z grą.

Saturation (Nasycenie) i Dark Stabilizer

48 | Obsługa monitora

Ikona Menu i

podmenu

Preset Modes

(Tryby

ustawień

wstępnych)

Opis

• Warm (Ciepły): Przedstawia kolory w niższych

temperaturach. Wyświetlany ekran jest cieplejszy
dzięki odcieniom czerwieni/żółci.

• Cool (Chłodny): Przedstawia kolory w wyższych

temperaturach. Wyświetlany ekran jest chłodniejszy
dzięki odcieniom koloru niebieskiego.

• Custom Color (Kolor dostosowany): Umożliwia

ręczne ustawienie kolorów. Przy użyciu dżojstika
można dostosować Gain (Wzmocnienie), Offset

(Przesunięcie), Hue (Barwa) i Saturation
(Nasycenie), aby utworzyć własne tryby ustawień

wstępnych.

UWAGA: Funkcja jest wyłączona, gdy włączona
jest Console Mode (Tryb konsoli).

UWAGA: Funkcja jest wyłączona, gdy jest
aktywna opcja Smart HDR (Inteligentne HDR)
lub aktywna jest opcja Dolby Vision i
wyświetlane są treści HDR.

Obsługa monitora | 49

Ikona Menu i

podmenu

Game Enhance

Mode (Tryb

ulepszenia

gier)

Opis

To menu obejmuje trzy funkcje umożliwiające
ulepszenie sposobu korzystania z gier.

• Off (Wył.): Wyłączenie funkcji w obszarze Game
Enhance Mode (Tryb ulepszenia gier).

• Timer (Czasomierz): Aby wyświetlić czasomierz w
lewym górnym rogu ekranu, wybierz okres z listy.
Pokazuje on czas, jaki upłynął od rozpoczęcia gry.
Dostępne okresy to 30 min, 40 min, 50 min,
60 min i 90 min. Dzięki temu będziesz mieć
bieżącą informację o pozostałym czasie.

• Frame Rate (Liczba klatek na sekundę): Służy do
wyświetlania bieżącej liczbę klatek na sekundę
podczas gry. Im wyższa jest ta wartość, tym
płynniejszy wydaje się ruch.

• Display Alignment (Wyrównanie obrazu):
Zapewnia idealne wyrównanie obrazu wideo z kilku
ekranów. Ponowne naciśnięcie d
wyjście z trybu Display Alignment (Wyrównanie
obrazu).

żojstika spowoduje

50 | Obsługa monitora

Ikona Menu i

podmenu

Dark Stabilizer

(Stabilizacja

ciemnych scen)

Console Mode

(Tryb konsoli)

Opis

Ta funkcja poprawia widoczność w ciemnych
scenariuszach gier. Im wyższa wartość (pomiędzy 0 a

3), tym lepsza widoczność w ciemnych obszarach
obrazu.

UWAGA: Funkcja jest wyłączona, gdy jest
aktywna opcja Smart HDR (Inteligentne HDR)
lub aktywna jest opcja Dolby Vision i
wyświetlane są treści HDR.

Pozwala zmienić wartość Console Mode (Tryb
konsoli) na On (Wł.)/Legacy Device (Starsze
urządzenie)/Off (Wył.), Color (Kolor), Gamma lub
Source Tone Map (Mapa dźwięków źródłowych).

Aktywacja tej funkcji zapewnia najlepsze wrażenia
podczas grania w gry konsolowe. Aby uzyskać więcej
informacji, zobacz

• On (Wł.)/Legacy Device (Starsze urządzenie)/
Off (Wył.): Wybierz On (Wł.) lub Off (Wył.), aby
włączyć lub wyłączyć funkcje w obszarze

Mode (Tryb konsoli). Wybierz Legacy Device
(Starsze urządzenie), gdy używasz starszych wersji

konsoli, takich jak PS4.

• Color (Kolor): RGB ma domyślnie wartość 100 i w
tym trybie można regulować RGB w zakresie od 0
do 100.

Tryb konsoli (tylko HDMI).

Console

Obsługa monitora | 51

Ikona Menu i

podmenu

Console Mode

(Tryb konsoli)

Opis

• Gamma: wartość domyślna Gamma wynosi 2,2.

Wybranie tej funkcji umożliwia ręczną regulację
współczynnika Gamma w zakresie od 1,8 do 2,6.

• Source Tone Map (Mapa dźwięków źródłowych):

Wybierz, aby umożliwić odwzorowanie tonalnej
treści HDR przez urządzenie źródłowe.

UWAGA: Console Mode (Tryb konsoli) jest
tylko dla HDMI. Tryby ustawień wstępnych są
niedostępne, gdy "On" (Wł.) jest Console Mode
(Tryb konsoli).

UWAGA: Funkcja Color (Kolor)/Gamma jest
wyłączona, gdy aktywna jest opcja Smart HDR
(Inteligentne HDR) lub Dolby Vision i
wyświetlane są treści HDR.

UWAGA: Funkcja Source Tone Map (Mapa
dźwięków źródłowych) jest wyłączona, gdy jest
aktywna opcja Dolby Vision i nie są wyświetlane
treści HDR.

52 | Obsługa monitora

Ikona Menu i

podmenu

AlienVision AlienVision zapewnia kilka trybów wyświetlania

Opis

scenariuszy gier. Możesz skorzystać z tych opcji, aby
wyświetlić podgląd. Domyślne ustawienie to Off
(Wył.).

• Night (Noc): Wyraźnie identyfikuje obiekty w

ciemnych scenach gier.

• Clear (Wyczyść): Usuwa artefakty wizualne, aby

zwiększyć przejrzystość scen w ciągu dnia.

• Bino: Ta funkcja pozwala przybliżyć oddalone

obiekty, tak jak teleskop.

• Chroma (Kolor): Stosuje dynamiczne mapy

termiczne w różnych scenach, aby pomóc odróżnić
obiekty gry od tła.

• Crosshair (Celownik): Pomaga w celowaniu i w

celowaniu predykcyjnym z oznaczeniami. Wyświetla
celownik krzyżowy w całej grze, pomagając
poprawić celowanie w czasie akcji gry.

UWAGA: Więcej opcji AlienVision jest
dostępnych za pośrednictwem Alienware
Command Center (AWCC).

Obsługa monitora | 53

Ikona Menu i

podmenu

Hue (Barwa) Funkcja ta może powodować zmianę koloru obrazu

Saturation

(Nasycenie)

Reset Game

(Zresetuj gry)

Opis

wideo na zielony lub purpurowy. Jest to używane do
ustawienia odcieni kolorów.

Przy użyciu dżojstika można ustawić poziom barwy od
0 do 100.

Wyższe poziomy zwiększają odcień zieleni obrazu
wideo, natomiast niższe poziomy zwiększają odcień
fioletu.

UWAGA: Ta funkcja jest dostępna tylko wtedy,
gdy wybrany zostanie tryb ustawień wstępnych
FPS, MOBA/RTS, SPORTS (SPORT) lub RPG.

Funkcja ta umożliwia ustawienie nasycenia koloru
obrazu wideo.

Przy użyciu dżojstika można ustawić poziom nasycenia
od 0 do 100.

Wyższe poziomy zwiększają wrażenie kolorowości
obrazu wideo, natomiast niższe poziomy zwiększają
wrażenie monochromatyczności obrazu wideo.

UWAGA: Ta funkcja jest dostępna tylko wtedy,
gdy wybrany zostanie tryb ustawień wstępnych
FPS, MOBA/RTS, SPORTS (SPORT) lub RPG.

Resetuje wszystkie ustawienia w menu Game (Gra) do
fabrycznych wartości domyślnych.

54 | Obsługa monitora

Ikona Menu i

podmenu

Brightness/

Contrast

(Jasność/

Kontrast)

Opis

Użyj tego menu, aby uaktywnić ustawienia

Brightness/Contrast (Jasność/Kontrast).

Brightness

(Jasność)

Contrast

(Kontrast)

Funkcja Brightness (Jasność) umożliwia ustawienie
luminancji oświetlenia tylnego.

Przy użyciu dżojstika można ustawić poziom jasności
(min. 0/maks. 100).

UWAGA: Ręczna regulacja ustawienia
Brightness (Jasność) jest wyłączona, gdy
aktywna jest opcja Smart HDR (Inteligentne
HDR) lub Dolby Vision i wyświetlana zawartość
HDR.

Ustaw najpierw Brightness (Jasność), a następnie
ustaw Contrast (Kontrast), ale tylko wtedy, gdy
dalsze ustawienia są konieczne.

Przy użyciu dżojstika można ustawić poziom kontrastu
(min. 0/maks. 100).

Funkcja Contrast (Kontrast) powoduje ustawienie
stopnia różnicy między ciemnymi a jasnymi obszarami
na ekranie monitora.

UWAGA: Ręczna regulacja ustawienia Contrast
(Kontrast) jest wyłączona, gdy aktywna jest
opcja Smart HDR (Inteligentne HDR) lub Dolby
Vision i wyświetlana zawarto

ść HDR.

Obsługa monitora | 55

Ikona Menu i

podmenu

Input Source

(Źródło

wejścia)

DP Wybierz wejście DP, gdy używane jest złącze

HDMI 1 Wybierz wejście HDMI 1 lub HDMI 2, gdy używane

HDMI 2

Auto Select

(Autom.

źródło)

Opis

Użyj tego menu, aby wybrać między różnymi
sygnałami wideo, które mogą być podłączone do
monitora.

DisplayPort (DP). Naciśnij przycisk na dżojstiku, aby
potwierdzić wybór.

jest złącze HDMI. Naciśnij przycisk na dżojstiku, aby
potwierdzić wybór.

Automatycznie szuka dostępnych źródeł wejścia.
Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

56 | Obsługa monitora

Ikona Menu i

podmenu

Options for

DP/HDMI

(Opcje dla DP/

HDMI)

Reset Input

Source (Resetuj

źródło wejścia)

Opis

Pozwala na ustawienie tej funkcji na:

• Prompt for Multiple Inputs (Monituj dla wielu

wejść): Zawsze wyświetlany jest komunikat „Switch
to DP/HDMI Video Input” (Przełącz na wejście

wideo DP/HDMI) w celu wybrania tej opcji lub jej
wyłączenia.

• Always Switch (Zawsze przełączaj): Zawsze po

podłączeniu kabla DisplayPort lub HDMI następuje
przełączenie na wejście wideo DP/HDMI (bez
pytania).

• Off (Wył.): Nigdy nie przełącza automatycznie na
wejście wideo DP/HDMI, gdy podłączony jest
przewód DisplayPort lub HDMI.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

UWAGA: Funkcja ta jest wyłączona, gdy opcja
Auto Select (Autom. źródło) jest ustawiona na
Off (Wył.).

Resetuje wszystkie ustawienia w menu Input Source
(Źródło wejścia) do fabrycznych wartości domyślnych.

Obsługa monitora | 57

Ikona Menu i

podmenu

AlienFX

Lighting

(Oświetlenie

AlienFX)

Opis

Umożliwia dostosowanie ustawień oświetlenia LED dla
logo Alienware, grafiki numeru i przycisku zasilania.

Przed wprowadzeniem jakichkolwiek korekt wybierz w
podmenu jedną lub wszystkie 3 strefy. Strefy
oświetlenia zostały przedstawione na poniższych
ilustracjach.

58 | Obsługa monitora

Ikona Menu i

podmenu

All Zones

(Wszystkie

strefy)

Zone 1: Logo

(Strefa 1: Logo)

Zone 2:

Number

(Strefa 2:

Numer)

Zone 3: Power
Button (Strefa

3: Przycisk

zasilania)

Opis

Aby ustawić kolor oświetlenia LED dla wybranej strefy,
wybierz opcję On (Wł.), przesuń dżojstik, aby
podświetlić Custom Color (Kolor dostosowany) i
naciśnij dżojstik, aby wyświetlić jego podmenu.

Następnie możesz wybrać jeden z 20 dostępnych na
liście kolorów, przesuwając dżojstik.

Obsługa monitora | 59

Ikona Menu i

Nr

R

G

B

podmenu

Opis

Poniższa tabela przedstawia numer koloru i kody RGB
zastosowane dla 20 kolorów świateł LED.

60 | Obsługa monitora

Aby wyłączyć światło dla All Zones (Wszystkie
strefy)/Zone 1: Logo (Strefa 1: Logo)/Zone 2:
Number (Strefa 2: Numer), wybierz Off (Wył.).

Dla opcji Zone 3: Power Button (Strefa 3: Przycisk
zasilania) możesz wyłączyć oświetlenie, gdy monitor

jest włączony lub gdy jest w trybie gotowości.

UWAGA: Te funkcje są dostępne tylko wtedy,
gdy wyłączona jest opcja Spectrum (Widmo).

Ikona Menu i

podmenu

Custom

(Niestandar-

dowe)

Spectrum

(Widmo)

Opis

To menu służy tylko do odczytu. Gdy używasz funkcji

Custom Color (Kolor dostosowany) lub Spectrum
(Widmo) do regulacji oświetlenia LED, ten stan menu

pokazuje Off (Wył.); gdy dokonujesz regulacji
oświetlenia LED za pośrednictwem aplikacji AlienFX,
stan pokazuje On (Wł.).

Domyślne ustawienie to Off (Wył.). Jeśli wybrana jest
opcja On (Wł.), 3 strefy oświetlenia AlienFX
rozświetlają się i zmieniają kolory w kolejności widma
kolorów: czerwony, pomarańczowy, żółty, zielony,
niebieski, indygo i fioletowy.

Reset AlienFX

Lighting

(Zresetuj

oświetlenie

AlienFX)

Resetuje wszystkie ustawienia w menu AlienFX
Lighting (Oświetlenie AlienFX) do fabrycznych

wartości domyślnych.

Obsługa monitora | 61

Ikona Menu i

podmenu

Display

(Wyświetlacz)

Opis

Użyj opcji Display (Wyświetlacz), aby ustawić obrazy.

Aspect Ratio

(Współczynnik

proporcji)

Input Color

Format

(Format wejścia

kolorów)

Sharpness

(Ostrość)

Ustaw współczynnik obrazu na 16:9, Auto Resize
(Automatyczna zmiana rozmiaru) lub 4:3.

UWAGA: Funkcja ta zostanie wyłączona po
aktywowaniu trybu PIP/PBP.

Pozwala na ustawienie trybu wejściowego wideo na:

• RGB: Wybierz tę opcję, jeśli monitor jest

podłączony do komputera lub odtwarzacza
obsługującego wyjście RGB.

• YCbCr: Wybierz tę opcję, jeśli odtwarzacz

multimedialny obsługuje tylko wyjście YCbCr.

Funkcja ta powoduje, że obrazy są ostrzejsze lub
miększe. Przy użyciu dżojstika można ustawić poziom
ostrości od 0 do 100.

62 | Obsługa monitora

Ikona Menu i

podmenu

Smart HDR

(Inteligentne

HDR)

Opis

Funkcja Smart HDR (Inteligentne HDR) (wysoki
współczynnik kontrastu dynamicznego) pozwala
zwiększyć wydajność monitora poprzez optymalne
dostosowanie kontrastu oraz zakresu kolorów i jasności,
aby jak najbardziej przypominały rzeczywisty obraz.

• Desktop (Pulpit): Odpowiedni do wykorzystywania
monitora z komputerem stacjonarnym.

• Movie HDR (HDR do filmów): Odpowiedni do
odtwarzania treści wideo z HDR.

• Game HDR (HDR do gier): Odpowiedni do
odtwarzania gier obsługujących technologię HDR.
Ekran wyświetla bardziej realistyczne sceny i
sprawia, że granie jest bardziej wciągające i
przyjemne.

• Custom Color HDR (Niestandardowy kolor HDR):
Umożliwia utworzenie własnego trybu HDR
poprzez dostosowanie ustawień Contrast
(Kontrast), Hue (Barwa) i Saturation (Nasycenie).

• DisplayHDR True Black: Zgodny ze standardem
DisplayHDR True Black, zapewniający maksymalną
jasność 400 cd/m

2

.

• HDR Peak 1000 (Wartość szczytowa 1000 HDR):
Odpowiedni do odtwarzania zawartości HDR przy
maksymalnej szczytowej jasności 1000 cd/m2.

Obsługa monitora | 63

Ikona Menu i

podmenu

Smart HDR

(Inteligentne

HDR)

Opis

Opcję Smart HDR (Inteligentne HDR) można
wyłączyć, wybierając Off (Wył.). Naciśnij przycisk na
dżojstiku, aby potwierdzić wybór.

UWAGA: Gdy opcja Dolby Vision jest aktywna,
wyłączona jest opcja Smart HDR (Inteligentne
HDR).

UWAGA: Podczas włączania i wyłączania Smart
HDR (Inteligentne HDR) oczekuje się
wystąpienia pustego ekranu (około 5 sekund).
Jest to normalne zachowanie, gdyż monitor
zmienia tryb wyświetlania. Nie włączaj monitora.

UWAGA: Gdy monitor przetwarza zawartość
HDR, funkcje Preset Modes (Tryby ustawień
wstępnych), Dark Stabilizer (Stabilizacja
ciemnych scen), Brightness (Jasność) i Contrast
(Kontrast) są wyłączone.

UWAGA: Model AW3225QF nie obsługuje
HLG.

UWAGA: Funkcja ta zostanie wyłączona po
aktywowaniu trybu PIP/PBP.

64 | Obsługa monitora

Ikona Menu i

podmenu

Dolby Vision Dolby Vision pozwala na ustawienie trybu Dolby

Reset Display

(Resetuj

wyświetlacz)

Opis

Vision HDR na:

• Bright (Jasny): Tryb zgodny z ustawieniami trybu
Jasny Dolby Vision. Jest to ustawienie domyślne.

• Dark (Ciemny): Tryb zgodny z ustawieniami trybu
Ciemny Dolby Vision.

• Game (Gra): Tryb jest automatycznie aktywowany
po wykryciu gier Dolby Vision. Możesz również
wybrać ten tryb, aby włączyć Dolby Vision do gier.

• Off (Wył.): Wybierz, aby wyłączyć Dolby Vision.

UWAGA: Funkcja jest wyłączona, gdy nie jest
wyświetlana żadna zawartość Dolby Vision bądź
Smart HDR (Inteligentne HDR) jest ustawiona
na Off (Wył.) lub wybrana jest opcja Custom
Color HDR (Niestandardowy kolor HDR) (w
obszarze Smart HDR (Inteligentne HDR)).

Resetuje wszystkie ustawienia w menu Display
(Wyświetlacz) do fabrycznych wartości domyślnych.

Obsługa monitora | 65

Ikona Menu i

Okno główne

Okno podrzędne

HDMI 1

HDMI 1

HDMI 2 DP

HDMI 2

DP

podmenu
PIP/PBP Ta funkcja powoduje otwarcie okna wyświetlającego

Opis

obrazy pochodzący z innego źródła.

UWAGA: W trybie PBP obrazy będą
wyświetlane na środku dzielonych okien.

66 | Obsługa monitora

Ikona Menu i

podmenu

PIP/PBP Mode

(Tryb PIP/

PBP)

Opis

Umożliwia wybranie trybu PBP lub PIP ze wstępnie
ustawionej listy, która zapewnia różne rozmiary i
pozycje okna podrzędnego. Opcje są wyświetlane w
formacie graficznym i pozwalają łatwo zapoznać się z
różnymi ustawieniami układu. Naciśnij przycisk na
dżojstiku, aby potwierdzić wybór.

Domyślne ustawienie to Off (Wył.).

PIP/PBP (Sub) Wybierz jeden z kilku różnych sygnałów wideo, który

można podłączyć do monitora, aby wyświetlić okno
podrzędne PIP/PBP. Naciśnij przycisk na dżojstiku,
aby potwierdzić wybór.

UWAGA: Funkcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

Obsługa monitora | 67

Ikona Menu i

podmenu

Video Swap

(Zamień wideo)

Audio

(Dźwięk)

Contrast (Sub)

(Kontrast

(Sub))

Opis

Wybierz do zamiany obrazu wideo pomiędzy oknem
głównym i oknem podrzędnym w trybie PIP/PBP.

UWAGA: Funkcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

Umożliwia ustawienie źródła dźwięku w oknie
głównym lub oknie podrzędnym.

UWAGA: Funkcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

UWAGA: Funkcja jest wyłączona, gdy port
HDMI 1 eARC/ARC nie jest podłączony do
zewnętrznych systemów audio za pomocą kabla
HDMI 2.1 dostarczonego z monitorem.

Dostosowuje poziom kontrastu obrazu w trybie PIP/
PBP.

Przy użyciu dżojstika można ustawić poziom kontrastu
zakresie od 0 do 100.

UWAGA: Funkcja jest dostępna tylko, gdy jest
włączony tryb PIP/PBP.

UWAGA: Funkcja jest wyłączona, gdy jest
aktywna opcja Smart HDR (Inteligentne HDR)
lub aktywna jest opcja Dolby Vision i
wyświetlane są treści HDR.

68 | Obsługa monitora

Ikona Menu i

podmenu

Menu Skorzystaj z tego menu, aby dopasować ustawienia dla

Opis

menu OSD, np. język menu OSD, czas wyświetlania
menu na ekranie itd.

Language

(Język)

Transparency

(Przezroczy-

stość)
Timer

(Czasomierz)

Reset Menu

(Resetowanie

menu)

Pozwala ustawiać wyświetlacz OSD na jeden z ośmiu
języków: angielski, hiszpański, francuski, niemiecki,
portugalski brazylijski, rosyjski, chiński uproszczony lub
japoński.

Przesuwając dżojstik, można zmienić poziom
przezroczystości menu (min. 0/maks. 100).

Ustawia czas, przez jaki menu ekranowe ma być
aktywne od ostatniego momentu, kiedy dżojstik był
używany.

Przesuń dżojstik, aby ustawić suwak w odstępach
1-sekundowych, od 5 do 60 sekund.

Resetuje wszystkie ustawienia w menu Menu do
domyślnych wartości fabrycznych.

Obsługa monitora | 69

Ikona Menu i

podmenu

Personalize

(Personalizo-

wanie)

Opis

Shortcut Key 1

(Klawisz skrótu

1)

Shortcut Key 2

(Klawisz skrótu

2)

Shortcut Key 3

(Klawisz skrótu

3)

Shortcut Key 4

(Klawisz skrótu

4)

Shortcut Key 5

(Klawisz skrótu

5)

Pozwala wybrać funkcję z listy i ustawić ją jako klawisz
skrótu. Lista obejmuje Preset Modes (Tryby ustawień

wstępnych), Game Enhance Mode (Tryb ulepszenia
gier), Dark Stabilizer (Stabilizacja ciemnych scen),
AlienVision, Brightness/Contrast (Jasność/
Kontrast), Input Source (Źródło wejścia), Aspect
Ratio (Współczynnik proporcji), Smart HDR
(Inteligentne HDR), PIP/PBP Mode (Tryb PIP/
PBP) i Video Swap (Zamień wideo). Naciśnij przycisk

na dżojstiku, aby potwierdzić wybór.

70 | Obsługa monitora

Ikona Menu i

podmenu

AlienVision

Toggle List

(Lista

przełączników

AlienVision)

Opis

Wybierz, aby określić preferowane tryby dla funkcji
skrótów AlienVision w przyciskach Modułu
uruchamiającego menu i przyciskach 4-kierunkowych
AlienVision. Naciśnij przycisk na dżojstiku ponownie,
aby wybrać tryb.

AlienVision ▲

Key (Klawisz

AlienVision ▲)

AlienVision ▼

Key (Klawisz

AlienVision ▼)

AlienVision

Key (Klawisz

AlienVision

AlienVision

Key (Klawisz

AlienVision ▶)

◀

◀)

▶

Możesz zdefiniować ruchy dżojstika dla trybów
wstępnie ustawionych AlienVision, dlatego gdy
przesuniesz dżojstik w dowolnym określonym kierunku,
zostanie aktywowany określony tryb AlienVision. Po
wybraniu Toggle Preset (Przełączanie ustawień
wstępnych) można przełączać się między trybami
określonymi w AlienVision Toggle List (Lista
przełączników AlienVision) i opcją Off (Wył.).

Zgodnie z fabrycznym ustawieniem domyślnym,
klawisz AlienVision
jest włączony i ustawiony na Toggle Preset
(Przełączanie ustawień wstępnych).

▼ Key (Klawisz AlienVision ▼)

Obsługa monitora | 71

Ikona Menu i

podmenu

USB Charging

(Ładowanie

USB)

Opis

Umożliwia włączenie lub wyłączenie funkcji USB w
trybie gotowości monitora.

Fast Wakeup

(Szybkie

wybudzenie)

Reset

Personalization

(Zresetuj

personalizację)

Skraca czas przywracania z trybu gotowości.

Resetuje wszystkie ustawienia w menu Personalize
(Personalizowanie) do domyślnych wartości
fabrycznych.

72 | Obsługa monitora

Ikona Menu i

podmenu

Others (Inne)

Opis

Display Info

(Informacje o

monitorze)

DDC/CI DDC/CI (Kanał wyświetlanych danych/interfejs

HDMI CEC Umożliwia włączenie lub wyłączenie funkcji HDMI

Wybierz, aby wyświetlić bieżące ustawienia monitora.

poleceń) umożliwia monitorowanie parametrów
(jasność, balans kolorów, itd.), aby można je było
ustawiać programowo przy użyciu komputera. Funkcję
tę można wyłączyć, wybierając opcję Off (Wył.).

Włącz tę funkcję w celu zapewnienia najlepszej
funkcjonalności użytkownikom oraz optymalnej
wydajności monitora.

CEC. W przypadku korzystania z eARC/ARC z
urządzeniem takim jak listwa dźwiękowa, należy
włączyć funkcję HDMI CEC.

Obsługa monitora | 73

Ikona Menu i

podmenu

OLED Panel

Maintenance

(Konserwacja

panelu OLED)

Opis

Funkcja ta zapobiega zatrzymywaniu się obrazu na
ekranie, zapewniając następujące funkcje:

• Pixel Refresh (Odświeżenie pikseli): Aby

zredukować tymczasowe zatrzymanie się obrazu na
ekranie, można ręcznie aktywować tę funkcję po
używaniu monitora przez kilka godzin.
Alternatywnie funkcja ta zostanie aktywowana
automatycznie po 4 godzinach pracy monitora.
Proces trwa około od 6 do 8 minut.

UWAGA: W trakcie procesu odświeżania
wskaźnik diody LED będzie migał powoli na
zielono.

74 | Obsługa monitora

UWAGA: Jeśli łączny czas użytkowania
przekroczy 4 godziny, Pixel Refresh
(Odświeżenie pikseli) zostanie automatycznie
aktywowany, gdy monitor przejdzie w tryb
czuwania lub po naciśnięciu przycisku zasilania w
celu wyłączenia monitora.

Ikona Menu i

podmenu

OLED Panel

Maintenance

(Konserwacja

panelu OLED)

Firmware

(Oprogramo-

wanie

sprzętowe)

Service Tag

(Etykieta

serwisowa)

Self-Diagno-

stic

(Samodiagno-

styka)

Opis

• Panel Refresh (Odświeżenie panelu): Aby
zapobiec zatrzymaniu się obrazu na stałe
spowodowanego przez statyczną zawartość, gdy
monitor jest używany przez 7000 godzin, można tę
funkcję aktywować ręcznie, aby odświeżyć piksele.
W innym razie funkcja zostanie aktywowana
automatycznie, jeśli łączny czas użytkowania
przekroczy fabryczne ustawienie domyślne
(7000 godzin). Zakończenie procesu trwa około
godziny.

UWAGA: W trakcie procesu odświeżania
wskaźnik diody LED będzie migał powoli na
czerwono.

UWAGA: Jeśli łączny czas użytkowania
przekroczy 7000 godzin, Panel Refresh
(Odświeżenie panelu) zostanie automatycznie
aktywowany, gdy monitor przejdzie w tryb
czuwania lub po naciśnięciu przycisku zasilania w
celu wyłączenia monitora.

UWAGA: Aby poprawić wydajność Panel
Refresh (Odświeżenie panelu), aktywuj funkcję
w zakresie temperatury od 0°C do 45°C.

Wyświetla wersję oprogramowania sprzętowego
monitora.

Wyświetla etykietę serwisową monitora. Etykieta
serwisowa to unikalny identyfikator alfanumeryczny
niezbędny w przypadku kontaktowania się z działem
wsparcia technicznego firmy Dell, uzyskiwania dostępu
do informacji o gwarancji oraz wyszukiwania
najnowszych sterowników w witrynie pomocy
technicznej firmy Dell, itp.

Korzystaj z tej funkcji, aby wykonać Screen Test (Test

ekranu) lub/i Fan Test (Test wentylatora), patrz

Wbudowana diagnostyka.

Obsługa monitora | 75

Ikona Menu i

podmenu

Reset Others

(Resetuj inne)
Factory Reset

(Przywracanie

ustawień

fabrycznych)

Tryb konsoli (tylko HDMI)

Console Mode (Tryb konsoli) został zaprojektowany z myślą o doskonałej jakości
obrazu z szybkim czasem reakcji i wysoką szybkość klatek 240 Hz, aby zapewnić
najlepsze wrażenia z gry na konsoli.

Obsługiwane taktowanie

Zresetowanie wszystkich ustawień menu Others (Inne)
do wartości fabrycznych.

Resetuje wszystkie ustawienia menu ekranowego do
domyślnych wartości fabrycznych.

Opis

Tryb wyświetlania Częstotliwość

pozioma

(kHz)

640 x 480 31,47 59,94 25,18 -/­640 x 480 37,50 75 31,50 -/-

720 x 400 31,47 70,08 28,32 -/+
800 x 600 37,88 60,32 40 +/+
800 x 600 46,88 75 49,50 +/+

1024 x 768 48,36 60 65 -/­1024 x 768 60,02 75,03 78,75 +/+

1152 x 864 67,50 75 108 +/+

1280 x 1024 63,98 60,02 108 +/+
1280 x 1024 79,98 75,03 135 +/+

1600 x 900 60 60 108 +/+
1920 x 1080 67,50 60 148,50 +/+
1920 x 1080 135 120 297 +/+
1920 x 1080 278,40 240 584,64 +/­2560 x 1440 88,79 59,95 241,50 +/­2560 x 1440 183 120 497,75 +/-

Częstotliwość

pionowa (Hz)

Zegar
pikseli
(MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

76 | Obsługa monitora

2560 x 1440 388,51 239,97 1056,75 +/­3840 x 2160 135 60 594 +/+
3840 x 2160 270 120 1188 +/+
3840 x 2160 574,80 240 2427,96 +/-

Komunikat ostrzegawczy menu OSD

Gdy monitor nie obsługuje określonego trybu rozdzielczości, pojawi się
następujący komunikat:

Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z
komputera. Informacje dotyczące poziomych i pionowych zakresów adresowania
częstotliwości tego monitora znajdują się w części

Specyfikacje monitora.

Zalecana rozdzielczość to 3840 x 2160.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

Przed wyłączeniem funkcji DDC/CI zostanie wyświetlony następujący
komunikat:

Obsługa monitora | 77

W przypadku wyboru ustawienia Brightness (Jasność) po raz pierwszy powyżej
poziomu domyślnego, zostanie wyświetlony następujący komunikat:

UWAGA: Jeśli wybierzesz opcję Yes (Tak), przy kolejnej zmianie
ustawień dla opcji Brightness (Jasność) komunikat nie zostanie
wyświetlony.

W przypadku ustawienia opcji Preset Modes (Tryby ustawień wstępnych) na
FPS, MOBA/RTS lub SPORTS (SPORT) po raz pierwszy zostanie wyświetlony

następujący komunikat:

UWAGA: W przypadku wyboru opcji No (Nie), poziom Brightness
(Jasność) zostanie zmieniony na 75% dla Preset Modes (Tryby ustawień
wstępnych).

Po zmianie domyślnego ustawienia funkcji oszczędzania energii po raz pierwszy,
np. Smart HDR (Inteligentne HDR), USB Charging (Ładowanie USB) lub Fast

Wakeup (Szybkie wybudzenie), zostanie wyświetlony następujący komunikat:

78 | Obsługa monitora

UWAGA: Jeśli wybierzesz opcję Yes (Tak) dla dowolnej funkcji ze
wspomnianych powyżej, komunikat ten nie będzie wyświetlany przy
kolejnej zmianie ustawień tych funkcji. W przypadku przywracania do
ustawień fabrycznych komunikat zostanie wyświetlony ponownie.

Gdy monitor przechodzi do trybu gotowości, zostanie wyświetlony następujący
komunikat:

UWAGA: Komunikat może być nieznacznie inny w zależności od
wybranego sygnału źródłowego.

Uaktywnij komputer i monitor w celu uzyskania dostępu do

Menu OSD będzie tylko działać w typowym trybie operacyjnym. Jeśli naciśniesz
przycisk na dżojstiku w trybie gotowości, w zależności od wybranego wejścia
zostanie wyświetlony następujący komunikat:

OSD.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródł

Uaktywnij komputer i monitor w celu uzyskania dostępu do

Jeśli wybrane wejście HDMI 1, HDMI 2 lub DP i odpowiedni kabel nie zostanie
podłączony, zostanie wyświetlony następujący komunikat:

owego.

OSD.

Obsługa monitora | 79

UWAGA: Komunikat może być nieznacznie inny w zależności od
wybranego sygnału źródłowego.

Uaktywnij komputer i monitor w celu uzyskania dostępu do

OSD.

W przypadku wyboru opcji Pixel Refresh (Odświeżenie pikseli), zostanie
wyświetlony następujący komunikat:

Po wybraniu Yes (Tak) monitor zostanie wyłączony, a proces odświeżania
zostanie uruchomiony automatycznie. Proces trwa około od 6 do 8 minut.

Po wybraniu opcji Panel Refresh (Odświeżenie panelu) lub po przekroczeniu
łącznie 7000 godzin używania monitora zostanie wyświetlony następujący
komunikat:

Wybierz opcję Proceed (Przejdź dalej), a następnie proces odświeżania
zostanie uruchomiony automatycznie. Zakończenie procesu trwa około godziny.

80 | Obsługa monitora

Po naciśnięciu przycisku zasilania podczas procesu funkcji Pixel Refresh
(Odświeżenie pikseli) lub Panel Refresh (Odświeżenie panelu) wyświetlenie

następującego komunikatu:

Gdy wybrana jest funkcja Factory Reset (Przywracanie ustawień fabrycznych),
zostanie wyświetlony następujący komunikat:

Gdy wbudowany czujnik temperatury wykryje nieprawidłowość, co 30 minut
wyświetlany jest następujący komunikat:

Aby uzyskać więcej informacji, zobacz

Wykrywanie i usuwanie usterek.

Obsługa monitora | 81

Blokowanie przycisków sterowania

Możesz zablokować przyciski sterowania monitora, aby uniemożliwić dostęp do
menu OSD i/lub przycisku zasilania.

1. Przesuń dżojstik do przodu/do tyłu/w lewo/w prawo i przytrzymaj przez

ok. 4 sekundy, aż zostanie wyświetlone menu.

2. Przesuń dżojstik, aby wybrać jedną z poniższych opcji:

• : Ustawienia menu OSD są zablokowane i niedostępne.

• : Przycisk zasilania jest zablokowany.

•

3. Naciśnij dżojstik, aby potwierdzić konfigurację.

Aby odblokować, przesuń dżojstik do przodu/do tyłu/w lewo/w prawo i
przytrzymaj przez około 4 sekundy, aż na ekranie zostanie wyświetlone menu, a
następnie wybierz w celu odblokowania oraz zamknięcia okna
podręcznego.

: Ustawienia menu OSD są niedostępne, a przycisk zasilania jest

zablokowany.

82 | Obsługa monitora

Ustawianie maksymalnie rozdzielczości

UWAGA: Czynności mogą się nieznacznie różnić w zależności od
posiadanej wersji systemu Windows.

Aby ustawić maksymalną rozdzielczość dla monitora:
W systemie Windows 8.1:

1. W przypadku systemu Windows 8.1 wybierz kafelek Pulpit, aby przełączyć

się na klasyczny pulpit.

2. Kliknij prawym przyciskiem pulpit i wybierz Rozdzielczość ekranu.

3. W przypadku podłączonego więcej niż jednego monitora, pamiętaj, aby
wybrać AW3225QF.

4. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz opcję 3840 x 2160.

5. Kliknij OK.

W systemach Windows 10 i Windows 11:

1. Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia
wyświetlania.

2. W przypadku podłączenia więcej niż jednego monitora pamiętaj, aby
wybrać AW3225QF.

3. Kliknij listę

4. Kliknij opcję Zachowaj zmiany.

Jeśli opcja 3840 x 2160 nie jest widoczna, konieczne jest zaktualizowanie
sterownika karty graficznej do najnowszej wersji. Zależnie od rodzaju komputera
wykonaj jedną z następujących procedur:

Jeżeli masz komputer stacjonarny lub laptop firmy Dell:

• Przejdź na stronę sieci web
serwisowy i pobierz najnowszy sterownik do posiadanej karty graficznej.

Jeżeli używasz komputera firmy innej niż Dell (laptop lub stacjonarny):

• Przejdź na stronę pomocy technicznej posiadanego komputera firmy innej
niż Dell i pobierz najnowsze sterowniki karty graficznej.

• Przejdź na stronę sieci Web producenta karty graficznej i pobierz
najnowsze sterowniki.

rozwijaną Rozdzielczość ekranu i wybierz opcję 3840 x 2160.

www.dell.com/support, wprowadź znak

Obsługa monitora | 83

Wymagania umożliwiające wyświetlanie lub odtwarzanie treści
HDR

(1) za pośrednictwem Ultra BluRay DVD lub konsoli do gier

Należy upewnić się, że odtwarzacz DVD lub konsola do gier obsługują
technologię HDR, np. Panasonic DMP-UB900 lub PS5.

(2) za pośrednictwem komputera PC

Upewnij się, że używana karta graficzna obsługuje technologię HDR, tj.
posiada port zgodny z technologią HDMI 2.1 (TMDS) (z opcją HDR) oraz że
zainstalowany jest sterownik graficzny HDR. Konieczne jest stosowanie
aplikacji obsługującej technologię HDR, np. Cyberlink PowerDVD 17,
aplikacja Windows 10 Movies & TV.

UWAGA: Aby pobrać i zainstalować najnowszy sterownik graficzny z
obsługą odtwarzania treści HDR na komputerze stacjonarnym lub
laptopie firmy Dell, patrz

NVIDIA

Pełen wybór kart graficznych NVIDIA z obsługą technologii HDR można
znaleźć na stronie

Należy pamiętać, aby pobrać sterownik obsługujący tryb odtwarzania
pełnego ekranu (np. gry na PC, odtwarzacze UltraBluRay), HDR na Win 10
Redstone 2 OS: 381.65 lub nowszy.

AMD

Pełen wybór kart graficznych AMD z obsł
znaleźć na stronie
sterownika HDR i pobierz najnowszy sterownik.

www.nvidia.com.

www.amd.com. Zapoznaj się z informacjami o obsłudze

https://www.dell.com/support/drivers.

ugą technologii HDR można

Intel (Zintegrowana grafika)

Procesor z obsługą HDR: CannonLake lub nowszy
Odpowiedni odtwarzacz HDR: Aplikacja Windows 10 Movies & TV
System operacyjny z obsługą HDR: Windows 10 Redstone 3
Sterownik z obsługą technologii HDR: najnowszy sterownik HDR można

znaleźć na stronie downloadcenter.intel.com

84 | Obsługa monitora

UWAGA: Odtwarzanie HDR z systemu OS (np.: odtwarzanie treści HDR
w oknie na pulpicie) wymaga systemu Windows 10 Redstone 2 lub
nowszego z odpowiednimi aplikacjami odtwarzającymi, np.: PowerDVD

17. Odtwarzanie treści chronionej będzie wymagało odpowiedniego
oprogramowania i/lub sprzętu DRM, np. Microsoft Playready. Informacje
na temat obsługi można znaleźć na stronie

https://www.support.microsoft.com.

Używanie nachylenia, obrotu oraz regulacja wysokości

UWAGA: Poniższe instrukcje dotyczą wyłącznie stojaka dostarczanej
wraz z monitorem. W przypadku podłączania stojaka zakupionego z
innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji,
załączonymi do stojaka.

Regulacja nachylenia i obrotu w poziomie

Po przymocowaniu stojaka do monitora można pochylać i obracać monitor tak,
aby uzyskać najlepszy kąt wyświetlania.

UWAGA: Stojak nie jest przymocowany do monitora po jego
dostarczeniu z fabryki.

Obsługa monitora | 85

Regulacja wysokości ustawienia

UWAGA: Podstawę można wydłużyć w pionie do 110 mm. Na
następującym rysunku przedstawiono sposób wydłużania podstawy w
pionie.

86 | Obsługa monitora

Korzystanie z funkcji AlienFX™

Możesz dostosować zaawansowane funkcje monitora za pośrednictwem funkcji
AlienFX™ w Alienware Command Center (AWCC).

UWAGA: Jeżeli posiadasz komputer stacjonarny lub laptop do gier
Alienware Gaming, możesz uzyskać bezpośredni dostęp do funkcji
AWCC.

UWAGA: Więcej informacji można uzyskać, przechodząc do sekcji
pomocy online Alienware Command Center.

Wymagania wstępne

Przed instalacją funkcji AWCC w systemie innym niż Alienware:

• Upewnij się, że system operacyjny zainstalowany na komputerze to
Windows 10 w wersji R3 lub w nowszej.

• Upewnij się, że posiadasz aktywne połączenie z internetem.

• Aby dostosować efekty świetlne, upewnij się, że monitor Alienware i
komputer są połączone przy użyciu dostarczonego kabla przesyłania
danych USB 3.2 Gen 1 (5 Gb/s).

Instalacja AWCC za pośrednictwem aktualizacji systemu
Windows

1. Po pierwszym podłączeniu monitora do systemu, w którym nie

zainstalowano aplikacji AWCC, aplikacja zostanie pobrana i zainstalowana
w systemie. Zakończenie instalacji trwa kilka minut.

UWAGA: Proces pobierania zależy od jakości połączenia z Internetem.

2. Przejdź do folderu programu w celu zapewnienia pomyślnego

przeprowadzenia instalacji. Aplikację AWCC można też znaleźć w menu

Start.

3. Podłącz monitor do systemu.

4. Uruchom ponownie system operacyjny.

5. Uruchom AWCC.

UWAGA: Jeśli monitor nie wyświetla się na ekranie Pulpitu
nawigacyjnego AWCC, przejdź do ustawień systemu operacyjnego,
kliknij Aplikacje, a następnie Zainstalowane aplikacje, i poszukaj aplikacji
Alienware Command Center Package Manager, aby dodać pakiety.

6. W przypadku braku reakcji ze strony aktualizacji sterownika na

komputerze, zainstaluj AWCC z witryny pomocy technicznej firmy Dell.

Korzystanie z funkcji AlienFX™ | 87

Instalacja AWCC z witryny pomocy technicznej firmy Dell

1. Odwiedź stronę wsparcia Dell pod adresem

drivers i wprowadź AW3225QF w polu wyszukiwania. Zostaniesz

przekierowany do strony wsparcia produktu.

2. Przejdź do obszaru Drivers & Downloads (Sterowniki i pliki do pobrania).
Pobierz najnowszą wersję aplikacji Alienware Command Center.

3. Przejdź do folderu, w którym zapisane zostały pobrane pliki konfiguracji.

4. Kliknij dwukrotnie pobrany plik konfiguracji i postępuj zgodnie z

wyświetlanymi na ekranie instrukcjami, aby zakończyć instalację.

www.dell.com/support/

Dostosowanie efektów podświetlenia

1. Uruchom aplikację AWCC z menu Start.

2. W oknie widoku Pulpit nawigacyjny kliknij obraz monitora AW3225QF,

aby uzyskać dostęp do widoku urządzenia.

3. Wybierz panel LIGHTING (OŚWIETLENIE).

4. W oknie podglądu określ strefę/-y oświetlenia.

5. Na rozwijanej liście LIGHTING EFFECT (EFEKT OŚWIETLENIA)

wybierz efekt i skonfiguruj dostępne opcje.

UWAGA: Wyświetlone opcje mogą się różnić w zależności od
określonych stref oświetlenia i LIGHTING EFFECT (EFEKT
OŚWIETLENIA).

88 | Korzystanie z funkcji AlienFX™

Morph (Przekształcenie)

Efekt zmienia kolor światła poprzez łagodne przechodzenie do innego koloru.

1. Wybierz żądany kolor z palety kolorów lub listy PRESET COLORS
(WSTĘPNIE ZDEFINIOWANE KOLORY). Wybrany kolor i jego kody

kolorów RGB zostaną wyświetlone w prawym polu.

UWAGA: Kolor można zmienić, edytując kody kolorów przy użyciu
przycisków ze strzałkami w górę i w dół przy polach R/G/B.

2. Aby dodać wybrany kolor do listy YOUR COLORS (TWOJE KOLORY)

w celu zapewnienia szybkiego dostępu w przyszłości, kliknij "+". Do listy
można dodać maksymalnie 12 kolorów.

UWAGA: Aby usunąć istniejący segment koloru z listy, kliknij go
prawym przyciskiem myszy.

3. Powtórz poprzednie czynności, aby określić COLOR 2 (KOLOR 2), który

ma być końcowym kolorem światła.

4. Przeciągnij suwak opcji BRIGHTNESS (JASNOŚĆ), aby ustawić jasność
koloru.

5. Przeci

Efekt powoduje migotanie światła z krótkimi przerwami.

1. Wybierz żądany kolor z palety kolorów lub listy PRESET COLORS

ągnij suwak opcji TEMPO, aby ustawić szybkość przechodzenia.

Pulse (Pulsowanie)

(WSTĘPNIE ZDEFINIOWANE KOLORY). Wybrany kolor i jego kody

kolorów RGB zostaną wyświetlone w prawym polu.

UWAGA: Kolor można zmienić, edytując kody kolorów przy użyciu
przycisków ze strzałkami w górę i w dół przy polach R/G/B.

2. Aby dodać wybrany kolor do listy YOUR COLORS (TWOJE KOLORY)

w celu zapewnienia szybkiego dostępu w przyszłości, kliknij "+". Do listy
można dodać maksymalnie 12 kolorów.

UWAGA: Aby usunąć istniejący segment koloru z listy, kliknij go
prawym przyciskiem myszy.

3. Przeciągnij suwak opcji BRIGHTNESS (JASNOŚĆ), aby ustawić jasność

koloru.

4. Przeciągnij suwak opcji TEMPO, aby ustawić szybkość pulsowania.

Korzystanie z funkcji AlienFX™ | 89

Color (Kolor)

Oświetlenie świeci jednym, ciągłym kolorem.

1. Wybierz żądany kolor z palety kolorów lub listy PRESET COLORS
(WSTĘPNIE ZDEFINIOWANE KOLORY). Wybrany kolor i jego kody

kolorów RGB zostaną wyświetlone w prawym polu.

UWAGA: Kolor można zmienić, edytując kody kolorów przy użyciu
przycisków ze strzałkami w górę i w dół przy polach R/G/B.

2. Aby dodać wybrany kolor do listy YOUR COLORS (TWOJE KOLORY)

w celu zapewnienia szybkiego dostępu w przyszłości, kliknij "+". Do listy
można dodać maksymalnie 12 kolorów.

UWAGA: Aby usunąć istniejący segment koloru z listy, kliknij go
prawym przyciskiem myszy.

3. Przeciągnij suwak opcji BRIGHTNESS (JASNOŚĆ), aby ustawić jasność

koloru.

Breathing (Pulsujący)

Efekt ten sprawia, że oświetlenie zmienia się z jasnego na przyciemnione.

1. Wybierz żądany kolor z palety kolorów lub listy PRESET COLORS
(WSTĘPNIE ZDEFINIOWANE KOLORY). Wybrany kolor i jego kody

kolorów RGB zostaną

UWAGA: Kolor można zmienić, edytując kody kolorów przy użyciu
przycisków ze strzałkami w górę i w dół przy polach R/G/B.

2. Aby dodać wybrany kolor do listy YOUR COLORS (TWOJE KOLORY)

w celu zapewnienia szybkiego dostępu w przyszłości, kliknij "+". Do listy
można dodać maksymalnie 12 kolorów.

wyświetlone w prawym polu.

UWAGA: Aby usunąć istniejący segment koloru z listy, kliknij go
prawym przyciskiem myszy.

3. Przeciągnij suwak opcji BRIGHTNESS (JASNOŚĆ), aby ustawić jasność

koloru.

4. Przeciągnij suwak opcji TEMPO, aby ustawić szybkość przechodzenia.

Spectrum (Widmo)

Efekt ten sprawia, że światło zmienia się w kolejności widma: czerwony,
pomarańczowy, żółty, zielony, niebieski, indygo i fioletowy. Możesz
przeciągnąć suwak opcji TEMPO, aby ustawić szybkość przechodzenia.

UWAGA: Opcja ta jest dostępna tylko w przypadku wyboru opcji All
Zones (Wszystkie strefy) w celu regulacji oświetlenia.

90 | Korzystanie z funkcji AlienFX™

Static Default Blue (Statyczny niebieski domyślny)

Efekt ten sprawia, że światło świeci się stałym niebieskim światłem. Można
przeciągnąć suwak opcji BRIGHTNESS (JASNOŚĆ), aby zmienić
intensywność koloru.

UWAGA: Opcja ta jest dostępna tylko w przypadku wyboru opcji All
Zones (Wszystkie strefy) w celu regulacji oś

wietlenia.

Ustawienie

1. Uruchom aplikację AWCC z menu Start.

2. W oknie widoku Pulpit nawigacyjny kliknij obraz monitora AW3225QF,

aby uzyskać dostęp do widoku urządzenia.

3. Wybierz panel SETTING (USTAWIENIE), aby dostosować następujące

funkcje:

Dostosowanie AlienVision: Personalizacja funkcji trybu wyświetlania.

•

• Konfiguracja gier: Dostosowywanie zaawansowanych funkcji gry.

• Konfiguracja wyświetlacza: Ustawianie jasności i kontrastu wyświetlacza.

• Konfiguracja PIP/PBP: Wyświetlanie obrazów z różnych źródeł wideo.

UWAGA: Po zapisaniu Ustawienia wstępnego gry zapisane są tylko
ustawienia AlienVision i Game (Gra).

Korzystanie z funkcji AlienFX™ | 91

Dostosowanie AlienVision

1. Kliknij menu AlienVision.

2. Z listy rozwijanej VISION ENGINE (SILNIK WIZYJNY) wybierz tryb

wyświetlania.

• Night (Noc): Poprawia kontrast i wyrazistość w ciemnych scenach.

• Clear (Wyczyść): Poprawia i ulepsza szczegóły oraz przejrzystość w scenie

gry w czasie dnia.

• Bino: Pozwala przybliżyć oddalone obiekty, tak jak teleskop.

• Chroma (Kolor): Zastosuj mapę cieplną, aby odróżnić obiekty gry od tła.

• Crosshair (Celownik): Pomoc w celowaniu podczas trudnych bitew.

UWAGA: Aby wyświetlić efekty AlienVision podczas personalizacji
funkcji, ustaw przełącznik PREVIEW (PODGLĄDU) w położeniu ON
(WŁ.).

UWAGA: Różne modele produktu mogą zapewniać obsługę różnych
funkcji.

Funkcja Opis

Size (Rozmiar) Przeciągnij suwak, aby powiększyć okno podglądu lub

przywrócić jego domyślny rozmiar.

UWAGA: Ta funkcja nie jest dostępna dla opcji
Crosshair (Celownik).

Sharpness
(Ostrość)

Przeciągnij suwak, aby dostosować poziom ostrości zdjęć
w oknie podglądu.

UWAGA: Ta funkcja jest niedostępna dla opcji
Crosshair (Celownik) i Bino.

Zoom
(Powiększenie)

Transparency
(Przezroczystość)

Position
(Położenie)

92 | Korzystanie z funkcji AlienFX™

Przeciągnij suwak, aby dostosować współczynnik
powiększenia okna zbliżenia, które wyświetla
powiększony widok obiektu.

UWAGA: Ta funkcja jest dostępna tylko dla Bino.

Przeciągnij suwak, aby dostosować poziom
przezroczystości w oknie zbliżenia.

UWAGA: Ta funkcja jest dostępna tylko dla Bino.

Na rozwijanej liście wybierz preferowane położenie okna
zbliżenia.

UWAGA: Ta funkcja jest dostępna tylko dla Bino.

Funkcja Opis

Heatmap (Mapa
cieplna)

CROSSHAIR
SETTINGS
(USTAWIENIA
CELOWNIKA)

Na rozwijanej liście wybierz efekt mapy cieplnej i zastosuj
go do obiektów w grze w oknie podglądu.

UWAGA: Ta funkcja jest dostępna tylko dla
Chroma (Kolor).

W przypadku trybów Night (Noc), Clear (Wyczyść),
Bino i Chroma (Kolor) ustaw przełącznik CROSSHAIR
(CELOWNIK), aby włączyć lub wyłączyć tę funkcję.

• CROSSHAIR (CELOWNIK): Wybierz na rozwijanej

liście typ celownika zgodny z gr

• CROSSHAIR COLOR MASK (MASKI KOLORU
CELOWNIKA): Wybierz preferowany kolor
celownika.

Wybierz na rozwijanej liście efekt maski celownika:

• Static (Statyczny): Kolor celownika pozostanie
niezmieniony przez całą sesję grania.

• Adaptive (Adaptacyjny): Gdy celownik nie jest
widoczny w kolorze tła, automatycznie zmienia kolor na
kontrastowy. Kolor celownika pozostanie niezmieniony,
dopóki nie stanie się niewidoczny na tle.

• Dynamic (Dynamiczny): Kolor celownika zmienia się
dynamicznie w zależności od koloru tła.

ą.

UWAGA: Kontrastujące kolory uzupełniają się
wzajemnie, na przykład biały z czarnym, czerwony z
cyjanem, zielony z magentą i niebieski z żółtym.

Lista przełączników

W sekcji TOGGLE LIST (LISTA PRZEŁĄCZNIKÓW) można wybrać co
najmniej jeden silnik wizyjny, aby skonfigurować AlienVision listę przełączników.
Możesz przełączać pomiędzy opcjami listy podczas gry. Możesz ustawić klawisz
skrótu, aby łatwo przełączać się między silnikami wizyjnymi wybranymi na liście
przełączników.

Korzystanie z funkcji AlienFX™ | 93

Konfiguracja gier

Kliknij przycisk Game (Gra), aby poprawić jakość gry, korzystając z dostępnych
funkcji.

Funkcja Opis

Dark Stabilizer
(Stabilizacja ciemnych
scen)

Game Enhance Mode
(Tryb ulepszenia gier)

Konfiguracja wyświetlacza
Kliknij przycisk Display (Wyświetlacz), aby dostosować ustawienia wyświetlania.

Funkcja Opis

Brightness (Jasność) Przeciągnij suwaki, aby dokonać regulacji. Patrz

Brightness (Jasność) i Contrast (Kontrast).

Contrast (Kontrast) UWAGA: Ta funkcja może być wyszarzona, w

Preset Modes (Tryby
ustawień wstępnych)

Smart HDR
(Inteligentne HDR)

Dolby Vision Patrz
Resolution

(Rozdzielczość)/
Refresh Rate
(Częstotliwość
odświeżania)

Lista Preset Modes (Tryby ustawień wstępnych)
rozwijana zmienia się w zależności od stanu przełącznika
Smart HDR (Inteligentne HDR).

Po ustawieniu przełącznika Smart HDR (Inteligentne

HDR) w stanie WŁ., patrz

HDR)

(Inteligentne HDR) w stanie WYŁ., patrz Preset Modes

(Tryby ustawień wstępnych).

Aby odtworzyć treść HDR z włączoną funkcją Dolby
Vision, przestaw przełącznik Smart HDR (Inteligentne
HDR) w stan WŁ.

Umożliwia zmianę ustawień rozdzielczości i
częstotliwości odświeżania systemu.

Dark Stabilizer (Stabilizacja ciemnych scen).

Patrz

Patrz Frame Rate (Liczba klatek na sekundę) i Timer

(Czasomierz).

zależności od obecnego stanu HDR.

Smart HDR (Inteligentne

; po ustawieniu przełącznika Smart HDR

Dolby Vision.

UWAGA: Funkcja ta jest wyłączona po ustawieniu
zduplikowanego ekranu na wielu monitorach.

94 | Korzystanie z funkcji AlienFX™

Konfiguracja PIP/PBP

Funkcja ta umożliwia wyświetlanie obrazów z różnych źródeł wideo.
Po ustawieniu przełącznika PIP/PBP w stan wł. opcje wstępnie ustawionych

trybów PBP lub PIP zostaną wyświetlone pod oknem podglądu, a użytkownik
będzie mógł wybrać preferowany tryb.

Funkcja Opis

Input Source (Źródło
wejścia)

Contrast (Sub) (Kontrast
(Sub))

Video Swap (Zamień
wideo)

Change PIP Position
(Zmiana pozycji okna PIP)

Wybierz wejścia wideo dla okna Głównego i
Podrzędnego.

Przeciągnij suwak, aby dostosować poziom
kontrastu zdjęć w oknie Podrzędnym.

Można zdefiniować klawisze skrótów do
przełączania wejść wideo pomiędzy oknem
głównym i oknem podrzędnym.

Można zdefiniować klawisze skrótów do
prze

łączania różnych wstępnie ustawionych trybów

PIP lub PBP.

Korzystanie z funkcji AlienFX™ | 95

Wykrywanie i usuwanie usterek

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części
procedur, należy zastosować się do

Autotest

Monitor udostępnia funkcję automatycznego testu funkcji, umożliwiającej
sprawdzenie prawidłowego funkcjonowania. Jeżeli monitor i komputer są
prawidłowo podłączone ale ekran monitora pozostaje ciemny, należy uruchomić
automatyczny test monitora, wykonując następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz kabel wideo od komputera.

3. Włącz monitor.

Na ekranie powinno zostać wyświetlone okno dialogowe z informacją, że
monitor działa prawidłowo i nie odbiera sygnału wideo. W trybie autotestu
dioda zasilania LED pozostaje niebieska (kolor domyślny).

Instrukcje bezpieczeństwa.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

UWAGA: To okno dialogowe jest również wyświetlane podczas
normalnego działania, jeżeli zostanie odłączony lub uszkodzony kabel
video.

4. Wyłącz monitor i podłą

komputer i monitor.

Jeśli po wykonaniu czynności powyżej monitor nie wyświetla wyjścia wideo,
problem może być związany z kartą graficzną lub komputerem.

96 | Wykrywanie i usuwanie usterek

cz ponownie kabel video; następnie włącz

Wbudowana diagnostyka

Monitor posiada wbudowane narzędzia diagnostyczne, które pomagają określić,
czy nieprawidłowości w wyświetlaniu obrazu lub słyszalne szumy są
nieodłącznym problemem monitora.

Test ekranu

Aby przeprowadzić test:

1. Przesuń lub naciśnij dżojstik, aby uruchomić Moduł uruchamiający menu.

2. Przesuń dżojstik w górę, aby wybrać i otworzyć główne menu.

3. Przesuń dżojstik, aby wybierać opcje i wybierz Others (Inne) > Self-
Diagnostic (Samodiagnostyka) > Screen Test (Test ekranu).

4. Upewnij się, czy ekran jest czysty (brak drobinek kurzu na powierzchni

ekranu).

5. Naciśnij dżojstik, aby uruchomić wbudowaną diagnostykę. Zostanie
wyświetlony szary ekran.

6. Sprawdź, czy ekran nie jest uszkodzony lub czy nie działa nieprawidłowo.

7. Prze

8. Sprawdź, czy ekran nie jest uszkodzony lub czy nie działa nieprawidłowo.

Powtórz czynności 7 i 8, aż ekran zacznie wyświetlać kolory: zielony, niebieski,
czarny i biały. Zwróć uwagę na wszelkie nietypowe działanie lub uszkodzenia.

Test jest zakończony po wyświetleniu ekranu tekstowego. Aby wyjść, przełącz
ponownie na sterowanie dżojstikiem.

Jeśli nie wykryto żadnych nieprawidłowości obrazu ekranowego z użyciem
wbudowanego narzędzia diagnostycznego oznacza to, że monitor działa
normalnie. Sprawdź kartę wideo i komputer.

łączaj dżojstik, aż zostanie wyświetlony czerwony ekran.

Wykrywanie i usuwanie usterek | 97

Test wentylatora

Aby przeprowadzić test:

1. Przesuń lub naciśnij dżojstik, aby uruchomić Moduł uruchamiający menu.

2. Przesuń dżojstik w górę, aby wybrać i otworzyć główne menu.

3. Przesuń dżojstik, aby wybierać opcje i wybierz Others (Inne) > Self-
Diagnostic (Samodiagnostyka) > Fan Test (Test wentylatora).

4. Wybierz L1 (prędkość wentylatora: około 985 obr/min) lub L2 (prędkość

wentylatora: około 1765 obr/min), aby wykonać 2-minutowy test
wentylatora.

Po zakończeniu testu monitor wznawia normalną pracę wentylatora, aby
zapobiec uszkodzeniom.

98 | Wykrywanie i usuwanie usterek

Typowe problemy

Następująca tabela zawiera ogólne informacje dotyczące powszechnych
problemów z monitorem, które mogą wystąpić i możliwe rozwiązania tych
problemów:

Typowe symptomy Co się dzieje Możliwe rozwiązania

Brak video/
wyłączona dioda
LED zasilania

Brak video/
włączona dioda
LED zasilania

Brak obrazu • Upewnij się, że kabel video łączący

monitor i komputer jest prawidłowo
podłączony i zamocowany.

• Sprawdź, czy działa prawidłowo
gniazdo zasilania, używając
dowolnego innego urządzenia
elektrycznego.

• Upewnij się, że przycisk zasilania
został prawidłowo wciśnięty.

Input

Autotest w celu

Input

Brak obrazu lub
brak jasności

• Upewnij się, że w menu

Source (Źródło wejścia) wybrane

zostało prawidłowe źródło wejś

• Zwiększ poziom jasności i kontrastu
w menu

(Jasność/Kontrast).

• Uruchom funkcję
sprawdzenia działania monitora.

• Sprawdź, czy w złączu kabla video
nie ma wygiętych lub połamanych
szpilek.

• Uruchom wbudowaną diagnostykę.
Aby uzyskać więcej informacji,
zobacz

(Samodiagnostyka).

• Upewnij się, że w menu

Source (Źródło wejścia) wybrane

zostało prawidłowe źródło wejścia.

Brightness/Contrast

Self-Diagnostic

cia.

Wykrywanie i usuwanie usterek | 99

Typowe symptomy Co się dzieje Możliwe rozwiązania

Słaba ostrość Obraz niewyraźny

lub nieostry

Drżący/niestabilny
obraz video

Brakujące piksele Na ekranie OLED

Wypalone piksele Na ekranie OLED

Falujący obraz lub
przerywanie ruchu

pojawiają się plamy

pojawiaj
plamy

ą się jasne

• Wyeliminuj przedłużacze wideo.

• Zresetuj monitor do ustawień
fabrycznych. Aby uzyskać więcej
informacji, zobacz

(Przywracanie ustawień
fabrycznych).

• Ustaw rozdzielczość wideo na
prawidłowy format obrazu.

• Zresetuj monitor do ustawień
fabrycznych. Aby uzyskać więcej
informacji, zobacz

(Przywracanie ustawień
fabrycznych)

• Sprawdź czynniki środowiskowe.

• Zmień usytuowanie monitora i
wykonaj test w innym
pomieszczeniu.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to
naturalna wada technologii OLED.

• Więcej informacji na temat jakości i
zasad dotyczących pikseli monitora
Dell można uzyskać pod adresem

www.dell.com/pixelguidelines.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to
naturalna wada technologii OLED.

• Więcej informacji na temat jakości i
zasad dotyczących pikseli monitora
Dell można uzyskać pod adresem

www.dell.com/pixelguidelines.

Factory Reset

Factory Reset

.

100 | Wykrywanie i usuwanie usterek
