Page 1

Monitor Alienware AW2724HF Przewodnik użytkownika

Model monitora: AW2724HF Numer identyfikacyjny modelu: AW2724HFb

Page 2

Uwagi, ostrzeżenia i przestrogi

UWAGA: UWAGA oznacza ważną informację, która może pomóc w lepszym wykorzystaniu komputera.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia urządzenia lub utratę danych w przypadku postępowania niezgodnie z instrukcjami.

PRZESTROGA: PRZESTROGA oznacza potencjalną możliwość uszkodzenia majątku, obrażeń osobistych lub śmierci.

towarowe to znaki towarowe firmy Dell Inc. lub jej podmiotów zależnych. Inne znaki towarowe mogą stanowić znaki towarowe ich właścicieli.

2023 - 04 Rev. A00

Page 3

Spis treoci

Instrukcje bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . 6

Informacje o monitorze . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Zawartość opakowania. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Cechy produktu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Identyfikacja części i elementów sterowania. . . . . . . . . . . . . 11

Widok z przodu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Widok z tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Widok z tyłu i od spodu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Specyfikacje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Specyfikacje rozdzielczości . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Obsługiwane tryby video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Wstępne ustawienia trybów wyświetlania DisplayPort . . . . . . . . . . .19

Wstępne ustawienia trybów wyświetlania HDMI . . . . . . . . . . . . . . . 20

Specyfikacje elektryczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Charakterystyki fizyczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Charakterystyki środowiskowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Przydział pinów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Złącze DisplayPort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Złącze HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Interfejs USB (Uniwersalna magistrala szeregowa) . . . . . . . . . . . . . 26

Możliwości Plug-and-Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Jakość monitora LCD i zasady dotyczące pikseli. . . . . . . . .28

Ergonomia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

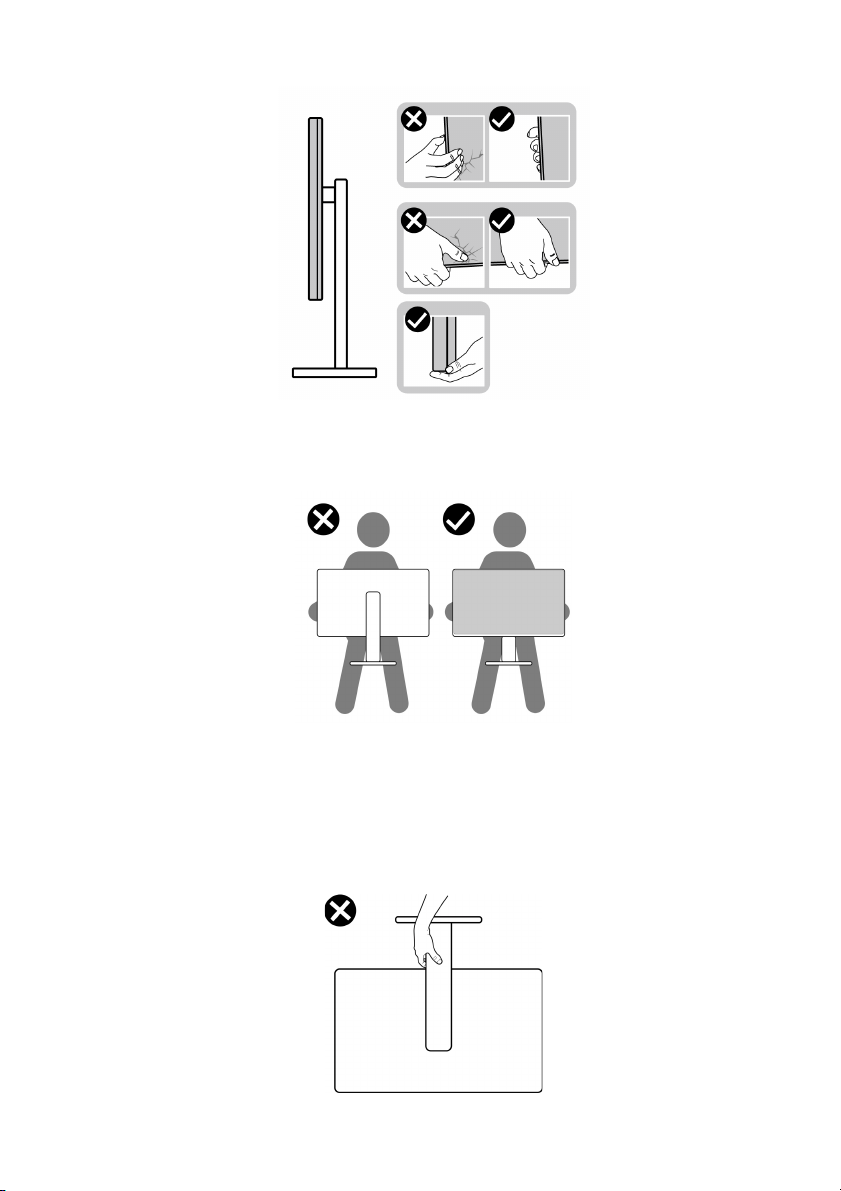

Obsługa i przenoszenie wyświetlacza . . . . . . . . . . . . . . . . . . 30

Wskazówki dotyczące konserwacji . . . . . . . . . . . . . . . . . . . . 32

Czyszczenie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Page 4

Ustawienia monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Podłączanie podstawy monitora . . . . . . . . . . . . . . . . . . . . . . .34

Podłączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Podłączanie kabli DisplayPort (DP–DP) i USB . . . . . . . . . . . . . . . . . .37

Podłączanie kabli DisplayPort (USB-C-DP) i USB . . . . . . . . . . . . . . .37

Podłączanie kabli HDMI i USB (opcjonalny) . . . . . . . . . . . . . . . . . . . .37

Organizacja przebiegu kabli . . . . . . . . . . . . . . . . . . . . . . . . . 38

Przymocowywanie monitora przy użyciu blokady

Kensington (opcjonalny). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Zdejmowanie podstawy monitora . . . . . . . . . . . . . . . . . . . . . 40

Zestaw do montażu na ścianie VESA (opcjonalny). . . . . . . .41

Obsługa monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Włącz monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Korzystanie z dżojstika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Używanie menu ekranowego (OSD) . . . . . . . . . . . . . . . . . . .43

Uzyskanie dostępu do Modułu uruchamiającego menu . . . . . . . . . . .43

Dostęp do systemu menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Tryb konsoli (tylko HDMI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Komunikat ostrzegawczy menu ekranowego. . . . . . . . . . . . . . . . . . . .62

Blokowanie przycisków sterowania . . . . . . . . . . . . . . . . . . . 65

Ustawianie maksymalnie rozdzielczości . . . . . . . . . . . . . . . . 66

Wymagania umożliwiające wyświetlanie lub

odtwarzanie treści HDR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Używanie nachylenia, obrotu w poziomie i pionie oraz

regulacja wysokości. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Regulacja nachylenia i obrotu w poziomie . . . . . . . . . . . . . . . . . . . . . .68

Regulacja wysokości ustawienia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Regulacja obrotu w pionie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Obróć w prawo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

Obrót w lewo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

Page 5

Dostosowywanie ustawień wyświetlania obrotu danego

systemu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Korzystanie z funkcji AlienFX. . . . . . . . . . . . . . . . . . . . 72

Wymagania wstępne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

Instalacja AWCC za pośrednictwem aktualizacji

systemu Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

Instalacja AWCC z witryny pomocy technicznej firmy

Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Ustawienia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Dostosowanie AlienVision. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Konfiguracja gier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Konfiguracja wyświetlacza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Wykrywanie i usuwanie usterek . . . . . . . . . . . . . . . . .76

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Typowe problemy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

Problemy dotyczące USB (Universal Serial Bus) . . . . . . . . .84

Informacje prawne . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

Uwagi FCC (tylko USA) i inne informacje dotyczące

przepisów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

Baza danych produktów UE etykiet energetycznych i

kart informacyjnych produktów . . . . . . . . . . . . . . . . . . . . . . .86

Kontaktowanie się z firmą Dell. . . . . . . . . . . . . . . . . . .86

Page 6

Instrukcje bezpieczeństwa

Poniższe instrukcje bezpieczeństwa mają na celu ochronę monitora przed potencjalnymi uszkodzeniami oraz zapewnienie bezpieczeństwa użytkownikowi. Jeśli nie zaznaczono inaczej, każda procedura opisana w niniejszym dokumencie zakłada, że użytkownik przeczytał informacje dotyczące bezpieczeństwa dostarczone wraz z monitorem.

UWAGA: Przed rozpoczęciem użytkowania monitora należy przeczytać dołączone do niego i umieszczone na nim informacje o bezpieczeństwie. Dokumentację należy zachować w bezpiecznym miejscu do użytku w przyszłości.

PRZESTROGA: Używanie elementów sterowania, regulacji lub procedur, innych niż określone w dokumentacji, może spowodować narażenie na porażenie prądem elektrycznym, zagrożenia związane z prądem elektrycznym i/lub zagrożenia mechaniczne.

PRZESTROGA: Długotrwałe słuchanie dźwi słuchawki (w przypadku obsługującego je monitora) może spowodować uszkodzenie słuchu.

• Postaw monitor na wytrzymałej powierzchni i obchodź się z nim ostrożnie. Ekran jest delikatny, więc upuszczenie go lub uderzenie ostrym przedmiotem może doprowadzić do jego uszkodzenia.

•Należy się upewnić, że napięcie znamionowe monitora jest odpowiednie do pracy przy zasilaniu prądem zmiennym dostępnym w danej lokalizacji.

• Monitor należy przechowywać w temperaturze pokojowej. Nadmierne ciepło lub chłód mogą mieć negatywny efekt na ciekłe kryształy wyświetlacza.

• Kabel zasilania należy podłączyć do monitora oraz do znajdującego się w pobliżu i łatwo dostępnego gniazda ściennego. Zobacz rozdział

Pod

łączanie monitora.

• Nie należy umieszczać ani użytkować monitora na mokrej powierzchni lub w pobliżu wody.

• Nie należy monitora narażać na mocne wstrząsy lub uderzenia. Na przykład: nie należy monitora umieszczać w bagażniku samochodu.

• Monitor należy odłączyć, jeśli ma być nieużywany przez dłuższy czas.

• Aby uniknąć porażenia prądem, nie należy próbować zdejmować żadnej pokrywy ani dotykać wnętrza monitora.

ęku o dużej głośności przez

6|Instrukcje bezpieczeństwa

Page 7

• Prosimy o uważne przeczytanie niniejszych instrukcji. Niniejszy dokument należy zachować do użytku w przyszłości. Należy przestrzegać wszystkich ostrzeżeń i instrukcji umieszczonych na produkcie.

• Niektóre monitory można zamontować na ścianie za pomocą uchwytu montażowego VESA, który należy nabyć oddzielnie. Należy przy tym przestrzegać prawidłowej specyfikacji montażu VESA podanej w rozdziale Przewodnika użytkownika dotyczącym montażu ściennego.

Informacje dotyczące bezpieczeństwa można znaleźć w dokumencie Informacje dotyczące bezpieczeństwa, środowiska i regulacji prawnych (SERI), dostarczonym wraz z monitorem.

Instrukcje bezpieczeństwa | 7

Page 8

Informacje o monitorze

Zawartość opakowania

Poniższa tabela zawiera listę elementów dostarczonych wraz z monitorem. W przypadku braku któregokolwiek komponentu skontaktuj się z firmą Dell. Aby uzyskać więcej informacji, zobacz Kontaktowanie się z firmą Dell.

UWAGA: Niektóre komponenty mogą być opcjonalne i mogą nie być dostarczane w zestawie z monitorem. Niektóre funkcje mogą być niedostępne w niektórych krajach.

Ilustracja komponentu Opis komponentu

Wyświetlacz

Ramię podstawy

8 | Informacje o monitorze

Podstawa stojaka

Kabel zasilający (różni się zależnie od kraju)

Kabel DisplayPort – DisplayPort

1.4 (1,80 metra)

Page 9

Kabel USB-C – DisplayPort 1.4 (1 metr)

Kabel przesyłania danych USB 3.2 Gen 1 (5 Gb/s) (pozwala korzystać z portów USB na monitorze, 1,80 metra)

• Instrukcja szybkiego uruchamiania

• Informacje dotyczące bezpieczeństwa, środowiska i regulacji prawnych

• Naklejka Alienware

Cechy produktu

Monitor Alienware AW2724HF ma wyświetlacz ciekłokrystaliczny (LCD) na cienkowarstwowych tranzystorach (TFT) z aktywną matrycą, i podświetleniem diodami LED. Funkcje monitora obejmują:

•Obszar wyświetlania o przekątnej 68,47 cm (26,96 cali).

• Funkcje AMD FreeSync Premium Technology i VESA AdaptiveSync Display przyczyniają się do minimalizowania zniekształceń obrazu takich jak rozwarstwiane i zacinanie, dzięki czemu gra jest bardziej płynna.

•Obsługuje technologię AMD FreeSync Premium, z częstotliwością odświeżania 360 Hz i szybkim czasem odpowiedzi 0,5 ms od szarego do szarego w trybie Extreme (Ekstremalny)*.

• Paleta kolorów 99% sRGB.

•Możliwość nachylania, obracania w poziomie i obrócenia wyświetlacza oraz regulacji wysokości.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards Association (VESA) 100 mm umożliwiające stosowanie elastycznych rozwiązań mocowania.

• Łączność cyfrowa poprzez dwa porty DisplayPort i jeden port HDMI.

• Monitor jest wyposażony w:

- Jeden port przesyłania danych SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1) typu B

Informacje o monitorze | 9

Page 10

- Jeden port pobierania danych ładowania SuperSpeed USB 5 Gb/s (USB

3.2 Gen 1) typu A

- Trzy porty pobierania danych SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1) typu A

• Funkcję Plug-and-Play, jeżeli jest obsługiwana przez komputer.

• Regulację poprzez menu ekranowe (OSD) ułatwiające konfigurację i optymalizację ekranu.

•Obsługuje Console Mode (Tryb konsoli).

• AW2724HF zapewnia kilka trybów ustawień wstępnych w zależności od preferencji użytkownika, w tym:

- Strzelanki z perspektywy pierwszej osoby (FPS)

- Gry strategiczne w czasie rzeczywistym (MOBA/RTS)

-Gry z podziałem na role (RPG)

-Wyścigi (SPORTS)

- Trzy konfigurowalne tryby gier

Ponadto usprawniono główne funkcje gier, takie jak Timer (Czasomierz),

Frame Rate (Liczba klatek na sekundę) oraz Display Alignment (Wyrównanie obrazu), co poprawiło wydajność i jakość grania.

• Gniazdo blokady zabezpieczenia.

• Pobór energii <

•HDR 10.

• Zoptymalizuj komfort oczu dzięki ekranowi bez migotania i funkcji ComfortView Plus.

• Monitor jest wyposażony w panel o niskiej emisji niebieskiego światła i w trybie przywracania ustawień fabrycznych lub domyślnych jest zgodny z normą TÜV Rheinland (osprzęt). To wbudowane rozwiązanie zmniejsza niebezpieczne emisje niebieskiego światła, dostosowując parametry wyświetlania bez poświęcania realistycznych kolorów.

0,5 W w trybie gotowości.

PRZESTROGA: W dłuższej perspektywie światło niebieskie emitowane przez monitor może mieć niekorzystne skutki dla oczu, m.in. powodować zmęczenie i nadwyrężenie wzroku w wyniku kontaktu z urządzeniami cyfrowymi. Funkcja ComfortView Plus umożliwia zmniejszenie ilości niebieskiego światła emitowanego przez monitor w celu zapewnienia komfortu dla oczu.

10 | Informacje o monitorze

Page 11

*0,5 ms (szarości do szarości), 1 ms (szarości do szarości najczęściej

obserwowany) jest osiągalny w trybie Extreme (Ekstremalny) w celu zredukowania widocznego rozmycie ruchu i zwiększenia szybkości reakcji obrazu. Może to jednak spowodować wyświetlenie na obrazie delikatnych, lecz zauważalnych, artefaktów wizualnych. Każda konfiguracja komputera inna, tak jak potrzeby graczy, dlatego zalecamy użytkownikom eksperymentowanie z różnymi trybami w celu znalezienia odpowiednich dla siebie ustawień.

Identyfikacja części i elementów sterowania

Widok z przodu

Etykieta Opis Użyj

1 Szczelina do prowadzenia

kabli (na przedniej stronie stojaka)

2 Przycisk zasilania (ze

wskaźnikiem LED)

Porządkowanie kabli.

Włącza lub wyłącza monitor. Ciągłe białe światło oznacza, że monitor

jest włączony i działa normalnie. Migające białe światło oznacza, że monitor jest w trybie gotowości.

Informacje o monitorze | 11

Page 12

Widok z tyłu

Widok z tyłu ze stojakiem monitora

Etykieta Opis Użyj

1 Otwory montażowe VESA

(100 mm x 100 mm – za pokrywą VESA)

2 Przycisk odłączania stojaka Umożliwia odłączenie stojaka od

3 Etykieta z oznaczeniami

prawnymi

4 Szczelina do prowadzenia

kabli (na tylnej stronie stojaka)

5 Wieszak na słuchawki Naciśnij, aby zwolnić wieszak na

Montaż ścienny monitora przy użyciu zestawu do montażu ściennego zgodnego ze standardem VESA (100 mm x 100 mm).

monitora. Zawiera certyfikaty.

Do porządkowania kabli poprzez przeprowadzenie ich przez tę szczelinę.

słuchawki w celu zawieszenia zestawu słuchawkowego.

12 | Informacje o monitorze

UWAGA: Maksymalne obciążenie zawieszki do słuchawek to 500 g.

Page 13

Widok z tyłu i od spodu

Widok z tyłu i z dołu monitora bez stojaka

Etykieta Opis Użyj

1 Złącze zasilania Podłącz kabel zasilający (dostarczony z

monitorem).

2 Port przesyłania danych

SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1) typu B

3 Porty pobierania danych

USB SuperSpeed 5 Gb/s (USB 3.2 Gen 1) typu A (3)

Podłącz kabel USB (dostarczony z monitorem) do tego portu i do komputera, aby umożliwić korzystanie z portów USB w monitorze.

Podłącz urządzenie USB 3.2 Gen 1 (5 Gb/s).

UWAGA: Aby korzystać z tych portów, należy podłączyć kabel USB (dostarczony z monitorem) do portu przesyłania danych USB w monitorze oraz do komputera.

UWAGA: Aby uniknąć interferencji sygnału w przypadku podłączenia urządzenia USB do portu USB pobierania danych, NIE zaleca się podłączania innych urządzeń USB do przylegającego portu.

Informacje o monitorze | 13

Page 14

Etykieta Opis Użyj

4 Kod kreskowy, numer

seryjny i etykieta serwisowa

5 Dżojstik Do obsługi menu wyświetlanego na

6 Port pobierania danych

USB SuperSpeed 5 Gb/s (USB 3.2 Gen 1) typu A z funkcją ładowania

Gniazdo blokady zabezpieczenia

(przy użyciu gniazda Kensington Security Slot)

8 Port HDMI Podłącz komputer przy użyciu kabla

9 DisplayPort (DP 1) Podłącz komputer za pomocą jednego z

10 DisplayPort (DP 2)

Na tej etykiecie znajdziesz dane do kontaktowania się z firmą Dell w sprawach pomocy technicznej. Etykieta serwisowa to unikalny identyfikator alfanumeryczny, dzięki któremu serwisanci firmy Dell mogą zidentyfikować komponenty osprzętu w monitorze i uzyskać dostęp do informacji o gwarancji.

ekranie (OSD). Aby uzyskać więcej informacji, zobacz Obsługa monitora.

Podłącz, aby naładować urządzenie USB.

UWAGA: Aby użyć tego portu, należy podłączyć kabel USB (dostarczony z monitorem) do portu przesyłania danych USB w monitorze oraz do komputera.

UWAGA: Aby uniknąć interferencji sygnału w przypadku podłączenia urządzenia USB do portu USB pobierania danych, NIE zaleca się podłączania innych urządzeń USB do przylegającego portu.

Przymocuj monitor za pomocą blokady zabezpieczającej (zakupionej osobno), aby zapobiec nieautoryzowanemu przenoszeniu monitora.

HDMI (sprzedawany oddzielnie).

następujących kabli dostarczonych z monitorem:

• Kabel DisplayPort-DisplayPort

•Kabel USB-C-DisplayPort

14 | Informacje o monitorze

Page 15

Specyfikacje monitora

Opis Wartość

Typ ekranu Aktywna matryca - TFT LCD Technologia panelu Szybki IPS Współczynnik proporcji 16:9 Widoczny obraz Przekątna:

Szerokość (aktywnego obszaru)

Wysokość (aktywnego obszaru)

Obszar całkowity Podziałka pikseli 0,3108 mm x 0,3108 mm Pikseli na cal (PPI) 81,72 Kąt widzenia:

Pionowo

Poziomo Wyjście luminancji 400 cd/m² (typowe) Współczynnik kontrastu 1000:1 (średnio) Powłoka płyty Powłoka antyodblaskowa filtra polaryzacyjnego

Podświetlenie System oświetlenia krawędzi białymi diodami LED

684,66 mm (26,96 cali) 596,74 mm (23,49 cali)

335,66 mm (13,22 cali)

200302,79 mm

178° (typowe) 178° (typowe)

(zamglenie 25%, 3H)

(310,47 cali2)

Informacje o monitorze | 15

Page 16

Opis Wartość

Czas reakcji • 0,5 ms (szary do szarego min), 1 ms (szary do

szarego najczęściej obserwowane) w trybie Extreme (Ekstremalny)*

• 2 ms szary do szarego w trybie Super Fast

(Superszybki)

• 4 ms szary do szarego w trybie Fast (Szybki) *0,5 ms (szarości do szarości), 1 ms (szarości do

szarości najczęściej obserwowany) jest osiągalny w trybie Extreme (Ekstremalny) w celu zredukowania widocznego rozmycie ruchu i zwiększenia szybkości reakcji obrazu. Może to jednak spowodować wyświetlenie na obrazie delikatnych, lecz zauważalnych, artefaktów wizualnych. Każda konfiguracja komputera inna, tak jak potrzeby graczy, dlatego zalecamy użytkownikom eksperymentowanie z różnymi trybami w celu znalezienia odpowiednich dla siebie

ustawień. Głębia kolorów 1,07 miliarda kolorów Paleta kolorów sRGB 99% (typowe) Obsługa HDR HDR 10 Zintegrowane urządzenia • Koncentrator SuperSpeed USB 5 Gb/s (USB 3.2

Gen 1) (z jednym portem przesyłania danych USB 3.2 Gen 1 (5 Gb/s))

• 4 porty pobierania danych SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1) (w tym jeden port z funkcją ładowania BC1.2)

16 | Informacje o monitorze

Page 17

Opis Wartość

Połączenie Tył

• 2 porty DP 1.4 (HDCP 1.4) (obsługuje do FHD 1920 x 1080 360 Hz, HDR, VRR)

• 1 port HDMI 2.1 (HDCP 1.4) (obsługuje do FHD 1920 x 1080 255 Hz TMDS, HDR, VRR zgodnie ze specyfikacją HDMI 2.1)

•1 port przesyłania danych USB 3.2 Gen 1 (5 Gb/s)

• 2 porty pobierania danych USB 3.2 Gen 1 (5 Gb/s)

Spód

• 2 porty pobierania danych USB 3.2 Gen 1 (5 Gb/s)

Szerokość ramki (krawędź monitora do obszaru aktywnego) Góra Lewo/prawo Spód Nastawność Regulowana wysokość

stojaka Nachylenie Obrót w poziomie Obrót wyświetlacza Zabezpieczenie Gniazdo blokady zabezpieczenia (blokada kablowa

Zgodność Dell Display Manager

Alienware Command Center (AWCC)

7,35 mm 7,35 mm/7,35 mm 21,93 mm

Od 0 mm do 110 mm

Od -5° do 21° Od -20° do 20° Od -90° do 90°

sprzedawana oddzielnie) Funkcje Łatwa aranżacja i inne

Tak

Informacje o monitorze | 17

Page 18

Specyfikacje rozdzielczości

Opis DisplayPort Port HDMI

Zakres skanowania poziomego

Zakres skanowania pionowego

Najwyższa wstępnie ustawiona rozdzielczość

Obsługiwane tryby video

Opis Wartość

Możliwości wyświetlania video (DisplayPort)

Możliwości wyświetlania video (HDMI)

Od 27 kHz do 404 kHz (automatycznie)

Od 48 Hz do 360 Hz (automatycznie)

1920 x 1080 przy 360 Hz 1920 x 1080 przy 255 Hz

1080p, 720p, 576p, 480p

1080p, 1080i, 720p, 576p, 480p

Od 27 kHz do 286 kHz (automatycznie)

Od 48 Hz do 255 Hz (automatycznie)

18 | Informacje o monitorze

Page 19

Wstępne ustawienia trybów wyświetlania DisplayPort

Tryb wyświetlania Częstotliwość

pozioma

(kHz)

640 x 480 31,47 59,94 25,18 -/640 x 480 37,50 75 31,50 -/720 x 400 31,47 70,08 28,32 -/+ 800 x 600 37,88 60,32 40 +/+

800 x 600 46,88 75 49,50 +/+ 1024 x 768 48,36 60 65 -/1024 x 768 60,02 75,03 78,75 +/+

1152 x 864 67,50 75 108 +/+ 1280 x 1024 63,98 60,02 108 +/+ 1280 x 1024 79,98 75,03 135 +/+

1600 x 900 60 60 108 +/+ 1920 x 1080 67,50 60 148,50 +/+ 1920 x 1080 67,50 60 148,50 +/1920 x 1080 135 120 297 +/+ 1920 x 1080 186,28 165 394,92 +/1920 x 1080 278,40 240 584,64 +/1920 x 1080 285,46 254,87 593,75 +/1920 x 1080 364,50 300 772,74 +/1920 x 1080 403,92 360 853,07 +/-

Częstotliwość

pionowa (Hz)

Zegar pikseli (MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

Informacje o monitorze | 19

Page 20

Wstępne ustawienia trybów wyświetlania HDMI

Tryb wyświetlania Częstotliwość

pozioma

(kHz)

640 x 480 31,47 59,94 25,18 -/640 x 480 37,50 75 31,50 -/720 x 400 31,47 70,08 28,32 -/+ 800 x 600 37,88 60,32 40 +/+

800 x 600 46,88 75 49,50 +/+ 1024 x 768 48,36 60 65 -/1024 x 768 60,02 75,03 78,75 +/+

1152 x 864 67,50 75 108 +/+ 1280 x 1024 63,98 60,02 108 +/+ 1280 x 1024 79,98 75,03 135 +/+

Częstotliwość

pionowa (Hz)

Zegar pikseli (MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

UWAGA: Ten monitor obsługuje funkcję AMD FreeSync Premium Technology.

20 | Informacje o monitorze

Page 21

Specyfikacje elektryczne

Opis Wartość

Sygnały wejścia video

Napięcie wejścia prądu zmiennego/

HDMI/DP, 600 mV na przewód, opór wejściowy 100 omów na parę przewodów

Od 100 VAC do 240 VAC / 50 Hz lub 60 Hz + 1,5 A (typowe)

3Hz /

częstotliwość/prąd Prąd udarowy • 120 V: 30 A (maksymalnie) przy 0°C (zimny start)

• 240 V: 60 A (maksymalnie) przy 0°C (zimny start)

Zużycie energii • 0,3 W (tryb wyłączenia)

• 0,5 W (tryb gotowości)

• 21,4 W (tryb włączenia)

• 100 W (maksymalnie)

• 22,7 W (Pon)

•72,5 kWh (TEC)

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

Maksymalna jasność i kontrast przy maksymalnym obciążeniu wszystkich portów

USB.

Pon: Zużycie energii w trybie Wł. mierzone w odniesieniu do metody

testowania Energy Star. TEC: Całkowite zużycie energii w kWh mierzone w odniesieniu do metody testowania Energy Star.

Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i zawiera on dane na temat pracy w warunkach laboratoryjnych. Posiadany produkt może działać inaczej, w zależności od oprogramowania, komponentów i zamówionych urządzeń peryferyjnych i nie ma obowiązku aktualizowania takich informacji.

Stosownie, klient nie powinien polegać na tych informacjach podczas podejmowania decyzji na temat tolerancji elektrycznych i innych kwestii. Nie udziela się jawnej ani dorozumianej gwarancji co do dokładności lub kompletności.

Informacje o monitorze | 21

Page 22

Charakterystyki fizyczne

Opis Wartość Typ kabla sygnałowego • Cyfrowe: HDMI, 19 pinów (kabel kupowany

oddzielnie)

• Cyfrowe: DisplayPort, 20 pinów

• Cyfrowe: USB-C (24 piny) do DisplayPort (20 pinów)

• Uniwersalna magistrala szeregowa: USB, 9 pinów

UWAGA: Monitory Dell są zaprojektowane tak, aby działały optymalnie przy wykorzystaniu kabli wideo dostarczanych z monitorem. Firma Dell nie ma kontroli nad różnymi dostawcami kabli na rynku, rodzajem materiałów, złączy, ani nad procesu zastosowanymi w trakcie produkcji tych kabli, dlatego Dell nie gwarantuje wysokiej jakości wideo uzyskanych przy użyciu kabli innych niż dostarczane z tym monitorem Dell.

Wymiary (ze stojakiem):

Wysokość (po rozłożeniu) 518,68 mm (20,42 cali) Wysokość (obniżony) 408,68 mm (16,09 cali) Szerokość 611,44 mm (24,07 cali) Głębokość 243,71 mm (9,60 cali)

Wymiary (bez stojaka):

Wysokość 364,94 mm (14,37 cali) Szerokość 611,44 mm (24,07 cali) Głębokość 68 mm (2,68 cali)

Wymiary podstawy:

Wysokość (po rozłożeniu) 411,80 mm (16,21 cali) Wysokość (obniżony) 383,34 mm (15,09 cali) Szerokość 233,40 mm (9,19 cali) Głębokość 243,71 mm (9,60 cali) Podstawa 233,40 mm (9,19 cali) x 223,14 mm (8,79 cali)

Waga:

Waga z opakowaniem 9,76 kg (21,54 funtów)

22 | Informacje o monitorze

Page 23

Opis Wartość

Waga z zamontowanym stojakiem i kablami

Waga bez stojaka (Do montażu ściennego lub montażu VESA bez linek)

Waga stojaka 1,99 kg (4,39 funtów) Połysk przedniej ramy 5,5 ± 1,5 gu

Charakterystyki środowiskowe

Opis Wartość Zgodność ze standardami

• Zgodność z przepisami RoHS

• Monitor o niższej zawartości bromowanego środka opóźniającego i polichlorku winylu (jego płytki drukowane są wykonane z laminatów nie zawierających bromowanego środka opóźniającego i polichlorku winylu)

•Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu

Temperatura:

Działanie 0°C do 40°C (32°F do 104°F) Bez działania • Przechowywanie: -20°C do 60°C (-4°F do 140°F)

•Przewożenie: -20°C do 60°C (-4°F do 140°F)

Wilgotność:

Działanie 10% do 80% (bez kondensacji) Bez działania • Przechowywanie: 5% do 90% (bez kondensacji)

•Przewożenie: 5% do 90% (bez kondensacji)

Wysokość n.p.m.:

Działanie 5000 m (16404 stóp) (maksymalnie) Bez działania 12192 m (40000 stóp) (maksymalnie) Rozpraszanie ciepła • 342 BTU/godzinę (maksymalnie)

• 73,19 BTU/godzinę

6,55 kg (14,44 funtów)

4,18 kg (9,22 funtów)

(typowe)

Informacje o monitorze | 23

Page 24

Przydział pinów

Złącze DisplayPort

Numer pinu 20-pinowa końcówka podłączonego kabla

sygnałowego

1ML3 (n) 2GND 3ML3 (p) 4ML2 (n) 5GND 6ML2 (p) 7ML1 (n) 8GND 9ML1 (p)

10 ML0 (n)

11 GND

12 ML0 (p)

13 GND 14 GND 15 AUX (p) 16 GND

17 AUX (n)

18 Wykrywanie bez wyłączania 19 Re-PWR 20 +3,3 V DP_PWR

24 | Informacje o monitorze

Page 25

Złącze HDMI

Numer

pinu

1 TMDS DANE 2+ 2 TMDS DANE 2 SHIELD 3 TMDS DANE 24 TMDS DANE 1+ 5 TMDS DANE 1 SHIELD 6 TMDS DANE 17 TMDS DANE 0+ 8 TMDS DANE 0 SHIELD 9 TMDS DANE 0-

10 TMDS ZEGAR+

11 TMDS ZEGAR SHIELD 12 TMDS ZEGAR13 CEC 14 Zarezerwowane (N.C. w urządzeniu) 15 ZEGAR DDC (SCL) 16 DANE DDC (SDA) 17 DDC/CEC uziemienie 18 ZASILANIE +5 V 19 WYKRYWANIE BEZ WYŁĄCZANIA

19-pinowa końcówka podłączonego kabla

sygnałowego

Informacje o monitorze | 25

Page 26

Interfejs USB (Uniwersalna magistrala szeregowa)

W tej części znajdują się informacje dotyczące portów USB znajdujących się w monitorze.

UWAGA: Ten monitor jest zgodny ze standardem USB SuperSpeed 5 Gb/s (USB 3.2 Gen 1).

Szybkość transferu

Super-Speed 5 Gb/s 4,50 W (maksymalnie, każdy port) Wysoka szybkość 480 Mb/s 4,50 W (maksymalnie, każdy port) Pełna szybkość 12 Mb/s 4,50 W (maksymalnie, każdy port)

*Do 2 A w porcie pobierania danych USB (z ikoną baterii ) z

urządzeniami obsługującymi wersję z ładowaniem akumulatora lub normalnymi urządzeniami USB.

Złącze przesyłania danych USB 3.2 Gen 1 (5 Gb/s)

Numer

pinu

1VBUS 2D3D+ 4GND 5StdB_SSTX6StdB_SSTX+ 7GND_DRAIN 8StdB_SSRX9StdB_SSRX+

Shell Shield

Szybkość

przesyłania danych

Nazwa sygnału

Zużycie energii*

26 | Informacje o monitorze

Page 27

Złącze pobierania danych USB 3.2 Gen 1 (5 Gb/s)

Numer

pinu

1VBUS 2D3D+ 4GND 5 StdA_SSRX6 StdA_SSRX+ 7GND_DRAIN 8 StdA_SSTX9 StdA_SSTX+

Shell Shield

Porty USB

Port Lokalizacja

1 port przesyłania danych Tył 2 porty pobierania danych Tył 2 porty pobierania danych Spód Port ładowania - port oznaczony ikoną ; obsługuje funkcję szybkiego

ładowania do 2 A, o ile urządzenie jest zgodne z technologią BC1.2.

Nazwa sygnału

UWAGA: Funkcja USB SuperSpeed 5 Gb/s (USB 3.2 Gen 1) wymaga komputera obsługującego standard SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1).

UWAGA: Porty USB monitora działają wyłącznie wtedy, gdy monitor jest włączony lub znajduje się w trybie gotowości. Po wyłączeniu i włączeniu monitora, wznowienie normalnego działania dołączonych urządzeń może potrwać kilka sekund.

Informacje o monitorze | 27

Page 28

Możliwości Plug-and-Play

Ten monitor można podłączyć do każdego komputera zgodnego z Plug-andPlay. Monitor automatycznie przekazuje do komputera dane EDID (Extended Display Identification Data) za pomocą protokołów Display Data Channel (DDC), dzięki czemu komputer może konfigurować się automatycznie i optymalizować ustawienia monitora. Instalacja monitora przebiega w większości automatycznie. W razie potrzeby można jednak wybrać własne ustawienia. Dalsze informacje o zmianie ustawień monitora, znajdują się w części Obsługa

monitora.

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w niezmiennym stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie wpływają na jakość lub stabilność obrazu. Więcej informacji na temat jakości i zasad dotyczących pikseli monitora Dell można uzyskać pod adresem

www.dell.com/pixelguidelines.

Ergonomia

OSTRZEŻENIE: Nieprawidłowe lub wydłużone korzystanie z klawiatury może prowadzić do obrażeń.

OSTRZEŻENIE: Patrzenie na ekran monitora przez długi czas może powodować zmęczenie oczu.

W celu uzyskania komfortu i efektywności należy przestrzegać następujących wskazówek podczas konfiguracji i użytkowania stacji roboczej komputera:

•Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się bezpośrednio przed osobą przy nim pracującą. W sprzedaży dostępne są specjalne półki, które pomogą uzyskać prawidłową pozycję podczas pracy na klawiaturze.

•Aby zmniejszyć ryzyko nadwyrężenia wzroku oraz wystąpienia bólu karku, ramion, pleców lub barków w wyniku korzystania z monitora przez długi czas, zalecamy stosowanie się do poniższych rad:

1. Umieść ekran w odległ

2. Mrugaj często, aby nawilżać oczy lub skraplaj je wodą przy dłuższym

użytkowaniu monitora.

3. Rób regularne i częste przerwy - 20-minutowa przerwa co dwie

godziny.

4. Podczas przerw nie patrz na monitor i skupiaj wzrok na obiekcie

oddalonym o co najmniej 20 stóp przez co najmniej 20 sekund.

ości od 50 do 70 cm (20 - 28 cali) od oczu.

28 | Informacje o monitorze

Page 29

5. Podczas przerw należy wykonywać ćwiczenia rozciągające w celu rozluźnienia napięcia karku, ramion, pleców i barków.

•Należy się upewnić, że ekran monitora znajduje się na poziomie oczu użytkownika siedzącego przed nim lub nieco niżej.

•Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.

•Należy tak wyregulować oświetlenie otoczenia (np. oświetlenie sufitowe, lampki na biurku, zasłony lub żaluzje na oknach w pobliżu), aby zminimalizować odbicia i odblask światła na ekranie monitora.

•Należy używać krzesła, zapewniającego odpowiednie podparcie dla dolnego odcinka pleców.

• Podczas korzystania z klawiatury lub myszy należy utrzymywać przedramiona w pozycji poziomej z nadgarstkami w neutralnej, wygodnej pozycji.

• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie miejsce na odpoczynek dla dłoni.

• Ramiona po obu stronach powinny znajdować się w naturalnej pozycji.

•Należ

•Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na

•Należy różnicować swoje działania podczas pracy. Pracę należy próbować

• Na obszarze przy biurku nie powinny znajdować się przeszkody, kable ani

y się upewnić, że stopy płasko stoją na podłodze.

stopach, a nie na przedniej części siedzenia. W razie potrzeby należy wyregulować wysokość krzesła lub skorzystać z podnóżka, aby uzyskać właściwą postawę ciała.

tak organizować, aby nie pracować przez długi czas w pozycji siedzącej. Należy regularnie wstawać i chodzić.

przewody zasilania, które mogłyby uniemożliwiać wygodną siedzącą, lub stwarzać potencjalne ryzyko potknięcia.

pozycję

Informacje o monitorze | 29

Page 30

Obsługa i przenoszenie wyświetlacza

Ekran monitora na poziomie lub poniżej poziomu wzroku użytkownika

Monitor i klawiatura znajdujące się tuż przed użytkownikiem

Stopy płasko na podłodze

Nadgarstki rozluźnione, płasko leżące

Aby zapewnić bezpieczeństwo monitora podczas jego podnoszenia lub przenoszenia, należy postępować zgodnie z poniższymi wskazówkami:

• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć komputer i monitor.

•Należy odłączyć wszystkie kable od monitora.

• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi materiałami zabezpieczającymi.

• Podczas podnoszenia lub przenoszenia monitora należy mocno przytrzymać jego dolną krawędź i bok, nie wywierając nadmiernego nacisku na monitor.

30 | Informacje o monitorze

Page 31

• Podczas podnoszenia lub przenoszenia monitora, należy upewnić się, że monitor jest skierowany tyłem do użytkownika, i nie naciskać na obszar wyświetlacza, aby zapobiec zarysowaniom lub uszkodzeniom.

• Podczas transportu monitora należy unikać poddawania go nagłym wstrząsom lub drganiom.

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać górą do dołu, trzymając podstawę stojaka lub ramię stojaka. Mogłoby to doprowadzić do przypadkowego uszkodzenia monitora i spowodować obrażenia ciała użytkownika.

Informacje o monitorze | 31

Page 32

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy przeczytać i zastosować się do Instrukcje bezpieczeństwa.

PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy odłączyć kabel zasilający monitora od gniazda elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas rozpakowania, czyszczenia lub obsługi monitora:

• Do czyszczenia zespołu stojaka, ekranu i obudowy monitora Dell używaj czystej ściereczki lekko zwilżonej wodą. Jeśli dostępne, użyj chusteczki do czyszczenia ekranu lub roztworu przeznaczonego do monitorów Dell.

• Po wyczyszczeniu powierzchni stołu a przed umieszczeniem na niej monitora Dell upewnij się, że jest ona całkowicie sucha i wolna od jakiejkolwiek wilgoci lub środka czyszczącego.

OSTRZEŻENIE: Nie używaj detergentów ani innych środków chemicznych, takich jak benzen, rozcieńczalnik, amoniak, ścierne środki czyszczące, alkohol lub sprężone powietrze.

OSTRZEŻENIE: Używanie ś spowodować zmiany w wyglądzie monitora, takie jak blaknięcie kolorów, mleczny osad na monitorze, deformacje, nierówne ciemne zacieki i łuszczenie się powierzchni ekranu.

PRZESTROGA: Nie rozpylaj roztworu czyszczącego a nawet wody bezpośrednio na powierzchnię monitora. Spowoduje to gromadzenie się płynów w dolnej części panelu wyświetlacza i korozję elementów elektronicznych, powodując trwałe uszkodzenie. Zamiast tego nałóż roztwór czyszczący lub wodę na miękką szmatkę, a następnie wyczyść monitor.

UWAGA: Uszkodzenia monitora spowodowane niewłaściwymi metodami czyszczenia i użycie benzenu, rozcieńczalnika, amoniaku, ściernych środków czyszczących, alkoholu, sprężonego powietrza, wszelkiego rodzaju detergentów doprowadzi do uszkodzenia wywołanego przez klienta (CID). Uszkodzenia wywołane przez klienta (CID) nie są objęte standardową gwarancją firmy Dell.

•Jeśli po rozpakowaniu monitora zauważysz resztki biał go wytrzeć szmatką.

32 | Informacje o monitorze

rodków chemicznych do czyszczenia może

ego proszku, należy

Page 33

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po zarysowaniu obudowy pojawią się znaki zarysowania, bardziej widoczne na monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie jest używany.

Informacje o monitorze | 33

Page 34

Ustawienia monitora

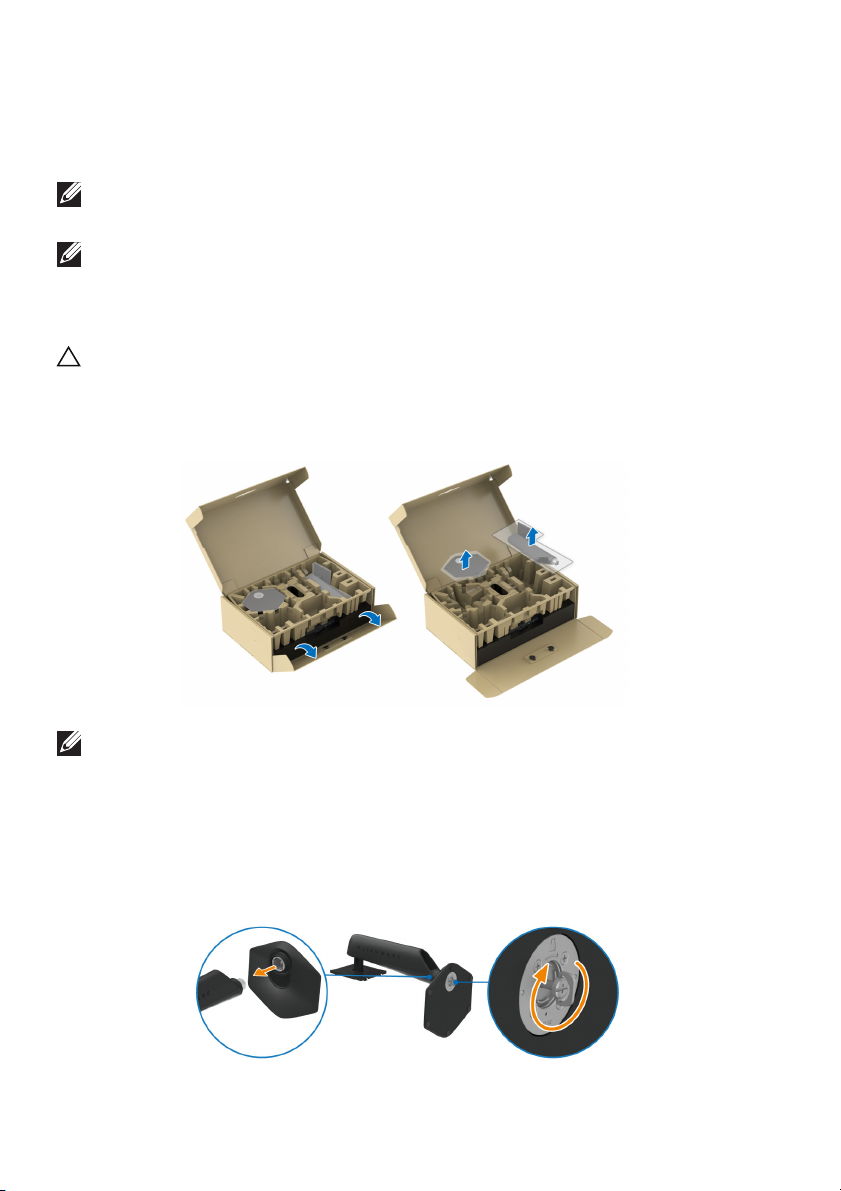

Podłączanie podstawy monitora

UWAGA: Stojak nie jest przymocowany do monitora po jego dostarczeniu z fabryki.

UWAGA: Poniższe instrukcje dotyczą wyłącznie stojaka dostarczanej wraz z monitorem. W przypadku podłączania stojaka zakupionego z innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji, załączonymi do stojaka.

OSTRZEŻENIE: W celu zabezpieczenia ekranu ważne jest wykonanie poniższych czynności. Postępuj zgodnie z instrukcjami, aby zakończyć instalację.

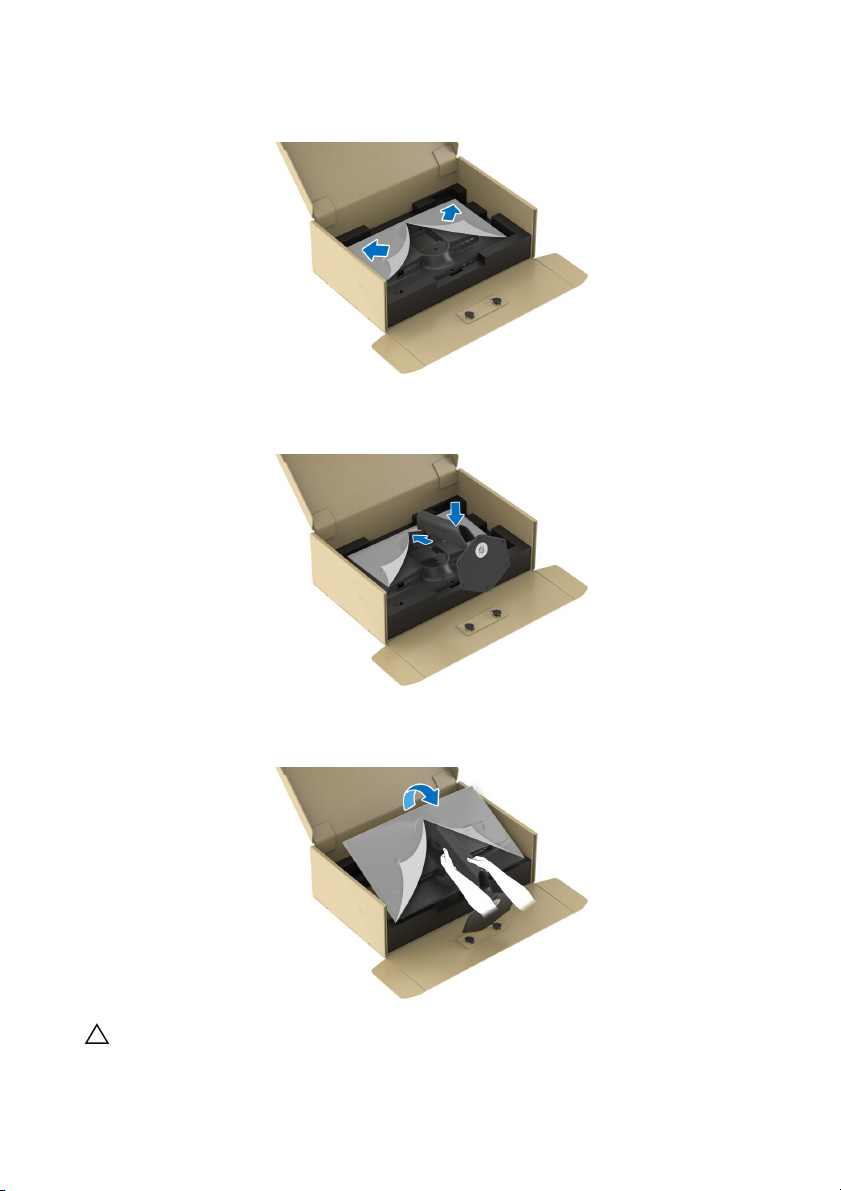

1. Wyciągnij ramię i podstawę stojaka z poduszki w opakowaniu.

UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd poduszki w opakowaniu może się różnić.

2. Wyrównaj i ustaw ramię stojaka na podstawie stojaka.

3. Otwórz uchwyt śruby na spodzie podstawy stojaka i obracaj go w prawo,

aby stabilnie przymocować zespół stojaka.

4. Zamknij uchwyt śruby.

34 | Ustawienia monitora

Page 35

5. Otwórz osłonę ochronną na monitorze, aby uzyskać dostęp do gniazda

VESA w tylnej osłonie wyświetlacza.

6. Ostrożnie wsuń wypustki w ramieniu stojaka w szczeliny w tylnej pokrywie ekranu i wciśnij zespół stojaka, aby zaskoczył we właściwym miejscu.

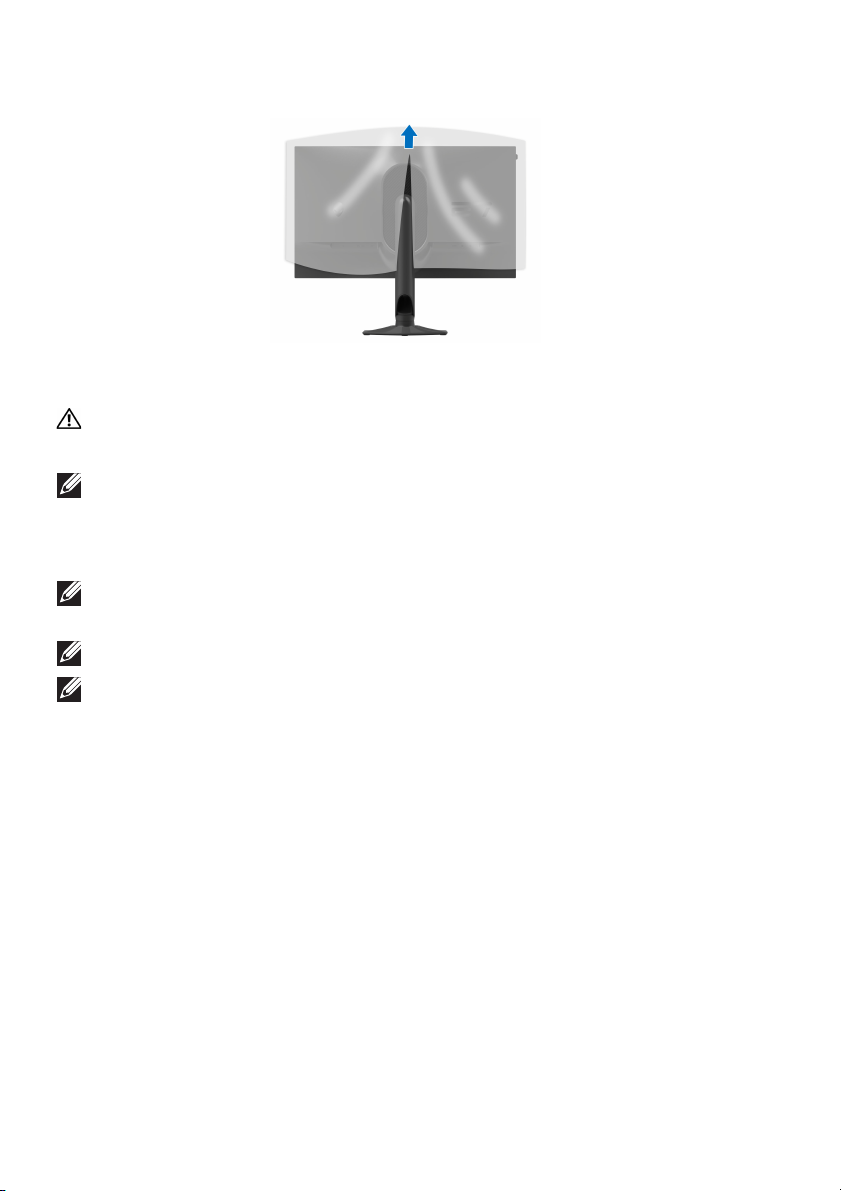

7. Przytrzymaj ramię stojaka i unieś ostrożnie monitor, a następnie umieść go na płaskiej powierzchni.

OSTRZEŻENIE: Podczas podnoszenia monitora trzymaj mocno ramię stojaka, aby nie uszkodzić go przypadkowo.

Ustawienia monitora | 35

Page 36

8. Zdejmij osłonę ochronną z monitora.

Podłączanie monitora

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

UWAGA: Monitory Dell są zaprojektowane do optymalnej współpracy z kablami dostarczonymi przez firmę Dell w opakowaniu. Firma Dell nie gwarantuje jakości i wydajności wideo w przypadku użycia kabli innych niż Dell.

UWAGA: Przed podłączeniem kabli poprowadź je w szczelinie do prowadzenia kabli.

UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie. UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera

może być inny.

W celu podłączenia monitora do komputera:

1. Wyłącz komputer i odłącz kabel zasilający.

2. Podłącz kabel DisplayPort do DisplayPort, kabel USB-C do DisplayPort

lub kabel HDMI (sprzedawany oddzielnie) z monitora do komputera.

3. Podłącz koniec kabla USB typu B do monitora, a koniec kabla USB typu A

do komputera.

4. Podłącz urządzenia peryferyjne USB do portów SuperSpeed USB 5 Gb/s

(USB 3.2 Gen 1) pobierania danych monitora.

36 | Ustawienia monitora

Page 37

Podłączanie kabli DisplayPort (DP–DP) i USB

Podłączanie kabli DisplayPort (USB-C-DP) i USB

UWAGA: Podłącz drugą wtyczkę przewodu USB-C do gniazda w komputerze.

Podłączanie kabli HDMI i USB (opcjonalny)

Ustawienia monitora | 37

Page 38

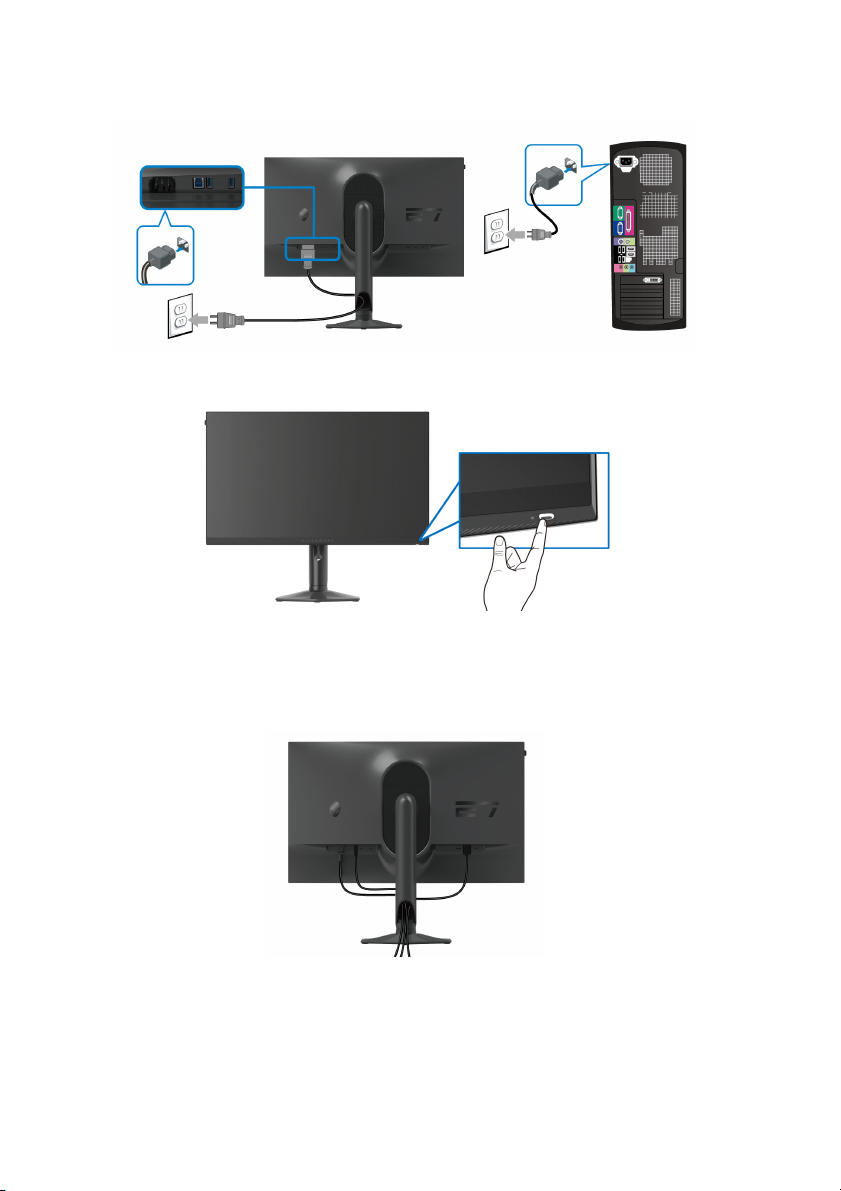

5. Podłącz kable zasilające komputera i monitora do gniazda ściennego.

6. Włącz monitor i komputer.

Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli obraz nie wyświetla się, patrz Typowe problemy.

Organizacja przebiegu kabli

Podczas podłączania niezbędnych kabli (aby uzyskać więcej informacji, patrz

Podłączanie monitora), poprowadź kable przez szczelinę do prowadzenia kabli.

38 | Ustawienia monitora

Page 39

Przymocowywanie monitora przy użyciu blokady Kensington (opcjonalny)

Gniazdo blokady zabezpieczającej znajduje się na spodzie monitora (patrz

Gniazdo blokady zabezpieczenia). Monitor należy przymocować do stołu przy

użyciu blokady zabezpieczenia Kensington. Więcej informacji o tym, jak korzystać z blokady Kensington (sprzedawany

oddzielnie), można znaleźć w dokumentacji do niej dołączonej.

UWAGA: Ilustracja ta służy wyłącznie jako odniesienie. Wygląd blokady może być inny.

Ustawienia monitora | 39

Page 40

Zdejmowanie podstawy monitora

OSTRZEŻENIE: Aby zapobiec porysowaniu ekranu LCD w czasie zdejmowania podstawy, należy położyć monitor na miękkiej powierzchni i zachować ostrożność.

UWAGA: Poniższe czynności dotyczą konkretnie odłączania stojaka dołączonego do monitora. W przypadku usuwania stojaka zakupionego z innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji dołączonymi do stojaka.

UWAGA: Przed wyjęciem stojaka upewnij się, że wszystkie kable zostały odłączone od monitora.

W celu zdjęcia stojaka:

1. Umieść monitor na miękkiej szmatce lub poduszce.

2. Naciśnij i przytrzymaj przycisk zwalniania stojaka z tyłu wyświetlacza.

3. Podnieś zespół stojaka i odsuń od monitora.

40 | Ustawienia monitora

Page 41

Zestaw do montażu na ścianie VESA (opcjonalny)

UWAGA: Do mocowania na zestawie do montażu użyj śrub M4 x 10 mm.

Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie zgodnego z VESA.

1. Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnej i równej powierzchni.

2. Zdemontuj stojak monitora. (Zobacz rozdział Zdejmowanie podstawy

monitora.)

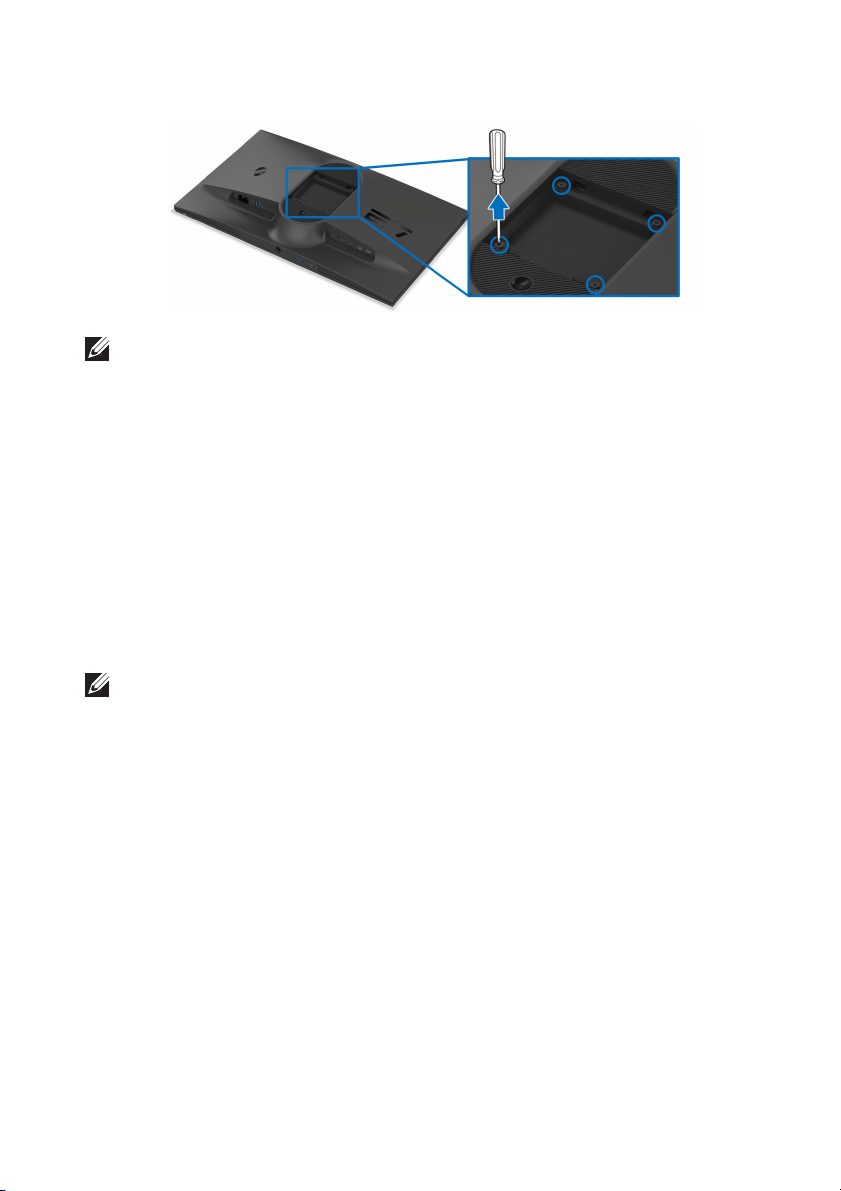

3. Użyj śrubokrętu krzyżakowego firmy Phillips w celu odkręcenia czterech

śrubek zabezpieczających plastikową osłonę.

4. Podłącz uchwyt mocujący z zestawu mocowania na ścianie do monitora.

5. Zamontuj monitor na ścianie. Więcej informacji można znaleźć w

dokumentacji dostarczonej wraz z zestawem do montażu na ścianie.

UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na liście UL, CSA lub GS, przy minimalnej wadze lub obciążeniu wynoszącym 16,72 kg.

Ustawienia monitora | 41

Page 42

Obsługa monitora

Włącz monitor

Naciśnij przycisk zasilania, aby włączyć monitor.

Korzystanie z dżojstika

Użyj dżojstika na dole monitora do regulacji menu ekranowego (OSD).

1. Naciśnij dżojstik lub przesuń go do tyłu/w lewo/w prawo, aby uruchomić

Moduł uruchamiający menu.

2. Aby przełączać między opcjami, przesuwaj dżojstik do przodu/do tyłu/w

lewo/w prawo.

3. Naciśnij dżojstik ponownie, aby potwierdzić ustawienia i wyjść z menu.

Dżojstik Opis

•Po wyświetleniu menu ekranowego naciśnij dżojstik, aby potwierdzić wybór lub zapisać ustawienia.

•Jeśli menu ekranowe jest wyłączone, naciśnij dżojstik, aby uruchomić Moduł uruchamiający menu. Zobacz rozdział

Uzyskanie dostępu do Modułu uruchamiającego menu.

42 | Obsługa monitora

Page 43

Dżojstik Opis

• Nawigacja 4-kierunkowa (w lewo, w prawo, do przodu i do tyłu).

•Przełącza pomiędzy pozycjami menu.

•Zwiększa lub zmniejsza parametry wybranej pozycji menu. Wybiera i wchodzi do podmenu.

Powrót do menu wyższego poziomu lub wyjście z bieżącego menu.

Domyślnie, gdy menu OSD jest wyłączone, przesuwanie dżojstika w kierunku użytkownika powoduje przełączanie między wstępnie ustawionymi opcjami AlienVision Toggle List (Lista przełączników

AlienVision) i Off (Wył.).

Używanie menu ekranowego (OSD)

Uzyskanie dostępu do Modułu uruchamiającego menu

Po przesunięciu lub naciśnięciu dżojstika na środku dolnej części ekranu zostanie wyświetlony Moduł uruchamiający menu, zapewniający dostęp do menu ekranowego i funkcji skrótów.

Aby wybrać funkcję, przesuń dżojstik.

W tabeli poniżej przedstawiono funkcje Modułu uruchamiającego menu:

Etykieta Ikona Opis

Aby uruchomić gł

Dostęp do systemu menu.

ównego menu ekranowe, patrz

Obsługa monitora | 43

Page 44

Etykieta Ikona Opis

Funkcje

klawiszy

skrótów

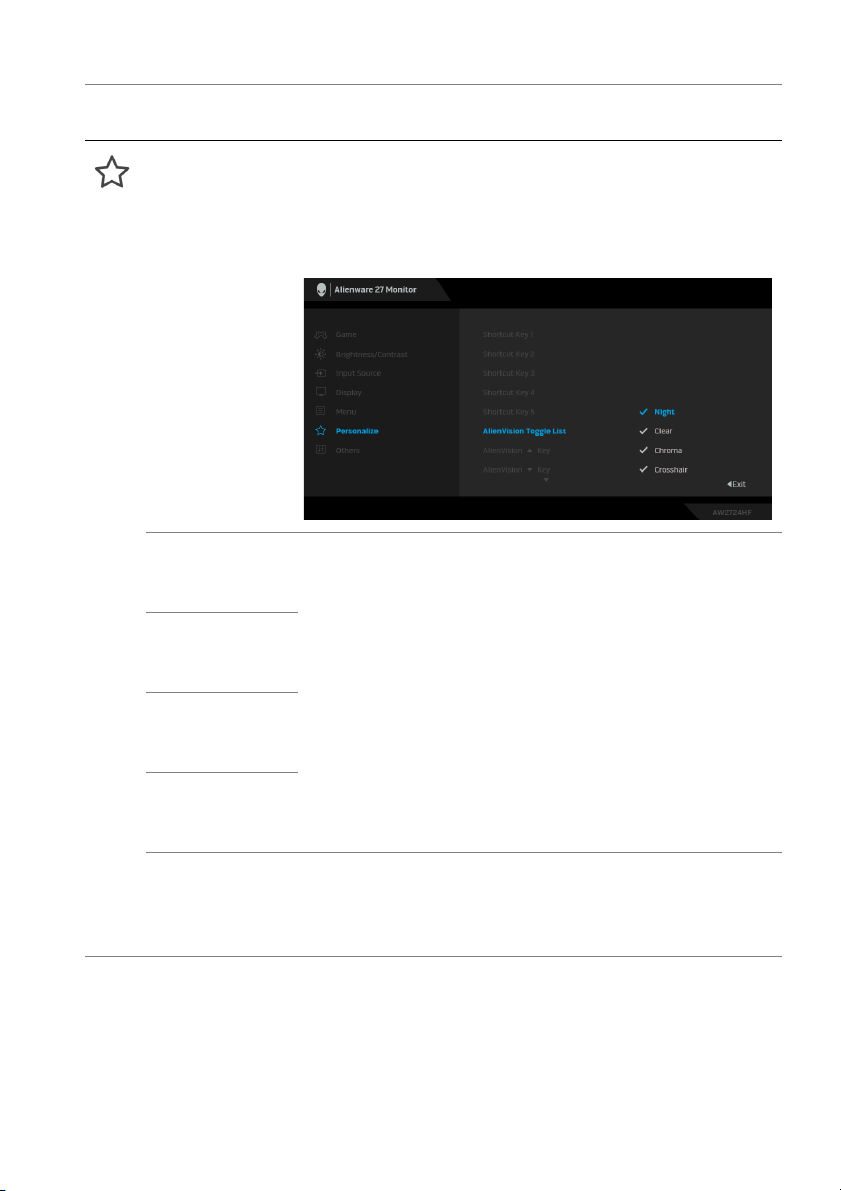

UWAGA: Możesz ustawić preferowane klawisze skrótu. Aby uzyskać więcej informacji, zobacz Personalize

(Personalizowanie).

Gdy przesuniesz dżojstik w lewo lub w prawo, aby przełączyć funkcje klawiszy skrótów, wybrany element zostanie zaznaczony i przesunięty na środek. Naciśnij przycisk na dżojstiku, aby otworzyć podmenu. Po zmianie ustawień przy użyciu dżojstika naciśnij dżojstik, aby przed wyjściem zapisać ustawienia.

• Preset Modes (Tryby ustawień wstępnych): Aby

wybrać preferowany tryb kolorów z listy trybów ustawień wstępnych.

• Dark Stabilizer (Stabilizacja ciemnych scen): Aby uzyskać dostęp do suwaka regulacji Dark Stabilizer (Stabilizacja ciemnych scen).

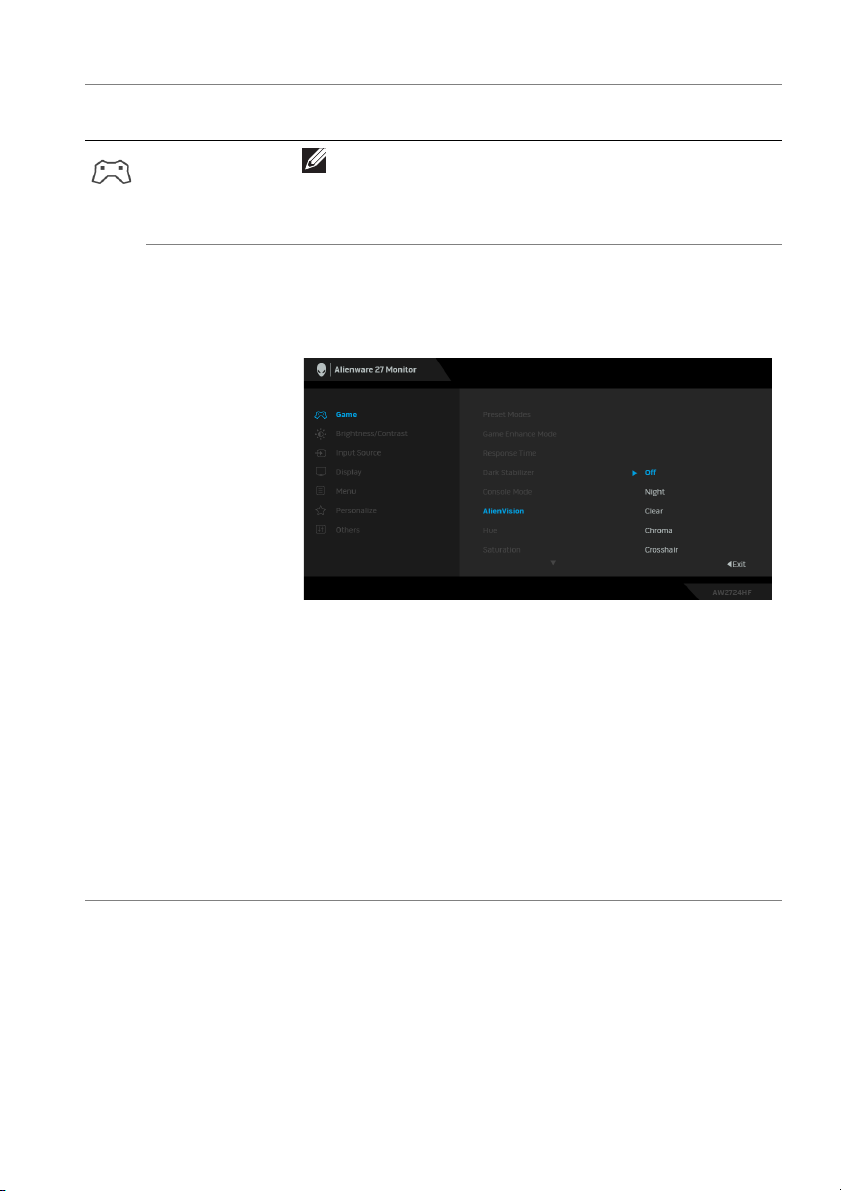

• AlienVision: Aby wybrać preferowany tryb wyświetlania dla rozgrywki lub wyłączyć AlienVision.

•

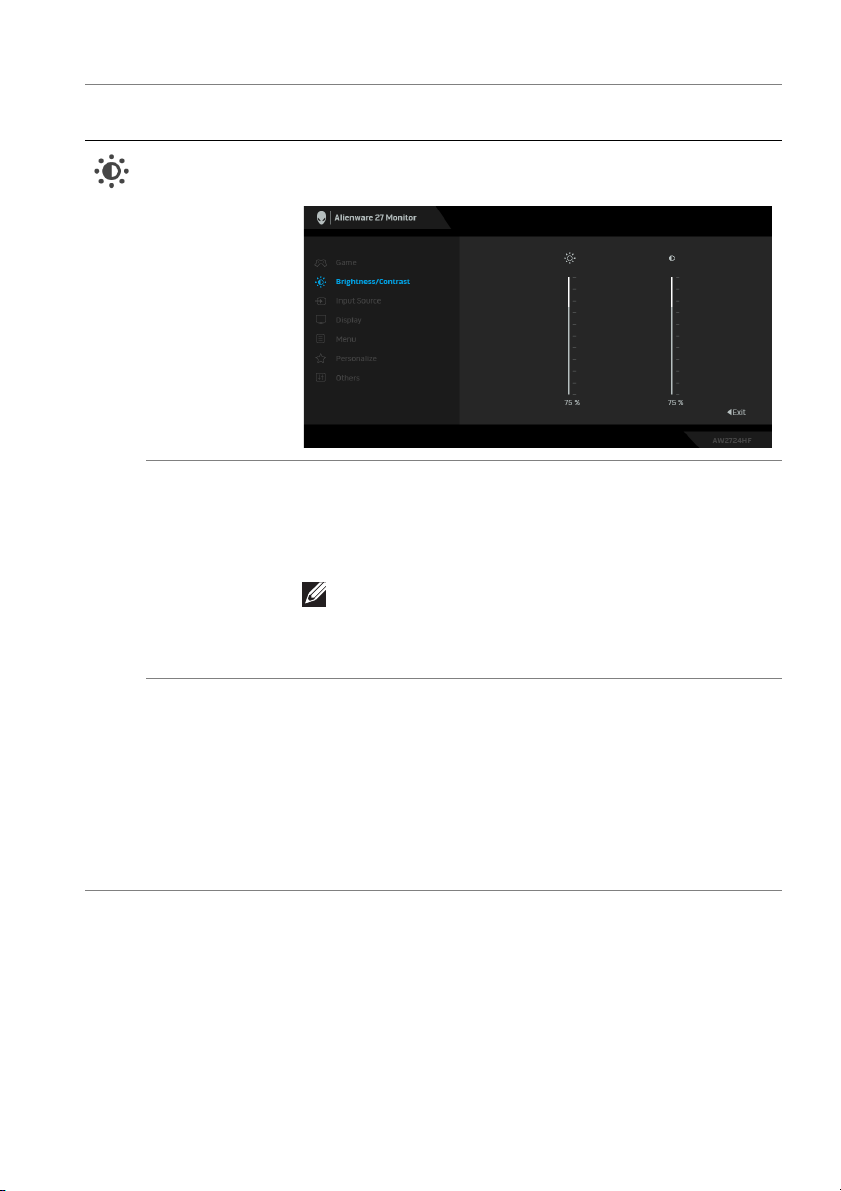

Brightness (Jasność)/Contrast (Kontrast): Aby uzyskać dostęp do suwaków regulacji jasności i kontrastu.

• Input Source (Źródło wejścia): Aby wybrać źródło wejścia z listy sygnałów wideo, które może być powiązane z monitorem.

Aby wyjść z Modułu uruchamiającego menu.

Wyjście

Po włączeniu Modułu uruchamiającego menu u góry na środku ekranu zostanie wyświetlony pasek stanu menu ekranowego, przedstawiający ustawienia niektórych funkcji menu ekranowego.

44 | Obsługa monitora

Page 45

Dostęp do systemu menu

Po zmianie ustawień naciśnij przycisk na dżojstiku, aby zapisać zmiany, zanim przejdziesz do innego menu lub wyjdziesz z menu ekranowego.

UWAGA: Aby wyjść z bieżącego elementu menu i wrócić do poprzedniego menu, przesuń dżojstik w lewo.

Ikona Menu i

podmenu

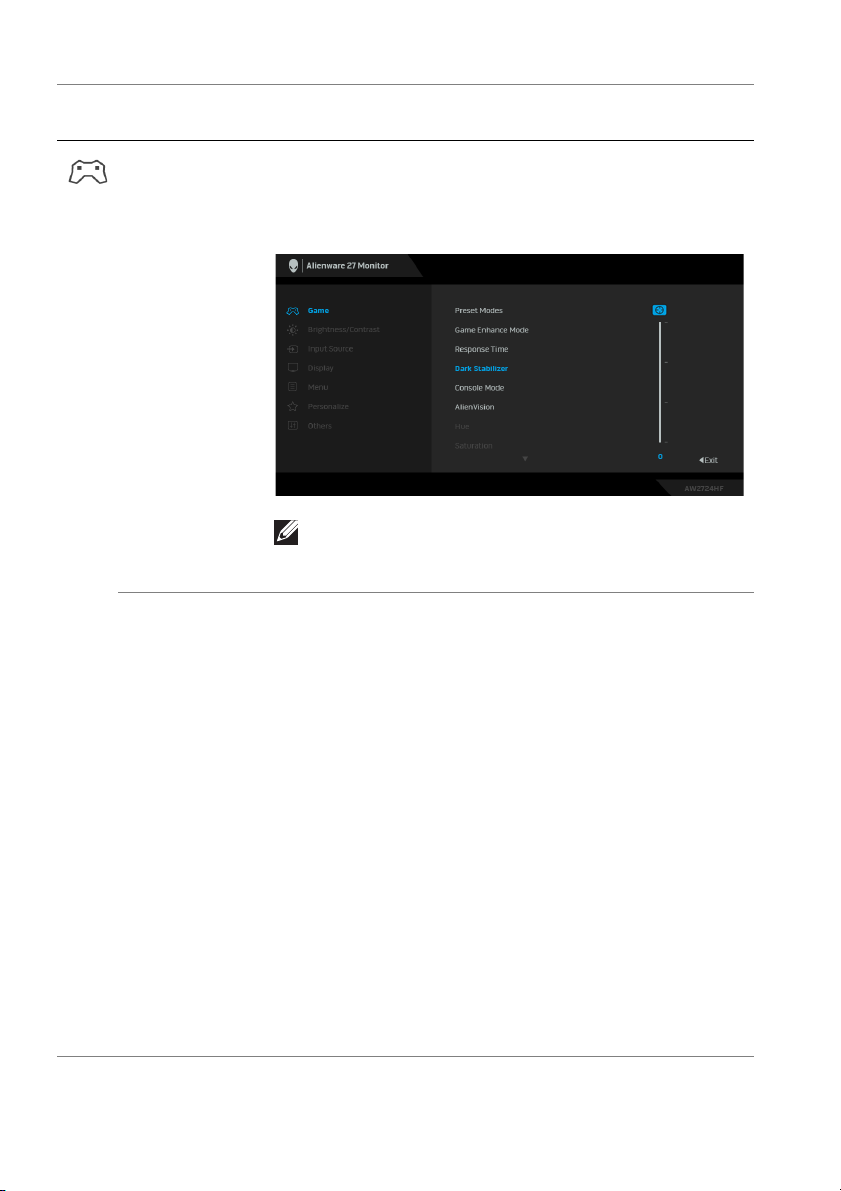

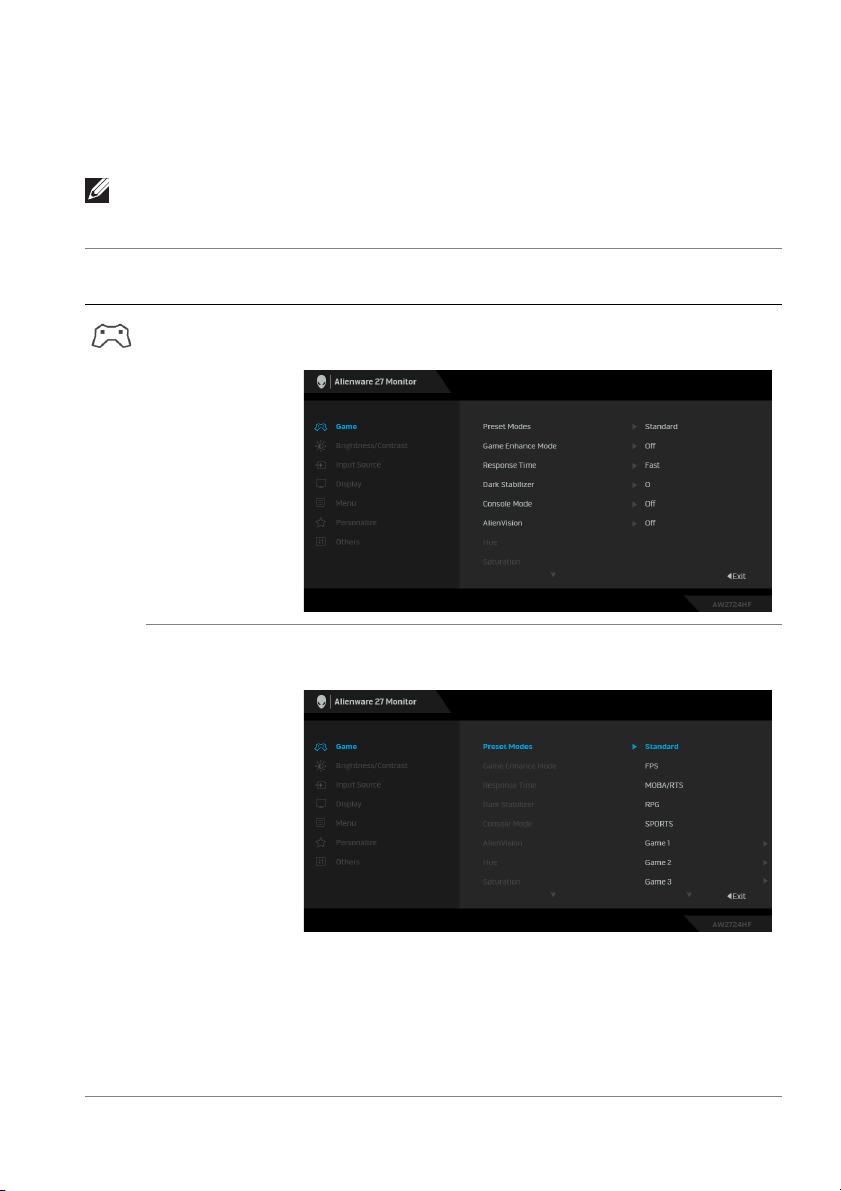

Game (Gra) To menu pozwala spersonalizować ustawienia wizualne

Preset Modes

(Tryby

ustawień

wstępnych)

Opis

gier.

Umożliwia wybranie wstępnie ustawionego trybu kolorów lub utworzenie własnych trybów kolorów.

• Standard (Standardowy): Powoduje wczytanie

domyślnych ustawień kolorów monitora. Jest to domyślny tryb ustawień wstępnych.

• FPS: Ładuje ustawienia kolorów optymalne dla gier

w trybie FPS (strzelanki z perspektywy pierwszej osoby).

Obsługa monitora | 45

Page 46

Ikona Menu i

podmenu

Preset Modes

(Tryby

ustawień

wstępnych)

Opis

• MOBA/RTS: Ładuje ustawienia kolorów optymalne

dla gier w trybie MOBA/RTS (gry strategiczne w czasie rzeczywistym).

• RPG: Ładuje ustawienia kolorów optymalne dla gier

RPG (gier z podziałem na role).

• SPORTS (SPORT): Ładuje ustawienia kolorów

optymalne dla gier sportowych.

• Game 1 (Gra 1)/Game 2 (Gra 2)/Game 3 (Gra 3): Umożliwia dostosowanie ustawień Response Time

(Czas reakcji), Gain (Wzmocnienie), Offset (Przesunięcie), Hue (Barwa), Saturation (Nasycenie) i Dark Stabilizer (Stabilizacja ciemnych scen) do potrzeb związanych z grą.

• Warm (Ciepły): Przedstawia kolory w niższych temperaturach. Wyświetlany ekran jest cieplejszy dzięki odcieniom czerwieni/żółci.

• Cool (Chłodny): Przedstawia kolory w wyższych temperaturach. Wyświetlany ekran jest chłodniejszy dzięki odcieniom koloru niebieskiego.

• Custom Color (Kolor dostosowany): Umo ręczne ustawienie kolorów. Użyj dżojstika z opcjami

Gain (Wzmocnienie), Offset (Przesunięcie), Hue (Barwa) i Saturation (Nasycenie), aby utworzyć

własne wstępnie ustawione tryby kolorów.

żliwia

46 | Obsługa monitora

UWAGA: Funkcja jest wyłączona, gdy włączona jest Console Mode (Tryb konsoli).

UWAGA: Funkcja jest wyłączona, gdy jest aktywna opcja Smart HDR (Inteligentne HDR) i wyświetlane są treści HDR.

Page 47

Ikona Menu i

podmenu

Game Enhance

Mode (Tryb

ulepszenia

gier)

Response Time

(Czas reakcji)

Opis

To menu obejmuje trzy funkcje umożliwiające ulepszenie sposobu korzystania z gier.

• Off (Wył.): Wyłączenie funkcji w obszarze Game Enhance Mode (Tryb ulepszenia gier).

• Timer (Czasomierz): Służy do wyłączanie lub włączanie czasomierza widocznego w lewym górnym rogu ekranu. Pokazuje on czas, jaki upłynął od rozpoczęcia gry. Wybierz opcję z listy interwałów, aby wiedzieć, ile czasu pozostało.

• Frame Rate (Liczba klatek na sekundę): Służy do wyświetlania bieżącej liczbę klatek na sekundę podczas gry. Im wyższa jest ta wartość, tym płynniejszy wydaje się ruch.

• Display Alignment (Wyrównanie obrazu): Zapewnia idealne wyrównanie obrazu wideo z kilku ekranów. Ponowne naciśnięcie dżojstika spowoduje wyjście z trybu Display Alignment (Wyrównanie obrazu).

Umożliwia ustawienie na Fast (Szybki), Super Fast (Superszybki) lub

Extreme (Ekstremalny).

Response Time (Czas reakcji)

Obsługa monitora | 47

Page 48

Ikona Menu i

podmenu

Dark Stabilizer

(Stabilizacja

ciemnych scen)

Console Mode

(Tryb konsoli)

Opis

Ta funkcja poprawia widoczność w ciemnych scenariuszach gier. Im wyższa wartość (pomiędzy 0 a

3), tym lepsza widoczność w ciemnych obszarach obrazu.

UWAGA: Funkcja jest wyłączona, gdy jest aktywna opcja Smart HDR (Inteligentne HDR) i wyświetlane są treści HDR.

Pozwala zmienić wartość Console Mode (Tryb konsoli) na On (Wł.)/Off (Wył.), Color (Kolor), Gamma, lub Source Tone Map (Mapa dźwięków

źródłowych). Aktywacja tej funkcji zapewnia najlepsze wrażenia podczas grania w gry konsolowe. Aby uzyskać więcej informacji, zobacz Tryb konsoli (tylko

HDMI).

• On (Wł.)/Off (Wył.): Wybierz opcję wyłączenie funkcji w obszarze Console Mode (Tryb konsoli).

• Color (Kolor): RGB ma domyślnie wartość 100 i w tym trybie można regulować RGB w zakresie od 0 do 100.

• Gamma: warto Wybranie tej funkcji umożliwia ręczną regulację współczynnika Gamma w zakresie od 1,8 do 2,6.

• Source Tone Map (Mapa dźwięków źródłowych): Wybierz, aby umożliwić odwzorowanie tonalnej treści HDR przez urządzenie źródłowe.

ść domyślna Gamma wynosi 2,2.

48 | Obsługa monitora

Page 49

Ikona Menu i

podmenu

Console Mode

(Tryb konsoli)

AlienVision AlienVision zapewnia kilka trybów wyświetlania

Opis

UWAGA: Console Mode (Tryb konsoli) jest tylko dla HDMI. Tryby ustawień wstępnych są niedostępne, gdy "On" (Wł.) jest Console Mode (Tryb konsoli).

scenariuszy gier. Możesz skorzystać z tych opcji, aby wyświetlić podgląd. Domyślne ustawienie to Off (Wył.).

• Night (Noc): Wyraźnie identyfikuje obiekty w

ciemnych scenach gier.

• Clear (Wyczyść): Usuwa artefakty wizualne, aby

zwiększyć przejrzystość scen w ciągu dnia.

• Chroma (Kolor): Stosuje dynamiczne mapy

termiczne w różnych scenach, aby pomóc odróżnić obiekty gry od tła.

• Crosshair (Celownik): Pomaga w celowaniu i w

celowaniu predykcyjnym z oznaczeniami. Wyświetla celownik krzyżowy w całej grze, pomagając poprawić celowanie w czasie akcji gry.

Obsługa monitora | 49

Page 50

Ikona Menu i

podmenu

Hue (Barwa) Funkcja ta może powodować zmianę koloru obrazu

Saturation

(Nasycenie)

Reset Game

(Zresetuj gry)

Opis

wideo na zielony lub purpurowy. Jest to używane do ustawienia odcieni kolorów.

Przy użyciu dżojstika można ustawić poziom barwy od 0 do 100.

Wyższe poziomy zwiększają odcień zieleni obrazu wideo, natomiast niższe poziomy zwiększają odcień fioletu.

UWAGA: Ta funkcja jest dostępna tylko wtedy, gdy wybrany zostanie tryb ustawień wstępnych FPS, MOBA/RTS, RPG lub SPORTS (SPORT).

Funkcja ta umożliwia ustawienie nasycenia koloru obrazu wideo.

Przy użyciu dżojstika można ustawić poziom nasycenia od 0 do 100.

Wyższe poziomy zwiększają wrażenie kolorowości obrazu wideo, natomiast niższe poziomy zwiększają wrażenie monochromatyczności obrazu wideo.

UWAGA: Ta funkcja jest dostępna tylko wtedy, gdy wybrany zostanie tryb ustawień wstępnych FPS, MOBA/RTS, RPG lub SPORTS (SPORT).

Resetuje wszystkie ustawienia w menu Game (Gra) do fabrycznych wartości domyślnych.

50 | Obsługa monitora

Page 51

Ikona Menu i

podmenu

Brightness/

Contrast

(Jasność/

Kontrast)

Opis

Użyj tego menu, aby uaktywnić ustawienia

Brightness/Contrast (Jasność/Kontrast).

Brightness

(Jasność)

Contrast

(Kontrast)

Funkcja Brightness (Jasność) umożliwia ustawienie luminancji oświetlenia tylnego.

Przy użyciu dżojstika można ustawić poziom jasności (min. 0/maks. 100).

UWAGA: Ręczna regulacja ustawienia Brightness (Jasność) jest wyłączona, gdy aktywna jest opcja Smart HDR (Inteligentne HDR) i wyświetlana zawartość HDR.

Ustaw najpierw Brightness (Jasność), a następnie ustaw Contrast (Kontrast), ale tylko wtedy, gdy dalsze ustawienia są konieczne.

Przy użyciu dżojstika można ustawić poziom kontrastu (min. 0/maks. 100).

Funkcja Contrast (Kontrast) powoduje ustawienie stopnia różnicy między ciemnymi a jasnymi obszarami na ekranie monitora.

Obsługa monitora | 51

Page 52

Ikona Menu i

podmenu

Input Source

(Źródło

wejścia)

DP 1 Wybierz wejście DP 1 lub DP 2, gdy używane jest DP 2

HDMI Wybierz wejście HDMI, gdy używane jest złącze

Auto Select

(Autom.

źródło)

Reset Input

Source (Resetuj

źródło wejścia)

Opis

Użyj tego menu, aby wybrać między różnymi sygnałami wideo, które mogą być podłączone do monitora.

złącze DisplayPort (DP). Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

HDMI. Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

Automatycznie szuka dostępnych źródeł wejścia. Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

Resetuje wszystkie ustawienia w menu

(Źródło wejścia) do fabrycznych wartości domyślnych.

Input Source

52 | Obsługa monitora

Page 53

Ikona Menu i

podmenu

Display

(Wyświetlacz)

Opis

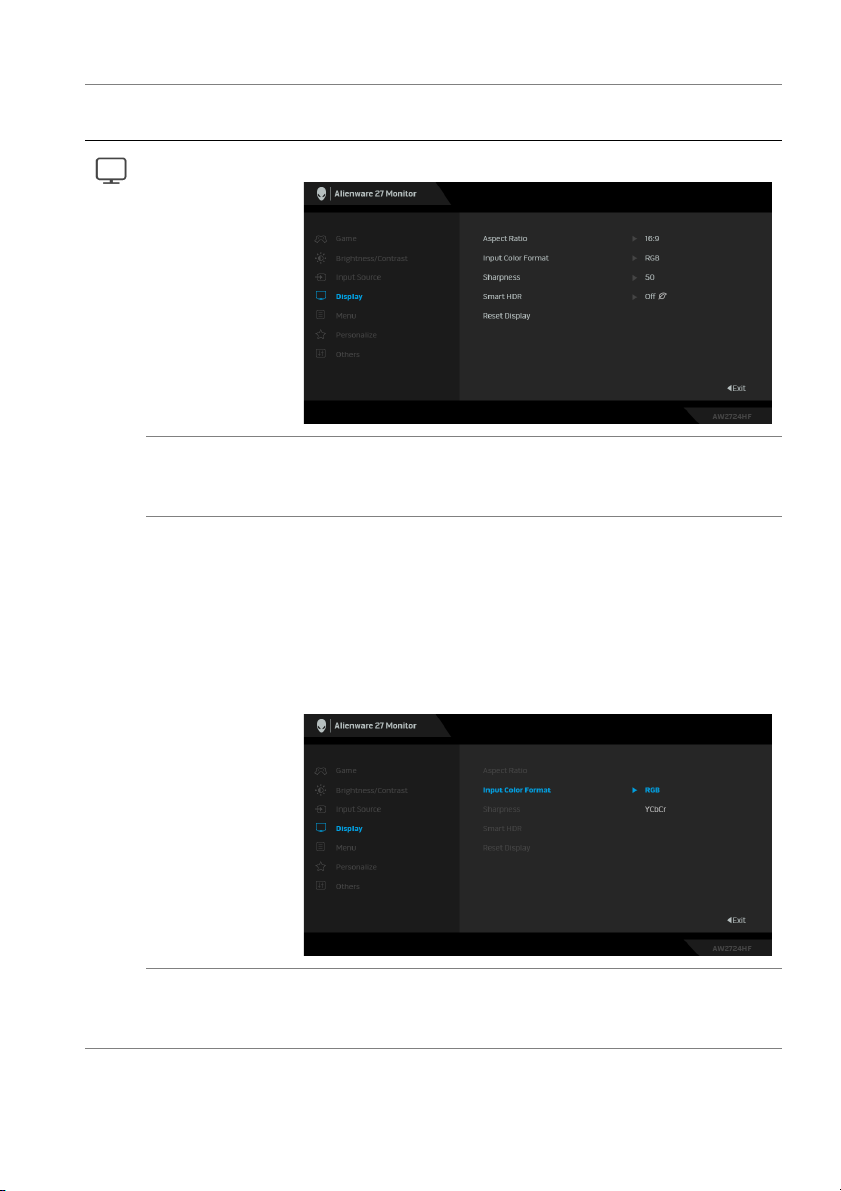

Użyj opcji Display (Wyświetlacz), aby ustawić obrazy.

Aspect Ratio

(Współczynnik

proporcji)

Input Color

Format

(Format wejścia

kolorów)

Sharpness

(Ostrość)

Ustaw współczynnik obrazu na 16:9, Auto Resize (Automatyczna zmiana rozmiaru) lub 4:3.

Pozwala na ustawienie trybu wejściowego wideo na:

• RGB: Wybierz tę opcję, jeśli monitor jest

podłączony do komputera lub odtwarzacza multimedialnego obsługującego sygnał wyjściowy RGB.

• YCbCr: Wybierz tę opcję, jeśli odtwarzacz

multimedialny obsługuje tylko wyjście YCbCr.

Funkcja ta powoduje, że obrazy są ostrzejsze lub miększe. Przy użyciu dżojstika można ustawić poziom ostrości od 0 do 100.

Obsługa monitora | 53

Page 54

Ikona Menu i

podmenu

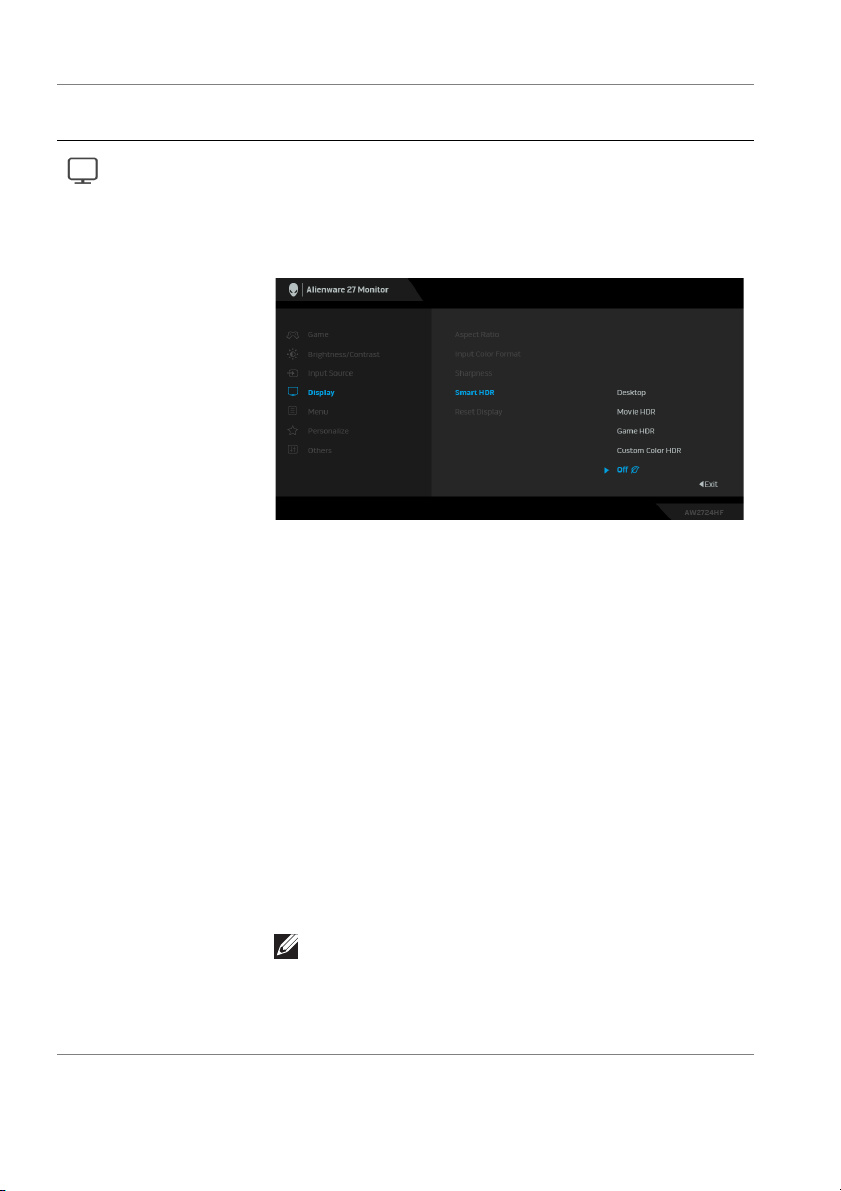

Smart HDR

(Inteligentne

HDR)

Opis

Funkcja Smart HDR (Inteligentne HDR) (wysoki współczynnik kontrastu dynamicznego) pozwala zwiększyć wydajność monitora poprzez optymalne dostosowanie kontrastu oraz zakresu kolorów i jasności, aby jak najbardziej przypominały rzeczywisty obraz.

Domyślne ustawienie to Off (Wył.). Tryb Smart HDR (Inteligentne HDR) można ustawić na:

• Desktop (Pulpit): Odpowiedni do wykorzystywania monitora z komputerem stacjonarnym.

• Movie HDR (HDR do filmów): Odpowiedni do odtwarzania treści wideo z HDR.

• Game HDR (HDR do gier): Odpowiedni do odtwarzania gier obsługujących technologię HDR. Ekran wyświetla bardziej realistyczne sceny i sprawia, że granie jest bardziej wciągające i przyjemne.

• Custom Color HDR (Niestandardowy kolor HDR): Umożliwia utworzenie własnego trybu HDR poprzez dostosowanie ustawień Contrast

(Kontrast), Hue (Barwa) i Saturation (Nasycenie).

54 | Obsługa monitora

UWAGA: Podczas włączania i wyłączania Smart HDR (Inteligentne HDR) oczekuje się wystąpienia pustego ekranu (około 5 sekund). Jest to normalne zachowanie, gdyż monitor zmienia tryb wyświetlania. Nie włączaj monitora.

Page 55

Ikona Menu i

podmenu

Smart HDR

(Inteligentne

HDR)

Reset Display

(Resetuj

wyświetlacz)

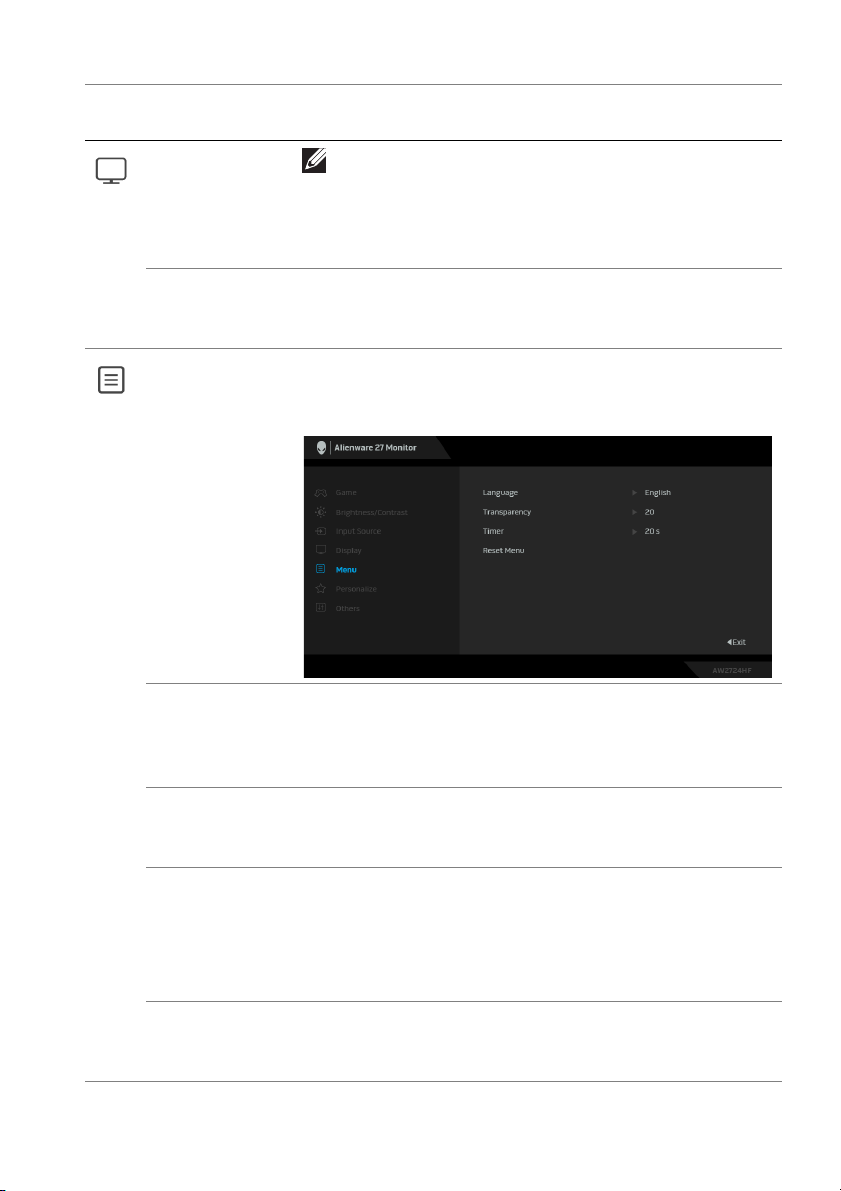

Menu Skorzystaj z tego menu, aby dopasować ustawienia dla

Opis

UWAGA: Gdy monitor przetwarza zawartość HDR, opcje Preset Modes (Tryby ustawień wstępnych), Dark Stabilizer (Stabilizacja ciemnych scen), Brightness (Jasność) i Contrast (Kontrast) zostają wyłączone.

Resetuje wszystkie ustawienia w menu Display (Wyświetlacz) do fabrycznych wartości domyślnych.

menu OSD, np. język menu OSD, czas wyświetlania menu na ekranie itd.

Language

(Język)

Transparency

(Przezroczy-

stość) Timer

(Czasomierz)

Reset Menu

(Resetowanie

menu)

Pozwala ustawiać wyświetlacz OSD na jeden z ośmiu języków: angielski, hiszpański, francuski, niemiecki, portugalski brazylijski, rosyjski, chiński uproszczony lub japoński.

Przesuwając dżojstik, można zmienić poziom przezroczystości menu (min. 0/maks. 100).

Ustawia czas, przez jaki menu ekranowe ma być aktywne od ostatniego momentu, kiedy dżojstik był używany.

Przesuń dżojstik, aby ustawić suwak w odstępach 1-sekundowych, od 5 do 60 sekund.

Resetuje wszystkie ustawienia w menu Menu do domyślnych wartości fabrycznych.

Obsługa monitora | 55

Page 56

Ikona Menu i

podmenu

Personalize

(Personalizo-

wanie)

Opis

Shortcut Key 1

(Klawisz skrótu

Shortcut Key 2

(Klawisz skrótu

Shortcut Key 3

(Klawisz skrótu

Shortcut Key 4

(Klawisz skrótu

Shortcut Key 5

(Klawisz skrótu

Pozwala wybrać funkcję z listy i ustawić ją jako klawisz skrótu. Lista obejmuje Preset Modes (Tryby ustawień

wstępnych), Game Enhance Mode (Tryb ulepszenia gier), Dark Stabilizer (Stabilizacja ciemnych scen), AlienVision, Brightness/Contrast (Jasność/ Kontrast), Input Source (Źródło wejścia), Aspect Ratio (Współczynnik proporcji) i Smart HDR (Inteligentne HDR). Naciśnij przycisk na dżojstiku, aby

potwierdzić wybór.

56 | Obsługa monitora

Page 57

Ikona Menu i

podmenu

AlienVision

Toggle List

(Lista

przełączników

AlienVision)

Opis

Wybierz, aby określić preferowane tryby dla funkcji skrótów AlienVision w przyciskach Modułu uruchamiającego menu i przyciskach 4-kierunkowych AlienVision. Naciśnij przycisk na dżojstiku ponownie, aby wybrać tryb.

AlienVision ▲

Key (Klawisz

AlienVision ▲)

AlienVision ▼

Key (Klawisz

AlienVision ▼)

AlienVision ◀

Key (Klawisz

AlienVision ◀)

AlienVision

Key (Klawisz

AlienVision

Power Button

LED (Wskaźnik

LED przycisku

zasilania)

▶

▶)

Możesz zdefiniować ruchy dżojstika dla trybów wstępnie ustawionych AlienVision; gdy przesuniesz dżojstik w dowolnym określonym kierunku, zostanie aktywowany określony tryb AlienVision. Po wybraniu Toggle Preset (Przełączanie ustawień wstępnych) można przełączać się między trybami określonymi w

AlienVision Toggle List (Lista przełączników AlienVision) i opcją Off (Wył.).

Domyślnie AlienVision ▼ Key (Klawisz AlienVision ▼) jest włączony i ustawiony na Toggle Preset

(Przełączanie ustawień wstępnych).

Umożliwia ustawienie wskaźnika zasilania w celu zmniejszenia zużycia energii.

Obsługa monitora | 57

Page 58

Ikona Menu i

podmenu

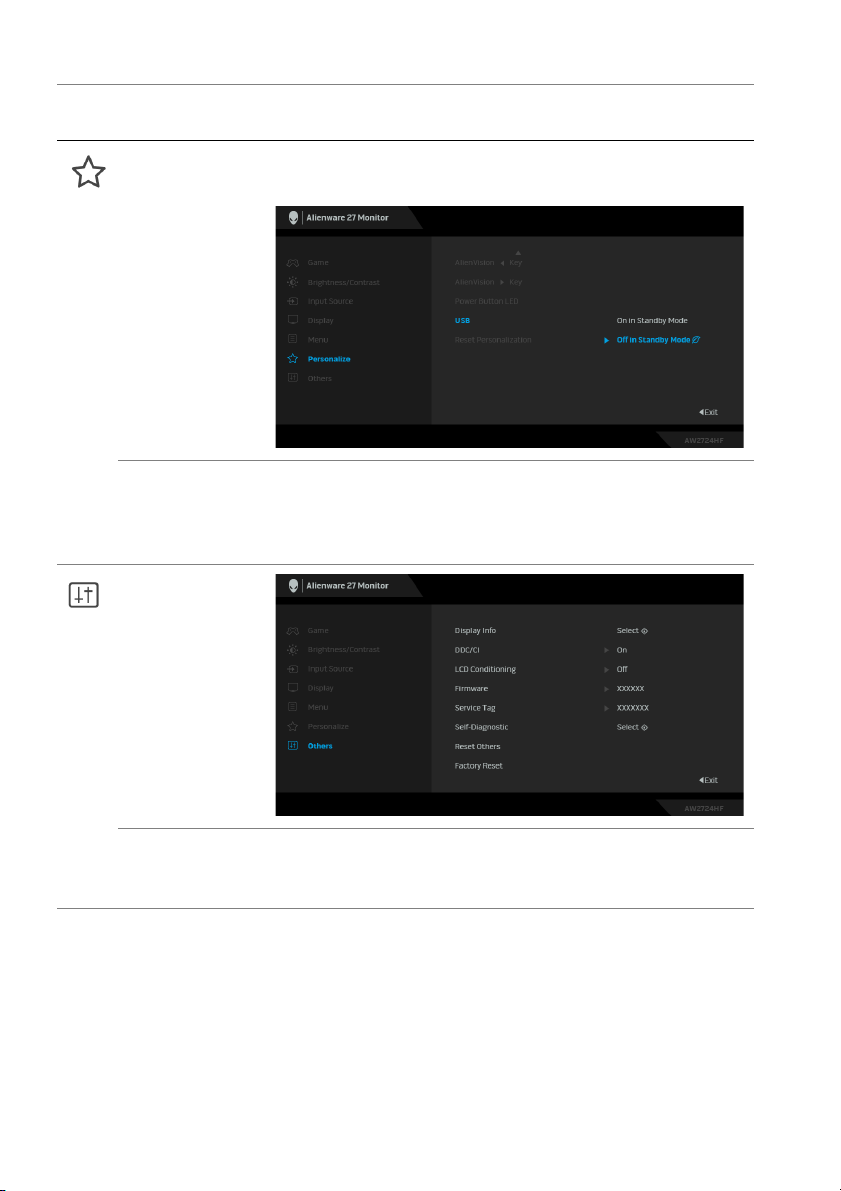

USB Umożliwia włączenie lub wyłączenie funkcji USB w

Opis

trybie gotowości monitora.

Reset

Personalization

(Zresetuj

personalizację)

Others (Inne)

Display Info

(Informacje o

monitorze)

Resetuje wszystkie ustawienia w menu Personalize (Personalizowanie) do domyślnych wartości

fabrycznych.

Wyświetla informację o bieżących ustawieniach monitora.

58 | Obsługa monitora

Page 59

Ikona Menu i

podmenu

DDC/CI DDC/CI (Kanał wyświetlanych danych/interfejs

Opis

poleceń) umożliwia monitorowanie parametrów (jasność, balans kolorów, itd.), aby można je było ustawiać programowo przy użyciu komputera. Funkcję tę można wyłączyć, wybierając opcję Off (Wył.).

Włącz tę funkcję w celu zapewnienia najlepszej funkcjonalności użytkownikom oraz optymalnej wydajności monitora.

LCD Conditio-

ning

(Dostosowywa-

nie monitora

LCD)

Firmware

(Oprogramo-

wanie

sprzętowe)

Pomaga wyeliminować drobne przypadki zatrzymywania się obrazu. W zależności od stopnia zatrzymywania się obrazu, uruchomienie programu może zająć dłuższą chwilę. Możesz włączyć tę funkcję poprzez wybranie opcji On (Wł.).

Wyświetla wersję oprogramowania sprzętowego monitora.

Obsługa monitora | 59

Page 60

Ikona Menu i

podmenu

Service Tag

(Etykieta

serwisowa)

Self-Diagno-

stic

(Samodiagno-

styka)

Reset Others

(Resetuj inne) Factory Reset

(Przywracanie

ustawień

fabrycznych)

Opis

Wyświetla etykietę serwisową monitora. Etykieta serwisowa to unikalny identyfikator alfanumeryczny niezbędny w przypadku kontaktowania się z działem wsparcia technicznego firmy Dell, uzyskiwania dostępu do informacji o gwarancji oraz wyszukiwania najnowszych sterowników w witrynie pomocy technicznej firmy Dell, itp.

Wybierz, aby uruchomić następujący proces samodiagnostyki:

1. Po uruchomieniu zostanie wyświetlony szary

ekran.

2. Dokładnie sprawdź ekran pod kątem

nieprawidłowości.

3. Przesuń dżojstik. Kolor ekranu zmieni się na

czerwony.

4. Sprawdź, czy na wyświetlaczu nie występują

nieprawidłowości.

5. Powtórz czynności 3 i 4 w celu sprawdzenia

wyświetlania na ekranach zielonym, niebieskim, czarny, białym i tekstowym.

Test jest zakończony po wyświetleniu ekranu tekstowego. Naciśnij przycisk na dżojstiku, aby zakończyć proces testowania.

Zresetowanie wszystkich ustawie do wartości fabrycznych.

Resetuje wszystkie ustawienia menu ekranowego do domyślnych wartości fabrycznych.

ń menu Others (Inne)

60 | Obsługa monitora

Page 61

Tryb konsoli (tylko HDMI)

Console Mode (Tryb konsoli) został specjalnie zaprojektowany z myślą o doskonałej jakości obrazu z szybkim czasem reakcji i wysoką szybkość klatek 255 Hz, aby zapewnić najlepsze wrażenia z gry na konsoli.

Obsługiwane taktowanie

Tryb wyświetlania Częstotliwość

pozioma

(kHz)

640 x 480 31,47 59,94 25,18 -/640 x 480 37,50 75 31,50 -/720 x 400 31,47 70,08 28,32 -/+ 800 x 600 37,88 60,32 40 +/+

800 x 600 46,88 75 49,50 +/+ 1024 x 768 48,36 60 65 -/1024 x 768 60,02 75,03 78,75 +/+

1152 x 864 67,50 75 108 +/+

1280 x 1024 63,98 60,02 108 +/+ 1280 x 1024 79,98 75,03 135 +/+

Częstotliwość

pionowa (Hz)

Zegar pikseli (MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

Obsługa monitora | 61

Page 62

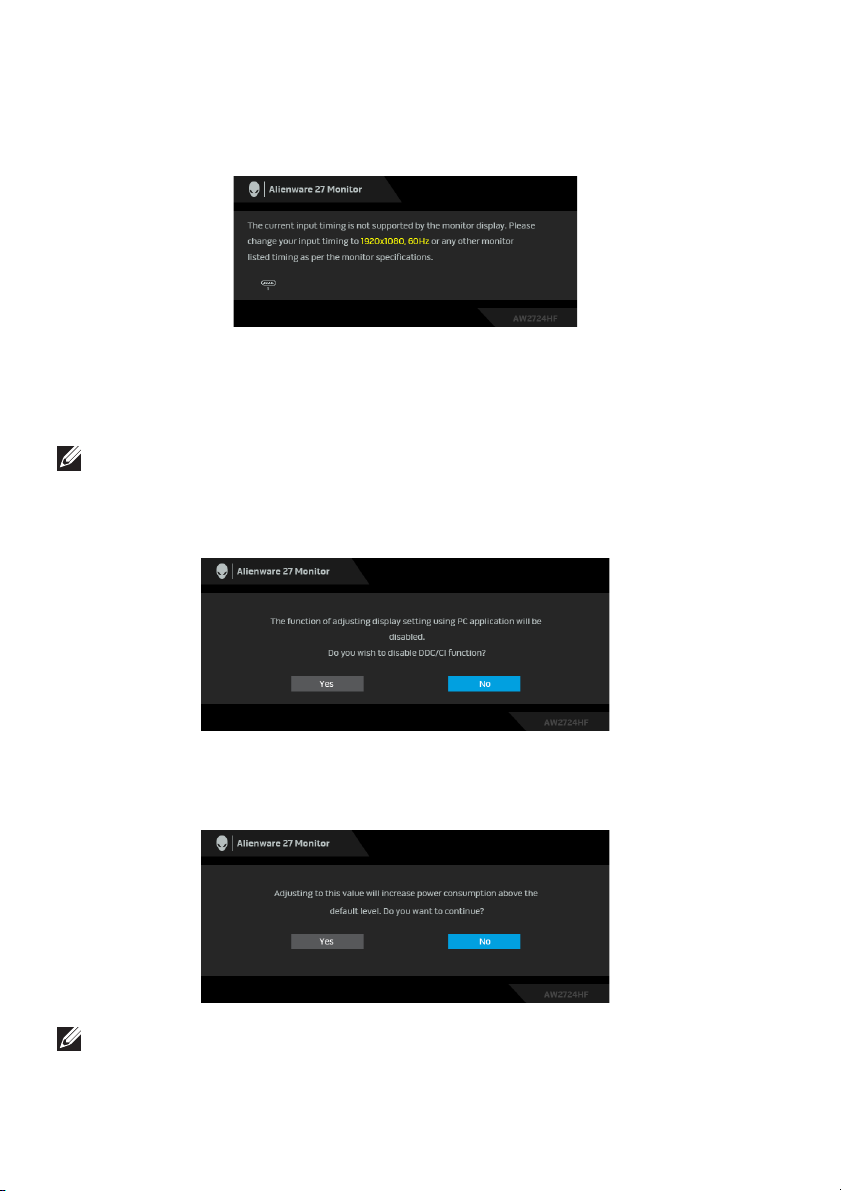

Komunikat ostrzegawczy menu ekranowego

Gdy monitor nie obsługuje określonego trybu rozdzielczości, pojawi się następujący komunikat:

Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z komputera. Informacje dotyczące poziomych i pionowych zakresów adresowania częstotliwości tego monitora znajdują się w części Specyfikacje monitora. Zalecana rozdzielczość to 1920 x 1080.

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego sygnału źródłowego.

Przed wyłączeniem funkcji DDC/CI pojawi się następujący komunikat:

W przypadku wyboru ustawienia Brightness (Jasność) po raz pierwszy powyżej poziomu domyślnego, zostanie wyświetlony następujący komunikat:

UWAGA: Jeśli wybierzesz opcję Yes (Tak), przy kolejnej zmianie ustawienia Brightness (Jasność) komunikat nie zostanie wy

62 | Obsługa monitora

świetlony.

Page 63

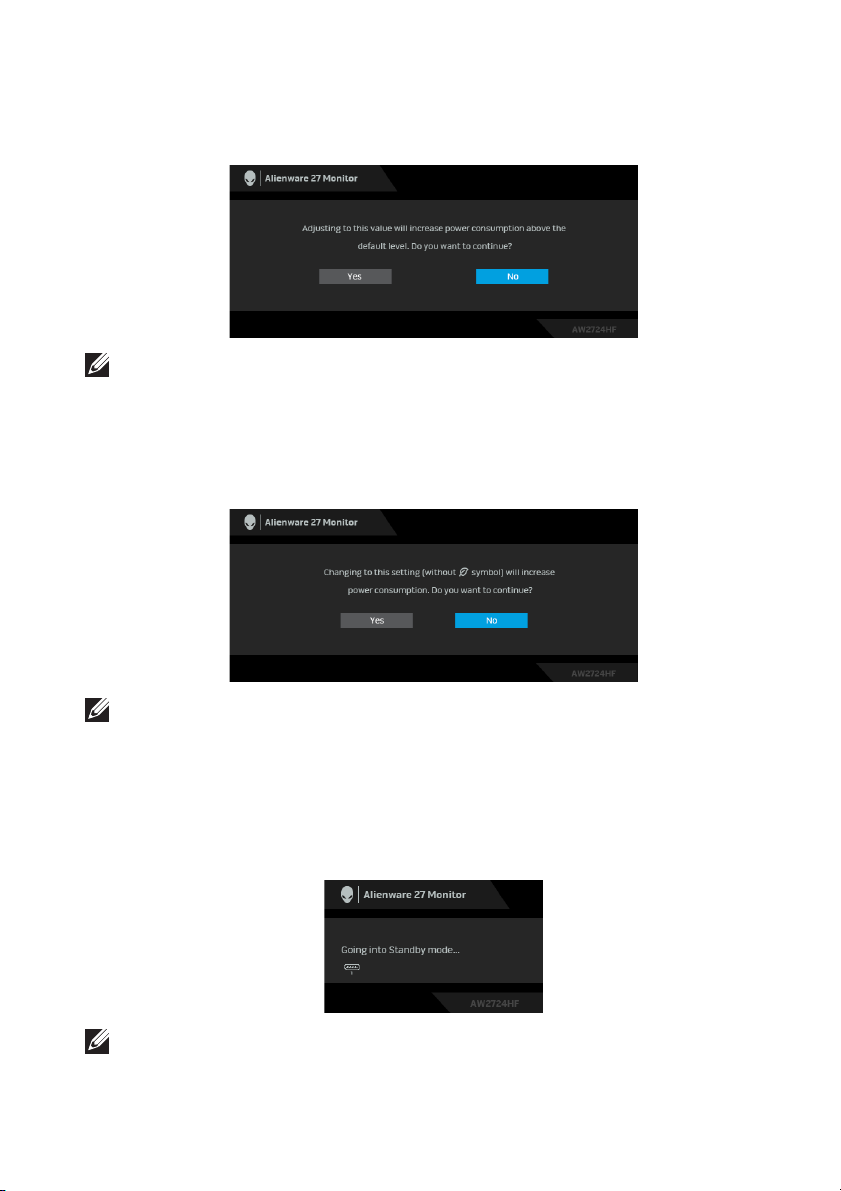

W przypadku ustawienia opcji Preset Modes (Tryby ustawień wstępnych) na FPS, MOBA/RTS lub SPORTS (SPORT) po raz pierwszy zostanie wyświetlony

następujący komunikat:

UWAGA: Jeśli wybierzesz Nie, poziom Brightness (Jasność) zostanie zmieniony na 75% dla opcji Preset Modes (Tryby ustawień wstępnych).

Po zmianie domyślnego ustawienia funkcji oszczędzania energii po raz pierwszy, np. Smart HDR (Inteligentne HDR) lub USB zostanie wyświetlony następujący komunikat:

UWAGA: Jeśli wybierzesz opcję Yes (Tak) dla dowolnej funkcji ze wspomnianych powyżej, komunikat ten nie będzie wyświetlany przy kolejnej zmianie ustawień tych funkcji. W przypadku przywracania do ustawień fabrycznych komunikat zostanie wyświetlony ponownie.

Gdy monitor przechodzi do trybu gotowości, zostanie wyświetlony następujący komunikat:

UWAGA: Komunikat może być nieznacznie inny w zależności od wybranego sygnału źródłowego.

Uaktywnij komputer i monitor w celu uzyskania dostępu do

OSD.

Obsługa monitora | 63

Page 64

Menu OSD będzie tylko działać w typowym trybie operacyjnym. Jeśli naciśniesz przycisk na dżojstiku w trybie gotowości, w zależności od wybranego wejścia zostanie wyświetlony następujący komunikat:

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego sygnału źródłowego.

Uaktywnij komputer i monitor w celu uzyskania dostępu do OSD.

Jeśli wybrane wejście DP 1, DP 2 lub HDMI i odpowiedni kabel nie zostanie podłączony, zostanie wyświetlony następujący komunikat:

UWAGA: Komunikat może być nieznacznie inny w zależności od wybranego sygnału źródłowego.

Uaktywnij komputer i monitor w celu uzyskania dostępu do OSD.

Gdy wybrana jest funkcja Factory Reset (Przywracanie ustawień fabrycznych), zostanie wyświetlony następujący komunikat:

Aby uzyskać więcej informacji, zobacz Wykrywanie i usuwanie usterek.

64 | Obsługa monitora

Page 65

Blokowanie przycisków sterowania

Możesz zablokować przyciski sterowania monitora, aby uniemożliwić dostęp do menu OSD i/lub przycisku zasilania.

1. Przesuń dżojstik do przodu/do tyłu/w lewo/w prawo i przytrzymaj przez

ok. 4 sekundy, aż zostanie wyświetlone menu.

2. Przesuń dżojstik, aby wybrać jedną z poniższych opcji:

• : Ustawienia menu OSD są zablokowane i niedostępne.

• : Przycisk zasilania jest zablokowany.

•

3. Naciśnij dżojstik, aby potwierdzić konfigurację.

Aby odblokować, przesuń dżojstik do przodu/do tyłu/w lewo/w prawo i przytrzymaj przez około 4 sekundy, aż na ekranie zostanie wyświetlone menu, a następnie wybierz w celu odblokowania oraz zamknięcia okna podręcznego.

: Ustawienia menu OSD są niedostępne, a przycisk zasilania jest

zablokowany.

Obsługa monitora | 65

Page 66

Ustawianie maksymalnie rozdzielczości

UWAGA: Czynności mogą się nieznacznie różnić w zależności od posiadanej wersji systemu Windows.

Aby ustawić maksymalną rozdzielczość dla monitora: W systemie Windows 8.1:

1. W przypadku systemu Windows 8.1 wybierz kafelek Pulpit, aby przełączyć

się na klasyczny pulpit.

2. Kliknij prawym przyciskiem pulpit i wybierz Rozdzielczość ekranu.

3. W przypadku podłączonego więcej niż jednego monitora, pamiętaj, aby wybrać AW2724HF.

4. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz opcję 1920 x 1080.

5. Kliknij OK.

W systemach Windows 10 i Windows 11:

1. Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia wyświetlania.

2. W przypadku podłączenia więcej niż jednego monitora pamiętaj, aby wybrać AW2724HF.

3. Kliknij listę

4. Kliknij opcję Zachowaj zmiany.

Jeśli opcja 1920 x 1080 nie jest widoczna, konieczne jest zaktualizowanie sterownika karty graficznej do najnowszej wersji. Zależnie od rodzaju komputera wykonaj jedną z następujących procedur:

Jeżeli masz komputer stacjonarny lub laptop firmy Dell:

•Przejdź na stronę sieci web www.dell.com/support, wprowadź znak serwisowy i pobierz najnowszy sterownik do posiadanej karty graficznej.

Jeżeli używasz komputera firmy innej niż Dell (laptop lub stacjonarny):

•Przejdź na stronę pomocy technicznej posiadanego komputera firmy innej niż Dell i pobierz najnowsze sterowniki karty graficznej.

•Przejdź na stronę sieci Web producenta karty graficznej i pobierz najnowsze sterowniki.

rozwijaną Rozdzielczość ekranu i wybierz opcję 1920 x 1080.

66 | Obsługa monitora

Page 67

Wymagania umożliwiające wyświetlanie lub odtwarzanie treści HDR

(1) za pośrednictwem Ultra BluRay DVD lub konsoli do gier

Należy upewnić się, że odtwarzacz DVD lub konsola do gier obsługują technologię HDR, np. Panasonic DMP-UB900 lub PS5.

(2) za pośrednictwem komputera PC

Upewnij się, że używana karta graficzna obsługuje technologię HDR, tj. posiada port zgodny z technologią HDMI 2.1 (TMDS) (z opcją HDR) oraz że zainstalowany jest sterownik graficzny HDR. Konieczne jest stosowanie aplikacji obsługującej technologię HDR, np. Cyberlink PowerDVD 17, aplikacja Windows 10 Movies & TV.

UWAGA: Aby pobrać i zainstalować najnowszy sterownik graficzny z obsługą odtwarzania treści HDR na komputerze stacjonarnym lub laptopie firmy Dell, patrz https://www.dell.com/support/drivers.

NVIDIA

Pełen wybór kart graficznych NVIDIA z obsługą technologii HDR można znaleźć na stronie www.nvidia.com.

Należy pamiętać, aby pobrać sterownik obsługujący tryb odtwarzania pełnego ekranu (np. gry na PC, odtwarzacze UltraBluRay), HDR na Win 10 Redstone 2 OS: 381.65 lub nowszy.

AMD

Peł

en wybór kart graficznych AMD z obsługą technologii HDR można

znaleźć na stronie www.amd.com. Zapoznaj się z informacjami o obsłudze sterownika HDR i pobierz najnowszy sterownik.

Intel (Zintegrowana grafika)

Procesor z obsługą HDR: CannonLake lub nowszy Odpowiedni odtwarzacz HDR: Aplikacja Windows 10 Movies & TV System operacyjny z obsługą HDR: Windows 10 Redstone 3 Sterownik z obsługą technologii HDR: najnowszy sterownik HDR można

znaleźć na stronie downloadcenter.intel.com

Obsługa monitora | 67

Page 68

UWAGA: Odtwarzanie HDR z systemu OS (np.: odtwarzanie treści HDR w oknie na pulpicie) wymaga systemu Windows 10 Redstone 2 lub nowszego z odpowiednimi aplikacjami odtwarzającymi, np.: PowerDVD

17. Odtwarzanie treści chronionej będzie wymagało odpowiedniego oprogramowania i/lub sprzętu DRM, np. Microsoft Playready. Informacje na temat obsługi można znaleźć na stronie

https://www.support.microsoft.com.

Używanie nachylenia, obrotu w poziomie i pionie oraz regulacja wysokości

Regulacja nachylenia i obrotu w poziomie

Po przymocowaniu stojaka do monitora można pochylać i obracać monitor tak, aby uzyskać najlepszy kąt wyświetlania.

UWAGA: Stojak nie jest przymocowany do monitora po jego dostarczeniu z fabryki.

68 | Obsługa monitora

Page 69

Regulacja wysokości ustawienia

UWAGA: Podstawę można wydłużyć w pionie do 110 mm. Na następującym rysunku przedstawiono sposób wydłużania podstawy w pionie.

Regulacja obrotu w pionie

Przed obróceniem wyświetlacz powinien zostać całkowicie wysunięty w pionie i w pełni przechylony do góry w celu uniknięcia uderzenia dolnej krawędzi monitora.

Obsługa monitora | 69

Page 70

Obróć w prawo

Obrót w lewo

UWAGA: Do korzystania z funkcji obrotu wyświetlacza (widok poziomy a widok pionowy) w przypadku komputera firmy Dell wymagany jest zaktualizowany sterownik karty graficznej, który nie jest dostarczany wraz z tym monitorem. Aby pobrać sterownik karty graficznej, przejdź na stronę www.dell.com/support i w sekcji pobierania wyszukaj najnowszych aktualizacji dla sterowników wideo.

UWAGA: W trybie pionowym może wystąpić pogorszenie wydajności w przypadku korzystania z aplikacji intensywnie korzystających z grafiki, np. gier 3D.

70 | Obsługa monitora

Page 71

Dostosowywanie ustawień wyświetlania obrotu danego systemu

Po obróceniu monitora należy wykonać poniższą procedurę w celu dostosowania ustawień wyświetlania obrotu danego systemu.

UWAGA: Jeśli monitor używany jest z komputerem innym niż firmy Dell, należy przejść na witrynę sieci Web sterownika karty graficznej lub witrynę sieci Web producenta komputera w celu uzyskania informacji dotyczących obracania danego systemu operacyjnego.

W celu dostosowania ustawień wyświetlania obrotu:

1. Kliknij prawym przyciskiem myszy na pulpicie i wybierz polecenie Właściwości.

2. Wybierz kartę Ustawienia i kliknij przycisk Zaawansowane.

3. Jeśli kartą graficzną jest karta ATI, wybierz kartę Obrót i ustaw

preferowany obrót.

4. Jeśli masz kartę graficzną NVIDIA, kliknij kartę NVIDIA, w lewej kolumnie wybierz pozycję NVRotate, a następnie wybierz preferowany obrót.

5. Jeśli kartą graficzną jest karta Intel, wybierz kartę Właściwości grafiki, wybierz kartę Obrót, a następnie ustaw preferowany

obrót.

UWAGA: Jeśli opcja obrotu nie jest widoczna lub nie działa ona prawidłowo, przejdź na stronę www.dell.com/support i pobierz najnowszy sterownik karty graficznej.

Intel, kliknij pozycję

Obsługa monitora | 71

Page 72

Korzystanie z funkcji AlienFX

Możesz dostosować zaawansowane funkcje monitora za pośrednictwem funkcji AlienFX w Alienware Command Center (AWCC).

UWAGA: Jeżeli posiadasz komputer stacjonarny lub laptop do gier Alienware Gaming, możesz uzyskać bezpośredni dostęp do funkcji AWCC.

UWAGA: Więcej informacji można uzyskać, przechodząc do sekcji pomocy online Alienware Command Center.

Wymagania wstępne

Przed instalacją funkcji AWCC w systemie innym niż Alienware:

•Upewnij się, że system operacyjny zainstalowany na komputerze to Windows 10 w wersji R3 lub w nowszej.

•Upewnij się, że posiadasz aktywne połączenie z internetem.

•Upewnij się, że dołączony kabel przesyłania danych USB 3.2 Gen 1 (5 Gb/s) jest podłączony zarówno do monitora firmy Alienware jak i do komputera.

Instalacja AWCC za pośrednictwem aktualizacji systemu Windows

1. Aplikacja AWCC jest pobrana i zostanie automatycznie zainstalowana.

Zakończenie instalacji trwa kilka minut.

2. Przejdź do folderu programu w celu zapewnienia pomyślnego przeprowadzenia instalacji. Aplikację AWCC można też znaleźć w menu

Start.

3. Uruchom AWCC i wykonaj następujące czynności w celu pobrania

dodatkowych komponentów oprogramowania:

-W oknie Ustawienia kliknij opcję Windows Update, a następnie kliknij

opcję Sprawdź aktualizacje, aby sprawdzić postęp aktualizacji sterownika Alienware.

- W przypadku braku reakcji ze strony aktualizacji sterownika na

komputerze, zainstaluj AWCC z witryny pomocy technicznej firmy Dell.

72 | Korzystanie z funkcji AlienFX

Page 73

Instalacja AWCC z witryny pomocy technicznej firmy Dell

1. Wpisz AW2724HF w polu zapytania na stronie www.dell.com/support/

drivers i pobierz najnowszą wersję aplikacji Alienware Command Center.

2. Przejdź do folderu, w którym zapisane zostały pliki konfiguracji.

3. Kliknij dwukrotnie plik konfiguracji i postępuj zgodnie z wyświetlanymi na

ekranie instrukcjami, aby zakończyć instalację.

Ustawienia

Panel SETTINGS (USTAWIENIA) zapewnia następujące funkcje:

• Aby dostosować projekty trybów wyświetlania, zobacz Dostosowanie

AlienVision.

• Aby dostosować zaawansowane funkcje gier, zobacz Konfiguracja gier.

• Aby wyregulować jasność i kontrast ekranu, patrz Konfiguracja

wyświetlacza.

Dostosowanie AlienVision

1. Kliknij przycisk AlienVision.

2. Z listy rozwijanej ALIENVISION wybierz tryb wyświetlania.

• Night (Noc): Poprawia kontrast i wyrazistość w ciemnych scenach.

• Clear (Wyczyść): Poprawia i ulepsza szczegóły oraz przejrzystość w scenie

gry w czasie dnia.

• Chroma (Kolor): Dynamicznie stosuje mapę cieplną do dowolnego

środowiska gry, aby pomóc odróżnić obiekty gry od tła.

• Crosshair (Celownik): Powoduje, że niestandardowy celownik jest zawsze

widoczny, co pomaga w celowaniu w czasie trudniejszych walk.

UWAGA: Aby sprawdzić podgląd stosowania efektów AlienVision, przestaw przełącznik PREVIEW (PODGLĄDU) w stan ON (WŁ.).

3. Dostosuj wybrany tryb wyświetlania do wyświetlanych obiektów.

UWAGA: Dostępne funkcje każdego z trybów są

Korzystanie z funkcji AlienFX | 73

nieco inne.

Page 74

Funkcja Opis

Size (Rozmiar) Przeciągnij suwak, aby powiększyć okno AlienVision lub

przywrócić jego domyślny rozmiar.

UWAGA: Ta funkcja nie jest dostępna dla opcji Crosshair (Celownik).

Sharpness (Ostrość)

Heatmap (Mapa cieplna)

Ustawienia Crosshair (Celownik)

Przeciągnij suwak, aby dostosować poziom ostrości obrazów w oknie AlienVision.

UWAGA: Ta funkcja nie jest dostępna dla opcji Crosshair (Celownik).

Wybierz efekt mapy cieplnej z listy rozwijanej i zastosuj go do obiektów w grze w oknie AlienVision.

UWAGA: Ta funkcja jest dostępna tylko dla opcji Chroma (Kolor).

Wybierz typ celownika pasują Crosshair Type (Typ celownika) i wybierz preferowany kolor z opcji CROSSHAIR COLOR MASK (MASKI KOLORU CELOWNIKA).

W trybach Night (Noc), Clear (Wyczyść) i Chroma (Kolor) przestaw przełącznik CROSSHAIR (CELOWNIK), aby włączyć lub wyłączyć funkcję.

cy do gry z listy rozwijanej

Lista przełączników

W sekcji TOGGLE LIST (LISTA PRZEŁĄCZNIKÓW) można wybrać co najmniej jeden tryb widzenia, aby skonfigurować listę przełączników AlienVision. Możesz przełączać się przez listę podczas gry. Aby szybko przechodzić przez różne tryby wyświetlania wybrane na liście przełączników, można zdefiniować klawisz skrótu.

74 | Korzystanie z funkcji AlienFX

Page 75

Konfiguracja gier

Kliknij przycisk Game (Gra), aby poprawić jakość gry, korzystając z dostępnych funkcji.

Funkcja Opis

Dark Stabilizer (Stabilizacja ciemnych scen)

Game Enhance Mode (Tryb ulepszenia gier)

Preset Modes (Tryby ustawień wstępnych)

Response Time (Czas reakcji)

Konfiguracja wyświetlacza Kliknij przycisk Display (Wyświetlacz), aby dostosować ustawienia wyświetlania.

Funkcja Opis Brightness (Jasność) Przeciągnij suwaki, aby dokonać regulacji. Patrz Contrast (Kontrast)

Patrz Dark Stabilizer (Stabilizacja ciemnych scen).

Patrz Timer (Czasomierz) i Frame Rate (Liczba klatek

na sekundę).

Patrz Preset Modes (Tryby ustawień wstępnych).

Patrz Response Time (Czas reakcji).

Brightness (Jasność) i Contrast (Kontrast).

Korzystanie z funkcji AlienFX | 75

Page 76

Wykrywanie i usuwanie usterek

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

Autotest

Monitor udostępnia funkcję automatycznego testu funkcji, umożliwiającej sprawdzenie prawidłowego funkcjonowania. Jeżeli monitor i komputer są prawidłowo podłączone ale ekran monitora pozostaje ciemny, należy uruchomić automatyczny test monitora, wykonując następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz kabel wideo od komputera.

3. Włącz monitor.

Na ekranie powinno zostać wyświetlone okno dialogowe z informacją, że monitor działa prawidłowo i nie odbiera sygnału wideo. W trybie autotestu dioda zasilania LED pozostaje biała (kolor domyślny).

UWAGA: To okno dialogowe jest również wyświetlane podczas normalnego działania, jeżeli zostanie odłączony lub uszkodzony kabel video.

4. Wyłącz monitor i podłącz ponownie kabel video; następnie włącz

komputer i monitor.

Jeśli po wykonaniu czynności powyżej monitor nie wyświetla wyjś problem może być związany z kartą graficzną lub komputerem.

76 | Wykrywanie i usuwanie usterek

cia wideo,

Page 77

Typowe problemy

Następująca tabela zawiera ogólne informacje dotyczące powszechnych problemów z monitorem, które mogą wystąpić i możliwe rozwiązania tych problemów:

Typowe symptomy Co się dzieje Możliwe rozwiązania

Brak video/ wyłączona dioda LED zasilania

Brak video/ włączona dioda LED zasilania

Brak obrazu • Upewnij się, że kabel video łączący

monitor i komputer jest prawidłowo podłączony i zamocowany.

• Sprawdź, czy działa prawidłowo gniazdo zasilania, używając dowolnego innego urządzenia elektrycznego.

•Upewnij się, że przycisk zasilania został prawidłowo wciśnięty.

•Upewnij się, że w menu Input

Source (Źródło wejścia) wybrane

zostało prawidłowe źródło wejś

Brak obrazu lub brak jasności

•Zwiększ poziom jasności i kontrastu w menu Brightness/Contrast

(Jasność/Kontrast).

• Uruchom funkcję Autotest w celu sprawdzenia działania monitora.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub połamanych szpilek.

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji, zobacz Self-Diagnostic

(Samodiagnostyka).

•Upewnij się, że w menu Input

Source (Źródło wejścia) wybrane

zostało prawidłowe źródło wejścia.

cia.

Wykrywanie i usuwanie usterek | 77

Page 78

Typowe symptomy Co się dzieje Możliwe rozwiązania

Słaba ostrość Obraz niewyraźny

lub nieostry

Drżący/niestabilny obraz video

Brakujące piksele Na ekranie LCD

Wypalone piksele Na ekranie LCD

Falujący obraz lub przerywanie ruchu

pojawiają się plamy

pojawiaj plamy

ą się jasne

• Wyeliminuj przedłużacze wideo.

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej informacji, zobacz Factory Reset

(Przywracanie ustawień fabrycznych).

• Ustaw rozdzielczość wideo na prawidłowy format obrazu.

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej informacji, zobacz Factory Reset

(Przywracanie ustawień fabrycznych).

•Sprawdź czynniki środowiskowe.

•Zmień usytuowanie monitora i wykonaj test w innym pomieszczeniu.

•Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii LCD.

•Więcej informacji na temat jakości i zasad dotyczących pikseli monitora Dell można uzyskać pod adresem

www.dell.com/pixelguidelines.

•Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii LCD.

•Więcej informacji na temat jakości i zasad dotyczących pikseli monitora Dell można uzyskać pod adresem

www.dell.com/pixelguidelines.

78 | Wykrywanie i usuwanie usterek

Page 79

Typowe symptomy Co się dzieje Możliwe rozwiązania

Problemy z jasnością

Zniekształcenia geometryczne

Poziome/pionowe linie

Obraz za ciemny lub za jasny

Ekran nie jest prawidłowo wyśrodkowany

Na ekranie wyświetla się jedna lub więcej linii

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej informacji, zobacz Factory Reset

(Przywracanie ustawień fabrycznych).

• Ustaw poziom jasności i kontrastu w menu Brightness/Contrast

(Jasność/Kontrast).

Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej informacji, zobacz Factory Reset

(Przywracanie ustawień fabrycznych).

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej informacji, zobacz Factory Reset

(Przywracanie ustawień fabrycznych).

• Uruchom funkcji Autotest monitora i sprawdź, czy linie te występują również w trybie automatycznego testu.

• Sprawdź, czy w z nie ma wygiętych lub połamanych szpilek.

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji, zobacz Self-Diagnostic

(Samodiagnostyka).

łączu kabla video

Wykrywanie i usuwanie usterek | 79

Page 80

Typowe symptomy Co się dzieje Możliwe rozwiązania

Problemy dotyczące synchronizacji

Zagadnienia związane z bezpieczeństwem

Okresowe problemy

Obraz na ekranie jest pomieszany lub pourywany

Widoczny dym lub iskry

Wadliwe działanie monitora pojawia się i zanika

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej informacji, zobacz Factory Reset

(Przywracanie ustawień fabrycznych).

• Uruchom funkcję Autotest monitora i sprawdź, czy również w trybie automatycznego testu obraz jest również poszarpany.

•Sprawdź, czy w złączu kabla video nie ma wygiętych lub połamanych szpilek.

• Uruchom ponownie komputer w trybie awaryjnym.

•Nie należy podejmować żadnych czynności usuwania usterek.

• Kontaktowanie się z firmą Dell niezwłocznie.

•Upewnij się, że kabel video służący do podłączania monitora do komputera jest prawidł podłączony i zamocowany.

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej informacji, zobacz Factory Reset

(Przywracanie ustawień fabrycznych).

•Uruchom Autotest monitora i sprawdź, czy również w trybie automatycznego testu pojawiają się okresowe problemy.

owo

80 | Wykrywanie i usuwanie usterek

Page 81

Typowe symptomy Co się dzieje Możliwe rozwiązania

Brakujące kolory Brak kolorów

obrazu

Nieprawidłowe kolory

Nieprawidłowy kolor w trybie HDR

Za mały obraz na ekranie

Niewłaściwe kolory obrazu

Kolorowe pasma na obrazach

Obraz jest wyśrodkowany na ekranie ale nie wypełnia całego obszaru widzenia

• Uruchom funkcję Autotest w celu

sprawdzenia działania monitora.

•Upewnij się, że kabel video służący do podłączania monitora do komputera jest prawidłowo podłączony i zamocowany.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub połamanych szpilek.

• Zresetowanie wszystkich ustawień menu Game (Gra) do wartości fabrycznych za pomocą opcji Reset

Game (Zresetuj gry).

•Zmień ustawienie Input Color Format (Format wejścia kolorów)

na RGB lub YCbCr/YPbPr w ustawieniach OSD Display (Wyświetlacz).

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji, zobacz Self-Diagnostic

(Samodiagnostyka).

Spróbuj zmniejszyć częstotliwość (DP: 1920 x 1080 przy 60 Hz, HDMI: 1920 x 1080 przy 60 Hz).

• Sprawdź ustawienia Aspect Ratio (Współczynnik proporcji) w menu OSD Display (Wyświetlacz).

• Zresetuj monitor do ustawień fabrycznych. Aby uzyskać więcej informacji, zobacz Factory Reset

(Przywracanie ustawień fabrycznych).

Wykrywanie i usuwanie usterek | 81

Page 82

Typowe symptomy Co się dzieje Możliwe rozwiązania

Nie można ustawić monitora za pomocą dżojstika

Brak sygnału wejściowego po naciśnięciu elementów sterowania użytkownika

Obraz nie wypełnia całego ekranu

OSD nie wyświetla się na ekranie

Brak obrazu, światło diody LED jest białe

Obraz nie wypełnia wysokości lub szerokości ekranu

•Wyłącz monitor, odłącz przewód zasilający, a następnie podłącz go z powrotem i włącz monitor.

•Sprawdź, czy jest zablokowane menu OSD. Jeśli tak, przesuń dżojstik do przodu/do tyłu/w lewo/w prawo i przytrzymaj przez 4 sekundy, aby je odblokować. Aby uzyskać więcej informacji, zobacz

Blokowanie przycisków sterowania.

•Sprawdź źródło sygnału. Upewnij się, że komputer nie znajduje się w trybie oszczędzania energii, poprzez przesunięcie myszy lub naciś

nięcie dowolnego przycisku na

klawiaturze.

•Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony. W razie potrzeby podłącz go ponownie.

• Zresetuj komputer lub odtwarzacz video.

• Jest to spowodowane różnymi formatami video (współczynnik proporcji), monitor może wyświetlać na całym ekranie.

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji, zobacz Self-Diagnostic

(Samodiagnostyka).

82 | Wykrywanie i usuwanie usterek

Page 83

Typowe symptomy Co się dzieje Możliwe rozwiązania

Obrazy są wyświetlane nieprawidłowo, gdy kabel DP/HDMI jest podłączony do laptopa lub komputera stacjonarnego przez adapter USB-C lub stację dokującą

Migotanie ekranu Na wyświetlanych

Wyświetlacz zawiesza się, występuje czarny ekran lub obraz jest wyświetlany nieprawidłowo

obrazach występuje zauważalne migotanie

Nie używaj adaptera USB-C ani stacji dokującej. Podłącz kabel DP/HDMI bezpośrednio do laptopa lub komputera stacjonarnego.

•Użyj natywnej rozdzielczości monitora (1920 x 1080 przy 60 Hz) lub wyższej częstotliwości odświeżania.

•Jeśli zmienna częstotliwość odświeżania (VRR) urządzenia jest włączona, wyłącz opcję zmiennej częstotliwości odś

•Jeśli używasz karty graficznej NVIDIA i funkcja G-Sync jest włączona, wyłącz funkcję G-Sync.

•Jeśli używasz karty graficznej AMD i funkcja Free-Sync jest włączona, wyłącz funkcję Free-Sync.

• Zaktualizuj sterownik karty graficznej i oprogramowanie układowe do najnowszej wersji.

•Zmień kabel łączący monitor z komputerem. Wadliwy kabel może spowodować przerwanie sygnału podczas przesyłania.

• Sprawdź otoczenie. Migotanie ekranu mogą powodować pola elektromagnetyczne. Jeśli do tej samej listwy zasilającej co monitor jest podłączone inne urządzenie, spróbuj je odłączyć.

wieżania (VRR).

Wykrywanie i usuwanie usterek | 83

Page 84

Typowe symptomy Co się dzieje Możliwe rozwiązania

Utrzymywanie się stałego obrazu na monitorze po pozostawieniu go przez dłuższy czas

Nie można dostosować funkcji gier za pomocą AWCC

Na ekranie pojawia się słaby cień z obrazu statycznego

Brak panelu

SETTINGS (USTAWIENIA)

• Ustaw ekran tak, aby wyłączał się po kilku minutach bezczynności. Można to dostosować w Opcjach zasilania systemu Windows lub w ustawieniach oszczędzania energii komputera Mac.

•Alternatywnie, użyj dynamicznie zmieniającego się wygaszacza ekranu.

•Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony. W razie potrzeby podłącz go ponownie.

• Uruchom ponownie komputer.

Problemy dotyczące USB (Universal Serial Bus)

Specyficzne

objawy

Nie działa interfejs USB

Co się dzieje Możliwe rozwiązania

Nie działają urządzenia peryferyjne USB

• Sprawdź, czy monitor jest włączony.

•Podłącz ponownie do komputera kabel przesyłania danych.

•Podłącz ponownie urządzenia peryferyjne USB (złącze pobierania danych).

•Wyłącz, a następnie włącz ponownie monitor.

• Uruchom ponownie komputer.

•Niektóre urządzenia USB, takie jak zewnętrzny przenośny dysk twardy, wymagają zasilania prądem o wyższej mocy; podłącz urządzenie bezpośrednio do systemu komputerowego.

84 | Wykrywanie i usuwanie usterek

Page 85

Specyficzne

objawy

Interfejs SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1) jest wolny

Bezprzewodowe urządzenia peryferyjne USB zostaną wyłączone, jeśli podłączone zostanie urządzenie USB 3.2

Bezprzewodowa mysz USB nie działa poprawnie

Co się dzieje Możliwe rozwiązania

Urządzenia peryferyjne SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1) działają wolno lub w ogóle nie działają

Czas reakcji bezprzewodowych urządzeń peryferyjnych USB jest wolny lub urządzenia te działają tylko wtedy, gdy zmniejsza się odległość pomiędzy danym urządzeniem a jego odbiornikiem

Po podłączeniu do jednego z portów USB z tyłu monitora, bezprzewodowa mysz USB ma opóźnienia lub zawiesza się podczas użytkowania

• Sprawdź, czy komputer jest zgodny ze standardem SuperSpeed USB 5Gb/s (USB3.2 Gen1).

• Niektóre komputery posiadają porty USB 3.2 i USB 2.0. Sprawdź, czy używany jest prawidłowy port USB.

•Podłącz ponownie do komputera kabel przesyłania danych.

•Podłącz ponownie urządzenia peryferyjne USB (złącze pobierania danych).

• Uruchom ponownie komputer.

•Zwiększ odległość pomi urządzeniami peryferyjnymi USB 3.2 a bezprzewodowym odbiornikiem USB.

• Ustaw bezprzewodowy odbiornik USB możliwie jak najbliżej bezprzewodowych urządzeń peryferyjnych USB.

•Użyj przedłużacza kabla USB, aby ustawić bezprzewodowy odbiornik USB jak najdalej od portu USB 3.2.

Odłącz bezprzewodowy odbiornik myszy USB i podłącz go ponownie do jednego z portów szybkiego dostępu USB u dołu monitora.

ędzy

Wykrywanie i usuwanie usterek | 85

Page 86

Informacje prawne

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów

Uwaga FCC i inne informacje dotyczące przepisów, można uzyskać na stronie sieci web przepisów zgodności, pod adresem

www.dell.com/regulatory_compliance.

Baza danych produktów UE etykiet energetycznych i kart informacyjnych produktów

AW2724HF: https://eprel.ec.europa.eu/qr/1470973

Kontaktowanie się z firmą Dell

Aby skontaktować się z firmą Dell w sprawie sprzedaży, wsparcia technicznego lub problemów związanych z obsługą klienta, patrz www.dell.com/contactdell.

UWAGA: Dostępność zależy od kraju i produktu, a niektóre z usług mogą być w danym kraju niedostępne.

UWAGA: Jeżeli nie masz włączonego połączenia internetowego, informacje kontaktowe możesz znaleźć na fakturze, dokumencie zakupu, w liście przewozowym, na rachunku lub w katalogu produktów Dell.

86 | Informacje prawne
