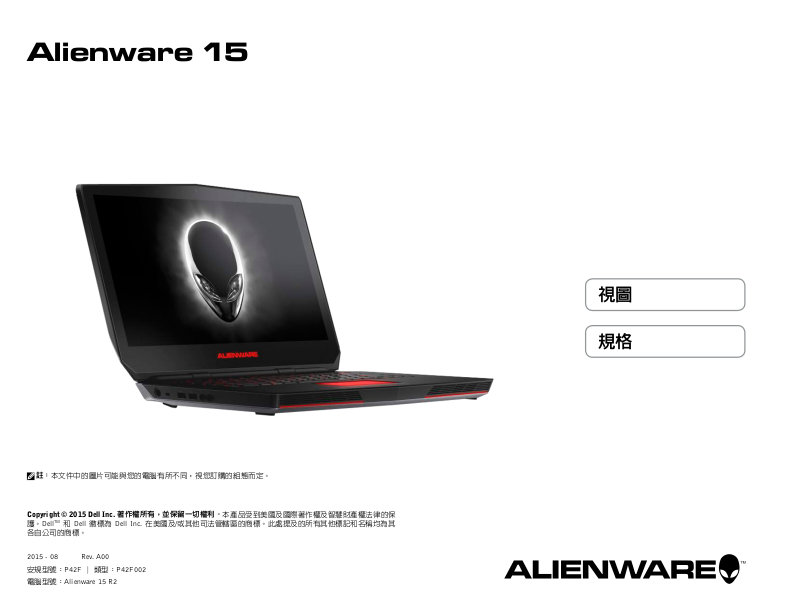

Page 1
Alienware 15
視圖
規格
註：本文件中的圖片可能與您的電腦有所不同，視您訂購的組態而定。
Copyright © 2015 Dell Inc. 著作權所有，並保留一切權利。本產品受到美國及國際著作權及智慧財產權法律的保
護。DellTM 和 Dell 徽標為 Dell Inc. 在美國及/或其他司法管轄區的商標。此處提及的所有其他標記和名稱均為其
各自公司的商標。
2015 - 08 Rev. A00
安規型號：P42F | 類型：P42F002
電腦型號：Alienware 15 R2
Page 2
背面
規格
視圖
背面
左側
右側
底座
顯示器
1
外接式圖形卡連接埠
連接 Alienware 圖形放大器。
21
2
HDMI 連接埠
連接電視或另一部 HDMI 輸入裝置。提供視訊和音訊輸出。
Page 3
背面
規格
視圖
左側
左側
右側
底座
顯示器
1 2
1
電源變壓器連接埠
連接電源變壓器，為電腦供電並為電池充電。
2
安全纜線孔
連接安全纜線以防止他人未授權移動您的電腦。
3
具 PowerShare 的 USB 3.0 連接埠
連接周邊裝置，例如儲存裝置、印表機等。提供最高 5 Gbps
的資料傳輸速度。
PowerShare 可讓您即使當電腦已關機時，也能為 USB 裝置充電。
註：如果您的電腦已關機或處於休眠狀態，您必須使用
PowerShare 連接埠連接電源變壓器，為您的裝置充電。
您必須在 BIOS 設定程式中啟用此功能。
註：當電腦關機或處於睡眠狀態時，某些 USB 裝置可能
無法充電。在這種情況下，請開啟電腦來為裝置充電。
3
4
6
5
4
USB 3.0 連接埠
連接周邊裝置，例如儲存裝置、印表機等。提供最高 5 Gbps
的資料傳輸速度。
5
麥克風/耳機連接埠
連接外部麥克風以提供聲音輸入或耳機。
6
耳麥連接埠
連接耳機、麥克風或耳麥 (耳機和麥克風組合)。
W
Page 4
背面
左側
右側
規格
右側
視圖
2 4
1
3
底座
顯示器
1
媒體讀卡器
讀取和寫入媒體卡。
2
一個 Thunderbolt 3 (USB Type-C) 連接埠
支援第 2 代 USB 3.1 和 Thunderbolt 3。提供第 2 代 USB 3.1 最
高 10 Gbps 的資料傳輸速度，Thunderbolt 3 最高 40 Gbps 的資
料傳輸速度。
3
USB 3.0 連接埠
連接周邊裝置，例如儲存裝置、印表機等。提供最高 5 Gbps
的資料傳輸速度。
4
網路連接埠
從路由器或寬頻數據機連接乙太網路 (RJ45) 纜線，以連線
網路或網際網路。
連接器旁的兩個指示燈會指出連線狀態和網路活動。
Page 5
規格
視圖
底座
背面
左側
右側
底座
顯示器
1
2
3
1
硬碟機活動指示燈
當電腦從硬碟機讀取或寫入硬碟機時亮起。
2
無線狀態指示燈
當無線功能啟動時亮起。
3
大寫字母鎖定狀態指示燈
當大寫字母鎖定啟動時亮起。
4
左鍵
按下即可按滑鼠左鍵。
5
觸控墊
在觸控 墊上滑動手指即可移動滑鼠指標。輕觸即可按滑鼠
左鍵。
7
54
6
6
右鍵
按下即可按滑鼠右鍵。
7
電源按鈕/電源狀態指示燈
如果電腦已關機或處於睡眠狀態，按下可啟動電腦。
如果電腦已啟動，按下可使電腦進入睡眠狀態。
按住 4 秒以強制電腦關機。
持續亮 起白色指示燈代表開機狀，而閃爍白色指示燈代表
電腦處 於睡眠狀態。當電腦處於休眠狀態或關機時，指示
燈會熄滅。
註 ： 您 可 以 在 電 源選 項 中 - 自 訂 電 源 按 鈕 的 行 為 。
若 要 獲 得 更 多 資 訊， 請 參 閱 我 和 我 的 D e ll 網 址 ：
www.dell.com/support/manuals。
Page 6
背面
左側
右側
規格
顯示器
視圖
21
3 4
底座
顯示器
1
左側麥克風
在進行錄音、語音通話等作業時提供音效輸入。
2
攝影機
讓您進行視訊聊天、拍照和錄製影片。
3
攝影機狀態指示燈
當攝影機在使用中時亮起。
4
右側麥克風
在進行錄音、語音通話等作業時提供音效輸入。
Page 7
視圖
規格
尺寸和重量
高度 34 公釐 (1.34 吋)
寬度 385.80 公釐 (15.19 吋)
厚度 270.20 公釐 (10.64 吋)
重量 (最大) 3.21 公斤 (7.08 磅)
註：您筆記型電腦的重量依訂購的組態和製造廠商不同而有所差異。
W
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 8
視圖
規格
系統資訊
電腦型號 Alienware 15 R2
處理器 • 第 6 代 Intel Core i5
• 第 6 代 Intel Core i7
晶片組 Intel HM170 系列晶片組
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 9
視圖
規格
記憶體
插槽 兩個 SODIMM 插槽
類型 DDR4
速度 2133 MHz
支援的組態 8 GB、12 GB 和 16 GB
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 10
視圖
規格
連接埠和連接器
外接式：
網路 一個 RJ45 連接埠
USB • 一個具 PowerShare 的 USB 3.0 連接埠
• 兩個 USB 3.0 連接埠
• 一個 Thunderbolt 3 (USB Type-C) 連接埠
音效/影像 • 一個 HDMI 連接埠
• 一個耳麥 (耳機和麥克風組合) 連接埠
• 一個麥克風/耳機連接埠
• 一個外接式圖形連接埠
內建：
M.2 插卡 一個用於 Wi-Fi、藍牙和 Intel WiDi 的 M.2 卡插槽 (選配)
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 11
視圖
規格
通訊
乙太網路 整合於主機板上的 10/100/1000 Mbps 乙太網路控制器
無線 • Wi-Fi 802.11ac
• 藍牙 4.1
• Intel WiDi (選配)
• Miracast (Windows 8.1 和 Windows 10)
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 12
視圖
規格
影像
控制器 記憶體
內建 Intel HD 圖形卡 530 系統共用記憶體
分離式 • NVIDIA GeForce GTX 965M
• NVIDIA GeForce GTX 970M
• NVIDIA GeForce GTX 980M
• AMD Radeon R9 M395X
• 2 GB GDDR5
• 3 GB GDDR5
• 4 GB GDDR5
• 4 GB GDDR5
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 13
視圖
規格
音效
控制器 具備 Creative Sound Blaster X-Fi MB3 的 Creative Sound Core3D-EX
喇叭 兩個 Klipsch 供電立體聲喇叭系統
喇叭輸出：
平均 1.5 W
峰值 2 W
麥克風 數位陣列麥克風
音量控制 媒體控制捷徑鍵
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 14
視圖
規格
儲存時
介面 SATA 6 Gbps
硬碟機 一部 2.5 吋硬碟機
固態硬碟 兩部 M.2 PCIe/SATA 硬碟機
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 15
視圖
媒體讀卡器
類型 一個 3 合 1 插槽
支援的插卡 • SD
• 高容量 SD (SDHC)
• 超大容量 SD (SDXC) 卡
規格
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 16
視圖
規格
顯示器
Full HD Ultra HD
類型 15.6 吋 15.6 吋
解析度 (最大) 1920 x 1080 3840 x 2160
尺寸：
高度 224.30 公釐 (8.83 吋) 219.31 公釐 (8.63 吋)
寬度 360 公釐 (14.17 吋) 358.62 公釐 (14.12 吋)
對角線 396.24 公釐 (15.60 吋) 396.24 公釐 (15.60 吋)
像素距離 0.179 x 0.179 公釐 0.090 x 0.090 公釐
更新頻率 60 Hz
操作角度 0 度 (闔上) 至 140 度
控制鈕 可使用捷徑鍵來控制亮度
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 17
視圖
規格
鍵盤
類型 背光鍵盤
捷徑鍵 在您的鍵盤上，有些按鍵可能會有 2 種符號。這些鍵可用於輸入替代字元或執行次要功
能。如要輸入替代字元，請同時按下 Shift 和所需按鍵。如要執行次要功能，請按下 Fn
和所需按鍵。
註：您可以在系統設定中變更功能鍵行為，來定義捷徑鍵的主要行為。
捷徑鍵清單。
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 18
捷徑鍵
鍵盤
允許中斷連接 Alienware 圖形放大器
停用/停用無線功能
靜音
降低音量
提高音量
切換至外部顯示器
降低亮度
增加亮度
停用/啟用觸控墊
停用/停用 AlienFX
巨集鍵
註：您可以為巨集鍵設定模式並指派多種工作。
Page 19
視圖
規格
攝影機
解析度：
靜態影像 2.1 百萬像素
影像 30 fps 時為 1920 x 1080 (Full HD) (最大)
對角線檢視角度 74 度
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 20
視圖
觸控墊
解析度：
水平 1727 dpi
垂直 1092 dpi
尺寸：
高度 56 公釐 (2.20 吋)
寬度 100 公釐 (3.94 吋)
規格
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 21
視圖
規格
電池
類型 8 芯鋰電池 92 Whr
尺寸：
高度 19.85 公釐 (0.78 吋)
寬度 333.85 公釐 (13.14 吋)
厚度 79.10 公釐 (3.11 吋)
重量 (最大) 0.497 公斤 (1.10 磅)
電壓 14.8 VDC
當電腦關機時的充電時間 (大約) 4 小時
使用時間 依作業狀態而有所差異，在某些耗電量大的情況下會顯著縮短。
壽命 (大約) 300 個放電/充電週期
溫度範圍：
作業時
存放時
0°C 至 35°C (32°F 至 95°F)
–40°C 至 65°C (–40°F 至 149°F)
幣式電池 CR-2032
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 22
視圖
規格
電源變壓器
類型 • 180 W
• 240 W
輸入電壓 100 VAC–240 VAC
輸入頻率 50 Hz–60 Hz
輸入電流 • 2.34 A
• 2.50 A
• 3.50 A
輸出電流 • 9.23 A
• 12.30 A
額定輸出電壓 19.50 VDC
溫度範圍：
作業時
存放時
0°C 至 40°C (32°F 至 104°F)
–40°C 至 70°C (–40°F 至 158°F)
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
Page 23
視圖
規格
運算環境
空氣中懸浮污染物級別 G1 (依據 ISA-S71.04-1985 的定義)
作業時 儲存時
溫度範圍
0°C 至 35°C (32°F 至 95°F) –40°C 至 65°C (–40°F 至 149°F)
相對濕度 (最大) 10% 至 90% (非冷凝) 0% 至 95% (非冷凝)
震動 (最大)
撞擊 (最大)
海拔高度 (最大) –15.2 公尺 至 3048 公尺
* 震動是使用模擬使用者環境的隨機震動頻譜測量的。
† 當硬碟機在使用中，使用 2 ms 半正弦波脈衝測量。
‡ 當硬碟機位於磁頭位置，使用 2 ms 半正弦波脈衝測量。
*
0.66 GRMS 1.30 GRMS
110 G
†
160 G
‡
–15.2 公尺 至 10,668 公尺
(–50 呎 至 10,000 呎)
(–50 呎 至 35,000 呎)
系統資訊 記憶體 連接埠和連接器尺寸和重量
顯示器媒體讀卡器 鍵盤
通訊
觸控墊 電源變壓器攝影機
影像 音效
電池
儲存時
運算環境
